WO2020171082A1 - 光ファイバ - Google Patents

光ファイバ Download PDF

Info

Publication number
WO2020171082A1
WO2020171082A1 PCT/JP2020/006348 JP2020006348W WO2020171082A1 WO 2020171082 A1 WO2020171082 A1 WO 2020171082A1 JP 2020006348 W JP2020006348 W JP 2020006348W WO 2020171082 A1 WO2020171082 A1 WO 2020171082A1
Authority
WO
WIPO (PCT)
Prior art keywords
meth
acrylate
resin layer
optical fiber
inorganic oxide
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2020/006348
Other languages
English (en)
French (fr)
Inventor
勝史 浜窪
一之 相馬
一弥 徳田
小西　達也
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Sumitomo Electric Industries Ltd
Original Assignee
Sumitomo Electric Industries Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Sumitomo Electric Industries Ltd filed Critical Sumitomo Electric Industries Ltd
Priority to EP20759468.0A priority Critical patent/EP3929226B1/en
Priority to KR1020217028795A priority patent/KR102765390B1/ko
Priority to US17/047,848 priority patent/US20210149107A1/en
Priority to JP2021502042A priority patent/JP7388425B2/ja
Priority to CN202080009828.7A priority patent/CN113396170B/zh
Publication of WO2020171082A1 publication Critical patent/WO2020171082A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Images

Classifications

    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/28—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the compounds used containing active hydrogen
    • C08G18/40—High-molecular-weight compounds
    • C08G18/48—Polyethers
    • C08G18/4825—Polyethers containing two hydroxy groups
    • C—CHEMISTRY; METALLURGY
    • C03—GLASS; MINERAL OR SLAG WOOL
    • C03C—CHEMICAL COMPOSITION OF GLASSES, GLAZES OR VITREOUS ENAMELS; SURFACE TREATMENT OF GLASS; SURFACE TREATMENT OF FIBRES OR FILAMENTS MADE FROM GLASS, MINERALS OR SLAGS; JOINING GLASS TO GLASS OR OTHER MATERIALS
    • C03C25/00—Surface treatment of fibres or filaments made from glass, minerals or slags
    • C03C25/10—Coating
    • C03C25/104—Coating to obtain optical fibres
    • C03C25/1065—Multiple coatings
    • C—CHEMISTRY; METALLURGY
    • C03—GLASS; MINERAL OR SLAG WOOL
    • C03C—CHEMICAL COMPOSITION OF GLASSES, GLAZES OR VITREOUS ENAMELS; SURFACE TREATMENT OF GLASS; SURFACE TREATMENT OF FIBRES OR FILAMENTS MADE FROM GLASS, MINERALS OR SLAGS; JOINING GLASS TO GLASS OR OTHER MATERIALS
    • C03C13/00—Fibre or filament compositions
    • C03C13/04—Fibre optics, e.g. core and clad fibre compositions
    • C—CHEMISTRY; METALLURGY
    • C03—GLASS; MINERAL OR SLAG WOOL
    • C03C—CHEMICAL COMPOSITION OF GLASSES, GLAZES OR VITREOUS ENAMELS; SURFACE TREATMENT OF GLASS; SURFACE TREATMENT OF FIBRES OR FILAMENTS MADE FROM GLASS, MINERALS OR SLAGS; JOINING GLASS TO GLASS OR OTHER MATERIALS
    • C03C13/00—Fibre or filament compositions
    • C03C13/04—Fibre optics, e.g. core and clad fibre compositions
    • C03C13/045—Silica-containing oxide glass compositions
    • C—CHEMISTRY; METALLURGY
    • C03—GLASS; MINERAL OR SLAG WOOL
    • C03C—CHEMICAL COMPOSITION OF GLASSES, GLAZES OR VITREOUS ENAMELS; SURFACE TREATMENT OF GLASS; SURFACE TREATMENT OF FIBRES OR FILAMENTS MADE FROM GLASS, MINERALS OR SLAGS; JOINING GLASS TO GLASS OR OTHER MATERIALS
    • C03C25/00—Surface treatment of fibres or filaments made from glass, minerals or slags
    • C03C25/10—Coating
    • C03C25/24—Coatings containing organic materials
    • C03C25/26—Macromolecular compounds or prepolymers
    • C03C25/28—Macromolecular compounds or prepolymers obtained by reactions involving only carbon-to-carbon unsaturated bonds
    • C03C25/285—Acrylic resins
    • C—CHEMISTRY; METALLURGY
    • C03—GLASS; MINERAL OR SLAG WOOL
    • C03C—CHEMICAL COMPOSITION OF GLASSES, GLAZES OR VITREOUS ENAMELS; SURFACE TREATMENT OF GLASS; SURFACE TREATMENT OF FIBRES OR FILAMENTS MADE FROM GLASS, MINERALS OR SLAGS; JOINING GLASS TO GLASS OR OTHER MATERIALS
    • C03C25/00—Surface treatment of fibres or filaments made from glass, minerals or slags
    • C03C25/10—Coating
    • C03C25/465—Coatings containing composite materials
    • C03C25/47—Coatings containing composite materials containing particles, fibres or flakes, e.g. in a continuous phase
    • C—CHEMISTRY; METALLURGY
    • C03—GLASS; MINERAL OR SLAG WOOL
    • C03C—CHEMICAL COMPOSITION OF GLASSES, GLAZES OR VITREOUS ENAMELS; SURFACE TREATMENT OF GLASS; SURFACE TREATMENT OF FIBRES OR FILAMENTS MADE FROM GLASS, MINERALS OR SLAGS; JOINING GLASS TO GLASS OR OTHER MATERIALS
    • C03C3/00—Glass compositions
    • C03C3/04—Glass compositions containing silica
    • C03C3/06—Glass compositions containing silica with more than 90% silica by weight, e.g. quartz
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F290/00—Macromolecular compounds obtained by polymerising monomers on to polymers modified by introduction of aliphatic unsaturated end or side groups
    • C08F290/02—Macromolecular compounds obtained by polymerising monomers on to polymers modified by introduction of aliphatic unsaturated end or side groups on to polymers modified by introduction of unsaturated end groups
    • C08F290/06—Polymers provided for in subclass C08G
    • C08F290/067—Polyurethanes; Polyureas
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/28—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the compounds used containing active hydrogen
    • C08G18/40—High-molecular-weight compounds
    • C08G18/48—Polyethers
    • C08G18/4854—Polyethers containing oxyalkylene groups having four carbon atoms in the alkylene group
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/28—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the compounds used containing active hydrogen
    • C08G18/40—High-molecular-weight compounds
    • C08G18/48—Polyethers
    • C08G18/487—Polyethers containing cyclic groups
    • C08G18/4879—Polyethers containing cyclic groups containing aromatic groups
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/70—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the isocyanates or isothiocyanates used
    • C08G18/72—Polyisocyanates or polyisothiocyanates
    • C08G18/74—Polyisocyanates or polyisothiocyanates cyclic
    • C08G18/75—Polyisocyanates or polyisothiocyanates cyclic cycloaliphatic
    • C08G18/751—Polyisocyanates or polyisothiocyanates cyclic cycloaliphatic containing only one cycloaliphatic ring
    • C08G18/752—Polyisocyanates or polyisothiocyanates cyclic cycloaliphatic containing only one cycloaliphatic ring containing at least one isocyanate or isothiocyanate group linked to the cycloaliphatic ring by means of an aliphatic group
    • C08G18/753—Polyisocyanates or polyisothiocyanates cyclic cycloaliphatic containing only one cycloaliphatic ring containing at least one isocyanate or isothiocyanate group linked to the cycloaliphatic ring by means of an aliphatic group containing one isocyanate or isothiocyanate group linked to the cycloaliphatic ring by means of an aliphatic group having a primary carbon atom next to the isocyanate or isothiocyanate group
    • C08G18/755—Polyisocyanates or polyisothiocyanates cyclic cycloaliphatic containing only one cycloaliphatic ring containing at least one isocyanate or isothiocyanate group linked to the cycloaliphatic ring by means of an aliphatic group containing one isocyanate or isothiocyanate group linked to the cycloaliphatic ring by means of an aliphatic group having a primary carbon atom next to the isocyanate or isothiocyanate group and at least one isocyanate or isothiocyanate group linked to a secondary carbon atom of the cycloaliphatic ring, e.g. isophorone diisocyanate
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/70—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the isocyanates or isothiocyanates used
    • C08G18/72—Polyisocyanates or polyisothiocyanates
    • C08G18/74—Polyisocyanates or polyisothiocyanates cyclic
    • C08G18/76—Polyisocyanates or polyisothiocyanates cyclic aromatic
    • C08G18/7614—Polyisocyanates or polyisothiocyanates cyclic aromatic containing only one aromatic ring
    • C08G18/7621—Polyisocyanates or polyisothiocyanates cyclic aromatic containing only one aromatic ring being toluene diisocyanate including isomer mixtures
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G18/00—Polymeric products of isocyanates or isothiocyanates
    • C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
    • C08G18/70—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the isocyanates or isothiocyanates used
    • C08G18/72—Polyisocyanates or polyisothiocyanates
    • C08G18/74—Polyisocyanates or polyisothiocyanates cyclic
    • C08G18/76—Polyisocyanates or polyisothiocyanates cyclic aromatic
    • C08G18/7657—Polyisocyanates or polyisothiocyanates cyclic aromatic containing two or more aromatic rings
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D175/00—Coating compositions based on polyureas or polyurethanes; Coating compositions based on derivatives of such polymers
    • C09D175/04—Polyurethanes
    • C09D175/14—Polyurethanes having carbon-to-carbon unsaturated bonds
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D175/00—Coating compositions based on polyureas or polyurethanes; Coating compositions based on derivatives of such polymers
    • C09D175/04—Polyurethanes
    • C09D175/14—Polyurethanes having carbon-to-carbon unsaturated bonds
    • C09D175/16—Polyurethanes having carbon-to-carbon unsaturated bonds having terminal carbon-to-carbon unsaturated bonds
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D7/00—Features of coating compositions, not provided for in group C09D5/00; Processes for incorporating ingredients in coating compositions
    • C09D7/40—Additives
    • C09D7/60—Additives non-macromolecular
    • C09D7/61—Additives non-macromolecular inorganic
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D7/00—Features of coating compositions, not provided for in group C09D5/00; Processes for incorporating ingredients in coating compositions
    • C09D7/40—Additives
    • C09D7/66—Additives characterised by particle size
    • C09D7/68—Particle size between 100-1000 nm
    • G—PHYSICS
    • G01—MEASURING; TESTING
    • G01N—INVESTIGATING OR ANALYSING MATERIALS BY DETERMINING THEIR CHEMICAL OR PHYSICAL PROPERTIES
    • G01N23/00—Investigating or analysing materials by the use of wave or particle radiation, e.g. X-rays or neutrons, not covered by groups G01N3/00 – G01N17/00, G01N21/00 or G01N22/00
    • G01N23/20—Investigating or analysing materials by the use of wave or particle radiation, e.g. X-rays or neutrons, not covered by groups G01N3/00 – G01N17/00, G01N21/00 or G01N22/00 by using diffraction of the radiation by the materials, e.g. for investigating crystal structure; by using scattering of the radiation by the materials, e.g. for investigating non-crystalline materials; by using reflection of the radiation by the materials
    • G01N23/201—Investigating or analysing materials by the use of wave or particle radiation, e.g. X-rays or neutrons, not covered by groups G01N3/00 – G01N17/00, G01N21/00 or G01N22/00 by using diffraction of the radiation by the materials, e.g. for investigating crystal structure; by using scattering of the radiation by the materials, e.g. for investigating non-crystalline materials; by using reflection of the radiation by the materials by measuring small-angle scattering
    • G—PHYSICS
    • G02—OPTICS
    • G02B—OPTICAL ELEMENTS, SYSTEMS OR APPARATUS
    • G02B6/00—Light guides; Structural details of arrangements comprising light guides and other optical elements, e.g. couplings
    • G02B6/02—Optical fibres with cladding with or without a coating
    • G02B6/02395—Glass optical fibre with a protective coating, e.g. two layer polymer coating deposited directly on a silica cladding surface during fibre manufacture
    • G—PHYSICS
    • G02—OPTICS
    • G02B—OPTICAL ELEMENTS, SYSTEMS OR APPARATUS
    • G02B6/00—Light guides; Structural details of arrangements comprising light guides and other optical elements, e.g. couplings
    • G02B6/44—Mechanical structures for providing tensile strength and external protection for fibres, e.g. optical transmission cables
    • G02B6/4401—Optical cables
    • G02B6/4402—Optical cables with one single optical waveguide
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B82—NANOTECHNOLOGY
    • B82Y—SPECIFIC USES OR APPLICATIONS OF NANOSTRUCTURES; MEASUREMENT OR ANALYSIS OF NANOSTRUCTURES; MANUFACTURE OR TREATMENT OF NANOSTRUCTURES
    • B82Y20/00—Nanooptics, e.g. quantum optics or photonic crystals
    • C—CHEMISTRY; METALLURGY
    • C03—GLASS; MINERAL OR SLAG WOOL
    • C03C—CHEMICAL COMPOSITION OF GLASSES, GLAZES OR VITREOUS ENAMELS; SURFACE TREATMENT OF GLASS; SURFACE TREATMENT OF FIBRES OR FILAMENTS MADE FROM GLASS, MINERALS OR SLAGS; JOINING GLASS TO GLASS OR OTHER MATERIALS
    • C03C2201/00—Glass compositions
    • C03C2201/06—Doped silica-based glasses
    • C03C2201/08—Doped silica-based glasses containing boron or halide
    • C03C2201/12—Doped silica-based glasses containing boron or halide containing fluorine
    • C—CHEMISTRY; METALLURGY
    • C03—GLASS; MINERAL OR SLAG WOOL
    • C03C—CHEMICAL COMPOSITION OF GLASSES, GLAZES OR VITREOUS ENAMELS; SURFACE TREATMENT OF GLASS; SURFACE TREATMENT OF FIBRES OR FILAMENTS MADE FROM GLASS, MINERALS OR SLAGS; JOINING GLASS TO GLASS OR OTHER MATERIALS
    • C03C2201/00—Glass compositions
    • C03C2201/06—Doped silica-based glasses
    • C03C2201/30—Doped silica-based glasses containing metals
    • C03C2201/31—Doped silica-based glasses containing metals containing germanium
    • C—CHEMISTRY; METALLURGY
    • C03—GLASS; MINERAL OR SLAG WOOL
    • C03C—CHEMICAL COMPOSITION OF GLASSES, GLAZES OR VITREOUS ENAMELS; SURFACE TREATMENT OF GLASS; SURFACE TREATMENT OF FIBRES OR FILAMENTS MADE FROM GLASS, MINERALS OR SLAGS; JOINING GLASS TO GLASS OR OTHER MATERIALS
    • C03C2213/00—Glass fibres or filaments
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K2201/00—Specific properties of additives
    • C08K2201/002—Physical properties
    • C08K2201/005—Additives being defined by their particle size in general
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K3/00—Use of inorganic substances as compounding ingredients
    • C08K3/18—Oxygen-containing compounds, e.g. metal carbonyls
    • C08K3/20—Oxides; Hydroxides
    • C08K3/22—Oxides; Hydroxides of metals
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K3/00—Use of inorganic substances as compounding ingredients
    • C08K3/34—Silicon-containing compounds
    • C08K3/36—Silica

Definitions

  • the present disclosure relates to optical fibers.
  • This application claims priority based on Japanese Patent Application No. 2019-026609 filed on February 18, 2019, and incorporates all the contents described in the Japanese application.
  • optical fibers have a coating resin layer for protecting the glass fiber, which is an optical transmission body.
  • the optical fiber is required to have excellent lateral pressure characteristics in order to reduce an increase in transmission loss induced by minute bending that occurs when lateral pressure is applied to the optical fiber.
  • Patent Document 1 it is considered to improve the lateral pressure characteristic of an optical fiber by forming a resin layer using an ultraviolet curable resin composition containing a filler made of synthetic quartz as a raw material.
  • An optical fiber includes a glass fiber including a core and a clad, a primary resin layer that contacts the glass fiber and covers the glass fiber, and a secondary resin layer that covers the primary resin layer,
  • the secondary resin layer is composed of a cured product of a resin composition containing a base resin containing a urethane (meth)acrylate oligomer, a monomer and a photopolymerization initiator, and inorganic oxide particles, and is measured by an X-ray small angle scattering method.
  • An optical fiber in which the volume average particle diameter of the inorganic oxide particles is 800 nm or less and the normalized dispersion of the volume average particle diameter is 60% or less.
  • FIG. 1 is a schematic cross-sectional view showing an example of the optical fiber according to the present embodiment.
  • FIG. 2A is an electron micrograph of the optical fiber obtained in Example 6.
  • FIG. 2B is an electron micrograph of the optical fiber obtained in Comparative Example 2.
  • the coating resin layer generally includes a primary resin layer and a secondary resin layer.
  • the secondary resin layer is required to have high Young's modulus to improve the lateral pressure characteristic of the optical fiber. However, if the content of the filler is increased, the Young's modulus of the coating resin layer can be increased, but it tends to become brittle.
  • the present disclosure aims to provide an optical fiber that has a secondary resin layer having a high Young's modulus and is also excellent in toughness.
  • An optical fiber according to an aspect of the present disclosure includes a glass fiber including a core and a clad, a primary resin layer that contacts the glass fiber and covers the glass fiber, and a secondary resin layer that covers the primary resin layer,
  • the secondary resin layer is composed of a cured product of a resin composition containing a base resin containing a urethane (meth)acrylate oligomer, a monomer and a photopolymerization initiator, and inorganic oxide particles, and is measured by an X-ray small angle scattering method.
  • An optical fiber in which the volume average particle diameter of the inorganic oxide particles is 800 nm or less and the normalized dispersion of the volume average particle diameter is 60% or less.
  • the secondary resin layer has a high Young's modulus and the toughness of the entire optical fiber is excellent.
  • the secondary resin layer locally becomes hard and brittle, and the toughness of the optical fiber is impaired. If, for example, the glass strength is measured in this state, cracks may occur at the grip portion and the coating may peel off.
  • the inorganic oxide particles may be particles containing at least one selected from the group consisting of silicon dioxide, zirconium dioxide, aluminum oxide, magnesium oxide, titanium oxide, tin oxide and zinc oxide. This makes it easy to develop an excellent Young's modulus.
  • the content of the inorganic oxide particles may be 5% by mass or more and 60% by mass or less based on the total amount of the resin composition. Thereby, it is easy to develop an excellent Young's modulus and it is easy to maintain excellent toughness.
  • the inorganic oxide particles may be hydrophobic. Thereby, excellent toughness is likely to be exhibited.
  • the resin composition for forming the secondary resin layer of the optical fiber according to the present embodiment includes a base resin containing a urethane (meth)acrylate oligomer, a monomer and a photopolymerization initiator, and inorganic oxide particles.
  • (meth)acrylate means acrylate or corresponding methacrylate.
  • (meth)acrylic acid means acrylate or corresponding methacrylate.
  • the inorganic oxide particles are not particularly limited, but for example, silicon dioxide (silica), zirconium dioxide (zirconia), aluminum oxide (from the viewpoint of excellent dispersibility in the resin composition and easy formation of a smooth resin layer) Particles containing at least one selected from the group consisting of alumina), magnesium oxide (magnesia), titanium oxide (titania), tin oxide and zinc oxide are preferable.
  • Silica particles are more preferably used as the inorganic oxide particles according to the present embodiment, from the viewpoints of low cost, easy surface treatment, ultraviolet transparency, and easy provision of appropriate hardness to the resin layer. preferable.
  • the surface of the inorganic oxide particles may be treated with an organic compound having a predetermined functional group. That is, the inorganic oxide particles may be particles in which a predetermined functional group is introduced on the surface (surface-modified inorganic oxide particles). Further, the inorganic oxide particles may be hydrophobic particles. Examples of the functional group include an acryloyl group, a methacryloyl group, a vinyl group and the like. These functional groups have ultraviolet curability. By having such a functional group, the standardized dispersion of the volume average particle diameter can be suppressed, and the resin layer having a high Young's modulus can be easily formed.
  • Examples of the organic compound having a UV-curable functional group include 3-methacryloxypropyltrimethoxysilane, 3-acryloxypropyltrimethoxysilane, 3-methacryloxypropyltriethoxysilane, and 3-acryloxypropyltriethoxysilane.
  • Silane compounds such as 8-methacryloxyoctyltrimethoxysilane, 8-acryloxyoctyltrimethoxysilane, 7-octenyltrimethoxysilane, vinyltrimethoxysilane and vinyltriethoxysilane.
  • the inorganic oxide particles particles dispersed in a dispersion medium can be used.
  • the inorganic oxide particles dispersed in the dispersion medium By using the inorganic oxide particles dispersed in the dispersion medium, the inorganic oxide particles can be uniformly dispersed in the resin composition, and the storage stability of the resin composition can be improved. Further, the standardized dispersion of the volume average particle diameter can be suppressed. Thereby, the dispersibility of the inorganic oxide particles is easily maintained even in the formed resin layer.
  • the dispersion medium is not particularly limited as long as it does not inhibit the curing of the resin composition.
  • the dispersion medium may be reactive or non-reactive.
  • a monomer such as a (meth)acryloyl compound or an epoxy compound may be used as a reactive dispersion medium.
  • the (meth)acryloyl compound include 1,6-hexanediol di(meth)acrylate, EO-modified bisphenol A di(meth)acrylate, polyethylene glycol di(meth)acrylate, PO-modified bisphenol A di(meth)acrylate, Polypropylene glycol di(meth)acrylate, polytetramethylene glycol di(meth)acrylate, 2-hydroxy-3-phenoxypropyl acrylate, (meth)acrylic acid adduct of propylene glycol diglycidyl ether, tripropylene glycol diglycidyl ether ( Examples thereof include (meth)acrylic acid adducts and (meth)acrylic acid adducts of glycerin diglycidyl ether.
  • a (meth)acryloyl compound exempl
  • a ketone solvent such as methyl ethyl ketone (MEK), an alcohol solvent such as methanol (MeOH), propylene glycol monomethyl ether (PGME), or an ester solvent such as propylene glycol monomethyl ether acetate (PGMEA).
  • MEK methyl ethyl ketone
  • MeOH methanol
  • PGME propylene glycol monomethyl ether
  • PMEA propylene glycol monomethyl ether acetate
  • the resin composition may be prepared by mixing the base resin and the inorganic oxide particles dispersed in the dispersion medium and then removing a part of the dispersion medium.
  • the content of the inorganic oxide particles is preferably 5% by mass or more and 60% by mass or less, but 5% by mass or more and 50% by mass or less, based on the total amount of the resin composition (total amount of the base resin and the inorganic oxide particles). It may be 10 mass% or more and 40 mass% or less.
  • the content of the inorganic oxide particles is 5% by mass or more, it becomes easy to form a resin layer having excellent lateral pressure characteristics (excellent Young's modulus).
  • excellent Young's modulus excellent Young's modulus
  • the content of the inorganic oxide particles is 60% by mass or less, the coating property of the resin composition is easily improved, and a tough resin layer can be formed.
  • the base resin according to the present embodiment contains a urethane (meth)acrylate oligomer, a monomer and a photopolymerization initiator.
  • urethane (meth)acrylate oligomer an oligomer obtained by reacting a polyol compound, a polyisocyanate compound and a hydroxyl group-containing (meth)acrylate compound can be used.
  • polyol compound examples include polytetramethylene glycol, polypropylene glycol, and bisphenol A/ethylene oxide addition diol.
  • polyisocyanate compound examples include 2,4-tolylene diisocyanate, 2,6-tolylene diisocyanate, isophorone diisocyanate and dicyclohexylmethane 4,4'-diisocyanate.
  • hydroxyl group-containing (meth)acrylate compound examples include 2-hydroxyethyl (meth)acrylate, 2-hydroxybutyl (meth)acrylate, 1,6-hexanediol mono(meth)acrylate, pentaerythritol tri(meth)acrylate, 2-Hydroxypropyl (meth)acrylate and tripropylene glycol di(meth)acrylate are mentioned.
  • the number average molecular weight of the polyol compound may be 300 or more and 3000 or less.
  • Organotin compounds are generally used as catalysts when synthesizing urethane (meth)acrylate oligomers.
  • organotin compound examples include dibutyltin dilaurate, dibutyltin diacetate, dibutyltin malate, dibutyltin bis (2-ethylhexyl mercaptoacetate), dibutyltin bis (isooctyl mercaptoacetate) and dibutyltin oxide. From the viewpoint of easy availability or catalytic performance, it is preferable to use dibutyltin dilaurate or dibutyltin diacetate as a catalyst.
  • a lower alcohol having 5 or less carbon atoms may be used during the synthesis of the urethane (meth)acrylate oligomer.
  • the lower alcohol include methanol, ethanol, 1-propanol, 2-propanol, 1-butanol, 2-butanol, 2-methyl-2-propanol, 1-pentanol, 2-pentanol, 3-pentanol, Mention may be made of 2-methyl-1-butanol, 3-methyl-1-butanol, 2-methyl-2-butanol, 3-methyl-2-butanol and 2,2-dimethyl-1-propanol.
  • the resin composition may further contain an epoxy (meth)acrylate oligomer.
  • an epoxy (meth)acrylate oligomer an oligomer obtained by reacting an epoxy resin having two or more glycidyl groups with a compound having a (meth)acryloyl group can be used.
  • a monofunctional monomer having one polymerizable group and a polyfunctional monomer having two or more polymerizable groups can be used.
  • the monomers may be used as a mixture of two or more kinds.
  • Examples of the monofunctional monomer include methyl (meth)acrylate, ethyl (meth)acrylate, propyl (meth)acrylate, n-butyl (meth)acrylate, s-butyl (meth)acrylate, tert-butyl (meth)acrylate, Isobutyl (meth)acrylate, n-pentyl (meth)acrylate, isopentyl (meth)acrylate, hexyl (meth)acrylate, heptyl (meth)acrylate, isoamyl (meth)acrylate, 2-ethylhexyl (meth)acrylate, n-octyl (Meth)acrylate, isooctyl (meth)acrylate, isodecyl (meth)acrylate, lauryl (meth)acrylate, 2-phenoxyethyl (meth)acrylate, 3-phenoxybenzyl acrylate, phenoxydiethylene glycol
  • polyfunctional monomer examples include ethylene glycol di(meth)acrylate, polyethylene glycol di(meth)acrylate, polypropylene glycol di(meth)acrylate, neopentyl glycol di(meth)acrylate, tripropylene glycol di(meth)acrylate, Di(meth)acrylate of alkylene oxide adduct of bisphenol A, tetraethylene glycol di(meth)acrylate, hydroxypivalic acid neopentyl glycol di(meth)acrylate, 1,4-butanediol di(meth)acrylate, 1,6 -Hexanediol di(meth)acrylate, 1,9-nonanediol di(meth)acrylate, 1,12-dodecanediol di(meth)acrylate, 1,14-tetradecanediol di(meth)acrylate, 1,16-hexadecane EO addition of diol di(meth)acrylate
  • the photopolymerization initiator can be appropriately selected and used from known radical photopolymerization initiators.
  • the photopolymerization initiator include 1-hydroxycyclohexyl phenyl ketone (Omnirad 184, manufactured by IGM Resins), 2,2-dimethoxy-2-phenylacetophenone, 1-(4-isopropylphenyl)-2-hydroxy-2- Methylpropan-1-one, bis(2,6-dimethoxybenzoyl)-2,4,4-trimethylpentylphosphine oxide, 2-methyl-1-[4-(methylthio)phenyl]-2-morpholino-propane-1 -One (Omnirad 907, manufactured by IGM Resins), 2,4,6-trimethylbenzoyldiphenylphosphine oxide (Omnirad TPO, manufactured by IGM Resins) and bis(2,4,6-trimethylbenzoyl)phenylphosphine oxide (Omnirad 81
  • the resin composition may further contain a silane coupling agent, a leveling agent, an antifoaming agent, an antioxidant, a sensitizer and the like.
  • silane coupling agent is not particularly limited as long as it does not hinder the curing of the resin composition.
  • silane coupling agents include tetramethyl silicate, tetraethyl silicate, mercaptopropyltrimethoxysilane, vinyltrichlorosilane, vinyltriethoxysilane, vinyltris( ⁇ -methoxy-ethoxy)silane, ⁇ -(3,4-epoxycyclohexyl).
  • -Ethyltrimethoxysilane dimethoxydimethylsilane, diethoxydimethylsilane, 3-acryloxypropyltrimethoxysilane, ⁇ -glycidoxypropyltrimethoxysilane, ⁇ -glycidoxypropylmethyldiethoxysilane, ⁇ -methacryloxypropyl Trimethoxysilane, N-( ⁇ -aminoethyl)- ⁇ -aminopropyltrimethoxysilane, N-( ⁇ -aminoethyl)- ⁇ -aminopropyltrimethyldimethoxysilane, N-phenyl- ⁇ -aminopropyltrimethoxysilane, ⁇ -chloropropyltrimethoxysilane, ⁇ -mercaptopropyltrimethoxysilane, ⁇ -aminopropyltrimethoxysilane, bis-[3-(triethoxysilyl)propyl
  • the viscosity of the resin composition at 45° C. is preferably 3500 mPa ⁇ s or less, more preferably 2000 mPa ⁇ s or less, and further preferably 1500 mPa ⁇ s or less.
  • the viscosity of the resin composition is within the above range, the coatability of the resin composition can be improved.
  • the lower limit of the viscosity is not particularly limited, it can be set to 300 mPa ⁇ s from the viewpoint of wettability to the primary resin layer.
  • the above resin composition can be suitably used as a secondary coating material for optical fibers.
  • an optical fiber having a high Young's modulus and excellent lateral pressure characteristics can be manufactured.
  • FIG. 1 is a schematic sectional view showing an example of the optical fiber according to the present embodiment.
  • the optical fiber 10 includes a glass fiber 13 including a core 11 and a clad 12, and a coating resin layer 16 including a primary resin layer 14 and a secondary resin layer 15 provided on the outer periphery of the glass fiber 13.
  • the clad 12 surrounds the core 11.
  • the core 11 and the clad 12 mainly contain glass such as quartz glass.
  • the core 11 may be made of germanium-added quartz
  • the clad 12 may be made of pure quartz or fluorine-added quartz. be able to.
  • the outer diameter (D2) of the glass fiber 13 is about 125 ⁇ m
  • the diameter (D1) of the core 11 constituting the glass fiber 13 is about 7 ⁇ m or more and 15 ⁇ m or less.
  • the thickness of the coating resin layer 16 is usually 60 ⁇ m or more and 70 ⁇ m or less.
  • the thickness of each of the primary resin layer 14 and the secondary resin layer 15 may be about 10 ⁇ m or more and 50 ⁇ m or less, and for example, the thickness of the primary resin layer 14 is 35 ⁇ m and the thickness of the secondary resin layer 15 is 25 ⁇ m. It may be.
  • the outer diameter of the optical fiber 10 may be about 245 ⁇ m or more and 265 ⁇ m or less.
  • the above resin composition can be used when forming the secondary resin layer.
  • the secondary resin layer can be formed by curing the resin composition containing the base resin and the inorganic oxide particles. Thereby, the lateral pressure characteristic of the optical fiber can be improved.
  • the Young's modulus of the secondary resin layer at 23° C. is preferably 1300 MPa or more, more preferably 1300 MPa or more and 2600 MPa or less, still more preferably 1300 MPa or more and 2500 MPa or less.
  • the Young's modulus of the secondary resin layer is 1300 MPa or more, the lateral pressure characteristic is easily improved, and when it is 2600 MPa or less, the secondary resin layer can be provided with appropriate toughness, so that the secondary resin layer is less likely to crack.
  • the inorganic oxide particles dispersed in the dispersion medium exist in a state of being dispersed in the resin layer even after the resin layer is cured.
  • a reactive dispersion medium When a reactive dispersion medium is used, the inorganic oxide particles are mixed with the resin composition together with the dispersion medium, and taken into the resin layer while maintaining the dispersed state.
  • a non-reactive dispersion medium When a non-reactive dispersion medium is used, at least a part of the dispersion medium is volatilized from the resin composition and disappears, but the inorganic oxide particles remain in the resin composition in a dispersed state, and the resin layer after curing is used. It also exists in a dispersed state. Most of the inorganic oxide particles present in the resin layer are observed in a state in which primary particles are dispersed, when observed by an electron microscope.
  • the primary resin layer 14 can be formed, for example, by curing a resin composition containing a urethane (meth)acrylate oligomer, a monomer, a photopolymerization initiator and a silane coupling agent.
  • a resin composition containing a urethane (meth)acrylate oligomer, a monomer, a photopolymerization initiator and a silane coupling agent for the resin composition for the primary resin layer, conventionally known techniques can be used.
  • the urethane (meth)acrylate oligomer, the monomer, the photopolymerization initiator and the silane coupling agent may be appropriately selected from the compounds exemplified as the above base resin.
  • the resin composition forming the primary resin layer has a different composition from the base resin forming the secondary resin layer.
  • the volume average particle diameter of the inorganic oxide particles measured by the X-ray small angle scattering method is 800 nm or less.
  • the toughness of the optical fiber is maintained well.
  • a high Young's modulus is easily maintained.
  • the volume average particle size may be 750 nm or less, 500 nm or less, 300 nm or less, 150 nm or less, 75 nm or less, 20 nm. It may be the following.
  • the lower limit of the volume average particle size is not particularly limited, but can be 5 nm from the viewpoint of dispersion stability.
  • the standardized dispersion of the volume average particle size is 60% or less. Since the dispersion of the particle size of the inorganic oxide particles in the secondary resin layer is suppressed and the dispersibility of the inorganic oxide particles is maintained well, excellent toughness can be imparted to the optical fiber. Moreover, a high Young's modulus is easily maintained. From this viewpoint, the standardized dispersion of the volume average particle diameter may be 55% or less, 45% or less, 35% or less, 20% or less, and 10% or less. It may be% or less. The lower limit of the standardized dispersion is not particularly limited, but may be 5% from the viewpoint of efficiently filling the inorganic oxide particles in the resin.
  • the volume average particle diameter and the standardized dispersion thereof of the inorganic oxide particles are the average particle diameter of the inorganic fine particles used as a raw material, the particle size distribution of the particle diameter, the surface state of the inorganic fine particles (the amount of hydroxyl groups on the surface, the functional group It can be changed by adjusting the type).
  • the small-angle X-ray scattering method is a method of quantifying the shape and distribution of scatterers by analyzing the X-ray scattering intensity obtained at a scattering angle of 5° or less.
  • the state of the inorganic oxide particles in the secondary resin layer can be analyzed by the X-ray small angle scattering method.
  • the volume average particle diameter and the standardized dispersion showing the dispersion of the particle diameter can be obtained from the X-ray scattering intensity profile. That is, by fitting the measured X-ray scattering intensity and the X-ray scattering intensity calculated from a theoretical formula expressed by a function of the particle size and the particle size distribution by fitting with the nonlinear least square method, The average particle size and its normalized dispersion can be determined.
  • a urethane acrylate oligomer (UA) obtained by reacting polypropylene glycol having a molecular weight of 600, 2,4-tolylene diisocyanate and hydroxyethyl acrylate, and an epoxy acrylate oligomer (EA) were prepared.
  • Photopolymerization initiator 1-Hydroxycyclohexyl phenyl ketone and 2,4,6-trimethylbenzoyldiphenylphosphine oxide were prepared as photopolymerization initiators.

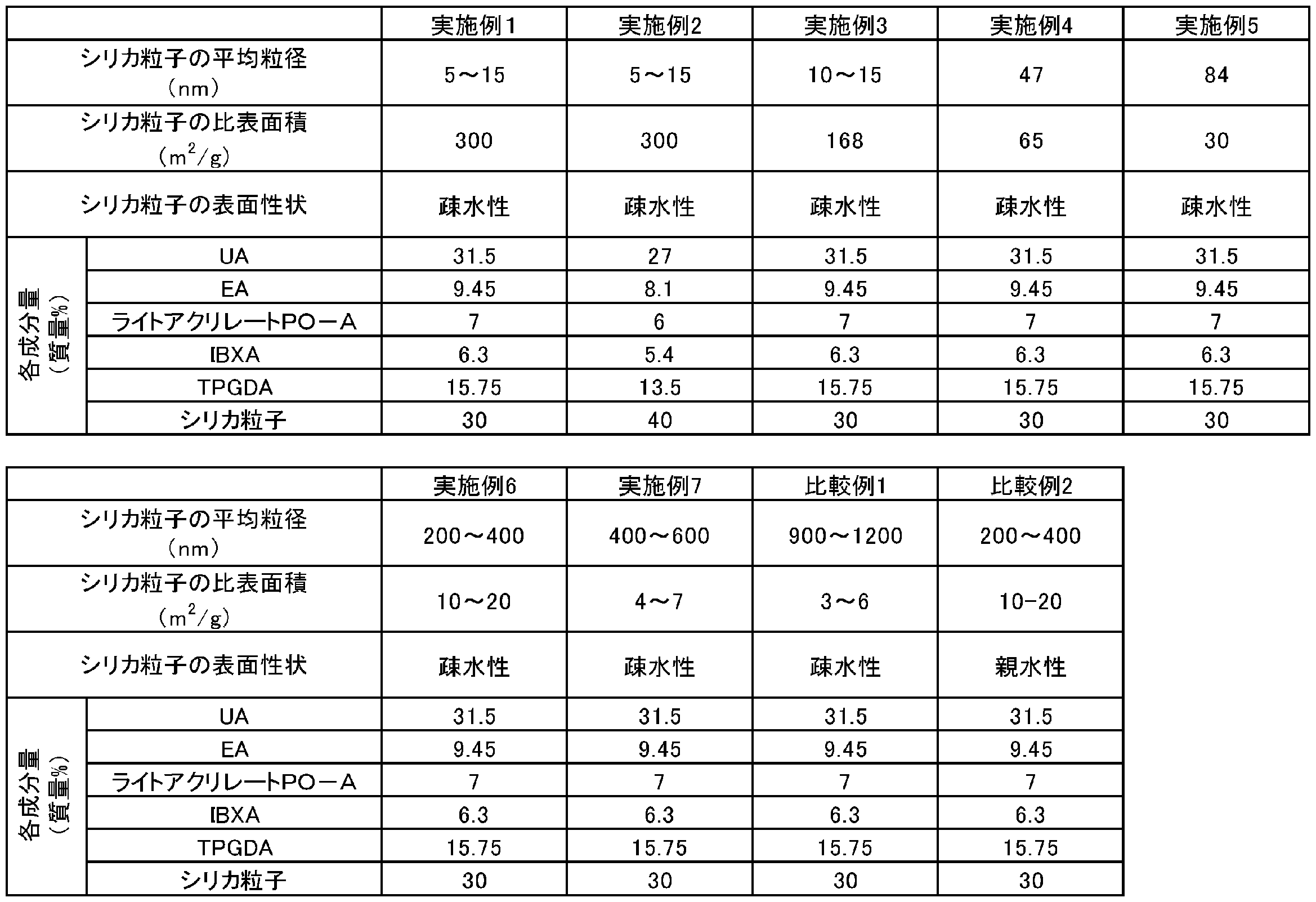

  • Base resin Various raw materials were mixed so that the content in the composition was the ratio shown in Table 1, to prepare a base resin.
  • silica sol MEK dispersion liquid
  • hydrophobic silica particles Silica particles surface-treated with a silane coupling agent.
  • a urethane acrylate oligomer obtained by reacting polypropylene glycol having a molecular weight of 4000, isophorone diisocyanate, hydroxyethyl acrylate and methanol was prepared. 75 parts by weight of this urethane acrylate oligomer, 12 parts by weight of nonylphenol EO-modified acrylate, 6 parts by weight of N-vinylcaprolactam, 2 parts by weight of 1,6-hexanediol diacrylate, 1 part by weight of 2,4,6-trimethylbenzoyldiphenylphosphine oxide. And 1 part by mass of 3-mercaptopropyltrimethoxysilane were mixed to obtain a resin composition for the primary resin layer.
  • a 35 ⁇ m-thick primary resin layer is formed using a resin composition for a primary resin layer on the outer periphery of a glass fiber having a diameter of 125 ⁇ m composed of a core and a clad, and the liquid resin of Example or Comparative Example is further formed on the outer periphery thereof.
  • An optical fiber was produced by forming a 45 ⁇ m-thick secondary resin layer using the resin composition. The linear velocity was 1500 m/min.
  • the beam line “BL8S3” of the Ichi Synchrotron Optical Center is mainly used, and for the region where the particle size is large (approximately 50 nm or more), Aichi Synchro Synchrotron is used.
  • a scattering pattern was acquired using the beamline “BL8S3” of the tron light center and the beamline “BL19B2” of SPring-8.
  • the respective experimental conditions were as follows. "BL8S3”: X-ray energy of 13.5 keV, camera length of 4 m, detector R-AXISIV++. "BL19B2": X-ray energy 18 keV, camera length 42 m, detector PILATUS 2M.
  • the X-ray scattering intensity profile obtained as described above was analyzed using particle size/pore analysis software “NANO-Solver, Ver. 3.7” (manufactured by Rigaku Corporation). More specifically, the fitting was performed by the nonlinear least squares method so that the measured X-ray scattering intensity and the value of the X-ray scattering intensity calculated by the analysis software approximated each other. From the fitting results, the volume average particle size of the inorganic oxide particles and its standardized dispersion were calculated. In the analysis, it was assumed that the inorganic oxide particles had a perfect spherical shape.
  • the optical fibers obtained in Examples or Comparative Examples were dipped in a mixed solvent of acetone and ethanol, and only the coating resin layer was extracted into a cylindrical shape. Next, after removing the solvent by vacuum drying, the sample was allowed to stand for 16 hours or more in a thermostatic chamber maintained at 23° C. and 50% RH, and then a tensile test (marked line interval 25 mm, tensile speed 1 mm/min) was performed. .. Then, the Young's modulus of the coating resin layer was obtained by the secant equation of 2.5% strain. The measurement was performed 5 times, and the average value was defined as the Young's modulus. The Young's modulus thus obtained can be regarded substantially as the Young's modulus of the secondary resin layer.
  • FIG. 2A is an electron micrograph of the optical fiber obtained in Example 6.
  • FIG. 2B is an electron micrograph of the optical fiber obtained in Comparative Example 2.
  • FIG. 2A Example 6
  • FIG. 2B Comparative Example 2
  • the optical fiber of the example has a high Young's modulus and excellent toughness.
  • optical fiber 11 core 12 clad 13 glass fiber 14 primary resin layer 15 secondary resin layer 16 coating resin layer

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Health & Medical Sciences (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Geochemistry & Mineralogy (AREA)
  • General Chemical & Material Sciences (AREA)
  • Physics & Mathematics (AREA)
  • Wood Science & Technology (AREA)
  • Optics & Photonics (AREA)
  • General Life Sciences & Earth Sciences (AREA)
  • General Physics & Mathematics (AREA)
  • Nanotechnology (AREA)
  • Inorganic Chemistry (AREA)
  • Composite Materials (AREA)
  • Crystallography & Structural Chemistry (AREA)
  • Pathology (AREA)
  • Immunology (AREA)
  • General Health & Medical Sciences (AREA)
  • Biochemistry (AREA)
  • Analytical Chemistry (AREA)
  • Macromonomer-Based Addition Polymer (AREA)
  • Optical Fibers, Optical Fiber Cores, And Optical Fiber Bundles (AREA)
  • Surface Treatment Of Glass Fibres Or Filaments (AREA)

Abstract

本開示は、コア及びクラッドを含むガラスファイバと、ガラスファイバに接して該ガラスファイバを被覆するプライマリ樹脂層と、プライマリ樹脂層を被覆するセカンダリ樹脂層と、を備え、セカンダリ樹脂層が、ウレタン（メタ）アクリレートオリゴマー、モノマー及び光重合開始剤を含有するベース樹脂と、無機酸化物粒子と、を含む樹脂組成物の硬化物からなり、Ｘ線小角散乱法で測定される無機酸化物粒子の体積平均粒径が８００ｎｍ以下でありかつ体積平均粒径の規格化分散が６０％以下である、光ファイバに関する。

Description

光ファイバ
　本開示は、光ファイバに関する。本出願は、２０１９年２月１８日出願の日本出願第２０１９－０２６６０９号に基づく優先権を主張し、前記日本出願に記載された全ての記載内容を援用するものである。
　一般に、光ファイバは、光伝送体であるガラスファイバを保護するための被覆樹脂層を有している。光ファイバは、光ファイバに側圧が付与された際に発生する微小な曲げにより誘起される伝送損失の増加を小さくするために、側圧特性に優れることが求められている。
　例えば、特許文献１では、合成石英を原料とするフィラーを含有する紫外線硬化型樹脂組成物を用いて樹脂層を形成することで、光ファイバの側圧特性を改善することが検討されている。
特開２０１４－２１９５５０号公報
　本開示の一態様に係る光ファイバは、コア及びクラッドを含むガラスファイバと、ガラスファイバに接して該ガラスファイバを被覆するプライマリ樹脂層と、プライマリ樹脂層を被覆するセカンダリ樹脂層と、を備え、セカンダリ樹脂層が、ウレタン（メタ）アクリレートオリゴマー、モノマー及び光重合開始剤を含有するベース樹脂と、無機酸化物粒子と、を含む樹脂組成物の硬化物からなり、Ｘ線小角散乱法で測定される無機酸化物粒子の体積平均粒径が８００ｎｍ以下でありかつ体積平均粒径の規格化分散が６０％以下である、光ファイバである。
図１は、本実施形態に係る光ファイバの一例を示す概略断面図である。 図２Ａは、実施例６で得られた光ファイバの電子顕微鏡写真である。 図２Ｂは、比較例２で得られた光ファイバの電子顕微鏡写真である。
［発明が解決しようとする課題］
　被覆樹脂層は、一般に、プライマリ樹脂層及びセカンダリ樹脂層を備えている。セカンダリ樹脂層には、高いヤング率により光ファイバの側圧特性を向上することが求められる。しかしながら、フィラーの含有量を増やすと、被覆樹脂層のヤング率を高くできるものの、脆くなる傾向にある。
　本開示は、高いヤング率を有するセカンダリ樹脂層を有し、かつ靭性にも優れる、光ファイバを提供することを目的とする。
［本開示の実施形態の説明］
　最初に、本開示の実施形態の内容を列記して説明する。本開示の一態様に係る光ファイバは、コア及びクラッドを含むガラスファイバと、ガラスファイバに接して該ガラスファイバを被覆するプライマリ樹脂層と、プライマリ樹脂層を被覆するセカンダリ樹脂層と、を備え、セカンダリ樹脂層が、ウレタン（メタ）アクリレートオリゴマー、モノマー及び光重合開始剤を含有するベース樹脂と、無機酸化物粒子と、を含む樹脂組成物の硬化物からなり、Ｘ線小角散乱法で測定される無機酸化物粒子の体積平均粒径が８００ｎｍ以下でありかつ体積平均粒径の規格化分散が６０％以下である、光ファイバである。
　このような光ファイバは、セカンダリ樹脂層が高いヤング率を有し、かつ光ファイバ全体としての靭性にも優れる。一方で、セカンダリ樹脂層内で無機酸化物粒子が偏在すると、セカンダリ樹脂層が局所的に硬脆化し、光ファイバの靭性が損なわれる。この状態で例えばガラス強度を測定すると、把持部分で割れが生じて被覆が剥がれる虞がある。
　無機酸化物粒子は、二酸化ケイ素、二酸化ジルコニウム、酸化アルミニウム、酸化マグネシウム、酸化チタン、酸化スズ及び酸化亜鉛からなる群より選ばれる少なくとも１種を含む粒子であってもよい。これにより優れたヤング率を発現し易い。
　無機酸化物粒子の含有量は、樹脂組成物の総量を基準として５質量％以上６０質量％以下であってもよい。これにより優れたヤング率を発現し易く、また優れた靭性を維持し易い。
　無機酸化物粒子は疎水性であってもよい。これにより優れた靭性を発現し易い。
［本開示の実施形態の詳細］
　本開示の実施形態に係る光ファイバの具体例を、必要により図面を参照しつつ説明する。なお、本開示はこれらの例示に限定されず、請求の範囲によって示され、請求の範囲と均等の意味及び範囲内でのすべての変更が含まれることが意図される。以下の説明では、図面の説明において同一の要素には同一の符号を付し、重複する説明を省略する。
＜樹脂組成物＞
　本実施形態に係る光ファイバの、セカンダリ樹脂層を形成するための樹脂組成物は、ウレタン（メタ）アクリレートオリゴマー、モノマー及び光重合開始剤を含有するベース樹脂と、無機酸化物粒子とを含む。
　ここで、（メタ）アクリレートとは、アクリレート又はそれに対応するメタクリレートを意味する。（メタ）アクリル酸についても同様である。
（無機酸化物粒子）
　無機酸化物粒子としては特に制限されないが、例えば樹脂組成物中での分散性に優れ、平滑な樹脂層を形成し易いという観点から、二酸化ケイ素（シリカ）、二酸化ジルコニウム（ジルコニア）、酸化アルミニウム（アルミナ）、酸化マグネシウム（マグネシア）、酸化チタン（チタニア）、酸化スズ及び酸化亜鉛からなる群より選ばれる少なくとも１種を含む粒子であることが好ましい。廉価である、表面処理がし易い、紫外線透過性を有する、樹脂層に適度な硬さを付与し易い等の観点から、本実施形態に係る無機酸化物粒子として、シリカ粒子を用いることがより好ましい。
　無機酸化物粒子の表面は、所定の官能基を有する有機化合物により処理されていてもよい。すなわち、無機酸化物粒子は、表面に所定の官能基が導入された粒子（表面修飾無機酸化物粒子）であってもよい。また、これにより無機酸化物粒子は疎水性の粒子であってもよい。官能基としては、アクリロイル基、メタクリロイル基、ビニル基等が挙げられる。これらの官能基は紫外線硬化性を有する。このような官能基を有することで、体積平均粒径の規格化分散を抑制することができ、またヤング率が高い樹脂層を形成し易くなる。
　紫外線硬化性の官能基を有する有機化合物としては、例えば、３－メタクリロキシプロピルトリメトキシシラン、３－アクリロキシプロピルトリメトキシシラン、３－メタクリロキシプロピルトリエトキシシラン、３－アクリロキシプロピルトリエトキシシラン、８－メタクリロキシオクチルトリメトキシシラン、８－アクリロキシオクチルトリメトキシシラン、７－オクテニルトリメトキシシラン、ビニルトリメトキシシラン及びビニルトリエトキシシラン等のシラン化合物が挙げられる。
　無機酸化物粒子としては、分散媒に分散された状態のものを用いることができる。分散媒に分散された状態の無機酸化物粒子を用いることで、樹脂組成物中に無機酸化物粒子を均一に分散でき、樹脂組成物の保存安定性を向上することができる。また、体積平均粒径の規格化分散を抑制することができる。これにより、形成された樹脂層においても無機酸化物粒子の分散性が維持され易い。分散媒としては、樹脂組成物の硬化を阻害しなければ、特に限定されない。分散媒は、反応性であっても、非反応性であってもよい。
　反応性の分散媒として、（メタ）アクリロイル化合物、エポキシ化合物等のモノマーを用いてもよい。（メタ）アクリロイル化合物としては、例えば、１，６－ヘキサンジオールジ（メタ）アクリレート、ＥＯ変性ビスフェノールＡジ（メタ）アクリレート、ポリエチレングリコールジ（メタ）アクリレート、ＰＯ変性ビスフェノールＡジ（メタ）アクリレート、ポリプロピレングリコールジ（メタ）アクリレート、ポリテトラメチレングリコールジ（メタ）アクリレート、２－ヒドロキシ－３－フェノキシプロピルアクリレート、プロピレングリコールジグリシジルエーテルの（メタ）アクリル酸付加物、トリプロピレングリコールジグリシジルエーテルの（メタ）アクリル酸付加物、及びグリセリンジグリシジルエーテルの（メタ）アクリル酸付加物が挙げられる。分散媒として、後述するモノマーで例示する（メタ）アクリロイル化合物を用いてもよい。
　非反応性の分散媒として、メチルエチルケトン（ＭＥＫ）等のケトン系溶媒、メタノール（ＭｅＯＨ）、プロピレングリコールモノメチルエーテル（ＰＧＭＥ）等のアルコール系溶媒、又は、プロピレングリコールモノメチルエーテルアセテート（ＰＧＭＥＡ）等のエステル系溶媒を用いてもよい。非反応性の分散媒の場合、ベース樹脂と分散媒に分散された無機酸化物粒子とを混合した後、分散媒の一部を除去して樹脂組成物を調製してもよい。
　無機酸化物粒子の含有量は、樹脂組成物の総量（ベース樹脂及び無機酸化物粒子の総量）を基準として５質量％以上６０質量％以下が好ましいが、５質量％以上５０質量％以下であってもよく、１０質量％以上４０質量％以下であってもよい。無機酸化物粒子の含有量が５質量％以上であると、側圧特性に優れる（ヤング率に優れる）樹脂層を形成し易くなる。無機酸化物粒子の含有量が６０質量％以下であると、樹脂組成物の塗布性を向上し易くなり、強靱な樹脂層を形成することができる。
（ベース樹脂）
　本実施形態に係るベース樹脂は、ウレタン（メタ）アクリレートオリゴマー、モノマー及び光重合開始剤を含有する。
　ウレタン（メタ）アクリレートオリゴマーとしては、ポリオール化合物、ポリイソシアネート化合物及び水酸基含有（メタ）アクリレート化合物を反応させて得られるオリゴマーを用いることができる。
　ポリオール化合物としては、例えば、ポリテトラメチレングリコール、ポリプロピレングリコール及びビスフェノールＡ・エチレンオキサイド付加ジオールが挙げられる。ポリイソシアネート化合物としては、例えば、２，４－トリレンジイソシアネート、２，６－トリレンジイソシアネート、イソホロンジイソシアネート及びジシクロヘキシルメタン４，４’－ジイソシアナートが挙げられる。水酸基含有（メタ）アクリレート化合物としては、例えば、２－ヒドロキシエチル（メタ）アクリレート、２－ヒドロキシブチル（メタ）アクリレート、１，６－ヘキサンジオールモノ（メタ）アクリレート、ペンタエリスリトールトリ（メタ）アクリレート、２－ヒドロキシプロピル（メタ）アクリレート及びトリプロピレングリコールジ（メタ）アクリレートが挙げられる。
　樹脂層のヤング率を調整する観点から、ポリオール化合物の数平均分子量は、３００以上３０００以下であってもよい。
　ウレタン（メタ）アクリレートオリゴマーを合成する際の触媒として、一般に有機スズ化合物が使用される。有機スズ化合物としては、例えば、ジブチルスズジラウレート、ジブチルスズジアセテート、ジブチルスズマレート、ジブチルスズビス（メルカプト酢酸２－エチルヘキシル）、ジブチルスズビス（メルカプト酢酸イソオクチル）及びジブチルスズオキシドが挙げられる。易入手性又は触媒性能の点から、触媒としてジブチルスズジラウレート又はジブチルスズジアセテートを使用することが好ましい。
