Fixierbarer,schwenkbarer und justierbarer Teichrandbaustein aus Kunststoff. Teichrandbausteine können beliebig aneinander gereiht werden. Die dadurch entstehende Form und Länge der Bausteinkette ist nahezu beliebig und an das jeweilige Gelände angepasst. Somit ist Herstellung einer durchgängigen Kapillarsperre für Zierteiche, Bachläufe und Schwimmteiche einfach und rasch möglich. 2 wird die Höhe der gesamten fixierten Kette in dem gewünschten waagerechten Linie gebracht

Description

(54) Teich rand Baustein (57) Fixierbarer, schwenkbarer und justierbarer Teichrandbaustein aus Kunststoff.
Teichrandbausteine können beliebig aneinander gereiht werden. Die dadurch entstehende Form und Länge der Bausteinkette ist nahezu beliebig und an das jeweilige Gelände angepasst. Somit ist Herstellung einer durchgängigen Kapillarsperre für Zierteiche, Bachläufe und Schwimmteiche einfach und rasch möglich.
2. wird die Höhe der gesamten fixierten Kette in dem gewünschten waagerechten Linie gebracht.
Figure AT520906A2_D0001
Figure AT520906A2_D0002
Zusa mmenfassung
Fixierbarer,schwenkbarer und justierbarer Teichrandbaustein aus Kunststoff. Teichrandbausteine können beliebig aneinander gereiht werden. Die dadurch entstehende Form und Länge der Bausteinkette ist nahezu beliebig und an das jeweilige Gelände angepasst. Somit ist Herstellung einer durchgängigen Kapillarsperre für Zierteiche, Bachläufe und Schwimmteiche einfach und rasch möglich.
wird die Höhe der gesamten fixierten Kette in dem gewünschten waagerechten Linie gebracht (Zusammenfassung Figur 10).
/ 16 • · 4 4 ······ • · »44 ····44 ·· 444444 4· ♦♦···· 444444^
Teichrand-Baustein
Die Erfindung betrifft ein System von Bausteinen aus Kunststoff. Diese Bausteine dienen der Absicherung und Abgrenzung von Teichen, damit das Wasser im Teich gehalten werden kann. Diese Teichrandabgrenzung verhindert eine Kapillarwirkung des äußeren abgrenzenden Umfeldes zum Teichrand.
Zusätzlich hat der Baustein eine integrierte Justierung, die es einfach macht, den Teichrand stabil in eine gewünschte ausnivellierte Höhenposition zu bringen.
Es besteht die Mögichkeit die Bausteine schwenkbar zu befestigen. Sie können in einem Radius zwischen -90 Grad und + 90 Grad montiert werden. Damit kann der Teichrand vollkommen flexibel in Länge und Form auf gebaut werden.
Eine Fixierschraube verhindert nach Einstellung der gewünschten Position ein späteres Verrutschen des Teichrandes. Es besteht die Möglichkeit mit dem Verschraub-System die Steine auch übereinander zu fixieren, um größere Höhenunterschiede zu überwinden. Zum Beispiel bei Bachlaufstaustufen.
Der Baustein weist waagerechte und senkrechte Einkerbungen auf. Diese Einkerbungen (auch Schnittmarkierungen genannt) dienen der Führung einer Säge, um den Baustein für verschiedene Verwendungen zu verformen.
Dies ist zum Beispiel bei kontrollierten Überläufen notwendig. Ebenso können mit abgetrennten Bausteinen geradlinige, senkrechte und bündige Abschlüsse erreicht werden.
Der Vorteil dieses Systems liegt in der Einfachheit, da es dem Teichbauer die Möglichkeit gibt, ohne Beton, Pflöcke, Teichrandbänder und dergleichen zu arbeiten.
Es werden die herkömmlichen Teichrandarbeiten und Aufwände um bis zu zwei Drittel gesenkt.
Die Erfindung wird nun unter Bezugnahme auf ein Ausführungsbeispiel in Zeichnungen schematisch dargestellt und nummeriert. Zusätzlich werden noch Farbkopien bzw. ein Foto einer herkömmlichen Teichrand-Abgrenzung beigelegt.
/ 16 ···· • · · · · · · · ··· ··· • · · · · ······ · · ······ · * · · *····· ···«*·
Erläuterungen zu den Abbildungen

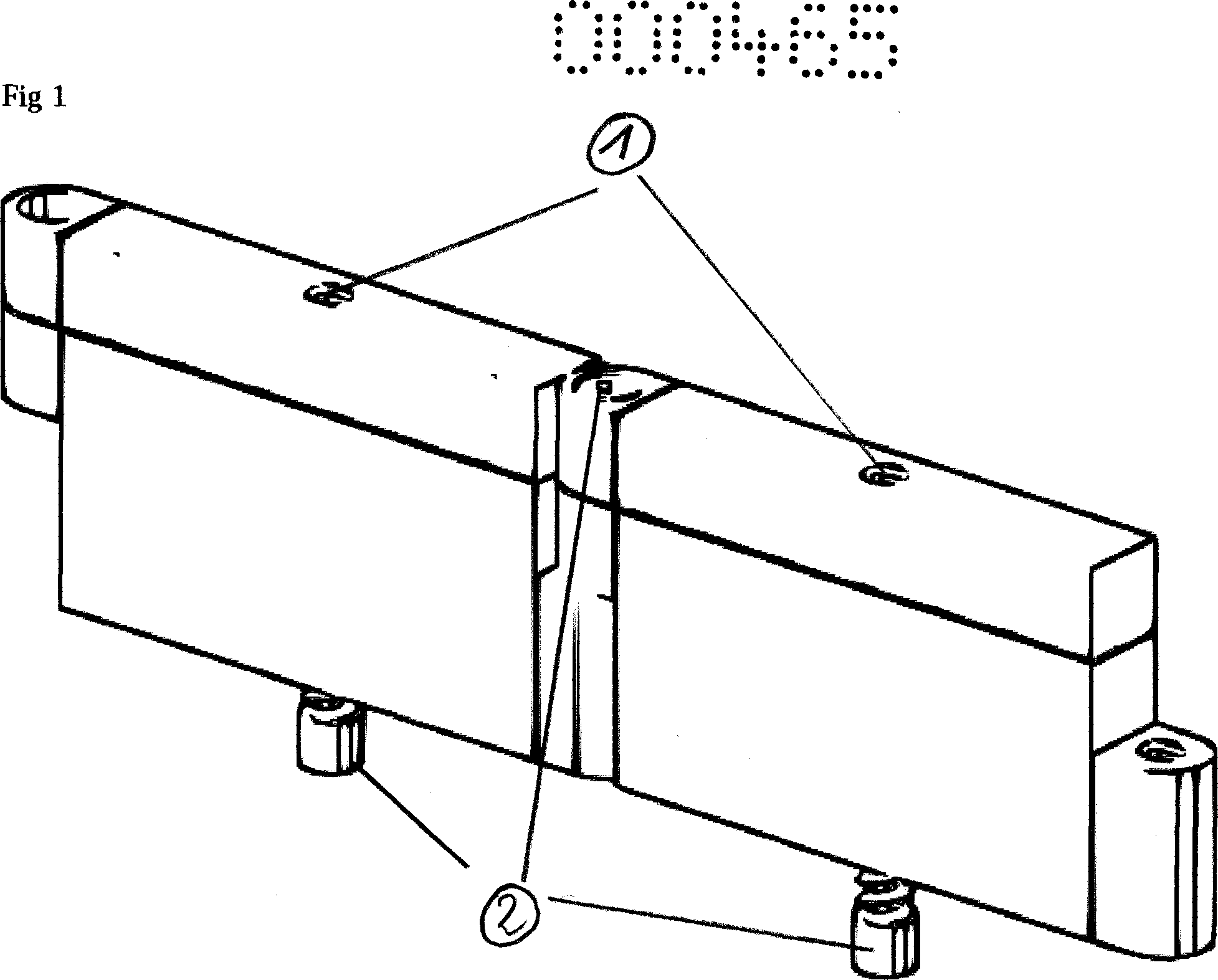

Figur 1: zeigt die Darstellung zweier verschraubter Bausteine von schräg oben gesehen
Nummer 1: Justiergewindegang zur Aufnahme der Justierschraube
Nummer 2: Die Schrauben können entweder als Justierschrauben oder als Fixierschrauben verwendet werden. Die Fixier- und Justierschrauben mit Zylinderkopf besitzen eine durchgehende Sechskant-Imbus Bohrung.Über diese Bohrung kann ein Werkzeug zum Ein- und Ausdrehen der Schraube eingesetzt werden.
Figur 2: zeigt die untere Ansicht zweier verschraubter Bausteine
Nummer 3: eingekerbte Schnittmarkierung waagrecht
Nummer 4: eingekerbte Schnittmarkierung senkrecht (siehe auch Figur 4)
Nummer 5: Fixierkopf mit Gewindegang
Figur 3: zeigt den Innenteil eines Bausteins
Nummer 6 waagerechte Verstärkungswand unterhalb der Schnittmarkierung, dient dem Zusammenhalt des Bausteines nach dem Schnitt.
Nummer 7 Schwenkkopf ohne Gewindegang
Figur 4: zeigt den äußeren Teil eines Bausteins
Figur 5: zeigt den Baustein nach Durchschneiden an der waagerechten Schnittmarkierung
Nummer 8 durchgeschnittene waagerechte Verstärkungswand
Figur 6 zeigt das Innere eines Bausteins
Nummer 9 Justiergewindewand
Figur 7 und 8 zeigt den jeweiligen Baustein nach Durchschneiden an der senkrechten Schnittmarkierung
Nummer 10: durchgeschnittene senkrechte Verstärkungswand
Figur 9 zeigt das Innere zweier fixierter Bausteine inklusive Justier und Fixierschrauben Nummer 2: Fixier- und Justierschrauben im Bausteinverbund, Innenansicht / 16 φ · • · · • · • · • · ··· · • · · • · ·
Figure AT520906A2_D0003
Figure AT520906A2_D0004
Figure AT520906A2_D0005
4/16 • · ··♦ · • · ··· ··· • · ·
Figure AT520906A2_D0006
Figure AT520906A2_D0007
/ 16
Figure AT520906A2_D0008
Figure AT520906A2_D0009
6/16 ·· ··· · • ·· · ··· · • ·· ·· · · 4··· • · · · · ······ · • · · · · · ··4 ·· ·« ·· · ··

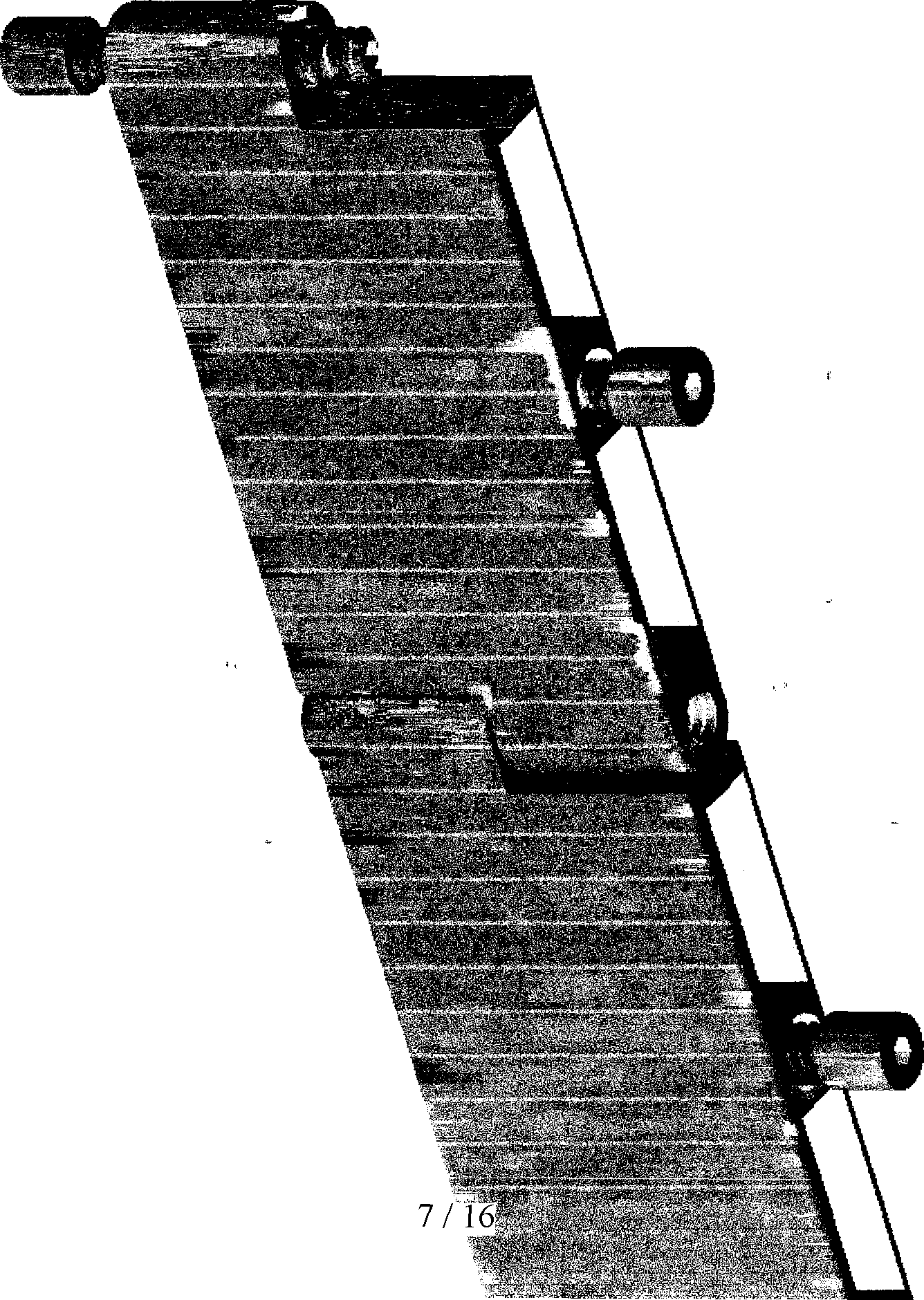

Figure AT520906A2_D0010
Figure AT520906A2_D0011
• · ·· · ·· · • · · · ····· • · · · ·· ·· ·· ·· · ·· • ·· • · • · ·· ···· ··· ···
Figure AT520906A2_D0012
8/16 • fr ·· · • fr ··· · • · · fr · fr fr fr fr fr ·· »fr fr·· ··· fr·· • ·· ·· fr····· · · fr····· ··· fr ·· ·· ·· · ·· ···
Figure AT520906A2_D0013
9/16 ·· ··· · • · · · ·· • · · · ·· • · · · ·· ·· ·· ·· • · • ···· ······ • ·· • ·· ··· ···
Figure AT520906A2_D0014
Figure AT520906A2_D0015
Fig 2
Figure AT520906A2_D0016
/ 16 • · ·· ·«·«
Figure AT520906A2_D0017
12/16 ··· ·
Figure AT520906A2_D0018
/ 16
Figure AT520906A2_D0019
\4ί \6
1 ·· ·· • ·· ····
• • • • • • • •
• • · • · • • ··· ···
• • · • • ···· · · •
• • • • · • · · •
·· ·· • ·· ···
Fig 9
Figure AT520906A2_D0020
Fig 10
Figure AT520906A2_D0021
/ 16 • · · ·
Erläuterungen zu den Abbildungen
Nr.l Seitenwand
Nr.2 Eingekerbte Schnittmarkierungen
Nr.3 Fixierschraube
Nr.4 Justierschraube
Nr.5 Gewindegang
