BRPI0413493B1 - composição para formar composições poliméricas de poliuretano, uso da composição, e, método para formar um polímero a base de poliuretano - Google Patents
composição para formar composições poliméricas de poliuretano, uso da composição, e, método para formar um polímero a base de poliuretano Download PDFInfo
- Publication number
- BRPI0413493B1 BRPI0413493B1 BRPI0413493-1A BRPI0413493A BRPI0413493B1 BR PI0413493 B1 BRPI0413493 B1 BR PI0413493B1 BR PI0413493 A BRPI0413493 A BR PI0413493A BR PI0413493 B1 BRPI0413493 B1 BR PI0413493B1
- Authority
- BR
- Brazil
- Prior art keywords
- polyurethane
- nano
- clay
- epoxy
- composition
- Prior art date
Links
- 239000000203 mixture Substances 0.000 title claims abstract description 110
- 239000004814 polyurethane Substances 0.000 title claims abstract description 43
- 229920002635 polyurethane Polymers 0.000 title claims abstract description 42
- 229920000642 polymer Polymers 0.000 title claims abstract description 27
- 238000000034 method Methods 0.000 title claims abstract description 15
- 239000012802 nanoclay Substances 0.000 claims abstract description 39
- 239000004848 polyfunctional curative Substances 0.000 claims abstract description 23
- GUJOJGAPFQRJSV-UHFFFAOYSA-N dialuminum;dioxosilane;oxygen(2-);hydrate Chemical class O.[O-2].[O-2].[O-2].[Al+3].[Al+3].O=[Si]=O.O=[Si]=O.O=[Si]=O.O=[Si]=O GUJOJGAPFQRJSV-UHFFFAOYSA-N 0.000 claims abstract description 8
- 229910052615 phyllosilicate Inorganic materials 0.000 claims abstract description 6
- 125000002924 primary amino group Chemical group [H]N([H])* 0.000 claims abstract description 4
- 125000000467 secondary amino group Chemical group [H]N([*:1])[*:2] 0.000 claims abstract 3
- 229920005989 resin Polymers 0.000 claims description 32
- 239000011347 resin Substances 0.000 claims description 32
- 239000002114 nanocomposite Substances 0.000 claims description 21
- 125000003700 epoxy group Chemical group 0.000 claims description 13
- 229910052751 metal Inorganic materials 0.000 claims description 12
- 239000002184 metal Substances 0.000 claims description 12
- 238000002360 preparation method Methods 0.000 claims description 12
- 150000001875 compounds Chemical class 0.000 claims description 11
- VYPSYNLAJGMNEJ-UHFFFAOYSA-N Silicium dioxide Chemical compound O=[Si]=O VYPSYNLAJGMNEJ-UHFFFAOYSA-N 0.000 claims description 10
- -1 for example Substances 0.000 claims description 9
- 230000001070 adhesive effect Effects 0.000 claims description 8
- 239000011368 organic material Substances 0.000 claims description 8
- 239000002904 solvent Substances 0.000 claims description 8
- 239000000853 adhesive Substances 0.000 claims description 7
- 239000002131 composite material Substances 0.000 claims description 7
- 239000000835 fiber Substances 0.000 claims description 6
- 239000003973 paint Substances 0.000 claims description 6
- 150000004760 silicates Chemical class 0.000 claims description 6
- 239000000049 pigment Substances 0.000 claims description 5
- 239000012744 reinforcing agent Substances 0.000 claims description 5
- 238000000576 coating method Methods 0.000 claims description 4
- 239000011521 glass Substances 0.000 claims description 4
- 239000003607 modifier Substances 0.000 claims description 4
- 230000002787 reinforcement Effects 0.000 claims description 4
- 239000000377 silicon dioxide Substances 0.000 claims description 4
- OKTJSMMVPCPJKN-UHFFFAOYSA-N Carbon Chemical compound [C] OKTJSMMVPCPJKN-UHFFFAOYSA-N 0.000 claims description 3
- GWEVSGVZZGPLCZ-UHFFFAOYSA-N Titan oxide Chemical compound O=[Ti]=O GWEVSGVZZGPLCZ-UHFFFAOYSA-N 0.000 claims description 3
- 150000004645 aluminates Chemical class 0.000 claims description 3
- 229910052799 carbon Inorganic materials 0.000 claims description 3
- 239000003085 diluting agent Substances 0.000 claims description 3
- 239000000945 filler Substances 0.000 claims description 3
- 229910044991 metal oxide Inorganic materials 0.000 claims description 3
- 150000004706 metal oxides Chemical class 0.000 claims description 3
- 238000000465 moulding Methods 0.000 claims description 3
- 239000013008 thixotropic agent Substances 0.000 claims description 3
- 239000005995 Aluminium silicate Substances 0.000 claims description 2
- 229920002472 Starch Polymers 0.000 claims description 2
- 235000012211 aluminium silicate Nutrition 0.000 claims description 2
- 150000004649 carbonic acid derivatives Chemical class 0.000 claims description 2
- 150000004677 hydrates Chemical class 0.000 claims description 2
- NLYAJNPCOHFWQQ-UHFFFAOYSA-N kaolin Chemical compound O.O.O=[Al]O[Si](=O)O[Si](=O)O[Al]=O NLYAJNPCOHFWQQ-UHFFFAOYSA-N 0.000 claims description 2
- 229910000000 metal hydroxide Inorganic materials 0.000 claims description 2
- 150000004692 metal hydroxides Chemical class 0.000 claims description 2
- 239000012778 molding material Substances 0.000 claims description 2
- 239000002808 molecular sieve Substances 0.000 claims description 2
- 239000012860 organic pigment Substances 0.000 claims description 2
- URGAHOPLAPQHLN-UHFFFAOYSA-N sodium aluminosilicate Chemical compound [Na+].[Al+3].[O-][Si]([O-])=O.[O-][Si]([O-])=O URGAHOPLAPQHLN-UHFFFAOYSA-N 0.000 claims description 2
- 239000003381 stabilizer Substances 0.000 claims description 2
- 235000019698 starch Nutrition 0.000 claims description 2
- 150000003467 sulfuric acid derivatives Chemical class 0.000 claims description 2
- 239000000454 talc Substances 0.000 claims description 2
- 229910052623 talc Inorganic materials 0.000 claims description 2
- 235000012222 talc Nutrition 0.000 claims description 2
- MSACGCINQCCHBD-UHFFFAOYSA-N 2,4-dioxo-4-(4-piperidin-1-ylphenyl)butanoic acid Chemical compound C1=CC(C(=O)CC(=O)C(=O)O)=CC=C1N1CCCCC1 MSACGCINQCCHBD-UHFFFAOYSA-N 0.000 claims 1
- KEZYHIPQRGTUDU-UHFFFAOYSA-N 2-[dithiocarboxy(methyl)amino]acetic acid Chemical compound SC(=S)N(C)CC(O)=O KEZYHIPQRGTUDU-UHFFFAOYSA-N 0.000 claims 1
- 229910052582 BN Inorganic materials 0.000 claims 1
- PZNSFCLAULLKQX-UHFFFAOYSA-N Boron nitride Chemical compound N#B PZNSFCLAULLKQX-UHFFFAOYSA-N 0.000 claims 1
- MXRIRQGCELJRSN-UHFFFAOYSA-N O.O.O.[Al] Chemical compound O.O.O.[Al] MXRIRQGCELJRSN-UHFFFAOYSA-N 0.000 claims 1
- 229910052581 Si3N4 Inorganic materials 0.000 claims 1
- HCHKCACWOHOZIP-UHFFFAOYSA-N Zinc Chemical compound [Zn] HCHKCACWOHOZIP-UHFFFAOYSA-N 0.000 claims 1
- 235000018660 ammonium molybdate Nutrition 0.000 claims 1
- AXCZMVOFGPJBDE-UHFFFAOYSA-L calcium dihydroxide Chemical compound [OH-].[OH-].[Ca+2] AXCZMVOFGPJBDE-UHFFFAOYSA-L 0.000 claims 1
- 239000000920 calcium hydroxide Substances 0.000 claims 1
- 229910001861 calcium hydroxide Inorganic materials 0.000 claims 1
- 239000002274 desiccant Substances 0.000 claims 1
- VTHJTEIRLNZDEV-UHFFFAOYSA-L magnesium dihydroxide Chemical compound [OH-].[OH-].[Mg+2] VTHJTEIRLNZDEV-UHFFFAOYSA-L 0.000 claims 1
- 239000000347 magnesium hydroxide Substances 0.000 claims 1
- 229910001862 magnesium hydroxide Inorganic materials 0.000 claims 1
- 239000000391 magnesium silicate Substances 0.000 claims 1
- 235000012243 magnesium silicates Nutrition 0.000 claims 1
- 230000003014 reinforcing effect Effects 0.000 claims 1
- HQVNEWCFYHHQES-UHFFFAOYSA-N silicon nitride Chemical compound N12[Si]34N5[Si]62N3[Si]51N64 HQVNEWCFYHHQES-UHFFFAOYSA-N 0.000 claims 1
- 229910052814 silicon oxide Inorganic materials 0.000 claims 1
- 125000005402 stannate group Chemical group 0.000 claims 1
- OGIDPMRJRNCKJF-UHFFFAOYSA-N titanium oxide Inorganic materials [Ti]=O OGIDPMRJRNCKJF-UHFFFAOYSA-N 0.000 claims 1
- DVKJHBMWWAPEIU-UHFFFAOYSA-N toluene 2,4-diisocyanate Chemical compound CC1=CC=C(N=C=O)C=C1N=C=O DVKJHBMWWAPEIU-UHFFFAOYSA-N 0.000 claims 1
- VLCLHFYFMCKBRP-UHFFFAOYSA-N tricalcium;diborate Chemical class [Ca+2].[Ca+2].[Ca+2].[O-]B([O-])[O-].[O-]B([O-])[O-] VLCLHFYFMCKBRP-UHFFFAOYSA-N 0.000 claims 1
- 229910052725 zinc Inorganic materials 0.000 claims 1
- 239000011701 zinc Substances 0.000 claims 1
- 239000004593 Epoxy Substances 0.000 abstract description 42
- 239000003822 epoxy resin Substances 0.000 abstract description 24
- 229920000647 polyepoxide Polymers 0.000 abstract description 24
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 abstract description 23
- 239000012948 isocyanate Substances 0.000 abstract description 19
- 150000002513 isocyanates Chemical class 0.000 abstract description 18
- 239000000178 monomer Substances 0.000 abstract description 9

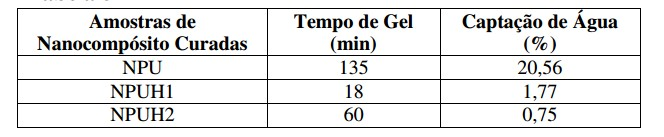

- 238000010521 absorption reaction Methods 0.000 abstract description 6
- 238000006243 chemical reaction Methods 0.000 description 23
- 238000009472 formulation Methods 0.000 description 23
- 150000001412 amines Chemical class 0.000 description 18
- 239000000463 material Substances 0.000 description 15
- LNEPOXFFQSENCJ-UHFFFAOYSA-N haloperidol Chemical compound C1CC(O)(C=2C=CC(Cl)=CC=2)CCN1CCCC(=O)C1=CC=C(F)C=C1 LNEPOXFFQSENCJ-UHFFFAOYSA-N 0.000 description 12
- 239000002105 nanoparticle Substances 0.000 description 9
- CURLTUGMZLYLDI-UHFFFAOYSA-N Carbon dioxide Chemical compound O=C=O CURLTUGMZLYLDI-UHFFFAOYSA-N 0.000 description 8
- BPQQTUXANYXVAA-UHFFFAOYSA-N Orthosilicate Chemical compound [O-][Si]([O-])([O-])[O-] BPQQTUXANYXVAA-UHFFFAOYSA-N 0.000 description 8
- 125000003277 amino group Chemical group 0.000 description 7
- 230000015572 biosynthetic process Effects 0.000 description 7
- 239000003795 chemical substances by application Substances 0.000 description 7
- 230000009477 glass transition Effects 0.000 description 7
- 238000001157 Fourier transform infrared spectrum Methods 0.000 description 6
- 230000003197 catalytic effect Effects 0.000 description 6
- 239000006185 dispersion Substances 0.000 description 6
- 238000005259 measurement Methods 0.000 description 6
- 229910052901 montmorillonite Inorganic materials 0.000 description 6
- 230000035699 permeability Effects 0.000 description 6
- 239000004927 clay Substances 0.000 description 5
- 238000004132 cross linking Methods 0.000 description 5
- 150000002118 epoxides Chemical class 0.000 description 5
- 239000010410 layer Substances 0.000 description 5
- 238000004519 manufacturing process Methods 0.000 description 5
- 238000002156 mixing Methods 0.000 description 5
- 239000000126 substance Substances 0.000 description 5
- IJGRMHOSHXDMSA-UHFFFAOYSA-N Atomic nitrogen Chemical compound N#N IJGRMHOSHXDMSA-UHFFFAOYSA-N 0.000 description 4
- RPNUMPOLZDHAAY-UHFFFAOYSA-N Diethylenetriamine Chemical compound NCCNCCN RPNUMPOLZDHAAY-UHFFFAOYSA-N 0.000 description 4
- 239000002253 acid Substances 0.000 description 4
- 229910002092 carbon dioxide Inorganic materials 0.000 description 4
- 239000001569 carbon dioxide Substances 0.000 description 4
- 230000007423 decrease Effects 0.000 description 4
- 230000003247 decreasing effect Effects 0.000 description 4
- 229920003986 novolac Polymers 0.000 description 4
- 229920000768 polyamine Polymers 0.000 description 4
- 238000003786 synthesis reaction Methods 0.000 description 4
- 230000009974 thixotropic effect Effects 0.000 description 4
- VTYYLEPIZMXCLO-UHFFFAOYSA-L Calcium carbonate Chemical compound [Ca+2].[O-]C([O-])=O VTYYLEPIZMXCLO-UHFFFAOYSA-L 0.000 description 3
- 229920000049 Carbon (fiber) Polymers 0.000 description 3
- KMTRUDSVKNLOMY-UHFFFAOYSA-N Ethylene carbonate Chemical group O=C1OCCO1 KMTRUDSVKNLOMY-UHFFFAOYSA-N 0.000 description 3
- 150000007513 acids Chemical class 0.000 description 3
- 238000004458 analytical method Methods 0.000 description 3
- 125000003118 aryl group Chemical group 0.000 description 3
- 230000009286 beneficial effect Effects 0.000 description 3
- IISBACLAFKSPIT-UHFFFAOYSA-N bisphenol A Chemical compound C=1C=C(O)C=CC=1C(C)(C)C1=CC=C(O)C=C1 IISBACLAFKSPIT-UHFFFAOYSA-N 0.000 description 3
- 150000001768 cations Chemical class 0.000 description 3
- 239000003153 chemical reaction reagent Substances 0.000 description 3
- 238000010438 heat treatment Methods 0.000 description 3
- 239000001257 hydrogen Substances 0.000 description 3
- 229910052739 hydrogen Inorganic materials 0.000 description 3
- 238000010348 incorporation Methods 0.000 description 3
- 239000011229 interlayer Substances 0.000 description 3
- 239000011159 matrix material Substances 0.000 description 3
- 239000004005 microsphere Substances 0.000 description 3
- 239000002245 particle Substances 0.000 description 3
- ISWSIDIOOBJBQZ-UHFFFAOYSA-N phenol group Chemical group C1(=CC=CC=C1)O ISWSIDIOOBJBQZ-UHFFFAOYSA-N 0.000 description 3
- 229920001515 polyalkylene glycol Polymers 0.000 description 3
- 150000003141 primary amines Chemical group 0.000 description 3
- 239000002994 raw material Substances 0.000 description 3
- 239000000243 solution Substances 0.000 description 3
- KUBDPQJOLOUJRM-UHFFFAOYSA-N 2-(chloromethyl)oxirane;4-[2-(4-hydroxyphenyl)propan-2-yl]phenol Chemical compound ClCC1CO1.C=1C=C(O)C=CC=1C(C)(C)C1=CC=C(O)C=C1 KUBDPQJOLOUJRM-UHFFFAOYSA-N 0.000 description 2
- CDAWCLOXVUBKRW-UHFFFAOYSA-N 2-aminophenol Chemical compound NC1=CC=CC=C1O CDAWCLOXVUBKRW-UHFFFAOYSA-N 0.000 description 2
- FJKROLUGYXJWQN-UHFFFAOYSA-N 4-hydroxybenzoic acid Chemical compound OC(=O)C1=CC=C(O)C=C1 FJKROLUGYXJWQN-UHFFFAOYSA-N 0.000 description 2
- 229920002748 Basalt fiber Polymers 0.000 description 2
- RTZKZFJDLAIYFH-UHFFFAOYSA-N Diethyl ether Chemical compound CCOCC RTZKZFJDLAIYFH-UHFFFAOYSA-N 0.000 description 2
- BRLQWZUYTZBJKN-UHFFFAOYSA-N Epichlorohydrin Chemical compound ClCC1CO1 BRLQWZUYTZBJKN-UHFFFAOYSA-N 0.000 description 2
- KRHYYFGTRYWZRS-UHFFFAOYSA-M Fluoride anion Chemical compound [F-] KRHYYFGTRYWZRS-UHFFFAOYSA-M 0.000 description 2
- PEDCQBHIVMGVHV-UHFFFAOYSA-N Glycerine Chemical compound OCC(O)CO PEDCQBHIVMGVHV-UHFFFAOYSA-N 0.000 description 2
- UQSXHKLRYXJYBZ-UHFFFAOYSA-N Iron oxide Chemical compound [Fe]=O UQSXHKLRYXJYBZ-UHFFFAOYSA-N 0.000 description 2
- LSDPWZHWYPCBBB-UHFFFAOYSA-N Methanethiol Chemical compound SC LSDPWZHWYPCBBB-UHFFFAOYSA-N 0.000 description 2
- 229920000459 Nitrile rubber Polymers 0.000 description 2
- KKEYFWRCBNTPAC-UHFFFAOYSA-N Terephthalic acid Chemical compound OC(=O)C1=CC=C(C(O)=O)C=C1 KKEYFWRCBNTPAC-UHFFFAOYSA-N 0.000 description 2
- 125000001931 aliphatic group Chemical group 0.000 description 2
- QVGXLLKOCUKJST-UHFFFAOYSA-N atomic oxygen Chemical compound [O] QVGXLLKOCUKJST-UHFFFAOYSA-N 0.000 description 2
- TZCXTZWJZNENPQ-UHFFFAOYSA-L barium sulfate Chemical compound [Ba+2].[O-]S([O-])(=O)=O TZCXTZWJZNENPQ-UHFFFAOYSA-L 0.000 description 2
- PXKLMJQFEQBVLD-UHFFFAOYSA-N bisphenol F Chemical compound C1=CC(O)=CC=C1CC1=CC=C(O)C=C1 PXKLMJQFEQBVLD-UHFFFAOYSA-N 0.000 description 2
- 239000004917 carbon fiber Substances 0.000 description 2
- 125000002915 carbonyl group Chemical group [*:2]C([*:1])=O 0.000 description 2
- 125000003178 carboxy group Chemical group [H]OC(*)=O 0.000 description 2
- 150000001244 carboxylic acid anhydrides Chemical class 0.000 description 2
- 150000001735 carboxylic acids Chemical class 0.000 description 2
- 239000003054 catalyst Substances 0.000 description 2
- YCIMNLLNPGFGHC-UHFFFAOYSA-N catechol Chemical compound OC1=CC=CC=C1O YCIMNLLNPGFGHC-UHFFFAOYSA-N 0.000 description 2
- 238000005341 cation exchange Methods 0.000 description 2
- 150000001767 cationic compounds Chemical class 0.000 description 2
- 239000000919 ceramic Substances 0.000 description 2
- 230000000052 comparative effect Effects 0.000 description 2
- 239000011258 core-shell material Substances 0.000 description 2
- GYZLOYUZLJXAJU-UHFFFAOYSA-N diglycidyl ether Chemical class C1OC1COCC1CO1 GYZLOYUZLJXAJU-UHFFFAOYSA-N 0.000 description 2
- 239000000539 dimer Substances 0.000 description 2
- 229920001971 elastomer Polymers 0.000 description 2
- 150000002148 esters Chemical class 0.000 description 2
- 150000002170 ethers Chemical class 0.000 description 2
- VGEWEGHHYWGXGG-UHFFFAOYSA-N ethyl n-hydroxycarbamate Chemical compound CCOC(=O)NO VGEWEGHHYWGXGG-UHFFFAOYSA-N 0.000 description 2
- 239000007789 gas Substances 0.000 description 2
- 239000003365 glass fiber Substances 0.000 description 2
- 125000002887 hydroxy group Chemical group [H]O* 0.000 description 2
- 229910001411 inorganic cation Inorganic materials 0.000 description 2
- 239000011256 inorganic filler Substances 0.000 description 2
- IQPQWNKOIGAROB-UHFFFAOYSA-N isocyanate group Chemical group [N-]=C=O IQPQWNKOIGAROB-UHFFFAOYSA-N 0.000 description 2
- 239000007788 liquid Substances 0.000 description 2
- 239000010445 mica Substances 0.000 description 2
- 229910052618 mica group Inorganic materials 0.000 description 2
- 229910052757 nitrogen Inorganic materials 0.000 description 2
- 239000012766 organic filler Substances 0.000 description 2
- 239000001301 oxygen Substances 0.000 description 2
- 229910052760 oxygen Inorganic materials 0.000 description 2
- XNGIFLGASWRNHJ-UHFFFAOYSA-N phthalic acid Chemical compound OC(=O)C1=CC=CC=C1C(O)=O XNGIFLGASWRNHJ-UHFFFAOYSA-N 0.000 description 2
- 229920003023 plastic Polymers 0.000 description 2
- 239000004033 plastic Substances 0.000 description 2
- 238000006116 polymerization reaction Methods 0.000 description 2
- 239000011164 primary particle Substances 0.000 description 2
- 230000008569 process Effects 0.000 description 2
- GHMLBKRAJCXXBS-UHFFFAOYSA-N resorcinol Chemical compound OC1=CC=CC(O)=C1 GHMLBKRAJCXXBS-UHFFFAOYSA-N 0.000 description 2
- 239000005060 rubber Substances 0.000 description 2
- 150000003839 salts Chemical class 0.000 description 2
- 150000003335 secondary amines Chemical class 0.000 description 2
- 238000012360 testing method Methods 0.000 description 2
- 150000003573 thiols Chemical class 0.000 description 2
- 231100000331 toxic Toxicity 0.000 description 2
- 230000002588 toxic effect Effects 0.000 description 2
- ALKYHXVLJMQRLQ-UHFFFAOYSA-N 3-Hydroxy-2-naphthoate Chemical compound C1=CC=C2C=C(O)C(C(=O)O)=CC2=C1 ALKYHXVLJMQRLQ-UHFFFAOYSA-N 0.000 description 1
- 229940090248 4-hydroxybenzoic acid Drugs 0.000 description 1
- NIXOWILDQLNWCW-UHFFFAOYSA-M Acrylate Chemical compound [O-]C(=O)C=C NIXOWILDQLNWCW-UHFFFAOYSA-M 0.000 description 1
- 229920003319 Araldite® Polymers 0.000 description 1
- 229930185605 Bisphenol Natural products 0.000 description 1
- 239000004971 Cross linker Substances 0.000 description 1
- FBPFZTCFMRRESA-FSIIMWSLSA-N D-Glucitol Natural products OC[C@H](O)[C@H](O)[C@@H](O)[C@H](O)CO FBPFZTCFMRRESA-FSIIMWSLSA-N 0.000 description 1
- FBPFZTCFMRRESA-JGWLITMVSA-N D-glucitol Chemical compound OC[C@H](O)[C@@H](O)[C@H](O)[C@H](O)CO FBPFZTCFMRRESA-JGWLITMVSA-N 0.000 description 1
- 238000005033 Fourier transform infrared spectroscopy Methods 0.000 description 1
- UFHFLCQGNIYNRP-UHFFFAOYSA-N Hydrogen Chemical compound [H][H] UFHFLCQGNIYNRP-UHFFFAOYSA-N 0.000 description 1
- YGYAWVDWMABLBF-UHFFFAOYSA-N Phosgene Chemical compound ClC(Cl)=O YGYAWVDWMABLBF-UHFFFAOYSA-N 0.000 description 1
- 239000004902 Softening Agent Substances 0.000 description 1
- ZJCCRDAZUWHFQH-UHFFFAOYSA-N Trimethylolpropane Chemical compound CCC(CO)(CO)CO ZJCCRDAZUWHFQH-UHFFFAOYSA-N 0.000 description 1
- 239000012963 UV stabilizer Substances 0.000 description 1
- 239000012190 activator Substances 0.000 description 1
- 239000000654 additive Substances 0.000 description 1
- 239000002318 adhesion promoter Substances 0.000 description 1
- 229910052782 aluminium Inorganic materials 0.000 description 1
- XAGFODPZIPBFFR-UHFFFAOYSA-N aluminium Chemical compound [Al] XAGFODPZIPBFFR-UHFFFAOYSA-N 0.000 description 1
- PNEYBMLMFCGWSK-UHFFFAOYSA-N aluminium oxide Inorganic materials [O-2].[O-2].[O-2].[Al+3].[Al+3] PNEYBMLMFCGWSK-UHFFFAOYSA-N 0.000 description 1
- 239000003963 antioxidant agent Substances 0.000 description 1
- 239000007864 aqueous solution Substances 0.000 description 1
- 239000004760 aramid Substances 0.000 description 1
- 229920006231 aramid fiber Polymers 0.000 description 1
- 150000004984 aromatic diamines Chemical class 0.000 description 1
- 125000004429 atom Chemical group 0.000 description 1
- 230000004888 barrier function Effects 0.000 description 1
- 230000008901 benefit Effects 0.000 description 1
- NTXGQCSETZTARF-UHFFFAOYSA-N buta-1,3-diene;prop-2-enenitrile Chemical compound C=CC=C.C=CC#N NTXGQCSETZTARF-UHFFFAOYSA-N 0.000 description 1
- 229910000019 calcium carbonate Inorganic materials 0.000 description 1
- 239000006229 carbon black Substances 0.000 description 1
- BVKZGUZCCUSVTD-UHFFFAOYSA-N carbonic acid Chemical class OC(O)=O BVKZGUZCCUSVTD-UHFFFAOYSA-N 0.000 description 1
- 239000003093 cationic surfactant Substances 0.000 description 1
- 239000004568 cement Substances 0.000 description 1
- 230000008859 change Effects 0.000 description 1
- 239000003086 colorant Substances 0.000 description 1
- 238000009833 condensation Methods 0.000 description 1
- 230000005494 condensation Effects 0.000 description 1
- 238000010411 cooking Methods 0.000 description 1
- 229920001577 copolymer Polymers 0.000 description 1
- 239000007822 coupling agent Substances 0.000 description 1
- 239000003431 cross linking reagent Substances 0.000 description 1
- 125000004122 cyclic group Chemical group 0.000 description 1
- IFDVQVHZEKPUSC-UHFFFAOYSA-N cyclohex-3-ene-1,2-dicarboxylic acid Chemical compound OC(=O)C1CCC=CC1C(O)=O IFDVQVHZEKPUSC-UHFFFAOYSA-N 0.000 description 1
- 238000011161 development Methods 0.000 description 1
- PWZFXELTLAQOKC-UHFFFAOYSA-A dialuminum;hexamagnesium;carbonate;hexadecahydroxide;tetrahydrate Chemical compound O.O.O.O.[OH-].[OH-].[OH-].[OH-].[OH-].[OH-].[OH-].[OH-].[OH-].[OH-].[OH-].[OH-].[OH-].[OH-].[OH-].[OH-].[Mg+2].[Mg+2].[Mg+2].[Mg+2].[Mg+2].[Mg+2].[Al+3].[Al+3].[O-]C([O-])=O PWZFXELTLAQOKC-UHFFFAOYSA-A 0.000 description 1
- ZBCBWPMODOFKDW-UHFFFAOYSA-N diethanolamine Chemical compound OCCNCCO ZBCBWPMODOFKDW-UHFFFAOYSA-N 0.000 description 1
- 239000000975 dye Substances 0.000 description 1
- 238000001962 electrophoresis Methods 0.000 description 1
- UPCIBFUJJLCOQG-UHFFFAOYSA-L ethyl-[2-[2-[ethyl(dimethyl)azaniumyl]ethyl-methylamino]ethyl]-dimethylazanium;dibromide Chemical compound [Br-].[Br-].CC[N+](C)(C)CCN(C)CC[N+](C)(C)CC UPCIBFUJJLCOQG-UHFFFAOYSA-L 0.000 description 1
- 239000010419 fine particle Substances 0.000 description 1
- 239000003063 flame retardant Substances 0.000 description 1
- 229910021485 fumed silica Inorganic materials 0.000 description 1
- 238000001879 gelation Methods 0.000 description 1
- 235000011187 glycerol Nutrition 0.000 description 1
- 125000003055 glycidyl group Chemical group C(C1CO1)* 0.000 description 1
- 230000035876 healing Effects 0.000 description 1
- 125000001072 heteroaryl group Chemical group 0.000 description 1
- 125000005842 heteroatom Chemical group 0.000 description 1
- WJRBRSLFGCUECM-UHFFFAOYSA-N hydantoin Chemical compound O=C1CNC(=O)N1 WJRBRSLFGCUECM-UHFFFAOYSA-N 0.000 description 1
- 229940091173 hydantoin Drugs 0.000 description 1
- 229920001477 hydrophilic polymer Polymers 0.000 description 1
- 229960001545 hydrotalcite Drugs 0.000 description 1
- 229910001701 hydrotalcite Inorganic materials 0.000 description 1
- 125000001841 imino group Chemical group [H]N=* 0.000 description 1
- 230000006872 improvement Effects 0.000 description 1
- 238000011065 in-situ storage Methods 0.000 description 1
- 230000006698 induction Effects 0.000 description 1
- 239000004615 ingredient Substances 0.000 description 1
- 229910003475 inorganic filler Inorganic materials 0.000 description 1
- 230000003993 interaction Effects 0.000 description 1
- 238000011835 investigation Methods 0.000 description 1
- 238000005342 ion exchange Methods 0.000 description 1
- 239000002649 leather substitute Substances 0.000 description 1
- 238000002844 melting Methods 0.000 description 1
- 230000008018 melting Effects 0.000 description 1
- 150000002739 metals Chemical class 0.000 description 1
- VNWKTOKETHGBQD-UHFFFAOYSA-N methane Chemical compound C VNWKTOKETHGBQD-UHFFFAOYSA-N 0.000 description 1
- 239000012299 nitrogen atmosphere Substances 0.000 description 1
- 231100000252 nontoxic Toxicity 0.000 description 1
- 230000003000 nontoxic effect Effects 0.000 description 1
- 150000004010 onium ions Chemical class 0.000 description 1
- 125000000962 organic group Chemical group 0.000 description 1
- 230000035515 penetration Effects 0.000 description 1
- WXZMFSXDPGVJKK-UHFFFAOYSA-N pentaerythritol Chemical compound OCC(CO)(CO)CO WXZMFSXDPGVJKK-UHFFFAOYSA-N 0.000 description 1
- 150000002989 phenols Chemical class 0.000 description 1
- 230000000704 physical effect Effects 0.000 description 1
- 239000004014 plasticizer Substances 0.000 description 1
- 239000004417 polycarbonate Substances 0.000 description 1
- 229920000515 polycarbonate Polymers 0.000 description 1
- 229920000098 polyolefin Polymers 0.000 description 1
- 229920001296 polysiloxane Polymers 0.000 description 1
- 229920001021 polysulfide Polymers 0.000 description 1
- 229920005749 polyurethane resin Polymers 0.000 description 1
- 239000000843 powder Substances 0.000 description 1
- 229940088417 precipitated calcium carbonate Drugs 0.000 description 1
- 238000000746 purification Methods 0.000 description 1
- 239000011541 reaction mixture Substances 0.000 description 1
- 230000035484 reaction time Effects 0.000 description 1
- 238000011160 research Methods 0.000 description 1
- 239000004576 sand Substances 0.000 description 1
- 229920006395 saturated elastomer Polymers 0.000 description 1
- 238000007086 side reaction Methods 0.000 description 1
- 150000004756 silanes Chemical class 0.000 description 1
- 229910052710 silicon Inorganic materials 0.000 description 1
- 239000010703 silicon Substances 0.000 description 1
- 229920002379 silicone rubber Polymers 0.000 description 1
- 239000002356 single layer Substances 0.000 description 1
- 239000007787 solid Substances 0.000 description 1
- 238000000527 sonication Methods 0.000 description 1
- 239000000600 sorbitol Substances 0.000 description 1
- 239000007858 starting material Substances 0.000 description 1
- 238000006467 substitution reaction Methods 0.000 description 1
- 238000010998 test method Methods 0.000 description 1
- HWCKGOZZJDHMNC-UHFFFAOYSA-M tetraethylammonium bromide Chemical compound [Br-].CC[N+](CC)(CC)CC HWCKGOZZJDHMNC-UHFFFAOYSA-M 0.000 description 1
- UFDHBDMSHIXOKF-UHFFFAOYSA-N tetrahydrophthalic acid Natural products OC(=O)C1=C(C(O)=O)CCCC1 UFDHBDMSHIXOKF-UHFFFAOYSA-N 0.000 description 1
- 229920005992 thermoplastic resin Polymers 0.000 description 1
- 229920001187 thermosetting polymer Polymers 0.000 description 1
- 239000004634 thermosetting polymer Substances 0.000 description 1
- 239000002562 thickening agent Substances 0.000 description 1
- 239000004408 titanium dioxide Substances 0.000 description 1
- 230000001960 triggered effect Effects 0.000 description 1
- 239000013638 trimer Substances 0.000 description 1
- JOYRKODLDBILNP-UHFFFAOYSA-N urethane group Chemical group NC(=O)OCC JOYRKODLDBILNP-UHFFFAOYSA-N 0.000 description 1
- 125000000391 vinyl group Chemical group [H]C([*])=C([H])[H] 0.000 description 1
- 229920002554 vinyl polymer Polymers 0.000 description 1
- 238000009736 wetting Methods 0.000 description 1
- 239000000080 wetting agent Substances 0.000 description 1
- 239000010456 wollastonite Substances 0.000 description 1
- 229910052882 wollastonite Inorganic materials 0.000 description 1
Images
Classifications
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
- C08K7/00—Use of ingredients characterised by shape
- C08K7/02—Fibres or whiskers
- C08K7/04—Fibres or whiskers inorganic
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
- C08G71/00—Macromolecular compounds obtained by reactions forming a ureide or urethane link, otherwise, than from isocyanate radicals in the main chain of the macromolecule
- C08G71/04—Polyurethanes
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
- C08K9/00—Use of pretreated ingredients
- C08K9/04—Ingredients treated with organic substances
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B82—NANOTECHNOLOGY
- B82Y—SPECIFIC USES OR APPLICATIONS OF NANOSTRUCTURES; MEASUREMENT OR ANALYSIS OF NANOSTRUCTURES; MANUFACTURE OR TREATMENT OF NANOSTRUCTURES
- B82Y30/00—Nanotechnology for materials or surface science, e.g. nanocomposites
Landscapes
- Chemical & Material Sciences (AREA)
- Health & Medical Sciences (AREA)
- Chemical Kinetics & Catalysis (AREA)
- Medicinal Chemistry (AREA)
- Polymers & Plastics (AREA)
- Organic Chemistry (AREA)
- Compositions Of Macromolecular Compounds (AREA)
- Adhesives Or Adhesive Processes (AREA)
- Epoxy Resins (AREA)
- Polyurethanes Or Polyureas (AREA)
- Sealing Material Composition (AREA)
- Paints Or Removers (AREA)
Abstract
“COMPOSIÇÃO PARA FORMAR COMPOSIÇÕES POLIMÉRICAS DE POLIURETANO, USO DA COMPOSIÇÃO, E, MÉTODO PARA FORMAR UM POLÍMERO A BASE DE POLIURETANO” Composições poliméricas de cura rápida de nanocompósitos de rede poliuretano-epóxi e poliuretano não a base de isocianato são derivadas pela reticulação de uma mistura que compreende uma nanoargila [filossilicato iônico] natural ou modificada com uma espessura de plaqueta na escala de A (~1 nm) e relação de aspecto (comprimento/espessura) maior que 10 (nm)] de preferência montmorilonita natural ou modificada com ou monômero(s) ou oligômero(s) portando pelo menos um grupo ciclocarbonato ou uma mistura do último com uma resina epóxi, com um endurecedor, o qual é um monômero ou oligômero ou misturas dos mesmos, portando grupos amino primários ou secundários. O uso das nanoargilas reduz o tempo de gel e aumenta a aderência do híbrido de poliuretano ou poliuretano/epóxi curados e ainda reduz a absorção de água.
Description
[0001] A presente invenção se relaciona a composições de poliuretano e poliuretano/epóxi e a métodos para suas fabricações.
[0002] Os processos e os materiais que são, ou são suspeitos de serem, ecologicamente danosos, estão sendo de modo crescente, inaceitáveis, e soluções alternativas ecologicamente mais seguras estão sendo demandadas. De maneira convencional, os poliuretanos são fabricados pela reação de materiais orgânicos contendo dois ou mais grupos hidróxi, com outros materiais orgânicos (monômeros, dímeros, trímeros e oligômeros) contendo dois ou mais grupos isocianato. Esses isocianatos são altamente tóxicos e são produzidos de um material de partida ainda mais tóxico, o fosgênio. Em segundo lugar, a produção de poliuretano é propensa a uma indesejável reação colateral entre os grupos isocianato e a umidade, o que produz dióxido de carbono dentro da massa de poliuretano, resultando em bolhas de dióxido de carbono que ficam presas no material acabado, fazendo com que o poliuretano se apresente poroso. Os poliuretanos convencionais são instáveis na presença de água e possuem baixa resistência química a soluções aquosas de ácidos e álcalis, o que limita a sua utilização.
[0003] Uma série de patentes relativamente recentes divulgam composições híbridas de poliuretano ou poliuretano-epóxi com base na reação entre, por um lado, oligômero(s) que conduz(em) grupos ciclocarbonato ou ambos grupos epóxi e grupos ciclocarbonato e, por outro lado, aminas. Mais particularmente, a US 5340889 divulga um método para produzir poliuretanos não-isocianato lineares pela reação de derivados ciclocarbonato e aminas.
[0004] A SU 1.754.748 diz respeito a um material compósito a base de epóxi para aplicações em pisos, que inclui um modificador ciclocarbonato oligomérico com um endurecedor monofuncional (aminofenol) para o modificador, resultando em um material a base de epóxi com porções oligo- uretano não-isocianato imobilizadas.
[0005] A US 5.175.231 e a US 6.495.637 divulgam um processo em múltiplas etapas para a preparação de uma rede que compreende ligações poliuretano não-isocianato para uso como um endurecedor para resinas epóxi.
[0006] A US 4.785.615 divulga composições de polímero contendo grupos uretano que são capazes de serem reticulados por agentes de reticulação, preparados sem o uso de isocianatos, pela reação de compostos poliamino com policarbonatos e, caso apropriado, reagindo o produto ainda mais com ácidos policarboxílicos, para formar uma série de produtos pretendidos para uso como adesivos e tintas, em especial formulações de tintas aquosas de cozimento e tintas aquosas curáveis que podem ser depositadas por anaforese.
[0007] A US 6.120.905 divulga poliuretanos de rede não-isocianato híbridos formados pela reticulação de pelo menos um oligômero ciclocarbonato, com uma funcionalidade média de cerca de 2,0 a cerca de 5,44, sendo que pelo menos um desses oligômeros ciclocarbonato consiste de cerca de 4 a cerca de 12% p/p de grupos epóxi terminais, com um oligômero amina. A patente está relacionada também a métodos para produzir redes de poliuretano não-isocianato híbrido para uso em materiais de compósito contendo um reforço de fibras (fibra de vidro, fibra de carbono, fibra de basalto e misturas das mesmas), ou um reforço particulado, por exemplo, um óxido de metal ou um sal de aluminato de metal.
[0008] A EP 1.020.457 e a US 6.407.198 estão relacionadas à síntese de oligômeros policiclocarbonato polifuncionais. Os policiclocarbonatos são preparados pela reação de oligociclocarbonatos contendo grupos epóxi terminais, com diaminas aromáticas primárias, sendo que eles foram usados para a preparação de materiais híbridos para adesivos, vedações, materiais compósitos, revestimentos ou couro sintético. É mencionado também que pigmentos e cargas (por exemplo, sulfato de bário, dióxido de titânio, sílica, cimento de aluminato e pigmentos de óxidos ferrosos) podem ser também adicionados na preparação de composições adesivas.
[0009] A EP 1.070.733 está relacionada à síntese de oligômeros hidroxiuretano poliaminofuncionais e híbridos preparados dos mesmos. Ela estabelece que é impossível formar resinas poliuretano/epóxi compósitas pela cura de uma composição contendo ambos, grupos epóxi e grupos ciclocarbonato, com um endurecedor contendo grupos amina primária, por causa da competição entre os grupos epóxi e ciclocarbonato para reação com as aminas primárias. Ela propõe portanto uma composição curável contendo um oligômero que contém ambos, um anel ciclocarbonato e um anel epóxi.
[00010] Micheev V.V. et al., reportam (“Lakokrasochnye Materialy I Ikh Primenenie”, 1985, 6, 27-30) que a co-cura de resinas de ciclocarbonato oligoméricas e epóxis com poliaminas produz produtos com propriedades acentuadas em relação a poliuretanos de base não-isocianato monolíticos, mas eles não incluem qualquer exemplo comparativo em seu estudo.
[00011] Em 1990, pesquisadores da “TOYOTA Central Research &Development Laboratories” (Japão) [ a] Fukushima, Y. et al., J. Inclusion Phenom., 1987, 5, 473, b] Fukushima, Y. et al., Clay Miner., 1988, 23, 27, c] Usuki, A. et al., J. Mater. Res., 1993, 8, 1174, d] Yano, K. et al., J. Polym. Sei. Parte A: Polymer Chem., 1993, 31, 2493, e] Kojima, Y. et al., J. Polym. Sei. Parte A: Polymer Chem., 1993, 31, 983 ] divulgaram o acentuamento de propriedades mecânicas em nanocompósitos náilon-argila.
[00012] Os pesquisadores se concentraram em quatro nanoargilas como partículas em nanoescala em potencial: a) hidrotalcita, b) octasilicato, c) mica fluoreto e d) montmorilonita. As duas primeiras apresentam limitações tanto do ponto de vista físico como de custo. As duas últimas são usadas em nanocompósitos comerciais. A mica fluoreto é um silicato sintético, e a montmorilonita (MMT) é um natural. A fórmula teórica para a montmorilonita é: M+y(Al2.yMgy)(Si4)O10(OH)2*nH2O
[00013] Os filossilicatos iônicos possuem um estrutura de folha. Na escala Angstrom, eles formam plaquetas, as quais são de 0,7-1 nm de espessura e várias centenas de nanômetros (cerca de 100-1000 nm) de comprimento e largura. Como resultado, as folhas individuais possuem relações de aspecto (Comprimento/Espessura, L/T) que variam de 200-1000, sendo mesmo mais altas, e, após uma purificação, a maior parte das plaquetas possuem relações de aspecto na faixa de 200-400. Em outras palavras, essas folhas medem usualmente cerca de 200 x 1 nm (L x T). Essas plaquetas são empilhadas como partículas primárias e essas partículas primárias são empilhadas juntas para formar agregados (usualmente com cerca de 10-30 microns de tamanho). As camadas de silicato formam pilhas com um espaço entre elas denominado “intercamada” ou “galeria”. A substituição isomórfica dentro das camadas (Mg2+ substitui o Al3+) gera cargas negativas que são contrabalançadas por cátions alcalinos ou alcalino terrosos que se situam na intercamada. Essas argilas não são necessariamente compatíveis com polímeros, uma vez que, devido ao seu pequeno tamanho, as interações de superfície tais como ligação de hidrogênio se tornam ampliadas. Assim sendo, a capacidade de dispersar as argilas dentro de algumas resinas é limitada e, no início, somente polímeros hidrofílicos (por exemplo, PVA) eram compatíveis com as argilas porque as argilas de silicato são naturalmente hidrofílicas. Entretanto, foi verificado que os cátions inorgânicos situados na intercamada podem ser substituídos por outros cátions. A troca catiônica com grandes tensoativos catiônicos, tais como íons alquil amónio, aumenta o espaçamento entre as camadas e reduz a energia de superfície da carga. Assim sendo, essas argilas modificadas (organoargilas) são mais compatíveis com polímeros e formam nanocompósitos de silicato com camadas de polímero. Diversas companhias (por exemplo, Southern Clays (de 1212 Church Street, Gonzales, Texas, USA 8629), Süd Chemie, Nanocor, etc.) proporcionam séries completas de ambas nano argilas, as modificadas e as naturais, as quais são montmorilonitas. A parte das montmorilonitas, as hectoritas e saponitas são os silicates em camadas mais comumente usados.
[00014] Um nanocompósito é uma dispersão, com freqüência uma combinação quase-molecular de moléculas de resina e partículas em nanoescala. Os nanocompósitos podem ser formados por uma das três maneiras a seguir: a) síntese por combinação em fusão. B) síntese a base de solvente e c) polimerização in-situ, como é conhecido nesta técnica.
[00015] Existem três tipos estruturalmente diferentes de nanocompósitos: 1) intercalado (monômeros individuais e polímeros ficam em sanduíche entre camadas de silicato, 2) esfoliados (um “mar” de polímero com “balsas” de silicato, e 3) amarrado na extremidade (um silicato completo ou uma única camada de um silicato fica fixado à extremidade de um cadeia de polímero).
[00016] A temperatura de transição vítrea é uma propriedade de fundamental importância dos polímeros, uma vez que ela é a temperatura na qual as propriedades do polímero se modificam radicalmente. Em algumas circunstâncias, é desejável para um polímero de poliuretano possuir uma alta temperatura de transição vítrea.
[00017] O tempo de gel é também um importante parâmetro de produção, uma vez que tempos de gel rápidos permitem a um polímero ser fabricado ou formado mais rapidamente. Os tempos de gel e os tempos de cura estão obviamente relacionados, e ambos serão referidos na presente especificação. Além disso, tempos de cura mais rápidos permitem que o adesivo endureça depressa para produzir a união desejada.
[00018] A presente invenção proporciona uma composição para formar uma composição polimérica de nanocompósito de rede de poliuretano e poliuretano-epóxi não baseados em isocianato, compreendendo os seguintes componentes: (a) um material orgânico polimerizável que porta pelo menos um grupo ciclocarbonato, ou uma mistura dos mesmos; (b) uma nanoargila natural ou sintética, modificada ou não- modificada [filossilicato iônico] com uma espessura de plaqueta menor que 25 Angstrom (—2,5 nm), sendo mais preferido menor que 10 Angstrom (~1 nm), e do modo mais preferido entre 4-8 Angstrom (~0,5-0,8 nm), e uma relação de aspecto (comprimento/espessura) maior que 10, sendo mais preferido maior que 50, e do modo mais preferido maior que 100, ou uma mistura das mesmas, ou um nanocompósito formado de tal nanoargila ou mistura de nanoargilas; de preferência a nanoargila é uma montmorilonita natural ou modificada; e (c) pelo menos um endurecedor para o componente (a), o qual é de preferência uma amina primária e/ou secundária, ou ainda uma mistura das mesmas.
[00019] A composição inclui também, opcionalmente, como um componente adicional (d), um composto contendo um ou mais grupos epóxi.
[00020] O componente (a) pode ser um monômero, ou um dímero, ou um oligômero, isto é, qualquer composto que pode ser polimerizado com ele próprio ou com outra molécula, para formar uma cadeia ou rede contendo unidades do monômero.
[00021] Conforme aqui utilizado, o termo “nanoargila” significa um natural ou sintético, modificado ou não-modificado filossilicato iônico com uma estrutura de plaqueta, essas plaquetas sendo separáveis umas das outras na incorporação na composição acima, e possuindo uma espessura menor que 25 Angstrom (—2,5 nm), sendo mais preferido menor que 10 Angstrom (~1 nm), e do modo mais preferido entre 4-8 Angstrom (~0,5-0,8 nm), e ainda uma relação de aspecto (comprimento/espessura) maior que 10:1. Um nanocompósito é uma combinação de moléculas de resina e uma nanoargila, conforme acima discutido. Uma nanoargila modificada é uma nanoargila natural que foi submetida a uma reação de troca de cátions, dos cátions da intergaleria.
[00022] A incorporação de nanoargilas e nanocompósitos apresenta, como fica evidente das discussões abaixo, um efeito benéfico na velocidade de geleificação e tempo de cura, mesmo que as plaquetas não estejam separadas e, assim sendo, a presente invenção não está limitada ao fato das plaquetas estarem separadas e dispersadas por toda a composição. No entanto, é preferido que as plaquetas estejam separadas e dispersadas, uma vez que isto proporciona uma melhoria benéfica nas propriedades físicas tais como, captação de água e resistência, bem como o tempo de gel melhorado. Os métodos preferidos para a dispersão da nanoargila são sonicação ou mistura com alto arrasto. A presente invenção pode usar todos os tipos, de 1 a 3, dos nanocompósitos discutidos acima.
[00023] O componente (a) é de preferência um composto com a fórmula geral:
onde Ri e R2 podem ser, cada um, independentemente, hidrogênio ou um grupo linear, ramificado, cíclico (aromático/heteroaromático/cicloalifático), saturado ou insaturado (por exemplo, vinil, porções (met)acrilato, etc.) e podem conter também heteroátomos (por exemplo, silício), ou de modo mais preferido, grupos contendo oxigênio (por exemplo, terminais ou ligando ainda anéis l,3-dioxolan-2-ona, anéis epóxi, ou grupos éster, éter, carboxila ou hidróxi) e/ou nitrogênio (por exemplo, nitrogênio coordenado terciário, imino, amino terminal ou de ligação).
[00024] O material orgânico contendo ciclocarbonato polimerizável, poderá ser preparado reagindo um material orgânico contendo um grupo epóxi, por meio de uma reação de ciclocarbonatação, com dióxido de carbono e um catalisador, por exemplo, brometo de tetraetilamônio. Os ciclocarbonatos preferidos são aqueles apresentados na Figura 6 e que poderão incluir também diferentes percentuais de grupos ciclocarbonato. No entanto, o componente ciclocarbonato (a) poderá ser qualquer molécula que pode ser derivada de um composto contendo epóxi e que tenha sido submetido a ciclocarbonatação, por exemplo, um componente resina epóxi (d) discutido abaixo. Na realidade, o componente (d) poderá ser uma resina epóxi residual remanescente da ciclocarbonatação parcial de uma resina epóxi para formar um componente (a).
[00025] As resinas que apresentam ambas as funcionalidades, epóxi e ciclocarbonato, são úteis na presente invenção; elas são conhecidas nesta técnica e estão descritas, por exemplo, nas US 5175231 e EP1070733. Essas resinas de funcionalidade misturada podem ser formadas pela ciclocarbonatação incompleta de uma resina poliepóxi, isto é, alguns, mas não todos, anéis epóxi são reagidos com dióxido de carbono, para formar anéis ciclocarbonato.
[00026] As resinas ciclocarbonato são amplamente conhecidas nesta técnica; ver, por exemplo, as US 5175231, US 6495637, US 5340889, US 6120905, US 469974, US 3072613, US 6407198, US 4758615, US 6120905, EP 1020457 e EP 1070733, sendo que qualquer dos ciclocarbonatos ali descritos podem ser usados na presente invenção.
[00027] O endurecedor (reagente (c)), poderá ser qualquer um dos materiais químicos conhecidos nesta técnica para cura do componente (a), resina de ciclocarbonato, e, quando presente, o componente epóxi (d). Esses materiais são algumas vezes referidos como curativos, agentes de cura ou ativadores, e são portados na rede polimérica termorrígida formada por condensação, extensão de cadeia e/ou reticulação do ciclocarbonato, e, quando presentes, das resinas epóxi. Os catalisadores e/ou aceleradores podem ser adicionados também, para promover a cura por ação catalítica. De preferência o endurecedor contém dois ou mais grupos amina secundária, embora as aminas primárias sejam as preferidas. Assim sendo, elas podem ser, por exemplo, alifáticas, aromáticas ou cicloalifáticas di- ou poliaminas. O endurecedor poderá ser um oligômero hidroxiuretano poliaminofuncional, isto é, um aduto terminado em amino resultante da reação de uma molécula contendo um grupo ciclocarbonato ou epóxi, com uma poliamina. De preferência, os grupos amina no endurecedor não estão ligados diretamente a um anel aromático.
[00028] O endurecedor poderá ser um aduto amina-epóxi terminado em amina, ou melhor, um aduto entre uma ou mais moléculas contendo um anel epóxi e um ou mais compostos contendo dois ou mais grupos amina, de tal modo que haja um excesso estequiométrico de grupos amina para que grupos amina estejam disponíveis para a cura do componente(a) e/ou (d). Os anidridos de ácido carboxílico, ácidos carboxílicos, resinas novolac fenólicas, tióis (mercaptanas), água, sais de metais e similares podem ser usados também como reagentes adicionais na preparação do aduto amina-epóxi ou ainda modificar o aduto uma vez tenham reagido a amina e o epóxi.
[00029] Os adutos epóxi amina que formam o componente (a) ou (c) são bem conhecidos nesta técnica, ver, por exemplo, as Patentes US Nos. 3756984, 4066625, 4268656, 4360649, 4542202, 4546155, 5134239, 5407978, 5543486, 5548058, 5430112, 5464910, 5439977, 5717011, 5733954, 5789498, 5798399 e 5810218, cada uma das quais é portada aqui como referência, na sua totalidade.
[00030] A composição inclui também, opcionalmente, um outro componente (d), na forma de um composto contendo um ou mais grupos epóxi. Em vez de ser proporcionado um componente epóxi (d) em separado, um grupo epóxi poderá ser incluído no componente (a) (o material orgânico contendo o grupo ciclocarbonato). Um endurecedor para os grupos epóxi deverá ser proporcionado também na composição, o endurecedor epóxi sendo de preferência o mesmo endurecedor do componente ciclocarbonato (a), isto é, o componente (c), ou poderá ser qualquer outro endurecedor conhecido para um sistema epóxi.
[00031] A resina epóxi poderá ser qualquer resina termorrígida que possua uma média de mais de um (de preferência, cerca de dois ou mais) grupo epóxi, por molécula. As resinas epóxi são bem conhecidas nesta técnica e estão descritas, por exemplo, no capítulo intitulado “Epóxi Resins” na Segunda Edição da “Encyclopedia of Polymer Science and Engineering”, Volume 6, pgs. 322-382 (1986). As resinas epóxi apropriadas incluem poliglicidil éteres obtidos reagindo fenóis poliídricos tais como bisfenol A, bisfenol F, bisfenol AD, catecol, ou resorcinol, ou álcoois alifáticos poliídricos tais como glicerina, sorbitol, pentaeritritol, trimetilol propano e polialquileno glicóis, com haloepóxidos tal como epicloridrina; glicidiléter ésteres obtidos reagindo ácidos hidroxicarboxílicos tais como ácido p- hidroxibenzóico ou ácido beta-hidróxi naftóico com epicloridrina ou similares; poliglicidil ésteres obtidos pela reação de ácidos policarboxílicos tais como ácido ftálico, ácido tetraidroftálico ou ácido tereftálico com epicloridrina ou similares; resinas fenólicas-novolac epoxidadas (algumas vezes referidas também como poliglidil éteres de compostos novolac fenólicos); poliolefinas epoxidadas; compostos aminoálcool glicidilados e compostos aminofenol, diepóxidos hidantoína e resinas epóxi modificadas com uretano.
[00032] O componente (d) poderá ser um aduto amina-epóxi terminado em epóxi, ou melhor, um aduto entre uma ou mais moléculas contendo pelo menos dois anéis epóxi e um ou mais compostos contendo pelo menos um grupo amina, de tal modo que haja um excesso estequiométrico de anéis epóxi, de tal forma que eles estejam disponíveis para formar o componente (d). Anidridos de ácidos carboxílicos, ácidos carboxílicos, resinas novolac fenólicas, tióis (mercaptanas), água, sais de metais, e similares, podem ser utilizados também como reagentes adicionais na preparação de adutos amina- epóxi ou modificar adicionalmente o aduto uma vez tenham sido reagidos a amina e o epóxi.
[00033] Os exemplos específicos de resinas epóxi apropriadas e disponíveis comercialmente, são aquelas vendidas com a marca registrada ARALDITE, tal como as da série MY (por exemplo, MY-0500, MY-0510, MY-0501, MY-720, MY-740, MY-750, MY-757, MY-790, MY-791, etc.), da série GY (por exemplo, GY-240, GY-250, GY-260, GY-261, GY-282, etc.) (HUNTSMAN - Anteriormente VANTICO A.G., Suíça), DER-324, DER- 332, DEN-431, DER-732 (DOW Chemical Co., USA), EPON 813, EPON 8021, EPON 8091, EPON 825, EPON 828, Eponex, 828, Eponex 1510, Eponex 1511 (SHELL Chemical Co. USA), PEP 6180, PEP 6769, PEP 6760 (Pacific Epóxi Polymers Inc., USA), NPEF-165 (Nan Ya Plastic Corporation, Republic of China), Ricopoxi 30, Ricotuff 1000-A, Ricotuff 1100-A, Ricotuff 1110-A (Ricon Resins Inc., USA), Setalux AA-8502, Setalux 8503 (AKZO Nobel, Holanda), para mencionar somente umas poucas.
[00034] A quantidade de endurecedor (componente (c)) deverá ser de pelo menos a quantidade estequiométrica requerida para reagir com o componente ciclocarbonato (a) e o componente epóxi (d).
[00035] A composição poderá incluir também um ou mais dos seguintes: • fibras de reforço, por exemplo, fibras de vidro, de carbono ou de basalto, e misturas das mesmas; • agentes para robustez, por exemplo, borrachas butadieno- nitrila carbóxi ou amino terminadas, partículas núcleo-casca ou copolímeros ABS e MBS, borrachas de silicone, partículas núcleo-casca de silicone; • cargas adicionais com partículas maiores e/ou agentes de reforço e/ou pigmentos, por exemplo, óxidos de metais, hidratos de metais, hidróxidos de metais, aluminatos de metais, carbonatos/sulfatos de metais, amidos, talcos, caulins, peneiras moleculares, sílica defumada, pigmentos orgânicos, etc.); • diluentes; • solventes; • espessantes e modificadores de fluxo, por exemplo agentes tixotrópicos; e • outros aditivos usados comumente em adesivos, vedações, tintas/revestimentos, resinas para moldagem, cabos, materiais conformáveis para moldagem e moldados acabados, ou ainda em materiais compósitos.
[00036] As cargas (as quais incluem substâncias capazes de funcionar como agentes de controle tixotrópicos ou reológicos) que podem estar opcionalmente presentes na composição, incluem qualquer uma das cargas convencionais inorgânicas ou orgânicas conhecidas na técnica de resinas termorrígidas, incluindo, por exemplo, fibras outras que não fibras de vidro (por exemplo, fibras de wollastonita, fibras de carbono, fibras de cerâmica, fibras de aramida), sílica (incluindo sílica defumada ou pirogênica, a qual pode funcionar também como agente de controle tixotrópico ou reológico), carbonato de cálcio (incluindo carbonato de cálcio revestido ou precipitado, o qual poderá atuar também como agente de controle tixotrópico ou reológico, em especial quando ele se encontra na forma de partículas finas), alumina, argilas, areia, metais (por exemplo, pó de alumínio), microesferas outras que não microesferas de vidro (incluindo de resina termoplástica, microesferas de cerâmica e de carbono, as quais podem ser sólidas ou ocas, expandidas ou expansíveis), e quaisquer outras cargas orgânicas ou inorgânicas conhecidas no campo das resinas epóxi. A quantidade de agente(s) tixotrópico(s) é ajustada, de modo desejável, para proporcionar uma pasta que não apresente qualquer tendência a fluir na temperatura ambiente.
[00037] Outros componentes opcionais incluem diluentes (reativos ou não-reativos) tais como glicidil éteres, glicidil ésteres, solventes e plastificantes, agentes reforçadores e agentes flexibilizantes (por exemplo, diepóxidos alifáticos, poliaminoamidas e polímeros de polissulfeto líquidos, borrachas incluindo borrachas nitrílicas líquidas tais como copolímeros butadieno-acrilonitrila, os quais podem ser funcionalizados com grupos carboxila, grupos amina ou similares), promotores de aderência (conhecidos também como agentes umectantes ou de acoplamento, por exemplo, silanos, titanatos, zirconatos), agentes colorantes (por exemplo, corantes e pigmentos, tal como negro de fumo), estabilizantes (por exemplo, antioxidantes, estabilizantes ao UV), e similares.
[00038] A presente invenção evita os isocianatos ambientalmente danosos, proporcionando um produto curado com propriedades benéficas físico-químicas e mecânicas, em especial pelo fato de serem evitadas as bolhas de gás ocluídas que atualmente restringem o uso de materiais a base de poliuretano.
[00039] Os poliuretanos e materiais híbridos de poliuretano-epóxi contendo nanoargilas apresentam propriedades físicas e mecânicas superiores em relação às suas contrapartidas que não contêm nanoargilas, em particular propriedades adesivas melhoradas e reduzida absorção de água.
[00040] Em adição, a introdução e dispersão em nanoescala de nanoargilas modificadas em poliuretanos não a base de isocianato, e misturas de reação híbridas com materiais contendo epóxi, foram achadas, inesperadamente, como proporcionando um significativo efeito catalítico na reação de reticulação entre os grupos ciclocarbonato e grupos epóxi dos componentes (a) e (d), com os grupos amina do endurecedor (c), resultando em processos de cura significativamente mais rápidos e com tempos de gel substancialmente mais curtos. De modo mais particular, um estudo baseado nos tempos de gel de diversas formulações do tipo aqui mencionado, revelou o potencial das organoargilas e/ou misturas de organoargilas com resinas ciclocarbonatadas como efetivos aceleradores para a reação de poliepóxi. Por exemplo, um significativo decréscimo no tempo de gel de um sistema convencional contendo a resina epóxi disponível comercialmente, MY-0510, e trietileno pentamina (TEPA) foi registrado quando o epóxido incluía também uma resina ciclocarbonatada reativa e uma organoargila apropriadamente esfoliada, sendo a mistura resultante reticulada com TEPA. A presente invenção da origem também a um tempo de gel reduzido e ainda, em algumas circunstâncias, a uma temperatura de transição vítrea mais elevada.
[00041] Além disso, a incorporação de nanoargilas de acordo com a presente invenção, permite a preparação de materiais em rede ou lineares de poliuretano-epóxi, híbridos, não a base de isocianato, com propriedades físico-químicas e mecânicas mais acentuadas, pela mistura de compostos que conduzem grupos ciclocarbonato, com resinas epóxi, e em seguida reticulando a mistura com amina(s). A EP-A 1070733 estabelece que é impossível a preparação materiais híbridos de poliuretano-epóxi, de não- isocianato, contendo ambos os grupos, epóxi e ciclocarbonato, mas não foi encontrado esse problema quando do uso de nanoargilas na composição.
[00042] De acordo com um outro aspecto da presente investigação, as composições poliméricas relacionadas a esta invenção podem incluir também um solvente.
[00043] As composições da presente invenção podem ser produzidas não-inflamáveis pela introdução de retardadores de chama.
[00044] Os novos nanocompósitos de poliuretano-epóxi híbridos e de poliuretano não a base de isocianato, desenvolvidos na presente invenção são especialmente úteis em aplicações para adesivos, vedações, tintas/revestimentos, resinas para moldagem, agentes para reforço ou tixotrópicos, cabos, em materiais conformáveis por moldagem e em moldados acabados ou em materiais compósitos.
[00045] Em adição ao acima mencionado efeito catalítico e às velocidades de cura aumentadas, bem como os tempos de gel diminuídos, as principais vantagens da introdução de silicatos em camadas em uma composição polimérica convencional podem ser resumidas como se segue: a) eles possuem um baixo custo, b) níveis baixos de carga (até 10%, tipicamente) de silicatos em camadas são tipicamente requeridos, c) manuseio seguro devido ao uso de matérias primas não-tóxicas, d) eles não danificam o meio ambiente, e) eles apresentam um baixo peso, f) eles proporcionam materiais com alto módulo de elasticidade e de resistência, g) eles diminuem a permeabilidade a umidade, a solventes e gás, h) os silicatos são transparentes e portanto não afetam a aparência do polímero, i) eles proporcionam flexibilidade, e m) eles proporcionam um retardamento de chama mais acentuado.
[00046] As figuras anexas são tomadas como referência, nas quais:
[00047] a figura 1 é um espectro FT-IR de L-803, RPU-1 e NPU-1;
[00048] a figura 2 é um espectro FT-IR de RPU-4 e NPU-4 (as composições RPU-4 e NPU-4 são essencialmente as mesmas que RPU-1 e NPU-1 respectivamente (os FT-IR das quais estão mostrados na Figura 1), mas correspondem a diferentes tempos de cura (4 dias na temperatura ambiente));
[00049] a figura 3 é um gráfico que mostra a captação isotérmica de água das duas composições (RPU e NPU);
[00050] a figura 4 é um gráfico que mostra a captação isotérmica de água de duas composições após elas terem sido curadas por 1 hora (RPUH1 e NPUH1);
[00051] a figura 5 é um gráfico que mostra a captação isotérmica de água das duas composições da Figura 4, após elas terem sido curadas por 2 horas (RPUH-2 e NPUH-2).

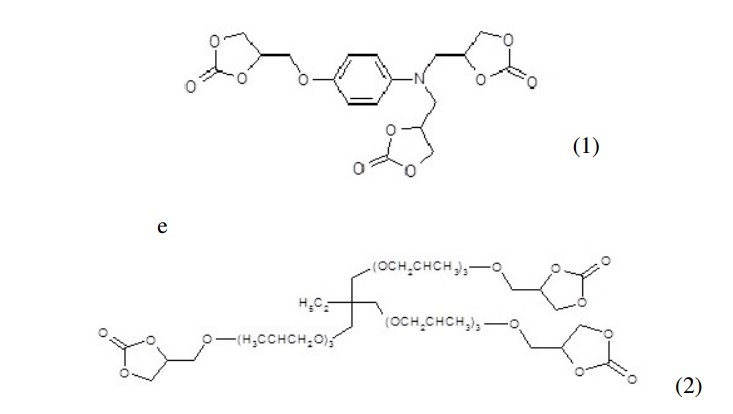

[00052] a figura 6 mostra as estruturas químicas da resina epóxi MY- 0510 (representada como um monômero) e das resinas de ciclocarbonato MY- 0500CC (representada como um monômero) e L-803.

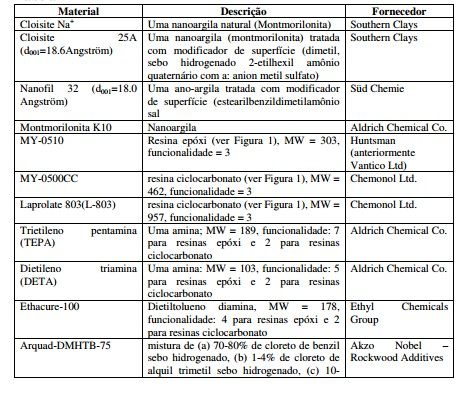

[00053] As matérias primas, e seus fornecedores, que foram usadas nos Exemplos, estão estabelecidas na Tabela 1. Tabela 1
[00054] Medições de tempo de gel foram conduzidas a 36°C em um aparelho Micheler equipado com um controlador de temperatura digital (precisão: +/- 0,l°C).
[00055] Temperaturas de transição vítrea (T„). Um calorímetro de varredura diferencial (DSC), um DSC-2920 (TA Instruments) equipado com uma célula de alta temperatura foi usado para determinar as temperaturas de transição vítrea (Tg) (atmosfera de nitrogênio, razão de aquecimento: 10°C/min). Algumas temperaturas de transição vítrea foram medidas usando análise mecânica dinâmica (DMA).
[00056] Análise mecânica dinâmica (DMA). Um Rheometrics Dynamic Analyser RDA-700 com adaptadores retangulares torsionais (amostras: 55 mm de comprimento, 10 mm de largura e 2 mm de espessura) foi usado para a análise mecânica dinâmica (deformação: +/- 1%, freqüência 1 Hz).
[00057] Medições de cisalhamento sobreposto foram conduzidas a 20°C (precisão: +/- 2°C) e umidade relativa 73% (precisão: +/- 2%). As amostras foram curadas na temperatura ambiente (25°C) por 1 dia, em um dessecador, e em seguida pós-curadas e secas a 60°C por 2 dias.
[00058] Medições de captação de água isotérmica foram conduzidas a 20°C (precisão: +/- 2°C) e umidade relativa 73% (precisão: +/- 2%). As amostras foram curadas na temperatura ambiente (25°C) por 1 dia, em um dessecador, e em seguida pós-curadas e secas a 60°C por 2 dias. Exemplo 1: Preparação de uma mistura de resina ciclocarbonato com resina epóxi 80 g de MY-0510 e 20 g de MY-0500CC foram colocadas em um frasco de fundo redondo equipado com um agitador mecânico, manta de aquecimento, e controlador de temperatura digital (prec. +/- 1°C). A mistura foi aquecida a 60°C, por 3 horas, sob alto arrasto (3000 - 3500 rpm). A solução foi então removida do frasco e mantida em um recipiente de vidro. A solução foi designada com o nome: MY-20CC-80EP. Exemplos 2-7: Preparação de dispersões de nanoargilas em diversos polímeros
[00059] Dispersões, sem solvente, de Cloisite 25A (Southern Clays) e Nanofil 32 (Süd Chemie), em diversas resinas ou monômeros polimerizáveis foram conduzidas por meio do seguinte procedimento geral:
[00060] 100 partes em peso de uma resina, ou uma mistura de resinas, conforme estabelecido na Tabela 2, foram misturadas com uma das acima mencionadas nanoargilas (10 partes em peso) e colocadas em um frasco de fundo redondo equipado com um agitador mecânico, manta de aquecimento, e controlador de temperatura digital (prec. +/- 1°C). A mistura foi aquecida a uma temperatura entre 50 e 60°C, por 6 horas, sob alto arrasto (3-3500 rpm). O produto dispersado foi então removido do frasco e colocado em um recipiente plástico. A Tabela 2 resume a preparação de cada uma das dispersões (resina, nanoargila, temperatura) e os nomes do produto designados para elas. Tabela 2
* Ver Exemplo 1 Exemplos 8-15: Preparação de misturas de nanoargilas em diversos polímeros
[00061] Dispersões sem solvente de Cloisite 25A, Cloisite Na (Southern Clays), Nanofil 32 (Süd Chemie), e Montmorilonite K10 em resina epóxi NY-0510 ou MY-20CC-80EP foram formadas por meio do seguinte procedimento geral:
[00062] 100 partes em peso da resina MY-0510 ou da mistura de resinas MY-20CC-80EP, foram misturadas manualmente por 5-10 minutos com uma nanoargila (10 partes em peso), na temperatura ambiente, como detalhado na Tabela 3. Tabela 3
Exemplos de formulações de poliuretanos não a base de isocianato e de poliuretano/nanocompósito híbrido epóxi Exemplos 16-18: Preparação de formulações de referência
[00063] Uma série de formulações de referência típicas, representando poliuretano não a base de isocianato (referido aqui adiante como “RPU”, significando Poliuretano de Referência) (Exemplo 16), e híbridos de poliuretano-epóxi (referidos aqui adiante como “RPUH1” e “RPUH2”, significando Híbrido de Poliuretano de Referência 1 e 2) foram preparadas (Exemplos 17 e 18); essas formulações não continham nanoargilas. A Tabela 4 resume as composições e os nomes de produto designados para as formulações de referência. Tabela 4
[00064] As formulações de referência RPU, RPUH e RPUH2 foram preparadas como se segue:
[00065] la etapa: Adição de todos os componentes.
[00066] 2a etapa: Mistura completa.
[00067] As composições de referência acima mencionadas foram curadas como se segue, produzindo diferentes materiais híbridos: RPU: Temperatura ambiente/1 dia (RPU-1) Temperatura ambiente/4 dias (RPU-4)(amostra somente para estudos comparativos de FT-IR) Temperatura ambiente/8 dias (RPU-8) Temperatura ambiente 1 dia, em seguida 60°C/4h (RPU-1-60-4) RPUH1: Temperatura ambiente/1 dia (RPUHl-1) Temperatura ambiente/4 dias (RPUH 1-4) Temperatura ambiente/1 dia, em seguida 60°C/4h (RPUH1-1-60-4) Temperatura ambiente/1 dia, em seguida 160°C/4h (RPUHl-1-160-4). RPUH2: Temperatura ambiente/1 dia, em seguida 120°C/4h (RPUH2-1-120-4).
[00068] Os tempos de gel (teste de Micheler) e as medições de captação de água isotérmica das formulações de resina de referência curadas RPU, RPUH1 e RPUH2, ao longo do curso de 60 dias, estão apresentados na Tabela 5. Tabela 5
[00069] A captação de água é uma medição confiável para determinação da permeabilidade à umidade (água) de um polímero. Quanto maior a captação de água, maior é a afinidade da matriz polimérica para moléculas de água e, em conseqüência, maior a permeabilidade à umidade desse polímero em particular.
[00070] A Tabela 6 a seguir resume algumas das propriedades das composições de referência. Tabela 6
a: Determinada por DSC, b: Determinada por DMA Exemplos 19-21:
[00071] Poliuretano não a base de isocianato contendo nanopartículas (“NPU”, Exemplo 19) e composições de polímero híbridas de poliuretano- epóxi nanocompósito contendo nanopartículas (NPUH1 e NPUH2, Exemplos 20 e 21, respectivamente) de acordo com a presente invenção foram preparadas de acordo com as formulações na Tabela 7. Tabela 7
[00072] As formulações NPU, NPUH1 e NPUH2 foram preparadas como se segue:
[00073] la etapa: Adição de todos os componentes.
[00074] 2a etapa: Mistura completa.
[00075] As composições acima mencionadas foram curadas como se segue, produzindo diferentes materiais nanocompósitos: NPU: Temperatura ambiente/1 dia (NPU-1) Temperatura ambiente/4 dias (NPU-4) Temperatura ambiente 1 dia, em seguida 60°C/4h (NPU-1-60-4) NPUH1: Temperatura ambiente/1 dia (NPUH1 -1) Temperatura ambiente/4 dias (NPUH 1-4) Temperatura ambiente/1 dia, em seguida 60°C/4h (NPUH1-1-60-4) Temperatura ambiente/1 dia, em seguida 160°C/4h (NPUHl-1-160-4). NPUH2: Temperatura ambiente/1 dia, em seguida 120°C/4h (NPUH2-1-120-4).
[00076] Os tempos de gel (teste de Micheler) e as medições de captação de água isotérmica ao longo de 60 dias, das formulações curadas NPU, NPUH1 e NPUH2, estão apresentados na Tabela 8. Tabela 8
[00077] Pela comparação das Tabelas 5 e 8, pode ser visto que a presença de nanoargilas em NPU, NPUH1 e NPUH2, reduz o tempo de gel e reduz a captação de água, se comparado com as amostras de referência correspondentes que não contêm nanopartículas, RPU, RPUH1 e RPUH2;
[00078] A Tabela 9 a seguir resume algumas das propriedades das composições com nanopartículas da presente invenção. Tabela 9
a: Determinada por DSC, b: Determinada por DMA
[00079] Pela comparação dos resultados na Tabela 9, para resinas curadas contendo nanopartículas, com os resultados na Tabela 6, para resinas curadas de referência (RPU) que não contêm nanopartículas, pode ser visto que as resinas contendo nanopartículas possuem e geral melhores propriedades físicas. A presença da nanoargila diminuiu o tempo de gel em 13%, se comparado com a formulação RPU de referência, que não continha nanoargila e, além disso, o uso de nanoargilas: • aumenta a temperatura de transição vítrea (Tg), • melhora a resistência a cisalhamento sobreposto, o qual é diretamente relacionado com as propriedades de aderência, e • reduz a deformação. Exemplos que Mostram a Atividade Catalítica das Nanoargilas em Resinas Ciclocarbonato e Resinas Ciclocarbonato-Epóxi Exemplo 22: Preparação de formulação epóxi de referência (RPE)
[00080] 5 g de MY-0510 foram misturados manualmente por 2 minutos com 1,33 g de TEPA, na temperatura ambiente. O tempo de gel para esta formulação foi de 106 minutos. Exemplos 23-34:
[00081] Composições de poliuretano não a base de isocianato e de polímero híbrido de poliuretano-epóxi nanocompósito, de acordo com a presente invenção, foram preparadas de acordo com as formulações apresentadas na Tabela 10. Os tempos de gel para todas as formulações foram medidos após 2 minutos da mistura manual dos seus ingredientes. Por razões de comparação, os dados dos Exemplos 20 (NPUH1, na Tabela 7) e 22 (RPE) foram também incluídos como Exemplo 31 e RPE, na Tabela 10. Tabela 10
[00082] Conforme pode ser visto da tabela 10, a introdução de nanoargilas em ambas, as composições de poliuretano a base de ciclocarbonato convencionais e as composições a base de ciclocarbonato/epóxi (Exemplos 23-27 e 29-31) resultaram em um tempo de gel substancialmente diminuído (até mesmo 83% quando comparado com a RPE) se comparado com aquelas composições sem a nanoargila (Exemplos RPE, 28 e 32-34).
[00083] Dos dados apresentados na Tabela 10, fica claro que a cura pode ser acelerada em 12-20% pela introdução de nanoargilas (comparar RPE com os Exemplos 23-27), mostrando que as nanoargilas possuem um efeito catalítico.
[00084] Em T. Lan, P.D. Kaviratna, T.J. Pinnavaia, Chem. Mater. 7, 2144-2150, 1995, e Z. Wang, T.J. Pinnavaia, Chem. Mater, 10, 1820-1826, 1998, foi reportado que os íons ônio primários ácidos quando submetidos a troca de íons pelos cátions inorgânicos dos silicatos em camadas correspondentes catalisam os processo de polimerização de epóxido intergalerias, na presença de um agente de cura de amina. No entanto, pode ser visto dos resultados na Tabela 10 (ver Exemplos 24 e 25) que mesmo as nanoargilas não-modificadas naturais podem catalisar a reação de uma resina epóxi com uma amina, uma vez que essas duas formulações apresentaram menores tempos de gel (12%) que a formulação de referência RPE. As diferenças na atividade catalítica das diversas nanoargilas disponíveis comercialmente não podem ser excluídas. A formulação do Exemplo 26 apresentou tempos de gel diminuídos, se comparado com as formulações dos Exemplos 23-25, onde as organoargilas foram simplesmente misturadas manualmente com a mistura curável. Além disso, também a formulação do Exemplo 23 apresentou um tempo de gel menor que as composições dos Exemplos 32-34.
[00085] Quando epóxidos são formulados com resinas de ciclocarbonato o tempo de gel fica significativamente diminuído se comparado ao RPE. Mais particularmente, o uso da mistura de uma resina ciclocarbonato, uma resina epóxi e uma amina (calculada para reagir com ambas as resinas) resultou em uma dramática diminuição do tempo de gel (comparar os resultados do RPE com aquele do Exemplo 28 na Tabela 10).
[00086] Sem estar ligado a qualquer teoria em particular para o baixo tempo de gel da mistura de, resinas de ciclocarbonato e epóxi, e uma nanoargila, curadas com um endurecedor amina, conforme mostrado nos Exemplos 29 a 31, é acreditado que isto seja levado a efeito como se segue: Duas principais reações de reticulação podem ocorrer quando da cura de uma mistura de resinas de ciclocarbonato e epóxi com um endurecedor amina: a) a reação da carbonila do anel l,3-dioxolan-2-ona com a amina, resultando em um grupo poliuretano (reação de poliuretano) e b) a reação do epóxido com a amina, resultando em um poliepóxi (reação de poliepóxi). Assim sendo, a presença das resinas de ciclocarbonato e epóxi, juntamente com endurecedores amina, leva à formação de um copolímero ou de uma rede interpenetrada (IPN). E acreditado que, devido ao seu curto tempo indução, a reação de poliuretano se processa mais rapidamente que a reação de epóxi; como ambas as reações são exotérmicas e, dependendo da massa de reação e da temperatura inicial de cura, a reação de poliuretano deverá se processar geralmente até ser alcançada uma temperatura na qual a reação de poliepóxi é disparada, quando então a temperatura deverá se elevar mais rapidamente, aumentando ainda mais, deste modo, a razão de cura. As nanoargilas naturais ou modificadas parecem catalisar não somente a reação da carbonila do anel ciclocarbonato(l,3-dioxolan-2-ona) com o endurecedor (por exemplo, amina alifática), mas também a reação do epóxido com o endurecedor (amina), proporcionando um tempo de gel reduzido, exemplificado, em particular, no Exemplo 31, onde o tempo de gel (18 min) foi de 83% menor que o tempo de gel do RPE (106 min). Exemplo 35
[00087] A Figura 1 é o espectro FT-IR de: 1. L-803 2. RPU-1 (o qual é L-803 + DETA, ver Exemplo 16 na Tabela 4, após 1 dia de cura), e 3. NPU-1 (o qual é L-803 + Cloisite 25A + DETA, ver Exemplo 16 na Tabela 7, após 1 dia de cura). 4. Figura 2 é o espectro FT-IR de: 1. RPU-4 (o qual é L-803 + DETA, ver Exemplo 16 na Tabela 4, após 4 dias de cura), e 2. NPU-4 (o qual é L-803 + Cloisite 25A + DETA, ver Exemplo 16 na Tabela 7, após 4 dias de cura).
[00088] As Figuras 1 e 2 proporcionam uma clara evidência do tempo de reação substancialmente diminuído quando as composições contêm nanoargilas. A absorção em 1795 cm1 atribuída à carbonila dos grupos ciclocarbonato (anéis l,3-dioxolan-2-ona) (ver espectro FT-IR da resina L- 803), é quase três vezes menor no espectro FT-IR da NPU-1, se comparado com aquela do poliuretano de referência RPU-1. Mais ainda, após 4 dias de cura, na temperatura ambiente, a NPU-4 não apresenta qualquer absorção em 1795 cm-1 (indicativo da completa reação dos grupos ciclocarbonato com o reticulador amina), enquanto a RPU-4 apresenta ainda alguns grupos ciclocarbonato não reagidos. O poliuretano de referência RPU se acha totalmente reticulado (nenhuma absorção em 1795 cm1) após 7-8 dias, na temperatura ambiente. Exemplo 36
[00089] A captação de água isotérmica é uma medida para avaliar a permeabilidade à umidade dos polímeros; a captação de água isotérmica das composições RPU e NPU; RPUH1 e NPUH1; e RPUH2 e NPUH2, foi medida ao longo do tempo, estando os resultados mostrados nas Figuras 3 a 5. De modo surpreendente, em todos os casos, as formulações contendo nanoargilas possuem uma permeabilidade à água substancialmente mais baixa, em cerca de 14-85% p/p, o que é atribuído diretamente às organoargilas; é acreditado que a introdução de organoargilas na rede polimérica resulta na formação de uma barreira interna que impede a penetração das moléculas de água na matriz, e diminui a capacidade dos átomos/grupos polares (oxigénios, hidróxi, imino, uretano -NH, etc.) presentes na matriz de atrair moléculas de água por meio da formação de ligações hidrogênio. Após uma absorção de umidade isotérmica durante 1440 horas (60 dias), a NPUH2 apresentou a mais baixa permeabilidade à água, somente 0,75%, e a RPU a mais elevada (25,90%).
Claims (13)
1. Composição para formar composições poliméricas de poliuretano, caracterizadapelo fato de compreender: (a) um material orgânico polimerizável que porta pelo menos um grupo ciclocarbonato selecionado dos compostos de fórmula:
ou uma mistura dos mesmos; (b)uma nanoargila natural ou sintética, modificada ou não- modificada [filossilicato iônico], com uma espessura de plaqueta menor que 25 Angstrom (—2,5 nm), e uma relação de aspecto (comprimento/espessura) maior que 10, ou uma mistura das mesmas ou um nanocompósito formado de tal nanoargila; e (c) pelo menos um endurecedor para o componente (a) compreendendo uma amina primária, uma amina secundária ou uma mistura das mesmas; (d) pelo menos um material orgânico polimerizável que porta pelo menos um grupo epóxi e um endurecedor para o mesmo compreendendo uma amina primária, uma amina secundária ou uma mistura das mesmas.
2. Composição de acordo com a reivindicação 1, caracterizada pelo fato de que o componente (b) se acha presente em uma quantidade de 0,1 a 95% p/p com base no peso total da composição.
3. Composição de acordo com a reivindicação 1, caracterizada pelo fato de que a nanoargila possui uma relação de aspecto (comprimento/espessura) maior que 10, ou um nanocompósito contendo essa nanoargila.
4. Composição de acordo com a reivindicação 1, caracterizada pelo fato de que a espessura das plaquetas da nanoargila é menor que 10 Angstrom (1 nm) ou um nanocompósito contendo essa nanoargila.
5. Composição de acordo com a reivindicação 1, caracterizada pelo fato de que a nanoargila é um filossilicato iônico natural, sintético ou modificado, ou um nanocompósito contendo essa nanoargila.
6. Composição de acordo com a reivindicação 5, caracterizada pelo fato de que a nanoargila é uma montmorilonita natural ou modificada ou um nanocompósito contendo essa nanoargila.
7. Composição de acordo com a reivindicação 1, caracterizada pelo fato de conter adicionalmente fibras de reforço, por exemplo, fibras de vidro, carbono, basalto e/ou outros agentes para reforço, e misturas das mesmas.
8. Composição de acordo com a reivindicação 1, caracterizada pelo fato de conter adicionalmente cargas e/ou pigmentos, por exemplo, óxidos de metal, hidratos de metal, hidróxidos de metal, aluminatos de metal, carbonatos de metal, sulfatos de metal, silicates de metal, amidos diversos, talcos, caulins, peneiras moleculares, sílica defumada, pigmentos orgânicos, boratos/estanatos/molibdatos de zinco ou cálcio, molibdatos de amónio, hidróxido de cálcio, tri-hidróxido de alumínio, óxido de silício, nitreto de silício, nitreto de boro, metassilicato de sódio pentaidrato, tetraborato de potássio tetraidrato, hidróxido de magnésio, silicatos de magnésio, óxido de titânio.
9. Composição de acordo com a reivindicação 1, caracterizada pelo fato de conter adicionalmente agentes de secagem (por exemplo, diisocianato de tolileno), estabilizantes, e/ou modificadores de tensão superficial.
10. Composição de acordo com a reivindicação 1, caracterizada pelo fato de conter adicionalmente um solvente ou uma mistura de solventes.
11. Composição de acordo com a reivindicação 1, caracterizada pelo fato de conter adicionalmente um diluente ou uma mistura de diluentes.
12. Uso da composição como definida na reivindicação 1, caracterizado pelo fato de ser para a preparação de adesivos, vedações, tintas/revestimentos, resinas para moldagem, agentes para reforço ou tixotrópicos, cabos, materiais para moldagem conformáveis e em moldados acabados, ou ainda em materiais compósitos.
13. Método para formar um polímero a base de poliuretano, caracterizado pelo fato de compreender a cura de uma composição como definida na reivindicação 1.
Applications Claiming Priority (3)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| EP03255011A EP1506975A1 (en) | 2003-08-13 | 2003-08-13 | Nanocomposites based on polyurethane or polyurethane-epoxy hybrid resins prepared avoiding isocyanates |
| EP03255011.3 | 2003-08-13 | ||
| PCT/EP2004/051796 WO2005016993A1 (en) | 2003-08-13 | 2004-08-13 | Nanocomposites based on polyurethane or polyurethane-epoxy hybrid resins prepared avoiding isocyanates |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| BRPI0413493A BRPI0413493A (pt) | 2006-10-17 |
| BRPI0413493B1 true BRPI0413493B1 (pt) | 2020-11-03 |
Family
ID=33560891
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| BRPI0413493-1A BRPI0413493B1 (pt) | 2003-08-13 | 2004-08-13 | composição para formar composições poliméricas de poliuretano, uso da composição, e, método para formar um polímero a base de poliuretano |
Country Status (9)
| Country | Link |
|---|---|
| US (2) | US8143346B2 (pt) |
| EP (2) | EP1506975A1 (pt) |
| JP (1) | JP4772675B2 (pt) |
| KR (1) | KR101097602B1 (pt) |
| CN (1) | CN100528934C (pt) |
| BR (1) | BRPI0413493B1 (pt) |
| CA (1) | CA2534795C (pt) |
| IN (1) | IN2006DE00554A (pt) |
| WO (1) | WO2005016993A1 (pt) |
Families Citing this family (79)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP4635054B2 (ja) * | 2005-01-24 | 2011-02-16 | ルブリゾル アドバンスド マテリアルズ， インコーポレイテッド | ナノ粒子／ポリウレタンコンボジットの水性分散物 |
| WO2007062812A1 (en) * | 2005-11-30 | 2007-06-07 | Nv Bekaert Sa | Process for preparing a metal wire with a non-isocyanate polyurethane coating |
| ES2691528T3 (es) | 2006-07-31 | 2018-11-27 | Henkel Ag & Co. Kgaa | Composiciones adhesivas basadas en resina epoxi curable |
| WO2008045270A1 (en) | 2006-10-06 | 2008-04-17 | Henkel Ag & Co. Kgaa | Pumpable epoxy paste adhesives resistant to wash-off |
| US8158217B2 (en) | 2007-01-03 | 2012-04-17 | Applied Nanostructured Solutions, Llc | CNT-infused fiber and method therefor |
| US9005755B2 (en) | 2007-01-03 | 2015-04-14 | Applied Nanostructured Solutions, Llc | CNS-infused carbon nanomaterials and process therefor |
| US8951631B2 (en) | 2007-01-03 | 2015-02-10 | Applied Nanostructured Solutions, Llc | CNT-infused metal fiber materials and process therefor |
| US8951632B2 (en) | 2007-01-03 | 2015-02-10 | Applied Nanostructured Solutions, Llc | CNT-infused carbon fiber materials and process therefor |
| WO2009127000A1 (en) * | 2008-04-15 | 2009-10-22 | The University Of Queensland | Polymer composites having particles with mixed organic modifications |
| BRPI1007300A2 (pt) | 2009-02-17 | 2019-09-24 | Applied Nanostructured Sols | compósitos compreendendo nanotubos de carbono sobre fibra |
| CN102333906B (zh) | 2009-02-27 | 2015-03-11 | 应用纳米结构方案公司 | 使用气体预热法的低温cnt生长 |
| US20100227134A1 (en) | 2009-03-03 | 2010-09-09 | Lockheed Martin Corporation | Method for the prevention of nanoparticle agglomeration at high temperatures |
| US7820779B2 (en) * | 2009-03-13 | 2010-10-26 | Polymate, Ltd. | Nanostructured hybrid oligomer composition |
| BRPI1016244A2 (pt) | 2009-04-24 | 2016-04-26 | Applied Nanostructured Sols | compósito de proteção contra emi infundido com cnt e revestimento. |
| US9111658B2 (en) | 2009-04-24 | 2015-08-18 | Applied Nanostructured Solutions, Llc | CNS-shielded wires |
| JP5744008B2 (ja) | 2009-04-27 | 2015-07-01 | アプライド ナノストラクチャード ソリューションズ リミテッド ライアビリティー カンパニーＡｐｐｌｉｅｄ Ｎａｎｏｓｔｒｕｃｔｕｒｅｄｓｏｌｕｔｉｏｎｓ， Ｌｌｃ | 複合材料構造体を除氷するためのｃｎｔベース抵抗加熱 |
| GB0912201D0 (en) | 2009-07-14 | 2009-08-26 | Imerys Minerals Ltd | Coating compositions |
| KR20120036890A (ko) | 2009-08-03 | 2012-04-18 | 어플라이드 나노스트럭처드 솔루션스, 엘엘씨. | 복합재 섬유에 나노입자의 결합 |
| JP5799490B2 (ja) * | 2009-08-27 | 2015-10-28 | 住友化学株式会社 | 膨張抑制用組成物、多層構造体および基材の膨張の抑制方法 |
| MX347796B (es) * | 2009-10-28 | 2017-05-12 | Dow Global Tech Llc * | Composicion de poliuretano termoplastico con alta resistencia a aislamiento. |
| CN102596715A (zh) | 2009-11-23 | 2012-07-18 | 应用纳米结构方案公司 | Cnt特制复合材料地面基结构 |
| EP2504164A4 (en) | 2009-11-23 | 2013-07-17 | Applied Nanostructured Sols | CERAMIC COMPOSITE MATERIALS CONTAINING FIBER MATERIALS IMPREGNATED WITH CARBON NANOTUBES AND METHODS OF MAKING SAME |
| JP2011132208A (ja) | 2009-11-25 | 2011-07-07 | Dainichiseika Color & Chem Mfg Co Ltd | ５員環環状カーボネートポリシロキサン化合物およびその製造方法 |
| JP5367679B2 (ja) * | 2009-11-25 | 2013-12-11 | 大日精化工業株式会社 | 擬革 |
| KR101426629B1 (ko) * | 2009-11-25 | 2014-08-05 | 다이니치 세이카 고교 가부시키가이샤 | 폴리실록산 변성 폴리히드록시 폴리우레탄 수지 및 그 제조방법, 상기 수지를 이용한 감열 기록 재료, 인조 피혁, 열가소성 폴리올레핀 수지 표피재, 웨더스트립용 재료 및 웨더스트립 |
| JP5456647B2 (ja) * | 2009-11-26 | 2014-04-02 | 大日精化工業株式会社 | 擬革 |
| JP5705511B2 (ja) * | 2009-11-26 | 2015-04-22 | 大日精化工業株式会社 | ポリシロキサン変性ポリヒドロキシポリウレタン樹脂、該樹脂含有組成物及び樹脂の製造方法 |
| US8703648B2 (en) | 2009-11-26 | 2014-04-22 | Dainichiseika Color & Chemicals Mfg. Co., Ltd. | Polysiloxane-modified polyhydroxy polyurethane resin, method for producing same, heat-sensitive recording material using the resin, imitation leather, thermoplastic polyolefin resin skin material, material for weather strip, and weather strip |
| BR112012012979A2 (pt) | 2009-12-14 | 2019-09-24 | Applied Nanostructured Sols | materias compostos resistentes à chama e artigos contendo materiais de fibra infundidos de nanotubo de carbono. |
| US9167736B2 (en) | 2010-01-15 | 2015-10-20 | Applied Nanostructured Solutions, Llc | CNT-infused fiber as a self shielding wire for enhanced power transmission line |
| AU2011256789A1 (en) | 2010-02-02 | 2012-07-12 | Applied Nanostructured Solutions, Llc | Fiber containing parallel-aligned carbon nanotubes |
| JP2013521656A (ja) | 2010-03-02 | 2013-06-10 | アプライド ナノストラクチャード ソリューションズ リミテッド ライアビリティー カンパニー | カーボン・ナノチューブ浸出電極材料を含む螺旋に巻き付けられた電気機器及びその生産方法並びに生産装置 |
| EP2543052B1 (en) | 2010-03-02 | 2019-11-27 | Applied NanoStructured Solutions, LLC | Electrical devices containing carbon nanotube-infused fibers and methods for production thereof |
| WO2011155576A1 (ja) | 2010-06-10 | 2011-12-15 | 日産化学工業株式会社 | 液晶配向処理剤、液晶配向膜及び液晶表示素子 |
| CN103026291B (zh) * | 2010-06-10 | 2015-08-19 | 日产化学工业株式会社 | 液晶取向处理剂、液晶取向膜及液晶显示元件 |
| US8780526B2 (en) | 2010-06-15 | 2014-07-15 | Applied Nanostructured Solutions, Llc | Electrical devices containing carbon nanotube-infused fibers and methods for production thereof |
| WO2011162237A1 (ja) * | 2010-06-24 | 2011-12-29 | 大日精化工業株式会社 | 自己架橋型ポリヒドロキシポリウレタン樹脂、該樹脂を含む樹脂材料、該樹脂の製造方法、該樹脂を用いてなる擬革、表皮材及びウェザーストリップ用材料 |
| JP5596435B2 (ja) * | 2010-06-24 | 2014-09-24 | 大日精化工業株式会社 | 自己架橋型ポリヒドロキシポリウレタン樹脂およびその製造方法 |
| JP5554156B2 (ja) * | 2010-06-24 | 2014-07-23 | 大日精化工業株式会社 | 擬革 |
| JP5554173B2 (ja) * | 2010-07-29 | 2014-07-23 | 大日精化工業株式会社 | 熱可塑性ポリオレフィン樹脂製の表皮材 |
| EP2591036B1 (de) * | 2010-07-05 | 2014-03-26 | Bayer Intellectual Property GmbH | Verfahren zur herstellung von polyolgemischen |
| US10000609B2 (en) | 2010-08-26 | 2018-06-19 | Dainichiseika Color & Chemicals Mfg. Co., Ltd. | Self-crosslinking polysiloxane-modified polyhydroxy polyurethane resin, resin material containing same, method for producing same, artificial leather comprising same, and thermoplastic polyolefin skin material comprising same |
| US9017854B2 (en) | 2010-08-30 | 2015-04-28 | Applied Nanostructured Solutions, Llc | Structural energy storage assemblies and methods for production thereof |
| US8604091B2 (en) | 2010-09-03 | 2013-12-10 | Owens Corning Intellectual Capital, Llc | Non-isocyanate spray foam |
| AU2011302314A1 (en) | 2010-09-14 | 2013-02-28 | Applied Nanostructured Solutions, Llc | Glass substrates having carbon nanotubes grown thereon and methods for production thereof |
| AU2011305809A1 (en) | 2010-09-22 | 2013-02-28 | Applied Nanostructured Solutions, Llc | Carbon fiber substrates having carbon nanotubes grown thereon and processes for production thereof |
| WO2012040038A2 (en) | 2010-09-23 | 2012-03-29 | Applied Nanostructured Solutions, Llc | Cnt-infused fiber as a self shielding wire for enhanced power transmission line |
| JP5892323B2 (ja) | 2011-03-02 | 2016-03-23 | Jsr株式会社 | 液晶表示素子の製造方法 |
| WO2012137726A1 (ja) | 2011-04-04 | 2012-10-11 | 大日精化工業株式会社 | 自己架橋型ポリシロキサン変性ポリヒドロキシポリウレタン樹脂、該樹脂の製造方法、該樹脂を含む樹脂材料および該樹脂を利用した擬革 |
| CA2846075A1 (en) | 2011-08-22 | 2013-02-28 | Sylvia R. Hofmann | Isocyanate free polymers and methods of their production |
| FR2981931B1 (fr) | 2011-10-28 | 2014-07-04 | Gen Produits Ind S E G Soc D Expl | Procede de preparation d'un compose comprenant au moins un motif beta-hydroxy-urethane et/ou au moins un motif gamma-hydroxy-urethane. |
| US8664040B2 (en) * | 2011-12-20 | 2014-03-04 | Taiwan Semiconductor Manufacturing Company, Ltd. | Exposing connectors in packages through selective treatment |
| US9085464B2 (en) | 2012-03-07 | 2015-07-21 | Applied Nanostructured Solutions, Llc | Resistance measurement system and method of using the same |
| JP5936272B2 (ja) * | 2012-11-12 | 2016-06-22 | 大日精化工業株式会社 | 太陽電池モジュール用バックシート |
| FR2999591B1 (fr) * | 2012-12-19 | 2015-02-13 | Arkema France | Resine organique porteuse de groupements carbonates cycliques et dispersion aqueuse pour polyurethanes reticules |
| US9228058B2 (en) | 2013-03-15 | 2016-01-05 | EcoSurg | Comfort apparatus and method of manufacture |
| JP6050726B2 (ja) * | 2013-06-25 | 2016-12-21 | 大日精化工業株式会社 | 粘土鉱物含有ポリヒドロキシウレタン樹脂組成物の製造方法、粘土鉱物含有ポリヒドロキシウレタン樹脂組成物及び該組成物を用いたガスバリア性フィルム |
| CN103360906A (zh) * | 2013-07-24 | 2013-10-23 | 张运泉 | 磁环用环氧非异氰酸酯聚氨酯绝缘漆 |
| WO2015023640A1 (en) | 2013-08-13 | 2015-02-19 | 3M Innovative Properties Company | Nanocomposites containing silica nanoparticles and dispersant, composites, articles, and methods of making same |
| TWI504734B (zh) * | 2013-12-31 | 2015-10-21 | Ind Tech Res Inst | 防火耐燃複合材料、板材與塗層 |
| US9062160B1 (en) | 2014-01-23 | 2015-06-23 | International Business Machines Corporation | Catalyst-free methods of forming polyurethanes from pentafluorophenyl carbonates |
| US9260564B2 (en) | 2014-03-03 | 2016-02-16 | Dow Global Technologies Llc | Catalyst for non-isocyanate based polyurethane |
| JP6298421B2 (ja) * | 2015-04-28 | 2018-03-20 | 大日精化工業株式会社 | ポリヒドロキシウレタン水分散体組成物、及び該水分散体組成物を用いてなるガスバリア性水性コーティング剤、ガスバリア性フィルム |
| CN105111411B (zh) * | 2015-05-07 | 2018-03-02 | 山西誉邦科技有限公司 | 一种环氧改性聚氨酯‑水玻璃复合注浆材料 |
| ES2873386T3 (es) * | 2015-06-30 | 2021-11-03 | Evonik Operations Gmbh | Composiciones de poliuretano reactivas libres de isocianato |
| CA2995706A1 (en) * | 2015-08-17 | 2017-02-23 | Elevance Renewable Sciences, Inc. | Non-isocyanate polyurethanes and methods of making and using the same |
| US10316214B2 (en) | 2016-03-08 | 2019-06-11 | 3D Systems, Incorporated | Non-isocyanate polyurethane inks for 3D printing |
| US20180274107A1 (en) * | 2017-03-22 | 2018-09-27 | Hamilton Sundstrand Corporation | Corrosion protection via nanomaterials |
| CN111032736A (zh) * | 2017-08-17 | 2020-04-17 | 巴斯夫欧洲公司 | 制备具有氨基甲酸酯基团的聚合物的方法 |
| TWI663188B (zh) * | 2017-09-08 | 2019-06-21 | 國立清華大學 | 聚氨酯樹脂的製備方法 |
| EP3755740A1 (en) | 2018-02-21 | 2020-12-30 | Cryovac, LLC | Method and formulation for an isocyanate-free foam using isocyanate-free polyurethane chemistry |
| EP3760664A1 (en) * | 2019-07-05 | 2021-01-06 | Université de Liège | Self-blowing isocyanate-free polyurethane foams |
| US11932774B2 (en) | 2019-07-29 | 2024-03-19 | The University Of Akron | Waterborne isocyanate-free polyurethane epoxy hybrid coatings |
| CA3157068A1 (en) | 2019-10-05 | 2021-04-08 | Algix, Llc | Non-isocyanate polyurethane foam composition and method of making the same |
| US11822117B2 (en) * | 2019-10-08 | 2023-11-21 | Corning Incorporated | Primary coating compositions with improved microbending performance |
| CN115074072B (zh) * | 2022-05-16 | 2023-06-27 | 青岛亿联建设集团股份有限公司 | 一种非开挖管道修复用聚氨酯胶粘剂及其加工工艺 |
| KR102749132B1 (ko) * | 2023-12-07 | 2025-01-03 | 주식회사 헵스켐 | 환경친화형 논 이소시아네이트 타입의 폴리우레탄 방수재 |
| CN117534421B (zh) * | 2024-01-09 | 2024-03-26 | 长江岩土工程有限公司 | 一种防渗材料、制备方法及在坝体建筑方面的应用 |
| CN121182435B (zh) * | 2025-11-24 | 2026-02-10 | 博益鑫成高分子材料股份有限公司 | 一种抗增塑剂析出的通电减粘胶带及其制备方法 |
Family Cites Families (41)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US3072613A (en) | 1957-08-20 | 1963-01-08 | Union Carbide Corp | Multiple cyclic carbonate polymers |
| US4066625A (en) | 1967-05-02 | 1978-01-03 | Amicon Corporation | Unitary curable resin compositions |
| FR1566468A (pt) | 1968-03-04 | 1969-05-09 | ||
| DE2210837A1 (de) * | 1972-03-07 | 1973-09-20 | Bayer Ag | Verfahren zur herstellung von schaumstofformkoerpern |
| US4268656A (en) | 1980-01-16 | 1981-05-19 | National Starch And Chemical Corporation | Co-curing agents for epoxy resins |
| US4360649A (en) | 1980-04-30 | 1982-11-23 | Sumitomo Chemical Company, Limited | Curable composition |
| DE3170477D1 (en) * | 1980-07-11 | 1985-06-20 | Ici Plc | Foamed plastics laminates |
| DE3382736T2 (de) | 1982-09-21 | 1994-05-26 | Ajinomoto Kk | Latente Härter für Epoxyharze. |
| JPS6072917A (ja) | 1983-09-30 | 1985-04-25 | Ajinomoto Co Inc | エポキシ樹脂用潜在性硬化剤 |
| US4785615A (en) | 1983-11-28 | 1988-11-22 | Leigh Monstevens Keith V | Hydraulic shift for motor vehicle automatic transmission |
| US5134239A (en) | 1984-07-17 | 1992-07-28 | The Dow Chemical Company | Latent catalysts for epoxy-phenolic reactions |
| US4699974A (en) | 1986-08-07 | 1987-10-13 | General Electric Company | Method of preparing copolyester carbonate from cyclic aromatic polycarbonate oligomer and lactone |
| DE3617705A1 (de) | 1986-05-26 | 1987-12-03 | Hoechst Ag | Urethangruppenhaltige polymere, deren loesungen und deren waessrige dispersionen, verfahren zu ihrer herstellung und ihre verwendung |
| JPH0730253B2 (ja) * | 1987-03-09 | 1995-04-05 | 株式会社豊田中央研究所 | 複合材料及びその製造方法 |
| SU1754748A1 (ru) | 1990-04-19 | 1992-08-15 | Всесоюзный Научно-Исследовательский Институт По Защите Металлов От Коррозии | Состав дл покрытий полов |
| US5567792A (en) | 1990-05-28 | 1996-10-22 | W. R. Grace & Co.-Conn. | Spherical curing agent for epoxy resin, curing agent masterbatch for epoxy resin and their preparation |
| JP3092249B2 (ja) | 1991-10-11 | 2000-09-25 | 味の素株式会社 | 酸無水物系一液性エポキシ樹脂組成物 |
| US5175231A (en) * | 1992-04-17 | 1992-12-29 | Fiber-Cote Corporation | Urethane oligomers and polyurethanes |
| DE69318369T2 (de) | 1992-10-22 | 1999-01-28 | Ajinomoto Co., Inc., Tokio/Tokyo | Polythiol-Epoxidharz-Mischung mit längerer Verarbeitungszeit |
| US5407978A (en) | 1993-05-07 | 1995-04-18 | Minnesota Mining And Manufacturing Company | Rapid curing powder epoxy coating compositions having increased flexibility, incorporating minor amounts of aliphatic triepoxides |
| US5340889A (en) | 1993-07-19 | 1994-08-23 | Texaco Chemical Company | Liquification of bis-carbonates of bis-glycidyl ethers |
| US5464910A (en) | 1993-12-22 | 1995-11-07 | Shikoku Chemicals Corporation | Epoxy resin adduct combined with a borate ester and phenolic compound |
| JP3391074B2 (ja) | 1994-01-07 | 2003-03-31 | 味の素株式会社 | エポキシ樹脂組成物 |
| DE19512316A1 (de) * | 1995-04-01 | 1996-10-02 | Hoechst Ag | Härtungsmittel für elastische Epoxidharz-Systeme |
| JP3579959B2 (ja) * | 1995-04-17 | 2004-10-20 | 大日本インキ化学工業株式会社 | 半導体封止材料 |
| US5717011A (en) | 1995-12-14 | 1998-02-10 | Minnesota Mining And Manufacturing Company | Curing agent compositions and a method of making |
| US5733954A (en) | 1995-12-14 | 1998-03-31 | Minnesota Mining And Manufacturing Company | Epoxy resin curing agent made via aqueous dispersion of an epoxide and an imidazole |
| JPH1030015A (ja) | 1996-07-15 | 1998-02-03 | Kansai Paint Co Ltd | エポキシ樹脂用硬化触媒及びそれを用いてなる熱硬化性塗料組成物 |
| US6218480B1 (en) | 1997-06-16 | 2001-04-17 | Mmr Technologies, Inc. | Water-compatible urethane-containing amine hardener |
| ES2195547T3 (es) * | 1998-02-20 | 2003-12-01 | Vantico Ag | Filosilicatos organofilicos. |
| US6120905A (en) * | 1998-06-15 | 2000-09-19 | Eurotech, Ltd. | Hybrid nonisocyanate polyurethane network polymers and composites formed therefrom |
| US6300049B2 (en) | 1998-10-15 | 2001-10-09 | Eastman Kodak Company | Imaging element containing an electrically-conductive layer |
| EP1059323B1 (en) * | 1998-12-28 | 2006-10-25 | Nof Corporation | Thermosetting composition containing polyhemiacetal ester resin and powdery thermosetting composition |
| EP1020457A1 (en) | 1999-01-14 | 2000-07-19 | Polymate Ltd. | The method of synthesis polyfunctional polyclocarbonate oligomers and polymers formed therefrom |
| JP2000280243A (ja) * | 1999-03-30 | 2000-10-10 | Sumitomo Bakelite Co Ltd | プリプレグ及び積層板の製造方法 |
| EP1070733A1 (en) | 1999-07-21 | 2001-01-24 | Polymate Ltd. | Method of synthesis of polyaminofunctional hydroxyurethane oligomers and hybride polymers formed therefrom |
| US6303690B1 (en) * | 1999-12-15 | 2001-10-16 | Basf Corporation | Cathodic electrocoat having a carbamate functional resin and a carbamate functional reactive additive |
| US6737464B1 (en) * | 2000-05-30 | 2004-05-18 | University Of South Carolina Research Foundation | Polymer nanocomposite comprising a matrix polymer and a layered clay material having a low quartz content |
| DE60138941D1 (de) * | 2000-06-29 | 2009-07-23 | Kuraray Co | Wässriger Dispersion-Klebstoff enthaltend ein Blockcopolymer und ein Polyurethan |
| US7166656B2 (en) * | 2001-11-13 | 2007-01-23 | Eastman Kodak Company | Smectite clay intercalated with polyether block polyamide copolymer |
| JP4004787B2 (ja) * | 2001-12-14 | 2007-11-07 | 新日本石油株式会社 | フェノール樹脂、エポキシ樹脂、その製造方法及び半導体封止材用樹脂組成物 |
-
2003
- 2003-08-13 EP EP03255011A patent/EP1506975A1/en not_active Withdrawn
-
2004
- 2004-08-13 WO PCT/EP2004/051796 patent/WO2005016993A1/en not_active Ceased
- 2004-08-13 US US10/567,945 patent/US8143346B2/en not_active Expired - Lifetime
- 2004-08-13 EP EP04766498A patent/EP1656411A1/en not_active Withdrawn
- 2004-08-13 CA CA2534795A patent/CA2534795C/en not_active Expired - Lifetime
- 2004-08-13 BR BRPI0413493-1A patent/BRPI0413493B1/pt active IP Right Grant
- 2004-08-13 JP JP2006523018A patent/JP4772675B2/ja not_active Expired - Lifetime
- 2004-08-13 KR KR1020067002858A patent/KR101097602B1/ko not_active Expired - Lifetime
- 2004-08-13 CN CNB2004800296791A patent/CN100528934C/zh not_active Expired - Lifetime
-
2006
- 2006-02-02 IN IN554DE2006 patent/IN2006DE00554A/en unknown
-
2012
- 2012-02-15 US US13/397,015 patent/US8450413B2/en not_active Expired - Lifetime
Also Published As
| Publication number | Publication date |
|---|---|
| JP4772675B2 (ja) | 2011-09-14 |
| US20120149842A1 (en) | 2012-06-14 |
| US20070135588A1 (en) | 2007-06-14 |
| US8450413B2 (en) | 2013-05-28 |
| JP2007501886A (ja) | 2007-02-01 |
| EP1506975A1 (en) | 2005-02-16 |
| US8143346B2 (en) | 2012-03-27 |
| WO2005016993A1 (en) | 2005-02-24 |
| BRPI0413493A (pt) | 2006-10-17 |
| CN100528934C (zh) | 2009-08-19 |
| CA2534795C (en) | 2012-06-26 |
| IN2006DE00554A (pt) | 2007-08-10 |
| KR20060071395A (ko) | 2006-06-26 |
| CN1867612A (zh) | 2006-11-22 |
| CA2534795A1 (en) | 2005-02-24 |
| EP1656411A1 (en) | 2006-05-17 |
| KR101097602B1 (ko) | 2011-12-22 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| BRPI0413493B1 (pt) | composição para formar composições poliméricas de poliuretano, uso da composição, e, método para formar um polímero a base de poliuretano | |
| US20120296012A1 (en) | Room temperature ionic liquid-epoxy systems as dispersants and matrix materials for nanocomposites | |
| Triantafillidis et al. | Homostructured mixed inorganic− organic ion clays: a new approach to epoxy polymer− exfoliated clay nanocomposites with a reduced organic modifier content | |
| Brown et al. | Thermoset-layered silicate nanocomposites. Quaternary ammonium montmorillonite with primary diamine cured epoxies | |
| CA2540893C (en) | Two component curable compositions | |
| Jelić et al. | Design of halloysite modification for improvement of mechanical properties of the epoxy based nanocomposites | |
| BRPI1102649B1 (pt) | Composição, e, compósito | |
| MXPA00002760A (es) | Nanocompuestos formados por medio de arcilla intercalada con iones de ionio y resinas epoxi endurecidas son anhidrido rigido. | |
| JPH10505871A (ja) | 層状珪酸塩−エポキシナノ複合物 | |
| CN105377940A (zh) | 结构黏合剂组合物 | |
| CN103270128A (zh) | 结构粘合剂组合物 | |
| US12338383B2 (en) | 3D-printed polyrotaxane additives and compositions | |
| Fröhlich et al. | High‐performance epoxy hybrid nanocomposites containing organophilic layered silicates and compatibilized liquid rubber | |
| KR20120014942A (ko) | 열경화성 수지용 경화제로서 회합기를 갖는 분자의 용도 | |
| Gnanasekar et al. | Synthesis and thermo-mechanical properties of novel spirobiindane based epoxy nanocomposites with tryptophan as a green hardener: Curing kinetics using model free approach | |
| EP2917252B1 (en) | Nanocrystalline cellulose (ncc) as functional scaffold for amine-cured epoxy nanocomposite materials of tunable properties | |
| TW202023942A (zh) | 包含化學連結氟石墨衍生的奈米粒子之複合材料 | |
| EP2826797A1 (de) | Härterkomponente, diese enthaltende Mörtelmasse und deren Verwendung | |
| KR100526761B1 (ko) | 유기-무기 나노복합재료 및 아미노실란 전구체를 이용한이의 제조방법 | |
| Ratna et al. | Nanoreinforcement of flexible epoxy using layered silicate | |
| RU2749379C2 (ru) | Эпоксидная композиция холодного отверждения | |
| Fröhlich | Nanostructured thermoset resins and nanocomposites containing hyperbranched blockcopolyether liquid rubbers and organophilic layered silicates | |
| Siddans | Epoxy/clay nanocomposites: effect of clay and resin chemistry on cure and properties | |
| PL245698B1 (pl) | Kompozycja klejowa i sposób jej wytwarzania | |
| León et al. | Incorporation of silica nanospherical particles in epoxy–amine crosslinked materials II. Dynamic mechanical measurements of epoxy matrix-silica nanocomposites |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| B07A | Application suspended after technical examination (opinion) [chapter 7.1 patent gazette] | ||
| B09B | Patent application refused [chapter 9.2 patent gazette] |
Free format text: INDEFIRO O PEDIDO DE ACORDO COM O(S) ARTIGO(S) DA LPI |
|
| B12B | Appeal against refusal [chapter 12.2 patent gazette] | ||
| B25A | Requested transfer of rights approved |
Owner name: HUNTSMAN ADVANCED MATERIALS LICENSING (SWITZERLAND |
|
| B16A | Patent or certificate of addition of invention granted [chapter 16.1 patent gazette] |
Free format text: PRAZO DE VALIDADE: 10 (DEZ) ANOS CONTADOS A PARTIR DE 03/11/2020, OBSERVADAS AS CONDICOES LEGAIS. |
