BRPI0506523B1 - Composição adesiva de époxi e uso de uma composição adesiva epóxi - Google Patents

Composição adesiva de époxi e uso de uma composição adesiva epóxi Download PDF

Info

Publication number
BRPI0506523B1
BRPI0506523B1 BRPI0506523-2A BRPI0506523A BRPI0506523B1 BR PI0506523 B1 BRPI0506523 B1 BR PI0506523B1 BR PI0506523 A BRPI0506523 A BR PI0506523A BR PI0506523 B1 BRPI0506523 B1 BR PI0506523B1
Authority
BR
Brazil
Prior art keywords
component
acrylonitrile
composition according
epoxy
composition
Prior art date
Application number
BRPI0506523-2A
Other languages
English (en)
Inventor
Andreas Lutz
Karsten Frick
Cathy Grossnickel
Original Assignee
Dow Global Technologies Inc
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Family has litigation
First worldwide family litigation filed litigation Critical https://patents.darts-ip.com/?family=34814318&utm_source=google_patent&utm_medium=platform_link&utm_campaign=public_patent_search&patent=BRPI0506523(B1) "Global patent litigation dataset” by Darts-ip is licensed under a Creative Commons Attribution 4.0 International License.
Application filed by Dow Global Technologies Inc filed Critical Dow Global Technologies Inc
Publication of BRPI0506523A publication Critical patent/BRPI0506523A/pt
Publication of BRPI0506523B1 publication Critical patent/BRPI0506523B1/pt

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09J—ADHESIVES; NON-MECHANICAL ASPECTS OF ADHESIVE PROCESSES IN GENERAL; ADHESIVE PROCESSES NOT PROVIDED FOR ELSEWHERE; USE OF MATERIALS AS ADHESIVES
    • C09J11/00—Features of adhesives not provided for in group C09J9/00, e.g. additives
    • C09J11/08—Macromolecular additives
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09J—ADHESIVES; NON-MECHANICAL ASPECTS OF ADHESIVE PROCESSES IN GENERAL; ADHESIVE PROCESSES NOT PROVIDED FOR ELSEWHERE; USE OF MATERIALS AS ADHESIVES
    • C09J163/00—Adhesives based on epoxy resins; Adhesives based on derivatives of epoxy resins
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L101/00—Compositions of unspecified macromolecular compounds
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L63/00—Compositions of epoxy resins; Compositions of derivatives of epoxy resins
    • C08L63/10—Epoxy resins modified by unsaturated compounds
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L9/00—Compositions of homopolymers or copolymers of conjugated diene hydrocarbons
    • C08L9/02—Copolymers with acrylonitrile
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09J—ADHESIVES; NON-MECHANICAL ASPECTS OF ADHESIVE PROCESSES IN GENERAL; ADHESIVE PROCESSES NOT PROVIDED FOR ELSEWHERE; USE OF MATERIALS AS ADHESIVES
    • C09J9/00—Adhesives characterised by their physical nature or the effects produced, e.g. glue sticks
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L2666/00—Composition of polymers characterized by a further compound in the blend, being organic macromolecular compounds, natural resins, waxes or and bituminous materials, non-macromolecular organic substances, inorganic substances or characterized by their function in the composition
    • C08L2666/02—Organic macromolecular compounds, natural resins, waxes or and bituminous materials
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L2666/00—Composition of polymers characterized by a further compound in the blend, being organic macromolecular compounds, natural resins, waxes or and bituminous materials, non-macromolecular organic substances, inorganic substances or characterized by their function in the composition
    • C08L2666/02—Organic macromolecular compounds, natural resins, waxes or and bituminous materials
    • C08L2666/04—Macromolecular compounds according to groups C08L7/00 - C08L49/00, or C08L55/00 - C08L57/00; Derivatives thereof
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09J—ADHESIVES; NON-MECHANICAL ASPECTS OF ADHESIVE PROCESSES IN GENERAL; ADHESIVE PROCESSES NOT PROVIDED FOR ELSEWHERE; USE OF MATERIALS AS ADHESIVES
    • C09J2203/00—Applications of adhesives in processes or use of adhesives in the form of films or foils

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Health & Medical Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Adhesives Or Adhesive Processes (AREA)
  • Epoxy Resins (AREA)

Abstract

"composição adesiva de epóxi, seu uso e veículo". a invenção refere-se a uma composição adesiva de epóxi compreendendo a) uma primeira resina epóxi; b) uma segunda resina epóxi modificada com uma borracha de acrilonitrila-butadieno, esta compreendendo em média menos que 25% p/p de acrilonitrila; e c) um enrijecedor. a quantidade total de componente b) e componente c) é de mais que 30% com base no peso da composição, é a razão em peso de componente c) para componente b) é maior que 1:1. a invenção refere-se ainda ao uso da dita composição adesiva de epóxi para a montagem de peças de um veículo. esta também se refere a um veículo, peças do qual são montadas com a dita composição adesiva de epóxi.

Description

[001] A presente invenção refere-se a uma composição adesiva de epóxi de acordo com a reivindicação 1, o uso da composição adesiva de epóxi para a montagem de peças de um veículo de acordo com a reivindicação 13, e a um veículo, de acordo com a reivindicação 14.
[002] Composições adesivas de epóxi são composições adesivas reativas compreendendo uma resina epóxi, um agente de cura e geralmente um acelerador. Através de ativação por calor, os grupos epóxi da resina epóxi reagem com o agente de cura ligando os compostos de resina epóxi com o agente de cura através de uma reação de poliadição, para obter um produto curado.
[003] Um tal produto curado é conhecido como tendo boas propriedades mecânicas e uma resistência química superior ao do produto curado de outros adesivos reativos. Essas características tornam as composições adesivas de epóxi particularmente úteis para aplicações sob demanda onde requisitos mecânicos rigorosos devem ser atendidos, por exemplo, na indústria automotiva.
[004] O produto curado de um adesivo de epóxi outro que não um adesivo de epóxi estrutural geralmente tem uma resistência estática relativamente alta, por exemplo, uma alta resistência tensil e de cisalhamento por sobreposição. Entretanto, sua resistência dinâmica, i. é, sua resistência ao descascamento sob impacto, é geralmente baixa.
[005] Adesivos usados para a montagem de peças de um veículo, tais como automóveis, vans, furgões, caminhões e trens, são chamados de adesivos estruturais. O produto curado de um tal adesivo estrutural terá que suportar altas cargas estáticas e dinâmicas. Para esse propósito, flexibilizantes e/ou enrijecedores adicionais deverão ser adicionados à composição adesiva de epóxi.
[006] Adesivos de epóxi estruturais foram descritos em diversos pedidos de patente:
[007] EP-A-0 197 892 descreve um adesivo estrutural compreendendo uma resina epóxi um enrijecedor compreendendo nitrogênio e um acelerador. O problema descrito por este pedido é prover um adesivo estrutural tendo uma boa estabilidade ao armazenamento e uma alta velocidade de cura.
[008] EP-A-0 308 664 descreve uma composição adesiva de epóxi compreendendo um copolímero de butadieno-acrilonitrila em combinação com um poliuretano ou uma poliuréia terminados por polifenol.
[009] EP-A-0 353 190 descreve uma composição adesiva de epóxi compreendendo um copolímero de butadieno-acrilonitrila em combinação com um pré-polímero de poliéter, poliéster, politioéster ou poliamida terminado com um resíduo carboxílico aromático ou alifático funcionalizado.
[0010] A tecnologia de acordo com EP-A-0 308 664 e EP-A-0 353 190 é chamada de tecnologia de Mühlhaupt. O problema descrito em ambos EP-A-0 308 664 e EP-A-0 353 190 é melhorar a resistência ao descascamento sob impacto do produto curado. Entretanto, a baixas temperaturas, a resistência ao descascamento sob impacto é baixa.
[0011] WO 00/20483 refere-se a uma composição compreendendo um copolímero reativo a epóxido tendo uma temperatura de transição vítrea de -30°C ou menos, e um produto de reação de um anidrido de ácido carboxílico com uma di- ou poliamina e um polifenol ou aminofenol. O produto curado de WO 00/20483 tem uma resistência ao descascamento sob impacto de menos que 20 N/mm a -40°C.
[0012] Uma vez que os veículos estão normalmente expostos a condições climáticas variadas, é requerido que o produto curado de um adesivo estrutural tenha boas propriedades mecânicas à temperatura ambiente bem como a baixas temperaturas. Devido aos seus baixos valores de resistência ao descascamento sob impacto a baixas temperaturas, os adesivos de epóxi conhecidos não atendem plenamente a esta exigência. Veículos, peças dos quais sejam montadas por meio dos adesivos de epóxi conhecidos acima, não atendem perfeitamente aos requisitos de segurança, por exemplo, em um teste de colisão.
[0013] Uma desvantagem adicional das composições adesivas de epóxi conhecidas é seu comportamento sob impacto relativamente baixo em metais de alta resistência tanto a temperaturas moderadas quanto extremas. Devido a esta desvantagem, o uso das composições adesivas de epóxi conhecidas para montar as peças de uma construção de metal de alta resistência é limitado.
[0014] É um objetivo da presente invenção prover uma composição adesiva de epóxi que, quando curada, resulte em um produto tendo propriedades mecânicas superiores, em particular uma alta resistência ao impacto, a temperaturas tão baixas quanto -40°C, enquanto que mantendo as desejadas propriedades mecânicas de composições adesivas de epóxi convencionais à temperatura ambiente.
[0015] É um objetivo adicional da presente invenção prover uma composição adesiva de epóxi que, quando curada, resulte em um produto tendo uma alta resistência ao descascamento sob impacto em metais de alta resistência.
[0016] De acordo com a presente invenção, esses problemas são resolvidos por uma composição de acordo com a reivindicação 1, compreendendo: a) uma primeira resina epóxi;b) uma segunda resina epóxi modificada com uma borracha de acrilonitrila-butadieno, esta compreendendo em média menos que 25% p/p de acrilonitrila; e c) um enrijecedor,
[0017] a quantidade total de componente b) e componente c) sendo de mais que 30% com base no peso da composição, e a razão em peso de componente c) para componente b) sendo maior que 1:1.
[0018] Concretizações preferidas da composição são definidas nas reivindicações dependentes.
[0019] A composição adesiva de epóxi da presente invenção resulta, quando curada, em um produto tendo uma resistência ao descascamento sob impacto de mais que 35 N/mm à temperatura ambiente e de mais que 25 N/mm a -40°C. A resistência ao impacto grandemente melhorada permite que a composição adesiva de epóxi seja usada como um adesivo estrutural que, quando curado, tem uma alta resistência ao choque a qualquer temperatura e satisfaz aos requisitos de segurança mais rigorosos.
[0020] Devido à sua tenacidade melhorada, o produto curado da composição adesiva de epóxi da presente invenção tem uma resistência ao descascamento sob impacto superior em metais de alta resistência. A montagem de peças de alta resistência através da composição adesiva de epóxi da presente invenção permite que a construção de metal de alta resistência resultante possa suportar cargas maiores que uma construção ligada com adesivos convencionais. A aplicabilidade das composições adesivas de epóxi da presente invenção para a montagem de peças de metais de alta resistência é altamente desejável, uma vez que o ligamento de metais de alta resistência através de soldagem frequentemente não é factível.
[0021] Independentemente da resistência dinâmica melhorada, a composição adesiva de epóxi curada tem uma excelente resistência estática a uma faixa de temperatura de -40°C até +80°C. A resistência ao cisalhamento por sobreposição é superior a 25 MPa e a resistência tensil é superior a 30 MPa. Ela tem um módulo de Young de cerca de 1500 MPa e um alongamento sob tração na ruptura superior a 10%.
[0022] A composição adesiva de epóxi da presente invenção exibe uma excelente adesão em aços revestidos tais como aço revestido em banho quente, eletro-qalvanizado e bonazinco, alumínio pré-tratado, magnésio e compósitos.
[0023] Após ensaios de envelhecimento artificial de longo prazo conhecidos daquele conhecedor do assunto, tais como o VDA, KKT, P1210 e 3C, ou ensaios de envelhecimento de curto prazo (cataplasma), os valores de resistência da composição adesiva epóxi da presente invenção são reduzidos em apenas 20 a 30%.
[0024] A primeira resina epóxi (componente a) da reivindicação 1 pode ser qualquer espécie de resina, tal como a DER 330 (resina epoxi líquida de bisfenol A, não diluída, de baixa viscosidade), DER 331 (resina epóxi líquida de bisfenol A não diluída, padrão) ou DER 671 (resina epóxi sólida de baixo peso molecular), todas da The Dow Chemical Company. Exemplos preferidos da primeira resina epóxi são poliglicidil éteres de bisfenóis, tais como 2,2-bis-(4- hidroxifenil)-propano ou bis-(4-hidroxifenil)-metano, ou novolacas, que são formadas através da reação de formaldeído com um fenol e adutos de bisfenol A com dióis alifáticos tendo grupos glicidila.
[0025] Em uma concretização preferida, o componente a) é uma mistura de pelo menos duas resinas epóxi diferentes. É preferido que pelo menos uma resina epóxi seja líquida à temperatura ambiente.
[0026] A segunda resina epóxi é modificada com borracha de acrilonitrila-butadieno (componente b). Preferivelmente, o componente b) compreende pelo menos 30% p/p, preferivelmente pelo menos 40% p/p de borracha de acrilonitrila-butadieno. A borracha de acrilonitrila-butadieno é preferivelmente X8, X31 ou qualquer mistura de X8, X31 e X13 (onde X significa uma borracha copolimérica do tipo de CTBN (borracha de butadieno terminado em carbóxi) e o termo “mistura” significa uma mistura de “dois ou três dos componentes”.
[0027] X8 é uma borracha de acrilonitrila-butadieno do tipo CTBN contendo 17% de acrilonitrila.
[0028] X13 é uma borracha de acrilonitrila-butadieno do tipo CTBN contendo 26% de acrilonitrila.
[0029] X31 é uma borracha de acrilonitrila-butadieno do tipo CTBN contendo 10% de acrilonitrila.
[0030] É preferido que a composição adesiva de epóxi compreenda menos que 20%, preferivelmente menos que 15% de acrilonitrila com base no peso total da borracha de acrilonitrila-butadieno.
[0031] A composição preferivelmente compreende um enrijecedor (componente c) da fórmula I:
Figure img0001
[0032] onde m é 1 ou 2, n é 2 a 6 R1é um radical n- valente de um pré-polímero elastomérico após a remoção do grupo isocianato, amino ou hidroxila terminal, o pré-polímero elastomérico sendo solúvel ou dispersável em resina epóxi, W e X são independentemente -O- ou -NR3-, pelo menos um dentre W e X sendo -NR3, R2é um radical m+1-valente de um polifenol ou aminofenol após a remoção do grupo hidroxila fenólico e opcionalmente do grupo amino, e R3é hidrogênio, um alquila C1 a C6 ou fenol.
[0033] Uma descrição detalhada do enrijecedor de fórmula I é dada em EP-A-0 308 664 (página 5, linha 14, à página 13, linha 24) a divulgação do qual é aqui incorporada por referência.
[0034] Em uma concretização preferida adicional, a composição compreende, como componente c), um composto dafórmula II
Figure img0002
[0035] onde p é 1 ou 2, q é 2 a 6, Y é -O-, -S- ou -NR6-,Z é um radical selecionado do grupo consistindo de -OH, -NHR6, -OCN,
Figure img0003
[0036] R4 é um resíduo depré-polímero de poliéterterminado por hidroxila, mercapto ou amino ou de um poliéster, politioéster, ou poliamida segmentado, pré- polimérico terminado em amino, R5é um radical p+1-valente carbocíclico, aromático ou aralifático com grupos Z ligados diretamente ao anel aromático, R6é hidrogênio, alquila ou fenila C1 a C6, e R7é metila ou hidrogênio.
[0037] Uma descrição detalhada do enrijecedor da fórmula II é dada em EP-A-0 353 190 (página 3, linha 51 à página 6, linha 62), a divulgação do qual é aqui incorporada por referência.
[0038] A composição pode compreender uma mistura de ambos, um composto da fórmula I e um composto da fórmula II, como componente c).
[0039] Exemplos de componente c) são RAM A, RAM B ou RAM C. RAM A, RAM B e RAM C são compostos de fórmula I, RAM A sendo terminado em alilfenol, RAM B sendo terminado em bisfenol A e RAM C sendo terminado em alquilfenol. Um exemplo adicional é RAM 965 que é conhecido do conhecedor do assunto.
[0040] Um comportamento de impacto bom particular, a baixa temperatura, e em aço de alta resistência, é conseguido caso o componente b) esteja presente em uma quantidade de 14 a 20% e o componente c) esteja presente em uma quantidade de 18 a 28% com base no peso total da composição.
[0041] Resultados particularmente bons são alcançados se a composição adesiva de epóxi compreender uma quantidade total de componente b) e componente c) de pelo menos 35% p/p, preferivelmente 38% p/p.
[0042] Em uma concretização preferida adicional, a razão em peso de componente c) para componente b) é maior que 1,3:1, preferivelmente maior que 1,5:1. A composição adesiva de epóxi de acordo com a presente invenção pode incluir ainda aditivos, tais como cargas e aceleradores, que são conhecidos daquele entendido no assunto.
[0043] Em uma concretização preferida, a composição compreende, como acelerador, uma solução sólida de uma base de nitrogênio tendo um ponto de ebulição acima de 130°C e um polímero fenólico que seja um polímero de adição de um fenol tendo um substituinte insaturado. (O termo “solução sólida” significa a combinação dos componentes em um sistema de fase única sólido). Uma descrição detalhada de um tal acelerador é dada em EP-A-0 197 892 (página 7, linha 7, à página 10, linha 28), a divulgação do qual é aqui incorporada por referência. Dentre esses aceleradores, EP 796 que é conhecido daquele conhecedor do assunto, é particularmente preferido.
[0044] A composição adesiva de epóxi é preferivelmente usada para a montagem de peças de um veículo, tal como automóveis, vans, furgões, caminhões e trens. Ela também pode ser usada para montar peças de barcos e aeronaves.
[0045] A composição adesiva de epóxi da presente invenção é preferivelmente aplicada a uma temperatura de 40°C a 65°C. Ela pode ser aplicada manualmente ou automaticamente por um robô na forma de fletes normais, por torvelinho ou por jateamento. A cura é iniciada a temperaturas acima de 140°C.
EXEMPLOS Preparação de composição adesiva de epóxi
[0046] 7% p/p de Struktol 3604 (Schill&Seilacher), 7% p/p de Struktol 3914, 11% p/p de DER 330, 20,2% p/p de DER 331, 16,3% p/p de DER 671, 24% p/p de enrijecedor RAM B e 0,2% p/p de azul DW 0135 (Huntsman) são misturados em um misturador planetário de laboratório a 90°C durante 30 minutos. Então, 0,6% p/p de promotor de adesão, tal como um epóxi silano, 4,3% p/p de sílica pirogênica (Aerosil; Degussa) e 0,2% p/p de um agente umectante são adicionados e a mistura é agitada lentamente à temperatura ambiente durante 30 minutos adicionais. Então, 4,2% p/p de DICY (cianoguanidina, Air Products), 0,75% p/p de acelerador EP 796 (Huntsman) e 3,2% p/p de um composto gelificante são adicionados e a mistura é agitada lentamente à temperatura ambiente durante 15 minutos adicionais. Todas as etapas de misturação são realizadas sob vácuo.
Ensaios com composição adesiva de epóxi
[0047] O próprio adesivo apresenta os seguintes valores padrão após curar a temperaturas acima de 140°C.Módulo E: cerca de 1500 MPaResistência tensil: cerca de 35 MPaAlongamento: cerca de 15% Viscosidade a 45°C: 158 Pas Limite elástico a 45°C: 47 Pa Cisalhamento por sobreposição (1,5 mm; CRS 1403): >25 MPa Resistência ao descascamento sob impacto à temperatura ambiente (1 mm; CRS 1403): >35 N/mmResistência ao descascamento sob impacto a -40°C (1 mm; CRS 1403): >25 N/mm
[0048] Ensaios de VDA foram realizados sobre alumínio pré- tatado, aço revestido em banho quente, eletrogalvanizado e revestido com bonazinco e exibiram uma redução na resistência de apenas 20 a 30%. Outros ensaios de envelhecimento artificial tais como de KKT, P 1210, 3C e cataplasma exibiram resultados semelhantes.TABELA 1Comportamento de impacto a baixa temperatura:
Figure img0004

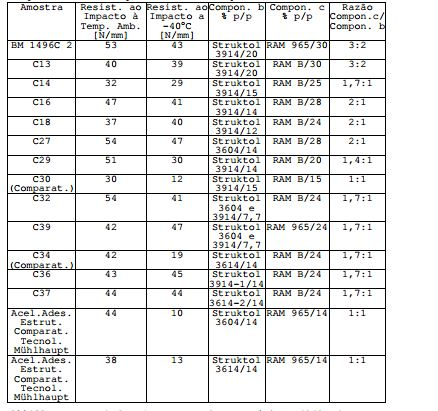

[0049] Na tabela 1, as resinas epóxi modificadas comborracha (componente b) são caracterizadas conforme segue:Struktol 3604 é uma resina epóxi modificada com borracha consistindo de 60% de diglicidil éter de bisfenol A (DGEBA) e 40% de X8.Struktol 3614 é uma resina epóxi modificada com borracha consistindo de 60% de DGEBA e 40% de X13.Struktol 3914 é uma resina epóxi modificada com borracha consistindo de 60% de DGEBA e 40% de uma mistura de X13 e X8 onde X31:X8 = 1:1.Struktol 3914-1 é uma resina epóxi modificada com borracha consistindo de 60% de DGEBA e 40% de uma mistura de X13 e X8 onde X31:X8 = 3:1.Struktol 3914-2 é uma resina epóxi modificada com borracha consistindo de 60% de DGEBA e 40% de uma mistura de X13 e X8 onde X31:X8 = 1:3.
[0050] Os valores da resistência ao descascamento sob impacto foram determinados de acordo com ISO 113 43.
[0051] Conforme pode ser visto da tabela 1, as composições adesivas de epóxi de acordo com a presente invenção têm uma resistência ao descascamento sob impacto significativamente maior a -40°C do que composições adesivas de epóxi convencionais.TABELA 2Resistência ao descascamento sob impacto em aços de alta resistência: valores em N/mm à temperatura ambiente
Figure img0005
[0052] H300XD Z100, H400TD Z100, RAGAL600DP Z100, DOCOL1000DP ZE75/75 são aços de alta resistência conhecidos do conhecedor do assunto. Conforme pode ser visto na tabela 2, a composição adesiva de epóxi de acordo com a presente invenção exibe uma resistência aos descascamento sob impacto significativamente mais alta em aços de alta resistência comparativamente com composições adesivas estruturais conhecidas.Tabela 3Resistência ao cisalhamento por sobreposição em aço de altaresistência: valores em MPa à temperatura ambiente
Figure img0006
[0053] A tabela 3 mostra que os valores de resistências aocisalhamento por sobreposição de composições adesivas conhecidas sendo mantidas nas composições adesivas de epóxi de acordo com a presente invenção.

Claims (13)

1. Composição adesiva de epóxi, caracterizadapelo fato de compreender:a) uma primeira resina epóxi;b) uma segunda resina epóxi modificada com uma borracha de acrilonitrila-butadieno, esta compreendendo em média menos que 25% p/p de acrilonitrila, componente b) compreendendo pelo menos 30% p/p de borracha de acrilonitrila-butadieno, e c) um enrijecedor de formula I;
Figure img0007
onde m é 1 ou 2, n é 2 a 6, R1 é um radical n-valente de um pré-polímero elastomérico após a remoção do grupo isocianato, amino ou hidroxila terminal, o pré-polímero elastomérico sendo solúvel ou dispersável em resina epóxi, W e X são independentemente -O- ou -NR3-, pelo menos um dentre W e X sendo -NR3, R2 é um radical m+1-valente de um polifenol ou aminofenol após a remoção do grupo hidroxila fenólico e opcionalmente do grupo amino, e R3 é hidrogênio, um alquila C1 a C6 ou fenil, a quantidade total do componente b) e componente c) sendo maior do que 30% com base no peso total da composição e a proporção em peso do componente c) com o componente b) sendo maior do que 1:1.
2. Composição, de acordo com a reivindicação 1, caracterizada pelo fato de componente b) compreender pelo menos 40% p/p de borracha de acrilonitrila-butadieno.
3. Composição, de acordo com qualquer uma das reivindicações 1 ou 2, caracterizadapelo fato de o componente (b) compreender uma mistura de três borrachas de acrilonitrila- butadieno diferentes:(b1) compreendendo 10% p/p de acrilonitrila, (b2) compreendendo 17% p/p de acrilonitrila, e (b3) compreendendo 26% p/p de acrilonitrila.
4. Composição, de acordo com qualquer uma das reivindicações 1 a 3, caracterizada pelo fato de compreender o componente (b) em uma quantidade de 14 a 20% e o componente (c) em uma quantidade de 18 a 28% p/p com base no peso total da composição.
5. Composição, de acordo com qualquer uma das reivindicações 1 a 4, caracterizada pelo fato de a borracha de acrilonitrila-butadieno do componente (b) compreender menos que 20% p/p.
6. Composição, de acordo com qualquer uma das reivindicações 1 a 4, caracterizada pelo fato de a borracha de acrilonitrila-butadieno do componente (b) compreender menos que 15% p/p de acrilonitrila.
7. Composição, de acordo com qualquer uma das reivindicações 1 a 6, caracterizada pelo fato de compreender uma quantidade total de componente (b) e componente (c) de pelo menos 35% p/p.
8. Composição, de acordo com qualquer uma das reivindicações 1 a 6, caracterizada pelo fato de compreender uma quantidade total de componente (b) e componente (c) de pelo menos 38% p/p.
9. Composição, de acordo com qualquer uma das reivindicações 1 a 8, caracterizada pelo fato de a razão em peso de componente (c) para componente (b) ser maior que 1,3:1.
10. Composição, de acordo com qualquer uma das reivindicações 1 a 8, caracterizada pelo fato de a razão em peso de componente (c) para componente (b) ser maior que 1,5:1.
11. Composição, de acordo com qualquer uma das reivindicações 1 a 10, caracterizada pelo fato de o componente (a) ser uma mistura de pelo menos duas resinas epóxis diferentes.
12. Composição, de acordo com qualquer uma das reivindicações 1 a 11, caracterizada pelo fato de o componente (a) compreender pelo menos uma resina epóxi que seja líquida à temperatura ambiente.
13. Uso de uma composição adesiva epóxi, conforme definida em qualquer uma das reivindicações 1 a 12, caracterizado pelo fato de ser usada para a montagem de peças para veículos.
BRPI0506523-2A 2004-03-12 2005-03-07 Composição adesiva de époxi e uso de uma composição adesiva epóxi BRPI0506523B1 (pt)

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
EP04005984.2 2004-03-12
EP04005984.2A EP1574537B2 (en) 2004-03-12 2004-03-12 Epoxy adhesive composition
PCT/EP2005/002361 WO2005095484A1 (en) 2004-03-12 2005-03-07 Epoxy adhesive composition

Publications (2)

Publication Number Publication Date
BRPI0506523A BRPI0506523A (pt) 2007-02-27
BRPI0506523B1 true BRPI0506523B1 (pt) 2021-10-13

Family

ID=34814318

Family Applications (1)

Application Number Title Priority Date Filing Date
BRPI0506523-2A BRPI0506523B1 (pt) 2004-03-12 2005-03-07 Composição adesiva de époxi e uso de uma composição adesiva epóxi

Country Status (11)

Country Link
US (1) US7910656B2 (pt)
EP (1) EP1574537B2 (pt)
JP (1) JP5102018B2 (pt)
KR (1) KR101151092B1 (pt)
CN (1) CN1930206B (pt)
AT (1) ATE352576T1 (pt)
BR (1) BRPI0506523B1 (pt)
CA (1) CA2553251A1 (pt)
DE (1) DE602004004501T3 (pt)
ES (1) ES2276182T5 (pt)
WO (1) WO2005095484A1 (pt)

Families Citing this family (87)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP1431325A1 (de) * 2002-12-17 2004-06-23 Sika Technology AG Hitze-härtbare Epoxidharzzusammensetzung mit verbesserter Tieftemperatur-Schlagzähigkeit
US7125461B2 (en) 2003-05-07 2006-10-24 L & L Products, Inc. Activatable material for sealing, baffling or reinforcing and method of forming same
US7199165B2 (en) 2003-06-26 2007-04-03 L & L Products, Inc. Expandable material
CA2529737C (en) * 2003-07-07 2013-05-07 Dow Global Technologies Inc. Adhesive epoxy composition and process for applying it
US7557169B2 (en) 2003-07-07 2009-07-07 Dow Global Technologies, Inc. Capping isocyanate prepolymer or polyisocyanate/polyether polyol or polyamine mixture
EP1498441A1 (de) * 2003-07-16 2005-01-19 Sika Technology AG Hitzehärtende Zusammensetzungen mit Tieftemperatur-Schlagzähigkeitsmodifikatoren
EP1602702B2 (en) * 2004-06-01 2020-09-16 Dow Global Technologies LLC Epoxy adhesive composition
US8070994B2 (en) 2004-06-18 2011-12-06 Zephyros, Inc. Panel structure
EP1695990A1 (en) * 2005-02-28 2006-08-30 Dow Global Technologies Inc. Two-component epoxy adhesive composition
DE602005020260D1 (de) * 2005-06-02 2010-05-12 Dow Global Technologies Inc Schlagzähmodifizierter Strukturklebstoff auf Epoxid Basis
EP1741734A1 (de) * 2005-07-05 2007-01-10 Sika Technology AG Tieftemperaturschlagzähe hitze-härtbare Epoxidharzzusammensetzung mit Epoxidfestharzen
KR101303246B1 (ko) * 2005-08-24 2013-09-06 헨켈 아일랜드 리미티드 개선된 내충격성을 갖는 에폭시 조성물
EP1876194A1 (de) * 2006-06-30 2008-01-09 Sika Technology AG Hitzehärtende Zusammensetzung geeignet zum Verkleben von beschichteten Substraten
ES2691528T3 (es) 2006-07-31 2018-11-27 Henkel Ag & Co. Kgaa Composiciones adhesivas basadas en resina epoxi curable
WO2008045270A1 (en) 2006-10-06 2008-04-17 Henkel Ag & Co. Kgaa Pumpable epoxy paste adhesives resistant to wash-off
EP1916272A1 (de) * 2006-10-24 2008-04-30 Sika Technology AG Hitzehärtende Epoxidharzzusammensetzung enthaltend ein blockiertes und ein epoxidterminiertes Polyurethanprepolymer
DE602007010346D1 (de) * 2006-12-21 2010-12-16 Dow Global Technologies Inc Zusammensetzung, die zur verwendung als klebstoff beim einbau von fahrzeugfenstern brauchbar ist
WO2008127925A2 (en) * 2007-04-11 2008-10-23 Dow Global Technologies, Inc. Structural epoxy resins containing core-shell rubbers
BRPI0809752B1 (pt) 2007-04-11 2017-05-16 Dow Global Technologies Inc "adesivo estrutural de um componente e método"
ES2377168T3 (es) * 2007-06-12 2012-03-23 Zephyros Inc. Material adhesivo endurecido
CN101679579B (zh) 2007-06-20 2012-05-30 陶氏环球技术公司 对温度变化的敏感性非常低的耐碰撞环氧粘合剂
KR101572276B1 (ko) * 2007-07-23 2015-11-26 다우 글로벌 테크놀로지스 엘엘씨 사용 온도 범위에 걸쳐 실질적으로 일정한 ｇ-계수를 갖는 2 부분 폴리우레탄 경화성 조성물
EP2181156A1 (en) * 2007-08-17 2010-05-05 Dow Global Technologies Inc. Two part crash durable epoxy adhesives
CN101932668B (zh) * 2007-10-30 2015-03-25 汉高股份及两合公司 抗洗脱的环氧糊状粘合剂
EP2085426B1 (de) * 2008-01-30 2010-10-13 Sika Technology AG Auswaschbeständige hitzehärtende Epoxidharzklebstoffe
EP2262852A1 (en) * 2008-03-26 2010-12-22 Lord Corporation Coating for elastomeric substrates
GB0806434D0 (en) 2008-04-09 2008-05-14 Zephyros Inc Improvements in or relating to structural adhesives
WO2010019539A2 (en) 2008-08-11 2010-02-18 Dow Global Technologies Inc. One-part structural epoxy resin adhesives containing elastomeric tougheners capped with phenols and hydroxy-terminated acrylates or hydroxy-terminated methacrylates
CN102131839B (zh) * 2008-08-22 2014-06-04 陶氏环球技术公司 适合于将大质量部件粘结到结构体上的粘合剂组合物
WO2010098950A1 (en) 2009-02-26 2010-09-02 Dow Global Technologies Inc. One-part structural epoxy resin adhesives containing dimerized fatty acid/epoxy resin adduct and a polyol
KR101093348B1 (ko) * 2009-08-17 2011-12-14 헨켈테크놀러지스 (유) 접착용 다기능 처리제 및 이를 이용한 신발의 제조방법
KR20110018061A (ko) 2009-08-17 2011-02-23 헨켈테크놀러지스 (유) 접착용 다기능 처리제를 이용한 신발의 제조방법
GB0916205D0 (en) 2009-09-15 2009-10-28 Zephyros Inc Improvements in or relating to cavity filling
WO2011056357A1 (en) 2009-11-05 2011-05-12 Dow Global Technologies Llc Structural epoxy resin adhasives containing elastomeric tougheners capped with ketoximes
WO2011109699A1 (en) 2010-03-04 2011-09-09 Zephyros, Inc. Structural composite laminate
CN103025840A (zh) 2010-06-29 2013-04-03 陶氏环球技术有限责任公司 用于环氧树脂的储存稳定且热活化的叔胺催化剂
WO2012000171A1 (en) 2010-06-29 2012-01-05 Dow Global Technologies Llc Storage-stable heat-activated tertiary amine catalysts for epoxy resins
US8440746B2 (en) 2010-12-02 2013-05-14 Ppg Industries Ohio, Inc One component epoxy structural adhesive composition prepared from renewable resources
US9074040B2 (en) * 2010-12-20 2015-07-07 Mitsui Chemicals, Inc. Curable adhesive compositions
WO2012091842A2 (en) 2010-12-26 2012-07-05 Dow Global Technologies Llc Structural epoxy resin adhesives containing chain-extended elastomeric tougheners capped with phenol, polyphenol or aminophenol compounds
KR101378817B1 (ko) 2011-10-14 2014-04-03 주식회사 엘지화학 편광판용 접착제 및 이를 포함하는 편광판
US9840070B2 (en) 2012-03-23 2017-12-12 Dow Global Technologies Llc Crash-durable adhesive with enhanced stress durability
EP2828321B1 (en) 2012-03-23 2016-04-27 Dow Global Technologies LLC Flame retardant structural epoxy resin adhesives and process for bonding metal members
EP2730594A1 (de) 2012-11-12 2014-05-14 Sika Technology AG Reaktive Flüssigkautschuke aus blockierten Isocyanat-terminierten Präpolymeren mit Glycolfänger
US10214611B2 (en) 2012-11-12 2019-02-26 Sika Technology Ag Impact modifiers for epoxy-based adhesives
CN105722933A (zh) 2013-07-26 2016-06-29 泽费罗斯股份有限公司 热固性粘合膜的改进或涉及它的改进
WO2016007324A1 (en) 2014-07-08 2016-01-14 Dow Global Technologies Llc DELAYED CURING HIGH Tg CRASH DURABLE ADHESIVE
JP7041513B2 (ja) 2014-07-23 2022-03-24 ダウ グローバル テクノロジーズ エルエルシー 改善された洗い落とし耐性（ｗａｓｈ－ｏｆｆ ｒｅｓｉｓｔａｎｃｅ）を有する構造用接着剤及びそれを分注するための方法
GB201417985D0 (en) 2014-10-10 2014-11-26 Zephyros Inc Improvements in or relating to structural adhesives
KR102481399B1 (ko) * 2014-11-11 2022-12-27 다우 글로벌 테크놀로지스 엘엘씨 유리 구체를 갖는 접착제 조성물
EP3240830B1 (en) 2014-12-31 2020-09-30 Dow Global Technologies LLC Crash durable epoxy adhesive compositions having improved low-temperature impact resistance and wash off resistance
US10081704B2 (en) 2015-03-24 2018-09-25 Evonik Degussa Gmbh Epoxy systems having improved fracture toughness
BR112017024945B1 (pt) * 2015-06-02 2022-05-24 Dow Global Technologies Llc Composição adesiva e adesivo curado
JP2017031264A (ja) * 2015-07-30 2017-02-09 デンカ株式会社 組成物
EP3347398B1 (en) 2015-09-10 2024-07-31 DDP Specialty Electronic Materials US, LLC One-component toughened epoxy adhesives with improved adhesion to oily surfaces and high wash-off resistance
WO2017044359A1 (en) 2015-09-10 2017-03-16 Dow Global Technologies Llc High modulus, toughened one-component epoxy structural adhesives with high aspect ratio fillers
EP3170877B1 (en) 2015-11-19 2020-11-18 3M Innovative Properties Company Structural adhesive with improved failure mode
WO2017127253A1 (en) 2016-01-19 2017-07-27 Dow Global Technologies Llc One-component epoxy-modified polyurethane and/or polyurea adhesives having high elongation and excellent thermal stability, and assembly processes using same
BR112019008052B1 (pt) 2016-10-24 2023-10-31 Dow Global Technologies Llc Adesivo de epóxi termocurável de componente único e método para formar uma ligação adesiva entre dois substratos
WO2018081032A1 (en) 2016-10-25 2018-05-03 Dow Global Technologies Llc Epoxy adhesive having improved low-temperature impact resistance
CN110072915A (zh) 2016-10-28 2019-07-30 陶氏环球技术有限责任公司 具有改善的低温耐冲击性的耐碰撞环氧粘合剂
KR20200017001A (ko) 2017-01-03 2020-02-17 코닝 인코포레이티드 만곡된 커버 유리 및 디스플레이 또는 터치 패널을 갖는 차량 인테리어 시스템 및 이를 형성시키는 방법
KR102481041B1 (ko) 2017-02-26 2022-12-27 다우 글로벌 테크놀로지스 엘엘씨 잠재성 경화제 혼합물을 함유하는 1액형 강화 에폭시 접착제
US20190002686A1 (en) 2017-06-29 2019-01-03 Dow Global Technologies Llc Epoxy-fiber reinforced composites, method to form the composites and epoxy resin composition used therefor
CN111094050B (zh) 2017-07-18 2023-11-07 康宁公司 复杂弯曲玻璃制品的冷成型
US20200140727A1 (en) 2017-08-15 2020-05-07 Ddp Specialty Electronics Materials Us, Inc. Two-component room temperature curable toughened epoxy adhesives
WO2019055581A1 (en) 2017-09-12 2019-03-21 Corning Incorporated TOUCH-SENSITIVE GLASS ELEMENTS WITH INSULATED FACE AND METHODS OF MAKING SAME
CN111630130B (zh) 2017-09-12 2022-09-30 Ddp特种电子材料美国公司 单组分增韧的环氧胶粘剂
WO2019055129A1 (en) 2017-09-12 2019-03-21 Dow Global Technologies Llc FORMULATION FOR ADHESIVE
TWI850200B (zh) 2017-09-13 2024-08-01 美商康寧公司 具有有著改良的衝擊性能的彎曲覆蓋玻璃的載具內部系統及用於形成該載具內部系統的方法
US11065960B2 (en) 2017-09-13 2021-07-20 Corning Incorporated Curved vehicle displays
TWI844520B (zh) 2017-10-10 2024-06-11 美商康寧公司 具有改善可靠性的彎曲的覆蓋玻璃的車輛內部系統及其形成方法
KR102667022B1 (ko) 2018-01-08 2024-05-21 디디피 스페셜티 일렉트로닉 머티리얼즈 유에스, 엘엘씨 에폭시 수지 접착제 조성물
CN111989302B (zh) 2018-03-13 2023-03-28 康宁公司 具有抗破裂的弯曲覆盖玻璃的载具内部系统及用于形成这些载具内部系统的方法
WO2019231694A1 (en) 2018-05-29 2019-12-05 Dow Global Technologies Llc Method for bonding using one-component epoxy adhesive mixtures
CN112135869A (zh) 2018-06-05 2020-12-25 陶氏环球技术有限责任公司 将环氧-纤维复合材料回收到聚烯烃中的方法
US10822517B2 (en) 2018-11-28 2020-11-03 Industrial Technology Research Institute Resin composition and cured resin composition
WO2020236366A1 (en) 2019-05-21 2020-11-26 Ddp Specialty Electronic Materials Us, Llc Epoxy adhesive composition and method of use
CN114008162A (zh) 2019-06-18 2022-02-01 Ddp特种电子材料美国有限责任公司 具有改进的耐湿性的单组分增韧环氧胶粘剂
KR102304734B1 (ko) 2019-08-19 2021-09-29 한국과학기술연구원 니켈-코발트-몰리브덴 산화물을 포함하는 이차전지용 음극 활물질, 이를 포함하는 이차전지용 음극, 상기 이차전지용 음극을 포함하는 이차전지 및 이들의 제조방법
KR102445303B1 (ko) * 2019-10-31 2022-09-20 주식회사 엘지화학 열 경화성 접착제 조성물과, 접착층을 포함한 구조체 및 이의 제조 방법
EP4232496A1 (en) 2020-10-26 2023-08-30 DDP Specialty Electronic Materials US, LLC One-component structural adhesive
EP4301824A4 (en) * 2021-03-05 2025-01-22 Henkel AG & Co. KGaA CRASH-RESISTANT, STRESS-RESISTANT AND WELDABLE EPOXY ADHESIVES
US12110425B2 (en) 2021-08-17 2024-10-08 Uniseal, Inc. Electromagnetic curable novel toughened epoxy-hybrid structural adhesives and applications using the same
KR20240055770A (ko) 2021-08-30 2024-04-29 디디피 스페셜티 일렉트로닉 머티리얼즈 유에스, 엘엘씨 2-성분 구조용 접착제
DE102021129372A1 (de) * 2021-11-11 2023-05-11 Thyssenkrupp Steel Europe Ag Verfahren zum Verkleben von Blechbauteilen
US20250382408A1 (en) 2022-06-22 2025-12-18 Basf Se Epoxy-terminated isocyanate prepolymers, and process for the preparation thereof

Family Cites Families (28)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US3514427A (en) * 1967-06-26 1970-05-26 Us Air Force Wide temperature range multiphase viscoelastic damping compositions
DE3674052D1 (de) * 1985-04-02 1990-10-18 Ciba Geigy Ag Verfahren zum verkleben von oberflaechen mit einem haertbaren epoxidharzgemisch.
US4788083A (en) * 1986-03-27 1988-11-29 Ashland Oil, Inc. Tin or bismuth complex catalysts and trigger cure of coatings therewith
US4948449A (en) * 1986-05-07 1990-08-14 Minnesota Mining And Manufacturing Company Epoxy resin composition
US4739019A (en) * 1986-12-08 1988-04-19 Ppg Industries, Inc. Curable epoxy based compositions having reduced shrinkage during cure
DE3864484D1 (de) * 1987-08-26 1991-10-02 Ciba Geigy Ag Modifizierte epoxidharze.
US5278257A (en) * 1987-08-26 1994-01-11 Ciba-Geigy Corporation Phenol-terminated polyurethane or polyurea(urethane) with epoxy resin
ES2068911T3 (es) * 1988-07-28 1995-05-01 Ciba Geigy Ag Combinaciones de flexibilizadores para resinas epoxi.
US5202390A (en) * 1988-07-28 1993-04-13 Ciba-Geigy Corporation Butadiene/polar comonomer copolymer and aromatic reactive end group-containing prepolymer
ES2090116T3 (es) * 1989-02-02 1996-10-16 Ciba Geigy Ag Resinas epoxi tenaces.
JPH0343481A (ja) 1989-06-26 1991-02-25 Raytheon Co エポキシ接着剤
US5198510A (en) * 1990-04-27 1993-03-30 The B. F. Goodrich Company Modification of vinyl ester resins with reactive liquid polymers
ZA913801B (en) * 1990-05-21 1993-01-27 Dow Chemical Co Latent catalysts,cure-inhibited epoxy resin compositions and laminates prepared therefrom
JPH04110358A (ja) * 1990-08-31 1992-04-10 Shinto Paint Co Ltd 塗料用樹脂組成物およびこれを含有してなる電着塗料組成物
JP2750217B2 (ja) * 1990-11-20 1998-05-13 サンスター技研株式会社 自動車構造用一液型エポキシ系接着剤
DE4407490A1 (de) * 1994-03-07 1995-09-14 Bayer Ag Verfahren zur Herstellung heißhärtender Einkomponenten-Polyurethan-Reaktivmassen
WO1996000754A1 (en) 1994-06-30 1996-01-11 Minnesota Mining And Manufacturing Company Polyurethane/urea elastomeric sealants
DE19532294A1 (de) * 1995-09-01 1997-03-06 Huels Chemische Werke Ag Flüssige Einkomponenten-PUR-Einbrennlacke
US6258918B1 (en) * 1998-04-22 2001-07-10 3M Innovative Properties Company Flexible polyurethane material
DE19845607A1 (de) * 1998-10-06 2000-04-20 Henkel Teroson Gmbh Schlagfeste Epoxidharz-Zusammensetzungen
US20040181013A1 (en) * 1998-10-06 2004-09-16 Henkel Teroson Gmbh Impact resistant epoxide resin compositions
DE19858921A1 (de) * 1998-12-19 2000-06-21 Henkel Teroson Gmbh Schlagfeste Epoxidharz-Zusammensetzungen
CN1250665C (zh) * 2000-04-10 2006-04-12 汉高两合股份公司 抗冲击环氧树脂组合物
AU2002361136A1 (en) 2001-12-21 2003-07-09 Henkel Teroson Gmbh Expandable epoxy resin-based systems modified with thermoplastic polymers
US20030192643A1 (en) * 2002-03-15 2003-10-16 Rainer Schoenfeld Epoxy adhesive having improved impact resistance
CA2529737C (en) 2003-07-07 2013-05-07 Dow Global Technologies Inc. Adhesive epoxy composition and process for applying it
EP1695990A1 (en) * 2005-02-28 2006-08-30 Dow Global Technologies Inc. Two-component epoxy adhesive composition
DE602005020260D1 (de) * 2005-06-02 2010-05-12 Dow Global Technologies Inc Schlagzähmodifizierter Strukturklebstoff auf Epoxid Basis

Also Published As

Publication number Publication date
EP1574537A1 (en) 2005-09-14
US7910656B2 (en) 2011-03-22
DE602004004501T3 (de) 2015-05-28
CN1930206B (zh) 2011-05-18
ATE352576T1 (de) 2007-02-15
EP1574537B1 (en) 2007-01-24
ES2276182T3 (es) 2007-06-16
US20050209401A1 (en) 2005-09-22
KR20070021152A (ko) 2007-02-22
JP5102018B2 (ja) 2012-12-19
CN1930206A (zh) 2007-03-14
WO2005095484A1 (en) 2005-10-13
EP1574537B2 (en) 2014-12-24
DE602004004501T2 (de) 2007-11-15
BRPI0506523A (pt) 2007-02-27
KR101151092B1 (ko) 2012-06-01
JP2007528923A (ja) 2007-10-18
ES2276182T5 (es) 2015-04-10
CA2553251A1 (en) 2005-10-13
DE602004004501D1 (de) 2007-03-15

Similar Documents

Publication Publication Date Title
BRPI0506523B1 (pt) Composição adesiva de époxi e uso de uma composição adesiva epóxi
KR101467609B1 (ko) 온도 변화에 대한 민감도가 매우 낮은 충돌 내구성 에폭시 접착제
EP2137277B1 (en) Heat-resistant structural epoxy resins
US10023774B2 (en) Adhesive composition and uses thereof
US20120238653A1 (en) Latent curing agent and epoxy compositions containing the same
US4861833A (en) Epoxide and rubber based curable compositions having good adhesion direct to metal
WO2023036748A1 (en) Expandable one-component thermosetting epoxy adhesive with improved adhesion
GB2565437A (en) Adhesive composition
CN114174460B (zh) 快速固化的耐油粘合剂组合物
US11781048B2 (en) One-component thermosetting epoxy adhesive with improved adhesion
JPH0231732B2 (ja) Ehokishijushisoseibutsu
WO2026087709A1 (en) Method of bonding parts for improved adhesion
BR112021007419B1 (pt) Composição de resina epóxi termoendurecível, seu uso, processo para a ligação de substratos estáveis ao calor e artigo ligado por adesivo
BR102018069430B1 (pt) Adesivo de resina epóxi termofixo de um componente, uso do mesmo, método de ligação adesiva de substratos termoestáveis, uso de pelo menos um ácido carboxílico, espuma estrutural, e artigo
BR102018069430A2 (pt) Adesivo epóxi termofixo de um componente com adesão aprimorada

Legal Events

Date Code Title Description
B07A Application suspended after technical examination (opinion) [chapter 7.1 patent gazette]
B09B Patent application refused [chapter 9.2 patent gazette]

Free format text: INDEFIRO O PEDIDO DE ACORDO COM O(S) ARTIGO 8 E 13 DA LPI

B12B Appeal against refusal [chapter 12.2 patent gazette]
B16A Patent or certificate of addition of invention granted [chapter 16.1 patent gazette]

Free format text: PRAZO DE VALIDADE: 20 (VINTE) ANOS CONTADOS A PARTIR DE 07/03/2005, OBSERVADAS AS CONDICOES LEGAIS. PATENTE CONCEDIDA CONFORME ADI 5.529/DF, QUE DETERMINA A ALTERACAO DO PRAZO DE CONCESSAO.

B21F Lapse acc. art. 78, item iv - on non-payment of the annual fees in time

Free format text: REFERENTE A 20A ANUIDADE.

B24J Lapse because of non-payment of annual fees (definitively: art 78 iv lpi, resolution 113/2013 art. 12)

Free format text: EM VIRTUDE DA EXTINCAO PUBLICADA NA RPI 2822 DE 04-02-2025 E CONSIDERANDO AUSENCIA DE MANIFESTACAO DENTRO DOS PRAZOS LEGAIS, INFORMO QUE CABE SER MANTIDA A EXTINCAO DA PATENTE E SEUS CERTIFICADOS, CONFORME O DISPOSTO NO ARTIGO 12, DA RESOLUCAO 113/2013.
