MATERIAL EM FOLHA, ARTIGO, E, PROCESSO DE FABRICAÇÃO POR VIA PAPELEIRA DE UM MATERIAL EM FOLHA. A presente invenção se refere a um material em folha (2) que compreende pelo menos uma primeira camada que define uma face exterior do material em folha e que apresenta pelo menos uma primeira cor, pelo menos uma segunda camada que compreende pelo menos uma filigrana (6) e que apresenta pelo menos uma segunda cor, as primeira e segunda cores tendo pelo menos saturações e/ou ângulos de tonalidade diferentes.

Description

[0001] A presente invenção se refere a um material em folha que compreende pelo menos uma filigrana.

[0002] É conhecido utilizar a técnica da filigrana para realizar documentos de segurança que devem ser protegidos contra uma tentativa de falsificação, esses documentos sendo por exemplo cédulas de dinheiro, meios de pagamento, peças de identidade, títulos de transporte, bilhetes de entrada em manifestações culturais ou esportivas.

[0003] A presença da filigrana visa tornar impossível a cópia do documento por meios ópticos tais como a fotocópia, a fotografia ou a digitalização, devido ao fato de que o suporte da cópia não compreenderia a filigrana do documento original.

[0004] Também são conhecidos papéis filigranados utilizados com fins decorativos, notadamente para papéis de impressão-escrita, em especial os papéis para cabeçalhos de carta, prestigiosos.

[0005] As filigranas são classicamente obtidas por uma operação de moldagem ou de impressão em relevo da folha úmida proveniente da suspensão aquosa de fibras celulósicas por ocasião da fabricação do papel. Nesse estágio da fabricação, as fibras celulósicas migram facilmente na suspensão aquosa, de modo que a operação precitada tem como efeito aumentar a concentração das fibras nas zonas mais espessas da folha e diminuir a concentração das mesmas nas zonas mais finas, o resultado obtido depois de secagem do papel sendo que esse último compreende, quando ele é olhado em luz transmitida, zonas claras, pobres em fibras, e zonas escuras, de grande densidade de fibras.

[0006] As zonas claras são chamadas zonas de pequena densidade óptica, inferior àquela do papel velino, zona do papel não filigranada, e as zonas escuras são chamadas zonas de grande densidade óptica, superior àquela do papel velino.

[0007] Existe uma necessidade para melhorar ainda mais a segurança dos materiais em folha contra uma tentativa de falsificação.

[0008] Existe também uma necessidade para dispor de papéis filigranados, notadamente no domínio dos papéis finos ou de impressão-escrita, que apresentam um novo efeito estético.

[0009] A invenção tem assim como objeto, de acordo comum de seus aspectos, um material em folha, notadamente para um documento de segurança e/ou de valor, que compreende:

[0010] - pelo menos uma primeira camada que define, de preferência, uma face exterior do material em folha e que apresenta pelo menos uma primeira cor,

[0011] - pelo menos uma segunda camada que compreende pelo menos uma filigrana e que apresenta pelo menos uma segunda cor, as primeira e segunda cores tendo pelo menos saturações C* e/ou ângulos de tonalidade h diferentes.

[0012] Pelo menos uma das camadas pode incorporar em sua massa um agente de coloração escolhido de maneira a conferir à dita camada uma nuança colorida, em uma parte ou em toda a superfície da dita camada.

[0013] De preferência, a segunda camada é uma camada fibrosa, notadamente à base de fibras celulósicas.

[0014] A expressão “material em folha” pode designar na descrição e nas reivindicações uma folha fibrosa à base de fibras celulósicas e/ou sintéticas e/ou orgânicas diferentes da celulose e/ou de fibras minerais, que podem conter, se for o caso, diversas cargas e diversos aditivos correntemente utilizados em papelaria. O material em folha pode apresentar uma estrutura monocamada (ou monojato) ou multicamada (ou multijato), compósito ou não. Um material em folha pode por exemplo apresentar uma espessura relativamente pequena, notadamente inferior ou igual a 1 mm, por exemplo igual a cerca de 100 pim, e ser flexível.

[0015] Todas as cores são possíveis. De preferência entretanto, nenhuma das duas cores é a cor branca.

[0016] Por “agente de coloração”, entende-se um agente, solúvel ou não, próprio para colorir pelo menos uma das camadas em luz visível.

[0017] Por “nuança colorida”, entende-se uma coloração que aparece a olho nu como substancialmente contínua, diferentemente da coloração que poderia proporcionar localmente uma incorporação de fibras ou de plaquetas por exemplo. Uma nuança colorida não exclui no entanto variações de tonalidade. Classicamente, uma nuança colorida é obtida dispersando-se na massa pelo menos um corante e/ou pelo menos um pigmento.

[0018] Em um exemplo de execução da invenção, o material em folha pode ser acondicionado em bobina, notadamente antes de ser cortado no formato desejado.

[0019] As diferentes componentes da cor são definidas no espaço colorimétrico CIE1976 (L*, a*, b*) ou CIELAB. O valor a* corresponde à posição no eixo vermelho/verde e o valor b* à posição no eixo azul/amarelo. A saturação C* corresponde à quantidade (a*2+b*2)1/2. O ângulo de tonalidade h corresponde à quantidade arctan (a*/b*). L* designa a transparência.

[0020] O material em folha de acordo com a invenção apresenta a vantagem de ser mais complexo de reproduzir devido ao fato da presença de camadas de cores diferentes e de pelo menos uma filigrana que aparece, em luz transmitida, com uma nuança colorida, uma tal filigrana sendo relativamente difícil de copiar.

[0021] Por outro lado, a invenção permite, se for o caso, melhorar a estética do material em folha agindo para isso sobre a cor do filigrana, assim como aquelas das faces exteriores do material.

[0022] Em um exemplo de execução da invenção, pelo menos uma das primeira e segunda camadas apresenta uma transparência L* superior a 70, notadamente 80 ou 90.

[0023] A segunda camada pode apresentar, se for desejado, uma cor que tem uma saturação C* inferior a 50, notadamente a 35 ou 20, de maneira a aparecer, em reflexão, com uma cor nuançada, pouco saturada.

[0024] De preferência, a segunda camada incorpora em sua massa pelo menos um agente de coloração.

[0025] Esse agente de coloração pode ser de qualquer tipo, sendo por exemplo escolhido entre: um corante direto, um corante ácido, um corante básico, um pigmento orgânico ou mineral, essa lista não sendo limitativa.

[0026] As primeira e segunda cores precitadas podem ser devidas a agentes de coloração diferentes e/ou a concentrações diferentes presentes respectivamente na massa das primeira e segunda camadas.

[0027] A filigrana pode aparecer, em luz transmitida, sob uma cor que tem um ângulo de tonalidade que corresponde substancialmente àquele da segunda camada observada em reflexão.

[0028] As zonas mais opacas da segunda camada, que pode ser fibrosa, que correspondem às zonas escuras do filigrana podem apresentar, se for o caso, uma saturação mais intensa do que a saturação das zonas de menor opacidade que correspondem às zonas claras da filigrana.

[0029] O contraste entre as zonas escuras e as zonas claras da filigrana depende notadamente da natureza e da cor do ou dos corantes incorporados na massa da segunda camada.

[0030] Por exemplo, a filigrana pode aparecer com um contraste mais marcado, em luz transmitida, quando a segunda camada apresenta uma nuança azul, em relação a uma nuança amarela por exemplo.

[0031] Em um exemplo de execução da invenção, a primeira camada é uma camada fibrosa unida com a segunda camada, que também pode ser fibrosa.

[0032] As duas camadas podem por exemplo definir duas faces exteriores opostas do material em folha.

[0033] A primeira camada pode compreender pelo menos uma filigrana.

[0034] O material em folha pode aparecer, em luz transmitida, com uma cor que corresponde à superposição das cores respectivas das duas camadas enquanto que as filigranas respectivas das duas camadas aparecem com cores diferentes, notadamente com ângulos de tonalidade diferentes, devido ao contraste mais marcado das filigranas.

[0035] A invenção pode assim tornar uma tentativa de falsificação do material em folha relativamente difícil devido à presença de um conjunto de filigranas de cores diferentes.

[0036] Notadamente, a invenção pode permitir afastar uma tentativa de reprodução de um material em folha com o auxílio de uma operação de tornar transparente um papel com o auxílio de uma substância apropriada pois essa operação de tornar transparente é acromática e não permite portanto obter filigranas de cores diferentes.

[0037] A invenção pode por outro lado permitir criar efeitos visuais variados.

[0038] As filigranas podem apresentar, se for desejado, cores que reproduzem por exemplo as cores de uma bandeira nacional.

[0039] Em um exemplo de execução da invenção, as filigranas das duas camadas são dispostas de maneira a operar juntas, quando o material é observado em luz transmitida, para formar um motivo composto, as filigranas compreendendo por exemplo porções adjacentes ou que se sobrepõem. Essas filigranas podem ser dispostas de maneira referenciada uma em relação à outra.

[0040] O motivo composto pode ser escolhido entre pelo menos um dos elementos seguintes; um caractere alfanumérico, um símbolo, um logotipo ou um desenho.

[0041] O motivo composto compreende por exemplo um retrato formado por uma primeira filigrana que reproduz um rosto de um personagem e que aparece em luz transmitida com por exemplo uma nuança rosa e uma segunda filigrana que reproduz a cabeleira do personagem e que aparece em luz transmitida com por exemplo uma nuança amarela.

[0042] A invenção permite assim restituir o aspecto de uma filigrana multicor.

[0043] Em um outro exemplo de execução da invenção, a primeira camada é desprovida de filigrana.

[0044] O material em folha pode compreende, se for o caso, mais de duas camadas, eventualmente fibrosas, por exemplo três ou quatro camadas, das quais pelo menos algumas podem compreender uma filigrana e apresentar cores diferentes.

[0045] A espessura total do material em folha pode ser escolhida de maneira a que sua opacidade não afete substancialmente o contraste da dou das filigranas observadas em luz transmitida.

[0046] O material em folha pode compreender, se for o caso, uma terceira camada de um revestimento que compreende pelo menos um agente de coloração, as três camadas tendo notadamente cores diferentes.

[0047] Em um exemplo de execução da invenção, a primeira camada é uma camada de revestimento, colocada por exemplo sobre a segunda camada.

[0048] Por “camada de revestimento”, entende-se classicamente uma camada que recobre substancialmente toda uma face do material em folha, constituindo assim a face exterior desse material. Uma camada de revestimento pode ser fibrosa ou não.

[0049] A camada de revestimento compreende de preferência pelo menos um corante.

[0050] A segunda camada pode compreender em sua massa pelo menos um agente de colagem.

[0051] A filigrana da segunda camada, notadamente fibrosa, observada em luz transmitida através da camada de revestimento, pode aparecer com uma cor que corresponde substancialmente à cor dessa segunda camada.

[0052] O contraste, em luz transmitida, entre a cor da filigrana e a cor da face exterior definida pela camada de revestimento pode depender notadamente da escolha da cor da segunda camada e da cor da camada de revestimento.

[0053] Em um exemplo de execução da invenção, o material em folha compreende duas camadas de revestimento que definem duas faces exteriores do material em folha.

[0054] Em um exemplo de execução da invenção, a camada de revestimento penetra na massa da segunda camada, em uma porção somente da espessura dessa segunda camada.

[0055] Essa camada de revestimento pode por exemplo ser colocada por um tratamento de preparação da superfície com o auxílio de uma prensa encoladora ou por impregnação da segunda camada.

[0056] A camada de revestimento pode, em variante, ser colocada por revestimento sobre a segunda camada.

[0057] A camada de revestimento pode se estender substancialmente unicamente na superfície da segunda camada, sem penetrar na massa dessa última, e permitir notadamente melhorar a expressão de impressão do material em folha.

[0058] A camada de revestimento pode compreender, se for o caso, pigmentos de revestimento.

[0059] Essa camada de revestimento pode ser transparente ou translúcida e por exemplo compreender pelo menos uma sílica coloidal.

[0060] É possível se referir notadamente ao pedido internacional WO 02/20902 que descreve um exemplo de uma tal camada de revestimento.

[0061] A camada de revestimento pode ser uma camada de superfície à base de ligante, vantajosamente disposta para conferir à estrutura características de imprimibilidade e/ou propriedades específicas tais como um efeito óptico variável.

[0062] A camada de superfície pode ser diferente de um verniz. A camada de superfície pode ser notadamente uma composição que compreende pigmentos de revestimento ou de preparação da superfície e pelo menos um ligante. Como pigmentos, pode se tratar de pigmentos minerais naturais ou de síntese, notadamente caulim e/ou carbonato de cálcio e/ou sílica, eventualmente pirogenada e/ou um dióxido de titânio eventualmente pirogenado ou ainda pigmentos iridescentes, notadamente de tipo mica-titânio ou ainda pigmentos feitos de plástico, por exemplo micro-esferas ocas plásticas à base de polímero estireno notadamente estireno- acrílico. Em especial o diâmetro médio das micro-esferas é compreendido entre 0,5 mm e 1,0 mm.

[0063] Essa camada pode compreender pelo menos um ligante, notadamente um amido ou ligantes sintéticos usuais em papelaria, assim como, eventualmente, todos os aditivos correntemente empregados pelo profissional cuja função é melhorar as propriedades reológicas da polpa de revestimento e conferir propriedades especiais à camada. O peso da camada pode ser de 2 a 5 g/m2 em uma ou cada face, quer dizer incluindo um tratamento de preparação da superfície que tem um peso de camada entre 2 a 10 g/m2.

[0064] Em um modo de realização especial, a camada pigmentada compreende de 70 a 95 % de pigmentos e 5 a 30 % de ligantes, sem contar os aditivos.

[0065] De acordo com um modo de realização especial, a camada de superfície é pelo menos translúcida e compreende 30 a 50 partes em peso seco de sílica pirogenada e 50 a 70 partes em peso seco de um ligante elastomérico notadamente um poliuretano, a soma das partes desses componentes dando 100 no total, o peso da camada colocada é compreendido entre 1 e 15 g/m2 por face no seco, de preferência entre 1 e 10 g/m2 por face, mais de preferência entre 2 e 7 g/m2 no seco. A camada pode compreender outros aditivos dispersantes, agentes modificadores da viscosidade, plastificantes, agentes bacteriostáticos, fungicidas por exemplo. Não está excluído que ela compreende outros agentes de autenticação ou de não falsificação.

[0066] O material em folha pode compreender duas faces exteriores opostas que apresentam em reflexão, sob luz visível, cores diferentes, notadamente saturações e/ou ângulos de tonalidade diferentes.

[0067] Em variante, as faces exteriores apresentam em reflexão, sob luz visível, cores substancialmente idênticas.

[0068] O material em folha, notadamente a segunda camada, pode compreende, de preferência, pelo menos uma filigrana que apresenta uma pluralidade de tons, por exemplo um dégradé de tons, por exemplo uma filigrana sombreada.

[0069] A filigrana pode ser uma filigrana clara ou uma filigrana escura.

[0070] Em um exemplo de execução da invenção, o material pode compreender pelo menos uma filigrana de efeito de tonalidades múltiplas que compreende um conjunto de zonas claras dispostas para formar uma imagem tramada que apresenta tons claros e escuros. Essa imagem tramada pode compreender motivos de trama formados por exemplo por linhas. As zonas claras da filigrana apresentam uma massa de superfície estritamente inferior à parte do papel velino do resto da camada fibrosa.

[0071] O material em folha pode receber pelo menos uma impressão ulterior.

[0072] O material em folha pode compreender pelo menos um elemento de autenticação e/ou de identificação escolhido notadamente entre pelo menos um dos elementos seguintes: um elemento de colocação em evidência de uma falsificação, notadamente visível e/ou detectável com o auxílio de um dispositivo específico de detecção, um elemento de efeito óptico variável, interferencial e/ou difrativo, iridescente ou de cristais líquidos, um revestimento magnético, marcadores detectáveis por fluorescência X, biomarcadores, um verniz ou uma tinta, marcadores lumiπesceπtes, fluorescentes ou fosforescentes, compostos fotocromáticos, termocromáticos, eletroluminescentes e/ou piezocromáticos e/ou que mudam de cor em contato com um ou vários produtos predeterminados.

[0073] O material em folha pode compreender se for o caso, um elemento de segurança em fio ou em tira.

[0074] Esse elemento de segurança pode ser incorporado pelo menos parcialmente no material em folha, notadamente entre dias camadas fibrosas, ou ser incorporado na massa de uma das camadas fibrosas. Esse elemento pode ser totalmente incorporado no material, ou em variante, parcialmente incorporado de maneira a aparecer em janelas em uma face do material, pelo menos uma das janelas podendo ser transpassante.

[0075] O material em folha pode compreender um elemento de segurança fixado em uma face exterior do material em folha. Esse elemento compreende por exemplo um “patch” ou “foil”.

[0076] Em um exemplo de execução da invenção, o material em folha é disposto de maneira a que ele possa aparecer com pelo menos três cores diferentes.

[0077] Pelo menos uma das primeira e segunda camadas pode ser realizada à base de fibras celulósicas e/ou sintéticas.

[0078] O dito pelo menos um agente de coloração do material em folha de acordo com a invenção pode ser constituído por um agente fluorescente que aparece colorido em luz visível. Em um modo de realização, o agente de coloração fluorescente revela um efeito colorido sob luz ultravioleta (UV) ou infravermelha (IR).

[0079] Um agente fluorescente, colorido ou não, visível ou invisível em luz visível, pode também ser acrescentado na ou nas camadas que contêm o dito pelo menos um agente de coloração do material em folha de acordo com a invenção e/ou em uma camada diferente.

[0080] Em um modo de realização especial, as primeira e segunda camadas incorporam um primeiro e um segundo agentes fluorescentes, respectivamente, os primeiro e segundo agentes fluorescentes aparecendo diferentes em luz visível, e/ou em luz invisível. Pelo menos um dos agentes fluorescentes, de preferência os dois agentes fluorescentes, são incorporados na massa e permitem conferir uma nuança colorida à camada na qual eles são incorporados.

[0081] A invenção tem ainda como objeto um material em folha que compreende:

[0082] - pelo menos uma primeira camada, e

[0083] - pelo menos uma segunda camada,

[0002] as primeira e segunda camadas incorporando um primeiro e um segundo agentes fluorescentes respectivamente.

[0001] Os primeiro e/ou segundo agentes fluorescentes podem aparecer coloridos em luz visível e/ou em luz invisível, notadamente sob UV ou IV. O primeiro agente fluorescente pode apresentar uma cor diferente da cor do segundo agente fluorescente em luz visível e/ou em luz não visível. Em especial, a cor do primeiro agente fluorescente em luz visível pode corresponder à cor do segundo agente fluorescente em luz não visível, e a cor do primeiro agente fluorescente em luz não visível corresponder à cor do segundo agente fluorescente em luz visível. A passagem de uma iluminação em luz visível para uma iluminação em luz invisível permite então uma inversão de cores.

[0002] Os primeiro e segundo agentes fluorescentes podem cobrir uma primeira e uma segunda zonas respectivamente, as primeira e segunda zonas sendo dispostas de maneira a formar em luz visível e/ou invisível um conjunto coerente tal como uma imagem, uma mensagem ou um motivo.

[0003] A invenção tem ainda como objeto um material em folha que compreende: [0004] - pelo menos uma primeira camada, e

[0005] - pelo menos uma segunda camada

[0003] pelo menos as primeira e segunda camadas incorporando pelo menos um agente de coloração, a outra das ditas camadas incorporando pelo menos um agente fluorescente invisível em luz visível. O agente de coloração pode ser um agente fluorescente que revela um efeito colorido sob luz UV ou IV. Em um modo de realização, uma camada não compreende agente fluorescente e a outra camada não compreende agente de coloração.

[0001] Em todos os modos de realização que empregam um agente fluorescente, o agente fluorescente pode ser visível por exemplo sob luz ultravioleta (UV) ou infravermelha (IR). Como os agentes de coloração, ele pode ser particulado ou dissolvido, ser um colorante ou um pigmento.

[0002] De maneira geral, o ou os agentes fluorescentes podem operar juntos entre si e/ou com agentes de coloração e/ou com uma ou várias filigranas incorporadas notadamente da primeira e/ou na segunda camada, para definir um conjunto coerente tal como uma imagem, uma mensagem ou um motivo, em luz visível ou invisível, por transparência ou não. As filigranas e/ou os agentes de coloração e/ou os agentes fluorescentes podem apresentar cores diferentes em função das camadas nas quais eles estão incorporados.

[0003] Em todos os modos de realização que empregam um agente fluorescente, o material em folha pode também compreender uma ou várias das características do material descrito precedentemente e que não compreende agente fluorescente, em especial uma ou várias das características relativas à natureza dos agentes de coloração, à disposição das zonas que compreendem um agente de coloração, à presença de filigranas, à natureza e à posição das camadas, à incorporação na massa dos agentes de coloração de maneira a conferir uma nuança colorida, etc. A primeira camada pode em especial ser uma camada fibrosa ou um revestimento colocado por um tratamento de preparação da superfície, notadamente sobre a segunda camada, como descrito precedentemente. Ela pode ser uma camada exterior. A segunda camada pode também ser uma camada fibrosa, notadamente à base de fibras celulósicas.

[0004] A invenção tem ainda como objeto, de acordo com um outro de seus aspectos, um artigo, notadamente um documento de segurança e/ou de valor ou um dispositivo de acondicionamento, que compreende um material em folha tal como definido acima.

[0005] O documento pode constituir um dos elementos seguintes: uma cédula de dinheiro, um documento de identidade, uma folha ou uma capa de passaporte, um visto, um cupom, um documento de valor diferente de uma cédula de dinheiro, por exemplo um cheque, uma etiqueta de proteção e/ou de autenticação, uma etiqueta de assinalamento.

[0006] O dispositivo de acondicionamento compreende por exemplo uma embalagem.

[0007] A invenção tem ainda como objeto, de acordo com um outro de seus aspectos, um processo de fabricação de um material em folha que compreende:

[0008] - pelo menos uma primeira camada que define uma face exterior do material em folha e que apresenta pelo menos uma primeira cor,

[0009] - pelo menos uma segunda camada fibrosa que compreende pelo menos uma filigrana e que apresenta pelo menos uma segunda cor, as primeira e segunda cores tendo pelo menos saturações e/ou ângulos de tonalidade diferentes, o processo compreendendo a etapa seguinte:

[0010] - realizar a filigrana da segunda camada fibrosa em fase úmida, notadamente com o auxílio de uma máquina de papel, em especial uma máquina de fôrma redonda ou uma máquina de mesa plana, a filigrana compreendendo notadamente porções que têm uma massa de superfície diferente daquela do resto do material em folha.

[0011] A filigrana pode ser realizada classicamente em uma tela impressa em relevo de uma fôrma redonda ou com o auxílio de um rolo filigranador (também chamado “dandy roll”) sobre uma mesa plana.

[0012] De acordo com um outro exemplo de execução da invenção, a filigrana pode ser realizada de acordo com o processo descrito no pedido de patente EP 1 122 360, com o auxílio de um conjunto de máscaras presentes na tela da máquina de papel, a filigrana obtida compreendendo um conjunto de zonas claras dispostas para formar uma imagem tramada.

[0013] Quando o material em folha compreende uma primeira e uma segunda camadas fibrosas, o processo pode compreender as seguintes etapas:

[0014] - formar em duas formas redondas da máquina de papel as duas camadas fibrosas,

[0015] - unir as duas camadas fibrosas quando elas estão ainda úmidas.

[0016] Em um exemplo de execução da invenção, o processo compreende a seguinte etapa:

[0017] - colocar uma primeira camada de revestimento sobre a segunda camada fibrosa, notadamente com o auxílio de uma prensa encoladora, de um dispositivo de impregnação, ou de um dispositivo de revestimento utilizado em papelaria, por exemplo de tipo com lâmina de ar ou revestimento cortina.

[0018] A fim de evitar alterar a cor da massa da filigrana, é vantajoso limitar, e mesmo impedir, a penetração do agente de coloração da camada de revestimento na massa da camada fibrosa que compreende a dita filigrana.

[0019] Isso pode ser realizado por exemplo por adição de um agente de colagem na massa da dita camada fibrosa. O agente de colagem pode ser à base de alquil- ceteno-dímero, também conhecido sob a abreviação AKD, ou à base de anidrido alcenila succínico, também conhecido sob a abreviação ASA, ou de colofônio por exemplo.

[0020] A presente invenção poderá ser melhor compreendida com a leitura da descrição detalhada que vai se seguir, de exemplos de execução não limitativos da invenção, e com o exame do desenho anexo, no qual:

[0021] - a figura 1 representa, esquematicamente e parcialmente, um documento de segurança e/ou de valor de acordo com a invenção,

[0022] - as figuras 2 a 4 são vistas em corte transversal, esquemáticas e parciais, do documento da figura 1 de acordo com diferentes exemplos de realização.

[0023] - a figura 5 representa, esquematicamente e parcialmente, um documento de segurança e/ou de valor de acordo com um outro exemplo de execução da invenção, observado em luz transmitida,

[0024] - a figura 6 representa, esquematicamente e parcialmente, o aspecto de duas faces opostas do documento da figura 5, observadas em reflexão,

[0025] - a figura 7 representa, esquematicamente e parcialmente, um documento de segurança e/ou de valor de acordo com um outro exemplo de execução da invenção,

[0026] - as figuras 8 a 11 representam, esquematicamente e parcialmente, em corte transversal, um material em folha de acordo com diferentes exemplos de execução da invenção,

[0027] - a figura 12 ilustra esquematicamente uma etapa de fabricação de um material em folha de acordo com a invenção, e

[0028] - a figura 13 é uma vista de detalhe, esquemática e parcial, de uma tela de formação da máquina de papel ilustrada na figura 12.

[0029] No desenho, com uma preocupação de clareza, as proporções relativas dos diferentes elementos representados nem sempre foram respeitadas, as vistas sendo esquemáticas.

[0030] Foi representado na figura 1 um documento de segurança e/ou de valor 1, que compreende um material em folha 2 que leva impressões 9.

[0031] O documento 1 é, no exemplo considerado, uma cédula de dinheiro.

[0032] Em variante, o documento pode ser escolhido entre: um documento de identidade, uma folha de passaporte, um visto, um cupom, um documento de valor diferente de uma cédula de dinheiro, por exemplo um cheque, uma etiqueta de proteção e/ou de autenticação, uma etiqueta de assinalamento, um papel timbrado de carta ou de objetivo publicitário por exemplo.

[0033] O material em folha 2 compreende uma primeira 3 e uma segunda 4 camadas fibrosas unidas, que apresentam cada uma delas pelo menos uma filigrana 5, respectivamente 6.

[0034] O material em folha 2 pode ser fabricado da seguinte maneira (ver a figura 12).

[0035] A primeira camada fibrosa 3 pode ser formada em uma primeira fôrma redonda 11 de uma máquina de papel 10 que compreende duas fôrmas redondas, a segunda camada fibrosa 4 sendo formada na segunda fôrma redonda 12 dessa máquina 10.

[0036] Cad fôrma redonda 11, 12, compreende uma cuba 12 que contém uma suspensão 14 de fibras, por exemplo de fibras de celulose, na qual é parcialmente imerso um cilindro de tela rotativo 15 que define uma superfície 16 em contato com a qual se forma de modo contínuo a camada fibrosa correspondente 3, 4.

[0037] As duas camadas fibrosas 3 e 4 são unidas quando elas estão ainda úmidas por passagem entre um cilindro 15 e um outro cilindro rotativo 17.

[0038] A fim de formar nas camadas fibrosas 3 e 4 uma ou várias filigranas, cada cilindro de tela rotativo 15 compreende um ou várias impressões em relevo 18 que compreendem zonas vazadas e/ou salientes, como ilustrado na figura 13.

[0039] Por exemplo, o cilindro de tela rotativo 15 da primeira fôrma redonda 11 pode compreender zonas vazadas de maneira a formar na camada fibrosa 3 uma filigrana escura 5, as zonas escuras da filigrana 5 resultando de uma acumulação de fibras, por ocasião da formação da camada 3, nas zonas vazadas do cilindro 15.

[0040] O cilindro 15 da segundo fôrma redonda 12 pode compreender zonas em relevo de maneira a formar na camada fibrosa 4 uma filigrana clara 6, as zonas claras da filigrana 6 resultando de uma densidade de fibras menor.

[0041] As camadas 3 e 4 podem ser unidas de maneira a que a filigrana 6 da camada 4 seja voltada em uma direção oposta à camada 3, como ilustrado na figura 2.

[0042] Em variante, como ilustrado na figura 3, as camadas 3 e 4 podem ser unidas de maneira a que a filigrana 6 seja dirigida para a camada 3.

[0043] Os cilindros de tela rotativos 15 das fôrmas redondas 11 e 12 podem ser dispostos de maneira a que as filigranas 5 e 6 respectivas das camadas 3 e 4 sejam filigranas escuras, como ilustrado na figura 4.

[0044] Em um outro exemplo de execução da invenção, pelo menos uma das camadas 3 e 4 compreende um filigrana sombreado ou de efeito de múltiplas tonalidades.

[0045] As filigranas 5 e 6 podem notadamente ser filigranas sombreadas, que apresentam um dégradé de tons.

[0046] Em um outro exemplo de execução da invenção, pelo menos uma das filigranas 5 e 6 compreende um conjunto de zonas claras dispostas para formar uma imagem tramada de efeito de múltiplas tonalidades.

[0047] Uma tal filigrana pode ser obtida por um processo descrito por exemplo no pedido de patente EP 1 122 360.

[0048] No exemplo considerado, a suspensão 14 de fibras da fôrma redonda 11, respectivamente da fôrma redonda 12, contém um agente de coloração escolhido de maneira a conferir à camada fibrosa 3, respectivamente a camada fibrosa 4, uma nuança colorida.

[0049] O agente de coloração pode ser de qualquer tipo, sendo por exemplo escolhido entre: um corante direto, um corante ácido, um corante básico, um pigmento orgânico ou mineral, essa lista não sendo limitativa.

[0050] Os agentes de coloração podem ser escolhidos de maneira a que as camadas fibrosas 3 e 4 apresentem respectivamente uma primeira e uma segunda cores que têm pelo menos saturações C* e/ou ângulos de tonalidade h diferentes.

[0051] As primeira e segunda camadas 3 e 4 podem apresentar por exemplo uma transparência L* superior a 70, notadamente 80 ou 90.

[0052] As camadas fibrosas 3 e 4 podem apresentar uma cor que tem uma saturação inferior a 50, notadamente 35 ou 20, de maneira a aparecer, em reflexão, em luz visível, com uma cor nuançada, pouco saturada.

[0053] O material em folha 2 pode assim aparecer, em luz transmitida, com uma cor que corresponde à superposição das cores respectivas das duas camadas fibrosas 3 e 4, enquanto que as filigranas respectivas 5 e 6 aparecem com cores diferentes, notadamente com ângulos de tonalidade diferentes, devido ao contraste mais marcado das filigranas, como ilustrado na figura 1.

[0054] Cada filigrana 5, 6 pode definir um motivo escolhido entre um dos elementos seguintes: um caractere alfanumérico, um símbolo, um logotipo ou um desenho.

[0055] As filigranas 5 e 6 podem ser dispostas de maneira a operarem juntas, quando o material em folha 2 é observado em luz transmitida, para formar um motivo composto 20, como ilustrado na figura 5.

[0056] O motivo composto 20 compreende por exemplo um retrato formado pela primeira filigrana 5 que reproduz um rosto de um personagem e que aparece em luz transmitida com por exemplo uma nuança rosa e uma segunda filigrana 6 que reproduz a cabeleira do personagem e que aparece em luz transmitida com por exemplo uma nuança amarela.

[0057] A invenção permite assim criar novos efeitos ópticos e notadamente criar uma filigrana de aspecto multicor.

[0058] Quando observadas em reflexão, sob luz visível, as faces opostas 21 e 22 do material em folha 2 aparecem com cores diferentes, notadamente com saturações e/ou ângulos de tonalidade diferentes, como ilustrado na figura 6.

[0059] Exemplos de realização do material em folha 2 são dados abaixo. Exemplo 1

[0060] O material em folha 2 é obtido formando-se um papel bi-jato que compreende dois jatos (ou camadas fibrosas) 3 e 4 unidas na parte úmida, cada uma das camadas fibrosas apresentando uma gramatura de 60 g/m2.

[0061] A camada 3 apresenta uma nuança azul por adição na massa fibrosa de um corante azul comercializado sob a referência Fenoxil B2G LA à razão de 0,0125 parte comercial para 100 partes de celulose. Essa camada 3 compreende um filigrana que representa um primeiro retrato.

[0062] A camada 4 apresenta uma nuança rosa por adição na massa fibrosa de um corante vermelho comercializado sob a referência Cartasol EBE à razão de 0,05 parte comercial para 100 partes de celulose. Essa camada 4 compreende um filigrana que representa um segundo retrato.

[0063] Em luz refletida, o material em folha aparece bicolor, nuançado rosa em uma face e nuançado azul na outra face.

[0064] Em luz transmitida, a nuança da zona velino é “rosa velho” enquanto que as filigranas conservam a nuança de base de sua camada fibrosa respectiva. É observado assim um primeiro retrato azul e um segundo retrato rosa.

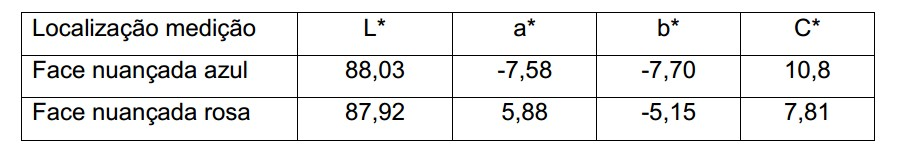

[0065] Medições no espaço CIELAB são realizadas sob um iluminante D65/1O0 e são retomadas na tabela abaixo.

Exemplo 2

[0066] O material em folha 2 é obtido formando-se um papel bi-jato que compreende dois jatos ou camadas fibrosas 3 e 4 unidas na parte úmida, cada uma das camadas fibrosas apresentando uma gramatura de 50 g/m2.

[0067] A camada 3 apresenta uma nuança azul por adição na massa fibrosa de um corante azul comercializado sob a referência Cartaren FBLA à razão de 0,2 parte comercial para 100 partes de celulose. Essa camada 3 compreende um filigrana que representa um primeiro retrato.

[0068] A camada 4 apresenta uma nuança amarelo por adição na massa fibrosa de um corante amarelo comercializado sob a referência NCG LA à razão de 0,25 parte comercial para 100 partes de celulose. Essa camada 4 compreende um filigrana que representa um segundo retrato.

[0069] Em luz refletida, o material em folha aparece bicolor, nuançado azul em uma face e nuançado amarelo na outra face.

[0070] E m luz transmitida, a nuança da zona velino é azul esverdeado enquanto que as filigranas conservam a nuança de base de sua camada fibrosa respectiva. É observado assim um primeiro retrato azul e um segundo retrato amarelo.

[0071] Medições no espaço CIELAB são realizadas sob um iluminante D65/1O0 e são retomadas na tabela abaixo.

Exemplo 3

[0072] O material em folha 2 é obtido formando-se um papel bi-jato que compreende dois jatos ou camadas fibrosas 3 e 4 unidas na parte úmida, cada uma das camadas fibrosas apresentando uma gramatura de 50 g/m2.

[0073] A camada 3 apresenta uma nuança azul por adição na massa fibrosa de um corante azul comercializado sob a referência Cartaren FBLA à razão de 0,12 parte comercial para 100 partes de celulose. Essa camada 3 compreende um filigrana que representa um primeiro retrato.

[0074] A camada 4 apresenta uma nuança rosa por adição na massa fibrosa de um corante vermelho comercializado sob a referência Cartasol EBE à razão de 0,2 parte comercial para 100 partes de celulose. Essa camada 4 compreende um filigrana que representa um segundo retrato.

[0075] Em luz refletida, o material em folha aparece bicolor, nuançado azul em uma face e nuançado rosa na outra face.

[0076] Em luz transmitida, a nuança da zona velino é “rosa velho” enquanto que as filigranas conservam a nuança de base de sua camada fibrosa respectiva. É observado assim um primeiro retrato azul e um segundo retrato rosa.

[0077] Medições no espaço CIELAB são realizadas sob um iluminante D65/1O0 e são retomadas na tabela abaixo.

[0078] O material em folha 2 pode compreender uma camada fibrosa 3 ou 4 desprovida de filigrana.

[0079] Por exemplo, somente a camada fibrosa 3 compreende uma filigrana 5, como ilustrado na figura 8, de modo que o material em folha 2 deixa aparecer, em luz transmitida, uma filigrana monocrômica, como representado na figura 7.

[0080] Nos exemplos que acabam de ser descritos, o material em folha 2 compreende duas camadas fibrosas unidas.

[0081] Não se sai do âmbito da presente invenção quando o material em folha compreende uma única camada fibrosa com uma filigrana e uma camada nuançada colocada sobre a dita camada fibrosa.

[0082] Foi representado na figura 9, em corte transversal, um material em folha 30 que compreende uma única camada fibrosa 31 que compreende uma filigrana, não representada, e uma camada de revestimento 32 colocada sobre a camada fibrosa 31, por exemplo com o auxílio de uma prensa encoladora ou de um dispositivo de impregnação.

[0083] A camada de revestimento 32 compreende um corante de modo que a face do material em folha 30 definida pela camada de revestimento 32 apareça, em reflexão, como uma cor diferente da cor da camada fibrosa 31.

[0084] No exemplo considerado, essa camada fibrosa 31 compreende um agente de coloração incorporado em sua massa, e a filigrana realizada nessa camada 31 aparece, em luz transmitida, com uma nuança colorida que corresponde substancialmente à cor dessa camada 31.

[0085] Foi representado na figura 10 um material em folha 35 que compreende duas camadas fibrosas unidas 3 e 4 que compreendem cada uma delas uma filigrana, como descrito em referência às figuras 2 a 4.

[0086] Duas camadas de revestimento 32 são colocadas sobre as faces externas das camadas fibrosas 3 e 4.

[0087] Um exemplo do material 35 é dado abaixo. Exemplo 4

[0088] É utilizado o papel bi-jato do Exemplo 1.

[0089] Esse papel recebe em suas faces opostas uma camada de revestimento amarelo, com o auxílio de um tratamento de preparação da superfície por prensa encoladora (ou size pressem inglês), o corante amarelo sendo aquele comercializado sob a referência NCG LA dosado a 0,5 % comercial. Essa dose corresponde aproximadamente a uma taxa de corante amarelo transferido para o papel de cerca de 0,25 parte comercial para 100 partes de papel.

[0090] O material em folha 35 apresenta em reflexão uma nuança amarelo e, em luz transmitida um primeiro retrato azul e um segundo retrato rosa.

[0091] Foi representado na figura 11 um material em folha 36 que compreende uma camada fibrosa 31 colorida na massa e que apresenta uma filigrana, e duas camadas de revestimento 32 colocadas nas faces opostas da camada fibrosa 31.

[0092] Um exemplo de material em folha 36 é dado abaixo. Exemplo 5

[0093] O material em folha 30 compreende um papel mono-jato que apresenta uma gramatura de 85 g/m2.

[0094] O papel ou camada fibrosa 31 apresenta uma nuança azul por adição na massa fibrosa de um corante azul comercializado sob a referência Fenoxil B2G LA à razão de 0,01 parte comercial para 100 partes de celulose. Essa camada 31 compreende uma filigrana que apresente um retrato.

[0095] A camada fibrosa úmida recebe um tratamento de superfície por prensa encoladora para colocar um corante amarelo comercializado sob a referência NCG LA dosado a 0,5 % comercial. Essa dose corresponde aproximadamente a uma taxa de corante amarelo transferido para o papel de cerca de 0,25 parte comercial para 100 partes de papel.

[0096] Naturalmente, a invenção não está limitada aos exemplos de execução que acabam de ser descritos.

[0097] É possível realizar por exemplo um material em folha com pelo menos três camadas fibrosas que apresentam espessuras relativamente pequenas de maneira a não atenuar demais o contraste das filigranas presentes nas camadas fibrosas.

[0098] Em variante, é possível por exemplo realizar um material em folha com duas camadas fibrosas com cada uma delas pelo menos uma filigrana e uma terceira camada de revestimento colocada sobre uma das duas camadas fibrosas, por exemplo com o auxílio de uma prensa encoladora. De preferência, as três camadas apresentam cores diferentes.

[0099] Cada face do material em folha pode, se for o caso, apresentar mais de uma cor.

[0100] A expressão “que compreende um” deve ser compreendida como sendo sinônimo de “que compreende pelo menos um”, exceto se o contrário estiver especificado.

Claims

1. Material em folha (2; 30; 35; 36) compreendendo: - pelo menos uma primeira camada de revestimento (3; 32) depositada por um tratamento de preparação da superfície tendo pelo menos uma primeira cor; - pelo menos uma segunda camada (4), caracterizado pelo fato de que a segunda camada (4) compreende pelo menos uma filigrana (6) e tem pelo menos uma segunda cor, a segunda camada (4) sendo uma camada fibrosa; em que as primeira (3; 32) e segunda (4) camadas incorporam em sua massa pelo menos um agente de coloração, escolhido de maneira a conferir à dita camada uma nuança colorida parecendo aproximadamente contínua ao olho nu, os agentes de coloração sendo escolhidos dentre um corante direto, um corante ácido, um corante básico, um pigmento orgânico ou mineral, em que nenhuma das duas camadas é branca, e em que a massa da segunda camada compreende pelo menos um agente de colagem.

2. Material de acordo com a reivindicação 1, caracterizado pelo fato de que a segunda camada (4) é uma camada à base de fibras celulósicas.

3. Material de acordo com a reivindicação 1 ou 2, caracterizado pelo fato de que pelo menos uma das primeira e segunda camadas (3; 4; 32) apresenta uma transparência (L*) superior a 70, notadamente 80 ou 90.

4. Material de acordo com qualquer uma das reivindicações 1 a 3, caracterizado pelo fato de que a segunda camada (4) apresenta uma cor que tem uma saturação (C*) inferior a 50, notadamente 35 ou 20.

5. Material de acordo com qualquer uma das reivindicações 1 a 4, caracterizado pelo fato de que o dito agente de coloração é um agente fluorescente que aparece colorido em luz visível.

6. Material de acordo com qualquer uma das reivindicações 1 a 5, caracterizado pelo fato de que o dito agente de coloração é um agente fluorescente que revela um efeito colorido sob luz UV ou IV.

7. Material de acordo com qualquer uma das reivindicações 1 a 6, caracterizadopelo fato de que as primeira e segunda camadas incorporam respectivamente na massa um primeiro e um segundo agentes fluorescentes, que aparecem de cores diferentes em luz visível e/ou invisível.

8. Material de acordo com qualquer uma das reivindicações 1 a 7, caracterizadopelo fato de que uma das ditas camadas incorpora em sua massa o dito agente de coloração, a outra das ditas camadas incorpora em sua massa um agente fluorescente que é invisível em luz visível.

9. Material de acordo com qualquer uma das reivindicações 1 a 8, caracterizadopelo fato de que as duas camadas (3; 4) definem duas faces exteriores opostas do material em folha.

10. Material de acordo com qualquer uma das reivindicações 1 a 9, caracterizadopelo fato de que a primeira camada (3) compreende pelo menos uma filigrana (5).

11. Material de acordo com a reivindicação 10, caracterizadopelo fato de que as filigranas das duas camadas são dispostas de maneira a cooperar quando o material é observado em luz transmitida, para formar um motivo composto (20).

12. Material de acordo com qualquer uma das reivindicações 1 a 11, caracterizadopelo fato de que compreende uma terceira camada de revestimento que compreende pelo menos um agente de coloração, as três camadas tendo notadamente cores diferentes.

13. Material de acordo com a reivindicação 12, caracterizadopelo fato de que a camada de revestimento (32) compreende pelo menos um agente de coloração.

14. Material de acordo com qualquer uma das reivindicações 11 a 13, caracterizadopelo fato de que compreende duas camadas de revestimento que definem duas faces exteriores opostas do material em folha.

15. Material de acordo com qualquer uma das reivindicações 1 a 14, caracterizadopelo fato de que a segunda camada fibrosa apresenta uma nuança azul.

16. Material de acordo com qualquer uma das reivindicações 1 a 15, caracterizadopelo fato de que compreende duas faces exteriores (21, 22) opostas que apresentam em reflexão cores diferentes, notadamente saturações e/ou ângulos de tonalidade diferentes.

17. Material de acordo com qualquer uma das reivindicações 1 a 16, caracterizadopelo fato de que compreende pelo menos uma filigrana (5; 6) que apresenta um dégradé de tons.

18. Material de acordo com qualquer uma das reivindicações 1 a 17, caracterizadopelo fato de que compreende pelo menos uma filigrana com efeito de múltiplas tonalidades que compreende uma sucessão de zonas claras dispostas para formar uma imagem tramada.

19. Material de acordo com qualquer uma das reivindicações 1 a 18, caracterizadopelo fato de que a primeira camada define uma face exterior (21) do material em folha.

20. Material de acordo com qualquer uma das reivindicações 1 a 19, caracterizadopelo fato de que as primeira e segunda cores têm pelo menos saturações (C*) e/ou ângulos de tonalidade (/?) diferentes.
