BRPI0819340B1 - Maltitol granulado para compressão direta e o respectivo processo de preparo - Google Patents
Maltitol granulado para compressão direta e o respectivo processo de preparo Download PDFInfo
- Publication number
- BRPI0819340B1 BRPI0819340B1 BRPI0819340-1A BRPI0819340A BRPI0819340B1 BR PI0819340 B1 BRPI0819340 B1 BR PI0819340B1 BR PI0819340 A BRPI0819340 A BR PI0819340A BR PI0819340 B1 BRPI0819340 B1 BR PI0819340B1
- Authority
- BR
- Brazil
- Prior art keywords
- maltitol
- temperature
- granulated
- less
- equal
- Prior art date
Links
- 235000010449 maltitol Nutrition 0.000 title claims abstract description 179
- 239000000845 maltitol Substances 0.000 title claims abstract description 178
- VQHSOMBJVWLPSR-WUJBLJFYSA-N maltitol Chemical compound OC[C@H](O)[C@@H](O)[C@@H]([C@H](O)CO)O[C@H]1O[C@H](CO)[C@@H](O)[C@H](O)[C@H]1O VQHSOMBJVWLPSR-WUJBLJFYSA-N 0.000 title claims abstract description 166
- 229940035436 maltitol Drugs 0.000 title claims abstract description 153
- 238000002360 preparation method Methods 0.000 title abstract description 7
- 238000007907 direct compression Methods 0.000 title abstract 2
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 claims abstract description 24
- 238000000034 method Methods 0.000 claims description 33
- 239000000843 powder Substances 0.000 claims description 28
- 235000020357 syrup Nutrition 0.000 claims description 21
- 239000006188 syrup Substances 0.000 claims description 21
- 239000002245 particle Substances 0.000 claims description 10
- 239000007921 spray Substances 0.000 claims description 9
- 238000005507 spraying Methods 0.000 claims description 8
- 238000004090 dissolution Methods 0.000 claims description 5
- 238000005243 fluidization Methods 0.000 claims description 5
- 238000001033 granulometry Methods 0.000 claims description 4
- 238000000691 measurement method Methods 0.000 claims description 4
- 238000002844 melting Methods 0.000 claims description 4
- 230000008018 melting Effects 0.000 claims description 4
- 238000001035 drying Methods 0.000 claims description 3
- 239000000203 mixture Substances 0.000 description 15
- 235000015218 chewing gum Nutrition 0.000 description 13
- 229920005862 polyol Polymers 0.000 description 13
- 150000003077 polyols Chemical class 0.000 description 13
- 239000000047 product Substances 0.000 description 11
- 239000013078 crystal Substances 0.000 description 8
- 238000000889 atomisation Methods 0.000 description 7
- 238000002425 crystallisation Methods 0.000 description 7
- 230000008025 crystallization Effects 0.000 description 7
- 238000005259 measurement Methods 0.000 description 6
- 235000000346 sugar Nutrition 0.000 description 6
- 150000001875 compounds Chemical class 0.000 description 5
- 238000007906 compression Methods 0.000 description 5
- 230000006835 compression Effects 0.000 description 5
- 239000000243 solution Substances 0.000 description 5
- 238000012360 testing method Methods 0.000 description 5
- 150000001720 carbohydrates Chemical class 0.000 description 4
- 229940112822 chewing gum Drugs 0.000 description 4
- 230000007547 defect Effects 0.000 description 4
- 235000003599 food sweetener Nutrition 0.000 description 4
- 239000008187 granular material Substances 0.000 description 4
- HQKMJHAJHXVSDF-UHFFFAOYSA-L magnesium stearate Chemical compound [Mg+2].CCCCCCCCCCCCCCCCCC([O-])=O.CCCCCCCCCCCCCCCCCC([O-])=O HQKMJHAJHXVSDF-UHFFFAOYSA-L 0.000 description 4
- 230000001105 regulatory effect Effects 0.000 description 4
- 229960002920 sorbitol Drugs 0.000 description 4
- 239000003765 sweetening agent Substances 0.000 description 4
- FBPFZTCFMRRESA-FSIIMWSLSA-N D-Glucitol Natural products OC[C@H](O)[C@H](O)[C@@H](O)[C@H](O)CO FBPFZTCFMRRESA-FSIIMWSLSA-N 0.000 description 3
- FBPFZTCFMRRESA-JGWLITMVSA-N D-glucitol Chemical compound OC[C@H](O)[C@@H](O)[C@H](O)[C@H](O)CO FBPFZTCFMRRESA-JGWLITMVSA-N 0.000 description 3
- CZMRCDWAGMRECN-UGDNZRGBSA-N Sucrose Chemical compound O[C@H]1[C@H](O)[C@@H](CO)O[C@@]1(CO)O[C@@H]1[C@H](O)[C@@H](O)[C@H](O)[C@@H](CO)O1 CZMRCDWAGMRECN-UGDNZRGBSA-N 0.000 description 3
- 229930006000 Sucrose Natural products 0.000 description 3
- 235000014633 carbohydrates Nutrition 0.000 description 3
- 238000001816 cooling Methods 0.000 description 3
- 238000011161 development Methods 0.000 description 3
- 235000013305 food Nutrition 0.000 description 3
- 238000004519 manufacturing process Methods 0.000 description 3
- 239000000463 material Substances 0.000 description 3
- 238000006116 polymerization reaction Methods 0.000 description 3
- 239000000600 sorbitol Substances 0.000 description 3
- 239000005720 sucrose Substances 0.000 description 3
- IJGRMHOSHXDMSA-UHFFFAOYSA-N Atomic nitrogen Chemical compound N#N IJGRMHOSHXDMSA-UHFFFAOYSA-N 0.000 description 2
- XJCCHWKNFMUJFE-CGQAXDJHSA-N Maltotriitol Chemical compound O[C@@H]1[C@@H](O)[C@@H](O[C@@H]([C@H](O)[C@@H](O)CO)[C@H](O)CO)O[C@H](CO)[C@H]1O[C@@H]1[C@H](O)[C@@H](O)[C@H](O)[C@@H](CO)O1 XJCCHWKNFMUJFE-CGQAXDJHSA-N 0.000 description 2
- 239000007864 aqueous solution Substances 0.000 description 2
- 239000002775 capsule Substances 0.000 description 2
- 230000000052 comparative effect Effects 0.000 description 2
- 230000018044 dehydration Effects 0.000 description 2
- 238000006297 dehydration reaction Methods 0.000 description 2
- 239000006185 dispersion Substances 0.000 description 2
- 238000001125 extrusion Methods 0.000 description 2
- 238000009472 formulation Methods 0.000 description 2
- 235000019359 magnesium stearate Nutrition 0.000 description 2
- 239000000546 pharmaceutical excipient Substances 0.000 description 2
- 102000004169 proteins and genes Human genes 0.000 description 2
- 108090000623 proteins and genes Proteins 0.000 description 2
- 238000010583 slow cooling Methods 0.000 description 2
- 238000003860 storage Methods 0.000 description 2
- 239000000126 substance Substances 0.000 description 2
- LUAHEUHBAZYUOI-KVXMBEGHSA-N (2s,3r,4r,5r)-4-[(2r,3r,4r,5s,6r)-5-[(2r,3r,4r,5s,6r)-3,4-dihydroxy-6-(hydroxymethyl)-5-[(2r,3r,4s,5s,6r)-3,4,5-trihydroxy-6-(hydroxymethyl)oxan-2-yl]oxyoxan-2-yl]oxy-3,4-dihydroxy-6-(hydroxymethyl)oxan-2-yl]oxyhexane-1,2,3,5,6-pentol Chemical compound O[C@@H]1[C@@H](O)[C@@H](O[C@@H]([C@H](O)[C@@H](O)CO)[C@H](O)CO)O[C@H](CO)[C@H]1O[C@@H]1[C@H](O)[C@@H](O)[C@H](O[C@@H]2[C@@H]([C@@H](O)[C@H](O)[C@@H](CO)O2)O)[C@@H](CO)O1 LUAHEUHBAZYUOI-KVXMBEGHSA-N 0.000 description 1
- SERLAGPUMNYUCK-DCUALPFSSA-N 1-O-alpha-D-glucopyranosyl-D-mannitol Chemical compound OC[C@@H](O)[C@@H](O)[C@H](O)[C@H](O)CO[C@H]1O[C@H](CO)[C@@H](O)[C@H](O)[C@H]1O SERLAGPUMNYUCK-DCUALPFSSA-N 0.000 description 1
- OWEGMIWEEQEYGQ-UHFFFAOYSA-N 100676-05-9 Natural products OC1C(O)C(O)C(CO)OC1OCC1C(O)C(O)C(O)C(OC2C(OC(O)C(O)C2O)CO)O1 OWEGMIWEEQEYGQ-UHFFFAOYSA-N 0.000 description 1
- GUBGYTABKSRVRQ-XLOQQCSPSA-N Alpha-Lactose Chemical compound O[C@@H]1[C@@H](O)[C@@H](O)[C@@H](CO)O[C@H]1O[C@@H]1[C@@H](CO)O[C@H](O)[C@H](O)[C@H]1O GUBGYTABKSRVRQ-XLOQQCSPSA-N 0.000 description 1
- FBPFZTCFMRRESA-KVTDHHQDSA-N D-Mannitol Chemical compound OC[C@@H](O)[C@@H](O)[C@H](O)[C@H](O)CO FBPFZTCFMRRESA-KVTDHHQDSA-N 0.000 description 1
- 239000004386 Erythritol Substances 0.000 description 1
- UNXHWFMMPAWVPI-UHFFFAOYSA-N Erythritol Natural products OCC(O)C(O)CO UNXHWFMMPAWVPI-UHFFFAOYSA-N 0.000 description 1
- 229920001908 Hydrogenated starch hydrolysate Polymers 0.000 description 1
- GUBGYTABKSRVRQ-QKKXKWKRSA-N Lactose Natural products OC[C@H]1O[C@@H](O[C@H]2[C@H](O)[C@@H](O)C(O)O[C@@H]2CO)[C@H](O)[C@@H](O)[C@H]1O GUBGYTABKSRVRQ-QKKXKWKRSA-N 0.000 description 1
- GUBGYTABKSRVRQ-PICCSMPSSA-N Maltose Natural products O[C@@H]1[C@@H](O)[C@H](O)[C@@H](CO)O[C@@H]1O[C@@H]1[C@@H](CO)OC(O)[C@H](O)[C@H]1O GUBGYTABKSRVRQ-PICCSMPSSA-N 0.000 description 1
- 229930195725 Mannitol Natural products 0.000 description 1
- 229920000881 Modified starch Polymers 0.000 description 1
- 239000000654 additive Substances 0.000 description 1
- 229920000615 alginic acid Polymers 0.000 description 1
- 235000010443 alginic acid Nutrition 0.000 description 1
- 230000000903 blocking effect Effects 0.000 description 1
- 230000001013 cariogenic effect Effects 0.000 description 1
- 239000012159 carrier gas Substances 0.000 description 1
- 229920002678 cellulose Polymers 0.000 description 1
- 235000010980 cellulose Nutrition 0.000 description 1
- 239000003795 chemical substances by application Substances 0.000 description 1
- 230000001055 chewing effect Effects 0.000 description 1
- 235000019219 chocolate Nutrition 0.000 description 1
- 238000004587 chromatography analysis Methods 0.000 description 1
- 239000011248 coating agent Substances 0.000 description 1
- 238000000576 coating method Methods 0.000 description 1
- 230000002860 competitive effect Effects 0.000 description 1
- 235000009508 confectionery Nutrition 0.000 description 1
- 238000013461 design Methods 0.000 description 1
- 238000009826 distribution Methods 0.000 description 1
- 235000019414 erythritol Nutrition 0.000 description 1
- UNXHWFMMPAWVPI-ZXZARUISSA-N erythritol Chemical compound OC[C@H](O)[C@H](O)CO UNXHWFMMPAWVPI-ZXZARUISSA-N 0.000 description 1
- 229940009714 erythritol Drugs 0.000 description 1
- 238000011156 evaluation Methods 0.000 description 1
- 239000000284 extract Substances 0.000 description 1
- 239000000945 filler Substances 0.000 description 1
- 239000012467 final product Substances 0.000 description 1
- 239000000796 flavoring agent Substances 0.000 description 1
- 235000019634 flavors Nutrition 0.000 description 1
- 238000005194 fractionation Methods 0.000 description 1
- 238000000227 grinding Methods 0.000 description 1
- 238000004128 high performance liquid chromatography Methods 0.000 description 1
- 238000005984 hydrogenation reaction Methods 0.000 description 1
- 229920001477 hydrophilic polymer Polymers 0.000 description 1
- 239000000905 isomalt Substances 0.000 description 1
- 235000010439 isomalt Nutrition 0.000 description 1
- HPIGCVXMBGOWTF-UHFFFAOYSA-N isomaltol Natural products CC(=O)C=1OC=CC=1O HPIGCVXMBGOWTF-UHFFFAOYSA-N 0.000 description 1
- 239000008101 lactose Substances 0.000 description 1
- 238000005461 lubrication Methods 0.000 description 1
- 239000000594 mannitol Substances 0.000 description 1
- 235000010355 mannitol Nutrition 0.000 description 1
- 229910052751 metal Inorganic materials 0.000 description 1
- 239000002184 metal Substances 0.000 description 1
- 239000003595 mist Substances 0.000 description 1
- 238000002156 mixing Methods 0.000 description 1
- 235000019426 modified starch Nutrition 0.000 description 1
- 229910052757 nitrogen Inorganic materials 0.000 description 1
- 235000008935 nutritious Nutrition 0.000 description 1
- 230000003287 optical effect Effects 0.000 description 1
- 230000035515 penetration Effects 0.000 description 1
- 229920000036 polyvinylpyrrolidone Polymers 0.000 description 1
- 235000013855 polyvinylpyrrolidone Nutrition 0.000 description 1
- 239000001267 polyvinylpyrrolidone Substances 0.000 description 1
- 238000011160 research Methods 0.000 description 1
- 230000000717 retained effect Effects 0.000 description 1
- 238000012216 screening Methods 0.000 description 1
- 238000001179 sorption measurement Methods 0.000 description 1
- 230000002269 spontaneous effect Effects 0.000 description 1
- 238000003756 stirring Methods 0.000 description 1
- 238000009923 sugaring Methods 0.000 description 1
- 150000008163 sugars Chemical class 0.000 description 1
- 238000004441 surface measurement Methods 0.000 description 1
- 230000007704 transition Effects 0.000 description 1
- 230000000007 visual effect Effects 0.000 description 1
- 238000005550 wet granulation Methods 0.000 description 1
Classifications
-
- C—CHEMISTRY; METALLURGY
- C07—ORGANIC CHEMISTRY
- C07H—SUGARS; DERIVATIVES THEREOF; NUCLEOSIDES; NUCLEOTIDES; NUCLEIC ACIDS
- C07H1/00—Processes for the preparation of sugar derivatives
- C07H1/06—Separation; Purification
-
- C—CHEMISTRY; METALLURGY
- C07—ORGANIC CHEMISTRY
- C07H—SUGARS; DERIVATIVES THEREOF; NUCLEOSIDES; NUCLEOTIDES; NUCLEIC ACIDS
- C07H15/00—Compounds containing hydrocarbon or substituted hydrocarbon radicals directly attached to hetero atoms of saccharide radicals
- C07H15/02—Acyclic radicals, not substituted by cyclic structures
- C07H15/04—Acyclic radicals, not substituted by cyclic structures attached to an oxygen atom of the saccharide radical
-
- A—HUMAN NECESSITIES
- A23—FOODS OR FOODSTUFFS; TREATMENT THEREOF, NOT COVERED BY OTHER CLASSES
- A23B—PRESERVATION OF FOODS, FOODSTUFFS OR NON-ALCOHOLIC BEVERAGES; CHEMICAL RIPENING OF FRUIT OR VEGETABLES
- A23B2/00—Preservation of foods or foodstuffs, in general
- A23B2/70—Preservation of foods or foodstuffs, in general by treatment with chemicals
- A23B2/725—Preservation of foods or foodstuffs, in general by treatment with chemicals in the form of liquids or solids
- A23B2/729—Organic compounds; Microorganisms; Enzymes
- A23B2/779—Sugars; Derivatives thereof
-
- A—HUMAN NECESSITIES
- A23—FOODS OR FOODSTUFFS; TREATMENT THEREOF, NOT COVERED BY OTHER CLASSES
- A23G—COCOA; COCOA PRODUCTS, e.g. CHOCOLATE; SUBSTITUTES FOR COCOA OR COCOA PRODUCTS; CONFECTIONERY; CHEWING GUM; ICE-CREAM; PREPARATION THEREOF
- A23G1/00—Cocoa; Cocoa products, e.g. chocolate; Substitutes therefor
- A23G1/30—Cocoa products, e.g. chocolate; Substitutes therefor
- A23G1/32—Cocoa products, e.g. chocolate; Substitutes therefor characterised by the composition containing organic or inorganic compounds
- A23G1/40—Cocoa products, e.g. chocolate; Substitutes therefor characterised by the composition containing organic or inorganic compounds characterised by the carbohydrates used, e.g. polysaccharides
-
- A—HUMAN NECESSITIES
- A23—FOODS OR FOODSTUFFS; TREATMENT THEREOF, NOT COVERED BY OTHER CLASSES
- A23G—COCOA; COCOA PRODUCTS, e.g. CHOCOLATE; SUBSTITUTES FOR COCOA OR COCOA PRODUCTS; CONFECTIONERY; CHEWING GUM; ICE-CREAM; PREPARATION THEREOF
- A23G3/00—Sweetmeats; Confectionery; Marzipan; Coated or filled products
- A23G3/34—Sweetmeats, confectionery or marzipan; Processes for the preparation thereof
- A23G3/36—Sweetmeats, confectionery or marzipan; Processes for the preparation thereof characterised by the composition containing organic or inorganic compounds
- A23G3/42—Sweetmeats, confectionery or marzipan; Processes for the preparation thereof characterised by the composition containing organic or inorganic compounds characterised by the carbohydrates used, e.g. polysaccharides
-
- A—HUMAN NECESSITIES
- A23—FOODS OR FOODSTUFFS; TREATMENT THEREOF, NOT COVERED BY OTHER CLASSES
- A23G—COCOA; COCOA PRODUCTS, e.g. CHOCOLATE; SUBSTITUTES FOR COCOA OR COCOA PRODUCTS; CONFECTIONERY; CHEWING GUM; ICE-CREAM; PREPARATION THEREOF
- A23G4/00—Chewing gum
- A23G4/06—Chewing gum characterised by the composition containing organic or inorganic compounds
- A23G4/10—Chewing gum characterised by the composition containing organic or inorganic compounds characterised by the carbohydrates used, e.g. polysaccharides
-
- A—HUMAN NECESSITIES
- A23—FOODS OR FOODSTUFFS; TREATMENT THEREOF, NOT COVERED BY OTHER CLASSES
- A23L—FOODS, FOODSTUFFS OR NON-ALCOHOLIC BEVERAGES, NOT OTHERWISE PROVIDED FOR; PREPARATION OR TREATMENT THEREOF
- A23L13/00—Meat products; Meat meal; Preparation or treatment thereof
- A23L13/40—Meat products; Meat meal; Preparation or treatment thereof containing additives
- A23L13/42—Additives other than enzymes or microorganisms in meat products or meat meals
- A23L13/428—Addition of flavours, spices, colours, amino acids or their salts, peptides, vitamins, yeast extract or autolysate, nucleic acid or derivatives, organic acidifying agents or their salts or acidogens, sweeteners, e.g. sugars or sugar alcohols; Addition of alcohol-containing products
-
- A—HUMAN NECESSITIES
- A23—FOODS OR FOODSTUFFS; TREATMENT THEREOF, NOT COVERED BY OTHER CLASSES
- A23L—FOODS, FOODSTUFFS OR NON-ALCOHOLIC BEVERAGES, NOT OTHERWISE PROVIDED FOR; PREPARATION OR TREATMENT THEREOF
- A23L27/00—Spices; Flavouring agents or condiments; Artificial sweetening agents; Table salts; Dietetic salt substitutes; Preparation or treatment thereof
- A23L27/30—Artificial sweetening agents
- A23L27/33—Artificial sweetening agents containing sugars or derivatives
- A23L27/34—Sugar alcohols
-
- C—CHEMISTRY; METALLURGY
- C07—ORGANIC CHEMISTRY
- C07H—SUGARS; DERIVATIVES THEREOF; NUCLEOSIDES; NUCLEOTIDES; NUCLEIC ACIDS
- C07H3/00—Compounds containing only hydrogen atoms and saccharide radicals having only carbon, hydrogen, and oxygen atoms
- C07H3/04—Disaccharides
Landscapes
- Chemical & Material Sciences (AREA)
- Life Sciences & Earth Sciences (AREA)
- Engineering & Computer Science (AREA)
- Health & Medical Sciences (AREA)
- Molecular Biology (AREA)
- Organic Chemistry (AREA)
- Food Science & Technology (AREA)
- Polymers & Plastics (AREA)
- Biochemistry (AREA)
- Inorganic Chemistry (AREA)
- Genetics & Genomics (AREA)
- Biotechnology (AREA)
- General Health & Medical Sciences (AREA)
- Crystallography & Structural Chemistry (AREA)
- Proteomics, Peptides & Aminoacids (AREA)
- Nutrition Science (AREA)
- Mycology (AREA)
- Wood Science & Technology (AREA)
- Zoology (AREA)
- Saccharide Compounds (AREA)
- Medicinal Preparation (AREA)
- Seasonings (AREA)
- Jellies, Jams, And Syrups (AREA)
- Organic Low-Molecular-Weight Compounds And Preparation Thereof (AREA)
Abstract
maltitol granulado para compressão direta e o respectivo processo de preparo. a invenção se refere a um maltitol granulado de riqueza superior ou igual a 97%, de preferência compreendida entre 98 e 99%, caracterizado pelo fato de apresentar um teor de água inferior a 1%, de preferência inferior a 0,5%, mais preferencialmente ainda inferior ou igual a 0,4%, uma comprimabilidade superior ou igual a 300 n, de preferência compreendida entre 300 e 500 n, uma higroscopicidade inferior ou igual a 2,5%, de preferência compreendida entre 0,15 e 2,5%.
Description
[001] A presente invenção se refere a um novo maltitol granulado de uma grande pureza, apresentando uma excelente aptidão para ser comprimido e uma baixa higroscopicidade.
[002] Ela se refere também a um processo particular de obtenção desse maltitol granulado e às utilizações deste nas indústrias alimentares e farmacêuticas.
[003] O 4-O-alfa-D-glicopiranosil-D-glucitol, denominado comumente maltitol, é um poliol obtido industrialmente por hidrogenação da maltose. Ele apresenta um grande interesse em razão do fato de ser mais estável quimicamente e menos calórico que a sacarose, possuindo vantajosamente propriedades organolépticas muito próximas daquelas desse açúcar. Além disso, o maltitol possui a particularidade de não ser cariogênico, o que lhe abre e já lhe abriu múltiplas aplicações na indústria, notadamente nas indústrias alimentícias e farmacêuticas.
[004] Durante muito tempo, o maltitol só foi comercializado sob a forma de xaropes de pouca concentração. Esse poliol é, por exemplo, o composto majoritário presente nos xaropes LYCASIN® 80/55 e MALTISORB® 75/75 comercializados há mais de trinta anos pela sociedade requerente.
[005] Os teores em maltitol desses xaropes não ultrapassam jamais 78% de sua matéria seca.
[006] Depois, o maltitol foi comercializado sob a forma de pós amorfos e impuros. Freqüentemente foram secadas por atomização soluções de maltitol. Caso se faça referência à literatura, essa técnica sempre foi considerada como particularmente dificil de aplicar, em razão de uma adesão importante nas torres de atomização, mas também em razão do caráter muito higroscópico dos pós assim obtidos.
[007] Numerosas patentes testemunham um trabalho importante, visando corrigir esses problemas.
[008] Podem ser citadas, por exemplo: - as patentes GB 1 383 724, JP 49-87619 e US 4 248 895, nas quais é proposto acrescentar, antes da atomização, às soluções de maltitol diversas substâncias, tais como alginatos, celuloses, amidos modificados, polivinilpirrolidona, polímeros hidrófilos, proteínas ou extratos protéicos, de forma a reduzir a adesão nas torres de atomização; - as patentes JP 50-59312 e JP 51-113813, nas quais são descritos métodos de atomização de composições anidras de maltitol fundido; - as patentes JP 49-110620, US 3 918 986, US 3 915 736, JP 50-129769 e JP 48-61665, nas quais são dados métodos que visam a reduzir a higroscopicidade dos pós anidros de maltitol, seja por acréscimo de substâncias anti-empedrantes, seja por revestimento dos pós de maltitol por sacarideos, polióis ou matérias graxas, ou seja ainda por granulação úmida.
[009] Apenas por volta de 1980 é que se conseguiu pela primeira vez produzir cristais de maltitol. Antes, esse poliol fora sempre considerado como um produto não cristalizável. Esse postulado errôneo, que permaneceu durante muito tempo fixado nas mentes, encontra, na realidade, sua origem no fato de a cristalização do maltitol, a partir de uma solução supersaturada, não ser também espontânea quanto no caso de outros polióis, como o manitol, o eritritol, ou o isomalte, por exemplo. Certas características próprias ao maltitol, como, em particular, sua viscosidade e sua solubilidade, seriam a origem das dificuldades constatadas.
[0010] A única forma cristalina conhecida até hoje para o maltitol é a forma anidra, descrita na patente US 4 408 041 da sociedade HAYASHIBARA.
[0011] Alguns anos mais tarde apareceram no mercado os primeiros pós pseudo-cristalinos de maltitol. Estes foram e são sempre, para alguns dentre eles, preparados por uma técnica dita de "empastar", consistindo em fazer tomar na massa uma solução desidratada de maltitol, apresentando uma concentração que pode atingir no máximo 90%, por acréscimo de uma cápsula composta de cristais de açúcares ou de polióis.
[0012] Esse processo é, por exemplo, descrito nos documentos JP 57-47680 e JP 58-158145.
[0013] Foi também proposto, na patente US 4 408 401 citada mais acima e também na patente US 6 120 612 ambas pertencentes à sociedade HAYASHIBARA, preparar misturas cristalinas pulverulentas, denominadas "total sugar", por atomização de soluções pré-cristalizadas ou massas cozidas.
[0014] Estas são obtidas por resfriamento muito lento de uma solução aquosa supersaturada em maltitol, contendo, por outro lado, grandes quantidades de outros polióis, tais como sorbitol, maltotriitol e maltotetraitol e de outros polióis de grau de polimerização superior.
[0015] Por esse resfriamento muito lento e por acréscimo de uma cápsula cristalina de maltitol, faz-se aparecer e aumentar na solução cristais de maltitol. Quando 25 a 60% do maltitol dessa solução aquosa são cristalizados, procede-se, então, a uma atomização a uma temperatura muito baixa, isto é, conforme indicado, a uma temperatura compreendida entre 60 e 100 °C para não fazer desaparecer os cristais que foram voluntariamente gerados.
[0016] Dessa forma, o "total sugar" obtido contém 25 a 60% de maltitol cristalizado sob a forma de cristais inteiramente idênticos àqueles obtidos por cristalização na água.
[0017] Por outro lado, esse "total sugar" está longe de ser suficientemente cristalino, já que é indicado que ele necessita, caso se faça referência à descrição e notadamente ao exemplo 4, de ser secado mais, durante 40 minutos aproximadamente, mas também ser envelhecido durante 10 horas.
[0018] Compreende-se que nesse processo, muito dispendioso em tempo, jamais tenha parecido conhecido o seu menor desenvolvimento.
[0019] Um passo decisivo no desenvolvimento de pós cristalinos de maltitol de concentração muito elevada foi vencido, graças aos trabalhos da sociedade requerente, pelo desenvolvimento de novos processos de fabricação baseados no emprego de técnicas de fracionamento por cromatografia continua. Esses processos, objetos da patente EP 0 185 595 e da patente EP 0 189 704, permitem conseguir um custo competitivo dos pós de uma pureza, atingindo 99%, pela simples cristalização na água do maltitol presente em uma fração cromatográfica particularmente rica nesse poliol.
[0020] Esse pó cristalino é, por exemplo, comercializado há vários anos pela sociedade requerente sob a denominação MALTISORB® cristalizado.
[0021] As técnicas ditas de "empastar", por um lado, e de cristalização na água, por outro lado, são atualmente quase os únicos processos empregados industrialmente. Os produtos assim obtidos, cuja cristalinidade é muito variável, são particularmente convenientes a certas aplicações como aquelas da goma de mascar ou do chocolate.
[0022] Ao contrário, há outras aplicações nas quais esses produtos não são totalmente satisfatórios. É o caso, por exemplo, quando se deseja utilizar maltitol para substituir a sacarose ou a lactose nas formas secas farmacêuticas, tais como os comprimidos e os preparos nutritivos pulverulentos a diluir.
[0023] Constata-se para essas aplicações particulares, tanto para os pós pseudo-cristalinos de maltitol obtidos pela técnica de "empastar", quanto para os pós cristalinos de maltitol contendo cristais obtidos por cristalização de maltitol na água, que estas apresentam um ou vários defeitos, como, em particular, aqueles: - de serem maus excipientes para compressão; - de serem muito higroscópicos e assim de serem sujeitos a um depósito ou a um empedramento; - de se escoarem com dificuldade; - de só se dissolverem muito lentamente na água; ou de não satisfazerem os critérios de identificação e de pureza impostos por diferentes farmacopéias.
[0024] Contudo, foi proposto, no caso do maltitol, melhorar por extrusão sua aptidão à compressão. Esse método é, por exemplo, descrito nas patentes EP 0 561 585, EP 1 300 414, e na patente EP 0 220 103, da qual a sociedade requerente é titular.
[0025] Esse método não é, todavia, ideal, em razão do fato de não permitir infelizmente melhorar o conjunto dos defeitos constatados mais acima para os produtos do mercado.
[0026] Desejosa de melhorar o estado da técnica, a sociedade requerente procurou, portanto, desenvolver um maltitol granulado não tendo os defeitos de compressão, de higroscopicidade e, portanto, de empedramento, de escoamento ou de dissolução que apresentam os pós de maltitol conhecidos.
[0027] Certamente, podia-se pensar que a necessidade identificada poderia ser satisfeita por outros polióis. Ora, constata-se que não é nada, pois nenhum dentre eles possui características de solubilidade, de higroscopicidade, de sabor açucarado e de fusão tão próximas da sacarose, quanto o maltitol.
[0028] É mérito da sociedade requerente ter conseguido, após ter empreendido uma pesquisa aprofundada sobre o assunto, preparar maltitol granulado que não apresenta os defeitos destacados para os maltitóis conhecidos.
[0029] A invenção se refere, por conseguinte, em primeiro lugar, a um maltitol granulado de elevada concentração de maltitol, isto é, superior ou igual a 97%, de preferência compreendida entre 98 e 99%, caracterizado pelo fato de apresentar: - um teor de água inferior a 1%, de preferência inferior a 0,5%, mas preferencialmente ainda inferior ou igual a 0,4%; - uma compressibilidade superior ou igual a 300 N, de preferência compreendido entre 300 a 500 N; - uma higroscopicidade inferior ou igual a 2,5%, de preferência compreendida entre 1 e 2%.
[0030] A noção de concentração deve ser entendida, no caso da presente invenção, como correspondendo à percentagem de maltitol expressa em peso seco/seco em relação ao conjunto dos carboidratos presentes na composição cristalina de maltitol.
[0031] Esses carboidratos podem ser açúcares, tais como, em particular, o sorbitol, o maltotriitol e polióis de DP (grau de polimerização) superior.
[0032] Essa concentração é medida por cromatografia liquida de elevado desempenho.
[0033] O maltitol granulado, de acordo com a invenção, é inteiramente caracterizado por um teor de água, determinado após colocação em estufa a 130 °C, durante duas horas, inferior a 1%, de preferência inferior a 0,5% e, mais preferencialmente ainda, inferior ou igual a 0,4%.
[0034] É inteiramente notável que um maltitol granulado apresente, para uma concentração de maltitol também elevada, uma com tão baixo teor de água.
[0035] A titulo de exemplo, dentre os maltitóis granulados do estado da técnica, aquele mais particularmente descrito no pedido de patente internacional WO 2004/067 595 ainda denominado "adoçante personalizado 1" (obtido por uma etapa de atomização de uma mistura de xarope de maltitol sobre um leito de cristais desse mesmo poliol) apresenta um teor de água que não pode ser inferior a 1% (o teor de água desses granulados é compreendido entre 1 e 7%, de preferência compreendido entre 1 e 5% e, mais preferencialmente ainda, compreendido entre 1 e 3%).
[0036] Para chegar a propor granulados de maltitol de teor de água inferior a 3%, de preferência compreendido entre 0,5 e 1,5%, é recomendado nesse pedido de patente internacional WO 2004/067 595 acrescentar de 5 a 50% em peso de hidrolisados de amido hidrogenados (HSH) aos granulados de maltitol "adoçante personalizado 1" e assim obter "adoçante personalizado 2".
[0037] Os granulados de maltitol assim obtidos não podem, nesse caso, se prevalecer de uma concentração de maltitol, de acordo com aqueles da invenção.
[0038] Por outro lado, é apenas por esse acréscimo de HSH que os maltitóis granulados desse pedido de patente internacional WO 2004/067 595 apresentam um escoamento satisfatório.
[0039] O maltitol granulado, de acordo com a invenção, possui, por outro lado, uma aptidão muito boa para ser comprimido para preparar tabletes para mascar ou para açucarar e uma aptidão muito boa para ser misturado a outros produtos.
[0040] A compressibilidade do maltitol granulado é determinada da seguinte forma:
[0041] Mede-se a força, expressa em Newtons, que é necessária para provocar a compressão de um comprimido preparado com o auxilio de uma prensa alternativa em laboratório FROGERAIS AM, a partir desse maltitol lubrificado com 1/ de estearato de magnésio (lubrificação feita pela mistura durante 5 minutos do maltitol granulado e estearato de magnésio em um misturador TURBULA T2C) , traduzindo, portanto, a resistência à compressão do comprimido que é cilíndrico com faces convexas (raio de curvatura de 13 mm) de um diâmetro de 13 mm, de uma espessura de 6 mm e de um peso de 0,857 g, isto é, de uma densidade aparente de 1,5 g/ml. Essa força, expressando a dureza, é medida em um durômetro ERWEKA TBH 30 GMD. O valor dado em Newtons corresponde a uma média feita em 10 medidas.
[0042] O maltitol granulado, de acordo com a invenção, apresenta, então, uma compressibilidade superior ou igual a 300 N, de preferência compreendida entre 300 e 500 N.
[0043] Graças a esse valor de compressibilidade notável, a resistência mecânica dos comprimidos obtidos com esse maltitol granulado, de acordo com a invenção, é muito elevada, comparativamente àquela dos comprimidos obtidos com os produtos fabricados por cristalização na água, por extrusão e por atomização.
[0044] A titulo de primeiro exemplo, a sociedade requerente descobriu que o maltitol granulado descrito no pedido de patente WO 2005/037 849 apresentava uma compressibilidade bem inferior àquela do maltitol granulados, de acordo com a invenção.
[0045] Além disso, essa compressibilidade é obtida entre 35 e 45 kN, força máxima admissível para esse tamanho de comprimido, antes da ruptura do equipamento de compressão.
[0046] A titulo de segundo exemplo, caso as composições cristalinas de maltitol descritas pela sociedade requerente em sua patente EP 735 042 apresentem uma compressibilidade equivalente àquela do maltitol granulado, de acordo com a invenção, quando as medidas são feitas em comprimidos que apresentam uma densidade de 1,35 g/ml (condições de medida apresentadas nessa patente EP 0 735 042), elas não permitem obter comprimidos que resistam à compressão, quando a densidade dos comprimidos atinge o valor de 1,5 g/ml (valor de densidade imposta pelo teste de compressibilidade utilizado para testar a resistência à compressão do maltitol granulado, de acordo com a invenção).
[0047] O maltitol granulado, de acordo com a invenção, apresenta assim uma notável e excepcional compressibilidade.
[0048] O maltitol granulado da invenção é também caracterizado por sua higroscopicidade.
[0049] Ele apresenta uma higroscopicidade, determinada por sua evolução ponderai entre 0 e 86% de umidade relativa (HR), inferior ou igual a 2,5%, de preferência compreendida entre 0,15 e 2,5%, mais preferencialmente entre 1 e 2%.
[0050] O teste de medida da higroscopicidade consiste no caso em avaliar a variação de peso da amostra de maltitol, quando é submetido a diferentes HR a 20 °C em um equipamento fabricado pela sociedade SURFACE MEASUREMENT SYSTEMS (Londres UK) e denominado Dynamic Vapour Sorption Série 1.
[0051] Esse equipamento consiste em uma microbalança diferencial que permite quantificar a evolução ponderai de uma amostra em relação a uma referência (no caso a nacele de referência da balança diferencial está vazia), quando este é submetido a diferentes condições climáticas.
[0052] O gás vetor é o nitrogênio, e o peso da amostra está compreendido entre 10 e 12 mg. As HR programadas são 0% HR durante 500 minutos (desidratação), depois 20, 40, 60, 70, 75, 80, 82, 84, 86% HR. O fator de estabilidade que permite a passagem automática de uma HR à seguinte é a relação dm/dt que é fixado em 0,002 %/mn durante 20 minutos.
[0053] No final, é obtida uma tabela de valores correspondentes para cada HR na equação [ (m-mo) /mo] x 100, na qual "m" é a massa da amostra em fim de teste para a HR considerada e "mo" a massa em fim de desidratação.
[0054] Os resultados são expressos como a diferença entre os valores de evolução ponderai (tais como descritos acima) obtidas respectivamente a 86% e após desidratação (a 0% HR).
[0055] O maltitol granulado, de acordo com a invenção, apresenta assim uma higroscopicidade inferior ou igual a 2,5%, de preferência compreendida entre 1 e 2%.
[0056] Comparativamente ao valor de higroscopicidade das composições cristalinas de maltitol descritas notadamente pela sociedade requerente em sua patente EP 0 735 042, constata-se que aquele do maltitol granulado, de acordo com a invenção, é mais elevado.
[0057] Todavia, esse valor permanece baixo e inteiramente aceitável, considerando-se a notável compressibilidade do maltitol granulado, de acordo com a invenção.
[0058] De acordo com uma variante preferencial, o maltitol granulado, de acordo com a invenção, pode, além disso, ser também caracterizado por sua densidade aparente e sua aptidão ao escoamento.
[0059] A densidade do maltitol granulado, de acordo com a invenção, é determinada segundo o método de medida preconizado pela Farmacopéia Européia (PE 5.0 volume 1, 01/2005: 20915 parágrafo 2.9.15. VOLUME APARENTE; equipamento segundo a figura 2.9.15. -1) .
[0060] Nessas condições, o maltitol granulado, de acordo com a invenção, apresenta vantajosamente uma densidade aparente compreendida entre 0,30 e 0,90 g/ml, de preferência compreendida entre 0,40 e 0,80 g/ml.
[0061] Quanto ao escoamento livre do maltitol granulado, de acordo com a invenção, é determinado também segundo o método de medida preconizado pela farmacopéia Européia (PE 5.0 tome 1, 01/2005: 20916, parágrafo 2.9.16 ESCOAMENTO; equipamento, de acordo com a figura 2.9.16. - 2) .
[0062] O maltitol granulado da invenção apresenta, então, vantajosamente um escoamento livre compreendido entre 5 e 12 segundos, de preferência entre 6 a 9 segundos.
[0063] Esse valor é inteiramente satisfatório, em relação àqueles dos pós de maltitol da técnica anterior, conforme será exemplificado a seguir.
[0064] Uma outra propriedade funcional do maltitol granulado, de acordo com a invenção, é aquela de se dissolver rapidamente na água.
[0065] Para medir essa taxa de dissolução, são introduzidos em 150 gramas de água desmineralizada e desgaseifiçada, mantida a 20 °C e submetida a uma agitação a 200 rpm em um becher de forma baixa de 250 ml, 5 gramas exatamente do produto a testar. O tempo de dissolução corresponde ao tempo necessário, após introdução do produto, para se conseguir uma perfeita limpidez visual do preparo.
[0066] Nessas condições, o maltitol granulado, de acordo com a invenção, pode notadamente possuir uma taxa de dissolução inferior ou igual a 40 segundos e, de preferência, inferior ou igual a 35 segundos e, mais preferencialmente ainda, inferior ou igual a 30 segundos.
[0067] O maltitol granulado, de acordo com a invenção, pode, enfim, de acordo com uma outra variante, ser também caracterizado por seu diâmetro médio volúmico (média aritmética) D4, 3.
[0068] Esses valores são determinados sobre um granulômetro a difração LASER tipo LS 230 da sociedade BECKMAN-COULTER, equipado com seu módulo de dispersão pó (método seco), seguindo o manual técnico e as especificações do fabricante.
[0069] A faixa de medida do granulômetro a difração LASER tipo LS 230 é de 0,04 pm a 2.000 pm.
[0070] As condições operacionais de velocidade de parafuso sob moega e de intensidade de vibração do câmara de dispersão são determinadas, de maneira que a concentração óptica esteja compreendida entre 4 e 12%, idealmente 8%.
[0071] Os resultados são calculados em % volumétrica, e expressos em pm.
[0072] O maltitol granulado, de acordo com a invenção, apresenta assim um diâmetro volúmico médio compreendido entre 200 e 500 pm, de preferência compreendido entre 250 e 400 pm.
[0073] O maltitol granulado, de acordo com a invenção, é capaz de ser obtido, procedendo-se a pulverização de um xarope relativamente rico em maltitol em relação à quantidade de carboidratos presentes nesse xarope (concentração de maltitol pelo menos igual a 70% em peso), sobre um leito pulverulenta em movimento de partículas de maltitol cristalizado de pureza elevada (concentração de maltitol pelo menos igual a 99% em peso).
[0074] O maltitol granulado, de acordo com a invenção, pode, em particular, ser obtido, aplicando-se o processo em um granulador, processo que compreende as seguintes etapas: a) preparo de um xarope de maltitol que tem uma matéria seca inferior a 50% em peso, de preferência compreendida entre 20 e 45% em peso, e apresentando uma concentração de maltitol superior a 70% em peso, de preferência compreendida entre 75 e 95 em peso; b) introdução em um granulador com leito de ar fluidizado de um leito pulverulenta de maltitol cristalizado de concentração pelo menos igual a 99% em peso e apresentando um diâmetro médio compreendido entre 30 e 100 pm; c) regulagem da temperatura de entrada do ar do granulador a um valor compreendido entre 100 e 120 °C, e da velocidade do ar de fluidização a um valor compreendido entre 1 e 2 m/s; d) pulverização fina do xarope de maltitol da etapa a) nesse granulador, a uma temperatura compreendida entre 35 e 45 °C, de preferência, a uma temperatura da ordem de 40 °C sobre o leito pulverulento de particulas em movimento de maltitol cristalizado da etapa b); esse leito tendo uma temperatura compreendida entre 30 e 60 °C; a massa do leito representando constantemente pelo menos duas vezes e meia a massa do xarope pulverizado; e) secagem por aumento da temperatura do ar do granulador, ao término da pulverização fina desse xarope, a uma temperatura inferior à temperatura de fusão do maltitol, de preferência a uma temperatura inferior a 130 °C, mais preferencialmente a uma temperatura da ordem de 120 °C, até que a temperatura do leito esteja compreendida entre 70 e 80 °C, de preferência da ordem de 75 °C; f) resfriamento do maltitol granulado assim obtido a uma temperatura de no máximo 25 °C, de preferência a uma temperatura da ordem de 20 °C e coleta do maltitol granulado assim obtido.
[0075] A etapa (a) do processo, de acordo com a invenção, consiste em preparar um xarope de maltitol, tendo uma matéria seca inferior a 50% em peso, de preferência compreendida entre 20 e 45% em peso, e apresentando uma concentração de maltitol superior a 70% em peso, de preferência compreendida entre 75 e 95% em peso.
[0076] Esse xarope pode vantajosamente ser preparado a partir do MALTISORB® 75/75 que a sociedade Requerente comercializa, caracterizado por uma matéria seca de 75% e de uma concentração de maltitol de 75% (com notadamente 1,5% de sorbitol e 12,5% de polióis, apresentando um grau de polimerização de 3 - DP3H)
[0077] De maneira preferencial, pode-se acrescentar, no xarope de maltitol da etapa (a) que será pulverizado no granulador, maltitol cristalino que apresenta as mesmas concentraçãos em maltitol que aquelas do maltitol cristalizado que será introduzido no granulador na etapa (b).
[0078] Essa mistura de xarope de maltitol e de maltitol cristalizado permite ajustar a matéria seca do xarope de maltitol a pulverizar, o que levará, como será exemplificado a seguir, a modular a granulometria, a densidade e a concentração de maltitol do maltitol granulado, de acordo com a invenção.
[0079] A etapa (b) do processo, de acordo com a invenção, consiste em introduzir em um granulador com leito de ar fluidizado do maltitol cristalizado de concentração pelo menos igual a 99% em peso e apresentando um diâmetro médio compreendido entre 30 e 100 pm.
[0080] A sociedade requerente recomenda utilizar maltitol cristalizado do tipo daqueles que ela comercializa sob os nomes de marca MALTISORB® P35 ou MALTISORB® P90 (o número inscrito junto à letra P, dando o diâmetro médio do maltitol cristalizado expresso em pm).
[0081] A etapa (c) do processo, de acordo com a invenção, consiste em uma regulagem da temperatura de entrada do ar do granulador a um valor compreendido entre 100 e 120 °C, e da velocidade do ar de fluidizaçao a um valor compreendido entre 1 e 2 m/s.
[0082] A colocação em movimento das partículas que constituem o leito pulverulenta é assim obtida por fluidização no ar.
[0083] Essas condições de temperatura e de vazão do ar que entra são vantajosamente escolhidas, de maneira a assegurar uma mistura ótima de xarope de maltitol pulverizado sobre o leito de partículas de maltitol cristalina colocada em movimento no granulador.
[0084] A etapa (d) do processo, de acordo com a invenção, consiste em realizar uma pulverização fina do xarope de maltitol da etapa a) a uma temperatura compreendida entre 35 e 45 °C, de preferência a uma temperatura da ordem de 40 °C sobre um leito pulverulenta de partículas em movimento de maltitol cristalizado de concentração pelo menos igual a 99% em peso; a vazão da pulverização sendo regulada, de maneira que esse leito tenha uma temperatura compreendida entre 30 e 60 °C; a massa do leito representando constantemente pelo menos duas vezes e meia a massa do xarope pulverizado.
[0085] É preferível evitar uma pulverização grosseira do xarope, caso no qual se observa uma colagem, uma má repartição do xarope e da granulometria do produto final.
[0086] Também, a fim de que o maltitol granulado, de acordo com a invenção, apresente as propriedades especificas descritas mais acima, convém reter um material que permita formar a partir do xarope de goticulas muito finas, até mesmo uma névoa.
[0087] A vazão de pulverização deve ser controlada, por qualquer técnica conhecida, por outro lado, do técnico, de maneira a se obter uma temperatura no leito compreendida entre 30 e 60 °C.
[0088] A etapa (e) do processo, de acordo com a invenção, consiste em realizar a secagem do maltitol granulado por aumento da temperatura do ar do granulador ao término da pulverização fina desse xarope a uma temperatura inferior à temperatura de fusão do maltitol, de preferência a uma temperatura inferior a 130 °C, mas preferencialmente a uma temperatura da ordem de 120 °C, até que a temperatura do leito esteja compreendida entre 70 e 80 °C, de preferência da ordem de 75 °C.
[0089] A etapa (f) do processo, de acordo com a invenção, consiste em resfriar o maltitol granulado assim obtido a uma temperatura de no máximo 25 °C, de preferência a uma temperatura da ordem de 20 °C e, enfim, coletar o maltitol granulado assim obtido.
[0090] De maneira vantajosa, pode ser processado em uma etapa suplementar de peneiramento, como será exemplificado a seguir.
[0091] O teor de água final do maltitol granulado assim secado, resfriado e coletado é inferior a 1%, de preferência a 0,5% e mais preferencialmente inferior ou igual a 0,4%.
[0092] A sociedade requerente demonstrou que se podia vantajosamente fabricar o maltitol granulado, por exemplo, utilizando um granulador de tipo GLATT AGT 400, o qual permite, graças a essa concepção, utilizar, adaptando- as todas as etapas essenciais, de acordo com a invenção.
[0093] Esse material permite, com efeito, pulverizar muito finamente com o auxilio do bocal bifluido, que ele comporta, um xarope que tem uma temperatura compreendida entre 35 e 45 °C e uma matéria seca inferior a 50% em peso, de preferência compreendida entre 20 e 45% em peso, em um leito de particulas de maltitol, colocada e mantida em movimento com o ar. A massa de particulas de maltitol do leito representa pelo menos duas vezes e meia a massa do xarope pulverizado, preferencialmente 8 a 2 vezes e meia, mais preferencialmente 6 a 3 vezes a massa do xarope pulverizado.
[0094] O maltitol granulado, de acordo com a invenção, pode vantajosamente ser empregado como agente edulcorante, agente de carga ou de textura, excipiente ou suporte de aditivos diversos.
[0095] É particularmente recomendado, em razão de suas propriedades especificas, à fabricação de comprimidos e de pós a dissolver nos dominios alimentar e farmacêutico.
[0096] Todavia, nada impede utilizar com uma outra finalidade, como, por exemplo, para formular gomas de mascar, xaropes ou artigos de confeitaria.
[0097] A invenção será ainda melhor compreendida com o auxilio dos exemplos que se seguem, os quais não querem ser limitativos e constituem apenas o estado de certos modos de realização e de certas propriedades vantajosas do maltitol granulado, de acordo com a invenção.
[0098] Exemplo 1: Preparo de maltitol granulado, de acordo com a invenção, e comparação com os produtos da técnica anterior.
[0099] 25 kg de maltitol cristalino comercializado pela sociedade requerente com o nome de marca MALTISORB® P90 são introduzidos em um granulador GLATT AGT 400, funcionando em modo batelada (a saida do classificador de ar é fechada).
[00100] A vazão de ar de entrada é regulada a 800 m3/h com uma temperatura de 100 °C (de maneira a obter uma velocidade do ar de fluidização a um valor compreendido entre 1 e 2 m/s).
[00101] Um xarope, constituído de 1,7 kg de MALTISORB® 75/75 diluido com 3 kg de água, é pulverizado a uma temperatura de 40 °C com o auxilio de um bocal bifluido (pressão de ar de 4 bars) em posição "bottom spray" sobre as partículas de maltitol em movimento no fluxo de ar.
[00102] A vazão da pulverização é regulada, de maneira a se obter uma temperatura no leito de partículas em movimento de 31 °C. No fim da pulverização, a temperatura do ar é aumentada até 120 °C. Essas condições são mantidas até que a temperatura no leito de pó se eleve a 7 5 °C.
[00103] O pó é, em seguida, resfriado a 20 °C, depois peneirado entre 100 e 500 pm.
[00104] O maltitol granulado obtido será referenciado (A) na seqüência desse exemplo 1.
[00105] Dois outros maltitóis granulados, de acordo com a invenção, são preparados por um processo similar àquele descrito antes, para se obter o maltitol granulado (A), com a diferença que: - o primeiro maltitol granulado referenciado (B) é preparado a partir de 25 kg de maltitol cristalizado comercializado pela sociedade requerente com o nome de marca MALTISORB® P35 sobre o qual vem se pulverizar, com o auxilio de um bocal em posição "top spray", 2,5 kg de MALTISORB® 75/75 diluidos com 3 kg de água; - o segundo maltitol granulado referenciado (C) é preparado a partir de 25 kg de maltitol cristalino comercializado pela sociedade requerente com o nome de marca MALTISORB® P35 sobre o qual vem se pulverizar, com o auxilio de um bocal em posição "top spray", 1,8 kg de MALTISORB® 75/75 diluidos com 5 kg de água.
[00106] Por outro lado, para o preparo desses dois lotes (B) e (0) , o xarope de maltitol é adicionado de maltitol cristalino, a fim de aumentar a matéria seca.

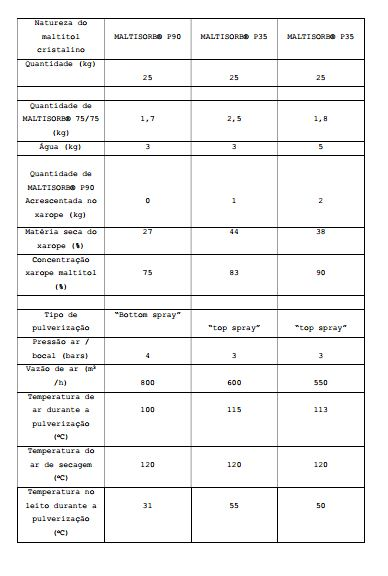

[00107] A tabela I a seguir retoma alguns parâmetros dos processos de fabricação dos maltitóis granulados (A), (B) e (C).

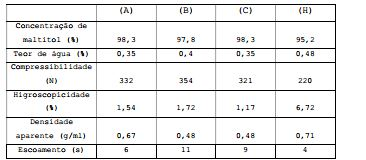

[00108] As principais características funcionais dos maltitóis granulados (A), (B) e (C) são apresentadas na tabela II a seguir. Um primeiro estudo comparativo é feito entre os maltitóis (A) , (B) e (C) e uma composição da técnica anterior que tem uma concentração de maltitol inferior a 96%. Esse maltitol, abaixo denominado maltitol (H), é obtido de acordo com a patente WO 2005/037849. Tabela II
[00109] Além de uma concentração de maltitol bem inferior àquela dos pós de maltitol (A) , (B) e (C) , o maltitol (H) da técnica anterior possui uma higroscopicidade muito forte que pode ser até seis vezes superior àquela do maltitol, de acordo com a invenção. Essa higroscopicidade é responsável por uma instabilidade dos pós e produtos derivados, devido um forte retorno da água. Observam-se, por exemplo, fenômenos de empedramento, depósito dos pós ou de perda de sua característica de escoamento. Esses fenômenos não são observados para os pós que têm características de higroscopicidade, conforme aquelas do maltitol, de acordo com a invenção.
[00110] Um segundo estudo comparativo, feito a partir de composições da técnica anterior muito ricas em maltitol, é apresentado na tabela III, comparativamente com os maltitóis granulados (A) , (B) e (C) , de acordo com a invenção. Esses diferentes maltitóis da técnica anterior são os seguintes: - um pó cristalino contendo cristais de maltitol obtidos por cristalização na água (MALTISORB® P 200); composto (D); um pó obtido segundo a técnica dita de "empastar" - composto (E); - um pó de maltitol, extrudado segundo condições dadas na patente EP 0 220 103 - composto (F); - uma composição cristalina de maltitol obtida por atomização, segundo as condições dadas a patente EP 0 735 042 - composto (G).
[00111] A fim de comparar as propriedades funcionais dos maltitóis granulados da invenção em relação aos maltitóis ou composições cristalinas de maltitol do estado da técnica, a aptidão ao escoamento e às densidades aparentes figuradas nessa tabela foram medidas segundo os métodos descritos na patente EP 0 735 042: - a aptidão no escoamento do maltitol granulado, de acordo com a invenção, é determinada, utilizando um aparelho comercializado pela sociedade HOSOKAWA sob a marca "Powder Tester", aplicando o método que permite calcular uma informação de escoamento denominada também "fluidez" descrita nos artigos de CARR R.L. em chem. Eng. 72, n° 1, 163 - 168 (1965) e em Chem. Eng. 72, n° 2, 69 - 73 (1965). O maltitol granulado da invenção apresenta então uma informação de escoamento compreendida entre 70 e 85; - a densidade aparente é medida, utilizando um aparelho comercializado pela sociedade HOZOKAWA com a marca "Powder Tester" aplicando o método recomendado para medir uma densidade não acumulada. Nessas condições, o maltitol granulado, de acordo com a invenção, apresenta uma densidade aparente compreendida entre 0,40 g/ml e 0,80 g/ml, de preferência compreendida entre 0,42 e 0,75 g/ml.
[00112] As outras medidas são efetuadas conforme os métodos preconizados no presente pedido de patente. Tabela ITT
[00113] Contrariamente às composições cristalinas de maltitol da técnica anterior, os maltitóis granulados, de acordo com a invenção, aliam vantajosamente propriedades jamais encontradas simultaneamente até o presente.
[00114] Eles possuem, ao mesmo tempo, as características de serem compressiveis e de serem ligeiramente higroscópicas, escoando facilmente e de se dissolverem muito rapidamente na água.

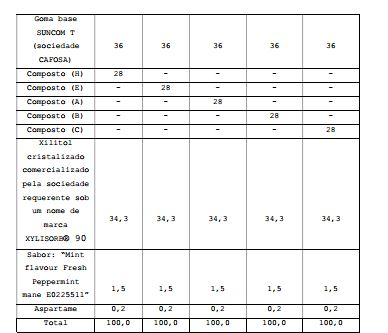

[00115] Preparam-se gomas de mascar a partir dos maltitóis granulados (A), (B) e (C) do exemplo 1, segundo as formulações abaixo (tabelas IV) . A titulo comparativo, gomas de mascar são também preparados com o composto (E) do exemplo 1 e com um pó obtido também, segundo a técnica dita de "empastar", mas de granulometria mais elevada - composto (H) . Tabela IV
[00116] Mede-se e compara-se a textura das gomas de mascar sem açúcar obtidos em condições estritamente idênticas.
[00117] A medida de textura das gomas de mascar é feita por penetrometria com a máquina universal INSTRON 4502 comercializada pela sociedade INSTRON, seguindo protocolo abaixo: - utilização da célula de medida de 100N, de um punção metálico de forma cilíndrica e com diâmetro de 3,9 mm; medida feita sobre uma amostra de goma de mascar de 30 mm de comprimento, 18 mm de largura, 5 mm de espessura; - penetração a uma velocidade de 50 mm/min;
[00118] Registra-se a força em newtons, e o valor retido é o máximo de força, sabendo que a avaliação pára quando uma queda de O,1N é constatada na medida da força.
[00119] A dureza da goma de mascar é caracterizada no decorrer de seu resfriamento (45 °C, 35 °C, 20 °C), depois no decorrer de sua estocagem após um dia, oito dias e 15 dias a 50% HR e 20 °C.
[00120] Os resultados são agrupados na seguinte tabela V:
[00121] Constata-se que as gomas de mascar à base de maltitol granulado, de acordo com a invenção, são ligeiramente mais duros do que aqueles preparados a partir do composto (H) , após um dia de estocagem, mas que as durezas sobre os produtos estabilizados (após 15 dias) são muito próximas. A textura final das gomas de mascar é, portanto, similar.
[00122] Nenhuma das gomas de mascar apresentadas acima é arenosa ou granulada na boca. Os maltitóis granulados, de acordo com a invenção, podem, portanto, ser utilizados tais quais em gomas de mascar, sem necessitar de moagem particular.
[00123] Essas análises confirmam o interesse que apresenta o maltitol granulado, de acordo com a invenção, na formulação das gomas de mascar, quando se deseja ajustar a sua textura.
Claims (6)
1. Maltitol granulado de concentração superior ou igual a 97%, de preferência entre 98 e 99%, caracterizado pelo fato de apresentar: - um teor de água inferior a 1%, de preferência inferior a 0,5%, mais preferencialmente ainda, inferior ou igual a 0,4%; - uma compressibilidade superior ou igual a 300 N, de preferência entre 300 a 500 N; - uma higroscopicidade inferior ou igual a 2,5%, de preferência entre 0,15 e 2,5%.
2. Maltitol granulado, de acordo com a reivindicação 1, caracterizado pelo fato de apresentar uma densidade aparente, determinada segundo o método de medida preconizado pela farmacopéia Européia (PE 5.0 volume 1, 01/2005: 2915 parágrafo 2.9.15. VOLUME APARENTE; equipamento segundo a figura 2.9.15.-1), entre 0,30 e 0,90 g/ml, de preferência entre 0,40 e 0,80 g/ml.
3. Maltitol granulado, de acordo qualquer uma das reivindicações 1 e 2, caracterizado pelo fato de apresentar um escoamento livre, determinado segundo o método de medida preconizado pela farmacopéia Européia (PE 5.0 volume 1, 01/2005: 20916, parágrafo 2.9.16 ESCOAMENTO; equipamento, de acordo com a figura 2.9.16.-2), entre 5 e 12 segundos.
4. Maltitol granulado, de acordo com qualquer uma das reivindicações precedentes, caracterizado pelo fato de apresentar uma taxa de dissolução na água inferior ou igual a 40 segundos, de preferência inferior ou igual a 35 segundos, mais preferencialmente ainda inferior ou igual a 30 segundos.
5. Maltitol granulado, de acordo com qualquer uma das reivindicações precedentes, caracterizado pelo fato de apresentar um diâmetro volumétrico médio medido por granulometria por difração LASER com o auxilio de um módulo método seco, entre 200 e 500 pm, de preferência entre 250 e 400 pm.
6. Processo de obtenção de maltitol granulado, conforme definido em qualquer uma das reivindicações 1 a 5, caracterizado pelo fato de compreender as seguintes etapas: a) preparar um xarope de maltitol que tem uma matéria seca inferior a 50% em peso, de preferência entre 20 e 45% em peso, e apresentando uma concentração de maltitol superior a 70% em peso, de preferência entre 75 e 95% em peso; b) introduzir em um granulador de leito de ar fluidizado, um leito pulverulento de maltitol cristalizado de concentração pelo menos igual a 99% em peso e apresentando um diâmetro médio entre 30 e 100 pm; c) controlar a temperatura de entrada do ar do granulador para um valor entre 100 e 120 °C, e da velocidade do ar de fluidização para um valor entre 1 e 2 m/s; d) pulverizar finamente o xarope de maltitol da etapa a) nesse granulador, a uma temperatura entre 35 e 45 °C, de preferência a uma temperatura da ordem de 40 CC sobre o leito pulverulento em movimento de particulas de maltitol cristalizado da etapa b); esse leito tendo uma temperatura entre 30 e 60 °C; a massa do leito representando constantemente pelo menos duas vezes e meia a massa do xarope pulverizado; e) secar aumentando a temperatura do ar do granulador, ao término da pulverização fina desse xarope, a uma temperatura inferior à temperatura de fusão do maltitol, de preferência a uma temperatura inferior a 130 °C, mais preferencialmente a uma temperatura da ordem de 120 °C, até que a temperatura do leito esteja entre 70 e 80 °C, de preferência da ordem de 75 °C; f) resfriar o maltitol granulado assim obtido a uma temperatura de no máximo 25 °C, de preferência a uma temperatura da ordem de 20 °C e coletar o maltitol granulado assim obtido.
Applications Claiming Priority (2)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| FR0760174 | 2007-12-20 | ||
| FR0760174A FR2925499B1 (fr) | 2007-12-20 | 2007-12-20 | Maltitol granule pour compression directe et son procede de preparation |
Publications (3)
| Publication Number | Publication Date |
|---|---|
| BRPI0819340A2 BRPI0819340A2 (pt) | 2011-01-11 |
| BRPI0819340B1 true BRPI0819340B1 (pt) | 2020-09-29 |
| BRPI0819340B8 BRPI0819340B8 (pt) | 2021-05-25 |
Family
ID=39632468
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| BRPI0819340A BRPI0819340B8 (pt) | 2007-12-20 | 2008-12-18 | maltitol granulado para compressão direta e o respectivo processo de preparo |
Country Status (13)
| Country | Link |
|---|---|
| US (2) | US8232388B2 (pt) |
| EP (1) | EP2093232B1 (pt) |
| JP (1) | JP5748390B2 (pt) |
| KR (1) | KR101557162B1 (pt) |
| CN (1) | CN101463054B (pt) |
| BR (1) | BRPI0819340B8 (pt) |
| CA (1) | CA2647157C (pt) |
| DK (1) | DK2093232T3 (pt) |
| ES (1) | ES2546115T3 (pt) |
| FR (1) | FR2925499B1 (pt) |
| MX (1) | MX2008016495A (pt) |
| PL (1) | PL2093232T3 (pt) |
| RU (1) | RU2483753C2 (pt) |
Families Citing this family (8)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| WO2006022206A1 (ja) | 2004-08-25 | 2006-03-02 | Towa Chemical Industry Co., Ltd. | 固結し難い結晶性マルチトール粉末およびその製造方法 |
| JP6189080B2 (ja) * | 2012-04-25 | 2017-08-30 | 上野製薬株式会社 | 終末糖化産物生成抑制剤 |
| JP6088848B2 (ja) * | 2013-02-22 | 2017-03-01 | フロイント産業株式会社 | 賦形剤造粒物及びその製造方法、並びに錠剤 |
| US20170208849A1 (en) * | 2014-07-21 | 2017-07-27 | Roquette Freres | Sugar compositions for tableting by direct compression |
| CN107087702A (zh) * | 2016-02-17 | 2017-08-25 | 罗盖特公司 | 增强的风味释放口香糖组合物 |
| CN108721631A (zh) * | 2018-06-13 | 2018-11-02 | 沈惠 | 一种蔗糖细颗粒及其制备方法、设备与应用 |
| CN109438188A (zh) * | 2018-11-16 | 2019-03-08 | 浙江华康药业股份有限公司 | 一种颗粒山梨醇及其制备方法 |
| CN113974124B (zh) * | 2021-12-17 | 2023-08-11 | 浙江华康药业股份有限公司 | 一种颗粒麦芽糖醇的制备方法 |
Family Cites Families (40)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JPS4861665A (pt) | 1971-12-03 | 1973-08-29 | ||
| JPS5029029B2 (pt) | 1972-04-17 | 1975-09-19 | ||
| JPS4987619A (pt) | 1972-12-27 | 1974-08-22 | ||
| JPS49110620A (pt) | 1973-03-08 | 1974-10-22 | ||
| JPS5516439B2 (pt) * | 1973-06-21 | 1980-05-01 | ||
| US3918986A (en) | 1973-06-21 | 1975-11-11 | Nikken Chemicals Co Ltd | Composite maltitol powder |
| JPS5025514A (pt) | 1973-07-07 | 1975-03-18 | ||
| JPS5059312A (pt) | 1973-10-02 | 1975-05-22 | ||
| JPS50129769A (pt) | 1974-04-05 | 1975-10-14 | ||
| JPS51113813A (en) | 1975-03-03 | 1976-10-07 | Towa Kasei Kogyo Kk | Pulverizing process of maltitol |
| JPS5247928A (en) * | 1975-10-09 | 1977-04-16 | Towa Kasei Kogyo Kk | Process for preparing coated granule of maltitol |
| US4248895A (en) | 1978-12-21 | 1981-02-03 | Life Savers, Inc. | Dehydrated higher polyalcohols, comestibles and chewing gum containing same and method |
| DE2930807A1 (de) | 1979-07-28 | 1981-02-26 | Natec Inst Naturwiss | Einstueckiger, wasch- und sterilisierbarer kunststoffschuh |
| JPS5747680A (en) | 1980-09-05 | 1982-03-18 | Canon Inc | Electronic type writer |
| JPS57134498A (en) * | 1981-02-12 | 1982-08-19 | Hayashibara Biochem Lab Inc | Anhydrous crystalline maltitol and its preparation and use |
| JPS58158145A (ja) | 1982-03-15 | 1983-09-20 | Nikken Kagaku Kk | 還元麦芽糖水飴類粉末の製造方法 |
| FR2575179B1 (fr) * | 1984-12-20 | 1987-02-06 | Roquette Freres | Procede de preparation de maltitol cristallise |
| FR2575180B1 (fr) * | 1984-12-20 | 1987-02-06 | Roquette Freres | Produit a haute teneur en maltitol, ses applications et son procede de fabrication |
| FR2588005B1 (fr) * | 1985-10-02 | 1987-12-11 | Roquette Freres | Maltitol poudre directement compressible et son procede de preparation |
| JPH0714953B2 (ja) * | 1990-06-25 | 1995-02-22 | 東和化成工業株式会社 | マルチトール含蜜結晶及びその製造方法 |
| JP3166102B2 (ja) * | 1990-06-25 | 2001-05-14 | 東和化成工業株式会社 | マルチトール含蜜結晶 |
| DE69310968T2 (de) | 1992-03-17 | 1997-09-04 | Ueno Seiyaku Oyo Kenkyujo Kk | Verfahren zur Herstellung von pulverförmigem kristallinem Maltitol |
| FR2732343B1 (fr) * | 1995-03-29 | 1997-06-13 | Roquette Freres | Composition de maltitol et son procede de preparation |
| IL117623A (en) * | 1995-03-29 | 2000-01-31 | Roquette Freres | Maltitol composition and its preparation |
| JP3602903B2 (ja) * | 1995-05-02 | 2004-12-15 | 東和化成工業株式会社 | 結晶マルチトール及びそれを含有する含蜜結晶の製造方法 |
| JP3561566B2 (ja) * | 1995-10-27 | 2004-09-02 | 東和化成工業株式会社 | 砂糖とマルチトールとの流動性の高い混合粉末組成物の製造方法 |
| DE19617487A1 (de) * | 1996-05-02 | 1997-11-06 | Merck Patent Gmbh | Geschmacksverbesserung von Arzneimittelwirkstoffen |
| JPH1162074A (ja) | 1997-08-20 | 1999-03-05 | Mitsui Eng & Shipbuild Co Ltd | パネルウォールの取付け方法 |
| JP3624672B2 (ja) | 1998-01-27 | 2005-03-02 | 株式会社林原生物化学研究所 | 無水結晶マルチトールの連続的製造方法及び製造装置 |
| ZA200003120B (en) * | 1999-06-30 | 2001-01-02 | Givaudan Roure Int | Encapsulation of active ingredients. |
| US6863737B2 (en) * | 2000-07-05 | 2005-03-08 | Kabushiki Kaisha Ueno Seiyaku Oyo Kenkyusho | Crystalline mixture solid containing maltitol and preparation therefor |
| US6458401B1 (en) * | 2000-11-15 | 2002-10-01 | Roquette Freres | Process for producing a powder containing crystalline particles of maltitol |
| EP1440975A1 (en) * | 2001-10-31 | 2004-07-28 | Kabushiki Kaisha Ueno Seiyaku Oyo Kenkyusho | Maltitol crystal containing crystal of saccharide except maltitol and method for production thereof |
| FR2838125B1 (fr) * | 2002-04-04 | 2005-06-24 | Roquette Freres | Composition liquide de maltitol, son procede de fabrication et ses utilisations |
| MXPA05008187A (es) * | 2003-01-29 | 2006-03-30 | Spi Polyols Inc | Composiciones de granulos de poliol y procesos de manufactura. |
| BRPI0415561A (pt) * | 2003-10-21 | 2007-01-02 | Cargill Inc | processo para a preparação de maltitol solidificado, uso de maltitol solidificado, produto de panificação, e, tabletes |
| WO2006022206A1 (ja) * | 2004-08-25 | 2006-03-02 | Towa Chemical Industry Co., Ltd. | 固結し難い結晶性マルチトール粉末およびその製造方法 |
| FR2888129B1 (fr) * | 2005-07-08 | 2015-10-02 | Roquette Freres | Procede de production d'une poudre contenant des particules cristallines de xylitol avec un autre polyol |
| JP4861665B2 (ja) | 2005-09-08 | 2012-01-25 | 東芝エレベータ株式会社 | エレベータ巻上機のリニューアル方法及びエレベータシステム |
| JP5059312B2 (ja) | 2005-09-16 | 2012-10-24 | Ｈｏｙａ株式会社 | 高分散性リン酸カルシウム系化合物ナノ粒子及びその製造方法 |
-
2007
- 2007-12-20 FR FR0760174A patent/FR2925499B1/fr active Active
-
2008
- 2008-12-12 DK DK08171504.7T patent/DK2093232T3/en active
- 2008-12-12 PL PL08171504T patent/PL2093232T3/pl unknown
- 2008-12-12 EP EP08171504.7A patent/EP2093232B1/fr active Active
- 2008-12-12 ES ES08171504.7T patent/ES2546115T3/es active Active
- 2008-12-17 CA CA2647157A patent/CA2647157C/fr active Active
- 2008-12-18 BR BRPI0819340A patent/BRPI0819340B8/pt not_active IP Right Cessation
- 2008-12-19 RU RU2008150539/15A patent/RU2483753C2/ru active
- 2008-12-19 JP JP2008324628A patent/JP5748390B2/ja active Active
- 2008-12-19 KR KR1020080129883A patent/KR101557162B1/ko not_active Expired - Fee Related
- 2008-12-19 MX MX2008016495A patent/MX2008016495A/es active IP Right Grant
- 2008-12-22 US US12/341,689 patent/US8232388B2/en active Active
- 2008-12-22 CN CN2008101878681A patent/CN101463054B/zh not_active Expired - Fee Related
-
2012
- 2012-06-21 US US13/529,063 patent/US8518185B2/en active Active
Also Published As
| Publication number | Publication date |
|---|---|
| ES2546115T3 (es) | 2015-09-18 |
| KR20090067100A (ko) | 2009-06-24 |
| EP2093232A1 (fr) | 2009-08-26 |
| PL2093232T3 (pl) | 2015-11-30 |
| RU2008150539A (ru) | 2010-06-27 |
| US20120259103A1 (en) | 2012-10-11 |
| CN101463054A (zh) | 2009-06-24 |
| US20090163700A1 (en) | 2009-06-25 |
| MX2008016495A (es) | 2009-06-30 |
| FR2925499B1 (fr) | 2010-02-12 |
| DK2093232T3 (en) | 2015-09-14 |
| US8232388B2 (en) | 2012-07-31 |
| EP2093232B1 (fr) | 2015-06-10 |
| CA2647157A1 (fr) | 2009-06-20 |
| BRPI0819340B8 (pt) | 2021-05-25 |
| JP2009148262A (ja) | 2009-07-09 |
| CN101463054B (zh) | 2013-05-08 |
| FR2925499A1 (fr) | 2009-06-26 |
| JP5748390B2 (ja) | 2015-07-15 |
| RU2483753C2 (ru) | 2013-06-10 |
| KR101557162B1 (ko) | 2015-10-02 |
| CA2647157C (fr) | 2016-03-22 |
| HK1135109A1 (en) | 2010-05-28 |
| BRPI0819340A2 (pt) | 2011-01-11 |
| US8518185B2 (en) | 2013-08-27 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| BRPI0819340B1 (pt) | Maltitol granulado para compressão direta e o respectivo processo de preparo | |
| KR100563394B1 (ko) | 자일리톨의 결정화 방법, 결정성 입상 자일리톨 생성물 및 이를 포함하는 제제 | |
| JP4406729B2 (ja) | ポリオール組成物の結晶化、結晶性ポリオール組成物生成物およびその使用 | |
| EP0847242B1 (de) | Zuckerfreie dragierte produkte | |
| JP3492428B2 (ja) | 適度な脆さを有する粉末マンニトールおよびその製造方法 | |
| JP3816143B2 (ja) | マルチトール組成物及びその製法 | |
| MXPA96001193A (en) | Composition of maltitol and process for supreparac | |
| KR100444265B1 (ko) | 말티톨조성물및그의제조방법 | |
| BR112016030741B1 (pt) | composição adoçante, uso da mesma para a fabricação de gomas de mascar e de tabletes para uso alimentício ou farmacêutico e composição de goma de mascar | |
| KR20240122539A (ko) | 자유 유동성 탄수화물 및 이의 제조 방법 | |
| EP1064293B1 (en) | Crystallization of lactitol, crystalline lactitol product and use thereof | |
| KR101608545B1 (ko) | 조대 입자 크기를 가진 결정화 말티톨 분말, 그 제조 방법 및, 특히 초콜릿에서의 그 용도 | |
| HK1135109B (en) | Granulated maltitol for direct compression and method of preparation thereof |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| B03A | Publication of a patent application or of a certificate of addition of invention [chapter 3.1 patent gazette] | ||
| B08F | Application dismissed because of non-payment of annual fees [chapter 8.6 patent gazette] |
Free format text: REFERENTE A 3A ANUIDADE. |
|
| B08G | Application fees: restoration [chapter 8.7 patent gazette] | ||
| B15K | Others concerning applications: alteration of classification |
Free format text: AS CLASSIFICACOES ANTERIORES ERAM: C07H 15/04 , C07H 3/04 , A23L 1/236 , A61K 47/10 , A61K 47/26 Ipc: A23L 1/236 (2006.01), A23P 1/02 (2006.01), A23P 1/ |
|
| B15K | Others concerning applications: alteration of classification |
Ipc: C07H 15/04 (2006.01), A23G 1/40 (2006.01), A23G 3/ |
|
| B06F | Objections, documents and/or translations needed after an examination request according [chapter 6.6 patent gazette] | ||
| B15K | Others concerning applications: alteration of classification |
Ipc: A23L 27/30 (2016.01), C07H 15/04 (2006.01), A23G 1 |
|
| B07D | Technical examination (opinion) related to article 229 of industrial property law [chapter 7.4 patent gazette] |
Free format text: DE ACORDO COM O ARTIGO 229-C DA LEI NO 10196/2001, QUE MODIFICOU A LEI NO 9279/96, A CONCESSAO DA PATENTE ESTA CONDICIONADA A ANUENCIA PREVIA DA ANVISA. CONSIDERANDO A APROVACAO DOS TERMOS DO PARECER NO 337/PGF/EA/2010, BEM COMO A PORTARIA INTERMINISTERIAL NO 1065 DE 24/05/2012, ENCAMINHA-SE O PRESENTE PEDIDO PARA AS PROVIDENCIAS CABIVEIS. |
|
| B07E | Notification of approval relating to section 229 industrial property law [chapter 7.5 patent gazette] | ||
| B06U | Preliminary requirement: requests with searches performed by other patent offices: procedure suspended [chapter 6.21 patent gazette] | ||
| B09A | Decision: intention to grant [chapter 9.1 patent gazette] | ||
| B16A | Patent or certificate of addition of invention granted [chapter 16.1 patent gazette] |
Free format text: PRAZO DE VALIDADE: 10 (DEZ) ANOS CONTADOS A PARTIR DE 29/09/2020, OBSERVADAS AS CONDICOES LEGAIS. |
|
| B16C | Correction of notification of the grant [chapter 16.3 patent gazette] |
Free format text: PRAZO DE VALIDADE: 20 (VINTE) ANOS CONTADOS A PARTIR DE 18/12/2008 OBSERVADAS AS CONDICOES LEGAIS. PATENTE CONCEDIDA CONFORME ADI 5.529/DF |
|
| B21F | Lapse acc. art. 78, item iv - on non-payment of the annual fees in time |
Free format text: REFERENTE A 16A ANUIDADE. |
|
| B24J | Lapse because of non-payment of annual fees (definitively: art 78 iv lpi, resolution 113/2013 art. 12) |
Free format text: EM VIRTUDE DA EXTINCAO PUBLICADA NA RPI 2806 DE 15-10-2024 E CONSIDERANDO AUSENCIA DE MANIFESTACAO DENTRO DOS PRAZOS LEGAIS, INFORMO QUE CABE SER MANTIDA A EXTINCAO DA PATENTE E SEUS CERTIFICADOS, CONFORME O DISPOSTO NO ARTIGO 12, DA RESOLUCAO 113/2013. |
