CN1541237A - 热致变液晶聚合物 - Google Patents

热致变液晶聚合物 Download PDF

Info

Publication number
CN1541237A
CN1541237A CNA028159365A CN02815936A CN1541237A CN 1541237 A CN1541237 A CN 1541237A CN A028159365 A CNA028159365 A CN A028159365A CN 02815936 A CN02815936 A CN 02815936A CN 1541237 A CN1541237 A CN 1541237A
Authority
CN
China
Prior art keywords
aromatic
thermotropic liquid
acid
crystalline polymer
liquid crystal
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Pending
Application number
CNA028159365A
Other languages
English (en)
Inventor
��Ұ¡˾
上野隆三
Ҳ
北山雅也
����һ
米谷起一
加藤博行
浅原素纪
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Ueno Seiyaku Oyo Kenkyujo KK
Original Assignee
Ueno Seiyaku Oyo Kenkyujo KK
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Ueno Seiyaku Oyo Kenkyujo KK filed Critical Ueno Seiyaku Oyo Kenkyujo KK
Publication of CN1541237A publication Critical patent/CN1541237A/zh
Pending legal-status Critical Current

Links

Classifications

    • D—TEXTILES; PAPER
    • D01—NATURAL OR MAN-MADE THREADS OR FIBRES; SPINNING
    • D01F—CHEMICAL FEATURES IN THE MANUFACTURE OF ARTIFICIAL FILAMENTS, THREADS, FIBRES, BRISTLES OR RIBBONS; APPARATUS SPECIALLY ADAPTED FOR THE MANUFACTURE OF CARBON FILAMENTS
    • D01F6/00—Monocomponent artificial filaments or the like of synthetic polymers; Manufacture thereof
    • D01F6/78—Monocomponent artificial filaments or the like of synthetic polymers; Manufacture thereof from copolycondensation products
    • D01F6/84—Monocomponent artificial filaments or the like of synthetic polymers; Manufacture thereof from copolycondensation products from copolyesters
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G63/00—Macromolecular compounds obtained by reactions forming a carboxylic ester link in the main chain of the macromolecule
    • C08G63/02—Polyesters derived from hydroxycarboxylic acids or from polycarboxylic acids and polyhydroxy compounds
    • C08G63/06—Polyesters derived from hydroxycarboxylic acids or from polycarboxylic acids and polyhydroxy compounds derived from hydroxycarboxylic acids
    • C08G63/065—Polyesters derived from hydroxycarboxylic acids or from polycarboxylic acids and polyhydroxy compounds derived from hydroxycarboxylic acids the hydroxy and carboxylic ester groups being bound to aromatic rings
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G63/00—Macromolecular compounds obtained by reactions forming a carboxylic ester link in the main chain of the macromolecule
    • C08G63/02—Polyesters derived from hydroxycarboxylic acids or from polycarboxylic acids and polyhydroxy compounds
    • C08G63/12—Polyesters derived from hydroxycarboxylic acids or from polycarboxylic acids and polyhydroxy compounds derived from polycarboxylic acids and polyhydroxy compounds
    • C08G63/16—Dicarboxylic acids and dihydroxy compounds
    • C08G63/18—Dicarboxylic acids and dihydroxy compounds the acids or hydroxy compounds containing carbocyclic rings
    • C08G63/19—Hydroxy compounds containing aromatic rings
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G63/00—Macromolecular compounds obtained by reactions forming a carboxylic ester link in the main chain of the macromolecule
    • C08G63/02—Polyesters derived from hydroxycarboxylic acids or from polycarboxylic acids and polyhydroxy compounds
    • C08G63/12—Polyesters derived from hydroxycarboxylic acids or from polycarboxylic acids and polyhydroxy compounds derived from polycarboxylic acids and polyhydroxy compounds
    • C08G63/16—Dicarboxylic acids and dihydroxy compounds
    • C08G63/20—Polyesters having been prepared in the presence of compounds having one reactive group or more than two reactive groups
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G63/00—Macromolecular compounds obtained by reactions forming a carboxylic ester link in the main chain of the macromolecule
    • C08G63/02—Polyesters derived from hydroxycarboxylic acids or from polycarboxylic acids and polyhydroxy compounds
    • C08G63/60—Polyesters derived from hydroxycarboxylic acids or from polycarboxylic acids and polyhydroxy compounds derived from the reaction of a mixture of hydroxy carboxylic acids, polycarboxylic acids and polyhydroxy compounds
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G63/00—Macromolecular compounds obtained by reactions forming a carboxylic ester link in the main chain of the macromolecule
    • C08G63/02—Polyesters derived from hydroxycarboxylic acids or from polycarboxylic acids and polyhydroxy compounds
    • C08G63/60—Polyesters derived from hydroxycarboxylic acids or from polycarboxylic acids and polyhydroxy compounds derived from the reaction of a mixture of hydroxy carboxylic acids, polycarboxylic acids and polyhydroxy compounds
    • C08G63/605—Polyesters derived from hydroxycarboxylic acids or from polycarboxylic acids and polyhydroxy compounds derived from the reaction of a mixture of hydroxy carboxylic acids, polycarboxylic acids and polyhydroxy compounds the hydroxy and carboxylic groups being bound to aromatic rings
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L67/00—Compositions of polyesters obtained by reactions forming a carboxylic ester link in the main chain; Compositions of derivatives of such polymers
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L77/00—Compositions of polyamides obtained by reactions forming a carboxylic amide link in the main chain; Compositions of derivatives of such polymers
    • C08L77/12—Polyester-amides

Landscapes

  • Chemical & Material Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Health & Medical Sciences (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Organic Chemistry (AREA)
  • General Chemical & Material Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Textile Engineering (AREA)
  • Polyesters Or Polycarbonates (AREA)
  • Compositions Of Macromolecular Compounds (AREA)
  • Manufacture Of Macromolecular Shaped Articles (AREA)
  • Compounds Of Unknown Constitution (AREA)
  • Photoreceptors In Electrophotography (AREA)
  • Liquid Crystal Substances (AREA)

Abstract

本发明涉及一种热致变液晶聚合物，它通过使通式(I)(其中m和n中的一个是1，另一个是2)表示的三官能羟基萘羧酸和/或其反应性衍生物与其它聚合单体共聚来获得，和涉及一种含有该聚合物的组合物。热致变液晶聚合物或组合物得到了具有降低的力学强度各向异性并具有优异熔合强度的模制品。

Description

热致变液晶聚合物
技术领域
本发明涉及一种新型热致变液晶聚合物，含有该热致变液晶聚合物的组合物以及由其制得的模塑制品。根据本发明，由常规热致变液晶聚合物制得的模塑制品的一些显著缺陷例如高力学各向异性和低熔合强度被最小化。
背景技术
目前，越来越需要高性能塑料，已经开发了具有各种功能的新型聚合物。在这些塑料中，具有光学各向异性且其分子链沿着平行方向以熔融状态排列为特征的液晶树脂(热致变液晶聚合物)已经引起注意，这是因为它们具有优异的流动和力学性能。另外，根据分子结构，它们具有高的负载下挠曲温度以及高的连续使用温度。
由具有这些性能的热致变液晶聚合物以及填充的纤维状增强剂(例如玻璃纤维)或无机填料制成的树脂组合物适用于各种产品，例如电子和电气部件，包括与计算机相关的部件、机械部件和精密仪器部件。例如，它们已用于马达组件，例如连接器、继电器箱、开关、线圈筒管、冷凝器、连接器、话筒、committator和分离器，和用于屏蔽部件例如线圈、晶体和IC芯片。
另一方面，上述这些热致变液晶聚合物的分子容易在即使轻微的剪切强度下取向。因此在模塑制品中有一些缺点，例如在与物质流动方向平行的加工方向(MD)与相对于MD而言的横向(TD)之间的模具收缩的显著差别。换言之，模塑制品具有在力学强度方面的高各向异性。所以，在制品具有熔合线时，聚合物在熔合线上显示差的强度。
为了改进这种由于分子取向或在模塑时各向异性引起的力学性能降低的现象，现有技术已经提出了各种方法。例如，日本专利出版物(KOKOKU)No38007/1993公开了一种通过特定化合物的缩聚制备芳族聚酯的方法，其特征在于将具有多官能基团的化合物例如1，3，5-三羟基苯、3，5-二羟基苯甲酸、5-羟基间苯二甲酸或其官能衍生物加入到反应体系中。采用该方法，可以获得具有改进的模塑性能和降低的各向异性的芳族聚酯，且不会显著降低它们的热性能。该出版物教导了这些多官能化合物例如1，3，5-三羟基苯等能提供具有良好热稳定性的聚合物，因为它们的立体位阻较少和反应性高。
但是，所述方法不能提供令人满意的热致变液晶聚合物中模塑收缩方面的改进熔合强度和降低各向异性的效果。
本发明的公开内容
本发明要解决的问题
本发明的目的是提供一种热致变液晶聚合物，它能提供具有较少的力学强度各向异性和改进的熔合强度的模塑制品；提供一种含有该热致变液晶聚合物的组合物和由其制得的模塑制品，以及所得的制品例如纤维和膜。
本发明人已经发现，可以通过使特定的三官能羟基萘羧酸与其它聚合单体共聚来获得热致变液晶聚合物，该聚合物的主链沿着平行方向以熔融态规则地排列，从而得到各向异性熔体相，并适合于进行熔融加工，基于此完成了本发明。
本发明提供一种热致变液晶聚合物，它通过使通式(I)表示的三官能羟基萘羧酸和/或其反应性衍生物与其它聚合单体共聚来获得：
Figure A0281593600051
其中m和n中的一个是1，另一个是2。
本发明的热致变液晶聚合物显示光学各向异性。
含有通式(I)表示的三官能羟基萘羧酸的热致变液晶聚合物显示较之常规热致变液晶聚合物的改进的熔合强度和更低的力学强度各向异性，所述常规热致变液晶聚合物具有这些缺陷。
在本发明的热致变液晶聚合物中，基于构成该聚合物的所有聚合单体计，通式(I)表示的三官能羟基萘羧酸的比例优选是0.01-10摩尔％。
本发明进一步提供一种热致变液晶聚合物组合物，它含有本发明的热致变液晶聚合物和增强剂和/或填料。本发明还提供一种通过熔融加工本发明的热致变液晶聚合物或本发明的热致变液晶聚合物组合物获得的生产制品。
在通式(I)中，羟基(-OH)和羧基(-COOH)都可以存在于萘环上的任何位置上。优选一个羟基和一个羧基位于相同的苯环上，一个羟基或羧基位于另一个苯环上。
在本说明书和所附的权利要求书中，术语“反应性衍生物”表示能将所述单体单元引入聚合物中的单体的衍生物。合适的本发明单体的反应性衍生物包括烷基酯和酰卤。
在本申请中，“芳族”表示具有由最多4个稠合环组成的芳族基团。
“脂族”表示具有饱和或不饱和碳链的化合物，该碳链含有2-12个碳原子并可以是支化的。
“脂环族”表示具有含3-6个碳原子的饱和碳环的化合物。
通式(I)表示的三官能羟基萘羧酸例如包括2-羟基萘-3，6-二甲酸、2-羟基萘-3，7-二甲酸、4-羟基萘-1，3-二甲酸、4-羟基萘-1，8-二甲酸、2-羟基萘-1，8-二甲酸、3-羟基萘-1，8-二甲酸、1，4-二羟基萘-2-甲酸、3，7-二羟基萘-2-甲酸和3，5-二羟基萘-2-甲酸。其中，优选使用2-羟基萘-3，6-二甲酸和3，5-二羟基萘-2-甲酸，因为它们能降低模塑制品的力学强度各向异性和改进熔合强度并同时保持其它力学性能。特别优选的是2-羟基萘-3，6-二甲酸。
基于构成该聚合物的所有聚合单体计，通式(I)表示的三官能羟基萘羧酸的比例优选是0.01-10摩尔％，更优选0.1-5摩尔％。当该比例高于10摩尔％时，所得的聚合物趋于具有交联键，导致热致变液晶性降低。相反，当该比例低于0.01摩尔％时，降低各向异性和改进熔合强度的效果趋于降低。
用于本发明热致变液晶聚合物的其它聚合单体可以是用于常规热致变液晶聚合物的那些单体，包括芳族羟基羧酸、芳族二羧酸、芳族二醇、芳族氨基羧酸、芳族羟基胺、芳族二胺和脂族二醇。尽管如本文所述，这些聚合单体可以以其反应性衍生物的形式使用。
作为用于本发明的其它聚合单体，一种或多种上述单体化合物的低聚物可以与通式(I)表示的化合物进行共聚。在本说明书和所附的权利要求书中，在讨论每种聚合单体的比例时，当低聚物用作“聚合单体”时，基于聚合单体单元是以每种构成低聚物的单体单元计算。
作为用于本发明热致变液晶聚合物的其它聚合单体，包含芳族羟基羧酸的那些和包含基本上等摩尔芳族二羧酸和芳族二醇的那些是优选使用的。
作为用于本发明热致变液晶聚合物的其它聚合单体，更优选包括以下组合：
芳族羟基羧酸，和
至少一种选自以下的化合物：芳族二羧酸、芳族二醇、芳族氨基羧酸、芳族羟基胺、芳族二胺和脂族二醇。
在上述聚合单体中，优选使用以下组合：
芳族羟基羧酸，和
至少一种选自以下的化合物：芳族二羧酸和芳族二醇，和
至少一种选自以下的化合物：芳族氨基羧酸、芳族羟基胺、芳族二胺和脂族二醇。
特别是，本发明的热致变液晶聚合物优选含有以下物质作为其它聚合单体：
芳族羟基羧酸，和
基本上等摩尔的至少一种芳族二羧酸和至少一种芳族二醇以提供性能平衡。
当本发明的热致变液晶聚合物含有5摩尔％或更多的芳族二羧酸(基于聚合单体的总量计)时，芳族二羧酸与芳族二醇、芳族羟基胺、芳族二胺和脂族二醇的总量之间的摩尔比优选在45/55至55/45的范围内。
用于本发明的芳族羟基羧酸的例子包括4-羟基苯甲酸、3-羟基苯甲酸、2-羟基苯甲酸、2-羟基-6-萘甲酸、2-羟基-5-萘甲酸、2-羟基-7-萘甲酸、2-羟基-3-萘甲酸、4’-羟基苯基-4-苯甲酸、3’-羟基苯基-4-苯甲酸、4’-羟基苯基-3-苯甲酸、和其烷基、烷氧基或卤素取代物。作为取代基的烷基和烷氧基优选具有1-6个碳原子。
其中，4-羟基苯甲酸和2-羟基-6-萘甲酸优选单独使用或组合使用，因为它们使得能容易控制所得液晶聚酯的性能或熔点。
在本发明的液晶聚酯中，基于聚合单体总量计，芳族羟基羧酸的比例优选是10-90摩尔％，更优选50-90摩尔％。
可以在本发明液晶聚酯中用作其它聚合单体的芳族二羧酸包括对苯二甲酸、间苯二甲酸、2，6-萘二甲酸、1，6-萘二甲酸、2，7-萘二甲酸、4，4’-二羧基联苯、3，4’-二羧基联苯、4，4”-二羧基三联苯、双(4-羧基苯基)醚、双(4-羧基苯氧基)丁烷、双(4-羧基苯基)乙烷、双(3-羧基苯基)醚、和双(3-羧基苯基)乙烷，以及其烷基、烷氧基或卤素取代物。
其中，优选使用对苯二甲酸、间苯二甲酸和2，6-萘二甲酸，特别优选对苯二甲酸，因为它能有效提高所得液晶聚合物的耐热性。
当本发明的热致变液晶聚合物含有芳族二羧酸时，基于聚合单体总量计，其比例优选不超过45摩尔％，更优选不超过25摩尔％。
在本发明中用作其它聚合单体的芳族二醇的例子包括氢醌、间苯二酚、2，6-二羟基萘、2，7-二羟基萘、1，6-二羟基萘、3，3’-二羟基联苯、3，4’-二羟基联苯、4，4’-二羟基联苯、4，4’-二羟基双酚醚、双(4-羟基苯基)乙烷、2，2’-二羟基联萘，以及其烷基、烷氧基或卤素取代物。
其中，优选使用氢醌、间苯二酚、4，4’-二羟基联苯和2，6-二羟基萘，特别是氢醌、4，4’-二羟基联苯或2，6-二羟基萘，因为它们在聚合过程具有良好的反应性。
在本发明中用作其它聚合单体的芳族羟基胺例子包括4-氨基苯酚、N-甲基-4-氨基苯酚、3-氨基苯酚、3-甲基-4-氨基苯酚、4-氨基-1-萘酚、4-氨基-4’-羟基联苯、4-氨基-4’-羟基二苯醚、4-氨基-4’-羟基联苯基甲烷、4-氨基-4’-羟基联苯基硫醚和2，2’-二氨基联萘。其中，优选使用4-氨基苯酚，因为它有助于所得聚合物的良好性能平衡。
当使用芳族二醇和/或芳族羟基胺时，基于聚合单体总量计，它们的总比例优选不超过45摩尔％，更优选不超过25摩尔％。
根据本发明，本发明的热致变液晶聚合物优选含有至少一种选自芳族二羧酸、芳族二醇和芳族羟基胺的化合物，因为所述化合物能促进使得在与通式(I)表示的三官能羟基萘羧酸反应时在共聚过程中支化聚合物链的产生得到控制。
另外，除非损害本发明的目的，本发明的热致变液晶聚合物可以与不同于上述的可共聚单体进行共聚。这些聚合单体的例子包括芳族二胺、芳族氨基羧酸、脂环族二羧酸、脂族二醇、脂环族二醇、芳族巯基羧酸、芳族二硫醇、芳族巯基苯酚以及它们的反应性衍生物。其中，优选使用芳族二胺、芳族氨基羧酸和脂族二醇。基于聚合单体总量计，这些单体的比例优选不超过20摩尔％。
芳族二胺和芳族氨基羧酸的例子包括1，4-亚苯基二胺、1，3-亚苯基二胺、N-甲基-1，4-亚苯基二胺、N，N’-二甲基-1，4-亚苯基二胺、4，4’-二氨基苯基硫醚(硫代二苯胺)、4，4’-二氨基联苯基砜、2，5-二氨基甲苯、4，4’-亚乙基二苯胺、4，4’-二氨基联苯氧基乙烷、4，4’-二氨基联苯基甲烷(亚甲基二苯胺)、4，4’-二氨基联苯基醚(氧基二苯胺)、4-氨基苯甲酸、3-氨基苯甲酸、6-氨基-2-萘甲酸和7-氨基-2-萘甲酸。作为芳族二胺，特别优选1，4-亚苯基二胺和1，3-亚苯基二胺，作为芳族氨基羧酸，特别优选4-氨基苯甲酸。
脂环族二羧酸、脂族二醇和脂环族二醇的例子包括六氢对苯二甲酸，和直链或支链脂族二醇，例如反-1，4-环己二醇、顺-1，4-环己二醇、反-1，4-环己烷二甲醇、顺-1，4-环己烷二甲醇、反-1，3-环己烷二醇、顺-1，2-环己烷二醇、反-1，3-环己烷二甲醇、乙二醇、亚丙基二醇、亚丁基二醇、1，3-丙二醇、1，2-丙二醇、1，4-丁二醇、1，6-己二醇、和新戊二醇，以及它们的反应性衍生物。其中优选使用乙二醇、亚丙基二醇和亚丁基二醇。
芳族巯基羧酸、芳族二硫醇和芳族巯基苯酚的例子包括4-巯基苯甲酸、2-巯基-6-萘甲酸、2-巯基-7-萘甲酸、苯-1，4-二硫醇、苯-1，3-二硫醇、2，6-萘二硫醇、2，7-萘二硫醇、4-巯基苯酚、3-巯基苯酚、6-巯基-2-羟基萘、7-巯基-2-羟基萘、以及它们的反应性衍生物。
本发明的热致变液晶聚合物显示各向异性熔体相。各向异性熔体相可以通过常规偏振光系统使用正交光偏振器来确定。更具体地说，在Leitz热段上的样品在氮气氛下可以用Leitz偏光显微镜以40倍放大率观察。上述聚合物是光学各向异性的。即，当用正交光偏振器观察时，聚合物传送光。当样品是光学各向异性的时，样品即使在静态下也传送偏振光。
在本发明中，与基本组分三官能羟基萘羧酸一起构成热致变液晶聚合物的优选的聚合单体组合的例子包括：
4-羟基苯甲酸/2-羟基-6-萘甲酸，
4-羟基苯甲酸/对苯二甲酸/4，4’-二羟基联苯，
4-羟基苯甲酸/对苯二甲酸/间苯二甲酸/4，4’-二羟基联苯，
4-羟基苯甲酸/对苯二甲酸/间苯二甲酸/4，4’-二羟基联苯/氢醌，
4-羟基苯甲酸/对苯二甲酸/氢醌，
4-羟基苯甲酸/2-羟基-6-萘甲酸/对苯二甲酸/4，4’-二羟基联苯，
4-羟基苯甲酸/2-羟基-6-萘甲酸/对苯二甲酸/氢醌，
4-羟基苯甲酸/2，6-萘二甲酸/4，4’-二羟基联苯，
4-羟基苯甲酸/对苯二甲酸/2，6-萘二甲酸/氢醌，
4-羟基苯甲酸/2，6-萘二甲酸/氢醌，
4-羟基苯甲酸/2-羟基-6-萘甲酸/2，6-萘二甲酸/氢醌，
4-羟基苯甲酸/对苯二甲酸/2，6-萘二甲酸/氢醌/4，4’-二羟基联苯，
4-羟基苯甲酸/对苯二甲酸/4-氨基苯酚，
4-羟基苯甲酸/对苯二甲酸/4，4’-二羟基联苯/4-氨基苯酚，
4-羟基苯甲酸/2-羟基-6-萘甲酸/对苯二胺，
4-羟基苯甲酸/2-羟基-6-萘甲酸/4-氨基苯甲酸，
4-羟基苯甲酸/对苯二甲酸/乙二醇，
4-羟基苯甲酸/对苯二甲酸/4，4’-二羟基联苯/乙二醇，
4-羟基苯甲酸/2-羟基-6-萘甲酸/对苯二甲酸/乙二醇，
4-羟基苯甲酸/2-羟基-6-萘甲酸/对苯二甲酸/4，4’-二羟基联苯/乙二醇，
对苯二甲酸/丁基氢醌/苯基氢醌，
对苯二甲酸/苯基氢醌/双酚A。
在本发明的热致变液晶聚合物中，其它具有3个或更多个官能团的多官能聚合单体可以与通式(I)表示的三官能羟基萘羧酸一起使用。这些其它多官能聚合单体的例子包括4-羟基间苯二甲酸、5-羟基间苯二甲酸、1，2，4-苯三酸、1，3，5-苯三甲酸和1，2，4，5-苯四酸。当使用其它多官能聚合单体时，基于聚合单体总量计，它们的比例优选是0.01-5摩尔％。
用于本发明热致变液晶聚合物的三官能羟基萘羧酸可以通过任何常规方法制备。例如2-羟基萘-3，6-二甲酸可以按照WO98/17621描述的方法获得，但不限于该方法。
本发明进一步提供一种制备热致变液晶聚合物的方法，包括将通式(I)表示的三官能羟基萘羧酸加入反应体系中，从而使三官能羟基萘羧酸与其它聚合单体共聚。
在本发明方法中，通式(I)表示的三官能羟基萘羧酸可以与其它聚合单体同时加入反应体系中，或可以分别添加、一次添加或在完成共聚反应之前顺序添加。
对制备本发明热致变液晶聚合物的方法没有限制，可以使用任何公知的方法。例如，可以使用制备热致变液晶聚合物的常规方法，得到在通式(I)表示的三官能羟基萘羧酸与上述组合的其它聚合单体组分之间的酯键连，例如熔融酸解法和淤浆聚合法。
熔融酸解法优选用于本发明。在该方法中，聚合单体首先加热到反应物的熔融溶液状态，然后该溶液反应得到熔融聚合物。该方法的最后步骤可以在真空下进行以促进除去挥发性副产物例如乙酸或水。
淤浆聚合法的特征在于单体在热交换流体中反应，得到固态聚合物，作为在热交换液体介质中的悬浮液形式。
在熔融酸解法或淤浆聚合法中，用于制备热致变液晶聚合物的通式(I)表示的三官能羟基萘羧酸和其它聚合单体组分可以以通过在环境温度下酯化羟基而获得的变性的形式、即低级酰基酯的形式进行反应。
低级酰基可以优选具有2-5个、优选2-3个碳原子，对于该反应而言，最优选使用聚合单体组分的乙酰酯。
聚合单体的低级酰基酯可以预先通过将这些单体分别酰化制备，或可以在反应体系中通过在热致变液晶聚合物的制备期间向聚合单体中加入酰化剂例如乙酸酐来制备。
在熔融酸解法或淤浆聚合法中，聚合反应优选在150-400℃、更优选250-370℃的温度下，在环境压力和/或减压下进行。在需要时，可以使用催化剂。
催化剂的例子包括有机锡化合物，例如氧化二烷基锡(例如氧化二丁基锡)和氧化二芳基锡；有机钛化合物，例如二氧化钛、三氧化锑、烷氧基硅酸钛和烷醇钛；羧酸的碱金属或碱土金属盐，例如乙酸钾；和气态酸催化剂，例如路易斯酸(例如BF3)和卤代烃(例如HCl)。
当使用催化剂时，基于聚合单体总量计，在反应中加入的催化剂的量可以优选是5-1000ppm，更优选10-200ppm。
优选，本发明的热致变液晶聚合物是这样的，它的粘度log值可以在五氟苯酚中检测。于60℃下在五氟苯酚中以0.1g/dl浓度检测的该聚合物粘度log值优选是0.3dl/g或更高，更优选0.5-10dl/g，最优选1-8dl/g。
本发明热致变液晶聚合物的熔融粘度用毛细管流变仪检测，可以优选是1-1000Pa·s，更优选5-300Pa·s。
本发明进一步提供一种热致变液晶聚合物组合物，通过将增强剂和/或填料与热致变液晶聚合物混合获得。增强剂和/或填料的形式可以是任何常规用于树脂组合物的增强剂和/或填料，例如纤维状、片状或颗粒状。
纤维状增强剂和填料的例子可以包括玻璃纤维、二氧化硅-氧化铝纤维、氧化铝纤维、碳纤维和聚芳酰胺纤维。其中优选使用玻璃纤维，因为它具有物理性能与成本之间的优良平衡。
片状或颗粒状填料的例子可以包括滑石、云母、石墨、硅灰石、碳酸钙、白云石、粘土、玻璃片、玻璃珠、硫酸钡和氧化钛。
增强剂和/或填料可以单独或组合加入本发明的热致变液晶聚合物中。在本发明的热致变液晶聚合物中，增强剂和/或填料的加入量可以是0-100重量份，特别是20-70重量份，基于100重量份热致变液晶聚合物计。
在需要时，本发明的热致变液晶聚合物可以进一步与常规用于树脂组合物的一种或多种添加剂混合，例如模塑润滑剂，例如高级脂肪酸、高级脂肪酸酯、高级脂肪酰胺、高级脂肪酸金属盐、聚硅氧烷、氟碳树脂；着色剂，例如染料和颜料；抗氧化剂；热稳定剂；UV吸收剂；抗静电剂和表面活性剂。
另外，可以向本发明的热致变液晶聚合物或热致变液晶聚合物组合物的粒料中加入一种能提供外润滑效果的试剂，例如高级脂肪酸、高级脂肪酸酯、高级脂肪酸金属盐或氟碳型表面活性剂，使得该试剂粘附于粒料的表面上，然后使该粒料进行注塑。
可以向本发明的热致变液晶聚合物中加入一种或多种其它树脂组分。其它树脂组分的例子包括热塑性树脂，例如聚酰胺、聚酯、聚苯硫醚、聚醚酮、聚碳酸酯、聚苯醚和它们的变性衍生物，聚砜，聚醚砜和聚醚酰亚胺；和热固性树脂，例如酚醛树脂、环氧树脂和聚酰亚胺树脂。含有其它树脂组分的热致变液晶聚合物组合物可以包括在本
发明的范围内。
加入聚合物中的其它树脂组分的量可以根据树脂组合物的用途确定，可以向100重量份热致变液晶聚合物中加入优选最多100重量份、优选最多50重量份的其它树脂组分。
本发明的热致变液晶聚合物组合物可以如下获得：向热致变液晶聚合物中加入填料、增强剂和其它树脂组分，并使用捏合机例如班伯里混合机、捏合机、单螺杆挤出机、双螺杆挤出机等将该混合物在从接近聚合物熔点至比熔点高100℃之间的温度下熔融捏合。
本发明的热致变液晶聚合物或热致变液晶聚合物组合物可以使用常规熔融模塑法进行模塑，优选注塑、压塑、挤塑和吹塑。特别是，聚合物可以应用于T-模进行膜挤出，通过膨胀模塑等进行吹模塑，和熔体纺丝。用本发明热致变液晶聚合物获得的模塑制品例如注塑制品、膜、纤维和容器显示较低的各向异性，并当模塑制品具有任何熔合线时显示改进的熔合强度。因此，根据本发明的热致变液晶聚合物或热致变液晶聚合物组合物特别用于电子和电气设备、机械和汽车的部件。
实施例
参考以下实施例进一步描述本发明。以下实施例用于说明本发明，但不限制本发明的范围。在实施例中，各参数如下检测。
<熔点>
使用差示扫描量热仪，以20℃/分钟的速度将聚合物从50℃加热到355℃，吸热峰顶温度作为熔点。
<log粘度>
将所得的聚合物溶解在五氟苯酚中，得到0.1重量％的聚合物溶液。在60℃恒温浴中检测聚合物溶液在乌式(Ubbellohde)粘度计的毛细管中自由降落所需的时间，并计算log粘度η。
<弯曲强度>
使所得的树脂经过注塑机，夹持压力为15吨(料筒温：熔点+30℃，模具温度：70℃)，得到用于弯曲实验的12.7×64×1.6(mm)的试样。这些试样用在一端具有浇口的常规模具模塑，或用在两端具有两个浇口的熔合线型模具进行。检测各试样的弯曲强度，并计算熔合线弯曲强度的保留率(弯曲强度/熔合线弯曲强度×100)。弯曲强度实验根据ASTM D790进行。
<线性膨胀系数>
上述弯曲试样沿着加工方向(下文称为MD)和横向(下文称为TD)从中心部分切割，得到12.7×64×1.6(mm)的试样。TD和MD方向的于23-200℃的线性膨胀系数根据ASTM D696检测。
实施例1
将以下化合物加入装有搅拌叶片和冷凝器的反应容器中，在以下条件下进行脱乙酸的缩聚反应。
4-羟基苯甲酸：70.81摩尔％
2-羟基-6-萘甲酸：26.19摩尔％
4，4’-二羟基联苯：1摩尔％
2-羟基萘-3，6-二甲酸：2摩尔％
乙酸酐：6.8摩尔
乙酸钾：26ppm
在氮气氛下，将混合物在1小时内从40℃加热到150℃，于150℃保持0.5小时，在5小时内加热到325℃，并于325℃反应10分钟，然后于325℃降低压力。15分钟后，压力降低到200mmHg。搅拌力矩达到预定水平。此时，缩聚反应完成。结果，蒸馏出大约理论量的乙酸，获得具有以下理论结构式的聚合物：
该聚合物的log粘度值是η＝5.7，熔点是275℃。
所得的聚合物经粉碎，然后模塑以评价熔合线强度以及在TD和MD方向上的线性膨胀系数。结果以及log粘度值η和熔点列在表1中。
实施例2
将以下化合物加入装有搅拌叶片和冷凝器的反应容器中，按照与实施例1相同的方式进行缩聚和模塑。评价熔合线强度以及在TD和MD方向上的线性膨胀系数。结果以及log粘度值η和熔点列在表1中。

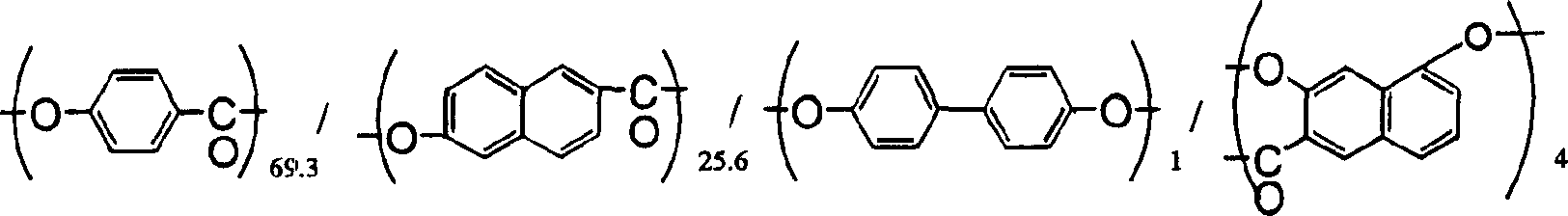

4-羟基苯甲酸：69.35摩尔％
2-羟基-6-萘甲酸：25.65摩尔％
4，4’-二羟基联苯：1摩尔％
2-羟基萘-3，6-二甲酸：4摩尔％
乙酸酐：6.78摩尔
实施例3
将以下化合物加入装有搅拌叶片和冷凝器的反应容器中，按照与实施例1相同的方式进行缩聚和模塑。评价熔合线强度以及在TD和MD方向上的线性膨胀系数。结果以及log粘度值η和熔点列在表1中。
4-羟基苯甲酸：68.44摩尔％
2-羟基-6-萘甲酸：25.31摩尔％
对苯二甲酸：1.25摩尔％
2-羟基萘-3，6-二甲酸：5摩尔％
乙酸酐：6.6摩尔
实施例4
将以下化合物加入装有搅拌叶片和冷凝器的反应容器中，按照与实施例1相同的方式进行缩聚和模塑。评价熔合线强度以及在TD和MD方向上的线性膨胀系数。结果以及log粘度值η和熔点列在表1中。
4-羟基苯甲酸：64摩尔％
氢醌：17摩尔％
2，6-萘二甲酸：17摩尔％
2-羟基萘-3，6-二甲酸：2摩尔％
乙酸酐：6.7摩尔
实施例5
将以下化合物加入装有搅拌叶片和冷凝器的反应容器中，按照与实施例1相同的方式进行缩聚和模塑。评价熔合线强度以及在TD和MD方向上的线性膨胀系数。结果以及log粘度值η和熔点列在表1中。
4-羟基苯甲酸：69.35摩尔％
2-羟基-6-萘甲酸：25.65摩尔％
4，4’-二羟基联苯：1摩尔％
3，5-二羟基萘-2-甲酸：4摩尔％
乙酸酐：7.0摩尔
Figure A0281593600162
对比例1
将以下化合物加入装有搅拌叶片和冷凝器的反应容器中，按照与实施例1相同的方式进行缩聚和模塑。评价熔合线强度以及在TD和MD方向上的线性膨胀系数。结果以及log粘度值η和熔点列在表1中。
4-羟基苯甲酸：73摩尔％
2-羟基-6-萘甲酸：27摩尔％
乙酸酐：6.7摩尔
对比例2
将以下化合物加入装有搅拌叶片和冷凝器的反应容器中，按照与实施例1相同的方式进行缩聚和模塑。评价熔合线强度以及在TD和MD方向上的线性膨胀系数。结果以及log粘度值η和熔点列在表1中。
4-羟基苯甲酸：4.68摩尔％
2-羟基-6-萘甲酸：1.75摩尔％
4，4’-二羟基联苯：0.06摩尔％
1，2，4，5-苯四酸：0.04摩尔％
乙酸酐：6.8摩尔
乙酸钾：26ppm
                                                       表1
  熔点(℃)   log粘度η   弯曲强度(MPa) 熔合线弯曲强度(MPa)  熔合线弯曲强度保留率(％)             线性膨胀系数
  TD×105(1/K)   MD×105(1/K)    TD/MD
实施例1   275   5.7   174     44     25     4.8     0.62     7.7
实施例2   273   5.1   169     47     28     4.0     0.59     6.8
实施例3   271   4.2   164     39     24     4.6     0.63     7.3
实施例4   292   4.8   159     35     22     3.9     0.56     7.0
实施例5   272   4.8   170     36     21     5.4     0.57     9.5
对比例1   282   5.5   168     15     9     5.5     0.20     28
对比例2   281   6.4   181     24     13     5.9     0.31     19
从表1的结果可见，与不含三官能羟基萘羧酸的对比例1和在其中含1，2，4，5-苯四酸的对比例2相比，其中与三官能羟基萘羧酸共聚的本发明热致变液晶聚合物显示在薄部分改进的熔合线强度和降低的线性膨胀系数的各向异性，同时保持良好的弯曲强度。
工业应用性
本发明的热致变液晶聚合物适合用于电子和电气部件，例如与计算机相关的部件、机械部件和精密仪器部件。它们可以用于马达部件，例如连接器、继电器箱、开关、线圈筒管、冷凝器、连接器、话筒、committator和分离器，和用于屏蔽元件例如线圈、晶体和IC芯片。

Claims (18)

1、一种热致变液晶聚合物，它通过使通式(I)表示的三官能羟基萘羧酸和/或其反应性衍生物与其它聚合单体共聚来获得：
Figure A028159360002C1
其中m和n中的一个是1，另一个是2。
2、根据权利要求1的热致变液晶聚合物，其中通式(I)表示的三官能羟基萘羧酸是2-羟基萘-3，6-二甲酸或3，5-二羟基萘-2-甲酸。
3、根据权利要求1的热致变液晶聚合物，其中基于所有聚合单体计，通式(I)表示的三官能羟基萘羧酸的比例是0.01-10摩尔％。
4、根据权利要求1的热致变液晶聚合物，其中其它聚合单体是选自以下的至少一种化合物：芳族羟基羧酸、芳族二羧酸、芳族二醇、芳族氨基羧酸、芳族羟基胺、芳族二胺和脂族二醇。
5、根据权利要求4的热致变液晶聚合物，其中其它聚合单体包括基本上等摩尔的芳族二羧酸和芳族二醇。
6、根据权利要求4的热致变液晶聚合物，其中其它聚合单体包括芳族羟基羧酸。
7、根据权利要求6的热致变液晶聚合物，其中基于所有聚合单体计，芳族羟基羧酸的比例是10-90摩尔％。
8、根据权利要求6的热致变液晶聚合物，其中其它聚合单体进一步包括选自以下的至少一种化合物：芳族二羧酸、芳族二醇、芳族氨基羧酸、芳族羟基胺、芳族二胺和脂族二醇。
9、根据权利要求6的热致变液晶聚合物，其中其它聚合单体进一步包括选自芳族二羧酸和芳族二醇的至少一种化合物。
10、根据权利要求9的热致变液晶聚合物，其中其它聚合单体进一步包括选自芳族氨基羧酸、芳族羟基胺、芳族二胺和脂族二醇的至少一种化合物。
11、根据权利要求10的热致变液晶聚合物，其中芳族二羧酸与芳族二醇、芳族羟基胺、芳族二胺和脂族二醇的总量之间的摩尔比在45/55至55/45的范围内。
12、根据权利要求4的热致变液晶聚合物，其中芳族羟基羧酸是选自4-羟基苯甲酸和2-羟基-6-萘甲酸的至少一种化合物。
13、根据权利要求4的热致变液晶聚合物，其中芳族二羧酸是选自对苯二甲酸、间苯二甲酸和2，6-萘二甲酸的至少一种化合物。
14、根据权利要求4的热致变液晶聚合物，其中芳族二醇是选自氢醌、间苯二酚、2，6-二羟基萘和4，4’-二羟基联苯的至少一种化合物。
15、热致变液晶聚合物组合物，它包含根据权利要求1-14任一项的热致变液晶聚合物和增强剂和/或填料。
16、热致变液晶聚合物组合物，它包含根据权利要求1-14任一项的热致变液晶聚合物和其它树脂组分。
17、一种选自模塑制品、膜和纤维的制品，它通过将根据权利要求1-14任一项的热致变液晶聚合物进行熔融模塑而获得。
18、一种选自模塑制品、膜和纤维的制品，它通过将根据权利要求15或16的热致变液晶聚合物组合物进行熔融模塑而获得。
CNA028159365A 2001-06-15 2002-06-11 热致变液晶聚合物 Pending CN1541237A (zh)

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP181647/2001 2001-06-15
JP2001181647A JP5036106B2 (ja) 2001-06-15 2001-06-15 サーモトロピック液晶ポリマー

Publications (1)

Publication Number Publication Date
CN1541237A true CN1541237A (zh) 2004-10-27

Family

ID=19021881

Family Applications (1)

Application Number Title Priority Date Filing Date
CNA028159365A Pending CN1541237A (zh) 2001-06-15 2002-06-11 热致变液晶聚合物

Country Status (8)

Country Link
US (1) US7179401B2 (zh)
EP (1) EP1422256B1 (zh)
JP (1) JP5036106B2 (zh)
KR (1) KR20030045784A (zh)
CN (1) CN1541237A (zh)
AT (1) ATE335033T1 (zh)
DE (1) DE60213618T2 (zh)
WO (1) WO2002102874A1 (zh)

Cited By (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN101415748B (zh) * 2006-03-30 2012-07-18 东丽株式会社 树枝状聚酯、其制造方法和热塑性树脂组合物
CN101240106B (zh) * 2006-02-13 2012-09-05 住友化学株式会社 液晶聚合物组合物、其制备方法和使用其的成型制品
CN106715521A (zh) * 2014-09-19 2017-05-24 上野制药株式会社 液晶聚合物
CN113912988A (zh) * 2013-06-07 2022-01-11 提克纳有限责任公司 高强度热致液晶聚合物

Families Citing this family (31)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP4522627B2 (ja) 2001-11-26 2010-08-11 上野製薬株式会社 液晶ポリエステル樹脂
US20050082720A1 (en) * 2003-01-23 2005-04-21 Bloom Joy S. Moldings of liquid crystalline polymer powders
JP4510420B2 (ja) * 2003-10-02 2010-07-21 上野製薬株式会社 液晶ポリエステル樹脂
JP2005233768A (ja) 2004-02-19 2005-09-02 Mitsubishi Electric Corp 回転角検出装置
DE102004051241A1 (de) * 2004-10-20 2006-05-04 Basf Ag Fließfähige Polyamide mit hyperverzweigten Polyestern/Polycarbonaten
JP4625340B2 (ja) * 2005-01-31 2011-02-02 上野製薬株式会社 液晶ポリエステル樹脂およびその製造方法
US20070057236A1 (en) * 2005-09-12 2007-03-15 Sumitomo Chemical Company, Limited Conductive resin composition and the use thereof
JP2011080092A (ja) * 2006-03-30 2011-04-21 Toray Ind Inc 樹状ポリエステル、その製造方法および熱可塑性樹脂組成物
JP4765805B2 (ja) * 2006-07-14 2011-09-07 富士ゼロックス株式会社 静電荷現像用トナー、並びに、これを用いた静電荷現像用現像剤および画像形成方法
KR20090124952A (ko) * 2008-05-29 2009-12-03 스미또모 가가꾸 가부시키가이샤 나노 구조 중공 탄소 재료를 포함하는 액정 고분자 조성물 및 그의 성형체
US9056950B2 (en) 2010-07-23 2015-06-16 Ticona Gmbh Composite polymeric articles formed from extruded sheets containing a liquid crystal polymer
CN103764793B (zh) 2011-08-29 2016-09-14 提克纳有限责任公司 高流动液晶聚合物组合物
WO2013032971A1 (en) 2011-08-29 2013-03-07 Ticona Llc Melt-extruded substrate for use in thermoformed articles
JP2014525499A (ja) 2011-08-29 2014-09-29 ティコナ・エルエルシー 低い融解温度をもつ耐熱性液晶ポリマー組成物
JP2014525500A (ja) 2011-08-29 2014-09-29 ティコナ・エルエルシー 低溶融粘度液晶ポリマーの溶融重合
US9074133B2 (en) 2011-08-29 2015-07-07 Ticona Llc Thermotropic liquid crystalline polymer with improved low shear viscosity
US9096794B2 (en) 2011-08-29 2015-08-04 Ticona Llc High flow liquid crystalline polymer composition
WO2013032967A1 (en) 2011-08-29 2013-03-07 Ticona Llc Cast molded parts formed form a liquid crystalline polymer
WO2013032973A1 (en) 2011-08-29 2013-03-07 Ticona Llc Aromatic amide compound
TW201313884A (zh) 2011-08-29 2013-04-01 Ticona Llc 液晶聚合物之固態聚合
US9145469B2 (en) 2012-09-27 2015-09-29 Ticona Llc Aromatic polyester containing a biphenyl chain disruptor
US8853344B2 (en) 2012-11-09 2014-10-07 Ticona Llc Liquid crystalline polymer composition for films
JP2017014357A (ja) * 2015-06-30 2017-01-19 上野製薬株式会社 電子部品用液晶ポリマー
JP6503272B2 (ja) * 2014-09-19 2019-04-17 上野製薬株式会社 液晶ポリマー
TWI633136B (zh) 2017-02-23 2018-08-21 財團法人工業技術研究院 薄膜與其形成方法及銅箔基板
JP6530148B2 (ja) * 2017-03-28 2019-06-12 Ｊｘｔｇエネルギー株式会社 全芳香族液晶ポリエステル樹脂、成形品、および電気電子部品
JP7636346B2 (ja) 2019-12-19 2025-02-26 住友化学株式会社 液晶性ポリエステルの製造方法及び液晶性ポリエステル
CN114981356A (zh) * 2020-02-14 2022-08-30 引能仕株式会社 液晶聚酯、液晶聚酯的制造方法、树脂溶液、金属箔层叠板以及金属箔层叠板的制造方法
KR102907577B1 (ko) * 2022-08-29 2026-01-05 충남대학교산학협력단 열방성 액정 폴리에스터 조성물 및 이의 제조방법
EP4610292A1 (en) 2024-02-27 2025-09-03 Sumitomo Chemical Co., Ltd. Liquid crystalline polyester comprising a branch monomer
WO2025136752A1 (en) 2023-12-21 2025-06-26 Sumitomo Chemical Company, Limited Liquid crystalline polyester comprising a branch monomer

Family Cites Families (9)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS59120626A (ja) 1982-12-27 1984-07-12 Sumitomo Chem Co Ltd 芳香族ポリエステルの製造方法
JPH0826128B2 (ja) * 1988-09-20 1996-03-13 工業技術院長 高剛性ポリエステル
JP2590585B2 (ja) * 1990-03-26 1997-03-12 東レ株式会社 共重合ポリエステル樹脂
KR950001643B1 (ko) * 1991-08-07 1995-02-27 한국과학기술연구원 현장 복합 성형품 제조용 조성물 및 그 성형품
KR100450484B1 (ko) * 1995-11-13 2004-11-16 가부시키가이샤 우에노 세이야꾸 오요 겡뀨조 히드록시나프탈렌카르복실산류의분리정제법
TW450985B (en) * 1996-06-18 2001-08-21 Sumitomo Chemical Co Thermoplastic resin composition and its molded article
US6388045B1 (en) * 1999-05-07 2002-05-14 Kabushiki Kaisha Ueno Seiyaku Oyo Kenkyujo Liquid-crystalline polymer
JP2002249754A (ja) * 2001-02-27 2002-09-06 Dainippon Ink & Chem Inc 接着剤用樹脂組成物及び積層体
JP4522627B2 (ja) * 2001-11-26 2010-08-11 上野製薬株式会社 液晶ポリエステル樹脂

Cited By (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN101240106B (zh) * 2006-02-13 2012-09-05 住友化学株式会社 液晶聚合物组合物、其制备方法和使用其的成型制品
CN101415748B (zh) * 2006-03-30 2012-07-18 东丽株式会社 树枝状聚酯、其制造方法和热塑性树脂组合物
CN113912988A (zh) * 2013-06-07 2022-01-11 提克纳有限责任公司 高强度热致液晶聚合物
CN106715521A (zh) * 2014-09-19 2017-05-24 上野制药株式会社 液晶聚合物
CN106715521B (zh) * 2014-09-19 2019-07-23 上野制药株式会社 液晶聚合物

Also Published As

Publication number Publication date
EP1422256B1 (en) 2006-08-02
ATE335033T1 (de) 2006-08-15
JP2002371127A (ja) 2002-12-26
DE60213618T2 (de) 2007-08-09
KR20030045784A (ko) 2003-06-11
US7179401B2 (en) 2007-02-20
US20040256599A1 (en) 2004-12-23
DE60213618D1 (en) 2006-09-14
WO2002102874A1 (fr) 2002-12-27
EP1422256A1 (en) 2004-05-26
JP5036106B2 (ja) 2012-09-26
EP1422256A4 (en) 2005-02-09

Similar Documents

Publication Publication Date Title
CN1541237A (zh) 热致变液晶聚合物
CN1298763C (zh) 液晶聚酯树脂
CN100443524C (zh) 液晶聚酯树脂
TWI849098B (zh) 液晶聚合物組成物
CN101423599B (zh) 全芳族液晶聚酯
TWI532786B (zh) 液晶性聚合物組成物
CN101423652B (zh) 液晶聚酯共混物
JP7706137B2 (ja) 液晶ポリマー組成物
TWI724120B (zh) 液晶聚合物組成物
CN106715521B (zh) 液晶聚合物
CN1760232A (zh) 制造全芳族液晶聚酯树脂的方法
CN1990543A (zh) 液晶聚酯组合物
JP2018016754A (ja) 液晶ポリマー組成物
CN101007950A (zh) 全芳族液晶聚酯及其制备方法
JPS62220556A (ja) 溶融時に異方性を示す樹脂組成物
JP2015174913A (ja) 液晶ポリエステル樹脂組成物
CN1743164A (zh) 液晶聚酯树脂组合物部件接合方法和由其构成的接合制品
CN1234749C (zh) 液晶聚酯树脂
JP7469138B2 (ja) 液晶ポリマー
JP6258771B2 (ja) 液晶ポリマー
JP6426994B2 (ja) 液晶ポリマーの製造方法
CN1974672A (zh) 液晶聚合物混合物和含该混合物的组合物
JP6433211B2 (ja) 液晶ポリマー
JP7520734B2 (ja) 液晶ポリマー
JP2024108735A (ja) 液晶ポリエステル樹脂

Legal Events

Date Code Title Description
C06 Publication
PB01 Publication
C10 Entry into substantive examination
SE01 Entry into force of request for substantive examination
AD01 Patent right deemed abandoned
C20 Patent right or utility model deemed to be abandoned or is abandoned
