DE102006025846A1 - Neue Materialien für organische Elektrolumineszenzvorrichtungen - Google Patents

Neue Materialien für organische Elektrolumineszenzvorrichtungen Download PDF

Info

Publication number
DE102006025846A1
DE102006025846A1 DE102006025846A DE102006025846A DE102006025846A1 DE 102006025846 A1 DE102006025846 A1 DE 102006025846A1 DE 102006025846 A DE102006025846 A DE 102006025846A DE 102006025846 A DE102006025846 A DE 102006025846A DE 102006025846 A1 DE102006025846 A1 DE 102006025846A1
Authority
DE
Germany
Prior art keywords
atoms
group
organic
radicals
compounds
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Withdrawn
Application number
DE102006025846A
Other languages
English (en)
Inventor
Arne Dr. Büsing
Philipp Dr. Stößel
Holger Dr. Heil
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Merck Patent GmbH
Original Assignee
Merck Patent GmbH
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Merck Patent GmbH filed Critical Merck Patent GmbH
Priority to DE102006025846A priority Critical patent/DE102006025846A1/de
Priority to JP2009512440A priority patent/JP5518472B2/ja
Priority to AT07724812T priority patent/ATE549306T1/de
Priority to EP07724812A priority patent/EP2024310B1/de
Priority to CN200780020514.1A priority patent/CN101460434B/zh
Priority to PCT/EP2007/003886 priority patent/WO2007140847A1/de
Priority to US12/303,200 priority patent/US8932732B2/en
Priority to KR1020087032190A priority patent/KR101465270B1/ko
Priority to TW096119224A priority patent/TW200815313A/zh
Publication of DE102006025846A1 publication Critical patent/DE102006025846A1/de
Withdrawn legal-status Critical Current

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C13/00—Cyclic hydrocarbons containing rings other than, or in addition to, six-membered aromatic rings
    • C07C13/28—Polycyclic hydrocarbons or acyclic hydrocarbon derivatives thereof
    • C07C13/32—Polycyclic hydrocarbons or acyclic hydrocarbon derivatives thereof with condensed rings
    • C07C13/72—Spiro hydrocarbons
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D487/00—Heterocyclic compounds containing nitrogen atoms as the only ring hetero atoms in the condensed system, not provided for by groups C07D451/00 - C07D477/00
    • C07D487/22—Heterocyclic compounds containing nitrogen atoms as the only ring hetero atoms in the condensed system, not provided for by groups C07D451/00 - C07D477/00 in which the condensed system contains four or more hetero rings
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C13/00—Cyclic hydrocarbons containing rings other than, or in addition to, six-membered aromatic rings
    • C07C13/02—Monocyclic hydrocarbons or acyclic hydrocarbon derivatives thereof
    • C07C13/24—Monocyclic hydrocarbons or acyclic hydrocarbon derivatives thereof with a seven-membered ring
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C13/00—Cyclic hydrocarbons containing rings other than, or in addition to, six-membered aromatic rings
    • C07C13/02—Monocyclic hydrocarbons or acyclic hydrocarbon derivatives thereof
    • C07C13/26—Monocyclic hydrocarbons or acyclic hydrocarbon derivatives thereof with an eight-membered ring
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C13/00—Cyclic hydrocarbons containing rings other than, or in addition to, six-membered aromatic rings
    • C07C13/28—Polycyclic hydrocarbons or acyclic hydrocarbon derivatives thereof
    • C07C13/32—Polycyclic hydrocarbons or acyclic hydrocarbon derivatives thereof with condensed rings
    • C07C13/62—Polycyclic hydrocarbons or acyclic hydrocarbon derivatives thereof with condensed rings with more than three condensed rings
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C211/00—Compounds containing amino groups bound to a carbon skeleton
    • C07C211/43—Compounds containing amino groups bound to a carbon skeleton having amino groups bound to carbon atoms of six-membered aromatic rings of the carbon skeleton
    • C07C211/54—Compounds containing amino groups bound to a carbon skeleton having amino groups bound to carbon atoms of six-membered aromatic rings of the carbon skeleton having amino groups bound to two or three six-membered aromatic rings
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C211/00—Compounds containing amino groups bound to a carbon skeleton
    • C07C211/43—Compounds containing amino groups bound to a carbon skeleton having amino groups bound to carbon atoms of six-membered aromatic rings of the carbon skeleton
    • C07C211/57—Compounds containing amino groups bound to a carbon skeleton having amino groups bound to carbon atoms of six-membered aromatic rings of the carbon skeleton having amino groups bound to carbon atoms of six-membered aromatic rings being part of condensed ring systems of the carbon skeleton
    • C07C211/58—Naphthylamines; N-substituted derivatives thereof
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C211/00—Compounds containing amino groups bound to a carbon skeleton
    • C07C211/43—Compounds containing amino groups bound to a carbon skeleton having amino groups bound to carbon atoms of six-membered aromatic rings of the carbon skeleton
    • C07C211/57—Compounds containing amino groups bound to a carbon skeleton having amino groups bound to carbon atoms of six-membered aromatic rings of the carbon skeleton having amino groups bound to carbon atoms of six-membered aromatic rings being part of condensed ring systems of the carbon skeleton
    • C07C211/61—Compounds containing amino groups bound to a carbon skeleton having amino groups bound to carbon atoms of six-membered aromatic rings of the carbon skeleton having amino groups bound to carbon atoms of six-membered aromatic rings being part of condensed ring systems of the carbon skeleton with at least one of the condensed ring systems formed by three or more rings
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C25/00—Compounds containing at least one halogen atom bound to a six-membered aromatic ring
    • C07C25/18—Polycyclic aromatic halogenated hydrocarbons
    • C07C25/22—Polycyclic aromatic halogenated hydrocarbons with condensed rings
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C25/00—Compounds containing at least one halogen atom bound to a six-membered aromatic ring
    • C07C25/24—Halogenated aromatic hydrocarbons with unsaturated side chains
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C33/00—Unsaturated compounds having hydroxy or O-metal groups bound to acyclic carbon atoms
    • C07C33/26—Polyhydroxylic alcohols containing only six-membered aromatic rings as cyclic part
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D209/00—Heterocyclic compounds containing five-membered rings, condensed with other rings, with one nitrogen atom as the only ring hetero atom
    • C07D209/56—Ring systems containing three or more rings
    • C07D209/80—[b, c]- or [b, d]-condensed
    • C07D209/82—Carbazoles; Hydrogenated carbazoles
    • C07D209/86—Carbazoles; Hydrogenated carbazoles with only hydrogen atoms, hydrocarbon or substituted hydrocarbon radicals, directly attached to carbon atoms of the ring system
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D209/00—Heterocyclic compounds containing five-membered rings, condensed with other rings, with one nitrogen atom as the only ring hetero atom
    • C07D209/56—Ring systems containing three or more rings
    • C07D209/80—[b, c]- or [b, d]-condensed
    • C07D209/94—[b, c]- or [b, d]-condensed containing carbocyclic rings other than six-membered
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D235/00—Heterocyclic compounds containing 1,3-diazole or hydrogenated 1,3-diazole rings, condensed with other rings
    • C07D235/02—Heterocyclic compounds containing 1,3-diazole or hydrogenated 1,3-diazole rings, condensed with other rings condensed with carbocyclic rings or ring systems
    • C07D235/04—Benzimidazoles; Hydrogenated benzimidazoles
    • C07D235/06—Benzimidazoles; Hydrogenated benzimidazoles with only hydrogen atoms, hydrocarbon or substituted hydrocarbon radicals, directly attached in position 2
    • C07D235/16—Radicals substituted by carbon atoms having three bonds to hetero atoms with at the most one bond to halogen, e.g. ester or nitrile radicals
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D239/00—Heterocyclic compounds containing 1,3-diazine or hydrogenated 1,3-diazine rings
    • C07D239/02—Heterocyclic compounds containing 1,3-diazine or hydrogenated 1,3-diazine rings not condensed with other rings
    • C07D239/24—Heterocyclic compounds containing 1,3-diazine or hydrogenated 1,3-diazine rings not condensed with other rings having three or more double bonds between ring members or between ring members and non-ring members
    • C07D239/26—Heterocyclic compounds containing 1,3-diazine or hydrogenated 1,3-diazine rings not condensed with other rings having three or more double bonds between ring members or between ring members and non-ring members with only hydrogen atoms, hydrocarbon or substituted hydrocarbon radicals, directly attached to ring carbon atoms
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D307/00—Heterocyclic compounds containing five-membered rings having one oxygen atom as the only ring hetero atom
    • C07D307/02—Heterocyclic compounds containing five-membered rings having one oxygen atom as the only ring hetero atom not condensed with other rings
    • C07D307/34—Heterocyclic compounds containing five-membered rings having one oxygen atom as the only ring hetero atom not condensed with other rings having two or three double bonds between ring members or between ring members and non-ring members
    • C07D307/38—Heterocyclic compounds containing five-membered rings having one oxygen atom as the only ring hetero atom not condensed with other rings having two or three double bonds between ring members or between ring members and non-ring members with substituted hydrocarbon radicals attached to ring carbon atoms
    • C07D307/40—Radicals substituted by oxygen atoms
    • C07D307/42—Singly bound oxygen atoms
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D307/00—Heterocyclic compounds containing five-membered rings having one oxygen atom as the only ring hetero atom
    • C07D307/77—Heterocyclic compounds containing five-membered rings having one oxygen atom as the only ring hetero atom ortho- or peri-condensed with carbocyclic rings or ring systems
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D307/00—Heterocyclic compounds containing five-membered rings having one oxygen atom as the only ring hetero atom
    • C07D307/77—Heterocyclic compounds containing five-membered rings having one oxygen atom as the only ring hetero atom ortho- or peri-condensed with carbocyclic rings or ring systems
    • C07D307/93—Heterocyclic compounds containing five-membered rings having one oxygen atom as the only ring hetero atom ortho- or peri-condensed with carbocyclic rings or ring systems condensed with a ring other than six-membered
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D333/00—Heterocyclic compounds containing five-membered rings having one sulfur atom as the only ring hetero atom
    • C07D333/02—Heterocyclic compounds containing five-membered rings having one sulfur atom as the only ring hetero atom not condensed with other rings
    • C07D333/04—Heterocyclic compounds containing five-membered rings having one sulfur atom as the only ring hetero atom not condensed with other rings not substituted on the ring sulphur atom
    • C07D333/06—Heterocyclic compounds containing five-membered rings having one sulfur atom as the only ring hetero atom not condensed with other rings not substituted on the ring sulphur atom with only hydrogen atoms, hydrocarbon or substituted hydrocarbon radicals, directly attached to the ring carbon atoms
    • C07D333/14—Radicals substituted by singly bound hetero atoms other than halogen
    • C07D333/18—Radicals substituted by singly bound hetero atoms other than halogen by sulfur atoms
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D333/00—Heterocyclic compounds containing five-membered rings having one sulfur atom as the only ring hetero atom
    • C07D333/50—Heterocyclic compounds containing five-membered rings having one sulfur atom as the only ring hetero atom condensed with carbocyclic rings or ring systems
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D333/00—Heterocyclic compounds containing five-membered rings having one sulfur atom as the only ring hetero atom
    • C07D333/50—Heterocyclic compounds containing five-membered rings having one sulfur atom as the only ring hetero atom condensed with carbocyclic rings or ring systems
    • C07D333/78—Heterocyclic compounds containing five-membered rings having one sulfur atom as the only ring hetero atom condensed with carbocyclic rings or ring systems condensed with rings other than six-membered or with ring systems containing such rings
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D487/00—Heterocyclic compounds containing nitrogen atoms as the only ring hetero atoms in the condensed system, not provided for by groups C07D451/00 - C07D477/00
    • C07D487/02—Heterocyclic compounds containing nitrogen atoms as the only ring hetero atoms in the condensed system, not provided for by groups C07D451/00 - C07D477/00 in which the condensed system contains two hetero rings
    • C07D487/04—Ortho-condensed systems
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D493/00—Heterocyclic compounds containing oxygen atoms as the only ring hetero atoms in the condensed system
    • C07D493/02—Heterocyclic compounds containing oxygen atoms as the only ring hetero atoms in the condensed system in which the condensed system contains two hetero rings
    • C07D493/04—Ortho-condensed systems
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D495/00—Heterocyclic compounds containing in the condensed system at least one hetero ring having sulfur atoms as the only ring hetero atoms
    • C07D495/02—Heterocyclic compounds containing in the condensed system at least one hetero ring having sulfur atoms as the only ring hetero atoms in which the condensed system contains two hetero rings
    • C07D495/04—Ortho-condensed systems
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07F—ACYCLIC, CARBOCYCLIC OR HETEROCYCLIC COMPOUNDS CONTAINING ELEMENTS OTHER THAN CARBON, HYDROGEN, HALOGEN, OXYGEN, NITROGEN, SULFUR, SELENIUM OR TELLURIUM
    • C07F5/00—Compounds containing elements of Groups 3 or 13 of the Periodic Table
    • C07F5/02—Boron compounds
    • C07F5/027—Organoboranes and organoborohydrides
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09B—ORGANIC DYES OR CLOSELY-RELATED COMPOUNDS FOR PRODUCING DYES, e.g. PIGMENTS; MORDANTS; LAKES
    • C09B57/00—Other synthetic dyes of known constitution
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09B—ORGANIC DYES OR CLOSELY-RELATED COMPOUNDS FOR PRODUCING DYES, e.g. PIGMENTS; MORDANTS; LAKES
    • C09B69/00—Dyes not provided for by a single group of this subclass
    • C09B69/10—Polymeric dyes; Reaction products of dyes with monomers or with macromolecular compounds
    • C09B69/109—Polymeric dyes; Reaction products of dyes with monomers or with macromolecular compounds containing other specific dyes
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/615—Polycyclic condensed aromatic hydrocarbons, e.g. anthracene
    • H10K85/624—Polycyclic condensed aromatic hydrocarbons, e.g. anthracene containing six or more rings
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/631—Amine compounds having at least two aryl rest on at least one amine-nitrogen atom, e.g. triphenylamine
    • H10K85/633—Amine compounds having at least two aryl rest on at least one amine-nitrogen atom, e.g. triphenylamine comprising polycyclic condensed aromatic hydrocarbons as substituents on the nitrogen atom
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C2601/00—Systems containing only non-condensed rings
    • C07C2601/12—Systems containing only non-condensed rings with a six-membered ring
    • C07C2601/14—The ring being saturated
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C2603/00—Systems containing at least three condensed rings
    • C07C2603/02—Ortho- or ortho- and peri-condensed systems
    • C07C2603/04—Ortho- or ortho- and peri-condensed systems containing three rings
    • C07C2603/22—Ortho- or ortho- and peri-condensed systems containing three rings containing only six-membered rings
    • C07C2603/24—Anthracenes; Hydrogenated anthracenes
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C2603/00—Systems containing at least three condensed rings
    • C07C2603/02—Ortho- or ortho- and peri-condensed systems
    • C07C2603/40—Ortho- or ortho- and peri-condensed systems containing four condensed rings
    • C07C2603/42—Ortho- or ortho- and peri-condensed systems containing four condensed rings containing only six-membered rings
    • C07C2603/50—Pyrenes; Hydrogenated pyrenes
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C2603/00—Systems containing at least three condensed rings
    • C07C2603/02—Ortho- or ortho- and peri-condensed systems
    • C07C2603/54—Ortho- or ortho- and peri-condensed systems containing more than five condensed rings
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C2603/00—Systems containing at least three condensed rings
    • C07C2603/93—Spiro compounds
    • C07C2603/94—Spiro compounds containing "free" spiro atoms
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K2101/00—Properties of the organic materials covered by group H10K85/00
    • H10K2101/10—Triplet emission
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H10K50/10—OLEDs or polymer light-emitting diodes [PLED]
    • H10K50/11—OLEDs or polymer light-emitting diodes [PLED] characterised by the electroluminescent [EL] layers
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H10K50/10—OLEDs or polymer light-emitting diodes [PLED]
    • H10K50/14—Carrier transporting layers
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02E—REDUCTION OF GREENHOUSE GAS [GHG] EMISSIONS, RELATED TO ENERGY GENERATION, TRANSMISSION OR DISTRIBUTION
    • Y02E10/00—Energy generation through renewable energy sources
    • Y02E10/50—Photovoltaic [PV] energy
    • Y02E10/52—PV systems with concentrators
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02E—REDUCTION OF GREENHOUSE GAS [GHG] EMISSIONS, RELATED TO ENERGY GENERATION, TRANSMISSION OR DISTRIBUTION
    • Y02E10/00—Energy generation through renewable energy sources
    • Y02E10/50—Photovoltaic [PV] energy
    • Y02E10/549—Organic PV cells
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
    • Y10S—TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10S428/00—Stock material or miscellaneous articles
    • Y10S428/917—Electroluminescent

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Physics & Mathematics (AREA)
  • Spectroscopy & Molecular Physics (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Electroluminescent Light Sources (AREA)
  • Organic Low-Molecular-Weight Compounds And Preparation Thereof (AREA)
  • Other Resins Obtained By Reactions Not Involving Carbon-To-Carbon Unsaturated Bonds (AREA)
  • Addition Polymer Or Copolymer, Post-Treatments, Or Chemical Modifications (AREA)

Abstract

Die vorliegende Erfindung betrifft organische Elektrolumineszenzvorrichtungen, insbesondere blau emittierende Vorrichtungen, in denen Verbindungen gemäß der Formel (1) bzw. Formel (2) als Hostmaterial oder Dotand in der emittierenden Schicht und/oder als Lochtransportmaterial und/oder als Elektronentransportmaterial verwendet werden.

Description

  • Die vorliegende Erfindung betrifft organische Halbleiter und deren Verwendung in organischen elektronischen Vorrichtungen.
  • Organische Halbleiter werden für eine Reihe verschiedenartiger Anwendungen, die im weitesten Sinne der Elektronikindustrie zugerechnet werden können, entwickelt. Der Aufbau organischer Elektrolumineszenzvorrichtungen (OLEDs), in denen diese organischen Halbleiter als funktionelle Materialien eingesetzt werden, ist beispielsweise in US 4539507 , US 5151629 , EP 0676461 und WO 98/27136 beschrieben. Allerdings zeigen diese Vorrichtungen noch erhebliche Probleme, die einer dringenden Verbesserung bedürfen:
    • 1. Die üblicherweise verwendeten Verbindungen weisen kein ausreichend tiefes LUMO (niedrigstes unbesetztes Molekülorbital) auf. Verbindungen mit niedrigerem LUMO werden für leichtere Elektroneninjektion und damit für eine Verringerung der Betriebsspannung benötigt.
    • 2. In Systemen gemäß dem Stand der Technik werden in der emittierenden Schicht überlicherweise ein oder mehrere Dotanden in einem Hostmaterial verwendet. Es wäre sinnvoll, Verbindungen zu haben, die als Reinsubstanz in der emittierenden Schicht zu verwenden sind, da dies eine technische Vereinfachung bei der Device-Herstellung darstellt.
  • Für fluoreszierende OLEDs werden gemäß dem Stand der Technik vor allem kondensierte Aromaten, insbesondere Anthracen- oder Pyrenderivate, als Host-Materialien vor allem für blau emittierende Elektrolumineszenzvorrichtungen verwendet, z. B. 9,10-Bis(2-naphthyl)anthracen ( US 5935721 ). In WO 03/095445 und in CN 1362464 werden 9,10-Bis(1-naphthyl)anthracen-Derivate für die Verwendung in OLEDs offenbart. Weitere Anthracenderivate sind in WO 01/076323, in WO 01/021729, in WO 04/013073, in WO 04/018588, in WO 03/087023 oder in WO 04/018587 offenbart. Host-Materialien, basierend auf Aryl substituierten Pyrenen und Chrysenen, werden in WO 04/016575 offenbart. Es ist für hochwertige Anwendungen notwendig, verbesserte Host-Materialien zur Verfügung zu haben.
  • Als Stand der Technik bei blau emittierenden Verbindungen kann die Verwendung von Arylvinylaminen genannt werden (z. B. WO 04/013073, WO 04/016575, WO 04/018587). Diese Verbindungen sind allerdings thermisch instabil und lassen sich nicht unzersetzt verdampfen, was einen hohen technischen Aufwand für die OLED-Herstellung erfordert und somit einen technischen Nachteil darstellt. Einen weiteren Nachteil stellt die Emissionsfarbe dieser Verbindungen dar: Während im Stand der Technik mit diesen Verbindungen tiefblaue Emission (CIE-y-Koordinaten im Bereich von 0.15-0.18) beschrieben wird, konnten diese Farbkoordinaten nicht in einfachen Vorrichtungen gemäß dem Stand der Technik reproduziert werden. Im Gegenteil erhält man hier grünblaue Emission. Es ist nicht offensichtlich, wie mit diesen Verbindungen tatsächlich blaue Emission erzeugt werden kann. Es ist für hochwertige Anwendungen notwendig, verbesserte Emitter besonders im Bezug auf Device- und Sublimationsstabilität zur Verfügung zu haben.
  • In phosphoreszierenden OLEDs wird als Matrixmaterial häufig 4,4'-Bis-(N-carbazolyl)biphenyl (CBP) verwendet. Die Nachteile sind kurze Lebensdauern der mit ihnen hergestellten Devices und häufig hohe Betriebsspannungen, die zu geringen Leistungseffizienzen führen. Außerdem weist CBP eine nicht ausreichend hohe Glasübergangstemperatur auf. Des Weiteren hat sich gezeigt, dass CBP für blau emittierende Elektrolumineszenzvorrichtungen ungeeignet ist, was in einer schlechten Effizienz resultiert. Außerdem ist der Aufbau der Devices mit CBP komplex, da zusätzlich eine Lochblockierschicht und eine Elektronentransportschicht verwendet werden müssen. Verbesserte Triplett-Matrixmaterialien, basierend auf Ketoverbindungen, sind in WO 04/093207 beschrieben. Für die besten der dort beschriebenen Matrixmaterialien werden jedoch für die Synthese giftige anorganische Cyanide offenbart, so dass die Herstellung dieser Materialien ökologisch bedenklich ist. Von anderen der dort beschriebenen Matrixmaterialien ist die Glasübergangstemperatur noch nicht zufrieden stellend.
  • Als Elektronentransportverbindung in organischen Elektrolumineszenzvorrichtungen wird meist AlQ3 (Aluminium-tris-hydroxychinolinat) verwendet ( US 4539507 ). Dieses hat mehrere Nachteile: Es lässt sich nicht rückstandsfrei aufdampfen, da es sich bei der Sublimationstemperatur teilweise zersetzt, was insbesondere für Produktionsanlagen ein großes Problem darstellt. Ein weiterer Nachteil ist die starke Hygroskopie von AlQ3, ebenso wie die niedrige Elektronenbeweglichkeit, was zu höheren Spannungen und damit zu einer niedrigeren Leistungseffizienz führt. Um Kurzschlüsse im Display zu vermeiden, würde man gern die Schichtdicke erhöhen; dies ist mit AlQ3 wegen der geringen Ladungsträgerbeweglichkeit und der daraus resultierenden Spannungserhöhung nicht möglich. Als sehr ungünstig erweist sich weiterhin die Eigenfarbe von AlQ3 (im Feststoff gelb), die gerade bei blauen OLEDs durch Reabsorption und schwache Reemission zu Farbverschiebungen führen kann. Hier sind blaue OLEDs nur mit starken Effizienz- bzw. Farborteinbußen darstellbar. Trotz der genannten Nachteile stellt AlQ3 in OLEDs bislang immer noch den besten Kompromiss für die verschiedenartigen Anforderungen an ein Elektronentransportmaterial in OLEDs dar.
  • Es besteht also weiterhin Bedarf an verbesserten Materialien, insbesondere Host-Materialien für blau fluoreszierende Emitter und Triplett-Emitter, aber auch emittierende Verbindungen, insbesondere blau emittierende Verbindungen, Lochtransportmaterialien und Elektronentransportmaterialien, die thermisch stabil sind, die in organischen elektronischen Vorrichtungen zu guten Effizienzen und gleichzeitig zu hohen Lebensdauern führen, die bei der Herstellung und beim Betrieb der Vorrichtung zu reproduzierbaren Ergebnissen führen und die synthetisch einfach zugänglich sind.
  • Überraschend wurde gefunden, dass Verbindungen, in denen eine Phenylengruppe mit zwei Naphthylgruppen verknüpft ist und in denen noch zusätzlich jeweils mindestens eine Brücke zwischen der Phenylengruppe und den beiden Naphthylgruppen existiert, und heterocyclische Derivate dieser Verbindungen sich sehr gut für die Verwendung in organischen Elektrolumineszenzvorrichtungen eignen. Diese Verbindungen weisen eine hohe thermische Stabilität auf. Mit diesen Materialien ist weiterhin eine Steigerung der Effizienz und der Lebensdauer der organischen elektronischen Vorrichtung im Vergleich zu Materialien gemäß dem Stand der Technik möglich. Weiterhin sind diese Materialien sehr gut für die Verwendung in organischen elektronischen Vorrichtungen geeignet, da sie eine sehr hohe Glasübergangstemperatur aufweisen. Diese Materialien und deren Verwendung in organischen elektronischen Vorrichtungen sind daher der Gegenstand der vorliegenden Erfindung.
  • Gegenstand der Erfindung sind Verbindungen gemäß Formel (1) und (2),
    Figure 00040001
    wobei für die Symbole und Indizes gilt:
    Y ist bei jedem Auftreten gleich oder verschieden CR1 oder N;
    Z ist gleich C, falls an die Gruppe Z eine Brücke X gebunden ist, und ist gleich Y, falls an die Gruppe Z keine Brücke X gebunden ist;
    X ist bei jedem Auftreten gleich oder verschieden eine bivalente Brücke, ausgewählt aus B(R1), C(R1)2, Si(R1)2, C=O, C=NR1, C=C(R1)2, O, S, S=O, SO2, N(R1), P(R1) und P(=O)R1;
    R1 ist bei jedem Auftreten gleich oder verschieden H, F, Cl, Br, I, N(Ar)2, C(=O)Ar, P(=O)Ar2, S(=O)Ar, S(=O)2Ar, CR2=CR2Ar, CN, NO2, Si(R2)3, B(OR2)2, OSO2R2, eine geradkettige Alkyl-, Alkoxy- oder Thioalkoxygruppe mit 1 bis 40 C-Atomen oder eine verzweigte oder cyclische Alkyl-, Alkoxy- oder Thioalkoxygruppe mit 3 bis 40 C-Atomen, die jeweils mit einem oder mehreren Resten R2 substituiert sein kann, wobei eine oder mehrere nicht benachbarte CH2-Gruppen durch R2C=CR2, C≡C, Si(R2)2, Ge(R2)2, Sn(R2)2, C=O, C=S, C=Se, C=NR2, P(=O)(R2), SO, SO2, NR2, O, S oder CONR2 ersetzt sein können und wobei ein oder mehrere H-Atome durch F, Cl, Br, I, CN oder NO2 ersetzt sein können, oder ein aromatisches oder heteroaromatisches Ringsystem mit 5 bis 40 aromatischen Ringatomen, das jeweils durch einen oder mehrere Reste R2 substituiert sein kann, oder eine Aryloxy- oder Heteroaryloxygruppe mit 5 bis 40 aromatischen Ringatomen, die durch einen oder mehrere Reste R2 substituiert sein kann, oder eine Kombination dieser Systeme; dabei können zwei oder mehrere benachbarte Substituenten R1 auch miteinander ein mono- oder polycyclisches aliphatisches oder aromatisches Ringsystem bilden;
    Ar ist bei jedem Auftreten gleich oder verschieden ein aromatisches oder heteroaromatisches Ringsystem mit 5-30 aromatischen Ringatomen, das mit einem oder mehreren nicht-aromatischen Resten R1 substituiert sein kann; dabei können auch zwei Reste Ar am selben Stickstoff- oder Phosphoratom durch eine Einfachbindung oder eine Brücke X miteinander verknüpft sein;
    R2 ist bei jedem Auftreten gleich oder verschieden H oder ein aliphatischer, aromatischer und/oder heteroaromatischer Kohlenwasserstoffrest mit 1 bis 20 C-Atomen, in dem auch H-Atome durch F ersetzt sein können; dabei können zwei oder mehrere benachbarte Substituenten R2 auch miteinander ein mono- oder polycyclisches aliphatisches oder aromatisches Ringsystem bilden;
    a, b, c, d ist bei jedem Auftreten gleich oder verschieden 0 oder 1, mit der Maßgabe, dass a + b = 1 oder 2 und c + d = 1 oder 2 ist, wobei a = 0 bzw. b = 0 bzw. c = 0 bzw. d = 0 jeweils bedeutet, dass die entsprechende Brücke X nicht vorhanden ist;
    ausgenommen sind die folgenden Verbindungen:
    Figure 00060001
  • Bevorzugt weisen die Verbindungen gemäß Formel (1) bzw. Formel (2) eine Glasübergangstemperatur Tg von größer als 70°C auf, besonders bevorzugt größer als 100°C, ganz besonders bevorzugt größer als 130°C.
  • Unter benachbarten Resten R1 bzw. R2 im Sinne dieser Erfindung werden Reste verstanden, die entweder am selben Kohlenstoffatom bzw. am selben Heteroatom gebunden sind oder die an benachbarten Kohlenstoffatomen gebunden sind.
  • Eine Arylgruppe im Sinne dieser Erfindung enthält 6 bis 40 C-Atome; eine Heteroarylgruppe im Sinne dieser Erfindung enthält 2 bis 40 C-Atome und mindestens 1 Heteroatom, mit der Maßgabe, dass die Summe aus C-Atomen und Heteroatomen mindestens 5 ergibt. Die Heteroatome sind bevorzugt ausgewählt aus N, O und/oder S. Dabei wird unter einer Arylgruppe bzw. Heteroarylgruppe entweder ein einfacher aromatischer Cyclus, also Benzol, bzw. ein einfacher heteroaromatischer Cyclus, beispielsweise Pyridin, Pyrimidin, Thiophen, etc., oder eine kondensierte Aryl- oder Heteroarylgruppe, beispielsweise Naphthalin, Anthracen, Pyren, Chinolin, Isochinolin, etc., verstanden.
  • Ein aromatisches Ringsystem im Sinne dieser Erfindung enthält 6 bis 40 C-Atome im Ringsystem. Ein heteroaromatisches Ringsystem im Sinne dieser Erfindung enthält 2 bis 40 C-Atome und mindestens ein Heteroatom im Ringsystem, mit der Maßgabe, dass die Summe aus C-Atomen und Heteroatomen mindestens 5 ergibt. Die Heteroatome sind bevorzugt ausgewählt aus N, O und/oder S. Unter einem aromatischen oder heteroaromatischen Ringsystem im Sinne dieser Erfindung soll ein System verstanden werden, das nicht notwendigerweise nur Aryl- oder Heteroarylgruppen enthält, sondern in dem auch mehrere Aryl- oder Heteroarylgruppen durch eine kurze, nicht-aromatische Einheit (bevorzugt weniger als 10% der von H verschiedenen Atome), wie z. B. ein sp3-hybridisiertes C-, N- oder O-Atom, unterbrochen sein können. So sollen beispielsweise auch Systeme wie 9,9'-Spirobifluoren, 9,9-Diarylfluoren, Triarylamin, Diarylether, Stilben, etc. als aromatische Ringsysteme im Sinne dieser Erfindung verstanden werden.
  • Im Rahmen der vorliegenden Erfindung werden unter einer C1- bis C40-Alkylgruppe, in der auch einzelne H-Atome oder CH2-Gruppen durch die oben genannten Gruppen substituiert sein können, besonders bevorzugt die Reste Methyl, Ethyl, n-Propyl, i-Propyl, n-Butyl, i-Butyl, s-Butyl, t-Butyl, 2-Methylbutyl, n-Pentyl, s-Pentyl, Cyclopentyl, n-Hexyl, Cyclohexyl, n-Heptyl, Cycloheptyl, n-Octyl, Cyclooctyl, 2-Ethylhexyl, Trifluormethyl, Pentafluorethyl, 2,2,2-Trifluorethyl, Ethenyl, Propenyl, Butenyl, Pentenyl, Cyclopentenyl, Hexenyl, Cyclohexenyl, Heptenyl, Cycloheptenyl, Octenyl, Cyclooctenyl, Ethinyl, Propinyl, Butinyl, Pentinyl, Hexinyl oder Octinyl verstanden. Unter einer C1- bis C40-Alkoxygruppe werden besonders bevorzugt Methoxy, Trifluormethoxy, Ethoxy, n-Propoxy, i-Propoxy, n-Butoxy, i-Butoxy, s-Butoxy, t-Butoxy oder 2-Methylbutoxy verstanden. Unter einem aromatischen oder heteroaromatischen Ringsystem mit 5-40 aromatischen Ringatomen, welches noch jeweils mit den oben genannten Resten R substituiert sein kann und welches über beliebige Positionen am Aromaten bzw. Heteroaromaten verknüpft sein kann, werden insbesondere Gruppen verstanden, die abgeleitet sind von Benzol, Naphthalin, Anthracen, Phenanthren, Pyren, Chrysen, Perylen, Fluoranthen, Naphthacen, Pentacen, Benzpyren, Biphenyl, Biphenylen, Terphenyl, Terphenylen, Fluoren, Spirobifluoren, Dihydrophenanthren, Dihydropyren, Tetrahydropyren, cis- oder trans-Indenofluoren, Truxen, Isotruxen, Spirotruxen, Spiroisotruxen, Furan, Benzofuran, Isobenzofuran, Dibenzofuran, Thiophen, Benzothiophen, Isobenzothiophen, Dibenzothiophen, Pyrrol, Indol, Isoindol, Carbazol, Pyridin, Chinolin, Isochinolin, Acridin, Phenanthridin, Benzo-5,6-chinolin, Benzo-6,7-chinolin, Benzo-7,8-chinolin, Phenothiazin, Phenoxazin, Pyrazol, Indazol, Imidazol, Benzimidazol, Naphthimidazol, Phenanthrimidazol, Pyridimidazol, Pyrazinimidazol, Chinoxalinimidazol, Oxazol, Benzoxazol, Naphthoxazol, Anthroxazol, Phenanthroxazol, Isoxazol, 1,2-Thiazol, 1,3-Thiazol, Benzothiazol, Pyridazin, Benzopyridazin, Pyrimidin, Benzpyrimidin, Chinoxalin, 1,5-Diazaanthracen, 2,7-Diazapyren, 2,3-Diazapyren, 1,6-Diazapyren, 1,8-Diazapyren, 4,5-Diazapyren, 4,5,9,10-Tetraazaperylen, Pyrazin, Phenazin, Phenoxazin, Phenothiazin, Fluorubin, Naphthyridin, Azacarbazol, Benzocarbolin, Phenanthrolin, 1,2,3-Triazol, 1,2,4-Triazol, Benzotriazol, 1,2,3-Oxadiazol, 1,2,4-Oxadiazol, 1,2,5-Oxadiazol, 1,3,4-Oxadiazol, 1,2,3-Thiadiazol, 1,2,4-Thiadiazol, 1,2,5-Thiadiazol, 1,3,4-Thiadiazol, 1,3,5-Triazin, 1,2,4-Triazin, 1,2,3-Triazin, Tetrazol, 1,2,4,5-Tetrazin, 1,2,3,4-Tetrazin, 1,2,3,5-Tetrazin, Purin, Pteridin, Indolizin und Benzothiadiazol.
  • Bevorzugt sind Strukturen gemäß Formel (1) oder Formel (2), bei denen a + b = 1 und c + d = 1 ist.
  • Bevorzugt sind weiterhin die Strukturen gemäß den Formeln (3), (4), (5), (6), (7) und (8),
    Figure 00090001
    wobei die Symbole X und Y dieselbe Bedeutung haben, wie oben beschrieben.
  • Bevorzugt sind weiterhin Verbindungen gemäß Formel (1) oder Formel (2), in denen das Symbol Y insgesamt 0, 1, 2, 3 oder 4 Mal für Stickstoff steht, wobei die anderen Symbole Y für CR1 stehen. Besonders bevorzugt sind Verbindungen gemäß Formel (1) oder Formel (2), in denen das Symbol Y insgesamt 0, 1 oder 2 Mal für Stickstoff steht. In einer besonders bevorzugten Ausführungsform der Erfindung steht das Symbol Y für CR1. In einer ganz besonders bevorzugten Ausführungsform sind die Strukturen gemäß Formel (1) und Formel (2) gewählt aus den Formeln (3a), (4a), (5a), (6a), (7a) und (8a),

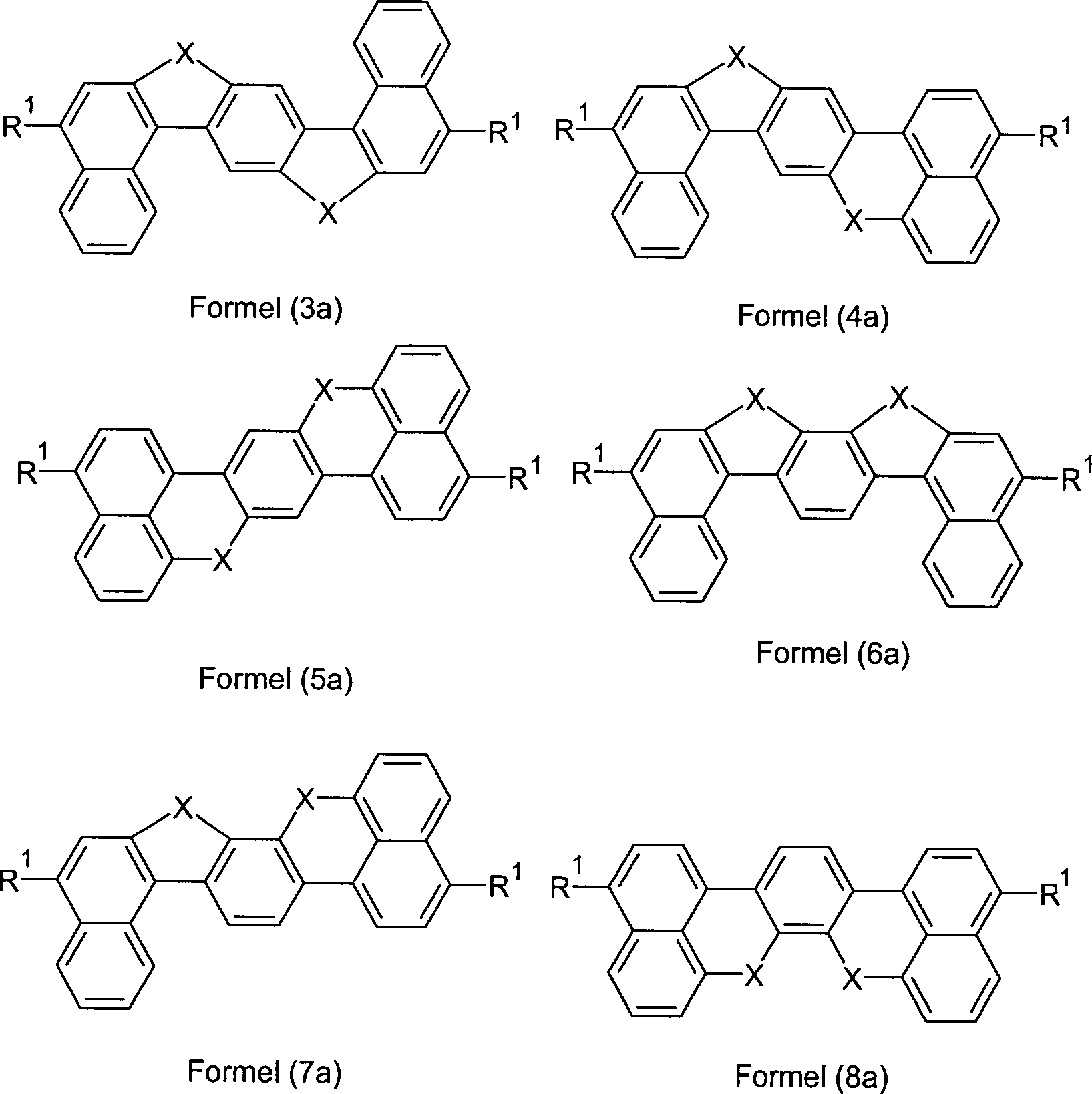

    Figure 00100001
    wobei die Symbole X und R1 dieselbe Bedeutung haben, wie oben beschrieben.
  • Besonders bevorzugt sind in den Strukturen gemäß Formel (3a) bis (8a) beide Reste R1 ungleich Wasserstoff.
  • Bevorzugt sind weiterhin Verbindungen gemäß Formel (1) bis (8) bzw. (3a) bis (8a), in denen das Symbol R1 gleich oder verschieden bei jedem Auftreten für H, F, Br, C(=O)Ar, P(=O)Ar2, CR2=CR2Ar, eine geradkettige Alkylgruppe mit 1 bis 5 C-Atomen oder verzweigte Alkylgruppe mit 3 bis 5 C-Atomen, wobei eine oder mehrere nicht benachbarte CH2-Gruppen durch -R2C=CR2-, -C≡C- oder -O- ersetzt sein können und wobei ein oder mehrere H-Atome durch F ersetzt sein können, oder eine Arylgruppe mit 6 bis 16 C-Atomen oder Heteroarylgruppe mit 2 bis 16 C-Atomen oder eine Spirobifluorengruppe, die jeweils mit einem oder mehreren Resten R2 substituiert sein kann, oder eine Kombination aus zwei oder drei dieser Systeme steht. Besonders bevorzugte Reste R1 sind gleich oder verschieden bei jedem Auftreten H, F, Br, C(=O)Ar, P(=O)Ar2, Methyl, Ethyl, iso-Propyl, tert-Butyl, wobei ein oder mehrere H-Atome durch F ersetzt sein können, oder eine Arylgruppe mit 6 bis 14 C-Atomen oder eine Spirobifluorengruppe, die jeweils mit einem oder mehreren Resten R2 substituiert sein kann, oder eine Kombination aus zwei dieser Systeme. Bei Einbau in Polymere, Oligomere oder Dendrimere und bei Verbindungen, die aus Lösung verarbeitet werden, sind auch lineare oder verzweigte Alkylketten mit bis zu 10 C-Atomen bevorzugt. Brom als Substituent ist vor allem für die Verwendung dieser Verbindung zur Herstellung anderer erfindungsgemäßer Verbindungen oder zur Verwendung als Monomer zur Herstellung von Polymeren bevorzugt.
  • Bevorzugt sind weiterhin Verbindungen der Formel (1) oder (2), in denen mindestens ein Symbol R1 für eine Gruppe N(Ar)2 der Formel (9) oder (10) steht,

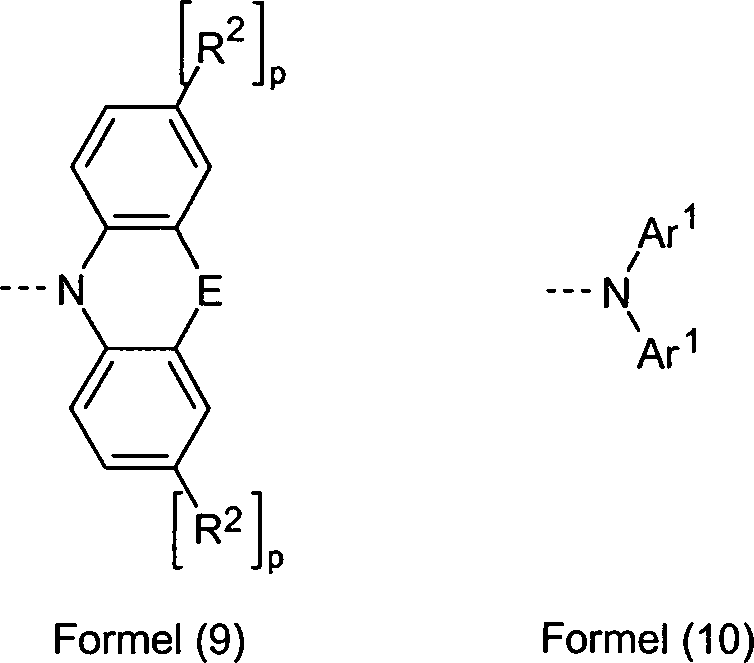

    Figure 00110001
    wobei R2 die oben aufgeführte Bedeutung hat und weiterhin gilt:
    E steht für eine Einfachbindung, O, S, N(R2) oder C(R2)2;
    Ar1 ist gleich oder verschieden bei jedem Auftreten eine Aryl- oder Heteroarylgruppe mit 5 bis 20 aromatischen Ringatomen oder eine Triarylamingruppe mit 15 bis 30 aromatischen Ringatomen, welche jeweils mit einem oder mehreren Resten R2 substituiert sein kann, bevorzugt eine Aryl- oder Heteroarylgruppe mit 6 bis 14 aromatischen Ringatomen oder eine Triarylamingruppe mit 18 bis 22 aromatischen Ringatomen, welche jeweils mit einem oder mehreren Resten R2 substituiert sein kann;
    p ist bei jedem Auftreten gleich oder verschieden 0 oder 1.
  • Besonders bevorzugt steht Ar1 gleich oder verschieden für Phenyl, ortho-, meta- oder para-Tolyl, para-Fluorphenyl, 1-Naphthyl, 2-Naphthyl, Triphenylamin, Naphthyldiphenylamin oder Dinaphthylphenylamin.
  • Bevorzugt sind weiterhin Verbindungen gemäß Formel (1) bis (8) bzw. (3a) bis (8a), in denen die Symbole X bei jedem Auftreten gleich oder verschieden eine bivalente Brücke sind, ausgewählt aus C(R1)2, C=O, C=NR1, O, S, S=O, SO2, N(R1), P(R1) oder P(=O)R1. Besonders bevorzugt sind Verbindungen gemäß Formel (1) bis (8) bzw. (3a) bis (8a), in denen die Symbole X bei jedem Auftreten gleich oder verschieden ausgewählt sind aus C(R1)2, N(R1), P(R1) und P(=O)(R1), ganz besonders bevorzugt C(R1)2 oder N(R1), insbesondere C(R1)2. Dabei sei hier nochmals explizit darauf hingewiesen, dass hier auch mehrere benachbarte Reste R1 miteinander ein aromatisches oder aliphatisches Ringsystem bilden können. Wenn mehrere Reste R1 an einer Gruppe C(R1)2 miteinander ein Ringsystem bilden, führt dies zu Spirostrukturen. Die Ausbildung derartiger Spirostrukturen durch Bildung von Ringsystemen zwischen zwei Gruppen R1 an C(R1)2 ist eine weitere bevorzugte Ausführungsform der Erfindung. Dies gilt insbesondere, wenn R1 für eine substituierte oder unsubstituierte Phenylgruppe steht und die beiden Phenylgruppen zusammen mit der Brücke X ein Ringsystem bilden.
  • Bevorzugte Reste R1, die an die Brücken X gebunden sind, sind gleich oder verschieden und sind ausgewählt aus H, geradkettigen Alkylgruppen mit 1 bis 5 C-Atomen oder verzweigten Alkylgruppen mit 3 bis 5 C-Atomen, wobei eine oder mehrere nicht benachbarte CH2-Gruppen durch -R2C=CR2-, -C≡C- oder -O- ersetzt sein können und wobei ein oder mehrere H-Atome durch F ersetzt sein können, oder Arylgruppen mit 6 bis 16 C-Atomen oder Heteroarylgruppen mit 2 bis 16 C-Atomen, die jeweils mit einem oder mehreren Resten R2 substituiert sein können, oder eine Kombination aus zwei oder drei dieser Systeme; dabei können zwei der Reste R1, die an dasselbe Brückenatom gebunden sind, auch miteinander ein Ringsystem bilden. Besonders bevorzugte Reste R1, die an die Brücken X gebunden sind, sind gleich oder verschieden und sind ausgewählt aus Methyl, Ethyl, iso-Propyl, tert-Butyl, wobei ein oder mehrere H-Atome durch F ersetzt sein können, oder Arylgruppen mit 6 bis 14 C-Atomen, die mit einem oder mehreren Resten R2 substituiert sein können, oder eine Kombination aus zwei dieser Systeme; dabei können zwei der Reste R1, die an dasselbe Brückenatom gebunden sind, auch miteinander ein Ringsystem bilden. Bei Verbindungen, die aus Lösung verarbeitet werden, sind auch lineare oder verzweigte Alkylketten mit bis zu 10 C-Atomen bevorzugt.
  • Weiterhin bevorzugt sind symmetrische und symmetrisch substituierte Verbindungen, also Verbindungen, in denen die Symbole X gleich sind. Weiterhin bevorzugt sind in den Strukturen die Substituenten R1 gleich gewählt.

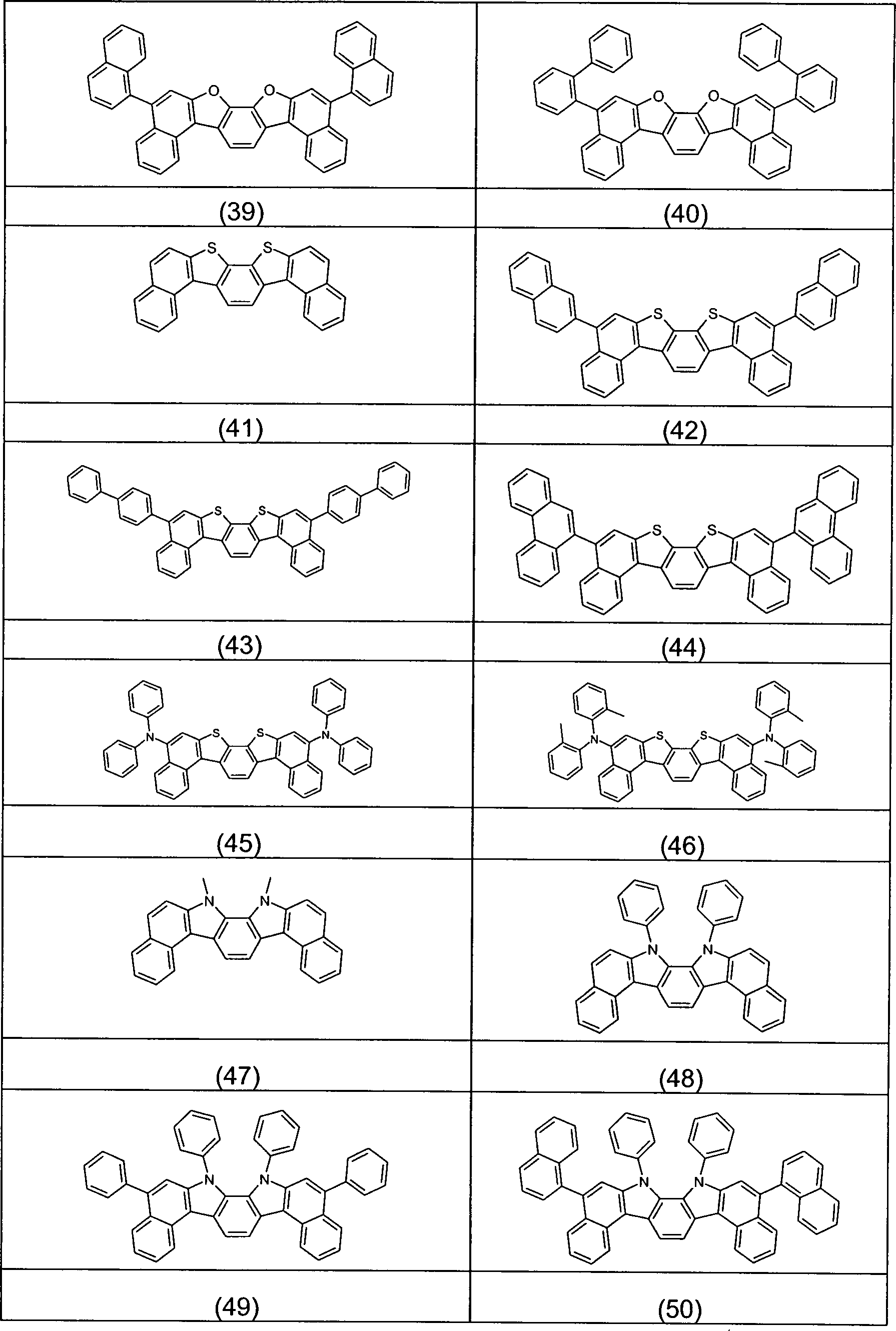

  • Beispiele für bevorzugte Verbindungen gemäß Formel (1) und Formel (2) sind die im Folgenden abgebildeten Strukturen (1) bis (104).
    Figure 00130001
    Figure 00140001
    Figure 00150001
    Figure 00160001
    Figure 00170001
    Figure 00180001

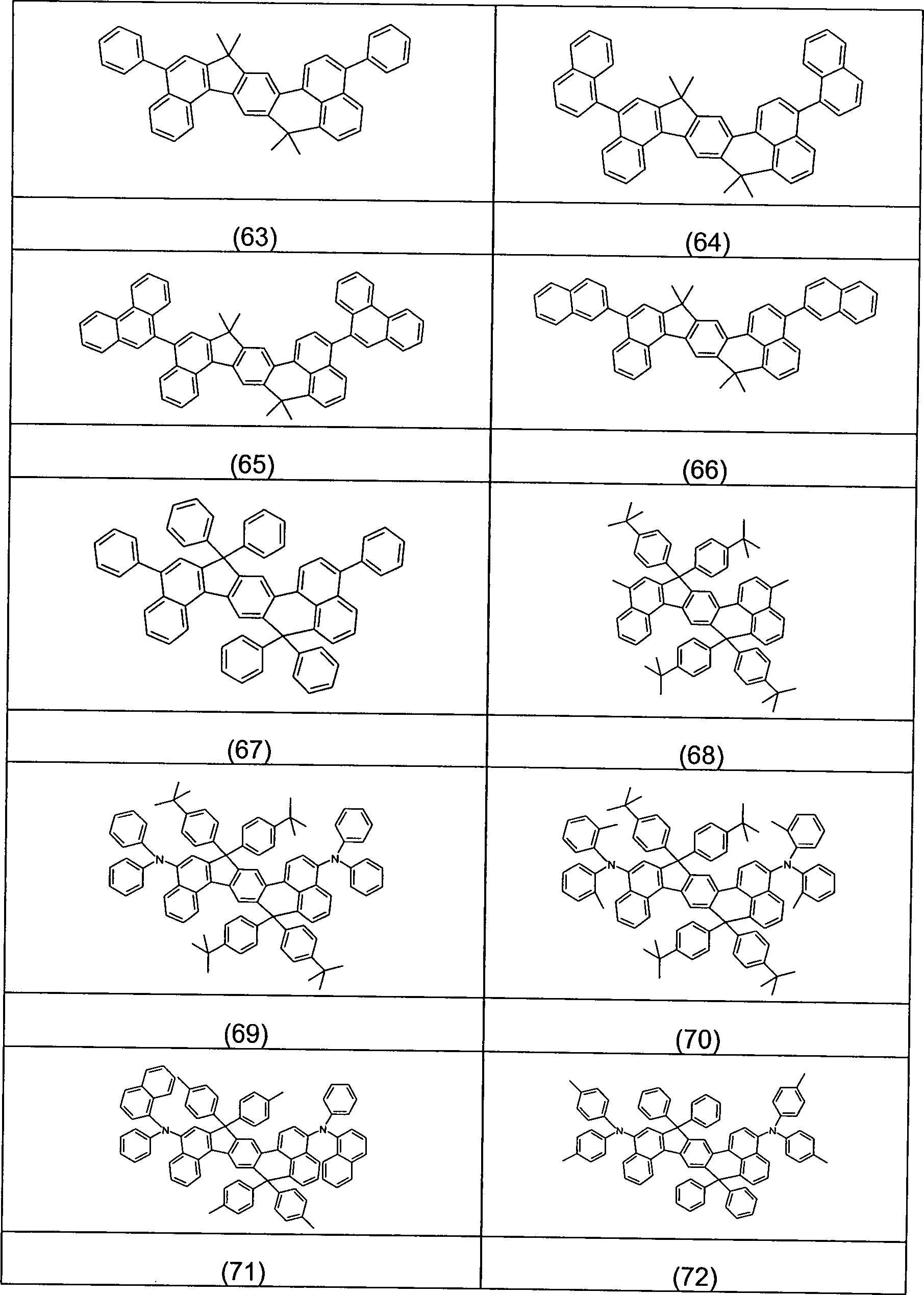

    Figure 00190001
    Figure 00200001
    Figure 00210001
    Figure 00220001
  • Die oben beschriebenen erfindungsgemäßen Verbindungen, insbesondere Verbindungen, welche mit reaktiven Abgangsgruppen, wie Brom, Iod, Boronsäure oder Boronsäureester substituiert sind, können auch als Comonomere zur Erzeugung entsprechender konjugierter, teilkonjugierter oder nicht-konjugierter Polymere, Oligomere oder auch als Kern von Dendrimeren Verwendung finden. Die Polymerisation erfolgt dabei bevorzugt über die Halogenfunktionalität bzw. die Boronsäurefunktionalität.
  • Weiterer Gegenstand der Erfindung sind somit Polymere, Oligomere oder Dendrimere enthaltend eine oder mehrere Verbindungen gemäß Formel (1) oder Formel (2), wobei ein oder mehrere Reste R1 Bindungen der Verbindung gemäß Formel (1) bzw. Formel (2) zum Polymer oder Dendrimer darstellen. Diese Polymere, Oligomere oder Dendrimere können konjugiert, teilkonjugiert oder nicht-konjugiert sein.
  • Für die Wiederholeinheiten gemäß Formel (1) und Formel (2) gelten dieselben Bevorzugungen wie oben beschrieben.
  • Diese Verbindungen werden homopolymerisiert oder mit weiteren Monomeren copolymerisiert. Geeignete und bevorzugte Comonomere sind gewählt aus Fluorenen (z. B. gemäß EP 842208 oder WO 00/22026), Spirobifluorenen (z. B. gemäß EP 707020 , EP 894107 oder der nicht offen gelegten Anmeldung EP 04028865.6 ), Para-phenylenen (z. B. gemäß WO 92/18552), Carbazolen (z. B. gemäß WO 04/070772 oder WO 04/113468), Thiophenen (z. B. gemäß EP 1028136 ), Dihydrophenanthrenen (z. B. gemäß WO 05/014689), cis- und trans-Indenofluorenen (z. B. gemäß WO 04/041901 oder WO 04/113412), Ketonen (z. B. gemäß WO 05/040302), Phenanthrenen (z. B. gemäß WO 05/104264 oder der nicht offen gelegten Anmeldung DE 10 2005 037 734.3 ) oder auch mehreren dieser Einheiten. Diese Polymere enthalten üblicherweise noch weitere Einheiten, beispielsweise emittierende (fluoreszierende oder phosphoreszierende) Einheiten, wie z. B. Vinyltriarylamine (z. B. gemäß der nicht offen gelegten Anmeldung DE 10 2005 060 473.0 ) oder phosphoreszierende Metallkomplexe (z. B. gemäß WO 06/003000), und/oder Ladungstransporteinheiten, insbesondere solche basierend auf Triarylaminen.
  • Die erfindungsgemäßen Verbindungen gemäß Formel (1) und Formel (2) können nach dem Fachmann bekannten Syntheseschritten dargestellt werden. So lassen sich die verschiedenen Grundgerüste beispielsweise durch säurekatalysierte Cyclisierung der entsprechenden tertiären Alkohole darstellen, wie allgemein in Schema 1 gezeigt. Dieses Grundgerüst lässt sich nach Standardmethoden funktionalisieren, beispielsweise durch Friedel-Crafts-Alkylierung oder -Acylierung. Weiterhin lässt sich das Grundgerüst nach Standardmethoden der organischen Chemie bromieren. Die bromierten Verbindungen stellen die Basis für weitere Funktionalisierungen dar. So können sie durch Suzuki-Kupplung mit Arylboronsäuren oder Arylboronsäurederivaten oder mit Organozinn verbindungen gemäß Stille zu erweiterten aromatischen Verbindungen umgesetzt werden. Durch Kupplung mit aromatischen oder aliphatischen Aminen gemäß Hartwig-Buchwald erhält man die entsprechenden Amine. Weiterhin können sie via Lithiierung und Reaktion mit Elektrophilen wie Benzonitril und anschließender saurer Hydrolyse zu Ketonen oder mit Chlordiphenylphosphinen und anschließender Oxidation zu Phosphinoxiden umgesetzt werden. Schema 1
    Figure 00240001
  • Weiterhin können die bromierten Verbindungen entweder direkt oder nach Überführung in ein Boronsäurederivat als Monomere für Polymere, Oligomere oder Dendrimere eingesetzt werden.
  • Bei der Synthese können, je nach Synthesebedingungen, sowohl die 5-Ring/5-Ring-Derivate wie auch die 6-Ring/6-Ring-Derivate, die 5-Ring/6-Ring-Derivate oder Mischungen dieser Verbindungen entstehen. Diese können entweder getrennt und als Reinverbindungen weiterverarbeitet werden, oder sie können auch als Mischung eingesetzt werden.
  • Die Verbindungen gemäß Formel (1) und Formel (2) eignen sich für den Einsatz in organischen Elektrolumineszenzvorrichtungen (OLEDs, PLEDs). Abhängig von der Substitution werden die Verbindungen in unterschiedlichen Funktionen und Schichten in der OLED eingesetzt.
  • Ein weiterer Gegenstand der Erfindung ist daher die Verwendung von Verbindungen gemäß Formel (1) oder Formel (2) in organischen elektronischen Vorrichtungen, insbesondere in organischen Elektrolumineszenzvorrichtungen.
  • Nochmals ein weiterer Gegenstand der Erfindung sind organische elektronische Vorrichtungen, enthaltend mindestens eine Verbindung gemäß Formel (1) oder Formel (2), insbesondere organische Elektrolumineszenzvorrichtungen, enthaltend Anode, Kathode und mindestens eine emittierende Schicht, dadurch gekennzeichnet, dass mindestens eine Schicht mindestens eine Verbindung gemäß Formel (1) oder Formel (2) enthält.
  • Außer Kathode, Anode und der emittierenden Schicht kann die organische Elektrolumineszenzvorrichtung noch weitere Schichten enthalten. Diese können beispielsweise sein: Lochinjektionsschicht, Lochtransportschicht, Elektronentransportschicht, Elektroneninjektionsschicht und/oder Charge-Generation Layer (IDMC 2003, Taiwan; Session 21 OLED (5), T. Matsumoto, T. Nakada, J. Endo, K. Mori, N. Kawamura, A. Yokoi, J. Kido, Multiphoton Organic EL Device Having Charge Generation Layer). Es sei aber darauf hingewiesen, dass nicht notwendigerweise jede dieser Schichten vorhanden sein muss.
  • In einer weiteren bevorzugten Ausführungsform der Erfindung enthält die organische Elektrolumineszenzvorrichtung mehrere emittierende Schichten, wobei mindestens eine Schicht mindestens eine Verbindung gemäß Formel (1) oder Formel (2) enthält. Besonders bevorzugt weisen diese Emissionsschichten insgesamt mehrere Emissionsmaxima zwischen 380 nm und 750 nm auf, so dass insgesamt weiße Emission resultiert, d. h. in den emittierenden Schichten werden verschiedene emittierende Verbindungen verwendet, die fluoreszieren oder phosphoreszieren können und die gelbes, orange oder rotes Licht emittieren. Insbesondere bevorzugt sind Dreischichtsysteme, wobei mindestens eine dieser Schichten mindestens eine Verbindung gemäß Formel (1) oder Formel (2) enthält und wobei die drei Schichten blaue, grüne und orange oder rote Emission zeigen (für den prinzipiellen Aufbau siehe z. B. WO 05/011013). Ebenso eignen sich für weiße Emission Emitter, welche breitbandige Emissionsbanden aufweisen und dadurch weiße Emission zeigen.
  • In einer Ausführungsform der Erfindung werden die Verbindungen gemäß Formel (1) oder Formel (2) als Host für einen fluoreszierenden Dotanden eingesetzt. In diesem Fall sind bevorzugt ein oder mehrere Substituenten R1 aus einfachen oder kondensierten Aryl- oder Heteroarylgruppen gewählt, insbesondere Phenyl, o-, m- oder p-Biphenyl, 1- oder 2-Naphthyl, Anthryl, insbesondere Phenylanthryl oder 1- oder 2-Naphthylanthryl, 2-Fluorenyl und 2-Spirobifluorenyl, welche jeweils durch einen oder mehrere Reste R2 substituiert sein können. Dies gilt insbesondere für die Reste R1 an den Strukturen gemäß Formel (3a) bis (8a).
  • Unter einem Hostmaterial wird in einem System aus Host und Dotand diejenige Komponente verstanden, die in dem System im höheren Anteil vorliegt. Bei einem System aus einem Host und mehreren Dotanden wird als Host diejenige Komponente verstanden, deren Anteil der höchste in der Mischung ist.
  • Der Anteil des Hostmaterials gemäß der Formel (1) bzw. Formel (2) in der emittierenden Schicht beträgt zwischen 50.0 und 99.9 Gew.-%, bevorzugt zwischen 80.0 und 99.5 Gew.-%, besonders bevorzugt zwischen 90.0 und 99.0 Gew.-%. Entsprechend beträgt der Anteil des Dotanden zwischen 0.1 und 50.0 Gew.-%, bevorzugt zwischen 0.5 und 20.0 Gew.-%, besonders bevorzugt zwischen 1.0 und 10.0 Gew.-%.
  • Bevorzugte Dotanden in fluoreszierenden Vorrichtungen sind gewählt aus der Klasse der Monostyrylamine, der Distyrylamine, der Tristyrylamine, der Tetrastyrylamine und der Arylamine. Unter einem Monostyrylamin wird eine Verbindung verstanden, die eine Styrylgruppe und mindestens ein Amin enthält, welches bevorzugt aromatisch ist. Unter einem Distyrylamin wird eine Verbindung verstanden, die zwei Styrylgruppen und mindestens ein Amin enthält, welches bevorzugt aromatisch ist. Unter einem Tristyrylamin wird eine Verbindung verstanden, die drei Styrylgruppen und mindestens ein Amin enthält, welches bevorzugt aromatisch ist. Unter einem Tetrastyrylamin wird eine Verbindung verstanden, die vier Styrylgruppen und mindestens ein Amin enthält, welches bevorzugt aromatisch ist. Unter einem Arylamin bzw. einem aromatischen Amin im Sinne dieser Erfindung wird eine Verbindung verstanden, die drei aromatische oder heteroaromatische Ringsysteme direkt an den Stickstoff gebunden enthält, davon bevorzugt mindestens ein kondensiertes Ringsystem mit mindestens 14 aromatischen Ringatomen. Die Styrylgruppen sind besonders bevorzugt Stilbene, die auch an der Doppelbindung oder an den Aromaten weiter substituiert sein können. Beispiele für derartige Dotanden sind substituierte oder unsubstituierte Tristilbenamine oder weitere Dotanden, die beispielsweise in WO 06/000388 und in den nicht offen gelegten Patentanmeldungen EP 04028407.7 , EP 05001891.0 , DE 10 2005 058 543.4 und DE 10 2006 015 183.6 beschrieben sind. Außerdem sind Verbindungen gemäß DE 10 2005 023 437.2 bevorzugt.
  • In einer weiteren Ausführungsform der Erfindung werden die Verbindungen gemäß Formel (1) bzw. Formel (2) als Matrix für phosphoreszierende Dotanden eingesetzt. In diesem Fall enthalten bevorzugt ein oder mehrere Substituenten R1 und/oder Brücken X mindestens eine Gruppe C=O, P(=O) und/oder SO2. Besonders bevorzugt sind diese Gruppen direkt an die erfindungsgemäße zentrale Einheit gebunden und enthalten weiterhin besonders bevorzugt noch einen bzw. im Fall des Phosphinoxids zwei weitere aromatische Substituenten. Dies gilt insbesondere für die Reste R1 an den Strukturen gemäß Formel (3a) bis (8a).
  • In phosphoreszierenden Vorrichtungen ist der Dotand bevorzugt ausgewählt aus der Klasse der Metallkomplexe, enthaltend mindestens ein Element der Ordnungszahl größer 20, bevorzugt größer 38 und kleiner 84, besonders bevorzugt größer 56 und kleiner 80. Bevorzugt werden Metallkomplexe verwendet, die Kupfer, Molybdän, Wolfram, Rhenium, Ruthenium, Osmium, Rhodium, Iridium, Palladium, Platin, Silber, Gold oder Europium enthalten, insbesondere Iridium. Generell eignen sich hierfür phosphoreszierende Materialien, wie sie gemäß dem Stand der Technik verwendet werden.
  • In nochmals einer weiteren Ausführungsform der Erfindung werden die Verbindungen gemäß Formel (1) bzw. Formel (2) als emittierende Materialien eingesetzt. Die Verbindungen sind insbesondere dann als emittierende Verbindungen geeignet, wenn mindestens ein Substituent R1 mindestens eine Vinylaryl-Einheit, mindestens eine Vinylarylamin-Einheit und/oder mindestens eine Arylamino-Einheit enthält. Dies gilt insbesondere für die Reste R1 an den Strukturen gemäß Formel (3a) bis (8a).
  • Der Anteil der Verbindung gemäß Formel (1) bzw. Formel (2) in der Mischung der emittierenden Schicht zwischen 0.1 und 50.0 Gew.-%, bevorzugt zwischen 0.5 und 20.0 Gew.-%, besonders bevorzugt zwischen 1.0 und 10.0 Gew.-%. Entsprechend beträgt der Anteil des Hostmaterials zwischen 50.0 und 99.9 Gew.-%, bevorzugt zwischen 80.0 und 99.5 Gew.-%, besonders bevorzugt zwischen 90.0 und 99.0 Gew.-%.
  • Als Hostmaterialien kommen hierfür Materialien verschiedene Stoffklassen in Frage. Bevorzugte Hostmaterialien sind ausgewählt aus den Klassen der Oligoarylene (z. B. 2,2',7,7'-Tetraphenylspirobifluoren gemäß EP 676461 oder Dinaphthylanthracen), insbesondere der Oligoarylene enthaltend kondensierte aromatische Gruppen, der Oligoarylenvinylene (z. B. DPVBi oder Spiro-DPVBi gemäß EP 676461 ), der polypodalen Metallkomplexe (z. B. gemäß WO 04/081017), der lochleitenden Verbindungen (z. B. gemäß WO 04/058911), der elektronenleitenden Verbindungen, insbesondere Ketone, Phosphinoxide, Sulfoxide, etc. (z. B. gemäß WO 05/084081 und WO 05/084082), der Atropisomere (z. B. gemäß der nicht offen gelegten Anmeldung EP 04026402.0 ) oder der Boronsäurederivate (z. B. gemäß der nicht offen gelegten Anmeldung EP 05009643.7 ). Weiterhin kommen als Hostmaterialien auch die oben beschriebenen erfindungsgemäßen Verbindungen in Frage. Besonders bevorzugte Hostmaterialien sind außer den erfindungsgemäßen Verbindungen ausgewählt aus den Klassen der Oligoarylene, enthaltend Naphthalin, Anthracen und/oder Pyren oder Atropisomere dieser Verbindungen, der Oligoarylenvinylene, der Ketone, der Phosphinoxide und der Sulfoxide. Ganz besonders bevorzugte Hostmaterialien sind außer den erfindungsgemäßen Verbindungen ausgewählt aus den Klassen der Oligoarylene, enthaltend Anthracen und/oder Pyren oder Atropisomere dieser Verbindungen, der Phosphinoxide und der Sulfoxide. Unter einem Oligoarylen im Sinne dieser Erfindung soll eine Verbindung verstanden werden, in der mindestens drei Aryl- bzw. Arylengruppen aneinander gebunden sind.
  • In nochmals einer weiteren Ausführungsform der Erfindung werden die Verbindungen gemäß Formel (1) bzw. Formel (2) als Lochtransportmaterial bzw. als Lochinjektionsmaterial eingesetzt. Die Verbindungen sind dann bevorzugt mit mindestens einer Gruppe N(Ar)2 substituiert, bevorzugt mit mindestens zwei Gruppen N(Ar)2. Die Gruppen N(Ar)2 sind bevorzugt ausgewählt aus den oben beschriebenen Formeln (9) oder (10). Dies gilt insbesondere für die Reste R1 an den Strukturen gemäß Formel (3a) bis (8a). Die Verbindung wird bevorzugt in einer Lochtransport- bzw. in einer Lochinjektionsschicht eingesetzt. Eine Lochinjektionsschicht im Sinne dieser Erfindung ist eine Schicht, die direkt an die Anode angrenzt. Eine Lochtransportschicht im Sinne dieser Erfindung ist eine Schicht, die zwischen einer Lochinjektionsschicht und einer Emissionsschicht liegt. Wenn die Verbindungen gemäß Formel (1) bzw. Formel (2) als Lochtransport- bzw. als Lochinjektionsmaterial verwendet werden, kann es bevorzugt sein, wenn sie mit Elektronenakzeptor-Verbindungen dotiert werden, beispielsweise mit F4-TCNQ oder mit Verbindungen, wie in EP 1476881 oder EP 1596445 beschrieben.
  • In nochmals einer weiteren Ausführungsform der Erfindung werden die Verbindungen gemäß Formel (1) bzw. Formel (2) als Elektronentransportmaterial eingesetzt. Hier ist es bevorzugt, wenn ein oder mehrere Substituenten R1 mindestens eine Einheit C=O, P(=O) und/oder SO2 enthalten. Besonders bevorzugt sind diese Gruppen direkt an die erfindungsgemäße zentrale Einheit gebunden und enthalten weiterhin besonders bevorzugt noch einen bzw. im Fall des Phosphinoxids zwei weitere aromatische Substituenten. Dies gilt insbesondere für die Reste R1 an den Strukturen gemäß Formel (3a) bis (8a). Weiterhin kann es bevorzugt sein, wenn die Verbindung mit Elektronendonator-Verbindungen dotiert ist.
  • Auch in Polymeren können Wiederholeinheiten gemäß Formel (1) bzw. Formel (2) entweder als Polymergrundgerüst (Backbone), als emittierende Einheit, als lochtransportierende Einheit und/oder als elektronentransportierende Einheit eingesetzt werden. Dabei entsprechen die bevorzugten Substitutionsmuster den oben beschriebenen.
  • Weiterhin bevorzugt ist eine organische Elektrolumineszenzvorrichtung, dadurch gekennzeichnet, dass eine oder mehrere Schichten mit einem Sublimationsverfahren beschichtet werden. Dabei werden die Materialien in Vakuum-Sublimationsanlagen bei einem Druck kleiner 10-5 mbar, bevorzugt kleiner 10-6 mbar, besonders bevorzugt kleiner 10-7 mbar aufgedampft.
  • Bevorzugt ist ebenfalls eine organische Elektrolumineszenzvorrichtung, dadurch gekennzeichnet, dass eine oder mehrere Schichten mit dem OVPD (Organic Vapour Phase Deposition) Verfahren oder mit Hilfe einer Trägergassublimation beschichtet werden. Dabei werden die Materialien bei einem Druck zwischen 10-5 mbar und 1 bar aufgebracht.
  • Weiterhin bevorzugt ist eine organische Elektrolumineszenzvorrichtung, dadurch gekennzeichnet, dass eine oder mehrere Schichten aus Lösung, wie z. B. durch Spincoating, oder mit einem beliebigen Druckverfahren, wie z. B. Siebdruck, Flexodruck oder Offsetdruck, besonders bevorzugt aber LITI (Light Induced Thermal Imaging, Thermotransferdruck) oder Ink-Jet Druck (Tintenstrahldruck), hergestellt werden. Hierfür sind lösliche Verbindungen nötig. Hohe Löslichkeit lässt sich durch geeignete Substitution der Verbindungen erreichen.
  • Die erfindungsgemäßen Verbindungen weisen bei Verwendung in organischen Elektrolumineszenzvorrichtungen folgende überraschende Vorteile gegenüber dem Stand der Technik auf:
    • 1. Die erfindungsgemäßen Verbindungen weisen ein tieferes LUMO (niedrigstes unbesetztes Molekülorbital) auf als Verbindungen, welche üblicherweise gemäß dem Stand der Technik verwendet werden, und sind dadurch leichter reduzierbar. Daraus resultiert eine verbesserte Elektroneninjektion und damit eine Verringerung der Betriebsspannung.
    • 2. Die erfindungsgemäßen Verbindungen weisen einen geringen Bandabstand auf und sind damit als bipolare Strukturen zu betrachten, welche sowohl gut reduziert, wie auch gut oxidiert werden können. Dadurch eignen sie sich gleichermaßen zur Loch- wie auch zur Elektroneninjektion. Diese Verbindungen sind damit ein Schritt in Richtung von emittierenden Schichten, welche nur eine Reinsubstanz enthalten. Dies stellt eine technische Vereinfachung bei der Device-Herstellung dar.
  • Im vorliegenden Anmeldetext wird auf die Verwendung der erfindungsgemäßen Verbindungen in Bezug auf OLEDs und PLEDs und die entsprechenden Displays abgezielt. Trotz dieser Beschränkung der Beschreibung ist es für den Fachmann ohne weiteres erfinderisches Zutun möglich, die erfindungsgemäßen Verbindungen auch für weitere Verwendungen in anderen elektronischen Vorrichtungen einzusetzen, z. B. für organische Feld-Effekt-Transistoren (O-FETs), organische Dünnfilmtransistoren (O-TFTs), organische lichtemittierende Transistoren (O-LETs), organische integrierte Schaltungen (O-ICs), organische Solarzellen (O-SCs), organische Feld-Quench-Devices (O-FQDs), lichtemittierende elektrochemische Zellen (LECs), organische Laserdioden (O-Laser) oder organische Photorezeptoren.
  • Die Verwendung der erfindungsgemäßen Verbindungen in den entsprechenden Vorrichtungen ebenso wie diese Vorrichtungen selbst sind ebenfalls ein Gegenstand der vorliegenden Erfindung.
  • Die Erfindung wird durch die nachfolgenden Beispiele näher erläutert, ohne sie dadurch einschränken zu wollen.
  • Beispiele:
  • Die nachfolgenden Synthesen wurden, sofern nicht anders angegeben, unter einer Schutzgasatmosphäre durchgeführt. Die Edukte wurden von den Firmen ALDRICH bzw. ABCR bezogen.
  • Beispiel 1: Synthese von 3,10-Bis-(N,N-Diphenylamino)-1,2,8,9-dibenzo-6,6,12,12-tetramethyl-6,12-dihydro-indeno[1,2-b]fluoren
  • a) 2,5-Dinaphth-1-yl-terephthalsäurediethylester

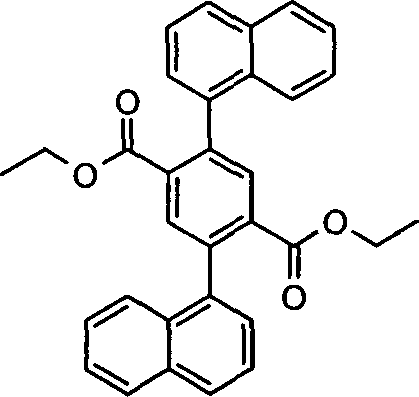

    Figure 00320001
  • 193.3 g (0.82 mol) Naphthylboronsäure, 180.4 g (474 mmol) Dibromterephthalsäure-diethylester und 315.9 g (2.29 mol) Kaliumcarbonat werden im Gemisch von 850 mL Toluol und 850 mL Wasser vorgelegt und für 30 min. mit N2 gesättigt. Nach Zugabe von 1.36 g (1.18 mmol) Pd(PPh3)4 wird die Mischung für 4 h zum Sieden erhitzt. Nach Abkühlen auf RT und Zugabe von 400 mL EtOH wird auf Raumtemperatur abgekühlt, 1 h gerührt, der Niederschlag abgesaugt, mit Wasser, EtOH und Heptan gewaschen und bei 80°C im Vakuum getrocknet. Die Ausbeute an farblosem Feststoff beträgt 160.7 g (71%).
  • b) 2-[4-(1-Hydroxy-1-methylethyl)-2,5-dinaphth-1-yl-phenyl]propan-2-ol
    Figure 00320002
  • 64.6 g (136.4 mmol) 2,5-Dinaphth-1-yl-terephthalsäurediethylester werden in 600 mL THF vorgelegt, auf -70°C gekühlt und 400 mL (600 mmol) 1.6 M Methyllithium-Lösung innerhalb 60 min bei -70°C zugetropft. Nach 2 h bei -70°C werden zunächst 30 mL Eiswasser, dann 60 mL 50% Essigsäure zugetropft, das Reaktionsgemisch extraktiv mit Essigsäureethyl ester/Wasser aufgearbeitet, die organische Phase über Na2SO4 getrocknet und im Vakuum vom Lösungsmittel befreit. Man erhält 60.3 g (99%) eines farblosen Feststoffes.
  • c) 1,2,8,9-Dibenzo-6,6,12,12-tetramethyl-6,12-dihydro-indeno[1,2-b]fluoren
    Figure 00330001
  • 34.12 g (76 mmol) 2-[4-(1-Hydroxy-1-methylethyl)-2,5-dinaphth-1-yl-phenyl]-propan-2-ol werden in 600 mL Toluol vorgelegt und nach Zugabe von 1 mL konz. H2SO4 am Wasserabscheider bis zur Beendigung der Wasserabgabe zum Sieden erhitzt. Nach Abkühlen auf RT wird das ausgefallene Reaktionsprodukt (nach 1H-NMR ausschließlich 5,5-Ring) abgesaugt und aus NMP umkristallisiert. Man erhält ein gelbliches Pulver mit einer Reinheit > 99.5% in einer Ausbeute von 32 g (78%).

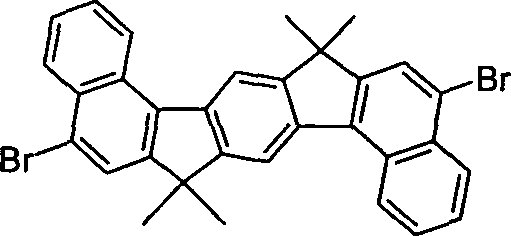

  • d) 3,10-Dibrom-1,2,8,9-dibenzo-6,6,12,12-tetramethyl-6,12-dihydro-indeno[1,2-b]fluoren
    Figure 00330002
  • 17.5 g (43 mmol) 1,2,8,9-Dibenzo-6,6,12,12-tetramethyl-6,12-dihydro-indeno[1,2-b]fluoren werden unter Lichtausschluss in 500 mL Dichlormethan vorgelegt, auf 5°C abgekühlt, 4.7 mL (86 mmol) Brom in 40 mL Dichlormethan innerhalb 15 min zugetropft und bei 5°C für 6 h gerührt. Die Reaktion wird per HPLC-Analyse von Reaktionsaliquots kontrolliert. Nach vollständigem Umsatz wird die Reaktion durch Zugabe von 20 mL EtOH gestoppt, abgesaugt, mehrfach mit EtOH gewaschen und anschließend zweimal aus NMP umkristallisiert. Man erhält 21.3 g (88%) eines hellgelben Feststoffes, der laut HPLC-Analyse einen Gehalt von > 99.8% aufweist.
  • e) 3,10-Bis-(N,N-Diphenylamino)-1,2,8,9-dibenzo-6,6,12,12-tetramethyl-6,12-dihydro-indeno[1,2-b]fluoren
    Figure 00340001
  • 40 g (70 mmol) 3,10-Dibrom-1,2,8,9-dibenzo-6,6,12,12-tetramethyl-6,12-dihydro-indeno[1,2-b]fluoren und 31 g (184 mmol) Diphenylamin werden in 750 mL wasserfreiem Toluol suspendiert, anschließend 600 mg (3 mmol) Tri-tert-butylphosphin sowie 340 mg (1.5 mmol) Pd(OAc)2 und 20 g (211 mmol) NaOtBu zugegeben und das Reaktionsgemisch für 4 h zum Sieden erhitzt. Nach beendeter Reaktion werden 400 mL Wasser zugegeben, der Feststoff abgesaugt, mit EtOH gewaschen und getrocknet. Vierfache Umkristallisation aus NMP, einmaliges Auskochen in Ethanol und anschließende zweifache Sublimation (340°C, 2 × 10-5 mbar) liefern 41.7 g (80%) eines hellgelben Feststoffes mit einer durch HPLC bestimmten Reinheit von > 99.9%.
  • Beispiel 2: Synthese von 1,2,8,9-Dibenzo-6,6,12,12-tetra-(4-tert-butylphenyl)-6,12-dihydro-indeno[1,2-b]fluoren
  • a) {4-[Bis-(4-tert-butyl-phenyl)-hydroxy-methyl]-2,5-dinaphth-1-yl-phenyl}-bis-(4-tert-butyl-phenyl)-methanol

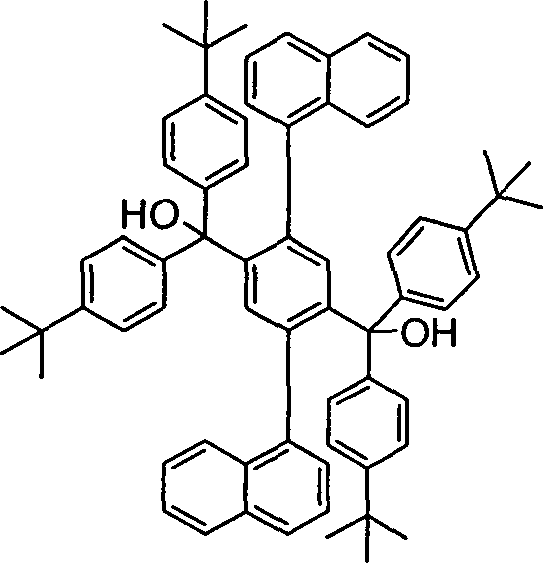

    Figure 00340002
  • 42.5 g (200 mmol) t-Butylbrombenzol werden in 200 mL getrocknetem THF vorgelegt, auf -75°C gekühlt, 100 mL (200 mmol) n-BuLi (2 M in Cyclohexan) innerhalb 30 min zugetropft und weitere 2 h bei -75°C gerührt. 21.3 g (45 mmol) 2,5-Dinaphth-1-yl-terephthalsäurediethylester (hergestellt gemäß Beispiel 1a) werden in 160 mL trockenem THF gelöst und bei -75°C innerhalb 30 min zugetropft, 1 h bei -75°C gerührt und nach Erwärmen auf RT 20 mL 50%ige Essigsäure zugetropft. Das Reaktionsgemisch wird extraktiv mit Essigsäureethylester und Wasser aufgearbeitet, die organische Phase über Na2SO4 getrocknet und im Vakuum das Lösungsmittel entfernt. Man erhält das Diol als farblosen Feststoff mit einer Reinheit von > 99% bestimmt durch 1H-NMR-Spektroskopie (40.5 g, 98%).

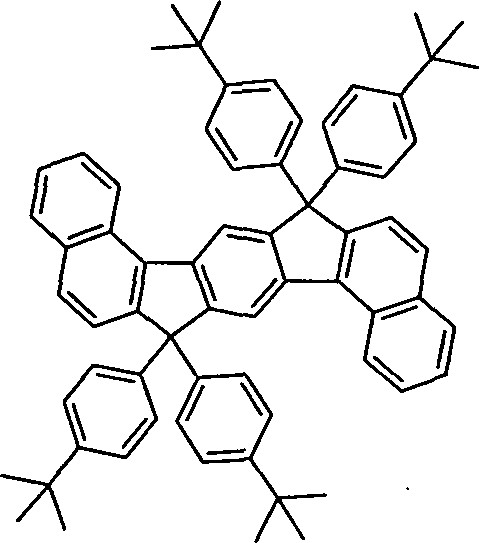

  • b) 1,2,8,9-Dibenzo-6,6,12,12-tetra-(4-tert-butylphenyl)-6,12-dihydro-indeno[1,2-b]fluoren
    Figure 00350001
  • 41.4 g (45 mmol) {4-[Bis-(4-tert-butyl-phenyl)-hydroxy-methyl]-2,5-dinaphth-1-yl-phenyl}-bis-(4-tert-butyl-phenyl)-methanol werden in 500 mL konz. Essigsäure suspendiert, 2 mL konz. HCl zugegeben und das Gemisch für 4 h zum Sieden erhitzt. Das Rohprodukt wird abfiltriert und besteht nach 1H-NMR Analyse aus einem Gemisch von 5,5- und 6,6-Ring verknüpftem Produkt (ca. 3:1). Die Trennung und Reinigung erfolgt durch siebenmalige Umkristallisation aus Dichlorbenzol. Zweifache Zugabe und Abdestillation von Toluol, Auskochen in n-Heptan und abschließende zweifache Sublimation (400°C, 2 × 10-5 mbar) liefern das Produkt in Form eines farblosen Feststoffes (16.7 g, 42%).

Claims (14)

  1. Verbindungen gemäß Formel (1) und (2),

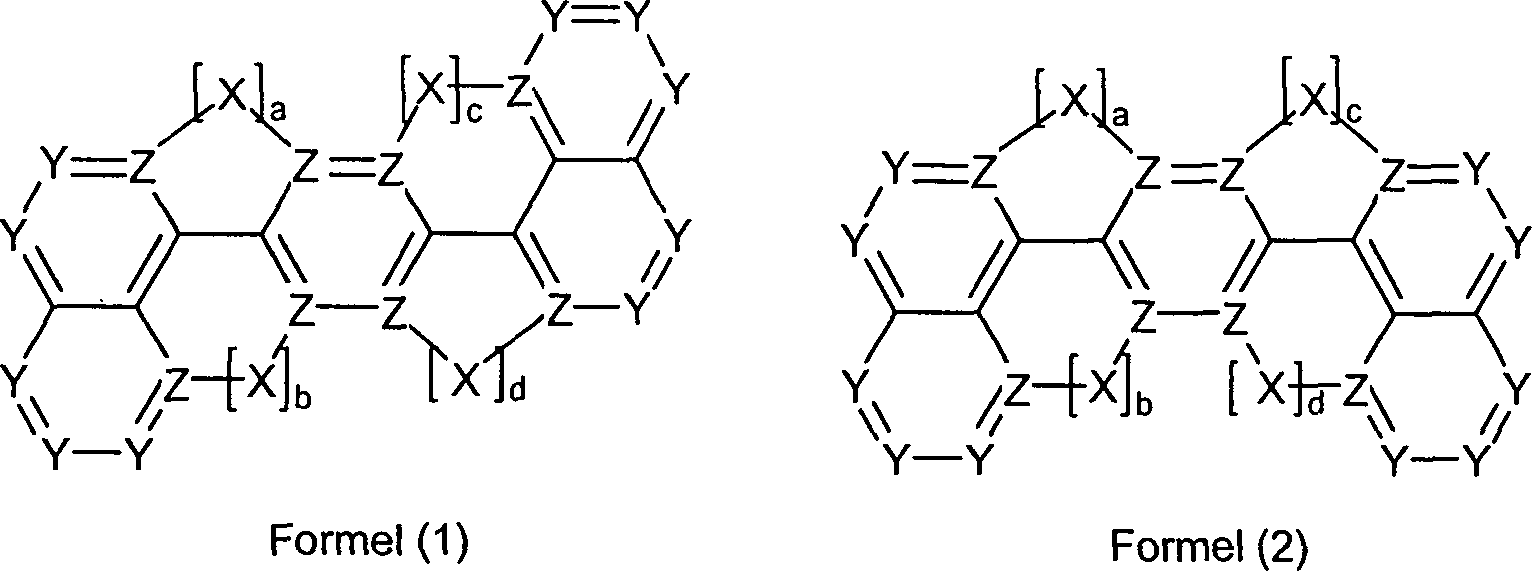

    Figure 00360001
    wobei für die Symbole und Indizes gilt: Y ist bei jedem Auftreten gleich oder verschieden CR1 oder N; Z ist gleich C, falls an die Gruppe Z eine Brücke X gebunden ist, und ist gleich Y, falls an die Gruppe Z keine Brücke X gebunden ist; X ist bei jedem Auftreten gleich oder verschieden eine bivalente Brücke, ausgewählt aus B(R1), C(R1)2, Si(R1)2, C=O, C=NR1, C=C(R1)2, O, S, S=O, SO2, N(R1), P(R1) und P(=O)R1; R1 ist bei jedem Auftreten gleich oder verschieden H, F, Cl, Br, I, N(Ar)2, C(=O)Ar, P(=O)Ar2, S(=O)Ar, S(=O)2Ar, CR2=CR2Ar, CN, NO2, Si(R2)3, B(OR2)2, OSO2R2, eine geradkettige Alkyl-, Alkoxy- oder Thioalkoxygruppe mit 1 bis 40 C-Atomen oder eine verzweigte oder cyclische Alkyl-, Alkoxy- oder Thioalkoxygruppe mit 3 bis 40 C-Atomen, die jeweils mit einem oder mehreren Resten R2 substituiert sein kann, wobei eine oder mehrere nicht benachbarte CH2-Gruppen durch R2C=CR2, C≡C, Si(R2)2, Ge(R2)2, Sn(R2)2, C=O, C=S, C=Se, C=NR2, P(=O)(R2), SO, SO2, NR2, O, S oder CONR2 ersetzt sein können und wobei ein oder mehrere H-Atome durch F, Cl, Br, I, CN oder NO2 ersetzt sein können, oder ein aromatisches oder heteroaromatisches Ringsystem mit 5 bis 40 aromatischen Ringatomen, das jeweils durch einen oder mehrere Reste R2 substituiert sein kann, oder eine Aryloxy- oder Heteroaryloxygruppe mit 5 bis 40 aromatischen Ringatomen, die durch einen oder mehrere Reste R2 substituiert sein kann, oder eine Kombination dieser Systeme; dabei können zwei oder mehrere benachbarte Substituenten R1 auch miteinander ein mono- oder polycyclisches aliphatisches oder aromatisches Ringsystem bilden; Ar ist bei jedem Auftreten gleich oder verschieden ein aromatisches oder heteroaromatisches Ringsystem mit 5-30 aromatischen Ringatomen, das mit einem oder mehreren nicht-aromatischen Resten R1 substituiert sein kann; dabei können auch zwei Reste Ar am selben Stickstoff- oder Phosphoratom durch eine Einfachbindung oder eine Brücke X miteinander verknüpft sein; R2 ist bei jedem Auftreten gleich oder verschieden H oder ein aliphatischer, aromatischer und/oder heteroaromatischer Kohlenwasserstoffrest mit 1 bis 20 C-Atomen, in dem auch H-Atome durch F ersetzt sein können; dabei können zwei oder mehrere benachbarte Substituenten R2 auch miteinander ein mono- oder polycyclisches aliphatisches oder aromatisches Ringsystem bilden; a, b, c, d ist bei jedem Auftreten gleich oder verschieden 0 oder 1, mit der Maßgabe, dass a + b = 1 oder 2 und c + d = 1 oder 2 ist, wobei a = 0 bzw. b = 0 bzw. c = 0 bzw. d = 0 jeweils bedeutet, dass die entsprechende Brücke X nicht vorhanden ist; ausgenommen sind die folgenden Verbindungen:
    Figure 00380001
  2. Verbindungen gemäß Anspruch 1, dadurch gekennzeichnet, dass für die Indizes a, b, c und d gilt, dass a + b = 1 und c + d = 1 ist.
  3. Verbindungen gemäß Anspruch 2 gemäß den Formeln (3), (4), (5), (6), (7) und (8),

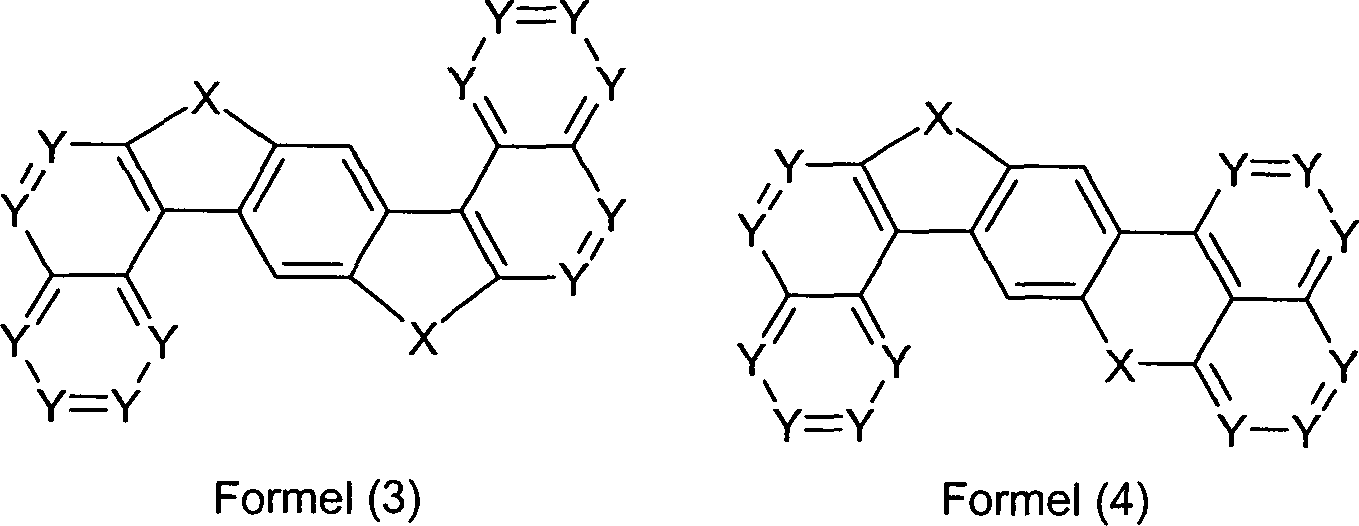

    Figure 00380002

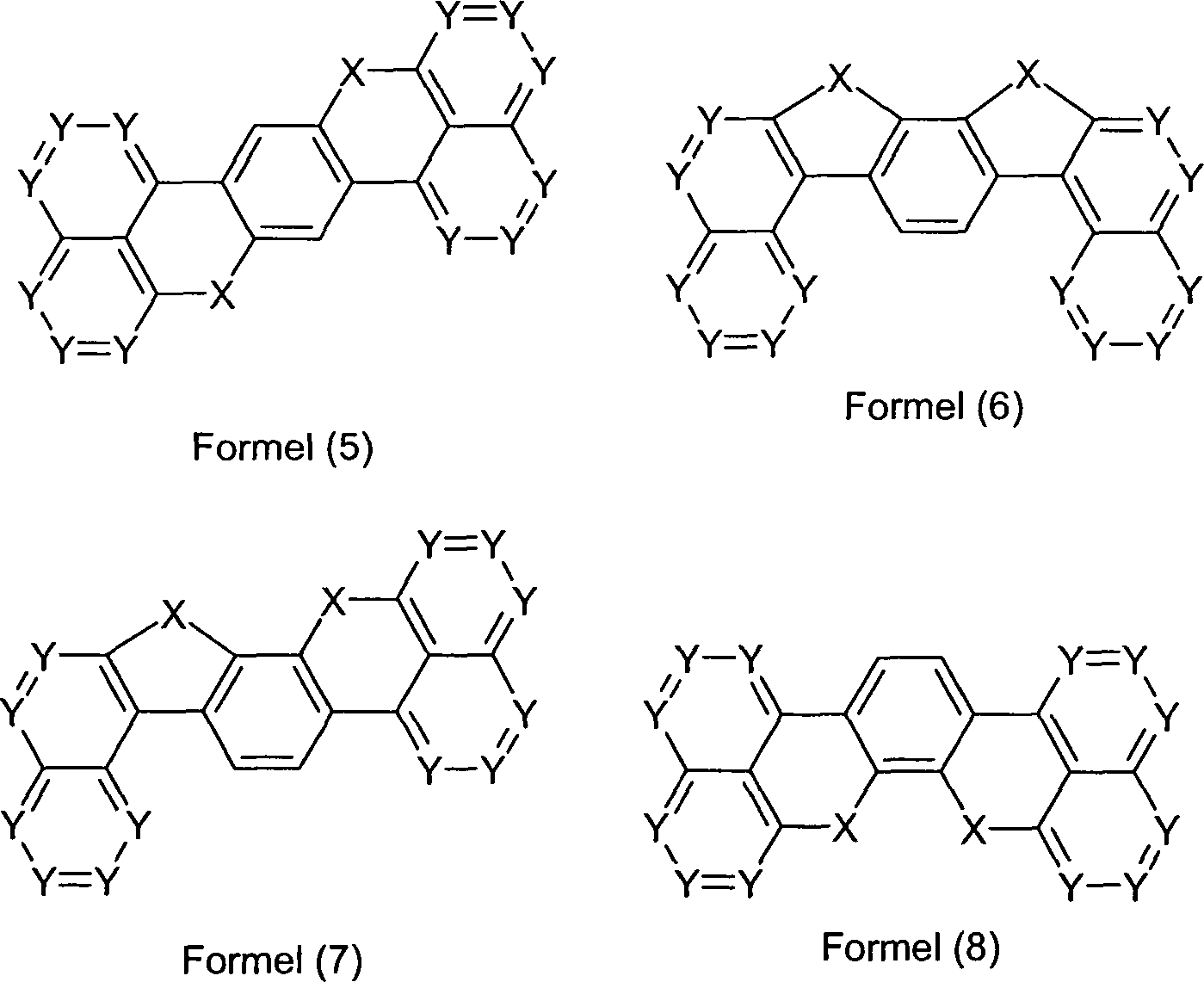

    Figure 00390001
    wobei die Symbole X und Y dieselbe Bedeutung haben, wie in Anspruch 1 beschrieben.
  4. Verbindungen gemäß mindestens einem der vorhergehenden Ansprüche, dadurch gekennzeichnet, dass das Symbol Y insgesamt 0, 1, 2, 3 oder 4 Mal für Stickstoff steht, wobei die anderen Symbole Y für CR1 stehen.
  5. Verbindungen gemäß mindestens einem der vorhergehenden Ansprüche, gewählt aus den Formeln (3a), (4a), (5a), (6a), (7a) und (8a),
    Figure 00390002
    Figure 00400001
    wobei die Symbole X und R1 dieselbe Bedeutung haben, wie in Anspruch 1 beschrieben.
  6. Verbindungen gemäß mindestens einem der vorhergehenden Ansprüche, dadurch gekennzeichnet, dass das Symbol R1 gleich oder verschieden bei jedem Auftreten für H, F, Br, C(=O)Ar, P(=O)Ar2, CR2=CR2Ar, eine geradkettige Alkylgruppe mit 1 bis 5 C-Atomen oder verzweigte Alkylgruppe mit 3 bis 5 C-Atomen, wobei eine oder mehrere nicht benachbarte CH2-Gruppen durch -R2C=CR2-, -C≡C- oder -O- ersetzt sein können und wobei ein oder mehrere H-Atome durch F ersetzt sein können, oder eine Arylgruppe mit 6 bis 16 C-Atomen oder Heteroarylgruppe mit 2 bis 16 C-Atomen oder eine Spirobifluorengruppe, die jeweils mit einem oder mehreren Resten R2 substituiert sein kann, oder eine Kombination aus zwei oder drei dieser Systeme steht, und/oder dass mindestens ein Symbol R1 für eine Gruppe N(Ar)2 der Formel (9) oder (10) steht,
    Figure 00410001
    wobei R2 die in Anspruch 1 aufgeführte Bedeutung hat und weiterhin gilt: E steht für eine Einfachbindung, O, S, N(R2) oder C(R2)2; Ar1 ist gleich oder verschieden bei jedem Auftreten eine Aryl- oder Heteroarylgruppe mit 5 bis 20 aromatischen Ringatomen oder eine Triarylamingruppe mit 15 bis 30 aromatischen Ringatomen, welche jeweils mit einem oder mehreren Resten R2 substituiert sein kann, bevorzugt eine Aryl- oder Heteroarylgruppe mit 6 bis 14 aromatischen Ringatomen oder eine Triarylamingruppe mit 18 bis 22 aromatischen Ringatomen, welche jeweils mit einem oder mehreren Resten R2 substituiert sein kann; p ist bei jedem Auftreten gleich oder verschieden 0 oder 1.
  7. Verbindungen gemäß mindestens einem der vorhergehenden Ansprüche, dadurch gekennzeichnet, dass das Symbol X bei jedem Auftreten gleich oder verschieden eine bivalente Brücke ist, ausgewählt aus C(R1)2, C=O, C=NR1, O, S, S=O, SO2, N(R1), P(R1) oder P(=O)R1.
  8. Verbindungen gemäß mindestens einem der vorhergehenden Ansprüche, dadurch gekennzeichnet, dass Reste R1, die an die Brücken X gebunden sind, gleich oder verschieden sind und ausgewählt sind aus H, geradkettigen Alkylgruppen mit 1 bis 5 C-Atomen oder verzweigten Alkylgruppen mit 3 bis 5 C-Atomen, wobei eine oder mehrere nicht benachbarte CH2-Gruppen durch -R2C=CR2-, -C≡C- oder -O- ersetzt sein können und wobei ein oder mehrere H-Atome durch F ersetzt sein können, oder Arylgruppen mit 6 bis 16 C-Atomen oder Heteroarylgruppen mit 2 bis 16 C-Atomen, die jeweils mit einem oder mehreren Resten R2 substituiert sein können, oder eine Kombination aus zwei oder drei dieser Systeme; dabei können zwei der Reste R1, die an dasselbe Brückenatom gebunden sind, auch miteinander ein Ringsystem bilden.
  9. Polymere, Oligomere oder Dendrimere enthaltend eine oder mehrere Verbindungen gemäß mindestens einem der vorhergehenden Ansprüche, dadurch gekennzeichnet, dass ein oder mehrere Reste R1 Bindungen zum Polymer, Oligomer oder Dendrimer darstellen.
  10. Verwendung von Verbindungen gemäß mindestens einem der Ansprüche 1 bis 9 in organischen elektronischen Vorrichtungen.
  11. Organische elektronische Vorrichtung, enthaltend Anode, Kathode und mindestens eine organische Schicht, enthaltend mindestens eine Verbindung gemäß mindestens einem der Ansprüche 1 bis 9.
  12. Organische elektronische Vorrichtung gemäß Anspruch 11, ausgewählt aus organischen Elektrolumineszenzvorrichtungen (OLED, PLED), organischen Feld-Effekt-Transistoren (O-FETs), organischen Dünnfilmtransistoren (O-TFTs), organischen lichtemittierenden Transistoren (O-LETs), organischen integrierten Schaltungen (O-ICs), organischen Solarzellen (O-SCs), organischen Feld-Quench-Devices (O-FQDs), lichtemittierenden elektrochemischen Zellen (LECs), organischen Laserdioden (O-Laser) und organischen Photorezeptoren.
  13. Organische Elektrolumineszenzvorrichtung gemäß Anspruch 12, enthaltend Kathode, Anode, eine oder mehrere emittierende Schichten und gegebenenfalls weitere Schichten, gewählt aus Lochinjektionsschicht, Lochtransportschicht, Elektronentransportschicht, Elektroneninjektionsschicht und/oder Charge-Generation Layer.
  14. Organische Elektrolumineszenzvorrichtung gemäß Anspruch 13, dadurch gekennzeichnet, dass ein oder mehrere Substituenten R1 aus einfachen oder kondensierten Aryl- oder Heteroarylgruppen gewählt sind und dass die Verbindung gemäß mindestens einem der Ansprüche 1 bis 8 als Host für einen fluoreszierenden Dotanden eingesetzt wird und/oder dass ein oder mehrere Substituenten R1 und/oder Brücken X mindestens eine Gruppe C=O, P(=O) und/oder SO2 enthalten und dass die Verbindung gemäß mindestens einem der Ansprüche 1 bis 8 als Matrix für phosphoreszierende Dotanden eingesetzt wird und/oder dass ein oder mehrere Substituenten R1 mindestens eine Vinylaryl-Einheit, mindestens eine Vinylarylamin-Einheit und/oder mindestens eine Arylamino-Einheit enthalten und die Verbindungen gemäß mindestens einem der Ansprüche 1 bis 8 als emittierende Materialien eingesetzt werden und/oder dass ein oder mehrere Substituenten R1 für eine Gruppe N(Ar)2 stehen und dass die Verbindung gemäß mindestens einem der Ansprüche 1 bis 8 gegebenenfalls mit Elektronenakzeptor-Verbindungen dotiert sein kann und dass sie als Lochtransportmaterial oder als Lochinjektionsmaterial eingesetzt wird, bevorzugt in einer Lochtransport- oder in einer Lochinjektionsschicht, und/oder dass ein oder mehrere Substituenten R1 mindestens eine Einheit C=O, P(=O) und/oder SO2 enthalten und dass die Verbindungen gemäß mindestens einem der Ansprüche 1 bis 8 gegebenenfalls mit einer Elektronendonator-Verbindung dotiert sein kann und dass sie als Elektronentransportmaterial eingesetzt wird.
DE102006025846A 2006-06-02 2006-06-02 Neue Materialien für organische Elektrolumineszenzvorrichtungen Withdrawn DE102006025846A1 (de)

Priority Applications (9)

Application Number Priority Date Filing Date Title
DE102006025846A DE102006025846A1 (de) 2006-06-02 2006-06-02 Neue Materialien für organische Elektrolumineszenzvorrichtungen
JP2009512440A JP5518472B2 (ja) 2006-06-02 2007-05-03 有機エレクトロルミネセンス素子のための新規な材料
AT07724812T ATE549306T1 (de) 2006-06-02 2007-05-03 Materialien für organische elektrolumineszenzvorrichtungen
EP07724812A EP2024310B1 (de) 2006-06-02 2007-05-03 Materialien für organische elektrolumineszenzvorrichtungen
CN200780020514.1A CN101460434B (zh) 2006-06-02 2007-05-03 用于有机电致发光器件的新材料
PCT/EP2007/003886 WO2007140847A1 (de) 2006-06-02 2007-05-03 Materialien für organische elektrolumineszenzvorrichtungen
US12/303,200 US8932732B2 (en) 2006-06-02 2007-05-03 Materials for organic electroluminescent devices
KR1020087032190A KR101465270B1 (ko) 2006-06-02 2007-05-03 유기 전계발광 소자용 물질
TW096119224A TW200815313A (en) 2006-06-02 2007-05-30 Novel materials for organic electroluminescent devices

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
DE102006025846A DE102006025846A1 (de) 2006-06-02 2006-06-02 Neue Materialien für organische Elektrolumineszenzvorrichtungen

Publications (1)

Publication Number Publication Date
DE102006025846A1 true DE102006025846A1 (de) 2007-12-06

Family

ID=38326849

Family Applications (1)

Application Number Title Priority Date Filing Date
DE102006025846A Withdrawn DE102006025846A1 (de) 2006-06-02 2006-06-02 Neue Materialien für organische Elektrolumineszenzvorrichtungen

Country Status (9)

Country Link
US (1) US8932732B2 (de)
EP (1) EP2024310B1 (de)
JP (1) JP5518472B2 (de)
KR (1) KR101465270B1 (de)
CN (1) CN101460434B (de)
AT (1) ATE549306T1 (de)
DE (1) DE102006025846A1 (de)
TW (1) TW200815313A (de)
WO (1) WO2007140847A1 (de)

Cited By (14)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2008006449A1 (de) 2006-07-11 2008-01-17 Merck Patent Gmbh Neue materialien für organische elektrolumineszenzvorrichtungen
DE102007024850A1 (de) 2007-05-29 2008-12-04 Merck Patent Gmbh Neue Materialien für organische Elektrolumineszenzvorrichtungen
DE102008045663A1 (de) 2008-09-03 2010-03-04 Merck Patent Gmbh Fluorverbrückte Assoziate für optoelektronische Anwendungen
DE102008049037A1 (de) 2008-09-25 2010-04-22 Merck Patent Gmbh Neue Polymere mit niedriger Polydispersität
DE102009005288A1 (de) 2009-01-20 2010-07-22 Merck Patent Gmbh Materialien für organische Elektrolumineszenzvorrichtungen
DE102009005289A1 (de) 2009-01-20 2010-07-22 Merck Patent Gmbh Materialien für organische Elektrolumineszenzvorrichtungen
DE102009023155A1 (de) 2009-05-29 2010-12-02 Merck Patent Gmbh Materialien für organische Elektrolumineszenzvorrichtungen
DE102009031021A1 (de) 2009-06-30 2011-01-05 Merck Patent Gmbh Materialien für organische Elektrolumineszenzvorrichtungen
DE102009052428A1 (de) 2009-11-10 2011-05-12 Merck Patent Gmbh Verbindung für elektronische Vorrichtungen
DE102010024335A1 (de) 2010-06-18 2011-12-22 Merck Patent Gmbh Verbindungen für elektronische Vorrichtungen
EP2450975A3 (de) * 2010-11-04 2013-04-10 Cheil Industries Inc. Verbindung für eine organische optoelektrische Vorrichtung, organische lichtemittierende Diode damit und Anzeige mit der organischen lichtemittierenden Diode
WO2017025165A1 (de) * 2015-08-12 2017-02-16 Merck Patent Gmbh Materialien für elektronische vorrichtungen
WO2018141706A1 (de) * 2017-02-02 2018-08-09 Merck Patent Gmbh Materialien für elektronische vorrichtungen
US10487262B2 (en) 2015-03-25 2019-11-26 Merck Patent Gmbh Materials for organic electroluminescent devices

Families Citing this family (313)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE102008008953B4 (de) * 2008-02-13 2019-05-09 Merck Patent Gmbh Neue Materialien für organische Elektrolumineszenzvorrichtungen
DE102008017591A1 (de) 2008-04-07 2009-10-08 Merck Patent Gmbh Neue Materialien für organische Elektrolumineszenzvorrichtungen
DE102008018670A1 (de) 2008-04-14 2009-10-15 Merck Patent Gmbh Neue Materialien für organische Elektrolumineszenzvorrichtungen
US8049411B2 (en) 2008-06-05 2011-11-01 Idemitsu Kosan Co., Ltd. Material for organic electroluminescence device and organic electroluminescence device using the same
DE102008033943A1 (de) 2008-07-18 2010-01-21 Merck Patent Gmbh Neue Materialien für organische Elektrolumineszenzvorrichtungen
DE102008035413A1 (de) * 2008-07-29 2010-02-04 Merck Patent Gmbh Verbindungen für organische elektronische Vorrichtungen
DE102008050841B4 (de) 2008-10-08 2019-08-01 Merck Patent Gmbh Neue Materialien für organische Elektrolumineszenzvorrichtungen
DE102008054141A1 (de) 2008-10-31 2010-05-06 Merck Patent Gmbh Neue Materialien für organische Elektrolumineszenzvorrichtungen
DE102008063490B4 (de) 2008-12-17 2023-06-15 Merck Patent Gmbh Organische Elektrolumineszenzvorrichtung und Verfahren zum Einstellen des Farbortes einer weiß emittierenden Elektrolumineszenzvorrichtung
CN102264698B (zh) * 2008-12-23 2015-11-25 株式会社Luminano 新型有机半导体化合物、其制造方法、以及含有其的有机半导体组合物、有机半导体薄膜和元件
DE102009005746A1 (de) 2009-01-23 2010-07-29 Merck Patent Gmbh Materialien für organische Elektrolumineszenzvorrichtungen
DE102009009277B4 (de) 2009-02-17 2023-12-07 Merck Patent Gmbh Organische elektronische Vorrichtung, Verfahren zu deren Herstellung und Verwendung von Verbindungen
DE102009012346B4 (de) 2009-03-09 2024-02-15 Merck Patent Gmbh Organische Elektrolumineszenzvorrichtung und Verfahren zu deren Herstellung
KR101511072B1 (ko) * 2009-03-20 2015-04-10 롬엔드하스전자재료코리아유한회사 신규한 유기 발광 화합물 및 이를 포함하는 유기 전계 발광소자
DE102009014513A1 (de) 2009-03-23 2010-09-30 Merck Patent Gmbh Organische Elektrolumineszenzvorrichtung
DE102009017064A1 (de) 2009-04-09 2010-10-14 Merck Patent Gmbh Organische Elektrolumineszenzvorrichtung
DE102009023156A1 (de) * 2009-05-29 2010-12-02 Merck Patent Gmbh Polymere, die substituierte Indenofluorenderivate als Struktureinheit enthalten, Verfahren zu deren Herstellung sowie deren Verwendung
WO2010137285A1 (ja) * 2009-05-29 2010-12-02 出光興産株式会社 アントラセン誘導体及びそれを用いた有機エレクトロルミネッセンス素子
US20120104380A1 (en) 2009-06-22 2012-05-03 Merck Patent Gmbh Conducting formulation
DE102009033371A1 (de) 2009-07-16 2011-05-12 Merck Patent Gmbh Materialien für elektronische Vorrichtungen
DE102009034625A1 (de) 2009-07-27 2011-02-03 Merck Patent Gmbh Neue Materialien für organische Elektrolumineszenzvorrichtungen
US8581262B2 (en) 2009-08-04 2013-11-12 Merck Patent Gmbh Electronic devices comprising multi cyclic hydrocarbons
DE102009041289A1 (de) 2009-09-16 2011-03-17 Merck Patent Gmbh Organische Elektrolumineszenzvorrichtung
DE102009053644B4 (de) 2009-11-17 2019-07-04 Merck Patent Gmbh Materialien für organische Elektrolumineszenzvorrichtungen
CN106058048B (zh) 2009-09-16 2018-11-30 默克专利有限公司 用于制造电子器件的化合物和电子器件及其制造方法
DE102009042693A1 (de) 2009-09-23 2011-03-24 Merck Patent Gmbh Materialien für elektronische Vorrichtungen
DE102009042680A1 (de) 2009-09-23 2011-03-24 Merck Patent Gmbh Organische Elektrolumineszenzvorrichtung
DE102009051172A1 (de) 2009-10-29 2011-05-05 Merck Patent Gmbh Materialien für elektronische Vorrichtungen
DE102009053191A1 (de) 2009-11-06 2011-05-12 Merck Patent Gmbh Materialien für elektronische Vorrichtungen
EP2517537B1 (de) 2009-12-22 2019-04-03 Merck Patent GmbH Funktionelle elektrolumineszente tenside
JP5836970B2 (ja) 2009-12-22 2015-12-24 メルク パテント ゲーエムベーハー 機能性材料を含む調合物
WO2011076314A1 (en) 2009-12-22 2011-06-30 Merck Patent Gmbh Electroluminescent formulations
US9178156B2 (en) 2009-12-23 2015-11-03 Merck Patent Gmbh Compositions comprising polymeric binders
WO2011076324A1 (en) 2009-12-23 2011-06-30 Merck Patent Gmbh Compositions comprising organic semiconducting compounds
DE102010005697A1 (de) 2010-01-25 2011-07-28 Merck Patent GmbH, 64293 Verbindungen für elektronische Vorrichtungen
DE102010006377A1 (de) 2010-01-29 2011-08-04 Merck Patent GmbH, 64293 Styrolbasierte Copolymere, insbesondere für die Anwendung in optoelektronischen Bauteilen
DE102010006280A1 (de) 2010-01-30 2011-08-04 Merck Patent GmbH, 64293 Farbkonvertierung
DE102010009903A1 (de) 2010-03-02 2011-09-08 Merck Patent Gmbh Verbindungen für elektronische Vorrichtungen
DE102010010481A1 (de) 2010-03-06 2011-09-08 Merck Patent Gmbh Organische Elektrolumineszenzvorrichtung
DE102010010631A1 (de) 2010-03-09 2011-09-15 Merck Patent Gmbh Materialien für elektronische Vorrichtungen
WO2011110277A1 (en) 2010-03-11 2011-09-15 Merck Patent Gmbh Fibers in therapy and cosmetics
JP2013522816A (ja) 2010-03-11 2013-06-13 メルク パテント ゲーエムベーハー 発光ファイバー
DE102010013068A1 (de) 2010-03-26 2011-09-29 Merck Patent Gmbh Verbindungen für elektronische Vorrichtungen
JP6073216B2 (ja) 2010-04-12 2017-02-01 メルク パテント ゲーエムベーハー 有機電子デバイスを作製するための組成物および方法
CN102859738B (zh) 2010-04-12 2016-08-03 默克专利有限公司 具有改进的性能的组合物
DE102010014933A1 (de) 2010-04-14 2011-10-20 Merck Patent Gmbh Materialien für elektronische Vorrichtungen
KR101778825B1 (ko) 2010-05-03 2017-09-14 메르크 파텐트 게엠베하 제형물 및 전자 소자
DE102010020044A1 (de) 2010-05-11 2011-11-17 Merck Patent Gmbh Organische Elektrolumineszenzvorrichtung
RU2012156386A (ru) 2010-05-27 2014-07-10 Мерк Патент Гмбх Состав и способ получения органических электронных устройств
JP5944380B2 (ja) 2010-05-27 2016-07-05 メルク パテント ゲーエムベーハー 量子ドットを含む組成物
JP6312433B2 (ja) 2010-05-27 2018-04-18 メルク パテント ゲーエムベーハー フォトルミネセント化合物を備えるアレイを具備する装置
DE102010024542A1 (de) 2010-06-22 2011-12-22 Merck Patent Gmbh Materialien für elektronische Vorrichtungen
US8673183B2 (en) 2010-07-06 2014-03-18 National Research Council Of Canada Tetrazine monomers and copolymers for use in organic electronic devices
EP2599141B1 (de) 2010-07-26 2019-12-11 Merck Patent GmbH Quantenpunkte und hosts
CN103026525B (zh) 2010-07-26 2016-11-09 默克专利有限公司 在器件中的纳米晶体
CN106977448A (zh) * 2010-07-30 2017-07-25 保土谷化学工业株式会社 具有茚并咔唑环结构的化合物和有机电致发光器件
DE102010033548A1 (de) 2010-08-05 2012-02-09 Merck Patent Gmbh Materialien für elektronische Vorrichtungen
DE102010048074A1 (de) 2010-10-09 2012-04-12 Merck Patent Gmbh Materialien für elektronische Vorrichtungen
DE102010048608A1 (de) 2010-10-15 2012-04-19 Merck Patent Gmbh Materialien für organische Elektrolumineszenzvorrichtungen
DE102010048607A1 (de) 2010-10-15 2012-04-19 Merck Patent Gmbh Verbindungen für elektronische Vorrichtungen
DE102010054316A1 (de) 2010-12-13 2012-06-14 Merck Patent Gmbh Substituierte Tetraarylbenzole
DE102010054525A1 (de) 2010-12-15 2012-04-26 Merck Patent Gmbh Organische Elektrolumineszenzvorrichtung
DE102010055902A1 (de) 2010-12-23 2012-06-28 Merck Patent Gmbh Organische Elektrolumineszenzvorrichtung
DE102010055901A1 (de) 2010-12-23 2012-06-28 Merck Patent Gmbh Organische Elektrolumineszenzvorrichtung
US9627626B2 (en) 2011-01-13 2017-04-18 Merck Patent Gmbh Compounds for organic electroluminescent devices
JP5445473B2 (ja) 2011-01-14 2014-03-19 信越化学工業株式会社 光学材料形成用シリコーン樹脂組成物及び光学材料
DE102011011104A1 (de) 2011-02-12 2012-08-16 Merck Patent Gmbh Substituierte Dibenzonaphtacene
JP6351974B2 (ja) 2011-02-14 2018-07-04 メルク パテント ゲーエムベーハー 細胞および細胞組織の処置のためのデバイスおよび方法
DE102011011539A1 (de) 2011-02-17 2012-08-23 Merck Patent Gmbh Verbindungen für elektronische Vorrichtungen
WO2012126566A1 (en) 2011-03-24 2012-09-27 Merck Patent Gmbh Organic ionic functional materials
US9768385B2 (en) 2011-04-13 2017-09-19 Merck Patent Gmbh Compounds for electronic devices
US9876171B2 (en) 2011-04-13 2018-01-23 Merck Patent Gmbh Materials for electronic devices
CN103502388B (zh) 2011-04-18 2016-06-01 默克专利有限公司 用于电子器件的化合物
WO2012149992A1 (de) 2011-05-04 2012-11-08 Merck Patent Gmbh Vorrichtung zur aufbewahrung von frischwaren
WO2012149999A1 (de) 2011-05-05 2012-11-08 Merck Patent Gmbh Verbindungen für elektronische vorrichtungen
EP2707911B1 (de) 2011-05-12 2017-07-05 Merck Patent GmbH Zusammensetzungen und elektronische geräte
DE102011104745A1 (de) 2011-06-17 2012-12-20 Merck Patent Gmbh Materialien für organische Elektrolumineszenzvorrichtungen
WO2013013754A1 (en) 2011-07-25 2013-01-31 Merck Patent Gmbh Copolymers with functionalized side chains
CN107814820B (zh) 2011-07-29 2020-08-11 默克专利有限公司 用于电子器件的化合物
JP6141274B2 (ja) 2011-08-03 2017-06-07 メルク パテント ゲーエムベーハー 電子素子のための材料
DE102012016192A1 (de) 2011-08-19 2013-02-21 Merck Patent Gmbh Neue Materialien für organische Elektrolumineszenzvorrichtungen
US9735385B2 (en) 2011-08-22 2017-08-15 Merck Patent Gmbh Organic electroluminescence device
EP2764558B1 (de) 2011-10-06 2019-02-27 Merck Patent GmbH Organische elektrolumineszenzvorrichtung
EP2782975B1 (de) 2011-10-27 2018-01-10 Merck Patent GmbH Materialien für elektronische vorrichtungen
DE102011117422A1 (de) 2011-10-28 2013-05-02 Merck Patent Gmbh Hyperverzweigte Polymere, Verfahren zu deren Herstellung sowie deren Verwendung in elektronischen Vorrichtungen
DE102011121022A1 (de) 2011-12-13 2013-06-13 Merck Patent Gmbh Organische Sensibilisatoren für Up- Conversion
DE102012022880B4 (de) 2011-12-22 2024-12-24 Merck Patent Gmbh Elektronische Vorrichtungen enthaltend organische Schichten
WO2013095039A1 (ko) * 2011-12-23 2013-06-27 제일모직 주식회사 유기광전자소자용 화합물, 이를 포함하는 유기발광소자 및 상기 유기발광소자를 포함하는 표시장치
EP2810315A1 (de) 2012-01-30 2014-12-10 Merck Patent GmbH Nanokristalle auf fasern
EP3101088B1 (de) 2012-02-14 2017-11-29 Merck Patent GmbH Materialien für organische elektrolumineszenzvorrichtungen
KR102268696B1 (ko) 2012-03-15 2021-06-23 메르크 파텐트 게엠베하 전자 소자
KR102143742B1 (ko) * 2012-09-04 2020-08-12 메르크 파텐트 게엠베하 전자 소자용 접속부
CN104640958B (zh) 2012-09-18 2017-04-05 默克专利有限公司 用于电子器件的材料
JP6091151B2 (ja) * 2012-10-15 2017-03-08 富士フイルム株式会社 有機薄膜トランジスタ、有機半導体薄膜および有機半導体材料
JP6469579B2 (ja) 2012-10-31 2019-02-13 メルク パテント ゲーエムベーハー 電子素子
EP3378857B1 (de) 2012-11-12 2021-03-24 Merck Patent GmbH Materialien für elektronische vorrichtungen
US10065959B2 (en) 2012-11-30 2018-09-04 Merck Patent Gmbh Electronic device
CN103915470B (zh) * 2012-12-31 2016-12-07 乐金显示有限公司 有机发光显示装置
WO2014106522A1 (de) 2013-01-03 2014-07-10 Merck Patent Gmbh Materialien für elektronische vorrichtungen
WO2014106524A2 (de) 2013-01-03 2014-07-10 Merck Patent Gmbh Materialien für elektronische vorrichtungen
EP2941470B1 (de) 2013-01-03 2018-09-05 Merck Patent GmbH Elektronische vorrichtung
US9947879B2 (en) 2013-03-15 2018-04-17 Idemitsu Kosan Co., Ltd. Anthracene derivative and organic electroluminescence element using same
WO2014156342A1 (ja) * 2013-03-28 2014-10-02 新日鉄住金化学株式会社 有機トランジスタ用有機半導体材料及び有機トランジスタ素子
US20160163987A1 (en) 2013-07-29 2016-06-09 Merck Patent Gmbh Electro-optical device and the use thereof
WO2015014429A1 (de) 2013-07-29 2015-02-05 Merck Patent Gmbh Elekrolumineszenzvorrichtung
KR102202756B1 (ko) 2013-07-30 2021-01-13 메르크 파텐트 게엠베하 전자 소자용 물질
KR102717935B1 (ko) 2013-07-30 2024-10-16 메르크 파텐트 게엠베하 전자 소자용 물질
JP6419802B2 (ja) * 2013-10-14 2018-11-07 メルク、パテント、ゲゼルシャフト、ミット、ベシュレンクテル、ハフツングＭｅｒｃｋ Ｐａｔｅｎｔ ＧｍｂＨ 電子素子のための材料
JP6716457B2 (ja) 2013-12-06 2020-07-01 メルク パテント ゲーエムベーハー アクリル酸エステルおよび／またはメタクリル酸エステル単位を含むポリマーバインダーを含む組成物
JP6585048B2 (ja) 2013-12-06 2019-10-02 メルク パテント ゲーエムベーハー 置換オキセピン
KR101993129B1 (ko) 2013-12-12 2019-06-26 메르크 파텐트 게엠베하 전자 소자용 물질
CN105993083B (zh) 2013-12-20 2018-07-03 Udc 爱尔兰有限责任公司 具有极短衰变时间的高效oled装置
JP6257340B2 (ja) * 2014-01-16 2018-01-10 田岡化学工業株式会社 ９，９’−スピロビフルオレン類の製造方法
JP6305798B2 (ja) * 2014-03-17 2018-04-04 出光興産株式会社 有機エレクトロルミネッセンス素子および電子機器
CN106255687B (zh) 2014-04-30 2020-06-05 默克专利有限公司 用于电子器件的材料
CN106414454B (zh) * 2014-05-22 2019-09-13 株式会社Lg化学 杂环化合物及包含其的有机发光器件
CN104003846B (zh) * 2014-05-26 2015-12-30 上海大学 二氢茚并基芴及其合成方法
DE102014008722B4 (de) 2014-06-18 2024-08-22 Merck Patent Gmbh Zusammensetzungen für elektronische Vorrichtungen, Formulierung diese enthaltend, Verwendung der Zusammensetzung, Verwendung der Formulierung sowie organische elektronische Vorrichtung enthaltend die Zusammensetzung
KR102030377B1 (ko) * 2014-07-28 2019-10-10 에스에프씨주식회사 헤테로고리를 포함하는 축합 플루오렌 유도체
WO2016034262A1 (de) 2014-09-05 2016-03-10 Merck Patent Gmbh Formulierungen und elektronische vorrichtungen
CN107004777B (zh) 2014-12-04 2019-03-26 广州华睿光电材料有限公司 聚合物，包含其的混合物、组合物、有机电子器件，及其单体
CN107406384B (zh) 2014-12-04 2021-07-23 广州华睿光电材料有限公司 氘化的有机化合物、包含该化合物的混合物、组合物及有机电子器件
CN107004779B (zh) 2014-12-11 2019-03-08 广州华睿光电材料有限公司 有机化合物、包含其的混合物、组合物和有机电子器件
WO2016091217A1 (zh) 2014-12-11 2016-06-16 广州华睿光电材料有限公司 一种有机金属配合物、包含其的聚合物、混合物、组合物、有机电子器件及应用
EP3241248A1 (de) 2014-12-30 2017-11-08 Merck Patent GmbH Formulierungen und elektronische vorrichtungen
CN107108578A (zh) 2015-01-30 2017-08-29 默克专利有限公司 电子器件的材料
WO2016120007A1 (en) 2015-01-30 2016-08-04 Merck Patent Gmbh Formulations with a low particle content
WO2016124304A1 (de) 2015-02-03 2016-08-11 Merck Patent Gmbh Metallkomplexe
KR102338908B1 (ko) 2015-03-03 2021-12-14 삼성디스플레이 주식회사 유기 발광 소자
US10651382B2 (en) 2015-03-30 2020-05-12 Merck Patent Gmbh Formulation of an organic functional material comprising a siloxane solvent
JP2018524280A (ja) 2015-05-18 2018-08-30 メルク パテント ゲーエムベーハー 有機エレクトロルミネッセンス素子のための材料
KR102900833B1 (ko) 2015-06-03 2025-12-16 유디씨 아일랜드 리미티드 매우 짧은 붕괴 시간을 갖는 고효율 oled 소자
CN111477766B (zh) 2015-06-12 2023-04-07 默克专利有限公司 作为用于oled制剂的溶剂的含有非芳族环的酯
JP7019559B2 (ja) 2015-07-15 2022-02-15 メルク パテント ゲーエムベーハー 有機半導体化合物を含む組成物
GB201513037D0 (en) 2015-07-23 2015-09-09 Merck Patent Gmbh Phenyl-derived compound for use in organic electronic devices
JP6786591B2 (ja) 2015-08-14 2020-11-18 メルク、パテント、ゲゼルシャフト、ミット、ベシュレンクテル、ハフツングＭｅｒｃｋ Ｐａｔｅｎｔ ＧｍｂＨ 有機エレクトロルミネッセンス素子のためのフェノキサジン誘導体
US11046884B2 (en) 2015-08-28 2021-06-29 Merck Patent Gmbh Formulation of an organic functional material comprising an epoxy group containing solvent
EP3341448B1 (de) 2015-08-28 2020-02-12 Merck Patent GmbH Verbindungen für elektronische vorrichtungen
KR102591635B1 (ko) 2015-10-27 2023-10-20 삼성디스플레이 주식회사 유기 발광 소자
WO2017080326A1 (zh) 2015-11-12 2017-05-18 广州华睿光电材料有限公司 印刷组合物、包含其的电子器件及功能材料薄膜的制备方法
KR102399570B1 (ko) 2015-11-26 2022-05-19 삼성디스플레이 주식회사 유기 발광 소자
KR102031406B1 (ko) * 2015-11-30 2019-10-11 주식회사 엘지화학 화합물 및 이를 포함하는 유기 전자 소자
US11005042B2 (en) 2015-12-10 2021-05-11 Merck Patent Gmbh Formulations containing ketones comprising non-aromatic cycles
US11171294B2 (en) 2015-12-15 2021-11-09 Merck Patent Gmbh Esters containing aromatic groups as solvents for organic electronic formulations
KR102723604B1 (ko) 2015-12-16 2024-10-29 메르크 파텐트 게엠베하 고체 용매를 함유하는 제형
US11407916B2 (en) 2015-12-16 2022-08-09 Merck Patent Gmbh Formulations containing a mixture of at least two different solvents
US11910707B2 (en) 2015-12-23 2024-02-20 Samsung Display Co., Ltd. Organic light-emitting device
KR20180111905A (ko) 2016-02-05 2018-10-11 메르크 파텐트 게엠베하 전자 소자용 재료
EP3417033B1 (de) 2016-02-17 2021-02-24 Merck Patent GmbH Formulierung aus einem organischen funktionellen material
DE102016003104A1 (de) 2016-03-15 2017-09-21 Merck Patent Gmbh Behälter umfassend eine Formulierung enthaltend mindestens einen organischen Halbleiter
KR20170127101A (ko) 2016-05-10 2017-11-21 삼성디스플레이 주식회사 유기 발광 소자
CN106008136B (zh) * 2016-05-18 2018-09-28 上海博栋化学科技有限公司 一种6,6,12,12-四甲基-6,12-二氢茚并[1,2-b]芴的制备方法
US10003026B2 (en) 2016-06-09 2018-06-19 International Business Machines Corporation Ladder tetrazine polymers
JP2019523997A (ja) 2016-06-16 2019-08-29 メルク パテント ゲーエムベーハー 有機機能材料の調合物
US11041083B2 (en) 2016-06-17 2021-06-22 Merck Patent Gmbh Formulation of an organic functional material
TW201815998A (zh) 2016-06-28 2018-05-01 德商麥克專利有限公司 有機功能材料之調配物
CN107573925B (zh) * 2016-07-05 2020-02-21 上海和辉光电有限公司 一种有机电致发光化合物
CN107573357B (zh) * 2016-07-05 2019-10-25 上海和辉光电有限公司 一种有机电致发光化合物
CN109311784B (zh) 2016-07-08 2022-03-25 默克专利有限公司 用于有机电致发光器件的材料
WO2018024719A1 (en) 2016-08-04 2018-02-08 Merck Patent Gmbh Formulation of an organic functional material
TWI764942B (zh) 2016-10-10 2022-05-21 德商麥克專利有限公司 電子裝置
DE102017008794A1 (de) 2016-10-17 2018-04-19 Merck Patent Gmbh Materialien zur Verwendung in elektronischen Vorrichtungen
CN109863223B (zh) 2016-10-31 2023-06-20 默克专利有限公司 有机功能材料的制剂
CN109890939B (zh) 2016-10-31 2023-07-11 默克专利有限公司 有机功能材料的制剂
KR102683884B1 (ko) 2016-11-02 2024-07-11 메르크 파텐트 게엠베하 전자 소자용 재료
CN110088112A (zh) 2016-11-08 2019-08-02 默克专利有限公司 用于电子器件的化合物
TW201833118A (zh) 2016-11-22 2018-09-16 德商麥克專利有限公司 用於電子裝置之材料
WO2018095395A1 (zh) 2016-11-23 2018-05-31 广州华睿光电材料有限公司 高聚物、包含其的混合物、组合物和有机电子器件以及用于聚合的单体
WO2018095379A1 (zh) 2016-11-23 2018-05-31 广州华睿光电材料有限公司 金属有机配合物、高聚物、组合物及有机电子器件
EP3547385B1 (de) 2016-11-23 2020-11-04 Guangzhou Chinaray Optoelectronic Materials Ltd. Organische mischung, zusammensetzung und organisches elektronisches bauelement
WO2018095385A1 (zh) 2016-11-23 2018-05-31 广州华睿光电材料有限公司 稠环化合物、高聚物、混合物、组合物以及有机电子器件
WO2018095389A1 (zh) 2016-11-23 2018-05-31 广州华睿光电材料有限公司 含氮稠杂环的化合物及其应用
WO2018095381A1 (zh) 2016-11-23 2018-05-31 广州华睿光电材料有限公司 印刷油墨组合物及其制备方法和用途
WO2018095382A1 (zh) 2016-11-23 2018-05-31 广州华睿光电材料有限公司 芳香胺衍生物及其制备方法和用途
WO2018095888A1 (en) 2016-11-25 2018-05-31 Merck Patent Gmbh Bisbenzofuran-fused 2,8-diaminoindeno[1,2-b]fluorene derivatives and related compounds as materials for organic electroluminescent devices (oled)
KR102523619B1 (ko) * 2016-11-25 2023-04-20 엘티소재주식회사 헤테로고리 화합물 및 이를 이용한 유기 발광 소자
EP3544985B1 (de) 2016-11-25 2021-05-12 Merck Patent GmbH Bisbenzofuran-kondesierte indeno[1,2-b]fluoren-derivate und verwandte verbindungen als materialien für organische elektrolumineszenzvorrichtungen (oled)
WO2018104202A1 (en) 2016-12-06 2018-06-14 Merck Patent Gmbh Preparation process for an electronic device
CN109790461B (zh) 2016-12-08 2022-08-12 广州华睿光电材料有限公司 混合物、组合物及有机电子器件
CN109790129B (zh) 2016-12-08 2022-08-12 广州华睿光电材料有限公司 芘三嗪类衍生物及其在有机电子器件中的应用
CN110168047B (zh) 2016-12-13 2023-08-08 默克专利有限公司 有机功能材料的制剂
CN109790118A (zh) 2016-12-13 2019-05-21 广州华睿光电材料有限公司 共轭聚合物及其在有机电子器件的应用
CN109790136B (zh) 2016-12-22 2024-01-12 广州华睿光电材料有限公司 含呋喃交联基团的聚合物及其应用
TWI761406B (zh) 2016-12-22 2022-04-21 德商麥克專利有限公司 電子裝置用材料
CN109792003B (zh) 2016-12-22 2020-10-16 广州华睿光电材料有限公司 基于狄尔斯-阿尔德反应的可交联聚合物及其在有机电子器件中的应用
KR102504432B1 (ko) 2016-12-22 2023-02-27 메르크 파텐트 게엠베하 적어도 2종의 유기-기능성 화합물을 포함하는 혼합물
CN110177855A (zh) 2017-01-23 2019-08-27 默克专利有限公司 用于有机电致发光器件的材料
TWI763772B (zh) 2017-01-30 2022-05-11 德商麥克專利有限公司 電子裝置之有機元件的形成方法
TWI791481B (zh) 2017-01-30 2023-02-11 德商麥克專利有限公司 形成有機電致發光（ｅｌ）元件之方法
US11393987B2 (en) 2017-03-01 2022-07-19 Merck Patent Gmbh Organic electroluminescent device
CN110325524A (zh) 2017-03-02 2019-10-11 默克专利有限公司 用于有机电子器件的材料
KR20190131554A (ko) 2017-03-31 2019-11-26 메르크 파텐트 게엠베하 유기 발광 다이오드 (oled) 를 위한 인쇄 방법
CN110494514A (zh) 2017-04-10 2019-11-22 默克专利有限公司 有机功能材料的制剂
US11778907B2 (en) 2017-04-13 2023-10-03 Merck Patent Gmbh Composition for organic electronic devices
KR102585423B1 (ko) 2017-04-25 2023-10-05 메르크 파텐트 게엠베하 전자 디바이스용 화합물
WO2018202603A1 (en) 2017-05-03 2018-11-08 Merck Patent Gmbh Formulation of an organic functional material
TW201920343A (zh) 2017-06-21 2019-06-01 德商麥克專利有限公司 電子裝置用材料
CN110753685A (zh) 2017-06-23 2020-02-04 默克专利有限公司 用于有机电致发光器件的材料
WO2019002198A1 (en) 2017-06-26 2019-01-03 Merck Patent Gmbh HOMOGENEOUS MIXTURES
CN110799484B (zh) 2017-06-28 2023-09-26 默克专利有限公司 用于电子器件的材料
TWI813576B (zh) 2017-07-03 2023-09-01 德商麥克專利有限公司 具有低含量苯酚類雜質的調配物
KR102653984B1 (ko) 2017-07-05 2024-04-02 메르크 파텐트 게엠베하 유기 전자 디바이스용 조성물
CN110785415A (zh) 2017-07-05 2020-02-11 默克专利有限公司 用于有机电子器件的组合物
WO2019016184A1 (en) 2017-07-18 2019-01-24 Merck Patent Gmbh FORMULATION OF AN ORGANIC FUNCTIONAL MATERIAL
TWI776926B (zh) 2017-07-25 2022-09-11 德商麥克專利有限公司 金屬錯合物
WO2019020654A1 (en) 2017-07-28 2019-01-31 Merck Patent Gmbh SPIROBIFLUORENE DERIVATIVES FOR USE IN ELECTRONIC DEVICES
KR102746068B1 (ko) 2017-09-08 2024-12-24 메르크 파텐트 게엠베하 전자 디바이스용 재료
CN108675975A (zh) 2017-10-17 2018-10-19 默克专利有限公司 用于有机电致发光器件的材料
WO2019088194A1 (ja) * 2017-11-02 2019-05-09 出光興産株式会社 新規化合物及び有機エレクトロルミネッセンス素子
TWI785142B (zh) 2017-11-14 2022-12-01 德商麥克專利有限公司 用於有機電子裝置之組成物
EP3714022B1 (de) 2017-11-23 2023-06-07 Merck Patent GmbH Materialien für elektronische vorrichtungen
TWI838352B (zh) 2017-11-24 2024-04-11 德商麥克專利有限公司 用於有機電致發光裝置的材料
TWI820057B (zh) 2017-11-24 2023-11-01 德商麥克專利有限公司 用於有機電致發光裝置的材料
US11659763B2 (en) 2017-12-13 2023-05-23 Merck Patent Gmbh Metal complexes
KR20250086795A (ko) 2017-12-15 2025-06-13 메르크 파텐트 게엠베하 유기 전계 발광 디바이스용 치환된 방향족 아민
KR102666621B1 (ko) 2017-12-15 2024-05-16 메르크 파텐트 게엠베하 유기 기능성 재료의 제형
CN111479815A (zh) 2017-12-20 2020-07-31 默克专利有限公司 杂芳族化合物
TWI820084B (zh) 2018-02-13 2023-11-01 愛爾蘭商Ｕｄｃ愛爾蘭責任有限公司 金屬錯合物、彼之製備方法、彼之用途、及包含彼之電子裝置
CN111712551A (zh) 2018-02-26 2020-09-25 默克专利有限公司 有机功能材料的制剂
TWI802656B (zh) 2018-03-06 2023-05-21 德商麥克專利有限公司 用於有機電致發光裝置之材料
TW201938761A (zh) 2018-03-06 2019-10-01 德商麥克專利有限公司 用於有機電致發光裝置的材料
KR102191157B1 (ko) * 2018-03-06 2020-12-15 주식회사 엘지화학 다환 화합물 및 이를 포함하는 유기 발광 소자
KR20200132912A (ko) 2018-03-16 2020-11-25 메르크 파텐트 게엠베하 유기 전계발광 디바이스용 재료
KR102804818B1 (ko) 2018-05-30 2025-05-09 메르크 파텐트 게엠베하 유기 전자 디바이스용 조성물
TWI835803B (zh) 2018-06-15 2024-03-21 德商麥克專利有限公司 有機功能性材料之調配物
EP3844243B1 (de) 2018-08-28 2022-06-22 Merck Patent GmbH Materialien für organische elektrolumineszente vorrichtungen
TWI823993B (zh) 2018-08-28 2023-12-01 德商麥克專利有限公司 用於有機電致發光裝置之材料
TWI837167B (zh) 2018-08-28 2024-04-01 德商麥克專利有限公司 用於有機電致發光裝置之材料
JP7459065B2 (ja) 2018-09-12 2024-04-01 メルク パテント ゲーエムベーハー 有機エレクトロルミネッセンスデバイス用の材料
EP3857621B1 (de) 2018-09-24 2025-10-29 Merck Patent GmbH Verfahren zur herstellung von granulat
JP2022509407A (ja) 2018-10-31 2022-01-20 メルク パテント ゲゼルシャフト ミット ベシュレンクテル ハフツング 有機エレクトロルミネッセンス素子のための材料
JP2022506510A (ja) 2018-11-06 2022-01-17 メルク パテント ゲーエムベーハー 電子デバイスの有機素子を形成する方法
TWI850329B (zh) 2019-02-11 2024-08-01 愛爾蘭商Ｕｄｃ愛爾蘭責任有限公司 金屬錯合物
JP7621955B2 (ja) 2019-02-18 2025-01-27 メルク パテント ゲーエムベーハー 有機電子デバイス用の組成物
US20220127286A1 (en) 2019-03-04 2022-04-28 Merck Patent Gmbh Ligands for nano-sized materials
CN113646315A (zh) 2019-04-11 2021-11-12 默克专利有限公司 用于有机电致发光器件的材料
WO2021052921A1 (de) 2019-09-19 2021-03-25 Merck Patent Gmbh Mischung von zwei hostmaterialien und organische elektrolumineszierende vorrichtung damit
TW202130783A (zh) 2019-11-04 2021-08-16 德商麥克專利有限公司 有機電致發光裝置
CN114641482A (zh) 2019-11-04 2022-06-17 默克专利有限公司 用于有机电致发光器件的材料
TW202134252A (zh) 2019-11-12 2021-09-16 德商麥克專利有限公司 有機電致發光裝置用材料
TW202136181A (zh) 2019-12-04 2021-10-01 德商麥克專利有限公司 有機電致發光裝置用的材料
KR20220110534A (ko) 2019-12-04 2022-08-08 메르크 파텐트 게엠베하 금속 착물
JP7463755B2 (ja) * 2020-02-14 2024-04-09 三菱ケミカル株式会社 芳香族ジアミン誘導体
KR102943498B1 (ko) 2020-03-11 2026-03-24 메르크 파텐트 게엠베하 유기 전계 발광 장치
TW202200753A (zh) 2020-03-11 2022-01-01 德商麥克專利有限公司 有機電致發光裝置
TW202200529A (zh) 2020-03-13 2022-01-01 德商麥克專利有限公司 有機電致發光裝置
WO2021191058A1 (en) 2020-03-23 2021-09-30 Merck Patent Gmbh Materials for organic electroluminescent devices
EP4139971A1 (de) 2020-04-21 2023-03-01 Merck Patent GmbH Emulsionen mit organischen funktionellen materialien
WO2021213918A1 (en) 2020-04-21 2021-10-28 Merck Patent Gmbh Formulation of an organic functional material
EP4158704B1 (de) 2020-05-29 2024-12-25 Merck Patent GmbH Organische elektrolumineszierende vorrichtung
CN111607069B (zh) * 2020-06-09 2021-07-02 太原理工大学 基于螺[3.3]庚烷-2,6-螺芴的共轭微孔有机聚合物及其制备
KR102914927B1 (ko) 2020-06-23 2026-01-19 메르크 파텐트 게엠베하 혼합물의 제조 방법
CN115885599A (zh) 2020-07-22 2023-03-31 默克专利有限公司 用于有机电致发光器件的材料
KR20230043106A (ko) 2020-07-22 2023-03-30 메르크 파텐트 게엠베하 유기 전계 발광 디바이스용 재료
EP4222155B1 (de) 2020-09-29 2025-06-11 UDC Ireland Limited Mononukleare tripodale hexadentate iridium komplexe zur verwendung in oleds
CN116391007A (zh) 2020-10-14 2023-07-04 浙江光昊光电科技有限公司 有机化合物及其在光电领域的应用
CN116391006B (zh) 2020-10-14 2025-08-26 浙江光昊光电科技有限公司 组合物及其在光电领域的应用
CN112271262B (zh) * 2020-10-26 2024-01-23 京东方科技集团股份有限公司 有机发光器件、制备方法及显示面板
TW202237797A (zh) 2020-11-30 2022-10-01 德商麥克專利有限公司 用於有機電致發光裝置之材料
KR20230114756A (ko) 2020-12-08 2023-08-01 메르크 파텐트 게엠베하 잉크 시스템 및 잉크젯 인쇄를 위한 방법
EP4320649A1 (de) 2021-04-09 2024-02-14 Merck Patent GmbH Materialien für organische elektrolumineszenzvorrichtungen
TW202309243A (zh) 2021-04-09 2023-03-01 德商麥克專利有限公司 用於有機電致發光裝置之材料
CN117084000A (zh) 2021-04-09 2023-11-17 默克专利有限公司 用于有机电致发光器件的材料
EP4079742B1 (de) 2021-04-14 2026-04-01 UDC Ireland Limited Metallkomplexe
JP2024515366A (ja) 2021-04-23 2024-04-09 メルク パテント ゲーエムベーハー 有機機能材料の調合物
WO2022243403A1 (de) 2021-05-21 2022-11-24 Merck Patent Gmbh Verfahren zur kontinuierlichen aufreinigung von mindestens einem funktionalen material und vorrichtung zur kontinuierlichen aufreinigung von mindestens einem funktionalen material
WO2022200638A1 (de) 2021-07-06 2022-09-29 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
KR20240045247A (ko) 2021-08-02 2024-04-05 메르크 파텐트 게엠베하 잉크들을 결합하는 것에 의한 프린팅 방법
EP4402141A1 (de) 2021-09-13 2024-07-24 Merck Patent GmbH Materialien für organische elektrolumineszenzvorrichtungen
WO2023052313A1 (de) 2021-09-28 2023-04-06 Merck Patent Gmbh Materialien für elektronische vorrichtungen
KR20240075888A (ko) 2021-09-28 2024-05-29 메르크 파텐트 게엠베하 전자 디바이스용 재료
KR20240075872A (ko) 2021-09-28 2024-05-29 메르크 파텐트 게엠베하 전자 디바이스용 재료
WO2023052275A1 (de) 2021-09-28 2023-04-06 Merck Patent Gmbh Materialien für elektronische vorrichtungen
TW202349760A (zh) 2021-10-05 2023-12-16 德商麥克專利有限公司 電子裝置之有機元件的形成方法
WO2023094412A1 (de) 2021-11-25 2023-06-01 Merck Patent Gmbh Materialien für elektronische vorrichtungen
KR20240128020A (ko) 2021-12-21 2024-08-23 메르크 파텐트 게엠베하 중수소화 유기 화합물의 제조 방법
KR20240150795A (ko) 2022-02-14 2024-10-16 메르크 파텐트 게엠베하 전자 디바이스용 재료
US20250275349A1 (en) 2022-04-28 2025-08-28 Merck Patent Gmbh Materials for organic electroluminescent devices
WO2023222559A1 (de) 2022-05-18 2023-11-23 Merck Patent Gmbh Verfahren zur herstellung von deuterierten organischen verbindungen
TW202411366A (zh) 2022-06-07 2024-03-16 德商麥克專利有限公司 藉由組合油墨來印刷電子裝置功能層之方法
CN118202815A (zh) 2022-06-24 2024-06-14 默克专利有限公司 用于有机电子器件的组合物
CN118235543A (zh) 2022-06-24 2024-06-21 默克专利有限公司 用于有机电子器件的组合物
WO2024013004A1 (de) 2022-07-11 2024-01-18 Merck Patent Gmbh Materialien für elektronische vorrichtungen
CN120379993A (zh) 2022-08-09 2025-07-25 默克专利有限公司 用于有机电致发光器件的材料
CN117998922A (zh) 2022-11-04 2024-05-07 默克专利有限公司 用于有机电致发光器件的材料
KR20250110873A (ko) 2022-11-17 2025-07-21 메르크 파텐트 게엠베하 유기 전계발광 디바이스용 재료
TW202440819A (zh) 2022-12-16 2024-10-16 德商麥克專利有限公司 有機功能性材料之調配物
KR20250124370A (ko) 2022-12-19 2025-08-19 메르크 파텐트 게엠베하 전자 디바이스용 재료
TW202438505A (zh) 2022-12-19 2024-10-01 德商麥克專利有限公司 有機電致發光裝置之材料
CN120379953A (zh) 2022-12-20 2025-07-25 默克专利有限公司 用于制备氘化芳族化合物的方法
EP4665715A1 (de) 2023-02-17 2025-12-24 Merck Patent GmbH Materialien für organische elektrolumineszenzvorrichtungen
WO2024170609A1 (en) 2023-02-17 2024-08-22 Merck Patent Gmbh Materials for organic electroluminescent devices
KR20260015809A (ko) 2023-04-20 2026-02-03 메르크 파텐트 게엠베하 전자 디바이스들을 위한 재료들
WO2024240725A1 (de) 2023-05-25 2024-11-28 Merck Patent Gmbh Tris[1,2,4]triazolo[1,5-a:1',5'-c:1'',5''-e][1,3,5]triazin-derivate zur verwendung in organischen elektrolumineszenzvorrichtungen
EP4743463A1 (de) 2023-07-12 2026-05-20 Merck Patent Gmbh Materialien für elektronische vorrichtungen
KR20260044229A (ko) 2023-07-27 2026-04-01 메르크 파텐트 게엠베하 유기 발광 디바이스 및 유기 센서를 위한 재료
WO2025032039A1 (en) 2023-08-07 2025-02-13 Merck Patent Gmbh Process for the preparation of an electronic device
CN121753521A (zh) 2023-08-30 2026-03-27 默克专利有限公司 用于有机发光器件的材料
CN121753522A (zh) 2023-08-30 2026-03-27 默克专利有限公司 用于有机发光器件的材料
CN121773745A (zh) 2023-08-30 2026-03-31 默克专利有限公司 用于有机发光器件的材料
WO2025083015A1 (en) 2023-10-19 2025-04-24 Merck Patent Gmbh Materials for organic electroluminescent devices
WO2025119821A1 (en) 2023-12-05 2025-06-12 Merck Patent Gmbh Material composition for organic electroluminescent devices
WO2025119813A1 (en) 2023-12-06 2025-06-12 Merck Patent Gmbh Materials for organic electroluminescent devices
WO2025132547A1 (en) 2023-12-21 2025-06-26 Merck Patent Gmbh Mechanochemical method for deuterating organic compounds
WO2025132551A1 (de) 2023-12-22 2025-06-26 Merck Patent Gmbh Materialien für elektronische vorrichtungen
WO2025195961A1 (de) 2024-03-19 2025-09-25 Merck Patent Gmbh Organische lichtemittierende vorrichtungen
WO2025196145A1 (en) 2024-03-22 2025-09-25 Merck Patent Gmbh Materials for organic light emitting devices
WO2025210013A1 (de) 2024-04-04 2025-10-09 Merck Patent Gmbh Verbindungen für elektronische vorrichtungen, insbesondere verbindungen für oleds
WO2026008710A1 (de) 2024-07-05 2026-01-08 Merck Patent Gmbh Cyclische siliciumverbindungen für organische elektrolumineszenzvorrichtungen
WO2026017611A1 (en) 2024-07-15 2026-01-22 Merck Patent Gmbh Organic light emitting device
WO2026041632A1 (de) 2024-08-21 2026-02-26 Merck Patent Gmbh Heterocyclische materialien für organische lichtemittierende vorrichtungen
WO2026073855A1 (de) 2024-10-01 2026-04-09 Merck Patent Gmbh Siliciumverbindungen für organische elektrolumineszenz-vorrichtungen
WO2026087666A1 (en) 2024-10-24 2026-04-30 Merck Patent Gmbh 9,9'-bis(4,6-diphenyl-triazin-2-yl)fluorene, 9,9'-bis(4,6-diphenyl-triazin-2-yl)acridine and 9,9'-bis(4,6- diphenyl-triazin-2-yl)-9,10-dihydroanthracene derivatives as materials for organic light emitting devices (oleds)

Family Cites Families (10)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US5942340A (en) * 1997-10-02 1999-08-24 Xerox Corporation Indolocarbazole electroluminescent devices
JP4996794B2 (ja) * 2000-08-10 2012-08-08 三井化学株式会社 炭化水素化合物、有機電界発光素子用材料および有機電界発光素子
EP1217668A1 (de) 2000-12-22 2002-06-26 Covion Organic Semiconductors GmbH Verwendung von Bor- und Aluminium-Verbindungen in Elektronik-Bauteilen
EP1501821B1 (de) 2002-05-07 2016-07-20 LG Chem, Ltd. Neue organische verbindungen für die elektrolumineszenz und organisch-elektrolumineszente vorrichtungen, in denen diese verbindungen verwendet werden
JP2004075567A (ja) * 2002-08-12 2004-03-11 Idemitsu Kosan Co Ltd オリゴアリーレン誘導体及びそれを利用した有機エレクトロルミネッセンス素子
US6849348B2 (en) 2002-12-31 2005-02-01 Eastman Kodak Company Complex fluorene-containing compounds
TWI278503B (en) * 2003-01-21 2007-04-11 Univ Nat Taiwan Pyrimidine containing di-fluorene oligomer for OLED
JP3883999B2 (ja) 2003-09-30 2007-02-21 三洋電機株式会社 有機エレクトロルミネッセント素子
JP4810830B2 (ja) * 2004-01-15 2011-11-09 東ソー株式会社 フルオレン基を母核とするアミン化合物並びにその製造方法及び用途
JP4065547B2 (ja) * 2004-04-12 2008-03-26 キヤノン株式会社 フルオレン化合物及びそれを用いた有機発光素子

Cited By (24)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2008006449A1 (de) 2006-07-11 2008-01-17 Merck Patent Gmbh Neue materialien für organische elektrolumineszenzvorrichtungen
DE102007024850A1 (de) 2007-05-29 2008-12-04 Merck Patent Gmbh Neue Materialien für organische Elektrolumineszenzvorrichtungen
DE102008045663A1 (de) 2008-09-03 2010-03-04 Merck Patent Gmbh Fluorverbrückte Assoziate für optoelektronische Anwendungen
DE102008049037A1 (de) 2008-09-25 2010-04-22 Merck Patent Gmbh Neue Polymere mit niedriger Polydispersität
WO2010083872A2 (de) 2009-01-20 2010-07-29 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
DE102009005289A1 (de) 2009-01-20 2010-07-22 Merck Patent Gmbh Materialien für organische Elektrolumineszenzvorrichtungen
US9475792B2 (en) 2009-01-20 2016-10-25 Merck Patent Gmbh Materials for organic electroluminescence devices
WO2010083873A1 (de) 2009-01-20 2010-07-29 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
DE112009004294B4 (de) 2009-01-20 2024-04-25 Merck Patent Gmbh Materialien für organische Elektrolumineszenzvorrichtungen, deren Verwendung, Verfahren zu deren Herstellung und elektronische Vorrichtung
DE102009005288A1 (de) 2009-01-20 2010-07-22 Merck Patent Gmbh Materialien für organische Elektrolumineszenzvorrichtungen
DE102009005289B4 (de) 2009-01-20 2023-06-22 Merck Patent Gmbh Materialien für organische Elektrolumineszenzvorrichtungen, Verfahren zu deren Herstellung und elektronische Vorrichtungen, enthaltend diese
DE102009023155A1 (de) 2009-05-29 2010-12-02 Merck Patent Gmbh Materialien für organische Elektrolumineszenzvorrichtungen
DE102009031021A1 (de) 2009-06-30 2011-01-05 Merck Patent Gmbh Materialien für organische Elektrolumineszenzvorrichtungen
WO2011000455A1 (de) 2009-06-30 2011-01-06 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
WO2011057701A1 (de) 2009-11-10 2011-05-19 Merck Patent Gmbh Organische verbindungen für elektroluminiszenz vorrichtungen
DE102009052428A1 (de) 2009-11-10 2011-05-12 Merck Patent Gmbh Verbindung für elektronische Vorrichtungen
DE102010024335A1 (de) 2010-06-18 2011-12-22 Merck Patent Gmbh Verbindungen für elektronische Vorrichtungen
US9246107B2 (en) 2010-11-04 2016-01-26 Cheil Industries, Inc. Compound for organic optoelectronic device, organic light emitting diode including the same and display device including the organic light emitting diode
EP2450975A3 (de) * 2010-11-04 2013-04-10 Cheil Industries Inc. Verbindung für eine organische optoelektrische Vorrichtung, organische lichtemittierende Diode damit und Anzeige mit der organischen lichtemittierenden Diode
US10487262B2 (en) 2015-03-25 2019-11-26 Merck Patent Gmbh Materials for organic electroluminescent devices
WO2017025165A1 (de) * 2015-08-12 2017-02-16 Merck Patent Gmbh Materialien für elektronische vorrichtungen
US10790456B2 (en) 2015-08-12 2020-09-29 Merck Patent Gmbh Materials for electronic devices
WO2018141706A1 (de) * 2017-02-02 2018-08-09 Merck Patent Gmbh Materialien für elektronische vorrichtungen
US12503424B2 (en) 2017-02-02 2025-12-23 Merck Patent Gmbh Materials for electronic devices

Also Published As

Publication number Publication date
CN101460434B (zh) 2014-07-02
JP5518472B2 (ja) 2014-06-11
ATE549306T1 (de) 2012-03-15
TW200815313A (en) 2008-04-01
EP2024310B1 (de) 2012-03-14
US8932732B2 (en) 2015-01-13
KR101465270B1 (ko) 2014-11-26
KR20090024756A (ko) 2009-03-09
CN101460434A (zh) 2009-06-17
JP2009538839A (ja) 2009-11-12
US20090184313A1 (en) 2009-07-23
WO2007140847A1 (de) 2007-12-13
EP2024310A1 (de) 2009-02-18

Similar Documents

Publication Publication Date Title
EP2024310B1 (de) Materialien für organische elektrolumineszenzvorrichtungen
EP2046915B1 (de) Neue materialien für organische elektrolumineszenzvorrichtungen
EP2038370B1 (de) Neue materialien für organische elektrolumineszenzvorrichtungen
DE112009003904B4 (de) Materialien für organische Elektrolumineszenzvorrichtungen
EP3211058B1 (de) Neue materialien für organische elektrolumineszenzvorrichtungen
EP2340290B1 (de) Neue materialien für organische elektrolumineszenzvorrichtungen
EP2148909B1 (de) Benzanthracen-derivate für organische elektrolumineszenzvorrichtungen
EP2265689B1 (de) Neue materialien für organische elektrolumineszenzvorrichtungen
DE112009004294B4 (de) Materialien für organische Elektrolumineszenzvorrichtungen, deren Verwendung, Verfahren zu deren Herstellung und elektronische Vorrichtung
EP2663567B1 (de) Verbindungen für organische elektrolumineszenzvorrichtungen
EP2260023B1 (de) Fluorenderivate für organische elektrolumineszenzvorrichtungen
DE102009005289B4 (de) Materialien für organische Elektrolumineszenzvorrichtungen, Verfahren zu deren Herstellung und elektronische Vorrichtungen, enthaltend diese
EP1999226B1 (de) Neue materialien für organische elektrolumineszenzvorrichtungen
EP2248869B1 (de) Verbindungen für organische elektronische vorrichtungen
WO2014037077A1 (de) Verbindungen für elektronische vorrichtungen
WO2006005626A2 (de) Organische elektrolumineszenzvorrichtung
DE102009034625A1 (de) Neue Materialien für organische Elektrolumineszenzvorrichtungen
DE102007002714A1 (de) Neue Materialien für organische Elektrolumineszenzvorrichtungen
EP3057947A2 (de) Materialien für elektronische vorrichtungen
WO2011006568A1 (de) Materialien für elektronische vorrichtungen

Legal Events

Date Code Title Description
R119 Application deemed withdrawn, or ip right lapsed, due to non-payment of renewal fee

Effective date: 20120103
