  • Die vorliegende Erfindung betrifft einen Katalysator zum Reinigen eines Abgases, der in Abgassystemen von Kraftfahrzeugen verwendet wird. Insbesondere betrifft die vorliegende Erfindung eine Verbesserung der Wärmebeständigkeit eines Abgasreinigungskatalysators, der ein Aluminiumoxid-Ceroxid-Zirkoniumoxid-Mischoxid umfasst.
  • Als Abgasreinigungskatalysator, der in Abgassystemen von Kraftfahrzeugen verwendet wird, wird verbreitet ein 3-Wege-Katalysator verwendet, der HC, CO und NOx gleichzeitig beseitigt. Dieser 3-Wege-Katalysator ist so aufgebaut, dass ein poröses Oxid, wie z.B. Aluminiumoxid (Al2O3) und Siliziumdioxid (SiO2), einen Träger bildet, und ein Edelmetall, wie z.B. Platin (Pt) und Rhodium (Rh), auf dem Träger aufgebracht ist. Die HC und CO, die auf dem Katalysator absorbiert sind, werden durch Oxidieren beseitigt, und das NOx wird durch Reduzieren beseitigt.
  • Dieser 3-Wege-Katalysator ist so gestaltet, dass er die höchste Umwandlung zeigt, wenn er mit einem Abgas in Kontakt ist, dessen Luft-Kraftstoff-Verhältnis des Luft-Kraftstoff-Gemischs ein ideales Luft-Kraftstoff-Verhältnis ist, d.h. eine stöchiometrische Atmosphäre. Abhängig von den Fahrsituationen von Kraftfahrzeugen fluktuiert das tatsächliche Luft-Kraftstoff-Verhältnis jedoch auf eine fette Seite oder eine magere Seite um die stöchiometrische Atmosphäre. Demgemäß fluktuiert auch die Abgasatmosphäre. Folglich kann nur durch den 3-Wege-Katalysator, der den vorstehend beschriebenen Aufbau aufweist, nicht notwendigerweise eine hohe Reinigungsleistung erreicht werden.
  • Es ist ein 3-Wege-Katalysator bekannt, bei dem Ceroxid (CeO2) in den Träger einbezogen ist. Da das Ceroxid ein Sauerstoffspeicher- und -freisetzungsvermögen aufweist, wird in Sauerstoff-reichen Atmosphären Sauerstoff in dem Ceroxid gespeichert und in Sauerstoffarmen Atmosphären freigesetzt. Daher kann die Fluktuation der Abgasatmosphären durch Einbeziehen des Ceroxids vermindert werden und die Reinigungsleistung wird erhöht. Ferner ist es bevorzugt, ein Aluminiumoxid-Ceroxid-Zirkoniumoxid-Mischoxid einzubeziehen, bei dem Ceroxid mit Aluminiumoxid (Al2O3) und Zirkoniumoxid (ZrO2) in einem Träger gemischt ist. Durch Mischen mit dem Aluminiumoxid und dem Zirkoniumoxid wird die Wärmestabilität des Ceroxids beträchtlich erhöht.
  • Beispielsweise beschreibt die japanische ungeprüfte Patentveröffentlichung (KOKAI) Nr. 10-182,155 einen Abgasreinigungskatalysator, bei dem ein Edelmetall auf ein Mischoxid aufgebracht ist, das mindestens zwei Elemente umfasst, die aus der Gruppe bestehend aus Cer, Zirkonium und Aluminium ausgewählt sind.
  • Ferner führte die in letzter Zeit vorliegende Zunahme eines Fahrens bei hoher Geschwindigkeit, usw., zu beträchtlich hohen Temperaturen von Kraftfahrzeugabgasen. Demgemäß ist es erforderlich, den Dauerbeständigkeitstest mit Abgasreinigungskatalysatoren unter härteren Bedingungen durchzuführen.
  • Bei dem vorstehend beschriebenen herkömmlichen Abgasreinigungskatalysator treten keine Probleme auf, wenn der Katalysator einem Dauerbeständigkeitstest unterzogen wird, bei dem er z.B. wenige Stunden bei 1000°C erhitzt wird. Wenn er jedoch einem harten Dauerbeständigkeitstest unterzogen wird, bei dem er 20 Stunden bei 1000°C erhitzt wird, wurde folgendes gefunden. Abhängig von der Zusammensetzung des Trägers findet in der festen Lösung von Ceroxid und Zirkoniumoxid eine Phasentrennung statt.
  • Ferner nutzen allgemeine 3-Wege-Abgasreinigungskatalysatoren ein wabenförmiges Substrat, das aus Cordierit oder einer Metallfolie ausgebildet ist und eine gute Wärmebeständigkeit aufweist, und werden durch die Bildung einer Beschichtungsschicht verwendet, die auf dem Substrat ausgebildet ist und aufgebrachte Teilchen umfasst. Wenn jedoch ein Katalysator, der mit einer herkömmlichen Beschichtungsschicht ausgestattet ist, die einen Mischoxidträger umfasst, welcher in der japanischen ungeprüften Patentveröffentlichung Nr. 10-182,155 beschrieben ist, einem harten Dauerbeständigkeitstest unterzogen wird, wurde folgendes gefunden. Es tritt der Nachteil auf, dass die Beschichtungsschicht durch die thermische Kontraktion des Trägers Risse bildet oder dass die Beschichtungsschicht abfällt.
  • Patent Abstracts of Japan, Band 16, Nr. 144, 10. April 1992 & JP 04 004043 A (Nissan Motor Co.), 8. Januar 1992, beschreiben einen wärmebeständigen Katalysator, der einen Träger und ein auf dem Träger aufgebrachtes Edelmetall umfasst. Der Träger enthält ein Mischoxid mit der Formel (CeO2·ZrO2)·Al2O3, wobei die Menge an (CeO2·ZrO2) in dem Mischoxid 5 bis 40 Gew.-% beträgt und das Gewichtsverhältnis von CeO2 zu ZrO2 im Bereich von 70:30 bis 20:80 liegt. Das Mischoxid wird durch ein herkömmliches Copräzipitationsverfahren aus entsprechenden Metallsalzen von Al, Ce und Zr hergestellt.
  • Es ist daher eine Aufgabe der vorliegenden Erfindung, die Wärmebeständigkeit eines Abgasreinigungskatalysators, bei dem ein Edelmetall auf einem Träger aufgebracht ist, der eine feste Lösung von Aluminiumoxid-Ceroxid-Zirkoniumoxid umfasst, weiter zu verbessern, so dass der Katalysator selbst nach einem harten Dauerbeständigkeitstest eine hohe Reinigungsaktivität zeigt, und dessen Beschichtungsschicht davor zu bewahren, Risse zu bilden oder abzufallen.
  • Die vorstehend genannte Aufgabe wird durch einen Katalysator nach Anspruch 1 gelöst. Weiterenwicklungen der vorliegenden Erfindung sind in den abhängigen Ansprüchen angegeben.
  • Erfindungsgemäß bildet die Beschichtungsschicht des vorliegenden Abgasreinigungskatalysators nach einem harten Dauerbeständigkeitstest kaum Risse und fällt kaum ab. In der Beschichtungsschicht weist das Ceroxid-Zirkoniumoxid-Mischoxid eine hohe spezifische Oberfläche auf und wird in einem stark dispergierten Zustand gehalten. Folglich ist der vorliegende Abgasreinigungskatalysator bezüglich der Dauerbeständigkeit gut.
  • Ein besseres Verständnis der vorliegenden Erfindung und vieler ihrer Vorteile wird leicht erlangt, wenn auf die folgende detaillierte Beschreibung im Zusammenhang mit den beigefügten Zeichnungen und die detaillierten Erläuterungen Bezug genommen wird, die alle einen Teil der Offenbarung bilden:
  • 1 ist eine Mikroskopphotographie zur Veranschaulichung eines Querschnitts eines Katalysators, bei dem ein Gemisch verwendet wurde, dessen mittlerer Teilchendurchmesser 2 μm beträgt, nach einem Dauerbeständigkeitstest;
  • 2 ist eine Mikroskopphotographie zur Veranschaulichung eines Querschnitts eines Katalysators, bei dem ein Gemisch verwendet wurde, dessen mittlerer Teilchendurchmesser 5 μm beträgt, nach einem Dauerbeständigkeitstest, wobei anschließend Luft auf den Katalysator geblasen wurde;
  • 3 ist eine Mikroskopphotographie zur Veranschaulichung eines Querschnitts eines Katalysators, bei dem ein Gemisch verwendet wurde, dessen mittlerer Teilchendurchmesser 7,7 μm beträgt, nach einem Dauerbeständigkeitstest, wobei anschließend Luft auf den Katalysator geblasen wurde; und
  • 4 ist eine Mikroskopphotographie zur Veranschaulichung eines Querschnitts eines Katalysators, bei dem ein Gemisch verwendet wurde, dessen mittlerer Teilchendurchmesser 8,8 μm beträgt, nach einem Dauerbeständigkeitstest, wobei anschließend Luft auf den Katalysator geblasen wurde.
  • 5 ist ein Graph, der die Beziehung zwischen dem Röntgenintensitätsverhältnis von Ce und dem Röntgenintensitätsverhältnis von Zr in einem im Beispiel Nr. 38 erzeugten Mischoxidteilchen zeigt.
  • 6 ist ein Graph, der die Beziehung zwischen dem Röntgenintensitätsverhältnis von Ce und dem Röntgenintensitätsverhältnis von Zr in einem im Beispiel Nr. 39 erzeugten Mischoxidteilchen zeigt.
  • 7 ist ein Graph, der die Beziehung zwischen dem Röntgenintensitätsverhältnis von Ce und dem Röntgenintensitätsverhältnis von Zr in einem im Beispiel Nr. 40 erzeugten Mischoxidteilchen zeigt.
  • 8 ist ein Graph, der die Beziehung zwischen dem Röntgenintensitätsverhältnis von Ce und dem Röntgenintensitätsverhältnis von Zr in einem im Vergleichsbeispiel Nr. 11 erzeugten Mischoxidteilchen zeigt.
  • 9 ist ein Graph, der die Beziehung zwischen dem Röntgenintensitätsverhältnis von Ce und dem Röntgenintensitätsverhältnis von Zr in einem im Vergleichsbeispiel Nr. 12 erzeugten Mischoxidteilchen zeigt.
  • 10 ist ein Graph, der die Beziehung zwischen dem Röntgenintensitätsverhältnis von Ce und dem Röntgenintensitätsverhältnis von Zr in einem im Vergleichsbeispiel Nr. 13 erzeugten Mischoxidteilchen zeigt.
  • Nachdem die vorliegende Erfindung allgemein beschrieben worden ist, kann ein weitergehendes Verständnis unter Bezugnahme auf die spezifischen bevorzugten Ausführungsformen erhalten werden, die hier lediglich zum Zwecke der Veranschaulichung angegeben sind und den Schutzbereich der beigefügten Ansprüche nicht beschränken.
  • In der vorliegenden Erfindung wird ein Träger verwendet, der ein Gemisch umfasst, das poröse Oxidteilchen und Mischoxidteilchen, die durch die Formel (1) dargestellt werden, umfasst, und das Gemisch umfasst Teilchen mit einem Teilchendurchmesser von 5 μm oder mehr in einer Menge von 30 Vol.-% oder mehr, vorzugsweise 40 Vol.-% oder mehr und mehr bevorzugt 50 Vol.-% oder mehr. Wenn das Gemisch die Teilchen mit einem Teilchendurchmesser von 5 μm oder mehr in einer Menge von 30 Vol.-% oder mehr, vorzugsweise 40 Vol.-% oder mehr und mehr bevorzugt 50 Vol.-% oder mehr umfasst, treten die Probleme, wie z.B. eine Rissbildung in der Beschichtungsschicht und das Abfallen der Beschichtungs schicht, selbst dann nicht auf, nachdem der Katalysator einem harten Dauerbeständigkeitstest unterzogen worden ist, bei dem er 20 Stunden bei 1000°C erhitzt worden ist.
  • Wenn die Teilchen mit einem Teilchendurchmesser von 5 μm oder mehr in einer Menge von weniger als 30 Vol.-% einbezogen werden, wird angenommen, dass sich in dem Gemisch die thermische Kontraktion in dem Dauerbeständigkeitstest vergrößert und dass, wie es in den folgenden Beispielen dargelegt ist, die Beschichtungsschicht Risse bildet oder abfällt. Es sollte beachtet werden, dass „Teilchendurchmesser" für den durchschnittlichen Teilchendurchmesser der Gemische steht, welche den Träger bilden.
  • Ferner ist es bezüglich der Zusammensetzung des Mischoxids, wenn der Wert von „a" der Formel (1) weniger als 0,4 beträgt, schwierig, das Aluminiumoxid-Ceroxid-Zirkoniumoxid-Mischoxid stark zu dispergieren. Nach dem harten Dauerbeständigkeitstest nimmt die spezifische Oberfläche des resultierenden Aluminiumoxid-Ceroxid-Zirkoniumoxid-Mischoxids ab und dadurch vermindert sich die Reinigungsleistung. Wenn der Wert von „a" 2,5 übersteigt, nimmt das Ceroxid-Zirkoniumoxid in dem Mischoxid quantitativ ab, so dass ein ausreichendes Sauerstoffspeichervermögen nicht sichergestellt werden kann, und dadurch kann eine günstige Reinigungsleistung nicht erhalten werden. Der Wert von „a" liegt vorzugsweise im Bereich von 0,4 bis 2,0, mehr bevorzugt im Bereich von 0,4 bis 1,0 und insbesondere im Bereich von 0,45 bis 0,7.
  • Wenn der Wert von „b" der Formel (1) weniger als 0,2 beträgt, dann ist die Cermenge so gering, dass ein ausreichendes Sauerstoffspeichervermögen nicht sichergestellt werden kann, und dadurch kann eine günstige Reinigungsleistung nicht erhalten werden. Wenn der Wert von „b" 0,7 übersteigt, nimmt die Wärmestabilität des resultierenden Aluminiumoxid-Ceroxid-Zirkoniumoxid-Mischoxids ab und dadurch verschlechtert sich die Reinigungsleistung nach dem harten Dauerbeständigkeitstest. Der Wert von „b" liegt vorzugsweise im Bereich von 0,3 bis 0,6, mehr bevorzugt im Bereich von 0,4 bis 0,6.
  • Es ist bevorzugt, dass das in der Formel (1) angegebene Mischoxid ferner Y2O3 enthält. Durch Zugeben von Y2O3 zu dem Mischoxid wird die Dauerbeständigkeit des Aluminiumoxid-Ceroxid-Zirkoniumoxid-Mischoxids in Oxidationsatmosphären von 1000°C oder mehr weiter verbessert. Es ist weniger wahrscheinlich, dass die Phasentrennung der festen Lösung von Ceroxid-Zirkoniumoxid auftritt und die Aktivität des Edelmetalls kann leichter erhalten werden.
  • Es ist bevorzugt, dass die Menge an Y2O3 im Bereich von 0,01 bis 0,2 liegt, bezogen auf (a) und (b) in der Formel (1). Wenn die Menge an Y2O3 weniger als 0,01 beträgt, dann können die Vorteile, die aus der Zugabe von Y2O3 resultieren, nicht erhalten werden. Wenn der Wert von „c" 0,2 übersteigt, verschlechtert sich die Wärmebeständigkeit des Aluminiumoxid-Ceroxid-Zirkoniumoxid-Mischoxids und die Aktivität des Edelmetalls verschlechtert sich.
  • Ferner ist es bevorzugt, dass das in der Formel (1) angegebene Mischoxid ferner La2O3 enthält. Durch Zugeben von La2O3 zu dem Mischoxid wird die Dauerbeständigkeit des Aluminiumoxid-Ceroxid-Zirkoniumoxid-Mischoxids in Oxidationsatmosphären von 1000°C oder mehr weiter verbessert. Die spezifische Oberfläche des Aluminiumoxid-Ceroxid-Zirkoniumoxid-Mischoxids wird selbst nach dem harten Dauerbeständigkeitstest auf einem hohen Niveau aufrechterhalten.
  • Es ist bevorzugt, dass die Menge an La2O3 im Bereich von 0,005 bis 0,1 liegt, bezogen auf (a) und (b) in der Formel (1). Wenn die Menge an La2O3 weniger als 0,005 beträgt, dann können die Vorteile, die aus der Zugabe von La2O3 resultieren, nicht erhalten werden. Wenn der Wert von „d" 0,1 übersteigt, verschlechtert sich die Wärmebeständigkeit des Aluminiumoxid-Ceroxid-Zirkoniumoxid-Mischoxids. Fener kann mindestens eines von Y2O3 und La2O3 vorzugsweise in der festen Lösung von Ceroxid-Zirkoniumoxid und Aluminium gelöst sein, so dass eine jeweilige feste Lösung davon gebildet wird.
  • Darüber hinaus können die in der Formel (1) dargestellten Mischoxide vorzugsweise ferner mindestens ein Zusatzelement, das aus der Gruppe bestehend aus Alkalimetallen, Erdalkalimetallen, Seltenerdelementen und Übergangsmetallelementen ausgewählt ist, in einer Spurenmenge umfassen. Durch das Einbeziehen eines solchen Zusatzelements wird die Wärmebeständigkeit des Aluminiumoxid-Ceroxid-Zirkoniumoxid-Mischoxids weiter verbessert. Die Zugabemenge des Zusatzelements kann vorzugsweise 0,05 oder weniger, bezogen auf das Molverhältnis des Oxids bezüglich der Formel (1), betragen. Wenn beispielsweise das Zusatzelement „M" zugesetzt wird, kann die Formel (1) durch die Formel (Al2O3)a(CeO2)b(ZrO2)1-b(MO)e dargestellt werden, wobei der Wert des Molverhältnisses „e" in den Bereich von 0 bis 0,05 fällt.
  • Bezüglich der Alkalimetalle sind Na, K, Li und Cs bevorzugt. Bezüglich der Erdalkalimetalle sind Mg, Ca, Sr und Ba bevorzugt. Die Seltenerdelemente können mindestens ein Element sein, das aus der Gruppe bestehend aus La, Pr, Nd, Pm, Sm, Eu, Gd, Tb, Dy, Ho, Er, Tm, Yb und Lu ausgewählt ist. Bezüglich der Übergangsmetallelemente können Fe, Cu, Ni, Co und Mn als Beispiele genannt werden. Eines dieser Elemente kann verwendet werden oder es können zwei oder mehr davon gleichzeitig verwendet werden. Wenn zwei oder mehr davon verwendet werden, können die Zusatzelemente in einer Gesamtmenge von 0,05 oder weniger, bezogen auf das Molverhältnis, zugesetzt werden.
  • In dem vorstehend genannten Mischoxid können mindestens CeO2 und ZrO2 vorzugsweise eine feste Lösung bilden und die Löslichkeit von ZrO2 in der festen Lösung kann vorzugsweise 50% oder mehr, mehr bevorzugt 70% oder mehr und insbesondere 80% oder mehr betragen. Durch diesen Aufbau wird die Dauerbeständigkeit des Aluminiumoxid-Ceroxid-Zirkoniumoxid-Mischoxids in Oxidationsatmosphären von 1000°C oder mehr weiter verbessert. Es ist ferner weniger wahrscheinlich, dass die Phasentrennung der festen Lösung von Ceroxid-Zirkoniumoxid stattfindet. Die Löslichkeit ist durch die folgende Gleichung definiert: Löslichkeit (%) = 100 × (Menge an Oxid „B", das in der Gesamtmenge des Oxids „A" gelöst ist)/(Gesamtmenge des Oxids „B")
  • Bei dieser Formel wird davon ausgegangen, dass das Oxid „B" einheitlich in der Gesamtmenge des Oxids „A" gelöst ist.
  • Beispielsweise entspricht bezüglich einer festen Lösung von Oxiden, die Ceroxid und Zirkoniumoxid umfassen, Ceroxid dem Oxid „A" und Zirkoniumoxid dem Oxid „B". Die Löslichkeit wird durch die folgende Formel (5) dargestellt: Löslichkeit (%) = 100 × (Menge an Zirkoniumoxid, das in der Gesamtmenge des Ceroxids gelöst ist)/(Gesamtmenge des Zirkoniumoxids) (5)
  • Bezüglich der festen Lösung von Oxiden, die Ceroxid und Zirkoniumoxid umfassen (die Löslichkeit ist 100%) wird die Beziehung zwischen der Konzentration von Zirkoniumoxid „x" (mol-%) und der Gitterkonstanten „f" (Å, Angstrom) durch die folgende Formel (6) dargestellt: x = (5,411 – „f")/0,00253 (6)(Werte aus der JCPDS-Karte (JCPDS = Joint Commitee on Powder Diffraction Standards) zitiert).
  • In den Mischoxidteilchen der vorliegenden Erfindung beträgt der durchschnittliche Durchmesser von Kristalliten in den Teilchen nicht mehr als 10 nm. Eine solche Größe der Kristallite wird durch die Scherrer-Formel auf der Basis einer vollen Breite bei halbem Maximum eines Röntgenbeugungspeaks wie folgt berechnet: D = k·λ/(β·cosθ)worin k eine Konstante mit dem Wert 0,9, λ die Röntgenwellenlänge (Å), β die Beugungsstrahlbreite einer Probe – die Beugungsstrahlbreite einer Standardprobe (Radian) ist und θ der Beugungswinkel (Grad) ist.
  • Wenn der durchschnittliche Durchmesser der Kristallite nicht mehr als 10 nm beträgt, liegt keine dichte Füllung durch die Kristallite vor und die Teilchen weisen Poren zwischen den Kristalliten auf. Wenn der durchschnittliche Durchmesser der Kristallite mehr als 10 nm beträgt, werden das Porenvolumen und die spezifische Oberfläche vermindert und die Wärmebeständigkeit wird verschlechtert. Es ist bevorzugt, dass die spezifische Oberfläche nicht weniger als 10 m2/g, mehr bevorzugt nicht weniger als 20 m2/g und insbesondere nicht weniger als 50 m2/g beträgt.
  • Es ist bevorzugt, dass in dem vorstehend genannten Mischoxid die aufbauenden Metallelemente einheitlich dispergiert sind. Erfindungsgemäß liegt die unter den folgenden Bedingungen gemessene Kovarianz im Bereich von 0 bis –20.
  • Eine Analyse bezüglich vieler Punkte des Katalysators wird unter Verwendung von EPMA durchgeführt, wobei jedes Röntgenintensitätsverhältnis R, das Ce, Zr bzw. Al entspricht, auf der Basis jedes Punkt berechnet wird. R(Ce) und R(Zr) werden durch die folgenden Formeln (2) und (3) berechnet:
    Figure 00080001
    worin die Werte I(Ce), I(Zr) und I(Al) jeweils das Röntgenintensitätsverhältnis des Ce-Elements, des Zr-Elements bzw. des Al-Elements bezüglich der reinen Intensität (100% Intensität) jedes Elements darstellen.
  • Nach der Durchführung der vorstehend beschriebenen Analyse von n Punkten werden Ri(Ce), Ri(Zr) und Ri(Al) berechnet und die Kovarianz COV (Ce, Zr) wird ebenfalls durch die folgende Formel (4) berechnet.
    Figure 00090001
    (4), worin RAV(Ce) und RAV(Zr) der jeweilige Durchschnittswert von R(Ce) bzw. R(Zr) ist.
  • Die Kovarianz wird durch (1) Addieren des Produkts jeder Abweichung der Zwei-Reihen-Daten und (2) Dividieren der Summe durch die Anzahl der Daten erhalten. Die Kovarianz ist durch die folgende Formel (7) gezeigt.
  • Figure 00090002
  • Unter Verwendung der Kovarianz ist es möglich, zu untersuchen, (1) ob der große Wert einer Datengruppe mit dem großen Wert der anderen Datengruppe zusammenhängt (positive Kovarianz), (2) ob der kleine Wert einer Datengruppe mit dem großen Wert der anderen Datengruppe zusammenhängt (negative Kovarianz) und (3) ob beide Werte einer Datengruppe und der anderen Datengruppe keinen Zusammenhang aufweisen (Kovarianz nahe an 0).
  • In der vorliegenden Erfindung wird die Kovarianz mittels EPMA-Analyse von Ce, Zr und Al berechnet. Insbesondere wird eine Analyse bezüglich vieler Punkte des Katalysators unter Verwendung von EPMA (WDX: Wellenlängendispersives Röntgenspektralverfahren) unter der Bedingung durchgeführt, dass die Beschleunigungsspannung 15 kV beträgt, der Prüfkörperstrom im Bereich von 5 bis 50 nA liegt und der Strahldurchmesser minimal ist (etwa 1 μm). Dann werden die Lα-Linie, Lα-Linie und Kα-Linie entsprechend Ce, Zr bzw. Al gemessen, um ein Röntgenintensitätsverhältnis zu erhalten. Ferner werden R(Ce) und R(Zr) durch die vorstehend genannten Formeln (2) und (3) berechnet.
  • I(Ce) stellt das Röntgenintensitätsverhältnis des Ce-Elements dar, das mittels EPMA-Analyse erhalten worden ist. Entsprechend stellt I(Zr) das Röntgenintensitätsverhältnis des Zr-Elements dar, das mittels EPMA-Analyse erhalten worden ist, und I(Al) stellt das Röntgenintensitätsverhältnis des Al-Elements dar, das mittels EPMA-Analyse erhalten worden ist. Es sollte beachtet werden, dass I(Ce), I(Zr) und I(Al) dadurch dimensionslos gemacht werden, dass das Verhältnis bezüglich der vorgegebenen (Standard-)Röntgenintensität genommen wird.
  • Nach der Durchführung der vorstehend beschriebenen Analyse von n Punkten, mindestens 100 Punkten, vorzugsweise 600 Punkten, werden Ri(Ce), Ri(Zr) und Ri(Al) berechnet und die Kovarianz COV (Ce, Zr) wird ebenfalls durch die Formel (4) berechnet.
  • Wenn die Kovarianz COV (Ce, Zr) nahe an 0 liegt, weisen R(Ce) und R(Zr) eine geringe Beziehung zueinander auf. Mit anderen Worten: Dies bedeutet, dass Ce und Zr einzeln und einheitlich dispergiert sind. Wenn die Kovarianz COV (Ce, Zr) positiv ist, weist der große Wert von R(Ce) einen starken Zusammenhang mit dem großen Wert von R(Zr) auf. Je größer der Wert ist, desto geringer ist die Dispergierbarkeit der festen Lösung von CeO2-ZrO2 und von Al2O3. Wenn die Kovarianz COV (Ce, Zr) negativ ist, weist der kleine Wert von R(Ce) einen starken Zusammenhang mit dem großen Wert von R(Zr) auf. Je größer der Absolutwert ist, desto geringer ist die Dispergierbarkeit von Ce und Zr.
  • Die vorliegende Erfindung ist dadurch gekennzeichnet, dass die Kovarianz COV (Ce, Zr), die unter den vorstehend genannten Bedingungen gemessen wird, im Bereich von 0 bis –20 liegt. Wenn die Kovarianz innerhalb eines solchen Bereichs liegt, sind Ce und Zr einheitlich und stark in dem Mischoxid dispergiert. Deshalb ist auch Al stark dispergiert. Folglich weist der erfindungsgemäße Katalysator ein hervorragendes Sauerstoffspeichervermögen auf und die katalytische Aktivität ist hoch. Es ist bevorzugt, dass die Kovarianz COV (Ce, Zr), die unter den vorstehend genannten Bedingungen gemessen worden ist, im Bereich von 0 bis –10 liegt.
  • In den Teilchen der vorliegenden Erfindung ist bezüglich der festen Lösung, die Ceroxid und Zirkoniumoxid umfasst, ein Teil des Cers durch Zirkonium ersetzt, während die Fluoritstruktur von Cer(IV)-oxid zur Bildung einer festen Lösung aufrechterhalten wird. In der festen Lösung ist Zirkonium vollständig gelöst und eine Kristallstruktur von Zirkonium wird gebildet. Als Folge davon ist die kubische Struktur eines Kristallits stabil und die kubische Kristallstruktur kann selbst dann aufrechterhalten werden, wenn eine große Sauerstoffmenge abgegeben wird. Obwohl ein solcher Mechanismus nicht vollständig bekannt ist, wird davon ausgegangen, dass sich Sauerstoff leicht in der kubischen Kristallstruktur bewegt, so dass sie verglichen mit einer tetragonalen Struktur oder einer monoklinen Struktur ein hervoragendes Sauerstoffspeichervermögen zeigt. Es ist bevorzugt, dass das Mischoxid in der vorliegenden Erfindung keine tetragonale Struktur oder monokline Struktur enthält.
  • Da der durchschnittliche Durchmesser von Kristalliten nicht mehr als 10 nm beträgt, nimmt die Korngrenze zwischen Kristalliten zu und Sauerstoffionen bewegen sich leicht in der Korngrenze. Deshalb ist die Sauerstoffspeicher- und -abgaberate sehr hoch und das Sauerstoffspeichervermögen wird weiter verbessert. Da die Sauerstoffspeicherung- und -abgabe auf der Oberfläche stattfindet, ist dann, wenn die spezifische Oberfläche groß ist, nämlich nicht weniger als 10 m2/g, die Sauerstoffspeicher- und -abgaberate sehr hoch und das Sauerstoffspeichervermögen ist hervorragend.
  • Das Mischoxid hält den Zustand aufrecht, bei dem jedes Bestandteilselement einheitlich dispergiert ist. Der Durchmesser der Ceroxid-Zirkoniumoxid-Kristallite zur Bildung des Mischoxids beträgt vorzugsweise nicht mehr als 5 nm. Selbst nachdem der Mischoxidträger 5 Stunden einer Wärmebehandlung bei 1000°C unterzogen worden ist, ist es bevorzugt, dass der Durchmesser der Ceroxid-Zirkoniumoxid-Kristallite nicht mehr als 10 nm beträgt. Es sind nicht weniger als 60% des Ceroxid-Zirkoniumoxids, das in dem Mischoxid enthalten ist, als Teilchen mit einem Teilchendurchmesser von nicht mehr als 30 nm, mehr bevorzugt nicht mehr als 20 nm dispergiert. Ferner ist es bevorzugt, dass nicht weniger als 80% des Ceroxid-Zirkoniumoxids, das in dem Mischoxid enthalten ist, als Teilchen mit einem Teilchendurchmesser von nicht mehr als 30 nm, mehr bevorzugt nicht mehr als 20 nm dispergiert sind. Darüber hinaus ist es bevorzugt, dass nicht weniger als 90% des Ceroxid-Zirkoniumoxids, das in dem Mischoxid enthalten ist, als Teilchen mit einem Teilchendurchmesser von nicht mehr als 30 nm, mehr bevorzugt nicht mehr als 20 nm und insbesondere nicht mehr als 10 nm dispergiert sind. Gemäß den Ergebnissen einer SEM, TEM-Untersuchung und einer EPMA-Elementaranalyse sind nicht weniger als 60% des Ceroxid-Zirkoniumoxids als Teilchen mit einem Teilchendurchmesser von nicht mehr als 30 nm dispergiert.
  • In diesem Fall steht „Durchmesser von Kristalliten" oder „Teilchendurchmesser" für einen Abstand von einem Aluminiumoxidteilchen oder einem Aluminiumatom, der zwischen einem Ceroxid-Zirkoniumoxid-Kristallit oder -Teilchen vorliegt. Es kann sich um einen Abstand eines Ceroxid-Zirkoniumoxid-Kristallits oder -Teilchens oder -Atoms handeln, der bzw. das in einem Aluminiumoxid-Teilchen oder einem Aluminiumoxid-Kristallit dispergiert ist. Wenn der Teilchendurchmesser mehr als 30 nm beträgt, nimmt das Verhältnis von Ceroxid und/oder Zirkoniumoxid, das effektiv als Mischoxidkatalysatorträger wirkt, ab. Als Ergebnis werden die Aktivität des Edelmetalls und das Sauerstoffspeichervermögen als Katalysator verschlechtert und die Reinigungsleistung eines 3-Wege-Katalysators bezüglich NOx, HC und CO verschlechtert sich. Ferner werden dann, wenn die Lösung von Ceroxid oder Zirkoniumoxid nicht zufrieden stellend ist, das Sauerstoffspeichervermögen und die Reinigungsleistung verschlechtert. Beide Fälle sind nicht bevorzugt.
  • Bezüglich der festen Lösung, die Ceroxid und Zirkoniumoxid umfasst, ist es bevorzugt, dass das Verhältnis der Anzahl von Ceratomen zu der Anzahl von Zirkoniumatomen in dem Teilchen 0,3 ≤ Zr/(Ce + Zr) ≤ 0,8, mehr bevorzugt 0,4 ≤ Zr/(Ce + Zr) ≤ 0,6 beträgt. Wenn der Ge halt von Zirkoniumoxid nicht mehr als 30 mol-% beträgt, wird die Wirkung zur Bildung einer Kristallstruktur aus Zirkonium in dem Kristallit der festen Lösung verschlechtert. Deshalb ist es schwierig, eine kubische Fluoritstruktur aufrechtzuerhalten, wenn Sauerstoff in gewissem Maß freigesetzt wird. Als Ergebnis kann Sauerstoff nicht freigesetzt werden und das Sauerstoffspeichervermögen wird verschlechtert. Ferner hängt das Sauerstoffspeichervermögen von einer Änderung der Wertigkeit von Cer(III) und Cer(IV) ab. Wenn der Gehalt an Zirkonium nicht weniger als 80 mol-% beträgt, ist die Absolutmenge an Cer unzureichend, und das Sauerstoffspeichervermögen vermindert sich.
  • Das Gewichtsverhältnis des porösen Oxids und des Mischoxids kann vorzugsweise 0,30 ≤ Mischoxid/(Mischoxid + poröses Oxid) ≤ 0,7 betragen und fällt besonders bevorzugt in einen Bereich von 0,4 oder mehr bis 0,6 oder weniger. Wenn der Wert von {Mischoxid/(Mischoxid + poröses Oxid)} weniger als 0,30 beträgt, nimmt das Ceroxid-Zirkoniumoxid-Mischoxid quantitativ ab, so dass ein ausreichendes Sauerstoffspeicher- und freisetzungsvermögen nicht sichergestellt werden kann, und dadurch kann eine günstige Reinigungsleistung nicht erhalten werden. Wenn der Wert von {Mischoxid/(Mischoxid + poröses Oxid)} 0,7 übersteigt, nimmt das Aufbringvermögen des Edelmetalls ab und das Edelmetall wird vorwiegend auf das poröse Oxid aufgebracht. Als Ergebnis können die cokatalytischen Wirkungen, die durch das Sauerstoffspeicher- und -freisetzungsvermögen des Ceroxid-Zirkoniumoxid-Mischoxids repräsentiert werden, nicht effektiv bereitgestellt werden.
  • Bei dem so aufgebauten Träger beträgt nach dem Brennen des Trägers für 5 Stunden bei 1000°C der mittlere Kristalldurchmesser der festen Lösung, die Ceroxid und Zirkoniumoxid umfasst, in dem Mischoxid gemäß einer Röntgenbeugungsmessung 10 nm oder weniger. Selbst nach dem harten Dauerbeständigkeitstest kann die spezifische Oberfläche des Ceroxid-Zirkoniumoxid-Mischoxids auf einem hohen Niveau aufrechterhalten werden, und dadurch kann der vorliegende Katalysator die hohe Abgasreinigungsleistung aufrechterhalten.
  • Bezüglich des porösen Oxids, das einen Teil des Trägers bildet, ist es möglich, die porösen Oxide, wie z.B. Aluminiumoxid, Zeolith, Mordenit, FSM, ein Aluminiumoxid-Zirkoniumoxid-Mischoxid, Siliziumdioxid, Zirkoniumoxid, Titanoxid und Siliziumdioxid-Aluminiumoxid, die als Träger der herkömmlichen Abgasreinigungskatalysatoren verwendet werden, zu verwenden. Der Teilchendurchmesser dieses porösen Oxids ist nicht speziell beschränkt. Ein poröses Oxid, das eine spezifische Oberfläche in einem Bereich von 5 bis 300 m2/g aufweist, kann jedoch optimal sein. Wenn die spezifische Oberfläche außerhalb dieses Bereichs liegt, kann das Aufbringverhältnis des Edelmetalls abweichen und die Aktivität kann sich vermindern. Darüber hinaus kann es ferner unmöglich sein, die Mischoxidteilchen stark zu dispergieren.
  • Bezüglich des Edelmetalls können die Edelmetalle, wie z.B. Pt, Rh, Pd und Ir, die in den herkömmlichen Abgasreinigungskatalysatoren verwendet werden, eingesetzt werden. Die Aufbringmenge des Edelmetalls hängt von den spezifischen Edelmetallen ab, wobei es jedoch bevorzugt ist, das Edelmetall in einer Menge von 0,1 bis 20 Gew.-%, bezogen auf den Träger, aufzubringen. Wenn die Aufbringmenge unter der Untergrenze liegt, kann keine ausreichende Reinigungsaktivität erhalten werden. Wenn die Aufbringmenge über der Obergrenze liegt, ist die Reinigungsaktivität gesättigt und die Kosten steigen.
  • Zur Herstellung des Mischoxids der vorliegenden Erfindung kann ein Herstellungsverfahren verwendet werden, das z.B. in der japanischen ungeprüften Patentveröffentlichung Nr. 10-182,155 beschrieben ist. Insbesondere wird eine Oxidvorstufe aus mindestens einer von Salzlösungen von Al, Ce und Zr durch ein Copräzipitationsverfahren in einem kurzen Zeitraum hergestellt und in Luft gebrannt. Auf diese Weise kann das Mischoxid hergestellt werden. Darüber hinaus können Al, Ce und Zr als Alkoxid bereitgestellt werden, um die Oxidvorstufe durch ein Sol-Gel-Verfahren herzustellen.
  • Wenn der vorliegende Abgasreinigungskatalysator hergestellt wird, werden die Teilchen des vorstehend genannten Mischoxids und die Teilchen des porösen Oxids zur Herstellung eines Gemischs gemischt. Dann wird das Gemisch mit einem Bindemittel, wie z.B. einem Aluminiumoxid-Sol, Böhmit und Aluminiumnitrat, und Wasser gemischt, um eine Aufschlämmung herzustellen. Durch die Verwendung der Aufschlämmung wird durch Nassbeschichten eines wabenförmigen Trägersubstrats, das aus einer Metallfolie oder aus Cordierit ausgebildet ist, eine Beschichtungsschicht gebildet und getrocknet und gebrannt. Danach wird unter Verwendung einer Lösung eines Edelmetallsalzes oder eines Edelmetallkomplexes ein Edelmetall mittels Adsorption aufgebracht. Auf diese Weise kann der vorliegende Abgasreinigungskatalysator erzeugt werden. Bezüglich des Bindemittels kann ein Siliziumdioxid-Sol, ein Zirkoniumoxid-Sol oder ein Titanoxid-Sol verwendet werden, oder es kann eine Salzlösung dieser Metallelemente verwendet werden.
  • Alternativ kann das Gemisch aus den Mischoxidteilchen und den porösen Oxidteilchen mit einer Lösung eines Edelmetallsalzes getränkt werden, so dass Teilchen mit aufgebrachtem Edelmetall hergestellt werden. Das resultierende Gemisch kann dann filtriert und getrocknet werden oder es kann eingedampft und getrocknet werden. Die so mit einem Edelmetall beladenen Teilchen können auf ein Trägersubstrat aufgebracht werden. Altemativ kann bei der Herstellung einer Oxidvorstufe des Mischoxids ein Edelmetallsalz gemeinsam mit der Lösung der Oxidvorstufe vorliegen, um ein Edelmetall auf das Mischoxid aufzubringen, und das re sultierende Produkt kann mit den porösen Oxidteilchen gemischt werden, um Teilchen mit aufgebrachtem Edelmetall herzustellen. Um eine Katalysatorschicht porös zu machen, kann einer Aufschlämmung zur Bildung der Beschichtungsschicht eine organische Substanz oder Kohlenstoffpulver zugesetzt werden.
  • Nachstehend wird die vorliegende Erfindung unter Bezugnahme auf Beispiele und Vergleichsbeispiele spezifisch beschrieben.
  • Beispiel Nr. 1
  • Es wurde eine hochkonzentrierte wässrige Lösung (wobei der Feststoffgehalt, der in der wässrigen Lösung enthalten ist, nach dem Brennen etwa 10 Gew.-% beträgt) hergestellt, worin Aluminiumnitrat, Cernitrat und Zirkonyloxynitrat in Verhältnissen von „a" = 0,5 und „b" = 0,45 in der Formel (1) gelöst waren. Der Lösung wurde eine wässrige Wasserstoffperoxidlösung zugesetzt und zum Mischen wurde gerührt. Die wässrige Wasserstoffperoxidlösung umfasste Wasserstoffperoxid in einer Menge, die dem 1,2-fachen von Cer äquivalent war. Danach wurde Ammoniakwasser in einem kurzen Zeitraum zugesetzt, um das resultierende Gemisch zu neutralisieren. Auf diese Weise wurde eine Suspension hergestellt, die Niederschläge von Cerhydroxid, Zirkoniumhydroxid und Aluminiumhydroxid enthielt. Die Suspension wurde 5 Stunden bei 300°C kalziniert und dann weiter 5 Stunden bei 700°C gebrannt. Die resultierenden Teilchen wurden zusammen mit Wasser in eine Kugelmühle eingebracht und so pulverisiert, dass 50 Vol.-% oder mehr der Teilchen einen Teilchendurchmesser von nicht mehr als 15 μm aufwiesen, wodurch Mischoxidteilchen hergestellt wurden. Es sollte beachtet werden, dass die pulverisierten Teilchen hier bei 700°C gebrannt worden sind, dass sie jedoch auch bei einer Temperatur von etwa 600 bis 1100°C gebrannt werden können, wobei ein Oxid gebildet wird.
  • Dann wurden bezogen auf 100 Gewichtsteile der vorstehend genannten Mischoxidteilchen 100 Gewichtsteile käuflicher wärmebeständiger aktivierter Aluminiumoxidteilchen (spezifische Oberfläche: 180 m2/g), 20 Gewichtsteile Aluminiumnitratnonahydrat, 5 Gewichtsteile Böhmit (AlO(OH)) und Wasser zugesetzt. Das Wasser wurde in einer Menge zugesetzt, die derart war, dass der Feststoffgehalt nach dem Brennen 50 Gew.-% betrug. Das Gemisch wurde mit einer Reibmühle etwa 3 min gemischt, wodurch eine Aufschlämmung hergestellt wurde. Der durchschnittliche Teilchendurchmesser der Aufschlämmung nach dem Pulverisieren betrug 7 μm.
  • Ein wabenförmiges Trägersubstrat, das aus Cordierit hergestellt war und ein Volumen von 1,3 Liter aufwies, wurde hergestellt und in die Aufschlämmung eingetaucht. Danach wurde das Trägersubstrat aus der Aufschlämmung entnommen und abgeblasen, um die überschüssige Aufschlämmung zu entfernen. Nach dem Trocknen wurde das Trägersubstrat 1 Stunde bei 650°C gebrannt, wodurch eine Beschichtungsschicht hergestellt wurde. Es sollte beachtet werden, dass die Beschichtungsschicht in einer Menge von 200 g bezogen auf 1 Liter des Trägersubstrats gebildet wurde.
  • Das Trägersubstrat, das die Beschichtungsschicht aufweist, wurde in eine wässrige Platinnitratlösung mit einer vorgegebenen Konzentration eingetaucht, zur Entfernung der überschüssigen Wassertröpfchen abgeblasen und getrocknet. Danach wurde das Trägersubstrat 1 Stunde bei 250°C gebrannt, um Pt aufzubringen. Anschließend wurde das Trägersubstrat in eine wässrige Rhodiumnitratlösung mit einer vorgegebenen Konzentration eingetaucht und in der gleichen Weise mit Rh beladen. Die aufgebrachten Mengen waren 1,5 g für Pt und 0,3 g für Rh bezogen auf 1 Liter des Trägersubstrats.
  • Der resultierende Abgasreinigungskatalysator von Beispiel Nr. 1 wurde an einem Abgasrohr eines Benzinmotors mit einem Hubraum von 2 Liter montiert. Dann wurde der Abgasreinigungskatalysator 100 Stunden einem erleichterten Dauerbeständigkeitsfahrtest unterzogen, bei dem der Benzinmotor in einem Fahrmuster, das den europäischen Fahrstil simulierte, betrieben wurde. Die maximale Katalysatorbetttemperatur während des Tests betrug etwa 1000°C.
  • Danach wurde ein Abgas durch den Abgasreinigungskatalysator von Beispiel Nr. 1 strömen gelassen. Das Abgas simuliert ein Abgas, das während des simulierten Fahrens im europäischen Fahrstil emittiert wird. Das Abgas wurde bezüglich des Gehalts an HC, CO und NOx gleichzeitig auf der stromaufwärtigen Seite des Katalysators und der stromabwärtigen Seite des Katalysators untersucht und die durchschnittliche Umwandlung von HC, CO und NOx wurde berechnet. Das Ergebnis ist in der Tabelle 1 gezeigt.
  • Beispiel Nr. 2
  • Mit der Ausnahme, dass Cernitrat in einem Verhältnis von „b" = 0,5 in der Formel (1) zugesetzt wurde und dass Lanthannitrat in einem Verhältnis von „d" = 0,007, bezogen auf die Formel (1), zugesetzt wurde, wurden Mischoxidteilchen in der gleichen Weise wie im Beispiel Nr. 1 hergestellt. Ferner wurde mit der Ausnahme, dass die aktivierten Aluminiumoxidteilchen, die als poröses Oxid dienen, durch die gleiche Menge an Zirkoniumoxidteilchen mit einer spezifischen Oberfläche von 50 m2/g ersetzt wurden, und dass das Aluminiumnitrat und das Böhmit durch 100 Gewichtsteile eines Zirkoniumoxid-Sols (ZrO2-Gehalt: 10 Gew.-%) ersetzt wurden, ein Abgasreinigungskatalysator von Beispiel Nr. 2 in der gleichen Weise wie im Beispiel Nr. 1 hergestellt. Die durchschnittliche Umwandlung wurde in der gleichen Weise wie im Beispiel Nr. 1 gemessen. Das Ergebnis ist in der Tabelle 1 gezeigt.
  • Beispiel Nr. 3
  • Mit der Ausnahme, dass eine hochkonzentrierte wässrige Lösung verwendet wurde, in der Aluminiumnitrat, Cernitrat und Zirkonyloxynitrat in Verhältnissen von „a" = 0,5 und „b" = 0,33 in der Formel (1) gelöst waren, und dass Lanthannitrat in einem Verhältnis von „d" = 0,007, bezogen auf die Formel (1), zugesetzt wurde, wurde ein Abgasreinigungskatalysator von Beispiel Nr. 3 in der gleichen Weise wie im Beispiel Nr. 1 hergestellt. Die durchschnittliche Umwandlung wurde in der gleichen Weise wie im Beispiel Nr. 1 gemessen. Das Ergebnis ist in der Tabelle 1 gezeigt.
  • Beispiel Nr. 4
  • Mit der Ausnahme, dass eine hochkonzentrierte wässrige Lösung verwendet wurde, in der Aluminiumnitrat, Cernitrat, Zirkonyloxynitrat und Yttriumnitrat in Verhältnissen von „a" = 0,5 und „b" = 0,6 in der Formel (1) gelöst waren, und dass Yttriumnitrat in einem Verhältnis von „c" = 0,05, bezogen auf die Formel (1), zugesetzt wurde, wurde ein Abgasreinigungskatalysator von Beispiel Nr. 4 in der gleichen Weise wie im Beispiel Nr. 1 hergestellt. Die durchschnittliche Umwandlung wurde in der gleichen Weise wie im Beispiel Nr. 1 gemessen. Das Ergebnis ist in der Tabelle 1 gezeigt.
  • Beispiel Nr. 5
  • Mit der Ausnahme, dass eine hochkonzentrierte wässrige Lösung verwendet wurde, in der Aluminiumnitrat, Cernitrat und Zirkonyloxynitrat in Verhältnissen von „a" = 0,5 und „b" = 0,5 in der Formel (1) gelöst waren, und dass Yttriumnitrat in einem Verhältnis von „c" = 0,05, bezogen auf die Formel (1), zugesetzt wurde, und dass Lanthannitrat in einem Verhältnis von „d" = 0,015, bezogen auf die Formel (1), zugesetzt wurde, wurde ein Abgasreinigungskatalysator von Beispiel Nr. 5 in der gleichen Weise wie im Beispiel Nr. 1 hergestellt. Die durchschnittliche Umwandlung wurde in der gleichen Weise wie im Beispiel Nr. 1 gemessen. Das Ergebnis ist in der Tabelle 1 gezeigt.
  • Beispiel Nr. 6
  • Mischoxidteilchen wurden in der gleichen Weise wie im Beispiel Nr. 2 hergestellt. Die Mischoxidteilchen wurden mit einer wässrigen Palladiumnitratlösung mit einer vorgegebenen Konzentration in einer vorgegebenen Menge getränkt. Die Mischoxidteilchen wurden abfiltriert, getrocknet und bei 250°C gebrannt, um Pd aufzubringen. Bezogen auf 100 Gewichtsteile der resultierenden Mischoxidteilchen, auf die Pd aufgebracht worden ist, wurden 100 Gewichtsteile aktivierte Aluminiumoxidteilchen, die als poröse Oxidteilchen dienen und mit denjenigen von Beispiel Nr. 1 identisch sind, 20 Gewichtsteile Aluminiumnitratnonahydrat und 5 Gewichtsteile Böhmit zugesetzt und etwa 3 min mit einer Reibmühle gemischt, wodurch eine Aufschlämmung hergestellt wurde.
  • Unter Verwendung der resultierenden Aufschlämmung wurde eine Beschichtungsschicht auf einem Trägersubstrat in der gleichen Weise wie im Beispiel Nr. 1 gebildet. Anschließend wurde das Trägersubstrat in eine wässrige Rhodiumnitratlösung mit einer vorgegebenen Konzentration eingetaucht und daraus entnommen. Dann wurde das Trägersubstrat abgeblasen, um die überschüssigen Wassertröpfchen zu entfernen, und getrocknet. Schließlich wurde das Trägersubstrat mit Rh beladen. Auf diese Weise wurde ein Abgasreinigungskatalysator von Beispiel Nr. 6 hergestellt. Die aufgebrachten Mengen waren 1,5 g für Pd und 0,3 g für Rh bezogen auf 1 Liter des Trägersubstrats. Die durchschnittliche Umwandlung wurde in der gleichen Weise wie im Beispiel Nr. 1 gemessen. Das Ergebnis ist in der Tabelle 1 gezeigt.
  • Beispiel Nr. 7
  • Es wurde eine hochkonzentrierte wässrige Lösung hergestellt, in der Aluminiumnitrat, Cernitrat und Zirkonyloxynitrat in Verhältnissen von „a" = 0,5 und „b" = 0,5 in der Formel (1) gelöst waren, und der Lanthannitrat in einem Verhältnis von „d" = 0,015, bezogen auf die Formel (1), zugesetzt wurde. Mit der Ausnahme, dass die hochkonzentrierte wässrige Lösung verwendet wurde und Mordenit zugemischt wurde, wurde ein Abgasreinigungskatalysator von Beispiel Nr. 7 in der gleichen Weise wie im Beispiel Nr. 6 hergestellt. Die aufgebrachten Mengen waren 1,5 g für Pd und 0,3 g für Rh bezogen auf 1 Liter des Trägersubstrats. Die durchschnittliche Umwandlung wurde in der gleichen Weise wie im Beispiel Nr. 1 gemessen. Das Ergebnis ist in der Tabelle 1 gezeigt.
  • Beispiel Nr. 8
  • Es wurde eine hochkonzentrierte wässrige Lösung hergestellt, in der Aluminiumnitrat, Cernitrat und Zirkonyloxynitrat in Verhältnissen von „a" = 0,5 und „b" = 0,5 in der Formel (1) gelöst waren, und der Lanthannitrat in einem Verhältnis von „d" = 0,015, bezogen auf die Formel (1), zugesetzt wurde, und in der ferner Palladiumnitrat gelöst wurde. Mit der Ausnahme, dass die hochkonzentrierte wässrige Lösung verwendet wurde, wurden Mischoxidteilchen, auf die Pd aufgebracht worden ist, in der gleichen Weise wie im Beispiel Nr. 6 hergestellt.
  • Bezogen auf 100 Gewichtsteile der mit Pd beladenen Mischoxidteilchen wurden 100 Gewichtsteilen aktivierten Aluminiumoxidteilchen, die als poröse Oxidteilchen dienen und mit denjenigen von Beispiel Nr. 1 identisch sind, 20 Gewichtsteile Aluminiumnitratnonahydrat und 5 Gewichtsteile Böhmit zugesetzt und etwa 3 min mit einer Reibmühle gemischt, wodurch eine Aufschlämmung hergestellt wurde.
  • Unter Verwendung der resultierenden Aufschlämmung wurde eine Beschichtungsschicht auf einem Trägersubstrat in der gleichen Weise wie im Beispiel Nr. 1 gebildet. Anschließend wurden auf das Trägersubstrat Pt und Rh aufgebracht. Auf diese Weise wurde ein Abgasreinigungskatalysator von Beispiel Nr. 8 hergestellt. Die aufgebrachten Mengen waren 1,5 g für Pd, 1,5 g für Pt und 0,3 g für Rh bezogen auf 1 Liter des Trägersubstrats. Die durchschnittliche Umwandlung wurde in der gleichen Weise wie im Beispiel Nr. 1 gemessen. Das Ergebnis ist in der Tabelle 1 gezeigt.
  • Beispiel Nr. 9
  • Bezogen auf 100 Gewichtsteile der mit Pd beladenen Mischoxidteilchen, die in der gleichen Weise wie im Beispiel Nr. 8 hergestellt worden sind, wurden 50 Gewichtsteilen aktivierten Aluminiumoxidteilchen, die mit denjenigen von Beispiel Nr. 1 identisch sind, 50 Gewichtsteile Aluminiumoxid-Zirkoniumoxid-Mischoxidteilchen, die als poröse Oxidteilchen dienen und eine spezifische Oberfläche von 70 m2/g aufweisen, 20 Gewichtsteile Aluminiumnitratnonahydrat und 5 Gewichtsteile Böhmit zugesetzt und etwa 3 min mit einer Reibmühle gemischt, wodurch eine Aufschlämmung hergestellt wurde.
  • Unter Verwendung der resultierenden Aufschlämmung wurde eine Beschichtungsschicht auf einem Trägersubstrat in der gleichen Weise wie im Beispiel Nr. 1 gebildet. Anschließend wurden auf das Trägersubstrat Pt und Rh aufgebracht. Auf diese Weise wurde ein Abgasreinigungskatalysator von Beispiel Nr. 9 hergestellt. Die aufgebrachten Mengen waren 1,5 g für Pd, 1,5 g für Pt und 0,3 g für Rh bezogen auf 1 Liter des Trägersubstrats. Die durchschnittli che Umwandlung wurde in der gleichen Weise wie im Beispiel Nr. 1 gemessen. Das Ergebnis ist in der Tabelle 1 gezeigt.
  • Vergleichsbeispiel Nr. 1
  • Mit der Ausnahme, dass eine hochkonzentrierte wässrige Lösung verwendet wurde, in der Aluminiumnitrat, Cernitrat und Zirkonyloxynitrat in Verhältnissen von „a" = 2,6 und „b" = 0,5 in der Formel (1) gelöst waren, wurde ein Abgasreinigungskatalysator von Vergleichsbeispiel Nr. 1 in der gleichen Weise wie im Beispiel Nr. 1 hergestellt. Die durchschnittliche Umwandlung wurde in der gleichen Weise wie im Beispiel Nr. 1 gemessen. Das Ergebnis ist in der Tabelle 1 gezeigt.
  • Vergleichsbeispiel Nr. 2
  • Mit der Ausnahme, dass eine hochkonzentrierte wässrige Lösung verwendet wurde, in der Aluminiumnitrat, Cernitrat und Zirkonyloxynitrat in Verhältnissen von „a" = 0,5 und „b" = 0,15 in der Formel (1) gelöst waren, wurde ein Abgasreinigungskatalysator von Vergleichsbeispiel Nr. 2 in der gleichen Weise wie im Beispiel Nr. 1 hergestellt. Die durchschnittliche Umwandlung wurde in der gleichen Weise wie im Beispiel Nr. 1 gemessen. Das Ergebnis ist in der Tabelle 1 gezeigt.

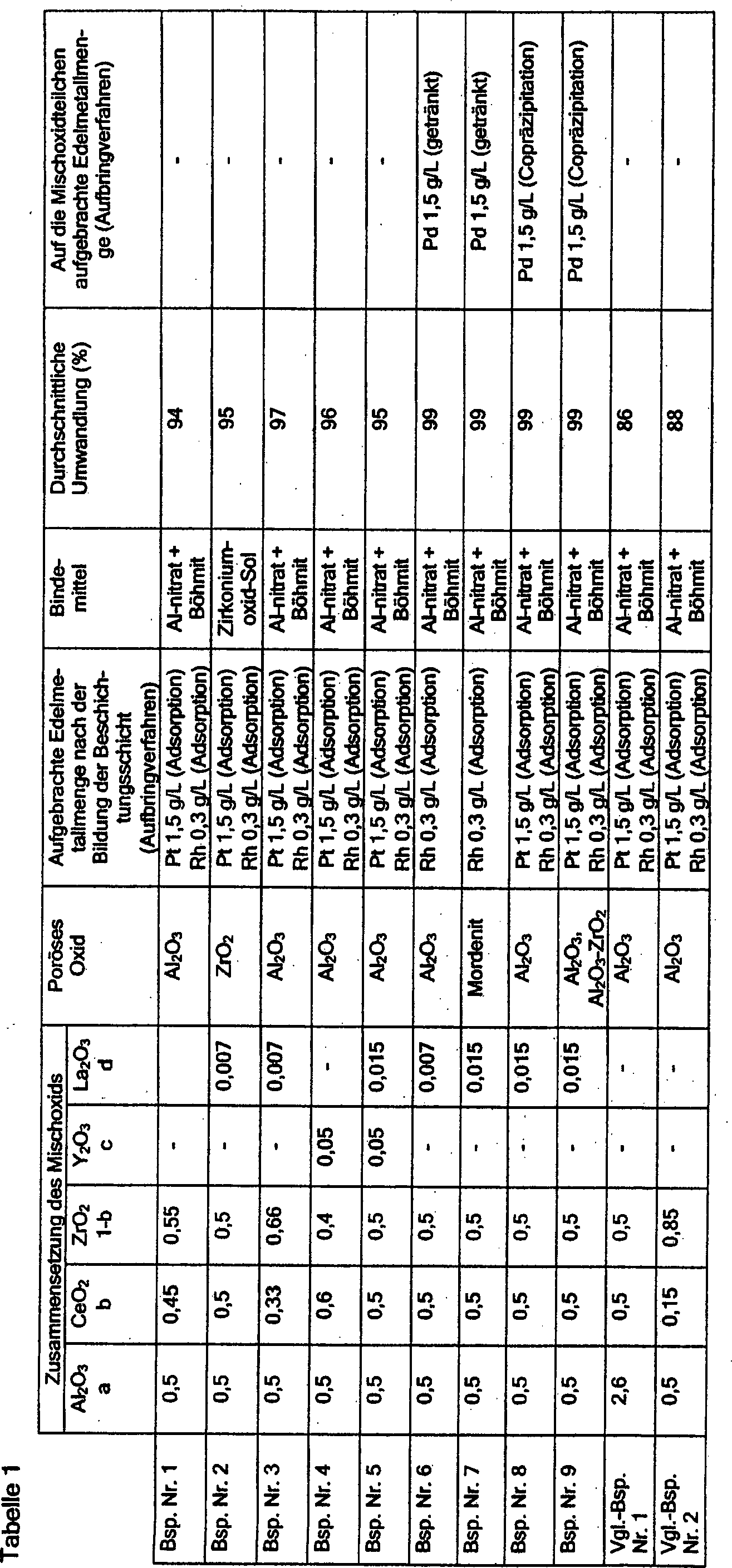

  • Figure 00200001
  • Bewertung
  • Aus der Tabelle 1 ist ersichtlich, dass die Abgasreinigungskatalysatoren der Beispiele beträchtlich hohe durchschnittliche Umwandlungen von 95 bis 99% selbst nach dem harten Dauerbeständigkeitstest aufwiesen, der 100 Stunden bei 1000°C durchgeführt wurde, und dass sie den Katalysatoren der Vergleichsbeispiele Nr. 1 bis 5 bezüglich der Dauerbeständigkeit stark überlegen waren.
  • Gemäß den Ergebnissen der Röntgenbeugung bildeten das Ceroxid und das Zirkoniumoxid in den Katalysatoren der Beispiele feste Lösungen, die im Wesentlichen homogen waren. Die Primärteilchendurchmesser betrugen etwa 7 nm. Die Löslichkeit von ZrO2 betrug 85% oder mehr.

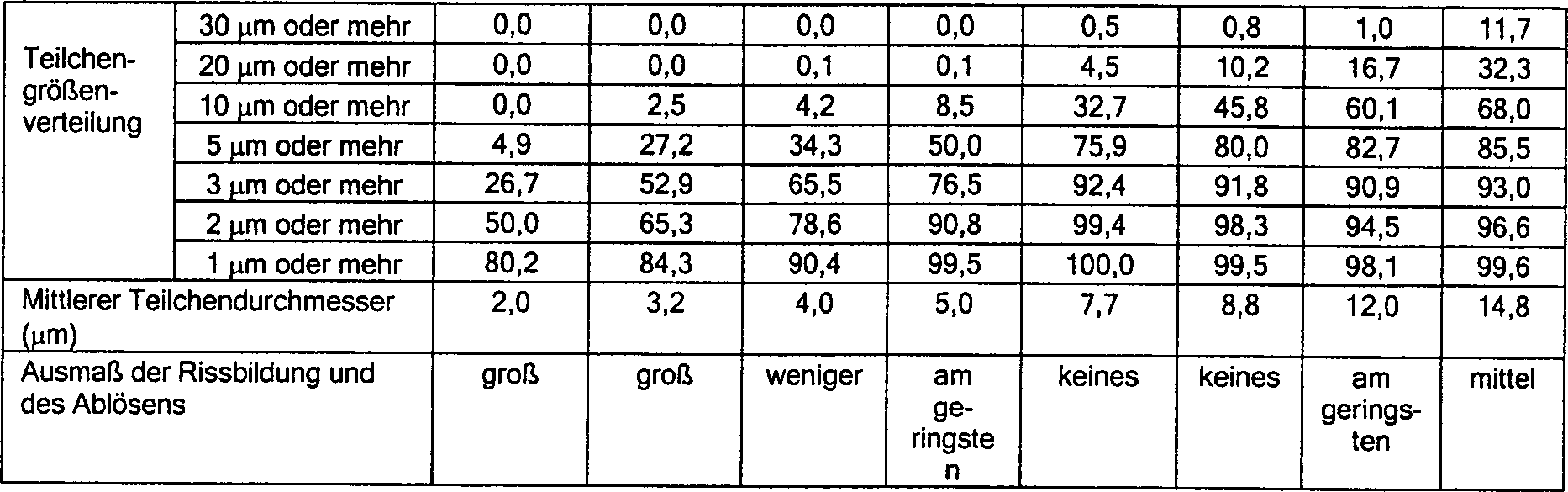

  • Die Querschnitte der Beschichtungsschichten wurden geschliffen und mit einem Elektronenmikroskop betrachtet. Als Ergebnis wurde folgendes bestätigt: Die festen Lösungen des Ceroxids und des Zirkoniumoxids waren in dem Aluminiumoxid in einer stark dispergierten Weise verteilt und die Mischoxidteilchen waren so dispergiert, dass sie von den Aluminiumoxidteilchen oder den Aluminiumoxid-Zirkoniumoxid-Teilchen umgeben waren.
  • Die Beschichtungsschichten wurden abgekratzt und die spezifischen Oberflächen der resultierenden Teilchen wurden gemessen. Als Ergebnis wurde gefunden, dass sie eine beträchtlich hohe spezifische Oberfläche aufwiesen. Beispielsweise wies der Katalysator von Beispiel Nr. 2 eine spezifische Oberfläche von etwa 18 m2/g auf und das Beispiel Nr. 1 und die Beispiele Nr. 3 bis 9 wiesen spezifische Oberflächen von 70 m2/g oder mehr auf. Das Sauerstoffspeicher- und -freisetzungsvermögen der Teilchen wurde gemessen. Als Ergebnis wurde folgendes bestätigt: Sie zeigten hohe Werte des Sauerstoffspeicher- und -freisetzungsvermögens von 0,09 mol pro 1 mol Cer bei 300°C.
  • Das Verfahren zur Messung des Sauerstoffspeichervermögens war folgendermaßen. Ein Katalysator wurde in ein Quarzrohr gefüllt und der Katalysator wurde durch einen Infrarotbildofen bei 300°C gemessen. Konkret wurden 1% H2 + He-Gas (100 cm3/min) und 1% O2 + He-Gas (50 cm3/min) abwechselnd in 0,1 bis 1 g Katalysator in Intervallen von mehreren Sekunden bis mehreren Minuten (vorwiegend 2,5 min) strömen gelassen. Das Auslassgas des Katalysators wurde mittels eines Quadrupol-Typ-Massenspektrometers analysiert und bei der vorgegebenen Temperatur 13 min gemessen. Bei dem zweiten Zyklus der vorgegebenen Temperatur wurde die in dem Katalysator gespeicherte Sauerstoffmenge durch die Zeitver zögerung gemessen, bis der H2-Gehalt nach dem Wechsel von dem O2 + He-Gas zu dem H2 + He-Gas 0,5 Vol.-% erreichte.
  • Gemäß den vorstehend beschriebenen Ergebnissen konnten die Abgasreinigungskatalysatoren der Beispiele aufgrund der folgenden Merkmale die hohe Reinigungsleistung selbst nach dem Dauerbeständigkeitstest aufrechterhalten: Die festen Lösungen von Ceroxid-Zirkoniumoxid waren stark dispergiert und die spezifischen Oberflächen waren groß. Demgemäß zeigten die Katalysatoren ein sehr gutes Sauerstoffspeicher- und -freisetzungsvermögen. Es wird angenommen, dass sich die Vorteile aus dem Merkmal ergaben, dass die Werte der Molverhältnisse „a" bis „d" des Mischoxids in die beanspruchten Bereiche der vorliegenden Erfindung fielen.
  • Beispiele Nr. 10 bis 33 und Vergleichsbeispiele Nr. 3 bis 7
  • Mit der Ausnahme, dass sich die Zusammensetzungen von derjenigen des Beispiels Nr. 1 unterschieden, wurden die folgenden 29 Teilchen, die in der nachstehenden Tabelle 2 angegeben sind, in der gleichen Weise wie diejenigen der Beispiele Nr. 1 bis 5 hergestellt. Die resultierenden Teilchen wurden unter den in der Tabelle 2 angegebenen Bedingungen, z.B. im Bereich von 950 bis 1100°C, erhitzt.
  • Im Beispiel 32 wurde dem Mischoxid im Verhältnis von „e" = 0,005, bezogen auf die Formel (1), ferner BaOx zugesetzt. Im Beispiel 33 wurde dem Mischoxid im Verhältnis von „e" = 0,005, bezogen auf die Formel (1), ferner PrOx zugesetzt.
  • Die Tabelle 2 fasst die Löslichkeit von ZrO2 in der festen Lösung von Ceroxid-Zirkoniumoxid in jeder der Proben, den mittleren Kristallitdurchmesser der festen Lösung von Ceroxid-Zirkoniumoxid, die in jeder der Proben vorlag, und die spezifische Oberfläche des Aluminiumoxid-Ceroxid-Zirkoniumoxid-Mischoxids zusammen. Es sollte beachtet werden, dass das Beispiel Nr. 23 mit zwei Verfahren synthetisiert wurde, und zwar mit dem Verfahren von Beispiel Nr. 1 und einem gewöhnlichen Sol-Gel-Verfahren, und bezüglich der Eigenschaften untersucht wurde. Ungeachtet der Syntheseverfahren zeigte das Beispiel Nr. 23 im Wesentlichen die gleichen Ergebnisse wie die anderen Beispiele.
  • Figure 00230001
  • Bewertung
  • Die Katalysatoren oder Teilchen der Beispiele Nr. 10 bis 27, deren Zusammensetzungen in die beanspruchten Bereiche der vorliegenden Erfindung fielen, ermöglichen es, gleichzeitig die Löslichkeit von ZrO2 zu erhöhen, die spezifische Oberfläche zu vergrößern und den mittleren Kristallitteilchendurchmesser zu vermindern.
  • Bezüglich der Katalysatoren oder Teilchen der Beispiele Nr. 28 bis 33 und der Vergleichsbeispiele Nr. 3 bis 7 lag die Löslichkeit von ZrO2 nahezu auf dem gleichen Niveau wie diejenige der Beispiele nach dem Erhitzen bei 1100°C. Der mittlere Kristalldurchmesser der festen Lösung von Ceroxid-Zirkoniumoxid war jedoch vergrößert und die spezifische Oberfläche war vermindert, wie es in den Vergleichsbeispielen Nr. 3 bis 6 gezeigt ist. Insbesondere in dem Fall des Vergleichsbeispiels Nr. 7, dessen Aluminiumoxidgehalt hoch war, war das Sauerstoffspeichervermögen weniger ausgeprägt, da der Ceroxidgehalt in dem Katalysator relativ vermindert war. Als Ergebnis konnte in den fluktuierenden Oxidations-Reduktions-Atmosphären eine hohe katalytische Leistung nicht erhalten werden.
  • Die Katalysatoren oder Teilchen der Beispiele Nr. 28 bis 33 zeigen eine ausreichend hohe Löslichkeit und katalytische Leistung, nachdem sie 5 Stunden bei 1000°C verwendet worden sind.
  • In der Tabelle 2 sind einige Löslichkeitswerte höher als 100. Dies resultiert aus der Tatsache, dass die Löslichkeit einfach durch die vorstehende Gleichung (6) auf der Basis des 311-Beugungspeaks der festen Lösung von Ceroxid-Zirkoniumoxid (kubische kristalline Struktur) erhalten wurde. Da sich Y und La sowohl in der festen Lösung von Aluminiumoxid als auch in der festen Lösung von Ceroxid-Zirkoniumoxid lösen, wird die Gitterkonstante der festen Lösung von Ceroxid-Zirkoniumoxid durch die Differenz der Ionenradien von Y und La variiert. Da jedoch der Einfluss 10% oder weniger betrug, wurden die Löslichkeiten berechnet, während aus Gründen der Einfachheit der Einfluss vernachlässigt wurde.
  • Das Verfahren zur Messung des Sauerstoffspeichervermögens war wie folgt.
  • 1 g Platin wurde auf 100 g jedes Mischoxids der Beispiele Nr. 10 bis 28 und der Vergleichsbeispiele Nr. 3 bis 7 durch ein Tränkverfahren aufgebracht. Die Katalysatorteilchen wurden gepresst und geformt, so dass Pelletkatalysatoren mit einem Durchmesser von 0,5 bis 1 mm hergestellt wurden. Unter Verwendung von 0,3 g jedes Katalysators wurde das Sauerstoffspeichervermögen in der gleichen Weise wie im Beispiel Nr. 2 gemessen. Gemäß dem Er gebnis dieser Messung wurde das Sauerstoffspeichervermögen pro Einheitsgewicht berechnet und in der Tabelle 2 als relativer Wert unter der Bedingung angegeben, dass das Sauerstoffspeichervermögen des Katalysators, in dem das Mischoxid von Beispiel Nr. 11 verwendet wurde, 100 betrug.
  • Aus der Tabelle 2 ist ersichtlich, dass die Abgasreinigungskatalysatoren der Beispiele hohe Löslichkeiten und ein starkes Sauerstoffspeicher- und -freisetzungsvermögen aufwiesen.
  • Einfluss des Teilchendurchmessers
  • Anschließend wurde der Einfluss des Teilchendurchmessers des Gemischs untersucht.
  • Mit der Ausnahme, dass die Zeit für das Pulverisieren und das Mischen durch die Reibmühle verändert wurde, wurden 4 Gemische, deren mittlere Teilchendurchmesser 2 μm, 5 μm, 7,7 μm und 8,8 μm betrugen, in der gleichen Weise wie im Beispiel 6 hergestellt. Durch die Verwendung jedes der Gemische wurden 4 Abgasreinigungskatalysatoren in der gleichen Weise wie im Beispiel Nr. 1 hergestellt.
  • Diese Abgasreinigungskatalysatoren wurden in der gleichen Weise wie im Beispiel Nr. 6 an dem Abgasrohr montiert und entsprechend 10 Stunden dem erleichterten Dauerbeständigkeitsfahrtest unterzogen. Danach wurden die Querschnitte der Katalysatoren mit einem Elektronenmikroskop untersucht. Als Ergebnis wurde erhalten, dass in dem Katalysator, bei dem das Gemisch verwendet wurde, dessen mittlerer Teilchendurchmesser 2 μm betrug, große Risse in der Beschichtungsschicht festgestellt wurden, wie es in der 1 gezeigt ist. Die Beschichtungsschicht war an manchen Stellen abgefallen.
  • Dann wurde Luft mit einem Druck von 0,1 MPa auf die Endoberflächen der Katalysatoren geblasen. Die Querschnitte der Katalysatoren wurden mit einem Elektronenmikroskop untersucht. Als Ergebnis wurde erhalten, dass in den Katalysatoren, bei denen das Gemisch verwendet wurde, dessen mittlerer Teilchendurchmesser 5 μm betrug, partiell Risse festgestellt wurden, wie es in der 2 gezeigt ist. Die Beschichtungsschicht war an manchen Stellen sehr beschränkt abgefallen.
  • Darüber hinaus wurden bei den Katalysatoren, bei denen die Gemische verwendet wurden, deren mittlere Teilchendurchmesser 7,7 μm und 8,8 μm betrugen, keine Risse und kein Abfallen in den Beschichtungsschichten festgestellt, wie es in den 3 und 4 gezeigt ist, nachdem die Katalysatoren in Schwingung versetzt und mit Luft geblasen wurden. Die Katalysatoren waren bezüglich der Festigkeit der Beschichtungsschichten gut.
  • Andererseits wurden 8 Gemische, deren mittlerer Teilchendurchmesser 2 μm, 3,2 μm, 4,0 μm, 5,0 μm, 7,7 μm, 8,8 μm, 12,0 μm und 14,8 μm betrug, in der gleichen Weise wie im Beispiel Nr. 1 hergestellt, wobei jedoch die Zeit für das Pulverisieren und Mischen durch die Reibmühle verändert wurde.
  • Diese 8 Gemische wurden bezüglich der Teilchendurchmessrverteilung unter Verwendung einer Teilchendurchmesserverteilungsmessvorrichtung des Laserbeugungs/streuungs-Typs und bezüglich des Ausmaßes von Rissen und des Abfallens untersucht. Die Ergebnisse sind in der nachstehenden Tabelle 3 gezeigt.
  • Tabelle 3
    Figure 00260001
  • Bewertung
  • Gemäß den Ergebnissen ist ersichtlich, dass die Risse und das Abfallen mit einer geringeren Wahrscheinlichkeit auftraten, wenn die Teilchen mit einem Teilchendurchmesser von 5 μm oder mehr in dem Gemisch in einer Menge von 30 Vol.-% oder mehr enthalten waren. Es ist ferner bevorzugt, dass die Teilchen mit einem Teilchendurchmesser von 5 μm oder mehr in einer Menge von 40 Vol.-% oder mehr, mehr bevorzugt in einer Menge von 50 Vol.-% oder mehr enthalten sind. Ferner traf es nicht zu, dass die Leistung der Gemische umso besser war, je größer der Teilchendurchmesser war. Wenn beispielsweise die Teilchen mit einem Teilchendurchmesser von 5 μm oder mehr in einer Menge von 85% oder mehr enthalten waren, trat das Problem auf, dass es in nachteiliger Weise wahrscheinlicher war, dass ein Abfallen auftrat. Der mittlere Teilchendurchmesser liegt im Bereich von 3,5 bis 20 μm, vorzugsweise von 4,5 bis 14 μm, mehr bevorzugt im Bereich von 5,5 bis 11 μm, insbesondere von 7 bis 9 μm. Solche Beziehungen zwischen dem Teilchendurchmesser und dem Abfallen und der Rissbildung wurden auch bezüglich anderer Zusammensetzungen von Mischoxiden festgestellt, z.B. bei den Beispielen 4, 5 und 28.
  • Beispiele Nr. 34 bis 37 und Vergleichsbeispiele Nr. 8 bis 10
  • Die Tabelle 4 fasst die Ergebnisse der Experimente zusammen, die bezüglich des Gewichtsverhältnisses des porösen Oxids und des Mischoxids in dem Träger durchgeführt worden sind. Mit der Ausnahme, dass das Mischoxid, welches das gleiche Zusammensetzungsverhältnis wie im Beispiel Nr. 28 aufwies, verwendet wurde, und dass jedes Gewichtsverhältnis des Mischoxids und γ-Al2O3 verändert wurde, wurden die Katalysatoren zum Reinigen von Abgasen in der gleichen Weise wie im Beispiel Nr. 1 hergestellt. Die Katalysatoren wurden dem gleichen erleichterten Dauerbeständigkeitsfahrtest wie im Beispiel Nr. 1 100 Stunden unterzogen.
  • Das Ablöseverhältnis der Beschichtungsschicht wurde durch die Differenz des Gewichts des Katalysators vor und nach dem Dauerbeständigkeitstest berechnet. Das Ergebnis ist in der Tabelle 4 gezeigt. Der Katalysator wurde nach dem Dauerbeständigkeitstest in einer Bewertungsvorrichtung angeordnet und das Sauerstoffspeichervermögen bei 300°C wurde gemessen. Das Ergebnis ist ebenfalls in der Tabelle 4 gezeigt.
  • Jeder Katalysator wurde nach dem Dauerbeständigkeitstest an dem Abgassystem eines 2 Liter-Motors angebracht und die Temperatur des Einlassgases wurde nach und nach ausgehend von Raumtemperatur erhöht und die Reinigungsleistung bezüglich HC und NOx wurde gemessen. Dann wurde jede 50%-Reinigungstemperatur berechnet und das Ergebnis ist in der Tabelle 4 gezeigt.
  • Ferner wurde die Beschichtungsschicht von einem Teil jedes Katalysators entfernt und die spezifische Fläche wurde gemessen. Das Ergebnis ist in der Tabelle 4 gezeigt.
  • Tabelle 4
    Figure 00270001
  • Bewertung
  • Wie es aus der Tabelle 4 ersichtlich ist, wurde dann, wenn das Gewichtsverhältnis des Mischoxids und γ-Al2O3 auf 0,3 ≤ Mischoxid/(Mischoxid + γ-Al2O3) ≤ 0,7, vorzugsweise auf 0,4 ≤ Mischoxid/(Mischoxid + γ-Al2O3) ≤ 0,6 eingestellt wurde, das Ablöseverhältnis kontrolliert und es konnten ein hohes Sauerstoffspeichervermögen und eine Zunahme der 50%-Reinigungstemperatur erhalten werden. Ferner wurden bezüglich anderer Zusammensetzungen von Mischoxiden, wie z.B. in den Beispielen 1, 4 und 5, die gleichen Ergebnisse erhalten.
  • Beispiel Nr. 38
  • Es wurde eine hochkonzentrierte wässrige Lösung (der in der wässrigen Lösung nach dem Brennen enthaltene Feststoffgehalt betrug etwa 10 Gew.-%) hergestellt, in der Aluminiumnitrat, Cernitrat und Zirkonyloxynitrat in Verhältnissen von „a" = 0,5 und „b" = 0,45 in der Formel (1) gelöst waren. Der Lösung wurde eine wässrige Wasserstoffperoxidlösung zugesetzt und zum Mischen wurde gerührt. Die wässrige Wasserstoffperoxidlösung umfasste Wasserstoffperoxid in einer Menge, die zu dem 1,2-fachen von Cer äquivalent war, um eine gemischte wässrige Lösung herzustellen.
  • Andererseits wurde Ammoniakwasser (etwa 30 Gew.-%), dessen Menge zu dem 1,2-fachen der Menge zur Neutralisation der gemischten wässrigen Lösung äquivalent war, hergestellt. Unter heftigem Rühren wurde die gemischte wässrige Lösung in das Ammoniakwasser getropft, so dass eine Neutralisation stattfand. Auf diese Weise wurde eine Suspension hergestellt, die Niederschläge von Cerhydroxid, Zirkoniumhydroxid und Aluminiumhydroxid enthielt. Die Suspension wurde 5 Stunden bei 300°C kalziniert und dann weiter 5 Stunden bei 1050°C gebrannt. Die resultierenden Teilchen wurden zusammen mit Wasser in eine Kugelmühle eingebracht und so pulverisiert, dass 50 Vol.-% oder mehr der Teilchen einen Teilchendurchmesser von nicht mehr als 15 μm aufwiesen, wodurch Mischoxidteilchen hergestellt wurden.
  • Bezüglich der Mischoxidteilchen wurde ein Mischoxidteilchen, dessen Durchmesser 0,5 bis 1 mm betrug, in ein Harz eingebettet und dessen Oberfläche wurde poliert. Unter Verwendung von „EPMA-V6" (von Shimadzu Corporation hergestellt) wurde eine Analyse bezüglich 600 Punkten auf der polierten Oberfläche unter der Bedingung durchgeführt, dass die Schrittgröße 10 μm und die Integrationszeit 2 Sekunden pro Punkt betrugen. Die Analyse wurde mittels EPMA (WDX: Wellenlängendispersives Röntgenspektralverfahren) unter der Bedingung durchgeführt, dass die Beschleunigungsspannung 15 kV betrug, der Prüfkörperstrom 50 nA betrug und der Strahldurchmesser minimal war (etwa 1 μm). Dann wurden die Lα-Linie, Lα-Linie und Kα-Linie entsprechend Ce, Zr bzw. Al gemessen, um ein Röntgenintensitätsverhältnis bezüglich 600 Punkten zu erhalten. Ferner wurden R(Ce) und R(Zr) durch die folgenden Formeln (2) und (3) berechnet.
    Figure 00290001
    worin der Wert I(Ce) das Röntgenintensitätsverhältnis des Ce-Elements darstellt, das mittels EPMA-Analyse erhalten worden ist. Entsprechend stellt I(Zr) das Röntgenintensitätsverhältnis des Zr-Elements dar, das mittels EPMA-Analyse erhalten worden ist, und I(Al) stellt das Röntgenintensitätsverhältnis des Al-Elements dar, das mittels EPMA-Analyse erhalten worden ist. Es sollte beachtet werden, dass I(Ce), I(Zr) und I(Al) dadurch dimensionslos gemacht werden, dass das Verhältnis bezüglich der vorgegebenen (Standard-)Röntgenintensität genommen wird.
  • Auf der Basis der Daten bezüglich der 600 Punkte wurde auch die Kovarianz COV (Ce, Zr) durch die folgende Formel (4) berechnet.
    Figure 00290002
    (4), worin RAV(Ce) und RAV(Zr) derjeweilige Durchschnittswert von R(Ce) bzw. R(Zr) ist.
  • Die 5 zeigt das Ergebnis des Auftragens der Daten bezüglich der 600 Punkte, wobei R(Ce) die Abszisse und R(Zr) die Ordinate ist.
  • Unter Verwendung des vorstehend erhaltenen Mischoxids wurde ein Abgasreinigungskatalysator in der gleichen Weise wie im Beispiel Nr. 1 hergestellt. Der Abgasreinigungskatalysator wurde 500 Stunden dem gleichen erleichterten Dauerbeständigkeitsfahrtest wie im Beispiel Nr. 1 unterzogen. Die maximale Katalysatorbetttemperatur betrug während des Tests etwa 1050°C. Nach der Durchführung des erleichterten Dauerbeständigkeitsfahrtests mit dem Abgasreinigungskatalysator wurde die durchschnittliche Umwandlung in der gleichen Weise wie im Beispiel Nr. 1 gemessen. Das Ergebnis ist in der Tabelle 5 gezeigt.
  • Beispiel Nr. 39
  • Mit der Ausnahme, dass Ammoniakwasser schnell einer gemischten wässrigen Lösung zugesetzt wurde, die in der gleichen Weise wie im Beispiel Nr. 38 hergestellt worden ist, wurde ein Mischoxid in der gleichen Weise wie im Beispiel Nr. 38 hergestellt. Dann wurde die Kovarianz gemessen und die Daten wurden in der gleichen Weise wie im Beispiel Nr. 38 aufgetragen. Ferner wurde der Katalysator erhalten und die durchschnittliche Umwandlung wurde in der gleichen Weise wie im Beispiel Nr. 38 gemessen. Das Ergebnis ist in der Tabelle 5 und in der 6 gezeigt.
  • Beispiel Nr. 40
  • Mit der Ausnahme, dass Ammoniakwasser in 10 min einer gemischten wässrigen Lösung zugesetzt wurde, die in der gleichen Weise wie im Beispiel Nr. 38 hergestellt worden ist, wurde ein Mischoxid in der gleichen Weise wie im Beispiel Nr. 38 hergestellt. Dann wurde die Kovarianz gemessen und die Daten wurden in der gleichen Weise wie im Beispiel Nr. 38 aufgetragen. Ferner wurde der Katalysator erhalten und die durchschnittliche Umwandlung wurde in der gleichen Weise wie im Beispiel Nr. 38 gemessen. Das Ergebnis ist in der Tabelle 5 und in der 7 gezeigt.
  • Vergleichsbeispiel Nr. 11
  • Mit der Ausnahme, dass Ammoniakwasser in 60 min einer gemischten wässrigen Lösung zugesetzt wurde, die in der gleichen Weise wie im Beispiel Nr. 38 hergestellt worden ist, wurde ein Mischoxid in der gleichen Weise wie im Beispiel Nr. 38 hergestellt. Dann wurde die Kovarianz gemessen und die Daten wurden in der gleichen Weise wie im Beispiel Nr. 38 aufgetragen. Ferner wurde der Katalysator erhalten und die durchschnittliche Umwandlung wurde in der gleichen Weise wie im Beispiel Nr. 38 gemessen. Das Ergebnis ist in der Tabelle 5 und in der 8 gezeigt.
  • Vergleichsbeispiel Nr. 12
  • Mit der Ausnahme, dass die Menge der gemischten wässrigen Lösung dem 100-fachen der Menge von Beispiel Nr. 38 entsprach und die Menge der Mischoxidteilchen etwa 30 kg/Charge betrug, wurde ein Mischoxid in der gleichen Weise wie im Beispiel Nr. 38 hergestellt. Dann wurde die Kovarianz gemessen und die Daten wurden in der gleichen Weise wie im Beispiel Nr. 38 aufgetragen. Ferner wurde der Katalysator erhalten und die durchschnittli che Umwandlung wurde in der gleichen Weise wie im Beispiel Nr. 38 gemessen. Das Ergebnis ist in der Tabelle 5 und in der 9 gezeigt.
  • Vergleichsbeispiel Nr. 13
  • Mit der Ausnahme, dass die Menge der gemischten wässrigen Lösung dem 100-fachen der Menge von Beispiel Nr. 39 entsprach, die Menge der Mischoxidteilchen etwa 30 kg/Charge betrug und die Zeit zum Zugeben des Ammoniakwassers mehrere Minuten betrug, wurde ein Mischoxid in der gleichen Weise wie im Beispiel Nr. 39 hergestellt. Dann wurde die Kovarianz gemessen und die Daten wurden in der gleichen Weise wie im Beispiel Nr. 39 aufgetragen. Ferner wurde der Katalysator erhalten und die durchschnittliche Umwandlung wurde in der gleichen Weise wie im Beispiel Nr. 39 gemessen. Das Ergebnis ist in der Tabelle 5 und in der 10 gezeigt.
  • Tabelle 5

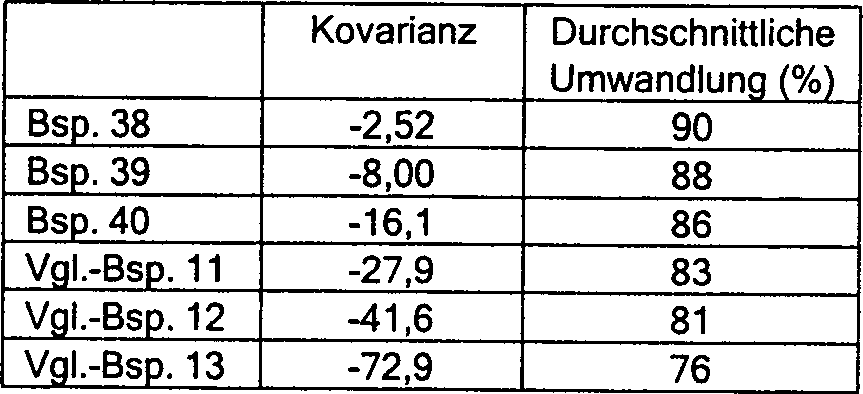

    Figure 00310001
  • Bewertung
  • Wie es aus der Tabelle 5 ersichtlich ist, wird deutlich, dass es eine Beziehung zwischen der Kovarianz und der durchschnittlichen Umwandlung gibt. Wenn die Kovarianz in einem Bereich von 0 bis –20 liegt, zeigte die durchschnittliche Umwandlung nach dem erleichterten Dauerbeständigkeitsfahrtest ein hervorragendes Ergebnis, nämlich 86% oder mehr.
  • Beispielsweise lag die Kovarianz des Beispiels Nr. 38 nahe an 0 (–2,52), während die Kovarianz des Vergleichsbeispiels Nr. 13 weit von 0 entfernt war (–72,9). Verglichen mit dem Vergleichsbeispiel Nr. 13 waren deshalb Ce und Zr im Beispiel Nr. 38 stark dispergiert. Bei einem Vergleich der 5 mit der 10 zeigt sich, dass die Daten in der 5 (Beispiel Nr. 38) auf ein Feld konzentriert sind, während die Daten in der 10 (Vergleichsbeispiel Nr. 13) verteilt sind. Das Röntgenintensitätsverhältnis von Ce und Zr in dem Beispiel Nr. 38 war in den verschiedenen Feldern nahezu gleich, während das Röntgenintensitätsverhältnis von Ce und Zr in dem Vergleichsbeispiel Nr. 13 abhängig von den Feldern unterschiedlich war. Dies bedeutet, dass Ce und Zr in dem Mischoxid von Beispiel Nr. 38 einheitlich disper giert waren, während die Verteilung von Ce und Zr im Vergleichsbeispiel Nr. 13 nicht ausgewogen war.
  • Bezüglich der Katalysatoren in den Beispielen Nr. 38 bis 40 waren Ce und Zr einheitlich dispergiert, so dass das Sauerstoffspeichervermögen hervorragend war. Als Ergebnis war die durchschnittliche Umwandlung hoch.
  • Nachdem die vorliegende Erfindung vollständig beschrieben worden ist, ist es für den Fachmann klar, dass die vorliegende Erfindung vielfältig verändert und modifiziert werden kann, ohne von dem Wesen und dem Schutzbereich der vorliegenden Erfindung, wie sie hier, einschließlich die beigefügten Ansprüche, dargelegt sind.

Claims (11)

  1. Katalysator zum Reinigen eines Abgases, der einen Träger, der ein Gemisch umfasst, das ein poröses Oxid und ein Mischoxid enthält, und ein auf den Träger aufgebrachtes Edelmetall umfasst, wobei das Mischoxid durch die allgemeine Formel (1) (Al2O3)a(CeO2)b(ZrO2)1-b (1)dargestellt wird, wobei die Werte von "a" und "b" Molverhältnisse sind, die im Bereich von 0,4 ≤ „a" ≤ 2,5 und 0,2 ≤ „b" ≤ 0,7 liegen, wobei die Kovarianz im Bereich von 0 bis –20 liegt, wobei die Kovarianz unter den folgenden Bedingungen gemessen wird: (i) es wird eine Analyse bezüglich vieler Punkte des Katalysators unter Verwendung von EPMA (WDX: Wellenlängendispersives Röntgenspektralverfahren) unter der Bedingung durchgeführt, dass die Beschleunigungsspannung 15 kV beträgt, der Prüfkörperstrom im Bereich von 5 bis 50 nA liegt und der Strahldurchmesser minimal ist (etwa 1 μm), (ii) jedes Röntgenintensitätsverhältnis R einer Lα-Linie, Lα-Linie und Kα-Linie entsprechend Ce, Zr bzw. Al wird auf der Basis jedes Punkts berechnet, (iii) R(Ce) und R(Zr) werden durch die folgenden Formeln (2) und (3) berechnet:
    Figure 00330001
    worin die Werte I(Ce), I(Zr) und I(Al) jeweils das Röntgenintensitätsverhältnis des Ce-Elements, des Zr-Elements bzw. des Al-Elements darstellen, (iv) nach der n-fachen Durchführung der vorstehend beschriebenen Analyse werden Ri(Ce), Ri(Zr) und Ri(Al) berechnet und die Kovarianz COV (Ce, Zr) wird durch die folgende Gleichung berechnet:
    Figure 00340001
    worin RAV (Ce) und RAV (Zr) Durchschnittswerte von R(Ce) bzw. R(Zr) sind.
  2. Katalysator nach Anspruch 1, bei dem das poröse Oxid und das Mischoxid Teilchen mit einem Teilchendurchmesser von 5 μm oder mehr in einer Menge von 30 Vol.-% oder mehr umfassen.
  3. Katalysator nach Anspruch 1 oder 2, bei dem die Kovarianz im Bereich von 0 bis –10 liegt.
  4. Katalysator nach einem der Ansprüche 1 bis 3, bei dem das poröse Oxid mindestens eines ist, das aus der Gruppe bestehend aus Aluminiumoxid, Zeolith, Mordenit, FSM, Aluminiumoxid-Zirkoniumoxid-Mischoxid, Siliziumdioxid, Zirkoniumoxid, Titanoxid und Siliziumoxid-Aluminiumoxid ausgewählt ist.
  5. Katalysator nach einem der Ansprüche 1 bis 4, bei dem der Träger Teilchen mit einem Teilchendurchmesser von 5 μm oder mehr in einer Menge von 40 Vol.-% oder mehr, vorzugsweise in einer Menge von 50 Vol.-% oder mehr umfasst.
  6. Katalysator nach einem der Ansprüche 1 bis 5, bei dem der Träger Teilchen mit einem Teilchendurchmesser von 5 μm oder mehr in einer Menge von weniger als 85 Vol.-% umfasst.
  7. Katalysator nach einem der Ansprüche 1 bis 6, bei dem mindestens ein Zusatzelement, das aus der Gruppe bestehend aus Alkalimetallen, Erdalkalimetallen, Seltenerdelementen und Übergangselementen ausgewählt ist, in dem Mischoxid in einer Menge von 0,05 oder weniger, bezogen auf das Molverhältnis, enthalten ist.
  8. Katalysator nach einem der Ansprüche 1 bis 7, bei dem das CeO2 und das ZrO2, die in dem Mischoxid enthalten sind, eine feste Lösung bilden, und die Löslichkeit des ZrO2 in dem Mischoxid 50% oder mehr, vorzugsweise 70% oder mehr und mehr bevorzugt 80% oder mehr beträgt.
  9. Katalysator nach einem der Ansprüche 1 bis 8, bei dem der mittlere Kristallkorndurchmesser der festen Lösung von Ceroxid-Zirkoniumoxid, die in dem Mischoxid enthalten ist, 10 nm oder weniger, gemessen mittels einer Röntgenbeugungsmessung nach dem Erhitzen des Trägers bei 1000°C für 5 Stunden oder mehr, beträgt.
  10. Katalysator nach einem der Ansprüche 1 bis 9, bei dem das Gewichtsverhältnis des porösen Oxids und des Mischoxids in dem Träger der Bedingung 0,3 ≤ [Mischoxid/(poröses Oxid + Mischoxid)] ≤ 0,7, vorzugsweise der Bedingung 0,4 ≤ [Mischoxid/(poröses Oxid + Mischoxid)] ≤ 0,6 genügt.
  11. Katalysator nach einem der Ansprüche 1 bis 10, bei dem Pd auf dem Mischoxid aufgebracht ist und mindestens eines von Pt und Rh auf dem Träger aufgebracht ist.
DE60031258T 2000-07-14 2000-07-14 Katalysator zum Reinigen von Abgas Expired - Lifetime DE60031258T2 (de)

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
EP00115315A EP1172139B1 (de) 2000-07-14 2000-07-14 Katalysator zum Reinigen von Abgas

Publications (2)

Publication Number Publication Date
DE60031258D1 DE60031258D1 (de) 2006-11-23
DE60031258T2 true DE60031258T2 (de) 2007-05-03

Family

ID=8169269

Family Applications (1)

Application Number Title Priority Date Filing Date
DE60031258T Expired - Lifetime DE60031258T2 (de) 2000-07-14 2000-07-14 Katalysator zum Reinigen von Abgas

Country Status (3)

Country Link
EP (1) EP1172139B1 (de)
JP (1) JP4151820B2 (de)
DE (1) DE60031258T2 (de)

Families Citing this family (25)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP3704279B2 (ja) * 2000-07-18 2005-10-12 ダイハツ工業株式会社 排ガス浄化用触媒
JP4217576B2 (ja) 2003-09-30 2009-02-04 東京濾器株式会社 排気ガス浄化用触媒
JP4120559B2 (ja) * 2003-10-24 2008-07-16 トヨタ自動車株式会社 排気ガス浄化用触媒
JP5217072B2 (ja) * 2003-11-14 2013-06-19 トヨタ自動車株式会社 排ガス浄化用触媒およびその製法
WO2005121025A1 (ja) * 2004-06-11 2005-12-22 Kabushiki Kaisha Toyota Chuo Kenkyusho 金属酸化物ナノ多孔体、それを得るための被覆組成物、及びそれらの製造方法
GB0428555D0 (en) 2004-12-30 2005-02-09 Magnesium Elektron Ltd Composite material for automotive catalyst applications and method of manufacturing
US7838460B2 (en) * 2005-01-28 2010-11-23 Kabushiki Kaisha Toyota Chuo Kenkyusho Nanoporous metal oxide material, catalyst support, and catalyst for hydrogen production reaction using the same
JP4325648B2 (ja) * 2005-10-24 2009-09-02 トヨタ自動車株式会社 触媒担体及び排ガス浄化用触媒
US7754649B2 (en) 2006-03-31 2010-07-13 Kabushiki Kaisha Toyota Chuo Kenkyusho Structure having strong contact with solid particles, substrate having strong contact with solid particles, and manufacturing methods thereof
JP2008100202A (ja) * 2006-10-20 2008-05-01 Cataler Corp 排ガス浄化用触媒
JP5099828B2 (ja) * 2007-10-31 2012-12-19 株式会社豊田中央研究所 無機混合酸化物及びそれを用いた排ガス浄化用触媒
US9592498B2 (en) 2010-11-16 2017-03-14 Rhodia Operations Porous inorganic composite oxide
EP2540391A1 (de) 2011-07-01 2013-01-02 Treibacher Industrie AG Ceriumoxid-Zirconiumoxid-Aluminiumoxid-Zusammensetzung mit verbesserter Wärmebeständigkeit
EP2604337A1 (de) 2011-12-16 2013-06-19 Treibacher Industrie AG Ceriumoxid-Zirconiumdioxid-Aluminiumoxid-Zusammensetzung mit verbesserter Wärmebeständigkeit
US9889428B2 (en) 2011-07-14 2018-02-13 Treibacher Industrie Ag Ceria zirconia alumina composition with enhanced thermal stability
DE102011107702A1 (de) 2011-07-14 2013-01-17 Sasol Germany Gmbh Verfahren zur Herstellung von Kompositen aus Aluminiumoxid und Cer-/Zirkonium-Mischoxiden
RU2573022C1 (ru) * 2012-04-27 2016-01-20 Тойота Дзидося Кабусики Кайся Железооксидно-цирконийоксидный смешанный оксид, способ его получения и катализатор очистки выхлопных газов
JP5690372B2 (ja) * 2012-04-27 2015-03-25 株式会社豊田中央研究所 酸化鉄−ジルコニア系複合酸化物およびその製造方法
JP5705785B2 (ja) * 2012-05-18 2015-04-22 トヨタ自動車株式会社 排ガス浄化触媒
JP5705784B2 (ja) * 2012-05-18 2015-04-22 トヨタ自動車株式会社 排ガス浄化触媒
RU2698674C2 (ru) 2013-12-23 2019-08-28 Родиа Операсьон Неорганические составные оксиды и способы их производства
CN109414691A (zh) * 2016-07-14 2019-03-01 揖斐电株式会社 蜂窝结构体和该蜂窝结构体的制造方法
JP6544880B1 (ja) * 2017-12-28 2019-07-17 ユミコア日本触媒株式会社 水素製造用触媒及びこれを用いた排ガス浄化用触媒
US20210213426A1 (en) * 2018-02-15 2021-07-15 Sumitomo Chemical Company, Limited Inorganic oxide
CN116618046A (zh) * 2022-02-14 2023-08-22 有研稀土高技术有限公司 一种晶界和表面负载贵金属催化剂及其制备方法和应用

Family Cites Families (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE2907106C2 (de) * 1979-02-23 1985-12-19 Degussa Ag, 6000 Frankfurt Abgaskatalysator und seine Verwendung zur Reinigung der Abgase von Verbrennungskraftmaschinen
DE3803122C1 (de) * 1988-02-03 1989-07-13 Degussa Ag, 6000 Frankfurt, De
JPH044043A (ja) * 1990-04-20 1992-01-08 Nissan Motor Co Ltd 排気ガス浄化用耐熱性触媒
JPH04114743A (ja) * 1990-09-05 1992-04-15 Mitsubishi Heavy Ind Ltd メタル触媒及びその製法
JPH06114264A (ja) * 1992-10-05 1994-04-26 Nissan Motor Co Ltd 排ガス浄化用触媒の製造方法

Also Published As

Publication number Publication date
EP1172139B1 (de) 2006-10-11
JP4151820B2 (ja) 2008-09-17
EP1172139A1 (de) 2002-01-16
DE60031258D1 (de) 2006-11-23
JP2002079097A (ja) 2002-03-19

Similar Documents

Publication Publication Date Title
DE60031258T2 (de) Katalysator zum Reinigen von Abgas
DE60115337T2 (de) Mischoxid und Katalysator zur Reinigung von Abgas
DE69018571T2 (de) Abgasreinigungskatalysator mit ausgezeichneter thermischer beständigkeit und verfahren zu seiner herstellung.
DE4244712C2 (de) Beschichtungsdispersion zur Herstellung von kalysefördernden Überzügen auf einem inerten, strukturverstärkenden Körper
DE60216573T2 (de) Abgasreinigungskatalysator
DE68909975T2 (de) Katalysatorträger und Katalysator zur Behandlung von Motorabgasen und Verfahren zu deren Herstellung.
DE68913223T2 (de) Katalysator zur Abgasreinigung und sein Herstellungsverfahren.
DE69101951T2 (de) Komplex-Oxid seltener Erde vom Perovskitetyp enthaltender Verbrennungskatalysator.
DE69631638T2 (de) Teilchen aus fester Lösung von Oxiden, seine Herstellung und Verwendung als Abgasreinigungskatalysator
EP0993860B1 (de) Verwendung eines Stickoxid-Speicherkatalysators auf der Basis von Barium- und/oder Strontiumsulfat
DE3882952T2 (de) Lanthanide enthaltender Katalysatorträger.
DE60032044T2 (de) Titaniumoxidzirkoniumoxid-Pulver, Verfahren zu dessen Herstellung, und dieses Pulver enthaltender Katalysatorwerkstoff
DE60211260T2 (de) Mischoxid, Verfahren zu seiner Herstellung und Abgas Reduktions-CO-Katalysator
DE112016001168B4 (de) Kern-schale-träger, verfahren zu seiner herstellung, katalysator zur abgasreinigung unter verwendung des kern-schale-trägers, verfahren zu seiner herstellung und verfahren zur abgasreinigung unter verwendung des katalysators zur abgasreinigung
DE2841158C2 (de)
DE3751403T2 (de) Katalysator zur Abgasreinigung und Verfahren zu seiner Herstellung.
DE69533208T2 (de) Hitzebeständiger Katalysator und seine Herstellung
DE69910791T2 (de) Abgaskatalysator enthaltend rhodium, zirkon-, cer- und lanthanoxid
DE69118754T2 (de) Zusammensetzung auf der Basis von mit seltenen Erden und/oder Erdalkalien dotiertem Aluminiumoxid und Herstellungsverfahren
DE69917099T2 (de) Katalysatorträger und Katalysator und Verfahren zur deren Herstellung aus einer Wasser in Öl Emulsion
DE3856024T2 (de) Verfahren zur Behandlung von Abgasen mit einem Kupfer- und Ceroxid enthaltenden Katalysator
DE69932904T2 (de) Katalysator zur Reinigung von Abgasen aus mager betriebenen Verbrennungsmotoren
DE102022105142A1 (de) Abgasreinigungskatalysator
DE60032742T2 (de) Stabilisierung von übergangsaluminiumoxyd
DE60011153T2 (de) Katalysator zur Reinigung von Abgasen

Legal Events

Date Code Title Description
8381 Inventor (new situation)

Inventor name: SUZUKI, TADASHI, KK TOYOTA CHUO KENKYUSHO, AICHI-G

Inventor name: MORIKAWA, AKIRA, KK TOYOTA CHUO KENKYUSHO, AICHI-G

Inventor name: SOBUKAWA, HIDEO, KK TOYOTA CHUO KENKYUSHO, AICHI-G

8364 No opposition during term of opposition
