DE69530351T2 - Elektrophotoempfindliches Material - Google Patents

Elektrophotoempfindliches Material Download PDF

Info

Publication number
DE69530351T2
DE69530351T2 DE69530351T DE69530351T DE69530351T2 DE 69530351 T2 DE69530351 T2 DE 69530351T2 DE 69530351 T DE69530351 T DE 69530351T DE 69530351 T DE69530351 T DE 69530351T DE 69530351 T2 DE69530351 T2 DE 69530351T2
Authority
DE
Germany
Prior art keywords
formula
examples
same
different
alkyl group
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Expired - Lifetime
Application number
DE69530351T
Other languages
English (en)
Other versions
DE69530351D1 (de
Inventor
Masato Katsukawa
Masashi Tanaka
Ichiro Yamazoto
Yuka Nakamura
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Kyocera Document Solutions Inc
Original Assignee
Kyocera Mita Corp
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Kyocera Mita Corp filed Critical Kyocera Mita Corp
Publication of DE69530351D1 publication Critical patent/DE69530351D1/de
Application granted granted Critical
Publication of DE69530351T2 publication Critical patent/DE69530351T2/de
Anticipated expiration legal-status Critical
Expired - Lifetime legal-status Critical Current

Links

Classifications

    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03G—ELECTROGRAPHY; ELECTROPHOTOGRAPHY; MAGNETOGRAPHY
    • G03G5/00—Recording-members for original recording by exposure, e.g. to light, to heat or to electrons; Manufacture thereof; Selection of materials therefor
    • G03G5/02—Charge-receiving layers
    • G03G5/04—Photoconductive layers; Charge-generation layers or charge-transporting layers; Additives therefor; Binders therefor
    • G03G5/06—Photoconductive layers; Charge-generation layers or charge-transporting layers; Additives therefor; Binders therefor characterised by the photoconductive material being organic
    • G03G5/0601—Acyclic or carbocyclic compounds
    • G03G5/0618—Acyclic or carbocyclic compounds containing oxygen and nitrogen
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03G—ELECTROGRAPHY; ELECTROPHOTOGRAPHY; MAGNETOGRAPHY
    • G03G5/00—Recording-members for original recording by exposure, e.g. to light, to heat or to electrons; Manufacture thereof; Selection of materials therefor
    • G03G5/02—Charge-receiving layers
    • G03G5/04—Photoconductive layers; Charge-generation layers or charge-transporting layers; Additives therefor; Binders therefor
    • G03G5/05—Organic bonding materials; Methods for coating a substrate with a photoconductive layer; Inert supplements for use in photoconductive layers
    • G03G5/0528—Macromolecular bonding materials
    • G03G5/0557—Macromolecular bonding materials obtained otherwise than by reactions only involving carbon-to-carbon unsatured bonds
    • G03G5/0564—Polycarbonates
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03G—ELECTROGRAPHY; ELECTROPHOTOGRAPHY; MAGNETOGRAPHY
    • G03G5/00—Recording-members for original recording by exposure, e.g. to light, to heat or to electrons; Manufacture thereof; Selection of materials therefor
    • G03G5/02—Charge-receiving layers
    • G03G5/04—Photoconductive layers; Charge-generation layers or charge-transporting layers; Additives therefor; Binders therefor
    • G03G5/06—Photoconductive layers; Charge-generation layers or charge-transporting layers; Additives therefor; Binders therefor characterised by the photoconductive material being organic
    • G03G5/0601—Acyclic or carbocyclic compounds
    • G03G5/0612—Acyclic or carbocyclic compounds containing nitrogen
    • G03G5/0614—Amines
    • G03G5/06142—Amines arylamine
    • G03G5/06144—Amines arylamine diamine
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03G—ELECTROGRAPHY; ELECTROPHOTOGRAPHY; MAGNETOGRAPHY
    • G03G5/00—Recording-members for original recording by exposure, e.g. to light, to heat or to electrons; Manufacture thereof; Selection of materials therefor
    • G03G5/02—Charge-receiving layers
    • G03G5/04—Photoconductive layers; Charge-generation layers or charge-transporting layers; Additives therefor; Binders therefor
    • G03G5/06—Photoconductive layers; Charge-generation layers or charge-transporting layers; Additives therefor; Binders therefor characterised by the photoconductive material being organic
    • G03G5/0601—Acyclic or carbocyclic compounds
    • G03G5/0612—Acyclic or carbocyclic compounds containing nitrogen
    • G03G5/0614—Amines
    • G03G5/06142—Amines arylamine
    • G03G5/06144—Amines arylamine diamine
    • G03G5/061443—Amines arylamine diamine benzidine

Landscapes

  • Physics & Mathematics (AREA)
  • General Physics & Mathematics (AREA)
  • Chemical & Material Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Spectroscopy & Molecular Physics (AREA)
  • Health & Medical Sciences (AREA)
  • Emergency Medicine (AREA)
  • Photoreceptors In Electrophotography (AREA)
  • Polyesters Or Polycarbonates (AREA)

Description

  • HINTERGRUND DER ERFINDUNG
  • Die vorliegende Erfindung betrifft ein elektrophotoempfindliches Material, das für eine Bilderzeugungsapparatur, z. B. ein Kopiergerät, usw., verwendet wird.
  • In einer Bilderzeugungsapparatur, z. B. ein Kopiergerät, usw., wurde ausschließlich ein organischer Photoleiter (organic photoconductor = OPC) mit Empfindlichkeit innerhalb des Wellenlängenbereiches einer Lichtquelle der Apparatur verwendet.
  • Als organischer Photoleiter war ein elektrophotoempfindliches Material des einschichtigen Typs, das eine einzelne photoempfindliche Schicht hat, wobei ein elektrische Ladung erzeugendes Material und ein elektrische Ladung übertragendes Material in einer Membran aus einem geeigneten Bindeharz dispergiert sind, und ein elektrophotoempfindliches Material des Mehrschichten-Typs, das ein elektrische Ladung erzeugende Schicht, die ein elektrische Ladung erzeugendes Material enthält, und eine elektrische Ladung übertragende Schicht, in der ein elektrische Ladung übertragendes Material in einer Membran aus einem Bindeharz dispergiert ist, umfasst, wobei beide Schichten miteinander laminiert sein können, bekannt.
  • Beispiele für das elektrische Ladung erzeugende Material umfassen Phthalocyaninpigmente, Bisazopigmente, Perylenpigmente, usw.
  • Beispiele für das elektrische Ladung übertragende Material umfassen verschiedene Lochübertragungsmaterialien wie z. B. Carbazol-Verbindungen, Carbazol-Hydrazon-Verbindungen, Oxadiazol-Verbindungen, Pyrazolin-Verbindungen, Hydrazon-Verbindungen, Stilben-Verbindungen, Phenylendianin-Verbindungen, Benzidin-Verbindungen, usw.
  • Als Bindeharz wurde bisher ein Polycarbonat des Bisphenol-A-Typs mit ausgezeichneter mechanischer Festigkeit verwendet. Allerdings verursacht das Polycarbonat des Bisphenol-A-Typs wegen seines hohen Kristallisationsvermögens eine Gelierung und ist auch hinsichtlich der mechanischen Festigkeit ungenügend.
  • Daher wurden kürzlich verschiedene Polycarbonate, z. B. Polycarbonat des Bisphenol-C-Typs, Polycarbonat des Bisphenol-Z-Typs, Polycarbonat des Bisphenol-Z-Typs, das einen Substituenten hat, usw., die im Vergleich zum Polycarbonat des Bisphenol-A-Typs bezüglich der mechanischen Festigkeit überlegen sind, Polycarbonat des Bisphenol-C-Copolymer-Typs, usw. als Bindeharz des Photoleiters vorgeschlagen (z. B. ungeprüfte japanische Patent-Offenlegungsschriften Nr. 53-148263 und 1-273046).
  • Wenn allerdings diese neuen Polycarbonate zur Formulierung eines herkömmlichen Photoleiters, so wie sie sind, verwendet werden, ist die mechanische Festigkeit des Halbleiters verbessert, allerdings verschlechtert sich die Empfindlichkeit. Außerdem hat der obige Photoleiter auch das Problem, dass sich die Empfindlichkeit beachtlich verschlechtert, wenn das Bild wiederholt erzeugt wird; die so genannten Wiederholungscharakteristika sind schlechter. Wenn die oben genannten neuen Polycarbonate verwendet werden, ist darüber hinaus die mechanische Festigkeit des Photoleiters verbessert, allerdings ist der Grad der Verbesserung unzureichend. Ein solcher Photoleiter ist infolge seiner niedrigen Glasübergangstemperatur auch bezüglich der Haltbarkeit und Wärmebeständigkeit unzureichend.
  • ZUSAMMENFASSUNG DER ERFINDUNG
  • Eine Hauptaufgabe der vorliegenden Erfindung besteht in der Bereitstellung eines elektrophotoempfindlichen Materials, das bezüglich der mechanischen Festigkeit und der Wiederholungscharakteristika überlegen ist und das eine hohe Glasübergangstemperatur und eine hohe Empfindlichkeit hat.
  • Um das obige Problem zu lösen, haben die Erfinder der vorliegenden Erfindung intensive Untersuchungen über elektrische Ladung erzeugende Materialien und Lochübertragungsmaterialien, die in Kombination mit den oben genannten Polycarbonaten zu verwenden sind, durchgeführt.
  • Das Resultat war, dass sie festgestellt haben, dass in einer einzelnen photoempfindlichen Schicht der photoempfindlichen Schicht des einschichtigen Typs die physikalischen Eigenschaften des Lochübertragungsmaterials, das in großer Menge zuzusetzen ist (d. h. in fast derselben Menge wie das Polycarbonat, als Gewichtsverhältnis), und die Affinität zwischen dem Lochübertragungsmaterial und dem Polycarbonat einen bemerkenswerten Einfluss auf die entsprechenden obigen Charakteristika haben.
  • Wenn z. B. die Affinität zwischen dem Polycarbonat und dem Lochübertragungsmaterial schlecht ist, wird das Lochübertragungsmaterial nicht gleichmäßig in der photoempfindlichen Schicht dispergiert, selbst wenn das Lochübertragungsmaterial selbst überlegene elektrische Ladung übertragende Eigenschaft hat. Daher werden die elektrische Ladung übertragenden Eigenschaften der photoempfindlichen Schicht unzureichend, was zu einer Verschlechterung der Empfindlichkeit des photoempfindlichen Materials führt. Wenn darüber hinaus die Eigenschaften der Übertragung elektrischer Ladung bei dem photoempfindlichen Material schlechter werden, wird die Verschlechterung der Empfindlichkeit zur Zeit der sich wiederholenden Erzeugung des Bildes größer, wenn das Restpotential ansteigt, was zu einer Verschlechterung der Wiederholungscharakteristika führt.
  • Darüber hinaus wird die mechanische Festigkeit des photoempfindlichen Materials durch Verhakung der Hauptketten des Polycarbonats aufrecht erhalten. Wenn eine große Menge des Lochübertragungsmaterials, die für das Polycarbonat ungünstig ist, in der photoempfindlichen Schicht enthalten ist, wird die Verhakung der Hauptketten inhibiert und es kann keine ausreichende mechanische Festigkeit erhalten werden.
  • Wenn eine große Menge des Lochübertragungsmaterials wie oben beschrieben zugemischt ist, wird außerdem die Glasübergangstemperatur der gesamten Schicht niedrig, wenn sein Schmelzpunkt niedrig ist, was in einer Verschlechterung der Haltbarkeit und Wärmebeständigkeit des photoempfindlichen Materials resultiert.
  • Daher haben die Erfinder der vorliegenden Erfindung Untersuchungen angestellt, um ein Lochübertragungsmaterial zu finden, das bezüglich der physikalischen Eigenschaften wie Schmelzpunkt usw. überlegen ist und das an das oben genannte Polycarbonat anpassungsfähig ist (damit kompatibel ist). Das Ergebnis war, dass sie sechs Sorten an Lochübertragungsmaterialien gefunden haben, umfassend:
    Ein Benzidinderivat, das durch die Formel (6) dargestellt wird
    Figure 00050001
    worin R1 und R2 gleich oder unterschiedlich sind und ein Wasserstoffatom oder eine Alkylgruppe angeben; R3, R4, R5 und R6 gleich oder unterschiedlich sind und eine Alkylgruppe oder eine Alkoxygruppe angeben; und a, b, c und d gleich oder unterschiedlich sind und eine ganze Zahl von 0 bis 5 angeben; mit der Maßgabe, dass mindestens eines a, b, c oder d eine ganze Zahl von 2 oder mehr angibt, und c und d eine andere ganze Zahl als 0 bedeuten, wenn a und b gleichzeitig 0 bedeuten;
    ein Benzidinderivat, das durch die Formel (7) dargestellt wird:
    Figure 00060001
    worin R7 und R8 gleich oder unterschiedlich sind und ein Wasserstoffatom oder eine Alkylgruppe angeben; R9 und R10 gleich oder unterschiedlich sind und eine Alkylgruppe, eine Alkoxygruppe oder eine Arylgruppe, die einen Substituenten enthalten kann, angeben; R21 und R12 gleich oder unterschiedlich sind und eine Alkylgruppe oder eine Alkoxygruppe angeben; und e, f, g und h gleich oder unterschiedlich sind und eine ganze Zahl von 0 bis 5 bedeuten;
    ein Benzidinderivat, das durch die Formel (8) dargestellt wird:
    Figure 00070001
    worin R13, R14, R15 und R16 gleich oder unterschiedlich sind und eine Alkylgruppe angeben; und R17, R18, R19 und R20 gleich oder unterschiedlich sind und ein Wasserstoffatom, eine Alkylgruppe, eine Alkoxygruppe oder eine Arylgruppe, die einen Substituenten enthalten kann, angeben;
    ein Benzidinderivat, das durch die Formel (9) dargestellt wird:
    Figure 00070002
    worin R21, R22, R23 und R24 gleich oder unterschiedlich sind und eine Alkylgruppe angeben; und R25, R26, R27 und R28 gleich oder unterschiedlich sind und ein Wasserstoffatom, eine Alkylgruppe, eine Alkoxygruppe oder eine Arylgruppe, die einen Substituenten enthalten kann, angeben;
    ein o-Phenylendiaminderivat, das durch die Formel (10) dargestellt wird:
    Figure 00080001
    worin R29, R30, R31 und R32 gleich oder unterschiedlich sind und eine Alkylgruppe, eine Alkoxygruppe, eine Arylgruppe, die einen Substituenten haben kann, oder ein Halogenatom angeben; und q, r, s und t gleich oder unterschiedlich sind und eine ganze Zahl von 1 bis 2 angeben;
    und ein m-Phenylendiaminderivat, das durch die Formel (11) dargestellt wird:
    Figure 00090001
    worin R33, R34, R35, R36 und R37 gleich oder unterschiedlich sind und eine Alkylgruppe, eine Alkoxygruppe, eine Arylgruppe, die einen Substituenten enthalten kann, ein Halogenatom, eine Aminogruppe oder eine N-substituierte Aminogruppe angeben; u, v, w und x gleich oder unterschiedlich sind und eine ganze Zahl von 0 bis 5 angeben; und y eine ganze Zahl von 0 bis 4 angibt;
    bei den obigen Bedingungen geeignet sind; auf diese Weise wurde die vorliegende Erfindung vollendet.
  • Das heißt, entsprechend dem einschichtigen elektrophotoempfindlichen Material der vorliegenden Erfindung enthält eine organische photoempfindliche Schicht, die auf einem leitfähigen Substrat angeordnet ist, ein elektrische Ladung erzeugendes Material, das mindestens ein Material, ausgewählt aus metallfreien Metallocyaninpigmenten und Bisazopigmenten, ist, ein Elektronen übertragendes Material, das ein Diphenochinon-Derivat, das durch die Formel (12) dargestellt wird, umfasst:
    Figure 00100001
    worin R37, R38, R39 und R40 gleich oder unterschiedlich sind und ein Wasserstoffatom, eine Alkylgruppe, eine Alkoxygruppe, eine Arylgruppe oder eine Aralkylgruppe angeben, mindestens eine Sorte der oben genannten sechs Sorten der Lochübertragungsmaterialien und mindestens ein Polycarbonat des Bisphenol-C-Typs aus der Repetiereinheit, die durch die Formel (1) dargestellt wird:
    Figure 00100002
    worin RA und RB gleich oder unterschiedlich sind und ein Wasserstoffatom oder eine Alkylgruppe mit 1 bis 3 Kohlenstoffatomen angeben; RC und RD gleich oder unterschiedlich sind und eine Alkylgruppe mit 1 bis 3 Kohlenstoffatomen angeben; und RE und RF gleich oder unterschiedlich sind und ein Wasserstoffatom, eine Alkylgruppe mit 1 bis 3 Kohlenstoffatomen oder ein Halogenatom angeben;
    ein Polycarbonat des Bisphenol-Z-Typs, das einen Substituenten enthält, aus einer Repetiereinheit, die durch die Formel (2) dargestellt wird:
    Figure 00110001
    worin RG und RH gleich oder unterschiedlich sind und eine Alkylgruppe mit 1 bis 3 Kohlenstoffatomen angeben; und RI und RJ gleich oder unterschiedlich sind und ein Wasserstoffatom, eine Alkylgruppe mit 1 bis 3 Kohlenstoffatomen oder ein Halogenatom angeben;
    ein Polycarbonat des Bisphenol-Z-Typs aus einer Repetiereinheit, die durch die Formel (3) dargestellt wird:
    Figure 00110002
    und ein Polycarbonat des Bisphenol-C-Copolymer-Typs aus zwei Sorten von Repetiereinheiten, die durch die Formel (4)
    Figure 00120001
    worin RK und RL gleich oder unterschiedlich sind und ein Wasserstoffatom oder eine Alkylgruppe mit 1 bis 3 Kohlenstoffatomen angeben und RK und RL unter Bildung eines Rings aneinander binden können; RM und RN gleich oder unterschiedlich sind und eine Alkylgruppe mit 1 bis 3 Kohlenstoffatomen angeben; RO und RP gleich oder unterschiedlich sind und ein Wasserstoffatom, eine Alkylgruppe mit 1 bis 3 Kohlenstoffatomen oder ein Halogenatom angeben; und die Formel (5) dargestellt werden:
    Figure 00120002
    worin RQ und RR gleich oder unterschiedlich sind und ein Wasserstoffatom, eine Alkylgruppe mit 1 bis 3 Kohlenstoffatomen oder eine Arylgruppe, die einen Substituenten haben kann, angeben; und RQ und RR unter Bildung eines Rings aneinander binden können; und RS, RT, RU, RV, RW, RX, RY und RZ gleich oder unterschiedlich sind und ein Wasserstoffatom, eine Alkylgruppe mit 1 bis 3 Kohlenstoffatomen oder ein Halogenatom angeben; als Bindeharz.
  • Wie oben beschrieben wurde, sind die obigen vier Sorten der Polycarbonate, die als Bindeharz im erfindungsgemäßen elektrophotoempfindlichen Material zu verwenden sind, einem herkömmlichen Polycarbonat des Bisphenol-A-Typs, das durch die Formel (A) dargestellt wird:
    Figure 00130001
    bezüglich der mechanischen Festigkeit überlegen.
  • Andererseits sind die Benzidinderivate, die durch die Formeln (6) bis (9) dargestellt werden, das o-Phenylendiamin-Derivat, das durch die Formel (10) dargestellt wird, und das m-Phenylendiamin-Derivat, das durch die Formel (11) dargestellt wird, die in Kombination mit dem obigen spezifischen Polycarbonat zu verwenden sind, bezüglich der Lochübertragungseigenschaften und der Kompatibilität, insbesondere der Kompatibilität mit den obigen vier Sorten an Polycarbonaten, überlegen. Daher werden sie in der photoempfindlichen Schicht gleichmäßig dispergiert. Zusätzlich haben alle Benzidinderivate, die durch die Formeln (6) bis (9) dargestellt werden, einen hohen Schmelzpunkt und daher kann die Glasübergangstemperatur der organischen photoempfindlichen Schicht erhöht werden. Darüber hinaus sind das o-Phenylendiamin-Derivat, das durch die Formel (10) dargestellt wird, und das m-Phenylendiamin-Derivat, das durch die Formel (11) dargestellt wird, bezüglich der obigen jeweiligen Charakteristika überlegen und ferner wird die Oberfläche der organischen photoempfindlichen Schicht durch Zusatz eines dieser zur Verringerung des Reibungskoeffizienten und zur Erhöhung des Verlustmoduls der ganzen Schicht modifiziert. Darüber hinaus kann die Abnutzungsbeständigkeit der organischen photoempfindlichen Schicht verbessert werden.
  • DETAILLIERTE BESCHREIBUNG DER ERFINDUNG
  • In dem erfindungsgemäßen elektrophotoempfindlichen Material umfassen Beispiele für die Alkylgruppe, die einer der Gruppen RA bis RZ in irgendeiner der Repetiereinheiten entspricht, welche durch die Formeln (1), (2), (4) und (5) dargestellt werden und die das Polycarbonat als Bindeharz bilden, Alkylgruppen mit 1 bis 3 Kohlenstoffatomen, z. B. Methyl (Me), Ethyl (Et), normal-Propyl (n-Pr), Isopropyl (i-Pr), usw.
  • Beispiele für das Halogenatom umfassen Chlor, Brom, Fluor, Iod, usw.
  • Für die Repetiereinheiten, die durch die Formeln (4) und (5) dargestellt werden, umfassen Beispiele des Rings, der durch Bindung der Substituenten RK und RL oder RQ und RR zusammen mit einem Kohlenstoffatom der Hauptkette, an das beide Substituenten gebunden sind, gebildet wird, Ringe mit 3 bis 7 Kohlenstoffatomen, z. B. ein Cyclopropanring, ein Cyclobutanring, ein Cyclopentanring, ein Cyclohexanring, ein Cycloheptanring, usw.
  • Für die Repetiereinheit, die durch die Formel (5) dargestellt wird, umfassen Beispiele für die Arylgruppe, die den Substituenten RQ und RR entspricht, eine Phenylgruppe, eine o-Terphenylgruppe, Naphthylgruppe, Anthrylgruppe, Phenanthrylgruppe, usw. Darüber hinaus umfassen Beispiele für den Substituenten, mit dem die Arylgruppe substituiert ist, eine Alkylgruppe, Alkoxygruppe, ein Halogenatom, usw. Der Substituent kann an irgendeiner Position der Arylgruppe substituiert sein.
  • Beispiele für das Bisphenol C-Polycarbonat aus der Repetiereinheit, die durch die Formel (1) dargestellt wird, umfassen die aus den Repetiereinheiten der folgenden Formeln (1-1) bis (1-5).
  • Figure 00150001
  • Figure 00160001

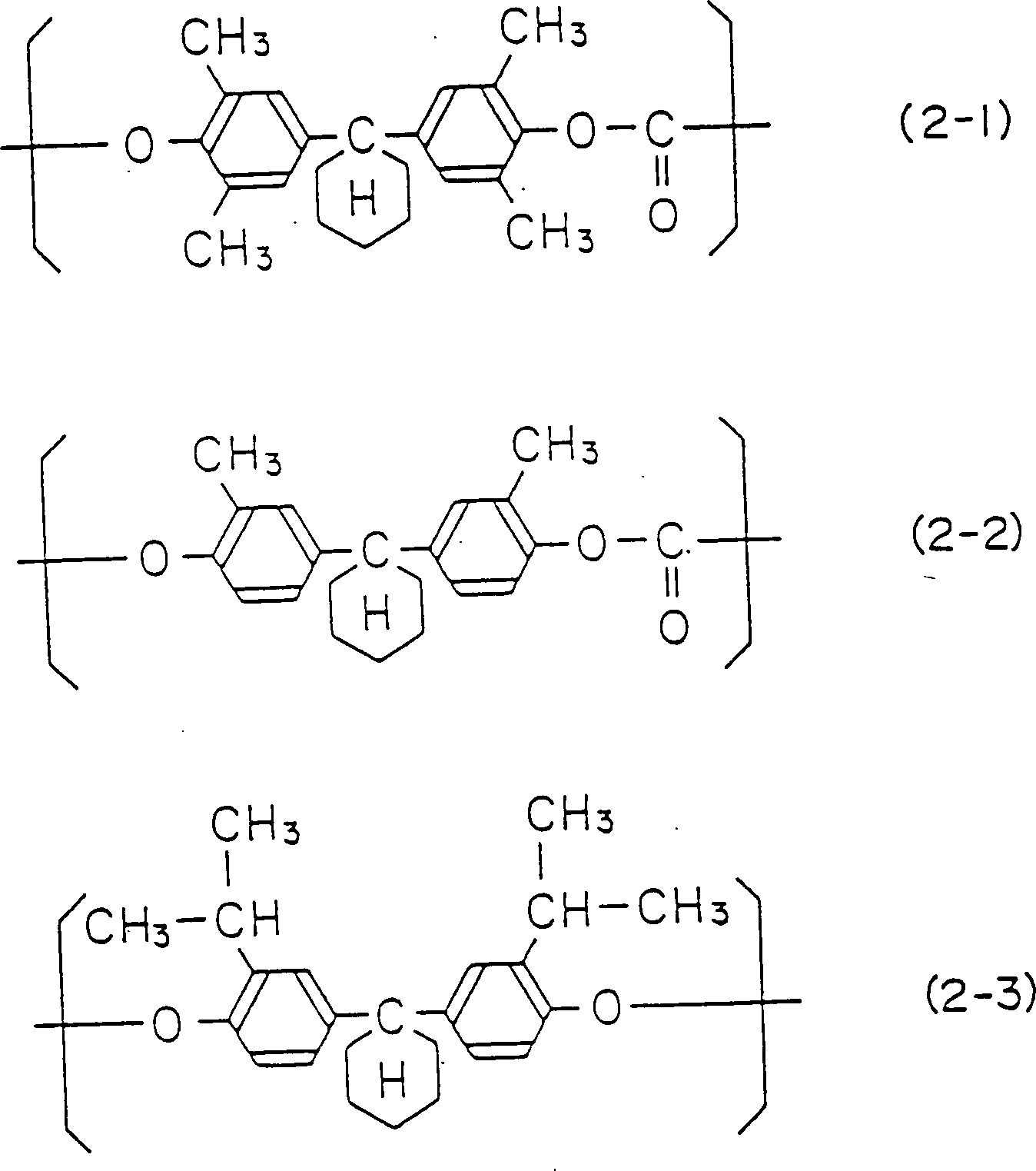

  • Beispiele für das Polycarbonat des Bisphenol-Z-Typs aus der Repetiereinheit, die durch die Formel (2) dargestellt wird, die einen Substituenten hat, umfassen die aus den Repetiereinheiten der folgenden Formeln (2-1) bis (2-5).
  • Figure 00170001
  • Figure 00180001
  • Beispiele für das Polycarbonat des Bisphenol-C-Copolymer-Typs, das zwei Sorten Repetiereinheiten, die durch die Formeln (4) und (5) dargestellt werden, gebildet wird, umfassen ein statistisches oder Block-Copolymer der Kombination von zwei Sorten, die durch die folgenden Formeln (4, 5-1) bis (4, 5-18) dargestellt werden. Im übrigen ist es bevorzugt, dass das Zusammensetzungsverhältnis (Molverhältnis) der Repetiereinheit, die durch die Formel (4) dargestellt wird, zu der, die durch die Formel (5) dargestellt wird, in einem Bereich von etwa 9:1 bis 3:7 liegt.

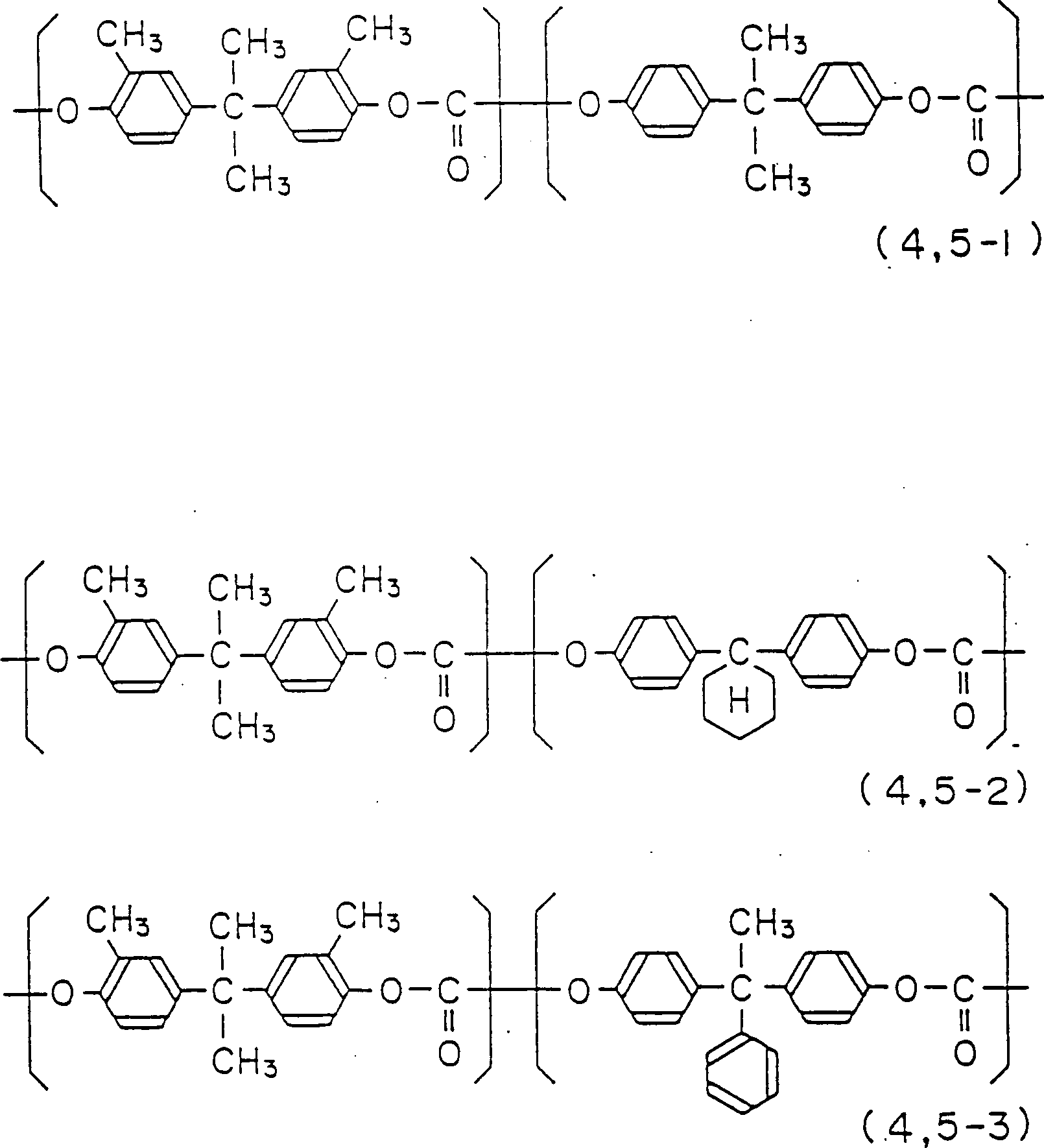

  • Figure 00190001
  • Figure 00200001
  • Figure 00210001
  • Figure 00220001
  • Figure 00230001
  • Figure 00240001
  • Es ist bevorzugt, dass das Viskositätsmittel der Polycarbonate, die durch die Formeln (1), (2) und (3) dargestellt werden, und des Polycarbonats als das Copolymer der Formeln (4) und (5) in einem Bereich von etwa 20.000 bis 50.000 liegt. Wenn das Molekulargewicht unter diesem Bereich liegt, sind die mechanischen Charakteristika wie z. B. Abnutzungsbeständigkeit (bzw. Verschleißbeständigkeit), usw. nicht ausreichend. Wenn es dagegen oberhalb dieses Bereichs liegt, kann das Polycarbonat nicht im Lösungsmittel gelöst werden und daher wird es schwierig, eine Beschichtungslösung zur Herstellung einer photoempfindlichen Schicht herzustellen.
  • Diese spezifischen Polycarbonate können allein oder als Kombination der genannten eingesetzt werden.
  • In dem Benzidinderivat, das durch eine der Formeln (6) bis (9) dargestellt wird, dem o-Phenylandiaminderivat, das durch die Formel (10) dargestellt wird, und dem m-Phenylandiaminderivat, das durch die Formel (11) dargestellt wird, die in der organischen photoempfindlichen Schicht als Lochübertragungsmaterial zusammen mit dem obigen spezifischen Polycarbonat enthalten sein sollen, umfassen Beispiele für die Alkylgruppe, die einer der Gruppen R1 bis R36 entspricht, Alkylgruppen mit 1 bis 6 Kohlenstoffatomen, z. B. normal-Butyl (n-Bu), Isobutyl (i-Bu), sekundäres Butyl (sec-Bu), tertiäres Butyl (tert-Bu), Pentyl, Hexyl, usw. zusätzlich zu den obigen Alkylgruppen mit 1 bis 3, Kohlenstoffatomen.
  • Beispiele für die Alkoxygruppe umfassen Alkoxygruppen mit 1 bis 6 Kohlenstoffatomen, z. B. eine Methoxygruppe, Ethoxygruppe, Propoxygruppe, t-Butoxygruppe, Pentyloxygruppe, Hexyloxygruppe, usw.
  • Beispiele für die Arylgruppe und Halogengruppe umfassen dieselben Gruppen wie die, die oben beschrieben wurden.
  • Beispiele für die N-substituierte Aminogruppe, die den Substituenten R33 bis R37 in der Formel (11) entspricht, umfassen eine Methylaminogruppe, Dimethylaminogruppe, Ethylaminogruppe, Diethylaminogruppe, usw.
  • Was das Benzidinderivat, das durch die Formel (6) dargestellt wird, unter den obigen Lochübertragungsmaterialien angeht, so sind zwei oder mehr Gruppen, z. B. eine Alkylgruppe oder eine Alkoxygruppe, an mindestens eine der vier äußeren Phenylgruppen substituiert. Da das Derivat im Vergleich zu einem herkömmlichen Benzidinderivat, das durch die Formel (B) dargestellt wird,
    Figure 00260001
    (siehe japanische Patentschrift Nr. 5-210099) einen hohen Schmelzpunkt hat, kann die Glasübergangstemperatur der photoempfindlichen Schicht durch Zusatz des Derivates (6) verbessert werden. Darüber hinaus ist das obige Benzidinderivat bezüglich der Kompatibilität, insbesondere der Kompatibilität mit dem spezifischen Polycarbonat überlegen. Unter diesen sind die, an die eine Alkylgruppe mit 3 oder mehr Kohlenstoffatomen an die andere Phenylgruppe als die Phenylgruppen, die zwei oder mehr Substituenten enthalten, unter den vier äußeren Phenylgruppen des Benzidinderivats substituiert ist, bezüglich der Kompatibilität mit dem spezifischen Polycarbonat überlegen und werden gleichmäßiger in der photoempfindlichen Schicht dispergiert.
  • Beispiele für das Benzidinderivat, das durch die Formel (6) dargestellt wird, umfassen Verbindungen, die durch die folgenden Formeln (6-1) bis (6-5) dargestellt werden.
  • Figure 00270001
  • Figure 00280001
  • Figure 00290001
  • Was das Benzidinderivat angeht, das durch die Formel (7) dargestellt wird, so können außerdem Arylgruppen wie z. B. eine Phenylgruppe, an mindestens zwei Phenylgruppen unter den äußeren vier Phenylgruppen substituiert sein; der Schmelzpunkt ist im Vergleich zu dem herkömmlichen Benzidinderivat, das durch die Formel (B) dargestellt wird, hoch und daher kann die Glasübergangstemperatur der organischen photoempfindlichen Schicht durch Zusatz desselben verbessert werden. Was das oben angeführte Benzidinderivat angeht, so ist die Ausbreitung des Systems konjugierter π-Elektronen im Vergleich zu dem herkömmlichen groß und daher sind auch die Lochübertragungseigenschaften verbessert. Darüber hinaus ist das oben genannte Benzidinderivat bezüglich der Anpassungsfähigkeit, insbesondere bezüglich der Kompatibilität mit dem spezifischen Polycarbonat, überlegen und daher wird es gleichmäßig in der photoempfindlichen Schicht dispergiert.

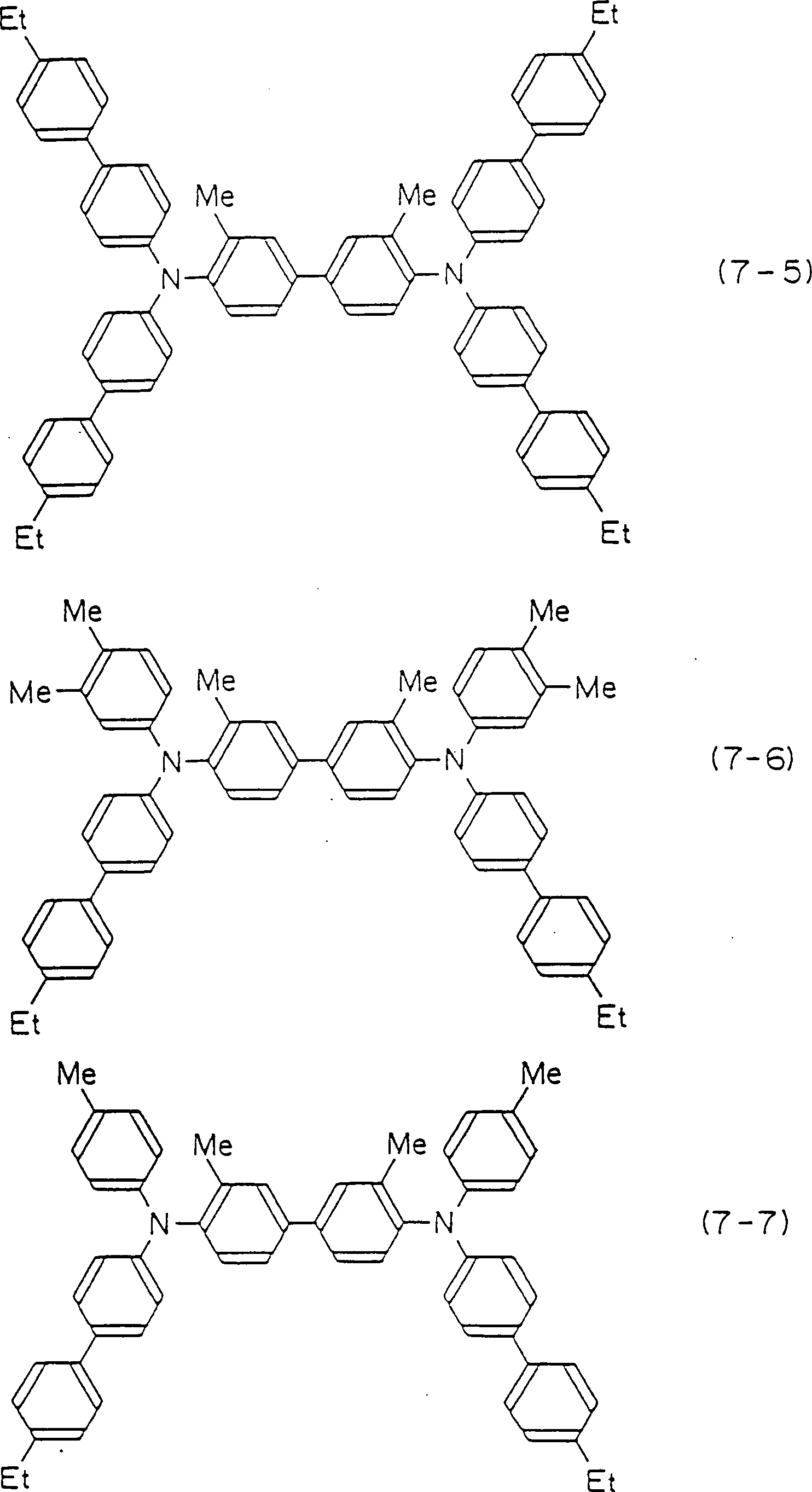

  • Beispiele für das Benzidinderivat, das durch die Formel (7) dargestellt wird, umfassen Verbindungen, die durch die folgenden Formeln (7-1) bis (7-7) dargestellt werden.
  • Figure 00300001
  • Figure 00310001
  • Figure 00320001
  • Was das Benzidinderivat angeht, das durch die Formel (8) dargestellt wird, so sind vier Arylgruppen am Biphenyl, das ein Gerüstzentrum darstellt, substituiert; der Schmelzpunkt ist im Vergleich zu dem herkömmlichen Benzidinderivat, das durch die Formel (B) dargestellt wird, hoch und daher kann die Glasübergangstemperatur der organischen photoempfindlichen Schicht durch Zugabe desselben verbessert werden. Unter diesen haben die, in denen Arylgruppen, z. B. eine Phenylgruppe, an mindestens eine der vier äußeren Phenylgruppen substituiert sind, einen höheren Schmelzpunkt und daher kann die Glasübergangstemperatur der photoempfindlichen Schicht weiter verbessert werden. Im übrigen ist das oben genannte Benzidinderivat bezüglich der Anpassungsfähigkeit, insbesondere der Kompatibilität mit dem spezifischen Polycarbonat, überlegen und daher wird es gleichmäßig in der photoempfindlichen Schicht dispergiert.
  • Beispiele für das Benzidinderivat, das durch die Formel (8) dargestellt wird, umfassen Verbindungen, die durch die folgenden Formeln (8-1) bis (8-4) dargestellt werden.

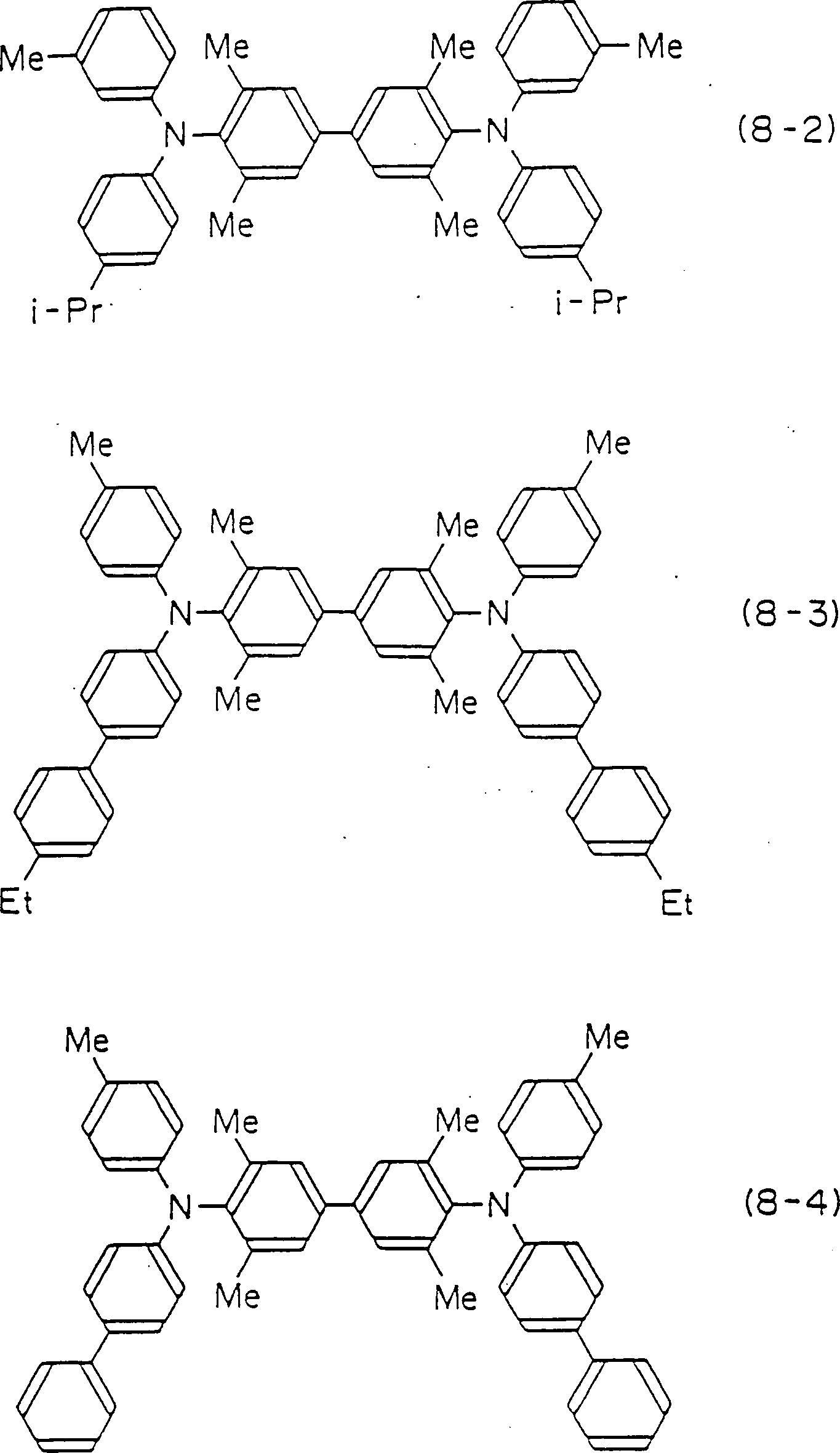

  • Figure 00330001
  • Figure 00340001
  • Was das Benzidinderivat angeht, das durch die Formel (9) dargestellt wird, so sind vier Alkylgruppen an das Biphenyl als seinem zentralen Gerüst substituiert und entsprechend ist der Schmelzpunkt im Vergleich zu dem herkömmlichen Benzidinderivat, das durch die Formel (B) dargestellt wird, erhöht und so kann die Glasübergangstemperatur der organischen photoempfindlichen Schicht verbessert werden. Da darüber hinaus die Substitutionspositionen der vier Alkylgruppen unsymmetrisch sind, ist das Benzidinderivat gegenüber dem Benzidinderivat, das durch die Formel (8) dargestellt wird, in der Anpassungsfähigkeit, insbesondere der Kompatibilität mit dem spezifischen Polycarbonat, ausgezeichnet und wird daher gleichmäßiger in der photoempfindlichen Schicht dispergiert.
  • Beispiele für das Benzidinderivat, das durch die Formel (9) dargestellt wird, umfassen Verbindungen, die durch die folgenden Formeln (9-1) bis (9-4) dargestellt werden.
  • Figure 00350001
  • Figure 00360001
  • Was das o-Phenylendiaminderivat, das durch die Formel (10) dargestellt wird, und das m-Phenylendiaminderivat, das durch die Formel (11) dargestellt wird, die oben beschrieben wurden, angeht, so wird die Oberfläche der organischen photoempfindlichen Schicht zur Verringerung des Reibungskoeffizienten und zur Erhöhung des Verlustmoduls der ganzen Schicht modifiziert, indem es zugesetzt wird. Daher kann die Abnutzungsbeständigkeit der organischen photoempfindlichen Schicht verbessert werden.
  • Wenn zwei oder mehr Substituenten oder Arylgruppen, z. B. Phenylgruppen, an mindestens eine der vier äußeren Phenylgruppen der beiden oben genannten Phenylendiaminderivate (10) und (11) substituiert sind, ist der Schmelzpunkt hoch und daher kann die Glasübergangstemperatur der organischen photoempfindlichen Schicht verbessert werden. Wenn darüber hinaus Arylgruppen an eine der vier äußeren Phenylgruppen substituiert sind, ist die Ausbreitung des Systems konjugierter π-Elektronen groß und daher werden auch die Lochübertragungseigenschaften verbessert.
  • Die beiden oben genannten Phenylendiaminderivate (10) und (11) sind ferner bezüglich der Anpassungsfähigkeit, insbesondere der Kompatibilität mit dem spezifischen Polycarbonat, wie es oben beschrieben wurde, hervorragend. Unter diesen sind die, in denen die Substitutionsposition des Substituenten an die äußeren vier Phenylgruppen nicht die 3-Position, sondern die 2-Position der Phenylgruppe ist, oder die, in denen Alkylgruppen mit 3 oder mehr Kohlenstoffatomen an mindestens eine der vier Phenylgruppen substituiert sind, bezüglich der Kompatibilität mit dem spezifischen Polycarbonat besonders ausgezeichnet. Daher werden sie in der photoempfindlichen Schicht gleichmäßig dispergiert.
  • Beispiele für das o-Phenylendiaminderivat, das durch die Formel (10) dargestellt wird, umfassen Verbindungen, die durch die folgenden Formeln (10-1) bis (10-4) dargestellt werden.
  • Figure 00380001
  • Figure 00390001
  • Beispiele für das m-Phenylendiaminderivat, das durch die Formel (11) dargestellt wird, umfassen Verbindungen, die durch die folgenden Formeln (11-1) bis (11-5) dargestellt werden.

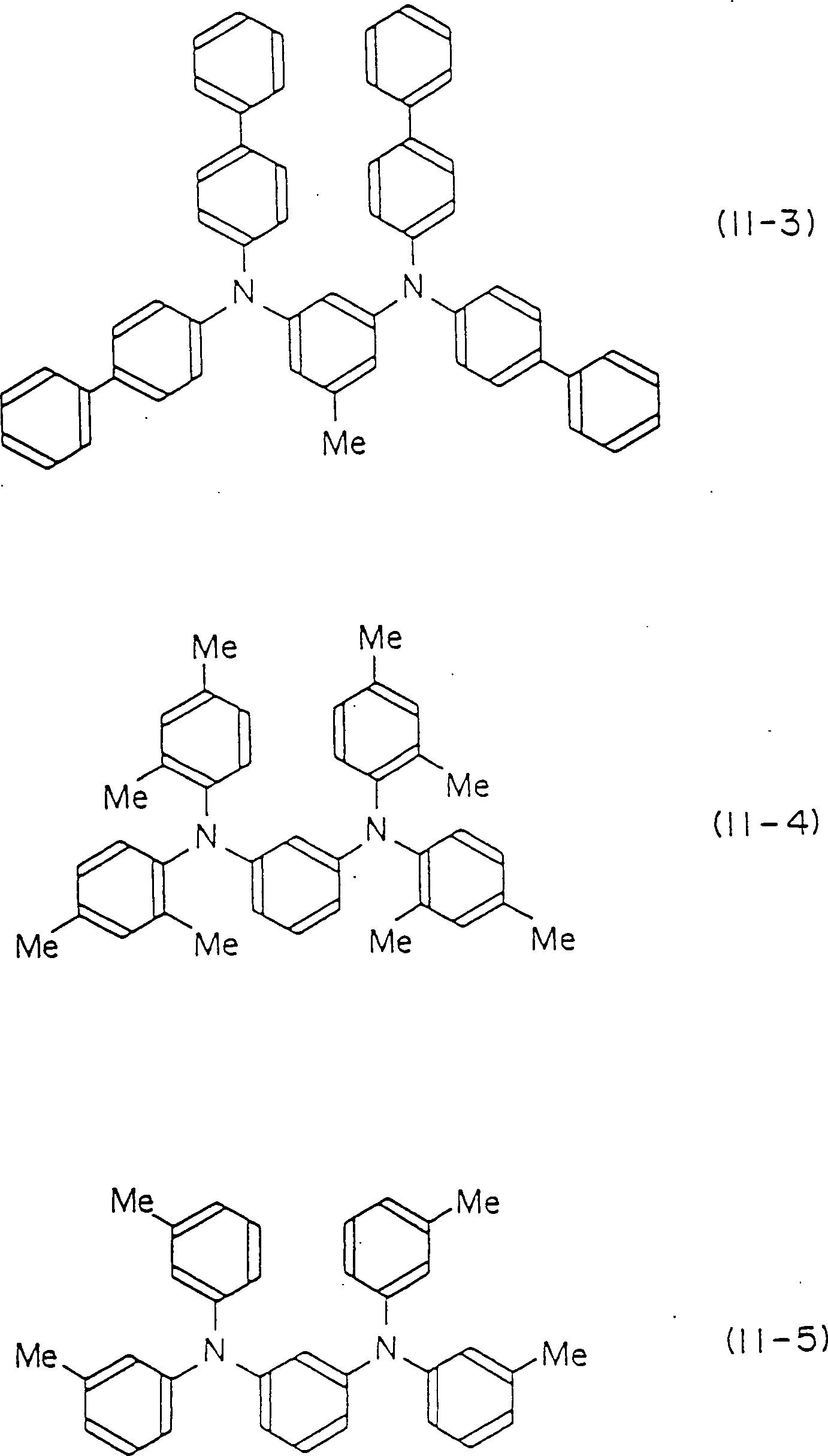

  • Figure 00400001
  • Figure 00410001
  • In dem elektrophotoempfindlichen Material der vorliegenden Erfindung ist die organische photoempfindliche Schicht, die auf dem leitfähigen Material auszubilden ist, ein einschichtiger Typ, bei dem das Lochübertragungsmaterial, das elektrische Ladung erzeugende Material und ein Elektronen übertragendes Material in derselben Schicht des obigen spezifischen Polycarbonats, das als Bindeharz zu verwenden ist, enthalten sind.
  • Das elektrophotoempfindliche Material, das die organische photoempfindliche Schicht des einschichtigen Typs hat, wird aufgrund seiner Struktur geeigneterweise als der positive Ladungstyp verwendet.
  • Das elektrische Ladung erzeugende Material, das in der vorliegenden Erfindung zu verwenden ist, umfasst Bisazopigmente und metallfreie Phthalocyaninpigmente. Diese elektrische Ladung erzeugenden Materialien können allein oder als Kombination verwendet werden, so dass das elektrophotoempfindliche Material eine Absorptionswellenlänge innerhalb eines gewünschten Bereichs hat.
  • Beispiele für das elektrische Ladung erzeugende Material, das für das organische photoempfindliche Material mit einer Empfindlichkeit innerhalb des Wellenlängenbereichs von 700 nm oder mehr hat, das für digital-optische Bilderzeugungsapparaturen unter Verwendung einer Lichtquelle wie z. B. eines Halbleiterlasers (z. B. Laserstrahldrucker, Faksimile, usw.) verwendet wird, umfassen metallfreies Phthalocyanin des X-Typs. Da diese Phthalocyaninpigmente hervorragend zu dem oben beschriebenen Lochübertragungsmaterial passen, hat ein elektrophotoempfindliches Material unter Verwendung beider Materialien in Kombination eine hohe Empfindlichkeit innerhalb des obigen Wellenlängenbereichs und kann geeigneterweise für digital-optische Bilderzeugungsapparaturen verwendet werden.
  • Andererseits umfassen elektrische Ladung erzeugende Materialien, die für das organische photoempfindliche Material mit Empfindlichkeit im sichtbaren Bereich, das für eine analog-optische Bilderzeugungsapparatur unter Verwendung einer weißen Lichtquelle wie z. B. einer Halogenlampe verwendet wird (z. B. elektrostatische Kopiergeräte) geeignet sind, vorzugsweise Bisazopigmente. Da diese Bisazopigmente hervorragend mit dem obigen Lochübertragungsmaterial zusammenpassen, hat ein elektrophotoempfindliches Material, das beide Materialien in Kombination verwendet, eine hohe Empfindlichkeit innerhalb des obigen Wellenlängenbereichs und kann geeigneterweise für eine analog-optische Bilderzeugungsapparatur verwendet werden.
  • Das Diphenochinon-Derivat des erfindungsgemäßen Materials ist nicht nur hinsichtlich der Elektronen übertragenden Eigenschaften hervorragend, sondern auch dahingehend, dass es mit den obigen zwei Sorten an elektrische Ladung erzeugenden Materialien, sechs Sorten an Lochübertragungsmaterialien und spezifischen Polycarbonaten zusammenpasst. Es hat insbesondere die Wirkung, im Belichtungsverfahren des photoempfindlichen Materials Elektronen aus dem elektrische Ladung erzeugenden Material abzuziehen, daher ist die Effizienz bei der Erzeugung elektrischer Ladung in dem elektrische Ladung erzeugenden Material verbessert und das Restpotential erniedrigt. Außerdem wird das Diphenochinon-Derivat kein Träger einfangen, was sechs Sorten an Lochübertragungsmaterialien daran hindert, Elektronen zu übertragen. Daher wird es möglich, eine höhere Empfindlichkeit in der photoempfindlichen Schicht des einschichtigen Typs, bei dem beide Materialien in derselben Schicht dispergiert sind, zu erzielen. Zur Zeit der Belichtung wird nicht nur das elektrische Ladung erzeugende Material, sondern auch das Lochübertragungsmaterial angeregt, einen angeregten Singulett-Zustand mit hoher Reaktivität zu bilden. Allerdings hat das Diphenochinon-Derivat einen Löscheffekt und schreckt das angeregte Lochübertragungsmaterial ab. Daher hindert es das Lochübertragungsmaterial in der photoempfindlichen Schicht des einschichtigen Typs daran, sich zu verschlechtern oder abzubauen und verbessert insbesondere die Stabilität des photoempfindlichen Materials.
  • Beispiele für das Diphenochinon-Derivat, das durch die Formel (12) dargestellt wird, umfassen Verbindungen, die durch die folgenden Formeln (12-1) bis (12-2) dargestellt werden.
  • Figure 00440001
  • Im elektrophotoempfindlichen Material der vorliegenden Erfindung können die obigen spezifischen Polycarbonate auch in Kombination mit verschiedenen Bindeharzen, die bisher für die organische photoempfindliche Schicht verwendet wurden, eingesetzt werden. Beispiele für das andere Bindeharz umfassen thermoplastische Harze wie z. B. Styrol-Polymere, Styrol-Butadien-Copolymer, Styrol-Acrylonitril-Copolymer, Styrol-Maleinsäure-Copolymer, Acryl-Copolymer, Styrol-Acrylsäure-Copolymer, Polyethylen, Ethylen-Vinylacetat-Copolymer, chloriertes Polyethylen, Polyvinylchlorid, Polypropylen, Ionomere, Vinylchlorid-Vinylacetat-Copolymer, Polyester, Alkydharz, Polyamid, Polyurethan, anderes Polycarbonat als die oben beschriebenen, Polyarylat, Polysulfon, Diarylphthalatharz, Ketonharz, Polyvinylbutyralharz, Polyetherharz, Polyesterharz, usw.; vernetzende wärmehärtbare Harze wie z. B. Silikonharz, Epoxyharz, Phenolharz, Harnstoffharz, Melaminharz, usw.; photohärtende Harze wie z. B. Epoxyacrylat, Urethanacrylat usw. Diese Bindeharze können allein oder in Kombination verwendet werden. Geeignete Harze sind Styrolpolymere, Acrylpolymere, Styrol-Acryl-Copolymer, Polyester, Alkydharz, anderes Polycarbonat als die oben beschriebenen oder Polyarylat.
  • Darüber hinaus können in der vorliegenden Erfindung andere Lochübertragungsmaterialien, die bisher bekannt waren, zusammen mit den obigen sechs Sorten an Lochübertragungsmaterialien verwendet werden. Beispiele für das Lochübertragungsmaterial umfassen Stickstoff-enthaltende cyclische Verbindungen und kondensierte polycyclische Verbindungen wie z. B. Oxadiazol-Verbindungen (z. B. 2,5-Di(methylaminophenyl)-1,3,4-oxadiazol), Styryl-Verbindungen (z. B. 9-(4-Diethylaminostyryl)anthracen), Carbazol-Verbindungen (z. B. Polyvinylcarbazol), andere Diamin- Verbindungen als die obigen sechs Sorten an Diamin-Verbindungen, organische Polysilanverbindungen, Pyrazolin-Verbindungen (z. B. 1-Phenyl-3-(p-dimethylaminophenyl)pyrazolin), Hydrazon-Verbindungen, Triphenylamin-Verbindungen, Indol-Verbindungen, Oxazol-Verbindungen, Isooxazol-Verbindungen, Thiazol-Verbindungen, Thiadiazol-Verbindungen, Imidazol-Verbindungen, Pyrazol-Verbindungen, Triazol-Verbindungen, usw. Diese Lochübertragungsmaterialien können allein oder als Kombination der genannten eingesetzt werden.
  • Darüber hinaus können in die photoempfindliche Schicht verschiedene Additive, die allgemein bekannt sind, z. B. Inhibitoren einer Verschlechterung (z. B. Antioxidantien, Radikal-Einfangmittel, Singulett-Abschreckmittel, Ultraviolett-Absorptionsmittel, usw.), Erweichungsmittel, Weichmacher, Oberflächen-Modifizierungsmittel, Füllstoffe, Verdickungsmittel, Dispersionsstabilisatoren, Wachs, Akzeptoren, Donoren, usw., formuliert werden, ohne die elektrophotographischen Charakteristika zu beeinträchtigen. Die Menge dieser zuzusetzenden Additive kann dieselbe sein, wie sie in einer herkömmlichen Technik verwendet wird. Beispielsweise ist es bevorzugt, dass ein sterisch behindertes phenolisches Antioxidans in einer Menge von etwa 0,1 bis 50 Gewichtsteilen, bezogen auf 100 Gewichtsteile des Bindeharzes, formuliert wird.
  • Um die Empfindlichkeit der photoempfindlichen Schicht zu verbessern, können bekannte Sensibilisierungsmittel wie z. B. Terphenyl, Halogennaphthochinone, Acenaphthylen in Kombination mit dem elektrische Ladung erzeugenden Material verwendet werden.
  • Als das leitfähige Substrat, das für das photoempfindliche Material der vorliegenden Erfindung zu verwenden ist, können verschiedene Materialien mit Leitfähigkeit verwendet werden; Beispiele dafür umfassen Metalle wie z. B. Eisen, Aluminium, Kupfer, Zinn, Platin, Silber, Vanadium, Molybdän, Chrom, Kadmium, Titan, Nickel, Palladium, Indium, Stainless Steel, Messing, usw.; Kunststoffmaterialien, die mit dem obigen Metall dampfbeschichtet oder laminiert sind; Glasmaterialien, die mit Aluminiumiodid, Zinnoxid, Indiumoxid beschichtet sind.
  • Das leitfähige Substrat kann in Form einer Folie oder einer Trommel hergestellt sein. Das Substrat selbst kann Leitfähigkeit besitzen oder nur die Oberfläche des Substrats kann Leitfähigkeit besitzen. Es ist bevorzugt, dass das leitfähige Substrat bei Verwendung ausreichende mechanische Festigkeit hat.
  • Das photoempfindliche Material des einschichtigen Typs der vorliegenden Erfindung wird gebildet, indem eine Beschichtungslösung, die durch Lösen oder Dispergieren eines Bindeharzes, eines elektrische Ladung erzeugenden Materials und eines Lochübertragungsmaterials und, falls erforderlich, eines Elektronen übertragenden Materials in einem geeigneten Lösungsmittel erhalten wird, aufgebracht wird, gefolgt von einem Trocknen gebildet (so genanntes Lösungsbeschichtungsverfahren).
  • Im photoempfindlichen Material des einschichtigen Typs ist es bevorzugt, dass das elektrische Ladung erzeugende Material in einer Menge von 0,5 bis 20 Gewichtsteilen, insbesondere 0,5 bis 10 Gewichtsteilen, bezogen auf 100 Gewichtsteile des Bindeharzes, zugemischt wird.
  • Vorzugsweise kann das Lochübertragungsmaterial in einer Menge von 5 bis 200 Gewichtsteilen, insbesondere 30 bis 150 Gewichtsteilen, bezogen auf 100 Gewichtsteile des Bindeharzes, zugemischt werden.
  • Es ist bevorzugt, dass das Elektronen übertragende Material in einer Menge von 5 bis 100 Gewichtsteilen, insbesondere von 10 bis 80 Gewichtsteilen, bezogen auf 100 Gewichtsteile des Bindeharzes, zugemischt werden kann.
  • Wenn nur eine oder mehrere der obigen vier Sorten spezifischer Polycarbonate als Bindeharz verwendet wird, ist der Anteil des Bindeharzes der des spezifischen Polycarbonats selbst. Wenn dieses in Kombination mit einem anderen Bindeharz verwendet wird, ist der Anteil des Bindeharzes die Gesamtmenge aus dem spezifischen Polycarbonat und dem anderen Bindeharz.
  • Wenn eine oder mehrere der obigen sechs Sorten als Lochübertragungsmaterial verwendet wird/werden, ist entsprechend der Anteil des Lochübertragungsmaterials der der sechs Sorten an Lochübertragungsmaterialien. Wenn es in Kombination mit dem anderen Lochübertragungsmaterial verwendet wird, ist der Anteil des Lochübertragungsmaterials die Gesamtmenge der Lochübertragungsmaterialien.
  • Die Dicke des photoempfindlichen Materials des einschichtigen Typs ist vorzugsweise 5 bis 50 μm, bevorzugter 10 bis 40 μm.
  • Zwischen dem leitfähigen Substrat und der photoempfindlichen Schicht kann eine Sperrschicht derart ausgebildet sein, dass sie die Charakteristika des photoempfindlichen Materials nicht beeinträchtigt. Auf der Oberfläche des photoempfindlichen Materials kann eine Schutzschicht ausgebildet sein.
  • Wenn die photoempfindliche Schicht durch das Auftragungsverfahren gebildet wird, können das elektrische Ladung erzeugende Material, das elektrische Ladung übertragende Material und das Bindeharz mit einem geeigneten Lösungsmittel unter Anwendung eines bekannten Verfahrens, z. B. einer Walzenmühle, einer Kugelmühle, eines Attritors, eines Farbschüttlers, einer Ultraschalldispergiervorrichtung, usw., dispergiert und vermischt werden, dann kann die resultierende Lösung unter Verwendung bekannte Mittel aufgetragen und anschließend getrocknet werden.
  • Als Lösungsmittel zur Herstellung einer Dispersionslösung können verschiedene organische Lösungsmittel verwendet werden; Beispiele dafür umfassen Alkohole wie Methanol, Ethanol, Isopropanol, Butanol, usw.; aliphatische Kohlenwasserstoffe wie z. B. n-Hexan, Octan, Cyclohexan, usw.; aromatische Kohlenwasserstoffe wie z. B. Benzol, Toluol, Xylol, usw.; halogenierte Kohlenwasserstoffe wie z. B. Dichlormethan, Dichlorethan, Tetrachlorkohlenstoff, Chlorbenzol, usw.; Ether wie Dimethylether, Diethylether, Tetrahydrofuran, Ethylenglycoldimethylether, Diethylenglycoldimethylether, usw.; Ketone wie Aceton, Methylethylketon, Cyclohexanon, usw.; Ester wie Ethylacetat, Methylacetat, usw.; Dimethylformaldehyd, Dimethylformamid, Dimethylsulfoxid, usw. Diese Lösungsmittel können allein oder als Kombination eingesetzt werden.
  • Um die Dispergierbarkeit des elektrische Ladung übertragenden Materials und des elektrische Ladung erzeugenden Materials wie auch die Glätte der Oberfläche der photoempfindlichen Schicht zu verbessern, können oberflächenaktive Mittel, Egalisiermittel, usw. verwendet werden.
  • BEISPIELE
  • Die folgenden Beispiele und Vergleichsbeispiele erläutern die vorliegende Erfindung im Detail
    (Photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle).
  • Beispiele 1 bis 40
  • 5 Gewichtsteile eines Phthalocyaninpigments (elektrische Ladung erzeugendes Material, CGM) und 50 Gewichtsteile eines Benzidinderivats (Lochübertragungsmaterial, HTM), dargestellt durch die Formel (6), und, wenn notwendig, 30 Gewichtsteile eines vorbestimmten Elektronen übertragenden Materials (ETM) wurden zusammen mit 100 Gewichtsteilen eines Polycarbonats vom Bisphenol-C-Typ (Bindeharz), dargestellt durch die oben beschriebenen Verbindungen Nr. (1-1) bis (1-5), zu 800 Gewichtsteilen Tetrahydrofuran gegeben und das Gemisch wurde 50 Stunden lang unter Verwendung einer Kugelmühle vermischt und dispergiert, um so eine Beschichtungslösung für eine photoempfindliche Schicht des einschichtigen Typs herzustellen. Dann wurde diese Beschichtungslösung unter Verwendung eines Tauchbeschichtungsverfahrens auf ein Aluminiumrohr aufgebracht, worauf eine Trocknung bei 100°C in heißer Luft für 60 Minuten folgte, um ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle herzustellen, das eine photoempfindliche Schicht des einschichtigen Typs mit einer Dicke von etwa 15 bis 20 μm hatte.
  • Darüber hinaus liegt das Viskositätsmittel der obigen entsprechenden verwendeten Polycarbonate im Bereich von 20.000 bis 25.000.
  • Vergleichsbeispiel 1
  • In der gleichen Weise wie in den Beispielen 1 bis 40 beschrieben, außer dass 50 Gewichtsteile eines Carbazolhydrazon-Derivats, dargestellt durch die Formel (C):
    Figure 00510001
    als Lochübertragungsmaterial verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 2
  • In der gleichen Weise wie in den Beispielen 1 bis 40 beschrieben, außer dass 100 Gewichtsteile eines Polycarbonats des Bisphenol-A-Typs, dargestellt durch die Formel (A), als Bindeharz verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt. Das Viskositätsmittel des verwendeten Polycarbonats des Bisphenol-A-Typs liegt im selben Bereich wie bei den Beispielen (d.h. 20.000 bis 25.000).
  • Vergleichsbeispiel 3
  • In der gleichen Weise wie in den Beispielen 1 bis 40 beschrieben, außer dass 50 Gewichtsteile eines herkömmlichen Benzidinderivats, das durch die Formel (B) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Konkrete Verbindungen des Lochübertragungsmaterials (HTM), Elektronen übertragenden Materials (ETM) und Bindeharzes, die in den obigen jeweiligen Beispielen und Vergleichsbeispielen verwendet wurden, sind in den Tabellen 1 bis 5 dargestellt, wobei die Verbindungsnummern der oben beschriebenen Ausführungsformen verwendet werden. Als Phthalocyaninpigment wurden außerdem zwei Sorten (d.h. metallfreies Phthalocyanin des X-Typs und Oxotitanylphthalocyanin) verwendet. Die Art des Phthalocyaninpigments, das in den entsprechenden Beispielen und Vergleichsbeispielen zu verwenden ist, ist unter Verwendung der folgenden Symbole in den Tabellen 1 bis 5 dargestellt.
    X: metallfreies Phthalocyanin des X-Typs
    Ti: Oxotitanylphthalocyanin
  • Beispiele, die in den Tabellen 1 bis 5 mit einem Stern gekennzeichnet sind, liegen außerhalb des beanspruchten Schutzumfangs der vorliegenden Erfindung.
  • Die einschichtigen photoempfindlichen Materialien der obigen entsprechenden Beispiele und Vergleichsbeispiele wurden den folgenden Tests unterzogen und es wurden ihre Charakteristika beurteilt.
  • Test I auf Photosensitivität
  • Unter Verwendung eines Trommel-Sensitivitäts-Testgeräts, hergestellt von GENTEC Co., wurde an die Oberfläche des photoempfindlichen Materials der entsprechenden Beispiele und Vergleichsbeispiele unter Aufladung der Oberfläche mit +700 V eine Spannung angelegt. Dann wurde monochromatisches Licht [Wellenlänge: 780 nm (Halbwertsbreite: 20 nm), Lichtintensität: 16 μW/cm2] aus weißem Licht einer Halogenlampe als Belichtungslichtquelle durch ein Bandpassfilter auf die Oberfläche des photoempfindlichen Materials gestrahlt (Bestrahlungszeit: 80 ms). Darüber hinaus wurde das Oberflächenpotential zu der Zeit, zu der 30 ms ab Beginn der Belichtung vergangen waren, als Potential nach Belichtung VL (V) gemessen.
  • Test I auf Wiederholungscharakteristika
  • Ein photoempfindliches Material der entsprechenden Beispiele und Vergleichsbeispiele wurde in eine Abbildungseinheit eines Faksimiles für Normalpapier (Modell LDC-650, hergestellt von Mita Industrial Co., Ltd.) eingepasst und nachdem das Bild 10.000 mal erzeugt worden war, wurden das Anfangs-Oberflächenpotential VO (V) und das Potential nach Belichtung VL, (V) unter Verwendung des obigen Trommel-Sensitivitäts-Testgeräts gemessen. Dann wurde die Änderung des gemessenen Wertes im Vergleich zum Anfangswert bestimmt (d.h. Δ VO (V) und Δ VL (V)). Der hier verwendete Anfangswert meint einen Wert, bevor das Bild wiederholt gebildet wurde. Das Potential nach Belichtung VL (V) meint ein gemessenes Resultat des obigen Photosensitivitäts-Tests.
  • Test I auf Abnutzungsbeständigkeit
  • Ein photoempfindliches Material der entsprechenden Beispiele und Vergleichsbeispiele wurde in einer Abbildungseinheit des obigen Faksimile für Normalpapier eingepasst und nach 150.000-maligem Drehen, ohne dass Papier durch es hindurchging, wurde jeweils die Änderung der Filmdicke der organischen photoempfindlichen Schicht bestimmt. Die obigen Resultate sind in den Tabellen 1 bis 5 angegeben.
  • TABELLE 1
    Figure 00550001

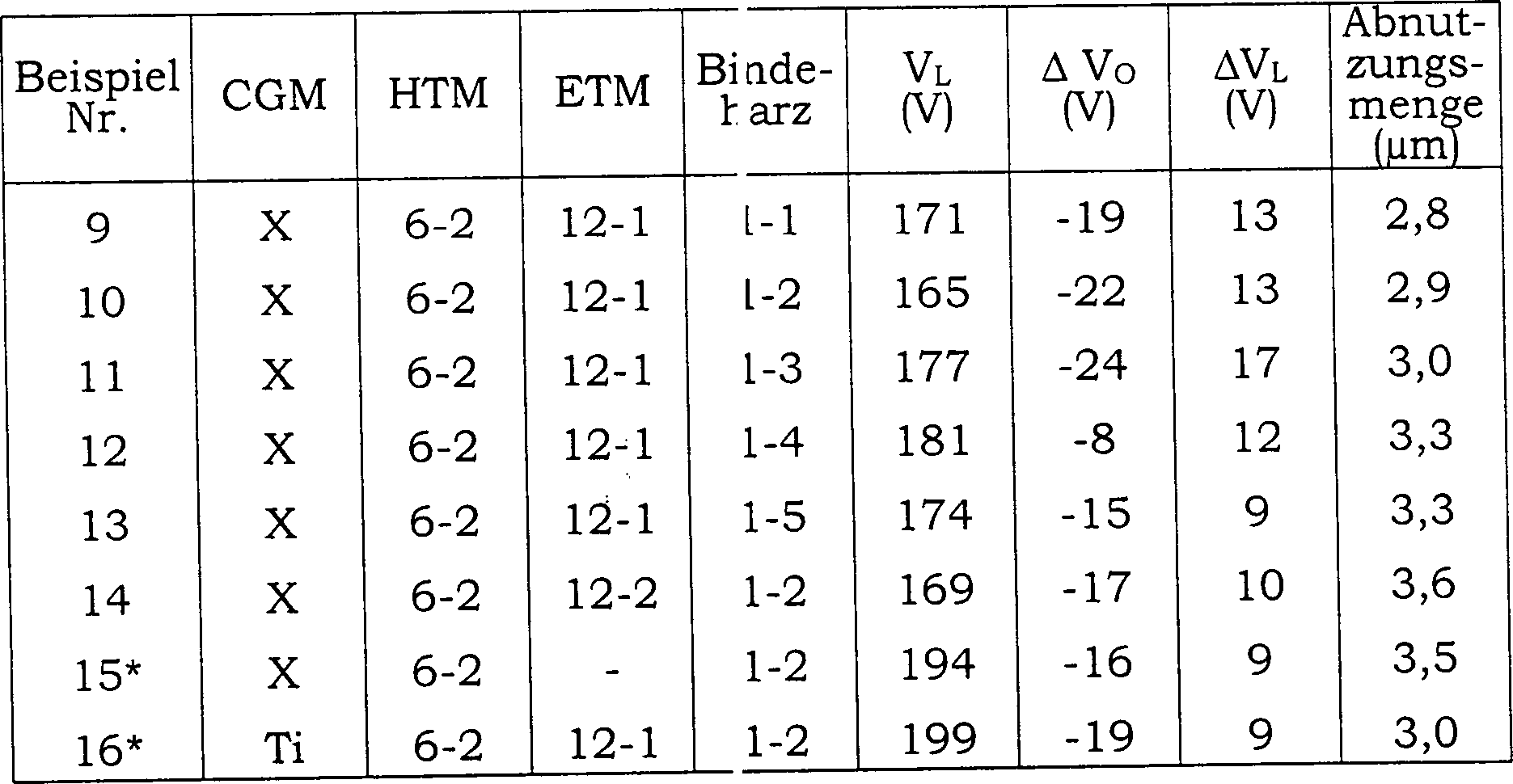

  • TABELLE 2
    Figure 00550002
  • TABELLE 3
    Figure 00560001

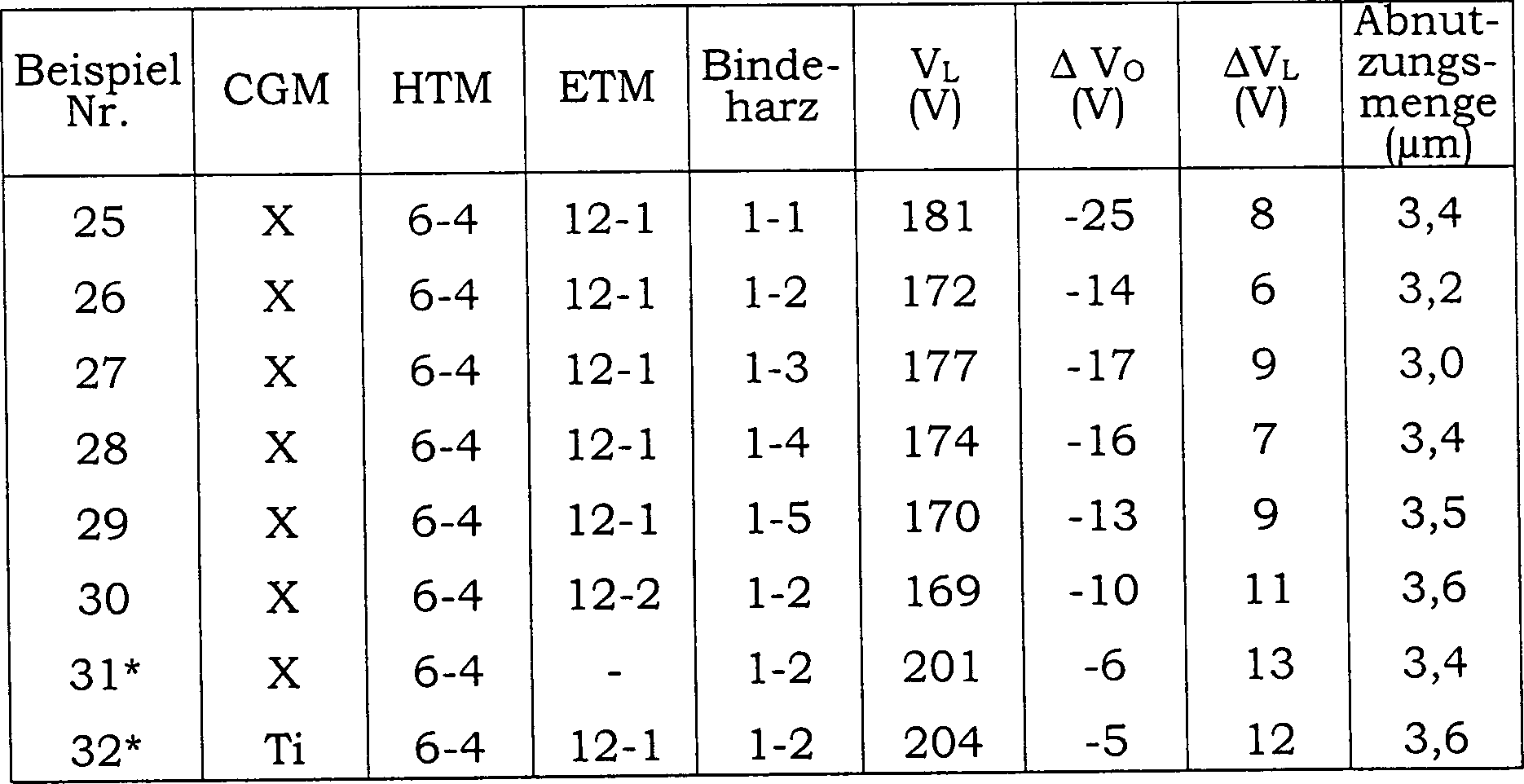

  • TABELLE 4
    Figure 00560002

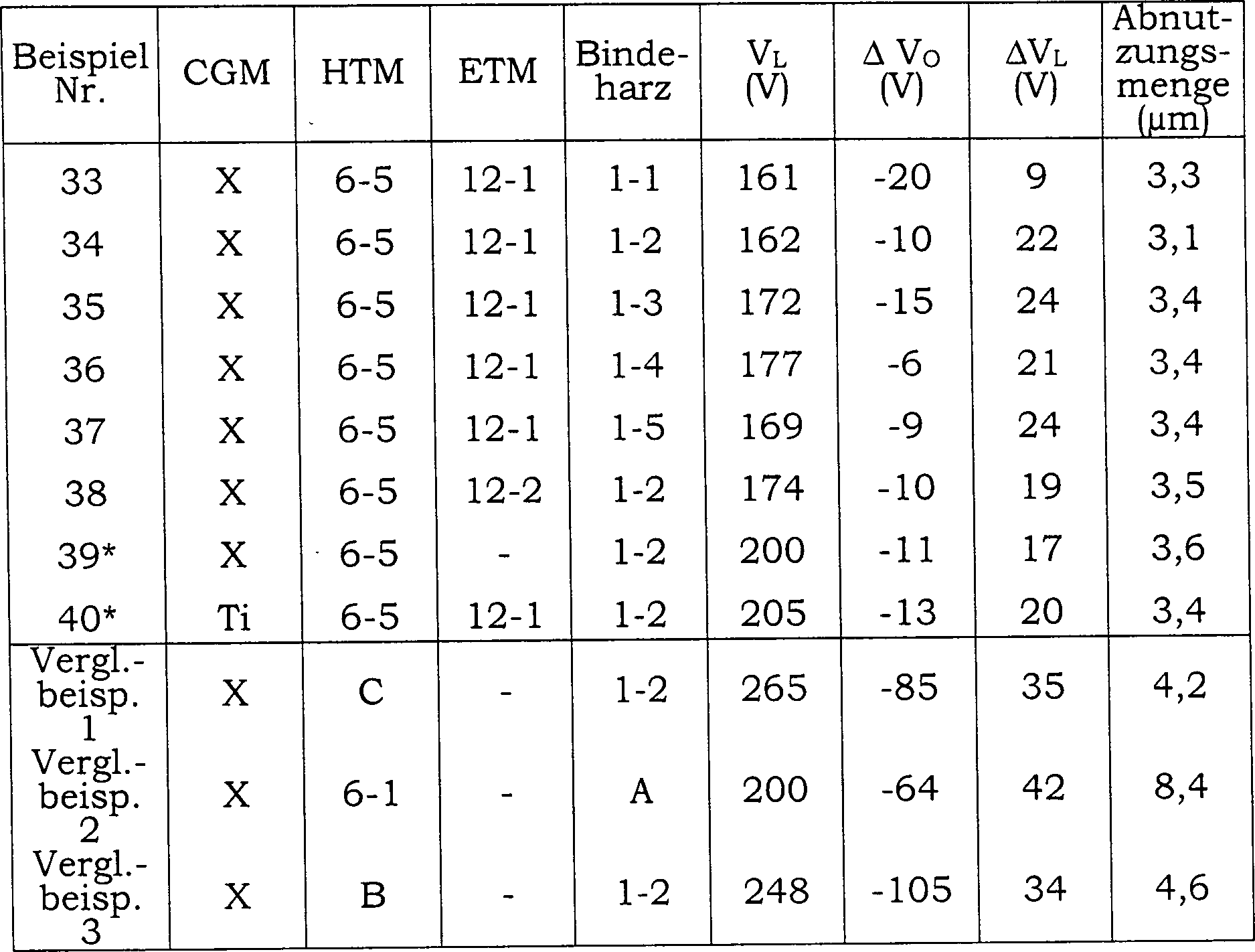

  • TABELLE 5
    Figure 00570001
  • In der gleichen Weise, wie es in den Beispielen 1 bis 40 beschrieben wurde, außer dass 50 Gewichtsteile eines Benzidinderivats, das durch die Formel (7) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde jeweils photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 4
  • In der gleichen Art wie in den Beispielen 41 bis 96 beschrieben, außer dass 50 Gewichtsteile eines Carbazol-Hydrazonderivats, das durch die Formel (C) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 5
  • In der gleichen Weise, wie in den Beispielen 41 bis 96 beschrieben, außer dass 100 Gewichtsteile desselben Polycarbonats des Bisphenol-A-Typs, das durch die Formel (A) dargestellt wird, als Bindeharz verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 6
  • In der gleichen Weise, wie es in den Beispielen 41 bis 96 beschrieben ist, außer dass 50 Gewichtsteile eines herkömmlichen Benzidinderivats, das durch die Formel (B) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Konkrete Verbindungen des Lochübertragungsmaterials, des Elektronen übertragenden Materials und des Bindeharzes, die in den obigen entsprechenden Beispielen und Vergleichsbeispielen verwendet wurden, sind in den Tabellen 6 bis 12 gezeigt, wobei die Verbindungsnummern der oben beschriebenen Ausführungsformen verwendet wurden.
  • Das photoempfindliche Material des einschichtigen Typs der entsprechenden Beispiele und Vergleichsbeispiele wurde dem obigen jeweiligen Test I unterzogen, ihre Charakteristika wurden beurteilt. Die Resultate sind in den Tabellen 6 bis 12 angegeben, wobei die Beispiele, die mit einem Stern gekennzeichnet sind, außerhalb des Rahmens der Erfindung, wie sie beansprucht ist, liegen.
  • TABELLE 6
    Figure 00590001
  • TABELLE 7
    Figure 00590002
  • TABELLE 8
    Figure 00600001
  • TABELLE 9
    Figure 00600002
  • TABELLE 10
    Figure 00610001
  • TABELLE 11
    Figure 00610002
  • TABELLE 12
    Figure 00620001
  • Beispiele 97 bis 128
  • In der gleichen Weise wie in den Beispielen 1 bis 40 beschrieben, außer dass 50 Gewichtsteile eines Benzidinderivats, das durch die Formel (8) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde jeweils ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 7
  • Auf die gleiche Weise, wie es in den Beispielen 97 bis 128 beschrieben ist, außer dass 50 Gewichtsteile eines Carbazol-Hydrazon-Derivats, das durch die Formel (C) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 8
  • Auf die gleiche Weise, wie es in den Beispielen 97 bis 128 beschrieben ist, außer dass 100 Gewichtsteile des Polycarbonats des Bisphenol-A-Typs, das durch die Formel (A) dargestellt wird, als Bindeharz verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 9
  • Auf die gleiche Art und Weise, wie es in den Beispielen 97 bis 128 beschrieben ist, außer dass 50 Gewichtsteile eines herkömmlichen Benzidinderivats, das durch die Formel (B) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Im übrigen werden konkrete Verbindungen für das Lochübertragungsmaterial, das Elektronen übertragende Material und das Bindeharz, die in den obigen entsprechenden Beispielen und Vergleichsbeispielen verwendet wurden, in den Tabellen 13 bis 16 gezeigt, wobei die Verbindungsnummern der oben beschriebenen Ausführungsformen verwendet wurden.
  • Das photoempfindliche Material des einschichtigen Typs der jeweiligen Beispiele und Vergleichsbeispiele wurde den entsprechenden oben beschriebenen Tests I unterzogen, ihre Charakteristika wurden beurteilt. Die Resultate sind in den Tabellen 13 bis 16 angegeben, wobei die Beispiele, die durch einen Stern gekennzeichnet sind, außerhalb des Rahmens der vorliegenden Erfindung, wie sie beansprucht ist, liegen.

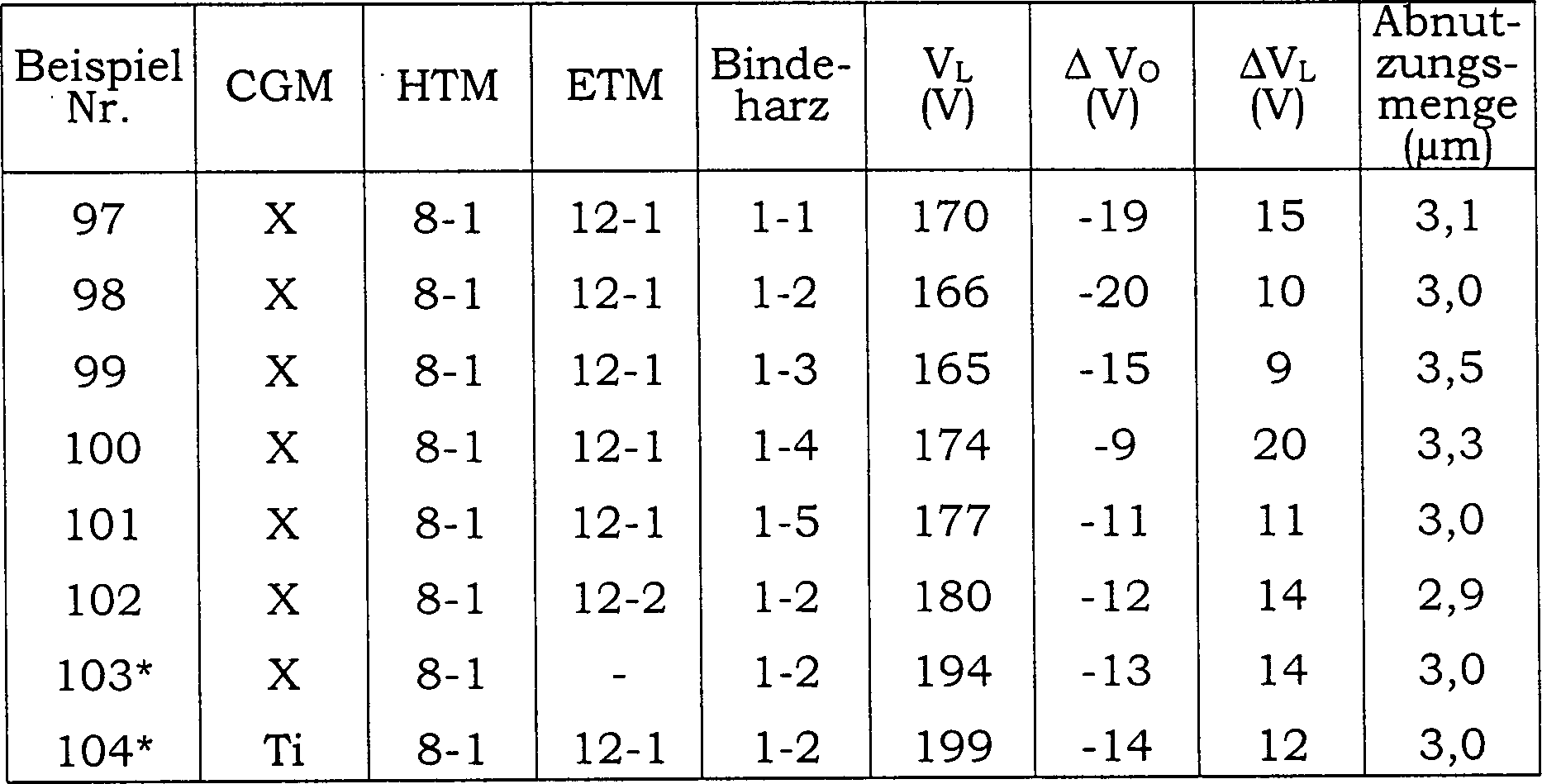

  • TABELLE 13
    Figure 00640001
  • TABELLE 14
    Figure 00650001

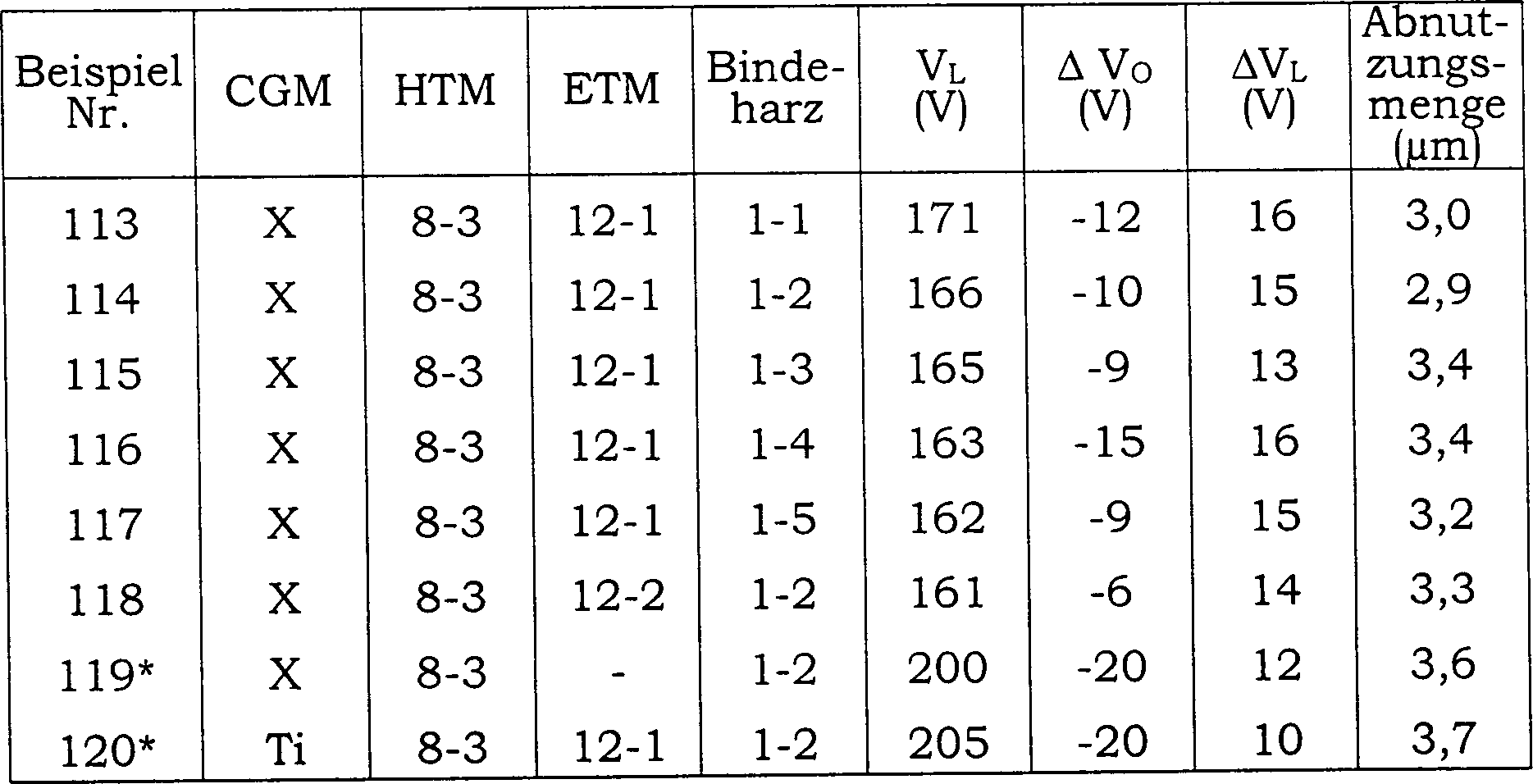

  • TABELLE 15
    Figure 00650002
  • TABELLE 16
    Figure 00660001
  • Beispiele 129 bis 160
  • In der gleichen Weise, wie es in den Beispielen 1 bis 40 beschrieben wurde, außer dass 50 Gewichtsteile eines Benzidinderivats, das durch die Formel (9) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde jeweils ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 10
  • Auf die gleiche Weise, wie es in den Beispielen 129 bis 160 beschrieben ist, außer dass 50 Gewichtsteile eines Carbazol-Hydrazon-Derivats, das durch die Formel (C) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 11
  • In der gleichen Weise, wie es in den Beispielen 129 bis 160 beschrieben wurde, außer dass 100 Gewichtsteile desselben Polycarbonats des Bisphenol-A-Typs, das durch die Formel (A) dargestellt wird, als Bindeharz verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 12
  • In der gleichen Weise, wie es in den Beispielen 129 bis 160 beschrieben wurde, außer dass 50 Gewichtsteile eines herkömmlichen Benzidinderivats, das durch die Formel (B) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Im übrigen werden konkrete Verbindungen für das Lochübertragungsmaterial, das Elektronen übertragende Material und das Bindeharz, die in den obigen entsprechenden Beispielen und Vergleichsbeispielen verwendet wurden, in den Tabellen 17 bis 20 gezeigt, wobei die Verbindungsnummern der oben beschriebenen Ausführungsformen verwendet wurden.
  • Das photoempfindliche Material des einschichtigen Typs der entsprechenden Beispiele und Vergleichsbeispiele wurde den entsprechenden oben beschriebenen Tests I unterworfen, seine Charakteristika wurden beurteilt. Die Resultate sind in den Tabellen 17 bis 20 dargestellt, wobei Beispiele, die durch einen Stern gekennzeichnet sind, außerhalb des Rahmens der Erfindung, wie er beansprucht wird, liegen.
  • TABELLE 17
    Figure 00680001

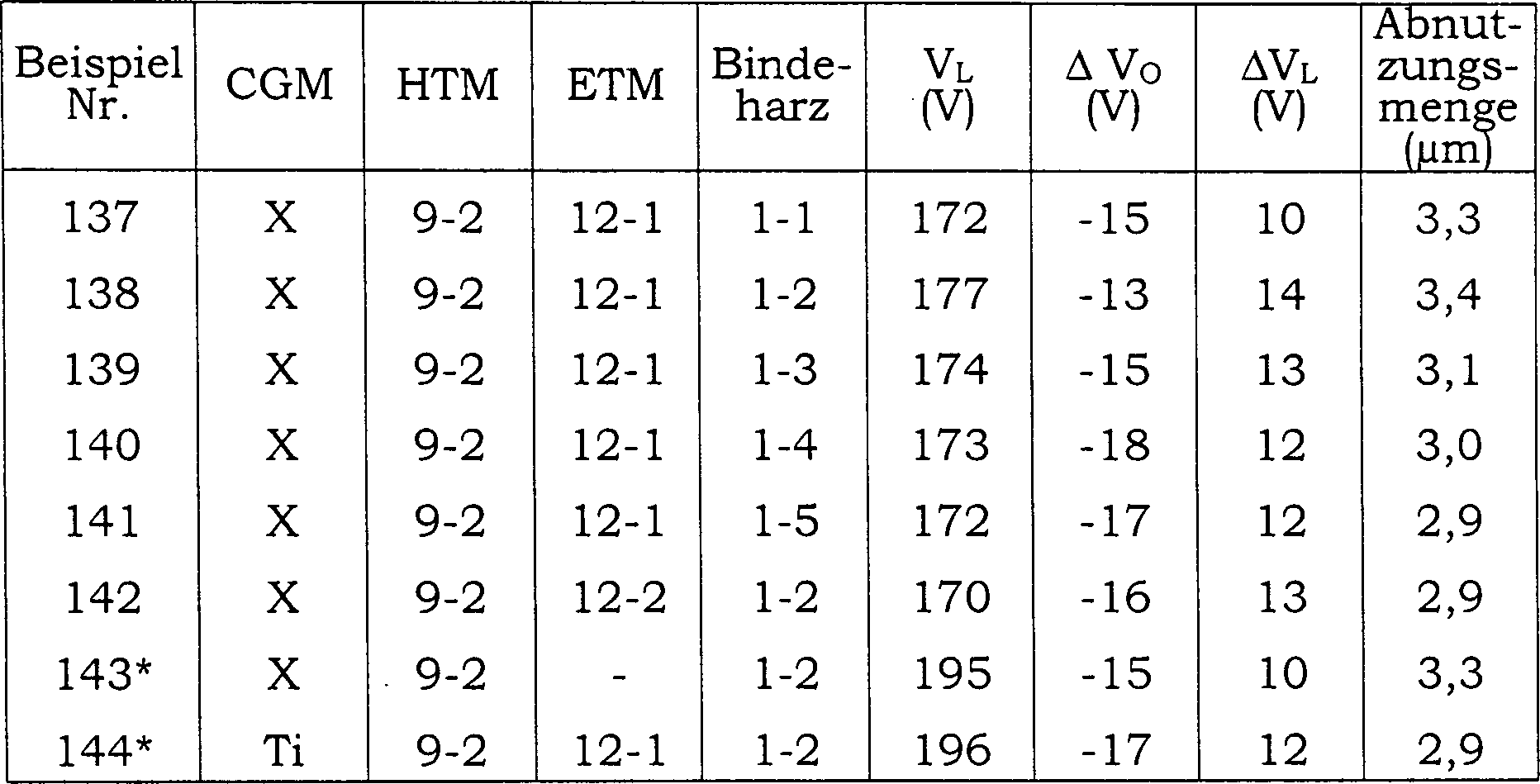

  • TABELLE 18
    Figure 00690001
  • TABELLE 19
    Figure 00690002
  • TABELLE 20
    Figure 00700001
  • Beispiele 161 bis 192
  • In der gleichen Art, wie es in den Beispielen 1 bis 40 beschrieben wurde, außer dass 50 Gewichtsteile eines o-Phenylendiaminderivats, das durch die Formel (10) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde jeweils ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 13
  • Auf die gleiche Weise, wie es in den Beispielen 161 bis 192 beschrieben ist, außer dass 50 Gewichtsteile eines Carbazol- Hydrazon-Derivats, das durch die Formel (C) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 14
  • In der gleichen Art, wie es in den Beispielen 161 bis 192 beschrieben wurde, außer dass 100 Gewichtsteile desselben Polycarbonats des Bisphenol-A-Typs, das durch die Formel (A) dargestellt wird, als Bindeharz verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 15
  • In derselben Weise, wie es in den Beispielen 161 bis 192 beschrieben ist, außer dass 50 Gewichtsteile eines herkömmlichen Benzidinderivats, das durch die Formel (B) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Im übrigen sind konkrete Verbindungen des Lochübertragungsmaterials, des Elektronen übertragenden Materials und des Bindeharzes, die in den entsprechenden Beispielen und Vergleichsbeispielen oben verwendet wurden, in den Tabellen 21 bis 24 angegeben, wobei die Verbindungsnummern der oben beschriebenen Ausführungsformen verwendet wurden.
  • Das photoempfindliche Material des einschichtigen Typs der jeweiligen Beispiele und Vergleichsbeispiele wurde den obigen entsprechenden Tests I unterzogen, seine Charakteristika wurden beurteilt. Die Resultate sind in den Tabellen 21 bis 24 angegeben, wobei Beispiele, die mit einem Stern gekennzeichnet sind, außerhalb des Rahmens der vorliegenden Erfindung, wie sie beansprucht wird, liegen.
  • TABELLE 21
    Figure 00720001
  • TABELLE 22
    Figure 00730001

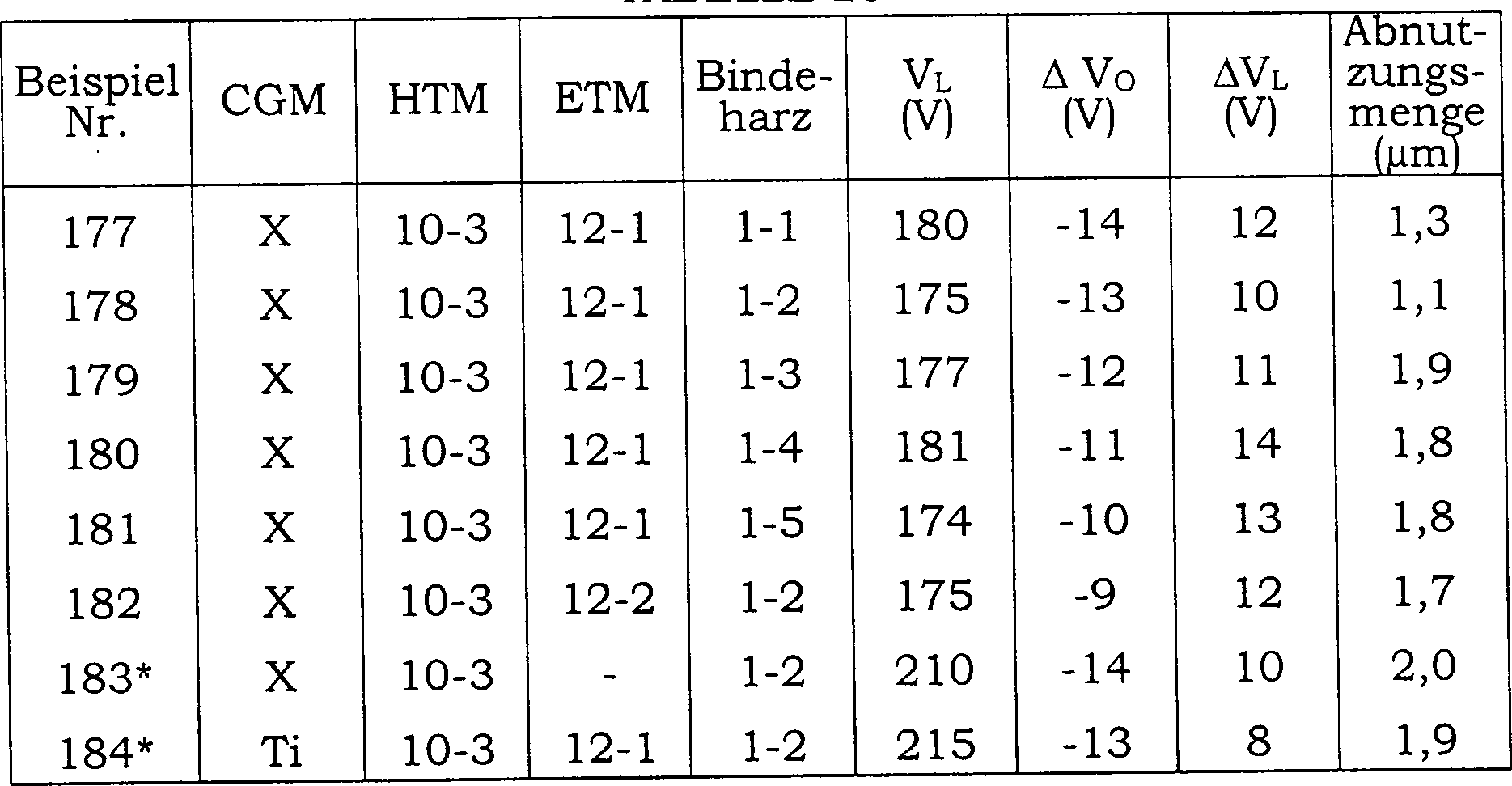

  • TABELLE 23
    Figure 00730002

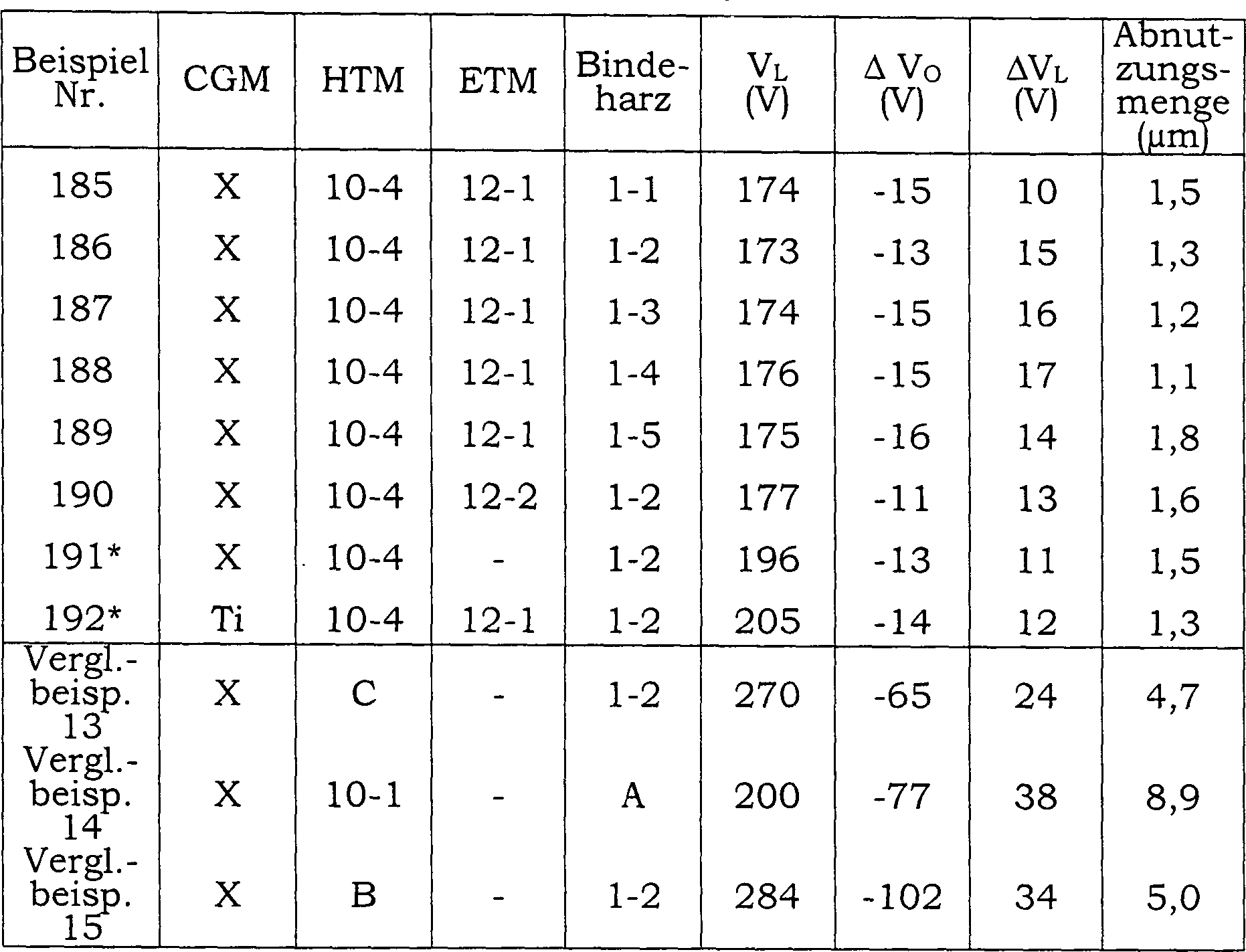

  • TABELLE 74
    Figure 00740001
  • Beispiele 193 bis 232
  • In der gleichen Art, wie es in den Beispielen 1 bis 40 beschrieben ist, außer dass 50 Gewichtsteile eines m-Phenylendiaminderivats, das durch die Formel (11) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde jeweils ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 16
  • In der gleichen Weise, wie es in den Beispielen 193 bis 232 beschrieben ist, außer dass 50 Gewichtsteile eines Carbazol-Hydrazon-Derivats, das durch die Formel (C) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 17
  • In der gleichen Weise, wie es in den Beispielen 193 bis 232 beschrieben ist, außer dass 100 Gewichtsteile desselben Polycarbonats des Bisphenol-A-Typs, das durch die Formel (A) dargestellt wird, als Bindeharz verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 18
  • In der gleichen Weise, wie es in den Beispielen 193 bis 232 beschrieben ist, außer dass 50 Gewichtsteile eines herkömmlichen Benzidinderivats, das durch die Formel (B) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Im übrigen wurden konkrete Verbindungen des Lochübertragungsmaterials, des Elektronen übertragenden Materials und des Bindeharzes, die in den obigen entsprechenden Beispielen und Vergleichsbeispielen verwendet wurden, in den Tabellen 25 bis 29 angegeben, wobei die Verbindungsnummern der oben beschriebenen Ausführungsformen verwendet wurden.
  • Das photoempfindliche Material des einschichtigen Typs der entsprechenden Beispiele und Vergleichsbeispiele wurde den obigen entsprechenden Tests I unterzogen, seine Charakteristika wurden beurteilt. Die Resultate sind in den Tabellen 25 bis 29 angegeben, wobei die Beispiele, die mit einem Stern gekennzeichnet sind, außerhalb des Rahmens der vorliegenden Erfindung, wie sie beansprucht wird, liegen.
  • TABELLE 25
    Figure 00760001
  • TABELLE 26
    Figure 00770001
  • TABELLE 27
    Figure 00770002
  • TABELLE 28
    Figure 00780001
  • TABELLE 29
    Figure 00780002
    • (Photoempfindliches Material des einschichtigen Typs für eine analoge Lichtquelle)
  • Beispiele 233 bis 261
  • In der gleichen Weise, wie es in den Beispielen 1 bis 232 beschrieben ist, außer dass 5 Gewichtsteile eines Bisazopigments, das durch die Formel (13) dargestellt wird:

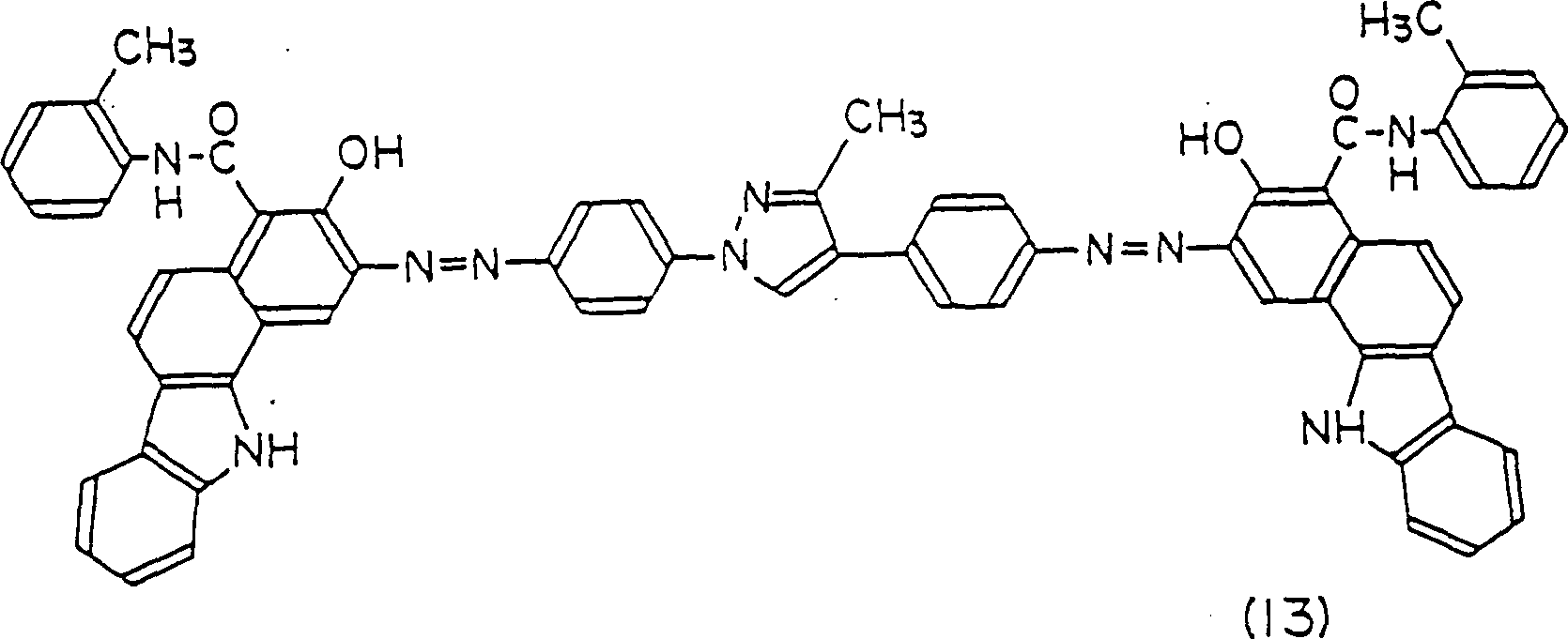

    Figure 00790001
    als elektrische Ladung erzeugendes Material verwendet wurden, wurde jeweils ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Im übrigen sind konkrete Verbindungen des Lochübertragungsmaterials, des Elektronen übertragenden Materials und des Bindeharzes, die in den obigen jeweiligen Beispielen und Vergleichsbeispielen verwendet wurden, in den Tabellen 30 bis 35 angegeben, wobei die Verbindungsnummern der oben beschriebenen Ausführungsformen verwendet wurden.
  • Die photoempfindlichen Materialien des einschichtigen Typs des jeweiligen Beispiels wurden den folgenden Tests unterworfen, dann wurden ihre Charakteristika beurteilt.
  • Test II auf Photosensitivität
  • Unter Verwendung eines Trommel-Sensitivitäts-Testgeräts, hergestellt von GENTEC Co., wurde eine Spannung an die Oberfläche des photoempfindlichen Materials der jeweiligen Beispiele zum Aufladen der Oberfläche mit +700 V angelegt. Dann wurde weißes Licht (Lichtintensität: 147 Lux·s) einer Halogenlampe als Belichtungslichtquelle auf die Oberfläche des photoempfindlichen Materials gestrahlt (Bestrahlungszeit: 50 ms). Das Oberflächenpotential zu der Zeit, bei der 330 ms seit Beginn der Belichtung vergangen waren, wurde als Potential nach Belichtung VL (V) gemessen.
  • Test II auf Wiederholungscharakteristika
  • Ein photoempfindliches Material der jeweiligen Beispiele wurde in ein elektrostatisches Kopiergerät (Modell DC-2556, hergestellt von Mita Industrial Co., Ltd.) eingepasst und nachdem das Bild 10.000 mal erzeugt worden war, wurden das Anfangs-Oberflächenpotential VO (V) und das Potential nach Belichtung VL (V) unter Verwendung des obigen Trommel-Sensitivitäts-Testgeräts gemessen. Dann wurde jeweils die Änderung des gemessenen Wertes ab dem Anfangswert (d.h. Δ VO (V) und Δ VL (V)) bestimmt. Der Anfangswert, der hier verwendet wird, meint einen Wert, bevor das Bild wiederholt erzeugt wird. Das Potential nach Belichtung VL (V) meint ein gemessenes Resultat des obigen Photosensitivitäts-Tests.
  • Test II auf Abnutzungsbeständigkeit
  • Ein photoempfindliches Material der jeweiligen Beispiele wurde in das obige elektrostatische Kopiergerät eingepasst und nach 150.000-maligem Drehen, ohne dass Papier durchlief, wurde die Änderung der Filmdicke der jeweiligen organischen photoempfindlichen Schicht bestimmt. Die obigen Resultate sind in den Tabellen 30 bis 35 angegeben.
  • TABELLE 30
    Figure 00810001

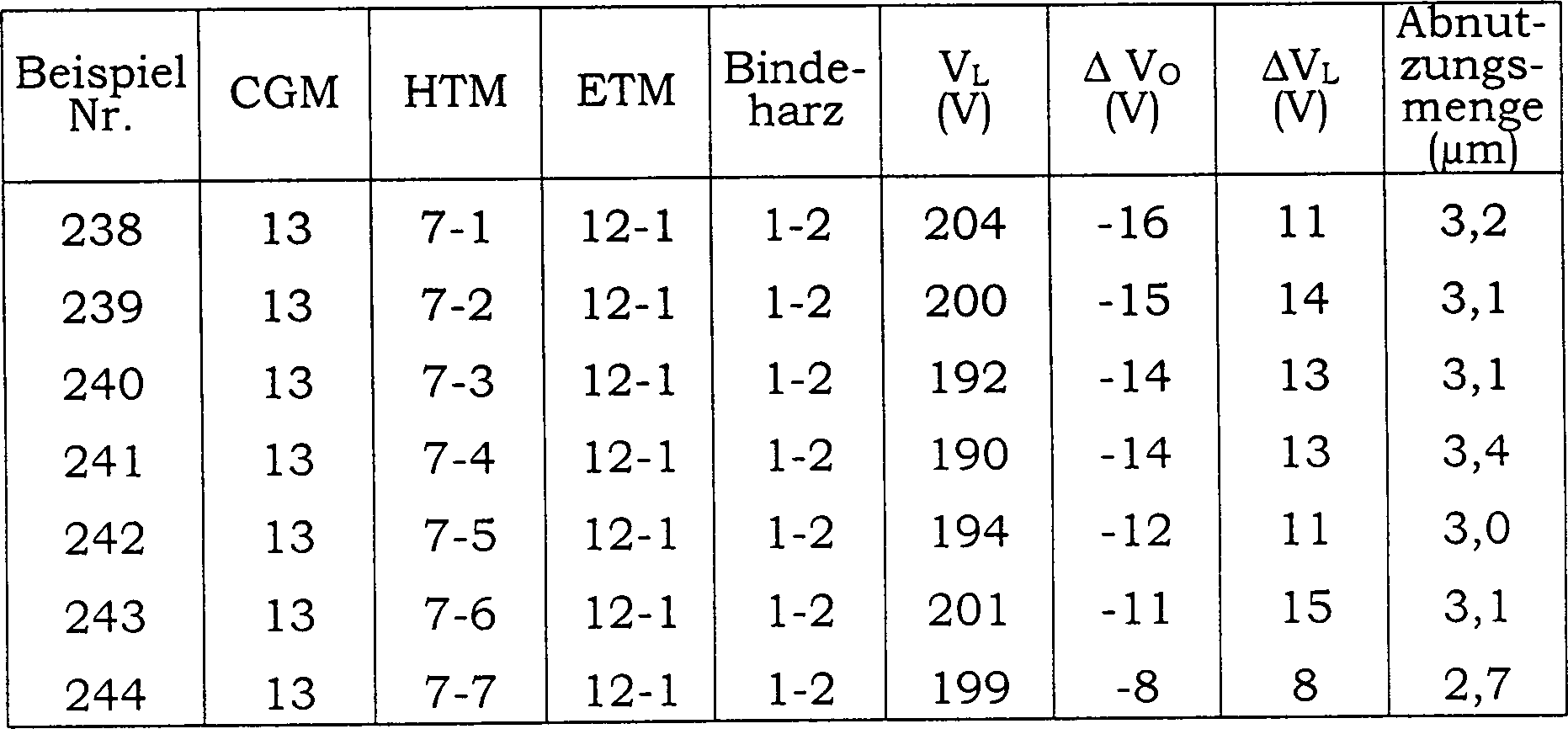

  • TABELLE 31
    Figure 00810002

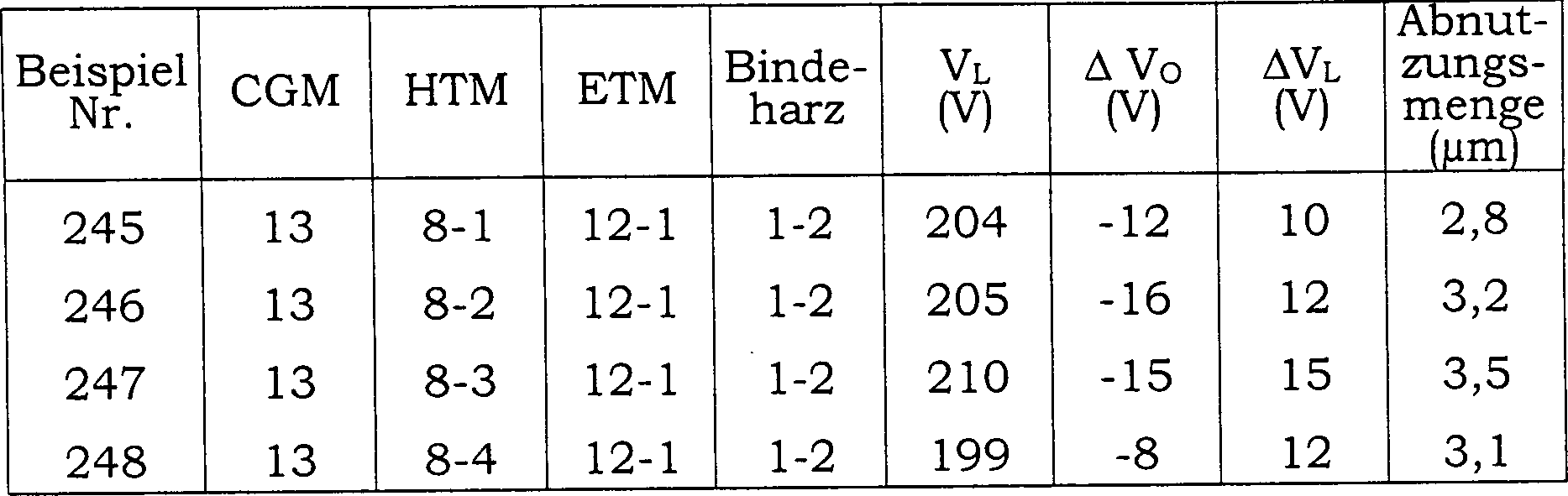

  • TABELLE 32
    Figure 00820001
  • TABELLE 33
    Figure 00820002
  • TABELLE 34
    Figure 00820003
  • TABELLE 35
    Figure 00830001
    • (Photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle)
  • Beispiele 320 bis 359
  • Nach demselben Verfahren wie das, das in den Beispielen 1 bis 40 beschrieben wurde, außer dass 100 Gewichtsteile eines Polycarbonats des Bisphenol-Z-Typs aus der Repetiereinheit, die durch eine der Formeln (2-1) bis (2-5) dargestellt wird, als Bindeharz verwendet wurden, wurde jeweils ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Das Viskositätsmittel der jeweiligen Polycarbonate, die verwendet wurden, liegt im Bereich von etwa 20.000 bis 25.000.
  • Vergleichsbeispiel 19
  • Nach demselben Verfahren wie das, das in den Beispielen 320 bis 359 beschrieben wurde, außer dass 50 Gewichtsteile eines Carbazol-Hydrazon-Derivats, das durch die Formel (C) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 20
  • Nach demselben Verfahren wie das, das in den Beispielen 320 bis 359 beschrieben wurde, außer dass 100 Gewichtsteile des Polycarbonats des Bisphenol-A-Typs, das durch die Formel (A) dargestellt wird, als Bindeharz verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 21
  • In der gleichen Weise, wie es in den Beispielen 320 bis 359 beschrieben ist, außer dass 50 Gewichtsteile eines herkömmlichen Benzidinderivats, das durch die Formel (B) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Konkrete Verbindungen des Lochübertragungsmaterials, des Elektronen übertragenden Materials und des Bindeharzes, die in den jeweiligen obigen Beispielen und Vergleichsbeispielen oben verwendet wurden, sind in den Tabellen 48 bis 52 angegeben, wobei die Verbindungsnummern der oben beschriebenen Ausführungsformen verwendet wurden.
  • Das photoempfindliche Material des einschichtigen Typs der jeweiligen Beispiele und Vergleichsbeispiele wurde den jeweiligen obigen Tests I unterzogen, seine Charakteristika wurden beurteilt. Die Resultate sind in den Tabellen 48 bis 52 angegeben, wobei Beispiele, die mit einem Stern gekennzeichnet sind, außerhalb des Rahmens der vorliegenden Erfindung, wie sie beansprucht ist, liegen.
  • TABELLE 48
    Figure 00850001
  • TABELLE 49
    Figure 00850002
  • TABELLE 50
    Figure 00860001
  • TABELLE 51
    Figure 00860002

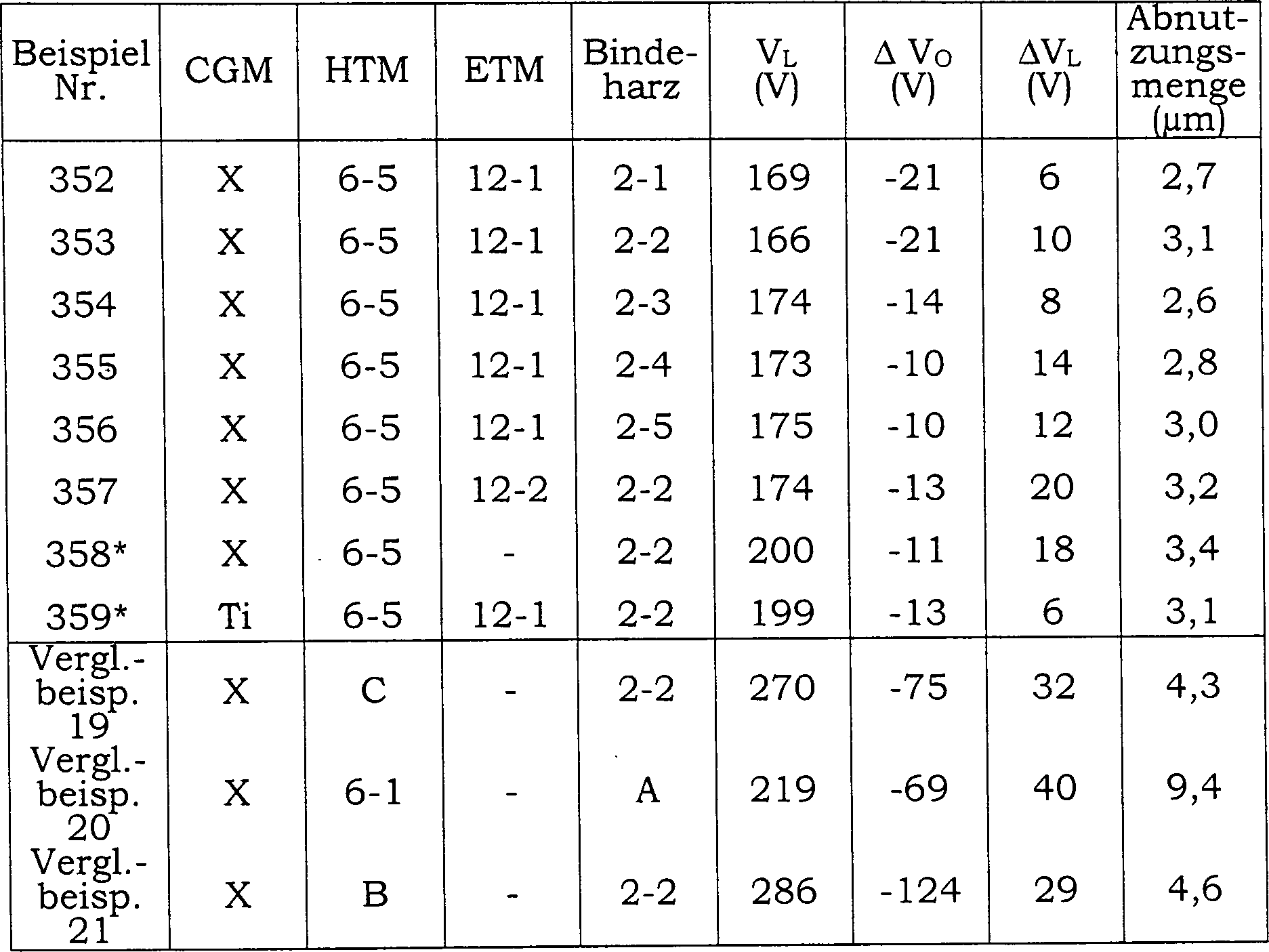

  • TABELLE 52
    Figure 00870001
  • Beispiele 360 bis 415
  • In der gleichen Weise, wie es in den Beispielen 320 bis 359 beschrieben ist, außer dass 50 Gewichtsteile eines Benzidinderivats, das durch die Formel (7) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde jeweils ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 22
  • In der gleichen Weise, wie es in den Beispielen 360 bis 415 beschrieben ist, außer dass 50 Gewichtsteile eines Carbazol- Hydrazon-Derivats, das durch die Formel (C) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 23
  • In der gleichen Weise, wie es in den Beispielen 360 bis 415 beschrieben ist, außer dass 100 Gewichtsteile desselben Polycarbonats des Bisphenol-A-Typs, das durch die Formel (A) dargestellt wird, als Bindeharz verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 24 In der gleichen Weise, wie es in den Beispielen 360 bis 415 beschrieben ist, außer dass 50 Gewichtsteile eines herkömmlichen Benzidinderivats, das durch die Formel (B) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Konkrete Verbindungen des Lochübertragungsmaterials, Elektronen übertragenden Materials und Bindeharzes, die in den obigen jeweiligen Beispielen und Vergleichsbeispielen verwendet wurden, sind in den Tabellen 53 bis 59 angegeben, wobei die Verbindungsnummern der oben beschriebenen Ausführungsformen verwendet wurden.
  • Das photoempfindliche Material des einschichtigen Typs der entsprechenden Beispiele und Vergleichsbeispiele wurde den oben beschriebenen entsprechenden Tests I unterzogen und seine Charakteristika wurden beurteilt. Die Resultate sind in den Tabellen 53 bis 59 angegeben, in denen Beispiele, die außerhalb des Rahmens der vorliegenden Erfindung, wie sie beansprucht wird, liegen, mit einem Stern gekennzeichnet sind.

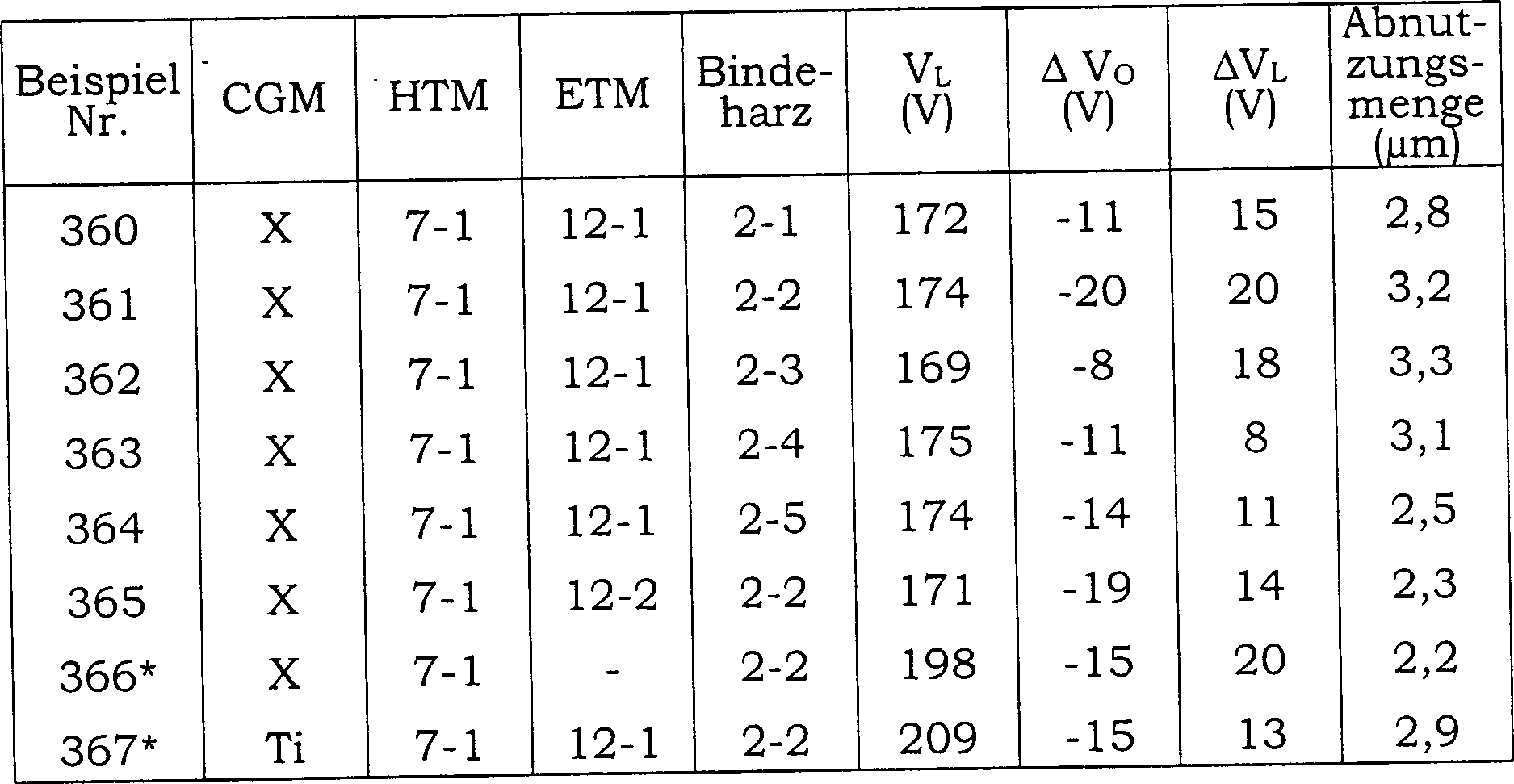

  • TABELLE 53
    Figure 00890001
  • TABELLE 54
    Figure 00900001
  • TABELLE 55
    Figure 00900002
  • TABELLE 56
    Figure 00910001
  • TABELLE 57
    Figure 00910002

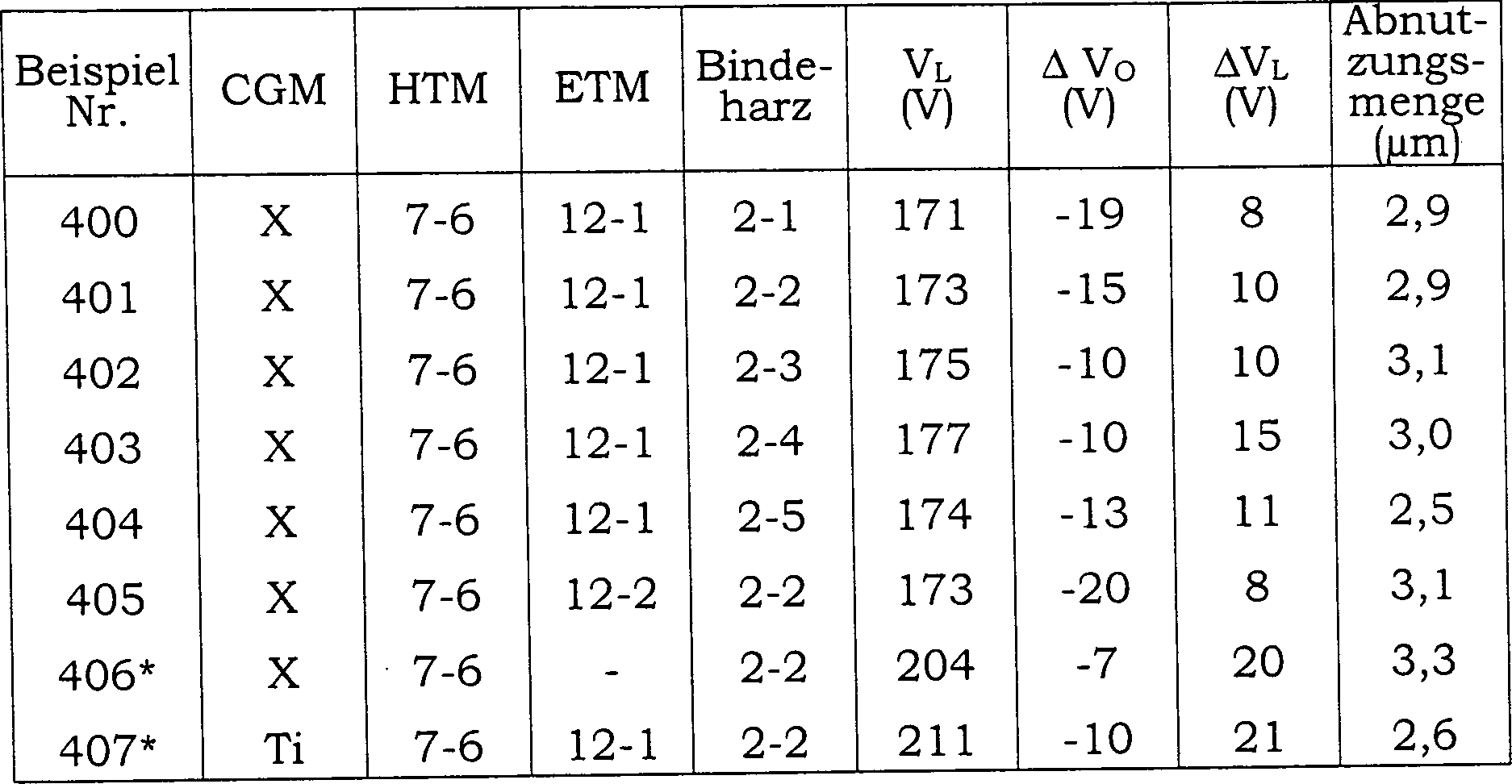

  • TABELLE 58
    Figure 00920001
  • TABELLE 59
    Figure 00920002
  • Beispiele 416 bis 447
  • In der gleichen Weise, wie es in den Beispielen 320 bis 359 beschrieben ist, außer dass 50 Gewichtsteile eines Benzidinderivats, das durch die Formel (8) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde jeweils ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 25
  • In der gleichen Weise, wie es in den Beispielen 416 bis 447 beschrieben ist, außer dass 50 Gewichtsteile eines Carbazol-Hydrazon-Derivats, das durch die Formel (C) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 26
  • In der gleichen Weise, wie es in den Beispielen 416 bis 447 beschrieben ist, außer dass 100 Gewichtsteile eines Polycarbonats des Bisphenol-A-Typs, das durch die Formel (A) dargestellt wird, als Bindeharz verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 27
  • In der gleichen Weise, wie es in den Beispielen 416 bis 447 beschrieben ist, außer dass 50 Gewichtsteile eines herkömmlichen Benzidinderivats, das durch die Formel (B) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Konkrete Verbindungen des Lochübertragungsmaterials, des Elektronen übertragenden Materials und des Bindeharzes, die in den oben beschriebenen jeweiligen Beispielen und Vergleichsbeispielen verwendet wurden, sind in den Tabellen 60 bis 63 dargestellt, wobei die Verbindungsnummern der oben beschriebenen Ausführungsformen verwendet wurden.
  • Das photoempfindliche Material des einschichtigen Typs der entsprechenden Beispiele und Vergleichsbeispiele wurde den oben beschriebenen jeweiligen Tests I unterzogen, seine Charakteristika wurden beurteilt. Die Resultate sind in den Tabellen 60 bis 63 angegeben, in denen Beispiele, die mit einem Stern gekennzeichnet sind, außerhalb des Rahmens der Erfindung, wie sie beansprucht wird, liegen.
  • TABELLE 60
    Figure 00950001
  • TABELLE 61
    Figure 00950002
  • TABELLE 62
    Figure 00960001
  • TABELLE 63
    Figure 00960002
  • Beispiele 448 bis 479
  • In der gleichen Weise, wie es in den Beispielen 320 bis 359 beschrieben wird, außer dass 50 Gewichtsteile eines Benzidinderivats, das durch die Formel (9) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde jeweils ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 28
  • In der gleichen Weise, wie es in den Beispielen 448 bis 479 beschrieben wird, außer dass 50 Gewichtsteile eines Carbazol-Hydrazon-Derivats, das durch die Formel (C) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 29
  • In der gleichen Weise, wie es in den Beispielen 448 bis 479 beschrieben ist, außer dass 100 Gewichtsteile eines Polycarbonats des Bisphenol-A-Typs, das durch die Formel (A) dargestellt wird, als Bindeharz verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 30
  • In der gleichen Weise, wie es in den Beispielen 448 bis 479 beschrieben ist, außer dass 50 Gewichtsteile eines herkömmlichen Benzidinderivats, das durch die Formel (B) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Konkrete Verbindungen des Lochübertragungsmaterials, des Elektronen übertragenden Materials und des Bindeharzes, die in den oben beschriebenen jeweiligen Beispielen und Vergleichsbeispielen eingesetzt wurden, sind in den Tabellen 64 bis 67 angegeben, wobei die Verbindungsnummern der oben beschriebenen Ausführungsformen verwendet wurden.
  • Das photoempfindliche Material des einschichtigen Typs der jeweiligen Beispiele und Vergleichsbeispiele wurde den oben beschriebenen entsprechenden Tests I unterzogen, seine Charakteristika wurden beurteilt. Die Resultate sind in den Tabellen 64 bis 67 angegeben, wobei Beispiele, die außerhalb des Rahmens der Erfindung, wie sie beansprucht wird, liegen, durch einen Stern gekennzeichnet sind.
  • TABELLE 64
    Figure 00990001
  • TABELLE 65
    Figure 00990002
  • TABELLE 66
    Figure 01000001
  • TABELLE 67
    Figure 01000002
  • Beispiele 480 bis 511
  • In der gleichen Weise, wie es in den Beispielen 320 bis 359 beschrieben ist, außer dass 50 Gewichtsteile eines o-Phenylendiaminderivats, das durch die Formel (10) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde jeweils ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 31
  • In der gleichen Weise, wie es in den Beispielen 480 bis 511 beschrieben ist, außer dass 50 Gewichtsteile eines Carbazol-Hydrazon-Derivats, das durch die Formel (C) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 32
  • In der gleichen Weise, wie es in den Beispielen 480 bis 511 beschrieben ist, außer dass 100 Gewichtsteile eines Polycarbonats des Bisphenol-A-Typs, das durch die Formel (A) dargestellt wird, als Bindeharz verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 33
  • In der gleichen Weise, wie es in den Beispielen 480 bis 511 beschrieben ist, außer dass 50 Gewichtsteile eines herkömmlichen Benzidinderivats, das durch die Formel (B) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Im übrigen sind konkrete Verbindungen des Lochübertragungsmaterials, Elektronen übertragenden Materials und Bindeharzes, die in den oben beschriebenen jeweiligen Beispielen und Vergleichsbeispielen verwendet wurden, in den Tabellen 68 bis 71 angegeben, wobei die Verbindungsnummern der oben beschriebenen Ausführungsformen verwendet wurden.
  • Das photoempfindliche Material des einschichtigen Typs der jeweiligen Beispiele und Vergleichsbeispiele wurde den oben beschriebenen jeweiligen Tests I unterzogen, seine Charakteristika wurden beurteilt. Die Resultate sind in den Tabellen 68 bis 71 angegeben, in denen Beispiele, die mit einem Stern gekennzeichnet sind, außerhalb des Rahmens der Erfindung, wie sie beansprucht ist, liegen.
  • TABELLE 68
    Figure 01030001
  • TABELLE 69
    Figure 01030002
  • TABELLE 70
    Figure 01040001
  • TABELLE 71
    Figure 01040002
  • Beispiele 512 bis 551
  • In der gleichen Weise, wie es in den Beispielen 320 bis 359 beschrieben ist, außer dass 50 Gewichtsteile eines m-Phenylendiaminderivats, das durch die Formel (11) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde jeweils ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 34
  • In der gleichen Weise, wie es in den Beispielen 512 bis 551 beschrieben ist, außer dass 50 Gewichtsteile eines Carbazol-Hydrazon-Derivats, das durch die Formel (C) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 35
  • In der gleichen Weise, wie es in den Beispielen 512 bis 551 beschrieben ist, außer dass 100 Gewichtsteile eines Polycarbonats des Bisphenol-A-Typs, das durch die Formel (A) dargestellt wird, als Bindeharz verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 36
  • In der gleichen Weise, wie es in den Beispielen 512 bis 551 beschrieben ist, außer dass 50 Gewichtsteile eines herkömmlichen Benzidinderivats, das durch die Formel (B) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Darüber hinaus wurden konkrete Verbindungen des Lochübertragungsmaterials, Elektronen übertragenden Materials und Bindeharzes, die in den oben beschriebenen jeweiligen Beispielen und Vergleichsbeispielen verwendet wurden, in den Tabellen 72 bis 76 angegeben, wobei die Verbindungsnummern der oben beschriebenen Ausführungsformen verwendet werden.
  • Das photoempfindliche Material des einschichtigen Typs der jeweiligen Beispiele und Vergleichsbeispiele wurde den oben beschriebenen jeweiligen Tests I unterzogen, seine Charakteristika wurden beurteilt. Die Resultate sind in den Tabellen 72 bis 76 angegeben, wobei Beispiele, die mit einem Stern gekennzeichnet sind, außerhalb des Rahmens der vorliegenden Erfindung, wie sie beansprucht wird, liegen.

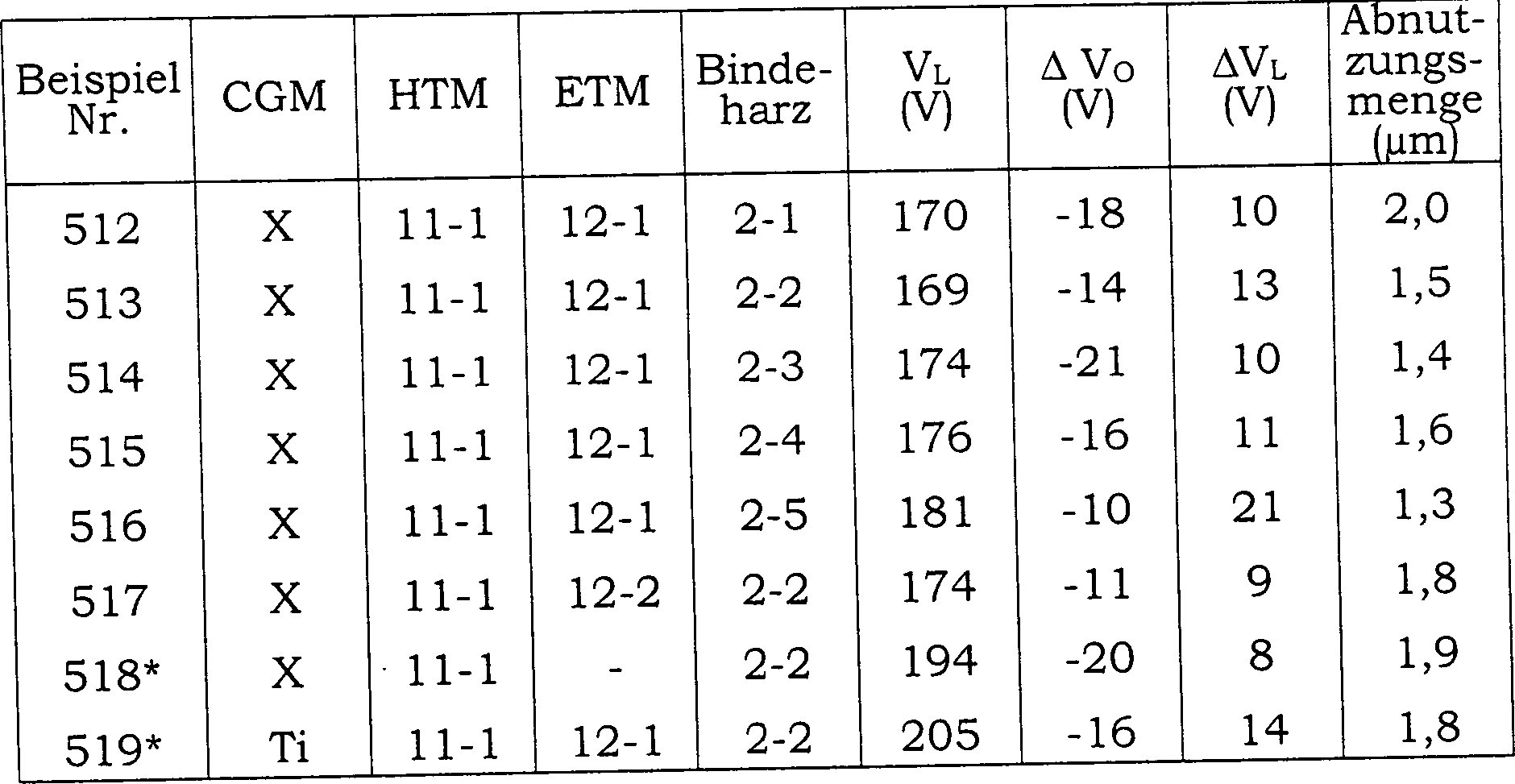

  • TABELLE 72
    Figure 01070001

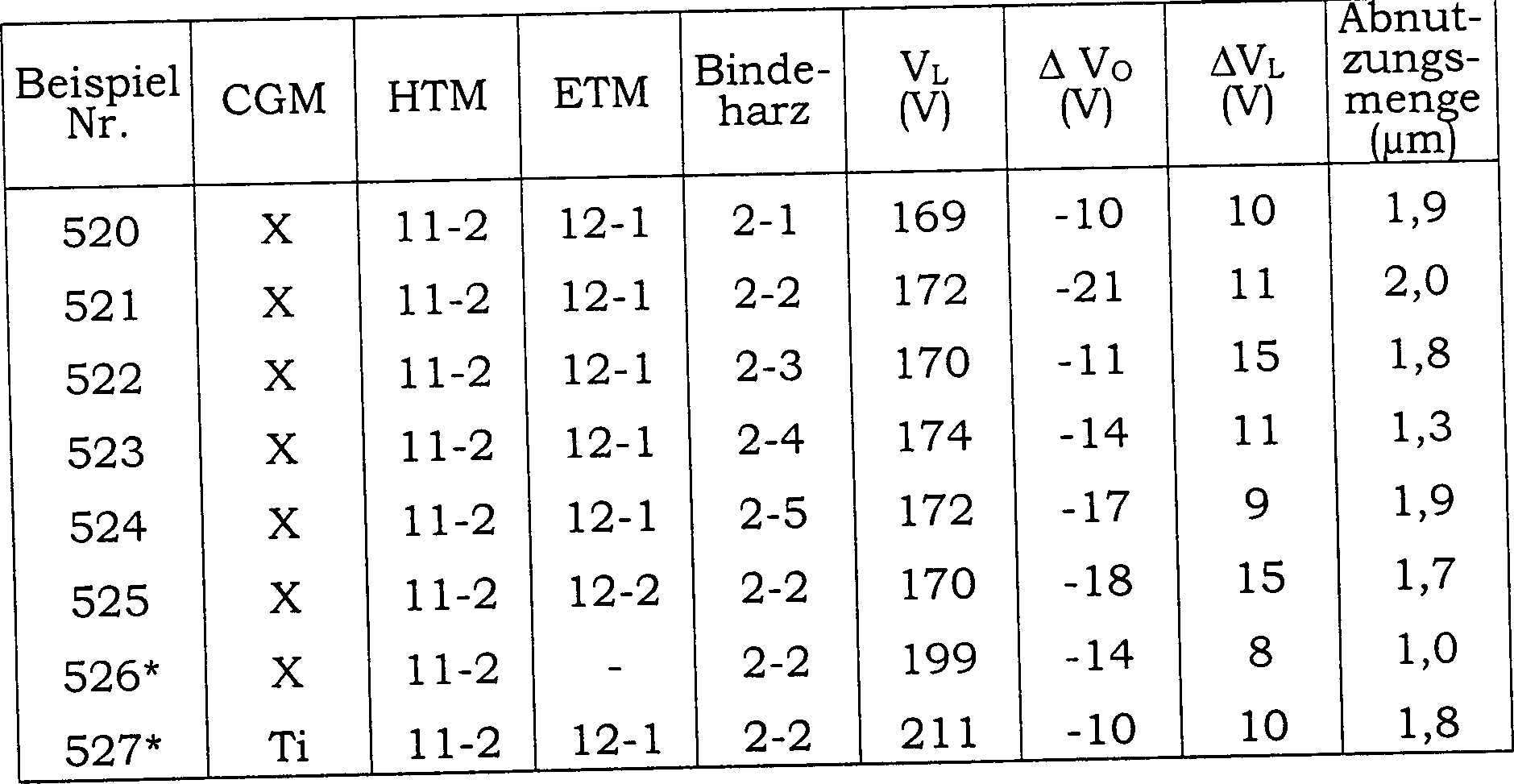

  • TABELLE 73
    Figure 01070002
  • TABELLE 74
    Figure 01080001
  • TABELLE 75
    Figure 01080002
  • TABELLE 76
    Figure 01090001
    • (Photoempfindliches Material des einschichtigen Typs für eine analoge Lichtquelle)
  • Beispiele 552 bis 580
  • In der gleichen Weise, wie es in den Beispielen 320 bis 551 beschrieben ist, außer dass 5 Gewichtsteile eines Bisazopigments, das durch die Formel (13) dargestellt wird, als elektrische Ladung erzeugendes Material verwendet wurden, wurde jeweils ein photoempfindliches Material des einschichtigen Typs für eine analoge Lichtquelle hergestellt.
  • Konkrete Verbindungen des Lochübertragungsmaterials, Elektronen übertragenden Materials und Bindeharzes, die in den oben beschriebenen jeweiligen Beispielen verwendet wurden, sind in den Tabellen 77 bis 82 angegeben, wobei die Verbindungsnummern der oben beschriebenen Ausführungsformen verwendet wurden.
  • Das photoempfindliche Material des einschichtigen Typs der jeweiligen Beispiele wurde den oben beschriebenen entsprechenden Tests II unterzogen, seine Charakteristika wurden beurteilt. Die Resultate sind in den Tabellen 77 bis 82 angegeben.
  • TABELLE 77
    Figure 01100001
  • TABELLE 78
    Figure 01110001

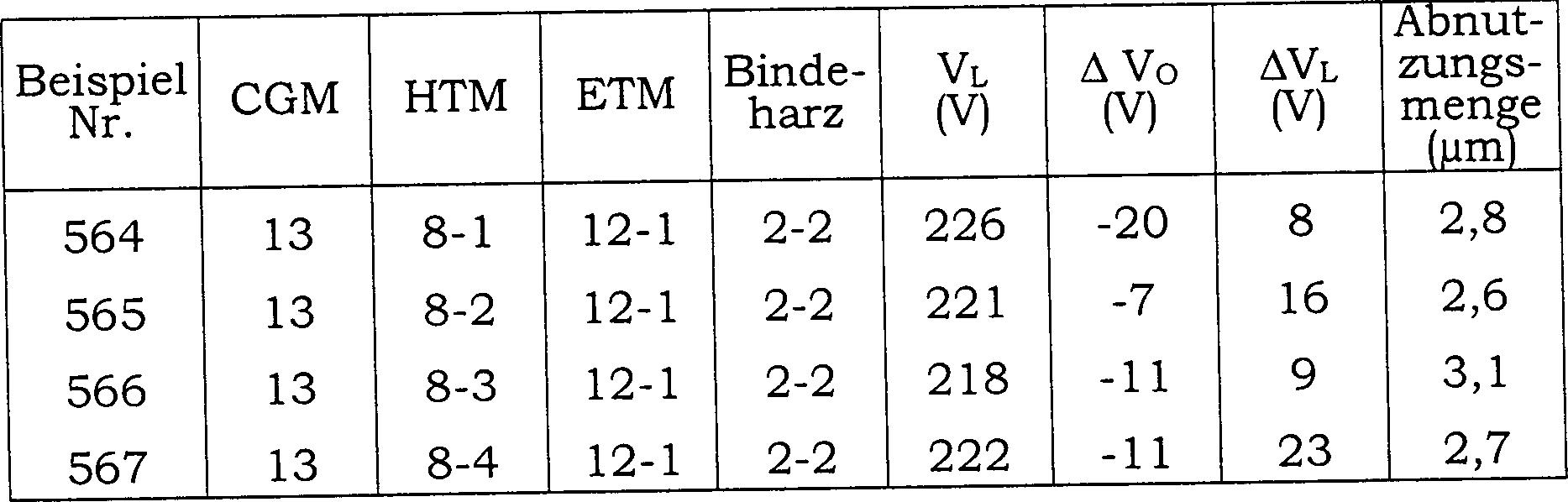

  • TABELLE 79
    Figure 01110002

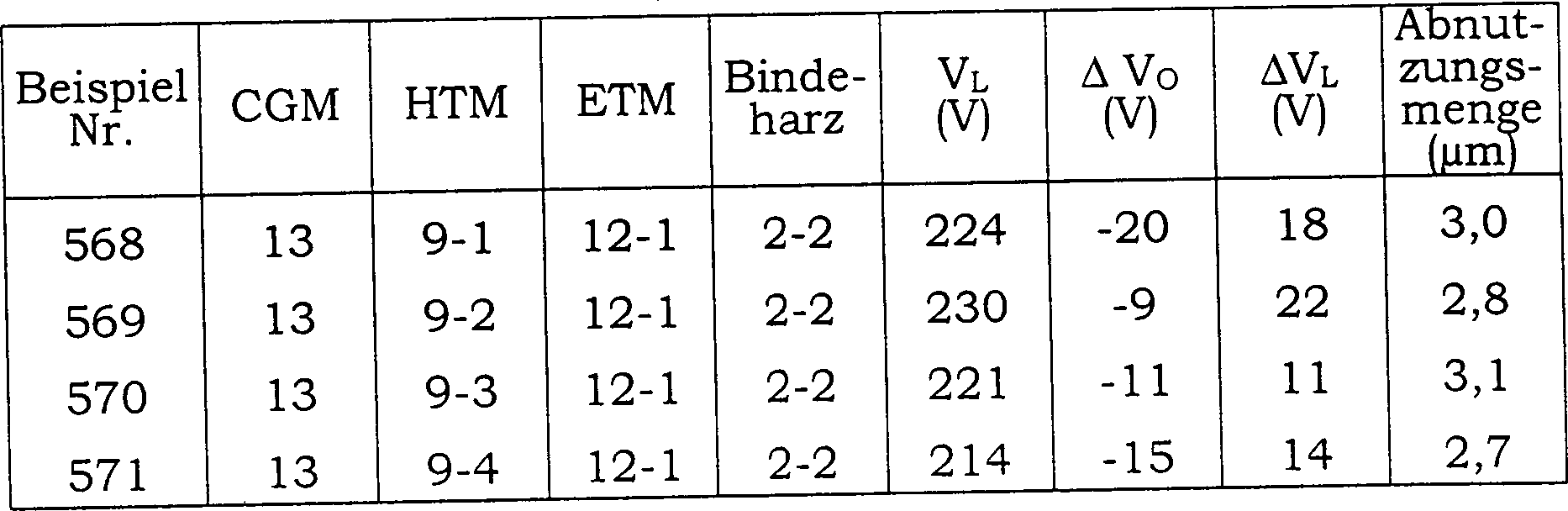

  • TABELLE 80
    Figure 01110003

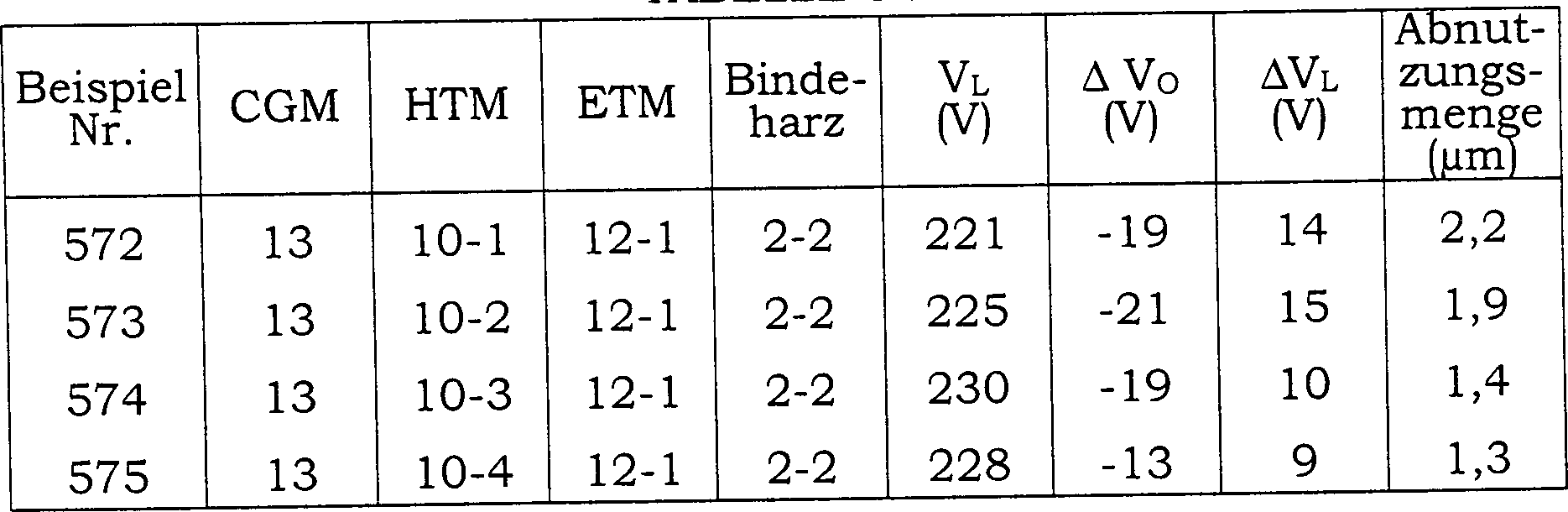

  • TABELLE 81
    Figure 01120001
  • TABELLE 82
    Figure 01120002
    • (Photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle)
  • Beispiele 639 bis 646
  • In der gleichen Weise, wie es in den Beispielen 1 bis 40 beschrieben ist, außer dass 120 Gewichtsteile eines Polycarbonats des Bisphenol-Z-Typs aus der Repetiereinheit, die durch die Formel (3) dargestellt wird (Viskositätsmittel: etwa 20.000 bis 25.000), als Bindeharz verwendet wurden, wurde jeweils ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 37
  • In derselben Weise, wie es in den Beispielen 639 bis 646 beschrieben ist, außer dass 50 Gewichtsteile eines Carbazol-Hydrazon-Derivats, das durch die Formel (C) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 38
  • In der gleichen Weise, wie es in den Beispielen 639 bis 646 beschrieben ist, außer dass 100 Gewichtsteile eines Polycarbonats des Bisphenol-A-Typs, das durch die Formel (A) dargestellt wird, als Bindeharz verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 39
  • In der gleichen Weise, wie es in den Beispielen 639 bis 646 beschrieben ist, außer dass 50 Gewichtsteile eines herkömmlichen Benzidinderivats, das durch die Formel (B) dargestellt wird, als Lochübertragungsmaterial. verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Im übrigen werden konkrete Verbindungen des Lochübertragungsmaterials, Elektronen übertragenden Materials und Bindeharzes, die in den obigen jeweiligen Beispielen und Vergleichsbeispielen verwendet wurden, in Tabelle 95 angegeben, wobei die Verbindungsnummern der oben beschriebenen Ausführungsformen verwendet wurden.
  • Das photoempfindliche Material des einschichtigen Typs der jeweiligen Beispiele und Vergleichsbeispiele wurde den oben beschriebenen entsprechenden Tests I unterzogen, seine Charakteristika wurden beurteilt. Die Resultate sind in Tabelle 95 angegeben, wobei Beispiele, die mit einem Stern gekennzeichnet sind, außerhalb des Rahmens der Erfindung, wie sie beansprucht ist, liegen.
  • TABELLE 95
    Figure 01140001
  • Beispiele 647 bis 657
  • In der gleichen Weise, wie es in den Beispielen 639 bis 646 beschrieben ist, außer dass 50 Gewichtsteile eines Benzidinderivats, das durch die Formel (7) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde jeweils ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 40
  • In der gleichen Weise, wie es in den Beispielen 647 bis 657 beschrieben ist, außer dass 50 Gewichtsteile eines Carbazol-Hydrazon-Derivats, das durch die Formel (C) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 41
  • In der gleichen Weise, wie es in den Beispielen 647 bis 657 beschrieben ist, außer dass 100 Gewichtsteile eines Polycarbonats des Bisphenol-A-Typs, das durch die Formel (A) dargestellt wird, als Bindeharz verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 42
  • In der gleichen Weise, wie es in den Beispielen 647 bis 657 beschrieben ist, außer dass 50 Gewichtsteile eines herkömmlichen Benzidinderivats, das durch die Formel (B) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Im übrigen sind konkrete Verbindungen des Lochübertragungsmaterials, Elektronen übertragenden Materials und Bindeharzes, die in den oben beschriebenen jeweiligen Beispielen und Vergleichsbeispielen verwendet wurden, in Tabelle 96 angegeben, wobei die Verbindungsnummern der oben beschriebenen Ausführungsformen verwendet wurden.
  • Das photoempfindliche Material des einschichtigen Typs der jeweiligen Beispiele und Vergleichsbeispiele wurde den oben beschriebenen entsprechenden Tests I unterzogen; seine Charakteristika wurden beurteilt. Die Resultate sind in Tabelle 96 angegeben.
  • TABELLE 96
    Figure 01170001
  • Beispiele 658 bis 664
  • In der gleichen Weise, wie es in den Beispielen 639 bis 646 beschrieben ist, außer dass 50 Gewichtsteile eines Benzidinderivats, das durch die Formel (8) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde jeweils ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 43
  • In derselben Weise, wie es in den Beispielen 658 bis 664 beschrieben ist, außer dass 50 Gewichtsteile eines Carbazol-Hydrazon-Derivats, das durch die Formel (C) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 44
  • In der gleichen Weise, wie es in den Beispielen 658 bis 664 beschrieben ist, außer dass 100 Gewichtsteile eines Polycarbonats des Bisphenol-A-Typs, das durch die Formel (A) dargestellt wird, als Bindeharz verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 45
  • In der gleichen Weise, wie es in den Beispielen 658 bis 664 beschrieben ist, außer dass 50 Gewichtsteile eines herkömmlichen Benzidinderivats, das durch die Formel (B) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Im übrigen werden konkrete Verbindungen des Lochübertragungsmaterials, Elektronen übertragenden Materials und Bindeharzes, die in den oben beschriebenen jeweiligen Beispielen und Vergleichsbeispielen verwendet wurden, in Tabelle 97 angegeben, wobei die Verbindungsnummern der oben beschriebenen Ausführungsformen verwendet wurden.
  • Das photoempfindliche Material des einschichtigen Typs der jeweiligen Beispiele und Vergleichsbeispiele wurde den oben beschriebenen entsprechenden Tests I unterzogen; seine Charakteristika wurden beurteilt. Die Resultate sind in Tabelle 97 dargestellt, wobei Beispiele, die mit einem Stern gekennzeichnet sind, außerhalb des Rahmens der Erfindung, wie sie beansprucht ist, liegen.
  • TABELLE 97
    Figure 01190001
  • Beispiele 665 bis 671
  • In der gleichen Weise, wie es in den Beispielen 639 bis 646 beschrieben ist, außer dass 50 Gewichtsteile eines Benzidinderivats, das durch die Formel (9) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde jeweils ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 46
  • In der gleichen Weise, wie es in den Beispielen 665 bis 671 beschrieben ist, außer dass 50 Gewichtsteile eines Carbazol-Hydrazon-Derivats, das durch die Formel (C) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 47
  • In der gleichen Weise, wie es in den Beispielen 665 bis 671 beschrieben wird, außer dass 100 Gewichtsteile eines Polycarbonats des Bisphenol-A-Typs, das durch die Formel (A) dargestellt wird, als Bindeharz verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 48
  • In der gleichen Weise, wie es in den Beispielen 665 bis 671 beschrieben ist, außer dass 50 Gewichtsteile eines herkömmlichen Benzidinderivats, das durch die Formel (B) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Im übrigen sind konkrete Verbindungen des Lochübertragungsmaterials, Elektronen übertragenden Materials und Bindeharzes, die in den oben beschriebenen jeweiligen Beispielen und Vergleichsbeispielen verwendet wurden, in Tabelle 98 angegeben, wobei die Verbindungsnummern der oben beschriebenen Ausführungsformen verwendet wurden.
  • Das photoempfindliche Material des einschichtigen Typs der jeweiligen Beispiele und Vergleichsbeispiele wurde den oben beschriebenen entsprechenden Tests I unterzogen; seine Charakteristika wurden beurteilt. Die Resultate sind in Tabelle 98 angegeben, wobei Beispiele, die durch einen Stern gekennzeichnet sind, außerhalb des Rahmens der Erfindung, wie sie beansprucht ist, liegen.

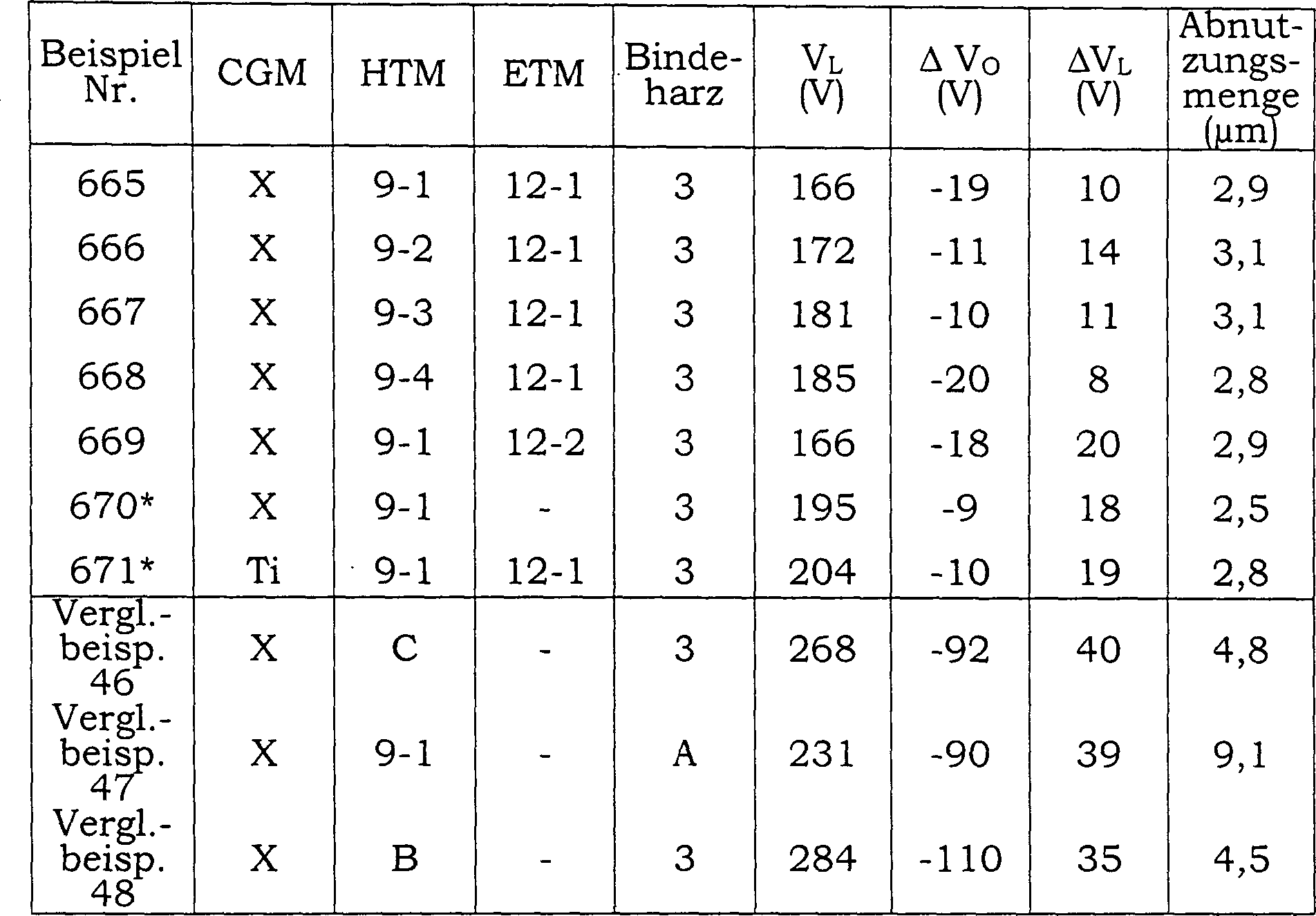

  • TABELLE 98
    Figure 01220001
  • Beispiele 672 bis 678
  • sIn der gleichen Weise, wie es in den Beispielen 639 bis 646 beschrieben wird, außer dass 50 Gewichtsteile eines o-Phenylendiaminderivats, das durch die Formel (10) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde jeweils ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 49
  • In der gleichen Weise, wie es in den Beispielen 672 bis 678 beschrieben wird, außer dass 50 Gewichtsteile eines Carbazol-Hydrazon-Derivats, das durch die Formel (C) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 50
  • In derselben Weise, wie es in den Beispielen 672 bis 678 beschrieben wird, außer dass 100 Gewichtsteile eines Polycarbonats des Bisphenol-A-Typs, das durch die Formel (A) dargestellt wird, als Bindeharz verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 51
  • In der gleichen Weise, wie es in den Beispielen 672 bis 678 beschrieben wird, außer dass 50 Gewichtsteile eines herkömmlichen Benzidinderivats, das durch die Formel (B) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Konkrete Verbindungen des Lochübertragungsmaterials, des Elektronen übertragenden Materials und des Bindeharzes, die in den oben beschriebenen jeweiligen Beispielen und Vergleichsbeispielen verwendet wurden, sind in Tabelle 99 angegeben, wobei die Verbindungsnummern der oben beschriebenen Ausführungsformen verwendet wurden.
  • Das photoempfindliche Material des einschichtigen Typs der jeweiligen Beispiele und Vergleichsbeispiele wurde den oben beschriebenen entsprechenden Tests I unterzogen; seine Charakteristika wurden beurteilt. Die Resultate sind in Tabelle 99 angegeben, wobei Beispiele, die durch einen Stern gekennzeichnet sind, außerhalb des Rahmens der Erfindung, wie sie beansprucht wird, liegen.
  • TABELLE 99
    Figure 01240001
  • Beispiele 679 bis 686
  • In der gleichen Weise, wie es in den Beispielen 639 bis 646 beschrieben ist, außer dass 50 Gewichtsteile eines m-Phenylendiaminderivats, das durch die Formel (11) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde jeweils ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 52
  • In der gleichen Weise, wie es in den Beispielen 679 bis 686 beschrieben wurde, außer dass 50 Gewichtsteile eines Carbazol-Hydrazon-Derivats, das durch die Formel (C) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 53
  • In der gleichen Weise, wie es in den Beispielen 679 bis 686 beschrieben wird, außer dass 100 Gewichtsteile eines Polycarbonats des Bisphenol-A-Typs, das durch die Formel (A) dargestellt wird, als Bindeharz verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 54
  • In der gleichen Weise, wie es in den Beispielen 679 bis 686 beschrieben wird, außer dass 50 Gewichtsteile eines herkömmlichen Benzidinderivats, das durch die Formel (B) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Konkrete Verbindungen des Lochübertragungsmaterials, Elektronen übertragenden Materials und Bindeharzes, die in den oben beschriebenen jeweiligen Beispielen und Vergleichsbeispielen verwendet wurden, sind in Tabelle 100 angegeben, wobei die Verbindungsnummern der oben beschriebenen Ausführungsformen verwendet wurden.
  • Das photoempfindliche Material des einschichtigen Typs der jeweiligen Beispiele und Vergleichsbeispiele wurde den oben beschriebenen entsprechenden Tests I unterzogen; seine Charakteristika wurden beurteilt. Die Resultate sind in Tabelle 100 angegeben, wobei Beispiele, die durch einen Stern gekennzeichnet sind, außerhalb des Rahmens der vorliegenden Erfindung, wie sie beansprucht wird, liegen.
  • TABELLE 100
    Figure 01270001
    • (Photoempfindliches Material des einschichtigen Typs für eine analoge Lichtquelle)
  • Beispiele 687 bis 692
  • In der gleichen Weise, wie es in den Beispielen 639 bis 686 beschrieben wird, außer dass 5 Gewichtsteile eines Bisazopigments, das durch die Formel (13) dargestellt wird, als elektrische Ladung erzeugendes Material verwendet wurden, wurde jeweils ein photoempfindliches Material des einschichtigen Typs für eine analoge Lichtquelle hergestellt.
  • Konkrete Verbindungen des Lochübertragungsmaterials, Elektronen übertragenden Materials und Bindeharzes, die in den oben beschriebenen jeweiligen Beispielen verwendet wurden, sind in Tabelle 101 angegeben, wobei die Verbindungsnummern der oben beschriebenen Ausführungsformen verwendet wurden.
  • Das photoempfindliche Material des einschichtigen Typs der jeweiligen Beispiele wurde den oben beschriebenen entsprechenden Tests II unterzogen; seine Charakteristika wurden beurteilt. Die Resultate sind in Tabelle 101 angegeben.

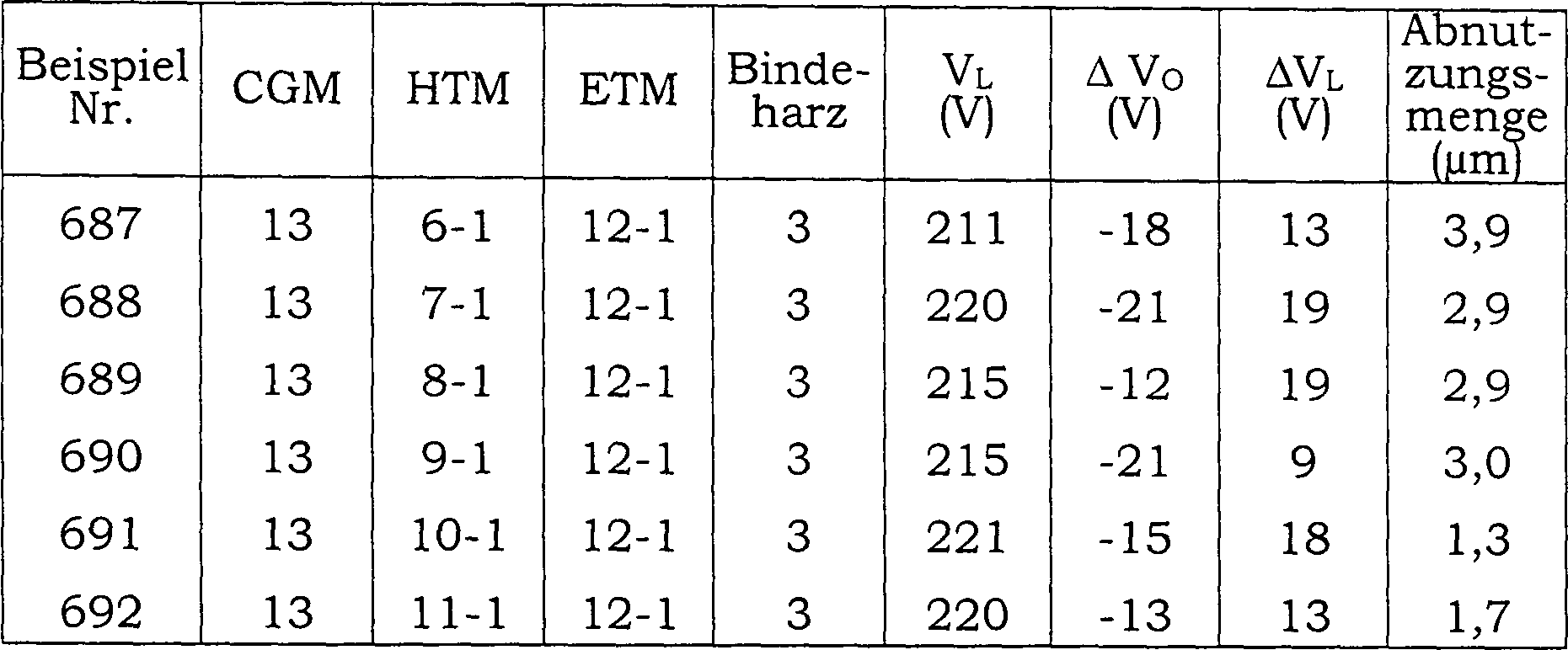

  • TABELLE 101
    Figure 01280001
    • (Photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle)
  • Beispiele 705 bis 809
  • In der gleichen Weise, wie es in den Beispielen 1 bis 40 beschrieben wird, außer dass 100 Gewichtsteile eines Polycarbonats des statistischen Copolymer-Typs vom Bisphenol-C-Typ aus der Repetiereinheit, die durch eine der Formeln (4 ,5-1) bis (4, 5-18) dargestellt wird, als Bindeharz verwendet wurden, wurde jeweils ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • In den jeweiligen Polycarbonaten war das Zusammensetzungsverhältnis (Molverhältnis) der Komponente, die in der Formel (4) enthalten ist, zu der Komponente, die in der Formel (5) enthalten ist, 8:2. Darüber hinaus liegt das Viskositätsmittel der jeweiligen Polycarbonate im Bereich von 20.000 bis 25.000.
  • Vergleichsbeispiel 55
  • In der gleichen Weise, wie es in den Beispielen 705 bis 809 beschrieben ist, außer dass 50 Gewichtsteile eines Carbazol-Hydrazon-Derivats, das durch die Formel (C) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 56
  • In der gleichen Weise, wie es in den Beispielen 705 bis 809 beschrieben wird, außer dass 100 Gewichtsteile eines Polycarbonats des Bisphenol-A-Typs, das durch die Formel (A) dargestellt wird, als Bindeharz verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 57
  • In der gleichen Weise, wie es in den Beispielen 705 bis 809 beschrieben wird, außer dass 50 Gewichtsteile eines herkömmlichen Benzidinderivats, das durch die Formel (B) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Konkrete Verbindungen des Lochübertragungsmaterials, Elektronen übertragenden Materials und Bindeharzes, die in den jeweiligen Beispielen und Vergleichsbeispielen verwendet wurden, sind in den Tabellen 104 bis 113 angegeben, wobei die Verbindungsnummern der oben beschriebenen Ausführungsformen verwendet wurden.
  • Das photoempfindliche Material des einschichtigen Typs der jeweiligen Beispiele und Vergleichsbeispiele wurde den oben beschriebenen entsprechenden Tests I unterzogen; seine Charakteristika wurden beurteilt. Die Resultate sind in den Tabellen 104 bis 113 angegeben, wobei Beispiele, die durch einen Stern gekennzeichnet sind. außerhalb des Rahmens der vorliegenden Erfindung, wie sie beansprucht wird, liegen.

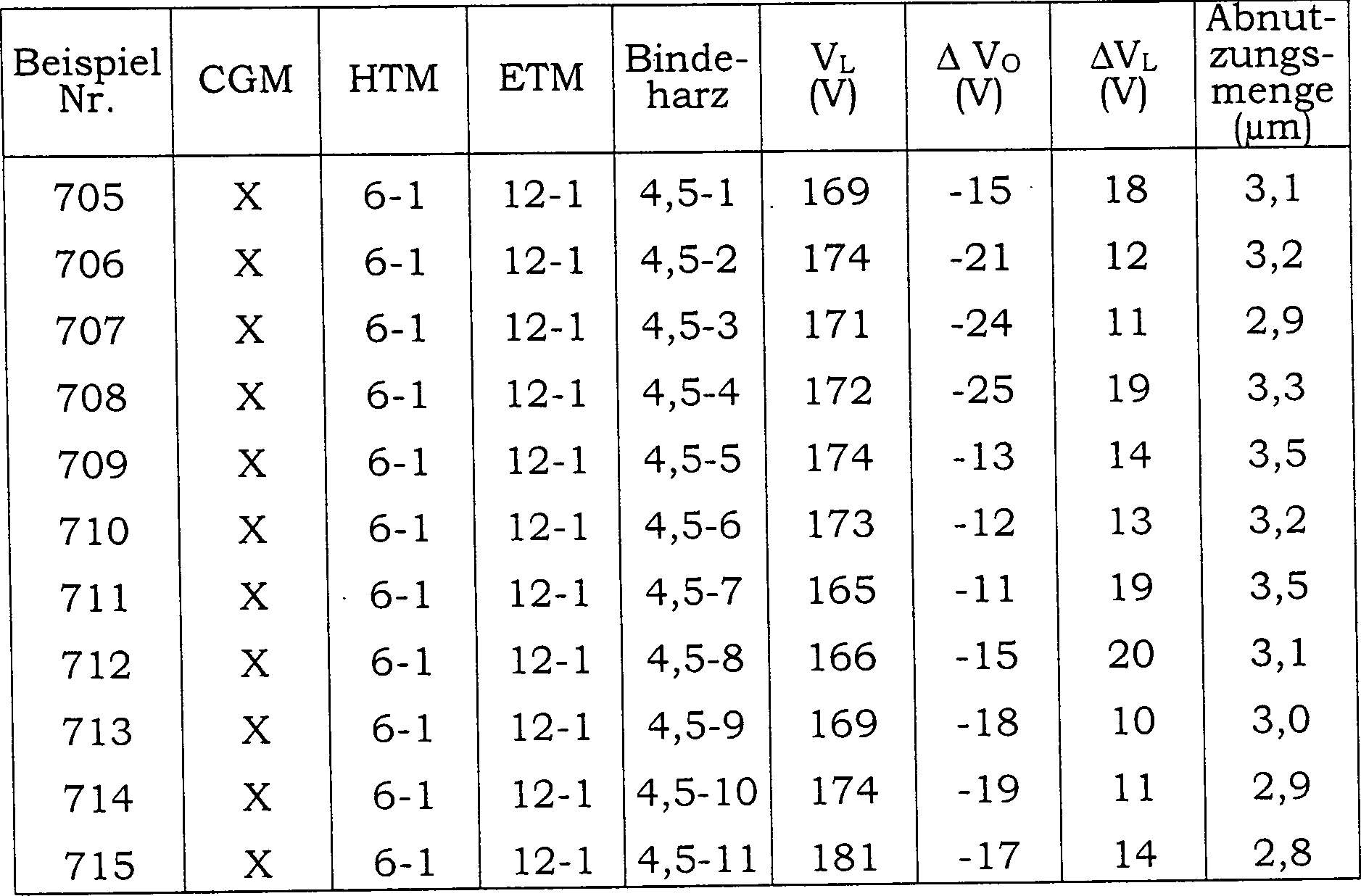

  • TABELLE 104
    Figure 01310001
  • TABELLE 105
    Figure 01310002
  • TABELLE 106
    Figure 01320001
  • TABELLE 107
    Figure 01320002

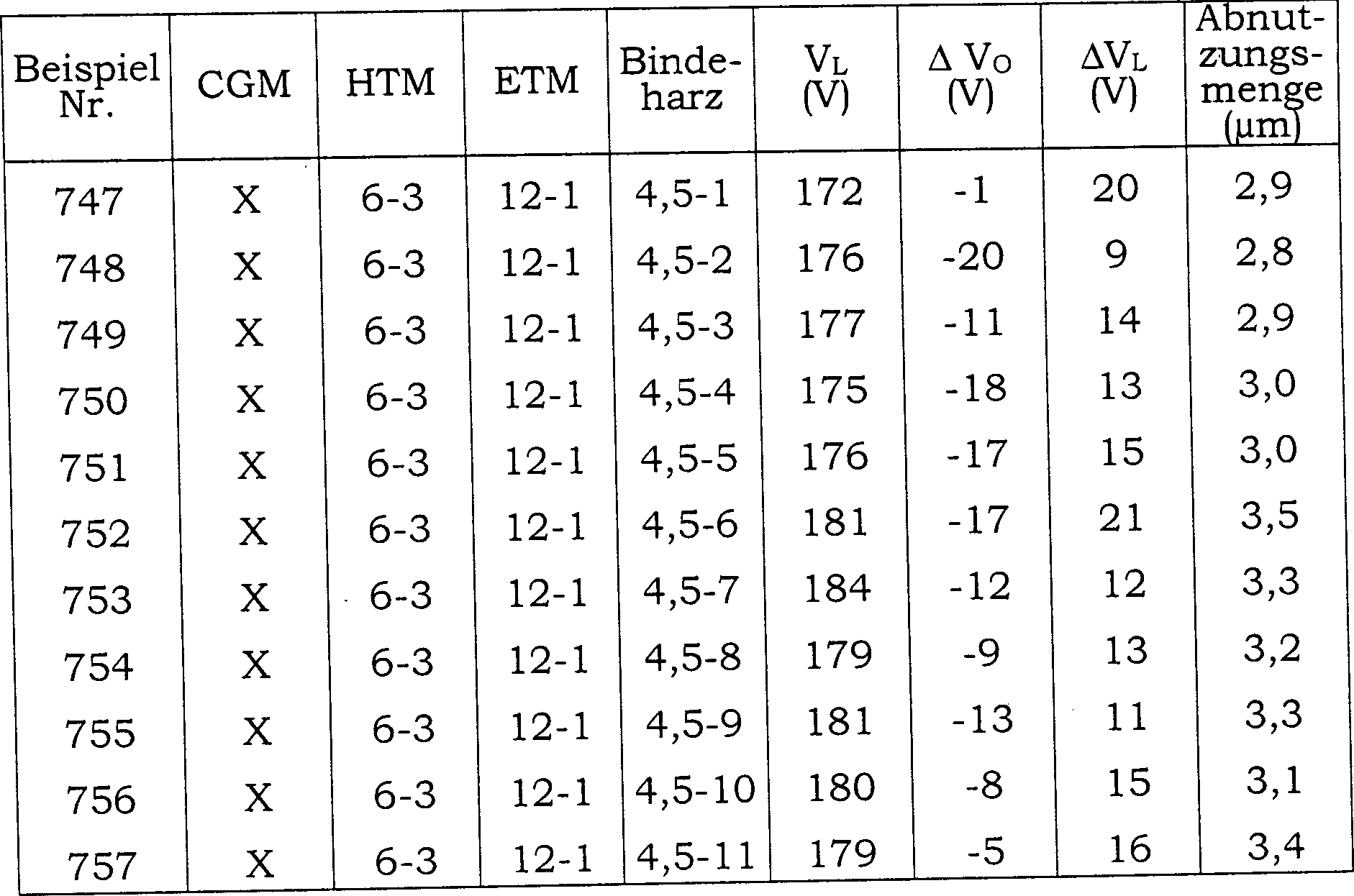

  • TABELLE 108
    Figure 01330001
  • TABELLE 109
    Figure 01330002
  • TABELLE 110
    Figure 01340001
  • TABELLE 111
    Figure 01340002
  • TABELLE 112
    Figure 01350001
  • Figure 01360001
  • Beispiele 810 bis 956
  • In der gleichen Weise, wie es in den Beispielen 705 bis 809 beschrieben ist, außer dass 50 Gewichtsteile eines Benzidinderivats, das durch die Formel (7) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde jeweils ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 58
  • In der gleichen Weise, wie es in den Beispielen 810 bis 956 beschrieben wurde, außer dass 50 Gewichtsteile eines Carbazol-Hydrazon-Derivats, das durch die Formel (C) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 59
  • In der gleichen Weise, wie es in den Beispielen 810 bis 956 beschrieben wird, außer dass 100 Gewichtsteile eines Polycarbonats des Bisphenol-A-Typs, das durch die Formel (A) dargestellt wird, als Bindeharz verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 60
  • In der gleichen Weise, wie es in den Beispielen 810 bis 956 beschrieben wird, außer dass 50 Gewichtsteile eines herkömmlichen Benzidinderivats, das durch die Formel (B) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Konkrete Verbindungen des Lochübertragungsmaterials, Elektronen übertragenden Materials und Bindeharzes, die in den oben beschriebenen jeweiligen Beispielen und Vergleichsbeispielen verwendet wurden, sind in den Tabellen 114 bis 127 angegeben, wobei die Verbindungsnummern der oben beschriebenen Ausführungsformen verwendet wurden.
  • Die photoempfindlichen Materialien des einschichtigen Typs der jeweiligen Beispiele und Vergleichsbeispiele wurde den oben beschriebenen entsprechenden Tests I unterzogen; ihre Charakteristika wurden beurteilt. Die Resultate sind in den Tabellen 114 bis 127 angegeben, wobei Beispiele, die mit einem Stern gekennzeichnet sind, außerhalb des Rahmens der vorliegenden Erfindung, wie sie beansprucht wird, liegen.
  • TABELLE 114
    Figure 01380001
  • TABELLE 115
    Figure 01390001
  • TABELLE 116
    Figure 01390002
  • TABELLE 117
    Figure 01400001
  • TABELLE 118
    Figure 01400002
  • TABELLE 119
    Figure 01410001
  • TABELLE 120
    Figure 01410002
  • TABELLE 121
    Figure 01420001

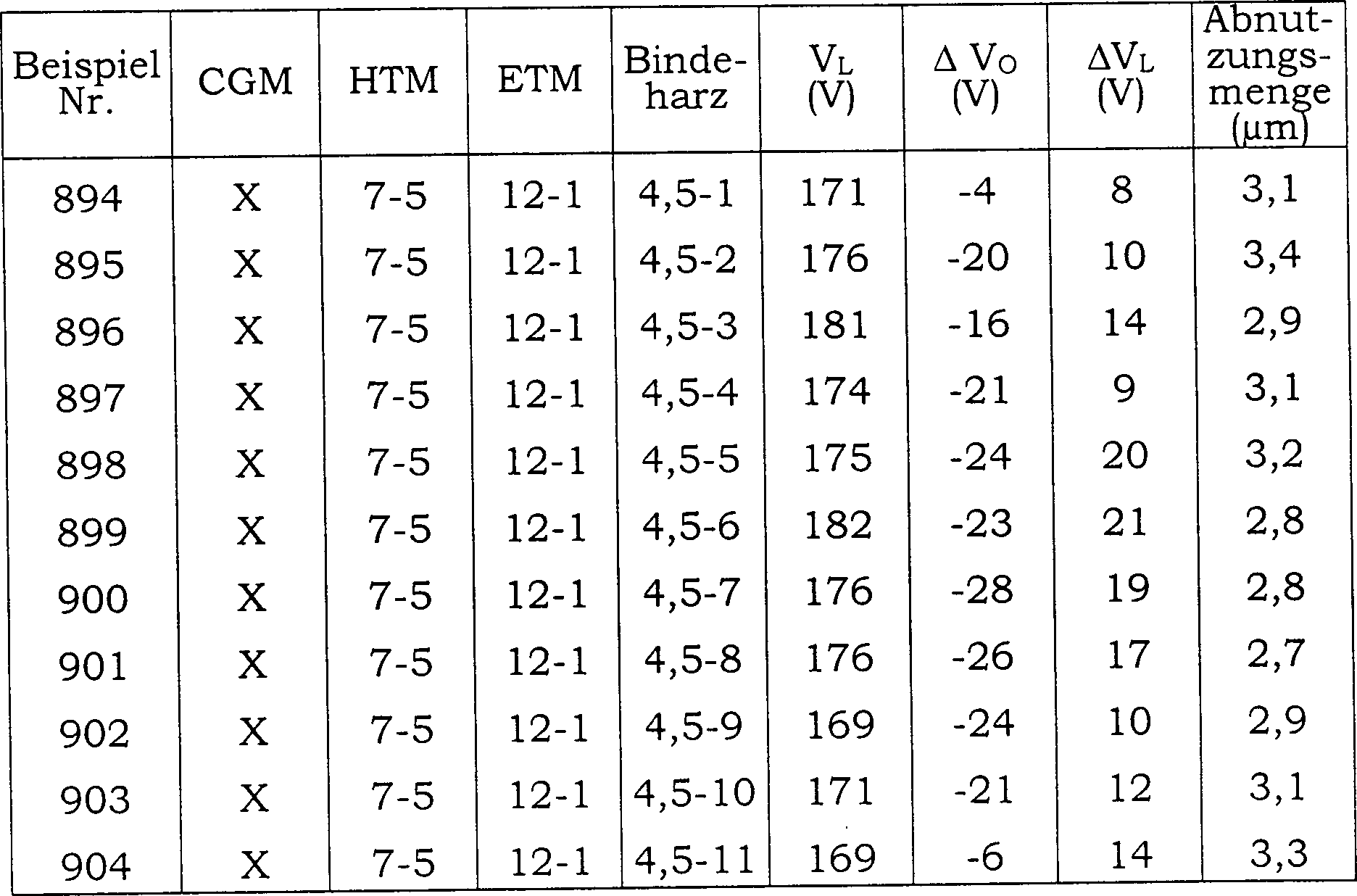

  • TABELLE 122
    Figure 01420002
  • TABELLE 123
    Figure 01430001

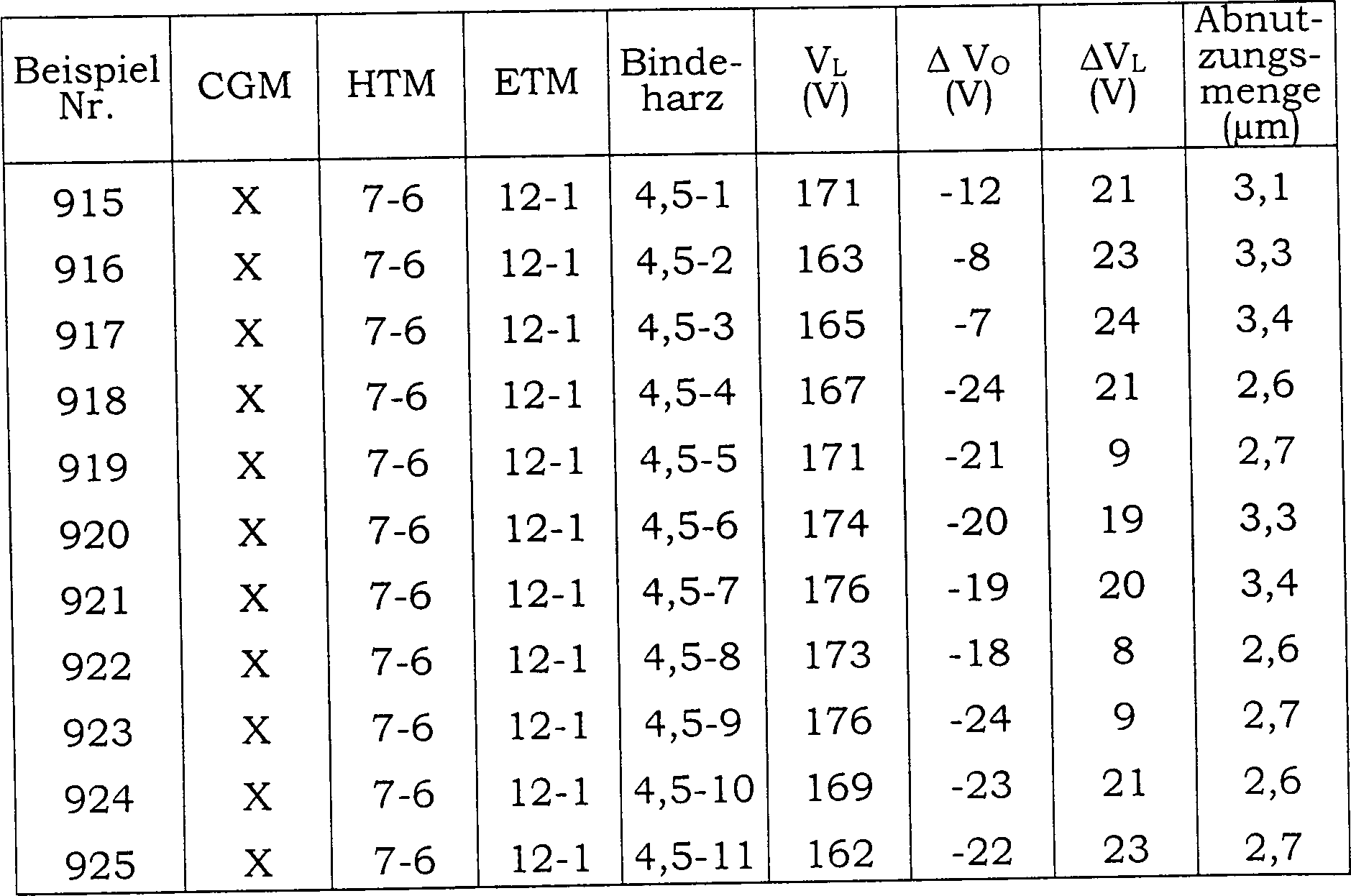

  • TABELLE 124
    Figure 01430002

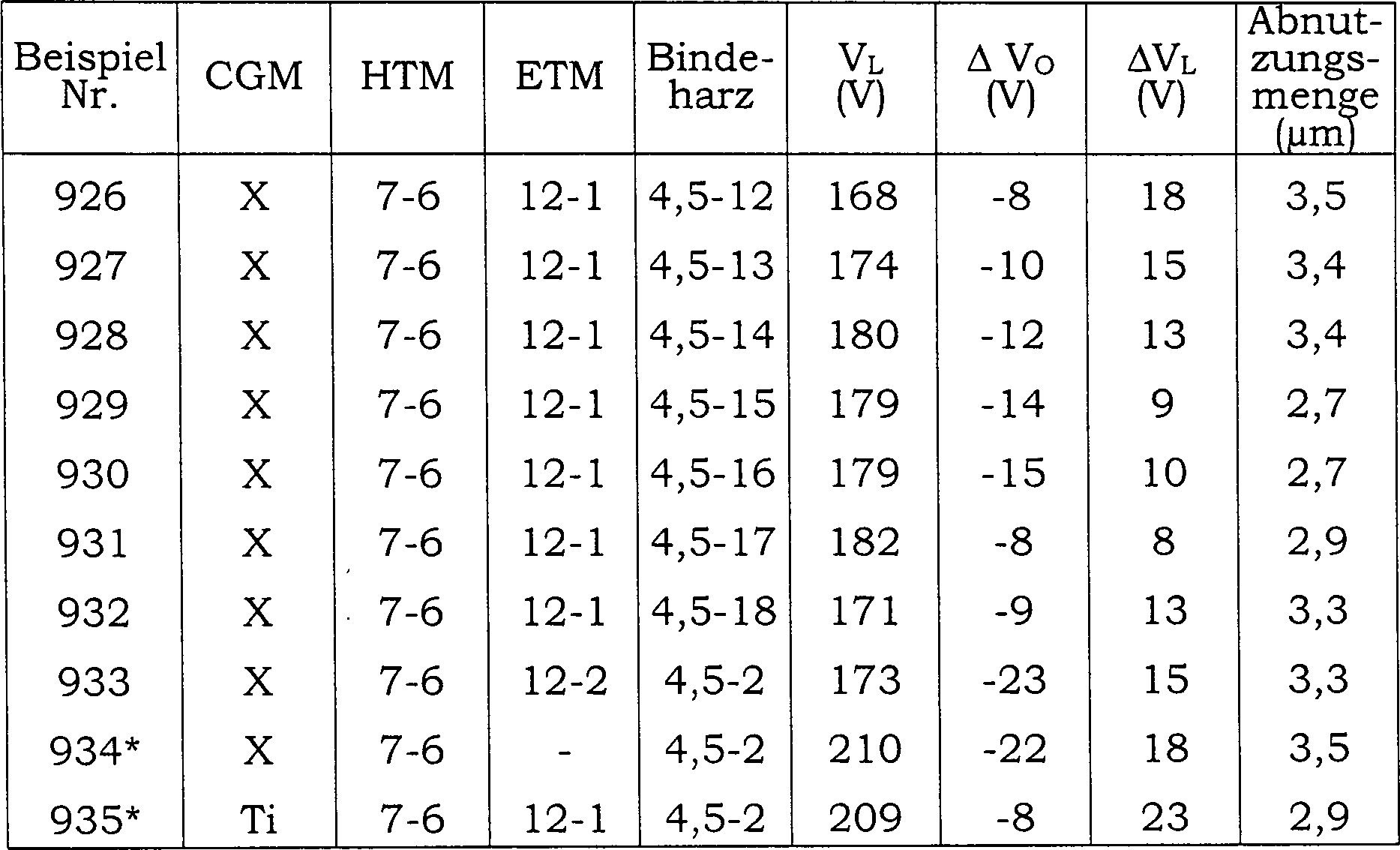

  • TABELLE 125
    Figure 01440001
  • TABELLE 126
    Figure 01440002
  • TABELLE 127
    Figure 01450001
  • Beispiele 957 bis 1040
  • In der gleichen Weise, wie es in den Beispielen 705 bis 809 beschrieben wird, außer dass 50 Gewichtsteile eines Benzidinderivats, das durch die Formel (8) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde jeweils ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 61
  • In der gleichen Weise, wie es in den Beispielen 957 bis 1040 beschrieben wird, außer dass 50 Gewichtsteile eines Carbazol-Hydrazon-Derivats, das durch die Formel (C) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 62
  • In der gleichen Weise, wie es in den Beispielen 957 bis 1040 beschrieben wird, außer dass 100 Gewichtsteile eines Polycarbonats des Bisphenol-A-Typs, das durch die Formel (A) dargestellt wird, als Bindeharz verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 63
  • In der gleichen Weise, wie es in den Beispielen 957 bis 1040 beschrieben wird, außer dass 50 Gewichtsteile eines herkömmlichen Benzidinderivats, das durch die Formel (B) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Konkrete Verbindungen des Lochübertragungsmaterials, Elektronen übertragenden Materials und Bindeharzes, die in den obigen jeweiligen Beispielen und Vergleichsbeispielen verwendet wurden, werden in den Tabellen 128 bis 135 angegeben, wobei die Verbindungsnummern der oben beschriebenen Ausführungsformen verwendet wurden.
  • Das photoempfindliche Material des einschichtigen Typs der jeweiligen Beispiele und Vergleichsbeispiele wurde den oben beschriebenen entsprechenden Tests I unterzogen; seine Charakteristika wurden beurteilt. Die Resultate sind in den Tabellen 128 bis 135 angegeben, wobei Beispiele, die mit einem Stern gekennzeichnet sind, außerhalb des Rahmens der vorliegenden Erfindung, wie sie beansprucht wird, liegen.
  • TABELLE 128
    Figure 01470001
  • TABELLE 129
    Figure 01480001
  • TABELLE 130
    Figure 01480002
  • TABELLE 131
    Figure 01490001
  • TABELLE 132
    Figure 01490002
  • TABELLE 133
    Figure 01500001
  • TABELLE 134
    Figure 01500002
  • TABELLE 135
    Figure 01510001
  • Beispiele 1041 bis 1124
  • In der gleichen Weise, wie es in den Beispielen 705 bis 809 beschrieben ist, außer dass 50 Gewichtsteile eines Benzidinderivats, das durch die Formel (9) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde jeweils ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 64
  • In der gleichen Weise, wie es in den Beispielen 1041 bis 1124 beschrieben wird, außer dass 50 Gewichtsteile eines Carbazol-Hydrazon-Derivats, das durch die Formel (C) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 65
  • In der gleichen Weise, wie es in den Beispielen 1041 bis 1124 beschrieben wird, außer dass 100 Gewichtsteile eines Polycarbonats des Bisphenol-A-Typs, das durch die Formel (A) dargestellt wird, als Bindeharz verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 66
  • In der gleichen Weise, wie es in den Beispielen 1041 bis 1124 beschrieben wird, außer dass 50 Gewichtsteile eines herkömmlichen Benzidinderivats, das durch die Formel (B) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Konkrete Verbindungen des Lochübertragungsmaterials, Elektronen übertragenden Materials und Bindeharzes, die in den oben beschriebenen entsprechenden Beispielen und Vergleichsbeispielen verwendet wurden, wurden in den Tabellen 136 bis 143 angegeben, wobei die Verbindungsnummern der oben beschriebenen Ausführungsformen verwendet wurden.
  • Das photoempfindliche Material des einschichtigen Typs der jeweiligen Beispiele und Vergleichsbeispiele wurde den oben beschriebenen entsprechenden Tests I unterzogen; seine Charakteristika wurden beurteilt. Die Resultate sind in den Tabellen 136 bis 143 angegeben, wobei Beispiele, die außerhalb des Rahmens der Erfindung, wie sie beansprucht wird, liegen, durch einen Stern gekennzeichnet sind.
  • TABELLE 136
    Figure 01530001
  • TABELLE 137
    Figure 01540001
  • TABELLE 138
    Figure 01540002
  • TABELLE 139
    Figure 01550001
  • TABELLE 140
    Figure 01550002
  • TABELLE 141
    Figure 01560001
  • TABELLE 142
    Figure 01560002
  • TABELLE 143
    Figure 01570001
  • Beispiele 1125 bis 1208
  • In der gleichen Weise, wie es in den Beispielen 705 bis 809 beschrieben wird, außer dass 50 Gewichtsteile eines o-Phenylendiaminderivats, das durch die Formel (10) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde jeweils ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 67
  • In der gleichen Weise, wie es in den Beispielen 1125 bis 1208 beschrieben wird, außer dass 50 Gewichtsteile eines Carbazol-Hydrazon-Derivats, das durch die Formel (C) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 68
  • In der gleichen Weise, wie es in den Beispielen 1125 bis 1208 beschrieben wird, außer dass 100 Gewichtsteile eines Polycarbonats des Bisphenol-A-Typs, das durch die Formel (A) dargestellt wird, als Bindeharz verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 69
  • In der gleichen Weise, wie es in den Beispielen 1125 bis 1208 beschrieben wird, außer dass 50 Gewichtsteile eines herkömmlichen Benzidinderivats, das durch die Formel (B) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Konkrete Verbindungen des Lochübertragungsmaterials, Elektronen übertragenden Materials und Bindeharzes, die in den oben beschriebenen jeweiligen Beispielen und Vergleichsbeispielen verwendet wurden, sind in den Tabellen 144 bis 151 gezeigt, wobei die Verbindungsnummern der oben beschriebenen Ausführungsformen verwendet wurden. Das photoempfindliche Material des einschichtigen Typs der jeweiligen Beispiele und Vergleichsbeispiele wurde den oben beschriebenen entsprechenden Tests I unterzogen; seine Charakteristika wurden beurteilt. Die Resultate sind in den Tabellen 144 bis 151 angegeben, wobei Beispiele, die mit einem Stern gekennzeichnet sind, außerhalb des Rahmens der vorliegenden Erfindung, wie sie beansprucht wird, liegen.

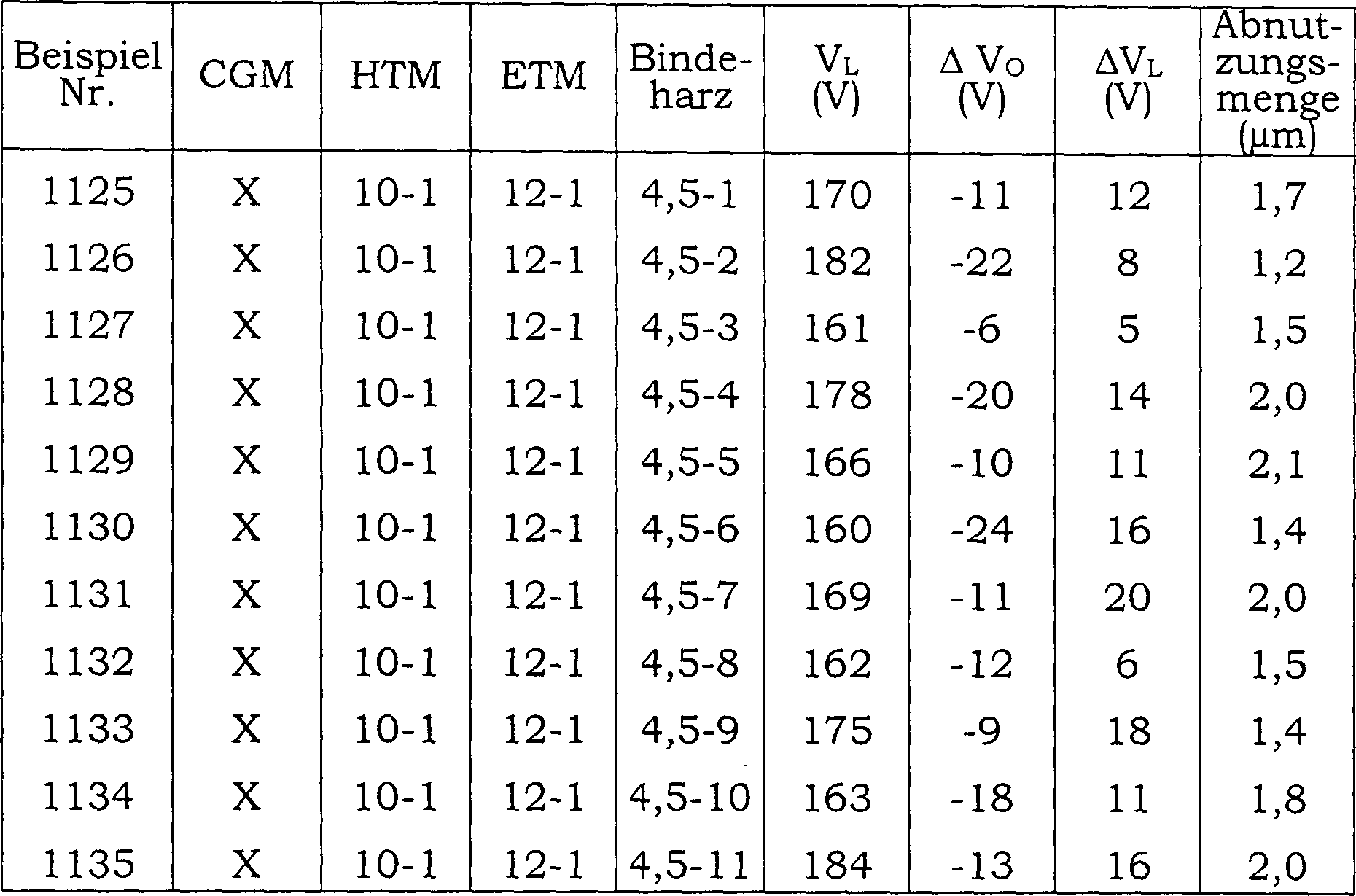

  • TABELLE 144
    Figure 01590001
  • TABELLE 145
    Figure 01600001
  • TABELLE 146
    Figure 01600002
  • TABELLE 147
    Figure 01610001
  • TABELLE 148
    Figure 01610002
  • TABELLE 149
    Figure 01620001
  • TABELLE 150
    Figure 01620002
  • TABELLE 151
    Figure 01630001
  • Beispiele 1209 bis 1313
  • In der gleichen Weise, wie es in den Beispielen 705 bis 809 beschrieben wird, außer dass 50 Gewichtsteile eines m-Phenylendiaminderivats, das durch die Formel (11) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde jeweils ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 70
  • In der gleichen Weise, wie es in den Beispielen 1209 bis 1313 beschrieben wird, außer dass 50 Gewichtsteile eines Carbazol-Hydrazon-Derivats, das durch die Formel (C) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 71
  • In der gleichen Weise, wie es in den Beispielen 1209 bis 1313 beschrieben wird, außer dass 100 Gewichtsteile eines Polycarbonats des Bisphenol-A-Typs, das durch die Formel (A) dargestellt wird, als Bindeharz verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Vergleichsbeispiel 72
  • In der gleichen Weise, wie es in den Beispielen 1209 bis 1313 beschrieben wird, außer dass 50 Gewichtsteile eines herkömmlichen Benzidinderivats, das durch die Formel (B) dargestellt wird, als Lochübertragungsmaterial verwendet wurden, wurde ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Konkrete Verbindungen des Lochübertragungsmaterials, Elektronen übertragenden Materials und Bindeharzes, die in den oben beschriebenen jeweiligen Beispielen und Vergleichsbeispielen verwendet wurden, werden in den Tabellen 152 bis 161 angegeben, wobei die Verbindungsnummern der oben beschriebenen Ausführungsformen verwendet wurden.
  • Das photoempfindliche Material des einschichtigen Typs der jeweiligen Beispiele und Vergleichsbeispiele wurde den oben beschriebenen entsprechenden Tests I unterzogen; seine Charakteristika wurden beurteilt. Die Resultate sind in den Tabellen 152 bis 161 angegeben, wobei Beispiele, die mit einem Stern gekennzeichnet sind, außerhalb des Rahmens der vorliegenden Erfindung, wie sie beansprucht wird, liegen.
  • TABELLE 152
    Figure 01650001
  • TABELLE 153
    Figure 01660001
  • TABELLE 154
    Figure 01660002

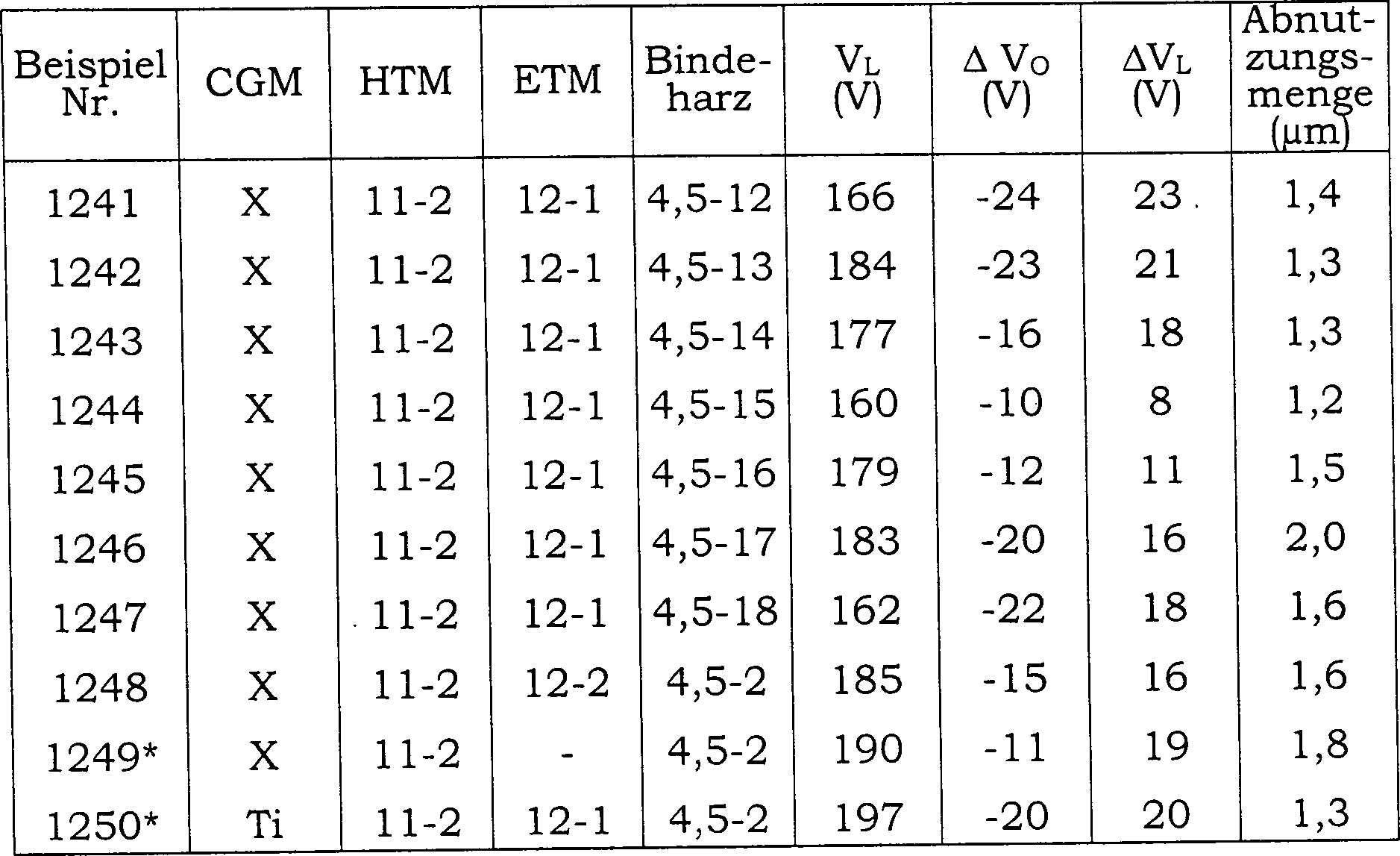

  • TABELLE 155
    Figure 01670001

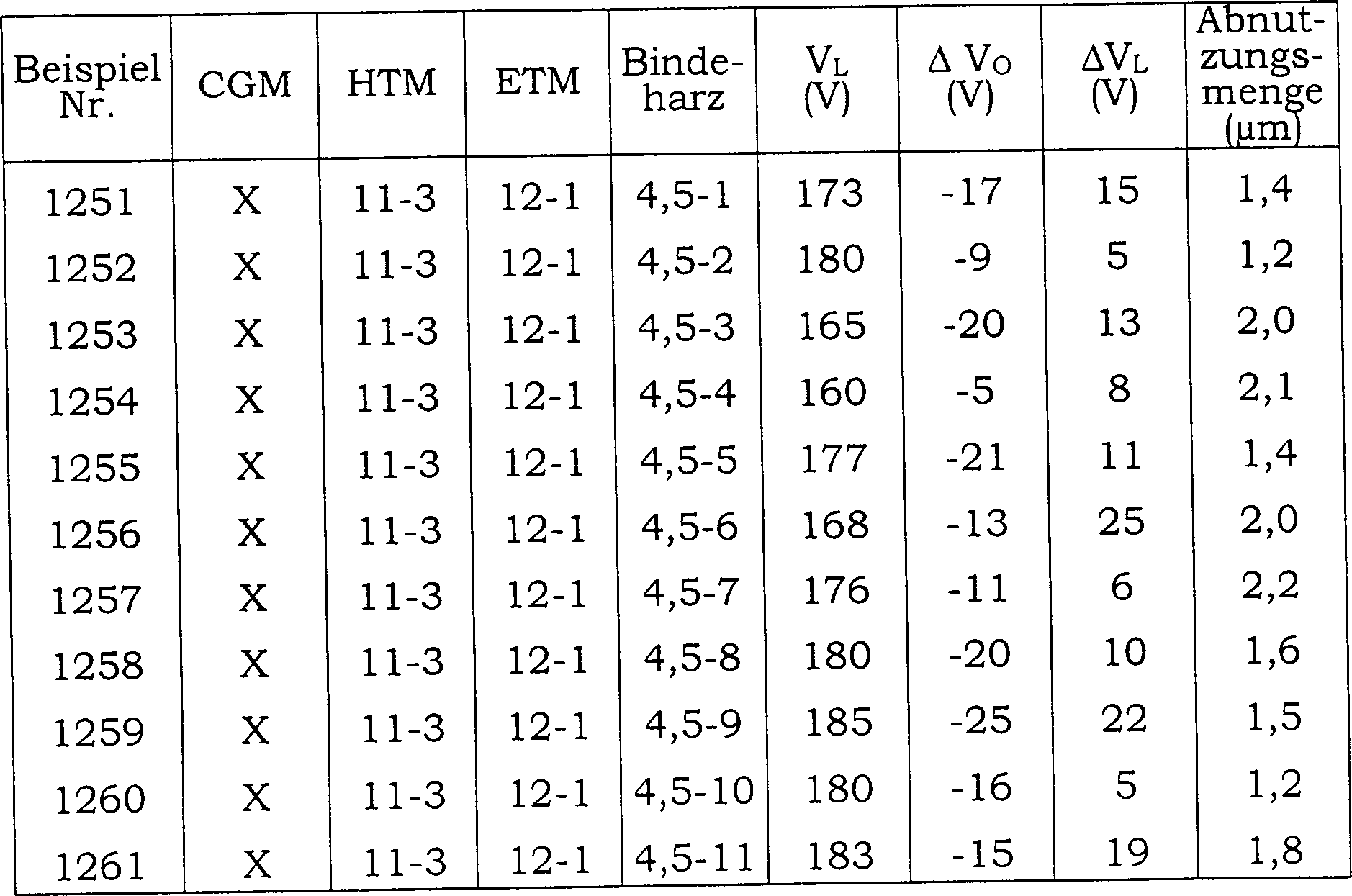

  • TABELLE 156
    Figure 01670002
  • TABELLE 157
    Figure 01680001
  • TABELLE 158
    Figure 01680002
  • TABELLE 159
    Figure 01690001
  • TABELLE 160
    Figure 01690002

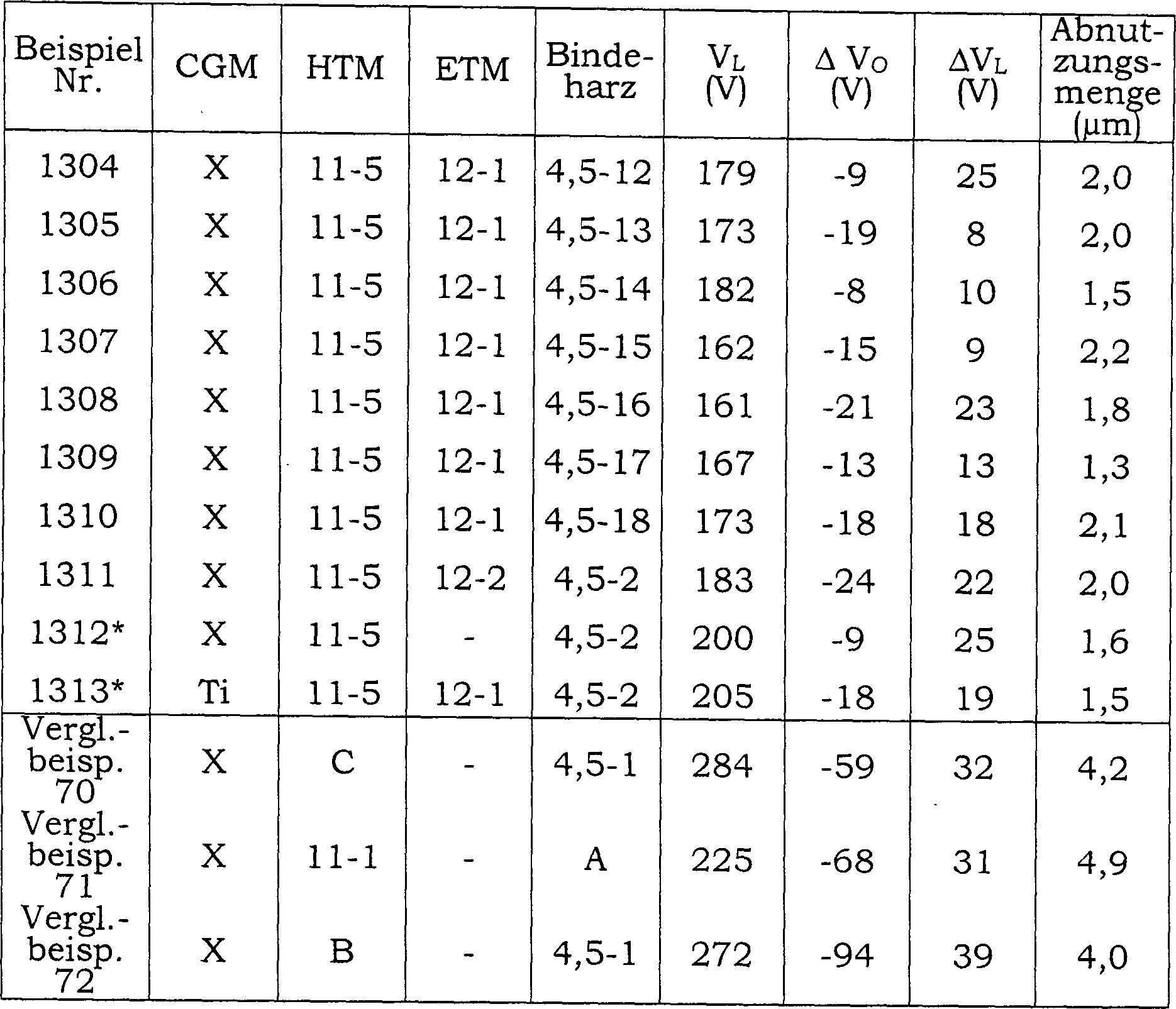

  • TABELLE 161
    Figure 01700001
    • (Photoempfindliches Material des einschichtigen Typs für eine analoge Lichtquelle)
  • Beispiele 1314 bis 1342
  • In der gleichen Weise, wie es in den Beispielen 709 bis 1313 beschrieben ist, außer dass 5 Gewichtsteile eines Bisazopigments, das durch die Formel (13) dargestellt wird, als elektrische Ladung erzeugendes Material verwendet wurden, wurde jeweils ein photoempfindliches Material des einschichtigen Typs für eine digitale Lichtquelle hergestellt.
  • Konkrete Verbindungen für das Lochübertragungsmaterial, Elektronen übertragende Materials und Bindeharz, die in den obigen jeweiligen Beispielen verwendet wurden, sind in den Tabellen 162 bis 167 dargestellt, wobei die Verbindungsnummern der oben beschriebenen Ausführungsformen verwendet wurden.
  • Das photoempfindliche Material des einschichtigen Typs der jeweiligen Beispiele und Vergleichsbeispiele wurde den oben beschriebenen entsprechenden Tests II unterzogen; seine Charakteristika wurden beurteilt. Die Resultate sind in den Tabellen 162 bis 167 angegeben.
  • TABELLE 162
    Figure 01710001
  • TABELLE 163
    Figure 01720001
  • TABELLE 164
    Figure 01720002
  • TABELLE 165
    Figure 01720003
  • TABELLE 166
    Figure 01730001
  • TABELLE 167
    Figure 01730002
  • Wie oben beschrieben wurde, ist das elektrophotoempfindliche Material der vorliegenden Erfindung bezüglich der mechanischen Festigkeit und der Wiederholungscharakteristika hervorragend und hat eine hohe Glasübergangstemperatur und eine hohe Empfindlichkeit.

Claims (7)

  1. Einschichtiges elektrophotoempfindliches Material, das ein leitfähiges Substrat und eine organische photoempfindliche Schicht auf dem leitfähigen Substrat angeordnet umfaßt, wobei die organische photoempfindliche Schicht ein Binderharz, ein elektrische Ladung erzeugendes Material, ein Lochübertragungsmaterial und ein eleketronenübertragendes Material enthält, wobei das Binderharz mindestens eine Verbindung umfaßt, ausgewählt aus der Gruppe bestehend aus einem Polycarbonat mit einer Repetiereinheit, die durch die Formel (1) dargestellt wird:
    Figure 01740001
    worin RA und RB gleich oder unterschiedlich sind und ein Wasserstoffatom oder eine Alkyl-Gruppe mit 1 bis 3 Kohlenstoffatomen angeben; RC und RD gleich oder unterschiedlich sind und eine Alky1-Gruppe mit 1 bis 3 Kohlenstoffatomen angeben; und RE und RF gleich oder unterschiedlich sind und ein Wasserstoffatom, eine Alkyl-Gruppe mit 1 bis 3 Kohlenstoffatomen oder ein Halogenatom angeben; einem Polycarbonat mit einer Repetiereinheit, die durch die Formel (2) dargestellt wird:
    Figure 01750001
    worin RG und RH gleich oder unterschiedlich sind und eine Alkyl-Gruppe mit 1 bis 3 Kohlenstoffatomen angeben; und RI und RJ gleich oder unterschiedlich sind und ein Wasserstoffatom, eine Alkyl-Gruppe mit 1 bis 3 Kohlenstoffatomen oder ein Halogenatom angeben; einem Polycarbonat mit einer Repetiereinheit, die durch die Formel (3) dargestellt wird:
    Figure 01750002
    und einem Polycarbonat in Form eines statistischen Copolymers oder Blockcopolymers mit einer Repetiereinheit, die durch die Formel (4) dargestellt wird:
    Figure 01760001
    worin RK und RL gleich oder unterschiedlich sind und ein Wasserstoffatom oder eine Alkyl-Gruppe mit 1 bis 3 Kohlenstoffatomen angeben und RK und RL unter Bildung eines Rings aneinander binden können; RM und RN gleich oder unterschiedlich sind und eine AlkyL-Gruppe mit 1 bis 3 Kohlenstoffatomen angeben; und RO und RP gleich oder unterschiedlich sind und ein Wasserstoffatom, eine Alkyl-Gruppe mit 1 bis 3 Kohlenstoffatomen oder ein Halogenatom angeben; und der Formel (5)
    Figure 01760002
    worin RQ und RR gleich oder unterschiedlich sind und ein Wasserstoffatom, eine Alkyl-Gruppe mit 1 bis 3 Kohlenstoffatomen oder eine Aryl-Gruppe, die einen Substituenten haben kann, angeben; und RQ und RR unter Bildung eines Rings aneinander binden können; und RS, RT, RU, RV, RW, RX, RY und RZ gleich oder unterschiedlich sind und ein Wasserstoff atom, ein Alkyl-Gruppe mit 1 bis 3 Kohlenstoffatomen oder ein Halogenatom angeben; wobei das ladungerzeugende Material mindestens ein Material ist, das unter metallfreien Phthalocyanin-Pigmenten und Bisazo-Pigmenten ausgewählt ist; wobei das Lochübertragungsmaterial mindestens eine Verbindung ist, die aus der Gruppe ausgewählt ist, bestehend aus einem Benzidin-Derivat, das durch die Formel (6) dargestellt wird:
    Figure 01770001
    worin R1 und R2 gleich oder unterschiedlich sind und ein Wasserstoffatom oder eine Alkyl-Gruppe angeben; R3, R4, R5 und R6 gleich oder unterschiedlich sind und eine Alkyl-Gruppe oder eine Alkoxy-Gruppe angeben; und a, b, c und d gleich oder unterschiedlich sind und eine ganze Zahl von 0 bis 5 angeben; mit der Maßgabe, daß mindestens einer der Inizes a, b, c oder d eine ganze Zahl von 2 oder größer angibt und c und d eine ganze Zahl ungleich 0 bedeuten, wenn a und b gleichzeitig 0 bedeuten, einem Benzidin-Derivat, das durch Formel (7) dargestellt wird:
    Figure 01780001
    worin R7 und R8 gleich oder unterschiedlich sind und ein Wasserstoffatom oder eine Alkyl-Gruppe angeben; R9 und R10 gleich oder unterschiedlich sind und eine Alkyl-Gruppe, eine Alkoxy-Gruppe oder eine Aryl-Gruppe, die einen Substituenten enthalten kann, angeben; R11 und R12 gleich oder unterschiedlich sind und eine Alkyl-Gruppe oder eine Alkoxy-Gruppe angeben; und e, f, g und h gleich oder unterschiedlich sind und eine ganze Zahl von 0 bis 5 bedeuten; einem Benzidin-Derivat, das durch die Formel (8) dargestellt wird:
    Figure 01780002
    worin R13, R14, R15 und R16 gleich oder unterschiedlich sind und eine Alkyl-Gruppe angeben; und R17, R18, R19 und R20 gleich oder unterschiedlich sind und ein Wasserstoffatom, eine AlkyL-Gruppe, eine Alkoxy-Gruppe oder eine Aryl-Gruppe, die einen Substituenten enthalten kann, angeben; einem Benzidin-Derivat, das durch die Formel (9) dargestellt wird:
    Figure 01790001
    worin R21, R22, R23 und R24 gleich oder unterschiedlich sind und eine Alkyl-Gruppe angeben; und R25, R26, R27 und R28 gleich oder unterschiedlich sind und ein Wasserstoffatom, eine Alkyl-Gruppe, eine Alkoxy-Gruppe oder eine Aryl-Gruppe, die einen Substituenten enthalten kann, angeben; einem o-Phenylendiamin-Derivat, das durch die Formel (10) dargestellt wird:
    Figure 01800001
    worin R29, R30, R31 und R32 gleich oder unterschiedlich sind und eine Alkyl-Gruppe, eine Alkoxy-Gruppe, eine Aryl-Gruppe, die einen Substituenten enthalten kann, oder ein Halogenatom angeben; und q, r, s und t gleich oder unterschiedlich sind und eine ganze Zahl von 1 bis 2 angeben; und einem m-Phenylendiamin-Derivat, das durch die Formel (11) dargestellt wird:
    Figure 01800002
    worin R33, R34, R35, R36 und R37 gleich oder unterschiedlich sind und eine Alkyl-Gruppe, eine Alkoxy-Gruppe, eine Aryl-Gruppe, die einen Substituenten enthalten kann, ein Halogenatom, eine Amino-Gruppe oder eine N-substituierte Amino- Gruppe angeben; und u, v, w und x gleich oder unterschiedlich sind und eine ganze Zahl von 0 bis 5 angeben; und y eine ganze Zahl von 0 bis 4 angibt; und das elektronenübertragende Material ein Diphenochinon-Derivat umfaßt, das durch die Formel (12) dargestellt wird:
    Figure 01810001
    worin R37, R38, R39 und R40 gleich oder unterschiedlich sind und ein Wasserstoffatom, eine Alkyl-Gruppe, eine Alkoxy-Gruppe, eine Aryl-Gruppe oder eine Aralkyl-Gruppe angeben.
  2. Elektrophotoempfindliches Material nach Anspruch 1, wobei das Binderharz ein Polycarbonat mit einer Repetiereinheit ist, die durch die in Anspruch 1 definierte Formel (1) dargestellt wird.
  3. Elektrophotoempfindliches Material nach Anspruch 1, wobei das Binderharz ein Polycarbonat mit einer Repetiereinheit ist, die durch die in Anspruch 1 definierte Formel (2) dargestellt wird.
  4. Elektrophotoempfindliches Material nach Anspruch 1, wobei das Binderharz ein Polycarbonat mit einer Repetiereinheit ist, die durch die in Anspruch 1 definierte Formel (3) dargestellt wird.
  5. Elektrophotoempfindliches Material nach Anspruch 1, wobei das Binderharz ein Polycarbonat in Form eines statistischen Copolymers oder Blockcopolymers mit einer Repetiereinheit ist, die durch die in Anspruch 1 definierte Formel (4) und Formel (5) dargestellt wird.
  6. Elektrophotoempfindliches Material nach einem der vorangehenden Ansprüche, wobei das elektrische Ladung erzeugende Material ein metallfreies Phthalocyanin-Pigment ist.
  7. Elektrophotoempfindliches Material nach einem der vorangehenden Ansprüche, wobei das elektrische Ladung erzeugende Material ein Bisazo-Pigment ist.
DE69530351T 1994-10-21 1995-10-19 Elektrophotoempfindliches Material Expired - Lifetime DE69530351T2 (de)

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP28267094 1994-10-21
JP28267094 1994-10-21

Publications (2)

Publication Number Publication Date
DE69530351D1 DE69530351D1 (de) 2003-05-22
DE69530351T2 true DE69530351T2 (de) 2004-02-12

Family

ID=17655531

Family Applications (1)

Application Number Title Priority Date Filing Date
DE69530351T Expired - Lifetime DE69530351T2 (de) 1994-10-21 1995-10-19 Elektrophotoempfindliches Material

Country Status (6)

Country Link
US (1) US5629117A (de)
EP (1) EP0710892B1 (de)
KR (1) KR960015069A (de)
CN (1) CN1138707A (de)
DE (1) DE69530351T2 (de)
TW (1) TW382666B (de)

Families Citing this family (16)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP3745058B2 (ja) * 1996-11-29 2006-02-15 大日本印刷株式会社 熱転写受像シート
US6656608B1 (en) 1998-12-25 2003-12-02 Konica Corporation Electroluminescent material, electroluminescent element and color conversion filter
US7871713B2 (en) 1998-12-25 2011-01-18 Konica Corporation Electroluminescent material, electroluminescent element and color conversion filter
JP2001142235A (ja) * 1999-11-17 2001-05-25 Fuji Denki Gazo Device Kk 電子写真用感光体
KR100498645B1 (ko) * 2000-02-23 2005-07-01 유도준 음주 측정기용 반도체식 알콜센서
US6593425B2 (en) * 2000-05-31 2003-07-15 General Electric Company Data storage media containing transparent polycarbonate blends
US7022446B2 (en) * 2002-07-15 2006-04-04 Canon Kk Electrophotographic photosensitive member, process cartridge and electrophotographic apparatus
JP3956797B2 (ja) * 2002-08-12 2007-08-08 コニカミノルタホールディングス株式会社 画像形成方法及び画像形成装置
US7223507B2 (en) 2003-04-04 2007-05-29 Xerox Corporation Imaging members
US20060093931A1 (en) * 2004-11-04 2006-05-04 Akihiko Itami Organic photoconductor, image forming method, image forming apparatus and process cartridge
CN100457851C (zh) * 2004-12-29 2009-02-04 铼宝科技股份有限公司 有机电激发光元件
JP4655940B2 (ja) * 2005-01-05 2011-03-23 三菱化学株式会社 電子写真感光体
WO2006126599A1 (ja) * 2005-05-24 2006-11-30 Mitsubishi Chemical Corporation 電子写真感光体及び該電子写真感光体を用いた画像形成方法
US20110014424A1 (en) 2008-02-21 2011-01-20 Fujifilm Manufacturing Europe B.V. Plasma treatment apparatus and method for treatment of a substrate with atmospheric pressure glow discharge electrode configuration
KR101288657B1 (ko) * 2009-01-30 2013-07-22 캐논 가부시끼가이샤 전자사진 감광체, 프로세스 카트리지, 및 전자사진 장치
CN106748815B (zh) * 2016-12-28 2019-07-05 上海天马有机发光显示技术有限公司 一种空穴传输材料、包含其的oled显示面板和电子设备

Family Cites Families (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS53148263A (en) 1977-05-30 1978-12-23 Tdk Corp Multiplier circuit for rotation angle
JP2625868B2 (ja) 1988-04-26 1997-07-02 三菱化学株式会社 電子写真感光体の製造方法
US5128229A (en) * 1989-09-27 1992-07-07 Mita Industrial Co., Ltd. Electrophotosensitive material and method of manufacturing the same
DE69112898T2 (de) * 1990-05-02 1996-06-13 Mita Industrial Co Ltd Meta-Phenylendiaminverbindung und elektrophotoempfindliches Material, das diese Verbindung verwendet.
US5160487A (en) * 1990-09-04 1992-11-03 Hitachi Chemical Company, Ltd. Electrophotographic member
US5494765A (en) * 1993-01-14 1996-02-27 Mita Industrial Co. Ltd Electrophotosensitive material using a phenylenediamine derivative
EP0610885B1 (de) * 1993-02-09 1999-05-12 Canon Kabushiki Kaisha Elektrophotographisches, lichtempfindliches Element und Bildherstellungsverfahren unter Anwendung desselben
JP3228624B2 (ja) * 1993-12-24 2001-11-12 新電元工業株式会社 電子写真用感光体

Also Published As

Publication number Publication date
CN1138707A (zh) 1996-12-25
US5629117A (en) 1997-05-13
EP0710892A1 (de) 1996-05-08
KR960015069A (ko) 1996-05-22
EP0710892B1 (de) 2003-04-16
DE69530351D1 (de) 2003-05-22
TW382666B (en) 2000-02-21

Similar Documents

Publication Publication Date Title
DE69530351T2 (de) Elektrophotoempfindliches Material
DE3347905C2 (de)
DE60308982T2 (de) Elektrophotosensitives Material
DE2929518C2 (de) Elektrophotographisches Aufzeichnungsmaterial
DE60209176T2 (de) Elektrophotografischer Photorezeptor, Bildaufzeichnungsgerät, und Prozesskartusche
DE69217566T2 (de) Elektrophotographisches organisches lichtempfindliches Material
DE3716981A1 (de) Fotoempfindliches element
DE3688173T2 (de) Lichtempfindliches Element für Elektrophotographie.
DE2726757A1 (de) Elektrophotographisches aufzeichnungsmaterial
DE3441646C2 (de) Elektrophotographisches Aufzeichnungsmaterial
DE3716982A1 (de) Fotoempfindliches element
DE112007000172T5 (de) Chinonverbindung; elektrophotographischer Photoleiter und elektrographisches Gerät
DE3439113C2 (de)
DE69313229T2 (de) Organisches lichtempfindliches Material für Elektrophotographie
DE3810522C2 (de) Aromatische Diethylverbindungen und elektrophotographische Photoleiter, die eine aromatische Diethylverbindung enthalten
DE3625766C2 (de) Elektrophotographisches aufzeichnungsmaterial
DE69214995T2 (de) Elektrophotographischer Photorezeptor
DE2557430C3 (de) Elektrophotographisches Aufzeichnungsmaterial
DE69411659T2 (de) Benzidinderivate und elektrophotoempfindliches Material unter Verwendung derselben
DE69117233T2 (de) Elektrophotographischer Photorezeptor
DE69525812T2 (de) Naphthylendiaminderivate und elektrophotoempfindliches Material unter Verwendung desselben
DE10020938A1 (de) Elektrophotographischer Photoleiter und elektrophotographische Vorrichtung
DE4238413C2 (de) Zusammensetzung für eine Ladungen tansportierende Schicht in einem elektrophotographischen Aufzeichnungsmaterial
DE1954538A1 (de) Elektrophotographisches Aufzeichnungsmaterial
DE3852012T2 (de) Photorezeptor für Elektrophotographie.

Legal Events

Date Code Title Description
8364 No opposition during term of opposition
