DE69719558T2 - Herstellung von kationenaustauscherharzen durch sulfonierung unter druck - Google Patents
Herstellung von kationenaustauscherharzen durch sulfonierung unter druck Download PDFInfo
- Publication number
- DE69719558T2 DE69719558T2 DE69719558T DE69719558T DE69719558T2 DE 69719558 T2 DE69719558 T2 DE 69719558T2 DE 69719558 T DE69719558 T DE 69719558T DE 69719558 T DE69719558 T DE 69719558T DE 69719558 T2 DE69719558 T2 DE 69719558T2
- Authority
- DE
- Germany
- Prior art keywords
- sulfonation
- copolymer
- swelling
- monomer
- beads
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Expired - Lifetime
Links
- 238000006277 sulfonation reaction Methods 0.000 title claims description 30
- 239000011347 resin Substances 0.000 title description 11
- 229920005989 resin Polymers 0.000 title description 11
- 238000004519 manufacturing process Methods 0.000 title description 7
- 229920001577 copolymer Polymers 0.000 claims description 36
- 230000008961 swelling Effects 0.000 claims description 36
- 239000002904 solvent Substances 0.000 claims description 31
- 239000011324 bead Substances 0.000 claims description 27
- 239000000178 monomer Substances 0.000 claims description 25
- 238000000034 method Methods 0.000 claims description 19
- PPBRXRYQALVLMV-UHFFFAOYSA-N Styrene Chemical compound C=CC1=CC=CC=C1 PPBRXRYQALVLMV-UHFFFAOYSA-N 0.000 claims description 18
- 239000003795 chemical substances by application Substances 0.000 claims description 17
- YMWUJEATGCHHMB-UHFFFAOYSA-N Dichloromethane Chemical compound ClCCl YMWUJEATGCHHMB-UHFFFAOYSA-N 0.000 claims description 15
- QAOWNCQODCNURD-UHFFFAOYSA-N sulfuric acid Substances OS(O)(=O)=O QAOWNCQODCNURD-UHFFFAOYSA-N 0.000 claims description 14
- 238000009835 boiling Methods 0.000 claims description 12
- MYRTYDVEIRVNKP-UHFFFAOYSA-N 1,2-Divinylbenzene Chemical group C=CC1=CC=CC=C1C=C MYRTYDVEIRVNKP-UHFFFAOYSA-N 0.000 claims description 10
- 230000008569 process Effects 0.000 claims description 10
- 125000003118 aryl group Chemical group 0.000 claims description 9
- 239000003729 cation exchange resin Substances 0.000 claims description 8
- 239000000203 mixture Substances 0.000 claims description 8
- 229920000131 polyvinylidene Polymers 0.000 claims description 8
- 238000004132 cross linking Methods 0.000 claims description 7
- MPMBRWOOISTHJV-UHFFFAOYSA-N but-1-enylbenzene Chemical compound CCC=CC1=CC=CC=C1 MPMBRWOOISTHJV-UHFFFAOYSA-N 0.000 claims description 3
- NWUYHJFMYQTDRP-UHFFFAOYSA-N 1,2-bis(ethenyl)benzene;1-ethenyl-2-ethylbenzene;styrene Chemical compound C=CC1=CC=CC=C1.CCC1=CC=CC=C1C=C.C=CC1=CC=CC=C1C=C NWUYHJFMYQTDRP-UHFFFAOYSA-N 0.000 claims 1
- 230000009172 bursting Effects 0.000 claims 1
- 206010042674 Swelling Diseases 0.000 description 32
- 238000006243 chemical reaction Methods 0.000 description 8
- 229940023913 cation exchange resins Drugs 0.000 description 7
- 238000006116 polymerization reaction Methods 0.000 description 6
- 230000008901 benefit Effects 0.000 description 5
- 239000011049 pearl Substances 0.000 description 5
- IJGRMHOSHXDMSA-UHFFFAOYSA-N Atomic nitrogen Chemical compound N#N IJGRMHOSHXDMSA-UHFFFAOYSA-N 0.000 description 4
- 150000008282 halocarbons Chemical class 0.000 description 4
- 239000003701 inert diluent Substances 0.000 description 4
- 239000002253 acid Substances 0.000 description 3
- NEHMKBQYUWJMIP-UHFFFAOYSA-N chloromethane Chemical compound ClC NEHMKBQYUWJMIP-UHFFFAOYSA-N 0.000 description 3
- 238000001816 cooling Methods 0.000 description 3
- 238000005342 ion exchange Methods 0.000 description 3
- 239000012071 phase Substances 0.000 description 3
- 229930195734 saturated hydrocarbon Natural products 0.000 description 3
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 description 3
- WSLDOOZREJYCGB-UHFFFAOYSA-N 1,2-Dichloroethane Chemical compound ClCCCl WSLDOOZREJYCGB-UHFFFAOYSA-N 0.000 description 2
- OZAIFHULBGXAKX-UHFFFAOYSA-N 2-(2-cyanopropan-2-yldiazenyl)-2-methylpropanenitrile Chemical compound N#CC(C)(C)N=NC(C)(C)C#N OZAIFHULBGXAKX-UHFFFAOYSA-N 0.000 description 2
- 125000002091 cationic group Chemical group 0.000 description 2
- 150000001875 compounds Chemical class 0.000 description 2
- 230000006872 improvement Effects 0.000 description 2
- 229910052757 nitrogen Inorganic materials 0.000 description 2
- 125000000542 sulfonic acid group Chemical group 0.000 description 2
- AKEJUJNQAAGONA-UHFFFAOYSA-N sulfur trioxide Chemical compound O=S(=O)=O AKEJUJNQAAGONA-UHFFFAOYSA-N 0.000 description 2
- 238000010557 suspension polymerization reaction Methods 0.000 description 2
- 229920006163 vinyl copolymer Polymers 0.000 description 2
- WVAFEFUPWRPQSY-UHFFFAOYSA-N 1,2,3-tris(ethenyl)benzene Chemical compound C=CC1=CC=CC(C=C)=C1C=C WVAFEFUPWRPQSY-UHFFFAOYSA-N 0.000 description 1
- CHRJZRDFSQHIFI-UHFFFAOYSA-N 1,2-bis(ethenyl)benzene;styrene Chemical compound C=CC1=CC=CC=C1.C=CC1=CC=CC=C1C=C CHRJZRDFSQHIFI-UHFFFAOYSA-N 0.000 description 1
- KEQGZUUPPQEDPF-UHFFFAOYSA-N 1,3-dichloro-5,5-dimethylimidazolidine-2,4-dione Chemical compound CC1(C)N(Cl)C(=O)N(Cl)C1=O KEQGZUUPPQEDPF-UHFFFAOYSA-N 0.000 description 1
- SLBOQBILGNEPEB-UHFFFAOYSA-N 1-chloroprop-2-enylbenzene Chemical compound C=CC(Cl)C1=CC=CC=C1 SLBOQBILGNEPEB-UHFFFAOYSA-N 0.000 description 1
- IGGDKDTUCAWDAN-UHFFFAOYSA-N 1-vinylnaphthalene Chemical compound C1=CC=C2C(C=C)=CC=CC2=C1 IGGDKDTUCAWDAN-UHFFFAOYSA-N 0.000 description 1
- 239000004342 Benzoyl peroxide Substances 0.000 description 1
- OMPJBNCRMGITSC-UHFFFAOYSA-N Benzoylperoxide Chemical compound C=1C=CC=CC=1C(=O)OOC(=O)C1=CC=CC=C1 OMPJBNCRMGITSC-UHFFFAOYSA-N 0.000 description 1
- 239000004971 Cross linker Substances 0.000 description 1
- XDTMQSROBMDMFD-UHFFFAOYSA-N Cyclohexane Chemical compound C1CCCCC1 XDTMQSROBMDMFD-UHFFFAOYSA-N 0.000 description 1
- NHTMVDHEPJAVLT-UHFFFAOYSA-N Isooctane Chemical compound CC(C)CC(C)(C)C NHTMVDHEPJAVLT-UHFFFAOYSA-N 0.000 description 1
- ZLMJMSJWJFRBEC-UHFFFAOYSA-N Potassium Chemical compound [K] ZLMJMSJWJFRBEC-UHFFFAOYSA-N 0.000 description 1
- 230000002378 acidificating effect Effects 0.000 description 1
- 150000001298 alcohols Chemical class 0.000 description 1
- 150000001338 aliphatic hydrocarbons Chemical class 0.000 description 1
- 239000008346 aqueous phase Substances 0.000 description 1
- 150000004945 aromatic hydrocarbons Chemical class 0.000 description 1
- 235000019400 benzoyl peroxide Nutrition 0.000 description 1
- XTHPWXDJESJLNJ-UHFFFAOYSA-N chlorosulfonic acid Substances OS(Cl)(=O)=O XTHPWXDJESJLNJ-UHFFFAOYSA-N 0.000 description 1
- 230000003111 delayed effect Effects 0.000 description 1
- 238000000502 dialysis Methods 0.000 description 1
- 239000003085 diluting agent Substances 0.000 description 1
- JVSWJIKNEAIKJW-UHFFFAOYSA-N dimethyl-hexane Natural products CCCCCC(C)C JVSWJIKNEAIKJW-UHFFFAOYSA-N 0.000 description 1
- 229940079593 drug Drugs 0.000 description 1
- 239000003814 drug Substances 0.000 description 1
- 230000000694 effects Effects 0.000 description 1
- 238000005187 foaming Methods 0.000 description 1
- 238000013467 fragmentation Methods 0.000 description 1
- 238000006062 fragmentation reaction Methods 0.000 description 1
- 238000007306 functionalization reaction Methods 0.000 description 1
- 229910000856 hastalloy Inorganic materials 0.000 description 1
- 238000010438 heat treatment Methods 0.000 description 1
- 150000004677 hydrates Chemical class 0.000 description 1
- 229930195733 hydrocarbon Natural products 0.000 description 1
- 150000002430 hydrocarbons Chemical class 0.000 description 1
- 239000003999 initiator Substances 0.000 description 1
- 210000003734 kidney Anatomy 0.000 description 1
- 239000011159 matrix material Substances 0.000 description 1
- 230000007246 mechanism Effects 0.000 description 1
- 229910052751 metal Inorganic materials 0.000 description 1
- 239000002184 metal Substances 0.000 description 1
- 150000002894 organic compounds Chemical class 0.000 description 1
- 125000000864 peroxy group Chemical group O(O*)* 0.000 description 1
- 238000005191 phase separation Methods 0.000 description 1
- 229920000642 polymer Polymers 0.000 description 1
- 239000011148 porous material Substances 0.000 description 1
- 229910052700 potassium Inorganic materials 0.000 description 1
- 239000011591 potassium Substances 0.000 description 1
- HJWLCRVIBGQPNF-UHFFFAOYSA-N prop-2-enylbenzene Chemical compound C=CCC1=CC=CC=C1 HJWLCRVIBGQPNF-UHFFFAOYSA-N 0.000 description 1
- BWJUFXUULUEGMA-UHFFFAOYSA-N propan-2-yl propan-2-yloxycarbonyloxy carbonate Chemical compound CC(C)OC(=O)OOC(=O)OC(C)C BWJUFXUULUEGMA-UHFFFAOYSA-N 0.000 description 1
- 238000010526 radical polymerization reaction Methods 0.000 description 1
- 238000011084 recovery Methods 0.000 description 1
- 230000001105 regulatory effect Effects 0.000 description 1
- 239000012508 resin bead Substances 0.000 description 1
- 230000004044 response Effects 0.000 description 1
- 150000003839 salts Chemical class 0.000 description 1
- 238000000638 solvent extraction Methods 0.000 description 1
- 150000008054 sulfonate salts Chemical class 0.000 description 1
- 239000000725 suspension Substances 0.000 description 1
- GJBRNHKUVLOCEB-UHFFFAOYSA-N tert-butyl benzenecarboperoxoate Chemical compound CC(C)(C)OOC(=O)C1=CC=CC=C1 GJBRNHKUVLOCEB-UHFFFAOYSA-N 0.000 description 1
- 125000000999 tert-butyl group Chemical group [H]C([H])([H])C(*)(C([H])([H])[H])C([H])([H])[H] 0.000 description 1
- 238000004448 titration Methods 0.000 description 1
Classifications
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
- B01J—CHEMICAL OR PHYSICAL PROCESSES, e.g. CATALYSIS OR COLLOID CHEMISTRY; THEIR RELEVANT APPARATUS
- B01J39/00—Cation exchange; Use of material as cation exchangers; Treatment of material for improving the cation exchange properties
- B01J39/08—Use of material as cation exchangers; Treatment of material for improving the cation exchange properties
- B01J39/16—Organic material
- B01J39/18—Macromolecular compounds
- B01J39/20—Macromolecular compounds obtained by reactions only involving unsaturated carbon-to-carbon bonds
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
- C08F8/00—Chemical modification by after-treatment
- C08F8/34—Introducing sulfur atoms or sulfur-containing groups
- C08F8/36—Sulfonation; Sulfation
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
- C08F2800/00—Copolymer characterised by the proportions of the comonomers expressed
- C08F2800/20—Copolymer characterised by the proportions of the comonomers expressed as weight or mass percentages
Landscapes
- Chemical & Material Sciences (AREA)
- Chemical Kinetics & Catalysis (AREA)
- Organic Chemistry (AREA)
- General Chemical & Material Sciences (AREA)
- Health & Medical Sciences (AREA)
- Medicinal Chemistry (AREA)
- Polymers & Plastics (AREA)
- Addition Polymer Or Copolymer, Post-Treatments, Or Chemical Modifications (AREA)
Description
- Die vorliegende Erfindung betrifft ein Verfahren zur Herstellung von stark sauren Kationenaustauschharzen durch Sulfonierung unter Druck. Spezieller betrifft die vorliegende Erfindung die Sulfonierung von Styrol-Divinylbenzol- oder anderen vernetzten Vinyl-Copolymerperlen in Gegenwart eines quellenden Lösungsmittels bei überatmosphärischem Druck.
- Kationenaustauschharze, die kommerziell in Wasserbehandlungsanwendungen nützlich sind, werden üblicherweise durch Sulfonierung von Styrol-Divinylbenzol-Copolymeren oder anderen vernetzten Vinyl-Copolymeren mit aromatischen Ringen in Gegenwart eines quellenden Lösungsmittels hergestellt. Im Allgemeinen werden sulfonierte Kationenaustauschharze durch Inberührungbringen der Copolymerperlen in Gegenwart eines quellenden Lösungsmittels mit einem Sulfonierungsmittel bei einer erhöhten Temperatur für eine Zeit, die ausreichend ist, um den gewünschten Grad von Sulfonierung zu erreichen, hergestellt. U.S.-Patent 5,081,160 lehrt, dass geeignete Quellmittel halogenierte Kohlenwasserstoffe wie z. B. Methylenchlorid oder Ethylendichlorid sind. Es ist bekannt, dass Sulfonierung durch einen fortschreitenden Hüllenmechanismus fortschreitet, in welchem Sulfonsäuregruppen im Wesentlichen innerhalb einer kontinuierlichen Hülle substituiert werden, die um einen zentralen unfunktionalisierten Copolymerkern angeordnet ist, siehe G. Schmuckler et al. in Ion Exchange and Solvent Extraction, Bd. 7, Kap. I, S. 1-27, Marcel Dekker Inc., 1974. Die Verwendung eines Quellmittels erzeugt üblicherweise eine glattere Grenzfläche zwischen sulfonierten und nichtsulfonierten Teilen der Copolymerperlen und erleichtert Erreichen einer hohen Ionenaustauschkapazität, d. h. eines hohen Grads an Funktionalisierung.
- U.S.-Patent 4,209,592 erkennt, dass halogenierte Kohlenwasserstoffquellmittel nützlich sind, um einen hohen Grad an Harzperlenfragmentation, dem man bei der Sulfonierung begegnet, die in Abwesenheit des halogenierten Kohlenwasserstoffs durchgeführt wird, zu vermeiden. U.S.-Patent 5,523,327 lehrt, dass dieselbe Wirkung mit gesättigten Kohlenwasserstoffquellmitteln erreicht werden kann. Beide Patente offenbaren, dass Sulfonierung üblicherweise bei Atmosphärendruck durchgeführt wird, wenn jedoch hochsiedende gesättigte Kohlenwasserstoffquellmittel verwendet werden, wird die Sulfonierung vorzugsweise bei reduziertem Druck durchgeführt. Übliches Wissen legt nahe, dass die Durchführung von Sulfonierungen bei erhöhten Drücken ernsthaft die Produktqualität gefährden würde, d. h. Perlenbruch erhöhen würde.
- DE-A-35 44 210 offenbart ein Sulfonierungsverfahren zur Erzeugung von kationischen Austauschharzen, in welchem Copolymerperlen von Divinylbenzol mit einem Sulfonierungsmittel (z. B. Oleum) in Gegenwart eines Quellmittels (z. B. Methylenchlorid) und optional unter Druck in Berührung gebracht werden.
- Neben der Wasserbehandlung werden kationische Austauschharze in bestimmten Anwendungen, z. B. als Arzneimittel, das zur Regulierung von Kalium in Nierendialysepatienten geeignet ist, in welchen Perlenfarbe und Aussehen wichtig sind, eingesetzt. Aber übliche Sulfonierungsvorgänge ergeben kein Produkt mit gleichbleibender Farbe und gleichbleibendem Aussehen. Es wäre wünschenswert, ein Sulfonierungsverfahren zu haben, dass gleichbleibend hell gefärbte Produkte bereitstellt. Wie bei allen Herstellungsvorgängen ist es auch erwünscht, ein Verfahren zu haben, das kürzere Zykluszeiten aufweist und weniger Energie benötigt, während die Produktqualität beibehalten oder verbessert wird.
- Die vorliegende Erfindung betrifft ein verbessertes Sulfonierungsverfahren zur Herstellung von Kationenaustauschharzen, in welchem Copolymerperlen aus einem aromatischen Monovinylidenmonomers und einem vernetzenden Polyvinylidenmonomer mit einem Sulfonierungsmittel in Gegenwart eines quellenden Lösungsmittels in Berührung gebracht werden, wobei die Verbesserung das Durchführen der Sulfonierung unter autogenem Druck umfasst, der ausreichend ist, um den Siedepunkt des quellenden Lösungsmittels zu erhöhen, um die Copolymerperlen bei Temperaturen oberhalb des normalen Siedepunkts des quellenden Lösungsmittels ohne Bruch der Perlen gequollen zu halten. Druck erhöht den Siedepunkt des quellenden Lösungsmittels und verzögert sein Absieden. Indem das Copolymer bei Temperaturen oberhalb des normalen Siedepunkts des quellenden Lösungsmittels gehalten wird, schreitet die Sulfonierung bei wesentlich niedrigeren Temperaturen fort. Die niedrigeren Temperaturen wiederum erlauben die gleichbleibende Erzeugung von leicht gefärbtem Harz. Indem die Reaktion bei niedrigerer Temperatur durchgeführt wird, werden sowohl Aufwärm- als auch Abkühlzeiten verkürzt, was die Gesamtzyklusdauer reduziert und die Anlagenkapazität erhöht. Druck hilft auch Schäumen bei einem Minimum zu halten, insbesondere während der Entfernung des quellenden Lösungsmittels. Drucksulfonierung verleiht alle die Vorteile der Verwendung eines hochsiedenden quellenden Lösungsmittels ohne die Nachteile, die mit der Wiedergewinnung von hochsiedenden Lösungsmitteln im Allgemeinen verbunden sind, und ohne die Produktqualität zu gefährden.
- In der vorliegenden Erfindung werden Kationenaustauschharze erhalten, indem Copolymerperlen aus einem aromatischen Monovinylidenmonomer und einem vernetzenden Polyvinylidenmonomer mit einem Sulfonierungsmittel in Gegenwart eines quellenden Lösungsmittels unter Druck sulfoniert werden.
- Kationenaustauschharze beziehen sich auf Copolymerperlen, die aromatische Ringe enthalten, die mit Sulfonsäuregruppen oder den entsprechenden Sulfonatsalzen substituiert sind.
- Das Verfahren, das verwendet wird, um die Copolymerperlen herzustellen, ist nicht entscheidend, um die Vorteile dieser Erfindung zu realisieren. Als solches können die Copolymerperlen durch irgendein Verfahren hergestellt werden, das in der Technik bekannt ist. Solche Verfahren umfassen zum Beispiel einen einstufigen Suspensionspolymerisationsprozess wie von F. Helfferich, Ion-Exchange, (McCraw-Hill, 1962) auf Seiten 35 und 36 beschrieben, worin eine nicht-wassermischbare Monomerphase in einer kontinuierlichen wässrigen Phase suspensionspolymerisiert wird, um kugelförmige Copolymerperlen zu erzeugen. Ebenso geeignet zur Herstellung der Copolymerperlenmatrix ist ein mehrstufiger oder geimpfter Suspensionspolymerisationsprozess. Bei einer mehrstufigen Polymerisation werden Monomere in zwei oder mehreren Einzelportionen zugegeben. Jeder Einzelportion folgt wesentliche Polymerisation der Monomere, bevor eine nachfolgende Einzelportion zugegeben wird. Geimpfte Polymerisation, ebenso wie kontinuierliche oder halbkontinuierliche Stufenpolymerisation, sind in U.S.-Patenten 4,419,245 und 4,564,644 beschrieben.
- Monomere, die zur Herstellung von Copolymerperlen geeignet sind, sind additionspolymerisierbare ethylenisch ungesättigte Verbindungen. Typischerweise wird ein wesentlicher Teil mindestens einer aromatischen Monovinylidenverbindung mit einem kleineren Teil einer additionspolymerisierbaren Polyvinylidenverbindung, die als ein vernetzendes Monomer fungiert, polymerisiert. Von speziellem Interesse sind wasserunlösliche Monovinylidenaromaten wie Styrol, Vinyltoluol, Ethylvinylbenzol, Vinylnaphthalin und Vinylbenzylchlorid und Polyvinylidenvernetzer wie Divinylbenzol und Trivinylbenzol. Bevorzugte aromatische Monovinyliden monomere sind Styrol, Ethylvinylbenzol und Mischungen derselben. Das bevorzugte vernetzende Polyvinylidenmonomer ist Divinylbenzol.
- Die Copolymerperlen werden aus Monomermischungen hergestellt, die mindestens ein aromatisches Monovinylidenmonomer in einer Menge von etwa 88 bis etwa 99,5 Gew.-%, vorzugsweise von etwa 90 bis etwa 98,5 Gew.-% und am meisten bevorzugt von etwa 92 bis etwa 98 Gew.-%, bezogen auf das Gewicht von Monomeren in der Mischung, enthalten, wobei der Rest der Monomere ein vernetzendes Polyvinylidenmonomer ist. Solche Monomermischungen enthalten typischerweise Initiatoren für die radikalische Polymerisation, die in der Technik wohlbekannt sind, wie Azoverbindungen, wie Azobisisobutyronitril, und Peroxyverbindungen, wie Benzoylperoxid, t-Butylperoctoat, t-Butylperbenzoat und Isopropylpercarbonat.
- Ein Verdünnungsmittel, das unter Polymerisationsbedingungen im Wesentlichen inert ist, kann auch in die Monomerphase eingebracht werden, um makroporöse Copolymerperlen zu erhalten. Der Begriff "makroporös" (auch als makroretikulär bezeichnet) ist in der Technik wohlbekannt und bezieht sich im Allgemeinen auf Harze, die aus Copolymerperlen hergestellt werden, die Bereiche aus dicht gepackten Polymerketten, die Porosität in Molekülgröße zeigen und durch copolymerfreien Lücken getrennt werden, aufweisen, oft als Mesoporen (5 bis 20 nm) und Makroporen (> 20 nm) bezeichnet. Im Gegensatz dazu haben mikroporöse oder gelartige Harze im Allgemeinen Poren in Molekülgröße (weniger als etwa 5 nm) und werden aus Monomermischungen hergestellt, die kein inertes Verdünnungsmittel einsetzen. Makroporöse Harze und Gelharze sind in U.S.-Patenten 4,224,415 und 4,382,124 weiter beschrieben.
- Geeignete inerte Verdünnungsmittel sind solche, die ein Lösungsmittel für die Monomermischung, aber nicht für das resultierende Copolymer sind. Demgemäß resultiert die Verwendung eines inerten Verdünnungs mittels in Phasentrennung des Copolymers von der Monomerphase während der Polymerisation. Inerte Verdünnungsmittel sind im Allgemeinen organische Verbindungen mit Siedepunkten von mehr als etwa 60°C und umfassen z. B. aromatische Kohlenwasserstoffe, aliphatische Kohlenwasserstoffe, Alkohole und halogenierte Kohlenwasserstoffe. Herstellung von makroporösen Copolymerperlen ist in der Technik wohlbekannt. Die Vorteile der Erfindung werden entweder mit makroporösen oder mit Gel-Copolymerperlen erzielt.
- Im Allgemeinen werden sulfonierte Kationenaustauschharze hergestellt, indem die Copolymerperlen mit einem Sulfonierungsmittel bei einer erhöhten Temperatur und für eine Zeit, die ausreichend ist, um einen gewünschten Grad an Sulfonierung zu erreichen, in Berührung gebracht werden. Geeignete Sulfonierungsmittel umfassen konzentrierte Schwefelsäure, d. h. Säure mit einer Schwefelsäurekonzentration von größer als etwa 90%, bezogen auf das Gesamtgewicht; oleum; Chlorsulfonsäure oder Schwefeltrioxid. Ein bevorzugtes Sulfonierungsmittel ist Schwefelsäure, vorzugsweise 98%ige Schwefelsäure. Die Menge an konzentrierter Schwefelsäure, die eingesetzt wird, ist vorteilhafterweise die, die ausreichend ist, um angemessenes Mischen während der Reaktion zu gewährleisten, wobei ein Gewichtsverhältnis von Säure zu Perlen von 4,5 : 1 bis 16 : 1 im Allgemeinen ausreichend ist. Das bevorzugte Gewichtsverhältnis von Säure zu Perlen beträgt 5 : 1 bis 6,5 : 1. Geeignete Temperaturen zur Sulfonierung mit Schwefelsäure reichen von 20°C bis 150°C. Es ist günstig, eine Temperatur von 40°C bis 140°C, vorzugsweise von 60°C bis 130°C und am meisten bevorzugt von 70°C bis 110°C beizubehalten.
- Sulfonierung der Copolymerperlen mit Schwefelsäure wird vorzugsweise in Gegenwart eines quellenden Lösungsmittels durchgeführt. Geeignete quellende Lösungsmittel sind in der Technik bekannt und umfassen z. B. halgonierte Kohlenwasserstoffe, wie Methylenchlorid und Ethylendichlorid, und gesättigte Kohlenwasserstoffe, wie Cyclohexan und Isooctan.
- Die Menge an quellendem Lösungsmittel ist vorzugsweise ausreichend, um ein Gewichtsverhältnis von quellendem Lösungsmittel zu Copolymerperlen von 0,1 bis 1,6, bevorzugter von 0,2 bis 0,5 zu ergeben. Typischerweise werden die Copolymerperlen mit dem Quellmittel vor Sulfonierung für eine Zeit in Berührung gebracht, die ausreichend ist, um die Perlen wesentlich zu quellen, im Allgemeinen mindestens etwa 10 min.
- Der Kern der vorliegenden Erfindung ist auf die Durchführung der Sulfonierung unter Druck gerichtet. Mit "unter Druck" ist der Betrieb bei Drücken, die größer als Atmosphärendruck sind, gemeint. Der Vorteil des Arbeitens unter überatmosphärischem Druck ist es, den Siedepunkt des quellenden Lösungsmittels effektiv zu erhöhen, um das Copolymer bei Temperaturen oberhalb des normalen Siedepunkts des quellenden Lösungsmittels gequollen zu halten. Zu hoher Druck jedoch kann Zerplatzen der Perlen fördern. Während Betrieb bei Drücken oberhalb von z. B. 790 kPa [100 Pounds pro Quadratinch gauge (psig)] nicht schädlich sein mag, ist es jedoch kein weiterer Vorteil für die üblichen eingesetzten quellenden Lösungsmittel. Die Reaktion wird unter autogenem Druck durchgeführt, d. h. unter dem Druck, der sich natürlicherweise entwickelt, indem die Sulfonierung in einem geschlossenen oder teilweise geschlossenem Gefäß durchgeführt wird.
- Nach Sulfonierung wird das Reaktionsgefäß belüftet und das Harz hydratisiert und, falls gewünscht, in ein Metallsalz umgewandelt. Alternativ kann etwas Druck während der Sulfonierungsreaktion zu Gunsten anderer Prozessüberlegungen, wie Verbesserungen der Zyklusdauer, entspannt werden.
- In einer typischen Reaktion wird ein Druckreaktor mit Sulfonierungsmittel, Copolymer und quellendem Lösungsmittel gefüllt und wird dann mit Stickstoff gespült, evakuiert und verschlossen. Die Inhalte des Reaktors werden auf die gewünschte Temperatur erhitzt, bis die Reaktion vollständig ist , im Allgemeinen in etwa 0,5 bis etwa 3 h. Ein festgesetzter Druck kann beibehalten werden, indem etwas des quellenden Lösungsmittels während der Reaktion freigesetzt wird. Nach Vervollständigung der Reaktion wird der Druck langsam entspannt und das quellende Lösungsmittel wird entfernt. Nach Abkühlen wird das Harz hydratisiert und aufbereitet.
- Die folgenden Beispiele illustrieren die vorliegende Erfindung näher.

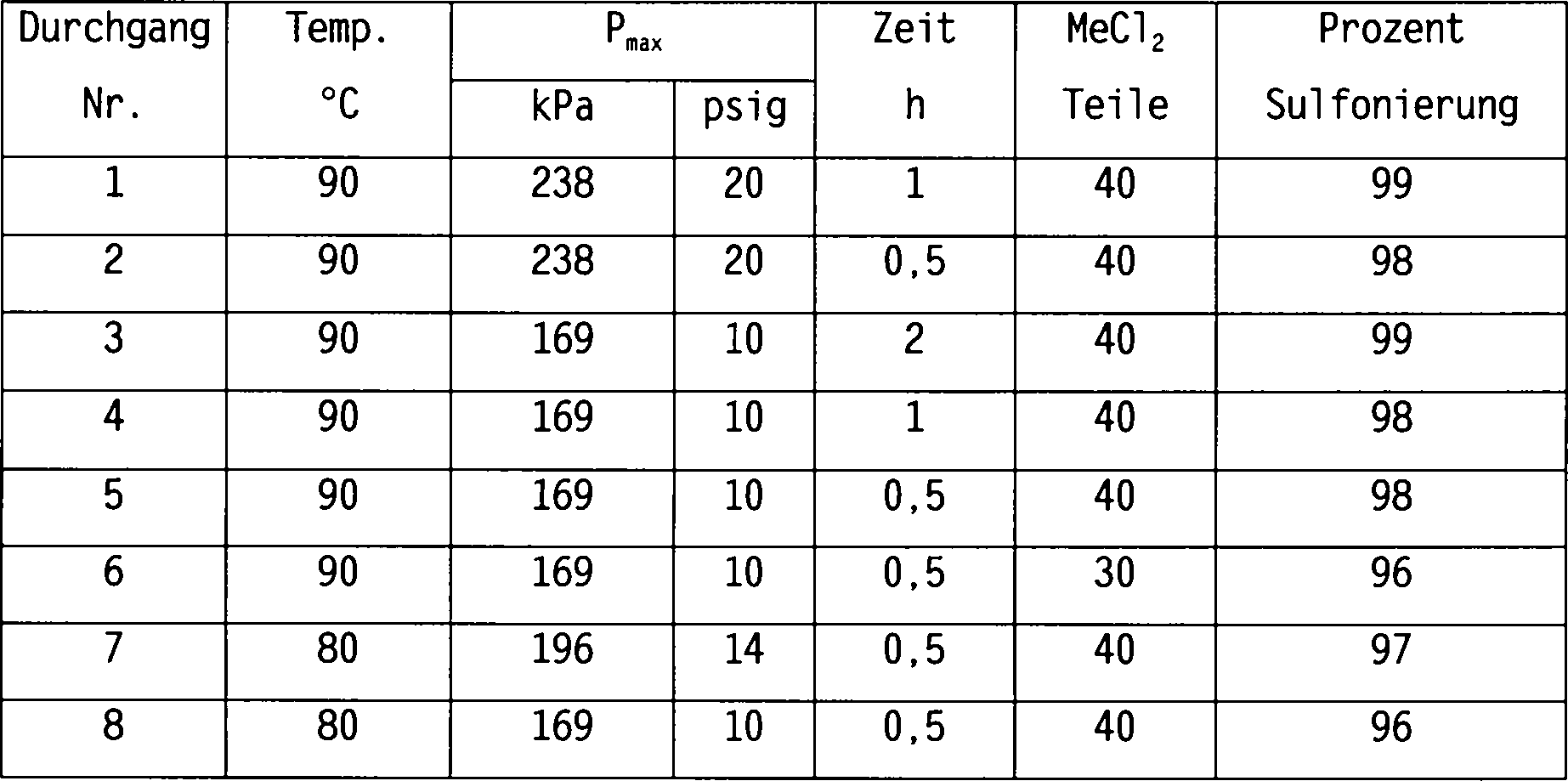

- Beispiel 1
- Ein 1-l-Druckreaktor des Typs Hastelloy B oder C wurde mit einer Prozesssteuerung und einer Druckbegrenzungsvorrichtung, die auf 627 kPa (75 psig) eingestellt war, ausgestattet. Reaktortemperatur wurde durch äußere elektrische Heizung und Wasserkühlung gesteuert. Reaktordruck wurde mit einem Messwertumwandler überwacht und durch ein Druckregulierungsventil gesteuert. Der Reaktor wurde mit 100 Teilen eines l0%igen Divinylbenzol(DVB)-Copolymers von Styrol, 500 Teilen 98%iger H2SO4 und 10 bis 160 Teilen Methylenchlorid (MeCl2) als das quellende Lösungsmittel gefüllt. Der Reaktor wurde mit Stickstoff gespült, evakuiert und verschlossen. Der Reaktor wurde auf die Reaktionstemperatur erhitzt und bei dieser Temperatur für eine vorgeschriebene Zeit gehalten. Der Druck wurde entspannt und das Lösungsmittel wurde unter Verwendung von reduziertem Druck, um die letzten Schritte der Entfernung zu beschleunigen, entfernt. Das Harz wurde hydratisiert, gewaschen und getrocknet. Trockengewichtskapazität (DWC) wurde durch Titration bestimmt und mit der theoretischen DWC [5
, 32 Milliäquivalente pro Gramm (meq/g)] verglichen, um den Grad der Sulfonierung (DWC/theoretische DWC) zu berechnen. Die Ergebnisse sind in Tabelle I zusammengefasst. - TABELLE Drucksulfonierungsdaten für l0%iges DVB-Copolymer von Styrol

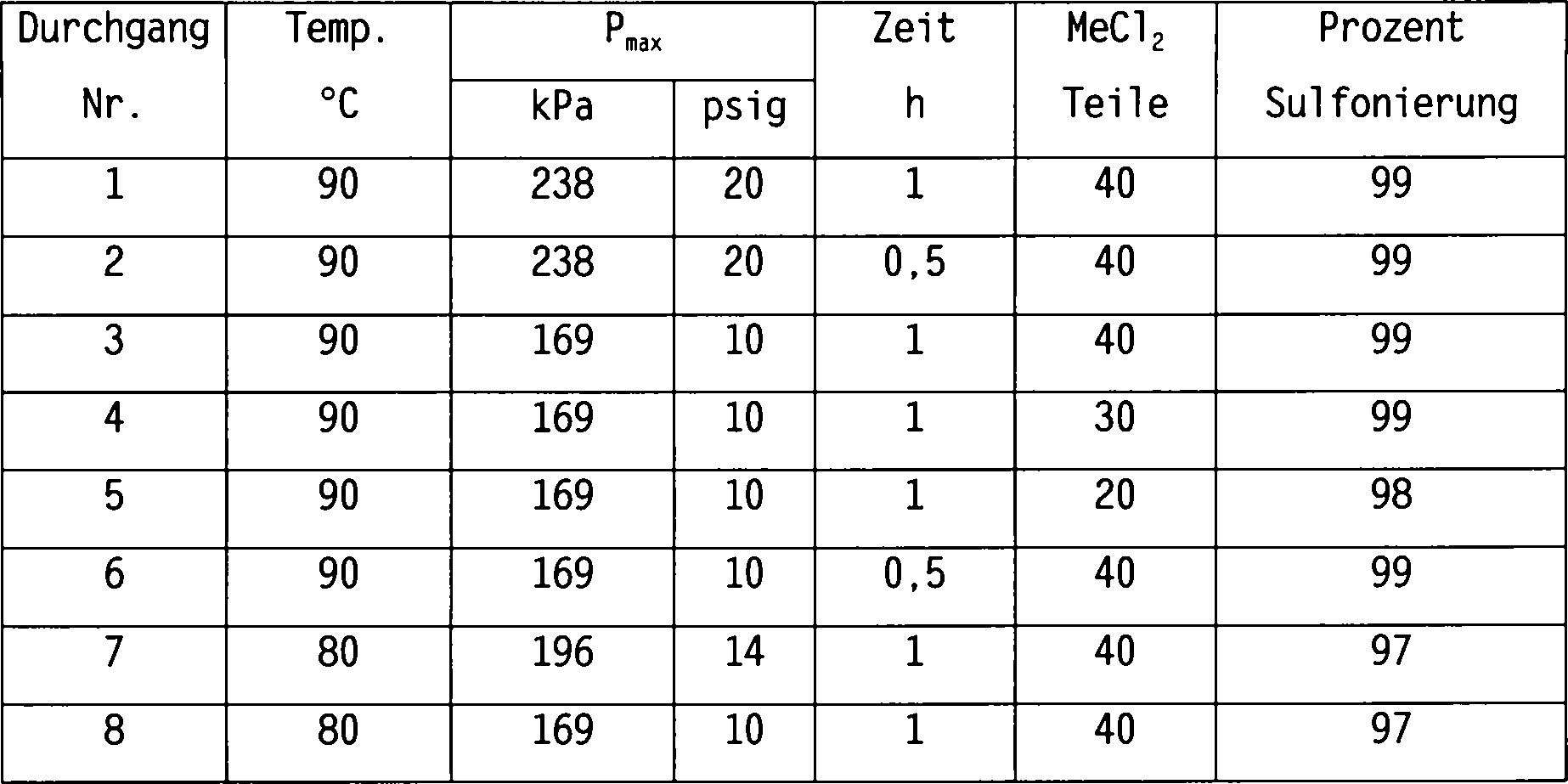

- Beispiel 2
- Die Vorgehensweise aus Beispiel 1 wurde unter Verwendung eines 8%igen DUB-Copolymers von Styrol und 30 bis 40 Teilen MeCl2 als das quellende Lösungsmittel wiederholt. Die theoretische DWC betrug 5,34 meq/g. Die Ergebnisse sind Tabelle II zusammengefasst. TABELLE II Drucksulfonierungsdaten für 8%iges DUB-Copolymer von Styrol
- Beispiel 3
- Die Vorgehensweise aus Beispiel 1 wurde unter Verwendung eines 5,7%igen DUB-Copolymers von Styrol und 20 bis 40 Teilen MeCl2 als das quellende Lösungsmittel wiederholt. Die theoretische DWC betrug 5,37 meq/g. Die Ergebnisse sind Tabelle III zusammengefasst.
- TABELLE III Drucksulfonierungsdaten für 5,7%iges DVB-Copolymer von Styrol
Claims (5)
- Sulfonierungsverfahren zur Herstellung eines Kationenaustauschharzes, in welchem Perlen eines Copolymers aus einem aromatischen Monovinylidenmonomer und einem vernetzenden Polyvinylidenmonomer mit einem Sulfonierungsmittel in Gegenwart eines quellenden Lösungsmittels in Berührung gebracht werden, wobei die Sulfonierung unter autogenem Druck durchgeführt wird, der ausreichend ist, um den Siedepunkt des quellenden Lösungsmittels zu erhöhen, um die Copolymerperlen bei Temperaturen oberhalb des normalen Siedepunkts des quellenden Lösungsmittels ohne Zerplatzten der Perlen gequollen zu halten.
- Verfahren nach Anspruch 1, in welchem das aromatische Monovinylidenmonomer Styrol, Ethylvinylbenzol oder Mischungen derselben ist.
- Verfahren nach Anspruch 1 oder 2, in welchem das vernetzende Polyvinylidenmonomer Divinylbenzol ist.
- Verfahren nach einem der vorstehenden Ansprüche, in welchem das quellende Lösungsmittel Methylenchlorid ist.
- Verfahren nach einem der vorstehenden Ansprüche, in welchem das Sulfonierungsmittel konzentrierte Schwefelsäure ist.
Applications Claiming Priority (3)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| US08/789,451 US5721279A (en) | 1997-01-27 | 1997-01-27 | Manufacture of cation exchange resins by pressurized sulfonation |
| US789451 | 1997-01-27 | ||
| PCT/US1997/023466 WO1998032774A1 (en) | 1997-01-27 | 1997-12-17 | Manufacture of cation exchange resins by pressurized sulfonation |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| DE69719558D1 DE69719558D1 (de) | 2003-04-10 |
| DE69719558T2 true DE69719558T2 (de) | 2004-01-08 |
Family
ID=25147684
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| DE69719558T Expired - Lifetime DE69719558T2 (de) | 1997-01-27 | 1997-12-17 | Herstellung von kationenaustauscherharzen durch sulfonierung unter druck |
Country Status (5)
| Country | Link |
|---|---|
| US (1) | US5721279A (de) |
| EP (1) | EP0954541B1 (de) |
| JP (1) | JP4073496B2 (de) |
| DE (1) | DE69719558T2 (de) |
| WO (1) | WO1998032774A1 (de) |
Families Citing this family (3)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| EP1890767A2 (de) * | 2005-05-27 | 2008-02-27 | Pfizer Products Inc. | Kombinationstherapie zur behandlung von fettleibigkeit oder aufrechterhaltung des gewichtverlusts |
| US20090264595A1 (en) * | 2008-04-21 | 2009-10-22 | Patterson Legacy, Inc. | Method of increasing the yield in producing SDVB-based copolymer in preparing standard turbidity/nephelometry test samples |
| WO2014011462A1 (en) | 2012-07-12 | 2014-01-16 | Dow Global Technologies Llc | Processes for preparing carbon fibers using sulfur trioxide in a halogenated solvent |
Family Cites Families (8)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US2638445A (en) * | 1945-05-05 | 1953-05-12 | Standard Oil Dev Co | Sulfonated high molecular weight styrene-olefin copolymers |
| US2500149A (en) * | 1947-02-21 | 1950-03-14 | Dow Chemical Co | Sulfonation of copolymers of monovinyl-and polyvinyl-aromatic compounds |
| US4113765A (en) * | 1975-03-21 | 1978-09-12 | Standard Oil Company (Indiana) | Continuous process for sulfonating alkyl aromatics |
| US4209592A (en) * | 1978-02-02 | 1980-06-24 | Rohm And Haas Company | Sulphonation method for manufacture of a cation exchange resin |
| DE3544210A1 (de) * | 1985-12-13 | 1987-06-19 | Bayer Ag | Starksaure kationenaustauscher, verfahren zu ihrer herstellung und ihre verwendung |
| JPH02294305A (ja) * | 1989-05-08 | 1990-12-05 | Sanyo Chem Ind Ltd | 芳香族ポリマーのスルホン化方法 |
| US5081160A (en) * | 1991-04-02 | 1992-01-14 | The Dow Chemical Company | Method of preparing uniform size ion exchange resin particles by partial functionalization |
| US5523327A (en) * | 1994-09-28 | 1996-06-04 | Sybron Chemical Holdings Inc. | Process for preparing ion exchange resins by chloromethylation of crosslinked styrene copolymers in the presence of saturated hydrocarbon swelling agents |
-
1997
- 1997-01-27 US US08/789,451 patent/US5721279A/en not_active Expired - Lifetime
- 1997-12-17 JP JP53197298A patent/JP4073496B2/ja not_active Expired - Fee Related
- 1997-12-17 EP EP97951757A patent/EP0954541B1/de not_active Expired - Lifetime
- 1997-12-17 WO PCT/US1997/023466 patent/WO1998032774A1/en not_active Ceased
- 1997-12-17 DE DE69719558T patent/DE69719558T2/de not_active Expired - Lifetime
Also Published As
| Publication number | Publication date |
|---|---|
| JP2001509073A (ja) | 2001-07-10 |
| JP4073496B2 (ja) | 2008-04-09 |
| US5721279A (en) | 1998-02-24 |
| WO1998032774A1 (en) | 1998-07-30 |
| DE69719558D1 (de) | 2003-04-10 |
| EP0954541A1 (de) | 1999-11-10 |
| EP0954541B1 (de) | 2003-03-05 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| DE69302474T2 (de) | Ein adiabatisches verfahren zur herstellung von ionaustauschern und absorbierende copolymere | |
| DE69212162T2 (de) | Poroes geimpfte copolymere und daraus hersgestellte ionenaustauscherharzen | |
| EP0802882B1 (de) | Verfahren zur herstellung von körniger aktivkohle | |
| EP1350563B1 (de) | Verfahren zur Herstellung von grobkörnigen gelförmigen Anionenaustauschern | |
| EP0868444B1 (de) | Verfahren zur herstellung stark saurer kationenaustauscher | |
| US4177140A (en) | Method for removing a weak acid from an aqueous solution | |
| DE19852666A1 (de) | Verfahren zur Herstellung von monodispersen gelförmigen Anionenaustauscher | |
| DE69719558T2 (de) | Herstellung von kationenaustauscherharzen durch sulfonierung unter druck | |
| AT389879B (de) | Verfahren fuer die herstellung von ionenaustauscherharzen oder adsorbensharzen unter anwendung von ueberdruck | |
| EP0502619B1 (de) | Oxidationsbeständige Kationenaustauscherharze | |
| DE2162508A1 (de) | Verfahren zur Herstellung vernetzter poröser Mischpolymerisate | |
| KR100806507B1 (ko) | 단분산 음이온 교환체에 의한 당즙 탈색 | |
| DE19852667A1 (de) | Verfahren zur Herstellung von monodispersen gelförmigen Kationenaustauschern | |
| DE69817918T2 (de) | Entfärbung von Zuckersirup mit einem funktionalisierten Adsorbens enthaltend ein hochvernetztes makroporöses Styren-Copolymer | |
| EP1172144A2 (de) | Sulfonierungsverfahren | |
| DD229992B5 (de) | Verfahren zur Herstellung von makropor¦sen sulfons{uregruppenhaltigen Polymeren | |
| EP0223596B1 (de) | Hydrierung sulfonierter Kationenaustauscherharze | |
| DE1227431B (de) | Kationenaustauscher | |
| US4342839A (en) | Method of manufacture of ion exchange resins | |
| DE112015001834T5 (de) | Sulfonierung von Aromatischen Polymeren unter Verwendung einer fluorierten Benzolverbindung als Quellmittel | |
| DD243699A5 (de) | Verfahren zur herstellung von verbesserten vernetzten copolymerteilchen und von ionenaustauscherharzen daraus | |
| DE102005040625A1 (de) | Schwachsaure Kationenaustauscher | |
| CA1142298A (en) | Method of manufacture of ion exchange resins | |
| EP1512698A1 (de) | Verfahren zur Herstellung nicht-mikroverkapselter monodisperser Perlpolymerisate | |
| DE2116350A1 (de) | Hybridcopolymere |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| 8364 | No opposition during term of opposition |
