DE69920704T2 - Polyolefinherstellung - Google Patents
Polyolefinherstellung Download PDFInfo
- Publication number
- DE69920704T2 DE69920704T2 DE69920704T DE69920704T DE69920704T2 DE 69920704 T2 DE69920704 T2 DE 69920704T2 DE 69920704 T DE69920704 T DE 69920704T DE 69920704 T DE69920704 T DE 69920704T DE 69920704 T2 DE69920704 T2 DE 69920704T2
- Authority
- DE
- Germany
- Prior art keywords
- organometallic compound
- syndiotactic
- compound according
- isotactic
- carbon atoms
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Expired - Lifetime
Links
- 229920000098 polyolefin Polymers 0.000 title claims description 16
- 150000002902 organometallic compounds Chemical class 0.000 claims description 22
- 239000003054 catalyst Substances 0.000 claims description 19
- 125000004432 carbon atom Chemical group C* 0.000 claims description 17
- 238000000034 method Methods 0.000 claims description 12
- 238000002360 preparation method Methods 0.000 claims description 10
- 125000001183 hydrocarbyl group Chemical group 0.000 claims description 7
- 238000004519 manufacturing process Methods 0.000 claims description 7
- 125000003118 aryl group Chemical group 0.000 claims description 6
- 125000001424 substituent group Chemical group 0.000 claims description 6
- 125000002524 organometallic group Chemical group 0.000 claims description 5
- 238000006116 polymerization reaction Methods 0.000 claims description 5
- 150000001336 alkenes Chemical class 0.000 claims description 4
- 229910052782 aluminium Inorganic materials 0.000 claims description 4
- XAGFODPZIPBFFR-UHFFFAOYSA-N aluminium Chemical compound [Al] XAGFODPZIPBFFR-UHFFFAOYSA-N 0.000 claims description 4
- 238000006243 chemical reaction Methods 0.000 claims description 4
- 229910052751 metal Inorganic materials 0.000 claims description 4
- 239000002184 metal Substances 0.000 claims description 4
- QQONPFPTGQHPMA-UHFFFAOYSA-N propylene Natural products CC=C QQONPFPTGQHPMA-UHFFFAOYSA-N 0.000 claims description 4
- 125000004805 propylene group Chemical group [H]C([H])([H])C([H])([*:1])C([H])([H])[*:2] 0.000 claims description 4
- 238000001644 13C nuclear magnetic resonance spectroscopy Methods 0.000 claims description 3
- ZOXJGFHDIHLPTG-UHFFFAOYSA-N Boron Chemical compound [B] ZOXJGFHDIHLPTG-UHFFFAOYSA-N 0.000 claims description 3
- 229910052796 boron Inorganic materials 0.000 claims description 3
- 150000001875 compounds Chemical class 0.000 claims description 3
- 125000000058 cyclopentadienyl group Chemical group C1(=CC=CC1)* 0.000 claims description 3
- 229910052736 halogen Inorganic materials 0.000 claims description 3
- JRZJOMJEPLMPRA-UHFFFAOYSA-N olefin Natural products CCCCCCCC=C JRZJOMJEPLMPRA-UHFFFAOYSA-N 0.000 claims description 3
- VXSKWSFPKKNEPA-UHFFFAOYSA-L [Cl-].[Cl-].C(C)(C)=[Zr+2]C1C2=CC=CC=C2C=2C=CC=C(C1=2)C1C=C(C=C1C1=CC=CC=C1)C Chemical compound [Cl-].[Cl-].C(C)(C)=[Zr+2]C1C2=CC=CC=C2C=2C=CC=C(C1=2)C1C=C(C=C1C1=CC=CC=C1)C VXSKWSFPKKNEPA-UHFFFAOYSA-L 0.000 claims description 2
- 125000001118 alkylidene group Chemical group 0.000 claims description 2
- 150000001412 amines Chemical class 0.000 claims description 2
- 229910052799 carbon Inorganic materials 0.000 claims description 2
- KPUWHANPEXNPJT-UHFFFAOYSA-N disiloxane Chemical class [SiH3]O[SiH3] KPUWHANPEXNPJT-UHFFFAOYSA-N 0.000 claims description 2
- ZSWFCLXCOIISFI-UHFFFAOYSA-N endo-cyclopentadiene Natural products C1C=CC=C1 ZSWFCLXCOIISFI-UHFFFAOYSA-N 0.000 claims description 2
- 125000003983 fluorenyl group Chemical group C1(=CC=CC=2C3=CC=CC=C3CC12)* 0.000 claims description 2
- 229910052732 germanium Inorganic materials 0.000 claims description 2
- GNPVGFCGXDBREM-UHFFFAOYSA-N germanium atom Chemical compound [Ge] GNPVGFCGXDBREM-UHFFFAOYSA-N 0.000 claims description 2
- 229910052735 hafnium Inorganic materials 0.000 claims description 2
- 150000002367 halogens Chemical class 0.000 claims description 2
- 125000000959 isobutyl group Chemical group [H]C([H])([H])C([H])(C([H])([H])[H])C([H])([H])* 0.000 claims description 2
- 125000000654 isopropylidene group Chemical group C(C)(C)=* 0.000 claims description 2
- 229920001296 polysiloxane Polymers 0.000 claims description 2
- 229910052719 titanium Inorganic materials 0.000 claims description 2
- 229910052726 zirconium Inorganic materials 0.000 claims description 2
- 230000003213 activating effect Effects 0.000 claims 1
- YXFVVABEGXRONW-UHFFFAOYSA-N Toluene Chemical compound CC1=CC=CC=C1 YXFVVABEGXRONW-UHFFFAOYSA-N 0.000 description 18
- -1 polypropylene Polymers 0.000 description 18
- 239000004743 Polypropylene Substances 0.000 description 14
- 229920001155 polypropylene Polymers 0.000 description 14
- WYURNTSHIVDZCO-UHFFFAOYSA-N Tetrahydrofuran Chemical compound C1CCOC1 WYURNTSHIVDZCO-UHFFFAOYSA-N 0.000 description 10
- 229920000642 polymer Polymers 0.000 description 10
- YMWUJEATGCHHMB-UHFFFAOYSA-N Dichloromethane Chemical compound ClCCl YMWUJEATGCHHMB-UHFFFAOYSA-N 0.000 description 6
- OFBQJSOFQDEBGM-UHFFFAOYSA-N Pentane Chemical compound CCCCC OFBQJSOFQDEBGM-UHFFFAOYSA-N 0.000 description 6
- VYPSYNLAJGMNEJ-UHFFFAOYSA-N Silicium dioxide Chemical compound O=[Si]=O VYPSYNLAJGMNEJ-UHFFFAOYSA-N 0.000 description 6
- 125000002496 methyl group Chemical group [H]C([H])([H])* 0.000 description 5
- 239000002904 solvent Substances 0.000 description 5
- YLQBMQCUIZJEEH-UHFFFAOYSA-N tetrahydrofuran Natural products C=1C=COC=1 YLQBMQCUIZJEEH-UHFFFAOYSA-N 0.000 description 5
- IJGRMHOSHXDMSA-UHFFFAOYSA-N Atomic nitrogen Chemical compound N#N IJGRMHOSHXDMSA-UHFFFAOYSA-N 0.000 description 4
- RTZKZFJDLAIYFH-UHFFFAOYSA-N Diethyl ether Chemical compound CCOCC RTZKZFJDLAIYFH-UHFFFAOYSA-N 0.000 description 4
- IMNFDUFMRHMDMM-UHFFFAOYSA-N N-Heptane Chemical compound CCCCCCC IMNFDUFMRHMDMM-UHFFFAOYSA-N 0.000 description 4
- 238000005481 NMR spectroscopy Methods 0.000 description 4
- 229930195733 hydrocarbon Natural products 0.000 description 4
- 150000002430 hydrocarbons Chemical class 0.000 description 4
- 229910052809 inorganic oxide Inorganic materials 0.000 description 4
- 239000000203 mixture Substances 0.000 description 4
- 229920001576 syndiotactic polymer Polymers 0.000 description 4
- UHOVQNZJYSORNB-UHFFFAOYSA-N Benzene Chemical compound C1=CC=CC=C1 UHOVQNZJYSORNB-UHFFFAOYSA-N 0.000 description 3
- 229920001580 isotactic polymer Polymers 0.000 description 3
- 239000007788 liquid Substances 0.000 description 3
- DVSDBMFJEQPWNO-UHFFFAOYSA-N methyllithium Chemical compound C[Li] DVSDBMFJEQPWNO-UHFFFAOYSA-N 0.000 description 3
- VLKZOEOYAKHREP-UHFFFAOYSA-N n-Hexane Chemical compound CCCCCC VLKZOEOYAKHREP-UHFFFAOYSA-N 0.000 description 3
- 239000011541 reaction mixture Substances 0.000 description 3
- 239000000377 silicon dioxide Substances 0.000 description 3
- 239000007787 solid Substances 0.000 description 3
- KVNYFPKFSJIPBJ-UHFFFAOYSA-N 1,2-diethylbenzene Chemical compound CCC1=CC=CC=C1CC KVNYFPKFSJIPBJ-UHFFFAOYSA-N 0.000 description 2
- 239000004215 Carbon black (E152) Substances 0.000 description 2
- XDTMQSROBMDMFD-UHFFFAOYSA-N Cyclohexane Chemical compound C1CCCCC1 XDTMQSROBMDMFD-UHFFFAOYSA-N 0.000 description 2
- RGSFGYAAUTVSQA-UHFFFAOYSA-N Cyclopentane Chemical compound C1CCCC1 RGSFGYAAUTVSQA-UHFFFAOYSA-N 0.000 description 2
- YNQLUTRBYVCPMQ-UHFFFAOYSA-N Ethylbenzene Chemical compound CCC1=CC=CC=C1 YNQLUTRBYVCPMQ-UHFFFAOYSA-N 0.000 description 2
- GWEVSGVZZGPLCZ-UHFFFAOYSA-N Titan oxide Chemical compound O=[Ti]=O GWEVSGVZZGPLCZ-UHFFFAOYSA-N 0.000 description 2
- BDLAJXQNSCNZFL-UHFFFAOYSA-L [Cl-].[Cl-].C(C)(C)=[Zr+2]C1C2=CC=CC=C2C=2C=CC=C(C1=2)C1C=C(C=C1)C1=CC=CC=C1 Chemical compound [Cl-].[Cl-].C(C)(C)=[Zr+2]C1C2=CC=CC=C2C=2C=CC=C(C1=2)C1C=C(C=C1)C1=CC=CC=C1 BDLAJXQNSCNZFL-UHFFFAOYSA-L 0.000 description 2
- PNEYBMLMFCGWSK-UHFFFAOYSA-N aluminium oxide Inorganic materials [O-2].[O-2].[O-2].[Al+3].[Al+3] PNEYBMLMFCGWSK-UHFFFAOYSA-N 0.000 description 2
- 229920001585 atactic polymer Polymers 0.000 description 2
- 230000015572 biosynthetic process Effects 0.000 description 2
- 125000004122 cyclic group Chemical group 0.000 description 2
- 238000001704 evaporation Methods 0.000 description 2
- 230000008020 evaporation Effects 0.000 description 2
- 230000009477 glass transition Effects 0.000 description 2
- QWTDNUCVQCZILF-UHFFFAOYSA-N isopentane Chemical compound CCC(C)C QWTDNUCVQCZILF-UHFFFAOYSA-N 0.000 description 2
- 239000003446 ligand Substances 0.000 description 2
- KWGKDLIKAYFUFQ-UHFFFAOYSA-M lithium chloride Chemical compound [Li+].[Cl-] KWGKDLIKAYFUFQ-UHFFFAOYSA-M 0.000 description 2
- 239000000463 material Substances 0.000 description 2
- 229910052757 nitrogen Inorganic materials 0.000 description 2
- 239000000843 powder Substances 0.000 description 2
- 239000010802 sludge Substances 0.000 description 2
- 239000000126 substance Substances 0.000 description 2
- 238000003786 synthesis reaction Methods 0.000 description 2
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 description 2
- 238000005160 1H NMR spectroscopy Methods 0.000 description 1
- NLXLAEXVIDQMFP-UHFFFAOYSA-N Ammonia chloride Chemical class [NH4+].[Cl-] NLXLAEXVIDQMFP-UHFFFAOYSA-N 0.000 description 1
- 239000002841 Lewis acid Substances 0.000 description 1
- XYFCBTPGUUZFHI-UHFFFAOYSA-N Phosphine Natural products P XYFCBTPGUUZFHI-UHFFFAOYSA-N 0.000 description 1
- 239000004698 Polyethylene Substances 0.000 description 1
- ZNRMJFAUZGGDNV-UHFFFAOYSA-N [3-(5-propan-2-ylidenecyclopenta-1,3-dien-1-yl)cyclopenta-1,4-dien-1-yl]benzene Chemical compound CC(=C1C=CC=C1C1C=C(C=C1)C1=CC=CC=C1)C ZNRMJFAUZGGDNV-UHFFFAOYSA-N 0.000 description 1
- CBHIBBAVPPKCEX-UHFFFAOYSA-L [Cl-].[Cl-].C(C)(C)=[Zr+2]C1=C(C=CC=2C3=CC=CC=C3CC1=2)C1C=C(C=C1)C Chemical compound [Cl-].[Cl-].C(C)(C)=[Zr+2]C1=C(C=CC=2C3=CC=CC=C3CC1=2)C1C=C(C=C1)C CBHIBBAVPPKCEX-UHFFFAOYSA-L 0.000 description 1
- MGUZCVDCEJWTKY-UHFFFAOYSA-L [Cl-].[Cl-].C(C)(C)=[Zr+2]C1C2=CC=CC=C2C=2C=CC=C(C1=2)C1C=C(C=C1)[Si](C)(C)C Chemical compound [Cl-].[Cl-].C(C)(C)=[Zr+2]C1C2=CC=CC=C2C=2C=CC=C(C1=2)C1C=C(C=C1)[Si](C)(C)C MGUZCVDCEJWTKY-UHFFFAOYSA-L 0.000 description 1
- LLLMEBAIFBUBNA-UHFFFAOYSA-L [Cl-].[Cl-].C1(=CC=CC=C1)C(C1=CC=CC=C1)=[Zr+2]C1C2=CC=CC=C2C=2C=CC=C(C1=2)C1C=C(C=C1)[Si](C)(C)C Chemical compound [Cl-].[Cl-].C1(=CC=CC=C1)C(C1=CC=CC=C1)=[Zr+2]C1C2=CC=CC=C2C=2C=CC=C(C1=2)C1C=C(C=C1)[Si](C)(C)C LLLMEBAIFBUBNA-UHFFFAOYSA-L 0.000 description 1
- POQKGIPYRUOMMU-UHFFFAOYSA-N [O-]B[O-].C1=CC=CC=C1[C+](C=1C=CC=CC=1)C1=CC=CC=C1.C1=CC=CC=C1[C+](C=1C=CC=CC=1)C1=CC=CC=C1 Chemical compound [O-]B[O-].C1=CC=CC=C1[C+](C=1C=CC=CC=1)C1=CC=CC=C1.C1=CC=CC=C1[C+](C=1C=CC=CC=1)C1=CC=CC=C1 POQKGIPYRUOMMU-UHFFFAOYSA-N 0.000 description 1
- 230000004913 activation Effects 0.000 description 1
- 150000001335 aliphatic alkanes Chemical class 0.000 description 1
- 125000005234 alkyl aluminium group Chemical group 0.000 description 1
- 125000000217 alkyl group Chemical group 0.000 description 1
- 238000004458 analytical method Methods 0.000 description 1
- 230000002146 bilateral effect Effects 0.000 description 1
- 239000006227 byproduct Substances 0.000 description 1
- 239000012043 crude product Substances 0.000 description 1
- 150000001923 cyclic compounds Chemical class 0.000 description 1
- 150000001924 cycloalkanes Chemical class 0.000 description 1
- 125000004177 diethyl group Chemical group [H]C([H])([H])C([H])([H])* 0.000 description 1
- AFABGHUZZDYHJO-UHFFFAOYSA-N dimethyl butane Natural products CCCC(C)C AFABGHUZZDYHJO-UHFFFAOYSA-N 0.000 description 1
- 238000009826 distribution Methods 0.000 description 1
- 230000000694 effects Effects 0.000 description 1
- RMBPEFMHABBEKP-UHFFFAOYSA-N fluorene Chemical compound C1=CC=C2C3=C[CH]C=CC3=CC2=C1 RMBPEFMHABBEKP-UHFFFAOYSA-N 0.000 description 1
- 238000010528 free radical solution polymerization reaction Methods 0.000 description 1
- 125000005843 halogen group Chemical group 0.000 description 1
- DMEGYFMYUHOHGS-UHFFFAOYSA-N heptamethylene Natural products C1CCCCCC1 DMEGYFMYUHOHGS-UHFFFAOYSA-N 0.000 description 1
- 125000005842 heteroatom Chemical group 0.000 description 1
- 150000007517 lewis acids Chemical class 0.000 description 1
- 229920002521 macromolecule Polymers 0.000 description 1
- 239000000395 magnesium oxide Substances 0.000 description 1
- CPLXHLVBOLITMK-UHFFFAOYSA-N magnesium oxide Inorganic materials [Mg]=O CPLXHLVBOLITMK-UHFFFAOYSA-N 0.000 description 1
- AXZKOIWUVFPNLO-UHFFFAOYSA-N magnesium;oxygen(2-) Chemical compound [O-2].[Mg+2] AXZKOIWUVFPNLO-UHFFFAOYSA-N 0.000 description 1
- 229910044991 metal oxide Inorganic materials 0.000 description 1
- 150000004706 metal oxides Chemical class 0.000 description 1
- 239000002480 mineral oil Substances 0.000 description 1
- 239000000178 monomer Substances 0.000 description 1
- ZCYXXKJEDCHMGH-UHFFFAOYSA-N nonane Chemical compound CCCC[CH]CCCC ZCYXXKJEDCHMGH-UHFFFAOYSA-N 0.000 description 1
- BKIMMITUMNQMOS-UHFFFAOYSA-N normal nonane Natural products CCCCCCCCC BKIMMITUMNQMOS-UHFFFAOYSA-N 0.000 description 1
- NIHNNTQXNPWCJQ-UHFFFAOYSA-N o-biphenylenemethane Natural products C1=CC=C2CC3=CC=CC=C3C2=C1 NIHNNTQXNPWCJQ-UHFFFAOYSA-N 0.000 description 1
- TVMXDCGIABBOFY-UHFFFAOYSA-N octane Chemical compound CCCCCCCC TVMXDCGIABBOFY-UHFFFAOYSA-N 0.000 description 1
- 239000012074 organic phase Substances 0.000 description 1
- RVTZCBVAJQQJTK-UHFFFAOYSA-N oxygen(2-);zirconium(4+) Chemical compound [O-2].[O-2].[Zr+4] RVTZCBVAJQQJTK-UHFFFAOYSA-N 0.000 description 1
- 229910000073 phosphorus hydride Inorganic materials 0.000 description 1
- 229920000573 polyethylene Polymers 0.000 description 1
- 239000011148 porous material Substances 0.000 description 1
- 239000000047 product Substances 0.000 description 1
- 238000001953 recrystallisation Methods 0.000 description 1
- 239000011949 solid catalyst Substances 0.000 description 1
- 239000010936 titanium Substances 0.000 description 1
- 239000004408 titanium dioxide Substances 0.000 description 1
- ZWYDDDAMNQQZHD-UHFFFAOYSA-L titanium(ii) chloride Chemical compound [Cl-].[Cl-].[Ti+2] ZWYDDDAMNQQZHD-UHFFFAOYSA-L 0.000 description 1
- 229910052723 transition metal Inorganic materials 0.000 description 1
- 150000003624 transition metals Chemical class 0.000 description 1
- JLTRXTDYQLMHGR-UHFFFAOYSA-N trimethylaluminium Chemical group C[Al](C)C JLTRXTDYQLMHGR-UHFFFAOYSA-N 0.000 description 1
- 238000013022 venting Methods 0.000 description 1
- 229910001928 zirconium oxide Inorganic materials 0.000 description 1
- DUNKXUFBGCUVQW-UHFFFAOYSA-J zirconium tetrachloride Chemical compound Cl[Zr](Cl)(Cl)Cl DUNKXUFBGCUVQW-UHFFFAOYSA-J 0.000 description 1
Classifications
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
- C08F297/00—Macromolecular compounds obtained by successively polymerising different monomer systems using a catalyst of the ionic or coordination type without deactivating the intermediate polymer
- C08F297/06—Macromolecular compounds obtained by successively polymerising different monomer systems using a catalyst of the ionic or coordination type without deactivating the intermediate polymer using a catalyst of the coordination type
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
- C08F10/00—Homopolymers and copolymers of unsaturated aliphatic hydrocarbons having only one carbon-to-carbon double bond
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
- C08F110/00—Homopolymers of unsaturated aliphatic hydrocarbons having only one carbon-to-carbon double bond
- C08F110/04—Monomers containing three or four carbon atoms
- C08F110/06—Propene
-
- Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
- Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
- Y10S—TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
- Y10S526/00—Synthetic resins or natural rubbers -- part of the class 520 series
- Y10S526/943—Polymerization with metallocene catalysts
Landscapes
- Chemical & Material Sciences (AREA)
- Inorganic Chemistry (AREA)
- Health & Medical Sciences (AREA)
- Chemical Kinetics & Catalysis (AREA)
- Medicinal Chemistry (AREA)
- Polymers & Plastics (AREA)
- Organic Chemistry (AREA)
- Transition And Organic Metals Composition Catalysts For Addition Polymerization (AREA)
- Addition Polymer Or Copolymer, Post-Treatments, Or Chemical Modifications (AREA)
Description
- GEBIET DER ERFINDUNG
- Die vorliegende Erfindung betrifft eine metallorganische Verbindung zur Verwendung als Katalysatorkomponente bei der Herstellung syndiotaktischer/isotaktischer Blockpolyolefine mit kurzer Sequenz, wobei die Katalysatorsysteme die metallorganische Verbindung und deren Verwendung in Verfahren zur Herstellung solcher Polyolefine enthalten.
- ALLGEMEINER STAND DER TECHNIK
- Olefine mit 3 oder mehr Kohlenstoffatomen können polymerisiert werden, um ein Polymer mit einer isotaktischen stereochemischen Konfiguration herzustellen. Zum Beispiel wird bei der Polymerisation von Propylen zur Bildung von Polypropylen die isotaktische Struktur normalerweise so beschrieben, dass Methylgruppen an die tertiären Kohlenstoffatome aufeinander folgender monomerer Einheiten auf derselben Seite einer hypothetischen Ebene durch die Hauptkette des Polymers angelagert sind. Dies kann unter Verwendung der folgenden Fischer-Projektionsformel beschrieben werden:
-
- Eine andere Möglichkeit, die Struktur zu beschreiben, besteht in der Verwendung der NMR-Spektroskopie. Die NMR-Nomenklatur von Bovey für ein isotaktisches Pentad ist ... mmmm, wobei jedes "m" für eine "Meso"diade oder aufeinander folgende Methylgruppen auf derselben Seite der Ebene steht.
- Im Gegensatz zur isotaktischen Struktur sind syndiotaktische Polymere jene, bei denen die Methylgruppen, die an die tertiären Kohlenstoffatome aufeinander folgender monomerer Einheiten in der Kette angelagert sind, auf abwechselnden Seiten der Ebene des Polymers liegen. Unter Verwendung der Fischer-Projektionsformel wird die Struktur eines syndiotaktischen Polymers wie folgt beschrieben:
-
- In der NMR-Nomenklatur wird ein syndiotaktisches Pentad als ... rrrr ... beschrieben, wobei "r" für eine "racemisches" Diade mit aufeinander folgenden Methylgruppen auf abwechselnden Seiten der Ebene steht.
- Im Gegensatz zu isotaktischen und syndiotaktischen Polymeren weist ein ataktisches Polymer keine regelmäßige Reihenfolge einer Wiederholungseinheit auf. Anders als syndiotaktische oder isotaktische Polymere ist ein ataktisches Polymer nicht kristallin und bildet im Wesentlichen ein wachsartiges Produkt.
- Die Herstellung von syndiotaktischem/isotaktischem Blockpolypropylen ist aus EP-A-0747406 bekannt. In diesen bekannten Blockpolypropylenen gibt es einen langen isotaktischen Block und ein paar kurze syndiotaktische Blöcke. Eine allgemein definierte metallorganische Verbindung wird als Katalysatorkomponente bei der Herstellung dieser Blockpolypropylene offenbart. Die metallorganische Verbindung hat einen Cyclopentadienylring, der monosubstituiert ist, wie durch Isopropyliden(3-trimethylsilylcyclopentadienyl-9-fluorenyl)zirconiumdichlorid und Diphenylmethyliden(3-trimethylsilylcyclopentadienyl-9-fluorenyl)zirconiumdichlorid veranschaulicht wird.
- Die Herstellung von syndiotaktischen/ataktischen Polyolefinen ist aus EP-A-081847S bekannt. In diesen bekannten Blockpolypropylenen gibt es abwechselnde Blöcke langer syndiotaktischer und kurzer ataktischer Sequenzen. Eine allgemein definierte metallorganische Verbindung als Katalysatorkomponente bei der Herstellung dieser Block polyolefine offenbart. Die metallorganische Verbindung erfordert einen Heteroatomliganden, koordiniert zum Metall des Organometalls, wie durch 2,7-Bis-tert-butyl-fluorenyl-9-dimethylsilyl-tert-butyl-amidtitandichlorid illustriert.
- In EP-A-0423101 und EP-A-0742227 wird eine metallorganische Verbindung mit einem Mangel an bilateraler Symmetrie beschrieben, für welche ein Beispiel Isopropyliden(3-methylcyclopentadienyl-1-fluorenyl)zirconiumdichlorid ist. Diese Verbindung wurde zur Herstellung von hemiisotaktischem Polypropylen verwendet. Die Struktur hemiisotaktischer Polymere kann in einer Fischer-Projektion wie folgt wiedergegeben werden:
-

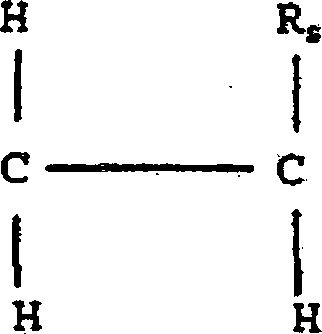

- Die monomere Einheit des Polymers hat folgende Struktur:wobei Rs für eine Hydrocarbylgruppe oder eine Nichthydrocarbylgruppe steht.
- Die Struktur des Polymers ist dadurch gekennzeichnet, dass Rs-Gruppen an jedem zweiten asymmetrischen Kohlenstoffatom auf derselben Seite der Hauptpolymerkette angelagert sind, wie in einer Fischer-Projektion wiedergegeben, und Rs-Gruppen an den restlichen asymmetrischen Kohlenstoffatomen angelagert sind, die entweder auf derselben Seite oder auf der entgegengesetzten Seite der Hauptpolymerkette sind. Da nur jedes zweite der isotaktischen Struktur entspricht, ist es "hemi". Das Material ist ein nichtkristallines Polymer.
- KURZDARSTELLUNG DER ERFINDUNG
- Die vorliegenden Antragsteller haben überraschenderweise herausgefunden, dass unter Verwendung einer arylsubstituierten metallorganischen Verbindung als Katalysatorkomponente syndiotaktische/isotaktische Blockpolypropylene mit kurzer Sequenz hergestellt werden können, die hochklare und elastomere Eigenschaften aufweisen.
- Die vorliegende Erfindung stellt eine symmetrische, metallorganische C1-Verbindung der allgemeinen Formel R''(CpRn) (Cp'R'm) MQp zur Verwendung als Katalysatorkomponente bei der Herstellung syndiotaktischer/isotaktischer Blockpolyolefine mit kurzer Sequenz bereit, wobei Cp für ein substituiertes Cyclopentadienyl steht; jedes R unabhängig für Aryl oder Hydrocarbyl mit 1 bis 20 Kohlenstoffatomen steht, mindestens Position 3 von Cp durch Aryl substituiert ist, mindestens eine andere Position von Cp durch einen nicht voluminösen Substituenten substituiert ist, und n für eine Ganzzahl im Bereich von 2 bis 4 steht; Cp' für substituiertes oder unsubstituiertes Fluorenyl steht; jedes R' unabhängig für Hydrocarbyl mit 1 bis 20 Kohlenstoffatomen steht und m für 0 oder eine Ganzzahl im Bereich von 1 bis 8 steht; R'' für eine strukturelle Brücke steht, um Stereofestigkeit zwischen Cp und Cp' zu verleihen; M für ein Metall aus der Gruppe IIIB, IVB, VB oder VIS steht; Q für einen Hydrocarbylrest mit 1 bis 20 Kohlenstoffatomen oder ein Halogen steht; und p für die Wertigkeit M minus 2 steht.
- Das Polyolefin ist vorzugsweise Polypropylen. Unter syndiotaktischem/isotaktischem Blockpolypropylen mit kurzer Sequenz ist ein Polypropylen zu verstehen, das abwechselnde Blöcke syndiotaktischer und isotaktischer Sequenz enthält. Vorzugsweise liegt die durchschnittliche Sequenzlänge jeder Sequenz zwischen 5 und 20, noch bevorzugter 5 bis 10, am meisten bevorzugt ungefähr 6. Die relative Häufigkeit jeder Frequenz liegt normalerweise im Bereich von 1 : 3 bis 3 : 1.
- Vorzugsweise haben die isotaktischen und syndiotaktischen Sequenzen ungefähr dieselbe Länge und Häufigkeit.
- In der metallorganischen Verbindung ist der nicht voluminöse Substituent vorzugsweise ein lineares Hydrocarbyl mit 1 bis 20 Kohlenstoffatomen, Isobutyl oder Aryl. Der nicht voluminöse Substituent darf die Brücke nicht beeinträchtigen und kann sich bei Position 2 und/oder Position 5 befinden, vorzugsweise bei Position 5. Cp wird vorzugsweise bei Position 3 des Rings durch Ph substituiert.
- Das Metall, M, ist vorzugsweise Ti, Zr oder Hf, und Q steht vorzugsweise für ein Halogen, normalerweise Cl. Typischerweise steht R'' für Alkyliden mit 1 bis 20 Kohlenstoffatomen, ein Dialkylgermanium oder -silicon oder -siloxan, Alkylphosphin oder -amin, vorzugsweise einen Hydrocarbylrest mit mindestens einem Kohlenstoffatom zum Bilden der Brücke. .. Mehr bevorzugt steht R'' für Isopropyliden.
- In einem weiteren Aspekt ist ein Katalysatorsystem zur Verwendung bei der Herstellung syndiotaktischer/isotaktischer Blockpolyolefine mit kurzer Sequenz bereit gestellt, das (a) eine metallorganische Verbindung wie oben definiert; und (b) einen Cokatalysator zum Aktivieren der metallorganischen Verbindung umfasst. Typischerweise umfasst der Cokatalysator einen aluminium- oder borhaltigen Cokatalysator.
- Geeignete aluminiumhaltige Cokatalysatoren umfassen ein Alumoxan, ein Alkylaluminium und/oder eine Lewis-Säure.
- Die im Verfahren der vorliegenden Erfindung verwendbaren Alumoxane sind gut bekannt und umfassen vorzugsweise oligomere lineare und/oder cyclische Alkylalumoxane, wiedergegeben durch die Formel:für oligomere lineare Alumoxane und

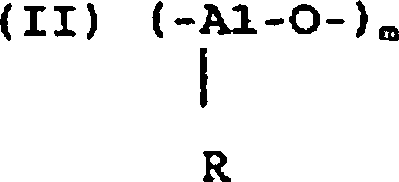

für oligomere cyclische Alumoxane, wobei n für 1-40, vorzugsweise 10-20 steht, m für 3-40, vorzugsweise 3-20 steht, und R für eine C4-C8-Alkylgruppe und vorzugsweise für Methyl steht. Allgemein erhält man bei der Herstellung von Alumoxanen aus beispielsweise Aluminiumtrimethyl und Wasser ein Gemisch aus linearen und cyclischen Verbindungen.
- Geeignete borhaltige Cokatalysatoren können ein Triphenylcarbeniumboronat, z.B. Tetrakis-pentafluorophenyl-boratotriphenylcarbenium, wie in EP-A-0427696 beschrieben, oder jene der allgemeinen Formel [L'-H] + [B Ar1 Ar2 X3 X4)] -, wie in EP-A-0277004 (Seite 6, Zeile 30 bis Seite 7, Zeile 7), umfassen.
- Das Katalysatorsystem kann in einem Lösungspolymerisationsverfahren, das homogen ist, oder in einem Schlammverfahren, das heterogen ist, angewendet werden. In einem Lösungsverfahren umfassen typische Lösungsmittel Kohlenwasserstoffe mit 4 bis 7 Kohlenstoffatomen, z.B. Heptan, Toluen oder Cyclohexan. In einem Schlammverfahren muss das Katalysatorsystem auf einem inerten Träger immobilisiert werden, insbesondere einem porösen festen Träger wie anorganische Oxide und harzige Trägersubstanzen wie Polyolefin. Vorzugsweise ist die Trägersubstanz ein anorganisches Oxid in seiner feinzerteilten Form.
- Geeignete anorganische Oxidsubstanzen, die zur Anwendung gemäß der vorliegenden Erfindung erwünscht sind, umfassen Metalloxide der Gruppe 2a, 3a, 4a oder 4b, z.B. Siliciumdioxid, Aluminiumoxid und Gemische aus diesen. Andere anorganische Oxide die entweder allein oder in Kombination mit dem Siliciumdioxid oder dem Aluminiumoxid angewendet werden können, sind Magnesiumoxid, Titandioxid, Zirconiumoxid und dergleichen. Andere geeignete Trägersubstanzen können jedoch angewendet werden, zum Beispiel feinzerteilte funktonalisierte Polyolefine wie feinzerteiltes Polyethylen.
- Vorzugsweise ist der Träger ein Siliciumdioxid mit einer Oberflächengröße zwischen 200 und 700 m2/g und einem Porenvolumen zwischen 0,5 und 4 ml/g.
- Die zweckdienlich bei der Herstellung des festen Trägerkatalysators angewendete Menge Alumoxan und Organometalle kann über einen weiten Bereich variieren. Vorzugsweise liegt das Molverhältnis Aluminium zu Übergangsmetall im Bereich zwischen 1 : 1 und 100 : 1, Vorzugsweise im Bereich zwischen 5 : 1 und 50 : 1.
- Die Zufügereihenfolge der Organometalle und des Alumoxans zum Trägermaterial kann variieren. Gemäß einer bevorzugten Ausführungsform der vorliegenden Erfindung wird ein in einem geeigneten inerten Kohlenwasserstofflösungsmittel gelöstes Alumoxan zu der Trägersubstanz hinzugefügt, die in derselben oder einer anderen geeigneten Kohlenwasserstoffflüssigkeit aufgeschlämmt ist, und danach wird ein Gemisch der metallorganischen Katalysatorkomponente zu dem Schlamm hinzugefügt.
- Bevorzugte Lösungsmittel umfassen Mineralöle und die verschiedenen Kohlenwasserstoffe, die bei Umsetzungstemperatur flüssig sind und die nicht mit den einzelnen Bestandteilen reagieren. Anschauungsbeispiele der zweckdienlichen Lösungsmittel umfassen die Alkane, z.B. Pentan, Isopentan, Hexan, Heptan, Octan und Nonan; Cycloalkane, z.B. Cyclopentan und Cyclohexan, und Aromate, z.B. Benzen, Toluen, Ethylbenzen und Diethylbenzen.
- Vorzugsweise wird die Trägersubstanz in Toluen aufgeschlämmt, und das Organometall und das Alumoxan werden in Toluen gelöst, bevor sie zur Trägersubstanz hinzugefügt werden.
- In einem weiteren Aspekt stellt die vorliegende Erfindung ein Verfahren zur Herstellung eines syndiotaktischen/isotaktischen Blockpolyolefins mit kurzer Sequenz bereit, das das In-Kontakt-Bringen des Katalysatorsystems mit mindestens einem Olefin in einer Umsetzungszone unter Polymerisationsbedingungen umfasst.
- In einem weiteren Aspekt wird ein Polypropylen bereit gestellt, das mindestens 10 abwechselnde Blöcke syndiotaktischer Sequenz und isotaktischer Sequenz umfasst, wobei die relative Häufigkeit der Sequenzen in dem Polypropylen im Bereich von 1 : 3 bis 3 : 1 liegt, wie bestimmt durch das Verhältnis von mmmm-Pentaden zu rrrr-Pentaden in 13C NMR-Spektroskopie.
- Die Erfindung wird nun ausführlicher und nur als Beispiel beschrieben, unter Bezugnahme auf die Begleitzeichnungen, in denen:
-
1 in Grundzügen einen Umsetzungsplan für die Herstellung von Isopropyliden(3-phenylcyclopentadienyl-9-fluorenyl)zirconiumdichlorid zeigt. - AUSFÜHRLICHE DARSTELLUNG DER ERFINDUNG
- Beispiel 1
- Synthese von Isopropyliden(3-methyl-5-phenylcyclopentadienyl-9-fluorenyl)zirconiumdichlorid
- Die Synthese ist in Grundzügen in
1 gezeigt. In einem 500 ml Kolben, ausgestattet mit einem magnetischen Rührwerk und einem Stickstoffeinlass, werden 14,5 g (87 mmol) Fluoren in 140 ml Tetrahydrofuran (THF) aufgelöst. Bei 0 °C wird eine äquimolare Menge Methyllithium (MeLi) in Ether tropfenweise hinzugefügt, und das entstehende rote Umsetzungsgemisch wird 2 Stunden lang bei Raumtemperatur gerührt. Bei 0 °C wird eine äquimolare Menge 6,6-Dimethyl-3-phenylcyclopentadienylfulven in THF tropfenweise hinzugefügt. Das Umsetzungsgemisch wurde über Nacht bei Raumtemperatur gerührt und mit einer wässrigen, gesättigten Ammoniumchloridlösung in Wasser hydrolysiert. Anschließend wurde die organische Phase mit Ether getrennt und über MgSO4 getrocknet. Das Verdampfen der Lösungsmittel lieferte einen weißlichen Feststoff (70 % Ertrag nach Rekristallisation). 5,44 g (15 mmol) des oben angesetzten Liganden wurden in 100 ml THF gelöst und mit zwei äquimolaren Mengen MeLi in Diethyl unter Stickstoff bei 0 °C gelöst. Das rote Umsetzungsgemisch wurde bei Raumtemperatur über Nacht gerührt. Nach Verdampfen des THF erhielt man ein rotes Pulver, das mit Pentan gewaschen wurde. Das Pulver wurde in 200 ml Pentan suspendiert und mit einer äquimolaren Menge Zirconiumtetrachlorid umgesetzt. Man erhielt ein Rohprodukt, das in Methylenchlorid gelöst und wurde und filtriert wurde, um das Lithiumchlorid-Nebenprodukt zu trennen. Das Methylenchlorid wurde verdampft, und der entstehende Feststoff wurde mit Toluen bis zu reinem Rot gewaschen (47 % Ertrag). Die Struktur und die Zusammensetzung wurden durch 1H NMR ermittelt. - Beispiel 2
- Polymerisationsverfahren und Ergebnisse
- Propylen wurde mit 1,8 mg Isopropyliden(3-phenylcyclopentadienyl-9-fluorenyl}zirconiumdichlorid, hergestellt gemäß dem oben beschriebenen Verfahren, polymerisiert. Ein Liter des flüssigen Propylens wurde in einen Buechi-Reaktor bei Raumtemperatur eingeführt. Der Katalysator wurde in drei Milliliter 11 %iges MAO in Toluen gegeben, um eine Lösung zu bilden, die dem Reaktor bei 40 °C zugeführt und anschließend auf 60 °C erhöht wurde. Man lies die Polymerisationsumsetzung 60 Minuten lang laufen, während die Temperatur im Reaktor auf 60 °C gehalten wurde. Die Umsetzung wurde durch Entlüften des Monomers aus dem Reaktor ermittelt. Die Katalysatoraktivität in Kilogramm Polypropylen je Gramm Katalysator je Stunde wurde berechnet. Molgewicht, Molgewichtsverteilung, Glasübergangstemperatur und 13-C NMR-Analyse des Polymers wurden ermittelt.
- Man erhielt bei einer Stundenproduktionsrate von 60 kg/g Katalysator ein Polyproplyen mit einem Zahlenmittel-Molgewicht (Mn) bei 58528 Da, einem Gewichtsmittel-Molgewicht (Mw) von 136212 Da, einem D-Wert (Mw/Mn) von 2,3 und einer Glasübergangstemperatur von –3 °C.
- Tabelle 1 zeigt die Ergebnisse der Mikrotaktizitätsanalyse von 13C NMR-Daten, in der der Prozentanteil an mmmm-Pentaden in der Nähe des Prozentanteils der rrrr-Pentaden liegt, was die Herstellung von syndiotaktischem/isotaktischem Polypropylen mit kurzer Sequenz bestätigt.
- Die Länge der Stereoblöcke kann durch folgende Formel [Xu et al., Macromolecules, Vol.30, No.9, 1997, p.2539] geschätzt werden:
Die durchschnittliche Sequenzlänge racemischer Einheiten in langen racemischen Sequenzen kann geschätzt werden als l(r) = 2 [rrrr]/(mrrr] + 3 - Ähnlich kann die durchschnittliche Sequenzlänge von Mesoeinheiten in langen Mesosequenzen geschätzt werden als l(m) = 2 {mmmml/[mmmr] + 3
- Anwendung dieser Formeln auf den Tagen in Tabelle 1 für das Polymer aus Beispiel 2 ergibt eine durchschnittliche Sequenzlänge racemischer Einheiten von 6 und eine durchschnittliche Sequenzlänge von Mesoeinheiten von ebenfalls 6. Tabelle 1 PENTADEN
Sequenz % mmmm 19,82 mmmr 13,00 rmmr 6,00 mmrr 23,76 rmrr + mrmm 2,34 mrmr 1,02 rrrr 15,24 mrrr 11,30 mrrm 7,52 Sequenz % mm 38,82 mr 27,12 rr 34,06 Sequenz % m 52,38 r 47,62
Claims (17)
- Symmetrische, metallorganische C1-Verbindung der allgemeinen Formel R''(CpRn) (Cp'R'n) MQp zur Verwendung als Katalysatorkomponente bei der Herstellung syndiotaktischer/isotaktischer Blockpolyolefine mit kurzer Sequenz, wobei Cp für ein substituiertes Cyclopentadienyl steht; jedes R unabhängig für Aryl oder Hydrocarbyl mit 1 bis 20 Kohlenstoffatomen steht, mindestens Position 3 von Cp durch Aryl substituiert ist, mindestens eine andere Position von Cp durch einen nicht voluminösen Substituenten substituiert ist, und n für eine Ganzzahl im Bereich von 2 bis 4 steht; Cp' für substituiertes oder unsubstituiertes Fluorenyl steht; jedes R' unabhängig für Hydrocarbyl mit 1 bis 20 Kohlenstoffatomen steht und m für 0 oder eine Ganzzahl im Bereich von 1 bis 8 steht; R'' für eine strukturelle Brücke steht, um Stereofestigkeit zwischen Cp und Cp' zu verleihen; M für ein Metall aus der Gruppe IIIB, IVB, VB oder VIS steht; Q für einen Hydrocarbylrest mit 1 bis 20 Kohlenstoffatomen oder ein Halogen steht; und p für die Wertigkeit M minus 2 steht.
- Metallorganische Verbindung nach Anspruch 1, wobei der nicht voluminöse Substituent vorzugsweise ein lineares Hydrocarbyl mit 1 bis 20 Kohlenstoffatomen, Isobutyl oder Aryl ist.
- Metallorganische Verbindung nach Anspruch 1 oder Anspruch 2, wobei der nicht voluminöse Substituent an Position 5 von Cp ist.
- Metallorganische Verbindung nach einem der Ansprüche 1 bis 3, wobei Cp an Position 3 durch Ph substituiert ist.
- Metallorganische Verbindung nach einem der vorher gehenden Ansprüche, wobei M für Ti, Zr oder Hf steht.
- Metallorganische Verbindung nach einem der vorhergehenden Ansprüche, wobei Q für Cl steht.
- Metallorganische Verbindung nach einem der vorhergehenden Ansprüche, wobei R'' für Alkyliden mit 1 bis 20 Kohlenstoffatomen, ein Dialkylgermanium oder -silicon oder -siloxan, Alkylphosphin oder -amin steht.
- Metallorganische Verbindung nach Anspruch 7, wobei R'' für einen Hydrocarbylrest mit mindestens einem Kohlenstoffatom zum Bilden der Brücke steht.
- Metallorganische Verbindung nach Anspruch 8, wobei R'' für Isopropyliden steht.
- Metallorganische Verbindung nach Anspruch 1, die Isopropyliden(3-methyl-5-phenylcyclopentadienyl-9-fluorenyl)zirconiumdichlorid ist.
- Verwendung einer metallorganischen Verbindung nach einem der vorhergehenden Ansprüche als Katalysatorkomponente in der Herstellung eines syndiotaktischen/isotaktischen Blockpolyolefins mit kurzer Sequenz.
- Katalysatorsystem zur Verwendung bei der Herstellung syndiotaktischer/isotaktischer Blockpolyolefine mit kurzer Sequenz, das (a) eine metallorganische Verbindung gemäß einem der Ansprüche 1 bis 10; und (b) einen Cokatalysator zum Aktivieren der metallorganischen Verbindung umfasst.
- Cokatalysatorsystem nach Anspruch 12, wobei der Cokatalysator einen aluminium- oder borhaltigen Cocatalysator umfasst.
- Verfahren zur Herstellung eines syndiotaktischen/isotaktischen Blockpolyolefins mit kurzer Sequenz, das das In-Kontakt-Bringen eines Katalysatorsystems nach Anspruch 12 oder Anspruch 13 mit mindestens einem Olefin in einer Umsetzungszone unter Polymerisationsbedingungen umfasst.
- Verfahren nach Anspruch 14, wobei das Olefin Propylen ist.
- Verfahren nach Anspruch 14 oder Anspruch 15, wobei das Polyolefin abwechselnde Blöcke von syndiotaktischer und isotaktischer Sequenz mit einer durchschnittlichen Sequenzlänge im Bereich von 5 bis 20 umfasst.
- Verfahren nach Anspruch 16, wobei die relative Häufigkeit jedes Blocks im Bereich von 1 : 3 bis 3 : 1 liegt, wie durch das Verhältnis von mmmm-Pentaden zu rrrr-Pentaden in 13C NMR-Spektroskopie ermittelt.
Applications Claiming Priority (3)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| EP98111334A EP0965603A1 (de) | 1998-06-19 | 1998-06-19 | Polyolefinherstellung |
| EP98111334 | 1998-06-19 | ||
| PCT/EP1999/004248 WO1999067309A1 (en) | 1998-06-19 | 1999-06-18 | Polyolefin production |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| DE69920704D1 DE69920704D1 (de) | 2004-11-04 |
| DE69920704T2 true DE69920704T2 (de) | 2006-02-23 |
Family
ID=8232148
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| DE69920704T Expired - Lifetime DE69920704T2 (de) | 1998-06-19 | 1999-06-18 | Polyolefinherstellung |
Country Status (7)
| Country | Link |
|---|---|
| US (2) | US6184318B1 (de) |
| EP (2) | EP0965603A1 (de) |
| JP (2) | JP2000053724A (de) |
| AU (1) | AU4774099A (de) |
| DE (1) | DE69920704T2 (de) |
| ES (1) | ES2229726T3 (de) |
| WO (1) | WO1999067309A1 (de) |
Families Citing this family (9)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US6469188B1 (en) * | 1999-01-20 | 2002-10-22 | California Institute Of Technology | Catalyst system for the polymerization of alkenes to polyolefins |
| US6245857B1 (en) * | 1999-02-22 | 2001-06-12 | Fina Technology, Inc. | Compositions useful for tough, high crystallinity films |
| DE60034308T2 (de) * | 1999-10-08 | 2007-12-20 | Mitsui Chemicals, Inc. | Metallocene, ein Verfahren zur deren Herstellung, Olefinpolymerisationskatalysator, und ein Verfahren zur Herstellung von Polyolefinen |
| JP2002275282A (ja) * | 2001-03-15 | 2002-09-25 | Grand Polymer Co Ltd | ポリプロピレン二軸延伸フィルム |
| US6562930B2 (en) * | 2001-09-18 | 2003-05-13 | Cornell Research Foundation, Inc. | Bis(salicylaldiminato)titanium complex catalysts, highly syndiotactic polypropylene by a chain-end control mechanism, block copolymers containing this |
| JP4205402B2 (ja) * | 2002-11-15 | 2009-01-07 | 三井化学株式会社 | プロピレン系共重合体の製造方法 |
| JP2005171169A (ja) * | 2003-12-15 | 2005-06-30 | Mitsui Chemicals Inc | ポリプロピレン樹脂組成物 |
| US7220806B2 (en) * | 2005-04-29 | 2007-05-22 | Fina Technology, Inc. | Process for increasing ethylene incorporation into random copolymers |
| EP1834970B1 (de) * | 2006-03-15 | 2014-05-14 | Styrolution GmbH | Ein Verfahren zur Herstellung von Polyolefin-Polyvinylaromatischen-Blockcopolymeren |
Family Cites Families (8)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US4892851A (en) * | 1988-07-15 | 1990-01-09 | Fina Technology, Inc. | Process and catalyst for producing syndiotactic polyolefins |
| DE3916553A1 (de) * | 1989-05-20 | 1990-11-22 | Hoechst Ag | Syndio- isoblockpolymer und verfahren zu seiner herstellung |
| US5036034A (en) * | 1989-10-10 | 1991-07-30 | Fina Technology, Inc. | Catalyst for producing hemiisotactic polypropylene |
| US6245870B1 (en) * | 1992-03-20 | 2001-06-12 | Fina Technology, Inc. | Process for producing syndiotactic/isotactic block polyolefins |
| JP3551598B2 (ja) * | 1996-01-24 | 2004-08-11 | 東ソー株式会社 | アイソ−シンジオ−ブロックポリプロピレン |
| EP0818475A1 (de) * | 1996-07-11 | 1998-01-14 | Fina Research S.A. | Syndiotaktische/ataktische Block-Polyolefine, Katalysatore und Verfahren zu ihrer Herstellung |
| EP0837068A3 (de) * | 1996-10-15 | 2002-04-17 | Basell Polyolefine GmbH | Stereorigide Metallocenverbindung |
| DE19719103A1 (de) * | 1997-05-06 | 1998-11-12 | Targor Gmbh | Stereorigide Metallocenverbindung |
-
1998
- 1998-06-19 EP EP98111334A patent/EP0965603A1/de not_active Withdrawn
-
1999
- 1999-06-18 US US09/336,350 patent/US6184318B1/en not_active Expired - Lifetime
- 1999-06-18 WO PCT/EP1999/004248 patent/WO1999067309A1/en not_active Ceased
- 1999-06-18 AU AU47740/99A patent/AU4774099A/en not_active Abandoned
- 1999-06-18 EP EP99931107A patent/EP1095081B1/de not_active Expired - Lifetime
- 1999-06-18 ES ES99931107T patent/ES2229726T3/es not_active Expired - Lifetime
- 1999-06-18 DE DE69920704T patent/DE69920704T2/de not_active Expired - Lifetime
- 1999-06-21 JP JP11174596A patent/JP2000053724A/ja active Pending
-
2000
- 2000-09-18 US US09/664,236 patent/US6265503B1/en not_active Expired - Lifetime
-
2010
- 2010-08-30 JP JP2010192203A patent/JP2011017012A/ja active Pending
Also Published As
| Publication number | Publication date |
|---|---|
| ES2229726T3 (es) | 2005-04-16 |
| JP2011017012A (ja) | 2011-01-27 |
| WO1999067309A1 (en) | 1999-12-29 |
| EP1095081A1 (de) | 2001-05-02 |
| US6265503B1 (en) | 2001-07-24 |
| AU4774099A (en) | 2000-01-10 |
| US6184318B1 (en) | 2001-02-06 |
| JP2000053724A (ja) | 2000-02-22 |
| DE69920704D1 (de) | 2004-11-04 |
| EP0965603A1 (de) | 1999-12-22 |
| EP1095081B1 (de) | 2004-09-29 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| DE69839354T2 (de) | Verwendung einer Mischung aus zwei Regioisomeren eines Metallocens als Katalysatorbestandteil für die Herstellung bimodaler isotaktischen Polyolefine | |
| DE69416721T2 (de) | Silylverbrückte Metallocene, und ihre Verwendung | |
| DE69033435T3 (de) | Katalysator zur Herstellung von hemi-isotaktischem Polypropylen | |
| DE69600747T2 (de) | Verfahren zur Herstellung von syndiotaktischen/isotaktischen Blockpolyolefinen | |
| DE69213878T2 (de) | Verfahren und Katalysator für die Herstellung von isotaktischen Polyolefinen | |
| DE69631902T2 (de) | Metallocene mit offen-pentodienyl, deren vorläufer und diese enthaltende polymerisationskatalysatoren | |
| EP0399347B1 (de) | Verfahren zur Herstellung eines Syndio-Isoblockpolymeren | |
| DE69700490T2 (de) | Olefinpolymerisation | |
| DE69704356T2 (de) | Syndiotaktische/isotaktische blockpolyolefinen, katalysatore und verfahren zu ihrer herstellung | |
| DE69424087T2 (de) | Bis-Fluorenyl Metalloceneverbindungen und ihre Verwendung | |
| DE68929293T2 (de) | Verfahren und Katalysator zur Herstellung syndiotaktischer Polyolefine | |
| DE69518356T2 (de) | Metallozene mit hoher äthylenselektiver Aktivität | |
| DE3751495T2 (de) | Hafnium-Metalocen-Katalysator für Olefinpolymerisation. | |
| DE69318780T2 (de) | Katalysator zur Polymerisation von Vinylverbindungen | |
| DE69802059T2 (de) | Katalysatorkomponente und katalysatoren für die polymerisation von olefinen | |
| EP1325926B1 (de) | Metallocene | |
| EP0459185A2 (de) | Verfahren zur Herstellung eines Polyolefins | |
| EP0269986A2 (de) | 1-Olefin-Stereoblockpolymer und Verfahren zu seiner Herstellung | |
| DD285607A5 (de) | Verfahren zur erzeugung eines neuen syndiotaktischen polypropylens | |
| DE60012166T2 (de) | Polyolefinherstellung | |
| DE19624581A1 (de) | Übergangsmetallverbindung | |
| DE69323096T2 (de) | Verfahren zur herstellung von poly-alpha-olefinen mit monozyklopentadienylkomplexen von übergangsmetallen | |
| DE69920704T2 (de) | Polyolefinherstellung | |
| DE19527652A1 (de) | Metallocenverbindung | |
| EP0545152A1 (de) | Geträgerte Katalysatorsysteme zur Polymerisation von C2-bis C10-Alkenen |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| 8364 | No opposition during term of opposition |
