EP0187597A1 - Composition et procédé pour revêtir des surfaces métalliques d'une couche de conversion au phosphate de zinc - Google Patents
Composition et procédé pour revêtir des surfaces métalliques d'une couche de conversion au phosphate de zinc Download PDFInfo
- Publication number
- EP0187597A1 EP0187597A1 EP85402589A EP85402589A EP0187597A1 EP 0187597 A1 EP0187597 A1 EP 0187597A1 EP 85402589 A EP85402589 A EP 85402589A EP 85402589 A EP85402589 A EP 85402589A EP 0187597 A1 EP0187597 A1 EP 0187597A1
- Authority
- EP
- European Patent Office
- Prior art keywords
- zinc
- ion
- bath
- chemical conversion
- concentrate
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Granted
Links
- 239000000203 mixture Substances 0.000 title claims description 13
- 229910052751 metal Inorganic materials 0.000 title claims description 6
- 239000002184 metal Substances 0.000 title claims description 6
- 238000000034 method Methods 0.000 title claims description 6
- 238000000576 coating method Methods 0.000 title description 2
- 239000011248 coating agent Substances 0.000 title 1
- 238000007739 conversion coating Methods 0.000 title 1
- LRXTYHSAJDENHV-UHFFFAOYSA-H zinc phosphate Chemical compound [Zn+2].[Zn+2].[Zn+2].[O-]P([O-])([O-])=O.[O-]P([O-])([O-])=O LRXTYHSAJDENHV-UHFFFAOYSA-H 0.000 title 1
- 229910000165 zinc phosphate Inorganic materials 0.000 title 1
- 238000006243 chemical reaction Methods 0.000 claims abstract description 32
- 239000000126 substance Substances 0.000 claims abstract description 23
- HCHKCACWOHOZIP-UHFFFAOYSA-N Zinc Chemical compound [Zn] HCHKCACWOHOZIP-UHFFFAOYSA-N 0.000 claims abstract description 19
- 239000011701 zinc Substances 0.000 claims abstract description 19
- 229910052725 zinc Inorganic materials 0.000 claims abstract description 19
- -1 fluorophosphate ion Chemical class 0.000 claims abstract description 11
- 239000002253 acid Substances 0.000 claims abstract description 6
- 239000000470 constituent Substances 0.000 claims abstract description 5
- 150000003751 zinc Chemical class 0.000 claims abstract description 4
- 150000003863 ammonium salts Chemical class 0.000 claims abstract description 3
- 239000003513 alkali Substances 0.000 claims abstract 2
- 239000012141 concentrate Substances 0.000 claims description 17
- 239000000758 substrate Substances 0.000 claims description 13
- XEEYBQQBJWHFJM-UHFFFAOYSA-N Iron Chemical compound [Fe] XEEYBQQBJWHFJM-UHFFFAOYSA-N 0.000 claims description 11
- 229910052742 iron Inorganic materials 0.000 claims description 7
- PTFCDOFLOPIGGS-UHFFFAOYSA-N Zinc dication Chemical compound [Zn+2] PTFCDOFLOPIGGS-UHFFFAOYSA-N 0.000 claims description 6
- 150000001875 compounds Chemical class 0.000 claims description 6
- 229910052731 fluorine Inorganic materials 0.000 claims description 5
- 125000001153 fluoro group Chemical group F* 0.000 claims description 5
- 229910001453 nickel ion Inorganic materials 0.000 claims description 5
- 238000002161 passivation Methods 0.000 claims description 5
- 238000005238 degreasing Methods 0.000 claims description 4
- 229940074371 monofluorophosphate Drugs 0.000 claims description 4
- 229910052698 phosphorus Inorganic materials 0.000 claims description 4
- 238000005507 spraying Methods 0.000 claims description 4
- QGZKDVFQNNGYKY-UHFFFAOYSA-O Ammonium Chemical compound [NH4+] QGZKDVFQNNGYKY-UHFFFAOYSA-O 0.000 claims description 3
- 239000000956 alloy Substances 0.000 claims description 3
- 229910045601 alloy Inorganic materials 0.000 claims description 3
- 229910052782 aluminium Inorganic materials 0.000 claims description 3
- XAGFODPZIPBFFR-UHFFFAOYSA-N aluminium Chemical compound [Al] XAGFODPZIPBFFR-UHFFFAOYSA-N 0.000 claims description 3
- 230000003750 conditioning effect Effects 0.000 claims description 3
- 238000001035 drying Methods 0.000 claims description 3
- 150000002739 metals Chemical class 0.000 claims description 3
- 229940005638 monofluorophosphate ion Drugs 0.000 claims description 3
- 229940085991 phosphate ion Drugs 0.000 claims description 3
- 125000004437 phosphorous atom Chemical group 0.000 claims description 3
- 239000007864 aqueous solution Substances 0.000 claims description 2
- 238000010791 quenching Methods 0.000 claims description 2
- 230000000171 quenching effect Effects 0.000 claims description 2
- PXHVJJICTQNCMI-UHFFFAOYSA-N Nickel Chemical compound [Ni] PXHVJJICTQNCMI-UHFFFAOYSA-N 0.000 description 11
- 150000003839 salts Chemical class 0.000 description 10
- 238000011282 treatment Methods 0.000 description 10
- 239000007921 spray Substances 0.000 description 8
- 229910019142 PO4 Inorganic materials 0.000 description 6
- 230000007797 corrosion Effects 0.000 description 6
- 238000005260 corrosion Methods 0.000 description 6
- 239000000243 solution Substances 0.000 description 6
- 239000011575 calcium Substances 0.000 description 5
- 229910052791 calcium Inorganic materials 0.000 description 5
- 230000003647 oxidation Effects 0.000 description 5
- 238000007254 oxidation reaction Methods 0.000 description 5
- NBIIXXVUZAFLBC-UHFFFAOYSA-K phosphate Chemical compound [O-]P([O-])([O-])=O NBIIXXVUZAFLBC-UHFFFAOYSA-K 0.000 description 5
- 239000010452 phosphate Substances 0.000 description 5
- XTEGARKTQYYJKE-UHFFFAOYSA-M Chlorate Chemical class [O-]Cl(=O)=O XTEGARKTQYYJKE-UHFFFAOYSA-M 0.000 description 4
- KRHYYFGTRYWZRS-UHFFFAOYSA-N Fluorane Chemical compound F KRHYYFGTRYWZRS-UHFFFAOYSA-N 0.000 description 4
- NBIIXXVUZAFLBC-UHFFFAOYSA-N Phosphoric acid Chemical compound OP(O)(O)=O NBIIXXVUZAFLBC-UHFFFAOYSA-N 0.000 description 4
- FAPWRFPIFSIZLT-UHFFFAOYSA-M Sodium chloride Chemical compound [Na+].[Cl-] FAPWRFPIFSIZLT-UHFFFAOYSA-M 0.000 description 4
- 150000002500 ions Chemical class 0.000 description 4
- 229910052759 nickel Inorganic materials 0.000 description 4
- 150000002823 nitrates Chemical class 0.000 description 4
- 150000002826 nitrites Chemical class 0.000 description 4
- 239000008235 industrial water Substances 0.000 description 3
- 229910052748 manganese Inorganic materials 0.000 description 3
- 239000011572 manganese Substances 0.000 description 3
- 238000002791 soaking Methods 0.000 description 3
- OYPRJOBELJOOCE-UHFFFAOYSA-N Calcium Chemical compound [Ca] OYPRJOBELJOOCE-UHFFFAOYSA-N 0.000 description 2
- RYGMFSIKBFXOCR-UHFFFAOYSA-N Copper Chemical compound [Cu] RYGMFSIKBFXOCR-UHFFFAOYSA-N 0.000 description 2
- DGAQECJNVWCQMB-PUAWFVPOSA-M Ilexoside XXIX Chemical compound C[C@@H]1CC[C@@]2(CC[C@@]3(C(=CC[C@H]4[C@]3(CC[C@@H]5[C@@]4(CC[C@@H](C5(C)C)OS(=O)(=O)[O-])C)C)[C@@H]2[C@]1(C)O)C)C(=O)O[C@H]6[C@@H]([C@H]([C@@H]([C@H](O6)CO)O)O)O.[Na+] DGAQECJNVWCQMB-PUAWFVPOSA-M 0.000 description 2
- FYYHWMGAXLPEAU-UHFFFAOYSA-N Magnesium Chemical compound [Mg] FYYHWMGAXLPEAU-UHFFFAOYSA-N 0.000 description 2
- 229910002651 NO3 Inorganic materials 0.000 description 2
- NHNBFGGVMKEFGY-UHFFFAOYSA-N Nitrate Chemical compound [O-][N+]([O-])=O NHNBFGGVMKEFGY-UHFFFAOYSA-N 0.000 description 2
- 239000003795 chemical substances by application Substances 0.000 description 2
- 230000000052 comparative effect Effects 0.000 description 2
- QPJSUIGXIBEQAC-UHFFFAOYSA-N n-(2,4-dichloro-5-propan-2-yloxyphenyl)acetamide Chemical compound CC(C)OC1=CC(NC(C)=O)=C(Cl)C=C1Cl QPJSUIGXIBEQAC-UHFFFAOYSA-N 0.000 description 2
- 235000011007 phosphoric acid Nutrition 0.000 description 2
- 239000011734 sodium Substances 0.000 description 2
- 229910052708 sodium Inorganic materials 0.000 description 2
- 239000011780 sodium chloride Substances 0.000 description 2
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 description 2
- BVKZGUZCCUSVTD-UHFFFAOYSA-L Carbonate Chemical compound [O-]C([O-])=O BVKZGUZCCUSVTD-UHFFFAOYSA-L 0.000 description 1
- KRHYYFGTRYWZRS-UHFFFAOYSA-M Fluoride anion Chemical compound [F-] KRHYYFGTRYWZRS-UHFFFAOYSA-M 0.000 description 1
- PWHULOQIROXLJO-UHFFFAOYSA-N Manganese Chemical compound [Mn] PWHULOQIROXLJO-UHFFFAOYSA-N 0.000 description 1
- OAICVXFJPJFONN-UHFFFAOYSA-N Phosphorus Chemical compound [P] OAICVXFJPJFONN-UHFFFAOYSA-N 0.000 description 1
- ZLMJMSJWJFRBEC-UHFFFAOYSA-N Potassium Chemical compound [K] ZLMJMSJWJFRBEC-UHFFFAOYSA-N 0.000 description 1
- CDBYLPFSWZWCQE-UHFFFAOYSA-L Sodium Carbonate Chemical compound [Na+].[Na+].[O-]C([O-])=O CDBYLPFSWZWCQE-UHFFFAOYSA-L 0.000 description 1
- RTAQQCXQSZGOHL-UHFFFAOYSA-N Titanium Chemical compound [Ti] RTAQQCXQSZGOHL-UHFFFAOYSA-N 0.000 description 1
- 240000008042 Zea mays Species 0.000 description 1
- 230000002378 acidificating effect Effects 0.000 description 1
- 229910000147 aluminium phosphate Inorganic materials 0.000 description 1
- 150000001450 anions Chemical class 0.000 description 1
- 125000004429 atom Chemical group 0.000 description 1
- 239000010960 cold rolled steel Substances 0.000 description 1
- 238000010276 construction Methods 0.000 description 1
- 229910052802 copper Inorganic materials 0.000 description 1
- 239000010949 copper Substances 0.000 description 1
- 238000010790 dilution Methods 0.000 description 1
- 239000012895 dilution Substances 0.000 description 1
- 238000011049 filling Methods 0.000 description 1
- DWYMPOCYEZONEA-UHFFFAOYSA-L fluoridophosphate Chemical compound [O-]P([O-])(F)=O DWYMPOCYEZONEA-UHFFFAOYSA-L 0.000 description 1
- 150000002222 fluorine compounds Chemical class 0.000 description 1
- 238000007654 immersion Methods 0.000 description 1
- 229910052500 inorganic mineral Inorganic materials 0.000 description 1
- 230000003902 lesion Effects 0.000 description 1
- 239000011777 magnesium Substances 0.000 description 1
- 229910052749 magnesium Inorganic materials 0.000 description 1
- WPBNNNQJVZRUHP-UHFFFAOYSA-L manganese(2+);methyl n-[[2-(methoxycarbonylcarbamothioylamino)phenyl]carbamothioyl]carbamate;n-[2-(sulfidocarbothioylamino)ethyl]carbamodithioate Chemical compound [Mn+2].[S-]C(=S)NCCNC([S-])=S.COC(=O)NC(=S)NC1=CC=CC=C1NC(=S)NC(=O)OC WPBNNNQJVZRUHP-UHFFFAOYSA-L 0.000 description 1
- 229910001463 metal phosphate Inorganic materials 0.000 description 1
- 239000011707 mineral Substances 0.000 description 1
- 239000002736 nonionic surfactant Substances 0.000 description 1
- 150000002978 peroxides Chemical class 0.000 description 1
- 239000011574 phosphorus Substances 0.000 description 1
- 239000011591 potassium Substances 0.000 description 1
- 229910052700 potassium Inorganic materials 0.000 description 1
- 238000002360 preparation method Methods 0.000 description 1
- 238000002203 pretreatment Methods 0.000 description 1
- 238000007670 refining Methods 0.000 description 1
- JUWGUJSXVOBPHP-UHFFFAOYSA-B titanium(4+);tetraphosphate Chemical compound [Ti+4].[Ti+4].[Ti+4].[O-]P([O-])([O-])=O.[O-]P([O-])([O-])=O.[O-]P([O-])([O-])=O.[O-]P([O-])([O-])=O JUWGUJSXVOBPHP-UHFFFAOYSA-B 0.000 description 1
- 230000009466 transformation Effects 0.000 description 1
- 238000000844 transformation Methods 0.000 description 1
- 238000009736 wetting Methods 0.000 description 1
- SSFRJJARVXKYME-UHFFFAOYSA-L zinc;fluoro-dioxido-oxo-$l^{5}-phosphane Chemical compound [Zn+2].[O-]P([O-])(F)=O SSFRJJARVXKYME-UHFFFAOYSA-L 0.000 description 1
Classifications
-
- C—CHEMISTRY; METALLURGY
- C23—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; CHEMICAL SURFACE TREATMENT; DIFFUSION TREATMENT OF METALLIC MATERIAL; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL; INHIBITING CORROSION OF METALLIC MATERIAL OR INCRUSTATION IN GENERAL
- C23C—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; SURFACE TREATMENT OF METALLIC MATERIAL BY DIFFUSION INTO THE SURFACE, BY CHEMICAL CONVERSION OR SUBSTITUTION; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL
- C23C22/00—Chemical surface treatment of metallic material by reaction of the surface with a reactive liquid, leaving reaction products of surface material in the coating, e.g. conversion coatings, passivation of metals
- C23C22/05—Chemical surface treatment of metallic material by reaction of the surface with a reactive liquid, leaving reaction products of surface material in the coating, e.g. conversion coatings, passivation of metals using aqueous solutions
- C23C22/06—Chemical surface treatment of metallic material by reaction of the surface with a reactive liquid, leaving reaction products of surface material in the coating, e.g. conversion coatings, passivation of metals using aqueous solutions using aqueous acidic solutions with pH less than 6
- C23C22/34—Chemical surface treatment of metallic material by reaction of the surface with a reactive liquid, leaving reaction products of surface material in the coating, e.g. conversion coatings, passivation of metals using aqueous solutions using aqueous acidic solutions with pH less than 6 containing fluorides or complex fluorides
- C23C22/36—Chemical surface treatment of metallic material by reaction of the surface with a reactive liquid, leaving reaction products of surface material in the coating, e.g. conversion coatings, passivation of metals using aqueous solutions using aqueous acidic solutions with pH less than 6 containing fluorides or complex fluorides containing also phosphates
-
- C—CHEMISTRY; METALLURGY
- C23—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; CHEMICAL SURFACE TREATMENT; DIFFUSION TREATMENT OF METALLIC MATERIAL; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL; INHIBITING CORROSION OF METALLIC MATERIAL OR INCRUSTATION IN GENERAL
- C23C—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; SURFACE TREATMENT OF METALLIC MATERIAL BY DIFFUSION INTO THE SURFACE, BY CHEMICAL CONVERSION OR SUBSTITUTION; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL
- C23C22/00—Chemical surface treatment of metallic material by reaction of the surface with a reactive liquid, leaving reaction products of surface material in the coating, e.g. conversion coatings, passivation of metals
- C23C22/05—Chemical surface treatment of metallic material by reaction of the surface with a reactive liquid, leaving reaction products of surface material in the coating, e.g. conversion coatings, passivation of metals using aqueous solutions
- C23C22/06—Chemical surface treatment of metallic material by reaction of the surface with a reactive liquid, leaving reaction products of surface material in the coating, e.g. conversion coatings, passivation of metals using aqueous solutions using aqueous acidic solutions with pH less than 6
- C23C22/34—Chemical surface treatment of metallic material by reaction of the surface with a reactive liquid, leaving reaction products of surface material in the coating, e.g. conversion coatings, passivation of metals using aqueous solutions using aqueous acidic solutions with pH less than 6 containing fluorides or complex fluorides
- C23C22/36—Chemical surface treatment of metallic material by reaction of the surface with a reactive liquid, leaving reaction products of surface material in the coating, e.g. conversion coatings, passivation of metals using aqueous solutions using aqueous acidic solutions with pH less than 6 containing fluorides or complex fluorides containing also phosphates
- C23C22/362—Chemical surface treatment of metallic material by reaction of the surface with a reactive liquid, leaving reaction products of surface material in the coating, e.g. conversion coatings, passivation of metals using aqueous solutions using aqueous acidic solutions with pH less than 6 containing fluorides or complex fluorides containing also phosphates containing also zinc cations
Definitions
- the subject of the invention is a bath and a process for the chemical conversion to zinc of metallic substrates, in particular those based on iron, zinc, aluminum and alloys of these metals.
- chemical conversion is meant the surface transformations of metals, in particular in an acid medium, making it possible to modify their intrinsic properties and to confer on them new physical or physicochemical characteristics, in particular with a view to increase their corrosion resistance and promote the adhesion of film-forming coatings applied subsequently.
- the Applicant Company has worked to improve the existing chemical conversion baths and had the merit of finding, after extensive research, that the implementation in a zinc phosphating bath of an effective amount of at least one compound comprising at least one fluorine atom chemically bonded to an atom phosphorus, preferably an effective amount of fluorophosphate ion, allowed to achieve the desired goal.
- the abovementioned bath comprises from 1 to 10 g / 1, preferably from 2 to 7 g / 1, of zinc ion and from 1 to 10 g / 1, preferably from 2 to 7 g / 1, fluorophosphate ion.
- the chemical conversion process in accordance with the invention consists in implementing the above-mentioned bath on the substrates to be treated by spraying or by quenching the substrates, the bath temperature being from 30 to 70 ° C., preferably from 50 to 55 °. C, the contact between bath and substrate being maintained for 5 to 200 seconds.
- the concentrate according to the invention comprises the fluorophosphate ion, the zinc ion and the conventional constituents of the chemical conversion bath according to the invention in proportions such that this bath can be obtained by dilution with the appropriate quantity of water.
- the invention also relates to a number of other provisions which will be discussed later and, in part culier, 1 - application of 1 fluorophospnaze ion in the chemical conversion baths.
- a conventional chemical conversion bath to zinc is made to contain an amount of 1 to 10 g / l, preferably 2 to 7 g / l , of zinc ion and from 1 to 10 g / l, preferably from 2 to 7 g / l, of fluorophosphate ion.
- the fluorophosphate anion can be brought in the form of alkaline monofluorophosphate or ammonium, in particular potassium K 2 PO 3 F, zinc monofluorophosphate ZnPO 3 F and others, or their mixtures.
- the zinc ion can be brought in any suitable way and in particular in the form of its salts such as nitrate or phosphate or of its oxide.
- the nickel ion can be brought in any suitable way and in particular in the form of its salts such as carbonate or nitrate.
- the phosphate ion is present in a com taken between 3 and 20 gll, preferably between 3 and 15 g / l, and the nickel ion in an amount between 0.5 and 2 g / 1, preferably 0.5 to 1 g / 1.
- the accelerator can be present in an amount between 40 and 150 mg / 1.
- Conventional ions such as Fe, Ca, Mn can be present in an amount between 0 and 5 g / 1.
- test pieces are treated either in a chemical dip bath conventionally used in industry, or in various baths according to the invention.
- test pieces are immersed for 150 seconds in one of the above-mentioned chemical conversion baths.

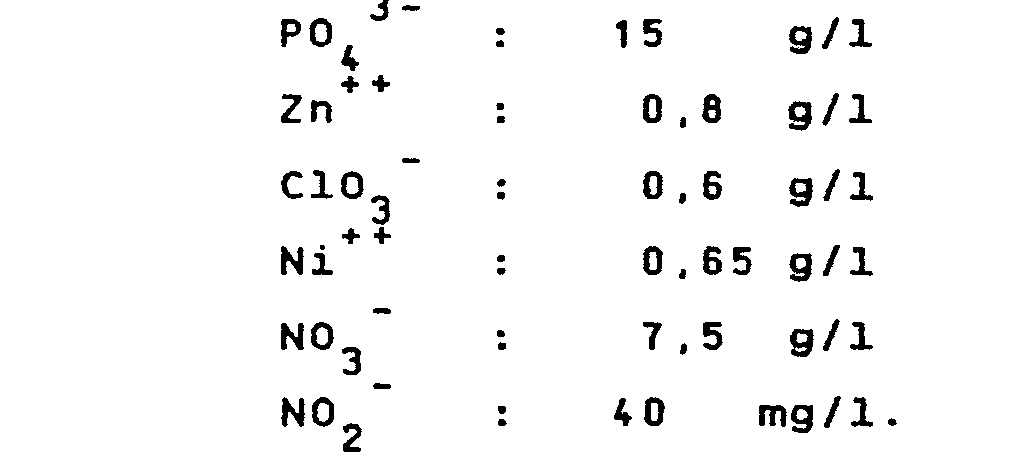

- Bath A This is a comparative example using a conventional bath, hereinafter designated by Bath A and the composition of which is as follows:

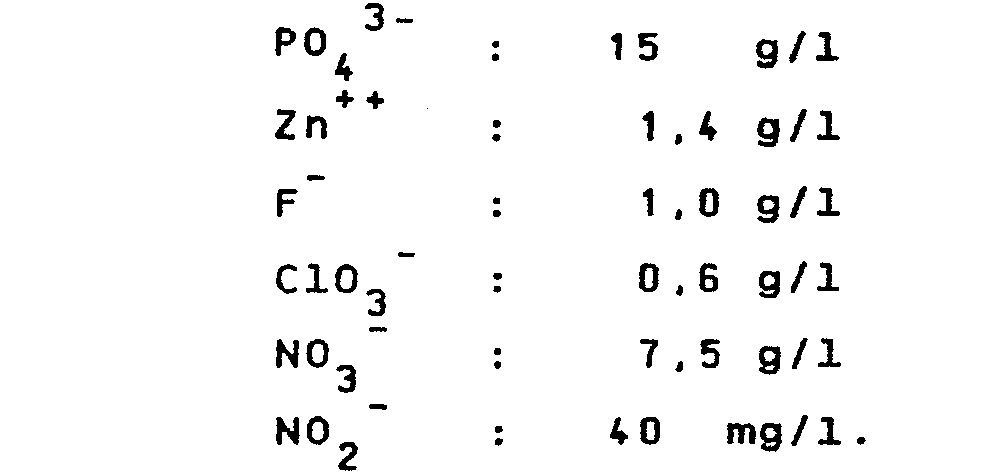

- Bain B a bath in accordance with the invention, hereinafter called Bain B and the composition of which is as follows:
- Bain D a bath according to the invention, hereinafter called Bain D and the composition of which is as follows:
- Bath E This is an example using a bath in accordance with the invention, hereinafter called Bath E and the composition of which is as follows:
Landscapes
- Chemical & Material Sciences (AREA)
- General Chemical & Material Sciences (AREA)
- Chemical Kinetics & Catalysis (AREA)
- Engineering & Computer Science (AREA)
- Materials Engineering (AREA)
- Mechanical Engineering (AREA)
- Metallurgy (AREA)
- Organic Chemistry (AREA)
- Chemical Treatment Of Metals (AREA)
- Chemically Coating (AREA)
Abstract
Bain de conversion chimique au zinc caractérisé par le fait qu'il comporte, outre les constituants conventionnels, une quantité efficace d'ion fluorophosphate de formule: F - PO3²<-> qui peut être amené sous la forme de l'acide correspondant, d'un de ses sels alcalins, alcalino-terreux ou d'ammonium ou de son sel de zinc.
Description
- L'invention a pour objet un bain et un procédé de conversion chimique au zinc de substrats métalliques, notamment ceux à base de fer, de zinc, d'aluminium et des alliages de ces métaux.
- Elle vise également un concentré propre à permettre la préparation des susdits bains.
- On rappelle que, par l'expression "conversion chimique", on désigne les transformations superficielles des métaux, notamment en milieu acide, permettant de modifier leurs propriétés intrinsèques et de leur conférer de nouvelles caractéristiques physiques ou physico-chimiques, notamment en vue d'accroitre leur résistance à la corrosion et de favoriser l'adhérence des revêtements filmogènes appliqués ultérieurement.
- Traditionnellement, cette conversion chimique de substrats métalliques est réalisée par des traitements classiques de phosphatation au zinc et conduit au dépôt à la surface du métal d'une fine couche de phosphate insoluble.
- D'une manière générale, les traitements classiques de phosphatation mettent en oeuvre des solutions acides qui, avant utilisation, contiennent les constituants suivants :
- - de l'acide phosphorique H3PO 4#
- - un phosphate métallique primaire (H2PO4)2Me, Me représentant souvent le zinc et/ou le fer, mais pouvant aussi représenter le manganèse, le nickel, le cuivre, le calcium, le magnésium ou leurs mélanges,
- - un accélérateur constitué par des éléments tels que les chlorates, les nitrites et/ou les nitrates, le métanitrobenzènesulfonate de sodium, les peroxydes.
- Ces traitements peuvent être effectués par pulvérisation des susdites solutions sur les objets à traiter ou par immersion de ceux-ci dans des bains constitués par ces solutions, généralement à des températures supérieures à 30.C.
- Le traitement de pulvérisation ou d'immersion s'insère comme suit dans une séquence d'étapes opérationnelles pouvant comprendre :
- - une ou plusieurs étapes de dégraissage,
- - une ou plusieurs étapes de rinçage,
- - de préférence, une étape de conditionnement de la surface du substrat à traiter,
- - l'étape de conversion chimique au zinc proprement dite,
- - une étape de rinçage,
- - de préférence, une étape de passivation en milieu chromique,
- - une étape de rinçage,
- - une étape de séchage ou d'étuvage.
- Il existe déjà de très nombreux bains de conversion chimique dont certains contiennent des fluorures libres ou complexes sous la forme notamment des acides fluorhydrique (HF), fluorosilicique (H2SiF6) ou fluobo- rique (HBF 4).
- Devant les exigences toujours plus grandes des utilisateurs en matière de tenue à la corrosion d'objets à base de fer, de zinc, d'aluminium et de leurs alliages, la Société Demanderesse s'est employée à perfectionner les bains de conversion chimique existants et a eu le mérite de trouver, à l'issue de recherches approfondies, que la mise en oeuvre dans un bain de phosphatation au zinc d'une quantité efficace d'au moins un composé comportant au moins un atome de fluor lié chimiquement à un atome de phosphore, de préférence une quantité efficace d'ion fluorophosphate, permettait d'aboutir au but recherché.
- Il s'ensuit que le bain de conversion chimique au zinc conforme à l'invention comporte, outre les constituants conventionnels, une quantité efficace d'au moins un composé comportant au moins un atome de fluor lié chimiquement à un atome de phosphore, de préférence une quantité efficace d'ion fluorophosphate de formule :
- F - PO3 2-qui peut être amené sous la forme de l'acide correspondant, d'un de ses sels alcalins, alcalino-terreux ou d'ammonium ou de son sel de zinc.
- Selon un mode de réalisation avantageux, le susdit bain comporte de 1 à 10 g/1, de préférence de 2 à 7 g/1, d'ion zinc et de 1 à 10 g/1, de préférence de 2 à 7 g/1, d'ion fluorophosphate.
- Le procédé de conversion chimique conforme à l'invention consiste à mettre en oeuvre sur les substrats à traiter le susdit bain par pulvérisation ou par trempe des substrats, la température du bain étant de 30 à 70°C, de préférence de 50 à 55°C, le contact entre bain et substrat étant maintenu pendant 5 à 200 secondes.
- Le concentré conforme à l'invention comporte l'ion fluorophosphate, l'ion zinc et les constituants conventionnels du bain de conversion chimique selon l'invention en des proportions telles que ce bain puisse être obtenu par dilution avec la quantité appropriée d'eau.
- Suivant un mode de réalisation avantageux, ledit concentré présente la composition centésimale suivante :
- - ion zinc compris entre 2 et 20 g, de préférence entre 2 et 14 g pour 100 g de concentré,
- - ion monofluorophosphate compris entre 2 et 20 g, de préférence entre 1 et 14 g pour 100 g de concentré,
- - ion phosphate compris entre 6 et 40 g, de préférence entre 6 et 30 g pour 100 g de concentré,
- - ion nickel entre 1 et 4 g, de préférence 1 à 2 g pour 100 g de concentré.
- L'invention vise encore un certain nombre d'autres dispositions dont il sera question plus loin et, en particulier, 1-application de 1 ion fluorophospnaze dans 1es bains de conversion chimique.
- Elle pourra, de toute façon, être bien comprise à l'aide du complément de description qui suit et des exemples, ledit complément de description et lesdits exemples étant relatifs à des modes de réalisation avantageux.
- Se proposant, par conséquent, de constituer le bain de conversion chimique conforme à l'invention, on fait comporter à un bain conventionnel de conversion chimique au zinc une quantité de 1 à 10 g/l, de préférence de 2 à 7 g/l, d'ion zinc et de 1 à 10 g/1, de préférence de 2 à 7 g/l, d'ion fluorophosphate.
- Le susdit bain est acide, de préférence de pH 2,6 à 3,3, et comprend, outre l'ion zinc et l'ion fluorophosphate,
- - de l'acide orthophosphorique H3PO4,
- - l'ion nickel,
- - éventuellement les ions classiques utilisés dans les bains de conversion chimique, à savoir Ca, Fe, Mn et autres,
- - un accélérateur choisi dans le groupe comprenant les nitrites et/ou les nitrates, les chlorates et autres.
- L'anion fluorophosphate peut être amené sous forme de monofluorophosphate alcalin ou d'ammonium, notamment de potassium K2PO3F, de monofluorophosphate de zinc ZnPO3F et autres, ou de leurs mélanges.
- L'ion zinc peut être amené de toute manière appropriée et notamment sous forme de ses sels tels que le nitrate ou le phosphate ou de son oxyde.
- L'ion nickel peut être amené de toute manière appropriée et notamment sous forme de ses sels tels que le carbonate ou le nitrate.
- Les meilleurs résultats sont obtenus quand le zinc est amené sous forme combinée de l'anion monofluorophosphate.
- L'ion phosphate est présent en une quantité comprise entre 3 et 20 gll, de préférence entre 3 et 15 g/l, et l'ion nickel en une quantité comprise entre 0,5 et 2 g/1, de préférence 0,5 à 1 g/1.
- L'accélérateur peut être présent en une quantité comprise entre 40 et 150 mg/1.
- Les ions classiques tels que Fe, Ca, Mn peuvent être présents en une quantité comprise entre 0 et 5 g/1.
- Des compositions particulières de bain de conversion conforme à l'invention sont données dans les exemples.
- Une composition avantageuse de concentré est la suivante :
- Pour ajuster éventuellement la teneur en K2PO3F, on peut prévoir une solution de ce produit comportant 3,8g de K2PO3F dans 96,2 g d'eau industrielle.
- On peut également prévoir la commercialisation du concentré sous la forme d'un "kit" à deux récipients renfermant respectivement le concentré et la solution aqueuse de K2 P0 3 F.
- Pour préparer le bain conforme à l'invention à partir d'un tel concentré, on dilue celui-ci avec environ 95 % d'eau industrielle.
- La mise en oeuvre du bain conforme à l'invention dans le cadre du procédé selon l'invention conduit à des couches de conversion présentant une remarquable résistance à la corrosion, nettement supérieure à celle que présentent les couches obtenues selon les procédés de phosphatation classiques.
- Dans les exemples qui suivent, on met en évidence les résultats avantageux obtenus à l'aide de composés dans lesquels un atome de fluor est lié chimiquement à un atome de phosphore par rapport aux résultats obtenus avec des bains classiques, dont certains sont à base de composés comportant un atome de fluor libre ou complexé. Pour illustrer la tenue à la corrosion des couches de conversion dans l'édification desquelles les composés utilisés conformément à l'invention et notamment l'ion monofluorophosphate participent favorablement, on a soumis des substrats métalliques traités dans les bains conformes à l'invention à des tests de corrosion accélérée comme celui dit "au brouillard salin" suivant la norme NF X 41-002.
- Les substrats utilisés sont des éprouvettes métalliques de dimensions approximativement égales, voisines de 10 x 10 cm, constituées par
- - des tôles d'acier laminé à froid,
- - des tôles galvanisées,
- - des tôles électrozinguées.
- Ces éprouvettes sont traitées soit dans un bain de conversion chimique au trempé classiquement utilisé dans l'industrie, soit dans divers bains conformes à l'invention.
- Préalablement à ce traitement de conversion chimique, les éprouvettes sont toutes soumises à une même gamme de prétraitements préconisés par la Société Demanderesse, à savoir :
- 1.) un dégraissage alcalin au trempé (en deux stades) utilisant un bain dégraissant constitué par une base minérale à base de soude et par une base mouillante à base de tensio-actifs non ioniques, commercialisé par la Demanderesse sous la forme de deux produits respectivement de marque "RIDOLINE 1550 CF/2" et "RIDOSOL 550 CF", les deux stades étant caractérisés
- - pour le premier :
- . par une concentration de 1,8 Z en volume de RIDOLINE 1550 CF/2 + 10 X, par rapport à la charge, de RIDOSOL 550 CF,
- . par une température de 65°C,
- . par une durée de 4 minutes,
- - pour le deuxième :
- . par une concentration de 0,3 % en volume de RIDOLINE 1550 CF/2
- . par une température de 60°C,
- . par une durée de 2 minutes,
- - pour le premier :
- 2°) un rinçage froid courant au trempé de 2 minutes dans de l'eau industrielle,
- 3°) un conditionnement de surface au trempé en eau déminéralisée à l'aide d'un agent d'affinage à base de phosphate de titane, commercialisé par la Demanderesse sous la marque "FIXODINE 5", la concentration étant de 2 g/1 et la durée de 2 minutes.
- Ensuite, les éprouvettes sont plongées pendant 150 secondes dans l'un des susdits bains de conversion chimique.
- Enfin, elles sont soumises à
- - une étape de rinçage,
- - une étape de passivation en milieu chromique,
- - une étape de rinçage,
- - une étape de séchage ou d'étuvage.
- Il s'agit d'un exemple comparatif mettant en oeuvre un bain classique, ci-après désigné par Bain A et dont la composition est la suivante :
- Dix échantillons de chacun des types d'éprouvettes identifiées plus haut sont traités dans le bain A pendant 150 secondes, puis rincés et enfin étuvés à 110°C pendant 10 minutes.
- Pour apprécier leur tenue à la corrosion, les diverses éprouvettes ainsi traitées sont exposées à l'agressivité d'un brouillard salin, obtenu à l'aide d'un appareil d'essai au brouillard salin. Les conditions de ces essais étaient les suivantes :
- - température régnant dans l'enceinte : 35°C ± 1
- - solution à 5 % de NaCl, de pH égal à 7, utilisée pour former le brouillard salin,
- - humidité de l'air remplissant l'enceinte : 85 - 90 % (humidité relative) et pression à l'intérieur de l'enceinte : 1 bar.
- L'efficacité du traitement de conversion a été appréciée visuellement et les résultats, c'est-à-dire l'avancement de l'oxydation exprimé en % pour une durée d'exposition donnée, figurent dans le tableau 1.
- Il s'agit d'un exemple mettant en oeuvre un bain conforme à l'invention, dénommé ci-après Bain B et dont la composition est la suivante :
- De la même manière que dans l'exemple précédent, dix échantillons de chacun des types d'éprouvettes ont été plongés pendant 150 secondes dans le bain B, puis rincés et ensuite étuvés à 110%C pendant 10 minutes et finalement exposés au brouillard salin dans les conditions exposées à l'exemple 1.
- L'efficacité du traitement de conversion a été appréciée visuellement et les résultats, c'est-à-dire l'avancement de l'oxydation exprimé en X pour une durée d'exposition donnée, figurent dans le tableau 1.
- Il s'agit d'un exemple comparatif mettant en oeuvre un bain classique dans lequel a été incorporée une quantité équivalente à celle de l'exemple précédent d'ion fluorure, sous forme libre, notamment sous forme de HF, dénommé bain C et dont la composition est la suivante :
- De la même manière que dans l'exemple précédent, dix échantillons de chacun des types d'éprouvettes ont été plongés pendant 150 secondes dans le bain C, puis rincés et ensuite étuvés à 110°C pendant 10 minutes et finalement exposés au brouillard salin dans les conditions exposées à l'exemple 1.
- L'efficacité du traitement de conversion a été appréciée visuellement et les résultats, c'est-à-dire l'avancement de l'oxydation exprimé en 1 pour une durée d'exposition donnée, figurent dans le tableau 1.
- Il s'agit d'un exemple mettant en oeuvre un bain conforme à l'invention, dénommé ci-après Bain D et dont la composition est la suivante :
- De la même manière que dans l'exemple précédent, dix échantillons de chacun des types d'éprouvettes ont été plongés pendant 150 secondes dans le bain D, puis rincés et ensuite étuvés à 110°C pendant 10 minutes et finalement exposés au brouillard salin dans les conditions exposées à l'exemple 1.
- L'efficacité du traitement de conversion a été appréciée visuellement et les résultats, c'est-à-dire l'avancement de l'oxydation exprimé en Z pour une durée d'exposition donnée, figurent dans le tableau 1.
- Il s'agit d'un exemple mettant en oeuvre un bain conforme à l'invention, dénommé ci-après Bain E et dont la composition est la suivante :
- De la même manière que dans l'exemple précédent, dix échantillons de chacun des types d'éprouvettes ont été plongés pendant 150 secondes dans le bain E, puis rincés et ensuite étuvés à 110°C pendant 10 minutes et finalement exposés au brouillard salin dans les conditions exposées à l'exemple 1.
- L'efficacité du traitement de conversion a été appréciée visuellement et les résultats, c'est-à-dire l'avancement de l'oxydation exprimé en % pour une durée d'exposition donnée, figurent dans le tableau 1.
- Comme il va de soi et comme il résulte d'ailleurs déjà de ce qui précède, l'invention ne se limite nullement à ceux de ses modes d'application et de réalisation qui ont été plus spécialement envisagés ; elle en embrasse, au contraire, toutes les variantes.
Claims (8)
1. Bain de conversion chimique au zinc caractérisé par le fait qu'il comporte, outre les constituants conventionnels, une quantité efficace d'au moins un composé comportant au moins un atome de fluor lié chimiquement à un atome de phosphore, de préférence une quantité efficace d'ion fluorophosphate de formule :
F - PO3 2-
qui peut être amené sous la forme de l'acide correspondant, d'un de ses sels alcalins, alcalino-terreux ou d'ammonium ou de son sel de zinc.
F - PO3 2-
qui peut être amené sous la forme de l'acide correspondant, d'un de ses sels alcalins, alcalino-terreux ou d'ammonium ou de son sel de zinc.
2. Bain selon la revendication 1, caractérisé par le fait qu'il comporte de 1 à 10 g/1, de préférence de 2 à 7 g/l, d'ion zinc et de 1 à 10 g/l, de préférence de 2 à 7 g/1, d'ion fluorophosphate.
3. Bain selon la revendication 1, caractérisé par le fait qu'il présente la composition suivante :
4. Concentré propre à la préparation d'un bain de conversion chimique selon l'une des revendications 1 à 3, caractérisé par le fait qu'il présente la composition cen- tésimale suivante :
- ion zinc compris entre 2 et 20 g, de préférence entre 2 et 14 g pour 100 g de concentré,
- ion monofluorophosphate compris entre 2 et 20 g, de préférence entre 1 et 14 g pour 100 g de concentré,
- ion phosphate compris entre 6 et 40 g, de préférence entre 6 et 30 g pour 100 g de concentré,
- ion nickel entre 1 et 4 g, de préférence 1 à 2 g pour 100 g de concentré.
5. Procédé de conversion chimique de substrats métalliques notamment à base de fer, de zinc, d'aluminium et des alliages de ces métaux, comportant :
caractérisé par le fait qu'il comprend la mise en oeuvre sur le substrat à traiter d'un bain de conversion chimique selon l'une des revendications 1 à 3 par pulvérisation ou par trempe du substrat, la température du bain étant de 30 à 70*C, de préférence de 50 à 55°C, le contact entre bain et substrat étant maintenu pendant 5 à 200 secondes.
- une ou plusieurs étapes de dégraissage,
- une ou plusieurs étapes de rinçage,
- de préférence, une étape de conditionnement de la surface du substrat à traiter,
- l'étape de conversion chimique au zinc proprement dite,
- une étape de rinçage,
- de préférence, une étape de passivation en milieu chromique,
- une étape de rinçage,
- une étape de séchage ou d'étuvage,
caractérisé par le fait qu'il comprend la mise en oeuvre sur le substrat à traiter d'un bain de conversion chimique selon l'une des revendications 1 à 3 par pulvérisation ou par trempe du substrat, la température du bain étant de 30 à 70*C, de préférence de 50 à 55°C, le contact entre bain et substrat étant maintenu pendant 5 à 200 secondes.
6. Application à la constitution d'un bain de conversion chimique au zinc de l'ion fluorophosphate de formule F-PO3 2- amené sous la forme de l'acide correspondant, d'un de ses sels alcalins, alcalino-terreux ou d'ammonium ou de son sel de zinc.
7. Kit comprenant dans deux récipients distincts respectivement le concentré selon la revendication 4 et une solution aqueuse de monofluorophosphate alcalin.
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| AT85402589T ATE46544T1 (de) | 1984-12-21 | 1985-12-20 | Zusammensetzung und verfahren zum beschichten von metalloberflaechen mit einer konversionsschicht auf der basis von zinkphosphat. |
Applications Claiming Priority (2)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| FR8419709A FR2575188B1 (fr) | 1984-12-21 | 1984-12-21 | Bain et procede de conversion chimique de substrats metalliques |
| FR8419709 | 1984-12-21 |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| EP0187597A1 true EP0187597A1 (fr) | 1986-07-16 |
| EP0187597B1 EP0187597B1 (fr) | 1989-09-20 |
Family
ID=9310914
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| EP85402589A Expired EP0187597B1 (fr) | 1984-12-21 | 1985-12-20 | Composition et procédé pour revêtir des surfaces métalliques d'une couche de conversion au phosphate de zinc |
Country Status (7)
| Country | Link |
|---|---|
| US (1) | US4668307A (fr) |
| EP (1) | EP0187597B1 (fr) |
| JP (1) | JPS61183477A (fr) |
| AT (1) | ATE46544T1 (fr) |
| CA (1) | CA1270730A (fr) |
| DE (1) | DE3573140D1 (fr) |
| FR (1) | FR2575188B1 (fr) |
Families Citing this family (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| IT202100028808A1 (it) | 2021-11-12 | 2023-05-12 | Zeco Di Zerbaro E Costa E C S R L | Turbina di tipo kaplan |
Citations (4)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| FR1477179A (fr) * | 1965-04-26 | 1967-04-14 | Pennsalt Chemicals Corp | Enduits de métaux pour en augmenter la résistance à la corrosion et l'adhérence de la peinture |
| FR1538275A (fr) * | 1967-10-02 | 1968-08-30 | Parker Ste Continentale | Procédé de revêtement de surfaces métalliques et composition pour sa mise en oeuvre |
| DE2717541A1 (de) * | 1976-04-21 | 1977-11-03 | Diversey Corp | Verfahren zum passivieren oder vorbehandeln von metalloberflaechen |
| US4391652A (en) * | 1982-01-29 | 1983-07-05 | Chemical Systems, Inc. | Surface treatment for aluminum and aluminum alloys |
Family Cites Families (2)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| FR1177292A (fr) * | 1957-06-14 | 1959-04-22 | Parker Ste Continentale | Procédé de revêtement du titane et de ses alliages |
| US4153478A (en) * | 1976-04-21 | 1979-05-08 | The Diversey Corporation | Process for treatment of metallic surfaces by means of fluorophosphate salts |
-
1984
- 1984-12-21 FR FR8419709A patent/FR2575188B1/fr not_active Expired - Fee Related
-
1985
- 1985-12-18 CA CA000497994A patent/CA1270730A/fr not_active Expired - Fee Related
- 1985-12-20 EP EP85402589A patent/EP0187597B1/fr not_active Expired
- 1985-12-20 AT AT85402589T patent/ATE46544T1/de not_active IP Right Cessation
- 1985-12-20 DE DE8585402589T patent/DE3573140D1/de not_active Expired
- 1985-12-20 JP JP60285910A patent/JPS61183477A/ja active Granted
- 1985-12-20 US US06/811,841 patent/US4668307A/en not_active Expired - Fee Related
Patent Citations (4)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| FR1477179A (fr) * | 1965-04-26 | 1967-04-14 | Pennsalt Chemicals Corp | Enduits de métaux pour en augmenter la résistance à la corrosion et l'adhérence de la peinture |
| FR1538275A (fr) * | 1967-10-02 | 1968-08-30 | Parker Ste Continentale | Procédé de revêtement de surfaces métalliques et composition pour sa mise en oeuvre |
| DE2717541A1 (de) * | 1976-04-21 | 1977-11-03 | Diversey Corp | Verfahren zum passivieren oder vorbehandeln von metalloberflaechen |
| US4391652A (en) * | 1982-01-29 | 1983-07-05 | Chemical Systems, Inc. | Surface treatment for aluminum and aluminum alloys |
Also Published As
| Publication number | Publication date |
|---|---|
| JPS61183477A (ja) | 1986-08-16 |
| JPH0129871B2 (fr) | 1989-06-14 |
| ATE46544T1 (de) | 1989-10-15 |
| US4668307A (en) | 1987-05-26 |
| DE3573140D1 (en) | 1989-10-26 |
| FR2575188A1 (fr) | 1986-06-27 |
| FR2575188B1 (fr) | 1993-02-12 |
| CA1270730A (fr) | 1990-06-26 |
| EP0187597B1 (fr) | 1989-09-20 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| US6562148B1 (en) | Pretreatment of aluminum surfaces with chrome-free solutions | |
| US5052421A (en) | Treatment of aluminum with non-chrome cleaner/deoxidizer system followed by conversion coating | |
| EP0774535B1 (fr) | Composition, solution et méthode de traitement de surfaces en aluminium et ses alliages | |
| ES2462291T3 (es) | Proceso de tratamiento de artículos polimetálicos | |
| JP2680618B2 (ja) | 金属のりん酸塩処理方法 | |
| JPH0394074A (ja) | 金属面へのコーテイング付与用改良組成物および付与方法 | |
| EP0175606B1 (fr) | Procédé de traitement par conversion chimique de substrats en zinc ou en l'un de ses alliages, concentré et bain utilisés pour la mise en oeuvre de ce procédé | |
| CZ118091A3 (en) | Phosphatizing process of metallic surfaces | |
| JP3875197B2 (ja) | 耐食被覆を施すための方法 | |
| FR2512840A1 (fr) | Solutions aqueuses acides pour revetements de phosphate de zinc et leurs concentres, procedes de revetement les mettant en oeuvre et solutions d'activation du metal utilisables dans ces procedes | |
| JPS6247489A (ja) | 亜鉛の表面被覆改良方法 | |
| CA2628470C (fr) | Flux et processus de galvanisation par immersion a chaud | |
| US3140203A (en) | Method of and composition for treating aluminum and aluminum alloys | |
| EP0106389A1 (fr) | Procédé de traitement de surfaces en aluminium | |
| JPH02190478A (ja) | りん酸塩皮膜の形成方法 | |
| JPS6213431B2 (fr) | ||
| US20040242449A1 (en) | Nitric acid and chromic acid-free compositions and process for cleaning aluminum and aluminum alloy surfaces | |
| EP0187597B1 (fr) | Composition et procédé pour revêtir des surfaces métalliques d'une couche de conversion au phosphate de zinc | |
| JP7329472B2 (ja) | スケールおよび／またはカーボン除去方法、および金属材の製造方法 | |
| FR2502645A1 (fr) | Procede et composition pour le traitement de surfaces metalliques phosphatees | |
| JPS6256579A (ja) | 亜鉛または亜鉛−アルミニウム合金表面の不動態化用酸性水溶液および不動態化方法 | |
| EP0085626B1 (fr) | Composition et procédé pour le traitement de surfaces métalliques phosphatées | |
| EP0433118B1 (fr) | Procédé de conversion chimique de substrats métalliques, bain mis en oeuvre dans ce procédé et concentré pour la préparation du bain | |
| JPH01319692A (ja) | 脱脂性に優れたＭｇ含有アルミニウム合金板の製造方法 | |
| EP0351771B1 (fr) | Système de nettoyage/désoxydation sans chrome |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| PUAI | Public reference made under article 153(3) epc to a published international application that has entered the european phase |
Free format text: ORIGINAL CODE: 0009012 |
|
| AK | Designated contracting states |
Kind code of ref document: A1 Designated state(s): AT BE DE FR GB IT NL SE |
|
| 17P | Request for examination filed |
Effective date: 19860731 |
|
| 17Q | First examination report despatched |
Effective date: 19880513 |
|
| GRAA | (expected) grant |
Free format text: ORIGINAL CODE: 0009210 |
|
| AK | Designated contracting states |
Kind code of ref document: B1 Designated state(s): AT BE DE FR GB IT NL SE |
|
| REF | Corresponds to: |
Ref document number: 46544 Country of ref document: AT Date of ref document: 19891015 Kind code of ref document: T |
|
| REF | Corresponds to: |
Ref document number: 3573140 Country of ref document: DE Date of ref document: 19891026 |
|
| ITF | It: translation for a ep patent filed | ||
| GBT | Gb: translation of ep patent filed (gb section 77(6)(a)/1977) | ||
| PLBE | No opposition filed within time limit |
Free format text: ORIGINAL CODE: 0009261 |
|
| STAA | Information on the status of an ep patent application or granted ep patent |
Free format text: STATUS: NO OPPOSITION FILED WITHIN TIME LIMIT |
|
| 26N | No opposition filed | ||
| PGFP | Annual fee paid to national office [announced via postgrant information from national office to epo] |
Ref country code: FR Payment date: 19921028 Year of fee payment: 8 |
|
| PGFP | Annual fee paid to national office [announced via postgrant information from national office to epo] |
Ref country code: AT Payment date: 19921126 Year of fee payment: 8 |
|
| PGFP | Annual fee paid to national office [announced via postgrant information from national office to epo] |
Ref country code: GB Payment date: 19921215 Year of fee payment: 8 |
|
| PGFP | Annual fee paid to national office [announced via postgrant information from national office to epo] |
Ref country code: SE Payment date: 19921222 Year of fee payment: 8 |
|
| PGFP | Annual fee paid to national office [announced via postgrant information from national office to epo] |
Ref country code: DE Payment date: 19921229 Year of fee payment: 8 |
|
| ITTA | It: last paid annual fee | ||
| PGFP | Annual fee paid to national office [announced via postgrant information from national office to epo] |
Ref country code: NL Payment date: 19921231 Year of fee payment: 8 |
|
| PGFP | Annual fee paid to national office [announced via postgrant information from national office to epo] |
Ref country code: BE Payment date: 19930115 Year of fee payment: 8 |
|
| PG25 | Lapsed in a contracting state [announced via postgrant information from national office to epo] |
Ref country code: GB Effective date: 19931220 Ref country code: AT Effective date: 19931220 |
|
| PG25 | Lapsed in a contracting state [announced via postgrant information from national office to epo] |
Ref country code: SE Effective date: 19931221 |
|
| PG25 | Lapsed in a contracting state [announced via postgrant information from national office to epo] |
Ref country code: BE Effective date: 19931231 |
|
| BERE | Be: lapsed |
Owner name: CIE FRANCAISE DE PRODUITS INDUSTRIELS Effective date: 19931231 |
|
| PG25 | Lapsed in a contracting state [announced via postgrant information from national office to epo] |
Ref country code: NL Effective date: 19940701 |
|
| NLV4 | Nl: lapsed or anulled due to non-payment of the annual fee | ||
| GBPC | Gb: european patent ceased through non-payment of renewal fee |
Effective date: 19931220 |
|
| PG25 | Lapsed in a contracting state [announced via postgrant information from national office to epo] |
Ref country code: FR Effective date: 19940831 |
|
| PG25 | Lapsed in a contracting state [announced via postgrant information from national office to epo] |
Ref country code: DE Effective date: 19940901 |
|
| REG | Reference to a national code |
Ref country code: FR Ref legal event code: ST |
|
| EUG | Se: european patent has lapsed |
Ref document number: 85402589.7 Effective date: 19940710 |
