Description

Die Erfindung betrifft Kohlensäureesterbetaine und deren Herstellung und Verwendung, vor allem zur Herstellung von Cholinsalzen, insbesondere von Cholinsalzen, die praktisch frei von Nebenprodukten sind.
Cholin, mit welcher Bezeichnung man vielfach die Verbindung 2-Hydroxyethyl-trimethyl-ammoniumhydroxid benennt (s. Römpp "Chemie Lexikon" 9. Auflage, Georg Thieme Verlag Stuttgart, Band 1 (1989), Seite 719 oder Kirk-Othmer "Encyclopedia of Chemical Technology" 3. Ausgabe, Band 6, Seite 19), sowie Salze von Cholin sind bereits seit langem bekannte Verbindungen, die auf den verschiedensten Gebieten eingesetzt werden können.
Bisweilen wird mit Cholin auch das Kation [2-Hydroxy-ethyl]trimethyl-ammonium bezeichnet (s. Beilstein E IV 4, Seite 1443).
Schon die französische Patentschrift 736 107 erwähnt die Verwendung von Cholinsalzen in pharmazeutischen und kosmetischen Cremes, sowie als Zusatzmittel bei Färbe- oder Ausrüstungsverfahren in der Leder- und Textilindustrie.
In der deutschen Offenlegungsschrift 28 49 065 wird die Verwendung von quartären Choliniumsalzen als Leitsalze bei der Elektrolyse gelehrt.
In der DE-A1 3 135 671 wird ein Verfahren zur kontinuierlichen Herstellung von Salzen des Cholins beschrieben, bei dem Trimethylamin, Ethylenoxid und eine Säure in Gegenwart von Wasser bei einem pH-Wert von oberhalb 9 bis 12 und einer Temperatur von 50 bis 80 °C umgesetzt werden. Die so erhaltenen Salze können als Ausgangsstoffe für Pharmazeutika und Futtermittel verwendet werden.
EP-A- 0 400 435 offenbart betainartige Kohlensäurehalbester der Formel
Figure 00020001
wobei R1 und R2 gleich oder verschieden sind und u.a. für eine C1- bis C25- Alkylgruppe stehen, R3 u.a. eine C1- bis C10-Alkylgruppe und R4 u.a. eine C1- bis C25-Alkylengruppe ist, die aus Alkanolaminen und Kohlensäurediestern mit einer Ausbeute von 40 bis 42 % hergestellt werden.
Bei der Herstellung von Cholin geht man im allgemeinen so vor, daß man Trimethylamin in Gegenwart von Wasser mit Ethylenoxid umsetzt. Führt man die Umsetzung von Trimethylamin und Ethylenoxid in Gegenwart von Kohlenstoffdioxid und Wasser durch, erhält man direkt Cholinbicarbonat bzw. Cholincarbonat, also Cholinsalze der Kohlensäure. Durch Zusatz von Säuren wie Salzsäure oder organischen Säuren wie z.B. Weinsäure erhält man dann die entsprechenden Cholinsalze.
Von Nachteil bei diesen Verfahren ist, daß sich dabei eine Reihe von Nebenprodukten bildet, z.B. Oligomere, d.h. Verbindungen, bei denen mehr als 1 Molekül Ethylenoxid angelagert ist. Weitere Nebenprodukte sind Ethylenglykol, Polyethylenglykol, Chlorhydrine u.a.m.
Derartige Nebenprodukte machen die so erhaltenen Cholinsalze für viele Anwendungen ungeeignet. Es sind deshalb z.T. sehr aufwendige Reinigungsschritte erforderlich.
Eines der wichtigsten Cholinsalze, nämlich Cholinchlorid, kann nach den oben geschilderten Verfahren gewonnen, aber auch, wie in der FR-PS 1 458 127 angegeben, durch Umsetzung von Trimethylammoniumchlorid mit Ethylenoxid erhalten werden. Aber auch bei diesem Verfahren gibt es Probleme mit den Nebenprodukten.
Meistens werden diese Verunreinigungen erst bei der Herstellung von Folgeprodukten entfernt, z.B. bei der Überführung von Cholinmono- oder Cholinbicarbonat in Cholinbitartrat. Die Salze werden durch Kristallisation gereinigt, wobei sich die Mutterlauge immer mehr mit Oligomeren und sonstigen Nebenprodukten anreichert, was u.a. den Nachteil mit sich bringt, daß man die Mutterlauge nur bedingt im Kreislauf fahren kann. Man muß entweder die Mutterlauge separat aufarbeiten oder stets einen nicht unbeträchtlichen Teil, wenn man doch im Kreislauf arbeiten will, entnehmen und separat aufarbeiten, um das Nebenproduktniveau konstant zu halten.

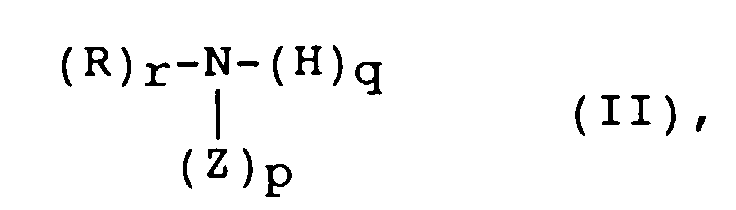

Die oben beschriebenen Nachteile treten auch auf, wenn man Ethylenoxid mit Aminen der Formel (II)
Figure 00040001
worin R eine Alkylgruppe mit 1 bis 18 C-Atomen und Z eine Hydroxyalkylgruppe mit 1 bis 6 C-Atomen ist, r, p und q ganze Zahlen darstellen, r+p+q=3 ist, r Werte von 0 bis 3, p Werte von 3 bis 0 und q Werte von 0 bis 2 aufweist, umsetzt.
Es besteht deshalb noch ein Bedürfnis nach Verfahren, bei welchen die oben erwähnten Nachteile nicht auftreten, bzw. nach einer Verbindung, welche zur Herstellung von Salzen der Formel (III)
Figure 00040002
worin R eine oder verschiedene Alkylgruppen mit 1 bis 18 C-Atomen, R' eine Alkylengruppe mit 2 bis 12 C-Atomen und Z eine Hydroxyalkylgruppe mit 1 bis 12 C-Atomen ist, m und n ganze Zahlen darstellen, m Werte von 0 bis 3 und n Werte von 3 bis 0 aufweist, m+n=3 ist, X das Anion einer organischen oder anorganischen Säure darstellt, und a ganze Zahlen von 1 bis 3 bedeutet, eingesetzt werden kann, wobei die anfallenden Salze als im wesentlichen reine Produkte anfallen, die nicht noch aufwendig gereinigt werden müssen. Es besteht ferner ein Bedürfnis auch nach einer solchen Verbindung, die selbst bereits weitgehend frei von Oligomeren oder sonstigen Verunreinigungen ist. Aufgabe der Erfindung ist es somit, ein Verfahren zur Herstellung einer spezifischen Verbindung zur Verfügung zu stellen, die praktisch frei von Oligomeren und sonstigen Nebenprodukten ist und direkt in Salze der Formel (III) übergeführt werden kann. Aufgabe der Erfindung ist es weiterhin, ein Verfahren zur Herstellung von Salzen der Formel (III) zur Verfügung zu stellen, bei dem die Salze bereits direkt ohne entsprechende Verunreinigungen anfallen, so daß die bisher notwendigen Reinigungsverfahren und die Entsorgung von Nebenprodukten bzw. die Aufarbeitung von Mutterlaugen entfällt.
Eine weitere Aufgabe der Erfindung ist es, ein Verfahren zur Herstellung einer solchen Verbindung zur Verfügung zu stellen, das wirtschaftlich arbeitet, bei dem die Ausbeute sehr hoch, d.h. nahezu quantitativ ist und bei dem weniger Aufwand betrieben werden muß, sowohl bei der Aufarbeitung des Produkts selbst als auch bei der Isolierung der daraus hergestellten Folgeprodukte, insbesondere der Salze.
Diese Aufgabe wird gelöst durch ein Verfahren zur Herstellung von Kohlensäureesterbetainen der Formel (I)
Figure 00050001
worin R eine oder verschiedene Alkylgruppen mit 1 bis 18 C-Atomen, R' eine Alkylengruppe mit 2 bis 12 C-Atomen und Z eine Hydroxyalkylgruppe mit 1 bis 12 C-Atomen ist, m und n ganze Zahlen darstellen, m Werte von 0 bis 3 und n Werte von 3 bis 0 aufweist, und m+n=3 ist, dadurch gekennzeichnet, daß man ein Amin der Formel (II)
Figure 00060001
in der R und Z die oben angegebene Bedeutung haben, r, p und q ganze Zahlen darstellen, r+p+q=3 ist, r Werte von 0 bis 3, p Werte von 3 bis 0 und q Werte von 0 bis 2 aufweist, mit einem Alkylenoxid mit 2 bis 12 C-Atomen in Gegenwart von Kohlendioxid in einem im wesentlichen inerten Lösungsmittel und in Abwesenheit von Wasser umsetzt. Als Alkylenoxid wird Ethylenoxid bevorzugt. Es ist vorteilhaft, das Alkylenoxid und Kohlendioxid im Überschuß, bezogen auf das Amin einzusetzen, wobei der Überschuß an Alkylenoxid vorzugsweise 1 - 200 Mol% beträgt. Der Überschuß an Kohlendioxid wird vorzugsweise dadurch gewährleistet, daß man im Reaktionsgefäß einen Überdruck an Kohlendioxid einstellt, der vorzugsweise während der gesamten Reaktion konstant ist.
Die Temperatur, bei welcher die Reaktion durchgeführt werden kann, läßt sich innerhalb weiter Bereiche variieren, z.B. von Zimmertemperatur bis 150 °C. Vorzugsweise wird jedoch die Reaktion bei einer Temperatur von 40 - 80 °C durchgeführt.
Der Druck, welcher vorzugsweise mit Kohlenstoffdioxid eingestellt wird, liegt vorzugsweise in einem Bereich von 1 bis 5 bar.
Die Reaktion wird in Abwesenheit von Wasser durchgeführt, wobei Abwesenheit von Wasser bedeutet, daß im wesentlichen kein Wasser vorhanden ist; es findet also kein Zufügen von Wasser statt. Geringe Restmengen an Wasser im eingesetzten Lösungsmittel oder Feuchtigkeit in den verwendeten Reagenzien sind bis zu einem gewissen Grade unschädlich. Die Menge an Wasser sollte jedoch nicht mehr als 0,1 Mol%, bezogen auf das eingesetzte Amin betragen.
Die Umsetzung wird in Gegenwart von Lösungsmitteln durchgeführt, wobei als Lösungsmittel Methanol besonders geeignet ist. Weitere brauchbare Lösungsmittel sind z.B. n-Propanol, Isopropanol und n-Butanol. Im allgemeinen sind polare, protische und aprotische Lösungsmittel geeignet, die unter Reaktionsbedingungen im wesentlichen inert gegenüber den eingesetzten Chemikalien und dem entsprechenden Produkt sind. Mit anderen Worten: Es sind solche Lösungsmittel geeignet, die unter den Reaktionsbedingungen mit den eingesetzten Chemikalien und dem entsprechenden Produkt möglichst keine oder nur geringe oder sehr geringe Reaktionen eingehen.
Die Verwendung von einem Inertgas im Reaktionsraum ist möglich. So kann u.a. die Reaktionskammer zunächst mit einem Inertgas gespült werden, z.B. Stickstoff oder Argon. Das im Reaktionsgefäß nach dem Spülprozeß vorhandene Inertgas kann während der Reaktion darin verbleiben.
Die Herstellung der Kohlensäureesterbetaine kann z.B. auf folgende Weise geschehen.
Ein geeignetes Reaktionsgefäß wird zunächst mit einem Inertgas, z.B. Stickstoff oder Argon gespült. Sodann wird das Lösungsmittel vorgelegt, insbesondere Methanol, und das Amin entweder gasförmig oder flüssig in das Lösungsmittel eindosiert. Sodann wird auf das System Kohlendioxid gasförmig aufgedrückt. Zweckmäßigerweise ist das Reaktionsgefäß ein Autoklav, so daß Drucke z.B. von 2 bar und mehr eingestellt werden können. Sodann wird eine Temperatur von beispielsweise 40 bis 80 °C eingestellt und unter Rühren Alkylenoxid zudosiert, das in flüssiger oder auch in gasförmiger Form eingebracht werden kann. Während der Zuleitung des Alkylenoxids wird die Temperatur kontrolliert, wobei man durch Abführung der Reaktionswärme die Reaktionstemperatur vorzugsweise konstant hält.
Nach vollständiger Umsetzung des eingesetzten Amins wird entspannt und unter Unterdruck mit Inertgas gestrippt, wobei überschüssiges Alkylenoxid und Kohlendioxid entfernt werden. Man enthält eine klare farblose Lösung des Produkts, in der sich die Reinheit und der Gehalt an Kohlensäureesterbetain durch Flüssigkeitschromatographie eindeutig bestimmen lassen. Nach Abdestillieren des Lösungsmittels, was vorzugsweise unter Unterdruck geschieht, erhält man das Betain, das zunächst in Form eines zähen farblosen Öls anfällt, das nach einer bestimmten Zeit zu einem farblosen Feststoff erstarrt. Beim Einsatz von längerkettigen Epoxiden können auch flüssige Betaine entstehen.
Die Reaktion kann auch kontinuierlich, d.h. insbesondere vollkontinuierlich durchgeführt werden.

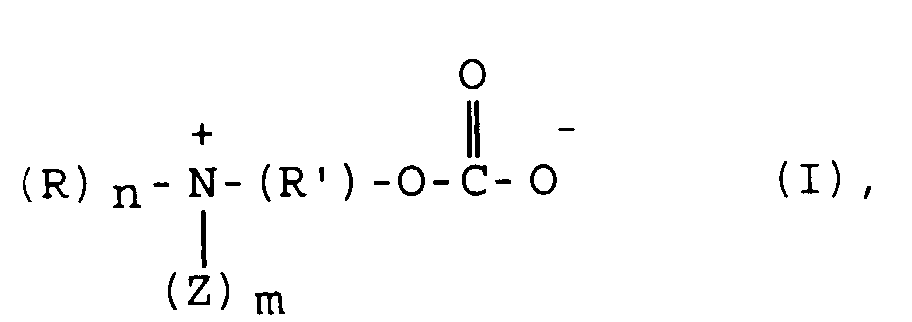

Durch das erfindungsgemäße Verfahren werden erstmalig Kohlensäureesterbetaine der Formel (I)
Figure 00080001
hergestellt, worin R, R', Z, m und n die vorstehend genannte Bedeutung haben, mit Ausnahme der Verbindungen für welche n = 3 ist.
Durch Einwirkung von Säuren mit pKs <6,46 auf die Esterbetaine der Formel (I) lassen sich die Salze der Formel (III) herstellen.
Verwendung der Salze der Formel (III) am Beispiel von Cholinbitartrat:
Wie die meisten der bereits genannten Cholinsalze z. B. Cholinchlorid, so findet auch Cholinbitartrat (s. Formel IV) hauptsächlich Verwendung als Zusatz in Tierfuttern, insbesondere in Katzen- und Hühnerfuttern. Daneben wird Cholinbitartrat aber auch für pharmazeutische Zwecke zur Therapie von Patienten mit Leberzirrhose oder anderen Lebererkrankungen verwendet. Eine größere Menge an Cholinbitartrat geht außerdem in Softdrinks und in sog. Powerdrinks.
Figure 00100001
Es war besonders überraschend, daß gemäß der Erfindung ein Produkt in Gestalt eines Kohlensäuremonocholinesterbetains zugänglich ist, das selbst bereits einen sehr hohen Reinheitsgrad aufweist, d.h. praktisch keine Oligomere und sonstige Nebenprodukte enthält. Der Reinheitsgrad dieser Substanz macht sich besonders vorteilhaft bemerkbar, wenn man aus dem Kohlensäuremonocholinesterbetain in an sich bekannter Weise Abkömmlinge des Cholins herstellen möchte, wie z.B. Salze, insbesondere das bereits erwähnte Cholinbitartrat oder Cholincitrat.
Deshalb ist ein weiterer Gegenstand der Erfindung die Verwendung des Kohlensäuremonocholinesterbetains zur Herstellung von Salzen der Formel (III), z.B. zur Herstellung von Cholinsalzen.
Bei der Herstellung von beispielsweise Cholinbitartrat mußte man bisher bei der Kristallisation stets die Mutterlauge in besonderen Schritten reinigen oder sogar verwerfen, wenn sich die Reinigung nicht lohnte, da sich in der Mutterlauge Oligomere und sonstige Nebenprodukte anreicherten. Aufgrund der Erfindung ist es möglich, Cholinbitartrat kristallin zu gewinnen und die dabei anfallende Mutterlauge im Kreislauf zu fahren, ohne daß Oligomere oder sonstige Nebenprodukte abgetrennt werden müßten. Dies bringt erhebliche Vorteile bei der Verfahrensdurchführung, insbesondere höhere Ausbeuten, reinere Produkte, Energieeinsparung usw.
Das erfindungsgemäße Verfahren läuft erheblich schneller ab, als die bekannten Verfahren zur Herstellung beispielsweise von Cholin oder von Cholincarbonaten.
Zur Erläuterung der Erfindung dienen folgende Beispiele:
Herstellung von Cholinbitartrat:
  • 1. Klassische Route
    Zunächst erfolgt die Umsetzung von Trimethylamin und Ethylenoxid in wasserfreiem Methanol zu (CH3)3N+CH2CH2O-. Diese Lösung wird anschließend durch Zugabe einer stöchiometrischen Menge an Weinsäure (gelöst in Methanol) in Cholinbitartrat überführt, welches aus der methanolischen Lösung auskristallisiert.
  • 2. Route über das erfindungsgemäße Kohlensäuremonocholinesterbetain
    Die Lösung des Kohlensäuremonocholinesterbetains wird bei ca. 40 °C mit einer Lösung von Weinsäure in Methanol versetzt wobei es zu einer starken CO2-Entwicklung kommt. Gleichzeitig kühlt sich die Lösung ab und nach ca. 50 % Zugabe der Gesamtmenge an Weinsäure beginnt das Cholinbitartrat zu kristallisieren. Nach beendeter Zugabe von Weinsäure wird noch ca. 1 Std. bei Raumtemperatur gerührt und dann filtriert. Die Mutterlauge wird auf ca. 50 eingedampft und als Lösungsmittel für die Weinsäure verwendet, die im nächsten Versuch eingesetzt wird. Die Ausbeuten können durch diese Verfahrensweise von ca. 93 ohne Mutterlaugenrecycling auf >99 % mit Mutterlaugenrecycling gesteigert werden.
    • Ausführungsbeispiele: Beispiel 1: Kohlensäuremonocholinesterbetain
    In einem 1 1 Stahlautoklaven, der zuvor mit Stickstoff inertisiert wurde, löste man 62,3 g (1,054 mol) gasförmiges Trimethylamin in 246 g technischem Methanol (Wassergehalt <0,05 %). Diese Lösung wurde anschließend unter Rühren auf Reaktionstemperatur (43-48 °C) gebracht und mit 2 bar Kohlendioxid beaufschlagt; dieser Druck wurde über die gesamte Reaktionszeit konstant gehalten. Danach wurden über einen Zeitraum von 30 min 51,2 g (1,162 mol) flüssiges Ethylenoxid zudosiert. Nach beendeter Zudosierung wurde noch 45 min bei ca. 45 °C nachreagiert. Insgesamt wurden 48,3 g (1,096 mol) Kohlendioxid aufgenommen. Anschließend wurde die Mischung zum Entfernen von überschüsssigem Trimethylamin und Kohlendioxid für 1 Stunde im Vakuum bei 30 °C mit Stickstoff gestrippt. Durch quantitative Flüssigkeitschromatographie wurden der Gehalt und die Reinheit des erhaltenen Kohlensäuremonocholinesterbetains bestimmt. Bei praktisch quantitativer Ausbeute betrug die Reinheit >99 %; es konnten keine höheren Ethoxylate und keine Reaktionsprodukte zwischen dem Lösungsmittel und Ethylenoxid (z.B. Ethylenglykolmonomethylether) nachgewiesen werden.
    In einem zweiten Reaktionsgefäß wurden 158,4 g (1 eq.) Weinsäure in 210 g Methanol bei 40 °C gelöst. Diese Lösung wurde sodann langsam in die 30 °C warme Reaktionslösung des Kohlensäuremonocholinesterbetains eindosiert, wodurch eine kräftige CO2-Entwicklung und eine Abkühlung der Reaktionslösung eintrat. Nach ca. 50 % Zugabe der Gesamtmenge an Weinsäure setzte die Kristallisation von Cholinbitartrat ein. Dieses wurde abfiltriert und getrocknet. Ausbeute: 245,3 g (91,9 % d.Th.) Cholinbitartrat mit Schmelzbereich 146,5-147,5 °C.
    Beispiel 2:
    Die in Beispiel 1 angefallene Mutterlauge (339,5 g) wurde bis auf ein Gesamtgewicht von 210 g eingedampft und als Lösungsmittel für 158,4 g Weinsäure verwendet. Diese Lösung wurde dann zur Herstellung von Cholinbitartrat ausgehend von Kohlensäuremonocholinesterbetain verwendet, das zuvor in einem, wie in Beispiel 1 beschriebenen, Ansatz hergestellt wurde. In diesem Fall konnten 266.8 g (99,6 %) Cholinbitartrat erhalten werden.
    Vergleichsbeispiel unter Standardbedingungen ohne CO2-Beaufschlagung:
    In einem 1 l Stahlautoklaven, der zuvor mit Stickstoff inertisiert wurde, löste man 63,09 g (1,067 mol) gasförmiges Trimethylamin in 246 g technischem Methanol. Diese Lösung wurde anschließend unter Rühren auf Reaktionstemperatur (43-48 °C) gebracht und mit 2 bar Stickstoff beaufschlagt. Danach wurden über einen Zeitraum von 30 min 51,6 g (1,171 mol) flüssiges Ethylenoxid zudosiert. Nach beendeter Zudosierung wurde noch 45 min bei ca. 45 °C nachreagiert. Anschließend wurde die Mischung zum Entfernen von überschüsssigem Trimethylamin für 1 Stunde im Vakuum bei 30 °C mit Stickstoff gestrippt. Durch quantitative Flüssigkeitschromatographie konnte gezeigt werden, daß die Reaktionslösung etwa 86% (CH3)3N+CH2CH2O-, ca. 4,4 % (CH3)3N+CH2CH2O-CH2CH2O- und ca. 2 % 2-Methoxyethanol enthielt. Die restlichen 7,6 % setzten sich aus einer Reihe von Produkten zusammmen, die nicht näher identifiziert wurden. In einem zweiten Reaktionsgefäß wurden 159,3 g (1 eq.) Weinsäure in 214 g Methanol bei 40 °C gelöst. Diese Lösung wurde sodann langsam in die 30 °C warme Reaktionslösung eindosiert. Das gebildete Cholinbitartrat wurde abfiltriert und getrocknet. Ausbeute: 221,1 g (81,8 % d.Th.) Cholinbitartrat mit Schmelzbereich 146,5 - 147,2 °C.
    Verwendung anderer Alkohole als Lösungsmittel
    Neben den bereits oben näher beschriebenen Versuchen mit Methanol als Lösungsmittel wurden zusätzlich noch einige Versuche mit Isopropanol, n-Propanol und n-Butanol in Gegenwart von CO2 und Abwesenheit von Wasser durchgeführt.
    Die Reaktionsbedingungen waren analog zu denen, die bereits in Beispiel 1 beschriebenen wurden. Ein Recycling der Mutterlaugen wurde bei diesen Ansätzen jedoch nicht durchgeführt. In allen Fällen war die Reinheit des erhaltenen Kohlensäuremonocholinesterbetains laut präparativer Flüssigkeitschromatographie >99 %. Im Gegensatz zu den Versuchen mit Methanol als Lösungsmittel, setzte in diesen Fällen die Kristallisation von Cholinbitartrat bereits nach Zugabe von ca. 20 der benötigten Weinsäuremenge ein. Die Ausbeuten an Cholinbitartrat in Abhängigkeit vom verwendeten Lösungsmittel waren dabei wie folgt.
    Methanol 91,9 %; Fp.: 146,5-147,5 °C
    Isopropanol 89,7 %; Fp.: 147,2-147,9 °C
    n-Propanol 93,3 %; Fp.: 147,3-148,2 °C
    n-Butanol 95,4 %; Fp.: 147,9-148,3 °C
    In analoger Weise lassen sich durch Zugabe entsprechender Mengen an Säure u. a. folgende Cholinsalze herstellen: Tricholincitrat, Bis-cholintartrat, Bis-cholinhydrogenphosphat, Cholindihydrogenphosphat, Cholindihydrogencitrat, Bis-cholinhydrogencitrat, Cholingluconat, Cholinsalicylat, Cholincarboxymethylcellulose und Cholinascorbat.
    Beispiel 3: N,N-Dimethyl-N-(2-hydroxyethyl)-N-(1-yl-ethan-2-monocarbonat)-ammonium (A)
    In einem 1 1 Büchi-Stahlautoklaven mit Innenthermometer, Gasturbine, Amin-Zuleitung, Ethylenoxid (EO)-Zuleitung und CO2-Zuleitung, der zuvor mit Stickstoff inertisiert wurde, wurden zunächst 550 ml Isopropanol (Wassergehalt <0,1 %) vorgelegt. Nach Verschließen des Reaktors wurde mittels einer Membranpumpe flüssiges Dimethylamin (29,30 g = 0,65 mol) in den Reaktor eindosiert. Anschließend wurde der Reaktor auf ca. 50 °C erwärmt und unter Rühren wurde ein Druck von 2 bar (absolut) CO2 eingestellt. Bei geöffnetem CO2-Ventil wurden dann innerhalb von ca. 30 min mittels einer weiteren Membranpumpe 57,28 g (1,3 mol) Ethylenoxid eindosiert. Der CO2-Verbrauch während der Reaktion wurde mit Hilfe eines Durchflußreglers gemessen und geregelt. Nach ca. 1,5 Std. Gesamtreaktionszeit war die theoretische Menge an CO2 (28,6 g entspricht 0,65 mol) von der Reaktionslösung aufgenommen und es konnte kein zusätzlicher Verbrauch mehr festgestellt werden. Nach insgesamt 2 Std. Reaktionszeit wurde der Reaktor abgekühlt, die Lösung aus dem Reaktor entnommen und am Rotationsverdampfer vollständig eingedampft. Als Rückstand erhielt man ein gelbliches zähes Öl, das nach längerem Stehen allmählich zu kristallisieren begann. Die durch GPC- und NMR-Analyse bestimmte Ausbeute an Produkt (A) betrug 94 %.
    Beispiel 4: N-Methyl-N,N-bis(2-hydroxyethyl)-N-(1-yl-ethan-2-monocarbonat)-ammonium (B)
    In einem Versuch, der entsprechend den Bedingungen von Beispiel 3 durchgeführt wurde, setzte man in 550 ml Isopropanol 31,06 g (1,0 mol) Monomethylamin mit 132,18 g (3,0 mol) Ethylenoxid und CO2 (2 bar absolut) um. Nach 2 Std. (100 % CO2-Aufnahme) Reaktionszeit und entsprechender Aufarbeitung erhielt man als Rohprodukt 196,8 g (94,8 %) eines gelben zähen Öls. Nach GPC-Analyse und NMR-Spektroskopie wurde das gewünschte Produkt (B) in einer Ausbeute von 90,5 % erhalten.
    Beispiel 5: N,N,N-Tris(2-hydroxyethyl)-N-(1-yl-ethan-2-monocarbonat)-ammonium (C)
    In dem bereits in Beispiel 1 beschriebenen Reaktor wurden 149,2 g (1,0 mol) Triethanolamin in 550 ml Isopropanol vorgelegt und bei ca. 50 °C unter CO2-Druck (2 bar absolut) mit 44,06 g (1 mol) Ethylenoxid umgesetzt. Nach einer Reaktionszeit von 2 Std. erhielt man als Rohprodukt 241 g eines gelblichen Öls, das allmählich erstarrte. Die GPC-Analyse und das NMR zeigten, daß das gewünschte Produkt (C) mit einer Selektivität von ca. 96 % und mit einer Ausbeute von 97 gebildet worden war.
    Beispiel 6: N,N-Dibutyl-N-(2-hydroxypropyl)-N-(1-yl-ethan-2-monocarbonat)-ammonium (D)
    Ein 1000 ml Büchi-Reaktor wurde mit Stickstoff gespült und dann mit 400 ml Methanol und 37,46 g (0,2 mol) N,N-Dibutyl-N-(2-hydroxypropyl)amin (DBHPA) gefüllt. Nach Verschließen des Reaktors wurde die DBHPA-Lösung auf 55 °C aufgeheizt und innerhalb von 10 min wurden 19,44 g (0,4 mol) Ethylenoxid mittels einer Membranpumpe eindosiert. Anschließend wurde mit CO2 ein Gesamtdruck von ca. 2 bar eingestellt. Bei geöffnetem CO2-Ventil ließ man die Reaktion ablaufen. Nach einer Gesamtreaktionszeit von ca. 31 Std. wurde die Reaktion beendet, das Lösungsmittel bei 50 °C im Vakuum vollständig abgedampft und das Produkt (D) in einer Ausbeute von 91,2 % erhalten.
    Beispiel 7: N,N-Dibutyl-N-(2-hydroxybutyl)-N-(1-yl-ethan-2-monocarbonat)-ammonium (E)
    Ein 1000 ml Büchi-Reaktor wurde mit Stickstoff gespült und dann mit 250 ml Methanol und 40,27 g (0,2 mol) N,N-Dibutyl-N-(2-hydroxybutyl)amin (DBHBA) gefüllt. Nach Verschließen des Reaktors wurde die DBHBA-Lösung auf 55 °C aufgeheizt und innerhalb von 10 min wurden 17,6 g (0,4 mol) Ethylenoxid mittels einer Membranpumpe eindosiert. Anschließend wurde mit CO2 ein Gesamtdruck von 2 bar eingestellt. Bei geöffnetem CO2-Ventil ließ man die Reaktion über Nacht laufen. Nach einer Gesamtreaktionszeit von ca. 31 Std. wurde die Reaktion beendet und das Lösungsmittel bei 50 °C im Vakuum vollständig abgedampft. Die mit GPC-Analyse bestimmte Ausbeute an Produkt (E) betrug 74,8 %.
    Beispiel 8: N,N-Dimethyl-N-lauryl-N-(1-yl-ethan-2-monocarbonat) ammonium (F)
    In einem 1000 ml Büchi-Reaktor wurden 106,7 g (0,5 mol) N,N-Dimethyllaurylamin in 550 ml Isopropanol gelöst. Anschließend wurde die Lösung auf 70 °C erwärmt und unter Rühren ein Druck von 2 bar (absolut) Kohlendioxid eingestellt. Bei geöffnetem Kohlendioxid-Ventil wurden dann innerhalb von etwa 20 Minuten mit einer Membranpumpe 24,2 g (0,55 mol) Ethylenoxid zudosiert. Nach einer Gesamtreaktionszeit von etwa 4 Std. waren 22 g (0,5 mol) Kohlendioxid von der Reaktionslösung aufgenommen. Die Ausbeute an Produkt (F) betrug 93 %.

    Claims (15)

    1. Verfahren zur Herstellung von Kohlensäureesterbetainen der Formel (I)
      Figure 00180001
      worin R eine oder verschiedene Alkylgruppen mit 1 bis 18 C-Atomen, R' eine Alkylengruppe mit 2 bis 12 C-Atomen und Z eine Hydroxyalkylgruppe mit 1 bis 12 C-Atomen ist, m und n ganze Zahlen darstellen, m Werte von 0 bis 3 und n Werte von 3 bis 0 aufweist, und m+n=3 ist, dadurch gekennzeichnet, daß man ein Amin der Formel (II)
      Figure 00180002
      in der R und Z die oben angegebene Bedeutung haben, r, p und q ganze Zahlen darstellen, r+p+q=3 ist, r Werte von 0 bis 3, p Werte von 3 bis 0 und q Werte von 0 bis 2 aufweist, mit einem Alkylenoxid mit 2 bis 12 C-Atomen in Gegenwart von Kohlendioxid in einem im wesentlichen inerten Lösungsmittel und in Abwesenheit von Wasser umsetzt.
    2. Verfahren nach Anspruch 1, dadurch gekennzeichnet, daß das Alkylenoxid Ethylenoxid ist.
    3. Verfahren nach Anspruch 1 und 2, dadurch gekennzeichnet, daß man die Umsetzung in einem organischen Lösungsmittel vornimmt.
    4. Verfahren nach Anspruch 3, dadurch gekennzeichnet, daß man als organisches Lösungsmittel Methanol verwendet.
    5. Verfahren nach einem der Ansprüche 1 bis 4, dadurch gekennzeichnet, daß man die Umsetzung mit einem Überschuß an Alkylenoxid und einem Überschuß an Kohlendioxid, bezogen auf das eingesetzte Amin, durchführt.
    6. Verfahren nach Anspruch 5, dadurch gekennzeichnet, daß man einen Überschuß von 1 bis 200 Mol% Alkylenoxid und 10 bis 800 Mol% Kohlendioxid verwendet.
    7. Verfahren nach einem der Ansprüche 1 bis 6, dadurch gekennzeichnet, daß man die Umsetzung bei einer Temperatur von Raumtemperatur bis 150 °C durchführt.
    8. Verfahren nach einem der Ansprüche 1 bis 7, dadurch gekennzeichnet, daß man die Umsetzung bei einer Temperatur von 40 bis 80 °C durchführt.
    9. Verfahren nach einem der Ansprüche 1 bis 8, dadurch gekennzeichnet, daß der mit Kohlendioxid eingestellte Druck im Bereich von 1 bis 5 bar liegt.
    10. Verfahren nach einem der Ansprüche 1 bis 9, dadurch gekennzeichnet, daß die Reaktionskammer zunächst mit einem Inertgas, vorzugsweise Stickstoff oder Argon, gespült wird, das während der Reaktion in der Kammer verbleiben kann.
    11. Verfahren zur Herstellung von Salzen der Formel (III)
      Figure 00200001
      worin R eine oder verschiedene Alkylgruppen mit 1 bis 18 C-Atomen, R' eine Alkylengruppe mit 2 bis 12 C-Atomen und Z eine Hydroxyalkylgruppe mit 1 bis 12 C-Atomen ist, m und n ganze Zahlen darstellen, m Werte von 0 bis 3 und n Werte von 3 bis 0 aufweist, m + n = 3 ist, X das Anion einer organischen oder anorganischen Säure und a ganze Zahlen von 1 bis 3 bedeutet, dadurch gekennzeichnet, daß man zuerst Kohlensäureesterbetaine der Formel (I)
      Figure 00200002

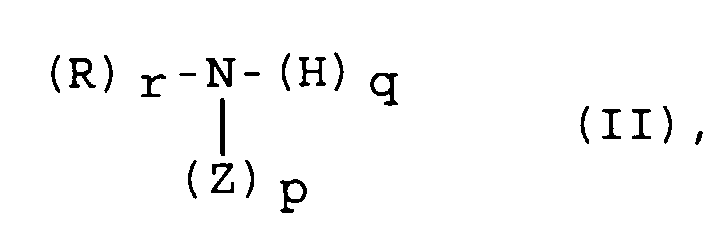

      durch Umsetzung eines Amins der Formel (II)
      Figure 00200003
      in der R und Z die oben angegebene Bedeutung haben, r, p und q ganze Zahlen darstellen, r + p + q = 3 ist, r Werte von 0 bis 3, p Werte von 3 bis 0 und q Werte von 0 bis 2 aufweist, mit einem Alkylenoxid mit 2 bis 12 C-Atomen in Gegenwart von Kohlendioxid in einem im wesentlichen inerten Lösungsmittel und in Abwesenheit von Wasser herstellt, wonach man Säuren HaXa mit einem pKs <6,46, worin a und X die oben angegebene Bedeutung haben, auf die Kohlensäureesterbetaine der Formel (I) einwirken läßt.
    12. Verfahren nach Anspruch 11 zur Herstellung von Cholinbitartrat.
    13. Verfahren nach Anspruch 11 zur Herstellung von Tricholincitrat, Bis-cholintartrat, Bis-cholinhydrogenphosphat, Cholindihydrogenphosphat, Bis-cholinhydrogencitrat, Cholindihydrogencitrat, Cholingluconat, Cholinsalicylat, Cholinchlorid und Cholinascorbat.
    14. Verfahren nach Anspruch 11 zur Herstellung von Cholincarboxymethylcellulose.
    15. Kohlensäureesterbetaine der Formel (I)
      Figure 00210001
      worin R, R', Z, m und n die in Anspruch 1 angegebene Bedeutung haben, mit Ausnahme der Verbindungen für welche n = 3 ist.
    EP97109372A 1996-06-12 1997-06-10 Kohlensäureesterbetaine und deren Herstellung und Verwendung Expired - Lifetime EP0812821B1 (de)

    Applications Claiming Priority (2)

    Application Number Priority Date Filing Date Title
    DE19623324 1996-06-12
    DE19623324 1996-06-12

    Publications (2)

    Publication Number Publication Date
    EP0812821A1 EP0812821A1 (de) 1997-12-17
    EP0812821B1 true EP0812821B1 (de) 2000-11-29

    Family

    ID=7796661

    Family Applications (1)

    Application Number Title Priority Date Filing Date
    EP97109372A Expired - Lifetime EP0812821B1 (de) 1996-06-12 1997-06-10 Kohlensäureesterbetaine und deren Herstellung und Verwendung

    Country Status (3)

    Country Link
    EP (1) EP0812821B1 (de)
    DE (1) DE59702678D1 (de)
    ES (1) ES2153622T3 (de)

    Families Citing this family (7)

    * Cited by examiner, † Cited by third party
    Publication number Priority date Publication date Assignee Title
    DE10109073A1 (de) 2001-02-23 2002-09-05 Basf Ag Kristallines Cholinascorbat
    ITMI20052459A1 (it) 2005-12-22 2007-06-23 Isagro Spa Sali quaternari e relativo uso per il controllo di fitopatogeni
    CN106397082A (zh) * 2016-09-18 2017-02-15 河南工业大学 一种基于抗坏血酸的低共熔溶剂及其制备方法和应用
    CN109438268B (zh) * 2018-10-18 2021-08-03 济南蓬勃生物技术有限公司 一种酒石酸氢胆碱及其制备方法
    CN109748808B (zh) * 2018-12-26 2021-12-24 济南蓬勃生物技术有限公司 一种胆碱碳酸氢盐和碳酸盐的制备方法
    CN115850094B (zh) * 2022-09-07 2025-02-11 北华航天工业学院 一种利用1,2-环氧丁烷合成β-氨基醇的方法
    CN117800855A (zh) * 2023-12-21 2024-04-02 济南亚西亚药业有限公司 一种磷酸二氢胆碱的制备方法

    Family Cites Families (4)

    * Cited by examiner, † Cited by third party
    Publication number Priority date Publication date Assignee Title
    GB379260A (en) * 1931-04-29 1932-08-25 Fride Koerner Improvements in and relating to the production of choline compounds
    DE2849065A1 (de) * 1978-11-11 1980-05-22 Basf Ag Verwendung von quartaeren ammoniumsalzen als leitsalze
    DE3135671A1 (de) * 1981-09-09 1983-03-24 Basf Ag, 6700 Ludwigshafen Verfahren zur kontinuierlichen herstellung von salzen des cholins
    DE3917830A1 (de) * 1989-06-01 1991-02-21 Basf Ag Amphotere kohlensaeurehalbester

    Also Published As

    Publication number Publication date
    EP0812821A1 (de) 1997-12-17
    ES2153622T3 (es) 2001-03-01
    DE59702678D1 (de) 2001-01-04

    Similar Documents

    Publication Publication Date Title
    DE4414879C2 (de) Verfahren zur Herstellung von farbstabilem Dialkylaminoethanol
    DE3240805A1 (de) Verfahren zur herstellung von hydroxy-phenoxy-alkancarbonsaeuren
    EP0812821A1 (de) Kohlensäureesterbetaine und deren Herstellung und Verwendung
    DE3308922A1 (de) Verfahren zur herstellung von fettsaeureestern der ascorbinsaeure
    DE1768612A1 (de) Verfahren zur Herstellung von sehr reinem,pharmazeutisch geeignetem rechtsdrehenden 2,2&#39;-(AEthylendiimin)-di-1-butanoldihydrochlorid
    DE3051036C2 (de)
    DE2130981A1 (de) Neue Thiazol Verbindungen
    DE3538747C2 (de)
    DE2519315C2 (de) Verfahren zur Herstellung von 3-Trichlormethyl-5-chlor-1,2,4-thiadiazol
    DE2527157C2 (de) Verfahren zur Herstellung von 2-Formylchinoxalin-N&amp;uarr;1&amp;uarr;,N&amp;uarr;4&amp;uarr;-dioxyddimethylacetal
    DE19817101A1 (de) Verfahren zur Herstellung von Kaliummonoethylmalonat
    DE60030435T2 (de) Verfahren zum austausch und zur freisetzung von aminen aus ihrem carbamoylfluorid
    DE3234917C2 (de)
    DE2651984A1 (de) Verfahren zur herstellung von n,n- dimethylpiperidiniumchlorid bzw. n,n- dimethylmorpholiniumchlorid
    DE2304615C3 (de) Verfahren zur Herstellung von reinem N-Isopropyl-α -chloracetanilid
    DE69401676T2 (de) Verfahren zur Herstellung von ein N,N-disubstituiertes p-Phenylendiamine sulfat Derivate
    DE19853401C1 (de) Verfahren zur Herstellung eines Iodalkinylcarbamates
    DE2033611C3 (de) Verfahren zur Herstellung von 1-(2-Thiazolyl)-2-oxotetrahydroimidazol
    EP0066856A1 (de) Verfahren zur Herstellung von polyfunktionalen organischen Verbindungen mit wenigstens einer tert. Butyläther- oder -estergruppe
    DE3902239A1 (de) Verfahren zur herstellung von 2-nitro-4-trifluormethyl-anilin
    DE169746C (de)
    EP0542086A1 (de) Verfahren zur Herstellung von N-[(2-Chlor-pyridin-5-yl)methyl]-ethylendiamin
    DD290189A5 (de) Verbessertes verfahren zur herstellung von 2-benzimidazol-carbaminsaeuremethylester
    DE3431009A1 (de) Verfahren zur herstellung von 6-demethyl-6-desoxy-6-methylen-5-oxytetracyclin und dessen 11a-chlorderivat
    DE2355917A1 (de) Verfahren zur herstellung von hochreinem 1.3-bis-(beta-aethylhexyl)-5-amino- 5-methyl-hexahydropyrimidin

    Legal Events

    Date Code Title Description
    PUAI Public reference made under article 153(3) epc to a published international application that has entered the european phase

    Free format text: ORIGINAL CODE: 0009012

    AK Designated contracting states

    Kind code of ref document: A1

    Designated state(s): BE CH DE ES FR GB IT LI NL SE

    17P Request for examination filed

    Effective date: 19980609

    AKX Designation fees paid

    Free format text: BE CH DE ES FR GB IT LI NL SE

    RBV Designated contracting states (corrected)

    Designated state(s): BE CH DE ES FR GB IT LI NL SE

    17Q First examination report despatched

    Effective date: 19990430

    GRAG Despatch of communication of intention to grant

    Free format text: ORIGINAL CODE: EPIDOS AGRA

    17Q First examination report despatched

    Effective date: 19990430

    GRAG Despatch of communication of intention to grant

    Free format text: ORIGINAL CODE: EPIDOS AGRA

    GRAH Despatch of communication of intention to grant a patent

    Free format text: ORIGINAL CODE: EPIDOS IGRA

    GRAH Despatch of communication of intention to grant a patent

    Free format text: ORIGINAL CODE: EPIDOS IGRA

    GRAA (expected) grant

    Free format text: ORIGINAL CODE: 0009210

    AK Designated contracting states

    Kind code of ref document: B1

    Designated state(s): BE CH DE ES FR GB IT LI NL SE

    REG Reference to a national code

    Ref country code: CH

    Ref legal event code: EP

    REF Corresponds to:

    Ref document number: 59702678

    Country of ref document: DE

    Date of ref document: 20010104

    ITF It: translation for a ep patent filed
    REG Reference to a national code

    Ref country code: CH

    Ref legal event code: NV

    Representative=s name: RITSCHER & SEIFERT

    REG Reference to a national code

    Ref country code: ES

    Ref legal event code: FG2A

    Ref document number: 2153622

    Country of ref document: ES

    Kind code of ref document: T3

    ET Fr: translation filed
    GBT Gb: translation of ep patent filed (gb section 77(6)(a)/1977)

    Effective date: 20010222

    PLBE No opposition filed within time limit

    Free format text: ORIGINAL CODE: 0009261

    STAA Information on the status of an ep patent application or granted ep patent

    Free format text: STATUS: NO OPPOSITION FILED WITHIN TIME LIMIT

    26N No opposition filed
    REG Reference to a national code

    Ref country code: GB

    Ref legal event code: IF02

    PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

    Ref country code: NL

    Payment date: 20030522

    Year of fee payment: 7

    PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

    Ref country code: GB

    Payment date: 20030604

    Year of fee payment: 7

    PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

    Ref country code: SE

    Payment date: 20030619

    Year of fee payment: 7

    Ref country code: FR

    Payment date: 20030619

    Year of fee payment: 7

    PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

    Ref country code: CH

    Payment date: 20030623

    Year of fee payment: 7

    PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

    Ref country code: DE

    Payment date: 20030630

    Year of fee payment: 7

    PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

    Ref country code: ES

    Payment date: 20030708

    Year of fee payment: 7

    PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

    Ref country code: BE

    Payment date: 20030724

    Year of fee payment: 7

    PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

    Ref country code: GB

    Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

    Effective date: 20040610

    PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

    Ref country code: SE

    Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

    Effective date: 20040611

    Ref country code: ES

    Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

    Effective date: 20040611

    PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

    Ref country code: LI

    Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

    Effective date: 20040630

    Ref country code: CH

    Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

    Effective date: 20040630

    Ref country code: BE

    Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

    Effective date: 20040630

    BERE Be: lapsed

    Owner name: *AKZO NOBEL N.V.

    Effective date: 20040630

    PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

    Ref country code: NL

    Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

    Effective date: 20050101

    Ref country code: DE

    Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

    Effective date: 20050101

    EUG Se: european patent has lapsed
    GBPC Gb: european patent ceased through non-payment of renewal fee

    Effective date: 20040610

    EUG Se: european patent has lapsed
    REG Reference to a national code

    Ref country code: CH

    Ref legal event code: PL

    PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

    Ref country code: FR

    Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

    Effective date: 20050228

    NLV4 Nl: lapsed or anulled due to non-payment of the annual fee

    Effective date: 20050101

    REG Reference to a national code

    Ref country code: FR

    Ref legal event code: ST

    PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

    Ref country code: IT

    Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES;WARNING: LAPSES OF ITALIAN PATENTS WITH EFFECTIVE DATE BEFORE 2007 MAY HAVE OCCURRED AT ANY TIME BEFORE 2007. THE CORRECT EFFECTIVE DATE MAY BE DIFFERENT FROM THE ONE RECORDED.

    Effective date: 20050610

    REG Reference to a national code

    Ref country code: ES

    Ref legal event code: FD2A

    Effective date: 20040611
