ES2774811T3 - Homopolímeros de polietileno de cadena corta con capacidad de molienda mejorada - Google Patents

Homopolímeros de polietileno de cadena corta con capacidad de molienda mejorada Download PDF

Info

Publication number
ES2774811T3
ES2774811T3 ES16719837T ES16719837T ES2774811T3 ES 2774811 T3 ES2774811 T3 ES 2774811T3 ES 16719837 T ES16719837 T ES 16719837T ES 16719837 T ES16719837 T ES 16719837T ES 2774811 T3 ES2774811 T3 ES 2774811T3
Authority
ES
Spain
Prior art keywords
bis
waxes
zirconium dichloride
polyethylene
polyethylene homopolymers
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Active
Application number
ES16719837T
Other languages
English (en)
Inventor
Andreas Lang
Hans-Friedrich Herrmann
Gerd Hohner
Sebastijan Bach
Rainer Fell
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Clariant International Ltd
Original Assignee
Clariant International Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Clariant International Ltd filed Critical Clariant International Ltd
Application granted granted Critical
Publication of ES2774811T3 publication Critical patent/ES2774811T3/es
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F110/00—Homopolymers of unsaturated aliphatic hydrocarbons having only one carbon-to-carbon double bond
    • C08F110/02—Ethene
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L91/00—Compositions of oils, fats or waxes; Compositions of derivatives thereof
    • C08L91/06—Waxes
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F4/00—Polymerisation catalysts
    • C08F4/42—Metals; Metal hydrides; Metallo-organic compounds; Use thereof as catalyst precursors
    • C08F4/44—Metals; Metal hydrides; Metallo-organic compounds; Use thereof as catalyst precursors selected from light metals, zinc, cadmium, mercury, copper, silver, gold, boron, gallium, indium, thallium, rare earths or actinides
    • C08F4/60—Metals; Metal hydrides; Metallo-organic compounds; Use thereof as catalyst precursors selected from light metals, zinc, cadmium, mercury, copper, silver, gold, boron, gallium, indium, thallium, rare earths or actinides together with refractory metals, iron group metals, platinum group metals, manganese, rhenium technetium or compounds thereof
    • C08F4/62—Refractory metals or compounds thereof
    • C08F4/64—Titanium, zirconium, hafnium or compounds thereof
    • C08F4/659—Component covered by group C08F4/64 containing a transition metal-carbon bond
    • C08F4/6592—Component covered by group C08F4/64 containing a transition metal-carbon bond containing at least one cyclopentadienyl ring, condensed or not, e.g. an indenyl or a fluorenyl ring
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D11/00—Inks
    • C09D11/02—Printing inks
    • C09D11/03—Printing inks characterised by features other than the chemical nature of the binder
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D11/00—Inks
    • C09D11/02—Printing inks
    • C09D11/12—Printing inks based on waxes or bitumen
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D7/00—Features of coating compositions, not provided for in group C09D5/00; Processes for incorporating ingredients in coating compositions
    • C09D7/40—Additives
    • C09D7/66—Additives characterised by particle size
    • C09D7/69—Particle size larger than 1000 nm
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03G—ELECTROGRAPHY; ELECTROPHOTOGRAPHY; MAGNETOGRAPHY
    • G03G9/00—Developers
    • G03G9/08—Developers with toner particles
    • G03G9/087—Binders for toner particles
    • G03G9/08775—Natural macromolecular compounds or derivatives thereof
    • G03G9/08782—Waxes
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03G—ELECTROGRAPHY; ELECTROPHOTOGRAPHY; MAGNETOGRAPHY
    • G03G9/00—Developers
    • G03G9/08—Developers with toner particles
    • G03G9/09—Colouring agents for toner particles
    • G03G9/0906—Organic dyes
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F2500/00—Characteristics or properties of obtained polyolefins; Use thereof
    • C08F2500/08—Low density, i.e. < 0.91 g/cm3
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F2500/00—Characteristics or properties of obtained polyolefins; Use thereof
    • C08F2500/11—Melt tension or melt strength
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F2500/00—Characteristics or properties of obtained polyolefins; Use thereof
    • C08F2500/17—Viscosity
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F4/00—Polymerisation catalysts
    • C08F4/42—Metals; Metal hydrides; Metallo-organic compounds; Use thereof as catalyst precursors
    • C08F4/44—Metals; Metal hydrides; Metallo-organic compounds; Use thereof as catalyst precursors selected from light metals, zinc, cadmium, mercury, copper, silver, gold, boron, gallium, indium, thallium, rare earths or actinides
    • C08F4/60—Metals; Metal hydrides; Metallo-organic compounds; Use thereof as catalyst precursors selected from light metals, zinc, cadmium, mercury, copper, silver, gold, boron, gallium, indium, thallium, rare earths or actinides together with refractory metals, iron group metals, platinum group metals, manganese, rhenium technetium or compounds thereof
    • C08F4/62—Refractory metals or compounds thereof
    • C08F4/64—Titanium, zirconium, hafnium or compounds thereof
    • C08F4/659—Component covered by group C08F4/64 containing a transition metal-carbon bond
    • C08F4/65912—Component covered by group C08F4/64 containing a transition metal-carbon bond in combination with an organoaluminium compound

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Physics & Mathematics (AREA)
  • Engineering & Computer Science (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Health & Medical Sciences (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • General Physics & Mathematics (AREA)
  • Materials Engineering (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Wood Science & Technology (AREA)
  • Oil, Petroleum & Natural Gas (AREA)
  • Spectroscopy & Molecular Physics (AREA)
  • Nanotechnology (AREA)
  • Crystallography & Structural Chemistry (AREA)
  • General Chemical & Material Sciences (AREA)
  • Addition Polymer Or Copolymer, Post-Treatments, Or Chemical Modifications (AREA)
  • Compositions Of Macromolecular Compounds (AREA)
  • Adhesives Or Adhesive Processes (AREA)
  • Inks, Pencil-Leads, Or Crayons (AREA)
  • Developing Agents For Electrophotography (AREA)
  • Paints Or Removers (AREA)
  • Transition And Organic Metals Composition Catalysts For Addition Polymerization (AREA)

Abstract

Homopolímero de polietileno con capacidad de molienda mejorada, preparado con un sistema de catalizador de metaloceno y caracterizado por - una viscosidad en masa fundida medida según la norma DIN 53019 en el intervalo de 5 a < 60 mPa.s a 140 °C, - una dureza de penetración de punzón medida según DGF M-III 9e de 210 a 500 bar, - un punto de goteo de 113 a 128 °C, - un punto de fusión de 100 a 123 °C, - una densidad de 0,93 a 0,97 g/cm3 a 25 °C, - un calor de fusión de 210 a 270 J/g - así como un tamaño de partícula promedio d50 de <= 15 μm.

Description

DESCRIPCIÓN
Homopolímeros de polietileno de cadena corta con capacidad de molienda mejorada
La presente invención hace referencia a homopolímeros de cadena corta con capacidad de molienda excelente así como a su uso.
Las poliolefinas de cadena corta, que pueden denominarse también ceras, tienen importancia para una pluralidad de campos de aplicación. Encuentran un interés creciente las aplicaciones para las que se usan las ceras en forma micronizada, por ejemplo como aditivo en tintas de impresión y lacas, como agente de nucleación en poliestireno expandido y como agente dispersante para por ejemplo pigmentos. En tintas de impresión, los micronizados de cera elevan la resistencia a la abrasión, resistencia al cizallamiento y al rayado de productos de impresión. En lacas sirven los micronizados de cera - además de para la mejora de las propiedades mecánicas de la superficie de laca - para la obtención de efectos de mateado (véase Ullmann's Encyclopedia of Industrial Chemistry, Weinheim, Basel, Cambridge, New York, 5a ed., vol. A28, página 103 y siguientes). La micronización se realiza mediante molienda en molinos adecuados, dado el caso con clasificación posterior. Los tamaños de partícula promedio necesarios se encuentran por regla general por debajo de 15 pm. Dado que la tecnología de molienda necesaria requiere una infraestructura especial y un alto gasto técnico y financiero condicionado por esto, el rendimiento de paso del material que va a micronizarse representa un factor económicamente considerable. Como decisivo para el rendimiento de paso durante la micronización de ceras de poliolefina se aplican los parámetros de materia correlacionados entre sí dureza, fragilidad, cristalinidad, densidad y viscosidad en masa fundida. Estos parámetros se han determinado a nivel molecular mediante el grado de ramificación, isotaxia, saturación, longitud de cadena y distribución de longitud de cadena. La experiencia hasta ahora muestra que las ceras de polietileno cuanto más adecuadas sean para una micronización mediante molienda, más duras y frágiles son. La viscosidad en masa fundida desempeña en este caso un papel en el sentido de que en el intervalo de viscosidades bajas - por debajo de aproximadamente 50 mPa.s a 140 °C - disminuyen los valores de dureza. Por tanto se ha recomendado hasta ahora usar para fines de molienda más bien ceras de viscosidad más alta.
Para las aplicaciones mencionadas anteriormente se usan entre otras cosas ceras de polietileno micronizadas de procedimientos de preparación de distinto tipo. Son habituales por ejemplo ceras procedentes de polimerización por radicales con altas presiones y temperaturas. La amplia distribución de las longitudes de cadena, es decir de la polidispersidad, y la estructura no lineal, ramificada del polietileno obtenido conducen a una dureza reducida del producto. Además pueden usarse ceras de polietileno degradado térmicamente, sin embargo conduce el proceso de degradación de polietileno lineal a cera de polietileno parcialmente ramificada e insaturada, que igualmente presenta dureza reducida. Mediante la polimerización con catalizadores de Ziegler-Natta, es decir con un compuesto de titanio como especie catalíticamente activa, en solución pueden prepararse ceras de polietileno lineales, saturadas con alta dureza (véanse los documentos US 3.951.935, US 4.039.560). Sin embargo pueden conseguirse polietilenos de cadena corta, es decir polietilenos a modo de cera solo con considerables pérdidas en el rendimiento. La polimerización por medio de sistemas de catalizador de metaloceno permite, por el contrario, el acceso a polietilenos a modo de cera con alta dureza y al mismo tiempo altos rendimientos en la preparación.
Se sabe además que pueden modificarse de manera polar ceras de poliolefina mediante introducción de grupos que contienen oxígeno, por ejemplo funciones ácido o anhídrido. La modificación sirve para la adaptación de requerimientos técnicos de aplicación especiales. Por ejemplo puede mejorarse la afinidad de las ceras con respecto a medios polares mediante una medida de este tipo, así por ejemplo la dispersabilidad en agua. La modificación se realiza, partiendo de las ceras no polares, por ejemplo mediante oxidación con aire o mediante reacción con monómeros que contienen oxígeno, por ejemplo ácidos carboxílicos insaturados tal como ácido acrílico o metacrílico o ácido maleico o derivados de ácidos de este tipo tal como ésteres o anhídridos. El estado de la técnica correspondiente se encuentra por ejemplo en el documento EP 0890583A1 o bien WO1998023652.
En la solicitud europea EP 0890619 se describen ceras de polietileno preparadas con catalizadores de metaloceno y su uso en tintas de impresión y lacas. Las ceras se usan entre otras cosas en forma molida. Con respecto a su viscosidad en masa fundida se reivindica el intervalo muy amplio entre 5 y 100.000 mPa.s, medido a 140 °C. El único ejemplo de acuerdo con la invención mencionado de una cera de homopolímero de PE presenta una viscosidad en masa fundida a 140 °C de 350 mPa.s.
Se conocen ceras de PE micronizadas, preparadas usando catalizadores de metaloceno además por el documento EP1261669. Éstas se usan como coadyuvantes de dispersión para pigmentos orgánicos. Su viscosidad en masa fundida se encuentra de acuerdo con la reivindicación entre 10 y 10000 mPa.s a 140 °C; No se dan indicaciones sobre la viscosidad en masa fundida de las ceras usadas a modo de ejemplo.
En el documento EP1272575 se describe la aplicación de ceras de polietileno micronizadas en mezcla con otros componentes como aditivo para tintas de impresión. Con respecto a las viscosidades en masa fundida de las ceras se menciona un intervalo entre 10 y 10000 mPa.s a 140 °C, el ejemplo de acuerdo con la invención pertinente se encuentra en 350 mPa.s.
En el estado de la técnica mencionado anteriormente no se realizan indicaciones más detalladas con respecto al proceso de molienda, en particular no se ocupa de aspectos que hacen referencia a su rentabilidad o eficacia, por ejemplo en forma de indicaciones con respecto al rendimiento de paso conseguido o similares.
El objetivo de la presente invención es facilitar ceras de polietileno con capacidad de molienda mejorada, que puedan usarse al mismo tiempo en aplicaciones existentes sin pérdidas de calidad.
Se encontró de manera sorprendente que pueden obtenerse homopolímeros de polietileno a modo de cera de cadena corta con capacidad de molienda mejorada, cuando se preparan éstos con ayuda de sistemas de catalizadores de metaloceno y cumplen determinados requerimientos.
El objeto de la invención son, por consiguiente, homopolímeros de polietileno a modo de cera de cadena corta con capacidad de molienda mejorada, que se preparan con ayuda de sistemas de catalizadores de metaloceno y presentan una viscosidad en masa fundida a 140 °C en el intervalo de 5 y < 60 mPa.s, así como una dureza de penetración de punzón medida según DGF M-III 9e de 210 a 500 bar y que están caracterizados además por
- un punto de goteo de 113 a 128 °C,
- un punto de fusión de 100 a 123 °C,
- una densidad de 0,93 a 0,97 g/cm3 a 25 °C, así como
- un calor de fusión de 210 a 270 J/g
- así como un tamaño de partícula promedio dso de < 15 pm.
En particular se encuentra la viscosidad en masa fundida a 140 °C en el intervalo de 7 a 50 mPa.s, preferentemente en el intervalo de 8 a 30 mPa.s, de manera especialmente preferente de 9 a 14 mPa.s.
La viscosidad en masa fundida se determina en este sentido según la norma DIN 53019 con un viscosímetro de rotación tal como sigue:
La masa fundida de cera que va a someterse a estudio se encuentra en un espacio anular entre dos cilindros coaxiales, de los que uno gira con velocidad de giro constante (rotor), el otro está en reposo (estator). Se determinan la velocidad de giro y el momento de giro, que es necesario para superar la resistencia al rozamiento del líquido en el espacio anular. A partir de las dimensiones geométricas del sistema así como los valores de momento de giro y de velocidad de giro determinados pueden calcularse la tensión de cizallamiento que impera en el líquido y el gradiente de velocidad y con ello la viscosidad.
Los homopolímeros de polietileno de acuerdo con la invención presentan un punto de goteo en el intervalo de 113 a 128 °C, preferentemente de 114 a 127 °C, de manera especialmente preferente de 115 a 125 °C, en particular preferentemente de 115 a 122 °C, un punto de fusión en el intervalo de 100 a 123 °C, preferentemente de 110 a 122 °C, de manera especialmente preferente de 112 a 121 °C, una densidad a 25 °C en el intervalo de 0,93 g/cm3 a 0,97 g/cm3, preferentemente de 0,94 g/cm3 a 0,97 g/cm3, de manera especialmente preferente de 0,95 g/cm3 a 0,97 g/cm3, un calor de fusión en el intervalo de 210 J/g a 270 J/g, preferentemente de 220 J/g a 260 J/g, de manera especialmente preferente de 225 J/g a 250 J/g así como una dureza de penetración de punzón de 210 bar a 500 bar, preferentemente de 220 bar a 480 bar, de manera especialmente preferente de 225 bar a 460 bar.
Los puntos de goteo se determinan según la norma DIN 51801-2, las densidades según la norma DIN EN ISO 1183­ 3. Los puntos de fusión y calores de fusión se miden con ayuda del análisis térmico diferencial según la norma DIN EN ISO 11357-1 en el intervalo de temperatura de -50 a 200 °C y con una velocidad de calentamiento de 10 K/min bajo nitrógeno.
La dureza de penetración de punzón se determina según DGF M-III 9e ("Deutsche Einheitsmethoden zur Untersuchung von Fetten, Fettprodukten, Tensiden und verwandten Stoffen" de Deutschen Gesellschaft für Fettwissenschaft, 2a edición 2014).
En una forma de realización especial se encuentra la cera de homopolímero de polietileno de acuerdo con la invención como micronizado con un tamaño de partícula promedio, de < 12 pm, en particular de < 10 pm.
El valor d50 se determina según la norma ISO 13320-1.
Para la preparación de las ceras de polietileno de acuerdo con la invención se usan compuestos de metaloceno de fórmula I como catalizador.
Figure imgf000004_0001
Esta fórmula comprende también compuestos de fórmula Ia,
Figure imgf000004_0002
de fórmula Ib,
y de fórmula Ic.
Figure imgf000005_0001
En las fórmulas I, la y Ib es M1 un metal del grupo IVb, Vb o VIb del sistema periódico, por ejemplo titanio, zirconio, hafnio, vanadio, niobio, tántalo, cromo, molibdeno, tungsteno, preferentemente titanio, zirconio, hafnio.
R1 y R2 son iguales o distintos y significan un átomo de hidrógeno, un grupo alquilo C1-C10, preferentemente grupo alquilo C1-C3 , en particular metilo, un grupo alcoxi C1-C10, preferentemente grupo alcoxi C1-C3 , un grupo arilo C6-C10, preferentemente grupo arilo C6-C8, un grupo ariloxi C6-C10, preferentemente grupo ariloxi C6-C8, un grupo alquenilo C2-C10, preferentemente grupo alquenilo C2-C4 , un grupo arilalquilo C7-C40, preferentemente grupo arilalquilo C7-C10, un grupo alquilarilo C7-C40, preferentemente grupo alquilarilo C7-C12, un grupo arilalquenilo C8-C40, preferentemente grupo arilalquenilo C8-C12 o un átomo de halógeno, Preferentemente átomo de cloro.
R3 y R4 son iguales o distintos y significan un resto de hidrocarburo de uno o múltiples núcleos, que con el átomo central M1 puede formar una estructura de sándwich. Preferentemente son R3 y R4 ciclopentadienilo, indenilo, tetrahidroindenilo, benzoindenilo o fluorenilo, pudiendo llevar los cuerpos base aún sustituyentes adicionales o pudiendo estar enlazados entre sí. Además puede ser uno de los restos R3 y R4 un átomo de nitrógeno sustituido, teniendo R24 el significado de R17 y siendo preferentemente metilo, tere-butilo o ciclohexilo.
R5, R6, R7, R8, R9 y R10 son iguales o distintos y significan un átomo de hidrógeno, un átomo de halógeno, preferentemente un átomo de flúor, de cloro o de bromo, un grupo alquilo C1-C10, preferentemente grupo alquilo C1-C4 , un grupo arilo C6-C10, preferentemente grupo arilo C6-C8, un grupo alcoxi C1-C10, preferentemente grupo alcoxi C1-C3 , un resto -NR162, -SR16, -OSiR163, -SiR163 o -PR162, en el que R16 es un grupo alquilo C1-C10, preferentemente grupo alquilo C1-C3 o grupo arilo C6-C10, preferentemente grupo arilo C6-C8 o en el caso de restos que contienen Si o P también un átomo de halógeno, preferentemente átomo de cloro o en cada caso dos restos adyacentes R5, R6, R7, R8, R9 o R10 forman un anillo con los átomos de C que unen éstos. Los ligandos especialmente preferentes son los compuestos sustituidos de los cuerpos base ciclopentadienilo, indenilo, tetrahidroindenilo, benzoindenilo o fluorenilo. R13 es
Figure imgf000005_0002
=BR17, =AIR17, -Ge-, -Sn-, -O-, -S-, =SO, =SO2, =NR17, =CO, =PR17 o =P(O)R17, en el que R17, R18 y R19 son iguales o distintos y significan un átomo de hidrógeno, un átomo de halógeno, preferentemente un átomo de flúor, de cloro o de bromo, un grupo alquilo C1-C30, preferentemente grupo alquilo C1-C4 , en particular grupo metilo, un grupo fluoroalquilo C1-C10, preferentemente grupo CF3 , un grupo fluoroarilo C6-C10, preferentemente grupo pentafluorofenilo, un grupo arilo C6-C10, preferentemente grupo arilo C6-C8, un grupo alcoxi C1-C10, preferentemente grupo alcoxi C1-C4 , en particular grupo metoxi, un grupo alquenilo C2-C10, preferentemente grupo alquenilo C2-C4 , un grupo aralquilo C7-C40, preferentemente grupo aralquilo C7-C10, un grupo arilalquenilo C8-C40, preferentemente grupo arilalquenilo C8-C12 o un grupo alquilarilo C7-C40, preferentemente grupo alquilarilo C7-C12, o R17 y R18 o R17 y R19 forman un anillo en cada caso junto con los átomos que unen éstos.
M2 es silicio, germanio o estaño, preferentemente silicio y germanio. R13 es preferentemente =CR17R18, =SiR17R18, =GeR17R18, -O-, -S-, =SO, =PR17 o =P(O)R17
R11 y R12 son iguales o distintos y tienen el significado mencionado para R17. m y n son iguales o distintos y significan cero, 1 o 2, preferentemente cero o 1, siendo m más n cero, 1 o 2, preferentemente cero o 1.
R14 y R15 tienen el significado de R17 y R18.
Ejemplos concretos de metalocenos adecuados son:
dicloruro de bis(1,2,3-trimetilciclopentadienil)zirconio,
dicloruro de bis(1,2,4-trimetilciclopentadienil)zirconio,
dicloruro de bis(1,2-dimetilciclopentadienil)zirconio,
dicloruro de bis(1,3-dimetilciclopentadienil)zirconio,
dicloruro de bis(1-metilindenil)zirconio,
dicloruro de bis(1-n-butil-3-metil-ciclopentadienil)zirconio,
dicloruro de bis(2-metil-4,6-di-i.propil-indenil)zirconio,
dicloruro de bis(2-metilindenil)zirconio,
dicloruro de bis(4-metilindenil)zirconio,
dicloruro de bis(5-metilindenil)zirconio,
dicloruro de bis(alquilciclopentadienil)zirconio,
dicloruro de bis(alquilindenil)zirconio,
dicloruro de bis(ciclopentadienil)zirconio,
dicloruro de bis(indenil)zirconio,
dicloruro de bis(metilciclopentadienil)zirconio,
dicloruro de bis(n-butilciclopentadienil)zirconio,
dicloruro de bis(octadecilciclopentadienil)zirconio,
dicloruro de bis(pentametilciclopentadienil)zirconio,
dicloruro de bis(trimetilsililciclopentadienil)zirconio,
bisciclopentadienilzirconiodibencilo,
bisciclopentadienilzirconiodimetilo,
dicloruro de bistetrahidroindenilzirconio,
dicloruro de dimetilsilil-9-fluorenilciclopentadienilzirconio,
dicloruro de dimetilsilil-bis-1 -(2,3,5-trimetilciclopentadienil)zirconio,
dicloruro de dimetilsilil-bis-1 -(2,4-dimetil-ciclopentadienil)zirconio,
dicloruro de dimetilsilil-bis-1 -(2-metil-4,5-benzoindenil)zirconio,
dicloruro de dimetilsilil-bis-1 -(2-metil-4-etilindenil)zirconio,
dicloruro de dimetilsilil-bis-1 -(2-metil-4-i-propilindenil)zirconio,
dicloruro de dimetilsilil-bis-1 -(2-metil-4-fenilindenil)zirconio,
dicloruro de dimetilsilil-bis-1 -(2-metil-indenil)zirconio,
dicloruro de dimetilsilil-bis-1 -(2-metiltetrahidroindenil)zirconio,
dicloruro de dimetilsilil-bis-1-indenilzirconio,
dimetilsilil-bis-1-indenilzirconiodimetilo,
dicloruro de dimetilsilil-bis-1 -tetrahidroindenilzirconio,
dicloruro de difenilmetilen-9-fluorenilciclopentadienilzirconio,
dicloruro de difenilsilil-bis-1-indenilzirconio,
dicloruro de etilen-bis-1-(2-metil-4,5-benzoindenil)zirconio,
dicloruro de etilen-bis-1 -(2-metil-4-fenilindenil)zirconio,
dicloruro de etilen-bis-1-(2-metil-tetrahidroindenil)zirconio,
dicloruro de etilen-bis-1 -(4,7-dimetil-indenil)zirconio,
dicloruro de etilen-bis-1-indenilzirconio,
dicloruro de etilen-bis-1-tetrahidroindenilzirconio,
dicloruro de indenil-ciclopentadienil-zirconio
dicloruro de isopropiliden(1 -indenil)(ciclopentadienil)zirconio,
dicloruro de isopropiliden(9-fluorenil)(ciclopentadienil)zirconio,
dicloruro de fenilmetilsilil-bis-1 -(2-metil-indenil)zirconio,
así como en cada caso los derivados de alquilo o de arilo de estos dicloruros de metaloceno.
Para la activación de los sistemas de catalizador de un centro se usan cocatalizadores adecuados. Los cocatalizadores adecuados para metalocenos de fórmula (I) son compuestos orgánicos de aluminio, en particular alumoxanos o también sistemas libres de aluminio tal como R20xNH4-xBR214, R21xPH4-xBR214, R203CBR214 o BR213. En estas fórmulas significa x un número de 1 a 4, los restos R20 son iguales o distintos, preferentemente iguales, y significan alquilo C1-C10 o arilo C6-C18 o dos restos R20 forman un anillo junto con el átomo que une éstos, y los restos R21 son iguales o distintos, preferentemente iguales, y representan arilo C6-C18, que puede estar sustituido con alquilo, haloalquilo o flúor. En particular, R20 representa etilo, propilo, butilo o fenilo y R21 representa fenilo, pentafluorofenilo, 3,5-bistrifluorometilfenilo, mesitilo, xililo o tolilo.
Dependiendo del procedimiento pueden usarse también catalizadores de metaloceno soportados.
La polimerización se realiza en solución, en suspensión o en la fase gaseosa de manera discontinua o de manera continua, en una o múltiples etapas. La temperatura de la polimerización se encuentra entre 0 y 200 °C, preferentemente en el intervalo de 70 a 150 °C.
Los posibles procedimientos para la preparación de las ceras de poliolefina de acuerdo con la invención se han descrito en los documentos EP-A-0321 851 y EP-A-571 882. Sin embargo, en principio son adecuados también todos los otros procedimientos que permiten el uso de sistemas de catalizador de metaloceno u otros sistemas de catalizador de un centro con los átomos centrales titanio, zirconio, hafnio, vanadio, niobio, tántalo, cromo, molibdeno o wolframio. La presión total en el sistema de polimerización asciende a de 0,5 a 120 bar. Se prefiere la polimerización en el intervalo de presión de 5 a 64 bar especialmente interesante desde el punto de vista técnico.
Como agentes reguladores para el ajuste de la masa molar o bien de la viscosidad en masa fundida se añade hidrógeno de manera conocida. La viscosidad en masa fundida se reduce con presión parcial de hidrógeno creciente; ésta se encuentra en el intervalo de 0,05 a 50 bar, preferentemente de 0,1 a 25 bar, en particular de 0,2 a 10 bar. Además puede modificarse la viscosidad en masa fundida también mediante adaptación de la temperatura de polimerización. Por regla general se obtienen viscosidades en masa fundida más bajas con aumento de la temperatura. Los polímeros ampliamente distribuidos son accesibles mediante un proceso de múltiples etapas o mediante uso de mezclas de varios catalizadores.
La concentración del componente de metal de transición, con respecto al metal de transición, se encuentra entre 10-3 y 10-7, preferentemente de 10-4 a 10-6 mol de metal de transición por dm3 de disolvente o bien por dm3 de volumen de reactor. El cocatalizador será correspondiente a la actividad para la activación en una relación preferentemente de hasta 1:500 con respecto al metal de transición. En principio son posibles, sin embargo, también concentraciones más altas.
Como agentes de suspensión o disolventes sirven hidrocarburos alifático, no ramificados o ramificados, de cadena abierta o cíclicos con al menos 3 átomos de C, tal como por ejemplo propano, i-butano, n-butano, hexano, ciclohexano, heptano, octano o combustibles diesel o hidrocarburos aromáticos tal como por ejemplo tolueno o hidrocarburos halogenados de bajo punto de ebullición, tal como por ejemplo cloruro de metileno así como sus mezclas.
Para la polimerización puede añadirse antes de la adición del catalizador adicionalmente otro compuesto de alquilaluminio tal como por ejemplo trimetilaluminio, trietilaluminio, triisobutilaluminio o isoprenilaluminio para la inertización del sistema de polimerización en una concentración de 1 a 0,001 mmol Al por kg de contenido del reactor. Además pueden usarse estos compuestos también adicionalmente para la regulación de la masa molar.
La micronización de las ceras de polietileno de acuerdo con la invención se realiza de manera conocida mediante molienda y posterior clasificación del material a moler. Para el proceso de molienda pueden usarse todas las construcciones de molino adecuadas. Se tienen en cuenta por ejemplo molinos por impacto o molinos de chorro.
Las ceras pueden molerse conjuntamente también en mezcla con otros componentes. Como otros componentes se tienen en cuenta entre otros PTFE, ceras de amida, ceras montana, ceras de plantas naturales tal como por ejemplo cera carnauba o derivados de ceras montana o ceras de plantas naturales, ésteres de sorbitol, ceras de hidrocarburo sintéticas tal como parafina de Fischer-Tropsch o ceras de poliolefina preparadas no por medio de catalizadores de metaloceno, parafina micro- y macrocristalina, ceras de poliolefina polares, poliamidas y poliolefinas. Para la determinación más exacta de estos componentes de adición se remite en este caso de manera expresa al documento EP 1272575. Además, para la molienda conjunta con las ceras de polietileno de acuerdo con la invención son adecuados también polímeros glicosídicos, tal como se han descrito por ejemplo en el documento WO 2013/026530, por ejemplo almidón no modificado o modificado. Siempre que deban prepararse las mezclas en forma de polvo, la alta cristalinidad de las ceras de polietileno de acuerdo con la invención permite una fácil capacidad de molienda de la mezcla y evita una adhesión de los polvos, tal como puede observarse esto por regla general en el caso del uso de otras ceras de bajo punto de fusión.
Los homopolímeros de polietileno de acuerdo con la invención pueden usarse ventajosamente en diversos campos de uso. Éstos permiten, como componentes en tóners, mediante su baja viscosidad, una buena capacidad de mezclado en la preparación de tóners y pueden aplicarse por tanto de manera especial para el uso en tóners negros y de color en fotocopiadoras e impresoras láser. De igual manera pueden usarse estas ceras ventajosamente en tintas de impresión, en lacas, como agentes de nucleación para poliestireno que puede expandirse y como componente en adhesivos termoplásticos.
En todas las aplicaciones en las que se procesan las ceras a temperatura elevada en el estado fundido, se evita una decoloración o reticulación de la masa fundida, mediante lo cual no se realiza ninguna modificación causada térmicamente de la masa fundida de cera para el usuario también a altas temperaturas y tiempos de permanencia largos en máquinas de procesamiento. Por este motivo es muy ventajoso en uso de los homopolímeros de polietileno de acuerdo con la invención como coadyuvantes en el procesamiento de plásticos, por ejemplo como lubricantes. En particular es ventajoso el uso en la preparación de mezclas básicas, por ejemplo de mezclas básicas de pigmento o de colorante para la coloración de polímeros. La baja viscosidad de las masas fundidas de cera de polietileno de acuerdo con la invención permite una humectación mejorada y dispersión de los portadores de color y eleva debido a ello el rendimiento de color y la intensidad.
Ejemplos
Preparación de ceras de polietileno
Ejemplo 2 (no de acuerdo con la invención):
Para la preparación del catalizador se disolvieron 6 mg de dicloruro de bis(indenil)zirconio en 20 cm3 de solución toluénica de metilaluminoxano que corresponde a 27 mmol de Al) y se hicieron reaccionar con el metilaluminoxano dejando reposar durante 15 minutos. De manera paralela a esto se llenó un recipiente seco lavado con nitrógeno de 16 dm3 con 4 kg de propano y se calentó hasta 70 °C. A esta temperatura se añadieron 0,15 bar de hidrógeno y 30 cm3 de solución toluénica de metilaluminoxano a través de una esclusa de presión y se agitó la mezcla de reacción con 100 rpm. La presión se complementó con etileno hasta obtener una presión total de 31 bar y se inició la polimerización con 250 rpm mediante adición del catalizador a través de la esclusa de presión. La temperatura de polimerización se reguló mediante enfriamiento hasta 70 °C y la presión total se mantuvo constante mediante dosificación posterior de etileno. Tras un tiempo de polimerización de 1 h se detuvo la reacción mediante adición de isopropanol y se destensó el reactor y se abrió. Las propiedades físicas de la cera de polietileno obtenida están indicadas en la tabla 1.
Ejemplos 3, 4 y 9 (no de acuerdo con la invención) y ejemplos 5-8 (de acuerdo con la invención):
La preparación se realizó de manera análoga tal como se indica para el ejemplo 2. El ajuste de la viscosidad en masa fundida se realizó mediante aumento gradual de la concentración de hidrógeno.
Los polietilenos de acuerdo con la invención de los ejemplos 5 - 8 se molieron en un molino de contrachorro de lecho fluidizado AFG 100, empresa Hosokawa Alpine. La velocidad de giro del clasificador ascendía a 8000 revoluciones por minuto (rpm) y la presión de molienda ascendía a 6,0 bar. Como índice de medición para la capacidad de molienda sirvió el rendimiento de paso, medido en gramo/h. La determinación del tamaño de partícula se determinó con ayuda de un Mastersizer 2000, empresa Malvern; intervalo de medición de 0,02 - 2000 gm por medio de difracción láser. Las muestras se prepararon con una unidad de dispersión en húmedo Hydro 2000 S, empresa Malvern.
Para la comparación se molieron los polietilenos no de acuerdo con la invención de los ejemplos 2 - 4 y 9 en condiciones análogas.
Como otras comparaciones no de acuerdo con la invención se molieron los polietilenos a modo de cera GW 115.92.HV o bien GW 105.95.LV de la empresa GreenMantra, preparados mediante degradación térmica de LLDPE o bien HDPE, además un HDPE preparado mediante polimerización de Ziegler-Natta del tipo LICOWAX® PE 130 de la empresa Clariant y las dos parafinas de Fischer-Tropsch SASOLWAX® C80 y SASOLWAX® H1 de la empresa Sasol y se sometieron a prueba para determinar el rendimiento de paso.
Los datos físicos de las ceras se han expuesto en la tabla 1. Los resultados de la micronización se han contrastado en la tabla 2. Éstos muestran que con los polietilenos de los ejemplos 5 - 8 pudieron obtenerse micronizados con al menos tamaño de partícula d50 comparativamente fino, sin embargo cantidad de paso claramente más alta.

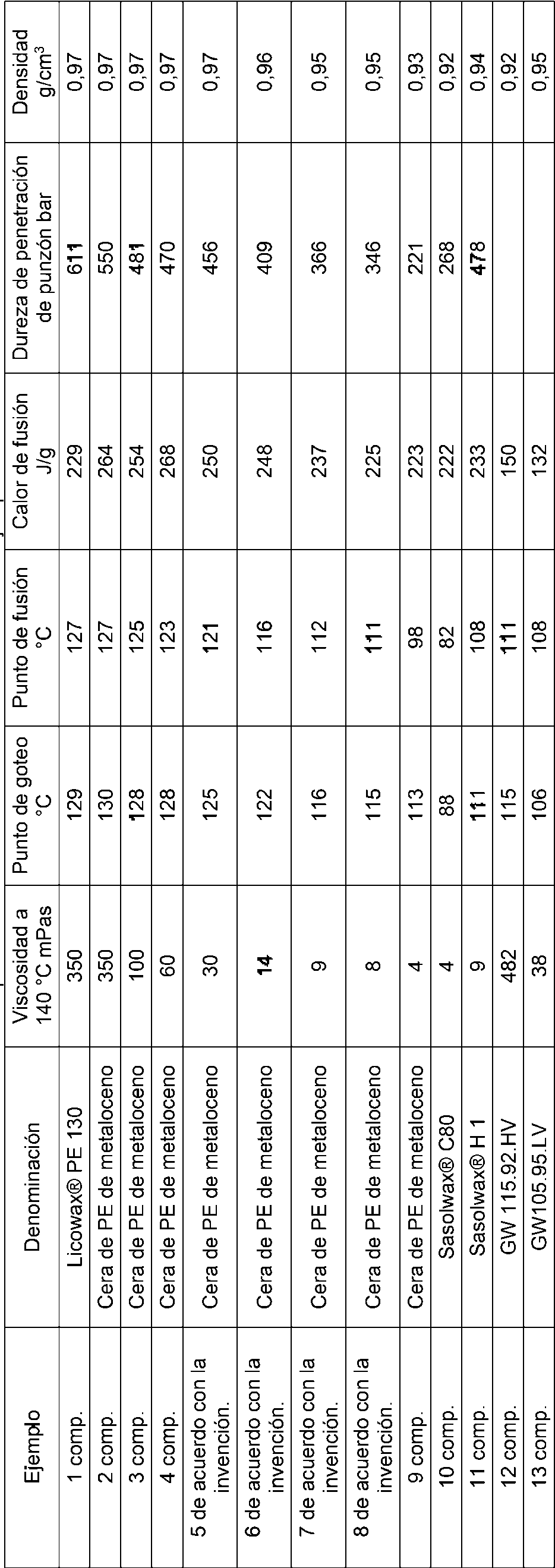

Figure imgf000010_0001
Tabla 2: Resultados de molienda
Figure imgf000011_0001
Ejemplos 14 - 16 (uso en formulaciones de tinta de impresión):
La cera micronizada de acuerdo con la invención del ejemplo 7 se dispersó en el sistema de tinta de impresión respectivo y se sometió a prueba de manera técnica de aplicación en distintas técnicas de impresión:
Ejemplo 14: Flexografía
El micronizado se dispersó con una proporción del 0,5 % y el 0,8 % con agitación intensiva con un disolvente en una tinta de impresión flexográfica acuosa y se sometió a prueba según el estándar. Como ejemplo de comparación se usaron dos micronizados típicos para la aplicación, el producto Spray 30 de la empresa Sasol (parafina de Fischer-Tropsch, d50 = 6 gm) y Ceridust® 3610 de la empresa Clariant (cera de polietileno micronizada, d50 = 5,5 gm).
Para la preparación de la tinta se prepararon mezclas de Flexonilblau A B2G (Clariant) y agua destilada (5:1; mezcla A) así como de Viacryl SC 175 W, 40 WAIP (Cytec Ind.) y agua destilada (1:1; mezcla B). A continuación se introdujeron mediante agitación 70 partes de la mezcla B lentamente en 30 partes de la mezcla A y la mezcla obtenida se homogeneizó con una velocidad de agitación de 1200 rpm durante 30 min. En la tinta se incorporaron el 0,5 o bien el 0,8 % en peso de micronizado. La tinta de impresión flexográfica se aplicó con un aparato de extensión de película (Control Coater) usando una rasqueta de alambre sobre papel flexográfico absorbente (LWC 60 g/m2; 6 gm de espesor de película húmeda).
Tras un tiempo de secado de 24 h se midieron la protección contra el roce, el brillo y rozamiento de deslizamiento.
Para la determinación de la estabilidad frente al roce se rozó la prueba de imprenta en primer lugar (aparato de prueba de roce Quartant, carga de roce de 48 g/qcm, velocidad de roce de 15 cm/s). Se midió la intensidad del color transferido a la hoja de prueba (diferencia de color AE según la norma DIN 6174, medición con Hunterlab D 25-2, Hunter).
El coeficiente de rozamiento de deslizamiento se determinó con un Friction Peel Tester 225-1 (Thwing-Albert Instruments).
La determinación del grado de brillo se realizó con un aparato de medición de brillo micro-TRI-gloss-p (BYK-Gardner GmbH). Los resultados representados en la siguiente tabla 3 muestran que la cera de acuerdo con la invención no es inferior de ninguna manera con respecto a la diferencia de color, y con ello la resistencia a la abrasión, así como el brillo y el rozamiento de deslizamiento a los ejemplos de comparación.
Tabla 3: Impresión flexográfica acuosa sobre papel Algro Finess de 80 g/m2
Figure imgf000012_0002
Ejemplo 15: Tinta de impresión por huecograbado
El micronizado se dispersó en tinta de impresión por huecograbado con una proporción del 1 % con agitación intensiva con un dispositivo agitador y se sometió a prueba según el estándar. Como ejemplo de comparación se usaron dos micronizados típicos para la aplicación, el producto Spray 30 de la empresa Sasol (d50 = 6 pm), y Ceridust 3610 de la empresa Clariant (d50 = 5,5 pm).
Se usó una tinta de impresión por huecograbado para ilustración del tipo RR Grav Rot a base de tolueno (Siegwerk Druckfarben AG); para las impresiones de muestra sobre papel para impresión por huecograbado (Algro Finess 80 g/m2) de usó una máquina de impresión por huecograbado LTG 20, Einlehner Prüfmaschinenbau.
Se midieron la estabilidad frente al roce, coeficiente de rozamiento de deslizamiento y el brillo. Los resultados representados en la siguiente tabla 4 muestran que la cera de acuerdo con la invención no es inferior de ninguna manera con respecto a la diferencia de color y con ello la resistencia a la abrasión así como el brillo y el rozamiento de deslizamiento a los ejemplos de comparación.
Tabla 4: Impresión por huecograbado
Figure imgf000012_0001
Ejemplo 16: Tinta de impresión offset
El micronizado se dispersó en tinta de impresión offset (Novaboard cyan 4 C 86, K+E Druckfarben) con una proporción del 1,5 % y el 3 % con agitación intensiva con un aparato agitador y se sometió a prueba según el estándar. Como ejemplo de comparación se usaron dos micronizados típicos para la aplicación, el producto Spray 30 de la empresa Sasol (d50 = 6 pm), y Ceridust 3610 de la empresa Clariant (d50 = 5,5 pm).
Se preparó una impresión de muestra (Prüfbau-Mehrzweck-Probedruckmaschine System Dr. Dürner) sobre papel del tipo Phoenomatt 115 g/m2 (Scheufelen GmbH+Co KG) y se sometió a prueba el comportamiento de roce en un aparato de prueba de roce (Scheuerprüfer Prüfbau Quartant) con una carga de roce de 48 g/cm2 y una velocidad de roce de 15 cm/sec. Se evaluó la intensidad del color transferido a la hoja de prueba (diferencia de color según la norma DIN 6174, medición con Hunterlab D 25-2, Hunter). Los resultados representados en la siguiente tabla 5 muestran que la cera de acuerdo con la invención no es inferior de ninguna manera con respecto a la diferencia de color y con ello la resistencia a la abrasión, así como el brillo y el rozamiento de deslizamiento a los ejemplos de comparación.
Tabla 5: Impresión offset sobre papel
Figure imgf000013_0001

Claims (6)

REIVINDICACIONES
1. Homopolímero de polietileno con capacidad de molienda mejorada, preparado con un sistema de catalizador de metaloceno y caracterizado por
- una viscosidad en masa fundida medida según la norma DIN 53019 en el intervalo de 5 a < 60 mPa.s a 140 °C, - una dureza de penetración de punzón medida según DGF M-III 9e de 210 a 500 bar,
- un punto de goteo de 113 a 128 °C,
- un punto de fusión de 100 a 123 °C,
- una densidad de 0,93 a 0,97 g/cm3 a 25 °C,
- un calor de fusión de 210 a 270 J/g
- así como un tamaño de partícula promedio d50 de < 15 pm.
2. Uso de homopolímeros de polietileno según la reivindicación 1 como componente aditivo para tintas de impresión.
3. Uso de homopolímeros de polietileno según la reivindicación 1 como componente aditivo para lacas.
4. Uso de homopolímeros de polietileno según la reivindicación 1 como componente de masas adhesivas termoplásticas.
5. Uso de homopolímeros de polietileno según la reivindicación 1 como componente de tóner fotográfico.
6. Uso de homopolímeros de polietileno según la reivindicación 1 como componente de mezclas básicas de pigmento.
ES16719837T 2015-04-29 2016-04-26 Homopolímeros de polietileno de cadena corta con capacidad de molienda mejorada Active ES2774811T3 (es)

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
DE102015005413 2015-04-29
PCT/EP2016/059265 WO2016174019A1 (de) 2015-04-29 2016-04-26 Kurzkettige polyethylen-homopolymere mit verbesserter mahlbarkeit

Publications (1)

Publication Number Publication Date
ES2774811T3 true ES2774811T3 (es) 2020-07-22

Family

ID=55862771

Family Applications (1)

Application Number Title Priority Date Filing Date
ES16719837T Active ES2774811T3 (es) 2015-04-29 2016-04-26 Homopolímeros de polietileno de cadena corta con capacidad de molienda mejorada

Country Status (6)

Country Link
US (1) US20180127522A1 (es)
EP (1) EP3289027B1 (es)
JP (1) JP6619819B2 (es)
CN (1) CN108541256B (es)
ES (1) ES2774811T3 (es)
WO (1) WO2016174019A1 (es)

Families Citing this family (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US10472487B2 (en) 2015-12-30 2019-11-12 Greenmantra Recycling Technologies Ltd. Reactor for continuously treating polymeric material
WO2017136957A1 (en) 2016-02-13 2017-08-17 Greenmantra Recycling Technologies Ltd. Polymer-modified asphalt with wax additive
AU2017239181B2 (en) 2016-03-24 2020-12-10 Greenmantra Recycling Technologies Ltd. Wax as a melt flow modifier and processing aid for polymers
CN114479173A (zh) 2016-09-29 2022-05-13 绿色颂歌再生科技有限公司 用于处理聚苯乙烯材料的反应器
CN111386305A (zh) 2017-11-28 2020-07-07 绿色颂歌再生科技有限公司 改性剂在解聚产物中的包封
JP2021525816A (ja) 2018-05-31 2021-09-27 グリーンマントラ リサイクリング テクノロジーズ リミテッド 解重合ポリスチレンを介して得られるスチレン系ポリマーの使用
CN111154017B (zh) * 2020-01-09 2022-11-01 山东清河化工科技有限公司 一种用于制备聚乙烯蜡的茂金属催化剂组分及其应用
MX2022014979A (es) * 2020-05-28 2023-01-04 Sasol South Africa Ltd Uso de ceras sinteticas de fischer-tropsch tratadas con hidrogeno en adhesivos termofusibles a base de poliolefina.

Family Cites Families (16)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS5222988B2 (es) 1971-08-20 1977-06-21
DE2329641C3 (de) 1973-06-09 1978-09-28 Hoechst Ag, 6000 Frankfurt Verfahren zur Polymerisation von ct-Olefinen
DE3743322A1 (de) 1987-12-21 1989-06-29 Hoechst Ag Polyethylenwachs und verfahren zu seiner herstellung
ES2100388T3 (es) 1992-05-26 1997-06-16 Hoechst Ag Procedimiento para preparar ceras de poliolefina.
DE19648895A1 (de) 1996-11-26 1998-05-28 Clariant Gmbh Polar modifizierte Polypropylen-Wachse
EP0890619B1 (de) 1997-07-11 2004-10-27 Clariant GmbH Verwendung von Polyolefinwachsen
ES2209008T3 (es) 1997-07-11 2004-06-16 Clariant Gmbh Procedimiento para la oxidacion de ceras polietilenicas.
HK1052524A1 (zh) 2000-03-01 2003-09-19 科莱恩有限公司 顏料在聚烯烴中的分散
JP2003525339A (ja) * 2000-03-01 2003-08-26 クラリアント・ゲゼルシヤフト・ミト・ベシユレンクテル・ハフツング 印刷インキ製造用ワックス
DE10323617A1 (de) * 2003-05-26 2004-12-23 Clariant Gmbh Schmelzklebemassen
EP1605013B1 (de) * 2004-05-13 2007-12-05 Clariant Produkte (Deutschland) GmbH Expandierbares Polystyrol
DE102004024700A1 (de) * 2004-05-19 2005-12-15 Clariant Gmbh Pulverrundkorn
US20080064805A1 (en) * 2005-10-07 2008-03-13 Mitsui Chemicals, Inc. Process for producing injection molded product
DE102007056533A1 (de) * 2007-11-23 2009-05-28 Clariant International Limited Wachsartige Ionomere
DE102011111145A1 (de) 2011-08-20 2013-02-21 Clariant International Ltd. Druckfarbensysteme
WO2013027958A1 (en) * 2011-08-25 2013-02-28 Hanwha Chemical Corporation A process for the preparation of polyethylene wax using metallocene catalyst

Also Published As

Publication number Publication date
JP2018524411A (ja) 2018-08-30
EP3289027A1 (de) 2018-03-07
CN108541256B (zh) 2021-07-16
CN108541256A (zh) 2018-09-14
EP3289027B1 (de) 2020-01-15
JP6619819B2 (ja) 2019-12-11
US20180127522A1 (en) 2018-05-10
WO2016174019A1 (de) 2016-11-03

Similar Documents

Publication Publication Date Title
ES2774811T3 (es) Homopolímeros de polietileno de cadena corta con capacidad de molienda mejorada
ES2227747T3 (es) Utilizacion de ceras de poliolefinas.
ES2392559T3 (es) Ceras de polipropileno altamente cristalinas
US6761764B2 (en) Use of wax mixtures for coatings
US9410050B2 (en) Compositions and methods to improve the setting properties and rub resistance of printing inks
USRE34792E (en) Additive composition for water-based inks
BR112018014196B1 (pt) Filme e método para fazer um filme tendo impacto de dardo melhorado
BR112015020987B1 (pt) Adesivos termofundíveis prontos para uso, e seu uso
JP5607929B2 (ja) 安定化された耐光性プラスチックを製造するためのメタロセン−ポリオレフィンワックスベースの活性物質組成物
JP2010500424A (ja) オレフィン系プラスチックならびに非オレフィン系プラスチックを着色および改質するための高充填着色剤組成物
JP2002317054A (ja) 着色樹脂組成物の製造方法およびその利用
US20120283374A1 (en) Aqueous dispersion of hybrid particles consisting of organic or inorganic pigment particles and organic nano-particles and process for preparing the same
JP2006511626A (ja) 粉末塗料におけるメタロセンワックスの用途
ES2256205T3 (es) Utilizacion de ceras de poliolefinas preparadas mediante catalizadores del tipo de metalocenos para la produccion de tintas de impresion.
JP4213002B2 (ja) 印刷インキ用ポリエチレン系ワックス及びその使用方法
JPWO2015159557A1 (ja) 樹脂組成物、電子写真用トナー、ホットメルト組成物およびエチレン・α−オレフィン共重合体
Abd El-Wahab et al. New water-based copolymer nanoparticles and their use as eco-friendly binders for industry of flexographic ink, part I
Abd El-Wahab et al. New water-based flexographic ink based on new ter-polymer nano-particles as eco-friendly binders–Part II
BR112014003813B1 (pt) sistemas de tinta de impressão e método de aperfeiçoamento do comportamento de sedimentação e redispersão e a resistência à fricção de sistemas de tinta de impressão
Zhang et al. Synthesis of cottonseed oil water-based alkyd resin and its coating performance
US20040035321A1 (en) Printing inks and lacquers containing polyolefin waxes
JP3883185B2 (ja) エチレン系重合体組成物分散体およびその用途
Dashtizadeh et al. Modification and improvement of acrylic emulsion paints by reducing organic raw materials and using silica nanocomposite
Li et al. Preparation and research of acrylate latex
DE19810891A1 (de) Verwendung von Polyolefinwachsen
