ES2953628T3

ES2953628T3 - Cabezal para un utensilio de cuidado bucal y un kit que comprende dicho cabezal

Info

Publication number: ES2953628T3
Application number: ES18192266T
Authority: ES
Inventors: Uwe Jungnickel
Original assignee: Gillette Co LLC
Current assignee: Gillette Co LLC
Priority date: 2018-09-03
Filing date: 2018-09-03
Publication date: 2023-11-14
Anticipated expiration: 2038-09-03
Also published as: PL3616562T3; CN112638207B; BR112021002226A2; CN112638207A; KR20210030445A; CA3109931A1; AU2019336607B2; AU2019336607A1; EP3616562A1; WO2020050985A1; KR102593082B1; MX2021001480A; CA3109931C; MX395038B; EP3616562B1

Abstract

Un cabezal para un instrumento de cuidado bucal tiene una superficie de montaje alargada con una circunferencia exterior, un eje longitudinal que se extiende entre un extremo proximal unido a, o que se puede unir y separar repetidamente de un mango, y un extremo distal opuesto al extremo proximal. La cabeza comprende dos filas exteriores de mechones que se extienden desde la superficie de montaje a lo largo del eje longitudinal en proximidad a la circunferencia exterior, y dos filas interiores de mechones que se extienden desde la superficie de montaje y están dispuestas entre las filas exteriores y sustancialmente paralelas a ellas. Los mechones de las filas exteriores tienen una extensión longitudinal y un área de sección transversal que se extiende sustancialmente perpendicular a la extensión longitudinal. El área de la sección transversal es alargada y tiene un eje más largo y un eje más corto. Los mechones de las filas exteriores están dispuestos de manera que el eje más largo define un ángulo α de aproximadamente 20° a aproximadamente 65°, preferiblemente de aproximadamente 30° a aproximadamente 50°, más preferiblemente aproximadamente 45° con respecto al eje longitudinal. De la cabeza. Los mechones de las filas exteriores están inclinados con respecto a la superficie de montaje mediante un ángulo de inclinación (β) de aproximadamente 65° a aproximadamente 80°, preferiblemente de aproximadamente 70° a aproximadamente 80°, más preferiblemente de aproximadamente 74° a aproximadamente 78°. , incluso más preferiblemente de aproximadamente 74° a aproximadamente 75°, mientras que los mechones de las filas interiores están inclinados con respecto a la superficie de montaje mediante un ángulo de inclinación (γ) de aproximadamente 60° a aproximadamente 85°, preferiblemente de aproximadamente 70° a aproximadamente 80°, más preferentemente aproximadamente 80°. (Traducción automática con Google Translate, sin valor legal)

Description

DESCRIPCIÓN

Cabezal para un utensilio de cuidado bucal y un kit que comprende dicho cabezal

Campo de la invención

La presente descripción se refiere a un cabezal para un utensilio de cuidado bucal y a un kit que comprende dicho cabezal y un mango.

Antecedentes de la invención

Los utensilios para el cuidado bucal, como los cepillos dentales manuales y eléctricos que comprenden una pluralidad de mechones compuestos de filamentos, son bien conocidos en la técnica. De forma general, los mechones están unidos a una superficie de montaje de un cabezal previsto para su introducción en la cavidad oral de un usuario. Un mango de agarre está habitualmente unido al cabezal, mango que sujeta el usuario durante el cepillado. El cabezal o bien está conectado de forma permanente o bien puede unirse a y separarse repetidamente del mango.

Los cepillos dentales comprenden una pluralidad de mechones, en donde al menos dos mechones inclinados en direcciones diferentes con respecto a la superficie de montaje desde la que se extienden, también son conocidos en la técnica. Por ejemplo, se conoce un cabezal de cepillo para cepillo de dientes que tiene un cuerpo de cabezal y múltiples mechones. El cuerpo de cabezal tiene una superficie de montaje y múltiples orificios de montaje definidos en la superficie de montaje. Los mechones están montados en los orificios de montaje y sobresalen de forma inclinada desde la superficie de montaje del cuerpo de cabezal. Dos líneas de mechones están inclinadas con el mismo ángulo de inclinación con respecto a la superficie de montaje del cuerpo de cabezal. Una fila adicional de mechones está unida a la superficie de montaje entre dichas dos filas y está inclinada en una dirección opuesta.

Si bien los cepillos dentales que comprenden este tipo de conjunto de mechones limpian la cara bucal exterior de los dientes y las áreas interproximales de forma adecuada cuando se utilizan con una técnica de cepillado con frotado, es decir, cuando se realiza un movimiento horizontal hacia delante y hacia atrás a lo largo de la línea de dientes, no son tan adecuados para su uso con una técnica de cepillado distinta.

Para proteger la línea de la encía de la recesión de las encías que puede ser causada por un cepillado agresivo hacia delante y hacia atrás, los dentistas recomiendan actualmente cepillarse los dientes utilizando el denominado “ método de Bass” , un movimiento de cepillado circular y/o cepillado desde las encías a los dientes, es decir, en dirección vertical, en vez de en horizontal.

El “ método de Bass” o “técnica de cepillado de Bass” se define de la siguiente forma:

El cabezal del cepillo de dientes se mantiene horizontalmente contra los dientes con la parte de las cerdas en las encías. El cabezal del cepillo se inclina aproximadamente un ángulo de 45 grados, de modo que las cerdas apuntan debajo de la línea de la encía. El cepillo de dientes se mueve en recorridos horizontales muy cortos, de modo que las puntas de las cerdas permanecen en un sitio, pero la cabeza del cepillo se desplaza hacia adelante y hacia atrás. De forma alternativa, pueden hacerse pequeños movimientos circulares. La “técnica de cepillado de Bass” permite que las cerdas se deslicen suavemente bajo la encía. A continuación, el cepillo se mueve o gira de modo que las cerdas se muevan de debajo de la encía al borde de mordedura del diente para sacar la placa de la línea de la encía.

Sin embargo, un conjunto de mechones como el descrito anteriormente no es tan adecuado para proporcionar una eliminación adecuada de la placa y de residuos del margen gingival, de las áreas interproximales, de las superficies linguales y de otras áreas difíciles de alcanzar de la boca si se utilizan con una de las técnicas de cepillado recién recomendadas.

Además, un cepillo de dientes que comprende un conjunto de mechones como se ha descrito anteriormente elimina la placa y otros residuos únicamente en un área relativamente limitada si se utiliza con una técnica de cepillado con frotado, es decir, cuando se realiza un movimiento horizontal hacia delante y hacia atrás.

El documento US 2014/359958 A1, en el que se basa la forma de dos partes de la reivindicación 1, describe un cabezal para un utensilio de cuidado oral que comprende al menos dos mechones que se extienden desde una superficie de montaje del cabezal. Los mechones están inclinados con respecto a la superficie de montaje en al menos dos direcciones distintas. Cada uno de los mechones comprende un primer grupo de filamentos que tienen una primera longitud y al menos un segundo grupo de filamentos que tienen una segunda longitud, en donde la primera longitud es distinta de la segunda longitud.

US 2010/115724 A1 describe un cabezal de cepillo de un cepillo de dientes que tiene un cuerpo de cabeza y múltiples conjuntos de cerdas. El cuerpo de cabezal tiene una superficie de montaje y múltiples orificios de montaje definidos en la superficie de montaje. Los conjuntos de cerdas están montados respectivamente en los orificios de montaje. Cada conjunto de cerdas comprende al menos un haz de cerdas blandas y un haz de cerdas duras. El al menos un haz de cerdas blandas está montado en uno de los orificios de montaje correspondientes y tiene una dureza. El haz de cerdas duras montado en el orificio de montaje correspondiente está rodeado por el al menos un haz de cerdas blandas y tiene una dureza mayor que la de las cerdas blandas.

US 6308367 B1 describe un cepillo de dientes que incluye un mango, un cabezal que se extiende desde el mango, y una pluralidad de mechones de cerdas insertados en el cabezal. Uno de los mechones está insertado en la cabeza en una ubicación tal que ningún otro mechón está insertado en la cabeza en la ubicación que es más distal desde el mango que la ubicación en la que un mechón está insertado en la cabeza. El un mechón tiene un ángulo de aproximadamente 81 grados o menos con respecto a una línea imaginaria que es tangente o coplanar con una superficie de la cabeza a través de la cual el un mechón está insertado en la cabeza. El un mechón está inclinado hacia el exterior del mango en una dirección a lo largo de la cual la cabeza se extiende desde el mango.

Un objetivo de la presente descripción consiste en dar a conocer un cabezal para un utensilio de cuidado bucal que permite obtener mejores propiedades limpiadoras, de forma específica, con respecto a las regiones interproximales y del borde gingival de los dientes. También es un objeto de la presente descripción proporcionar un kit que comprenda dicho cabezal y un mango.

Breve descripción de los dibujos

A continuación, se describe la invención con más detalle haciendo referencia a diversas realizaciones y figuras, en donde:

La Fig. 1 muestra una vista esquemática de un kit que comprende una realización de un cabezal y un mango;

la Fig. 2 muestra una vista lateral esquemática del cabezal de la Fig. 1;

la Fig. 3 muestra una vista ampliada de una parte del cabezal de la Fig. 1;

la Fig. 4 muestra una vista esquemática desde arriba hacia abajo de un ejemplo comparativo de realización de un utensilio de cuidado bucal que comprende un cabezal y un mango;

la Fig. 5 es una vista ampliada de una parte del cabezal de la Fig. 4;

la Fig. 6 muestra un diagrama en el que se comparan los resultados de cepillado de un cabezal según una realización ilustrativa con los resultados de cepillado de un cabezal según una realización ilustrativa comparativa;

la Fig. 7 muestra la huella del diseño de cerdas de un cabezal de una realización ilustrativa y un cabezal de una realización ilustrativa comparativa, respectivamente, durante un movimiento de cepillado hacia delante y hacia atrás; y

la Fig. 8 muestra resultados de limpieza después del cepillado a lo largo de una línea de encías artificial con un cabezal de una realización ilustrativa y un cabezal de una realización ilustrativa comparativa, respectivamente.

Descripción detallada de la invención

Un cabezal para un utensilio de cuidado bucal según la presente descripción tiene una superficie de montaje alargada rodeada por una circunferencia exterior. Un eje longitudinal se extiende entre un extremo proximal y un extremo distal opuesto al extremo proximal. En su extremo proximal, el cabezal puede estar unido permanentemente a un mango, o de forma alternativa, puede unirse repetidamente y separarse del mango.

El cabezal comprende dos filas exteriores de mechones que se extienden desde la superficie de montaje a lo largo del eje longitudinal muy cerca de la circunferencia exterior, respectivamente. Cada mechón de las filas exteriores tiene una extensión longitudinal que se extiende desde la superficie de montaje hasta su extremo libre, y un área de sección transversal que se extiende sustancialmente perpendicular a la extensión longitudinal. Dicha área de sección transversal tiene una forma alargada que define de este modo un eje más largo y un eje más corto. Los mechones de las filas exteriores están dispuestos de forma que el eje más largo define un ángulo a de aproximadamente 20° a aproximadamente 65°, preferiblemente de aproximadamente 30° a aproximadamente 50°, más preferiblemente de aproximadamente 45° con respecto al eje longitudinal del cabezal.

Los mechones de las filas exteriores están inclinados con respecto a la superficie de montaje en un ángulo p de inclinación de aproximadamente 65° a aproximadamente 80°, opcionalmente, de aproximadamente 70° a aproximadamente 80°, más opcionalmente, de aproximadamente 74° a aproximadamente 78°, aún más opcionalmente, de aproximadamente 74° a aproximadamente 75°. En otras palabras, los mechones están orientados en un ángulo p con respecto a la parte de la superficie de montaje del cabezal desde la que se extienden. El mechón puede estar inclinado con respecto a una línea imaginaria que sea tangente a o coplanar con la superficie de montaje del cabezal a través de la cual se fija el mechón al cabezal. Los mechones pueden estar orientados en un ángulo p en una dirección que es sustancialmente paralela a la extensión longitudinal del cabezal, proporcionando de este modo propiedades de limpieza mejoradas, en particular con respecto a las áreas interdentales, ya que la inclinación del mechón puede facilitar que los filamentos se deslicen en pequeños espacios entre los dientes para limpiar las áreas interdentales más fácilmente.

Los experimentos revelaron que los filamentos que tienen un ángulo p de inclinación de aproximadamente 65° a aproximadamente 80°, opcionalmente, de aproximadamente 70° a aproximadamente 80° tienen más posibilidades de penetrar en los espacios interdentales. Los filamentos que tienen un ángulo p de más de aproximadamente 80° mostraron una escasa probabilidad de penetración interdental, ya que estos filamentos se doblan alejándose con respecto a la dirección de desplazamiento o se saltan los dientes. Sorprendentemente, se descubrió que los filamentos que tienen un ángulo p de inclinación de aproximadamente 74° a aproximadamente 76°, opcionalmente, aproximadamente 74° o aproximadamente 75° pueden mejorar de forma adicional el rendimiento de limpieza del cabezal para un utensilio de cuidado bucal. Los experimentos revelaron que tales filamentos tienen aún más posibilidades de penetrar en los huecos interdentales.

El cabezal comprende además dos filas interiores de mechones. Los mechones de las filas interiores están inclinados con respecto a la superficie de montaje en un ángulo de inclinación y de aproximadamente 60° a aproximadamente 85°, preferiblemente de aproximadamente 70° a aproximadamente 80°, más preferiblemente de aproximadamente 80°. Generalmente, la rigidez de un mechón depende del diámetro del filamento y de la longitud del mechón. Con la inclinación de un mechón, la longitud del mechón aumenta y la rigidez disminuye. Por lo tanto, a medida que el patrón de mechón de la cabeza según la presente descripción puede comprender mechones inclinados por diferentes ángulos, esto da lugar a una rigidez diferente de las filas respectivas. Las filas exteriores definen un ángulo p de aproximadamente 65° a aproximadamente 80°, preferiblemente de aproximadamente 70° a aproximadamente 80°, más preferiblemente de aproximadamente 74° a aproximadamente 78°, aún más preferiblemente de aproximadamente 74° a aproximadamente 75°, y son, por tanto, relativamente blandas para limpiar suavemente a lo largo de la línea de la encía sensible. En contraste con esto, las filas interiores definen un ángulo ^yde aproximadamente 60° a aproximadamente 85°, preferiblemente de aproximadamente 70° a aproximadamente 80°, más preferiblemente de aproximadamente 80°, y son, por tanto, más rígidas que las filas exteriores para permitir una limpieza suficiente sobre la superficie de los dientes.

Sorprendentemente se encontró que un cabezal según la presente descripción demuestra un rendimiento de limpieza mejorado significativo en comparación con un cabezal de cepillo que comprende la misma disposición de mechón, pero los mechones no están dispuestos para definir un ángulo con respecto al eje longitudinal del cabezal (véase la Fig. 5). Los resultados de los ensayos (véase la Fig. 6) mostraron claramente que un cabezal de cepillo según la presente descripción proporciona propiedades de eliminación de placa mejoradas significativas con respecto a superficies bucales, superficies linguales, superficies oclusales, la línea de encía y áreas interdentales en comparación con un cabezal que tiene la misma disposición de mechones, pero que no está dispuesto en la forma angulada según la reivindicación 1.

Dicho cepillado y rendimiento de eliminación de placas mejorados se logra a medida que la disposición específica de mechones de las filas exteriores lleva a un movimiento lateral adicional de los filamentos exteriores. Cuando el cabezal de cepillo se empuja hacia delante, los filamentos de los mechones de las filas exteriores se extienden hasta una huella significativamente más amplia como en su posición inicial. En contraste con lo anterior, cuando se tira del cabezal de cepillo hacia atrás, los filamentos se unen al campo interior. Durante una acción de cepillado hacia delante y hacia atrás, la dirección de movimiento cambia con cada recorrido, proporcionando de este modo un movimiento hacia fuera/hacia adentro de los filamentos con cada recorrido del cepillo. Dicha pulsación hacia fuera/movimiento hacia adentro de los filamentos lleva a una adaptación activa de los filamentos al contorno dental y a la línea de la encía. El movimiento lateral activo impulsa los filamentos para limpiar incluso en las bolsas gingivales, es decir, por debajo de la línea de encía. Por medio de un modelo de dientes transparentes se demostró que los filamentos penetran en las cavidades gingivales y limpia las cavidades proporcionando una limpieza intensiva. Un cabezal de cepillo como se ha descrito anteriormente y mostrado en la Fig. 5 no muestra este tipo de acción. Los filamentos permanecen sustancialmente en la misma configuración, independientemente del movimiento hacia adelante o hacia atrás.

El cabezal según la presente descripción proporciona un rendimiento de limpieza mejorado cuando se utiliza con todos los tipos de estilo de cepillado, por ejemplo, si se utiliza con una técnica de cepillado con frotado, es decir, cuando se realiza un movimiento horizontal y posterior a lo largo de la línea de dientes, si se utiliza con el “ método de Bass” , cuando se realiza un movimiento de cepillado circular y/o cuando un usuario cepilla de las encías a los dientes, es decir, en una dirección vertical, en vez de en una dirección horizontal.

El cabezal puede comprender además una punta en forma de arco dispuesto en el extremo distal del cabezal. Dicha punta en forma de arco puede estar compuesta de una pluralidad de filamentos dispuestos en forma de arco, o de una pluralidad de mechones que comprenden una pluralidad de filamentos, estando dichos mechones dispuestos en forma de arco. “ Forma de arco” o “ punta en forma de arco” se define como una parte de una curva que tiene una parte convexa que está más cerca del extremo distal del cabezal. La punta en forma de arco puede tener forma de media luna. Dicha forma de media luna puede estar definida por el área circunscrita por dos arcos circulares de distintos diámetros que se cruzan en dos puntos, preferiblemente de forma que el área cerrada no incluya el centro del círculo original.

La punta en forma de arco puede estar inclinada con respecto a la superficie de montaje en un ángulo p de inclinación de aproximadamente 65° a aproximadamente 80°, de aproximadamente 70° a aproximadamente 80°, más preferiblemente, de aproximadamente 74° a aproximadamente 78°, aún más preferiblemente, de aproximadamente 74° a aproximadamente 75°.

Los mechones de las filas exteriores y la punta en forma de arco pueden estar dispuestos de forma que definan conjuntamente una envoltura exterior en forma de arco.

Los mechones de las filas exteriores y/o la punta en forma de arco pueden estar inclinados en una dirección hacia el extremo distal. Cuando el cabezal del utensilio de cuidado bucal se mueve en un movimiento hacia delante a lo largo de su extensión longitudinal, los filamentos inclinados en la dirección hacia el extremo distal del cabezal pueden realizar un movimiento de escarbado, pivotamiento y deslizamiento, penetrando de este modo en las áreas interproximales desde una dirección hacia delante.

Opcionalmente, la distancia/separación entre los mechones dentro de una fila puede estar adaptada/corresponderse con respecto a la anchura de los dientes. Esto puede permitir la penetración sincronizada de los filamentos en múltiples áreas interproximales/espacios interdentales. Como la anchura de los dientes puede variar en función de la posición de las mandíbulas y de una persona a la otra, una distancia/separación entre los mechones dentro de una fila puede estar en el intervalo de aproximadamente 3 mm a aproximadamente 6 mm.

Los mechones de las filas interiores pueden estar inclinados en una dirección hacia el extremo proximal del cabezal. Como la inclinación de los mechones puede facilitar que los filamentos puedan deslizarse en las áreas/espacios interdentales en la dirección de inclinación más fácilmente, el cabezal que tiene filas de mechones que están inclinados en direcciones opuestas puede mejorar las propiedades limpiadoras cuando el cabezal se mueve en dichas direcciones opuestas. Si el cabezal se mueve a lo largo de su extensión longitudinal sobre la superficie de los dientes, los filamentos de los al menos dos mechones pueden ser forzados a penetrar en los espacios interdentales en un movimiento de cepillado hacia delante y hacia atrás, respectivamente. Cuando el cabezal del utensilio de cuidado bucal se mueve en un movimiento hacia delante a lo largo de su extensión longitudinal, los filamentos inclinados en la dirección hacia el extremo distal del cabezal pueden realizar un movimiento de escarbado, pivotamiento y deslizamiento, penetrando de este modo en las áreas interproximales desde una dirección hacia delante. Cuando el cabezal se mueve en un movimiento hacia atrás, es decir, en la dirección opuesta al movimiento hacia delante, los filamentos inclinados en la dirección hacia el extremo proximal del cabezal pueden realizar el movimiento de escarbado, pivotamiento y deslizamiento, penetrando de este modo en las áreas interproximales desde la dirección hacia atrás. Por lo tanto, se proporciona un patrón de mechones entrecruzado que permite que los filamentos penetren en las áreas interproximales con cada pasada de cepillado individual hacia delante y hacia atrás a lo largo de las superficies oclusal, bucal y lingual de los dientes.

Los mechones de las filas interiores tienen una extensión longitudinal y un área de sección transversal que se extiende sustancialmente perpendicular a la extensión longitudinal. El área de sección transversal puede tener una forma alargada que define así un eje más largo y un eje más corto. Los mechones de las filas interiores pueden estar dispuestos de forma que el eje más largo sea sustancialmente paralelo al eje longitudinal del cabezal, proporcionando de este modo efectos de inclinación más fuertes sobre la superficie del diente. Como las filas interiores de mechones generalmente no están en contacto directo con las encías, los efectos de raspado más fuertes en los dientes pueden no tener impacto negativo en el tejido blando en la boca.

La rigidez de los mechones de las filas interiores puede ser mayor que la rigidez de los mechones de las filas exteriores. La menor rigidez de los mechones de las filas exteriores puede proporcionar una acción de limpieza suave, protegiendo de este modo las encías; se evita sustancialmente una sensación de escozor o desagradable en las encías durante el cepillado.

Las filas exteriores de mechones y la punta en forma de arco pueden estar compuestas de filamentos que tienen un área de sección transversal sustancialmente circular, y las filas interiores de mechones pueden estar compuestas de filamentos que tienen un área de sección transversal en forma de cruz. El área de la sección transversal en forma de cruz comprende cuatro salientes y cuatro canales que están dispuestos de una forma alternante. Un mechón compuesto de filamentos en forma de cruz posee un factor de compactación relativamente bajo en comparación con los mechones compuestos de filamentos con forma circular. En el contexto de esta descripción, el término “ factor de compactación” se define como la suma total de las áreas en sección transversal de los filamentos en un orificio de mechón dividida entre el área en sección transversal del orificio de mechón. En realizaciones en las que se usan anclajes, tales como grapas, para montar el mechón dentro del orificio de mechón, el área de los medios de anclaje se excluye del área en sección transversal del orificio de mechón.

Los mechones de las filas interiores pueden recibir un factor de compactación dentro de un intervalo de aproximadamente 40 % a aproximadamente 55 %, o dentro de un intervalo de aproximadamente 45 % a aproximadamente 50 %. Un factor de compactación de aproximadamente 40 % a aproximadamente 55 %, o de aproximadamente el 45 % a aproximadamente 50 %, o aproximadamente 49 % abre un volumen vacío específico dentro del mechón mientras que los filamentos siguen teniendo contacto entre sí a lo largo de una parte de la superficie lateral exterior. El volumen vacío puede suministrar más pasta de dientes al procedimiento de cepillado dental, y la pasta de dientes puede interaccionar con los dientes durante un período de tiempo más largo, lo cual contribuye a efectos de cepillado dental mejorados. Además, el volumen vacío, es decir, el espacio entre filamentos, permite una captación aumentada de placa suelta debido a una acción capilar mejorada. Dicho de otro modo, tal factor de compactación bajo puede dar como resultado que se retenga/adhiera más dentífrico/pasta de dientes en los filamentos durante un período de tiempo más largo durante un procedimiento de cepillado dental. Además, la densidad inferior del mechón puede evitar que se extienda el dentífrico, lo cual puede dar como resultado un procedimiento de cepillado global mejorado. La pasta de dientes puede recibirse mejor en los canales y, tras el contacto de limpieza con los dientes, suministrarse directamente, mediante lo cual se consigue un mayor efecto de pulido, lo cual es deseable, en particular, para eliminar la alteración del color de los dientes.

Además, debido a la geometría en forma de cruz del filamento, cada filamento individual es más rígido que un filamento de forma circular, cuando está realizado a partir de la misma cantidad de material. Sin embargo, debido al factor de compactación bajo dentro de un intervalo de aproximadamente 40 % a aproximadamente 55 %, o de aproximadamente 45 % a aproximadamente 50 %, o aproximadamente 49 %, la rigidez del mechón total hecho de filamentos en forma de cruz es reducida en comparación con la de un mechón de filamentos con forma circular. Sorprendentemente, se ha encontrado que tal mechón proporciona una experiencia sensorial mejorada, es decir, una sensación más suave dentro de la boca durante el cepillado, al tiempo que proporciona una eficiencia de limpieza aumentada. Los salientes de los filamentos en forma de cruz pueden entrar fácilmente en el surco gingival y otras zonas difíciles de alcanzar, por ejemplo, superficies de dientes interproximales, raspar las superficies para desprender la placa y, debido a los efectos capilares mejorados del mechón global, la placa puede retirarse mejor.

El cabezal puede comprender además una fila intermedia de mechones que se extienden desde la superficie de montaje, p. ej., de una forma sustancialmente recta -en otras palabras, los mechones de la fila central no están inclinados con respecto a la superficie de montaje. Los mechones de la fila central pueden poseer la rigidez más alta para permitir una guía precisa de la cabeza del utensilio de cuidado bucal durante el cepillado sin dañar áreas sensibles en la boca.

Los mechones de la fila central tienen una extensión longitudinal y un área de sección transversal que se extiende sustancialmente perpendicular a la extensión longitudinal. El área de sección transversal puede tener una forma alargada que define un eje más largo y un eje más corto. Estos mechones pueden disponerse a lo largo de un eje central entre las filas interiores de forma que el eje más largo del área de sección transversal alargada sea sustancialmente paralelo al eje longitudinal del cabezal para proporcionar una guía mejorada adicional del cabezal durante el cepillado.

El patrón de mechón del cabezal puede tener una topografía, es decir, un recorte, donde las filas exteriores que incluyen la punta en forma de arco forman un solo arco, mientras que las filas media e interior forman un arco doble.

Los mechones pueden unirse al cabezal por medio de un proceso de inserción de mechones en caliente. Un método de fabricación del utensilio de cuidado bucal puede comprender las siguientes etapas: En una primera etapa, los mechones pueden formarse proporcionando una cantidad deseada de filamentos. En una segunda etapa, los mechones pueden colocarse en una cavidad de molde, de manera que los extremos de los filamentos previstos para su unión al cabezal se extienden en dicha cavidad. Los extremos opuestos de los filamentos que no se extienden en el interior de dicha cavidad pueden tener extremos redondeados o extremos no redondeados. Por ejemplo, los filamentos pueden tener extremos no redondeados si los filamentos son filamentos cónicos con una punta puntiaguda. En una tercera etapa, el cabezal o un cuerpo de utensilio de cuidado bucal que comprende el cabezal y el mango pueden formarse alrededor de los extremos de los filamentos que se extienden en la cavidad de molde mediante un proceso de moldeo por inyección, fijando de este modo los mechones al cabezal. De forma alternativa, los mechones pueden fijarse formando una primera parte del cabezal —la llamada “ placa de sellado”— alrededor de los extremos de los filamentos que se extienden en la cavidad de molde mediante un proceso de moldeo por inyección antes de que se forme la parte restante del utensilio de cuidado bucal. Opcionalmente, antes de iniciar el proceso de moldeo por inyección, los extremos de los mechones que se extienden en el interior de la cavidad del molde pueden fundirse o unirse por fusión para unir los filamentos entre sí en una masa o bola fundida, disponiéndose las masas o bolas fundidas dentro de la cavidad. Los mechones pueden mantenerse dispuestos en la cavidad del molde mediante una barra de molde que tiene orificios ciegos que corresponden con la posición deseada de los mechones en el cabezal finalizado del utensilio de cuidado bucal. En otras palabras, los mechones unidos al cabezal mediante un proceso de inserción de mechones en caliente pueden no doblarse en una parte intermedia a lo largo de su longitud y pueden no montarse en el cabezal usando una fijación/grapa. Los mechones pueden montarse en el cabezal mediante un proceso de inserción de mechones libre de fijación.

El utensilio de cuidado bucal puede ser un kit de cepillo dental que comprenda un mango y un cabezal según cualquiera de las realizaciones descritas anteriormente. El cabezal se extiende desde el mango y puede unirse y separarse de forma repetida del mango. El cabezal puede unirse al mango mediante un mecanismo de bloqueo de ajuste a presión. Por ejemplo, el mango puede comprender un conector que puede insertarse en una parte hueca del cabezal, o el cabezal puede comprender un conector insertable en una parte hueca en el mango. De forma alternativa, puede proporcionarse un conector como pieza adicional, es decir, separada del utensilio de cuidado bucal. Dicho conector puede insertarse en una parte hueca en el mango y en una parte hueca del cabezal, respectivamente, proporcionando de este modo una conexión y estabilidad suficientemente fuertes entre el cabezal y el mango para permitir que el usuario realice una acción de cepillado.

De forma alternativa, el cabezal de puede estar conectado de forma no desmontable al mango. El cepillo de dientes puede ser un cepillo de dientes eléctrico o manual.

Si el utensilio de cuidado bucal es un kit que comprende un cabezal que puede unirse y separarse de forma repetida del mango, el cabezal puede estar fabricado de un material no magnético y/o no ferromagnético, mientras que el mango puede estar fabricado al menos parcialmente de un material magnético y/o ferromagnético. Por ejemplo, el cabezal puede moldearse por inyección a partir de un polímero termoplástico, por ejemplo, polipropileno. El material magnético y/o ferromagnético que forma al menos una parte del mango puede comprender una resina termoplástica amorfa. El material magnético y/o ferromagnético puede comprender además óxido de aluminio, nitruro de boro o silicato de aluminio. Además, el material magnético y/o ferromagnético puede comprender de forma adicional o alternativa óxido de hierro. El material magnético y/o ferromagnético puede comprender además fibras de vidrio que pueden mezclarse previamente con al menos una parte de la resina termoplástica amorfa.

Tal material magnético/ferromagnético del mango tiene mayor densidad que el material no magnético/ferromagnético del cabezal. Normalmente, los usuarios están acostumbrados a que los productos, en particular en el sector de la salud personal, tengan un peso específico que garantice una alta calidad del producto y proporcione una sensación confortable durante el uso del producto. Como el material magnético/ferromagnético del mango posee una densidad relativamente alta y, por lo tanto, un peso relativamente alto, dicho mango proporciona al utensilio de cuidado bucal los beneficios mencionados anteriormente.

Además, el material magnético/ferromagnético del mango permite un guardado higiénico del utensilio de cuidado bucal. Por ejemplo, el utensilio de cuidado bucal puede unirse magnéticamente a un soporte magnético. El agua restante, la suspensión de pasta de dientes y la saliva pueden drenar del cepillo. En consecuencia, el utensilio general para el cuidado bucal puede secarse de forma relativamente rápida y el crecimiento de las bacterias puede reducirse significativamente, haciendo de este modo que el utensilio de cuidado bucal sea más higiénico. A diferencia de un cepillo de dientes común que se guarda en un vaso para cepillos de dientes donde los fluidos drenados se recogen y acumulan en el fondo del vaso, el cepillo según la presente descripción se expone a condiciones húmedas durante un período de tiempo significativamente más corto.

Lo que sigue es una explicación no limitativa de una realización ilustrativa de un cabezal para un utensilio de cuidado bucal según la presente descripción, donde se hace referencia a las Figuras.

Las Figs. 1 a 3 muestran una realización de un utensilio 10 de cuidado bucal que podría ser un cepillo dental 10 manual o eléctrico que comprende un mango 12 y un cabezal 14, pudiéndose el cabezal 14 unirse y separarse repetidamente del mango 12. El cabezal 14 tiene un extremo proximal 22 cerca del mango 12 y un extremo distal 24 más alejado del mango 12, es decir, opuesto al extremo proximal 22. El cabezal 14 tiene una superficie 26 de montaje alargada desde la cual se extienden varios mechones de filamentos. La superficie 26 de montaje está rodeada por una circunferencia exterior 28. Un eje longitudinal 30 se extiende entre el extremo proximal 22 y el extremo distal 24. Como se muestra en la Fig. 3, hay dos filas exteriores de mechones 32, 34, dos filas interiores de mechones 36, 38 y una fila intermedia de mechones 40 que se extienden desde la superficie 26 de montaje del cabezal 14 a lo largo del eje longitudinal 30. Una punta 42 en forma de arco compuesta de filamentos está unida al extremo distal 24 del cabezal 14. De forma alternativa, la punta 42 en forma de arco puede estar compuesta por una serie de mechones de filamento, estando los mechones dispuestos de forma de arco y separados una distancia mínima para crear el aspecto de un mechón alargado. Todos los mechones pueden fijarse al cabezal 14 por medio de un procedimiento de inserción de mechones en caliente.

Como se muestra en la Fig. 3, las filas exteriores de mechones 32, 34 están fijadas en la superficie 26 de montaje muy cerca de la circunferencia 28 exterior. Los mechones de las filas exteriores 32, 34 tienen una extensión longitudinal 44 y un área de sección transversal 46 que se extiende sustancialmente perpendicular a la extensión longitudinal 44. El área de sección transversal 46 tiene una forma alargada que define un eje/extensión 48 más largo y un eje/extensión 50 más corto. Los mechones de las filas exteriores 32, 34 están dispuestos de forma que el eje 48 más largo del área de sección transversal alargada 46 define un ángulo a de aproximadamente 45° con respecto al eje longitudinal 30 del cabezal 14. Sin embargo, el ángulo a puede ser de aproximadamente 20° a aproximadamente 65° o de aproximadamente 30° a aproximadamente 50°. Los mechones de las filas exteriores 32, 34 y la punta 42 en forma de arco definen juntas una envolvente 52 exterior en forma de arco (véase la Fig. 1).

Los mechones de las filas exteriores 32, 34 y la punta 42 en forma de arco están inclinados con respecto a la superficie de montaje en una dirección hacia el extremo distal 24 del cabezal 14 por un ángulo de inclinación p de aproximadamente 74° a aproximadamente 75°. De forma alternativa, el ángulo p de inclinación puede ser de aproximadamente 65° a aproximadamente 80°, preferiblemente de aproximadamente 70° a aproximadamente 80°, además preferiblemente de aproximadamente 74° a aproximadamente 78°.

Los mechones de las filas interior e intermedia 36, 38, 40 también tienen un área 54 de sección transversal que se alarga, definiendo de este modo un eje/extensión 56 más largo y un eje/extensión 58 más corto. Los mechones de las filas interiores e intermedia 36, 38, 40 están dispuestos de forma que el eje más largo es sustancialmente paralelo al eje longitudinal 30 del cabezal 14. Los mechones de las filas interiores 36, 38 están inclinados con respecto a la superficie 26 de montaje en una dirección hacia el extremo proximal 22 con un ángulo de inclinación ^yde aproximadamente 80°. De forma alternativa, el ángulo y de inclinación también puede ser de aproximadamente 60° a aproximadamente 85° o de aproximadamente 70° a aproximadamente 80°. Los mechones de la fila intermedia 40 se extienden desde la superficie 26 de montaje de una forma sustancialmente recta, es decir, no están inclinados en ninguna dirección.

Si bien los mechones de las filas exteriores 32, 34 y la punta 42 en forma de arco pueden estar compuestos de filamentos que tienen un área de sección transversal sustancialmente circular, los mechones de las filas interiores e intermedia 36, 38, 40 pueden estar compuestos de filamentos que tengan un área de sección transversal en forma de cruz. La rigidez de los mechones de las filas interiores e intermedia 36, 38, 40 es mayor que la rigidez de los mechones de las filas exteriores 32, 34.

Las Figs. 4 y 5 muestran un cepillo dental 100 que comprende un cabezal 110 según el estado de la técnica. T res filas de mechones 120, 130, 140 que se extienden desde la superficie 145 de montaje a lo largo de una extensión longitudinal 150 del cabezal 110 están dispuestas en un patrón entrecruzado. Una punta 170 en forma de arco está situada en el extremo distal 190 del cabezal 110, estando la punta 170 en forma de arco compuesta de seis mechones de filamento, estando dispuestos los mechones de forma de arco. Las filas exteriores de mechones 120, 130, así como los mechones de la punta 170 en forma de arco están inclinados en una dirección hacia el extremo distal 190 del cabezal 110 con un ángulo de inclinación p¹de aproximadamente 74° a aproximadamente 75°, mientras que la fila interior 140 de mechones está inclinada en la dirección opuesta, es decir, hacia el extremo proximal 200 con un ángulo de inclinación Y¹de aproximadamente 74° a aproximadamente 75°.

Cada fila 120, 130, 140 de mechones está compuesta por mechones que tienen formas de sección transversal circular y alargada, estando definida la forma de sección transversal alargada por un eje 220 más largo y un eje 230 más corto. El tipo diferente de mechones se dispone a lo largo de la extensión longitudinal 140 del cabezal 110 de forma alterna. Todos los mechones que tienen una forma de sección transversal alargada están dispuestos en el cabezal 110 de forma que el eje más largo 220 es sustancialmente perpendicular a la extensión longitudinal 140 del cabezal 110.

Los elementos elastoméricos 160 que tienen un área de sección transversal sustancialmente circular para masajear las encías están dispuestos en la circunferencia exterior 210 del cabezal 110.

Experimentos de comparación

Pruebas con robot:

Se compararon un cabezal de un utensilio de cuidado bucal según la presente descripción (realización ilustrativa 1 de la presente descripción, véanse las Figs. 1 a 3) y un cabezal de un utensilio de cuidado bucal según un ejemplo comparativo (ejemplo comparativo 2 según las Figs. 4 y 5) con respecto a su eficiencia en la eliminación de un sustituto de placa en dientes artificiales (tipodontos).

Realización ilustrativa 1 de la presente descripción:

El patrón de mechón de la realización ilustrativa 1 se muestra en la Fig. 3; las características de mechón y filamento se indican en la Tabla 1.

Tabla 1

Ejemplo comparativo 1:

En la Fig. 5 se muestra el patrón de mechón del ejemplo comparativo 2; en la Tabla 2 se indican las características del mechón y filamento.

Tabla 2

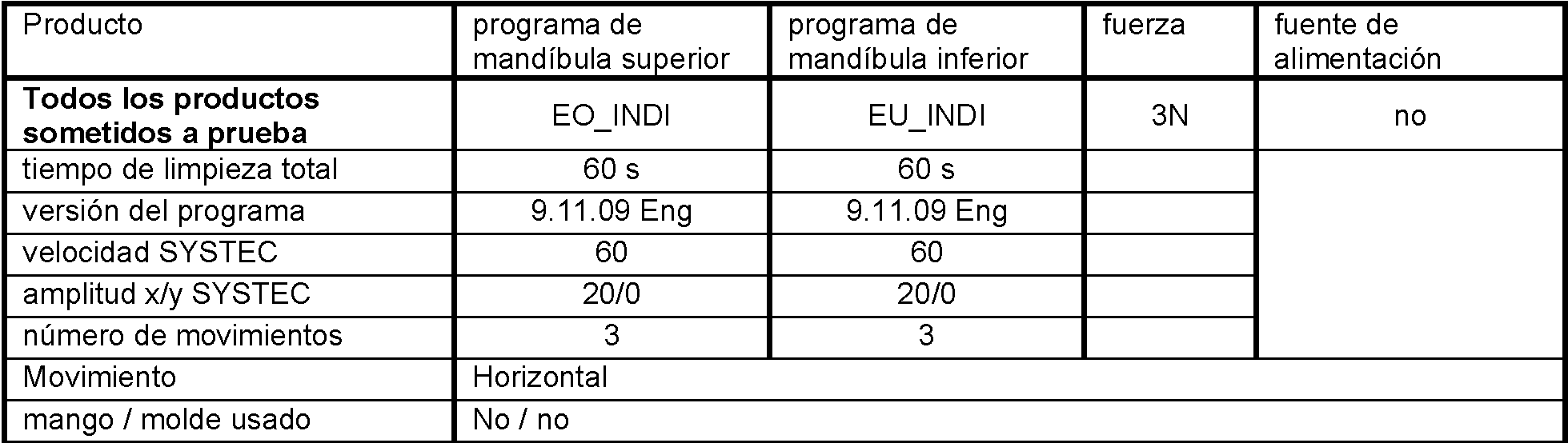

Se realizaron pruebas de cepillado utilizando un sistema robótico KUKA 3 en las siguientes condiciones (véase la Tabla 3):

Tabla 3

La Fig.6 muestra la cantidad eliminada del sustituto de la placa en % de la realización ilustrativa 1 y del ejemplo comparativo 2, cada uno con respecto a todas las superficies dentales 566, superficies bucales 568, superficies linguales 570, superficies linguales y bucales 572, superficies oclusales 574, la línea 576 de las encías y las superficies interdentales 578.

La Fig. 6 muestra claramente que la realización ilustrativa 1 proporciona propiedades de eliminación de la placa significativamente mejoradas con respecto a todas las superficies dentales 566, superficies bucales 568, superficies linguales 570, superficies linguales y bucales 572, superficies oclusales 574, la línea 576 de las encías y superficies interdentales 578 comparadas con el ejemplo comparativo 2.

La Fig. 7 muestra la huella del diseño de cerdas de un cabezal de la realización ilustrativa 1 y una realización comparativa 2, respectivamente, durante un movimiento de cepillado hacia delante y hacia atrás. Los cabezales de la realización ilustrativa 1 y la realización comparativa 2 se presionaron sobre una placa de vidrio con 5 N durante el cepillado, y se tomaron capturas de pantalla de vídeo en alta velocidad. La columna 1000 muestra la huella de la realización ilustrativa 1 y la columna 2000 la huella de la realización comparativa 2 en orden consecutivo. Una rejilla en el lado posterior de la placa de vidrio sirvió como medio para cuantificar el movimiento lateral de los mechones de las filas exteriores. Con un cambio en la dirección de movimiento (de atrás hacia adelante) la huella del patrón del mechón de la realización ilustrativa 1 aumentó en 6 mm (forma A¹= 13 mm a A²= 19 mm), mientras que la huella del patrón del mechón de la realización comparativa 2 permaneció sustancialmente constante.

La disposición específica de los mechones de las filas exteriores de la realización ilustrativa 1 produce un movimiento lateral de estos mechones. Cuando el cabezal del cepillo se empuja hacia delante, los mechones laterales se extienden hacia una huella significativamente más ancha A²como en la posición inicial. A diferencia de lo anterior, cuando se tira del cabezal de cepillo hacia atrás, los filamentos se unen al campo interior. Durante el uso normal del cepillo dental durante el cepillado, la dirección de movimiento cambia con cada recorrido. En cada recorrido se puede observar un movimiento activo hacia fuera/hacia dentro de los mechones que produce una adaptación activa de los filamentos al contorno dental y a la línea de encía. El movimiento lateral permite una adaptación activa sobre la línea de encía, es decir, se considera un área difícil de alcanzar con influencia significativa sobre la salud bucal general. El patrón de mechón de la realización 2 comparativa no mostró este tipo de acción. Los mechones permanecen sustancialmente en la misma configuración, independientemente del movimiento hacia adelante o hacia atrás.

La Figura 8 visualiza además el rendimiento de limpieza mejorado de la realización ilustrativa 1 frente a la realización comparativa 2 a lo largo de una línea de encía artificial. La captura 300 de pantalla muestra los resultados de cepillado después del cepillado a lo largo de la línea de encía con un cabezal que tiene un patrón de mechón según la realización ilustrativa 1, mientras que la captura 400 de pantalla muestra los resultados de cepillado tras el cepillado a lo largo de la línea de encía con un cabezal que tiene un patrón de mechón según la realización 2 comparativa. Las áreas oscuras muestran/representan las áreas donde se ha retirado completamente la placa, mientras que las áreas más ligeras (gris) representan áreas donde la placa no ha sido completamente eliminada. Como puede deducirse de la Fig. 8, los filamentos del patrón de mechón de la realización ilustrativa 1 se adaptan activamente al contorno de la línea de encía y, por tanto, el cepillado es mucho más vigoroso que un cepillado según la realización 2 comparativa. El movimiento lateral activo de la realización ilustrativa 1 impulsa los filamentos a limpiar incluso en la cavidad gingival, es decir, por debajo de la línea de encía. Los efectos mejorados de limpieza de la línea de encía también pueden deducirse de la Fig. 6. Por medio de un modelo de dientes transparentes, también se demostró claramente que los mechones de filamento exterior de la realización ilustrativa 1 “ limpian” las bolsas de las encías y proporcionan un efecto de limpieza intensiva.

En el contexto de esta descripción, el término “ sustancialmente” se refiere a una disposición de elementos o características que, aunque en la teoría cabría esperar que presentaran una correspondencia o comportamiento exactos, en la práctica se manifiestan ligeramente menos exactos. Como tal, el término denota el grado en el que un valor, una medida u otra representación cuantitativa similar puede variar de una referencia indicada sin producir un cambio en la función básica del objeto en cuestión.

No debe entenderse que las dimensiones y los valores descritos en el presente documento estén estrictamente limitados a los valores numéricos exactos mencionados. En vez de eso, a menos que se especifique lo contrario, se pretende que cada una de tales dimensiones signifique tanto el valor mencionado como un intervalo funcionalmente equivalente en torno a ese valor. Por ejemplo, se pretende que una dimensión descrita como “40 mm” signifique “aproximadamente 40 mm” .

Claims

REIVINDICACIONES

1. Un cabezal (14) para un utensilio (10) de cuidado oral, teniendo el cabezal (14) una superficie (26) de montaje alargada con una circunferencia exterior (28), un eje longitudinal (30) que se extiende entre un extremo proximal (22) unido, o que puede unirse y separarse de forma repetida, de un mango (12), y un extremo distal (24) opuesto al extremo proximal (22), comprendiendo el cabezal (14):

dos filas exteriores de mechones (32, 34) que se extienden desde la superficie (26) de montaje a lo largo del eje longitudinal (30) cerca de la circunferencia exterior (28), y

dos filas interiores de mechones (36, 38) que se extienden desde la superficie (26) de montaje y que están dispuestas entre, y sustancialmente paralelas a, las filas exteriores (32, 34), caracterizadas por que los mechones de las filas exteriores (32, 34) tienen una extensión longitudinal (44) y un área de sección transversal (46) que se extiende sustancialmente perpendicular a la extensión longitudinal (44), el área de sección transversal (46) es alargada y tiene un eje más largo (48) y un eje más corto (50), y los mechones de las filas exteriores (32, 34) están dispuestos de forma que el eje más largo (48) define un ángulo (a) de aproximadamente 20° a aproximadamente 65°, preferiblemente de aproximadamente 30° a aproximadamente 50°, más preferiblemente de aproximadamente 45° con respecto al eje longitudinal (30) del cabezal (14), y los mechones de las filas exteriores (32, 34) están inclinados con respecto a la superficie de montaje (26), en un ángulo de inclinación (p) de aproximadamente 65° a aproximadamente 80°, preferiblemente de aproximadamente 70° a aproximadamente 80°, preferiblemente además de aproximadamente 74° a aproximadamente 78°, aún más preferiblemente de aproximadamente 74° a aproximadamente 75°, y

los mechones de las filas interiores (36, 38) están inclinados con respecto a la superficie (26) de montaje en un ángulo de inclinación (y) de aproximadamente 60° a aproximadamente 85°, preferiblemente de aproximadamente 70° a aproximadamente 80°, más preferiblemente de aproximadamente 80°.

2. Un cabezal (14) según la reivindicación 1, en donde los mechones de las filas interiores (36, 38) tienen una extensión longitudinal y un área de sección transversal (54) que se extiende sustancialmente perpendicular a la extensión longitudinal, alargándose el área de sección transversal (54) y que tiene un eje más largo (56) y un eje más corto (58), y los mechones de las filas interiores (36, 38) están dispuestos de forma que el eje más largo (56) es sustancialmente paralelo al eje longitudinal (30) del cabezal (14).

3. Un cabezal (14) según cualquiera de las reivindicaciones anteriores, en donde los mechones de las filas interiores (36, 38) están inclinados en una dirección opuesta a una dirección de inclinación de los mechones de las filas exteriores (32, 34).

4. Un cabezal (14) según cualquiera de las reivindicaciones anteriores, en donde el cabezal (14) comprende además una punta (42) en forma de arco dispuesta en el extremo distal (24) y está compuesta de filamentos o una pluralidad de mechones de filamentos dispuestos en forma de arco, de modo que los mechones de las filas exteriores (36, 38) y la punta (42) en forma de arco definen una envoltura exterior en forma de arco (52).

5. Un cabezal (14) según la reivindicación 4, en donde los mechones de las filas exteriores (32, 34) y/o la punta (42) con forma de arco están inclinados en una dirección hacia el extremo distal (24).

6. Un cabezal (14) según la reivindicación 4 o 5, en donde la punta (42) en forma de arco está compuesta de filamentos que tienen una forma de sección transversal sustancialmente circular.

7. Un cabezal (14) según cualquiera de las reivindicaciones anteriores, en donde las filas exteriores de mechones (32, 34) están compuestas por filamentos que tienen una forma de sección transversal sustancialmente circular, y las filas interiores de mechones (36, 38) están compuestas por filamentos que tienen una forma de sección transversal en forma de cruz.

8. Un cabezal (14) según cualquiera de las reivindicaciones anteriores, en donde la rigidez de los mechones de las filas interiores (36, 38) es mayor que la rigidez de los mechones de las filas exteriores (32, 34).

9. Un cabezal (14) según cualquiera de las reivindicaciones anteriores, en donde el cabezal (14) comprende además una fila intermedia de mechones (40) que se extiende desde la superficie (26) de montaje y que está dispuesta como una fila central sustancialmente paralela al eje longitudinal (30) del cabezal (14) y entre las dos filas interiores de mechones (36, 38).

10. Un cabezal (14) según la reivindicación 9, en donde los mechones de la fila central (40) tienen una extensión longitudinal y un área de sección transversal (54) que se extiende sustancialmente perpendicular a la extensión longitudinal, el área de sección transversal (54) se alarga y tiene un eje más largo (56) y un eje más corto (58), y los mechones de la fila intermedia (40) se disponen de forma que el eje más largo (56) es sustancialmente paralelo al eje longitudinal (30) del cabezal (14).

11. Un cabezal (14) según la reivindicación 9 o 10, en donde la rigidez de los mechones de la fila central (40) es mayor que la rigidez de los mechones de las filas interiores (36, 38).

12. Un cabezal (14) según cualquiera de las reivindicaciones 9 a 11, en donde los mechones de la fila central (40) están compuestos de filamentos que tienen una forma de sección transversal en forma de cruz.

13. Un cabezal (14) según cualquiera de las reivindicaciones anteriores, en donde los mechones se unen al cabezal (14) mediante un proceso de inserción de mechones en caliente.

14. Un kit (10) que comprende un mango (12) y un cabezal (14) según cualquiera de las reivindicaciones anteriores, el cabezal (14) está unido permanentemente a, o puede unirse y separarse de forma repetida del mango (12).

15. Un kit (10) según la reivindicación 14, en donde el cabezal (14) está hecho de un material no magnético y/o no ferromagnético, y el mango (12) está hecho al menos parcialmente de un material magnético y/o ferromagnético.
