FR2589865A2 - Nouveau polymere fluore ionique, son procede de preparation et les membranes d'electrolyse formees a partir de ce polymere - Google Patents
Nouveau polymere fluore ionique, son procede de preparation et les membranes d'electrolyse formees a partir de ce polymere Download PDFInfo
- Publication number
- FR2589865A2 FR2589865A2 FR8509396A FR8509396A FR2589865A2 FR 2589865 A2 FR2589865 A2 FR 2589865A2 FR 8509396 A FR8509396 A FR 8509396A FR 8509396 A FR8509396 A FR 8509396A FR 2589865 A2 FR2589865 A2 FR 2589865A2
- Authority
- FR
- France
- Prior art keywords
- formula
- inclusive
- symbol
- polymer
- take
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Granted
Links
- 229920000642 polymer Polymers 0.000 title claims abstract description 19
- 239000012528 membrane Substances 0.000 title claims abstract description 18
- 238000005868 electrolysis reaction Methods 0.000 title claims abstract description 8
- 238000000034 method Methods 0.000 title claims description 7
- 238000002360 preparation method Methods 0.000 title claims description 3
- 229920002313 fluoropolymer Polymers 0.000 title description 2
- 239000004811 fluoropolymer Substances 0.000 title description 2
- 150000001875 compounds Chemical class 0.000 claims description 4
- 238000011282 treatment Methods 0.000 claims description 4
- 125000004432 carbon atom Chemical group C* 0.000 claims description 3
- 230000008030 elimination Effects 0.000 claims description 3
- 238000003379 elimination reaction Methods 0.000 claims description 3
- 229910052731 fluorine Inorganic materials 0.000 claims description 3
- 150000008065 acid anhydrides Chemical class 0.000 claims description 2
- 125000000217 alkyl group Chemical group 0.000 claims description 2
- 125000001153 fluoro group Chemical group F* 0.000 claims description 2
- 229920000831 ionic polymer Polymers 0.000 claims description 2
- 241000282326 Felis catus Species 0.000 claims 1
- 238000004519 manufacturing process Methods 0.000 abstract description 3
- 229910001508 alkali metal halide Inorganic materials 0.000 abstract 1
- 150000008045 alkali metal halides Chemical class 0.000 abstract 1
- RTZKZFJDLAIYFH-UHFFFAOYSA-N ether Substances CCOCC RTZKZFJDLAIYFH-UHFFFAOYSA-N 0.000 abstract 1
- 238000012163 sequencing technique Methods 0.000 abstract 1
- HEMHJVSKTPXQMS-UHFFFAOYSA-M Sodium hydroxide Chemical compound [OH-].[Na+] HEMHJVSKTPXQMS-UHFFFAOYSA-M 0.000 description 12
- OKKJLVBELUTLKV-UHFFFAOYSA-N Methanol Chemical compound OC OKKJLVBELUTLKV-UHFFFAOYSA-N 0.000 description 6
- 239000000243 solution Substances 0.000 description 5
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 description 5
- 125000002023 trifluoromethyl group Chemical group FC(F)(F)* 0.000 description 4
- -1 perfluoro Chemical group 0.000 description 3
- PXHVJJICTQNCMI-UHFFFAOYSA-N Nickel Chemical compound [Ni] PXHVJJICTQNCMI-UHFFFAOYSA-N 0.000 description 2
- FAPWRFPIFSIZLT-UHFFFAOYSA-M Sodium chloride Chemical compound [Na+].[Cl-] FAPWRFPIFSIZLT-UHFFFAOYSA-M 0.000 description 2
- 239000002253 acid Substances 0.000 description 2
- 239000007864 aqueous solution Substances 0.000 description 2
- NHJFHUKLZMQIHN-UHFFFAOYSA-N 2,2,3,3,3-pentafluoropropanoyl 2,2,3,3,3-pentafluoropropaneperoxoate Chemical compound FC(F)(F)C(F)(F)C(=O)OOC(=O)C(F)(F)C(F)(F)F NHJFHUKLZMQIHN-UHFFFAOYSA-N 0.000 description 1
- OTMSDBZUPAUEDD-UHFFFAOYSA-N Ethane Chemical compound CC OTMSDBZUPAUEDD-UHFFFAOYSA-N 0.000 description 1
- DGAQECJNVWCQMB-PUAWFVPOSA-M Ilexoside XXIX Chemical compound C[C@@H]1CC[C@@]2(CC[C@@]3(C(=CC[C@H]4[C@]3(CC[C@@H]5[C@@]4(CC[C@@H](C5(C)C)OS(=O)(=O)[O-])C)C)[C@@H]2[C@]1(C)O)C)C(=O)O[C@H]6[C@@H]([C@H]([C@@H]([C@H](O6)CO)O)O)O.[Na+] DGAQECJNVWCQMB-PUAWFVPOSA-M 0.000 description 1
- 229910006095 SO2F Inorganic materials 0.000 description 1
- RTAQQCXQSZGOHL-UHFFFAOYSA-N Titanium Chemical compound [Ti] RTAQQCXQSZGOHL-UHFFFAOYSA-N 0.000 description 1
- 150000007513 acids Chemical class 0.000 description 1
- 150000001266 acyl halides Chemical class 0.000 description 1
- 239000003513 alkali Substances 0.000 description 1
- 150000008064 anhydrides Chemical class 0.000 description 1
- 125000004429 atom Chemical group 0.000 description 1
- 230000002238 attenuated effect Effects 0.000 description 1
- 230000015556 catabolic process Effects 0.000 description 1
- 238000006243 chemical reaction Methods 0.000 description 1
- 239000011248 coating agent Substances 0.000 description 1
- 238000000576 coating method Methods 0.000 description 1
- 238000006731 degradation reaction Methods 0.000 description 1
- 238000009826 distribution Methods 0.000 description 1
- 238000001035 drying Methods 0.000 description 1
- 150000002148 esters Chemical class 0.000 description 1
- 150000004820 halides Chemical class 0.000 description 1
- 238000007654 immersion Methods 0.000 description 1
- 125000001160 methoxycarbonyl group Chemical group [H]C([H])([H])OC(*)=O 0.000 description 1
- 125000000896 monocarboxylic acid group Chemical group 0.000 description 1
- 229910052759 nickel Inorganic materials 0.000 description 1
- 239000012299 nitrogen atmosphere Substances 0.000 description 1
- KPADFPAILITQBG-UHFFFAOYSA-N non-4-ene Chemical compound CCCCC=CCCC KPADFPAILITQBG-UHFFFAOYSA-N 0.000 description 1
- 229920001343 polytetrafluoroethylene Polymers 0.000 description 1
- 239000004810 polytetrafluoroethylene Substances 0.000 description 1
- 229920006395 saturated elastomer Polymers 0.000 description 1
- 229910052708 sodium Inorganic materials 0.000 description 1
- 239000011734 sodium Substances 0.000 description 1
- 239000011780 sodium chloride Substances 0.000 description 1
- PFUVRDFDKPNGAV-UHFFFAOYSA-N sodium peroxide Chemical compound [Na+].[Na+].[O-][O-] PFUVRDFDKPNGAV-UHFFFAOYSA-N 0.000 description 1
- 239000000758 substrate Substances 0.000 description 1
- 125000000472 sulfonyl group Chemical group *S(*)(=O)=O 0.000 description 1
- BFKJFAAPBSQJPD-UHFFFAOYSA-N tetrafluoroethene Chemical group FC(F)=C(F)F BFKJFAAPBSQJPD-UHFFFAOYSA-N 0.000 description 1
- 239000010936 titanium Substances 0.000 description 1
- 229910052719 titanium Inorganic materials 0.000 description 1
Classifications
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
- C08F8/00—Chemical modification by after-treatment
- C08F8/44—Preparation of metal salts or ammonium salts
Landscapes
- Chemical & Material Sciences (AREA)
- General Chemical & Material Sciences (AREA)
- Health & Medical Sciences (AREA)
- Chemical Kinetics & Catalysis (AREA)
- Medicinal Chemistry (AREA)
- Polymers & Plastics (AREA)
- Organic Chemistry (AREA)
- Manufacture Of Macromolecular Shaped Articles (AREA)
Abstract
L'INVENTION CONCERNE DES POLYMERES PERFLUORES IONIQUES. CES POLYMERES COMPORTENT, DANS LEUR ENCHAINEMENT MACROMOLECULAIRE, UNE CHAINE PERFLUOREE LINEAIRE, RENFERMANT EVENTUELLEMENT DES PONTS ETHERS. ILS CONVIENNENT NOTAMMENT A LA FABRICATION DE MEMBRANES POUR ELECTROLYSE D'HALOGENURES ALCALINS.
Description
NOCVEAU POLYMERE FLUORE IONIQUE, SON PROCEDE DE PREPARATION
ET LES MEMBRANES D'ELECTROLYSE PORMEES A PARTIR DE CE POLYMERE
Dans la demande principale n 84 11145 du 13 juillet 1984 on a décrit de nouveaux polymères fluorés ioniques P1 comportant, dans leur enchatnement macromoleculaire, des motifs de formule
les dits motifs étant associes a des motifs comportant des groupe ment s sulfoniques et/ou des groupements carboxyliques (motifs II et
III de la demande principale).
ET LES MEMBRANES D'ELECTROLYSE PORMEES A PARTIR DE CE POLYMERE
Dans la demande principale n 84 11145 du 13 juillet 1984 on a décrit de nouveaux polymères fluorés ioniques P1 comportant, dans leur enchatnement macromoleculaire, des motifs de formule
les dits motifs étant associes a des motifs comportant des groupe ment s sulfoniques et/ou des groupements carboxyliques (motifs II et
III de la demande principale).
La présente invention concerne des polymères ioniques du type
P'1, comportant dans leur encbatnement macromoléculaire, outre les motifs II et/ou III et, le cas échéant IV, selon la demande principale, au moins un motif de formule
dans laquelle - w est compris entre 2 et 4 inclus - le symbole X représente un atome de fluor ou un groupement alkyle
perfluoré renfermant jusqu'à 10 atomes de carbone - le symbole p' qui peut être différent d'un motif a l'autre, peut
avoir la valeur de O, 1, 2 ou 3 ;; - le symbole q', qui peut être different d'un motif à l'autre, peut
avoir les valeurs de 1, 2, 3, 4 ou 5 - le symbole T represente une chatne perfluoree linéaire ou ramifiée
ladite chaîne, qui peut éventuellement porter des groupements fonc
tionnels, répondant à la formule
# CFXO #r3 # CF2CFXO #r1 # CF2 #r # OCFXCF2 #r2 # OCFX #r4 dans laquelle - X possède la signification donnee plus haut - r peut prendre une valeur de 1 à 10 inclus - r1 et r2 peuvent prendre séparément une valeur de O a 3 inclus - r3 et r4 peuvent prendre séparément les valeurs de 0 ou 1, la somme de r1 + r2 + r3 + r4 n'étant pas nulle.
P'1, comportant dans leur encbatnement macromoléculaire, outre les motifs II et/ou III et, le cas échéant IV, selon la demande principale, au moins un motif de formule
dans laquelle - w est compris entre 2 et 4 inclus - le symbole X représente un atome de fluor ou un groupement alkyle
perfluoré renfermant jusqu'à 10 atomes de carbone - le symbole p' qui peut être différent d'un motif a l'autre, peut
avoir la valeur de O, 1, 2 ou 3 ;; - le symbole q', qui peut être different d'un motif à l'autre, peut
avoir les valeurs de 1, 2, 3, 4 ou 5 - le symbole T represente une chatne perfluoree linéaire ou ramifiée
ladite chaîne, qui peut éventuellement porter des groupements fonc
tionnels, répondant à la formule
# CFXO #r3 # CF2CFXO #r1 # CF2 #r # OCFXCF2 #r2 # OCFX #r4 dans laquelle - X possède la signification donnee plus haut - r peut prendre une valeur de 1 à 10 inclus - r1 et r2 peuvent prendre séparément une valeur de O a 3 inclus - r3 et r4 peuvent prendre séparément les valeurs de 0 ou 1, la somme de r1 + r2 + r3 + r4 n'étant pas nulle.
Les polymères conformes a l'invention peuvent égale@ent compor- ter, dans l'enchaînement macromoléculaire, outre les @otifs I@, II et/ou III et éventuellement IV, des motifs de formule I selon la demande principale.
L'invention concerne également un procédé de préparation des polymères P'1. Ce procédé consiste A lettre un polymère P3 selon la demande principale en contact avec un compose perfîcore de formule ::
dans laquelle - G représente OH, F, Cl, Br, I ou OR, le sy s-le X représentant @ @@
radical alkyle ayant de 1 A 5 atomes de earbone - v' represente un nombre compris entre 2 et 4 inclus
ou avec l'anhydride de l'acide repondant s la formule VII
puis à soumettre le polymère ainsi imprégné à un traitement permet

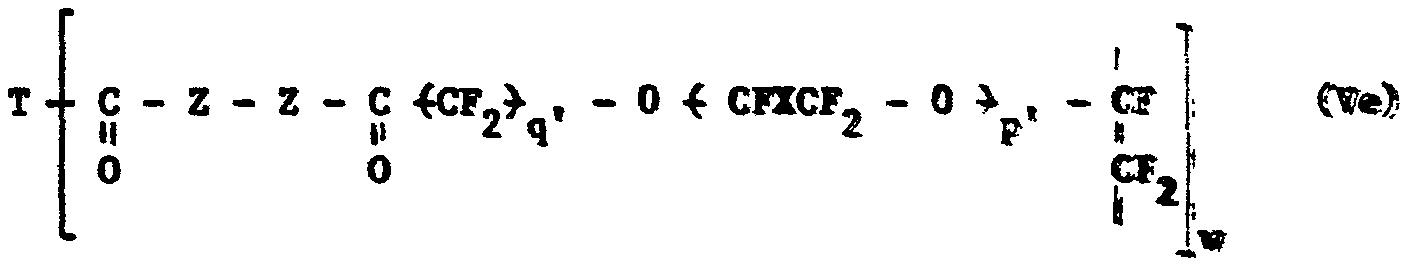

tant d'obtenir des motifs de formule
éventuellement associés à des motifs de formule :
dans lesquelles :: - T, Z, q',p' et w possèdent les significations donn@es précéden
sent et/ou dans la demande principale - s peut être compris entre 1 et 10 inclus, puis au traitement permettant ltélimination des motifs VIa selon la demande principale et l'obtention des motifs I'.
dans laquelle - G représente OH, F, Cl, Br, I ou OR, le sy s-le X représentant @ @@
radical alkyle ayant de 1 A 5 atomes de earbone - v' represente un nombre compris entre 2 et 4 inclus
ou avec l'anhydride de l'acide repondant s la formule VII
puis à soumettre le polymère ainsi imprégné à un traitement permet
tant d'obtenir des motifs de formule
éventuellement associés à des motifs de formule :
dans lesquelles :: - T, Z, q',p' et w possèdent les significations donn@es précéden
sent et/ou dans la demande principale - s peut être compris entre 1 et 10 inclus, puis au traitement permettant ltélimination des motifs VIa selon la demande principale et l'obtention des motifs I'.
Les traitements permettant l'obtention des motifs Ve, éventuellement associés à des motifs Vf d'une part et à l'elimination des motifs VIa d'autre part, peuvent être choisis parmi les techniques decrites dans la demande principale.
A titre d'exemples specifiques de composés perfluores de formule
VII, on citera les acides (et les halogénures d'acyles et esters correspondants) suivants - le bis (trifluoromethyl)-2,7 dioxa-3,6 perfluorooctanediotque-1,8 - le bis (trifluoromethyl)-2,8 dioxa-3,7 perfluorononanedioique-1,9 - le bis (trifluorométhyl)-2,9 dioxa-3,8 perfluorodécanedioique-l,lO
La mise en contact du compose de formule VII (ou de l'anhydride correspondant) avec le polymère P3 peut s'effectuer à une temperature pouvant être comprise entre 20 et 1200C. Le temps de contact peut, selon la temperature, aller de 1 A 24 heures.L'operation peut être effectuee A partir de l'acide pur ou d'une solution du diacide.
VII, on citera les acides (et les halogénures d'acyles et esters correspondants) suivants - le bis (trifluoromethyl)-2,7 dioxa-3,6 perfluorooctanediotque-1,8 - le bis (trifluoromethyl)-2,8 dioxa-3,7 perfluorononanedioique-1,9 - le bis (trifluorométhyl)-2,9 dioxa-3,8 perfluorodécanedioique-l,lO
La mise en contact du compose de formule VII (ou de l'anhydride correspondant) avec le polymère P3 peut s'effectuer à une temperature pouvant être comprise entre 20 et 1200C. Le temps de contact peut, selon la temperature, aller de 1 A 24 heures.L'operation peut être effectuee A partir de l'acide pur ou d'une solution du diacide.
De la même manière que les polymères P1 de la demande principale, les polymères P'1 de la presente addition conviennent tout particulièrement à la fabrication de membranes destinees notamment à l'électrolyse de solutions aqueuses d'halogénures alcalins.
L'exemple suivant illustre l'invention
EXEMPLE
a) On terpolymérise dans les conditions prevues dans le brevet français 1 590 264 au sein du trifluoro-1,1,2 trichloro-1,2,2 éthane et en présence de peroxyde de bis (perfluoropropionyle) - 6,47 moles de tétrafluoroéthylène - 0,2 mole de perfluoro dioxa-3,6 méthyl-4 octène 7 sulfonyl fluo
rure (CF2 - CFOCF2 (CF3) OCF2CF2SO2F) - 0,8 mole de perfluoro oxa-6 octène-7 oate de méthyle
(CF2 - CFOCF2 CF2 CF2 COOCH3).
EXEMPLE
a) On terpolymérise dans les conditions prevues dans le brevet français 1 590 264 au sein du trifluoro-1,1,2 trichloro-1,2,2 éthane et en présence de peroxyde de bis (perfluoropropionyle) - 6,47 moles de tétrafluoroéthylène - 0,2 mole de perfluoro dioxa-3,6 méthyl-4 octène 7 sulfonyl fluo
rure (CF2 - CFOCF2 (CF3) OCF2CF2SO2F) - 0,8 mole de perfluoro oxa-6 octène-7 oate de méthyle
(CF2 - CFOCF2 CF2 CF2 COOCH3).
Le polymère obtenu est transformé en film de 250 p d'épaisseur.
On mesure par méthode ATR (Attenuated Total Reflettion) les hauteurs des pics - SO2F (1460 cm-1) et -COOCH3 (1780 cm-1
b) On hydrolyse le film dans NaOH 120 g/1/CH30H 40 Z à 90 C pendant 16 heures. On lave la membrane à l'eau et la sèche sous vide à 500C pendant 16 heures. La membrane est immergée dans SOC12 à 80 C pendant 10 heures (conversion des groupements - COONa en groupements - COCl, vérifiée par la méthode ATR - pic caracteristique à 1810 -1 cm
c) On fait tremper pendant 10 h à 800C le film précédent dans une solution dans SOC12 du dichlorure de bis (trifluorométhyl)-2,7 dioxa-3,6 perfluorooctanedioïque-1,8.
b) On hydrolyse le film dans NaOH 120 g/1/CH30H 40 Z à 90 C pendant 16 heures. On lave la membrane à l'eau et la sèche sous vide à 500C pendant 16 heures. La membrane est immergée dans SOC12 à 80 C pendant 10 heures (conversion des groupements - COONa en groupements - COCl, vérifiée par la méthode ATR - pic caracteristique à 1810 -1 cm
c) On fait tremper pendant 10 h à 800C le film précédent dans une solution dans SOC12 du dichlorure de bis (trifluorométhyl)-2,7 dioxa-3,6 perfluorooctanedioïque-1,8.
d) La membrane après séchage superficiel est placée dans un réacteur en polytétrafluoroéthylène, une surface de la membrane étant mise en contact avec une solution dans le méthanol de 0,42 g de peroxyde de sodium et 20 g d'eau à -150C pendant 1 heure. On lave la membrane avec de l'eau froide après l'avoir sortie du réacteur, on élève progressivement la température à 400C et conserve la membrane à 40 C pendant 2 heures sous atmosphère d'azote. On immerge la membrane dans du méthanol contenant HCl pour convertir les groupements COC1 et COOH résiduels en COOCH3. L'analyse ATR montre une diminution sensible du pic du groupe COOCH3.
e) La membrane est hydrolysee dans NaOH 120 g/l - CH3OR 40 Z dans l'eau (en volume) à 90 C pendant 8 heures. L'observation au microscope de la section de la membrane montre que la couche renfermant le polymère P'1 est d'environ 20 p.
f) Le polymère constituant la susdite couche de 20 p presente un poids equivalent de 1000 (masse en gramme de polymère contenant une mole de groupe échangeur) et la repartition suivante des motifs (en moles) - 0,04 mole de motifs I' où T represente
et q1 et q2 ont la valeur de 4 - 0,2 mole de motifs Il - 0,72 mole de motifs III - 6,47 moles de motifs IV
g) La membrane est installée dans une cellule d'electrolyse, la surface traitée faisant face à la cathode et on effectue l'electrolyse du chlorure de sodium dans les conditions suivantes - section de passage du courant dans la membrane : 0,5 dm2.
g) La membrane est installée dans une cellule d'electrolyse, la surface traitée faisant face à la cathode et on effectue l'electrolyse du chlorure de sodium dans les conditions suivantes - section de passage du courant dans la membrane : 0,5 dm2.
- anode constituée d'un substrat en titane et comportant un revête
ment à base de me taux précieux.
ment à base de me taux précieux.
- cathode : plaque perforée de nickel - distance interpolaire : 3 mm - anolyte : alimentation par une solution aqueuse saturée de chlo
rure de sodium, la concentration dans l'anolyte étant maintenue à
200 g/l.
rure de sodium, la concentration dans l'anolyte étant maintenue à
200 g/l.
- catholyte : solution aqueuse de soude dont la concentration est
maintenue à 450 g/l par adjonction d'eau - densité de courant : 30 A/dm2 - température dans les compartiments anodique et cathodique 850 C.
maintenue à 450 g/l par adjonction d'eau - densité de courant : 30 A/dm2 - température dans les compartiments anodique et cathodique 850 C.
RESULTATS - durée de passage du courant : 24 h 720 h - rendement en courant : 95 Z 95 Z - tension : 3,45 v 3,45 v
Après immersion de la membrane dans une solution de soude à 45 Z en poids à 900C pendant 8 heures. on n'observe aucune dégrada- tion de la membrane ni aucune diminution des performances durant de nouveaux essais en électrolyse dans les conditions sus-mentionnées.
Après immersion de la membrane dans une solution de soude à 45 Z en poids à 900C pendant 8 heures. on n'observe aucune dégrada- tion de la membrane ni aucune diminution des performances durant de nouveaux essais en électrolyse dans les conditions sus-mentionnées.
Claims (3)
1. Polymères ioniques de type P'1 comportant dans leur enchaSne- ment macromoléculaire, outre les motifs II et/ou III et, le cas échéant IV, selon la demande principale, au moins un motif de formule :
dans laquelle : - v est compris entre 2 et 4 inclus - le symbole X représente un atome de fluor ou un groupement alkyle
perfluore renfermant jusqu'à 10 atomes de carbone ; - le symbole p' qui peut être différent d'un motif à l'autre, peut
avoir la valeur de 0, 1, 2 ou 3 ;; - le symbole q', qui peut être différent d'un motif à l'autre, peut
avoir les valeurs de 1, 2, 3, 4 ou 5 - le symbole T représente une channe perfluoree linéaire ou ramifiée
ladite chatne, qui peut éventuellement porter des groupements fonc
tionnels, répondant à la formule
# CFXO #r3 # CF2CFXO #r1 # CF2 #r #OCFXCF2 #r2 # OCFX #r4 dans laquelle - X possède la signification donnée plus haut - r peut prendre une valeur de 1 à 10 inclus - r1 et r2 peuvent prendre séparément une valeur de O à 3 inclus - r3 et R4 peuvent prendre séparément les valeurs de O ou 1,
la somme de r1 + r2 + r3 + r n'étant pas nulle.
2. Procédé de préparation des polymères selon la revendication 1, caractérisé en ce qu'il consiste à mettre un polymère P3 selon la demande principale en contact avec un composé perfluoré de formule :
dans laquelle - G représente OH, F, C1, Br, I ou OR, le symbole R représentant un
radical alkyle ayant de 1 à 5 atomes de carbone - w' représente un nombre compris entre 2 et 4 inclus
ou avec l'anhydride de l'acide repondant à la formule VII
puis à soumettre le polymère ainsi impregné à un traitement permet
tant d'obtenir des motifs de formule
eventuellement associes à des motifs de formule
dans lesquelles - T, Z, q', p' et w possèdent les significations 'données précedem
ment et/ou dans la demande principale - s peut être compris entre 1 et 10 inclus,
puis au traitement permettant ltélimination des motifs VIa selon la
demande principale et l'obtention des motifs I'.
3. Membranes d'electrolyses constituees en tout ou partie par les polymères selon la revendication 1.
Priority Applications (9)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| FR8509396A FR2589865B2 (fr) | 1985-06-20 | 1985-06-20 | Nouveau polymere fluore ionique, son procede de preparation et les membranes d'electrolyse formees a partir de ce polymere |
| JP60502945A JPH0657723B2 (ja) | 1984-07-13 | 1985-07-03 | 新規なイオン性フッ素化ポリマーと、その製造方法 |
| AU45432/85A AU584625B2 (en) | 1984-07-13 | 1985-07-03 | Ionic fluorinated polymer, preparation and membranes comprising said polymer |
| EP85903302A EP0188486B1 (fr) | 1984-07-13 | 1985-07-03 | Nouveau polymere fluore ionique, son procede de preparation et les membranes d'electrolyse formees a partir de ce polymere |
| AT85903302T ATE40558T1 (de) | 1984-07-13 | 1985-07-03 | Molekuel, das wenigstens eine peptidische sequenz mit einem epitop enthaelt. |
| DE8585903302T DE3568050D1 (en) | 1984-07-13 | 1985-07-03 | New ionic fluorinated polymer, preparation process thereof and electrolysis membranes formed from said polymer |
| PCT/FR1985/000185 WO1986000624A1 (fr) | 1984-07-13 | 1985-07-03 | Nouveau polymere fluore ionique, son procede de preparation et les membranes d'electrolyse formees a partir de ce polymere |
| CA000486753A CA1252943A (fr) | 1984-07-13 | 1985-07-12 | Polymere fluore ionique, son procede de preparation et les membranes d'electrolyse formees a partir de ce polymere |
| US07/170,693 US4981932A (en) | 1984-07-13 | 1988-03-14 | Fluorated ionic polymer, method for its preparation and membranes |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| FR8509396A FR2589865B2 (fr) | 1985-06-20 | 1985-06-20 | Nouveau polymere fluore ionique, son procede de preparation et les membranes d'electrolyse formees a partir de ce polymere |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| FR2589865A2 true FR2589865A2 (fr) | 1987-05-15 |
| FR2589865B2 FR2589865B2 (fr) | 1987-12-24 |
Family
ID=9320475
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| FR8509396A Expired FR2589865B2 (fr) | 1984-07-13 | 1985-06-20 | Nouveau polymere fluore ionique, son procede de preparation et les membranes d'electrolyse formees a partir de ce polymere |
Country Status (1)
| Country | Link |
|---|---|
| FR (1) | FR2589865B2 (fr) |
Citations (5)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| FR1391570A (fr) * | 1963-05-03 | 1965-03-05 | Du Pont | Procédé de modification de matières polymères, par exemple de polymères d'hydrocarbures, de polyesters et de polyamides, par fixation de groupes fluorés |
| FR2276087A1 (fr) * | 1974-06-27 | 1976-01-23 | Du Pont | Etoffe echangeuse d'ions tricotee ou tissee contenant des filaments d'un bas titre en deniers |
| FR2337162A1 (fr) * | 1975-12-30 | 1977-07-29 | Asahi Glass Co Ltd | Membrane fluoree echangeuse de cations et son application a l'electrolyse d'halogenures de metaux alcalins |
| FR2445342A1 (fr) * | 1978-12-29 | 1980-07-25 | Daikin Ind Ltd | Nouveau polymere contenant dans sa chaine laterale un groupe perfluoroalkyle |
| EP0088285A2 (fr) * | 1982-02-27 | 1983-09-14 | Hoechst Aktiengesellschaft | Procédé de fabrication de polymères fluorocarbonés renfermant des groupes carboxyliques, ainsi que quelques matières de départ et les composés fluorosulphate obtenus comme produits intermédiaires dans le procédé |
-
1985
- 1985-06-20 FR FR8509396A patent/FR2589865B2/fr not_active Expired
Patent Citations (5)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| FR1391570A (fr) * | 1963-05-03 | 1965-03-05 | Du Pont | Procédé de modification de matières polymères, par exemple de polymères d'hydrocarbures, de polyesters et de polyamides, par fixation de groupes fluorés |
| FR2276087A1 (fr) * | 1974-06-27 | 1976-01-23 | Du Pont | Etoffe echangeuse d'ions tricotee ou tissee contenant des filaments d'un bas titre en deniers |
| FR2337162A1 (fr) * | 1975-12-30 | 1977-07-29 | Asahi Glass Co Ltd | Membrane fluoree echangeuse de cations et son application a l'electrolyse d'halogenures de metaux alcalins |
| FR2445342A1 (fr) * | 1978-12-29 | 1980-07-25 | Daikin Ind Ltd | Nouveau polymere contenant dans sa chaine laterale un groupe perfluoroalkyle |
| EP0088285A2 (fr) * | 1982-02-27 | 1983-09-14 | Hoechst Aktiengesellschaft | Procédé de fabrication de polymères fluorocarbonés renfermant des groupes carboxyliques, ainsi que quelques matières de départ et les composés fluorosulphate obtenus comme produits intermédiaires dans le procédé |
Also Published As
| Publication number | Publication date |
|---|---|
| FR2589865B2 (fr) | 1987-12-24 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| EP0188486B1 (fr) | Nouveau polymere fluore ionique, son procede de preparation et les membranes d'electrolyse formees a partir de ce polymere | |
| FR2550229A1 (fr) | Procede et bain pour le depot electrolytique de zinc et d'alliages de zinc | |
| FR2434213A1 (fr) | Procede pour la production electrolytique d'hydrogene en milieu alcalin | |
| FR2589865A2 (fr) | Nouveau polymere fluore ionique, son procede de preparation et les membranes d'electrolyse formees a partir de ce polymere | |
| FR2527228A1 (fr) | Procede et cellule utilisant une cathode a couche de raney provenant d'un precurseur quaternaire pour le degagement d'hydrogene | |
| EP0000107A1 (fr) | Objet métallique ou métallisé revêtu d'un film d'oxyde de polyphénylène comportant des groupes réactifs, sa préparation par voie électrochimique et son usage | |
| FR2446329A1 (fr) | Procede de production d'hydrogene par electrolyse d'une solution d'acide halogene et regeneration de l'acide en continu en presence d'un catalyseur du type carbone graphitise, titane associe a du ruthenium ou titane platine | |
| US4093568A (en) | Process for production of perfluorocarbon type cation exchange membrane | |
| FR2384806A1 (fr) | Procede de preparation d'un condensat d'un diphenol et d'un acide dicarboxylique aromatique | |
| CN110172684A (zh) | 一种abs无铬粗化液及其制备方法与应用 | |
| EP0287419B1 (fr) | Procédé d'électro-réduction de dérivés nitrés aliphatiques | |
| US4028064A (en) | Beryllium copper plating process | |
| FR2597511A1 (fr) | Fonctionnalisation de iodo-polyfluoroalcanes par reduction electrochimique et nouveaux composes fluores ainsi obtenus | |
| FR2465013A1 (fr) | Procede ameliore d'electrolyse avec membrane d'une solution aqueuse d'un chlorure de metal alcalin | |
| FR2501242A1 (fr) | Bain de depot galvanoplastique d'alliages nickel-palladium, procede d'utilisation de ce bain | |
| FR2527230A1 (fr) | Bains de revetement de zinc, renfermant des brillanteurs formes de derives d'acide a-aminopropionique et de leurs polymeres | |
| PL161831B2 (pl) | Sposób otrzymywania kwasu 2,5-furanodikarboksytowego PL | |
| SU1758091A1 (ru) | Способ получени железо-ванадиевого покрыти | |
| RU1791465C (ru) | Электролит меднени | |
| Bradford et al. | A New Ruthenium Plating Bath | |
| SU603709A1 (ru) | Электролит серебрени | |
| US2887442A (en) | Process for the electrolytic deposition of copper | |
| SU823472A1 (ru) | Электролит дл осаждени покрытийиз СплАВА "СЕРЕбРО-ТАллий | |
| JP3960655B2 (ja) | 錫または錫合金用電解剥離液及び電解剥離法 | |
| SU579348A1 (ru) | Способ электролитического обезмеживани растворов |
