L'invention concerne un rondin (1, 1') pour la réalisation, par empilement vertical, de parois ou de murs en bois. Ce rondin est constitué en deux parties (2, 6), par deux pièces qui ont, en section, sensiblement la forme d'un triangle rectangle et qui sont assemblées par emboîtement (11, 12) l'une sur l'autre le, long de leur hypoténuse suivant des faces diagonales respectives (4, 8). La pièce extérieure (2) présente une portion de mur extérieur (5) et une surface d'appui inférieure (3) sensiblement horizontale. La pièce intérieure (6) présente une portion de mur intérieur (9) et une surface d'appui supérieure (7) sensiblement horizontale. En outre, une plaque métallique (17, 18) est interposée entre les deux faces diagonales (4, 8) de chaque rondin (1, 1'). L'invention a également pour objet une structure de mur réalisée avec de tels rondins.

Description

La présente invention concerne la conception et la réalisation de constructions en bois. Les parois des constructions en bois, telles que des chalets, sont généralement réalisées par un empilement vertical d'éléments de construction longitudinaux ayant la forme générale d'une poutre que l'on appelle rondin.

Les maisons d'habitation en bois dont les murs sont réalisés par empilage de rondins ont beaucoup de cachet et elles présentent de bonnes propriétés isolantes, avec en particulier une bonne qualité d'isolation thermique, mais elles présentent aussi un certain nombre d'inconvénients.

Tout d'abord, elles n'assurent qu'un très faible degré de sécurité contre l'intrusion, puisqu'il suffit d'utiliser un outil de découpe du bois tel qu'une tronçonneuse pour pénétrer dans ces habitations. Par ailleurs, le profil extérieur des murs en rondins est tel qu'il est facile d'escalader de telles maisons.

D'autre part, la réalisation de construction en bois doit tenir compte du phénomène de retrait du bois, pour des raisons climatiques ou pour des raisons de vieillissement, d'où il peut résulter des imperfections tant sur le plan esthétique que sur le plan du pouvoir isolant des murs.

D'autres inconvénients concernent le montage de murs ou parois avec des rondins de type connu, qui est relativement complexe et long du fait qu'il nécessite un positionnement précis et le maintien des rondins.

On peut souligner aussi que la nature du bois est habituellement choisie essentiellement pour résister aux agressions extérieures, si bien que le bois choisi n'a pas toujours un aspect esthétique très agréable pour l'intérieur d'une maison d'habitation.

Les habitants peuvent alors être amenés à ajouter des revêtements intérieurs plus agréables, ce qui augmente le coût. Il est également difficile de lutter contre la pénétration de la pluie, et les fuites ne sont pas rares dans le cas de pluies battantes. Enfin, lorsqu'un feu attaque la partie extérieure d'une paroi, il se propage très

rapidement à l'intérieur de l'habitation dans la mesure où l'intégralité du mur est en bois.

La présente invention se propose de fournir un rondin pour la réalisation, par empilement vertical, de parois ou de murs en bois qui permet de supprimer les inconvénients des solutions existantes, parmi lesquels ceux précités.

Un rondin suivant l'invention est notamment remarquable en ce qu'il est constitué en deux parties, par deux pièces en bois qui ont en section sensiblement la forme d'un triangle rectangle et qui s'assemblent par emboîtement l'une sur l'autre le long de leur hypoténuse suivant des faces diagonales respectives, à savoir une pièce extérieure présentant une portion de mur extérieur et une surface d'appui inférieure et une pièce intérieure présentant une portion de mur intérieur et une surface d'appui supérieure, une plaque métallique étant en outre prévu pour être interposée en pièce intermédiaire entre lesdites faces diagonales des deux pièces en bois du rondin.

De cette manière, le retrait du bois est absorbé par chacune des pièces de bois, ce qui permet de limiter son effet. Par ailleurs, la plaque métallique constitue une sécurité contre l'intrusion au moyen d'un outil de découpe du bois. L'assemblage par emboîtement permet de faciliter le montage et la réalisation de parois en bois par empilement vertical de rondins successifs. Dans un tel empilement la surface d'appui inférieure de la pièce extérieure de chaque rondin se dispose sensiblement horizontale en coopération avec la surface d'appui supérieure de la pièce intérieure d'un rondin adjacent précédent, qui se dispose également sensiblement horizontale et sur laquelle elle vient reposer.

La réalisation du rondin en deux parties essentielles permet d'avoir deux formes différentes entre l'intérieur et l'extérieur du mur et offre la possibilité d'utiliser des essences de bois différentes pour les deux pièces de bois du rondin. En particulier, on peut réaliser une des parties, la pièce intérieure, au moyen de bois lamellé collé ou autres variétés de bois reconstitué qui seraient trop fragiles à l'extérieur, ce qui permet, en faisant varier les différentes

essences de bois ainsi que les épaisseurs des lames de bois et des couches de colle, de produire des aspects décoratifs.

On notera aussi que la présence de la plaque métallique augmente la rigidité du rondin, en empêchant le travail du bois en courbe et l'écrasement des fibres du bois. Par ailleurs, elle s'oppose à la propagation du feu d'un côté du mur à l'autre.

Conformément à des modes de réalisation avantageux du rondin suivant l'invention, la surface d'appui supérieure du rondin et la surface d'appui inférieure du rondin disposée au-dessus sont bloquées l'une sur l'autre par emboîtement. De ce fait, il n'est pas nécessaire de prévoir des moyens de fixation et de blocage des rondins l'un sur l'autre, ce blocage étant obtenu de manière automatique par emboîtement.

Selon une autre caractéristique de l'invention, la portion de mur extérieur présente, en section, une forme arrondie qui comporte une partie inférieure en surplomb. Cela facilite l'évacuation de la pluie, du fait que les gouttes d'eau qui coulent sur chaque rondin tombent de l'arête curviligne qui précède ce surplomb et ne s'écoulent pas plus loin le long de ce dernier en ayant tendance à pénétrer dans le mur.

Selon un mode de réalisation préféré de l'invention, la plaque métallique est divisée longitudinalement en deux sections dont les bords disposés à l'intérieur du rondin sont en recouvrement. Cette réalisation en deux sections, ou ailes, permet de mieux absorber les mouvements de retrait du bois. Dans ce cas il est avantageux de prévoir la zone de recouvrement entre les deux ailes au fond de la rainure d'emboîtement des pièces en bois, ce qui notamment facilite l'assemblage par empilement des différents éléments constitutifs de rondins successifs.

Selon une autre caractéristique de l'invention, la plaque métallique comporte un revêtement d'isolation thermique de manière à améliorer le coefficient d'isolation thermique de l'ensemble du mur. Avantageusement, ce revêtement est en liège, ce matériau

représentant un matériau isolant qui, en outre, n'émet pas de gaz toxiques lors de sa combustion.

Selon encore une autre caractéristique de l'invention, la plaque métallique comporte un prolongement recouvrant partiellement la portion de mur extérieur. Ce prolongement a avantageusement la forme d'une équerre. Il permet tout d'abord de masquer des retraits éventuels du bois ; par ailleurs, il permet l'évacuation de l'eau sur la face extérieure, car ce prolongement arrête la goutte d'eau en cas de grands vents et crée à l'intérieur une petite chambre de décompression.

Dans des modes de mise en oeuvre préférés de l'invention, au moins une des deux pièces de bois du rondin est réalisée en bois lamellé collé. Dans ce cas, et notamment quand la pièce intérieure répond à une conception en bois lamellé collé, cela offre de larges possibilités de composition et de décoration, tant par le choix des essences de bois (couleurs et épaisseurs variables pour une même densité) que par celui du joint ou de la colle (variations de couleur et d'épaisseur). Par ailleurs, l'utilisation de bois lamellé collé permet de réduire notablement le retrait du rondin.

L'invention a également pour objet une structure de mur en bois réalisée avec des rondins répondant à une ou plusieurs des particularités précitées. Une telle structure est notamment caractérisée en ce que les extrémités d'au moins une partie des rondins sont montées à coulissement dans des poteaux porteurs comportant une gorge longitudinale ménagée à cet effet. De ce fait, au moins une partie de chaque rondin est bloqué latéralement dans les poteaux porteurs, ce qui assure une mise en place et un maintien en position automatiques des rondins.

Les deux parties des rondins comporte au moins un trou ou une gorge vertical, les trous ou gorges des deux parties s'alignant verticalement dans l'empilement, et les rondins sont enfilés sur au moins un poteau intermédiaire traversant l'empilement dans lesdits trous ou gorges.

Grâce à ces dispositions, on peut insérer, de manière non visible, des poteaux intermédiaires qui permettent de supporter l'effort de la poutre sablière disposée au-dessus du mur en cas d'un éventuel retrait du bois du mur. Ces poteaux intermédiaires peuvent être en métal, par exemple notamment en acier inoxydable.

Avantageusement, une lame métallique verticale formant joint est disposée sur le bord extérieur des poteaux porteurs à gorge. Cette lame métallique constitue une protection contre la pénétration de la pluie en cas de vent violent.

L'invention sera maintenant plus complètement décrite dans le cadre de caractéristiques préférées et de leurs avantages, en faisant référence aux figures et dessins annexés qui les illustrent et dans lesquels : - la figure 1 est une vue en coupe représentant deux rondins selon l'invention assemblés l'un sur l'autre, chacun étant constitué de deux parties ou pièces coopérantes ; - la figure 2 représente en perspective la pièce constituant une partie extérieure de rondin ; - la figure 3 est une vue en perspective de la pièce constituant une partie intérieure de rondin ; - la figure 4 est une vue en perspective d'un rondin complet constitué par assemblage des deux éléments que constituent respectivement une pièce de partie extérieure et une pièce de partie intérieure, avec en outre interposition d'une plaque intermédiaire suivant leurs faces diagonales coopérantes ; - la figure 5 représente en perspective une structure de mur réalisée par empilement de rondins selon l'invention entre deux poteaux porteurs ; - la figure 6 représente en perspective un tel mur en cours de construction dans le cas où celui-ci comporte un poteau intermédiaire entre les deux poteaux porteurs ; - la figure 7 représente en perspective l'un des poteaux porteurs servant à la construction d'un tel mur ;

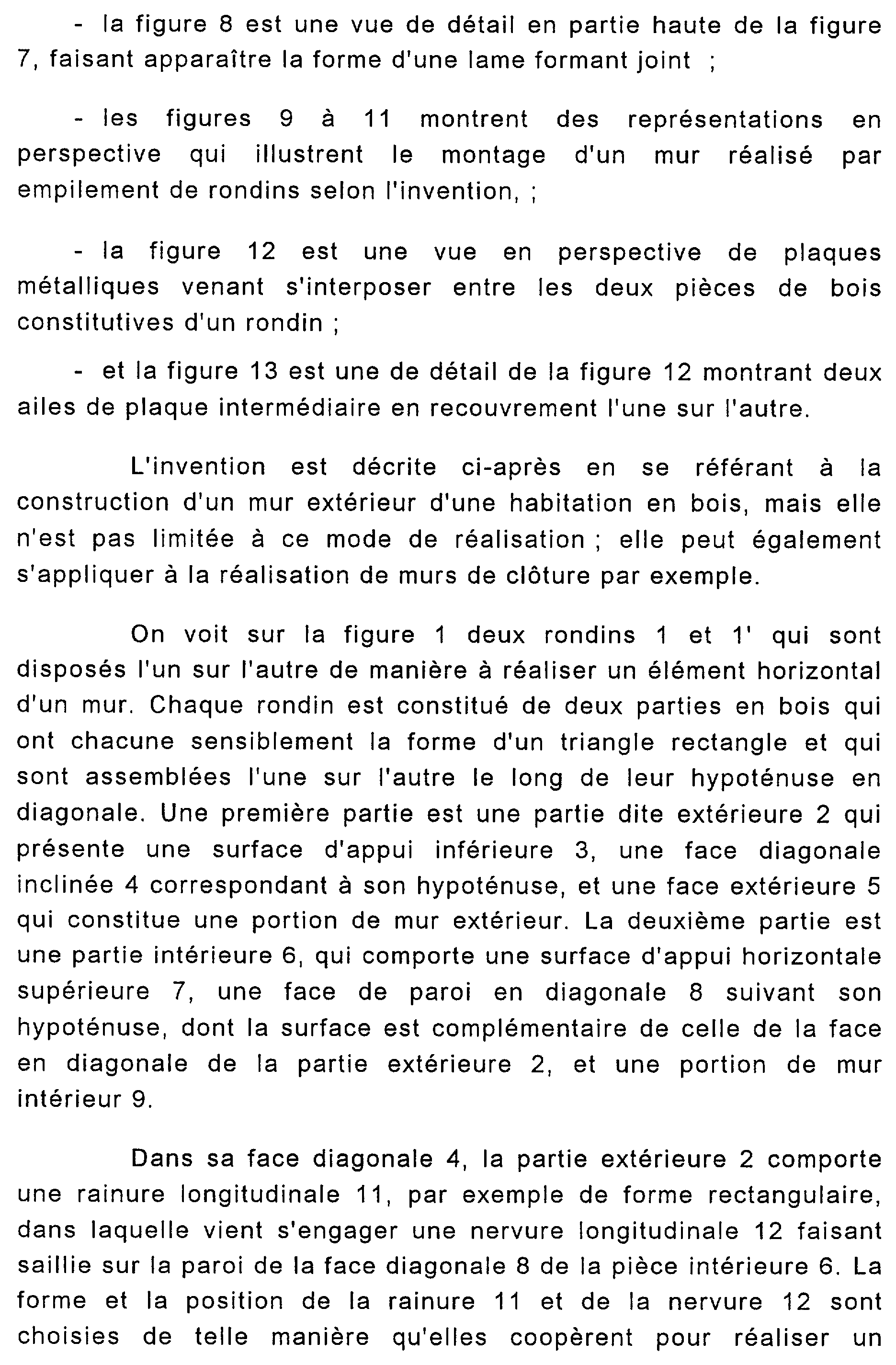

- la figure 8 est une vue de détail en partie haute de la figure 7, faisant apparaître la forme d'une lame formant joint ; - les figures 9 à 11 montrent des représentations en perspective qui illustrent le montage d'un mur réalisé par empilement de rondins selon l'invention, ; - la figure 12 est une vue en perspective de plaques métalliques venant s'interposer entre les deux pièces de bois constitutives d'un rondin ; - et la figure 13 est une de détail de la figure 12 montrant deux ailes de plaque intermédiaire en recouvrement l'une sur l'autre.

L'invention est décrite ci-après en se référant à la construction d'un mur extérieur d'une habitation en bois, mais elle n'est pas limitée à ce mode de réalisation ; elle peut également s'appliquer à la réalisation de murs de clôture par exemple.

On voit sur la figure 1 deux rondins 1 et l'qui sont disposés l'un sur l'autre de manière à réaliser un élément horizontal d'un mur. Chaque rondin est constitué de deux parties en bois qui ont chacune sensiblement la forme d'un triangle rectangle et qui sont assemblées l'une sur l'autre le long de leur hypoténuse en diagonale. Une première partie est une partie dite extérieure 2 qui présente une surface d'appui inférieure 3, une face diagonale inclinée 4 correspondant à son hypoténuse, et une face extérieure 5 qui constitue une portion de mur extérieur. La deuxième partie est une partie intérieure 6, qui comporte une surface d'appui horizontale supérieure 7, une face de paroi en diagonale 8 suivant son hypoténuse, dont la surface est complémentaire de celle de la face en diagonale de la partie extérieure 2, et une portion de mur intérieur 9.

Dans sa face diagonale 4, la partie extérieure 2 comporte une rainure longitudinale 11, par exemple de forme rectangulaire, dans laquelle vient s'engager une nervure longitudinale 12 faisant saillie sur la paroi de la face diagonale 8 de la pièce intérieure 6. La forme et la position de la rainure 11 et de la nervure 12 sont choisies de telle manière qu'elles coopèrent pour réaliser un

blocage par emboîtement de la pièce intérieure 6 dans la pièce extérieure 2.

De manière analogue, la face d'appui inférieure 3 de la pièce extérieure 2 comporte une nervure longitudinale 13 qui présente en section une forme complémentaire de celle d'une encoche ou rainure longitudinale 14 qui est ménagée dans la surface d'appui 7 supérieure de la partie extérieure 6. La forme et la position de la nervure 13 et de la rainure 14 sont déterminées de manière à faire coopérer par elles deux rondins superposés 1 et 1', la nervure de la partie supérieure 2'du rondin l'se fixant par emboîtement dans la rainure de la partie inférieure 6 du rondin 1.

Dans cette position des deux rondins reposant l'un sur l'autre, les surfaces d'appui respectives sont orientées horizontalement. Les deux faces qui constituent sur chaque rondin les portions de mur 5 et 9 sont alors sensiblement verticales. Toutefois ces faces 5 et 9 des deux parties 1 et 2 ont une forme arrondie.

De plus, la face 5 formant une portion de paroi de mur extérieure présente un rayon de courbure faible, de telle manière que l'on obtient, en dessous d'une arête extérieure arrondie 15, une partie en surplomb 16 par rapport à la surface d'appui inférieure correspondante. De ce fait, les gouttes d'eau qui coulent le long de la paroi extérieure du mur tombent lorsqu'elles parviennent à l'arête 15 d'un rondin, sans glisser le long de la partie en surplomb 16.

L'eau ne peut donc pénétrer entre les deux rondins 1 et 1'. Par ailleurs, il n'y a pas de possibilité de prise pour une personne tentant d'escalader le mur.

Entre la pièce extérieure 2 et la pièce intérieure 6 qui constituent les deux pièces en bois d'un même rondin, il est interposé une pièce intermédiaire, constituée par une plaque métallique qui s'étend tout le long des faces diagonales 4 et 8, en épousant la forme de la rainure 11 et de la nervure 12. Cette plaque métallique est avantageusement réalisée au moyen de deux sections ou ailes 17 et 18 (voir figures 12 et 13) qui se rejoignent le long d'une ligne horizontale, de préférence au niveau de la rainure 11 et

de la nervure 12. Avantageusement, ces deux ailes de plaque intermédiaire 17 et 18 sont en recouvrement l'une sur l'autre, et ce de préférence dans le fond de la rainure 11. Pour éviter des différences d'épaisseur, les extrémités du bord 19 de l'aile 17 et du bord 21 de l'aile 18 qui se trouvent superposées au fond de la rainure 11 ont une épaisseur égale à la moitié de l'épaisseur du reste des ailes 17 et 18.

La plaque 17-18 comporte, à l'extérieur des faces diagonales en vis-à-vis 4 et 8, un prolongement 22 qui a la forme d'une équerre (fig. 1). L'extrémité libre de la plaque 18, c'est-à-dire le petit côté de l'équerre 22, est en contact avec la face arrondie de la portion de mur constituée par la partie de rondin extérieure 2. De la sorte, le prolongement 22 de la plaque 18 permet d'arrêter les gouttes d'eau projetées en cas de grand vent. Il a aussi pour effet de créer, entre la portion de paroi extérieure 5 de la pièce extérieure 2 et le prolongement 22, une petite chambre de décompression 10 qui contribue à éviter la pénétration de l'eau de pluie entre les deux rondins 1 et 1'.

La face inférieure d'appui 3 de la pièce extérieure 2 comporte un évidement longitudinal 23 dont les dimensions correspondent au prolongement 22 de l'aile 18, laquelle vient se loger dans cet évidement lorsque deux rondins sont assemblés, comme représenté sur la figure 1.

On voit sur la figure 4, représenté partiellement en perspective, un rondin selon l'invention tel qu'il se dispose après l'assemblage de la pièce intérieure 6 sur la pièce extérieure 2 et avant son assemblage avec un autre rondin similaire.

Pour réaliser un mur, les rondins 1, tous constitués comme les rondins 1 et l'de la figure 1, sont montés et assemblés les uns sur les autres comme représenté sur les figures 5 et 6. Les extrémités des parties extérieures 2 des rondins 1 sont montées à coulissement dans deux poteaux porteurs 25 qui forment l'encadrement du mur et dans lesquels il est ménagé une gorge longitudinale 24 à cet effet. On voit sur la figure 5 une poutre sablière 26 qui est disposée sur le dessus de la pile de rondins pour

terminer le mur. Un module de base 27, de section rectangulaire, est disposé sur le sol en dessous du premier rondin de l'empilement constituant le mur. La forme de ce module évite que les eaux de ruissellement du mur ne soient absorbées entre le mur et le sol.

On voit également sur la figure 6 un poteau intermédiaire 28, qui est fixé sur le sol au moyen d'une platine 29 et qui traverse le module de base 27 et l'ensemble des rondins 1. A cet effet, la pièce extérieure 2 comporte un trou vertical 31 et la pièce intérieure 6 comporte une gorge verticale 32. Par ailleurs, l'aile supérieure 18 de la plaque de protection contre l'intrusion comporte un trou 38 de section oblongue dans le sens transversal de l'aile 18. Les trous 31 38 et les gorges 32 sont alignés comme représenté sur les figures 1 à 3. Plus précisément, les différents trous et gorges des pièces extérieures et intérieures et des ailes supérieures 18 des différents rondins s'alignent dans l'empilement suivant une droite verticale pour recevoir le poteau intermédiaire 28. Ce dernier soutient la poutre sablière 26. On peut prévoir, si la longueur du mur est importante, plusieurs poteaux intermédiaires de renforcement 28 de ce type.

La figure 7 représente en perspective un poteau porteur 25.

On peut notamment y voir la gorge 24, qui s'étend verticalement, et un épaulement 33 qui sert à recevoir la poutre sablière 26. Par ailleurs, on prévoit, sur la face 34 du poteau porteur 25 qui est dirigée vers l'extérieur, un joint 35 qui est placé sur l'arête extérieure du poteau porteur 25. Enfin, chaque poteau porteur 25 est réalisé en deux parties verticales entre lesquelles est interposée, sur toute la hauteur du poteau, une plaque métallique 30 qui sert de protection contre l'intrusion comme les deux ailes 17 et 18 de la plaque métallique interposée entre les deux parties de chaque rondin.

Comme on peut le voir en particulier sur la figure 8, qui est une vue de détail montrant le haut de la gorge 24, le joint 35 est une lame métallique constituée par un profilé dont la section en partie courante a la forme générale d'un T dont la barre horizontale vient recouvrir le bord de la face 34 du poteau porteur 25 et l'extrémité

des rondins 1. Ce joint 35 est en métal, de préférence en acier inoxydable. Il permet de masquer les conséquences d'un éventuel retrait du bois des rondins 1.

Les plaques métalliques 17 et 18 comportent, sur leurs faces supérieures, un revêtement 20 qui est constitué en un matériau isolant du point de vue thermique, tel que du liège, et qui est appliqué sur la face supérieure des deux plaques 17 et 18 (voir figures 12 et 13). Cette disposition permet d'améliorer le coefficient d'isolation thermique du mur, sans introduire de matières pouvant dégager des vapeurs toxiques lors d'un incendie.

Les figures 9 à 11, auxquelles on fera maintenant également référence, illustrent le procédé de montage d'un mur réalisé conformément à l'invention.

Sur la figure 9, on voit un module de base 27 et une pièce extérieure 2 de rondin qui a été engagée en coulissement dans les gorges 24 ménagées dans les deux poteaux porteurs 25 pour venir en appui sur le module de base 27. S'il y a un poteau intermédiaire 28, la pièce extérieure 2 est enfilée sur ce dernier par le trou 31. On voit apparaître la rainure 11 de la pièce extérieure 2. On pose ensuite par dessus l'aile inférieure 17 en plaçant le bord 19 dans la rainure 11. L'aile inférieure 17 n'est pas engagée dans les gorges 24 et elle est donc mise en place directement en la faisant passer entre les deux poteaux porteurs 25.

L'aile supérieure 18 est ensuite engagée dans les gorges 24 et, le cas échéant, enfilée sur le poteau intermédiaire 28 par le trou 38. On notera que chaque extrémité des plaques 18 est pourvue d'un épaulement 36 et 37 (figure 10) qui permet de délimiter les parties saillantes des plaques 18 qui s'engagent dans chaque gorge 24. Pour la mise en place du bord 21, on fait pivoter l'aile 18 grâce au fait que le trou 38 est oblong.

Ensuite, on place une pièce intérieure de rondin 6 sur les ailes 17 et 18 directement sans l'engager dans les gorges 24. S'il y a un poteau intermédiaire 28, il se loge dans la gorge 32. On obtient alors la disposition de la figure 11, dans laquelle un rondin complet

1, résultant de l'assemblage d'une pièce de partie extérieure 2 et d'une pièce de partie intérieure 6 (avec interposition d'une plaque métallique suivant leur diagonale commune), est placé sur le module de base 27. Puis on continue d'empiler successivement une partie extérieure 2, les plaques 17 et 18 et une partie intérieure 6, ces différents éléments étant maintenus longitudinalement et s'emboîtant automatiquement les uns dans les autres, les pièces extérieures 2 et les ailes 18 étant maintenus en place dans les gorges 24.

On obtient donc un positionnement précis automatique et le maintien des différents rondins du mur, ce qui réduit fortement le temps nécessaire pour réaliser un mur en rondins.

On voit que l'invention permet la réalisation de murs ou de parois par empilement de rondins de manière très facile, tout en assurant un assemblage efficace. Le fait de prévoir un rondin comportant deux pièces de bois assemblées permet de mieux absorber les retraits éventuels du bois. Cela permet également de pouvoir utiliser des essences différentes pour la paroi extérieure et pour la paroi intérieure du mur, en adaptant chacune en fonction de sa destination propre, supposée ici être respectivement à l'extérieur et à l'intérieur d'un bâtiment.

La forme extérieure galbée de la pièce extérieure des différents rondins ne présente pas de prise permettant une escalade facile. De plus, la forme en surplomb de la partie inférieure de cette pièce extérieure permet d'éviter l'écoulement de l'eau sur le mur.

La ou les ailes formant une plaque métallique interposée entre les deux pièces constitutives du rondin permettent d'obtenir sur toute la hauteur du mur une structure métallique continue qui s'oppose à toute intrusion au moyen d'un outil de découpe du bois. Le prolongement 22 d'une telle plaque permet en outre d'assurer que l'humidité ne pénètre pas dans les murs, en particulier entre deux rondins successifs, même dans le cas de bourrasques de vent.

Le fait de prévoir une plaque métallique séparative constituée de deux ailes adjacentes extérieures qui se superposent dans la rainure 11 entre les deux pièces constitutives du rondin

permet de mieux absorber les éventuels retraits du bois et de faciliter le montage d'une paroi..

L'isolation thermique est améliorée par le revêtement des plaques métalliques avec du liège, matériau qui travaille bien en compression et ne présente pas de danger en cas d'incendie. La présence de l'intermédiaire métallique constitué par les plaques 17- 18 permet également d'éviter que dans le cas où le feu prend sur l'une des faces du mur, il ne se propage de l'autre côté. En effet, si par exemple la partie extérieure du mur est enflammée, le feu ne pourra pas se propager à la partie intérieure, ce qui évitera la propagation du feu et assurera la protection de l'intérieur de la maison. L'invention permet aussi de limiter la propagation du feu du fait que la structure obtenue ne forme aucun caisson d'air intérieur pouvant créer des cheminées d'appel d'air, tant redoutées.

En outre, l'empilage des rondins permet d'obtenir une bonne stabilité sans rigidité excessive de l'ensemble. Ceci est particulièrement important pour la construction de bâtiments devant résister aux phénomènes sismiques.

Toutefois, et comme d'ailleurs il ressort déjà de ce qui précède, l'invention n'est pas limitée aux modes de mise en oeuvre qui ont été spécifiquement décrits et expliqués dans le courant des exemples ci-dessus, et elle s'étend au contraire à toutes variantes, y compris celles passant par le biais de moyens équivalents.

En particulier, on peut prévoir une seule plaque métallique entre les deux parties du rondin. On peut aussi noter ici que les deux parties du rondin peuvent être réalisées en bois lamellé collé.

Le bois lamellé collé présente l'avantage qu'il travaille très peu en retrait, mais aussi, cette disposition permet de réaliser des murs présentant un bel aspect esthétique en faisant varier les essences de bois et les colles tout en conservant approximativement la même densité.

Claims

REVENDICATIONS

1. Rondin (1, 1') pour la réalisation de parois ou de murs en bois par empilement vertical de rondins successifs, caractérisé en ce qu'il est constitué en deux parties, par deux pièces en bois (2,6) qui ont, en section, sensiblement la forme d'un triangle rectangle et qui s'assemblent par emboîtement (11, 12) l'une sur l'autre le long de leur hypoténuse suivant des faces diagonales respectives (4,8), à savoir une pièce extérieure (2) formant une portion de mur extérieur (5) et une surface d'appui inférieure (3), se disposant sensiblement horizontale dans l'empilement, et une pièce intérieure (6) présentant une portion de mur intérieur (9) et une surface d'appui supérieure (7), se disposant également sensiblement horizontale sous la surface d'appui inférieure (3) d'un rondin adjacent, une plaque métallique (17,18) étant en outre interposée en pièce intermédiaire entre lesdites faces diagonales (4,8) des deux pièces en bois du rondin.

2. Rondin selon la revendication 1, caractérisé en ce que la surface d'appui inférieure (7) d'un rondin (1) et la surface d'appui supérieure (3) d'un rondin similaire (1') se disposant audessous sont bloquées l'une sur l'autre par emboîtement (13,14).

3. Rondin selon la revendication 1 ou 2, caractérisé en ce que la portion de mur extérieur (5) présente, en section, une forme arrondie comportant une partie inférieure en surplomb (16).

4. Rondin selon l'une quelconque des revendications 1 à 3, caractérisé en ce que la plaque métallique est constituée de deux ailes (17,18) dont les bords (19,21) disposés à l'intérieur du rondin (1, 1') sont en recouvrement, avantageusement au niveau de moyens d'accouplement par rainure et nervure coopérantes prévus dans lesdites pièces de bois.

5. Rondin selon l'une quelconque des revendications 1 à 4, caractérisé en ce que la face supérieure de ladite plaque métallique (17-18) comporte un revêtement d'isolation thermique (20), avantageusement réalisé en liège.

6. Rondin selon l'une quelconque des revendications 1 à 5, caractérisé en ce que la plaque métallique (18) comporte un prolongement (22) recouvrant partiellement la portion de mur extérieur (5), ledit prolongement (22) ayant de préférence la forme d'une équerre.

7. Rondin selon l'une quelconque des revendications 1 à 6, caractérisé en ce qu'au moins une de ses parties extérieure et intérieure (2,6) est réalisée en bois lamellé collé.

8. Structure de mur en bois, caractérisée en ce qu'elle est réalisée par empilement de rondins selon au moins l'une des revendications précédentes, les extrémités d'au moins une partie (2,6) des rondins (1, 1') étant montées à coulissement dans des poteaux porteurs (25) comportant une gorge (24) prévue à cet effet.

9. Structure de mur en bois selon la revendication 8, caractérisée en ce que les deux parties (2,6) des rondins (1, 1') comportent au moins un trou ou une gorge vertical (31,32), les trous ou gorges des deux parties (2,6) s'alignant verticalement dans l'empilement, et en ce que les rondins sont enfilés sur au moins un poteau intermédiaire (28) traversant l'empilement dans lesdits trous ou gorges.

10. Structure de mur en bois selon la revendication 8 ou 9, caractérisée en ce qu'une lame verticale (35) formant joint est disposée sur le bord extérieur des poteaux porteurs (25).
