【課題】従来の縦棧工法は、屋根地に地割寸法に沿って縦横棧を付設し、この縦棧に瓦の裏面尻側に設けた安定駒の差込み側の側面を当接して、位置決め(地割寸法に沿って葺設し)するとともに、横棧にこの安定駒の底面を当接し、また横棧に対の引掛けを係止する構成である。
【構成】屋根地に地割寸法に沿って縦横棧を付設し、この縦横棧を利用して瓦を葺設する縦棧葺設工法であって、瓦の裏面尻側に形成した削面を利用し、また瓦の棧山側裏面と、縦棧との間に形成した隙間に向かって差込み、差込みの際に縦棧に安定駒の差込み側を添接し、削面を縦棧に当接し、また安定駒の底面を横棧の表面に当接し、さらに安定駒の凸部を横棧の上面に係止する縦棧葺設工法である。
【選択図】図1
【構成】屋根地に地割寸法に沿って縦横棧を付設し、この縦横棧を利用して瓦を葺設する縦棧葺設工法であって、瓦の裏面尻側に形成した削面を利用し、また瓦の棧山側裏面と、縦棧との間に形成した隙間に向かって差込み、差込みの際に縦棧に安定駒の差込み側を添接し、削面を縦棧に当接し、また安定駒の底面を横棧の表面に当接し、さらに安定駒の凸部を横棧の上面に係止する縦棧葺設工法である。
【選択図】図1
Description
本発明は、縦棧葺設工法と、この縦棧葺設工法用の瓦に関する。
従来、この種の縦棧葺設工法及びこれに関連する瓦としては、次のような文献(1)、(2)と(3)が挙げられる。
先ず、本出願人の発明である文献(1)と文献(2)を説明すると、この文献(1)は、特開平11−350664号の「安定駒利用の耐震、耐風瓦工法」であり、その概要は、屋根地に地割寸法に沿って縦横棧を付設し、この縦棧に瓦の裏面尻側に設けた安定駒の差込み側の側面を当接して、位置決め(地割寸法に沿って葺設し)するとともに、横棧にこの安定駒の底面を当接し、また横棧に対の引掛けを係止する構成である。また文献(2)は、特開平8−302910号の「瓦の葺設工法」であり、その概要は、屋根地に地割寸法に沿って縦横棧を付設し、この縦棧に瓦の裏面尻側に設けた係止用凸起の棧山側・差込み側の側面、又は切欠段面を当接して、位置決めするとともに、横棧には、従来と同様に、対の引掛けを係止する構成である。
そして、この文献(1)と文献(2)の発明は、従来の縦棧工法の特徴である「1」瓦の適確な位置決め、「2」耐震、耐風効果、「3」被せ葺き、差込み葺きの何れにも片寄らない葺設ができる瓦の提供等が図れる。そして、この発明の独特の特徴である「4」縦棧は、所定の隙間(安定駒と瓦裏面との隙間)に挿入可能な構造であれば、その構造を問わないこと及び/又は縦横棧の兼用ができること、「5」縦棧の素材、縦棧の歪み・凹凸・曲がり・寸法等の限定が回避されること等である。
尚、文献(3)は、特開2000−120223の「瓦」であり、その概要は、瓦の尻側裏面に横棧に係止される引掛け及び縦棧に係止等される係止台と支持台とを膨出形成し、この支持台等と対峙する側に屋根地に接触する安定台を設け、この支持台と安定台を横方向に列設することを特徴とする構成である。その特徴は、従来の縦棧工法の特徴である「1」〜「3」が図れること、また本発明の独特の効果は、「6」縦棧への係止と屋根地に接触する安定台を利用して、瓦を安定的かつ確実に葺設できる。
前記文献(1)、(2)は、前述の特徴「1」〜「5」を有する優れた発明であるが、その一部に改良の余地が考えられる。例えば、葺設済みの第一の瓦に隣接して第二の瓦を差込み方式で葺設する際に、この第二の瓦の差込み側を、第一の瓦の棧山側裏面と縦棧との間(隙間)に差込む葺設作業が必要であるが、この隙間に差込むには、手間と経験を要する問題があり、この点が改良の余地である。尚、被せ葺きの場合には、葺設済みの第一の瓦の差込み側の上に、第二の瓦の棧山側を被せ葺きする構成であり、前述のような問題は少ない。またこの文献(1)は、安定駒と横棧との係止関係に関する構成は直接意図しないことから、瓦のズレ、飛散又は耐震及び/又は耐風効果に関して、改良すべき点が挙げられる。
また文献(3)は、図2において安定駒の尻側に膨出形成した安定台を備えているが、この安定台は、屋根地に接触する構成であり、またこの文献(3)は、横棧を採用しない縦棧専用の瓦であり、得意な構成となっている。従って、本願発明の構成である「イ」の安定駒の尻側端面に設けた凸部を横棧の上面に係止する葺設工法及び/又は瓦とは本質的に相違する。また本願発明の構成である「ロ」の縦横棧を使用した縦棧工法及び/又はその瓦とは、本質的に相違する。さらに本願発明の構成である「ニ」の安定駒の尻側端面に設けた凸部を屋根地に衝止しない構成とし、屋根地の損傷回避と、濡れ防止等を意図する発明とは、本質的に相違する。
請求項1の発明は、第二の瓦(一例である)の差込み側を、第一の瓦(一例である)の棧山側裏面と、縦棧との間に形成した隙間に向かって差込み作業をすることで、この第二の瓦に設けた安定駒の差込み側が、縦棧の側面に添接するとともに、この削面を縦棧の表面に当接すること、またこの安定駒の底面は、横棧の表面に当接される葺設工法であり、この第二の瓦を、容易・確実かつ迅速に差込み葺設すること、又は安定駒の差込み側に、縦棧の側面を衝止して確実に葺設すること、また指による衝止感覚を利用して葺設すること等を意図する。また請求項1の発明は、安定駒の凸部を横棧に係止することで、瓦の安定施工と、ズレ・回転・飛散防止等が図れる差込み葺き工法(差込み葺設する縦棧葺設工法)を提供することを意図する。
請求項1は、屋根地に地割寸法に沿って縦横棧を付設し、一本の縦棧に沿って軒先から棟方向に順次葺設した多数の第一の瓦に隣接して多数の第二の瓦を葺設する縦棧葺設工法であって、
この第二の瓦は、裏面尻側の安定駒から差込み側端面に亘って形成した各種の形状の削面を利用して、前記第一の瓦の棧山側裏面と、縦棧との間に形成した隙間に向かって差込み、この差込み時に、前記縦棧に安定駒の差込み側を添接するとともに、前記削面を前記縦棧に当接し、この添接及び当接時に前記安定駒の底面を前記横棧の表面に当接するとともに、この安定駒の凸部を前記横棧の上面に係止し、当該第二の瓦を縦棧及び/又は横棧を利用して、前記第一の瓦に差込み葺設する縦棧葺設工法である。
この第二の瓦は、裏面尻側の安定駒から差込み側端面に亘って形成した各種の形状の削面を利用して、前記第一の瓦の棧山側裏面と、縦棧との間に形成した隙間に向かって差込み、この差込み時に、前記縦棧に安定駒の差込み側を添接するとともに、前記削面を前記縦棧に当接し、この添接及び当接時に前記安定駒の底面を前記横棧の表面に当接するとともに、この安定駒の凸部を前記横棧の上面に係止し、当該第二の瓦を縦棧及び/又は横棧を利用して、前記第一の瓦に差込み葺設する縦棧葺設工法である。
請求項2の発明は、請求項1の目的を達成できる被せ葺き工法(被せ葺設する縦棧葺設工法)を提供することを意図する。
請求項2は、屋根地に地割寸法に沿って縦横棧を付設し、縦棧及び/又は横棧に沿って桁方向に第一の瓦に隣接して第二の瓦を順次葺設する縦棧葺設工法であって、
この第二の瓦の棧山側を、前記第一の瓦の差込み側に被せ葺きするように葺設し、この被せ葺き時に、前記縦棧に前記第一の瓦に設けた安定駒の差込み側を添接するとともに、この第一の瓦に設けた削面を前記縦棧に当接し、この添接及び当接時に前記安定駒の底面を前記横棧の表面に当接するとともに、この安定駒の凸部を前記横棧の上面に係止し、当該第二の瓦を縦棧及び/又は横棧を利用して、前記第一の瓦に被せ葺設する縦棧葺設工法である。
この第二の瓦の棧山側を、前記第一の瓦の差込み側に被せ葺きするように葺設し、この被せ葺き時に、前記縦棧に前記第一の瓦に設けた安定駒の差込み側を添接するとともに、この第一の瓦に設けた削面を前記縦棧に当接し、この添接及び当接時に前記安定駒の底面を前記横棧の表面に当接するとともに、この安定駒の凸部を前記横棧の上面に係止し、当該第二の瓦を縦棧及び/又は横棧を利用して、前記第一の瓦に被せ葺設する縦棧葺設工法である。
請求項3〜請求項5の発明は、請求項1又は請求項2の目的を達成すること、またこの目的を達成するのに最適な削面の構成を提供することを意図する。
請求項3は、請求項1又は請求項2に記載の削面を、削面の内側より尻側に向かって順次深く形成し、当該第二の瓦を縦棧に当接した際に、この削面の略全部が当該縦棧に接触し、当該第二の瓦の位置決めと、耐震、耐風効果を発揮できる縦棧葺設工法である。
また請求項4は、請求項1又は請求項2に記載の削面を、削面の内側より尻側に向かって同じ深さに形成し、当該第二の瓦を縦棧に当接した際に、この削面の内側が当該縦棧に接触し、当該第二の瓦と縦棧との間に空間が形成されること、また耐震、耐風効果を発揮できる縦棧葺設工法である。
さらに請求項5は、請求項1又は請求項2に記載の削面を、削面の内側より尻側に向かって順次深く形成し、この削面の形状を、瓦を裏面視した際に、三角形状、方形状、又は棧山側に削いだ方形状等の構成としたことを特徴とする耐震、耐風効果を発揮できる縦棧葺設工法である。
請求項6の発明は、請求項1又は請求項2の目的を達成し、この目的を達成するのに最適な瓦を提供すること、また葺設が容易な縦棧用の瓦を提供すること、さらに凸部の膨出寸法を調整することで、葺設及び/又は結束の確実性と容易性を確保すること等を意図する。さらに安定駒を横棧当接部と横棧係止部とにすみ分け利用することで、その双方の特徴を発揮し、耐震性、飛散防止等の向上と、この安定駒の有効利用を図ることを意図する。そして、必要によりこの凸部は、縦棧への当接面積の拡充を介して前述の総合的な特徴を図ることを意図する。
請求項6は、請求項1又は請求項2に記載の縦棧葺設工法に使用される瓦であって、
この瓦の裏面の尻側に、当該瓦の谷部の中心を基点として、この差込み側と棧山側とに対の引掛け突起を設け、この差込み側の引掛け突起と、棧山側の引掛け突起とは、屋根地に設けた横棧への略均等な係止を意図して、前記谷部を中心より略同じ所定寸法を確保する構成とし、
またこの瓦の裏面の尻側に、前記差込み側の引掛け突起に隣接して安定駒を形成し、この安定駒から差込み側端面に亘って屋根地に設けた縦棧に当接するための削面を形成し、この削面の内側より尻側に向かって形成される長さが、前記安定駒の流れ方向の長さと略同じにする構成とし、
さらに前記安定駒の尻側に前記横棧に係止する凸部を形成したことを特徴とする縦棧葺設工法用の瓦である。
この瓦の裏面の尻側に、当該瓦の谷部の中心を基点として、この差込み側と棧山側とに対の引掛け突起を設け、この差込み側の引掛け突起と、棧山側の引掛け突起とは、屋根地に設けた横棧への略均等な係止を意図して、前記谷部を中心より略同じ所定寸法を確保する構成とし、
またこの瓦の裏面の尻側に、前記差込み側の引掛け突起に隣接して安定駒を形成し、この安定駒から差込み側端面に亘って屋根地に設けた縦棧に当接するための削面を形成し、この削面の内側より尻側に向かって形成される長さが、前記安定駒の流れ方向の長さと略同じにする構成とし、
さらに前記安定駒の尻側に前記横棧に係止する凸部を形成したことを特徴とする縦棧葺設工法用の瓦である。
請求項7の発明は、請求項6の目的を達成し、この目的を達成するのに最適な瓦を提供すること、また屋根地に損傷を与えないこと、さらに葺設の容易化を図ること等を意図する。
請求項7は、請求項6に記載の安定駒の凸部が、屋根地に衝突しない垂下形状としたことを特徴とする縦棧葺設工法用の瓦である。
請求項1の発明は、屋根地に地割寸法に沿って縦横棧を付設し、一本の縦棧に沿って軒先から棟方向に順次葺設した多数の第一の瓦に隣接して多数の第二の瓦を葺設する縦棧葺設工法であって、
第二の瓦は、裏面尻側の安定駒から差込み側端面に亘って形成した各種の形状の削面を利用して、第一の瓦の棧山側裏面と、縦棧との間に形成した隙間に向かって差込み、差込み時に、縦棧に安定駒の差込み側を添接するとともに、削面を縦棧に当接し、添接及び当接時に安定駒の底面を横棧の表面に当接するとともに、安定駒の凸部を横棧の上面に係止し、第二の瓦を縦棧及び/又は横棧を利用して、第一の瓦に差込み葺設する縦棧葺設工法である。
第二の瓦は、裏面尻側の安定駒から差込み側端面に亘って形成した各種の形状の削面を利用して、第一の瓦の棧山側裏面と、縦棧との間に形成した隙間に向かって差込み、差込み時に、縦棧に安定駒の差込み側を添接するとともに、削面を縦棧に当接し、添接及び当接時に安定駒の底面を横棧の表面に当接するとともに、安定駒の凸部を横棧の上面に係止し、第二の瓦を縦棧及び/又は横棧を利用して、第一の瓦に差込み葺設する縦棧葺設工法である。
従って、請求項1は、第二の瓦の差込み側を、第一の瓦の棧山側裏面と、縦棧との間に形成した隙間に向かって差込み作業をすることで、この第二の瓦に設けた安定駒の差込み側が、縦棧の側面に添接するとともに、この削面を縦棧の表面に当接できること、またこの安定駒の底面は、横棧の表面に当接される葺設工法であり、この第二の瓦を、容易・確実かつ迅速に差込み葺設できること、又は安定駒の差込み側に、縦棧の側面を衝止して確実に葺設できること、また指による衝止感覚を利用して葺設できること等の特徴を有する。また請求項1は、安定駒の凸部を横棧に係止することで、瓦の安定施工と、ズレ・回転・飛散防止等が図れる差込み葺き工法(差込み葺設する縦棧葺設工法)を提供できること等の実益を有する。
請求項2の発明は、屋根地に地割寸法に沿って縦横棧を付設し、縦棧及び/又は横棧に沿って桁方向に第一の瓦に隣接して第二の瓦を順次葺設する縦棧葺設工法であって、
第二の瓦の棧山側を、第一の瓦の差込み側に被せ葺きするように葺設し、被せ葺き時に、縦棧に第一の瓦に設けた安定駒の差込み側を添接するとともに、第一の瓦に設けた削面を縦棧に当接し、添接及び当接時に安定駒の底面を横棧の表面に当接するとともに、安定駒の凸部を横棧の上面に係止し、第二の瓦を縦棧及び/又は横棧を利用して、第一の瓦に被せ葺設する縦棧葺設工法である。
第二の瓦の棧山側を、第一の瓦の差込み側に被せ葺きするように葺設し、被せ葺き時に、縦棧に第一の瓦に設けた安定駒の差込み側を添接するとともに、第一の瓦に設けた削面を縦棧に当接し、添接及び当接時に安定駒の底面を横棧の表面に当接するとともに、安定駒の凸部を横棧の上面に係止し、第二の瓦を縦棧及び/又は横棧を利用して、第一の瓦に被せ葺設する縦棧葺設工法である。
従って、請求項2は、請求項1の目的を達成できる被せ葺き工法(被せ葺設する縦棧葺設工法)を提供できる特徴を有する。
請求項3の発明は、請求項1又は請求項2に記載の削面を、削面の内側より尻側に向かって順次深く形成し、第二の瓦を縦棧に当接した際に、削面の略全部が縦棧に接触し、第二の瓦の位置決めと、耐震、耐風効果を発揮できる縦棧葺設工法である。
また請求項4の発明は、請求項1又は請求項2に記載の削面を、削面の内側より尻側に向かって同じ深さに形成し、第二の瓦を縦棧に当接した際に、削面の内側が縦棧に接触し、第二の瓦と縦棧との間に空間が形成されること、また耐震、耐風効果を発揮できる縦棧葺設工法である。
さらに請求項5の発明は、請求項1又は請求項2に記載の削面を、削面の内側より尻側に向かって順次深く形成し、削面の形状を、瓦を裏面視した際に、三角形状、方形状、又は棧山側に削いだ方形状等の構成とした耐震、耐風効果を発揮できる縦棧葺設工法である。
従って、請求項3〜請求項5は、請求項1又は請求項2の目的を達成できること、またこの目的を達成するのに最適な削面の構成を提供できること等の特徴を有する。
請求項6の発明は、請求項1又は請求項2に記載の縦棧葺設工法に使用される瓦であって、
瓦の裏面の尻側に、瓦の谷部の中心を基点として、差込み側と棧山側とに対の引掛け突起を設け、差込み側の引掛け突起と、棧山側の引掛け突起とは、屋根地に設けた横棧への略均等な係止を意図して、谷部を中心より略同じ所定寸法を確保する構成とし、
また瓦の裏面の尻側に、差込み側の引掛け突起に隣接して安定駒を形成し、安定駒から差込み側端面に亘って屋根地に設けた縦棧に当接するための削面を形成し、削面の内側より尻側に向かって形成される長さが、安定駒の流れ方向の長さと略同じにする構成とし、
さらに安定駒の尻側に横棧に係止する凸部を形成した縦棧葺設工法用の瓦である。
瓦の裏面の尻側に、瓦の谷部の中心を基点として、差込み側と棧山側とに対の引掛け突起を設け、差込み側の引掛け突起と、棧山側の引掛け突起とは、屋根地に設けた横棧への略均等な係止を意図して、谷部を中心より略同じ所定寸法を確保する構成とし、
また瓦の裏面の尻側に、差込み側の引掛け突起に隣接して安定駒を形成し、安定駒から差込み側端面に亘って屋根地に設けた縦棧に当接するための削面を形成し、削面の内側より尻側に向かって形成される長さが、安定駒の流れ方向の長さと略同じにする構成とし、
さらに安定駒の尻側に横棧に係止する凸部を形成した縦棧葺設工法用の瓦である。
従って、請求項6は、請求項1又は請求項2の目的を達成できること、この目的を達成するのに最適な瓦を提供できること、また葺設が容易な縦棧用の瓦を提供できること、さらに凸部の膨出寸法を調整することで、葺設及び/又は結束の確実性と容易性を確保できること等の特徴を有する。さらに安定駒を横棧当接部と横棧係止部とにすみ分け利用することで、その双方の特徴を発揮し、耐震性、飛散防止等の向上と、この安定駒の有効利用とが図れる実益がある。そして、必要によりこの凸部は、縦棧への当接面積の拡充を介して前述の総合的な特徴が図れる。
請求項7の発明は、請求項6に記載の安定駒の凸部が、屋根地に衝突しない垂下形状とした縦棧葺設工法用の瓦である。
従って、請求項7は、請求項6の目的を達成できること、この目的を達成するのに最適な瓦を提供できること、また屋根地に損傷を与えないこと、さらに葺設の容易化が図れること等の特徴を有する。
以下、本発明の実施の態様(形態)を説明する。
1は瓦で、この一例では和型瓦を示すが限定されず、例えば、本葺き一体化瓦(本葺き瓦と丸瓦が一体となった簡易型本葺き瓦)、平瓦、S型瓦、平板二山瓦等が含まれる。この瓦1の裏面1−2の尻側1aには、当該瓦1の表面1−1の谷部1−1aの中心を基点として、対の引掛け突起2、3を設ける。この対の引掛け突起2,3は、差込み側1bに設けた引掛け突起2と、棧山側1cに設けた引掛け突起3で構成し、この対の引掛け突起2,3を、屋根地Aに設けた横棧A1に略均等に係止することを意図して、前述の如く、谷部1−1aの中心より略同じ位置に設ける(所定寸法を確保する)ことが望ましいが限定されない。図中1dは瓦1の頭側を示す。
また瓦1の裏面1−2の尻側1aに、差込み側1bの引掛け突起2に隣接して安定駒4を形成し、安定駒4から差込み側1bの端面1b−1に亘って屋根地Aに設けた縦棧A2に当接するための削面5を形成する。この削面5の内側(瓦1の内方)より尻側1a(瓦1の外方)に向かって形成される長さLが、安定駒4の流れ方向(縦棧A2の長手方向「軒から棟の方向」)の長さL1と略同じに構成する。この削面5の望ましい、形態の一例を説明する。図8は、削面5を、裏面視して方形状として、その前後(縦棧A2の長手方向における前後)の角部を縦棧A2に、同図矢印「イ」で図示したような二点支持で添接する。この添接は、縦棧A2との間に、空間を形成して、乾燥、腐蝕防止等に役立てること、又は削面5及び/又は縦棧A2の僅かな形状変化に対しても、使用可能な関係を維持できること等の利点がある。また図9は、削面5を、側面視して尻側1a端面に向かって傾斜形状として、その略全部を同図矢印「ロ」で図示したような縦棧A2に添接する。この添接は、縦棧A2との密着を確保して、葺設の安定性、瓦1の葺設の一定化、安定化等を図ること、又は安定駒4と横棧A1との当接との相乗効果を利用して、前記葺設の安定性、瓦1の葺設の一定化、安定化等に役立てること、さらに耐風性、耐震性の向上に有効であること等の利点がある。さらに図12は、削面5を、裏面視して三角形状として、その前から後に向かった傾斜状の角部を縦棧A2に添接する。この例は、瓦1の製造の容易化、形状の安定性に役立つこと等の利点と、前述の図9に略準ずる利点を有する。
そして、また後述する削面5に各態様の凹凸、凹凸条(縦棧A2の長手方向及び/又はその対峙方向等の各方向に向かった、以下省略)、又は係止部等を設けた特徴が発揮できる。尚、この削面5に各態様の凹凸、凹凸条等、又は係止部等を形成し、縦棧A2にこれに対応する各態様の凹凸、凹凸条(縦棧A2の長手方向及び/又はその対峙方向等の各方向に向かった)、又は被係止部等を形成した構造とする。この削面5の各態様の凹凸、凹凸条、又は係止部等と、縦棧A2の各態様の凹凸、凹凸条、又は係止部等との対峙関係を利用し、この両者の係合の容易化、確実化、強固な係合(連繋)等を図ることも可能である。
尚、前記安定駒4の長さL1は、瓦1の内側(瓦1の内方)より尻側1a(瓦1の外方)に向かって形成されるが、この安定駒4の長さL1の略1/2に膨出形状の凸部40を形成し、この凸部40の内側40aを横棧A1の上面に係止する構成とし、瓦1の安定葺設と、位置決めの容易化、固定化等に役立てることが好ましい。そして、この凸部40は屋根地Aに衝突しない寸法とする。またこの凸部40を備えた安定駒4は、安定駒4としての本来的な効果を備えるとともに、前述した各種の別の新たな効果及び/又は機能を備えており極めて有効であって、かつ実益性を具備する。また内側40aの略全体を横棧A1の上面に接触する傾斜面(図示せず)とすることも可能である。更に安定駒4の長さL1を延長し、この延長部(図示せず)に係止凸部(図示せず)を設け、前記凸部40とこの係止凸部で横棧A1を挾む構成とし、瓦1の安定葺設と、飛散防止、耐震強度の向上等を図ることも可能である。

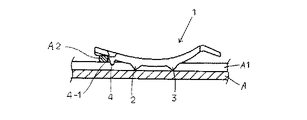

以下、図3〜図7を基にして、差込み葺きの一例を説明すると、屋根地Aに地割寸法に沿って縦横棧A2、A1を設ける。そして、先ず、第一の瓦100(1)を葺設するに際して、この縦棧A2に第一の瓦100の裏面1−2の尻側1aであって、その差込み側1bに形成した削面5を添接するとともに、この第一の瓦100に設けた安定駒4の差込み側4−1を前記縦棧A2の側面に当接するように葺設し、しかも第一の瓦100に設けた安定駒4の凸部40の尻側端部を横棧A2に係止する。この一連の葺設作業で、第一の瓦100が縦横棧A2、A1を利用して屋根地Aに葺設される。続いて、第二の瓦101(1)を葺設するに際し、この第二の瓦101を、前記第一の瓦100の棧山側1cの裏面1−2と、縦棧A2との間に形成した隙間Hに向かって、当該第二の瓦101の差込み側1bを差込み、しかもこの第二の瓦101の裏面1−2に設けた削面5を、縦棧A2に添接するようにして差込むとともに、この第二の瓦101の安定駒4の凸部40を横棧A1に係止する。この一連の葺設作業で、第二の瓦101が縦横棧A2、A1を利用して屋根地Aに葺設される。以上のような葺設作業を順次行うことで、この屋根地Aの全体に瓦1が葺設される。
また他の差込み葺きとしては、前述の第一の瓦100を順次屋根地Aの軒先Bから棟B1方向に向かって葺設し、この第一の瓦100に隣接する第二の瓦101を差込み葺設する方法もある。この場合は、前述と同様にこの第一の瓦100に第二の瓦101を同様に差込み葺きする。そして、この第二の瓦101を同様に順次屋根地Aの軒先Bから棟B1方向に向かって葺設する。以上のような葺設作業を順次行うことで、この屋根地Aの全体に瓦1が葺設される。
従って、第一の瓦100、第二の瓦101(総称する場合は瓦1とする)を、容易・確実かつ迅速に差込み葺設できること、又は安定駒4の差込み側4−1を縦棧A2の側面に衝止及び/又は削面5を縦棧A2の表面に添接し、かつ安定駒4の凸部40を横棧A1の上面(尻側端部)に係止できることから、瓦1を確実かつ安定して葺設できること、また葺設の簡便化、迅速化等に役立つこと、さらに指による衝止感覚を利用して葺設できること等の特徴を有する。また図示しないが、葺き替えの場合にも、前述と同様な手段が採用できる。従って、この葺き替えの簡便化、迅速化等に役立つ特徴を有する。また従来の縦棧工法では、極めて困難であった、この種の葺き替え作業が容易にできる実益がある。
尚、瓦1の被せ葺きの場合は、図示しないが、前述と同様に第一の瓦100の裏面1−2に設けた削面5を、縦棧A2に添接するとともに、この第一の瓦100の安定駒4の凸部40を横棧A1に係止する。続いて、この第一の瓦100の差込み側1bに第二の瓦101の棧山側1cを被せ葺きする。この際に前述と同様に、この第二の瓦101の裏面1−2に設けた削面5を、縦棧A2に添接するとともに、この第二の瓦101の安定駒4の凸部40を横棧A1に係止する。この一連の葺設作業で、第一の瓦100及び第二の瓦101が縦横棧A2、A1を利用して屋根地Aに葺設される。以上のような葺設作業を順次行うことで、この屋根地Aの全体に瓦1が葺設される。従って、前述の差込み葺きと同様な効果が期待できる。
図中20は尻棧山側の切込み、21は頭差込み側の切込みをそれぞれ示す。また22は釘穴、23は水返しを示す。
1 瓦
100 第一の瓦
101 第二の瓦
1−1 表面
1−1a 谷部
1−2 裏面
1a 尻側
1b 差込み側
1b−1 端面
1c 棧山側
1d 頭側
2 引掛け突起
3 引掛け突起
4 安定駒
4−1 差込み側
40 凸部
40a 内側
5 削面
20 切込み
21 切込み
22 釘穴
23 水返し
A 屋根地
A1 横棧
A2 縦棧
B 軒先
B1 棟
H 隙間
L 長さ
L1 長さ
100 第一の瓦
101 第二の瓦
1−1 表面
1−1a 谷部
1−2 裏面
1a 尻側
1b 差込み側
1b−1 端面
1c 棧山側
1d 頭側
2 引掛け突起
3 引掛け突起
4 安定駒
4−1 差込み側
40 凸部
40a 内側
5 削面
20 切込み
21 切込み
22 釘穴
23 水返し
A 屋根地
A1 横棧
A2 縦棧
B 軒先
B1 棟
H 隙間
L 長さ
L1 長さ
本発明は、縦棧葺設工法に関する。
従来、この種の縦棧葺設工法としては、次のような文献(1)、(2)と(3)が挙げられる。
先ず、本出願人の発明である文献(1)と文献(2)を説明すると、この文献(1)は、特開平11−350664号の「安定駒利用の耐震、耐風瓦工法」であり、その概要は、屋根地に地割寸法に沿って縦横棧を付設し、この縦棧に瓦の裏面尻側に設けた安定駒の差込み側の側面を当接して、位置決め(地割寸法に沿って葺設し)するとともに、横棧にこの安定駒の底面を当接し、また横棧に対の引掛けを係止する構成である。また文献(2)は、特開平8−302910号の「瓦の葺設工法」であり、その概要は、屋根地に地割寸法に沿って縦横棧を付設し、この縦棧に瓦の裏面尻側に設けた係止用凸起の棧山側・差込み側の側面、又は切欠段面を当接して、位置決めするとともに、横棧には、従来と同様に、対の引掛けを係止する構成である。
そして、この文献(1)と文献(2)の発明は、従来の縦棧工法の特徴である「1」瓦の適確な位置決め、「2」耐震、耐風効果、「3」被せ葺き、差込み葺きの何れにも片寄らない葺設ができる瓦の提供等が図れる。そして、この発明の独特の特徴である「4」縦棧は、所定の隙間(安定駒と瓦裏面との隙間)に挿入可能な構造であれば、その構造を問わないこと及び/又は縦横棧の兼用ができること、「5」縦棧の素材、縦棧の歪み・凹凸・曲がり・寸法等の限定が回避されること等である。
尚、文献(3)は、特開2000−120223の「瓦」であり、その概要は、瓦の尻側裏面に横棧に係止される引掛け及び縦棧に係止等される係止台と支持台とを膨出形成し、この支持台等と対峙する側に屋根地に接触する安定台を設け、この支持台と安定台を横方向に列設することを特徴とする構成である。その特徴は、従来の縦棧工法の特徴である「1」〜「3」が図れること、また本発明の独特の効果は、「6」縦棧への係止と屋根地に接触する安定台を利用して、瓦を安定的かつ確実に葺設できる。
前記文献(1)、(2)は、前述の特徴「1」〜「5」を有する優れた発明であるが、その一部に改良の余地が考えられる。例えば、葺設済みの第一の瓦に隣接して第二の瓦を差込み方式で葺設する際に、この第二の瓦の差込み側を、第一の瓦の棧山側裏面と縦棧との間(隙間)に差込む葺設作業が必要であるが、この隙間に差込むには、手間と経験を要する問題があり、この点が改良の余地である。尚、被せ葺きの場合には、葺設済みの第一の瓦の差込み側の上に、第二の瓦の棧山側を被せ葺きする構成であり、前述のような問題は少ない。またこの文献(1)は、安定駒と横棧との係止関係に関する構成は直接意図しないことから、瓦のズレ、飛散又は耐震及び/又は耐風効果に関して、改良すべき点が挙げられる。
また文献(3)は、図2において安定駒の尻側に膨出形成した安定台を備えているが、この安定台は、屋根地に接触する構成であり、またこの文献(3)は、横棧を採用しない縦棧専用の瓦であり、得意な構成となっている。従って、本願発明の構成である「イ」の安定駒の尻側端面に設けた凸部を横棧の上面に係止する葺設工法及び/又は瓦とは本質的に相違する。また本願発明の構成である「ロ」の縦横棧を使用した縦棧工法及び/又はその瓦とは、本質的に相違する。さらに本願発明の構成である「ニ」の安定駒の尻側端面に設けた凸部を屋根地に衝止しない構成とし、屋根地の損傷回避と、濡れ防止等を意図する発明とは、本質的に相違する。
請求項1の発明は、第二の瓦(一例である)の差込み側を、第一の瓦(一例である)の棧山側裏面と、縦棧との間に形成した隙間に向かって差込み作業をすることで、この第二の瓦に設けた安定駒の差込み側が、縦棧の側面に添接するとともに、この削面を縦棧の表面に当接すること、またこの安定駒の底面は、横棧の表面に当接される葺設工法であり、この第二の瓦を、容易・確実かつ迅速に差込み葺設すること、又は安定駒の差込み側に、縦棧の側面を衝止して確実に葺設すること、また指による衝止感覚を利用して葺設すること等を意図する。また請求項1の発明は、安定駒の凸部を横棧に係止することで、瓦の安定施工と、ズレ・回転・飛散防止等が図れる差込み葺き工法(差込み葺設する縦棧葺設工法)を提供することを意図する。
請求項1は、屋根地に地割に沿って縦横棧を付設し、一本の縦棧に沿って軒先から棟方向に第一の瓦を順次葺設するに際して、この縦棧に安定駒の差込み側を添接し、またこの縦棧に削面を当接するとともに、この第一の瓦の添接及び当接時に、この第一の瓦の安定駒の底面を、前記横棧の表面に当接し、かつこの安定駒に設けた屋根地に衝突しない寸法の凸部と引掛け突起を前記横棧に係止し、この葺設した多数の第一の瓦に隣接して、多数の第二の瓦を葺設する縦棧葺設工法であって、
この第二の瓦は、裏面尻側の凸部を備えた安定駒から差込み側端面に亘って形成した削面を利用して、前記第一の瓦の棧山側裏面と、縦棧との間に形成した隙間に向かって差込み、この差込み時に、前記縦棧に安定駒の差込み側を添接し、また前記削面を前記縦棧に当接するとともに、この第二の瓦の添接及び当接時に、この第二の瓦の安定駒の底面を前記横棧の表面に当接し、かつこの安定駒に設けた屋根地に衝突しない寸法の凸部と引掛け突起を前記横棧に係止し、当該第二の瓦を縦棧及び横棧を利用して、前記第一の瓦に差込み葺設する縦棧葺設工法である。
この第二の瓦は、裏面尻側の凸部を備えた安定駒から差込み側端面に亘って形成した削面を利用して、前記第一の瓦の棧山側裏面と、縦棧との間に形成した隙間に向かって差込み、この差込み時に、前記縦棧に安定駒の差込み側を添接し、また前記削面を前記縦棧に当接するとともに、この第二の瓦の添接及び当接時に、この第二の瓦の安定駒の底面を前記横棧の表面に当接し、かつこの安定駒に設けた屋根地に衝突しない寸法の凸部と引掛け突起を前記横棧に係止し、当該第二の瓦を縦棧及び横棧を利用して、前記第一の瓦に差込み葺設する縦棧葺設工法である。
請求項2の発明は、請求項1の目的を達成できる被せ葺き工法(被せ葺設する縦棧葺設工法)を提供することを意図する。
請求項2は、屋根地に地割に沿って縦横棧を付設し、縦棧及び横棧に沿って桁方向に第一の瓦を順次葺設するに際して、この縦棧に安定駒の差込み側を添接し、またこの縦棧に削面を当接するとともに、この第一の瓦の添接及び当接時に、この第一の瓦の安定駒の底面を、前記横棧の表面に当接し、かつこの安定駒に設けた屋根地に衝突しない寸法の凸部と引掛け突起を前記横棧に係止し、この葺設した第一の瓦に隣接して、第二の瓦を葺設する縦棧葺設工法であって、
この第二の瓦の棧山側を、前記第一の瓦の差込み側に被せ葺きするように葺設し、この被せ葺き時に、前記縦棧にこの第二の瓦に設けた安定駒の差込み側を添接し、当該第二の瓦に設けた削面を前記縦棧に当接し、かつこの第二の瓦の添接及び当接時に、この安定駒の底面を前記横棧の表面に当接し、かつこの第二の瓦の安定駒に設けた屋根地に衝突しない寸法の凸部と引掛け突起を前記横棧に係止し、当該第二の瓦を縦棧及び横棧を利用して、前記第一の瓦に被せ葺設する縦棧葺設工法である。
この第二の瓦の棧山側を、前記第一の瓦の差込み側に被せ葺きするように葺設し、この被せ葺き時に、前記縦棧にこの第二の瓦に設けた安定駒の差込み側を添接し、当該第二の瓦に設けた削面を前記縦棧に当接し、かつこの第二の瓦の添接及び当接時に、この安定駒の底面を前記横棧の表面に当接し、かつこの第二の瓦の安定駒に設けた屋根地に衝突しない寸法の凸部と引掛け突起を前記横棧に係止し、当該第二の瓦を縦棧及び横棧を利用して、前記第一の瓦に被せ葺設する縦棧葺設工法である。
請求項3〜請求項5の発明は、請求項1又は請求項2の目的を達成すること、またこの目的を達成するのに最適な削面の構成を提供することを意図する。
請求項3は、請求項1又は請求項2に記載の縦棧葺設工法において、削面を、この削面の内側より尻側に向かって順次深く形成し、当該第二の瓦を縦棧に当接した際に、この削面の略全部が当該縦棧に接触し、当該第二の瓦の位置決めと、耐震、耐風効果を発揮できる縦棧葺設工法である。
また請求項4は、請求項1又は請求項2に記載の縦棧葺設工法において、削面を、この削面の内側より尻側に向かって同じ深さに形成し、当該第二の瓦を縦棧に当接した際に、この削面の内側が当該縦棧に接触し、当該第二の瓦と縦棧との間に空間が形成されること、また耐震、耐風効果を発揮できる縦棧葺設工法である。
さらに請求項5は、請求項1又は請求項2に記載の縦棧葺設工法において、削面を、この削面の内側より尻側に向かって順次深く形成し、この削面の形状は、この瓦を裏面視した際に、三角形状、方形状の構成としたことを特徴とする耐震、耐風効果を発揮できる縦棧葺設工法である。
請求項1の発明は、屋根地に地割に沿って縦横棧を付設し、一本の縦棧に沿って軒先から棟方向に第一の瓦を順次葺設するに際して、縦棧に安定駒の差込み側を添接し、また縦棧に削面を当接するとともに、第一の瓦の添接及び当接時に、第一の瓦の安定駒の底面を、横棧の表面に当接し、かつ安定駒に設けた屋根地に衝突しない寸法の凸部と引掛け突起を横棧に係止し、葺設した多数の第一の瓦に隣接して、多数の第二の瓦を葺設する縦棧葺設工法であって、
第二の瓦は、裏面尻側の凸部を備えた安定駒から差込み側端面に亘って形成した削面を利用して、第一の瓦の棧山側裏面と、縦棧との間に形成した隙間に向かって差込み、差込み時に、縦棧に安定駒の差込み側を添接し、また削面を縦棧に当接するとともに、第二の瓦の添接及び当接時に、第二の瓦の安定駒の底面を横棧の表面に当接し、かつ安定駒に設けた屋根地に衝突しない寸法の凸部と引掛け突起を横棧に係止し、第二の瓦を縦棧及び横棧を利用して、第一の瓦に差込み葺設する縦棧葺設工法である。
第二の瓦は、裏面尻側の凸部を備えた安定駒から差込み側端面に亘って形成した削面を利用して、第一の瓦の棧山側裏面と、縦棧との間に形成した隙間に向かって差込み、差込み時に、縦棧に安定駒の差込み側を添接し、また削面を縦棧に当接するとともに、第二の瓦の添接及び当接時に、第二の瓦の安定駒の底面を横棧の表面に当接し、かつ安定駒に設けた屋根地に衝突しない寸法の凸部と引掛け突起を横棧に係止し、第二の瓦を縦棧及び横棧を利用して、第一の瓦に差込み葺設する縦棧葺設工法である。
従って、請求項1は、第二の瓦の差込み側を、第一の瓦の棧山側裏面と、縦棧との間に形成した隙間に向かって差込み作業をすることで、この第二の瓦に設けた安定駒の差込み側が、縦棧の側面に添接するとともに、この削面を縦棧の表面に当接できること、またこの安定駒の底面は、横棧の表面に当接される葺設工法であり、この第二の瓦を、容易・確実かつ迅速に差込み葺設できること、又は安定駒の差込み側に、縦棧の側面を衝止して確実に葺設できること、また指による衝止感覚を利用して葺設できること等の特徴を有する。また請求項1は、安定駒の凸部を横棧に係止することで、瓦の安定施工と、ズレ・回転・飛散防止等が図れる差込み葺き工法(差込み葺設する縦棧葺設工法)を提供できること等の実益を有する。
請求項2の発明は、屋根地に地割に沿って縦横棧を付設し、縦棧及び横棧に沿って桁方向に第一の瓦を順次葺設するに際して、縦棧に安定駒の差込み側を添接し、また縦棧に削面を当接するとともに、第一の瓦の添接及び当接時に、第一の瓦の安定駒の底面を、横棧の表面に当接し、かつ安定駒に設けた屋根地に衝突しない寸法の凸部と引掛け突起を横棧に係止し、葺設した第一の瓦に隣接して、第二の瓦を葺設する縦棧葺設工法であって、
第二の瓦の棧山側を、第一の瓦の差込み側に被せ葺きするように葺設し、被せ葺き時に、縦棧に第二の瓦に設けた安定駒の差込み側を添接し、第二の瓦に設けた削面を縦棧に当接し、かつ第二の瓦の添接及び当接時に、安定駒の底面を横棧の表面に当接し、かつ第二の瓦の安定駒に設けた屋根地に衝突しない寸法の凸部と引掛け突起を横棧に係止し、第二の瓦を縦棧及び横棧を利用して、第一の瓦に被せ葺設する縦棧葺設工法である。
第二の瓦の棧山側を、第一の瓦の差込み側に被せ葺きするように葺設し、被せ葺き時に、縦棧に第二の瓦に設けた安定駒の差込み側を添接し、第二の瓦に設けた削面を縦棧に当接し、かつ第二の瓦の添接及び当接時に、安定駒の底面を横棧の表面に当接し、かつ第二の瓦の安定駒に設けた屋根地に衝突しない寸法の凸部と引掛け突起を横棧に係止し、第二の瓦を縦棧及び横棧を利用して、第一の瓦に被せ葺設する縦棧葺設工法である。
従って、請求項2は、請求項1の目的を達成できる被せ葺き工法(被せ葺設する縦棧葺設工法)を提供できる特徴を有する。
請求項3の発明は、請求項1又は請求項2に記載の縦棧葺設工法において、削面を、削面の内側より尻側に向かって順次深く形成し、第二の瓦を縦棧に当接した際に、削面の略全部が縦棧に接触し、第二の瓦の位置決めと、耐震、耐風効果を発揮できる縦棧葺設工法である。
また請求項4の発明は、請求項1又は請求項2に記載の縦棧葺設工法において、削面を、削面の内側より尻側に向かって同じ深さに形成し、第二の瓦を縦棧に当接した際に、削面の内側が縦棧に接触し、第二の瓦と縦棧との間に空間が形成されること、また耐震、耐風効果を発揮できる縦棧葺設工法である。
さらに請求項5の発明は、請求項1又は請求項2に記載の縦棧葺設工法において、削面を、削面の内側より尻側に向かって順次深く形成し、削面の形状は、瓦を裏面視した際に、三角形状、方形状の構成としたことを特徴とする耐震、耐風効果を発揮できる縦棧葺設工法である。
従って、請求項3〜請求項5は、請求項1又は請求項2の目的を達成できること、またこの目的を達成するのに最適な削面の構成を提供できること等の特徴を有する。
以下、本発明の実施の態様(形態)を説明する。
1は瓦で、この一例では和型瓦を示すが限定されず、例えば、本葺き一体化瓦(本葺き瓦と丸瓦が一体となった簡易型本葺き瓦)、平瓦、S型瓦、平板二山瓦等が含まれる。この瓦1の裏面1−2の尻側1aには、当該瓦1の表面1−1の谷部1−1aの中心を基点として、対の引掛け突起2、3を設ける。この対の引掛け突起2,3は、差込み側1bに設けた引掛け突起2と、棧山側1cに設けた引掛け突起3で構成し、この対の引掛け突起2,3を、屋根地Aに設けた横棧A1に略均等に係止することを意図して、前述の如く、谷部1−1aの中心より略同じ位置に設ける(所定寸法を確保する)ことが望ましいが限定されない。図中1dは瓦1の頭側を示す。
また瓦1の裏面1−2の尻側1aに、差込み側1bの引掛け突起2に隣接して安定駒4を形成し、安定駒4から差込み側1bの端面1b−1に亘って屋根地Aに設けた縦棧A2に当接するための削面5を形成する。この削面5の内側(瓦1の内方)より尻側1a(瓦1の外方)に向かって形成される長さLが、安定駒4の流れ方向(縦棧A2の長手方向「軒から棟の方向」)の長さL1と略同じに構成する。この削面5の望ましい、形態の一例を説明する。図8は、削面5を、裏面視して方形状として、その前後(縦棧A2の長手方向における前後)の角部を縦棧A2に、同図矢印「イ」で図示したような二点支持で添接する。この添接は、縦棧A2との間に、空間を形成して、乾燥、腐蝕防止等に役立てること、又は削面5及び/又は縦棧A2の僅かな形状変化に対しても、使用可能な関係を維持できること等の利点がある。また図9は、削面5を、側面視して尻側1a端面に向かって傾斜形状として、その略全部を同図矢印「ロ」で図示したような縦棧A2に添接する。この添接は、縦棧A2との密着を確保して、葺設の安定性、瓦1の葺設の一定化、安定化等を図ること、又は安定駒4と横棧A1との当接との相乗効果を利用して、前記葺設の安定性、瓦1の葺設の一定化、安定化等に役立てること、さらに耐風性、耐震性の向上に有効であること等の利点がある。さらに図12は、削面5を、裏面視して三角形状として、その前から後に向かった傾斜状の角部を縦棧A2に添接する。この例は、瓦1の製造の容易化、形状の安定性に役立つこと等の利点と、前述の図9に略準ずる利点を有する。
そして、また後述する削面5に各態様の凹凸、凹凸条(縦棧A2の長手方向及び/又はその対峙方向等の各方向に向かった、以下省略)、又は係止部等を設けた特徴が発揮できる。尚、この削面5に各態様の凹凸、凹凸条等、又は係止部等を形成し、縦棧A2にこれに対応する各態様の凹凸、凹凸条(縦棧A2の長手方向及び/又はその対峙方向等の各方向に向かった)、又は被係止部等を形成した構造とする。この削面5の各態様の凹凸、凹凸条、又は係止部等と、縦棧A2の各態様の凹凸、凹凸条、又は係止部等との対峙関係を利用し、この両者の係合の容易化、確実化、強固な係合(連繋)等を図ることも可能である。
尚、前記安定駒4の長さL1は、瓦1の内側(瓦1の内方)より尻側1a(瓦1の外方)に向かって形成されるが、この安定駒4の長さL1の略1/2に膨出形状の凸部40を形成し、この凸部40の内側40aを横棧A1の上面に係止する構成とし、瓦1の安定葺設と、位置決めの容易化、固定化等に役立てることが好ましい。そして、この凸部40は屋根地Aに衝突しない寸法とする。またこの凸部40を備えた安定駒4は、安定駒4としての本来的な効果を備えるとともに、前述した各種の別の新たな効果及び/又は機能を備えており極めて有効であって、かつ実益性を具備する。また内側40aの略全体を横棧A1の上面に接触する傾斜面(図示せず)とすることも可能である。更に安定駒4の長さL1を延長し、この延長部(図示せず)に係止凸部(図示せず)を設け、前記凸部40とこの係止凸部で横棧A1を挾む構成とし、瓦1の安定葺設と、飛散防止、耐震強度の向上等を図ることも可能である。
以下、図3〜図7を基にして、差込み葺きの一例を説明すると、屋根地Aに地割寸法に沿って縦横棧A2、A1を設ける。そして、先ず、第一の瓦100(1)を葺設するに際して、この縦棧A2に第一の瓦100の裏面1−2の尻側1aであって、その差込み側1bに形成した削面5を添接するとともに、この第一の瓦100に設けた安定駒4の差込み側4−1を前記縦棧A2の側面に当接するように葺設し、しかも第一の瓦100に設けた安定駒4の凸部40の尻側端部を横棧A2に係止する。この一連の葺設作業で、第一の瓦100が縦横棧A2、A1を利用して屋根地Aに葺設される。続いて、第二の瓦101(1)を葺設するに際し、この第二の瓦101を、前記第一の瓦100の棧山側1cの裏面1−2と、縦棧A2との間に形成した隙間Hに向かって、当該第二の瓦101の差込み側1bを差込み、しかもこの第二の瓦101の裏面1−2に設けた削面5を、縦棧A2に添接するようにして差込むとともに、この第二の瓦101の安定駒4の凸部40を横棧A1に係止する。この一連の葺設作業で、第二の瓦101が縦横棧A2、A1を利用して屋根地Aに葺設される。以上のような葺設作業を順次行うことで、この屋根地Aの全体に瓦1が葺設される。
また他の差込み葺きとしては、前述の第一の瓦100を順次屋根地Aの軒先Bから棟B1方向に向かって葺設し、この第一の瓦100に隣接する第二の瓦101を差込み葺設する方法もある。この場合は、前述と同様にこの第一の瓦100に第二の瓦101を同様に差込み葺きする。そして、この第二の瓦101を同様に順次屋根地Aの軒先Bから棟B1方向に向かって葺設する。以上のような葺設作業を順次行うことで、この屋根地Aの全体に瓦1が葺設される。
従って、第一の瓦100、第二の瓦101(総称する場合は瓦1とする)を、容易・確実かつ迅速に差込み葺設できること、又は安定駒4の差込み側4−1を縦棧A2の側面に衝止及び/又は削面5を縦棧A2の表面に添接し、かつ安定駒4の凸部40を横棧A1の上面(尻側端部)に係止できることから、瓦1を確実かつ安定して葺設できること、また葺設の簡便化、迅速化等に役立つこと、さらに指による衝止感覚を利用して葺設できること等の特徴を有する。また図示しないが、葺き替えの場合にも、前述と同様な手段が採用できる。従って、この葺き替えの簡便化、迅速化等に役立つ特徴を有する。また従来の縦棧工法では、極めて困難であった、この種の葺き替え作業が容易にできる実益がある。
尚、瓦1の被せ葺きの場合は、図示しないが、前述と同様に第一の瓦100の裏面1−2に設けた削面5を、縦棧A2に添接するとともに、この第一の瓦100の安定駒4の凸部40を横棧A1に係止する。続いて、この第一の瓦100の差込み側1bに第二の瓦101の棧山側1cを被せ葺きする。この際に前述と同様に、この第二の瓦101の裏面1−2に設けた削面5を、縦棧A2に添接するとともに、この第二の瓦101の安定駒4の凸部40を横棧A1に係止する。この一連の葺設作業で、第一の瓦100及び第二の瓦101が縦横棧A2、A1を利用して屋根地Aに葺設される。以上のような葺設作業を順次行うことで、この屋根地Aの全体に瓦1が葺設される。従って、前述の差込み葺きと同様な効果が期待できる。
図中20は尻棧山側の切込み、21は頭差込み側の切込みをそれぞれ示す。また22は釘穴、23は水返しを示す。
1 瓦
100 第一の瓦
101 第二の瓦
1−1 表面
1−1a 谷部
1−2 裏面
1a 尻側
1b 差込み側
1b−1 端面
1c 棧山側
1d 頭側
2 引掛け突起
3 引掛け突起
4 安定駒
4−1 差込み側
40 凸部
40a 内側
5 削面
20 切込み
21 切込み
22 釘穴
23 水返し
A 屋根地
A1 横棧
A2 縦棧
B 軒先
B1 棟
H 隙間
L 長さ
L1 長さ
100 第一の瓦
101 第二の瓦
1−1 表面
1−1a 谷部
1−2 裏面
1a 尻側
1b 差込み側
1b−1 端面
1c 棧山側
1d 頭側
2 引掛け突起
3 引掛け突起
4 安定駒
4−1 差込み側
40 凸部
40a 内側
5 削面
20 切込み
21 切込み
22 釘穴
23 水返し
A 屋根地
A1 横棧
A2 縦棧
B 軒先
B1 棟
H 隙間
L 長さ
L1 長さ
本発明は、縦棧葺設工法に関する。
従来、この種の縦棧葺設工法としては、次のような文献(1)、(2)と(3)が挙げられる。
先ず、本出願人の発明である文献(1)と文献(2)を説明すると、この文献(1)は、特開平11−350664号の「安定駒利用の耐震、耐風瓦工法」であり、その概要は、屋根地に地割寸法に沿って縦横棧を付設し、この縦棧に瓦の裏面尻側に設けた安定駒の差込み側の側面を当接して、位置決め(地割寸法に沿って葺設し)するとともに、横棧にこの安定駒の底面を当接し、また横棧に対の引掛けを係止する構成である。また文献(2)は、特開平8−302910号の「瓦の葺設工法」であり、その概要は、屋根地に地割寸法に沿って縦横棧を付設し、この縦棧に瓦の裏面尻側に設けた係止用凸起の棧山側・差込み側の側面、又は切欠段面を当接して、位置決めするとともに、横棧には、従来と同様に、対の引掛けを係止する構成である。
そして、この文献(1)と文献(2)の発明は、従来の縦棧工法の特徴である「1」瓦の適確な位置決め、「2」耐震、耐風効果、「3」被せ葺き、差込み葺きの何れにも片寄らない葺設ができる瓦の提供等が図れる。そして、この発明の独特の特徴である「4」縦棧は、所定の隙間(安定駒と瓦裏面との隙間)に挿入可能な構造であれば、その構造を問わないこと及び/又は縦横棧の兼用ができること、「5」縦棧の素材、縦棧の歪み・凹凸・曲がり・寸法等の限定が回避されること等である。
尚、文献(3)は、特開2000−120223の「瓦」であり、その概要は、瓦の尻側裏面に横棧に係止される引掛け及び縦棧に係止等される係止台と支持台とを膨出形成し、この支持台等と対峙する側に屋根地に接触する安定台を設け、この支持台と安定台を横方向に列設することを特徴とする構成である。その特徴は、従来の縦棧工法の特徴である「1」〜「3」が図れること、また本発明の独特の効果は、「6」縦棧への係止と屋根地に接触する安定台を利用して、瓦を安定的かつ確実に葺設できる。
前記文献(1)、(2)は、前述の特徴「1」〜「5」を有する優れた発明であるが、その一部に改良の余地が考えられる。例えば、葺設済みの第一の瓦に隣接して第二の瓦を差込み方式で葺設する際に、この第二の瓦の差込み側を、第一の瓦の棧山側裏面と縦棧との間(隙間)に差込む葺設作業が必要であるが、この隙間に差込むには、手間と経験を要する問題があり、この点が改良の余地である。尚、被せ葺きの場合には、葺設済みの第一の瓦の差込み側の上に、第二の瓦の棧山側を被せ葺きする構成であり、前述のような問題は少ない。またこの文献(1)は、安定駒と横棧との係止関係に関する構成は直接意図しないことから、瓦のズレ、飛散又は耐震及び/又は耐風効果に関して、改良すべき点が挙げられる。
また文献(3)は、図2において安定駒の尻側に膨出形成した安定台を備えているが、この安定台は、屋根地に接触する構成であり、またこの文献(3)は、横棧を採用しない縦棧専用の瓦であり、得意な構成となっている。従って、本願発明の構成である「イ」の安定駒の尻側端面に設けた凸部を横棧の上面に係止する葺設工法及び/又は瓦とは本質的に相違する。また本願発明の構成である「ロ」の縦横棧を使用した縦棧工法及び/又はその瓦とは、本質的に相違する。さらに本願発明の構成である「ニ」の安定駒の尻側端面に設けた凸部を屋根地に衝止しない構成とし、屋根地の損傷回避と、濡れ防止等を意図する発明とは、本質的に相違する。
請求項1の発明は、第二の瓦(一例である)の差込み側を、第一の瓦(一例である)の棧山側裏面と、縦棧との間に形成した隙間に向かって差込み作業をすることで、この第二の瓦に設けた安定駒の差込み側が、縦棧の側面に添接するとともに、この削面を縦棧の表面に当接すること、またこの安定駒の底面は、横棧の表面に当接される葺設工法であり、この第二の瓦を、容易・確実かつ迅速に差込み葺設すること、又は安定駒の差込み側に、縦棧の側面を衝止して確実に葺設すること、また指による衝止感覚を利用して葺設すること等を意図する。また請求項1の発明は、安定駒の凸部を横棧に係止することで、瓦の安定施工と、ズレ・回転・飛散防止等が図れる差込み葺き工法(差込み葺設する縦棧葺設工法)を提供することを意図する。
請求項1は、屋根地に地割に沿って縦横棧を付設し、一本の縦棧に沿って軒先から棟方向に第一の瓦を順次葺設するに際して、この縦棧に、この第一の瓦の裏面の尻側に設けた、前記屋根地に衝突しない寸法の凸部を備える安定駒の差込み側を添接し、またこの縦棧に、裏面の尻側に設けた、凸部を備える安定駒から差込み側端面に亘って形成した削面を当接するとともに、この第一の瓦の添接及び当接時に、この第一の瓦の安定駒の底面を、前記横棧の表面に当接し、かつ前記凸部と、前記第一の瓦の裏面の尻側に設けた引掛け突起を前記横棧に係止し、この葺設した多数の第一の瓦に隣接して、多数の第二の瓦を葺設する縦棧葺設工法であって、
この第二の瓦は、裏面の尻側に設けた、前記屋根地に衝突しない寸法の凸部を備える安定駒から差込み側端面に亘って形成した削面を利用して、前記第一の瓦の棧山側裏面と、縦棧との間に形成した隙間に向かって差込み、この差込み時に、前記縦棧に安定駒の差込み側を添接し、また前記削面を前記縦棧に当接するとともに、この第二の瓦の添接及び当接時に、この第二の瓦の安定駒の底面を前記横棧の表面に当接し、かつ前記凸部と、前記第二の瓦の裏面の尻側に設けた引掛け突起を前記横棧に係止し、当該第二の瓦を縦棧及び横棧を利用して、前記第一の瓦に差込み葺設する縦棧葺設工法である。
この第二の瓦は、裏面の尻側に設けた、前記屋根地に衝突しない寸法の凸部を備える安定駒から差込み側端面に亘って形成した削面を利用して、前記第一の瓦の棧山側裏面と、縦棧との間に形成した隙間に向かって差込み、この差込み時に、前記縦棧に安定駒の差込み側を添接し、また前記削面を前記縦棧に当接するとともに、この第二の瓦の添接及び当接時に、この第二の瓦の安定駒の底面を前記横棧の表面に当接し、かつ前記凸部と、前記第二の瓦の裏面の尻側に設けた引掛け突起を前記横棧に係止し、当該第二の瓦を縦棧及び横棧を利用して、前記第一の瓦に差込み葺設する縦棧葺設工法である。
請求項2の発明は、請求項1の目的を達成できる被せ葺き工法(被せ葺設する縦棧葺設工法)を提供することを意図する。
請求項2は、屋根地に地割に沿って縦横棧を付設し、縦棧及び横棧に沿って前記屋根地の桁方向に第一の瓦を順次葺設するに際して、この縦棧に第一の瓦の裏面の尻側に設けた、前記屋根地に衝突しない寸法の凸部を備える安定駒の差込み側を添接し、またこの縦棧に、裏面の尻側に設けた、凸部を備える安定駒から差込み側端面に亘って形成した削面を当接するとともに、この第一の瓦の添接及び当接時に、この第一の瓦の安定駒の底面を、前記横棧の表面に当接し、かつ前記凸部と、前記第一の瓦の裏面の尻側に設けた引掛け突起を前記横棧に係止し、この葺設した多数の第一の瓦に隣接して、多数の第二の瓦を葺設する縦棧葺設工法であって、
この第二の瓦の棧山側を、前記第一の瓦の差込み側に被せ葺きするように葺設し、この被せ葺き時に、前記縦棧に当該第二の瓦の裏面の尻側に設けた、前記屋根地に衝突しない寸法の凸部を備える安定駒の差込み側を添接し、当該第二の瓦の裏面の尻側に設けた、凸部を備える安定駒から差込み側端面に亘って形成した削面を前記縦棧に当接し、かつこの第二の瓦の添接及び当接時に、この安定駒の底面を前記横棧の表面に当接し、かつ前記凸部と、前記第二の瓦の裏面の尻側に設けた引掛け突起を前記横棧に係止し、当該第二の瓦を縦棧及び横棧を利用して、前記第一の瓦に被せ葺設する縦棧葺設工法である。
この第二の瓦の棧山側を、前記第一の瓦の差込み側に被せ葺きするように葺設し、この被せ葺き時に、前記縦棧に当該第二の瓦の裏面の尻側に設けた、前記屋根地に衝突しない寸法の凸部を備える安定駒の差込み側を添接し、当該第二の瓦の裏面の尻側に設けた、凸部を備える安定駒から差込み側端面に亘って形成した削面を前記縦棧に当接し、かつこの第二の瓦の添接及び当接時に、この安定駒の底面を前記横棧の表面に当接し、かつ前記凸部と、前記第二の瓦の裏面の尻側に設けた引掛け突起を前記横棧に係止し、当該第二の瓦を縦棧及び横棧を利用して、前記第一の瓦に被せ葺設する縦棧葺設工法である。
請求項3の発明は、請求項1の目的を達成すること、またこの目的を達成するのに最適な差込み葺設する縦棧葺設工法を提供することを意図する。
請求項3は、屋根地に地割に沿って縦横棧を付設し、一本の縦棧に沿って軒先から棟方向に第一の瓦を順次葺設するに際して、この縦棧に、この第一の瓦の裏面の尻側に設けた、前記屋根地に衝突しない寸法の凸部を備える安定駒の差込み側を添接し、またこの縦棧に、裏面の尻側に設けた、凸部を備える安定駒から三角形状に形成した削面を当接するとともに、この第一の瓦の添接及び当接時に、この第一の瓦の安定駒の底面を、前記横棧の表面に当接し、かつ前記凸部と、前記第一の瓦の裏面の尻側に設けた引掛け突起を前記横棧に係止し、この葺設した多数の第一の瓦に隣接して、多数の第二の瓦を葺設する縦棧葺設工法であって、
この第二の瓦は、裏面の尻側に設けた、前記屋根地に衝突しない寸法の凸部を備える安定駒から三角形状に形成した削面を利用して、前記第一の瓦の棧山側裏面と、縦棧との間に形成した隙間に向かって差込み、この差込み時に、前記縦棧に安定駒の差込み側を添接し、また前記削面を前記縦棧に当接するとともに、この第二の瓦の添接及び当接時に、この第二の瓦の安定駒の底面を前記横棧の表面に当接し、かつ前記凸部と、前記第二の瓦の裏面の尻側に設けた引掛け突起を前記横棧に係止し、当該第二の瓦を縦棧及び横棧を利用して、前記第一の瓦に差込み葺設する縦棧葺設工法である。
この第二の瓦は、裏面の尻側に設けた、前記屋根地に衝突しない寸法の凸部を備える安定駒から三角形状に形成した削面を利用して、前記第一の瓦の棧山側裏面と、縦棧との間に形成した隙間に向かって差込み、この差込み時に、前記縦棧に安定駒の差込み側を添接し、また前記削面を前記縦棧に当接するとともに、この第二の瓦の添接及び当接時に、この第二の瓦の安定駒の底面を前記横棧の表面に当接し、かつ前記凸部と、前記第二の瓦の裏面の尻側に設けた引掛け突起を前記横棧に係止し、当該第二の瓦を縦棧及び横棧を利用して、前記第一の瓦に差込み葺設する縦棧葺設工法である。
請求項4の発明は、請求項2の目的を達成すること、またこの目的を達成するのに最適な被せ葺設する縦棧葺設工法を提供することを意図する。
請求項4は、屋根地に地割に沿って縦横棧を付設し、縦棧及び横棧に沿って前記屋根地の桁方向に第一の瓦を順次葺設するに際して、この縦棧に第一の瓦の裏面の尻側に設けた、前記屋根地に衝突しない寸法の凸部を備える安定駒の差込み側を添接し、またこの縦棧に、裏面の尻側に設けた、凸部を備える安定駒から三角形状に形成した削面を当接するとともに、この第一の瓦の添接及び当接時に、この第一の瓦の安定駒の底面を、前記横棧の表面に当接し、かつ前記凸部と、前記第一の瓦の裏面の尻側に設けた引掛け突起を前記横棧に係止し、この葺設した多数の第一の瓦に隣接して、多数の第二の瓦を葺設する縦棧葺設工法であって、
この第二の瓦の棧山側を、前記第一の瓦の差込み側に被せ葺きするように葺設し、この被せ葺き時に、前記縦棧に当該第二の瓦の裏面の尻側に設けた、前記屋根地に衝突しない寸法の凸部を備える安定駒の差込み側を添接し、当該第二の瓦の裏面の尻側に設けた、凸部を備える安定駒から三角形状に形成した削面を前記縦棧に当接し、かつこの第二の瓦の添接及び当接時に、この安定駒の底面を前記横棧の表面に当接し、かつ前記凸部と、前記第二の瓦の裏面の尻側に設けた引掛け突起を前記横棧に係止し、当該第二の瓦を縦棧及び横棧を利用して、前記第一の瓦に被せ葺設する縦棧葺設工法である。
この第二の瓦の棧山側を、前記第一の瓦の差込み側に被せ葺きするように葺設し、この被せ葺き時に、前記縦棧に当該第二の瓦の裏面の尻側に設けた、前記屋根地に衝突しない寸法の凸部を備える安定駒の差込み側を添接し、当該第二の瓦の裏面の尻側に設けた、凸部を備える安定駒から三角形状に形成した削面を前記縦棧に当接し、かつこの第二の瓦の添接及び当接時に、この安定駒の底面を前記横棧の表面に当接し、かつ前記凸部と、前記第二の瓦の裏面の尻側に設けた引掛け突起を前記横棧に係止し、当該第二の瓦を縦棧及び横棧を利用して、前記第一の瓦に被せ葺設する縦棧葺設工法である。
請求項1の発明は、屋根地に地割に沿って縦横棧を付設し、一本の縦棧に沿って軒先から棟方向に第一の瓦を順次葺設するに際して、縦棧に、第一の瓦の裏面の尻側に設けた、屋根地に衝突しない寸法の凸部を備える安定駒の差込み側を添接し、また縦棧に、裏面の尻側に設けた、凸部を備える安定駒から差込み側端面に亘って形成した削面を当接するとともに、第一の瓦の添接及び当接時に、第一の瓦の安定駒の底面を、横棧の表面に当接し、かつ凸部と、第一の瓦の裏面の尻側に設けた引掛け突起を横棧に係止し、葺設した多数の第一の瓦に隣接して、多数の第二の瓦を葺設する縦棧葺設工法であって、
第二の瓦は、裏面の尻側に設けた、屋根地に衝突しない寸法の凸部を備える安定駒から差込み側端面に亘って形成した削面を利用して、第一の瓦の棧山側裏面と、縦棧との間に形成した隙間に向かって差込み、差込み時に、縦棧に安定駒の差込み側を添接し、また削面を縦棧に当接するとともに、第二の瓦の添接及び当接時に、第二の瓦の安定駒の底面を横棧の表面に当接し、かつ凸部と、第二の瓦の裏面の尻側に設けた引掛け突起を横棧に係止し、第二の瓦を縦棧及び横棧を利用して、第一の瓦に差込み葺設する縦棧葺設工法である。
第二の瓦は、裏面の尻側に設けた、屋根地に衝突しない寸法の凸部を備える安定駒から差込み側端面に亘って形成した削面を利用して、第一の瓦の棧山側裏面と、縦棧との間に形成した隙間に向かって差込み、差込み時に、縦棧に安定駒の差込み側を添接し、また削面を縦棧に当接するとともに、第二の瓦の添接及び当接時に、第二の瓦の安定駒の底面を横棧の表面に当接し、かつ凸部と、第二の瓦の裏面の尻側に設けた引掛け突起を横棧に係止し、第二の瓦を縦棧及び横棧を利用して、第一の瓦に差込み葺設する縦棧葺設工法である。
従って、請求項1は、第二の瓦の差込み側を、第一の瓦の棧山側裏面と、縦棧との間に形成した隙間に向かって差込み作業をすることで、この第二の瓦に設けた安定駒の差込み側が、縦棧の側面に添接するとともに、この削面を縦棧の表面に当接できること、またこの安定駒の底面は、横棧の表面に当接される葺設工法であり、この第二の瓦を、容易・確実かつ迅速に差込み葺設できること、又は安定駒の差込み側に、縦棧の側面を衝止して確実に葺設できること、また指による衝止感覚を利用して葺設できること等の特徴を有する。また請求項1は、安定駒の凸部を横棧に係止することで、瓦の安定施工と、ズレ・回転・飛散防止等が図れる差込み葺き工法(差込み葺設する縦棧葺設工法)を提供できること等の実益を有する。
請求項2の発明は、屋根地に地割に沿って縦横棧を付設し、縦棧及び横棧に沿って屋根地の桁方向に第一の瓦を順次葺設するに際して、縦棧に第一の瓦の裏面の尻側に設けた、屋根地に衝突しない寸法の凸部を備える安定駒の差込み側を添接し、また縦棧に、裏面の尻側に設けた、凸部を備える安定駒から差込み側端面に亘って形成した削面を当接するとともに、第一の瓦の添接及び当接時に、第一の瓦の安定駒の底面を、横棧の表面に当接し、かつ凸部と、第一の瓦の裏面の尻側に設けた引掛け突起を横棧に係止し、葺設した多数の第一の瓦に隣接して、多数の第二の瓦を葺設する縦棧葺設工法であって、
第二の瓦の棧山側を、第一の瓦の差込み側に被せ葺きするように葺設し、被せ葺き時に、縦棧に第二の瓦の裏面の尻側に設けた、屋根地に衝突しない寸法の凸部を備える安定駒の差込み側を添接し、第二の瓦の裏面の尻側に設けた、凸部を備える安定駒から差込み側端面に亘って形成した削面を縦棧に当接し、かつ第二の瓦の添接及び当接時に、安定駒の底面を横棧の表面に当接し、かつ凸部と、第二の瓦の裏面の尻側に設けた引掛け突起を横棧に係止し、第二の瓦を縦棧及び横棧を利用して、第一の瓦に被せ葺設する縦棧葺設工法である。
第二の瓦の棧山側を、第一の瓦の差込み側に被せ葺きするように葺設し、被せ葺き時に、縦棧に第二の瓦の裏面の尻側に設けた、屋根地に衝突しない寸法の凸部を備える安定駒の差込み側を添接し、第二の瓦の裏面の尻側に設けた、凸部を備える安定駒から差込み側端面に亘って形成した削面を縦棧に当接し、かつ第二の瓦の添接及び当接時に、安定駒の底面を横棧の表面に当接し、かつ凸部と、第二の瓦の裏面の尻側に設けた引掛け突起を横棧に係止し、第二の瓦を縦棧及び横棧を利用して、第一の瓦に被せ葺設する縦棧葺設工法である。
従って、請求項2は、請求項1の目的を達成できる被せ葺き工法(被せ葺設する縦棧葺設工法)を提供できる特徴を有する。
請求項3の発明は、屋根地に地割に沿って縦横棧を付設し、一本の縦棧に沿って軒先から棟方向に第一の瓦を順次葺設するに際して、縦棧に、第一の瓦の裏面の尻側に設けた、屋根地に衝突しない寸法の凸部を備える安定駒の差込み側を添接し、また縦棧に、裏面の尻側に設けた、凸部を備える安定駒から三角形状に形成した削面を当接するとともに、第一の瓦の添接及び当接時に、第一の瓦の安定駒の底面を、横棧の表面に当接し、かつ凸部と、第一の瓦の裏面の尻側に設けた引掛け突起を横棧に係止し、葺設した多数の第一の瓦に隣接して、多数の第二の瓦を葺設する縦棧葺設工法であって、
第二の瓦は、裏面の尻側に設けた、屋根地に衝突しない寸法の凸部を備える安定駒から三角形状に形成した削面を利用して、第一の瓦の棧山側裏面と、縦棧との間に形成した隙間に向かって差込み、差込み時に、縦棧に安定駒の差込み側を添接し、また削面を前記縦棧に当接するとともに、第二の瓦の添接及び当接時に、第二の瓦の安定駒の底面を横棧の表面に当接し、かつ凸部と、第二の瓦の裏面の尻側に設けた引掛け突起を横棧に係止し、第二の瓦を縦棧及び横棧を利用して、第一の瓦に差込み葺設する縦棧葺設工法である。
第二の瓦は、裏面の尻側に設けた、屋根地に衝突しない寸法の凸部を備える安定駒から三角形状に形成した削面を利用して、第一の瓦の棧山側裏面と、縦棧との間に形成した隙間に向かって差込み、差込み時に、縦棧に安定駒の差込み側を添接し、また削面を前記縦棧に当接するとともに、第二の瓦の添接及び当接時に、第二の瓦の安定駒の底面を横棧の表面に当接し、かつ凸部と、第二の瓦の裏面の尻側に設けた引掛け突起を横棧に係止し、第二の瓦を縦棧及び横棧を利用して、第一の瓦に差込み葺設する縦棧葺設工法である。
従って、請求項3は、請求項1の目的を達成できること、またこの目的を達成するのに最適な差込み葺設する縦棧葺設工法を提供できること等の特徴を有する。
請求項4の発明は、屋根地に地割に沿って縦横棧を付設し、縦棧及び横棧に沿って屋根地の桁方向に第一の瓦を順次葺設するに際して、縦棧に第一の瓦の裏面の尻側に設けた、屋根地に衝突しない寸法の凸部を備える安定駒の差込み側を添接し、また縦棧に、裏面の尻側に設けた、凸部を備える安定駒から三角形状に形成した削面を当接するとともに、第一の瓦の添接及び当接時に、第一の瓦の安定駒の底面を、横棧の表面に当接し、かつ凸部と、第一の瓦の裏面の尻側に設けた引掛け突起を横棧に係止し、葺設した多数の第一の瓦に隣接して、多数の第二の瓦を葺設する縦棧葺設工法であって、
第二の瓦の棧山側を、第一の瓦の差込み側に被せ葺きするように葺設し、被せ葺き時に、縦棧に第二の瓦の裏面の尻側に設けた、屋根地に衝突しない寸法の凸部を備える安定駒の差込み側を添接し、第二の瓦の裏面の尻側に設けた、凸部を備える安定駒から三角形状に形成した削面を縦棧に当接し、かつ第二の瓦の添接及び当接時に、安定駒の底面を横棧の表面に当接し、かつ凸部と、第二の瓦の裏面の尻側に設けた引掛け突起を横棧に係止し、第二の瓦を縦棧及び横棧を利用して、第一の瓦に被せ葺設する縦棧葺設工法である。
第二の瓦の棧山側を、第一の瓦の差込み側に被せ葺きするように葺設し、被せ葺き時に、縦棧に第二の瓦の裏面の尻側に設けた、屋根地に衝突しない寸法の凸部を備える安定駒の差込み側を添接し、第二の瓦の裏面の尻側に設けた、凸部を備える安定駒から三角形状に形成した削面を縦棧に当接し、かつ第二の瓦の添接及び当接時に、安定駒の底面を横棧の表面に当接し、かつ凸部と、第二の瓦の裏面の尻側に設けた引掛け突起を横棧に係止し、第二の瓦を縦棧及び横棧を利用して、第一の瓦に被せ葺設する縦棧葺設工法である。
従って、請求項4は、請求項2の目的を達成できること、またこの目的を達成するのに最適な被せ葺設する縦棧葺設工法を提供できること等の特徴を有する。
以下、本発明の実施の態様(形態)を説明する。
1は瓦で、この一例では和型瓦を示すが限定されず、例えば、本葺き一体化瓦(本葺き瓦と丸瓦が一体となった簡易型本葺き瓦)、平瓦、S型瓦、平板二山瓦等が含まれる。この瓦1の裏面1−2の尻側1aには、当該瓦1の表面1−1の谷部1−1aの中心を基点として、対の引掛け突起2、3を設ける。この対の引掛け突起2,3は、差込み側1bに設けた引掛け突起2と、棧山側1cに設けた引掛け突起3で構成し、この対の引掛け突起2,3を、屋根地Aに設けた横棧A1に略均等に係止することを意図して、前述の如く、谷部1−1aの中心より略同じ位置に設ける(所定寸法を確保する)ことが望ましいが限定されない。図中1dは瓦1の頭側を示す。
また瓦1の裏面1−2の尻側1aに、差込み側1bの引掛け突起2に隣接して安定駒4を形成し、安定駒4から差込み側1bの端面1b−1に亘って屋根地Aに設けた縦棧A2に当接するための削面5を形成する。この削面5の内側(瓦1の内方)より尻側1a(瓦1の外方)に向かって形成される長さLが、安定駒4の流れ方向(縦棧A2の長手方向「軒から棟の方向」)の長さL1と略同じに構成する。この削面5の望ましい、形態の一例を説明する。図8は、削面5を、裏面視して方形状として、その前後(縦棧A2の長手方向における前後)の角部を縦棧A2に、同図矢印「イ」で図示したような二点支持で添接する。この添接は、縦棧A2との間に、空間を形成して、乾燥、腐蝕防止等に役立てること、又は削面5及び/又は縦棧A2の僅かな形状変化に対しても、使用可能な関係を維持できること等の利点がある。また図9は、削面5を、側面視して尻側1a端面に向かって傾斜形状として、その略全部を同図矢印「ロ」で図示したような縦棧A2に添接する。この添接は、縦棧A2との密着を確保して、葺設の安定性、瓦1の葺設の一定化、安定化等を図ること、又は安定駒4と横棧A1との当接との相乗効果を利用して、前記葺設の安定性、瓦1の葺設の一定化、安定化等に役立てること、さらに耐風性、耐震性の向上に有効であること等の利点がある。さらに図12は、削面5を、裏面視して三角形状として、その前から後に向かった傾斜状の角部を縦棧A2に添接する。この例は、瓦1の製造の容易化、形状の安定性に役立つこと等の利点と、前述の図9に略準ずる利点を有する。
そして、また後述する削面5に各態様の凹凸、凹凸条(縦棧A2の長手方向及び/又はその対峙方向等の各方向に向かった、以下省略)、又は係止部等を設けた特徴が発揮できる。尚、この削面5に各態様の凹凸、凹凸条等、又は係止部等を形成し、縦棧A2にこれに対応する各態様の凹凸、凹凸条(縦棧A2の長手方向及び/又はその対峙方向等の各方向に向かった)、又は被係止部等を形成した構造とする。この削面5の各態様の凹凸、凹凸条、又は係止部等と、縦棧A2の各態様の凹凸、凹凸条、又は係止部等との対峙関係を利用し、この両者の係合の容易化、確実化、強固な係合(連繋)等を図ることも可能である。
尚、前記安定駒4の長さL1は、瓦1の内側(瓦1の内方)より尻側1a(瓦1の外方)に向かって形成されるが、この安定駒4の長さL1の略1/2に膨出形状の凸部40を形成し、この凸部40の内側40aを横棧A1の上面に係止する構成とし、瓦1の安定葺設と、位置決めの容易化、固定化等に役立てることが好ましい。そして、この凸部40は屋根地Aに衝突しない寸法とする。またこの凸部40を備えた安定駒4は、安定駒4としての本来的な効果を備えるとともに、前述した各種の別の新たな効果及び/又は機能を備えており極めて有効であって、かつ実益性を具備する。また内側40aの略全体を横棧A1の上面に接触する傾斜面(図示せず)とすることも可能である。更に安定駒4の長さL1を延長し、この延長部(図示せず)に係止凸部(図示せず)を設け、前記凸部40とこの係止凸部で横棧A1を挾む構成とし、瓦1の安定葺設と、飛散防止、耐震強度の向上等を図ることも可能である。
以下、図3〜図7を基にして、差込み葺きの一例を説明すると、屋根地Aに地割寸法に沿って縦横棧A2、A1を設ける。そして、先ず、第一の瓦100(1)を葺設するに際して、この縦棧A2に第一の瓦100の裏面1−2の尻側1aであって、その差込み側1bに形成した削面5を添接するとともに、この第一の瓦100に設けた安定駒4の差込み側4−1を前記縦棧A2の側面に当接するように葺設し、しかも第一の瓦100に設けた安定駒4の凸部40の尻側端部を横棧A2に係止する。この一連の葺設作業で、第一の瓦100が縦横棧A2、A1を利用して屋根地Aに葺設される。続いて、第二の瓦101(1)を葺設するに際し、この第二の瓦101を、前記第一の瓦100の棧山側1cの裏面1−2と、縦棧A2との間に形成した隙間Hに向かって、当該第二の瓦101の差込み側1bを差込み、しかもこの第二の瓦101の裏面1−2に設けた削面5を、縦棧A2に添接するようにして差込むとともに、この第二の瓦101の安定駒4の凸部40を横棧A1に係止する。この一連の葺設作業で、第二の瓦101が縦横棧A2、A1を利用して屋根地Aに葺設される。以上のような葺設作業を順次行うことで、この屋根地Aの全体に瓦1が葺設される。
また他の差込み葺きとしては、前述の第一の瓦100を順次屋根地Aの軒先Bから棟B1方向に向かって葺設し、この第一の瓦100に隣接する第二の瓦101を差込み葺設する方法もある。この場合は、前述と同様にこの第一の瓦100に第二の瓦101を同様に差込み葺きする。そして、この第二の瓦101を同様に順次屋根地Aの軒先Bから棟B1方向に向かって葺設する。以上のような葺設作業を順次行うことで、この屋根地Aの全体に瓦1が葺設される。
従って、第一の瓦100、第二の瓦101(総称する場合は瓦1とする)を、容易・確実かつ迅速に差込み葺設できること、又は安定駒4の差込み側4−1を縦棧A2の側面に衝止及び/又は削面5を縦棧A2の表面に添接し、かつ安定駒4の凸部40を横棧A1の上面(尻側端部)に係止できることから、瓦1を確実かつ安定して葺設できること、また葺設の簡便化、迅速化等に役立つこと、さらに指による衝止感覚を利用して葺設できること等の特徴を有する。また図示しないが、葺き替えの場合にも、前述と同様な手段が採用できる。従って、この葺き替えの簡便化、迅速化等に役立つ特徴を有する。また従来の縦棧工法では、極めて困難であった、この種の葺き替え作業が容易にできる実益がある。
尚、瓦1の被せ葺きの場合は、図示しないが、前述と同様に第一の瓦100の裏面1−2に設けた削面5を、縦棧A2に添接するとともに、この第一の瓦100の安定駒4の凸部40を横棧A1に係止する。続いて、この第一の瓦100の差込み側1bに第二の瓦101の棧山側1cを被せ葺きする。この際に前述と同様に、この第二の瓦101の裏面1−2に設けた削面5を、縦棧A2に添接するとともに、この第二の瓦101の安定駒4の凸部40を横棧A1に係止する。この一連の葺設作業で、第一の瓦100及び第二の瓦101が縦横棧A2、A1を利用して屋根地Aに葺設される。以上のような葺設作業を順次行うことで、この屋根地Aの全体に瓦1が葺設される。従って、前述の差込み葺きと同様な効果が期待できる。
図中20は尻棧山側の切込み、21は頭差込み側の切込みをそれぞれ示す。また22は釘穴、23は水返しを示す。
1 瓦
100 第一の瓦
101 第二の瓦
1−1 表面
1−1a 谷部
1−2 裏面
1a 尻側
1b 差込み側
1b−1 端面
1c 棧山側
1d 頭側
2 引掛け突起
3 引掛け突起
4 安定駒
4−1 差込み側
40 凸部
40a 内側
5 削面
20 切込み
21 切込み
22 釘穴
23 水返し
A 屋根地
A1 横棧
A2 縦棧
B 軒先
B1 棟
H 隙間
L 長さ
L1 長さ
100 第一の瓦
101 第二の瓦
1−1 表面
1−1a 谷部
1−2 裏面
1a 尻側
1b 差込み側
1b−1 端面
1c 棧山側
1d 頭側
2 引掛け突起
3 引掛け突起
4 安定駒
4−1 差込み側
40 凸部
40a 内側
5 削面
20 切込み
21 切込み
22 釘穴
23 水返し
A 屋根地
A1 横棧
A2 縦棧
B 軒先
B1 棟
H 隙間
L 長さ
L1 長さ
本発明は、縦棧葺設工法に関する。
従来、この種の縦棧葺設工法としては、次のような文献(1)、(2)と(3)が挙げられる。
先ず、本出願人の発明である文献(1)と文献(2)を説明すると、この文献(1)は、特開平11−350664号の「安定駒利用の耐震、耐風瓦工法」であり、その概要は、屋根地に地割寸法に沿って縦横棧を付設し、この縦棧に瓦の裏面尻側に設けた安定駒の差込み側の側面を当接して、位置決め(地割寸法に沿って葺設し)するとともに、横棧にこの安定駒の底面を当接し、また横棧に対の引掛けを係止する構成である。また文献(2)は、特開平8−302910号の「瓦の葺設工法」であり、その概要は、屋根地に地割寸法に沿って縦横棧を付設し、この縦棧に瓦の裏面尻側に設けた係止用凸起の棧山側・差込み側の側面、又は切欠段面を当接して、位置決めするとともに、横棧には、従来と同様に、対の引掛けを係止する構成である。
そして、この文献(1)と文献(2)の発明は、従来の縦棧工法の特徴である「1」瓦の適確な位置決め、「2」耐震、耐風効果、「3」被せ葺き、差込み葺きの何れにも片寄らない葺設ができる瓦の提供等が図れる。そして、この発明の独特の特徴である「4」縦棧は、所定の隙間(安定駒と瓦裏面との隙間)に挿入可能な構造であれば、その構造を問わないこと及び/又は縦横棧の兼用ができること、「5」縦棧の素材、縦棧の歪み・凹凸・曲がり・寸法等の限定が回避されること等である。
尚、文献(3)は、特開2000−120223の「瓦」であり、その概要は、瓦の尻側裏面に横棧に係止される引掛け及び縦棧に係止等される係止台と支持台とを膨出形成し、この支持台等と対峙する側に屋根地に接触する安定台を設け、この支持台と安定台を横方向に列設することを特徴とする構成である。その特徴は、従来の縦棧工法の特徴である「1」〜「3」が図れること、また本発明の独特の効果は、「6」縦棧への係止と屋根地に接触する安定台を利用して、瓦を安定的かつ確実に葺設できる。
前記文献(1)、(2)は、前述の特徴「1」〜「5」を有する優れた発明であるが、その一部に改良の余地が考えられる。例えば、葺設済みの第一の瓦に隣接して第二の瓦を差込み方式で葺設する際に、この第二の瓦の差込み側を、第一の瓦の棧山側裏面と縦棧との間(隙間)に差込む葺設作業が必要であるが、この隙間に差込むには、手間と経験を要する問題があり、この点が改良の余地である。尚、被せ葺きの場合には、葺設済みの第一の瓦の差込み側の上に、第二の瓦の棧山側を被せ葺きする構成であり、前述のような問題は少ない。またこの文献(1)は、安定駒と横棧との係止関係に関する構成は直接意図しないことから、瓦のズレ、飛散又は耐震及び/又は耐風効果に関して、改良すべき点が挙げられる。
また文献(3)は、図2において安定駒の尻側に膨出形成した安定台を備えているが、この安定台は、屋根地に接触する構成であり、またこの文献(3)は、横棧を採用しない縦棧専用の瓦であり、得意な構成となっている。従って、本願発明の構成である「イ」の安定駒の尻側端面に設けた凸部を横棧の上面に係止する葺設工法及び/又は瓦とは本質的に相違する。また本願発明の構成である「ロ」の縦横棧を使用した縦棧工法及び/又はその瓦とは、本質的に相違する。さらに本願発明の構成である「ニ」の安定駒の尻側端面に設けた凸部を屋根地に衝止しない構成とし、屋根地の損傷回避と、濡れ防止等を意図する発明とは、本質的に相違する。
請求項1の発明は、第二の瓦(一例である)の差込み側を、第一の瓦(一例である)の棧山側裏面と、縦棧との間に形成した隙間に向かって差込み作業をすることで、この第二の瓦に設けた安定駒の差込み側が、縦棧の側面に添接するとともに、この削面を縦棧の表面に当接すること、またこの安定駒の底面は、横棧の表面に当接される葺設工法であり、この第二の瓦を、容易・確実かつ迅速に差込み葺設すること、又は安定駒の差込み側に、縦棧の側面を衝止して確実に葺設すること、また指による衝止感覚を利用して葺設すること等を意図する。また請求項1の発明は、安定駒の凸部を横棧に係止することで、瓦の安定施工と、ズレ・回転・飛散防止等が図れる差込み葺き工法(差込み葺設する縦棧葺設工法)を提供することを意図する。
請求項1は、 屋根地に地割に沿って縦横棧を付設し、一本の縦棧に沿って軒先から棟方向に第一の瓦を順次葺設するに際して、この縦棧に、この第一の瓦の裏面の尻側に設けた、前記屋根地に衝突しない寸法の凸部を備える安定駒の差込み側を添接し、またこの縦棧に、裏面の尻側に設けた、凸部を備える安定駒から差込み側端面に亘って形成した、裏面視して方形状の削面を当接するとともに、この第一の瓦の添接及び当接時に、この第一の瓦の安定駒の底面を、前記横棧の表面に当接し、かつ前記凸部と、前記第一の瓦の裏面の尻側に設けた引掛け突起を前記横棧に係止し、この葺設した多数の第一の瓦に隣接して、多数の第二の瓦を葺設する縦棧葺設工法であって、
この第二の瓦は、裏面の尻側に設けた、前記屋根地に衝突しない寸法の凸部を備える安定駒から差込み側端面に亘って形成した、裏面視して方形状の削面を利用して、前記第一の瓦の棧山側裏面と、縦棧との間に形成した隙間に向かって差込み、この差込み時に、前記縦棧に安定駒の差込み側を添接し、また前記削面を前記縦棧に当接するとともに、この第二の瓦の添接及び当接時に、この第二の瓦の安定駒の底面を前記横棧の表面に当接し、かつ前記凸部と、前記第二の瓦の裏面の尻側に設けた引掛け突起を前記横棧に係止し、当該第二の瓦を縦棧及び横棧を利用して、前記第一の瓦に差込み葺設する縦棧葺設工法。である。
この第二の瓦は、裏面の尻側に設けた、前記屋根地に衝突しない寸法の凸部を備える安定駒から差込み側端面に亘って形成した、裏面視して方形状の削面を利用して、前記第一の瓦の棧山側裏面と、縦棧との間に形成した隙間に向かって差込み、この差込み時に、前記縦棧に安定駒の差込み側を添接し、また前記削面を前記縦棧に当接するとともに、この第二の瓦の添接及び当接時に、この第二の瓦の安定駒の底面を前記横棧の表面に当接し、かつ前記凸部と、前記第二の瓦の裏面の尻側に設けた引掛け突起を前記横棧に係止し、当該第二の瓦を縦棧及び横棧を利用して、前記第一の瓦に差込み葺設する縦棧葺設工法。である。
請求項2の発明は、請求項1の目的を達成できる被せ葺き工法(被せ葺設する縦棧葺設工法)を提供することを意図する。
請求項2は、屋根地に地割に沿って縦横棧を付設し、縦棧及び横棧に沿って前記屋根地の桁方向に第一の瓦を順次葺設するに際して、この縦棧に第一の瓦の裏面の尻側に設けた、前記屋根地に衝突しない寸法の凸部を備える安定駒の差込み側を添接し、またこの縦棧に、裏面の尻側に設けた、凸部を備える安定駒から差込み側端面に亘って形成した、裏面視して方形状の削面を当接するとともに、この第一の瓦の添接及び当接時に、この第一の瓦の安定駒の底面を、前記横棧の表面に当接し、かつ前記凸部と、前記第一の瓦の裏面の尻側に設けた引掛け突起を前記横棧に係止し、この葺設した多数の第一の瓦に隣接して、多数の第二の瓦を葺設する縦棧葺設工法であって、
この第二の瓦の棧山側を、前記第一の瓦の差込み側に被せ葺きするように葺設し、この被せ葺き時に、前記縦棧に当該第二の瓦の裏面の尻側に設けた、前記屋根地に衝突しない寸法の凸部を備える安定駒の差込み側を添接し、当該第二の瓦の裏面の尻側に設けた、凸部を備える安定駒から差込み側端面に亘って形成した、裏面視して方形状の削面を前記縦棧に当接し、かつこの第二の瓦の添接及び当接時に、この安定駒の底面を前記横棧の表面に当接し、かつ前記凸部と、前記第二の瓦の裏面の尻側に設けた引掛け突起を前記横棧に係止し、当該第二の瓦を縦棧及び横棧を利用して、前記第一の瓦に被せ葺設する縦棧葺設工法である。
この第二の瓦の棧山側を、前記第一の瓦の差込み側に被せ葺きするように葺設し、この被せ葺き時に、前記縦棧に当該第二の瓦の裏面の尻側に設けた、前記屋根地に衝突しない寸法の凸部を備える安定駒の差込み側を添接し、当該第二の瓦の裏面の尻側に設けた、凸部を備える安定駒から差込み側端面に亘って形成した、裏面視して方形状の削面を前記縦棧に当接し、かつこの第二の瓦の添接及び当接時に、この安定駒の底面を前記横棧の表面に当接し、かつ前記凸部と、前記第二の瓦の裏面の尻側に設けた引掛け突起を前記横棧に係止し、当該第二の瓦を縦棧及び横棧を利用して、前記第一の瓦に被せ葺設する縦棧葺設工法である。
請求項3の発明は、請求項1の目的を達成すること、またこの目的を達成するのに最適な差込み葺設する縦棧葺設工法を提供することを意図する。
請求項3は、屋根地に地割に沿って縦横棧を付設し、一本の縦棧に沿って軒先から棟方向に第一の瓦を順次葺設するに際して、この縦棧に、この第一の瓦の裏面の尻側に設けた、前記屋根地に衝突しない寸法の凸部を備える安定駒の差込み側を添接し、またこの縦棧に、裏面の尻側に設けた、凸部を備える安定駒から差込み側端面に亘って形成した、裏面視して三角形状の削面を当接するとともに、この第一の瓦の添接及び当接時に、この第一の瓦の安定駒の底面を、前記横棧の表面に当接し、かつ前記凸部と、前記第一の瓦の裏面の尻側に設けた引掛け突起を前記横棧に係止し、この葺設した多数の第一の瓦に隣接して、多数の第二の瓦を葺設する縦棧葺設工法であって、
この第二の瓦は、裏面の尻側に設けた、前記屋根地に衝突しない寸法の凸部を備える安定駒から差込み側端面に亘って形成した、裏面視して三角形状の削面を利用して、前記第一の瓦の棧山側裏面と、縦棧との間に形成した隙間に向かって差込み、この差込み時に、前記縦棧に安定駒の差込み側を添接し、また前記削面を前記縦棧に当接するとともに、この第二の瓦の添接及び当接時に、この第二の瓦の安定駒の底面を前記横棧の表面に当接し、かつ前記凸部と、前記第二の瓦の裏面の尻側に設けた引掛け突起を前記横棧に係止し、当該第二の瓦を縦棧及び横棧を利用して、前記第一の瓦に差込み葺設する縦棧葺設工法である。
この第二の瓦は、裏面の尻側に設けた、前記屋根地に衝突しない寸法の凸部を備える安定駒から差込み側端面に亘って形成した、裏面視して三角形状の削面を利用して、前記第一の瓦の棧山側裏面と、縦棧との間に形成した隙間に向かって差込み、この差込み時に、前記縦棧に安定駒の差込み側を添接し、また前記削面を前記縦棧に当接するとともに、この第二の瓦の添接及び当接時に、この第二の瓦の安定駒の底面を前記横棧の表面に当接し、かつ前記凸部と、前記第二の瓦の裏面の尻側に設けた引掛け突起を前記横棧に係止し、当該第二の瓦を縦棧及び横棧を利用して、前記第一の瓦に差込み葺設する縦棧葺設工法である。
請求項4の発明は、請求項3の目的を達成すること、またこの目的を達成するのに最適な被せ葺設する縦棧葺設工法を提供することを意図する。
請求項4は、屋根地に地割に沿って縦横棧を付設し、縦棧及び横棧に沿って前記屋根地の桁方向に第一の瓦を順次葺設するに際して、この縦棧に第一の瓦の裏面の尻側に設けた、前記屋根地に衝突しない寸法の凸部を備える安定駒の差込み側を添接し、またこの縦棧に、裏面の尻側に設けた、凸部を備える安定駒から差込み側端面に亘って形成した、裏面視して三角形状の削面を当接するとともに、この第一の瓦の添接及び当接時に、この第一の瓦の安定駒の底面を、前記横棧の表面に当接し、かつ前記凸部と、前記第一の瓦の裏面の尻側に設けた引掛け突起を前記横棧に係止し、この葺設した多数の第一の瓦に隣接して、多数の第二の瓦を葺設する縦棧葺設工法であって、
この第二の瓦の棧山側を、前記第一の瓦の差込み側に被せ葺きするように葺設し、この被せ葺き時に、前記縦棧に当該第二の瓦の裏面の尻側に設けた、前記屋根地に衝突しない寸法の凸部を備える安定駒の差込み側を添接し、当該第二の瓦の裏面の尻側に設けた、凸部を備える安定駒から差込み側端面に亘って形成した、裏面視して三角形状の削面を前記縦棧に当接し、かつこの第二の瓦の添接及び当接時に、この安定駒の底面を前記横棧の表面に当接し、かつ前記凸部と、前記第二の瓦の裏面の尻側に設けた引掛け突起を前記横棧に係止し、当該第二の瓦を縦棧及び横棧を利用して、前記第一の瓦に被せ葺設する縦棧葺設工法である。
この第二の瓦の棧山側を、前記第一の瓦の差込み側に被せ葺きするように葺設し、この被せ葺き時に、前記縦棧に当該第二の瓦の裏面の尻側に設けた、前記屋根地に衝突しない寸法の凸部を備える安定駒の差込み側を添接し、当該第二の瓦の裏面の尻側に設けた、凸部を備える安定駒から差込み側端面に亘って形成した、裏面視して三角形状の削面を前記縦棧に当接し、かつこの第二の瓦の添接及び当接時に、この安定駒の底面を前記横棧の表面に当接し、かつ前記凸部と、前記第二の瓦の裏面の尻側に設けた引掛け突起を前記横棧に係止し、当該第二の瓦を縦棧及び横棧を利用して、前記第一の瓦に被せ葺設する縦棧葺設工法である。
請求項1の発明は、屋根地に地割に沿って縦横棧を付設し、一本の縦棧に沿って軒先から棟方向に第一の瓦を順次葺設するに際して、縦棧に、第一の瓦の裏面の尻側に設けた、屋根地に衝突しない寸法の凸部を備える安定駒の差込み側を添接し、また縦棧に、裏面の尻側に設けた、凸部を備える安定駒から差込み側端面に亘って形成した、裏面視して方形状の削面を当接するとともに、第一の瓦の添接及び当接時に、第一の瓦の安定駒の底面を、横棧の表面に当接し、かつ凸部と、第一の瓦の裏面の尻側に設けた引掛け突起を横棧に係止し、葺設した多数の第一の瓦に隣接して、多数の第二の瓦を葺設する縦棧葺設工法であって、
第二の瓦は、裏面の尻側に設けた、屋根地に衝突しない寸法の凸部を備える安定駒から差込み側端面に亘って形成した、裏面視して方形状の削面を利用して、第一の瓦の棧山側裏面と、縦棧との間に形成した隙間に向かって差込み、差込み時に、縦棧に安定駒の差込み側を添接し、また削面を縦棧に当接するとともに、第二の瓦の添接及び当接時に、第二の瓦の安定駒の底面を横棧の表面に当接し、かつ凸部と、第二の瓦の裏面の尻側に設けた引掛け突起を横棧に係止し、第二の瓦を縦棧及び横棧を利用して、第一の瓦に差込み葺設する縦棧葺設工法。である。
第二の瓦は、裏面の尻側に設けた、屋根地に衝突しない寸法の凸部を備える安定駒から差込み側端面に亘って形成した、裏面視して方形状の削面を利用して、第一の瓦の棧山側裏面と、縦棧との間に形成した隙間に向かって差込み、差込み時に、縦棧に安定駒の差込み側を添接し、また削面を縦棧に当接するとともに、第二の瓦の添接及び当接時に、第二の瓦の安定駒の底面を横棧の表面に当接し、かつ凸部と、第二の瓦の裏面の尻側に設けた引掛け突起を横棧に係止し、第二の瓦を縦棧及び横棧を利用して、第一の瓦に差込み葺設する縦棧葺設工法。である。
従って、請求項1は、第二の瓦の差込み側を、第一の瓦の棧山側裏面と、縦棧との間に形成した隙間に向かって差込み作業をすることで、この第二の瓦に設けた安定駒の差込み側が、縦棧の側面に添接するとともに、この削面を縦棧の表面に当接できること、またこの安定駒の底面は、横棧の表面に当接される葺設工法であり、この第二の瓦を、容易・確実かつ迅速に差込み葺設できること、又は安定駒の差込み側に、縦棧の側面を衝止して確実に葺設できること、また指による衝止感覚を利用して葺設できること等の特徴を有する。また請求項1は、安定駒の凸部を横棧に係止することで、瓦の安定施工と、ズレ・回転・飛散防止等が図れる差込み葺き工法(差込み葺設する縦棧葺設工法)を提供できること等の実益を有する。
請求項2の発明は、屋根地に地割に沿って縦横棧を付設し、縦棧及び横棧に沿って屋根地の桁方向に第一の瓦を順次葺設するに際して、縦棧に第一の瓦の裏面の尻側に設けた、
屋根地に衝突しない寸法の凸部を備える安定駒の差込み側を添接し、また縦棧に、裏面の尻側に設けた、凸部を備える安定駒から差込み側端面に亘って形成した、裏面視して方形状の削面を当接するとともに、第一の瓦の添接及び当接時に、第一の瓦の安定駒の底面を、横棧の表面に当接し、かつ凸部と、第一の瓦の裏面の尻側に設けた引掛け突起を横棧に係止し、葺設した多数の第一の瓦に隣接して、多数の第二の瓦を葺設する縦棧葺設工法であって、
第二の瓦の棧山側を、第一の瓦の差込み側に被せ葺きするように葺設し、被せ葺き時に、縦棧に第二の瓦の裏面の尻側に設けた、屋根地に衝突しない寸法の凸部を備える安定駒の差込み側を添接し、第二の瓦の裏面の尻側に設けた、凸部を備える安定駒から差込み側端面に亘って形成した、裏面視して方形状の削面を縦棧に当接し、かつ第二の瓦の添接及び当接時に、安定駒の底面を横棧の表面に当接し、かつ凸部と、第二の瓦の裏面の尻側に設けた引掛け突起を横棧に係止し、第二の瓦を縦棧及び横棧を利用して、第一の瓦に被せ葺設する縦棧葺設工法である。
屋根地に衝突しない寸法の凸部を備える安定駒の差込み側を添接し、また縦棧に、裏面の尻側に設けた、凸部を備える安定駒から差込み側端面に亘って形成した、裏面視して方形状の削面を当接するとともに、第一の瓦の添接及び当接時に、第一の瓦の安定駒の底面を、横棧の表面に当接し、かつ凸部と、第一の瓦の裏面の尻側に設けた引掛け突起を横棧に係止し、葺設した多数の第一の瓦に隣接して、多数の第二の瓦を葺設する縦棧葺設工法であって、
第二の瓦の棧山側を、第一の瓦の差込み側に被せ葺きするように葺設し、被せ葺き時に、縦棧に第二の瓦の裏面の尻側に設けた、屋根地に衝突しない寸法の凸部を備える安定駒の差込み側を添接し、第二の瓦の裏面の尻側に設けた、凸部を備える安定駒から差込み側端面に亘って形成した、裏面視して方形状の削面を縦棧に当接し、かつ第二の瓦の添接及び当接時に、安定駒の底面を横棧の表面に当接し、かつ凸部と、第二の瓦の裏面の尻側に設けた引掛け突起を横棧に係止し、第二の瓦を縦棧及び横棧を利用して、第一の瓦に被せ葺設する縦棧葺設工法である。
従って、請求項2は、請求項1の目的を達成できる被せ葺き工法(被せ葺設する縦棧葺設工法)を提供できる特徴を有する。
請求項3の発明は、屋根地に地割に沿って縦横棧を付設し、一本の縦棧に沿って軒先から棟方向に第一の瓦を順次葺設するに際して、縦棧に、第一の瓦の裏面の尻側に設けた、屋根地に衝突しない寸法の凸部を備える安定駒の差込み側を添接し、また縦棧に、裏面の尻側に設けた、凸部を備える安定駒から差込み側端面に亘って形成した、裏面視して三角形状の削面を当接するとともに、第一の瓦の添接及び当接時に、第一の瓦の安定駒の底面を、横棧の表面に当接し、かつ凸部と、第一の瓦の裏面の尻側に設けた引掛け突起を横棧に係止し、葺設した多数の第一の瓦に隣接して、多数の第二の瓦を葺設する縦棧葺設工法であって、
第二の瓦は、裏面の尻側に設けた、屋根地に衝突しない寸法の凸部を備える安定駒から差込み側端面に亘って形成した、裏面視して三角形状の削面を利用して、第一の瓦の棧山側裏面と、縦棧との間に形成した隙間に向かって差込み、差込み時に、縦棧に安定駒の差込み側を添接し、また削面を前記縦棧に当接するとともに、第二の瓦の添接及び当接時に、第二の瓦の安定駒の底面を横棧の表面に当接し、かつ凸部と、第二の瓦の裏面の尻側に設けた引掛け突起を横棧に係止し、第二の瓦を縦棧及び横棧を利用して、第一の瓦に差込み葺設する縦棧葺設工法である。
第二の瓦は、裏面の尻側に設けた、屋根地に衝突しない寸法の凸部を備える安定駒から差込み側端面に亘って形成した、裏面視して三角形状の削面を利用して、第一の瓦の棧山側裏面と、縦棧との間に形成した隙間に向かって差込み、差込み時に、縦棧に安定駒の差込み側を添接し、また削面を前記縦棧に当接するとともに、第二の瓦の添接及び当接時に、第二の瓦の安定駒の底面を横棧の表面に当接し、かつ凸部と、第二の瓦の裏面の尻側に設けた引掛け突起を横棧に係止し、第二の瓦を縦棧及び横棧を利用して、第一の瓦に差込み葺設する縦棧葺設工法である。
従って、請求項3は、請求項1の目的を達成できること、またこの目的を達成するのに最適な差込み葺設する縦棧葺設工法を提供できること等の特徴を有する。
請求項4の発明は、屋根地に地割に沿って縦横棧を付設し、縦棧及び横棧に沿って屋根地の桁方向に第一の瓦を順次葺設するに際して、縦棧に第一の瓦の裏面の尻側に設けた、屋根地に衝突しない寸法の凸部を備える安定駒の差込み側を添接し、また縦棧に、裏面の尻側に設けた、凸部を備える安定駒から差込み側端面に亘って形成した、裏面視して三角形状の削面を当接するとともに、第一の瓦の添接及び当接時に、第一の瓦の安定駒の底面を、横棧の表面に当接し、かつ凸部と、第一の瓦の裏面の尻側に設けた引掛け突起を横棧に係止し、葺設した多数の第一の瓦に隣接して、多数の第二の瓦を葺設する縦棧葺設工法であって、
第二の瓦の棧山側を、第一の瓦の差込み側に被せ葺きするように葺設し、被せ葺き時に、縦棧に第二の瓦の裏面の尻側に設けた、屋根地に衝突しない寸法の凸部を備える安定駒の差込み側を添接し、第二の瓦の裏面の尻側に設けた、凸部を備える安定駒から差込み側端面に亘って形成した、裏面視して三角形状の削面を縦棧に当接し、かつ第二の瓦の添接及び当接時に、安定駒の底面を横棧の表面に当接し、かつ凸部と、第二の瓦の裏面の尻側に設けた引掛け突起を横棧に係止し、第二の瓦を縦棧及び横棧を利用して、第一の瓦に被せ葺設する縦棧葺設工法である。
第二の瓦の棧山側を、第一の瓦の差込み側に被せ葺きするように葺設し、被せ葺き時に、縦棧に第二の瓦の裏面の尻側に設けた、屋根地に衝突しない寸法の凸部を備える安定駒の差込み側を添接し、第二の瓦の裏面の尻側に設けた、凸部を備える安定駒から差込み側端面に亘って形成した、裏面視して三角形状の削面を縦棧に当接し、かつ第二の瓦の添接及び当接時に、安定駒の底面を横棧の表面に当接し、かつ凸部と、第二の瓦の裏面の尻側に設けた引掛け突起を横棧に係止し、第二の瓦を縦棧及び横棧を利用して、第一の瓦に被せ葺設する縦棧葺設工法である。
従って、請求項4は、請求項3の目的を達成できること、またこの目的を達成するのに最適な被せ葺設する縦棧葺設工法を提供できること等の特徴を有する。
以下、本発明の実施の態様(形態)を説明する。
1は瓦で、この一例では和型瓦を示すが限定されず、例えば、本葺き一体化瓦(本葺き瓦と丸瓦が一体となった簡易型本葺き瓦)、平瓦、S型瓦、平板二山瓦等が含まれる。この瓦1の裏面1−2の尻側1aには、当該瓦1の表面1−1の谷部1−1aの中心を基点として、対の引掛け突起2、3を設ける。この対の引掛け突起2,3は、差込み側1bに設けた引掛け突起2と、棧山側1cに設けた引掛け突起3で構成し、この対の引掛け突起2,3を、屋根地Aに設けた横棧A1に略均等に係止することを意図して、前述の如く、谷部1−1aの中心より略同じ位置に設ける(所定寸法を確保する)ことが望ましいが限定されない。図中1dは瓦1の頭側を示す。
また瓦1の裏面1−2の尻側1aに、差込み側1bの引掛け突起2に隣接して安定駒4を形成し、安定駒4から差込み側1bの端面1b−1に亘って屋根地Aに設けた縦棧A2に当接するための削面5を形成する。この削面5の内側(瓦1の内方)より尻側1a(瓦1の外方)に向かって形成される長さLが、安定駒4の流れ方向(縦棧A2の長手方向「軒から棟の方向」)の長さL1と略同じに構成する。この削面5の望ましい、形態の一例を説明する。図8は、削面5を、裏面視して方形状として、その前後(縦棧A2の長手方向における前後)の角部を縦棧A2に、同図矢印「イ」で図示したような二点支持で添接する。この添接は、縦棧A2との間に、空間を形成して、乾燥、腐蝕防止等に役立てること、又は削面5及び/又は縦棧A2の僅かな形状変化に対しても、使用可能な関係を維持できること等の利点がある。また図9は、削面5を、側面視して尻側1a端面に向かって傾斜形状として、その略全部を同図矢印「ロ」で図示したような縦棧A2に添接する。この添接は、縦棧A2との密着を確保して、葺設の安定性、瓦1の葺設の一定化、安定化等を図ること、又は安定駒4と横棧A1との当接との相乗効果を利用して、前記葺設の安定性、瓦1の葺設の一定化、安定化等に役立てること、さらに耐風性、耐震性の向上に有効であること等の利点がある。さらに図12は、削面5を、裏面視して三角形状として、その前から後に向かった傾斜状の角部を縦棧A2に添接する。この例は、瓦1の製造の容易化、形状の安定性に役立つこと等の利点と、前述の図9に略準ずる利点を有する。
そして、また後述する削面5に各態様の凹凸、凹凸条(縦棧A2の長手方向及び/又はその対峙方向等の各方向に向かった、以下省略)、又は係止部等を設けた特徴が発揮できる。尚、この削面5に各態様の凹凸、凹凸条等、又は係止部等を形成し、縦棧A2にこれに対応する各態様の凹凸、凹凸条(縦棧A2の長手方向及び/又はその対峙方向等の各方向に向かった)、又は被係止部等を形成した構造とする。この削面5の各態様の凹凸、凹凸条、又は係止部等と、縦棧A2の各態様の凹凸、凹凸条、又は係止部等との対峙関係を利用し、この両者の係合の容易化、確実化、強固な係合(連繋)等を図ることも可能である。
尚、前記安定駒4の長さL1は、瓦1の内側(瓦1の内方)より尻側1a(瓦1の外方)に向かって形成されるが、この安定駒4の長さL1の略1/2に膨出形状の凸部40を形成し、この凸部40の内側40aを横棧A1の上面に係止する構成とし、瓦1の安定葺設と、位置決めの容易化、固定化等に役立てることが好ましい。そして、この凸部40は屋根地Aに衝突しない寸法とする。またこの凸部40を備えた安定駒4は、安定駒4としての本来的な効果を備えるとともに、前述した各種の別の新たな効果及び/又は機能を備えており極めて有効であって、かつ実益性を具備する。また内側40aの略全体を横棧A1の上面に接触する傾斜面(図示せず)とすることも可能である。更に安定駒4の長さL1を延長し、この延長部(図示せず)に係止凸部(図示せず)を設け、前記凸部40とこの係止凸部で横棧A1を挾む構成とし、瓦1の安定葺設と、飛散防止、耐震強度の向上等を図ることも可能である。
以下、図3〜図7を基にして、差込み葺きの一例を説明すると、屋根地Aに地割寸法に沿って縦横棧A2、A1を設ける。そして、先ず、第一の瓦100(1)を葺設するに際して、この縦棧A2に第一の瓦100の裏面1−2の尻側1aであって、その差込み側1bに形成した削面5を添接するとともに、この第一の瓦100に設けた安定駒4の差込み側4−1を前記縦棧A2の側面に当接するように葺設し、しかも第一の瓦100に設けた安定駒4の凸部40の尻側端部を横棧A2に係止する。この一連の葺設作業で、第一の瓦100が縦横棧A2、A1を利用して屋根地Aに葺設される。続いて、第二の瓦101(1)を葺設するに際し、この第二の瓦101を、前記第一の瓦100の棧山側1cの裏面1−2と、縦棧A2との間に形成した隙間Hに向かって、当該第二の瓦101の差込み側1bを差込み、しかもこの第二の瓦101の裏面1−2に設けた削面5を、縦棧A2に添接するようにして差込むとともに、この第二の瓦101の安定駒4の凸部40を横棧A1に係止する。この一連の葺設作業で、第二の瓦101が縦横棧A2、A1を利用して屋根地Aに葺設される。以上のような葺設作業を順次行うことで、この屋根地Aの全体に瓦1が葺設される。
また他の差込み葺きとしては、前述の第一の瓦100を順次屋根地Aの軒先Bから棟B1方向に向かって葺設し、この第一の瓦100に隣接する第二の瓦101を差込み葺設する方法もある。この場合は、前述と同様にこの第一の瓦100に第二の瓦101を同様に差込み葺きする。そして、この第二の瓦101を同様に順次屋根地Aの軒先Bから棟B1方向に向かって葺設する。以上のような葺設作業を順次行うことで、この屋根地Aの全体に瓦1が葺設される。
従って、第一の瓦100、第二の瓦101(総称する場合は瓦1とする)を、容易・確実かつ迅速に差込み葺設できること、又は安定駒4の差込み側4−1を縦棧A2の側面に衝止及び/又は削面5を縦棧A2の表面に添接し、かつ安定駒4の凸部40を横棧A1の上面(尻側端部)に係止できることから、瓦1を確実かつ安定して葺設できること、また葺設の簡便化、迅速化等に役立つこと、さらに指による衝止感覚を利用して葺設できること等の特徴を有する。また図示しないが、葺き替えの場合にも、前述と同様な手段が採用できる。従って、この葺き替えの簡便化、迅速化等に役立つ特徴を有する。また従来の縦棧工法では、極めて困難であった、この種の葺き替え作業が容易にできる実益がある。
尚、瓦1の被せ葺きの場合は、図示しないが、前述と同様に第一の瓦100の裏面1−2に設けた削面5を、縦棧A2に添接するとともに、この第一の瓦100の安定駒4の凸部40を横棧A1に係止する。続いて、この第一の瓦100の差込み側1bに第二の瓦101の棧山側1cを被せ葺きする。この際に前述と同様に、この第二の瓦101の裏面1−2に設けた削面5を、縦棧A2に添接するとともに、この第二の瓦101の安定駒4の凸部40を横棧A1に係止する。この一連の葺設作業で、第一の瓦100及び第二の瓦101が縦横棧A2、A1を利用して屋根地Aに葺設される。以上のような葺設作業を順次行うことで、この屋根地Aの全体に瓦1が葺設される。従って、前述の差込み葺きと同様な効果が期待できる。
図中20は尻棧山側の切込み、21は頭差込み側の切込みをそれぞれ示す。また22は釘穴、23は水返しを示す。
1 瓦
100 第一の瓦
101 第二の瓦
1−1 表面
1−1a 谷部
1−2 裏面
1a 尻側
1b 差込み側
1b−1 端面
1c 棧山側
1d 頭側
2 引掛け突起
3 引掛け突起
4 安定駒
4−1 差込み側
40 凸部
40a 内側
5 削面
20 切込み
21 切込み
22 釘穴
23 水返し
A 屋根地
A1 横棧
A2 縦棧
B 軒先
B1 棟
H 隙間
L 長さ
L1 長さ
100 第一の瓦
101 第二の瓦
1−1 表面
1−1a 谷部
1−2 裏面
1a 尻側
1b 差込み側
1b−1 端面
1c 棧山側
1d 頭側
2 引掛け突起
3 引掛け突起
4 安定駒
4−1 差込み側
40 凸部
40a 内側
5 削面
20 切込み
21 切込み
22 釘穴
23 水返し
A 屋根地
A1 横棧
A2 縦棧
B 軒先
B1 棟
H 隙間
L 長さ
L1 長さ
本発明は、縦棧葺設工法に関する。
従来、この種の縦棧葺設工法としては、次のような文献(1)、(2)と(3)が挙げられる。
先ず、本出願人の発明である文献(1)と文献(2)を説明すると、この文献(1)は、特開平11−350664号の「安定駒利用の耐震、耐風瓦工法」であり、その概要は、屋根地に地割寸法に沿って縦横棧を付設し、この縦棧に瓦の裏面尻側に設けた安定駒の差込み側の側面を当接して、位置決め(地割寸法に沿って葺設し)するとともに、横棧にこの安定駒の底面を当接し、また横棧に対の引掛けを係止する構成である。また文献(2)は、特開平8−302910号の「瓦の葺設工法」であり、その概要は、屋根地に地割寸法に沿って縦横棧を付設し、この縦棧に瓦の裏面尻側に設けた係止用凸起の棧山側・差込み側の側面、又は切欠段面を当接して、位置決めするとともに、横棧には、従来と同様に、対の引掛けを係止する構成である。
そして、この文献(1)と文献(2)の発明は、従来の縦棧工法の特徴である「1」瓦の適確な位置決め、「2」耐震、耐風効果、「3」被せ葺き、差込み葺きの何れにも片寄らない葺設ができる瓦の提供等が図れる。そして、この発明の独特の特徴である「4」縦棧は、所定の隙間(安定駒と瓦裏面との隙間)に挿入可能な構造であれば、その構造を問わないこと及び/又は縦横棧の兼用ができること、「5」縦棧の素材、縦棧の歪み・凹凸・曲がり・寸法等の限定が回避されること等である。
尚、文献(3)は、特開2000−120223の「瓦」であり、その概要は、瓦の尻側裏面に横棧に係止される引掛け及び縦棧に係止等される係止台と支持台とを膨出形成し、この支持台等と対峙する側に屋根地に接触する安定台を設け、この支持台と安定台を横方向に列設することを特徴とする構成である。その特徴は、従来の縦棧工法の特徴である「1」〜「3」が図れること、また本発明の独特の効果は、「6」縦棧への係止と屋根地に接触する安定台を利用して、瓦を安定的かつ確実に葺設できる。
前記文献(1)、(2)は、前述の特徴「1」〜「5」を有する優れた発明であるが、その一部に改良の余地が考えられる。例えば、葺設済みの第一の瓦に隣接して第二の瓦を差込み方式で葺設する際に、この第二の瓦の差込み側を、第一の瓦の棧山側裏面と縦棧との間(隙間)に差込む葺設作業が必要であるが、この隙間に差込むには、手間と経験を要する問題があり、この点が改良の余地である。尚、被せ葺きの場合には、葺設済みの第一の瓦の差込み側の上に、第二の瓦の棧山側を被せ葺きする構成であり、前述のような問題は少ない。またこの文献(1)は、安定駒と横棧との係止関係に関する構成は直接意図しないことから、瓦のズレ、飛散又は耐震及び/又は耐風効果に関して、改良すべき点が挙げられる。
また文献(3)は、図2において安定駒の尻側に膨出形成した安定台を備えているが、この安定台は、屋根地に接触する構成であり、またこの文献(3)は、横棧を採用しない縦棧専用の瓦であり、得意な構成となっている。従って、本願発明の構成である「イ」の安定駒の尻側端面に設けた凸部を横棧の上面に係止する葺設工法及び/又は瓦とは本質的に相違する。また本願発明の構成である「ロ」の縦横棧を使用した縦棧工法及び/又はその瓦とは、本質的に相違する。さらに本願発明の構成である「ニ」の安定駒の尻側端面に設けた凸部を屋根地に衝止しない構成とし、屋根地の損傷回避と、濡れ防止等を意図する発明とは、本質的に相違する。
請求項1の発明は、第二の瓦(一例である)の差込み側を、第一の瓦(一例である)の棧山側裏面と、縦棧との間に形成した隙間に向かって差込み作業をすることで、この第二の瓦に設けた安定駒の差込み側が、縦棧の側面に添接するとともに、この削面を縦棧の表面に当接すること、またこの安定駒の底面は、横棧の表面に当接される葺設工法であり、この第二の瓦を、容易・確実かつ迅速に差込み葺設すること、又は安定駒の差込み側に、縦棧の側面を衝止して確実に葺設すること、また指による衝止感覚を利用して葺設すること等を意図する。また請求項1の発明は、安定駒の凸部を横棧に係止することで、瓦の安定施工と、ズレ・回転・飛散防止等が図れる差込み葺き工法(差込み葺設する縦棧葺設工法)を提供することを意図する。
請求項1は、 屋根地に地割に沿って縦横棧を付設し、一本の縦棧に沿って軒先から棟方向に第一の瓦を順次葺設するに際して、この縦棧に、この第一の瓦の裏面の尻側に設けた、前記屋根地に衝突しない寸法の凸部を備える安定駒の差込み側を添接し、またこの縦棧に、裏面の尻側に設けた、凸部を備える安定駒から差込み側端面に亘って形成した、裏面視して方形状の削面を当接するとともに、この第一の瓦の添接及び当接時に、この第一の瓦の安定駒の底面を、前記横棧の表面に当接し、かつ前記凸部の内側と、前記第一の瓦の裏面の尻側に設けた引掛け突起を前記横棧に係止し、この葺設した多数の第一の瓦に隣接して、多数の第二の瓦を葺設する縦棧葺設工法であって、
この第二の瓦は、裏面の尻側に設けた、前記凸部を備える安定駒から差込み側端面に亘って形成した、裏面視して方形状の削面を利用して、前記第一の瓦の棧山側裏面と、縦棧との間に形成した隙間に向かって差込み、この差込み時に、前記縦棧に安定駒の差込み側を添接し、また前記削面を前記縦棧に当接するとともに、この第二の瓦の添接及び当接時に、この第二の瓦の安定駒の底面を前記横棧の表面に当接し、かつ前記凸部の内側と、前記第二の瓦の裏面の尻側に設けた引掛け突起を前記横棧に係止し、当該第二の瓦を縦棧及び横棧を利用して、前記第一の瓦に差込み葺設する縦棧葺設工法。である。
この第二の瓦は、裏面の尻側に設けた、前記凸部を備える安定駒から差込み側端面に亘って形成した、裏面視して方形状の削面を利用して、前記第一の瓦の棧山側裏面と、縦棧との間に形成した隙間に向かって差込み、この差込み時に、前記縦棧に安定駒の差込み側を添接し、また前記削面を前記縦棧に当接するとともに、この第二の瓦の添接及び当接時に、この第二の瓦の安定駒の底面を前記横棧の表面に当接し、かつ前記凸部の内側と、前記第二の瓦の裏面の尻側に設けた引掛け突起を前記横棧に係止し、当該第二の瓦を縦棧及び横棧を利用して、前記第一の瓦に差込み葺設する縦棧葺設工法。である。
請求項2の発明は、請求項1の目的を達成できる被せ葺き工法(被せ葺設する縦棧葺設工法)を提供することを意図する。
請求項2は、屋根地に地割に沿って縦横棧を付設し、縦棧及び横棧に沿って前記屋根地の桁方向に第一の瓦を順次葺設するに際して、この縦棧に第一の瓦の裏面の尻側に設けた、前記屋根地に衝突しない寸法の凸部を備える安定駒の差込み側を添接し、またこの縦棧に、裏面の尻側に設けた、凸部を備える安定駒から差込み側端面に亘って形成した、裏面視して方形状の削面を当接するとともに、この第一の瓦の添接及び当接時に、この第一の瓦の安定駒の底面を、前記横棧の表面に当接し、かつ前記凸部の内側と、前記第一の瓦の裏面の尻側に設けた引掛け突起を前記横棧に係止し、この葺設した多数の第一の瓦に隣接して、多数の第二の瓦を葺設する縦棧葺設工法であって、
この第二の瓦の棧山側を、前記第一の瓦の差込み側に被せ葺きするように葺設し、この被せ葺き時に、前記縦棧に当該第二の瓦の裏面の尻側に設けた、前記凸部を備える安定駒の差込み側を添接し、当該第二の瓦の裏面の尻側に設けた、凸部を備える安定駒から差込み側端面に亘って形成した、裏面視して方形状の削面を前記縦棧に当接し、かつこの第二の瓦の添接及び当接時に、この安定駒の底面を前記横棧の表面に当接し、かつ前記凸部の内側と、前記第二の瓦の裏面の尻側に設けた引掛け突起を前記横棧に係止し、当該第二の瓦を縦棧及び横棧を利用して、前記第一の瓦に被せ葺設する縦棧葺設工法である。
この第二の瓦の棧山側を、前記第一の瓦の差込み側に被せ葺きするように葺設し、この被せ葺き時に、前記縦棧に当該第二の瓦の裏面の尻側に設けた、前記凸部を備える安定駒の差込み側を添接し、当該第二の瓦の裏面の尻側に設けた、凸部を備える安定駒から差込み側端面に亘って形成した、裏面視して方形状の削面を前記縦棧に当接し、かつこの第二の瓦の添接及び当接時に、この安定駒の底面を前記横棧の表面に当接し、かつ前記凸部の内側と、前記第二の瓦の裏面の尻側に設けた引掛け突起を前記横棧に係止し、当該第二の瓦を縦棧及び横棧を利用して、前記第一の瓦に被せ葺設する縦棧葺設工法である。
請求項3の発明は、請求項1の目的を達成すること、またこの目的を達成するのに最適な差込み葺設する縦棧葺設工法を提供することを意図する。
請求項3は、屋根地に地割に沿って縦横棧を付設し、一本の縦棧に沿って軒先から棟方向に第一の瓦を順次葺設するに際して、この縦棧に、この第一の瓦の裏面の尻側に設けた、前記屋根地に衝突しない寸法の凸部を備える安定駒の差込み側を添接し、またこの縦棧に、裏面の尻側に設けた、裏面視して三角形状の削面を当接するとともに、この第一の瓦の添接及び当接時に、この第一の瓦の安定駒の底面を、前記横棧の表面に当接し、かつ前記凸部の内側と、前記第一の瓦の裏面の尻側に設けた引掛け突起を前記横棧に係止し、この葺設した多数の第一の瓦に隣接して、多数の第二の瓦を葺設する縦棧葺設工法であって、
この第二の瓦は、裏面の尻側に設けた、前記三角形状の削面を利用して、前記第一の瓦の棧山側裏面と、縦棧との間に形成した隙間に向かって差込み、この差込み時に、前記縦棧に安定駒の差込み側を添接するとともに、当該第二の瓦の裏面の尻側に設けた、前記三角形状の削面を前記縦棧に当接するこの第二の瓦の添接及び当接時に、この第二の瓦の安定駒の底面を前記横棧の表面に当接し、かつ前記凸部の内側と、前記第二の瓦の裏面の尻側に設けた引掛け突起を前記横棧に係止し、当該第二の瓦を縦棧及び横棧を利用して、前記第一の瓦に差込み葺設する縦棧葺設工法である。
この第二の瓦は、裏面の尻側に設けた、前記三角形状の削面を利用して、前記第一の瓦の棧山側裏面と、縦棧との間に形成した隙間に向かって差込み、この差込み時に、前記縦棧に安定駒の差込み側を添接するとともに、当該第二の瓦の裏面の尻側に設けた、前記三角形状の削面を前記縦棧に当接するこの第二の瓦の添接及び当接時に、この第二の瓦の安定駒の底面を前記横棧の表面に当接し、かつ前記凸部の内側と、前記第二の瓦の裏面の尻側に設けた引掛け突起を前記横棧に係止し、当該第二の瓦を縦棧及び横棧を利用して、前記第一の瓦に差込み葺設する縦棧葺設工法である。
請求項4の発明は、請求項3の目的を達成すること、またこの目的を達成するのに最適な被せ葺設する縦棧葺設工法を提供することを意図する。
請求項4は、屋根地に地割に沿って縦横棧を付設し、縦棧及び横棧に沿って前記屋根地の桁方向に第一の瓦を順次葺設するに際して、この縦棧に第一の瓦の裏面の尻側に設けた、前記屋根地に衝突しない寸法の凸部を備える安定駒の差込み側を添接し、またこの縦棧に、裏面の尻側に設けた、裏面視して三角形状の削面を当接するとともに、この第一の瓦の添接及び当接時に、この第一の瓦の安定駒の底面を、前記横棧の表面に当接し、かつ前記凸部の内側と、前記第一の瓦の裏面の尻側に設けた引掛け突起を前記横棧に係止し、この葺設した多数の第一の瓦に隣接して、多数の第二の瓦を葺設する縦棧葺設工法であって、
この第二の瓦の棧山側を、前記第一の瓦の差込み側に被せ葺きするように葺設し、この被せ葺き時に、前記縦棧に当該第二の瓦の裏面の尻側に設けた、前記凸部を備える安定駒の差込み側を添接するとともに、当該第二の瓦の裏面の尻側に設けた、前記三角形状の削面を前記縦棧に当接するこの第二の瓦の添接及び当接時に、この安定駒の底面を前記横棧の表面に当接し、かつ前記凸部の内側と、前記第二の瓦の裏面の尻側に設けた引掛け突起を前記横棧に係止し、当該第二の瓦を縦棧及び横棧を利用して、前記第一の瓦に被せ葺設する縦棧葺設工法である。
この第二の瓦の棧山側を、前記第一の瓦の差込み側に被せ葺きするように葺設し、この被せ葺き時に、前記縦棧に当該第二の瓦の裏面の尻側に設けた、前記凸部を備える安定駒の差込み側を添接するとともに、当該第二の瓦の裏面の尻側に設けた、前記三角形状の削面を前記縦棧に当接するこの第二の瓦の添接及び当接時に、この安定駒の底面を前記横棧の表面に当接し、かつ前記凸部の内側と、前記第二の瓦の裏面の尻側に設けた引掛け突起を前記横棧に係止し、当該第二の瓦を縦棧及び横棧を利用して、前記第一の瓦に被せ葺設する縦棧葺設工法である。
請求項1の発明は、屋根地に地割に沿って縦横棧を付設し、一本の縦棧に沿って軒先から棟方向に第一の瓦を順次葺設するに際して、縦棧に、第一の瓦の裏面の尻側に設けた、屋根地に衝突しない寸法の凸部を備える安定駒の差込み側を添接し、また縦棧に、裏面の尻側に設けた、凸部を備える安定駒から差込み側端面に亘って形成した、裏面視して方形状の削面を当接するとともに、第一の瓦の添接及び当接時に、第一の瓦の安定駒の底面を、横棧の表面に当接し、かつ凸部の内側と、第一の瓦の裏面の尻側に設けた引掛け突起を横棧に係止し、葺設した多数の第一の瓦に隣接して、多数の第二の瓦を葺設する縦棧葺設工法であって、
第二の瓦は、裏面の尻側に設けた、凸部を備える安定駒から差込み側端面に亘って形成した、裏面視して方形状の削面を利用して、第一の瓦の棧山側裏面と、縦棧との間に形成した隙間に向かって差込み、差込み時に、縦棧に安定駒の差込み側を添接し、また削面を縦棧に当接するとともに、第二の瓦の添接及び当接時に、第二の瓦の安定駒の底面を横棧の表面に当接し、かつ凸部の内側と、第二の瓦の裏面の尻側に設けた引掛け突起を横棧に係止し、第二の瓦を縦棧及び横棧を利用して、第一の瓦に差込み葺設する縦棧葺設工法。である。
第二の瓦は、裏面の尻側に設けた、凸部を備える安定駒から差込み側端面に亘って形成した、裏面視して方形状の削面を利用して、第一の瓦の棧山側裏面と、縦棧との間に形成した隙間に向かって差込み、差込み時に、縦棧に安定駒の差込み側を添接し、また削面を縦棧に当接するとともに、第二の瓦の添接及び当接時に、第二の瓦の安定駒の底面を横棧の表面に当接し、かつ凸部の内側と、第二の瓦の裏面の尻側に設けた引掛け突起を横棧に係止し、第二の瓦を縦棧及び横棧を利用して、第一の瓦に差込み葺設する縦棧葺設工法。である。
従って、請求項1は、第二の瓦の差込み側を、第一の瓦の棧山側裏面と、縦棧との間に形成した隙間に向かって差込み作業をすることで、この第二の瓦に設けた安定駒の差込み側が、縦棧の側面に添接するとともに、この削面を縦棧の表面に当接できること、またこの安定駒の底面は、横棧の表面に当接される葺設工法であり、この第二の瓦を、容易・確実かつ迅速に差込み葺設できること、又は安定駒の差込み側に、縦棧の側面を衝止して確実に葺設できること、また指による衝止感覚を利用して葺設できること等の特徴を有する。また請求項1は、安定駒の凸部を横棧に係止することで、瓦の安定施工と、ズレ・回転・飛散防止等が図れる差込み葺き工法(差込み葺設する縦棧葺設工法)を提供できること等の実益を有する。
請求項2の発明は、屋根地に地割に沿って縦横棧を付設し、縦棧及び横棧に沿って屋根地の桁方向に第一の瓦を順次葺設するに際して、縦棧に第一の瓦の裏面の尻側に設けた、屋根地に衝突しない寸法の凸部を備える安定駒の差込み側を添接し、また縦棧に、裏面の尻側に設けた、凸部を備える安定駒から差込み側端面に亘って形成した、裏面視して方形状の削面を当接するとともに、第一の瓦の添接及び当接時に、第一の瓦の安定駒の底面を、横棧の表面に当接し、かつ凸部の内側と、第一の瓦の裏面の尻側に設けた引掛け突起を横棧に係止し、葺設した多数の第一の瓦に隣接して、多数の第二の瓦を葺設する縦棧葺設工法であって、
第二の瓦の棧山側を、第一の瓦の差込み側に被せ葺きするように葺設し、被せ葺き時に、縦棧に第二の瓦の裏面の尻側に設けた、凸部を備える安定駒の差込み側を添接し、第二の瓦の裏面の尻側に設けた、凸部を備える安定駒から差込み側端面に亘って形成した、裏面視して方形状の削面を縦棧に当接し、かつ第二の瓦の添接及び当接時に、安定駒の底面を横棧の表面に当接し、かつ凸部の内側と、第二の瓦の裏面の尻側に設けた引掛け突起を横棧に係止し、第二の瓦を縦棧及び横棧を利用して、第一の瓦に被せ葺設する縦棧葺設工法である。
第二の瓦の棧山側を、第一の瓦の差込み側に被せ葺きするように葺設し、被せ葺き時に、縦棧に第二の瓦の裏面の尻側に設けた、凸部を備える安定駒の差込み側を添接し、第二の瓦の裏面の尻側に設けた、凸部を備える安定駒から差込み側端面に亘って形成した、裏面視して方形状の削面を縦棧に当接し、かつ第二の瓦の添接及び当接時に、安定駒の底面を横棧の表面に当接し、かつ凸部の内側と、第二の瓦の裏面の尻側に設けた引掛け突起を横棧に係止し、第二の瓦を縦棧及び横棧を利用して、第一の瓦に被せ葺設する縦棧葺設工法である。
従って、請求項2は、請求項1の目的を達成できる被せ葺き工法(被せ葺設する縦棧葺設工法)を提供できる特徴を有する。
請求項3の発明は、屋根地に地割に沿って縦横棧を付設し、一本の縦棧に沿って軒先から棟方向に第一の瓦を順次葺設するに際して、縦棧に、第一の瓦の裏面の尻側に設けた、屋根地に衝突しない寸法の凸部を備える安定駒の差込み側を添接し、また縦棧に、裏面の尻側に設けた、裏面視して三角形状の削面を当接するとともに、第一の瓦の添接及び当接時に、第一の瓦の安定駒の底面を、横棧の表面に当接し、かつ凸部の内側と、第一の瓦の裏面の尻側に設けた引掛け突起を横棧に係止し、葺設した多数の第一の瓦に隣接して、多数の第二の瓦を葺設する縦棧葺設工法であって、
第二の瓦は、裏面の尻側に設けた、三角形状の削面を利用して、第一の瓦の棧山側裏面と、縦棧との間に形成した隙間に向かって差込み、差込み時に、縦棧に安定駒の差込み側を添接するとともに、第二の瓦の裏面の尻側に設けた、三角形状の削面を縦棧に当接する第二の瓦の添接及び当接時に、第二の瓦の安定駒の底面を横棧の表面に当接し、かつ凸部の内側と、第二の瓦の裏面の尻側に設けた引掛け突起を横棧に係止し、第二の瓦を縦棧及び横棧を利用して、第一の瓦に差込み葺設する縦棧葺設工法である。
第二の瓦は、裏面の尻側に設けた、三角形状の削面を利用して、第一の瓦の棧山側裏面と、縦棧との間に形成した隙間に向かって差込み、差込み時に、縦棧に安定駒の差込み側を添接するとともに、第二の瓦の裏面の尻側に設けた、三角形状の削面を縦棧に当接する第二の瓦の添接及び当接時に、第二の瓦の安定駒の底面を横棧の表面に当接し、かつ凸部の内側と、第二の瓦の裏面の尻側に設けた引掛け突起を横棧に係止し、第二の瓦を縦棧及び横棧を利用して、第一の瓦に差込み葺設する縦棧葺設工法である。
従って、請求項3は、請求項1の目的を達成できること、またこの目的を達成するのに最適な差込み葺設する縦棧葺設工法を提供できること等の特徴を有する。
請求項4の発明は、屋根地に地割に沿って縦横棧を付設し、縦棧及び横棧に沿って屋根地の桁方向に第一の瓦を順次葺設するに際して、縦棧に第一の瓦の裏面の尻側に設けた、屋根地に衝突しない寸法の凸部を備える安定駒の差込み側を添接し、また縦棧に、裏面の尻側に設けた、裏面視して三角形状の削面を当接するとともに、第一の瓦の添接及び当接時に、第一の瓦の安定駒の底面を、横棧の表面に当接し、かつ凸部の内側と、第一の瓦の裏面の尻側に設けた引掛け突起を横棧に係止し、葺設した多数の第一の瓦に隣接して、多数の第二の瓦を葺設する縦棧葺設工法であって、
第二の瓦の棧山側を、第一の瓦の差込み側に被せ葺きするように葺設し、被せ葺き時に、縦棧に当該第二の瓦の裏面の尻側に設けた、凸部を備える安定駒の差込み側を添接するとともに、第二の瓦の裏面の尻側に設けた、三角形状の削面を縦棧に当接する第二の瓦の添接及び当接時に、安定駒の底面を横棧の表面に当接し、かつ凸部の内側と、第二の瓦の裏面の尻側に設けた引掛け突起を横棧に係止し、第二の瓦を縦棧及び横棧を利用して、第一の瓦に被せ葺設する縦棧葺設工法である。
第二の瓦の棧山側を、第一の瓦の差込み側に被せ葺きするように葺設し、被せ葺き時に、縦棧に当該第二の瓦の裏面の尻側に設けた、凸部を備える安定駒の差込み側を添接するとともに、第二の瓦の裏面の尻側に設けた、三角形状の削面を縦棧に当接する第二の瓦の添接及び当接時に、安定駒の底面を横棧の表面に当接し、かつ凸部の内側と、第二の瓦の裏面の尻側に設けた引掛け突起を横棧に係止し、第二の瓦を縦棧及び横棧を利用して、第一の瓦に被せ葺設する縦棧葺設工法である。
従って、請求項4は、請求項3の目的を達成できること、またこの目的を達成するのに最適な被せ葺設する縦棧葺設工法を提供できること等の特徴を有する。
以下、本発明の実施の態様(形態)を説明する。
1は瓦で、この一例では和型瓦を示すが限定されず、例えば、本葺き一体化瓦(本葺き瓦と丸瓦が一体となった簡易型本葺き瓦)、平瓦、S型瓦、平板二山瓦等が含まれる。この瓦1の裏面1−2の尻側1aには、当該瓦1の表面1−1の谷部1−1aの中心を基点として、対の引掛け突起2、3を設ける。この対の引掛け突起2,3は、差込み側1bに設けた引掛け突起2と、棧山側1cに設けた引掛け突起3で構成し、この対の引掛け突起2,3を、屋根地Aに設けた横棧A1に略均等に係止することを意図して、前述の如く、谷部1−1aの中心より略同じ位置に設ける(所定寸法を確保する)ことが望ましいが限定されない。図中1dは瓦1の頭側を示す。
また瓦1の裏面1−2の尻側1aに、差込み側1bの引掛け突起2に隣接して安定駒4を形成し、安定駒4から差込み側1bの端面1b−1に亘って屋根地Aに設けた縦棧A2に当接するための削面5を形成する。この削面5の内側(瓦1の内方)より尻側1a(瓦1の外方)に向かって形成される長さLが、安定駒4の流れ方向(縦棧A2の長手方向「軒から棟の方向」)の長さL1と略同じに構成する。この削面5の望ましい、形態の一例を説明する。図8、図10は、削面5を、裏面視して方形状として、その前後(縦棧A2の長手方向における前後)の角部を縦棧A2に、同図矢印「イ」で図示したような二点支持で添接する。この添接は、縦棧A2との間に、空間を形成して、乾燥、腐蝕防止等に役立てること、又は削面5及び/又は縦棧A2の僅かな形状変化に対しても、使用可能な関係を維持できること等の利点がある。また図9は、削面5を、側面視して尻側1a端面に向かって傾斜形状として、その略全部を同図矢印「ロ」で図示したような縦棧A2に添接する。この添接は、縦棧A2との密着を確保して、葺設の安定性、瓦1の葺設の一定化、安定化等を図ること、又は安定駒4と横棧A1との当接との相乗効果を利用して、前記葺設の安定性、瓦1の葺設の一定化、安定化等に役立てること、さらに耐風性、耐震性の向上に有効であること等の利点がある。さらに図12は、削面5を、裏面視して三角形状として、その前から後に向かった傾斜状の角部を縦棧A2に添接する。この例は、瓦1の製造の容易化、形状の安定性に役立つこと等の利点と、前述の図9に略準ずる利点を有する。
そして、また後述する削面5に各態様の凹凸、凹凸条(縦棧A2の長手方向及び/又はその対峙方向等の各方向に向かった、以下省略)、又は係止部等を設けた特徴が発揮できる。尚、この削面5に各態様の凹凸、凹凸条等、又は係止部等を形成し、縦棧A2にこれに対応する各態様の凹凸、凹凸条(縦棧A2の長手方向及び/又はその対峙方向等の各方向に向かった)、又は被係止部等を形成した構造とする。この削面5の各態様の凹凸、凹凸条、又は係止部等と、縦棧A2の各態様の凹凸、凹凸条、又は係止部等との対峙関係を利用し、この両者の係合の容易化、確実化、強固な係合(連繋)等を図ることも可能である。
尚、前記安定駒4の長さL1は、瓦1の内側(瓦1の内方)より尻側1a(瓦1の外方)に向かって形成されるが、この安定駒4の長さL1の略1/2に膨出形状の凸部40を形成し、この凸部40の内側40aを横棧A1の上面に係止する構成とし、瓦1の安定葺設と、位置決めの容易化、固定化等に役立てることが好ましい。そして、この凸部40は屋根地Aに衝突しない寸法とする。またこの凸部40を備えた安定駒4は、安定駒4としての本来的な効果を備えるとともに、前述した各種の別の新たな効果及び/又は機能を備えており極めて有効であって、かつ実益性を具備する。また内側40aの略全体を横棧A1の上面に接触する傾斜面(図示せず)とすることも可能である。更に安定駒4の長さL1を延長し、この延長部(図示せず)に係止凸部(図示せず)を設け、前記凸部40とこの係止凸部で横棧A1を挾む構成とし、瓦1の安定葺設と、飛散防止、耐震強度の向上等を図ることも可能である。
以下、図3〜図7を基にして、差込み葺きの一例を説明すると、屋根地Aに地割寸法に沿って縦横棧A2、A1を設ける。そして、先ず、第一の瓦100(1)を葺設するに際して、この縦棧A2に第一の瓦100の裏面1−2の尻側1aであって、その差込み側1bに形成した削面5を添接するとともに、この第一の瓦100に設けた安定駒4の差込み側4−1を前記縦棧A2の側面に当接するように葺設し、しかも第一の瓦100に設けた安定駒4の凸部40の尻側端部を横棧A2に係止する。この一連の葺設作業で、第一の瓦100が縦横棧A2、A1を利用して屋根地Aに葺設される。続いて、第二の瓦101(1)を葺設するに際し、この第二の瓦101を、前記第一の瓦100の棧山側1cの裏面1−2と、縦棧A2との間に形成した隙間Hに向かって、当該第二の瓦101の差込み側1bを差込み、しかもこの第二の瓦101の裏面1−2に設けた削面5を、縦棧A2に添接するようにして差込むとともに、この第二の瓦101の安定駒4の凸部40を横棧A1に係止する。この一連の葺設作業で、第二の瓦101が縦横棧A2、A1を利用して屋根地Aに葺設される。以上のような葺設作業を順次行うことで、この屋根地Aの全体に瓦1が葺設される。
また他の差込み葺きとしては、前述の第一の瓦100を順次屋根地Aの軒先Bから棟B1方向に向かって葺設し、この第一の瓦100に隣接する第二の瓦101を差込み葺設する方法もある。この場合は、前述と同様にこの第一の瓦100に第二の瓦101を同様に差込み葺きする。そして、この第二の瓦101を同様に順次屋根地Aの軒先Bから棟B1方向に向かって葺設する。以上のような葺設作業を順次行うことで、この屋根地Aの全体に瓦1が葺設される。
従って、第一の瓦100、第二の瓦101(総称する場合は瓦1とする)を、容易・確実かつ迅速に差込み葺設できること、又は安定駒4の差込み側4−1を縦棧A2の側面に衝止及び/又は削面5を縦棧A2の表面に添接し、かつ安定駒4の凸部40を横棧A1の上面(尻側端部)に係止できることから、瓦1を確実かつ安定して葺設できること、また葺設の簡便化、迅速化等に役立つこと、さらに指による衝止感覚を利用して葺設できること等の特徴を有する。また図示しないが、葺き替えの場合にも、前述と同様な手段が採用できる。従って、この葺き替えの簡便化、迅速化等に役立つ特徴を有する。また従来の縦棧工法では、極めて困難であった、この種の葺き替え作業が容易にできる実益がある。
尚、瓦1の被せ葺きの場合は、図示しないが、前述と同様に第一の瓦100の裏面1−2に設けた削面5を、縦棧A2に添接するとともに、この第一の瓦100の安定駒4の凸部40を横棧A1に係止する。続いて、この第一の瓦100の差込み側1bに第二の瓦101の棧山側1cを被せ葺きする。この際に前述と同様に、この第二の瓦101の裏面1−2に設けた削面5を、縦棧A2に添接するとともに、この第二の瓦101の安定駒4の凸部40を横棧A1に係止する。この一連の葺設作業で、第一の瓦100及び第二の瓦101が縦横棧A2、A1を利用して屋根地Aに葺設される。以上のような葺設作業を順次行うことで、この屋根地Aの全体に瓦1が葺設される。従って、前述の差込み葺きと同様な効果が期待できる。
図中20は尻棧山側の切込み、21は頭差込み側の切込みをそれぞれ示す。また22は釘穴、23は水返しを示す。
1 瓦
100 第一の瓦
101 第二の瓦
1−1 表面
1−1a 谷部
1−2 裏面
1a 尻側
1b 差込み側
1b−1 端面
1c 棧山側
1d 頭側
2 引掛け突起
3 引掛け突起
4 安定駒
4−1 差込み側
40 凸部
40a 内側
5 削面
20 切込み
21 切込み
22 釘穴
23 水返し
A 屋根地
A1 横棧
A2 縦棧
B 軒先
B1 棟
H 隙間
L 長さ
L1 長さ
100 第一の瓦
101 第二の瓦
1−1 表面
1−1a 谷部
1−2 裏面
1a 尻側
1b 差込み側
1b−1 端面
1c 棧山側
1d 頭側
2 引掛け突起
3 引掛け突起
4 安定駒
4−1 差込み側
40 凸部
40a 内側
5 削面
20 切込み
21 切込み
22 釘穴
23 水返し
A 屋根地
A1 横棧
A2 縦棧
B 軒先
B1 棟
H 隙間
L 長さ
L1 長さ
Claims (7)
- 屋根地に地割寸法に沿って縦横棧を付設し、一本の縦棧に沿って軒先から棟方向に順次葺設した多数の第一の瓦に隣接して多数の第二の瓦を葺設する縦棧葺設工法であって、
この第二の瓦は、裏面尻側の安定駒から差込み側端面に亘って形成した各種の形状の削面を利用して、前記第一の瓦の棧山側裏面と、縦棧との間に形成した隙間に向かって差込み、この差込み時に、前記縦棧に安定駒の差込み側を添接するとともに、前記削面を前記縦棧に当接し、この添接及び当接時に前記安定駒の底面を前記横棧の表面に当接するとともに、この安定駒の凸部を前記横棧の上面に係止し、当該第二の瓦を縦棧及び/又は横棧を利用して、前記第一の瓦に差込み葺設する縦棧葺設工法。 - 屋根地に地割寸法に沿って縦横棧を付設し、縦棧及び/又は横棧に沿って桁方向に第一の瓦に隣接して第二の瓦を順次葺設する縦棧葺設工法であって、
この第二の瓦の棧山側を、前記第一の瓦の差込み側に被せ葺きするように葺設し、この被せ葺き時に、前記縦棧に前記第一の瓦に設けた安定駒の差込み側を添接するとともに、この第一の瓦に設けた削面を前記縦棧に当接し、この添接及び当接時に前記安定駒の底面を前記横棧の表面に当接するとともに、この安定駒の凸部を前記横棧の上面に係止し、当該第二の瓦を縦棧及び/又は横棧を利用して、前記第一の瓦に被せ葺設する縦棧葺設工法。 - 請求項1又は請求項2に記載の削面を、削面の内側より尻側に向かって順次深く形成し、当該第二の瓦を縦棧に当接した際に、この削面の略全部が当該縦棧に接触し、当該第二の瓦の位置決めと、耐震、耐風効果を発揮できる縦棧葺設工法。
- 請求項1又は請求項2に記載の削面を、削面の内側より尻側に向かって同じ深さに形成し、当該第二の瓦を縦棧に当接した際に、この削面の内側が当該縦棧に接触し、当該第二の瓦と縦棧との間に空間が形成されること、また耐震、耐風効果を発揮できる縦棧葺設工法。
- 請求項1又は請求項2に記載の削面を、削面の内側より尻側に向かって順次深く形成し、この削面の形状を、瓦を裏面視した際に、三角形状、方形状、又は棧山側に削いだ方形状等の構成としたことを特徴とする耐震、耐風効果を発揮できる縦棧葺設工法。
- 請求項1又は請求項2に記載の縦棧葺設工法に使用される瓦であって、
この瓦の裏面の尻側に、当該瓦の谷部の中心を基点として、この差込み側と棧山側とに対の引掛け突起を設け、この差込み側の引掛け突起と、棧山側の引掛け突起とは、屋根地に設けた横棧への略均等な係止を意図して、前記谷部を中心より略同じ所定寸法を確保する構成とし、
またこの瓦の裏面の尻側に、前記差込み側の引掛け突起に隣接して安定駒を形成し、この安定駒から差込み側端面に亘って屋根地に設けた縦棧に当接するための削面を形成し、この削面の内側より尻側に向かって形成される長さが、前記安定駒の流れ方向の長さと略同じにする構成とし、
さらに前記安定駒の尻側に前記横棧に係止する凸部を形成したことを特徴とする縦棧葺設工法用の瓦。 - 請求項6に記載の安定駒の凸部が、屋根地に衝突しない垂下形状としたことを特徴とする縦棧葺設工法用の瓦。
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2005370327A JP3911639B1 (ja) | 2005-12-22 | 2005-12-22 | 縦棧葺設工法 |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2005370327A JP3911639B1 (ja) | 2005-12-22 | 2005-12-22 | 縦棧葺設工法 |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| JP3911639B1 JP3911639B1 (ja) | 2007-05-09 |
| JP2007170077A true JP2007170077A (ja) | 2007-07-05 |
Family
ID=38098556
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| JP2005370327A Expired - Fee Related JP3911639B1 (ja) | 2005-12-22 | 2005-12-22 | 縦棧葺設工法 |
Country Status (1)
| Country | Link |
|---|---|
| JP (1) | JP3911639B1 (ja) |
Families Citing this family (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| CN115217275B (zh) * | 2022-05-30 | 2025-08-26 | 四川零零昊科技有限公司 | 一种光伏发电屋面模块及光伏发电屋面结构 |
-
2005
- 2005-12-22 JP JP2005370327A patent/JP3911639B1/ja not_active Expired - Fee Related
Also Published As
| Publication number | Publication date |
|---|---|
| JP3911639B1 (ja) | 2007-05-09 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| US20100043341A1 (en) | Hanger apparatus for hip blocking | |
| JP3911639B1 (ja) | 縦棧葺設工法 | |
| JP3800544B2 (ja) | 縦棧葺設工法と、この縦棧葺設工法用の瓦 | |
| JP4610460B2 (ja) | 尺貫モジュール瓦として採用できる平板瓦を利用した隅棟葺設工法 | |
| JP2005325574A (ja) | 瓦と、この瓦を利用した縦棧工法 | |
| JP3115863B2 (ja) | 瓦 | |
| JP3459060B2 (ja) | 縦棧葺き工法 | |
| JP3113832U (ja) | 耐風性平型瓦 | |
| JP2004084196A (ja) | 耐震、耐風雨瓦 | |
| JP2010047954A (ja) | 外装構造 | |
| JP2516343B2 (ja) | 耐風厚形平瓦 | |
| JP3070201U (ja) | 瓦 | |
| JP2005083009A (ja) | 千鳥葺き平板瓦 | |
| JPH09111957A (ja) | 平板瓦用の隅棟瓦 | |
| JP3565826B2 (ja) | 瓦葺き工法 | |
| JP2008214953A (ja) | 耐風瓦の葺設構造 | |
| JP2004218247A (ja) | 桟瓦、桟瓦の施工方法 | |
| JP3169355B2 (ja) | 平板瓦の止め具 | |
| JP2003213845A (ja) | 屋根瓦、瓦桟及びこれらを用いた屋根葺き構造 | |
| JPH0699986B2 (ja) | 屋根の瓦葺工法とこれに使用する瓦桟木 | |
| JPH11310996A (ja) | 桟 瓦 | |
| JP2905776B1 (ja) | 安定駒利用の耐震、耐風瓦工法 | |
| JP3509036B2 (ja) | 桟瓦の葺上げ工法 | |
| JP2004143709A (ja) | 屋根瓦とその葺設工法 | |
| JP2003278318A (ja) | 瓦 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| TRDD | Decision of grant or rejection written | ||
| A61 | First payment of annual fees (during grant procedure) |
Effective date: 20070117 Free format text: JAPANESE INTERMEDIATE CODE: A61 |
|
| R150 | Certificate of patent (=grant) or registration of utility model |
Free format text: JAPANESE INTERMEDIATE CODE: R150 |
|
| LAPS | Cancellation because of no payment of annual fees |
