JP2012178459A - 固体電解コンデンサ及びその製造方法 - Google Patents
固体電解コンデンサ及びその製造方法 Download PDFInfo
- Publication number
- JP2012178459A JP2012178459A JP2011040564A JP2011040564A JP2012178459A JP 2012178459 A JP2012178459 A JP 2012178459A JP 2011040564 A JP2011040564 A JP 2011040564A JP 2011040564 A JP2011040564 A JP 2011040564A JP 2012178459 A JP2012178459 A JP 2012178459A
- Authority
- JP
- Japan
- Prior art keywords
- coupling agent
- layer
- anode
- solid electrolytic
- electrolytic capacitor
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Granted
Links
- 239000003990 capacitor Substances 0.000 title claims abstract description 42
- 239000007787 solid Substances 0.000 title claims abstract description 38
- 238000004519 manufacturing process Methods 0.000 title claims abstract description 12
- 239000007822 coupling agent Substances 0.000 claims abstract description 184
- 229920001940 conductive polymer Polymers 0.000 claims abstract description 47
- ABLZXFCXXLZCGV-UHFFFAOYSA-N phosphonic acid group Chemical group P(O)(O)=O ABLZXFCXXLZCGV-UHFFFAOYSA-N 0.000 claims abstract description 27
- 239000006087 Silane Coupling Agent Substances 0.000 claims abstract description 13
- 239000011248 coating agent Substances 0.000 claims description 5
- 238000000576 coating method Methods 0.000 claims description 5
- 229920000642 polymer Polymers 0.000 claims description 3
- 239000003989 dielectric material Substances 0.000 claims 2
- 238000000034 method Methods 0.000 abstract description 16
- 238000012360 testing method Methods 0.000 abstract description 16
- 239000010410 layer Substances 0.000 description 150
- 229910052751 metal Inorganic materials 0.000 description 17
- 239000002184 metal Substances 0.000 description 17
- OKTJSMMVPCPJKN-UHFFFAOYSA-N Carbon Chemical compound [C] OKTJSMMVPCPJKN-UHFFFAOYSA-N 0.000 description 8
- 230000009471 action Effects 0.000 description 8
- 229910052799 carbon Inorganic materials 0.000 description 8
- 230000000052 comparative effect Effects 0.000 description 8
- 239000011888 foil Substances 0.000 description 8
- BQCADISMDOOEFD-UHFFFAOYSA-N Silver Chemical compound [Ag] BQCADISMDOOEFD-UHFFFAOYSA-N 0.000 description 7
- 125000000217 alkyl group Chemical group 0.000 description 7
- 239000000956 alloy Substances 0.000 description 7
- 229910045601 alloy Inorganic materials 0.000 description 7
- 229910044991 metal oxide Inorganic materials 0.000 description 7
- 150000004706 metal oxides Chemical class 0.000 description 7
- 229910052709 silver Inorganic materials 0.000 description 7
- 239000004332 silver Substances 0.000 description 7
- 239000000243 solution Substances 0.000 description 7
- 239000007864 aqueous solution Substances 0.000 description 6
- 125000004432 carbon atom Chemical group C* 0.000 description 6
- 239000000463 material Substances 0.000 description 6
- MBKDYNNUVRNNRF-UHFFFAOYSA-N medronic acid Chemical compound OP(O)(=O)CP(O)(O)=O MBKDYNNUVRNNRF-UHFFFAOYSA-N 0.000 description 6
- 239000000178 monomer Substances 0.000 description 6
- 238000006116 polymerization reaction Methods 0.000 description 6
- GUVRBAGPIYLISA-UHFFFAOYSA-N tantalum atom Chemical compound [Ta] GUVRBAGPIYLISA-UHFFFAOYSA-N 0.000 description 6
- VRAVNKVHQXXAQW-UHFFFAOYSA-N 8-phosphonooctylphosphonic acid Chemical compound OP(O)(=O)CCCCCCCCP(O)(O)=O VRAVNKVHQXXAQW-UHFFFAOYSA-N 0.000 description 5
- -1 methacryloxy group Chemical group 0.000 description 5
- 239000000843 powder Substances 0.000 description 5
- 239000000126 substance Substances 0.000 description 5
- 229910052715 tantalum Inorganic materials 0.000 description 5
- NBIIXXVUZAFLBC-UHFFFAOYSA-N Phosphoric acid Chemical compound OP(O)(O)=O NBIIXXVUZAFLBC-UHFFFAOYSA-N 0.000 description 4
- KAESVJOAVNADME-UHFFFAOYSA-N Pyrrole Chemical compound C=1C=CNC=1 KAESVJOAVNADME-UHFFFAOYSA-N 0.000 description 4
- 239000003795 chemical substances by application Substances 0.000 description 4
- 229920001577 copolymer Polymers 0.000 description 4
- 125000000623 heterocyclic group Chemical group 0.000 description 4
- 125000002887 hydroxy group Chemical group [H]O* 0.000 description 4
- 229910052758 niobium Inorganic materials 0.000 description 4
- 239000010955 niobium Substances 0.000 description 4
- GUCVJGMIXFAOAE-UHFFFAOYSA-N niobium atom Chemical compound [Nb] GUCVJGMIXFAOAE-UHFFFAOYSA-N 0.000 description 4
- 229910052757 nitrogen Inorganic materials 0.000 description 4
- 125000000168 pyrrolyl group Chemical group 0.000 description 4
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 description 4
- YTPLMLYBLZKORZ-UHFFFAOYSA-N Thiophene Chemical group C=1C=CSC=1 YTPLMLYBLZKORZ-UHFFFAOYSA-N 0.000 description 3
- RTAQQCXQSZGOHL-UHFFFAOYSA-N Titanium Chemical compound [Ti] RTAQQCXQSZGOHL-UHFFFAOYSA-N 0.000 description 3
- 238000004833 X-ray photoelectron spectroscopy Methods 0.000 description 3
- 229910052782 aluminium Inorganic materials 0.000 description 3
- XAGFODPZIPBFFR-UHFFFAOYSA-N aluminium Chemical compound [Al] XAGFODPZIPBFFR-UHFFFAOYSA-N 0.000 description 3
- 239000002019 doping agent Substances 0.000 description 3
- 150000002430 hydrocarbons Chemical group 0.000 description 3
- 230000009467 reduction Effects 0.000 description 3
- 229910052710 silicon Inorganic materials 0.000 description 3
- 239000007784 solid electrolyte Substances 0.000 description 3
- 239000010936 titanium Substances 0.000 description 3
- 229910052719 titanium Inorganic materials 0.000 description 3
- 229920001609 Poly(3,4-ethylenedioxythiophene) Polymers 0.000 description 2
- BLRPTPMANUNPDV-UHFFFAOYSA-N Silane Chemical group [SiH4] BLRPTPMANUNPDV-UHFFFAOYSA-N 0.000 description 2
- 239000002253 acid Substances 0.000 description 2
- 239000012790 adhesive layer Substances 0.000 description 2
- 229910000147 aluminium phosphate Inorganic materials 0.000 description 2
- 238000006243 chemical reaction Methods 0.000 description 2
- 150000001875 compounds Chemical class 0.000 description 2
- 238000006482 condensation reaction Methods 0.000 description 2
- 230000008878 coupling Effects 0.000 description 2
- 238000010168 coupling process Methods 0.000 description 2
- 238000005859 coupling reaction Methods 0.000 description 2
- 230000002950 deficient Effects 0.000 description 2
- 230000018044 dehydration Effects 0.000 description 2
- 238000006297 dehydration reaction Methods 0.000 description 2
- 238000012423 maintenance Methods 0.000 description 2
- 230000014759 maintenance of location Effects 0.000 description 2
- 230000001590 oxidative effect Effects 0.000 description 2
- 230000002093 peripheral effect Effects 0.000 description 2
- 229910052698 phosphorus Inorganic materials 0.000 description 2
- 229920000767 polyaniline Polymers 0.000 description 2
- 229920000128 polypyrrole Polymers 0.000 description 2
- 229920000123 polythiophene Polymers 0.000 description 2
- 230000008569 process Effects 0.000 description 2
- 239000011347 resin Substances 0.000 description 2
- 229920005989 resin Polymers 0.000 description 2
- 238000005245 sintering Methods 0.000 description 2
- WYTZZXDRDKSJID-UHFFFAOYSA-N (3-aminopropyl)triethoxysilane Chemical compound CCO[Si](OCC)(OCC)CCCN WYTZZXDRDKSJID-UHFFFAOYSA-N 0.000 description 1
- HAIZAZONHOVLEK-UHFFFAOYSA-N (4-nitrophenyl) octadecanoate Chemical compound CCCCCCCCCCCCCCCCCC(=O)OC1=CC=C([N+]([O-])=O)C=C1 HAIZAZONHOVLEK-UHFFFAOYSA-N 0.000 description 1
- MGRVRXRGTBOSHW-UHFFFAOYSA-N (aminomethyl)phosphonic acid Chemical compound NCP(O)(O)=O MGRVRXRGTBOSHW-UHFFFAOYSA-N 0.000 description 1
- UIQSKEDQPSEGAU-UHFFFAOYSA-N 1-Aminoethylphosphonic Acid Chemical compound CC(N)P(O)(O)=O UIQSKEDQPSEGAU-UHFFFAOYSA-N 0.000 description 1
- BEPFDRNIALBIKQ-UHFFFAOYSA-N 12-phosphonododecylphosphonic acid Chemical compound OP(O)(=O)CCCCCCCCCCCCP(O)(O)=O BEPFDRNIALBIKQ-UHFFFAOYSA-N 0.000 description 1
- CXOIECRVHUDBSA-UHFFFAOYSA-N 3-bromopropylphosphonic acid Chemical compound OP(O)(=O)CCCBr CXOIECRVHUDBSA-UHFFFAOYSA-N 0.000 description 1
- UUEWCQRISZBELL-UHFFFAOYSA-N 3-trimethoxysilylpropane-1-thiol Chemical compound CO[Si](OC)(OC)CCCS UUEWCQRISZBELL-UHFFFAOYSA-N 0.000 description 1
- MRZXHTYFEVQKCO-UHFFFAOYSA-N 4-thiophen-2-ylbutylphosphonic acid Chemical compound OP(O)(=O)CCCCC1=CC=CS1 MRZXHTYFEVQKCO-UHFFFAOYSA-N 0.000 description 1
- QQVDJLLNRSOCEL-UHFFFAOYSA-N Ciliatine Natural products [NH3+]CCP(O)([O-])=O QQVDJLLNRSOCEL-UHFFFAOYSA-N 0.000 description 1
- QLZHNIAADXEJJP-UHFFFAOYSA-N Phenylphosphonic acid Chemical compound OP(O)(=O)C1=CC=CC=C1 QLZHNIAADXEJJP-UHFFFAOYSA-N 0.000 description 1
- 229920001665 Poly-4-vinylphenol Polymers 0.000 description 1
- 229920000265 Polyparaphenylene Polymers 0.000 description 1
- NINIDFKCEFEMDL-UHFFFAOYSA-N Sulfur Chemical group [S] NINIDFKCEFEMDL-UHFFFAOYSA-N 0.000 description 1
- HCHKCACWOHOZIP-UHFFFAOYSA-N Zinc Chemical compound [Zn] HCHKCACWOHOZIP-UHFFFAOYSA-N 0.000 description 1
- QCWXUUIWCKQGHC-UHFFFAOYSA-N Zirconium Chemical compound [Zr] QCWXUUIWCKQGHC-UHFFFAOYSA-N 0.000 description 1
- UCDBRZQAISDZHN-YGPZHTELSA-N [(3r)-3-amino-4-(hexan-3-ylamino)-4-oxobutyl]phosphonic acid Chemical compound CCCC(CC)NC(=O)[C@H](N)CCP(O)(O)=O UCDBRZQAISDZHN-YGPZHTELSA-N 0.000 description 1
- WUTHJWCAESRVMV-UHFFFAOYSA-N [W].[Bi] Chemical compound [W].[Bi] WUTHJWCAESRVMV-UHFFFAOYSA-N 0.000 description 1
- 125000003545 alkoxy group Chemical group 0.000 description 1
- HSFWRNGVRCDJHI-UHFFFAOYSA-N alpha-acetylene Natural products C#C HSFWRNGVRCDJHI-UHFFFAOYSA-N 0.000 description 1
- 125000003277 amino group Chemical group 0.000 description 1
- 238000004458 analytical method Methods 0.000 description 1
- 125000002490 anilino group Chemical class [H]N(*)C1=C([H])C([H])=C([H])C([H])=C1[H] 0.000 description 1
- 239000010405 anode material Substances 0.000 description 1
- 229910052787 antimony Inorganic materials 0.000 description 1
- WATWJIUSRGPENY-UHFFFAOYSA-N antimony atom Chemical compound [Sb] WATWJIUSRGPENY-UHFFFAOYSA-N 0.000 description 1
- 125000003118 aryl group Chemical group 0.000 description 1
- 239000012298 atmosphere Substances 0.000 description 1
- 125000001951 carbamoylamino group Chemical group C(N)(=O)N* 0.000 description 1
- 230000007423 decrease Effects 0.000 description 1
- DZQISOJKASMITI-UHFFFAOYSA-N decyl-dioxido-oxo-$l^{5}-phosphane;hydron Chemical compound CCCCCCCCCCP(O)(O)=O DZQISOJKASMITI-UHFFFAOYSA-N 0.000 description 1
- 238000010586 diagram Methods 0.000 description 1
- GNEPOXWQWFSSOU-UHFFFAOYSA-N dichloro-methyl-phenylsilane Chemical compound C[Si](Cl)(Cl)C1=CC=CC=C1 GNEPOXWQWFSSOU-UHFFFAOYSA-N 0.000 description 1
- 229940090960 diethylenetriamine pentamethylene phosphonic acid Drugs 0.000 description 1
- AHUXYBVKTIBBJW-UHFFFAOYSA-N dimethoxy(diphenyl)silane Chemical compound C=1C=CC=CC=1[Si](OC)(OC)C1=CC=CC=C1 AHUXYBVKTIBBJW-UHFFFAOYSA-N 0.000 description 1
- DUYCTCQXNHFCSJ-UHFFFAOYSA-N dtpmp Chemical compound OP(=O)(O)CN(CP(O)(O)=O)CCN(CP(O)(=O)O)CCN(CP(O)(O)=O)CP(O)(O)=O DUYCTCQXNHFCSJ-UHFFFAOYSA-N 0.000 description 1
- 125000003700 epoxy group Chemical group 0.000 description 1
- 238000005530 etching Methods 0.000 description 1
- 125000005678 ethenylene group Chemical group [H]C([*:1])=C([H])[*:2] 0.000 description 1
- 125000001033 ether group Chemical group 0.000 description 1
- 238000011156 evaluation Methods 0.000 description 1
- OXHDYFKENBXUEM-UHFFFAOYSA-N glyphosine Chemical compound OC(=O)CN(CP(O)(O)=O)CP(O)(O)=O OXHDYFKENBXUEM-UHFFFAOYSA-N 0.000 description 1
- 229910052735 hafnium Inorganic materials 0.000 description 1
- VBJZVLUMGGDVMO-UHFFFAOYSA-N hafnium atom Chemical compound [Hf] VBJZVLUMGGDVMO-UHFFFAOYSA-N 0.000 description 1
- 238000010438 heat treatment Methods 0.000 description 1
- 230000006872 improvement Effects 0.000 description 1
- IQPQWNKOIGAROB-UHFFFAOYSA-N isocyanate group Chemical group [N-]=C=O IQPQWNKOIGAROB-UHFFFAOYSA-N 0.000 description 1
- 230000007774 longterm Effects 0.000 description 1
- 238000005259 measurement Methods 0.000 description 1
- 150000002739 metals Chemical class 0.000 description 1
- 238000000465 moulding Methods 0.000 description 1
- IJGRMHOSHXDMSA-UHFFFAOYSA-N nitrogen Substances N#N IJGRMHOSHXDMSA-UHFFFAOYSA-N 0.000 description 1
- QJGQUHMNIGDVPM-UHFFFAOYSA-N nitrogen group Chemical group [N] QJGQUHMNIGDVPM-UHFFFAOYSA-N 0.000 description 1
- NIHNNTQXNPWCJQ-UHFFFAOYSA-N o-biphenylenemethane Natural products C1=CC=C2CC3=CC=CC=C3C2=C1 NIHNNTQXNPWCJQ-UHFFFAOYSA-N 0.000 description 1
- 239000003960 organic solvent Substances 0.000 description 1
- 239000007800 oxidant agent Substances 0.000 description 1
- 230000003647 oxidation Effects 0.000 description 1
- 238000007254 oxidation reaction Methods 0.000 description 1
- 239000002245 particle Substances 0.000 description 1
- 125000001997 phenyl group Chemical group [H]C1=C([H])C([H])=C(*)C([H])=C1[H] 0.000 description 1
- 229920003227 poly(N-vinyl carbazole) Polymers 0.000 description 1
- 229920001197 polyacetylene Polymers 0.000 description 1
- 229920002098 polyfluorene Polymers 0.000 description 1
- 230000000379 polymerizing effect Effects 0.000 description 1
- 238000012545 processing Methods 0.000 description 1
- JUJWROOIHBZHMG-UHFFFAOYSA-N pyridine Substances C1=CC=NC=C1 JUJWROOIHBZHMG-UHFFFAOYSA-N 0.000 description 1
- UMJSCPRVCHMLSP-UHFFFAOYSA-N pyridine Natural products COC1=CC=CN=C1 UMJSCPRVCHMLSP-UHFFFAOYSA-N 0.000 description 1
- 150000003233 pyrroles Chemical class 0.000 description 1
- 239000002994 raw material Substances 0.000 description 1
- 150000003839 salts Chemical class 0.000 description 1
- 229910000077 silane Inorganic materials 0.000 description 1
- 239000010703 silicon Substances 0.000 description 1
- UQMGAWUIVYDWBP-UHFFFAOYSA-N silyl acetate Chemical group CC(=O)O[SiH3] UQMGAWUIVYDWBP-UHFFFAOYSA-N 0.000 description 1
- 239000002904 solvent Substances 0.000 description 1
- 125000004079 stearyl group Chemical group [H]C([*])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])[H] 0.000 description 1
- 125000005504 styryl group Chemical group 0.000 description 1
- 239000000758 substrate Substances 0.000 description 1
- 229910052717 sulfur Chemical group 0.000 description 1
- 239000011593 sulfur Chemical group 0.000 description 1
- 238000004381 surface treatment Methods 0.000 description 1
- 239000012756 surface treatment agent Substances 0.000 description 1
- 125000000101 thioether group Chemical group 0.000 description 1
- 125000003396 thiol group Chemical group [H]S* 0.000 description 1
- 150000003577 thiophenes Chemical class 0.000 description 1
- DOEHJNBEOVLHGL-UHFFFAOYSA-N trichloro(propyl)silane Chemical compound CCC[Si](Cl)(Cl)Cl DOEHJNBEOVLHGL-UHFFFAOYSA-N 0.000 description 1
- FZMJEGJVKFTGMU-UHFFFAOYSA-N triethoxy(octadecyl)silane Chemical compound CCCCCCCCCCCCCCCCCC[Si](OCC)(OCC)OCC FZMJEGJVKFTGMU-UHFFFAOYSA-N 0.000 description 1
- 125000000391 vinyl group Chemical group [H]C([*])=C([H])[H] 0.000 description 1
- ZTWTYVWXUKTLCP-UHFFFAOYSA-N vinylphosphonic acid Chemical compound OP(O)(=O)C=C ZTWTYVWXUKTLCP-UHFFFAOYSA-N 0.000 description 1
- 229910052725 zinc Inorganic materials 0.000 description 1
- 239000011701 zinc Substances 0.000 description 1
- 229910052726 zirconium Inorganic materials 0.000 description 1
Images
Classifications
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01G—CAPACITORS; CAPACITORS, RECTIFIERS, DETECTORS, SWITCHING DEVICES, LIGHT-SENSITIVE OR TEMPERATURE-SENSITIVE DEVICES OF THE ELECTROLYTIC TYPE
- H01G9/00—Electrolytic capacitors, rectifiers, detectors, switching devices, light-sensitive or temperature-sensitive devices; Processes of their manufacture
- H01G9/004—Details
- H01G9/07—Dielectric layers
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01G—CAPACITORS; CAPACITORS, RECTIFIERS, DETECTORS, SWITCHING DEVICES, LIGHT-SENSITIVE OR TEMPERATURE-SENSITIVE DEVICES OF THE ELECTROLYTIC TYPE
- H01G9/00—Electrolytic capacitors, rectifiers, detectors, switching devices, light-sensitive or temperature-sensitive devices; Processes of their manufacture
- H01G9/0029—Processes of manufacture
- H01G9/0036—Formation of the solid electrolyte layer
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01G—CAPACITORS; CAPACITORS, RECTIFIERS, DETECTORS, SWITCHING DEVICES, LIGHT-SENSITIVE OR TEMPERATURE-SENSITIVE DEVICES OF THE ELECTROLYTIC TYPE
- H01G9/00—Electrolytic capacitors, rectifiers, detectors, switching devices, light-sensitive or temperature-sensitive devices; Processes of their manufacture
- H01G9/004—Details
- H01G9/022—Electrolytes; Absorbents
- H01G9/025—Solid electrolytes
- H01G9/028—Organic semiconducting electrolytes, e.g. TCNQ
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01G—CAPACITORS; CAPACITORS, RECTIFIERS, DETECTORS, SWITCHING DEVICES, LIGHT-SENSITIVE OR TEMPERATURE-SENSITIVE DEVICES OF THE ELECTROLYTIC TYPE
- H01G9/00—Electrolytic capacitors, rectifiers, detectors, switching devices, light-sensitive or temperature-sensitive devices; Processes of their manufacture
- H01G9/15—Solid electrolytic capacitors
Landscapes
- Engineering & Computer Science (AREA)
- Power Engineering (AREA)
- Chemical & Material Sciences (AREA)
- Chemical Kinetics & Catalysis (AREA)
- Electrochemistry (AREA)
- Microelectronics & Electronic Packaging (AREA)
- Manufacturing & Machinery (AREA)
- Fixed Capacitors And Capacitor Manufacturing Machines (AREA)
- Polyoxymethylene Polymers And Polymers With Carbon-To-Carbon Bonds (AREA)
Abstract
【課題】漏れ電流を低減することができ、高温負荷試験における信頼性を高めることができる固体電解コンデンサ及びその製造方法を得る。
【解決手段】陽極２と、陽極２の表面に設けられる誘電体層３と、誘電体層３の上に設けられるカップリング剤層４と、カップリング剤層４の上に設けられる導電性高分子層５と、導電性高分子層５の上に設けられる陰極層６とを備える固体電解コンデンサにおいて、カップリング剤層４が、ホスホン酸基を有する第１のカップリング剤とシランカップリング剤である第２のカップリング剤とを含んでいることを特徴としている。
【選択図】図１
【解決手段】陽極２と、陽極２の表面に設けられる誘電体層３と、誘電体層３の上に設けられるカップリング剤層４と、カップリング剤層４の上に設けられる導電性高分子層５と、導電性高分子層５の上に設けられる陰極層６とを備える固体電解コンデンサにおいて、カップリング剤層４が、ホスホン酸基を有する第１のカップリング剤とシランカップリング剤である第２のカップリング剤とを含んでいることを特徴としている。
【選択図】図１
Description
本発明は、固体電解質として導電性高分子層を用いる固体電解コンデンサ及びその製造方法に関するものである。
近年、電子機器の小型化及び軽量化に伴って、小型でかつ大容量の高周波用のコンデンサが求められている。このようなコンデンサとして、タンタル、ニオブ、チタンまたはアルミニウムなどの弁作用金属の焼結体で形成された陽極の表面を酸化して、誘電体層を形成し、この誘電体層の上に固体電解質層を設けた固体電解コンデンサが提案されている。固体電解質層としては、導電性高分子を用いることにより、等価直列抵抗（ＥＳＲ）の低減を図ることができる。
固体電解コンデンサの静電容量を高める方法としては、陽極材料として比誘電率の高い材料を用いること、陽極の表面積を大きくすること、及び誘電体層の厚みを薄くするなどの方法が考えられる。
陽極の表面積を大きくする方法として、粒子径の小さい弁作用金属の粉末の焼結体や、エッチング箔など表面積拡大処理を施した弁作用金属を用いることが考えられる。しかしながら、陰極層で誘電体層の全表面を完全に覆い尽くすことは難しく、誘電体層を陰極層で被覆できない部分においては、コンデンサとしての容量が発現しない。また、一旦陰極層により被覆されても、高温や電圧印加によって徐々に容量が低下するなど、長期信頼性の点で問題になる場合がある。
誘電体層の厚みを薄くする方法では、誘電体層の厚みを薄くしすぎると、誘電体層の不完全な部分、欠陥部分及びピンホールなどにおいて、陽極と陰極層間で漏れ電流が流れるという問題を生じる。
特許文献１においては、誘電体層の表面をシランカップリング剤を用いて表面処理することにより、誘電体層と導電性高分子層との間の密着性を向上できることが記載されている。
特許文献２においては、導電性高分子化合物を重合する際にシランカップリング剤を導電性高分子を形成するための化学重合液に添加しておく方法が提案されている。これにより、誘電体層と導電性高分子層との間の密着性を高め、ＥＳＲの低い固体電解コンデンサが得られる旨が説明されている。
特許文献３においては、誘電体層の表面をホスホン酸系の表面処理剤で処理することが提案されている。これにより、静電容量の向上、ＥＳＲの低減、及び漏れ電流の低減が得られることが記載されている。
しかしながら、漏れ電流をさらに低減することができ、高温負荷試験における信頼性をさらに高めることができる方法が求められている。
本発明の目的は、漏れ電流を低減することができ、高温負荷試験における信頼性を高めることができる固体電解コンデンサ及びその製造方法を提供することにある。
本発明の固体電解コンデンサは、陽極と、陽極の表面に設けられる誘電体層と、誘電体層の上に設けられるカップリング剤層と、カップリング剤層の上に設けられる導電性高分子層と、導電性高分子層の上に設けられる陰極層とを備える固体電解コンデンサにおいて、カップリング剤層が、ホスホン酸基を有する第１のカップリング剤とシランカップリング剤である第２のカップリング剤とを含んでいることを特徴としている。
本発明によれば、漏れ電流を低減することができ、高温負荷試験における信頼性を高めることができる。
本発明における第１のカップリング剤の好ましい具体例としては、２つのホスホン酸基を有するものが挙げられる。２つのホスホン酸基を有するカップリング剤としては、以下の一般式（１）で表わされるものを挙げることができる。
（式中、ｎは１〜８の整数である。）
本発明の製造方法は、上記本発明の固体電解コンデンサを製造することができる方法であり、陽極を作製する工程と、陽極の表面に誘電体層を形成する工程と、誘電体層の上に、第１のカップリング剤及び第２のカップリング剤を含むカップリング剤層を形成する工程と、カップリング剤層の上に導電性高分子層を形成する工程と、導電性高分子層の上に陰極層を形成する工程とを備えることを特徴としている。
本発明の製造方法によれば、漏れ電流を低減することができ、高温負荷試験における信頼性を高めることができる固体電解コンデンサを効率良く製造することができる。
本発明の製造方法において、カップリング剤層を形成する工程は、例えば、第１のカップリング剤を誘電体層の表面に塗布した後、第２のカップリング剤を塗布することによりカップリング剤層を形成してもよいし、第２のカップリング剤を誘電体層の表面に塗布した後、第１のカップリング剤を塗布することによりカップリング剤層を形成してもよい。
本発明によれば、漏れ電流を低減することができ、高温負荷試験における信頼性を高めることができる。
本発明の製造方法によれば、漏れ電流が小さく、高温負荷試験における信頼性の高い固
体電解コンデンサを効率良く製造することができる。
体電解コンデンサを効率良く製造することができる。
図１は、本発明に従う一実施形態の固体電解コンデンサを示す模式的断面図である。
図１に示すように、陽極２には、陽極リード１が埋設されている。陽極２は、弁作用金属または弁作用金属を主成分とする合金からなる粉末を成形し、この成形体を焼結することにより作製されている。従って、陽極２は、多孔質体から形成されている。図１において図示されていないが、この多孔質体には、その内部から外部に連通する微細な孔が多数形成されている。このように作製された陽極２は、本実施形態において、外形が略直方体になるように作製されている。
陽極２を形成する弁作用金属としては、固体電解コンデンサに用いることができるものであれば、特に限定されるものではないが、例えば、タンタル、ニオブ、チタン、アルミニウム、ハフニウム、ジルコニウム、亜鉛、タングステン、ビスマス、アンチモン等が挙げられる。これらの中でも、酸化物の誘電率が高く、原料の入手が容易な、タンタル、ニオブ、チタン、アルミニウムが特に好ましい。また、弁作用金属を主成分とする合金としては、例えば、タンタルとニオブ等の２種以上からなる弁作用金属同士の合金や、弁作用金属と他の金属との合金が挙げられる。弁作用金属と他の金属との合金を用いる場合には、弁作用金属の割合を５０原子％以上とすることが好ましい。
また、陽極としては、弁作用金属の金属箔または合金箔を用いてもよい。陽極の表面積を大きくするため、金属箔または合金箔をエッチングしたもの、これらの箔を巻いたもの、これらの箔を重ねたものを用いてもよい。また、これらの箔と粉末とを焼結し、一体化したものを用いてもよい。
陽極２の表面には、誘電体層３が形成されている。誘電体層３は、陽極２の孔の表面にも形成されている。図１においては、陽極２及び陽極リード１の外周側に形成された誘電体層３を模式的に示しており、上述の多孔質体の孔の表面に形成された誘電体層は図示していない。誘電体層３は、陽極２の表面をリン酸水溶液等を用いて陽極酸化（化成処理）などで酸化することにより形成することができる。
誘電体層３の表面上には、カップリング剤層４が形成されている。本発明において、カップリング剤層４は、ホスホン酸基を有する第１のカップリング剤と、シランカップリング剤である第２のカップリング剤を含んでいる。カップリング剤層４の形成方法は、特に限定されるものではないが、例えば、第１のカップリング剤を誘電体層３の表面に塗布した後、第２のカップリング剤を塗布することにより形成することができる。また、第１のカップリング剤と第２のカップリング剤の塗布の順序を逆にし、第２のカップリング剤を誘電体層３の表面に塗布した後、第１のカップリング剤を塗布することにより形成してもよい。
本実施形態において、カップリング剤層４は、第１のカップリング剤によるカップリング剤層領域４ａと、第２のカップリング剤によるカップリング剤層領域４ｂから構成されている。第１のカップリング剤を塗布した後、第２のカップリング剤を塗布する場合、第１のカップリング剤によるカップリング剤層領域４ａが形成されなかった領域に、第２の
カップリング剤によるカップリング剤層領域４ｂが形成される。なお、少なくとも一部の領域において、第１のカップリング剤によるカップリング剤層領域４ａの上に第２のカップリング剤によるカップリング剤層領域４ｂが積層されていてもよい。
カップリング剤によるカップリング剤層領域４ｂが形成される。なお、少なくとも一部の領域において、第１のカップリング剤によるカップリング剤層領域４ａの上に第２のカップリング剤によるカップリング剤層領域４ｂが積層されていてもよい。
第２のカップリング剤を塗布した後、第１のカップリング剤を塗布する場合、第２のカップリング剤によるカップリング剤層領域４ｂが形成されなかった領域に、第１のカップリング剤によるカップリング剤層領域４ａが形成される。この場合において、第２のカップリング剤によるカップリング剤層領域４ｂの上に、第１のカップリング剤によるカップリング剤層領域４ａが少なくとも一部において形成されていてもよい。
なお、本発明において、カップリング剤層４は、第１のカップリング剤と第２のカップリング剤を含んでいればよく、第１のカップリング剤と第２のカップリング剤を混合して用いてカップリング剤層４を形成してもよい。また、第１のカップリング剤による塗布及び／または第２のカップリング剤による塗布を複数回に分けて行うことによって、カップリング剤層４を形成してもよい。
第２のカップリング剤としては、アルコキシシラン基、アセトキシシラン基、もしくはハロゲン化シラン基を有するシランカップリング剤を用いることができる。例えば、アルコキシシラン基を有するシランカップリング剤の加水分解性基（Ｓｉ−Ｏ−ＲのＯ−Ｒ）では、金属酸化物である誘電体層の表面に存在する水酸基と脱水縮合反応し、ケイ素と金属酸化物の間で共有結合（−Ｓｉ−Ｏ−基材表面）を形成する。金属酸化物表面上で水酸基が存在していない箇所では、ケイ素は金属酸化物との間で結合を形成することができないため、シランカップリング剤である第２のカップリング剤のみで誘電体層の表面上を完全に覆うことができない。
第２のカップリング剤として用いるシランカップリング剤としては、例えば、アミノプロピルトリエトキシシラン、オクタデシルトリエトキシシラン、ｎ−プロピルトリクロロシラン、メルカプトプロピルトリメトキシシラン、ジメトキシジフェニルシラン、メチルフェニルジクロロシラン等が挙げられる。
第１のカップリング剤は、ホスホン酸基を有しており、ホスホン酸基は、金属酸化物表面上に存在する水酸基と脱水縮合反応し、ホスホン酸基と金属酸化物の間で共有結合を形成するとともに、静電引力（クーロン力）によって水酸基が存在しない箇所にも付着することができる。そのため、シランカップリング剤である第２のカップリング剤が結合を形成できなかった箇所を、ホスホン酸基を有する第１のカップリング剤で被覆することができる。
従って、本発明によれば、誘電体層の表面を緻密に覆うことができ、誘電体層の表面の導電性高分子層への親和性を向上させ、誘電体層と導電性高分子層との密着性を向上させることができる。
また、誘電体層の表面を緻密に覆うことで、誘電体層の欠陥部分やピンホール等をカップリング剤で覆うことができるので、漏れ電流を低減させることができる。
本発明において用いる第１のカップリング剤は、ホスホン酸基を有するカップリング剤であれば特に限定されるものではないが、好ましい第１のカップリング剤は、２つのホスホン酸基を有するカップリング剤である。２つのホスホン酸基を有するカップリング剤を用いることにより、誘電体層と導電性高分子層の間の密着性をさらに向上させることができる。
２つのホスホン酸基を有するカップリング剤としては、２つのホスホン酸基を炭化水素基を介して結合したカップリング剤が挙げられる。炭化水素基の炭素数としては、１〜１８の範囲であることが好ましく、さらに好ましくは１〜８の範囲である。具体的には、上記一般式（１）において、ｎが炭素数１〜１８の整数、好ましくは炭素数１〜８の整数であるものが挙げられる。このようなものの具体例としては、メチレンジホスホン酸、１，８−オクタンジホスホン酸、１２−ホスホノドデシルホスホン酸などが挙げられる。
また、第１のカップリング剤は、１つのホスホン酸基を有するものであってもよい。このようなものとして、以下の一般式（２）で表わされるものが挙げられる。
（式中、Ｒは、炭素数１〜１８の炭化水素基、炭素数１〜１８のアルキル基、アルコキシ基、アリール基、フェニル基、エーテル基、チオフェン誘導体、ピロール誘導体、アニリン誘導体、ビニル基を有する誘導体、エポキシ基を有する誘導体、スチリル基を有する誘導体、メタクリロキシ基を有する誘導体、アクリロキシ基を有する誘導体、アミノ基を有する誘導体、ウレイド基を有する誘導体、クロロプロピル基を有する誘導体、メルカプト基を有する誘導体、スルフィド基を有する誘導体、またはイソシアネート基を有する誘導体である。）
上記１つのホスホン酸を有するカップリング剤としては、例えば、４−メトキシフェニルホスホン酸、フェニルホスホン酸、ビニルホスホン酸、４−チエニルブチルホスホン酸、（１−アミノエチル）ホスホン酸、（アミノメチル）ホスホン酸、（３−ブロモプロピル）ホスホン酸、デシルホスホン酸、ジエチレントリアミンペンタメチレンホスホン酸七ナトリウム塩、（Ｒ）−３−アミノ−４−（３−ヘキシルアミノ）−４−オキソブチルホスホン酸、オクタデシルホスホン酸などが挙げられる。
また、ホスホン酸基を３つ以上有するカップリング剤を用いてもよい。具体例としては、Ｎ，Ｎ，Ｎ’Ｎ’−エチレンジアミンテトラキス（メチレンホスホン酸）水和物、グリシン−Ｎ，Ｎ−ビス（メチレンホスホン酸）、ニトロトリス（メチレンホスホン酸）などが挙げられる。
また、第１のカップリング剤として、ホスホン酸基と導電性高分子モノマーがアルキル基を介して結合したカップリング剤を用いてもよい。
このようなものとして、以下の一般式（３）で表わされるカップリング剤が挙げられる。
（式中、ｎは、炭素数１〜１８の整数を示す。ｘは、窒素または硫黄を表す。）
上記の一般式（３）で表わされるカップリング剤のうち、導電性高分子モノマーを形成する複素環の２位または５位にアルキル基が置換したカップリング剤が好ましい。
導電性高分子モノマーを形成する複素環がチオフェン環であり、チオフェン環の２位または５位にアルキル基が結合したカップリング剤として、以下の一般式で表されるカップリング剤が挙げられる。
なお、以下の一般式の全てにおいて、ｎは、炭素数１〜１８の整数である。
また、チオフェン環の３位または４位にアルキル基が結合したカップリング剤としては、以下の一般式で表されるカップリング剤が挙げられる。
導電性高分子モノマーを形成する複素環がピロール環であり、ピロール環の２位または５位にアルキル基が結合したカップリング剤としては、以下の一般式で表されるカップリング剤が挙げられる。

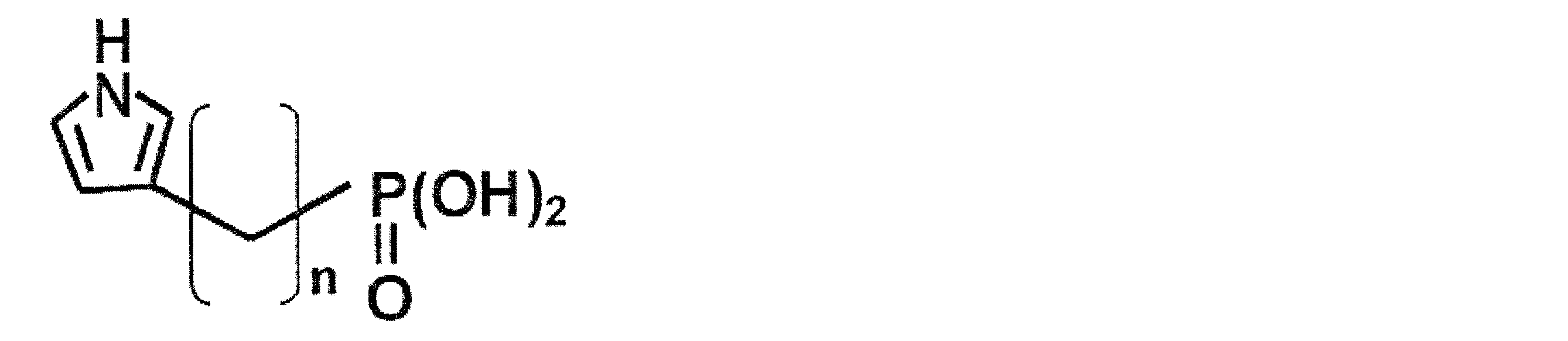

また、導電性高分子モノマーを形成する複素環がピロール環であり、ピロール環の３位または４位にアルキル基が結合したカップリング剤としては、以下の一般式で表されるカップリング剤が挙げられる。
第１のカップリング剤及び第２のカップリング剤を塗布する方法としては、これらのカップリング剤を含む溶液に、誘電体層を形成した陽極を接触させる方法が挙げられる。具体的には、第１のカップリング剤及び／または第２のカップリング剤を含む溶液中に、誘電体層を形成した陽極を浸漬した後取り出し、必要に応じて洗浄し、その後乾燥する方法が挙げられる。カップリング剤を溶解する溶媒としては、カップリング剤を溶解させることができるものであれば特に限定されるものではなく、有機溶剤や水が用いられる。
溶液中のカップリング剤の濃度は、特に限定されるものではないが、例えば、０．１ｍＭ（ｍｍｏｌ／ｌ）〜０．１Ｍ（ｍｏｌ／ｌ）の範囲が挙げられる。
第１のカップリング剤と第２のカップリング剤の付着量は、Ｘ線光電子分光分析法（ＸＰＳ）によって、それぞれのカップリング剤に含まれる代表的な元素であるＰとＳｉの固有のピークを検出することで、定性定量化が可能であり、おおよその原子比から、元のカップリング剤のモル比が計算できる。
カップリング剤層４における第１のカップリング剤と第２のカップリング剤の割合は、モル比（第１のカップリング剤：第２のカップリング剤）で、１：９９〜９９：１の範囲内であることが好ましく、さらに好ましくは１：４９〜４９：１の範囲内である。
カップリング剤層４の上には、導電性高分子層５が形成される。導電性高分子層５を構成する高分子としては、ポリピロール、ポリチオフェン、ポリエチレンジオキシチオフェン、ポリアニリン、ポリアセチレン、ポリチエニレンビニレン、フルオレン共重合体、ポリビニルカルバゾール、ポリビニルフェノール、ポリフルオレン及びその誘導体、ポリフェニレン及びその誘導体、フェニレン共重合体、ポリパラフェニレンビニレン及びその誘導体、フェニレンビニレン共重合体、ポリピリジン及びその誘導体、ピリジン共重合体などが挙げられる。
導電性高分子層５は、化学重合や電解重合などの従来より公知の方法を用いて形成することができる。導電性高分子層５は、例えば、従来より固体電解コンデンサの導電性高分
子層を形成する材料として用いられているものを用いることができる。このようなものとして、例えば、ポリピロール、ポリチオフェン、ポリエチレンジオキシチオフェン、ポリアニリンなどが挙げられ、これらにドーパントをドープしたものが好ましく用いられる。これらの材料に、ドーパントを添加することにより、例えば、０．１〜１０００Ｓ／ｃｍ程度の高い導電率を実現することができる。コンデンサのＥＳＲを小さくするためには、より高い導電率を有する材料を用いることが好ましい。
子層を形成する材料として用いられているものを用いることができる。このようなものとして、例えば、ポリピロール、ポリチオフェン、ポリエチレンジオキシチオフェン、ポリアニリンなどが挙げられ、これらにドーパントをドープしたものが好ましく用いられる。これらの材料に、ドーパントを添加することにより、例えば、０．１〜１０００Ｓ／ｃｍ程度の高い導電率を実現することができる。コンデンサのＥＳＲを小さくするためには、より高い導電率を有する材料を用いることが好ましい。
導電性高分子層５は、複数の層を積層した構造であってもよい。例えば、カップリング剤層４の上に、化学重合により第１の導電性高分子層を形成し、この第１の導電性高分子層を電極として、第１の導電性高分子層の上に電解重合により第２の導電性高分子層を形成してもよい。また、第１の導電性高分子層と第２の導電性高分子層の間に、別のカップリング剤層を設けてもよい。導電性高分子層５は、陽極２の内部の孔の表面上にも形成されていることが好ましい。
陽極２の外周部の導電性高分子層５の上には、カーボン層６ａが形成され、カーボン層６ａの上には、銀層６ｂが形成されている。カーボン層６ａは、カーボンペーストを塗布することにより形成することができる。銀層６ｂは、銀ペーストを塗布し、焼成することにより形成することができる。カーボン層６ａと銀層６ｂから陰極層６が構成されている。
銀層６ｂの上には、導電性接着剤層７を介して陰極端子９が接続されている。また、陽極リード１には、陽極端子８が接続されている。陽極端子８及び陰極端子９の端部が外部に引き出されるようにモールド樹脂外装体１０が形成されている。
以上のようにして、本実施形態の固体電解コンデンサが形成されている。
図２は、図１に示す固体電解コンデンサの陽極２の表面近傍を拡大して示す模式的断面図である。
図２に示すように、陽極２は、多孔質体であり、その内部に微細な孔が形成されている。陽極２の表面には、誘電体層３が形成されており、誘電体層３の上に、カップリング剤層４が形成されている。
本発明においては、誘電体層３と導電性高分子層５の間に、第１のカップリング剤と第２のカップリング剤を含むカップリング剤層４が形成されている。上述のように、第１のカップリング剤と第２のカップリング剤を含んでいるので、誘電体層３の表面上を緻密にかつ均一にカップリング剤層４で覆うことができるので、漏れ電流を低減することができ、高温負荷試験における信頼性を高めることができる。
以下、本発明を具体的な実施例により説明するが、本発明は以下の実施例に限定されるものではない。
＜実施例１＞
（ステップ１）
弁作用金属の粉末として、タンタル金属粉末を用い、タンタルからなる陽極リードを内部に埋め込むようにして成形し、真空中において焼結して陽極を作製した。陽極は、２．３ｍｍ×１．８ｍｍ×１．０ｍｍの直方体の形状を有しており、側面（２．３ｍｍ×１．０ｍｍ）に陽極リードが埋め込まれている。
（ステップ１）
弁作用金属の粉末として、タンタル金属粉末を用い、タンタルからなる陽極リードを内部に埋め込むようにして成形し、真空中において焼結して陽極を作製した。陽極は、２．３ｍｍ×１．８ｍｍ×１．０ｍｍの直方体の形状を有しており、側面（２．３ｍｍ×１．０ｍｍ）に陽極リードが埋め込まれている。
陽極を、リン酸水溶液中で電圧を印加して陽極酸化（化成処理）することにより、陽極の表面に誘電体層を形成した。
（ステップ２）
第２のカップリング剤として、３−（メルカプトプロピル）トリメトキシシランを用いた。第２のカップリング剤を、０．１Ｍ（モル／リットル）の濃度となるように純水に溶解させ、第２のカップリング剤の水溶液を調製した。この第２のカップリング剤の水溶液に、誘電体層を形成した陽極を１０分間浸漬した後取り出し、乾燥させた。
第２のカップリング剤として、３−（メルカプトプロピル）トリメトキシシランを用いた。第２のカップリング剤を、０．１Ｍ（モル／リットル）の濃度となるように純水に溶解させ、第２のカップリング剤の水溶液を調製した。この第２のカップリング剤の水溶液に、誘電体層を形成した陽極を１０分間浸漬した後取り出し、乾燥させた。
（ステップ３）
第１のカップリング剤として、１，８−オクタンジホスホン酸を用いた。第１のカップリング剤を０．５ｍＭ（ミリモル／リットル）の濃度となるように純水に溶解させ、第１のカップリング剤の水溶液を調製した。この第１のカップリング剤の水溶液中に、ステップ２で得られた陽極を４時間浸漬した後取り出し、純水で洗浄し、乾燥した。
第１のカップリング剤として、１，８−オクタンジホスホン酸を用いた。第１のカップリング剤を０．５ｍＭ（ミリモル／リットル）の濃度となるように純水に溶解させ、第１のカップリング剤の水溶液を調製した。この第１のカップリング剤の水溶液中に、ステップ２で得られた陽極を４時間浸漬した後取り出し、純水で洗浄し、乾燥した。
以上のようにして、第２のカップリング剤を塗布した後、第１のカップリング剤を塗布することにより、誘電体層の上にカップリング剤層を形成した。
カップリング剤層における第１のカップリング剤と第２のカップリング剤の割合は、ＸＰＳ分析により、ＰとＳｉの原子比で解析したところモル比（第１のカップリング剤：第２のカップリング剤）で、約５６：４４であった。
（ステップ４）
次に、カップリング剤層の上に、導電性高分子層を形成した。本実施例においては、導電性高分子層として、第１の導電性高分子層と第２の導電性高分子層を形成した。
次に、カップリング剤層の上に、導電性高分子層を形成した。本実施例においては、導電性高分子層として、第１の導電性高分子層と第２の導電性高分子層を形成した。
ステップ３により得られた陽極を、ドーパント剤を添加した酸化剤溶液に１０分間浸漬した後取り出し、その後、ピロール単量体の溶液に接触させた。これにより、カップリング剤層の上に第１の導電性高分子層を形成した。
次に、ピロールを０．１Ｍ、アルキルナフタレンスルホン酸を０．０５Ｍを含む水溶液中に、上記第１の導電性高分子層を形成した陽極を浸漬し、第１の導電性高分子層をアノードとして、給電することにより、第２の導電性高分子層を電解重合により形成した。
（ステップ５）
第２の導電性高分子層を形成した後の陽極の外周部の上に、カーボンペースト及び銀ペーストを順次塗布し、熱処理を行い陰極層を形成して、固体電解コンデンサを作製した。
第２の導電性高分子層を形成した後の陽極の外周部の上に、カーボンペースト及び銀ペーストを順次塗布し、熱処理を行い陰極層を形成して、固体電解コンデンサを作製した。
＜実施例２＞
カップリング剤層を形成する際、第１のカップリング層による塗布と第２のカップリング剤による塗布の順序を逆にし、第１のカップリング剤を塗布した後、第２のカップリング剤を塗布してカップリング剤層を形成する以外は、実施例１と同様にして固体電解コンデンサを作製した。
カップリング剤層を形成する際、第１のカップリング層による塗布と第２のカップリング剤による塗布の順序を逆にし、第１のカップリング剤を塗布した後、第２のカップリング剤を塗布してカップリング剤層を形成する以外は、実施例１と同様にして固体電解コンデンサを作製した。
＜実施例３＞
第１のカップリング剤として、メチレンジホスホン酸を用いる以外は、実施例１と同様にして固体電解コンデンサを作製した。
第１のカップリング剤として、メチレンジホスホン酸を用いる以外は、実施例１と同様にして固体電解コンデンサを作製した。
＜実施例４＞
第１のカップリング剤として、メチレンジホスホン酸を用いる以外は、実施例２と同様
にして固体電解コンデンサを作製した。
第１のカップリング剤として、メチレンジホスホン酸を用いる以外は、実施例２と同様
にして固体電解コンデンサを作製した。
＜比較例１＞
第１のカップリング剤と第２のカップリング剤を併用せずに、第２のカップリング剤のみにより誘電体層上のカップリング剤層を形成する以外は、実施例１と同様にして固体電解コンデンサを作製した。
第１のカップリング剤と第２のカップリング剤を併用せずに、第２のカップリング剤のみにより誘電体層上のカップリング剤層を形成する以外は、実施例１と同様にして固体電解コンデンサを作製した。
＜比較例２＞
第１のカップリング剤と第２のカップリング剤を併用せずに、第１のカップリング剤としての１，８−オクタンジホスホン酸のみを用いて誘電体層上のカップリング剤層を形成する以外は、実施例１と同様にして固体電解コンデンサを作製した。
第１のカップリング剤と第２のカップリング剤を併用せずに、第１のカップリング剤としての１，８−オクタンジホスホン酸のみを用いて誘電体層上のカップリング剤層を形成する以外は、実施例１と同様にして固体電解コンデンサを作製した。
＜比較例３＞
第１のカップリング剤と第２のカップリング剤を併用せずに、第１のカップリング剤としてのメチレンジホスホン酸のみを用いて誘電体層上のカップリング剤層を形成する以外は、実施例３と同様にして固体電解コンデンサを作製した。
第１のカップリング剤と第２のカップリング剤を併用せずに、第１のカップリング剤としてのメチレンジホスホン酸のみを用いて誘電体層上のカップリング剤層を形成する以外は、実施例３と同様にして固体電解コンデンサを作製した。
図３は、実施例及び比較例における処理工程を示す図である。図３において、３−（メルカプトプロピル）トリメトキシシランによる処理は、シラン処理として示している。１，８−オクタンジホスホン酸による処理は、ホスホン酸（ｄｉ８）処理として示している。メチレンジホスホン酸による処理は、ホスホン酸（ｄｉ１）処理として示している。
〔高温負荷試験による評価〕
上記のようにして作製した各固体電解コンデンサについて、高温負荷試験を行った。高温負荷試験は、８５℃の雰囲気下で、定格電圧を印加し、５００時間放置することにより行った。試験前の静電容量と、試験後の静電容量を測定し、以下の式から、静電容量維持率を求めた。なお、静電容量は、ＬＣＲメータにより１２０Ｈｚにおける値を測定した。
上記のようにして作製した各固体電解コンデンサについて、高温負荷試験を行った。高温負荷試験は、８５℃の雰囲気下で、定格電圧を印加し、５００時間放置することにより行った。試験前の静電容量と、試験後の静電容量を測定し、以下の式から、静電容量維持率を求めた。なお、静電容量は、ＬＣＲメータにより１２０Ｈｚにおける値を測定した。
静電容量維持率＝（高温負荷試験後の静電容量）／（高温負荷試験前の静電容量）
また、各固体電解コンデンサについて、漏れ電流を測定した。漏れ電流は、室温下で、定格電圧を印加し、４０秒後の電流を測定し、この電流を漏れ電流とした。
表１に静電容量維持率及び漏れ電流の測定結果を示す。なお、表１に示す漏れ電流は、比較例１を１．００とした相対値で示す。また、表中、シランカップリング剤処理を行ったものはＳ、１，８−オクタンジホスホン酸による処理を行ったものはｄｉ８、メチレンジホスホン酸による処理を行ったものはｄｉ１で示す。
表１に示すように、本発明に従う実施例１〜４の固体電解コンデンサは、比較例１〜３の固体電解コンデンサに比べ、静電容量維持率が高くなっている。従って、本発明に従い
、第１のカップリング剤と第２のカップリング剤から誘電体層上のカップリング剤層を形成することにより、高温負荷試験における信頼性を向上できることがわかる。
、第１のカップリング剤と第２のカップリング剤から誘電体層上のカップリング剤層を形成することにより、高温負荷試験における信頼性を向上できることがわかる。
また、本発明に従う実施例１〜４の固体電解コンデンサは、比較例１〜３の固体電解コンデンサに比べ、漏れ電流が低減されている。従って、本発明によれば、漏れ電流を低減できることがわかる。
１…陽極リード
２…陽極
３…誘電体層
４…カップリング剤層
４ａ…第１のカップリング剤によるカップリング剤層領域
４ｂ…第２のカップリング剤によるカップリング剤層領域
５…導電性高分子層
６ａ…カーボン層
６ｂ…銀層
６…陰極層
７…導電性接着剤層
８…陽極端子
９…陰極端子
１０…モールド樹脂外装体
２…陽極
３…誘電体層
４…カップリング剤層
４ａ…第１のカップリング剤によるカップリング剤層領域
４ｂ…第２のカップリング剤によるカップリング剤層領域
５…導電性高分子層
６ａ…カーボン層
６ｂ…銀層
６…陰極層
７…導電性接着剤層
８…陽極端子
９…陰極端子
１０…モールド樹脂外装体
Claims (6)
- 陽極と、前記陽極の表面に設けられる誘電体層と、前記誘電体層の上に設けられるカップリング剤層と、前記カップリング剤層の上に設けられる導電性高分子層と、前記導電性高分子層の上に設けられる陰極層とを備える固体電解コンデンサにおいて、
前記カップリング剤層が、ホスホン酸基を有する第１のカップリング剤とシランカップリング剤である第２のカップリング剤とを含んでいることを特徴とする固体電解コンデンサ。 - 前記第１のカップリング剤が、２つのホスホン酸基を有することを特徴とする請求項１に記載の固体電解コンデンサ。
- 前記第１のカップリング剤が、以下の一般式（１）で表わされることを特徴とする請求項２に記載の固体電解コンデンサ。
- 前記陽極を作製する工程と、
前記陽極の表面に前記誘電体層を形成する工程と、
前記誘電体層の上に、ホスホン酸基を有する第１のカップリング剤及びシランカップリング剤である第２のカップリング剤を含む前記カップリング剤層を形成する工程と、
前記カップリング剤層の上に前記導電性高分子層を形成する工程と、
前記導電性高分子層の上に前記陰極層を形成する工程とを備える固体電解コンデンサの製造方法。 - 前記第１のカップリング剤を前記誘電体層の表面に塗布した後、前記第２のカップリング剤を塗布することにより、前記カップリング剤層を形成することを特徴とする請求項４に記載の固体電解コンデンサの製造方法。
- 前記第２のカップリング剤を前記誘電体層の表面に塗布した後、前記第１のカップリング剤を塗布することにより、前記カップリング剤層を形成することを特徴とする請求項４に記載の固体電解コンデンサの製造方法。
Priority Applications (3)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2011040564A JP5895177B2 (ja) | 2011-02-25 | 2011-02-25 | 固体電解コンデンサ及びその製造方法 |
| US13/403,246 US8644005B2 (en) | 2011-02-25 | 2012-02-23 | Solid electrolytic capacitor and manufacturing method thereof |
| CN201210044710.5A CN102651282B (zh) | 2011-02-25 | 2012-02-24 | 固体电解电容器及其制造方法 |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2011040564A JP5895177B2 (ja) | 2011-02-25 | 2011-02-25 | 固体電解コンデンサ及びその製造方法 |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| JP2012178459A true JP2012178459A (ja) | 2012-09-13 |
| JP5895177B2 JP5895177B2 (ja) | 2016-03-30 |
Family
ID=46693269
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| JP2011040564A Active JP5895177B2 (ja) | 2011-02-25 | 2011-02-25 | 固体電解コンデンサ及びその製造方法 |
Country Status (3)
| Country | Link |
|---|---|
| US (1) | US8644005B2 (ja) |
| JP (1) | JP5895177B2 (ja) |
| CN (1) | CN102651282B (ja) |
Cited By (2)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| WO2014002828A1 (ja) * | 2012-06-26 | 2014-01-03 | 三洋電機株式会社 | 固体電解コンデンサ及びその製造方法 |
| JP2022126621A (ja) * | 2021-02-18 | 2022-08-30 | ケメット エレクトロニクス コーポレーション | パワーサイクリングの改良されたコンデンサ |
Families Citing this family (16)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US9236193B2 (en) * | 2013-10-02 | 2016-01-12 | Avx Corporation | Solid electrolytic capacitor for use under high temperature and humidity conditions |
| CN103500659B (zh) * | 2013-10-16 | 2016-06-22 | 中国振华（集团）新云电子元器件有限责任公司 | 高分子聚合钽电容器阴极制备方法 |
| CN106463264B (zh) * | 2014-06-20 | 2019-01-15 | 松下知识产权经营株式会社 | 固体电解电容器及其制造方法 |
| US10186382B2 (en) | 2016-01-18 | 2019-01-22 | Avx Corporation | Solid electrolytic capacitor with improved leakage current |
| US10763046B2 (en) | 2016-09-15 | 2020-09-01 | Avx Corporation | Solid electrolytic capacitor with improved leakage current |
| EP3529815B1 (en) | 2016-10-18 | 2026-05-06 | KYOCERA AVX Components Corporation | Solid electrolytic capacitor comprising a silane agent between the anode and the conductive polymer |
| WO2018075330A2 (en) | 2016-10-18 | 2018-04-26 | Avx Corporation | Solid electrolytic capacitor with improved leakage current |
| EP3529816B1 (en) * | 2016-10-18 | 2026-05-06 | KYOCERA AVX Components Corporation | Solid electrolytic capacitor with improved performance at high temperatures and voltages |
| WO2018165065A1 (en) | 2017-03-06 | 2018-09-13 | Avx Corporation | Solid electrolytic capacitor assembly |
| CN110720131B (zh) | 2017-07-03 | 2022-05-31 | 京瓷Avx元器件公司 | 固体电解质电容器组件 |
| EP3649661A4 (en) | 2017-07-03 | 2021-03-31 | AVX Corporation | SOLID ELECTROLYTIC CAPACITOR CONTAINING A NANORECOAT |
| US12548715B2 (en) | 2018-06-21 | 2026-02-10 | KYOCERA AVX Components Corporation | Solid electrolytic capacitor containing an interfacial coating |
| US12476052B2 (en) | 2018-06-21 | 2025-11-18 | KYOCERA AVX Components Corporation | Delamination-resistant solid electrolytic capacitor |
| JP7752359B2 (ja) * | 2020-08-27 | 2025-10-10 | パナソニックＩｐマネジメント株式会社 | 電解コンデンサ用電極箔、電解コンデンサ、電解コンデンサ用電極箔の製造方法および電解コンデンサの製造方法 |
| US11837415B2 (en) | 2021-01-15 | 2023-12-05 | KYOCERA AVX Components Corpration | Solid electrolytic capacitor |
| EP4293692A1 (en) * | 2022-06-02 | 2023-12-20 | Kemet Electronics Corporation | Solid electrolytic capacitor with improved reliability |
Citations (4)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JPH0274021A (ja) * | 1988-09-09 | 1990-03-14 | Matsushita Electric Ind Co Ltd | 固体電解コンデンサの製造方法 |
| JPH04282637A (ja) * | 1991-03-12 | 1992-10-07 | Fuji Photo Film Co Ltd | 感光性平版印刷版 |
| WO2003088287A1 (fr) * | 2002-03-28 | 2003-10-23 | Nippon Chemi-Con Corporation | Condensateur electrolytique solide et son procede de fabrication |
| JP2010103489A (ja) * | 2008-09-29 | 2010-05-06 | Sanyo Electric Co Ltd | 固体電解コンデンサ |
Family Cites Families (3)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP3454715B2 (ja) | 1998-05-19 | 2003-10-06 | 三洋電機株式会社 | 固体電解コンデンサの製造方法 |
| JP4899283B2 (ja) * | 2000-12-28 | 2012-03-21 | 日本ケミコン株式会社 | 固体電解コンデンサの製造方法及び固体電解コンデンサ |
| JP4739982B2 (ja) * | 2005-03-28 | 2011-08-03 | 三洋電機株式会社 | 固体電解コンデンサの製造方法 |
-
2011
- 2011-02-25 JP JP2011040564A patent/JP5895177B2/ja active Active
-
2012
- 2012-02-23 US US13/403,246 patent/US8644005B2/en active Active
- 2012-02-24 CN CN201210044710.5A patent/CN102651282B/zh not_active Expired - Fee Related
Patent Citations (4)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JPH0274021A (ja) * | 1988-09-09 | 1990-03-14 | Matsushita Electric Ind Co Ltd | 固体電解コンデンサの製造方法 |
| JPH04282637A (ja) * | 1991-03-12 | 1992-10-07 | Fuji Photo Film Co Ltd | 感光性平版印刷版 |
| WO2003088287A1 (fr) * | 2002-03-28 | 2003-10-23 | Nippon Chemi-Con Corporation | Condensateur electrolytique solide et son procede de fabrication |
| JP2010103489A (ja) * | 2008-09-29 | 2010-05-06 | Sanyo Electric Co Ltd | 固体電解コンデンサ |
Cited By (4)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| WO2014002828A1 (ja) * | 2012-06-26 | 2014-01-03 | 三洋電機株式会社 | 固体電解コンデンサ及びその製造方法 |
| JPWO2014002828A1 (ja) * | 2012-06-26 | 2016-05-30 | パナソニックＩｐマネジメント株式会社 | 固体電解コンデンサ及びその製造方法 |
| US9653215B2 (en) | 2012-06-26 | 2017-05-16 | Panasonic Intellectual Property Management Co., Ltd. | Solid electrolyte capacitor including multiple silane coupling layers provided on a dielectric layer and method for manufacturing the same |
| JP2022126621A (ja) * | 2021-02-18 | 2022-08-30 | ケメット エレクトロニクス コーポレーション | パワーサイクリングの改良されたコンデンサ |
Also Published As
| Publication number | Publication date |
|---|---|
| CN102651282B (zh) | 2016-04-27 |
| US8644005B2 (en) | 2014-02-04 |
| CN102651282A (zh) | 2012-08-29 |
| JP5895177B2 (ja) | 2016-03-30 |
| US20120218681A1 (en) | 2012-08-30 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| JP5895177B2 (ja) | 固体電解コンデンサ及びその製造方法 | |
| JP5736534B2 (ja) | 固体電解コンデンサ | |
| JP5884068B2 (ja) | 固体電解コンデンサの製造方法 | |
| TWI478189B (zh) | 固體電解電容器及其製造方法 | |
| JP6221070B2 (ja) | 固体電解コンデンサ及びその製造方法 | |
| CN102194579B (zh) | 固体电解电容器及其制造方法 | |
| JP5895227B2 (ja) | 固体電解コンデンサ及びその製造方法 | |
| JP2012204628A (ja) | 固体電解コンデンサの製造方法 | |
| JPWO2017002351A1 (ja) | 電解コンデンサおよびその製造方法 | |
| JP2011524629A (ja) | 漏えい電流の少ない電解キャパシタを製造するための方法 | |
| CN108780701A (zh) | 电解电容器的制造方法 | |
| US7609505B2 (en) | Chip solid electrolyte capacitor and production method of the same | |
| JP4989559B2 (ja) | 電子デバイス及びその製造方法 | |
| US10026559B2 (en) | Electrolytic capacitor and manufacturing method for same | |
| JP5810286B2 (ja) | 固体電解コンデンサの製造方法 | |
| CN102651283B (zh) | 固体电解电容器及其制造方法 | |
| WO2022230818A1 (ja) | 電解コンデンサ | |
| JP2011233655A (ja) | 固体電解コンデンサの製造方法 | |
| JP2011155141A (ja) | 固体電解コンデンサ及びその製造方法 | |
| JP5566709B2 (ja) | 固体電解コンデンサ | |
| JP2013016663A (ja) | 固体電解コンデンサおよびその製造方法 | |
| JP2012178426A (ja) | 固体電解コンデンサ及び陽極 | |
| JP2011155314A (ja) | 固体電解コンデンサの製造方法 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| A621 | Written request for application examination |
Free format text: JAPANESE INTERMEDIATE CODE: A621 Effective date: 20140124 |
|
| A977 | Report on retrieval |
Free format text: JAPANESE INTERMEDIATE CODE: A971007 Effective date: 20140926 |
|
| A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20141014 |
|
| A711 | Notification of change in applicant |
Free format text: JAPANESE INTERMEDIATE CODE: A711 Effective date: 20141107 |
|
| RD02 | Notification of acceptance of power of attorney |
Free format text: JAPANESE INTERMEDIATE CODE: A7422 Effective date: 20141121 |
|
| A521 | Request for written amendment filed |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20150106 |
|
| A02 | Decision of refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A02 Effective date: 20150623 |
|
| A521 | Request for written amendment filed |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20150918 |
|
| A911 | Transfer to examiner for re-examination before appeal (zenchi) |
Free format text: JAPANESE INTERMEDIATE CODE: A911 Effective date: 20150929 |
|
| TRDD | Decision of grant or rejection written | ||
| A01 | Written decision to grant a patent or to grant a registration (utility model) |
Free format text: JAPANESE INTERMEDIATE CODE: A01 Effective date: 20151027 |
|
| A61 | First payment of annual fees (during grant procedure) |
Free format text: JAPANESE INTERMEDIATE CODE: A61 Effective date: 20151125 |
|
| R151 | Written notification of patent or utility model registration |
Ref document number: 5895177 Country of ref document: JP Free format text: JAPANESE INTERMEDIATE CODE: R151 |
