JP2017145341A - 空気入りタイヤ及び空気入りタイヤの製造方法 - Google Patents

Abstract

【課題】生産性を適正に保ちつつ、低燃費性、ゴム破壊強度及び耐摩耗性が良好に改善された空気入りタイヤを提供する。【解決手段】ゴム組成物を用いて作製した空気入りタイヤであって、前記ゴム組成物は、芳香族ビニル化合物に基づく構成単位及び共役ジエン化合物に基づく構成単位を有し、共役ジエン部の水素添加率が７５モル％以上である水添共重合体と、硫黄供与体とを含み、ゴム成分１００質量％中の前記水添共重合体の含有量が７５質量％以上であり、ゴム成分１００質量部に対する前記硫黄供与体の含有量が０．２〜８質量部である空気入りタイヤ。【選択図】なし

Description

本発明は、所定のゴム組成物を用いて作製した空気入りタイヤ、及び該空気入りタイヤの製造方法に関する。

近年、環境問題への関心の高まりから、自動車に対して低燃費化の要求が強くなっており、自動車用タイヤに用いるゴム組成物に対しても、低燃費性に優れることが求められている。自動車タイヤ用のゴム組成物としては、ポリブタジエンやブタジエン−スチレン共重合体などの共役ジエン系重合体と、カーボンブラックやシリカなどの充填剤とを含有するゴム組成物などが用いられている。

低燃費性を改善する方法として、例えば、特許文献１では、アミノ基及びアルコキシ基を含有する有機ケイ素化合物で変性されたジエン系ゴム（変性ゴム）を用いる方法が提案されている。このような従来技術により低燃費性は改善されるものの、経済性及び安全性の観点からは、耐摩耗性及び破壊特性（ゴム破壊強度）を充分に確保することも重要な課題である。上記課題に対し、従来技術では、低燃費性に対して背反性能となる耐摩耗性が充分でなく、また、ゴム欠けを引き起こしてしまう問題があり、低燃費性と、ゴム破壊強度、耐摩耗性とをともに改善するのは困難である。

一方、特許文献２では、ゴム破壊強度、耐摩耗性等を改善する技術として、ジエン系水素添加重合体を用いる方法が提案されている。

特開２０００−３４４９５５号公報 特開平２−１４７６４７号公報

特許文献２の方法では、良好な低燃費性を確保しながら、ゴム破壊強度、耐摩耗性を改善することができる。しかしながら、本発明者らが検討したところ、ジエン系水素添加重合体（以下においては、水添共重合体ともいう）を含むゴム組成物は、加硫速度が充分ではなく、生産性が悪いという課題があった。

本発明は、上記課題を解決し、生産性を適正に保ちつつ、低燃費性、ゴム破壊強度及び耐摩耗性が良好に改善された空気入りタイヤを提供することを目的とする。

本発明は、ゴム組成物を用いて作製した空気入りタイヤであって、前記ゴム組成物は、芳香族ビニル化合物に基づく構成単位及び共役ジエン化合物に基づく構成単位を有し、共役ジエン部の水素添加率が７５モル％以上である水添共重合体と、硫黄供与体とを含み、ゴム成分１００質量％中の前記水添共重合体の含有量が７５質量％以上であり、ゴム成分１００質量部に対する前記硫黄供与体の含有量が０．２〜８質量部である空気入りタイヤに関する。

前記水添共重合体の重量平均分子量が２０万〜２００万であることが好ましい。

前記水添共重合体の水素添加率が９０モル％以上であることが好ましい。

前記水添共重合体が水添スチレンブタジエン共重合体であることが好ましい。

前記水添スチレンブタジエン共重合体が水添変性スチレンブタジエン共重合体であることが好ましい。

前記水添スチレンブタジエン共重合体のスチレン含有量が５〜４０質量％であることが好ましい。

ゴム成分１００質量％中の前記水添スチレンブタジエン共重合体の含有量が９０〜１００質量％であることが好ましい。

前記ゴム組成物は、シリカ及びカーボンブラックを更に含み、ゴム成分１００質量部に対して、前記シリカの含有量が１〜２００質量部、前記カーボンブラックの含有量が１質量部以上であることが好ましい。

本発明はまた、前記空気入りタイヤの製造方法であって、前記水添共重合体を含むゴム成分を混練するベース練り工程と、前記ベース練り工程で得られた混練物に、前記硫黄供与体を投入して混練する仕上げ練り工程とを含む方法によって前記ゴム組成物を作製する空気入りタイヤの製造方法に関する。

本発明によれば、水素添加率が７５モル％以上である特定の水添共重合体をゴム成分１００質量％中に７５質量％以上含み、更に、ゴム成分１００質量部に対して０．２〜８質量部の硫黄供与体を含むゴム組成物を用いて作製した空気入りタイヤであるので、生産性を適正に保ちつつ、低燃費性、ゴム破壊強度及び耐摩耗性が良好に改善された空気入りタイヤを提供できる。

本発明の空気入りタイヤは、芳香族ビニル化合物及び共役ジエン化合物を共重合して得られた、芳香族ビニル化合物に基づく構成単位及び共役ジエン化合物に基づく構成単位を有する共重合体（以下においては、芳香族ビニル化合物及び共役ジエン化合物の共重合体ともいう）の共役ジエン部（共役ジエン化合物に基づく構成単位）が水素添加され、水素添加率が７５モル％以上である水添共重合体を、ゴム成分１００質量％中に７５質量％以上含み、更にゴム成分１００質量部に対して０．２〜８質量部の硫黄供与体（サルファードナー）を含むゴム組成物を用いて作製したものである。

本発明におけるゴム組成物は、芳香族ビニル化合物及び共役ジエン化合物の共重合体の共役ジエン部が水素添加され、水素添加率が７５モル％以上である水添共重合体を、ゴム成分１００質量％中に７５質量％以上含んでいる。これにより、低燃費性を良好に維持又は改善しつつ、ゴム破壊強度及び耐摩耗性を改善できる。また、前記のとおり、水添共重合体を配合したゴム組成物は、通常、加硫速度が充分ではなく、生産性に劣る傾向があり、特に、水素添加率が７５モル％以上での水添共重合体でこの傾向が顕著であるが、本発明におけるゴム成物は更に、硫黄供与体（サルファードナー）を含むことで、加硫速度を向上できるため、適正な生産性を確保することができる。

本発明におけるゴム組成物は、ゴム成分として、芳香族ビニル化合物及び共役ジエン化合物の共重合体の共役ジエン部が水素添加された水添共重合体を含んでいることを特徴としている。通常のゴムは、架橋の反応点となる二重結合部が多数存在するため、架橋の疎密が発生してしまい、この架橋疎密が応力集中による破壊の起点になると考えられる。本発明では、水添処理により二重結合部を減らすことで、架橋の反応点を減らしている。これにより、架橋疎密が低減され、応力集中が緩和されることで、耐摩耗性等が向上すると予想される。

芳香族ビニル化合物としては、例えばスチレン、α−メチルスチレン、１−ビニルナフタレン、３−ビニルトルエン、エチルビニルベンゼン、ジビニルベンゼン、４−シクロヘキシルスチレン、２，４，６−トリメチルスチレンなどが挙げられる。これらは単独で用いてもよく、２種以上を組み合わせて用いてもよいが、これらの中で、モノマーの入手容易性などの実用面の観点及び本発明の効果がより好適に得られるという理由からスチレンが特に好ましい。

共役ジエン化合物としては、例えば１，３−ブタジエン、イソプレン、１，３−ペンタジエン、２，３−ジメチルブタジエン、２−フェニル−１，３−ブタジエン、１，３−ヘキサジエンなどが挙げられる。これらは単独で用いてもよく、２種以上を組み合わせて用いてもよいが、これらの中で、モノマーの入手容易性などの実用面の観点及び本発明の効果がより好適に得られるという理由から１，３−ブタジエン、イソプレンが好ましく、１，３−ブタジエンがより好ましい。

サルファードナーとの併用で顕著な改善効果が得られるという理由から、芳香族ビニル化合物及び共役ジエン化合物の共重合体としては、スチレン及び１，３−ブタジエンの共重合体（スチレンブタジエン共重合体）が好ましい。従って、水添共重合体としては、水添スチレンブタジエン共重合体が好ましい。更に、水添スチレンブタジエン共重合体は、後述の方法で変性された水添変性スチレンブタジエン共重合体であることが好ましい。

上記スチレンブタジエン共重合体は、スチレン及び１，３−ブタジエンを共重合させるものである限り、共重合させる順序に特に限定はなく、ランダム共重合でもブロック共重合でもよいが、ランダム共重合が好ましい。スチレンブタジエン共重合体以外の芳香族ビニル化合物及び共役ジエン化合物の共重合体の場合も同様である。

水添共重合体の水素添加率（芳香族ビニル化合物及び共役ジエン化合物の共重合体の共役ジエン部に対して水素添加された割合）は７５モル％以上であり、好ましくは８０モル％以上、より好ましくは９０モル％以上、更に好ましくは９３モル％以上である。水素添加率が７５モル％未満では、ゴム破壊強度及び耐摩耗性の改善が困難である。また、水添共重合体の水素添加率は、好ましくは９９モル％以下、より好ましくは９８モル％以下である。水素添加率が９９モル％を超えると、ゴム組成物が硬くなるおそれがある。
なお、水素添加率は、Ｈ^１−ＮＭＲを測定して得られたスペクトルの不飽和結合部のスペクトル減少率から計算することができる。

水添共重合体の重量平均分子量（Ｍｗ）は、好ましくは２０万以上、より好ましくは４０万以上である。Ｍｗが２０万未満では、良好なゴム破壊強度及び耐摩耗性が得られないおそれがある。また、水添共重合体のＭｗは、好ましくは２００万以下、より好ましくは１００万以下、更に好ましくは７０万以下である。Ｍｗが２００万を超えると、加工性が低下する傾向がある。

なお、本明細書において、重量平均分子量（Ｍｗ）、数平均分子量（Ｍｎ）は、ゲルパーミエーションクロマトグラフ（ＧＰＣ）（東ソー（株）製ＧＰＣ−８０００シリーズ、検出器：示差屈折計、カラム：東ソー（株）製のＴＳＫＧＥＬ ＳＵＰＥＲＭＵＬＴＩＰＯＲＥ ＨＺ−Ｍ）による測定値を基に標準ポリスチレン換算により求めることができる。

水添共重合体のガラス転移温度（Ｔｇ）は、−４５℃以上が好ましく、−３５℃以上がより好ましく、−３０℃以上が更に好ましい。Ｔｇが−４５℃未満であると、ゴムの破壊強度が低下してしまうおそれがある。また、水添共重合体のＴｇは、−１０℃未満が好ましく、−１２．５℃未満がより好ましく、−１３℃未満が更に好ましく、−１５℃未満がより更に好ましく、−１７．５℃未満が特に好ましく、−２０℃未満が最も好ましい。Ｔｇが−１０℃以上であると、０℃以下の低温下でゴムが硬化し、耐摩耗性、ゴム破壊強度等の耐久性が悪化するおそれがある。
なお、水添共重合体のガラス転移温度（Ｔｇ）は、後述の実施例に記載の方法により測定される。

水添共重合体が水添スチレンブタジエン共重合体である場合、水添スチレンブタジエン共重合体のスチレン含有量は、好ましくは５質量％以上、より好ましくは１０質量％以上、更に好ましくは１５質量％以上であり、特に好ましくは２０質量％以上であり、最も好ましくは２５質量％以上である。スチレン含有量が５質量％未満であると、充分なグリップ性能が得られないおそれがある。また、水添スチレンブタジエン共重合体のスチレン含有量は、好ましくは４０質量％以下、より好ましくは３５質量％以下である。スチレン含有量が４０質量％を超えると、充分なゴム破壊強度及び耐摩耗性が得られず、低燃費性も悪化するおそれがある。スチレン含有量が上記範囲内であると、本発明の効果がより好適に得られる。
なお、スチレン含有量は、後述する実施例に記載の方法により測定される。

上記水添共重合体は、例えば、芳香族ビニル化合物及び共役ジエン化合物を重合して得られた重合体に水素添加処理を施すことで合成でき、具体的には以下の方法で合成できる。

＜共重合体の製造方法＞
（重合方法）
芳香族ビニル化合物及び共役ジエン化合物の共重合体の重合方法については特に制限はなく、溶液重合法、気相重合法、バルク重合法のいずれも用いることができるが、特に溶液重合法が好ましい。また、重合形式は、回分式及び連続式のいずれであってもよい。

溶液重合法を用いた場合には、溶媒中のモノマー濃度（スチレンブタジエン共重合体の場合はスチレン、１，３−ブタジエンの合計）は、５質量％以上が好ましく、１０質量％以上がより好ましい。溶液中のモノマー濃度が５質量％未満では、得られる共重合体の量が少なく、コストが高くなる傾向がある。また、溶媒中のモノマー濃度は５０質量％以下が好ましく、３０質量％以下がより好ましい。溶媒中のモノマー濃度が５０質量％を超えると、溶液粘度が高くなりすぎて撹拌が困難となり、重合しにくくなる傾向がある。

（アニオン重合における重合開始剤）
アニオン重合を行う場合、重合開始剤としては特に制限はないが、有機リチウム化合物が好ましく用いられる。前記有機リチウム化合物としては、炭素数２〜２０のアルキル基を有するものが好ましく、例えばエチルリチウム、ｎ−プロピルリチウム、イソプロピルリチウム、ｎ−ブチルリチウム、ｓｅｃ−ブチルリチウム、ｔｅｒｔ−ブチルリチウム、ｔｅｒｔ−オクチルリチウム、ｎ−デシルリチウム、フェニルリチウム、２−ナフチルリチウム、２−ブチル−フェニルリチウム、４−フェニル−ブチルリチウム、シクロヘキシルリチウム、シクロペンチルリチウム、ジイソプロペニルベンゼンとブチルリチウムとの反応生成物などが挙げられるが、これらの中で、入手容易性、安全性等の観点からｎ−ブチルリチウムまたはｓｅｃ−ブチルリチウムが好ましい。

また、重合反応は、上記の有機リチウム化合物のうち少なくともいずれかと、シリカと相互作用する官能基を有する化合物（Ｂ１）とを混合して得られる化合物（Ｒ）の存在下で行ってもよい。当該化合物（Ｒ）の存在下で重合を行うことにより、共重合体の重合開始末端に、シリカと相互作用を有する官能基を導入することができる。これにより、開始末端が変性された共重合体が得られる。なお、本明細書において「相互作用」とは、分子間で共有結合を形成するか、又は共有結合よりも弱い分子間力（例えば、イオン−双極子相互作用、双極子−双極子相互作用、水素結合、ファンデルワールス力等といった分子間に働く電磁気学的な力）を形成することを意味する。また、「シリカと相互作用する官能基」は、窒素原子、硫黄原子、リン原子、酸素原子などのシリカと相互作用する原子を少なくとも１つ有する基を示す。

上記化合物（Ｒ）としては、中でも有機リチウム化合物と、第２級アミン化合物などの窒素含有化合物との反応生成物であることが好ましい。当該窒素含有化合物の具体例としては、例えばジメチルアミン、ジエチルアミン、ジプロピルアミン、ジブチルアミン、ドデカメチレンイミン、Ｎ，Ｎ’−ジメチル−Ｎ’−トリメチルシリル−１，６−ジアミノヘキサン、ピペリジン、ピロリジン、ヘキサメチレンイミン、ヘプタメチレンイミン、ジシクロヘキシルアミン、Ｎ−メチルベンジルアミン、ジ−（２−エチルヘキシル）アミン、ジアリルアミン、モルホリン、Ｎ−（トリメチルシリル）ピペラジン、Ｎ−（ｔｅｒｔ−ブチルジメチルシリル）ピペラジン、１，３−ジトリメチルシリル−１，３，５−トリアジナン等が挙げられる。なお、化合物（Ｒ）の存在下で重合を行う場合、有機リチウム化合物と、化合物（Ｂ１）とを予め混合することにより化合物（Ｒ）を調製し、その調製した化合物（Ｒ）を重合系中に添加して重合を行ってもよい。あるいは、重合系中に、有機リチウム化合物と、化合物（Ｂ１）とを添加し、重合系中で両者を混合することにより化合物（Ｒ）を調製して重合を行ってもよい。

（アニオン重合の方法）
前記重合開始剤を用いてアニオン重合し、共重合体を製造する方法としては、特に制限はなく、従来公知の方法を用いることができる。
具体的には、反応に不活性な有機溶剤、例えば脂肪族、脂環族、芳香族炭化水素化合物などの炭化水素系溶剤中において、例えばブチルリチウムを重合開始剤とし、必要に応じてランダマイザーの存在下でスチレン及び１，３−ブタジエン等をアニオン重合させることにより、スチレンブタジエン共重合体等の目的の共重合体を得ることができる。

（アニオン重合における炭化水素系溶剤）
前記炭化水素系溶剤としては、炭素数３〜８のものが好ましく、例えばプロパン、ｎ−ブタン、イソブタン、ｎ−ペンタン、イソペンタン、ｎ−ヘキサン、シクロヘキサン、プロペン、１−ブテン、イソブテン、トランス−２−ブテン、シス−２−ブテン、１−ペンテン、２−ペンテン、１−ヘキセン、２−ヘキセン、ベンゼン、トルエン、キシレン、エチルベンゼンなどを挙げることができる。これらは単独で用いてもよく、２種以上を混合して用いてもよい。

（アニオン重合におけるランダマイザー）
また、前記ランダマイザーとは、共重合体中の共役ジエン部分のミクロ構造制御、例えばブタジエンにおける１，２−結合、イソプレンにおける３，４−結合の増加など、あるいは共重合体におけるモノマー単位の組成分布の制御、例えばスチレンブタジエン共重合体におけるスチレン単位、ブタジエン単位のランダム化などの作用を有する化合物のことである。このランダマイザーとしては、特に制限はなく、従来ランダマイザーとして一般に使用されている公知の化合物の中から任意のものを用いることができる。例えば、ジメトキシベンゼン、テトラヒドロフラン、ジメトキシエタン、ジエチレングリコールジブチルエーテル、ジエチレングリコールジメチルエーテル、ビステトラヒドロフリルプロパン、トリエチルアミン、ピリジン、Ｎ−メチルモルホリン、Ｎ，Ｎ，Ｎ’，Ｎ’−テトラメチルエチレンジアミン、１，２−ジピペリジノエタンなどのエーテル類及び第三級アミン類などを挙げることができる。また、カリウム−ｔ−アミレート、カリウム−ｔ−ブトキシドなどのカリウム塩類、ナトリウム−ｔ−アミレートなどのナトリウム塩類も用いることができる。これらのランダマイザーは、１種を単独で用いてもよく、２種以上を組み合わせて用いてもよい。また、ランダマイザーの使用量は、有機リチウム化合物１モル当たり、０．０１モル当量以上が好ましく、０．０５モル当量以上がより好ましい。ランダマイザーの使用量が０．０１モル当量未満では、添加効果が小さく、ランダム化しにくい傾向がある。また、ランダマイザーの使用量は、有機リチウム化合物１モル当たり１０００モル当量以下が好ましく、５００モル当量以下がより好ましい。ランダマイザーの使用量が１０００モル当量を超えると、モノマーの反応速度が大きく変化してしまい、逆にランダム化しにくくなる傾向がある。

ランダマイザーの種類や使用量を調整することにより、共重合体のＴｇを調整することができる。例えば、テトラヒドロフランの量を減量することにより、共重合体のＴｇを低くできる。

（反応温度）
アニオン重合の際の反応温度は、好適に反応が進行する限り特に限定はないが、通常−１０℃〜１００℃であることが好ましく、２５℃〜７０℃であることがより好ましい。

（変性工程）
上記重合の工程により得られた共重合体の活性末端と、シリカと相互作用する官能基を有する化合物（Ｂ２）とを反応させる工程により、共重合体の重合終了末端に、シリカと相互作用する官能基を導入することができる。これにより、重合終了末端が変性された共重合体が得られる。なお、本発明において末端とは、分子鎖の端に存在する、炭素−炭素二重結合を有するモノマーに由来する構造以外の部分を意味する。

上記変性反応（以下、末端変性反応ともいう。）に用いる共重合体は、活性末端を有している限り、重合開始末端が未変性のものでもよいし、変性されたものでもよい。また、化合物（Ｂ２）としては、シリカと相互作用する官能基を有し、かつ重合活性末端と反応し得る化合物であれば特に限定しない。化合物（Ｂ２）の好ましい具体例としては、例えば
（Ｉ）下記式（１）で表される化合物（Ｂ２−１）；

（式（１）中、Ａ^１は、窒素原子、リン原子及び硫黄原子からなる群より選択される少なくとも一種の原子を有し、活性水素を有さず、かつＲ^５に対して窒素原子、リン原子又は硫黄原子で結合する１価の官能基である。Ｒ^３及びＲ^４はヒドロカルビル基であり、Ｒ^５はヒドロカルビレン基であり、ｎは０〜２の整数である。但し、Ｒ^３及びＲ^４が複数存在する場合、複数のＲ^３及びＲ^４は、それぞれ同じでも異なっていてもよい。）
（ＩＩ）分子中に、環状エーテル基、（チオ）カルボニル基及びイソ（チオ）シアナート基からなる群より選択される少なくとも１種の官能基（ｘ１）と、窒素原子、リン原子、酸素原子及び硫黄原子からなる群より選択される少なくとも一種の原子（但し、窒素原子、リン原子及び硫黄原子は、少なくともいずれかが３置換のヒドロカルビルシリル基で保護されていてもよい。）を有し、かつ活性水素を有していない、前記官能基（ｘ１）とは異なる基（ｘ２）と、を各々１つ以上有する化合物（Ｂ２−２）；
（ＩＩＩ）分子中に、イソ（チオ）シアナート基を２つ以上有する化合物（Ｂ２−３）；
等が挙げられる。化合物（Ｂ２）としては、これらを一種単独で又は二種以上を組み合わせて使用することができる。なお、本明細書において、（チオ）カルボニル基は、カルボニル基及びチオカルボニル基を示し、イソ（チオ）シアナート基は、イソシアナート基及びイソチオシアナート基を示す。

上記式（１）において、Ｒ^３及びＲ^４のヒドロカルビル基としては、炭素数１〜２０の直鎖状若しくは分岐状のアルキル基、炭素数３〜２０のシクロアルキル基又は炭素数６〜２０のアリール基であることが好ましい。
Ｒ^５は、炭素数１〜２０の直鎖状若しくは分岐状のアルカンジイル基、炭素数３〜２０のシクロアルキレン基又は炭素数６〜２０のアリーレン基であることが好ましい。
ｎは、共重合体との反応性を高める観点から、０又は１が好ましい。
Ａ^１は、窒素原子、リン原子及び硫黄原子からなる群より選択される少なくとも一種の原子（以下、特定原子ともいう。）を有し、これら特定原子でＲ^５に結合する。特定原子は活性水素に結合しておらず、例えば３置換のヒドロカルビルシリル基等で保護されていてもよい。なお、ここでいう「活性水素」とは、炭素原子以外の原子に結合した水素原子をいい、好ましくはポリメチレンの炭素−水素結合よりも結合エネルギが低いものを指す。

Ａ^１は、中でも、オニウム塩生成剤によってオニウムイオンになり得る基であることが好ましい。化合物（Ｂ２）がこのような基（Ａ^１）を有することにより、変性共重合体に対して優れた形状保持性を付与することができる。
Ａ^１の具体例としては、例えば１級アミノ基の２つの水素原子が２つの保護基によって置換されてなる窒素含有基、２級アミノ基の１つの水素原子が１つの保護基によって置換されてなる窒素含有基、３級アミノ基、イミノ基、ピリジル基、１級ホスフィノ基の２つの水素原子が２つの保護基によって置換されてなるリン含有基、２級ホスフィノ基の１つの水素原子が１つの保護基によって置換されてなるリン含有基、３級ホスフィノ基、及び、チオール基の１つの水素原子が１つの保護基によって置換されてなる硫黄含有基等が挙げられる。これらの中でも、シリカとの親和性が良好である観点から、窒素原子を有する基であることが好ましい。なお、「保護基」とは、Ａ^１を重合活性末端に対して不活性な官能基に変換しておく官能基であり、例えば３置換のヒドロカルビルシリル基等が挙げられる。

上記化合物（Ｂ２−１）の具体例としては、１級アミンの２つの水素原子が２つの保護基によって置換されてなる窒素含有基、２級アミンの１つの水素原子が１つの保護基によって置換されてなる窒素含有基、又は３級アミノ基と、アルコキシシリル基とを有する化合物として、例えば、Ｎ，Ｎ−ビス（トリメチルシリル）アミノプロピルトリメトキシシラン、Ｎ，Ｎ−ビス（トリメチルシリル）アミノプロピルメチルジエトキシシラン、Ｎ，Ｎ’，Ｎ’−トリス（トリメチルシリル）−Ｎ−（２−アミノエチル）−３−アミノプロピルトリエトキシシラン、３−（４−トリメチルシリル−１−ピペラジノ）プロピルメチルジメトキシシラン、等を挙げることができる。

イミノ基又はピリジル基と、アルコキシシリル基とを有する化合物としては、Ｎ−（１，３−ジメチルブチリデン）−３−（トリエトキシシリル）−１−プロパンアミン、Ｎ−（１−メチルプロピリデン）−３−（トリエトキシシリル）−１−プロパンアミン、Ｎ−（４−Ｎ，Ｎ−ジメチルアミノベンジリデン）−３−（トリエトキシシリル）−１−プロパンアミン、Ｎ−（シクロヘキシリデン）−３−（トリエトキシシリル）−１−プロパンアミン及びこれらのトリエトキシシリル化合物に対応するトリメトキシシリル化合物、メチルジエトキシシリル化合物、エチルジメトキシシリル化合物、Ｎ−（３−トリメトキシシリルプロピル）−４，５−ジヒドロイミダゾール、Ｎ−（３−トリエトキシシリルプロピル）−４，５−ジヒドロイミダゾール、Ｎ−（３−トリメトキシシリルプロピル）−４，５−イミダゾール、Ｎ−（３−トリエトキシシリルプロピル）−４，５−イミダゾール、３−ヘキサメチレンイミノプロピルトリメトキシシラン、３−ヘキサメチレンイミノプロピルメチルジメトキシシラン、並びに上記化合物中のアルキル基、アルカンジイル基を、各々炭素数１〜６のアルキル基、炭素数１〜６のアルカンジイル基に置き換えた化合物等が挙げられる。

１級ホスフィノ基の２つの水素原子が２つの保護基によって置換されてなるリン含有基、２級ホスフィノ基の１つの水素原子が１つの保護基によって置換されてなるリン含有基、３級ホスフィノ基、又はチオール基の１つの水素原子が１つの保護基によって置換されてなる硫黄含有基と、アルコキシシリル基とを有する化合物としては、Ｐ，Ｐ−ビス（トリメチルシリル）ホスフィノプロピルメチルジメトキシシラン、Ｐ，Ｐ−ビス（トリメチルシリル）ホスフィノプロピルトリメトキシシラン、３−ジメチルフォスフィノプロピルトリメトキシシラン、３−ジメチルフォスフィノプロピルメチルジメトキシシラン、３−ジフェニルフォスフィノプロピルトリメトキシシラン、３−ジフェニルフォスフィノプロピルトリエトキシシラン、３−ジフェニルフォスフィノプロピルメリルジメトキシシラン、Ｓ−トリメチルシリルメルカプトプロピルメチルジメトキシシラン、Ｓ−トリメチルシリルメルカプトプロピルトリメトキシシラン、Ｓ−トリメチルシリルメルカプトプロピルトリエトキシシラン、Ｓ−トリメチルシリルメルカプトプロピルメチルジエトキシシラン、及び上記化合物中のアルキル基、アルカンジイル基を、各々炭素数１〜６のアルキル基、炭素数１〜６のアルカンジイル基に置き換えた化合物等を挙げることができる。その他、イソ（チオ）シアナート基を有する化合物として、３−イソシアナトプロピルトリメトキシシラン、３−イソシアナトプロピルトリエトキシシラン等を挙げることができる。

上記化合物（Ｂ２−２）は、上記基（ｘ２）が、活性水素に結合していない窒素原子を含む基であることが好ましく、その具体例としては、環状エーテル基を有する化合物として、例えばテトラグリシジル−１，３−ビスアミノメチルシクロヘキサン等のエポキシアミン化合物などを；
（チオ）カルボニル基を有する化合物として、例えば４−Ｎ，Ｎ−ジメチルアミノベンゾフェノン等の４−アミノアセトフェノン；１，７−ビス（メチルエチルアミノ）−４−ヘプタノン等のビス（ジヒドロカルビルアミノアルキル）ケトン；２−ジメチルアミノエチルアクリレート等のジヒドロカルビルアミノアルキル（メタ）アクリレート；１，３−ジメチル−２−イミダゾリジノン等のヒドロカルビルイミダゾリジノン；１−フェニル−２−ピロリドン等のＮ−ヒドロカルビルピロリドン；Ｎ−メチル−ε−カプロラクタム等のＮ−ヒロドカルビルカプトラクタム；Ｎ，Ｎ−ジエチルホルムアミド等のＮ−ジヒドロカルビルホルムアミド；Ｎ，Ｎ−ジメチルアセトアミド等のＮ，Ｎ−ジヒドロカルビルアセトアミド；Ｎ，Ｎ−ジメチルアクリルアミド等の（メタ）アクリルアミド；などを；
イソ（チオ）シアナート基を有する化合物として、例えば３−イソシアナトプロピルトリメトキシシランなどを；挙げることができる。

上記化合物（Ｂ２−３）としては、例えば２，４−トリレンジイソシアナート、２，６−トリレンジイソシアナート、ジフェニルメタンジイソシアナート、ナフタレンジイソシアナート、トリフェニルメタントリイソシアナート、ｐ−フェニレンジイソシアナート、トリス（イソシアナートフェニル）チオホスフェート、キシレンジイソシアナート、ベンゼン−１，２，４−トリイソシアナート、ナフタレン−１，２，５，７−テトライソシアナート、１，４−フェニレンジイソチオシアナートなどを挙げることができる。

化合物（Ｂ２）としては、シリカとの親和性が強い点において、特に化合物（Ｂ２−１）を用いることが好ましい。なお、シラン化合物（Ｂ２−１）を用いる場合、変性共重合体のムーニー粘度を調整する目的で、シラン化合物（Ｂ２−１）と共に、四塩化ケイ素、エポキシ含有化合物（例えば、テトラグリシジル−１，３−ビスアミノメチルシクロヘキサンなど）などを用いてもよい。上記で例示した化合物（Ｂ２）は、重合終了末端が変性された変性共重合体を得ることが可能である点において、いずれも同様の作用を有するものである。したがって、後述の実施例に記載されていないものであっても、本発明において使用することが可能である。なお、上記式（１）で表される化合物と変性共重合体との反応によって下記式（１−１）で表される構造が重合体末端に導入される。

（一般式（１−１）中、Ｒ^６は水素原子またはヒドロカルビル基であり、複数存在するＲ^６は同じであっても異なっていてもよい。Ｒ^６のヒドロカルビル基としては、上記式（１）のＲ^３及びＲ^４のヒドロカルビル基と同様のものが挙げられる。Ａ^４、Ｒ^３、Ｒ^５及びｎは上記式（１）のＡ^１、Ｒ^３、Ｒ^５及びｎと同義である。）

上記の末端変性反応は、例えば溶液反応として行うことができる。この溶液反応は、上記重合工程における重合反応の終了後の未反応モノマーを含む溶液を用いて行ってもよく、当該溶液に含まれる共重合体を単離し、シクロヘキサン等の適当な溶媒に溶解した上で行ってもよい。また、末端変性反応は、回分式及び連続式のいずれを用いて行ってもよい。このとき、化合物（Ｂ２）の添加方法は特に制限されず、一括して添加する方法、分割して添加する方法、連続的に添加する方法などが挙げられる。

末端変性反応に使用する化合物（Ｂ２）の量は、反応に使用する化合物の種類に応じて適宜設定すればよいが、重合開始剤が有する重合反応に関与する金属原子に対し、好ましくは０．１モル当量以上、より好ましくは０．３モル当量以上である。０．１モル当量以上とすることにより、変性反応を充分に進行させることができ、シリカの分散性を好適に改良することができる。
末端変性反応の温度は、通常、上記重合反応の温度と同じであり、−２０〜１５０℃であることが好ましく、０〜１２０℃であることがより好ましく、２０〜１００℃であることが特に好ましい。変性反応の温度が低いと、変性共重合体の粘度が上昇する傾向がある。一方、変性反応の温度が高いと、重合活性末端が失活しやすくなる。変性反応の反応時間は、好ましくは１分〜５時間であり、より好ましくは２分〜１時間である。

（反応停止）
上記アニオン重合は、この分野で通常使用する反応停止剤の添加により、停止させることができる。そのような反応停止剤としては、例えば、メタノール、エタノール、イソプロパノールなどのアルコールまたは酢酸などの活性プロトンを有する極性溶媒およびこれらの混液、またはそれらの極性溶媒とヘキサン、シクロヘキサンなどの無極性溶媒との混液が挙げられる。反応停止剤の添加量は、通常、アニオン重合開始剤に対し、同モル量もしくは２倍モル量程度で充分である。

＜カップリング＞
上記共重合体の製造方法においては、単量体の重合開始から、後述する重合体の回収までに、共重合体の炭化水素溶液にカップリング剤を添加してもよい。カップリング剤としては、下記式（２−１）で表される化合物を挙げることができる。
Ｒ^１ _ａＭＬ_４−ａ （２−１）
（式（２−１）中、Ｒ^１はアルキル基、アルケニル基、シクロアルケニル基またはアリール基を表し、Ｍはケイ素原子またはスズ原子を表し、Ｌはハロゲン原子またはヒドロカルビルオキシ基を表し、ａは０〜２の整数を表す。）

上記式（２−１）で表されるカップリング剤としては、四塩化ケイ素、メチルトリクロロシラン、ジメチルジクロロシラン、トリメチルクロロシラン、四塩化スズ、メチルトリクロロスズ、ジメチルジクロロスズ、トリメチルクロロスズ、テトラメトキシシラン、メチルトリメトキシシラン、ジメトキシジメチルシラン、メチルトリエトキシシラン、エチルトリメトキシシラン、ジメトキシジエチルシラン、ジエトキシジメチルシラン、テトラエトキシシラン、エチルトリエトキシシラン、ジエトキシジエチルシランなどを挙げることができる。

カップリング剤の添加量は重合体の加工性を高めるために、アルカリ金属触媒由来のアルカリ金属１ｍｏｌ当たり、好ましくは０．０３ｍｏｌ以上、より好ましくは０．０５ｍｏｌ以上である。また低燃費性を高めるために、好ましくは０．４ｍｏｌ以下、より好ましくは０．３ｍｏｌ以下である。

＜水素添加方法＞
水添共重合体の製造方法においては、これまでに説明した共重合体を水素添加して、水素添加率が７５モル％以上の水添共重合体を得る。共重合体を水素添加することによって、耐熱性が向上するという利点がある。また、水素添加率が低いと、ゴム破壊強度及び耐摩耗性の改善効果が充分に得られない。

水素添加の方法、反応条件については特に限定はなく、公知の方法、公知の条件で水素添加すればよい。通常は、２０〜１５０℃、０．１〜１０ＭＰａの水素加圧下、水添触媒の存在下で実施される。なお、水素添加率は、水添触媒の量、水添反応時の水素圧力、反応時間等を変えることにより、任意に選定することができる。水添触媒として、通常は、元素周期表４〜１１族金属のいずれかを含む化合物を用いることができる。例えば、Ｔｉ、Ｖ、Ｃｏ、Ｎｉ、Ｚｒ、Ｒｕ、Ｒｈ、Ｐｄ、Ｈｆ、Ｒｅ、Ｐｔ原子を含む化合物を水添触媒として用いることができる。より具体的な水添触媒としては、Ｔｉ、Ｚｒ、Ｈｆ、Ｃｏ、Ｎｉ、Ｐｄ、Ｐｔ、Ｒｕ、Ｒｈ、Ｒｅ等のメタロセン系化合物；Ｐｄ、Ｎｉ、Ｐｔ、Ｒｈ、Ｒｕ等の金属をカーボン、シリカ、アルミナ、ケイソウ土等の担体に担持させた担持型不均一系触媒；Ｎｉ、Ｃｏ等の金属元素の有機塩又はアセチルアセトン塩と有機アルミニウム等の還元剤とを組み合わせた均一系チーグラー型触媒；Ｒｕ、Ｒｈ等の有機金属化合物又は錯体；水素を吸蔵させたフラーレンやカーボンナノチューブ等を挙げることができる。

これらのうち、Ｔｉ、Ｚｒ、Ｈｆ、Ｃｏ、Ｎｉのいずれかを含むメタロセン化合物は、不活性有機溶媒中、均一系で水添反応できる点で好ましい。更に、Ｔｉ、Ｚｒ、Ｈｆのいずれかを含むメタロセン化合物が好ましい。特に、チタノセン化合物とアルキルリチウムとを反応させた水添触媒は、安価で工業的に特に有用な触媒であるので好ましい。具体的な例として、例えば、特開平１−２７５６０５号公報、特開平５−２７１３２６号公報、特開平５−２７１３２５号公報、特開平５−２２２１１５号公報、特開平１１−２９２９２４号公報、特開２０００−３７６３２号公報、特開昭５９−１３３２０３号公報、特開昭６３−５４０１号公報、特開昭６２−２１８４０３号公報、特開平７−９００１７号公報、特公昭４３−１９９６０号公報、特公昭４７−４０４７３号公報に記載の水添触媒を挙げることができる。なお、これらの水添触媒は、一種単独で又は二種以上を組み合わせて用いることができる。

ゴム成分１００質量％中の水添共重合体の含有量は、７５質量％以上であり、好ましくは８０質量％以上であり、より好ましくは９０質量％以上であり、更に好ましくは１００質量％である。水添共重合体の含有量が７５質量％未満であると、ゴム破壊強度及び耐摩耗性（特にゴム破壊強度）の改善効果が得られにくい傾向がある。

特に、上記水添共重合体が水添スチレンブタジエン共重合体である場合、ゴム成分１００質量％中の水添スチレンブタジエン共重合体の含有量は、好ましくは９０質量％以上であり、より好ましくは９５質量％以上であり、更に好ましくは１００質量％である。

上記水添共重合体以外に使用できるその他のゴム成分としては、従来のスチレンブタジエン共重合体ゴム（ＳＢＲ）、ポリブタジエンゴム（ＢＲ）、ブタジエンイソプレン共重合体ゴム、ブチルゴムなどを挙げることができる。また、天然ゴム（ＮＲ）、エチレンプロピレン共重合体、エチレンオクテン共重合体なども挙げることができる。これらのゴム成分は、２種以上組み合わせて用いてもよい。

ゴム成分としてＮＲを含む場合、ＮＲとしては特に限定されず、例えば、ＳＩＲ２０、ＲＳＳ♯３、ＴＳＲ２０等、タイヤ工業において一般的なものを使用できる。

ゴム成分１００質量％中のＮＲの含有量は、好ましくは５質量％以上である。該ＮＲの含有量は、好ましくは２５質量％以下、より好ましくは１５質量％以下である。上記量のＮＲを配合することにより、良好な低燃費性が得られ、低燃費性、ゴム破壊強度及び耐摩耗性の性能バランスがより良好となる。

本発明におけるゴム組成物は、加硫剤(架橋剤)として、硫黄供与体（サルファードナー）を含む。水素添加率の高い上記水添共重合体を使用すると、充分な加硫速度が得られないおそれがあるが、上記水添共重合体とともに、サルファードナーを配合することにより、上記水添共重合体による低燃費性、ゴム破壊強度及び耐摩耗性の改善効果を損なうことなく、加硫速度を向上させることができる。また、サルファードナーにより、低燃費性を更に改善することもできる。

上記サルファードナーとしては、架橋作用を有する硫黄含有化合物を使用することができ、例えば、下記式（Ｉ）で示されるジチオリン酸化合物（ジチオリン酸ポリスルフィド）、チウラム系加硫促進剤などが挙げられる。また、仕上げ練り工程で配合（添加）されるシランカップリング剤も上記サルファードナーに該当するが、ベース練り工程で配合されるシランカップリング剤はシリカと優先して反応するため、上記サルファードナーに該当しない。また、ゴム分野の加硫で汎用されている硫黄は、上記サルファードナーに該当しない。
上記水添共重合体との併用によって顕著な改善効果が得られるという理由から、上記サルファードナーとしては、下記式（Ｉ）で示されるジチオリン酸化合物、チウラム系加硫促進剤、仕上げ練り工程で配合（添加）されるシランカップリング剤が好ましい。

（式中、ｘは１以上の整数である。Ｒ^１１〜Ｒ^１４は、同一若しくは異なって、炭素数１〜１８の分岐若しくは非分岐のアルキル基、又は炭素数５〜１２のシクロアルキル基を表す。）

上記式（Ｉ）において、Ｒ^１１〜Ｒ^１４は、同一若しくは異なって、炭素数１〜１８の分岐若しくは非分岐のアルキル基、又は炭素数５〜１２のシクロアルキル基を表す。Ｒ^１１〜Ｒ^１４が表す分岐若しくは非分岐のアルキル基としては、メチル基、エチル基、ｎ−プロピル基、ｉｓｏ−プロピル基、ｎ−ブチル基、４−メチルペンチル基、２−エチルヘキシル基、オクチル基、オクタデシル基等が挙げられ、一方、シクロアルキル基としては、シクロペンチル基、シクロヘキシル基、シクロオクチル基等が挙げられる。なかでも、ゴム組成物中で分散し易く、かつ製造が容易であるという点から、Ｒ^１１〜Ｒ^１４は、炭素数２〜１４（好ましくは炭素数５〜１１）の分岐若しくは非分岐のアルキル基であることが好ましく、２−エチルヘキシル基、ｎ−ブチル基、ｎ−プロピル基、ｉｓｏ−プロピル基、ｎ−オクチル基であることがより好ましい。

上記式（Ｉ）において、ｘは１以上の整数である。充分な硫黄をゴム組成物中に供給でき、かつ熱安定性に優れているという点から、ｘは２以上であることが好ましく、３以上であることがより好ましい。また、ｘの上限は特に限定されないが、好ましくは１０以下程度である。

上記式（Ｉ）で示されるジチオリン酸化合物としては、例えば、ＲｈｅｉｎＣｈｅｍｉｅ社製のＳＤＴ−５０、ＳＤＴ−Ｓや、これらに類似する化合物（例えば、Ｒ^１１〜Ｒ^１４がｎ−ブチル基のもの）等を使用することができる。これらは、単独で用いてもよく、２種以上を組み合わせて用いてもよい。

上記サルファードナーとして使用できるチウラム系加硫促進剤としては、例えば、下記式（ＩＩ）で表される化合物を用いることができる。

（式中、ｙは１以上の整数である。Ｒ^２１〜Ｒ^２４は、同一若しくは異なって、炭素数１〜３０のヒドロカルビル基を表す。Ｒ^２１及びＲ^２２、Ｒ^２３及びＲ^２４は、互いに結合して環構造を形成してもよい。）

上記式（ＩＩ）において、Ｒ^２１〜Ｒ^２４は、同一若しくは異なって、炭素数１〜３０（好ましくは炭素数１〜１５、より好ましくは炭素数１〜１０）のヒドロカルビル基を表す。該ヒドロカルビル基としては、例えば、メチル基、エチル基、プロピル基、ブチル基、ペンチル基、ヘキシル基、ヘプチル基、オクチル基等のアルキル基；シクロペンチル基、シクロヘキシル基等のシクロアルキル基；フェニル基、トリル基、キシリル基等のアリール基；ベンジル基、フェネチル基等のアラルキル基；ビニル基、アリール基、ブテニル基、ペンテニル基、ヘキセニル基等のアルケニル基などが挙げられる。なかでも、本発明の効果（特に、加硫時間の適正化）が好適に得られるという点から、アラルキル基が好ましく、ベンジル基がより好ましい。

上記式（ＩＩ）において、ｙは１以上の整数であり、好ましくは１〜１０、より好ましくは２〜４である。

上記式（ＩＩ）で示されるチウラム系加硫促進剤としては、例えば、テトラベンジルチウラムジスルフィド（ＴＢｚＴＤ）、テトラメチルチウラムジスルフィド（ＴＭＴＤ）、テトラエチルチウラムジスルフィド、テトラメチルチウラムモノスルフィド（ＴＭＴＭ）、ジペンタメチレンチウラムジスルフィド、ジペンタメチレンチウラムモノスルフィド、ジペンタメチレンチウラムテトラスルフィド、ジペンタメチレンチウラムヘキサスルフィド、テトラブチルチウラムジスルフィド、ペンタメチレンチウラムテトラスルフィドなどが挙げられる。これらは、単独で用いてもよく、２種以上を組み合わせて用いてもよい。なかでも、本発明の効果（特に、加硫時間の適正化）が好適に得られるという点から、テトラベンジルチウラムジスルフィドが好ましい。

上記サルファードナーとして使用できるシランカップリング剤（仕上げ練り工程で配合（添加）されるシランカップリング剤）としては、従来から公知のものを用いることができ、たとえば、ビス（３−トリエトキシシリルプロピル）テトラスルフィド、ビス（２−トリエトキシシリルエチル）テトラスルフィド、ビス（３−トリメトキシシリルプロピル）テトラスルフィド、ビス（２−トリメトキシシリルエチル）テトラスルフィド、ビス（３−トリエトキシシリルプロピル）トリスルフィド、ビス（３−トリメトキシシリルプロピル）トリスルフィド、ビス（３−トリエトキシシリルプロピル）ジスルフィド、ビス（３−トリメトキシシリルプロピル）ジスルフィド、３−トリメトキシシリルプロピル−Ｎ，Ｎ−ジメチルチオカルバモイルテトラスルフィド、３−トリメトキシシリルプロピルベンゾチアゾリルテトラスルフィド、３−トリエトキシシリルプロピルベンゾチアゾールテトラスルフィド、３−トリエトキシシリルプロピルメタクリレートモノスルフィド、３−トリメトキシシリルプロピルメタクリレートモノスルフィド等のスルフィド系、３−メルカプトプロピルトリメトキシシラン、３−メルカプトプロピルトリエトキシシラン、２−メルカプトエチルトリメトキシシラン、２−メルカプトエチルトリエトキシシラン等のメルカプト系、ビニルトリエトキシシラン、ビニルトリメトキシシラン等のビニル系、３−アミノプロピルトリエトキシシラン、３−アミノプロピルトリメトキシシラン、３−（２−アミノエチル）アミノプロピルトリエトキシシラン、３−（２−アミノエチル）アミノプロピルトリメトキシシラン等のアミノ系、γ−グリシドキシプロピルトリエトキシシラン、γ−グリシドキシプロピルトリメトキシシラン、γ−グリシドキシプロピルメチルジエトキシシラン、γ−グリシドキシプロピルメチルジメトキシシラン等のグリシドキシ系、３−ニトロプロピルトリメトキシシラン、３−ニトロプロピルトリエトキシシラン等のニトロ系、３−クロロプロピルトリメトキシシラン、３−クロロプロピルトリエトキシシラン、２−クロロエチルトリメトキシシラン、２−クロロエチルトリエトキシシラン等のクロロ系が挙げられる。なお、上記のシランカップリング剤は、単独で用いてもよく、２種以上を組み合わせて用いてもよい。なかでも、本発明の効果（特に、加硫時間の適正化）が好適に得られるという点から、スルフィド系シランカップリング剤が好ましく、ビス（３−トリエトキシシリルプロピル）テトラスルフィド、ビス（３−トリエトキシシリルプロピル）ジスルフィドがより好ましい。

上記サルファードナーの含有量は、ゴム成分１００質量部に対して、好ましくは０．２〜８質量部、より好ましくは０．２〜６質量部、更に好ましくは０．２〜４質量部である。サルファードナーの含有量が上記範囲内であると、本発明の効果（特に、加硫時間の適正化）が好適に得られる。
なお、サルファードナーが他の成分との混合物の場合、サルファードナーの含有量は、サルファードナー中の有効成分の含有量を意味する。

本発明におけるゴム組成物は、シリカを含有することが好ましい。シリカとしては特に限定されず、例えば、乾式法シリカ（無水シリカ）、湿式法シリカ（含水シリカ）などが挙げられるが、シラノール基が多いという理由から、湿式法シリカが好ましい。

シリカの窒素吸着比表面積（Ｎ_２ＳＡ）は、好ましくは４５ｍ^２／ｇ以上、より好ましくは５５ｍ^２／ｇ以上、更に好ましくは６０ｍ^２／ｇ以上、特に好ましくは１００ｍ^２／ｇ以上、最も好ましくは１５０ｍ^２／ｇ以上である。４５ｍ^２／ｇ未満であると、耐摩耗性、ゴム破壊強度が悪化するおそれがある。また、シリカのＮ_２ＳＡは、好ましくは３５０ｍ^２／ｇ以下、より好ましくは３００ｍ^２／ｇ以下、更に好ましくは２７０ｍ^２／ｇ以下、特に好ましくは２２０ｍ^２／ｇ以下である。３５０ｍ^２／ｇを超えると、シリカの分散が困難であり、低燃費性が悪化するおそれがある。
なお、シリカの窒素吸着比表面積は、ＡＳＴＭ Ｄ３０３７−８１に準じてＢＥＴ法で測定される値である。

本発明におけるゴム組成物がシリカを含む場合、シリカの含有量は、ゴム成分１００質量部に対して、好ましくは１質量部以上、より好ましくは１０質量部以上、更に好ましくは３０質量部以上、特に好ましくは４５質量部以上である。１質量部未満では、シリカを配合した効果が充分に得られず、低燃費性、耐摩耗性が悪化する傾向がある。該シリカの含有量は、好ましくは２００質量部以下、より好ましくは１５０質量部以下、更に好ましくは１２０質量部以下、特に好ましくは１００質量部以下である。２００質量部を超えるとシリカが分散しにくくなるため、低燃費性、加工性及び耐摩耗性が悪化する傾向がある。

本発明におけるゴム組成物は、シリカ以外に、他の充填剤を含むことが好ましい。本明細書において、充填剤は、ゴムの補強を目的にゴム組成物に配合されるものであり、例えば、炭酸カルシウム、セリサイトなどの雲母、水酸化アルミニウム、酸化マグネシウム、水酸化マグネシウム、クレー、タルク、アルミナ、酸化チタン、マイカ等の白色充填剤；カーボンブラック等が挙げられる。これらの充填剤は、２種以上組み合わせて用いてもよく、補強の面で、カーボンブラックを配合することが特に好ましい。

本発明におけるゴム組成物がシリカ以外の充填剤を含む場合、充填剤１００質量％中のシリカの含有量は、好ましくは８０質量％以上、より好ましくは９０質量％以上である。８０質量％未満であると、本発明の効果が充分に得られないおそれがある。また、この場合、残りの充填剤として、カーボンブラックを使用すると、ウェットグリップ性能が悪化する傾向がある。また、カーボンブラック以外の充填剤を使用すると、耐摩耗性が悪化するおそれがある。

本発明におけるゴム組成物がカーボンブラックを含む場合、カーボンブラックとしては、ＳＡＦ、ＩＳＡＦ、ＨＡＦ、ＭＡＦ、ＦＥＦ、ＳＲＦ、ＧＰＦ、ＡＰＦ、ＦＦ、ＣＦ、ＳＣＦ及びＥＣＦのようなファーネスブラック（ファーネスカーボンブラック）；アセチレンブラック（アセチレンカーボンブラック）；ＦＴ及びＭＴのようなサーマルブラック（サーマルカーボンブラック）；ＥＰＣ、ＭＰＣ及びＣＣのようなチャンネルブラック（チャンネルカーボンブラック）；グラファイトなどをあげることができる。これらは１種または２種以上組み合わせて用いることができる。

カーボンブラックの窒素吸着比表面積（Ｎ_２ＳＡ）は、通常５〜２００ｍ^２／ｇであり、下限は５０ｍ^２／ｇであることが好ましく、８０ｍ^２／ｇであることがより好ましい。また、上限は１５０ｍ^２／ｇであることが好ましく、１２０ｍ^２／ｇであることがより好ましい。また、カーボンブラックのジブチルフタレート（ＤＢＰ）吸収量は、通常５〜３００ｍｌ／１００ｇであり、下限は８０ｍｌ／１００ｇ、上限は１８０ｍｌ／１００ｇであることが好ましい。カーボンブラックのＮ_２ＳＡやＤＢＰ吸収量が上記範囲の下限未満では、補強効果が小さく耐摩耗性が低下する傾向があり、上記範囲の上限を超えると、分散性が悪く、ヒステリシスロスが増大し低燃費性が低下する傾向がある。
該窒素吸着比表面積は、ＡＳＴＭ Ｄ４８２０−９３に従って測定され、該ＤＢＰ吸収量は、ＡＳＴＭ Ｄ２４１４−９３に従って測定される。

本発明におけるゴム組成物がカーボンブラックを含む場合、カーボンブラックの含有量は、ゴム成分１００質量部に対して、好ましくは１質量部以上、より好ましくは３質量部以上である。１質量部未満では、充分な補強性が得られないおそれがある。カーボンブラックの含有量は、好ましくは６０質量部以下、より好ましくは３０質量部以下、更に好ましくは１５質量部以下である。６０質量部を超えると、低燃費性が悪化する傾向がある。

本発明におけるゴム組成物は、シリカとともにシランカップリング剤を併用することが好ましい。

シリカと併用するシランカップリング剤（ベース練り工程で配合（添加）されるシランカップリング剤）としては、上記サルファードナーの説明で例示したものと同様のものを用いることができる。なかでも、シランカップリング剤によるカップリング効果、加工性、コストの観点から、スルフィド系シランカップリング剤が好ましく、ビス（３−トリエトキシシリルプロピル）テトラスルフィド、ビス（３−トリエトキシシリルプロピル）ジスルフィドがより好ましい。

シリカと併用するシランカップリング剤の含有量は、シリカ１００質量部に対して、３質量部以上が好ましく、５質量部以上がより好ましい。３質量部未満では、カップリング効果が不充分であり、高いシリカ分散も得られず、また、本発明の効果が充分に得られなくなる傾向がある。そのため低燃費性やゴム破壊強度が低下してしまうおそれがある。また、シリカと併用するシランカップリング剤の含有量は、シリカ１００質量部に対して、１５質量部以下が好ましく、１０質量部以下がより好ましい。１５質量部を超えると、余分なシランカップリング剤が残存し、得られるゴム組成物の加工性及び破壊特性の低下を招くおそれがある。
なお、ここで説明するシランカップリング剤の含有量は、ベース練り工程で配合（添加）されるシランカップリング剤の量であり、サルファードナーとして配合するシランカップリング剤（仕上げ練り工程で配合（添加）されるシランカップリング剤）は含まない。

本発明におけるゴム組成物には、前記成分以外にも、硫黄；加硫促進剤；ステアリン酸、酸化亜鉛などの加硫活性化剤；有機過酸化物；伸展油（オイル）、滑剤などの加工助剤；老化防止剤などの従来ゴム工業で使用される配合剤を用いることができる。

硫黄としては、粉末硫黄、沈降硫黄、コロイド硫黄、不溶性硫黄、高分散性硫黄等が挙げられる。硫黄の含有量は、ゴム成分１００質量部に対して、好ましくは０．５〜５質量部、より好ましくは１〜３質量部である。

加硫促進剤としては、例えば、スルフェンアミド系、チアゾール系、チオウレア系、グアニジン系、ジチオカルバミン酸系、アルデヒド−アミン系若しくはアルデヒド−アンモニア系、イミダゾリン系、又は、キサンテート系加硫促進剤が挙げられる。なかでも、スルフェンアミド系加硫促進剤が好ましい。
なお、本発明では、チウラム系加硫促進剤は、他の加硫促進剤と異なり、構造上加硫時に硫黄を放出するという理由から、上述のサルファードナーとして扱う。

スルフェンアミド系加硫促進剤としては、例えば、Ｎ−ｔｅｒｔ−ブチル−２−ベンゾチアゾリルスルフェンアミド（ＴＢＢＳ）、Ｎ−シクロヘキシル−２−ベンゾチアゾリルスルフェンアミド（ＣＢＳ）、Ｎ，Ｎ’−ジシクロヘキシル−２−ベンゾチアゾリルスルフェンアミド（ＤＺ）等が挙げられる。なかでも、ＴＢＢＳが好ましい。また、更にＮ，Ｎ’−ジフェニルグアニジン等のグアニジン系加硫促進剤を併用することも好ましい。加硫促進剤の含有量（チウラム系加硫促進剤を除く）は、ゴム成分１００質量部に対して、好ましくは０．１〜５質量部、より好ましくは０．２〜４質量部である。

伸展油（オイル）としては、アロマチック系鉱物油（粘度比重恒数（Ｖ．Ｇ．Ｃ．値）０．９００〜１．０４９）、ナフテン系鉱物油（Ｖ．Ｇ．Ｃ．値０．８５０〜０．８９９）、パラフィン系鉱物油（Ｖ．Ｇ．Ｃ．値０．７９０〜０．８４９）などを挙げることができる。伸展油の多環芳香族含有量は、好ましくは３質量％未満であり、より好ましくは１質量％未満である。該多環芳香族含有量は、英国石油学会３４６／９２法に従って測定される。また、伸展油の芳香族化合物含有量（ＣＡ）は、好ましくは２０質量％以上である。これらの伸展油は、２種以上組み合わされて用いられてもよい。

本発明におけるゴム組成物は、タイヤの各部材（トレッド、サイドウォール、カーカス、ベルト、ビード、クリンチ、チェーファー等）に使用でき、なかでも、タイヤのトレッドとして好適に用いられる。２層構造のトレッドの場合には、表面層（キャップトレッド）及び内面層（ベーストレッド）から構成される。

多層構造のトレッドは、シート状にしたものを、所定の形状に貼り合わせる方法や、２本以上の押出し機に装入して押出し機のヘッド出口で２層以上に形成する方法により作製することができる。

本発明におけるゴム組成物は、上記水添共重合体を含むゴム成分を混練するベース練り工程と、ベース練り工程で得られた混練物に、上記サルファードナーを投入して混練する仕上げ練り工程とを含む方法で作製できる。混練方法としては特に限定されず、バンバリーミキサーやニーダー、オープンロールなどを用いることができる。

ベース練り工程では、ゴム成分とともに、必要に応じて、カーボンブラック、オイル、シリカ、シランカップリング剤、老化防止剤、ステアリン酸、酸化亜鉛、ワックス等を投入して混練してもよい。ベース練り工程の混練温度は８０〜１８０℃が好ましく、混練時間は３〜１０分が好ましい。

仕上げ練り工程では、ベース練り工程で得られた混練物と、上記サルファードナーとともに、必要に応じて、硫黄、加硫促進剤等を投入して混練してもよい。仕上げ練り工程の混練温度は３０〜１００℃が好ましく、混練時間は３〜１０分が好ましい。

本発明の空気入りタイヤは、仕上げ練り工程で得られた未加硫ゴム組成物を、トレッドなどの各タイヤ部材の形状に合わせて押し出し加工し、他のタイヤ部材とともに、タイヤ成型機上にて通常の方法で成形することにより、未加硫タイヤを形成し、その後、この未加硫タイヤを加硫機中で加熱加圧することで、製造することができる。

本発明の空気入りタイヤは、乗用車用タイヤ、トラック・バス用タイヤ、二輪車用タイヤ、競技用タイヤ等として好適に用いられ、特に乗用車用タイヤとして好適に用いられる。

実施例に基づいて、本発明を具体的に説明するが、本発明はこれらのみに限定されるものではない。

以下、合成、重合時に用いた各種薬品について、まとめて説明する。なお、薬品は必要に応じて定法に従い精製を行った。
ｎ−ヘキサン：関東化学（株）製
スチレン：関東化学（株）製
ブタジエン：東京化成工業（株）製の１，３−ブタジエン
ＴＨＦ：関東化学（株）製のテトラヒドロフラン
ｎ−ブチルリチウム溶液：関東化学（株）製の１．６Ｍ ｎ−ブチルリチウムヘキサン溶液
エタノール：関東化学（株）製
２，６−ジ−ｔｅｒｔ−ブチル−ｐ−クレゾール：大内新興化学工業（株）製のノクラック２００
アミン系変性剤：Ｎ，Ｎ−ビス（トリメチルシリル）アミノプロピルメチルジエトキシシラン

また、得られた共重合体の評価方法について、以下にまとめて説明する。

（共重合体の共役ジエン部の水素添加率の測定）
四塩化炭素を溶媒として用いて１５質量％濃度の溶液を調製して、１００ＭＨｚのＨ^１−ＮＭＲの不飽和結合部のスペクトル減少率から算出した。

（スチレン含有量の測定）
２５℃にてＪＥＯＬ ＪＮＭ−Ａ ４００ＮＭＲ装置を用いてＨ^１−ＮＭＲを測定し、そのスペクトルより求めた６．５〜７．２ｐｐｍのスチレン単位に基づくフェニルプロトンと４．９〜５．４ｐｐｍのブタジエン単位に基づくビニルプロトンの比からスチレン含有量を決定した。

（重量平均分子量（Ｍｗ）、数平均分子量（Ｍｎ）の測定）
共重合体の重量平均分子量（Ｍｗ）及び数平均分子量（Ｍｎ）は、ゲルパーミエーションクロマトグラフ（ＧＰＣ）（東ソー（株）製ＧＰＣ−８０００シリーズ、検出器：示差屈折計、カラム：東ソー（株）製のＴＳＫＧＥＬ ＳＵＰＥＲＭＵＬＴＩＰＯＲＥ ＨＺ−Ｍ）による測定値を基に標準ポリスチレン換算により求めた。また、共重合体が変性基を有する場合、変性処理を実施する前にＭｗ、Ｍｎを測定した。これは、変性基を有する共重合体を測定した場合、変性基とカラムのシリカゲルとが相互作用を起こし、正確なＭｗ、Ｍｎが得られないためである。

（ガラス転移温度（Ｔｇ）の測定）
ガラス転移温度（Ｔｇ）は、ＪＩＳ Ｋ ７１２１に従い、ティー・エイ・インスツルメント・ジャパン社製の示差走査熱量計（Ｑ２００）を用いて昇温速度１０℃／分で昇温しながら測定することにより、ガラス転移開始温度として求めた。

＜共重合体の製造例＞
合成例１（共重合体（１）の合成：水素添加率０モル％、ＳＢＲ）
充分に窒素置換した耐熱反応容器にｎ−ヘキサン２０００ｍｌ、スチレン６０ｇ、ブタジエン１４０ｇ、ＴＨＦ２．５ｇ、ｎ−ブチルリチウム０．４５ｍｍｏｌを加えて、５０℃で５時間攪拌し、重合反応を行った。その後、エタノールを加えて反応を止め、反応溶液に２，６−ジ−ｔｅｒｔ−ブチル−ｐ−クレゾール１ｇを添加後、再沈殿精製により共重合体（１）を得た。得られた共重合体（１）は重量平均分子量（Ｍｗ）４９万、スチレン含有量３０質量％であった。

合成例２（共重合体（２）の合成：水素添加率６０モル％、水添ＳＢＲ）
得られた重合体を水素添加する以外は、共重合体（１）と同様の処方にて共重合体（２）を得た。すなわち、共重合体（１）において重合転化反応後、エタノールを加えて重合反応を停止させず、次いで、水素ガスを０．４ＭＰａ−Ｇａｕｇｅの圧力で供給しながら２０分間撹拌し、未反応のポリマー末端リチウムと反応させ、水素化リチウムとした。水素ガス供給圧力を０．７ＭＰａ−Ｇａｕｇｅ、反応温度を９０℃とし、チタノセンジクロリドを主体とする触媒を用いて水素添加を行った。水素の吸収が目的の水素添加率となる積算量に達した時点で、反応温度を常温とし、水素圧を常圧に戻して反応容器より抜き出し、反応溶液を水中に撹拌投入して溶媒をスチームストリッピングにより除去することによって、共重合体（２）を得た。得られた共重合体（２）の水素添加率は６０モル％であり、重量平均分子量（Ｍｗ）は５０万であった。

合成例３（共重合体（３）の合成：水素添加率８０モル％、水添ＳＢＲ）
目的の水素添加率となるように、水素の吸引の積算量を調整した以外は、共重合体（２）と同様の処方により、共重合体（３）を得た。得られた共重合体（３）の水素添加率は８０モル％であり、重量平均分子量（Ｍｗ）は５２万であった。

合成例４（共重合体（４）の合成：水素添加率９５モル％、水添ＳＢＲ）
目的の水素添加率となるように、水素の吸引の積算量を調整した以外は、共重合体（２）と同様の処方により、共重合体（４）を得た。得られた共重合体（４）の水素添加率は９５モル％であり、重量平均分子量（Ｍｗ）は４９万であった。

合成例５（共重合体（５）の合成：水素添加率９５モル％、水添変性ＳＢＲ）
充分に窒素置換した耐熱反応容器にｎ−ヘキサン２０００ｍｌ、スチレン６０ｇ、１，３−ブタジエン１４０ｇ、ＴＨＦ２．５ｇ、ｎ−ブチルリチウム０．４５ｍｍｏｌを加えて、５０℃で５時間攪拌し、重合反応を行った。その後アミン系変性剤を０．１５ｍｏｌ加えて、０℃で１時間撹拌した。その後の工程については、水素の吸引の積算量を調整した以外は、共重合体（２）と同様の処方により、共重合体（５）を得た。得られた共重合体（５）の水素添加率は９５モル％であり、変性前の重量平均分子量（Ｍｗ）は５１万であった。

以下に、実施例及び比較例で用いた各種薬品について説明する。
共重合体（１）〜（５）：上記方法で合成
天然ゴム：ＴＳＲ２０
カーボンブラック：三菱化学（株）製のダイアブラックＮ３３９（Ｎ_２ＳＡ：９６ｍ^２／ｇ、ＤＢＰ吸収量：１２４ｍｌ／１００ｇ）
オイル：ＪＸ日鉱日石エネルギー（株）製のＸ−１４０
シリカ：ＥＶＯＮＩＫ社製のＵＬＴＲＡＳＩＬ ＶＮ３（Ｎ_２ＳＡ：１８０ｍ^２／ｇ）
シランカップリング剤：ＥＶＯＮＩＫ社製のＳｉ６９（ビス（３−トリエトキシシリルプロピル）テトラスルフィド）
老化防止剤：住友化学（株）製のアンチゲン３Ｃ
ステアリン酸：日油（株）製のビーズステアリン酸つばき
酸化亜鉛：三井金属鉱業（株）製の亜鉛華１号
ワックス：大内新興化学工業（株）製のサンノックＮ
硫黄：鶴見化学工業（株）製の粉末硫黄
サルファードナー（１）：三新化学工業（株）製のサンセラーＴＢＺＴＤ（テトラベンジルチウラムジスルフィド（上記式（ＩＩ）で示されるチウラム系加硫促進剤、Ｒ^２１〜Ｒ^２４：ベンジル基、ｙ：２））
サルファードナー（２）：ＲｈｅｉｎＣｈｅｍｉｅ社製のＳＤＴ−５０（上記式（Ｉ）で示されるジチオリン酸化合物、Ｒ^１１〜Ｒ^１４：２−エチルヘキシル基、ｘ：１以上、有効成分の含有量：５０質量％）
サルファードナー（３）：ＲｈｅｉｎＣｈｅｍｉｅ社製のＳＤＴ−Ｓ（上記式（Ｉ）で示されるジチオリン酸化合物、Ｒ^１１〜Ｒ^１４：２−エチルヘキシル基、ｘ：１以上、有効成分の含有量：５０質量％）
サルファードナー（４）：ＥＶＯＮＩＫ社製のＳｉ６９（ビス（３−トリエトキシシリルプロピル）テトラスルフィド）
加硫促進剤（１）：住友化学（株）製のソクシノールＣＺ（Ｎ−シクロヘキシル−２−ベンゾチアゾリルスルフェンアミド）
加硫促進剤（２）：住友化学（株）製のソクシノールＤ（１，３−ジフェニルグアニジン）

（実施例及び比較例）
表２〜６に示す配合内容に従い、（株）神戸製鋼所製の１．７Ｌバンバリーミキサーを用いて、硫黄、サルファードナー及び加硫促進剤以外の材料を１５０℃の条件下で５分間混練りし、混練物を得た（ベース練り工程）。次に、得られた混練物に硫黄、サルファードナー及び加硫促進剤を添加し、オープンロールを用いて、８０℃の条件下で５分間練り込み、未加硫ゴム組成物を得た（仕上げ練り工程）。得られた未加硫ゴム組成物を１７０℃で２０分間、０．５ｍｍ厚の金型でプレス加硫し、加硫ゴム組成物を得た。
なお、表２〜６において、サルファードナー（２）、（３）の欄に記載した値は、有効成分の含有量である。

＜評価項目及び試験方法＞

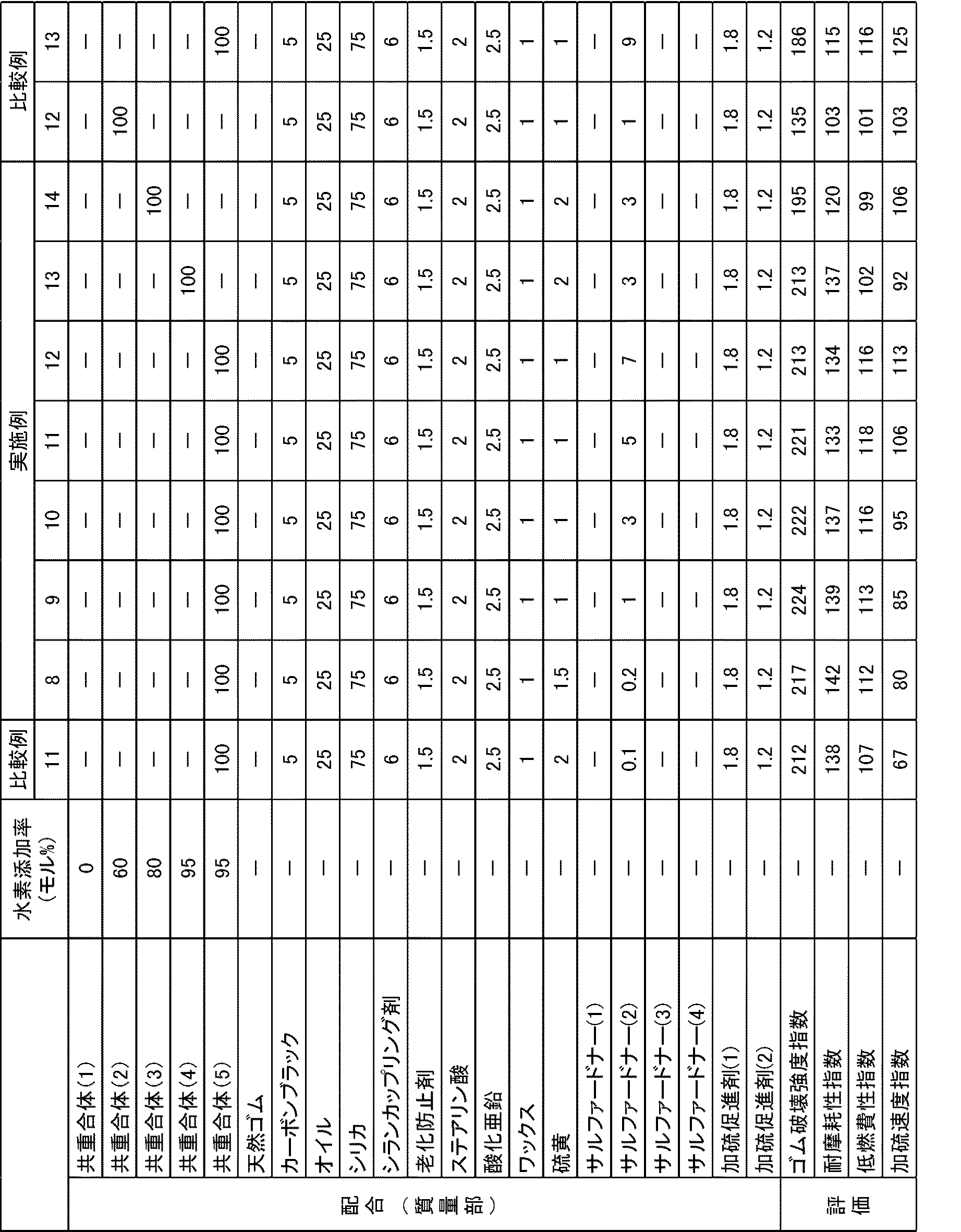

得られた加硫ゴム組成物について、下記の評価を行った。結果を表２〜６に示す。

（ゴム破壊強度）
上記加硫ゴム組成物について、ＪＩＳ Ｋ６２５１に準じて引張試験を行い、破断伸びを測定した。測定結果を、比較例１を１００とした指数で示した。指数が大きいほどゴム破壊強度が大きいことを示している。
（ゴム破壊強度指数）＝（各配合のゴム破壊強度）／（比較例１のゴム破壊強度）×１００

（耐摩耗性）
ＬＡＴ試験機（Ｌａｂｏｒａｔｏｒｙ Ａｂｒａｔｉｏｎ ａｎｄ Ｓｋｉｄ Ｔｅｓｔｅｒ）を用い、荷重５０Ｎ、速度２０ｋｍ／ｈ、スリップアングル５°の条件にて、各加硫ゴム組成物の容積損失量を測定した。比較例１の容積損失量を１００として指数表示した。数値が大きいほど耐摩耗性に優れることを示している。

（低燃費性）
（株）上島製作所製スペクトロメーターを用いて、動的歪振幅１％、周波数１０Ｈｚ、温度５０℃で加硫ゴム組成物のｔａｎδを測定した。ｔａｎδの逆数の値について比較例１を１００として指数表示した。数値が大きいほど転がり抵抗が小さく、低燃費性に優れることを示している。

（加硫速度）
ＪＩＳ Ｋ６３００−２：２００１に準拠して、キュラストメーターを用いて、ゴム組成物の加硫曲線を１６０℃で測定した。加硫曲線におけるトルクの最大値（Ｆｍａｘ）と最小値（Ｆｍｉｎ）を測定し、｛（Ｆｍａｘ−Ｆｍｉｎ）×０．１＋Ｆｍｉｎ｝のトルクに達するまでの時間（分）を１０％加硫時間（Ｔｃ（１０））、｛（Ｆｍａｘ−Ｆｍｉｎ）×０．９＋Ｆｍｉｎ｝のトルクに達するまでの時間（分）を９０％加硫時間（Ｔｃ（９０））とし、Ｔｃ（９０）−Ｔｃ（１０）の値を加硫速度として定義した。測定結果を、比較例１を１００として指数表示した。数値が大きいほど加硫速度が早いことを示している。数値が８０〜１２０の間であれば、良好と判断した。

表２〜６より、実施例１〜２８では、低燃費性、ゴム破壊強度及び耐摩耗性が良好に改善されているだけでなく、加硫速度が良好な範囲に維持されている。よって、水素添加率が７５モル％以上である水添共重合体をゴム成分１００質量％中に７５質量％以上含み、更にゴム成分１００質量部に対して硫黄供与体（サルファードナー）を０．２〜８質量部含むゴム組成物を用いることで、良好な加硫速度を維持しつつ、低燃費性、ゴム破壊強度及び耐摩耗性を改善できることが明らかとなった。

Claims (9)

1. ゴム組成物を用いて作製した空気入りタイヤであって、
   前記ゴム組成物は、芳香族ビニル化合物に基づく構成単位及び共役ジエン化合物に基づく構成単位を有し、共役ジエン部の水素添加率が７５モル％以上である水添共重合体と、硫黄供与体とを含み、
   ゴム成分１００質量％中の前記水添共重合体の含有量が７５質量％以上であり、
   ゴム成分１００質量部に対する前記硫黄供与体の含有量が０．２〜８質量部である空気入りタイヤ。
2. 前記水添共重合体の重量平均分子量が２０万〜２００万である請求項１に記載の空気入りタイヤ。
3. 前記水添共重合体の水素添加率が９０モル％以上である請求項１又は２に記載の空気入りタイヤ。
4. 前記水添共重合体が水添スチレンブタジエン共重合体である請求項１〜３のいずれかに記載の空気入りタイヤ。
5. 前記水添スチレンブタジエン共重合体が水添変性スチレンブタジエン共重合体である請求項４に記載の空気入りタイヤ。
6. 前記水添スチレンブタジエン共重合体のスチレン含有量が５〜４０質量％である請求項４又は５に記載の空気入りタイヤ。
7. ゴム成分１００質量％中の前記水添スチレンブタジエン共重合体の含有量が９０〜１００質量％である請求項４〜６のいずれかに記載の空気入りタイヤ。
8. 前記ゴム組成物は、シリカ及びカーボンブラックを更に含み、
   ゴム成分１００質量部に対して、前記シリカの含有量が１〜２００質量部、前記カーボンブラックの含有量が１質量部以上である請求項１〜７のいずれかに記載の空気入りタイヤ。
9. 請求項１〜８のいずれかに記載の空気入りタイヤの製造方法であって、
   前記水添共重合体を含むゴム成分を混練するベース練り工程と、
   前記ベース練り工程で得られた混練物に、前記硫黄供与体を投入して混練する仕上げ練り工程とを含む方法によって前記ゴム組成物を作製する空気入りタイヤの製造方法。
