Abstract

【課題】 固液分離工程のようなシックナーを含む工程において、シックナー底部から、スラリー濃度の高い濃縮スラリーを得ることのできるシックナー及びその調整方法を提供する。
【解決手段】 ニッケル酸化鉱の湿式製錬におけるスラリーの濃縮に使用されるシックナーの調整方法であって、
前記シックナーが、前記シックナーの上下方向に移動可能、且つ前記シックナーに備わる中心軸部を回転軸として回転可能に取り付けられるレーキと、前記レーキの運転時の下限位置を調整する近接スイッチとを有し、
前記レーキの構造上の最下限位置から鉛直方向における上方に２５〜３５ｃｍの距離、離れた位置が前記レーキの運転時の下限位置となるように、前記近接スイッチを設定して前記レーキ下方に得られるスラリーの濃度を高めることを特徴とするシックナーの調整方法。
【選択図】なし

Description

本発明は、シックナー底部から得られる濃縮スラリーのスラリー濃度を高めるシックナー及びその調整方法に関する。

近年、ニッケル酸化鉱石から有価金属を回収する湿式製錬法として、高圧酸浸出法が注目されている。この方法は、乾燥や焙焼等の乾式処理工程を含まないため、エネルギーコストを抑えることができる点で優れている。
一般的に、高圧酸浸出法によってニッケル酸化鉱石から浸出されたニッケルおよびコバルトを含む硫酸溶液は、硫化水素ガスなどの硫化剤を添加することによりニッケル及びコバルト品位を高めた混合硫化物として回収される。

具体的なニッケル・コバルト混合硫化物を得るための高圧酸浸出法による湿式製錬法としては、（１）篩別した数ｍｍ以下のニッケル酸化鉱石を含有する鉱石スラリーを得る工程と、（２）その鉱石スラリーを高温加圧浸出して、浸出スラリーを得る工程と、（３）得られた浸出スラリーを固液分離によって、浸出残渣の濃縮された残渣スラリーとニッケル及びコバルトの他に不純物として亜鉛を含む粗硫酸ニッケル溶液を得る工程と、（４）得られた粗硫酸ニッケル溶液を微加圧された反応槽に供給し、硫化水素ガス等の硫化剤を添加することで粗硫酸ニッケル溶液に含まれる亜鉛を硫化後に、固液分離によって亜鉛硫化物と脱亜鉛終液を得る工程と、（５）得られた脱亜鉛終液を加圧された反応槽に供給し、硫化水素ガス等の硫化剤を添加することで脱亜鉛終液中に含まれるニッケル及びコバルトを硫化後に、固液分離によってニッケル・コバルト混合硫化物と製錬廃液を得る工程を含んでいる。図１には、その製造工程フローが示されている。

この湿式製錬法において、その工程（３）の固液分離工程では、工程（２）で得られた浸出スラリーをシックナーによって浸出残渣の濃縮された残渣スラリーと、粗硫酸ニッケル溶液と、に分離すると同時に、浸出残渣の濃縮された残渣スラリーを多段洗浄処理することが知られている。
具体的な多段洗浄の方法としては、図２に見られるようなシックナーを多段に連結させ、浸出残渣の濃縮された残渣スラリーを、ニッケル・コバルトをほとんど含まない洗浄液に向流で接触させることで、浸出残渣に付着しているニッケル・コバルトを含む付着水を洗い流す連続向流洗浄法（ＣＣＤ法：Ｃｏｕｎｔｅｒ Ｃｕｒｒｅｎｔ Ｄｅｃａｎｔａｔｉｏｎ）が用いられ、有価金属であるニッケル・コバルトの回収率を向上させている。

ところで、図２に示す多段洗浄処理において、浸出スラリーが供給されるシックナー（：図２の最左端側）をシックナー最前段（第１段）とし、ニッケル・コバルトをほとんど含まない洗浄液が供給されるシックナー（：図２の最右端側）をシックナー最終段（第７段）とする。ここから排出される多段洗浄後の浸出残渣が濃縮された残渣スラリーは、排水処理工程に送液されるため、この浸出残渣が濃縮された残渣スラリーに含まれる有価金属であるニッケル・コバルトは製品として回収されず、ロスとなる。
なお、図２において、シックナー第ｎ段へは原料として、凝集剤、シックナー第ｎ−１段からの残渣スラリー、シックナー第ｎ＋１段からのオーバーフロー、が供給される。ただし、シックナー最前段へは残渣スラリーのかわりに浸出スラリーが、シックナー最終段へはオーバーフローのかわりに洗浄液が供給される。なお、これら原料は、フィードウェルや撹拌槽で予混合してから供給するのが好ましい。

この多段洗浄処理において有価金属であるニッケル・コバルトのロスをできる限り低減し、回収率を向上させる方法が知られている。すなわち、（ａ）洗浄液の液量増加、（ｂ）洗浄液中のニッケル・コバルト含有量の低下、（ｃ）各段のシックナー底部から得られる浸出残渣の濃縮された残渣スラリーのスラリー濃度の向上である。

ここで、連続向流洗浄法による多段洗浄処理では、各シックナーにおける有価金属であるニッケル・コバルトの濃度は、後段に進むに連れて低下する。そこで、上記方法（ｃ）を行うことで、前段シックナーにおけるニッケル・コバルト濃度の高い溶液の後段シックナーへの持ち込みを少なくできる。
そして、最終的にはシックナー最終段から排出される浸出残渣の濃縮した残渣スラリー中のニッケル・コバルト濃度を低下することができるため、有価金属であるニッケル・コバルトのロスを低減することができる。
そこで、シックナー底部から得られる残渣スラリーのスラリー濃度を向上させるシックナー及びその管理方法が求められている。

ところで、多段洗浄処理において、用いられるシックナーは、円筒状外枠及び円錐状の底部からなる本体と、シックナー本体の中心軸部に設置され回転軸の下部に放射状に取り付けた複数の羽根からなるレーキと、そのレーキを回転・昇降させる駆動装置と、懸濁液及び凝集剤等の添加剤が供給されるフィードウェルから構成されているものが一般的である。

このような構成のシックナーの管理方法としては、例えば特許文献１には、凝集剤をフィードウェルやシックナーのオーバーフロー部に添加することで、得られる上澄み液の透明度が高くなることが開示されている。また特許文献２には、特定の整流板を含むフィードウェルを採用することで、シックナー内の沈降濃縮部の偏流を無くすことが開示されている。
しかしながら、シックナー底部から得られる濃縮スラリーのスラリー濃度を向上させるシックナー及びその管理方法については開示されていない。

特許５６９２４５８号公報 特開２０１０−２０１３２４号公報

本発明の目的は、このような状況を解決するためになされたものであり、シックナーを含む工程において、シックナー底部から、スラリー濃度の高い濃縮スラリーを得ることのできるシックナーと、そのシックナーの調整方法を提供することにある。

本発明者らは、シックナーを多段に連結させた多段洗浄処理において、各シックナーのレーキの運転時の下限位置を調整する近接スイッチによりレーキ位置を上方に変更することによって、シックナー内の澱物固体層の位置が高く保たれ、その自重によってシックナー底部方向に圧力が生じることによりシックナー底部にスラリー濃度の高い濃縮スラリーを集約することのできるシックナーの管理方法を見出し、本発明の完成に至った。

即ち、本発明の第１の発明は、ニッケル酸化鉱の湿式製錬におけるスラリーの濃縮に使用されるシックナーの調整方法であって、
前記シックナーが、前記シックナーの上下方向に移動可能、且つ前記シックナーに備わる中心軸部を回転軸として回転可能に取り付けられるレーキと、前記レーキの運転時の下限位置を調整する近接スイッチとを有し、
前記レーキの構造上の最下限位置から鉛直方向における上方に２５〜３５ｃｍの距離、離れた位置が前記レーキの運転時の下限位置となるように、前記近接スイッチを設定して前記レーキ下方に得られるスラリーの濃度を高めることを特徴とするシックナーの管理方法である。

本発明の第２の発明は、ニッケル酸化鉱の湿式製錬におけるスラリーの濃縮に使用されるシックナーであって、
前記シックナーが、前記シックナーの内部で上下方向に移動可能、且つ前記シックナーに備わる中心軸部を回転軸として回転可能に取り付けられるレーキと、前記レーキの運転時の下限位置を調整する近接スイッチとを有し、
前記近接スイッチが、前記レーキの構造上の最下限位置から鉛直方向における上方に２５〜３５ｃｍの距離、離れた位置に前記レーキの運転時の下限位置を設定可能に前記シックナーに取り付けられていることを特徴とするシックナーである。

本発明の第３の発明は、第２の発明における近接スイッチが、シックナーの上下方向に移動可能にシックナーに取り付けられていることを特徴とするシックナーである。

本発明によれば、シックナーを含む工程において、シックナー底部から得られる濃縮スラリーのスラリー濃度を高めることができ、有価金属であるニッケル・コバルトのロスを低減することができるため、その工業的価値は極めて大きい。

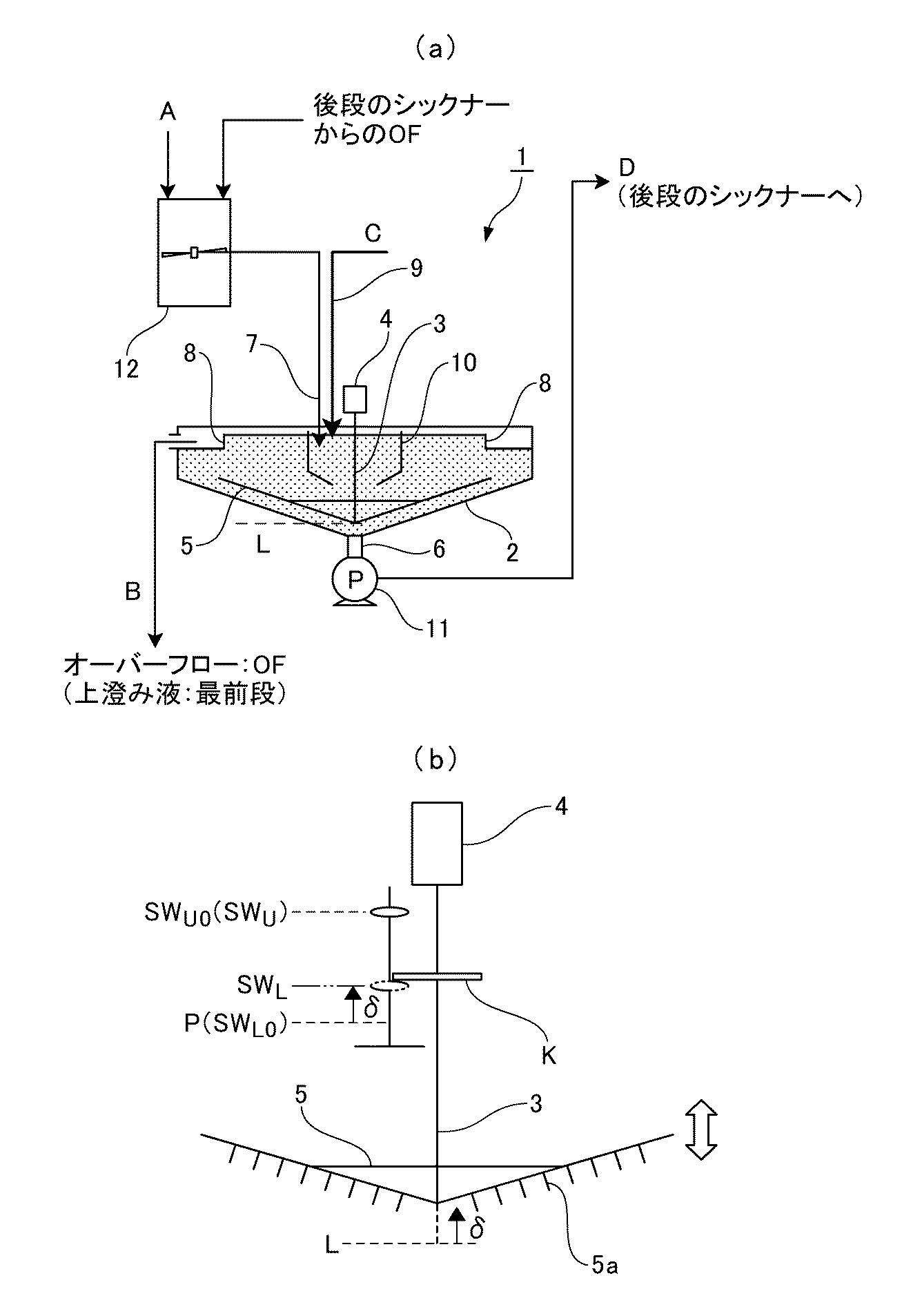

ニッケル酸化鉱石の高圧酸浸出による湿式製錬法の工程図である。 多段洗浄処理を用いた固液分離工程のフローである。 シックナーの構造の一例を示す図で、（ａ）はシックナーの全体構造を示す模式図、（ｂ）はレーキ５の構造と本発明に係るレーキ下限位置を示す拡大模式図である。
