JP4357779B2 - 難燃性ゴム組成物及び電線被覆材 - Google Patents
難燃性ゴム組成物及び電線被覆材 Download PDFInfo
- Publication number
- JP4357779B2 JP4357779B2 JP2001360290A JP2001360290A JP4357779B2 JP 4357779 B2 JP4357779 B2 JP 4357779B2 JP 2001360290 A JP2001360290 A JP 2001360290A JP 2001360290 A JP2001360290 A JP 2001360290A JP 4357779 B2 JP4357779 B2 JP 4357779B2
- Authority
- JP
- Japan
- Prior art keywords
- rubber
- weight
- conjugated diene
- rubber composition
- unsaturated nitrile
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Expired - Lifetime
Links
Landscapes
- Manufacture Of Macromolecular Shaped Articles (AREA)
- Compositions Of Macromolecular Compounds (AREA)
Description
【０００１】
【発明の属する技術分野】
本発明は、耐候性、耐油性、機械的特性に優れた難燃性ゴム組成物に関する。さらに詳しくは、難燃性に優れるとともに、燃焼した場合であってもハロゲンガス等の有毒ガスの発生がなく、また、リンや鉛等の環境汚染物質を含有することがなく、さらに、耐候性、耐油性及び機械的特性等の諸物性のバランスに優れ、電線被覆材の用途に特に有用な難燃性ゴム組成物及び電線被覆材に関する。
【０００２】
【従来の技術】
エチレン・プロピレン・ジエン共重合ゴムに代表されるエチレン・α−オレフィン系ランダム共重合体は、機械的特性、耐熱性、耐候性などに優れているため、自動車部品、工業用ゴム部品、電気部品、土木建材用品などの用途に広く用いられている。昨今の自動車、電気製品などの高性能化により、ロール、ベルト等で例示されるゴム製品の使用される環境条件はますます厳しくなってきている。これら使用環境のなかでも雰囲気温度の上昇は著しいものがあり、高温雰囲気使用時における更なる難燃性の改良が求められている。
【０００３】
従来、ゴム組成物に難燃性を付与する最も一般的な方法として、ハロゲン系難燃剤を用いる方法が考えられる。しかし、これらの難燃剤は少量の配合で難燃効果を発揮するものの、燃焼時に腐食性で有毒なガスを発生するという問題がある。
ハロゲン系難燃剤を用いない難燃性ゴム組成物としてリン系の難燃剤を用いたものがあるが（例えば、特開平２−２６３８５１号公報）、リン系の難燃剤はその吸湿性に基づくブリードを防止する必要があり、ブリードの防止は、オレフィン系合成ゴム及びシランカップリング剤の配合によって一定の改良が認められるものの、可撓性や柔軟性等の物性及び無公害かつ環境調和の観点からは必ずしも十分に満足し得るものではない。
最近、無公害かつ環境調和型の難燃剤として、水酸化アルミニウム、水酸化マグネシウム等の無機系金属化合物の水和物が注目されている。しかし、このような無機系金属化合物の水和物は、満足しうる難燃性を得るために無機系金属化合物の水和物の充填量を高める必要があり、充填量を高めると機械的特性、特に引張強度が低下し、また、柔軟性、加工性が低下するという問題があった。更には、使用される用途によっては耐油性が要求されていた。
【０００４】
【発明が解決しようとする課題】
本発明は、上記問題に鑑みなされたもので、難燃性に優れるとともに、耐候性、機械的特性及び柔軟性等の諸物性のバランスに優れ、更には耐油性を有し、電線被覆材の用途に特に有用な難燃性ゴム組成物、および電線被覆材に関する。
【０００５】
【発明を解決するための手段】
本発明者は上記目的を達成するため鋭意研究した結果、不飽和ニトリル単位の含量の高い不飽和ニトリル−共役ジエン系ゴムが、水酸化アルミニウムまたは水酸化マグネシウムとの親和性が良好であること、その結果、エチレン・プロピレン・非共役ジエン三元共重合ゴム等と均一に分散し、上記諸特性を全て満足するゴム組成物が得られることを知見し本発明を完成させた。
【０００６】
すなわち、本発明は、下記の難燃性ゴム組成物とそれを用いた電線被覆材が提供される。
［１］（Ａ）不飽和ニトリル単位の含量が３５〜７０重量％である不飽和ニトリル−共役ジエン系ゴムと、（Ｂ）エチレン・プロピレン・非共役ジエン三元共重合ゴムとの合計量１００重量部に対し、（Ｄ）水酸化アルミニウム及び水酸化マグネシウムから選ばれる少なくとも１種を５０〜３００重量部含有する難燃性ゴム組成物であって、上記（Ａ）不飽和ニトリル−共役ジエン系ゴムと（Ｂ）エチレン・プロピレン・非共役ジエン三元共重合ゴムとを、重量比（（Ａ）／（Ｂ））で１０〜７０／９０〜３０の割合で含有し、（Ｃ）不飽和ニトリル単位の含量が５重量％以上３５重量％未満である不飽和ニトリル−共役ジエン系ゴムを、上記（Ａ）不飽和ニトリル−共役ジエン系ゴムに対して重量比（（Ｃ）／（Ａ））で、０．０１〜１配合してなることを特徴とする電線被覆材用の難燃性ゴム組成物。
［２］上記（Ｂ）エチレン・プロピレン・非共役ジエン三元共重合ゴムのムーニー粘度［ＭＬ１＋４（１００℃）］が４０〜２００であることを特徴とする上記［１］に記載の難燃性ゴム組成物。
［３］上記（Ｄ）水酸化アルミニウム又は水酸化マグネシウムは、シランカップリング剤で処理をしたもの、あるいは、シランカップリング剤と併用したものである上記［１］又は［２］に記載の難燃性ゴム組成物。
［４］酸素指数（ＬＯＩ）が２８％以上であることを特徴とする上記［１］〜［３］のいずれかに記載の難燃性ゴム組成物。
［５］上記［１］〜［４］のいずれかに記載のゴム組成物を架橋してなる電線被覆材。
【０００７】
【発明の実施の形態】
以下、本発明の難燃性ゴム組成物の実施の形態を具体的に説明する。
本発明の電線被覆材用の難燃性ゴム組成物は、（Ａ）不飽和ニトリル単位の含量が３５〜７０重量％である不飽和ニトリル−共役ジエン系ゴムと、（Ｂ）エチレン・プロピレン・非共役ジエン三元共重合ゴムとの合計量１００重量部に対し、（Ｄ）水酸化アルミニウム及び水酸化マグネシウムから選ばれる少なくとも１種を５０〜３００重量部含有するゴム組成物であって、上記（Ａ）不飽和ニトリル−共役ジエン系ゴムと（Ｂ）エチレン・プロピレン・非共役ジエン三元共重合ゴムとを、重量比（（Ａ）／（Ｂ））で１０〜７０／９０〜３０の割合で含有し、（Ｃ）不飽和ニトリル単位の含量が５〜３５重量％未満である不飽和ニトリル−共役ジエン系ゴムを、上記（Ａ）不飽和ニトリル−共役ジエン系ゴムに対して重量比（（Ｃ）／（Ａ））で、０．０１〜１配合してなることを特徴とする。
以下、各構成要素ごとにさらに具体的に説明する。
【０００８】
不飽和ニトリル−共役ジエン系ゴム
本発明に用いられる（Ａ）不飽和ニトリル−共役ジエン系ゴムは、不飽和ニトリル単位の含量が３５〜７０重量％である不飽和ニトリル−共役ジエン系ゴム（以下「（Ａ）成分」ともいう）である。
本発明の（Ａ）不飽和ニトリル−共役ジエン系ゴムは、共役ジエンと不飽和ニトリルとの共重合ゴム、共役ジエンと不飽和ニトリルと不飽和ニトリル以外の極性基含有の共重合性単量体との共重合ゴム、さらにはこれらの部分架橋共重合ゴムである。
【０００９】
（Ａ）成分を構成する共役ジエン（以下「（ａ−１）」ともいう）としては、ブタジエン、イソプレン、１，３−ヘキサジエン、２−メチル−１，３−ブタジエン、２，３−ジメチルブタジエン、２−トリメトキシシリル−１，３−ブタジエン、１，３−ペンタジエン、２，４−ジメチル−１，３−ブタジエン等を挙げることができ、これらのうち一種単独または２種以上を併用することができる。このうち、特にブタジエンとイソプレンが好ましい。
【００１０】
（Ａ）成分を構成する不飽和ニトリル（以下「（ａ−２）」ともいう）としては、アクリロニトリル、メタクリロニトリル、α−エチルアクリロニトリル、α−イソプロピルアクリロニトリル、α−クロロアクリロニトリル、α−フルオロアクリロニトリル、エタクリロニトリル等が挙げられ、特にアクリロニトリルが好ましい。
【００１１】
（Ａ）成分を構成する不飽和ニトリル以外の極性基含有の共重合性単量体（以下「（ａ−３）」ともいう）の具体例としては、アクリル酸メチル、アクリル酸エチル、アクリル酸ｎ−プロピル、アクリル酸イソプロピル、アクリル酸ｎ−ブチル、アクリル酸ｔ−ブチル、アクリル酸ｓ−ブチル、アクリル酸２−メチルブチル、アクリル酸３−メチルブチル、アクリル酸ｎ−ヘキシル、アクリル酸ｎ−ヘプチル、アクリル酸ｎ−オクチル、アクリル酸２−エチルヘキシル、アクリルアミド、Ｎ−ヒドロキシメチル（メタ）アクリルアミド、Ｎ−（２−ヒドロキシエチル）（メタ）アクリルアミド、Ｎ，Ｎ−ビス（２−ヒドロキシエチル）（メタ）アクリルアミド、２−ヒドロキシエチル（メタ）アクリレート、２−ヒドロキシプロピル（メタ）アクリレート、クロトン酸２−ヒドロキシエチル、クロトン酸２−ヒドロキシプロピル、ケイ皮酸２−ヒドロキシエチル、ケイ皮酸２−ヒドロキシプロピル、クロトン酸Ｎ−ヒドロキシメチルアミド、クロトン酸Ｎ−（２−ヒドロキシエチル）アミド、ケイ皮酸Ｎ−ヒドロキシメチルアミド、ケイ皮酸Ｎ−（２−ヒドロキシエチル）アミド、アリルアルコール、ｏ−ヒドロキシスチレン、ｍ−ヒドロキシスチレン、ｐ−ヒドロキシスチレン、エチレングリコールモノ（メタ）アクリレート、プロピレングリコールモノ（メタ）アクリレート、ビニルアミン、アリルアミン、ｏ−アミノスチレン、ｍ−アミノスチレン、ｐ−アミノスチレン、２−アミノエチル（メタ）アクリレート、２−アミノプロピル（メタ）アクリレート、グリシジル（メタ）アクリレート、アリルグリシジルエーテル、アクロレイン、ビニルメチルケトン、ジビニルフタレート、ジアリルフタレート、Ｎ，Ｎ−メチレンビス（メタ）アクリルアミド、Ｎ，Ｎ−エチレンビス（メタ）アクリルアミド、Ｎ，Ｎ−ヘキサメチレンビス（メタ）アクリルアミド、（メタ）アクリル酸、クロトン酸、ケイヒ酸、イタコン酸、マレイン酸、フマル酸、シトラコン酸、メサコン酸、（メタ）アクリル酸２−ヒドロキシエチル、（メタ）アクリル酸、メタクリル酸２−ヒドロキシブチル、（メタ）アクリル酸２−ヒドロキシエチル、（メタ）アクリル酸２−ヒドロキシブチル、（メタ）アクリル酸２−ヒドロキシプロピル、（メタ）アクリル酸ジメチルアミノエチル、（メタ）アクリル酸ジエチルアミノエチル、ω−カルボキシ−ポリカプロラクトンモノ（メタ）アクリレート、テトラヒドロフルフリルアクリレート、ポリエチレングリコールのポリアルキレングリコール（アルキレングリコール単位数は例えば２〜２３）のジ（メタ）アクリレート、ポリプロピレングリコールのポリアルキレングリコール（アルキレングリコール単位数は例えば２〜２３）のジ（メタ）アクリレート等が挙げることができる。これらの単量体は、一種単独または２種以上を併用することができる。このうち特にアクリル酸、アクリル酸エチル、アクリル酸ｎ−ブチル、アクリル酸ｔ−ブチル、アクリル酸ｓ−ブチルが好ましい。
【００１２】
（Ａ）成分中の共役ジエン単位の含量は、（ａ−１）＋（ａ−２）＋（ａ−３）＝１００重量％とした場合、１５〜６５重量％、より好ましくは２０〜５０重量％である。単量体（ａ−１）の含量が１５重量％未満ではゴム弾性が低下する傾向にある。一方、６５重量％を超えると、水酸化アルミニウム及び水酸化マグネシウムとの相溶性が悪化し、得られるゴム組成物の機械的強度が低下する。
【００１３】
不飽和ニトリル単位の含量は、３５〜７０重量％、より好ましくは４０〜６０重量％である。単量体（ａ−２）の含量が、３５重量％未満の場合には、水酸化アルミニウム及び水酸化マグネシウムとの相溶性が悪化し、得られるゴム組成物の機械的強度が低下する。また、耐油性も低下する傾向にある。一方、単量体（ａ−２）の含量が７０重量％を超えると、ゴム弾性が低下する恐れがある。
【００１４】
不飽和ニトリル以外の極性基含有の共重合性単量体単位の含量は、０〜５０重量％、より好ましくは０〜５０重量％である。単量体（ａ−３）の含量が６０重量％超えると、ゴム弾性が低下する傾向にある。
【００１５】
本発明の（Ａ）成分に含まれる部分架橋共重合ゴムは、上記（ａ−１）と（ａ−２）、あるいは、（ａ−１）と（ａ−２）と（ａ−３）に多官能性不飽和単量体を共重合させることにより得ることができる。
多官能性不飽和単量体（以下「（Ｘ）」ともいう）は、１分子中に２個以上のラジカル重合可能なビニル基を有し、通常の乳化重合で重合可能なものである。例えば、多価アリル化合物、（メタ）アクリレート化合物、ジビニル化合物、ビスマレイミド化合物、オキシム化合物などが挙げられる。具体的には、例えば、トリアリルシアヌレート、トリアリルイソシアヌレート、トリメチロールプロパントリ（メタ）アクリレート、Ｎ，Ｎ’−ｍ−フェニレンビスマレイミド、エチレングリコールジ（メタ）アクリレート、１，３−ブタンジオールジ（メタ）アクリレート、１，４−ブタンジオールジ（メタ）アクリレート、１，６−ヘキサンジオール・ジ（メタ）アクリレート、ポリエチレングリコールジ（メタ）アクリレート、２，２’−ビス（４−メタクリロイルジエトキシフェニル）プロパン、ペンタエリスリトールトリ（メタ）アクリレート、ジビニルベンゼン、ビスマレイミド、Ｎ，Ｎ’−メチレンビスアクリルアミド、ｐ−キノンジオキシム、ｐ，ｐ’−ジベンゾイルキノンジオキシム、トリアジンチオール、などが挙げられる。これらは一種単独あるいは２種以上を併用することもできる。
【００１６】
（Ａ）不飽和ニトリル−共役ジエン系ゴムの重合方法は特に限定されず、ラジカル重合法、アニオン重合法等が挙げられる。ラジカル重合法としては、塊状重合法、懸濁重合法、乳化重合法などがあるが、本発明においてはアクリロニトリル系ゴムラテックスを用いるため、重合終了時に安定な乳化分散液が得られる乳化重合法が特に好ましい。この乳化重合は通常の重合方法であればよく、所定の単量体を乳化剤の存在下に水系媒体中で乳化させ、ラジカル重合開始剤により重合を開始し、所定の重合転化率に達した後、重合停止剤にて重合を停止する方法等が挙げられる。
【００１７】
乳化剤としては、アニオン系界面活性剤、ノニオン系界面活性剤、カチオン系界面活性剤及び両性界面活性剤等が挙げられる。また、ふっ素系の界面活性剤を使用することもできる。これらの乳化剤は１種のみを用いてもよいし、２種以上を併用することもできる。通常、アニオン系界面活性剤が多用され、例えば、炭素数１０以上の長鎖脂肪酸塩、ロジン酸塩などが用いられる。具体的には、カプリン酸、ラウリン酸、ミリスチン酸、パルミチン酸、オレイン酸、ステアリン酸のカリウム塩及びナトリウム塩等が挙げられる。
【００１８】
ラジカル重合開始剤としては、ベンゾイルパーオキサイド、ラウロイルパーオキサイド、ｔｅｒｔ−ブチルヒドロパーオキサイド、クメンヒドロパーオキサイド、パラメンタンヒドロパーオキサイド、ジ−ｔｅｒｔ−ブチルパーオキサイド及びジクミルパーオキサイド等の有機過酸化物を使用することができる。また、アゾビスイソブチロニトリルにより代表されるジアゾ化合物、過硫酸カリウムにより代表される無機過酸化物、及びこれら過酸化物と硫酸第一鉄との組み合せにより代表されるレドックス系触媒等を用いることもできる。これらのラジカル重合開始剤は１種のみを用いてもよいし、２種以上を併用することもできる。
【００１９】
（Ａ）不飽和ニトリル−共役ジエン系ゴムの分子量を調節するために連鎖移動剤を使用することもできる。この連鎖移動剤としては、ｔｅｒｔ−ドデシルメルカプタン、ｎ−ドデシルメルカプタン等のアルキルメルカプタン、四塩化炭素、チオグリコール類、ジテルペン、タ−ピノーレン及びγ−テルピネン類等を使用することができる。
【００２０】
（Ａ）不飽和ニトリル−共役ジエン系ゴムの重合において、各々の単量体、乳化剤、ラジカル重合開始剤及び連鎖移動剤等は、反応容器に全量を一括して投入して重合を開始してもよいし、反応継続時に連続的或いは間欠的に追加し、添加してもよい。この重合は酸素を除去した反応器を用いて０〜１００℃で行うことができ、０〜８０℃の重合温度で行うことが好ましい。反応途中で温度或いは攪拌等の操作条件などを適宜に変更することもできる。重合方式は連続式でもよいし、回分式であってもよい。
【００２１】
重合の停止は所定の重合転化率に達した時点で、重合停止剤を添加することによって行われる。重合停止剤としては、ヒドロキシルアミン、ジエチルヒドロキシルアミン等のアミン化合物、ヒドロキノン等のキノン化合物等が用いられる。重合停止後、反応系から必要に応じて水蒸気蒸留等の方法により未反応単量体を除去し、ラテックスを凝固して本発明で使用する不飽和ニトリル−共役ジエン系ゴムが得られる。
【００２２】
（Ａ）不飽和ニトリル−共役ジエン系ゴムの分子量には特に制限はないが、ムーニー粘度［ＭＬ１＋４（１００℃）］は２０〜２００が好ましい。
【００２３】
本発明のゴム組成物中の（Ａ）成分の割合は、（Ａ）不飽和ニトリル−共役ジエン系ゴムと（Ｂ）エチレン・プロピレン・非共役ジエン三元共重合ゴムとの重量比（（Ａ）／（Ｂ））で１０〜７０／９０〜３０、好ましくは２５〜６５／７５〜３５の割合で含有することができる。（Ａ）不飽和ニトリル−共役ジエン系ゴムが１０重量％未満であると、難燃性と耐油性が悪化する傾向がある。一方、７０重量％を超えると、耐候性が悪化する恐れがある。
【００２４】
尚、本発明のゴム組成物は、さらに（Ｃ）不飽和ニトリル単位の含量が５重量％以上３５重量％未満、好ましくは５〜３０重量％、より好ましくは５〜２５重量％である不飽和ニトリル−共役ジエン系ゴムを上記（Ａ）不飽和ニトリル−共役ジエン系ゴムに対して重量比（（Ｃ）／（Ａ））で、０．０１〜１、好ましくは０．１〜０．８配合することにより、混練り加工性が改良される。不飽和ニトリル単位の含量が５〜３０重量％である不飽和ニトリル−共役ジエン系ゴムは、不飽和ニトリル単位の含量が（Ａ）成分と異なる以外は上記（Ａ）成分と同様にして得られる。
【００２５】
エチレン・プロピレン・非共役ジエン三元共重合ゴム
本発明に用いられる（Ｂ）エチレン・プロピレン・非共役ジエン三元共重合ゴム（以下「（Ｂ）成分」ともいう）における非共役ジエンとしては、例えば、１，４−ペンタジエン、１，４−ヘキサジエン、１，５−ヘキサジエン、１，７−オクタジエン、１，９−デカジエン、３，６−ジメチル−１，７−オクタジエン、４，５−ジメチル−１，７−オクタジエン、５−メチル−１，８−ノナジエン、ジシクロペンタジエン、５−エチリデンノルボルネン、５−ビニル−２−ノルボルネン、２，５−ノルボルナジエンなどを挙げることができ、特に１，４−ヘキサジエン、ジシクロペンタジエン、５−エチリデン−２−ノルボルネンが好ましい。
【００２６】
エチレン・プロピレン・非共役ジエン三元共重合ゴムにおいて、プロピレンが１０モル％以上の割合で共重合されていることが好ましい。また、非共役ジエンとしては、エチリデンノルボルネン、ジシクロペンタジエン、１，４−ヘキサジエンが好ましく、その含量は、エチレンとプロピレンの合計を１００モル％とした場合に、３〜１０モル％（より好ましくは３〜８モル％）であることが好ましい。また、ヨウ素価表示で４０以下、好ましくは５〜３０、より好ましくは７〜２０であることが好ましい。エチレン・プロピレン・非共役ジエン三元共重合ゴムにおいて、エチレン含有量が９０モル％より多くなり、プロピレン含有量が１０モル％未満では、該共重合ゴムの柔軟性が不足し好ましくない。また、エチレン・プロピレン・非共役ジエン三元共重合ゴムのムーニー粘度［ＭＬ１＋４（１００℃）］は２０〜３００、好ましくは４０〜２００、さらに好ましくは６０〜２００である。Ｘ線回折測定による結晶化度は２０％以下、より好ましくは１５％以下であることが好ましい。結晶化度が２０％を超える場合は共重合ゴムの柔軟性が低下する傾向があり好ましくない。
【００２７】
（Ｂ）成分の重合方法は特に制限されないが、バナジウム系触媒、チタン系触媒、メタロセン系触媒などの公知の触媒の存在下で重合される。例えばバナジウム系触媒の場合は、少なくとも１種の溶媒可溶性バナジウム化合物と少なくとも１種の有機アルミニウム化合物とからなる触媒の存在下で、エチレン、プロピレンおよび非共役ジエンを、必要に応じて分子量調節剤として水素を供給しつつ重合する方法により製造することができる。その際の重合は、気相法（流動床あるいは攪拌床）でも液相法（スラリー法あるいは溶液法）でも実施することができる。前記溶媒可溶性バナジウム化合物としては、ＶＯＣｌ３、ＶＣｌ４、ＶＯＣｌ３あるいはＶＣｌ４の少なくとも１種とアルコールとの反応生成物が好ましい。この場合、前記アルコールとしては、例えばメタノール、エタノール、ｎ−プロパノール、イソプロパノール、ｎ−ブタノール、ｓｅｃ−ブタノール、ｔ−ブタノール、ｎ−ヘキサノール、ｎ−オクタノール、２−エチルヘキサノール、ｎ−デカノール、ｎ−ドデカノール等を挙げることができ、これらのうち炭素数３〜８のアルコールが好ましい。また、前記有機アルミニウム化合物としては、例えばトリエチルアルミニウム、トリイソブチルアルミニウム、トリ−ｎ−ヘキシルアルミニウム、ジエチルアルミニウムモノクロリド、ジイソブチルアルミニウムモノクロリド、エチルアルミニウムセスキクロリド、ブチルアルミニウムセスキクロリド、エチルアルミニウムジクロリド、ブチルアルミニウムジクロリド、トリメチルアルミニウムと水との反応生成物であるメチルアルミノキサン等を挙げることができ、特にエチルアルミニウムセスキクロリド、ブチルアルミニウムセスキクロリド、エチルアルミニウムセスキクロリドとトリイソブチルアルミニウムとの混合物、トリイソブチルアルミニウムとブチルアルミニウムセスキクロリドとの混合物が好ましい。また、前記溶媒としては、通常、炭化水素溶媒が使用される。好ましい炭化水素溶媒は、ｎ−ペンタン、ｎ−ヘキサン、ｎ−ヘプタン、ｎ−オクタン、イソオクタン、シクロヘキサン等である。これらの炭化水素溶媒は、単独でまたは２種以上を併用することができる。本発明のエチレン・プロピレン・非共役ジエン三元共重合ゴムは後述する軟化剤が重合時に添加された油展ポリマーであってもよい。
【００２８】
本発明のゴム組成物中の（Ｂ）成分の割合は、（Ａ）不飽和ニトリル−共役ジエン系ゴムと（Ｂ）エチレン・プロピレン・非共役ジエン三元共重合ゴムとの重量比（（Ａ）／（Ｂ））で１０〜７０／９０〜３０、好ましくは２５〜６５／７５〜３５の割合で含有することができる。（Ｂ）成分の割合が３０重量％未満では耐候性が悪化する恐れがあり、９０重量％を越えると難燃性と耐油性が悪化する傾向がある。
【００２９】
水酸化アルミニウム、水酸化マグネシウム
本発明に用いられる水酸化マグネシウム又は水酸化アルミニウム（以下「（Ｄ）成分」という場合がある）は、その表面を、ステアリン酸、オレイン酸、パルミチン酸等の脂肪酸又はその金属塩；パラフィン、ワックス、ポリエチレンワックス、又はそれらの変性物；有機ボラン、有機チタネート等の有機金属化合物；シランカップリング剤等で処理をしたものであってもよい。中でも、シランカップリング剤で処理をしたもの、あるいは、シランカップリング剤と併用したものは、引張強度の改良効果が著しいので好ましい。
【００３０】
水酸化マグネシウム又は水酸化アルミニウムは、結晶がよく成長し、かつ凝集の少ないものが好ましい。ＢＥＴ比表面積は２０ｍ２／ｇ以下、特に好ましくは３〜１０ｍ２／ｇの範囲にあり、かつ平均２次粒子径が０．２〜５μｍ、特に好ましくは０．５〜３μｍの範囲にある水酸化マグネシウム又は水酸化アルミニウムである。水酸化マグネシウム又は水酸化アルミニウムは上記特性を充足するものであれば、合成品、天然品のいずれでもよい。水酸化マグネシウムの合成品は塩化マグネシウム又は硝酸マグネシウムとアンモニア又は水酸化カリウムとが十分接触できる条件下で水性媒体中で接触せしめた後、加圧下で加熱することにより得られる。
シランカップリング剤の水酸化マグネシウム又は水酸化アルミニウムに対する添加量は、０．１〜３重量％、好ましくは０．３〜１重量％である。上記範囲の下限より少ないときには、水酸化マグネシウム又は水酸化アルミニウムの凝集力が強く、組成物への分散性が劣ることとなり易い。上記範囲の上限を超えても分散性がさらに向上することはなく、経済的に好ましくない。シランカップリング剤による水酸化マグネシウム又は水酸化アルミニウムの表面処理方法としては、公知の方法、すなわち乾式法または湿式スラリー法を用いることができる。また、ゴム組成物中に水酸化マグネシウム又は水酸化アルミニウムとシランカップリング剤を添加し、混合しながら表面処理することもできる。
使用されるシランカップリング剤としては、例えば、ビニルトリメトキシシラン、ビニルトリエトキシシラン、ビニルトリス（β−メトキシエトキシ）シラン、ビニルトリクロロシラン、ビニルトリアセトキシシラン、Ｎ−（β−アミノエチル）−γ−アミノプロピルトリメトキシシラン、γ−アミノプロピルトリメトキシシラン、γ−アミノプロピルトリエトキシシラン、γ−グリシドキシプロピルトリメトキシシラン、γ−グリシドキシプロピルメチルジメトキシシラン、β−（３，４−エポキシシクロヘキシル）エチルトリメトキシシラン、γ−メタクリロキシプロピルトリメトキシシラン、γ−メタクリロキシプロピルトリス（β−メトキシエトキシ）シラン、γ−メルカプトプロピルトリメトキシシラン、メチルトリメトキシラン、メチルトリエトキシラン、ヘキサメチルジシラザン、γ−アニリノプロピルトリメトキシシラン、Ｎ−〔β−（Ｎ−ビニルベンザルアミノ）エチル〕−γ−アミノプロピルトリメトキシシラン・塩酸塩等を挙げることができる。
高級脂肪酸又はそのアルカリ金属塩で表面処理する場合には、水酸化マグネシウム又は水酸化アルミニウム中に、熱または溶剤で溶かした高級脂肪酸又はそのアルカリ金属塩を噴霧し、ヘンシェルミキサー等を用いて乾式法で表面処理することができる。また、ゴム組成物中に水酸化マグネシウム又は水酸化アルミニウムと高級脂肪酸又はそのアルカリ金属塩を添加し、混合しながら表面処理することもできる。
水酸化マグネシウム又は水酸化アルミニウムに対する高級脂肪酸又はそのアルカリ金属塩の添加量は、ＢＥＴ法による比表面積の１０〜８０％、好ましくは１５〜５０％被覆できる量でよい。高級脂肪酸およびそのアルカリ金属塩としては、ステアリン酸、オレイン酸、パルミチン酸、ラウリン酸、アラキジン酸およびそれらのナトリウム塩、カリウム塩などが用いられる。
【００３１】
また、本発明においては、難燃効果を高めるために、必要に応じて、ポリ燐酸アンモニウム系難燃剤、燐酸エステル等の燐系難燃剤、シリコーン化合物；石英硝子等を用いてもよく、また難燃助剤として、水ガラス等を用いてもよく、さらに、ドリップ防止のため窒化珪素短繊維等を用いてもよい。
【００３２】
（Ｄ）成分の組成物中の含有量は、（Ａ）成分と（Ｂ）成分と（Ｃ）成分との合計量１００重量部に対し、５０重量部以上、好ましくは、７５重量部以上、さらに好ましくは、１００重量部以上である。５０重量部未満であると、十分な難燃性を有する組成物が得られない。上限は３００重量部以下、好ましくは、２００重量部以下である。本発明により、（Ｄ）成分の含有量を少なくして酸素指数（ＬＯＩ）が２８％以上で、引張強度が１２ＭＰａ以上の難燃性と引張強度のバランスに優れたゴム組成物が得られる。
【００３３】
尚、本発明のゴム組成物を実用に供する場合、通常、架橋剤、充填剤、可塑剤等が配合される。この他に、カーボンブラック補強剤、金属酸化物、軟化剤、老化防止剤及び加工助剤などを適量配合することができる。更にその際、ゴム成分として他のゴムを配合することもできる。このその他のゴム成分は特に限定されないが、スチレン−ブタジエン共重合ゴム、ブタジエンゴム、イソプレンゴム、ブタジエン−イソプレン共重合体ゴム、ブタジエン−スチレン−イソプレン共重合ゴム、アクリルゴム、ブチルゴム、天然ゴム、クロロプレンゴム等を使用することができる。
架橋剤としては、硫黄が代表的なものであるが、その他に硫黄含有化合物、過酸化物等を用いることもできる。この架橋剤は、ゴム成分を１００重量部とした場合に、通常、０．５〜１０重量部、特に１〜６重量部配合することが好ましい。
【００３４】
硫黄としては、具体的には、粉末硫黄、沈降硫黄、コロイド硫黄、表面処理硫黄、不溶性硫黄などが挙げられる。硫黄含有化合物としては、具体的には、塩化硫黄、二塩化硫黄、高分子多硫化物などが挙げられる。また、架橋温度で活性硫黄を放出して架橋する硫黄化合物、たとえばモルホリンジスルフィド、アルキルフェノ−ルジスルフィド、テトラメチルチウラムジスルフィド、ジペンタメチレンチウラムテトラスルフィド、ジメチルジチオカルバミン酸セレンなどが挙げられる。
【００３５】
有機過酸化物としては、たとえば、ジクミルパーオキサイド、ジ−ｔ−ブチルパーオキサイド、ジ−ｔ−ブチルパーオキシ−３，３，５−トリメチルシクロヘキサン、ｔ−ブチルヒドロパーオキサイド、ｔ−ブチルクミルパーオキサイド、ベンゾイルパーオキサイド、２，５−ジメチル−２，５−ジ（ｔ−ブチルパーオキシン）ヘキシン−３、２，５−ジメチル−２，５−ジ（ベンゾイルパーオキシ）ヘキサン、２，５−ジメチル−２，５−モノ（ｔ−ブチルパーオキシ）−ヘキサン、α，α’−ビス（ｔ−ブチルパーオキシ−ｍ−イソプロピル）ベンゼンなどが挙げられる。なかでも、ジクミルパーオキサイド、ジ−ｔ−ブチルパーオキサイド、ジ−ｔ−ブチルパーオキシ−３，３，５−トリメチルシクロヘキサンが好ましく用いられる。これらの有機過酸化物は１種または２種以上組み合わせて用いられる。
【００３６】
また、架橋促進剤としては、具体的には、Ｎ−シクロヘキシル−２−ベンゾチアゾリルスルフェンアミド、Ｎ−オキシジエチレン−２−ベンゾチアゾリルスルフェンアミド、Ｎ，Ｎ−ジイソプロピル−２−ベンゾチアゾリルスルフェンアミド等のスルフェンアミド系化合物；２−メルカプトベンゾチアゾ−ル、２−（２’，４’−ジニトロフェニル）メルカプトベンゾチアゾ−ル、２−（４’−モルホリノジチオ）ベンゾチアゾ−ル、ジベンゾチアジルジスルフィド等のチアゾ−ル系化合物；ジフェニルグアニジン、ジオルソトリルグアニジン、ジオルソニトリルグアニジン、オルソニトリルバイグアナイド、ジフェニルグアニジンフタレ−ト等のグアニジン化合物；アセトアルデヒド−アニリン反応物、ブチルアルデヒド−アニリン縮合物、ヘキサメチレンテトラミン、アセトアルデヒドアンモニア等のアルデヒドアミンまたはアルデヒド−アンモニア系化合物；２−メルカプトイミダゾリン等のイミダゾリン系化合物；チオカルバニリド、ジエチルチオユリア、ジブチルチオユリア、トリメチルチオユリア、ジオルソトリルチオユリア等のチオユリア系化合物；テトラメチルチウラムモノスルフィド、テトラメチルチウラムジスルフィド、テトラエチルチウラムジスルフィド、テトラブチルチウラムジスルフィド、ペンタメチレンチウラムテトラスルフィド等のチウラム系化合物；ジメチルジチオカルバミン酸亜鉛、ジエチルジチオカルバミン酸亜鉛、ジ−ｎ−ブチルジチオカルバミン酸亜鉛、エチルフェニルジチオカルバミン酸亜鉛、ブチルフェニルジチオカルバミン酸亜鉛、ジメチルジチオカルバミン酸ナトリウム、ジメチルジチオカルバミン酸セレン、ジメチルジチオカルバミン酸テルル等のジチオ酸塩系化合物；ジブチルキサントゲン酸亜鉛等のザンテ−ト系化合物；亜鉛華等の化合物を挙げることができる。
【００３７】
さらに、架橋助剤としては、具体的には、硫黄；ｐ−キノンジオキシム等のキノンジオキシム系化合物；ポリエチレングリコ−ルジメタクリレ−ト等のメタクリレ−ト系化合物；ジアリルフタレ−ト、トリアリルシアヌレ−ト等のアリル系化合物；その他マレイミド系化合物；ジビニルベンゼンなどが挙げられる。
【００３８】
可塑剤としては、ジメチルフタレート、ジエチルフタレート、ジブチルフタレート、ジイソブチルフタレート、ジオクチルフタレート、ブチルオクチルフタレート、ジ−（２−エチルヘキシル）フタレート、ジイソオクチルフタレート、ジイソデシルフタレート等のフタル酸エステル類、ジメチルアジペート、ジイソブチルアジペート、ジ−（２−エチルヘキシル）アジペート、ジイソオクチルアジペート、ジイソデシルアジペート、オクチルデシルアジペート、ジ−（２−エチルヘキシル）アゼレート、ジイソオクチルアゼレート、ジイソブチルアゼレート、ジブチルセバケート、ジ−（２−エチルヘキシル）セバケート、ジイソオクチルセバケート等の脂肪酸エステル類、トリメリット酸イソデシルエステル、トリメリット酸オクチルエステル、トリメリット酸ｎ−オクチルエステル、トリメリット酸系イソノニルエステル等のトリメリット酸エステル類の他、ジ−（２−エチルヘキシル）フマレート、ジエチレングリコールモノオレート、グリセリルモノリシノレート、トリラウリルホスフェート、トリステアリルホスフェート、トリ−（２−エチルヘキシル）ホスフェート、エポキシ化大豆油、ポリエーテルエステル等の可塑剤が挙げられる。可塑剤は単独または２種以上を併用することが出来る。尚、可塑剤は予め不飽和ニトリル−共役ジエン系ゴムに分散させて用いてもよい。
【００３９】
カーボンブラック補強剤としては、例えばＳＡＦカーボンブラック、ＩＳＡＦカーボンブラック、ＨＡＦカーボンブラック、ＦＥＦカーボンブラック、ＧＰＦカーボンブラック、ＳＲＦカーボンブラック、ＦＴカーボンブラック、ＭＴカーボンブラック、アセチレンカーボンブラック、ケッチェンブラック等を挙げることができる。これらは単独でまたは２種以上を併用することができる。
【００４０】
充填剤としては、シリカ、重質炭酸カルシウム、胡粉、軽微性炭酸カルシウム、極微細活性化炭酸カルシウム、特殊炭酸カルシウム、塩基性炭酸マグネシウム、カオリンクレー、焼成クレー、パイロフライトクレー、シラン処理クレー、合成ケイ酸カルシウム、合成ケイ酸マグネシウム、合成ケイ酸アルミニウム、炭酸マグネシウム、水酸化アルミニウム、水酸化マグネシウム、酸化マグネシウム、カオリン、セリサイト、タルク、微粉タルク、ウォラスナイト、ゼオライト、ゾーノトナイト、アスベスト、ＰＭＦ（Ｐｒｏｃｅｓｓｅｄ Ｍｉｎｅｒａｌ Ｆｉｂｅｒ、セピオライト、チタン酸カリウム、エレスタダイト、石膏繊維、ガラスバルン、シリカバルン、ハイドロタルサイト、フライアシュバルン、シラスバルン、カーボン系バルン、アルミナ、硫酸バリウム、硫酸アルミニウム、硫酸カルシウム、二硫化モリブデン等を挙げられる。これらは単独でまたは２種以上を併用して使用することができる。
【００４１】
金属酸化物としては、例えば、亜鉛華、活性亜鉛華、表面処理亜鉛華、炭酸亜鉛、複合亜鉛華、複合活性亜鉛華、表面処理酸化マグネシウム、酸化マグネシウム、水酸化カルシウム、極微細水酸化カルシウム、一酸化鉛、鉛丹、鉛白等を挙げることができる。 これらは単独でまたは２種以上を混合して使用することができる。
【００４２】
軟化剤としては、石油系軟化剤、植物油系軟化剤、サブを挙げることができる。石油系軟化剤は、アロマティック系、ナフテン系、パラフィン系軟化剤等を挙げることができる。植物系軟化剤は、ひまし油、綿実油、あまに油、なたね油、大豆油、パーム油、やじ油、落花生油、木ろう等を挙げることができる。サブとしては、黒サブ、白サブ、飴サブ等を挙げることができる。
【００４３】
老化防止剤としては、ナフチルアミン系、ジフェニルアミン系、ｐ−フェニレンジアミン系、キノリン系、ヒドロキノン誘導体系、モノ、ビス、トリス、ポリフェノール系、チオビスフェノール系、ヒンダートフェノール系、亜リン酸エステル系、イミダゾール系、ジチオカルバミン酸ニッケル塩系、リン酸系の老化防止剤等を挙げることができる。これらは単独あるいは２種以上を混合して用いることができる。
【００４４】
加工助剤としては、例えば、ステアリン酸、オレイン酸、ラウリル酸、ステアリン酸亜鉛、ステアリン酸カルシウム、ステアリン酸カリウム、ステアリン酸ナトリウム、ステアリルアミン等を挙げることができる。これらは単独でまたは２種以上を混合して使用することができる。
【００４５】
本発明ゴム組成物を用いたゴム製品は、以下のようにして製造することができる。
先ず、本発明ゴム組成物及び／又はその他のゴム成分、例えば充填剤、カーボンブラック補強剤、軟化剤、その他の配合剤などをバンバリーミキサー等の混練機を使用して７０〜１８０℃の温度で混練する。その後、混練物を冷却し、これにさらに硫黄等の架橋剤及び架橋促進剤などを、バンバリーミキサー或いはミキシングロール等を用いて配合し、所定の形状に成形する。次いで、１３０〜２００℃の温度で架橋し、所要の架橋ゴム、即ち、ゴム製品を得る。
【００４６】
本発明のゴム組成物は、難燃性と共に耐候性、機械的特性及び柔軟性等の諸物性のバランスに優れ、更に耐油性を有するため、機器内配線や自動車用ハーネス等の電線被覆材の用途において使用することができる。
【００４７】
【実施例】
以下、実施例によって本発明をさらに具体的に説明するが、本発明はこれらの実施例によって何ら制限を受けるものではない。なお、実施例、比較例、参考例中の部及び％は、特に断らない限り重量基準である。また、実施例、比較例、参考例で用いられた各成分は下記の通りである。
【００４８】
（Ａ）アクリロニトリル−ブタジエン共重合ゴム
以下の記載の方法によりアクリロニトリル−ブタジエン共重合ゴムを合成した。
１Ｌ重合用容器に、水２００ｍＬ、ロジン酸石鹸４．５ｇ、ブタジエン３０ｇ、アクリロニトリル７０ｇ、及びｔ−ドデシルメルカプタン０．２ｇを仕込んだ。その後、重合用容器の温度を５℃に設定し、ラジカル重合開始剤としてｐ−メンタンハイドロパーオキサイド０．０３ｇ、エチレンジアミン４酢酸ナトリウム０．０２ｇ、硫酸第１鉄７水和物０．０１ｇ、及びソジウムホルムアルデヒドスルホキシレート０．０３ｇを添加して重合を開始し、重合転化率が６０％に達した時点でジエチルヒドロキシルアミンを添加して重合を停止させた。次いで、スチームストリッピングにより未反応単量体を回収し、固形分濃度２３％のアクリロニトリル−ブタジエンゴムラテックスを得た。その後、アクリロニトリル−ブタジエンゴムラテックスを塩化カルシウムにより凝固させてクラムとし、熱風乾燥機で乾燥させ、下記に示すアクリロニトリル−ブタジエン共重合ゴム（ＮＢＲ−１）を得た。同様にして単量体混合物の量を変量して、下記に示すＮＢＲ−２〜ＮＢＲ−４を得た。
ＮＢＲ−１：アクリロニトリル−ブタジエン共重合ゴム（ムーニー粘度：７０、アクリロニトリル含量：４７重量％）
ＮＢＲ−２：アクリロニトリル−ブタジエン共重合ゴム（ムーニー粘度：７０、アクリロニトリル含量：４１重量％）
ＮＢＲ−３：アクリロニトリル−ブタジエン共重合ゴム（ムーニー粘度：７０、アクリロニトリル含量：３３重量％）
ＮＢＲ−４：アクリロニトリル−ブタジエン共重合ゴム（ムーニー粘度：７０、アクリロニトリル含量：２０重量％）
【００４９】
（Ｂ）エチレン・プロピレン・非共役ジエン三元共重合ゴム
以下の記載の方法により（Ｂ）エチレン・プロピレン・非共役ジエン三元共重合ゴムを合成した。窒素置換した３Ｌセパラブルフラスコに、ヘキサン２０００ｍＬと、５−エチリデン−２−ノルボルネン３ｍＬを添加し、その後、エチレン（供給割合：５Ｌ／ｍｉｎ）／プロピレン（供給割合：３Ｌ／ｍｉｎ）／水素（供給割合：１Ｌ／ｍｉｎ）混合ガスを連続的に供給しながら、重合触媒として、Ａｌ2（Ｃ2Ｈ5）3Ｃｌ3の濃度が０．８１ｍｏｌ／Ｌのヘキサン溶液５ｍＬ（Ａｌ2（Ｃ2Ｈ5）3Ｃｌ3 ４．０５ｍｍｏｌ）を添加し、次いで、ＶＣｌ4の濃度が０．１ｍｏｌ／Ｌのヘキサン溶液０．５ｍＬ（ＶＣｌ4 ０．０５ｍｍｏｌ）を添加し、２０℃、２０分間の条件で、エチレン、プロピレンおよび５−エチリデン−２−ノルボルネンの共重合反応を行った。得られた重合体溶液に、水１Ｌを添加して１０分間攪拌した後、重合体溶液に水蒸気を吹き込むことにより、溶媒の除去処理を行った。その後、得られたスラリーから固形分を分離し、これを加熱ロールによって乾燥処理することにより、下記に示すエチレン・プロピレン・非共役ジエン三元共重合ゴム（ＥＰＤＭ−１）を得た。同様にして、５−エチリデン−２−ノルボルネン２．５ｍＬ／エチレン５Ｌ／ｍｉｎ／プロピレン２Ｌ／ｍｉｎ／水素０．５Ｌ／ｍｉｎの条件に変えて下記に示すＥＰＤＭ−２を得た。
ＥＰＤＭ−１：エチレン−プロピレン−５−エチリデン−２−ノルボルネン共重合体（ムーニー粘度：９０、エチレン含量：６１モル％、ＥＮＢ含量：５．８モル％）
ＥＰＤＭ−２：エチレン−プロピレン−５−エチリデン−２−ノルボルネン共重合体（ムーニー粘度：４０、エチレン含量：６６モル％、ＥＮＢ含量：４．５モル％）
【００５０】
亜鉛華：白水化学社製、商品名：酸化亜鉛２種
ステアリン酸：花王社製、商品名：ルナックＳ
シリカ：日本シリカ社製、商品名：ニプシールＶＮ3
（１０）水酸化マグネシウム（１）：シランカップリング剤にて表面処理された水酸化マグネシウム 協和化学社製、商品名：キスマ５ＮＨ
（１１）水酸化マグネシウム（２）：高級脂肪酸にて表面処理された水酸化マグネシウム 協和化学社製、商品名：キスマ５Ａ
（１２）カップリング剤：東芝シリコン社製、商品名：ＴＳＬ８３７０
（１３）有機過酸化物：日本油脂社製、商品名：パークミルＤ−４０
（１４）硫黄：鶴見化学社製、商品名：粉末硫黄
【００５１】
参考例１
（Ａ）成分として、ＮＢＲ−１を５０重量部、（Ｂ）成分として、ＥＰＤＭ−１を５０重量部、亜鉛華を５重量部、ステアリン酸を１重量部、シリカを３０重量部、水酸化マグネシウムを１００重量部とを、バンバリーミキサー（神戸製鋼社製）で混練りした。その後、混合物を冷却し、これにさらに有機過酸化物と硫黄を、１０インチオープンロールを用いて配合し、シート用金型１５×１５×０．２ｃｍを用い成形し、次いで、１７０℃のプレス成形機を用いて２０分間架橋し、厚み２ｍｍのゴムシートを作成し各種評価に供した。尚、圧縮永久歪用の試験片は２５分で架橋することにより調整した。
【００５２】
得られたゴム組成物の混練り性、及び架橋ゴム組成物の機械的特性（引張破断強度、引張破断伸び）、硬度、圧縮永久歪、耐油性、耐熱性及び難燃性を下記方法により各々評価し、その結果を表１に記した。
（１）混練り性：バンバリーミキサーの排出時のまとまりを評価した。
◎：非常に良好。
○：良好。
×：悪い。
（２）引張破断強度及び引張破断伸び：ＪＩＳ−Ｋ６２５１に準拠して測定した。
（３）硬度：柔軟性の指標としてＪＩＳ−Ｋ６２５３に準拠して測定した。
（４）圧縮永久歪：ＪＩＳ−Ｋ６２６２に準拠し、１２０℃、２２時間、２５％圧縮後の値を測定した。
（５）耐油性：ＪＩＳ−Ｋ６２５８に準拠し、ＩＲＭ９０３試験油（Ｎｏ．３オイル）を用い１００℃、７０時間漬せき試験による体積変化率（ΔＶ）を求めた。また、別にＦｕｅｌＣ（トルエン／イソオクタン＝５／５）試験油を用い２３℃、７０時間漬せき試験による体積変化率（ΔＶ）を求めた。
（６）耐候性：ＪＩＳ−Ｋ６２５９に準拠し、オゾン濃度５００ｐｐｈｍ、４０℃、２００時間、静的４０％伸張の条件で評価し、亀裂の有無を調べた。
（７）難燃性：ＪＩＳ−Ｋ６２６９に準拠し、酸素指数（ＬＯＩ）を測定した。酸素指数は、幅１４ｍｍ、厚２ｍｍの試験片において、材料の燃焼を持続するために必要な酸素と窒素との混合気体の容量％で表される最低酸素濃度の数値であり、この値が大きな程、難燃性に優れる。
【００５３】
参考例２〜６、実施例１〜２、比較例１〜４
表１に示す配合割合で、参考例１と同様にしてゴム組成物、及び架橋ゴム組成物を得た。その評価結果を表１に示す。

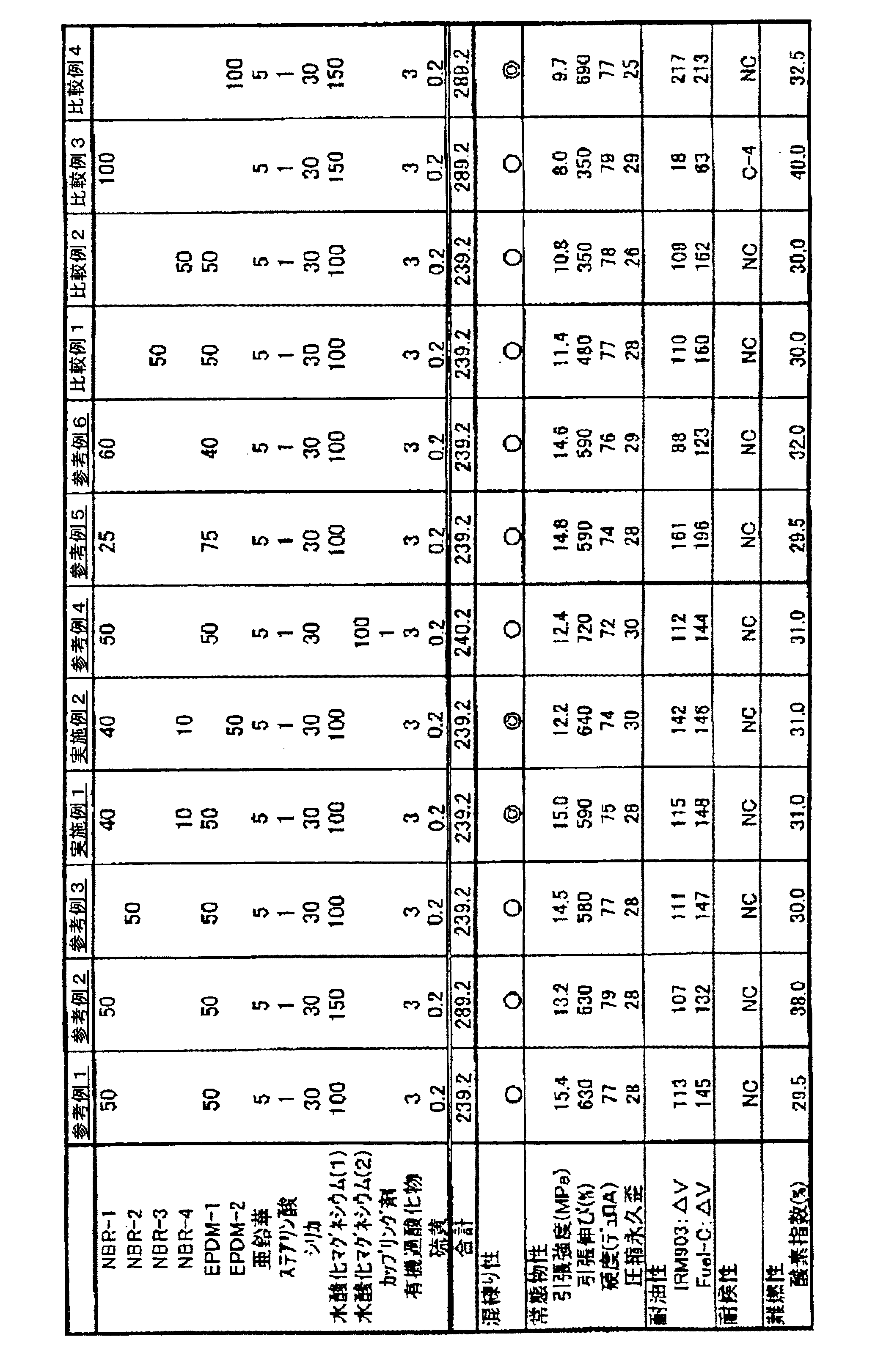

【表１】
【００５４】
表１に示された結果から以下のことが明らかである。実施例１〜２のゴム組成物は、混練り性が非常に良好であり、かつ、機械的特性、耐油性、耐候性、難燃性のバランスに優れている。一方、比較例１および比較例２は（Ａ）成分の不飽和ニトリル単位の含量が本発明の範囲から外れるため、機械的特性が劣る。比較例３は（Ｂ）成分を使用しない例で、耐候性、機械的特性が劣る。比較例４は（Ａ）成分を使用しない例で、水酸化マグネシウムを１５０部添加すると、酸素指数は３０％をこえるが、機械的特性、耐油性のいずれも実施例のゴム組成物より劣る。
【００５５】
【発明の効果】
本発明のゴム組成物は、難燃性と共に耐候性、機械的特性及び柔軟性等の諸物性のバランスに優れ、更に耐油性を有するため、機器内配線や自動車用ハーネス等の電線被覆材の用途において使用することができる。
【発明の属する技術分野】
本発明は、耐候性、耐油性、機械的特性に優れた難燃性ゴム組成物に関する。さらに詳しくは、難燃性に優れるとともに、燃焼した場合であってもハロゲンガス等の有毒ガスの発生がなく、また、リンや鉛等の環境汚染物質を含有することがなく、さらに、耐候性、耐油性及び機械的特性等の諸物性のバランスに優れ、電線被覆材の用途に特に有用な難燃性ゴム組成物及び電線被覆材に関する。
【０００２】
【従来の技術】
エチレン・プロピレン・ジエン共重合ゴムに代表されるエチレン・α−オレフィン系ランダム共重合体は、機械的特性、耐熱性、耐候性などに優れているため、自動車部品、工業用ゴム部品、電気部品、土木建材用品などの用途に広く用いられている。昨今の自動車、電気製品などの高性能化により、ロール、ベルト等で例示されるゴム製品の使用される環境条件はますます厳しくなってきている。これら使用環境のなかでも雰囲気温度の上昇は著しいものがあり、高温雰囲気使用時における更なる難燃性の改良が求められている。
【０００３】
従来、ゴム組成物に難燃性を付与する最も一般的な方法として、ハロゲン系難燃剤を用いる方法が考えられる。しかし、これらの難燃剤は少量の配合で難燃効果を発揮するものの、燃焼時に腐食性で有毒なガスを発生するという問題がある。
ハロゲン系難燃剤を用いない難燃性ゴム組成物としてリン系の難燃剤を用いたものがあるが（例えば、特開平２−２６３８５１号公報）、リン系の難燃剤はその吸湿性に基づくブリードを防止する必要があり、ブリードの防止は、オレフィン系合成ゴム及びシランカップリング剤の配合によって一定の改良が認められるものの、可撓性や柔軟性等の物性及び無公害かつ環境調和の観点からは必ずしも十分に満足し得るものではない。
最近、無公害かつ環境調和型の難燃剤として、水酸化アルミニウム、水酸化マグネシウム等の無機系金属化合物の水和物が注目されている。しかし、このような無機系金属化合物の水和物は、満足しうる難燃性を得るために無機系金属化合物の水和物の充填量を高める必要があり、充填量を高めると機械的特性、特に引張強度が低下し、また、柔軟性、加工性が低下するという問題があった。更には、使用される用途によっては耐油性が要求されていた。
【０００４】
【発明が解決しようとする課題】
本発明は、上記問題に鑑みなされたもので、難燃性に優れるとともに、耐候性、機械的特性及び柔軟性等の諸物性のバランスに優れ、更には耐油性を有し、電線被覆材の用途に特に有用な難燃性ゴム組成物、および電線被覆材に関する。
【０００５】
【発明を解決するための手段】
本発明者は上記目的を達成するため鋭意研究した結果、不飽和ニトリル単位の含量の高い不飽和ニトリル−共役ジエン系ゴムが、水酸化アルミニウムまたは水酸化マグネシウムとの親和性が良好であること、その結果、エチレン・プロピレン・非共役ジエン三元共重合ゴム等と均一に分散し、上記諸特性を全て満足するゴム組成物が得られることを知見し本発明を完成させた。
【０００６】
すなわち、本発明は、下記の難燃性ゴム組成物とそれを用いた電線被覆材が提供される。
［１］（Ａ）不飽和ニトリル単位の含量が３５〜７０重量％である不飽和ニトリル−共役ジエン系ゴムと、（Ｂ）エチレン・プロピレン・非共役ジエン三元共重合ゴムとの合計量１００重量部に対し、（Ｄ）水酸化アルミニウム及び水酸化マグネシウムから選ばれる少なくとも１種を５０〜３００重量部含有する難燃性ゴム組成物であって、上記（Ａ）不飽和ニトリル−共役ジエン系ゴムと（Ｂ）エチレン・プロピレン・非共役ジエン三元共重合ゴムとを、重量比（（Ａ）／（Ｂ））で１０〜７０／９０〜３０の割合で含有し、（Ｃ）不飽和ニトリル単位の含量が５重量％以上３５重量％未満である不飽和ニトリル−共役ジエン系ゴムを、上記（Ａ）不飽和ニトリル−共役ジエン系ゴムに対して重量比（（Ｃ）／（Ａ））で、０．０１〜１配合してなることを特徴とする電線被覆材用の難燃性ゴム組成物。
［２］上記（Ｂ）エチレン・プロピレン・非共役ジエン三元共重合ゴムのムーニー粘度［ＭＬ１＋４（１００℃）］が４０〜２００であることを特徴とする上記［１］に記載の難燃性ゴム組成物。
［３］上記（Ｄ）水酸化アルミニウム又は水酸化マグネシウムは、シランカップリング剤で処理をしたもの、あるいは、シランカップリング剤と併用したものである上記［１］又は［２］に記載の難燃性ゴム組成物。
［４］酸素指数（ＬＯＩ）が２８％以上であることを特徴とする上記［１］〜［３］のいずれかに記載の難燃性ゴム組成物。
［５］上記［１］〜［４］のいずれかに記載のゴム組成物を架橋してなる電線被覆材。
【０００７】
【発明の実施の形態】
以下、本発明の難燃性ゴム組成物の実施の形態を具体的に説明する。
本発明の電線被覆材用の難燃性ゴム組成物は、（Ａ）不飽和ニトリル単位の含量が３５〜７０重量％である不飽和ニトリル−共役ジエン系ゴムと、（Ｂ）エチレン・プロピレン・非共役ジエン三元共重合ゴムとの合計量１００重量部に対し、（Ｄ）水酸化アルミニウム及び水酸化マグネシウムから選ばれる少なくとも１種を５０〜３００重量部含有するゴム組成物であって、上記（Ａ）不飽和ニトリル−共役ジエン系ゴムと（Ｂ）エチレン・プロピレン・非共役ジエン三元共重合ゴムとを、重量比（（Ａ）／（Ｂ））で１０〜７０／９０〜３０の割合で含有し、（Ｃ）不飽和ニトリル単位の含量が５〜３５重量％未満である不飽和ニトリル−共役ジエン系ゴムを、上記（Ａ）不飽和ニトリル−共役ジエン系ゴムに対して重量比（（Ｃ）／（Ａ））で、０．０１〜１配合してなることを特徴とする。
以下、各構成要素ごとにさらに具体的に説明する。
【０００８】
不飽和ニトリル−共役ジエン系ゴム
本発明に用いられる（Ａ）不飽和ニトリル−共役ジエン系ゴムは、不飽和ニトリル単位の含量が３５〜７０重量％である不飽和ニトリル−共役ジエン系ゴム（以下「（Ａ）成分」ともいう）である。
本発明の（Ａ）不飽和ニトリル−共役ジエン系ゴムは、共役ジエンと不飽和ニトリルとの共重合ゴム、共役ジエンと不飽和ニトリルと不飽和ニトリル以外の極性基含有の共重合性単量体との共重合ゴム、さらにはこれらの部分架橋共重合ゴムである。
【０００９】
（Ａ）成分を構成する共役ジエン（以下「（ａ−１）」ともいう）としては、ブタジエン、イソプレン、１，３−ヘキサジエン、２−メチル−１，３−ブタジエン、２，３−ジメチルブタジエン、２−トリメトキシシリル−１，３−ブタジエン、１，３−ペンタジエン、２，４−ジメチル−１，３−ブタジエン等を挙げることができ、これらのうち一種単独または２種以上を併用することができる。このうち、特にブタジエンとイソプレンが好ましい。
【００１０】
（Ａ）成分を構成する不飽和ニトリル（以下「（ａ−２）」ともいう）としては、アクリロニトリル、メタクリロニトリル、α−エチルアクリロニトリル、α−イソプロピルアクリロニトリル、α−クロロアクリロニトリル、α−フルオロアクリロニトリル、エタクリロニトリル等が挙げられ、特にアクリロニトリルが好ましい。
【００１１】
（Ａ）成分を構成する不飽和ニトリル以外の極性基含有の共重合性単量体（以下「（ａ−３）」ともいう）の具体例としては、アクリル酸メチル、アクリル酸エチル、アクリル酸ｎ−プロピル、アクリル酸イソプロピル、アクリル酸ｎ−ブチル、アクリル酸ｔ−ブチル、アクリル酸ｓ−ブチル、アクリル酸２−メチルブチル、アクリル酸３−メチルブチル、アクリル酸ｎ−ヘキシル、アクリル酸ｎ−ヘプチル、アクリル酸ｎ−オクチル、アクリル酸２−エチルヘキシル、アクリルアミド、Ｎ−ヒドロキシメチル（メタ）アクリルアミド、Ｎ−（２−ヒドロキシエチル）（メタ）アクリルアミド、Ｎ，Ｎ−ビス（２−ヒドロキシエチル）（メタ）アクリルアミド、２−ヒドロキシエチル（メタ）アクリレート、２−ヒドロキシプロピル（メタ）アクリレート、クロトン酸２−ヒドロキシエチル、クロトン酸２−ヒドロキシプロピル、ケイ皮酸２−ヒドロキシエチル、ケイ皮酸２−ヒドロキシプロピル、クロトン酸Ｎ−ヒドロキシメチルアミド、クロトン酸Ｎ−（２−ヒドロキシエチル）アミド、ケイ皮酸Ｎ−ヒドロキシメチルアミド、ケイ皮酸Ｎ−（２−ヒドロキシエチル）アミド、アリルアルコール、ｏ−ヒドロキシスチレン、ｍ−ヒドロキシスチレン、ｐ−ヒドロキシスチレン、エチレングリコールモノ（メタ）アクリレート、プロピレングリコールモノ（メタ）アクリレート、ビニルアミン、アリルアミン、ｏ−アミノスチレン、ｍ−アミノスチレン、ｐ−アミノスチレン、２−アミノエチル（メタ）アクリレート、２−アミノプロピル（メタ）アクリレート、グリシジル（メタ）アクリレート、アリルグリシジルエーテル、アクロレイン、ビニルメチルケトン、ジビニルフタレート、ジアリルフタレート、Ｎ，Ｎ−メチレンビス（メタ）アクリルアミド、Ｎ，Ｎ−エチレンビス（メタ）アクリルアミド、Ｎ，Ｎ−ヘキサメチレンビス（メタ）アクリルアミド、（メタ）アクリル酸、クロトン酸、ケイヒ酸、イタコン酸、マレイン酸、フマル酸、シトラコン酸、メサコン酸、（メタ）アクリル酸２−ヒドロキシエチル、（メタ）アクリル酸、メタクリル酸２−ヒドロキシブチル、（メタ）アクリル酸２−ヒドロキシエチル、（メタ）アクリル酸２−ヒドロキシブチル、（メタ）アクリル酸２−ヒドロキシプロピル、（メタ）アクリル酸ジメチルアミノエチル、（メタ）アクリル酸ジエチルアミノエチル、ω−カルボキシ−ポリカプロラクトンモノ（メタ）アクリレート、テトラヒドロフルフリルアクリレート、ポリエチレングリコールのポリアルキレングリコール（アルキレングリコール単位数は例えば２〜２３）のジ（メタ）アクリレート、ポリプロピレングリコールのポリアルキレングリコール（アルキレングリコール単位数は例えば２〜２３）のジ（メタ）アクリレート等が挙げることができる。これらの単量体は、一種単独または２種以上を併用することができる。このうち特にアクリル酸、アクリル酸エチル、アクリル酸ｎ−ブチル、アクリル酸ｔ−ブチル、アクリル酸ｓ−ブチルが好ましい。
【００１２】
（Ａ）成分中の共役ジエン単位の含量は、（ａ−１）＋（ａ−２）＋（ａ−３）＝１００重量％とした場合、１５〜６５重量％、より好ましくは２０〜５０重量％である。単量体（ａ−１）の含量が１５重量％未満ではゴム弾性が低下する傾向にある。一方、６５重量％を超えると、水酸化アルミニウム及び水酸化マグネシウムとの相溶性が悪化し、得られるゴム組成物の機械的強度が低下する。
【００１３】
不飽和ニトリル単位の含量は、３５〜７０重量％、より好ましくは４０〜６０重量％である。単量体（ａ−２）の含量が、３５重量％未満の場合には、水酸化アルミニウム及び水酸化マグネシウムとの相溶性が悪化し、得られるゴム組成物の機械的強度が低下する。また、耐油性も低下する傾向にある。一方、単量体（ａ−２）の含量が７０重量％を超えると、ゴム弾性が低下する恐れがある。
【００１４】
不飽和ニトリル以外の極性基含有の共重合性単量体単位の含量は、０〜５０重量％、より好ましくは０〜５０重量％である。単量体（ａ−３）の含量が６０重量％超えると、ゴム弾性が低下する傾向にある。
【００１５】
本発明の（Ａ）成分に含まれる部分架橋共重合ゴムは、上記（ａ−１）と（ａ−２）、あるいは、（ａ−１）と（ａ−２）と（ａ−３）に多官能性不飽和単量体を共重合させることにより得ることができる。
多官能性不飽和単量体（以下「（Ｘ）」ともいう）は、１分子中に２個以上のラジカル重合可能なビニル基を有し、通常の乳化重合で重合可能なものである。例えば、多価アリル化合物、（メタ）アクリレート化合物、ジビニル化合物、ビスマレイミド化合物、オキシム化合物などが挙げられる。具体的には、例えば、トリアリルシアヌレート、トリアリルイソシアヌレート、トリメチロールプロパントリ（メタ）アクリレート、Ｎ，Ｎ’−ｍ−フェニレンビスマレイミド、エチレングリコールジ（メタ）アクリレート、１，３−ブタンジオールジ（メタ）アクリレート、１，４−ブタンジオールジ（メタ）アクリレート、１，６−ヘキサンジオール・ジ（メタ）アクリレート、ポリエチレングリコールジ（メタ）アクリレート、２，２’−ビス（４−メタクリロイルジエトキシフェニル）プロパン、ペンタエリスリトールトリ（メタ）アクリレート、ジビニルベンゼン、ビスマレイミド、Ｎ，Ｎ’−メチレンビスアクリルアミド、ｐ−キノンジオキシム、ｐ，ｐ’−ジベンゾイルキノンジオキシム、トリアジンチオール、などが挙げられる。これらは一種単独あるいは２種以上を併用することもできる。
【００１６】
（Ａ）不飽和ニトリル−共役ジエン系ゴムの重合方法は特に限定されず、ラジカル重合法、アニオン重合法等が挙げられる。ラジカル重合法としては、塊状重合法、懸濁重合法、乳化重合法などがあるが、本発明においてはアクリロニトリル系ゴムラテックスを用いるため、重合終了時に安定な乳化分散液が得られる乳化重合法が特に好ましい。この乳化重合は通常の重合方法であればよく、所定の単量体を乳化剤の存在下に水系媒体中で乳化させ、ラジカル重合開始剤により重合を開始し、所定の重合転化率に達した後、重合停止剤にて重合を停止する方法等が挙げられる。
【００１７】
乳化剤としては、アニオン系界面活性剤、ノニオン系界面活性剤、カチオン系界面活性剤及び両性界面活性剤等が挙げられる。また、ふっ素系の界面活性剤を使用することもできる。これらの乳化剤は１種のみを用いてもよいし、２種以上を併用することもできる。通常、アニオン系界面活性剤が多用され、例えば、炭素数１０以上の長鎖脂肪酸塩、ロジン酸塩などが用いられる。具体的には、カプリン酸、ラウリン酸、ミリスチン酸、パルミチン酸、オレイン酸、ステアリン酸のカリウム塩及びナトリウム塩等が挙げられる。
【００１８】
ラジカル重合開始剤としては、ベンゾイルパーオキサイド、ラウロイルパーオキサイド、ｔｅｒｔ−ブチルヒドロパーオキサイド、クメンヒドロパーオキサイド、パラメンタンヒドロパーオキサイド、ジ−ｔｅｒｔ−ブチルパーオキサイド及びジクミルパーオキサイド等の有機過酸化物を使用することができる。また、アゾビスイソブチロニトリルにより代表されるジアゾ化合物、過硫酸カリウムにより代表される無機過酸化物、及びこれら過酸化物と硫酸第一鉄との組み合せにより代表されるレドックス系触媒等を用いることもできる。これらのラジカル重合開始剤は１種のみを用いてもよいし、２種以上を併用することもできる。
【００１９】
（Ａ）不飽和ニトリル−共役ジエン系ゴムの分子量を調節するために連鎖移動剤を使用することもできる。この連鎖移動剤としては、ｔｅｒｔ−ドデシルメルカプタン、ｎ−ドデシルメルカプタン等のアルキルメルカプタン、四塩化炭素、チオグリコール類、ジテルペン、タ−ピノーレン及びγ−テルピネン類等を使用することができる。
【００２０】
（Ａ）不飽和ニトリル−共役ジエン系ゴムの重合において、各々の単量体、乳化剤、ラジカル重合開始剤及び連鎖移動剤等は、反応容器に全量を一括して投入して重合を開始してもよいし、反応継続時に連続的或いは間欠的に追加し、添加してもよい。この重合は酸素を除去した反応器を用いて０〜１００℃で行うことができ、０〜８０℃の重合温度で行うことが好ましい。反応途中で温度或いは攪拌等の操作条件などを適宜に変更することもできる。重合方式は連続式でもよいし、回分式であってもよい。
【００２１】
重合の停止は所定の重合転化率に達した時点で、重合停止剤を添加することによって行われる。重合停止剤としては、ヒドロキシルアミン、ジエチルヒドロキシルアミン等のアミン化合物、ヒドロキノン等のキノン化合物等が用いられる。重合停止後、反応系から必要に応じて水蒸気蒸留等の方法により未反応単量体を除去し、ラテックスを凝固して本発明で使用する不飽和ニトリル−共役ジエン系ゴムが得られる。
【００２２】
（Ａ）不飽和ニトリル−共役ジエン系ゴムの分子量には特に制限はないが、ムーニー粘度［ＭＬ１＋４（１００℃）］は２０〜２００が好ましい。
【００２３】
本発明のゴム組成物中の（Ａ）成分の割合は、（Ａ）不飽和ニトリル−共役ジエン系ゴムと（Ｂ）エチレン・プロピレン・非共役ジエン三元共重合ゴムとの重量比（（Ａ）／（Ｂ））で１０〜７０／９０〜３０、好ましくは２５〜６５／７５〜３５の割合で含有することができる。（Ａ）不飽和ニトリル−共役ジエン系ゴムが１０重量％未満であると、難燃性と耐油性が悪化する傾向がある。一方、７０重量％を超えると、耐候性が悪化する恐れがある。
【００２４】
尚、本発明のゴム組成物は、さらに（Ｃ）不飽和ニトリル単位の含量が５重量％以上３５重量％未満、好ましくは５〜３０重量％、より好ましくは５〜２５重量％である不飽和ニトリル−共役ジエン系ゴムを上記（Ａ）不飽和ニトリル−共役ジエン系ゴムに対して重量比（（Ｃ）／（Ａ））で、０．０１〜１、好ましくは０．１〜０．８配合することにより、混練り加工性が改良される。不飽和ニトリル単位の含量が５〜３０重量％である不飽和ニトリル−共役ジエン系ゴムは、不飽和ニトリル単位の含量が（Ａ）成分と異なる以外は上記（Ａ）成分と同様にして得られる。
【００２５】
エチレン・プロピレン・非共役ジエン三元共重合ゴム
本発明に用いられる（Ｂ）エチレン・プロピレン・非共役ジエン三元共重合ゴム（以下「（Ｂ）成分」ともいう）における非共役ジエンとしては、例えば、１，４−ペンタジエン、１，４−ヘキサジエン、１，５−ヘキサジエン、１，７−オクタジエン、１，９−デカジエン、３，６−ジメチル−１，７−オクタジエン、４，５−ジメチル−１，７−オクタジエン、５−メチル−１，８−ノナジエン、ジシクロペンタジエン、５−エチリデンノルボルネン、５−ビニル−２−ノルボルネン、２，５−ノルボルナジエンなどを挙げることができ、特に１，４−ヘキサジエン、ジシクロペンタジエン、５−エチリデン−２−ノルボルネンが好ましい。
【００２６】
エチレン・プロピレン・非共役ジエン三元共重合ゴムにおいて、プロピレンが１０モル％以上の割合で共重合されていることが好ましい。また、非共役ジエンとしては、エチリデンノルボルネン、ジシクロペンタジエン、１，４−ヘキサジエンが好ましく、その含量は、エチレンとプロピレンの合計を１００モル％とした場合に、３〜１０モル％（より好ましくは３〜８モル％）であることが好ましい。また、ヨウ素価表示で４０以下、好ましくは５〜３０、より好ましくは７〜２０であることが好ましい。エチレン・プロピレン・非共役ジエン三元共重合ゴムにおいて、エチレン含有量が９０モル％より多くなり、プロピレン含有量が１０モル％未満では、該共重合ゴムの柔軟性が不足し好ましくない。また、エチレン・プロピレン・非共役ジエン三元共重合ゴムのムーニー粘度［ＭＬ１＋４（１００℃）］は２０〜３００、好ましくは４０〜２００、さらに好ましくは６０〜２００である。Ｘ線回折測定による結晶化度は２０％以下、より好ましくは１５％以下であることが好ましい。結晶化度が２０％を超える場合は共重合ゴムの柔軟性が低下する傾向があり好ましくない。
【００２７】
（Ｂ）成分の重合方法は特に制限されないが、バナジウム系触媒、チタン系触媒、メタロセン系触媒などの公知の触媒の存在下で重合される。例えばバナジウム系触媒の場合は、少なくとも１種の溶媒可溶性バナジウム化合物と少なくとも１種の有機アルミニウム化合物とからなる触媒の存在下で、エチレン、プロピレンおよび非共役ジエンを、必要に応じて分子量調節剤として水素を供給しつつ重合する方法により製造することができる。その際の重合は、気相法（流動床あるいは攪拌床）でも液相法（スラリー法あるいは溶液法）でも実施することができる。前記溶媒可溶性バナジウム化合物としては、ＶＯＣｌ３、ＶＣｌ４、ＶＯＣｌ３あるいはＶＣｌ４の少なくとも１種とアルコールとの反応生成物が好ましい。この場合、前記アルコールとしては、例えばメタノール、エタノール、ｎ−プロパノール、イソプロパノール、ｎ−ブタノール、ｓｅｃ−ブタノール、ｔ−ブタノール、ｎ−ヘキサノール、ｎ−オクタノール、２−エチルヘキサノール、ｎ−デカノール、ｎ−ドデカノール等を挙げることができ、これらのうち炭素数３〜８のアルコールが好ましい。また、前記有機アルミニウム化合物としては、例えばトリエチルアルミニウム、トリイソブチルアルミニウム、トリ−ｎ−ヘキシルアルミニウム、ジエチルアルミニウムモノクロリド、ジイソブチルアルミニウムモノクロリド、エチルアルミニウムセスキクロリド、ブチルアルミニウムセスキクロリド、エチルアルミニウムジクロリド、ブチルアルミニウムジクロリド、トリメチルアルミニウムと水との反応生成物であるメチルアルミノキサン等を挙げることができ、特にエチルアルミニウムセスキクロリド、ブチルアルミニウムセスキクロリド、エチルアルミニウムセスキクロリドとトリイソブチルアルミニウムとの混合物、トリイソブチルアルミニウムとブチルアルミニウムセスキクロリドとの混合物が好ましい。また、前記溶媒としては、通常、炭化水素溶媒が使用される。好ましい炭化水素溶媒は、ｎ−ペンタン、ｎ−ヘキサン、ｎ−ヘプタン、ｎ−オクタン、イソオクタン、シクロヘキサン等である。これらの炭化水素溶媒は、単独でまたは２種以上を併用することができる。本発明のエチレン・プロピレン・非共役ジエン三元共重合ゴムは後述する軟化剤が重合時に添加された油展ポリマーであってもよい。
【００２８】
本発明のゴム組成物中の（Ｂ）成分の割合は、（Ａ）不飽和ニトリル−共役ジエン系ゴムと（Ｂ）エチレン・プロピレン・非共役ジエン三元共重合ゴムとの重量比（（Ａ）／（Ｂ））で１０〜７０／９０〜３０、好ましくは２５〜６５／７５〜３５の割合で含有することができる。（Ｂ）成分の割合が３０重量％未満では耐候性が悪化する恐れがあり、９０重量％を越えると難燃性と耐油性が悪化する傾向がある。
【００２９】
水酸化アルミニウム、水酸化マグネシウム
本発明に用いられる水酸化マグネシウム又は水酸化アルミニウム（以下「（Ｄ）成分」という場合がある）は、その表面を、ステアリン酸、オレイン酸、パルミチン酸等の脂肪酸又はその金属塩；パラフィン、ワックス、ポリエチレンワックス、又はそれらの変性物；有機ボラン、有機チタネート等の有機金属化合物；シランカップリング剤等で処理をしたものであってもよい。中でも、シランカップリング剤で処理をしたもの、あるいは、シランカップリング剤と併用したものは、引張強度の改良効果が著しいので好ましい。
【００３０】
水酸化マグネシウム又は水酸化アルミニウムは、結晶がよく成長し、かつ凝集の少ないものが好ましい。ＢＥＴ比表面積は２０ｍ２／ｇ以下、特に好ましくは３〜１０ｍ２／ｇの範囲にあり、かつ平均２次粒子径が０．２〜５μｍ、特に好ましくは０．５〜３μｍの範囲にある水酸化マグネシウム又は水酸化アルミニウムである。水酸化マグネシウム又は水酸化アルミニウムは上記特性を充足するものであれば、合成品、天然品のいずれでもよい。水酸化マグネシウムの合成品は塩化マグネシウム又は硝酸マグネシウムとアンモニア又は水酸化カリウムとが十分接触できる条件下で水性媒体中で接触せしめた後、加圧下で加熱することにより得られる。
シランカップリング剤の水酸化マグネシウム又は水酸化アルミニウムに対する添加量は、０．１〜３重量％、好ましくは０．３〜１重量％である。上記範囲の下限より少ないときには、水酸化マグネシウム又は水酸化アルミニウムの凝集力が強く、組成物への分散性が劣ることとなり易い。上記範囲の上限を超えても分散性がさらに向上することはなく、経済的に好ましくない。シランカップリング剤による水酸化マグネシウム又は水酸化アルミニウムの表面処理方法としては、公知の方法、すなわち乾式法または湿式スラリー法を用いることができる。また、ゴム組成物中に水酸化マグネシウム又は水酸化アルミニウムとシランカップリング剤を添加し、混合しながら表面処理することもできる。
使用されるシランカップリング剤としては、例えば、ビニルトリメトキシシラン、ビニルトリエトキシシラン、ビニルトリス（β−メトキシエトキシ）シラン、ビニルトリクロロシラン、ビニルトリアセトキシシラン、Ｎ−（β−アミノエチル）−γ−アミノプロピルトリメトキシシラン、γ−アミノプロピルトリメトキシシラン、γ−アミノプロピルトリエトキシシラン、γ−グリシドキシプロピルトリメトキシシラン、γ−グリシドキシプロピルメチルジメトキシシラン、β−（３，４−エポキシシクロヘキシル）エチルトリメトキシシラン、γ−メタクリロキシプロピルトリメトキシシラン、γ−メタクリロキシプロピルトリス（β−メトキシエトキシ）シラン、γ−メルカプトプロピルトリメトキシシラン、メチルトリメトキシラン、メチルトリエトキシラン、ヘキサメチルジシラザン、γ−アニリノプロピルトリメトキシシラン、Ｎ−〔β−（Ｎ−ビニルベンザルアミノ）エチル〕−γ−アミノプロピルトリメトキシシラン・塩酸塩等を挙げることができる。
高級脂肪酸又はそのアルカリ金属塩で表面処理する場合には、水酸化マグネシウム又は水酸化アルミニウム中に、熱または溶剤で溶かした高級脂肪酸又はそのアルカリ金属塩を噴霧し、ヘンシェルミキサー等を用いて乾式法で表面処理することができる。また、ゴム組成物中に水酸化マグネシウム又は水酸化アルミニウムと高級脂肪酸又はそのアルカリ金属塩を添加し、混合しながら表面処理することもできる。
水酸化マグネシウム又は水酸化アルミニウムに対する高級脂肪酸又はそのアルカリ金属塩の添加量は、ＢＥＴ法による比表面積の１０〜８０％、好ましくは１５〜５０％被覆できる量でよい。高級脂肪酸およびそのアルカリ金属塩としては、ステアリン酸、オレイン酸、パルミチン酸、ラウリン酸、アラキジン酸およびそれらのナトリウム塩、カリウム塩などが用いられる。
【００３１】
また、本発明においては、難燃効果を高めるために、必要に応じて、ポリ燐酸アンモニウム系難燃剤、燐酸エステル等の燐系難燃剤、シリコーン化合物；石英硝子等を用いてもよく、また難燃助剤として、水ガラス等を用いてもよく、さらに、ドリップ防止のため窒化珪素短繊維等を用いてもよい。
【００３２】
（Ｄ）成分の組成物中の含有量は、（Ａ）成分と（Ｂ）成分と（Ｃ）成分との合計量１００重量部に対し、５０重量部以上、好ましくは、７５重量部以上、さらに好ましくは、１００重量部以上である。５０重量部未満であると、十分な難燃性を有する組成物が得られない。上限は３００重量部以下、好ましくは、２００重量部以下である。本発明により、（Ｄ）成分の含有量を少なくして酸素指数（ＬＯＩ）が２８％以上で、引張強度が１２ＭＰａ以上の難燃性と引張強度のバランスに優れたゴム組成物が得られる。
【００３３】
尚、本発明のゴム組成物を実用に供する場合、通常、架橋剤、充填剤、可塑剤等が配合される。この他に、カーボンブラック補強剤、金属酸化物、軟化剤、老化防止剤及び加工助剤などを適量配合することができる。更にその際、ゴム成分として他のゴムを配合することもできる。このその他のゴム成分は特に限定されないが、スチレン−ブタジエン共重合ゴム、ブタジエンゴム、イソプレンゴム、ブタジエン−イソプレン共重合体ゴム、ブタジエン−スチレン−イソプレン共重合ゴム、アクリルゴム、ブチルゴム、天然ゴム、クロロプレンゴム等を使用することができる。
架橋剤としては、硫黄が代表的なものであるが、その他に硫黄含有化合物、過酸化物等を用いることもできる。この架橋剤は、ゴム成分を１００重量部とした場合に、通常、０．５〜１０重量部、特に１〜６重量部配合することが好ましい。
【００３４】
硫黄としては、具体的には、粉末硫黄、沈降硫黄、コロイド硫黄、表面処理硫黄、不溶性硫黄などが挙げられる。硫黄含有化合物としては、具体的には、塩化硫黄、二塩化硫黄、高分子多硫化物などが挙げられる。また、架橋温度で活性硫黄を放出して架橋する硫黄化合物、たとえばモルホリンジスルフィド、アルキルフェノ−ルジスルフィド、テトラメチルチウラムジスルフィド、ジペンタメチレンチウラムテトラスルフィド、ジメチルジチオカルバミン酸セレンなどが挙げられる。
【００３５】
有機過酸化物としては、たとえば、ジクミルパーオキサイド、ジ−ｔ−ブチルパーオキサイド、ジ−ｔ−ブチルパーオキシ−３，３，５−トリメチルシクロヘキサン、ｔ−ブチルヒドロパーオキサイド、ｔ−ブチルクミルパーオキサイド、ベンゾイルパーオキサイド、２，５−ジメチル−２，５−ジ（ｔ−ブチルパーオキシン）ヘキシン−３、２，５−ジメチル−２，５−ジ（ベンゾイルパーオキシ）ヘキサン、２，５−ジメチル−２，５−モノ（ｔ−ブチルパーオキシ）−ヘキサン、α，α’−ビス（ｔ−ブチルパーオキシ−ｍ−イソプロピル）ベンゼンなどが挙げられる。なかでも、ジクミルパーオキサイド、ジ−ｔ−ブチルパーオキサイド、ジ−ｔ−ブチルパーオキシ−３，３，５−トリメチルシクロヘキサンが好ましく用いられる。これらの有機過酸化物は１種または２種以上組み合わせて用いられる。
【００３６】
また、架橋促進剤としては、具体的には、Ｎ−シクロヘキシル−２−ベンゾチアゾリルスルフェンアミド、Ｎ−オキシジエチレン−２−ベンゾチアゾリルスルフェンアミド、Ｎ，Ｎ−ジイソプロピル−２−ベンゾチアゾリルスルフェンアミド等のスルフェンアミド系化合物；２−メルカプトベンゾチアゾ−ル、２−（２’，４’−ジニトロフェニル）メルカプトベンゾチアゾ−ル、２−（４’−モルホリノジチオ）ベンゾチアゾ−ル、ジベンゾチアジルジスルフィド等のチアゾ−ル系化合物；ジフェニルグアニジン、ジオルソトリルグアニジン、ジオルソニトリルグアニジン、オルソニトリルバイグアナイド、ジフェニルグアニジンフタレ−ト等のグアニジン化合物；アセトアルデヒド−アニリン反応物、ブチルアルデヒド−アニリン縮合物、ヘキサメチレンテトラミン、アセトアルデヒドアンモニア等のアルデヒドアミンまたはアルデヒド−アンモニア系化合物；２−メルカプトイミダゾリン等のイミダゾリン系化合物；チオカルバニリド、ジエチルチオユリア、ジブチルチオユリア、トリメチルチオユリア、ジオルソトリルチオユリア等のチオユリア系化合物；テトラメチルチウラムモノスルフィド、テトラメチルチウラムジスルフィド、テトラエチルチウラムジスルフィド、テトラブチルチウラムジスルフィド、ペンタメチレンチウラムテトラスルフィド等のチウラム系化合物；ジメチルジチオカルバミン酸亜鉛、ジエチルジチオカルバミン酸亜鉛、ジ−ｎ−ブチルジチオカルバミン酸亜鉛、エチルフェニルジチオカルバミン酸亜鉛、ブチルフェニルジチオカルバミン酸亜鉛、ジメチルジチオカルバミン酸ナトリウム、ジメチルジチオカルバミン酸セレン、ジメチルジチオカルバミン酸テルル等のジチオ酸塩系化合物；ジブチルキサントゲン酸亜鉛等のザンテ−ト系化合物；亜鉛華等の化合物を挙げることができる。
【００３７】
さらに、架橋助剤としては、具体的には、硫黄；ｐ−キノンジオキシム等のキノンジオキシム系化合物；ポリエチレングリコ−ルジメタクリレ−ト等のメタクリレ−ト系化合物；ジアリルフタレ−ト、トリアリルシアヌレ−ト等のアリル系化合物；その他マレイミド系化合物；ジビニルベンゼンなどが挙げられる。
【００３８】
可塑剤としては、ジメチルフタレート、ジエチルフタレート、ジブチルフタレート、ジイソブチルフタレート、ジオクチルフタレート、ブチルオクチルフタレート、ジ−（２−エチルヘキシル）フタレート、ジイソオクチルフタレート、ジイソデシルフタレート等のフタル酸エステル類、ジメチルアジペート、ジイソブチルアジペート、ジ−（２−エチルヘキシル）アジペート、ジイソオクチルアジペート、ジイソデシルアジペート、オクチルデシルアジペート、ジ−（２−エチルヘキシル）アゼレート、ジイソオクチルアゼレート、ジイソブチルアゼレート、ジブチルセバケート、ジ−（２−エチルヘキシル）セバケート、ジイソオクチルセバケート等の脂肪酸エステル類、トリメリット酸イソデシルエステル、トリメリット酸オクチルエステル、トリメリット酸ｎ−オクチルエステル、トリメリット酸系イソノニルエステル等のトリメリット酸エステル類の他、ジ−（２−エチルヘキシル）フマレート、ジエチレングリコールモノオレート、グリセリルモノリシノレート、トリラウリルホスフェート、トリステアリルホスフェート、トリ−（２−エチルヘキシル）ホスフェート、エポキシ化大豆油、ポリエーテルエステル等の可塑剤が挙げられる。可塑剤は単独または２種以上を併用することが出来る。尚、可塑剤は予め不飽和ニトリル−共役ジエン系ゴムに分散させて用いてもよい。
【００３９】
カーボンブラック補強剤としては、例えばＳＡＦカーボンブラック、ＩＳＡＦカーボンブラック、ＨＡＦカーボンブラック、ＦＥＦカーボンブラック、ＧＰＦカーボンブラック、ＳＲＦカーボンブラック、ＦＴカーボンブラック、ＭＴカーボンブラック、アセチレンカーボンブラック、ケッチェンブラック等を挙げることができる。これらは単独でまたは２種以上を併用することができる。
【００４０】
充填剤としては、シリカ、重質炭酸カルシウム、胡粉、軽微性炭酸カルシウム、極微細活性化炭酸カルシウム、特殊炭酸カルシウム、塩基性炭酸マグネシウム、カオリンクレー、焼成クレー、パイロフライトクレー、シラン処理クレー、合成ケイ酸カルシウム、合成ケイ酸マグネシウム、合成ケイ酸アルミニウム、炭酸マグネシウム、水酸化アルミニウム、水酸化マグネシウム、酸化マグネシウム、カオリン、セリサイト、タルク、微粉タルク、ウォラスナイト、ゼオライト、ゾーノトナイト、アスベスト、ＰＭＦ（Ｐｒｏｃｅｓｓｅｄ Ｍｉｎｅｒａｌ Ｆｉｂｅｒ、セピオライト、チタン酸カリウム、エレスタダイト、石膏繊維、ガラスバルン、シリカバルン、ハイドロタルサイト、フライアシュバルン、シラスバルン、カーボン系バルン、アルミナ、硫酸バリウム、硫酸アルミニウム、硫酸カルシウム、二硫化モリブデン等を挙げられる。これらは単独でまたは２種以上を併用して使用することができる。
【００４１】
金属酸化物としては、例えば、亜鉛華、活性亜鉛華、表面処理亜鉛華、炭酸亜鉛、複合亜鉛華、複合活性亜鉛華、表面処理酸化マグネシウム、酸化マグネシウム、水酸化カルシウム、極微細水酸化カルシウム、一酸化鉛、鉛丹、鉛白等を挙げることができる。 これらは単独でまたは２種以上を混合して使用することができる。
【００４２】
軟化剤としては、石油系軟化剤、植物油系軟化剤、サブを挙げることができる。石油系軟化剤は、アロマティック系、ナフテン系、パラフィン系軟化剤等を挙げることができる。植物系軟化剤は、ひまし油、綿実油、あまに油、なたね油、大豆油、パーム油、やじ油、落花生油、木ろう等を挙げることができる。サブとしては、黒サブ、白サブ、飴サブ等を挙げることができる。
【００４３】
老化防止剤としては、ナフチルアミン系、ジフェニルアミン系、ｐ−フェニレンジアミン系、キノリン系、ヒドロキノン誘導体系、モノ、ビス、トリス、ポリフェノール系、チオビスフェノール系、ヒンダートフェノール系、亜リン酸エステル系、イミダゾール系、ジチオカルバミン酸ニッケル塩系、リン酸系の老化防止剤等を挙げることができる。これらは単独あるいは２種以上を混合して用いることができる。
【００４４】
加工助剤としては、例えば、ステアリン酸、オレイン酸、ラウリル酸、ステアリン酸亜鉛、ステアリン酸カルシウム、ステアリン酸カリウム、ステアリン酸ナトリウム、ステアリルアミン等を挙げることができる。これらは単独でまたは２種以上を混合して使用することができる。
【００４５】
本発明ゴム組成物を用いたゴム製品は、以下のようにして製造することができる。
先ず、本発明ゴム組成物及び／又はその他のゴム成分、例えば充填剤、カーボンブラック補強剤、軟化剤、その他の配合剤などをバンバリーミキサー等の混練機を使用して７０〜１８０℃の温度で混練する。その後、混練物を冷却し、これにさらに硫黄等の架橋剤及び架橋促進剤などを、バンバリーミキサー或いはミキシングロール等を用いて配合し、所定の形状に成形する。次いで、１３０〜２００℃の温度で架橋し、所要の架橋ゴム、即ち、ゴム製品を得る。
【００４６】
本発明のゴム組成物は、難燃性と共に耐候性、機械的特性及び柔軟性等の諸物性のバランスに優れ、更に耐油性を有するため、機器内配線や自動車用ハーネス等の電線被覆材の用途において使用することができる。
【００４７】
【実施例】
以下、実施例によって本発明をさらに具体的に説明するが、本発明はこれらの実施例によって何ら制限を受けるものではない。なお、実施例、比較例、参考例中の部及び％は、特に断らない限り重量基準である。また、実施例、比較例、参考例で用いられた各成分は下記の通りである。
【００４８】
（Ａ）アクリロニトリル−ブタジエン共重合ゴム
以下の記載の方法によりアクリロニトリル−ブタジエン共重合ゴムを合成した。
１Ｌ重合用容器に、水２００ｍＬ、ロジン酸石鹸４．５ｇ、ブタジエン３０ｇ、アクリロニトリル７０ｇ、及びｔ−ドデシルメルカプタン０．２ｇを仕込んだ。その後、重合用容器の温度を５℃に設定し、ラジカル重合開始剤としてｐ−メンタンハイドロパーオキサイド０．０３ｇ、エチレンジアミン４酢酸ナトリウム０．０２ｇ、硫酸第１鉄７水和物０．０１ｇ、及びソジウムホルムアルデヒドスルホキシレート０．０３ｇを添加して重合を開始し、重合転化率が６０％に達した時点でジエチルヒドロキシルアミンを添加して重合を停止させた。次いで、スチームストリッピングにより未反応単量体を回収し、固形分濃度２３％のアクリロニトリル−ブタジエンゴムラテックスを得た。その後、アクリロニトリル−ブタジエンゴムラテックスを塩化カルシウムにより凝固させてクラムとし、熱風乾燥機で乾燥させ、下記に示すアクリロニトリル−ブタジエン共重合ゴム（ＮＢＲ−１）を得た。同様にして単量体混合物の量を変量して、下記に示すＮＢＲ−２〜ＮＢＲ−４を得た。
ＮＢＲ−１：アクリロニトリル−ブタジエン共重合ゴム（ムーニー粘度：７０、アクリロニトリル含量：４７重量％）
ＮＢＲ−２：アクリロニトリル−ブタジエン共重合ゴム（ムーニー粘度：７０、アクリロニトリル含量：４１重量％）
ＮＢＲ−３：アクリロニトリル−ブタジエン共重合ゴム（ムーニー粘度：７０、アクリロニトリル含量：３３重量％）
ＮＢＲ−４：アクリロニトリル−ブタジエン共重合ゴム（ムーニー粘度：７０、アクリロニトリル含量：２０重量％）
【００４９】
（Ｂ）エチレン・プロピレン・非共役ジエン三元共重合ゴム
以下の記載の方法により（Ｂ）エチレン・プロピレン・非共役ジエン三元共重合ゴムを合成した。窒素置換した３Ｌセパラブルフラスコに、ヘキサン２０００ｍＬと、５−エチリデン−２−ノルボルネン３ｍＬを添加し、その後、エチレン（供給割合：５Ｌ／ｍｉｎ）／プロピレン（供給割合：３Ｌ／ｍｉｎ）／水素（供給割合：１Ｌ／ｍｉｎ）混合ガスを連続的に供給しながら、重合触媒として、Ａｌ2（Ｃ2Ｈ5）3Ｃｌ3の濃度が０．８１ｍｏｌ／Ｌのヘキサン溶液５ｍＬ（Ａｌ2（Ｃ2Ｈ5）3Ｃｌ3 ４．０５ｍｍｏｌ）を添加し、次いで、ＶＣｌ4の濃度が０．１ｍｏｌ／Ｌのヘキサン溶液０．５ｍＬ（ＶＣｌ4 ０．０５ｍｍｏｌ）を添加し、２０℃、２０分間の条件で、エチレン、プロピレンおよび５−エチリデン−２−ノルボルネンの共重合反応を行った。得られた重合体溶液に、水１Ｌを添加して１０分間攪拌した後、重合体溶液に水蒸気を吹き込むことにより、溶媒の除去処理を行った。その後、得られたスラリーから固形分を分離し、これを加熱ロールによって乾燥処理することにより、下記に示すエチレン・プロピレン・非共役ジエン三元共重合ゴム（ＥＰＤＭ−１）を得た。同様にして、５−エチリデン−２−ノルボルネン２．５ｍＬ／エチレン５Ｌ／ｍｉｎ／プロピレン２Ｌ／ｍｉｎ／水素０．５Ｌ／ｍｉｎの条件に変えて下記に示すＥＰＤＭ−２を得た。
ＥＰＤＭ−１：エチレン−プロピレン−５−エチリデン−２−ノルボルネン共重合体（ムーニー粘度：９０、エチレン含量：６１モル％、ＥＮＢ含量：５．８モル％）
ＥＰＤＭ−２：エチレン−プロピレン−５−エチリデン−２−ノルボルネン共重合体（ムーニー粘度：４０、エチレン含量：６６モル％、ＥＮＢ含量：４．５モル％）
【００５０】
亜鉛華：白水化学社製、商品名：酸化亜鉛２種
ステアリン酸：花王社製、商品名：ルナックＳ
シリカ：日本シリカ社製、商品名：ニプシールＶＮ3
（１０）水酸化マグネシウム（１）：シランカップリング剤にて表面処理された水酸化マグネシウム 協和化学社製、商品名：キスマ５ＮＨ
（１１）水酸化マグネシウム（２）：高級脂肪酸にて表面処理された水酸化マグネシウム 協和化学社製、商品名：キスマ５Ａ
（１２）カップリング剤：東芝シリコン社製、商品名：ＴＳＬ８３７０
（１３）有機過酸化物：日本油脂社製、商品名：パークミルＤ−４０
（１４）硫黄：鶴見化学社製、商品名：粉末硫黄
【００５１】
参考例１
（Ａ）成分として、ＮＢＲ−１を５０重量部、（Ｂ）成分として、ＥＰＤＭ−１を５０重量部、亜鉛華を５重量部、ステアリン酸を１重量部、シリカを３０重量部、水酸化マグネシウムを１００重量部とを、バンバリーミキサー（神戸製鋼社製）で混練りした。その後、混合物を冷却し、これにさらに有機過酸化物と硫黄を、１０インチオープンロールを用いて配合し、シート用金型１５×１５×０．２ｃｍを用い成形し、次いで、１７０℃のプレス成形機を用いて２０分間架橋し、厚み２ｍｍのゴムシートを作成し各種評価に供した。尚、圧縮永久歪用の試験片は２５分で架橋することにより調整した。
【００５２】
得られたゴム組成物の混練り性、及び架橋ゴム組成物の機械的特性（引張破断強度、引張破断伸び）、硬度、圧縮永久歪、耐油性、耐熱性及び難燃性を下記方法により各々評価し、その結果を表１に記した。
（１）混練り性：バンバリーミキサーの排出時のまとまりを評価した。
◎：非常に良好。
○：良好。
×：悪い。
（２）引張破断強度及び引張破断伸び：ＪＩＳ−Ｋ６２５１に準拠して測定した。
（３）硬度：柔軟性の指標としてＪＩＳ−Ｋ６２５３に準拠して測定した。
（４）圧縮永久歪：ＪＩＳ−Ｋ６２６２に準拠し、１２０℃、２２時間、２５％圧縮後の値を測定した。
（５）耐油性：ＪＩＳ−Ｋ６２５８に準拠し、ＩＲＭ９０３試験油（Ｎｏ．３オイル）を用い１００℃、７０時間漬せき試験による体積変化率（ΔＶ）を求めた。また、別にＦｕｅｌＣ（トルエン／イソオクタン＝５／５）試験油を用い２３℃、７０時間漬せき試験による体積変化率（ΔＶ）を求めた。
（６）耐候性：ＪＩＳ−Ｋ６２５９に準拠し、オゾン濃度５００ｐｐｈｍ、４０℃、２００時間、静的４０％伸張の条件で評価し、亀裂の有無を調べた。
（７）難燃性：ＪＩＳ−Ｋ６２６９に準拠し、酸素指数（ＬＯＩ）を測定した。酸素指数は、幅１４ｍｍ、厚２ｍｍの試験片において、材料の燃焼を持続するために必要な酸素と窒素との混合気体の容量％で表される最低酸素濃度の数値であり、この値が大きな程、難燃性に優れる。
【００５３】
参考例２〜６、実施例１〜２、比較例１〜４
表１に示す配合割合で、参考例１と同様にしてゴム組成物、及び架橋ゴム組成物を得た。その評価結果を表１に示す。
【表１】
表１に示された結果から以下のことが明らかである。実施例１〜２のゴム組成物は、混練り性が非常に良好であり、かつ、機械的特性、耐油性、耐候性、難燃性のバランスに優れている。一方、比較例１および比較例２は（Ａ）成分の不飽和ニトリル単位の含量が本発明の範囲から外れるため、機械的特性が劣る。比較例３は（Ｂ）成分を使用しない例で、耐候性、機械的特性が劣る。比較例４は（Ａ）成分を使用しない例で、水酸化マグネシウムを１５０部添加すると、酸素指数は３０％をこえるが、機械的特性、耐油性のいずれも実施例のゴム組成物より劣る。
【００５５】
【発明の効果】
本発明のゴム組成物は、難燃性と共に耐候性、機械的特性及び柔軟性等の諸物性のバランスに優れ、更に耐油性を有するため、機器内配線や自動車用ハーネス等の電線被覆材の用途において使用することができる。
Claims (5)
- （Ａ）不飽和ニトリル単位の含量が３５〜７０重量％である不飽和ニトリル−共役ジエン系ゴムと、（Ｂ）エチレン・プロピレン・非共役ジエン三元共重合ゴムとの合計量１００重量部に対し、（Ｄ）水酸化アルミニウム及び水酸化マグネシウムから選ばれる少なくとも１種を５０〜３００重量部含有する難燃性ゴム組成物であって、
上記（Ａ）不飽和ニトリル−共役ジエン系ゴムと（Ｂ）エチレン・プロピレン・非共役ジエン三元共重合ゴムとを、重量比（（Ａ）／（Ｂ））で１０〜７０／９０〜３０の割合で含有し、
（Ｃ）不飽和ニトリル単位の含量が５重量％以上３５重量％未満である不飽和ニトリル−共役ジエン系ゴムを、上記（Ａ）不飽和ニトリル−共役ジエン系ゴムに対して重量比（（Ｃ）／（Ａ））で、０．０１〜１配合してなることを特徴とする電線被覆材用の難燃性ゴム組成物。 - 上記（Ｂ）エチレン・プロピレン・非共役ジエン三元共重合ゴムのムーニー粘度［ＭＬ１＋４（１００℃）］が４０〜２００であることを特徴とする請求項１に記載の難燃性ゴム組成物。
- 上記（Ｄ）水酸化アルミニウム又は水酸化マグネシウムは、シランカップリング剤で処理をしたもの、あるいは、シランカップリング剤と併用したものである請求項１又は２に記載の難燃性ゴム組成物。
- 酸素指数（ＬＯＩ）が２８％以上であることを特徴とする請求項１〜３のいずれかに記載の難燃性ゴム組成物。
- 請求項１〜４のいずれかに記載のゴム組成物を架橋してなる電線被覆材。
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2001360290A JP4357779B2 (ja) | 2001-11-27 | 2001-11-27 | 難燃性ゴム組成物及び電線被覆材 |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2001360290A JP4357779B2 (ja) | 2001-11-27 | 2001-11-27 | 難燃性ゴム組成物及び電線被覆材 |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| JP2003160695A JP2003160695A (ja) | 2003-06-03 |
| JP4357779B2 true JP4357779B2 (ja) | 2009-11-04 |
Family
ID=19171137
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| JP2001360290A Expired - Lifetime JP4357779B2 (ja) | 2001-11-27 | 2001-11-27 | 難燃性ゴム組成物及び電線被覆材 |
Country Status (1)
| Country | Link |
|---|---|
| JP (1) | JP4357779B2 (ja) |
Families Citing this family (13)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP4609833B2 (ja) * | 2003-08-28 | 2011-01-12 | 古河電気工業株式会社 | 樹脂組成物および絶縁電線 |
| JP4777606B2 (ja) * | 2003-10-14 | 2011-09-21 | 三菱樹脂株式会社 | 難燃性射出成形体 |
| EP1840163B1 (en) * | 2005-01-21 | 2010-05-12 | JSR Corporation | Flame retardant rubber composition, and rubber product and covering material for electrical wire obtained therefrom |
| CN101415767A (zh) * | 2006-03-01 | 2009-04-22 | Jsr株式会社 | 橡胶组合物、交联橡胶以及成型品 |
| AT517060B1 (de) * | 2015-03-25 | 2017-03-15 | Bategu Gummitechnologie Gmbh & Co Kg | Flammgeschützte polymere Zusammensetzung |
| DE102016215333A1 (de) * | 2016-08-17 | 2018-02-22 | Contitech Luftfedersysteme Gmbh | Artikel, insbesondere ein Luftfederbalg, ein Metall-Gummi-Element oder ein Schwingungsdämpfer |
| DE102016215342A1 (de) * | 2016-08-17 | 2018-02-22 | Contitech Elastomer-Beschichtungen Gmbh | Kautschukmischung und elastomerer Artikel mit flammhemmenden Eigenschaften |
| CN110483859A (zh) * | 2019-09-17 | 2019-11-22 | 安徽电缆股份有限公司 | 一种阻燃橡胶电缆料 |
| CN112210132B (zh) * | 2020-07-27 | 2022-04-01 | 浙江中瑞橡胶高分子材料股份有限公司 | 一种耐油耐腐蚀后跟标料及其制备方法 |
| JPWO2022113671A1 (ja) * | 2020-11-27 | 2022-06-02 | ||
| JP2022102670A (ja) * | 2020-12-25 | 2022-07-07 | 日産自動車株式会社 | エチレン・α－オレフィン・非共役ポリエン共重合体を含む自動車用ゴム部品およびその製造方法 |
| CN114058095A (zh) * | 2021-12-10 | 2022-02-18 | 福建师范大学泉港石化研究院 | 一种耐磨丁腈橡胶材料及其制备方法 |
| JP2023093156A (ja) * | 2021-12-22 | 2023-07-04 | 住友ゴム工業株式会社 | シート搬送ローラ用ゴム組成物およびシート搬送ローラ |
-
2001
- 2001-11-27 JP JP2001360290A patent/JP4357779B2/ja not_active Expired - Lifetime
Also Published As
| Publication number | Publication date |
|---|---|
| JP2003160695A (ja) | 2003-06-03 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| JP4357779B2 (ja) | 難燃性ゴム組成物及び電線被覆材 | |
| EP1840163B1 (en) | Flame retardant rubber composition, and rubber product and covering material for electrical wire obtained therefrom | |
| JP4259131B2 (ja) | 難燃性ゴム組成物、ゴム製品及び電線被覆材 | |
| CN108779295A (zh) | 腈橡胶组合物和橡胶交联物 | |
| WO2003055925A1 (en) | Acrylic rubber, process for its production, and rubber compositions, oil- and weather-resistant rubber compositions, and oil- and weather-resistant rubbers, containing the same | |
| EP1591483B1 (en) | Flame-retardant rubber composition, rubber articles and wire covering materials | |
| JPWO2007100064A1 (ja) | ゴム組成物、架橋ゴム、及び成形品 | |
| JP2004339451A (ja) | 難燃性ゴム組成物、ゴム製品及び電線被覆材 | |
| JP4660959B2 (ja) | ゴム組成物 | |
| JP2004262963A5 (ja) | ||
| JP4396217B2 (ja) | 難燃性重合体組成物 | |
| JP4281130B2 (ja) | ゴム組成物 | |
| JP6036514B2 (ja) | 熱可塑性エラストマー | |
| JP4075610B2 (ja) | アクリル酸エステル系共重合ゴム及びその製造方法、並びにそれを含むゴム組成物、耐油耐候性ゴム組成物及び耐油耐候性ゴム | |
| CN114144438B (zh) | 丙烯酸酯橡胶的制造方法 | |
| JPS6368613A (ja) | アクリル酸エステル系エラストマ−の製造方法 | |
| WO2019163482A1 (ja) | ニトリル共重合体ゴム組成物、架橋性ゴム組成物、ゴム架橋物、及びホース | |
| JP2007039703A (ja) | ゴム組成物及び架橋ゴム並びにゴム成形品 | |
| JPS61225243A (ja) | アクリルゴム組成物 | |
| JP5958429B2 (ja) | 熱可塑性エラストマー | |
| JP6361399B2 (ja) | 熱可塑性エラストマー | |
| JP6409448B2 (ja) | 熱可塑性エラストマー | |
| JP2003201376A (ja) | ゴム組成物及び架橋ゴム並びにゴム成形品 | |
| JP6443660B2 (ja) | 熱可塑性エラストマー | |
| JP6443659B2 (ja) | 熱可塑性エラストマー |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| A621 | Written request for application examination |
Free format text: JAPANESE INTERMEDIATE CODE: A621 Effective date: 20040706 |
|
| A977 | Report on retrieval |
Free format text: JAPANESE INTERMEDIATE CODE: A971007 Effective date: 20060731 |
|
| A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20060815 |
|
| A521 | Written amendment |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20061013 |
|
| RD02 | Notification of acceptance of power of attorney |
Free format text: JAPANESE INTERMEDIATE CODE: A7422 Effective date: 20061013 |
|
| A02 | Decision of refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A02 Effective date: 20061219 |
|
| A521 | Written amendment |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20070214 |
|
| A911 | Transfer to examiner for re-examination before appeal (zenchi) |
Free format text: JAPANESE INTERMEDIATE CODE: A911 Effective date: 20070410 |
|
| A912 | Re-examination (zenchi) completed and case transferred to appeal board |
Free format text: JAPANESE INTERMEDIATE CODE: A912 Effective date: 20070518 |
|
| A521 | Written amendment |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20090710 |
|
| A01 | Written decision to grant a patent or to grant a registration (utility model) |
Free format text: JAPANESE INTERMEDIATE CODE: A01 |
|
| A61 | First payment of annual fees (during grant procedure) |
Free format text: JAPANESE INTERMEDIATE CODE: A61 Effective date: 20090805 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20120814 Year of fee payment: 3 |
|
| R150 | Certificate of patent or registration of utility model |
Ref document number: 4357779 Country of ref document: JP Free format text: JAPANESE INTERMEDIATE CODE: R150 Free format text: JAPANESE INTERMEDIATE CODE: R150 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20120814 Year of fee payment: 3 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20120814 Year of fee payment: 3 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20130814 Year of fee payment: 4 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| EXPY | Cancellation because of completion of term |
