JP5115043B2 - 硫黄官能基を有するシリコーン共重合体およびその製造方法 - Google Patents
硫黄官能基を有するシリコーン共重合体およびその製造方法 Download PDFInfo
- Publication number
- JP5115043B2 JP5115043B2 JP2007156166A JP2007156166A JP5115043B2 JP 5115043 B2 JP5115043 B2 JP 5115043B2 JP 2007156166 A JP2007156166 A JP 2007156166A JP 2007156166 A JP2007156166 A JP 2007156166A JP 5115043 B2 JP5115043 B2 JP 5115043B2
- Authority
- JP
- Japan
- Prior art keywords
- group
- silicone copolymer
- mol
- copolymer
- hydrocarbon group
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Expired - Fee Related
Links
- 229920001296 polysiloxane Polymers 0.000 title claims description 43
- 238000004519 manufacturing process Methods 0.000 title claims description 4
- 125000004354 sulfur functional group Chemical group 0.000 title description 8
- 125000003118 aryl group Chemical group 0.000 claims description 19
- 239000004793 Polystyrene Substances 0.000 claims description 18
- 229920002223 polystyrene Polymers 0.000 claims description 18
- 125000004122 cyclic group Chemical group 0.000 claims description 13
- 125000000101 thioether group Chemical group 0.000 claims description 11
- 125000002029 aromatic hydrocarbon group Chemical group 0.000 claims description 6
- XUIMIQQOPSSXEZ-UHFFFAOYSA-N Silicon Chemical compound [Si] XUIMIQQOPSSXEZ-UHFFFAOYSA-N 0.000 claims description 5
- 230000002378 acidificating effect Effects 0.000 claims description 5
- 125000002496 methyl group Chemical group [H]C([H])([H])* 0.000 claims description 5
- 125000001997 phenyl group Chemical group [H]C1=C([H])C([H])=C(*)C([H])=C1[H] 0.000 claims description 5
- 229910052710 silicon Inorganic materials 0.000 claims description 4
- 239000010703 silicon Substances 0.000 claims description 3
- 125000001424 substituent group Chemical group 0.000 claims description 3
- 239000000178 monomer Substances 0.000 claims description 2
- 125000001183 hydrocarbyl group Chemical group 0.000 claims 3
- 230000003301 hydrolyzing effect Effects 0.000 claims 1
- YXFVVABEGXRONW-UHFFFAOYSA-N Toluene Chemical compound CC1=CC=CC=C1 YXFVVABEGXRONW-UHFFFAOYSA-N 0.000 description 48
- 150000002430 hydrocarbons Chemical group 0.000 description 35
- 229920001577 copolymer Polymers 0.000 description 26
- 238000006243 chemical reaction Methods 0.000 description 17
- 239000002904 solvent Substances 0.000 description 17
- VEXZGXHMUGYJMC-UHFFFAOYSA-N Hydrochloric acid Chemical compound Cl VEXZGXHMUGYJMC-UHFFFAOYSA-N 0.000 description 16
- 239000003921 oil Substances 0.000 description 16
- 238000000655 nuclear magnetic resonance spectrum Methods 0.000 description 15
- 238000000034 method Methods 0.000 description 14
- -1 polycyclic hydrocarbons Chemical class 0.000 description 14
- 239000000203 mixture Substances 0.000 description 12
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 description 12
- IAZDPXIOMUYVGZ-WFGJKAKNSA-N Dimethyl sulfoxide Chemical compound [2H]C([2H])([2H])S(=O)C([2H])([2H])[2H] IAZDPXIOMUYVGZ-WFGJKAKNSA-N 0.000 description 10
- 229910018557 Si O Inorganic materials 0.000 description 10
- LIVNPJMFVYWSIS-UHFFFAOYSA-N silicon monoxide Inorganic materials [Si-]#[O+] LIVNPJMFVYWSIS-UHFFFAOYSA-N 0.000 description 10
- 239000000243 solution Substances 0.000 description 10
- KBXJHRABGYYAFC-UHFFFAOYSA-N octaphenylsilsesquioxane Chemical compound O1[Si](O2)(C=3C=CC=CC=3)O[Si](O3)(C=4C=CC=CC=4)O[Si](O4)(C=5C=CC=CC=5)O[Si]1(C=1C=CC=CC=1)O[Si](O1)(C=5C=CC=CC=5)O[Si]2(C=2C=CC=CC=2)O[Si]3(C=2C=CC=CC=2)O[Si]41C1=CC=CC=C1 KBXJHRABGYYAFC-UHFFFAOYSA-N 0.000 description 9
- 239000011347 resin Substances 0.000 description 9
- 229920005989 resin Polymers 0.000 description 9
- 125000003545 alkoxy group Chemical group 0.000 description 8
- 239000003054 catalyst Substances 0.000 description 8
- 238000005160 1H NMR spectroscopy Methods 0.000 description 7
- 238000000862 absorption spectrum Methods 0.000 description 7
- 238000004458 analytical method Methods 0.000 description 7
- 238000001228 spectrum Methods 0.000 description 7
- LFQSCWFLJHTTHZ-UHFFFAOYSA-N Ethanol Chemical compound CCO LFQSCWFLJHTTHZ-UHFFFAOYSA-N 0.000 description 6
- OKKJLVBELUTLKV-UHFFFAOYSA-N Methanol Chemical compound OC OKKJLVBELUTLKV-UHFFFAOYSA-N 0.000 description 6
- 230000015572 biosynthetic process Effects 0.000 description 6
- 239000000460 chlorine Substances 0.000 description 6
- 229910052801 chlorine Inorganic materials 0.000 description 6
- 125000001309 chloro group Chemical group Cl* 0.000 description 6
- 230000000052 comparative effect Effects 0.000 description 6
- BFXIKLCIZHOAAZ-UHFFFAOYSA-N methyltrimethoxysilane Chemical compound CO[Si](C)(OC)OC BFXIKLCIZHOAAZ-UHFFFAOYSA-N 0.000 description 6
- 239000002994 raw material Substances 0.000 description 6
- 238000010992 reflux Methods 0.000 description 6
- 125000004434 sulfur atom Chemical group 0.000 description 6
- 238000003786 synthesis reaction Methods 0.000 description 6
- 125000001301 ethoxy group Chemical group [H]C([H])([H])C([H])([H])O* 0.000 description 5
- 239000000463 material Substances 0.000 description 5
- 239000000843 powder Substances 0.000 description 5
- 239000004065 semiconductor Substances 0.000 description 5
- ZNOCGWVLWPVKAO-UHFFFAOYSA-N trimethoxy(phenyl)silane Chemical compound CO[Si](OC)(OC)C1=CC=CC=C1 ZNOCGWVLWPVKAO-UHFFFAOYSA-N 0.000 description 5
- KFZMGEQAYNKOFK-UHFFFAOYSA-N Isopropanol Chemical compound CC(C)O KFZMGEQAYNKOFK-UHFFFAOYSA-N 0.000 description 4
- UFWIBTONFRDIAS-UHFFFAOYSA-N Naphthalene Chemical compound C1=CC=CC2=CC=CC=C21 UFWIBTONFRDIAS-UHFFFAOYSA-N 0.000 description 4
- 239000012776 electronic material Substances 0.000 description 4
- 229930195733 hydrocarbon Natural products 0.000 description 4
- 238000006460 hydrolysis reaction Methods 0.000 description 4
- 238000005259 measurement Methods 0.000 description 4
- 125000000956 methoxy group Chemical group [H]C([H])([H])O* 0.000 description 4
- UUEWCQRISZBELL-UHFFFAOYSA-N 3-trimethoxysilylpropane-1-thiol Chemical compound CO[Si](OC)(OC)CCCS UUEWCQRISZBELL-UHFFFAOYSA-N 0.000 description 3
- WEVYAHXRMPXWCK-UHFFFAOYSA-N Acetonitrile Chemical compound CC#N WEVYAHXRMPXWCK-UHFFFAOYSA-N 0.000 description 3
- 239000004215 Carbon black (E152) Substances 0.000 description 3
- XEKOWRVHYACXOJ-UHFFFAOYSA-N Ethyl acetate Chemical compound CCOC(C)=O XEKOWRVHYACXOJ-UHFFFAOYSA-N 0.000 description 3
- MUBZPKHOEPUJKR-UHFFFAOYSA-N Oxalic acid Chemical compound OC(=O)C(O)=O MUBZPKHOEPUJKR-UHFFFAOYSA-N 0.000 description 3
- KRKNYBCHXYNGOX-UHFFFAOYSA-N citric acid Chemical compound OC(=O)CC(O)(C(O)=O)CC(O)=O KRKNYBCHXYNGOX-UHFFFAOYSA-N 0.000 description 3
- 125000000753 cycloalkyl group Chemical group 0.000 description 3
- 125000001495 ethyl group Chemical group [H]C([H])([H])C([H])([H])* 0.000 description 3
- 230000007062 hydrolysis Effects 0.000 description 3
- 239000007788 liquid Substances 0.000 description 3
- 125000004123 n-propyl group Chemical group [H]C([H])([H])C([H])([H])C([H])([H])* 0.000 description 3
- 238000012643 polycondensation polymerization Methods 0.000 description 3
- 238000004904 shortening Methods 0.000 description 3
- 229920005573 silicon-containing polymer Polymers 0.000 description 3
- 229910052717 sulfur Inorganic materials 0.000 description 3
- LIPRQQHINVWJCH-UHFFFAOYSA-N 1-ethoxypropan-2-yl acetate Chemical compound CCOCC(C)OC(C)=O LIPRQQHINVWJCH-UHFFFAOYSA-N 0.000 description 2
- 125000001637 1-naphthyl group Chemical group [H]C1=C([H])C([H])=C2C(*)=C([H])C([H])=C([H])C2=C1[H] 0.000 description 2
- 125000001622 2-naphthyl group Chemical group [H]C1=C([H])C([H])=C2C([H])=C(*)C([H])=C([H])C2=C1[H] 0.000 description 2
- OFOBLEOULBTSOW-UHFFFAOYSA-N Malonic acid Chemical compound OC(=O)CC(O)=O OFOBLEOULBTSOW-UHFFFAOYSA-N 0.000 description 2
- AFVFQIVMOAPDHO-UHFFFAOYSA-N Methanesulfonic acid Chemical compound CS(O)(=O)=O AFVFQIVMOAPDHO-UHFFFAOYSA-N 0.000 description 2
- LRHPLDYGYMQRHN-UHFFFAOYSA-N N-Butanol Chemical compound CCCCO LRHPLDYGYMQRHN-UHFFFAOYSA-N 0.000 description 2
- UIIMBOGNXHQVGW-UHFFFAOYSA-M Sodium bicarbonate Chemical compound [Na+].OC([O-])=O UIIMBOGNXHQVGW-UHFFFAOYSA-M 0.000 description 2
- QAOWNCQODCNURD-UHFFFAOYSA-N Sulfuric acid Chemical compound OS(O)(=O)=O QAOWNCQODCNURD-UHFFFAOYSA-N 0.000 description 2
- DKGAVHZHDRPRBM-UHFFFAOYSA-N Tert-Butanol Chemical compound CC(C)(C)O DKGAVHZHDRPRBM-UHFFFAOYSA-N 0.000 description 2
- WYURNTSHIVDZCO-UHFFFAOYSA-N Tetrahydrofuran Chemical compound C1CCOC1 WYURNTSHIVDZCO-UHFFFAOYSA-N 0.000 description 2
- DTQVDTLACAAQTR-UHFFFAOYSA-N Trifluoroacetic acid Chemical compound OC(=O)C(F)(F)F DTQVDTLACAAQTR-UHFFFAOYSA-N 0.000 description 2
- 239000000853 adhesive Substances 0.000 description 2
- 239000005456 alcohol based solvent Substances 0.000 description 2
- 239000007864 aqueous solution Substances 0.000 description 2
- 125000004432 carbon atom Chemical group C* 0.000 description 2
- 239000003153 chemical reaction reagent Substances 0.000 description 2
- 239000007810 chemical reaction solvent Substances 0.000 description 2
- 125000000113 cyclohexyl group Chemical group [H]C1([H])C([H])([H])C([H])([H])C([H])(*)C([H])([H])C1([H])[H] 0.000 description 2
- 238000000605 extraction Methods 0.000 description 2
- 125000001449 isopropyl group Chemical group [H]C([H])([H])C([H])(*)C([H])([H])[H] 0.000 description 2
- 125000001624 naphthyl group Chemical group 0.000 description 2
- 230000003287 optical effect Effects 0.000 description 2
- 125000004430 oxygen atom Chemical group O* 0.000 description 2
- ISWSIDIOOBJBQZ-UHFFFAOYSA-N phenol group Chemical group C1(=CC=CC=C1)O ISWSIDIOOBJBQZ-UHFFFAOYSA-N 0.000 description 2
- KDYFGRWQOYBRFD-UHFFFAOYSA-N succinic acid Chemical compound OC(=O)CCC(O)=O KDYFGRWQOYBRFD-UHFFFAOYSA-N 0.000 description 2
- JOXIMZWYDAKGHI-UHFFFAOYSA-N toluene-4-sulfonic acid Chemical compound CC1=CC=C(S(O)(=O)=O)C=C1 JOXIMZWYDAKGHI-UHFFFAOYSA-N 0.000 description 2
- ZSOVVFMGSCDMIF-UHFFFAOYSA-N trimethoxy(naphthalen-1-yl)silane Chemical compound C1=CC=C2C([Si](OC)(OC)OC)=CC=CC2=C1 ZSOVVFMGSCDMIF-UHFFFAOYSA-N 0.000 description 2
- 125000004860 4-ethylphenyl group Chemical group [H]C1=C([H])C(=C([H])C([H])=C1*)C([H])([H])C([H])([H])[H] 0.000 description 1
- 125000000590 4-methylphenyl group Chemical group [H]C1=C([H])C(=C([H])C([H])=C1*)C([H])([H])[H] 0.000 description 1
- OKTJSMMVPCPJKN-UHFFFAOYSA-N Carbon Chemical compound [C] OKTJSMMVPCPJKN-UHFFFAOYSA-N 0.000 description 1
- 238000005481 NMR spectroscopy Methods 0.000 description 1
- GRYLNZFGIOXLOG-UHFFFAOYSA-N Nitric acid Chemical compound O[N+]([O-])=O GRYLNZFGIOXLOG-UHFFFAOYSA-N 0.000 description 1
- CTQNGGLPUBDAKN-UHFFFAOYSA-N O-Xylene Chemical compound CC1=CC=CC=C1C CTQNGGLPUBDAKN-UHFFFAOYSA-N 0.000 description 1
- UCKMPCXJQFINFW-UHFFFAOYSA-N Sulphide Chemical compound [S-2] UCKMPCXJQFINFW-UHFFFAOYSA-N 0.000 description 1
- 238000010521 absorption reaction Methods 0.000 description 1
- 239000002253 acid Substances 0.000 description 1
- 150000007513 acids Chemical class 0.000 description 1
- 230000001070 adhesive effect Effects 0.000 description 1
- 230000032683 aging Effects 0.000 description 1
- 150000003863 ammonium salts Chemical class 0.000 description 1
- 239000000010 aprotic solvent Substances 0.000 description 1
- 125000001797 benzyl group Chemical group [H]C1=C([H])C([H])=C(C([H])=C1[H])C([H])([H])* 0.000 description 1
- 229910052799 carbon Inorganic materials 0.000 description 1
- 150000001735 carboxylic acids Chemical class 0.000 description 1
- 239000003795 chemical substances by application Substances 0.000 description 1
- 239000011248 coating agent Substances 0.000 description 1
- 238000000576 coating method Methods 0.000 description 1
- 125000006841 cyclic skeleton Chemical group 0.000 description 1
- 125000000582 cycloheptyl group Chemical group [H]C1([H])C([H])([H])C([H])([H])C([H])([H])C([H])(*)C([H])([H])C1([H])[H] 0.000 description 1
- 125000000640 cyclooctyl group Chemical group [H]C1([H])C([H])([H])C([H])([H])C([H])([H])C([H])(*)C([H])([H])C([H])([H])C1([H])[H] 0.000 description 1
- 125000001511 cyclopentyl group Chemical group [H]C1([H])C([H])([H])C([H])([H])C([H])(*)C1([H])[H] 0.000 description 1
- KPUWHANPEXNPJT-UHFFFAOYSA-N disiloxane Chemical class [SiH3]O[SiH3] KPUWHANPEXNPJT-UHFFFAOYSA-N 0.000 description 1
- 239000006185 dispersion Substances 0.000 description 1
- 238000005530 etching Methods 0.000 description 1
- 238000004817 gas chromatography Methods 0.000 description 1
- 125000004051 hexyl group Chemical group [H]C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])* 0.000 description 1
- 125000002887 hydroxy group Chemical group [H]O* 0.000 description 1
- 238000007654 immersion Methods 0.000 description 1
- 125000000959 isobutyl group Chemical group [H]C([H])([H])C([H])(C([H])([H])[H])C([H])([H])* 0.000 description 1
- 238000001459 lithography Methods 0.000 description 1
- 125000000040 m-tolyl group Chemical group [H]C1=C([H])C(*)=C([H])C(=C1[H])C([H])([H])[H] 0.000 description 1
- 229940098779 methanesulfonic acid Drugs 0.000 description 1
- ARYZCSRUUPFYMY-UHFFFAOYSA-N methoxysilane Chemical compound CO[SiH3] ARYZCSRUUPFYMY-UHFFFAOYSA-N 0.000 description 1
- 150000007522 mineralic acids Chemical class 0.000 description 1
- 125000004108 n-butyl group Chemical group [H]C([H])([H])C([H])([H])C([H])([H])C([H])([H])* 0.000 description 1
- 125000000740 n-pentyl group Chemical group [H]C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])* 0.000 description 1
- 229910017604 nitric acid Inorganic materials 0.000 description 1
- 125000005593 norbornanyl group Chemical group 0.000 description 1
- 125000003261 o-tolyl group Chemical group [H]C1=C([H])C(*)=C(C([H])=C1[H])C([H])([H])[H] 0.000 description 1
- 235000006408 oxalic acid Nutrition 0.000 description 1
- 239000003973 paint Substances 0.000 description 1
- 125000000286 phenylethyl group Chemical group [H]C1=C([H])C([H])=C(C([H])=C1[H])C([H])([H])C([H])([H])* 0.000 description 1
- 125000003367 polycyclic group Chemical group 0.000 description 1
- 229920000642 polymer Polymers 0.000 description 1
- 230000002250 progressing effect Effects 0.000 description 1
- 238000000926 separation method Methods 0.000 description 1
- 229910000030 sodium bicarbonate Inorganic materials 0.000 description 1
- 235000017557 sodium bicarbonate Nutrition 0.000 description 1
- 239000001384 succinic acid Substances 0.000 description 1
- 125000000472 sulfonyl group Chemical group *S(*)(=O)=O 0.000 description 1
- 238000001308 synthesis method Methods 0.000 description 1
- YLQBMQCUIZJEEH-UHFFFAOYSA-N tetrahydrofuran Natural products C=1C=COC=1 YLQBMQCUIZJEEH-UHFFFAOYSA-N 0.000 description 1
- CZDYPVPMEAXLPK-UHFFFAOYSA-N tetramethylsilane Chemical compound C[Si](C)(C)C CZDYPVPMEAXLPK-UHFFFAOYSA-N 0.000 description 1
- ZRQAIBMAFLMIND-UHFFFAOYSA-N triethoxy(thiophen-2-yl)silane Chemical compound CCO[Si](OCC)(OCC)C1=CC=CS1 ZRQAIBMAFLMIND-UHFFFAOYSA-N 0.000 description 1
- QJOOZNCPHALTKK-UHFFFAOYSA-N trimethoxysilylmethanethiol Chemical compound CO[Si](CS)(OC)OC QJOOZNCPHALTKK-UHFFFAOYSA-N 0.000 description 1
- 239000008096 xylene Substances 0.000 description 1
Landscapes
- Silicon Polymers (AREA)
Description
本発明は、電子材料や微細加工の材料として有用な硫黄官能基を有する新規シリコーン共重合体に関するものである。
近年、半導体素子の微細化が進むとともに、その製造に用いられるリソグラフィ工程についていっそうの微細化が求められるようになってきている。微細化が急速に発展してきた背景には、投影レンズの高ＮＡ化、レジストの性能向上、短波長化が挙げられる。
特に露光波長の短波長化は大きな変革をもたらしてきたが、さらに微細化の要求は大きく、ＫｒＦ（２４８ｎｍ）露光からＡｒＦ（１９３ｎｍ）露光への短波長化が進んできている。
半導体微細加工で開発されているＡｒＦ液浸プロセスでは、光源のレンズとレジストとの間に水の層を設けるプロセスであり、水の屈折率（ｎ＝１．４４）を利用してＡｒＦ露光（１９３ｎｍ）の波長を見かけ上１３４ｎｍの波長にすることにより、より微細パターンを作成しようとするプロセスである。
このように現在、露光波長を短くして微細パターンを作成しようとする試みと、使用するレンズの開口数を大きくして微細パターンを作成しようとする研究がなされている。しかし樹脂の屈折率が低い場合、使用するレンズの開口数が大きくなると、露光される光を樹脂界面で全反射して樹脂内に光が透過しなくなるという問題があり、レンズの開口数を大きくして微細パターンを作成するプロセスに適用できないという問題があった（特許文献１参照）。よって、電子材料用途、特に微細加工プロセスで使用するためには、樹脂の屈折率を大きくして樹脂界面での光の全反射を防ぐ必要があった。
一方、微細化作成に対応するため中間層を設ける三層レジストプロセスが考案されており、その中間層としてフェノール性水酸基をもつシリコーン重合体の例は報告されている（特許文献２参照）。しかしながら、それら重合体では、フェノール骨格を有するため、微細加工で使用されるＡｒＦ（１９３ｎｍ）のような遠紫外線露光波長には樹脂自体の吸収が大きく、光が透過しないという問題があった。
このことから、電子材料用途、特に微細加工で用いることができるシリコーン重合体で、屈折率が高い新規シリコーン重合体が求められていた。
特開２００６−２２７６３２号公報
特開２００３−１４９８２２号公報
本発明者は、遠紫外線露光波長で屈折率を向上させる材料について、種々検討を重ねた結果、硫黄官能基を有するシリコーン共重合体が２２０nm以下の波長で屈折率を向上させることを見出し、この知見に基づいて本発明をなすに至った。

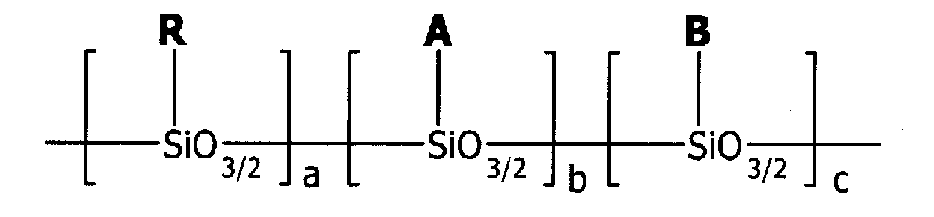

すなわち、本発明は、下記一般式
（式中、Ｒは環状スルフィド基、Ａは芳香族環を有する炭化水素基、Ｂは芳香族を含まない炭化水素基を示す。ａ、ｂ、ｃはモル％を示し、ａは１〜５０モル％、ｂは１〜５０モル％、ｃは２０〜９８％、但しｂ＋ｃは２１以上でａ＋ｂ＋ｃ＝１００を示す）
で示され、重量平均分子量（ポリスチレン換算）が、５００から１０，０００であるシリコーン共重合体を提供することである。
で示され、重量平均分子量（ポリスチレン換算）が、５００から１０，０００であるシリコーン共重合体を提供することである。
本発明の硫黄官能基を有するシリコーン共重合体は、遠紫外線領域での短波長の露光波長で透過性が良く、高屈折率であり、遠紫外線領域で使用するのに適した材料である。本発明のシリコーン共重合体は、２００℃以上の熱をかけることにより、容易に硬化させることができることから、反射防止膜的な役割を果たすため、微細加工プロセスに導入することができる。
また、本発明のシリコーン共重合体は、電子材料分野に限らず、塗料や接着剤等、幅広い分野で応用できる。
本発明のシリコーン共重合体は、下記一般式
下記一般式
下記一般式
（式中、Ｒは硫黄官能基を含む炭化水素基を示す）
で示される繰り返し単位と下記一般式
で示される繰り返し単位と下記一般式
（式中、Ｘは炭化水素基を示す）
で示される繰り返し単位を含むシリコーン共重合体である。
で示される繰り返し単位を含むシリコーン共重合体である。
本発明のシリコーン共重合体の下記骨格
は、シルセスキオキサン骨格を示し、各ケイ素原子が３個の酸素原子に結合し、各酸素原子が２個のケイ素原子に結合していることを示す。シルセスキオキサン骨格は、例えば、下記一般式
に示す構造式で示すことができる。
また、本発明のシリコーン共重合体は、例えば、下記一般式
で示されるラダー型シリコーン共重合体でも良い。
本発明のシリコーン共重合体のＲで示される環状スルフィド基は、環状骨格中に硫黄原子を有する炭化水素基を示す。
Ｒで示される環状スルフィド基は、下記一般式
で記載される環状スルフィドが好ましい。
本発明のシリコーン共重合体は、下記一般式
（式中、Ｒは環状スルフィド基、Ａは芳香族環を有する炭化水素基、Ｂは芳香族を含まない炭化水素基を示す。ａ、ｂ、ｃはモル％を示し、ａは１〜５０モル％、ｂは１〜５０モル％、ｃは２０〜９８％、但しｂ＋ｃは２１以上でａ＋ｂ＋ｃ＝１００を示す）
で示されるシリコーン共重合体である。
で示されるシリコーン共重合体である。
Ａは、芳香族環を有する炭化水素基を示し、１９３ｎｍで示される代表的な遠紫外線露光波長で光学特性を調整する部位である。すなわち２００ｎｍ以下の遠紫外線露光波長では芳香族環を含まない場合、光がすべて透過する。使いやすい樹脂にするために、芳香族環を有する炭化水素基を導入することにより、樹脂自体に吸収を持たせて光学特性と調整することが可能となる場合がある。
芳香族環を有する炭化水素基は、フェニル基、フェニルメチル基、フェニルエチル基等のベンゼン環を有する炭化水素基が好ましく、原料入手の観点からフェニル基がより好ましい。また、１−ナフチル基、２−ナフチル基、９−アントラセニル基、９−フェナントレニル基等の縮合多環式炭化水素も好ましく、原料入手の観点から１−ナフチル基、２−ナフチル基がより好ましい。芳香族環に置換基が結合した４−メチルフェニル基、３−メチルフェニル基、２−メチルフェニル基、４−エチルフェニル基等のベンゼン環を有する炭化水素基、２−メチル−１−ナフチル基、５−メチル−１−ナフチル基等、縮合多環式炭化水素基に置換基が結合した形でも良い。
Ｂは、芳香族環を有しない炭化水素基を示し、２００ｎｍ以下の遠紫外線露光波長で透明性が高い、炭化水素基が好ましい。炭化水素基として、炭素数１から２０の直鎖状、分枝状、環状の１価の炭化水素基が好ましく、架橋炭化水素基でも良い。芳香族環を有しない炭化水素基の好ましい例として、炭素数１から２０の直鎖状炭化水素基は、メチル基、エチル基、ｎ−プロピル基、ｎ−ブチル基、ｎ−ペンチル基、ｎ−ヘキシル基等の炭化水素が挙げられる。好ましい分枝状炭化水素基として、イソプロピル基、イソブチル基等の炭化水素基が挙げられる。好ましい環状炭化水素基として、シクロペンチル基、シクロヘキシル基、シクロヘプチル基、シクロオクチル基等の環状炭化水素基が挙げられる。その環状炭化水素基に炭化水素基が結合していても良い。また、架橋炭化水素基の好ましい例として、下記構造式の架橋炭化水素基が挙げられる。
この架橋炭化水素基に炭化水素基が結合していても良い。原料入手の容易さから、メチル基、エチル基、ｎ−プロピル基、シクロヘキシル基、ノルボルナニル基がより好ましく、立体的に小さい炭化水素基を使用すれば樹脂に占めるSi-Oの存在比が高くなることからさらに好ましく、メチル基が一番好ましい。
本発明のシリコーン共重合体は、下記一般式
（式中、Ｒは環状スルフィド基、Ａは芳香族炭化水素基、Ｂは芳香族を含まない炭化水素基を示す。ａ、ｂ、ｃはモル％を示し、ａは１〜５０モル％、ｂは１〜５０モル％、ｃは２０〜９８％、但しｂ＋ｃは２１以上でａ＋ｂ＋ｃ＝１００を示す）
で示されるシリコーン共重合体である。
で示されるシリコーン共重合体である。
ここで、ａ成分は、環状スルフィドを有するシリコーン共重合体部位を示す。
ａ成分は１〜５０モル％である。
ｂ成分は、芳香族炭化水素基を有するシリコーン共重合体部位を示す。ｂ成分は、１モル％以上、５０モル％以下である。ｂ成分が、１モル％以上、５０モル％以下であると、半導体分野で使用されている２００ｎｍ以下の遠紫外線領域の露光波長で光を透過しないという問題が生じない。
ｃ成分は、芳香族を含まない炭化水素基を有するシリコーン共重合体部位を示す。メチル基やエチル基のような炭素数が小さい置換基を導入した場合、シリコーン共重合体に占めるSi-Oの割合が高くなる。Si-Oが占める割合が高くなれば、例えば半導体分野で使用されているエッチングに対する耐性が向上することから、非常に良い材料になる場合がある。ｃ成分は、２０モル％以上である。
本発明のシリコーン共重合体は、重量平均分子量（ポリスチレン換算）が、５００から１０，０００の範囲にある。
本発明のシリコーン共重合体の分散度は、１．０から１０．０の範囲にあるものが好ましく、１．０から２．０の分散度が小さいものが最も好ましい。
本発明のシリコーン共重合体
本発明のシリコーン共重合体
を製造する場合、好ましくは、下記一般式
（式中、Ｒは環状スルフィド基を示し、Ｘは、塩素またはアルコキシ基を示す）
と下記一般式
と下記一般式
（式中、Ａは芳香族炭化水素基を示し、Ｘは、塩素またはアルコキシ基を示す）
と下記一般式
と下記一般式
（式中、Ｂは、芳香族を含まない炭化水素基を示し、Ｘは、塩素またはアルコキシ基を示す）
の混合液を反応溶媒中、水と触媒の存在下、加水分解反応及び縮重合反応をすることにより製造することができる。
の混合液を反応溶媒中、水と触媒の存在下、加水分解反応及び縮重合反応をすることにより製造することができる。
ここで、Ｘは、塩素またはアルコキシ基を示すが、アルコキシ基は、メトキシ基、エトキシ基、ｎ−プロピルオキシ基、ｎ−ブチルオキシ基、イソプロピルオキシ基等が挙げられ、原料入手の容易さからメトキシ基、エトキシ基が好ましい。
反応溶媒としては、メタノール、エタノール、イソプロパノール、ｎ−ブタノール、ｔ−ブタノール等のアルコール溶媒、トルエン、キシレン等に非水溶性炭化水素溶媒、アセトニトリル、テトラヒドロフラン等の水溶性炭化水素溶媒が使用可能であるが、加水分解反応では水を使用することから、メタノール、エタノール、イソプロパノール等のアルコール溶媒が好ましい。
加水分解で使用する水の量は、原料モノマーの合計モル数に対して、３．０から５０．０当量が好ましく、３．０から１０．０当量がより好ましい。
加水分解、縮重合で使用する触媒は、酸性触媒、塩基性触媒どちらも使用することができるが、塩基性触媒では、縮重合が進行し高分子量化が進むため、酸性触媒が好ましい。酸性触媒としては、塩酸、硝酸、硫酸などの無機酸、シュウ酸、トリフルオロ酢酸、マロン酸、こはく酸、クエン酸等のカルボン酸、ｐ−トルエンスルホン酸、メタンスルホン酸等のスルホニル化合物のような強酸が好ましい。
塩基性触媒を使用する場合は、テトラメチルアンモニウムハイドライドやテトラエチルアンモニウムハイドライド等のアンモニウム塩を使用することが好ましい。
本発明のシリコーン共重合体は、重量平均分子量（ポリスチレン換算）が５００から１０，０００の範囲にある低分子量のものである。また、分散度は、１．０から１０．０の範囲にあるものが好ましく、１．０から２．０の分散度が小さいものが最も好ましい。特に強酸性条件では得られたシリコーン共重合体が低分子量で、低分散になるため、特に好ましい。
加水分解反応、縮重合反応で得られた反応液をトルエン、酢酸エチル等の非プロトン性溶媒で抽出して水で洗浄後、油層中の溶媒を留去すれば目的のシリコーン共重合体を合成することができる。
本発明では、下記一般式
（式中、Ｒは環状スルフィド基、Ａは芳香族炭化水素基、Ｂは芳香族を含まない炭化水素基を示す。ａ、ｂ、ｃはモル％を示し、ａは１〜５０モル％、ｂは１〜５０モル％、ｃは２０〜９８％、但しｂ＋ｃは２１以上でａ＋ｂ＋ｃ＝１００を示す）
で示されるシリコーン共重合体を製造する場合、例えば、下記で示される合成法で合成することができる。
で示されるシリコーン共重合体を製造する場合、例えば、下記で示される合成法で合成することができる。
（式中、Ｒは環状スルフィド基、Ａは芳香族炭化水素基、Ｂは芳香族を含まない炭化水素基を示す。ａ、ｂ、ｃはモル％を示し、ａは１〜５０モル％、ｂは１〜５０モル％、ｃは２０〜９８％、但しｂ＋ｃは２１以上でａ＋ｂ＋ｃ＝１００を示す。Ｘは塩素またはアルコキシ基を示し、メトキシ基、エトキシ基、ｎ−プロピル基、イソプロピル基を示す）
ここで、Ｘは、塩素またはアルコキシ基を示すが、アルコキシ基は、メトキシ基、エトキシ基、ｎ−プロピルオキシ基、ｎ−ブチルオキシ基、イソプロピルオキシ基等が挙げられ、原料入手の容易さから、メトキシ基、エトキシ基が好ましい。
ここで、Ｘは、塩素またはアルコキシ基を示すが、アルコキシ基は、メトキシ基、エトキシ基、ｎ−プロピルオキシ基、ｎ−ブチルオキシ基、イソプロピルオキシ基等が挙げられ、原料入手の容易さから、メトキシ基、エトキシ基が好ましい。
このようにして硫黄官能基を有するシリコーン共重合体を合成することができ、２００ｎｍ以下の露光波長で屈折率を向上させた新規な硫黄官能基を有するシリコーン共重合体が提供される。また、本発明のシリコーン共重合体には、硫黄官能基を有しており、硬化剤と反応させることによりシロキサン膜を形成することができることから、塗料、接着剤用途に展開することができる。
以下、実施例を示して本発明を具体的に説明する。
以下の実施例において、測定には下記装置を使用し、原料は試薬メーカーから購入した一般的な試薬を用いた。
測定装置
NMR測定・・・日本電子製400MHz NMR測定器
IR測定・・・島津製IR Prestige-21
GPC測定・・・東ソー製HLC-8220
屈折率測定・・・J.A.WOOLLAM社製 屈折率測定装置Wvase 32
参考例１
３−メルカプトプロピルシルセスキオキサン・フェニルシルセスキオキサン・メチルシルセスキオキサン共重合体（モル組成比２０：１０：７０）の合成
撹拌機、環流冷却器、滴下ろう斗及び温度計を備えた１Ｌ４つ口フラスコに、水４７．８ｇと３５％塩酸４．４ｇを仕込み、３−メルカプトプロピルトリメトキシシラン１６．３ｇ（０．０８３モル）とフェニルトリメトキシシラン５．７ｇ（０．０４２モル）とメチルトリメトキシシラン３９．７ｇ（０．２９１モル）のトルエン２５２．２ｇ溶液を反応温度１０〜２０℃で２時間かけて滴下した。滴下終了後、同温度で２時間熟成後に、反応溶液をＧＣ分析することにより原料がすべて無くなっていることを確認した。次に静置後分液を行い、油層を回収した。次いで５％炭酸水素ナトリウム水溶液で洗浄し、さらに水で洗浄し、最後にトルエン油層を回収した。
NMR測定・・・日本電子製400MHz NMR測定器
IR測定・・・島津製IR Prestige-21
GPC測定・・・東ソー製HLC-8220
屈折率測定・・・J.A.WOOLLAM社製 屈折率測定装置Wvase 32
参考例１
３−メルカプトプロピルシルセスキオキサン・フェニルシルセスキオキサン・メチルシルセスキオキサン共重合体（モル組成比２０：１０：７０）の合成
撹拌機、環流冷却器、滴下ろう斗及び温度計を備えた１Ｌ４つ口フラスコに、水４７．８ｇと３５％塩酸４．４ｇを仕込み、３−メルカプトプロピルトリメトキシシラン１６．３ｇ（０．０８３モル）とフェニルトリメトキシシラン５．７ｇ（０．０４２モル）とメチルトリメトキシシラン３９．７ｇ（０．２９１モル）のトルエン２５２．２ｇ溶液を反応温度１０〜２０℃で２時間かけて滴下した。滴下終了後、同温度で２時間熟成後に、反応溶液をＧＣ分析することにより原料がすべて無くなっていることを確認した。次に静置後分液を行い、油層を回収した。次いで５％炭酸水素ナトリウム水溶液で洗浄し、さらに水で洗浄し、最後にトルエン油層を回収した。
その得られた油層をエバポレーターで溶媒を除去し、白色粉末である３−メルカプトプロピルシルセスキオキサン・フェニルシルセスキオキサン・メチルシルセスキオキサン共重合体（モル組成比２０：１０：７０）を３３．８ｇ得た。得られた共重合体のＧＰＣ分析の結果、重量平均分子量（Ｍｗ：ポリスチレン換算）１，２３０、分散度（Ｍｗ／Ｍｎ：ポリスチレン換算）１．４であった。
得られた共重合体のスペクトルデータを下記に示す。
赤外線吸収スペクトル（ＩＲ）データ
2840 cm-1 (-SH)、1030-1120 cm-1(Si-O)
核磁気共鳴スペクトル（ＮＭＲ）データ（1H-NMR溶媒：DMSO-d6）
0.565-1.021ppm(bs)、1.183-2.505ppm(bs)、7.550-8.615ppm(bs) 。
2840 cm-1 (-SH)、1030-1120 cm-1(Si-O)
核磁気共鳴スペクトル（ＮＭＲ）データ（1H-NMR溶媒：DMSO-d6）
0.565-1.021ppm(bs)、1.183-2.505ppm(bs)、7.550-8.615ppm(bs) 。
参考例２
３−メルカプトプロピルシルセスキオキサン・フェニルシルセスキオキサン・メチルシルセスキオキサン共重合体（モル組成比４０：１０：５０）の合成
撹拌機、環流冷却器、滴下ろう斗及び温度計を備えた１Ｌ４つ口フラスコに、水４７．８ｇと３５％塩酸４．４ｇを仕込み、３−メルカプトプロピルトリメトキシシラン３２．７ｇ（０．１６６モル）とフェニルトリメトキシシラン５．７ｇ（０．０４２モル）とメチルトリメトキシシラン２８．３ｇ（０．２０８モル）のトルエン２５２．２ｇ溶液を反応温度１０〜２０℃で２時間かけて滴下し参考例１記載の方法で抽出しトルエン油層を回収した。
３−メルカプトプロピルシルセスキオキサン・フェニルシルセスキオキサン・メチルシルセスキオキサン共重合体（モル組成比４０：１０：５０）の合成
撹拌機、環流冷却器、滴下ろう斗及び温度計を備えた１Ｌ４つ口フラスコに、水４７．８ｇと３５％塩酸４．４ｇを仕込み、３−メルカプトプロピルトリメトキシシラン３２．７ｇ（０．１６６モル）とフェニルトリメトキシシラン５．７ｇ（０．０４２モル）とメチルトリメトキシシラン２８．３ｇ（０．２０８モル）のトルエン２５２．２ｇ溶液を反応温度１０〜２０℃で２時間かけて滴下し参考例１記載の方法で抽出しトルエン油層を回収した。
その得られた油層をエバポレーターで溶媒を除去し、白色粉末である３−メルカプトプロピルシルセスキオキサン・フェニルシルセスキオキサン・メチルシルセスキオキサン共重合体（モル組成比４０：１０：５０）を４２．７ｇ得た。得られた共重合体のＧＰＣ分析の結果、重量平均分子量（Ｍｗ：ポリスチレン換算）１，２１０、分散度（Ｍｗ／Ｍｎ：ポリスチレン換算）１．４であった。
得られた共重合体のスペクトルデータを下記に示す。
赤外線吸収スペクトル（ＩＲ）データ
2840 cm-1 (-SH)、1026-1111 cm-1(Si-O)
核磁気共鳴スペクトル（ＮＭＲ）データ（1H-NMR溶媒：DMSO-d6）
0.560-1.035ppm(bs)、1.181-2.550ppm(bs)、7.021-8.252ppm(b) 。
2840 cm-1 (-SH)、1026-1111 cm-1(Si-O)
核磁気共鳴スペクトル（ＮＭＲ）データ（1H-NMR溶媒：DMSO-d6）
0.560-1.035ppm(bs)、1.181-2.550ppm(bs)、7.021-8.252ppm(b) 。
参考例３
メルカプトメチルシルセスキオキサン・フェニルシルセスキオキサン・メチルシルセスキオキサン共重合体（モル組成比４０：１０：５０）の合成
撹拌機、環流冷却器、滴下ろう斗及び温度計を備えた２００ｍＬ４つ口フラスコに、水１５．７ｇと３５％塩酸１．４７ｇを仕込み、メルカプトメチルトリメトキシシラン９．５０ｇ（０．０５６モル）とフェニルトリメトキシシラン２．８０ｇ（０．０１４モル）とメチルトリメトキシシラン９．６１ｇ（０．０７１モル）のトルエン３２．９ｇ溶液を反応温度１０〜２０℃で２時間かけて滴下し参考例１記載の方法で抽出しトルエン油層を回収した。
メルカプトメチルシルセスキオキサン・フェニルシルセスキオキサン・メチルシルセスキオキサン共重合体（モル組成比４０：１０：５０）の合成
撹拌機、環流冷却器、滴下ろう斗及び温度計を備えた２００ｍＬ４つ口フラスコに、水１５．７ｇと３５％塩酸１．４７ｇを仕込み、メルカプトメチルトリメトキシシラン９．５０ｇ（０．０５６モル）とフェニルトリメトキシシラン２．８０ｇ（０．０１４モル）とメチルトリメトキシシラン９．６１ｇ（０．０７１モル）のトルエン３２．９ｇ溶液を反応温度１０〜２０℃で２時間かけて滴下し参考例１記載の方法で抽出しトルエン油層を回収した。
その得られた油層をエバポレーターで溶媒を除去し、無色粘性液体である３−メルカプトメチルシルセスキオキサン・フェニルシルセスキオキサン・メチルシルセスキオキサン共重合体（モル組成比４０：１０：５０）を１１．７ｇ得た。得られた共重合体のＧＰＣ分析の結果、重量平均分子量（Ｍｗ：ポリスチレン換算）１，１９０、分散度（Ｍｗ／Ｍｎ：ポリスチレン換算）１．４であった。
得られた共重合体のスペクトルデータを下記に示す。
赤外線吸収スペクトル（ＩＲ）データ
2565 cm-1 (-SH)、1042-1271 cm-1(Si-O)
核磁気共鳴スペクトル（ＮＭＲ）データ（1H-NMR溶媒：DMSO-d6）
0.561ppm(bs)、7.545-8.610ppm(bs) 。
2565 cm-1 (-SH)、1042-1271 cm-1(Si-O)
核磁気共鳴スペクトル（ＮＭＲ）データ（1H-NMR溶媒：DMSO-d6）
0.561ppm(bs)、7.545-8.610ppm(bs) 。
実施例１
２−チエニルシルセスキオキサン・フェニルシルセスキオキサン・メチルシルセスキオキサン共重合体（モル組成比４０：１０：５０）の合成
撹拌機、環流冷却器、滴下ろう斗及び温度計を備えた２００ｍＬ４つ口フラスコに、水１０．８ｇと３５％塩酸１．０１ｇを仕込み、２−チエニルトリエトキシシラン９．７６ｇ（０．０３９モル）とフェニルトリメトキシシラン１．９２ｇ（０．０１０モル）とメチルトリメトキシシラン６．５７ｇ（０．０４８モル）のトルエン２７．０ｇ溶液を反応温度１０〜２０℃で２時間かけて滴下し参考例１記載の方法で抽出しトルエン油層を回収した。
２−チエニルシルセスキオキサン・フェニルシルセスキオキサン・メチルシルセスキオキサン共重合体（モル組成比４０：１０：５０）の合成
撹拌機、環流冷却器、滴下ろう斗及び温度計を備えた２００ｍＬ４つ口フラスコに、水１０．８ｇと３５％塩酸１．０１ｇを仕込み、２−チエニルトリエトキシシラン９．７６ｇ（０．０３９モル）とフェニルトリメトキシシラン１．９２ｇ（０．０１０モル）とメチルトリメトキシシラン６．５７ｇ（０．０４８モル）のトルエン２７．０ｇ溶液を反応温度１０〜２０℃で２時間かけて滴下し参考例１記載の方法で抽出しトルエン油層を回収した。
その得られた油層をエバポレーターで溶媒を除去し、無色粘性液体である３−メルカプトメチルシルセスキオキサン・フェニルシルセスキオキサン・メチルシルセスキオキサン共重合体（モル組成比４０：１０：５０）を９．５４ｇ得た。得られた共重合体のＧＰＣ分析の結果、重量平均分子量（Ｍｗ：ポリスチレン換算）１，１００、分散度（Ｍｗ／Ｍｎ：ポリスチレン換算）１．２であった。
得られた共重合体のスペクトルデータを下記に示す。
赤外線吸収スペクトル（ＩＲ）データ
1026-1269 cm-1 (Si-O)
核磁気共鳴スペクトル（ＮＭＲ）データ（1H-NMR溶媒：DMSO-d6）
0.175ppm(bs)、6.995-7.1282ppm(bs)、7.551-8.612ppm(bs) 。
1026-1269 cm-1 (Si-O)
核磁気共鳴スペクトル（ＮＭＲ）データ（1H-NMR溶媒：DMSO-d6）
0.175ppm(bs)、6.995-7.1282ppm(bs)、7.551-8.612ppm(bs) 。
比較例１
フェニルシルセスキオキサン・メチルシルセスキオキサン共重合体（モル組成比１０：９０）の合成
撹拌機、環流冷却器、滴下ろう斗及び温度計を備えた１Ｌ４つ口フラスコに、水５７．８ｇと３５％塩酸水溶液５．２ｇを仕込み、フェニルトリメトキシシラン１０．０ｇ（０．０５０モル）とメチルトリメトキシシラン６１．８ｇ（０．４５４モル）のトルエン１０７．８ｇ溶液を反応温度１０〜２０℃で滴下し実施例１記載の方法で抽出しトルエン油層を回収した。
フェニルシルセスキオキサン・メチルシルセスキオキサン共重合体（モル組成比１０：９０）の合成
撹拌機、環流冷却器、滴下ろう斗及び温度計を備えた１Ｌ４つ口フラスコに、水５７．８ｇと３５％塩酸水溶液５．２ｇを仕込み、フェニルトリメトキシシラン１０．０ｇ（０．０５０モル）とメチルトリメトキシシラン６１．８ｇ（０．４５４モル）のトルエン１０７．８ｇ溶液を反応温度１０〜２０℃で滴下し実施例１記載の方法で抽出しトルエン油層を回収した。
その得られた油層をエバポレーターで溶媒を除去し、白色粉末である１−ナフチルシルセスキオキサン・メチルシルセスキオキサン共重合体を３５．７ｇ得た。ＧＰＣ分析の結果、重量平均分子量（Ｍｗ：ポリスチレン換算）１，９００、分散度（Ｍｗ／Ｍｎ：ポリスチレン換算）２．０であった。
得られた共重合体のスペクトルデータを下記に示す。
赤外線吸収スペクトル（ＩＲ）データ
1018-1196cm-1(Si-O)
核磁気共鳴スペクトル（ＮＭＲ）データ（1H-NMR溶媒：CDCl3）
0.135ppm(bs)、7.210-8.194ppm(b) 。
1018-1196cm-1(Si-O)
核磁気共鳴スペクトル（ＮＭＲ）データ（1H-NMR溶媒：CDCl3）
0.135ppm(bs)、7.210-8.194ppm(b) 。
実施例１、参考例１〜３と比較例１で合成したシリコーン共重合体をPGMEA（プロピレングリコールモノエチルエーテルアセテート）に溶解させて２０％溶液にした。次にシリコンウェハーにスピンコーターで塗布しオーブンで２５０℃まで昇温させて０．５ミクロンの硬化膜を形成した。その膜の１９３ｎｍ波長での屈折率を測定した結果を表１に示す。１９３ｎｍ遠紫外線の代表的な波長である。シリコーン共重合体に硫黄原子を導入することにより、屈折率を向上させることができる。
表１から、比較例１の硫黄原子が入っていないシリコーン共重合体では屈折率が１．６９であったのに対し、硫黄原子を導入した実施例１、参考例１〜３では屈折率が１．７５以上に向上した。
参考例４
３−メルカプトプロピルシルセスキオキサン・１−ナフチルシルセスキオキサン・メチルシルセスキオキサン共重合体（モル組成比２０：５０：３０）
撹拌機、環流冷却器、滴下ろう斗及び温度計を備えた１Ｌ４つ口フラスコに、水２２．８ｇと３５％塩酸２．１ｇを仕込み、３−メルカプトプロピルトリメトキシシラン７．８ｇ（０．０４０モル）と１−ナフチルトリメトキシシラン２４．６ｇ（０．０９９モル）とメチルトリメトキシシラン８．１ｇ（０．０５９モル）のトルエン６１．３ｇ溶液を反応温度１０〜２０℃で２時間かけて滴下し参考例１記載の方法で抽出しトルエン油層を回収した。
３−メルカプトプロピルシルセスキオキサン・１−ナフチルシルセスキオキサン・メチルシルセスキオキサン共重合体（モル組成比２０：５０：３０）
撹拌機、環流冷却器、滴下ろう斗及び温度計を備えた１Ｌ４つ口フラスコに、水２２．８ｇと３５％塩酸２．１ｇを仕込み、３−メルカプトプロピルトリメトキシシラン７．８ｇ（０．０４０モル）と１−ナフチルトリメトキシシラン２４．６ｇ（０．０９９モル）とメチルトリメトキシシラン８．１ｇ（０．０５９モル）のトルエン６１．３ｇ溶液を反応温度１０〜２０℃で２時間かけて滴下し参考例１記載の方法で抽出しトルエン油層を回収した。
その得られた油層をエバポレーターで溶媒を除去し、白色粉末である３−メルカプトプロピルシルセスキオキサン・１−ナフチルシルセスキオキサン・メチルシルセスキオキサン共重合体（モル組成比２０：５０：３０）を３０．３ｇ得た。得られた共重合体のＧＰＣ分析の結果、重量平均分子量（Ｍｗ：ポリスチレン換算）７５０、分散度（Ｍｗ／Ｍｎ：ポリスチレン換算）１．２であった。
得られた共重合体のスペクトルデータを下記に示す。
赤外線吸収スペクトル（ＩＲ）データ
2845 cm-1 (-SH)、3055、1504 cm-1 (ナフタレン)、1028-1115 cm-1 (Si-O)
核磁気共鳴スペクトル（ＮＭＲ）データ（1H-NMR溶媒：DMSO-d6）
0.561-1.025ppm(bs)、1.183-2.500ppm(bs)、6.697-8.315ppm(bs) 。
2845 cm-1 (-SH)、3055、1504 cm-1 (ナフタレン)、1028-1115 cm-1 (Si-O)
核磁気共鳴スペクトル（ＮＭＲ）データ（1H-NMR溶媒：DMSO-d6）
0.561-1.025ppm(bs)、1.183-2.500ppm(bs)、6.697-8.315ppm(bs) 。
比較例２
１−ナフチルシルセスキオキサン・メチルシルセスキオキサン共重合体（モル組成比５０：５０）の合成
撹拌機、環流冷却器、滴下ろう斗及び温度計を備えた３Ｌ４つ口フラスコに、水２６５．８ｇと３５％塩酸水溶液２４．９ｇを仕込み、1−ナフチルトリメトキシシラン２９７．０ｇ（１．１９６モル）とメチルトリメトキシシラン１６２．９ｇ（１．１９６モル）のトルエン６８９．９ｇ溶液を反応温度１０〜２０℃で滴下し実施例１記載の方法で抽出しトルエン油層を回収した。
１−ナフチルシルセスキオキサン・メチルシルセスキオキサン共重合体（モル組成比５０：５０）の合成
撹拌機、環流冷却器、滴下ろう斗及び温度計を備えた３Ｌ４つ口フラスコに、水２６５．８ｇと３５％塩酸水溶液２４．９ｇを仕込み、1−ナフチルトリメトキシシラン２９７．０ｇ（１．１９６モル）とメチルトリメトキシシラン１６２．９ｇ（１．１９６モル）のトルエン６８９．９ｇ溶液を反応温度１０〜２０℃で滴下し実施例１記載の方法で抽出しトルエン油層を回収した。
その得られた油層をエバポレーターで溶媒を除去し、白色粉末である１−ナフチルシルセスキオキサン・メチルシルセスキオキサン共重合体を３２０．０ｇ得た。ＧＰＣ分析の結果、重量平均分子量（Ｍｗ：ポリスチレン換算）８２０、分散度（Ｍｗ／Ｍｎ：ポリスチレン換算）１．２であった。
得られた共重合体のスペクトルデータを下記に示す。
赤外線吸収スペクトル（ＩＲ）データ
3055、1504 cm-1 (ナフタレン)、1026-1111 cm-1 (Si-O)
核磁気共鳴スペクトル（ＮＭＲ）データ（1H-NMR溶媒：CDCl3）
0.182ppm(bs)、7.021-8.252ppm(b)
実施例５と比較例２で合成したナフタレン骨格を有するシリコーン共重合体をPGMEA（プロピレングリコールモノエチルエーテルアセテート）に溶解させて２０％溶液にした。次にシリコンウェハーにスピンコーターで塗布しオーブンで２５０℃まで昇温させて０．５ミクロンの硬化膜を形成した。その膜の１９３ｎｍ波長での屈折率を測定した結果を表２に示す。１９３ｎｍ遠紫外線の代表的な波長である。
3055、1504 cm-1 (ナフタレン)、1026-1111 cm-1 (Si-O)
核磁気共鳴スペクトル（ＮＭＲ）データ（1H-NMR溶媒：CDCl3）
0.182ppm(bs)、7.021-8.252ppm(b)
実施例５と比較例２で合成したナフタレン骨格を有するシリコーン共重合体をPGMEA（プロピレングリコールモノエチルエーテルアセテート）に溶解させて２０％溶液にした。次にシリコンウェハーにスピンコーターで塗布しオーブンで２５０℃まで昇温させて０．５ミクロンの硬化膜を形成した。その膜の１９３ｎｍ波長での屈折率を測定した結果を表２に示す。１９３ｎｍ遠紫外線の代表的な波長である。
比較例２のナフタレン骨格を有するシリコーン共重合体では、屈折率が１．５０であったのに対し、硫黄原子を導入した参考例４のシリコーン共重合体では屈折率が１．５７に向上した。シリコーン共重合体に硫黄原子を導入することにより、屈折率を向上させることができる。
Claims (6)
- 下記一般式
で示され、重量平均分子量（ポリスチレン換算）が、５００から１０，０００であるシリコーン共重合体。 - Ｒが
- Ａがフェニル基である請求項１または２に記載のシリコーン共重合体。
- Ｂがメチル基である請求項１〜３のいずれかに記載のシリコーン共重合体。
- 置換基Ｒ（Ｒは環状スルフィド基）、Ａ（Ａは芳香族炭化水素基）、Ｂ（Ｂは芳香族を含まない炭化水素基）を有するシリコンモノマーを、酸性条件下、加水分解して製造する請求項１に記載のシリコーン共重合体の製造方法。
- 環状スルフィド基が
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2007156166A JP5115043B2 (ja) | 2007-06-13 | 2007-06-13 | 硫黄官能基を有するシリコーン共重合体およびその製造方法 |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2007156166A JP5115043B2 (ja) | 2007-06-13 | 2007-06-13 | 硫黄官能基を有するシリコーン共重合体およびその製造方法 |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| JP2008308541A JP2008308541A (ja) | 2008-12-25 |
| JP5115043B2 true JP5115043B2 (ja) | 2013-01-09 |
Family
ID=40236437
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| JP2007156166A Expired - Fee Related JP5115043B2 (ja) | 2007-06-13 | 2007-06-13 | 硫黄官能基を有するシリコーン共重合体およびその製造方法 |
Country Status (1)
| Country | Link |
|---|---|
| JP (1) | JP5115043B2 (ja) |
Families Citing this family (5)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| WO2011062142A1 (ja) * | 2009-11-18 | 2011-05-26 | 日産化学工業株式会社 | 含硫黄シルセスキオキサン微粒子およびその製造方法 |
| WO2015041343A1 (ja) * | 2013-09-20 | 2015-03-26 | リンテック株式会社 | 硬化性組成物、硬化物および硬化性組成物の使用方法 |
| WO2015041340A1 (ja) * | 2013-09-20 | 2015-03-26 | リンテック株式会社 | シラン化合物重合体、硬化性組成物、硬化物および硬化性組成物の使用方法 |
| CN113227214A (zh) * | 2018-12-27 | 2021-08-06 | 日产化学株式会社 | 膜形成用组合物 |
| WO2025182955A1 (ja) * | 2024-02-29 | 2025-09-04 | 信越化学工業株式会社 | オルガノポリシロキサン、ゴム組成物およびタイヤ |
Family Cites Families (4)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JPH06306173A (ja) * | 1993-04-26 | 1994-11-01 | Showa Denko Kk | 反応性ポリオルガノシロキサン |
| EP0700951B1 (en) * | 1994-09-08 | 2000-12-27 | Showa Denko Kabushiki Kaisha | Polyorganosiloxane and process for producing the same |
| JPH08134219A (ja) * | 1994-11-02 | 1996-05-28 | Shin Etsu Chem Co Ltd | メルカプト基及び加水分解性基を含有するオルガノポリシロキサン及びその製造方法 |
| DE10132941A1 (de) * | 2001-07-06 | 2003-01-23 | Degussa | Oligomere Organosilane, Verfahren zu deren Herstellung und deren Verwendung |
-
2007
- 2007-06-13 JP JP2007156166A patent/JP5115043B2/ja not_active Expired - Fee Related
Also Published As
| Publication number | Publication date |
|---|---|
| JP2008308541A (ja) | 2008-12-25 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| US7833696B2 (en) | Method for forming anti-reflective coating | |
| JP7510060B2 (ja) | 樹脂組成物、感光性樹脂組成物、硬化膜、硬化膜の製造方法、パターン硬化膜およびパターン硬化膜の作製方法 | |
| JP5296297B2 (ja) | 縮合多環式炭化水素基を有するシリコーン共重合体及びその製造方法 | |
| AU2016232011A1 (en) | Novel siloxane polymer compositions and their use | |
| JP2011510133A (ja) | シルセスキオキサン樹脂 | |
| JP5115043B2 (ja) | 硫黄官能基を有するシリコーン共重合体およびその製造方法 | |
| US9068086B2 (en) | Compositions for antireflective coatings | |
| TW201527890A (zh) | 正型感光性樹脂組合物、使用其之膜的製造方法及電子元件 | |
| TWI460232B (zh) | 倍半矽氧烷樹脂 | |
| KR101589165B1 (ko) | 실란계 조성물 및 그 경화막, 및 그것을 이용한 네거티브형 레지스트 패턴의 형성 방법 | |
| JPH05125187A (ja) | ポリオルガノシルセスキオキサン及びその製造方法 | |
| US20160311975A1 (en) | Polymer for Preparing Resist Underlayer Film, Resist Underlayer Film Composition Containing the Polymer and Method for Forming Resist Underlayer Film Using the Composition | |
| JP5158594B2 (ja) | ナフタレン環を有するシリコーン重合体、およびその組成物 | |
| JP5035770B2 (ja) | 縮合多環式炭化水素基を有するシリコーン共重合体、及び、その製造方法 | |
| TWI498381B (zh) | 光學材料形成用聚矽氧樹脂及光學材料 | |
| JP2014101425A (ja) | 籠型シルセスキオキサン、架橋籠型シルセスキオキサン、およびそれを有する光学素子 | |
| JP4466855B2 (ja) | ポジ型レジスト組成物 | |
| JP5115099B2 (ja) | アシロキシ基を有するシリコーン共重合体及びその製造方法 | |
| WO2021187324A1 (ja) | ネガ型感光性樹脂組成物、パターン構造、及びパターン硬化膜の製造方法 | |
| JP5854385B2 (ja) | シリコーン重合体 | |
| JP5167609B2 (ja) | オキセタニル基を有するシリコーン共重合体 | |
| JP7620218B2 (ja) | ケイ素化合物、反応性材料、樹脂組成物、感光性樹脂組成物、硬化膜、硬化膜の製造方法、パターン硬化膜およびパターン硬化膜の製造方法 | |
| KR20140122247A (ko) | 규소-풍부 반사방지 코팅 재료 및 이의 제조 방법 | |
| TW201630981A (zh) | 聚矽氧共聚物及其製造方法 | |
| JP7773826B1 (ja) | オルガノポリシロキサン、光学部材、電子部材、およびオルガノポリシロキサンの製造方法 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| A621 | Written request for application examination |
Free format text: JAPANESE INTERMEDIATE CODE: A621 Effective date: 20100209 |
|
| RD02 | Notification of acceptance of power of attorney |
Free format text: JAPANESE INTERMEDIATE CODE: A7422 Effective date: 20100303 |
|
| RD04 | Notification of resignation of power of attorney |
Free format text: JAPANESE INTERMEDIATE CODE: A7424 Effective date: 20100303 |
|
| A977 | Report on retrieval |
Free format text: JAPANESE INTERMEDIATE CODE: A971007 Effective date: 20120410 |
|
| A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20120417 |
|
| RD02 | Notification of acceptance of power of attorney |
Free format text: JAPANESE INTERMEDIATE CODE: A7422 Effective date: 20120522 |
|
| RD04 | Notification of resignation of power of attorney |
Free format text: JAPANESE INTERMEDIATE CODE: A7424 Effective date: 20120522 |
|
| A521 | Request for written amendment filed |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20120606 |
|
| A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20120626 |
|
| A521 | Request for written amendment filed |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20120817 |
|
| TRDD | Decision of grant or rejection written | ||
| A01 | Written decision to grant a patent or to grant a registration (utility model) |
Free format text: JAPANESE INTERMEDIATE CODE: A01 Effective date: 20120911 |
|
| A01 | Written decision to grant a patent or to grant a registration (utility model) |
Free format text: JAPANESE INTERMEDIATE CODE: A01 |
|
| A61 | First payment of annual fees (during grant procedure) |
Free format text: JAPANESE INTERMEDIATE CODE: A61 Effective date: 20121001 |
|
| R150 | Certificate of patent or registration of utility model |
Free format text: JAPANESE INTERMEDIATE CODE: R150 Ref document number: 5115043 Country of ref document: JP Free format text: JAPANESE INTERMEDIATE CODE: R150 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20151026 Year of fee payment: 3 |
|
| S531 | Written request for registration of change of domicile |
Free format text: JAPANESE INTERMEDIATE CODE: R313531 |
|
| R350 | Written notification of registration of transfer |
Free format text: JAPANESE INTERMEDIATE CODE: R350 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| LAPS | Cancellation because of no payment of annual fees |
