JP6214545B2 - エポキシ樹脂のための硬化剤としてのアルキルセミカルバゾンまたはジアルキルセミカルバゾン - Google Patents

エポキシ樹脂のための硬化剤としてのアルキルセミカルバゾンまたはジアルキルセミカルバゾン Download PDF

Info

Publication number
JP6214545B2
JP6214545B2 JP2014541638A JP2014541638A JP6214545B2 JP 6214545 B2 JP6214545 B2 JP 6214545B2 JP 2014541638 A JP2014541638 A JP 2014541638A JP 2014541638 A JP2014541638 A JP 2014541638A JP 6214545 B2 JP6214545 B2 JP 6214545B2
Authority
JP
Japan
Prior art keywords
epoxy resin
semicarbazone
cycloalkyl
curing
branched
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Expired - Fee Related
Application number
JP2014541638A
Other languages
English (en)
Other versions
JP2015501854A (ja
Inventor
ブランドル モニカ
ブランドル モニカ
エープナー マーティン
エープナー マーティン
クリマー ハンス−ペーター
クリマー ハンス−ペーター
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Alzchem AG
Original Assignee
Alzchem AG
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Alzchem AG filed Critical Alzchem AG
Publication of JP2015501854A publication Critical patent/JP2015501854A/ja
Application granted granted Critical
Publication of JP6214545B2 publication Critical patent/JP6214545B2/ja
Expired - Fee Related legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Classifications

    • CCHEMISTRY; METALLURGY
    • C08ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08KUse of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K7/00Use of ingredients characterised by shape
    • C08K7/02Fibres or whiskers
    • CCHEMISTRY; METALLURGY
    • C08ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08GMACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G59/00Polycondensates containing more than one epoxy group per molecule; Macromolecules obtained by polymerising compounds containing more than one epoxy group per molecule using curing agents or catalysts which react with the epoxy groups
    • C08G59/18Macromolecules obtained by polymerising compounds containing more than one epoxy group per molecule using curing agents or catalysts which react with the epoxy groups ; e.g. general methods of curing
    • C08G59/40Macromolecules obtained by polymerising compounds containing more than one epoxy group per molecule using curing agents or catalysts which react with the epoxy groups ; e.g. general methods of curing characterised by the curing agents used
    • C08G59/4007Curing agents not provided for by the groups C08G59/42 - C08G59/66
    • C08G59/4014Nitrogen containing compounds
    • CCHEMISTRY; METALLURGY
    • C08ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08GMACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G59/00Polycondensates containing more than one epoxy group per molecule; Macromolecules obtained by polymerising compounds containing more than one epoxy group per molecule using curing agents or catalysts which react with the epoxy groups
    • C08G59/18Macromolecules obtained by polymerising compounds containing more than one epoxy group per molecule using curing agents or catalysts which react with the epoxy groups ; e.g. general methods of curing
    • C08G59/40Macromolecules obtained by polymerising compounds containing more than one epoxy group per molecule using curing agents or catalysts which react with the epoxy groups ; e.g. general methods of curing characterised by the curing agents used
    • CCHEMISTRY; METALLURGY
    • C08ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08KUse of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00Use of organic ingredients
    • C08K5/16Nitrogen-containing compounds
    • C08K5/21Urea; Derivatives thereof, e.g. biuret
    • CCHEMISTRY; METALLURGY
    • C08ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08KUse of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00Use of organic ingredients
    • C08K5/16Nitrogen-containing compounds
    • C08K5/29Compounds containing one or more carbon-to-nitrogen double bonds
    • CCHEMISTRY; METALLURGY
    • C08ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08KUse of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00Use of organic ingredients
    • C08K5/16Nitrogen-containing compounds
    • C08K5/29Compounds containing one or more carbon-to-nitrogen double bonds
    • C08K5/30Hydrazones; Semicarbazones
    • CCHEMISTRY; METALLURGY
    • C08ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08KUse of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K7/00Use of ingredients characterised by shape
    • C08K7/02Fibres or whiskers
    • C08K7/04Fibres or whiskers inorganic
    • C08K7/06Elements
    • CCHEMISTRY; METALLURGY
    • C08ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08KUse of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K7/00Use of ingredients characterised by shape
    • C08K7/02Fibres or whiskers
    • C08K7/04Fibres or whiskers inorganic
    • C08K7/14Glass
    • CCHEMISTRY; METALLURGY
    • C08ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08LCOMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L63/00Compositions of epoxy resins; Compositions of derivatives of epoxy resins
    • YGENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10TECHNICAL SUBJECTS COVERED BY FORMER USPC
    • Y10TTECHNICAL SUBJECTS COVERED BY FORMER US CLASSIFICATION
    • Y10T442/00Fabric [woven, knitted, or nonwoven textile or cloth, etc.]
    • Y10T442/10Scrim [e.g., open net or mesh, gauze, loose or open weave or knit, etc.]
    • YGENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10TECHNICAL SUBJECTS COVERED BY FORMER USPC
    • Y10TTECHNICAL SUBJECTS COVERED BY FORMER US CLASSIFICATION
    • Y10T442/00Fabric [woven, knitted, or nonwoven textile or cloth, etc.]
    • Y10T442/20Coated or impregnated woven, knit, or nonwoven fabric which is not [a] associated with another preformed layer or fiber layer or, [b] with respect to woven and knit, characterized, respectively, by a particular or differential weave or knit, wherein the coating or impregnation is neither a foamed material nor a free metal or alloy layer
    • Y10T442/2926Coated or impregnated inorganic fiber fabric
    • Y10T442/2951Coating or impregnation contains epoxy polymer or copolymer or polyether

Landscapes

  • Chemical & Material Sciences (AREA)
  • Health & Medical Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Organic Chemistry (AREA)
  • Epoxy Resins (AREA)
  • Reinforced Plastic Materials (AREA)

Description

本発明は、アルキルセミカルバゾンまたはジアルキルセミカルバゾンの、エポキシ樹脂を硬化するための硬化剤としての使用、およびエポキシ樹脂組成物を制御して硬化するための方法、ならびにエポキシ樹脂組成物に関する。
熱硬化性樹脂のエポキシ樹脂の使用は、その優れた耐化学薬品性、そのきわめて優れた熱特性および動的機械特性、ならびにその高い電気絶縁性のゆえに広く普及している。さらに、エポキシ樹脂は、様々な基材への優れた接着性を示しており、それゆえ繊維複合材料(複合物(Composites))における使用に非常に好適である。繊維複合材料に使用する場合、繊維の優れた湿潤、つまり複合物製造のために選択される樹脂配合物の低い粘度も、高い機械特性も望ましい。
繊維複合材料から成形品を製造するために、様々な方法、例えばプリプレグ法、様々な注入法または射出法、ここで、特にRTM法(Resin Transfer Molding)が利用される。これらの方法のうち、特に注入法または射出法が、近年重要性を増している。例えば、注入法では、開口している型内にある乾燥した強化材料、例えば、繊維マット、不織布、織物または経編物(Gewirke)を気密性の真空フィルムで覆い、真空をかけた後に供給管を介して樹脂配合物を含浸させる。これらの方法は、複雑な形状を有する大型の構成部材を、短時間で成形することができるという利点を有している。
エポキシ樹脂の硬化は、多様な機構により進行する。フェノールまたは無水物による硬化の他に、しばしばアミンによる硬化が実施される。これらの物質は、たいていの場合、液体であり、エポキシ樹脂ときわめて良く混合されうる。高い反応性およびそれに伴うきわめて低い潜在性のゆえに、このようなエポキシ樹脂組成物は、二成分で作られる。これは、樹脂(A成分)と硬化剤(B成分)とが別個に貯蔵され、使用の直前になって初めて正しい比率で混合されることを意味する。ここで、「潜在性」は、前記個々の成分の混合物が、定義された貯蔵条件下に安定して存在することを意味する。これらの二成分の樹脂配合物は、いわゆる低温硬化性の樹脂配合物とも呼ばれており、そのために使用される硬化剤は、たいていの場合、アミンまたはアミドアミンの群から選択される。
一成分の、熱硬化性のエポキシ樹脂配合物は、それとは反対にすぐそのまま使える状態であらかじめコンパウンド化されている、つまり、エポキシ樹脂および硬化剤は、出荷時に混合されている。それゆえ、使用するその場において個々の成分の混合ミスは起こりえない。そのための前提条件は、室温でエポキシ樹脂と反応しない(貯蔵性がある)が、しかし、加温下にエネルギー供給に応じて直ちに反応し始める潜在性の硬化剤系を形成することである。このような一成分のエポキシ樹脂配合物に特に好適な、かつまた経済的な硬化剤は、例えばジシアンジアミドである。相応の樹脂−硬化剤混合物は、環境条件下に12ヶ月まで使用可能な状態で貯蔵することができる。
ウロンは、ずっと以前からエポキシ樹脂の硬化を促進するための硬化促進剤として公知である。例えば、このウロンは、潜在性硬化剤、例えば、ジシアンジアミドと組み合わせて多数の用途で使用されている。例えば、潜在性硬化剤であるジシアンジアミドと、硬化促進剤である、あらゆる種類のウロンとを組合せた使用は、様々な特許文献にも記載されている。この関連においては、例えば以下の文献、EP603131A1、EP429395A2、US2,993,044A、US3,386,956A、US3,789,071、EP2295483A1、WO2004/106402A1、WO2007/062853A1を参照されたい。
さらに、セミカルバゾンは、加熱により活性化可能な硬化剤、例えばジシアンジアミドを用いてエポキシド樹脂の硬化を促進するための硬化促進剤として公知である。これに関する試験結果は、前記セミカルバゾンが、公知のウロンと同じく、加熱により活性化可能な潜在性硬化剤を用いるエポキシ樹脂の硬化を促進することを示している(公開前の特許出願DE102010020882.5)。一般式(I)のセミカルバゾンは、前記文献ではエポキシ樹脂の硬化または架橋のための硬化剤として言及されていない。
残念ながら、高潜在性のジシアンジアミドまたは別の高潜在性の硬化剤を有するエポキシ樹脂混合物は、この混合物が、きわめて迅速に、および高い熱排出で、つまり、高いエネルギー量の放出下に硬化するという欠点を有している。この効果は、エポキシ樹脂混合物を硬化させるために、ジシアンジアミドおよび硬化促進剤、例えばウロンまたはセミカルバゾンを使用する場合にいっそう明瞭である。この事実は、成形品の設計および製造に従事する当業者にとって重大な問題である、それというのは、放出されるエネルギーにより、成形体が層厚みに応じて内部応力を持つからである。この内部応力は、成形品内に亀裂をもたらし、それにより、この成形品は求められる機械的安定性に達しない。熱排出が層厚みに応じて高すぎると、個々の場合、前記成形体は、完全に使用不能である。
金属構成部材もしくは木材構成部材に代わる複合物構成部材の用途が、例えば風力発電装置ではますます重要になっている。例えば、風力発電装置のメーカーは、比較的大型のブレード(Rotorblaetter)で動かされる、ますます大型の連結機械を設計している。このブレードの製造では、前記構成部材が、製造プロセスの間に熱によって破損しないように、製造プロセスで生じる熱をできる限り効率的にかつ均一に排出する必要がある。これは、硬化系として硬化剤のジシアンジアミド、および硬化促進剤のウロンまたはセミカルバゾンを含んでいるエポキシ樹脂組成物の使用では、不十分にしか保証することができない、それというのは、この系が、きわめて迅速に反応し、大量の熱量を即座に放出するからである。比較的低い温度で硬化することにより、反応速度は、確かにある程度の範囲で制御することはできる;もっとも、エポキシ樹脂の層厚みの厚い、大型で巨大な構成部材、例えばブレードでは、不十分な熱排出による熱の滞留が即座に観察される。このことから、硬化反応が制御されずに促進するという結果が生じる。このことから、最終的に構成部品において熱による損傷が結果として起こる。
大型で巨大な構造構成部材を応力なしに製造するためには、この構成部材をできる限り均一に、それと同時にまた比較的ゆっくりと硬化させる必要がある。これは、硬化剤のジシアンジアミドと促進剤とからの通常の硬化系では、制限されてのみ実現可能である、それというのは、不均一な熱排出により局所的な熱の滞留、およびそれと同時に不均一な硬化に至ることがあるからである。この危険は、特に、不均一な構成部材の場合に生じる。
したがって、本発明の基礎をなす課題は、特にエポキシ樹脂の層厚みの厚い巨大な構成部材のための、エポキシ樹脂組成物を制御して硬化する新規の硬化剤および方法、ならびにそのために必要なエポキシ樹脂組成物を提供することである。この新規の硬化剤または方法は、製造する成形品または構成部材において内部応力またはその他の熱による損傷が生じることなく、所定の期間のうちに均一な硬化を可能にするものである。
前記課題は、本発明の請求項1および2に記載の方法および使用により解決される。
したがって、第一の実施態様によれば、一般式(I)
Figure 0006214545
[式中、以下の基は、それぞれ同じ、または互いに異なっていて:
1は、分岐鎖もしくは直鎖のアルキルもしくはシクロアルキルであり、
2は、水素、分岐鎖もしくは直鎖のアルキルもしくはシクロアルキルであり、
3は、分岐鎖もしくは直鎖のアルキルもしくはシクロアルキルであり;
4は、水素、分岐鎖もしくは直鎖のアルキルもしくはシクロアルキルである;
または
1は、分岐鎖もしくは直鎖のアルキルもしくはシクロアルキルであり、
2は、水素、分岐鎖もしくは直鎖のアルキルもしくはシクロアルキルであり、
3およびR4は、一緒になって、1つのアルキレン環を形成している]
のアルキルセミカルバゾンまたはジアルキルセミカルバゾン、またはこれらの混合物の、少なくとも1つの反応性のエポキシ基を有するエポキシ樹脂、または少なくとも1つの反応性のエポキシ基を有する少なくとも1つのエポキシ樹脂を含んでいるエポキシ樹脂組成物を硬化させるための硬化剤としての使用は、本発明の対象である。
第二の実施態様によれば、したがって、一般式(I)
Figure 0006214545
[式中、以下の基は、それぞれ同じ、または互いに異なっていて:
1は、分岐鎖もしくは直鎖のアルキルもしくはシクロアルキルであり、
2は、水素、分岐鎖もしくは直鎖のアルキルもしくはシクロアルキルであり、
3は、分岐鎖もしくは直鎖のアルキルもしくはシクロアルキルであり;
4は、水素、分岐鎖もしくは直鎖のアルキルもしくはシクロアルキルである;
または
1は、分岐鎖もしくは直鎖のアルキルもしくはシクロアルキルであり、
2は、水素、分岐鎖もしくは直鎖のアルキルもしくはシクロアルキルであり、
3およびR4は、一緒になって、1つのアルキレン環を形成している]
のアルキルセミカルバゾンまたはジアルキルセミカルバゾン、またはこれらの混合物を硬化剤として用いる、少なくとも1つの反応性のエポキシ基を有する少なくとも1つのエポキシ樹脂を含んでいるエポキシ樹脂組成物を制御して硬化するための方法も本発明の対象である。
ここで、前記使用または方法において、前記エポキシ樹脂組成物が、一般式(I)のアルキルセミカルバゾンまたはジアルキルセミカルバゾン、またはこれらの混合物の他に、エポキシ樹脂の硬化のためのさらなる硬化剤、助硬化剤、硬化促進剤または別の触媒を含んでいないことが特に好ましい。
好ましい実施態様では、前記あらゆるエポキシ樹脂組成物は、一般式(I)のアルキルセミカルバゾンまたはジアルキルセミカルバゾンの他に、さらなる硬化剤および/または助硬化剤を含んでいない。特に、前記エポキシ組成物は、さらなる硬化剤および/または助硬化剤を含んでいない。通常の硬化剤および/または助硬化剤は、例えば、脂肪族アミン、脂環式アミンおよび芳香族アミン、ポリアミン、アミドアミン、ポリアミド、ケチミン、メルカプタン、イソシアネート、無水物、カルボン酸、ポリフェノール、アミノ樹脂およびフェノール樹脂ならびにジシアンジアミドである。
さらなる硬化剤および/または助硬化剤を含んでいない、とは、ここで特に、系全体が、硬化剤および/または助硬化剤として見なされうるさらなる化合物の含有量を、前記エポキシ樹脂組成物全体に対して1質量%未満、特に0.1質量%未満、さらに好ましくは0.01質量%未満、特に好ましくは0質量%有していることを意味する。
さらなる実施態様では、本発明によるエポキシ樹脂組成物は、エポキシ樹脂の硬化のための硬化促進剤および/または触媒を含んでいない。通常の、エポキシ樹脂の硬化のための硬化促進剤および/または触媒は、例えば、第三級アミン、イミダゾール、ウロン、三フッ化ホウ素をベースとする化合物、チタン酸化合物である。
エポキシ樹脂の硬化のためのさらなる硬化促進剤および/または触媒を含んでいない、とは、ここで特に、前記系全体が、エポキシ樹脂の硬化のための硬化促進剤および/または触媒として見なされうるさらなる化合物の含有量を総じて、前記あらゆるエポキシ樹脂組成物に対して1質量%未満、特に0.1質量%未満、さらに好ましくは0.01質量%未満、特に好ましくは0質量%有していることを意味する。
最も好ましい実施態様では、前記エポキシ樹脂組成物は、一般式(I)のアルキルセミカルバゾンまたはジアルキルセミカルバゾン、またはこれらの混合物の他に、エポキシ樹脂の硬化のためのさらなる硬化剤、助硬化剤、硬化促進剤および別の触媒を含んでいない。
驚くべきことに、エポキシ樹脂の硬化のための硬化剤として、特に単独の硬化剤として、つまり、さらなる硬化剤、助硬化剤、硬化促進剤または別の触媒の非存在下に、一般式(I)のアルキルセミカルバゾンまたはジアルキルセミカルバゾン、またはこれらの混合物を用いる、エポキシ樹脂またはエポキシ樹脂組成物の制御された硬化が可能にできることが判明した。さらに、集中的な試験により、エポキシ樹脂組成物が、特におだやかに、特に加熱により活性化可能な硬化剤を使用せずに完全に硬化できることが示された。それゆえ、一般式(I)のアルキルセミカルバゾンまたはジアルキルセミカルバゾン、またはこれらの混合物は、加熱により活性化可能な硬化剤を用いて硬化を促進するための硬化促進剤としてだけでなく、硬化剤それ自体として、および特に、単独の硬化剤としても使用可能である。それゆえ、この新規の硬化剤を使用して、1つの成分のみからなる硬化系を提供することもできる。これにより、前記エポキシ樹脂組成物を製造する前の、硬化剤および促進剤の割合の調整、ならびに前記エポキシ樹脂組成物中の硬化剤および促進剤からの合成物の費用のかかる混合が省かれる。
さらに驚くべきことに、一般式(I)のアルキルセミカルバゾンまたはジアルキルセミカルバゾン、またはこれらの混合物は、その硬化曲線において公知の硬化剤、例えば、ジシアンジアミドに相当するが、しかし、エポキシ樹脂またはエポキシ樹脂組成物における潜在性はあまり顕著ではないことが示された。前記硬化剤の利点は、さらに、硬化がおだやかであることにあり、ここで、時間単位あたり、公知の硬化剤と比べて少ないエネルギーが発せられ、このエネルギーは、容易に排出できる。
それゆえ、さらに、前記エポキシ樹脂組成物が、一般式(I)のアルキルセミカルバゾンまたはジアルキルセミカルバゾン、またはこれらの混合物を、60〜180℃の温度での硬化の間に、(前記エポキシ樹脂組成物の質量に対して)最大熱流量0.05〜0.99W/gを前記エポキシ樹脂組成物において生成する量で含んでいて、その結果、前記エポキシ樹脂組成物が完全に硬化する、前記使用または方法が好ましい。
本発明によれば、前記エポキシ樹脂組成物は、好ましくは完全に硬化する。これは、特に、前記エポキシ樹脂組成物の80%以上が、好ましくは90%以上が、さらに好ましくは95%以上が、さらにより好ましくは98%以上が、特に99%以上が、最も好ましくは100%が硬化することを意味する。相応して、前記硬化したエポキシ樹脂組成物中のエポキシ基の、特に80%以上が、好ましくは90%以上が、さらに好ましくは95%以上が、さらにより好ましくは98%以上が、特に99%以上が、最も好ましくは100%が反応していた。
前記硬化したエポキシ樹脂組成物中の未反応のエポキシ基の含分は、特に20%未満、好ましくは10%未満、さらに好ましくは5%未満、さらにより好ましくは2%未満、特に1%未満、最も好ましくは0%である。
それゆえ、エポキシ樹脂組成物の特に応力の少ない硬化が可能にできる。それゆえ、セミカルバゾンの群からの硬化剤の使用下に製造された成形品においては、亀裂またはその他の熱による損傷は全く確認されない。ここで、硬化は、所定の期間のうちに特に均一に行われ、それにより局所的な過熱または熱の滞留は観察されない。それゆえ、製造される成形品に関して高い品質水準を保証する、成形品の製造方法を提供することもできる。
最大熱流量は、本発明によれば、等温により示差熱量計(DSC822e、Mettler Toledo)で計測され、最大熱流量であるピーク最大が測定される。規定される試験条件は、実施例に記載されている。
しかし、それとは別に、または同じに、本発明による硬化剤の使用量は、樹脂100部に対して硬化剤1〜15部、好ましくは少なくとも3部、殊に好ましくは少なくとも4部が使用されるように調整されていてもよく、ここで、同じまたは互いに異なって、特に最大12部、特に最大10部、殊に好ましくは最大8部も同じく使用される。複数の本発明による硬化剤の組み合わせまたは1つの組み合わせも本発明に含まれる。
一般式(I)の本発明による硬化剤の総量は、樹脂100部に対して、特に1〜15部、好ましくは2〜15部、さらに好ましくは2〜12部、さらにより好ましくは3〜12部、特に好ましくは4〜12部、およびさらにより好ましくは5〜12部である。ここで、樹脂とは、エポキシ樹脂の総量と理解される。
さらなる好ましい実施態様では、一般式(I)の本発明による硬化剤の使用量は、樹脂100部に対して、3〜12部、特に4〜12部、好ましくは4〜10部、さらにより好ましくは4〜8部である。
本発明により使用される硬化剤を使用するエポキシ樹脂の硬化は、一般に、60〜180℃の温度で行われる。硬化温度の選択は、特異的な加工要求および生成物要求により、配合物によるとりわけ硬化剤量の調節により、ならびに添加剤の添加により変更できる。ここで、どのように樹脂配合物にエネルギーが供給されるかは重大なことではない。例えば、炉または加熱エレメントによる熱の形態のエネルギーは、しかし、同じくマイクロ波またはその他の放射による赤外線または刺激を用いて生じさせることができる。
エポキシ樹脂を硬化するために当業者に公知の、さらなる市販の添加剤の添加により、本発明による配合物の硬化曲線は変化しうる。
硬化していないエポキシ樹脂組成物の加工性を改善するための、または熱硬化性樹脂の生成物の熱機械特性を要求の輪郭に適合させるための添加剤には、例えば、反応性希釈剤、充填剤、レオロジー添加剤、例えばチキソトロピー剤または分散添加剤、消泡剤、染料、顔料、衝撃改良剤(Zaehmodifikator)、耐衝撃性改良剤または防火添加剤が含まれる。
本発明との関連において、アルキルセミカルバゾンまたはジアルキルセミカルバゾンとは、一般式(I)
Figure 0006214545
で表される構造を有する物質と理解される。
ここで、本発明によるアルキルセミカルバゾンまたはジアルキルセミカルバゾンは、N3(カルボニル基に隣接するセミカルバゾン基の窒素)に、常に少なくとも1つのアルキル置換基またはシクロアルキル置換基を有している。相応して、R1の基は、一般式(I)の本発明による化合物において、分岐鎖または直鎖のアルキルまたはシクロアルキルを意味するが、水素を意味しない(R1≠H)。R2は、水素を意味してよい。この場合、N3の窒素には、1つのアルキル基またはシクロアルキル基が存在する。さらなる実施態様では、R2は、分岐鎖または直鎖のアルキルまたはシクロアルキルを意味してよい。この実施態様では、N3には2つのアルキル基もしくはシクロアルキル基が存在する。
さらに、窒素N1(セミカルバゾン基の窒素、N2に隣接)に隣接しているセミカルバゾン基の炭素は、常に少なくとも1つのアルキル置換基またはシクロアルキル置換基を有している。相応して、R3の基は分岐鎖または直鎖のアルキルまたはシクロアルキルを意味するが、水素を意味しない(R3≠H)。R4基は、水素を意味してよい。この場合、セミカルバゾン基の炭素には、1つの分岐鎖または直鎖のアルキル基またはシクロアルキル基が存在している。さらに、R4は、分岐鎖または直鎖のアルキルまたはシクロアルキルを意味してよい。この場合、セミカルバゾン基の炭素は、2つのアルキル基もしくはシクロアルキル基を有している。窒素N2(カルボニル基と−N=C−基の間のセミカルバゾン基の窒素)は、常に水素置換基を有している。しかし、置換基R3およびR4が、一緒になって前記定義を有する1つのアルキレン環を形成することも企図されていてもよい。置換基R1〜R4は、前記定義において広範囲に変化可能である。
構造的に、前記セミカルバゾンは、幾何異性体((Z)−異性体、(E)−異性体)としても、そのつどの互変異性の形態(ケト−エノール互変異性)でも存在していてよい。R1〜R4の基に応じて、前記化合物は、ここで、固体、半固体または液体油状の形態で得られる。置換基パターンは、溶剤またはエポキシ樹脂中のセミカルバゾンの溶解度も決定する。
本発明によれば、特に一般式(I)のアルキルセミカルバゾンまたはジアルキルセミカルバゾン、またはこれらの混合物は、硬化剤として使用することができ、この一般式では、以下が同じ、または異なっている:
1は、分岐鎖もしくは直鎖のC1〜C6−アルキルもしくはC1〜C6−シクロアルキルであり、
2は、水素、分岐鎖もしくは直鎖のC1〜C6−アルキルもしくはC1〜C6−シクロアルキルであり、
3は、分岐鎖もしくは直鎖のC1〜C6−アルキルもしくはC1〜C6−シクロアルキルであり、
4は、水素、分岐鎖もしくは直鎖のC1〜C6−アルキルもしくはC1〜C6−シクロアルキルである;
または
1は、分岐鎖もしくは直鎖のC1〜C6−アルキルもしくはC1〜C6−シクロアルキルであり、
2は、水素、分岐鎖もしくは直鎖のC1〜C6−アルキルもしくはC1〜C6−シクロアルキルであり、
3およびR4は、一緒になって、1つのアルキレン環を形成している。
アルキルまたはC1〜C6−アルキルは、特にメチル、エチル、プロピル(n−プロピル)、メチルエチル(イソプロピル)、ブチル(n−ブチル)、2−メチルプロピル(イソブチル)、1−メチルプロピル(sec−ブチル)、1,1−ジメチルエチル、(tert−ブチル)、ペンチル、1−メチルブチル、2−メチルブチル、3−メチルブチル、2,2−ジメチルプロピル、1,2−ジメチルプロピル、1,1−ジメチルプロピル、1−エチルプロピル、ヘキシル、1−メチルペンチル、2−メチルペンチル、3−メチルペンチル、4−メチルペンチル、1,1−ジメチルブチル、2,2−ジメチルブチル、3,3−ジメチルブチル、1−エチルブチル、2−エチルブチル、1−メチル−1−エチルプロピル、1−エチル−2−メチルプロピルまたは1,1,2−トリメチルプロピルを意味する。
一般式(I)(式中、(同じ、または互いに異なって)R1はメチルまたはエチルであり、R2はメチルまたはエチルであり、R3はメチル、エチル、プロピルまたはイソプロピルであり、R4はメチル、エチル、プロピルまたはメチルエチル(イソプロピル)である)による化合物が特に好ましい。
本発明によれば、R3およびR4は、一緒になって1つのアルキレン環、それぞれ一般式−(CH2n−(nは2以上、11以下である)、特に−(CH2n−(nは2以上、6以下である)の、特にC2〜C11−アルキレン、さらに好ましくはアルキレンまたはC2〜C11−アルキレンを形成してよい。特に、ここで、R3およびR4は、一緒になってエチレン、プロピレン、ブチレン、ペンチレンまたはヘキシレンを意味していることが企図されてよく、ここで、これらのアルキレン基は、この基の側で、場合によりアルキル基、特にC1〜C6−アルキルと1回または複数回置換されていてよい。この場合、R3およびR4は、一緒になって、好ましくは一般式−(CHR5n−を有していて、ここで、R5は、いずれの場合も、互いに異なってHまたはC1〜C6−アルキルを意味する。
本発明との関連において、さらにシクロアルキルとは、特に、3〜7個の炭素原子を有する単環式シクロアルキル基(C3〜C7−シクロアルキル)と理解され、特に一般式Cn2n-1(nは3〜7である)を有しているシクロアルキル置換基またはC3〜C7−シクロアルキル置換基と理解される。さらに好ましくは、シクロアルキルまたはC3〜C7−シクロアルキル、シクロプロピル、シクロブチル、シクロペンチル、シクロヘキシルまたはシクロヘプチルを意味してよく、これらのシクロアルキル基は、この基の側で、さらに好ましくは1回または複数回、上述の意味のアルキルまたはC1〜C6−アルキルで置換されていてよい。
セミカルバゾンの製造は、前記文献に記載されている。置換基パターンは、幅広く変化可能である。慣用の製造方法は、セミカルバジドから出発するケトンまたはアルデヒドとの合成である。ここで、セミカルバゾンの置換基パターンは、使用される出発材料により決まり、R1およびR2の基は、使用されるセミカルバジドの置換基により、置換基R3およびR4は、使用されるアルデヒドまたはケトンにより決められる。セミカルバジドへの合成経路は、同じく前記文献に記載されている。例えば、4,4−ジメチルセミカルバジド(R1は、R2であり、メチルである)も、4,4−ジメチルセミカルバジド(R1は、R2であり、エチルである)も、C.Vogelesang(Rec.Trav.Chim.1943,62,5)により、またはWO98/47869に記載の通り製造することができる。同じように、さらなるセミカルバジドは、ヒドラジンと相応のカルバモイルクロリドとの反応により得ることができる。このようにして得られたセミカルバジドは、次の段階で、相応のアルデヒドまたはケトンとの反応により、一般式(I)の所望のセミカルバゾンに変換させることができる(Gloeckler−Zur Chemie der 1,3,4−Oxadiazoliumsalze,Wissenschaftliche Arbeit im Fach Chemie an der Universitaet Konstanz,Juni 1994も参照)。
本発明による一般式(I)のアルキルセミカルバゾンまたはジアルキルセミカルバゾンの例であり、限定されないものとしては、好ましい代表物質として、アセトン−4,4−ジメチルセミカルバゾン(Ac−DMS)、メチルエチルケトン−4,4−ジメチルセミカルバゾン(MEK−DMS)、ジシクロプロピルケトン−4,4−ジメチルセミカルバゾン(DCyPr−DMS)、メチルイソブチルケトン−4,4−ジメチルセミカルバゾン(MIBK−DMS)、シクロペンタノン−4,4−ジメチルセミカルバゾン(CyPn−DMS)、シクロヘキサノン−4,4−ジメチルセミカルバゾン(CyHx−DMS)、アセトン−4,4−ジエチルセミカルバゾン(Ac−DES)またはシクロペンタノン−4,4−ジエチルセミカルバゾン(CyPn−DES)が使用される。
少なくとも1つのエポキシ樹脂を含んでいる、硬化するエポキシ樹脂またはエポキシ樹脂組成物に関して、本発明はいかなる制限も受けない。特に、通常、1つまたはそれ以上の1,2−エポキシ基(オキシラン)を有していて、ここで、飽和または不飽和の、脂肪族、脂環式、芳香族または複素環式であってよい、あらゆる市販の生成物が考慮の対象になる。さらに、前記エポキシ樹脂は、置換基、例えばハロゲン基、リン基およびヒドロキシル基を有していてよい。2,2−ビス(4−ヒドロキシフェニル)−プロパン(ビスフェノールA)のグリシジルポリエーテル、ならびに臭素で置換された誘導体(テトラブロモビスフェノールA)、2,2−ビス(4−ヒドロキシフェニル)メタン(ビスフェノールF)のグリシジルポリエーテル、およびノボラック樹脂のグリシジルポリエーテルをベースにするエポキシ樹脂、ならびにアニリンまたは置換されたアニリン、例えば、p−アミノフェノールまたは4,4’−ジアミノジフェニルメタン、をベースにするエポキシ樹脂は、本発明による硬化剤の使用により、または本発明による方法において特に好適に硬化させることができる。
それゆえ、本発明のさらなる実施態様では、a)少なくとも1つの反応性のエポキシ基を有する少なくとも1つのエポキシ樹脂と、b)一般式(I)および/または上述の種類による少なくとも1つの硬化剤とを含んでいるエポキシ樹脂組成物も、同じく本発明の対象である。したがって、エポキシ樹脂組成物、特に、複合物または成形品の製造のためのエポキシ樹脂組成物であって、以下を含んでいる前記組成物も本発明の対象である:
a)少なくとも1つの反応性のエポキシ基を有するエポキシ樹脂、
b)一般式(I)
Figure 0006214545
[式中、以下の基は、それぞれ同じ、または互いに異なっていて:
1は、分岐鎖もしくは直鎖のアルキルもしくはシクロアルキルであり、
2は、水素、分岐鎖もしくは直鎖のアルキルもしくはシクロアルキルであり、
3は、分岐鎖もしくは直鎖のアルキルもしくはシクロアルキルであり;
4は、水素、分岐鎖もしくは直鎖のアルキルもしくはシクロアルキルである;
または、
1は、分岐鎖もしくは直鎖のアルキルもしくはシクロアルキルであり、
2は、水素、分岐鎖もしくは直鎖のアルキルまたはシクロアルキルであり、
3およびR4は、一緒になって、1つのアルキレン環を形成する]
のアルキルセミカルバゾンまたはジアルキルセミカルバゾン、またはこれらの混合物の群からの少なくとも1つの硬化剤。
一般式(I)のアルキルセミカルバゾンまたはジアルキルセミカルバゾン、またはこれらの混合物の他に、エポキシ樹脂の硬化のためのさらなる硬化剤、助硬化剤、硬化促進剤または別の触媒を含んでいないエポキシ樹脂組成物が特に好ましい。前記エポキシ樹脂組成物が、2,2−ビス(4−ヒドロキシフェニル)プロパン(ビスフェノールA)のグリシジルポリエーテル、これの臭素で置換された誘導体(テトラブロモビスフェノールA)、2,2−ビス(4−ヒドロキシフェニル)−メタン(ビスフェノールF)のグリシジルポリエーテル、および/またはノボラック樹脂のグリシジルポリエーテルをベースとするエポキシ樹脂の群からの少なくとも1つの反応性のエポキシ基を有するエポキシ樹脂を含んでいるのがさらに好ましい。
本発明の特に好ましい実施態様によれば、前記エポキシ樹脂組成物は、一般式(I)のアルキルセミカルバゾンまたはジアルキルセミカルバゾン、またはこれらの混合物の群からの硬化剤を、60〜180℃の温度での硬化の間に、(このエポキシ樹脂組成物の質量に対して)最大熱流量0.05〜0.99W/gをこのエポキシ樹脂組成物において生成する量で含んでいて、その結果、このエポキシ樹脂組成物は完全に硬化する。
特に驚くべきことに、それゆえ、特に応力の少ない硬化を可能にし、それゆえ特に、複合物または成形品の製造に好適なエポキシ樹脂組成物を提供できることが確認された。それゆえセミカルバゾンの群からの硬化剤の使用下に製造された成形品において、亀裂またはその他の熱による損傷は全く確認されない。硬化は、ここで、所定の期間のうちに特に均一に行われ、それによって局所的な過熱または熱の滞留は観察されない。それゆえ、製造する成形品に関して高い品質水準を保証する、成形品の製造のためのエポキシ樹脂組成物を提供することもできる。
好ましいエポキシ樹脂組成物または本願記載の方法または使用に応じて、本発明によれば、このエポキシ樹脂組成物は、一般式(I)のアルキルセミカルバゾンまたはジアルキルセミカルバゾン、またはこれらの混合物の群からの硬化剤を、60〜180℃、特に60〜160℃、殊に好ましくは60〜150℃の温度での硬化の間に、(前記エポキシ樹脂組成物の質量に対して)最大熱流量0.05〜0.99W/gをこのエポキシ樹脂組成物において生成する量で含んでいて、その結果、このエポキシ樹脂組成物が完全に硬化することが企図されていてよい。しかし、このエポキシ樹脂組成物が、一般式(I)のアルキルセミカルバゾンまたはジアルキルセミカルバゾン、または混合物の群からの硬化剤を、80〜160℃、特に90〜160℃、殊に好ましくは90〜140℃の温度での硬化の間に、(前記エポキシ樹脂組成物の質量に対して)最大熱流量0.05〜0.99W/gをこのエポキシ樹脂組成物において生成する量で含んでいて、その結果、このエポキシ樹脂組成物が完全に硬化することが企図されていてもよい。
同じく、またはこれとは異なって、一般式(I)のアルキルセミカルバゾンまたはジアルキルセミカルバゾン、またはこれらの混合物の群からの硬化剤の量は、(前記エポキシ樹脂組成物の質量に対して)最大熱流量0.05〜0.99W/g、特に0.05〜0.80W/g、特に好ましくは0.05〜0.70W/g、殊に好ましくは0.05〜0.60W/gがこのエポキシ樹脂組成物において生成され、その結果、このエポキシ樹脂組成物が完全に硬化するように調整されることが企図されていてよい。
大部分の一般式(I)による前記セミカルバゾン、例えばアセトン−4,4−ジメチルセミカルバゾン、シクロペンタノン−4,4−ジメチルセミカルバゾン、またはシクロヘキサノン−4,4−ジメチルセミカルバゾンは、固形物である。これらの硬化剤は、エポキシ樹脂中のその優れた溶解特性のゆえに、プリプレグ技術で使用される複合物中のエポキシ樹脂またはエポキシ樹脂組成物の硬化に特に好適である。しかし、その優れた溶解特性のゆえに、前記セミカルバゾンは、注入法もしくは射出法での巨大な複合物構成部材、成形品の製造にも非常に好適である。
しかし、驚くべきことに、液体のジメチルセミカルバゾン、例えばメチルエチルケトン−4,4−ジメチルセミカルバゾンおよびメチルイソブチルケトン−4,4−ジメチルセミカルバゾンが、硬化剤としてきわめて低い濃度で、70〜100℃の低い温度にてエポキシ樹脂と反応するだけでなく、これらが反応時に時間単位あたり非常にわずかな熱を放出することも判明した。それゆえ、これらの硬化剤は、特に、注入法もしくは射出法での巨大な複合物構成部材、成形品の製造に好適である。総じて、一般式(I)のアルキルセミカルバゾンまたはジアルキルセミカルバゾン、またはこれらの混合物を含んでいる前記エポキシ樹脂組成物は、それゆえ特に、複合物および成形品の製造に好適である。特に、前記エポキシ樹脂組成物は、プリプレグ法、様々な注入法または射出法での使用に好適であり、ここで、特にRTM法が好適である。
それゆえ、一般式(I)のアルキルセミカルバゾンまたはジアルキルセミカルバゾン、またはこれらの混合物の群からの本発明による硬化剤の使用、ならびにエポキシ樹脂またはエポキシ樹脂組成物で含浸された、または被覆された繊維材料、不織布、織物、経編物または編組物(Geflechten)の硬化方法における前記硬化剤の使用も本発明の対象である。
優れたないしきわめて優れた熱流量のゆえにも、前記エポキシ樹脂組成物の均一かつ制御された硬化のゆえにも、前記セミカルバゾンの群からの本発明による硬化剤は、0.5〜500mm、特に5mm〜400mmの層厚みまたは壁を有する硬化された成形品、特に中空体の製造に特に好適であり、特に、成形品の、注入法もしくは射出法を用いる製造に非常に好適である。
それゆえ、特別な実施態様によれば、一般式(I)のアルキルセミカルバゾンまたはジアルキルセミカルバゾン、またはこれらの混合物の、少なくとも1つの反応性のエポキシ基を有する少なくとも1つのエポキシ樹脂を含んでいるエポキシ樹脂組成物の硬化のための硬化剤としての使用、または少なくとも1つの反応性のエポキシ基を有する少なくとも1つのエポキシ樹脂を含んでいるエポキシ樹脂組成物の、一般式(I)のアルキルセミカルバゾンまたはジアルキルセミカルバゾン、またはこれらの混合物の硬化剤としての使用下での硬化方法も本発明の対象であり、ここで、前記エポキシ樹脂組成物は、少なくとも0.5mm、特に少なくとも2mm、特に少なくとも10mm、特に好ましくは少なくとも20mm、殊に好ましくは少なくとも50mmの層厚みを有している。この層厚みは、同じまたは互いに異なって、最大500mmであってよい。
したがって、最終的に、強化材料、特に、炭素繊維またはガラス繊維からの繊維材料または不織布、織物、経編物または編組物と、本願記載の種類および特徴のエポキシ樹脂組成物とを含んでいる複合物材料も本発明の対象である。
本発明による硬化剤の好都合な適用特性、ならびにその経済的な製造、それと同時に有利な費用便益比のゆえに、前記硬化剤は、技術的および大規模工業的な適用に特に好適である。
以下において、実施例をもとに本発明を説明するが、本発明は、実施例に制限されないと理解される。さらに、好ましい実施態様の組み合わせそれぞれも同じく本発明に含まれる。
実施例
A)使用した樹脂
エポキシ樹脂として使用したもの:
Figure 0006214545
B)一般式(I)によるセミカルバゾンの一般的な製造
a)セミカルバジドの合成
4,4−ジメチルセミカルバジド(R1は、R2であり、メチルである−(II))への合成経路も、4,4−ジエチルセミカルバジド(R1は、R2であり、エチルである−(III))への合成経路も、例えば、C.Vogelesang(Rec.Trav.Chim.1943,62,5)により、またはWO98/47869で公開されている通り、文献公知の方法により成功している。例として特許文献WO98/47869の例26は、4,4−ジメチルセミカルバジド(II)の製造のために、等モル量のヒドラジン水和物およびジメチルカルバモイルクロリドを、エタノールおよびジエチルエーテルの溶剤中で、氷浴冷却下に滴下しながら反応させて、1時間氷浴冷却下に追加反応させることを明らかにしている。沈殿した固形物のろ過後、反応混合物の濃縮により、目的化合物(II)が白色の、結晶性の固形物として生じる。
b)セミカルバゾンの合成
以下において、a)により製造されたセミカルバジドとケトンとを反応させて所望のセミカルバゾンにする。ここで再び、シクロペンタノン−4,4−ジメチルセミカルバゾン(R1は、R2であり、メチルである;R3およびR4は、−(CH24−である)を例に、セミカルバジド(II)またはセミカルバジド(III)の、本発明によるセミカルバゾンへの一般に適用可能な変換の明確化を例に取る。Gloeckler(Zur Chemie der 1,3,4−Oxadiazoliumsalze,Wissenschaftliche Arbeit im Fach Chemie an der Universitaet Konstanz,Juni 1994)によれば、そのためには、5倍の過剰量のシクロペンタノンとセミカルバジド(II)とを沸騰しているエタノール中で反応させる。45分後にこの反応が終了し、前記溶剤および過剰のケトンの蒸発後、氷冷ペンタンを用いて残留物を撹拌することにより無色ないし薄帯黄色の粉末が得られる。構造および組成は、赤外分光試験およびNMR(1H、13C)分光試験、ならびにCHN分析により確認した。
ここに挙げられるセミカルバゾンを同様に製造する。
Figure 0006214545
D)本発明によるエポキシ樹脂組成物を有する組成物
本発明は、ここで、以下の割合を有するエポキシ樹脂組成物を例に示される:
Figure 0006214545

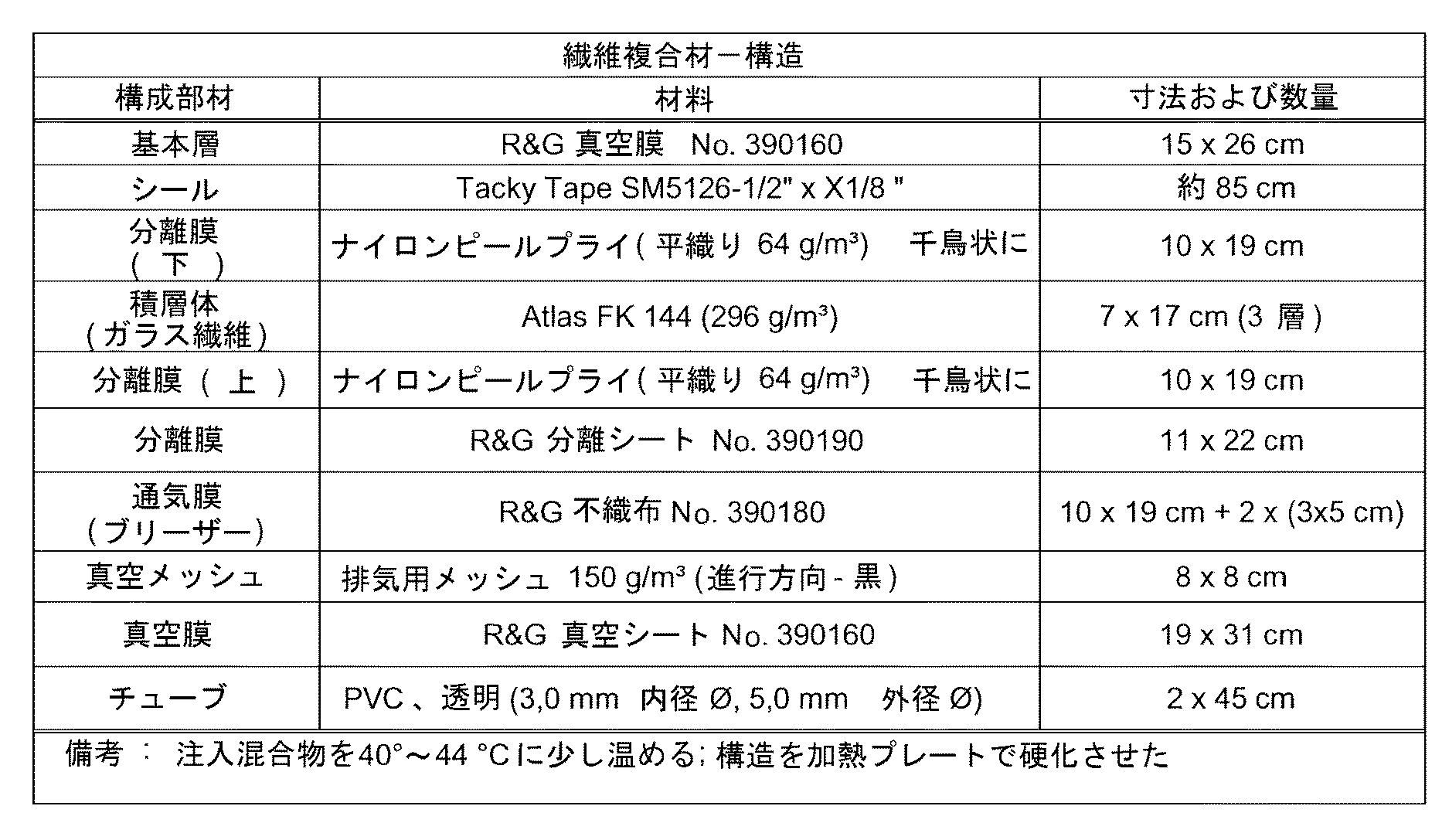

E)試験
i)試料の製造
樹脂−硬化剤配合物の準備のために、前記成分を所定の比率で陶器製乳鉢に秤量導入して、手で均一に混ぜ合わせた。
ii)ゲル化時間の算出
準備したばかりの前記試料約700〜800mgを、所定の温度にあらかじめ温度調節した加熱ブロックに導入されたアルミニウム製サンプルパンに秤量導入した(時間測定の開始)。ゲル化の試験は木串を用いて行い、この木串を液体の樹脂に含浸させた。引き抜く際に安定した糸が(滴下せずに)生じたら、この時間をゲル化時間として定義した。
iii)熱流量示差熱量計(DSC822e、Mettler Toledo)を用いるDSC測定の実施:
a)動的:ピーク温度(DSC ピークT)の測定のための温度プログラムとして、10K/minの速度で30〜250に(必要に応じて400℃まで)加熱する。オンセット温度は、同一の測定から、反応ピークで接線を引くことにより測定される。エネルギー含量は、同一の測定からのピーク下に平面の積分により計算される。
b)等温:等温反応時間および最大熱流量(所定温度での等温DSC測定におけるピーク)を算出するため、前記試料を20K/minの速度で30℃から所定の設定温度Tに加熱して、引き続き、時間tにわたって一定に保つ。この反応は、熱流量が最大値の後に所定温度で再びベースラインに達した時に終了する。時間経過の評価では、プラスのピークは、硬化反応の最大熱流量に相当する。同一の測定のピーク下の積分された平面は、前記反応のエネルギー含量である。オンセット温度は、同一の測定から、反応ピークで接線を引いて測定する。
iv)DSCを用いるガラス転移温度の測定(最終Tg)
到達可能な最大ガラス転移温度(最終Tg)を測定するため、前記ゲル化時間測定からのあらかじめゲル化した試料を用いた。この試料を200℃に加熱することにより(DSC温度プログラム:30〜200℃、加熱速度20K/min)、および前記温度を30分間保つことにより完全に硬化させた。30℃に冷却した後、前記試料を加熱速度10K/minで再び30から200℃に加熱して、加熱曲線から、熱容量(ΔCp)の変化が最大の変曲点で接線を引くことによりTgを測定した。
v)潜在性の実験の実施
潜在性(貯蔵性)を算出するため、前記試料約10gを新たに準備して、これを所定の温度にて炉内で温度調節した。エポキシ樹脂材料の進行する架橋(硬化)の基準として、それぞれの測定点で、試料の動的粘性を25℃にてコーン(1°)−プレート型レオメーターで算出した。
前記試験の評価を、時間(h)または日数(d)における期間にわたる粘度上昇率(%)を示すこと、ならびに指数またはポテンシャル数学関数を用いて個々のデータを外挿することにより行った。
vi)注入の実施−構造:
Figure 0006214545
前記硬化剤混合物を、あらかじめ40℃に加温して(粘度低下)、次に、真空ポンプを用いて(約12mbar)、ガラス繊維構造(3つのガラス繊維層、1層の層厚み約0.27mm)に引きいれる。真空膜ポンプは、前記ガラス繊維構造全体が含浸し、1分間の追加吸引時間を加えてからすぐにスイッチを切る。この含浸された構成部材を、加熱プレートで複数時間100℃にて硬化させる。
vii)使用した分析器
Figure 0006214545
viii)ゲル化時間、動的DSCおよび最終Tgの測定、ならびに23℃での潜在性
Figure 0006214545
Figure 0006214545
ix)注入法を用いる複合物の硬化
Figure 0006214545

Claims (14)

  1. 一般式(I)
    Figure 0006214545
    [式中、以下の基は、それぞれ同じ、または互いに異なっていて:
    は、分岐鎖もしくは直鎖のアルキルもしくはシクロアルキルであり、
    は、水素、分岐鎖もしくは直鎖のアルキルもしくはシクロアルキルであり、
    は、分岐鎖もしくは直鎖のアルキルもしくはシクロアルキルであり、および
    は、水素、分岐鎖もしくは直鎖のアルキルもしくはシクロアルキルである;
    または
    は、分岐鎖もしくは直鎖のアルキルもしくはシクロアルキルであり、
    は、水素、分岐鎖もしくは直鎖のアルキルもしくはシクロアルキルであり、ならびに
    およびRは、一緒になって、1つのアルキレン環を形成している]
    のアルキルセミカルバゾンまたはジアルキルセミカルバゾン、またはこれらの混合物の、少なくとも1つの反応性のエポキシ基を有するエポキシ樹脂、または少なくとも1つの反応性のエポキシ基を有する少なくとも1つのエポキシ樹脂を含んでいるエポキシ樹脂組成物を硬化させるための硬化剤としての使用。
  2. 一般式(I)
    Figure 0006214545
    [式中、以下の基は、それぞれ同じ、または互いに異なっていて:
    は、分岐鎖もしくは直鎖のアルキルもしくはシクロアルキルであり、
    は、水素、分岐鎖もしくは直鎖のアルキルもしくはシクロアルキルであり、
    は、分岐鎖もしくは直鎖のアルキルもしくはシクロアルキルであり;
    は、水素、分岐鎖もしくは直鎖のアルキルもしくはシクロアルキルである;
    または
    は、分岐鎖もしくは直鎖のアルキルもしくはシクロアルキルであり、
    は、水素、分岐鎖もしくは直鎖のアルキルもしくはシクロアルキルであり、ならびに
    およびRは、一緒になって、1つのアルキレン環を形成している]
    のアルキルセミカルバゾンまたはジアルキルセミカルバゾン、またはこれらの混合物を硬化剤として用いる、少なくとも1つの反応性のエポキシ基を有する少なくとも1つのエポキシ樹脂を含んでいるエポキシ樹脂組成物を制御して硬化するための方法。
  3. 前記エポキシ樹脂組成物が、一般式(I)のアルキルセミカルバゾンまたはジアルキルセミカルバゾン、またはこれらの混合物の他に、エポキシ樹脂を硬化させるためのさらなる硬化剤、助硬化剤、硬化促進剤または別の触媒を含んでいないことを特徴とする、請求項1または2に記載の使用または方法。
  4. 前記エポキシ樹脂組成物が、一般式(I)のアルキルセミカルバゾンまたはジアルキルセミカルバゾン、またはこれらの混合物を、60〜180℃の温度での硬化時に、エポキシ樹脂組成物の質量あたりの最大熱流量が0.05〜0.99W/gとなる量で含んでいて、その結果、該エポキシ樹脂組成物が完全に硬化することを特徴とする、請求項1または2に記載の使用または方法。
  5. 一般式(I)によるアルキルセミカルバゾンまたはジアルキルセミカルバゾンとして、アセトン−4,4−ジメチルセミカルバゾン、メチルエチルケトン−4,4−ジメチルセミカルバゾン、ジシクロプロピルケトン−4,4−ジメチルセミカルバゾン、メチルイソブチルケトン−4,4−ジメチルセミカルバゾン、シクロペンタノン−4,4−ジメチルセミカルバゾン、シクロヘキサノン−4,4−ジメチルセミカルバゾン、アセトン−4,4−ジエチルセミカルバゾンまたはシクロペンタノン−4,4−ジエチルセミカルバゾンが使用されることを特徴とする、請求項1から4までのいずれか1項に記載の使用または方法。
  6. 前記エポキシ樹脂が、2,2−ビス(4−ヒドロキシフェニル)プロパン(ビスフェノールA)のポリグリシジルエーテル、これの臭素で置換された誘導体、2,2−ビス(4−ヒドロキシフェニル)−メタン(ビスフェノールF)のポリグリシジルエーテル、および/またはノボラック樹脂のポリグリシジルエーテル群からの1つのエポキシ樹脂であることを特徴とする、請求項1から5までのいずれか1項に記載の使用または方法。
  7. エポキシ樹脂またはエポキシ樹脂組成物で含浸された、または被覆された繊維材料、織物、経編物または編組物の硬化のための、請求項1から6までのいずれか1項に記載の使用または方法。
  8. 0.5〜500mmの層厚みまたは壁を有する、硬化された成形品、特に中空体の製造のための、請求項1から7までのいずれか1項に記載の使用または方法。
  9. エポキシ樹脂組成物であって、
    a)少なくとも1つの反応性のエポキシ基を有するエポキシ樹脂、
    b)一般式(I)
    Figure 0006214545
    [式中、以下の基は、それぞれ同じ、または互いに異なっていて:
    は、分岐鎖もしくは直鎖のアルキルもしくはシクロアルキルであり、
    は、水素、分岐鎖もしくは直鎖のアルキルもしくはシクロアルキルであり、
    は、分岐鎖もしくは直鎖のアルキルもしくはシクロアルキルであり;および
    は、水素、分岐鎖もしくは直鎖のアルキルもしくはシクロアルキルである;
    または
    は、分岐鎖もしくは直鎖のアルキルもしくはシクロアルキルであり、
    は、水素、分岐鎖もしくは直鎖のアルキルもしくはシクロアルキルであり、ならびに
    およびRは、一緒になって、1つのアルキレン環を形成している]
    のアルキルセミカルバゾンまたはジアルキルセミカルバゾン、またはこれらの混合物の群からの少なくとも1つの硬化剤
    を含んでいる、前記組成物。
  10. 一般式(I)のアルキルセミカルバゾンまたはジアルキルセミカルバゾン、またはこれらの混合物の他に、エポキシ樹脂を硬化するためのさらなる硬化剤、助硬化剤、硬化促進剤または別の触媒を含んでいないことを特徴とする、請求項9に記載のエポキシ樹脂組成物。
  11. 前記エポキシ樹脂が、2,2−ビス(4−ヒドロキシフェニル)プロパン(ビスフェノールA)のポリグリシジルエーテル、これの臭素で置換された誘導体、2,2−ビス(4−ヒドロキシフェニル)メタン(ビスフェノールF)のポリグリシジルエーテル、および/またはノボラック樹脂のポリグリシジルエーテル群からの1つのエポキシ樹脂であることを特徴とする、請求項9または10に記載のエポキシ樹脂組成物。
  12. 一般式(I)のアルキルセミカルバゾンまたはジアルキルセミカルバゾン、またはこれらの混合物を、60〜180℃の温度での硬化時に、エポキシ樹脂組成物の質量あたりの最大熱流量0.05〜0.99W/gとなる量で含んでいて、その結果、該エポキシ樹脂組成物が完全に硬化することを特徴とする、請求項9から11に記載のエポキシ樹脂組成物。
  13. 強化材料および請求項9から12に記載のエポキシ樹脂組成物を含んでいる複合材料。
  14. 強化材料として、炭素繊維またはガラス繊維からの繊維材料または不織布、織物、経編物または編組物を含んでいることを特徴とする、請求項13に記載の複合材料。
JP2014541638A 2011-11-15 2012-11-14 エポキシ樹脂のための硬化剤としてのアルキルセミカルバゾンまたはジアルキルセミカルバゾン Expired - Fee Related JP6214545B2 (ja)

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
DE102011118501.5 2011-11-15
DE201110118501 DE102011118501A1 (de) 2011-11-15 2011-11-15 Alkyl- oder Dialkyl-Semicarbazone als Härter für Epoxidharze
PCT/EP2012/072588 WO2013072354A2 (de) 2011-11-15 2012-11-14 Alkyl- oder dialkyl-semicarbazone als härter für epoxidharze

Publications (2)

Publication Number Publication Date
JP2015501854A JP2015501854A (ja) 2015-01-19
JP6214545B2 true JP6214545B2 (ja) 2017-10-18

Family

ID=47189933

Family Applications (1)

Application Number Title Priority Date Filing Date
JP2014541638A Expired - Fee Related JP6214545B2 (ja) 2011-11-15 2012-11-14 エポキシ樹脂のための硬化剤としてのアルキルセミカルバゾンまたはジアルキルセミカルバゾン

Country Status (9)

Country Link
US (1) US9499684B2 (ja)
EP (1) EP2780410B1 (ja)
JP (1) JP6214545B2 (ja)
KR (1) KR101901991B1 (ja)
CN (1) CN103946293B (ja)
CA (1) CA2855897A1 (ja)
DE (1) DE102011118501A1 (ja)
ES (1) ES2643391T3 (ja)
WO (1) WO2013072354A2 (ja)

Families Citing this family (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE102010020882A1 (de) 2010-05-18 2011-11-24 Alzchem Trostberg Gmbh Semicarbazone zur Härtung von Epoxidharzen
DE102011118760A1 (de) 2011-11-15 2013-05-16 Alzchem Ag Verwendung von N,N'(-Dimethyl)-Uronen sowie Verfahren zur Härtung von Epoxidharz-Zusammensetzungen
CN117430533B (zh) * 2023-11-13 2025-12-30 万华化学集团股份有限公司 一种双重活性环氧树脂固化剂、环氧树脂组合物及其应用

Family Cites Families (43)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US2993044A (en) 1958-12-19 1961-07-18 Monsanto Chemicals Diureides and method for their preparation
US3274231A (en) 1962-09-13 1966-09-20 Asahi Chemical Ind Compositions and methods of stabilizing unsaturated organic nitriles
US3386955A (en) 1966-01-14 1968-06-04 American Cyanamid Co Substituted ureas as low temperature epoxy curing agents
US3454669A (en) 1966-10-13 1969-07-08 Lubrizol Corp Novel epoxy curing agents
GB1153639A (en) 1966-12-30 1969-05-29 Ciba Ltd Epoxide Resin Compositions
FR1570670A (ja) 1968-04-19 1969-06-13
US3753680A (en) 1970-05-14 1973-08-21 Stauffer Chemical Co Arylidene semicarbazones and their utility as herbicides
US3717612A (en) 1970-06-22 1973-02-20 Hitco Curable epoxy resin composition containing a substituted diurea compound
US3789071A (en) 1971-10-07 1974-01-29 Hitco Epoxy curing agent
BE795111A (fr) 1972-02-09 1973-08-07 Philips Nv Composes de benzylidene-semicarbazide et leur activite insecticide
DE2236339A1 (de) 1972-07-25 1974-02-07 Bayer Ag Verfahren zur herstellung von alphacyan-hydrazonen
CH637411A5 (de) 1979-04-20 1983-07-29 Ciba Geigy Ag Epoxidharz, haerter und haertungsbeschleuniger enthaltende, lagerfaehige homogene mischung und deren verwendung zur herstellung gehaerteter erzeugnisse.
US4360649A (en) * 1980-04-30 1982-11-23 Sumitomo Chemical Company, Limited Curable composition
JPS57185316A (en) * 1981-05-11 1982-11-15 Sumitomo Metal Mining Co Ltd Electrically conductive resin paste
JPS5885238A (ja) * 1981-11-16 1983-05-21 田岡化学工業株式会社 管形ヒユ−ズの製造方法
JPS6011458A (ja) 1983-06-30 1985-01-21 Showa Denko Kk セミカルバジド及びセミカルバゾン誘導体並びに除草剤
SU1502585A1 (ru) 1987-05-08 1989-08-23 Ленинградский Технологический Институт Им.Ленсовета Порошкова композици дл получени пенопласта
US4804740A (en) 1987-07-08 1989-02-14 Amoco Corporation Cyanate ester with urea latent cure accelerator
SU1574618A1 (ru) * 1988-07-04 1990-06-30 Научно-производственное объединение "Полимерклей" Клеева композици
ATE120469T1 (de) 1989-11-21 1995-04-15 Ciba Geigy Ag Härtbare epoxidharz-stoffgemische enthaltend einen latenten härter, ein amin und ein thiol.
US5043102A (en) * 1989-11-29 1991-08-27 Advanced Products, Inc. Conductive adhesive useful for bonding a semiconductor die to a conductive support base
DE69119301T2 (de) 1990-06-16 1996-10-17 Nihon Nohyaku Co Ltd Hydrazincarboxamidderivate, Verfahren für ihre Herstellung und ihre Verwendung
EP0603131A1 (de) 1992-12-18 1994-06-22 Ciba-Geigy Ag Aromatische Harnstoffverbindung als Härtungsbeschleuniger für eine Mischung aus Epoxiharz und Dicyandiamid
FI941593L (fi) 1994-04-07 1995-10-08 Leonid Nikolayev Machliakovski Jauhekoostumus päällysteitä varten
GB2300187B (en) 1995-04-28 1998-09-02 Hodogaya Chemical Co Ltd Cure-accelerator for epoxy resin
JPH09323969A (ja) * 1996-06-03 1997-12-16 Asahi Chem Ind Co Ltd セミカルバジド系組成物
NZ500590A (en) 1997-04-22 2001-11-30 Cocensys Inc Carbocyclic and heterocyclic substituted semicarbazones and thiosemicarbazones and the use thereof
JP4033518B2 (ja) * 1997-04-24 2008-01-16 旭化成ケミカルズ株式会社 新規なセミカルバジド系化合物及びそれを用いた被覆組成物
TW467940B (en) * 1997-10-14 2001-12-11 Toray Industries Thermosetting resin composition for carbon-fiber reinforced composite material
JP2003039505A (ja) 2001-07-27 2003-02-13 Koyo Seiko Co Ltd 樹脂成形体、樹脂成形体の成形方法及び成形金型
JP2004256729A (ja) 2003-02-27 2004-09-16 Kyocera Chemical Corp エポキシ樹脂組成物および半導体封止装置
DE10324486A1 (de) 2003-05-30 2004-12-16 Degussa Ag Verwendung von Harnstoff-Derivaten als Beschleuniger für Epoxidharze
JP2005042023A (ja) * 2003-07-23 2005-02-17 Asahi Kasei Chemicals Corp セミカルバジド硬化剤組成物
PL1687263T3 (pl) * 2003-11-14 2009-04-30 Basf Se Izomeryzacja cis-trans związków semikarbazonowych
JP2006152170A (ja) 2004-11-30 2006-06-15 Nichias Corp 導電性エポキシ樹脂組成物及びその製造方法
EP1710286A1 (en) 2005-04-04 2006-10-11 3M Innovative Properties Company Reinforcement Pad
DE102005057590A1 (de) 2005-12-02 2007-06-06 Degussa Ag Verwendung von 1-(N'-Cyanoguanyl)-Derivaten N-haltiger Fünfringheterozyklen als Härter für Epoxidharzmassen
JP5138239B2 (ja) 2007-02-22 2013-02-06 ニチアス株式会社 燃料電池用セパレータ用樹脂組成物及び燃料電池用セパレータ
JP5327583B2 (ja) 2008-08-01 2013-10-30 ニチアス株式会社 燃料電池用セパレータ用樹脂組成物及び燃料電池用セパレータ
US8076395B2 (en) 2009-09-11 2011-12-13 Air Products And Chemicals, Inc. Low temperature curable epoxy compositions containing urea curatives
CN101709195A (zh) 2009-12-25 2010-05-19 广州擎天实业有限公司 一种用于电木板涂装的纯环氧型粉末涂料及其制备方法
DE102010020882A1 (de) 2010-05-18 2011-11-24 Alzchem Trostberg Gmbh Semicarbazone zur Härtung von Epoxidharzen
DE102011118760A1 (de) 2011-11-15 2013-05-16 Alzchem Ag Verwendung von N,N'(-Dimethyl)-Uronen sowie Verfahren zur Härtung von Epoxidharz-Zusammensetzungen

Also Published As

Publication number Publication date
JP2015501854A (ja) 2015-01-19
KR20140100471A (ko) 2014-08-14
US9499684B2 (en) 2016-11-22
WO2013072354A2 (de) 2013-05-23
CN103946293B (zh) 2016-03-02
CN103946293A (zh) 2014-07-23
CA2855897A1 (en) 2013-05-23
US20140308863A1 (en) 2014-10-16
KR101901991B1 (ko) 2018-09-28
EP2780410A2 (de) 2014-09-24
WO2013072354A3 (de) 2013-08-29
ES2643391T3 (es) 2017-11-22
DE102011118501A1 (de) 2013-05-16
EP2780410B1 (de) 2017-09-06

Similar Documents

Publication Publication Date Title
JP6234455B2 (ja) エポキシ樹脂を硬化させるための液状硬化剤(ii)
CN102906147B (zh) 缩氨基脲作为促进剂用于环氧树脂的固化
CN103261263B (zh) 环氧树脂的液态固化剂
JP6272769B2 (ja) N,n’−(ジメチル)−ウロンの使用ならびにエポキシ樹脂組成物の硬化方法
JP6214545B2 (ja) エポキシ樹脂のための硬化剤としてのアルキルセミカルバゾンまたはジアルキルセミカルバゾン
KR101438865B1 (ko) 에폭사이드 경화용 촉매
JP5661787B2 (ja) エポキシ樹脂用硬化促進剤としてのグアニジン誘導体の使用
JP2002187936A (ja) エポキシ樹脂部材の製造方法
KR101462449B1 (ko) 글리시딜아민계 에폭시 수지 경화 조성물
JP7424990B2 (ja) 繊維強化複合材料用樹脂組成物及びそれを用いた繊維強化複合材料
JP7610406B2 (ja) 硬化性樹脂組成物、及びそれを用いたプリプレグ
JP2025059327A (ja) エポキシ樹脂組成物、成形品、繊維強化複合材料用成形材料および繊維強化複合材料

Legal Events

Date Code Title Description
A621 Written request for application examination

Free format text: JAPANESE INTERMEDIATE CODE: A621

Effective date: 20151111

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20161205

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20170306

RD03 Notification of appointment of power of attorney

Free format text: JAPANESE INTERMEDIATE CODE: A7423

Effective date: 20170322

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20170424

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20170721

TRDD Decision of grant or rejection written
A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

Effective date: 20170904

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20170919

R150 Certificate of patent or registration of utility model

Ref document number: 6214545

Country of ref document: JP

Free format text: JAPANESE INTERMEDIATE CODE: R150

S533 Written request for registration of change of name

Free format text: JAPANESE INTERMEDIATE CODE: R313533

R350 Written notification of registration of transfer

Free format text: JAPANESE INTERMEDIATE CODE: R350

LAPS Cancellation because of no payment of annual fees
