JP7642946B2 - シクロアルカン縮合多環芳香族化合物 - Google Patents

シクロアルカン縮合多環芳香族化合物 Download PDF

Info

Publication number
JP7642946B2
JP7642946B2 JP2021516015A JP2021516015A JP7642946B2 JP 7642946 B2 JP7642946 B2 JP 7642946B2 JP 2021516015 A JP2021516015 A JP 2021516015A JP 2021516015 A JP2021516015 A JP 2021516015A JP 7642946 B2 JP7642946 B2 JP 7642946B2
Authority
JP
Japan
Prior art keywords
ring
carbon atoms
aryl
alkyl
cycloalkyl
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Active
Application number
JP2021516015A
Other languages
English (en)
Other versions
JPWO2020218079A1 (ja
Inventor
琢次 畠山
一志 枝連
明子 影山
裕之 田中
彰英 水谷
康幸 笹田
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Kwansei Gakuin Educational Foundation
SK Materials JNC Co Ltd
Original Assignee
Kwansei Gakuin Educational Foundation
SK Materials JNC Co Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Kwansei Gakuin Educational Foundation, SK Materials JNC Co Ltd filed Critical Kwansei Gakuin Educational Foundation
Publication of JPWO2020218079A1 publication Critical patent/JPWO2020218079A1/ja
Priority to JP2024158882A priority Critical patent/JP2024175023A/ja
Application granted granted Critical
Publication of JP7642946B2 publication Critical patent/JP7642946B2/ja
Priority to JP2025098517A priority patent/JP2025134792A/ja
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Images

Classifications

    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07F—ACYCLIC, CARBOCYCLIC OR HETEROCYCLIC COMPOUNDS CONTAINING ELEMENTS OTHER THAN CARBON, HYDROGEN, HALOGEN, OXYGEN, NITROGEN, SULFUR, SELENIUM OR TELLURIUM
    • C07F5/00—Compounds containing elements of Groups 3 or 13 of the Periodic Table
    • C07F5/02—Boron compounds
    • C07F5/027—Organoboranes and organoborohydrides
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C13/00—Cyclic hydrocarbons containing rings other than, or in addition to, six-membered aromatic rings
    • C07C13/28—Polycyclic hydrocarbons or acyclic hydrocarbon derivatives thereof
    • C07C13/32—Polycyclic hydrocarbons or acyclic hydrocarbon derivatives thereof with condensed rings
    • C07C13/72—Spiro hydrocarbons
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C15/00—Cyclic hydrocarbons containing only six-membered aromatic rings as cyclic parts
    • C07C15/20—Polycyclic condensed hydrocarbons
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C15/00—Cyclic hydrocarbons containing only six-membered aromatic rings as cyclic parts
    • C07C15/20—Polycyclic condensed hydrocarbons
    • C07C15/27—Polycyclic condensed hydrocarbons containing three rings
    • C07C15/28—Anthracenes
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C15/00—Cyclic hydrocarbons containing only six-membered aromatic rings as cyclic parts
    • C07C15/20—Polycyclic condensed hydrocarbons
    • C07C15/27—Polycyclic condensed hydrocarbons containing three rings
    • C07C15/30—Phenanthrenes
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C211/00—Compounds containing amino groups bound to a carbon skeleton
    • C07C211/43—Compounds containing amino groups bound to a carbon skeleton having amino groups bound to carbon atoms of six-membered aromatic rings of the carbon skeleton
    • C07C211/54—Compounds containing amino groups bound to a carbon skeleton having amino groups bound to carbon atoms of six-membered aromatic rings of the carbon skeleton having amino groups bound to two or three six-membered aromatic rings
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D209/00—Heterocyclic compounds containing five-membered rings, condensed with other rings, with one nitrogen atom as the only ring hetero atom
    • C07D209/02—Heterocyclic compounds containing five-membered rings, condensed with other rings, with one nitrogen atom as the only ring hetero atom condensed with one carbocyclic ring
    • C07D209/52—Heterocyclic compounds containing five-membered rings, condensed with other rings, with one nitrogen atom as the only ring hetero atom condensed with one carbocyclic ring condensed with a ring other than six-membered
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D213/00—Heterocyclic compounds containing six-membered rings, not condensed with other rings, with one nitrogen atom as the only ring hetero atom and three or more double bonds between ring members or between ring members and non-ring members
    • C07D213/02—Heterocyclic compounds containing six-membered rings, not condensed with other rings, with one nitrogen atom as the only ring hetero atom and three or more double bonds between ring members or between ring members and non-ring members having three double bonds between ring members or between ring members and non-ring members
    • C07D213/04—Heterocyclic compounds containing six-membered rings, not condensed with other rings, with one nitrogen atom as the only ring hetero atom and three or more double bonds between ring members or between ring members and non-ring members having three double bonds between ring members or between ring members and non-ring members having no bond between the ring nitrogen atom and a non-ring member or having only hydrogen or carbon atoms directly attached to the ring nitrogen atom
    • C07D213/06—Heterocyclic compounds containing six-membered rings, not condensed with other rings, with one nitrogen atom as the only ring hetero atom and three or more double bonds between ring members or between ring members and non-ring members having three double bonds between ring members or between ring members and non-ring members having no bond between the ring nitrogen atom and a non-ring member or having only hydrogen or carbon atoms directly attached to the ring nitrogen atom containing only hydrogen and carbon atoms in addition to the ring nitrogen atom
    • C07D213/16—Heterocyclic compounds containing six-membered rings, not condensed with other rings, with one nitrogen atom as the only ring hetero atom and three or more double bonds between ring members or between ring members and non-ring members having three double bonds between ring members or between ring members and non-ring members having no bond between the ring nitrogen atom and a non-ring member or having only hydrogen or carbon atoms directly attached to the ring nitrogen atom containing only hydrogen and carbon atoms in addition to the ring nitrogen atom containing only one pyridine ring
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D213/00—Heterocyclic compounds containing six-membered rings, not condensed with other rings, with one nitrogen atom as the only ring hetero atom and three or more double bonds between ring members or between ring members and non-ring members
    • C07D213/02—Heterocyclic compounds containing six-membered rings, not condensed with other rings, with one nitrogen atom as the only ring hetero atom and three or more double bonds between ring members or between ring members and non-ring members having three double bonds between ring members or between ring members and non-ring members
    • C07D213/04—Heterocyclic compounds containing six-membered rings, not condensed with other rings, with one nitrogen atom as the only ring hetero atom and three or more double bonds between ring members or between ring members and non-ring members having three double bonds between ring members or between ring members and non-ring members having no bond between the ring nitrogen atom and a non-ring member or having only hydrogen or carbon atoms directly attached to the ring nitrogen atom
    • C07D213/06—Heterocyclic compounds containing six-membered rings, not condensed with other rings, with one nitrogen atom as the only ring hetero atom and three or more double bonds between ring members or between ring members and non-ring members having three double bonds between ring members or between ring members and non-ring members having no bond between the ring nitrogen atom and a non-ring member or having only hydrogen or carbon atoms directly attached to the ring nitrogen atom containing only hydrogen and carbon atoms in addition to the ring nitrogen atom
    • C07D213/22—Heterocyclic compounds containing six-membered rings, not condensed with other rings, with one nitrogen atom as the only ring hetero atom and three or more double bonds between ring members or between ring members and non-ring members having three double bonds between ring members or between ring members and non-ring members having no bond between the ring nitrogen atom and a non-ring member or having only hydrogen or carbon atoms directly attached to the ring nitrogen atom containing only hydrogen and carbon atoms in addition to the ring nitrogen atom containing two or more pyridine rings directly linked together, e.g. bipyridyl
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D235/00—Heterocyclic compounds containing 1,3-diazole or hydrogenated 1,3-diazole rings, condensed with other rings
    • C07D235/02—Heterocyclic compounds containing 1,3-diazole or hydrogenated 1,3-diazole rings, condensed with other rings condensed with carbocyclic rings or ring systems
    • C07D235/04—Benzimidazoles; Hydrogenated benzimidazoles
    • C07D235/06—Benzimidazoles; Hydrogenated benzimidazoles with only hydrogen atoms, hydrocarbon or substituted hydrocarbon radicals, directly attached in position 2
    • C07D235/08—Radicals containing only hydrogen and carbon atoms
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D235/00—Heterocyclic compounds containing 1,3-diazole or hydrogenated 1,3-diazole rings, condensed with other rings
    • C07D235/02—Heterocyclic compounds containing 1,3-diazole or hydrogenated 1,3-diazole rings, condensed with other rings condensed with carbocyclic rings or ring systems
    • C07D235/04—Benzimidazoles; Hydrogenated benzimidazoles
    • C07D235/18—Benzimidazoles; Hydrogenated benzimidazoles with aryl radicals directly attached in position 2
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D251/00—Heterocyclic compounds containing 1,3,5-triazine rings
    • C07D251/02—Heterocyclic compounds containing 1,3,5-triazine rings not condensed with other rings
    • C07D251/12—Heterocyclic compounds containing 1,3,5-triazine rings not condensed with other rings having three double bonds between ring members or between ring members and non-ring members
    • C07D251/14—Heterocyclic compounds containing 1,3,5-triazine rings not condensed with other rings having three double bonds between ring members or between ring members and non-ring members with hydrogen or carbon atoms directly attached to at least one ring carbon atom
    • C07D251/24—Heterocyclic compounds containing 1,3,5-triazine rings not condensed with other rings having three double bonds between ring members or between ring members and non-ring members with hydrogen or carbon atoms directly attached to at least one ring carbon atom to three ring carbon atoms
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D307/00—Heterocyclic compounds containing five-membered rings having one oxygen atom as the only ring hetero atom
    • C07D307/77—Heterocyclic compounds containing five-membered rings having one oxygen atom as the only ring hetero atom ortho- or peri-condensed with carbocyclic rings or ring systems
    • C07D307/91—Dibenzofurans; Hydrogenated dibenzofurans
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D333/00—Heterocyclic compounds containing five-membered rings having one sulfur atom as the only ring hetero atom
    • C07D333/50—Heterocyclic compounds containing five-membered rings having one sulfur atom as the only ring hetero atom condensed with carbocyclic rings or ring systems
    • C07D333/72—Benzo[c]thiophenes; Hydrogenated benzo[c]thiophenes
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D333/00—Heterocyclic compounds containing five-membered rings having one sulfur atom as the only ring hetero atom
    • C07D333/50—Heterocyclic compounds containing five-membered rings having one sulfur atom as the only ring hetero atom condensed with carbocyclic rings or ring systems
    • C07D333/76—Dibenzothiophenes
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D401/00—Heterocyclic compounds containing two or more hetero rings, having nitrogen atoms as the only ring hetero atoms, at least one ring being a six-membered ring with only one nitrogen atom
    • C07D401/14—Heterocyclic compounds containing two or more hetero rings, having nitrogen atoms as the only ring hetero atoms, at least one ring being a six-membered ring with only one nitrogen atom containing three or more hetero rings
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D403/00—Heterocyclic compounds containing two or more hetero rings, having nitrogen atoms as the only ring hetero atoms, not provided for by group C07D401/00
    • C07D403/02—Heterocyclic compounds containing two or more hetero rings, having nitrogen atoms as the only ring hetero atoms, not provided for by group C07D401/00 containing two hetero rings
    • C07D403/10—Heterocyclic compounds containing two or more hetero rings, having nitrogen atoms as the only ring hetero atoms, not provided for by group C07D401/00 containing two hetero rings linked by a carbon chain containing aromatic rings
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D519/00—Heterocyclic compounds containing more than one system of two or more relevant hetero rings condensed among themselves or condensed with a common carbocyclic ring system not provided for in groups C07D453/00 or C07D455/00
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07F—ACYCLIC, CARBOCYCLIC OR HETEROCYCLIC COMPOUNDS CONTAINING ELEMENTS OTHER THAN CARBON, HYDROGEN, HALOGEN, OXYGEN, NITROGEN, SULFUR, SELENIUM OR TELLURIUM
    • C07F7/00—Compounds containing elements of Groups 4 or 14 of the Periodic Table
    • C07F7/02—Silicon compounds
    • C07F7/08—Compounds having one or more C—Si linkages
    • C07F7/0803—Compounds with Si-C or Si-Si linkages
    • C07F7/081—Compounds with Si-C or Si-Si linkages comprising at least one atom selected from the elements N, O, halogen, S, Se or Te
    • C07F7/0812—Compounds with Si-C or Si-Si linkages comprising at least one atom selected from the elements N, O, halogen, S, Se or Te comprising a heterocyclic ring
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07F—ACYCLIC, CARBOCYCLIC OR HETEROCYCLIC COMPOUNDS CONTAINING ELEMENTS OTHER THAN CARBON, HYDROGEN, HALOGEN, OXYGEN, NITROGEN, SULFUR, SELENIUM OR TELLURIUM
    • C07F7/00—Compounds containing elements of Groups 4 or 14 of the Periodic Table
    • C07F7/02—Silicon compounds
    • C07F7/08—Compounds having one or more C—Si linkages
    • C07F7/0803—Compounds with Si-C or Si-Si linkages
    • C07F7/081—Compounds with Si-C or Si-Si linkages comprising at least one atom selected from the elements N, O, halogen, S, Se or Te
    • C07F7/0812—Compounds with Si-C or Si-Si linkages comprising at least one atom selected from the elements N, O, halogen, S, Se or Te comprising a heterocyclic ring
    • C07F7/0816—Compounds with Si-C or Si-Si linkages comprising at least one atom selected from the elements N, O, halogen, S, Se or Te comprising a heterocyclic ring said ring comprising Si as a ring atom
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07F—ACYCLIC, CARBOCYCLIC OR HETEROCYCLIC COMPOUNDS CONTAINING ELEMENTS OTHER THAN CARBON, HYDROGEN, HALOGEN, OXYGEN, NITROGEN, SULFUR, SELENIUM OR TELLURIUM
    • C07F9/00—Compounds containing elements of Groups 5 or 15 of the Periodic Table
    • C07F9/02—Phosphorus compounds
    • C07F9/28—Phosphorus compounds with one or more P—C bonds
    • C07F9/50—Organo-phosphines
    • C07F9/53—Organo-phosphine oxides; Organo-phosphine thioxides
    • C07F9/5325—Aromatic phosphine oxides or thioxides (P-C aromatic linkage)
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07F—ACYCLIC, CARBOCYCLIC OR HETEROCYCLIC COMPOUNDS CONTAINING ELEMENTS OTHER THAN CARBON, HYDROGEN, HALOGEN, OXYGEN, NITROGEN, SULFUR, SELENIUM OR TELLURIUM
    • C07F9/00—Compounds containing elements of Groups 5 or 15 of the Periodic Table
    • C07F9/02—Phosphorus compounds
    • C07F9/547—Heterocyclic compounds, e.g. containing phosphorus as a ring hetero atom
    • C07F9/6564—Heterocyclic compounds, e.g. containing phosphorus as a ring hetero atom having phosphorus atoms, with or without nitrogen, oxygen, sulfur, selenium or tellurium atoms, as ring hetero atoms
    • C07F9/6571—Heterocyclic compounds, e.g. containing phosphorus as a ring hetero atom having phosphorus atoms, with or without nitrogen, oxygen, sulfur, selenium or tellurium atoms, as ring hetero atoms having phosphorus and oxygen atoms as the only ring hetero atoms
    • C07F9/657109—Heterocyclic compounds, e.g. containing phosphorus as a ring hetero atom having phosphorus atoms, with or without nitrogen, oxygen, sulfur, selenium or tellurium atoms, as ring hetero atoms having phosphorus and oxygen atoms as the only ring hetero atoms esters of oxyacids of phosphorus in which one or more exocyclic oxygen atoms have been replaced by (a) sulfur atom(s)
    • C07F9/657127—Heterocyclic compounds, e.g. containing phosphorus as a ring hetero atom having phosphorus atoms, with or without nitrogen, oxygen, sulfur, selenium or tellurium atoms, as ring hetero atoms having phosphorus and oxygen atoms as the only ring hetero atoms esters of oxyacids of phosphorus in which one or more exocyclic oxygen atoms have been replaced by (a) sulfur atom(s) condensed with carbocyclic or heterocyclic rings or ring systems
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G61/00—Macromolecular compounds obtained by reactions forming a carbon-to-carbon link in the main chain of the macromolecule
    • C08G61/02—Macromolecular compounds containing only carbon atoms in the main chain of the macromolecule, e.g. polyxylylenes
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G61/00—Macromolecular compounds obtained by reactions forming a carbon-to-carbon link in the main chain of the macromolecule
    • C08G61/12—Macromolecular compounds containing atoms other than carbon in the main chain of the macromolecule
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G61/00—Macromolecular compounds obtained by reactions forming a carbon-to-carbon link in the main chain of the macromolecule
    • C08G61/12—Macromolecular compounds containing atoms other than carbon in the main chain of the macromolecule
    • C08G61/122—Macromolecular compounds containing atoms other than carbon in the main chain of the macromolecule derived from five- or six-membered heterocyclic compounds, other than imides
    • C08G61/123—Macromolecular compounds containing atoms other than carbon in the main chain of the macromolecule derived from five- or six-membered heterocyclic compounds, other than imides derived from five-membered heterocyclic compounds
    • C08G61/126—Macromolecular compounds containing atoms other than carbon in the main chain of the macromolecule derived from five- or six-membered heterocyclic compounds, other than imides derived from five-membered heterocyclic compounds with a five-membered ring containing one sulfur atom in the ring
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D11/00—Inks
    • C09D11/02—Printing inks
    • C09D11/03—Printing inks characterised by features other than the chemical nature of the binder
    • C09D11/037—Printing inks characterised by features other than the chemical nature of the binder characterised by the pigment
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D11/00—Inks
    • C09D11/02—Printing inks
    • C09D11/10—Printing inks based on artificial resins
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D11/00—Inks
    • C09D11/30—Inkjet printing inks
    • C09D11/32—Inkjet printing inks characterised by colouring agents
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D165/00—Coating compositions based on macromolecular compounds obtained by reactions forming a carbon-to-carbon link in the main chain; Coating compositions based on derivatives of such polymers
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K11/00—Luminescent materials, e.g. electroluminescent or chemiluminescent
    • C09K11/06—Luminescent materials, e.g. electroluminescent or chemiluminescent containing organic luminescent materials
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K11/00—Luminescent materials, e.g. electroluminescent or chemiluminescent
    • C09K11/08—Luminescent materials, e.g. electroluminescent or chemiluminescent containing inorganic luminescent materials
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/30—Coordination compounds
    • H10K85/321—Metal complexes comprising a group IIIA element, e.g. Tris (8-hydroxyquinoline) gallium [Gaq3]
    • H10K85/322—Metal complexes comprising a group IIIA element, e.g. Tris (8-hydroxyquinoline) gallium [Gaq3] comprising boron
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/40—Organosilicon compounds, e.g. TIPS pentacene
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/615—Polycyclic condensed aromatic hydrocarbons, e.g. anthracene
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/615—Polycyclic condensed aromatic hydrocarbons, e.g. anthracene
    • H10K85/624—Polycyclic condensed aromatic hydrocarbons, e.g. anthracene containing six or more rings
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/631—Amine compounds having at least two aryl rest on at least one amine-nitrogen atom, e.g. triphenylamine
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/631—Amine compounds having at least two aryl rest on at least one amine-nitrogen atom, e.g. triphenylamine
    • H10K85/636—Amine compounds having at least two aryl rest on at least one amine-nitrogen atom, e.g. triphenylamine comprising heteroaromatic hydrocarbons as substituents on the nitrogen atom
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/649—Aromatic compounds comprising a hetero atom
    • H10K85/654—Aromatic compounds comprising a hetero atom comprising only nitrogen as heteroatom
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/649—Aromatic compounds comprising a hetero atom
    • H10K85/657—Polycyclic condensed heteroaromatic hydrocarbons
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/649—Aromatic compounds comprising a hetero atom
    • H10K85/657—Polycyclic condensed heteroaromatic hydrocarbons
    • H10K85/6572—Polycyclic condensed heteroaromatic hydrocarbons comprising only nitrogen in the heteroaromatic polycondensed ring system, e.g. phenanthroline or carbazole
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/649—Aromatic compounds comprising a hetero atom
    • H10K85/657—Polycyclic condensed heteroaromatic hydrocarbons
    • H10K85/6574—Polycyclic condensed heteroaromatic hydrocarbons comprising only oxygen in the heteroaromatic polycondensed ring system, e.g. cumarine dyes
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/649—Aromatic compounds comprising a hetero atom
    • H10K85/657—Polycyclic condensed heteroaromatic hydrocarbons
    • H10K85/6576—Polycyclic condensed heteroaromatic hydrocarbons comprising only sulfur in the heteroaromatic polycondensed ring system, e.g. benzothiophene
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/658—Organoboranes
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07B—GENERAL METHODS OF ORGANIC CHEMISTRY; APPARATUS THEREFOR
    • C07B2200/00—Indexing scheme relating to specific properties of organic compounds
    • C07B2200/05—Isotopically modified compounds, e.g. labelled
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G2261/00—Macromolecular compounds obtained by reactions forming a carbon-to-carbon link in the main chain of the macromolecule
    • C08G2261/10—Definition of the polymer structure
    • C08G2261/11—Homopolymers
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G2261/00—Macromolecular compounds obtained by reactions forming a carbon-to-carbon link in the main chain of the macromolecule
    • C08G2261/10—Definition of the polymer structure
    • C08G2261/13—Morphological aspects
    • C08G2261/135—Cross-linked structures
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G2261/00—Macromolecular compounds obtained by reactions forming a carbon-to-carbon link in the main chain of the macromolecule
    • C08G2261/10—Definition of the polymer structure
    • C08G2261/14—Side-groups
    • C08G2261/141—Side-chains having aliphatic units
    • C08G2261/1412—Saturated aliphatic units
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G2261/00—Macromolecular compounds obtained by reactions forming a carbon-to-carbon link in the main chain of the macromolecule
    • C08G2261/10—Definition of the polymer structure
    • C08G2261/14—Side-groups
    • C08G2261/141—Side-chains having aliphatic units
    • C08G2261/1414—Unsaturated aliphatic units
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G2261/00—Macromolecular compounds obtained by reactions forming a carbon-to-carbon link in the main chain of the macromolecule
    • C08G2261/10—Definition of the polymer structure
    • C08G2261/14—Side-groups
    • C08G2261/142—Side-chains containing oxygen
    • C08G2261/1424—Side-chains containing oxygen containing ether groups, including alkoxy
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G2261/00—Macromolecular compounds obtained by reactions forming a carbon-to-carbon link in the main chain of the macromolecule
    • C08G2261/10—Definition of the polymer structure
    • C08G2261/14—Side-groups
    • C08G2261/148—Side-chains having aromatic units
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G2261/00—Macromolecular compounds obtained by reactions forming a carbon-to-carbon link in the main chain of the macromolecule
    • C08G2261/30—Monomer units or repeat units incorporating structural elements in the main chain
    • C08G2261/31—Monomer units or repeat units incorporating structural elements in the main chain incorporating aromatic structural elements in the main chain
    • C08G2261/312—Non-condensed aromatic systems, e.g. benzene
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G2261/00—Macromolecular compounds obtained by reactions forming a carbon-to-carbon link in the main chain of the macromolecule
    • C08G2261/30—Monomer units or repeat units incorporating structural elements in the main chain
    • C08G2261/31—Monomer units or repeat units incorporating structural elements in the main chain incorporating aromatic structural elements in the main chain
    • C08G2261/314—Condensed aromatic systems, e.g. perylene, anthracene or pyrene
    • C08G2261/3142—Condensed aromatic systems, e.g. perylene, anthracene or pyrene fluorene-based, e.g. fluorene, indenofluorene, or spirobifluorene
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G2261/00—Macromolecular compounds obtained by reactions forming a carbon-to-carbon link in the main chain of the macromolecule
    • C08G2261/30—Monomer units or repeat units incorporating structural elements in the main chain
    • C08G2261/31—Monomer units or repeat units incorporating structural elements in the main chain incorporating aromatic structural elements in the main chain
    • C08G2261/316—Monomer units or repeat units incorporating structural elements in the main chain incorporating aromatic structural elements in the main chain bridged by heteroatoms, e.g. N, P, Si or B
    • C08G2261/3162—Arylamines
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G2261/00—Macromolecular compounds obtained by reactions forming a carbon-to-carbon link in the main chain of the macromolecule
    • C08G2261/30—Monomer units or repeat units incorporating structural elements in the main chain
    • C08G2261/32—Monomer units or repeat units incorporating structural elements in the main chain incorporating heteroaromatic structural elements in the main chain
    • C08G2261/322—Monomer units or repeat units incorporating structural elements in the main chain incorporating heteroaromatic structural elements in the main chain non-condensed
    • C08G2261/3221—Monomer units or repeat units incorporating structural elements in the main chain incorporating heteroaromatic structural elements in the main chain non-condensed containing one or more nitrogen atoms as the only heteroatom, e.g. pyrrole, pyridine or triazole
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G2261/00—Macromolecular compounds obtained by reactions forming a carbon-to-carbon link in the main chain of the macromolecule
    • C08G2261/30—Monomer units or repeat units incorporating structural elements in the main chain
    • C08G2261/32—Monomer units or repeat units incorporating structural elements in the main chain incorporating heteroaromatic structural elements in the main chain
    • C08G2261/322—Monomer units or repeat units incorporating structural elements in the main chain incorporating heteroaromatic structural elements in the main chain non-condensed
    • C08G2261/3223—Monomer units or repeat units incorporating structural elements in the main chain incorporating heteroaromatic structural elements in the main chain non-condensed containing one or more sulfur atoms as the only heteroatom, e.g. thiophene
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G2261/00—Macromolecular compounds obtained by reactions forming a carbon-to-carbon link in the main chain of the macromolecule
    • C08G2261/40—Polymerisation processes
    • C08G2261/41—Organometallic coupling reactions
    • C08G2261/411—Suzuki reactions
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G2261/00—Macromolecular compounds obtained by reactions forming a carbon-to-carbon link in the main chain of the macromolecule
    • C08G2261/50—Physical properties
    • C08G2261/52—Luminescence
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G2261/00—Macromolecular compounds obtained by reactions forming a carbon-to-carbon link in the main chain of the macromolecule
    • C08G2261/70—Post-treatment
    • C08G2261/76—Post-treatment crosslinking
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G2261/00—Macromolecular compounds obtained by reactions forming a carbon-to-carbon link in the main chain of the macromolecule
    • C08G2261/70—Post-treatment
    • C08G2261/79—Post-treatment doping
    • C08G2261/794—Post-treatment doping with polymeric dopants
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G2261/00—Macromolecular compounds obtained by reactions forming a carbon-to-carbon link in the main chain of the macromolecule
    • C08G2261/90—Applications
    • C08G2261/95—Use in organic luminescent diodes
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1018—Heterocyclic compounds
    • C09K2211/1025—Heterocyclic compounds characterised by ligands
    • C09K2211/1044—Heterocyclic compounds characterised by ligands containing two nitrogen atoms as heteroatoms
    • C09K2211/1055—Heterocyclic compounds characterised by ligands containing two nitrogen atoms as heteroatoms with other heteroatoms
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1018—Heterocyclic compounds
    • C09K2211/1025—Heterocyclic compounds characterised by ligands
    • C09K2211/1096—Heterocyclic compounds characterised by ligands containing other heteroatoms
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H10K50/10—OLEDs or polymer light-emitting diodes [PLED]
    • H10K50/11—OLEDs or polymer light-emitting diodes [PLED] characterised by the electroluminescent [EL] layers
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H10K50/10—OLEDs or polymer light-emitting diodes [PLED]
    • H10K50/11—OLEDs or polymer light-emitting diodes [PLED] characterised by the electroluminescent [EL] layers
    • H10K50/12—OLEDs or polymer light-emitting diodes [PLED] characterised by the electroluminescent [EL] layers comprising dopants
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02E—REDUCTION OF GREENHOUSE GAS [GHG] EMISSIONS, RELATED TO ENERGY GENERATION, TRANSMISSION OR DISTRIBUTION
    • Y02E10/00—Energy generation through renewable energy sources
    • Y02E10/50—Photovoltaic [PV] energy
    • Y02E10/549—Organic PV cells

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Physics & Mathematics (AREA)
  • Spectroscopy & Molecular Physics (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Health & Medical Sciences (AREA)
  • Wood Science & Technology (AREA)
  • Polymers & Plastics (AREA)
  • Medicinal Chemistry (AREA)
  • Inorganic Chemistry (AREA)
  • Biochemistry (AREA)
  • General Health & Medical Sciences (AREA)
  • Molecular Biology (AREA)
  • General Chemical & Material Sciences (AREA)
  • Optics & Photonics (AREA)
  • Electroluminescent Light Sources (AREA)
  • Inks, Pencil-Leads, Or Crayons (AREA)

Description

本発明は、シクロアルカン縮合多環芳香族化合物およびその多量体（以下、まとめて「多環芳香族化合物」ともいう）と、これを用いた有機電界発光素子、有機電界効果トランジスタおよび有機薄膜太陽電池、並びに、表示装置および照明装置に関する。なお、本明細書中で「有機電界発光素子」のことを「有機ＥＬ素子」または単に「素子」と表記することがある。
従来、電界発光する発光素子を用いた表示装置は、省電力化や薄型化が可能なことから、種々研究され、さらに、有機材料から成る有機電界発光素子は、軽量化や大型化が容易なことから活発に検討されてきた。特に、光の三原色の一つである青色などの発光特性を有する有機材料の開発、および正孔、電子などの電荷輸送能（半導体や超電導体となる可能性を有する）を備えた有機材料の開発については、高分子化合物、低分子化合物を問わずこれまで活発に研究されてきた。
有機ＥＬ素子は、陽極および陰極からなる一対の電極と、当該一対の電極間に配置され、有機化合物を含む一層または複数の層とからなる構造を有する。有機化合物を含む層には、発光層や、正孔、電子などの電荷を輸送または注入する電荷輸送／注入層などがあるが、これらの層に適当な種々の有機材料が開発されている。
発光層用材料としては、例えばベンゾフルオレン系化合物などが開発されている（国際公開第2004/061047号公報）。また、正孔輸送材料としては、例えばトリフェニルアミン系化合物などが開発されている（特開2001-172232号公報）。また、電子輸送材料としては、例えばアントラセン系化合物などが開発されている（特開2005-170911号公報）。
また、近年では有機ＥＬ素子や有機薄膜太陽電池に使用する材料としてトリフェニルアミン誘導体を改良した材料も報告されている（国際公開第2012/118164号公報）。この材料は既に実用化されていたＮ，Ｎ’－ジフェニル－Ｎ，Ｎ’－ビス（３－メチルフェニル）－１，１’－ビフェニル－４，４’－ジアミン（ＴＰＤ）を参考にして、トリフェニルアミンを構成する芳香環同士を連結することでその平面性を高めたことを特徴とする材料である。この文献では例えばＮＯ連結系化合物（６３頁の化合物１）の電荷輸送特性が評価されているが、ＮＯ連結系化合物以外の材料の製造方法については記載されておらず、また、連結する元素が異なれば化合物全体の電子状態が異なるため、ＮＯ連結系化合物以外の材料から得られる特性も未だ知られていない。このような化合物の例は他にも見られる（国際公開第2011/107186号公報）。例えば、三重項励起子のエネルギー（Ｔ１）が大きい共役構造を有する化合物は、より短い波長の燐光を発することができるため、青色の発光層用材料として有益である。また、発光層を挟む電子輸送材料や正孔輸送材料としてもＴ１が大きい新規共役構造を有する化合物が求められている。
有機ＥＬ素子のホスト材料は、一般に、ベンゼンやカルバゾールなどの既存の芳香環を単結合やリン原子やケイ素原子で複数連結した分子である。これは、比較的共役系の小さな芳香環を多数連結することで、ホスト材料に必要とされる大きなＨＯＭＯ－ＬＵＭＯギャップ（薄膜におけるバンドギャップＥｇ）が担保されるからである。さらに、燐光材料や熱活性型遅延蛍光材料を用いた有機ＥＬ素子のホスト材料には、高い三重項励起エネルギー（ＥＴ）も必要となるが、分子にドナーあるいはアクセプター性の芳香環や置換基を連結することで、三重項励起状態（Ｔ１）のＳＯＭＯ１およびＳＯＭＯ２を局在化させ、両軌道間の交換相互作用を小さくすることで、三重項励起エネルギー（ＥＴ）を向上させることが可能となる。しかし、共役系の小さな芳香環はレドックス安定性が十分ではなく、既存の芳香環を連結していった分子をホスト材料として用いた素子は寿命が十分ではない。一方、拡張π共役系を有する多環芳香族化合物は、一般に、レドックス安定性は優れているが、ＨＯＭＯ－ＬＵＭＯギャップ（薄膜におけるバンドギャップＥｇ）や三重項励起エネルギー（ＥＴ）が低いため、ホスト材料に不向きと考えられてきた。
国際公開第2004/061047号公報 特開2001-172232号公報 特開2005-170911号公報 国際公開第2012/118164号公報 国際公開第2011/107186号公報 国際公開第2015/102118号公報
上述するように、有機ＥＬ素子に用いられる材料としては種々の材料が開発されているが、有機ＥＬ素子用材料の選択肢を増やすために、従来とは異なる化合物からなる材料の開発が望まれている。特に、特許文献１～４で報告されたＮＯ連結系化合物以外の材料から得られる有機ＥＬ特性やその製造方法は未だ知られていない。
また、特許文献６では、ホウ素を含む多環芳香族化合物とそれを用いた有機ＥＬ素子が報告されているが、更に素子特性を向上させるべく、発光効率や素子寿命を向上させることができる発光層用材料、特にドーパント材料が求められている。
本発明者らは、上記課題を解決するため鋭意検討した結果、シクロアルカンを縮合した多環芳香族化合物を含有する層を一対の電極間に配置して例えば有機ＥＬ素子を構成することにより、優れた有機ＥＬ素子が得られることを見出し、本発明を完成させた。すなわち本発明は、以下のようなシクロアルカン縮合多環芳香族化合物またはその多量体、さらには以下のようなシクロアルカン縮合多環芳香族化合物またはその多量体を含む有機ＥＬ素子用材料等の有機デバイス用材料を提供する。
なお、本明細書において化学構造や置換基を炭素数で表すことがあるが、化学構造に置換基が置換した場合や、置換基にさらに置換基が置換した場合などにおける炭素数は、化学構造や置換基それぞれの炭素数を意味し、化学構造と置換基の合計の炭素数や、置換基と置換基の合計の炭素数を意味するものではない。例えば、「炭素数Ｘの置換基Ａで置換された炭素数Ｙの置換基Ｂ」とは、「炭素数Ｙの置換基Ｂ」に「炭素数Ｘの置換基Ａ」が置換することを意味し、炭素数Ｙは置換基Ａおよび置換基Ｂの合計の炭素数ではない。また例えば、「置換基Ａで置換された炭素数Ｙの置換基Ｂ」とは、「炭素数Ｙの置換基Ｂ」に「（炭素数限定がない）置換基Ａ」が置換することを意味し、炭素数Ｙは置換基Ａおよび置換基Ｂの合計の炭素数ではない。
項１．
下記一般式（１）で表される多環芳香族化合物、または下記一般式（１）で表される構造を複数有する多環芳香族化合物の多量体。
Figure 0007642946000001
 （上記式（１）中、
Ａ環、Ｂ環およびＣ環は、それぞれ独立して、アリール環またはヘテロアリール環であり、これらの環における少なくとも１つの水素は置換されていてもよく、
Ｙ１は、Ｂ、Ｐ、Ｐ＝Ｏ、Ｐ＝Ｓ、Ａｌ、Ｇａ、Ａｓ、Ｓｉ－ＲまたはＧｅ－Ｒであり、前記Ｓｉ－ＲおよびＧｅ－ＲのＲは、アリール、アルキルまたはシクロアルキルであり、
Ｘ１およびＸ２は、それぞれ独立して、＞Ｏ、＞Ｎ－Ｒ、＞Ｃ（－Ｒ）２、＞Ｓまたは＞Ｓｅであり、前記＞Ｎ－ＲのＲは、置換されていてもよいアリール、置換されていてもよいヘテロアリール、置換されていてもよいアルキルまたは置換されていてもよいシクロアルキルであり、前記＞Ｃ（－Ｒ）２のＲは、水素、置換されていてもよいアリール、置換されていてもよいアルキルまたは置換されていてもよいシクロアルキルであり、また、前記＞Ｎ－ＲのＲおよび前記＞Ｃ（－Ｒ）２のＲの少なくとも１つは連結基または単結合により前記Ａ環、Ｂ環およびＣ環の少なくとも１つと結合していてもよく、
式（１）で表される化合物または構造における少なくとも１つの水素は、重水素、シアノまたはハロゲンで置換されていてもよく、そして、
式（１）で表される化合物または構造における、Ａ環、Ｂ環、Ｃ環、アリールおよびヘテロアリールの少なくとも１つは、少なくとも１つのシクロアルカンで縮合されており、当該シクロアルカンにおける少なくとも１つの水素は置換されていてもよく、当該シクロアルカンにおける少なくとも１つの－ＣＨ２－は－Ｏ－で置換されていてもよい。）
項２．
上記式（１）中、
Ａ環、Ｂ環およびＣ環は、それぞれ独立して、アリール環またはヘテロアリール環であり、これらの環における少なくとも１つの水素は、置換もしくは無置換のアリール、置換もしくは無置換のヘテロアリール、置換もしくは無置換のジアリールアミノ、置換もしくは無置換のジヘテロアリールアミノ、置換もしくは無置換のアリールヘテロアリールアミノ、置換もしくは無置換のジアリールボリル（２つのアリールは単結合または連結基を介して結合していてもよい）、置換もしくは無置換のアルキル、置換もしくは無置換のシクロアルキル、置換もしくは無置換のアルコキシ、置換もしくは無置換のアリールオキシ、または、置換シリルで置換されていてもよく、また、これらの環はＹ１、Ｘ１およびＸ２から構成される上記式中央の縮合２環構造と結合を共有する５員環または６員環を有し、
Ｙ１は、Ｂ、Ｐ、Ｐ＝Ｏ、Ｐ＝Ｓ、Ａｌ、Ｇａ、Ａｓ、Ｓｉ－ＲまたはＧｅ－Ｒであり、前記Ｓｉ－ＲおよびＧｅ－ＲのＲは、アリール、アルキルまたはシクロアルキルであり、
Ｘ１およびＸ２は、それぞれ独立して、＞Ｏ、＞Ｎ－Ｒ、＞Ｃ（－Ｒ）２、＞Ｓまたは＞Ｓｅであり、前記＞Ｎ－ＲのＲは、アルキルもしくはシクロアルキルで置換されていてもよいアリール、アルキルもしくはシクロアルキルで置換されていてもよいヘテロアリール、アルキルまたはシクロアルキルであり、前記＞Ｃ（－Ｒ）２のＲは、水素、アルキルもしくはシクロアルキルで置換されていてもよいアリール、アルキルまたはシクロアルキルであり、また、前記＞Ｎ－ＲのＲおよび前記＞Ｃ（－Ｒ）２のＲの少なくとも１つは、－Ｏ－、－Ｓ－、－Ｃ（－Ｒ）２－または単結合により、前記Ａ環、Ｂ環およびＣ環の少なくとも１つと結合していてもよく、前記－Ｃ（－Ｒ）２－のＲは、水素、アルキルまたはシクロアルキルであり、
式（１）で表される化合物または構造における少なくとも１つの水素は、重水素、シアノまたはハロゲンで置換されていてもよく、
多量体の場合には、一般式（１）で表される構造を２個または３個有する２量体または３量体であり、そして、
式（１）で表される化合物または構造における、Ａ環、Ｂ環、Ｃ環、アリールおよびヘテロアリールの少なくとも１つは、少なくとも１つのシクロアルカンで縮合されており、当該シクロアルカンにおける少なくとも１つの水素は置換されていてもよく、当該シクロアルカンにおける少なくとも１つの－ＣＨ２－は－Ｏ－で置換されていてもよい、
項１に記載する多環芳香族化合物またはその多量体。
項３．
下記一般式（２）で表される、項１に記載する多環芳香族化合物。

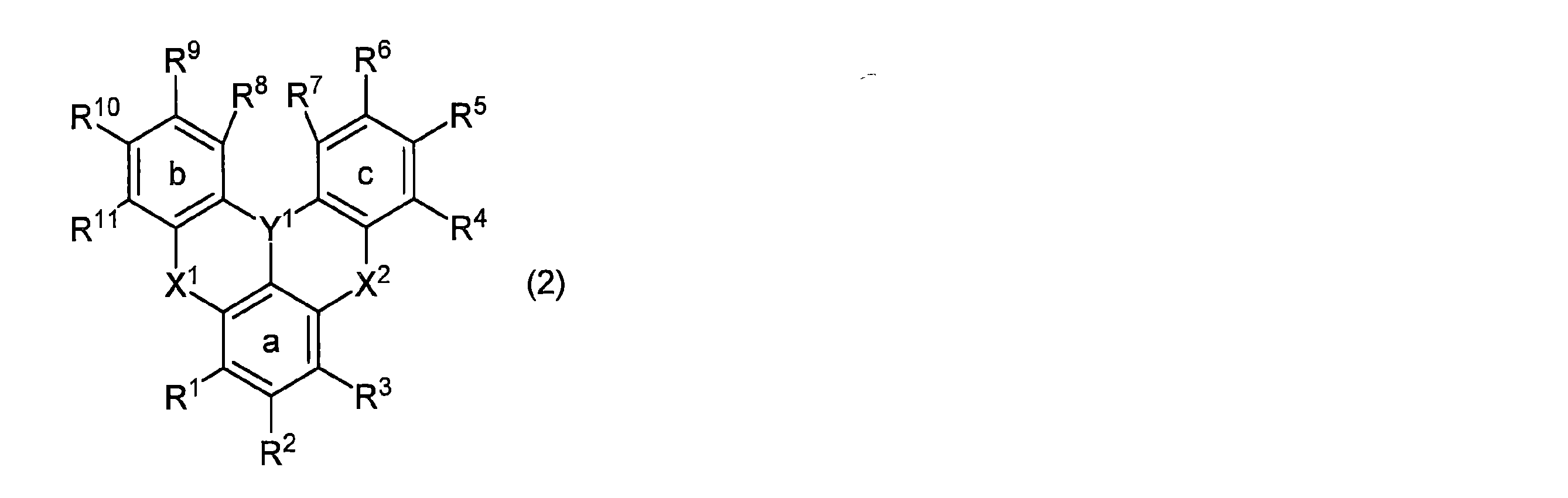

Figure 0007642946000002
 （上記式（２）中、
ａ環、ｂ環、およびｃ環における、任意の「－Ｃ（－Ｒ）＝」（ここでＲは式（２）中のＲ１～Ｒ１１である）は「－Ｎ＝」に置き換わっていてもよく、任意の「－Ｃ（－Ｒ）＝Ｃ（－Ｒ）－」（ここでＲは式（２）中のＲ１～Ｒ１１である）は、「－Ｎ（－Ｒ）－」、「－Ｏ－」、または「－Ｓ－」に置き換わっていてもよく、前記「－Ｎ（－Ｒ）－」のＲは、アリール、アルキル、またはシクロアルキルであり、
Ｒ１～Ｒ１１は、それぞれ独立して、水素、アリール、ヘテロアリール、ジアリールアミノ、ジヘテロアリールアミノ、アリールヘテロアリールアミノ、ジアリールボリル（２つのアリールは単結合または連結基を介して結合していてもよい）、アルキル、シクロアルキル、アルコキシ、アリールオキシ、トリアリールシリル、トリアルキルシリル、トリシクロアルキルシリル、ジアルキルシクロアルキルシリルまたはアルキルジシクロアルキルシリルであり、これらにおける少なくとも１つの水素は、アリール、ヘテロアリール、アルキルまたはシクロアルキルで置換されていてもよく、また、Ｒ１～Ｒ１１のうちの隣接する基同士が結合してａ環、ｂ環またはｃ環と共にアリール環またはヘテロアリール環を形成していてもよく、形成された環における少なくとも１つの水素は、アリール、ヘテロアリール、ジアリールアミノ、ジヘテロアリールアミノ、アリールヘテロアリールアミノ、ジアリールボリル（２つのアリールは単結合または連結基を介して結合していてもよい）、アルキル、シクロアルキル、アルコキシ、アリールオキシ、トリアリールシリル、トリアルキルシリル、トリシクロアルキルシリル、ジアルキルシクロアルキルシリルまたはアルキルジシクロアルキルシリルで置換されていてもよく、これらにおける少なくとも１つの水素は、アリール、ヘテロアリール、アルキルまたはシクロアルキルで置換されていてもよく、
Ｙ１は、Ｂ、Ｐ、Ｐ＝Ｏ、Ｐ＝Ｓ、Ａｌ、Ｇａ、Ａｓ、Ｓｉ－ＲまたはＧｅ－Ｒであり、前記Ｓｉ－ＲおよびＧｅ－ＲのＲは、炭素数６～１２のアリール、炭素数１～６のアルキルまたは炭素数３～１４のシクロアルキルであり、
Ｘ１およびＸ２は、それぞれ独立して、＞Ｏ、＞Ｎ－Ｒ、＞Ｃ（－Ｒ）２、＞Ｓまたは＞Ｓｅであり、前記＞Ｎ－ＲのＲは、炭素数６～１２のアリール、炭素数２～１５のヘテロアリール、炭素数１～６のアルキルまたは炭素数３～１４のシクロアルキルであり、前記＞Ｃ（－Ｒ）２のＲは、水素、炭素数６～１２のアリール、炭素数１～６のアルキルまたは炭素数３～１４のシクロアルキルであり、また、前記＞Ｎ－ＲのＲおよび前記＞Ｃ（－Ｒ）２のＲの少なくとも１つは、－Ｏ－、－Ｓ－、－Ｃ（－Ｒ）２－または単結合により、前記ａ環、ｂ環およびｃ環の少なくとも１つと結合していてもよく、前記－Ｃ（－Ｒ）２－のＲは炭素数１～６のアルキルまたは炭素数３～１４のシクロアルキルであり、
式（２）で表される化合物における少なくとも１つの水素は、重水素、シアノまたはハロゲンで置換されていてもよく、そして、
式（２）で表される化合物における、前記ａ環、前記ｂ環、前記ｃ環、前記形成された環、前記アリールおよび前記ヘテロアリールの少なくとも１つは、炭素数３～２４の、少なくとも１つのシクロアルカンで縮合されており、当該シクロアルカンにおける少なくとも１つの水素は、炭素数６～３０のアリール、炭素数２～３０のヘテロアリール、炭素数１～２４のアルキルまたは炭素数３～２４のシクロアルキルで置換されていてもよく、当該シクロアルカンにおける少なくとも１つの－ＣＨ２－は－Ｏ－で置換されていてもよい。）
項４．
上記式（２）中、
ａ環、ｂ環、およびｃ環における、任意の「－Ｃ（－Ｒ）＝」（ここでＲは式（２）中のＲ１～Ｒ１１である）は「－Ｎ＝」に置き換わっていてもよく、任意の「－Ｃ（－Ｒ）＝Ｃ（－Ｒ）－」（ここでＲは式（２）中のＲ１～Ｒ１１である）は、「－Ｎ（－Ｒ）－」、「－Ｏ－」、または「－Ｓ－」に置き換わっていてもよく、前記「－Ｎ（－Ｒ）－」のＲは、炭素数６～１２のアリール、炭素数１～６のアルキル、または炭素数３～１４のシクロアルキルであり、
Ｒ１～Ｒ１１は、それぞれ独立して、水素、炭素数６～３０のアリール、炭素数２～３０のヘテロアリール、ジアリールアミノ（ただしアリールは炭素数６～１２のアリール）、ジアリールボリル（ただしアリールは炭素数６～１２のアリールであり、２つのアリールは単結合または連結基を介して結合していてもよい）、炭素数１～２４のアルキル、炭素数３～２４のシクロアルキル、トリアリールシリル（ただしアリールは炭素数６～１２のアリール）、またはトリアルキルシリル（ただしアルキルは炭素数１～６のアルキル）であり、また、Ｒ１～Ｒ１１のうちの隣接する基同士が結合してａ環、ｂ環またはｃ環と共に炭素数９～１６のアリール環または炭素数６～１５のヘテロアリール環を形成していてもよく、形成された環における少なくとも１つの水素は、炭素数６～１０のアリール、炭素数１～１２のアルキル、炭素数３～１６のシクロアルキル、トリアリールシリル（ただしアリールは炭素数６～１２のアリール）、またはトリアルキルシリル（ただしアルキルは炭素数１～５のアルキル）で置換されていてもよく、
Ｙ１は、Ｂ、Ｐ、Ｐ＝Ｏ、Ｐ＝ＳまたはＳｉ－Ｒであり、前記Ｓｉ－ＲのＲは、炭素数６～１０のアリール、炭素数１～５のアルキルまたは炭素数５～１０のシクロアルキルであり、
Ｘ１およびＸ２は、それぞれ独立して、＞Ｏ、＞Ｎ－Ｒ、＞Ｃ（－Ｒ）２または＞Ｓであり、前記＞Ｎ－ＲのＲは、炭素数６～１０のアリール、炭素数１～５のアルキルまたは炭素数５～１０のシクロアルキルであり、前記＞Ｃ（－Ｒ）２のＲは、水素、炭素数６～１０のアリール、炭素数１～５のアルキルまたは炭素数５～１０のシクロアルキルであり、
式（２）で表される化合物における少なくとも１つの水素は、重水素、シアノまたはハロゲンで置換されていてもよく、そして、
式（２）で表される化合物における、前記ａ環、前記ｂ環、前記ｃ環、前記形成された環、前記アリールおよび前記ヘテロアリールの少なくとも１つは、炭素数３～２０の、少なくとも１つのシクロアルカンで縮合されており、当該シクロアルカンにおける少なくとも１つの水素は、炭素数６～１６のアリール、炭素数２～２２のヘテロアリール、炭素数１～１２のアルキルまたは炭素数３～１６のシクロアルキルで置換されていてもよい、
項３に記載する多環芳香族化合物。
項５．
上記式（２）中、
ａ環、ｂ環、およびｃ環における、任意の「－Ｃ（－Ｒ）＝」（ここでＲは式（２）中のＲ１～Ｒ１１である）は「－Ｎ＝」に置き換わっていてもよく、任意の「－Ｃ（－Ｒ）＝Ｃ（－Ｒ）－」（ここでＲは式（２）中のＲ１～Ｒ１１である）は、「－Ｎ（－Ｒ）－」、「－Ｏ－」、または「－Ｓ－」に置き換わっていてもよく、前記「－Ｎ（－Ｒ）－」のＲは、炭素数６～１０のアリール、炭素数１～５のアルキル、または炭素数５～１０のシクロアルキルであり、
Ｒ１～Ｒ１１は、それぞれ独立して、水素、炭素数６～１６のアリール、炭素数２～２０のヘテロアリール、ジアリールアミノ（ただしアリールは炭素数６～１０のアリール）、炭素数１～１２のアルキルまたは炭素数３～１６のシクロアルキルであり、
Ｙ１は、Ｂ、Ｐ、Ｐ＝ＯまたはＰ＝Ｓであり、
Ｘ１およびＸ２は、それぞれ独立して、＞Ｏ、＞Ｎ－Ｒまたは＞Ｃ（－Ｒ）２であり、前記＞Ｎ－ＲのＲは、炭素数６～１０のアリール、炭素数１～５のアルキルまたは炭素数５～１０のシクロアルキルであり、前記＞Ｃ（－Ｒ）２のＲは、水素、炭素数６～１０のアリール、炭素数１～５のアルキルまたは炭素数５～１０のシクロアルキルであり、
式（２）で表される化合物における少なくとも１つの水素は、重水素、シアノまたはハロゲンで置換されていてもよく、そして、
式（２）で表される化合物における、前記ａ環、前記ｂ環、前記ｃ環、および、前記＞Ｎ－ＲのＲとしての炭素数６～１０のアリールの少なくとも１つは、炭素数３～１６の、少なくとも１つのシクロアルカンで縮合されており、当該シクロアルカンにおける少なくとも１つの水素は炭素数１～６のアルキルまたは炭素数３～１４のシクロアルキルで置換されていてもよい、
項３に記載する多環芳香族化合物。
項６．
Ｒ１～Ｒ１１は、それぞれ独立して、水素、炭素数６～１６のアリール、ジアリールアミノ（ただしアリールは炭素数６～１０のアリール）、炭素数１～１２のアルキルまたは炭素数３～１６のシクロアルキルであり、
Ｙ１はＢであり、
Ｘ１およびＸ２は共に＞Ｎ－Ｒであるか、または、Ｘ１は＞Ｎ－ＲであってＸ２は＞Ｏであり、前記＞Ｎ－ＲのＲは炭素数６～１０のアリール、炭素数１～５のアルキルまたは炭素数５～１０のシクロアルキルであり、
式（２）で表される化合物における少なくとも１つの水素は重水素またはハロゲンで置換されていてもよく、そして、
式（２）で表される化合物における、前記ａ環、前記ｂ環、前記ｃ環、および、前記＞Ｎ－ＲのＲとしての炭素数６～１０のアリールの少なくとも１つは、炭素数３～１４のシクロアルカンで縮合されており、当該シクロアルカンにおける少なくとも１つの水素は炭素数１～５のアルキルで置換されていてもよい、
項３に記載する多環芳香族化合物。
項７．
シクロアルカンで縮合されたジアリールアミノ基、シクロアルカンで縮合されたカルバゾリル基またはシクロアルカンで縮合されたベンゾカルバゾリル基で置換されている、項１～６のいずれかに記載する多環芳香族化合物またはその多量体。
項８．
Ｒ２は、シクロアルカンで縮合されたジアリールアミノ基またはシクロアルカンで縮合されたカルバゾリル基である、項３～６のいずれかに記載する多環芳香族化合物。
項９．
前記シクロアルカンは炭素数３～２０のシクロアルカンである、項７または８に記載する多環芳香族化合物。
項１０．
前記ハロゲンはフッ素である、項１～８のいずれかに記載する多環芳香族化合物またはその多量体。
項１１．
下記構造式のいずれかで表される、項１に記載する多環芳香族化合物。
Figure 0007642946000003
Figure 0007642946000004
Figure 0007642946000005
Figure 0007642946000006
 （上記各構造式中の「Ｍｅ」はメチル基、「ｔＢｕ」はｔ－ブチル基を示す。）
項１２．
項１～１１のいずれかに記載する多環芳香族化合物またはその多量体に反応性置換基が置換した、反応性化合物。
項１３．
項１２に記載する反応性化合物をモノマーとして高分子化させた高分子化合物、または、当該高分子化合物をさらに架橋させた高分子架橋体。
項１４．
主鎖型高分子に項１２に記載する反応性化合物を置換させたペンダント型高分子化合物、または、当該ペンダント型高分子化合物をさらに架橋させたペンダント型高分子架橋体。
項１５．
項１～１１のいずれかに記載する多環芳香族化合物またはその多量体を含有する、有機デバイス用材料。
項１６．
項１２に記載する反応性化合物を含有する、有機デバイス用材料。
項１７．
項１３に記載する高分子化合物または高分子架橋体を含有する、有機デバイス用材料。
項１８．
項１４に記載するペンダント型高分子化合物またはペンダント型高分子架橋体を含有する、有機デバイス用材料。
項１９．
前記有機デバイス用材料が、有機電界発光素子用材料、有機電界効果トランジスタ用材料または有機薄膜太陽電池用材料である、項１５～１８のいずれかに記載する有機デバイス用材料。
項２０．
前記有機電界発光素子用材料が発光層用材料である、項１９に記載する有機デバイス用材料。
項２１．
項１～１１のいずれかに記載する多環芳香族化合物またはその多量体と、有機溶媒とを含む、インク組成物。
項２２．
項１２に記載する反応性化合物と、有機溶媒とを含む、インク組成物。
項２３．
主鎖型高分子と、項１２に記載する反応性化合物と、有機溶媒とを含む、インク組成物。
項２４．
項１３に記載する高分子化合物または高分子架橋体と、有機溶媒とを含む、インク組成物。
項２５．
項１４に記載するペンダント型高分子化合物またはペンダント型高分子架橋体と、有機溶媒とを含む、インク組成物。
項２６．
陽極および陰極からなる一対の電極と、該一対の電極間に配置され、項１～１１のいずれかに記載する多環芳香族化合物もしくはその多量体、項１２に記載する反応性化合物、項１３に記載する高分子化合物もしくは高分子架橋体、または、項１４に記載するペンダント型高分子化合物もしくはペンダント型高分子架橋体を含有する有機層とを有する、有機電界発光素子。
項２７．
前記有機層が発光層である、項２６に記載する有機電界発光素子。
項２８．
前記発光層が、ホストと、ドーパントとしての前記多環芳香族化合物、その多量体、反応性化合物、高分子化合物、高分子架橋体、ペンダント型高分子化合物またはペンダント型高分子架橋体とを含む、項２７に記載する有機電界発光素子。
項２９．
前記ホストが、アントラセン系化合物、フルオレン系化合物またはジベンゾクリセン系化合物である、項２８に記載する有機電界発光素子。
項３０．
前記陰極と前記発光層との間に配置される電子輸送層および電子注入層の少なくとも１つの層を有し、該電子輸送層および電子注入層の少なくとも１つは、ボラン誘導体、ピリジン誘導体、フルオランテン誘導体、ＢＯ系誘導体、アントラセン誘導体、ベンゾフルオレン誘導体、ホスフィンオキサイド誘導体、ピリミジン誘導体、カルバゾール誘導体、トリアジン誘導体、ベンゾイミダゾール誘導体、フェナントロリン誘導体およびキノリノール系金属錯体からなる群から選択される少なくとも１つを含有する、項２６～２９のいずれかに記載する有機電界発光素子。
項３１．
前記電子輸送層および電子注入層の少なくとも１つの層が、さらに、アルカリ金属、アルカリ土類金属、希土類金属、アルカリ金属の酸化物、アルカリ金属のハロゲン化物、アルカリ土類金属の酸化物、アルカリ土類金属のハロゲン化物、希土類金属の酸化物、希土類金属のハロゲン化物、アルカリ金属の有機錯体、アルカリ土類金属の有機錯体および希土類金属の有機錯体からなる群から選択される少なくとも１つを含有する、項３０に記載の有機電界発光素子。
項３２．
正孔注入層、正孔輸送層、発光層、電子輸送層および電子注入層のうちの少なくとも１つの層が、各層を形成し得る低分子化合物をモノマーとして高分子化させた高分子化合物、もしくは、当該高分子化合物をさらに架橋させた高分子架橋体、または、各層を形成し得る低分子化合物を主鎖型高分子と反応させたペンダント型高分子化合物、もしくは、当該ペンダント型高分子化合物をさらに架橋させたペンダント型高分子架橋体を含む、項２６～３１のいずれかに記載する有機電界発光素子。
項３３．
項２６～３２のいずれかに記載する有機電界発光素子を備えた表示装置または照明装置。
本発明の好ましい態様によれば、例えば有機ＥＬ素子用材料等の有機デバイス用材料として用いることができる、新規なシクロアルカン縮合多環芳香族化合物を提供することができ、このシクロアルカン縮合多環芳香族化合物を用いることで優れた有機ＥＬ素子等の有機デバイスを提供することができる。
具体的には、本発明者らは、芳香環をホウ素、リン、酸素、窒素、硫黄などのヘテロ元素で連結した多環芳香族化合物（基本骨格部分）が、大きなＨＯＭＯ－ＬＵＭＯギャップ（薄膜におけるバンドギャップＥｇ）と高い三重項励起エネルギー（ＥＴ）を有することを見出した。これは、ヘテロ元素を含む６員環は芳香族性が低いため、共役系の拡張に伴うＨＯＭＯ－ＬＵＭＯギャップの減少が抑制されること、ヘテロ元素の電子的な摂動により三重項励起状態（Ｔ１）のＳＯＭＯ１およびＳＯＭＯ２が局在化することが原因となっていると考えられる。また、本発明に係るヘテロ元素を含有する多環芳香族化合物（基本骨格部分）は、三重項励起状態（Ｔ１）におけるＳＯＭＯ１およびＳＯＭＯ２の局在化により、両軌道間の交換相互作用が小さくなるため、三重項励起状態（Ｔ１）と一重項励起状態（Ｓ１）のエネルギー差が小さく、熱活性型遅延蛍光を示すため、有機ＥＬ素子（熱活性型遅延蛍光を利用した素子を含む）の蛍光材料としても有用である。また、高い三重項励起エネルギー（ＥＴ）を有する材料は、燐光有機ＥＬ素子や熱活性型遅延蛍光を利用した有機ＥＬ素子の電子輸送層や正孔輸送層としても有用である。更に、これらの多環芳香族化合物（基本骨格部分）は、置換基の導入により、ＨＯＭＯとＬＵＭＯのエネルギーを任意に動かすことができるため、イオン化ポテンシャルや電子親和力を周辺材料に応じて最適化することが可能である。
このような基本骨格部分の特性に加えて、本発明の化合物はシクロアルカンを縮合することで、濃度消光が抑制され、素子寿命や発光効率の改善が期待できる。素子寿命や発光効率は有機デバイスの重要な特性値であり、本願の化合物を用いることでデバイスの特性向上への効果が期待できる。また、融点や昇華温度の低下が期待できる。このことは、高い純度が要求される有機ＥＬ素子等の有機デバイス用の材料の精製法としてほぼ不可欠な昇華精製において、比較的低温で精製することができるため材料の熱分解等が避けられることを意味する。またこれは、有機ＥＬ素子等の有機デバイスを作製するのに有力な手段である真空蒸着プロセスについても同様であり、比較的低温でプロセスを実施できるため、材料の熱分解を避けることができ、結果として高性能な有機デバイス用を得ることができる。また、多環芳香族化合物の多量体は、分子量や平面性の高さなどが原因で昇華温度が高い化合物が多いため、シクロアルカンを縮合することによる昇華温度の低下はより効果的となる。また、シクロアルカンの縮合により有機溶媒への溶解性が向上するため、塗布プロセスを利用した素子作製にも適用することが可能となる。ただし、本発明は特にこれらの原理に限定されるわけではない。
本実施形態に係る有機ＥＬ素子を示す概略断面図である。
１．シクロアルカン縮合された多環芳香族化合物およびその多量体
本願発明は、下記一般式（１）で表される多環芳香族化合物、または下記一般式（１）で表される構造を複数有する多環芳香族化合物の多量体であり、好ましくは、下記一般式（２）で表される多環芳香族化合物、または下記一般式（２）で表される構造を複数有する多環芳香族化合物の多量体であり、これらの化合物または構造における、Ａ環、Ｂ環、Ｃ環、アリールおよびヘテロアリールの少なくとも１つは、少なくとも１つのシクロアルカンで縮合されている。
Figure 0007642946000007
一般式（１）におけるＡ環、Ｂ環およびＣ環は、それぞれ独立して、アリール環またはヘテロアリール環であり、これらの環における少なくとも１つの水素は、置換基で置換されていてもよい。この置換基は、置換もしくは無置換のアリール、置換もしくは無置換のヘテロアリール、置換もしくは無置換のジアリールアミノ、置換もしくは無置換のジヘテロアリールアミノ、置換もしくは無置換のアリールヘテロアリールアミノ（アリールとヘテロアリールを有するアミノ基）、置換もしくは無置換のジアリールボリル（２つのアリールは単結合または連結基を介して結合していてもよい）、置換もしくは無置換のアルキル、置換もしくは無置換のシクロアルキル、置換もしくは無置換のアルコキシ、置換もしくは無置換のアリールオキシ、または、置換シリルが好ましい。これらの基が置換基を有する場合の置換基としては、アリール、ヘテロアリール、アルキルまたはシクロアルキルがあげられる。また、上記アリール環またはヘテロアリール環は、Ｙ１、Ｘ１およびＸ２から構成される一般式（１）中央の縮合２環構造と結合を共有する５員環または６員環を有することが好ましい。
ここで、「縮合２環構造」とは、一般式（１）の中央に示した、Ｙ１、Ｘ１およびＸ２を含んで構成される２つの飽和炭化水素環が縮合した構造を意味する。また、「縮合２環構造と結合を共有する６員環」とは、例えば上記一般式（２）で示すように前記縮合２環構造に縮合したａ環（ベンゼン環（６員環））を意味する。また、「（Ａ環である）アリール環またはヘテロアリール環がこの６員環を有する」とは、この６員環だけでＡ環が形成されるか、または、この６員環を含むようにこの６員環にさらに他の環などが縮合してＡ環が形成されることを意味する。言い換えれば、ここで言う「６員環を有する（Ａ環である）アリール環またはヘテロアリール環」とは、Ａ環の全部または一部を構成する６員環が、前記縮合２環構造に縮合していることを意味する。「Ｂ環（ｂ環）」、「Ｃ環（ｃ環）」、また「５員環」についても同様の説明が当てはまる。
一般式（１）におけるＡ環（またはＢ環、Ｃ環）は、一般式（２）におけるａ環とその置換基Ｒ１～Ｒ３（またはｂ環とその置換基Ｒ８～Ｒ１１、ｃ環とその置換基Ｒ４～Ｒ７）に対応する。すなわち、一般式（２）は、一般式（１）のＡ～Ｃ環として「６員環を有するＡ～Ｃ環」が選択された構造に対応する。その意味で、一般式（２）の各環を小文字のａ～ｃで表した。
一般式（２）では、ａ環、ｂ環およびｃ環の置換基Ｒ１～Ｒ１１のうちの隣接する基同士が結合してａ環、ｂ環またはｃ環と共にアリール環またはヘテロアリール環を形成していてもよく、形成された環における少なくとも１つの水素は、アリール、ヘテロアリール、ジアリールアミノ、ジヘテロアリールアミノ、アリールヘテロアリールアミノ、ジアリールボリル（２つのアリールは単結合または連結基を介して結合していてもよい）、アルキル、シクロアルキル、アルコキシ、アリールオキシ、トリアリールシリル、トリアルキルシリル、トリシクロアルキルシリル、ジアルキルシクロアルキルシリルまたはアルキルジシクロアルキルシリルで置換されていてもよく、これらにおける少なくとも１つの水素は、アリール、ヘテロアリール、アルキルまたはシクロアルキルで置換されていてもよい。したがって、一般式（２）で表される多環芳香族化合物は、ａ環、ｂ環およびｃ環における置換基の相互の結合形態によって、下記式（２－１）および式（２－２）に示すように、化合物を構成する環構造が変化する。各式中のＡ’環、Ｂ’環およびＣ’環は、一般式（１）におけるそれぞれＡ環、Ｂ環およびＣ環に対応する。
Figure 0007642946000008
上記式（２－１）および式（２－２）中のＡ’環、Ｂ’環およびＣ’環は、一般式（２）で説明すれば、置換基Ｒ１～Ｒ１１のうちの隣接する基同士が結合して、それぞれａ環、ｂ環およびｃ環と共に形成したアリール環またはヘテロアリール環を示す（ａ環、ｂ環またはｃ環に他の環構造が縮合してできた縮合環ともいえる）。なお、式では示してはいないが、ａ環、ｂ環およびｃ環の全てがＡ’環、Ｂ’環およびＣ’環に変化した化合物もある。また、上記式（２－１）および式（２－２）から分かるように、例えば、ｂ環のＲ８とｃ環のＲ７、ｂ環のＲ１１とａ環のＲ１、ｃ環のＲ４とａ環のＲ３などは「隣接する基同士」には該当せず、これらが結合することはない。すなわち、「隣接する基」とは同一環上で隣接する基を意味する。
上記式（２－１）や式（２－２）で表される化合物は、例えばａ環（またはｂ環またはｃ環）であるベンゼン環に対してベンゼン環、インドール環、ピロール環、ベンゾフラン環またはベンゾチオフェン環が縮合して形成されるＡ’環（またはＢ’環またはＣ’環）を有する化合物であり、形成されてできた縮合環Ａ’（または縮合環Ｂ’または縮合環Ｃ’）はそれぞれナフタレン環、カルバゾール環、インドール環、ジベンゾフラン環またはジベンゾチオフェン環である。
一般式（１）におけるＹ１は、Ｂ、Ｐ、Ｐ＝Ｏ、Ｐ＝Ｓ、Ａｌ、Ｇａ、Ａｓ、Ｓｉ－ＲまたはＧｅ－Ｒであり、前記Ｓｉ－ＲおよびＧｅ－ＲのＲはアリール、アルキルまたはシクロアルキルである。Ｐ＝Ｏ、Ｐ＝Ｓ、Ｓｉ－ＲまたはＧｅ－Ｒの場合には、Ａ環、Ｂ環またはＣ環と結合する原子はＰ、ＳｉまたはＧｅである。Ｙ１は、Ｂ、Ｐ、Ｐ＝Ｏ、Ｐ＝ＳまたはＳｉ－Ｒが好ましく、Ｂが特に好ましい。この説明は一般式（２）におけるＹ１でも同じである。
一般式（１）におけるＸ１およびＸ２は、それぞれ独立して、＞Ｏ、＞Ｎ－Ｒ、＞Ｃ（－Ｒ）２、＞Ｓまたは＞Ｓｅであり、前記＞Ｎ－ＲのＲは、置換されていてもよいアリール、置換されていてもよいヘテロアリール、置換されていてもよいアルキルまたは置換されていてもよいシクロアルキルであり、前記＞Ｃ（－Ｒ）２のＲは、水素、置換されていてもよいアリール、置換されていてもよいアルキルまたは置換されていてもよいシクロアルキルであり、前記＞Ｎ－ＲのＲおよび前記＞Ｃ（－Ｒ）２のＲの少なくとも１つは連結基または単結合により前記Ａ環、Ｂ環およびＣ環の少なくとも１つと結合していてもよく、連結基としては、－Ｏ－、－Ｓ－または－Ｃ（－Ｒ）２－が好ましい。なお、前記「－Ｃ（－Ｒ）２－」のＲは、水素、アルキルまたはシクロアルキルである。この説明は一般式（２）におけるＸ１およびＸ２でも同じである。
ここで、一般式（１）における「前記＞Ｎ－ＲのＲおよび前記＞Ｃ（－Ｒ）２のＲの少なくとも１つは連結基または単結合により前記Ａ環、Ｂ環およびＣ環の少なくとも１つと結合している」との規定は、一般式（２）では「前記＞Ｎ－ＲのＲおよび前記＞Ｃ（－Ｒ）２のＲの少なくとも１つは、－Ｏ－、－Ｓ－、－Ｃ（－Ｒ）２－または単結合により、前記ａ環、ｂ環およびｃ環の少なくとも１つと結合している」との規定に対応する。
この規定は、下記式（２－３－１）で表される、Ｘ１やＸ２が縮合環Ｂ’および縮合環Ｃ’に取り込まれた環構造を有する化合物で表現できる。すなわち、例えば一般式（２）におけるｂ環（またはｃ環）であるベンゼン環に対してＸ１（またはＸ２）を取り込むようにして他の環が縮合して形成されるＢ’環（またはＣ’環）を有する化合物である。形成されてできた縮合環Ｂ’（または縮合環Ｃ’）は例えばフェノキサジン環、フェノチアジン環またはアクリジン環である。
また、上記規定は、下記式（２－３－２）や式（２－３－３）で表される、Ｘ１およびＸ２の少なくとも１つが縮合環Ａ’に取り込まれた環構造を有する化合物でも表現できる。すなわち、例えば一般式（２）におけるａ環であるベンゼン環に対してＸ１（またはＸ２、またはＸ１およびＸ２）を取り込むようにして他の環が縮合して形成されるＡ’環を有する化合物である。形成されてできた縮合環Ａ’は例えばフェノキサジン環、フェノチアジン環またはアクリジン環である。
Figure 0007642946000009
式（２）中、ａ環、ｂ環、およびｃ環における、任意の「－Ｃ（－Ｒ）＝」（ここでＲは式（２）中のＲ１～Ｒ１１である）は「－Ｎ＝」に置き換わっていてもよい。
Figure 0007642946000010
 以上に示すように、例えばｃ環における「－Ｃ（－Ｒ５）＝」の箇所が「－Ｎ＝」に置き換わってもよく、このようにして、式（２）でベンゼン環として表示されるｃ環は、ピリジン環、ピリミジン環、ピリダジン環、ピラジン環、その他の含窒素ヘテロアリール環に変化してもよい。また、ｃ環上に隣接する基が存在する場合（上記式中ではＲ６およびＲ７）には、これらが結合してｃ環と共にヘテロアリール環（上記式中ではキノリン環）を形成し、形成された環がさらに置換されていてもよい（ｎ個のＲで示す）ことは、上述したとおりである。
その他、以下のような変形例もある。
Figure 0007642946000011
 その他の箇所が「－Ｎ＝」に置き換わった場合や、ａ環またはｂ環が変化した場合についても同じである。
式（２）中、ａ環、ｂ環、およびｃ環における、任意の「－Ｃ（－Ｒ）＝Ｃ（－Ｒ）－」（ここでＲは式（２）中のＲ１～Ｒ１１である）は、「－Ｎ（－Ｒ）－」、「－Ｏ－」、または「－Ｓ－」に置き換わっていてもよく、前記「－Ｎ（－Ｒ）－」のＲは、アリール、アルキル、またはシクロアルキルである。なお、ここで列挙した置換基の詳細についてはまとめて後述する。
Figure 0007642946000012
 以上に示すように、例えばｃ環における「－Ｃ（－Ｒ７）＝Ｃ（－Ｒ６）－」の箇所が「－Ｎ（－Ｒ）－」、「－Ｏ－」、または「－Ｓ－」に置き換わってもよく、このようにして、式（２）でベンゼン環として表示されるｃ環は、Ｒ置換のピロール環、フラン環、チオフェン環、その他の含窒素・酸素・硫黄ヘテロアリール環に変化してもよい。また、ｃ環上に隣接する基が存在する場合（上記式中ではＲ４およびＲ５）には、これらが結合してｃ環と共にヘテロアリール環（上記式中ではＲ置換のインドール環、ベンゾフラン環、またはベンゾチオフェン環）を形成し、形成された環がさらに置換されていてもよい（ｎ個のＲで示す）ことは、上述したとおりである。
その他、以下のような変形例もある。
Figure 0007642946000013
 その他の箇所が「－Ｎ（－Ｒ）－」、「－Ｏ－」、または「－Ｓ－」に置き換わった場合や、ａ環またはｂ環が変化した場合についても同じである。
なお、上記式（２－１）、式（２－２）、式（２－３－１）、式（２－３－２）、および式（２－３－３）の説明では、ａ環、ｂ環、およびｃ環をベンゼン環として説明したが、ａ環～ｃ環が、含窒素ヘテロアリール環（６員環または５員環）または含酸素・硫黄ヘテロアリール環（５員環）に変化した場合についても同じである。
一般式（１）のＡ環、Ｂ環およびＣ環である「アリール環」としては、例えば、炭素数６～３０のアリール環があげられ、炭素数６～１６のアリール環が好ましく、炭素数６～１２のアリール環がより好ましく、炭素数６～１０のアリール環が特に好ましい。なお、この「アリール環」は、一般式（２）で規定された「Ｒ１～Ｒ１１のうちの隣接する基同士が結合してａ環、ｂ環またはｃ環と共に形成されたアリール環」に対応し、また、ａ環（またはｂ環、ｃ環）がすでに炭素数６のベンゼン環で構成されているため、これに５員環が縮合した縮合環の合計炭素数９が下限の炭素数となる。
具体的な「アリール環」としては、単環系であるベンゼン環、二環系であるビフェニル環、縮合二環系であるナフタレン環、三環系であるテルフェニル環（ｍ－テルフェニル、ｏ－テルフェニル、ｐ－テルフェニル）、縮合三環系である、アセナフチレン環、フルオレン環、フェナレン環、フェナントレン環、アントラセン環、縮合四環系であるトリフェニレン環、ピレン環、ナフタセン環、縮合五環系であるペリレン環、ペンタセン環などがあげられる。
一般式（１）のＡ環、Ｂ環およびＣ環である「ヘテロアリール環」としては、例えば、炭素数２～３０のヘテロアリール環があげられ、炭素数２～２５のヘテロアリール環が好ましく、炭素数２～２０のヘテロアリール環がより好ましく、炭素数２～１５のヘテロアリール環がさらに好ましく、炭素数２～１０のヘテロアリール環が特に好ましい。また、「ヘテロアリール環」としては、例えば環構成原子として炭素以外に酸素、硫黄および窒素から選ばれるヘテロ原子を１ないし５個含有する複素環などがあげられる。なお、この「ヘテロアリール環」は、一般式（２）で規定された「Ｒ１～Ｒ１１のうちの隣接する基同士が結合してａ環、ｂ環またはｃ環と共に形成されたヘテロアリール環」に対応し、また、ａ環（またはｂ環、ｃ環）がすでに炭素数６のベンゼン環で構成されているため、これに５員環が縮合した縮合環の合計炭素数６が下限の炭素数となる。
具体的な「ヘテロアリール環」としては、例えば、ピロール環、オキサゾール環、イソオキサゾール環、チアゾール環、イソチアゾール環、イミダゾール環、オキサジアゾール環、チアジアゾール環、トリアゾール環、テトラゾール環、ピラゾール環、ピリジン環、ピリミジン環、ピリダジン環、ピラジン環、トリアジン環、インドール環、イソインドール環、１Ｈ－インダゾール環、ベンゾイミダゾール環、ベンゾオキサゾール環、ベンゾチアゾール環、１Ｈ－ベンゾトリアゾール環、キノリン環、イソキノリン環、シンノリン環、キナゾリン環、キノキサリン環、フェナントロリン環、フタラジン環、ナフチリジン環、プリン環、プテリジン環、カルバゾール環、アクリジン環、フェノキサチイン環、フェノキサジン環、フェノチアジン環、フェナジン環、フェナザシリン環、インドリジン環、フラン環、ベンゾフラン環、イソベンゾフラン環、ジベンゾフラン環、ナフトベンゾフラン環、チオフェン環、ベンゾチオフェン環、イソベンゾチオフェン環、ジベンゾチオフェン環、ナフトベンゾチオフェン環、ベンゾホスホール環、ジベンゾホスホール環、ベンゾホスホールオキシド環、ジベンゾホスホールオキシド環、フラザン環、チアントレン環、インドロカルバゾール環、ベンゾインドロカルバゾール環、ベンゾベンゾインドロカルバゾール環、イミダゾリン環、オキサゾリン環などがあげられる。
上記「アリール環」または「ヘテロアリール環」における少なくとも１つの水素は、第１の置換基である、置換もしくは無置換の「アリール」、置換もしくは無置換の「ヘテロアリール」、置換もしくは無置換の「ジアリールアミノ」、置換もしくは無置換の「ジヘテロアリールアミノ」、置換もしくは無置換の「アリールヘテロアリールアミノ」、置換もしくは無置換の「ジアリールボリル（２つのアリールは単結合または連結基を介して結合していてもよい）」、置換もしくは無置換の「アルキル」、置換もしくは無置換の「シクロアルキル」、置換もしくは無置換の「アルコキシ」、置換もしくは無置換の「アリールオキシ」、または、置換の「シリル」で置換されていてもよいが、この第１の置換基としての「アリール」や「ヘテロアリール」、「ジアリールアミノ」のアリール、「ジヘテロアリールアミノ」のヘテロアリール、「アリールヘテロアリールアミノ」のアリールとヘテロアリール、「ジアリールボリル」のアリール、また「アリールオキシ」のアリールとしては上述した「アリール環」または「ヘテロアリール環」の一価の基があげられる。
また第１の置換基としての「アルキル」としては、直鎖および分岐鎖のいずれでもよく、例えば、炭素数１～２４の直鎖アルキルまたは炭素数３～２４の分岐鎖アルキルがあげられる。炭素数１～１８のアルキル（炭素数３～１８の分岐鎖アルキル）が好ましく、炭素数１～１２のアルキル（炭素数３～１２の分岐鎖アルキル）がより好ましく、炭素数１～６のアルキル（炭素数３～６の分岐鎖アルキル）がさらに好ましく、炭素数１～５のアルキル（炭素数３～５の分岐鎖アルキル）、炭素数１～４のアルキル（炭素数３～４の分岐鎖アルキル）が特に好ましい。
具体的なアルキルとしては、メチル、エチル、ｎ－プロピル、イソプロピル、ｎ－ブチル、イソブチル、ｓ－ブチル、ｔ－ブチル、ｎ－ペンチル、イソペンチル、ネオペンチル、ｔ－ペンチル（ｔ－アミル）、ｎ－ヘキシル、１－メチルペンチル、３，３－ジメチルブチル、２－エチルブチル、ｎ－ヘプチル、１－メチルヘキシル、ｎ－オクチル、ｔ－オクチル（１，１，３，３－テトラメチルブチル）、１－メチルヘプチル、２－エチルヘキシル、２－プロピルペンチル、ｎ－ノニル、２，２－ジメチルヘプチル、２，６－ジメチル－４－ヘプチル、３，５，５－トリメチルヘキシル、ｎ－デシル、ｎ－ウンデシル、１－メチルデシル、ｎ－ドデシル、ｎ－トリデシル、１－ヘキシルヘプチル、ｎ－テトラデシル、ｎ－ペンタデシル、ｎ－ヘキサデシル、ｎ－ヘプタデシル、ｎ－オクタデシル、ｎ－エイコシルなどがあげられる。
また、例えば、１－エチル－１－メチルプロピル、１，１－ジエチルプロピル、１，１－ジメチルブチル、１－エチル－１－メチルブチル、１，１，４－トリメチルペンチル、１，１，２－トリメチルプロピル、１，１－ジメチルオクチル、１，１－ジメチルペンチル、１，１－ジメチルヘプチル、１，１，５－トリメチルヘキシル、１－エチル－１－メチルヘキシル、１－エチル－１，３－ジメチルブチル、１，１，２，２－テトラメチルプロピル、１－ブチル－１－メチルペンチル、１，１－ジエチルブチル、１－エチル－１－メチルペンチル、１，１，３－トリメチルブチル、１－プロピル－１－メチルペンチル、１，１，２－トリメチルプロピル、１－エチル－１，２，２－トリメチルプロピル、１－プロピル－１－メチルブチル、１，１－ジメチルヘキシルなどもあげられる。
また第１の置換基としての「シクロアルキル」としては、炭素数３～２４のシクロアルキル、炭素数３～２０のシクロアルキル、炭素数３～１６のシクロアルキル、炭素数３～１４のシクロアルキル、炭素数３～１２のシクロアルキル、炭素数５～１０のシクロアルキル、炭素数５～８のシクロアルキル、炭素数５～６のシクロアルキル、炭素数５のシクロアルキルなどがあげられる。
具体的なシクロアルキルとしては、シクロプロピル、シクロブチル、シクロペンチル、シクロヘキシル、シクロヘプチル、シクロオクチル、シクロノニル、シクロデシル、およびこれらの炭素数１～４や炭素数１～５のアルキル（特にメチル）置換体や、ノルボルネニル、ビシクロ［１．０．１］ブチル、ビシクロ［１．１．１］ペンチル、ビシクロ［２．０．１］ペンチル、ビシクロ［１．２．１］ヘキシル、ビシクロ［３．０．１］ヘキシル、ビシクロ［２．１．２］ヘプチル、ビシクロ［２．２．２］オクチル、アダマンチル、ジアマンチル、デカヒドロナフタレニル、デカヒドロアズレニルなどがあげられる。
また第１の置換基としての「アルコキシ」としては、例えば、炭素数１～２４の直鎖または炭素数３～２４の分岐鎖のアルコキシがあげられる。炭素数１～１８のアルコキシ（炭素数３～１８の分岐鎖のアルコキシ）が好ましく、炭素数１～１２のアルコキシ（炭素数３～１２の分岐鎖のアルコキシ）がより好ましく、炭素数１～６のアルコキシ（炭素数３～６の分岐鎖のアルコキシ）がさらに好ましく、炭素数１～５のアルコキシ（炭素数３～５の分岐鎖のアルコキシ）、炭素数１～４のアルコキシ（炭素数３～４の分岐鎖のアルコキシ）が特に好ましい。
具体的なアルコキシとしては、メトキシ、エトキシ、プロポキシ、イソプロポキシ、ｎ－ブトキシ、イソブトキシ、ｓ－ブトキシ、ｔ－ブトキシ、ｔ－アミルオキシ、ｎ－ペンチルオキシ、イソペンチルオキシ、ネオペンチルオキシ、ｔ－ペンチルオキシ、ｎ－ヘキシルオキシ、１－メチルペンチルオキシ、３，３－ジメチルブトキシ、２－エチルブトキシ、ｎ－ヘプチルオキシ、１－メチルヘキシルオキシ、ｎ－オクチルオキシ、ｔ－オクチルオキシ、１－メチルヘプチルオキシ、２－エチルヘキシルオキシ、２－プロピルペンチルオキシ、ｎ－ノニルオキシ、２，２－ジメチルヘプチルオキシ、２，６－ジメチル－４－ヘプチルオキシ、３，５，５－トリメチルヘキシルオキシ、ｎ－デシルオキシ、ｎ－ウンデシルオキシ、１－メチルデシルオキシ、ｎ－ドデシルオキシ、ｎ－トリデシルオキシ、１－ヘキシルヘプチルオキシ、ｎ－テトラデシルオキシ、ｎ－ペンタデシルオキシ、ｎ－ヘキサデシルオキシ、ｎ－ヘプタデシルオキシ、ｎ－オクタデシルオキシ、ｎ－エイコシルオキシなどがあげられる。
また第１の置換基としての「置換シリル」としては、例えば、アリール、アルキルおよびシクロアルキルの少なくとも１つで置換されたシリルである、トリアリールシリル、トリアルキルシリル、トリシクロアルキルシリル、ジアルキルシクロアルキルシリルまたはアルキルジシクロアルキルシリルがあげられる。
「トリアリールシリル」としては、シリル基における３つの水素がそれぞれ独立してアリールで置換された基があげられ、このアリールは上述した第１の置換基における「アリール」として説明した基を引用することができる。
具体的な「トリアリールシリル」は、例えば、トリフェニルシリル、ジフェニルモノナフチルシリル、モノフェニルジナフチルシリル、またはトリナフチルシリルなどである。
「トリアルキルシリル」としては、シリル基における３つの水素がそれぞれ独立してアルキルで置換された基があげられ、このアルキルは上述した第１の置換基における「アルキル」として説明した基を引用することができる。置換するのに好ましいアルキルは、炭素数１～５や炭素数１～４のアルキルであり、具体的にはメチル、エチル、プロピル、ｉ－プロピル、ブチル、ｓｅｃ－ブチル、ｔ－ブチル、シクロブチルなどがあげられる。
具体的なトリアルキルシリルとしては、トリメチルシリル、トリエチルシリル、トリプロピルシリル、トリｉ－プロピルシリル、トリブチルシリル、トリｓｅｃ－ブチルシリル、トリｔ－ブチルシリル、エチルジメチルシリル、プロピルジメチルシリル、ｉ－プロピルジメチルシリル、ブチルジメチルシリル、ｓｅｃ－ブチルジメチルシリル、ｔ－ブチルジメチルシリル、メチルジエチルシリル、プロピルジエチルシリル、ｉ－プロピルジエチルシリル、ブチルジエチルシリル、ｓｅｃ－ブチルジエチルシリル、ｔ－ブチルジエチルシリル、メチルジプロピルシリル、エチルジプロピルシリル、ブチルジプロピルシリル、ｓｅｃ－ブチルジプロピルシリル、ｔ－ブチルジプロピルシリル、メチルジｉ－プロピルシリル、エチルジｉ－プロピルシリル、ブチルジｉ－プロピルシリル、ｓｅｃ－ブチルジｉ－プロピルシリル、ｔ－ブチルジｉ－プロピルシリルなどがあげられる。
「トリシクロアルキルシリル」としては、シリル基における３つの水素がそれぞれ独立してシクロアルキルで置換された基があげられ、このシクロアルキルは上述した第１の置換基における「シクロアルキル」として説明した基を引用することができる。置換するのに好ましいシクロアルキルは、炭素数５～１０のシクロアルキルであり、具体的にはシクロペンチル、シクロヘキシル、シクロヘプチル、シクロオクチル、シクロノニル、シクロデシル、ビシクロ［１．１．１］ペンチル、ビシクロ［２．０．１］ペンチル、ビシクロ［１．２．１］ヘキシル、ビシクロ［３．０．１］ヘキシル、ビシクロ［２．１．２］ヘプチル、ビシクロ［２．２．２］オクチル、アダマンチル、デカヒドロナフタレニル、デカヒドロアズレニルなどがあげられる。
具体的なトリシクロアルキルシリルとしては、トリシクロペンチルシリル、トリシクロヘキシルシリルなどがあげられる。
２つのアルキルと１つのシクロアルキルが置換したジアルキルシクロアルキルシリルと、１つのアルキルと２つのシクロアルキルが置換したアルキルジシクロアルキルシリルの具体例としては、上述した具体的なアルキルおよびシクロアルキルから選択される基が置換したシリルがあげられる。
また第１の置換基の「ジアリールボリル」中の「アリール」としては、上述したアリールの説明を引用できる。また、この２つのアリールは単結合または連結基（例えば＞Ｃ（－Ｒ）２、＞Ｏ、＞Ｓまたは＞Ｎ－Ｒ）を介して結合していてもよい。ここで、＞Ｃ（－Ｒ）２および＞Ｎ－ＲのＲは、水素（＞Ｃ（－Ｒ）２の場合のみ）、アリール、ヘテロアリール、ジアリールアミノ、アルキル、シクロアルキル、アルコキシまたはアリールオキシ（以上、第１置換基）であり、当該第１置換基にはさらにアリール、ヘテロアリール、アルキルまたはシクロアルキル（以上、第２置換基）が置換していてもよく、これらの基の具体例としては、上述した第１置換基としてのアリール、ヘテロアリール、ジアリールアミノ、アルキル、シクロアルキル、アルコキシまたはアリールオキシの説明を引用できる。
第１の置換基である、置換もしくは無置換の「アリール」、置換もしくは無置換の「ヘテロアリール」、置換もしくは無置換の「ジアリールアミノ」、置換もしくは無置換の「ジヘテロアリールアミノ」、置換もしくは無置換の「アリールヘテロアリールアミノ」、置換もしくは無置換の「ジアリールボリル（２つのアリールは単結合または連結基を介して結合していてもよい）」、置換もしくは無置換の「アルキル」、置換もしくは無置換の「シクロアルキル」、置換もしくは無置換の「アルコキシ」、置換もしくは無置換の「アリールオキシ」、または、置換の「シリル」は、置換または無置換と説明されているとおり、それらにおける少なくとも１つの水素が第２の置換基で置換されていてもよい。この第２の置換基としては、例えば、アリール、ヘテロアリール、アルキルまたはシクロアルキルがあげられ、それらの具体例は、上述した「アリール環」または「ヘテロアリール環」の一価の基、また第１の置換基としての「アルキル」または「シクロアルキル」の説明を参照することができる。また、第２の置換基としてのアリールやヘテロアリールには、それらにおける少なくとも１つの水素が、フェニルなどのアリール（具体例は上述した基）、メチルなどのアルキル（具体例は上述した基）またはシクロヘキシルなどのシクロアルキル（具体例は上述した基）で置換された構造も第２の置換基としてのアリールやヘテロアリールに含まれる。その一例としては、第２の置換基がカルバゾリル基の場合には、９位における少なくとも１つの水素が、フェニルなどのアリール、メチルなどのアルキルまたはシクロヘキシルなどのシクロアルキルで置換されたカルバゾリル基も第２の置換基としてのヘテロアリールに含まれる。
一般式（２）のＲ１～Ｒ１１におけるアリール、ヘテロアリール、ジアリールアミノのアリール、ジヘテロアリールアミノのヘテロアリール、アリールヘテロアリールアミノのアリールとヘテロアリール、ジアリールボリルのアリール、またはアリールオキシのアリールとしては、一般式（１）で説明した「アリール環」または「ヘテロアリール環」の一価の基があげられる。また、Ｒ１～Ｒ１１におけるアルキル、シクロアルキルまたはアルコキシとしては、上述した一般式（１）の説明における第１の置換基としての「アルキル」、「シクロアルキル」または「アルコキシ」の説明を参照することができる。また、Ｒ１～Ｒ１１におけるトリアリールシリル、トリアルキルシリル、トリシクロアルキルシリル、ジアルキルシクロアルキルシリルまたはアルキルジシクロアルキルシリルとしては、上述した一般式（１）の説明における第１の置換基としての「置換シリル」の説明を参照することができる。さらに、これらの基への置換基としてのアリール、ヘテロアリール、アルキルまたはシクロアルキルも同様である。また、Ｒ１～Ｒ１１のうちの隣接する基同士が結合してａ環、ｂ環またはｃ環と共にアリール環またはヘテロアリール環を形成した場合の、これらの環への置換基であるヘテロアリール、ジアリールアミノ、ジヘテロアリールアミノ、アリールヘテロアリールアミノ、ジアリールボリル（２つのアリールは単結合または連結基を介して結合していてもよい）、アルキル、シクロアルキル、アルコキシ、アリールオキシ、トリアリールシリル、トリアルキルシリル、トリシクロアルキルシリル、ジアルキルシクロアルキルシリルまたはアルキルジシクロアルキルシリル、および、さらなる置換基であるアリール、ヘテロアリール、アルキルまたはシクロアルキルについても同様である。
具体的には、第１置換基の構造の立体障害性、電子供与性および電子吸引性により発光波長を調整することができ、好ましくは以下の構造式で表される基であり、より好ましくは、メチル、ｔ－ブチル、ｔ－アミル、ｔ－オクチル、フェニル、ｏ－トリル、ｐ－トリル、２，４－キシリル、２，５－キシリル、２，６－キシリル、２，４，６－メシチル、ジフェニルアミノ、ジ－ｐ－トリルアミノ、ビス（ｐ－（ｔ－ブチル）フェニル）アミノ、カルバゾリル、３，６－ジメチルカルバゾリル、３，６－ジ－ｔ－ブチルカルバゾリルおよびフェノキシであり、さらに好ましくは、メチル、ｔ－ブチル、ｔ－アミル、ｔ－オクチル、フェニル、ｏ－トリル、２，６－キシリル、２，４，６－メシチル、ジフェニルアミノ、ジ－ｐ－トリルアミノ、ビス（ｐ－（ｔ－ブチル）フェニル）アミノ、カルバゾリル、３，６－ジメチルカルバゾリルおよび３，６－ジ－ｔ－ブチルカルバゾリルである。合成の容易さの観点からは、立体障害が大きい方が選択的な合成のために好ましく、具体的には、ｔ－ブチル、ｔ－アミル、ｔ－オクチル、ｏ－トリル、ｐ－トリル、２，４－キシリル、２，５－キシリル、２，６－キシリル、２，４，６－メシチル、ジ－ｐ－トリルアミノ、ビス（ｐ－（ｔ－ブチル）フェニル）アミノ、３，６－ジメチルカルバゾリルおよび３，６－ジ－ｔ－ブチルカルバゾリルが好ましい。
下記構造式において、「Ｍｅ」はメチル、「ｔＢｕ」はｔ－ブチル、「ｔＡｍ」はｔ－アミル、「ｔＯｃｔ」はｔ－オクチルを表し、＊は結合位置を表す。
Figure 0007642946000014
Figure 0007642946000015
Figure 0007642946000016
Figure 0007642946000017
Figure 0007642946000018
一般式（２）において任意の「－Ｃ（－Ｒ）＝Ｃ（－Ｒ）－」（ここでＲは式（２）中のＲ１～Ｒ１１である）が置換し得る「－Ｎ（－Ｒ）－」のＲは、アリール、アルキル、またはシクロアルキルであるが、このアリール、アルキルまたはシクロアルキルとしては上述する基があげられる。特に炭素数６～１０のアリール（例えばフェニル、ナフチルなど）、炭素数１～５や炭素数１～４のアルキル（例えばメチル、エチルなど）または炭素数５～１０のシクロアルキル（好ましくはシクロヘキシルやアダマンチル）が好ましい。
一般式（１）のＹ１におけるＳｉ－ＲおよびＧｅ－ＲのＲは、アリール、アルキルまたはシクロアルキルであるが、このアリール、アルキルまたはシクロアルキルとしては上述する基があげられる。特に炭素数６～１０のアリール（例えばフェニル、ナフチルなど）、炭素数１～５や炭素数１～４のアルキル（例えばメチル、エチルなど）または炭素数５～１０のシクロアルキル（好ましくはシクロヘキシルやアダマンチル）が好ましい。この説明は一般式（２）におけるＹ１でも同じである。
一般式（１）のＸ１およびＸ２における＞Ｎ－ＲのＲは、上述した第２の置換基で置換されていてもよい、アリール、ヘテロアリール、アルキルまたはシクロアルキルであり、当該アリール、ヘテロアリール、アルキルまたはシクロアルキルにおける少なくとも１つの水素は例えばアルキルまたはシクロアルキルで置換されていてもよい。このアリール、ヘテロアリール、アルキルまたはシクロアルキルとしては上述する基があげられる。特に炭素数６～１０のアリール（例えばフェニル、ナフチルなど）、炭素数２～１５のヘテロアリール（例えば、カルバゾリル、ジベンゾフラニル、ジベンゾチオフェニルなど）、炭素数１～５や炭素数１～４のアルキル（例えばメチル、エチルなど）または炭素数５～１０のシクロアルキル（好ましくはシクロヘキシルやアダマンチル）が好ましく、フェニル、ナフチル、カルバゾリル、ジベンゾフラニルまたはジベンゾチオフェニルがより好ましく、ジベンゾフラニルまたはジベンゾチオフェニルがさらに好ましい。また、ジベンゾフラニルまたはジベンゾチオフェニルは第２の置換基で置換されていることが特に好ましく、具体的には第２の置換基としてｔ－ブチル、フェニル、またはｄ５－フェニル等があげられ、これらの置換基は酸素原子または硫黄原子のパラ位に置換していることが好ましい。この説明は一般式（２）におけるＸ１およびＸ２でも同じである。
一般式（１）のＸ１およびＸ２における＞Ｃ（－Ｒ）２のＲは、水素、上述した第２の置換基で置換されていてもよい、アリール、アルキルまたはシクロアルキルであり、アリールにおける少なくとも１つの水素は例えばアルキルで置換されていてもよい。このアリール、アルキルまたはシクロアルキルとしては上述する基があげられる。特に炭素数６～１０のアリール（例えばフェニル、ナフチルなど）、炭素数１～５や炭素数１～４のアルキル（例えばメチル、エチルなど）または炭素数５～１０のシクロアルキル（好ましくはシクロヘキシルやアダマンチル）が好ましい。この説明は一般式（２）におけるＸ１およびＸ２でも同じである。
一般式（１）における連結基である「－Ｃ（－Ｒ）２－」のＲは、水素、アルキルまたはシクロアルキルであるが、このアルキルまたはシクロアルキルとしては上述する基があげられる。特に炭素数１～５や炭素数１～４のアルキル（例えばメチル、エチルなど）または炭素数５～１０のシクロアルキル（好ましくはシクロヘキシルやアダマンチル）が好ましい。この説明は一般式（２）における連結基である「－Ｃ（－Ｒ）２－」でも同じである。
また、本願発明は、一般式（１）で表される単位構造を複数有する多環芳香族化合物の多量体、好ましくは、一般式（２）で表される単位構造を複数有する多環芳香族化合物の多量体である。多量体は、２～６量体が好ましく、２～３量体がより好ましく、２量体が特に好ましい。多量体は、一つの化合物の中に上記単位構造を複数有する形態であればよく、例えば、上記単位構造が単結合、炭素数１～３のアルキレン基、フェニレン基、ナフチレン基などの連結基で複数結合した形態（連結型多量体）に加えて、上記単位構造に含まれる任意の環（Ａ環、Ｂ環またはＣ環、ａ環、ｂ環またはｃ環）を複数の単位構造で共有するようにして結合した形態（環共有型多量体）であってもよく、また、上記単位構造に含まれる任意の環（Ａ環、Ｂ環またはＣ環、ａ環、ｂ環またはｃ環）同士が縮合するようにして結合した形態（環縮合型多量体）であってもよいが、環共有型多量体および環縮合型多量体が好ましく、環共有型多量体がより好ましい。
このような多量体としては、例えば、下記式（２－４）、式（２－４－１）、式（２－４－２）、式（２－５－１）～式（２－５－４）または式（２－６）で表される多量体化合物が挙げられる。下記式（２－４）で表される多量体化合物は、一般式（２）で説明すれば、ａ環であるベンゼン環を共有するようにして、複数の一般式（２）で表される単位構造を一つの化合物中に有する多量体化合物（環共有型多量体）である。また、下記式（２－４－１）で表される多量体化合物は、一般式（２）で説明すれば、ａ環であるベンゼン環を共有するようにして、二つの一般式（２）で表される単位構造を一つの化合物中に有する多量体化合物（環共有型多量体）である。また、下記式（２－４－２）で表される多量体化合物は、一般式（２）で説明すれば、ａ環であるベンゼン環を共有するようにして、三つの一般式（２）で表される単位構造を一つの化合物中に有する多量体化合物（環共有型多量体）である。また、下記式（２－５－１）～式（２－５－４）のいずれかで表される多量体化合物は、一般式（２）で説明すれば、ｂ環（またはｃ環）であるベンゼン環を共有するようにして、複数の一般式（２）で表される単位構造を一つの化合物中に有する多量体化合物（環共有型多量体）である。また、下記式（２－６）で表される多量体化合物は、一般式（２）で説明すれば、例えばある単位構造のｂ環（またはａ環、ｃ環）であるベンゼン環とある単位構造のｂ環（またはａ環、ｃ環）であるベンゼン環とが縮合するようにして、複数の一般式（２）で表される単位構造を一つの化合物中に有する多量体化合物（環縮合型多量体）である。
Figure 0007642946000019
多量体化合物は、式（２－４）、式（２－４－１）または式（２－４－２）で表現される多量化形態と、式（２－５－１）～式（２－５－４）のいずれかまたは式（２－６）で表現される多量化形態とが組み合わさった多量体であってもよく、式（２－５－１）～式（２－５－４）のいずれかで表現される多量化形態と、式（２－６）で表現される多量化形態とが組み合わさった多量体であってもよく、式（２－４）、式（２－４－１）または式（２－４－２）で表現される多量化形態と式（２－５－１）～式（２－５－４）のいずれかで表現される多量化形態と式（２－６）で表現される多量化形態とが組み合わさった多量体であってもよい。
また、一般式（１）または（２）で表される多環芳香族化合物およびその多量体の化学構造中の水素は、その全てまたは一部が重水素、シアノまたはハロゲンであってもよい。例えば、式（１）においては、Ａ環、Ｂ環、Ｃ環（Ａ～Ｃ環はアリール環またはヘテロアリール環）、Ａ～Ｃ環への置換基、Ｙ１がＳｉ－ＲまたはＧｅ－ＲであるときのＲ（＝アルキル、シクロアルキル、アリール）、ならびに、Ｘ１およびＸ２が＞Ｎ－Ｒや＞Ｃ（－Ｒ）２であるときのＲ（＝アルキル、シクロアルキル、アリール）における水素が重水素、シアノまたはハロゲンで置換されうるが、これらの中でもアリールやヘテロアリールにおける全てまたは一部の水素が重水素、シアノまたはハロゲンで置換された態様が挙げられる。ハロゲンは、フッ素、塩素、臭素またはヨウ素であり、好ましくはフッ素、塩素または臭素、より好ましくはフッ素または塩素である。
また、本発明に係る多環芳香族化合物およびその多量体は、有機デバイス用材料として用いることができる。有機デバイスとしては、例えば、有機電界発光素子、有機電界効果トランジスタまたは有機薄膜太陽電池などがあげられる。特に、有機電界発光素子においては、発光層のドーパント材料として、Ｙ１がＢ、Ｘ１およびＸ２が＞Ｎ－Ｒである化合物、Ｙ１がＢ、Ｘ１が＞Ｏ、Ｘ２が＞Ｎ－Ｒである化合物、Ｙ１がＢ、Ｘ１およびＸ２が＞Ｏである化合物が好ましく、発光層のホスト材料として、Ｙ１がＢ、Ｘ１が＞Ｏ、Ｘ２が＞Ｎ－Ｒである化合物、Ｙ１がＢ、Ｘ１およびＸ２が＞Ｏである化合物が好ましく、電子輸送材料として、Ｙ１がＢ、Ｘ１およびＸ２が＞Ｏである化合物、Ｙ１がＰ＝Ｏ、Ｘ１およびＸ２が＞Ｏである化合物が好ましく用いられる。
また、一般式（１）または（２）で表される多環芳香族化合物およびその多量体の化学構造中の芳香族環および複素芳香族環の少なくとも１つは、少なくとも１つのシクロアルカンで縮合されている。
例えば、Ａ環、Ｂ環、Ｃ環、ａ環、ｂ環およびｃ環であるアリール環およびヘテロアリール環、Ａ環～Ｃ環への第１および第２の置換基としてのアリール基（アリール、ジアリールアミノ、アリールヘテロアリールアミノ、ジアリールボリルまたはアリールオキシにおけるアリール基部分）およびヘテロアリール基（ヘテロアリール、ジヘテロアリールアミノまたはアリールヘテロアリールアミノにおけるヘテロアリール部分）、ａ環～ｃ環への第１および第２の置換基としてのアリール基（上記と同様）およびヘテロアリール基（上記と同様）、Ｙ１であるＳｉ－ＲおよびＧｅ－ＲのＲとしてのアリール基（上記と同様）、ならびに、Ｘ１およびＸ２である＞Ｎ－Ｒおよび＞Ｃ（－Ｒ）２のＲとしてのアリール基（上記と同様）およびヘテロアリール基（上記と同様）のうちの少なくとも１つが、少なくとも１つのシクロアルカンで縮合されている。
好ましくは、Ａ環、Ｂ環、Ｃ環、ａ環、ｂ環およびｃ環であるアリール環およびヘテロアリール環、Ａ環～Ｃ環への第１の置換基としてのアリール基（アリール、ジアリールアミノ、ジアリールボリルまたはアリールオキシにおけるアリール基部分）およびヘテロアリール基（ヘテロアリールまたはジヘテロアリールアミノにおけるヘテロアリール部分）、ａ環～ｃ環への第１の置換基としてのアリール基（上記と同様）およびヘテロアリール基（上記と同様）、ならびに、Ｘ１およびＸ２である＞Ｎ－Ｒおよび＞Ｃ（－Ｒ）２のＲとしてのアリール基（上記と同様）およびヘテロアリール基（上記と同様）のうちの少なくとも１つが、少なくとも１つのシクロアルカンで縮合されている。
より好ましくは、Ａ環、Ｂ環、Ｃ環、ａ環、ｂ環およびｃ環であるアリール環、Ａ環～Ｃ環への第１の置換基としてのアリール基（アリールまたはジアリールアミノにおけるアリール基部分）およびヘテロアリール基（ヘテロアリールにおけるヘテロアリール部分）、ａ環～ｃ環への第１の置換基としてのアリール基（上記と同様）およびヘテロアリール基（上記と同様）、ならびに、Ｘ１およびＸ２である＞Ｎ－Ｒおよび＞Ｃ（－Ｒ）２のＲとしてのアリール基（上記と同様）のうちの少なくとも１つが、少なくとも１つのシクロアルカンで縮合されている。
さらに好ましくは、Ａ環、Ｂ環、Ｃ環、ａ環、ｂ環およびｃ環であるアリール環、Ａ環～Ｃ環への第１の置換基としてのアリール基（アリールまたはジアリールアミノにおけるアリール基部分）、ａ環～ｃ環への第１の置換基としてのアリール基（上記と同様）、ならびに、Ｘ１およびＸ２である＞Ｎ－Ｒおよび＞Ｃ（－Ｒ）２のＲとしてのアリール基（上記と同様）のうちの少なくとも１つが、少なくとも１つのシクロアルカンで縮合されている。
「シクロアルカン」としては、炭素数３～２４のシクロアルカン、炭素数３～２０のシクロアルカン、炭素数３～１６のシクロアルカン、炭素数３～１４のシクロアルカン、炭素数５～１０のシクロアルカン、炭素数５～８のシクロアルカン、炭素数５～６のシクロアルカン、炭素数５のシクロアルカンなどがあげられる。
具体的なシクロアルカンとしては、シクロプロパン、シクロブタン、シクロペンタン、シクロヘキサン、シクロヘプタン、シクロオクタン、シクロノナン、シクロデカン、ノルボルネン、ビシクロ［１．０．１］ブタン、ビシクロ［１．１．１］ペンタン、ビシクロ［２．０．１］ペンタン、ビシクロ［１．２．１］ヘキサン、ビシクロ［３．０．１］ヘキサン、ビシクロ［２．１．２］ヘプタン、ビシクロ［２．２．２］オクタン、アダマンタン、ジアマンタン、デカヒドロナフタレンおよびデカヒドロアズレン、ならびに、これらの炭素数１～５や炭素数１～４のアルキル（特にメチル）置換体、ハロゲン（特にフッ素）置換体および重水素置換体などがあげられる。
これらの中でも、例えば下記構造式に示すような、シクロアルカンのα位の炭素（芳香族環または複素芳香族環に縮合するシクロアルカンにおいて、縮合部位の炭素に隣接する位置の炭素）における少なくとも１つの水素が置換された構造が好ましく、α位の炭素における２つの水素が置換された構造がより好ましく、２つのα位の炭素における合計４つの水素が置換された構造がさらに好ましい。この置換基としては、炭素数１～５や炭素数１～４のアルキル（特にメチル）置換体、ハロゲン（特にフッ素）置換体および重水素置換体などがあげられる。
Figure 0007642946000020
１つの芳香族環または複素芳香族環に縮合するシクロアルカンの数は、１～３個が好ましく、１個または２個がより好ましく、１個がさらに好ましい。例えば１つのベンゼン環（フェニル基）に１個または複数のシクロアルカンが縮合した例を以下に示す。各構造式における＊は、ベンゼン環である場合には化合物の骨格構造に含まれるベンゼン環であることを意味し、フェニル基である場合には化合物の骨格構造に置換する結合手を意味する。式（Ｃｙ－１－４）および式（Ｃｙ－２－４）のように縮合したシクロアルカン同士が縮合してもよい。縮合される環（基）がベンゼン環（フェニル基）以外の他の芳香族環または複素芳香族環の場合であっても、縮合するシクロアルカンがシクロペンタンまたはシクロヘキサン以外の他のシクロアルカンの場合であっても、同様である。
Figure 0007642946000021
シクロアルカンにおける少なくとも１つの－ＣＨ２－は－Ｏ－で置換されていてもよい。ただし複数の－ＣＨ２－は－Ｏ－で置換される場合は、隣接する－ＣＨ２－が－Ｏ－で置換されることはない。例えば１つのベンゼン環（フェニル基）に縮合したシクロアルカンにおける１個または複数の－ＣＨ２－が－Ｏ－で置換された例を以下に示す。各構造式における＊は、ベンゼン環である場合には化合物の骨格構造に含まれるベンゼン環であることを意味し、フェニル基である場合には化合物の骨格構造に置換する結合手を意味する。縮合される環（基）がベンゼン環（フェニル基）以外の他の芳香族環または複素芳香族環の場合であっても、縮合するシクロアルカンがシクロペンタンまたはシクロヘキサン以外の他のシクロアルカンの場合であっても、同様である。
Figure 0007642946000022
シクロアルカンにおける少なくとも１つの水素は置換されていてもよく、この置換基としては、例えば、アリール、ヘテロアリール、ジアリールアミノ、ジヘテロアリールアミノ、アリールヘテロアリールアミノ、ジアリールボリル（２つのアリールは単結合または連結基を介して結合していてもよい）、アルキル、シクロアルキル、アルコキシ、アリールオキシ、置換シリル、重水素、シアノまたはハロゲンがあげられ、これらの詳細は、上述した第１の置換基の説明を引用することができる。これらの置換基の中でも、アルキル（例えば炭素数１～６のアルキル）、シクロアルキル（例えば炭素数３～１４のシクロアルキル）、ハロゲン（例えばフッ素）および重水素などが好ましい。また、シクロアルキルが置換する場合はスピロ構造を形成する置換形態でもよく、例えば１つのベンゼン環（フェニル基）に縮合したシクロアルカンにスピロ構造が形成された例を以下に示す。各構造式における＊は、ベンゼン環である場合には化合物の骨格構造に含まれるベンゼン環であることを意味し、フェニル基である場合には化合物の骨格構造に置換する結合手を意味する。
Figure 0007642946000023
シクロアルカン縮合の他の形態としては、一般式（１）または（２）で表される多環芳香族化合物およびその多量体が、例えば、シクロアルカンで縮合されたジアリールアミノ基（このアリール基部分へ縮合）、シクロアルカンで縮合されたカルバゾリル基（このベンゼン環部分へ縮合）またはシクロアルカンで縮合されたベンゾカルバゾリル基（このベンゼン環部分へ縮合）で置換された例が挙げられる。「ジアリールアミノ基」については上記「第１の置換基」として説明した基があげられる。
また、さらに具体的な例としては、一般式（２）で表される多環芳香族化合物およびその多量体におけるＲ２が、シクロアルカンで縮合されたジアリールアミノ基（このアリール基部分へ縮合）またはシクロアルカンで縮合されたカルバゾリル基（このベンゼン環部分へ縮合）である例が挙げられる。
この一例として、下記一般式（２－Ａ）で表される多環芳香族化合物、または下記一般式（２－Ａ）で表される構造を複数有する多環芳香族化合物の多量体が挙げられる。下記構造式中のＣｙはシクロアルカン、ｎそれぞれ独立しては１～３（好ましくは１）の整数であり、「＝（Ｃｙ）ｎ」はｎ個のシクロアルカンが縮合対象となる構造の任意の位置に縮合すること（下記構造式ではベンゼン環（フェニル基）にｎ個のシクロアルカンが縮合すること）を意味し、構造式中の各符号の定義は一般式（２）中の各符号の定義と同じである。
Figure 0007642946000024

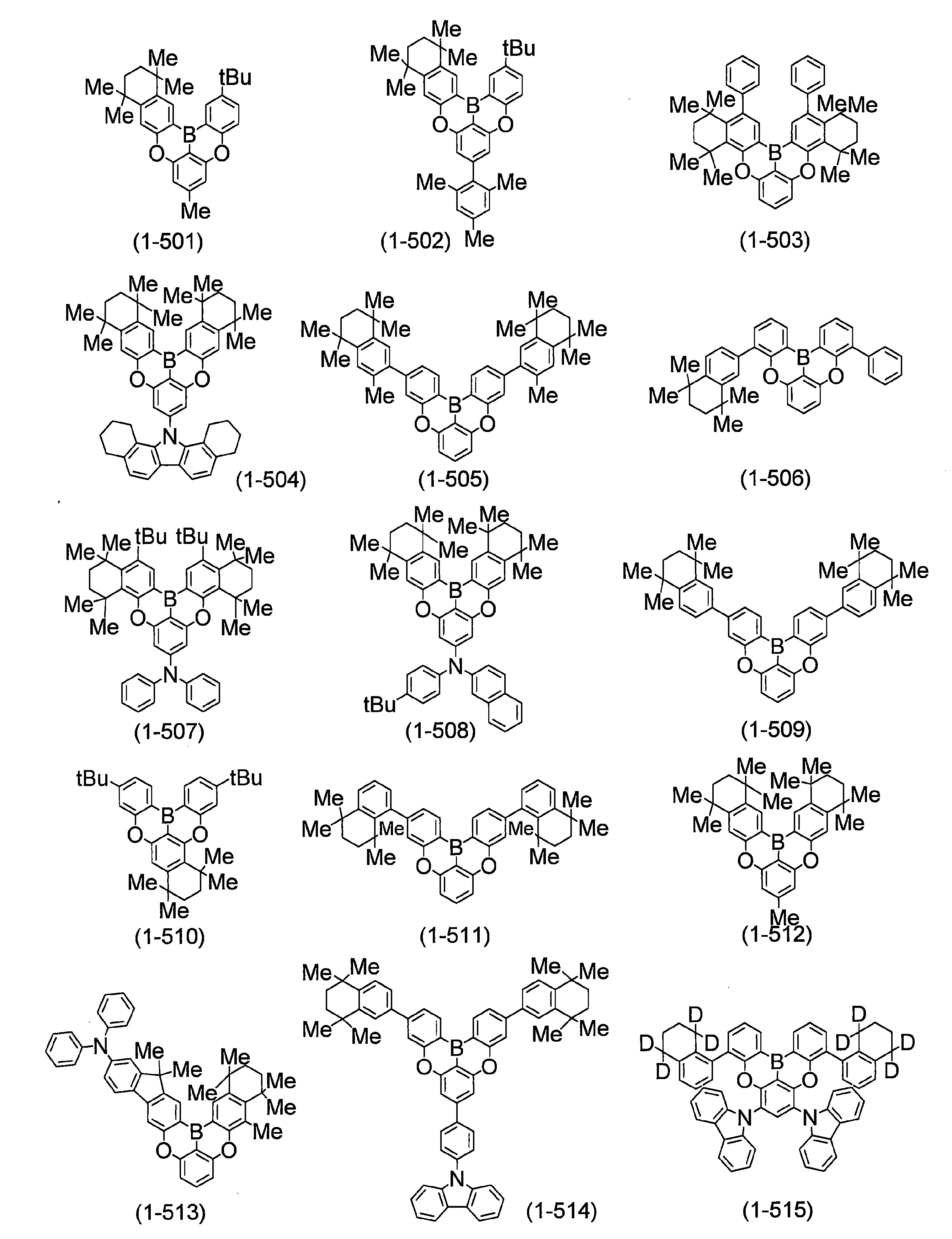

具体的には、以下の式「１－Ｃｙ－（１）」～式「１－Ｃｙ－（４４０１）」で表される化合物が挙げられる。下記式中の「Ｃｙ」はシクロアルカンを表し、ｎはそれぞれ独立して０～最大縮合可能な数（ただしすべてのｎが０になることはない）、好ましくは０～２（ただしすべてのｎが０になることはない）、より好ましくは１であり、「＝（Ｃｙ）ｎ」はｎ個のシクロアルカンが縮合対象となる構造の任意の位置に縮合すること（例えば下記式「１－Ｃｙ－（１）」では各ベンゼン環の任意の位置にｎ個のシクロアルカンが縮合すること）を意味する。なお、下記構造式中の「ＯＰｈ」はフェノキシ基、「Ｍｅ」はメチル基を示し、各化合物は上述した第１の置換基および第２の置換基で置換されていてもよい。
Figure 0007642946000025
Figure 0007642946000026
Figure 0007642946000027
Figure 0007642946000028
Figure 0007642946000029
Figure 0007642946000030
Figure 0007642946000031
Figure 0007642946000032
Figure 0007642946000033
Figure 0007642946000034
Figure 0007642946000035
Figure 0007642946000036
Figure 0007642946000037
Figure 0007642946000038

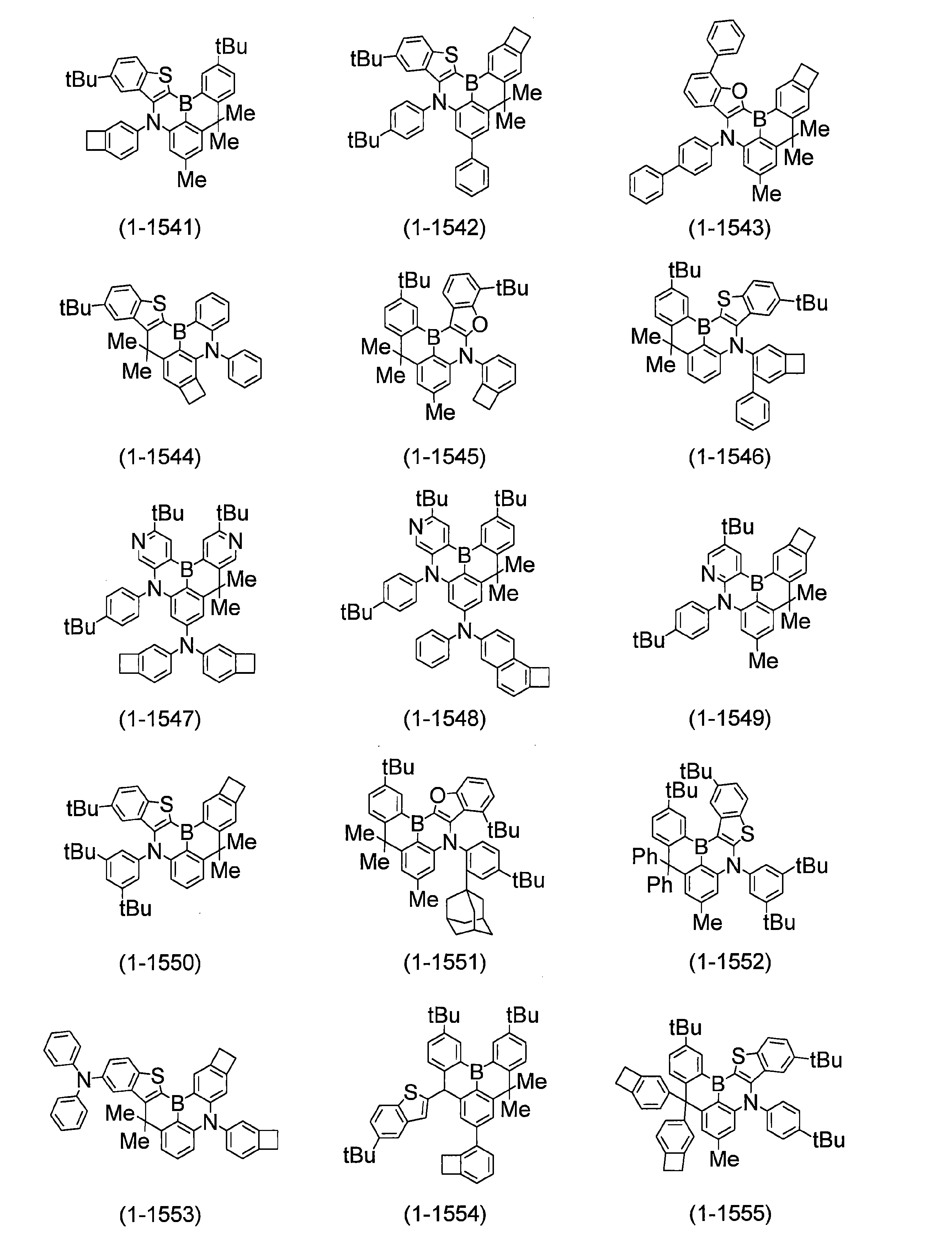

本発明のシクロアルカン縮合された多環芳香族化合物のさらに具体的な例としては、以下の構造式で表される化合物が挙げられる。なお、下記構造式中の「Ｄ」は重水素、「Ｍｅ」はメチル基、「Ｅｔ」はエチル基、「ｉＰｒ」はイソプロピル基、「ｔＢｕ」はｔ－ブチル基、「ｔＡｍ」はｔ－アミル基、「Ｐｈ」はフェニル基、「Ｆ」はフッ素、「ＣＮ」はシアノ基、「ＴＭＳ」はトリメチルシリル基、「ＴＰｈＳ」はトリフェニルシリル基を示す。なお、式（１－１００１）～式（１－１２６５）では、構造式中のメチル基（Ｍｅ）の表記を省略している。
Figure 0007642946000039

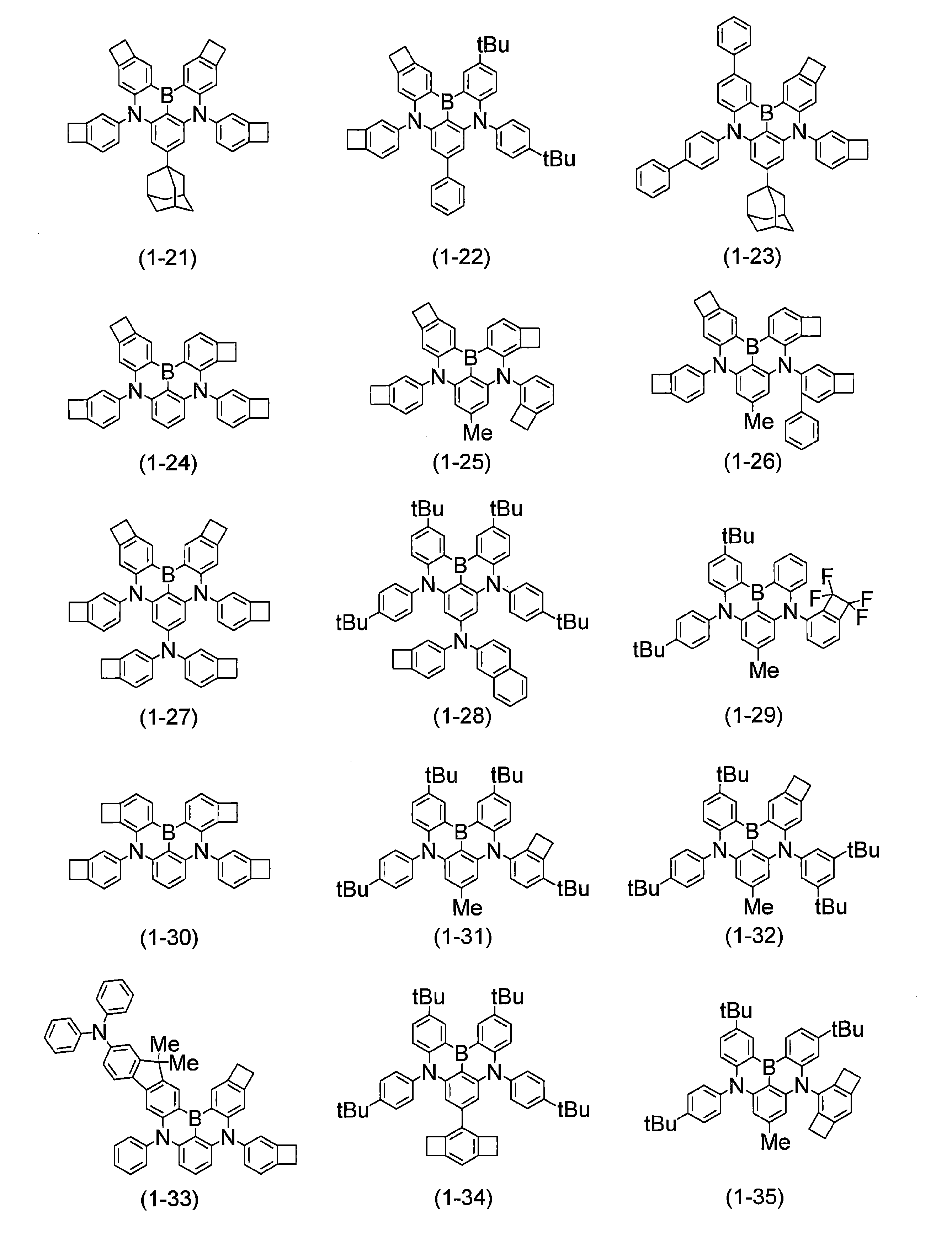

Figure 0007642946000040
Figure 0007642946000041
Figure 0007642946000042
Figure 0007642946000043
Figure 0007642946000044
Figure 0007642946000045
Figure 0007642946000046
Figure 0007642946000047
Figure 0007642946000048
Figure 0007642946000049
Figure 0007642946000050
Figure 0007642946000051
Figure 0007642946000052
Figure 0007642946000053
Figure 0007642946000054
Figure 0007642946000055
Figure 0007642946000056
Figure 0007642946000057
Figure 0007642946000058
Figure 0007642946000059
Figure 0007642946000060
Figure 0007642946000061
Figure 0007642946000062
Figure 0007642946000063

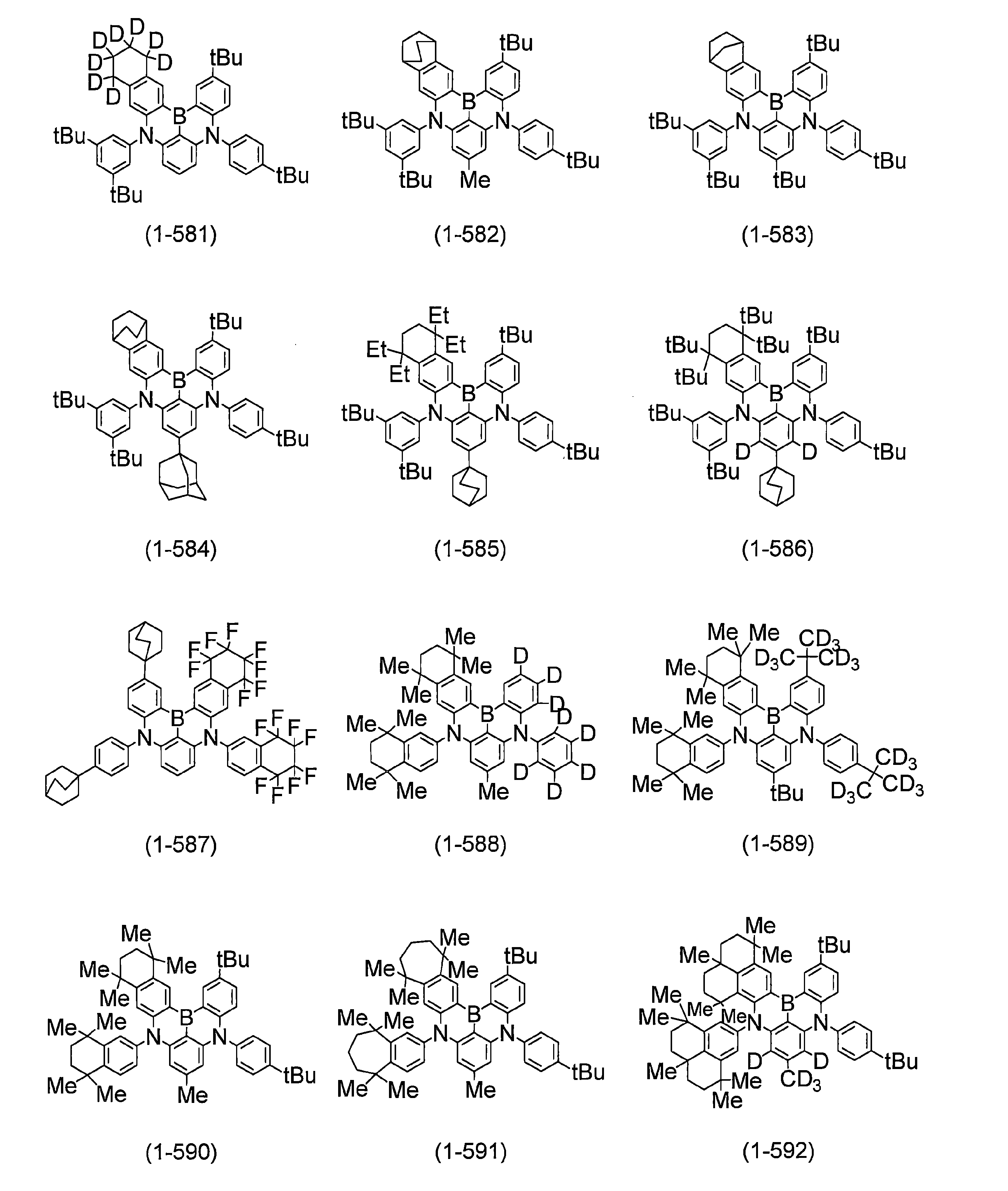

Figure 0007642946000064
Figure 0007642946000065
Figure 0007642946000066
Figure 0007642946000067
Figure 0007642946000068
Figure 0007642946000069
Figure 0007642946000070
Figure 0007642946000071
Figure 0007642946000072
Figure 0007642946000073
Figure 0007642946000074
Figure 0007642946000075
Figure 0007642946000076
Figure 0007642946000077
Figure 0007642946000078
Figure 0007642946000079
Figure 0007642946000080
Figure 0007642946000081
Figure 0007642946000082
Figure 0007642946000083
Figure 0007642946000084
Figure 0007642946000085
Figure 0007642946000086
Figure 0007642946000087
Figure 0007642946000088
Figure 0007642946000089
Figure 0007642946000090
Figure 0007642946000091
Figure 0007642946000092
Figure 0007642946000093
Figure 0007642946000094
Figure 0007642946000095
Figure 0007642946000096
Figure 0007642946000097
Figure 0007642946000098
Figure 0007642946000099
Figure 0007642946000100
Figure 0007642946000101
Figure 0007642946000102
Figure 0007642946000103
Figure 0007642946000104
Figure 0007642946000105
Figure 0007642946000106
Figure 0007642946000107
Figure 0007642946000108
Figure 0007642946000109
Figure 0007642946000110
Figure 0007642946000111
Figure 0007642946000112
Figure 0007642946000113
Figure 0007642946000114
Figure 0007642946000115
Figure 0007642946000116
Figure 0007642946000117
Figure 0007642946000118
Figure 0007642946000119
Figure 0007642946000120
Figure 0007642946000121
Figure 0007642946000122
Figure 0007642946000123
Figure 0007642946000124
Figure 0007642946000125
Figure 0007642946000126
Figure 0007642946000127
Figure 0007642946000128
Figure 0007642946000129
Figure 0007642946000130
Figure 0007642946000131
Figure 0007642946000132
Figure 0007642946000133
Figure 0007642946000134
Figure 0007642946000135
Figure 0007642946000136
Figure 0007642946000137
Figure 0007642946000138
Figure 0007642946000139
Figure 0007642946000140
Figure 0007642946000141
Figure 0007642946000142
Figure 0007642946000143
Figure 0007642946000144
Figure 0007642946000145
Figure 0007642946000146
Figure 0007642946000147
Figure 0007642946000148
Figure 0007642946000149
Figure 0007642946000150
Figure 0007642946000151
Figure 0007642946000152
Figure 0007642946000153
Figure 0007642946000154
Figure 0007642946000155
Figure 0007642946000156
Figure 0007642946000157
Figure 0007642946000158
Figure 0007642946000159
Figure 0007642946000160
Figure 0007642946000161
Figure 0007642946000162
Figure 0007642946000163
Figure 0007642946000164
Figure 0007642946000165
Figure 0007642946000166
Figure 0007642946000167
Figure 0007642946000168
Figure 0007642946000169
Figure 0007642946000170
Figure 0007642946000171
Figure 0007642946000172
Figure 0007642946000173
Figure 0007642946000174
Figure 0007642946000175
Figure 0007642946000176
Figure 0007642946000177
Figure 0007642946000178
Figure 0007642946000179
Figure 0007642946000180
Figure 0007642946000181
Figure 0007642946000182
Figure 0007642946000183
Figure 0007642946000184
Figure 0007642946000185
Figure 0007642946000186
Figure 0007642946000187
Figure 0007642946000188
Figure 0007642946000189
Figure 0007642946000190
Figure 0007642946000191
Figure 0007642946000192
Figure 0007642946000193
Figure 0007642946000194
Figure 0007642946000195
Figure 0007642946000196
Figure 0007642946000197

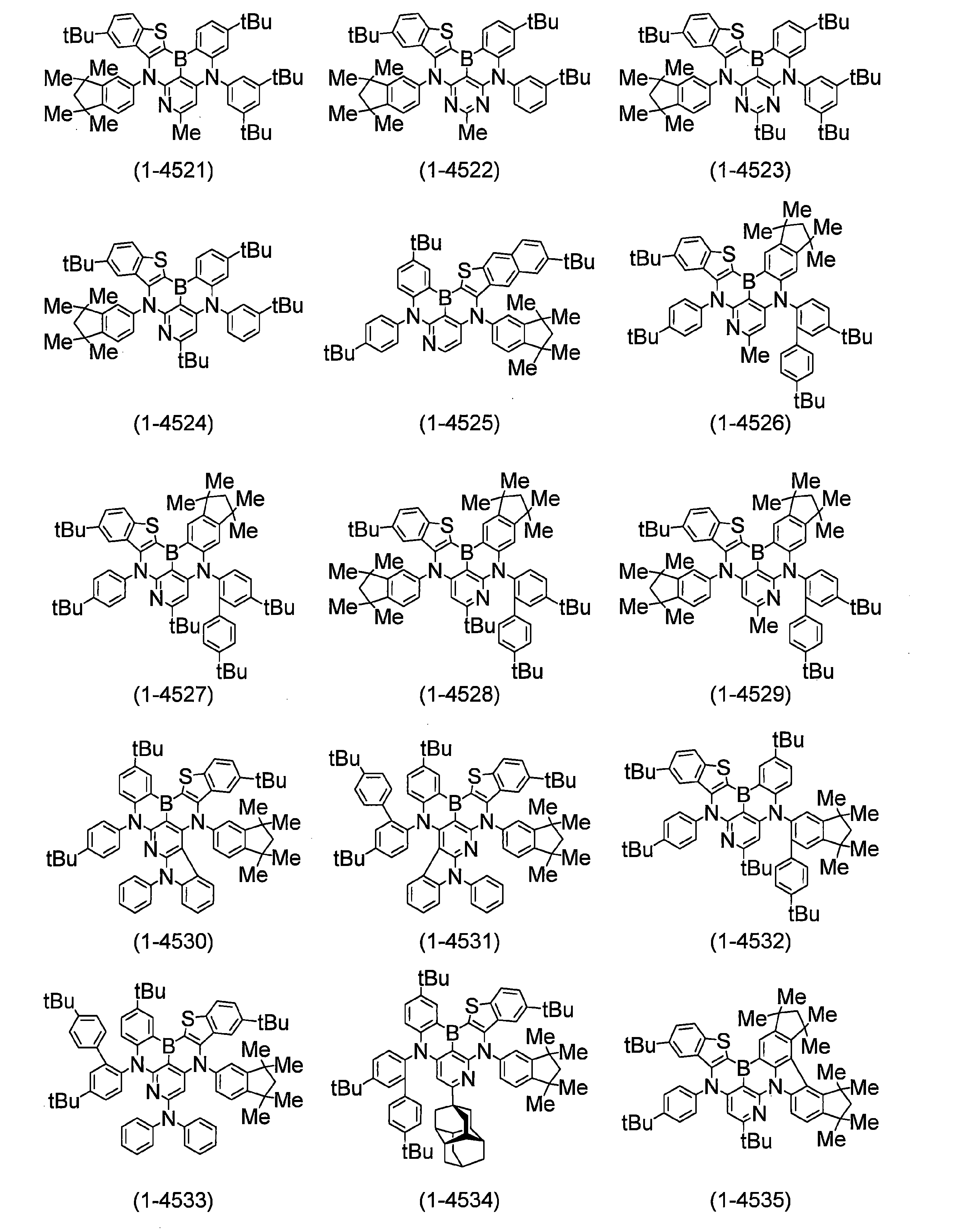

Figure 0007642946000198
Figure 0007642946000199
Figure 0007642946000200
Figure 0007642946000201

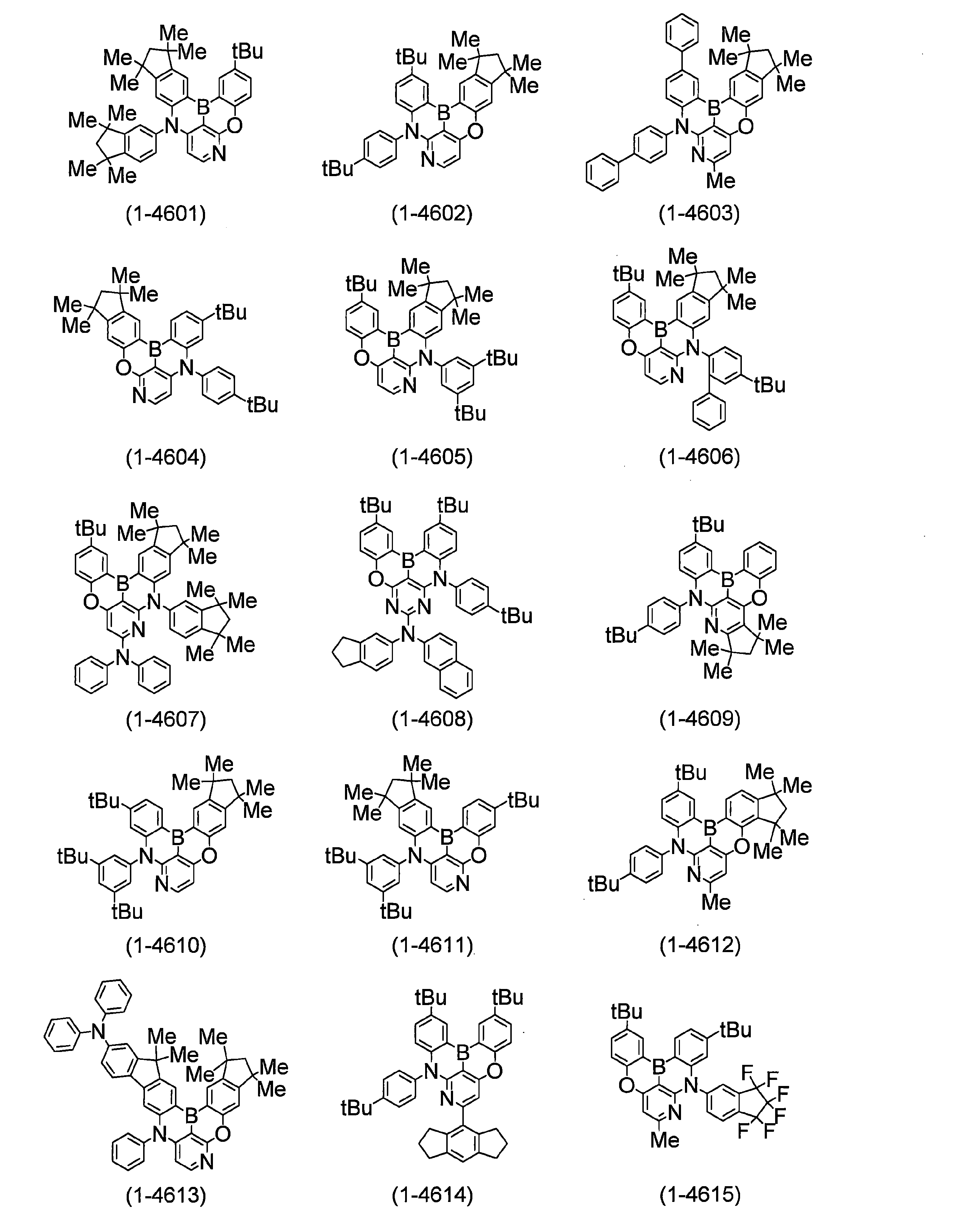

Figure 0007642946000202
Figure 0007642946000203
Figure 0007642946000204
Figure 0007642946000205
Figure 0007642946000206
Figure 0007642946000207
Figure 0007642946000208
Figure 0007642946000209
Figure 0007642946000210
Figure 0007642946000211
Figure 0007642946000212
Figure 0007642946000213
Figure 0007642946000214
Figure 0007642946000215
Figure 0007642946000216
Figure 0007642946000217
Figure 0007642946000218
Figure 0007642946000219
Figure 0007642946000220
Figure 0007642946000221
Figure 0007642946000222
Figure 0007642946000223
Figure 0007642946000224
Figure 0007642946000225

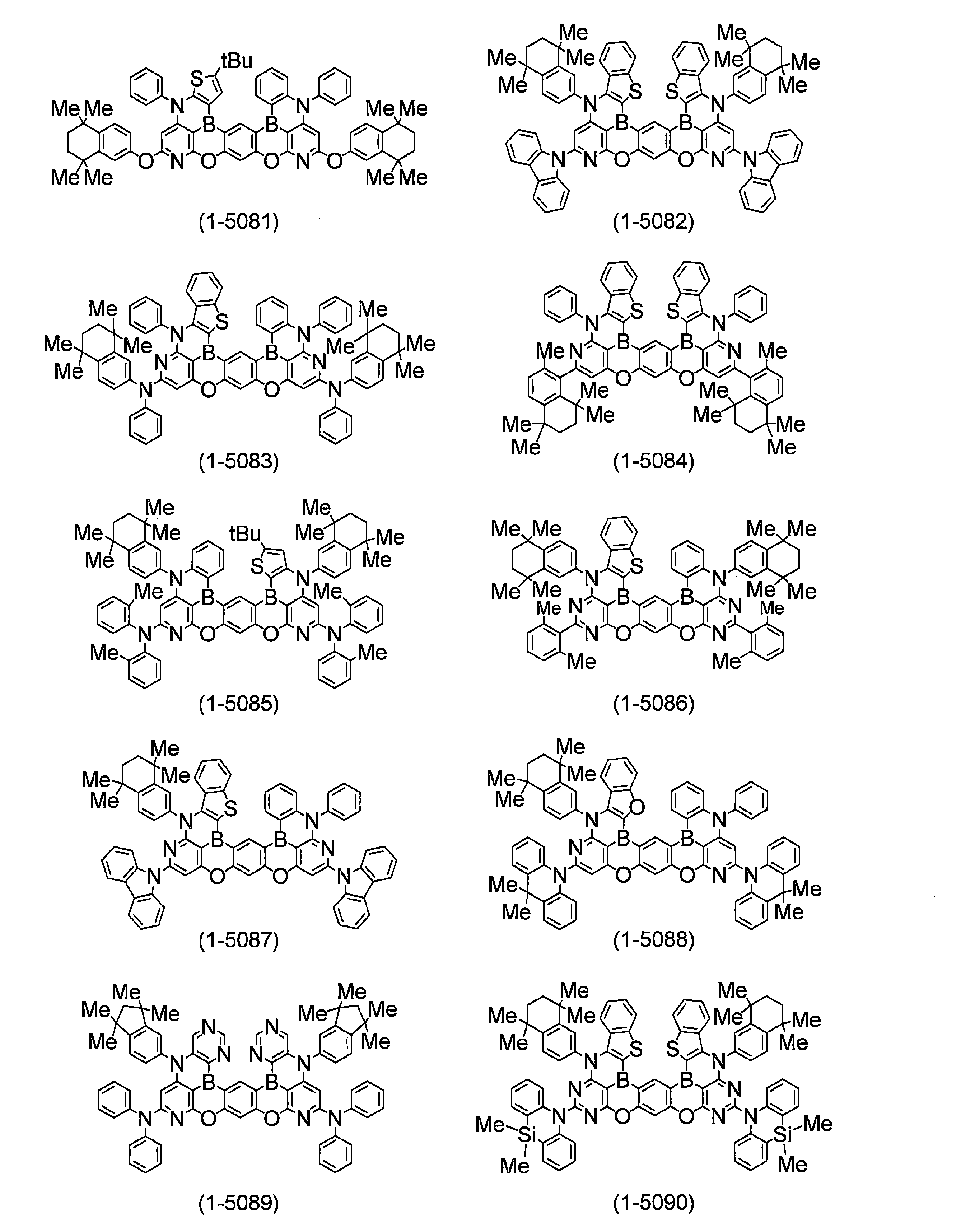

Figure 0007642946000226
Figure 0007642946000227
Figure 0007642946000228
Figure 0007642946000229
Figure 0007642946000230
Figure 0007642946000231
なお、
（Ａ）上記式（１）中のＡ環、Ｂ環、Ｃ環、および＞Ｎ－ＲのＲのうちの少なくとも１つが、ヘテロアリール環かヘテロアリール基であることが好ましく、上記式（２）中のａ環、ｂ環、ｃ環、Ｒ１～Ｒ１１のうちの隣接する基同士が結合してａ環、ｂ環またはｃ環と共に形成された環、および＞Ｎ－ＲのＲのうちの少なくとも１つが、ヘテロアリール環かヘテロアリール基であることが好ましい。
また、
（Ｂ）上記式（２）中のａ環、ｂ環、およびｃ環における少なくとも１つの「－Ｃ（－Ｒ）＝」（ここでＲは式（２）中のＲ１～Ｒ１１である）が「－Ｎ＝」で置き換わっているか、もしくは少なくとも１つの「－Ｃ（－Ｒ）＝Ｃ（－Ｒ）－」（ここでＲは式（２）中のＲ１～Ｒ１１である）が「－Ｎ（－Ｒ）－」、「－Ｏ－」、または「－Ｓ－」で置き換わっていることが好ましい。
さらに、
（Ｃ）上記式（２）中のａ環、ｂ環、およびｃ環における少なくとも１つの「－Ｃ（－Ｒ）＝Ｃ（－Ｒ）－」（ここでＲは式（２）中のＲ１～Ｒ１１である）が「－Ｓ－」で置き換わっていることが好ましい。
以上の（Ａ）～（Ｃ）は、Ｙ１がＢであり、Ｘ１およびＸ２が＞Ｎ－Ｒの場合であることがより好ましい。
本発明に係る一般式（１）で表される多環芳香族化合物およびその多量体は、これらに反応性置換基が置換した反応性化合物をモノマーとして高分子化させた高分子化合物（この高分子化合物を得るための前記モノマーは重合性置換基を有する）、もしくは当該高分子化合物をさらに架橋させた高分子架橋体（この高分子架橋体を得るための前記高分子化合物は架橋性置換基を有する）、または、主鎖型高分子と前記反応性化合物とを反応させたペンダント型高分子化合物（このペンダント型高分子化合物を得るための前記反応性化合物は反応性置換基を有する）、もしくは当該ペンダント型高分子化合物をさらに架橋させたペンダント型高分子架橋体（このペンダント型高分子架橋体を得るための前記ペンダント型高分子化合物は架橋性置換基を有する）としても、有機デバイス用材料、例えば、有機電界発光素子用材料、有機電界効果トランジスタ用材料または有機薄膜太陽電池用材料に用いることができる。
上述した反応性置換基（前記重合性置換基、前記架橋性置換基、および、ペンダント型高分子を得るための反応性置換基を含み、以下、単に「反応性置換基」とも言う）としては、上記多環芳香族化合物またはその多量体を高分子量化できる置換基、そのようにして得られた高分子化合物をさらに架橋化できる置換基、また、主鎖型高分子にペンダント反応し得る置換基であれば特に限定されないが、以下の構造の置換基が好ましい。各構造式中の＊は結合位置を示す。

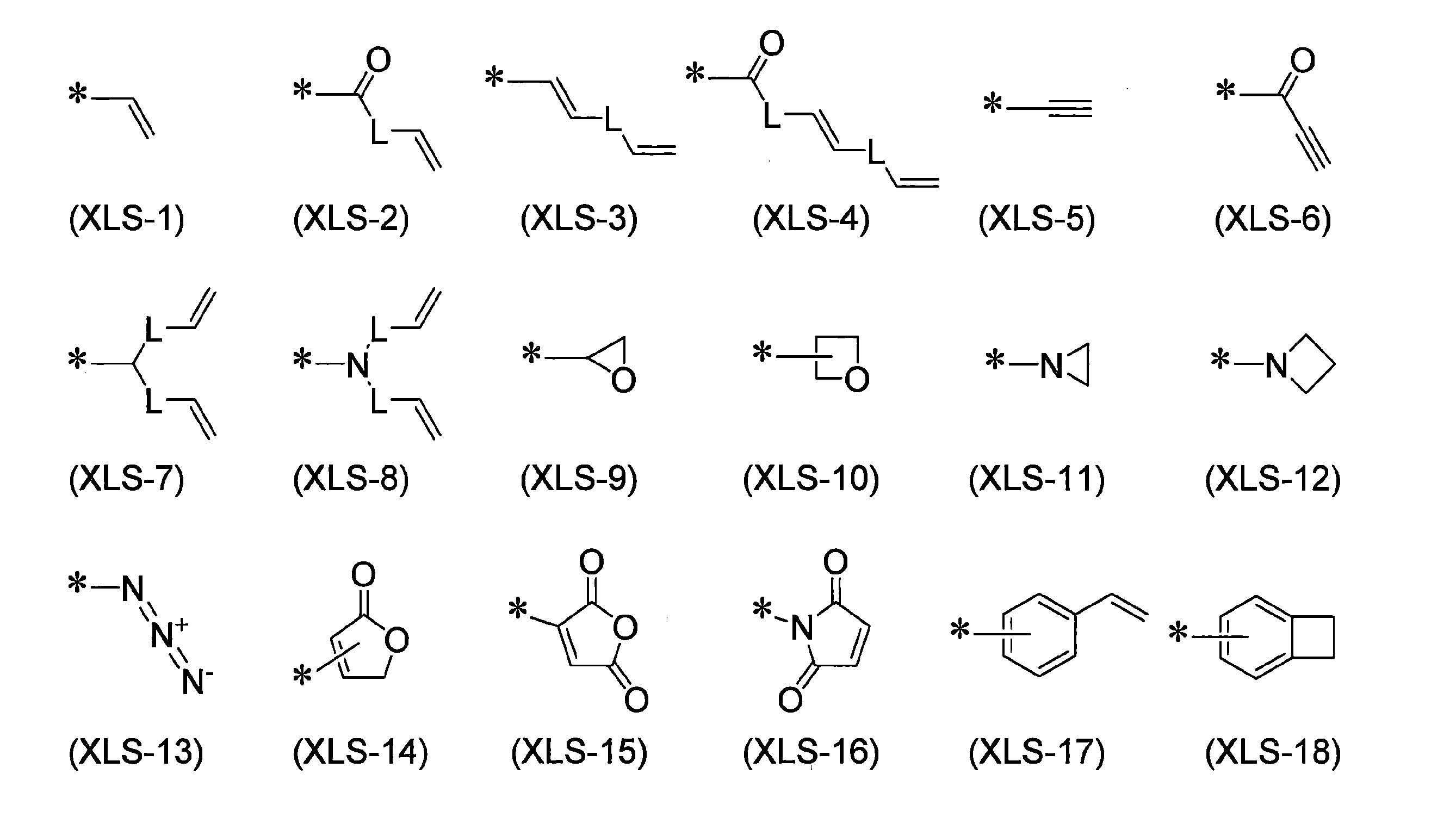

Figure 0007642946000232
Ｌは、それぞれ独立して、単結合、－Ｏ－、－Ｓ－、＞Ｃ＝Ｏ、－Ｏ－Ｃ（＝Ｏ）－、炭素数１～１２のアルキレン、炭素数１～１２のオキシアルキレンおよび炭素数１～１２のポリオキシアルキレンである。上記置換基の中でも、式（ＸＬＳ－１）、式（ＸＬＳ－２）、式（ＸＬＳ－３）、式（ＸＬＳ－９）、式（ＸＬＳ－１０）または式（ＸＬＳ－１７）で表される基が好ましく、式（ＸＬＳ－１）、式（ＸＬＳ－３）または式（ＸＬＳ－１７）で表される基がより好ましい。
このような高分子化合物、高分子架橋体、ペンダント型高分子化合物およびペンダント型高分子架橋体（以下、単に「高分子化合物および高分子架橋体」とも言う）の用途の詳細については後述する。
２．シクロアルカン縮合された多環芳香族化合物およびその多量体の製造方法
一般式（１）や（２）で表される多環芳香族化合物およびその多量体は、基本的には、まずＡ環（ａ環）とＢ環（ｂ環）およびＣ環（ｃ環）とを結合基（Ｘ１やＸ２を含む基）で結合させることで中間体を製造し（第１反応）、その後に、Ａ環（ａ環）、Ｂ環（ｂ環）およびＣ環（ｃ環）を結合基（Ｙ１を含む基）で結合させることで最終生成物を製造することができる（第２反応）。第１反応では、例えばエーテル化反応であれば、求核置換反応、ウルマン反応といった一般的反応が利用でき、アミノ化反応で有ればブッフバルト－ハートウィッグ反応といった一般的反応が利用できる。また、第２反応では、タンデムヘテロフリーデルクラフツ反応（連続的な芳香族求電子置換反応、以下同様）が利用できる。また、これらの反応工程のどこかで、シクロアルカン縮合された原料を用いたり、シクロアルカンを縮合する工程を追加したりすることで、所望の位置がシクロアルカン縮合された本発明の化合物を製造することができる。
第２反応は、下記スキーム（１）や（２）に示すように、Ａ環（ａ環）、Ｂ環（ｂ環）およびＣ環（ｃ環）を結合するＹ１を導入する反応であり、例としてＹ１がホウ素原子、Ｘ１およびＸ２が酸素原子の場合を以下に示す。まず、Ｘ１とＸ２の間の水素原子をｎ－ブチルリチウム、ｓｅｃ－ブチルリチウムまたはｔ－ブチルリチウム等でオルトメタル化する。次いで、三塩化ホウ素や三臭化ホウ素等を加え、リチウム－ホウ素の金属交換を行った後、Ｎ，Ｎ－ジイソプロピルエチルアミン等のブレンステッド塩基を加えることで、タンデムボラフリーデルクラフツ反応させ、目的物を得ることができる。第２反応においては反応を促進させるために三塩化アルミニウム等のルイス酸を加えてもよい。なお、下記スキーム（１）および（２）中、さらにその後のスキーム（３）～（２８）中の各構造式における符号の定義は上述した定義と同じである。
Figure 0007642946000233
Figure 0007642946000234

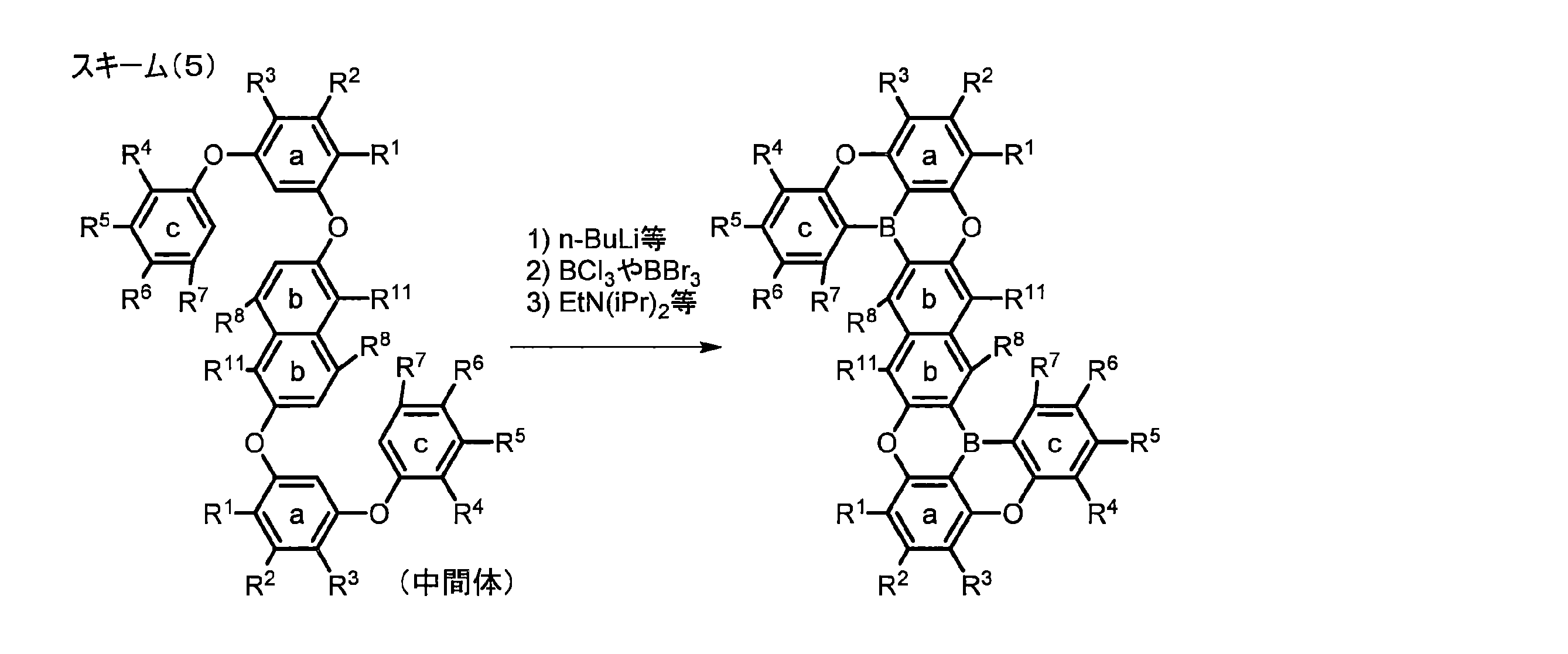

なお、上記スキーム（１）や（２）は、一般式（１）や（２）で表される多環芳香族化合物の製造方法を主に示しているが、その多量体については、複数のＡ環（ａ環）、Ｂ環（ｂ環）およびＣ環（ｃ環）を有する中間体を用いることで製造することができる。詳細には下記スキーム（３）～（５）で説明する。この場合、使用するブチルリチウム等の試薬の量を２倍量、３倍量とすることで目的物を得ることができる。
Figure 0007642946000235
Figure 0007642946000236
Figure 0007642946000237
上記スキームにおいては、オルトメタル化により所望の位置へリチウムを導入したが、下記スキーム（６）および（７）のようにリチウムを導入したい位置に臭素原子等を導入し、ハロゲン－メタル交換によっても所望の位置へリチウムを導入することができる。
Figure 0007642946000238
Figure 0007642946000239
また、スキーム（３）で説明した多量体の製造方法についても、上記スキーム（６）および（７）のようにリチウムを導入したい位置に臭素原子や塩素原子等のハロゲンを導入し、ハロゲン－メタル交換によっても所望の位置へリチウムを導入することができる（下記スキーム（８）、（９）および（１０））。
Figure 0007642946000240
Figure 0007642946000241
Figure 0007642946000242
この方法によれば、置換基の影響でオルトメタル化ができないようなケースでも目的物を合成することができ有用である。
上述の合成法を適宜選択し、使用する原料も適宜選択することで、所望の位置がシクロアルカン縮合され、所望の位置に置換基を有し、Ｙ１がホウ素原子、Ｘ１およびＸ２が酸素原子である多環芳香族化合物およびその多量体を合成することができる。
次に、例としてＹ１がホウ素原子、Ｘ１およびＸ２が窒素原子の場合を下記スキーム（１１）および（１２）に示す。Ｘ１およびＸ２が酸素原子である場合と同様に、まずＸ１とＸ２の間の水素原子をｎ－ブチルリチウム等でオルトメタル化する。次いで、三臭化ホウ素等を加え、リチウム－ホウ素の金属交換を行った後、Ｎ，Ｎ－ジイソプロピルエチルアミン等のブレンステッド塩基を加えることで、タンデムボラフリーデルクラフツ反応させ、目的物を得ることができる。ここでは反応を促進させるために三塩化アルミニウム等のルイス酸を加えてもよい。また、これらの反応工程のどこかで、シクロアルカン縮合された原料を用いたり、シクロアルカンを縮合する工程を追加したりすることで、所望の位置がシクロアルカン縮合された本発明の化合物を製造することができる。
Figure 0007642946000243
Figure 0007642946000244

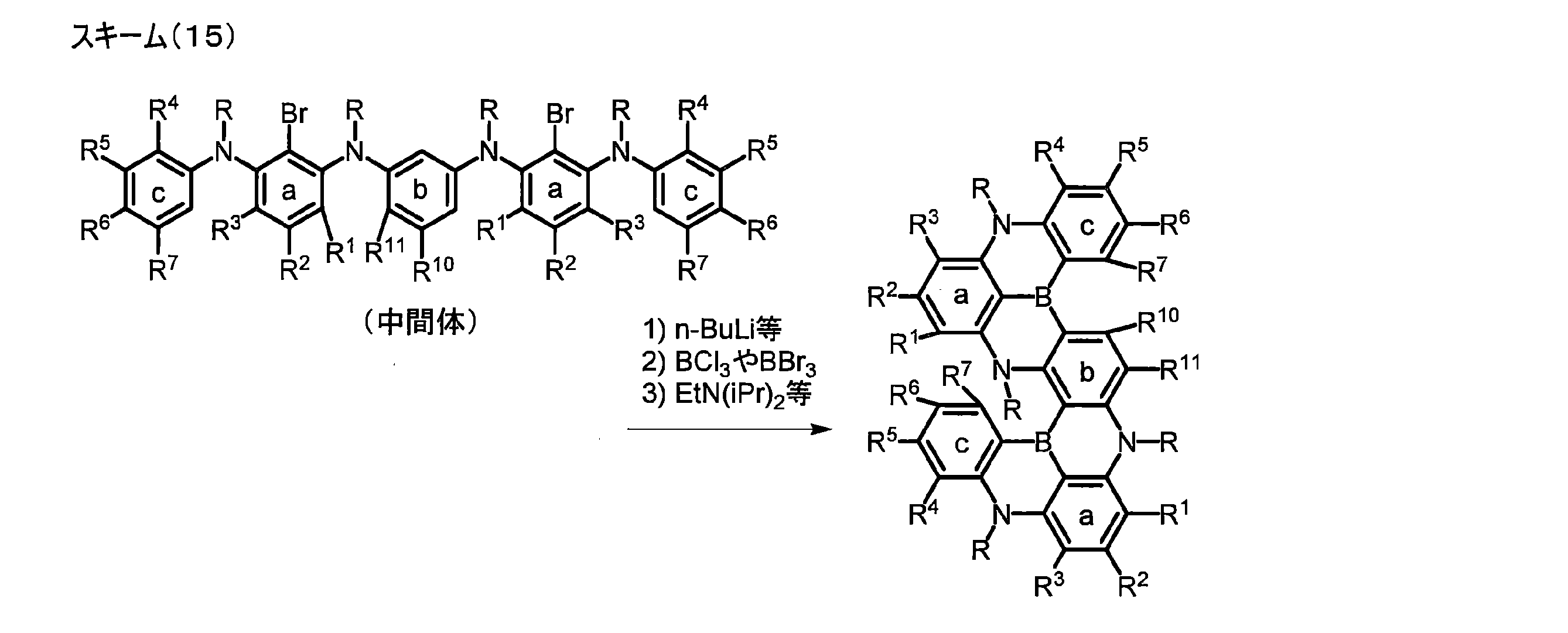

また、Ｙ１がホウ素原子、Ｘ１およびＸ２が窒素原子の場合の多量体についても、上記スキーム（６）および（７）のようにリチウムを導入したい位置に臭素原子や塩素原子等のハロゲンを導入し、ハロゲン－メタル交換によっても所望の位置へリチウムを導入することができる（下記スキーム（１３）、（１４）および（１５））。
Figure 0007642946000245
Figure 0007642946000246
Figure 0007642946000247
次に、例としてＹ１がリンスルフィド、リンオキサイドまたはリン原子であり、Ｘ１およびＸ２が酸素原子である場合を下記スキーム（１６）～（１９）に示す。これまでと同様に、まずＸ１とＸ２の間の水素原子をｎ－ブチルリチウム等でオルトメタル化する。次いで、三塩化リン、硫黄の順に添加し、最後に三塩化アルミニウム等のルイス酸およびＮ，Ｎ－ジイソプロピルエチルアミン等のブレンステッド塩基を加えることで、タンデムホスファフリーデルクラフツ反応させ、Ｙ１がリンスルフィドである化合物を得ることができる。また、得られたリンスルフィド化合物をｍ－クロロ過安息香酸（ｍ－ＣＰＢＡ）で処理することでＹ１がリンオキサイドである化合物を得ることができ、トリエチルホスフィンで処理することでＹ１がリン原子である化合物を得ることができる。また、これらの反応工程のどこかで、シクロアルカン縮合された原料を用いたり、シクロアルカンを縮合する工程を追加したりすることで、所望の位置がシクロアルカン縮合された本発明の化合物を製造することができる。
Figure 0007642946000248
Figure 0007642946000249
Figure 0007642946000250
Figure 0007642946000251
また、Ｙ１がリンスルフィド、Ｘ１およびＸ２が酸素原子の場合の多量体についても、上記スキーム（６）および（７）のようにリチウムを導入したい位置に臭素原子や塩素原子等のハロゲンを導入し、ハロゲン－メタル交換によっても所望の位置へリチウムを導入することができる（下記スキーム（２０）、（２１）および（２２））。また、このようにしてできたＹ１がリンスルフィド、Ｘ１およびＸ２が酸素原子の場合の多量体も、上記スキーム（１８）および（１９）のようにして、ｍ－クロロ過安息香酸（ｍ－ＣＰＢＡ）で処理することでＹ１がリンオキサイドである化合物を得ることができ、トリエチルホスフィンで処理することでＹ１がリン原子である化合物を得ることができる。
Figure 0007642946000252
Figure 0007642946000253
Figure 0007642946000254
ここでは、Ｙ１が、Ｂ、Ｐ、Ｐ＝ＯまたはＰ＝Ｓであり、Ｘ１およびＸ２がＯまたはＮＲである例を記載したが、原料を適宜変更することで、Ｙ１が、Ａｌ、Ｇａ、Ａｓ、Ｓｉ－ＲまたはＧｅ－Ｒであったり、Ｘ１およびＸ２がＳである化合物も合成することができる。
以上の反応で用いられる溶媒の具体例は、ｔ－ブチルベンゼンやキシレンなどである。
また、一般式（２）では、ａ環、ｂ環およびｃ環の置換基Ｒ１～Ｒ１１のうちの隣接する基同士が結合してａ環、ｂ環またはｃ環と共にアリール環またはヘテロアリール環を形成していてもよく、形成された環における少なくとも１つの水素はアリールまたはヘテロアリールで置換されていてもよい。したがって、一般式（２）で表される多環芳香族化合物は、ａ環、ｂ環およびｃ環における置換基の相互の結合形態によって、下記スキーム（２３）および（２４）の式（２－１）および式（２－２）に示すように、化合物を構成する環構造が変化する。これらの化合物は下記スキーム（２３）および（２４）に示す中間体に上記スキーム（１）～（１９）で示した合成法を適用することで合成することができる。また、これらの反応工程のどこかで、シクロアルカン縮合された原料を用いたり、シクロアルカンを縮合する工程を追加したりすることで、所望の位置がシクロアルカン縮合された本発明の化合物を製造することができる。
Figure 0007642946000255
Figure 0007642946000256
上記式（２－１）および式（２－２）中のＡ’環、Ｂ’環およびＣ’環は、置換基Ｒ１～Ｒ１１のうちの隣接する基同士が結合して、それぞれａ環、ｂ環およびｃ環と共に形成したアリール環またはヘテロアリール環を示す（ａ環、ｂ環またはｃ環に他の環構造が縮合してできた縮合環ともいえる）。なお、式では示してはいないが、ａ環、ｂ環およびｃ環の全てがＡ’環、Ｂ’環およびＣ’環に変化した化合物もある。
また、一般式（２）における「前記＞Ｎ－ＲのＲおよび前記＞Ｃ（－Ｒ）２のＲの少なくとも１つは－Ｏ－、－Ｓ－、－Ｃ（－Ｒ）２－または単結合により前記ａ環、ｂ環およびｃ環の少なくとも１つと結合している」との規定は、下記スキーム（２５）の式（２－３－１）で表される、Ｘ１やＸ２が縮合環Ｂ’および縮合環Ｃ’に取り込まれた環構造を有する化合物や、式（２－３－２）や式（２－３－３）で表される、Ｘ１やＸ２が縮合環Ａ’に取り込まれた環構造を有する化合物で表現することができる。これらの化合物は下記スキーム（２５）に示す中間体に上記スキーム（１）～（１９）で示した合成法を適用することで合成することができる。また、これらの反応工程のどこかで、シクロアルカン縮合された原料を用いたり、シクロアルカンを縮合する工程を追加したりすることで、所望の位置がシクロアルカン縮合された本発明の化合物を製造することができる。
Figure 0007642946000257
また、上記スキーム（１）～（１７）および（２０）～（２５）の合成法では、三塩化ホウ素や三臭化ホウ素等を加える前に、Ｘ１とＸ２の間の水素原子（またはハロゲン原子）をブチルリチウム等でオルトメタル化することで、タンデムヘテロフリーデルクラフツ反応させた例を示したが、ブチルリチウム等を用いたオルトメタル化を行わずに、三塩化ホウ素や三臭化ホウ素等の添加により反応を進行させることもできる。
また、Ｙ１がリン系の場合には、下記スキーム（２６）や（２７）に示すように、Ｘ１とＸ２（下記式ではＯ）の間の水素原子をｎ－ブチルリチウム、ｓｅｃ－ブチルリチウムまたはｔ－ブチルリチウム等でオルトメタル化し、次いで、ビスジエチルアミノクロロホスフィンを加え、リチウム－リンの金属交換を行った後、三塩化アルミニウム等のルイス酸を加えることで、タンデムホスファフリーデルクラフツ反応させ、目的物を得ることができる。この反応方法は国際公開第２０１０／１０４０４７号公報（例えば２７頁）にも記載されている。また、これらの反応工程のどこかで、シクロアルカン縮合された原料を用いたり、シクロアルカンを縮合する工程を追加したりすることで、所望の位置がシクロアルカン縮合された本発明の化合物を製造することができる。
Figure 0007642946000258
Figure 0007642946000259
なお、上記スキーム（２６）や（２７）においても、ブチルリチウム等のオルトメタル化試薬を中間体１のモル量に対して２倍、３倍のモル量を使用することで多量体化合物を合成することができる。また、リチウム等のメタルを導入したい位置にあらかじめ臭素原子や塩素原子等のハロゲンを導入しておき、ハロゲン－メタル交換することで所望の位置へメタルを導入することができる。
その他、一般式（２－Ａ）で表される多環芳香族化合物については、下記スキーム（２８）のように、シクロアルカン縮合された中間体を合成し、それを環化させることで所望の位置がシクロアルカンで縮合された多環芳香族化合物を合成できる。スキーム（２８）中、Ｘはハロゲンまたは水素を表し、その他の符号の定義は一般式（２）中の符号の定義と同じである。
Figure 0007642946000260
スキーム（２８）中の環化前の中間体も、スキーム（１）等に示されている方法で合成することができる。すなわちＢｕｃｈｗａｌｄ－Ｈａｒｔｗｉｇ反応や鈴木カップリング反応、または求核置換反応やＵｌｌｍａｎｎ反応などによるエーテル化反応などを適宜組み合わせることで、所望の置換基を有する中間体を合成することができる。これらの反応において、シクロアルカン縮合された前駆体となる原料は市販品を利用することもできる。
シクロアルカン縮合されたジフェニルアミノ基を有する一般式（２－Ａ）の化合物は、例えば次のような方法でも合成できる。すなわち、シクロアルカン縮合ブロモベンゼンとトリハロゲン化アニリンとをＢｕｃｈｗａｌｄ－Ｈａｒｔｗｉｇ反応のようなアミノ化反応によってシクロアルカン縮合されたジフェニルアミノ基を導入した後、Ｘ１、Ｘ２がＮ－Ｒである場合にはＢｕｃｈｗａｌｄ－Ｈａｒｔｗｉｇ反応のようなアミノ化反応にて、Ｘ１、Ｘ２がＯである場合にはフェノールを用いたエーテル化によって中間体（Ｍ－３）へと誘導し、その後、例えばブチルリチウムのようなメタル化試薬を作用させトランスメタル化した後、三臭化ホウ素のようなハロゲン化ホウ素を作用させた後、ジエチルイソプロピルアミンのようなブレンステッド塩基を作用させることによるタンデムボラフリーデルクラフツ反応によって、一般式（２－Ａ）の化合物を合成することができる。これらの反応は、その他のシクロアルカン縮合された化合物にも応用することができる。
なお、上記スキーム（１）～（２８）で使用するオルトメタル化試薬としては、メチルリチウム、ｎ－ブチルリチウム、ｓｅｃ－ブチルリチウム、ｔ－ブチルリチウム等のアルキルリチウム、リチウムジイソプロピルアミド、リチウムテトラメチルピペリジド、リチウムヘキサメチルジシラジド、カリウムヘキサメチルジシラジドなどの有機アルカリ化合物、有機溶媒分散Ｎａ等の分散アルカリ金属が挙げられる。
なお、上記スキーム（１）～（２８）で使用するメタル－Ｙ１の金属交換試薬としては、Ｙ１の三フッ化物、Ｙ１の三塩化物、Ｙ１の三臭化物、Ｙ１の三ヨウ化物などのＹ１のハロゲン化物、ＣＩＰＮ（ＮＥｔ２）２などのＹ１のアミノ化ハロゲン化物、Ｙ１のアルコキシ化物、Ｙ１のアリールオキシ化物などが挙げられる。
なお、上記スキーム（１）～（２８）で使用するブレンステッド塩基としては、Ｎ，Ｎ－ジイソプロピルエチルアミン、トリエチルアミン、２，２，６，６－テトラメチルピペリジン、１，２，２，６，６－ペンタメチルピペリジン、Ｎ，Ｎ－ジメチルアニリン、Ｎ，Ｎ－ジメチルトルイジン、２，６－ルチジン、テトラフェニルホウ酸ナトリウム、テトラフェニルホウ酸カリウム、トリフェニルボラン、テトラフェニルシラン、Ａｒ４ＢＮａ、Ａｒ４ＢＫ、Ａｒ３Ｂ、Ａｒ４Ｓｉ（なお、Ａｒはフェニルなどのアリール）などが挙げられる。
上記スキーム（１）～（２８）で使用するルイス酸としては、ＡｌＣｌ３、ＡｌＢｒ３、ＡｌＦ３、ＢＦ３・ＯＥｔ２、ＢＣｌ３、ＢＢｒ３、ＧａＣｌ３、ＧａＢｒ３、ＩｎＣｌ３、ＩｎＢｒ３、Ｉｎ（ＯＴｆ）３、ＳｎＣｌ４、ＳｎＢｒ４、ＡｇＯＴｆ、ＳｃＣｌ３、Ｓｃ（ＯＴｆ）３、ＺｎＣｌ２、ＺｎＢｒ２、Ｚｎ（ＯＴｆ）２、ＭｇＣｌ２、ＭｇＢｒ２、Ｍｇ（ＯＴｆ）２、ＬｉＯＴｆ、ＮａＯＴｆ、ＫＯＴｆ、Ｍｅ３ＳｉＯＴｆ、Ｃｕ（ＯＴｆ）２、ＣｕＣｌ２、ＹＣｌ３、Ｙ（ＯＴｆ）３、ＴｉＣｌ４、ＴｉＢｒ４、ＺｒＣｌ４、ＺｒＢｒ４、ＦｅＣｌ３、ＦｅＢｒ３、ＣｏＣｌ３、ＣｏＢｒ３などが挙げられる。
上記スキーム（１）～（２８）では、タンデムヘテロフリーデルクラフツ反応の促進のためにブレンステッド塩基またはルイス酸を使用してもよい。ただし、Ｙ１の三フッ化物、Ｙ１の三塩化物、Ｙ１の三臭化物、Ｙ１の三ヨウ化物などのＹ１のハロゲン化物を用いた場合は、芳香族求電子置換反応の進行とともに、フッ化水素、塩化水素、臭化水素、ヨウ化水素といった酸が生成するため、酸を捕捉するブレンステッド塩基の使用が効果的である。一方、Ｙ１のアミノ化ハロゲン化物、Ｙ１のアルコキシ化物を用いた場合は、芳香族求電子置換反応の進行とともに、アミン、アルコールが生成するために、多くの場合、ブレンステッド塩基を使用する必要はないが、アミノ基やアルコキシ基の脱離能が低いために、その脱離を促進するルイス酸の使用が効果的である。
また、本発明の多環芳香族化合物やその多量体には、少なくとも一部の水素原子が重水素やシアノで置換されている化合物やフッ素や塩素などのハロゲンで置換されている化合物も含まれるが、このような化合物などは所望の位置が重水素化、シアノ化、フッ素化または塩素化された原料を用いることで、上記と同様に合成することができる。
３．有機デバイス
本発明に係るシクロアルカン縮合された多環芳香族化合物は、有機デバイス用材料として用いることができる。有機デバイスとしては、例えば、有機電界発光素子、有機電界効果トランジスタまたは有機薄膜太陽電池などがあげられる。
３－１．有機電界発光素子
以下に、本実施形態に係る有機ＥＬ素子について図面に基づいて詳細に説明する。図１は、本実施形態に係る有機ＥＬ素子を示す概略断面図である。
＜有機電界発光素子の構造＞
図１に示された有機ＥＬ素子１００は、基板１０１と、基板１０１上に設けられた陽極１０２と、陽極１０２の上に設けられた正孔注入層１０３と、正孔注入層１０３の上に設けられた正孔輸送層１０４と、正孔輸送層１０４の上に設けられた発光層１０５と、発光層１０５の上に設けられた電子輸送層１０６と、電子輸送層１０６の上に設けられた電子注入層１０７と、電子注入層１０７の上に設けられた陰極１０８とを有する。
なお、有機ＥＬ素子１００は、作製順序を逆にして、例えば、基板１０１と、基板１０１上に設けられた陰極１０８と、陰極１０８の上に設けられた電子注入層１０７と、電子注入層１０７の上に設けられた電子輸送層１０６と、電子輸送層１０６の上に設けられた発光層１０５と、発光層１０５の上に設けられた正孔輸送層１０４と、正孔輸送層１０４の上に設けられた正孔注入層１０３と、正孔注入層１０３の上に設けられた陽極１０２とを有する構成としてもよい。
上記各層すべてがなくてはならないわけではなく、最小構成単位を陽極１０２と発光層１０５と陰極１０８とからなる構成として、正孔注入層１０３、正孔輸送層１０４、電子輸送層１０６、電子注入層１０７は任意に設けられる層である。また、上記各層は、それぞれ単一層からなってもよいし、複数層からなってもよい。
有機ＥＬ素子を構成する層の態様としては、上述する「基板／陽極／正孔注入層／正孔輸送層／発光層／電子輸送層／電子注入層／陰極」の構成態様の他に、「基板／陽極／正孔輸送層／発光層／電子輸送層／電子注入層／陰極」、「基板／陽極／正孔注入層／発光層／電子輸送層／電子注入層／陰極」、「基板／陽極／正孔注入層／正孔輸送層／発光層／電子注入層／陰極」、「基板／陽極／正孔注入層／正孔輸送層／発光層／電子輸送層／陰極」、「基板／陽極／発光層／電子輸送層／電子注入層／陰極」、「基板／陽極／正孔輸送層／発光層／電子注入層／陰極」、「基板／陽極／正孔輸送層／発光層／電子輸送層／陰極」、「基板／陽極／正孔注入層／発光層／電子注入層／陰極」、「基板／陽極／正孔注入層／発光層／電子輸送層／陰極」、「基板／陽極／発光層／電子輸送層／陰極」、「基板／陽極／発光層／電子注入層／陰極」の構成態様であってもよい。
＜有機電界発光素子における基板＞
基板１０１は、有機ＥＬ素子１００の支持体であり、通常、石英、ガラス、金属、プラスチックなどが用いられる。基板１０１は、目的に応じて板状、フィルム状、またはシート状に形成され、例えば、ガラス板、金属板、金属箔、プラスチックフィルム、プラスチックシートなどが用いられる。なかでも、ガラス板、および、ポリエステル、ポリメタクリレート、ポリカーボネート、ポリスルホンなどの透明な合成樹脂製の板が好ましい。ガラス基板であれば、ソーダライムガラスや無アルカリガラスなどが用いられ、また、厚みも機械的強度を保つのに十分な厚みがあればよいので、例えば、０．２ｍｍ以上あればよい。厚さの上限値としては、例えば、２ｍｍ以下、好ましくは１ｍｍ以下である。ガラスの材質については、ガラスからの溶出イオンが少ない方がよいので無アルカリガラスの方が好ましいが、ＳｉＯ２などのバリアコートを施したソーダライムガラスも市販されているのでこれを使用することができる。また、基板１０１には、ガスバリア性を高めるために、少なくとも片面に緻密なシリコン酸化膜などのガスバリア膜を設けてもよく、特にガスバリア性が低い合成樹脂製の板、フィルムまたはシートを基板１０１として用いる場合にはガスバリア膜を設けるのが好ましい。
＜有機電界発光素子における陽極＞
陽極１０２は、発光層１０５へ正孔を注入する役割を果たす。なお、陽極１０２と発光層１０５との間に正孔注入層１０３および正孔輸送層１０４の少なくとも１つの層が設けられている場合には、これらを介して発光層１０５へ正孔を注入することになる。
陽極１０２を形成する材料としては、無機化合物および有機化合物があげられる。無機化合物としては、例えば、金属（アルミニウム、金、銀、ニッケル、パラジウム、クロムなど）、金属酸化物（インジウムの酸化物、スズの酸化物、インジウム－スズ酸化物（ＩＴＯ）、インジウム－亜鉛酸化物（ＩＺＯ）など）、ハロゲン化金属（ヨウ化銅など）、硫化銅、カーボンブラック、ＩＴＯガラスやネサガラスなどがあげられる。有機化合物としては、例えば、ポリ（３－メチルチオフェン）などのポリチオフェン、ポリピロール、ポリアニリンなどの導電性ポリマーなどがあげられる。その他、有機ＥＬ素子の陽極として用いられている物質の中から適宜選択して用いることができる。
透明電極の抵抗は、発光素子の発光に十分な電流が供給できればよいので限定されないが、発光素子の消費電力の観点からは低抵抗であることが望ましい。例えば、３００Ω／□以下のＩＴＯ基板であれば素子電極として機能するが、現在では１０Ω／□程度の基板の供給も可能になっていることから、例えば１００～５Ω／□、好ましくは５０～５Ω／□の低抵抗品を使用することが特に望ましい。ＩＴＯの厚みは抵抗値に合わせて任意に選ぶ事ができるが、通常５０～３００ｎｍの間で用いられることが多い。
＜有機電界発光素子における正孔注入層、正孔輸送層＞
正孔注入層１０３は、陽極１０２から移動してくる正孔を、効率よく発光層１０５内または正孔輸送層１０４内に注入する役割を果たす。正孔輸送層１０４は、陽極１０２から注入された正孔または陽極１０２から正孔注入層１０３を介して注入された正孔を、効率よく発光層１０５に輸送する役割を果たす。正孔注入層１０３および正孔輸送層１０４は、それぞれ、正孔注入・輸送材料の一種または二種以上を積層、混合するか、正孔注入・輸送材料と高分子結着剤の混合物により形成される。また、正孔注入・輸送材料に塩化鉄（III）のような無機塩を添加して層を形成してもよい。
正孔注入・輸送性物質としては電界を与えられた電極間において正極からの正孔を効率よく注入・輸送することが必要で、正孔注入効率が高く、注入された正孔を効率よく輸送することが望ましい。そのためにはイオン化ポテンシャルが小さく、しかも正孔移動度が大きく、さらに安定性に優れ、トラップとなる不純物が製造時および使用時に発生しにくい物質であることが好ましい。
正孔注入層１０３および正孔輸送層１０４を形成する材料としては、光導電材料において、正孔の電荷輸送材料として従来から慣用されている化合物、ｐ型半導体、有機ＥＬ素子の正孔注入層および正孔輸送層に使用されている公知の化合物の中から任意の化合物を選択して用いることができる。それらの具体例は、カルバゾール誘導体（Ｎ－フェニルカルバゾール、ポリビニルカルバゾールなど）、ビス（Ｎ－アリールカルバゾール）またはビス（Ｎ－アルキルカルバゾール）などのビスカルバゾール誘導体、トリアリールアミン誘導体（芳香族第３級アミノを主鎖または側鎖に持つポリマー、１，１－ビス（４－ジ－ｐ－トリルアミノフェニル）シクロヘキサン、Ｎ，Ｎ’－ジフェニル－Ｎ，Ｎ’－ジ（３－メチルフェニル）－４，４’－ジアミノビフェニル、Ｎ，Ｎ’－ジフェニル－Ｎ，Ｎ’－ジナフチル－４，４’－ジアミノビフェニル、Ｎ，Ｎ’－ジフェニル－Ｎ，Ｎ’－ジ（３－メチルフェニル）－４，４’－ジフェニル－１，１’－ジアミン、Ｎ，Ｎ’－ジナフチル－Ｎ，Ｎ’－ジフェニル－４，４’－ジフェニル－１，１’－ジアミン、Ｎ４，Ｎ４’－ジフェニル－Ｎ４，Ｎ４’－ビス（９－フェニル－９Ｈ－カルバゾール－３－イル）－［１，１’－ビフェニル］－４，４’－ジアミン、Ｎ４，Ｎ４，Ｎ４’，Ｎ４’－テトラ［１，１’－ビフェニル］－４－イル）－［１，１’－ビフェニル］－４，４’－ジアミン、４，４’，４”－トリス（３－メチルフェニル（フェニル）アミノ）トリフェニルアミンなどのトリフェニルアミン誘導体、スターバーストアミン誘導体など）、スチルベン誘導体、フタロシアニン誘導体（無金属、銅フタロシアニンなど）、ピラゾリン誘導体、ヒドラゾン系化合物、ベンゾフラン誘導体やチオフェン誘導体、オキサジアゾール誘導体、キノキサリン誘導体（例えば、１，４，５，８，９，１２－ヘキサアザトリフェニレン－２，３，６，７，１０，１１－ヘキサカルボニトリルなど）、ポルフィリン誘導体などの複素環化合物、ポリシランなどである。ポリマー系では前記単量体を側鎖に有するポリカーボネートやスチレン誘導体、ポリビニルカルバゾールおよびポリシランなどが好ましいが、発光素子の作製に必要な薄膜を形成し、陽極から正孔が注入できて、さらに正孔を輸送できる化合物であれば特に限定されない。
また、有機半導体の導電性は、そのドーピングにより、強い影響を受けることも知られている。このような有機半導体マトリックス物質は、電子供与性の良好な化合物、または、電子受容性の良好な化合物から構成されている。電子供与物質のドーピングのために、テトラシアノキノンジメタン（ＴＣＮＱ）または２，３，５，６－テトラフルオロテトラシアノ－１，４－ベンゾキノンジメタン（Ｆ４ＴＣＮＱ）などの強い電子受容体が知られている（例えば、文献「M.Pfeiffer,A.Beyer,T.Fritz,K.Leo,Appl.Phys.Lett.,73(22),3202-3204(1998)」および文献「J.Blochwitz,M.Pheiffer,T.Fritz,K.Leo,Appl.Phys.Lett.,73（6）,729-731（1998）」を参照）。これらは、電子供与型ベース物質（正孔輸送物質）における電子移動プロセスによって、いわゆる正孔を生成する。正孔の数および移動度によって、ベース物質の伝導性が、かなり大きく変化する。正孔輸送特性を有するマトリックス物質としては、例えばベンジジン誘導体（ＴＰＤなど）またはスターバーストアミン誘導体（ＴＤＡＴＡなど）、または、特定の金属フタロシアニン（特に、亜鉛フタロシアニン（ＺｎＰｃ）など）が知られている（特開2005-167175号公報）。
上述した正孔注入層用材料および正孔輸送層用材料は、これらに反応性置換基が置換した反応性化合物をモノマーとして高分子化させた高分子化合物、もしくはその高分子架橋体、または、主鎖型高分子と前記反応性化合物とを反応させたペンダント型高分子化合物、もしくはそのペンダント型高分子架橋体としても、正孔層用材料に用いることができる。この場合の反応性置換基としては、式（１）で表される多環芳香族化合物での説明を引用できる。
このような高分子化合物および高分子架橋体の用途の詳細については後述する。
＜有機電界発光素子における発光層＞
発光層１０５は、電界を与えられた電極間において、陽極１０２から注入された正孔と、陰極１０８から注入された電子とを再結合させることにより発光する層である。発光層１０５を形成する材料としては、正孔と電子との再結合によって励起されて発光する化合物（発光性化合物）であればよく、安定な薄膜形状を形成することができ、かつ、固体状態で強い発光（蛍光）効率を示す化合物であるのが好ましい。本発明では、発光層用の材料として、ホスト材料と、例えばドーパント材料としての上記一般式（１）で表される多環芳香族化合物とを用いることができる。
発光層は単一層でも複数層からなってもどちらでもよく、それぞれ発光層用材料（ホスト材料、ドーパント材料）により形成される。ホスト材料とドーパント材料は、それぞれ一種類であっても、複数の組み合わせであっても、いずれでもよい。ドーパント材料はホスト材料の全体に含まれていても、部分的に含まれていても、いずれであってもよい。ドーピング方法としては、ホスト材料との共蒸着法によって形成することができるが、ホスト材料と予め混合してから同時に蒸着してもよい。
ホスト材料の使用量はホスト材料の種類によって異なり、そのホスト材料の特性に合わせて決めればよい。ホスト材料の使用量の目安は、好ましくは発光層用材料全体の５０～９９．９９９重量％であり、より好ましくは８０～９９．９５重量％であり、さらに好ましくは９０～９９．９重量％である。
ドーパント材料の使用量はドーパント材料の種類によって異なり、そのドーパント材料の特性に合わせて決めればよい。ドーパントの使用量の目安は、好ましくは発光層用材料全体の０．００１～５０重量％であり、より好ましくは０．０５～２０重量％であり、さらに好ましくは０．１～１０重量％である。上記の範囲であれば、例えば、濃度消光現象を防止できるという点で好ましい。
ホスト材料としては、以前から発光体として知られていたアントラセン、ピレン、ジベンゾクリセンまたはフルオレンなどの縮合環誘導体、ビススチリルアントラセン誘導体やジスチリルベンゼン誘導体などのビススチリル誘導体、テトラフェニルブタジエン誘導体、シクロペンタジエン誘導体などがあげられる。特に、アントラセン系化合物、フルオレン系化合物またはジベンゾクリセン系化合物が好ましい。
＜アントラセン系化合物＞
ホストとしてのアントラセン系化合物は、例えば下記一般式（３）で表される化合物である。
Figure 0007642946000261
式（３）中、
ＸおよびＡｒ４は、それぞれ独立して、水素、置換されていてもよいアリール、置換されていてもよいヘテロアリール、置換されていてもよいジアリールアミノ、置換されていてもよいジヘテロアリールアミノ、置換されていてもよいアリールヘテロアリールアミノ、置換されていてもよいアルキル、置換されていてもよいシクロアルキル、置換されていてもよいアルケニル、置換されていてもよいアルコキシ、置換されていてもよいアリールオキシ、置換されていてもよいアリールチオまたは置換されていてもよいシリルであり、全てのＸおよびＡｒ４は同時に水素になることはなく、
式（３）で表される化合物における少なくとも１つの水素はハロゲン、シアノ、重水素または置換されていてもよいヘテロアリールで置換されていてもよい。
また、式（３）で表される構造を単位構造として多量体（好ましくは二量体）を形成してもよい。この場合、例えば式（３）で表される単位構造同士がＸを介して結合する形態が挙げられ、このＸとしては単結合、アリーレン（フェニレン、ビフェニレンおよびナフチレン等）およびヘテロアリーレン（ピリジン環、ジベンゾフラン環、ジベンゾチオフェン環、カルバゾール環、ベンゾカルバゾール環およびフェニル置換カルバゾール環などが二価の結合価を有する基）等が挙げられる。
上記アリール、ヘテロアリール、ジアリールアミノ、ジヘテロアリールアミノ、アリールヘテロアリールアミノ、アルキル、シクロアルキル、アルケニル、アルコキシ、アリールオキシ、アリールチオまたはシリルの詳細は、以下の好ましい態様の欄で説明する。また、これらへの置換基としては、アリール、ヘテロアリール、ジアリールアミノ、ジヘテロアリールアミノ、アリールヘテロアリールアミノ、アルキル、シクロアルキル、アルケニル、アルコキシ、アリールオキシ、アリールチオまたはシリルなどが挙げられ、これらの詳細も以下の好ましい態様の欄で説明する。
上記アントラセン系化合物の好ましい態様を以下に説明する。下記構造における符号の定義は上述する定義と同じである。
Figure 0007642946000262
一般式（３）では、Ｘはそれぞれ独立して上記式（３－Ｘ１）、式（３－Ｘ２）または式（３－Ｘ３）で表される基であり、式（３－Ｘ１）、式（３－Ｘ２）または式（３－Ｘ３）で表される基は＊において式（３）のアントラセン環と結合する。好ましくは、２つのＸが同時に式（３－Ｘ３）で表される基になることはない。より好ましくは２つのＸが同時に式（３－Ｘ２）で表される基になることもない。
また、式（３）で表される構造を単位構造として多量体（好ましくは二量体）を形成してもよい。この場合、例えば式（３）で表される単位構造同士がＸを介して結合する形態が挙げられ、このＸとしては単結合、アリーレン（フェニレン、ビフェニレンおよびナフチレン等）およびヘテロアリーレン（ピリジン環、ジベンゾフラン環、ジベンゾチオフェン環、カルバゾール環、ベンゾカルバゾール環およびフェニル置換カルバゾール環などが二価の結合価を有する基）等が挙げられる。
式（３－Ｘ１）および式（３－Ｘ２）におけるナフチレン部位は１つのベンゼン環で縮合されていてもよい。このようにして縮合した構造は以下のとおりである。
Figure 0007642946000263
Ａｒ１およびＡｒ２は、それぞれ独立して、水素、フェニル、ビフェニリル、テルフェニリル、クアテルフェニリル、ナフチル、フェナントリル、フルオレニル、ベンゾフルオレニル、クリセニル、トリフェニレニル、ピレニリル、または、上記式（Ａ）で表される基（カルバゾリル基、ベンゾカルバゾリル基およびフェニル置換カルバゾリル基も含む）である。なお、Ａｒ１またはＡｒ２が式（Ａ）で表される基である場合は、式（Ａ）で表される基はその＊において式（３－Ｘ１）または式（３－Ｘ２）中のナフタレン環と結合する。
Ａｒ３は、フェニル、ビフェニリル、テルフェニリル、クアテルフェニリル、ナフチル、フェナントリル、フルオレニル、ベンゾフルオレニル、クリセニル、トリフェニレニル、ピレニリル、または、上記式（Ａ）で表される基（カルバゾリル基、ベンゾカルバゾリル基およびフェニル置換カルバゾリル基も含む）である。なお、Ａｒ３が式（Ａ）で表される基である場合は、式（Ａ）で表される基はその＊において式（３－Ｘ３）中の直線で表される単結合と結合する。すなわち、式（３）のアントラセン環と式（Ａ）で表される基が直接結合する。
また、Ａｒ３は置換基を有していてもよく、Ａｒ３における少なくとも１つの水素はさらに炭素数１～４のアルキル、炭素数５～１０のシクロアルキル、フェニル、ビフェニリル、テルフェニリル、ナフチル、フェナントリル、フルオレニル、クリセニル、トリフェニレニル、ピレニリル、または、上記式（Ａ）で表される基（カルバゾリル基およびフェニル置換カルバゾリル基も含む）で置換されていてもよい。なお、Ａｒ３が有する置換基が式（Ａ）で表される基である場合は、式（Ａ）で表される基はその＊において式（３－Ｘ３）中のＡｒ３と結合する。
Ａｒ４は、それぞれ独立して、水素、フェニル、ビフェニリル、ターフェニリル、ナフチル、または炭素数１～４のアルキル（メチル、エチル、ｔ－ブチルなど）および／もしくは炭素数５～１０のシクロアルキルで置換されているシリルである。
シリルに置換する炭素数１～４のアルキルは、メチル、エチル、プロピル、ｉ－プロピル、ブチル、ｓｅｃ－ブチル、ｔ－ブチル、シクロブチルなどがあげられ、シリルにおける３つの水素が、それぞれ独立して、これらのアルキルで置換されている。
具体的な「炭素数１～４のアルキルで置換されているシリル」としては、トリメチルシリル、トリエチルシリル、トリプロピルシリル、トリｉ－プロピルシリル、トリブチルシリル、トリｓｅｃ－ブチルシリル、トリｔ－ブチルシリル、エチルジメチルシリル、プロピルジメチルシリル、ｉ－プロピルジメチルシリル、ブチルジメチルシリル、ｓｅｃ－ブチルジメチルシリル、ｔ－ブチルジメチルシリル、メチルジエチルシリル、プロピルジエチルシリル、ｉ－プロピルジエチルシリル、ブチルジエチルシリル、ｓｅｃ－ブチルジエチルシリル、ｔ－ブチルジエチルシリル、メチルジプロピルシリル、エチルジプロピルシリル、ブチルジプロピルシリル、ｓｅｃ－ブチルジプロピルシリル、ｔ－ブチルジプロピルシリル、メチルジｉ－プロピルシリル、エチルジｉ－プロピルシリル、ブチルジｉ－プロピルシリル、ｓｅｃ－ブチルジｉ－プロピルシリル、ｔ－ブチルジｉ－プロピルシリルなどがあげられる。
シリルに置換する炭素数５～１０のシクロアルキルは、シクロペンチル、シクロヘキシル、シクロヘプチル、シクロオクチル、シクロノニル、シクロデシル、ノルボルネニル、ビシクロ［１．１．１］ペンチル、ビシクロ［２．０．１］ペンチル、ビシクロ［１．２．１］ヘキシル、ビシクロ［３．０．１］ヘキシル、ビシクロ［２．１．２］ヘプチル、ビシクロ［２．２．２］オクチル、アダマンチル、デカヒドロナフタレニル、デカヒドロアズレニルなどがあげられ、シリルにおける３つの水素が、それぞれ独立して、これらのシクロアルキルで置換されている。
具体的な「炭素数５～１０のシクロアルキルで置換されているシリル」としては、トリシクロペンチルシリル、トリシクロヘキシルシリルなどがあげられる。
置換されているシリルとしては、２つのアルキルと１つのシクロアルキルが置換したジアルキルシクロアルキルシリルと、１つのアルキルと２つのシクロアルキルが置換したアルキルジシクロアルキルシリルもあり、置換するアルキルおよびシクロアルキルの具体例としては上述した基があげられる。
また、一般式（３）で表されるアントラセン系化合物の化学構造中の水素は上記式（Ａ）で表される基で置換されていてもよい。式（Ａ）で表される基で置換される場合は、式（Ａ）で表される基はその＊において式（３）で表される化合物における少なくとも１つの水素と置換する。
式（Ａ）で表される基は、式（３）で表されるアントラセン系化合物が有しうる置換基の１つである。
Figure 0007642946000264
上記式（Ａ）中、Ｙは－Ｏ－、－Ｓ－または＞Ｎ－Ｒ２９であり、Ｒ２１～Ｒ２８はそれぞれ独立して水素、置換されていてもよいアルキル、置換されていてもよいシクロアルキル、置換されていてもよいアリール、置換されていてもよいヘテロアリール、置換されていてもよいアルコキシ、置換されていてもよいアリールオキシ、置換されていてもよいアリールチオ、トリアルキルシリル、トリシクロアルキルシリル、ジアルキルシクロアルキルシリル、アルキルジシクロアルキルシリル、置換されていてもよいアミノ、ハロゲン、ヒドロキシまたはシアノであり、Ｒ２１～Ｒ２８のうち隣接する基は互いに結合して炭化水素環、アリール環またはヘテロアリール環を形成していてもよく、Ｒ２９は水素または置換されていてもよいアリールである。
Ｒ２１～Ｒ２８における「置換されていてもよいアルキル」の「アルキル」としては、直鎖および分岐鎖のいずれでもよく、例えば、炭素数１～２４の直鎖アルキルまたは炭素数３～２４の分岐鎖アルキルがあげられる。炭素数１～１８のアルキル（炭素数３～１８の分岐鎖アルキル）が好ましく、炭素数１～１２のアルキル（炭素数３～１２の分岐鎖アルキル）がより好ましく、炭素数１～６のアルキル（炭素数３～６の分岐鎖アルキル）がさらに好ましく、炭素数１～４のアルキル（炭素数３～４の分岐鎖アルキル）が特に好ましい。
具体的な「アルキル」としては、メチル、エチル、ｎ－プロピル、イソプロピル、ｎ－ブチル、イソブチル、ｓ－ブチル、ｔ－ブチル、ｎ－ペンチル、イソペンチル、ネオペンチル、ｔ－ペンチル（ｔ－アミル）、ｎ－ヘキシル、１－メチルペンチル、３，３－ジメチルブチル、２－エチルブチル、ｎ－ヘプチル、１－メチルヘキシル、ｎ－オクチル、ｔ－オクチル（１，１，３，３－テトラメチルブチル）、１－メチルヘプチル、２－エチルヘキシル、２－プロピルペンチル、ｎ－ノニル、２，２－ジメチルヘプチル、２，６－ジメチル－４－ヘプチル、３，５，５－トリメチルヘキシル、ｎ－デシル、ｎ－ウンデシル、１－メチルデシル、ｎ－ドデシル、ｎ－トリデシル、１－ヘキシルヘプチル、ｎ－テトラデシル、ｎ－ペンタデシル、ｎ－ヘキサデシル、ｎ－ヘプタデシル、ｎ－オクタデシル、ｎ－エイコシルなどがあげられる。
Ｒ２１～Ｒ２８における「置換されていてもよいシクロアルキル」の「シクロアルキル」としては、炭素数３～２４のシクロアルキル、炭素数３～２０のシクロアルキル、炭素数３～１６のシクロアルキル、炭素数３～１４のシクロアルキル、炭素数５～１０のシクロアルキル、炭素数５～８のシクロアルキル、炭素数５～６のシクロアルキル、炭素数５のシクロアルキルなどがあげられる。
具体的な「シクロアルキル」としては、シクロプロピル、シクロブチル、シクロペンチル、シクロヘキシル、シクロヘプチル、シクロオクチル、シクロノニル、シクロデシル、およびこれらの炭素数１～４のアルキル（特にメチル）置換体や、ノルボルネニル、ビシクロ［１．０．１］ブチル、ビシクロ［１．１．１］ペンチル、ビシクロ［２．０．１］ペンチル、ビシクロ［１．２．１］ヘキシル、ビシクロ［３．０．１］ヘキシル、ビシクロ［２．１．２］ヘプチル、ビシクロ［２．２．２］オクチル、アダマンチル、ジアマンチル、デカヒドロナフタレニル、デカヒドロアズレニルなどがあげられる。
Ｒ２１～Ｒ２８における「置換されていてもよいアリール」の「アリール」としては、例えば、炭素数６～３０のアリールがあげられ、炭素数６～１６のアリールが好ましく、炭素数６～１２のアリールがより好ましく、炭素数６～１０のアリールが特に好ましい。
具体的な「アリール」としては、単環系であるフェニル、二環系であるビフェニリル、縮合二環系であるナフチル、三環系であるテルフェニリル（ｍ－テルフェニリル、ｏ－テルフェニリル、ｐ－テルフェニリル）、縮合三環系である、アセナフチレニル、フルオレニル、フェナレニル、フェナントレニル、縮合四環系であるトリフェニレニル、ピレニル、ナフタセニル、縮合五環系であるペリレニル、ペンタセニルなどがあげられる。
Ｒ２１～Ｒ２８における「置換されていてもよいヘテロアリール」の「ヘテロアリール」としては、例えば、炭素数２～３０のヘテロアリールがあげられ、炭素数２～２５のヘテロアリールが好ましく、炭素数２～２０のヘテロアリールがより好ましく、炭素数２～１５のヘテロアリールがさらに好ましく、炭素数２～１０のヘテロアリールが特に好ましい。また、ヘテロアリールとしては、例えば環構成原子として炭素以外に酸素、硫黄および窒素から選ばれるヘテロ原子を１～５個含有する複素環などがあげられる。
具体的な「ヘテロアリール」としては、例えば、ピロリル、オキサゾリル、イソオキサゾリル、チアゾリル、イソチアゾリル、イミダゾリル、オキサジアゾリル、チアジアゾリル、トリアゾリル、テトラゾリル、ピラゾリル、ピリジル、ピリミジニル、ピリダジニル、ピラジニル、トリアジニル、インドリル、イソインドリル、１Ｈ－インダゾリル、ベンゾイミダゾリル、ベンゾオキサゾリル、ベンゾチアゾリル、１Ｈ－ベンゾトリアゾリル、キノリル、イソキノリル、シンノリル、キナゾリル、キノキサリニル、フタラジニル、ナフチリジニル、プリニル、プテリジニル、カルバゾリル、アクリジニル、フェノキサチイニル、フェノキサジニル、フェノチアジニル、フェナジニル、フェナザシリニル、インドリジニル、フラニル、ベンゾフラニル、イソベンゾフラニル、ジベンゾフラニル、ナフトベンゾフラニル、チオフェニル、ベンゾチオフェニル、イソベンゾチオフェニル、ジベンゾチオフェニル、ナフトベンゾチオフェニル、ベンゾホスホーリル、ジベンゾホスホーリル、ベンゾホスホールオキシド環の１価の基、ジベンゾホスホールオキシド環の１価の基、フラザニル、チアントレニル、インドロカルバゾリル、ベンゾインドロカルバゾリルおよびベンゾベンゾインドロカルバゾリルなどがあげられる。
Ｒ２１～Ｒ２８における「置換されていてもよいアルコキシ」の「アルコキシ」としては、例えば、炭素数１～２４の直鎖または炭素数３～２４の分岐鎖のアルコキシがあげられる。炭素数１～１８のアルコキシ（炭素数３～１８の分岐鎖のアルコキシ）が好ましく、炭素数１～１２のアルコキシ（炭素数３～１２の分岐鎖のアルコキシ）がより好ましく、炭素数１～６のアルコキシ（炭素数３～６の分岐鎖のアルコキシ）がさらに好ましく、炭素数１～４のアルコキシ（炭素数３～４の分岐鎖のアルコキシ）が特に好ましい。
具体的な「アルコキシ」としては、メトキシ、エトキシ、プロポキシ、イソプロポキシ、ブトキシ、イソブトキシ、ｓ－ブトキシ、ｔ－ブトキシ、ペンチルオキシ、ヘキシルオキシ、ヘプチルオキシ、オクチルオキシなどがあげられる。
Ｒ２１～Ｒ２８における「置換されていてもよいアリールオキシ」の「アリールオキシ」としては、－ＯＨ基の水素がアリールで置換された基であり、このアリールは上述したＲ２１～Ｒ２８における「アリール」として説明した基を引用することができる。
Ｒ２１～Ｒ２８における「置換されていてもよいアリールチオ」の「アリールチオ」としては、－ＳＨ基の水素がアリールで置換された基であり、このアリールは上述したＲ２１～Ｒ２８における「アリール」として説明した基を引用することができる。
Ｒ２１～Ｒ２８における「トリアルキルシリル」としては、シリル基における３つの水素がそれぞれ独立してアルキルで置換された基があげられ、このアルキルは上述したＲ２１～Ｒ２８における「アルキル」として説明した基を引用することができる。置換するのに好ましいアルキルは、炭素数１～４のアルキルであり、具体的にはメチル、エチル、プロピル、ｉ－プロピル、ブチル、ｓｅｃ－ブチル、ｔ－ブチル、シクロブチルなどがあげられる。
具体的な「トリアルキルシリル」としては、トリメチルシリル、トリエチルシリル、トリプロピルシリル、トリｉ－プロピルシリル、トリブチルシリル、トリｓｅｃ－ブチルシリル、トリｔ－ブチルシリル、エチルジメチルシリル、プロピルジメチルシリル、ｉ－プロピルジメチルシリル、ブチルジメチルシリル、ｓｅｃ－ブチルジメチルシリル、ｔ－ブチルジメチルシリル、メチルジエチルシリル、プロピルジエチルシリル、ｉ－プロピルジエチルシリル、ブチルジエチルシリル、ｓｅｃ－ブチルジエチルシリル、ｔ－ブチルジエチルシリル、メチルジプロピルシリル、エチルジプロピルシリル、ブチルジプロピルシリル、ｓｅｃ－ブチルジプロピルシリル、ｔ－ブチルジプロピルシリル、メチルジｉ－プロピルシリル、エチルジｉ－プロピルシリル、ブチルジｉ－プロピルシリル、ｓｅｃ－ブチルジｉ－プロピルシリル、ｔ－ブチルジｉ－プロピルシリルなどがあげられる。
Ｒ２１～Ｒ２８における「トリシクロアルキルシリル」としては、シリル基における３つの水素がそれぞれ独立してシクロアルキルで置換された基があげられ、このシクロアルキルは上述したＲ２１～Ｒ２８における「シクロアルキル」として説明した基を引用することができる。置換するのに好ましいシクロアルキルは、炭素数５～１０のシクロアルキルであり、具体的にはシクロペンチル、シクロヘキシル、シクロヘプチル、シクロオクチル、シクロノニル、シクロデシル、ビシクロ［１．１．１］ペンチル、ビシクロ［２．０．１］ペンチル、ビシクロ［１．２．１］ヘキシル、ビシクロ［３．０．１］ヘキシル、ビシクロ［２．１．２］ヘプチル、ビシクロ［２．２．２］オクチル、アダマンチル、デカヒドロナフタレニル、デカヒドロアズレニルなどがあげられる。
具体的な「トリシクロアルキルシリル」としては、トリシクロペンチルシリル、トリシクロヘキシルシリルなどがあげられる。
２つのアルキルと１つのシクロアルキルが置換したジアルキルシクロアルキルシリルと、１つのアルキルと２つのシクロアルキルが置換したアルキルジシクロアルキルシリルの具体例としては、上述した具体的なアルキルおよびシクロアルキルから選択される基が置換したシリルがあげられる。
Ｒ２１～Ｒ２８における「置換されていてもよいアミノ」の「置換されたアミノ」としては、例えば２つの水素がアリールやヘテロアリールで置換されたアミノ基があげられる。２つの水素がアリールで置換されたアミノがジアリール置換アミノであり、２つの水素がヘテロアリールで置換されたアミノがジヘテロアリール置換アミノであり、２つの水素がアリールとヘテロアリールで置換されたアミノがアリールヘテロアリール置換アミノである。このアリールやヘテロアリールは上述したＲ２１～Ｒ２８における「アリール」や「ヘテロアリール」として説明した基を引用することができる。
具体的な「置換されたアミノ」としては、ジフェニルアミノ、ジナフチルアミノ、フェニルナフチルアミノ、ジピリジルアミノ、フェニルピリジルアミノ、ナフチルピリジルアミノなどがあげられる。
Ｒ２１～Ｒ２８における「ハロゲン」としては、フッ素、塩素、臭素、ヨウ素があげられる。
Ｒ２１～Ｒ２８として説明した基のうち、いくつかは上述するように置換されてもよく、この場合の置換基としてはアルキル、シクロアルキル、アリールまたはヘテロアリールがあげられる。このアルキル、シクロアルキル、アリールまたはヘテロアリールは上述したＲ２１～Ｒ２８における「アルキル」、「シクロアルキル」、「アリール」または「ヘテロアリール」として説明した基を引用することができる。
Ｙとしての「＞Ｎ－Ｒ２９」におけるＲ２９は水素または置換されていてもよいアリールであり、このアリールとしては上述したＲ２１～Ｒ２８における「アリール」として説明した基を引用することができ、またその置換基としてはＲ２１～Ｒ２８に対する置換基として説明した基を引用することができる。
Ｒ２１～Ｒ２８のうち隣接する基は互いに結合して炭化水素環、アリール環またはヘテロアリール環を形成していてもよい。環を形成しない場合が下記式（Ａ－１）で表される基であり、環を形成した場合としては例えば下記式（Ａ－２）～式（Ａ－１４）のいずれかで表される基があげられる。式中のＹおよび＊は上記と同じ定義である。なお、式（Ａ－１）～式（Ａ－１４）のいずれかで表される基における少なくとも１つの水素はアルキル、シクロアルキル、アリール、ヘテロアリール、アルコキシ、アリールオキシ、アリールチオ、トリアルキルシリル、トリシクロアルキルシリル、ジアルキルシクロアルキルシリル、アルキルジシクロアルキルシリル、ジアリール置換アミノ、ジヘテロアリール置換アミノ、アリールヘテロアリール置換アミノ、ハロゲン、ヒドロキシまたはシアノで置換されていてもよい。各構造式中の＊は結合位置を表す。
Figure 0007642946000265
隣接する基が互いに結合してできた環としては、炭化水素環であれば例えばシクロヘキサン環があげられ、アリール環やヘテロアリール環としては上述したＲ２１～Ｒ２８における「アリール」や「ヘテロアリール」で説明した環構造があげられ、これらの環は上記式（Ａ－１）における１つまたは２つのベンゼン環と縮合するように形成される。
式（Ａ）で表される基としては、例えば上記式（Ａ－１）～式（Ａ－１４）のいずれかで表される基があげられ、上記式（Ａ－１）～式（Ａ－５）および式（Ａ－１２）～式（Ａ－１４）のいずれかで表される基が好ましく、上記式（Ａ－１）～式（Ａ－４）のいずれかで表される基がより好ましく、上記式（Ａ－１）、式（Ａ－３）および式（Ａ－４）のいずれかで表される基がさらに好ましく、上記式（Ａ－１）で表される基が特に好ましい。
式（Ａ）で表される基は、式（Ａ）中の＊において、式（３－Ｘ１）または式（３－Ｘ２）中のナフタレン環、式（３－Ｘ３）中の単結合、式（３－Ｘ３）中のＡｒ３と結合し、また式（３）で表される化合物における少なくとも１つの水素と置換することは上述したとおりだが、これらの結合形態の中でも式（３－Ｘ１）または式（３－Ｘ２）中のナフタレン環、式（３－Ｘ３）中の単結合および式（３－Ｘ３）中のＡｒ３の少なくとも１つと結合した形態が好ましい。
また、式（Ａ）で表される基の構造中で、式（３－Ｘ１）または式（３－Ｘ２）中のナフタレン環、式（３－Ｘ３）中の単結合、式（３－Ｘ３）中のＡｒ３が結合する位置、また、式（Ａ）で表される基の構造中で、式（３）で表される化合物における少なくとも１つの水素と置換する位置は、式（Ａ）の構造中のいずれの位置であってもよく、例えば式（Ａ）の構造中の２つのベンゼン環のいずれかや、式（Ａ）の構造中のＲ２１～Ｒ２８のうち隣接する基が互いに結合して形成されたいずれかの環や、式（Ａ）の構造中のＹとしての「＞Ｎ－Ｒ２９」におけるＲ２９中のいずれかの位置で結合することができる。
式（Ａ）で表される基としては、例えば以下の基があげられる。式中のＹおよび＊は上記と同じ定義である。
Figure 0007642946000266
Figure 0007642946000267
また、一般式（３）で表されるアントラセン系化合物の化学構造中の水素は、その全てまたは一部が重水素であってもよい。
アントラセン系化合物の具体的な例としては、例えば、下記式（３－１）～式（３－１４２）のいずれかで表される化合物があげられる。なお、下記構造式中の「Ｍｅ」はメチル基、「Ｄ」は重水素、「ｔＢｕ」はｔ－ブチル基を示す。
Figure 0007642946000268
Figure 0007642946000269
Figure 0007642946000270
Figure 0007642946000271
Figure 0007642946000272
Figure 0007642946000273
Figure 0007642946000274
式（３）で表されるアントラセン系化合物は、アントラセン骨格の所望の位置に反応性基を有する化合物と、Ｘ、Ａｒ４および式（Ａ）の構造などの部分構造に反応性基を有する化合物を出発原料として、鈴木カップリング、根岸カップリング、その他の公知のカップリング反応を応用して製造することができる。これらの反応性化合物の反応性基としては、ハロゲンやボロン酸などがあげられる。具体的な製造方法としては、例えば国際公開第2014/141725号公報の段落[0089]～[0175]における合成法を参考にすることができる。
＜フルオレン系化合物＞
一般式（４）で表される化合物は基本的にはホストとして機能する。
Figure 0007642946000275
上記式（４）中、
Ｒ1からＲ1０は、それぞれ独立して、水素、アリール、ヘテロアリール（当該ヘテロアリールは連結基を介して上記式（４）におけるフルオレン骨格と結合していてもよい）、ジアリールアミノ、ジヘテロアリールアミノ、アリールヘテロアリールアミノ、アルキル、シクロアルキル、アルケニル、アルコキシまたはアリールオキシであり、これらにおける少なくとも１つの水素はアリール、ヘテロアリール、アルキルまたはシクロアルキルで置換されていてもよく、
また、Ｒ１とＲ２、Ｒ２とＲ３、Ｒ３とＲ４、Ｒ５とＲ６、Ｒ６とＲ７、Ｒ７とＲ８またはＲ９とＲ１０がそれぞれ独立して結合して縮合環またはスピロ環を形成していてもよく、形成された環における少なくとも１つの水素はアリール、ヘテロアリール（当該ヘテロアリールは連結基を介して当該形成された環と結合していてもよい）、ジアリールアミノ、ジヘテロアリールアミノ、アリールヘテロアリールアミノ、アルキル、シクロアルキル、アルケニル、アルコキシまたはアリールオキシで置換されていてもよく、これらにおける少なくとも１つの水素はアリール、ヘテロアリール、アルキルまたはシクロアルキルで置換されていてもよく、そして、
式（４）で表される化合物における少なくとも１つの水素がハロゲン、シアノまたは重水素で置換されていてもよい。
上記式（４）の定義における各基の詳細は、上述した、式（１）の多環芳香族化合物における説明を引用することができる。
Ｒ1からＲ1０におけるアルケニルとしては、例えば、炭素数２～３０のアルケニルがあげられ、炭素数２～２０のアルケニルが好ましく、炭素数２～１０のアルケニルがより好ましく、炭素数２～６のアルケニルがさらに好ましく、炭素数２～４のアルケニルが特に好ましい。好ましいアルケニルは、ビニル、１－プロペニル、２－プロペニル、１－ブテニル、２－ブテニル、３－ブテニル、１－ペンテニル、２－ペンテニル、３－ペンテニル、４－ペンテニル、１－ヘキセニル、２－ヘキセニル、３－ヘキセニル、４－ヘキセニル、または５－ヘキセニルである。
なお、ヘテロアリールの具体例として、下記式（４－Ａｒ１）、式（４－Ａｒ２）、式（４－Ａｒ３）、式（４－Ａｒ４）または式（４－Ａｒ５）の化合物から任意の１つの水素原子を除いて表される１価の基もあげられる。
Figure 0007642946000276
 式（４－Ａｒ１）から式（４－Ａｒ５）中、Ｙ１は、それぞれ独立して、Ｏ、ＳまたはＮ－Ｒであり、Ｒはフェニル、ビフェニリル、ナフチル、アントラセニルまたは水素であり、
上記式（４－Ａｒ１）から式（４－Ａｒ５）の構造における少なくとも１つの水素はフェニル、ビフェニリル、ナフチル、アントラセニル、フェナントレニル、メチル、エチル、プロピル、または、ブチルで置換されていてもよい。
これらのヘテロアリールは、連結基を介して、上記式（４）におけるフルオレン骨格と結合していてもよい。すなわち、式（４）におけるフルオレン骨格と上記ヘテロアリールとが直接結合するだけでなく、それらの間に連結基を介して結合してもよい。この連結基としては、フェニレン、ビフェニレン、ナフチレン、アントラセニレン、メチレン、エチレン、－ＯＣＨ２ＣＨ２－、－ＣＨ２ＣＨ２Ｏ－、または、－ＯＣＨ２ＣＨ２Ｏ－などがあげられる。
また、式（４）中のＲ１とＲ２、Ｒ２とＲ３、Ｒ３とＲ４、Ｒ５とＲ６、Ｒ６とＲ７またはＲ７とＲ８がそれぞれ独立して結合して縮合環を、Ｒ９とＲ１０が結合してスピロ環を形成していてもよい。Ｒ１からＲ８により形成された縮合環は、式（４）におけるベンゼン環に縮合する環であり、脂肪族環または芳香族環である。好ましくは芳香族環であり、式（４）におけるベンゼン環を含めた構造としてはナフタレン環やフェナントレン環などがあげられる。Ｒ９とＲ１０により形成されたスピロ環は、式（４）における５員環にスピロ結合する環であり、脂肪族環または芳香族環である。好ましくは芳香族環であり、フルオレン環などがあげられる。

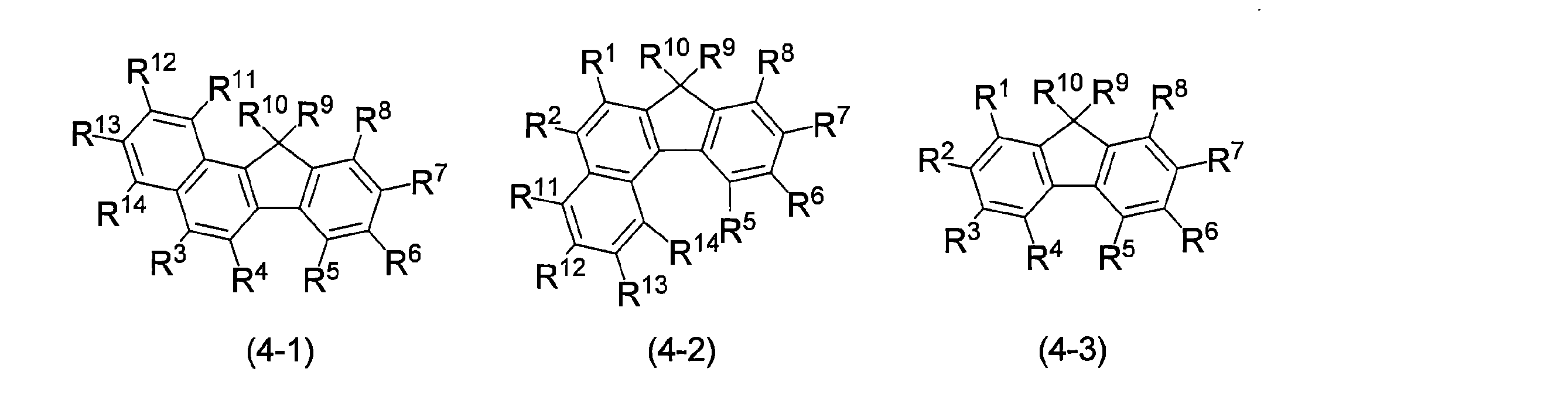

一般式（４）で表される化合物は、好ましくは、下記式（４－１）、式（４－２）または式（４－３）で表される化合物であり、それぞれ、一般式（４）においてＲ１とＲ２が結合して形成されたベンゼン環が縮合した化合物、一般式（４）においてＲ３とＲ４が結合して形成されたベンゼン環が縮合した化合物、一般式（４）においてＲ１からＲ８のいずれもが結合していない化合物である。
Figure 0007642946000277
式（４－１）、式（４－２）および式（４－３）におけるＲ１からＲ１０の定義は式（４）において対応するＲ１からＲ１０と同じであり、式（４－１）および式（４－２）におけるＲ１１からＲ１４の定義も式（４）におけるＲ１からＲ１０と同じである。
一般式（４）で表される化合物は、さらに好ましくは、下記式（４－１Ａ）、式（４－２Ａ）または式（４－３Ａ）で表される化合物であり、それぞれ、式（４－１）、式（４－１）または式（４－３）においてＲ９とＲ１０が結合してスピロ－フルオレン環が形成された化合物である。
Figure 0007642946000278
式（４－１Ａ）、式（４－２Ａ）および式（４－３Ａ）におけるＲ２からＲ７の定義は式（４－１）、式（４－２）および式（４－３）において対応するＲ２からＲ７と同じであり、式（４－１Ａ）および式（４－２Ａ）におけるＲ１１からＲ１４の定義も式（４－１）および式（４－２）におけるＲ１１からＲ１４と同じである。
また、式（４）で表される化合物における水素は、その全てまたは一部がハロゲン、シアノまたは重水素で置換されていてもよい。
フルオレン系化合物の具体的な例としては、例えば、下記式（４－４）～式（４－２２）のいずれかで表される化合物があげられる。なお、下記構造式中の「Ｍｅ」はメチル基を示す。
Figure 0007642946000279
＜ジベンゾクリセン系化合物＞
ホストとしてのジベンゾクリセン系化合物は、例えば下記一般式（５）で表される化合物である。
Figure 0007642946000280
上記式（５）中、
Ｒ1からＲ1６は、それぞれ独立して、水素、アリール、ヘテロアリール（当該ヘテロアリールは連結基を介して上記式（５）におけるジベンゾクリセン骨格と結合していてもよい）、ジアリールアミノ、ジヘテロアリールアミノ、アリールヘテロアリールアミノ、アルキル、シクロアルキル、アルケニル、アルコキシまたはアリールオキシであり、これらにおける少なくとも１つの水素はアリール、ヘテロアリール、アルキルまたはシクロアルキルで置換されていてもよく、
また、Ｒ１からＲ１６のうち隣接する基同士が結合して縮合環を形成していてもよく、形成された環における少なくとも１つの水素はアリール、ヘテロアリール（当該ヘテロアリールは連結基を介して当該形成された環と結合していてもよい）、ジアリールアミノ、ジヘテロアリールアミノ、アリールヘテロアリールアミノ、アルキル、シクロアルキル、アルケニル、アルコキシまたはアリールオキシで置換されていてもよく、これらにおける少なくとも１つの水素はアリール、ヘテロアリール、アルキルまたはシクロアルキルで置換されていてもよく、そして、
式（５）で表される化合物における少なくとも１つの水素がハロゲン、シアノまたは重水素で置換されていてもよい。
上記式（５）の定義における各基の詳細は、上述した、式（１）の多環芳香族化合物における説明を引用することができる。
上記式（５）の定義におけるアルケニルとしては、例えば、炭素数２～３０のアルケニルがあげられ、炭素数２～２０のアルケニルが好ましく、炭素数２～１０のアルケニルがより好ましく、炭素数２～６のアルケニルがさらに好ましく、炭素数２～４のアルケニルが特に好ましい。好ましいアルケニルは、ビニル、１－プロペニル、２－プロペニル、１－ブテニル、２－ブテニル、３－ブテニル、１－ペンテニル、２－ペンテニル、３－ペンテニル、４－ペンテニル、１－ヘキセニル、２－ヘキセニル、３－ヘキセニル、４－ヘキセニル、または５－ヘキセニルである。
なお、ヘテロアリールの具体例として、下記式（５－Ａｒ１）、式（５－Ａｒ２）、式（５－Ａｒ３）、式（５－Ａｒ４）または式（５－Ａｒ５）の化合物から任意の１つの水素原子を除いて表される１価の基もあげられる。
Figure 0007642946000281
 式（５－Ａｒ１）から式（５－Ａｒ５）中、Ｙ１は、それぞれ独立して、Ｏ、ＳまたはＮ－Ｒであり、Ｒはフェニル、ビフェニリル、ナフチル、アントラセニルまたは水素であり、
上記式（５－Ａｒ１）から式（５－Ａｒ５）の構造における少なくとも１つの水素はフェニル、ビフェニリル、ナフチル、アントラセニル、フェナントレニル、メチル、エチル、プロピル、または、ブチルで置換されていてもよい。
これらのヘテロアリールは、連結基を介して、上記式（５）におけるジベンゾクリセン骨格と結合していてもよい。すなわち、式（５）におけるジベンゾクリセン骨格と上記ヘテロアリールとが直接結合するだけでなく、それらの間に連結基を介して結合してもよい。この連結基としては、フェニレン、ビフェニレン、ナフチレン、アントラセニレン、メチレン、エチレン、－ＯＣＨ２ＣＨ２－、－ＣＨ２ＣＨ２Ｏ－、または、－ＯＣＨ２ＣＨ２Ｏ－などがあげられる。
一般式（５）で表される化合物は、好ましくは、Ｒ１、Ｒ４、Ｒ５、Ｒ８、Ｒ９、Ｒ１２、Ｒ１３およびＲ１６は水素である。この場合、式（５）中のＲ２、Ｒ３、Ｒ６、Ｒ７、Ｒ１０、Ｒ１１、Ｒ１４およびＲ１５は、それぞれ独立して、水素、フェニル、ビフェニリル、ナフチル、アントラセニル、フェナントレニル、上記式（５－Ａｒ１）、式（５－Ａｒ２）、式（５－Ａｒ３）、式（５－Ａｒ４）もしくは式（５－Ａｒ５）の構造を有する１価の基（当該構造を有する１価の基は、フェニレン、ビフェニレン、ナフチレン、アントラセニレン、メチレン、エチレン、－ＯＣＨ２ＣＨ２－、－ＣＨ２ＣＨ２Ｏ－、または、－ＯＣＨ２ＣＨ２Ｏ－を介して、上記式（５）におけるジベンゾクリセン骨格と結合していてもよい）、メチル、エチル、プロピル、または、ブチルであることが好ましい。
一般式（５）で表される化合物は、より好ましくは、Ｒ１、Ｒ２、Ｒ４、Ｒ５、Ｒ７、Ｒ８、Ｒ９、Ｒ１０、Ｒ１２、Ｒ１３、Ｒ１５およびＲ１６は水素である。この場合、式（５）中のＲ３、Ｒ６、Ｒ１１およびＲ１４の少なくとも１つ（好ましくは１つまたは２つ、より好ましくは１つ）は、単結合、フェニレン、ビフェニレン、ナフチレン、アントラセニレン、メチレン、エチレン、－ＯＣＨ２ＣＨ２－、－ＣＨ２ＣＨ２Ｏ－、または、－ＯＣＨ２ＣＨ２Ｏ－を介した、上記式（５－Ａｒ１）、式（５－Ａｒ２）、式（５－Ａｒ３）、式（５－Ａｒ４）または式（５－Ａｒ５）の構造を有する１価の基であり、
前記少なくとも１つ以外（すなわち、前記構造を有する１価の基が置換した位置以外）は水素、フェニル、ビフェニリル、ナフチル、アントラセニル、メチル、エチル、プロピル、または、ブチルであり、これらにおける少なくとも１つの水素は、フェニル、ビフェニリル、ナフチル、アントラセニル、メチル、エチル、プロピル、あるいは、ブチルで置換されていてもよい。
また、式（５）中のＲ２、Ｒ３、Ｒ６、Ｒ７、Ｒ１０、Ｒ１１、Ｒ１４およびＲ１５として、上記式（５－Ａｒ１）から式（５－Ａｒ５）で表される構造を有する１価の基が選択された場合には、当該構造における少なくとも１つの水素は式（５）中のＲ１からＲ１６のいずれかと結合して単結合を形成していてもよい。
ジベンゾクリセン系化合物の具体的な例としては、例えば、下記式（５－１）～式（５－３９）のいずれかで表される化合物があげられる。なお、下記構造式中の「ｔＢｕ」はｔ－ブチル基を示す。
Figure 0007642946000282
Figure 0007642946000283
上述した発光層用材料（ホスト材料およびドーパント材料）は、これらに反応性置換基が置換した反応性化合物をモノマーとして高分子化させた高分子化合物、もしくはその高分子架橋体、または、主鎖型高分子と前記反応性化合物とを反応させたペンダント型高分子化合物、もしくはそのペンダント型高分子架橋体としても、発光層用材料に用いることができる。この場合の反応性置換基としては、式（１）で表される多環芳香族化合物での説明を引用できる。
このような高分子化合物および高分子架橋体の用途の詳細については後述する。
＜高分子ホスト材料の一例＞
Figure 0007642946000284
式（ＳＰＨ－１）において、
ＭＵはそれぞれ独立して芳香族化合物から任意の２つの水素原子を除いて表される２価の基、ＥＣはそれぞれ独立して芳香族化合物から任意の１つの水素原子を除いて表される１価の基であり、ＭＵ中の２つの水素がＥＣまたはＭＵと置換され、ｋは２～５００００の整数である。
より具体的には、
ＭＵは、それぞれ独立して、アリーレン、ヘテロアリーレン、ジアリーレンアリールアミノ、ジアリーレンアリールボリル、オキサボリン－ジイル、アザボリン－ジイルであり、
ＥＣは、それぞれ独立して、水素、アリール、ヘテロアリール、ジアリールアミノ、ジヘテロアリールアミノ、アリールヘテロアリールアミノまたはアリールオキシであり、
ＭＵおよびＥＣにおける少なくとも１つの水素はさらに、アリール、ヘテロアリール、ジアリールアミノ、アルキルおよびシクロアルキルで置換されていてもよく、
ｋは２～５００００の整数である。
ｋは２０～５００００の整数であることが好ましく、１００～５００００の整数であることがより好ましい。
式（ＳＰＨ－１）中のＭＵおよびＥＣにおける少なくとも１つの水素は、炭素数１～２４のアルキル、炭素数３～２４のシクロアルキル、ハロゲンまたは重水素で置換されていてもよく、さらに、前記アルキルにおける任意の－ＣＨ２－は－Ｏ－または－Ｓｉ（ＣＨ３）２－で置換されていてもよく、前記アルキルにおける式（ＳＰＨ－１）中のＥＣに直結している－ＣＨ２－を除く任意の－ＣＨ２－は炭素数６～２４のアリーレンで置換されていてもよく、前記アルキルにおける任意の水素はフッ素で置換されていてもよい。

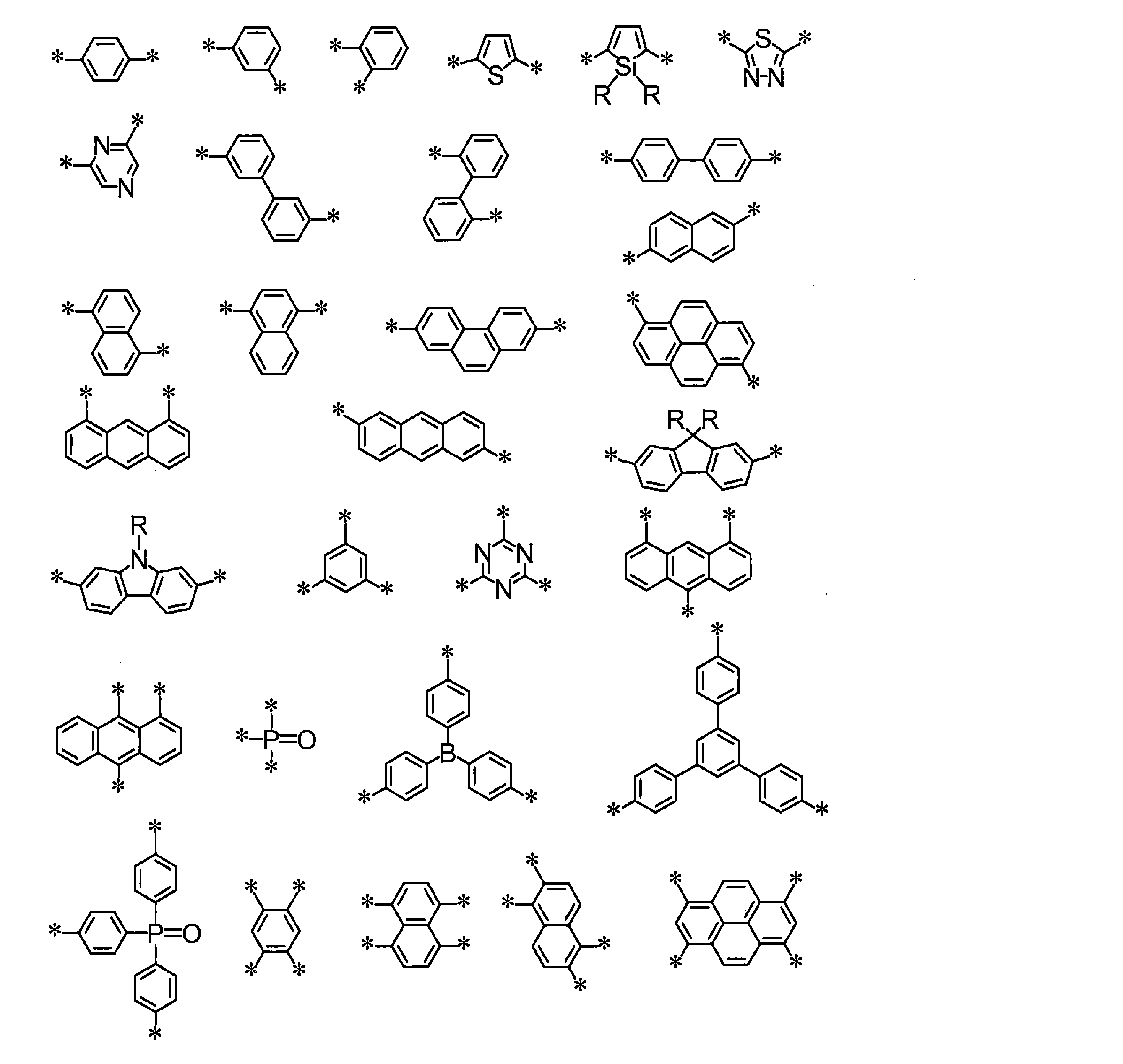

ＭＵとしては、例えば、以下のいずれかの化合物から任意の２つの水素原子を除いて表される２価の基が挙げられる。
Figure 0007642946000285
より具体的には、以下のいずれかの構造で表される２価の基が挙げられる。これらにおいて、ＭＵは＊において他のＭＵまたはＥＣと結合する。
Figure 0007642946000286
Figure 0007642946000287
Figure 0007642946000288
Figure 0007642946000289
Figure 0007642946000290
Figure 0007642946000291
Figure 0007642946000292
Figure 0007642946000293
Figure 0007642946000294
また、ＥＣとしては、例えば以下のいずれかの構造で表される１価の基が挙げられる。これらにおいて、ＥＣは＊においてＭＵと結合する。
Figure 0007642946000295
Figure 0007642946000296
式（ＳＰＨ－１）で表される化合物は、溶解性および塗布成膜性の観点から、分子中のＭＵ総数（ｋ）の１０～１００％のＭＵが炭素数１～２４のアルキルを有することが好ましく、分子中のＭＵ総数（ｋ）の３０～１００％のＭＵが炭素数１～１８のアルキル（炭素数３～１８の分岐鎖アルキル）を有することがより好ましく、分子内のＭＵ総数（ｋ）の５０～１００％のＭＵが炭素数１～１２のアルキル（炭素数３～１２の分岐鎖アルキル）を有することがさらに好ましい。一方、面内配向性および電荷輸送の観点からは、分子中のＭＵ総数（ｋ）の１０～１００％のＭＵが炭素数７～２４のアルキルを有することが好ましく、分子中のＭＵ総数（ｋ）の３０～１００％のＭＵが炭素数７～２４のアルキル（炭素数７～２４の分岐鎖アルキル）を有することがより好ましい。
このような高分子化合物および高分子架橋体の用途の詳細については後述する。
＜有機電界発光素子における電子注入層、電子輸送層＞
電子注入層１０７は、陰極１０８から移動してくる電子を、効率よく発光層１０５内または電子輸送層１０６内に注入する役割を果たす。電子輸送層１０６は、陰極１０８から注入された電子または陰極１０８から電子注入層１０７を介して注入された電子を、効率よく発光層１０５に輸送する役割を果たす。電子輸送層１０６および電子注入層１０７は、それぞれ、電子輸送・注入材料の一種または二種以上を積層、混合するか、電子輸送・注入材料と高分子結着剤の混合物により形成される。
電子注入・輸送層とは、陰極から電子が注入され、さらに電子を輸送することをつかさどる層であり、電子注入効率が高く、注入された電子を効率よく輸送することが望ましい。そのためには電子親和力が大きく、しかも電子移動度が大きく、さらに安定性に優れ、トラップとなる不純物が製造時および使用時に発生しにくい物質であることが好ましい。しかしながら、正孔と電子の輸送バランスを考えた場合に、陽極からの正孔が再結合せずに陰極側へ流れるのを効率よく阻止できる役割を主に果たす場合には、電子輸送能力がそれ程高くなくても、発光効率を向上させる効果は電子輸送能力が高い材料と同等に有する。したがって、本実施形態における電子注入・輸送層は、正孔の移動を効率よく阻止できる層の機能も含まれてもよい。
電子輸送層１０６または電子注入層１０７を形成する材料（電子輸送材料）としては、光導電材料において電子伝達化合物として従来から慣用されている化合物、有機ＥＬ素子の電子注入層および電子輸送層に使用されている公知の化合物の中から任意に選択して用いることができる。
電子輸送層または電子注入層に用いられる材料としては、炭素、水素、酸素、硫黄、ケイ素およびリンの中から選ばれる一種以上の原子で構成される芳香族環または複素芳香族環からなる化合物、ピロール誘導体およびその縮合環誘導体および電子受容性窒素を有する金属錯体の中から選ばれる少なくとも一種を含有することが好ましい。具体的には、ナフタレン、アントラセンなどの縮合環系芳香族環誘導体、４，４’－ビス（ジフェニルエテニル）ビフェニルに代表されるスチリル系芳香族環誘導体、ペリノン誘導体、クマリン誘導体、ナフタルイミド誘導体、アントラキノンやジフェノキノンなどのキノン誘導体、リンオキサイド誘導体、カルバゾール誘導体およびインドール誘導体などがあげられる。電子受容性窒素を有する金属錯体としては、例えば、ヒドロキシフェニルオキサゾール錯体などのヒドロキシアゾール錯体、アゾメチン錯体、トロポロン金属錯体、フラボノール金属錯体およびベンゾキノリン金属錯体などがあげられる。これらの材料は単独でも用いられるが、異なる材料と混合して使用しても構わない。
また、他の電子伝達化合物の具体例として、ピリジン誘導体、ナフタレン誘導体、アントラセン誘導体、フェナントロリン誘導体、ペリノン誘導体、クマリン誘導体、ナフタルイミド誘導体、アントラキノン誘導体、ジフェノキノン誘導体、ジフェニルキノン誘導体、ペリレン誘導体、オキサジアゾール誘導体（１，３－ビス［（４－ｔ－ブチルフェニル）１，３，４－オキサジアゾリル］フェニレンなど）、チオフェン誘導体、トリアゾール誘導体（Ｎ－ナフチル－２，５－ジフェニル－１，３，４－トリアゾールなど）、チアジアゾール誘導体、オキシン誘導体の金属錯体、キノリノール系金属錯体、キノキサリン誘導体、キノキサリン誘導体のポリマー、ベンザゾール類化合物、ガリウム錯体、ピラゾール誘導体、パーフルオロ化フェニレン誘導体、トリアジン誘導体、ピラジン誘導体、ベンゾキノリン誘導体（２，２’－ビス（ベンゾ［ｈ］キノリン－２－イル）－９，９’－スピロビフルオレンなど）、イミダゾピリジン誘導体、ボラン誘導体、ベンゾイミダゾール誘導体（トリス（Ｎ－フェニルベンゾイミダゾール－２－イル）ベンゼンなど）、ベンゾオキサゾール誘導体、ベンゾチアゾール誘導体、キノリン誘導体、テルピリジンなどのオリゴピリジン誘導体、ビピリジン誘導体、テルピリジン誘導体（１，３－ビス（４’－（２，２’：６’２”－テルピリジニル））ベンゼンなど）、ナフチリジン誘導体（ビス（１－ナフチル）－４－（１，８－ナフチリジン－２－イル）フェニルホスフィンオキサイドなど）、アルダジン誘導体、カルバゾール誘導体、インドール誘導体、リンオキサイド誘導体、ビススチリル誘導体などがあげられる。
また、電子受容性窒素を有する金属錯体を用いることもでき、例えば、キノリノール系金属錯体やヒドロキシフェニルオキサゾール錯体などのヒドロキシアゾール錯体、アゾメチン錯体、トロポロン金属錯体、フラボノール金属錯体およびベンゾキノリン金属錯体などがあげられる。
上述した材料は単独でも用いられるが、異なる材料と混合して使用しても構わない。
上述した材料の中でも、ボラン誘導体、ピリジン誘導体、フルオランテン誘導体、ＢＯ系誘導体、アントラセン誘導体、ベンゾフルオレン誘導体、ホスフィンオキサイド誘導体、ピリミジン誘導体、カルバゾール誘導体、トリアジン誘導体、ベンゾイミダゾール誘導体、フェナントロリン誘導体、およびキノリノール系金属錯体が好ましい。
＜ボラン誘導体＞
ボラン誘導体は、例えば下記一般式（ＥＴＭ－１）で表される化合物であり、詳細には特開2007-27587号公報に開示されている。
Figure 0007642946000297
 上記式（ＥＴＭ－１）中、Ｒ１１およびＲ１２は、それぞれ独立して、水素、アルキル、シクロアルキル、置換されていてもよいアリール、置換されているシリル、置換されていてもよい窒素含有複素環、またはシアノの少なくとも一つであり、Ｒ１３～Ｒ１６は、それぞれ独立して、置換されていてもよいアルキル、置換されていてもよいシクロアルキル、または置換されていてもよいアリールであり、Ｘは、置換されていてもよいアリーレンであり、Ｙは、置換されていてもよい炭素数１６以下のアリール、置換されているボリル、または置換されていてもよいカルバゾリルであり、そして、ｎはそれぞれ独立して０～３の整数である。また、「置換されていてもよい」または「置換されている」場合の置換基としては、アリール、ヘテロアリール、アルキルまたはシクロアルキルなどがあげられる。
上記一般式（ＥＴＭ－１）で表される化合物の中でも、下記一般式（ＥＴＭ－１－１）で表される化合物や下記一般式（ＥＴＭ－１－２）で表される化合物が好ましい。
Figure 0007642946000298
 式（ＥＴＭ－１－１）中、Ｒ１１およびＲ１２は、それぞれ独立して、水素、アルキル、シクロアルキル、置換されていてもよいアリール、置換されているシリル、置換されていてもよい窒素含有複素環、またはシアノの少なくとも一つであり、Ｒ１３～Ｒ１６は、それぞれ独立して、置換されていてもよいアルキル、置換されていてもよいシクロアルキル、または置換されていてもよいアリールであり、Ｒ２１およびＲ２２は、それぞれ独立して、水素、アルキル、シクロアルキル、置換されていてもよいアリール、置換されているシリル、置換されていてもよい窒素含有複素環、またはシアノの少なくとも一つであり、Ｘ１は、置換されていてもよい炭素数２０以下のアリーレンであり、ｎはそれぞれ独立して０～３の整数であり、そして、ｍはそれぞれ独立して０～４の整数である。また、「置換されていてもよい」または「置換されている」場合の置換基としては、アリール、ヘテロアリール、アルキルまたはシクロアルキルなどがあげられる。
Figure 0007642946000299
 式（ＥＴＭ－１－２）中、Ｒ１１およびＲ１２は、それぞれ独立して、水素、アルキル、シクロアルキル、置換されていてもよいアリール、置換されているシリル、置換されていてもよい窒素含有複素環、またはシアノの少なくとも一つであり、Ｒ１３～Ｒ１６は、それぞれ独立して、置換されていてもよいアルキル、置換されていてもよいシクロアルキル、または置換されていてもよいアリールであり、Ｘ１は、置換されていてもよい炭素数２０以下のアリーレンであり、そして、ｎはそれぞれ独立して０～３の整数である。また、「置換されていてもよい」または「置換されている」場合の置換基としては、アリール、ヘテロアリール、アルキルまたはシクロアルキルなどがあげられる。
Ｘ１の具体的な例としては、下記式（Ｘ－１）～式（Ｘ－９）のいずれかで表される２価の基があげられる。各構造式中の＊は結合位置を表す。
Figure 0007642946000300
 （各式中、Ｒａは、それぞれ独立してアルキル基、シクロアルキル基または置換されていてもよいフェニル基である。）
このボラン誘導体の具体例としては、例えば以下の化合物があげられる。
Figure 0007642946000301
このボラン誘導体は公知の原料と公知の合成方法を用いて製造することができる。
＜ピリジン誘導体＞
ピリジン誘導体は、例えば下記式（ＥＴＭ－２）で表される化合物であり、好ましくは式（ＥＴＭ－２－１）または式（ＥＴＭ－２－２）で表される化合物である。
Figure 0007642946000302
φは、ｎ価のアリール環（好ましくはｎ価のベンゼン環、ナフタレン環、アントラセン環、フルオレン環、ベンゾフルオレン環、フェナレン環、フェナントレン環またはトリフェニレン環）であり、ｎは１～４の整数である。
上記式（ＥＴＭ－２－１）において、Ｒ１１～Ｒ１８は、それぞれ独立して、水素、アルキル（好ましくは炭素数１～２４のアルキル）、シクロアルキル（好ましくは炭素数３～１２のシクロアルキル）またはアリール（好ましくは炭素数６～３０のアリール）である。
上記式（ＥＴＭ－２－２）において、Ｒ１１およびＲ１２は、それぞれ独立して、水素、アルキル（好ましくは炭素数１～２４のアルキル）、シクロアルキル（好ましくは炭素数３～１２のシクロアルキル）またはアリール（好ましくは炭素数６～３０のアリール）であり、Ｒ１１およびＲ１２は結合して環を形成していてもよい。
各式において、「ピリジン系置換基」は、下記式（Ｐｙ－１）～式（Ｐｙ－１５）のいずれかであり、ピリジン系置換基はそれぞれ独立して炭素数１～４のアルキルまたは炭素数５～１０のシクロアルキルで置換されていてもよい。また、ピリジン系置換基はフェニレン基やナフチレン基を介して各式におけるφ、アントラセン環またはフルオレン環に結合していてもよい。各構造式中の＊は結合位置を表す。
Figure 0007642946000303
ピリジン系置換基は、上記式（Ｐｙ－１）～式（Ｐｙ－１５）のいずれかであるが、これらの中でも、下記式（Ｐｙ－２１）～式（Ｐｙ－４４）のいずれかであることが好ましい。各構造式中の＊は結合位置を表す。
Figure 0007642946000304
各ピリジン誘導体における少なくとも１つの水素が重水素で置換されていてもよく、また、上記式（ＥＴＭ－２－１）および式（ＥＴＭ－２－２）における２つの「ピリジン系置換基」のうちの一方はアリールで置き換えられていてもよい。
Ｒ１１～Ｒ１８における「アルキル」としては、直鎖および分岐鎖のいずれでもよく、例えば、炭素数１～２４の直鎖アルキルまたは炭素数３～２４の分岐鎖アルキルがあげられる。好ましい「アルキル」は、炭素数１～１８のアルキル（炭素数３～１８の分岐鎖アルキル）である。より好ましい「アルキル」は、炭素数１～１２のアルキル（炭素数３～１２の分岐鎖アルキル）である。さらに好ましい「アルキル」は、炭素数１～６のアルキル（炭素数３～６の分岐鎖アルキル）である。特に好ましい「アルキル」は、炭素数１～４のアルキル（炭素数３～４の分岐鎖アルキル）である。
具体的な「アルキル」としては、メチル、エチル、ｎ－プロピル、イソプロピル、ｎ－ブチル、イソブチル、ｓ－ブチル、ｔ－ブチル、ｎ－ペンチル、イソペンチル、ネオペンチル、ｔ－ペンチル（ｔ－アミル）、ｎ－ヘキシル、１－メチルペンチル、３，３－ジメチルブチル、２－エチルブチル、ｎ－ヘプチル、１－メチルヘキシル、ｎ－オクチル、ｔ－オクチル（１，１，３，３－テトラメチルブチル）、１－メチルヘプチル、２－エチルヘキシル、２－プロピルペンチル、ｎ－ノニル、２，２－ジメチルヘプチル、２，６－ジメチル－４－ヘプチル、３，５，５－トリメチルヘキシル、ｎ－デシル、ｎ－ウンデシル、１－メチルデシル、ｎ－ドデシル、ｎ－トリデシル、１－ヘキシルヘプチル、ｎ－テトラデシル、ｎ－ペンタデシル、ｎ－ヘキサデシル、ｎ－ヘプタデシル、ｎ－オクタデシル、ｎ－エイコシルなどがあげられる。
また、例えば、１－エチル－１－メチルプロピル、１，１－ジエチルプロピル、１，１－ジメチルブチル、１－エチル－１－メチルブチル、１，１，４－トリメチルペンチル、１，１，２－トリメチルプロピル、１，１－ジメチルオクチル、１，１－ジメチルペンチル、１，１－ジメチルヘプチル、１，１，５－トリメチルヘキシル、１－エチル－１－メチルヘキシル、１－エチル－１，３－ジメチルブチル、１，１，２，２－テトラメチルプロピル、１－ブチル－１－メチルペンチル、１，１－ジエチルブチル、１－エチル－１－メチルペンチル、１，１，３－トリメチルブチル、１－プロピル－１－メチルペンチル、１，１，２－トリメチルプロピル、１－エチル－１，２，２－トリメチルプロピル、１－プロピル－１－メチルブチル、１，１－ジメチルヘキシルなどもあげられる。
ピリジン系置換基に置換する炭素数１～４のアルキルとしては、上記アルキルの説明を引用することができる。
Ｒ１１～Ｒ１８における「シクロアルキル」としては、例えば、炭素数３～１２のシクロアルキルがあげられる。好ましい「シクロアルキル」は、炭素数３～１０のシクロアルキルである。より好ましい「シクロアルキル」は、炭素数３～８のシクロアルキルである。さらに好ましい「シクロアルキル」は、炭素数３～６のシクロアルキルである。
具体的な「シクロアルキル」としては、シクロプロピル、シクロブチル、シクロペンチル、シクロヘキシル、メチルシクロペンチル、シクロヘプチル、メチルシクロヘキシル、シクロオクチルまたはジメチルシクロヘキシルなどがあげられる。
Ｒ１１～Ｒ１８における「アリール」としては、好ましいアリールは炭素数６～３０のアリールであり、より好ましいアリールは炭素数６～１８のアリールであり、さらに好ましくは炭素数６～１４のアリールであり、特に好ましくは炭素数６～１２のアリールである。
具体的な「炭素数６～３０のアリール」としては、単環系アリールであるフェニル、縮合二環系アリールである（１－，２－）ナフチル、縮合三環系アリールである、アセナフチレン－（１－，３－，４－，５－）イル、フルオレン－（１－，２－，３－，４－，９－）イル、フェナレン－（１－，２－）イル、（１－，２－，３－，４－，９－）フェナントリル、縮合四環系アリールであるトリフェニレン－（１－，２－）イル、ピレン－（１－，２－，４－）イル、ナフタセン－（１－，２－，５－）イル、縮合五環系アリールであるペリレン－（１－，２－，３－）イル、ペンタセン－（１－，２－，５－，６－）イルなどがあげられる。
好ましい「炭素数６～３０のアリール」は、フェニル、ナフチル、フェナントリル、クリセニルまたはトリフェニレニルなどがあげられ、さらに好ましくはフェニル、１－ナフチル、２－ナフチルまたはフェナントリルがあげられ、特に好ましくはフェニル、１－ナフチルまたは２－ナフチルがあげられる。
上記式（ＥＴＭ－２－２）におけるＲ１１およびＲ１２は結合して環を形成していてもよく、この結果、フルオレン骨格の５員環には、シクロブタン、シクロペンタン、シクロペンテン、シクロペンタジエン、シクロヘキサン、フルオレンまたはインデンなどがスピロ結合していてもよい。
このピリジン誘導体の具体例としては、例えば以下の化合物があげられる。
Figure 0007642946000305
このピリジン誘導体は公知の原料と公知の合成方法を用いて製造することができる。
＜フルオランテン誘導体＞
フルオランテン誘導体は、例えば下記一般式（ＥＴＭ－３）で表される化合物であり、詳細には国際公開第2010/134352号公報に開示されている。
Figure 0007642946000306
上記式（ＥＴＭ－３）中、Ｘ１２～Ｘ２１は水素、ハロゲン、直鎖、分岐もしくは環状のアルキル、直鎖、分岐もしくは環状のアルコキシ、置換もしくは無置換のアリール、または置換もしくは無置換のヘテロアリールを表す。ここで、置換されている場合の置換基としては、アリール、ヘテロアリール、アルキルまたはシクロアルキルなどがあげられる。
このフルオランテン誘導体の具体例としては、例えば以下の化合物があげられる。
Figure 0007642946000307
＜ＢＯ系誘導体＞
ＢＯ系誘導体は、例えば下記式（ＥＴＭ－４）で表される多環芳香族化合物、または下記式（ＥＴＭ－４）で表される構造を複数有する多環芳香族化合物の多量体である。
Figure 0007642946000308
Ｒ１～Ｒ１１は、それぞれ独立して、水素、アリール、ヘテロアリール、ジアリールアミノ、ジヘテロアリールアミノ、アリールヘテロアリールアミノ、アルキル、シクロアルキル、アルコキシまたはアリールオキシであり、これらにおける少なくとも１つの水素はアリール、ヘテロアリール、アルキルまたはシクロアルキルで置換されていてもよい。
また、Ｒ１～Ｒ１１のうちの隣接する基同士が結合してａ環、ｂ環またはｃ環と共にアリール環またはヘテロアリール環を形成していてもよく、形成された環における少なくとも１つの水素はアリール、ヘテロアリール、ジアリールアミノ、ジヘテロアリールアミノ、アリールヘテロアリールアミノ、アルキル、シクロアルキル、アルコキシまたはアリールオキシで置換されていてもよく、これらにおける少なくとも１つの水素はアリール、ヘテロアリール、アルキルまたはシクロアルキルで置換されていてもよい。
また、式（ＥＴＭ－４）で表される化合物または構造における少なくとも１つの水素がハロゲンまたは重水素で置換されていてもよい。
式（ＥＴＭ－４）における置換基や環形成の形態の説明については、上記一般式（１）または式（２）で表される多環芳香族化合物の説明を引用することができる。
このＢＯ系誘導体の具体例としては、例えば以下の化合物があげられる。
Figure 0007642946000309
このＢＯ系誘導体は公知の原料と公知の合成方法を用いて製造することができる。
＜アントラセン誘導体＞
アントラセン誘導体の一つは、例えば下記式（ＥＴＭ－５－１）で表される化合物である。
Figure 0007642946000310
Ａｒは、それぞれ独立して、２価のベンゼンまたはナフタレンであり、Ｒ１～Ｒ４は、それぞれ独立して、水素、炭素数１～６のアルキル、炭素数３から６のシクロアルキルまたは炭素数６～２０のアリールである。
Ａｒは、それぞれ独立して、２価のベンゼンまたはナフタレンから適宜選択することができ、２つのＡｒが異なっていても同じであってもよいが、アントラセン誘導体の合成の容易さの観点からは同じであることが好ましい。Ａｒはピリジンと結合して、「Ａｒおよびピリジンからなる部位」を形成しており、この部位は例えば下記式（Ｐｙ－１）～式（Ｐｙ－１２）のいずれかで表される基としてアントラセンに結合している。各構造式中の＊は結合位置を表す。
Figure 0007642946000311
これらの基の中でも、上記式（Ｐｙ－１）～式（Ｐｙ－９）のいずれかで表される基が好ましく、上記式（Ｐｙ－１）～式（Ｐｙ－６）のいずれかで表される基がより好ましい。アントラセンに結合する２つの「Ａｒおよびピリジンからなる部位」は、その構造が同じであっても異なっていてもよいが、アントラセン誘導体の合成の容易さの観点からは同じ構造であることが好ましい。ただし、素子特性の観点からは、２つの「Ａｒおよびピリジンからなる部位」の構造が同じであっても異なっていても好ましい。
Ｒ１～Ｒ４における炭素数１～６のアルキルについては直鎖および分岐鎖のいずれでもよい。すなわち、炭素数１～６の直鎖アルキルまたは炭素数３～６の分岐鎖アルキルである。より好ましくは、炭素数１～４のアルキル（炭素数３～４の分岐鎖アルキル）である。具体例としては、メチル、エチル、ｎ－プロピル、イソプロピル、ｎ－ブチル、イソブチル、ｓ－ブチル、ｔ－ブチル、ｎ－ペンチル、イソペンチル、ネオペンチル、ｔ－ペンチル（ｔ－アミル）、ｎ－ヘキシル、１－メチルペンチル、３，３－ジメチルブチル、または２－エチルブチルなどがあげられ、メチル、エチル、ｎ－プロピル、イソプロピル、ｎ－ブチル、イソブチル、ｓ－ブチル、またはｔ－ブチルが好ましく、メチル、エチル、またはｔ－ブチルがより好ましい。
Ｒ１～Ｒ４における炭素数３～６のシクロアルキルの具体例としては、シクロプロピル、シクロブチル、シクロペンチル、シクロヘキシル、メチルシクロペンチル、シクロヘプチル、メチルシクロヘキシル、シクロオクチルまたはジメチルシクロヘキシルなどがあげられる。
Ｒ１～Ｒ４における炭素数６～２０のアリールについては、炭素数６～１６のアリールが好ましく、炭素数６～１２のアリールがより好ましく、炭素数６～１０のアリールが特に好ましい。
「炭素数６～２０のアリール」の具体例としては、単環系アリールであるフェニル、（ｏ－，ｍ－，ｐ－）トリル、（２，３－，２，４－，２，５－，２，６－，３，４－，３，５－）キシリル、メシチル（２，４，６－トリメチルフェニル）、（ｏ－，ｍ－，ｐ－）クメニル、二環系アリールである（２－，３－，４－）ビフェニリル、縮合二環系アリールである（１－，２－）ナフチル、三環系アリールであるテルフェニリル（ｍ－テルフェニル－２’－イル、ｍ－テルフェニル－４’－イル、ｍ－テルフェニル－５’－イル、ｏ－テルフェニル－３’－イル、ｏ－テルフェニル－４’－イル、ｐ－テルフェニル－２’－イル、ｍ－テルフェニル－２－イル、ｍ－テルフェニル－３－イル、ｍ－テルフェニル－４－イル、ｏ－テルフェニル－２－イル、ｏ－テルフェニル－３－イル、ｏ－テルフェニル－４－イル、ｐ－テルフェニル－２－イル、ｐ－テルフェニル－３－イル、ｐ－テルフェニル－４－イル）、縮合三環系アリールである、アントラセン－（１－，２－，９－）イル、アセナフチレン－（１－，３－，４－，５－）イル、フルオレン－（１－，２－，３－，４－，９－）イル、フェナレン－（１－，２－）イル、（１－，２－，３－，４－，９－）フェナントリル、縮合四環系アリールであるトリフェニレン－（１－，２－）イル、ピレン－（１－，２－，４－）イル、テトラセン－（１－，２－，５－）イル、縮合五環系アリールであるペリレン－（１－，２－，３－）イルなどがあげられる。
好ましい「炭素数６～２０のアリール」は、フェニル、ビフェニリル、テルフェニリルまたはナフチルであり、より好ましくは、フェニル、ビフェニリル、１－ナフチル、２－ナフチルまたはｍ－テルフェニル－５’－イルであり、さらに好ましくは、フェニル、ビフェニリル、１－ナフチルまたは２－ナフチルであり、最も好ましくはフェニルである。
アントラセン誘導体の一つは、例えば下記式（ＥＴＭ－５－２）で表される化合物である。
Figure 0007642946000312
Ａｒ１は、それぞれ独立して、単結合、２価のベンゼン、ナフタレン、アントラセン、フルオレン、またはフェナレンである。
Ａｒ２は、それぞれ独立して、炭素数６～２０のアリールであり、上記式（ＥＴＭ－５－１）における「炭素数６～２０のアリール」と同じ説明を引用することができる。炭素数６～１６のアリールが好ましく、炭素数６～１２のアリールがより好ましく、炭素数６～１０のアリールが特に好ましい。具体例としては、フェニル、ビフェニリル、ナフチル、テルフェニリル、アントラセニル、アセナフチレニル、フルオレニル、フェナレニル、フェナントリル、トリフェニレニル、ピレニル、テトラセニル、ペリレニルなどがあげられる。
Ｒ１～Ｒ４は、それぞれ独立して、水素、炭素数１～６のアルキル、炭素数３から６のシクロアルキルまたは炭素数６～２０のアリールであり、上記式（ＥＴＭ－５－１）における説明を引用することができる。
これらのアントラセン誘導体の具体例としては、例えば以下の化合物があげられる。

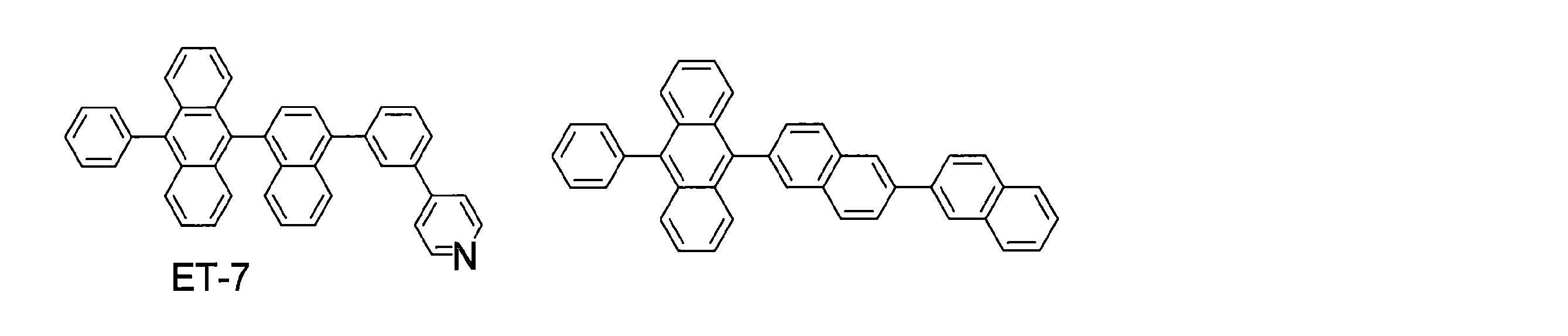

Figure 0007642946000313
これらのアントラセン誘導体は公知の原料と公知の合成方法を用いて製造することができる。
＜ベンゾフルオレン誘導体＞
ベンゾフルオレン誘導体は、例えば下記式（ＥＴＭ－６）で表される化合物である。
Figure 0007642946000314
Ａｒ１は、それぞれ独立して、炭素数６～２０のアリールであり、上記式（ＥＴＭ－５－１）における「炭素数６～２０のアリール」と同じ説明を引用することができる。炭素数６～１６のアリールが好ましく、炭素数６～１２のアリールがより好ましく、炭素数６～１０のアリールが特に好ましい。具体例としては、フェニル、ビフェニリル、ナフチル、テルフェニリル、アントラセニル、アセナフチレニル、フルオレニル、フェナレニル、フェナントリル、トリフェニレニル、ピレニル、テトラセニル、ペリレニルなどがあげられる。
Ａｒ２は、それぞれ独立して、水素、アルキル（好ましくは炭素数１～２４のアルキル）、シクロアルキル（好ましくは炭素数３～１２のシクロアルキル）またはアリール（好ましくは炭素数６～３０のアリール）であり、２つのＡｒ２は結合して環を形成していてもよい。
Ａｒ２における「アルキル」としては、直鎖および分岐鎖のいずれでもよく、例えば、炭素数１～２４の直鎖アルキルまたは炭素数３～２４の分岐鎖アルキルがあげられる。好ましい「アルキル」は、炭素数１～１８のアルキル（炭素数３～１８の分岐鎖アルキル）である。より好ましい「アルキル」は、炭素数１～１２のアルキル（炭素数３～１２の分岐鎖アルキル）である。さらに好ましい「アルキル」は、炭素数１～６のアルキル（炭素数３～６の分岐鎖アルキル）である。特に好ましい「アルキル」は、炭素数１～４のアルキル（炭素数３～４の分岐鎖アルキル）である。具体的な「アルキル」としては、メチル、エチル、ｎ－プロピル、イソプロピル、ｎ－ブチル、イソブチル、ｓ－ブチル、ｔ－ブチル、ｎ－ペンチル、イソペンチル、ネオペンチル、ｔ－ペンチル（ｔ－アミル）、ｎ－ヘキシル、１－メチルペンチル、３，３－ジメチルブチル、２－エチルブチル、ｎ－ヘプチル、１－メチルヘキシルなどがあげられる。
Ａｒ２における「シクロアルキル」としては、例えば、炭素数３～１２のシクロアルキルがあげられる。好ましい「シクロアルキル」は、炭素数３～１０のシクロアルキルである。より好ましい「シクロアルキル」は、炭素数３～８のシクロアルキルである。さらに好ましい「シクロアルキル」は、炭素数３～６のシクロアルキルである。具体的な「シクロアルキル」としては、シクロプロピル、シクロブチル、シクロペンチル、シクロヘキシル、メチルシクロペンチル、シクロヘプチル、メチルシクロヘキシル、シクロオクチルまたはジメチルシクロヘキシルなどがあげられる。
Ａｒ２における「アリール」としては、好ましいアリールは炭素数６～３０のアリールであり、より好ましいアリールは炭素数６～１８のアリールであり、さらに好ましくは炭素数６～１４のアリールであり、特に好ましくは炭素数６～１２のアリールである。
具体的な「炭素数６～３０のアリール」としては、フェニル、ナフチル、アセナフチレニル、フルオレニル、フェナレニル、フェナントリル、トリフェニレニル、ピレニル、ナフタセニル、ペリレニル、ペンタセニルなどがあげられる。
２つのＡｒ２は結合して環を形成していてもよく、この結果、フルオレン骨格の５員環には、シクロブタン、シクロペンタン、シクロペンテン、シクロペンタジエン、シクロヘキサン、フルオレンまたはインデンなどがスピロ結合していてもよい。
このベンゾフルオレン誘導体の具体例としては、例えば以下の化合物があげられる。
Figure 0007642946000315
このベンゾフルオレン誘導体は公知の原料と公知の合成方法を用いて製造することができる。
＜ホスフィンオキサイド誘導体＞
ホスフィンオキサイド誘導体は、例えば下記式（ＥＴＭ－７－１）で表される化合物である。詳細は国際公開第2013/079217号公報にも記載されている。

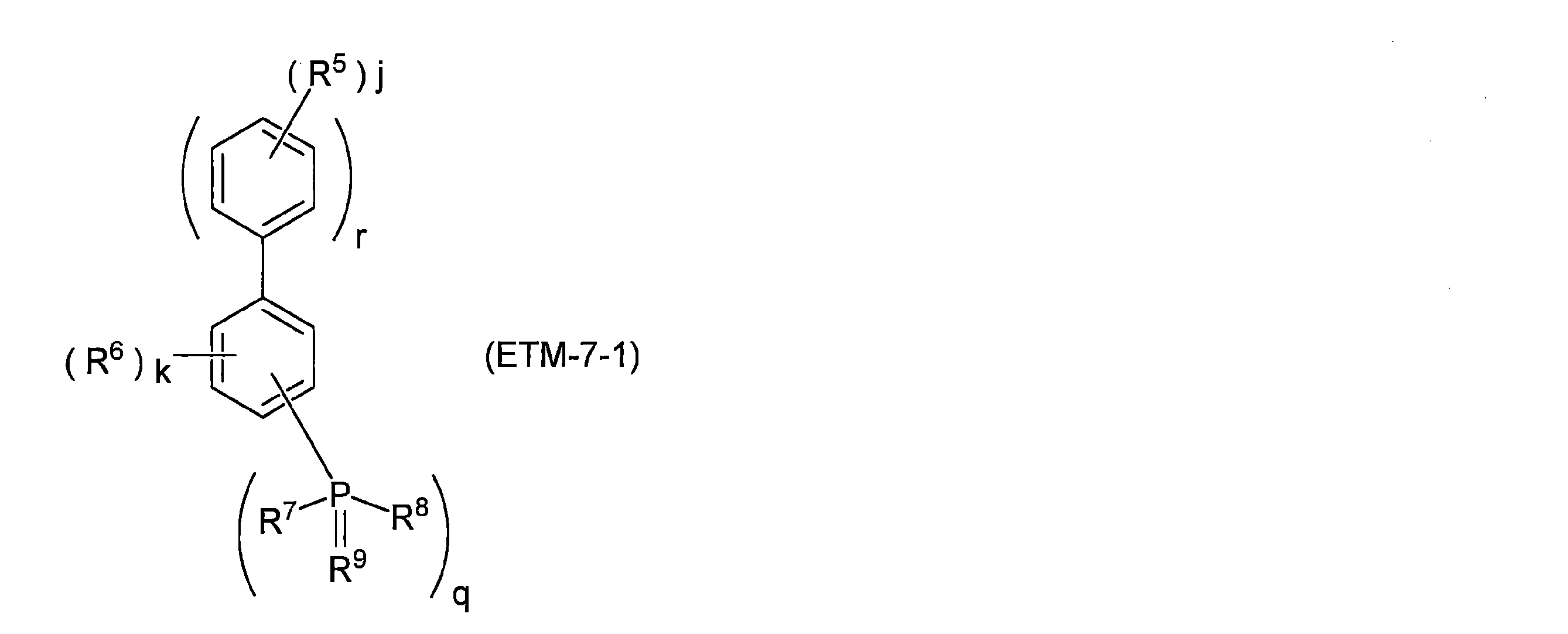

Figure 0007642946000316
 Ｒ５は、置換または無置換の、炭素数１～２０のアルキル、炭素数３～１６のシクロアルキル、炭素数６～２０のアリールまたは炭素数５～２０のヘテロアリールであり、
Ｒ６は、ＣＮ、置換または無置換の、炭素数１～２０のアルキル、炭素数３～１６のシクロアルキル、炭素数１～２０のヘテロアルキル、炭素数６～２０のアリール、炭素数５～２０のヘテロアリール、炭素数１～２０のアルコキシまたは炭素数６～２０のアリールオキシであり、
Ｒ７およびＲ８は、それぞれ独立して、置換または無置換の、炭素数６～２０のアリールまたは炭素数５～２０のヘテロアリールであり、
Ｒ９は酸素または硫黄であり、
ｊは０または１であり、ｋは０または１であり、ｒは０～４の整数であり、ｑは１～３の整数である。
ここで、置換されている場合の置換基としては、アリール、ヘテロアリール、アルキルまたはシクロアルキルなどがあげられる。
ホスフィンオキサイド誘導体は、例えば下記式（ＥＴＭ－７－２）で表される化合物でもよい。
Figure 0007642946000317
Ｒ１～Ｒ３は、同じでも異なっていてもよく、水素、アルキル基、シクロアルキル基、アラルキル基、アルケニル基、シクロアルケニル基、アルキニル基、アルコキシ基、アルキルチオ基、シクロアルキルチオ基、アリールエーテル基、アリールチオエーテル基、アリール基、複素環基、ハロゲン、シアノ基、アルデヒド基、カルボニル基、カルボキシル基、アミノ基、ニトロ基、シリル基、および隣接置換基との間に形成される縮合環の中から選ばれる。
Ａｒ１は、同じでも異なっていてもよく、アリーレン基またはヘテロアリーレン基である。Ａｒ２は、同じでも異なっていてもよく、アリール基またはヘテロアリール基である。ただし、Ａｒ１およびＡｒ２のうち少なくとも一方は置換基を有しているか、または隣接置換基との間に縮合環を形成している。ｎは０～３の整数であり、ｎが０のとき不飽和構造部分は存在せず、ｎが３のときＲ1は存在しない。
これらの置換基の内、アルキル基とは、例えば、メチル基、エチル基、プロピル基、ブチル基などの飽和脂肪族炭化水素基を示し、これは無置換でも置換されていてもかまわない。置換されている場合の置換基には特に制限は無く、例えば、アルキル基、アリール基、複素環基等をあげることができ、この点は、以下の記載にも共通する。また、アルキル基の炭素数は特に限定されないが、入手の容易性やコストの点から、通常、１～２０の範囲である。
また、シクロアルキル基とは、例えば、シクロプロピル、シクロヘキシル、ノルボルニル、アダマンチルなどの飽和脂環式炭化水素基を示し、これは無置換でも置換されていてもかまわない。アルキル基部分の炭素数は特に限定されないが、通常、３～２０の範囲である。
また、アラルキル基とは、例えば、ベンジル基、フェニルエチル基などの脂肪族炭化水素を介した芳香族炭化水素基を示し、脂肪族炭化水素と芳香族炭化水素はいずれも無置換でも置換されていてもかまわない。脂肪族部分の炭素数は特に限定されないが、通常、１～２０の範囲である。
また、アルケニル基とは、例えば、ビニル基、アリル基、ブタジエニル基などの二重結合を含む不飽和脂肪族炭化水素基を示し、これは無置換でも置換されていてもかまわない。アルケニル基の炭素数は特に限定されないが、通常、２～２０の範囲である。
また、シクロアルケニル基とは、例えば、シクロペンテニル基、シクロペンタジエニル基、シクロヘキセン基などの二重結合を含む不飽和脂環式炭化水素基を示し、これは無置換でも置換されていてもかまわない。
また、アルキニル基とは、例えば、アセチレニル基などの三重結合を含む不飽和脂肪族炭化水素基を示し、これは無置換でも置換されていてもかまわない。アルキニル基の炭素数は特に限定されないが、通常、２～２０の範囲である。
また、アルコキシ基とは、例えば、メトキシ基などのエーテル結合を介した脂肪族炭化水素基を示し、脂肪族炭化水素基は無置換でも置換されていてもかまわない。アルコキシ基の炭素数は特に限定されないが、通常、１～２０の範囲である。
また、アルキルチオ基とは、アルコキシ基のエーテル結合の酸素原子が硫黄原子に置換された基である。
また、シクロアルキルチオ基とは、シクロアルコキシ基のエーテル結合の酸素原子が硫黄原子に置換された基である。
また、アリールエーテル基とは、例えば、フェノキシ基などのエーテル結合を介した芳香族炭化水素基を示し、芳香族炭化水素基は無置換でも置換されていてもかまわない。アリールエーテル基の炭素数は特に限定されないが、通常、６～４０の範囲である。
また、アリールチオエーテル基とは、アリールエーテル基のエーテル結合の酸素原子が硫黄原子に置換された基である。
また、アリール基とは、例えば、フェニル基、ナフチル基、ビフェニル基、フェナントリル基、ターフェニル基、ピレニル基などの芳香族炭化水素基を示す。アリール基は、無置換でも置換されていてもかまわない。アリール基の炭素数は特に限定されないが、通常、６～４０の範囲である。
また、複素環基とは、例えば、フラニル基、チオフェニル基、オキサゾリル基、ピリジル基、キノリニル基、カルバゾリル基などの炭素以外の原子を有する環状構造基を示し、これは無置換でも置換されていてもかまわない。複素環基の炭素数は特に限定されないが、通常、２～３０の範囲である。
ハロゲンとは、フッ素、塩素、臭素、ヨウ素を示す。
アルデヒド基、カルボニル基、アミノ基には、脂肪族炭化水素、脂環式炭化水素、芳香族炭化水素、複素環などで置換された基も含むことができる。
また、脂肪族炭化水素、脂環式炭化水素、芳香族炭化水素、複素環は無置換でも置換されていてもかまわない。
シリル基とは、例えば、トリメチルシリル基などのケイ素化合物基を示し、これは無置換でも置換されていてもかまわない。シリル基の炭素数は特に限定されないが、通常、３～２０の範囲である。また、ケイ素数は、通常、１～６である。
隣接置換基との間に形成される縮合環とは、例えば、Ａｒ１とＲ２、Ａｒ１とＲ３、Ａｒ２とＲ２、Ａｒ２とＲ３、Ｒ２とＲ３、Ａｒ１とＡｒ２等の間で形成された共役または非共役の縮合環である。ここで、ｎが１の場合、２つのＲ１同士で共役または非共役の縮合環を形成してもよい。これら縮合環は、環内構造に窒素、酸素、硫黄原子を含んでいてもよいし、さらに別の環と縮合してもよい。
このホスフィンオキサイド誘導体の具体例としては、例えば以下の化合物があげられる。
Figure 0007642946000318
このホスフィンオキサイド誘導体は公知の原料と公知の合成方法を用いて製造することができる。
＜ピリミジン誘導体＞
ピリミジン誘導体は、例えば下記式（ＥＴＭ－８）で表される化合物であり、好ましくは下記式（ＥＴＭ－８－１）で表される化合物である。詳細は国際公開第2011/021689号公報にも記載されている。
Figure 0007642946000319
Ａｒは、それぞれ独立して、置換されていてもよいアリール、または置換されていてもよいヘテロアリールである。ｎは１～４の整数であり、好ましくは１～３の整数であり、より好ましくは２または３である。
「置換されていてもよいアリール」の「アリール」としては、例えば、炭素数６～３０のアリールがあげられ、好ましくは炭素数６～２４のアリール、より好ましくは炭素数６～２０のアリール、さらに好ましくは炭素数６～１２のアリールである。
具体的な「アリール」としては、単環系アリールであるフェニル、二環系アリールである（２－，３－，４－）ビフェニリル、縮合二環系アリールである（１－，２－）ナフチル、三環系アリールであるテルフェニリル（ｍ－テルフェニル－２’－イル、ｍ－テルフェニル－４’－イル、ｍ－テルフェニル－５’－イル、ｏ－テルフェニル－３’－イル、ｏ－テルフェニル－４’－イル、ｐ－テルフェニル－２’－イル、ｍ－テルフェニル－２－イル、ｍ－テルフェニル－３－イル、ｍ－テルフェニル－４－イル、ｏ－テルフェニル－２－イル、ｏ－テルフェニル－３－イル、ｏ－テルフェニル－４－イル、ｐ－テルフェニル－２－イル、ｐ－テルフェニル－３－イル、ｐ－テルフェニル－４－イル）、縮合三環系アリールである、アセナフチレン－（１－，３－，４－，５－）イル、フルオレン－（１－，２－，３－，４－，９－）イル、フェナレン－（１－，２－）イル、（１－，２－，３－，４－，９－）フェナントリル、四環系アリールであるクアテルフェニリル（５’－フェニル－ｍ－テルフェニル－２－イル、５’－フェニル－ｍ－テルフェニル－３－イル、５’－フェニル－ｍ－テルフェニル－４－イル、ｍ－クアテルフェニリル）、縮合四環系アリールであるトリフェニレン－（１－，２－）イル、ピレン－（１－，２－，４－）イル、ナフタセン－（１－，２－，５－）イル、縮合五環系アリールであるペリレン－（１－，２－，３－）イル、ペンタセン－（１－，２－，５－，６－）イルなどがあげられる。
「置換されていてもよいヘテロアリール」の「ヘテロアリール」としては、例えば、炭素数２～３０のヘテロアリールがあげられ、炭素数２～２５のヘテロアリールが好ましく、炭素数２～２０のヘテロアリールがより好ましく、炭素数２～１５のヘテロアリールがさらに好ましく、炭素数２～１０のヘテロアリールが特に好ましい。また、ヘテロアリールとしては、例えば環構成原子として炭素以外に酸素、硫黄および窒素から選ばれるヘテロ原子を１ないし５個含有する複素環などがあげられる。
具体的なヘテロアリールとしては、例えば、ピロリル、オキサゾリル、イソオキサゾリル、チアゾリル、イソチアゾリル、イミダゾリル、オキサジアゾリル、チアジアゾリル、トリアゾリル、テトラゾリル、ピラゾリル、ピリジル、ピリミジニル、ピリダジニル、ピラジニル、トリアジニル、インドリル、イソインドリル、１Ｈ－インダゾリル、ベンゾイミダゾリル、ベンゾオキサゾリル、ベンゾチアゾリル、１Ｈ－ベンゾトリアゾリル、キノリル、イソキノリル、シンノリル、キナゾリル、キノキサリニル、フタラジニル、ナフチリジニル、プリニル、プテリジニル、カルバゾリル、アクリジニル、フェノキサチイニル、フェノキサジニル、フェノチアジニル、フェナジニル、フェナザシリニル、インドリジニル、フラニル、ベンゾフラニル、イソベンゾフラニル、ジベンゾフラニル、ナフトベンゾフラニル、チオフェニル、ベンゾチオフェニル、イソベンゾチオフェニル、ジベンゾチオフェニル、ナフトベンゾチオフェニル、ベンゾホスホーリル、ジベンゾホスホーリル、ベンゾホスホールオキシド環の１価の基、ジベンゾホスホールオキシド環の１価の基、フラザニル、チアントレニル、インドロカルバゾリル、ベンゾインドロカルバゾリルおよびベンゾベンゾインドロカルバゾリルなどがあげられる。
また、上記アリールおよびヘテロアリールは置換されていてもよく、それぞれ例えば上記アリールやヘテロアリールで置換されていてもよい。
このピリミジン誘導体の具体例としては、例えば以下の化合物があげられる。
Figure 0007642946000320
このピリミジン誘導体は公知の原料と公知の合成方法を用いて製造することができる。
＜カルバゾール誘導体＞
カルバゾール誘導体は、例えば下記式（ＥＴＭ－９）で表される化合物、またはそれが単結合などで複数結合した多量体である。詳細は米国公開公報2014/0197386号公報に記載されている。
Figure 0007642946000321
Ａｒは、それぞれ独立して、置換されていてもよいアリール、または置換されていてもよいヘテロアリールである。ｎは、それぞれ独立して、０～４の整数であり、好ましくは０～３の整数であり、より好ましくは０または１である。
「置換されていてもよいアリール」の「アリール」としては、例えば、炭素数６～３０のアリールがあげられ、好ましくは炭素数６～２４のアリール、より好ましくは炭素数６～２０のアリール、さらに好ましくは炭素数６～１２のアリールである。
具体的な「アリール」としては、単環系アリールであるフェニル、二環系アリールである（２－，３－，４－）ビフェニリル、縮合二環系アリールである（１－，２－）ナフチル、三環系アリールであるテルフェニリル（ｍ－テルフェニル－２’－イル、ｍ－テルフェニル－４’－イル、ｍ－テルフェニル－５’－イル、ｏ－テルフェニル－３’－イル、ｏ－テルフェニル－４’－イル、ｐ－テルフェニル－２’－イル、ｍ－テルフェニル－２－イル、ｍ－テルフェニル－３－イル、ｍ－テルフェニル－４－イル、ｏ－テルフェニル－２－イル、ｏ－テルフェニル－３－イル、ｏ－テルフェニル－４－イル、ｐ－テルフェニル－２－イル、ｐ－テルフェニル－３－イル、ｐ－テルフェニル－４－イル）、縮合三環系アリールである、アセナフチレン－（１－，３－，４－，５－）イル、フルオレン－（１－，２－，３－，４－，９－）イル、フェナレン－（１－，２－）イル、（１－，２－，３－，４－，９－）フェナントリル、四環系アリールであるクアテルフェニリル（５’－フェニル－ｍ－テルフェニル－２－イル、５’－フェニル－ｍ－テルフェニル－３－イル、５’－フェニル－ｍ－テルフェニル－４－イル、ｍ－クアテルフェニリル）、縮合四環系アリールであるトリフェニレン－（１－，２－）イル、ピレン－（１－，２－，４－）イル、ナフタセン－（１－，２－，５－）イル、縮合五環系アリールであるペリレン－（１－，２－，３－）イル、ペンタセン－（１－，２－，５－，６－）イルなどがあげられる。
「置換されていてもよいヘテロアリール」の「ヘテロアリール」としては、例えば、炭素数２～３０のヘテロアリールがあげられ、炭素数２～２５のヘテロアリールが好ましく、炭素数２～２０のヘテロアリールがより好ましく、炭素数２～１５のヘテロアリールがさらに好ましく、炭素数２～１０のヘテロアリールが特に好ましい。また、ヘテロアリールとしては、例えば環構成原子として炭素以外に酸素、硫黄および窒素から選ばれるヘテロ原子を１ないし５個含有する複素環などがあげられる。
具体的なヘテロアリールとしては、例えば、ピロリル、オキサゾリル、イソオキサゾリル、チアゾリル、イソチアゾリル、イミダゾリル、オキサジアゾリル、チアジアゾリル、トリアゾリル、テトラゾリル、ピラゾリル、ピリジル、ピリミジニル、ピリダジニル、ピラジニル、トリアジニル、インドリル、イソインドリル、１Ｈ－インダゾリル、ベンゾイミダゾリル、ベンゾオキサゾリル、ベンゾチアゾリル、１Ｈ－ベンゾトリアゾリル、キノリル、イソキノリル、シンノリル、キナゾリル、キノキサリニル、フタラジニル、ナフチリジニル、プリニル、プテリジニル、カルバゾリル、アクリジニル、フェノキサチイニル、フェノキサジニル、フェノチアジニル、フェナジニル、フェナザシリニル、インドリジニル、フラニル、ベンゾフラニル、イソベンゾフラニル、ジベンゾフラニル、ナフトベンゾフラニル、チオフェニル、ベンゾチオフェニル、イソベンゾチオフェニル、ジベンゾチオフェニル、ナフトベンゾチオフェニル、ベンゾホスホーリル、ジベンゾホスホーリル、ベンゾホスホールオキシド環の１価の基、ジベンゾホスホールオキシド環の１価の基、フラザニル、チアントレニル、インドロカルバゾリル、ベンゾインドロカルバゾリルおよびベンゾベンゾインドロカルバゾリルなどがあげられる。
また、上記アリールおよびヘテロアリールは置換されていてもよく、それぞれ例えば上記アリールやヘテロアリールで置換されていてもよい。
カルバゾール誘導体は、上記式（ＥＴＭ－９）で表される化合物が単結合などで複数結合した多量体であってもよい。この場合、単結合以外に、アリール環（好ましくは多価のベンゼン環、ナフタレン環、アントラセン環、フルオレン環、ベンゾフルオレン環、フェナレン環、フェナントレン環またはトリフェニレン環）で結合されていてもよい。
このカルバゾール誘導体の具体例としては、例えば以下の化合物があげられる。
Figure 0007642946000322
このカルバゾール誘導体は公知の原料と公知の合成方法を用いて製造することができる。
＜トリアジン誘導体＞
トリアジン誘導体は、例えば下記式（ＥＴＭ－１０）で表される化合物であり、好ましくは下記式（ＥＴＭ－１０－１）で表される化合物である。詳細は米国公開公報2011/0156013号公報に記載されている。
Figure 0007642946000323
Ａｒは、それぞれ独立して、置換されていてもよいアリール、または置換されていてもよいヘテロアリールである。ｎは１～３の整数であり、好ましくは２または３である。
「置換されていてもよいアリール」の「アリール」としては、例えば、炭素数６～３０のアリールがあげられ、好ましくは炭素数６～２４のアリール、より好ましくは炭素数６～２０のアリール、さらに好ましくは炭素数６～１２のアリールである。
具体的な「アリール」としては、単環系アリールであるフェニル、二環系アリールである（２－，３－，４－）ビフェニリル、縮合二環系アリールである（１－，２－）ナフチル、三環系アリールであるテルフェニリル（ｍ－テルフェニル－２’－イル、ｍ－テルフェニル－４’－イル、ｍ－テルフェニル－５’－イル、ｏ－テルフェニル－３’－イル、ｏ－テルフェニル－４’－イル、ｐ－テルフェニル－２’－イル、ｍ－テルフェニル－２－イル、ｍ－テルフェニル－３－イル、ｍ－テルフェニル－４－イル、ｏ－テルフェニル－２－イル、ｏ－テルフェニル－３－イル、ｏ－テルフェニル－４－イル、ｐ－テルフェニル－２－イル、ｐ－テルフェニル－３－イル、ｐ－テルフェニル－４－イル）、縮合三環系アリールである、アセナフチレン－（１－，３－，４－，５－）イル、フルオレン－（１－，２－，３－，４－，９－）イル、フェナレン－（１－，２－）イル、（１－，２－，３－，４－，９－）フェナントリル、四環系アリールであるクアテルフェニリル（５’－フェニル－ｍ－テルフェニル－２－イル、５’－フェニル－ｍ－テルフェニル－３－イル、５’－フェニル－ｍ－テルフェニル－４－イル、ｍ－クアテルフェニリル）、縮合四環系アリールであるトリフェニレン－（１－，２－）イル、ピレン－（１－，２－，４－）イル、ナフタセン－（１－，２－，５－）イル、縮合五環系アリールであるペリレン－（１－，２－，３－）イル、ペンタセン－（１－，２－，５－，６－）イルなどがあげられる。
「置換されていてもよいヘテロアリール」の「ヘテロアリール」としては、例えば、炭素数２～３０のヘテロアリールがあげられ、炭素数２～２５のヘテロアリールが好ましく、炭素数２～２０のヘテロアリールがより好ましく、炭素数２～１５のヘテロアリールがさらに好ましく、炭素数２～１０のヘテロアリールが特に好ましい。また、ヘテロアリールとしては、例えば環構成原子として炭素以外に酸素、硫黄および窒素から選ばれるヘテロ原子を１ないし５個含有する複素環などがあげられる。
具体的なヘテロアリールとしては、例えば、ピロリル、オキサゾリル、イソオキサゾリル、チアゾリル、イソチアゾリル、イミダゾリル、オキサジアゾリル、チアジアゾリル、トリアゾリル、テトラゾリル、ピラゾリル、ピリジル、ピリミジニル、ピリダジニル、ピラジニル、トリアジニル、インドリル、イソインドリル、１Ｈ－インダゾリル、ベンゾイミダゾリル、ベンゾオキサゾリル、ベンゾチアゾリル、１Ｈ－ベンゾトリアゾリル、キノリル、イソキノリル、シンノリル、キナゾリル、キノキサリニル、フタラジニル、ナフチリジニル、プリニル、プテリジニル、カルバゾリル、アクリジニル、フェノキサチイニル、フェノキサジニル、フェノチアジニル、フェナジニル、フェナザシリニル、インドリジニル、フラニル、ベンゾフラニル、イソベンゾフラニル、ジベンゾフラニル、ナフトベンゾフラニル、チオフェニル、ベンゾチオフェニル、イソベンゾチオフェニル、ジベンゾチオフェニル、ナフトベンゾチオフェニル、ベンゾホスホーリル、ジベンゾホスホーリル、ベンゾホスホールオキシド環の１価の基、ジベンゾホスホールオキシド環の１価の基、フラザニル、チアントレニル、インドロカルバゾリル、ベンゾインドロカルバゾリルおよびベンゾベンゾインドロカルバゾリルなどがあげられる。
また、上記アリールおよびヘテロアリールは置換されていてもよく、それぞれ例えば上記アリールやヘテロアリールで置換されていてもよい。
このトリアジン誘導体の具体例としては、例えば以下の化合物があげられる。
Figure 0007642946000324
このトリアジン誘導体は公知の原料と公知の合成方法を用いて製造することができる。
＜ベンゾイミダゾール誘導体＞
ベンゾイミダゾール誘導体は、例えば下記式（ＥＴＭ－１１）で表される化合物である。
Figure 0007642946000325
φは、ｎ価のアリール環（好ましくはｎ価のベンゼン環、ナフタレン環、アントラセン環、フルオレン環、ベンゾフルオレン環、フェナレン環、フェナントレン環またはトリフェニレン環）であり、ｎは１～４の整数であり、「ベンゾイミダゾール系置換基」は、上記式（ＥＴＭ－２）、式（ＥＴＭ－２－１）および式（ＥＴＭ－２－２）における「ピリジン系置換基」の中のピリジル基がベンゾイミダゾール基に置き換わった置換基であり、ベンゾイミダゾール誘導体における少なくとも１つの水素は重水素で置換されていてもよい。下記構造式中の＊は結合位置を表す。
Figure 0007642946000326
上記ベンゾイミダゾール基におけるＲ１１は、水素、炭素数１～２４のアルキル、炭素数３～１２のシクロアルキルまたは炭素数６～３０のアリールであり、上記式（ＥＴＭ－２－１）および式（ＥＴＭ－２－２）におけるＲ１１の説明を引用することができる。
φは、さらに、アントラセン環またはフルオレン環であることが好ましく、この場合の構造は上記式（ＥＴＭ－２－１）または式（ＥＴＭ－２－２）での説明を引用することができ、各式中のＲ１１～Ｒ１８は上記式（ＥＴＭ－２－１）または式（ＥＴＭ－２－２）での説明を引用することができる。また、上記式（ＥＴＭ－２－１）または式（ＥＴＭ－２－２）では２つのピリジン系置換基が結合した形態で説明されているが、これらをベンゾイミダゾール系置換基に置き換えるときには、両方のピリジン系置換基をベンゾイミダゾール系置換基で置き換えてもよいし（すなわちｎ＝２）、いずれか１つのピリジン系置換基をベンゾイミダゾール系置換基で置き換えて他方のピリジン系置換基をＲ１１～Ｒ１８で置き換えてもよい（すなわちｎ＝１）。さらに、例えば上記式（ＥＴＭ－２－１）におけるＲ１１～Ｒ１８の少なくとも１つをベンゾイミダゾール系置換基で置き換えて「ピリジン系置換基」をＲ１１～Ｒ１８で置き換えてもよい。
このベンゾイミダゾール誘導体の具体例としては、例えば１－フェニル－２－（４－（１０－フェニルアントラセン－９－イル）フェニル）－１Ｈ－ベンゾ［ｄ］イミダゾール、２－（４－（１０－（ナフタレン－２－イル）アントラセン－９－イル）フェニル）－１－フェニル－１Ｈ－ベンゾ［ｄ］イミダゾール、２－（３－（１０－（ナフタレン－２－イル）アントラセン－９－イル）フェニル）－１－フェニル－１Ｈ－ベンゾ［ｄ］イミダゾール、５－（１０－（ナフタレン－２－イル）アントラセン－９－イル）－１，２－ジフェニル－１Ｈ－ベンゾ［ｄ］イミダゾール、１－（４－（１０－（ナフタレン－２－イル）アントラセン－９－イル）フェニル）－２－フェニル－１Ｈ－ベンゾ［ｄ］イミダゾール、２－（４－（９，１０－ジ（ナフタレン－２－イル）アントラセン－２－イル）フェニル）－１－フェニル－１Ｈ－ベンゾ［ｄ］イミダゾール、１－（４－（９，１０－ジ（ナフタレン－２－イル）アントラセン－２－イル）フェニル）－２－フェニル－１Ｈ－ベンゾ［ｄ］イミダゾール、５－（９，１０－ジ（ナフタレン－２－イル）アントラセン－２－イル）－１，２－ジフェニル－１Ｈ－ベンゾ［ｄ］イミダゾールなどがあげられる。
Figure 0007642946000327
このベンゾイミダゾール誘導体は公知の原料と公知の合成方法を用いて製造することができる。
＜フェナントロリン誘導体＞
フェナントロリン誘導体は、例えば下記式（ＥＴＭ－１２）または式（ＥＴＭ－１２－１）で表される化合物である。詳細は国際公開2006/021982号公報に記載されている。
Figure 0007642946000328
φは、ｎ価のアリール環（好ましくはｎ価のベンゼン環、ナフタレン環、アントラセン環、フルオレン環、ベンゾフルオレン環、フェナレン環、フェナントレン環またはトリフェニレン環）であり、ｎは１～４の整数である。
各式のＲ１１～Ｒ１８は、それぞれ独立して、水素、アルキル（好ましくは炭素数１～２４のアルキル）、シクロアルキル（好ましくは炭素数３～１２のシクロアルキル）またはアリール（好ましくは炭素数６～３０のアリール）である。また、上記式（ＥＴＭ－１２－１）においてはＲ１１～Ｒ１８のいずれかがアリール環であるφと結合する。
各フェナントロリン誘導体における少なくとも１つの水素が重水素で置換されていてもよい。
Ｒ１１～Ｒ１８におけるアルキル、シクロアルキルおよびアリールとしては、上記式（ＥＴＭ－２）におけるＲ１１～Ｒ１８の説明を引用することができる。また、φは上記した例のほかに、例えば、以下の構造式があげられる。なお、下記構造式中のＲは、それぞれ独立して、水素、メチル、エチル、イソプロピル、シクロヘキシル、フェニル、１－ナフチル、２－ナフチル、ビフェニリルまたはテルフェニリルである。また、各構造式中の＊は結合位置を表す。
Figure 0007642946000329
このフェナントロリン誘導体の具体例としては、例えば４，７－ジフェニル－１，１０－フェナントロリン、２，９－ジメチル－４，７－ジフェニル－１，１０－フェナントロリン、９，１０－ジ（１，１０－フェナントロリン－２－イル）アントラセン、２，６－ジ（１，１０－フェナントロリン－５－イル）ピリジン、１，３，５－トリ（１，１０－フェナントロリン－５－イル）ベンゼン、９，９’－ジフルオロ－ビ（１，１０－フェナントロリン－５－イル）、バソクプロイン、１，３－ビス（２－フェニル－１，１０－フェナントロリン－９－イル）ベンゼンや下記構造式で表される化合物などがあげられる。
Figure 0007642946000330
このフェナントロリン誘導体は公知の原料と公知の合成方法を用いて製造することができる。
＜キノリノール系金属錯体＞
キノリノール系金属錯体は、例えば下記一般式（ＥＴＭ－１３）で表される化合物である。
Figure 0007642946000331
 式中、Ｒ１～Ｒ６は、それぞれ独立して、水素、フッ素、アルキル、シクロアルキル、アラルキル、アルケニル、シアノ、アルコキシまたはアリールであり、ＭはＬｉ、Ａｌ、Ｇａ、ＢｅまたはＺｎであり、ｎは１～３の整数である。
キノリノール系金属錯体の具体例としては、８－キノリノールリチウム、トリス（８－キノリノラート）アルミニウム、トリス（４－メチル－８－キノリノラート）アルミニウム、トリス（５－メチル－８－キノリノラート）アルミニウム、トリス（３，４－ジメチル－８－キノリノラート）アルミニウム、トリス（４，５－ジメチル－８－キノリノラート）アルミニウム、トリス（４，６－ジメチル－８－キノリノラート）アルミニウム、ビス（２－メチル－８－キノリノラート）（フェノラート）アルミニウム、ビス（２－メチル－８－キノリノラート）（２－メチルフェノラート）アルミニウム、ビス（２－メチル－８－キノリノラート）（３－メチルフェノラート）アルミニウム、ビス（２－メチル－８－キノリノラート）（４－メチルフェノラート）アルミニウム、ビス（２－メチル－８－キノリノラート）（２－フェニルフェノラート）アルミニウム、ビス（２－メチル－８－キノリノラート）（３－フェニルフェノラート）アルミニウム、ビス（２－メチル－８－キノリノラート）（４－フェニルフェノラート）アルミニウム、ビス（２－メチル－８－キノリノラート）（２，３－ジメチルフェノラート）アルミニウム、ビス（２－メチル－８－キノリノラート）（２，６－ジメチルフェノラート）アルミニウム、ビス（２－メチル－８－キノリノラート）（３，４－ジメチルフェノラート）アルミニウム、ビス（２－メチル－８－キノリノラート）（３，５－ジメチルフェノラート）アルミニウム、ビス（２－メチル－８－キノリノラート）（３，５－ジ－ｔ－ブチルフェノラート）アルミニウム、ビス（２－メチル－８－キノリノラート）（２，６－ジフェニルフェノラート）アルミニウム、ビス（２－メチル－８－キノリノラート）（２，４，６－トリフェニルフェノラート）アルミニウム、ビス（２－メチル－８－キノリノラート）（２，４，６－トリメチルフェノラート）アルミニウム、ビス（２－メチル－８－キノリノラート）（２，４，５，６－テトラメチルフェノラート）アルミニウム、ビス（２－メチル－８－キノリノラート）（１－ナフトラート）アルミニウム、ビス（２－メチル－８－キノリノラート）（２－ナフトラート）アルミニウム、ビス（２，４－ジメチル－８－キノリノラート）（２－フェニルフェノラート）アルミニウム、ビス（２，４－ジメチル－８－キノリノラート）（３－フェニルフェノラート）アルミニウム、ビス（２，４－ジメチル－８－キノリノラート）（４－フェニルフェノラート）アルミニウム、ビス（２，４－ジメチル－８－キノリノラート）（３，５－ジメチルフェノラート）アルミニウム、ビス（２，４－ジメチル－８－キノリノラート）（３，５－ジ－ｔ－ブチルフェノラート）アルミニウム、ビス（２－メチル－８－キノリノラート）アルミニウム－μ－オキソ－ビス（２－メチル－８－キノリノラート）アルミニウム、ビス（２，４－ジメチル－８－キノリノラート）アルミニウム－μ－オキソ－ビス（２，４－ジメチル－８－キノリノラート）アルミニウム、ビス（２－メチル－４－エチル－８－キノリノラート）アルミニウム－μ－オキソ－ビス（２－メチル－４－エチル－８－キノリノラート）アルミニウム、ビス（２－メチル－４－メトキシ－８－キノリノラート）アルミニウム－μ－オキソ－ビス（２－メチル－４－メトキシ－８－キノリノラート）アルミニウム、ビス（２－メチル－５－シアノ－８－キノリノラート）アルミニウム－μ－オキソ－ビス（２－メチル－５－シアノ－８－キノリノラート）アルミニウム、ビス（２－メチル－５－トリフルオロメチル－８－キノリノラート）アルミニウム－μ－オキソ－ビス（２－メチル－５－トリフルオロメチル－８－キノリノラート）アルミニウム、ビス（１０－ヒドロキシベンゾ［ｈ］キノリン）ベリリウムなどがあげられる。
このキノリノール系金属錯体は公知の原料と公知の合成方法を用いて製造することができる。
＜チアゾール誘導体およびベンゾチアゾール誘導体＞
チアゾール誘導体は、例えば下記式（ＥＴＭ－１４－１）で表される化合物である。
Figure 0007642946000332
 ベンゾチアゾール誘導体は、例えば下記式（ＥＴＭ－１４－２）で表される化合物である。
Figure 0007642946000333
各式のφは、ｎ価のアリール環（好ましくはｎ価のベンゼン環、ナフタレン環、アントラセン環、フルオレン環、ベンゾフルオレン環、フェナレン環、フェナントレン環またはトリフェニレン環）であり、ｎは１～４の整数であり、「チアゾール系置換基」や「ベンゾチアゾール系置換基」は、上記式（ＥＴＭ－２）、式（ＥＴＭ－２－１）および式（ＥＴＭ－２－２）における「ピリジン系置換基」の中のピリジル基が下記のチアゾール基やベンゾチアゾール基に置き換わった置換基であり、チアゾール誘導体およびベンゾチアゾール誘導体における少なくとも１つの水素が重水素で置換されていてもよい。下記構造式中の＊は結合位置を表す。
Figure 0007642946000334
φは、さらに、アントラセン環またはフルオレン環であることが好ましく、この場合の構造は上記式（ＥＴＭ－２－１）または式（ＥＴＭ－２－２）での説明を引用することができ、各式中のＲ１１～Ｒ１８は上記式（ＥＴＭ－２－１）または式（ＥＴＭ－２－２）での説明を引用することができる。また、上記式（ＥＴＭ－２－１）または式（ＥＴＭ－２－２）では２つのピリジン系置換基が結合した形態で説明されているが、これらをチアゾール系置換基（またはベンゾチアゾール系置換基）に置き換えるときには、両方のピリジン系置換基をチアゾール系置換基（またはベンゾチアゾール系置換基）で置き換えてもよいし（すなわちｎ＝２）、いずれか１つのピリジン系置換基をチアゾール系置換基（またはベンゾチアゾール系置換基）で置き換えて他方のピリジン系置換基をＲ１１～Ｒ１８で置き換えてもよい（すなわちｎ＝１）。さらに、例えば上記式（ＥＴＭ－２－１）におけるＲ１１～Ｒ１８の少なくとも１つをチアゾール系置換基（またはベンゾチアゾール系置換基）で置き換えて「ピリジン系置換基」をＲ１１～Ｒ１８で置き換えてもよい。
これらのチアゾール誘導体またはベンゾチアゾール誘導体は公知の原料と公知の合成方法を用いて製造することができる。
電子輸送層または電子注入層には、さらに、電子輸送層または電子注入層を形成する材料を還元できる物質を含んでいてもよい。この還元性物質は、一定の還元性を有する物質であれば、様々な物質が用いられ、例えば、アルカリ金属、アルカリ土類金属、希土類金属、アルカリ金属の酸化物、アルカリ金属のハロゲン化物、アルカリ土類金属の酸化物、アルカリ土類金属のハロゲン化物、希土類金属の酸化物、希土類金属のハロゲン化物、アルカリ金属の有機錯体、アルカリ土類金属の有機錯体および希土類金属の有機錯体からなる群から選択される少なくとも１つを好適に使用することができる。
好ましい還元性物質としては、Ｎａ（仕事関数２．３６ｅＶ）、Ｋ（同２．２８ｅＶ）、Ｒｂ（同２．１６ｅＶ）またはＣｓ（同１．９５ｅＶ）などのアルカリ金属や、Ｃａ（同２．９ｅＶ）、Ｓｒ（同２．０～２．５ｅＶ）またはＢａ（同２．５２ｅＶ）などのアルカリ土類金属があげられ、仕事関数が２．９ｅＶ以下の物質が特に好ましい。これらのうち、より好ましい還元性物質は、Ｋ、ＲｂまたはＣｓのアルカリ金属であり、さらに好ましくはＲｂまたはＣｓであり、最も好ましいのはＣｓである。これらのアルカリ金属は、特に還元能力が高く、電子輸送層または電子注入層を形成する材料への比較的少量の添加により、有機ＥＬ素子における発光輝度の向上や長寿命化が図られる。また、仕事関数が２．９ｅＶ以下の還元性物質として、これら２種以上のアルカリ金属の組み合わせも好ましく、特に、Ｃｓを含んだ組み合わせ、例えば、ＣｓとＮａ、ＣｓとＫ、ＣｓとＲｂ、またはＣｓとＮａとＫとの組み合わせが好ましい。Ｃｓを含むことにより、還元能力を効率的に発揮することができ、電子輸送層または電子注入層を形成する材料への添加により、有機ＥＬ素子における発光輝度の向上や長寿命化が図られる。
上述した電子輸注入層用材料および電子輸送層用材料は、これらに反応性置換基が置換した反応性化合物をモノマーとして高分子化させた高分子化合物、もしくはその高分子架橋体、または、主鎖型高分子と前記反応性化合物とを反応させたペンダント型高分子化合物、もしくはそのペンダント型高分子架橋体としても、電子層用材料に用いることができる。この場合の反応性置換基としては、式（１）で表される多環芳香族化合物での説明を引用できる。
このような高分子化合物および高分子架橋体の用途の詳細については後述する。
＜有機電界発光素子における陰極＞
陰極１０８は、電子注入層１０７および電子輸送層１０６を介して、発光層１０５に電子を注入する役割を果たす。
陰極１０８を形成する材料としては、電子を有機層に効率よく注入できる物質であれば特に限定されないが、陽極１０２を形成する材料と同様の材料を用いることができる。なかでも、スズ、インジウム、カルシウム、アルミニウム、銀、銅、ニッケル、クロム、金、白金、鉄、亜鉛、リチウム、ナトリウム、カリウム、セシウムおよびマグネシウムなどの金属またはそれらの合金（マグネシウム－銀合金、マグネシウム－インジウム合金、フッ化リチウム／アルミニウムなどのアルミニウム－リチウム合金など）などが好ましい。電子注入効率をあげて素子特性を向上させるためには、リチウム、ナトリウム、カリウム、セシウム、カルシウム、マグネシウムまたはこれら低仕事関数金属を含む合金が有効である。しかしながら、これらの低仕事関数金属は一般に大気中で不安定であることが多い。この点を改善するために、例えば、有機層に微量のリチウム、セシウムやマグネシウムをドーピングして、安定性の高い電極を使用する方法が知られている。その他のドーパントとしては、フッ化リチウム、フッ化セシウム、酸化リチウムおよび酸化セシウムのような無機塩も使用することができる。ただし、これらに限定されない。
さらに、電極保護のために白金、金、銀、銅、鉄、スズ、アルミニウムおよびインジウムなどの金属、またはこれら金属を用いた合金、そしてシリカ、チタニアおよび窒化ケイ素などの無機物、ポリビニルアルコール、塩化ビニル、炭化水素系高分子化合物などを積層することが、好ましい例としてあげられる。これらの電極の作製法も、抵抗加熱、電子ビーム蒸着、スパッタリング、イオンプレーティングおよびコーティングなど、導通を取ることができれば特に制限されない。
＜各層で用いてもよい結着剤＞
以上の正孔注入層、正孔輸送層、発光層、電子輸送層および電子注入層に用いられる材料は単独で各層を形成することができるが、高分子結着剤としてポリ塩化ビニル、ポリカーボネート、ポリスチレン、ポリ（Ｎ－ビニルカルバゾール）、ポリメチルメタクリレート、ポリブチルメタクリレート、ポリエステル、ポリスルホン、ポリフェニレンオキサイド、ポリブタジエン、炭化水素樹脂、ケトン樹脂、フェノキシ樹脂、ポリアミド、エチルセルロース、酢酸ビニル樹脂、ＡＢＳ樹脂、ポリウレタン樹脂などの溶剤可溶性樹脂や、フェノール樹脂、キシレン樹脂、石油樹脂、ユリア樹脂、メラミン樹脂、不飽和ポリエステル樹脂、アルキド樹脂、エポキシ樹脂、シリコーン樹脂などの硬化性樹脂などに分散させて用いることも可能である。
＜有機電界発光素子の作製方法＞
有機ＥＬ素子を構成する各層は、各層を構成すべき材料を蒸着法、抵抗加熱蒸着、電子ビーム蒸着、スパッタリング、分子積層法、印刷法、スピンコート法またはキャスト法、コーティング法などの方法で薄膜とすることにより、形成することができる。このようにして形成された各層の膜厚については特に限定はなく、材料の性質に応じて適宜設定することができるが、通常２ｎｍ～５０００ｎｍの範囲である。膜厚は通常、水晶発振式膜厚測定装置などで測定できる。蒸着法を用いて薄膜化する場合、その蒸着条件は、材料の種類、膜の目的とする結晶構造および会合構造などにより異なる。蒸着条件は一般的に、ボート加熱温度＋５０～＋４００℃、真空度１０－６～１０－３Ｐａ、蒸着速度０．０１～５０ｎｍ／秒、基板温度－１５０～＋３００℃、膜厚２ｎｍ～５μｍの範囲で適宜設定することが好ましい。
このようにして得られた有機ＥＬ素子に直流電圧を印加する場合には、陽極を＋、陰極を－の極性として印加すればよく、電圧２～４０Ｖ程度を印加すると、透明または半透明の電極側（陽極または陰極、および両方）より発光が観測できる。また、この有機ＥＬ素子は、パルス電流や交流電流を印加した場合にも発光する。なお、印加する交流の波形は任意でよい。
次に、有機ＥＬ素子を作製する方法の一例として、陽極／正孔注入層／正孔輸送層／ホスト材料とドーパント材料からなる発光層／電子輸送層／電子注入層／陰極からなる有機ＥＬ素子の作製法について説明する。
＜蒸着法＞
適当な基板上に、陽極材料の薄膜を蒸着法などにより形成させて陽極を作製した後、この陽極上に正孔注入層および正孔輸送層の薄膜を形成させる。この上にホスト材料とドーパント材料を共蒸着し薄膜を形成させて発光層とし、この発光層の上に電子輸送層、電子注入層を形成させ、さらに陰極用物質からなる薄膜を蒸着法などにより形成させて陰極とすることにより、目的の有機ＥＬ素子が得られる。なお、上述の有機ＥＬ素子の作製においては、作製順序を逆にして、陰極、電子注入層、電子輸送層、発光層、正孔輸送層、正孔注入層、陽極の順に作製することも可能である。
＜湿式成膜法＞
湿式成膜法は、有機ＥＬ素子の各有機層を形成し得る低分子化合物を液状の有機層形成用組成物として準備し、これを用いることによって実施される。この低分子化合物を溶解する適当な有機溶媒がない場合には、当該低分子化合物に反応性置換基を置換させた反応性化合物として溶解性機能を有する他のモノマーや主鎖型高分子と共に高分子化させた高分子化合物などから有機層形成用組成物を準備してもよい。
湿式成膜法は、一般的には、基板に有機層形成用組成物を塗布する塗布工程および塗布された有機層形成用組成物から溶媒を取り除く乾燥工程を経ることで塗膜を形成する。上記高分子化合物が架橋性置換基を有する場合（これを架橋性高分子化合物ともいう）には、この乾燥工程によりさらに架橋して高分子架橋体が形成される。塗布工程の違いにより、スピンコーターを用いる方法をスピンコート法、スリットコーターを用いる方法をスリットコート法、版を用いる方法をグラビア、オフセット、リバースオフセット、フレキソ印刷法、インクジェットプリンタを用いる方法をインクジェット法、霧状に吹付ける方法をスプレー法と呼ぶ。乾燥工程には、風乾、加熱、減圧乾燥などの方法がある。乾燥工程は１回のみ行なってもよく、異なる方法や条件を用いて複数回行なってもよい。また、例えば、減圧下での焼成のように、異なる方法を併用してもよい。
湿式成膜法とは溶液を用いた成膜法であり、例えば、一部の印刷法（インクジェット法）、スピンコート法またはキャスト法、コーティング法などである。湿式成膜法は真空蒸着法と異なり高価な真空蒸着装置を用いる必要が無く、大気圧下で成膜することができる。加えて、湿式成膜法は大面積化や連続生産が可能であり、製造コストの低減につながる。
一方で、真空蒸着法と比較した場合には、湿式成膜法は積層化が難しい場合がある。湿式成膜法を用いて積層膜を作製する場合、上層の組成物による下層の溶解を防ぐ必要があり、溶解性を制御した組成物、下層の架橋および直交溶媒（Orthogonal solvent、互いに溶解し合わない溶媒）などが駆使される。しかしながら、それらの技術を用いても、全ての膜の塗布に湿式成膜法を用いるのは難しい場合がある。
そこで、一般的には、幾つかの層だけを湿式成膜法を用い、残りを真空蒸着法で有機ＥＬ素子を作製するという方法が採用される。
例えば、湿式成膜法を一部適用し有機ＥＬ素子を作製する手順を以下に示す。
（手順１）陽極の真空蒸着法による成膜
（手順２）正孔注入層用材料を含む正孔注入層形成用組成物の湿式成膜法による成膜
（手順３）正孔輸送層用材料を含む正孔輸送層形成用組成物の湿式成膜法による成膜
（手順４）ホスト材料とドーパント材料を含む発光層形成用組成物の湿式成膜法による成膜
（手順５）電子輸送層の真空蒸着法による成膜
（手順６）電子注入層の真空蒸着法による成膜
（手順７）陰極の真空蒸着法による成膜
この手順を経ることで、陽極／正孔注入層／正孔輸送層／ホスト材料とドーパント材料からなる発光層／電子輸送層／電子注入層／陰極からなる有機ＥＬ素子が得られる。
もちろん、下層の発光層の溶解を防ぐ手段があったり、また上記手順とは逆に陰極側から成膜する手段などを用いることで、電子輸送層用材料や電子注入層用材料を含む層形成用組成物として準備して、それらを湿式成膜法により成膜できる。
＜その他の成膜法＞
有機層形成用組成物の成膜化には、レーザー加熱描画法（ＬＩＴＩ）を用いることができる。ＬＩＴＩとは基材に付着させた化合物をレーザーで加熱蒸着する方法で、基材へ塗布される材料に有機層形成用組成物を用いることができる。
＜任意の工程＞
成膜の各工程の前後に、適切な処理工程、洗浄工程および乾燥工程を適宜入れてもよい。処理工程としては、例えば、露光処理、プラズマ表面処理、超音波処理、オゾン処理、適切な溶媒を用いた洗浄処理および加熱処理等が挙げられる。さらには、バンクを作製する一連の工程も挙げられる。
バンクの作製にはフォトリソグラフィ技術を用いることができる。フォトリソグラフィの利用可能なバンク材としては、ポジ型レジスト材料およびネガ型レジスト材料を用いることができる。また、インクジェット法、グラビアオフセット印刷、リバースオフセット印刷、スクリーン印刷などのパターン可能な印刷法も用いることができる。その際には永久レジスト材料を用いることもできる。
バンクに用いられる材料としては、多糖類およびその誘導体、ヒドロキシルを有するエチレン性モノマーの単独重合体および共重合体、生体高分子化合物、ポリアクリロイル化合物、ポリエステル、ポリスチレン、ポリイミド、ポリアミドイミド、ポリエーテルイミド、ポリスルフィド、ポリスルホン、ポリフェニレン、ポリフェニルエーテル、ポリウレタン、エポキシ（メタ）アクリレート、メラミン（メタ）アクリレート、ポリオレフィン、環状ポリオレフィン、アクリロニトリル－ブタジエン－スチレン共重合ポリマー（ＡＢＳ）、シリコーン樹脂、ポリ塩化ビニル、塩素化ポリエチレン、塩素化ポリプロピレン、ポリアセテート、ポリノルボルネン、合成ゴム、ポリフルオロビニリデン、ポリテトラフルオロエチレン、ポリヘキサフルオロプロピレン等のフッ化ポリマー、フルオロオレフィン－ヒドロカーボンオレフィンの共重合ポリマー、フルオロカーボンポリマーが挙げられるが、それだけに限定されない。
＜湿式成膜法に使用される有機層形成用組成物＞
有機層形成用組成物は、有機ＥＬ素子の各有機層を形成し得る低分子化合物、または当該低分子化合物を高分子化させた高分子化合物を有機溶媒に溶解させて得られる。例えば、発光層形成用組成物は、第１成分として少なくとも１種のドーパント材料である多環芳香族化合物（またはその高分子化合物）と、第２成分として少なくとも１種のホスト材料と、第３成分として少なくとも１種の有機溶媒とを含有する。第１成分は、該組成物から得られる発光層のドーパント成分として機能し、第２成分は発光層のホスト成分として機能する。第３成分は、組成物中の第１成分と第２成分を溶解する溶媒として機能し、塗布時には第３成分自身の制御された蒸発速度により平滑で均一な表面形状を与える。
＜有機溶媒＞
有機層形成用組成物は少なくとも一種の有機溶媒を含む。成膜時に有機溶媒の蒸発速度を制御することで、成膜性および塗膜の欠陥の有無、表面粗さ、平滑性を制御および改善することができる。また、インクジェット法を用いた成膜時は、インクジェットヘッドのピンホールでのメニスカス安定性を制御し、吐出性を制御・改善することができる。加えて、膜の乾燥速度および誘導体分子の配向を制御することで、該有機層形成用組成物より得られる有機層を有する有機ＥＬ素子の電気特性、発光特性、効率、および寿命を改善することができる。
（１）有機溶媒の物性
少なくとも１種の有機溶媒の沸点は、１３０℃～３００℃であり、１４０℃～２７０℃がより好ましく、１５０℃～２５０℃がさらに好ましい。沸点が１３０℃より高い場合、インクジェットの吐出性の観点から好ましい。また、沸点が３００℃より低い場合、塗膜の欠陥、表面粗さ、残留溶媒および平滑性の観点から好ましい。有機溶媒は、良好なインクジェットの吐出性、成膜性、平滑性および低い残留溶媒の観点から、２種以上の有機溶媒を含む構成がより好ましい。一方で、場合によっては、運搬性などを考慮し、有機層形成用組成物中から溶媒を除去することで固形状態とした組成物であってもよい。
さらに、有機溶媒が溶質の少なくとも１種に対する良溶媒（ＧＳ）と貧溶媒（ＰＳ）とを含み、良溶媒（ＧＳ）の沸点（ＢＰＧＳ）が貧溶媒（ＰＳ）の沸点（ＢＰＰＳ）よりも低い、構成が特に好ましい。
高沸点の貧溶媒を加えることで成膜時に低沸点の良溶媒が先に揮発し、組成物中の含有物の濃度と貧溶媒の濃度が増加し速やかな成膜が促される。これにより、欠陥が少なく、表面粗さが小さい、平滑性の高い塗膜が得られる。
溶解度の差（ＳＧＳ－ＳＰＳ）は、１％以上であることが好ましく、３％以上であることがより好ましく、５％以上であることがさらに好ましい。沸点の差（ＢＰＰＳ－ＢＰＧＳ）は、１０℃以上であることが好ましく、３０℃以上であることがより好ましく、５０℃以上であることがさらに好ましい。
有機溶媒は、成膜後に、真空、減圧、加熱などの乾燥工程により塗膜より取り除かれる。加熱を行う場合、塗布成膜性改善の観点からは、溶質の少なくとも１種のガラス転移温度（Ｔｇ）＋３０℃以下で行うことが好ましい。また、残留溶媒の削減の観点からは、溶質の少なくとも１種のガラス転移点（Ｔｇ）－３０℃以上で加熱することが好ましい。加熱温度が有機溶媒の沸点より低くても膜が薄いために、有機溶媒は十分に取り除かれる。また、異なる温度で複数回乾燥を行ってもよく、複数の乾燥方法を併用してもよい。
（２）有機溶媒の具体例
有機層形成用組成物に用いられる有機溶媒としては、アルキルベンゼン系溶媒、フェニルエーテル系溶媒、アルキルエーテル系溶媒、環状ケトン系溶媒、脂肪族ケトン系溶媒、単環性ケトン系溶媒、ジエステル骨格を有する溶媒および含フッ素系溶媒などがあげられ、具体例として、ペンタノール、ヘキサノール、ヘプタノール、オクタノール、ノナノール、デカノール、ウンデカノール、ドデカノール、テトラデカノール、ヘキサン－２－オール、ヘプタン－２－オール、オクタン－２－オール、デカン－２－オール、ドデカン－２－オール、シクロヘキサノール、α－テルピネオール、β－テルピネオール、γ－テルピネオール、δ－テルピネオール、テルピネオール（混合物）、エチレングリコールモノメチルエーテルアセテート、プロピレングリコールモノメチルエーテルアセテート、ジエチレングリコールジメチルエーテル、ジプロピレングリコールジメチルエーテル、ジエチレングリコールエチルメチルエーテル、ジエチレングリコールイソプロピルメチルエーテル、ジプロピレングリコールモノメチルエーテル、ジエチレングリコールジエチルエーテル、ジエチレングリコールモノメチルエーテル、ジエチレングリコールブチルメチルエーテル、トリプロピレングリコールジメチルエーテル、トリエチレングリコールジメチルエーテル、ジエチレングリコールモノブチルエーテル、エチレングリコールモノフェニルエーテル、トリエチレングリコールモノメチルエーテル、ジエチレングリコールジブチルエーテル、トリエチレングリコールブチルメチルエーテル、ポリエチレングリコールジメチルエーテル、テトラエチレングリコールジメチルエーテル、ｐ－キシレン、ｍ－キシレン、ｏ－キシレン、２，６－ルチジン、２－フルオロ－ｍ－キシレン、３－フルオロ－ｏ－キシレン、２－クロロベンゾ三フッ化物、クメン、トルエン、２－クロロ－６－フルオロトルエン、２－フルオロアニソール、アニソール、２，３－ジメチルピラジン、ブロモベンゼン、４－フルオロアニソール、３－フルオロアニソール、３－トリフルオロメチルアニソール、メシチレン、１，２，４－トリメチルベンゼン、ｔ－ブチルベンゼン、２－メチルアニソール、フェネトール、ベンゾジオキソール、４－メチルアニソール、ｓ－ブチルベンゼン、３－メチルアニソール、４－フルオロ－３－メチルアニソール、シメン、１，２，３－トリメチルベンゼン、１，２－ジクロロベンゼン、２－フルオロベンゾニトリル、４－フルオロベラトロール、２，６－ジメチルアニソール、ｎ－ブチルベンゼン、３－フルオロベンゾニトリル、デカリン（デカヒドロナフタレン）、ネオペンチルベンゼン、２，５－ジメチルアニソール、２，４－ジメチルアニソール、ベンゾニトリル、３，５－ジメチルアニソール、ジフェニルエーテル、１－フルオロ－３，５－ジメトキシベンゼン、安息香酸メチル、イソペンチルベンゼン、３，４－ジメチルアニソール、ｏ－トルニトリル、ｎ－アミルベンゼン、ベラトロール、１，２，３，４－テトラヒドロナフタレン、安息香酸エチル、ｎ－ヘキシルベンゼン、安息香酸プロピル、シクロヘキシルベンゼン、１－メチルナフタレン、安息香酸ブチル、２－メチルビフェニル、３－フェノキシトルエン、２，２’－ビトリル、ドデシルベンゼン、ジペンチルベンゼン、テトラメチルベンゼン、トリメトキシベンゼン、トリメトキシトルエン、２，３－ジヒドロベンゾフラン、１-メチル-４-（プロポキシメチル）ベンゼン、１-メチル-４-（ブチルオキシメチル）ベンゼン、１-メチル-４-（ペンチルオキシメチル）ベンゼン、１-メチル-４-（ヘキシルオキシメチル）ベンゼン、１-メチル-４-（ヘプチルオキシメチル）ベンゼンベンジルブチルエーテル、ベンジルペンチルエーテル、ベンジルヘキシルエーテル、ベンジルヘプチルエーテル、ベンジルオクチルエーテルなどが挙げられるが、それだけに限定されない。また、溶媒は単一で用いてもよく、混合してもよい。
＜任意成分＞
有機層形成用組成物は、その性質を損なわない範囲で、任意成分を含んでいてもよい。任意成分としては、バインダーおよび界面活性剤等が挙げられる。
（１）バインダー
有機層形成用組成物は、バインダーを含有していてもよい。バインダーは、成膜時には膜を形成するとともに、得られた膜を基板と接合する。また、該有機層形成用組成物中で他の成分を溶解および分散および結着させる役割を果たす。
有機層形成用組成物に用いられるバインダーとしては、例えば、アクリル樹脂、ポリエチレンテレフタレート、エチレン－酢酸ビニル共重合体、エチレン－ビニルアルコール共重合体、アクリロニトリル－エチレン－スチレン共重合体（ＡＥＳ）樹脂、アイオノマー、塩素化ポリエーテル、ジアリルフタレート樹脂、不飽和ポリエステル樹脂、ポリエチレン、ポリプロピレン、ポリ塩化ビニル、ポリ塩化ビニリデン、ポリスチレン、ポリ酢酸ビニル、テフロン、アクリロニトリル－ブタジエン－スチレン共重合体（ＡＢＳ）樹脂、アクリロニトリル－スチレン共重合体（ＡＳ）樹脂、フェノール樹脂、エポキシ樹脂、メラミン樹脂、尿素樹脂、アルキド樹脂、ポリウレタン、および、上記樹脂およびポリマーの共重合体、が挙げられるが、それだけに限定されない。
有機層形成用組成物に用いられるバインダーは、１種のみであってもよく複数種を混合して用いてもよい。
（２）界面活性剤
有機層形成用組成物は、例えば、有機層形成用組成物の膜面均一性、膜表面の親溶媒性および撥液性の制御のために界面活性剤を含有してもよい。界面活性剤は、親水性基の構造からイオン性および非イオン性に分類され、さらに、疎水性基の構造からアルキル系およびシリコン系およびフッ素系に分類される。また、分子の構造から、分子量が比較的小さく単純な構造を有する単分子系および分子量が大きく側鎖や枝分かれを有する高分子系に分類される。また、組成から、単一系、二種以上の界面活性剤および基材を混合した混合系に分類される。該有機層形成用組成物に用いることのできる界面活性剤としては、全ての種類の界面活性剤を用いることができる。
界面活性剤としては、例えば、ポリフローＮｏ．４５、ポリフローＫＬ－２４５、ポリフローＮｏ．７５、ポリフローＮｏ．９０、ポリフローＮｏ．９５（商品名、共栄社化学工業（株）製）、ディスパーベイク（Ｄｉｓｐｅｒｂｙｋ）１６１、ディスパーベイク１６２、ディスパーベイク１６３、ディスパーベイク１６４、ディスパーベイク１６６、ディスパーベイク１７０、ディスパーベイク１８０、ディスパーベイク１８１、ディスパーベイク１８２、ＢＹＫ３００、ＢＹＫ３０６、ＢＹＫ３１０、ＢＹＫ３２０、ＢＹＫ３３０、ＢＹＫ３４２、ＢＹＫ３４４、ＢＹＫ３４６（商品名、ビックケミー・ジャパン（株）製）、ＫＰ－３４１、ＫＰ－３５８、ＫＰ－３６８、ＫＦ－９６－５０ＣＳ、ＫＦ－５０－１００ＣＳ（商品名、信越化学工業（株）製）、サーフロンＳＣ－１０１、サーフロンＫＨ－４０（商品名、セイミケミカル（株）製）、フタージェント２２２Ｆ、フタージェント２５１、ＦＴＸ－２１８（商品名、（株）ネオス製）、ＥＦＴＯＰ ＥＦ－３５１、ＥＦＴＯＰ ＥＦ－３５２、ＥＦＴＯＰ ＥＦ－６０１、ＥＦＴＯＰ ＥＦ－８０１、ＥＦＴＯＰ ＥＦ－８０２（商品名、三菱マテリアル（株）製）、メガファックＦ－４７０、メガファックＦ－４７１、メガファックＦ－４７５、メガファックＲ－０８、メガファックＦ－４７７、メガファックＦ－４７９、メガファックＦ－５５３、メガファックＦ－５５４（商品名、ＤＩＣ（株）製）、フルオロアルキルベンゼンスルホン酸塩、フルオルアルキルカルボン酸塩、フルオロアルキルポリオキシエチレンエーテル、フルオロアルキルアンモニウムヨージド、フルオロアルキルベタイン、フルオロアルキルスルホン酸塩、ジグリセリンテトラキス（フルオロアルキルポリオキシエチレンエーテル）、フルオロアルキルトリメチルアンモニウム塩、フルオロアルキルアミノスルホン酸塩、ポリオキシエチレンノニルフェニルエーテル、ポリオキシエチレンオクチルフェニルエーテル、ポリオキシエチレンアルキルエーテル、ポリオキシエチレンラウレート、ポリオキシエチレンオレエート、ポリオキシエチレンステアレート、ポリオキシエチレンラウリルアミン、ソルビタンラウレート、ソルビタンパルミテート、ソルビタンステアレート、ソルビタンオレエート、ソルビタン脂肪酸エステル、ポリオキシエチレンソルビタンラウレート、ポリオキシエチレンソルビタンパルミテート、ポリオキシエチレンソルビタンステアレート、ポリオキシエチレンソルビタンオレエート、ポリオキシエチレンナフチルエーテル、アルキルベンゼンスルホン酸塩およびアルキルジフェニルエーテルジスルホン酸塩を挙げることができる。
また、界面活性剤は１種で用いてもよく、２種以上を併用してもよい。
＜有機層形成用組成物の組成および物性＞
有機層形成用組成物における各成分の含有量は、有機層形成用組成物中の各成分の良好な溶解性、保存安定性および成膜性、ならびに、該有機層形成用組成物から得られる塗膜の良質な膜質、また、インクジェット法を用いた場合の良好な吐出性、該組成物を用いて作製された有機層を有する有機ＥＬ素子の、良好な電気特性、発光特性、効率、寿命の観点を考慮して決定される。例えば、発光層形成用組成物の場合には、第１成分が発光層形成用組成物の全重量に対して、０．０００１重量％～２．０重量％、第２成分が発光層形成用組成物の全重量に対して、０．０９９９重量％～８．０重量％、第３成分が発光層形成用組成物の全重量に対して、９０．０重量％～９９．９重量％が好ましい。
より好ましくは、第１成分が発光層形成用組成物の全重量に対して、０．００５重量％～１．０重量％、第２成分が発光層形成用組成物の全重量に対して、０．０９５重量％～４．０重量％、第３成分が発光層形成用組成物の全重量に対して、９５．０重量％～９９．９重量％である。さらに好ましくは、第１成分が発光層形成用組成物の全重量に対して、０．０５重量％～０．５重量％、第２成分が発光層形成用組成物の全重量に対して、０．２５重量％～２．５重量％、第３成分が発光層形成用組成物の全重量に対して、９７．０重量％～９９．７重量％である。
有機層形成用組成物は、上述した成分を、公知の方法で攪拌、混合、加熱、冷却、溶解、分散等を適宜選択して行うことによって製造できる。また、調製後に、ろ過、脱ガス（デガスとも言う）、イオン交換処理および不活性ガス置換・封入処理等を適宜選択して行ってもよい。
有機層形成用組成物の粘度としては、高粘度である方が、良好な成膜性とインクジェット法を用いた場合の良好な吐出性が得られる。一方、低粘度である方が薄い膜を作りやすい。このことから、該有機層形成用組成物の粘度は、２５℃における粘度が０．３～３ｍＰａ・ｓであることが好ましく、１～３ｍＰａ・ｓであることがより好ましい。本発明において、粘度は円錐平板型回転粘度計（コーンプレートタイプ）を用いて測定した値である。
有機層形成用組成物の表面張力としては、低い方が良好な成膜性および欠陥のない塗膜が得られる。一方、高い方が良好なインクジェット吐出性を得られる。このことから、該有機層形成用組成物の粘度は、２５℃における表面張力が２０～４０ｍＮ／ｍであることが好ましく、２０～３０ｍＮ／ｍであることがより好ましい。本発明において、表面張力は懸滴法を用いて測定した値である。
＜架橋性高分子化合物：一般式（ＸＬＰ－１）で表される化合物＞
次に、上述した高分子化合物が架橋性置換基を有する場合について説明する。このような架橋性高分子化合物は例えば下記一般式（ＸＬＰ－１）で表される化合物である。
Figure 0007642946000335
 式（ＸＬＰ－１）において、
ＭＵｘ、ＥＣｘおよびｋは上記式（ＳＰＨ－１）におけるＭＵ、ＥＣおよびｋと同定義であり、ただし、式（ＸＬＰ－１）で表される化合物は少なくとも１つの架橋性置換基（ＸＬＳ）を有し、好ましくは架橋性置換基を有する１価または２価の芳香族化合物の含有量は、分子中０．１～８０重量％である。
架橋性置換基を有する１価または２価の芳香族化合物の含有量は、０．５～５０重量％が好ましく、１～２０重量％がより好ましい。
架橋性置換基（ＸＬＳ）としては、上述した高分子化合物をさらに架橋化できる基であれば特に限定されないが、以下の構造の置換基が好ましい。各構造式中の＊は結合位置を示す。
Figure 0007642946000336
Ｌは、それぞれ独立して、単結合、－Ｏ－、－Ｓ－、＞Ｃ＝Ｏ、－Ｏ－Ｃ（＝Ｏ）－、炭素数１～１２のアルキレン、炭素数１～１２のオキシアルキレンおよび炭素数１～１２のポリオキシアルキレンである。上記置換基の中でも、式（ＸＬＳ－１）、式（ＸＬＳ－２）、式（ＸＬＳ－３）、式（ＸＬＳ－９）、式（ＸＬＳ－１０）または式（ＸＬＳ－１７）で表される基が好ましく、式（ＸＬＳ－１）、式（ＸＬＳ－３）または式（ＸＬＳ－１７）で表される基がより好ましい。
架橋性置換基を有する２価の芳香族化合物としては、例えば下記部分構造を有する化合物が挙げられる。下記構造式中の＊は結合位置を表す。
Figure 0007642946000337
Figure 0007642946000338
Figure 0007642946000339
Figure 0007642946000340
＜高分子化合物および架橋性高分子化合物の製造方法＞
高分子化合物および架橋性高分子化合物の製造方法について、上述した式（ＳＰＨ－１）で表される化合物および（ＸＬＰ－１）で表される化合物を例にして説明する。これらの化合物は、公知の製造方法を適宜組み合わせて合成することができる。
反応で用いられる溶媒としては、芳香族溶媒、飽和／不飽和炭化水素溶媒、アルコール溶媒、エーテル系溶媒などがあげられ、例えば、ジメトキシエタン、２－（２－メトキシエトキシ）エタン、２－（２－エトキシエトキシ）エタン等があげられる。
また、反応は２相系で行ってもよい。２相系で反応させる場合は、必要に応じて、第４級アンモニウム塩等の相間移動触媒を加えてもよい。
式（ＳＰＨ－１）の化合物および（ＸＬＰ－１）の化合物を製造する際、一段階で製造してもよいし、多段階を経て製造してもよい。また、原料を反応容器に全て入れてから反応を開始する一括重合法により行ってもよいし、原料を反応容器に滴下し加える滴下重合法により行ってもよいし、生成物が反応の進行に伴い沈殿する沈殿重合法により行ってもよく、これらを適宜組み合わせて合成することができる。例えば、式（ＳＰＨ－１）で表される化合物を一段階で合成する際、モノマーユニット（ＭＵ）およびエンドキャップユニット（ＥＣ）を反応容器に加えた状態で反応を行うことで目的物を得る。また、一般式（ＳＰＨ－１）で表される化合物を多段階で合成する際、モノマーユニット（ＭＵ）を目的の分子量まで重合した後、エンドキャップユニット（ＥＣ）を加えて反応させることで目的物を得る。多段階で異なる種類のモノマーユニット（ＭＵ）を加え反応を行えば、モノマーユニットの構造について濃度勾配を有するポリマーを作ることができる。また、前駆体ポリマーを調製した後、あと反応により目的物ポリマーを得ることができる。
また、モノマーユニット（ＭＵ）の重合性基を選べばポリマーの一次構造を制御することができる。例えば、合成スキームの１～３に示すように、ランダムな一次構造を有するポリマー（合成スキームの１）、規則的な一次構造を有するポリマー（合成スキームの２および３）などを合成することが可能であり、目的物に応じて適宜組み合わせて用いることができる。さらには、重合性基を３つ以上有するモノマーユニットを用いれば、ハイパーブランチポリマーやデンドリマーを合成することができる。
Figure 0007642946000341
本発明で用いることのできるモノマーユニットとしては、特開2010-189630号公報、国際公報第2012/086671号、国際公開第2013/191088号、国際公開第2002/045184号、国際公開第2011/049241号、国際公開第2013/146806号、国際公開第2005/049546号、国際公開第2015/145871号、特開2010-215886号、特開2008-106241号公報、特開2010-215886号公報、国際公開第2016/031639号、特開2011-174062号公報、国際公開第2016/031639号、国際公開第2016/031639号、国際公開第2002/045184号に記載の方法に準じて合成することができる。
また、具体的なポリマー合成手順については、特開2012-036388号公報、国際公開第2015/008851号、特開2012-36381号公報、特開2012-144722号公報、国際公開第2015/194448号、国際公開第2013/146806号、国際公開第2015/145871号、国際公開第2016/031639号、国際公開第2016/125560号、国際公開第2016/031639号、国際公開第2016/031639号、国際公開第2016/125560号、国際公開第2015/145871号、国際公開第2011/049241号、特開2012-144722号公報に記載の方法に準じて合成することができる。
＜有機電界発光素子の応用例＞
また、本発明は、有機ＥＬ素子を備えた表示装置または有機ＥＬ素子を備えた照明装置などにも応用することができる。
有機ＥＬ素子を備えた表示装置または照明装置は、本実施形態にかかる有機ＥＬ素子と公知の駆動装置とを接続するなど公知の方法によって製造することができ、直流駆動、パルス駆動、交流駆動など公知の駆動方法を適宜用いて駆動することができる。
表示装置としては、例えば、カラーフラットパネルディスプレイなどのパネルディスプレイ、フレキシブルカラー有機電界発光（ＥＬ）ディスプレイなどのフレキシブルディスプレイなどがあげられる（例えば、特開平10-335066号公報、特開2003-321546号公報、特開2004-281086号公報など参照）。また、ディスプレイの表示方式としては、例えば、マトリクスおよびセグメント方式などがあげられる。なお、マトリクス表示とセグメント表示は同じパネルの中に共存していてもよい。
マトリクスでは、表示のための画素が格子状やモザイク状など二次元的に配置されており、画素の集合で文字や画像を表示する。画素の形状やサイズは用途によって決まる。例えば、パソコン、モニター、テレビの画像および文字表示には、通常一辺が３００μｍ以下の四角形の画素が用いられ、また、表示パネルのような大型ディスプレイの場合は、一辺がｍｍオーダーの画素を用いることになる。モノクロ表示の場合は、同じ色の画素を配列すればよいが、カラー表示の場合には、赤、緑、青の画素を並べて表示させる。この場合、典型的にはデルタタイプとストライプタイプがある。そして、このマトリクスの駆動方法としては、線順次駆動方法やアクティブマトリックスのどちらでもよい。線順次駆動の方が構造が簡単であるという利点があるが、動作特性を考慮した場合、アクティブマトリックスの方が優れる場合があるので、これも用途によって使い分けることが必要である。
セグメント方式（タイプ）では、予め決められた情報を表示するようにパターンを形成し、決められた領域を発光させることになる。例えば、デジタル時計や温度計における時刻や温度表示、オーディオ機器や電磁調理器などの動作状態表示および自動車のパネル表示などがあげられる。
照明装置としては、例えば、室内照明などの照明装置、液晶表示装置のバックライトなどがあげられる（例えば、特開2003-257621号公報、特開2003-277741号公報、特開2004-119211号公報など参照）。バックライトは、主に自発光しない表示装置の視認性を向上させる目的に使用され、液晶表示装置、時計、オーディオ装置、自動車パネル、表示板および標識などに使用される。特に、液晶表示装置、中でも薄型化が課題となっているパソコン用途のバックライトとしては、従来方式が蛍光灯や導光板からなっているため薄型化が困難であることを考えると、本実施形態に係る発光素子を用いたバックライトは薄型で軽量が特徴になる。
３－２．その他の有機デバイス
本発明に係る多環芳香族化合物は、上述した有機電界発光素子の他に、有機電界効果トランジスタまたは有機薄膜太陽電池などの作製に用いることができる。
有機電界効果トランジスタは、電圧入力によって発生させた電界により電流を制御するトランジスタのことであり、ソース電極とドレイン電極の他にゲート電極が設けられている。ゲート電極に電圧を印加すると電界が生じ、ソース電極とドレイン電極間を流れる電子（あるいはホール）の流れを任意にせき止めて電流を制御することができるトランジスタである。電界効果トランジスタは、単なるトランジスタ（バイポーラトランジスタ）に比べて小型化が容易であり、集積回路などを構成する素子としてよく用いられている。
有機電界効果トランジスタの構造は、通常、本発明に係る多環芳香族化合物を用いて形成される有機半導体活性層に接してソース電極およびドレイン電極が設けられており、さらに有機半導体活性層に接した絶縁層（誘電体層）を挟んでゲート電極が設けられていればよい。その素子構造としては、例えば以下の構造があげられる。
（１）基板／ゲート電極／絶縁体層／ソース電極・ドレイン電極／有機半導体活性層
（２）基板／ゲート電極／絶縁体層／有機半導体活性層／ソース電極・ドレイン電極
（３）基板／有機半導体活性層／ソース電極・ドレイン電極／絶縁体層／ゲート電極
（４）基板／ソース電極・ドレイン電極／有機半導体活性層／絶縁体層／ゲート電極
このように構成された有機電界効果トランジスタは、アクティブマトリックス駆動方式の液晶ディスプレイや有機エレクトロルミネッセンスディスプレイの画素駆動スイッチング素子などとして適用できる。
有機薄膜太陽電池は、ガラスなどの透明基板上にＩＴＯなどの陽極、ホール輸送層、光電変換層、電子輸送層、陰極が積層された構造を有する。光電変換層は陽極側にｐ型半導体層を有し、陰極側にｎ型半導体層を有している。本発明に係る多環芳香族化合物は、その物性に応じて、ホール輸送層、ｐ型半導体層、ｎ型半導体層、電子輸送層の材料として用いることが可能である。本発明に係る多環芳香族化合物は、有機薄膜太陽電池においてホール輸送材料や電子輸送材料として機能しうる。有機薄膜太陽電池は、上記の他にホールブロック層、電子ブロック層、電子注入層、ホール注入層、平滑化層などを適宜備えていてもよい。有機薄膜太陽電池には、有機薄膜太陽電池に用いられる既知の材料を適宜選択して組み合わせて用いることができる。
以下、実施例により本発明をさらに具体的に説明していくが、本発明はこれらに限定されない。まず、多環芳香族化合物の合成例について、以下に説明する。
合成例（１）：化合物（１－４１１）の合成
Figure 0007642946000342
窒素雰囲気下、２，３－ジクロロアニリン（６．０ｇ）、６－ブロモ－１，１，４，４－テトラメチル－２，３－ジヒドロナフタレン（２５ｇ）、ジクロロビス［（ジ－ｔ－ブチル（４－ジメチルアミノフェニル）ホスフィノ）パラジウム（Ｐｄ－１３２、０．４４ｇ）、ナトリウム－ｔ－ブトキシド（ＮａＯｔＢｕ、１４．８ｇ）およびキシレン（１２０ｍｌ）をフラスコに入れ、１２０℃で２時間加熱した。反応後、反応液に水と酢酸エチルを加え攪拌した後、有機層を分離して、水洗した。その後、有機層を濃縮して粗生成物を得た。粗生成物をシリカゲルショートカラム（溶離液：トルエン）で精製した後、溶媒を濃縮して得られる粗生成物にメタノールを加えて氷冷し、析出した結晶をろ過して結晶をメタノールで洗浄することで、化合物（Ｉ－Ａ）を得た（１７．０ｇ）。
Figure 0007642946000343
窒素雰囲気下、化合物（Ｉ－Ａ）（８．０ｇ）、ビス（４－ｔ－ブチルフェニル）アミン（２５ｇ）、Ｐｄ－１３２（０．１０ｇ）、ＮａＯｔＢｕ（２．１ｇ）およびキシレン（４０ｍｌ）をフラスコに入れ、１２０℃で１時間加熱した。反応後、反応液に水と酢酸エチルを加え攪拌した後、有機層を分離して、水洗した。その後、有機層を濃縮して粗生成物を得た。粗生成物をシリカゲルショートカラム（溶離液：トルエン）で精製した後、溶媒を濃縮して得られる粗生成物にメタノールを加えて氷冷し、析出した結晶をろ過して結晶をメタノールで洗浄することで、化合物（Ｉ－Ｂ）を得た（９．７ｇ）。
Figure 0007642946000344
化合物（Ｉ－Ｂ）（８．６ｇ）およびｔ－ブチルベンゼン（８０ｍｌ）の入ったフラスコに、窒素雰囲気下、０℃で、１．５３Ｍのｔ－ブチルリチウムペンタン溶液（１５．２ｍｌ）を加えた。滴下終了後、６０℃まで昇温して０．５時間撹拌した後、ｔ－ブチルベンゼンより低沸点の成分を減圧留去した。－５０℃まで冷却して三臭化ホウ素（５．８ｇ）を加え、室温まで昇温して０．５時間撹拌した。その後、再び０℃まで冷却してＮ，Ｎ－ジイソプロピルエチルアミン（２．６ｇ）を加え、発熱が収まるまで室温で撹拌した後、１００℃まで昇温して１時間加熱撹拌した。反応液を室温まで冷却し、氷浴で冷やした酢酸ナトリウム水溶液、次いで酢酸エチルを加えて１時間撹拌した。黄色懸濁液をろ過し、その沈殿をメタノールで洗浄した。黄色結晶をトルエンに加熱溶解後、シリカゲルショートカラム（溶離液：トルエン）で精製した。得られた粗生成物をトルエンに加えて濃縮した後、ソルミックス（Ａ－１１）を加えて析出した結晶をろ過し、更にメタノールで結晶を洗浄することで、化合物（１－４１１）を得た（３．０ｇ）。
Figure 0007642946000345
ＮＭＲ測定により得られた化合物の構造を確認した。
１Ｈ－ＮＭＲ（ＣＤＣｌ３）： δ＝１．０９（ｓ，６Ｈ）、１．２７（ｓ，６Ｈ）、１．４２（ｓ，６Ｈ）、１．４６（ｓ，９Ｈ）、１．４８（ｓ，９Ｈ）、１．４９（ｓ，６Ｈ）、１．７１－１．８０（ｍ，８Ｈ）、６．１１（ｄ，１Ｈ）、６．２３（ｄ，１Ｈ）、６．５９（ｓ，１Ｈ）、６．７３（ｄ，１Ｈ）、７．０９（ｄｄ，１Ｈ）、７．２５－７．３０（ｍ，５Ｈ）、７．５１（ｄｄ，１Ｈ）、７．５９（ｄ，１Ｈ）、７．６７（ｄ，２Ｈ）、８．９２（ｓ，１Ｈ）、８．９９（ｄ，１Ｈ）．
合成例（２）：化合物（１－５９０）の合成
Figure 0007642946000346

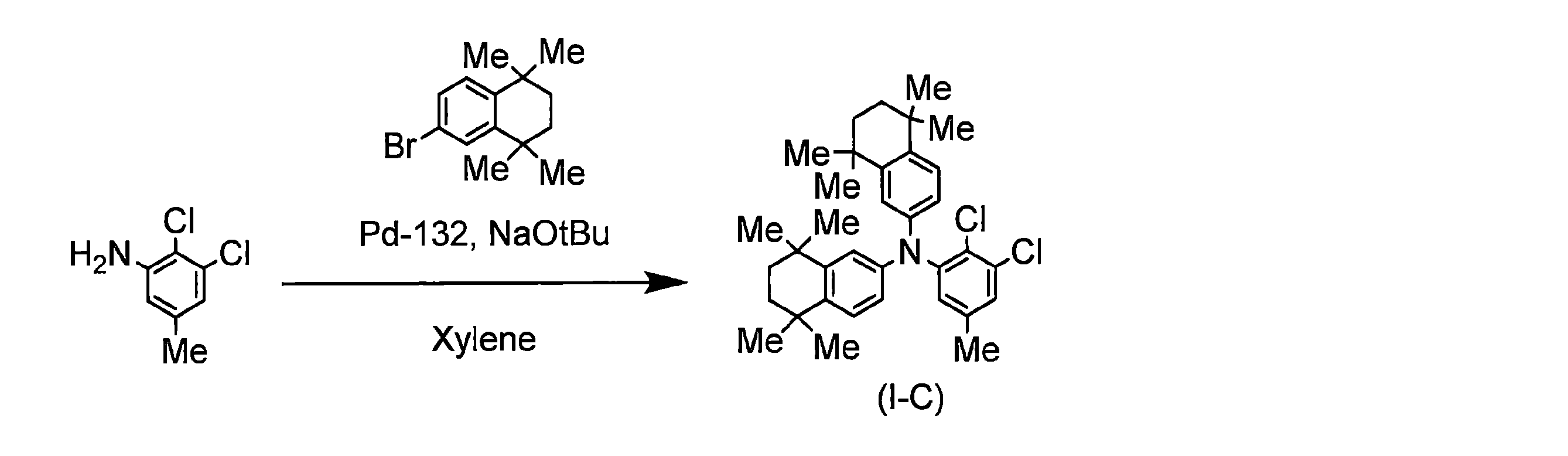

窒素雰囲気下、２，３－ジクロロ－５－メチルアニリン（６．６ｇ）、６－ブロモ－１，１，４，４－テトラメチル－２，３－ジヒドロナフタレン（２５ｇ）、Ｐｄ－１３２（０．５４ｇ）、ＮａＯｔＢｕ（９．０ｇ）およびキシレン（９０ｍｌ）をフラスコに入れ、１２０℃で２時間加熱した。反応後、反応液に水と酢酸エチルを加え攪拌した後、有機層を分離して、水洗した。その後、有機層を濃縮して粗生成物を得た。粗生成物をシリカゲルショートカラム（溶離液：トルエン）で精製した後、溶媒を濃縮して得られる粗生成物にメタノールを加えて氷冷し、析出した結晶をろ過して結晶をメタノールで洗浄することで、化合物（Ｉ－Ｃ）を得た（１３．０ｇ）。
Figure 0007642946000347
窒素雰囲気下、化合物（Ｉ－Ｃ）（８．０ｇ）、ビス（４－ｔ－ブチルフェニル）アミン（４ｇ）、Ｐｄ－１３２（０．１０ｇ）、ＮａＯｔＢｕ（２．１ｇ）およびキシレン（４０ｍｌ）をフラスコに入れ、１２０℃で１時間加熱した。反応後、反応液に水と酢酸エチルを加え攪拌した後、有機層を分離して、水洗した。その後、有機層を濃縮して粗生成物を得た。粗生成物をシリカゲルショートカラム（溶離液：トルエン）で精製した後、溶媒を濃縮して得られる粗生成物に酢酸エチル、次いでメタノールを加えて、析出した結晶をろ過し、この結晶をメタノールで洗浄することで、化合物（Ｉ－Ｄ）を得た（１１．０ｇ）。
Figure 0007642946000348
化合物（Ｉ－Ｄ）（１１．０ｇ）およびｔ－ブチルベンゼン（１１０ｍｌ）の入ったフラスコに、窒素雰囲気下、０℃で、１．５３Ｍのｔ－ブチルリチウムペンタン溶液（１８．９ｍｌ）を加えた。滴下終了後、６０℃まで昇温して０．５時間撹拌した後、ｔ－ブチルベンゼンより低沸点の成分を減圧留去した。－５０℃まで冷却して三臭化ホウ素（７．３ｇ）を加え、室温まで昇温して０．５時間撹拌した。その後、再び０℃まで冷却してＮ，Ｎ－ジイソプロピルエチルアミン（２．６ｇ）を加え、発熱が収まるまで室温で撹拌した後、１００℃まで昇温して１時間加熱撹拌した。反応液を室温まで冷却し、氷浴で冷やした酢酸ナトリウム水溶液、次いで酢酸エチルを加えて１時間撹拌した。有機層を分液後水洗（２回）し、溶媒を減圧留去した。得られた残渣にメタノールを加え氷冷し、その沈殿をろ過しメタノールで洗浄した。黄色結晶をトルエンに加熱溶解後、シリカゲルショートカラム（溶離液：トルエン）で精製した。得られた粗生成物をトルエンに加えて濃縮した後、酢酸エチル、次いでソルミックス（Ａ－１１）を加えてから酢酸エチルを留去し、析出した結晶をろ過して、更にメタノールで結晶を洗浄することで、化合物（１－５９０）を得た（４．０ｇ）。
Figure 0007642946000349
ＮＭＲ測定により得られた化合物の構造を確認した。
１Ｈ－ＮＭＲ（ＣＤＣｌ３）： δ＝１．０８（ｓ，６Ｈ）、１．２７（ｓ，６Ｈ）、１．４２（ｓ，６Ｈ）、１．４６（ｓ，９Ｈ）、１．４７（ｓ，９Ｈ）、１．４８（ｓ，６Ｈ）、１．６９－１．８１（ｍ，８Ｈ）、２．１８（ｓ，３Ｈ）、５．９７（ｓ，１Ｈ）、６．０６（ｓ，１Ｈ）、６．５２（ｓ，１Ｈ）、６．６７（ｄ，１Ｈ）、７．０８（ｄｄ，１Ｈ）、７．２５－７．２９（ｍ，３Ｈ）、７．４８（ｄｄ，１Ｈ）、７．５９（ｄ，１Ｈ）、７．６７（ｄ，２Ｈ）、８．８９（ｓ，１Ｈ）、８．９７（ｄ，１Ｈ）．
合成例（３）：化合物（１－１３０１）の合成
Figure 0007642946000350
窒素雰囲気下、化合物（Ｉ－Ａ）（８．０ｇ）、化合物（Ｉ－Ｅ）（５．６ｇ）、トリス（ジベンジリデンアセトン）ジパラジウム（０）［Ｐｄ２（ｄｂａ）３、０．１６ｇ］、ジシクロヘキシル（２’，６’－ジメトキシ－［１，１’－ビフェニル］－２－イル］ホスフィン（ＳＰｈｏｓ、０．２４ｇ）、ＮａＯｔＢｕ（２．１ｇ）およびキシレン（４０ｍｌ）をフラスコに入れ、１２０℃で１時間加熱した。反応後、反応液に水とトルエンを加え攪拌した後、有機層を分離して、水洗した。その後、有機層を濃縮して粗生成物を得た。粗生成物をシリカゲルショートカラム（溶離液：トルエン）で精製した後、溶媒を濃縮して得られる粗生成物にヘプタンを加えて氷冷し、析出した結晶をろ過してヘプタンで洗浄することで、化合物（Ｉ－Ｆ）を得た（１０．５ｇ）。
Figure 0007642946000351
化合物（Ｉ－Ｆ）（１０．５ｇ）およびｔ－ブチルベンゼン（２００ｍｌ）の入ったフラスコに、窒素雰囲気下、０℃で、１．５３Ｍのｔ－ブチルリチウムペンタン溶液（１４．４ｍｌ）を加えた。滴下終了後、６０℃まで昇温して０．５時間撹拌した後、ｔ－ブチルベンゼンより低沸点の成分を減圧留去した。－５０℃まで冷却して三臭化ホウ素（５．９ｇ）を加え、室温まで昇温して０．５時間撹拌した。その後、再び０℃まで冷却してＮ，Ｎ－ジイソプロピルエチルアミン（３．１ｇ）を加え、発熱が収まるまで室温で撹拌した後、１００℃まで昇温して１時間加熱撹拌した。反応液を室温まで冷却し、氷浴で冷やした酢酸ナトリウム水溶液、次いで酢酸エチルを加えて１時間撹拌した。有機層を分離して２回水洗した。その後、有機層を濃縮し、得られた粗生成物をシリカゲル（ＮＨシリカ）ショートカラム（溶離液：トルエン／ヘプタン＝１／９（容量比））で精製した。得られた粗生成物を濃縮した後、ヘプタンを加えて析出した結晶をろ過し、更にヘプタンで洗浄することで、化合物（１－１３０１）を得た（１．９ｇ）。
Figure 0007642946000352
ＮＭＲ測定により得られた化合物の構造を確認した。
１Ｈ－ＮＭＲ（ＣＤＣｌ３）： δ＝１．０９（ｓ，１２Ｈ）、１．２７（ｓ，１２Ｈ）、１．４２（ｓ，１２Ｈ）、１．４９（ｓ，１２Ｈ）、１．７０－１．８０（ｍ，１６Ｈ）、６．２０（ｄ，２Ｈ）、６．５６（ｓ，２Ｈ）、７．０９（ｄｄ，２Ｈ）、７．２５－７．３０（ｍ，３Ｈ）、７．５８（ｄ，２Ｈ）、８．９１（ｓ，２Ｈ）．
合成例（４）：化合物（１－１３０２）の合成
Figure 0007642946000353
窒素雰囲気下、化合物（Ｉ－Ｇ）（８．０ｇ）、化合物（Ｉ－Ｅ）（１９．７ｇ）、Ｐｄ２（ｄｂａ）３（０．５２ｇ）、ＳＰｈｏｓ（０．９４ｇ）、ＮａＯｔＢｕ（５．５ｇ）およびキシレン（８０ｍｌ）をフラスコに入れ、１２０℃で３時間加熱撹拌し後、１３０℃で１時間撹拌した。反応後、反応液に水とトルエンを加え攪拌した後、有機層を分離して、水洗した。その後、有機層を濃縮して粗生成物を得た。粗生成物をシリカゲルカラム（溶離液：トルエン／ヘプタン＝１０／９０（容量比）→１５／８５（容量比））で精製した後、溶媒を濃縮して、化合物（Ｉ－Ｈ）を得た（１５．３ｇ）。
Figure 0007642946000354
化合物（Ｉ－Ｈ）（１５．３ｇ）およびｔ－ブチルベンゼン（１００ｍｌ）の入ったフラスコに、窒素雰囲気下、０℃で、１．５３Ｍのｔ－ブチルリチウムペンタン溶液（１３．２ｍｌ）を加えた。滴下終了後、６０℃まで昇温して０．５時間撹拌した後、ｔ－ブチルベンゼンより低沸点の成分を減圧留去した。－５０℃まで冷却して三臭化ホウ素（５．３ｇ）を加え、室温まで昇温して０．５時間撹拌した。その後、再び０℃まで冷却してＮ，Ｎ－ジイソプロピルエチルアミン（２．７ｇ）を加え、発熱が収まるまで室温で撹拌した後、１００℃まで昇温して１時間加熱撹拌した。反応液を室温まで冷却し、氷浴で冷やした酢酸ナトリウム水溶液、次いで酢酸エチルを加えて１時間撹拌した。有機層を分液後、水洗（２回）してヘプタンを加えることで析出した沈殿をろ過した。その沈殿物をメタノールおよび水で洗浄し、得られた黄色結晶をトルエンに加熱溶解後、シリカゲルショートカラム（溶離液：トルエン）で精製した。溶媒を留去して得られた粗生成物へヘプタンを加え、得られた結晶をろ過後、更にヘプタンで洗浄することで、化合物（１－１３０２）を得た（７．２３ｇ）。
Figure 0007642946000355
ＮＭＲ測定により得られた化合物の構造を確認した。
１Ｈ－ＮＭＲ（ＣＤＣｌ３）： δ＝１．０７（ｓ，１２Ｈ）、１．１１（ｓ，６Ｈ）、１．１９（ｓ，６Ｈ）、１．２４（ｓ，６Ｈ）、１．３５（ｓ，６Ｈ）、１．４８（ｓ，１２Ｈ）、１．６８－１．７５（ｍ，１６Ｈ）、５．６３（ｓ，２Ｈ）、６．５５（ｓ，２Ｈ）、６．８９（ｔ，２Ｈ）、６．９１－６．９２（ｍ，２Ｈ）、６．９３－６．９５（ｍ，４Ｈ）、７．０４（ｔ，４Ｈ）、７．１３（ｄｄ，２Ｈ）、７．３７（ｄ，２Ｈ）、８．８５（ｓ，２Ｈ）．
合成例（５）：化合物（１－１８２３）の合成
Figure 0007642946000356
窒素雰囲気下、化合物（Ｉ－Ｉ）（３５.０ｇ）、３－ブロモ－５－ｔ－ブチル－ベンゾ［ｂ］チオフェン（化合物Ｉ－Ｊ：１７．４ｇ）、Ｐｄ（ｄｂａ）２（１．８６ｇ）、ＮａＯｔＢｕ（１０．４ｇ）、トリ－ｔ－ブチルホスホニウムテトラフルオロボラート（［（ｔＢｕ）３ＰＨ］ＢＦ４）：１．８７ｇおよびキシレン（３００ｍｌ）をフラスコに入れ、１２０℃で１時間加熱した。反応後、反応液に水とトルエンを加え攪拌した後、有機層を分離して、水洗した。その後、有機層を濃縮して粗生成物を得た。粗生成物をシリカゲルカラム（溶離液：トルエン／へプタン＝１／４（容量比））で精製した後、溶媒を濃縮した。真空ポンプでガラス状の固体を乾燥することで、化合物（Ｉ－Ｋ）を得た（３５ｇ）。
Figure 0007642946000357
化合物（Ｉ－Ｋ）（１６．７ｇ）およびｔ－ブチルベンゼン（４００ｍｌ）の入ったフラスコに、窒素雰囲気下、０℃で、１．６０Ｍのｔ－ブチルリチウムペンタン溶液（２５．０ｍｌ）を加えた。滴下終了後、６０℃まで昇温して０．５時間撹拌した後、ｔ－ブチルベンゼンより低沸点の成分を減圧留去した。－５０℃まで冷却して三臭化ホウ素（１０．０ｇ）を加え、室温まで昇温して０．５時間撹拌した。その後、再び０℃まで冷却してＮ，Ｎ－ジイソプロピルエチルアミン（５．２ｇ）を加え、発熱が収まるまで室温で撹拌した後、９０℃まで昇温して１時間加熱撹拌した。反応液を室温まで冷却し、氷浴で冷やした酢酸ナトリウム水溶液、次いでトルエンを加えて１時間撹拌した。トルエン溶液を濃縮後にへプタンを添加して、シリカゲルカラム（溶離液：トルエン／へプタン＝１／４（容量比））で精製した。得られた粗生成物をトルエンで再結晶を繰り返すことで、化合物（１－１８２３）を得た（２．８ｇ）。
Figure 0007642946000358
ＮＭＲ測定により得られた化合物の構造を確認した。
１Ｈ－ＮＭＲ（ＣＤＣｌ３）： δ＝０．９９（ｓ，９Ｈ）、１．１１（ｓ，９Ｈ）、１．３０（ｓ，６Ｈ）、１．４３（ｓ，３Ｈ）、１．４６（ｍ，１２Ｈ）、１．５１（ｓ，９Ｈ）、１．７８－１．８６（ｍ，４Ｈ）、６．１５（ｓ，１Ｈ）、６．６５（ｓ，１Ｈ）、６．７４（ｓ，１Ｈ）、７．２３－７.２９（ｄ，４Ｈ）、７．４１（ｄ，１Ｈ）、７．４６（ｄ，１Ｈ）、７．５３（ｓ，１Ｈ）、７．６６－７．６８（ｍ，３Ｈ）、７．９０（ｄ，１Ｈ）、８．７８（ｓ，１Ｈ）．
合成例（６）：化合物（１－１８２１）の合成
Figure 0007642946000359
窒素雰囲気下、化合物（Ｉ－Ｌ）（７１.０ｇ）、化合物（Ｉ－Ｊ）（３７．８ｇ）、Ｐｄ（ｄｂａ）２（２．１４ｇ）、ＮａＯｔＢｕ（１６．９ｇ）、［（ｔＢｕ）３ＰＨ］ＢＦ４（１．３６ｇ）およびキシレン（７１０ｍｌ）をフラスコに入れ、１３０℃で１時間加熱還流を行った。反応液を室温まで冷却した後、水とトルエンを加え、有機層を分離して、水洗した。この溶液を減圧下で濃縮し、残渣をシリカゲルカラム（溶離液：トルエン）で精製し、さらにヘプタンで洗浄することによって、化合物（Ｉ－Ｍ）を得た（７１．３ｇ）。
Figure 0007642946000360
化合物（Ｉ－Ｍ）（３２．０ｇ）およびｔ－ブチルベンゼン（４００ｍｌ）の入ったフラスコに、窒素雰囲気下、０℃で、１．６０Ｍのｔ－ブチルリチウムペンタン溶液（５０．０ｍｌ）を加えた。滴下終了後、６０℃まで昇温して０．５時間撹拌した後、ｔ－ブチルベンゼンより低沸点の成分を減圧留去した。－５０℃まで冷却して三臭化ホウ素（２０．０ｇ）を加え、室温まで昇温して０．５時間撹拌した。その後、再び０℃まで冷却してＮ，Ｎ－ジイソプロピルエチルアミン（１０．４ｇ）を加え、発熱が収まるまで室温で撹拌した後、７０℃まで昇温して１時間加熱撹拌した。反応液を室温まで冷却し、氷浴で冷やした酢酸ナトリウム水溶液、次いで酢酸エチルを加えて１時間撹拌し、有機層を分離して、水洗した。この溶液を減圧下で濃縮し、残渣を酢酸エチルで洗浄した後、シリカゲルカラム（溶離液：トルエン／へプタン＝１／１（容量比））で精製した。得られた粗生成物をへプタンで洗浄することによって化合物（１－１８２１）を得た（７．１ｇ）。
Figure 0007642946000361
合成例（７）：化合物（１－３６２３）の合成
Figure 0007642946000362
窒素雰囲気下、化合物（Ｉ－Ｎ）（６０.０ｇ）、化合物（Ｉ－Ｊ）（２８．６ｇ）、Ｐｄ（ｄｂａ）２（２．９３ｇ）、ＮａＯｔＢｕ（１２．３ｇ）、［（ｔＢｕ）３ＰＨ］ＢＦ４（２．９６ｇ）およびキシレン（６６０ｍｌ）をフラスコに入れ、１２０℃で２時間加熱した。反応液を室温まで冷却した後、水とトルエンを加え、有機層を分離して、水洗した。この溶液を減圧下で濃縮し、残渣をシリカゲルカラム（溶離液：トルエン／へプタン＝１／３（容量比））で精製し、さらにメタノールで洗浄することによって、化合物（Ｉ－Ｏ）を得た（６８．０ｇ）。
Figure 0007642946000363
化合物（Ｉ－Ｏ）（３５．８ｇ）およびｔ－ブチルベンゼン（８００ｍｌ）の入ったフラスコに、窒素雰囲気下、０℃で、１．６１Ｍのｔ－ブチルリチウムペンタン溶液（５０．０ｍｌ）を加えた。滴下終了後、６０℃まで昇温して０．５時間撹拌した後、ｔ－ブチルベンゼンより低沸点の成分を減圧留去した。－５０℃まで冷却して三臭化ホウ素（２０．０ｇ）を加え、室温まで昇温して０．５時間撹拌した。その後、５０℃まで昇温して０．５時間加熱撹拌した。反応液を室温まで冷却し、氷浴で冷やした酢酸ナトリウム水溶液、次いで酢酸エチルを加えて１時間撹拌し、有機層を分離して、水洗した。この溶液を減圧下で濃縮し、残渣を酢酸エチルで洗浄した後、シリカゲルカラム（溶離液：トルエン）で精製した。さらにトルエンからの再結晶により精製することによって化合物（１－３６２３）を得た（９．３ｇ）。
Figure 0007642946000364
合成例（８）：化合物（１－３６２１）の合成
Figure 0007642946000365
窒素雰囲気下、化合物（Ｉ－Ｐ）（６５.０ｇ）、化合物（Ｉ－Ｊ）（３１．７ｇ）、Ｐｄ（ｄｂａ）２（１．７９ｇ）、ＮａＯｔＢｕ（１４．１ｇ）、［（ｔＢｕ）３ＰＨ］ＢＦ４（１．１４ｇ）およびキシレン（５２０ｍｌ）をフラスコに入れ、１３０℃で２時間加熱した。反応液を室温まで冷却した後、水とトルエンを加え、有機層を分離して、水洗した。この溶液を減圧下で濃縮し、残渣をシリカゲルカラム（溶離液：トルエン／へプタン＝１／４（容量比））で精製した。真空ポンプでガラス状の固体を乾燥することで、化合物（Ｉ－Ｑ）を得た（５２ｇ）。
Figure 0007642946000366
化合物（Ｉ－Ｑ）（３５．０ｇ）およびｔ－ブチルベンゼン（２８０ｍｌ）の入ったフラスコに、窒素雰囲気下、０℃で、１．６０Ｍのｔ－ブチルリチウムペンタン溶液（５０．０ｍｌ）を加え、６０℃まで昇温し、０．５時間撹拌した。続いて、－５０℃まで冷却し三臭化ホウ素（２０．６ｇ）を加え、室温まで昇温して０．５時間撹拌した。その後、再び０℃まで冷却してＮ，Ｎ－ジイソプロピルエチルアミン（１０．６ｇ）を加え、発熱が収まるまで室温で撹拌した後、９０℃まで昇温して１時間加熱撹拌した。反応液を室温まで冷却し、氷浴で冷やした酢酸ナトリウム水溶液、次いで酢酸エチルを加えて１時間撹拌し、有機層を分離して、水洗した。この溶液を減圧下で濃縮し、残渣を酢酸エチルで洗浄した後、シリカゲルカラム（溶離液：トルエン／へプタン＝１／１（容量比））で精製した。さらにトルエンからの再結晶により精製することによって化合物（１－３６２１）を得た（７．２ｇ）。
Figure 0007642946000367
ＮＭＲ測定により得られた化合物の構造を確認した。
１Ｈ－ＮＭＲ（ＣＤＣｌ３）： δ＝１．１１（ｓ，９Ｈ）、１．１９（ｓ，９Ｈ）、１．２６（ｓ，３Ｈ）、１．２８（ｓ，３Ｈ）、１．３７（ｓ，１８Ｈ）、１．４４－１．４７（ｍ，６Ｈ）、１．７７－１．８６（ｍ，４Ｈ）、２．２１（ｓ，３Ｈ）、６．０８（ｓ，１Ｈ）、６．１０（ｓ，１Ｈ）、６．５３（ｄ，１Ｈ）、６．６１（ｄ，１Ｈ）、７．２０（ｄ，２Ｈ）、７．２６（ｄｄ，１Ｈ）、７．３１（ｄｄ，１Ｈ）、７．４０（ｄｄ，１Ｈ）、７．４８（ｄ，１Ｈ）、７．６１（ｔ，１Ｈ）、７．６６（ｄ，１Ｈ）、７．８８（ｄ，１Ｈ）、８．６９（ｄ，１Ｈ）．
合成例（９）：化合物（１－１８２８）の合成
Figure 0007642946000368
窒素雰囲気下、化合物（Ｉ－Ｒ）（６３.８ｇ）、化合物（Ｉ－Ｊ）（２４．２ｇ）、Ｐｄ（ｄｂａ）２（０．９３９ｇ）、ＮａＯｔＢｕ（１１．８ｇ）、トリ－ｔ－ブチルホスフィン（（ｔＢｕ）３Ｐ：３．２７ｍｌ）およびトルエン（６３０ｍｌ）をフラスコに入れ、１１０℃で４時間加熱した。反応液を室温まで冷却した後、水とトルエンを加え、有機層を分離して、水洗した。この溶液を減圧下で濃縮し、残渣をシリカゲルカラム（溶離液：トルエン／へプタン＝１／６（容量比））で精製した。真空ポンプでガラス状の固体を乾燥することで、化合物（Ｉ－Ｓ）を得た（４４ｇ）。
Figure 0007642946000369
化合物（Ｉ－Ｓ）（４４．３ｇ）およびｔ－ブチルベンゼン（４００ｍｌ）の入ったフラスコに、窒素雰囲気下、０℃で、１．６１Ｍのｔ－ブチルリチウムペンタン溶液（５６．７ｍｌ）を加えた。滴下終了後、６０℃まで昇温して０．５時間撹拌した後、ｔ－ブチルベンゼンより低沸点の成分を減圧留去した。－５０℃まで冷却して三臭化ホウ素（２２．９ｇ）を加え、室温まで昇温して０．５時間撹拌した。その後、再び０℃まで冷却してＮ，Ｎ－ジイソプロピルエチルアミン（１６．０ｇ）を加え、発熱が収まるまで室温で撹拌した後、１２０℃まで昇温して１時間加熱撹拌した。反応液を室温まで冷却し、氷浴で冷やした酢酸ナトリウム水溶液およびトルエンを加え攪拌した後、有機層を分離して、水洗した。その後、有機層を濃縮して得られた粗生成物をシリカゲルカラム（溶離液：トルエン／へプタン＝１／４（容量比））で精製し、さらにトルエンおよびヘプタンの混合溶媒（トルエン／へプタン＝１／１（容量比）からの再結晶により精製することによって、化合物（１－１８２８）を得た（５．０ｇ）。
Figure 0007642946000370
ＮＭＲ測定により得られた化合物の構造を確認した。
１Ｈ－ＮＭＲ（ＣＤＣｌ３）： δ＝０．９６－０．９９（ｍ，９Ｈ）、１．１０（ｓ，９Ｈ）、１．１２（ｓ，９Ｈ）、１．２５－１．３２（ｍ，６Ｈ）、１．３９－１．５１（ｍ，２４Ｈ）、１．７６－１．８６（ｍ，４Ｈ）、６．０５－６．２８（ｍ，２Ｈ）、６．６６－６．８０（ｍ，２Ｈ）、７．０１－７．０８（ｍ，２Ｈ）、７．１２－７．２４（ｍ，４Ｈ）、７．３７－７．４７（ｍ，２Ｈ）、７．４８－７．６９（ｍ，３Ｈ）、７．７０（ｓ，１Ｈ）、７．８８（ｄ，１Ｈ）、８．７０（ｓ，１Ｈ）．
合成例（１０）：化合物（１－３６０４）の合成
Figure 0007642946000371
窒素雰囲気下、化合物（Ｉ－Ｔ）（４９.７ｇ）、化合物（Ｉ－Ｊ）（２２．８ｇ）、Ｐｄ（ｄｂａ）２（２．４４ｇ）、ＮａＯｔＢｕ（１３．６ｇ）、［（ｔＢｕ）３ＰＨ］ＢＦ４（２．４６ｇ）およびキシレン（６００ｍｌ）をフラスコに入れ、１２０℃で３時間加熱した。反応液を室温まで冷却した後、水とトルエンを加え、有機層を分離して、水洗した。この溶液を減圧下で濃縮し、残渣をシリカゲルカラム（溶離液：へプタン）で精製し、さらにヘプタンからの再結晶により精製することによって、化合物（Ｉ－Ｕ）を得た（４５ｇ）。
Figure 0007642946000372
化合物（Ｉ－Ｕ）（４０．４ｇ）およびｔ－ブチルベンゼン（２７０ｍｌ）の入ったフラスコに、窒素雰囲気下、０℃で、１．６０Ｍのｔ－ブチルリチウムペンタン溶液（５０．０ｍｌ）を加えた。滴下終了後、６０℃まで昇温して０．５時間撹拌した後、ｔ－ブチルベンゼンより低沸点の成分を減圧留去した。－５０℃まで冷却して三臭化ホウ素（２０．０ｇ）を加え、５０℃まで昇温して０．５時間撹拌した。その後、再び０℃まで冷却してＮ，Ｎ－ジイソプロピルエチルアミン（１０．４ｇ）を加え、発熱が収まるまで室温で撹拌した後、８０℃まで昇温して０．５時間加熱撹拌した。反応液を室温まで冷却し、氷浴で冷やした酢酸ナトリウム水溶液、次いで酢酸エチルを加えて１時間撹拌し、有機層を分離して、水洗した。この溶液を減圧下で濃縮し、残渣を酢酸エチルで洗浄した後、シリカゲルカラム（溶離液：トルエン）で精製した。さらにトルエンからの再結晶により精製することによって化合物（１－３６０４）を得た（３．８ｇ）。
Figure 0007642946000373
合成例（１１）：化合物（１－１８５１）の合成
Figure 0007642946000374

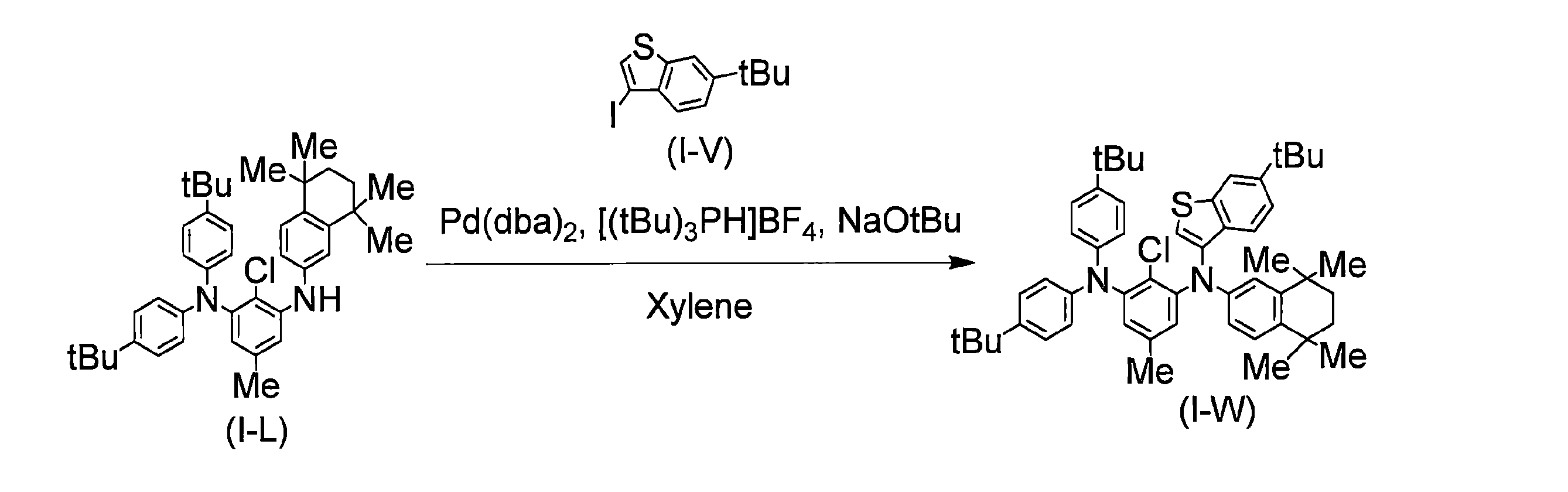

窒素雰囲気下、化合物（Ｉ－Ｌ）（２９.０ｇ）、化合物（Ｉ－Ｖ）（１８．９ｇ）、Ｐｄ（ｄｂａ）２（０．５５ｇ）、ＮａＯｔＢｕ（６．９ｇ）、［（ｔＢｕ）３ＰＨ］ＢＦ４（０．５５ｇ）およびキシレン（１００ｍｌ）をフラスコに入れ、１２０℃で１時間加熱還流を行った。反応液を室温まで冷却した後、水と酢酸エチルを加え、有機層を分離して、水洗した。この溶液を減圧下で濃縮し、残渣をシリカゲルカラム（溶離液：トルエン／へプタン＝１／１（容量比））で精製し、濃縮後に酢酸エチルを加えて得られた結晶をろ過した後、メタノールで洗浄することによって、化合物（Ｉ－Ｗ）を得た（２５．０ｇ）。
Figure 0007642946000375
化合物（Ｉ－Ｗ）（２５．０ｇ）およびｔ－ブチルベンゼン（１６０ｍｌ）の入ったフラスコに、窒素雰囲気下、０℃で、１．６０Ｍのｔ－ブチルリチウムペンタン溶液（３９．３ｍｌ）を加えた。滴下終了後、６０℃まで昇温して０．５時間撹拌した後、ｔ－ブチルベンゼンより低沸点の成分を減圧留去した。－５０℃まで冷却して三臭化ホウ素（１５．７ｇ）を加え、室温まで昇温して０．５時間撹拌した。その後、再び０℃まで冷却してＮ，Ｎ－ジイソプロピルエチルアミン（８．１ｇ）を加え、発熱が収まるまで室温で撹拌した後、８０℃まで昇温して１時間加熱撹拌した。反応液を室温まで冷却し、氷浴で冷やした酢酸ナトリウム水溶液、次いで酢酸エチルを加えて１時間撹拌し、有機層を分離して、水洗した。この溶液を減圧下で濃縮し、残渣を酢酸エチルで洗浄した後、シリカゲルカラム（溶離液：トルエン／へプタン＝２／８（容量比））で精製した。得られた粗生成物をへプタンで洗浄することによって、化合物（１－１８５１）を得た（７．５ｇ）。
Figure 0007642946000376
ＮＭＲ測定により得られた化合物の構造を確認した。
１Ｈ－ＮＭＲ（ＣＤＣｌ３）： δ＝１．２３（ｓ，３Ｈ）、１．２９（ｓ，３Ｈ）、１．３６（ｓ，９Ｈ）、１．４６（ｓ，９Ｈ）、１．４９（ｓ，６Ｈ）、１．５１（ｓ，９Ｈ）、１．８２－１．８９（ｍ，４Ｈ）、２．２２（ｓ，３Ｈ）、５．８０（ｄ，１Ｈ）、５．９９（ｓ，１Ｈ）、６．２４（ｓ，１Ｈ）、６．５６（ｄ，１Ｈ）、６．９２（ｄ，１Ｈ）、７．２０（ｄｄ，１Ｈ）、７．２２－７.２８（ｍ，２Ｈ）、７．４４－７．４７（ｍ，２Ｈ）、７．６３（ｄ，１Ｈ）、７．６８（ｄ，２Ｈ）、７．９６（ｓ，１Ｈ）、８．７８（ｄ，１Ｈ）．
合成例（１２）：化合物（１－５１２１）の合成
Figure 0007642946000377
窒素雰囲気下、化合物（Ｉ－Ｘ）（１０.０ｇ）、ビス（４－ｔ－ブチルフェニル）アミン（５．１５ｇ）、Ｐｄ－１３２（０．１３ｇ）、ＮａＯｔＢｕ（２．６ｇ）およびキシレン（４０ｍｌ）をフラスコに入れ、１２０℃で１時間加熱した。反応後、反応液に水と酢酸エチルを加え攪拌した後、有機層を分離して、水洗した。その後、有機層を濃縮して粗生成物を得た。粗生成物にソルミックスを加え、析出した固体を濾別し、メタノールにて固体を洗浄した。その後シリカゲルショートカラム（溶離液：トルエン／ヘプタン＝１／１（容積比））で精製した後、溶媒を濃縮して得られる粗生成物に酢酸エチルを加え、析出した結晶をろ過して結晶をメタノールで洗浄することで、化合物（Ｉ－Ｙ）を得た（８．５ｇ）。
Figure 0007642946000378
化合物（Ｉ－Ｙ）（８．５ｇ）およびｔ－ブチルベンゼン（８５ｍｌ）の入ったフラスコに、窒素雰囲気下、０℃で、１．６０Ｍのｔ－ブチルリチウムペンタン溶液（１３．９ｍｌ）を加えた。滴下終了後、６０℃まで昇温して０．５時間撹拌した後、ｔ－ブチルベンゼンより低沸点の成分を減圧留去した。－５０℃まで冷却して三臭化ホウ素（５．６ｇ）を加え、室温まで昇温して０．５時間撹拌した。その後、再び０℃まで冷却してＮ，Ｎ－ジイソプロピルエチルアミン（２．９ｇ）を加え、発熱が収まるまで室温で撹拌した後、８０℃まで昇温して１時間加熱撹拌した。反応液を室温まで冷却し、氷浴で冷やした酢酸ナトリウム水溶液、次いで酢酸エチルを加えて１時間撹拌した。有機層を２回水洗した後、有機層を濃縮して粗生成物を得た。濃縮後にソルミックスを添加して、析出した固体をろ過した。その後、粗体をシリカゲルカラム（溶離液：トルエン／へプタン＝１／１（容量比））で精製した。得られた粗生成物にソルミックスを加え、得られた結晶をろ過する工程を繰り返すことで、化合物（１－５１２１）を得た（３．０ｇ）。
Figure 0007642946000379
ＮＭＲ測定により得られた化合物の構造を確認した。
１Ｈ－ＮＭＲ（ＣＤＣｌ３）： δ＝１．１９（ｓ，６Ｈ）、１．３２（ｓ，６Ｈ）、１．４６（ｓ，３０Ｈ）、１．９７（ｓ，２Ｈ）、２．０６（ｓ，２Ｈ）、２．１８（ｓ，３Ｈ）、５．９５（ｓ，１Ｈ）、６．０５（ｓ，１Ｈ）、６．３６（ｓ，１Ｈ）、６．６６（ｄ，１Ｈ）、７．１０（ｄ，１Ｈ）、７．１８（ｄｄ，１Ｈ）、７．２７（ｄ，２Ｈ）、７．３９（ｄ，１Ｈ）、７．４８（ｄ，１Ｈ）、７．６７（ｄ，２Ｈ）、８．６７（ｓ，１Ｈ）、８．９６（ｄ，１Ｈ）．
合成例（１３）：化合物（１－２６６３）の合成
Figure 0007642946000380
窒素雰囲気下、化合物（Ｉ－Ｚ）（２０.０ｇ）、化合物（Ｉ－Ｊ）（１０．２ｇ）、Ｐｄ（ｄｂａ）２（０．５４ｇ）、ＮａＯｔＢｕ（４．６ｇ）、［（ｔＢｕ）３ＰＨ］ＢＦ４（０．５５ｇ）およびキシレン（６０ｍｌ）をフラスコに入れ、１２０℃で１時間加熱還流を行った。反応液を室温まで冷却した後、水と酢酸エチルを加え、有機層を分離して、水洗した。この溶液を減圧下で濃縮し、残渣をシリカゲルカラム（溶離液：トルエン／へプタン＝１／１（容量比））で精製し、濃縮後ソルミックスを加え得られた結晶をろ過後メタノールで洗浄することによって、化合物（Ｉ－１）を得た（２４．０ｇ）。
Figure 0007642946000381
化合物（Ｉ－１）（２４．０ｇ）およびｔ－ブチルベンゼン（２００ｍｌ）の入ったフラスコに、窒素雰囲気下、０℃で、１．６０Ｍのｔ－ブチルリチウムペンタン溶液（３６．５ｍｌ）を加えた。滴下終了後、６０℃まで昇温して０．５時間撹拌した後、ｔ－ブチルベンゼンより低沸点の成分を減圧留去した。－５０℃まで冷却して三臭化ホウ素（１４．６ｇ）を加え、室温まで昇温して０．５時間撹拌した。その後、再び０℃まで冷却してＮ，Ｎ－ジイソプロピルエチルアミン（７．６ｇ）を加え、発熱が収まるまで室温で撹拌した後、８０℃まで昇温して１時間加熱撹拌した。反応液を室温まで冷却し、氷浴で冷やした酢酸ナトリウム水溶液、次いで酢酸エチルを加えて１時間撹拌し、有機層を分離して、水洗した。この溶液を減圧下で濃縮し、残渣にヘプタンを加え、析出した固体をヘプタンで洗浄した後、シリカゲルカラム（溶離液：トルエン／へプタン＝１／１（容量比））で精製した。得られた粗生成物にへプタンを加えて析出した固体をヘプタンで洗浄することを繰り返し、化合物（１－２６６３）を得た（５．７ｇ）。
Figure 0007642946000382
ＮＭＲ測定により得られた化合物の構造を確認した。
１Ｈ－ＮＭＲ（ＣＤＣｌ３）： δ＝１．０９（ｓ，９Ｈ）、１．１８（ｄ，６Ｈ）、１．３２（ｄ，６Ｈ）、１．４６（ｄ，６Ｈ）、１．５０（ｓ，９Ｈ）、１．５２（ｓ，６Ｈ）、１．９６（ｓ，２Ｈ）、２．０６（ｓ，２Ｈ）、２．２１（ｓ，３Ｈ）、６．０７（ｓ，２Ｈ）、６．２５（ｓ，１Ｈ）、６．５１（ｓ，１Ｈ）、７．０８（ｄ，１Ｈ）、７．１７（ｄｄ，１Ｈ）、７．３８－７．４１（ｍ，２Ｈ）、７．４７（ｄ，２Ｈ）、７．６５（ｄ，２Ｈ）、７．８８（ｄ，１Ｈ）、８．５１（ｓ，１Ｈ）．
合成例（１４）：化合物（１－１８２６）の合成
Figure 0007642946000383
化合物（Ｉ－２）（５５．５ｇ）およびｔ－ブチルベンゼン（４５０ｍｌ）の入ったフラスコに、窒素雰囲気下、０℃で、１．６０Ｍのｔ－ブチルリチウムペンタン溶液（７５．０ｍｌ）を加えた。滴下終了後、６０℃まで昇温して０．５時間撹拌した後、ｔ－ブチルベンゼンより低沸点の成分を減圧留去した。－５０℃まで冷却して三臭化ホウ素（３０．０ｇ）を加え、室温まで昇温して０．５時間撹拌した後、８０℃まで昇温して１時間加熱撹拌した。反応液を室温まで冷却し、氷浴で冷やした酢酸ナトリウム水溶液およびトルエンを加え攪拌した後、有機層を分離して、水洗した。その後、有機層を濃縮し、残渣をシリカゲルカラム（溶離液：トルエン／へプタン＝１／１（容量比））で精製した。得られた粗生成物をアセトンおよびヘプタンで順次洗浄することによって、化合物（１－１８２６）を得た（６．６０ｇ）。
Figure 0007642946000384
ＮＭＲ測定により得られた化合物の構造を確認した。
１Ｈ－ＮＭＲ（ＣＤＣｌ３）： δ＝１．０９－１．１６（ｍ，１８Ｈ）、１．２５－１．３４（ｍ，６Ｈ）、１．４２－１．５０（ｍ，２４Ｈ）、１．７６－１．８６（ｍ，４Ｈ）、２．１９（ｓ，３Ｈ）、６．０３－６．１２（ｍ，２Ｈ）、６．５７－６．６６（ｍ，２Ｈ）、７．０１－７．０８（ｍ，２Ｈ）、７．１２－７．２５（ｍ，４Ｈ）、７．３７－７．４４（ｍ，２Ｈ）、７．４８－７．５４（ｍ，１Ｈ）、７．５８（ｄｄ，１Ｈ）、７．６０－７．６７（ｍ，１Ｈ）、７．６７－７．７１（ｍ，１Ｈ）、７．８８（ｄ，１Ｈ）、８．６８－８．７２（ｍ，１Ｈ）．
合成例（１５）：化合物（１－３６４５）の合成
Figure 0007642946000385
化合物（Ｉ－３）（５８．５ｇ）およびｔ－ブチルベンゼン（３００ｍｌ）の入ったフラスコに、窒素雰囲気下、０℃で、１．６０Ｍのｔ－ブチルリチウムペンタン溶液（７５．０ｍｌ）を加えた。滴下終了後、６０℃まで昇温して０．５時間撹拌した後、ｔ－ブチルベンゼンより低沸点の成分を減圧留去した。－５０℃まで冷却して三臭化ホウ素（３０．０ｇ）を加え、室温まで昇温して０．５時間撹拌した。その後、再び０℃まで冷却してＮ，Ｎ－ジイソプロピルエチルアミン（１５．６ｇ）を加え、発熱が収まるまで室温で撹拌した後、８０℃まで昇温して１時間加熱撹拌した。反応液を室温まで冷却し、氷浴で冷やした酢酸ナトリウム水溶液およびトルエンを加え攪拌した後、有機層を分離して、水洗した。その後、有機層を濃縮し、残渣をシリカゲルカラム（溶離液：トルエン／へプタン＝１／１（容量比））で精製した。得られた粗生成物をヘプタンで洗浄することによって、化合物（１－３６４５）を得た（１０．２ｇ）。
Figure 0007642946000386
ＮＭＲ測定により得られた化合物の構造を確認した。
１Ｈ－ＮＭＲ（ＣＤＣｌ３）： δ＝０．９８－１．０２（ｍ，９Ｈ）、１．０９－１．１４（ｍ，１８Ｈ）、１．２０（ｓ，９Ｈ）、１．２６－１．３４（ｍ，６Ｈ）、１．３９－１．５０（ｍ，１５Ｈ）、１．７５－１．８８（ｍ，４Ｈ）、６．１３－６．３５（ｍ，２Ｈ）、６．６６－６．７３（ｍ，２Ｈ）、７．００－７．０７（ｍ，２Ｈ）、７．１２－７．２６（ｍ，５Ｈ）、７．３９（ｄｄ，１Ｈ）、７．４８－７．７９（ｍ，３Ｈ）、７．７１（ｓ，１Ｈ）、７．８６（ｄ，１Ｈ）、８．５８（ｄ，１Ｈ）．
合成例（１６）：化合物（１－５１４２）の合成
Figure 0007642946000387
化合物（Ｉ－４）（５１．０ｇ）およびｔ－ブチルベンゼン（６１０ｍｌ）の入ったフラスコに、窒素雰囲気下、０℃で、１．６１Ｍのｔ－ブチルリチウムペンタン溶液（７５．０ｍｌ）を加えた。滴下終了後、６０℃まで昇温して０．５時間撹拌した後、ｔ－ブチルベンゼンより低沸点の成分を減圧留去した。－５０℃まで冷却して三臭化ホウ素（３０．０ｇ）を加え、室温まで昇温して０．５時間撹拌した。その後、再び０℃まで冷却してＮ，Ｎ－ジイソプロピルエチルアミン（１４．９ｇ）を加え、発熱が収まるまで室温で撹拌した後、８０℃まで昇温して１時間加熱撹拌した。反応液を室温まで冷却し、氷浴で冷やした酢酸ナトリウム水溶液およびトルエンを加え攪拌した後、有機層を分離して、水洗した。その後、有機層を濃縮し、残渣をシリカゲルカラム（溶離液：トルエン／へプタン＝７／１（容量比））で精製した。得られた粗生成物をヘプタンで洗浄し、さらにトルエンからの再結晶により精製することによって、化合物（１－５１４２）を得た（６．５１ｇ）。
Figure 0007642946000388
ＮＭＲ測定により得られた化合物の構造を確認した。
１Ｈ－ＮＭＲ（ＣＤＣｌ３）： δ＝１．１１（ｓ，９Ｈ）、１．１８－１．２４（ｍ，６Ｈ）、１．３７－１．４５（ｍ，１５Ｈ）、１．５１（ｓ，９Ｈ）、１．７１－１．８０（ｍ，４Ｈ）、１．９４（ｓ，６Ｈ）、６．０７（ｓ，１Ｈ）、６．１１（ｓ，１Ｈ）、６．４８－６．５５（ｍ，２Ｈ）、６．９７－７．０９（ｍ，３Ｈ）、７．２３（ｄ，２Ｈ）、７．３０（ｄｄ，１Ｈ）、７．３９－７．４３（ｍ，２Ｈ）、７．４６（ｄｄ，１Ｈ）、７．５７－７．６４（ｍ，３Ｈ）、７．９１（ｄ，１Ｈ）、８．８２（ｄ，１Ｈ）．
合成例（１７）：化合物（１－５１５１）の合成
Figure 0007642946000389
化合物（Ｉ－５）（５６．５ｇ）およびｔ－ブチルベンゼン（６７０ｍｌ）の入ったフラスコに、窒素雰囲気下、０℃で、１．６１Ｍのｔ－ブチルリチウムペンタン溶液（７５．０ｍｌ）を加えた。滴下終了後、６０℃まで昇温して０．５時間撹拌した後、ｔ－ブチルベンゼンより低沸点の成分を減圧留去した。－５０℃まで冷却して三臭化ホウ素（３０．０ｇ）を加え、室温まで昇温して０．５時間撹拌した。その後、再び０℃まで冷却してＮ，Ｎ－ジイソプロピルエチルアミン（１５．５ｇ）を加え、発熱が収まるまで室温で撹拌した後、８０℃まで昇温して１時間加熱撹拌した。反応液を室温まで冷却し、氷浴で冷やした酢酸ナトリウム水溶液およびトルエンを加え攪拌した後、有機層を分離して、水洗した。その後、有機層を濃縮し、残渣をシリカゲルカラム（溶離液：トルエン／へプタン＝７／１（容量比））で精製した。得られた粗生成物をアセトンおよびヘプタンで順次洗浄することによって、化合物（１－５１５１）を得た（６．３４ｇ）。
Figure 0007642946000390
ＮＭＲ測定により得られた化合物の構造を確認した。
１Ｈ－ＮＭＲ（ＣＤＣｌ３）： δ＝１．１１（ｓ，９Ｈ）、１．１７－１．２４（ｍ，１５Ｈ）、１．３２（ｓ，１８Ｈ）、１．３７－１．４５（ｍ，６Ｈ）、１．７１－１．８０（ｍ，４Ｈ）、１．９７（ｓ，６Ｈ）、６．１１（ｓ，１Ｈ）、６．１４（ｓ，１Ｈ）、６．５２（ｄｄ，２Ｈ）、６．９７－７．０９（ｍ，３Ｈ）、７．１８（ｄ，２Ｈ）、７．２８－７．３４（ｍ，２Ｈ）、７．３８－７．４３（ｍ，２Ｈ）、７．５２（ｔ，１Ｈ）、７．６０（ｄ，１Ｈ）、７．８９（ｄ，１Ｈ）、８．７２（ｄ，１Ｈ）．
合成例（１８）：化合物（１－１８０３）の合成
Figure 0007642946000391
化合物（Ｉ－６）（８６．６ｇ）およびｔ－ブチルベンゼン（５２０ｍｌ）の入ったフラスコに、窒素雰囲気下、０℃で、１．６１Ｍのｔ－ブチルリチウムペンタン溶液（１２５ｍｌ）を加えた。滴下終了後、６０℃まで昇温して０．５時間撹拌した後、ｔ－ブチルベンゼンより低沸点の成分を減圧留去した。－５０℃まで冷却して三臭化ホウ素（５１．１ｇ）を加え、室温まで昇温して２．５時間撹拌した。氷浴で冷やした酢酸ナトリウム水溶液およびトルエンを加え攪拌した後、有機層を分離して、水洗した。その後、有機層を濃縮し、残渣をシリカゲルカラム（溶離液：トルエン／へプタン＝１／１（容量比））で精製した。得られた粗生成物をアセトニトリルおよびヘプタンで順次洗浄し、さらにトルエンからの再結晶により精製することによって、化合物（１－１８０３）を得た（１０．２ｇ）。
Figure 0007642946000392
ＮＭＲ測定により得られた化合物の構造を確認した。
１Ｈ－ＮＭＲ（ＣＤＣｌ３）： δ＝１．０４－１．１０（ｍ，１５Ｈ）、１．２５（ｓ，６Ｈ）、１．３８－１．４５（ｍ，６Ｈ）、１．４９（ｓ，９Ｈ）、１．５３（ｓ，６Ｈ）、１．６６－１．８３（ｍ，８Ｈ）、２．２０（ｓ，３Ｈ）、６．０６（ｄ，２Ｈ）、６．４１（ｓ，１Ｈ）、６．５０（ｄ，１Ｈ）、７．０７（ｄｄ，１Ｈ）、７．２６（ｄ，１Ｈ）、７．３８（ｄｄ，１Ｈ）、７．４６（ｄ，２Ｈ）、７．５９（ｄ，１Ｈ）、７．７４（ｄ，２Ｈ）、７．８８（ｄ，１Ｈ）、８．７０（ｄ，１Ｈ）．
合成例（１９）：化合物（１－３６４４）の合成
Figure 0007642946000393
化合物（Ｉ－７）（１１０ｇ）およびｔ－ブチルベンゼン（１０００ｍｌ）の入ったフラスコに、窒素雰囲気下、０℃で、１．６１Ｍのｔ－ブチルリチウムペンタン溶液（１５０ｍｌ）を加えた。滴下終了後、６０℃まで昇温して０．５時間撹拌した後、ｔ－ブチルベンゼンより低沸点の成分を減圧留去した。－５０℃まで冷却して三臭化ホウ素（６０．０ｇ）を加え、室温まで昇温して０．５時間撹拌した。その後、再び０℃まで冷却してＮ，Ｎ－ジイソプロピルエチルアミン（３０．６ｇ）を加え、発熱が収まるまで室温で撹拌した後、８０℃まで昇温して１時間加熱撹拌した。反応液を室温まで冷却し、氷浴で冷やした酢酸ナトリウム水溶液およびトルエンを加え攪拌した後、有機層を分離して、水洗した。その後、有機層を濃縮して、残渣をシリカゲルカラム（溶離液：トルエン／へプタン＝１／５（容量比））で精製した。得られた粗生成物を、アセトニトリル、アセトン、およびヘプタンで順次洗浄しすることによって、化合物（１－３６４４）を得た（１１．１ｇ）。
Figure 0007642946000394
ＮＭＲ測定により得られた化合物の構造を確認した。
１Ｈ－ＮＭＲ（ＣＤＣｌ３）： δ＝１．１０（ｓ，９Ｈ）、１．１１－１．１３（ｍ，９Ｈ）、１．１６－１．１８（ｍ，９Ｈ）、１．２５－１．３６（ｍ，６Ｈ）、１．４３－１．４７（ｍ，６Ｈ）、１．４８（ｓ，９Ｈ）、１．７７－１．８７（ｍ，４Ｈ）、２．２２（ｓ，３Ｈ）、６．０７－６．１１（ｍ，１Ｈ）、６．２０（ｓ，１Ｈ）、６．５４－６．６２（ｍ，２Ｈ）、６．９９－７．０８（ｍ，２Ｈ）、７．１５－７．３０（ｍ，５Ｈ）、７．３７（ｄｄ，１Ｈ）、７．４６－７．５６（ｍ，１Ｈ）、７．５８－７．６８（ｍ，２Ｈ）、７．６９－７．７３（ｍ，１Ｈ）、７．８５（ｄ，１Ｈ）、８．５９－８．５５（ｍ，１Ｈ）．
合成例（２０）：化合物（１－３８１２）の合成
Figure 0007642946000395
化合物（Ｉ－８）（２１．２ｇ）およびｔ－ブチルベンゼン（１７０ｍｌ）の入ったフラスコに、窒素雰囲気下、０℃で、１．６１Ｍのｔ－ブチルリチウムペンタン溶液（２５．０ｍｌ）を加えた。滴下終了後、６０℃まで昇温して０．５時間撹拌した後、ｔ－ブチルベンゼンより低沸点の成分を減圧留去した。－５０℃まで冷却して三臭化ホウ素（１０．０ｇ）を加え、室温まで昇温して０．５時間撹拌した。その後、８０℃まで昇温して１時間加熱撹拌した。反応液を室温まで冷却し、氷浴で冷やした酢酸ナトリウム水溶液およびトルエンを加え攪拌した後、有機層を分離して、水洗した。その後、有機層を濃縮して得られた粗生成物をシリカゲルカラム（溶離液：トルエン）で精製し、さらにアセトンで洗浄することによって、化合物（１－３８１２）を得た（５．０ｇ）。
Figure 0007642946000396
ＮＭＲ測定により得られた化合物の構造を確認した。
１Ｈ－ＮＭＲ（ＣＤＣｌ３）： δ＝０．９７（ｓ，９Ｈ）、１．１０（ｓ，９Ｈ）、１．２７－１．３４（ｍ，３３Ｈ）、１．４０－１．４７（ｍ，６Ｈ）、１．７５－１．９０（ｍ，４Ｈ）、６．００－６．２８（ｍ，２Ｈ）、６．３６（ｓ，１Ｈ）、６．６５－６．８０（ｍ，１Ｈ）、６．８０－６．９６（ｍ，１Ｈ）、７．００（ｄ，４Ｈ）、７．１４（ｄ，２Ｈ）、７．１８－７．２６（ｍ，５Ｈ）、７．３８（ｄ，１Ｈ）、７．４３－７．５８（ｍ，３Ｈ）、７．６５（ｄ，１Ｈ）、７．８５（ｄ，１Ｈ）、８．５３（ｓ，１Ｈ）．
合成例（２１）：化合物（１－３８４７）の合成
Figure 0007642946000397
化合物（Ｉ－９）（２３．０ｇ）およびｔ－ブチルベンゼン（１４０ｍｌ）の入ったフラスコに、窒素雰囲気下、０℃で、１．６１Ｍのｔ－ブチルリチウムペンタン溶液（２５．０ｍｌ）を加えた。滴下終了後、６０℃まで昇温して０．５時間撹拌した後、ｔ－ブチルベンゼンより低沸点の成分を減圧留去した。－５０℃まで冷却して三臭化ホウ素（１０．０ｇ）を加え、室温まで昇温して０．５時間撹拌した。その後、８０℃まで昇温して１時間加熱撹拌した。反応液を室温まで冷却し、氷浴で冷やした酢酸ナトリウム水溶液およびトルエンを加え攪拌した後、有機層を分離して、水洗した。その後、有機層を濃縮して得られた粗生成物をシリカゲルカラム（溶離液：トルエン／へプタン＝１／３（容量比））で精製し、さらにアセトンで洗浄することによって、化合物（１－３８４７）を得た（２．５ｇ）。
Figure 0007642946000398
ＮＭＲ測定により得られた化合物の構造を確認した。
１Ｈ－ＮＭＲ（ＣＤＣｌ３）： δ＝１．１０（ｓ，９Ｈ）、１．１７－１．２０（ｍ，９Ｈ）、１．２５－１．３８（ｍ，３３Ｈ）、１．４２－１．４８（ｍ，６Ｈ）、１．７６－１．８８（ｍ，４Ｈ）、２．１９（ｓ，３Ｈ）、６．０２－６．１６（ｍ，３Ｈ）、６．５７－６．６２（ｍ，２Ｈ）、６．８６－６．９６（ｍ，７Ｈ）、７．０１－７．１４（ｍ，３Ｈ）、７．２０（ｄ，４Ｈ）、７．３６（ｄｄ，１Ｈ）、７．３９－７．５０（ｍ，３Ｈ）、７．６０－７．６７（ｍ，１Ｈ）、７．８３（ｄ，１Ｈ）、８．４７（ｄ，１Ｈ）．
合成例（２２）：化合物（１－３８４２）の合成
Figure 0007642946000399
化合物（Ｉ－１０）（３６．６ｇ）およびｔ－ブチルベンゼン（２９０ｍｌ）の入ったフラスコに、窒素雰囲気下、０℃で、１．６１Ｍのｔ－ブチルリチウムペンタン溶液（５０．０ｍｌ）を加えた。滴下終了後、６０℃まで昇温して０．５時間撹拌した後、ｔ－ブチルベンゼンより低沸点の成分を減圧留去した。－５０℃まで冷却して三臭化ホウ素（２０．０ｇ）加え、室温まで昇温して０．５時間撹拌した。その後、再び０℃まで冷却してＮ，Ｎ－ジイソプロピルエチルアミン（３０．６ｇ）を加え、発熱が収まるまで室温で撹拌した後、６０℃まで昇温して１時間加熱撹拌した。反応液を室温まで冷却し、氷浴で冷やした酢酸ナトリウム水溶液およびトルエンを加え攪拌した後、有機層を分離して、水洗した。その後、有機層を濃縮し、残渣をヘプタンで洗浄した。得られた粗生成物をシリカゲルカラム（溶離液：トルエン）で精製し、さらにヘプタンで洗浄することによって、化合物（１－３８４２）を得た（９．８０ｇ）。
Figure 0007642946000400
ＮＭＲ測定により得られた化合物の構造を確認した。
１Ｈ－ＮＭＲ（ＣＤＣｌ３）： δ＝０．９９－１．０２（ｍ，９Ｈ）、１．１０（ｓ，９Ｈ）、１．２１（ｓ，９Ｈ）、１．２５－１．３４（ｍ，６Ｈ）、１．３８－１．４７（ｍ，６Ｈ）、１．４９（ｓ，９Ｈ）、１．７５－１．８８（ｍ，４Ｈ）、６．０２－６．４５（ｍ，２Ｈ）、６．６２－６．７８（ｍ，２Ｈ）、６．９６－７．５０（ｍ，３Ｈ）、７．１４－７．２９（ｍ，５Ｈ）、７．３８（ｄｄ，１Ｈ）、７．４７－７．７３（ｍ，４Ｈ）、７．８５（ｄ，１Ｈ）、８．５８（ｄ，１Ｈ）．
合成例（２３）：化合物（１－５１７９）の合成
Figure 0007642946000401
化合物（Ｉ－１１）（６３．０ｇ）およびｔ－ブチルベンゼン（４４０ｍｌ）の入ったフラスコに、窒素雰囲気下、０℃で、１．６１Ｍのｔ－ブチルリチウムペンタン溶液（７５．０ｍｌ）を加えた。滴下終了後、６０℃まで昇温して０．５時間撹拌した後、ｔ－ブチルベンゼンより低沸点の成分を減圧留去した。－５０℃まで冷却して三臭化ホウ素（３０．０ｇ）を加え、室温まで昇温して１．５時間撹拌した。氷浴で冷やした酢酸ナトリウム水溶液およびトルエンを加え攪拌した後、有機層を分離して、水洗した。その後、有機層を濃縮して得られた粗生成物をシリカゲルカラム（溶離液：トルエン／へプタン＝１／２（容量比））で精製し、さらにヘプタンからの再結晶により精製することによって、化合物（１－５１７９）を得た（１６．０ｇ）。
Figure 0007642946000402
ＮＭＲ測定により得られた化合物の構造を確認した。
１Ｈ－ＮＭＲ（ＣＤＣｌ３）： δ＝０．５３－０．６０（ｍ，６Ｈ）、０．９９（ｓ，９Ｈ）、１．０４－１．０９（ｍ，６Ｈ）、１．１０（ｓ，９Ｈ）、１．２９（ｓ，６Ｈ）、１．４０－１．５８（ｍ，２８Ｈ）、１．８６－１．７６（ｍ，４Ｈ）、６．０５－６．３８（ｍ，２Ｈ）、６．７２（ｄ，２Ｈ）、６．９６－７．０４（ｍ，２Ｈ）、７．０６（ｄ，１Ｈ）、７．１４－７．３１（ｍ，２Ｈ）、７．３６－７．５５（ｍ，３Ｈ）、７．５６－７．７４（ｍ，３Ｈ）、７．８８（ｄ，１Ｈ）、８．６６（ｓ，１Ｈ）．
合成例（２４）：化合物（１－５１８５）の合成
Figure 0007642946000403
化合物（Ｉ－１２）（７８．０ｇ）およびｔ－ブチルベンゼン（７８０ｍｌ）の入ったフラスコに、窒素雰囲気下、０℃で、１．６１Ｍのｔ－ブチルリチウムペンタン溶液（ｌ００ｍｌ）を加えた。滴下終了後、６０℃まで昇温して０．５時間撹拌した後、ｔ－ブチルベンゼンより低沸点の成分を減圧留去した。－５０℃まで冷却して三臭化ホウ素（４０．０ｇ）を加え、室温まで昇温して０．５時間撹拌した。その後、再び０℃まで冷却してＮ，Ｎ－ジイソプロピルエチルアミン（１９．７ｇ）を加え、発熱が収まるまで室温で撹拌した後、８０℃まで昇温して１時間加熱撹拌した。反応液を室温まで冷却し、氷浴で冷やした酢酸ナトリウム水溶液およびトルエンを加え攪拌した後、有機層を分離して、水洗した。その後、有機層を濃縮して、残渣を酢酸エチルおよびヘプタンで順次洗浄した。得られた粗生成物をシリカゲルカラム（溶離液：トルエン）で精製し、さらにトルエンからの再結晶により精製することによって、化合物（１－５１８５）を得た（１３．８ｇ）。
Figure 0007642946000404
ＮＭＲ測定により得られた化合物の構造を確認した。
１Ｈ－ＮＭＲ（ＣＤＣｌ３）： δ＝０．８６－０．９０（ｍ，１８Ｈ）、１．０２（ｓ，９Ｈ）、１．１０（ｓ，９Ｈ）、１．２７－１．３０（ｍ，６Ｈ）、１．４０－１．５０（ｍ，２４Ｈ）、１．７６－１．８６（ｍ，４Ｈ）、６．０２－６．３８（ｍ，２Ｈ）、６．５５－６．８０（ｍ，２Ｈ）、６．８４－９０（ｍ，２Ｈ）、６．９３－６．９６（ｍ，２Ｈ）、７．０８－７．２４（ｍ，１Ｈ）、７．３０－７．５４（ｍ，４Ｈ）、７．５８－７．７３（ｍ，２Ｈ）、７．８６（ｄ，１Ｈ）、８．６１（ｓ，１Ｈ）．
合成例（２５）：化合物（１－１８５３）の合成
Figure 0007642946000405
窒素雰囲気下、化合物（Ｉ－１３）（２０.０ｇ）、化合物（Ｉ－Ｖ）（１２．０ｇ）、Ｐｄ（ｄｂａ）２（０．５３ｇ）、ＮａＯｔＢｕ（４．４ｇ）、［（ｔＢｕ）３ＰＨ］ＢＦ４（０．５４ｇ）およびキシレン（６０ｍｌ）をフラスコに入れ、１２０℃で０．５時間加熱還流を行った。反応液を室温まで冷却した後、水と酢酸エチルを加え、有機層を分離して、水洗した。この溶液を減圧下で濃縮し、残渣をシリカゲルカラム（溶離液：トルエン／へプタン＝１／１（容量比））で精製し、濃縮後にヘプタンを加え、得られた結晶をろ過した後、ヘプタンで洗浄することによって、化合物（Ｉ－１４）を得た（３０．０ｇ）。
Figure 0007642946000406
化合物（Ｉ－１４）（３０．０ｇ）およびｔ－ブチルベンゼン（１８０ｍｌ）の入ったフラスコに、窒素雰囲気下、０℃で、１．６０Ｍのｔ－ブチルリチウムペンタン溶液（４４．８ｍｌ）を加えた。滴下終了後、６０℃まで昇温して０．５時間撹拌した後、ｔ－ブチルベンゼンより低沸点の成分を減圧留去した。－５０℃まで冷却して三臭化ホウ素（１７．９ｇ）を加え、室温まで昇温して０．５時間撹拌した。その後、再び０℃まで冷却してＮ，Ｎ－ジイソプロピルエチルアミン（９．３ｇ）を加え、発熱が収まるまで室温で撹拌した後、８０℃まで昇温して１時間加熱撹拌した。反応液を室温まで冷却し、氷浴で冷やした酢酸ナトリウム水溶液、次いで酢酸エチルを加えて１時間撹拌し、有機層を分離して、水洗した。この溶液を減圧下で濃縮し、残渣をヘプタンで洗浄した後、シリカゲルカラム（溶離液：トルエン／へプタン＝１／１（容量比））で精製した。得られた粗生成物をへプタンで洗浄することによって化合物（１－１８５３）を得た（４．７ｇ）。
Figure 0007642946000407
ＮＭＲ測定により得られた化合物の構造を確認した。
１Ｈ－ＮＭＲ（ＣＤＣｌ３）： δ＝１．０１（ｓ，９Ｈ）、１．２７（ｓ，３Ｈ）、１．２９（ｓ，３Ｈ）、１．３６（ｓ，９Ｈ）、１．４５（ｓ，３Ｈ）、１．４６（ｓ，９Ｈ）、１．４９（ｓ，３Ｈ）、１．５１（ｓ，９Ｈ）、１．８１－１．８９（ｍ，４Ｈ）、６．０５（ｄ，１Ｈ）、６．１４（ｂｒ，１Ｈ）、６．３６（ｂｒ，１Ｈ）、６．６４（ｂｒ，１Ｈ）、６．９６（ｄｄ，１Ｈ）、７．１９（ｄｄ，１Ｈ）、７．２８（ｄ，２Ｈ）、７．４６（ｄｄ，１Ｈ）、７．４９（ｄ，１Ｈ）、７．６３（ｄ，１Ｈ）、７．６８（ｄ，２Ｈ）、７．９７（ｄ，１Ｈ）、８．７６（ｓ，１Ｈ）．
原料の化合物を適宜変更することにより、上述した合成例に準じた方法で、本発明の他の多環芳香族化合物を合成することができる。
化合物（ＢＨ－２）は、特開2016-88927号公報の合成例１に記載された方法に準じて合成した。また、同様の方法を用い、下記式（ＢＨ－３）から式（ＢＨ－７）で表される化合物を合成した。
Figure 0007642946000408
次に、本発明をさらに詳細に説明するために、本発明の化合物を用いた有機ＥＬ素子の実施例を示すが、本発明はこれらに限定されない。
＜蒸着型有機ＥＬ素子の評価＞
実施例１－１～実施例１－１３に係る有機ＥＬ素子を作製し、１０００ｃｄ／ｍ２発光時の特性である電圧（Ｖ）、発光波長（ｎｍ）、外部量子効率（％）を測定し、次に１０ｍＡ/ｃｍ２の電流密度で定電流駆動した際の初期輝度の９０％以上の輝度を保持する時間を測定した。
発光素子の量子効率には、内部量子効率と外部量子効率とがあるが、内部量子効率は、発光素子の発光層に電子（または正孔）として注入される外部エネルギーが純粋に光子に変換される割合を示している。一方、外部量子効率は、この光子が発光素子の外部にまで放出された量に基づいて算出され、発光層において発生した光子は、その一部が発光素子の内部で吸収されたりまたは反射され続けたりして、発光素子の外部に放出されないため、外部量子効率は内部量子効率よりも低くなる。
外部量子効率の測定方法は次の通りである。アドバンテスト社製電圧／電流発生器Ｒ６１４４を用いて、素子の輝度が１０００ｃｄ／ｍ２になる電圧を印加して素子を発光させた。ＴＯＰＣＯＮ社製分光放射輝度計ＳＲ－３ＡＲを用いて、発光面に対して垂直方向から可視光領域の分光放射輝度を測定した。発光面が完全拡散面であると仮定して、測定した各波長成分の分光放射輝度の値を波長エネルギーで割ってπを掛けた数値が各波長におけるフォトン数である。次いで、観測した全波長領域でフォトン数を積算し、素子から放出された全フォトン数とした。印加電流値を素電荷で割った数値を素子へ注入したキャリア数として、素子から放出された全フォトン数を素子へ注入したキャリア数で割った数値が外部量子効率である。
＜実施例１－１～実施例１－１３＞
実施例１－１～実施例１－１３に係る有機ＥＬ素子における各層の材料構成を下記表１Ａに示す。
Figure 0007642946000409
表１Ａにおいて、「ＨＩ」はＮ４，Ｎ４’－ジフェニル－Ｎ４，Ｎ４’－ビス（９－フェニル－９Ｈ－カルバゾール－３－イル）－［１，１’－ビフェニル］－４，４’－ジアミンであり、「ＨＡＴ－ＣＮ」は１，４，５，８，９，１２－ヘキサアザトリフェニレンヘキサカルボニトリルであり、「ＨＴ－１」はＮ－（［１，１’－ビフェニル］－４－イル－９，９－ジメチル－Ｎ－［４－（９－フェニル－９Ｈ－カルバゾール－３－イル）フェニル）－９Ｈ－フルオレン－２－アミン［１，１’－ビフェニル］－４－アミンであり、「ＨＴ－２」はＮ，Ｎ－ビス（４－（ジベンゾ［ｂ，ｄ］フラン－４－イル）フェニル）－［１，１’：４’，１”－テルフェニル］－４－アミンであり、「ＢＨ－１」は２－（１０－フェニルアントラセン－９－イル）ナフト［２，３－ｂ］ベンゾフランであり、「ＥＴ－１」は４，６，８，１０－テトラフェニル［１，４］ベンゾキサボリニノ［２，３，４－ｋｌ］フェノキサボリニンであり、「ＥＴ－２」は３，３’－（（２－フェニルアントラセン－９，１０－ジイル）ビス（４，１－フェニレン））ビス（４－メチルピリジン）である。「Ｌｉｑ」と共に以下に化学構造を示す。
Figure 0007642946000410
＜実施例１－１＞
スパッタリングにより１８０ｎｍの厚さに成膜したＩＴＯを１５０ｎｍまで研磨した、２６ｍｍ×２８ｍｍ×０．７ｍｍのガラス基板（（株）オプトサイエンス製）を透明支持基板とした。この透明支持基板を市販の蒸着装置（昭和真空（株）製）の基板ホルダーに固定し、ＨＩ、ＨＡＴ－ＣＮ、ＨＴ－１、ＨＴ－２、ＢＨ－１、化合物（１－４１１）、ＥＴ－１およびＥＴ－２をそれぞれ入れたモリブデン製蒸着用ボート、Ｌｉｑ、ＬｉＦおよびアルミニウムをぞれぞれ入れた窒化アルミニウム製蒸着用ボートを装着した。
透明支持基板のＩＴＯ膜の上に順次、下記各層を形成した。真空槽を５×１０－４Ｐａまで減圧し、まず、ＨＩを加熱して膜厚４０ｎｍになるように蒸着し、次に、ＨＡＴ－ＣＮを加熱して膜厚５ｎｍになるように蒸着し、次に、ＨＴ－１を加熱して膜厚４５ｎｍになるように蒸着し、次に、ＨＴ－２を加熱して膜厚１０ｎｍになるように蒸着して、４層からなる正孔層を形成した。次に、ＢＨ－１と化合物（１－４１１）を同時に加熱して膜厚２５ｎｍになるように蒸着して発光層を形成した。ＢＨ－１と化合物（１－４１１）の重量比がおよそ９８対２になるように蒸着速度を調節した。さらに、ＥＴ－１を加熱して膜厚５ｎｍになるように蒸着し、次に、ＥＴ－２とＬｉｑを同時に加熱して膜厚２５ｎｍになるように蒸着して、２層からなる電子層を形成した。ＥＴ－２とＬｉｑの重量比がおよそ５０対５０になるように蒸着速度を調節した。各層の蒸着速度は０．０１～１ｎｍ／秒であった。その後、ＬｉＦを加熱して膜厚１ｎｍになるように０．０１～０．１ｎｍ／秒の蒸着速度で蒸着し、次いで、アルミニウムを加熱して膜厚１００ｎｍになるように蒸着して陰極を形成し、有機ＥＬ素子を得た。
ＩＴＯ電極を陽極、ＬｉＦ／アルミニウム電極を陰極として直流電圧を印加し、１０００ｃｄ／ｍ２発光時の特性（発光波長、駆動電圧および外部量子効率）を測定し、また、初期輝度の９０％以上の輝度を保持する時間を測定した。
＜実施例１－２～実施例１－４＞
実施例１－１と同様にして有機ＥＬ素子を作製し、ＥＬ特性を評価した。
＜実施例１－５～実施例１－１３＞
実施例１－１と同様にして有機ＥＬ素子を作製し、ＥＬ特性を評価した。
実施例１－１～実施例１－１３で確認されたＥＬ特性を下記表１Ｂに示す。
Figure 0007642946000411
＜塗布型有機ＥＬ素子の評価＞
次に、有機層を塗布形成して得られる有機ＥＬ素子について説明する。
＜高分子ホスト化合物：ＳＰＨ－１０１の合成＞
国際公開第2015/008851号に記載の方法に従い、ＳＰＨ－１０１を合成した。Ｍ１の隣にはＭ２またはＭ３が結合した共重合体が得られ、仕込み比より各ユニットは５０：２６：２４（モル比）であると推測される。
Figure 0007642946000412
＜高分子正孔輸送化合物：ＸＬＰ－１０１の合成＞
特開2018-61028号公報に記載の方法に従い、ＸＬＰ－１０１を合成した。Ｍ４の隣にはＭ５またはＭ６が結合した共重合体が得られ、仕込み比より各ユニットは４０：１０：５０（モル比）であると推測される。
Figure 0007642946000413
＜実施例２～１０＞
各層を形成する材料の塗布用溶液を調製して塗布型有機ＥＬ素子を作製する。
＜実施例２～４の有機ＥＬ素子の作製＞

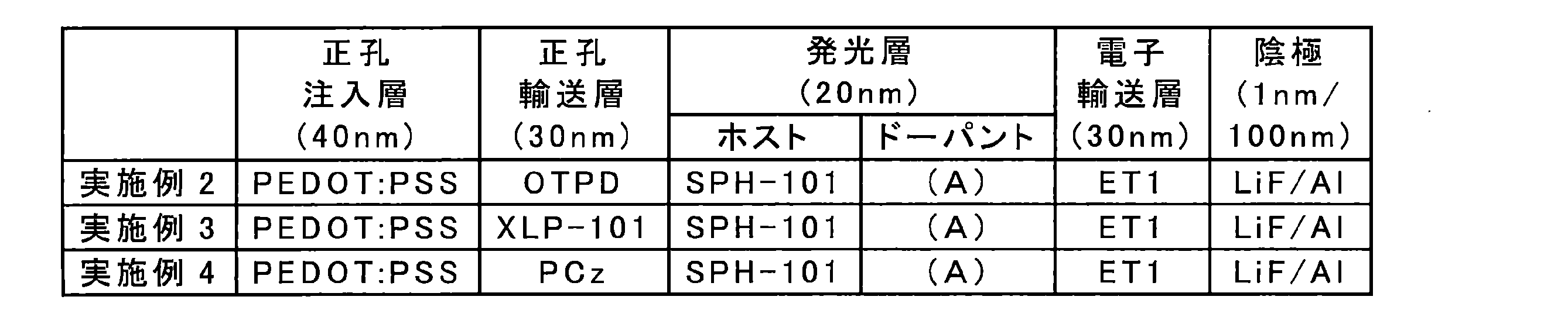

有機ＥＬ素子における、各層の材料構成を表２に示す。
Figure 0007642946000414
表２における、「ＥＴ１」の構造を以下に示す。
Figure 0007642946000415
＜発光層形成用組成物（１）の調製＞
下記成分を均一な溶液になるまで撹拌することで発光層形成用組成物（１）を調製する。調製した発光層形成用組成物をガラス基板にスピンコートし、減圧下で加熱乾燥することによって、膜欠陥がなく平滑性に優れた塗布膜が得られる。
化合物（Ａ） ０．０４ 重量％
ＳＰＨ－１０１ １．９６ 重量％
キシレン ６９．００ 重量％
デカリン ２９．００ 重量％
なお、化合物（Ａ）は、一般式（１）で表される多環芳香族化合物、その多量体、前記多環芳香族化合物もしくはその多量体をモノマー（すなわち当該モノマーは反応性置換基を有する）として高分子化させた高分子化合物、または当該高分子化合物をさらに架橋させた高分子架橋体である。高分子架橋体を得るための高分子化合物は架橋性置換基を有する。
＜ＰＥＤＯＴ：ＰＳＳ溶液＞
市販のＰＥＤＯＴ：ＰＳＳ溶液（Clevios(TM) P VP AI4083、ＰＥＤＯＴ：ＰＳＳの水分散液、Heraeus Holdings社製）を用いる。
Figure 0007642946000416
＜ＯＴＰＤ溶液の調製＞
ＯＴＰＤ（LT-N159、Luminescence Technology Corp社製）およびＩＫ－２（光カチオン重合開始剤、サンアプロ社製）をトルエンに溶解させ、ＯＴＰＤ濃度０．７重量％、ＩＫ－２濃度０．００７重量％のＯＴＰＤ溶液を調製する。
Figure 0007642946000417
＜ＸＬＰ－１０１溶液の調製＞
キシレンにＸＬＰ－１０１を０．６重量％の濃度で溶解させ、０．７重量％ＸＬＰ－１０１溶液を調製する。
＜ＰＣｚ溶液の調製＞
ＰＣｚ（ポリビニルカルバゾール）をジクロロベンゼンに溶解させ、０．７重量％ＰＣｚ溶液を調製する。
Figure 0007642946000418
＜実施例２＞
ＩＴＯが１５０ｎｍの厚さに蒸着されたガラス基板上に、ＰＥＤＯＴ：ＰＳＳ溶液をスピンコートし、２００℃のホットプレート上で１時間焼成することで、膜厚４０ｎｍのＰＥＤＯＴ：ＰＳＳ膜を成膜する（正孔注入層）。次いで、ＯＴＰＤ溶液をスピンコートし、８０℃のホットプレート上で１０分間乾燥した後、露光機で露光強度１００ｍＪ／ｃｍ２で露光し、１００℃のホットプレート上で１時間焼成することで、溶液に不溶な膜厚３０ｎｍのＯＴＰＤ膜を成膜する（正孔輸送層）。次いで、発光層形成用組成物（１）をスピンコートし、１２０℃のホットプレート上で１時間焼成することで、膜厚２０ｎｍの発光層を成膜する。
作製した多層膜を市販の蒸着装置（昭和真空（株）製）の基板ホルダーに固定し、ＥＴ１を入れたモリブデン製蒸着用ボート、ＬｉＦを入れたモリブデン製蒸着用ボート、アルミニウムを入れたタングステン製蒸着用ボートを装着する。真空槽を５×１０－４Ｐａまで減圧した後、ＥＴ１を加熱して膜厚３０ｎｍになるように蒸着して電子輸送層を形成する。電子輸送層を形成する際の蒸着速度は１ｎｍ／秒とする。その後、ＬｉＦを加熱して膜厚１ｎｍになるように０．０１～０．１ｎｍ／秒の蒸着速度で蒸着する。次いで、アルミニウムを加熱して膜厚１００ｎｍになるように蒸着して陰極を形成する。このようにして有機ＥＬ素子を得る。
＜実施例３＞
実施例２と同様の方法で有機ＥＬ素子を得る。なお、正孔輸送層は、ＸＬＰ－１０１溶液をスピンコートし、２００℃のホットプレート上で１時間焼成することで、膜厚３０ｎｍの膜を成膜する。
＜実施例４＞
実施例２と同様の方法で有機ＥＬ素子を得る。なお、正孔輸送層は、ＰＣｚ溶液をスピンコートし、１２０℃のホットプレート上で１時間焼成することで、膜厚３０ｎｍの膜を成膜する。
＜実施例５～７の有機ＥＬ素子の作製＞
有機ＥＬ素子における、各層の材料構成を表３に示す。
Figure 0007642946000419
＜発光層形成用組成物（２）～（４）の調製＞
下記成分を均一な溶液になるまで撹拌することで発光層形成用組成物（２）を調製する。
化合物（Ａ） ０．０２ 重量％
ｍＣＢＰ １．９８ 重量％
トルエン ９８．００ 重量％
下記成分を均一な溶液になるまで撹拌することで発光層形成用組成物（３）を調製する。
化合物（Ａ） ０．０２ 重量％
ＳＰＨ－１０１ １．９８ 重量％
キシレン ９８．００ 重量％
下記成分を均一な溶液になるまで撹拌することで発光層形成用組成物（４）を調製する。
化合物（Ａ） ０．０２ 重量％
ＤＯＢＮＡ １．９８ 重量％
トルエン ９８．００ 重量％
表３おいて、「ｍＣＢＰ」は３，３’－ビス（Ｎ－カルバゾリル）－１，１’－ビフェニルであり、「ＤＯＢＮＡ」は３，１１－ジ－ｏ－トリル－５，９－ジオキサ－１３ｂ－ボラナフト［３，２，１－ｄｅ］アントラセンであり、「ＴＳＰＯ１」はジフェニル［４－（トリフェニルシリル）フェニル］ホスフィンオキシドである。以下に化学構造を示す。
Figure 0007642946000420
＜実施例５＞
ＩＴＯが４５ｎｍの厚さに成膜されたガラス基板上に、ＮＤ－３２０２（日産化学工業製）溶液をスピンコートした後、大気雰囲気下において、５０℃、３分間加熱し、更に２３０℃、１５分間加熱することで、膜厚５０ｎｍのＮＤ－３２０２膜を成膜する（正孔注入層）。次いで、ＸＬＰ－１０１溶液をスピンコートし、窒素ガス雰囲気下において、ホットプレート上で２００℃、３０分間加熱させることで、膜厚２０ｎｍのＸＬＰ－１０１膜を成膜する（正孔輸送層）。次いで、発光層形成用組成物（２）をスピンコートし、窒素ガス雰囲気下において、１３０℃、１０分間加熱させることで、２０ｎｍの発光層を成膜する。
作製した多層膜を市販の蒸着装置（昭和真空（株）製）の基板ホルダーに固定し、ＴＳＰＯ１を入れたモリブデン製蒸着用ボート、ＬｉＦを入れたモリブデン製蒸着用ボート、アルミニウムを入れたタングステン製蒸着用ボートを装着する。真空槽を５×１０－４Ｐａまで減圧した後、ＴＳＰＯ１を加熱して膜厚３０ｎｍになるように蒸着して電子輸送層を形成する。電子輸送層を形成する際の蒸着速度は１ｎｍ／秒とする。その後、ＬｉＦを加熱して膜厚１ｎｍになるように０．０１～０．１ｎｍ／秒の蒸着速度で蒸着する。次いで、アルミニウムを加熱して膜厚１００ｎｍになるように蒸着して陰極を形成する。このようにして有機ＥＬ素子を得る。
＜実施例６および７＞
発光層形成用組成物（３）または（４）を用いて、実施例５と同様の方法で有機ＥＬ素子を得る。
＜実施例８～１０の有機ＥＬ素子の作製＞
有機ＥＬ素子における、各層の材料構成を表４に示す。
Figure 0007642946000421
＜発光層形成用組成物（５）～（７）の調製＞
下記成分を均一な溶液になるまで撹拌することで発光層形成用組成物（５）を調製する。
化合物（Ａ） ０．０２ 重量％
２ＰＸＺ－ＴＡＺ ０．１８ 重量％
ｍＣＢＰ １．８０ 重量％
トルエン ９８．００ 重量％
下記成分を均一な溶液になるまで撹拌することで発光層形成用組成物（６）を調製する。
化合物（Ａ） ０．０２ 重量％
２ＰＸＺ－ＴＡＺ ０．１８ 重量％
ＳＰＨ－１０１ １．８０ 重量％
キシレン ９８．００ 重量％
下記成分を均一な溶液になるまで撹拌することで発光層形成用組成物（７）を調製する。
化合物（Ａ） ０．０２ 重量％
２ＰＸＺ－ＴＡＺ ０．１８ 重量％
ＤＯＢＮＡ １．８０ 重量％
トルエン ９８．００ 重量％
表４おいて、「２ＰＸＺ－ＴＡＺ」は１０，１０’－（（４－フェニル－４Ｈ－１，２，４－トリアゾール－３，５－ジイル）ビス（４，１－フェニルの））ビス（１０Ｈ－フェノキサジン）である。以下に化学構造を示す。
Figure 0007642946000422
＜実施例８＞
ＩＴＯが４５ｎｍの厚さに成膜されたガラス基板上に、ＮＤ－３２０２（日産化学工業製）溶液をスピンコートした後、大気雰囲気下において、５０℃、３分間加熱し、更に２３０℃、１５分間加熱することで、膜厚５０ｎｍのＮＤ－３２０２膜を成膜する（正孔注入層）。次いで、ＸＬＰ－１０１溶液をスピンコートし、窒素ガス雰囲気下において、ホットプレート上で２００℃、３０分間加熱させることで、膜厚２０ｎｍのＸＬＰ－１０１膜を成膜する（正孔輸送層）。次いで、発光層形成用組成物（５）をスピンコートし、窒素ガス雰囲気下において、１３０℃、１０分間加熱させることで、２０ｎｍの発光層を成膜する。
作製した多層膜を市販の蒸着装置（昭和真空（株）製）の基板ホルダーに固定し、ＴＳＰＯ１を入れたモリブデン製蒸着用ボート、ＬｉＦを入れたモリブデン製蒸着用ボート、アルミニウムを入れたタングステン製蒸着用ボートを装着する。真空槽を５×１０－４Ｐａまで減圧した後、ＴＳＰＯ１を加熱して膜厚３０ｎｍになるように蒸着して電子輸送層を形成する。電子輸送層を形成する際の蒸着速度は１ｎｍ／秒とする。その後、ＬｉＦを加熱して膜厚１ｎｍになるように０．０１～０．１ｎｍ／秒の蒸着速度で蒸着する。次いで、アルミニウムを加熱して膜厚１００ｎｍになるように蒸着して陰極を形成する。このようにして有機ＥＬ素子を得る。
＜実施例９および１０＞
発光層形成用組成物（６）または（７）を用いて、実施例８と同様の方法で有機ＥＬ素子を得る。
＜実施例１１～２９＞
＜発光層形成用組成物の調製＞
実施例１１～実施例２９に係る発光層形成用組成物を調製した。それぞれ、表５Ａおよび表５Ｂに記載の化合物を混合及び撹拌することで発光層形成用組成物を調製した。
Figure 0007642946000423
Figure 0007642946000424
＜評価＞
得られた実施例１１～実施例２９に係る発光層形成用組成物について溶解性および塗布性を評価した。
（溶解性の評価）
化合物がすべて溶解し、均一な溶液が得られた例を「溶解」、不溶物が残った例を「不溶」とした。
（塗布性の評価）
調製したインク組成物の溶解性の評価において「溶解」であったものに関して、スピンコート成膜後またはインクジェット印刷後に得られた膜の製膜性を評価した。製膜後に、膜に、ピンホール、化合物の析出またはムラのあるものを「不良」で示し、ピンホール、化合物の析出およびムラのないものを「良好」で示した。
＜スピンコートでの塗布方法＞
厚み０．５ｍｍ、サイズ２８×２６ｍｍの清浄なガラス基板に、照射エネルギー１０００ｍＪ／ｃｍ２（低圧水銀灯（２５４ナノメートル））を照射することでＵＶ－Ｏ３処理を行った。次いで、０．３～０．６ｍＬのインク組成物をガラス上に滴下し、スピンコート（スロープ、５秒間→５００～５０００ｒｐｍ、１０秒間→スロープ、５秒間）を行った。さらに、１２０℃のホットプレート上で１０分間乾燥させた。
＜インクジェットでの塗布方法＞
塗布性につき、インクジェットを用いて、１００ｐｐｉのピクセル内に吐出し、１００℃で乾燥させた塗膜の成膜性を評価した。
＜粘度の測定方法＞
粘度は円錐平板型回転粘度計（コーンプレートタイプ）を用いて測定した。
＜表面張力の測定方法＞
表面張力は、懸滴法を用いて測定した。
Figure 0007642946000425
Figure 0007642946000426
本願実施例はいずれも良好な溶解性、塗布性を示した。
＜実施例３０、実施例３１＞
＜塗布型有機ＥＬ素子の評価＞
次に、有機層を塗布形成して得られる有機ＥＬ素子について説明する。作製した有機ＥＬ素子における各層の材料構成を表７に示す。
Figure 0007642946000427
＜実施例３０＞
ＩＴＯが１５０ｎｍの厚さに蒸着されたガラス基板上に、ＰＥＤＯＴ：ＰＳＳ溶液をスピンコートし、２００℃のホットプレート上で１時間焼成することで、膜厚４０ｎｍのＰＥＤＯＴ：ＰＳＳ膜を成膜した（正孔注入層）。次いで、ＸＬＰ－１０１溶液をスピンコートし、２００℃のホットプレート上で１時間焼成することで、膜厚３０ｎｍの膜を成膜した（正孔輸送層）。次いで、実施例１１で調製した発光層形成用組成物をスピンコートし、１２０℃のホットプレート上で１時間焼成することで、膜厚２０ｎｍの発光層を成膜した。
作製した多層膜を市販の蒸着装置（昭和真空（株）製）の基板ホルダーに固定し、ＥＴ１を入れたモリブデン製蒸着用ボート、ＬｉＦを入れたモリブデン製蒸着用ボート、アルミニウムを入れたタングステン製蒸着用ボートを装着した。真空槽を５×１０－４Ｐａまで減圧した後、ＥＴ１を加熱して膜厚３０ｎｍになるように蒸着して電子輸送層を形成した。電子輸送層を形成する際の蒸着速度は１ｎｍ／秒とした。その後、ＬｉＦを加熱して膜厚１ｎｍになるように０．０１～０．１ｎｍ／秒の蒸着速度で蒸着した。次いで、アルミニウムを加熱して膜厚１００ｎｍになるように蒸着して陰極を形成した。このようにして有機ＥＬ素子を得た。
＜実施例３１＞
実施例１１で調製した発光層形成用組成物の替わりに実施例２４で調製した発光層形成用組成物を用いた以外、実施例３０と同様の手順で有機ＥＬ素子を作製した。
上述のように、一般に、湿式成膜法を用いて形成された有機ＥＬ素子は、真空蒸着法を用いて形成された同様の素子構成の有機ＥＬ素子と同等の特性が得られると考えられている。これらの素子は、塗布工程、乾燥工程の最適化を行えば、同じ発光層の材料構成を有する蒸着型有機ＥＬ素子と同等の特性を得ることが可能である。
以上、本発明に係る化合物の一部について、有機ＥＬ素子用材料としての評価を行い、優れた材料であること示したが、評価を行っていない他の化合物も同じ基本骨格を有し、全体としても類似の構造を有する化合物であり、当業者においては同様に優れた有機ＥＬ素子用材料であることを理解できる。
本発明では、新規なシクロアルカン縮合多環芳香族化合物を提供することで、例えば有機ＥＬ素子用材料などの有機デバイス用材料の選択肢を増やすことができる。また、新規なシクロアルカン縮合多環芳香族化合物を有機ＥＬ素子用材料として用いることで、例えば発光効率や素子寿命に優れた有機ＥＬ素子、それを備えた表示装置およびそれを備えた照明装置などを提供することができる。
１００ 有機電界発光素子
１０１ 基板
１０２ 陽極
１０３ 正孔注入層
１０４ 正孔輸送層
１０５ 発光層
１０６ 電子輸送層
１０７ 電子注入層
１０８ 陰極

Claims (22)

  1. 下記一般式（１）で表される多環芳香族化合物、または下記一般式（１）で表される単位構造を複数有する多環芳香族化合物の多量体であって、前記多量体は、単位構造が単結合、炭素数１～３のアルキレン基、フェニレン基またはナフチレン基で複数結合した連結型多量体、前記単位構造に含まれるＡ環、Ｂ環またはＣ環を複数の単位構造で共有するようにして結合した環共有型多量体、または、前記単位構造に含まれるＡ環、Ｂ環またはＣ環同士が縮合するようにして結合した環縮合型多量体である、多環芳香族化合物またはその多量体。
    Figure 0007642946000428
     （上記式（１）中、
    Ａ環、Ｂ環およびＣ環は、それぞれ独立して、アリール環またはヘテロアリール環であり、これらの環における少なくとも１つの水素は、アリール、ヘテロアリール、ジアリールアミノ、ジヘテロアリールアミノ、アリールヘテロアリールアミノ、ジアリールボリル、アルキル、シクロアルキル、アルコキシ、アリールオキシ、トリアリールシリル、トリアルキルシリル、トリシクロアルキルシリル、ジアルキルシクロアルキルシリルまたはアルキルジシクロアルキルシリルで置換されていてもよく、これらの置換基における少なくとも１つの水素は、アリール、ヘテロアリール、アルキルまたはシクロアルキルで置換されていてもよく、
    Ｙ１は、Ｂ、Ｐ、Ｐ＝Ｏ、またはＰ＝Ｓであり、
    Ｘ１およびＸ２は、それぞれ独立して、＞Ｏ、＞Ｎ－Ｒ、＞Ｃ（－Ｒ）２、＞Ｓまたは＞Ｓｅであり、前記＞Ｎ－ＲのＲは、アルキルもしくはシクロアルキルで置換されていてもよい、アリール、ヘテロアリール、アルキルまたはシクロアルキルであり、前記＞Ｃ（－Ｒ）２のＲは、水素、アルキルもしくはシクロアルキルで置換されていてもよい、アリール、アルキルまたはシクロアルキルであり、また、前記＞Ｎ－ＲのＲおよび前記＞Ｃ（－Ｒ）２のＲの少なくとも１つは、－Ｏ－、－Ｓ－、－Ｃ（－Ｒ）２－または単結合により、前記Ａ環、Ｂ環およびＣ環の少なくとも１つと結合していてもよく、前記－Ｃ（－Ｒ）２－のＲは、水素、アルキルまたはシクロアルキルであり、
    式（１）で表される化合物または単位構造における少なくとも１つの水素は、重水素、シアノまたはハロゲンで置換されていてもよく、そして、
    式（１）で表される化合物または単位構造における、Ａ環、Ｂ環、Ｃ環、アリールおよびヘテロアリールの少なくとも１つは、少なくとも１つのシクロアルカンで縮合されており、当該シクロアルカンの２つのα位の炭素における合計４つの水素は、それぞれ独立して、アリール、ヘテロアリール、アルキルまたはシクロアルキルで置換されており、当該シクロアルカンにおける少なくとも１つの－ＣＨ２－は－Ｏ－で置換されていてもよい。）
  2. 多量体の場合には、一般式（１）で表される単位構造を２個または３個有する２量体または３量体である、
    請求項１に記載する多環芳香族化合物またはその多量体。
  3. 下記一般式（２）で表される、請求項１に記載する多環芳香族化合物またはその多量体。
    Figure 0007642946000429
     （上記式（２）中、
    ａ環、ｂ環、およびｃ環における、任意の「－Ｃ（－Ｒ）＝」（ここでＲは式（２）中のＲ１～Ｒ１１である）は「－Ｎ＝」に置き換わっていてもよく、任意の「－Ｃ（－Ｒ）＝Ｃ（－Ｒ）－」（ここでＲは式（２）中のＲ１～Ｒ１１である）は、「－Ｎ（－Ｒ）－」、「－Ｏ－」、または「－Ｓ－」に置き換わっていてもよく、前記「－Ｎ（－Ｒ）－」のＲは、アリール、アルキル、またはシクロアルキルであり、
    Ｒ１～Ｒ１１は、それぞれ独立して、水素、アリール、ヘテロアリール、ジアリールアミノ、ジヘテロアリールアミノ、アリールヘテロアリールアミノ、ジアリールボリル、アルキル、シクロアルキル、アルコキシ、アリールオキシ、トリアリールシリル、トリアルキルシリル、トリシクロアルキルシリル、ジアルキルシクロアルキルシリルまたはアルキルジシクロアルキルシリルであり、これらにおける少なくとも１つの水素は、アリール、ヘテロアリール、アルキルまたはシクロアルキルで置換されていてもよく、また、Ｒ１～Ｒ１１のうちの隣接する基同士が結合してａ環、ｂ環またはｃ環と共にアリール環またはヘテロアリール環を形成していてもよく、形成された環における少なくとも１つの水素は、アリール、ヘテロアリール、ジアリールアミノ、ジヘテロアリールアミノ、アリールヘテロアリールアミノ、ジアリールボリル、アルキル、シクロアルキル、アルコキシ、アリールオキシ、トリアリールシリル、トリアルキルシリル、トリシクロアルキルシリル、ジアルキルシクロアルキルシリルまたはアルキルジシクロアルキルシリルで置換されていてもよく、これらにおける少なくとも１つの水素は、アリール、ヘテロアリール、アルキルまたはシクロアルキルで置換されていてもよく、
    Ｙ１は、Ｂ、Ｐ、Ｐ＝Ｏ、またはＰ＝Ｓであり、
    Ｘ１およびＸ２は、それぞれ独立して、＞Ｏ、＞Ｎ－Ｒ、＞Ｃ（－Ｒ）２、＞Ｓまたは＞Ｓｅであり、前記＞Ｎ－ＲのＲは、炭素数６～１２のアリール、炭素数２～１５のヘテロアリール、炭素数１～６のアルキルまたは炭素数３～１４のシクロアルキルであり、前記＞Ｃ（－Ｒ）２のＲは、水素、炭素数６～１２のアリール、炭素数１～６のアルキルまたは炭素数３～１４のシクロアルキルであり、また、前記＞Ｎ－ＲのＲおよび前記＞Ｃ（－Ｒ）２のＲの少なくとも１つは、－Ｏ－、－Ｓ－、－Ｃ（－Ｒ）２－または単結合により、前記ａ環、ｂ環およびｃ環の少なくとも１つと結合していてもよく、前記－Ｃ（－Ｒ）２－のＲは炭素数１～６のアルキルまたは炭素数３～１４のシクロアルキルであり、
    式（２）で表される化合物における少なくとも１つの水素は、重水素、シアノまたはハロゲンで置換されていてもよく、
    多量体の場合には、一般式（２）で表される単位構造を２個または３個有する２量体または３量体であり、そして、
    式（２）で表される化合物における、前記ａ環、前記ｂ環、前記ｃ環、前記形成された環、前記アリールおよび前記ヘテロアリールの少なくとも１つは、炭素数３～２４の、少なくとも１つのシクロアルカンで縮合されており、当該シクロアルカンの２つのα位の炭素における合計４つの水素は、それぞれ独立して、炭素数６～３０のアリール、炭素数２～３０のヘテロアリール、炭素数１～２４のアルキルまたは炭素数３～２４のシクロアルキルで置換されており、当該シクロアルカンにおける少なくとも１つの－ＣＨ２－は－Ｏ－で置換されていてもよい。）
  4. 上記式（２）中、
    ａ環、ｂ環、およびｃ環における、任意の「－Ｃ（－Ｒ）＝」（ここでＲは式（２）中のＲ１～Ｒ１１である）は「－Ｎ＝」に置き換わっていてもよく、任意の「－Ｃ（－Ｒ）＝Ｃ（－Ｒ）－」（ここでＲは式（２）中のＲ１～Ｒ１１である）は、「－Ｎ（－Ｒ）－」、「－Ｏ－」、または「－Ｓ－」に置き換わっていてもよく、前記「－Ｎ（－Ｒ）－」のＲは、炭素数６～１２のアリール、炭素数１～６のアルキル、または炭素数３～１４のシクロアルキルであり、
    Ｒ１～Ｒ１１は、それぞれ独立して、水素、炭素数６～３０のアリール、炭素数２～３０のヘテロアリール、ジアリールアミノ（ただしアリールは炭素数６～１２のアリール）、ジアリールボリル（ただしアリールは炭素数６～１２のアリール）、炭素数１～２４のアルキル、炭素数３～２４のシクロアルキル、トリアリールシリル（ただしアリールは炭素数６～１２のアリール）、またはトリアルキルシリル（ただしアルキルは炭素数１～６のアルキル）であり、また、Ｒ１～Ｒ１１のうちの隣接する基同士が結合してａ環、ｂ環またはｃ環と共に炭素数９～１６のアリール環または炭素数６～１５のヘテロアリール環を形成していてもよく、形成された環における少なくとも１つの水素は、炭素数６～１０のアリール、炭素数１～１２のアルキル、炭素数３～１６のシクロアルキル、トリアリールシリル（ただしアリールは炭素数６～１２のアリール）、またはトリアルキルシリル（ただしアルキルは炭素数１～５のアルキル）で置換されていてもよく、
    Ｙ１は、Ｂ、Ｐ、Ｐ＝Ｏ、またはＰ＝Ｓであり、
    Ｘ１およびＸ２は、それぞれ独立して、＞Ｏ、＞Ｎ－Ｒ、＞Ｃ（－Ｒ）２または＞Ｓであり、前記＞Ｎ－ＲのＲは、炭素数６～１０のアリール、炭素数１～５のアルキルまたは炭素数５～１０のシクロアルキルであり、前記＞Ｃ（－Ｒ）２のＲは、水素、炭素数６～１０のアリール、炭素数１～５のアルキルまたは炭素数５～１０のシクロアルキルであり、
    式（２）で表される化合物における少なくとも１つの水素は、重水素、シアノまたはハロゲンで置換されていてもよく、
    多量体の場合には、一般式（２）で表される単位構造を２個または３個有する２量体または３量体であり、そして、
    式（２）で表される化合物における、前記ａ環、前記ｂ環、前記ｃ環、前記形成された環、前記アリールおよび前記ヘテロアリールの少なくとも１つは、炭素数３～２０の、少なくとも１つのシクロアルカンで縮合されており、当該シクロアルカンの２つのα位の炭素における合計４つの水素は、それぞれ独立して、炭素数６～１６のアリール、炭素数２～２２のヘテロアリール、炭素数１～１２のアルキルまたは炭素数３～１６のシクロアルキルで置換されている、
    請求項３に記載する多環芳香族化合物またはその多量体。
  5. 上記式（２）中、
    ａ環、ｂ環、およびｃ環における、任意の「－Ｃ（－Ｒ）＝Ｃ（－Ｒ）－」（ここでＲは式（２）中のＲ１～Ｒ１１である）は「－Ｓ－」に置き換わっていてもよく、
    Ｒ１～Ｒ１１は、それぞれ独立して、水素、炭素数６～１６のアリール、炭素数２～２０のヘテロアリール、ジアリールアミノ（ただしアリールは炭素数６～１０のアリール）、炭素数１～１２のアルキルまたは炭素数３～１６のシクロアルキルであり、
    Ｙ１は、Ｂ、Ｐ、Ｐ＝ＯまたはＰ＝Ｓであり、
    Ｘ１およびＸ２は、それぞれ独立して、＞Ｏ、＞Ｎ－Ｒまたは＞Ｃ（－Ｒ）２であり、前記＞Ｎ－ＲのＲは、炭素数６～１０のアリール、炭素数１～５のアルキルまたは炭素数５～１０のシクロアルキルであり、前記＞Ｃ（－Ｒ）２のＲは、水素、炭素数６～１０のアリール、炭素数１～５のアルキルまたは炭素数５～１０のシクロアルキルであり、
    式（２）で表される化合物における少なくとも１つの水素は、重水素、シアノまたはハロゲンで置換されていてもよく、
    多量体の場合には、一般式（２）で表される単位構造を２個または３個有する２量体または３量体であり、そして、
    式（２）で表される化合物における、前記ａ環、前記ｂ環、前記ｃ環、および、前記＞Ｎ－ＲのＲとしての炭素数６～１０のアリールの少なくとも１つは、炭素数３～１６の、少なくとも１つのシクロアルカンで縮合されており、当該シクロアルカンの２つのα位の炭素における合計４つの水素は、それぞれ独立して、炭素数１～６のアルキルまたは炭素数３～１４のシクロアルキルで置換されている、
    請求項３に記載する多環芳香族化合物またはその多量体。
  6. Ｒ１～Ｒ１１は、それぞれ独立して、水素、炭素数６～１６のアリール、ジアリールアミノ（ただしアリールは炭素数６～１０のアリール）、炭素数１～１２のアルキルまたは炭素数３～１６のシクロアルキルであり、
    Ｙ１はＢであり、
    Ｘ１およびＸ２は共に＞Ｎ－Ｒであるか、または、Ｘ１は＞Ｎ－ＲであってＸ２は＞Ｏであり、前記＞Ｎ－ＲのＲは炭素数６～１０のアリール、炭素数１～５のアルキルまたは炭素数５～１０のシクロアルキルであり、
    式（２）で表される化合物における少なくとも１つの水素は重水素またはハロゲンで置換されていてもよく、
    多量体の場合には、一般式（２）で表される単位構造を２個または３個有する２量体または３量体であり、そして、
    式（２）で表される化合物における、前記ａ環、前記ｂ環、前記ｃ環、および、前記＞Ｎ－ＲのＲとしての炭素数６～１０のアリールの少なくとも１つは、炭素数３～１４のシクロアルカンで縮合されており、当該シクロアルカンの２つのα位の炭素における合計４つの水素は炭素数１～５のアルキルで置換されている、
    請求項３に記載する多環芳香族化合物またはその多量体。
  7. シクロアルカンで縮合されたジアリールアミノ基、シクロアルカンで縮合されたカルバゾリル基またはシクロアルカンで縮合されたベンゾカルバゾリル基で置換されている、請求項１～６のいずれかに記載する多環芳香族化合物またはその多量体。
  8. Ｒ２は、シクロアルカンで縮合されたジアリールアミノ基またはシクロアルカンで縮合されたカルバゾリル基である、請求項３～６のいずれかに記載する多環芳香族化合物またはその多量体。
  9. 前記シクロアルカンは炭素数３～２０のシクロアルカンである、請求項７または８に記載する多環芳香族化合物またはその多量体。
  10. 前記ハロゲンはフッ素である、請求項１～９のいずれかに記載する多環芳香族化合物またはその多量体。
  11. 下記構造式のいずれかで表される、請求項１に記載する多環芳香族化合物。
    Figure 0007642946000430
    Figure 0007642946000431
    Figure 0007642946000432
    Figure 0007642946000433
     （上記各構造式中の「Ｍｅ」はメチル基、「ｔＢｕ」はｔ－ブチル基を示す。）
  12. 請求項１～１１のいずれかに記載する多環芳香族化合物またはその多量体を含有する、有機デバイス用材料。
  13. 前記有機デバイス用材料が、有機電界発光素子用材料、有機電界効果トランジスタ用材料または有機薄膜太陽電池用材料である、請求項１２に記載する有機デバイス用材料。
  14. 前記有機電界発光素子用材料が発光層用材料である、請求項１３に記載する有機デバイス用材料。
  15. 請求項１～１１のいずれかに記載する多環芳香族化合物またはその多量体と、有機溶媒とを含む、インク組成物。
  16. 陽極および陰極からなる一対の電極と、該一対の電極間に配置され、請求項１～１１のいずれかに記載する多環芳香族化合物またはその多量体を含有する有機層とを有する、有機電界発光素子。
  17. 前記有機層が発光層である、請求項１６に記載する有機電界発光素子。
  18. 前記発光層が、ホストと、ドーパントとしての前記多環芳香族化合物またはその多量体とを含む、請求項１７に記載する有機電界発光素子。
  19. 前記ホストが、アントラセン系化合物、フルオレン系化合物またはジベンゾクリセン系化合物である、請求項１８に記載する有機電界発光素子。
  20. 前記陰極と前記発光層との間に配置される電子輸送層および電子注入層の少なくとも１つの層を有し、該電子輸送層および電子注入層の少なくとも１つは、ボラン誘導体、ピリジン誘導体、フルオランテン誘導体、ＢＯ系誘導体、アントラセン誘導体、ベンゾフルオレン誘導体、ホスフィンオキサイド誘導体、ピリミジン誘導体、カルバゾール誘導体、トリアジン誘導体、ベンゾイミダゾール誘導体、フェナントロリン誘導体およびキノリノール系金属錯体からなる群から選択される少なくとも１つを含有する、請求項１６～１９のいずれかに記載する有機電界発光素子。
  21. 前記電子輸送層および電子注入層の少なくとも１つの層が、さらに、アルカリ金属、アルカリ土類金属、希土類金属、アルカリ金属の酸化物、アルカリ金属のハロゲン化物、アルカリ土類金属の酸化物、アルカリ土類金属のハロゲン化物、希土類金属の酸化物、希土類金属のハロゲン化物、アルカリ金属の有機錯体、アルカリ土類金属の有機錯体および希土類金属の有機錯体からなる群から選択される少なくとも１つを含有する、請求項２０に記載の有機電界発光素子。
  22. 請求項１６～２１のいずれかに記載する有機電界発光素子を備えた表示装置または照明装置。
JP2021516015A 2019-04-22 2020-04-14 シクロアルカン縮合多環芳香族化合物 Active JP7642946B2 (ja)

Priority Applications (2)

Application Number Priority Date Filing Date Title
JP2024158882A JP2024175023A (ja) 2019-04-22 2024-09-13 シクロアルカン縮合多環芳香族化合物
JP2025098517A JP2025134792A (ja) 2019-04-22 2025-06-12 シクロアルカン縮合多環芳香族化合物

Applications Claiming Priority (9)

Application Number Priority Date Filing Date Title
JP2019080882 2019-04-22
JP2019080882 2019-04-22
JP2019183417 2019-10-04
JP2019183417 2019-10-04
JP2019210200 2019-11-21
JP2019210200 2019-11-21
JP2019228391 2019-12-18
JP2019228391 2019-12-18
PCT/JP2020/016371 WO2020218079A1 (ja) 2019-04-22 2020-04-14 シクロアルカン縮合多環芳香族化合物

Related Child Applications (1)

Application Number Title Priority Date Filing Date
JP2024158882A Division JP2024175023A (ja) 2019-04-22 2024-09-13 シクロアルカン縮合多環芳香族化合物

Publications (2)

Publication Number Publication Date
JPWO2020218079A1 JPWO2020218079A1 (ja) 2020-10-29
JP7642946B2 true JP7642946B2 (ja) 2025-03-11

Family

ID=72941938

Family Applications (3)

Application Number Title Priority Date Filing Date
JP2021516015A Active JP7642946B2 (ja) 2019-04-22 2020-04-14 シクロアルカン縮合多環芳香族化合物
JP2024158882A Pending JP2024175023A (ja) 2019-04-22 2024-09-13 シクロアルカン縮合多環芳香族化合物
JP2025098517A Pending JP2025134792A (ja) 2019-04-22 2025-06-12 シクロアルカン縮合多環芳香族化合物

Family Applications After (2)

Application Number Title Priority Date Filing Date
JP2024158882A Pending JP2024175023A (ja) 2019-04-22 2024-09-13 シクロアルカン縮合多環芳香族化合物
JP2025098517A Pending JP2025134792A (ja) 2019-04-22 2025-06-12 シクロアルカン縮合多環芳香族化合物

Country Status (7)

Country Link
US (1) US20230096132A1 (ja)
EP (1) EP3960744B1 (ja)
JP (3) JP7642946B2 (ja)
KR (2) KR102373524B1 (ja)
CN (3) CN119823158A (ja)
TW (1) TWI849112B (ja)
WO (1) WO2020218079A1 (ja)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2024175023A (ja) * 2019-04-22 2024-12-17 学校法人関西学院 シクロアルカン縮合多環芳香族化合物

Families Citing this family (42)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR102239440B1 (ko) * 2019-07-31 2021-04-13 주식회사 엘지화학 다환 화합물 및 이를 포함하는 유기 발광 소자
WO2021107680A1 (ko) * 2019-11-29 2021-06-03 주식회사 엘지화학 화합물 및 이를 포함하는 유기 발광 소자
WO2021107681A1 (ko) * 2019-11-29 2021-06-03 주식회사 엘지화학 화합물 및 이를 포함하는 유기 발광 소자
KR20210067946A (ko) * 2019-11-29 2021-06-08 주식회사 엘지화학 유기 발광 소자
KR20210067845A (ko) 2019-11-29 2021-06-08 주식회사 엘지화학 화합물 및 이를 포함하는 유기 발광 소자
WO2021107678A1 (ko) * 2019-11-29 2021-06-03 주식회사 엘지화학 화합물 및 이를 포함하는 유기 발광 소자
CN114867729A (zh) * 2019-12-19 2022-08-05 默克专利有限公司 用于有机电致发光器件的多环化合物
KR20220135243A (ko) * 2020-01-28 2022-10-06 삼성디스플레이 주식회사 광전자 장치용 유기 분자
WO2021172965A1 (ko) * 2020-02-28 2021-09-02 에스에프씨 주식회사 다환 방향족 유도체 화합물 및 이를 이용한 유기발광소자
KR20210111091A (ko) * 2020-03-02 2021-09-10 에스에프씨 주식회사 다환 방향족 유도체 화합물을 이용한 유기발광소자
US20230159566A1 (en) * 2020-04-16 2023-05-25 Sfc Co., Ltd. Novel boron compound and organic light-emitting diode comprising same
CN113651824A (zh) * 2020-05-12 2021-11-16 三星电子株式会社 杂环化合物和包括其的有机发光器件
KR102825401B1 (ko) * 2020-10-14 2025-06-25 주식회사 엘지화학 화합물 및 이를 포함하는 유기 발광 소자
US20240008365A1 (en) * 2020-12-01 2024-01-04 Sfc Co., Ltd. Polycyclic compound and organic light emitting device using same
KR102710179B1 (ko) * 2020-12-09 2024-09-26 주식회사 엘지화학 유기발광소자
KR102716879B1 (ko) * 2020-12-09 2024-10-14 주식회사 엘지화학 유기 발광 소자
EP4245760B1 (en) * 2021-01-04 2024-10-30 Lg Chem, Ltd. Novel compound and organic light-emitting device comprising same
CN115073502A (zh) * 2021-03-12 2022-09-20 Sfc株式会社 多环化合物和使用其的有机电致发光器件
CN115073503A (zh) * 2021-03-12 2022-09-20 Sfc株式会社 多环化合物和使用其的有机电致发光器件
CN113024587A (zh) * 2021-03-12 2021-06-25 吉林奥来德光电材料股份有限公司 含硼和氮的稠合芳香族衍生物及其的制备方法和有机电致发光器件
JP6932279B1 (ja) * 2021-03-24 2021-09-08 住友化学株式会社 インク組成物の製造方法
KR102923907B1 (ko) 2021-04-15 2026-02-04 주식회사 엘지화학 신규한 화합물 및 이를 이용한 유기 발광 소자
KR20220145931A (ko) 2021-04-19 2022-10-31 삼성디스플레이 주식회사 유기 전계 발광 소자
KR102760954B1 (ko) * 2021-06-02 2025-01-24 주식회사 엘지화학 신규한 화합물 및 이를 이용한 유기 발광 소자
KR102791674B1 (ko) * 2021-09-14 2025-04-03 주식회사 엘지화학 신규한 화합물 및 이를 포함한 유기 발광 소자
US20240365667A1 (en) 2021-09-20 2024-10-31 Samsung Display Co., Ltd. Organic molecules for optoelectronic devices
KR20230065433A (ko) * 2021-11-04 2023-05-12 삼성디스플레이 주식회사 축합 다환 화합물 및 이를 포함하는 발광 소자
JP2023091109A (ja) * 2021-12-20 2023-06-30 学校法人関西学院 多環芳香族化合物
KR102529243B1 (ko) * 2022-03-04 2023-05-10 삼성디스플레이 주식회사 발광 소자 및 발광 소자용 축합 다환 화합물
CN114907217B (zh) * 2022-03-18 2023-10-27 长春海谱润斯科技股份有限公司 一种三胺类化合物及其有机电致发光器件
CN120842212A (zh) * 2022-06-16 2025-10-28 昂胜医药有限公司 苯胺基-吡唑衍生物、其组合物和方法
KR20240050899A (ko) * 2022-10-12 2024-04-19 주식회사 엘지화학 유기 발광 소자
CN120152954A (zh) 2022-11-01 2025-06-13 默克专利有限公司 用于有机电致发光器件的含氮杂环化合物
TW202438505A (zh) 2022-12-19 2024-10-01 德商麥克專利有限公司 有機電致發光裝置之材料
KR20250137143A (ko) 2023-01-10 2025-09-17 메르크 파텐트 게엠베하 유기 전계 발광 디바이스용 함질소 복소환
EP4652169A1 (de) 2023-01-17 2025-11-26 Merck Patent GmbH Heterocyclen für organische elektrolumineszenzvorrichtungen
WO2024170609A1 (en) 2023-02-17 2024-08-22 Merck Patent Gmbh Materials for organic electroluminescent devices
KR20250156170A (ko) 2023-03-07 2025-10-31 메르크 파텐트 게엠베하 유기 전계 발광 디바이스용 환형 질소 화합물
CN117567491A (zh) * 2023-11-22 2024-02-20 奥盖尼克材料(苏州)有限公司 一种蓝色发光分子材料的合成方法
WO2025119821A1 (en) 2023-12-05 2025-06-12 Merck Patent Gmbh Material composition for organic electroluminescent devices
WO2026017611A1 (en) 2024-07-15 2026-01-22 Merck Patent Gmbh Organic light emitting device
CN118955547B (zh) * 2024-10-15 2025-09-16 浙江华显光电科技有限公司 一种硼氮化合物、具有该化合物的oled和有机发光装置

Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2016143624A1 (ja) 2015-03-09 2016-09-15 学校法人関西学院 多環芳香族化合物および発光層形成用組成物
WO2016152418A1 (ja) 2015-03-25 2016-09-29 学校法人関西学院 多環芳香族化合物および発光層形成用組成物
WO2017138526A1 (ja) 2016-02-10 2017-08-17 学校法人関西学院 遅延蛍光有機電界発光素子
CN108358905A (zh) 2018-03-28 2018-08-03 上海天马有机发光显示技术有限公司 一种化合物、发光材料及器件、显示装置

Family Cites Families (16)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP3735703B2 (ja) 1999-12-21 2006-01-18 大阪大学長 エレクトロルミネッセンス素子
US20040131881A1 (en) 2002-12-31 2004-07-08 Eastman Kodak Company Complex fluorene-containing compounds for use in OLED devices
WO2005024049A1 (ja) * 2003-09-05 2005-03-17 Daiichi Pure Chemicals Co., Ltd. 蛍光プローブ
JP2005170911A (ja) 2003-12-15 2005-06-30 Idemitsu Kosan Co Ltd 芳香族化合物およびそれを用いた有機エレクトロルミネッセンス素子
JP5526124B2 (ja) * 2009-04-30 2014-06-18 国立大学法人 東京大学 近赤外蛍光化合物
DE102010009903A1 (de) 2010-03-02 2011-09-08 Merck Patent Gmbh Verbindungen für elektronische Vorrichtungen
WO2012118164A1 (ja) 2011-03-03 2012-09-07 国立大学法人九州大学 新規化合物、電荷輸送材料および有機デバイス
TWI636056B (zh) 2014-02-18 2018-09-21 學校法人關西學院 多環芳香族化合物及其製造方法、有機元件用材料及其應用
KR101876763B1 (ko) * 2017-05-22 2018-07-11 머티어리얼사이언스 주식회사 유기화합물 및 이를 포함하는 유기전계발광소자
US11637249B2 (en) * 2017-08-17 2023-04-25 Kwansei Gakuin Educational Foundation Organic electroluminescent element
WO2020017931A1 (ko) * 2018-07-19 2020-01-23 주식회사 엘지화학 다환 화합물 및 이를 포함하는 유기 발광 소자
WO2020054676A1 (ja) * 2018-09-10 2020-03-19 学校法人関西学院 有機電界発光素子
KR102331456B1 (ko) * 2018-12-27 2021-11-26 주식회사 엘지화학 화합물 및 이를 포함하는 유기발광소자
JP7642946B2 (ja) * 2019-04-22 2025-03-11 学校法人関西学院 シクロアルカン縮合多環芳香族化合物
KR102239440B1 (ko) * 2019-07-31 2021-04-13 주식회사 엘지화학 다환 화합물 및 이를 포함하는 유기 발광 소자
WO2021020928A2 (ko) * 2019-07-31 2021-02-04 주식회사 엘지화학 다환 화합물 및 이를 포함하는 유기 발광 소자

Patent Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2016143624A1 (ja) 2015-03-09 2016-09-15 学校法人関西学院 多環芳香族化合物および発光層形成用組成物
WO2016152418A1 (ja) 2015-03-25 2016-09-29 学校法人関西学院 多環芳香族化合物および発光層形成用組成物
WO2017138526A1 (ja) 2016-02-10 2017-08-17 学校法人関西学院 遅延蛍光有機電界発光素子
CN108358905A (zh) 2018-03-28 2018-08-03 上海天马有机发光显示技术有限公司 一种化合物、发光材料及器件、显示装置

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2024175023A (ja) * 2019-04-22 2024-12-17 学校法人関西学院 シクロアルカン縮合多環芳香族化合物
JP2025134792A (ja) * 2019-04-22 2025-09-17 学校法人関西学院 シクロアルカン縮合多環芳香族化合物

Also Published As

Publication number Publication date
WO2020218079A1 (ja) 2020-10-29
JP2025134792A (ja) 2025-09-17
US20230096132A1 (en) 2023-03-30
KR102373524B1 (ko) 2022-03-10
CN113454093A (zh) 2021-09-28
KR20220034928A (ko) 2022-03-18
EP3960744B1 (en) 2024-08-21
CN119823158A (zh) 2025-04-15
JP2024175023A (ja) 2024-12-17
JPWO2020218079A1 (ja) 2020-10-29
EP3960744A1 (en) 2022-03-02
KR20200125583A (ko) 2020-11-04
CN119823157A (zh) 2025-04-15
CN113454093B (zh) 2025-02-07
TWI849112B (zh) 2024-07-21
EP3960744A4 (en) 2023-01-04
TW202041511A (zh) 2020-11-16

Similar Documents

Publication Publication Date Title
JP7642946B2 (ja) シクロアルカン縮合多環芳香族化合物
JP7599167B2 (ja) アミノ置換多環芳香族化合物
JP7689325B2 (ja) 多環芳香族化合物およびその多量体
KR102661365B1 (ko) 터셔리 알킬 치환 다환 방향족 화합물
JP7538596B2 (ja) 多環芳香族化合物
WO2019198699A1 (ja) シクロアルキル置換多環芳香族化合物
KR102684428B1 (ko) 시클로알킬 치환 다환 방향족 화합물
JP7650018B2 (ja) 多環芳香族化合物
JP7705124B2 (ja) 多環芳香族化合物
JP7549310B2 (ja) 多環芳香族化合物
JP2025160263A (ja) シアノ置換多環芳香族化合物
JP2022074041A (ja) 多環芳香族化合物
JP7679955B2 (ja) 多環芳香族化合物
JP7693169B2 (ja) 多環芳香族化合物
JP7622941B2 (ja) 多環芳香族化合物
JP7624648B2 (ja) 多環芳香族化合物
JP7635928B2 (ja) 多環芳香族化合物
JP7823828B2 (ja) 多環芳香族化合物
JP2022191159A (ja) 多環芳香族化合物
JP2024054074A (ja) 多環芳香族化合物

Legal Events

Date Code Title Description
A621 Written request for application examination

Free format text: JAPANESE INTERMEDIATE CODE: A621

Effective date: 20221208

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20231017

A601 Written request for extension of time

Free format text: JAPANESE INTERMEDIATE CODE: A601

Effective date: 20240105

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20240313

A02 Decision of refusal

Free format text: JAPANESE INTERMEDIATE CODE: A02

Effective date: 20240604

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20240913

A911 Transfer to examiner for re-examination before appeal (zenchi)

Free format text: JAPANESE INTERMEDIATE CODE: A911

Effective date: 20240924

TRDD Decision of grant or rejection written
A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

Effective date: 20250107

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20250123

R150 Certificate of patent or registration of utility model

Ref document number: 7642946

Country of ref document: JP

Free format text: JAPANESE INTERMEDIATE CODE: R150
