Abstract

용지는 용지 이송 롤러에 의해 인쇄 수용 부재로 이송되고, 리브에 의해 지지되는 동안 용지 위에서 전방으로 밀어내지고, 용지에 화상이 인쇄되는 동안 용지와 기록 헤드 사이에 기설정된 거리를 유지하도록 가압 부재에 의해 아래 방향으로 가압된다. 가압 부재가 용지의 각각의 측부를 가압하기 때문에, 용지는 최외측 리브의 외측에서 아래 방향으로 굽어질 수 있고, 측부에서 들어 올려지는 것이 방지될 수 있다.

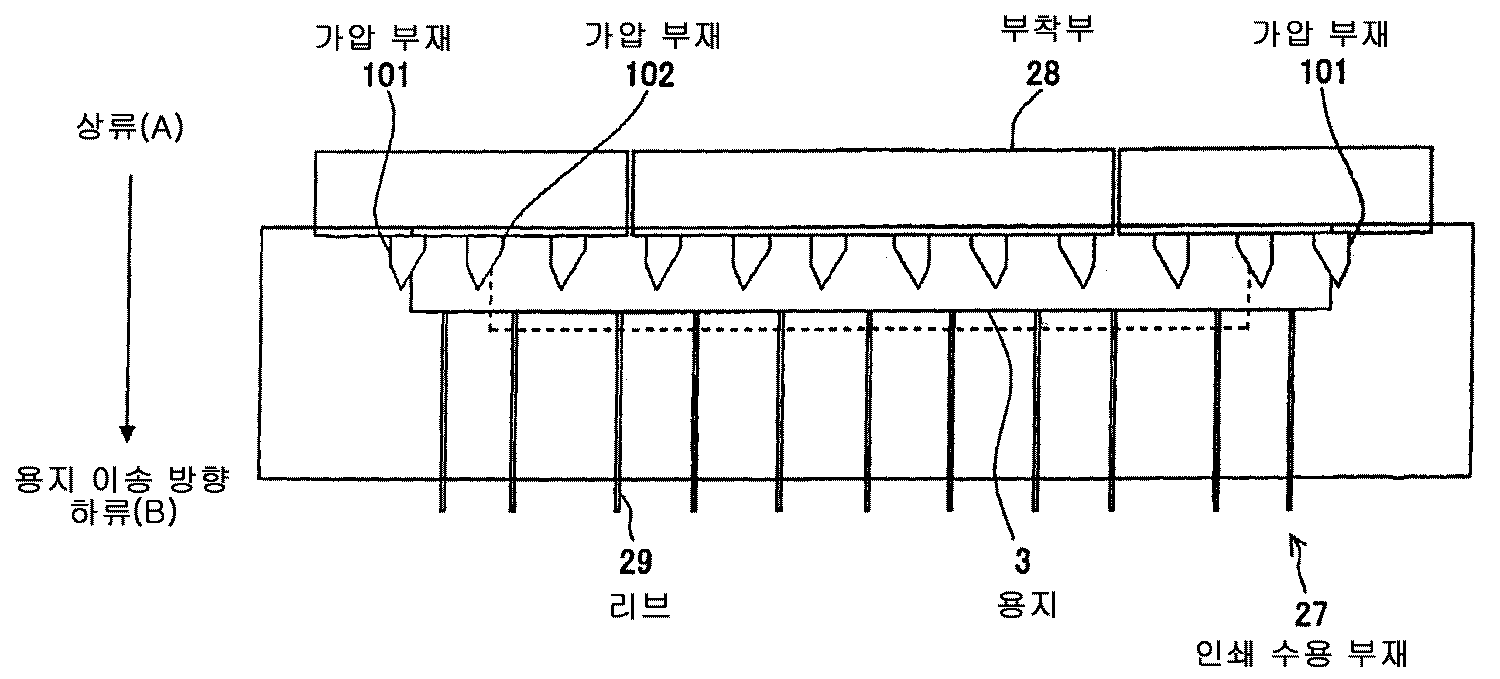

Figure R1020087002008
용지 이송 장치, 화상 형성 장치, 잉크젯 기록 장치, 가압 부재, 가압량 제한 부재

Description

용지 이송 장치, 화상 형성 장치 및 잉크젯 기록 장치{Paper conveying apparatus, image forming apparatus and ink-jet recording apparatus}
본 발명은 용지 이송 장치, 화상 형성 장치와 잉크젯 기록 장치에 관한 것으로, 보다 상세하게는 프린터 헤드 반대측에 배치되는 인쇄 수용 부재를 가지는 용지 이송 장치, 화상 형성 장치와 잉크젯 기록 장치에 관한 것이다.
일반적으로 프린터, 팩시밀리, 복사기 등과 같은 화상 기록 장치(화상 형성 장치)로 사용되는 잉크젯 기록 장치는 잉크젯 헤드의 노즐로부터 잉크방울을 토출함으로써 용지(종이에 반드시 제한되는 것이 아니라, 용지 상에 화상을 형성하기 위해 사용되는 모든 매체)에 화상을 형성할 수 있다. 용지와 잉크젯 헤드 사이의 위치적 관계의 일탈은 인쇄 품질을 저하시킬 수 있기 때문에, 정확하게 용지를 이송하는 것이 필요하다.
잉크젯 기록 장치는 용지에 잉크 방울을 점착시키기 때문에, 용지가 주름지게 되는 경향이 있다. 즉, 용지에 잉크 방울이 점착한 후 몇 초 사이에 용지는 부풀어 올라 주름지게 되는데, 이와 같은 현상은 소위 주름짐(cockling)으로 알려져 있다. 일반적으로, 용지에 화상이 인쇄될 때 용지의 좌,우,상,하에 여백이 형성된다. 따라서, 인장응력이 오른쪽(왼쪽) 여백과 오른쪽(왼쪽) 여백에 인접한 인쇄된 영역 사이에 초래되고, 상기한 바와 같은 인장응력은 양측의 여백을 내측으로 당기며, 이에 의하여 용지의 양 측면 부분이 일어나게 된다. 만약 상기한 현상이 발생하면, 용지는 잉크젯 헤드와의 관계로부터 평평할 수 없고, 용지와 잉크젯 헤드 사이의 간격은 변하며, 이에 의하여 화상이 찌그러진다. 더욱이, 용지의 주름짐이 더 커지면 용지에 인쇄된 화상은 결점을 가질 수 있고, 용지가 잉크젯 헤드에 접촉될 수 있기 때문에 잉크젯 헤드가 훼손되거나 파손될 수 있는 문제를 야기한다.
이와 같은 결점을 감소시키기 위하여, 최근에는 잉크젯 프린터와 같은 화상 형성 장치는 잉크젯 헤드와의 관계에서 용지의 평평함을 유지시키기 위하여 용지의 이송 방향의 상류 끝과 하류 끝 양측에 이송 롤러가 배치되도록 제안되고 있다. 이와 같은 화상 형성 장치는 용지가 인쇄 동안 주름지게 되는 것을 방지할 수 있다(아래에 나열된 관련 특허 공개로부터 알 수 있다).
[특허문헌 1] 일본 특허 공개 공보 No. H7-125364.
[특허문헌 2] 일본 특허 공개 공보 No. H7-132659.
[특허문헌 3] 일본 특허 공개 공보 No. H9-24650.
[특허문헌 4] 일본 특허 공개 공보 No. 2001-261188.
그러나, 이송 방향을 따라서 용지의 상류 끝단과 하류 끝단에 이송 롤러가 구비된 이와 같은 잉크젯 기록 장치에서, 화상은 이송 롤러가 용지의 앞단과 끝단을 잡고 있는 상태에서 용지에 인쇄된다. 따라서, 상대적으로 넓은 인쇄되지 않는 영역이 용지의 상단과 하단에 할당되어야 하고(예를 들어 앞단의 여백과 끝단의 여백), 이와 같은 현상은 인쇄될 영역이 더 작아지는 또 다른 문제를 초래한다.
본 발명은 상기한 바와 같은 관점에서 발명되었고, 본 발명은 용지가 아래 방향으로 굽어지도록 하기 위하여 용지의 양측을 아래 방향으로 가압할 수 있는 용지 이송 장치, 화상 형성 장치 및 잉크젯 기록 장치를 제공할 수 있다.
본 발명의 일실시예는 이송될 수 있는 용지의 일측부를 가압하도록 구성된 제1 용지 가압 부재를 포함하되, 상기 측부는 용지 이송 방향을 따라 연장되는 용지 이송 장치를 제공한다.
본 발명의 다른 실시예는 용지 이송 방향에 대하여 제1 용지 가압 부재의 하류측 부분이 제1 용지 가압 부재의 상류측 부분으로부터 용지 이송 방향에 대하여 가로지르는 방향으로 외측에 놓이도록 배치되는 제1 용지 가압 부재가 구비되는 용지 이송 장치를 제공한다.
본 발명의 다른 실시예는 용지 이송 방향에 대하여 제1 용지 가압 부재의 하류측 부분의 중심이 제1 용지 가압부재의 상류측 부분의 중심으로부터 용지 이송 방향에 대하여 가로지르는 방향으로 외측에 놓이도록 배치되는 제1 용지 가압부재가 구비되는 용지 이송 장치를 제공한다.
본 발명의 다른 실시예는 용지 이송 방향에 대하여 제1 용지 가압 부재의 하류측 부분의 중심이 용지의 대응하는 하나의 에지로부터 용지 이송 방향에 대하여 가로지르는 방향으로 외측에 놓이도록 배치되는 제1 용지 가압 부재가 구비되는 용지 이송 장치를 제공한다.
본 발명의 다른 실시예는 용지 이송 방향에 대하여 제1 용지 가압부재의 하류측 부분과 상류측 부분 사이의 중앙부가 용지의 대응하는 하나의 에지로부터 외측에 놓이도록 배치되는 제1 용지 가압 부재가 구비되는 용지 이송 장치를 제공한다.
본 발명의 다른 실시예는 용지 이송 방향에 대하여 제1 용지 가압 부재의 하류 끝단을 향하여 좁아지도록 형성되는 제1 용지 가압 부재를 구비하는 용지 이송 장치를 제공한다.
본 발명의 다른 실시예는 아래로부터 용지를 지지하도록 구성된 하나 이상의 지지 부재를 더 포함하는 용지 이송 장치를 제공한다.
본 발명의 다른 실시예는 용지의 타측부를 가압하도록 구성된 제2 용지 가압 부재를 더 포함하는 용지 이송 장치를 제공한다.
본 발명의 다른 실시예는 이송 이송 방향에 대해 제1 용지 가압 부재의 형상과 대칭적인 제2 용지 가압 부재를 구비하는 용지 이송 장치를 제공한다.
본 발명의 다른 실시예는 제1 용지 가압 부재와 제2 용지 가압 부재 사이에서 용지를 가압할 수 있는 하나 이상의 제3 용지 가압 부재를 더 포함하는 용지 이송 장치를 제공한다.
본 발명의 다른 실시예는 제1 용지 가압 부재 또는 제2 용지 가압부재가 용지의 일측부를 가압하고, 하나 이상의 제3 용지 가압 부재의 하나는 용지의 타측부를 가압하며, 하나 이상의 제3 용지 가압부재 중 하나는 용지 이송 방향에 대하여 제1 용지 가압 부재 또는 제2 용지 가압 부재와 대칭되게 배치되는 용지 이송 장치를 제공한다.
본 발명의 다른 실시예는 용지의 아래에 배치되고, 제1 용지 가압 부재, 제2 용지 가압 부재, 제3 용지 가압 부재 또는 이들의 조합에 의한 용지에 가해지는 가압량을 제한하기 위해 실질적으로 수직하게 이동 가능하도록 구성되는 하나 이상의 용지 가압량 제한 부재를 더 포함하는 용지 이송 장치를 제공한다.
본 발명의 다른 실시예는 아래로부터 용지를 지지하도록 구성되는 하나 이상의 지지 부재를 더 포함하되, 하나 이상의 용지 가압량 제한 부재가 상부로부터 가압하는 양을 제한하기 위하여 제1 용지 가압 부재, 제2 용지 가압 부재, 제3 용지 가압 부재 또는 이들의 조합에 의해 상부로부터 가압되고 지지 부재에 의해 하부로부터 지지되는 용지의 하부로부터 밀어내는 용지 이송 장치를 제공한다.
본 발명의 다른 실시예는 하나 이상의 용지 가압 부재 각각이 모든 인접한 두 개의 지지 부재 사이에 배치되고, 하나 이상의 지지 부재 중 하나, 하나 이상의 용지 가압량 제한 부재 중 대응하는 하나, 하나 이상의 제3 용지 가압 부재의 대응하는 하나가 용지 이송 방향에 대해 가로지르는 방향으로 지지 부재, 용지 가압량 제한 부재, 제3 용지 가압 부재의 순서로 배치되는 용지 이송 장치를 제공한다.
본 발명의 다른 실시예는 하나 이상의 제3 용지 가압 부재 각각이 모든 인접한 두 개의 지지 부재 사이에 배치되고, 하나 이상의 제3 용지 가압 부재 중 하나, 하나 이상의 지지 부재 중 대응하는 하나, 하나 이상의 용지 가압량 제한 부재 중 대응하는 하나가 용지 이송 방향에 대해 가로지르는 방향으로 제3 용지 가압 부재, 지지 부재, 용지 가압량 제한 부재의 순서로 배치되는 용지 이송 장치를 제공한다.
본 발명의 다른 실시예는 하나 이상의 용지 가압량 제한 부재 각각이 하나 이상의 제3 용지 가압 부재의 대응하는 하나 아래에 배치되는 용지 이송 장치를 제공한다.
본 발명의 다른 실시예는 하나 이상의 용지 가압량 제한 부재 중 하나가 제1 가압 부재와 제1 용지 가압 부재에 인접한 제3 용지 가압 부재 사이에 배치되는 용지 이송 장치를 제공한다.
본 발명의 다른 실시예는 하나 이상의 가압량 제한 부재 중 하나가 제2 용지 가압 부재와 제2 용지 가압 부재에 인접한 제3 용지 가압부재 사이에 배치되는 용지 이송 장치를 제공한다.
본 발명의 다른 실시예는 하나 이상의 용지 가압량 제한 부재 중 적어도 하나가 용지의 대응하는 에지로부터 용지 이송 방향에 대해 가로지르는 방향으로 외측에 배치되는 용지 이송 장치를 제공한다.
본 발명의 다른 실시예는 하나 이상의 용지 가압량 제한 부재의 제1 세트가 대응하는 제3 용지 가압 부재의 아래에 배치되고, 하나 이상의 용지 가압량 제한 부재의 제2 세트가 모든 인접한 두 개의 제3 용지 가압 부재 사이에 배치되는 용지 이송 장치를 제공한다.
본 발명의 다른 실시예는 용지에 인쇄하는 프린트 헤드의 반대측에 배치되는 인쇄 수용 부재; 인쇄 수용 부재로 용지를 이송토록 구성된 이송 롤러; 및 이송 롤러 위의 용지를 가압토록 구성된 가압 롤러를 더 포함하되, 제1,2,3 용지 가압 부재 중 적어도 하나가 인쇄 수용 부재 위의 용지를 가압하도록 구성되는 용지 이송 장치를 제공한다.
본 발명의 다른 실시예는 아래로부터 용지를 지지하기 위해 인쇄 수용 부재에 배치되는 하나 이상의 지지 부재를 더 포함하는 용지 이송 장치를 제공한다.
본 발명의 다른 실시에는 적어도 용지 이송 장치를 포함하는 화상 형성 장치를 제공한다.
본 발명의 다른 실시예는 적어도 용지 이송 장치를 포함하는 화상 형성 장치를 제공한다.
본 발명의 실시예들에 따르면, 용지가 아래 방향으로 굽어지게 하기 위해 용지의 측부를 아래 방향으로 가압할 수 있는 용지 이송 장치, 화상 형성 장치, 및 잉크젯 기록 장치가 제공된다.
도 1은 본 발명의 일실시예에 따른 잉크젯 기록 장치를 나타내는 개략적인 단면도이다.
도 2는 본 발명의 일실시예에 따른 잉크젯 기록 장치의 인쇄 수용 부재와 인쇄 수용 부재의 인접부를 나타내는 투시도이다.
도 3은 본 발명의 일실시예에 따른 잉크젯 기록 장치의 인쇄 수용 부재를 나타내는 평면도이다.
도 4는 본 발명의 일실시예에 따른 잉크젯 기록 장치의 가압 부재와 가압 부재의 인접부를 나타내는 정면도이다.
도 5(a)와 도 5(b)는 다른 형상을 가지는 가압 부재의 다른 예를 도시한다.
도 6(a) 내지 도 6(f)는 다른 형상을 가지는 가압 부재의 또 다른 예를 도시 한다.
도 7(a) 내지 도 7(d)는 다른 형상을 가지는 가압 부재의 또 다른 예를 나타낸다.
도 8은 도 3의 가압 부재와 다르게 배치되는 가압 부재가 있는 인쇄 수용 부재의 평면도이다.
도 9(a) 내지 도 9(c)는 가압 부재와 관련하여 세 곳에 배치된 가압량 제한 부재를 나타내는 정면도이다.
도 10은 대응하는 하나의 가압 부재 외측에 배치되는 가압량 제한 부재를 나타내는 정면도이다.
도 11은 가압량 제한 부재 각각이 대응하는 하나의 가압 부재 외측에 배치되는 인쇄 수용 부재의 평면도이다.
도 12는 대응하는 가압 부재의 아래에 배치되는 가압량 제한 부재의 정면도이다.
도 13은 대응하는 가압 부재의 아래에 배치되는 가압량 제한 부재가 있는 인쇄 수용 부재의 평면도이다.
도 14는 가압부재를 넘어 연장되는 에지를 가지는 용지가 가압 부재와 가압량 제한 부재에 의해 다루어지는 것을 설명하기 위한 정면도이다.
도 15는 최외측(최좌측) 가압 부재를 제외한 대응하는 가압 부재 아래에 배치되는 가압량 제한 부재의 다른 정면도이다.
도 16은 최외측(최좌측) 가압 부재를 제외한 대응하는 가압 부재 아래에 배 치되는 가압량 제한 부재의 다른 평면도이다.
도 17은 대응하는 하나의 가압부재 내측에 배치되는 가압량 제한 부재의 정면도이다.
도 18은 대응하는 하나의 가압 부재 내측에 배치되는 가압량 제한 부재가 있는 인쇄 수용 부재의 평면도이다.
도 19는 최외측(최좌측) 가압 부재를 제외한 대응하는 하나의 가압 부재가 내측에 배치되는 가압량 제한 부재의 다른 정면도이다.
도 20은 최외측(최좌측) 가압 부재를 제외한 대응하는 하나의 가압 부재가 내측에 배치되는 가압량 제한 부재의 다른 평면도이다.
도 21(a)와 도 21(b)는 가압 부재와 가압량 제한 부재가 용지의 크기에 의하하여 어떻게 다르게 작용할 수 있는지를 설명하기 위한 개략적인 측면도이다.
도 22(a)와 22(b)는 가압 부재 사이에 배치되는 두 개의 가압량 제한 부재를 설명하는 개략적인 측면도이다.
첨부한 도면들을 참조하여, 본 발명의 실시예들에 따른 용지 이송 장치, 화상 형성 장치, 및 잉크젯 기록 장치에 대하여 이하에서 설명하기로 한다. 아래의 실시예들은 단지 본 발명의 소정의 실시예로서 설명되는 것이고, 기술적으로 소정의 제한들이 실시예들에 부가된다. 그러나, 본 발명은 아래의 설명에서 언급된 특별한 제한에도 불구하고 여기에 설명된 실시예들로 제한되지 않는다.
[잉크젯 기록 장치]
도 1은 본 발명의 일실시예에 따른 잉크젯 기록 장치의 개략적인 단면도이다. 기록 장치는 기록 장치 몸체(1)에 주요 스캐닝 방향(도 1의 용지 표면에 수직인)을 따라 이동 가능한 카트리지(13)를 가지도록 구성된 인쇄 구성부(printing mechanism portion, 2), 카트리지(13)에 설치되는 잉크젯 헤드로 구성된 기록 헤드(recording head, 14), 기록 헤드(14)로 잉크를 공급하도록 구성된 잉크 카트리지(15) 등을 수용한다. 기록 장치에 대한 자세한 사항은 이하에서 설명하기로 한다.
기록 장치 몸체(1)의 하부에는 다수개의 용지(3)가 내부에 놓일 수 있는 용지 공급 카세트(4)가 기록 장치 몸체(1)의 전면으로부터 제거 가능하게 장착된다. 그런데, 용지(3)는 용지 공급 카세트(4) 대신에 용지 공급 트레이(미도시)로부터 공급될 수 있다.
용지 공급 카세트(4)에 놓인 용지(3)는 용지 공급 롤러(21), 용지 공급 카세트(4)의 다른 용지(3)로부터 한 장의 용지(3)를 서로 분리시킬 수 있는 마찰 패드(22), 용지(3)를 전방으로 공급하기 위하여 용지 공급 카세트(4)로부터 이송되는 용지 방향을 변환하는 이송 롤러(24), 및 이송롤러(24)로부터 배출된 용지(3)의 배출 각도를 형성하는 이송 롤러(26)와 이송 롤러(24)의 원주면을 향하여 가압하도록 배열된 연관된 이송롤러(25)에 의해 형성된 경로를 통하여 이송된다. 이와 같은 경로를 통하여 이송된 용지는 결국, 인쇄 구성부(2)에 도달한다.
인쇄 구성부(2)는 카트리지(13), 기록 헤드(14), 잉크 탱크(15) 등으로 구성되어 용지(3)에 인쇄를 수행한다.
카트리지(13)는 주요 스캐닝 방향(도 1의 용지 표면과 수직)으로 슬라이딩 이동 가능하도록 좌우 측면 플레이트(미도시)에 지지된 주가이드 로드(11)와 보조 가이드 로드(12)에 설치된다.
기록 헤드(14)는 아래 방향으로 잉크를 토출하도록 카트리지(13)의 아래면에 설치된다. 기록 헤드(14)는 엘로(yellow, Y), 시안(cyan, C), 마젠다(megenta, M), 및 블랙(black, BK)의 잉크 방울을 토출하기 위한 노즐을 가진 잉크젯 헤드로 구성된다. 그런데, 기록 헤드(14)는 주요 스캐닝 방향으로 연속하게 배치된 다수개의 헤드로 구성될 수 있고, 각각의 컬러들의 잉크 방울을 토출할 수 있다. 더불어, 기록 헤드(14)는 대응 컬러들의 잉크 방울을 토출할 수 있는 노즐들을 가지는 하나의 헤드로 구성될 수 있다.
기록 헤드(14) 아래에는 용지(3)를 안내하도록 구성된 가이드로서 인쇄 수용 부재(print receiving member,27)가 배치된다.
잉크 탱크(잉크 카트리지)(15)는 대응되는 기록 헤드(14)에 각각의 컬러의 잉크를 공급하도록 구성된다. 잉크 탱크(15)는 카트리지(13)에 교체 가능하게 설치된다.
인쇄 구성부(2)로 이송된 용지(3) 위에 기록 헤드(14)에 의해 화상이 인쇄되고, 이후 용지 위에 화상을 가진 용지(3)는 아래에 설명된 구성에 의해 용지 배출 트레이(6)로 이송된다.
용지 이송 방향을 따라(또는 도 1의 오른쪽 방향을 따라) 인쇄 수용 부재(27)의 하류에는 이송 롤러(31)와 돌출부(spur, 32)가 용지(3)를 전방으로(오른 쪽 방향으로) 이송하기 위하여 배치된다. 더불어, 이송 롤러(31)와 돌출부(32)의 하류에는 가이드 부재(35)(36)가 용지 배출 경로를 형성하기 위하여 배치된다. 더구나, 가이드 부재(35)(36)의 하류에는 용지 배출 롤러(33)와 돌출부(34)가 용지 배출 트레이(6)으로 용지를 이송하기 위하여 배치된다.
[인쇄 수용 부재(27)]
도 2를 참조하여, 이하에서는 인쇄 수용 부재(27)를 상세히 설명한다. 도 2는 본 발명의 일실실예에 따른 잉크젯 기록 장치(1)에서 인쇄 수용 부재(27)와 인쇄 수용 부재의 인접부를 나타내는 투시도이다. 도 3은 본 발명의 일실시예에 따른 잉크젯 기록 장치(1)의 인쇄 수용 부재(27)의 평면도이다. 도 4는 본 발명의 일실시예에 따른 잉크젯 기록 장치(1)의 가압 부재(101)(102)와 가압부재의 인접부를 나타내는 정면도이다.
도 2를 참조하면, 인쇄 수용 부재(27)는 다수개의 리브(지지 부재)(29)를 제공한다. 리브(29)는 용지(3)와 기록 헤드(14) 사이에 기설정된 간극을 형성하도록 배치된다. 도 2에 도시된 바와 같이, 다수개의 리브(29) 중 최외측의 리브는 용지의 측면 에지의 약간 내측에 위치한다. 바람직하게, 최외측 리브(29)와 대응되는 용지(3)의 측면 에지 사이의 거리는 10mm 이하이다. 더욱 바람직하게 이 사이의 거리는 5mm 이하이다. 부착부(attachment portion, 28)는 아래에서 상세하게 설명될 다수개의 가압 부재(101)(102)를 제공한다.
인쇄 수용 부재(27)로 이송된 용지(3)는 가압 부재(101)(102)에 의해 아래방향으로 가압되고, 인쇄 수용 부재(17)에 구비된 리브(29)의 상부 또는 리브(29)를 따라 이송된다. 이러한 방식으로, 용지(3)와 인쇄 헤드(14) 사이에 기설정된 간극이 형성된다. 잉크 헤드(14)로부터 토출된 잉크 방울은 용지(3)의 상면에 점착되고, 따라서 기설정된 화상이 용지(3) 위에 형성된다.
다수개의 가압부재(101)(102), 양 측 위의 최외측 가압부재(101)(제 1,2 용지 가압 부재)는 용지(3)의 각각의 측부를 아래 방향으로 가압할 수 있다. 이에 의하여 용지(3)의 측부가 최외측 리브(29)의 외측 영역에서 아래 방향으로 굽어지게 되고(도 4에 도시), 이에 의하여 측부가 들어 올려지는 것이 방지된다. 그런데, 여기에서 "측부"는 용지 이송 방향을 따라 연장된 용지의 에지에 인접한 영역으로 이해될 수 있다.
부가적으로 양 측부에서의 용지(3)의 이와 같은 굽어짐 때문에, 용지(3)는 심지어 두 개의 인접한 리브 사이에서 평평함이 유지될 수 있고, 따라서 용지(3)와 기록 헤드(14) 사이의 일정한 간극을 유지할 수 있다. 더욱이, 심지어 용지(3)가 잉크 방울을 흡수한 후 부풀어 오르더라도 용지(3)가 기록 헤드(14)에 접촉되는 것이 방지된다. 이에 의하여 용지 위의 화상의 품질 저하를 방지하고, 기록 헤드(14)가 파손되는 것을 방지한다.
상기한 바와 같이, 기록 헤드(14)에 대항하도록 인쇄 수용 부재(27) 위에 배치된 다수개 리브(29), 용지(3)의 측면 부분을 아래 방향으로 가압하도록 배치되는 가압 부재(101), 이러한 제한 없는 실시예에서 모든 두 개의 인접한 리브 사이에 배치되는 가압부재(102)의 단순한 구성 때문에, 용지(3)가 기록 헤드(14)에 접촉하는 것이 방지된다.
[가압 부재(pressing member)]
다음으로, 부착부(28)에 부착된 가압 부재(101)(102)가 상세하게 설명된다. 이 실시예에 따른 각 가압 부재(101)(102)는 도 3에 도시된 바와 같이, 인쇄 수용 부재(17)의 상류 측(또는 도 3에 도시된 "A" 측) 부착부(28)에 부착되고, 하류 측(또는 도 3에 도시된 "B" 측)을 향하여 연장된다. 특히, 가압 부재(101)는 최외측 리브(29)의 외측에 배치되고, 상술한 바와 같이 이에 의하여 용지(3)의 측면 부분이 들어 올려지는 것이 방지된다.
더불어, 도 3에 도시된 바와 같이 가압 부재(101)는 서로 대칭되도록 배치되고, 용지(3)는 양 측부에서 실질적으로 동일한 정도로 들어 올려지는 것이 방지된다.
그런데, 도 3에 도시된 용지(3)보다 작은 폭을 가진 용지가 이송될 때, 가압 부재(101)의 내측에 위치하는 다른 가압 부재(예를 들어 가압부재(102))는 용지의 측부를 아래 방향으로 가압할 수 있다. 예를 들면, 가압 부재(102)(제3 용지 가압 부재)는 도 3에서 점선에 의해 도시된 용지의 측부를 아래 방향으로 가압할 수 있다. 따라서, 폭이 좁은 용지도 또한 양 측부에서 위쪽 방향으로 들어 올려지는 것이 방지될 수 있다.
그런데, 용지는 용지의 중심이 인쇄 수용 부재(27)의 중심점에 일치하도록 인쇄 수용 부재(27)에 놓이기 때문에, 도 3에 도시된 가압 부재(101)(102)는 인쇄 수용 부재(27)의 중심점에 대하여 대칭적으로 배열된다. 반대로, 용지가 왼쪽 정렬일 때 알맞도록 가압 부재(101)(102)는 도 8에 도시된 바와 같이 비대칭적으로 배치될 수 있다. 특히, 실선에 의해 도시된 용지(3)보다 더 좁은 폭의 도 8의 점선에 의해 도시된 용지는 왼쪽 정렬되도록 이송되고, 좁은 폭의 용지의 오른쪽 에지는 가압 부재(102) 중 어느 하나에 의해 아래 방향으로 가압될 수 있다.
도 5(a) 및 도 5(b)는 본 발명의 일실시예에 따른 가압부재(101)의 다른 예들을 나타낸다. 도 5(a)에 도시된 바와 같이, 가압 부재(101)는 용지 이송 방향에서 아래 방향의 지점에 있는 말단 지점(B)을 가진다. 말단 지점(B)은 외측방향(도 5(a)에서 왼쪽방향)에, 그리고 가압 부재(101)의 상류측 위의 중심점(A)으로부터 하류에 위치한다.
더불어, 말단 지점(B)은 용지 에지(paper edge, 점선) 외측에 배치된다. 더욱이, 말단 지점(B) 뿐만 아니라 적어도 말단 지점(B)의 하류 측에 있는 부분도 용지 에지 외측에 배치된다.
도 5(b)에 도시된 바와 같이, 다른 예로서 가압 부재(101)는 외측방향(도 5(b)에서 좌측방향)과 말단 지점(C)의 상류 측의 모퉁이 지점(D)으로부터 하류에 위치하는 말단 지점(C)을 가진다.
도 6(a) 내지 도 6(f)는 가압 부재(101)의 또 다른 실시예를 나타낸다. 여기에서 도시되는 모든 가압 부재(101)는 용지의 왼쪽 측부를 아래 방향으로 가압하기 위하여 배치된다.
도 5(a) 및 도 5(b), 및 도 6(a) 내지 도 6(f)에 도시된 이와 같은 형상을 가진 가압 부재(101)는 용지가 아래 방향으로 진행될 때 용지의 측부에 더 큰 가압력을 제공할 수 있고, 이에 의하여 용지의 측부가 윗쪽으로 들어 올려지는 것을 확 실하게 방지한다.
더욱이, 심지어 용지의 측부가 용지 이송 방향에 대해 가로지르는 방향으로 약간 이동될 때, 용지의 에지가 가압 부재(101)에 접촉될 수 있고, 아래 방향으로 가압될 수 있다. 따라서, 용지(3)의 측부는 더 약한 가압력에 의해 아래 방향으로 굽어질 수 있다.
더하여, 쉽게 굽어지고 위쪽으로 감겨지는 용지의 측부가 아래 방향으로 가압됨으로써 용지가 오염되거나 용지 걸림되는 것이 방지된다.
더불어, 가압 부재(101)는 가압 부재의 상류측 부분이 가압 부재의 하류측 부분보다 더 좁기 때문에 가압 부재(101)는 더 약한 힘으로 용지의 측부를 아래 방향으로 가압할 수 있고, 이에 의하여 용지가 전체적으로 평평함을 유지할 수 있고, 따라서 더 나은 인쇄 품질이 제공된다. 만약 가압력이 너무 강하면, 용지는 평평함을 유지할 수 없고, 더 강한 힘은 리브 사이에 용지가 남게 되는 원인이 될 수 있기 때문에 기록 헤드(14, 도 1)와의 관계에서 용지 평평도를 유지하는 것은 어려운 것이다.
더욱이, 용지의 측부에 인접하게 배치된 최외측 리브(29)는 용지 평평도를 유지하도록 도울 수 있고, 이에 의하여 더 나은 화상 품질을 제공한다. 더욱이 최외측 리브(29)의 외측에 가압 부재(101)가 배치되므로, 가압 부재(101)는 용지의 측부가 윗쪽으로 들어 올려지는 것을 방지할 수 있다.
도 7(a) 내지 도 7(d)는 가압 부재(101)의 다양한 다른 실시예를 나타낸다. 특히 도 7(a) 내지 도 7(c)는 용지 이송 방향을 따라 동일한 폭을 가진 가압 부재 를 나타내고, 가압 부재는 도 5(a) 및 도 5(b), 도 6(a) 내지 도 6(f)에 도시된 가압 부재와 다르다.
더욱이, 도 7(a)에 도시된 바와 같이, 가압 부재(101)는 가압 부재의 후방(또는 하류) 끝단의 중심 지점(B)이 용지 에지 외측에 위치하고, 반면에 가압 부재의 전방(또는 상류) 끝단의 중심 지점(A)이 점선에 의하여 도시된 용지 에지 상부에 실질적으로 위치하도록 배치된다.
도 7(b)에서 가압 부재(101)는 가압 부재의 후방(또는 하류) 끝단의 중심 지점(B)이 용지 에지 외측에 위치하고, 반면에 가압부재의 전방(또는 상류) 끝단의 중심 지점(A)이 용지 에지 내측에 위치하도록 배치된다.
도 7(c)에서 가압 부재(101)는 중심 지점(A)(B)이 용지 에지 내측에 위치하도록 배치된다. 비록 지점(A)뿐만 아니라 지점(B)이 이와 같은 경우처럼 용지 에지 내측에 위치한다 할지라도, 적어도 가압부재(101)의 일부분은 용지 에지로부터 외측으로 연장될 수 있다. 따라서, 이러한 가압부재(101)는 용지 에지를 아래 방향으로 또한 가압할 수 있다.
도 7(d)는 가압 부재(101)는 직사각형의 형상을 가지고, 가압부재의 후방(또는 하류) 끝단의 중심 지점(B)과 가압부재의 전방(또는 상류) 끝단의 중심 지점(A) 모두가 용지의 에지 위에 실질적으로 위치하도록 배치된다.
심지어 도 7(a) 내지 도 7(d)에 도시된 이러한 가압 부재(101)는 가압 부재(101)가 인쇄 수용 부재(27)의 양 측에 배치될 때 용지의 양 측부에서 용지가 고르게 윗쪽으로 들어 올려지는 것을 방지할 수 있다. 더욱이, 이와 같은 가압 부 재(101)는 더 좁은 폭의 용지의 측부가 윗쪽으로 들어 올려지는 것을 방지할 수 있다.
[가압량 제한 부재(pressing amount limiting member)]
다음으로, 본 발명의 일실시예에 따른 가압량 제한 부재가 설명된다. 앞으로의 실시예에서, 가압 부재(101)는 최외측 리브(29)의 외측에 있는 용지를 아래 방향으로 가압한다. 더불어, 가압부재(101)의 내측 면에 다수개의 가압 부재(102)가 배치되므로, 심지어 더 좁은 폭의 용지가 사용되더라도, 용지는 양 측부에서 아래 방향으로 굽어질 수 있다(도 3).
그러나, 다수개의 가압 부재(102)는 모든 인접한 리브(29) 사이에서 대부분 용지를 아래 방향으로 가압하고, 이에 의하여 기록 헤드(14)와의 관계에서 평평함을 유지해야 하는 용지가 불필요하게 굽어지게 될 수 있다. 이와 같은 불필요한 굽어짐을 방지하기 위하여 가압량 제한 부재(30)가 이 실시예에서 제공된다. 즉, 가압 부재(102)에 의해 야기된 용지의 총 가압량은 가압량 제한 부재(30)의 높이를 조정함으로써 조정될 수 있다.
가압량 제한 부재(30)는 인쇄 수용 부재(27) 위에 배치된다. 특히, 가압량 제한 부재(30)는 도 9(a) 내지 도 9(c)에 도시된 바와 같이 가압 부재(101),(102)와 관련하여 세 곳에 배치될 수 있고, 가압량 제한 부재(30)가 가압 부재(102)에 의해 용지(3)를 가압하는 총 양을 제한할 수 있는 한 위치가 세 곳으로 엄격하게 제한될 수 없다.
도 9(a)에서, 가압량 제한 부재(30)는 리브(29)와 리브(29) 사이에서 가압 부재(102)의 외측(또는 좌측)에 배치된다. 도 9(a)에서, 가압량 제한 부재(30)는 가압 부재(102)의 아래에 배치된다. 다시 말해, 가압량 제한 부재(30)는 가압 부재(102)에 의해 아래 방향으로 가압되는 용지 부분이 가압량 제한 부재(30)에 의해서 지지될 수 있도록 배치된다. 도 9(c)에서, 가압량 제한 부재(30)는 리브(29)와 리브(29) 사이에서 가압 부재(102) 내측(또는 우측)에 배치된다. 도 9(a) 내지 도 9(c)에 도시된 바와 같이 배치되는 가압량 제한 부재(30)는 이하에서 상세히 설명된다.
첫번째로, 가압 부재(102)의 외측에 배치되는 가압량 제한 부재(30)는 도 9(a), 도 10, 도 11을 참조하여 설명된다. 도 10은 각각의 다른 가압량 제한 부재(30)가 대응하는 가압부재(102)의 외측에 배치되는 것을 나타내는 설명도이다. 도 11은 각각의 다른 가압량 제한 부재(30)가 대응하는 가압 부재(102)의 외측에 배치되는 인쇄 수용 부재(27)를 나타내는 평면도이다. 리브(29), 가압량 제한 부재(30), 및 세번째 용지 가압 부재(102)가 용지(30)의 측면 에지로부터 중심 방향으로 이와 같은 순서로 배치되는 것은 도 10과 도 11로부터 이해될 수 있다. 가압 부재(102)에 의한 용지(3)의 가압량은 가압량 제한 부재(30)가 배치되는 높이를 조정함으로써 조정될 수 있다.
도 10에 도시된 바와 같이, 가압량 제한 부재(30)는 리브(29)보다 더 낮은 높이(수직한 길이)를 가진다. 다시 말해, 가압량 제한 부재(30)는 리브(29)보다 더 높은 높이 또는 같은 높이를 가질 필요가 없다. 왜냐하면 가압량 제한 부재(30)는 용지(3)와 기록 헤드(14) 사이의 간극을 조정하기 위해 배열되지 않고, 반면에 인 쇄 수용 부재(27)에 배치된 리브(29)는 간극을 형성하기 위해 배열되기 때문이다. 더하여, 가압량 제한 부재(30)가 가압부재(102)에 의해 용지(3)를 가압하는 양을 제한할 수 있는 한 가압량 제한 부재(30)의 높이는 특별한 값으로 제한되지 않는다.
다음으로, 가압 부재(102)의 아래에 배치되는 가압량 제한 부재(30)는 도 9(b)와 도 12 내지 도 16을 참조하여 설명된다. 도 12는 각각의 가압 부재(102)의 아래에 배치되는 다른 가압량 제한 부재(30)를 나타내는 다른 설명도이다. 도 13은 각각의 가압 부재(102) 아래에 배치되는 다른 가압량 제한 부재(30)가 있는 인쇄 수용 부재(27)를 나타내는 평면도이다. 더욱이, 도 14는 용지(3)가 더 넓고, 더 넓은 용지의 용지 에지가 가압부재(101) 아래로 연장된 상태를 나타낸다. 가압 부재(102)에 의한 용지(3)를 가압하는 양은 가압량 제한 부재(30)가 배치되는 높이를 조정함으로써 조정될 수 있다.
비록 도 12 내지 도 14 각각이 가압 부재(101)의 아래에 배치되는 다른 가압량 제한 부재(30)를 나타내지만, 이와 같은 가압량 제한 부재(30)는 도 15 및 도 16에 도시된 바와 같이 항상 필수적인 것은 아니다. 심지어 이와 같은 경우에, 용지의 측부는 가압 부재(101)에 의해 아래 방향으로 가압될 수 있고, 가압부재(102)에 의한 용지(3)의 가압량은 가압 부재(102) 아래에 가압량 제한 부재(30)에 의해 제한될 수 있기 때문에 용지(3)는 기록 헤드(14)와의 관계에서 평평함이 유지될 수 있다.
다음으로, 가압 부재(102) 내측(또는 우측)에 배치되는 가압량 제한 부 재(30)는 도 9(c), 도 17 내지 도 20을 참조하여 설명된다. 도 17은 다른 가압량 제한 부재(30) 각각이 대응하는 가압 부재(102) 내측에 배치되는 것을 나타내는 설명도이다. 도 18은 다른 가압량 제한 부재(30) 각각이 대응하는 가압 부재(102)의 내측에 배치된 인쇄 수용 부재(27)를 나타내는 평면도이다. 세번째 가압 부재(102) 및 가압량 제한 부재(30)는 용지(3)의 측면 에지로부터 중심방향으로 이와 같은 순서로 배치되는 것은 도 17 및 도 18로부터 이해될 수 있다. 가압 부재(102)에 의한 용지(3)를 가압하는 양은 가압량 제한 부재(30)가 배치되는 높이를 조정함으로써 조정될 수 있다.
비록 도 17 및 도 18이 가압 부재(101)와 최외측 리브(19) 사이에 배치된 가압량 제한 부재(30)를 나타내지만, 이와 같은 가압량 제한 부재(30)은 도 19 및 도 20에 도시된 바와 같이 항상 필수적인 것은 아니다. 이러한 경우에, 가압 부배(101)는 용지(3)의 측부를 아래 방향으로 가압할 수 있다. 게다가, 가압 부재(102)에 의한 용지(3)를 가압하는 양은 기록 헤드(14)와의 관계에서 용지(3)가 평평함이 유지되도록 가압 부재(102) 내측에 배치된 가압량 제한 부재(30)에 의해 제한될 수 있다.
도 21(a) 및 도 21(b)를 참조하여, 용지(3)의 크기에 의존하여 가압 부재(101)(102) 및 가압량 제한 부재(30)가 어떻게 다르게 작용할 수 있는지가 이하에서 설명된다.
도 21(a)는 가압 부재(102)에 의해 아래 방향으로 가압될 용지보다 더 큰 용지(3)가 가압량 제한 부재(30)로 이송될 때, 가압량 제한 부재(30)가 가압 부재(102)에 의해 용지(3)를 가압하는 양이 제한되도록 어떻게 작용하는지를 나타내는 설명도이다. 이러한 경우에, 더 큰 용지(3)의 측부는 측부가 들어 올려지는 것을 방지하기 위하여 가압 부재(102)가 아니라 가압 부재(101)에 의해 아래 방향으로 가압되고, 더 큰 용지(3)의 인쇄 영역은 가압 부재(102)와 가압부재(102)에 의한 더 큰 용지(3)를 가압하는 양을 제한하는 가압량 제한 부재(30)에 의해 기록 헤드(14, 도 1)와의 관계에서 평평함이 유지되며, 이에 의해서 용지 상에 더 나은 인쇄품질이 제공된다.
반면에, 도 21(b)에 도시된 바와 같이 도 21(a)에 도시된 용지(3)보다 더 좁은 폭의 용지(3)가 인쇄 수용 부재(27, 도 11)로 이송되면, 더 좁은 폭의 용지(3)는 가압 부재(102)에 의해 아래 방향으로 가압될 수 있다. 이러한 경우, 측부에는 어떠한 화상도 인쇄되지 않기 때문에 용지(3)의 측부의 상대적으로 큰 영역은 가압 부재(102)에 의해 아래 방향으로 가압될 수 있다.
더불어, 다수개의 가압량 제한 부재(X)가 대응되는 가압 부재(102)와 대응되는 가압 부재(101)(102)의 아래의 다수개의 가압량 제한 부재(Y) 외측에 배치되는 본 발명에 따른 다른 실시예에서로서 고려될 수 있다.
가압량 제한 부재(X)는 (도 22(a)와 같이) 용지(3)의 에지가 가압 부재(101)에 이를 때 연관된 가압 부재(102)에 의해 용지(3)을 가압하는 양을 제한하도록 한다. 따라서, 용지(3)는 더 나은 인쇄 품질을 위하여 가압량 제한 부재(X)가 가압량을 제한하는 영역에서 기록 헤드(14, 도1)와의 평평함이 유지될 수 있다. 더욱이 가압량 제한 부재(X)(Y)는 가압량 제한 부재의 높이를 조정함으로써 가압량 제한 효과를 나타낼 수 있다. 따라서, 용지(3)는 기록 헤드(14, 도1)와의 관계에서 평평함이 유지될 수 있다.
반면에, 좁은 폭의 용지 에지가 가압부재(101)에 이르지 않는 용지가 이송되면, 용지의 측부를 아래 방향으로 가압하는 연관된 가압 부재(102)의 아래에 배치된 가압량 제한 부재(Y)는 가압 부재(102)에 의해 용지(3)를 가압하는 양을 제한할 수 있다. 더욱이, 가압량 제한 부재(예를 들어, 30, X, Y)의 높이의 조정은 가압 부재(102)에 의한 제한양을 감소 또는 증가시킬 수 있다.
상기한 바와 같이, 다수개의 가압량 제한 부재(30, X, Y)가 제공되는 일실시예에 따르면, 가압량 제한 효과는 사용자의 필요에 의해 적절하게 나타내어 질 수 있다.
한편, 본 발명은 특히 여기에 포함된 실시예들에 제한되지 않고, 수반되는 청구항으로 설명한 본 발명의 범위를 이탈함이 없이 다양한 변경 및 수정이 적용될 수 있다.
본 명세서는 일본 특허청에 2006.05.26 출원된 일본 특허 출원 제2006-146861, 2007.03.14 출원된 일본 특허 출원 제2007-065640에 기초하고, 이 명세서의 전체 내용은 참조 문헌이 반영되었다.

Claims (24)

  1. 용지 이송 방향에 대하여 가로지르는 방향으로 용지의 일 측부를 가압하도록 구성된 용지 가압 부재; 및
    상기 용지 가압 부재의 외측에 배치되어, 상기 용지 가압 부재에 의한 가압량을 제한하도록 구성된 용지 가압량 제한 부재;를 포함하며,
    폭이 좁은 용지가 이동될 때, 상기 용지 가압 부재는 상기 폭이 좁은 용지의 일 측부를 가압하는 용지 이송 장치.
  2. 제 1항에 있어서,
    상기 용지 가압 부재는, 용지 이송 방향에 대하여 상기 용지 가압 부재의 하류측 부분이 상기 용지 가압 부재의 상류측 부분으로부터 용지 이송 방향을 가로지르는 방향의 외측에 놓이도록 배치되는 것을 특징으로 하는 용지 이송 장치.
  3. 제 1항에 있어서,
    상기 용지 가압 부재는, 용지 이송 방향에 대하여 상기 용지 가압 부재의 하류측 부분의 중심이 상기 용지 가압 부재의 상류측 부분의 중심으로부터 용지 이송 방향을 가로지르는 방향의 외측에 놓이도록 배치되는 것을 특징으로 하는 용지 이송 장치.
  4. 제 1항에 있어서,
    상기 용지 가압 부재는, 용지 이송 방향에 대하여 상기 용지 가압부재의 하류측 부분의 중심이 용지의 대응 에지로부터 용지 이송 방향을 가로지르는 방향의 외측에 놓이도록 배치되는 것을 특징으로 하는 용지 이송 장치.
  5. 제 1항에 있어서,
    상기 용지 가압 부재는, 용지 이송 방향에 대하여 상기 용지 가압 부재의 하류측 부분과 상류측 부분 사이의 중앙 부분이 용지의 대응 에지로부터 외측에 놓이도록 배치되는 것을 특징으로 하는 용지 이송 장치.
  6. 제 1항에 있어서,
    상기 용지 가압 부재는, 용지 이송 방향에 대하여 상기 용지 가압 부재의 하류 끝단을 향하여 더 좁은 폭으로 형성되는 것을 특징으로 하는 용지 이송 장치.
  7. 제 1항에 있어서,
    아래로부터 용지를 지지하도록 구성된 하나 이상의 지지 부재를 더 포함하는 것을 특징으로 하는 용지 이송 장치.
  8. 제 1항에 있어서,
    용지의 타측부를 가압하도록 구성된 또 다른 용지 가압 부재를 더 포함하는 것을 특징으로 하는 용지 이송 장치.
  9. 제 8항에 있어서,
    상기 또 다른 용지 가압 부재는, 용지 이송 방향에 대하여 상기 용지 가압 부재의 형상과 대칭되도록 형성되는 것을 특징으로 하는 용지 이송 장치.
  10. 제 8항에 있어서,
    상기 용지 가압 부재와 상기 또 다른 용지 가압 부재 사이에 용지를 가압할 수 있는 하나 이상의 다른 용지 가압 부재를 더 포함하는 것을 특징으로 하는 용지 이송 장치.
  11. 제 10항에 있어서,
    상기 용지 가압 부재 또는 상기 또 다른 용지 가압 부재는 용지의 일측부를 가압하고, 상기 하나 이상의 다른 용지 가압 부재 중 어느 하나는 용지의 타측부를 가압하며,
    상기 하나 이상의 다른 용지 가압 부재 중 하나는 용지 이송 방향에 대하여 상기 용지 가압 부재 또는 상기 또 다른 용지 가압부재와 대칭적으로 배치되는 것을 특징으로 하는 용지 이송 장치.
  12. 제 10항에 있어서,
    용지의 아래에 배치되는 하나 이상의 용지 가압량 제한 부재를 더 포함하되,
    상기 하나 이상의 용지 가압량 제한 부재는 상기 용지 가압 부재, 상기 또 다른 용지 가압 부재, 상기 하나 이상의 다른 용지 가압 부재, 혹은 이들의 조합에 의해 가해지는 용지 상의 가압량을 제한하기 위해 실질적으로 수직하게 이동 가능하도록 구성되는 것을 특징으로 하는 용지 이송 장치.
  13. 제 12항에 있어서,
    아래로부터 용지를 지지하도록 구성된 하나 이상의 지지 부재를 더 포함하되,
    상기 하나 이상의 용지 가압량 제한 부재는 상부로부터의 가압량을 제한하기 위해 상기 용지 가압 부재, 상기 또 다른 용지 가압 부재, 상기 하나 이상의 다른 가압 부재, 혹은 이들의 조합에 의해 상부로부터 가압되고, 상기 지지 부재에 의하여 아래로부터 지지되는 용지를 아래로부터 밀어내는 것을 특징으로 하는 용지 이송 장치.
  14. 제 13항에 있어서,
    상기 하나 이상의 다른 용지 가압 부재 각각은, 모든 인접한 두 개의 지지 부재 사이에 배치되고,
    상기 하나 이상의 지지 부재 중 하나, 상기 하나 이상의 용지 가압량 제한 부재 중 하나, 그리고 상기 하나 이상의 다른 가압 부재 중 하나는, 용지 이송 방향에 대해 가로지르는 방향으로 지지 부재, 가압량 제한 부재, 하나 이상의 다른 가압 부재의 순서로 배치되는 것을 특징으로 하는 용지 이송 장치.
  15. 제 13항에 있어서,
    상기 하나 이상의 다른 용지 가압 부재 각각은, 모든 인접한 두 개의 지지 부재 사이에 배치되고,
    상기 하나 이상의 지지 부재 중 하나, 상기 하나 이상의 다른 용지 가압 부재 중 대응하는 하나, 그리고 상기 하나 이상의 용지 가압량 제한 부재 중 대응하는 하나는, 용지 이송 방향에 대해 가로지르는 방향으로 지지 부재, 하나 이상의 다른 용지 가압 부재, 용지 가압량 제한 부재의 순서로 배치되는 것을 특징으로 하는 용지 이송 장치.
  16. 제 12항에 있어서,
    상기 하나 이상의 용지 가압량 제한 부재 각각은, 상기 하나 이상의 다른 용지 가압 부재 중 대응하는 하나의 아래에 배치되는 것을 특징으로 하는 용지 이송 장치.
  17. 제 12항에 있어서,
    상기 하나 이상의 용지 가압량 제한 부재 중 하나는, 상기 용지 가압 부재에 인접한 상기 하나 이상의 다른 용지 가압 부재와 상기 용지 가압 부재 사이에 배치되는 것을 특징으로 하는 용지 이송 장치.
  18. 제 12항에 있어서,
    상기 하나 이상의 용지 가압량 제한 부재 중 하나는, 상기 또 다른 용지 가압 부재에 인접한 상기 하나 이상의 다른 용지 가압 부재와 상기 또 다른 용지 가압부재 사이에 배치되는 것을 특징으로 하는 용지 이송 장치.
  19. 삭제
  20. 제 12항에 있어서,
    상기 하나 이상의 용지 가압량 제한 부재의 제1 세트는, 대응하는 상기 하나 이상의 다른 용지 가압부재의 아래에 배치되고,
    상기 하나 이상의 용지 가압량 제한 부재의 제2 세트는, 모든 인접한 두 개의 상기 하나 이상의 다른 용지 가압 부재 사이에 배치되는 것을 특징으로 하는 용지 이송 장치.
  21. 제 10항에 있어서,
    용지에 인쇄하는 프린트 헤드의 반대편에 배치되는 인쇄 수용 부재;
    인쇄 수용 부재에 용지를 이송하도록 구성된 이송 롤러; 및
    이송롤러에 용지를 가압하도록 구성된 가압 롤러;를 더 포함하되,
    상기 용지 가압 부재, 상기 또 다른 용지 가압 부재 및 상기 하나 이상의 다른 용지 가압 부재 중 적어도 하나는, 인쇄 수용 부재 위의 용지를 가압하도록 구성되는 것을 특징으로 하는 용지 이송 장치.
  22. 제 21항에 있어서,
    아래로부터 용지를 지지하기 위하여 인쇄 수용 부재에 배치되는 하나 이상의 지지 부재를 더 포함하는 것을 특징으로 하는 용지 이송 장치.
  23. 적어도 제1항의 용지 이송 장치를 포함하는 화상 형성 장치.
  24. 적어도 제1항의 용지 이송 장치를 포함하는 잉크젯 기록 장치.
KR1020087002008A 2006-05-26 2007-05-22 용지 이송 장치, 화상 형성 장치 및 잉크젯 기록 장치 Expired - Fee Related KR100972749B1 (ko)

Applications Claiming Priority (5)

Application Number Priority Date Filing Date Title
JP2006146861 2006-05-26
JPJP-P-2006-00146861 2006-05-26
JP2007065640A JP5089203B2 (ja) 2006-05-26 2007-03-14 用紙搬送装置、画像形成装置及びインクジェット記録装置
JPJP-P-2007-00065640 2007-03-14
KR2007060753 2007-05-22

Publications (1)

Publication Number Publication Date
KR100972749B1 true KR100972749B1 (ko) 2010-07-29

Family

ID=38778564

Family Applications (2)

Application Number Title Priority Date Filing Date
KR1020087002008A Expired - Fee Related KR100972749B1 (ko) 2006-05-26 2007-05-22 용지 이송 장치, 화상 형성 장치 및 잉크젯 기록 장치
KR1020087002008A Withdrawn KR20080021813A (ko) 2006-05-26 2007-05-22 용지 이송 장치, 화상 형성 장치 및 잉크젯 기록 장치

Family Applications After (1)

Application Number Title Priority Date Filing Date
KR1020087002008A Withdrawn KR20080021813A (ko) 2006-05-26 2007-05-22 용지 이송 장치, 화상 형성 장치 및 잉크젯 기록 장치

Country Status (6)

Country Link
US (2) US8256764B2 (ko)
EP (1) EP2021184B1 (ko)
JP (1) JP5089203B2 (ko)
KR (2) KR100972749B1 (ko)
CN (1) CN101331024B (ko)
WO (1) WO2007139043A1 (ko)

Families Citing this family (20)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US7458575B2 (en) * 2004-08-26 2008-12-02 Oki Data Corporation Medium feeding device with a convex profiled cross section
JP2010253795A (ja) * 2009-04-24 2010-11-11 Seiko Epson Corp 記録装置
JP5139463B2 (ja) * 2010-03-30 2013-02-06 株式会社沖データ 給紙装置および画像形成装置
JP2012245626A (ja) * 2011-05-25 2012-12-13 Seiko Epson Corp 記録装置
JP5835645B2 (ja) * 2011-06-28 2015-12-24 株式会社リコー ガイド構造及び画像形成装置
JP5760987B2 (ja) 2011-11-28 2015-08-12 ブラザー工業株式会社 インクジェット記録装置
JP5696651B2 (ja) * 2011-11-28 2015-04-08 ブラザー工業株式会社 インクジェット記録装置
JP6241019B2 (ja) * 2012-04-17 2017-12-06 ブラザー工業株式会社 インクジェットプリンタ
JP5958053B2 (ja) * 2012-04-27 2016-07-27 ブラザー工業株式会社 画像記録装置
JP6111550B2 (ja) * 2012-07-31 2017-04-12 ブラザー工業株式会社 インクジェット記録装置
JP5932737B2 (ja) 2013-08-30 2016-06-08 京セラドキュメントソリューションズ株式会社 インクジェット記録装置
JP2015150823A (ja) * 2014-02-18 2015-08-24 セイコーエプソン株式会社 記録装置及び押さえ部材と記録部との接触抑制方法
JP6347138B2 (ja) * 2014-03-31 2018-06-27 ブラザー工業株式会社 画像記録装置
JP6435747B2 (ja) * 2014-09-25 2018-12-12 ブラザー工業株式会社 画像記録装置
JP5900674B2 (ja) * 2015-02-05 2016-04-06 ブラザー工業株式会社 画像記録装置
JP6451404B2 (ja) * 2015-02-27 2019-01-16 ブラザー工業株式会社 インクジェット記録装置
CN110546011B (zh) * 2017-06-28 2021-05-28 惠普发展公司，有限责任合伙企业 痕迹减轻装置
JP7094680B2 (ja) * 2017-09-29 2022-07-04 キヤノン株式会社 画像形成装置
CN109720903B (zh) * 2017-10-31 2020-09-04 精工爱普生株式会社 介质传送装置及记录装置
US11734983B1 (en) * 2018-12-18 2023-08-22 Cummins-Allison Corp. Banknote transport mechanisms and methods

Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH0948161A (ja) * 1994-09-02 1997-02-18 Canon Inc インクジェット記録装置
JP2000071532A (ja) * 1998-08-27 2000-03-07 Canon Inc インクジェット記録装置

Family Cites Families (17)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS59188467A (ja) 1983-04-12 1984-10-25 Seiko Epson Corp インクジエツトプリンタの紙押え機構
US4704422A (en) 1986-09-02 1987-11-03 Dow Corning Corporation Silicone emulsion having improved freeze/thaw resistance
JPH0618376Y2 (ja) * 1986-10-24 1994-05-11 富士ゼロックス株式会社 電子複写機の熱圧定着装置
KR970000610B1 (ko) * 1992-06-04 1997-01-16 가부시키가이샤 테크 프린터의 용지배출장치
JP3698740B2 (ja) * 1993-06-30 2005-09-21 松下電器産業株式会社 用紙搬送装置
JP2616407B2 (ja) 1993-10-28 1997-06-04 日本電気株式会社 ドットインパクトプリンタ装置
JPH07132659A (ja) 1993-11-11 1995-05-23 Tec Corp プリンタの用紙排出装置
JPH0924650A (ja) 1995-07-12 1997-01-28 Tec Corp ライン型インクジェットプリンタ
US5904350A (en) * 1997-01-31 1999-05-18 Tektronix, Inc. Apparatus and method for deskewing media in a printer
JP3658159B2 (ja) * 1997-11-13 2005-06-08 キヤノン株式会社 記録装置
JP3865355B2 (ja) 2000-03-16 2007-01-10 株式会社リコー インクジェット記録装置
JP2002036649A (ja) 2000-07-21 2002-02-06 Canon Inc インクジェット記録装置
JP3979903B2 (ja) 2002-09-03 2007-09-19 ローランドディー．ジー．株式会社 プリンタの用紙押え機構
JP4073008B2 (ja) * 2002-09-17 2008-04-09 キヤノン株式会社 記録装置
JP2004322632A (ja) * 2003-04-07 2004-11-18 Seiko Epson Corp 被記録媒体浮き防止装置、記録装置、液体噴射装置
JP2005047227A (ja) * 2003-07-31 2005-02-24 Canon Inc 両面記録装置
JP2005314064A (ja) * 2004-04-28 2005-11-10 Canon Inc 画像形成装置

Patent Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH0948161A (ja) * 1994-09-02 1997-02-18 Canon Inc インクジェット記録装置
JP2000071532A (ja) * 1998-08-27 2000-03-07 Canon Inc インクジェット記録装置

Also Published As

Publication number Publication date
JP5089203B2 (ja) 2012-12-05
WO2007139043A1 (en) 2007-12-06
KR20080021813A (ko) 2008-03-07
US8256764B2 (en) 2012-09-04
US20090121422A1 (en) 2009-05-14
EP2021184B1 (en) 2012-04-18
CN101331024A (zh) 2008-12-24
CN101331024B (zh) 2012-01-25
US20120292848A1 (en) 2012-11-22
EP2021184A4 (en) 2009-06-24
EP2021184A1 (en) 2009-02-11
JP2008001522A (ja) 2008-01-10

Similar Documents

Publication Publication Date Title
KR100972749B1 (ko) 용지 이송 장치, 화상 형성 장치 및 잉크젯 기록 장치
US8007067B2 (en) Ink jet print head, ink jet printing apparatus, and method for manufacturing ink jet print head
US8197056B2 (en) Image forming apparatus having line-type recording head
JP5703267B2 (ja) インクジェット記録装置
US9694606B2 (en) Ink-jet recording apparatus
US6666536B2 (en) Ink jet device with movable platen
KR100571965B1 (ko) 잉크젯 프린팅 헤드 및 이를 채용한 잉크젯 프린터
JP7064923B2 (ja) シート供給装置
US9511607B2 (en) Printhead protection device for direct-to-paper continuous-feed inkjet printer
JP2010228286A (ja) 印刷制御装置、ラインヘッド型の印刷装置、およびドットサイズ決定方法
JP4869412B2 (ja) インクジェット記録装置及び画像形成装置
US12194737B2 (en) Printing apparatus
JP3828305B2 (ja) インクジェット記録装置
JP4308213B2 (ja) 画像形成装置
JP5344068B2 (ja) 用紙搬送装置、及び画像形成装置
JP4452309B2 (ja) 画像形成装置
JP2021030526A (ja) インクジェット記録装置
JP3865355B2 (ja) インクジェット記録装置
US11825048B2 (en) Rotatable media ramp for automatic document feeder
US20070126791A1 (en) Inkjet image forming apparatus
JP2006182033A (ja) インクジェット記録装置及び画像形成装置
JP2007176002A (ja) ラインヘッド型記録装置
JP2007290801A (ja) インクジェットプリンタ及び画像形成装置
JP2007276907A (ja) 被記録媒体トレイ及び記録装置
JPH11349171A (ja) インクジェット記録装置

Legal Events

Date Code Title Description
A201 Request for examination
PA0105 International application

St.27 status event code: A-0-1-A10-A15-nap-PA0105

PA0201 Request for examination

St.27 status event code: A-1-2-D10-D11-exm-PA0201

PG1501 Laying open of application

St.27 status event code: A-1-1-Q10-Q12-nap-PG1501

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

E13-X000 Pre-grant limitation requested

St.27 status event code: A-2-3-E10-E13-lim-X000

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

E701 Decision to grant or registration of patent right
PE0701 Decision of registration

St.27 status event code: A-1-2-D10-D22-exm-PE0701

GRNT Written decision to grant
PR0701 Registration of establishment

St.27 status event code: A-2-4-F10-F11-exm-PR0701

PR1002 Payment of registration fee

St.27 status event code: A-2-2-U10-U12-oth-PR1002

Fee payment year number: 1

PG1601 Publication of registration

St.27 status event code: A-4-4-Q10-Q13-nap-PG1601

FPAY Annual fee payment

Payment date: 20130711

Year of fee payment: 4

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 4

FPAY Annual fee payment

Payment date: 20140711

Year of fee payment: 5

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 5

FPAY Annual fee payment

Payment date: 20150709

Year of fee payment: 6

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 6

FPAY Annual fee payment

Payment date: 20160714

Year of fee payment: 7

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 7

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 8

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 9

FPAY Annual fee payment

Payment date: 20190711

Year of fee payment: 10

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 10

R18-X000 Changes to party contact information recorded

St.27 status event code: A-5-5-R10-R18-oth-X000

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 11

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 12

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 13

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 14

PC1903 Unpaid annual fee

St.27 status event code: A-4-4-U10-U13-oth-PC1903

Not in force date: 20240723

Payment event data comment text: Termination Category : DEFAULT_OF_REGISTRATION_FEE

PC1903 Unpaid annual fee

St.27 status event code: N-4-6-H10-H13-oth-PC1903

Ip right cessation event data comment text: Termination Category : DEFAULT_OF_REGISTRATION_FEE

Not in force date: 20240723
