Abstract

본 발명의 과제는 저극성 용매에 대한 용해성이 우수하고, 높은 흡광 계수, 높은 내광성을 갖는 헤테로 고리 아조계 색소를 포함하는 잉크 및 색소를 제공하는 것이다. 본 발명은 측정 주파수 1 ㎑ 에 있어서의 비유전률이 3 이하의 저극성 용매와 하기 일반식 (Ⅰ) 로 나타내는 헤테로 고리 아조계 색소를 포함하는 잉크를 사용함으로써 상기 과제를 해결한다.
[일반식 (Ⅰ) 중, A 는 수소 원자, 할로겐 원자, 치환기를 가져도 되는 탄소수가 1 ∼ 20 의 알킬기, 치환기를 가져도 되는 탄소수가 1 ∼ 20 의 알콕시기 또는 NHCOR6 기를 나타내고, X 는 질소 원자 또는 치환기를 가져도 되는 메틴기를 나타낸다.]
[화학식 1]

Description

헤테로 고리 아조계 색소를 포함하는 잉크 및 그 잉크에 사용되는 색소{INK CONTAINING HETEROCYCLIC AZO DYE, AND DYE TO BE USED IN THE INK}
본 발명은 저극성 용매와 헤테로 고리 아조계 색소를 포함하는 잉크 및 그 잉크에 바람직한 아조계 색소에 관한 것으로, 더욱 상세하게는, 저극성 용매와 특정한 화학 구조를 갖는 헤테로 고리 아조계 색소를 포함하며 디스플레이 재료로서 유용한 잉크 및 그 잉크에 바람직하게 사용되는 특정한 화학 구조를 갖는 헤테로 고리 아조계 색소에 관한 것이다.
일렉트로 웨팅 디스플레이는 기판 상에 수성 매체와 유성 착색 잉크의 2 상으로 채워진 복수의 픽셀을 배치하고, 픽셀마다 전압 인가의 on-off 에 의해 수성 매체/유성 착색 잉크의 계면의 친화성을 제어하고, 유성 착색 잉크를 기판 상에 전개/응집시킴으로써 실시하는 화상 표시 형식이다 (비특허문헌 1). 일렉트로 웨팅 디스플레이에 사용되는 색소에는, 저극성 용매에 대한 높은 용해성 및 내광성 등의 높은 내구성이 요구된다 (특허문헌 1, 특허문헌 2).
특허문헌 2 에는, 일렉트로 웨팅에 사용되는 고내광성의 안트라퀴논계 색소의 기재가 있다. 일반적으로 안트라퀴논계 색소는 몰 흡광 계수가 작고, 헤테로 고리 아조계 색소와 동일한 정도의 흡광도를 달성하기 위해서는, 보다 고농도로 사용할 필요가 있고, 그 결과, 보다 높은 용해도가 필요하게 된다. 또, 고농도로 사용하면, 일렉트로 웨팅의 점도가 상승하거나 전기 특성이 변화되거나 하기 때문에, 일렉트로 웨팅 용도로 사용하는 경우에 문제가 될 우려가 있다.
특허문헌 3 에는, 탄화수소계 용매에 높은 용해성을 나타내는 피라졸디스아조계 색소의 기재가 있는데, 그 색소의 n-데칸 용액은 황색이며, 다른 색조에는 대응하고 있지 않다.
특허문헌 4 및 특허문헌 5 에는, 감열 전사용 색소로서 본 발명에 유사한 헤테로 고리 아조계의 적색 색소의 기재가 있지만, 저극성 용매에 대한 용해성에 대해서는 전혀 기재도 시사도 되어 있지 않다.
일본 공표특허공보 2007-531917호 국제 공개 제2010/031860호 국제 공개 제2009/063880호 일본 공개특허공보 소62-294593호 일본 공표특허공보 평8-505820호
"Nature", (영국), 2003 년, Vol.425, p.383-385
본 발명은 저극성 용매에 대한 용해성이 우수하고, 높은 흡광 계수, 높은 내광성을 갖는 헤테로 고리 아조계 색소를 포함하는 디스플레이 및 조광 재료로서 유용한 잉크 및 그 잉크에 바람직하게 사용되는 헤테로 고리 아조계 색소의 제공을 목적으로 한다.
본 발명자들은 상기 과제를 해결하기 위해 예의 검토한 결과, 어느 종의 화학 구조를 갖는 헤테로 고리 아조계 색소가 탄화수소계 용매 등의 저극성 용매에 대한 용해성이 우수하고, 게다가 높은 몰 흡광 계수 및 높은 내광성을 갖는 것을 알아냈다. 본 발명은 이들의 지견에 기초하여 달성된 것이다.
즉, 본 발명의 요지는 이하의 (1) ∼ (12) 와 같다.
(1) 측정 주파수 1 ㎑ 에 있어서의 비유전률이 3 이하의 저극성 용매와, 헤테로 고리 아조계 색소를 포함하는 잉크로서, 그 헤테로 고리 아조계 색소가 하기 일반식 (I) :
[화학식 1]
Figure pct00001
[일반식 (I) 중,
R1 은 수소 원자 또는 치환기를 가져도 되는 탄소수가 1 ∼ 20 의 알킬기를 나타내고, R2 는 시아노기 또는 COOR5 기를 나타내고,
R5 는 치환기를 가져도 되는 탄소수가 1 ∼ 20 의 알킬기를 나타내고,
R3 및 R4 는 각각 독립적으로 치환기를 가져도 되는 탄소수가 1 ∼ 20 의 알킬기를 나타내고,
A 는 수소 원자, 할로겐 원자, 치환기를 가져도 되는 탄소수가 1 ∼ 20 의 알킬기, 치환기를 가져도 되는 탄소수가 1 ∼ 20 의 알콕시기 또는 NHCOR6 기를 나타내고,
n 은 1 ∼ 4 의 정수를 나타내고, n 이 2 이상인 경우에는, A 는 동일하거나 상이해도 되고,
R6 은 수소 원자, 탄소수가 1 ∼ 20 의 알킬기, 탄소수가 1 ∼ 20 의 알콕시기 또는 아릴기를 나타내고,
X 는 질소 원자 또는 치환기를 가져도 되는 메틴기를 나타내고,
R3 과 R4 는 서로 결합하여 고리 구조를 형성하고 있어도 된다.]
로 나타내는 색소인 잉크.
(2) 저극성 용매가 탄화수소계 용매, 실리콘 오일, 및 플루오로카본계 용매에서 선택된 적어도 1 개를 포함하고 있는 상기 (1) 에 기재된 잉크.
(3) 헤테로 고리 아조계 색소가, 그 색소를 n-데칸에 용해시켰을 때, 350 ∼ 750 ㎚ 파장역에 있어서의 흡수 극대 파장이 450 ∼ 600 ㎚ 의 범위 내에 있고, 흡수 극대 파장에 있어서의 몰 흡광 계수 ε(Lmol-1㎝-1) 와 실온 (25 ℃) 에 있어서의 동용매에서의 포화 용액의 농도 C(molL-1) 의 곱 εC 가 500 ㎝-1 이상의 값을 나타내는 색소인 상기 (1) 또는 (2) 에 기재된 잉크.
(4) 피라졸계 색소 및 알킬아민 치환 안트라퀴논계 색소 중 적어도 일방을 포함하는 상기 (1) ∼ (3) 중 어느 하나에 기재된 잉크.

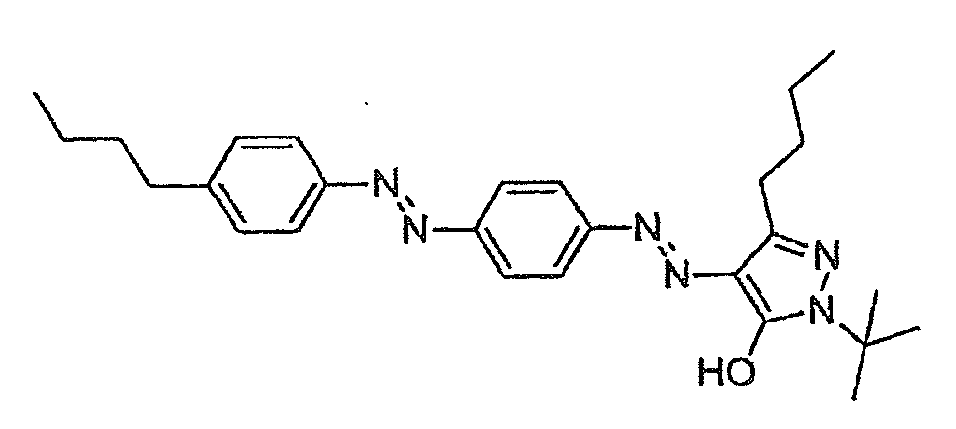

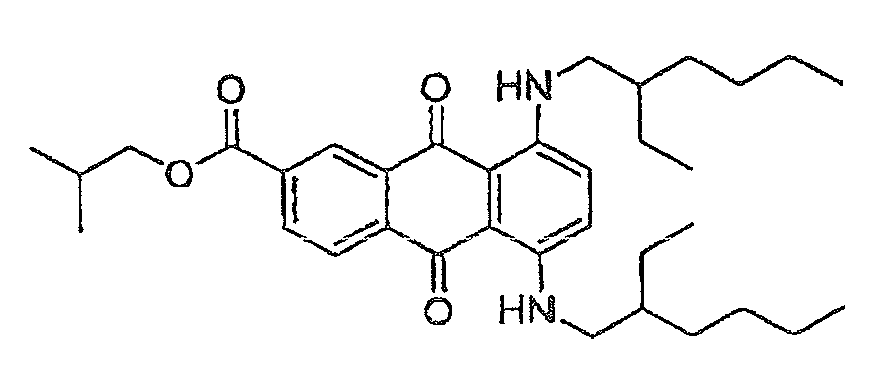

(5) 피라졸계 색소가 하기 일반식 (Ⅱ) 로 나타나고, 알킬아민 치환 안트라퀴논계 색소가 하기 일반식 (Ⅲ) 으로 나타나는 상기 (4) 에 기재된 잉크.
[화학식 2]

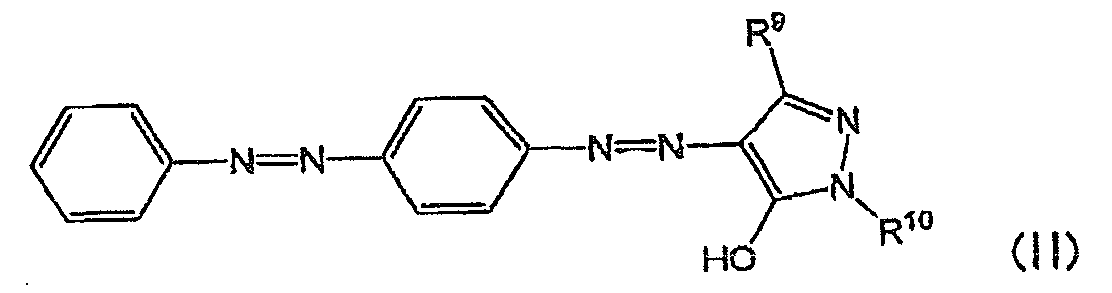

Figure pct00002

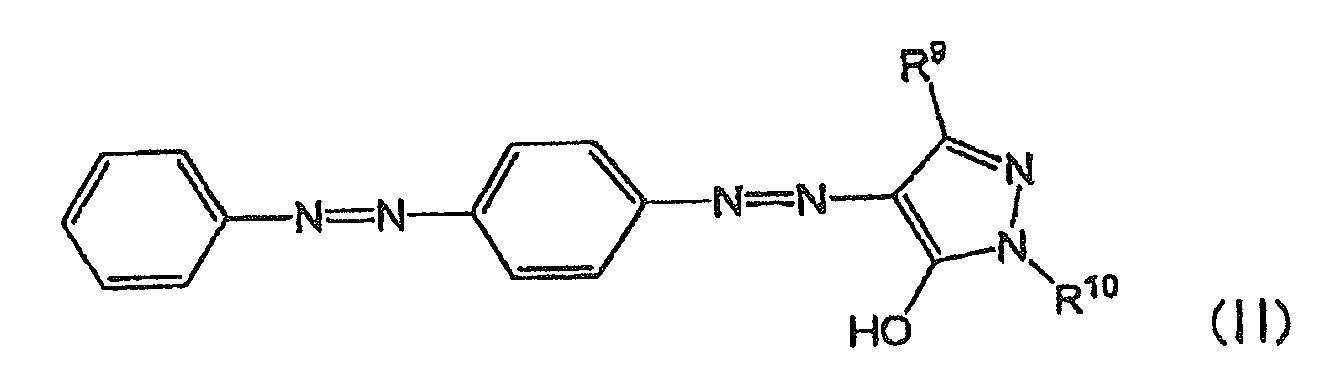

[일반식 (Ⅱ) 중, R9 는 탄소수가 2 ∼ 10 의 알킬기를 나타내고, R10 은 탄소수가 3 ∼ 10 의 알킬기를 나타낸다. 또, 페닐기, 페닐렌기는 각각 독립적으로 치환기를 가져도 된다.]
[화학식 3]

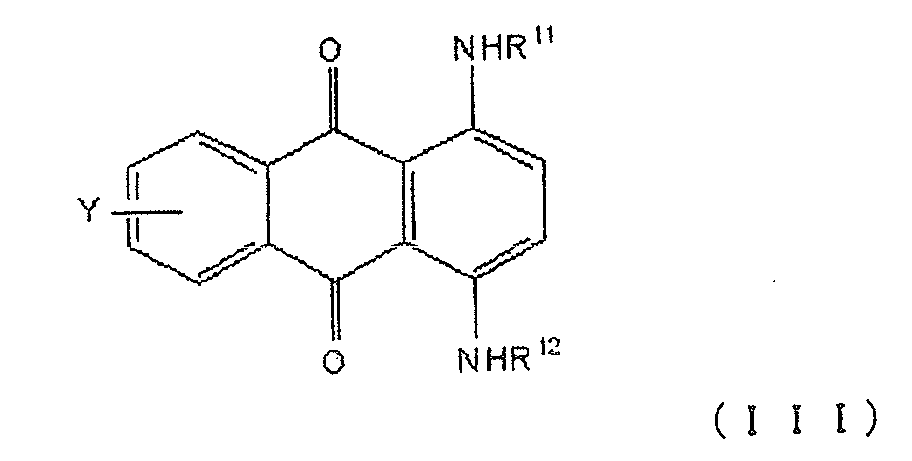

Figure pct00003

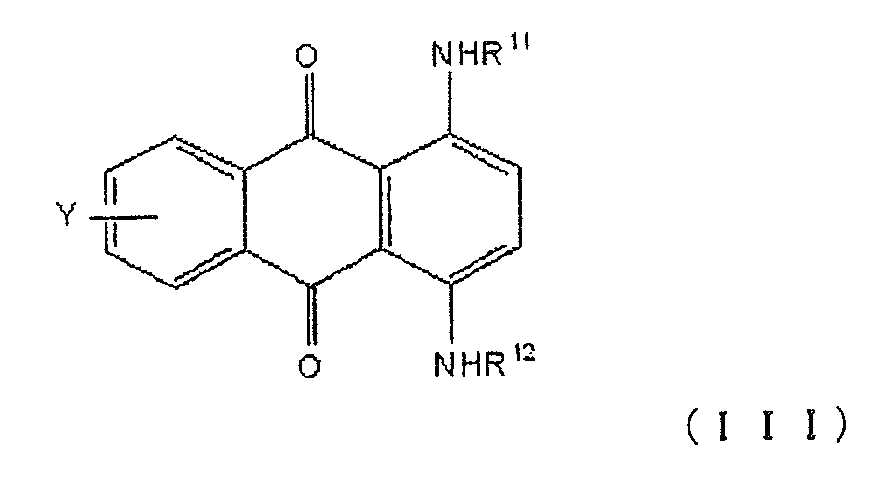

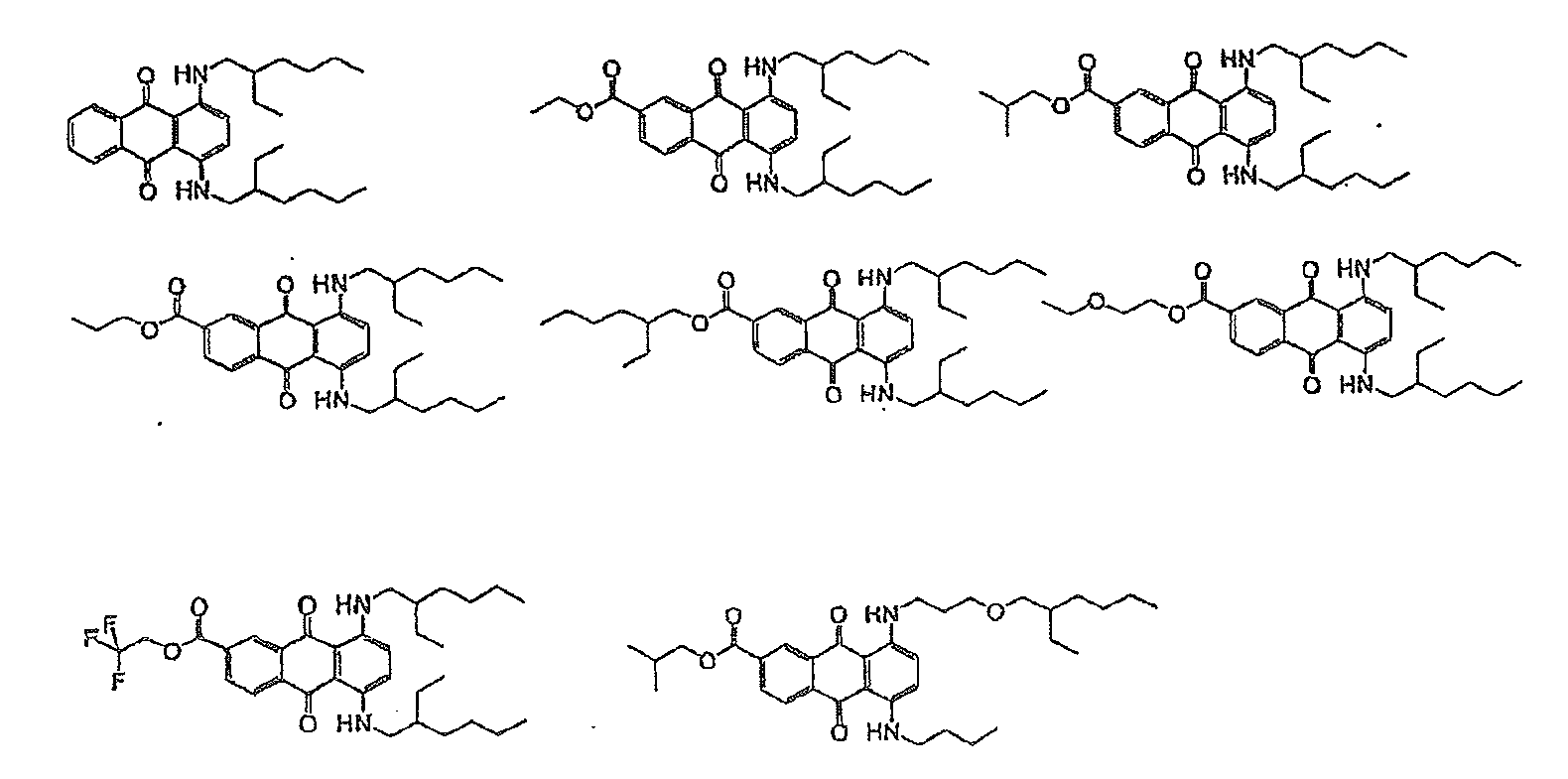

[일반식 (Ⅲ) 중, Y 는 수소 원자 또는 COOR13 기를 나타내고, R11 ∼ R13 은 각각 독립적으로 치환기를 가져도 되는 탄소수가 1 ∼ 20 의 알킬기를 나타내는데, R11 ∼ R13 중 적어도 1 개는 치환기를 가져도 되는 탄소수가 4 ∼ 20 의 분기 알킬기이다. 또,
안트라퀴논 고리는 Y, NHR11 및 NHR12 이외에 임의의 치환기를 가져도 된다.]
(6) 디스플레이용 또는 광 셔터용인 상기 (1) ∼ (5) 중 어느 하나에 기재된 잉크.
(7) 상기 (1) ∼ (5) 중 어느 하나에 기재된 잉크를 포함하는 표시 부위를 가지며, 표시 부위의 전압 인가를 제어함으로써 화상을 표시하는 디스플레이.
(8) 표시 부위가 전기 영동 입자 또는 수성 매체를 포함하는 상기 (7) 에 기재된 디스플레이.
(9) 전압 인가에 의해 착색 상태를 변화시킴으로써 화상을 표시하는 상기 (7) 또는 (8) 에 기재된 디스플레이.
(10) 일렉트로 웨팅 방식 또는 전기 영동 방식에 의해 화상을 표시하는 상기 (7) ∼ (9) 중 어느 하나에 기재된 디스플레이.
(11) 상기 (7) ∼ (10) 중 어느 하나에 기재된 디스플레이를 갖는 전자 페이퍼.

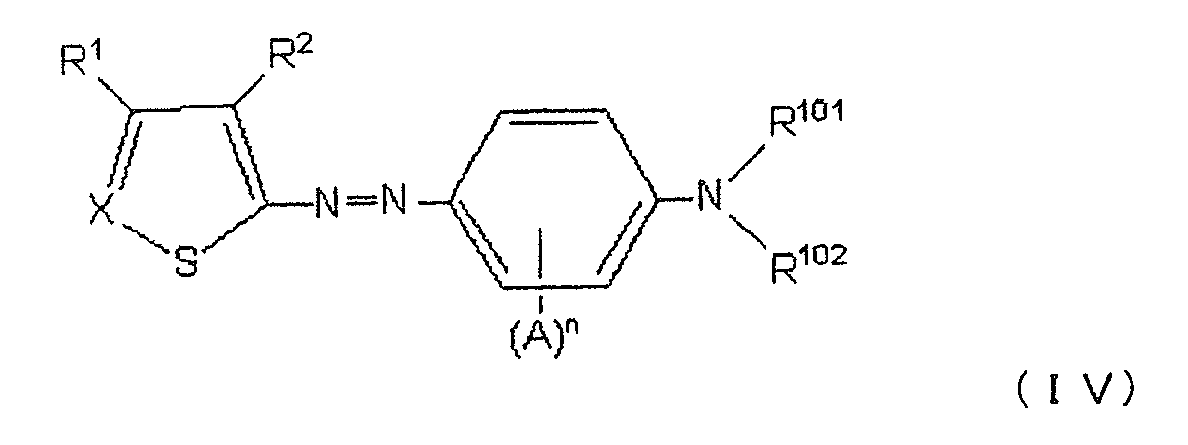

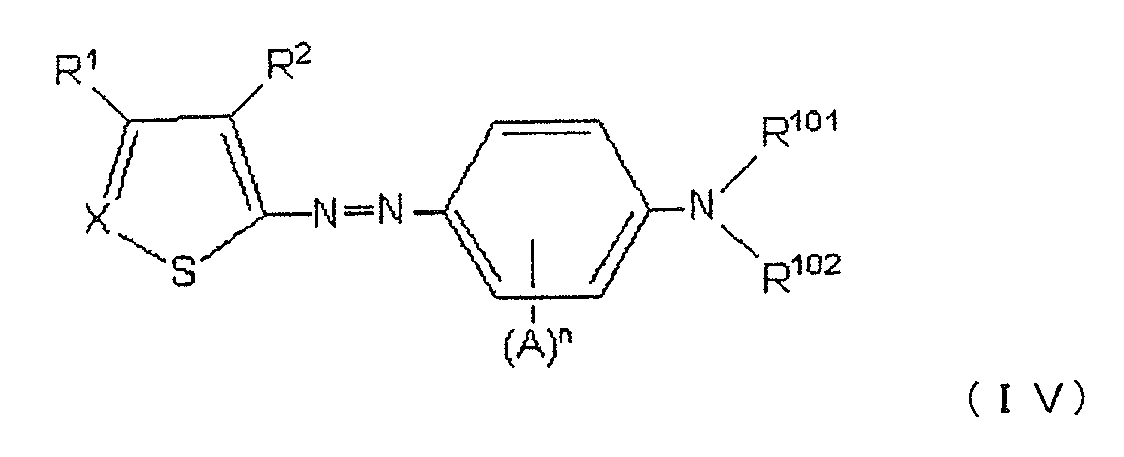

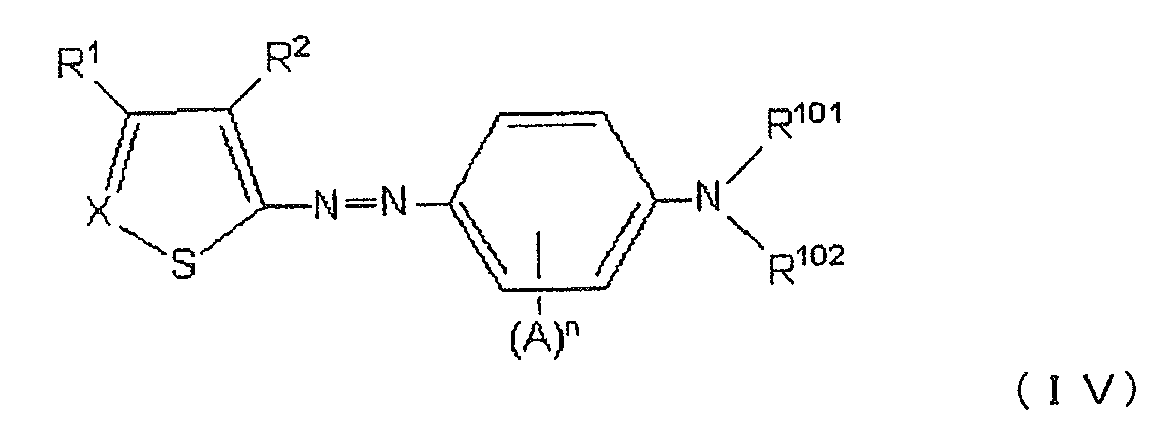

(12) 하기 일반식 (Ⅳ) :
[화학식 4]
Figure pct00004
[일반식 (Ⅳ) 중,
R1 은 수소 원자 또는 치환기를 가져도 되는 탄소수가 1 ∼ 20 의 알킬기를 나타내고,
R2 는 시아노기 또는 COOR5 기를 나타내고,
R5 는 치환기를 가져도 되는 탄소수가 1 ∼ 20 의 알킬기를 나타내고,
R101 및 R102 는 각각 독립적으로 치환기를 가져도 되는 탄소수가 5 ∼ 20 의 알킬기를 나타내고,
A 는 수소 원자, 할로겐 원자, 치환기를 가져도 되는 탄소수가 1 ∼ 20 의 알킬기, 치환기를 가져도 되는 탄소수가 1 ∼ 20 의 알콕시기 또는 NHCOR6 기를 나타내고,
n 은 1 ∼ 4 의 정수를 나타내고, n 이 2 이상인 경우에는, A 는 동일하거나 상이해도 되고,
R6 은 수소 원자, 탄소수가 1 ∼ 20 의 알킬기, 탄소수가 1 ∼ 20 의 알콕시기 또는 아릴기를 나타내고,
X 는 질소 원자 또는 치환기를 가져도 되는 메틴기를 나타내고,
R101 과 R102 는 서로 결합하여 고리 구조를 형성하고 있어도 된다.]
로 나타내는 헤테로 고리 아조계 색소.
본 발명의 헤테로 고리 아조계 색소는 유용성 용매에 대한 높은 용해성을 갖기 때문에 잉크로서 폭넓게 사용할 수 있다. 또한 본 발명의 헤테로 고리 아조계 색소는 저극성 용매에 대한 높은 용해성과, 그 색소를 포함하는 잉크는 높은 몰 흡광 계수 및 높은 내광성을 겸비하기 때문에, 디스플레이 및 광 셔터용으로 사용되는 잉크에 유용하다
이하에 본 발명을 실시하기 위한 대표적인 양태를 구체적으로 설명하는데, 본 발명은, 그 요지를 일탈하지 않는 한, 이하의 양태에 한정되는 것이 아니고, 여러 가지로 변형하여 실시할 수 있다.
본 발명의 잉크는 측정 주파수 1 ㎑ 에 있어서의 비유전률이 3 이하의 저극성 용매와 헤테로 고리 아조계 색소를 포함하는 잉크로서, 그 헤테로 고리 아조계 색소가 하기 일반식 (I) :

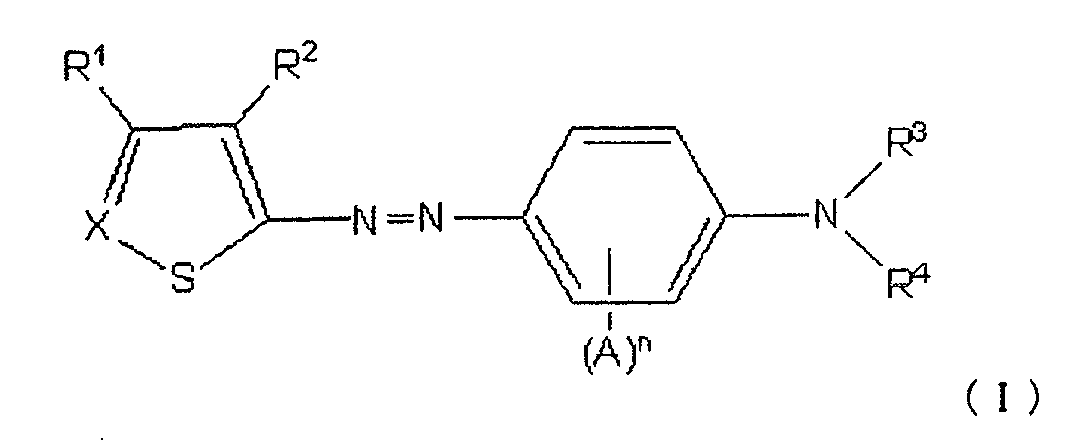

[화학식 5]
Figure pct00005
[일반식 (I) 중,
R1 은 수소 원자 또는 치환기를 가져도 되는 탄소수가 1 ∼ 20 의 알킬기를 나타내고,
R2 는 시아노기 또는 COOR5 기를 나타내고,
R5 는 치환기를 가져도 되는 탄소수가 1 ∼ 20 의 알킬기를 나타내고,
R3 및 R4 는 각각 독립적으로 치환기를 가져도 되는 탄소수가 1 ∼ 20 의 알킬기를 나타내고,
A 는 수소 원자, 할로겐 원자, 치환기를 가져도 되는 탄소수가 1 ∼ 20 의 알킬기, 치환기를 가져도 되는 탄소수가 1 ∼ 20 의 알콕시기 또는 NHCOR6 기를 나타내고,
n 은 1 ∼ 4 의 정수를 나타내고, n 이 2 이상인 경우에는 A 는 동일하거나 상이해도 되고,
R6 은 수소 원자, 탄소수가 1 ∼ 20 의 알킬기, 탄소수가 1 ∼ 20 의 알콕시기 또는 아릴기를 나타내고,
X 는 질소 원자 또는 치환기를 가져도 되는 메틴기를 나타내고,
R3 과 R4 는 서로 결합하여 고리 구조를 형성하고 있어도 된다.]
로 나타내는 색소인 것을 특징으로 하는 잉크이다.
(저극성 용매)
본 발명에 있어서, 저극성 용매를 잉크의 용매로서 사용한다. 본 발명의 잉크는, 예를 들어, 수층, 유층 등의 층을 가지며, 층의 분열 (break up) 또는 층의 이동 (move aside) 에 의거한 표시 장치에 사용할 수 있다. 표시를 선명하게 하기 위해서는, 잉크가 포함되는 층과 다른 층이 혼합되지 않고, 안정적으로 분열 또는 이동하는 것이 필요하고, 용매는 다른 층과의 상용성이 낮고, 저극성인 것 등이 요구된다. 본 발명은 특정한 저극성 용매와 헤테로 고리 아조계 화합물을 잉크에 포함함으로써, 층이 안정적으로 분열 또는 이동하는 것이 가능해진다.
또, 용매 중에서 전하를 띤 입자 (전기 영동 입자) 가 전계에 의해 이동하는 전기 영동을 사용한 표시 장치에 있어서, 용액의 유전률이 크면 구동의 저해가 되는 경우가 있다. 본 발명의 저극성 용매와 특정한 헤테로 고리 아조계 화합물을 사용함으로써, 입자의 이동을 저해하는 일 없이 용액의 착색이 가능하게 된다.
또, 본 발명의 잉크를 일렉트로 웨팅 방식에 사용하는 경우, 저극성 용매의 접촉각 및 표면 장력이 표시 장치의 구동에 영향을 주는 경우가 있다.
본 발명에서 사용하는 저극성 용매의 비유전률은 측정 주파수가 1 ㎑ 에 있어서 3 이하이다. 더욱 바람직하게는 2.5 이하, 보다 바람직하게는 2.2 이하이다. 비유전률의 하한은 특별히 제한되지 않지만, 통상적으로 1.5 이상, 바람직하게는 1.7 이상이 적당하다. 저극성 용매의 비유전률의 측정 방법은 실시예에 나타낸다.
잉크가 포함되는 층의 비유전률이 너무 크면, 표시 장치의 구동에 지장을 초래하는 경우가 있다. 예를 들어, 잉크가 포함되지 않은 다른 층이 물, 염류 용액 등 전기 도전성 또는 유극성 등의 액체인 경우, 잉크가 포함되는 층에 사용되는 저극성 용매의 비유전률이 너무 크면, 층이 혼합되는 경우가 있다.
본 발명에서 사용하는 저극성 용매의 점도는 특별히 한정되지 않지만, 용매 온도가 25 ℃ 일 때의 점도가 0.1 ㎡s-1 이상인 것이 바람직하다. 또, 10000 ㎡s-1 이하인 것이 바람직하고, 2000 ㎡s-1 이하인 것이 더욱 바람직하고, 1000 ㎡s-1 이하인 것이 특히 바람직하다. 용매의 점도가 적당한 범위에 있음으로써, 색소 등이 용해되기 쉬워, 표시 장치에 지장을 초래하지 않고 구동할 수 있는 경우가 있다. 본 발명의 잉크 점도의 측정 방법은 실시예에 나타낸다.
본 발명의 저극성 용매의 비점은 특별히 한정되지 않지만, 120 ℃ 이상인 것이 바람직하고, 150 ℃ 이상인 것이 더욱 바람직하다. 또, 300 ℃ 이하인 것이 바람직하다. 비점이 너무 높지 않음으로써, 용매의 융점 및 점도가 너무 높아 지지 않아, 표시 장치에 지장을 초래하지 않고 구동할 수 있는 경우가 있고, 또, 비점이 너무 낮지 않음으로써, 휘발성이 억제되어 안정성 및 안전성이 얻어지는 경우가 있다.
저극성 용매는 단독 혹은 혼합하여 사용할 수 있다. 구체예로서는, 탄화수소계 용매, 플루오로카본계 용매, 실리콘 오일, 고급 지방산 에스테르 등을 들 수 있다. 탄화수소계 용매로서는, 직사슬형 또는 분기형의 지방족 탄화수소, 지환식 탄화수소, 방향족 탄화수소, 석유 나프타 등을 들 수 있다. 지방족 탄화수소계 용매로서는, 예를 들어 n-데칸, 이소데칸, 데칼린, 노난, 도데칸, 이소도데칸, 테트라데칸, 헥사데칸, 이소알칸류 등의 지방족 탄화수소계 용매를 들 수 있고, 시판품으로는, 아이소파 E, 아이소파 G, 아이소파 H, 아이소파 L, 아이소파 M (엑손·모빌 주식회사 제조), IP 솔벤트 (이데미츠 석유화학 주식회사 제조), 소루톨 (필립스 석유 주식회사 제조) 등을 들 수 있다. 방향족 탄화수소계 용매로서는, 예를 들어, 하이소졸 (일본 석유 주식회사 제조) 등을 들 수 있고, 석유 나프타계 용매로서는, 쉘 S.B.R., 쉘졸 70, 쉘졸 71 (쉘 석유화학 주식회사 제조), 페가졸 (엑손·모빌사 제조) 등을 들 수 있다.
플루오로카본계 용매는 주로 불소 치환된 탄화수소이며, 예를 들어, C7F16, C8F18 등의 CnF2n ＋ 2 로 나타내는 퍼플루오로알칸류를 들 수 있고, 시판품으로는, 플루오리너트 PF5080, 플루오리너트 PF5070 (스미토모 3M 사 제조) 등을 들 수 있다. 불소계 불활성 액체로서는, 플루오리너트 FC 시리즈 (스미토모 3M 사 제조) 등, 플루오로카본류로서는, 클라이톡스 GPL 시리즈 (듀퐁재팬 리미티드사 제조), 프론류로서는, HCFC-141b (다이킨 공업 주식회사 제조), F(CF2)4CH2CH2I, F(CF2)6I 등의 요오드화플루오로카본류로서는, I-1420, I-1600 (다이킨 파인 케미컬 연구소 제조) 등을 들 수 있다.
실리콘 오일로서는, 예를 들어, 저점도의 합성 디메틸폴리실록산을 들 수 있고, 시판품으로는, KF96L (신에츠 실리콘 제조), SH200 (토오레·다우코닝·실리콘 제조) 등을 들 수 있다.
본 발명에 있어서, 저극성 용매가 탄화수소계 용매, 플루오로카본계 용매, 및 실리콘 오일에서 선택된 적어도 1 개를 포함하는 것이 바람직하다. 함유량은 통상적으로 저극성 용매의 50 질량％ 이상이며, 바람직하게는 70 질량％ 이상이며, 보다 바람직하게는 90 질량％ 이상이다.
본 발명의 잉크는 저극성 용매와 헤테로 고리 아조계 색소를 포함하는 것이며, 헤테로 고리 아조계 색소 및 필요에 따라 사용하는 그 밖의 색소나 첨가제 등을 저극성 용매에 용해함으로써 얻어진다.
여기서, 용해란, 헤테로 고리 아조계 색소가 저극성 용매에 완전하게 용해되어 있을 필요는 없고, 저극성 용매에 용해시킨 용액이 0.1 미크론 정도의 필터를 통과하고, 또한 흡광 계수가 측정 가능한 정도의 상태이면 되고, 색소의 미립자가 분산되어 있는 상태이어도 된다.
(헤테로 고리 아조계 색소)
본 발명의 잉크에 사용되는 헤테로 고리 아조계 색소로서는, 상기 일반식 (I) 로 나타내는 화학 구조를 갖는 것이다.
상기 일반식 (I) 중,
R1 은 수소 원자 또는 치환기를 가져도 되는 탄소수 1 ∼ 20 의 알킬기를 나타낸다. R1 은 X 와 결합하여 고리형 구조를 형성해도 된다. R1 은 그램 흡광 계수의 관점에서는 분자량이 작은 치환기인 것이 바람직하고, 수소 원자 또는 탄소수 1 ∼ 10 의 알킬기인 것이 보다 바람직하다. 또, R1 은 제조상의 관점에서는 비치환의 알킬기인 것이 바람직하고, 메틸기, 에틸기, 프로필기, 이소프로필기, 부틸기 등의 비치환의 탄소수 1 ∼ 4 의 알킬기인 것이 보다 바람직하다.
R2 는 시아노기 또는 COOR5 기를 나타내고, R5 는 치환기를 가져도 되는 탄소수 1 ∼ 20 의 알킬기를 나타낸다. R5 로서는, 제조상 또는 그램 흡광 계수의 관점에서 탄소수 1 ∼ 10 의 알킬기가 바람직하다.
R3 및 R4 는 각각 독립적으로 치환기를 가져도 되는 탄소수 1 ∼ 20 의 알킬기를 나타낸다. R3 및 R4 는 결합하여 고리형 구조를 형성해도 된다. 또, R3 또는 R4 는 (A)n 과 결합하여 고리형 구조를 형성해도 된다.
또한, R3 및 R4 는, 저극성 용매에 대한 용해성을 고려하면, 적어도 일방이 탄소수 2 이상의 알킬기인 것이 바람직하고, 탄소수 3 이상의 알킬기가 바람직하고, 탄소수 4 이상의 알킬기가 더욱 바람직하다. 또, R3 및 R4 의 적어도 일방이 이소부틸기, 이소옥틸기, 이소노닐기 등의 분기 알킬기인 것이 바람직하고, 그 양방이 분기 알킬기인 것이 특히 바람직하다.
(A)n 에 있어서의 A 는 수소 원자, 할로겐 원자, 치환기를 가져도 되는 탄소수 1 ∼ 20 의 알킬기, 치환기를 가져도 되는 탄소수 1 ∼ 20 의 알콕시기 또는 치환기를 가져도 되는 NHCOR6 기를 나타낸다.
또, n 은 1 ∼ 4 의 정수를 나타내고, n 이 2 이상인 경우에는, A 는 동일하거나 상이해도 된다.
또한 A 는 수소 원자, 할로겐 원자, 메틸기, 에틸기, 프로필기, 이소프로필기, 시클로프로필기, 부틸기, 이소부틸기, sec-부틸기, tert-부틸기 등의 탄소수 1 ∼ 4 의 알킬기, 알콕시기, 아세틸아미노기 등의 NHCOR6 기가 바람직하고, 수소 원자, 메틸기 또는 아세틸아미노기가 특히 바람직하다.
R6 은 수소 원자, 탄소수 1 ∼ 20 의 알킬기, 탄소수 1 ∼ 20 의 알콕시기 또는 아릴기를 나타낸다. 아릴기로서는, 5 또는 6 원자 고리의 단고리거나, 혹은 이것이 2 ∼ 4 개 축합하여 이루어지는 축합 고리로부터, 수소 원자를 1 개 제거하고 얻어지는 기이며, 구체예로서는, 페닐기, 나프틸기, 티에닐기, 피리딜기 등의 방향족 탄화수소 고리기 또는 방향족 복소 고리기를 들 수 있다. R6 으로서는, 메틸기, 에틸기, 프로필기, 이소프로필기, 시클로프로필기, 부틸기, 이소부틸기, sec-부틸기, tert-부틸기, 펜틸기, 이소펜틸기, 네오펜틸기, tert-펜틸기, 2-메틸부틸기, 1-메틸부틸기, 1,2-디메틸프로필기, 1,1-디메틸프로필기, 시클로펜틸기, 헥실기, 4-메틸펜틸기, 3-메틸펜틸기, 2-메틸펜틸기, 1-메틸펜틸기, 3,3-디메틸부틸기, 2,3-디메틸부틸기, 1,3-디메틸부틸기, 2,2-디메틸부틸기, 3,3-디메틸부틸기, 1,2-디메틸부틸기, 1,1-디메틸부틸기, 3-에틸부틸기, 2-에틸부틸기, 1-에틸부틸기, 1,2,2-트리메틸부틸기, 1,1,2-트리메틸부틸기, 1-에틸-2메틸프로필기헥실기, 시클로헥실기, 2-메틸헥실기, 3-메틸헥실기, 4-메틸헥실기, 5-메틸헥실기, 2,4-디메틸펜틸기, 옥틸기, 2-에틸헥실기, 2,5-디메틸헥실기, 2,4-디메틸헥실기, 2,5,5-트리메틸펜틸기, 2,2,4-트리메틸펜틸기 등의 탄소수 1 ∼ 8 의 알킬기가 바람직하다.
X 는 질소 원자 또는 치환기를 가져도 되는 메틴기를 나타낸다. X 가 메틴기인 경우, X 는 비치환이거나 치환기를 가져도 되는데, X 가 가져도 되는 치환기로서는, 치환기를 가져도 되는 탄소수 1 ∼ 10 의 알킬기, COOR7 기, 시아노기 등을 들 수 있다. R7 은 치환기를 가져도 되는 탄소수 1 ∼ 20 의 알킬기를 나타낸다.
X 는 질소 원자, 메틴기, 탄소수 1 ∼ 4 의 알킬기로 치환된 메틴기, 또는 탄소수 2 ∼ 5 의 알콕시카르보닐기로 치환된 메틴기가 바람직하다.
또한, 상기 R1, R3 ∼ R7 의 알킬기의 구체예로서는, 메틸기, 에틸기, 프로필기, 부틸기, 펜틸기, 헥실기, 헵틸기, 옥틸기, 노닐기, 데실기, 도데실기 등의 직사슬의 알킬기 ; 이소프로필기, 이소부틸기, sec-부틸기, tert-부틸기, 이소옥틸기, 이소노닐기 등의 분기 알킬기 ; 시클로프로필기, 시클로펜틸기, 시클로헥실기, 시클로프로필메틸기 등의 고리형 알킬기 등을 들 수 있다.
또, 상기 R1, R3 ∼ R7 의 알킬기는 임의의 치환기를 가져도 된다. 임의의 치환기로서는, 저극성 용매에 대한 용해성에서 저극성의 치환기가 바람직하고, 예를 들어, 불소 원자, 염소 원자, 브롬 원자, 요오드 원자 등의 할로겐 원자 ; 메톡시기, 에톡시기, 프로폭시기, 부톡시기, 이소부톡시기, sec-부톡시기, tert-부톡시기 등의 탄소수 1 ∼ 10 의 알콕시기 등을 들 수 있다.
본 발명의 헤테로 고리 아조 색소는, 저극성 용매에 대한 용해성의 관점에서, 이소부틸기, 이소옥틸기 등의 분기 탄화수소 사슬을 1 개 이상 갖는 것이 바람직하다.
본 발명의 상기 일반식 (I) 중의 R1, R2, R3 및 R4 의 탄소수는 상기 조건 이외에 특별히 한정되지 않지만, R1, R2, R3 및 R4 의 탄소수의 합계가 10 이상인 것이 바람직하고, 12 이상인 것이 더욱 바람직하다. 또, 30 이하인 것이 바람직하다. 탄소수의 합계가 10 이상임으로써, 용매에 대한 용해성이 향상되는 경우가 많고, 또, 30 이하로 함으로써 그램 흡광 계수를 실현하기 쉬운 경우가 있다.
본 발명의 색소는, 공업 제조상, 결정성이 양호하고, 정제하기 쉽고, 제조 공정수가 적고, 원료를 입수하기 쉬운 등의 조건을 만족하는 것이 바람직하다.
예를 들어, 상기 일반식 (I) 중의 R3, R4 가 동일한 치환기인 경우, 제조 공정수가 적어지는 경우가 있어 바람직하다. 또, 색소의 융점이 높으면 결정성이 양호해지는 경우가 있다.

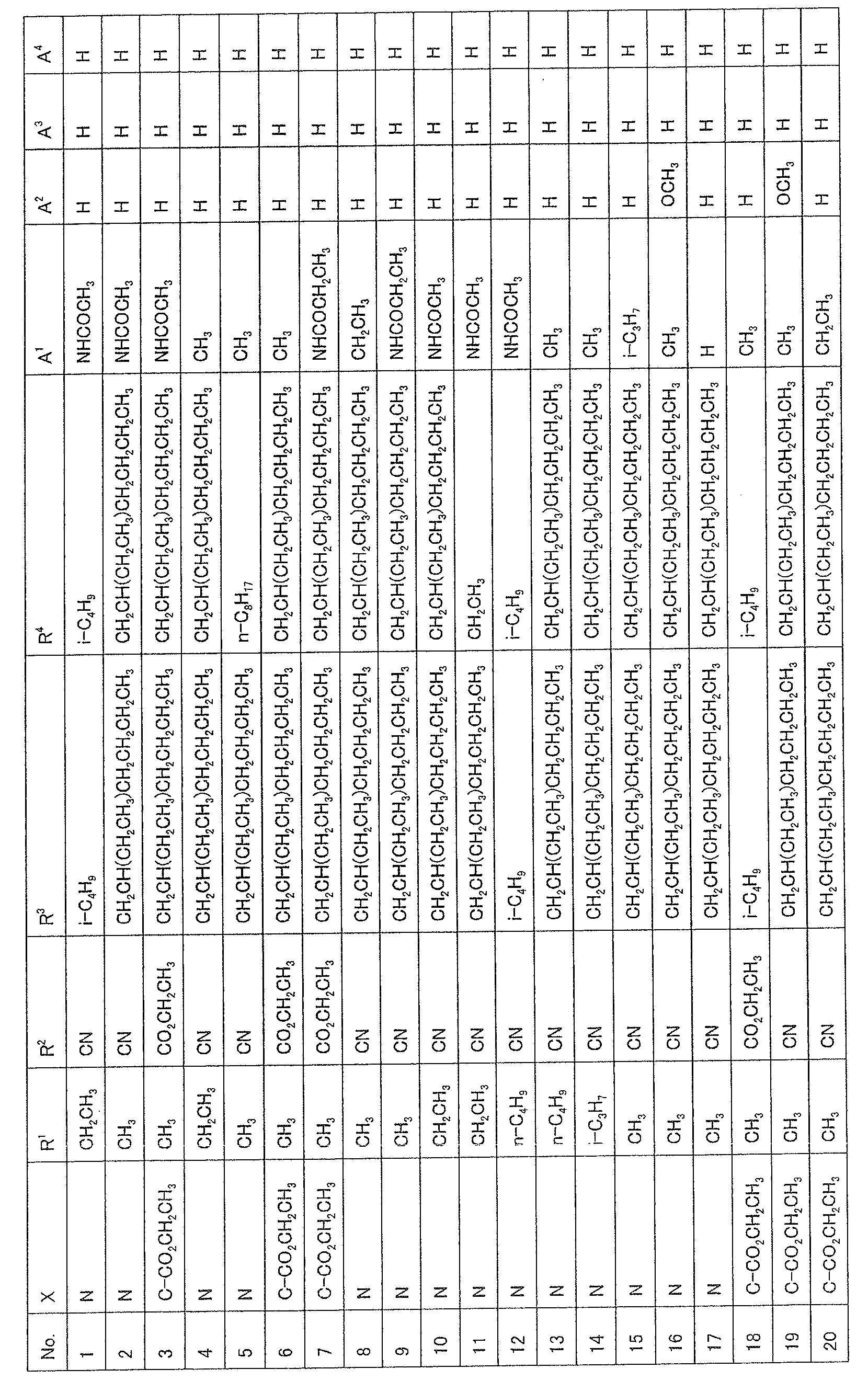

일반식 (I) 로 나타내는 헤테로 고리 아조 색소의 구체예를 표 1 및 표 2 에 예시한다. 본 발명은 그 요지를 일탈하지 않는 한 이들에 한정되는 것은 아니다.
또한, 표 1 및 표 2 에 있어서, 일반식 (I) 중의 (A)n (n 은 1 ∼ 4 의 정수) 을 A1 ∼ A4 로 나타낸다 (일반식 (V)).
[화학식 6]
Figure pct00006
Figure pct00007
Figure pct00008
본 발명의 헤테로 고리 아조계 색소 중에서도, 일반식 (Ⅳ) 로 나타내는 색소가 바람직하다.
[화학식 7]
Figure pct00009
[일반식 (Ⅳ) 중,
R1 은 수소 원자 또는 치환기를 가져도 되는 탄소수가 1 ∼ 20 의 알킬기를 나타내고,
R2 는 시아노기 또는 COOR5 기를 나타내고,
R5 는 치환기를 가져도 되는 탄소수가 1 ∼ 20 의 알킬기를 나타내고,
R101 및 R102 는 각각 독립적으로 치환기를 가져도 되는 탄소수가 5 ∼ 20 의 알킬기를 나타내고,
A 는 수소 원자, 할로겐 원자, 치환기를 가져도 되는 탄소수가 1 ∼ 20 의 알킬기, 치환기를 가져도 되는 탄소수가 1 ∼ 20 의 알콕시기 또는 NHCOR6 기를 나타내고,
n 은 1 ∼ 4 의 정수를 나타내고, n 이 2 이상인 경우에는, A 는 동일하거나 상이해도 되고,
R6 은 수소 원자, 탄소수가 1 ∼ 20 의 알킬기, 탄소수가 1 ∼ 20 의 알콕시기 또는 아릴기를 나타내고,
X 는 질소 원자 또는 치환기를 가져도 되는 메틴기를 나타내고,
R101 과 R102 는 서로 결합하여 고리 구조를 형성하고 있어도 된다.]
일반식 (Ⅳ) 중의 R101 및 R102 이외의 치환기는 상기 일반식 (I) 과 동일하다. 일반식 (Ⅳ) 중의 R101 및 R102 는 각각 독립적으로 치환기를 가져도 되는 탄소수 5 ∼ 20 의 알킬기를 나타낸다. R101 및 R102 의 알킬기의 탄소수는 5 이상이 바람직하고, 6 이상이 더욱 바람직하다. 또, 20 이하가 바람직하다.
탄소수가 5 이상임으로써, 저극성 용매에 대한 용해성이 양호해지는 경우가 있고, 또, 20 이하임으로써 적절한 그램 흡광 계수를 실현하기 쉬운 경우가 있다.
R101 및 R102 는 분기되어 있는 것이 바람직하고, 양방이 분기되어 있는 것이 더욱 바람직하다. 또, R101 및 R102 는 결합하여 고리형 구조를 형성해도 되고, (A)n 과 결합하여 고리 구조를 형성해도 된다.
일반식 (Ⅳ) 중의 R101 및 R102 의 일방이 탄소수 5 이하의 알킬기이어도, 다른 일방의 탄소수가 5 이상이고, R1 의 탄소수가 2 이상인 경우와, R101 및 R102 의 양방이 탄소수 5 이하이어도 R1 의 탄소수가 4 이상인 경우에는, 저극성 용매에 대한 용해성이 양호한 경우나 εC 값이 높은 경우가 있다.
또, R101 및 R102 의 일방 및 양방이 탄소수 5 이하의 알킬기이어도, R2 의 탄소수나 (A)n 의 탄소수가 크면 저극성 용매에 대한 용해성이 양호한 경우나, εC 값이 높은 경우가 있다.
본 발명의 상기 일반식 (Ⅳ) 중, R1, R2, R101 및 R102 의 탄소수의 합계가 10 이상인 것이 바람직하고, 12 이상인 것이 더욱 바람직하다. 또, 30 이하인 것이 바람직하다. 탄소수의 합계가 10 이상임으로써, 용매에 대한 용해성이 향상되는 경우가 많고, 또, 30 이하로 함으로써 적절한 그램 흡광 계수를 실현하기 쉬운 경우가 있다.
본 발명의 헤테로 고리 아조 색소는 그램 흡광 계수의 점에서, 치환기를 갖는 경우에는 치환기를 포함하여, 그 분자량이 통상적으로 3000 이하, 바람직하게는 1500 이하이며, 또 통상적으로 300 이상이다.
상기 일반식 (I) 및 (Ⅳ) 로 나타내는 색소는, 예를 들어, 실시예에 기재된 방법으로 합성할 수 있는데, 적절히 공지된 방법으로 합성할 수 있다.
본 발명의 헤테로 고리 아조계 색소는 저극성 용매에 대한 용해성, 특히 탄화수소계 용매에 대한 용해성이 우수한 것을 특징으로 한다. 본 발명의 헤테로 고리 아조계 색소는 실온 (25 ℃) 에 있어서의 n-데칸에 대한 용해도가 통상적으로 1 질량％ 이상, 바람직하게는 3 질량％ 이상, 더욱 바람직하게는 5 질량％ 이상이다. 용해도가 높으면 높을수록 바람직한데, 통상적으로 80 질량％ 이하 정도이다.
또한, 본 발명의 헤테로 고리 아조계 색소는, 일렉트로 웨팅 디스플레이에 사용하는 경우, 그 원리에서 말하면 수불용성인 것이 바람직하다. 여기서 「수불용성」이란, 25 ℃, 1 기압의 조건하에 있어서의 물에 대한 용해도가 0.1 질량％ 이하, 바람직하게는 0.01 질량％ 이하인 것을 말한다.
또, 본 발명의 헤테로 고리 아조계 색소는 적색계의 색조를 띤다. 그 색소를 저극성 용매에 용해한 경우에 350 ∼ 750 ㎚ 파장역에 있어서의 흡수 극대 파장이 450 ∼ 600 ㎚ 의 범위 내에 있는 것이 바람직하고, n-데칸, 테트라데칸, 아이소파 G, 아이소파 M, 데칼린의 각 용매에 용해한 경우에 350 ∼ 750 ㎚ 파장역에 있어서의 흡수 극대 파장이 각각 450 ∼ 600 ㎚ 의 범위에 있는 것이 바람직하다. 몰 흡광 계수는 각각 40000 (Lmol-1㎝-1) 이상인 것이 바람직하다.
또한, 본 발명의 헤테로 고리 아조계 색소는, n-데칸, 테트라데칸, 아이소파 G, 아이소파 M, 데칼린의 각 용매에 용해했을 때의 흡수 극대 파장에 있어서의 몰 흡광 계수 ε (Lmol-1㎝-1) 와, 상기 각 용매에서의 실온 (25 ℃) 에 있어서의 포화 용액의 농도 C (molL-1) 의 곱 εC 의 값이, 모두 통상적으로 500 ㎝-1 이상, 바람직하게는 1000 ㎝-1 이상, 보다 바람직하게는 2000 ㎝-1 이상이다. εC 값은 높을수록 바람직하고, 상한은 특별히 없지만, 통상적으로 40000 ㎝-1 이하이다.
본 발명의 잉크 중에 있어서의 헤테로 고리 아조계의 색소의 농도에 대해서는, 그 목적에 따라 임의의 농도로 조제된다. 예를 들어, 일렉트로 웨팅 디스플레이용의 적색 색소로서 사용하는 경우, 통상적으로 1 질량％ 이상의 농도로, 필요하게 되는 εC 값에 따라 용매에 희석하여 사용되는데, 바람직하게는 1 질량％ 이상, 더욱 바람직하게는 1.5 질량％ 이상이다. 농도는 높은 것이 바람직하지만 통상적으로 80 질량％ 이하 정도이다.
본 발명의 잉크는 상기 헤테로 고리 아조계 색소를 적어도 1 종 포함하고, 2 종 이상을 임의의 조합 및 비율로 포함하고 있어도 된다.
본 발명의 헤테로 고리 아조계 색소는 저극성 용매에 대한 용해성이 우수하고, 높은 흡광 계수, 높은 내광성을 갖는 점에서, 디스플레이 재료, 특히 일렉트로 웨팅 디스플레이 재료로서 유용하다.
본 발명의 잉크 온도가 25 ℃ 일 때의 잉크 점도의 하한은 특별히 한정되지 않지만, 통상적으로 0.1 ㎡s-1 이상인 것이 바람직하다. 또, 상한은 10000 ㎡s-1 이하인 것이 바람직하고, 2000 ㎡s-1 이하가 더욱 바람직하고, 1000 ㎡s-1 이하인 것이 특히 바람직하다. 잉크의 점도가 너무 크면, 표시 장치의 구동에 지장을 초래하는 경우가 있다. 본 발명의 잉크 점도의 측정 방법은 실시예에 나타낸다.
본 발명의 용매와, 그 용매와 색소 등을 포함하는 잉크의 비유전률이나 점도는, 용매와 잉크 값의 차이가 작은 것이, 표시 장치 등에서 사용할 때의 구동 특성에 대한 영향이 작아져 바람직하다. 따라서, 본 발명의 잉크는, 본 발명의 효과를 저해하지 않는 범위에서 필요에 따라, 또 각 용도에 적합한 임의의 첨가제를 포함하고 있어도 되는데, 용매의 특성을 변화시키지 않도록 하는 것이 바람직하다.
(다른 색소)
본 발명의 잉크는, 상기 헤테로 고리 아조계 색소 외에, 원하는 색조로 하기 위해서 다른 색소를 포함하고 있어도 된다. 예를 들어, 본 발명의 헤테로 고리 아조계 색소에, 황색, 청색의 색소를 혼합하여 흑색으로 할 수도 있다.
본 발명의 잉크가 포함되어 있어도 되는 다른 색소로서는, 사용하는 용매에 대해 용해성·분산성을 갖는 색소 중에서, 본 발명의 효과를 저해하지 않는 범위에서 임의로 선택하는 것이 가능하다.
본 발명의 잉크를 일렉트로 웨팅 디스플레이용으로 사용하는 경우, 다른 색소로서는, 지방족 탄화수소계 용매 등의 저극성 용매에 용해되는 것 중에서, 임의의 색소를 선택하여 사용할 수 있다. 구체적으로는, 예를 들어, Oil Blue N (알킬아민 치환 안트라퀴논), Solvent Green, Solvent Blue, Sudan Blue, Sudan Red, Sudan Yellow, Sudan Black ; 국제 공개 제2009/063880호에 기재된 색소 ; 국제 공개 제2010/031860호에 기재된 색소 등을 들 수 있다. 이들 색소는 그 자체 이미 알려진 것으로, 시판품으로서 입수할 수 있다.
또, 본 발명의 잉크가 포함하고 있어도 되는 다른 색소로서는 피라졸디스아조계 색소, 알킬아민 치환 안트라퀴논계 색소, 본 발명에 규정된 이외의 헤테로 고리 아조계 색소가 바람직하고, 이들을 임의로 조합함으로써, 바람직한 흑색 잉크를 실현할 수 있다. 특히, 다른 색소로서 피라졸계 색소 및 알킬아민 치환 안트라퀴논계 색소 중 적어도 일방을 포함하는 것이 바람직하다.
피라졸디스아조계 색소의 구체예로서는 특별히 한정은 없지만, 하기 일반식 (Ⅱ) 로 나타내는 색소가 바람직하다.
[화학식 8]
Figure pct00010
[일반식 (Ⅱ) 중, R9 는 탄소수 2 ∼ 10 의 알킬기를 나타내고, R10 은 탄소수 3 ∼ 10 의 알킬기를 나타낸다. 또, 페닐기, 페닐렌기는 각각 독립적으로 치환기를 가져도 된다.]
R9 의 탄소수 2 ∼ 10 의 알킬기로서는, 에틸기, 프로필기, 부틸기, 펜틸기, 헥실기, 헵틸기, 옥틸기, 노닐기, 데실기 등의 탄소수 2 ∼ 10 의 직사슬 알킬기 ; 이소프로필기, 이소부틸기, sec-부틸기, tert-부틸기, 2-에틸헥실기, 이소노닐기 등의 탄소수 3 ∼ 10 의 분기 알킬기 ; 시클로프로필기, 시클로부틸기, 시클로펜틸기, 시클로헥실기, 시클로프로필메틸기, 시클로헥실메틸기, 4-부틸메틸시클로헥실기 등의 탄소수 3 ∼ 10 의 고리형 알킬기 등을 들 수 있다.
R9 로서는 에틸기, 프로필기, 부틸기, 펜틸기, 헥실기의 탄소수 2 ∼ 5 의 직사슬의 알킬기가 특히 바람직하다.
R10 은 R9 에서 예시한 탄소수가 2 ∼ 10 의 알킬기 중 탄소수가 3 ∼ 10 의 알킬기와 동일한 의미이다. R10 은 높은 그램 흡광 계수, 및 원료의 입수의 용이함의 점에서 탄소수가 3 ∼ 6 의 알킬기가 바람직하다. 또 비극성 용매에 대한 용해성의 점에서 분기 알킬기가 바람직하고, R10 으로서는 tert-부틸기가 가장 바람직하다.
R9 및 R10 은 임의의 치환기를 가져도 된다. 임의의 치환기의 예로서는, 저극성 용매에 대한 용해성을 저해하지 않는 치환기가 바람직하고, 예를 들어, 불소 원자, 염소 원자, 브롬 원자, 요오드 원자 등의 할로겐 원자 등을 들 수 있다.
일반식 (Ⅱ) 중, 페닐기, 페닐렌기는 각각 독립적으로 치환기를 가져도 된다.
페닐기가 가지고 있어도 되는 치환기로서는, 탄화수소계 용매 등의 저극성 용매에 대한 용해성의 관점에서 비극성 치환기가 바람직하고, 탄소수가 1 ∼ 10 의 알킬기, 탄소수가 1 ∼ 10 의 알콕시기, 탄소수가 1 ∼ 10 의 할로알킬기, 탄소수가 1 ∼ 10 의 할로알콕시기 등을 들 수 있고, 그 중에서도, 탄소수가 1 ∼ 10 의 알킬기 및/또는 탄소수가 1 ∼ 10 의 알콕시기가 바람직하다.
탄소수가 1 ∼ 10 의 알킬기로서는, 프로필기, 부틸기, 펜틸기, 헥실기, 헵틸기, 옥틸기, 노닐기, 데실기 등의 직사슬의 알킬기 ; 이소프로필기, 이소부틸기, sec-부틸기, tert-부틸기, 이소옥틸기 등의 분기 사슬 알킬기, 시클로프로필기, 시클로펜틸기, 시클로헥실기, 시클로프로필메틸기 등의 시클로알칸 구조를 갖는 알킬기 등을 들 수 있다.
탄소수가 1 ∼ 10 의 알콕시기로서는, 메톡시기, 에톡시기, 프로폭시기, 부톡시기, 펜틸옥시기, 헥실옥시기, 헵틸옥시기, 옥틸옥시기, 노닐옥시기, 데실옥시기 등의 직사슬의 알콕시기 ; 이소프로폭시기, 이소부톡시기, sec-부톡시기, tert-부톡시기, 이소옥틸옥시기 등의 분기 사슬 알콕시기 ; 시클로프로폭시기, 시클로펜틸옥시기, 시클로헥실옥시기, 시클로프로필메틸옥시기 등의 시클로알칸 구조를 갖는 알콕시기 등을 들 수 있다.
할로알킬기 및 할로알콕시기로서는, 상기의 알킬기 및 알콕시기가 불소 원자, 염소 원자, 브롬 원자, 요오드 원자 등의 할로겐 원자로 치환된 기이며, 구체적으로는, 트리플루오로메틸기, 펜타플루오로에틸기, 노나플루오로부틸기, 트리플루오로메톡시기 등을 들 수 있다.
페닐렌기가 가지고 있어도 되는 치환기로서는, 페닐기의 치환기로서 열거한 것과 동일한 기를 들 수 있고, 그 중에서도 탄소수가 1 ∼ 10 의 알킬기 및/또는 탄소수가 1 ∼ 10 의 알콕시기가 바람직하고, 특히 바람직한 치환기로서는, 예를 들어, 메틸기, 에틸기 등의 탄소수가 1 ∼ 4 알킬기, 메톡시기, 에톡시기 등의 탄소수가 1 ∼ 4 알콕시기를 들 수 있다.
이하에, 상기 일반식 (Ⅱ) 로 나타내는 색소의 구체예를 나타내는데, 본 발명은 그 취지를 일탈하지 않는 한, 이들에 한정되는 것은 아니다.

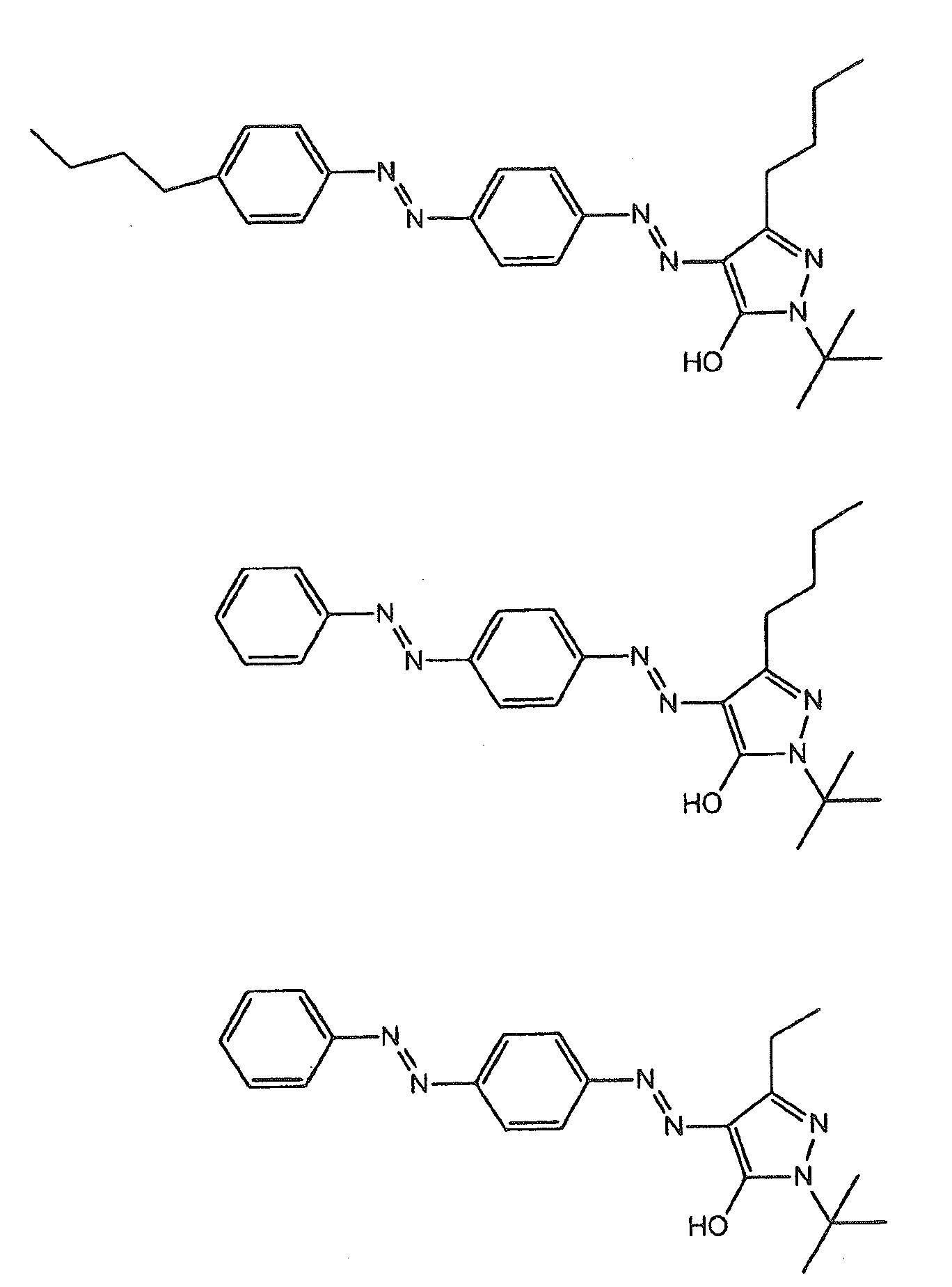

상기 일반식 (Ⅱ) 로 나타내는 색소 중에서, 특히 바람직한 화합물로서는, 하기의 화합물을 들 수 있다.
[화학식 9]
Figure pct00011
상기 일반식 (Ⅱ) 로 나타내는 색소는, 예를 들어, 국제 공개 제2009/063880호에 기재된 방법에 준거하여 합성할 수 있다.
피라졸디스아조계 색소는 그램 흡광 계수의 점에서, 치환기를 갖는 경우에는 치환기도 포함하여, 그 분자량이 통상적으로 2000 이하, 바람직하게는 1000 이하이다.
알킬아민 치환 안트라퀴논계 색소는 특별히 한정은 없지만, 하기 일반식 (Ⅲ) 으로 나타내는 색소가 바람직하다.
[화학식 10]
Figure pct00012
[일반식 (Ⅲ) 중, Y 는 수소 원자 또는 COOR13 기를 나타내고, R11 ∼ R13 은 각각 독립적으로 치환기를 가져도 되는 탄소수가 1 ∼ 20 의 알킬기를 나타내는데, R11 ∼ R13 중 적어도 1 개는 치환기를 가져도 되는 탄소수가 4 ∼ 20 의 분기 알킬기이다. 또, 안트라퀴논 고리는 Y, NHR11 및 NHR12 이외에 임의의 치환기를 가져도 된다.]
R11 ∼ R13 의, 탄소수가 1 ∼ 20 의 알킬기로서는, 예를 들어, 메틸기, 에틸기, 프로필기, 부틸기, 펜틸기, 헥실기, 헵틸기, 옥틸기, 노닐기, 데실기 등의 탄소수가 1 ∼ 20, 바람직하게는 탄소수가 1 ∼ 10 의 직사슬 알킬기 ; 이소프로필기, 이소부틸기, sec-부틸기, tert-부틸기, 이소옥틸기 등의 탄소수가 3 ∼ 20, 바람직하게는 탄소수가 3 ∼ 10 의 분기 알킬기 ; 시클로프로필기, 시클로부틸기, 시클로펜틸기, 시클로헥실기, 시클로프로필메틸기, 시클로헥실메틸기, 4-부틸메틸시클로헥실기 등의 탄소수가 3 ∼ 20, 바람직하게는 탄소수가 3 ∼ 10 의 고리형 알킬기 등을 들 수 있다.
R11 ∼ R13 중 적어도 하나는 치환기를 가져도 되는 탄소수가 4 ∼ 20 의 분기 알킬기이다. 구체적으로는, 이소부틸기, sec-부틸기, tert-부틸기, 이소옥틸기를 들 수 있다. 바람직하게는, sec-부틸기, tert-부틸기, 이소옥틸기 등의 탄소수가 4 ∼ 10 의 분기 알킬기를 들 수 있다.
R11 ∼ R13 의 탄소수가 1 ∼ 20 의 알킬기 및 탄소수가 4 ∼ 20 의 분기 알킬기는 추가로 치환기를 가지고 있어도 된다. 이와 같은 치환기로서는, 저극성 용매에 대한 용해성에서 저극성의 치환기가 바람직하고, 보다 구체적으로는, 예를 들어, 불소 원자, 염소 원자, 브롬 원자, 요오드 원자 등의 할로겐 원자 ; 메톡시기, 에톡시기, 프로폭시기, 부톡시기, 이소부톡시기, sec-부톡시기, tert-부톡시기 등의 탄소수가 1 ∼ 10 의 알콕시기 등을 들 수 있다.
또한, 일반식 (Ⅲ) 에 있어서의 안트라퀴논 고리는 Y, NHR11 및 NHR12 이외에 임의의 치환기를 가지고 있어도 된다. 이러한 치환기로서는, 예를 들어, 불소 원자, 염소 원자, 브롬 원자, 요오드 원자 등의 할로겐 원자 ; 메틸기, 에틸기, 프로필기, 이소프로필기, 부틸기, 이소부틸기, sec-부틸기, tert-부틸기 등의 탄소수가 1 ∼ 10 의 알킬기 등을 들 수 있다.
이하에, 상기 일반식 (Ⅲ) 으로 나타내는 색소의 바람직한 구체예를 나타내는데, 본 발명은 그 취지를 일탈하지 않는 한, 이들에 한정되는 것은 아니다.
[화학식 11]
Figure pct00013
상기 일반식 (Ⅲ) 으로 나타내는 색소는, 예를 들어, 일본 공개특허공보 2000-313174호에 기재된 방법에 준거하여 합성할 수 있다.
이상으로 설명한 본 발명의 알킬아민 치환 안트라퀴논계 색소는, 그램 흡광 계수의 점에서, 치환기를 갖는 경우에는 치환기도 포함하여, 그 분자량이 통상적으로 2000 이하, 바람직하게는 1000 이하이며, 또, 통상적으로 300 이상, 바람직하게는 400 이상이다.
일반식 (Ⅱ) 및 (Ⅲ) 을 포함하는 잉크 중에 있어서의 색소의 농도에 대해서는, 그 목적에 따라 임의의 농도로 조제된다. 일렉트로 웨팅 디스플레이용의 색소로서 사용하는 경우, 통상적으로 0.2 질량％ 이상의 농도로, 필요하게 되는 εC 값에 따라 저극성 용매에 희석하여 사용되는데, 바람직하게는 1 질량％ 이상, 더욱 바람직하게는 5 질량％ 이상이다. 농도는 높은 것이 바람직하지만 통상적으로 40 질량％ 이하 정도이다.
본 발명에 있어서, 바람직한 흑색 잉크를 실현하기 위해서, 상기 일반식 (I), (Ⅱ) 및 (Ⅲ) 의 색소를 포함하는 것이 바람직하다. 이들 색소를 포함함으로써, 가시광 영역 내의 넓은 파장 범위에 있어서 높은 광 흡수를 실현할 수 있다. 또, 이들 색소를 혼합하여 사용한 경우에도, 용매에 대한 용해성이 저하되지 않고 높은 용해성을 나타내는 점에서 우수하다. 또한, 이들 색소를 혼합하여 사용한 경우에도 내광성이 악화되지 않고, 높은 내광성을 나타내는 점에서 우수하다.
또한, 본 발명의 잉크는, 본 발명의 효과를 저해하지 않는 범위에서, 필요에 따라, 또 각 용도에 적합한 임의의 첨가제를 포함하고 있어도 된다.
(용도)
본 발명의 잉크는 디스플레이용 잉크에 바람직하게 사용된다. 디스플레이로서는, 잉크를 포함하는 표시 부위를 가지며, 표시 부위의 전압 인가를 제어함으로써 화상을 표시하는 디스플레이, 전압 인가에 의해 착색 상태를 변화시킴으로써 화상을 표시하는 디스플레이, 표시 부위에 전기 영동 입자 또는 수성 매체를 사용하여 표시를 하게 하는 디스플레이에 특히 유용하다.
여기서, 전기 영동 입자란 전하를 띤 입자이며, 색을 가지고 있어도 되고, 표시 부위에 복수 종류의 전기 영동 입자를 포함하고 있어도 된다. 또, 수성 매체는 색을 가지고 있어도 되는 유체이며, 표시 부위에 복수 종류의 수성 매체를 가지고 있어도 된다. 수성 매체란, 물, 비대전성 (non-charged) 의 액체, 물과 친화성이 있는 액체, 물과 표면 장력이 유사한 액체를 들 수 있고, 예를 들어 디올, 트리올 등의 알코올류, 알칼리 금속 할로겐화물 등의 무기 염을 함유하는 액체 등을 들 수 있다.
또, 본 발명의 헤테로 고리 아조계 색소 및 잉크는 일렉트로 웨팅 방식의 디스플레이 또는 전기 영동 방식의 디스플레이에 사용되는 잉크로서 특히 유용하다.
또, 본 발명의 헤테로 고리 아조계 색소와 다른 색소와 조합함으로써, 흑색의 색상이 우수한 양호한 흑색 잉크를 제공하는 것도 가능하고, 광 셔터로서 기능하는 부재로서도 유용하다.
본 발명의 잉크는, 디스플레이를 갖는 표시 장치이면, 어떠한 장치에도 사용하는 것이 가능하지만, 전자 페이퍼용으로 사용하는 것이 특히 유용하다.
디스플레이의 방식으로서는, 일렉트로 웨팅법, 전기 영동법 등이 예시된다. 디스플레이의 용도로서는, 컴퓨터용, 전자 페이퍼용, 전자 잉크용 등 여러 가지의 것을 들 수 있고, 기존의 액정 표시 디스플레이의 용도의 대부분을 대체할 수 있는 가능성이 있다. 본 발명의 잉크는 그 중에서도, 일렉트로 웨팅 디스플레이용의 잉크로서 특히 바람직하다.
실시예
이하에 실시예, 비교예를 들어 본 발명을 보다 구체적으로 설명하는데, 본 발명은 이하의 실시예에 전혀 한정되는 것은 아니다.

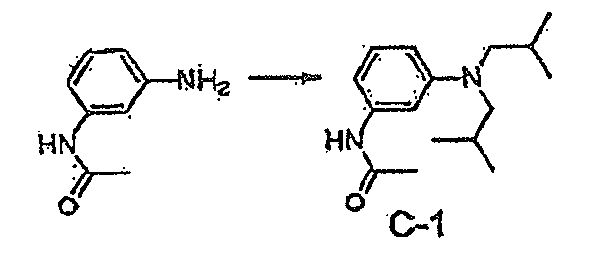

＜중간체 C-1 의 합성＞
[화학식 12]
Figure pct00014
m-아미노아세트아닐리드 (8.4 g, 56 ㎜ol), N-메틸-2-피롤리돈 (70 ㎖), 요오드화이소부틸 (25.7 g, 139 ㎜ol), 탄산칼륨 (23.0 g, 166 ㎜ol) 의 혼합물을 140 ℃ 에서 13 시간 교반했다. 방랭 후, 탈염수를 첨가하여 생긴 결정을 여과 채취하고, 메탄올로부터 재결정하여 C-1 (5.2 g, 수율 35 ％) 을 얻었다.
＜중간체 C-2 의 합성＞
[화학식 13]
Figure pct00015
m-아미노아세트아닐리드 (13.0 g, 87 ㎜ol), N,N-디메틸포름아미드 (60 ㎖), 1-브로모-2-에틸헥산 (50.4 g, 261 ㎜ol), 탄산칼륨 (49.5 g, 358 ㎜ol) 의 혼합물을 140 ℃ 에서 14 시간 교반했다. 방랭 후, 여과하고, 여과액에 물을 첨가하여 톨루엔으로 추출했다. 얻어진 유기층을 농축한 후 실리카겔 칼럼 크로마토그래피로 정제하여, C-2 (17.4 g, 수율 54 ％) 를 얻었다.

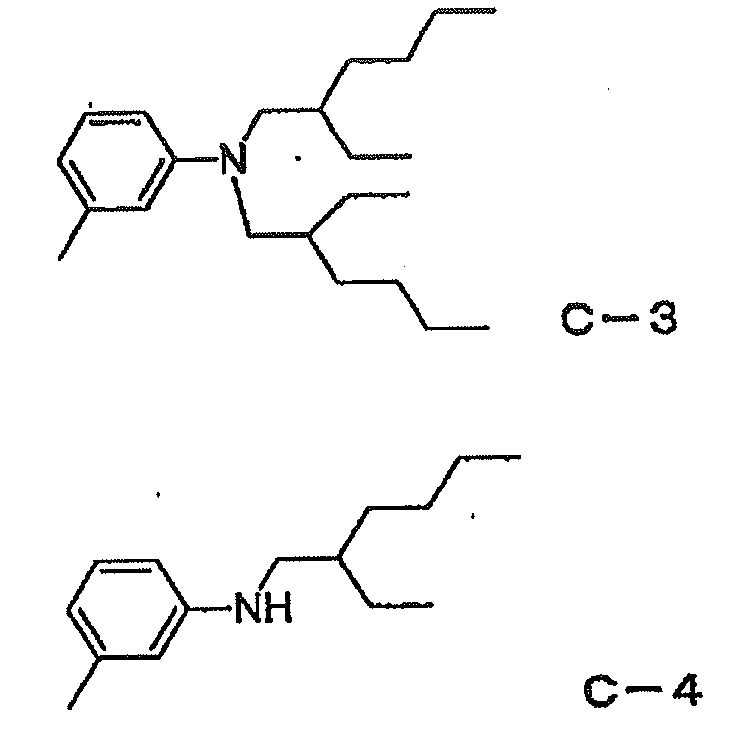

＜중간체 C-3, C-4 의 합성＞
[화학식 14]
Figure pct00016
m-아미노톨루이딘 (10.0 g, 93 ㎜ol), N,N-디메틸포름아미드 (50 ㎖), 1-브로모-2-에틸헥산 (54.1 g, 280 ㎜ol), 탄산칼륨 (51.6 g, 373 ㎜ol) 의 혼합물을 110 ℃ 에서 15 시간 교반했다. 방랭 후, 여과하고, 여과액에 물을 첨가하여 톨루엔으로 추출했다. 얻어진 유기층을 농축한 후 실리카겔 칼럼 크로마토그래피로 정제하여, C-3 (24.8 g, 수율 80 ％), C-4 (5.0 g, 수율 20 ％) 를 얻었다.
＜중간체 C-5 의 합성＞
[화학식 15]
Figure pct00017
C-4 (5.0 g, 23 ㎜ol), N,N-디메틸포름아미드 (28 ㎖), 1-브로모-옥탄 (6.6 g, 34 ㎜ol), 탄산칼륨 (6.3 g, 46 ㎜ol) 의 혼합물을 120 ℃ 에서 12 시간 교반했다. 방랭 후, 여과하고, 여과액에 물을 첨가하여 톨루엔으로 추출했다. 얻어진 유기층을 농축한 후 실리카겔 칼럼 크로마토그래피로 정제하여, C-5 (2.2 g, 수율 29.1 ％) 를 얻었다.
＜중간체 C-6 의 합성＞
[화학식 16]
Figure pct00018
N-(3-아미노페닐)프로판아미드 (10.0 g, 61 ㎜ol), N,N-디메틸포름아미드 (50 ㎖), 1-브로모-2-에틸헥산 (35.3 g, 183 ㎜ol), 탄산칼륨 (33.7 g, 244 ㎜ol) 의 혼합물을 110 ℃ 에서 24 시간 교반했다. 방랭 후, 여과하고, 여과액에 물을 첨가하여 톨루엔으로 추출했다. 얻어진 유기층을 농축한 후 실리카겔 칼럼 크로마토그래피로 정제하여, C-6 (7.6 g, 수율 32 ％) 을 얻었다.
＜중간체 C-7 의 합성＞
[화학식 17]
Figure pct00019
3-에틸아닐린 (10.0 g, 83 ㎜ol), N,N-디메틸포름아미드 (50 ㎖), 1-브로모-2-에틸헥산 (47.8 g, 248 ㎜ol), 탄산칼륨 (45.6 g, 330 ㎜ol) 의 혼합물을 110 ℃ 에서 24 시간 교반했다. 방랭 후, 여과하고, 여과액에 물을 첨가하여 톨루엔으로 추출했다. 얻어진 유기층을 농축한 후 실리카겔 칼럼 크로마토그래피로 정제하여, C-7 (6.3 g, 수율 22 ％) 을 얻었다.

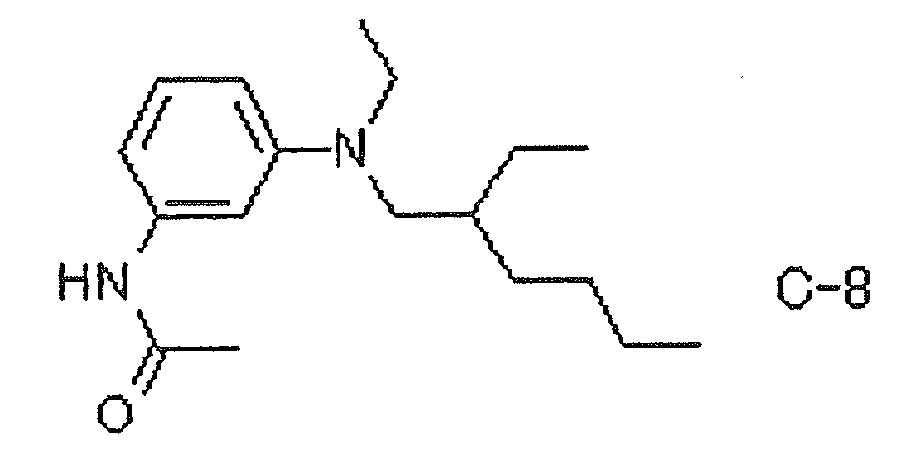

＜중간체 C-8 의 합성＞
[화학식 18]
Figure pct00020
상기에서 얻은 C-4 (9.7 g, 37 ㎜ol), N-메틸피롤리돈 37 ㎖, 요오도에탄 11.8 g (76 ㎜ol), 탄산나트륨 8.0 g (75 ㎜ol) 의 혼합물을 70 ℃ 에서 3.5 시간 교반했다. 방랭 후, 여과하고, 여과액에 물을 첨가하여 톨루엔으로 추출했다. 얻어진 유기층을 농축한 후 실리카겔 칼럼 크로마토그래피로 정제하여, C-8 (8.6 g, 수율 80 ％) 을 얻었다.
＜중간체 C-9 의 합성＞
[화학식 19]
Figure pct00021
3-이소프로필아닐린 (10.0 g, 74 ㎜ol), N,N-디메틸포름아미드 (50 ㎖), 1-브로모-2-에틸헥산 (42.8 g, 220 ㎜ol), 탄산칼륨 (40.9 g, 300 ㎜ol) 의 혼합물을 140 ℃ 에서 20 시간 교반했다. 방랭 후, 여과하고, 여과액에 물을 첨가하여 톨루엔으로 추출했다. 얻어진 유기층을 농축한 후 실리카겔 칼럼 크로마토그래피로 정제하여, C-9 (8.56 g, 수율 32 ％) 를 얻었다.

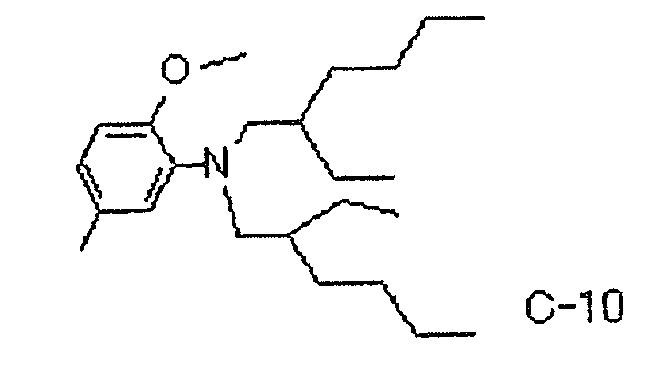

＜중간체 C-10 의 합성＞
[화학식 20]
Figure pct00022
2-메틸-5-메톡시아닐린 (25.3 g, 184.5 ㎜ol), N,N-디메틸포름아미드 (100 ㎖), 1-브로모-2-에틸헥산 (145 g, 752 ㎜ol), 탄산칼륨 (90.1 g, 652 ㎜ol), 요오드화칼륨 (9.3 g, 56 ㎜ol) 의 혼합물을 6 시간 가열 환류 교반했다. 방랭 후, 여과하고, 여과액에 물을 첨가하여 톨루엔으로 추출했다. 얻어진 유기층을 농축한 후 실리카겔 칼럼 크로마토그래피로 정제하여, C-10 (11.7 g, 수율 18 ％) 을 얻었다.

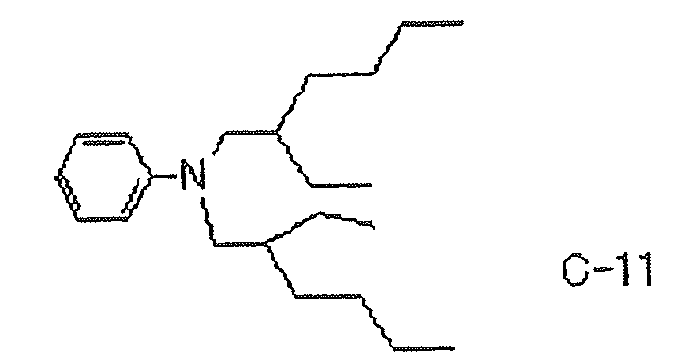

＜중간체 C-11 의 합성＞
[화학식 21]
Figure pct00023
아닐린 (25.0 g, 270 ㎜ol), N,N-디메틸포름아미드 (50 ㎖), 1-브로모-2-에틸헥산 (156 g, 805 ㎜ol), 탄산칼륨 (148 g, 1.1 mol) 의 혼합물을 140 ℃ 에서 18 시간 교반했다. 방랭 후, 여과하고, 여과액에 물을 첨가하여 톨루엔으로 추출했다. 얻어진 유기층을 농축한 후 실리카겔 칼럼 크로마토그래피로 정제하여, C-11 (36.2 g, 수율 42 ％) 을 얻었다.
＜중간체 C-12 의 합성＞
[화학식 22]
Figure pct00024
m-톨루이딘 (10.0 g, 93 ㎜ol), N,N-디메틸포름아미드 (50 ㎖), 1-브로모-2-메틸프로판 (38.4 g, 280 ㎜ol), 탄산칼륨 (51.6 g, 373 ㎜ol) 의 혼합물을 110 ℃ 에서 16 시간 교반했다. 방랭 후, 여과하고, 여과액에 물을 첨가하여 톨루엔으로 추출했다. 얻어진 유기층을 농축한 후 실리카겔 칼럼 크로마토그래피로 정제하여, C-12 (8.90 g, 수율 43 ％) 를 얻었다.
[실시예 1]
＜색소 1 의 합성＞
[화학식 23]
Figure pct00025
H-1 (0.50 g, 3.3 ㎜ol), 빙초산 (3 ㎖), 프로피온산 (0.7 ㎖), 황산 (2.7 ㎖), 탈염수 (0.3 ㎖) 의 혼합물을 빙욕으로 냉각시키고, 계내 1 ℃ 에서 44 wt％ 니트로실황산 (1.0 g, 3.6 ㎜ol) 을 적하한 후, 계내 0 ± 5 ℃ 를 유지하여 1 시간 교반하여 디아조액을 얻었다. 별도의 용기에 C-1 (0.81 g, 3.1 ㎜ol), 테트라하이드로푸란 (40 ㎖), 술팜산 (0.06 g, 0.6 ㎜ol), 아세트산나트륨 (5.7 g) 을 취하고, 빙랭하에서 디아조액을 계내 0 ± 5 ℃ 를 유지하면서 적하했다. 도중 얼음과 테트라하이드로푸란 (40 ㎖) 을 추가했다. 적하 종료 후, 아세트산나트륨 수용액을 첨가하여 pH 4 로 조정했다. 톨루엔으로 추출 후, 감압 농축하고, 실리카겔 칼럼 크로마토그래피로 정제하여, 색소 1 (0.45 g, 수율 32 ％) 을 얻었다.

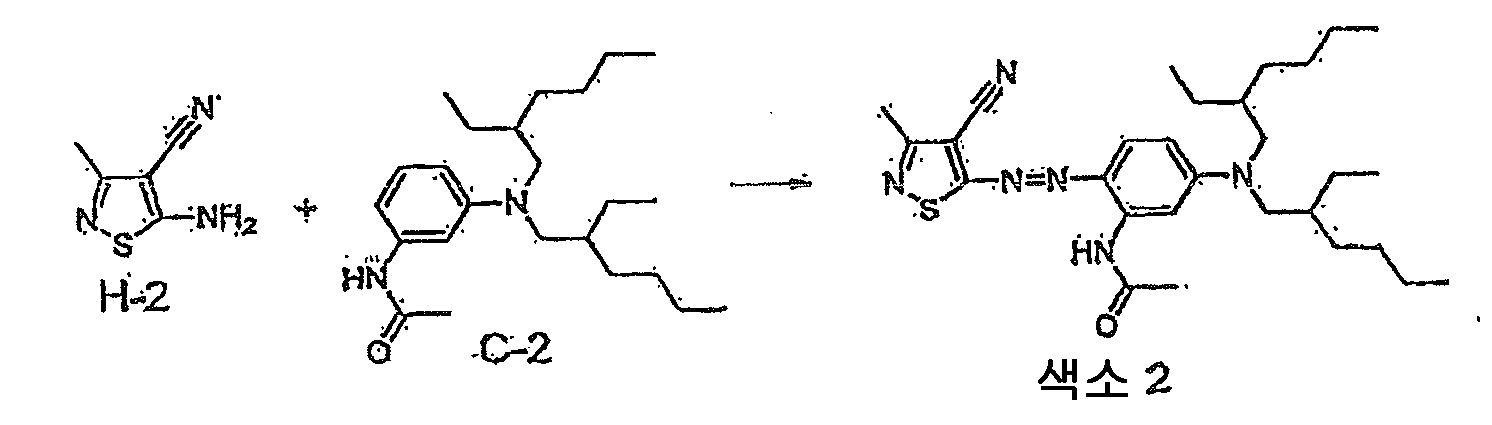

＜색소 2 의 합성＞
[화학식 24]
Figure pct00026
H-2 와 C-2 로부터, 색소 1 의 합성과 동일한 조작으로 색소 2 를 합성했다.

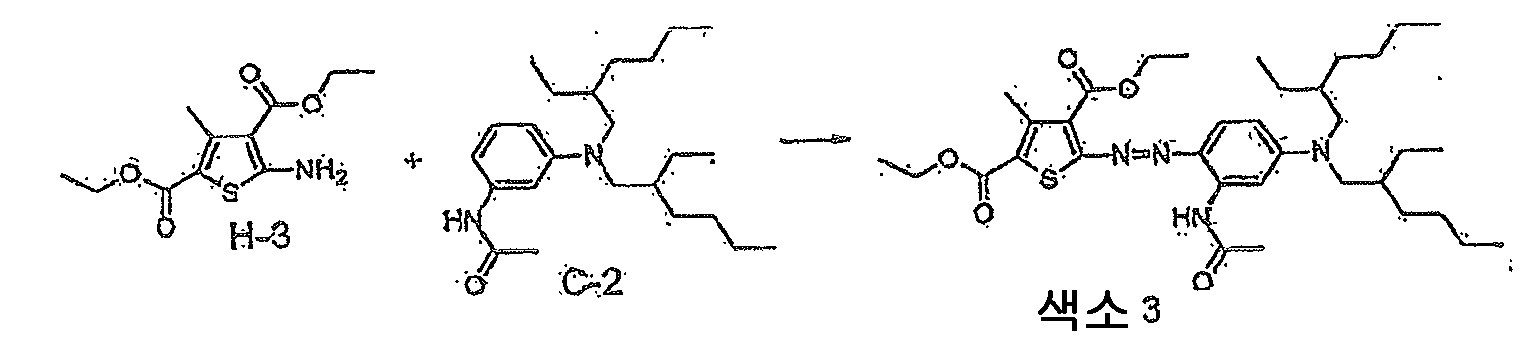

＜색소 3 의 합성＞
[화학식 25]
Figure pct00027
H-3 과 C-2 로부터, 색소 1 의 합성과 동일한 조작으로 색소 3 을 합성했다.
＜색소 4 의 합성＞
[화학식 26]
Figure pct00028
H-1 과 C-3 으로부터, 색소 1 의 합성과 동일한 조작으로 색소 4 를 합성했다.

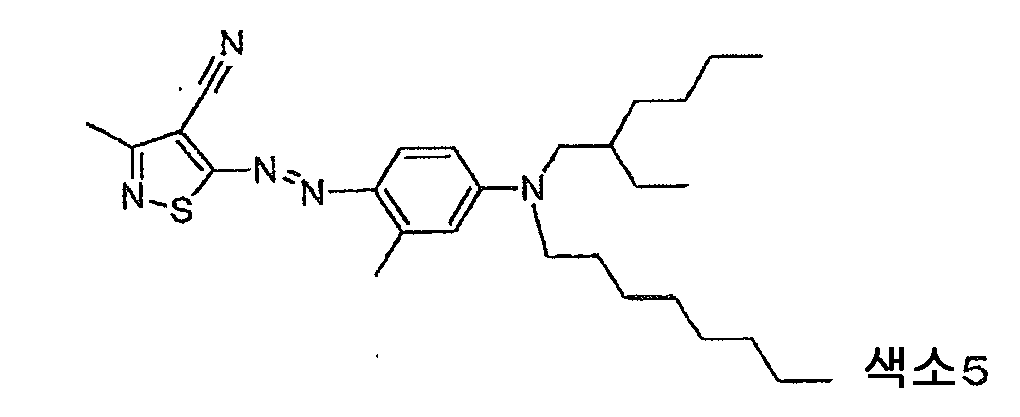

＜색소 5 의 합성＞
[화학식 27]
Figure pct00029
H-2 와 C-5 로부터, 색소 1 의 합성과 동일한 조작으로 색소 5 를 합성했다.
＜색소 6 의 합성＞
[화학식 28]
Figure pct00030
H-3 과 C-3 으로부터, 색소 1 의 합성과 동일한 조작으로 색소 6 을 합성했다.
＜색소 7 의 합성＞
[화학식 29]
Figure pct00031
H-3 과 C-6 으로부터, 색소 1 의 합성과 동일한 조작으로 색소 7 을 합성했다.
＜색소 8 의 합성＞
[화학식 30]
Figure pct00032
H-2 와 C-7 로부터, 색소 1 의 합성과 동일한 조작으로 색소 8 을 합성했다.

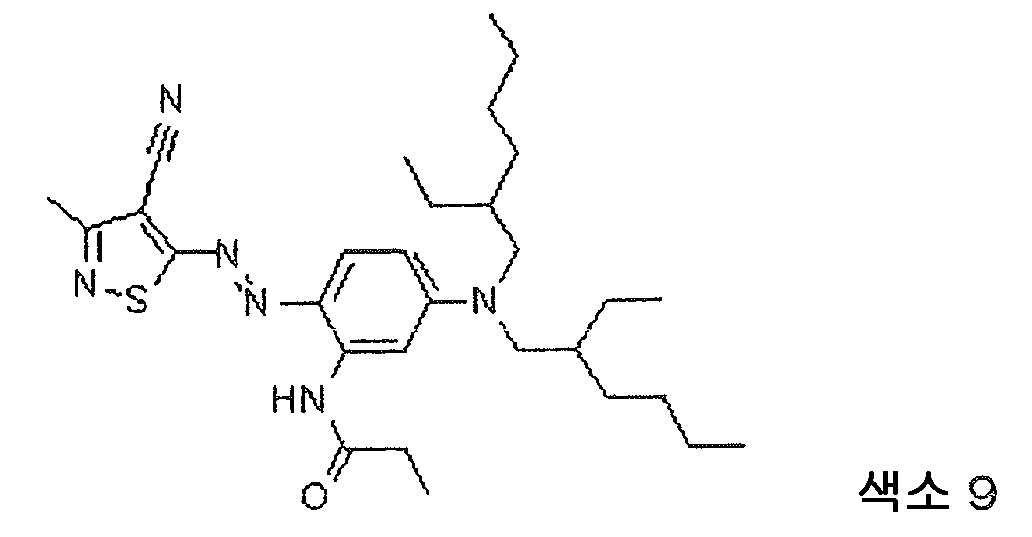

＜색소 9 의 합성＞
[화학식 31]
Figure pct00033
H-2 와 C-6 으로부터, 색소 1 의 합성과 동일한 조작으로 색소 9 를 합성했다.

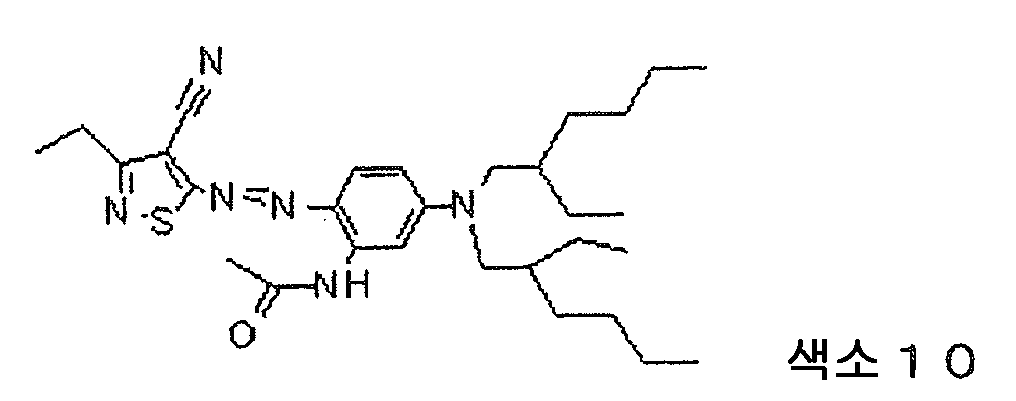

＜색소 10 의 합성＞
[화학식 32]
Figure pct00034
H-1 과 C-2 로부터, 색소 1 의 합성과 동일한 조작으로 색소 10 을 합성했다.

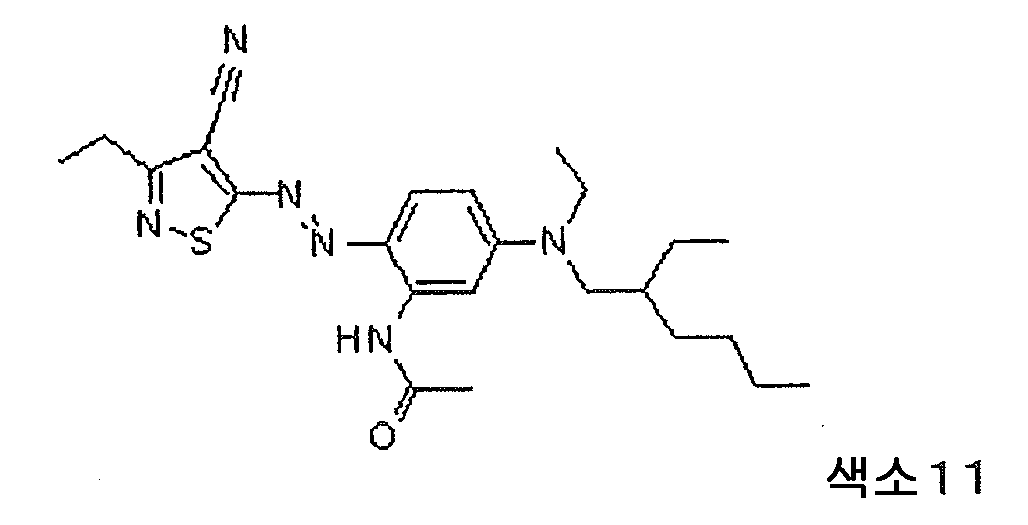

＜색소 11 의 합성＞
[화학식 33]
Figure pct00035
H-1 과 C-8 로부터, 색소 1 의 합성과 동일한 조작으로 색소 11 을 합성했다.

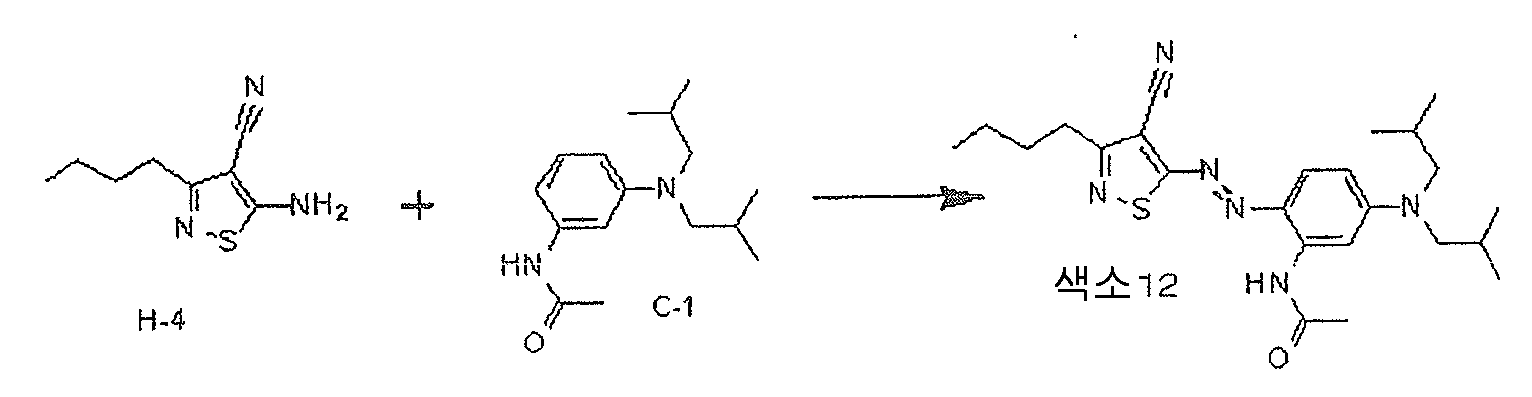

＜색소 12 의 합성＞
[화학식 34]
Figure pct00036
H-4 와 C-1 로부터, 색소 1 의 합성과 동일한 조작으로 색소 12 를 합성했다.

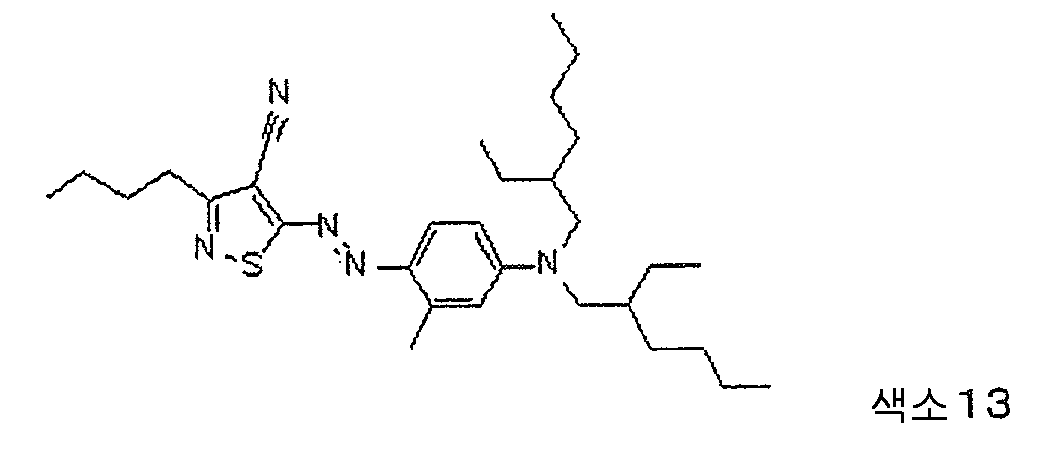

＜색소 13 의 합성＞
[화학식 35]
Figure pct00037
H-4 와 C-3 으로부터, 색소 1 의 합성과 동일한 조작으로 색소 13 을 합성했다.
＜색소 14 의 합성＞
[화학식 36]
Figure pct00038
H-5 와 C-3 으로부터, 색소 1 의 합성과 동일한 조작으로 색소 14 를 합성했다.

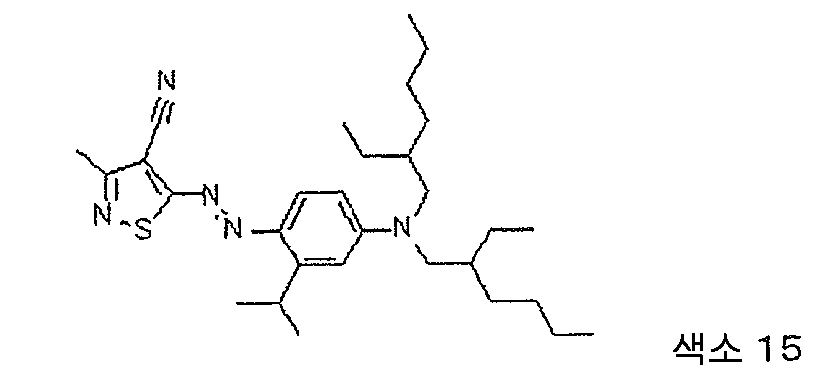

＜색소 15 의 합성＞
[화학식 37]
Figure pct00039
H-2 와 C-9 로부터, 색소 1 의 합성과 동일한 조작으로 색소 15 를 합성했다.
＜색소 16 의 합성＞
[화학식 38]
Figure pct00040
H-2 와 C-10 으로부터, 색소 1 의 합성과 동일한 조작으로 색소 16 을 합성했다.

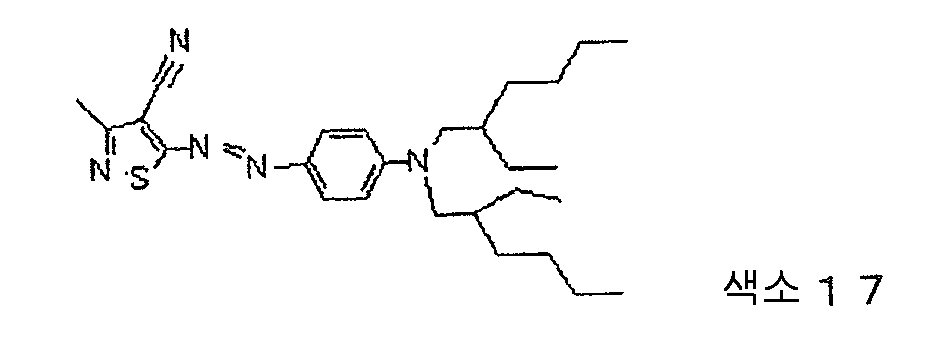

＜색소 17 의 합성＞
[화학식 39]
Figure pct00041
H-2 와 C-11 로부터, 색소 1 의 합성과 동일한 조작으로 색소 17 을 합성했다.
＜색소 18 의 합성＞
[화학식 40]
Figure pct00042
H-3 과 C-12 로부터, 색소 1 의 합성과 동일한 조작으로 색소 18 을 합성했다.
＜색소 19 의 합성＞
[화학식 41]
Figure pct00043
H-6 과 C-10 으로부터, 색소 1 의 합성과 동일한 조작으로 색소 19 를 합성했다.

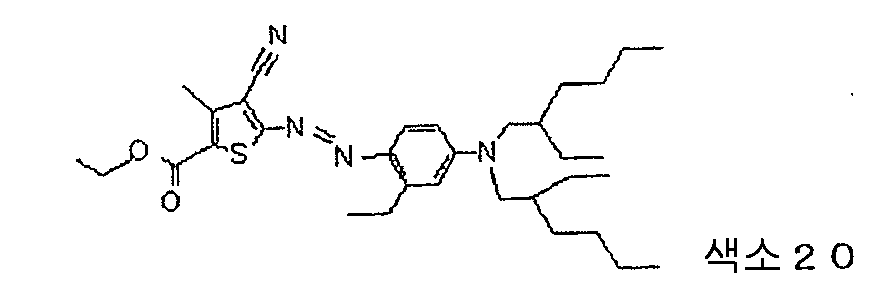

＜색소 20 의 합성＞
[화학식 42]
Figure pct00044
H-6 과 C-7 로부터, 색소 1 의 합성과 동일한 조작으로 색소 20 을 합성했다.
＜비교예 색소 1＞
일본 공개특허공보 평02-241784호에 기재된 화합물 No. 28 을 비교예 색소 1 로서 합성했다.
[화학식 43]
Figure pct00045
＜비교예 색소 2＞
국제 공개 2010/031860호 및 일본 공개특허공보 평11-124510호의 실시예 1 을 준용하여 비교예 색소 2 를 합성했다.
[화학식 44]
Figure pct00046

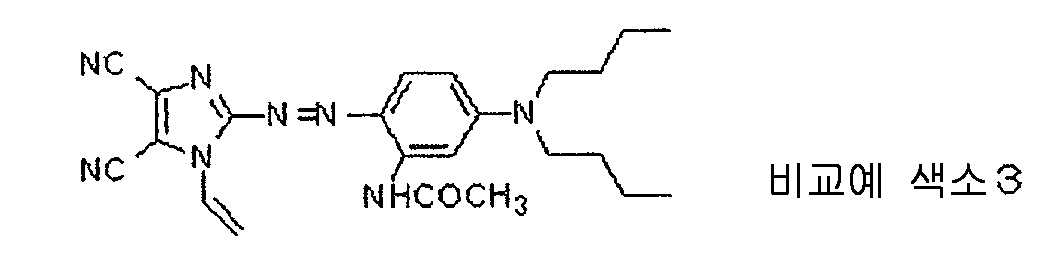

＜비교예 색소 3＞
일본 공개특허공보 평01-136787호의 화합물 M-2 를 비교예 색소 3 으로서 합성했다.
[화학식 45]
Figure pct00047
＜시험 결과＞
색소 1 ∼ 20, 비교예 색소 1 ∼ 3 에 대해, n-데칸, 테트라데칸, 아이소파 M, 아이소파 G, 및 데칼린에 대한 용해성 시험, 그리고 내광성 시험을 실시했다.
n-데칸에서의 용액의 색, 흡수 극대 파장 (λmax), 용해도 및 εC 를 표 3 에, 동일하게 테트라데칸에서의 시험 결과를 표 4 에, 아이소파 M 에서의 시험 결과를 표 5 에, 아이소파 G 에서의 시험 결과를 표 6 에, 데칼린에서의 시험 결과를 표 7 에, 추가로 각 용매에 대한 내광성 시험 결과를 표 8 에 정리했다.
＜용해성 시험＞
각 색소의 n-데칸, 테트라데칸, 아이소파 M, 아이소파 G, 데칼린에 대한 용해성을 다음과 같이 측정했다. 각 용매에 색소를 각각 용해 잔존분이 생길 때까지 첨가하고, 30 도에서 30 분간 초음파 처리를 했다. 5 ℃ 에서 24 시간 방치 후, 초소형 원심기를 사용하여, 0.1 미크론의 필터로 원심 여과했다 (원심력 5200 xg). 얻어진 포화 용액을 적당한 농도로 희석하고, 미리 측정한 흡광 계수와의 관계로부터 각 색소의 용해도를 계산하고, 또 몰 흡광 계수 ε (Lmol-1㎝-1) 와 포화 용액의 농도 C (molL-1) 의 곱 εC 의 값을 구했다.

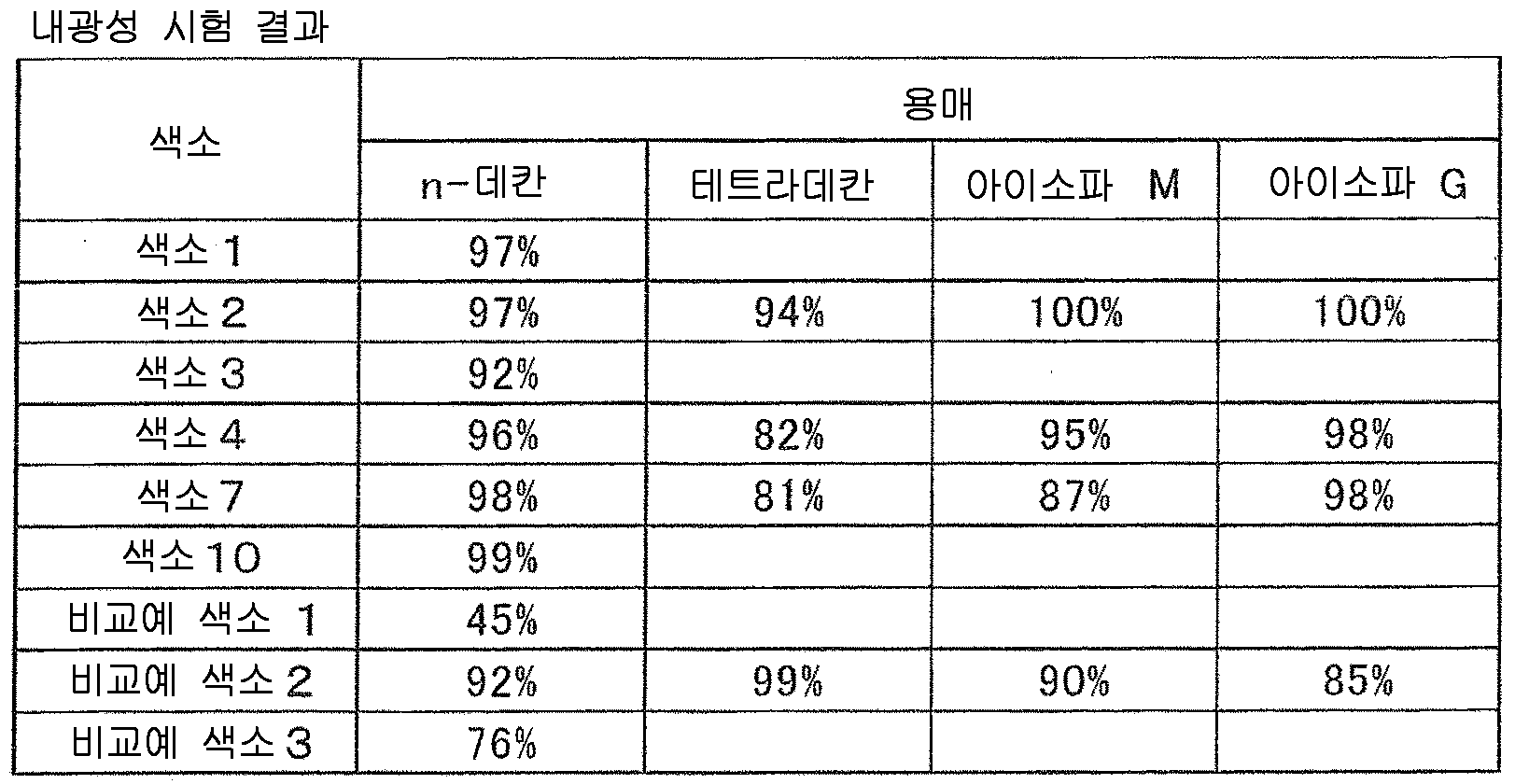

＜내광성 시험＞
각 색소의 내광성을 다음과 같이 측정했다. 색소 각각 1 ㎎ 을 n-데칸, 테트라데칸, 아이소파 M, 아이소파 G, 각각 250 ㎖ 에 용해하고, 이공 과학 산업 주식회사 제조의 광 반응 장치 UVL-400HA (400 W 고압 수은 램프) 를 사용하여 2 시간 광 조사했다. 이러는 동안, 용기를 냉매로 냉각시켜 내부 온도를 10 ∼ 30 ℃ 로 유지했다. 하기 식에 의한 계산으로 색소의 잔존률을 결정하여, 내광성을 평가했다.
* 색소의 잔존률 = (조사 후의 흡수 극대 파장에 있어서의 흡광도)/(조사 전의 흡수 극대 파장에 있어서의 흡광도)
Figure pct00049
Figure pct00050
Figure pct00051
Figure pct00052
Figure pct00053
시험 결과로부터, 색소 1 ∼ 20 은, 동등한 색조를 나타내는 비교예 색소 1, 3 과 비교하여, 저극성 용매에 대해 매우 높은 용해도와 높은 εC 를 나타내고, 양호한 내광성을 갖는 것을 알 수 있었다. 또한, 안트라퀴논계 색소인 비교예 색소 2 는, λmax 가 크고, εC 의 값이 낮았다.
[실시예 2]
＜잉크 1 의 조제＞

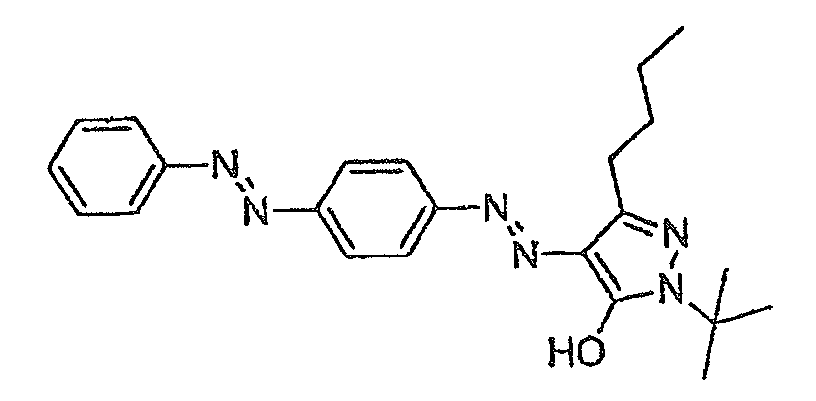

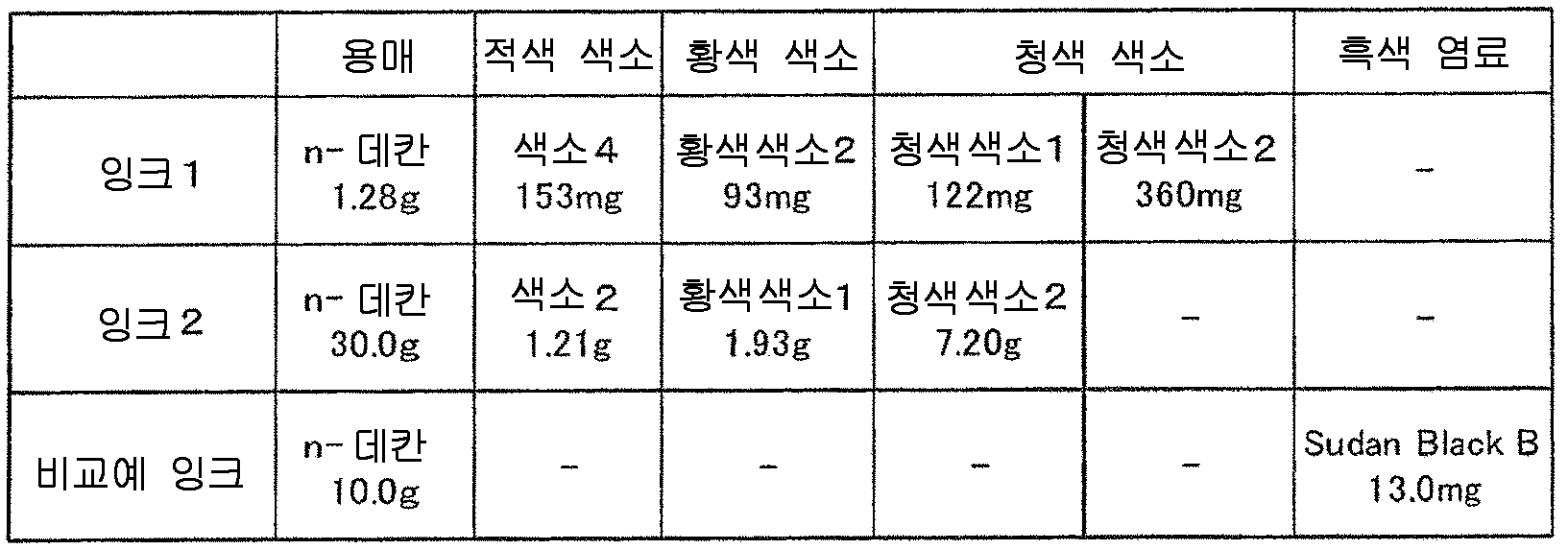

색소 4 그리고 하기에 기재한, 황색 색소 2, 청색 색소 1 및 청색 색소 2 로 이루어지는 하기 배합의 색소 조성물-1 을, n-데칸 (토쿄 화성 공업사 제조) 1.28 g 에 용해시켜 흑색의 잉크 1 을 조제했다. 배합은 표 9 와 같이 했다.
＜잉크 2 의 조제＞
색소 2 그리고 하기에 기재한, 황색 색소 1 및 청색 색소 2 로 이루어지는 하기 배합의 색소 조성물-2 를, n-데칸 (토쿄 화성 공업사 제조) 30.0 g 에 용해시켜 흑색의 잉크 2 를 조제했다. 배합은 표 9 와 같이 했다.
＜황색 색소 1＞
국제 공개 제2009/063880호의 실시예 1 에 준거하여, 이하 화합물을 합성했다.
[화학식 46]
Figure pct00054
＜황색 색소 2＞
국제 공개 제2009/063880호의 실시예 2 에 준거하여, 이하 화합물을 합성했다.
[화학식 47]
Figure pct00055
＜청색 색소 1＞
국제 공개 2010/031860호의 실시예 1 에 준거하여, 이하 화합물을 합성했다.
[화학식 48]
＜청색 색소 2＞
일본 공개특허공보 2000-313174호의 실시예 3 에 준거하여, 이하 화합물을 합성했다.
[화학식 49]
Figure pct00057
＜비교예 잉크＞
n-데칸에 시판되는 유용성 흑색 염료인 Sudan Black B (토쿄 화성 공업사 제조) 를 용해 잔존분이 생길 때까지 첨가하여, 30 도에서 30 분간 초음파 처리를 했다. 5 ℃ 에서 24 시간 방치 후, 초소형 원심기를 사용하여, 0.1 미크론의 필터로 원심 여과했다 (원심력 5200 xg). 얻어진 n-데칸 포화 용액을 적당한 농도로 희석하고, 미리 측정한 흡광 계수와의 관계로부터 색소의 용해도를 계산한 결과, 0.13 ％ 가 되었다.
Sudan Black B 의 데칸 포화 용액을 조제하여, 비교예 잉크로 했다.

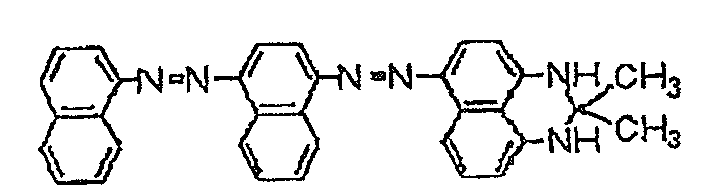

* Sudan Black B
[화학식 50]
Figure pct00058
Figure pct00059
＜색상 평가＞
흑색 잉크 1, 2 및 비교예 잉크를 광로장 0.01 ㎜ 의 셀을 사용하여 스펙트럼을 측정하고, 히타치 분광 광도계 U-4100 부속의 색채 계산 프로그램을 이용하여 D65 광원, 시야각 2 도의 조건에서 측색을 실시함으로써, 색상을 정량적으로 평가했다. 또한, CIE 표색계 색도 L*a*b* 에 있어서, L* 는 명도를 나타내고, L* = 0 은 흑, L* = 100 은 백의 확산색을 나타낸다. 따라서, L* 의 값이 0 에 가까울수록, 흑색으로서는 바람직하다.

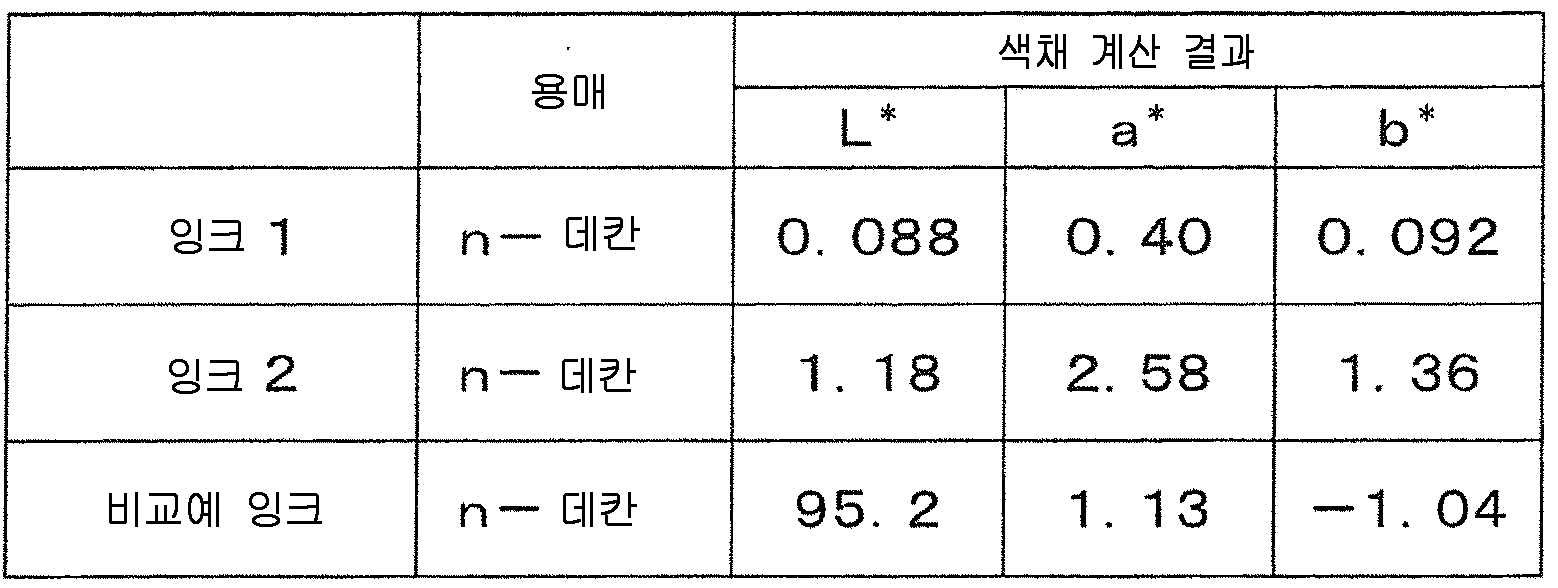

잉크 1, 2 및 비교예 잉크의 색채 계산 결과를 표 10 에 나타낸다.
Figure pct00060
표 10 으로부터 잉크 1, 2 는, 비교예 잉크와 비교하여 L* 의 값이 0 에 가깝고, 흑색의 색상이 우수한 양호한 흑색 잉크인 것을 알 수 있다.
[실시예 3]
＜적색 잉크의 조제＞
표 11 에 나타낸 조성으로 색소를 용매에 용해하여, 적색의 잉크 3 ∼ 9 를 조제했다. 어느 조성에서도 색소는 용매에 완전하게 용해되었다.
Figure pct00061
＜점도 측정＞
잉크 3 ∼ 9 및 그 잉크의 용매의 점도를, CAC MATERIALS CO. Ltd 제조의 점도계 VISCOMATE MODEL VM-10A 를 이용하여 측정했다. 측정은 용매 및 잉크의 액온 25 ℃ 를 목표로 실시하고, 표 12 중 기재된 온도는 실제의 측정시의 액온을 나타낸다.
Figure pct00062

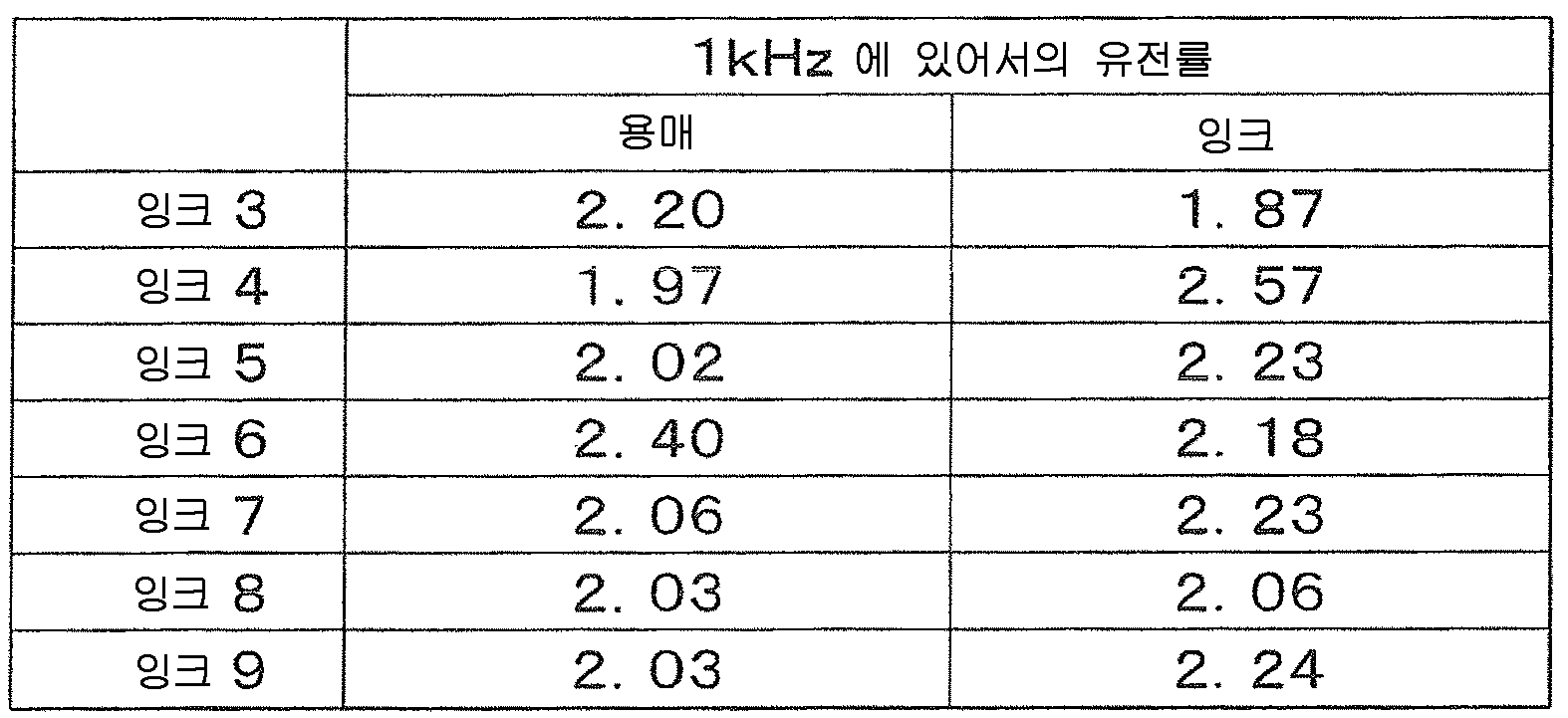

＜비유전률 측정＞
잉크 3 ∼ 9 및 그 잉크의 용매의 비유전률을, 아지렌트·테크놀로지 주식회사 제조의 프레시존 LCR 미터 4284A 를 사용하여 임피던스 미터법에 의해 실온 (25 ℃) 에서 측정했다. 각 잉크 및 용매를 전극 간격 30 ㎛ 에 대향, 병행 평판의 ITO 전극이 부착된 유리 기판으로 사이에 끼운 후, 측정 주파수 1 ㎑, 테스트 신호 전압 0.1 V 인가시의 등가 병렬 용량을 측정하고, 하기 식에 의한 계산으로 비유전률을 결정하여, 평가했다.
비유전률 = 등가 병렬 용량 × 전극 간격/전극 면적/진공의 유전률 (ε0)
Figure pct00063
본 발명을 상세하게 또 특정한 실시양태를 참조하여 설명했는데, 본 발명의 정신과 범위를 일탈하지 않고 여러 가지 변경이나 수정을 가할 수 있는 것은 당업자에게 있어 자명하다. 본 출원은 2010 년 9 월 10 일 출원된 일본 특허 출원 (특허출원 2010-203335), 2011 년 1 월 7 일 출원된 일본 특허 출원 (특허출원 2011-002372), 및 2011 년 4 월 28 일 출원된 일본 특허 출원 (특허출원 2011-102267) 에 의거하는 것으로, 그 내용은 여기에 참조로서 받아들여진다.
산업상 이용가능성
본 발명의 잉크 및 헤테로 고리 아조계 색소는, 예를 들어, 전자 페이퍼 등의 일렉트로 웨팅 디스플레이용으로서 특히 바람직하게 사용할 수 있다.

Claims (12)

  1. 측정 주파수 1 ㎑ 에 있어서의 비유전률이 3 이하의 저극성 용매와, 헤테로 고리 아조계 색소를 포함하는 잉크로서, 그 헤테로 고리 아조계 색소가 하기 일반식 (I) :
    [화학식 1]
    Figure pct00064

    [일반식 (I) 중,
    R1 은 수소 원자 또는 치환기를 가져도 되는 탄소수가 1 ∼ 20 의 알킬기를 나타내고,
    R2 는 시아노기 또는 COOR5 기를 나타내고,
    R5 는 치환기를 가져도 되는 탄소수가 1 ∼ 20 의 알킬기를 나타내고,
    R3 및 R4 는 각각 독립적으로 치환기를 가져도 되는 탄소수가 1 ∼ 20 의 알킬기를 나타내고,
    A 는 수소 원자, 할로겐 원자, 치환기를 가져도 되는 탄소수가 1 ∼ 20 의 알킬기, 치환기를 가져도 되는 탄소수가 1 ∼ 20 의 알콕시기 또는 NHCOR6 기를 나타내고,
    n 은 1 ∼ 4 의 정수를 나타내고, n 이 2 이상인 경우에는, A 는 동일하거나 상이해도 되고,
    R6 은 수소 원자, 탄소수가 1 ∼ 20 의 알킬기, 탄소수가 1 ∼ 20 의 알콕시기 또는 아릴기를 나타내고,
    X 는 질소 원자 또는 치환기를 가져도 되는 메틴기를 나타내고,
    R3 과 R4 는 서로 결합하여 고리 구조를 형성하고 있어도 된다.]
    로 나타내는 색소인 잉크.
  2. 제 1 항에 있어서,
    저극성 용매가 탄화수소계 용매, 실리콘 오일, 및 플루오로카본계 용매에서 선택된 적어도 1 개를 포함하고 있는 잉크.
  3. 제 1 항 또는 제 2 항에 있어서,
    헤테로 고리 아조계 색소가, 그 색소를 n-데칸에 용해시켰을 때, 350 ∼ 750 ㎚ 파장역에 있어서의 흡수 극대 파장이 450 ∼ 600 ㎚ 의 범위 내에 있고, 흡수 극대 파장에 있어서의 몰 흡광 계수 ε (Lmol-1㎝-1) 와 실온 (25 ℃) 에 있어서의 동용매에서의 포화 용액의 농도 C (molL-1) 의 곱 εC 가 500 ㎝-1 이상의 값을 나타내는 색소인 잉크.
  4. 제 1 항 내지 제 3 항 중 어느 한 항에 있어서,
    피라졸계 색소 및 알킬아민 치환 안트라퀴논계 색소 중 적어도 일방을 포함하는 잉크.
  5. 제 4 항에 있어서,
    피라졸계 색소가 하기 일반식 (Ⅱ) 로 나타나고, 알킬아민 치환 안트라퀴논계 색소가 하기 일반식 (Ⅲ) 으로 나타나는 잉크.
    [화학식 2]
    Figure pct00065

    [일반식 (Ⅱ) 중, R9 는 탄소수가 2 ∼ 10 의 알킬기를 나타내고, R10 은 탄소수가 3 ∼ 10 의 알킬기를 나타낸다. 또, 페닐기, 페닐렌기는 각각 독립적으로 치환기를 가져도 된다.]
    [화학식 3]
    Figure pct00066

    [일반식 (Ⅲ) 중, Y 는 수소 원자 또는 COOR13 기를 나타내고, R11 ∼ R13 은 각각 독립적으로 치환기를 가져도 되는 탄소수가 1 ∼ 20 의 알킬기를 나타내는데, R11 ∼ R13 중 적어도 1 개는 치환기를 가져도 되는 탄소수가 4 ∼ 20 의 분기 알킬기이다. 또, 안트라퀴논 고리는 Y, NHR11 및 NHR12 이외에 임의의 치환기를 가져도 된다.]
  6. 제 1 항 내지 제 5 항 중 어느 한 항에 있어서,
    디스플레이용 또는 광 셔터용인 잉크.
  7. 제 1 항 내지 제 5 항 중 어느 한 항에 기재된 잉크를 포함하는 표시 부위를 가지며, 표시 부위의 전압 인가를 제어함으로써 화상을 표시하는 디스플레이.
  8. 제 7 항에 있어서,
    표시 부위가 전기 영동 입자 또는 수성 매체를 포함하는 디스플레이.
  9. 제 7 항 또는 제 8 항에 있어서,
    전압 인가에 의해 착색 상태를 변화시킴으로써 화상을 표시하는 디스플레이.
  10. 제 7 항 내지 제 9 항 중 어느 한 항에 있어서,
    일렉트로 웨팅 방식 또는 전기 영동 방식에 의해 화상을 표시하는 디스플레이.
  11. 제 7 항 내지 제 10 항 중 어느 한 항에 기재된 디스플레이를 갖는 전자 페이퍼.
  12. 하기 일반식 (Ⅳ) :
    [화학식 4]
    Figure pct00067

    [일반식 (Ⅳ) 중,
    R1 은 수소 원자 또는 치환기를 가져도 되는 탄소수가 1 ∼ 20 의 알킬기를 나타내고,
    R2 는 시아노기 또는 COOR5 기를 나타내고,
    R5 는 치환기를 가져도 되는 탄소수가 1 ∼ 20 의 알킬기를 나타내고,
    R101 및 R102 는 각각 독립적으로 치환기를 가져도 되는 탄소수가 5 ∼ 20 의 알킬기를 나타내고,
    A 는 수소 원자, 할로겐 원자, 치환기를 가져도 되는 탄소수가 1 ∼ 20 의 알킬기, 치환기를 가져도 되는 탄소수가 1 ∼ 20 의 알콕시기 또는 NHCOR6 기를 나타내고,
    n 은 1 ∼ 4 의 정수를 나타내고, n 이 2 이상인 경우에는, A 는 동일하거나 상이해도 되고,
    R6 은 수소 원자, 탄소수가 1 ∼ 20 의 알킬기, 탄소수가 1 ∼ 20 의 알콕시기 또는 아릴기를 나타내고,
    X 는 질소 원자 또는 치환기를 가져도 되는 메틴기를 나타내고,
    R101 과 R102 는 서로 결합하여 고리 구조를 형성하고 있어도 된다.]
    로 나타내는 헤테로 고리 아조계 색소.
KR1020137005644A 2010-09-10 2011-09-08 헤테로 고리 아조계 색소를 포함하는 잉크 및 그 잉크에 사용되는 색소 Ceased KR20130108545A (ko)

Applications Claiming Priority (7)

Application Number Priority Date Filing Date Title
JP2010203335 2010-09-10
JPJP-P-2010-203335 2010-09-10
JPJP-P-2011-002372 2011-01-07
JP2011002372 2011-01-07
JPJP-P-2011-102267 2011-04-28
JP2011102267 2011-04-28
PCT/JP2011/070526 WO2012033177A1 (ja) 2010-09-10 2011-09-08 へテロ環アゾ系色素を含むインク及び該インクに用いられる色素

Publications (1)

Publication Number Publication Date
KR20130108545A true KR20130108545A (ko) 2013-10-04

Family

ID=45810773

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020137005644A Ceased KR20130108545A (ko) 2010-09-10 2011-09-08 헤테로 고리 아조계 색소를 포함하는 잉크 및 그 잉크에 사용되는 색소

Country Status (6)

Country Link
US (1) US8747537B2 (ko)
JP (1) JP5884732B2 (ko)
KR (1) KR20130108545A (ko)
CN (1) CN103080245B (ko)
TW (1) TWI485203B (ko)
WO (1) WO2012033177A1 (ko)

Families Citing this family (13)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US8926065B2 (en) 2009-08-14 2015-01-06 Advanced Liquid Logic, Inc. Droplet actuator devices and methods
CN102782052B (zh) * 2010-03-09 2014-07-30 三菱化学株式会社 含有蒽醌系色素的油墨和该油墨中使用的色素、以及显示器
KR20140026499A (ko) * 2011-05-20 2014-03-05 미쓰비시 가가꾸 가부시키가이샤 아조계 화합물 및 그 화합물을 함유하는 잉크
US8593713B2 (en) * 2011-12-15 2013-11-26 Industrial Technology Research Institute Ink composition used in electrowetting display device and electrowetting display device employing the same
WO2013094143A1 (ja) * 2011-12-22 2013-06-27 保土谷化学工業株式会社 エレクトロウェッティングディスプレイ用アゾ系色素並びに該アゾ系色素を用いたエレクトロウェッティングディスプレイ
KR20140137407A (ko) * 2012-03-02 2014-12-02 메르크 파텐트 게엠베하 전기습윤 유체
JP5602905B2 (ja) * 2012-05-10 2014-10-08 富士フイルム株式会社 エレクトロウェッティング表示装置及びエレクトロウェッティング表示用染料組成物
JP5624082B2 (ja) * 2012-05-30 2014-11-12 富士フイルム株式会社 エレクトロウェッティング表示装置及びエレクトロウェッティング表示用染料組成物
JP5587365B2 (ja) 2012-06-28 2014-09-10 富士フイルム株式会社 エレクトロウェッティング表示装置及びエレクトロウェッティング表示用染料組成物
WO2014021384A1 (ja) * 2012-08-01 2014-02-06 三菱化学株式会社 アゾ系化合物、アゾ系化合物を含むインク、該インクを含むディスプレイ並びに電子ペーパー
US20150225500A1 (en) * 2012-08-31 2015-08-13 Sekisui Chemical Co., Ltd. Colored particle for electrowetting display, method for producing colored particle for electrowetting display, ink for electrowetting display, and electrowetting display
KR20150090076A (ko) * 2012-11-28 2015-08-05 미쓰비시 가가꾸 가부시키가이샤 아조계 화합물, 아조계 화합물을 함유하는 잉크, 그 잉크를 포함하는 디스플레이 그리고 전자 페이퍼
CN105694521B (zh) * 2016-03-04 2017-10-13 深圳市国华光电科技有限公司 一种偶氮类染料及其制备方法、油墨和电润湿显示器

Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS5996166A (ja) * 1982-11-22 1984-06-02 Gosei Senriyou Gijutsu Kenkyu Kumiai 合成繊維類用モノアゾ染料
JPS60239291A (ja) * 1984-05-11 1985-11-28 Mitsubishi Chem Ind Ltd 感熱記録用色素及び感熱記録用シート
JPS6255194A (ja) * 1985-08-27 1987-03-10 インペリアル・ケミカル・インダストリーズ・ピーエルシー 熱転写シ−トおよび方法
JP2009138189A (ja) * 2007-11-12 2009-06-25 Mitsubishi Chemicals Corp ピラゾールジスアゾ系色素および該色素を含むインク

Family Cites Families (29)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS57141451A (en) * 1981-02-26 1982-09-01 Sumitomo Chem Co Ltd Monoazo dye and production thereof
US4698651A (en) 1985-12-24 1987-10-06 Eastman Kodak Company Magenta dye-donor element used in thermal dye transfer
GB8724028D0 (en) * 1987-10-13 1987-11-18 Ici Plc Thermal transfer printing
JPH02212566A (ja) 1989-02-10 1990-08-23 Fuji Photo Film Co Ltd インクジエツト記録方法
US5155088A (en) * 1991-04-30 1992-10-13 Eastman Kodak Company Magenta thiopheneazoaniline dye-donor element for thermal dye transfer
US5179207A (en) * 1991-08-19 1993-01-12 Eastman Kodak Company Substituted 2-amino-5-maleimido thiophenes and substituted 2-amino-maleimido thiazoles
US5126311A (en) 1991-09-06 1992-06-30 Eastman Kodak Company Mixture of dyes for black dye donor for thermal color proofing
JPH05112080A (ja) * 1991-10-23 1993-05-07 Sony Corp 熱転写記録方式及びこれに用いるインクリボン並びに印画紙
EP0578870B1 (en) * 1992-07-14 1996-12-11 Agfa-Gevaert N.V. Thiazolylazoaniline dyes for use in thermal dye sublimation transfer
DE69308219T3 (de) 1992-10-21 2001-05-23 Imperial Chemical Industries Plc, London Farbstoffdiffusionsthermotransferdruck
DE4333291A1 (de) * 1993-09-30 1995-04-06 Basf Ag Verwendung von Azofarbstoffen in der nichtlinearen Optik
US5510314A (en) * 1995-03-24 1996-04-23 Eastman Kodak Company Thermal dye transfer system with receiver containing reactive carbonyl group
JPH0940659A (ja) * 1995-08-01 1997-02-10 Mitsui Toatsu Chem Inc 光記録媒体
US5683956A (en) 1995-08-30 1997-11-04 Eastman Kodak Company Thermal dye transfer system with receiver containing amino groups
DE19611351A1 (de) * 1996-03-22 1997-09-25 Basf Ag Farbstoffmischungen, enthaltend Thienyl- und/oder Thiazolazofarbstoffe
KR20000048789A (ko) 1996-10-01 2000-07-25 돈 리사 로얄 수성 잉크 조성물
KR20000048788A (ko) 1996-10-01 2000-07-25 돈 리사 로얄 수성 잉크 조성물
AU4311797A (en) 1996-10-01 1998-04-24 Zeneca Limited Aqueous ink compositions
US5877301A (en) * 1996-11-22 1999-03-02 Mitsubishi Chemical Corporation Benzothiazole azo dye and thermal transfer sheet employing it
JP3661550B2 (ja) * 1999-03-04 2005-06-15 三菱化学株式会社 感熱転写用アントラキノン系色素及びそれを用いた感熱転写用シート、並びに感熱転写用インク
JP2001181549A (ja) * 1999-12-22 2001-07-03 Fuji Photo Film Co Ltd 着色微粒子分散物、インクジェット用インク及びインクジェット記録方法
JP2004345270A (ja) * 2003-05-23 2004-12-09 Mitsubishi Chemicals Corp 感熱転写記録用イソチアゾールアゾ系色素、並びにそれを用いた感熱転写記録用インク及び感熱転写記録用シート
KR20070044393A (ko) 2004-04-05 2007-04-27 리쿠아비스타 비.브이. 전기습윤 효과를 기초로 한 디스플레이 디바이스
ES2471973T3 (es) 2006-01-19 2014-06-27 Japan Science And Technology Agency Método de síntesis de ciguatoxina CTX1B y compuestos útiles para la síntesis de ciguatoxina CTX1B
JP4499675B2 (ja) * 2006-02-28 2010-07-07 富士フイルム株式会社 熱転写方式を用いた画像形成方法
CN101100571B (zh) * 2007-04-30 2012-11-21 北京印刷学院 电泳显示电子墨水
JP5201150B2 (ja) 2007-11-27 2013-06-05 日本電気株式会社 触力覚通信端末装置
KR101473877B1 (ko) * 2007-12-13 2014-12-26 엘지디스플레이 주식회사 잉크 조성물
GB0817175D0 (en) 2008-09-19 2008-10-29 Liquavista Bv Improvements in relation to electrowetting elements

Patent Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS5996166A (ja) * 1982-11-22 1984-06-02 Gosei Senriyou Gijutsu Kenkyu Kumiai 合成繊維類用モノアゾ染料
JPS60239291A (ja) * 1984-05-11 1985-11-28 Mitsubishi Chem Ind Ltd 感熱記録用色素及び感熱記録用シート
JPS6255194A (ja) * 1985-08-27 1987-03-10 インペリアル・ケミカル・インダストリーズ・ピーエルシー 熱転写シ−トおよび方法
JP2009138189A (ja) * 2007-11-12 2009-06-25 Mitsubishi Chemicals Corp ピラゾールジスアゾ系色素および該色素を含むインク

Also Published As

Publication number Publication date
JPWO2012033177A1 (ja) 2014-01-20
US8747537B2 (en) 2014-06-10
WO2012033177A1 (ja) 2012-03-15
CN103080245A (zh) 2013-05-01
CN103080245B (zh) 2015-06-10
US20130188238A1 (en) 2013-07-25
JP5884732B2 (ja) 2016-03-15
TWI485203B (zh) 2015-05-21
TW201217462A (en) 2012-05-01

Similar Documents

Publication Publication Date Title
JP5884732B2 (ja) へテロ環アゾ系色素を含むインク及び該インクに用いられる色素
JP5935801B2 (ja) アゾ系化合物及び該化合物を含むインク
JP5747909B2 (ja) アントラキノン系色素を含むインク及び該インクに用いられる色素並びにディスプレイ
KR20140137407A (ko) 전기습윤 유체
JP6112114B2 (ja) アゾ系化合物、アゾ系化合物を含むインク、該インクを含むディスプレイ並びに電子ペーパー
WO2014111112A1 (en) Electrowetting fluids
JP6233316B2 (ja) アゾ系化合物、アゾ系化合物を含むインク、該インクを含むディスプレイ並びに電子ペーパー
JP6269318B2 (ja) アゾ系化合物、アゾ系化合物を含むインク、該インクを含むディスプレイ並びに電子ペーパー
JP5842446B2 (ja) アントラキノン系色素を含むインク及び該インクに用いられる色素
TW201407251A (zh) 電泳液
JP2013095878A (ja) ベンゾチアゾール系化合物及び該化合物を含むインク
JP2013185126A (ja) スチリル系、トリシアノビニル系化合物を含むインク
JP6737111B2 (ja) キノフタロン系化合物、キノフタロン系化合物を含むインク及び該インクを含むディスプレイ
JP5253683B1 (ja) エレクトロウェッティングディスプレイ用アゾ系色素並びに該アゾ系色素を用いたエレクトロウェッティングディスプレイ
JP2017066402A (ja) ピラゾールジスアゾ系化合物を含むインク及び該インクを含むディスプレイ並びにピラゾールジスアゾ系化合物

Legal Events

Date Code Title Description
PA0105 International application

Patent event date: 20130305

Patent event code: PA01051R01D

Comment text: International Patent Application

PG1501 Laying open of application
A201 Request for examination
PA0201 Request for examination

Patent event code: PA02012R01D

Patent event date: 20160429

Comment text: Request for Examination of Application

N231 Notification of change of applicant
PN2301 Change of applicant

Patent event date: 20170927

Comment text: Notification of Change of Applicant

Patent event code: PN23011R01D

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event date: 20180405

Patent event code: PE09021S01D

E601 Decision to refuse application
PE0601 Decision on rejection of patent

Patent event date: 20180829

Comment text: Decision to Refuse Application

Patent event code: PE06012S01D

Patent event date: 20180405

Comment text: Notification of reason for refusal

Patent event code: PE06011S01I
