KR20140052019A - 실리콘 히드로겔 콘택트 렌즈의 제조 방법 - Google Patents

실리콘 히드로겔 콘택트 렌즈의 제조 방법 Download PDF

Info

Publication number
KR20140052019A
KR20140052019A KR1020147006249A KR20147006249A KR20140052019A KR 20140052019 A KR20140052019 A KR 20140052019A KR 1020147006249 A KR1020147006249 A KR 1020147006249A KR 20147006249 A KR20147006249 A KR 20147006249A KR 20140052019 A KR20140052019 A KR 20140052019A
Authority
KR
South Korea
Prior art keywords
radical
alkyl
lens
independently
formula
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
KR1020147006249A
Other languages
English (en)
Other versions
KR101506430B1 (ko
Inventor
프랭크 창
위르겐 보그트
존 달라스 프루트
신밍 쳰
다운 에이. 스미스
안젤리카 마리아 돔스케
트로이 버논 홀랜드
리차드 찰스 투렉
다칭 우
Original Assignee
노파르티스 아게
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Priority claimed from US12/316,993 external-priority patent/US7780879B2/en
Application filed by 노파르티스 아게 filed Critical 노파르티스 아게
Publication of KR20140052019A publication Critical patent/KR20140052019A/ko
Application granted granted Critical
Publication of KR101506430B1 publication Critical patent/KR101506430B1/ko
Expired - Fee Related legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Classifications

    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B29—WORKING OF PLASTICS; WORKING OF SUBSTANCES IN A PLASTIC STATE IN GENERAL
    • B29D—PRODUCING PARTICULAR ARTICLES FROM PLASTICS OR FROM SUBSTANCES IN A PLASTIC STATE
    • B29D11/00—Producing optical elements, e.g. lenses or prisms
    • G—PHYSICS
    • G02—OPTICS
    • G02B—OPTICAL ELEMENTS, SYSTEMS OR APPARATUS
    • G02B1/00—Optical elements characterised by the material of which they are made; Optical coatings for optical elements
    • G02B1/04—Optical elements characterised by the material of which they are made; Optical coatings for optical elements made of organic materials, e.g. plastics
    • G02B1/041—Lenses
    • G02B1/043—Contact lenses
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F283/00—Macromolecular compounds obtained by polymerising monomers on to polymers provided for in subclass C08G
    • C08F283/12—Macromolecular compounds obtained by polymerising monomers on to polymers provided for in subclass C08G on to polysiloxanes
    • C08F283/124—Macromolecular compounds obtained by polymerising monomers on to polymers provided for in subclass C08G on to polysiloxanes on to polysiloxanes having carbon-to-carbon double bonds
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G77/00—Macromolecular compounds obtained by reactions forming a linkage containing silicon with or without sulfur, nitrogen, oxygen or carbon in the main chain of the macromolecule
    • C08G77/04—Polysiloxanes
    • C08G77/22—Polysiloxanes containing silicon bound to organic groups containing atoms other than carbon, hydrogen and oxygen
    • C08G77/26—Polysiloxanes containing silicon bound to organic groups containing atoms other than carbon, hydrogen and oxygen nitrogen-containing groups
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J5/00—Manufacture of articles or shaped materials containing macromolecular substances

Landscapes

  • Chemical & Material Sciences (AREA)
  • Health & Medical Sciences (AREA)
  • Physics & Mathematics (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Organic Chemistry (AREA)
  • Engineering & Computer Science (AREA)
  • General Physics & Mathematics (AREA)
  • Optics & Photonics (AREA)
  • Manufacturing & Machinery (AREA)
  • Ophthalmology & Optometry (AREA)
  • Mechanical Engineering (AREA)
  • Materials Engineering (AREA)
  • Eyeglasses (AREA)
  • Addition Polymer Or Copolymer, Post-Treatments, Or Chemical Modifications (AREA)
  • Macromonomer-Based Addition Polymer (AREA)
  • Silicon Polymers (AREA)
  • Casting Or Compression Moulding Of Plastics Or The Like (AREA)
  • Compositions Of Macromolecular Compounds (AREA)
  • Polymerisation Methods In General (AREA)

Abstract

실리콘 히드로겔 콘택트 렌즈의 제조 방법 및 그의 실리콘 히드로겔 콘택트 렌즈. 상기 방법은 소프트 콘택트 렌즈의 제조를 위한 금형을 제공하며, 여기서 금형이 콘택트 렌즈의 전방 표면을 한정하는 제1 성형 표면을 가진 제1 금형 반쪽 및 콘택트 렌즈의 후방 표면을 한정하는 제2 성형 표면을 가진 제2 금형 반쪽을 갖고, 상기 제1 및 제2 성형 표면 사이에 공동이 형성되도록 상기 제1 및 제2 금형 반쪽이 서로 수용하도록 구성되는 것인 단계; 렌즈-형성 물질의 단량체 혼합물을 공동에 도입하며, 여기서 단량체 혼합물이 적어도 하나의 친수성 아미드-유형 비닐 단량체, 적어도 하나의 실록산-함유 (메트)아크릴아미드 단량체, 적어도 하나의 폴리실록산 비닐 단량체 또는 거대단량체 및 약 0.05 중량% 내지 약 1.5 중량%의 광개시제를 포함하며, 렌즈 형성 물질이 약 100초 이내에 약 4.1 mW/cm2의 UV-강도를 가진 UV 광에 의해 경화되는 능력을 가짐을 특징으로 하는 것인 단계; 및 화학 복사선의 공간적 제약 하에서 금형 내에서 렌즈-형성 물질을 약 120초 이하의 시간 동안 조사하여 렌즈-형성 물질을 가교시켜 실리콘 히드로겔 콘택트 렌즈를 형성하며, 여기서 제조된 콘택트 렌즈가 제1 성형 표면에 의해 한정되는 전방 표면, 제2 성형 표면에 의해 한정되는 대향 후방 표면, 및 화학 복사선의 공간적 제약에 의해 한정되는 렌즈 가장자리를 포함하는 것인 단계를 포함한다.

Description

실리콘 히드로겔 콘택트 렌즈의 제조 방법 {METHOD FOR MAKING SILICONE HYDROGEL CONTACT LENSES}
본 발명은 특히 화학 복사선의 공간적 제약 하에서의 실리콘 히드로겔 콘택트 렌즈의 제조 방법에 관한 것이다. 또한, 본 발명은 본 발명의 방법에 따라 만들어진 실리콘 히드로겔 콘택트 렌즈에 관한 것이다.
최근 들어, 소프트 실리콘 히드로겔 콘택트 렌즈는 높은 산소 투과성 및 편안함 때문에 더욱 인기가 있다. 그러나, 모든 통상적으로 이용가능한 실리콘 히드로겔 콘택트 렌즈는, 거대단량체의 존재 또는 부재 하에서 일회용 플라스틱 금형 및 단량체들의 혼합물을 사용하는 것을 포함하는 통상적인 주조 성형 기술에 따라 제조된다. 그러나, 일회용 플라스틱 금형은, 제조 과정에서의 변동 (온도, 압력, 물질 성질)의 결과로서 플라스틱 금형의 사출 성형 동안에 금형의 치수 변동이 일어날 수 있기 때문에, 그리고 또한 사출 성형 후에 얻어지는 금형이 불균일하게 수축될 수도 있기 때문에, 본질적으로 피할 수 없는 치수 변화를 겪는다. 이러한 금형에서의 치수 변화는 제조되는 콘택트 렌즈의 매개변수의 변동 (피크 굴절율, 직경, 기본 만곡율, 중심 두께 등)을 유발하고 복잡한 렌즈 디자인을 복제할 때 낮은 충실도를 유발한다.
통상적인 주조-성형 기술에서 겪게 되는 이러한 단점들은, 미국 특허 5,508,317, 5,789,464, 5,849,810 및 6,800,225 (여기서 그 전체내용이 참고문헌으로 포함됨)에 예증된 바와 같이, 이른바 라이트스트림 테크놀로지(Lightstream Technology)TM (CIBA 비젼)를 사용함으로써 극복될 수 있다. 라이트스트림 테크놀로지TM는 (1) 전형적으로 에틸렌성 불포화 기를 가진 하나 이상의 실질적으로 정제된 예비중합체의 용액이고, 일반적으로 저 분자량의 단량체 및 가교제를 실질적으로 갖지 않는 렌즈-형성 조성물, (2) 고 정밀도로 제조되는 재사용가능한 금형, 및 (3) 화학 복사선 (예, UV)의 공간적 제약 하에서의 경화를 포함한다. 라이트스트림 테크놀로지TM에 따라 제조된 렌즈는, 재사용가능한 고 정밀도 금형을 사용하기 때문에, 원래의 렌즈 디자인에 대해 높은 일관성 및 높은 충실도를 가질 수 있다. 추가로, 짧은 경화 시간 및 높은 제조 수율에 기인하여 높은 품질을 가진 콘택트 렌즈가 비교적 낮은 비용으로 제조될 수 있다.
실리콘 히드로겔 콘택트 렌즈를 제조할 때 라이트스트림 테크놀로지TM를 적용하기 위하여, 미국 특허 7,091,283 및 6,039,913, 미국 특허출원 공개 2008/0015315A1, 2008/0143958A1, 2008/0143003A1, 2008/0231798A1 및 2008/0234457A1 및 미국 특허출원 12/313,546, 61/114,216 및 61/114,228 (여기서 전체내용이 참고문헌으로 포함됨)에 기재된 바와 같이 실리콘-함유 예비중합체가 개발되었다. 그러나, 라이트스트림 테크놀로지TM는 렌즈-형성 물질의 단량체 혼합물로부터 실리콘 히드로겔 콘택트 렌즈를 제조하기 위해 적용된 적이 없다. 따라서, 라이트스트림 테크놀로지TM에 따라 렌즈-형성 물질의 단량체 혼합물로부터 실리콘 히드로겔 콘택트 렌즈를 제조하는 방법이 여전히 요구되고 있다.
발명의 요약
하나의 측면에서, 본 발명은 실리콘 히드로겔 콘택트 렌즈의 제조 방법을 제공한다. 상기 방법은 하기 단계: 소프트 콘택트 렌즈의 제조를 위한 금형을 제공하며, 여기서 금형이 콘택트 렌즈의 전방 표면을 한정하는 제1 성형 표면을 가진 제1 금형 반쪽 및 콘택트 렌즈의 후방 표면을 한정하는 제2 성형 표면을 가진 제2 금형 반쪽을 갖고, 상기 제1 및 제2 성형 표면 사이에 공동이 형성되도록 상기 제1 및 제2 금형 반쪽이 서로를 수용하도록 구성되는 것인 단계; 렌즈-형성 물질의 단량체 혼합물을 공동에 도입하며, 여기서 단량체 혼합물이 적어도 하나의 친수성 아미드-유형 비닐 단량체, 적어도 하나의 실록산-함유 (메트)아크릴아미드 단량체, 적어도 하나의 폴리실록산 비닐 단량체 또는 거대단량체 및 약 0.05 중량% 내지 약 1.5 중량%의 광개시제를 포함하며, 렌즈 형성 물질이 약 100초 이내에 약 4.1 mW/cm2의 UV-강도를 가진 UV 광에 의해 경화되는 능력을 가짐을 특징으로 하는 것인 단계; 및 화학 복사선의 공간적 제약 하에서 금형 내에서 렌즈-형성 물질을 약 120초 이하의 시간 동안 조사하여 렌즈-형성 물질을 가교시켜 실리콘 히드로겔 콘택트 렌즈를 형성하며, 여기서 제조된 콘택트 렌즈가 제1 성형 표면에 의해 한정되는 전방 표면, 제2 성형 표면에 의해 한정되는 대향 후방 표면, 및 화학 복사선의 공간적 제약에 의해 한정되는 렌즈 가장자리를 포함하는 것인 단계를 포함한다.
다른 측면에서, 본 발명은 화학 복사선의 공간적 제약을 기초로 하여 경화 방법에 따라서 실리콘 히드로겔 콘택트 렌즈를 제조하기에 적절한 렌즈-형성 조성물을 제공한다. 렌즈-형성 조성물은 적어도 하나의 친수성 아미드-유형 비닐 단량체, 적어도 하나의 실록산-함유 아크릴레이트 또는 아크릴아미드 또는 메타크릴아미드 단량체, 적어도 하나의 폴리실록산 비닐 단량체 또는 거대단량체, 및 약 0.05 중량% 내지 약 1.5 중량%의 광개시제를 포함하고, 단 렌즈-형성 조성물에서 모든 메타크릴레이트 단량체(들)의 총량은 약 10 중량% 미만이고, 약 100초 미만의 기간 이내에 약 4.1 mW/cm2의 UV-강도를 가진 UV 광에 의해 경화될 수 있는 특징을 가진 렌즈 형성 조성물을 제공하기에 충분히 낮다.
추가의 측면에서, 본 발명은 본 발명의 방법에 따라 수득되는 콘택트 렌즈를 제공한다.
달리 정의되지 않는 한, 여기서 사용된 모든 기술적 및 과학적 용어들은 본 발명이 속하는 기술 분야의 당업자에 의해 일반적으로 이해되는 것과 동일한 의미를 갖는다. 일반적으로, 여기서 사용된 명명법 및 실험 절차는 당 기술분야에 공지되어 있고 일반적으로 사용된다. 당 기술분야 및 다양한 참고문헌에 제공된 것과 같이 이러한 절차를 위하여 통상적인 방법이 사용된다. 용어가 단수로 제공되는 경우에, 본 발명자들은 그 용어의 복수도 의도한다. 여기서 사용된 명명법 및 하기 기재된 실험 절차는 당 기술분야에 공지되어 있고 일반적으로 사용된다.
"콘택트 렌즈"란 착용자의 눈 위 또는 눈 안에 위치할 수 있는 구조물을 가리킨다. 콘택트 렌즈는 사용자의 시력을 보정하거나 개선하거나 변경시킬 수 있지만, 반드시 그러한 것만은 아니다. 콘택트 렌즈는 당 기술분야에 공지되어 있거나 이후 개발될 어떠한 적절한 물질로 만들어질 수 있고, 소프트 렌즈, 하드 렌즈 또는 하이브리드 렌즈일 수 있다. "실리콘 히드로겔 콘택트 렌즈"란 실리콘 히드로겔 물질을 포함하는 콘택트 렌즈를 가리킨다.
"히드로겔" 또는 "히드로겔 물질"은 완전히 수화될 때 적어도 10 중량%의 물을 흡수할 수 있는 중합체 물질을 가리킨다.
"실리콘 히드로겔"은 적어도 하나의 실리콘-함유 단량체 또는 적어도 하나의 실리콘-함유 거대단량체 또는 적어도 하나의 가교가능한 실리콘-함유 예비중합체를 포함하는 중합가능한 조성물의 공중합에 의해 수득되는 실리콘-함유 히드로겔을 가리킨다.
"단량체 혼합물"은 적어도 약 20 중량%의 하나 이상의 비닐 단량체를 포함하는 조성물을 가리킨다.
여기서 사용된 "친수성"은 지질보다는 물과 더욱 쉽게 결합되는 물질 또는 그의 일부를 가리킨다.
"비닐 단량체"는 단지 하나의 에틸렌성 불포화 기를 가진 저 분자량 화합물을 가리킨다. 저 분자량은 전형적으로 700달톤 미만의 평균 분자량을 의미한다.
용어 "올레핀성 불포화 기" 또는 "에틸렌성 불포화 기"는 여기서 넓은 의미로 사용되며, >C=C< 기를 함유하는 어떠한 기라도 포함하는 것으로 해석된다. 일례의 에틸렌성 불포화 기는 제한없이 아크릴로일, 메타크릴로일, 알릴, 비닐, 스티레닐, 또는 다른 C=C 함유 기를 포함한다.
여기서 사용된, 중합가능한 조성물, 예비중합체 또는 물질의 경화, 가교 또는 중합을 언급할 때 "화학선작용으로"는 화학선 조사, 예를 들어 UV 조사, 이온화 조사 (예, 감마선 또는 X-선 조사), 마이크로파 조사 등에 의해 경화 (예, 가교 및/또는 중합)가 수행됨을 의미한다. 열 경화 또는 화학선 경화 방법이 당업자에게 잘 알려져 있다.
"아미드-유형 비닐 단량체"는 화학식
Figure pat00001
(식에서, X는 공유 결합, 수소 또는 메틸 라디칼 (-CH3)이다)의 단지 하나의 에틸렌성 불포화 라디칼을 포함하는 비닐 단량체를 가리킨다.
용어 "(메트)아크릴아미드"란 아크릴아미드 또는 메타크릴아미드를 가리킨다.

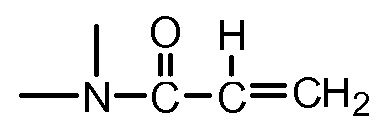

용어 "아크릴아미드 단량체"란 화학식
Figure pat00002
의 에틸렌성 불포화 라디칼을 가진 비닐 단량체를 가리킨다.
용어 "메타크릴아미드 단량체"란 화학식
Figure pat00003
의 에틸렌성 불포화 라디칼을 가진 비닐 단량체를 가리킨다.
용어 "아크릴레이트 단량체"란 화학식
Figure pat00004

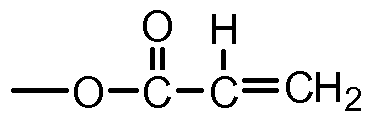

의 에틸렌성 불포화 라디칼을 가진 비닐 단량체를 가리킨다.
용어 "메타크릴레이트 단량체"란 화학식
Figure pat00005
의 에틸렌성 불포화 라디칼을 가진 비닐 단량체를 가리킨다.
"폴리실록산-함유 비닐 단량체 또는 거대단량체"란 적어도 하나의 에틸렌성 불포화 기 및 화학식
Figure pat00006
의 2가 라디칼을 함유하는 비닐 단량체 또는 거대단량체를 가리킨다 (식에서, R1 및 R2는 독립적으로 1가 C1-C10 알킬, 1가 C1-C10 아미노알킬, 1가 C1-C10 히드록시알킬, C1-C10 에테르, C1-C10 플루오로알킬, C1-C10 플루오로에테르 또는 C6-C18 아릴 라디칼, -alk-(OCH2CH2)m-OR3 (여기서 alk는 C1-C6 알킬렌 2가 라디칼이고, R3은 수소 또는 C1-C6 알킬이고, m은 1 내지 10의 정수이고; n은 3 이상의 정수이다).
여기서 사용된 용어 "유체"는 물질이 액체와 같이 유동가능함을 나타낸다.
"소수성 비닐 단량체"는 물에 불용성이고 10 중량% 미만의 물을 흡수할 수 있는 중합체를 형성하도록 중합될 수 있는 비닐 단량체를 가리킨다.
"비닐 거대단량체"는 하나 이상의 에틸렌성 불포화 기를 포함하는 중 및 고 분자량 화합물을 가리킨다. 중 및 고 분자량은 전형적으로 700 달톤 초과의 평균 분자량을 의미한다.
"예비중합체"란 2 이상의 에틸렌성 불포화 기를 함유하고 출발 중합체보다 훨씬 높은 분자량을 가진 가교 중합체를 수득하기 위해 화학선작용으로 경화 (예, 가교)될 수 있는 출발 중합체를 가리킨다.
"실리콘-함유 예비중합체"는 실리콘을 함유하는 예비중합체를 가리킨다.
여기서 사용된 중합체 물질 (단량체 또는 거대단량체 물질 포함)의 "분자량"은, 달리 구체적으로 언급되거나 다른 시험 조건이 나타나지 않는 한, 수-평균 분자량을 가리킨다.
"중합체"는 하나 이상의 단량체를 중합함으로써 형성된 물질을 의미한다.
공중합체 또는 화합물과 관련하여 여기서 사용된 용어 "에틸렌성 관능화"란 하나 이상의 화학선작용으로 가교가능한 기가 결합 공정에 따라서 공중합체 또는 화합물의 펜던트 또는 말단 관능기를 통해 공중합체 또는 화합물에 공유 결합됨을 설명하기 위한 것이다.
여기서 사용된 용어 "다중"은 3개 이상을 가리킨다.
"광개시제"는 빛의 사용에 의하여 라디칼 가교/중합 반응을 개시하는 화학물질을 가리킨다. 적절한 광개시제는 이에 한정되지 않지만 벤조인 메틸 에테르, 디에톡시아세토페논, 벤조일포스핀 옥시드, 1-히드록시시클로헥실 페닐 케톤, 다로커(Darocur)® 유형, 이르가큐어(Irgacure)® 유형, 바람직하게는 다로커® 1173 및 이르가큐어® 2959를 포함한다.
"중합가능한 UV-흡수제"란 에틸렌성-불포화 기 및 UV-흡수성 잔기 또는 잠재성 UV-흡수성 잔기를 포함하는 화합물을 가리킨다.
"UV-흡수성 잔기"란 당업자에 의해 이해되는 바와 같이 200 nm 내지 400 nm 범위의 UV 복사선을 흡수하거나 선별할 수 있는 유기 관능기를 가리킨다.
"중합가능한 잠재성 UV-흡수 제"는, 200 nm 내지 400 nm의 파장 영역에서 UV 복사선의 흡수 계수가 보호된 불안정한 관능기를 갖지 않은 UV-흡수성 잔기의 약 50% 이하, 바람직하게는 70% 이하, 더욱 바람직하게는 약 90% 이하가 되도록, 불안정한 관능기에 의해 보호되는 에틸렌성 불포화 기 및 UV-흡수성 잔기를 포함하는 화합물을 가리킨다.
용어 "불안정한 관능기"는 다른 관능기로부터 제거 (분해)될 수 있는 보호 관능기가 불안정한 관능기에 의해 보호됨을 의미한다.
"화학 복사선의 공간적 제약"은 예를 들어 마스크 또는 스크린 또는 이들의 조합에 의해 광선 형태의 에너지 복사선을 유도하여 한정된 주위 경계를 가진 부위 위에 공간적 제약 방식으로 충돌시키는 작용 또는 과정을 가리킨다. 미국 특허 6,800,225 (도 1 - 11), 6,627,124 (도 1 - 9), 및 7,387,759 (도 1 - 6)의 도면 (이들의 전체 내용은 여기서 참고문헌으로 포함된다)에 개략적으로 도시된 바와 같이, 복사선 (예, UV) 투과성 영역, 복사선-투과성 영역을 둘러싼 복사선 (예, UV) 불투과성 영역 및 복사선-불투과성 및 복사선-투과성 영역 사이의 경계인 투사 구획선을 가진 마스크 또는 스크린을 사용함으로써 UV 복사선의 공간적 제약이 수득된다. 마스크 또는 스크린은 마스크 또는 스크린의 투사 구획선에 의해 한정되는 단면 프로파일을 가진 복사선 비임 (예, UV 복사선)을 공간적으로 투사시킬 수 있다. 복사선 (예를 들어, UV 복사선)의 돌출된 비임은 제1 성형 표면으로부터 금형의 제2 성형 표면으로 투사되는 비임의 경로에 위치한 렌즈-형성 물질 위에 충돌되는 복사선 (예, UV 복사선)을 제한한다. 얻어지는 콘택트 렌즈는 제1 성형 표면에 의해 한정된 전방 표면, 제2 성형 표면에 의해 한정된 대향 후방 표면, 및 투사된 UV 비임의 단면 프로파일 (즉, 복사선의 공간적 제약)에 의해 한정된 렌즈 가장자리를 포함한다. 가교를 위해 사용되는 복사선은 복사선 에너지, 특히 UV 복사선, 감마 복사선, 전자 복사선 또는 열 복사선이고, 한편으로는 양호한 제약을 달성하기 위하여, 다른 한편으로는 에너지의 효율적인 사용을 위하여, 복사선 에너지는 바람직하게는 실질적으로 평행한 비임의 형태이다.
통상적인 주조-성형 공정에서, 얻어지는 콘택트 렌즈의 가장자리를 한정하는 원주 접촉선을 형성하기 위하여 금형의 제1 및 제2 성형 표면을 서로에 맞대어 가압한다. 성형 표면의 밀접한 접촉은 성형 표면의 광학 품질을 손상시킬 수 있기 때문에, 금형을 재사용할 수 없다. 반대로, 라이트스트림 테크놀로지TM에서, 얻어지는 콘택트 렌즈의 가장자리는 금형의 성형 표면의 접촉에 의해 한정되지 않고 그 대신 복사선의 공간적 제약에 의해 한정된다. 금형의 성형 표면 간의 접촉없이, 높은 재생산성을 가진 고 품질 콘택트 렌즈를 제조하기 위하여 금형을 반복하여 사용할 수 있다.
"염료"는 색을 부여하기 위해 사용되고 렌즈-형성 유체 물질에 가용성인 물질이다. 염료는 전형적으로 반투명이고 빛을 흡수하지만 산란시키지 않는다.
"안료"는 불용성인 렌즈-형성 유체 물질에 현탁되는 분말화 물질을 의미한다.
실리콘 히드로겔 물질 또는 콘택트 렌즈에 관한 "친수성 표면"은, 실리콘 히드로겔 물질 또는 콘택트 렌즈가 약 90도 이하, 바람직하게는 약 80도 이하, 더욱 바람직하게는 약 70도 이하, 더욱 바람직하게는 약 60도 이하의 평균 물 접촉 각을 가짐을 특징으로 하는 표면 친수성을 갖는다는 것을 의미한다.
"평균 접촉 각"이란 적어도 3개의 개별 콘택트 렌즈의 측정치를 평균 냄으로써 수득되는 물 접촉 각 (윌헬미 플레이트(Wilhelmy Plate) 방법에 의해 측정되는 전진 각)을 가리킨다.
여기서 사용된 "항미생물제"는 당 기술분야에 공지된 것과 같은 미생물의 생육을 저하시키거나 제거하거나 억제할 수 있는 화학물질을 가리킨다. 항미생물제의 바람직한 예는 이에 한정되지 않지만 은 염, 은 착물, 은 나노입자, 은-함유 제올라이드 등을 포함한다.
"은 나노입자"란 필수적으로 은 금속으로 만들어지고 1 마이크로미터 미만의 크기를 가진 입자를 가리킨다.
여기서 사용된 것과 같은 렌즈의 "산소 투과율"은 특정한 안 렌즈를 통해 산소가 통과하는 비율이다. 산소 투과율 Dk/t는 통상적으로 배러/mm의 단위로 표현되고, 여기서 t는 측정되는 부위 위에서 물질의 평균 두께 (mm의 단위)이고 "배러/mm"는 다음과 같이 정의된다:
[(cm3 산소)/(cm2)(sec)(mmHg)] × 10-9
렌즈 물질의 고유한 "산소 투과율" Dk는 렌즈 두께에 의존되지 않는다. 고유한 산소 투과율은 물질을 통해 산소가 통과하는 비율이다. 산소 투과율은 배러의 단위로 통상적으로 표현되고, 여기서 "배러"가 다음과 같이 정의된다.
[(cm3 산소)(mm)/(cm2)(sec)(mmHg)] × 10-10
이것은 당 기술분야에서 일반적으로 사용되는 단위이다. 따라서, 당 기술분야에서의 사용과 일치하기 위하여, 단위 "배러"는 상기 정의된 바와 같은 의미를 갖는다. 예를 들어, 90 배러의 Dk ("산소 투과율 배러") 및 90 마이크로미터 (0.090 mm)의 두께를 가진 렌즈는 100 배러/mm의 Dk/t (산소 투과율 배러/mm)를 가질 것이다. 본 발명에 따르면, 물질 또는 콘택트 렌즈에 관해 높은 산소 투과율은,실시예에 기재된 코울로메트릭(coulometric) 방법에 따라서 100마이크로미터 두께의 샘플 (필름 또는 렌즈)에서 측정된 적어도 40 배러 이상의 겉보기 산소 투과율을 특징으로 한다.
렌즈를 통한 "이온 투과율"은 이오노플럭스 확산 계수 및 이오노톤 이온 투과 계수와 상관관계를 갖는다.
이오노플럭스 확산 계수 D는 다음과 같은 픽스(Fick's) 법칙에 의해 결정된다.
Figure pat00007
[상기 식에서,
n' = 이온 전달 비율 (몰/분);
A = 노출된 렌즈의 면적 (mm2);
D = 이오노플럭스 확산 계수 (mm2/분);
dc = 농도 차이 (몰/L);
dx = 렌즈의 두께 (mm)]
이오노톤 이온 투과 계수 P는 하기 수학식에 따라 결정된다:
Figure pat00008
[상기 식에서,
C(t) = 수용 셀에서 시간 t에서 소듐 이온의 농도;
C(0) = 공여 셀에서 소듐 이온의 초기 농도;
A = 막 면적, 즉 셀에 노출되는 렌즈 면적;
V = 셀 구획의 부피 (3.0 ml);
d = 노출된 면적에서 평균 렌즈 두께;
P = 투과 계수]
약 1.5×10-6 mm2/분 초과의 이오노플럭스 확산 계수 D가 바람직한 반면, 약 2.6×10-6 mm2/분 초과가 더욱 바람직하고, 약 6.4×10-6 mm2/분 초과가 가장 바람직하다.
양호한 눈물 교환을 보장하고 궁극적으로 양호한 각막 건강을 보장하기 위하여 눈 위에서의 렌즈 이동이 요구되는 것으로 알려져 있다. 이온 투과율은 물 투과율에 직접 비례하는 것으로 생각되기 때문에, 이온 투과율이 눈 위에서의 이동에 관한 예측인자 중 하나가 된다.
일반적으로, 본 발명은 라이트스트림 테크놀로지TM를 기초로 하여 단량체 혼합물로부터 실리콘 히드로겔 콘택트 렌즈를 제조하는 방법에 관한 것이다. 본 발명은 부분적으로, 실리콘 히드로겔 콘택트 렌즈를 제조하기 위해 단량체 혼합물을 제조함에 있어서 비닐 단량체의 특정 부류를 선택함으로써, 라이트스트림 테크놀로지TM를 기초로 하여 실리콘 히드로겔 콘택트 렌즈를 제조하기에 적절한 단량체 혼합물을 만들기 위하여 금형에서 단량체 혼합물의 경화 시간을 크게 감소시킬 수 있다는 뜻밖의 연구 결과를 기초로 한다. 비교적 긴 경화 시간은 라이트스트림 테크놀로지TM에 따라 만들어진 콘택트 렌즈의 렌즈 가장자리의 품질에 역효과를 미칠 수 있고, 제조 생산량을 저하시킴으로써 제조 비용을 증가시킬 수 있는 것으로 생각된다. 경화 광 강도 및/또는 단량체 혼합물에서 광개시제의 농도를 증가시킴으로써 단량체 혼합물의 경화 시간을 단축시킬 수도 있지만, 높은 경화 광 강도 및 높은 광개시제 농도는 제약을 갖고 라이트스트림 테크놀로지TM를 위해 충분한 경화 시간을 감소시키기에 충분하지 않을 수도 있다. 또한, 이러한 측정은 바람직하지 못한 물리적 성질, 예를 들어 비중합 단량체에 기인하여 깨지기 쉽고 높은 함량의 추출가능한 물질을 가진 렌즈를 유발할 수도 있다. 본 발명의 단량체 혼합물에서, 경화 시간은 약 4.0 mW/cm2의 경화 광 강도에서 30 초 미만으로 실질적으로 감소될 수 있다. 라이트스트림 테크놀로지에 따라 이러한 단량체 혼합물로부터 만들어진 실리콘 히드로겔 콘택트 렌즈는 비교적 짧은 경화 시간 때문에 높은 렌즈 가장자리 품질 및 비교적 낮은 렌즈 제조 비용을 가질 수 있다.
하나의 측면에서, 본 발명은 실리콘 히드로겔 콘택트 렌즈의 제조 방법을 제공한다. 방법은 소프트 콘택트 렌즈의 제조를 위한 금형을 제공하며, 여기서 금형이 콘택트 렌즈의 전방 표면을 한정하는 제1 성형 표면을 가진 제1 금형 반쪽 및 콘택트 렌즈의 후방 표면을 한정하는 제2 성형 표면을 가진 제2 금형 반쪽을 갖고, 상기 제1 및 제2 성형 표면 사이에 공동이 형성되도록 상기 제1 및 제2 금형 반쪽이 서로 수용하도록 구성되는, 소프트 콘택트 렌즈의 제조를 위한 금형을 제공하고; 렌즈-형성 물질의 단량체 혼합물을 공동에 도입하며, 여기서 단량체 혼합물이 적어도 하나의 친수성 아미드-유형 비닐 단량체, 적어도 하나의 실록산-함유 (메트)아크릴아미드 단량체, 적어도 하나의 폴리실록산 비닐 단량체 또는 거대단량체 및 약 0.05 중량% 내지 약 1.5 중량%의 광개시제를 포함하며, 렌즈 형성 물질이 약 100초 이내에 약 4.1 mW/cm2의 UV-강도를 가진 UV 광에 의해 경화되는 능력을 가짐을 특징으로 하고; 화학 복사선의 공간적 제약 하에서 금형 내에서 렌즈-형성 물질을 약 120초 이하의 시간 동안 조사하여 렌즈-형성 물질을 가교시켜 실리콘 히드로겔 콘택트 렌즈를 형성하며, 여기서 제조된 콘택트 렌즈가 제1 성형 표면에 의해 한정되는 전방 표면, 제2 성형 표면에 의해 한정되는 대향 후방 표면, 및 화학 복사선의 공간적 제약에 의해 한정되는 렌즈 가장자리를 포함한다.
복사선의 공간적 제약을 위해 적절한 재사용가능한 금형의 예는, 제한없이 미국 특허 6,800,225, 6,627,124, 7,384,590 및 7,387,759 (여기서 전체 내용이 참고문헌으로 포함된다)에 개시된 것을 포함한다.
예를 들어, 바람직한 재사용가능한 금형은 제1 성형 표면을 가진 제1 금형 반쪽 및 제2 성형 표면을 가진 제2 금형 반쪽을 포함한다. 바람직한 재사용가능한 금형의 2개의 금형 반쪽은 서로 접촉되지 않지만, 2개의 금형 반쪽 사이에 배열된 환상 구조의 얇은 간격이 존재한다. 간격은 제1 및 제2 성형 표면 사이에 형성된 금형 공동에 연결되고, 그 결과 과량의 단량체 혼합물이 간격으로 유동될 수 있다. 본 발명에서 어떠한 구조를 가진 간격이라도 사용될 수 있는 것으로 이해된다.
바람직한 실시양태에서, 제1 및 제2 성형 표면 중 적어도 하나가 가교 복사선 (예를 들어, UV 복사선)에 투과될 수 있다. 더욱 바람직하게는, 제1 및 제2 성형 표면의 하나가 가교 복사선 (예, UV 복사선)에 투과될 수 있는 반면, 다른 성형 표면은 가교 복사선 (예, UV 복사선)에 대한 투과성이 불량하다. 예를 들어, 금형 반쪽의 하나는 UV-투과성 물질로 만들어질 수 있는 반면, 다른 금형 반쪽은 미국 특허 7,387,759 및 7,384,590에 기재된 바와 같이 UV 흡수 물질, 예컨대 카본 블랙을 함유하는 물질로 만들어질 수 있다.
재사용가능한 금형은 바람직하게는 복사선-투과성 성형 표면을 가진 금형 반쪽에 또는 그 위에 고정되거나 구성되거나 배열된 마스크를 포함한다. 마스크는 불투과성이거나 복사선-투과성 성형 표면의 투과성에 비해 적어도 불량한 투과성을 갖는다. 마스크는 금형 공동까지 안쪽으로 곧게 연장되고, 금형 공동을 제외하고는 마스크 뒤의 모든 부위를 가리기 위해 금형 공동을 둘러싼다.
경화 복사선이 UV 광인 경우에, 마스크는 바람직하게는 얇은 크롬 층일 수도 있고, 이것은 광 및 UV 리소그래피에 공지된 방법에 따라 제조될 수 있다. 다른 금속 또는 금속 산화물이 마스크 물질로서 적절할 수도 있다. 금형 또는 금형 반쪽을 위해 사용되는 물질이 석영이라면, 마스크는 예를 들어 이산화규소의 보호 층으로 코팅될 수 있다.
대안적으로, 마스크는 UV-흡수제를 포함한 물질로 만들어진 차폐 칼라일 수 있고 미국 특허 7,387,759 (여기서 전체내용이 참고문헌으로 포함됨)에 기재된 것과 같이 그것을 통과하는 경화 에너지를 실질적으로 차단한다. 바람직한 실시양태에서, 마스크를 가진 금형 반쪽은 일반적으로 원형 디스크-형태의 전달 부위 및 전달 부위와 밀접하게 맞물리도록 꼭 맞는 내부 직경을 가진 차폐 칼라를 포함하며, 여기서 상기 전달 부위는 광학적으로 투명한 물질로 만들어지고 그를 통한 경화 에너지의 통과를 가능하게 하며, 차폐 칼라는 UV-봉쇄제를 포함한 물질로 만들어지고 실질적으로 그를 통한 경화 에너지의 통과를 차단하며, 여기서 차폐 칼라는 일반적으로 전달 부위를 수용하기 위한 중심 공동을 가진 와셔 또는 도넛을 닮았고, 여기서 전달 부위는 차폐 칼라의 중심 공동으로 압착되고 차폐 칼라가 부싱 슬리브(bushing sleeve) 내에 장착된다.
재사용가능한 금형은 석영, 유리, 사파이어, CaF2, 고리형 올레핀 공중합체 (예를 들어, 토파스® COC 등급 8007-S10 (에틸렌 및 노르보르넨의 투명 비결정성 공중합체) (독일 프랑크푸르트의 티코나(Ticona) GmbH 및 미국 뉴저지 수미트), 제오넥스® 및 제오노르® (제온 케미칼스(Zeon Chemicals) LP, 미국 켄터키주 루이즈빌), 폴리메틸메타크릴레이트 (PMMA), 폴리옥시메틸렌 (듀퐁 (DuPont), 델린), 울템® (Ultem) (폴리에테르이미드) (G.E.플라스틱스), 프리모스파이어(PrimoSpire)® 등으로 만들어질 수 있다. 금형 반쪽의 재사용가능성 때문에, 매우 높은 정확도 및 재생산성의 금형을 수득하기 위해서는 그들의 제조 시에 비교적 높은 비용이 소비될 수 있다. 금형 반쪽은 제조되는 렌즈 영역, 다시 말해서 공동 또는 실제 성형 표면에서 서로 접촉되지 않기 때문에, 접촉 결과로 인한 손상은 없다. 이것은 금형의 높은 사용 수명을 보장하고, 특히 제조되는 콘택트 렌즈의 높은 재생산성 및 렌즈 디자인으로의 높은 충실성을 보장한다.
본 발명에서 어떠한 친수성 아미드-유형 비닐 단량체라도 사용될 수 있다. 친수성 아미드-유형 비닐 단량체의 예는 제한없이 2-아크릴아미도글리콜산, 2-아크릴아미도-2-메틸-1-프로판술폰산, 2-아크릴아미도-2-메틸-1-프로판술폰산 또는 그들의 염, (3-아크릴아미도프로필)트리메틸암모늄 클로라이드, 3-아크릴로일아미노-1-프로판올, N-(부톡시메틸)아크릴아미드, N-tert-부틸아크릴아미드, 디아세톤 아크릴아미드, N,N-디메틸아크릴아미드, N-[3-(디메틸아미노)프로필]메타크릴아미드, N-히드록시에틸 아크릴아미드, N-(히드록시메틸)아크릴아미드, N-(이소부톡시메틸)아크릴아미드, N-이소프로필아크릴아미드, N-이소프로필메타크릴아미드, 메타크릴아미드, N-페닐아크릴아미드, N-[트리스(히드록시메틸)메틸]아크릴아미드, N-메틸-3-메틸렌-2-피롤리돈 및 이들의 혼합물을 포함한다. 바람직하게는, 친수성 아미드-유형 비닐 단량체는 N,N-디메틸아크릴아미드(DMA), N,N-디메틸메타크릴아미드(DMMA), 2-아크릴아미도글리콜산 일수화물, 3-아크릴로일아미노-1-프로판올, N-히드록시에틸 아크릴아미드, N-[트리스(히드록시메틸)메틸]아크릴아미드, N-메틸-3-메틸렌-2-피롤리돈 및 이들의 혼합물을 포함한다.
실록산-함유 비닐 단량체, 특히 트리스(트리알킬실릴옥시)실릴알킬 기를 가진 비닐 단량체 (예를 들어, 트리스(트리메틸실릴옥시)실릴프로필 메타크릴레이트(TRIS))는 제조 동안에, 특히 금형에서 비교적 짧은 시간 (예, 약 300 초 미만) 내에 단량체 혼합물을 UV 광으로 경화시킬 때 취급 시 유발되는 광학 결점을 없애는데 중요한 것으로 밝혀졌다. 실리콘 히드로겔 콘택트 렌즈를 제조하기 위해 단량체 혼합물로부터 TRIS를 제거할 때, 얻어지는 렌즈는 취급에 기인하여 영구적인 변형 (광학 결점)을 일으킨다. 이러한 변형 또는 광학 결점은, 실시예 1에 기재된 것과 같이 렌즈를 손으로 접은 후에 콘택트 렌즈 광학 품질 분석기 (CLOQA)에 의해 렌즈에서 관찰되는 영구적인 접힌 자국을 가리킨다. 그러나, TRIS가 존재할 때, 얻어지는 렌즈는 광학 결점을 제거하는 "치유" 효과를 나타낸다 (즉, 접힌 자국은 일시적이 되고 약 15분 이하의 짧은 기간 후에 소실될 수 있다). 그러나, TRIS를 포함하는 단량체 혼합물은 비교적 긴 경화 시간을 갖는다. TRIS를 트리스(트리메틸실릴옥시)실릴알킬 기를 가진 (메트)아크릴아미드로 대체함으로써, 제조 동안에 취급에 의해 유발되는 광학 결점을 여전히 제거하면서 단량체 혼합물의 경화가 상당히 감소될 수 있는 것으로 밝혀졌다.
실록산-함유 (메트)아크릴아미드 단량체가 본 발명에서 사용될 수 있다. 바람직하게는, 실록산-함유 (메트)아크릴아미드 단량체는 하기 화학식 1로 표시된다.
Figure pat00009

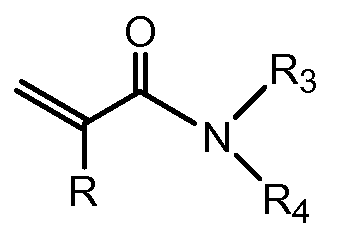

[상기 식에서, R은 H 또는 CH3이고, R3 및 R4은 서로 독립적으로 H, C1-C6 알킬 또는 하기 화학식 2의 1가 라디칼이고:
Figure pat00010

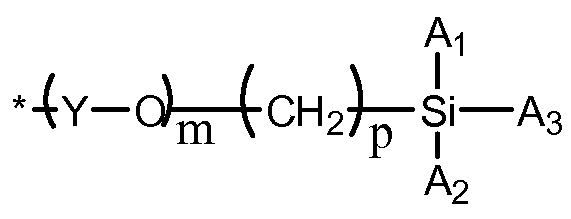

{식에서, Y는 하나 이상의 히드록실 기를 함유하는 C1-C6 알킬렌 2가 라디칼 또는 C1-C6 알킬렌 2가 라디칼이고, m은 0 내지 5의 정수이고, p는 1 내지 6의 정수이고, A1, A2 및 A3는 서로 독립적으로 C1-C6 알킬, 페닐, 벤질 또는 하기 화학식 3의 라디칼이고:
Figure pat00011
(식에서, B1, B2 및 B3는 서로 독립적으로 C1-C6 알킬, 페닐 또는 벤질이다)}
단, R3 및 R4 중 적어도 하나가 화학식 2의 라디칼이고, A1, A2 및 A3 중 적어도 2개는 화학식 3의 라디칼이다]
화학식 1의 실록산-함유 (메트)아크릴아미드 단량체의 예는 제한없이 N-[트리스(트리메틸실록시)실릴프로필]메타크릴아미드, N-[트리스(트리메틸실록시)실릴프로필]아크릴아미드, N-[트리스(디메틸프로필실록시)실릴프로필]아크릴아미드, N-[트리스(디메틸프로필실록시)실릴프로필]메타크릴아미드, N-[트리스(디메틸페닐실록시)실릴프로필]아크릴아미드, N-[트리스(디메틸페닐실록시)실릴프로필]메타크릴아미드, N-[트리스(디메틸에틸실록시)실릴프로필]아크릴아미드, N-[트리스(디메틸에틸실록시)실릴프로필]메타크릴아미드, N-(2-히드록시-3-(3-비스(트리메틸실릴옥시)메틸실릴)프로필옥시)프로필)-2-메틸 아크릴아미드; N-(2-히드록시-3-(3-(비스(트리메틸실릴옥시)메틸실릴)프로필옥시)프로필)아크릴아미드; N,N-비스[2-히드록시-3-(3-(비스(트리메틸실릴옥시)메틸실릴)프로필옥시)프로필]-2-메틸 아크릴아미드; N,N-비스[2-히드록시-3-(3-비스(트리메틸실릴옥시)메틸실릴)프로필옥시)프로필]아크릴아미드; N-(2-히드록시-3-(3-트리스(트리메틸실릴옥시)실릴)프로필옥시)프로필)-2-메틸 아크릴아미드; N-(2-히드록시-3-(3-트리스(트리메틸실릴옥시)실릴)프로필옥시)프로필)아크릴아미드; N,N-비스[2-히드록시-3-(3-(트리스(트리메틸실릴옥시)실릴)프로필옥시)프로필]-2-메틸 아크릴아미드; N,N-비스[2-히드록시-3-(3-트리스(트리메틸실릴옥시)실릴)프로필옥시)프로필]아크릴아미드; N-[2-히드록시-3-(3-(t-부틸디메틸실릴)프로필옥시)프로필]-2-메틸 아크릴아미드; N-[2-히드록시-3-(3-(t-부틸디메틸실릴)프로필옥시)프로필]아크릴아미드; N,N-비스[2-히드록시-3-(3-(t-부틸디메틸실릴)프로필옥시)프로필]-2-메틸 아크릴아미드; N,N-비스[2-히드록시-3-(3-(t-부틸디메틸실릴)프로필옥시)프로필]아크릴아미드를 포함한다. 화학식 1의 가장 바람직한 실록산-함유 (메트)아크릴아미드 단량체는 N-[트리스(트리메틸실록시)실릴프로필]아크릴아미드 및 N-[2-히드록시-3-(3-(t-부틸디메틸실릴)프로필옥시)프로필]아크릴아미드이다.

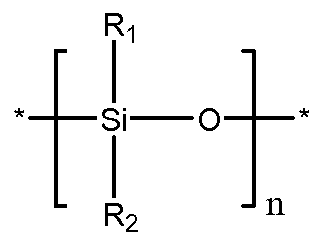

임의의 "폴리실록산-함유 비닐 단량체 또는 거대단량체"란 적어도 하나의 에틸렌성 불포화 기 및 하기 화학식의 2가 라디칼을 함유하는 비닐 단량체 또는 거대단량체를 가리킨다:
Figure pat00012
[상기 식에서, R1 및 R2은 독립적으로 1가 C1-C10 알킬, 1가 C1-C10 아미노알킬, 1가 C1-C10 히드록시알킬, C1-C10 에테르, C1-C10 플루오로알킬, C1-C10 플루오로에테르 또는 C6-C18 아릴 라디칼, -alk-(OCH2CH2)m-OR3 (여기에서, alk는 C1-C6 알킬렌 2가 라디칼이고, R3은 수소 또는 C1-C6 알킬이고, m은 1 내지 10의 정수이다), n은 3 이상의 정수이다.] 이러한 비닐 단량체 또는 거대단량체의 예는 다양한 분자량의 모노메타크릴화 또는 모노아크릴화 폴리디메틸실록산 (예, 모노-3-메타크릴옥시프로필 말단, 모노-부틸 말단 폴리디메틸실록산 또는 모노-(3-메타크릴옥시-2-히드록시프로필옥시)프로필 말단, 모노-부틸 말단 폴리디메틸실록산); 다양한 분자량의 디메타크릴화 또는 디아크릴화 폴리디메틸실록산; 비닐 카르보네이트-말단 폴리디메틸실록산; 비닐 카르바메이트-말단 폴리디메틸실록산; 다양한 분자량의 비닐 말단 폴리디메틸실록산; 메타크릴아미드-말단 폴리디메틸실록산; 아크릴아미드-말단 폴리디메틸실록산; 아크릴레이트-말단 폴리디메틸실록산; 메타크릴레이트-말단 폴리디메틸실록산; 비스-3-메타크릴옥시-2-히드록시프로필옥시프로필 폴리디메틸실록산; N,N,N',N'-테트라키스(3-메타크릴옥시-2-히드록시프로필)-알파,오메가-비스-3-아미노프로필-폴리디메틸실록산; 폴리실록사닐알킬 (메트)아크릴 단량체; US 5,760,100 (여기서 그 전체내용이 참고문헌으로 포함됨)에 기재된 거대단량체 A, 거대단량체 B, 거대단량체 C 및 거대단량체 D로 구성된 군에서 선택되는 실록산-함유 거대단량체; 글리시딜 메타크릴레이트와 아미노-관능성 폴리디메틸실록산의 반응 생성물; 히드록실-관능화 실록산-함유 비닐 단량체 또는 거대단량체; 미국 특허 4,136,250, 4,153,641, 4,182,822, 4,189,546, 4,343,927, 4,254,248, 4,355,147, 4,276,402, 4,327,203, 4,341,889, 4,486,577, 4,543,398, 4,605,712, 4,661,575, 4,684,538, 4,703,097, 4,833,218, 4.837,289, 4,954,586, 4,954,587, 5,010,141, 5,034,461, 5,070,170, 5,079,319, 5,039,761, 5,346,946, 5,358,995, 5,387,632, 5,416,132, 5,451,617, 5,486,579, 5,962,548, 5,981,675, 6,039,913 및 6,762,264 (여기서 전체내용이 참고문헌으로 포함됨)에 개시된 폴리실록산-함유 거대단량체; 미국 특허 4,259,467, 4,260,725 및 4,261,875 (여기서 전체내용이 참고문헌으로 포함됨)에 개시된 폴리실록산-함유 거대단량체이다. 폴리디메틸실록산 및 폴리알킬렌옥시드로 구성된 이 및 삼블록 거대단량체가 또한 사용될 수 있다. 예를 들어, 산소 투과성을 증진시키기 위하여 메타크릴레이트 말단 캡형성 폴리에틸렌옥시드-블록-폴리디메틸실록산-블록-폴리에틸렌옥시드를 사용할 수도 있다. 적절한 일관능성 히드록실-관능화 실록산-함유 비닐 단량체/거대단량체 및 적절한 다관능성 히드록실-관능화 실록산-함유 비닐 단량체/거대단량체가 겔레스트 인코포레이티드 (Gelest, Inc.) (미국 펜실바니아주 모리스빌)로부터 통상적으로 입수가능하다.
바람직한 실시양태에서, 단량체 혼합물은 하기 화학식 4의 폴리실록산-함유 비닐 거대단량체를 포함한다.

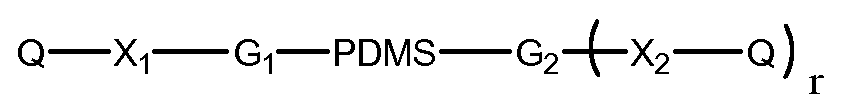

Figure pat00013
[상기 식에서,
r은 0 또는 1의 정수이고;
G1 및 G2는 서로 독립적으로 선형 또는 분지형 C1-C10 알킬렌 2가 라디칼,
Figure pat00014
의 2가 라디칼 (식에서, q는 1 내지 5의 정수이고, alk 및 alk'는 서로 독립적으로 C1-C6 알킬렌 2가 라디칼이다), 또는 -R'1-X4-E-X5-R'2-의 2가 라디칼 (식에서, R'1 및 R'2은 서로 독립적으로 선형 또는 분지형 C1-C10 알킬렌 2가 라디칼 또는 상기 정의된 것과 같은
Figure pat00015
의 2가 라디칼이고, X4 및 X5는 서로 독립적으로
Figure pat00016
Figure pat00017

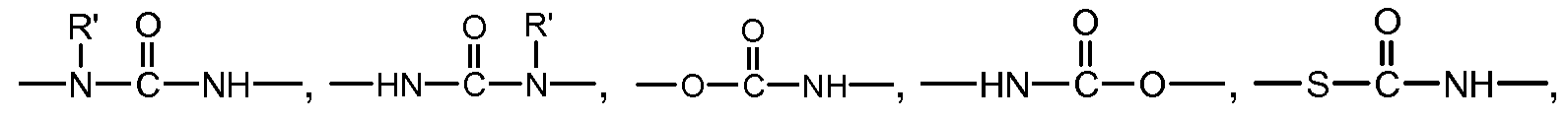

(식에서, R'는 H 또는 C1-C8 알킬이다)로 구성된 군에서 선택된 결합이고, E는 알킬 디라디칼, 시클로알킬 디라디칼, 알킬시클로알킬 디라디칼, 알킬아릴 디라디칼, 또는 주쇄에 에테르, 티오 또는 아민 결합을 가질 수도 있는 40개 이하의 탄소 원자를 가진 아릴 디라디칼이다)이고;
X1 및 X2는 서로 독립적으로 직접 결합,

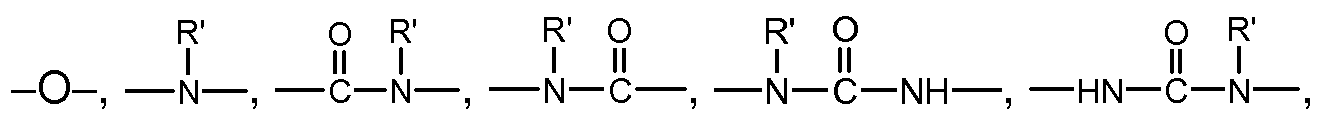

Figure pat00019
Figure pat00020
으로 구성된 군에서 선택된 결합이고 (여기서, R'는 H 또는 C1-C8 알킬이다);
PDMS는 하기 화학식 5의 폴리실록산 2가 라디칼이고:
Figure pat00021
{상기 식에서, γ는 0 또는 1이고, ω는 0 내지 5의 정수이고, U1 및 U2는 서로 독립적으로 상기 정의된 -R'1-X4-E-X5-R'2-의 2가 라디칼 또는 상기 정의된
Figure pat00022
의 2가 라디칼을 나타내고, D1, D2 및 D3는 서로 독립적으로 -(CH2CH2O)t-CH2CH2- (식에서 t는 3 내지 40의 정수이다), -CF2(OCF2)a-(OCF2CF2)b-OCF2- (식에서 a 및 b는 서로 독립적으로 0 내지 10의 정수이고, 단 a+b는 10 내지 30 범위의 수이다) 및 하기 화학식 6의 2가 기:

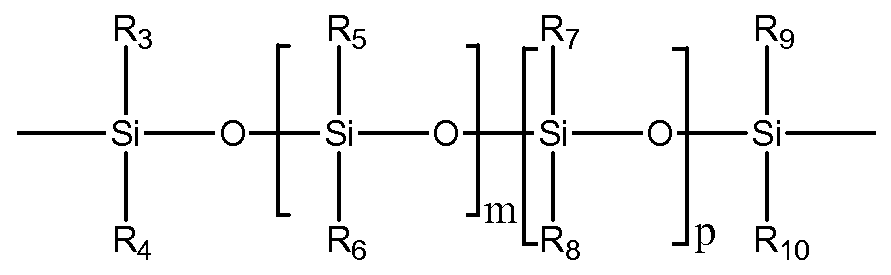

Figure pat00023

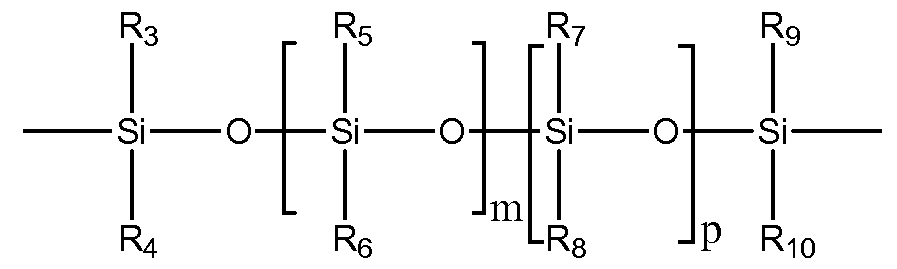

(식에서, R3, R4, R5, R6, R7, R8, R9 및 R10은 서로 독립적으로 C1-C8-알킬, C1-C4-알킬- 또는 C1-C4-알콕시-치환된 페닐, 플루오로(C1-C18-알킬), 시아노(C1-C12-알킬), -alk-(OCH2CH2)n-OR11 (식에서 alk는 C1-C6-알킬렌 2가 라디칼이고, R11은 C1-C6-알킬이고, n은 1 내지 10의 정수이다)이고, m 및 p는 서로 독립적으로 2 내지 698의 정수이고, (m+p)는 5 내지 700이다)
로 구성된 군에서 선택되는 2가 라디칼이고, 단 D1, D2 및 D3 중 적어도 하나는 화학식 6으로 표시된다}
Q는 에틸렌성 불포화 기를 함유한 유기 라디칼이다.]
바람직하게는, Q는 하기 화학식 7의 에틸렌성 불포화 기이다.

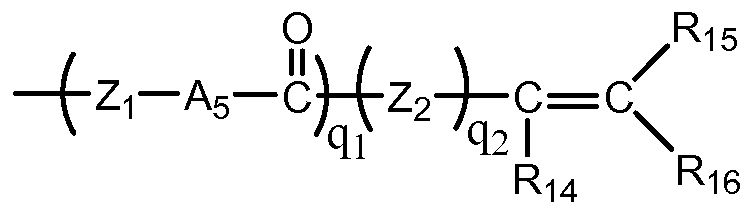

Figure pat00024
[상기 식에서,

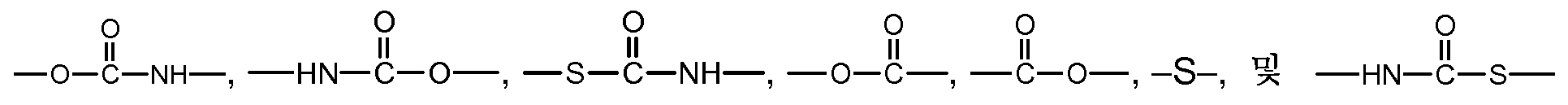

Z1 및 Z2는 서로 독립적으로 선형 또는 분지형 C1-C12 알킬렌 2가 라디칼, 하나 이상의 히드록실 기를 가진 선형 또는 분지형 C1-C12 알킬렌 2가 라디칼, -(CH2CH2O)d-CH2CH2- (식에서, d는 1 내지 10의 정수이다)의 라디칼, 비치환된 페닐렌 2가 라디칼, C1-C4 알킬 또는 C1-C4 알콕시 치환된 페닐렌 2가 라디칼 또는 C7-C12 아르알킬렌 2가 라디칼이고; A5는 -O- 또는
Figure pat00025
(식에서, R'는 H 또는 C1-C8 알킬이다)이고; q1 및 q2는 서로 독립적으로 0 또는 1의 정수이고; R14는 수소, C1-C4 알킬 또는 할로겐이고; R15 및 R16는 서로 독립적으로 수소, C1-C4 알킬, 페닐, 카르복시, 할로겐 또는
Figure pat00026
(식에서, X3는 -O-, 상기 정의된
Figure pat00027
또는 -S-이고, R17은 C1-C12 알킬, 히드록시알킬, 아미노알킬, 알킬아미노알킬 또는 디알킬아미노알킬 라디칼이다)의 라디칼이다]
화학식 4의 폴리실록산-함유 비닐 거대단량체는 공지된 절차, 예를 들어 미국 특허 4,136,250, 4,486,577, 4,605,712, 5,034,461, 5,416,132 및 5,760,100 (여기서 그 전체내용이 참고문헌으로 포함됨)에 기재된 절차에 따라 제조될 수 있다.
광개시제는 빛의 사용에 의해 자유 라디칼 중합 및/또는 가교를 개시할 수 있다. 적절한 광개시제는 벤조인 메틸 에테르, 디에톡시아세토페논, 벤조일포스핀 옥시드, 1-히드록시시클로헥실 페닐 케톤 및 다로커 및 이르가큐어 유형, 바람직하게는 다로커 1173®, 이르가큐어 369®, 이르가큐어 379® 및 이르가큐어 2959®이다. 벤조일포스핀 옥시드 개시제의 예는 2,4,6-트리메틸벤조일디페닐로포스핀 옥시드(TPO); 비스-(2,6-디클로로벤조일)-4-N-프로필페닐포스핀 옥시드; 및 비스-(2,6-디클로로벤조일)-4-N-부틸페닐포스핀 옥시드를 포함한다. 예를 들어 거대단량체에 혼입될 수 있거나 특별한 단량체로서 사용될 수 있는 반응성 광개시제가 또한 적절하다. 반응성 광개시제의 예는 EP 632 329 (여기서 그 전체내용이 참고문헌으로 포함됨)에 개시되어 있다. 이어서, 화학 복사선, 예를 들어 빛, 특히 적절한 파장의 UV 광에 의하여 중합이 유발될 수 있다. 적절하다면, 적절한 감광제의 첨가에 의하여 그에 따라 스펙트럼 요건이 조절될 수 있다.
본 발명에 따르면, 단량체 혼합물은 아미드-유형의 비닐 단량체 이외의 추가의 친수성 비닐 단량체를 포함할 수 있다. 본 발명에서 거의 어떠한 친수성 비닐 단량체라도 사용될 수 있다. 적절한 친수성 비닐 단량체는, 이것이 총망라한 목록은 아니지만, 히드록실-치환된 저급 알킬 (C1-C6) 아크릴레이트 및 메타크릴레이트, 히드록실-치환된 저급 알킬 비닐 에테르, N-비닐피롤, N-비닐-2-피롤리돈, 2-비닐옥사졸린, 2-비닐-4,4'-디알킬옥사졸린-5-온, 2- 및 4-비닐피리딘, 총 3 내지 6개 탄소 원자를 가진 올레핀성 불포화 카르복실산, 아미노(저급 알킬)- (여기에서, 용어 "아미노"는 4급 암모늄을 포함한다), 모노(저급 알킬아미노) (저급 알킬) 및 디(저급 알킬아미노) (저급 알킬)아크릴레이트 및 메타크릴레이트, 알릴 알콜, N-비닐 알킬아미드, N-비닐-N-알킬아미드, 등이다. 바람직한 친수성 비닐 단량체 중에 2-히드록시에틸메타크릴레이트(HEMA), 2-히드록시에틸 아크릴레이트(HEA), 히드록시프로필 아크릴레이트, 히드록시프로필 메타크릴레이트(HPMA), 트리메틸암모늄 2-히드록시 프로필메타크릴레이트 히드로클로라이드, 아미노프로필 메타크릴레이트 히드로클로라이드, 디메틸아미노에틸 메타크릴레이트(DMAEMA), 글리세롤 메타크릴레이트(GMA), N-비닐-2-피롤리돈(NVP), 알릴 알콜, 비닐피리딘, 아크릴산, 200 내지 1500의 중량 평균 분자량을 가진 C1-C4-알콕시 폴리에틸렌 글리콜 (메트)아크릴레이트, 메타크릴산, N-비닐 포름아미드, N-비닐 아세트아미드, N-비닐 이소프로필아미드, N-비닐-N-메틸 아세트아미드, 알릴 알콜, 및 N-비닐 카프로락탐이 있다. 더욱 바람직하게는, 아미드-유형 비닐 단량체 이외의 친수성 비닐 단량체는 아크릴레이트 단량체이다.
본 발명의 단량체 혼합물은 실록산-함유 비닐 단량체와는 상이한 소수성 단량체를 포함할 수 있다. 단량체 혼합물에 특정한 양의 소수성 비닐 단량체를 혼입함으로써 얻어지는 중합체의 기계적 성질 (예, 탄성 모듈러스)이 개선될 수 있다. 펜던트 또는 말단 관능기를 가진 중간 공중합체를 제조하기 위하여 화학선으로 중합가능한 조성물에서 거의 어떠한 소수성 비닐 단량체라도 사용될 수 있다. 바람직한 소수성 비닐 단량체의 예는 메틸아크릴레이트, 에틸-아크릴레이트, 프로필아크릴레이트, 이소프로필아크릴레이트, 시클로헥실아크릴레이트, 2-에틸헥실아크릴레이트, 메틸메타크릴레이트, 에틸메타크릴레이트, 프로필메타크릴레이트, 비닐 아세테이트, 비닐 프로피오네이트, 비닐 부티레이트, 비닐 발레레이트, 스티렌, 클로로프렌, 비닐 클로라이드, 비닐리덴 클로라이드, 아크릴로니트릴, 1-부텐, 부타디엔, 메타크릴로니트릴, 비닐 톨루엔, 비닐 에틸 에테르, 퍼플루오로헥실에틸-티오-카르보닐-아미노에틸-메타크릴레이트, 이소보르닐 메타크릴레이트, 트리플루오로에틸 메타크릴레이트, 헥사플루오로-이소프로필 메타크릴레이트, 헥사플루오로부틸 메타크릴레이트를 포함한다.
단량체 혼합물에 존재하는 아미드-유형 비닐 단량체 또는 소수성 비닐 단량체 이외의 친수성 비닐 단량체가 메타크릴레이트 단량체라면, 메타크릴레이트 단량체의 총량은 약 10 중량% 미만, 바람직하게는 약 8 중량% 미만, 더욱더 바람직하게는 약 5 중량% 미만, 가장 바람직하게는 약 1 중량% 미만인 것으로 이해된다. 바람직하게는, 그들의 양은 약 100초 미만의 기간 내에 약 4.1 mW/cm2의 UV 강도를 가진 UV 광에 의해 경화될 수 있는 특징을 가진 렌즈 형성 조성물을 제공하기에 충분히 낮다.
본 발명에 따르면, UV 광원은 하마마쓰 UV 램프 (하마마쓰 K.K. 제조)일 수 있다. 광원으로부터의 빛은 330 nm 컷-오프 필터 (Deunnschicht Technik GmbH Germany)를 통해 도광판 아래로 통과한다. 광학 배열을 통해 통과하는 빛의 강도는 ESE 복사선측정계 (ESE GmbH/독일 제조)에 의해 바람직하게 측정된다.
바람직한 실시양태에서, 단량체 혼합물은 중합가능한 UV-흡수제 또는 중합가능한 잠재성 UV-흡수제를 포함한다. 단량체 혼합물에 중합가능한 UV-흡수제 또는 중합가능한 잠재성 UV-흡수제를 가짐으로써, UV-흡수 능력을 가진 실리콘 히드로겔 렌즈가 수득될 수 있다. 이러한 렌즈는 자외선("UV") 복사선에 의해 유발되는 손상으로부터 각막을 어느 정도까지 보호할 수 있다.
어떠한 적절한 중합가능한 UV 흡수제라도 본 발명에서 사용될 수 있다. 바람직하게는, 중합가능한 UV-흡수제는 벤조트리아졸-잔기 또는 벤조페논-잔기를 포함한다. 바람직한 중합가능한 UV 흡수제의 예는 이에 한정되지 않지만 2-(2-히드록시-5-비닐페닐)-2H-벤조트리아졸, 2-(2-히드록시-5-아크릴일옥시페닐)-2H-벤조트리아졸, 2-(2-히드록시-3-메타크릴아미도 메틸-5-tert 옥틸페닐)벤조트리아졸, 2-(2'-히드록시-5'-메타크릴아미도페닐)-5-클로로벤조트리아졸, 2-(2'-히드록시-5'-메타크릴아미도페닐)-5-메톡시벤조트리아졸, 2-(2'-히드록시-5'-메타크릴옥시프로필-3'-t-부틸-페닐)-5-클로로벤조트리아졸, 2-(2'-히드록시-5'-메타크릴옥시에틸페닐)벤조트리아졸, 2-(2'-히드록시-5'-메타크릴옥시프로필페닐)벤조트리아졸, 2-히드록시-4-아크릴옥시 알콕시 벤조페논, 2-히드록시-4-메타크릴옥시 알콕시 벤조페논, 알릴-2-히드록시벤조페논, 2-히드록시-4-메타크릴옥시 벤조페논을 포함한다.
중합가능한 잠재성 UV-흡수제는 당업자에게 공지된 방법에 따라 상기 기재된 중합가능한 UV 흡수제로부터 제조될 수 있다. 예를 들어, UV-흡수성 잔기를 잠재성 UV-흡수성 잔기로 전환시키기 위하여 벤조트리아졸-잔기 또는 벤조페논-잔기를 보호된 불안정 기와 반응시킬 수 있다.
UV-흡수제의 벤조트리아졸-유형을 위하여, 흡수제를 필수적으로 비-UV 흡수성으로 만들기 위하여 벤조트리아졸 잔기에서 페놀 잔기의 히드록실 라디칼을 보호성 불안정 기로 대체할 수 있다 (다시 말해서, 보호 기가 필수적으로 화합물의 흡수 성질을 변화시켜서 흡수제가 280 내지 400 nm 범위에서 강하게 흡수하지 못한다). 보호성 불안정 기의 예는 제한없이 아세틸 라디칼, 아세틸알킬실란, 알킬에테르 및 알킬에스테르를 포함한다. 렌즈를 경화시킨 후에 이러한 보호기는 공지된 방법에 따라 히드록실 라디칼로 역 전환될 수 있고 따라서 렌즈가 UV-흡수성으로 된다. 예를 들어, 경화된 렌즈를 포화된 중탄산염 용액에 침지시키고 가열함으로써 보호성 불안정 기의 제거를 수행할 수 있다.
유사하게, 벤조페논 잔기의 페놀성 라디칼의 적어도 하나의 히드록실 라디칼을 상기 언급된 보호성 불안정 기의 하나로 대체하여 잠재성 UV-흡수성 잔기를 형성할 수 있다. 보호성 불안정 기를 제거함으로써 잠재성 UV-흡수성 잔기를 UV 흡수성 잔기로 전환시킬 수 있다.
중합가능한 UV 흡수제 또는 중합가능한 잠재성 UV 흡수제는 일반적으로, 단량체 혼합물을 경화시키고 적용가능하다면 잠재성 UV-흡수성 잔기를 전환시키도록 처리함으로써 수득된 콘택트 렌즈가 렌즈 위에 충돌하는 약 280 nm 내지 약 370 nm 범위의 UV 빛의 적어도 약 80%를 흡수하도록 만들기에 충분한 양으로, 단량체 혼합물에 존재한다. 당업자라면 단량체 혼합물에서 사용되는 UV-흡수제의 특정한 양이 UV-흡수제의 분자량 및 약 280 내지 약 370 nm 범위에서의 그의 소광 계수에 의존된다는 것을 이해할 것이다. 본 발명에 따르면, 단량체 혼합물은 약 0.2 내지 약 5.0 중량%, 바람직하게는 약 0.5 내지 약 2.5 중량%의 UV-흡수제를 포함한다.
단량체 혼합물이 중합가능한 UV-흡수제를 포함하는 경우에, 벤조일포스핀 옥시드 광개시제는 본 발명에서 광개시제로서 바람직하게 사용된다. 바람직한 벤조일포스핀 옥시드 광개시제는 제한없이 2,4,6-트리메틸벤조일디페닐로포스핀 옥시드; 비스-(2,6-디클로로벤조일)-4-N-프로필페닐포스핀 옥시드; 및 비스-(2,6-디클로로벤조일)-4-N-부틸페닐포스핀 옥시드를 포함한다. 본 발명에서 벤조일포스핀 옥시드 개시제 이외의 어떠한 광개시제라도 사용될 수 있는 것으로 이해된다.
본 발명의 단량체 혼합물은 항미생물제, 바람직하게는 항미생물 금속 나노입자, 더욱 바람직하게는 은 나노입자를 더욱 포함할 수 있다.
본 발명에 따르면, 단량체 혼합물은 당업자에게 공지된 바와 같이 다양한 성분, 예컨대 가교제, 사슬 전달제, 개시제, 억제제, 충진제, 가시 색조 제 (예, 염료, 안료 또는 이들의 혼합물), 생체활성제, 용해가능한 윤활제 등을 더욱 포함할 수 있다.
가교제는 2 이상의 에틸렌성 불포화 기를 갖고 700 달톤 미만의 분자량을 갖는 화합물이다. 가교제는 구조적 통합성 및 기계적 강도를 개선하기 위해 사용될 수도 있다. 가교제의 예는 제한없이 테트라(에틸렌글리콜)디아크릴레이트, 트리(에틸렌글리콜)디아크릴레이트, 에틸렌글리콜 디아실레이트, 디(에틸렌글리콜)디아크릴레이트, 테트라에틸렌글리콜 디메타크릴레이트, 트리에틸렌글리콜 디메타크릴레이트, 에틸렌글리콜 디메타크릴레이트, 디(에틸렌글리콜)디메타크릴레이트, 트리메틸올프로판 트리메타크릴레이트, 펜타에리트리톨 테트라메타크릴레이트, 비스페놀 A 디메타크릴레이트, 비닐 메타크릴레이트, 에틸렌디아민 디메타크릴아미드, 글리세롤 디메타크릴레이트, 트리알릴 이소시아누레이트, 트리알릴 시아누레이트, 알릴메타크릴레이트, 및 이들의 조합을 포함한다. 바람직한 가교제는 테트라(에틸렌글리콜)디아크릴레이트, 트리(에틸렌글리콜)디아크릴레이트, 에틸렌글리콜 디아크릴레이트, 디(에틸렌글리콜)디아크릴레이트, 트리알릴 이소시아누레이트, 또는 트리알릴 시아누레이트이다.
사용된 가교제의 양은 총 중합체에 대해 중량 함량으로 표현되고 바람직하게는 약 0.05% 내지 약 4%, 더욱 바람직하게는 약 0.1% 내지 약 2%의 범위이다.
바람직한 안료의 예는 의료 장치에서 허용되고 FDA에 의해 승인된 어떠한 착색제, 예컨대 D&C 블루 No.6, D&C 그린 No.6, D&C 바이올렛 No.2, 카르바졸 바이올렛, 특정한 구리 착물, 특정한 산화크롬, 다양한 산화철, 프탈로시아닌 그린, 프탈로시아닌 블루, 이산화티타늄, 등을 포함한다. 본 발명에서 사용될 수 있는 착색제 목록을 위하여 문헌 [Marmiom DM Handbook of U.S. Colorants]을 참조한다. 안료의 더욱 바람직한 실시양태는 제한없이 청색을 위하여 프탈로시아닌 블루 (청색 안료 15:3, C.I.74160), 코발트 블루 (청색 안료 36, C.I.77343), 토너 시안 BG (클라리언트), 퍼마젯 블루 B2G (클라리언트); 녹색을 위하여, 프탈로시아닌 그린 (녹색 안료 7, C.I.74260) 및 크롬 세스퀴옥시드; 황색, 적색, 갈색 및 검은 색을 위하여, 다양한 산화 철; PR122, PY154, 자색을 위하여, 카르바졸 바이올렛; 검은색을 위하여 모노리쓰 블랙 C-K (CIBA 스페셜티 케미칼스)을 포함한다 (C.I.는 색 지수 번호이다).
중합체 기질에 혼입된 생체활성제는 눈의 질병을 예방하거나 눈병의 증상을 감소시킬 수 있는 화합물이다. 생체활성제는 약물, 아미노산 (예, 타우린, 글리신 등), 폴리펩티드, 단백질, 핵산 또는 이들의 조합일 수 있다. 여기서 유용한 약물의 예는, 이에 한정되지 않지만 레바미피드, 케토티펜, 올라프티딘, 크로모글리콜레이트, 시클로스포린, 네도크로밀, 레보카바스틴, 로독사미드, 케토티펜, 또는 제약학상 허용되는 그의 염 또는 에스테르를 포함한다. 생체활성제의 다른 예는 2-피롤리돈-5-카르복실산(PCA), 알파 히드록실산 (예, 글리콜, 락트산, 말산, 타르타르산, 만델산 및 시트르산 및 그의 염, 등), 리놀레 및 감마 레놀레산, 및 비타민 (예, B5, A, B6 등)을 포함한다. 용해가능한 윤활제의 예는 제한없이 뮤신-유사 물질 (예, 폴리글리콜산) 및 비-가교가능한 친수성 중합체 (즉, 에틸렌성 불포화 기를 갖지 않음)를 포함한다.
에틸렌성 불포화 기를 갖지 않은 어떠한 친수성 중합체 또는 공중합체라도 용해가능한 윤활제로서 사용될 수 있다. 비-가교가능한 친수성 중합체의 바람직한 예는, 이에 제한되지 않지만, 폴리비닐알콜(PVA), 폴리아미드, 폴리이미드, 폴리락톤, 비닐 락탐의 단독중합체, 하나 이상의 친수성 비닐 공단량체의 존재 또는 부재 하에 적어도 하나의 비닐 락탐의 공중합체, 아크릴아미드 또는 메타크릴아미드의 단독중합체, 아크릴아미드 또는 메타크릴아미드와 하나 이상의 친수성 비닐 단량체의 공중합체, 폴리에틸렌 옥시드 (즉, 폴리에틸렌 글리콜(PEG)), 폴리옥시에틸렌 유도체, 폴리-N-N-디메틸아크릴아미드, 폴리아크릴산, 폴리 2 에틸 옥사졸린, 헤파린 폴리사카라이드, 폴리사카라이드, 및 이들의 혼합물을 포함한다. 비-가교가능한 친수성 중합체의 수-평균 분자량 Mn은 5,000 내지 500,000, 더욱 바람직하게는 10,000 내지 300,000, 더욱 바람직하게는 20,000 내지 100,000이다.
본 발명에 따르면, 렌즈-형성 물질은 약 20 ℃ 내지 약 85 ℃의 온도에서 용액 또는 용융물일 수 있는 조성물이다. 바람직하게는, 렌즈-형성 물질은 물 또는 유기 용매, 또는 물과 하나 이상의 유기 용매의 혼합물 중의 모든 바람직한 성분의 용액이다.
본 발명의 단량체 혼합물은 당업자에게 공지된 적절한 용매 중에 모든 바람직한 성분들을 용해시킴으로써 제조될 수 있다. 적절한 용매의 예는 제한없이 물, 테트라히드로푸란, 트리프로필렌 글리콜 메틸 에테르, 디프로필렌 글리콜 메틸 에테르, 에틸렌 글리콜 n-부틸 에테르, 케톤 (예, 아세톤, 메틸 에틸 케톤 등), 디에틸렌 글리콜 n-부틸 에테르, 디에틸렌 글리콜 메틸 에테르, 에틸렌 글리콜 페닐 에테르, 프로필렌 글리콜 메틸 에테르, 프로필렌 글리콜 메틸 에테르 아세테이트, 디프로필렌 글리콜 메틸 에테르 아세테이트, 프로필렌 글리콜 n-프로필 에테르, 디프로필렌 글리콜 n-프로필 에테르, 트리프로필렌 글리콜 n-부틸 에테르, 프로필렌 글리콜 n-부틸 에테르, 디프로필렌 글리콜 n-부틸 에테르, 트리프로필렌 글리콜 n-부틸 에테르, 프로필렌 글리콜 페닐 에테르 디프로필렌 글리콜 디메틸 에테르, 폴리에틸렌 글리콜, 폴리프로필렌 글리콜, 에틸 아세테이트, 부틸 아세테이트, 아밀 아세테이트, 메틸 락테이트, 에틸 락테이트, i-프로필 락테이트, 메틸렌 클로라이드, 2-부탄올, 1-프로판올, 2-프로판올, 멘톨, 시크롤헥산올, 시클로펜탄올 및 엑소노르보르네올, 2-펜탄올, 3-펜탄올, 2-헥산올, 3-헥산올, 3-메틸-2-부탄올, 2-헵탄올, 2-옥탄올, 2-노난올, 2-데칸올, 3-옥탄올, 노르보르네올, tert-부탄올, tert-아밀, 알콜, 2-메틸-2-펜탄올, 2,3-디메틸-2-부탄올, 3-메틸-3-펜탄올, 1-메틸시클로헥산올, 2-메틸-2-헥산올, 3,7-디메틸-3-옥탄올, 1-클로로-2-메틸-2-프로판올, 2-메틸-2-헵탄올, 2-메틸-2-옥탄올, 2,2-메틸-2-노난올, 2-메틸-2-데칸올, 3-메틸-3-헥산올, 3-메틸-3-헵탄올, 4-메틸-4-헵탄올, 3-메틸-3-옥탄올, 4-메틸-4-옥탄올, 3-메틸-3-노난올, 4-메틸-4-노난올, 3-메틸-3-옥탄올, 3-에틸-3-헥산올, 3-메틸-3-헵탄올, 4-에틸-4-헵탄올, 4-프로필-4-헵탄올, 4-이소프로필-4-헵탄올, 2,4-디메틸-2-펜탄올, 1-메틸시클로펜탄올, 1-에틸시클로펜탄올, 1-에틸시클로펜탄올, 3-히드록시-3-메틸-1-부텐, 4-히드록시-4-메틸-1-시클로펜탄올, 2-페닐-2-프로판올, 2-메톡시-2-메틸-2-프로판올 2,3,4-트리메틸-3-펜탄올, 3,7-디메틸-3-옥탄올, 2-페닐-2-부탄올, 2-메틸-1-페닐-2-프로판올 및 3-에틸-3-펜탄올, 1-에톡시-2-프로판올, 1-메틸-2-프로판올, t-아밀 알콜, 이소프로판올, 1-메틸-2-피롤리돈, N,N-디메틸프로피온아미드, 디메틸 포름아미드, 디메틸 아세트아미드, 디메틸 프로피온아미드, N-메틸 피롤리디논, 및 이들의 혼합물을 포함한다.
바람직한 실시양태에서, 본 발명의 단량체 혼합물은 (1) 약 5 중량% 내지 약 60 중량%, 바람직하게는 약 10 중량% 내지 약 50 중량%, 더욱더 바람직하게는 약 15 중량% 내지 약 45 중량%, 더욱 더 바람직하게는 약 20 중량% 내지 약 40 중량%의 친수성 아미드-유형 비닐 단량체; (2) 약 5 중량% 내지 약 50 중량%, 바람직하게는 약 10 중량% 내지 약 40 중량%, 더욱 바람직하게는 약 15 중량% 내지 약 30 중량%의 실록산-함유 아크릴레이트 또는 아크릴아미드 또는 메타크릴아미드 단량체; (3) 약 5 중량% 내지 약 50 중량%, 바람직하게는 약 10 중량% 내지 약 40 중량%, 더욱 바람직하게는 약 15 중량% 내지 약 35 중량%의 폴리실록산-함유 비닐 거대단량체; (4) 약 0.05 중량% 내지 약 1.5 중량%, 바람직하게는 약 0.1 중량% 내지 1.3 중량%, 더욱 바람직하게는 약 0.5 중량% 내지 약 1.1 중량%의 광개시제; 및 (5) 0 내지 5 중량%, 바람직하게는 약 0.2 내지 5 중량%, 더욱 바람직하게는 약 0.5 중량% 내지 2.5 중량%의 중합가능한 UV-흡수제 또는 중합가능한 잠재성 UV-흡수제를 포함한다. 단 기재된 성분 및 추가의 성분들이 100 중량%까지 첨가되는 조건 하에서 상기 범위의 조합이 제시된다.
본 발명에 따르면, 단량체 혼합물을 공지된 방법에 따라서 금형에 의해 형성된 공동 안으로 도입(분배)할 수 있다.
단량체 혼합물이 금형 안으로 분배된 후에, 이것을 중합하여 콘택트 렌즈를 제조한다. 단량체 혼합물을 금형에서 화학 복사선의 공간적 제약에 노출시킴으로써 가교를 개시할 수 있고 단량체 혼합물에서 중합가능한 성분들을 가교시킨다. 본 발명에 따른 가교는 매우 짧은 시간, 예를 들어 약 120 초 이하, 바람직하게는 약 80 초 이하, 더욱 바람직하게는 50초 이하, 더욱 바람직하게는 약 30초 이하, 가장 바람직하게는 5 내지 30 초에서 실행될 수 있다.
금형으로부터 성형된 렌즈를 제거할 수 있도록 금형을 개방하는 것은 당업자에게 공지된 방식으로 일어날 수 있다.
비중합된 비닐 단량체 및 거대단량체를 제거하기 위해 성형된 콘택트 렌즈를 렌즈 추출할 수 있다. 추출 용매는 당업자에게 알려진 어떠한 용매일 수 있다. 적절한 추출 용매의 예는 단량체 혼합물을 제조하기 위해 상기 기재된 것이다. 추출 후에, 렌즈를 물 또는 습윤제의 수용액 (예, 친수성 중합체)에 수화시킬 수 있다.
성형된 콘택트 렌즈를 추가의 공정, 예를 들어 표면 처리 (예를 들어, 플라즈마 처리, 화학 처리, 렌즈 표면 위로 친수성 단량체 또는 거대단량체의 그라프트화, 적층 코팅 등); 약 0.005 내지 약 5 중량%의 습윤제 (예, 상기 기재된 친수성 중합체) 및/또는 점도-증진제 (예, 메틸 셀룰로스(MC), 에틸 셀룰로스, 히드록시메틸셀룰로스, 히드록시에틸 셀룰로스(HEC), 히드록시프로필셀룰로스(HPC), 히드록시프로필메틸 셀룰로스(HPMC) 또는 이들의 혼합물)를 함유할 수 있는 포장 용액으로 렌즈 패키지를 포장; 살균; 등으로 처리할 수 있다.
바람직한 표면 처리는 미국 특허 6,451,871, 6,719,929, 6,793,973, 6,811,805, 6,896,926 (여기서 그 전체내용이 참고문헌으로 포함됨)에 기재된 것과 같은 LbL 코팅 및 플라즈마 처리이다. 바람직한 플라즈마 처리는 미국 특허 4,312,575 및 4,632,844 (여기서 그 전체내용이 참고문헌으로 포함됨)에 기재된 것과 같이 이온화 기체를 물품의 표면에 적용하는 공정이다.
본 발명의 콘택트 렌즈는 바람직하게는 적어도 약 40 배러, 더욱 바람직하게는 적어도 약 60 배러, 더욱더 바람직하게는 적어도 약 80 배러의 산소 투과율을 갖는다. 본 발명에 따르면, 산소 투과율은 실시예에 기재된 절차에 따른 겉보기 (약 100 마이크로미터의 두께를 가진 샘플을 시험할 때 직접 측정됨) 산소 투과율이다.
본 발명의 콘택트 렌즈는 약 2.0 MPa 이하, 바람직하게는 약 1.5 MPa 이하, 더욱 바람직하게는 약 1.2 이하, 더욱더 바람직하게는 약 0.4 MPa 내지 약 1.0 MPa의 탄성 모듈러스를 갖는다.
본 발명의 콘택트 렌즈는 바람직하게는 적어도 약 1.5×10-6 mm2/분, 더욱 바람직하게는 적어도 약 2.6×10-6 mm2/분, 더욱 더 바람직하게는 적어도 약 6.4×10-6 mm2/분의 이오노플럭스 확산 계수 D를 갖는다.
본 발명의 콘택트 렌즈는 바람직하게는 충분히 수화될 때 약 15 내지 약 70 중량%, 더욱 바람직하게는 약 20 내지 약 50 중량%의 물 함량을 갖는다. 실리콘 히드로겔 콘택트 렌즈의 물 함량은 미국 특허 5,849,811 (여기서 전체내용이 참고문헌으로 포함됨)에 개시된 벌크 기술에 따라 측정될 수 있다.
다른 측면에서, 본 발명은 화학 복사선의 공간적 제약을 기초로 한 경화 방법에 따라 실리콘 히드로겔 콘택트 렌즈를 제조하기에 적절한 렌즈-형성 조성물을 제공한다. 렌즈-형성 조성물은 적어도 하나의 친수성 비닐 단량체, 실록산-함유 아크릴레이트, 실록산-함유 아크릴아미드, 실록산-함유 메타크릴아미드 및 이들의 혼합물로 구성된 군에서 선택되는 적어도 하나의 실록산-함유 비닐 단량체, 적어도 하나의 폴리실록산 비닐 단량체 또는 거대단량체, 및 약 0.05 내지 약 1.5 중량%의 광개시제를 포함하고, 단 렌즈-형성 조성물에서 모든 메타크릴레이트 단량체(들)의 총량은 약 10 중량% 미만이고, 약 100초 미만의 기간 내에 약 4.1 mW/cm2의 UV-강도를 가진 UV 광에 의해 경화될 수 있는 특징을 가진 렌즈 형성 조성물을 제공하기에 충분히 낮다.
바람직한 실시양태에서, 실록산-함유 비닐 단량체는 실록산-함유 아크릴아미드, 실록산-함유 메타크릴아미드 또는 이들의 혼합물이다.
더욱 바람직한 실시양태에서, 실록산-함유 비닐 단량체는 실록산-함유 아크릴아미드이다.
상기 기재된 본 발명의 단량체 혼합물의 다양한 실시양태 모두가 본 발명의 측면에서 사용될 수 있다.
추가의 측면에서, 본 발명은 본 발명의 방법에 의해 수득된 실리콘 히드로겔 콘택트 렌즈를 제공한다.
금형, 단량체 혼합물 및 복사선의 공간적 제약, 상기 기재된 본 발명의 콘택트 렌즈의 다양한 구현양태 모두가 본 발명의 측면에서 사용될 수 있다.
상기 개시내용은 당업자가 본 발명을 실행할 수 있도록 한다. 본 명세서를 읽고 특정한 실시양태 및 그의 장점을 더욱 잘 이해하기 위하여 하기 비-제한적 실시예를 참조할 것을 제안한다. 그러나, 하기 실시예는 본 발명의 범위를 제한하는 것으로 해석되어서는 안된다.
실시예 1
산소 투과율 측정
미국 특허 5,760,100 및 문헌 [Winterton et al., The Cornea: Transactions of the World Congress on the Cornea 111, H.D. Cavanagh Ed., Raven Press: New York 1988, pp273-280] (여기서 그 전체내용이 참고문헌으로 포함된다)에 기재된 것과 유사한 기술에 따라서 렌즈의 산소 투과율 및 렌즈 물질의 산소 전달율을 결정한다. Dk1000 장치 (어플라이드 디자인 앤드 디벨로프먼트 컴퍼니(Applied Design and Development Co,)로부터 입수가능함, 미국 캘리포니아주 노르크로스) 또는 유사한 분석 장치를 사용하여 34 ℃에서 습윤 셀 (즉, 기체 흐름을 약 100% 상대 습도에 유지시킨다)에서 산소 유량(J)을 측정한다. 공지된 산소 퍼센트 (예, 21%)를 가진 공기 흐름을 렌즈의 한쪽을 거쳐 약 10 내지 20 cm3/분의 속도로 통과시키는 반면, 렌즈의 반대쪽 면에서 약 10 내지 20 cm3/분의 속도로 질소 흐름을 통과시킨다. 샘플을 측정에 앞서 적어도 30분 동안 그러나 45분을 넘지 않게 소정의 시험 온도에서 시험 매질 (예, 염수 또는 증류수) 중에 평형화시킨다. 덧층으로서 사용되는 시험 매질을 측정 전 적어도 30분 동안 그러나 45분을 넘지 않게 소정의 시험 온도에서 평형화시킨다. 교반 모터의 속도를 1200±50 rpm으로 설정하며, 이것은 스테퍼 모터 조절장치 위의 400±15의 표시된 설정에 상응한다. 시스템 주위의 기압 P측정치을 측정한다. 시험을 위해 노출되는 부위에서 렌즈의 두께(t)는 미토토야 마이크로미터(Mitotoya) VL-50 또는 유사한 장치로 약 10개의 위치를 측정한 다음 측정치의 평균을 냄으로써 결정된다. DK1000 장치를 사용하여 질소 흐름에서 산소 농도 (즉, 렌즈를 통해 확산되는 산소)를 측정한다. 렌즈 물질의 겉보기 산소 투과율 Dkapp는 하기 식에 따라 결정된다:
Dkapp = Jt/(P산소)
상기 식에서, J = 산소 유량 [마이크로리터 O2/cm2-분]
P산소 = (P측정치 - P물 증기) = (공기 흐름 중의 % O2) [mmHg] = 공기 흐름 중의 산소의 분압
P측정치 = 기압 (mmHg)
P 물 증기 = 34 ℃에서 0 mmHg (건조 셀에서) (mmHg)
P 물 증기 = 34 ℃에서 40 mmHg (습윤 셀에서) (mmHg)
t = 노출된 시험 부위에 걸쳐 렌즈의 평균 두께 (mm)
Dkapp는 배러의 단위로 표현된다.
물질의 산소 투과율(Dk/t)는 산소 투과율(Dkapp)을 렌즈의 평균 두께(t)로 나눔으로써 계산될 수 있다.
이온 투과율 측정
렌즈의 이온 투과율은 미국 특허 5,760,100 (여기서 그 전체내용이 참고문헌으로 포함됨)에 기재된 절차에 따라 측정된다. 하기 실시예에 기록된 이온 투과율의 값은 기준 물질로서 렌즈 물질인 알사콘(Alsacon)을 기준으로 한 상대 이오노플럭스 확산 계수(D/Dref)이다. 알사콘은 0.314×10-3 mm2/분의 이오노플럭스 확산 계수를 갖는다.
물 접촉 각( WCA ) 측정
순수한 물 (Fluka, 표면 장력 72.5 mN/m, 20 ℃)을 가진 DSA 10개 방울 형태 분석 시스템 (Kreuss GmbH)을 사용한 정적법에 의하여 물 접촉 각(WCA) 측정을 수행한다. 측정 목적을 위하여, 핀셋으로 저장 용액으로부터 콘택트 렌즈를 잡아꺼내고 과량의 저장 용액을 서서히 진탕함으로써 제거한다. 렌즈 금형의 수 부분에 콘택트 렌즈를 놓고 건조하고 깨끗한 천으로 서서히 더럽힌다. 이어서 물 방울 (약 1 ㎕)를 렌즈 정상에 투여하고 시간에 걸쳐 물 방울의 접촉 각 변화 (WCA(t), 원에 꼭맞는 방식)를 조사한다. t=0까지 그래프 WCA(t)의 외삽법에 의하여 WCA를 계산한다.
접힌 자국 결정
포우콜트(Foucault) 나이프-날 시험의 원리를 기초로 하여, 콘택트 렌즈에서 표면 변형 및 기타 결점에 의해 유발된 광학 뒤틀림을 결정하기 위해 콘택트 렌즈 광학 품질 분석장치(CLOQA)를 개발한다. 당업자라면, 조준 빛을 발생시키고, 콘택트 렌즈를 비추고 장치 (예컨대 CCD 카메라)로 이미지를 포착하기 위해 다양한 광학체 요소를 어떻게 선택하고 정렬하고 배열할 지를 이해할 것이다. 시험은 콘택트 렌즈를 근-조준된 빛으로 비추고, 촛점 주위에 포우콜트 나이프 날을 위치시키고, 나이프 날을 이동시켜 집중된 빛의 대부분을 차단하고, 콘택트 렌즈의 이미지를 장치, 예를 들어 포우콜트 나이프 날 뒤의 CCD 카메라로 포착하는 것을 포함한다. 콘택트 렌즈에 광학 뒤틀림이 없다면, 콘택트 렌즈를 통과하는 모든 광선이 나이프 날에 집중되고 대부분의 집중된 빛이 차단될 것이다. 집중 작용을 갖지 않는 광학 대역 밖의 부위에서, 나이프 날이 렌즈의 반쪽으로부터 빛을 차단하여 그것을 어둡게 만드는 반면, 다른 반쪽은 밝게 나타난다. 콘택트 렌즈가 광학 대역에서 광학 뒤틀림을 갖지 않는다면, 전체 광학 대역은 얼마나 많은 빛이 나이프 날에 의해 차단되는지에 의존하여 균일하게 어둡거나 밝을 것이다. 콘택트 렌즈에 광학 뒤틀림이 존재한다면, 그 부위를 통과하는 빛이 일반적으로 주요 촛점에 모이지 않고, 나이프 날에 의해 차단되거나 (어둡게 보임) 자유롭게 통과할 수도 있다 (밝게 보임). 대비 수준은 뒤틀림 크기에 의존될 뿐만 아니라 나이프 날의 미세한 위치에도 의존된다. 결함 부위는 CLOQA 영상에서 대비 특징으로 나타난다. CLOQA 로의 나이프 날 시험은 광학 대역에서 광학 뒤틀림을 위한 정성적 시험 장치로 설계된다.
접힌 자국 연구는 다음과 같이 수행된다. 3개의 오토클레이브처리되고/되거나 오토클레이브처리되지 않은 콘택트 렌즈를 연구에서 사용한다. 먼저, 콘택트 렌즈의 영상을 CLOQA로 취한다. 두 번째로, 각각의 렌즈를 손가락으로 2번 접고 (2개의 직각으로 접힌 선을 만듬), 이어서 이 영상을 CLOQA로 즉시 취한다. 세 번째로, 접은 후 약 15분에 각각의 콘택트 렌즈의 영상을 CLOQA로 취한다. 3개의 유형의 CLOQA 영상을 수득한다: 원래의 것 (즉, 접히지 않음), 접은 후 즉시 및 접은 후 약 15분. 접힌 자국 연구는 시간에 걸쳐 접힌 선의 외관이 어떻게 변화하는지를 결정할 수 있다.
실시예 2
말단 아크릴아미드 기를 가진 폴리실록산 비닐 거대단량체 I의 제조
4-L 비이커에서, 24.13 g의 Na2CO3 및 80 g의 NaCl를 1.52 kg의 탈이온수에 용해시켰다. 별도의 4L 비이커에서, 700 g의 비스-3-아미노프로필-폴리디메틸실록산 (신에쓰, MW 약 11500)을 1000 g의 헥산에 용해시켰다. 4L 반응기에 터빈 교반기로의 오버헤드 교반 및 마이크로유동 조절장치를 가진 250 mL 첨가 깔때기를 장착하였다. 2개의 용액을 반응기에 넣고, 격렬히 교반하면서 15분 동안 혼합하여 에멀젼을 제조하였다. 14.5 g의 아크릴로일 클로라이드를 100 mL의 헥산에 용해시키고 첨가 깔때기에 넣었다. 아크릴로일 클로라이드 용액을 1시간 동안 격렬히 교반하면서 에멀젼에 적가하였다. 첨가가 완결되면 에멀젼을 30분 동안 교반하고 교반을 멈춘 다음 상을 밤새 분리하였다. 수성 상을 따라버리고 유기 상을 물에 용해된 2.0 kg의 2.5% NaCl 혼합물로 2번 세척하였다. 이어서, 황산마그네슘 위에서 유기 상을 건조시키고 1.0 ㎛ 배제까지 여과하고 회전 증발장치에서 농축하였다. 얻어진 오일을 고-진공 건조에 의해 일정 중량까지 정제하였다. 적정에 의한 얻어진 생성물의 분석은 0.175 mEq/g의 C=C 이중 결합을 나타낸다.
말단 아크릴아미드 기를 가진 폴리실록산 비닐 거대단량체 II 의 제조
4-L 비이커에서, 61.73 g의 Na2CO3 및 80 g의 NaCl를 1.52 kg의 탈이온수에 용해시켰다. 별도의 4L 비이커에서, 700 g의 비스-3-아미노프로필-폴리디메틸실록산 (신에쓰, MW 약 4500)을 1000 g의 헥산에 용해시켰다. 4L 반응기에 터빈 교반기로의 오버헤드 교반 및 마이크로유동 조절장치를 가진 250 mL 첨가 깔때기를 장착하였다. 2개의 용액을 반응기에 넣고, 격렬히 교반하면서 15분 동안 혼합하여 에멀젼을 제조하였다. 36.6 g의 아크릴로일 클로라이드를 100 mL의 헥산에 용해시키고 첨가 깔때기에 넣었다. 아크릴로일 클로라이드 용액을 1시간 동안 격렬히 교반하면서 에멀젼에 적가하였다. 첨가가 완결되면 에멀젼을 30분 동안 교반하고 교반을 멈춘 다음 상을 밤새 분리하였다. 수성 상을 따라버리고 유기 상을 물에 용해된 2.0 kg의 2.5% NaCl 혼합물로 2번 세척하였다. 이어서, 황산마그네슘 위에서 유기 상을 건조시키고 1.0 ㎛ 배제까지 여과하고 회전 증발장치에서 농축하였다. 얻어진 오일을 고-진공 건조에 의해 일정 중량까지 더욱 정제하였다. 적정에 의한 얻어진 생성물의 분석은 0.435 mEq/g의 C=C 이중 결합을 나타낸다.
말단 아크릴아미드 기를 가진 폴리실록산 비닐 거대단량체 III 의 제조
4-L 비이커에서, 24.13 g의 Na2CO3 및 80 g의 NaCl를 1.52 kg의 탈이온수에 용해시켰다. 별도의 4L 비이커에서, 700 g의 비스-3-아미노프로필-폴리디메틸실록산 (신에쓰, MW 약 11500)을 1000 g의 헥산에 용해시켰다. 4L 반응기에 터빈 교반기로의 오버헤드 교반 및 마이크로유동 조절장치를 가진 250 mL 첨가 깔때기를 장착하였다. 2개의 용액을 반응기에 넣고, 격렬히 교반하면서 15분 동안 혼합하여 에멀젼을 제조하였다. 14.5 g의 아크릴로일 클로라이드를 100 mL의 헥산에 용해시키고 첨가 깔때기에 넣었다. 아크릴로일 클로라이드 용액을 1시간 동안 격렬히 교반하면서 에멀젼에 적가하였다. 첨가가 완결되면 에멀젼을 30분 동안 교반하고 교반을 멈춘 다음 상을 밤새 분리하였다. 수성 상을 따라버리고 유기 상을 물에 용해된 2.0 kg의 2.5% NaCl 혼합물로 2번 세척하였다. 이어서, 황산마그네슘 위에서 유기 상을 건조시키고 1.0 ㎛ 배제까지 여과하고 회전 증발장치에서 농축하였다. 얻어진 오일을 고-진공 건조에 의해 일정 중량까지 더욱 정제하였다. 적정에 의한 얻어진 생성물의 분석은 0.175 mEq/g의 C=C 이중 결합을 나타낸다.
말단 아크릴아미드 기를 가진 폴리실록산 비닐 거대단량체 IV 의 제조
4-L 비이커에서, 61.73 g의 Na2CO3 및 80 g의 NaCl를 1.52 kg의 탈이온수에 용해시켰다. 별도의 4L 비이커에서, 700 g의 비스-3-아미노프로필-폴리디메틸실록산 (신에쓰, MW 약 4500)을 1000 g의 헥산에 용해시켰다. 4L 반응기에 터빈 교반기로의 오버헤드 교반 및 마이크로유동 조절장치를 가진 250 mL 첨가 깔때기를 장착하였다. 2개의 용액을 반응기에 넣고, 격렬히 교반하면서 15분 동안 혼합하여 에멀젼을 제조하였다. 36.6 g의 아크릴로일 클로라이드를 100 mL의 헥산에 용해시키고 첨가 깔때기에 넣었다. 아크릴로일 클로라이드 용액을 1시간 동안 격렬히 교반하면서 에멀젼에 적가하였다. 첨가가 완결되면 에멀젼을 30분 동안 교반하고 교반을 멈춘 다음 상을 밤새 분리하였다. 수성 상을 따라버리고 유기 상을 물에 용해된 2.0 kg의 2.5% NaCl 혼합물로 2번 세척하였다. 이어서, 황산마그네슘 위에서 유기 상을 건조시키고 1.0 ㎛ 배제까지 여과하고 회전 증발장치에서 농축하였다. 얻어진 오일을 고-진공 건조에 의해 일정 중량까지 더욱 정제하였다. 적정에 의한 얻어진 생성물의 분석은 0.435 mEq/g의 C=C 이중 결합을 나타낸다.
실시예 3
말단 메타크릴레이트 기를 가진 사슬-연장된 폴리디메틸실록산 비닐 거대단량체(CE-PDMS 거대단량체)의 제조
첫 번째 단계에서, 0.063 g의 디부틸주석디라우레이트 (DBTDL)의 존재 하에서 150 g의 건조 메틸 에틸 케톤(MEK) 중에서 49.85 g의 α,ω-비스(2-히드록시에톡시프로필)-폴리디메틸실록산을 11.1 g의 이소포론 디이소시아네이트 (IPDI)와 반응시킴으로써 α,ω-비스(2-히드록시에톡시프로필)-폴리디메틸실록산 (Mn=2000, 신에쓰, KF-6001a)를 이소포론 디이소시아네이트로 캡형성하였다. 반응을 40 ℃에서 4.5 시간동안 유지시켜 IPDI-PDMS-IPDI를 형성하였다. 두 번째 단계에서, 164.8 g의 α,ω-비스(2-히드록시에톡시프로필)-폴리디메틸실록산 (Mn = 3000, 신에쓰, KF-6002) 및 50 g의 건조 MEK의 혼합물을 IPDI-PDMS-IPDI 용액에 적가하고 여기에 추가의 0.063 g의 DBTDL을 첨가하였다. 반응기를 40 ℃에서 4.5시간 동안 유지시켜 HO-PDMS-IPDI-PDMS-IPDI-PDMS-OH를 형성하였다. 이어서, 감압 하에서 MEK를 제거하였다. 세 번째 단계에서, 7.77 g의 이소시아네이토에틸메타크릴레이트(IEM) 및 추가의 0.063 g의 DBTDL의 첨가에 의하여 말단 히드록실기를 세 번째 단계에서 메타크릴로일옥시에틸기로 캡형성하여, IEM-PDMS-IPDI-PDMS-IPDI-PDMS-IEM을 형성하였다.
말단 메타크릴레이트 기를 가진 CE - PDMS 거대단량체의 대안적인 제조
240.43 g의 KF-6001을 교반기, 온도계, 극저온조절기, 적하 깔때기, 및 질소/진공 유입 어댑터가 장착된 1-L 반응기에 첨가하고, 이어서 고 진공 (2 × 10-2 mBar)의 적용에 의해 건조시켰다. 이어서, 건조 질소의 대기 하에서, 320 g의 증류된 MEK를 반응기에 첨가하고, 혼합물을 철저히 교반하였다. 0.235 g의 DBTDL을 반응기에 첨가하였다. 반응기를 45 ℃로 가온한 후에, 서서히 교반하면서 45.86 g의 IPDI를 첨가 깔때기를 통해 10분에 걸쳐 반응기에 첨가하였다. 반응을 60 ℃에서 2시간 동안 유지하였다. 452 g의 증류된 MEK에 용해된 630 g의 KF-6002를 첨가하고, 균질한 용액이 형성될 때까지 교반하였다. 0.235 g의 DBTDL을 첨가하고, 드라이 질소 블랭킷 하에서 반응기를 밤새 55 ℃에서 유지하였다. 다음날, MEK를 플래시 증류에 의해 제거하였다. 반응기를 냉각하고 22.7 g의 IEM을 반응기에 도입한 다음 0.235 g의 DBTDL을 도입하였다. 3시간 후에, 추가의 3.3 g의 IEM을 첨가하고, 반응을 밤새 진행하였다. 다음날, 반응 혼합물을 18 ℃로 냉각하여 CE-PDMS 거대단량체를 수득하였다.
실시예 4
렌즈 제제의 제조
1-프로판올에 실시예 3에서 제조된 CE-PDMS 거대단량체 및 표 1에 기재된 다른 성분들을 용해시킴으로써 3개의 렌즈 제제를 제조하였다.

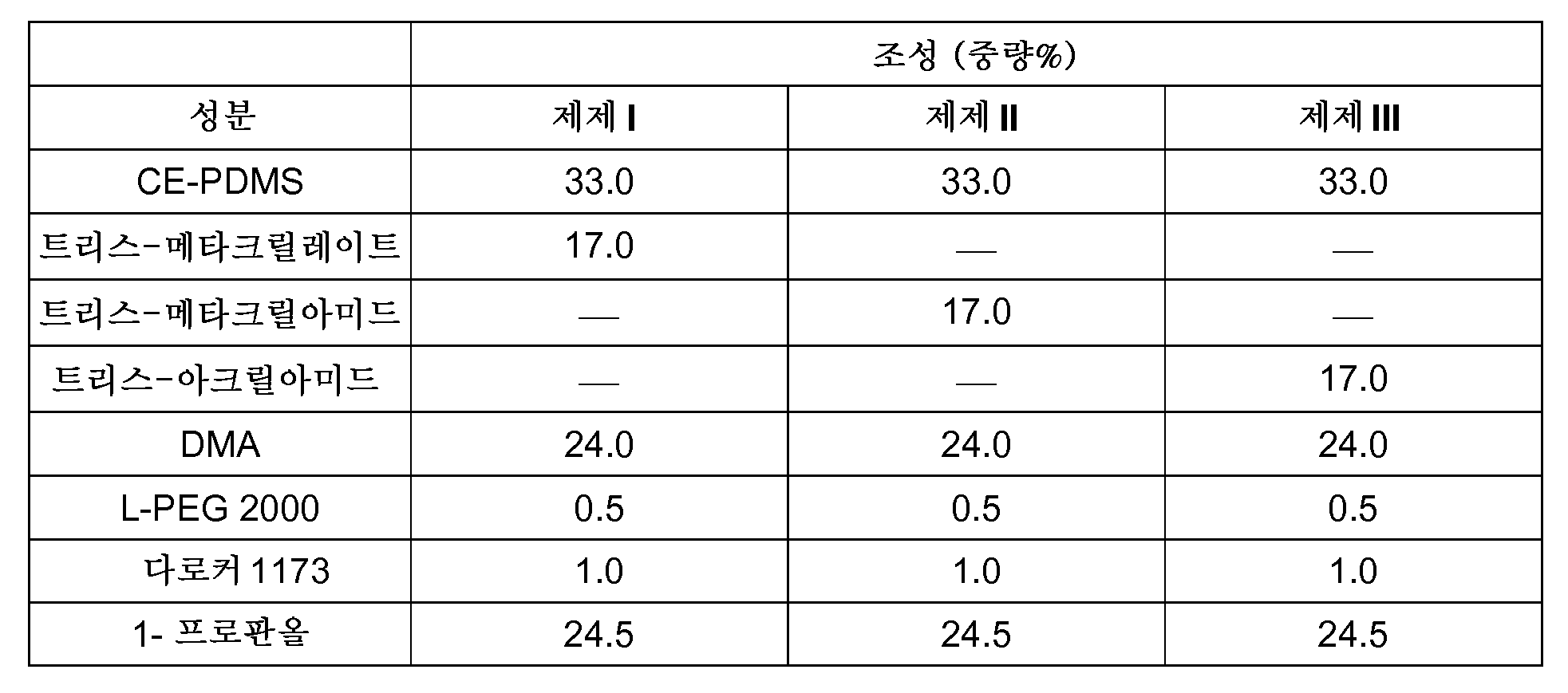

Figure pat00028
트리스-메타크릴레이트: 트리스(트리메틸실록시)실릴프로필메타크릴레이트
트리스-메타크릴아미드: N-[트리스(트리메틸실록시)실릴프로필]메타크릴아미드
트리스-아크릴아미드: N-[트리스(트리메틸실록시)-실릴프로필]아크릴아미드
DMA: N,N-디메틸아크릴아미드
L-PEG 2000: N-(카르보닐-메톡시폴리에틸렌 글리콜-2000)-1,2-디스테아오일-sn-글리세로-3-포스포에탄올아민, 소듐 염
DC 1173: 다로커 1173
렌즈 제제의 경화 시간 연구
UV 광원은 하마마쓰 K.K에 의해 제조된 하마마쓰 UV 램프이다. 광원으로부터의 빛을, 2개의 석영 현미경 슬라이드 사이에 함유된 샘플에 충돌되기 전에, 도광판 아래로 330 nm 컷-오프 필터 (Deunnschicht Technik GmbH Germany)를 통해 통과시킨다. 광학 배열을 통해 통과하는 빛의 강도를 ESE GmbH/독일에 의해 제조된 ESE 방사능측정계로 측정한다.
표 2는 트리스 메타크릴레이트를 트리스 메타크릴아미드로 대체함으로써 경화 시간의 48% 감소, 및 트리스 메타크릴레이트를 트리스 아크릴아미드로 대체함으로써 78% 감소를 나타낸다.

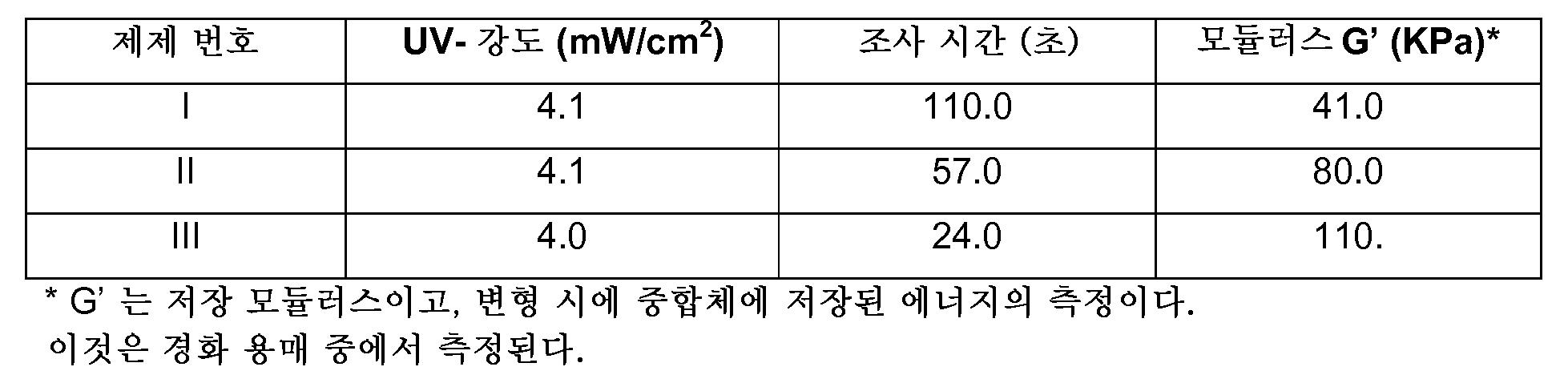

Figure pat00029
실시예 5
미국 특허 7,384,590 및 7,387,759 (도 1 내지 6)에서 도 1 내지 6에 나타낸 금형과 유사한, 재사용가능한 금형에 실시예 4에서 제조된 제형 III으로부터 주조-성형함으로써 렌즈를 제조하였다. 금형은 CaF2로 만들어진 암 금형 반쪽 및 PMMA로 만들어진 수 금형 반쪽을 포함하였다. UV 조사 광원은 약 4 mW/cm2의 강도에서 WG335+TM297 컷오프 필터를 가진 하마마쓰 램프이다. 금형 내의 렌즈 제제를 약 25초 동안 UV 조사로 조사하였다. 얻어진 렌즈를 이소프로판올로 추출하고 물로 헹구고 폴리아크릴산의 프로판올 용액에 침지시키고 물에서 수화시켰다. 얻어진 렌즈는 하기 성질을 갖는 것으로 결정되었다: 알사콘 렌즈 물질에 비해 약 8.0 내지 약 9.0의 이온 투과율; 약 90 내지 100의 겉보기 Dk (단일 점); 약 30% 내지 약 33%의 물 함량; 및 약 0.60 MPa 내지 약 0.65 MPa의 탄성 모듈러스.
실시예 6
말단 메타크릴레이트 기를 가진 실리콘-함유 비닐 거대단량체의 합성
제조 거대단량체 B (실시예 B1 내지 B14)를 위하여 미국 특허 5,760,100에 기재된 절차에 따라 거대단량체를 제조하였다.
말단기 적정에 따라서 1030 g/몰의 평균 분자량을 갖고 1.96 meq/g의 히드록실 기를 함유하는 51.5 g (50 밀리몰)의 퍼플루오로폴리에테르 폼블린(Fomblin)® ZDOL (오시몬트 S.p.A. 밀란)을 50 mg의 디부틸주석 디라우레이트와 함께 3-목 플라스크에 도입하였다. 플라스크 내용물을 교반하면서 약 20 mbar로 공기를 빼고 이어서 아르곤과 함께 압축해제하였다. 이러한 과정을 2번 반복하였다. 아르곤 하에 유지된 22.2 g (0.1 몰)의 새로 증류된 이소포론 디이소시아네이트를 아르곤의 역류로 첨가하였다. 플라스크의 온도를 수욕으로 냉각함으로써 30 ℃ 미만으로 유지하였다. 실온에서 밤새 교반한 후에, 반응을 완결하였다. 이소시아네이트 적정은 1.40 meq/g의 NCO 함량을 제공하였다 (이론: 1.35 meq/g).
2000 g/몰의 평균 분자량 (적정에 따라 1.00 meq/g의 히드록실 기)을 가진 202 g의 α,ω-히드록시프로필-말단 폴리디메틸실록산 KF-6001 (신에쓰)을 플라스크에 도입하였다. 플라스크 내용물을 대략 0.1 mbar로 공기를 빼고 아르곤으로 압축해제하였다. 이러한 과정을 2번 반복하였다. 탈기된 실록산을 아르곤 하에 유지된 202 ml의 새로 증류된 톨루엔에 용해시키고, 100 mg의 디부틸주석 디라우레이트(DBTDL)를 첨가하였다. 용액을 완벽히 균일화한 후에, 이소포론 디이소시아네이트(IPDI)와 반응된 모든 퍼플루오로폴리에테르를 아르곤 하에 첨가하였다. 실온에서 밤새 교반한 후에 반응을 완결하였다. 실온에서 고 진공 하에 용매를 탈거시켰다. 마이크로적정은 0.36 meq/g의 히드록실 기를 나타낸다 (이론 0.37 meq/g).
13.78 g (88.9 밀리몰)의 2-이소시아네이토에틸 메타크릴레이트 (IEM)를 아르곤 하에 247 g의 α,ω-히드록시프로필-말단 폴리실록산-퍼플루오로폴리에테르-폴리실록산 3-블록 공중합체 (화학양론 평균으로 3-블록 공중합체, 그러나 다른 블록 길이도 존재한다)에 첨가하였다. 혼합물을 3일 동안 실온에서 교반하였다. 마이크로적정은 이소시아네이트 기를 더 이상 나타내지 않았다 (검출 한계 0.01 meq/g). 0.34 meq/g의 메타크릴 기가 발견되었다 (이론 0.34 meq/g).
이러한 방식으로 제조된 거대단량체는 2개의 말단 메타크릴레이트 기를 갖고 완전히 무색이고 투명하다. 이것은 분자량의 어떠한 변화 없이 수 개월 동안 빛의 부재 하에서 실온에서 공기 중에서 저장될 수 있다.
렌즈 형성 물질의 제조
상기 제조된 2개의 말단 메타크릴레이트 기를 가진 실록산-함유 거대단량체를 2개의 렌즈-형성 물질의 제조에서 사용하였다. 제제 1은 25.92%의 실록산-함유 거대단량체, 19.25%의 TRIS (3-트리스(트리메틸실록시)실릴프로필 메타크릴레이트), 28.88%의 DMA (N,N-디메틸아크릴아미드), 24.95%의 변성 에탄올, 및 1.0%의 2-히드록시-2-메틸-1-페닐-1-프로파논 (다로커® 1173)을 포함하였다. 제제 2는 25.92%의 실록산-함유 거대단량체, 19.25%의 트리스-Am (N-[트리스(트리메틸실록시)-실릴프로필]아크릴아미드), 28.88%의 DMA, 24.95%의 변성 에탄올 및 1.0%의 다로커® 1173을 포함하였다.
렌즈의 제조
폴리프로필렌 렌즈 금형의 암 부분을 상기와 같이 제조된 약 75 마이크로리터의 렌즈-형성 물질로 채우고, 폴리프로필렌 렌즈 금형의 수 부분 (기본 곡선 금형)으로 닫았다. 폐쇄된 금형을 약 2시간 동안 약 3.61 mW/cm2의 상부 빛 강도 및 약 3.54 mW/cm2의 하부 빛 강도를 가진 필립스 전구 (40와트, F405)가 장착된 UV 경화 박스에서 경화시킴으로써 콘택트 렌즈를 수득하였다. 렌즈의 산소 투과율(Dk) 및 이온 투과율(IP)을 실시예 1에 기재된 것과 같이 측정하였다. 렌즈의 성질을 표 3에 기록한다.
Figure pat00030
실시예 7
실시예 3에서 제조된 CE-PDMS 거대단량체, DMA, TRIS-AM, 중합가능한 UV-흡수제 (노르블록, (2-(2'-히드록시-5'-메타크릴옥시에틸페닐)-2H-벤조트리아졸)), 광개시제, 및 표 4에 기재된 기타 성분을 1-헥산올에 용해시킴으로써 다양한 제제를 제조하였다. 성분들이 완전히 혼합되었는지 확인하기 위하여 제제를 육안으로 관찰하였다. 성분들이 혼합되지 않았다면 (뿌연 상태 등), 제제가 투명해지고 혼합될 때까지 제제를 40 ℃로 가열하였다. 노르블록을 포함하지 않고 0.5%의 다로커 1173, 33%의 CE-PDMS, 17% TRIS-AM, 24% DMA 및 24.5% 1-헥산올을 포함하는 대조군 제제를 제조하였다.
Figure pat00031
샘플 바로 앞에 놓인 330 nm, 376 nm, 또는 330과 395 nm 고 통과 컷오프 필터의 적층물을 가진 하마마쓰 램프를 사용하여 광-레올로지 데이터를 측정한다. 376 또는 395 nm 컷오프 필터를 사용하는 샘플을 위해 SED005 센서를 가진 IL1700 UV-검출기에 의하여 강도를 측정한다. 대조군 제제를 위하여, 297 nm 컷오프 필터로 ESE 검출기를 사용하여 강도를 측정한 다음 제제를 경화시키기 위해 샘플 앞에 330 nm 필터를 놓았다. 광-레올로지에 의해 측정된 경화 시간의 예를 표 5에 제공한다.
Figure pat00032
재사용가능한 금형에서 주조-성형함으로써 제제 86-1로부터의 렌즈를 제조한다. 금형은 유리로 만들어진 암 금형 반쪽 및 석영으로 만들어진 수 금형 반쪽을 포함한다. UV 조사 광원은 IL1700 검출기에 의해 측정 시에 약 4.2 mW/cm2의 강도에서 WG335+TM297+TM330+TM395nm 컷오프 필터를 가진 하마마쓰 램프이다. 금형에서 렌즈 제제를 약 150초 동안 조사한다. 얻어지는 렌즈를 이소프로판올로 추출하고, 물로 헹구고 폴리아크릴산의 프로판올 용액에 침지시키고 물에서 수화시킨다. 렌즈의 UV/Vis 스펙트럼을 포스페이트-완충 염수(PBS)에서 측정한다. 이 렌즈는 UVA 및 UVB 범위에서 각각 3.2 및 0.11의 평균 %T를 갖는다. 이러한 값은 UVA 범위에서 10% 미만의 투과율 및 UVB 범위에서 1% 미만의 투과율의 요건 내에 있다.
상기 UV/Vis 스펙트럼에 추가로 렌즈 성질을 시험한다. 결과를 표 6에 나타낸다.
Figure pat00033
실시예 8
실시예 3에서 제조된 CE-PDMS 거대단량체, DMA, TRIS-AM, 중합가능한 UV-흡수제 (노르블록, (2-(2'-히드록시-5'-메타크릴옥시에틸페닐)-2H-벤조트리아졸)), 광개시제, 및 표 7에 기재된 기타 성분을 1-프로판올에 용해시킴으로써 다양한 제제를 제조한다.
Figure pat00034
샘플 바로 앞에 놓인 380 nm, 또는 330 nm와 388 nm 고 통과 컷오프 필터의 적층물, 또는 330 nm와 395 nm 고 통과 컷오프 필터의 적층물을 가진 하마마쓰 램프를 사용하여 광-레올로지 데이터를 측정한다. 인터내셔날 라이트로부터의 SED005 센서를 사용하여 IL1700 검출기에 의하여 강도를 측정한다. 광레올로지에 의해 측정된 경화 시간의 예를 표 8에 제공한다.
Figure pat00035

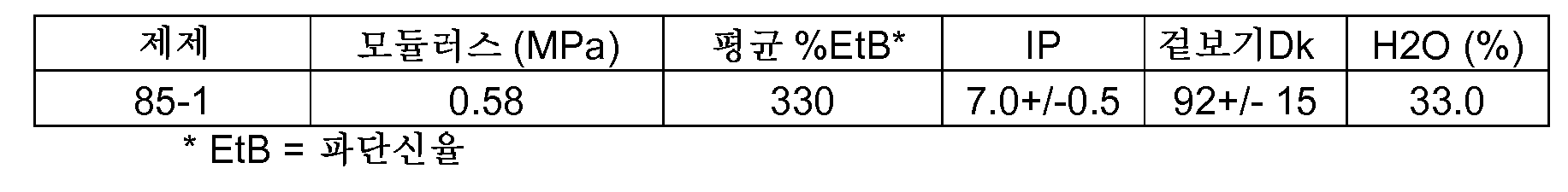

실시예 6에 기재된 재사용가능한 금형을 사용하여 제제 85-1로부터 렌즈를 제조한다. 광원과 금형 사이에 330과 388 nm 컷오프 필터의 적층물이 놓는다. 제제를 6.1 mW/cm2의 강도에서 27초 동안 경화시킨다. 렌즈를 MEK (메틸 에틸 케톤)에서 324초 동안 추출하고, 0.1% DMPC (1,2-디미리스토일-sn-글리세로-3-포스포콜린) 용액에 총 100초 동안 침지시키고, 이어서 PAA의 이소프로판올 용액 (0.1 중량%, pH 2.5)에 침지시킴으로써 폴리아크릴산(PAA)으로 코팅하고 오토클레이브하였다. 렌즈의 UV/Vis 스펙트럼을 포스페이트-완충 염수(PBS)에서 측정한다. 이 렌즈는 UVA 및 UVB 범위에서 각각 3.2 및 0.06의 평균 %T를 갖는다. 이러한 값은 UVA 범위에서 10% 미만의 투과율 및 UVB 범위에서 1% 미만의 투과율의 요건 내에 있다.
상기 UV/Vis 스펙트럼에 추가로 렌즈 성질을 시험한다. 결과를 표 9에 나타낸다.
Figure pat00036

Claims (17)

  1. (1) 10 중량% 내지 50 중량%의 1종 이상의 친수성 아미드-유형 비닐 단량체;
    (2) 10 중량% 내지 40 중량%의, 실록산-함유 아크릴레이트, 실록산-함유 아크릴아미드, 실록산-함유 메타크릴아미드로 구성된 군으로부터 선택된 1종 이상의 실록산-함유 비닐 단량체;
    (3) 10 중량% 내지 40 중량%의 폴리실록산-함유 비닐 거대단량체;
    (4) 0.1 중량% 내지 1.3 중량%의 광개시제; 및
    (5) 0 내지 5 중량%의 중합가능한 UV-흡수제 또는 중합가능한 잠재성 UV-흡수제
    를 포함하고, 단 성분 (1) 내지 (5) 및 추가의 임의의 성분이 100 중량%까지 첨가되며, 여기서 1종 이상의 메타크릴레이트 단량체가 단량체 혼합물에 존재하는 경우, 메타크릴레이트 단량체의 총량은 5 중량% 미만이고, 4.1 mW/cm2의 UV-강도를 가진 UV 광에 의해 100초 미만의 경화 시간을 갖는 것을 특징으로 하는, 화학 복사선의 공간적 제약을 기초로 한 경화 방법에 따라서 실리콘 히드로겔 콘택트 렌즈를 제조하기에 적절한 렌즈-형성 조성물.
  2. 제1항에 있어서, 성분 (2)가 하기 화학식 1의 실록산-함유 아크릴아미드 또는 메타크릴아미드 단량체인 렌즈-형성 조성물.
    <화학식 1>
    Figure pat00037

    [상기 식에서, R은 H 또는 CH3이고, R3 및 R4은 서로 독립적으로 H, C1-C6 알킬 또는 하기 화학식 2의 1가 라디칼이고:
    <화학식 2>
    Figure pat00038

    {상기 식에서, Y는 C1-C6 알킬렌 2가 라디칼, 또는 하나 이상의 히드록실 기를 함유하는 C1-C6 알킬렌 2가 라디칼이고, m은 0 내지 5의 정수이고, p는 1 내지 6의 정수이고, A1, A2 및 A3는 서로 독립적으로 C1-C6 알킬, 페닐, 벤질 또는 하기 화학식 3의 라디칼이고:
    <화학식 3>
    Figure pat00039

    (상기 식에서, B1, B2 및 B3는 서로 독립적으로 C1-C6 알킬, 페닐 또는 벤질이다)},
    단, R3 및 R4 중 적어도 하나가 화학식 2의 라디칼이고, A1, A2 및 A3 중 적어도 2개가 화학식 3의 라디칼이다]
  3. 제2항에 있어서, 실록산-함유 (메트)아크릴아미드 단량체가 N-[트리스(트리메틸실록시)실릴프로필]메타크릴아미드, N-[트리스(트리메틸실록시)-실릴프로필]아크릴아미드, N-[트리스(디메틸프로필실록시)실릴프로필]아크릴아미드, N-[트리스(디메틸프로필실록시)실릴프로필]메타크릴아미드, N-[트리스(디메틸-페닐실록시)실릴프로필]아크릴아미드, N-[트리스(디메틸페닐실록시)실릴프로필]메타크릴아미드, N-[트리스(디메틸에틸실록시)실릴프로필]아크릴아미드, N-[트리스(디메틸에틸실록시)실릴프로필]메타크릴아미드, N-(2-히드록시-3-(3-(비스(트리메틸실릴옥시)메틸실릴)프로필옥시)프로필)-2-메틸 아크릴아미드; N-(2-히드록시-3-(3-(비스(트리메틸실릴옥시)메틸실릴)프로필옥시)프로필)아크릴아미드; N,N-비스[2-히드록시-3-(3-(비스(트리메틸실릴옥시)메틸실릴)프로필옥시)프로필]-2-메틸 아크릴아미드; N,N-비스[2-히드록시-3-(3-(비스(트리메틸실릴옥시)메틸실릴)프로필옥시)프로필]아크릴아미드; N-(2-히드록시-3-(3-(트리스(트리메틸실릴옥시)실릴)프로필옥시)프로필)-2-메틸 아크릴아미드; N-(2-히드록시-3-(3-(트리스(트리메틸실릴옥시)실릴)프로필옥시)프로필)아크릴아미드; N,N-비스[2-히드록시-3-(3-(트리스(트리메틸실릴옥시)실릴)프로필옥시)프로필]-2-메틸 아크릴아미드; N,N-비스[2-히드록시-3-(3-(트리스(트리메틸실릴옥시)실릴)프로필옥시)프로필]아크릴아미드; N-[2-히드록시-3-(3-(t-부틸디메틸실릴)프로필옥시)프로필]-2-메틸 아크릴아미드; N-[2-히드록시-3-(3-(t-부틸디메틸실릴)프로필옥시)프로필]아크릴아미드; N,N-비스[2-히드록시-3-(3-(t-부틸디메틸실릴)프로필옥시)프로필]-2-메틸 아크릴아미드; N,N-비스[2-히드록시-3-(3-(t-부틸디메틸실릴)프로필옥시)프로필]아크릴아미드로 구성된 군으로부터 선택되는 것인 렌즈-형성 조성물.
  4. 제1항 내지 제3항 중 어느 한 항에 있어서, 친수성 아미드-유형 비닐 단량체가 2-아크릴아미도글리콜산, 2-아크릴아미도-2-메틸-1-프로판술폰산, 2-아크릴아미도-2-메틸-1-프로판술폰산, 또는 그들의 염, (3-아크릴아미도프로필)트리메틸암모늄 클로라이드, 3-아크릴로일아미노-1-프로판올, N-(부톡시메틸)아크릴아미드, N-tert-부틸아크릴아미드, 디아세톤 아크릴아미드, N,N-디메틸아크릴아미드, N,N-디메틸메타크릴아미드, N-[3-(디메틸아미노)프로필]메타크릴아미드, N-히드록시에틸 아크릴아미드, N-(히드록시메틸)아크릴아미드, N-(이소부톡시메틸)아크릴아미드, N-이소프로필아크릴아미드, N-이소프로필메타크릴아미드, 메타크릴아미드, N-페닐아크릴아미드, N-[트리스(히드록시메틸)메틸]아크릴아미드, N-메틸-3-메틸렌-2-피롤리돈, 및 이들의 혼합물로 구성된 군으로부터 선택되는 것인 렌즈-형성 조성물.
  5. 제4항에 있어서, 단량체 혼합물이 하기 화학식 4의 폴리실록산-함유 비닐 거대단량체를 포함하는 것인 렌즈-형성 조성물.
    <화학식 4>
    Figure pat00040

    [상기 식에서,
    r은 0 또는 1의 정수이고;
    G1 및 G2는 서로 독립적으로 선형 또는 분지형 C1-C10 알킬렌 2가 라디칼,
    Figure pat00041
    의 2가 라디칼 (식에서, q는 1 내지 5의 정수이고, alk 및 alk'는 서로 독립적으로 C1-C6 알킬렌 2가 라디칼이다), 또는 -R'1-X4-E-X5-R'2-의 2가 라디칼 (식에서, R'1 및 R'2은 서로 독립적으로 선형 또는 분지형 C1-C10 알킬렌 2가 라디칼 또는 상기 정의된 것과 같은
    Figure pat00042
    의 2가 라디칼이고, X4 및 X5는 서로 독립적으로
    Figure pat00043
    Figure pat00044
    Figure pat00045
    (식에서, R'는 H 또는 C1-C8 알킬이다)로 구성된 군으로부터 선택된 결합이고, E는 알킬 디라디칼, 시클로알킬 디라디칼, 알킬시클로알킬 디라디칼, 알킬아릴 디라디칼, 또는 주쇄에 에테르, 티오 또는 아민 결합을 가질 수도 있는 40개 이하의 탄소 원자를 가진 아릴 디라디칼이다)이고;
    X1 및 X2는 서로 독립적으로 직접 결합,
    Figure pat00046
    Figure pat00047
    으로 구성된 군으로부터 선택된 결합이고 (여기서, R'는 H 또는 C1-C8 알킬이다);
    PDMS는 하기 화학식 5의 폴리실록산 2가 라디칼이고:
    <화학식 5>
    Figure pat00048

    {상기 식에서, γ는 0 또는 1이고, ω는 0 내지 5의 정수이고, U1 및 U2는 서로 독립적으로 상기 정의된 -R'1-X4-E-X5-R'2-의 2가 라디칼 또는 상기 정의된
    Figure pat00049
    의 2가 라디칼을 나타내고, D1, D2 및 D3는 서로 독립적으로 -(CH2CH2O)t-CH2CH2- (식에서 t는 3 내지 40의 정수이다), -CF2(OCF2)a-(OCF2CF2)b-OCF2- (식에서 a 및 b는 서로 독립적으로 0 내지 10의 정수이고, 단 a+b는 10 내지 30 범위의 수이다) 및 하기 화학식 6의 2가 기:
    <화학식 6>
    Figure pat00050

    (식에서, R3, R4, R5, R6, R7, R8, R9 및 R10은 서로 독립적으로 C1-C8-알킬, C1-C4-알킬- 또는 C1-C4-알콕시-치환된 페닐, 플루오로(C1-C18-알킬), 시아노(C1-C12-알킬), -alk-(OCH2CH2)n-OR11 (식에서 alk는 C1-C6-알킬렌 2가 라디칼이고, R11은 C1-C6-알킬이고, n은 1 내지 10의 정수이다)이고, m 및 p는 서로 독립적으로 2 내지 698의 정수이고, (m+p)는 5 내지 700이다)
    로 구성된 군으로부터 선택되는 2가 라디칼이고, 단 D1, D2 및 D3 중 적어도 하나는 화학식 6으로 표시된다};
    Q는 하기 화학식 7의 에틸렌성 불포화 기이다]
    <화학식 7>
    Figure pat00051

    [상기 식에서,
    Z1 및 Z2는 서로 독립적으로 선형 또는 분지형 C1-C12 알킬렌 2가 라디칼, 하나 이상의 히드록실 기를 가진 선형 또는 분지형 C1-C12 알킬렌 2가 라디칼, -(CH2CH2O)d-CH2CH2 (식에서, d는 1 내지 10의 정수이다)의 라디칼, 비치환된 페닐렌 2가 라디칼, C1-C4 알킬 또는 C1-C4 알콕시 치환된 페닐렌 2가 라디칼 또는 C7-C12 아르알킬렌 2가 라디칼이고; A5는 -O- 또는
    Figure pat00052
    (식에서, R'는 H 또는 C1-C8 알킬이다)이고; q1 및 q2는 서로 독립적으로 0 또는 1의 정수이고; R14는 수소, C1-C4 알킬 또는 할로겐이고; R15 및 R16는 서로 독립적으로 수소, C1-C4 알킬, 페닐, 카르복시, 할로겐 또는
    Figure pat00053
    (식에서, X3는 -O-, 상기 정의된
    Figure pat00054
    또는 -S-이고, R17은 C1-C12 알킬, 히드록시알킬, 아미노알킬, 알킬아미노알킬 또는 디알킬아미노알킬 라디칼이다)의 라디칼이다]
  6. 제5항에 있어서, 단량체 혼합물이, D1, D2 및 D3이 서로 독립적으로 화학식 6의 2가 라디칼인 화학식 4의 폴리실록산-함유 비닐 거대단량체를 포함하는 것인 렌즈-형성 조성물.
  7. 제5항에 있어서, 단량체 혼합물이 0.2 중량% 내지 5.0 중량%의 양으로 중합가능한 UV-흡수제 또는 중합가능한 잠재성 UV-흡수제를 포함하는 것인 렌즈-형성 조성물.
  8. 제7항에 있어서, 단량체 혼합물이 벤조트리아졸- 및/또는 벤조페논-잔기를 포함하는 중합가능한 UV-흡수제를 포함하는 것인 렌즈-형성 조성물.
  9. 제8항에 있어서, 광개시제가 벤조일포스핀 옥시드 광개시제인 렌즈-형성 조성물.
  10. 제7항에 있어서, 단량체 혼합물이 중합가능한 잠재성 UV-흡수제를 포함하는 것인 렌즈-형성 조성물.
  11. 제1항 내지 제3항 중 어느 한 항에 있어서, (1) 10 중량% 내지 50 중량%의 친수성 아미드-유형 비닐 단량체; (2) 10 중량% 내지 40 중량%의 실록산-함유 아크릴레이트 또는 아크릴아미드 또는 메타크릴아미드 단량체; (3) 10 중량% 내지 40 중량%의 폴리실록산-함유 비닐 거대단량체, (4) 0.1 중량% 내지 1.3 중량%의 광개시제; 및 (5) 0 내지 5 중량%의 중합가능한 UV-흡수제 또는 중합가능한 잠재성 UV-흡수제를 포함하고, 단 성분 (1) 내지 (5) 및 추가의 임의의 성분이 100 중량%까지 첨가되는 것인 렌즈-형성 조성물.
  12. 제1항 내지 제3항 중 어느 한 항에 있어서, 단량체 혼합물이 하기 화학식 4의 폴리실록산-함유 비닐 거대단량체를 포함하는 것인 렌즈-형성 조성물.
    <화학식 4>
    Figure pat00055

    [상기 식에서,
    r은 0 또는 1의 정수이고;
    G1 및 G2는 서로 독립적으로 선형 또는 분지형 C1-C10 알킬렌 2가 라디칼,
    Figure pat00056
    의 2가 라디칼 (식에서, q는 1 내지 5의 정수이고, alk 및 alk'는 서로 독립적으로 C1-C6 알킬렌 2가 라디칼이다), 또는 -R'1-X4-E-X5-R'2-의 2가 라디칼 (식에서, R'1 및 R'2은 서로 독립적으로 선형 또는 분지형 C1-C10 알킬렌 2가 라디칼 또는 상기 정의된 것과 같은
    Figure pat00057
    의 2가 라디칼이고, X4 및 X5는 서로 독립적으로
    Figure pat00058
    Figure pat00059
    Figure pat00060
    (식에서, R'는 H 또는 C1-C8 알킬이다)로 구성된 군으로부터 선택된 결합이고, E는 알킬 디라디칼, 시클로알킬 디라디칼, 알킬시클로알킬 디라디칼, 알킬아릴 디라디칼, 또는 주쇄에 에테르, 티오 또는 아민 결합을 가질 수도 있는 40개 이하의 탄소 원자를 가진 아릴 디라디칼이다)이고;
    X1 및 X2는 서로 독립적으로 직접 결합,
    Figure pat00061
    Figure pat00062
    으로 구성된 군으로부터 선택된 결합이고 (여기서, R'는 H 또는 C1-C8 알킬이다);
    PDMS는 하기 화학식 5의 폴리실록산 2가 라디칼이고:
    <화학식 5>
    Figure pat00063

    {상기 식에서, γ는 0 또는 1이고, ω는 0 내지 5의 정수이고, U1 및 U2는 서로 독립적으로 상기 정의된 -R'1-X4-E-X5-R'2-의 2가 라디칼 또는 상기 정의된
    Figure pat00064
    의 2가 라디칼을 나타내고, D1, D2 및 D3는 서로 독립적으로 -(CH2CH2O)t-CH2CH2- (식에서 t는 3 내지 40의 정수이다), -CF2(OCF2)a-(OCF2CF2)b-OCF2- (식에서 a 및 b는 서로 독립적으로 0 내지 10의 정수이고, 단 a+b는 10 내지 30 범위의 수이다) 및 하기 화학식 6의 2가 기:
    <화학식 6>
    Figure pat00065

    (식에서, R3, R4, R5, R6, R7, R8, R9 및 R10은 서로 독립적으로 C1-C8-알킬, C1-C4-알킬- 또는 C1-C4-알콕시-치환된 페닐, 플루오로(C1-C18-알킬), 시아노(C1-C12-알킬), -alk-(OCH2CH2)n-OR11 (식에서 alk는 C1-C6-알킬렌 2가 라디칼이고, R11은 C1-C6-알킬이고, n은 1 내지 10의 정수이다)이고, m 및 p는 서로 독립적으로 2 내지 698의 정수이고, (m+p)는 5 내지 700이다)
    로 구성된 군으로부터 선택되는 2가 라디칼이고, 단 D1, D2 및 D3 중 적어도 하나는 화학식 6으로 표시된다};
    Q는 하기 화학식 7의 에틸렌성 불포화 기이다]
    <화학식 7>
    Figure pat00066

    [상기 식에서,
    Z1 및 Z2는 서로 독립적으로 선형 또는 분지형 C1-C12 알킬렌 2가 라디칼, 하나 이상의 히드록실 기를 가진 선형 또는 분지형 C1-C12 알킬렌 2가 라디칼, -(CH2CH2O)d-CH2CH2 (식에서, d는 1 내지 10의 정수이다)의 라디칼, 비치환된 페닐렌 2가 라디칼, C1-C4 알킬 또는 C1-C4 알콕시 치환된 페닐렌 2가 라디칼 또는 C7-C12 아르알킬렌 2가 라디칼이고; A5는 -O- 또는
    Figure pat00067
    (식에서, R'는 H 또는 C1-C8 알킬이다)이고; q1 및 q2는 서로 독립적으로 0 또는 1의 정수이고; R14는 수소, C1-C4 알킬 또는 할로겐이고; R15 및 R16는 서로 독립적으로 수소, C1-C4 알킬, 페닐, 카르복시, 할로겐 또는
    Figure pat00068
    (식에서, X3는 -O-, 상기 정의된
    Figure pat00069
    또는 -S-이고, R17은 C1-C12 알킬, 히드록시알킬, 아미노알킬, 알킬아미노알킬 또는 디알킬아미노알킬 라디칼이다)의 라디칼이다]
  13. 제12항에 있어서, 단량체 혼합물이 0.2 중량% 내지 5.0 중량%의 양으로 중합가능한 UV-흡수제 또는 중합가능한 잠재성 UV-흡수제를 포함하는 것인 렌즈-형성 조성물.
  14. 제13항에 있어서, 단량체 혼합물이 벤조트리아졸- 및/또는 벤조페논-잔기를 포함하는 중합가능한 UV-흡수제를 포함하는 것인 렌즈-형성 조성물.
  15. 제12항에 있어서, 광개시제가 벤조일포스핀 옥시드 광개시제인 렌즈-형성 조성물.
  16. 제12항에 있어서, 단량체 혼합물이 중합가능한 잠재성 UV-흡수제를 포함하는 것인 렌즈-형성 조성물.
  17. 제12항에 있어서, (1) 10 중량% 내지 50 중량%의 친수성 아미드-유형 비닐 단량체; (2) 10 중량% 내지 40 중량%의 실록산-함유 아크릴레이트 또는 아크릴아미드 또는 메타크릴아미드 단량체; (3) 10 중량% 내지 40 중량%의 폴리실록산-함유 비닐 거대단량체, (4) 0.1 중량% 내지 1.3 중량%의 광개시제; 및 (5) 0 내지 5 중량%의 중합가능한 UV-흡수제 또는 중합가능한 잠재성 UV-흡수제를 포함하고, 단 성분 (1) 내지 (5) 및 추가의 임의의 성분이 100 중량%까지 첨가되는 것인 렌즈-형성 조성물.
KR1020147006249A 2008-12-18 2009-06-16 실리콘 히드로겔 콘택트 렌즈의 제조 방법 Expired - Fee Related KR101506430B1 (ko)

Applications Claiming Priority (5)

Application Number Priority Date Filing Date Title
US12/316,993 2008-12-18
US12/316,993 US7780879B2 (en) 2007-12-20 2008-12-18 Method for making contact lenses
US21262309P 2009-04-14 2009-04-14
US61/212,623 2009-04-14
PCT/US2009/047428 WO2010071691A1 (en) 2008-12-18 2009-06-16 Method for making silicone hydrogel contact lenses

Related Parent Applications (1)

Application Number Title Priority Date Filing Date
KR1020117016544A Division KR101422900B1 (ko) 2008-12-18 2009-06-16 실리콘 히드로겔 콘택트 렌즈의 제조 방법

Publications (2)

Publication Number Publication Date
KR20140052019A true KR20140052019A (ko) 2014-05-02
KR101506430B1 KR101506430B1 (ko) 2015-03-26

Family

ID=41050482

Family Applications (2)

Application Number Title Priority Date Filing Date
KR1020117016544A Expired - Fee Related KR101422900B1 (ko) 2008-12-18 2009-06-16 실리콘 히드로겔 콘택트 렌즈의 제조 방법
KR1020147006249A Expired - Fee Related KR101506430B1 (ko) 2008-12-18 2009-06-16 실리콘 히드로겔 콘택트 렌즈의 제조 방법

Family Applications Before (1)

Application Number Title Priority Date Filing Date
KR1020117016544A Expired - Fee Related KR101422900B1 (ko) 2008-12-18 2009-06-16 실리콘 히드로겔 콘택트 렌즈의 제조 방법

Country Status (16)

Country Link
US (2) US8163206B2 (ko)
EP (1) EP2374031A1 (ko)
JP (2) JP5713265B2 (ko)
KR (2) KR101422900B1 (ko)
CN (2) CN102257408B (ko)
AR (1) AR072151A1 (ko)
AU (1) AU2009327484B2 (ko)
BR (1) BRPI0923037A2 (ko)
CA (1) CA2747355C (ko)
MX (1) MX2011006601A (ko)
MY (1) MY150782A (ko)
NZ (1) NZ592674A (ko)
RU (1) RU2499288C2 (ko)
SG (1) SG172081A1 (ko)
TW (2) TWI505929B (ko)
WO (1) WO2010071691A1 (ko)

Families Citing this family (158)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE102008032066A1 (de) * 2008-07-08 2010-01-14 Byk-Chemie Gmbh Polyhydroxyfunktionelle Polysiloxane als anti-adhäsive und schmutzabweisende Zusätze in Beschichtungen, polymeren Formmassen und Thermoplasten, Verfahren zu ihrer Herstellung und ihre Verwendung
DE102008032064A1 (de) * 2008-07-08 2010-01-14 Byk-Chemie Gmbh Polyhydroxyfunktionelle Polysiloxane zur Erhöhung der Oberflächenenergie von Thermoplasten, Verfahren zu ihrer Herstellug und ihre Verwendung
JP5720103B2 (ja) * 2010-03-18 2015-05-20 東レ株式会社 シリコーンハイドロゲル、眼用レンズおよびコンタクトレンズ
US9522980B2 (en) 2010-05-06 2016-12-20 Johnson & Johnson Vision Care, Inc. Non-reactive, hydrophilic polymers having terminal siloxanes and methods for making and using the same
AU2014221267B2 (en) * 2010-07-30 2016-05-12 Alcon Inc. Silicone hydrogel lenses with water-rich surfaces
US8480227B2 (en) 2010-07-30 2013-07-09 Novartis Ag Silicone hydrogel lenses with water-rich surfaces
US8557940B2 (en) 2010-07-30 2013-10-15 Novartis Ag Amphiphilic polysiloxane prepolymers and uses thereof
AU2016201366B2 (en) * 2010-07-30 2017-05-25 Alcon Inc. Silicone hydrogel lenses with water-rich surfaces
WO2012074859A1 (en) 2010-12-01 2012-06-07 Novartis Ag Lens molds having atmospheric plasma coatings thereon
WO2012130956A1 (en) * 2011-04-01 2012-10-04 Novartis Ag Composition for forming a contact lens
US9170349B2 (en) * 2011-05-04 2015-10-27 Johnson & Johnson Vision Care, Inc. Medical devices having homogeneous charge density and methods for making same
HUE031309T2 (hu) 2011-11-29 2017-07-28 Novartis Ag Eljárás szemészeti lencsék öntésére szolgáló legalább egy szerszámfél lencseformázó felületének kezelésére
KR101338391B1 (ko) * 2011-12-28 2013-12-10 한국과학기술원 질병을 진단하는 콘택트렌즈 및 그 제조 방법
TWI434865B (zh) 2011-12-29 2014-04-21 Pegavision Corp 親水有機矽高聚物之製造方法
CN103183830B (zh) * 2011-12-29 2015-06-10 晶硕光学股份有限公司 亲水有机硅高聚物的制造方法
CN104023959B (zh) * 2011-12-31 2016-08-03 诺华股份有限公司 具有识别标记的接触透镜
KR20140138926A (ko) * 2012-03-22 2014-12-04 모멘티브 퍼포먼스 머티리얼즈 인크. 친수성 매크로머 및 이를 포함하여 구성되는 하이드로겔
KR20140137428A (ko) 2012-03-22 2014-12-02 모멘티브 퍼포먼스 머티리얼즈 인크. 친수성 실리콘 모노머, 이의 제조방법 및 이를 함유하는 박막
US10073192B2 (en) 2012-05-25 2018-09-11 Johnson & Johnson Vision Care, Inc. Polymers and nanogel materials and methods for making and using the same
US20130313733A1 (en) * 2012-05-25 2013-11-28 Ivan Nunez Method of making a fully polymerized uv blocking silicone hydrogel lens
US9244196B2 (en) 2012-05-25 2016-01-26 Johnson & Johnson Vision Care, Inc. Polymers and nanogel materials and methods for making and using the same
HUE030467T2 (en) * 2012-05-25 2017-05-29 Bausch & Lomb Fully polymerized, UV-blocking silicone hydrogel lens
US9075187B2 (en) * 2012-05-25 2015-07-07 Bausch & Lomb Incorporated Fully polymerized UV blocking silicone hydrogel lens
WO2014036660A1 (en) 2012-09-10 2014-03-13 Bluelight Analytics Inc. Devices and methods for measuring light
CA3030638C (en) * 2012-12-14 2020-09-15 Novartis Ag Amphiphilic siloxane-containing vinylic monomers and uses thereof
EP2931767B1 (en) * 2012-12-14 2017-11-08 Novartis AG Amphiphilic siloxane-containing (meth)acrylamides and uses thereof
HUE031702T2 (en) 2012-12-17 2017-07-28 Novartis Ag A method for producing improved UV absorbing ophthalmic lenses
ES2688532T3 (es) 2013-01-18 2018-11-05 Basf Se Composiciones de recubrimiento a base de dispersión acrílica
TWI535793B (zh) * 2013-01-31 2016-06-01 明基材料股份有限公司 隱形眼鏡材料、隱形眼鏡的製造方法與由此方法所製造出之隱形眼鏡
US9352493B2 (en) * 2013-02-08 2016-05-31 Johnson & Johnson Vision Care, Inc. Casting cup assembly for forming an ophthalmic device
JP6132723B2 (ja) * 2013-09-25 2017-05-24 信越化学工業株式会社 ラジカル重合性基含有シリコーン化合物及びその製造方法
US9568645B2 (en) 2013-09-30 2017-02-14 Novartis Ag Silicone hydrogel lenses with relatively-long thermal stability
JP6239099B2 (ja) * 2013-09-30 2017-11-29 ノバルティス アーゲー 比較的長期の熱安定性を有するシリコーンヒドロゲルレンズ
WO2015048035A1 (en) 2013-09-30 2015-04-02 Novartis Ag Method for making uv-absorbing ophthalmic lenses
EP3062979B1 (en) * 2013-10-31 2018-08-29 Novartis AG Method for producing ophthalmic lenses
CN104628943B (zh) * 2013-11-15 2016-09-21 中国石油化工股份有限公司 一种丙烯酰胺系共聚物及其制备方法和应用
MY183117A (en) 2013-12-13 2021-02-15 Alcon Inc Method for making contact lenses
JP6053960B2 (ja) 2013-12-16 2016-12-27 株式会社メニコン 眼用レンズ用ポリシロキサン系マクロモノマー及びそれを用いた眼用レンズ
WO2015092859A1 (ja) 2013-12-16 2015-06-25 株式会社メニコン 眼用レンズ
HUE038809T2 (hu) 2013-12-17 2018-11-28 Novartis Ag Térhálósított hidrofíl bevonattal ellátott szilikon hidrogél lencse
WO2015095556A1 (en) 2013-12-20 2015-06-25 Novartis Ag Reusable castings molds and method of making such molds
CN105873748B (zh) 2013-12-20 2018-08-03 诺华股份有限公司 用于制备接触镜片的模具
WO2015134449A1 (en) 2014-03-05 2015-09-11 Novartis Ag Method for automatic inspection of contact lenses
AU2015201371A1 (en) 2014-03-31 2015-10-15 Johnson & Johnson Vision Care, Inc. Silicone acrylamide copolymer
AU2015201321A1 (en) 2014-03-31 2015-10-15 Johnson & Johnson Vision Care, Inc. Silicone acrylamide copolymer
CA2940581C (en) 2014-04-08 2018-05-15 Novartis Ag Ophthalmic lenses with oxygen-generating elements therein
JP6351384B2 (ja) * 2014-06-03 2018-07-04 株式会社メニコン コンタクトレンズおよびその製造方法
JP6351385B2 (ja) * 2014-06-03 2018-07-04 株式会社メニコン コンタクトレンズの製造方法
MY183678A (en) 2014-08-26 2021-03-08 Alcon Inc Method for applying stable coating on silicone hydrogel contact lenses
US9408684B2 (en) 2014-10-03 2016-08-09 Soft Health Technologies, Llc Systems and methods for incontinence control
JP6195419B2 (ja) * 2014-10-17 2017-09-13 信越化学工業株式会社 ラジカル重合性基含有シリコーン化合物及びその製造方法
US9482788B2 (en) 2014-12-05 2016-11-01 Pegavision Corporation UV-blocking silicone hydrogel composition and silicone hydrogel contact lens containing thereof
CN105713153B (zh) * 2014-12-05 2019-05-10 晶硕光学股份有限公司 阻隔紫外光的硅水胶组合物及包含其的硅水胶镜片
EP3029081A1 (en) * 2014-12-05 2016-06-08 Pegavision Corporation Uv-blocking silicone hydrogel composition and silicone hydrogel contact lens containing thereof
WO2016100457A1 (en) 2014-12-17 2016-06-23 Novartis Ag Reusable lens molds and methods of use thereof
CN107000344B (zh) 2014-12-17 2019-06-07 诺华股份有限公司 可再使用的镜片模具及其使用方法
EP3233448B1 (en) 2014-12-17 2019-09-18 Novartis AG Methods of using reusable lens molds
WO2016143565A1 (ja) * 2015-03-12 2016-09-15 旭硝子株式会社 積層体の製造方法、積層体および光硬化性組成物
JP6333211B2 (ja) * 2015-04-23 2018-05-30 信越化学工業株式会社 眼科デバイス製造用シリコーン
CN104945570B (zh) * 2015-07-03 2017-06-09 东南大学 一种硅凝胶接触透镜及其表面反转处理方法
EP3390498B1 (en) * 2015-12-15 2021-05-26 Alcon Inc. Hydrophilized polydiorganosiloxane vinylic crosslinkers and uses thereof
EP3390497B1 (en) 2015-12-15 2021-01-20 Alcon Inc. Polymerizable polysiloxanes with hydrophilic substituents
WO2017103792A1 (en) 2015-12-15 2017-06-22 Novartis Ag Amphiphilic branched polydiorganosiloxane macromers
KR102604468B1 (ko) 2015-12-15 2023-11-22 알콘 인코포레이티드 실리콘 하이드로겔 콘택트 렌즈 상에 안정한 코팅을 적용하기 위한 방법
US10328645B2 (en) 2015-12-17 2019-06-25 Novartis Ag Reusable lens molds and methods of use thereof
KR101841016B1 (ko) * 2016-02-18 2018-03-22 주식회사 인터로조 실록산 단량체, 이를 포함하는 실리콘하이드로겔 렌즈 제조용 조성물 및 실리콘하이드로겔 렌즈
JP6674157B2 (ja) * 2016-04-11 2020-04-01 日産化学株式会社 フェナントレン環含有反応性シルセスキオキサン化合物を含む重合性組成物
KR101861814B1 (ko) * 2016-06-08 2018-05-29 한국원자력연구원 이온 전도성 실리콘 하이드로겔과 이의 제조방법
US11021558B2 (en) 2016-08-05 2021-06-01 Johnson & Johnson Vision Care, Inc. Polymer compositions containing grafted polymeric networks and processes for their preparation and use
US10676575B2 (en) 2016-10-06 2020-06-09 Johnson & Johnson Vision Care, Inc. Tri-block prepolymers and their use in silicone hydrogels
WO2018069815A1 (en) 2016-10-11 2018-04-19 Novartis Ag Chain-extended polydimethylsiloxane vinylic crosslinkers and uses thereof
WO2018069816A1 (en) 2016-10-11 2018-04-19 Novartis Ag Polymerizable polydimethylsiloxane-polyoxyalkylene block copolymers
US10527757B2 (en) 2016-10-26 2020-01-07 Novartis Ag Amphiphilic branched polydiorganosiloxane macromers
EP4481478A3 (en) 2017-06-07 2025-03-26 Alcon Inc. Silicone hydrogel contact lenses
WO2018224975A1 (en) 2017-06-07 2018-12-13 Novartis Ag Silicone hydrogel contact lenses
WO2018224974A1 (en) 2017-06-07 2018-12-13 Novartis Ag Method for producing silicone hydrogel contact lenses
US10752720B2 (en) 2017-06-26 2020-08-25 Johnson & Johnson Vision Care, Inc. Polymerizable blockers of high energy light
US10526296B2 (en) 2017-06-30 2020-01-07 Johnson & Johnson Vision Care, Inc. Hydroxyphenyl naphthotriazoles as polymerizable blockers of high energy light
US10723732B2 (en) 2017-06-30 2020-07-28 Johnson & Johnson Vision Care, Inc. Hydroxyphenyl phenanthrolines as polymerizable blockers of high energy light
US11029538B2 (en) 2017-10-25 2021-06-08 Coopervision International Limited Contact lenses having an ion-impermeable portion and related methods
CN117492228A (zh) 2017-12-13 2024-02-02 爱尔康公司 周抛和月抛水梯度接触镜片
US11034789B2 (en) 2018-01-30 2021-06-15 Johnson & Johnson Vision Care, Inc. Ophthalmic devices containing localized grafted networks and processes for their preparation and use
US10961341B2 (en) 2018-01-30 2021-03-30 Johnson & Johnson Vision Care, Inc. Ophthalmic devices derived from grafted polymeric networks and processes for their preparation and use
US10935695B2 (en) 2018-03-02 2021-03-02 Johnson & Johnson Vision Care, Inc. Polymerizable absorbers of UV and high energy visible light
US12595370B2 (en) 2018-03-02 2026-04-07 Johnson & Johnson Vision Care, Inc. Polymerizable absorbers of UV and high energy visible light
US11993037B1 (en) 2018-03-02 2024-05-28 Johnson & Johnson Vision Care, Inc. Contact lens displaying improved vision attributes
US12595371B2 (en) 2018-03-02 2026-04-07 Johnson & Johnson Vision Care, Inc. Contact lens with improved vision break-up time
US11543683B2 (en) 2019-08-30 2023-01-03 Johnson & Johnson Vision Care, Inc. Multifocal contact lens displaying improved vision attributes
US12534623B2 (en) 2018-03-02 2026-01-27 Johnson & Johnson Vision Care, Inc. Contact lens with improved tear film optical quality
US12486403B2 (en) 2018-03-02 2025-12-02 Johnson & Johnson Vision Care, Inc. Polymerizable absorbers of UV and high energy visible light
US12486348B2 (en) 2019-08-30 2025-12-02 Johnson & Johnson Vision Care, Inc. Contact lens displaying improved vision attributes
US10996491B2 (en) 2018-03-23 2021-05-04 Johnson & Johnson Vision Care, Inc. Ink composition for cosmetic contact lenses
US11046636B2 (en) 2018-06-29 2021-06-29 Johnson & Johnson Vision Care, Inc. Polymerizable absorbers of UV and high energy visible light
US11493668B2 (en) 2018-09-26 2022-11-08 Johnson & Johnson Vision Care, Inc. Polymerizable absorbers of UV and high energy visible light
TWI685545B (zh) 2018-11-30 2020-02-21 晶碩光學股份有限公司 矽水膠組成物、矽水膠鏡片、以及矽水膠鏡片的製造方法
CN113164642B (zh) * 2018-12-12 2023-02-14 东丽株式会社 医疗设备
US11578176B2 (en) 2019-06-24 2023-02-14 Johnson & Johnson Vision Care, Inc. Silicone hydrogel contact lenses having non-uniform morphology
US12509428B2 (en) 2019-06-28 2025-12-30 Johnson & Johnson Vision Care, Inc. Polymerizable fused tricyclic compounds as absorbers of UV and visible light
US11958824B2 (en) 2019-06-28 2024-04-16 Johnson & Johnson Vision Care, Inc. Photostable mimics of macular pigment
US20210003754A1 (en) 2019-07-02 2021-01-07 Johnson & Johnson Vision Care, Inc. Core-shell particles and methods of making and using thereof
US11891526B2 (en) 2019-09-12 2024-02-06 Johnson & Johnson Vision Care, Inc. Ink composition for cosmetic contact lenses
US11759980B2 (en) 2019-10-31 2023-09-19 Alcon Inc. Method for removing lens forming material deposited on a lens forming surface
US11360240B2 (en) 2019-12-19 2022-06-14 Johnson & Johnson Vision Care, Inc. Contact lens containing photosensitive chromophore and package therefor
US20210301088A1 (en) 2020-03-18 2021-09-30 Johnson & Johnson Vision Care, Inc. Ophthalmic devices containing transition metal complexes as high energy visible light filters
EP4146461B1 (en) 2020-05-07 2024-03-13 Alcon Inc. Method for producing silicone hydrogel contact lenses
EP4158392A1 (en) 2020-06-02 2023-04-05 Alcon Inc. Method for making photochromic contact lenses
US11853013B2 (en) 2020-06-15 2023-12-26 Johnson & Johnson Vision Care, Inc. Systems and methods for indicating the time elapsed since the occurrence of a triggering event
US12180318B2 (en) 2020-06-16 2024-12-31 Johnson & Johnson Vision Care, Inc. Imidazolium zwitterion polymerizable compounds and ophthalmic devices incorporating them
US12116443B2 (en) 2020-06-16 2024-10-15 Johnson & Johnson Vision Care, Inc. Amino acid-based polymerizable compounds and ophthalmic devices prepared therefrom
KR102334225B1 (ko) * 2020-10-27 2021-12-02 신성호 마이크로파를 이용하여 이온화된 소프트 콘택트렌즈 제조방법
US11945181B2 (en) 2020-10-28 2024-04-02 Alcon Inc. Method for making photochromic contact lenses
EP4240578B1 (en) 2020-11-04 2024-12-18 Alcon Inc. Method for making photochromic contact lenses
HUE069913T2 (hu) 2020-11-04 2025-04-28 Alcon Inc Eljárás fotokróm kontaktlencsék elõállítására
US20220194944A1 (en) 2020-12-18 2022-06-23 Johnson & Johnson Vision Care, Inc. Photostable mimics of macular pigment
CN112812307B (zh) * 2020-12-31 2022-06-17 江苏海伦隐形眼镜有限公司 单封端两亲性有机硅氧烷大分子单体、硅水凝胶、角膜接触镜及制备方法
US12351688B2 (en) 2021-02-09 2025-07-08 Alcon Inc. Hydrophilized polydiorganosiloxane vinylic crosslinkers
EP4304842B1 (en) 2021-03-08 2026-05-06 Alcon Inc. Method for making photofunctional contact lenses
EP4305490B1 (en) 2021-03-11 2026-04-15 Alcon Inc. Ophthalmic lenses with cosmetic film therein
KR20230144634A (ko) 2021-04-01 2023-10-16 알콘 인코포레이티드 광변색성 콘택트 렌즈의 제조 방법
US12054499B2 (en) 2021-06-30 2024-08-06 Johnson & Johnson Vision Care, Inc. Transition metal complexes as visible light absorbers
US11912800B2 (en) 2021-09-29 2024-02-27 Johnson & Johnson Vision Care, Inc. Amide-functionalized polymerization initiators and their use in the manufacture of ophthalmic lenses
US20230176251A1 (en) 2021-09-29 2023-06-08 Johnson & Johnson Vision Care, Inc. Ophthalmic lenses and their manufacture by in-mold modification
WO2023052889A1 (en) 2021-09-29 2023-04-06 Johnson & Johnson Vision Care, Inc. Amide-functionalized polymerization initiators and their use in the manufacture of ophthalmic lenses
WO2023052890A1 (en) 2021-09-29 2023-04-06 Johnson & Johnson Vision Care, Inc. Anthraquinone-functionalized polymerization initiators and their use in the manufacture of ophthalmic lenses
US12396534B2 (en) 2021-10-08 2025-08-26 Johnson & Johnson Vision Care, Inc. Multi-material lens package
US20240417517A1 (en) * 2021-10-15 2024-12-19 Shin-Etsu Chemical Co., Ltd. Organopolysiloxane having perfluoropolyether block and (meth)acryloyl group, and production method therefor
US12517282B2 (en) 2021-12-20 2026-01-06 Johnson & Johnson Vision Care, Inc. Contact lenses containing light absorbing regions and methods for their preparation
US12509583B2 (en) 2022-04-28 2025-12-30 Johnson & Johnson Vision Care, Inc. Particle surface modification to increase compatibility and stability in hydrogels
US20230348718A1 (en) 2022-04-28 2023-11-02 Johnson & Johnson Vision Care, Inc. Light-filtering materials for biomaterial integration and methods thereof
TW202406726A (zh) 2022-04-28 2024-02-16 瑞士商愛爾康公司 用於製造ｕｖ吸收性和ｈｅｖｌ吸收性眼科鏡片之方法
US11733440B1 (en) 2022-04-28 2023-08-22 Johnson & Johnson Vision Care, Inc. Thermally stable nanoparticles and methods thereof
US12498590B2 (en) 2022-04-28 2025-12-16 Johnson & Johnson Vision Care, Inc. Using particles for light filtering
US11971518B2 (en) 2022-04-28 2024-04-30 Johnson & Johnson Vision Care, Inc. Shape engineering of particles to create a narrow spectral filter against a specific portion of the light spectrum
US20230350100A1 (en) 2022-04-29 2023-11-02 Alcon Inc. Method for making silicone hydrogel contact lenses
TW202406713A (zh) 2022-05-23 2024-02-16 瑞士商愛爾康公司 用於製造ｈｅｖｌ過濾性接觸鏡片之方法
EP4529621A1 (en) 2022-05-23 2025-04-02 Alcon Inc. Uv/hevl-filtering contact lenses
US20250362432A1 (en) 2022-06-16 2025-11-27 Johnson & Johnson Vision Care, Inc. Ophthalmic devices containing photostable mimics of macular pigment and other visible light filters
JP2025525733A (ja) 2022-08-17 2025-08-07 アルコン インク． ハイドロゲルコーティングをその上に有するコンタクトレンズ
US12153287B2 (en) 2022-09-27 2024-11-26 Coopervision International Limited Sustained fatty acid release from contact lens
GB2622890A (en) * 2022-09-27 2024-04-03 Coopervision Int Ltd Sustained fatty acid release from contact lens
US20240228466A1 (en) 2022-12-15 2024-07-11 Johnson & Johnson Vision Care, Inc. Transition metal complexes as visible light absorbers
CN120418072A (zh) 2023-02-02 2025-08-01 爱尔康公司 水梯度硅氧烷水凝胶隐形眼镜
EP4673306A1 (en) 2023-02-27 2026-01-07 Alcon Inc. A method for producing wettable silicone hydrogel contact lenses
JP2026512375A (ja) 2023-03-20 2026-04-16 ジョンソン・アンド・ジョンソン・ビジョン・ケア・インコーポレイテッド 眼科用レンズ及び型内変性によるそれらの製造
WO2024194826A1 (en) 2023-03-22 2024-09-26 Alcon Inc. Method for making embedded hydrogel contact lenses
WO2024201156A1 (en) 2023-03-28 2024-10-03 Johnson & Johnson Vision Care, Inc. Grafted opthalmic devices containing deactivated regions and processes for their preparation and use
EP4713721A1 (en) 2023-05-18 2026-03-25 Alcon Inc. Uv/hevl-filtering silicone hydrogel contact lenses
EP4713720A2 (en) 2023-05-18 2026-03-25 Alcon Inc. High-energy-violet-absorbing vinylic monomers
EP4720728A1 (en) 2023-05-25 2026-04-08 Alcon Inc. Coated silicone hydrogel contact lenses and method for making the same
US20240399686A1 (en) 2023-06-01 2024-12-05 Alcon Inc. Method for making embedded hydrogel contact lenses
WO2025024631A1 (en) 2023-07-27 2025-01-30 Johnson & Johnson Vision Care, Inc. Supervised machine learning curing systems
CN121443681A (zh) 2023-08-07 2026-01-30 爱尔康公司 Uv/hevl过滤性硅氧烷水凝胶隐形眼镜
WO2025104612A1 (en) 2023-11-16 2025-05-22 Johnson & Johnson Vision Care, Inc. Cosmetic contact lens having an elliptical dot pattern suitable for forming an apparent limbal ring
WO2025125986A1 (en) 2023-12-12 2025-06-19 Johnson & Johnson Vision Care, Inc. Ophthalmic devices containing photostable mimics of macular pigment and other visible light filters
US20250362530A1 (en) 2024-05-22 2025-11-27 Alcon Inc. Method for making centrally colored contact lenses
US20250361401A1 (en) 2024-05-22 2025-11-27 Alcon Inc. Reactive dyes
WO2025243221A1 (en) 2024-05-22 2025-11-27 Alcon Inc. Reactive hevl-absorbing dyes
US20260104598A1 (en) 2024-10-15 2026-04-16 Alcon Inc. Composite contact lenses with ultrathin objects

Family Cites Families (111)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US4182822A (en) * 1976-11-08 1980-01-08 Chang Sing Hsiung Hydrophilic, soft and oxygen permeable copolymer composition
US4343927A (en) * 1976-11-08 1982-08-10 Chang Sing Hsiung Hydrophilic, soft and oxygen permeable copolymer compositions
US4136250A (en) * 1977-07-20 1979-01-23 Ciba-Geigy Corporation Polysiloxane hydrogels
US4189546A (en) * 1977-07-25 1980-02-19 Bausch & Lomb Incorporated Polysiloxane shaped article for use in biomedical applications
US4153641A (en) * 1977-07-25 1979-05-08 Bausch & Lomb Incorporated Polysiloxane composition and contact lens
US4130706A (en) * 1977-08-08 1978-12-19 E. I. Du Pont De Nemours And Company Hydrophilic, oxygen permeable contact lens
US4261875A (en) * 1979-01-31 1981-04-14 American Optical Corporation Contact lenses containing hydrophilic silicone polymers
US4254248A (en) * 1979-09-13 1981-03-03 Bausch & Lomb Incorporated Contact lens made from polymers of polysiloxane and polycyclic esters of acrylic acid or methacrylic acid
US4276402A (en) * 1979-09-13 1981-06-30 Bausch & Lomb Incorporated Polysiloxane/acrylic acid/polcyclic esters of methacrylic acid polymer contact lens
US4312575A (en) * 1979-09-18 1982-01-26 Peyman Gholam A Soft corneal contact lens with tightly cross-linked polymer coating and method of making same
US4259467A (en) * 1979-12-10 1981-03-31 Bausch & Lomb Incorporated Hydrophilic contact lens made from polysiloxanes containing hydrophilic sidechains
US4260725A (en) * 1979-12-10 1981-04-07 Bausch & Lomb Incorporated Hydrophilic contact lens made from polysiloxanes which are thermally bonded to polymerizable groups and which contain hydrophilic sidechains
US4327203A (en) * 1981-02-26 1982-04-27 Bausch & Lomb Incorporated Polysiloxane with cycloalkyl modifier composition and biomedical devices
US4341889A (en) * 1981-02-26 1982-07-27 Bausch & Lomb Incorporated Polysiloxane composition and biomedical devices
US4355147A (en) * 1981-02-26 1982-10-19 Bausch & Lomb Incorporated Polysiloxane with polycyclic modifier composition and biomedical devices
US4495313A (en) * 1981-04-30 1985-01-22 Mia Lens Production A/S Preparation of hydrogel for soft contact lens with water displaceable boric acid ester
US4661575A (en) * 1982-01-25 1987-04-28 Hercules Incorporated Dicyclopentadiene polymer product
US4486577A (en) * 1982-10-12 1984-12-04 Ciba-Geigy Corporation Strong, silicone containing polymers with high oxygen permeability
US4543398A (en) * 1983-04-28 1985-09-24 Minnesota Mining And Manufacturing Company Ophthalmic devices fabricated from urethane acrylates of polysiloxane alcohols
CS239282B1 (en) * 1983-08-17 1986-01-16 Otto Wichterle Preparation method of objects made from hydrophilic gelsnamely contact lences by polymer casting
GB2152064B (en) * 1983-12-27 1986-12-03 Toyo Contact Lens Co Ltd Water-absorptive contact lenses
JPS60163901A (ja) * 1984-02-04 1985-08-26 Japan Synthetic Rubber Co Ltd プラズマ重合処理方法
US4605712A (en) * 1984-09-24 1986-08-12 Ciba-Geigy Corporation Unsaturated polysiloxanes and polymers thereof
US4833218A (en) * 1984-12-18 1989-05-23 Dow Corning Corporation Hydrophilic silicone-organic copolymer elastomers containing bioactine agent
US4711943A (en) * 1985-04-26 1987-12-08 Sola U.S.A. Inc. Hydrophilic siloxane monomers and dimers for contact lens materials, and contact lenses fabricated therefrom
DE3531913A1 (de) * 1985-09-07 1987-03-19 Roehm Gmbh Haertbare giessharze
US4684538A (en) * 1986-02-21 1987-08-04 Loctite Corporation Polysiloxane urethane compounds and adhesive compositions, and method of making and using the same
DE3708308A1 (de) * 1986-04-10 1987-10-22 Bayer Ag Kontaktoptische gegenstaende
US4837289A (en) * 1987-04-30 1989-06-06 Ciba-Geigy Corporation UV- and heat curable terminal polyvinyl functional macromers and polymers thereof
US5070170A (en) * 1988-02-26 1991-12-03 Ciba-Geigy Corporation Wettable, rigid gas permeable, substantially non-swellable contact lens containing block copolymer polysiloxane-polyoxyalkylene backbone units, and use thereof
US4954587A (en) * 1988-07-05 1990-09-04 Ciba-Geigy Corporation Dimethylacrylamide-copolymer hydrogels with high oxygen permeability
JPH0651795B2 (ja) * 1988-09-16 1994-07-06 信越化学工業株式会社 メタクリル官能性ジメチルポリシロキサン
US4889664A (en) 1988-11-25 1989-12-26 Vistakon, Inc. Method of forming shaped hydrogel articles including contact lenses
US5039459A (en) * 1988-11-25 1991-08-13 Johnson & Johnson Vision Products, Inc. Method of forming shaped hydrogel articles including contact lenses
US4954586A (en) * 1989-01-17 1990-09-04 Menicon Co., Ltd Soft ocular lens material
US5034461A (en) * 1989-06-07 1991-07-23 Bausch & Lomb Incorporated Novel prepolymers useful in biomedical devices
US4983332A (en) * 1989-08-21 1991-01-08 Bausch & Lomb Incorporated Method for manufacturing hydrophilic contact lenses
DE3927667A1 (de) * 1989-08-22 1991-02-28 Espe Stiftung Verwendung von photopolymerisierbaren massen als introkularlinsen-fuellmaterial bei der bekaempfung von katarakt und anderen augenkrankheiten
US5010141A (en) * 1989-10-25 1991-04-23 Ciba-Geigy Corporation Reactive silicone and/or fluorine containing hydrophilic prepolymers and polymers thereof
US5079319A (en) * 1989-10-25 1992-01-07 Ciba-Geigy Corporation Reactive silicone and/or fluorine containing hydrophilic prepolymers and polymers thereof
US5480946A (en) * 1990-04-26 1996-01-02 Ciba Geigy Corporation Unsaturated urea polysiloxanes
US5194556A (en) * 1991-01-09 1993-03-16 Ciba-Geigy Corporation Rigid contact lenses with improved oxygen permeability
US5559163A (en) * 1991-01-28 1996-09-24 The Sherwin-Williams Company UV curable coatings having improved weatherability
US5352753A (en) * 1991-04-25 1994-10-04 Allergan, Inc. Ultraviolet light absorbing compounds, silicone compositions and methods for making same
US5164462A (en) * 1991-04-25 1992-11-17 Allergan, Inc. Ultraviolet light absorbing compounds and silicone compositions
US5264161A (en) * 1991-09-05 1993-11-23 Bausch & Lomb Incorporated Method of using surfactants as contact lens processing aids
EP0603268B1 (en) * 1991-09-12 1996-12-18 BAUSCH &amp; LOMB INCORPORATED Wettable silicone hydrogel compositions and methods
US5196458A (en) * 1991-10-15 1993-03-23 Johnson & Johnson Vision Products, Inc. Soft, high oxygen permeability ophthalmic lens
DE69211152T2 (de) * 1991-11-05 1997-01-02 Bausch & Lomb Zusammensetzungen von benetzbaren siliconhydrogels und verfahren zu deren herstellung
US5358995A (en) * 1992-05-15 1994-10-25 Bausch & Lomb Incorporated Surface wettable silicone hydrogels
JP3195662B2 (ja) * 1992-08-24 2001-08-06 株式会社メニコン 眼用レンズ材料
JP2774233B2 (ja) * 1992-08-26 1998-07-09 株式会社メニコン 眼用レンズ材料
KR100209818B1 (ko) * 1992-09-04 1999-07-15 사또 아끼오 분해성점착필름 및 분해성수지조성물
US5336797A (en) * 1992-12-30 1994-08-09 Bausch & Lomb Incorporated Siloxane macromonomers
TW328535B (en) * 1993-07-02 1998-03-21 Novartis Ag Functional photoinitiators and their manufacture
US6800225B1 (en) 1994-07-14 2004-10-05 Novartis Ag Process and device for the manufacture of mouldings and mouldings manufactured in accordance with that process
TW272976B (ko) * 1993-08-06 1996-03-21 Ciba Geigy Ag
TW303379B (ko) * 1994-03-02 1997-04-21 Ciba Sc Holding Ag
TW381106B (en) * 1994-09-02 2000-02-01 Ciba Sc Holding Ag Alkoxyphenyl-substituted bisacylphosphine oxides
US5760100B1 (en) * 1994-09-06 2000-11-14 Ciba Vision Corp Extended wear ophthalmic lens
US7468398B2 (en) 1994-09-06 2008-12-23 Ciba Vision Corporation Extended wear ophthalmic lens
GB9504996D0 (en) 1995-03-11 1995-04-26 Zeneca Ltd Compositions
TW393498B (en) * 1995-04-04 2000-06-11 Novartis Ag The preparation and use of Polysiloxane-comprising perfluoroalkyl ethers
US6361925B1 (en) * 1996-03-04 2002-03-26 Ciba Specialty Chemicals Corporation Photoinitiator mixtures and compositions with alkylphenylbisacylphosphine oxides
CH691970A5 (de) * 1996-03-04 2001-12-14 Ciba Sc Holding Ag Alkylphenylbisacylphosphinoxide und Photoinitiatormischungen.
KR100593519B1 (ko) * 1997-04-22 2006-06-28 코닌클리즈케 디에스엠 엔.브이. 액상 경화성 수지 조성물
US6359025B1 (en) * 1997-05-16 2002-03-19 Dsm N.V. Radiation-curable liquid resin composition for coating optical fibers
US5989462A (en) * 1997-07-31 1999-11-23 Q2100, Inc. Method and composition for producing ultraviolent blocking lenses
US6015842A (en) * 1997-08-07 2000-01-18 Alcon Laboratories, Inc. Method of preparing foldable hydrophilic ophthalmic device materials
US6020445A (en) 1997-10-09 2000-02-01 Johnson & Johnson Vision Products, Inc. Silicone hydrogel polymers
TW429327B (en) * 1997-10-21 2001-04-11 Novartis Ag Single mould alignment
US6451871B1 (en) * 1998-11-25 2002-09-17 Novartis Ag Methods of modifying surface characteristics
US5962548A (en) * 1998-03-02 1999-10-05 Johnson & Johnson Vision Products, Inc. Silicone hydrogel polymers
US5998498A (en) 1998-03-02 1999-12-07 Johnson & Johnson Vision Products, Inc. Soft contact lenses
US7052131B2 (en) * 2001-09-10 2006-05-30 J&J Vision Care, Inc. Biomedical devices containing internal wetting agents
US6218463B1 (en) * 1998-04-20 2001-04-17 Johnson & Johnson Vision Care, Inc. Ocular devices manufactured with free radical-polymerizable latent ultra-violet absorbers
US5914355A (en) * 1998-05-15 1999-06-22 Bausch & Lomb Incorporated Method for making contact lenses having UV absorbing properties
US5945465A (en) 1998-05-15 1999-08-31 Bausch & Lomb Incorporated Method for polymerizing contact lenses having UV absorbing properties
US6359024B2 (en) * 1998-05-15 2002-03-19 Bausch & Lomb Incorporated Method for polymerizing contact lenses
US6039913A (en) 1998-08-27 2000-03-21 Novartis Ag Process for the manufacture of an ophthalmic molding
US5981675A (en) * 1998-12-07 1999-11-09 Bausch & Lomb Incorporated Silicone-containing macromonomers and low water materials
HK1048331B (en) * 1999-07-27 2004-08-13 Bausch & Lomb Incorporated Contact lens material
AR027348A1 (es) * 2000-02-04 2003-03-26 Novartis Ag Proceso para recubrir una superficie
US6719929B2 (en) * 2000-02-04 2004-04-13 Novartis Ag Method for modifying a surface
CA2682118A1 (en) 2000-03-24 2001-09-27 Novartis Ag Crosslinkable or polymerizable prepolymers
US6811805B2 (en) * 2001-05-30 2004-11-02 Novatis Ag Method for applying a coating
US6896926B2 (en) * 2002-09-11 2005-05-24 Novartis Ag Method for applying an LbL coating onto a medical device
US7384590B2 (en) 2002-12-17 2008-06-10 Novartis Ag System and method for curing polymeric moldings
US7387759B2 (en) * 2002-12-17 2008-06-17 Novartis Ag System and method for curing polymeric moldings having a masking collar
WO2004062371A1 (en) * 2003-01-09 2004-07-29 Alcon, Inc. Dual function uv-absorbers for ophthalmic lens materials
WO2004063795A1 (ja) * 2003-01-10 2004-07-29 Menicon Co., Ltd. 安全性の高いシリコーン含有眼用レンズ材料およびその製造方法
US20050056954A1 (en) 2003-09-12 2005-03-17 Devlin Brian Gerrard Method for making contact lenses
US7214809B2 (en) * 2004-02-11 2007-05-08 Johnson & Johnson Vision Care, Inc. (Meth)acrylamide monomers containing hydroxy and silicone functionalities
US8147728B2 (en) 2004-04-01 2012-04-03 Novartis Ag Pad transfer printing of silicone hydrogel lenses using colored ink
MXPA06012125A (es) * 2004-04-21 2007-01-17 Novartis Ag Tintas de color curables para fabricar lentes de hidrogel de silicona coloreados.
US9248614B2 (en) * 2004-06-30 2016-02-02 Novartis Ag Method for lathing silicone hydrogel lenses
US20060142525A1 (en) * 2004-12-29 2006-06-29 Bausch & Lomb Incorporated Hydrogel copolymers for biomedical devices
US20060252850A1 (en) * 2005-05-04 2006-11-09 Bausch & Lomb Incorporated Radiation-absorbing polymeric materials and ophthalmic devices comprising same
CA2618035A1 (en) * 2005-08-10 2007-02-15 Novartis Ag Silicone hydrogels
US20070037897A1 (en) * 2005-08-12 2007-02-15 Guigui Wang Method for making contact lenses
US7858000B2 (en) * 2006-06-08 2010-12-28 Novartis Ag Method of making silicone hydrogel contact lenses
PT2038310E (pt) 2006-07-12 2010-08-25 Novartis Ag Copolímeros reticuláveis por via actínica para o fabrico de lentes de contacto
AR064286A1 (es) 2006-12-13 2009-03-25 Quiceno Gomez Alexandra Lorena Produccion de dispositivos oftalmicos basados en la polimerizacion por crecimiento escalonado fotoinducida
JP5669396B2 (ja) 2006-12-13 2015-02-12 ノバルティス アーゲー 化学線硬化性シリコーンヒドロゲルコポリマーおよびその使用
US8071703B2 (en) * 2007-03-22 2011-12-06 Novartis Ag Silicone-containing prepolymers with dangling hydrophilic polymer chains
KR101482808B1 (ko) * 2007-03-22 2015-01-14 노파르티스 아게 현수 폴리실록산-함유 중합체 사슬이 있는 예비중합체
KR101231181B1 (ko) * 2007-06-25 2013-02-07 남택인 연질 콘텍트렌즈용 실리콘 하이드로겔 조성물 및 그 조성에의해 제조된 연질 콘텍트렌즈
US8044111B2 (en) 2007-11-30 2011-10-25 Novartis Ag Actinically-crosslinkable silicone-containing block copolymers
US7780879B2 (en) * 2007-12-20 2010-08-24 Novartis Ag Method for making contact lenses
JP5748224B2 (ja) 2008-11-13 2015-07-15 ノバルティス アーゲー 化学結合した湿潤剤を有するシリコーンハイドロゲル材料
RU2524946C2 (ru) 2008-11-13 2014-08-10 Новартис Аг Сополимеры полисилоксана с гидрофильными полимерными концевыми цепочками

Also Published As

Publication number Publication date
BRPI0923037A2 (pt) 2015-12-15
KR101506430B1 (ko) 2015-03-26
AR072151A1 (es) 2010-08-11
NZ592674A (en) 2012-08-31
US9097839B2 (en) 2015-08-04
JP5713265B2 (ja) 2015-05-07
AU2009327484B2 (en) 2012-08-09
CN103969706B (zh) 2017-08-25
CA2747355A1 (en) 2010-06-24
AU2009327484A1 (en) 2011-06-30
KR20110105813A (ko) 2011-09-27
MY150782A (en) 2014-02-28
TWI505929B (zh) 2015-11-01
CN102257408A (zh) 2011-11-23
RU2499288C2 (ru) 2013-11-20
TWI613067B (zh) 2018-02-01
US20100258961A1 (en) 2010-10-14
MX2011006601A (es) 2011-06-30
CN103969706A (zh) 2014-08-06
SG172081A1 (en) 2011-07-28
KR101422900B1 (ko) 2014-07-30
JP5982724B2 (ja) 2016-08-31
JP2014238609A (ja) 2014-12-18
EP2374031A1 (en) 2011-10-12
WO2010071691A1 (en) 2010-06-24
US20120172478A1 (en) 2012-07-05
JP2012513042A (ja) 2012-06-07
CN102257408B (zh) 2014-07-09
CA2747355C (en) 2014-10-21
RU2011129220A (ru) 2013-01-27
US8163206B2 (en) 2012-04-24
TW201024083A (en) 2010-07-01
TW201540487A (zh) 2015-11-01

Similar Documents

Publication Publication Date Title
KR101506430B1 (ko) 실리콘 히드로겔 콘택트 렌즈의 제조 방법
KR101585290B1 (ko) 자외선 흡수성 콘택트 렌즈를 제조하는데 적합한 예비중합체
EP2432821B1 (en) Actinically-crosslinkable siloxane-containing copolymers
EP3052534B1 (en) Method for making uv-absorbing ophthalmic lenses
CA2777961C (en) A silicone hydrogel lens with a covalently attached coating

Legal Events

Date Code Title Description
A107 Divisional application of patent
A201 Request for examination
PA0104 Divisional application for international application

St.27 status event code: A-0-1-A10-A16-div-PA0104

St.27 status event code: A-0-1-A10-A18-div-PA0104

PA0201 Request for examination

St.27 status event code: A-1-2-D10-D11-exm-PA0201

PG1501 Laying open of application

St.27 status event code: A-1-1-Q10-Q12-nap-PG1501

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

E701 Decision to grant or registration of patent right
PE0701 Decision of registration

St.27 status event code: A-1-2-D10-D22-exm-PE0701

GRNT Written decision to grant
PR0701 Registration of establishment

St.27 status event code: A-2-4-F10-F11-exm-PR0701

PR1002 Payment of registration fee

Fee payment year number: 1

St.27 status event code: A-2-2-U10-U12-oth-PR1002

PG1601 Publication of registration

St.27 status event code: A-4-4-Q10-Q13-nap-PG1601

FPAY Annual fee payment

Payment date: 20180228

Year of fee payment: 4

PR1001 Payment of annual fee

Fee payment year number: 4

St.27 status event code: A-4-4-U10-U11-oth-PR1001

R18-X000 Changes to party contact information recorded

St.27 status event code: A-5-5-R10-R18-oth-X000

LAPS Lapse due to unpaid annual fee
PC1903 Unpaid annual fee

Not in force date: 20190321

Payment event data comment text: Termination Category : DEFAULT_OF_REGISTRATION_FEE

St.27 status event code: A-4-4-U10-U13-oth-PC1903

PC1903 Unpaid annual fee

Ip right cessation event data comment text: Termination Category : DEFAULT_OF_REGISTRATION_FEE

Not in force date: 20190321

St.27 status event code: N-4-6-H10-H13-oth-PC1903

R18-X000 Changes to party contact information recorded

St.27 status event code: A-5-5-R10-R18-oth-X000
