KR20160021237A - 용매 가용형 폴리이미드 공중합체 - Google Patents

용매 가용형 폴리이미드 공중합체 Download PDF

Info

Publication number
KR20160021237A
KR20160021237A KR1020167001109A KR20167001109A KR20160021237A KR 20160021237 A KR20160021237 A KR 20160021237A KR 1020167001109 A KR1020167001109 A KR 1020167001109A KR 20167001109 A KR20167001109 A KR 20167001109A KR 20160021237 A KR20160021237 A KR 20160021237A
Authority
KR
South Korea
Prior art keywords
polyimide copolymer
group
polyimide
solvent
carbon atoms
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
KR1020167001109A
Other languages
English (en)
Other versions
KR102184617B1 (ko
Inventor
요시야스 다키우에
Original Assignee
소마아루 가부시끼가이샤
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by 소마아루 가부시끼가이샤 filed Critical 소마아루 가부시끼가이샤
Publication of KR20160021237A publication Critical patent/KR20160021237A/ko
Application granted granted Critical
Publication of KR102184617B1 publication Critical patent/KR102184617B1/ko
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G73/00—Macromolecular compounds obtained by reactions forming a linkage containing nitrogen with or without oxygen or carbon in the main chain of the macromolecule, not provided for in groups C08G12/00 - C08G71/00
    • C08G73/06—Polycondensates having nitrogen-containing heterocyclic rings in the main chain of the macromolecule
    • C08G73/10—Polyimides; Polyester-imides; Polyamide-imides; Polyamide acids or similar polyimide precursors
    • C08G73/1067—Wholly aromatic polyimides, i.e. having both tetracarboxylic and diamino moieties aromatically bound
    • C08G73/1071—Wholly aromatic polyimides containing oxygen in the form of ether bonds in the main chain
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G73/00—Macromolecular compounds obtained by reactions forming a linkage containing nitrogen with or without oxygen or carbon in the main chain of the macromolecule, not provided for in groups C08G12/00 - C08G71/00
    • C08G73/06—Polycondensates having nitrogen-containing heterocyclic rings in the main chain of the macromolecule
    • C08G73/10—Polyimides; Polyester-imides; Polyamide-imides; Polyamide acids or similar polyimide precursors
    • C08G73/1042—Copolyimides derived from at least two different tetracarboxylic compounds or two different diamino compounds
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G73/00—Macromolecular compounds obtained by reactions forming a linkage containing nitrogen with or without oxygen or carbon in the main chain of the macromolecule, not provided for in groups C08G12/00 - C08G71/00
    • C08G73/06—Polycondensates having nitrogen-containing heterocyclic rings in the main chain of the macromolecule
    • C08G73/10—Polyimides; Polyester-imides; Polyamide-imides; Polyamide acids or similar polyimide precursors
    • C08G73/1046—Polyimides containing oxygen in the form of ether bonds in the main chain
    • C08G73/105—Polyimides containing oxygen in the form of ether bonds in the main chain with oxygen only in the diamino moiety
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G73/00—Macromolecular compounds obtained by reactions forming a linkage containing nitrogen with or without oxygen or carbon in the main chain of the macromolecule, not provided for in groups C08G12/00 - C08G71/00
    • C08G73/06—Polycondensates having nitrogen-containing heterocyclic rings in the main chain of the macromolecule
    • C08G73/10—Polyimides; Polyester-imides; Polyamide-imides; Polyamide acids or similar polyimide precursors
    • C08G73/1057—Polyimides containing other atoms than carbon, hydrogen, nitrogen or oxygen in the main chain
    • C08G73/1064—Polyimides containing other atoms than carbon, hydrogen, nitrogen or oxygen in the main chain containing sulfur
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G73/00—Macromolecular compounds obtained by reactions forming a linkage containing nitrogen with or without oxygen or carbon in the main chain of the macromolecule, not provided for in groups C08G12/00 - C08G71/00
    • C08G73/06—Polycondensates having nitrogen-containing heterocyclic rings in the main chain of the macromolecule
    • C08G73/10—Polyimides; Polyester-imides; Polyamide-imides; Polyamide acids or similar polyimide precursors
    • C08G73/1067—Wholly aromatic polyimides, i.e. having both tetracarboxylic and diamino moieties aromatically bound
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D179/00—Coating compositions based on macromolecular compounds obtained by reactions forming in the main chain of the macromolecule a linkage containing nitrogen, with or without oxygen, or carbon only, not provided for in groups C09D161/00 - C09D177/00
    • C09D179/04—Polycondensates having nitrogen-containing heterocyclic rings in the main chain; Polyhydrazides; Polyamide acids or similar polyimide precursors
    • C09D179/08—Polyimides; Polyester-imides; Polyamide-imides; Polyamide acids or similar polyimide precursors
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09J—ADHESIVES; NON-MECHANICAL ASPECTS OF ADHESIVE PROCESSES IN GENERAL; ADHESIVE PROCESSES NOT PROVIDED FOR ELSEWHERE; USE OF MATERIALS AS ADHESIVES
    • C09J179/00—Adhesives based on macromolecular compounds obtained by reactions forming in the main chain of the macromolecule a linkage containing nitrogen, with or without oxygen, or carbon only, not provided for in groups C09J161/00 - C09J177/00
    • C09J179/04—Polycondensates having nitrogen-containing heterocyclic rings in the main chain; Polyhydrazides; Polyamide acids or similar polyimide precursors
    • C09J179/08—Polyimides; Polyester-imides; Polyamide-imides; Polyamide acids or similar polyimide precursors

Landscapes

  • Chemical & Material Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Organic Chemistry (AREA)
  • Health & Medical Sciences (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Wood Science & Technology (AREA)
  • Macromolecular Compounds Obtained By Forming Nitrogen-Containing Linkages In General (AREA)

Abstract

저장 안정성, 및 내열성을 고도로 만족시키고, 실용성이 우수한 용매 가용형 폴리이미드 공중합체를 제공한다.
(A) 3,3',4,4'-비페닐테트라카르본산 이무수물과, (B) 디아민 및/또는 디이소시아네이트가 공중합되어 이루어지는, 500℃ 미만에서 유리 전이점이 관측되지 않는 폴리이미드 공중합체이다. (B) 성분은, 하기 일반식(1)∼일반식(3)
Figure pct00014

(상기 일반식(1)∼일반식(3) 중에서, X는 아미노기 또는 이소시아네이트기이고, R1∼R8은, 각각 독립적으로 수소 원자, 탄소수 1∼4의 알킬기, 탄소수 2∼4의 알케닐기, 또는 탄소수 1∼4의 알콕시기이며, R1∼R8 중 적어도 1개는 수소 원자는 아님)으로 표시되는 1종 이상의 디아민 및/또는 디이소시아네이트인 것이 바람직하다.

Description

용매 가용형 폴리이미드 공중합체{SOLVENT SOLUBLE POLYIMIDE COPOLYMER}
본 발명은, 용매 가용형(可溶型) 폴리이미드 공중합체(이하, 간단히 「폴리이미드 공중합체」라고도 칭함)에 관한 것이며, 상세하게는, 저장 안정성, 및 내열성을 고도로 만족시키고, 실용성이 우수한 용매 가용형 폴리이미드 공중합체에 관한 것이다.
폴리이미드는, 유기 재료 중에서도 최고 레벨의 내열성, 내약품성, 전기 절연성을 가지는 고분자 재료이며, 피로멜리트산 이무수물(PMDA)과 4,4'-디아미노디페닐에테르(pDADE)로부터 합성되는 듀퐁사의 「Kapton(등록상표)」이나, 비페닐테트라카르본산 이무수물(BPDA)과 파라페닐렌디아민(pPD)으로부터 합성되는 우베 흥산(주)의 「UPILEX(등록상표)」 등이, 전기 전자 업계에서는 내열 절연 재료로서 널리 사용되고 있다. 그러나, 폴리이미드는, 우수한 내약품성을 가지는 것에 의한 폐해로서, 용매에 용해하기 어려운 문제점을 가지고 있다. 이 때문에, 폴리이미드는 가공성이 좋지 못하고, 주로 필름형의 형태로 유통되고 있다.
폴리이미드의 필름은, 산무수물기를 분자 중에 2개 가지는 산 이무수물과, 아미노기를 분자 중에 2개 가지는 디아민을 용매에 용해시키고, 폴리아믹산으로 불리는 폴리이미드의 전구체(前驅體) 바니스를 합성하고, 이 전구체 바니스를 도포하고, 건조시키고, 350℃ 정도의 가열을 행함으로써 제조되고 있다. 종전부터, 폴리이미드를 용액 상태로 취급하고자 하는 요망이 높아, 용매 가용의 폴리이미드에 대하여 개발이 많이 진행되고 있다.
그러나, 용매에 가용인 폴리이미드를 얻기 위해서는, 일반적으로는 용해성이 높은, 즉 내열성이 낮은 원재료를 이용하지 않으면 안되며, 이 때문에, 얻어지는 폴리이미드는, 내열성이나 내약품성이 낮은 것이 된다. 한편, 내열성이나 내약품성을 희생하지 않고, 폴리이미드를 용액으로서 취급하는 방법으로서는, 사용자가 폴리아믹산 용액으로 도막을 형성하고, 그 후, 이미드화를 행하는 방법이 있다. 그러나, 폴리아믹산 용액은 습도의 영향을 받기 쉽고, 취급이나 보관이 어렵고, 또한, 폴리아믹산의 이미드화에는 350℃ 정도의 가열 처리도 필요하므로, 내열성이 있는 재료로의 도포 용도로 한정된다. 이와 같은 상황에 있어서, 용매에 가용인 폴리이미드에 대한 기술로서는, 예를 들면, 특허 문헌 1이나 특허 문헌 2가 있다.
일본공개특허 2011-122079호 공보 일본공개특허 소59-219330호 공보
그러나, 특허 문헌 1이나 2에 의해 얻어지는 폴리이미드 공중합체는, 유기용매에 가용화시키는 것에 대한 대가로서, 내열성이나 기계적 강도가 저하된다. 한편, 이들 문제를 개선하기 위해 내열성이나 기계적 강도를 향상시키면, 유기용매에 용해시킨 상태를 유지하는 것이 어렵고, 저장 안정성이 저하되는 등, 실용성의 관점에서는 반드시 만족할 수는 없는 것이 현재 실정이다.
이에, 본 발명의 목적은, 저장 안정성, 및 내열성을 고도로 만족시켜, 실용성이 우수한 용매 가용형 폴리이미드 공중합체를 제공하는 것에 있다.
본 발명자는, 상기 문제점을 해소하기 위해 예의(銳意) 검토한 결과, 소정의 산 이무수물과, 디아민 및/또는 디이소시아네이트를 공중합시킴으로써, 500℃ 미만에서 유리 전이점이 관측되지 않는 폴리이미드 공중합체를 얻을 수 있는 것을 발견하고, 본 발명을 완성하기에 이르렀다.
즉, 본 발명의 용매 가용형 폴리이미드 공중합체는, (A) 3,3',4,4'-비페닐테트라카르본산 이무수물과, (B) 디아민 및/또는 디이소시아네이트가 공중합되어 이루어지고, 500℃ 미만에서 유리 전이점이 관측되지 않는 것을 특징으로 한다.

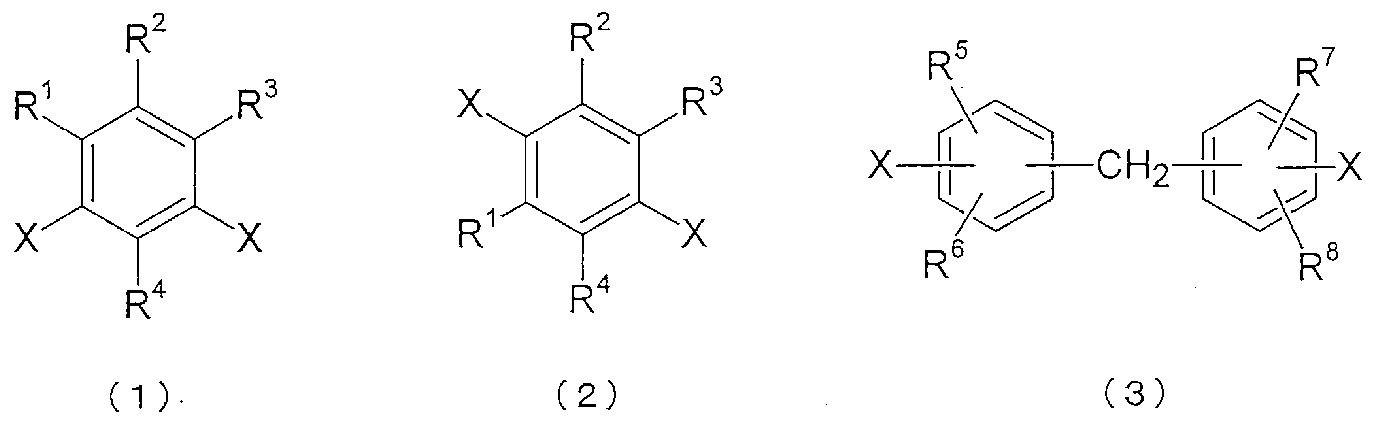

본 발명의 용매 가용형 폴리이미드 공중합체에 있어서는, 상기 (B) 성분은, 하기 일반식(1)∼일반식(3)
[화 1]
Figure pct00001
(식중, X는 아미노기 또는 이소시아네이트기이고, R1∼R8은, 각각 독립적으로 수소 원자, 탄소수 1∼4의 알킬기, 탄소수 2∼4의 알케닐기, 또는 탄소수 1∼4의 알콕시기이며, R1∼R8 중 적어도 1개는 수소 원자는 아님)으로 표시되는 1종 이상의 디아민 및/또는 디이소시아네이트인 것이 바람직하다. 또한, 본 발명의 용매 가용형 폴리이미드 공중합체에 있어서는, 상기 R1∼R4 중 2개가 에틸기이며, 나머지 2개가 메틸기와 수소 원자인 것이 바람직하다. 또한, 상기 R5∼R8은, 메틸기 또는 에틸기인 것이 바람직하다.
본 발명에 의하면, 저장 안정성, 및 내열성을 고도로 만족시키고, 실용성이 우수한 용매 가용형 폴리이미드 공중합체를 제공할 수 있다.
이하에서, 본 발명의 실시형태에 대하여, 상세하게 설명한다.
본 발명의 용매 가용형 폴리이미드 공중합체는, (A) 3,3',4,4'-비페닐테트라카르본산 이무수물과, (B) 디아민 및/또는 디이소시아네이트가 공중합되어 이루어지는 것이다. 상기 폴리이미드 공중합체는, 종래의 폴리이미드 공중합체와 비교하여 유리 전이점이 높고, 500℃ 미만에서는 유리 전이점이 관측되지 않고 내열성이 우수하다. 또한, 저장 안정성도 우수한 장점도 가지고 있다.

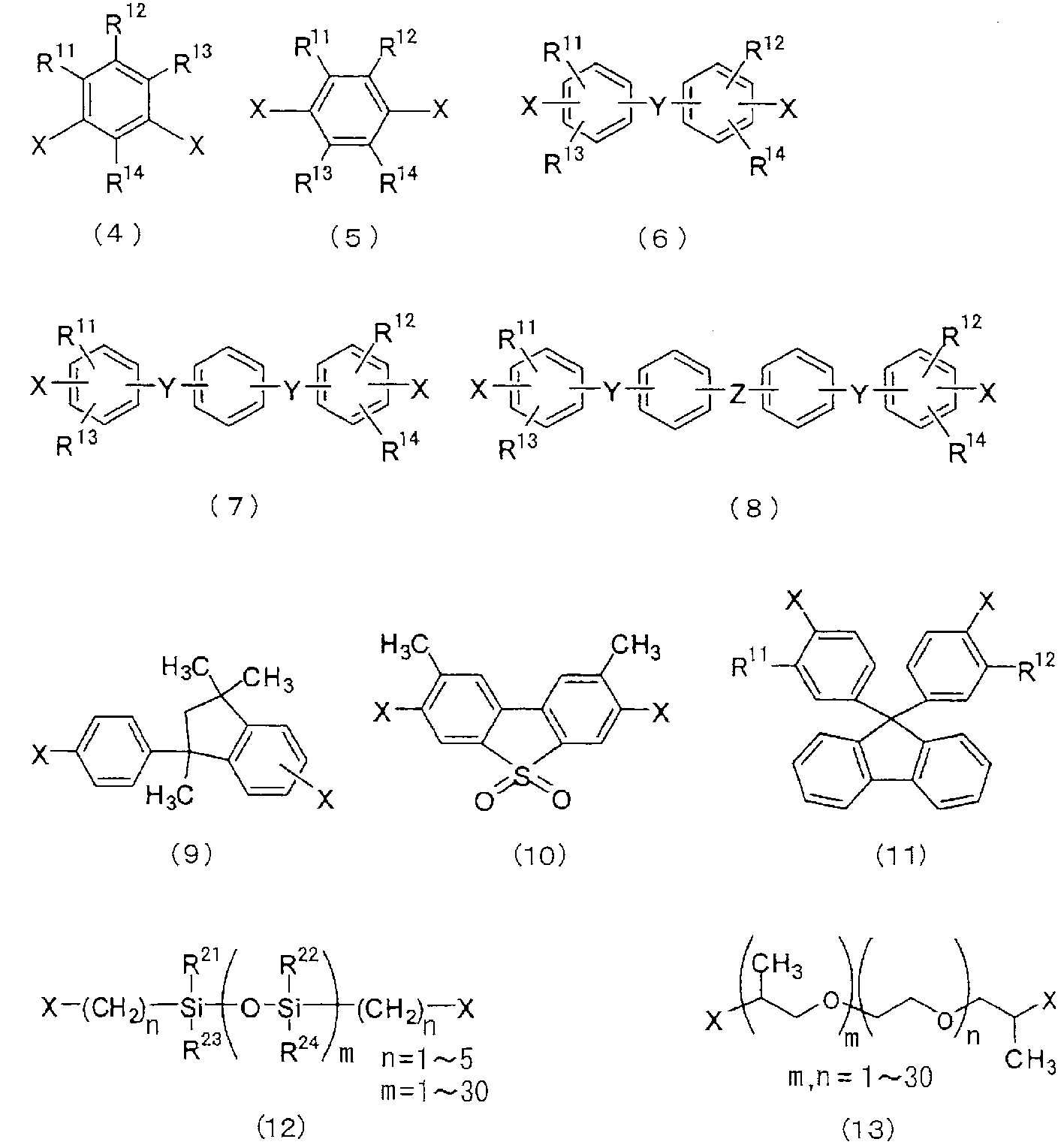

본 발명의 폴리이미드 공중합체에 있어서는, (B) 디아민 및/또는 디이소시아네이트에 대하여는, 특별히 제한은 없으며, 공지의 것을 사용할 수 있다. 예를 들면, 하기 일반식(4)∼일반식(13)
[화 2]
Figure pct00002
(식중, X는 아미노기 또는 이소시아네이트기이고, R11∼R14는, 각각 독립적으로 수소 원자, 탄소수 1∼4의 알킬기, 탄소수 2∼4의 알케닐기, 탄소수 1∼4의 알콕시기, 수산기, 카르복시기, 또는 트리플루오로메틸기이며, Y 및 Z는,
[화 3]
Figure pct00003

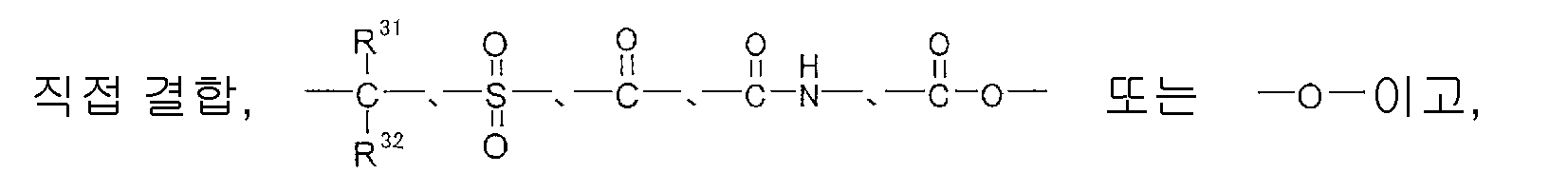

R21∼R24는, 각각 독립적으로 탄소수 1∼4의 알킬기 또는페닐기이며, R31 및 R32는 각각 독립적으로 수소 원자, 탄소수 1∼4의 알킬기, 탄소수 2∼4의 알케닐기, 탄소수 1∼4의 알콕시기, 수산기, 카르복시기, 또는 트리플루오로메틸기임)으로 표시되는 군으로부터 선택되는 적어도 1종인 것이 바람직하다.
본 발명의 폴리이미드 공중합체에 있어서는, (B) 성분은, 특히, 하기 일반식(1)∼일반식(3)
[화 4]
Figure pct00004
(식중, X는 아미노기 또는 이소시아네이트기이고, R1∼R8은, 각각 독립적으로 수소 원자, 탄소수 1∼4의 알킬기, 탄소수 2∼4의 알케닐기, 또는 탄소수 1∼4의 알콕시기이며, R1∼R8 중 적어도 1개는 수소 원자는 아님)으로 표시되는 1종 이상의 디아민 및/또는 디이소시아네이트인 것이 바람직하다. 이들 중에서도, 입수가 용이하며 저가이면서, 또한 본 발명의 효과를 양호하게 얻을 수 있는, 상기 일반식(1)∼일반식(2) 중의 R1∼R4 중 2개가 에틸기이며, 나머지 2개가 메틸기와 수소 원자인 디에틸톨루엔디아민(DETDA)이 바람직하다. 상기 일반식(3) 중의 R5∼R8은 메틸기 또는 에틸기인 것이 바람직하다.
본 발명의 폴리이미드 공중합체를 공중합하는데 있어서는, 얻어지는 폴리이미드 공중합체가 상기 본 발명의 효과를 얻을 수 있다면, 산 이무수물로서, (A) 3,3',4,4'-비페닐테트라카르본산 이무수물 외에도, (C) 제2 산 이무수물을 더욱 공중합시킨 것이라도 된다. (C) 제2 산 이무수물로서는, 종래 폴리이미드의 제조에 사용되어 온 산 이무수물이면 특별히 제한은 없지만, 4,4'-옥시디프탈산 이무수물, 3,3',4,4'-디페닐술폰테트라카르본산 이무수물, 3,3',4,4'-벤조페논테트라카르본산 이무수물, 2,2'-비스[(디카르복시페녹시)페닐]프로판 이무수물, 에틸렌글리콜비스 무수 트리멜리트산 에스테르, 피로멜리트산 이무수물, 3,3',4,4'-비페닐테트라카르본산 이무수물을 바람직하게 사용할 수 있다. (C) 제2 산 이무수물로서는, 1종으로 사용할 수도 있지만, 2종 이상의 산 이무수물을 혼합하여 사용할 수도 있다. 그리고, (C) 제2 산 이무수물의 양은, (A) 성분 1 몰에 대하여 1.5 몰 이하가 바람직하다.
본 발명의 폴리이미드 공중합체를 제조하는데 있어서는, (A) 성분과 (B) 성분을 공중합시키면 된다. 또한, (A) 성분과 (B) 성분을 공중합시키고, 먼저, 질량 평균 분자량 550∼16,000 정도의 폴리이미드 공중합체 올리고머를 제조하고, 얻어진 폴리이미드 공중합체 올리고머와, (C) 제2 산 이무수물이나 (D) 제2 디아민 및/또는 디이소시아네이트를 공중합시켜 제조할 수도 있다. 이 경우에, (D) 제2 디아민 및/또는 디이소시아네이트로서는, 상기 본 발명의 효과를 손상시키지 않는 범위이면, 통상, 폴리이미드 공중합체의 제조에 사용되는 것을 사용할 수 있고, 상기 (B) 성분과 동일한 것을 사용할 수도 있다. (D) 제2 디아민 및/또는 디이소시아네이트로서, 상기 (B) 성분과 상이한 것을 사용하는 경우에는, 그 양은, (B) 성분 1 몰에 대하여 2 몰 이하가 바람직하다.
본 발명의 폴리이미드 공중합체에 있어서는, 질량 평균 분자량은 20,000∼200,000이 바람직하고, 35,000∼150,000이 더욱 바람직하다. 폴리이미드 공중합체의 질량 평균 분자량이 상기 범위 외이면, 취급성이 악화된다. 또한, 본 발명의 폴리이미드 공중합체를 유기용매에 용해시키는 경우, 유기용매 중의 폴리이미드 공중합체의 농도에 대해서는 특별히 제한은 없지만, 예를 들면, 5∼35 질량% 정도로 할 수 있다. 폴리이미드 공중합체의 농도가 5 질량% 미만의 농도에서도 사용 가능하지만, 농도가 희박하면, 폴리이미드 공중합체 도포 등의 작업 효율이 악화된다. 한편, 35 질량%를 넘으면, 폴리이미드 공중합체의 유동성이 좋지 못하여, 도포 등이 곤란하게 되어, 이 또한 작업성이 악화된다.
본 발명의 폴리이미드 공중합체는, 유기용매에 용해시킬 수 있지만, 이 유기용매로서는, 예를 들면, N-메틸-2-피롤리돈, N,N-디메틸아세트아미드, 술포란, N,N-디메틸포름아미드, N,N-디에틸아세트아미드, γ-부티로락톤, 알킬렌글리콜모노알킬에테르, 알킬렌글리콜디알킬에테르, 알킬카르비톨아세테이트, 벤조산 에스테르 등을 사용할 수 있다. 이들 유기용매는, 단독으로 사용할 수도 있고, 2종 이상을 혼합하여 사용할 수도 있다.
본 발명의 폴리이미드 공중합체를 사용하여 성형체를 제조하는 경우, 그 제조 방법에 대해서는, 특별히 제한은 없고, 기지(旣知)의 방법을 이용할 수 있다. 예를 들면, 기재(基材)의 표면에, 본 발명의 폴리이미드 공중합체를 도포한 후, 건조하여 용매를 증류 제거하고, 피막, 필름형 또는 시트형으로 성형하는 방법, 본 발명의 폴리이미드 공중합체를 금형 내에 주입한 후, 용매를 증류 제거하여 성형체로 만드는 방법 등이 있다.
본 발명의 폴리이미드 공중합체로부터, 피막, 필름 또는 시트를 형성하는 방법으로서는, 본 발명의 폴리이미드 공중합체를 그 점도 등에 따라, 스핀 코팅법, 디핑법, 스프레이법, 캐스팅법 등 공지의 방법으로 기재의 표면에 도포한 후, 건조하면 된다.
기재로서는 최종 제품의 용도에 따라 임의의 것을 사용하면 된다. 예를 들면, 천 등의 섬유 제품, 유리, 폴리에틸렌테레프탈레이트, 폴리에틸렌나프탈레이트, 폴리에틸렌, 폴리카보네이트, 트리아세틸셀룰로오스, 셀로판, 폴리이미드, 폴리아미드, 폴리페닐렌술피드, 폴리에테르이미드, 폴리에테르술폰, 방향족 폴리아미드, 또는 폴리술폰 등의 합성 수지, 금속, 세라믹, 종이 등의 재질을 사용할 수 있다. 그리고, 기재는 투명할 수도 있고, 이것을 구성하는 재질에 각종 안료나 염료를 배합하여 착색한 것일 수도 있고, 기재 표면에 각종 안료나 염료를 배합한 수지를 코팅한 것일 수도 있다. 또한 표면이 샌드 블라스트(sand blast) 등의 물리적 에칭 또는 약액에 의한 화학적 에칭, 필러(filler)를 함유하는 수지를 도포함으로써 요철(凹凸)을 형성하는 등의 매트 가공(matt finishing)이 행해져 있어도 되고, 플라즈마 처리나 코로나 처리, 프라이머(primer) 도포 등에 의해 이접착층(易接着層)을 형성한 것이라도 된다.
도포한 본 발명의 폴리이미드 공중합체의 건조에는, 통상의 가열 건조로를 사용하면 된다. 건조로 중의 분위기로서는, 대기, 불활성 가스(질소, 아르곤) 등을 예로 들 수 있다. 건조 온도로서는, 본 발명의 폴리이미드 공중합체를 용해시킨 용매의 비점(沸点)에 따라 적절하게 선택 가능하지만, 통상은 80∼350 ℃, 바람직하게는 100∼320 ℃, 특히 바람직하게는 120∼250 ℃로 하면 된다. 건조 시간은, 두께, 농도, 용매의 종류에 따라 적절하게 선택하면 되며, 1초∼360분 정도로 하면 된다.
건조 후에는, 그대로, 본 발명의 폴리이미드 공중합체를 피막으로서 가지는 제품을 얻을 수 있고, 그 외에도 피막을 기재로부터 분리함으로써 필름으로서 얻을 수 있다.
본 발명의 폴리이미드 공중합체를 사용하여 성형품을 제조하는 경우에는, 실리카, 알루미나, 운모 등의 충전재나, 탄소 가루, 안료, 염료, 중합 금지제, 증점제, 틱소트로피제, 침전 방지제, 산화 방지제, 분산제, pH 조정제, 계면활성제, 각종 유기용매, 각종 수지 등을 첨가할 수 있다.
또한, 금형을 사용하여 성형체를 얻는 경우, 소정량의 본 발명의 폴리이미드 공중합체를 금형 내(특히 회전 금형이 바람직함)에 주입한 후, 필름 등의 성형 조건과 동일한 온도, 시간으로 건조함으로써 성형체를 얻을 수 있다.
본 발명의 폴리이미드 공중합체는 내열성이 우수하므로, 내열성을 필요로 하는 코팅제, 접착제, 전선 등의 절연 피복재, 잉크, 도료, 층간 절연막, 초박막 필름 등에 유용하다.
다음으로, 본 발명의 용매 가용형 폴리이미드 공중합체의 제조 방법에 대하여 설명한다. 폴리이미드 공중합체를 얻기 위해서는, 열적(熱的)으로 탈수 폐환하는 열이미드화법, 탈수제를 사용하는 화학 이미드화법의 어느 방법을 사용해도 되며, 이하에서, 열이미드화법, 화학 이미드화법의 순서로 상세하게 설명한다.
<열이미드화법>
본 발명의 폴리이미드 공중합체는, 상기 (A) 성분과 (B) 성분을 공중합시킴으로써 얻을 수 있지만, 전술한 바와 같이, 본 발명의 폴리이미드 공중합체를 제조하는데 있어서는, 상기 본 발명의 효과를 손상시키지 않는 범위에서, (A) 성분 이외의 산 이무수물로서 (C) 제2 산 이무수물을 첨가할 수도 있다.
본 발명의 폴리이미드 공중합체의 제조 시에서의 중합 온도 및 중합 시간은, 바람직하게는 150∼200 ℃에서 60∼600 분간이다. 중합 온도가 200℃를 넘으면 용매나 미반응 원재료의 산화, 용매의 휘발에 따른 수지 농도의 상승이 발생하기 때문에, 바람직하지 않다. 한편, 150℃ 미만이면, 이미드화 반응이 진행하지 않거나 완료하지 않을 우려가 있어, 이 또한 바람직하지 않다.
본 발명의 폴리이미드 공중합체를 제조하는데 있어서, 공중합은 유기용매 내에서 행해지지만, 그 때 사용되는 유기용매에 대해서는, 특별히 제한은 없다. 예를 들면, N-메틸-2-피롤리돈, N,N-디메틸아세트아미드, 술포란, N,N-디메틸포름아미드, N,N-디에틸아세트아미드 등, γ-부티로락톤, 알킬렌글리콜모노알킬에테르, 알킬렌글리콜디알킬에테르, 알킬카르비톨아세테이트, 벤조산 에스테르를 바람직하게 사용할 수 있다. 이들 유기용매는, 단독으로 사용할 수도 있고, 2종 이상을 혼합하여 사용할 수도 있다.
또한, 본 발명의 폴리이미드 공중합체의 제조에 있어서는, 공지의 이미드화 촉매를 사용할 수 있다. 예를 들면, 이미드화 촉매로서는, 통상, 피리딘을 사용하면 되지만, 그 외에도, 치환 또는 비치환의 질소 함유 복소환 화합물, 질소 함유 복소환 화합물의 N-옥시드 화합물, 치환 또는 비치환의 아미노산 화합물, 하이드록실기를 가지는 방향족 탄화수소 화합물 또는 방향족 복소환상 화합물이 있고, 특히 1,2-디메틸이미다졸, N-메틸이미다졸, N-벤질-2-메틸이미다졸, 2-메틸이미다졸, 2-에틸-4-메틸이미다졸, 5-메틸벤즈이미다졸 등의 저급 알킬 이미다졸, N-벤질-2-메틸이미다졸 등의 이미다졸 유도체, 이소퀴놀린, 3,5-디메틸피리딘, 3,4-디메틸피리딘, 2,5-디메틸피리딘, 2,4-디메틸피리딘, 4-n-프로필피리딘 등의 치환 피리딘, p-톨루엔술폰산 등을 바람직하게 사용할 수 있다. 이미드화 촉매의 사용량은, 폴리아미드산의 아미드산 단위에 대하여 0.01∼2 배 당량, 특히 0.02∼1 배 당량 정도인 것이 바람직하다. 이미드화 촉매를 사용하는 것에 의해, 얻어지는 폴리이미드의 물성, 특히 신장이나 파단 저항이 향상되는 경우가 있다.
또한, 본 발명의 폴리이미드 공중합체의 제조에 있어서는, 이미드화 반응에 의해 생성되는 물을 효율적으로 제거하기 위하여, 유기용매에 공비(共沸) 용매를 가할 수 있다. 공비 용매로서는, 톨루엔, 크실렌, 솔벤트 나프타 등의 방향족 탄화수소나, 시클로헥산, 메틸시클로헥산, 디메틸시클로헥산 등의 지환족 탄화수소 등을 사용할 수 있다. 공비 용매를 사용하는 경우에는, 그 첨가량은, 전체 유기용매량 중의 1∼30 질량% 정도, 바람직하게는 5∼20 질량%이다.
<화학 이미드화법>
본 발명의 폴리이미드 공중합체를 화학 이미드화법에 의해 제조하는 경우, 상기 (A) 성분과 상기 (B) 성분을 공중합시키는 공중합체 제조 공정에 있어서, 예를 들면, 유기용매 중, 무수 아세트산 등의 탈수제와, 트리에틸아민, 피리딘, 피콜린 또는 퀴놀린 등의 촉매를, 폴리아미드산 용액에 첨가한 후, 열이미드화법과 동일한 조작을 행한다. 이로써, 본 발명의 폴리이미드 공중합체를 얻을 수 있다. 본 발명의 폴리이미드 공중합체를 화학 이미드화법에 의해 제조하는 경우에서의 중합 온도 및 중합 시간은, 바람직하게는 통상 상온으로부터 150℃ 정도의 온도 범위에서 1∼200 시간이다.
본 발명의 폴리이미드 공중합체를 제조하는데 있어서, 탈수제가 사용되지만, 유기산 무수물, 예를 들면, 지방족 산무수물, 방향족 산무수물, 지환식 산무수물, 복소환 식 산무수물, 또는 이들의 2종 이상의 혼합물을 사용할 수 있다. 이 유기산 무수물의 구체예로서는, 예를 들면, 무수 아세트산 등이 있다.
본 발명의 폴리이미드 공중합체의 제조에 있어서는, 이미드화 촉매, 유기용매를 사용하지만, 열이미드화법과 동일한 것을 사용할 수 있다.
<폴리이미드 공중합체의 제조>
본 발명의 폴리이미드 공중합체의 제조에 있어서는, 중합 방법은 공지의 어느 방법이라도 되고, 특별히 한정되는 것은 아니다. 예를 들면, (A) 성분 전량을 유기용매 중에 넣고, 그 후, (B) 성분을 (A) 성분을 용해시킨 유기용매에 가하여 중합하는 방법이라도 되고, 또한, 먼저 (B) 성분 전량을 유기용매 중에 넣고, 그 후, (A) 성분을 용해시킨 유기용매에 가하여 중합하는 방법이라도 된다.
본 발명의 폴리이미드 공중합체의 제조에 있어서는, (A) 성분과 (B) 성분을 공중합시켜 폴리이미드 공중합체 올리고머를 제조하고, 얻어진 폴리이미드 공중합체 올리고머를 사용하여 폴리이미드 공중합체를 제조하는 경우, 전술한 바와 같이, (C) 제2 산 이무수물과 함께, (D) 제2 디아민 및/또는 디이소시아네이트를 폴리이미드 공중합체 올리고머와 공중합시켜도 된다. (C) 제2 산 이무수물, (D) 제2 디아민 및/또는 디이소시아네이트로서는, 전술한 것을 사용할 수 있다.
상기 폴리이미드 공중합체 올리고머를 제조할 때 사용하는 유기용매, 촉매, 공비 용매 및 탈수제로서는, 각각의 이미드화의 방법에 기초하여 상기 본 발명의 폴리이미드 공중합체의 제조에 사용하는 유기용매, 촉매, 공비 용매 및 탈수제를 적절하게 선택하여 사용할 수 있다.
상기 폴리이미드 공중합체 올리고머를 제조하는 데 있어서는, 열이미드화법의 경우, 중합 온도는, 150∼200 ℃이다. 이는, 중합 온도가 150℃ 미만이면, 이미드화가 진행하지 않거나 완료하지 않는 경우가 있기 때문이며, 한편, 200℃를 넘으면, 용매나 미반응 원재료의 산화, 용매의 휘발에 의한 수지 농도의 상승이 발생하기 때문이다. 바람직하게는 160∼195 ℃이다.
실시예
이하, 본 발명을, 실시예를 사용하여 더욱 상세하게 설명한다.
<실시예 1>
스테인레스스틸제 앵커형(anchor-shaped) 교반기, 질소 도입관, 딘·스타크(Dean-stark) 장치를 장착한 500 mL의 세퍼러블 4구 플라스크에 BPDA 66.52 g(0.225 몰), DETDA 32.09 g(0.18 몰), N-메틸-2-피롤리돈(NMP) 100 g, 피리딘 3.56 g, 톨루엔 50 g을 투입하고, 반응계 내를 질소 치환하였다. 질소 기류 하 80℃에서 30분간 교반함으로써 BPDA를 용해시키고, 그 후 180℃까지 승온(昇溫)하고 2시간 가열 교반하였다. 반응에 의해 생성된 물은, 톨루엔과의 공비에 의해 반응계 외로 증류 제거했다.
다음으로, 120℃까지 냉각시키고, pDADE 9.01 g(0.045 몰), NMP 84.22 g을 가하고 5분간 교반한 후에 180℃까지 승온하고, 가열 교반하면서 6시간 반응을 행했다. 반응 중에 생성되는 물은 톨루엔, 피리딘과의 공비 혼합물로서 반응계 외로 제거했다. 반응 종료 후, 120℃까지 냉각한 후 NMP 212.56 g을 첨가함으로써, 20 질량% 농도의 폴리이미드 용액을 얻었다. 얻어진 폴리이미드 공중합체의 구조는, 하기의 식(14)과 같다.
[화 5]
Figure pct00005
(식중 R은, 메틸기 또는 에틸기이다)
<실시예 2>
실시예 1과 동일한 장치에 BPDA 41.49 g(0.141 몰), DETDA 33.52 g(0.188 몰), NMP 84.89 g, 피리딘 3.72 g, 톨루엔 50 g을 투입하고, 반응계 내를 질소 치환하였다. 질소 기류 하 80℃에서 30분간 교반함으로써 BPDA를 용해시키고, 그 후 180℃까지 승온 하고 2시간 가열 교반하였다. 반응에 의해 생성된 물은, 톨루엔과의 공비에 의해 반응계 외로 증류 제거했다.
다음으로, 130℃까지 냉각시키고, 1-(4-아미노페닐)-1,3,3-트리메틸-1H-인덴-5(또는 6)-아민(TMDA) 12.52 g(0.047 몰), NMP 50g을 가하고 5분간 교반한 후에 PMDA 20.74 g(0.094 몰), NMP 50g을 가하고 180℃까지 승온하고, 가열 교반하면서 6시간 반응을 행했다. 반응 중에 생성되는 물은 톨루엔, 피리딘과의 공비 혼합물로서 반응계 외로 제거했다. 반응 종료 후, 120℃까지 냉각한 후 NMP 113.78 g을 첨가함으로써, 25 질량% 농도의 폴리이미드 용액을 얻었다. 얻어진 폴리이미드 공중합체의 구조는, 하기의 식(15)과 같다.
[화 6]
Figure pct00006
(식중 R은, 메틸기 또는 에틸기이다)
<실시예 3>
실시예 1과 동일한 장치에 BPDA 40.60 g(0.138 몰), DETDA 16.40 g(0.092 몰), NMP 83.69 g, 피리딘 2.91 g, 톨루엔 50 g을 투입하고, 반응계 내를 질소 치환하였다. 질소 기류 하 80℃에서 30분간 교반함으로써 BPDA를 용해시키고, 그 후 180℃까지 승온 하고 2시간 가열 교반하였다. 반응에 의해 생성된 물은, 톨루엔과의 공비에 의해 반응계 외로 증류 제거했다.
다음으로, 130℃까지 냉각시키고, 9,9-비스(4-아미노페닐)플루오렌(FDA) 32.06 g(0.092 몰), NMP 60g을 가하고 5분간 교반한 후에 3,3',4,4'-디페닐술폰테트라카르본산 이무수물(DSDA) 16.86 g(0.046 몰), NMP 40g을 가하고 180℃까지 승온하고, 가열 교반하면서 6시간 반응을 행했다. 반응 중에 생성되는 물은 톨루엔, 피리딘과의 공비 혼합물로서 반응계 외로 제거했다. 반응 종료 후, 120℃까지 냉각한 후 NMP 113.04 g을 첨가함으로써, 25 질량% 농도의 폴리이미드 용액을 얻었다. 얻어진 폴리이미드 공중합체의 구조는, 하기의 식(16)과 같다.
[화 7]
Figure pct00007
(식중 R은, 메틸기 또는 에틸기이다)
<실시예 4>
실시예 1과 동일한 장치에 BPDA 36.19 g(0.123 몰), 4,4'-메틸렌비스(2,6-디에틸아닐린)(M-DEA) 25.46 g(0.082 몰), NMP 83.86 g, 피리딘 2.60 g, 톨루엔 50 g을 투입하고, 반응계 내를 질소 치환하였다. 질소 기류 하 80℃에서 30분간 교반함으로써 BPDA를 용해시키고, 그 후 180℃까지 승온하고 2시간 가열 교반하였다. 반응에 의해 생성된 물은, 톨루엔과의 공비에 의해 반응계 외로 증류 제거했다.
다음으로, 130℃까지 냉각시키고, FDA 28.57 g(0.082 몰), NMP 60g을 가하고 5분간 교반한 후에 DSDA 15.07 g(0.041 몰), NMP 40g을 가하고 180℃까지 승온하고, 가열 교반하면서 6시간 반응을 행했다. 반응 중에 생성되는 물은 톨루엔, 피리딘과의 공비 혼합물로서 반응계 외로 제거했다. 반응 종료 후, 120℃까지 냉각한 후 NMP 113.04 g을 첨가함으로써, 25 질량% 농도의 폴리이미드 용액을 얻었다. 얻어진 폴리이미드 공중합체의 구조는, 하기의 식(17)과 같다.
[화 8]
Figure pct00008
<실시예 5>
실시예 1과 동일한 장치에 BPDA 35.31 g(0.12 몰), DETDA 21.39 g(0.12 몰), NMP 209.50 g, 피리딘 1.90 g, 톨루엔 50 g을 투입하고, 반응계 내를 질소 치환하였다. 질소 기류 하 80℃에서 30분간 교반함으로써 BPDA를 용해시키고, 그 후 180℃까지 승온하고 6시간 가열 교반하였다. 반응 중에 생성되는 물은 톨루엔, 피리딘과의 공비 혼합물로서 반응계 외로 제거했다. 반응 종료 후, 120℃까지 냉각시켜, 20 질량% 농도의 폴리이미드 용액을 얻었다. 얻어진 폴리이미드 공중합체의 구조는, 하기의 식(18)과 같다.
[화 9]
Figure pct00009
(식중 R은, 메틸기 또는 에틸기이다)
<실시예 6>
실시예 1과 동일한 장치에 BPDA 47.08 g(0.16 몰), PMDA 17.68 g(0.08 몰), DETDA 42.79 g(0.24 몰), NMP 183.23 g, 피리딘 3.8 g, 톨루엔 50 g을 투입하고, 반응계 내를 질소 치환하였다. 질소 기류 하 80℃에서 30분간 교반함으로써 BPDA와 PMDA를 용해시키고, 그 후 180℃까지 승온하고 6시간 가열 교반하였다. 반응 중에 생성되는 물은 톨루엔, 피리딘과의 공비 혼합물로서 반응계 외로 제거했다. 반응 종료 후, 120℃까지 냉각한 후 NMP 112.76 g을 첨가함으로써, 25 질량% 농도의 폴리이미드 용액을 얻었다. 얻어진 폴리이미드 공중합체의 구조는, 하기의 식(19)과 같다.
[화 10]
Figure pct00010
(식중 R은, 메틸기 또는 에틸기이다)
<비교예 1>
실시예 1과 동일한 장치에 DSDA 46.58 g(0.13 몰), 비스[4-(4-아미노페녹시)페닐]술폰(pBAPS) 56.22 g(0.13 몰), NMP 182.22 g, 피리딘 2.06 g, 톨루엔 50 g을 투입하고, 반응계 내를 질소 치환하였다. 질소 기류 하 80℃에서 30분간 교반함으로써 PMDA를 용해시키고, 그 후 180℃까지 승온하고 6시간 가열 교반하였다. 반응 중에 생성되는 물은 톨루엔, 피리딘과의 공비 혼합물로서 반응계 외로 제거했다. 반응 종료 후, 120℃까지 냉각한 후 NMP 112.13 g을 첨가함으로써, 25% 농도의 폴리이미드 용액을 얻었다.
<비교예 2>
실시예 1과 동일한 장치에 BPDA 38.25 g(0.13 몰), pBAPS 56.22 g(0.13 몰), NMP 269.37 g, 피리딘 2.06 g, 톨루엔 50 g을 투입하고, 반응계 내를 질소 치환하였다. 질소 기류 하 80℃에서 30분간 교반함으로써 PMDA를 용해시키고, 그 후 180℃까지 승온하고 6시간 가열 교반하였다. 반응 중에 생성되는 물은 톨루엔, 피리딘과의 공비 혼합물로서 반응계 외로 제거했다. 반응 종료 후, 120℃까지 냉각한 후 NMP 192.40 g을 첨가함으로써, 20% 농도의 폴리이미드 용액을 얻었다.
<성막성>
실시예 및 비교예에서 얻어진 폴리이미드 공중합체를 스핀 코팅법을 사용하여 실리콘 웨이퍼 상에 도포하고, 120℃의 핫 플레이트 상에서 10분간 가건조를 행하였다. 가건조한 필름을 실리콘 웨이퍼로부터 박리하고, 스테인레스제의 프레임에 고정하고 180℃에서 1시간, 250℃에서 30분간, 320℃에서 1시간 건조를 실시하였다. 성막성의 평가는, 120℃ 가건조 시에 실리콘 웨이퍼로부터 박리할 때 단독으로 막 형상을 유지할 수 없는 경우를 "×", 250℃ 건조 종료 시에는 단독으로 막 형상을 유지할 수 있지만, 320℃ 건조 후에 막 형상을 유지할 수 없을 정도로 취성화(脆性化)한 경우를 "△", 320℃ 건조 후에 있어서도 단독으로 막 형상을 유지할 수 있는 경우를 "○"로 하였다. 얻어진 결과를, 표 1, 2에 나타내었다.
<유리 전이점>
성막성 평가에서 작성한 필름을 사용하여, 유리 전이 온도를 측정하였다. 측정은, DSC6200(세이코인스트루먼트 주식회사 제조)를 사용하여 행하였다. 그리고, 10℃/min.의 승온 속도로 500℃까지 가열하였고, 유리 전이 온도는 중간점 유리 전이 온도를 적용하였다. 얻어진 결과를, 표 1, 2에 나타내었다.
<5% 열중량 감소 온도>
성막성 평가에서 작성한 필름을 사용하여, 5% 열중량 감소 온도를 측정하였다. 측정은, TG/DTA6200(세이코인스트루먼트 주식회사 제조)을 사용하여 행하였다. 그리고, 승온 조건은, 10℃/min.의 속도로 승온하여, 질량이 5% 감소했을 때의 온도를 측정하고, 5% 열중량 감소 온도로 하였다. 얻어진 결과를 표 1, 2에 나타내었다.
<기계적 물성>
성막성 평가에서 작성한 필름을 길이 100 ㎜×폭 10 ㎜의 시험편으로 가공하고 크리프미터(creepmeter)(주식회사 산전 제조, RE2-33005B)를 사용하여 인장 탄성율, 파단점 응력, 파단점 신장도를 측정하였다. 측정은 각 5회 행하였고, 최대 파단점 응력을 나타낸 데이터를 사용하였다. 그리고, 척(chuck)간 거리는 50 ㎜, 인장 속도는 5 ㎜/sec.로 하였다.

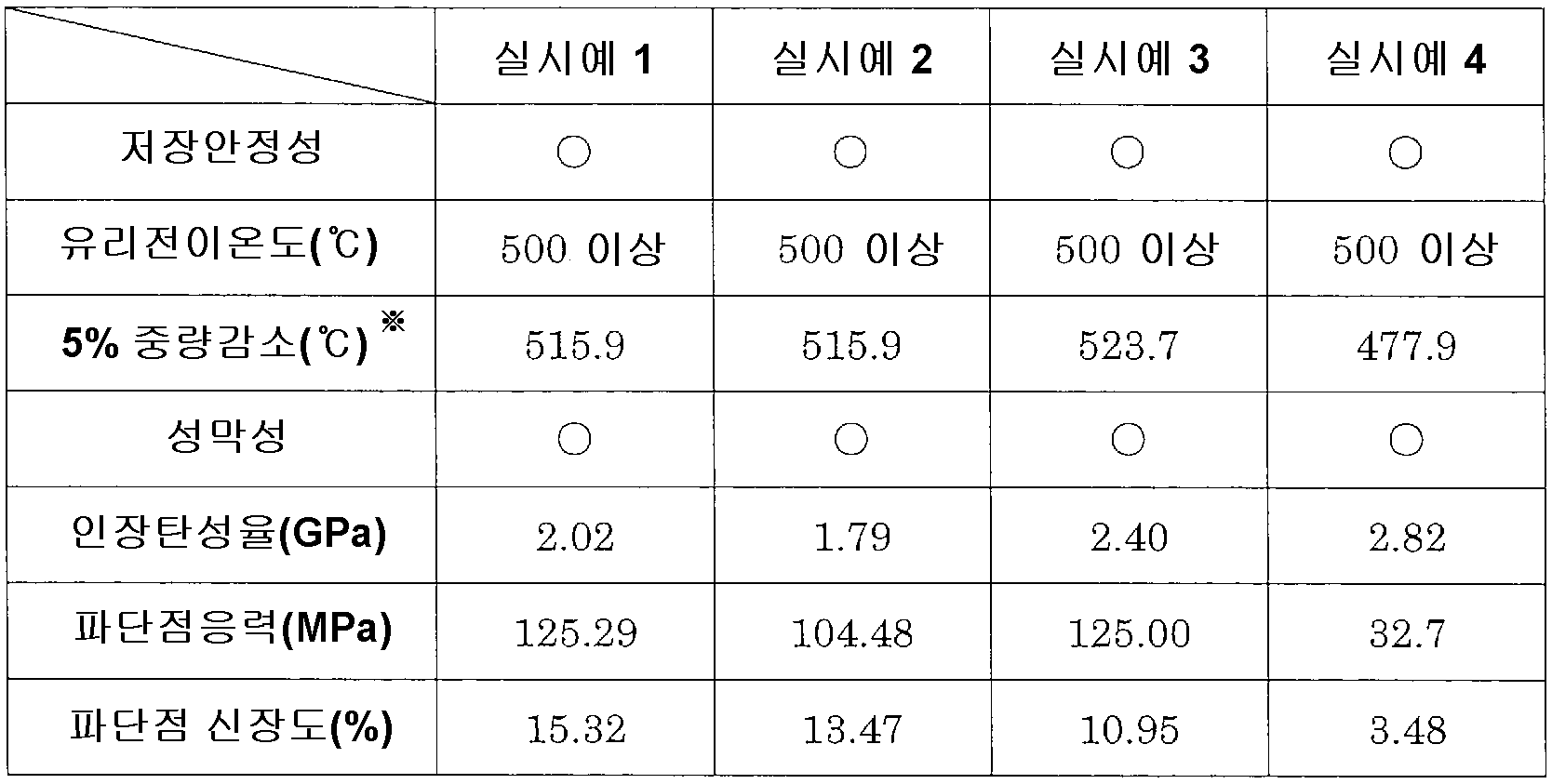

[표 1]
Figure pct00011
※: 5% 열중량 감소 온도

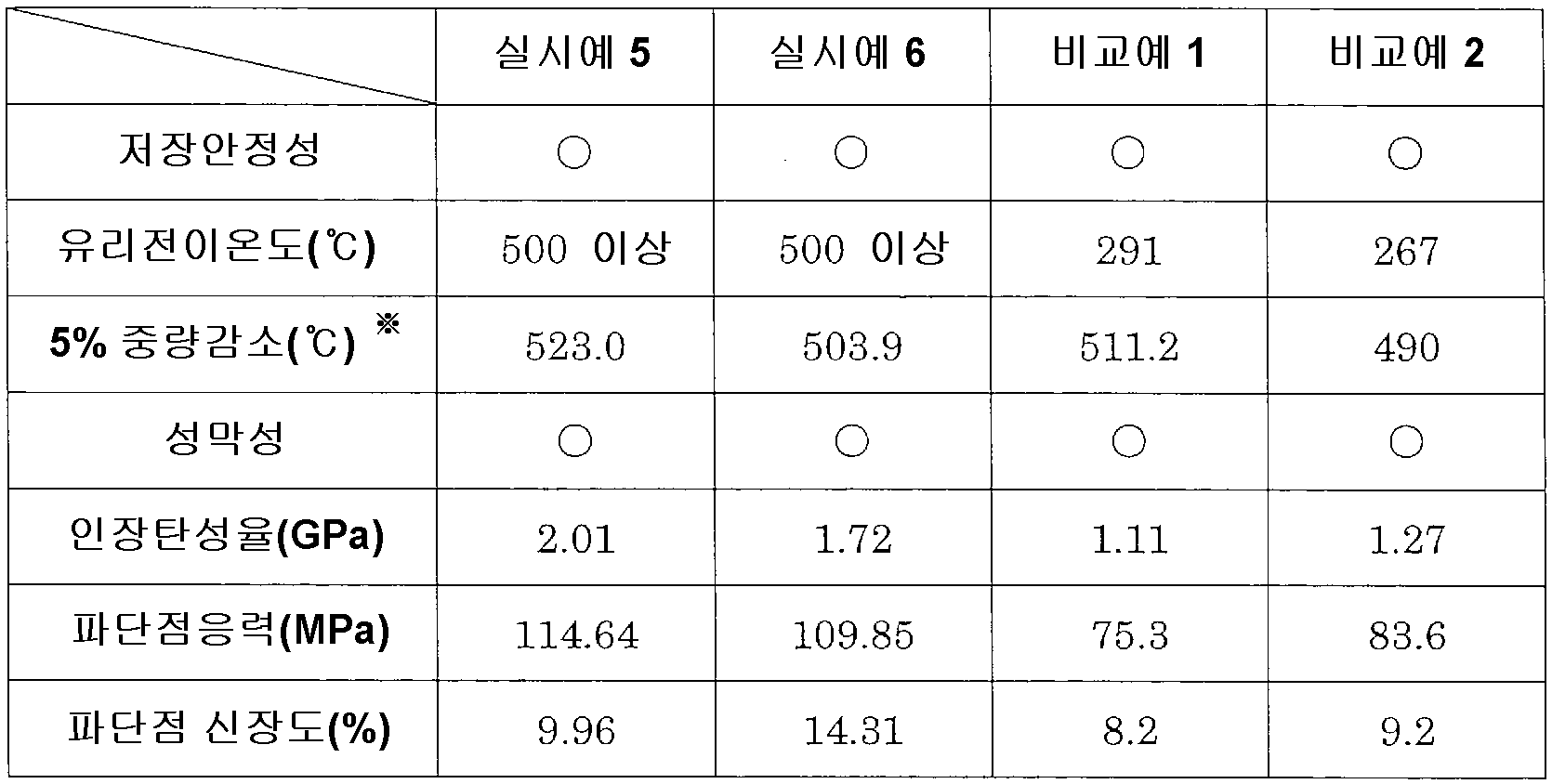

[표 2]
Figure pct00012
표 1 및 표 2에 의하면, 본 발명의 폴리이미드 공중합체는, 용매에 가용이면서도 유리 전이점이 500℃ 미만에 존재하지 않고, 우수한 내열성을 나타내고 있다. 또한, 기계적 강도도 충분히 가지고 있는 것을 알 수 있다. 이에 비해, 비교예 1 및 2는, (A) 성분과 (B) 성분이 중합한 구조를 가지지 않기 때문에, 유리 전이점, 기계적 강도 모두 낮아 실용적인 수준으로 제공할 수 없는 것을 알 수 있다.

Claims (4)

  1. (A) 3,3',4,4'-비페닐테트라카르본산 이무수물과,
    (B) 디아민 및/또는 디이소시아네이트가 공중합되어 이루어지는, 500℃ 미만에서 유리 전이점이 관측되지 않는 것을 특징으로 하는 용매 가용형(可溶型) 폴리이미드 공중합체.
  2. 제1항에 있어서,
    상기 (B) 성분이, 하기 일반식(1)∼일반식(3)
    Figure pct00013

    (상기 일반식(1)∼일반식(3) 중에서, X는 아미노기 또는 이소시아네이트기이고, R1∼R8은, 각각 독립적으로 수소 원자, 탄소수 1∼4의 알킬기, 탄소수 2∼4의 알케닐기, 또는 탄소수 1∼4의 알콕시기이며, R1∼R8 중 적어도 1개는 수소 원자는 아님)으로 표시되는 1종 이상의 디아민 및/또는 디이소시아네이트인, 용매 가용형 폴리이미드 공중합체.
  3. 제2항에 있어서,
    상기 R1∼R4 중 2개가 에틸기이며, 나머지 2개가 메틸기와 수소 원자인, 용매 가용형 폴리이미드 공중합체.
  4. 제2항에 있어서,
    상기 R5∼R8이 메틸기 또는 에틸기인, 용매 가용형 폴리이미드 공중합체.
KR1020167001109A 2013-06-14 2014-04-17 용매 가용형 폴리이미드 공중합체 Active KR102184617B1 (ko)

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
JP2013126043A JP2015000939A (ja) 2013-06-14 2013-06-14 溶媒可溶型ポリイミド共重合体
JPJP-P-2013-126043 2013-06-14
PCT/JP2014/060976 WO2014199724A1 (ja) 2013-06-14 2014-04-17 溶媒可溶型ポリイミド共重合体

Publications (2)

Publication Number Publication Date
KR20160021237A true KR20160021237A (ko) 2016-02-24
KR102184617B1 KR102184617B1 (ko) 2020-11-30

Family

ID=52022026

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020167001109A Active KR102184617B1 (ko) 2013-06-14 2014-04-17 용매 가용형 폴리이미드 공중합체

Country Status (6)

Country Link
US (1) US10308766B2 (ko)
JP (1) JP2015000939A (ko)
KR (1) KR102184617B1 (ko)
CN (1) CN105324414B (ko)
TW (1) TWI632176B (ko)
WO (1) WO2014199724A1 (ko)

Families Citing this family (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP6485996B2 (ja) * 2013-06-14 2019-03-20 ソマール株式会社 ポリイミド共重合体オリゴマー、ポリイミド共重合体、およびそれらの製造方法
JP6289014B2 (ja) * 2013-10-11 2018-03-07 ソマール株式会社 ポリイミド繊維および集合体
JP6289015B2 (ja) * 2013-10-11 2018-03-07 ソマール株式会社 ポリイミド繊維およびポリイミド繊維の製造方法
US20170306094A1 (en) * 2014-09-30 2017-10-26 Somar Corporation Polyimide copolymer and molded article using same
KR102589214B1 (ko) 2016-06-03 2023-10-13 삼성디스플레이 주식회사 표시 장치
WO2019026795A1 (ja) 2017-07-29 2019-02-07 国立大学法人北陸先端科学技術大学院大学 親水性ポリアミド又はポリイミド

Citations (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS59219330A (ja) 1983-05-18 1984-12-10 オーシージー　マイクロエレクトロニク　マテリアルズ　インク． ポリイミド、その製造方法および用途
JPH0365228A (ja) * 1989-06-01 1991-03-20 E I Du Pont De Nemours & Co 置換フエニレンジアミンおよび置換メチレンジアニリンから誘導されたコポリイミドの気体分離膜
JPH08325533A (ja) * 1995-05-31 1996-12-10 Tomoegawa Paper Co Ltd 電子部品用接着テープおよび液状接着剤
JPH11236447A (ja) * 1998-02-24 1999-08-31 Matsushita Electric Works Ltd ポリイミド蒸着重合膜
KR20100016190A (ko) * 2007-04-03 2010-02-12 소루피 고교 가부시키가이샤 용제에 가용인 6,6-폴리이미드 공중합체 및 그 제조 방법
JP2011122079A (ja) 2009-12-11 2011-06-23 Solpit Industries Ltd 極性有機溶媒に可溶なポリイミド溶液を塗布して厚膜を作成する方法

Family Cites Families (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US4698295A (en) * 1984-11-16 1987-10-06 Ciba-Geigy Corporation Polyimides, a process for their preparation and their use, and tetracarboxylic acids and tetracarboxylic acid derivatives
US5554684A (en) 1993-10-12 1996-09-10 Occidental Chemical Corporation Forming polyimide coating by screen printing
KR100895848B1 (ko) * 2004-12-03 2009-05-06 우베 고산 가부시키가이샤 폴리이미드, 폴리이미드 필름 및 적층체
JP2008255141A (ja) * 2007-03-31 2008-10-23 Ube Ind Ltd ポリイミドフィルムの製造方法およびポリイミドフィルム
JP6485996B2 (ja) * 2013-06-14 2019-03-20 ソマール株式会社 ポリイミド共重合体オリゴマー、ポリイミド共重合体、およびそれらの製造方法

Patent Citations (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS59219330A (ja) 1983-05-18 1984-12-10 オーシージー　マイクロエレクトロニク　マテリアルズ　インク． ポリイミド、その製造方法および用途
JPH0365228A (ja) * 1989-06-01 1991-03-20 E I Du Pont De Nemours & Co 置換フエニレンジアミンおよび置換メチレンジアニリンから誘導されたコポリイミドの気体分離膜
JPH08325533A (ja) * 1995-05-31 1996-12-10 Tomoegawa Paper Co Ltd 電子部品用接着テープおよび液状接着剤
JPH11236447A (ja) * 1998-02-24 1999-08-31 Matsushita Electric Works Ltd ポリイミド蒸着重合膜
KR20100016190A (ko) * 2007-04-03 2010-02-12 소루피 고교 가부시키가이샤 용제에 가용인 6,6-폴리이미드 공중합체 및 그 제조 방법
JP2011122079A (ja) 2009-12-11 2011-06-23 Solpit Industries Ltd 極性有機溶媒に可溶なポリイミド溶液を塗布して厚膜を作成する方法

Also Published As

Publication number Publication date
WO2014199724A1 (ja) 2014-12-18
CN105324414A (zh) 2016-02-10
KR102184617B1 (ko) 2020-11-30
CN105324414B (zh) 2019-02-15
TW201509996A (zh) 2015-03-16
JP2015000939A (ja) 2015-01-05
TWI632176B (zh) 2018-08-11
US10308766B2 (en) 2019-06-04
US20160159985A1 (en) 2016-06-09

Similar Documents

Publication Publication Date Title
KR102184616B1 (ko) 폴리이미드 공중합체 올리고머, 폴리이미드 공중합체, 및 이들의 제조 방법
CN107531902B (zh) 聚酰亚胺树脂和使用该聚酰亚胺树脂的薄膜
TW201742879A (zh) 聚醯胺醯亞胺及其製備方法、聚醯胺醯亞胺膜以及顯示器用覆蓋基板
KR102184617B1 (ko) 용매 가용형 폴리이미드 공중합체
TWI735550B (zh) 聚醯胺酸、聚醯胺酸溶液、聚醯亞胺、及聚醯亞胺基板與其等之製造方法
KR101896537B1 (ko) 폴리이미드 공중합체, 및 그 제조 방법
US20250230282A1 (en) Manufacturing method of polyimide powder and polyimide powder manufactured by the same
TWI782901B (zh) 聚醯亞胺共聚物及使用其之成形體
JP6604003B2 (ja) ポリイミド前駆体溶液組成物及びそれを用いたポリイミド膜の製造方法
JP7567071B2 (ja) ポリイミド、ポリイミド溶液、コーティング材料および成形材料
TWI705987B (zh) 交聯性聚醯胺酸組成物及其製備方法、使用其製備的聚醯亞胺膜以及包括此聚醯亞胺膜的電子裝置

Legal Events

Date Code Title Description
PA0105 International application

Patent event date: 20160114

Patent event code: PA01051R01D

Comment text: International Patent Application

PG1501 Laying open of application
A201 Request for examination
PA0201 Request for examination

Patent event code: PA02012R01D

Patent event date: 20190416

Comment text: Request for Examination of Application

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event date: 20200416

Patent event code: PE09021S01D

E701 Decision to grant or registration of patent right
PE0701 Decision of registration

Patent event code: PE07011S01D

Comment text: Decision to Grant Registration

Patent event date: 20201026

GRNT Written decision to grant
PR0701 Registration of establishment

Comment text: Registration of Establishment

Patent event date: 20201124

Patent event code: PR07011E01D

PR1002 Payment of registration fee

Payment date: 20201124

End annual number: 3

Start annual number: 1

PG1601 Publication of registration
PR1001 Payment of annual fee

Payment date: 20231120

Start annual number: 4

End annual number: 4
