KR20200024778A - 히드라지드 화합물을 함유하는 폴리케톤 조성물, 폴리케톤 경화물, 광학 소자 및 화상 표시 장치 - Google Patents
히드라지드 화합물을 함유하는 폴리케톤 조성물, 폴리케톤 경화물, 광학 소자 및 화상 표시 장치 Download PDFInfo
- Publication number
- KR20200024778A KR20200024778A KR1020197037746A KR20197037746A KR20200024778A KR 20200024778 A KR20200024778 A KR 20200024778A KR 1020197037746 A KR1020197037746 A KR 1020197037746A KR 20197037746 A KR20197037746 A KR 20197037746A KR 20200024778 A KR20200024778 A KR 20200024778A
- Authority
- KR
- South Korea
- Prior art keywords
- polyketone
- group
- hydrocarbon group
- general formula
- substituent
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Ceased
Links
- 229920001470 polyketone Polymers 0.000 title claims abstract description 194
- 239000000203 mixture Substances 0.000 title claims abstract description 66
- 150000001875 compounds Chemical class 0.000 title claims abstract description 53
- 239000000463 material Substances 0.000 title claims description 62
- 230000003287 optical effect Effects 0.000 title claims description 14
- 125000001424 substituent group Chemical group 0.000 claims abstract description 64
- 125000001183 hydrocarbyl group Chemical group 0.000 claims abstract 11
- 125000002723 alicyclic group Chemical group 0.000 claims description 34
- 125000003118 aryl group Chemical group 0.000 claims description 31
- 125000004432 carbon atom Chemical group C* 0.000 claims description 18
- 239000002904 solvent Substances 0.000 claims description 17
- 125000004435 hydrogen atom Chemical group [H]* 0.000 claims description 16
- 229930195734 saturated hydrocarbon Natural products 0.000 claims description 10
- 125000004430 oxygen atom Chemical group O* 0.000 claims description 3
- 150000002430 hydrocarbons Chemical group 0.000 description 87
- -1 n-octyl group Chemical group 0.000 description 75
- 230000015572 biosynthetic process Effects 0.000 description 30
- 238000003786 synthesis reaction Methods 0.000 description 30
- 238000000034 method Methods 0.000 description 27
- 239000000047 product Substances 0.000 description 27
- 125000001931 aliphatic group Chemical group 0.000 description 26
- 239000000126 substance Substances 0.000 description 20
- 125000002015 acyclic group Chemical group 0.000 description 18
- OKTJSMMVPCPJKN-UHFFFAOYSA-N Carbon Chemical compound [C] OKTJSMMVPCPJKN-UHFFFAOYSA-N 0.000 description 17
- 229910052799 carbon Inorganic materials 0.000 description 17
- IAZDPXIOMUYVGZ-UHFFFAOYSA-N Dimethylsulphoxide Chemical compound CS(C)=O IAZDPXIOMUYVGZ-UHFFFAOYSA-N 0.000 description 16
- 239000000758 substrate Substances 0.000 description 16
- VGMKUVCDINAAFC-UHFFFAOYSA-N 1-methoxy-2-(2-methoxyphenyl)benzene Chemical group COC1=CC=CC=C1C1=CC=CC=C1OC VGMKUVCDINAAFC-UHFFFAOYSA-N 0.000 description 13
- UTENGZNBNPABQE-UHFFFAOYSA-N 2-[3-(carboxymethyl)-1-adamantyl]acetic acid Chemical compound C1C(C2)CC3CC1(CC(=O)O)CC2(CC(O)=O)C3 UTENGZNBNPABQE-UHFFFAOYSA-N 0.000 description 11
- 125000005843 halogen group Chemical group 0.000 description 11
- 125000002252 acyl group Chemical group 0.000 description 9
- 125000003545 alkoxy group Chemical group 0.000 description 9
- 125000002029 aromatic hydrocarbon group Chemical group 0.000 description 9
- 239000011521 glass Substances 0.000 description 9
- 238000012360 testing method Methods 0.000 description 9
- 238000010438 heat treatment Methods 0.000 description 8
- PXGZQGDTEZPERC-UHFFFAOYSA-N 1,4-cyclohexanedicarboxylic acid Chemical compound OC(=O)C1CCC(C(O)=O)CC1 PXGZQGDTEZPERC-UHFFFAOYSA-N 0.000 description 7
- 239000000178 monomer Substances 0.000 description 7
- OKKJLVBELUTLKV-UHFFFAOYSA-N Methanol Chemical compound OC OKKJLVBELUTLKV-UHFFFAOYSA-N 0.000 description 6
- XUIMIQQOPSSXEZ-UHFFFAOYSA-N Silicon Chemical compound [Si] XUIMIQQOPSSXEZ-UHFFFAOYSA-N 0.000 description 6
- 238000006243 chemical reaction Methods 0.000 description 6
- 125000004836 hexamethylene group Chemical group [H]C([H])([*:2])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])[*:1] 0.000 description 6
- 239000002245 particle Substances 0.000 description 6
- 229910052710 silicon Inorganic materials 0.000 description 6
- 239000010703 silicon Substances 0.000 description 6
- 238000002834 transmittance Methods 0.000 description 6
- IJGRMHOSHXDMSA-UHFFFAOYSA-N Atomic nitrogen Chemical compound N#N IJGRMHOSHXDMSA-UHFFFAOYSA-N 0.000 description 5
- 239000012298 atmosphere Substances 0.000 description 5
- 239000003795 chemical substances by application Substances 0.000 description 5
- 239000004973 liquid crystal related substance Substances 0.000 description 5
- 125000000383 tetramethylene group Chemical group [H]C([H])([*:1])C([H])([H])C([H])([H])C([H])([H])[*:2] 0.000 description 5
- SECXISVLQFMRJM-UHFFFAOYSA-N N-Methylpyrrolidone Chemical compound CN1CCCC1=O SECXISVLQFMRJM-UHFFFAOYSA-N 0.000 description 4
- WYURNTSHIVDZCO-UHFFFAOYSA-N Tetrahydrofuran Chemical compound C1CCOC1 WYURNTSHIVDZCO-UHFFFAOYSA-N 0.000 description 4
- 238000001723 curing Methods 0.000 description 4
- 125000000113 cyclohexyl group Chemical group [H]C1([H])C([H])([H])C([H])([H])C([H])(*)C([H])([H])C1([H])[H] 0.000 description 4
- NNBZCPXTIHJBJL-UHFFFAOYSA-N decalin Chemical compound C1CCCC2CCCCC21 NNBZCPXTIHJBJL-UHFFFAOYSA-N 0.000 description 4
- SNRUBQQJIBEYMU-UHFFFAOYSA-N dodecane Chemical compound CCCCCCCCCCCC SNRUBQQJIBEYMU-UHFFFAOYSA-N 0.000 description 4
- 238000001035 drying Methods 0.000 description 4
- 239000007788 liquid Substances 0.000 description 4
- 125000004817 pentamethylene group Chemical group [H]C([H])([*:2])C([H])([H])C([H])([H])C([H])([H])C([H])([H])[*:1] 0.000 description 4
- 238000002411 thermogravimetry Methods 0.000 description 4
- KWKAKUADMBZCLK-UHFFFAOYSA-N 1-octene Chemical group CCCCCCC=C KWKAKUADMBZCLK-UHFFFAOYSA-N 0.000 description 3
- DKPFZGUDAPQIHT-UHFFFAOYSA-N Butyl acetate Natural products CCCCOC(C)=O DKPFZGUDAPQIHT-UHFFFAOYSA-N 0.000 description 3
- YMWUJEATGCHHMB-UHFFFAOYSA-N Dichloromethane Chemical compound ClCCl YMWUJEATGCHHMB-UHFFFAOYSA-N 0.000 description 3
- ZMXDDKWLCZADIW-UHFFFAOYSA-N N,N-Dimethylformamide Chemical compound CN(C)C=O ZMXDDKWLCZADIW-UHFFFAOYSA-N 0.000 description 3
- 101710148171 Pyrokinin-4 Proteins 0.000 description 3
- VYPSYNLAJGMNEJ-UHFFFAOYSA-N Silicium dioxide Chemical compound O=[Si]=O VYPSYNLAJGMNEJ-UHFFFAOYSA-N 0.000 description 3
- ORILYTVJVMAKLC-UHFFFAOYSA-N adamantane Chemical group C1C(C2)CC3CC1CC2C3 ORILYTVJVMAKLC-UHFFFAOYSA-N 0.000 description 3
- PAVQGHWQOQZQEH-UHFFFAOYSA-N adamantane-1,3-dicarboxylic acid Chemical compound C1C(C2)CC3CC1(C(=O)O)CC2(C(O)=O)C3 PAVQGHWQOQZQEH-UHFFFAOYSA-N 0.000 description 3
- 239000000654 additive Substances 0.000 description 3
- 229910052782 aluminium Inorganic materials 0.000 description 3
- XAGFODPZIPBFFR-UHFFFAOYSA-N aluminium Chemical compound [Al] XAGFODPZIPBFFR-UHFFFAOYSA-N 0.000 description 3
- UTTHLMXOSUFZCQ-UHFFFAOYSA-N benzene-1,3-dicarbohydrazide Chemical compound NNC(=O)C1=CC=CC(C(=O)NN)=C1 UTTHLMXOSUFZCQ-UHFFFAOYSA-N 0.000 description 3
- 125000000582 cycloheptyl group Chemical group [H]C1([H])C([H])([H])C([H])([H])C([H])([H])C([H])(*)C([H])([H])C1([H])[H] 0.000 description 3
- 125000000640 cyclooctyl group Chemical group [H]C1([H])C([H])([H])C([H])([H])C([H])([H])C([H])(*)C([H])([H])C([H])([H])C1([H])[H] 0.000 description 3
- RTZKZFJDLAIYFH-UHFFFAOYSA-N ether Substances CCOCC RTZKZFJDLAIYFH-UHFFFAOYSA-N 0.000 description 3
- 238000005227 gel permeation chromatography Methods 0.000 description 3
- 238000005259 measurement Methods 0.000 description 3
- VLKZOEOYAKHREP-UHFFFAOYSA-N n-Hexane Chemical compound CCCCCC VLKZOEOYAKHREP-UHFFFAOYSA-N 0.000 description 3
- UMRZSTCPUPJPOJ-KNVOCYPGSA-N norbornane Chemical group C1C[C@H]2CC[C@@H]1C2 UMRZSTCPUPJPOJ-KNVOCYPGSA-N 0.000 description 3
- 230000035699 permeability Effects 0.000 description 3
- 229920001343 polytetrafluoroethylene Polymers 0.000 description 3
- 239000004810 polytetrafluoroethylene Substances 0.000 description 3
- 238000012545 processing Methods 0.000 description 3
- 238000000197 pyrolysis Methods 0.000 description 3
- 125000003258 trimethylene group Chemical group [H]C([H])([*:2])C([H])([H])C([H])([H])[*:1] 0.000 description 3
- 125000004814 1,1-dimethylethylene group Chemical group [H]C([H])([H])C([*:1])(C([H])([H])[H])C([H])([H])[*:2] 0.000 description 2
- 125000004815 1,2-dimethylethylene group Chemical group [H]C([H])([H])C([H])([*:1])C([H])([*:2])C([H])([H])[H] 0.000 description 2
- 125000004837 1-methylpentylene group Chemical group [H]C([H])([H])C([H])([*:1])C([H])([H])C([H])([H])C([H])([H])C([H])([H])[*:2] 0.000 description 2
- HZAXFHJVJLSVMW-UHFFFAOYSA-N 2-Aminoethan-1-ol Chemical compound NCCO HZAXFHJVJLSVMW-UHFFFAOYSA-N 0.000 description 2
- MHNNAWXXUZQSNM-UHFFFAOYSA-N 2-methylbut-1-ene Chemical group CCC(C)=C MHNNAWXXUZQSNM-UHFFFAOYSA-N 0.000 description 2
- 125000004838 2-methylpentylene group Chemical group [H]C([H])([H])C([H])(C([H])([H])[*:1])C([H])([H])C([H])([H])C([H])([H])[*:2] 0.000 description 2
- YEJRWHAVMIAJKC-UHFFFAOYSA-N 4-Butyrolactone Chemical compound O=C1CCCO1 YEJRWHAVMIAJKC-UHFFFAOYSA-N 0.000 description 2
- 101001053401 Arabidopsis thaliana Acid beta-fructofuranosidase 3, vacuolar Proteins 0.000 description 2
- HEDRZPFGACZZDS-UHFFFAOYSA-N Chloroform Chemical compound ClC(Cl)Cl HEDRZPFGACZZDS-UHFFFAOYSA-N 0.000 description 2
- YNQLUTRBYVCPMQ-UHFFFAOYSA-N Ethylbenzene Chemical compound CCC1=CC=CC=C1 YNQLUTRBYVCPMQ-UHFFFAOYSA-N 0.000 description 2
- KRHYYFGTRYWZRS-UHFFFAOYSA-N Fluorane Chemical compound F KRHYYFGTRYWZRS-UHFFFAOYSA-N 0.000 description 2
- LTEQMZWBSYACLV-UHFFFAOYSA-N Hexylbenzene Chemical compound CCCCCCC1=CC=CC=C1 LTEQMZWBSYACLV-UHFFFAOYSA-N 0.000 description 2
- AFVFQIVMOAPDHO-UHFFFAOYSA-N Methanesulfonic acid Chemical compound CS(O)(=O)=O AFVFQIVMOAPDHO-UHFFFAOYSA-N 0.000 description 2
- 239000004793 Polystyrene Substances 0.000 description 2
- GWEVSGVZZGPLCZ-UHFFFAOYSA-N Titan oxide Chemical compound O=[Ti]=O GWEVSGVZZGPLCZ-UHFFFAOYSA-N 0.000 description 2
- XLOMVQKBTHCTTD-UHFFFAOYSA-N Zinc monoxide Chemical compound [Zn]=O XLOMVQKBTHCTTD-UHFFFAOYSA-N 0.000 description 2
- 239000000853 adhesive Substances 0.000 description 2
- 230000001070 adhesive effect Effects 0.000 description 2
- IBVAQQYNSHJXBV-UHFFFAOYSA-N adipic acid dihydrazide Chemical compound NNC(=O)CCCCC(=O)NN IBVAQQYNSHJXBV-UHFFFAOYSA-N 0.000 description 2
- 125000000217 alkyl group Chemical group 0.000 description 2
- 125000003277 amino group Chemical group 0.000 description 2
- RDOXTESZEPMUJZ-UHFFFAOYSA-N anisole Chemical compound COC1=CC=CC=C1 RDOXTESZEPMUJZ-UHFFFAOYSA-N 0.000 description 2
- 239000003242 anti bacterial agent Substances 0.000 description 2
- 239000007864 aqueous solution Substances 0.000 description 2
- QUKGYYKBILRGFE-UHFFFAOYSA-N benzyl acetate Chemical compound CC(=O)OCC1=CC=CC=C1 QUKGYYKBILRGFE-UHFFFAOYSA-N 0.000 description 2
- GPRLTFBKWDERLU-UHFFFAOYSA-N bicyclo[2.2.2]octane Chemical group C1CC2CCC1CC2 GPRLTFBKWDERLU-UHFFFAOYSA-N 0.000 description 2
- 238000009529 body temperature measurement Methods 0.000 description 2
- MVPPADPHJFYWMZ-UHFFFAOYSA-N chlorobenzene Chemical compound ClC1=CC=CC=C1 MVPPADPHJFYWMZ-UHFFFAOYSA-N 0.000 description 2
- 230000000052 comparative effect Effects 0.000 description 2
- 210000002858 crystal cell Anatomy 0.000 description 2
- TXWRERCHRDBNLG-UHFFFAOYSA-N cubane Chemical group C12C3C4C1C1C4C3C12 TXWRERCHRDBNLG-UHFFFAOYSA-N 0.000 description 2
- RWGFKTVRMDUZSP-UHFFFAOYSA-N cumene Chemical compound CC(C)C1=CC=CC=C1 RWGFKTVRMDUZSP-UHFFFAOYSA-N 0.000 description 2
- JHIVVAPYMSGYDF-UHFFFAOYSA-N cyclohexanone Chemical compound O=C1CCCCC1 JHIVVAPYMSGYDF-UHFFFAOYSA-N 0.000 description 2
- BGTOWKSIORTVQH-UHFFFAOYSA-N cyclopentanone Chemical compound O=C1CCCC1 BGTOWKSIORTVQH-UHFFFAOYSA-N 0.000 description 2
- 125000004855 decalinyl group Chemical group C1(CCCC2CCCCC12)* 0.000 description 2
- DIOQZVSQGTUSAI-NJFSPNSNSA-N decane Chemical group CCCCCCCCC[14CH3] DIOQZVSQGTUSAI-NJFSPNSNSA-N 0.000 description 2
- 238000009792 diffusion process Methods 0.000 description 2
- ZUOUZKKEUPVFJK-UHFFFAOYSA-N diphenyl Chemical class C1=CC=CC=C1C1=CC=CC=C1 ZUOUZKKEUPVFJK-UHFFFAOYSA-N 0.000 description 2
- USIUVYZYUHIAEV-UHFFFAOYSA-N diphenyl ether Chemical compound C=1C=CC=CC=1OC1=CC=CC=C1 USIUVYZYUHIAEV-UHFFFAOYSA-N 0.000 description 2
- 238000004090 dissolution Methods 0.000 description 2
- 238000001227 electron beam curing Methods 0.000 description 2
- SWRGUMCEJHQWEE-UHFFFAOYSA-N ethanedihydrazide Chemical compound NNC(=O)C(=O)NN SWRGUMCEJHQWEE-UHFFFAOYSA-N 0.000 description 2
- LZCLXQDLBQLTDK-UHFFFAOYSA-N ethyl 2-hydroxypropanoate Chemical compound CCOC(=O)C(C)O LZCLXQDLBQLTDK-UHFFFAOYSA-N 0.000 description 2
- 125000000816 ethylene group Chemical group [H]C([H])([*:1])C([H])([H])[*:2] 0.000 description 2
- 238000011156 evaluation Methods 0.000 description 2
- 125000002887 hydroxy group Chemical group [H]O* 0.000 description 2
- 238000007654 immersion Methods 0.000 description 2
- 238000011416 infrared curing Methods 0.000 description 2
- 238000004519 manufacturing process Methods 0.000 description 2
- 125000001570 methylene group Chemical group [H]C([H])([*:1])[*:2] 0.000 description 2
- 238000011415 microwave curing Methods 0.000 description 2
- 229910052757 nitrogen Inorganic materials 0.000 description 2
- 125000004043 oxo group Chemical group O=* 0.000 description 2
- FDPIMTJIUBPUKL-UHFFFAOYSA-N pentan-3-one Chemical compound CCC(=O)CC FDPIMTJIUBPUKL-UHFFFAOYSA-N 0.000 description 2
- 229920001643 poly(ether ketone) Polymers 0.000 description 2
- 229920002223 polystyrene Polymers 0.000 description 2
- ODLMAHJVESYWTB-UHFFFAOYSA-N propylbenzene Chemical compound CCCC1=CC=CC=C1 ODLMAHJVESYWTB-UHFFFAOYSA-N 0.000 description 2
- 125000004805 propylene group Chemical group [H]C([H])([H])C([H])([*:1])C([H])([H])[*:2] 0.000 description 2
- 239000010453 quartz Substances 0.000 description 2
- 239000011347 resin Substances 0.000 description 2
- 229920005989 resin Polymers 0.000 description 2
- 239000000243 solution Substances 0.000 description 2
- 238000004528 spin coating Methods 0.000 description 2
- YLQBMQCUIZJEEH-UHFFFAOYSA-N tetrahydrofuran Natural products C=1C=COC=1 YLQBMQCUIZJEEH-UHFFFAOYSA-N 0.000 description 2
- 238000005979 thermal decomposition reaction Methods 0.000 description 2
- OGIDPMRJRNCKJF-UHFFFAOYSA-N titanium oxide Inorganic materials [Ti]=O OGIDPMRJRNCKJF-UHFFFAOYSA-N 0.000 description 2
- ZNGSVRYVWHOWLX-KHFUBBAMSA-N (1r,2s)-2-(methylamino)-1-phenylpropan-1-ol;hydrate Chemical compound O.CN[C@@H](C)[C@H](O)C1=CC=CC=C1.CN[C@@H](C)[C@H](O)C1=CC=CC=C1 ZNGSVRYVWHOWLX-KHFUBBAMSA-N 0.000 description 1
- SNVRDQORMVVQBI-OWOJBTEDSA-N (e)-but-2-enedihydrazide Chemical compound NNC(=O)\C=C\C(=O)NN SNVRDQORMVVQBI-OWOJBTEDSA-N 0.000 description 1
- SCYULBFZEHDVBN-UHFFFAOYSA-N 1,1-Dichloroethane Chemical compound CC(Cl)Cl SCYULBFZEHDVBN-UHFFFAOYSA-N 0.000 description 1
- OKIRBHVFJGXOIS-UHFFFAOYSA-N 1,2-di(propan-2-yl)benzene Chemical compound CC(C)C1=CC=CC=C1C(C)C OKIRBHVFJGXOIS-UHFFFAOYSA-N 0.000 description 1
- RWNUSVWFHDHRCJ-UHFFFAOYSA-N 1-butoxypropan-2-ol Chemical compound CCCCOCC(C)O RWNUSVWFHDHRCJ-UHFFFAOYSA-N 0.000 description 1
- RQUBLQRVLBWBLZ-UHFFFAOYSA-N 1-methoxy-2-propylbenzene Chemical compound CCCC1=CC=CC=C1OC RQUBLQRVLBWBLZ-UHFFFAOYSA-N 0.000 description 1
- ARXJGSRGQADJSQ-UHFFFAOYSA-N 1-methoxypropan-2-ol Chemical compound COCC(C)O ARXJGSRGQADJSQ-UHFFFAOYSA-N 0.000 description 1
- PTTPXKJBFFKCEK-UHFFFAOYSA-N 2-Methyl-4-heptanone Chemical compound CC(C)CC(=O)CC(C)C PTTPXKJBFFKCEK-UHFFFAOYSA-N 0.000 description 1
- TZMACLAARXHRRZ-UHFFFAOYSA-N 2-hydroxypropane-1,2,3-tricarbohydrazide Chemical compound NNC(=O)CC(O)(C(=O)NN)CC(=O)NN TZMACLAARXHRRZ-UHFFFAOYSA-N 0.000 description 1
- GVSTYPOYHNVKHY-UHFFFAOYSA-N 2-methoxybutanoic acid Chemical compound CCC(OC)C(O)=O GVSTYPOYHNVKHY-UHFFFAOYSA-N 0.000 description 1
- NEWFQHAOPHWBPR-UHFFFAOYSA-N 2-methylidenebutanedihydrazide Chemical compound NNC(=O)CC(=C)C(=O)NN NEWFQHAOPHWBPR-UHFFFAOYSA-N 0.000 description 1
- 125000003903 2-propenyl group Chemical group [H]C([*])([H])C([H])=C([H])[H] 0.000 description 1
- QCAHUFWKIQLBNB-UHFFFAOYSA-N 3-(3-methoxypropoxy)propan-1-ol Chemical compound COCCCOCCCO QCAHUFWKIQLBNB-UHFFFAOYSA-N 0.000 description 1
- 125000004839 3-methylpentylene group Chemical group [H]C([H])([H])C([H])(C([H])([H])C([H])([H])[*:1])C([H])([H])C([H])([H])[*:2] 0.000 description 1
- LDMRLRNXHLPZJN-UHFFFAOYSA-N 3-propoxypropan-1-ol Chemical compound CCCOCCCO LDMRLRNXHLPZJN-UHFFFAOYSA-N 0.000 description 1
- WNEYWVBECXCQRT-UHFFFAOYSA-N 5-methylhept-1-ene Chemical group CCC(C)CCC=C WNEYWVBECXCQRT-UHFFFAOYSA-N 0.000 description 1
- OYPRJOBELJOOCE-UHFFFAOYSA-N Calcium Chemical compound [Ca] OYPRJOBELJOOCE-UHFFFAOYSA-N 0.000 description 1
- 229920002284 Cellulose triacetate Polymers 0.000 description 1
- 238000005863 Friedel-Crafts acylation reaction Methods 0.000 description 1
- BGRDGMRNKXEXQD-UHFFFAOYSA-N Maleic hydrazide Chemical compound OC1=CC=C(O)N=N1 BGRDGMRNKXEXQD-UHFFFAOYSA-N 0.000 description 1
- OFOBLEOULBTSOW-UHFFFAOYSA-N Malonic acid Chemical compound OC(=O)CC(O)=O OFOBLEOULBTSOW-UHFFFAOYSA-N 0.000 description 1
- FXHOOIRPVKKKFG-UHFFFAOYSA-N N,N-Dimethylacetamide Chemical compound CN(C)C(C)=O FXHOOIRPVKKKFG-UHFFFAOYSA-N 0.000 description 1
- CTQNGGLPUBDAKN-UHFFFAOYSA-N O-Xylene Chemical compound CC1=CC=CC=C1C CTQNGGLPUBDAKN-UHFFFAOYSA-N 0.000 description 1
- 239000004642 Polyimide Substances 0.000 description 1
- 229910052581 Si3N4 Inorganic materials 0.000 description 1
- NNLVGZFZQQXQNW-ADJNRHBOSA-N [(2r,3r,4s,5r,6s)-4,5-diacetyloxy-3-[(2s,3r,4s,5r,6r)-3,4,5-triacetyloxy-6-(acetyloxymethyl)oxan-2-yl]oxy-6-[(2r,3r,4s,5r,6s)-4,5,6-triacetyloxy-2-(acetyloxymethyl)oxan-3-yl]oxyoxan-2-yl]methyl acetate Chemical compound O([C@@H]1O[C@@H]([C@H]([C@H](OC(C)=O)[C@H]1OC(C)=O)O[C@H]1[C@@H]([C@@H](OC(C)=O)[C@H](OC(C)=O)[C@@H](COC(C)=O)O1)OC(C)=O)COC(=O)C)[C@@H]1[C@@H](COC(C)=O)O[C@@H](OC(C)=O)[C@H](OC(C)=O)[C@H]1OC(C)=O NNLVGZFZQQXQNW-ADJNRHBOSA-N 0.000 description 1
- 239000002250 absorbent Substances 0.000 description 1
- 230000002745 absorbent Effects 0.000 description 1
- 239000006096 absorbing agent Substances 0.000 description 1
- 238000000862 absorption spectrum Methods 0.000 description 1
- NIXOWILDQLNWCW-UHFFFAOYSA-N acrylic acid group Chemical group C(C=C)(=O)O NIXOWILDQLNWCW-UHFFFAOYSA-N 0.000 description 1
- 125000003342 alkenyl group Chemical group 0.000 description 1
- 125000000304 alkynyl group Chemical group 0.000 description 1
- 150000004645 aluminates Chemical class 0.000 description 1
- 125000005577 anthracene group Chemical group 0.000 description 1
- 239000002519 antifouling agent Substances 0.000 description 1
- 239000003963 antioxidant agent Substances 0.000 description 1
- 239000002216 antistatic agent Substances 0.000 description 1
- IKWQWOFXRCUIFT-UHFFFAOYSA-N benzene-1,2-dicarbohydrazide Chemical compound NNC(=O)C1=CC=CC=C1C(=O)NN IKWQWOFXRCUIFT-UHFFFAOYSA-N 0.000 description 1
- ALHNLFMSAXZKRC-UHFFFAOYSA-N benzene-1,4-dicarbohydrazide Chemical compound NNC(=O)C1=CC=C(C(=O)NN)C=C1 ALHNLFMSAXZKRC-UHFFFAOYSA-N 0.000 description 1
- TXVHTIQJNYSSKO-UHFFFAOYSA-N benzo[e]pyrene Chemical group C1=CC=C2C3=CC=CC=C3C3=CC=CC4=CC=C1C2=C34 TXVHTIQJNYSSKO-UHFFFAOYSA-N 0.000 description 1
- 229940007550 benzyl acetate Drugs 0.000 description 1
- IVVOCRBADNIWDM-UHFFFAOYSA-N bicyclo[2.2.1]heptane-2,3-dicarboxylic acid Chemical compound C1CC2C(C(O)=O)C(C(=O)O)C1C2 IVVOCRBADNIWDM-UHFFFAOYSA-N 0.000 description 1
- KYQRDNYMKKJUTH-UHFFFAOYSA-N bicyclo[2.2.1]heptane-3,4-dicarboxylic acid Chemical compound C1CC2(C(O)=O)C(C(=O)O)CC1C2 KYQRDNYMKKJUTH-UHFFFAOYSA-N 0.000 description 1
- 239000004305 biphenyl Substances 0.000 description 1
- 235000010290 biphenyl Nutrition 0.000 description 1
- HCOMFAYPHBFMKU-UHFFFAOYSA-N butanedihydrazide Chemical compound NNC(=O)CCC(=O)NN HCOMFAYPHBFMKU-UHFFFAOYSA-N 0.000 description 1
- 229940043232 butyl acetate Drugs 0.000 description 1
- 229910052791 calcium Inorganic materials 0.000 description 1
- 239000011575 calcium Substances 0.000 description 1
- BVKZGUZCCUSVTD-UHFFFAOYSA-N carbonic acid Chemical compound OC(O)=O BVKZGUZCCUSVTD-UHFFFAOYSA-N 0.000 description 1
- 125000002915 carbonyl group Chemical group [*:2]C([*:1])=O 0.000 description 1
- 230000008859 change Effects 0.000 description 1
- 125000005578 chrysene group Chemical group 0.000 description 1
- 239000011248 coating agent Substances 0.000 description 1
- 238000000576 coating method Methods 0.000 description 1
- 238000013329 compounding Methods 0.000 description 1
- 239000003431 cross linking reagent Substances 0.000 description 1
- 239000013078 crystal Substances 0.000 description 1
- 239000003484 crystal nucleating agent Substances 0.000 description 1
- 150000001925 cycloalkenes Chemical class 0.000 description 1
- 125000000392 cycloalkenyl group Chemical group 0.000 description 1
- 125000000753 cycloalkyl group Chemical group 0.000 description 1
- 125000001995 cyclobutyl group Chemical group [H]C1([H])C([H])([H])C([H])(*)C1([H])[H] 0.000 description 1
- 125000000596 cyclohexenyl group Chemical group C1(=CCCCC1)* 0.000 description 1
- 125000001511 cyclopentyl group Chemical group [H]C1([H])C([H])([H])C([H])([H])C([H])(*)C1([H])[H] 0.000 description 1
- 125000001559 cyclopropyl group Chemical group [H]C1([H])C([H])([H])C1([H])* 0.000 description 1
- ZWLIYXJBOIDXLL-UHFFFAOYSA-N decanedihydrazide Chemical compound NNC(=O)CCCCCCCCC(=O)NN ZWLIYXJBOIDXLL-UHFFFAOYSA-N 0.000 description 1
- 230000007423 decrease Effects 0.000 description 1
- 230000006866 deterioration Effects 0.000 description 1
- SBZXBUIDTXKZTM-UHFFFAOYSA-N diglyme Chemical compound COCCOCCOC SBZXBUIDTXKZTM-UHFFFAOYSA-N 0.000 description 1
- 229910001873 dinitrogen Inorganic materials 0.000 description 1
- 239000012153 distilled water Substances 0.000 description 1
- 238000005401 electroluminescence Methods 0.000 description 1
- 239000003480 eluent Substances 0.000 description 1
- 229920006351 engineering plastic Polymers 0.000 description 1
- UHKJHMOIRYZSTH-UHFFFAOYSA-N ethyl 2-ethoxypropanoate Chemical compound CCOC(C)C(=O)OCC UHKJHMOIRYZSTH-UHFFFAOYSA-N 0.000 description 1
- 125000001495 ethyl group Chemical group [H]C([H])([H])C([H])([H])* 0.000 description 1
- 229940116333 ethyl lactate Drugs 0.000 description 1
- 125000002534 ethynyl group Chemical group [H]C#C* 0.000 description 1
- 230000002349 favourable effect Effects 0.000 description 1
- 238000001914 filtration Methods 0.000 description 1
- 239000007850 fluorescent dye Substances 0.000 description 1
- 230000009477 glass transition Effects 0.000 description 1
- CATSNJVOTSVZJV-UHFFFAOYSA-N heptan-2-one Chemical compound CCCCCC(C)=O CATSNJVOTSVZJV-UHFFFAOYSA-N 0.000 description 1
- FUZZWVXGSFPDMH-UHFFFAOYSA-N hexanoic acid Chemical compound CCCCCC(O)=O FUZZWVXGSFPDMH-UHFFFAOYSA-N 0.000 description 1
- 238000005286 illumination Methods 0.000 description 1
- 239000011261 inert gas Substances 0.000 description 1
- 239000004615 ingredient Substances 0.000 description 1
- 239000003112 inhibitor Substances 0.000 description 1
- 229910010272 inorganic material Inorganic materials 0.000 description 1
- 239000011147 inorganic material Substances 0.000 description 1
- 239000012212 insulator Substances 0.000 description 1
- 125000000959 isobutyl group Chemical group [H]C([H])([H])C([H])(C([H])([H])[H])C([H])([H])* 0.000 description 1
- 125000001972 isopentyl group Chemical group [H]C([H])([H])C([H])(C([H])([H])[H])C([H])([H])C([H])([H])* 0.000 description 1
- 125000001449 isopropyl group Chemical group [H]C([H])([H])C([H])(*)C([H])([H])[H] 0.000 description 1
- 238000003475 lamination Methods 0.000 description 1
- 239000011159 matrix material Substances 0.000 description 1
- AUHZEENZYGFFBQ-UHFFFAOYSA-N mesitylene Substances CC1=CC(C)=CC(C)=C1 AUHZEENZYGFFBQ-UHFFFAOYSA-N 0.000 description 1
- 125000001827 mesitylenyl group Chemical group [H]C1=C(C(*)=C(C([H])=C1C([H])([H])[H])C([H])([H])[H])C([H])([H])[H] 0.000 description 1
- 229910044991 metal oxide Inorganic materials 0.000 description 1
- 150000004706 metal oxides Chemical class 0.000 description 1
- 229940098779 methanesulfonic acid Drugs 0.000 description 1
- UZKWTJUDCOPSNM-UHFFFAOYSA-N methoxybenzene Substances CCCCOC=C UZKWTJUDCOPSNM-UHFFFAOYSA-N 0.000 description 1
- 125000002496 methyl group Chemical group [H]C([H])([H])* 0.000 description 1
- 239000011259 mixed solution Substances 0.000 description 1
- 239000012046 mixed solvent Substances 0.000 description 1
- 238000012544 monitoring process Methods 0.000 description 1
- 125000004108 n-butyl group Chemical group [H]C([H])([H])C([H])([H])C([H])([H])C([H])([H])* 0.000 description 1
- PZYDAVFRVJXFHS-UHFFFAOYSA-N n-cyclohexyl-2-pyrrolidone Chemical compound O=C1CCCN1C1CCCCC1 PZYDAVFRVJXFHS-UHFFFAOYSA-N 0.000 description 1
- 125000003136 n-heptyl group Chemical group [H]C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])* 0.000 description 1
- 125000001280 n-hexyl group Chemical group C(CCCCC)* 0.000 description 1
- 125000000740 n-pentyl group Chemical group [H]C([H])([H])C([H])([H])C([H])([H])C([H])([H])C([H])([H])* 0.000 description 1
- 125000004123 n-propyl group Chemical group [H]C([H])([H])C([H])([H])C([H])([H])* 0.000 description 1
- 125000001624 naphthyl group Chemical group 0.000 description 1
- 125000001971 neopentyl group Chemical group [H]C([*])([H])C(C([H])([H])[H])(C([H])([H])[H])C([H])([H])[H] 0.000 description 1
- 239000012299 nitrogen atmosphere Substances 0.000 description 1
- 125000002868 norbornyl group Chemical group C12(CCC(CC1)C2)* 0.000 description 1
- 238000007339 nucleophilic aromatic substitution reaction Methods 0.000 description 1
- 230000003647 oxidation Effects 0.000 description 1
- 238000007254 oxidation reaction Methods 0.000 description 1
- 125000005582 pentacene group Chemical group 0.000 description 1
- LGYJSPMYALQHBL-UHFFFAOYSA-N pentanedihydrazide Chemical compound NNC(=O)CCCC(=O)NN LGYJSPMYALQHBL-UHFFFAOYSA-N 0.000 description 1
- YNPNZTXNASCQKK-UHFFFAOYSA-N phenanthrene Chemical group C1=CC=C2C3=CC=CC=C3C=CC2=C1 YNPNZTXNASCQKK-UHFFFAOYSA-N 0.000 description 1
- 125000001997 phenyl group Chemical group [H]C1=C([H])C([H])=C(*)C([H])=C1[H] 0.000 description 1
- 230000001699 photocatalysis Effects 0.000 description 1
- 229920000058 polyacrylate Polymers 0.000 description 1
- 239000004417 polycarbonate Substances 0.000 description 1
- 229920000515 polycarbonate Polymers 0.000 description 1
- 229920001690 polydopamine Polymers 0.000 description 1
- 229920001721 polyimide Polymers 0.000 description 1
- 229920000642 polymer Polymers 0.000 description 1
- 230000000379 polymerizing effect Effects 0.000 description 1
- 229920001296 polysiloxane Polymers 0.000 description 1
- 239000002244 precipitate Substances 0.000 description 1
- 230000008569 process Effects 0.000 description 1
- LLHKCFNBLRBOGN-UHFFFAOYSA-N propylene glycol methyl ether acetate Chemical compound COCC(C)OC(C)=O LLHKCFNBLRBOGN-UHFFFAOYSA-N 0.000 description 1
- 125000005581 pyrene group Chemical group 0.000 description 1
- 238000004151 rapid thermal annealing Methods 0.000 description 1
- 238000007650 screen-printing Methods 0.000 description 1
- 125000002914 sec-butyl group Chemical group [H]C([H])([H])C([H])([H])C([H])(*)C([H])([H])[H] 0.000 description 1
- 125000003548 sec-pentyl group Chemical group [H]C([H])([H])C([H])([H])C([H])([H])C([H])(*)C([H])([H])[H] 0.000 description 1
- 239000004065 semiconductor Substances 0.000 description 1
- HQVNEWCFYHHQES-UHFFFAOYSA-N silicon nitride Chemical compound N12[Si]34N5[Si]62N3[Si]51N64 HQVNEWCFYHHQES-UHFFFAOYSA-N 0.000 description 1
- 229910052814 silicon oxide Inorganic materials 0.000 description 1
- 239000007787 solid Substances 0.000 description 1
- 239000007921 spray Substances 0.000 description 1
- HXJUTPCZVOIRIF-UHFFFAOYSA-N sulfolane Chemical compound O=S1(=O)CCCC1 HXJUTPCZVOIRIF-UHFFFAOYSA-N 0.000 description 1
- 239000004094 surface-active agent Substances 0.000 description 1
- 125000000999 tert-butyl group Chemical group [H]C([H])([H])C(*)(C([H])([H])[H])C([H])([H])[H] 0.000 description 1
- 125000001973 tert-pentyl group Chemical group [H]C([H])([H])C([H])([H])C(*)(C([H])([H])[H])C([H])([H])[H] 0.000 description 1
- 125000001935 tetracenyl group Chemical group C1(=CC=CC2=CC3=CC4=CC=CC=C4C=C3C=C12)* 0.000 description 1
- DLYUQMMRRRQYAE-UHFFFAOYSA-N tetraphosphorus decaoxide Chemical compound O1P(O2)(=O)OP3(=O)OP1(=O)OP2(=O)O3 DLYUQMMRRRQYAE-UHFFFAOYSA-N 0.000 description 1
- 125000005580 triphenylene group Chemical group 0.000 description 1
- PXXNTAGJWPJAGM-UHFFFAOYSA-N vertaline Natural products C1C2C=3C=C(OC)C(OC)=CC=3OC(C=C3)=CC=C3CCC(=O)OC1CC1N2CCCC1 PXXNTAGJWPJAGM-UHFFFAOYSA-N 0.000 description 1
- 125000000391 vinyl group Chemical group [H]C([*])=C([H])[H] 0.000 description 1
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Chemical compound O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 description 1
- 239000013585 weight reducing agent Substances 0.000 description 1
- 239000008096 xylene Substances 0.000 description 1
- 239000011787 zinc oxide Substances 0.000 description 1
Classifications
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
- C08K5/00—Use of organic ingredients
- C08K5/16—Nitrogen-containing compounds
- C08K5/22—Compounds containing nitrogen bound to another nitrogen atom
- C08K5/24—Derivatives of hydrazine
- C08K5/25—Carboxylic acid hydrazides
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
- C08L73/00—Compositions of macromolecular compounds obtained by reactions forming a linkage containing oxygen or oxygen and carbon in the main chain, not provided for in groups C08L59/00 - C08L71/00; Compositions of derivatives of such polymers
-
- G—PHYSICS
- G02—OPTICS
- G02B—OPTICAL ELEMENTS, SYSTEMS OR APPARATUS
- G02B5/00—Optical elements other than lenses
- G02B5/30—Polarising elements
Landscapes
- Chemical & Material Sciences (AREA)
- Physics & Mathematics (AREA)
- Health & Medical Sciences (AREA)
- Chemical Kinetics & Catalysis (AREA)
- Medicinal Chemistry (AREA)
- Polymers & Plastics (AREA)
- Organic Chemistry (AREA)
- General Physics & Mathematics (AREA)
- Optics & Photonics (AREA)
- Compositions Of Macromolecular Compounds (AREA)
- Electroluminescent Light Sources (AREA)
- Polarising Elements (AREA)
Abstract
폴리케톤 조성물은, 일반식 (I)으로 표시되는 구조 단위를 포함하는 폴리케톤과 히드라지드 화합물을 함유한다. 일반식 (I) 중, X는 각각 독립적으로 치환기를 갖고 있어도 좋은 탄소수 1∼50의 2가의 기를 나타내고, Y는 각각 독립적으로 치환기를 갖고 있어도 좋은 탄소수 1∼30의 2가의 탄화수소기를 나타내고, n은 1∼1500의 정수를 나타낸다.
Description
본 개시는 폴리케톤 조성물, 폴리케톤 경화물, 광학 소자 및 화상 표시 장치에 관한 것이다.
주쇄에 방향환과 카르보닐기를 갖는 방향족 폴리케톤은, 우수한 내열성과 기계 특성을 가지고 있어, 엔지니어링 플라스틱으로서 이용되고 있다. 방향족 폴리케톤에 속하는 고분자의 대부분은, 구핵 방향족 치환 반응을 이용하여 중합된 방향족 폴리에테르케톤이며, 주쇄에 에테르 결합을 갖고 있다. 이에 대하여, 주쇄에 에테르 결합을 갖고 있지 않은 방향족 폴리케톤은, 방향족 폴리에테르케톤보다도 더욱 우수한 내열성 및 내약품성을 발휘할 수 있다(예컨대, 특허문헌 1 및 특허문헌 2 참조).
최근, 지환식 디카르복실산과 2,2’-디알콕시비페닐 화합물을 Friedel-Crafts 아실화에 의해 직접 중합함으로써, 높은 투명성과 내열성을 양립한 방향족 폴리케톤을 얻을 수 있다는 것이 보고되어(예컨대, 특허문헌 3 참조), 광학 부품으로의 응용이 기대되고 있다.
여기서, 특허문헌 3에 기재된 방향족 폴리케톤의 분자 자신은 약액에 대하여 안정적이다. 그러나, 이 방향족 폴리케톤을 기재 상에 형성하여 얻은 경화물은, 약액에 노출되면, 기재로부터 박리되거나 용해되거나 하는 경우가 있어, 경화물에 있어서의 실용적인 내약품성에는 과제가 있다.
본 개시는, 상기 현상에 감안하여, 경화물로 했을 때에 내열성, 투명성 및 내약품성이 우수한 폴리케톤 조성물 및 폴리케톤 경화물, 그리고 폴리케톤 경화물을 갖는 광학 소자 및 화상 표시 장치를 제공하는 것을 목적으로 한다.
상기 과제를 해결하기 위한 수단에는 이하의 실시양태가 포함된다.

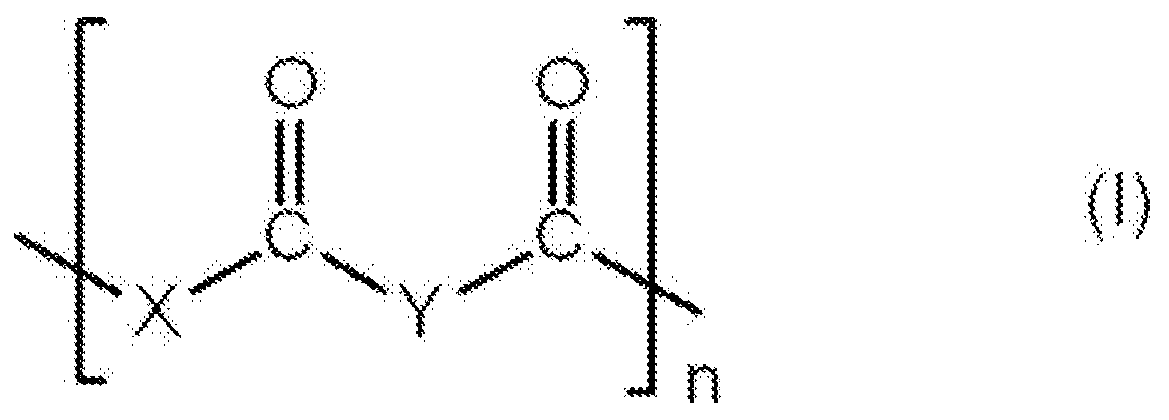

<1> 하기 일반식 (I)으로 표시되는 구조 단위를 포함하는 폴리케톤과 히드라지드 화합물을 함유하는 폴리케톤 조성물:
일반식 (I) 중, X는 각각 독립적으로 치환기를 갖고 있어도 좋은 탄소수 1∼50의 2가의 기를 나타내고, Y는 각각 독립적으로 치환기를 갖고 있어도 좋은 탄소수 1∼30의 2가의 탄화수소기를 나타내고, n은 1∼1500의 정수를 나타낸다.
<2> 상기 일반식 (I)에 있어서, X가 각각 독립적으로 방향환을 포함하는 탄소수 6∼50의 2가의 기를 포함하는 <1>에 기재한 폴리케톤 조성물.
<3> 상기 일반식 (I)에 있어서, X가 각각 독립적으로 하기 일반식 (II-1)∼(II-3)으로 이루어지는 군에서 선택되는 적어도 하나로 표시되는 2가의 기를 포함하는 <1> 또는 <2>에 기재한 폴리케톤 조성물:
일반식 (II-1) 중, R1은 각각 독립적으로 수소 원자 또는 치환기를 갖고 있어도 좋은 탄소수 1∼30의 탄화수소기를 나타내고, R2는 각각 독립적으로 치환기를 갖고 있어도 좋은 탄소수 1∼30의 탄화수소기를 나타내고, m은 각각 독립적으로 0∼3의 정수를 나타낸다.
일반식 (II-2) 중, R1은 각각 독립적으로 수소 원자 또는 치환기를 갖고 있어도 좋은 탄소수 1∼30의 탄화수소기를 나타내고, R2는 각각 독립적으로 치환기를 갖고 있어도 좋은 탄소수 1∼30의 탄화수소기를 나타내고, m은 각각 독립적으로 0∼3의 정수를 나타내고, Z는 산소 원자 또는 하기 일반식 (III-1)∼(III-7)에서 선택되는 2가의 기를 나타낸다.

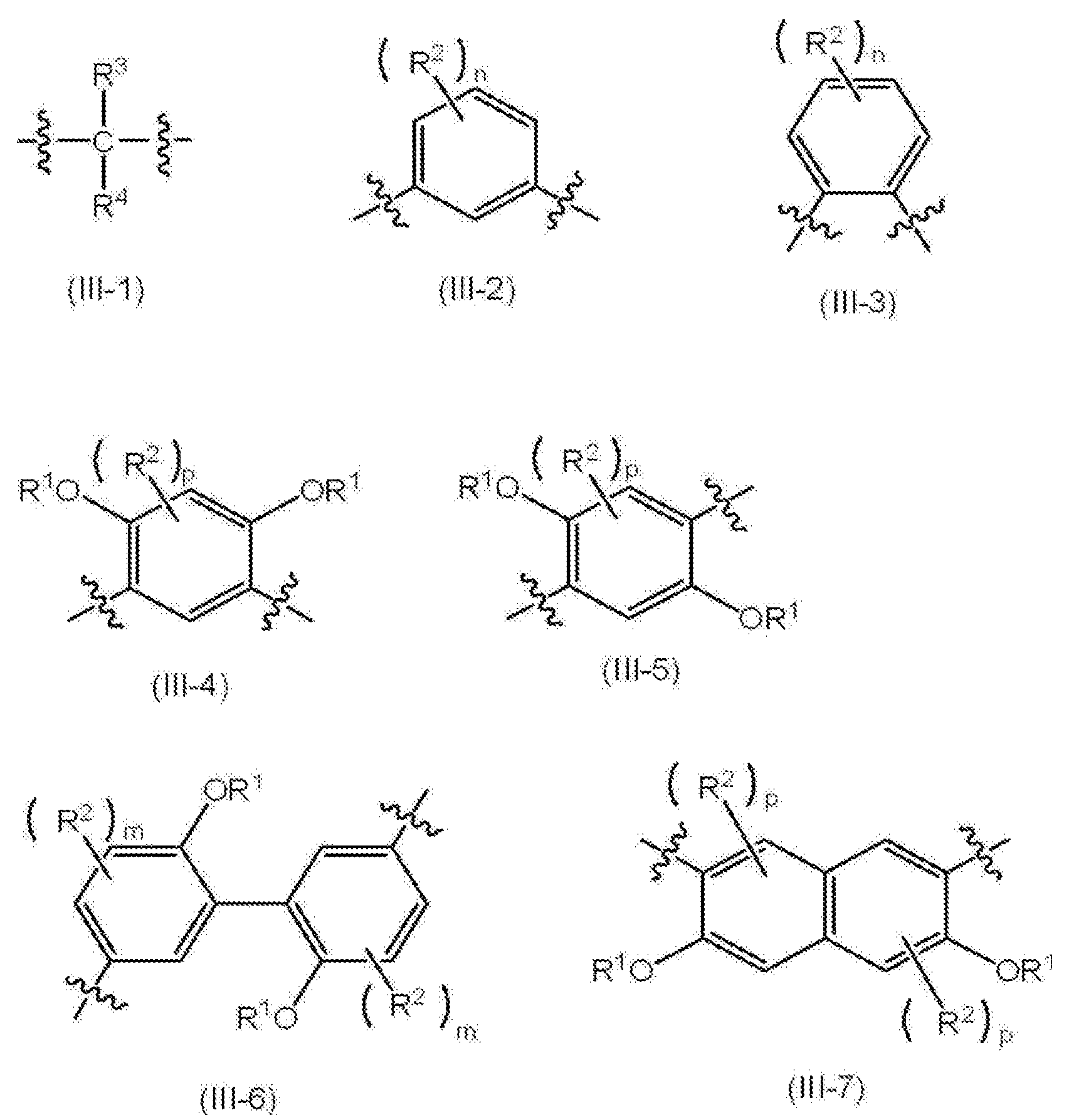

일반식 (III-1)∼(III-7) 중, R1은 각각 독립적으로 수소 원자 또는 치환기를 갖고 있어도 좋은 탄소수 1∼30의 탄화수소기를 나타내고, R2는 각각 독립적으로 치환기를 갖고 있어도 좋은 탄소수 1∼30의 탄화수소기를 나타내고, R3 및 R4는 각각 독립적으로 수소 원자 또는 치환기를 갖고 있어도 좋은 탄소수 1∼30의 탄화수소기를 나타낸다. m은 각각 독립적으로 0∼3의 정수를 나타내고, n은 각각 독립적으로 0∼4의 정수를 나타내고, p는 각각 독립적으로 0∼2의 정수를 나타낸다.
일반식 (II-3) 중, R5는 각각 독립적으로 치환기를 갖고 있어도 좋은 탄소수 1∼30의 탄화수소기를 나타내고, n은 각각 독립적으로 0∼4의 정수를 나타낸다.
<4> 상기 일반식 (I)에 있어서, Y가 포화 탄화수소기를 포함하는 <1>∼<3>의 어느 한 항에 기재한 폴리케톤 조성물.
<5> 상기 일반식 (I)에 있어서, Y가 포화 지환식 탄화수소기를 포함하는 <1>∼<4>의 어느 한 항에 기재한 폴리케톤 조성물.
<6> 상기 일반식 (I)에 있어서, Y의 탄소수가 6∼30인 <1>∼<5>의 어느 한 항에 기재한 폴리케톤 조성물.
<7> 상기 히드라지드 화합물이 분자 중에 2개 이상의 히드라지드기를 갖는 <1>∼<6>의 어느 한 항에 기재한 폴리케톤 조성물.
<8> 상기 히드라지드 화합물이 방향족 히드라지드 화합물을 포함하는 <1>∼<7>의 어느 한 항에 기재한 폴리케톤 조성물.
<9> 용제를 더 함유하는 <1>∼<8>의 어느 한 항에 기재한 폴리케톤 조성물.
<10> <1>∼<9>의 어느 한 항에 기재한 폴리케톤 조성물의 경화물인 폴리케톤 경화물.
<11> <10>에 기재한 폴리케톤 경화물을 갖는 광학 소자.
<12> <10>에 기재한 폴리케톤 경화물을 갖는 화상 표시 장치.
본 개시에 의하면, 경화물로 했을 때에 내열성, 투명성 및 내약품성이 우수한 폴리케톤 조성물 및 폴리케톤 경화물, 그리고 폴리케톤 경화물을 갖는 광학 소자 및 화상 표시 장치를 제공할 수 있다.
이하, 본 발명에 관해서 상세히 설명한다. 단, 본 발명은 이하의 실시형태에 한정되는 것은 아니다. 이하의 실시형태에 있어서, 그 구성 요소(요소 단계 등도 포함한다)는, 특별히 명시한 경우를 제외하고 필수는 아니다. 수치 및 그 범위에 관해서도 마찬가지로 본 발명을 제한하는 것이 아니다.
본 개시에 있어서 「∼」를 이용하여 나타낸 수치 범위는, 「∼」의 앞뒤에 기재되는 수치를 각각 최소치 및 최대치로서 포함하는 범위를 나타낸다.
본 개시 중에 단계적으로 기재되어 있는 수치 범위에 있어서, 하나의 수치 범위에서 기재된 상한치 또는 하한치는, 다른 단계적인 기재의 수치 범위의 상한치 또는 하한치로 치환하여도 좋다. 또한, 본 개시 중에 기재되어 있는 수치 범위에 있어서, 그 수치 범위의 상한치 또는 하한치는 실시예에 나타낸 값으로 치환하여도 좋다.
본 개시에 있어서 각 성분은 해당하는 물질을 복수 종 포함하고 있어도 좋다. 조성물 중에 각 성분에 해당하는 물질이 복수 종 존재하는 경우, 각 성분의 함유율 또는 함유량은, 특별히 양해를 구하지 않는 한, 조성물 중에 존재하는 상기 복수 종의 물질의 합계 함유율 또는 함유량을 의미한다.
본 개시에 있어서 「층」 또는 「막」이라는 말에는, 그 층 또는 막이 존재하는 영역을 관찰했을 때에, 그 영역 전체에 형성되어 있는 경우에 더하여, 그 영역의 일부에만 형성되어 있는 경우도 포함된다.
본 개시에 있어서 「적층」이라는 말은, 층을 겹쳐 쌓는 것을 나타내며, 2 이상의 층이 결합되어 있어도 좋고, 2 이상의 층이 착탈 가능하여도 좋다.
본 개시에 있어서 「투명성이 우수하다」란, 가시광의 투과성(적어도 파장 400 nm의 가시광의 투과성)이 80% 이상(막 두께 1 ㎛ 환산)임을 의미한다.
본 개시에 있어서 「내열성이 우수하다」란, 폴리케톤을 포함하는 부재에 있어서 열분해 온도가 400℃ 이상이며 또한 유리 전이점(Tg)이 270℃ 이상임을 의미한다.
본 개시에 있어서 「경화물의 내약품성이 우수하다」란, 실리콘 기판 상에 형성한 막 형상의 폴리케톤 경화물을 하기 조건 (a) 및 (b)으로 약액에 폭로하더라도, 폴리케톤 경화물이 기재로부터 박리되지 않으며 또한 폴리케톤 경화물이 용해되지 않음을 의미한다.
조건(a): 디메틸술폭시드(DMSO)와 2-에탄올아민(2AE)과의 혼합액(DMSO: 2AE는 체적비로 7:3임)을 60℃로 가열하고, 실리콘 기판 상에 형성한 폴리케톤 경화물을 30분간 침지한다.
조건(b): 23℃의 0.5 질량%의 불화수소(HF) 수용액에, 실리콘 기판 상에 형성한 폴리케톤 경화물을 30분간 침지한다.
<폴리케톤 조성물>
본 개시의 폴리케톤 조성물은, 하기 일반식 (I)으로 표시되는 구조 단위를 포함하는 폴리케톤(이하, 「특정 폴리케톤」이라고도 한다)과 히드라지드 화합물을 함유한다.
일반식 (I) 중, X는 각각 독립적으로 치환기를 갖고 있어도 좋은 탄소수 1∼50의 2가의 기를 나타내고, Y는 각각 독립적으로 치환기를 갖고 있어도 좋은 탄소수 1∼30의 2가의 탄화수소기를 나타내고, n은 1∼1500의 정수를 나타낸다.
본 개시의 폴리케톤 조성물은, 상기한 구성으로 함으로써, 경화물로 했을 때에 내열성, 투명성 및 내약품성이 우수하다. 그 이유는 분명하지 않지만, 이하와 같이 생각된다.
특정 폴리케톤은 내열성 및 투명성이 우수하다. 또한 특정 폴리케톤은, 주쇄가 거의 C-C 결합으로 형성되기 때문에, 분자 자신은 약액에 대하여 안정적이다. 또한, 폴리케톤 조성물이 히드라지드 화합물을 함유함으로써, 특정 폴리케톤에 히드라지드 화합물이 작용하여, 가교 구조를 형성할 수 있다. 그 때문에, 폴리케톤 조성물을 경화물로 했을 때에 높은 Tg를 발현한다. 또한, 기재로부터의 박리, 경화물의 용해 등이 억제되고, 내약품성이 보다 향상된다고 생각된다.
이하, 각 성분에 관해서 설명한다.
(A) 특정 폴리케톤
폴리케톤 조성물은 특정 폴리케톤을 함유한다. 특정 폴리케톤은 하기 일반식 (I)으로 표시되는 구조 단위를 포함한다.
일반식 (I) 중, X는 각각 독립적으로 치환기를 갖고 있어도 좋은 탄소수 1∼50의 2가의 기를 나타낸다. Y는 각각 독립적으로 치환기를 갖고 있어도 좋은 탄소수 1∼30의 2가의 탄화수소기를 나타낸다. n은 1∼1500의 정수를 나타내며, 2∼1000의 정수인 것이 바람직하고, 5∼500의 정수인 것이 보다 바람직하다. 또한, 2가의 기 또는 2가의 탄화수소기가 치환기를 갖는 경우, 2가의 기 또는 2가의 탄화수소기의 탄소수에는, 치환기의 탄소수를 포함하지 않는 것으로 한다. 이후 마찬가지다. 특정 폴리케톤은 일반식 (I)으로 표시되는 구조 단위를 주쇄에 포함하여도 측쇄에 포함하여도 좋으며, 주쇄에 포함하는 것이 바람직하다.
X로 표시되는 2가의 기의 탄소수는 1∼50이며, 1∼30인 것이 바람직하고, 1∼24인 것이 보다 바람직하다.
X가 가질 수 있는 치환기는 특별히 한정되지 않으며, 구체적으로는 할로겐 원자, 탄소수 1∼5의 알콕시기, 탄소수 2∼5의 아실기 등을 들 수 있다.
X로 표시되는 2가의 기는 탄화수소기인 것이 바람직하고, 방향환을 포함하는 것이 보다 바람직하다. X가 방향환을 가지면, 보다 높은 내열성을 실현하는 경향이 있다.
X는, 높은 내열성을 실현한다는 관점에서, 방향환을 포함하는 탄소수 6∼50의 2가의 기인 것이 바람직하다. 방향환으로서는, 벤젠환, 나프탈렌환, 안트라센환, 페난트렌환, 나프타센환, 크리센환, 피렌환, 트리페닐렌환, 펜타센환, 벤조피렌환 등을 들 수 있다.
또한, X로 표시되는 2가의 기는 복수의 방향환을 포함하는 것이 바람직하고, 복수의 방향환은 상호 비공역이거나 또는 상호의 공역 관계가 약한 2가의 기(이하, 「특정 방향환기」라고도 한다)인 것이 보다 바람직하다. 이에 따라, 폴리케톤을 합성할 때에 낮은 반응 온도에서 양호한 디아실화를 실현할 수 있어, 분자량이 높고 내열성이 우수한 폴리케톤으로 되는 경향이 있다. 특정 방향환기는 탄소수가 12∼50인 것이 바람직하다.
여기서, 「복수의 방향환은 상호 비공역이거나 또는 상호의 공역 관계가 약하다」란, 복수의 방향환이 에테르 결합 혹은 메틸렌 결합을 통해 결합하고 있는 것, 또는 2,2’- 치환 비페닐과 같이 치환기에 의한 입체 장해에 의해 방향환끼리의 공역이 억제되는 것을 말한다.
X로서는, 하기 일반식 (II-1)∼(II-3)으로 이루어지는 군에서 선택되는 적어도 하나로 표시되는 2가의 기인 것이 바람직하다.
일반식 (II-1) 중, R1은 각각 독립적으로 수소 원자 또는 치환기를 갖고 있어도 좋은 탄소수 1∼30의 탄화수소기를 나타내고, R2는 각각 독립적으로 치환기를 갖고 있어도 좋은 탄소수 1∼30의 탄화수소기를 나타내고, m은 각각 독립적으로 0∼3의 정수를 나타낸다. 파선을 붙인 부분은 결합수를 의미한다. 이후 마찬가지다.
내열성의 관점에서, R1로 표시되는 탄화수소기의 탄소수는 1∼30이며, 1∼10인 것이 바람직하고, 1∼6인 것이 보다 바람직하다. 또한, 탄화수소기가 치환기를 갖는 경우, 탄화수소기의 탄소수에는, 치환기의 탄소수를 포함하지 않는 것으로 한다. 이후 마찬가지다.
R1로 표시되는 탄화수소기로서는, 포화 지방족 탄화수소기, 불포화 지방족 탄화수소기, 지환식 탄화수소기 등을 들 수 있다. 또한, 이들 탄화수소기를 조합한 것이라도 좋다.
R1로 표시되는 포화 지방족 탄화수소기로서는, 메틸기, 에틸기, n-프로필기, 이소프로필기, n-부틸기, 이소부틸기, sec-부틸기, t-부틸기, n-펜틸기, 이소펜틸기, sec-펜틸기, neo-펜틸기, t-펜틸기, n-헥실기, n-헵틸기, n-옥틸기, n-노닐기, n-데실기, n-이코사닐기, n-트리아콘타닐기 등을 들 수 있다. 또한 포화 지방족 탄화수소기는, 그 말단 부분에 후술하는 지환식 탄화수소기를 갖는 것이라도 좋다.
R1로 표시되는 불포화 지방족 탄화수소기로서는, 비닐기, 알릴기 등의 알케닐기, 에티닐기 등의 알키닐기 등을 들 수 있다. 또한 불포화 지방족 탄화수소기는, 그 말단 부분에 후술하는 지환식 탄화수소기를 갖는 것이라도 좋다.
R1로 표시되는 지환식 탄화수소기로서는, 시클로헥실기, 시클로헵틸기, 시클로옥틸기, 노르보르닐기 등의 시클로알킬기, 시클로헥세닐기 등의 시클로알케닐기 등을 들 수 있다. 또한 지환식 탄화수소기는, 그 지환에, 포화 지방족 탄화수소기 및 불포화 지방족 탄화수소기로 이루어지는 군에서 선택되는 적어도 1종을 갖는 것이라도 좋다.
R1로 표시되는 탄화수소기가 가질 수 있는 치환기로서는, 특별히 한정되지 않고, 할로겐 원자, 탄소수 1∼5의 알콕시기, 탄소수 2∼5의 아실기 등을 들 수 있다.
일반식 (II-1) 중, R2는 각각 독립적으로 치환기를 갖고 있어도 좋은 탄소수 1∼30의 탄화수소기를 나타낸다. 내열성의 관점에서, R2로 표시되는 탄화수소기의 탄소수는 1∼10인 것이 바람직하고, 1∼5인 것이 보다 바람직하다.
R2로 표시되는 탄소수 1∼30의 탄화수소기로서는, R1에서 예시한 탄소수 1∼30의 탄화수소기와 같은 것을 들 수 있다. 또한, R2로 표시되는 탄화수소기가 가질 수 있는 치환기로서는, 할로겐 원자, 탄소수 1∼5의 알콕시기, 탄소수 2∼5의 아실기 등을 들 수 있다.
일반식 (II-1) 중, m은 각각 독립적으로 0∼3의 정수를 나타내며, 0∼2의 정수인 것이 바람직하고, 0 또는 1인 것이 보다 바람직하다.

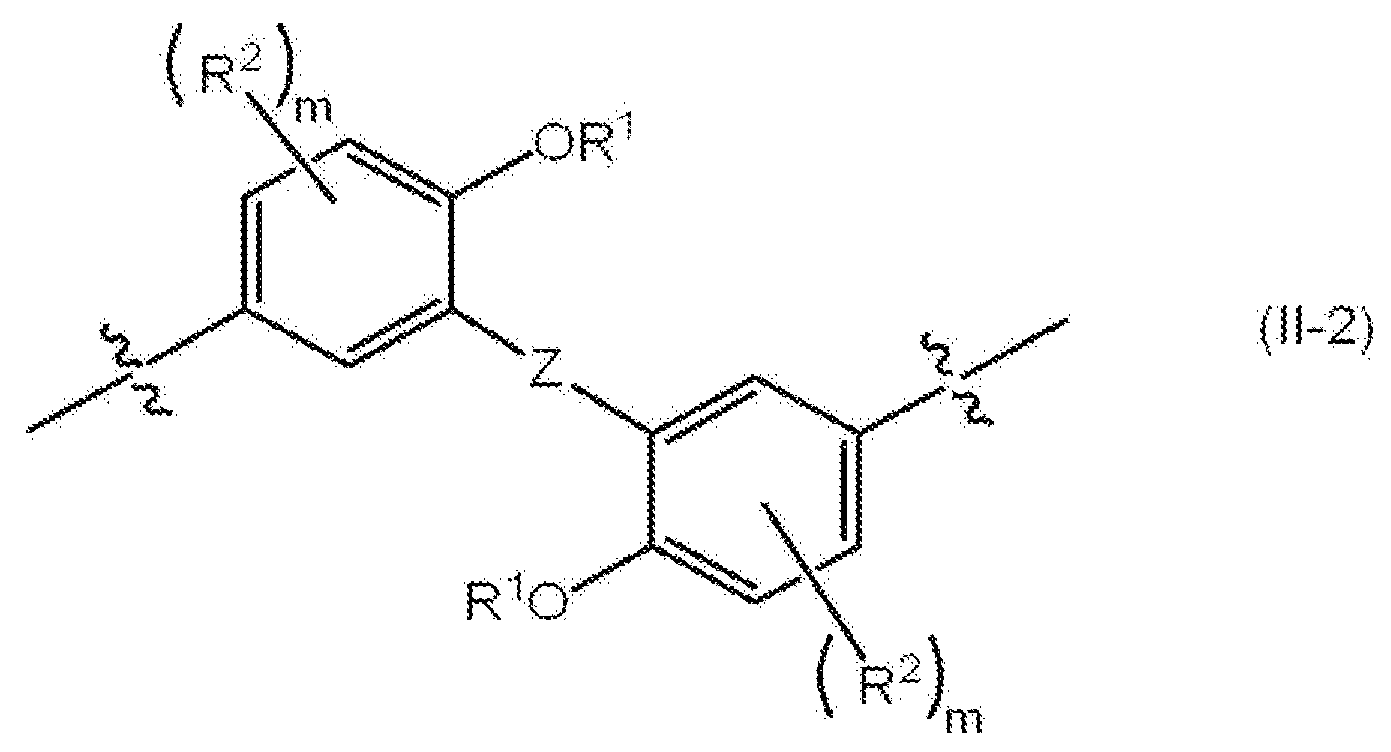

일반식 (II-2) 중, R1은 각각 독립적으로 수소 원자 또는 치환기를 갖고 있어도 좋은 탄소수 1∼30의 탄화수소기를 나타내고, R2는 각각 독립적으로 치환기를 갖고 있어도 좋은 탄소수 1∼30의 탄화수소기를 나타내고, m은 각각 독립적으로 0∼3의 정수를 나타내고, Z는 산소 원자 또는 하기 일반식 (III-1)∼(III-7)에서 선택되는 2가의 기를 나타낸다.
일반식 (II-2) 중의 R1, R2 및 m의 각각의 상세한 것은 일반식 (II-1) 중의 R1, R2 및 m과 마찬가지다.

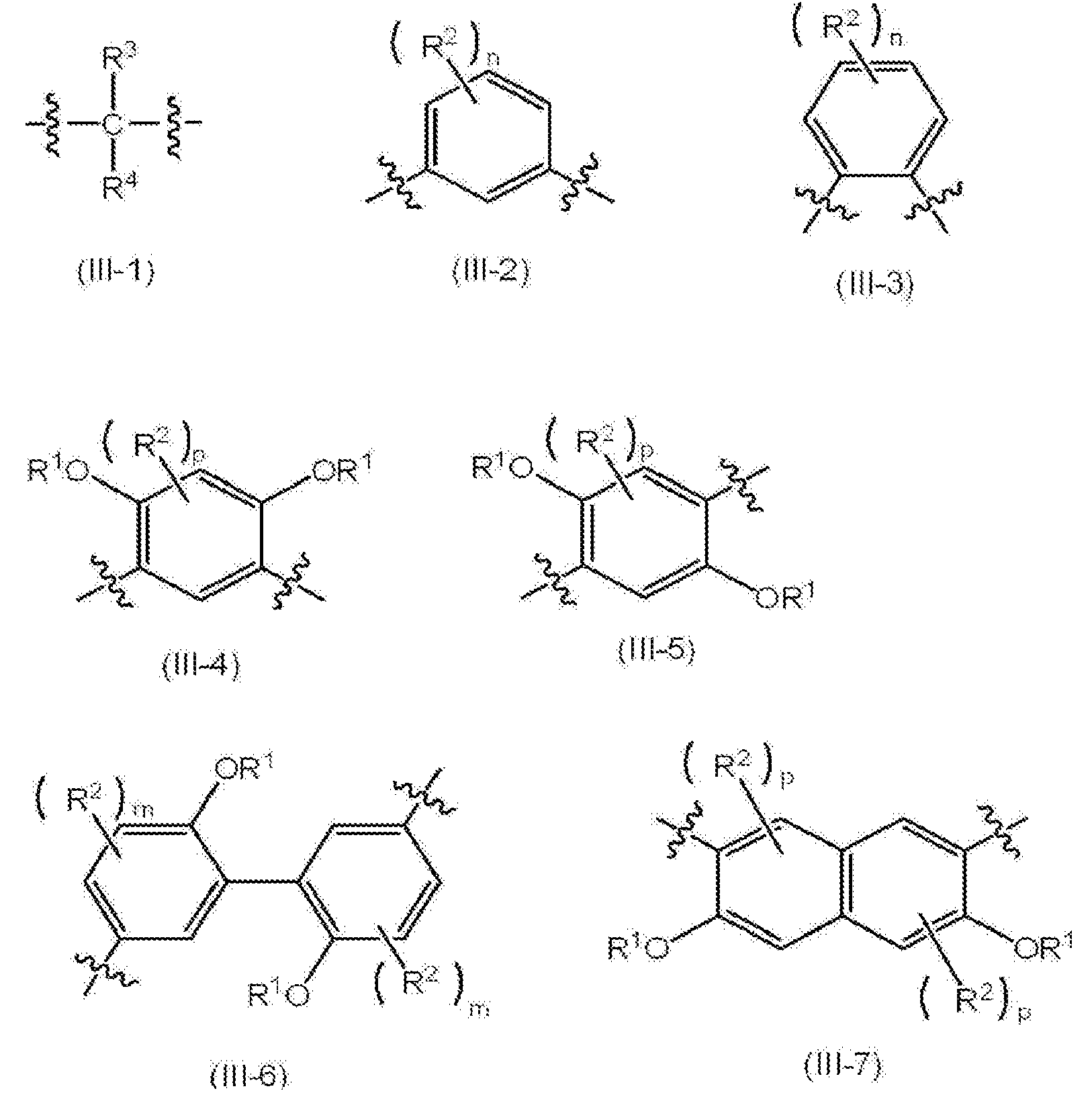

일반식 (III-1)∼(III-7) 중, R1은 각각 독립적으로 수소 원자 또는 치환기를 갖고 있어도 좋은 탄소수 1∼30의 탄화수소기를 나타내고, R2는 각각 독립적으로 치환기를 갖고 있어도 좋은 탄소수 1∼30의 탄화수소기를 나타내고, R3 및 R4는 각각 독립적으로 수소 원자 또는 치환기를 갖고 있어도 좋은 탄소수 1∼30의 탄화수소기를 나타낸다. m은 각각 독립적으로 0∼3의 정수를 나타내고, n은 각각 독립적으로 0∼4의 정수를 나타내고, p는 각각 독립적으로 0∼2의 정수를 나타낸다.
R3 및 R4는, 내열성의 관점에서, 치환기를 갖고 있어도 좋은 탄소수 1∼5의 탄화수소기인 것이 바람직하다. R3 및 R4로 표시되는 탄소수 1∼30의 탄화수소기로서는, 일반식 (II-1) 중의 R1에서 예시한 탄소수 1∼30의 탄화수소기와 같은 것을 들 수 있다. 또한, R3 및 R4가 가질 수 있는 치환기로서는, 할로겐 원자, 탄소수 1∼5의 알콕시기, 탄소수 2∼5의 아실기 등을 들 수 있다.
n은 각각 독립적으로 0∼4의 정수를 나타내며, 0∼2의 정수인 것이 바람직하고, 0 또는 1인 것이 보다 바람직하다.
p는 각각 독립적으로 0∼2의 정수를 나타내며, 0 또는 1인 것이 바람직하다.
R1, R2 및 m의 각각의 상세한 것은 일반식 (II-1) 중의 R1, R2 및 m과 마찬가지다.

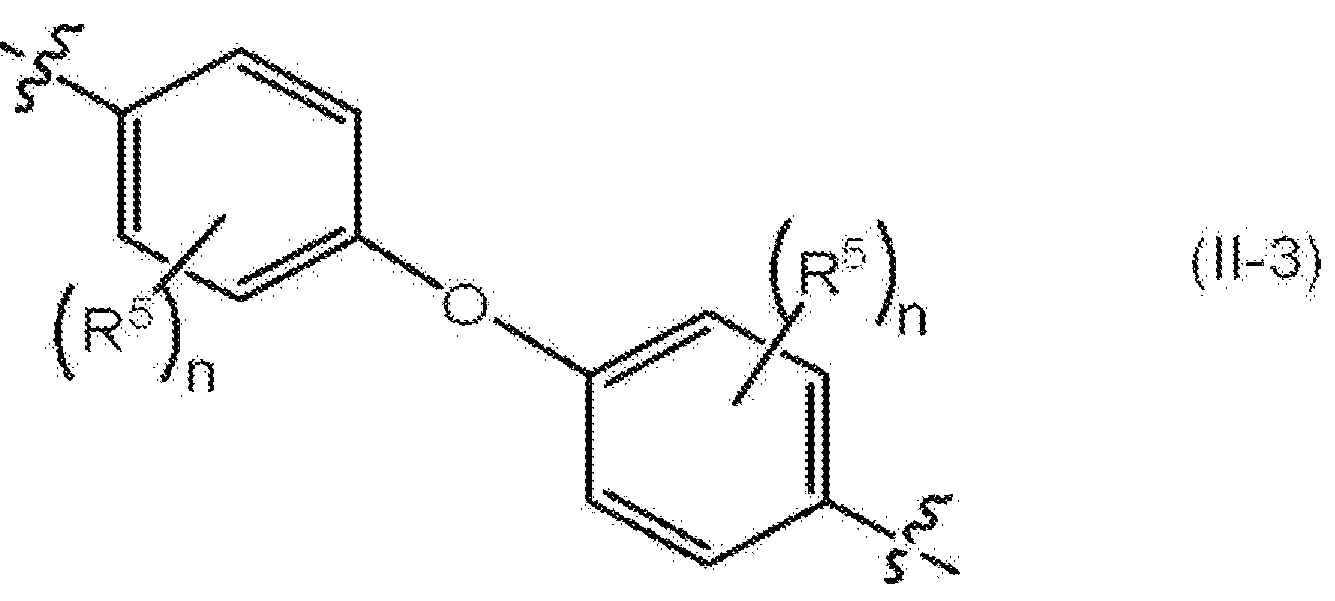

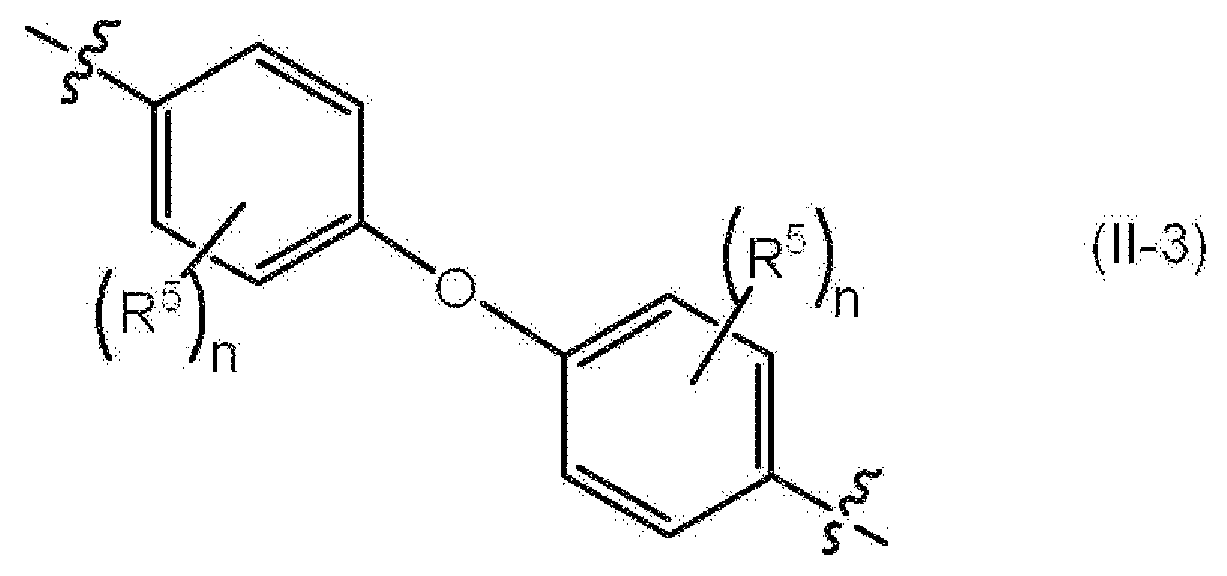

일반식 (II-3) 중, R5는 각각 독립적으로 치환기를 갖고 있어도 좋은 탄소수 1∼30의 탄화수소기를 나타내고, n은 각각 독립적으로 0∼4의 정수를 나타낸다.
내열성의 관점에서, R5로 표시되는 탄화수소기의 탄소수는 1∼10인 것이 바람직하고, 1∼5인 것이 보다 바람직하다.
R5로 표시되는 탄소수 1∼30의 탄화수소기로서는, 일반식 (II-1) 중의 R1에서 예시한 탄소수 1∼30의 탄화수소기와 같은 것을 들 수 있다. 또한, R5가 가질 수 있는 치환기로서는, 할로겐 원자, 탄소수 1∼5의 알콕시기, 탄소수 2∼5의 아실기 등을 들 수 있다.
일반식 (II-3) 중, n은 각각 독립적으로 0∼4의 정수를 나타내며, 0∼3의 정수인 것이 바람직하고, 0∼2의 정수인 것이 보다 바람직하고, 0 또는 1인 것이 더욱 바람직하다.
일반식 (I)에 있어서, Y는 각각 독립적으로 치환기를 갖고 있어도 좋은 탄소수 1∼30의 2가의 탄화수소기를 나타낸다. Y로 표시되는 탄화수소기의 탄소수는 4∼30인 것이 바람직하고, 내열성의 관점에서는 6∼30인 것이 보다 바람직하다.
Y로 표시되는 탄화수소기는, 투명성의 관점에서, 포화 탄화수소기를 포함하는 것이 바람직하다. 포화 탄화수소기는, 포화 비환식 지방족 탄화수소기라도, 포화 지환식 탄화수소기라도 좋다. 보다 높은 내열성과 투명성의 양립이라는 관점에서, Y로 표시되는 탄화수소기는 포화 지환식 탄화수소기를 포함하는 것이 바람직하다. 지환식 탄화수소기는, 탄소수가 동일한 비환식 지방족 탄화수소기와 비교하여 부피가 크기 때문에, 높은 내열성과 투명성을 유지한 채로 용제에의 용해성이 우수한 경향이 있다.
또한, Y로 표시되는 탄화수소기는, 복수 종의 포화 비환식 지방족 탄화수소기, 복수 종의 포화 지환식 탄화수소기, 또는 포화 비환식 지방족 탄화수소기 및 포화 지환식 탄화수소기의 임의의 조합을 갖는 탄화수소기라도 좋다. 또한, Y가 포화 비환식 지방족 탄화수소기 및 포화 지환식 탄화수소기를 갖는 탄화수소기인 경우, 상기 Y는 포화 지환식 탄화수소기로 분류하는 것으로 한다.
Y가 포화 비환식 지방족 탄화수소기를 포함하는 경우, Y로 표시되는 탄화수소기의 탄소수는 1∼30이며, 3∼30인 것이 바람직하다.
Y가 포화 비환식 지방족 탄화수소기를 포함하는 경우, Y로 표시되는 탄화수소기로서는, 메틸렌기, 에틸렌기, 트리메틸렌기, 메틸에틸렌기, 테트라메틸렌기, 1-메틸트리메틸렌기, 2-메틸트리메틸렌기, 에틸에틸렌기, 1,1-디메틸에틸렌기, 1,2-디메틸에틸렌기, 펜틸렌기, 1-메틸테트라메틸렌기, 2-메틸테트라메틸렌기, 1-에틸트리메틸렌기, 2-에틸트리메틸렌기, 1,1-디메틸트리메틸렌기, 2,2-디메틸트리메틸렌기, 1,2-디메틸트리메틸렌기, 프로필에틸렌기, 에틸메틸에틸렌기, 헥실렌기, 1-메틸펜틸렌기, 2-메틸펜틸렌기, 3-메틸펜틸렌기, 1-에틸테트라메틸렌기, 2-에틸테트라메틸렌기, 1-프로필트리메틸렌기, 2-프로필트리메틸렌기, 부틸에틸렌기, 1,1-디메틸테트라메틸렌기, 2,2-디메틸테트라메틸렌기, 1,2-디메틸테트라메틸렌기, 1,3-디메틸테트라메틸렌기, 1,4-디메틸테트라메틸렌기, 1,2,3-트리메틸트리메틸렌기, 1,1,2-트리메틸트리메틸렌기, 1,1,3-트리메틸트리메틸렌기, 1,2,2-트리메틸트리메틸렌기, 1-에틸-1-메틸트리메틸렌기, 2-에틸-2-메틸트리메틸렌기, 1-에틸-2-메틸트리메틸렌기, 2-에틸-1-메틸트리메틸렌기, 2,2-에틸메틸트리메틸렌기, 헵틸렌기, 옥틸렌기, 노닐렌기, 데실렌기, 이코사닐렌기, 트리아콘타닐렌기 등을 들 수 있다.
그 중에서도 내열성의 관점에서, 탄화수소기로서는, 바람직하게는 테트라메틸렌기, 헥실렌기, 메틸펜틸렌기, 에틸테트라메틸렌기, 프로필트리메틸렌기, 부틸에틸렌기, 디메틸테트라메틸렌기, 트리메틸트리메틸렌기, 에틸메틸트리메틸렌기, 헵틸렌기, 옥틸렌기, 노닐렌기, 데실렌기, 이코사닐렌기, 트리아콘타닐렌기 등을 들 수 있다.
Y가 포화 지환식 탄화수소기를 포함하는 경우, Y로 표시되는 탄화수소기의 탄소수는 3∼30이며, 4∼30인 것이 바람직하고, 6∼30인 것이 보다 바람직하다.
Y가 포화 지환식 탄화수소기를 포함하는 경우, Y로 표시되는 탄화수소기로서는, 시클로프로판 골격, 시클로부탄 골격, 시클로펜탄 골격, 시클로헥산 골격, 시클로헵탄 골격, 시클로옥탄 골격, 큐반 골격, 노르보르난 골격, 트리시클로[5.2.1.0]데칸 골격, 아다만탄 골격, 디아다만탄 골격, 비시클로[2.2.2]옥탄 골격, 데카히드로나프탈렌 골격 등을 갖는 2가의 탄화수소기를 들 수 있다.
그 중에서도 내열성의 관점에서, 탄화수소기로서, 바람직하게는 시클로헥산 골격, 시클로헵탄 골격, 시클로옥탄 골격, 큐반 골격, 노르보르난 골격, 트리시클로[5.2.1.0]데칸 골격, 아다만탄 골격, 디아다만탄 골격, 비시클로[2.2.2]옥탄 골격, 데카히드로나프탈렌 골격 등을 갖는 2가의 탄화수소기를 들 수 있다.
Y로 표시되는 탄화수소기가 가질 수 있는 치환기로서는, 아미노기, 옥소기, 수산기, 할로겐 원자 등을 들 수 있다.

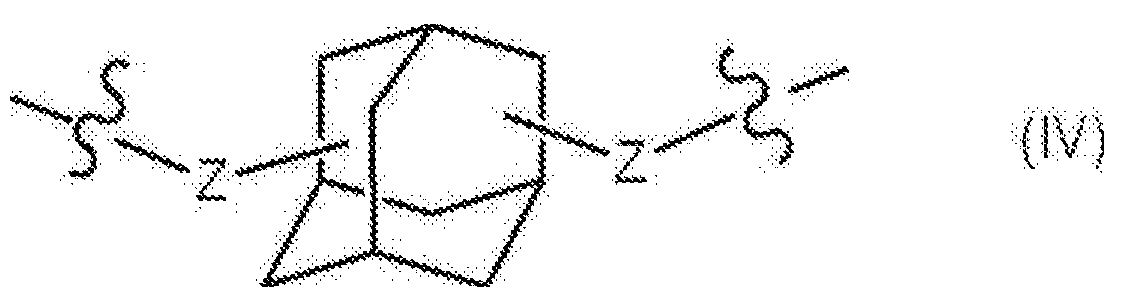

Y는 하기 일반식 (IV) 및 하기 일반식 (V-1)∼(V-3)으로 이루어지는 군에서 선택되는 적어도 1종으로 표시되는 2가의 탄화수소기를 적어도 포함하는 것이 바람직하고, 하기 일반식 (IV)으로 표시되는 2가의 탄화수소기를 적어도 포함하는 것이 보다 바람직하다.
일반식 (IV)에 있어서의 아다만탄 골격의 수소 원자, 일반식 (V-1)에 있어서의 시클로헥산 골격의 수소 원자, 일반식 (V-2)에 있어서의 데카히드로나프탈렌(데카린) 골격의 수소 원자 및 일반식 (V-3)에 있어서의 노르보르난 골격의 수소 원자 는, 각각 탄화수소기, 아미노기, 옥소기, 수산기 또는 할로겐 원자로 치환되어 있어도 좋다.
또한, 일반식 (IV) 및 일반식 (V-1)∼(V-3) 중, Z는 각각 독립적으로 단결합, 또는 치환기를 갖고 있어도 좋은 탄소수 1∼10의 2가의 포화 탄화수소기를 나타낸다.
유연한 경화물을 얻을 수 있다는 관점에서는, Z는 각각 독립적으로 치환기를 갖고 있어도 좋은 탄소수 1∼10의 2가의 포화 탄화수소기인 것이 바람직하고, 내열성의 관점에서, Z는 탄소수 1∼5의 2가의 포화 탄화수소기인 것이 바람직하다. 또한, 높은 경도를 얻는다는 관점에서는, Z는 단결합인 것이 바람직하다.
Z로 표시되는 2가의 포화 탄화수소기로서는, 메틸렌기, 에틸렌기, 트리메틸렌기, 메틸에틸렌기, 테트라메틸렌기, 1-메틸트리메틸렌기, 2-메틸트리메틸렌기, 에틸에틸렌기, 1,1-디메틸에틸렌기, 1,2-디메틸에틸렌기, 펜틸렌기, 1-메틸테트라메틸렌기, 2-메틸테트라메틸렌기, 1-에틸트리메틸렌기, 2-에틸트리메틸렌기, 1,1-디메틸트리메틸렌기, 2,2-디메틸트리메틸렌기, 1,2-디메틸트리메틸렌기, 프로필에틸렌기, 에틸메틸에틸렌기, 헥실렌기, 1-메틸펜틸렌기, 2-메틸펜틸렌기, 3-메틸펜틸렌기, 1-에틸테트라메틸렌기, 2-에틸테트라메틸렌기, 1-프로필트리메틸렌기, 2-프로필트리메틸렌기, 부틸에틸렌기, 1,1-디메틸테트라메틸렌기, 2,2-디메틸테트라메틸렌기, 1,2-디메틸테트라메틸렌기, 1,3-디메틸테트라메틸렌기, 1,4-디메틸테트라메틸렌기, 1,2,3-트리메틸트리메틸렌기, 1,1,2-트리메틸트리메틸렌기, 1,1,3-트리메틸트리메틸렌기, 1,2,2-트리메틸트리메틸렌기, 1-에틸-1-메틸트리메틸렌기, 2-에틸-2-메틸트리메틸렌기, 1-에틸-2-메틸트리메틸렌기, 2-에틸-1-메틸트리메틸렌기, 헵틸렌기, 옥틸렌기, 노닐렌기, 데실렌기 등을 들 수 있다.
Z로 표시되는 2가의 포화 탄화수소기가 가질 수 있는 치환기로서는, 할로겐 원자, 탄소수 1∼5의 알콕시기, 탄소수 2∼5의 아실기 등을 들 수 있다. 또한, Z로 표시되는 2가의 탄화수소기가 치환기를 갖는 경우, 2가의 포화 탄화수소기의 탄소수에는 치환기의 탄소수를 포함하지 않는 것으로 한다.

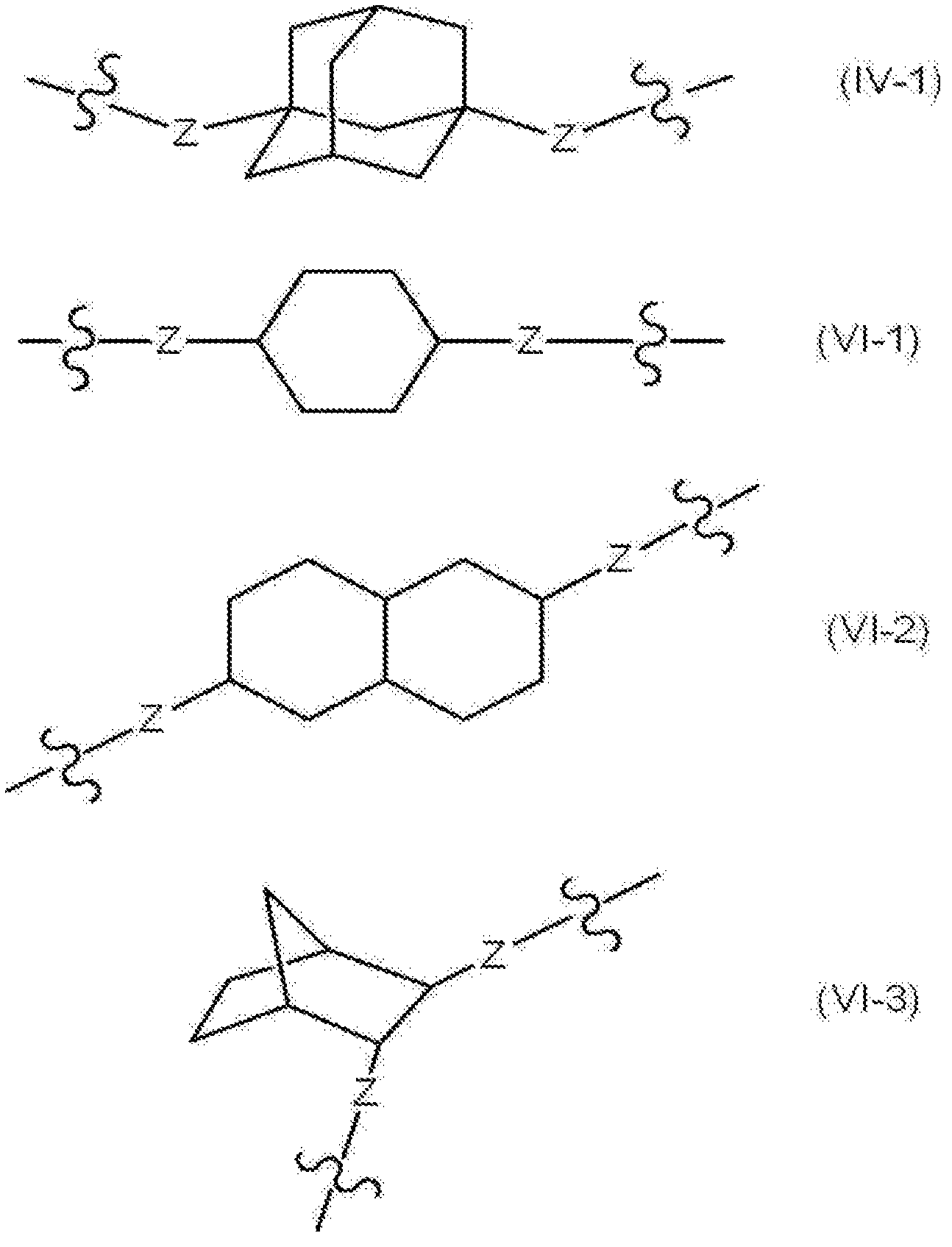

일반식 (IV)으로 표시되는 2가의 탄화수소기는 하기 일반식 (IV-1)으로 표시되는 2가의 탄화수소기라도 좋다.
일반식 (V-1)으로 표시되는 2가의 탄화수소기는 하기 일반식 (VI-1)으로 표시되는 2가의 탄화수소기라도 좋다.
일반식 (V-2)으로 표시되는 2가의 탄화수소기는 하기 일반식 (VI-2)으로 표시되는 2가의 탄화수소기라도 좋다.
일반식 (V-3)으로 표시되는 2가의 탄화수소기는 하기 일반식 (VI-3)으로 표시되는 2가의 탄화수소기라도 좋다.
일반식 (IV-1), 일반식 (VI-1), 일반식 (VI-2) 및 일반식 (VI-3)에 있어서의 Z는, 일반식 (IV) 및 일반식 (V-1)∼(V-3)에 있어서의 Z와 같은 것을 들 수 있다.
특정 폴리케톤은, Y로서, 상기 일반식 (IV)으로 표시되는 2가의 탄화수소기와, 상기 일반식 (V-1)∼(V-3)으로 이루어지는 군에서 선택되는 적어도 하나로 표시되는 2가의 탄화수소기 양쪽을 포함하는 폴리케톤이라도 좋다. 특정 폴리케톤이, Y로서, 상기 일반식 (IV)으로 표시되는 2가의 탄화수소기와, 상기 일반식 (V-1)∼(V-3)으로 이루어지는 군에서 선택되는 적어도 하나로 표시되는 2가의 탄화수소기 양쪽을 포함할 때, 일반식 (IV)으로 표시되는 2가의 탄화수소기의 함유량과, 일반식 (V-1)∼(V-3)으로 표시되는 2가의 탄화수소기의 총 함유량과의 질량비((IV):(V-1)∼(V-3))는 특별히 한정되지 않는다. 내열성 및 신장률의 관점에서, 상기 질량비는 5:95∼95:5인 것이 바람직하고, 내열성 및 용해성의 관점에서, 5:95∼90:10인 것이 보다 바람직하다.
특정 폴리케톤의 중량 평균 분자량(Mw)은, 내열성을 유지한다는 관점에서, 폴리스티렌 환산의 표준 GPC(겔 침투 크로마토그래피, gel permeation chromatography)로 500 이상인 것이 바람직하고, 보다 높은 내열성과 용제에의 용해성의 관점에서, 10,000∼1,000,000인 것이 보다 바람직하다. 더욱 높은 내열성이 필요한 경우에는, 중량 평균 분자량(Mw)은 20,000∼1,000,000인 것이 더욱 바람직하다. 특정 폴리케톤의 중량 평균 분자량(Mw)은 실시예에 기재한 방법으로 측정한 값을 말한다.
특정 폴리케톤은, 1종을 단독으로 이용하여도 좋고, 2종 이상을 조합하여 이용하여도 좋다.
또한, 폴리케톤 조성물은 특정 폴리케톤 이외의 다른 폴리케톤을 포함하고 있어도 좋다. 이후, 특정 폴리케톤과 다른 폴리케톤을 총칭하여 「폴리케톤」이라고 하는 경우가 있다.
경화물로 했을 때의 내열성, 투명성 및 내약품성의 관점에서는, 폴리케톤의 총량에 대한 특정 폴리케톤의 함유율은, 50 질량% 이상인 것이 바람직하고, 60 질량% 이상인 것이 보다 바람직하고, 70 질량% 이상인 것이 더욱 바람직하다.
경화물로 했을 때의 내열성, 투명성 및 내약품성의 관점에서, 폴리케톤의 총 함유량은, 폴리케톤 및 히드라지드 화합물의 합계량 100 질량부에 대하여, 50 질량부∼99 질량부인 것이 바람직하고, 50 질량부∼95 질량부인 것이 보다 바람직하다.
<히드라지드 화합물>
본 개시의 폴리케톤 조성물은 히드라지드 화합물을 함유한다.
히드라지드 화합물은, 분자 중에 2개 이상의 히드라지드기를 갖는 것이 바람직하다. 그 중에서도 히드라지드 화합물은, 분자 중에 2개∼6개의 히드라지드기를 갖는 것이 바람직하고, 2개∼4개의 히드라지드기를 갖는 것이 보다 바람직하고, 2개 또는 3개의 히드라지드기를 갖는 것이 더욱 바람직하고, 2개의 히드라지드기를 갖는 것이 특히 바람직하다. 히드라지드기란, 하기 화학식 (VII)으로 표시되는 기를 나타낸다.
히드라지드 화합물로서는, 비환식 지방족 히드라지드 화합물을 이용하여도 좋고, 지환식 히드라지드 화합물을 이용하여도 좋고, 방향족 히드라지드 화합물을 이용하여도 좋다. 내열성의 관점에서는 방향족 히드라지드 화합물을 이용하는 것이 바람직하다.
히드라지드 화합물이 비환식 지방족 히드라지드 화합물인 경우, 히드라지드 화합물의 히드라지드기를 제외한 부분(이하, 골격 부분이라고도 한다)은, 탄소수 1∼30의 비환식 지방족 탄화수소기인 것이 바람직하고, 탄소수 1∼20의 비환식 지방족 탄화수소기인 것이 보다 바람직하고, 탄소수 1∼10의 비환식 지방족 탄화수소기인 것이 더욱 바람직하다. 또한, 비환식 지방족 히드라지드 화합물은, 예컨대 옥살산디히드라지드와 같이 골격 부분을 갖지 않는(즉, 히드라지드기가 직접 연결되어 있는) 히드라지드 화합물이라도 좋다.
비환식 지방족 탄화수소기는 직쇄상이라도 분기상이라도 좋으며, 직쇄상인 것이 바람직하다.
비환식 지방족 탄화수소기는 치환기를 갖고 있어도 갖고 있지 않아도 좋다. 비환식 지방족 탄화수소기가 치환기를 갖는 경우, 치환기는 특별히 한정되지 않고, 할로겐 원자, 탄소수 1∼5의 알콕시기, 탄소수 2∼5의 아실기 등을 들 수 있다. 또한, 탄화수소기가 치환기를 갖는 경우, 치환기에 포함되는 탄소수는, 탄화수소기의 탄소수에 포함되지 않는 것으로 한다. 이하 마찬가지다.
비환식 지방족 탄화수소기는 불포화 결합을 갖고 있어도 갖고 있지 않아도 좋으며, 불포화 결합을 갖지 않는 것이 바람직하다.
히드라지드 화합물이 지환식 히드라지드 화합물인 경우, 히드라지드 화합물의 골격 부분은, 예컨대 탄소수 3∼10의 지환식 탄화수소기인 것이 바람직하고, 탄소수 3∼8의 지환식 탄화수소기인 것이 보다 바람직하고, 탄소수 3∼6의 지환식 탄화수소기인 것이 더욱 바람직하다. 지환식 탄화수소기는, 지환 구조를 적어도 일부에 갖고 있는 탄화수소기이며, 지환에 더하여 비환식 지방족 탄화수소기를 갖고 있어도 좋다.
지환식 탄화수소기는 치환기를 갖고 있어도 갖고 있지 않아도 좋다. 지환식 탄화수소기가 치환기를 갖는 경우, 치환기는 특별히 한정되지 않고, 알킬기, 할로겐 원자, 탄소수 1∼5의 알콕시기, 탄소수 2∼5의 아실기 등을 들 수 있다.
지환식 탄화수소기는 불포화 결합을 갖고 있어도 갖고 있지 않아도 좋다.
히드라지드 화합물이 방향족 히드라지드 화합물인 경우, 히드라지드 화합물의 골격 부분은, 예컨대 탄소수 6∼18의 방향족 탄화수소기인 것이 바람직하고, 탄소수 6∼12의 방향족 탄화수소기인 것이 보다 바람직하고, 탄소수 6∼10의 방향족 탄화수소기인 것이 더욱 바람직하다. 방향족 탄화수소기는, 방향환을 적어도 일부에 갖고 있는 탄화수소기이며, 방향환에 더하여 비환식 지방족 탄화수소기, 지환식 탄화수소기 또는 이들의 조합을 갖고 있어도 좋다.
방향족 탄화수소기는 치환기를 갖고 있어도 갖고 있지 않아도 좋다. 방향족 탄화수소기가 치환기를 갖는 경우, 치환기는 특별히 한정되지 않고, 알킬기, 할로겐 원자, 탄소수 1∼5의 알콕시기, 탄소수 2∼5의 아실기 등을 들 수 있다.
히드라지드 화합물은 분자 중에 지환 및 방향환 양쪽을 갖는 화합물이라도 좋다. 즉, 지환식 히드라지드 화합물과 방향족 히드라지드 화합물 양쪽에 해당하는 화합물이라도 좋다.

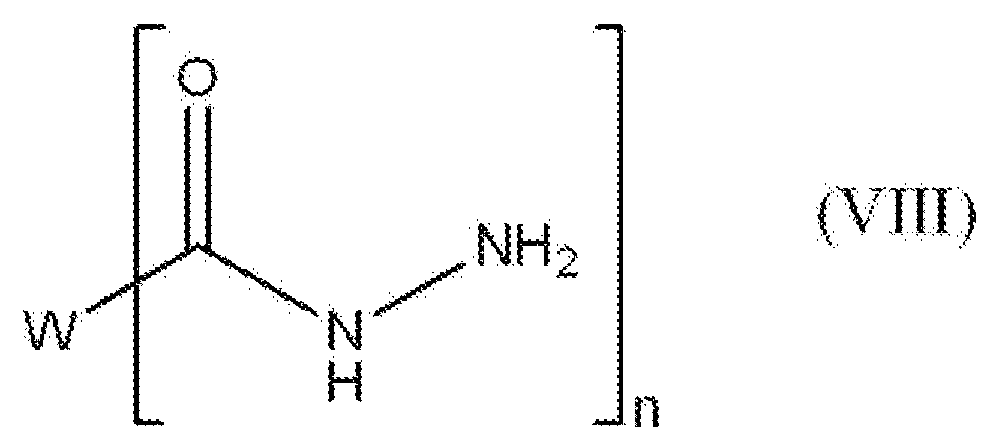

히드라지드 화합물은 하기 일반식 (VIII)으로 표시되는 화합물인 것이 바람직하다.
식 (VIII) 중, W는 탄화수소기를 나타내고, n은 2∼6의 정수를 나타낸다.
W로 표시되는 탄화수소기는 비환식 지방족 탄화수소기라도 좋고, 지환식 탄화수소기라도 좋고, 방향족 탄화수소기라도 좋으며, 방향족 탄화수소기인 것이 바람직하다. 비환식 지방족 탄화수소기, 지환식 탄화수소기 및 방향족 탄화수소기의 상세한 것은, 히드라지드 화합물의 골격 부분에 있어서의 각각의 상세한 것과 동일하다.
n은 2∼4인 것이 바람직하고, 2 또는 3인 것이 보다 바람직하고, 2인 것이 더욱 바람직하다.
히드라지드 화합물의 구체예로서는, 예컨대 옥살산디히드라지드, 말론산디히드라지드, 숙신산디히드라지드, 글루타르산디히드라지드, 아디프산디히드라지드, 프탈산디히드라지드, 이소프탈산디히드라지드, 테레프탈산디히드라지드, 세바신산디히드라지드, 말레산디히드라지드, 푸마르산디히드라지드, 이타콘산디히드라지드 시트르산트리히드라지드를 들 수 있다. 내열성의 관점에서, 아디프산디히드라지드 및 이소프탈산디히드라지드가 바람직하고, 이소프탈산디히드라지드가 보다 바람직하다. 히드라지드 화합물은 시판 제품이라도 공지된 방법에 의해서 합성된 것이라도 좋다.
히드라지드 화합물은 1종을 단독으로 이용하여도 좋고, 2종 이상을 조합하여 이용하여도 좋다. 히드라지드 화합물의 함유량은, 경화물로 했을 때의 내열성, 투명성 및 내약품성의 관점에서, 폴리케톤 및 히드라지드 화합물의 합계량 100 질량부에 대하여, 1 질량부∼50 질량부인 것이 바람직하고, 5 질량부∼50 질량부인 것이 보다 바람직하고, 5 질량부∼30 질량부인 것이 더욱 바람직하다.
<용제>
폴리케톤 조성물은 추가로 용제를 함유하여도 좋다. 용제는 각 성분을 용해 또는 분산하는 것이라면 특별히 제한되지 않는다. 용제로서는, γ-부티로락톤, 젖산에틸, 프로필렌글리콜모노메틸에테르아세테이트, 아세트산부틸, 아세트산벤질, n-부틸아세테이트, 에톡시에틸프로피오네이트, 3-메틸메톡시프로피오네이트, N-메틸-2-피롤리돈, N-시클로헥실-2-피롤리돈, N,N-디메틸포름아미드, N,N-디메틸아세트아미드, 헥사메틸포스포릴아미드, 테트라메틸렌술폰, 디에틸케톤, 디이소부틸케톤, 메틸아밀케톤, 시클로펜타논, 시클로헥사논, 프로필렌글리콜모노메틸에테르, 프로필렌글리콜모노프로필에테르, 프로필렌글리콜모노부틸에테르, 디프로필렌글리콜모노메틸에테르, 크실렌, 메시틸렌, 에틸벤젠, 프로필벤젠, 쿠멘, 디이소프로필벤젠, 헥실벤젠, 아니솔, 디글라임, 디메틸술폭시드, 클로로포름, 디클로로메탄, 디클로로에탄, 클로로벤젠 등을 들 수 있다. 이들 용제는 1종을 단독으로 사용하여도 좋고, 또는 2종 이상을 조합하여 사용하여도 좋다.
폴리케톤 조성물이 용제를 함유하는 경우, 용제의 함유량은, 폴리케톤, 히드라지드 화합물 및 용제의 합계량 100 질량부에 대하여, 5 질량부∼95 질량부인 것이 바람직하고, 10 질량부∼90 질량부인 것이 보다 바람직하다.
<그 밖의 첨가제>
폴리케톤 조성물은 추가로 그 밖의 첨가제를 함유하여도 좋다. 그 밖의 첨가제로서는, 접착 조제, 계면활성제, 레벨링제, 산화 방지제, 자외선 열화 방지제, 슬라이딩제(폴리테트라플루오로에틸렌 입자 등), 광확산제(아크릴 가교 입자, 실리콘 가교 입자, 극박 유리 후레이크, 탄산칼슘 입자 등), 형광 염료, 무기계 형광체(알루민산염을 모결정(母結晶)으로 하는 형광체 등), 대전 방지제, 결정핵제, 무기 항균제, 유기 항균제, 광촉매계 방오제(산화티탄 입자, 산화아연 입자 등), 가교제, 경화제, 반응 촉진제, 적외선 흡수제(열선 흡수제), 포토크로믹제 등을 들 수 있다.
<폴리케톤 경화물>
본 개시의 폴리케톤 경화물은 본 개시의 폴리케톤 조성물의 경화물이다.
폴리케톤 경화물은 예컨대 이하의 방법으로 제작할 수 있다. 우선, 폴리케톤 조성물을 기재 표면의 적어도 일부에 부여하여 조성물층을 형성하고, 건조하여 조성물층으로부터 용제를 제거한 후 또는 용제의 제거와 함께 경화함으로써, 본 개시의 폴리케톤 경화물을 제작할 수 있다. 폴리케톤 조성물을 기재에 부여하는 방법으로서는, 조성물층을 기재 상의 임의의 부위에 임의의 형상으로 형성할 수 있는 수법이라면 특별히 한정되지 않는다. 폴리케톤 조성물을 기재에 부여하는 방법으로서는, 예컨대 침지법, 스프레이법, 스크린 인쇄법, 회전 도포법, 스핀 코트법 및 바 코트법을 들 수 있다.
폴리케톤 조성물을 부여하는 기재는 특별히 한정되지 않고, 유리, 반도체, 금속 산화물 절연체(산화티탄, 산화규소 등), 질화규소 등의 무기 재료, 트리아세틸셀룰로오스, 투명 폴리이미드, 폴리카르보네이트, 아크릴계 폴리머, 시클로올레핀 수지 등의 투명 수지로 구성되는 투명 기재를 예시할 수 있다. 기재의 형상은 특별히 한정되지 않고, 판형 또는 필름형이라도 좋다. 본 개시의 폴리케톤 조성물은, 경화물로 했을 때, 내약품성이 우수하기 때문에, 기재의 코트재, 성형품 등으로서 적합하게 이용할 수 있다.
폴리케톤 조성물이 용제를 함유하는 경우에는, 경화 전후에 건조를 행하여도 좋다. 건조 방법은 특별히 한정되지 않고, 예컨대 핫 플레이트, 오븐 등의 장치를 이용하여 열처리하는 방법, 자연 건조하는 방법 등을 들 수 있다. 열처리함으로써 건조를 행하는 조건은, 폴리케톤 조성물 중의 용제가 충분히 휘산되는 조건이라면 특별히 제한은 없고, 50℃∼150℃에서 1분간∼90분간 정도라도 좋다.
폴리케톤을 경화하는 방법은 특별히 제한되지 않고, 열처리 등에 의해 경화할 수 있다. 열처리에 의한 경화는, 상자형 건조기, 열풍식 컨베이어형 건조기, 석영 튜브로, 핫 플레이트, 급속 열처리(Rapid thermal annealing), 세로형 확산로, 적외선 경화로, 전자선 경화로, 마이크로파 경화로 등을 이용하여 행할 수 있다.
경화할 때의 분위기는, 대기 중, 질소 등의 불활성 분위기 중 등의 어느 것을 선택하여도 좋고, 폴리케톤 조성물의 산화를 막는다는 관점에서, 질소 분위기 하에서 행하는 것이 바람직하다.
경화를 위한 열처리의 온도 및 시간은, 조성 조건, 작업 효율 등을 감안하여 임의로 설정할 수 있으며, 60℃∼200℃에서 30분∼2시간 정도라도 좋다.
필요에 따라, 건조한 본 개시의 폴리케톤 경화물은, 잔존 용제를 제거하기위해서, 추가로 열처리하여도 좋다. 열처리 방법은 특별히 한정되지 않고, 상자형 건조기, 열풍식 컨베이어형 건조기, 석영 튜브로, 핫 플레이트, 급속 열처리, 세로형 확산로, 적외선 경화로, 전자선 경화로, 마이크로파 경화로, 진공건조기 등을 이용하여 행할 수 있다. 또한, 열처리 공정에서의 분위기로서는 특별히 한정되지 않으며, 대기 중, 질소 등의 불활성 분위기 중 등을 들 수 있다. 열처리를 행하는 조건은 특별히 제한은 없고, 150℃∼250℃에서 1분간∼90분간 정도라도 좋다. 추가로 열처리를 행함으로써, 얻어지는 폴리케톤 경화물의 밀도가 높아지는 경향이 있다.
폴리케톤 경화물을 두께 10 ㎛로 했을 때의 헤이즈는 1% 미만인 것이 바람직하다.
또한, 폴리케톤 경화물의 400 nm의 투과율은 막 두께 1 ㎛ 환산으로 85% 이상인 것이 바람직하다.
얻어진 폴리케톤 경화물은, 기재를 붙인 채로 폴리케톤 경화물 구비 기재로서 이용할 수도 있고, 필요에 따라 기재로부터 박리하여 이용할 수도 있다.
폴리케톤 경화물 구비 기재에 있어서, 폴리케톤 경화물은, 기재 표면의 적어도 일부에 형성되어 있으면 되며, 기재의 한쪽의 면에만 형성되어도 양면에 형성되어도 좋다. 또한, 폴리케톤 경화물은 1층이라도, 2층 이상이 적층된 복수 층의 구조라도 좋다.
<광학 소자 및 화상 표시 장치>
본 개시의 광학 소자 및 화상 표시 장치는 각각 본 개시의 폴리케톤 경화물을 갖는다. 광학 소자 및 화상 표시 장치에 적용되는 폴리케톤 경화물은, 상술한 것과 같이 기재를 붙인 채로 폴리케톤 경화물 구비 기재로서 적용하여도 좋다. 또한, 기재가 투명 기재라면, 광학 소자에 적합하게 이용할 수 있다. 투명 기재로서는 폴리케톤 경화물의 제조에서 예시한 것을 들 수 있다.
광학 소자 및 화상 표시 장치는, 예컨대 폴리케톤 경화물 구비 기재에 있어서의 기재 측을, 점착제, 접착제 등을 통해 LCD(액정 디스플레이), ELD(일렉트로루미네센스 디스플레이), 유기 EL 디스플레이 등의 적용 부위에 접착하여 얻을 수 있다.
폴리케톤 경화물 및 이것을 이용한 편광판 등의 각종 광학 소자는, 액정 표시 장치 등의 각종 화상 표시 장치에 바람직하게 이용할 수 있다. 화상 표시 장치는, 본 개시의 폴리케톤 경화물을 이용하는 것 이외에는, 종래의 화상 표시 장치와 같은 구성이라도 좋다. 화상 표시 장치가 액정 표시 장치인 경우는, 액정 셀, 편광판 등의 광학 소자 및 필요에 따라 조명 시스템(백라이트 등) 등의 각 구성 부품을 적절하게 조립하여 구동 회로를 삽입하거나 함으로써 제조할 수 있다. 액정 셀로서는 특별히 제한되지 않고, TN(twisted nematic)형, STN(supertwisted nematic)형, π형 등의 다양한 타입을 사용할 수 있다.
화상 표시 장치의 용도로서는, 데스크탑 퍼스널 컴퓨터, 노트북 퍼스널 컴퓨터, 복사기 등의 OA 기기, 휴대전화, 시계, 디지털 카메라, 휴대 정보 단말(PDA), 휴대 게임기 등의 휴대 기기, 비디오 카메라, 텔레비전, 전자 레인지 등의 가정용 전기 기기, 백 모니터, 내비게이션 시스템용 모니터, 카오디오 등의 차재용 기기, 상업 점포용 인포메이션용 모니터 등의 전시 기기, 감시용 모니터 등의 경비 기기, 돌봄용 모니터 등의 돌봄 기기, 의료용 모니터 등의 의료 기기 등을 들 수 있다.
실시예
이하, 본 개시의 실시형태를 실시예에 의해 구체적으로 설명하지만, 본 개시의 실시형태는 이들 실시예에 한정되는 것은 아니다.
<폴리케톤 조성물>

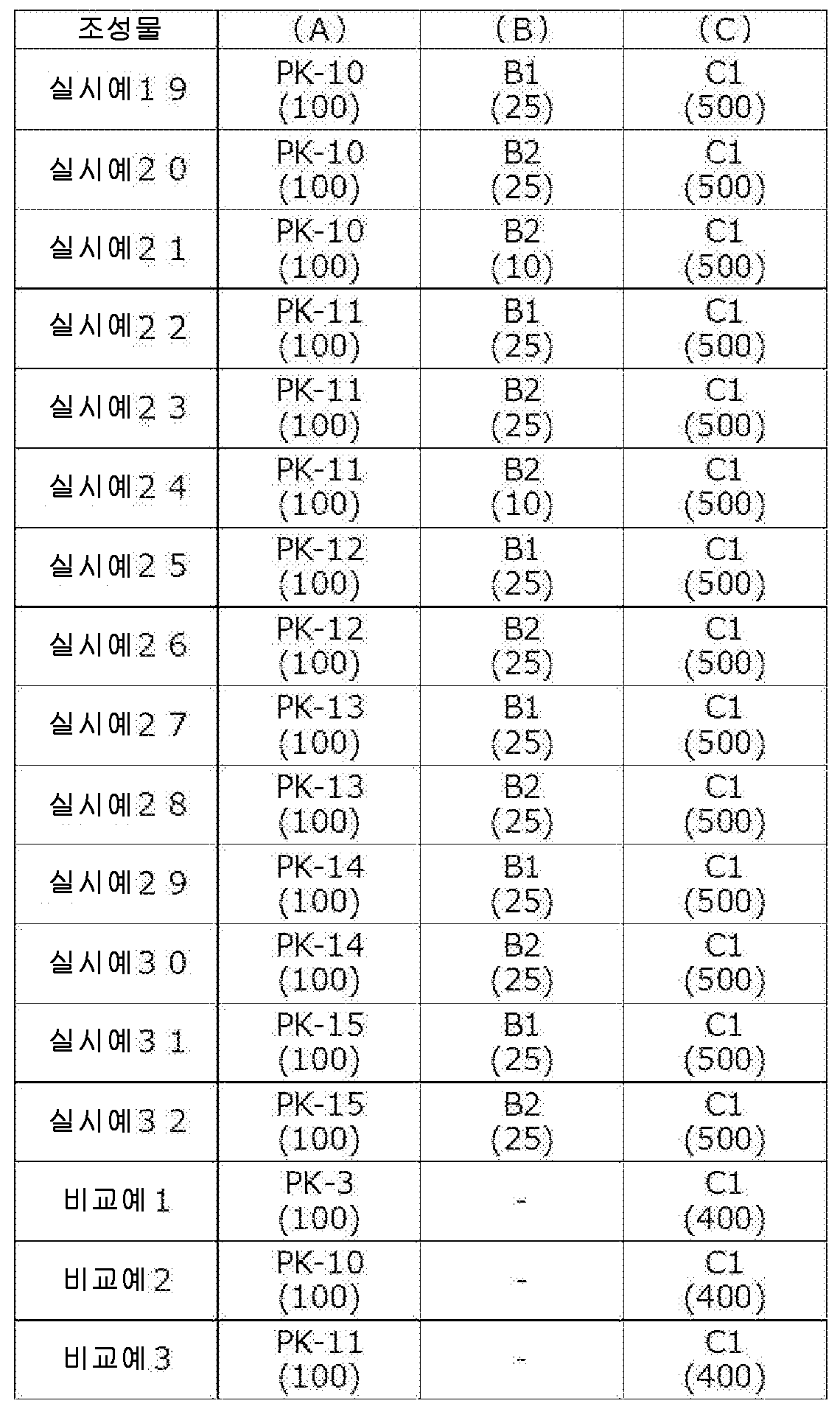

(A) 성분∼(C) 성분을, 표 1 및 표 2에 나타낸 비율로 배합하고, PTFE(폴리테트라플루오로에틸렌)제 필터로 여과하여, 실시예 및 비교예의 폴리케톤 조성물을 얻었다. 괄호 내의 수치는 배합비(질량부)를 나타낸다. 「-」는 그 성분을 함유하지 않음을 나타낸다. 표 1 및 표 2에서의 각 성분은 이하에 나타내는 것이다.
(A) 성분: 폴리케톤
(합성예 1) 폴리케톤 PK-1의 합성
모노머로서, 2,2’-디메톡시비페닐 10 mmol과 cis-1,4-시클로헥산디카르복실산 10 mmol이 들어간 플라스크에, 오산화2인 및 메탄술폰산의 혼합액(질량비 1:10)를 30 ml 가하여, 60℃에서 교반했다. 반응 후, 내용물을 메탄올 500 ml 중에 투입하고, 생성된 석출물을 여과하여 취했다. 얻어진 고체를 증류수와 메탄올로 세정한 후, 건조하여, 폴리케톤 PK-1을 얻었다.
얻어진 폴리케톤 PK-1의 중량 평균 분자량은 20,000, 수평균 분자량은 8,000이었다. 또한, 중량 평균 분자량 및 수평균 분자량은 후술하는 방법으로 측정하여 산출한 것이다. 후술하는 폴리케톤 PK-2∼폴리케톤 PK-15의 중량 평균 분자량(Mw) 및 수평균 분자량(Mn)에 관해서도 같은 방법으로 측정했다.
(합성예 2) 폴리케톤 PK-2의 합성
모노머로서 2,2’-디메톡시비페닐 10 mmol과 1,3-아다만탄디카르복실산 13 mmol을 이용한 것 이외에는 실시예 1과 같은 식으로 하여 폴리케톤 PK-2를 얻었다. 얻어진 폴리케톤 PK-2의 중량 평균 분자량은 280,000이고, 수평균 분자량은 44,000이었다.
(합성예 3) 폴리케톤 PK-3의 합성
모노머로서 2,2’-디메톡시비페닐 10 mmol과 1,3-아다만탄2아세트산 10 mmol을 이용한 것 이외에는 실시예 1과 같은 식으로 하여 폴리케톤 PK-3을 얻었다. 얻어진 폴리케톤 PK-3의 중량 평균 분자량은 42,000이며, 수평균 분자량은 12,000이었다.
(합성예 4) 폴리케톤 PK-4의 합성
모노머로서 2,2’-디메톡시비페닐 10 mmol과 1,3-아다만탄디카르복실산 5 mmol과 cis-1,4-시클로헥산디카르복실산 5 mmol을 이용한 것 이외에는 실시예 1과 같은 식으로 하여 폴리케톤 PK-4를 얻었다. 얻어진 폴리케톤 PK-4의 중량 평균 분자량은 36,000이고, 수평균 분자량은 12,000이었다.
(합성예 5) 폴리케톤 PK-5의 합성
모노머로서 2,2’-디메톡시비페닐 10 mmol과 1,3-아다만탄디카르복실산 5 mmol과 도데칸2산 5 mmol을 이용한 것 이외에는 실시예 1과 같은 식으로 하여 폴리케톤 PK-5를 얻었다. 얻어진 폴리케톤 PK-5의 중량 평균 분자량은 36,000이고, 수평균 분자량은 13,000이었다.
(합성예 6) 폴리케톤 PK-6의 합성
모노머로서 2,2’-디메톡시비페닐 10 mmol과 1,3-아다만탄2아세트산 5 mmol과 도데칸2산 5 mmol을 이용한 것 이외에는 실시예 1과 같은 식으로 하여 폴리케톤 PK-6을 얻었다. 얻어진 폴리케톤 PK-6의 중량 평균 분자량은 39,000이고, 수평균 분자량은 12,000이었다.
(합성예 7) 폴리케톤 PK-7의 합성
모노머로서 2,2’-디메톡시비페닐 10 mmol과 1,3-아다만탄2아세트산 5 mmol과 헥산2산 5 mmol을 이용한 것 이외에는 실시예 1과 같은 식으로 하여 폴리케톤 PK-7을 얻었다. 얻어진 폴리케톤 PK-7의 중량 평균 분자량은 39,000이고, 수평균 분자량은 12,000이었다.
(합성예 8) 폴리케톤 PK-8의 합성
2,2’-디메톡시비페닐 10 mmol과 1,3-아다만탄2아세트산 5 mmol과 cis-1,4-시클로헥산디카르복실산 5 mmol을 이용한 것 이외에는 실시예 1과 같은 식으로 하여 폴리케톤 PK-8을 얻었다. 얻어진 폴리케톤 PK-8의 중량 평균 분자량은 45,000이고, 수평균 분자량은 11,000이었다.
(합성예 9) 폴리케톤 PK-9의 합성
모노머로서 2,2’-디메톡시비페닐 10 mmol과 1,3-아다만탄2아세트산 5 mmol과 trans-1,4-시클로헥산디카르복실산 5 mmol을 이용한 것 이외에는 실시예 1과 같은 식으로 하여 폴리케톤 PK-9를 얻었다. 얻어진 폴리케톤 PK-9의 중량 평균 분자량은 37,000, 수평균 분자량은 10,000이었다.
(합성예 10) 폴리케톤 PK-10의 합성
모노머로서 2,2’-디메톡시비페닐 10 mmol과 1,3-아다만탄2아세트산 5 mmol과 1,4-시클로헥산디카르복실산(cis와 trans의 혼합체, cis:trans(몰비)=7:3) 5 mmol을 이용한 것 이외에는 실시예 1과 같은 식으로 하여 폴리케톤 PK-10을 얻었다. 얻어진 폴리케톤 PK-10의 중량 평균 분자량은 33,000이고, 수평균 분자량은 11,000이었다.
(합성예 11) 폴리케톤 PK-11의 합성
모노머로서 2,2’-디메톡시비페닐 10 mmol과 1,3-아다만탄2아세트산 5 mmol과 데카인-2,6-디카르복실산 5 mmol을 이용한 것 이외에는 실시예 1과 같은 식으로 하여 폴리케톤 PK-11을 얻었다. 얻어진 폴리케톤 PK-11의 중량 평균 분자량은 33,000이고, 수평균 분자량은 10,000이었다.
(합성예 12) 폴리케톤 PK-12의 합성
모노머로서 2,2’-디메톡시비페닐 10 mmol과 1,3-아다만탄2아세트산 5 mmol과 노르보르난디카르복실산(2,4-, 2,5- 혼합체) 5 mmol을 이용한 것 이외에는 실시예 1과 같은 식으로 하여 폴리케톤 PK-12를 얻었다. 얻어진 폴리케톤 PK-12의 중량 평균 분자량은 27,000이고, 수평균 분자량은 9,200이었다.
(합성예 13) 폴리케톤 PK-13의 합성
모노머로서, 2,2’-디메톡시비페닐 10 mmol과 1,3-아다만탄2아세트산 5 mmol과 trans-2,3-노르보르난디카르복실산 5 mmol을 이용한 것 이외에는 실시예 1과 같은 식으로 하여 폴리케톤 PK-13을 얻었다. 얻어진 폴리케톤 PK-13의 중량 평균 분자량은 26,000이고, 수평균 분자량은 8,100이었다.
(합성예 14) 폴리케톤 PK-14의 합성
모노머로서 2,2’-비스(2-메톡시페닐)프로판 10 mmol과 1,3-아다만탄2아세트산 5 mmol과 1,4-시클로헥산디카르복실산(cis와 trans의 혼합체, cis:trans(몰비)=7:3) 5 mmol을 이용한 것 이외에는 실시예 1과 같은 식으로 하여 폴리케톤 PK-14를 얻었다. 얻어진 폴리케톤 PK-14의 중량 평균 분자량은 28,000이고, 수평균 분자량은 8,300이었다.
(합성예 15) 폴리케톤 PK-15의 합성
모노머로서 디페닐에테르 10 mmol과 1,3-아다만탄2아세트산 5 mmol과 1,4-시클로헥산디카르복실산(cis와 trans의 혼합체, cis:trans(몰비)=7:3) 5 mmol을 이용한 것 이외에는 실시예 1과 같은 식으로 하여 폴리케톤 PK-15를 얻었다. 얻어진 폴리케톤 PK-15의 중량 평균 분자량은 27,000이고, 수평균 분자량은 8,000이었다.
(B) 성분: 히드라지드 화합물
B1: 하기 식 (XII)으로 표시되는 화합물

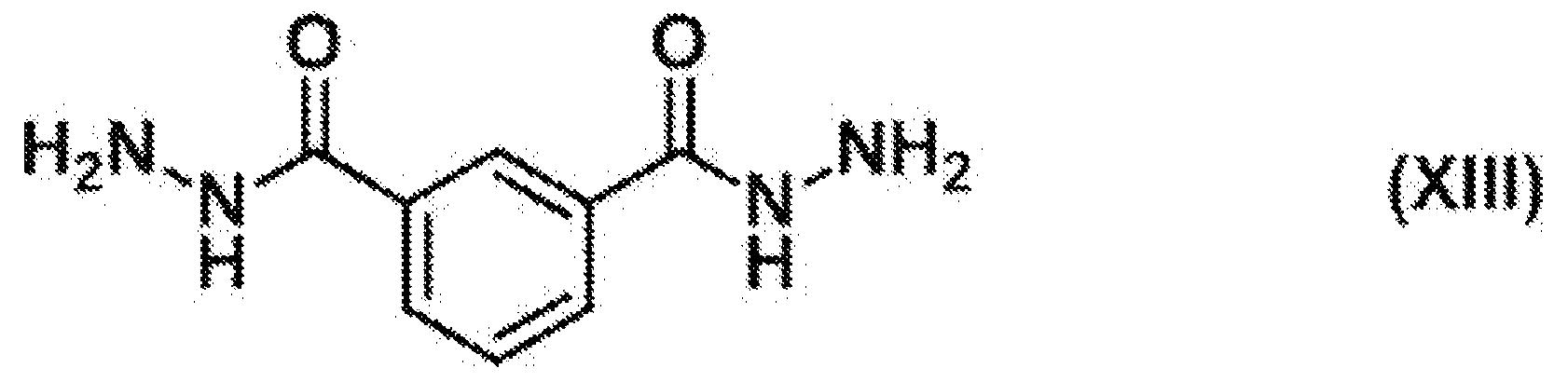

B2: 하기 식 (XIII)으로 표시되는 화합물
(C) 성분: 용제
C1: N-메틸-2-피롤리돈과 디메틸술폭시드의 혼합 용제(질량비 1:1)
<평가용 샘플의 제작>
얻어진 폴리케톤 조성물을 이용하여 이하의 방법에 의해 폴리케톤 경화물을 제작하여, 후술하는 평가용 샘플을 준비했다.
(1) 투과율 측정용 샘플
유리 기판에 폴리케톤 조성물을 스핀 코트법에 의해 도포하여, 120℃로 가열한 핫 플레이트 상에서 3분간 건조했다. 얻어진 유리 기판을 이너트 가스 오븐(고요서모시스템가부시키가이샤)을 이용하여, 질소 기류 하에 200℃에서 1시간 열처리하여, 상기 유리 기판 상에 두께 10 ㎛의 폴리케톤 경화물을 형성하여, 이것을 투과율 측정용 샘플로 했다.
(2) 열분해 온도 측정용 샘플
폴리케톤 조성물을 알루미늄 컵에 적하하고, (1)과 같은 식으로 건조하고, 열처리하여, 알루미늄 컵 내에 성형된 폴리케톤 경화물을 얻었다. 이 폴리케톤 경화물을 알루미늄 컵으로부터 박리하여, 이것을 열분해 온도 측정용 샘플로 했다.
(3) Tg 측정용 샘플
폴리케톤 조성물을 바코트법에 의해 유리 기판 상에 도포하여, (1)과 같은 식으로 건조하고, 열처리하여, 상기 유리 기판 상에 두께 10 ㎛의 폴리케톤 경화물을 형성했다. 이 폴리케톤 경화물을 유리로부터 박리하여, 폴리케톤 경화물을 얻고, 이것을 Tg 측정용 샘플로 했다.
(4) 내약품성 시험용 샘플
실리콘 기판에 폴리케톤 조성물을 스핀 코트법에 의해 도포하여, (1)과 같은 식으로 건조하고, 열처리하여, 상기 실리콘 기판 상에 두께 10 ㎛의 폴리케톤 경화물을 형성하여, 이것을 내약품성 시험용 샘플로 했다.
<폴리케톤의 분자량 측정>
폴리케톤의 분자량(중량 평균 분자량 및 수평균 분자량)은, 용리액으로서 테트라히드로푸란(THF)을 이용하고, GPC법에 의해서 측정하여, 표준 폴리스티렌 환산으로 구했다. 상세한 것은 다음과 같다.
·장치명: Ecosec HLC-8320GPC(도소가부시키가이샤)
·컬럼: TSKgel Supermultipore HZ-M(도소가부시키가이샤)
·검출기: UV 검출기, RI 검출기 병용
·유속: 0.4 ml/min
<투과율 측정>
폴리케톤 경화물의 400 nm에 있어서의 자외광의 투과율을, 분광광도계(V-570, 닛폰분코가부시키가이샤)를 이용한 자외가시 흡수 스펙트럼법에 의해서 측정했다. 폴리케톤 경화물을 갖지 않는 유리 기판을 레퍼런스로 하여, 막 두께 1 ㎛로 환산한 경화물의 투과율을 표 3에 나타낸다.
<열분해 온도 측정>
열중량 천칭 TG-DTA6300(가부시키가이샤히타치하이테크사이언스)을 이용하여, 폴리케톤 경화물의 중량 감소를 측정했다. 가열에 의해 중량이 크게 감소하는 곡선의 접선의 교점을 열분해 온도라고 정의한다. 그 결과를 표 3에 나타낸다.
<Tg 측정>
점탄성 측정 장치(RSA-II, 레오매트릭사이엔티픽에프이가부시키가이샤)를 이용하여, 1 Hz, 25℃∼300℃의 조건으로, 폴리케톤 경화물의 Tg를 측정했다. Tanδ의 피크톱을 Tg라고 정의한다. 결과를 표 3에 나타낸다.
<내약품성 시험>

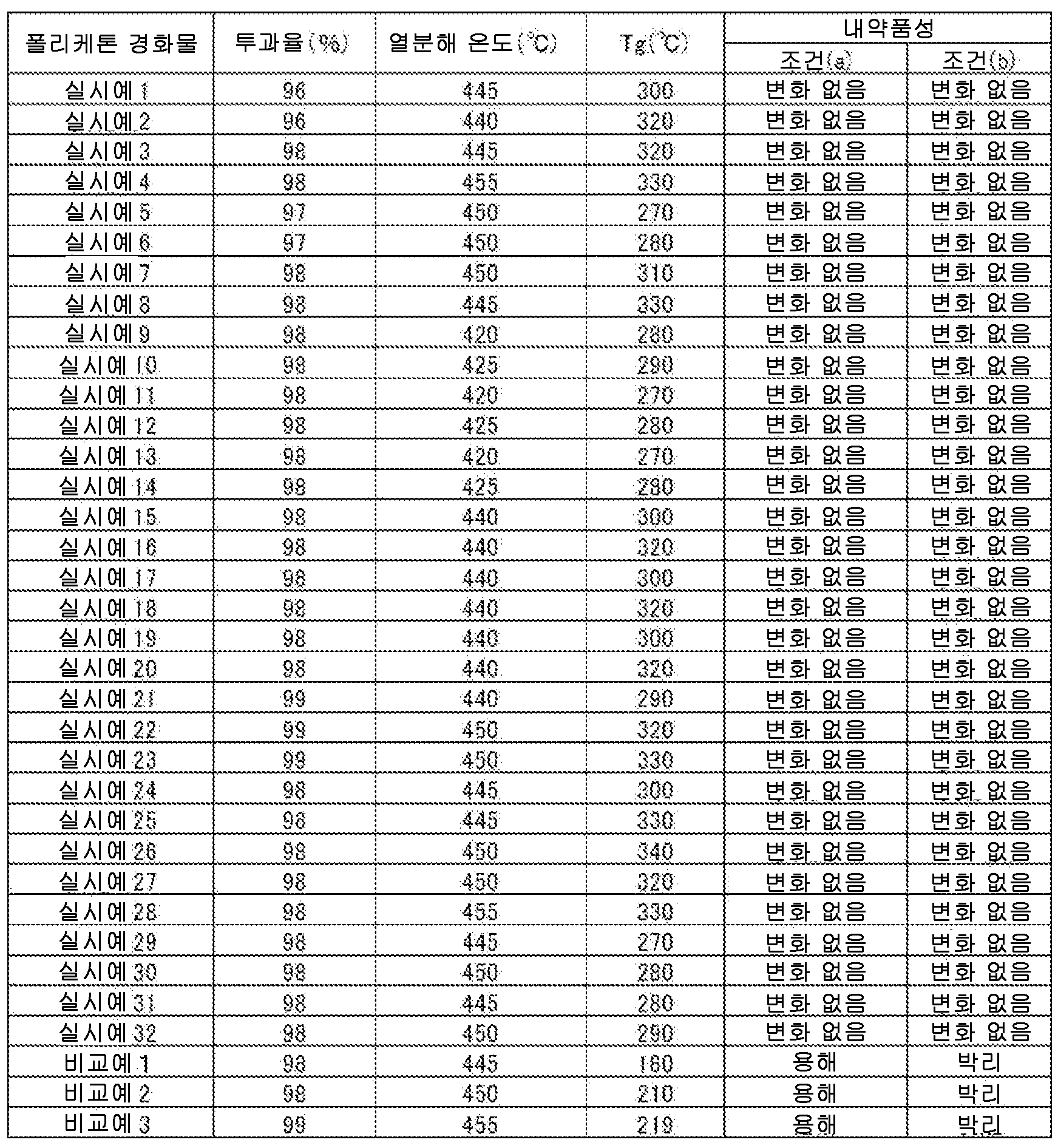

내약품성 시험용 샘플을 개편화(個片化)하여 시험편을 제작했다. 시험편을 각각 이하의 조건 (a) 및 (b)으로 약액에 침지했다. 침지 중에 폴리케톤 경화물이 용해하거나 또는 폴리케톤 경화물이 실리콘 기판으로부터 박리하는지를 관찰했다. 관찰 결과를 표 3에 나타낸다. 본 시험에 있어서, 용해 및 박리가 보이지 않는 경우는 「변화 없음」으로 했다.
조건 (a): 디메틸술폭시드(DMSO)와 2-에탄올아민(2AE)과의 혼합액(DMSO: 2AE는 체적비로 7:3)을 60℃로 가열하여, 시험편을 30분간 침지했다.
조건 (b): 23℃의 0.5 질량%의 불화수소(HF) 수용액에 시험편을 30분간 침지했다.
실시예의 폴리케톤 조성물로부터 얻어지는 폴리케톤 경화물은, 내약품성, 투명성 및 내열성이 우수하다는 것을 알 수 있었다.
한편, 히드라지드 화합물을 함유하지 않는 비교예 1∼3에서는, 내약품성이 뒤떨어지고, Tg도 낮았다.
일본국 특허출원 제2017-130597호의 개시는, 그 전체가 참조에 의해 본 명세서에 인용된다.
본 명세서에 기재된 모든 문헌, 특허출원 및 기술 규격은, 개개의 문헌, 특허출원 및 기술 규격이 참조에 의해 인용되는 것이 구체적이면서 또한 개개로 기재된 경우와 같은 정도로, 본 명세서 중에 원용되어 인용된다.
Claims (12)
- 하기 일반식 (I)으로 표시되는 구조 단위를 포함하는 폴리케톤과 히드라지드 화합물을 함유하는 폴리케톤 조성물.
일반식 (I) 중, X는 각각 독립적으로 치환기를 갖고 있어도 좋은 탄소수 1∼50의 2가의 기를 나타내고, Y는 각각 독립적으로 치환기를 갖고 있어도 좋은 탄소수 1∼30의 2가의 탄화수소기를 나타내고, n은 1∼1500의 정수를 나타낸다. - 제1항에 있어서, 상기 일반식 (I)에 있어서, X가 각각 독립적으로 방향환을 포함하는 탄소수 6∼50의 2가의 기를 포함하는 폴리케톤 조성물.
- 제1항 또는 제2항에 있어서, 상기 일반식 (I)에 있어서, X가 각각 독립적으로 하기 일반식 (II-1)∼(II-3)으로 이루어지는 군에서 선택되는 적어도 하나로 표시되는 2가의 기를 포함하는 폴리케톤 조성물.
일반식 (II-1) 중, R1은 각각 독립적으로 수소 원자 또는 치환기를 갖고 있어도 좋은 탄소수 1∼30의 탄화수소기를 나타내고, R2는 각각 독립적으로 치환기를 갖고 있어도 좋은 탄소수 1∼30의 탄화수소기를 나타내고, m은 각각 독립적으로 0∼3의 정수를 나타낸다.
일반식 (II-2) 중, R1은 각각 독립적으로 수소 원자 또는 치환기를 갖고 있어도 좋은 탄소수 1∼30의 탄화수소기를 나타내고, R2는 각각 독립적으로 치환기를 갖고 있어도 좋은 탄소수 1∼30의 탄화수소기를 나타내고, m은 각각 독립적으로 0∼3의 정수를 나타내고, Z는 산소 원자 또는 하기 일반식 (III-1)∼(III-7)에서 선택되는 2가의 기를 나타낸다.
일반식 (III-1)∼(III-7) 중, R1은 각각 독립적으로 수소 원자 또는 치환기를 갖고 있어도 좋은 탄소수 1∼30의 탄화수소기를 나타내고, R2는 각각 독립적으로 치환기를 갖고 있어도 좋은 탄소수 1∼30의 탄화수소기를 나타내고, R3 및 R4는 각각 독립적으로 수소 원자 또는 치환기를 갖고 있어도 좋은 탄소수 1∼30의 탄화수소기를 나타낸다. m은 각각 독립적으로 0∼3의 정수를 나타내고, n은 각각 독립적으로 0∼4의 정수를 나타내고, p는 각각 독립적으로 0∼2의 정수를 나타낸다.
일반식 (II-3) 중, R5는 각각 독립적으로 치환기를 갖고 있어도 좋은 탄소수 1∼30의 탄화수소기를 나타내고, n은 각각 독립적으로 0∼4의 정수를 나타낸다. - 제1항 내지 제3항 중 어느 한 항에 있어서, 상기 일반식 (I)에 있어서, Y가 포화 탄화수소기를 포함하는 폴리케톤 조성물.
- 제1항 내지 제4항 중 어느 한 항에 있어서, 상기 일반식 (I)에 있어서, Y가 포화 지환식 탄화수소기를 포함하는 폴리케톤 조성물.
- 제1항 내지 제5항 중 어느 한 항에 있어서, 상기 일반식 (I)에 있어서, Y의 탄소수가 6∼30인 폴리케톤 조성물.
- 제1항 내지 제6항 중 어느 한 항에 있어서, 상기 히드라지드 화합물이 분자 중에 2개 이상의 히드라지드기를 갖는 폴리케톤 조성물.
- 제1항 내지 제7항 중 어느 한 항에 있어서, 상기 히드라지드 화합물이 방향족 히드라지드 화합물을 포함하는 폴리케톤 조성물.
- 제1항 내지 제8항 중 어느 한 항에 있어서, 용제를 추가로 함유하는 폴리케톤 조성물.
- 제1항 내지 제9항 중 어느 한 항에 기재한 폴리케톤 조성물의 경화물인 폴리케톤 경화물.
- 제10항에 기재한 폴리케톤 경화물을 갖는 광학 소자.
- 제10항에 기재한 폴리케톤 경화물을 갖는 화상 표시 장치.
Applications Claiming Priority (3)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2017130597 | 2017-07-03 | ||
| JPJP-P-2017-130597 | 2017-07-03 | ||
| PCT/JP2018/023528 WO2019009079A1 (ja) | 2017-07-03 | 2018-06-20 | ヒドラジド化合物を含有するポリケトン組成物、ポリケトン硬化物、光学素子及び画像表示装置 |
Publications (1)
| Publication Number | Publication Date |
|---|---|
| KR20200024778A true KR20200024778A (ko) | 2020-03-09 |
Family
ID=64949983
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| KR1020197037746A Ceased KR20200024778A (ko) | 2017-07-03 | 2018-06-20 | 히드라지드 화합물을 함유하는 폴리케톤 조성물, 폴리케톤 경화물, 광학 소자 및 화상 표시 장치 |
Country Status (5)
| Country | Link |
|---|---|
| JP (1) | JPWO2019009079A1 (ko) |
| KR (1) | KR20200024778A (ko) |
| CN (1) | CN110785466A (ko) |
| TW (1) | TW201906923A (ko) |
| WO (1) | WO2019009079A1 (ko) |
Citations (3)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JPS627730A (ja) | 1985-07-05 | 1987-01-14 | Asahi Chem Ind Co Ltd | 結晶性芳香族ポリエ−テルケトンの製造方法 |
| JP2005272728A (ja) | 2004-03-25 | 2005-10-06 | Tdk Corp | 芳香族ポリケトン及びその中間体、芳香族ポリケトンの製造方法、電気化学素子用ガスケット、電気化学素子用セパレータ、並びに、電気化学素子 |
| JP2013053194A (ja) | 2011-09-01 | 2013-03-21 | Yamagata Univ | 芳香族ポリケトンの製造方法と芳香族ポリケトン |
Family Cites Families (12)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US4820794A (en) * | 1987-04-15 | 1989-04-11 | Eastman Kodak Company | Process for preparing polyketone in the presence of perfluoroalkyl sulfonic acid and oxide of phosphorus |
| JPH04298531A (ja) * | 1991-01-30 | 1992-10-22 | Nkk Corp | 芳香族ポリケトン及びその製造方法 |
| JPH04348163A (ja) * | 1991-05-27 | 1992-12-03 | Sekisui Chem Co Ltd | イオン溶出の少ない熱可塑性樹脂組成物 |
| US5405700A (en) * | 1993-12-13 | 1995-04-11 | Shell Oil Company | Epoxy-polyketone polymer composite system |
| US5719238A (en) * | 1995-07-07 | 1998-02-17 | Shell Oil Company | Polyketone polymer blend |
| EP1851259B1 (en) * | 2005-02-07 | 2018-04-11 | Lubrizol Advanced Materials, Inc. | Aqueous dispersions of polyurethane compositions |
| DE102006013898A1 (de) * | 2006-03-25 | 2007-09-27 | Celanese Emulsions Gmbh | Polymerdispersionen, Verfahren zu deren Herstellung und deren Verwendung |
| JP2008007582A (ja) * | 2006-06-28 | 2008-01-17 | Asahi Kasei Chemicals Corp | 耐衝撃性、高剛性ポリケトン樹脂組成物およびその成形体 |
| JP2009286820A (ja) * | 2008-05-27 | 2009-12-10 | Asahi Kasei E-Materials Corp | 変性ポリケトン成形体、及び熱変性ポリケトン成形体 |
| JP2011202288A (ja) * | 2010-03-24 | 2011-10-13 | Asahi Kasei Fibers Corp | ポリケトン繊維及び該繊維を含む繊維強化複合材料 |
| US20160237302A1 (en) * | 2013-09-12 | 2016-08-18 | Alison Margaret Daines | Waterborne compositions |
| WO2016006537A1 (ja) * | 2014-07-10 | 2016-01-14 | 日立化成株式会社 | 芳香族ポリケトン膜の製造方法、芳香族ポリケトン膜、芳香族ポリケトン膜付基材、光学素子及び画像表示装置 |
-
2018
- 2018-06-20 WO PCT/JP2018/023528 patent/WO2019009079A1/ja not_active Ceased
- 2018-06-20 CN CN201880042210.3A patent/CN110785466A/zh active Pending
- 2018-06-20 JP JP2019527623A patent/JPWO2019009079A1/ja active Pending
- 2018-06-20 KR KR1020197037746A patent/KR20200024778A/ko not_active Ceased
- 2018-06-26 TW TW107121847A patent/TW201906923A/zh unknown
Patent Citations (3)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JPS627730A (ja) | 1985-07-05 | 1987-01-14 | Asahi Chem Ind Co Ltd | 結晶性芳香族ポリエ−テルケトンの製造方法 |
| JP2005272728A (ja) | 2004-03-25 | 2005-10-06 | Tdk Corp | 芳香族ポリケトン及びその中間体、芳香族ポリケトンの製造方法、電気化学素子用ガスケット、電気化学素子用セパレータ、並びに、電気化学素子 |
| JP2013053194A (ja) | 2011-09-01 | 2013-03-21 | Yamagata Univ | 芳香族ポリケトンの製造方法と芳香族ポリケトン |
Also Published As
| Publication number | Publication date |
|---|---|
| WO2019009079A1 (ja) | 2019-01-10 |
| JPWO2019009079A1 (ja) | 2020-04-30 |
| TW201906923A (zh) | 2019-02-16 |
| CN110785466A (zh) | 2020-02-11 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| CN103562782B (zh) | 液晶取向剂、液晶取向膜、液晶显示元件及液晶显示元件的制造方法 | |
| JP6547747B2 (ja) | 芳香族ポリケトン膜の製造方法、芳香族ポリケトン膜、芳香族ポリケトン膜付基材、光学素子及び画像表示装置 | |
| JP6785423B2 (ja) | 芳香族ポリケトン及びその製造方法、芳香族ポリケトン組成物、芳香族ポリケトン膜、光学素子並びに画像表示装置 | |
| KR20190109433A (ko) | 폴리케톤 조성물, 폴리케톤막, 폴리케톤막 부착 기재, 광학 소자, 화상 표시 장치, 피복 부재, 및 성형체 | |
| JP2018168270A (ja) | 芳香族ポリケトン及びその製造方法、芳香族ポリケトン組成物、芳香族ポリケトン硬化物、光学素子並びに画像表示装置 | |
| JP2020105517A (ja) | 鎖状基を有する構造単位を含むポリケトンとヒドラジド化合物とを含有するポリケトン組成物、ポリケトン硬化物、光学素子、及び画像表示装置 | |
| JPWO2018025673A1 (ja) | 含窒素化合物を含有するポリケトン組成物、ポリケトン硬化物、光学素子及び画像表示装置 | |
| TW201819444A (zh) | 具有相異的二種結構單元之芳香族聚酮 | |
| JPWO2019009079A1 (ja) | ヒドラジド化合物を含有するポリケトン組成物、ポリケトン硬化物、光学素子及び画像表示装置 | |
| JP6874470B2 (ja) | ポリケトン樹脂組成物、ポリケトン硬化物、光学素子、画像表示装置、被覆材料及び成形体 | |
| JP2020105286A (ja) | 芳香環及び鎖状基を有する構造単位を含むポリケトン、ポリケトン組成物、ポリケトン膜、光学素子、画像表示装置、及びポリケトンの製造方法 | |
| JP6778377B2 (ja) | 主鎖中にアルキレン基を有する芳香族ポリケトン、芳香族ポリケトンワニス、芳香族ポリケトン膜及び芳香族ポリケトンの製造方法 | |
| JP2020105287A (ja) | ヒドラジド化合物を含有するポリケトン組成物、ポリケトン硬化物、光学素子、及び画像表示装置 | |
| JP6520495B2 (ja) | 芳香族ポリケトンの製造方法 | |
| US10759937B2 (en) | Polyketone composition including epoxy compound, cured polyketone, optical element, and image display device | |
| JP6759682B2 (ja) | 分岐型芳香族ポリケトン、分岐型芳香族ポリケトンの製造方法、分岐型芳香族ポリケトン組成物、分岐型芳香族ポリケトン膜、光学素子、画像表示装置及び分岐型芳香族ポリケトン膜付基材 | |
| JP6769075B2 (ja) | 芳香族ポリケトン、芳香族ポリケトンの製造方法、芳香族ポリケトン組成物、芳香族ポリケトン膜、芳香族ポリケトン膜付基材、光学素子、画像表示装置及び被覆材料 | |
| JP2017197687A (ja) | 芳香環及び四級炭素原子含有脂環を含む重合体、重合体の製造方法、組成物、膜、膜付基材、光学素子、画像表示装置、被覆材料及び成形体 | |
| JP2019014819A (ja) | デカリン骨格を有する芳香族ポリケトン及びその製造方法、デカリン骨格を有する芳香族ポリケトン組成物、デカリン骨格を有する芳香族ポリケトン膜、光学素子並びに画像表示装置 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| PA0105 | International application |
Patent event date: 20191220 Patent event code: PA01051R01D Comment text: International Patent Application |
|
| PG1501 | Laying open of application | ||
| A201 | Request for examination | ||
| PA0201 | Request for examination |
Patent event code: PA02012R01D Patent event date: 20210420 Comment text: Request for Examination of Application |
|
| E902 | Notification of reason for refusal | ||
| PE0902 | Notice of grounds for rejection |
Comment text: Notification of reason for refusal Patent event date: 20221124 Patent event code: PE09021S01D |
|
| E601 | Decision to refuse application | ||
| PE0601 | Decision on rejection of patent |
Patent event date: 20230203 Comment text: Decision to Refuse Application Patent event code: PE06012S01D Patent event date: 20221124 Comment text: Notification of reason for refusal Patent event code: PE06011S01I |
