KR20200033868A - 반도체 장치 및 반도체 장치의 제작 방법 - Google Patents

반도체 장치 및 반도체 장치의 제작 방법 Download PDF

Info

Publication number
KR20200033868A
KR20200033868A KR1020207003302A KR20207003302A KR20200033868A KR 20200033868 A KR20200033868 A KR 20200033868A KR 1020207003302 A KR1020207003302 A KR 1020207003302A KR 20207003302 A KR20207003302 A KR 20207003302A KR 20200033868 A KR20200033868 A KR 20200033868A
Authority
KR
South Korea
Prior art keywords
oxide
insulator
transistor
film
conductor
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
KR1020207003302A
Other languages
English (en)
Inventor
가즈키 다네무라
에츠코 가마타
히로미 사와이
다이스케 마츠바야시
Original Assignee
가부시키가이샤 한도오따이 에네루기 켄큐쇼
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by 가부시키가이샤 한도오따이 에네루기 켄큐쇼 filed Critical 가부시키가이샤 한도오따이 에네루기 켄큐쇼
Publication of KR20200033868A publication Critical patent/KR20200033868A/ko
Ceased legal-status Critical Current

Links

Images

Classifications

    • H01L29/7869—
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10D—INORGANIC ELECTRIC SEMICONDUCTOR DEVICES
    • H10D30/00—Field-effect transistors [FET]
    • H10D30/60—Insulated-gate field-effect transistors [IGFET]
    • H10D30/67—Thin-film transistors [TFT]
    • H10D30/674—Thin-film transistors [TFT] characterised by the active materials
    • H10D30/6755—Oxide semiconductors, e.g. zinc oxide, copper aluminium oxide or cadmium stannate
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10D—INORGANIC ELECTRIC SEMICONDUCTOR DEVICES
    • H10D86/00—Integrated devices formed in or on insulating or conducting substrates, e.g. formed in silicon-on-insulator [SOI] substrates or on stainless steel or glass substrates
    • H10D86/40—Integrated devices formed in or on insulating or conducting substrates, e.g. formed in silicon-on-insulator [SOI] substrates or on stainless steel or glass substrates characterised by multiple TFTs
    • H10D86/421—Integrated devices formed in or on insulating or conducting substrates, e.g. formed in silicon-on-insulator [SOI] substrates or on stainless steel or glass substrates characterised by multiple TFTs having a particular composition, shape or crystalline structure of the active layer
    • H10D86/423—Integrated devices formed in or on insulating or conducting substrates, e.g. formed in silicon-on-insulator [SOI] substrates or on stainless steel or glass substrates characterised by multiple TFTs having a particular composition, shape or crystalline structure of the active layer comprising semiconductor materials not belonging to the Group IV, e.g. InGaZnO
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10D—INORGANIC ELECTRIC SEMICONDUCTOR DEVICES
    • H10D86/00—Integrated devices formed in or on insulating or conducting substrates, e.g. formed in silicon-on-insulator [SOI] substrates or on stainless steel or glass substrates
    • H10D86/01—Manufacture or treatment
    • H01L27/10808—
    • H01L27/10873—
    • H01L27/1225—
    • H01L29/42384—
    • H01L29/4908—
    • H01L29/66969—
    • H01L29/78648—
    • H01L29/78696—
    • H01L29/788—
    • H01L29/792—
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10B—ELECTRONIC MEMORY DEVICES
    • H10B12/00—Dynamic random access memory [DRAM] devices
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10B—ELECTRONIC MEMORY DEVICES
    • H10B12/00—Dynamic random access memory [DRAM] devices
    • H10B12/01—Manufacture or treatment
    • H10B12/02—Manufacture or treatment for one transistor one-capacitor [1T-1C] memory cells
    • H10B12/05—Making the transistor
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10B—ELECTRONIC MEMORY DEVICES
    • H10B12/00—Dynamic random access memory [DRAM] devices
    • H10B12/30—DRAM devices comprising one-transistor - one-capacitor [1T-1C] memory cells
    • H10B12/31—DRAM devices comprising one-transistor - one-capacitor [1T-1C] memory cells having a storage electrode stacked over the transistor
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10B—ELECTRONIC MEMORY DEVICES
    • H10B41/00—Electrically erasable-and-programmable ROM [EEPROM] devices comprising floating gates
    • H10B41/70—Electrically erasable-and-programmable ROM [EEPROM] devices comprising floating gates the floating gate being an electrode shared by two or more components
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10D—INORGANIC ELECTRIC SEMICONDUCTOR DEVICES
    • H10D30/00—Field-effect transistors [FET]
    • H10D30/60—Insulated-gate field-effect transistors [IGFET]
    • H10D30/67—Thin-film transistors [TFT]
    • H10D30/6729—Thin-film transistors [TFT] characterised by the electrodes
    • H10D30/673—Thin-film transistors [TFT] characterised by the electrodes characterised by the shapes, relative sizes or dispositions of the gate electrodes
    • H10D30/6733—Multi-gate TFTs
    • H10D30/6734—Multi-gate TFTs having gate electrodes arranged on both top and bottom sides of the channel, e.g. dual-gate TFTs
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10D—INORGANIC ELECTRIC SEMICONDUCTOR DEVICES
    • H10D30/00—Field-effect transistors [FET]
    • H10D30/60—Insulated-gate field-effect transistors [IGFET]
    • H10D30/67—Thin-film transistors [TFT]
    • H10D30/6729—Thin-film transistors [TFT] characterised by the electrodes
    • H10D30/6737—Thin-film transistors [TFT] characterised by the electrodes characterised by the electrode materials
    • H10D30/6739—Conductor-insulator-semiconductor electrodes
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10D—INORGANIC ELECTRIC SEMICONDUCTOR DEVICES
    • H10D30/00—Field-effect transistors [FET]
    • H10D30/60—Insulated-gate field-effect transistors [IGFET]
    • H10D30/67—Thin-film transistors [TFT]
    • H10D30/6757—Thin-film transistors [TFT] characterised by the structure of the channel, e.g. transverse or longitudinal shape or doping profile
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10D—INORGANIC ELECTRIC SEMICONDUCTOR DEVICES
    • H10D30/00—Field-effect transistors [FET]
    • H10D30/60—Insulated-gate field-effect transistors [IGFET]
    • H10D30/68—Floating-gate IGFETs
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10D—INORGANIC ELECTRIC SEMICONDUCTOR DEVICES
    • H10D30/00—Field-effect transistors [FET]
    • H10D30/60—Insulated-gate field-effect transistors [IGFET]
    • H10D30/69—IGFETs having charge trapping gate insulators, e.g. MNOS transistors
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10D—INORGANIC ELECTRIC SEMICONDUCTOR DEVICES
    • H10D84/00—Integrated devices formed in or on semiconductor substrates that comprise only semiconducting layers, e.g. on Si wafers or on GaAs-on-Si wafers
    • H10D84/01—Manufacture or treatment
    • H10D84/02—Manufacture or treatment characterised by using material-based technologies
    • H10D84/03—Manufacture or treatment characterised by using material-based technologies using Group IV technology, e.g. silicon technology or silicon-carbide [SiC] technology
    • H10D84/038—Manufacture or treatment characterised by using material-based technologies using Group IV technology, e.g. silicon technology or silicon-carbide [SiC] technology using silicon technology, e.g. SiGe
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10D—INORGANIC ELECTRIC SEMICONDUCTOR DEVICES
    • H10D86/00—Integrated devices formed in or on insulating or conducting substrates, e.g. formed in silicon-on-insulator [SOI] substrates or on stainless steel or glass substrates
    • H10D86/201—Integrated devices formed in or on insulating or conducting substrates, e.g. formed in silicon-on-insulator [SOI] substrates or on stainless steel or glass substrates the substrates comprising an insulating layer on a semiconductor body, e.g. SOI
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10D—INORGANIC ELECTRIC SEMICONDUCTOR DEVICES
    • H10D86/00—Integrated devices formed in or on insulating or conducting substrates, e.g. formed in silicon-on-insulator [SOI] substrates or on stainless steel or glass substrates
    • H10D86/40—Integrated devices formed in or on insulating or conducting substrates, e.g. formed in silicon-on-insulator [SOI] substrates or on stainless steel or glass substrates characterised by multiple TFTs
    • H10D86/60—Integrated devices formed in or on insulating or conducting substrates, e.g. formed in silicon-on-insulator [SOI] substrates or on stainless steel or glass substrates characterised by multiple TFTs wherein the TFTs are in active matrices
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10D—INORGANIC ELECTRIC SEMICONDUCTOR DEVICES
    • H10D99/00—Subject matter not provided for in other groups of this subclass

Landscapes

  • Engineering & Computer Science (AREA)
  • Manufacturing & Machinery (AREA)
  • Thin Film Transistor (AREA)
  • Metal-Oxide And Bipolar Metal-Oxide Semiconductor Integrated Circuits (AREA)
  • Semiconductor Memories (AREA)

Abstract

문턱 전압이 큰 반도체 장치를 제공한다. 기판 위에 배치된 제 1 도전체와, 제 1 도전체 위에 배치된 제 1 절연체와, 제 1 절연체의 상면에 접하여 배치된 제 1 산화물과, 제 1 산화물의 상면에 접하여 배치된 제 2 절연체와, 제 2 절연체 위에 배치된 제 2 산화물과, 제 2 산화물 위에 배치된 제 3 절연체와, 제 3 절연체 위에 배치된 제 2 도전체를 가지고, 제 1 절연체와 제 1 산화물 사이에는 혼합층이 형성되고, 혼합층은 제 1 절연체에 포함되는 원자 중 적어도 하나와, 제 1 산화물에 포함되는 원자 중 적어도 하나를 포함하고, 혼합층은 마이너스의 고정 전하를 가진다.

Description

반도체 장치 및 반도체 장치의 제작 방법
본 발명의 일 형태는, 반도체 장치, 그리고 반도체 장치의 제작 방법에 관한 것이다. 또는, 본 발명의 일 형태는 반도체 웨이퍼, 모듈, 및 전자 기기에 관한 것이다.
또한 본 명세서 등에서 반도체 장치란, 반도체 특성을 이용함으로써 기능할 수 있는 장치 전반을 가리킨다. 트랜지스터 등의 반도체 소자를 비롯하여, 반도체 회로, 연산 장치, 기억 장치는, 반도체 장치의 일 형태이다. 표시 장치(액정 표시 장치, 발광 표시 장치 등), 투영 장치, 조명 장치, 전기 광학 장치, 축전 장치, 기억 장치, 반도체 회로, 촬상 장치, 및 전자 기기 등은 반도체 장치를 가진다고 할 수 있는 경우가 있다.
또한 본 발명의 일 형태는 상술한 기술분야에 한정되지 않는다. 본 명세서 등에서 개시(開示)하는 발명의 일 형태는 물건, 방법, 또는 제조 방법에 관한 것이다. 또는, 본 발명의 일 형태는 공정(process), 기계(machine), 제품(manufacture), 또는 조성물(composition of matter)에 관한 것이다.
근년, 반도체 장치의 개발이 진행되고, LSI나 CPU나 메모리가 주로 사용되고 있다. CPU는 반도체 웨이퍼로부터 분리된 반도체 집적 회로(적어도 트랜지스터 및 메모리)를 가지고, 접속 단자인 전극이 형성된 반도체 소자의 집합체이다.
LSI나 CPU나 메모리 등의 반도체 회로(IC칩)는 회로 기판, 예를 들어 프린트 배선판에 실장되고, 다양한 전자 기기의 부품 중 하나로서 사용된다.
또한 절연 표면을 가지는 기판 위에 형성된 반도체 박막을 사용하여 트랜지스터를 구성하는 기술이 주목되고 있다. 상기 트랜지스터는 집적 회로(IC)나 화상 표시 장치(단순히 표시 장치라고도 표기함)와 같은 전자 디바이스에 널리 응용되고 있다. 트랜지스터에 적용할 수 있는 반도체 박막으로서 실리콘계 반도체 재료가 널리 알려져 있지만, 그 외의 재료로서 산화물 반도체가 주목되고 있다.
또한 산화물 반도체를 사용한 트랜지스터는, 비도통 상태에서 누설 전류가 매우 작은 것이 알려져 있다. 예를 들어, 산화물 반도체를 사용한 트랜지스터의 누설 전류가 낮다는 특성을 응용한 저소비전력의 CPU 등이 개시되어 있다(특허문헌 1 참조).
또한 예를 들어, 산화물 반도체를 사용한 트랜지스터의 누설 전류가 낮다는 특성을 응용하여, 장기간에 걸쳐 기억 내용을 유지할 수 있는 기억 장치 등이 개시되어 있다(특허문헌 2 참조).
일본 공개특허공보 특개2012-257187호 일본 공개특허공보 특개2011-151383호
본 발명의 일 형태는 문턱 전압이 큰 반도체 장치를 제공하는 것을 과제 중 하나로 한다. 또는, 본 발명의 일 형태는 노멀리 오프의 전기 특성을 가지는 반도체 장치를 제공하는 것을 과제 중 하나로 한다. 또는 본 발명의 일 형태는 작은 전압으로 동작하는 반도체 장치를 제공하는 것을 과제 중 하나로 한다. 또는, 본 발명의 일 형태는 양호한 전기 특성을 가지는 반도체 장치를 제공하는 것을 과제 중 하나로 한다.
본 발명의 일 형태는, 소비전력을 억제할 수 있는 반도체 장치를 제공하는 것을 과제 중 하나로 한다. 또는, 본 발명의 일 형태는 신규 반도체 장치를 제공하는 것을 과제 중 하나로 한다.
또한 이들 과제의 기재는 다른 과제의 존재를 방해하는 것은 아니다. 또한 본 발명의 일 형태는 이들 과제 모두를 해결할 필요는 없는 것으로 한다. 또한 이들 외의 과제는 명세서, 도면, 청구항 등의 기재로부터 저절로 명백해지는 것이며 명세서, 도면, 청구항 등의 기재로부터 이들 외의 과제를 추출할 수 있다.
본 발명의 일 형태는 기판 위에 배치된 제 1 도전체와, 제 1 도전체 위에 배치된 제 1 절연체와, 제 1 절연체의 상면에 접하여 배치된 제 1 산화물과, 제 1 산화물의 상면에 접하여 배치된 제 2 절연체와, 제 2 절연체 위에 배치된 제 2 산화물과, 제 2 산화물 위에 배치된 제 3 절연체와, 제 3 절연체 위에 배치된 제 2 도전체를 가지고, 제 1 절연체와 제 1 산화물 사이에는 혼합층이 형성되고, 혼합층은 제 1 절연체에 포함되는 원자 중 적어도 하나와, 제 1 산화물에 포함되는 원자 중 적어도 하나를 포함하고, 혼합층은 마이너스의 고정 전하를 가지는 것을 특징으로 하는 반도체 장치이다.
상기에서 제 1 산화물은 갈륨을 포함하고, 제 1 산화물에 포함되는 금속 원소에서의 갈륨의 원자수비는 제 2 산화물에 포함되는 금속 원소에서의 갈륨의 원자수비보다 큰 것이 바람직하다. 또한 상기에서 제 1 산화물은 산화 갈륨인 것이 바람직하다.
또한 상기에서 제 1 산화물은 인듐 및 아연을 더 포함하고, 제 1 산화물에 포함되는 금속 원소에서의 인듐의 원자수비는 제 2 산화물에 포함되는 금속 원소에서의 인듐의 원자수비보다 작은 구성으로 하여도 좋다.
또한 상기에서 혼합층은 -2.0×1012e/cm2 이하의 고정 전하를 가지는 것이 바람직하다. 또한 상기에서 제 2 절연체는 산화 실리콘 또는 산화 질화 실리콘인 것이 바람직하다. 또한 상기에서 제 2 절연체는 막의 표면 온도를 100℃ 이상 700℃ 이하로 하는 승온 이탈 가스 분석법에서 단위 막 두께당 산소 원자로 환산한 산소의 이탈량이 1.0×1018atoms/cm3 이상인 것이 바람직하다.
본 발명의 다른 일 형태는, 기판 위에 제 1 도전체를 형성하는 공정과, 제 1 도전체 위에 제 1 절연체를 형성하는 공정과, 제 1 절연체의 상면에 접하여 스퍼터링법을 사용하여 제 1 산화물을 형성하는 공정과, 제 1 산화물 위에 제 2 절연체를 형성하는 공정과, 제 2 절연체 위에 스퍼터링법을 사용하여 제 2 산화물을 형성하는 공정과, 제 2 산화물 위에 제 3 절연체를 형성하는 공정과, 제 3 절연체 위에 제 2 도전체를 형성하는 공정을 가지고, 제 1 산화물의 성막 공정에서 제 1 절연체와 제 1 산화물 사이에 혼합층이 형성되고, 혼합층은 제 1 절연체에 포함되는 원자 중 적어도 하나와, 제 1 산화물에 포함되는 원자 중 적어도 하나를 포함하는 것을 특징으로 하는 반도체 장치의 제작 방법이다.
또한 상기에서 제 1 산화물을 형성하는 공정에서는 갈륨을 포함하는 제 1 타깃을 사용하는 것이 바람직하다. 또한 상기에서 제 2 산화물을 형성하는 공정에서는 인듐, 갈륨, 및 아연을 포함하는 제 2 타깃을 사용하고, 제 2 타깃에 포함되는 금속 원소에서의 갈륨의 원자수비는 제 1 타깃에 포함되는 금속 원소에서의 갈륨의 원자수비보다 작은 것이 바람직하다.
또한 상기에서 제 2 산화물을 형성하는 공정에서는 산소를 포함하는 분위기에서 스퍼터링법에 의한 성막을 수행하는 것이 바람직하다.
또한 상기에서 스퍼터링법에 의한 성막 후에 열 처리를 수행하고, 상기 열 처리 후에 제 2 산화물을 섬 형상으로 형성하는 것이 바람직하다.
본 발명의 일 형태에 의하여 문턱 전압이 큰 반도체 장치를 제공할 수 있다. 또는, 본 발명의 일 형태에 의하여 노멀리 오프의 전기 특성을 가지는 반도체 장치를 제공할 수 있다. 또는 본 발명의 일 형태에 의하여 작은 전압으로 동작하는 반도체 장치를 제공할 수 있다. 또는, 본 발명의 일 형태에 의하여 양호한 전기 특성을 가지는 반도체 장치를 제공할 수 있다.
본 발명의 일 형태에 의하여 소비전력을 억제할 수 있는 반도체 장치를 제공할 수 있다. 또는, 본 발명의 일 형태에 의하여, 신규 반도체 장치를 제공할 수 있다.
또한 이들 효과의 기재는 다른 효과의 존재를 방해하는 것은 아니다. 또한 본 발명의 일 형태는 이들 효과의 모두를 가질 필요는 없다. 또한 이들 이외의 효과는 명세서, 도면, 청구항 등의 기재로부터 저절로 명백해지는 것이고, 명세서, 도면, 청구항 등의 기재로부터 이들 이외의 효과를 추출하는 것이 가능하다.
도 1은 본 발명의 일 형태에 따른 반도체 장치의 모식도.
도 2는 본 발명의 일 형태에 따른 반도체 장치의 모식도 및 상기 반도체 장치의 등가 회로도.
도 3은 본 발명의 일 형태에 따른 반도체 장치의 제작 방법을 도시한 모식도.
도 4는 본 발명의 일 형태에 따른 반도체 장치의 상면도 및 단면도.
도 5는 본 발명의 일 형태에 따른 반도체 장치의 제작 방법을 도시한 단면도.
도 6은 본 발명의 일 형태에 따른 반도체 장치의 제작 방법을 도시한 단면도.
도 7은 본 발명의 일 형태에 따른 반도체 장치의 상면도 및 단면도.
도 8은 본 발명의 일 형태에 따른 반도체 장치의 상면도 및 단면도.
도 9는 본 발명의 일 형태에 따른 반도체 장치의 상면도 및 단면도.
도 10은 본 발명의 일 형태에 따른 기억 장치의 구성예를 도시한 블록도.
도 11은 본 발명의 일 형태에 따른 기억 장치의 구성예를 도시한 회로도.
도 12는 본 발명의 일 형태에 따른 기억 장치의 구성예를 도시한 회로도.
도 13은 본 발명의 일 형태에 따른 기억 장치의 구성예를 도시한 블록도.
도 14는 본 발명의 일 형태에 따른 기억 장치의 구성예를 도시한 블록도 및 회로도.
도 15는 본 발명의 일 형태에 따른 반도체 장치의 구성예를 도시한 블록도.
도 16은 본 발명의 일 형태에 따른 반도체 장치의 구성예를 도시한 블록도, 회로도, 및 반도체 장치의 동작예를 나타낸 타이밍 차트.
도 17은 본 발명의 일 형태에 따른 반도체 장치의 구성예를 도시한 블록도.
도 18은 본 발명의 일 형태에 따른 반도체 장치의 구성예를 도시한 회로도, 및 반도체 장치의 동작예를 나타낸 타이밍 차트.
도 19는 본 발명의 일 형태에 따른 AI 시스템의 구성예를 도시한 블록도.
도 20은 본 발명의 일 형태에 따른 AI 시스템의 응용예를 설명하는 블록도.
도 21은 본 발명의 일 형태에 따른 AI 시스템을 제공한 IC의 구성예를 도시한 사시모식도.
도 22는 본 발명의 일 형태에 따른 전자 기기를 도시한 도면.
도 23은 본 발명의 일 형태에 따른 전자 기기를 도시한 도면.
도 24는 본 발명의 일 형태에 따른 전자 기기를 도시한 도면.
도 25는 본 실시예에 따른 시료의 구조를 설명하는 도면.
도 26은 본 실시예에 따른 시료의 C-V 측정의 그래프.
도 27은 본 실시예에 따른 시료의 C-V 측정의 그래프.
도 28은 본 실시예에 따른 시료의 C-V 측정의 그래프.
도 29는 본 실시예에 따른 시료의 ΔVfb의 그래프.
이하에서, 실시형태에 대하여 도면을 참조하면서 설명한다. 다만, 실시형태는 많은 상이한 형태로 실시할 수 있고, 취지 및 그 범위에서 벗어남이 없이 그 형태 및 자세한 사항을 다양하게 변경할 수 있는 것은 통상의 기술자라면 용이하게 이해할 수 있다. 따라서, 본 발명은 이하의 실시형태의 기재 내용에 한정하여 해석되는 것은 아니다.
또한 도면에서는, 명료화를 위하여 크기, 층의 두께, 또는 영역이 과장되어 있는 경우가 있다. 따라서, 그 스케일에 반드시 한정되는 것은 아니다. 또한 도면은 이상적인 예를 모식적으로 도시한 것이고, 도면에 도시된 형상 또는 값 등에 한정되지 않는다. 예를 들어, 실제의 제조 공정에서, 에칭 등의 처리에 의하여 층이나 레지스트 마스크 등이 의도치 않게 감소되는 경우가 있지만, 이해를 용이하게 하기 위하여 이를 생략하는 경우가 있다. 또한 도면에서, 동일한 부분 또는 같은 기능을 가지는 부분에는 동일한 부호를 상이한 도면 사이에서 공통적으로 사용하고, 이의 반복적인 설명은 생략하는 경우가 있다. 또한 같은 기능을 가지는 부분을 가리키는 경우에는, 해치 패턴을 동일하게 하고, 특별히 부호를 붙이지 않는 경우가 있다.
또한 특히 상면도('평면도'라고도 함)나 사시도 등에서는, 발명의 이해를 용이하게 하기 위하여 일부의 구성 요소의 기재를 생략하는 경우가 있다. 또한 일부의 숨은선 등의 기재를 생략하는 경우가 있다.
또한 본 명세서 등에서, 제 1, 제 2 등으로 붙여지는 서수사는 편의상 사용하는 것이며, 공정 순서 또는 적층 순서를 나타내는 것이 아니다. 그러므로, 예를 들어 '제 1'을 '제 2' 또는 '제 3' 등으로 적절히 바꾸어 설명할 수 있다. 또한 본 명세서 등에 기재되어 있는 서수사와, 본 발명의 일 형태를 특정하기 위하여 사용되는 서수사는 일치하지 않는 경우가 있다.
또한 본 명세서에서, '위', '아래' 등 배치를 나타내는 말은, 구성끼리의 위치 관계를 도면을 참조하여 설명하기 위하여, 편의상 사용하고 있다. 또한 구성끼리의 위치 관계는 각 구성을 묘사하는 방향에 따라 적절히 변화되는 것이다. 따라서, 명세서에서 설명한 말에 한정되지 않고, 상황에 따라 적절히 환언할 수 있다.
예를 들어, 본 명세서 등에서, X와 Y가 접속되어 있다고 명시적으로 기재되어 있는 경우에는, X와 Y가 전기적으로 접속되어 있는 경우와, X와 Y가 기능적으로 접속되어 있는 경우와, X와 Y가 직접 접속되어 있는 경우가, 본 명세서 등에 개시되어 있는 것으로 한다. 따라서, 소정의 접속 관계, 예를 들어, 도면 또는 문장에 나타내어진 접속 관계에 한정되지 않고, 도면 또는 문장에 나타내어진 접속 관계 이외의 것도, 도면 또는 문장에 기재되어 있는 것으로 한다.
여기서, X, Y는 대상물(예를 들어 장치, 소자, 회로, 배선, 전극, 단자, 도전막, 층 등)인 것으로 한다.
X와 Y가 직접적으로 접속되어 있는 경우의 일례로서는, X와 Y의 전기적인 접속을 가능하게 하는 소자(예를 들어 스위치, 트랜지스터, 용량 소자, 인덕터, 저항 소자, 다이오드, 표시 소자, 발광 소자, 부하 등)가 X와 Y 사이에 접속되어 있지 않은 경우이고, X와 Y의 전기적인 접속을 가능하게 하는 소자(예를 들어 스위치, 트랜지스터, 용량 소자, 인덕터, 저항 소자, 다이오드, 표시 소자, 발광 소자, 부하 등)를 통하지 않고 X와 Y가 접속되어 있는 경우이다.
X와 Y가 전기적으로 접속되어 있는 경우의 일례로서는, X와 Y의 전기적인 접속을 가능하게 하는 소자(예를 들어 스위치, 트랜지스터, 용량 소자, 인덕터, 저항 소자, 다이오드, 표시 소자, 발광 소자, 부하 등)가 X와 Y 사이에 하나 이상 접속될 수 있다. 또한 스위치는 온, 오프가 제어되는 기능을 가진다. 즉, 스위치는 도통 상태(온 상태) 또는 비도통 상태(오프 상태)가 되고, 전류를 흘릴지 여부를 제어하는 기능을 가진다. 또는, 스위치는 전류를 흘리는 경로를 선택하여 전환하는 기능을 가진다. 또한 X와 Y가 전기적으로 접속되어 있는 경우에는, X와 Y가 직접적으로 접속되어 있는 경우를 포함하는 것으로 한다.
X와 Y가 기능적으로 접속되어 있는 경우의 일례로서는, X와 Y의 기능적인 접속을 가능하게 하는 회로(예를 들어 논리 회로(인버터, NAND 회로, NOR 회로 등), 신호 변환 회로(DA 변환 회로, AD 변환 회로, 감마 보정 회로 등), 전위 레벨 변환 회로(전원 회로(승압 회로, 강압 회로 등), 신호의 전위 레벨을 변환시키는 레벨 시프터 회로 등), 전압원, 전류원, 전환 회로, 증폭 회로(신호 진폭 또는 전류량 등을 크게 할 수 있는 회로, 연산 증폭기, 차동 증폭 회로, 소스 폴로어 회로, 버퍼 회로 등), 신호 생성 회로, 기억 회로, 제어 회로 등)가 X와 Y 사이에 하나 이상 접속될 수 있다. 또한 일례로서, X와 Y 사이에 다른 회로를 끼워도 X로부터 출력된 신호가 Y로 전달되는 경우에는, X와 Y는 기능적으로 접속되어 있는 것으로 한다. 또한 X와 Y가 기능적으로 접속되어 있는 경우에는, X와 Y가 직접적으로 접속되어 있는 경우와 X와 Y가 전기적으로 접속되어 있는 경우를 포함하는 것으로 한다.
또한 본 명세서 등에서, 트랜지스터란, 게이트와, 드레인과, 소스를 포함하는 적어도 3개의 단자를 가지는 소자이다. 그리고, 드레인(드레인 단자, 드레인 영역, 또는 드레인 전극)과 소스(소스 단자, 소스 영역, 또는 소스 전극) 사이에 채널 형성 영역을 가지고, 채널 형성 영역을 통하여 소스와 드레인 사이에 전류를 흘릴 수 있는 것이다. 또한 본 명세서 등에서 채널 형성 영역이란 전류가 주로 흐르는 영역을 말한다.
또한 소스나 드레인의 기능은 상이한 극성의 트랜지스터를 채용하는 경우나 회로 동작에서 전류의 방향이 변화하는 경우 등에는 바뀌는 경우가 있다. 그러므로, 본 명세서 등에서는, 소스나 드레인의 용어는 바꾸어 사용할 수 있는 경우가 있다.
또한 채널 길이란, 예를 들어 트랜지스터의 상면도에 있어서, 반도체(또는 트랜지스터가 온 상태일 때 반도체 내에서 전류가 흐르는 부분)와 게이트 전극이 서로 중첩되는 영역, 또는 채널이 형성되는 영역에서의, 소스(소스 영역 또는 소스 전극)와 드레인(드레인 영역 또는 드레인 전극) 사이의 거리를 말한다. 또한 하나의 트랜지스터에 있어서, 채널 길이가 모든 영역에서 같은 값을 취한다고 할 수는 없다. 즉, 하나의 트랜지스터의 채널 길이는, 하나의 값으로 정해지지 않는 경우가 있다. 그러므로, 본 명세서에서는 채널 길이는 채널이 형성되는 영역에서의 어느 하나의 값, 최댓값, 최솟값, 또는 평균값으로 한다.
채널 폭이란, 예를 들어 반도체(또는 트랜지스터가 온 상태일 때 반도체 내에서 전류가 흐르는 부분)와 게이트 전극이 서로 중첩되는 영역, 또는 채널이 형성되는 영역에서의 소스와 드레인이 대향하는 부분의 길이를 말한다. 또한 하나의 트랜지스터에서 채널 폭이 모든 영역에서 같은 값을 취한다고 할 수는 없다. 즉, 하나의 트랜지스터의 채널 폭은 하나의 값으로 정해지지 않는 경우가 있다. 그러므로, 본 명세서에서 채널 폭은, 채널이 형성되는 영역에서의 어느 하나의 값, 최댓값, 최솟값, 또는 평균값으로 한다.
또한 트랜지스터의 구조에 따라서는, 실제로 채널이 형성되는 영역에서의 채널 폭(이하, '실효적인 채널 폭'이라고도 함)과 트랜지스터의 상면도에서 나타내어지는 채널 폭(이하, '외관상 채널 폭'이라고도 함)이 상이한 경우가 있다. 예를 들어, 게이트 전극이 반도체의 측면을 덮는 경우, 실효적인 채널 폭이 외관상 채널 폭보다 커져, 그 영향을 무시할 수 없는 경우가 있다. 예를 들어, 미세하고 게이트 전극이 반도체의 측면을 덮는 트랜지스터에서는, 반도체의 측면에 형성되는 채널 형성 영역의 비율이 커지는 경우가 있다. 이 경우에는 외관상 채널 폭보다 실효적인 채널 폭이 커진다.
이러한 경우, 실효적인 채널 폭을 실측에 의하여 어림잡기 어려워지는 경우가 있다. 예를 들어, 설계값으로부터 실효적인 채널 폭을 어림잡기 위해서는, 반도체의 형상이 미리 알려져 있다는 가정이 필요하다. 따라서, 반도체의 형상을 정확하게 알 수 없는 경우에는 실효적인 채널 폭을 정확하게 측정하기 어렵다.
따라서, 본 명세서에서는, 외관상 채널 폭을 '둘러싸인 채널 폭(SCW: Surrounded Channel Width)'이라고 부르는 경우가 있다. 또한 본 명세서에서 단순히 채널 폭이라고 기재한 경우에는, 둘러싸인 채널 폭 또는 외관상 채널 폭을 가리키는 경우가 있다. 또는, 본 명세서에서 단순히 채널 폭이라고 기재한 경우에는, 실효적인 채널 폭을 가리키는 경우가 있다. 또한 채널 길이, 채널 폭, 실효적인 채널 폭, 외관상 채널 폭, 및 둘러싸인 채널 폭 등은, 단면 TEM 이미지 등을 해석하는 것 등에 의하여 값을 결정할 수 있다.
또한 반도체의 불순물이란, 예를 들어 반도체를 구성하는 주성분 외의 것을 말한다. 예를 들어, 농도가 0.1atomic% 미만인 원소는 불순물이라고 할 수 있다. 불순물이 포함됨으로써, 예를 들어 반도체의 DOS(Density of States)가 높아지거나, 결정성의 저하 등이 일어나는 경우가 있다. 반도체가 산화물 반도체인 경우, 반도체의 특성을 변화시키는 불순물로서는, 예를 들어 1족 원소, 2족 원소, 13족 원소, 14족 원소, 15족 원소, 및 산화물 반도체의 주성분 외의 전이 금속(transition metal) 등이 있고, 예를 들어 수소, 리튬, 소듐, 실리콘, 붕소, 인, 탄소, 질소 등이 있다. 산화물 반도체의 경우, 물도 불순물로서 기능하는 경우가 있다. 또한 산화물 반도체의 경우, 예를 들어 불순물의 혼입으로 인하여 산소 결손이 형성되는 경우가 있다. 또한 반도체가 실리콘인 경우, 반도체의 특성을 변화시키는 불순물로서는, 예를 들어 산소, 수소를 제외한 1족 원소, 2족 원소, 13족 원소, 및 15족 원소 등이 있다.
또한 본 명세서 등에서, 산화질화 실리콘막이란, 그 조성으로서 질소보다 산소의 함유량이 많은 것이다. 예를 들어, 바람직하게는 산소가 55atomic% 이상 65atomic% 이하, 질소가 1atomic% 이상 20atomic% 이하, 실리콘이 25atomic% 이상 35atomic% 이하, 수소가 0.1atomic% 이상 10atomic% 이하인 농도 범위에서 포함되는 것을 말한다. 또한 질화산화 실리콘막이란, 그 조성으로서 산소보다 질소의 함유량이 많은 것이다. 예를 들어, 바람직하게는 질소가 55atomic% 이상 65atomic% 이하, 산소가 1atomic% 이상 20atomic% 이하, 실리콘이 25atomic% 이상 35atomic% 이하, 수소가 0.1atomic% 이상 10atomic% 이하의 농도 범위에서 포함되는 것을 말한다.
또한 본 명세서 등에서, '막'이라는 용어와 '층'이라는 용어는 서로 바꿀 수 있다. 예를 들어, '도전층'이라는 용어를 '도전막'이라는 용어로 변경할 수 있는 경우가 있다. 또는, 예를 들어, '절연막'이라는 용어를 '절연층'이라는 용어로 변경할 수 있는 경우가 있다.
또한 본 명세서 등에서, '절연체'라는 용어를 절연막 또는 절연층이라고 환언할 수 있다. 또한 '도전체'라는 용어를 도전막 또는 도전층이라고 환언할 수 있다. 또한 '반도체'라는 용어를 반도체막 또는 반도체층이라고 환언할 수 있다.
또한 본 명세서 등에 나타내어지는 트랜지스터는, 명시되어 있는 경우를 제외하고, 전계 효과 트랜지스터로 한다. 또한 본 명세서 등에 나타내는 트랜지스터는, 명시되어 있는 경우를 제외하고, n채널형 트랜지스터로 한다. 따라서, 그 문턱 전압('Vth'라고도 함)은 명시되어 있는 경우를 제외하고, 0V보다 큰 것으로 한다.
또한 본 명세서 등에서, '평행'이란, 2개의 직선이 -10° 이상 10° 이하의 각도로 배치되어 있는 상태를 말한다. 따라서, -5° 이상 5° 이하의 경우도 포함된다. 또한 '실질적으로 평행'이란, 2개의 직선이 -30° 이상 30° 이하의 각도로 배치되어 있는 상태를 말한다. 또한 '수직'이란, 2개의 직선이 80° 이상 100° 이하의 각도로 배치되어 있는 상태를 말한다. 따라서, 85° 이상 95° 이하의 경우도 포함된다. 또한 '실질적으로 수직'이란, 2개의 직선이 60° 이상 120° 이하의 각도로 배치되어 있는 상태를 말한다.
또한 본 명세서에서, 결정이 삼방정계 또는 능면체정(rhombohedral crystal)계인 경우, 육방정계로서 나타낸다.
또한 본 명세서에서, 배리어막이란, 수소 등의 불순물 및 산소의 투과를 억제하는 기능을 가지는 막이고, 상기 배리어막이 도전성을 가지는 경우에는, 도전성 배리어막이라고 부르는 경우가 있다.
본 명세서 등에서, 금속 산화물(metal oxide)이란, 넓은 의미로의 금속의 산화물이다. 금속 산화물은, 산화물 절연체, 산화물 도전체(투명 산화물 도전체를 포함함), 산화물 반도체(Oxide Semiconductor 또는 단순히 OS라고도 함) 등으로 분류된다. 예를 들어, 트랜지스터의 활성층에 금속 산화물을 사용한 경우, 상기 금속 산화물을 산화물 반도체라고 부르는 경우가 있다. 즉, OS FET라고 기재하는 경우에는, 산화물 또는 산화물 반도체를 가지는 트랜지스터로 환언할 수 있다.
(실시형태 1)
이하에서는 본 발명의 일 형태에 따른 반도체 장치의 구성과 그 특성에 대하여 설명한다.
도 1의 (A)는 본 발명의 일 형태에 따른 반도체 장치인, 트랜지스터(10)의 일부의 단면도이다. 또한 도 1의 (B)는 트랜지스터(10)의 영역(50)의 확대도이다.
도 1의 (A)에 도시된 바와 같이, 트랜지스터(10)는 기판 위에 배치된 도전체(31)와, 도전체(31) 위에 배치된 절연체(32)와, 절연체(32)의 상면에 접하여 배치된 산화물(33)과, 산화물(33)의 상면에 접하여 배치된 절연체(34)와, 절연체(34) 위에 배치된 산화물(46)과, 산화물(46) 위에 배치된 절연체(41)와, 절연체(41) 위에 도전체(31) 및 산화물(46)과 중첩되도록 배치된 도전체(44)를 가진다. 또한 도전체(31)는 절연체(30)에 매립되도록 배치되는 것이 바람직하다.
도 1의 (A)에서 도전체(31), 절연체(30), 절연체(32), 산화물(33), 절연체(34), 산화물(46), 절연체(41), 및 도전체(44)는 단층 구조로 도시하였지만, 본 실시형태에 나타낸 반도체 장치는 이에 한정되지는 않는다. 도전체(31), 절연체(30), 절연체(32), 산화물(33), 절연체(34), 산화물(46), 절연체(41), 및 도전체(44)는 각각 단층 구조로 하여도 좋고, 2층 이상의 적층 구조로 하여도 좋다.
산화물(46)은 도전체(44)와 중첩되는 영역에 채널 형성 영역을 가지고, 도전체(44)와 중첩되지 않는 영역에 채널 형성 영역을 협지하도록 소스 영역과 드레인 영역을 가진다. 또한 도 1의 (A)에서 산화물(46) 내의 파선은 소스 영역과 채널 형성 영역의 경계, 및 드레인 영역과 채널 형성 영역의 경계를 나타낸다. 도 1에서는 소스 영역과 채널 형성 영역의 경계, 및 드레인 영역과 채널 형성 영역의 경계가 도전체(44)의 측면과 실질적으로 일치하는 예에 대하여 도시하였다. 다만, 이에 한정되지 않고 소스 영역의 채널 형성 영역 측의 일부 및/또는 드레인 영역의 채널 형성 영역 측의 일부가 도전체(44)와 중첩되는 구성이 되어도 좋다.
여기서, 트랜지스터(10)에서, 산화물(46)에는 산화물 반도체로서 기능하는 금속 산화물(이하, 산화물 반도체라고도 함)을 사용하는 것이 바람직하다. 예를 들어, 산화물(46)이 되는 금속 산화물로서는, 에너지 갭이 2eV 이상, 바람직하게는 2.5eV 이상인 것을 사용하는 것이 바람직하다. 이와 같이, 에너지 갭이 넓은 금속 산화물을 사용함으로써, 트랜지스터의 오프 전류를 저감할 수 있다.
예를 들어, 산화물(46)로서, In-M-Zn 산화물(원소 M은 알루미늄, 갈륨, 이트륨, 구리, 바나듐, 베릴륨, 붕소, 실리콘, 타이타늄, 철, 니켈, 저마늄, 지르코늄, 몰리브데넘, 란타넘, 세륨, 네오디뮴, 하프늄, 탄탈럼, 텅스텐, 또는 마그네슘 등에서 선택된 1종류 또는 복수 종류) 등의 금속 산화물을 사용하는 것이 좋다. 또한 산화물(46)로서 In-Ga 산화물, In-Zn 산화물을 사용하여도 좋다.
산화물 반도체를 사용한 트랜지스터(10)는 비도통 상태에서 누설 전류(오프 전류)가 매우 작기 때문에, 저소비전력의 반도체 장치를 제공할 수 있다. 또한 산화물 반도체는 스퍼터링법 등을 사용하여 성막될 수 있으므로 고집적형 반도체 장치를 구성하는 트랜지스터에 사용될 수 있다.
한편으로, 산화물 반도체를 사용한 트랜지스터는 산화물 반도체 내의 불순물 및 산소 결손으로 인하여 그 전기 특성이 변동되기 쉽고, 신뢰성이 낮아지는 경우가 있다. 또한 산화물 반도체에 포함되는 수소는 금속 원자와 결합하는 산소와 반응하여 물이 되기 때문에 산소 결손을 형성하는 경우가 있다. 상기 산소 결손에 수소가 들어감으로써 캐리어인 전자가 생성되는 경우가 있다. 따라서, 산소 결손이 포함되어 있는 산화물 반도체를 사용한 트랜지스터는 노멀리 온 특성을 가지기 쉽다. 그러므로, 산화물 반도체 내의 산소 결손은 가능한 한 저감되어 있는 것이 바람직하다.
특히, 산화물(46)에서의 채널 형성 영역과, 게이트 절연막으로서 기능하는 절연체(41)의 계면에 산소 결손이 존재하면, 전기 특성이 변동되기 쉽고, 또한 신뢰성이 낮아지는 경우가 있다.
산화물(46)은 2층 이상의 적층 구조로 하여도 좋다. 예를 들어, 산화물(46)은 제 1 산화물층과, 제 1 산화물층 위의 제 2 산화물층과, 제 2 산화물층 위의 제 3 산화물층을 가지는 적층 구조로 하여도 좋다. 제 1 산화물층 위에 제 2 산화물층을 가짐으로써, 제 1 산화물층보다 아래쪽에 형성된 구조물로부터 제 2 산화물층에 대한 불순물의 확산을 억제할 수 있다. 또한 제 3 산화물층 아래에 제 2 산화물층을 가짐으로써, 제 3 산화물층보다 위쪽에 형성된 구조물로부터 제 2 산화물층에 대한 불순물의 확산을 억제할 수 있다.
또한 산화물(46)의 제 1 산화물층 내지 제 3 산화물층에서, 각 금속 원자의 원자수비가 상이한 구성으로 하는 것이 바람직하다. 구체적으로는, 제 1 산화물층에 사용하는 금속 산화물에서, 금속 원소 중의 원소 M의 원자수비가 제 2 산화물층에 사용하는 금속 산화물에서의 금속 원소 중의 원소 M의 원자수비보다 큰 것이 바람직하다. 또한 제 1 산화물층에 사용하는 금속 산화물에서 In에 대한 원소 M의 원자수비가 제 2 산화물층에 사용하는 금속 산화물에서의 In에 대한 원소 M의 원자수비보다 큰 것이 바람직하다. 또한 제 2 산화물층에 사용하는 금속 산화물에서 원소 M에 대한 In의 원자수비가 제 1 산화물층에 사용하는 금속 산화물에서의 원소 M에 대한 In의 원자수비보다 큰 것이 바람직하다. 또한 제 3 산화물층은 제 1 산화물층 또는 제 2 산화물층에 사용할 수 있는 금속 산화물을 사용할 수 있다.
또한 제 1 산화물층 및 제 3 산화물층의 전도대 하단의 에너지가 제 2 산화물층의 전도대 하단의 에너지보다 높아지는 것이 바람직하다. 또한 바꿔 말하면 제 1 산화물층 및 제 3 산화물층의 전자 친화력이 제 2 산화물층의 전자 친화력보다 작은 것이 바람직하다.
여기서, 제 1 산화물층, 제 2 산화물층, 및 제 3 산화물층에서 전도대 하단의 에너지 준위는 완만하게 변화한다. 바꿔 말하면, 연속적으로 변화 또는 연속 접합한다고도 할 수 있다. 이와 같이 하기 위해서는, 제 1 산화물층과 제 2 산화물층 사이의 계면 및 제 2 산화물층과 제 3 산화물층 사이의 계면에 형성되는 혼합층의 결함 준위 밀도를 낮추는 것이 좋다.
구체적으로는, 제 1 산화물층과 제 2 산화물층, 제 2 산화물층과 제 3 산화물층이, 산소 이외에 공통된 원소를 가짐으로써(주성분으로 함으로써), 결함 준위 밀도가 낮은 혼합층을 형성할 수 있다. 예를 들어, 제 2 산화물층이 In-Ga-Zn 산화물인 경우, 제 1 산화물층 및 제 3 산화물층으로서, In-Ga-Zn 산화물, Ga-Zn 산화물, 산화 갈륨 등을 사용하면 좋다.
이때, 캐리어의 주된 경로는 제 2 산화물층 또는 그 근방, 예를 들어, 제 2 산화물층과 제 3 산화물층의 계면이다. 제 1 산화물층과 제 2 산화물층의 계면, 및 제 2 산화물층과 제 3 산화물층의 계면에서의 결함 준위 밀도를 낮게 할 수 있어, 계면 산란으로 인한 캐리어 전도에 대한 영향이 작고, 높은 온 전류를 얻을 수 있다.
또한 도전체(44)는 제 1 게이트(톱 게이트라고도 함) 전극으로서 기능하고, 도전체(31)는 제 2 게이트(보텀 게이트라고도 함) 전극으로서 기능한다. 도전체(31)에 인가하는 전위를 도전체(44)에 인가하는 전위와 연동시키지 않고 독립적으로 변화시킴으로써, 트랜지스터(10)의 문턱 전압을 제어할 수 있다. 특히, 도전체(31)에 마이너스의 전위를 인가함으로써, 트랜지스터(10)의 문턱 전압을 0V보다 크게 하고, 도전체(44)에 인가하는 전압이 0V일 때의 드레인 전류(이하, Icut이라고 하는 경우가 있음)를 작게 할 수 있다.
트랜지스터(10)에서, 보텀 게이트에 전압(Vbg[V])이 인가된 상태에서, 톱 게이트에 전압(Vth[V])보다 큰 전압이 인가되면, 산화물(46)에 채널이 형성되기 시작한다. 이때의 전압(Vth)을 트랜지스터(10)의 문턱 전압이라고 할 수 있다.
도 1의 (A)에 도시된 트랜지스터(10)는 도전체(31)에 전압(Vbg)을 인가함으로써, 전압(Vth)을 크게 하고, 트랜지스터(10)의 Icut을 작게 할 수 있다. 바꿔 말하면, 트랜지스터(10)에 노멀리 오프의 전기 특성을 부여할 수 있다.
또한 트랜지스터(10)는 도 1의 (B)에 도시된 바와 같이, 절연체(32)와 산화물(33) 사이에서 고정 전하(54)가 유지된다. 자세한 사항은 후술하지만, 트랜지스터(10)는 고정 전하(54)에 의하여 전압(Vth)을 크게 하고, 트랜지스터(10)의 Icut을 작게 할 수 있다.
또한 도 1의 (B)에 도시된 바와 같이, 절연체(32)와 산화물(33) 사이에는 혼합층(52)이 형성되는 것이 바람직하고, 혼합층(52)이 고정 전하(54)를 가지는 것이 바람직하다. 여기서, 고정 전하(54)는 절연체(32) 위에 산화물(33)을 성막하였을 때, 절연체(32)와 산화물(33) 사이에 형성되는 혼합층(52)에 전자가 포획됨으로써 형성된다. 또한 혼합층(52)은 절연체(32)에 포함되는 원자 중 적어도 하나와, 산화물(33)에 포함되는 원자 중 적어도 하나를 포함하는 것이다.
절연체(32)는 산화물(33)을 스퍼터링법 등으로 성막하였을 때, 믹싱(mixing)이 발생할 정도로 부드러운 것이 바람직하다. 예를 들어, 절연체(32)로서, 산화 실리콘, 산화 질화 실리콘, 질화 산화 실리콘, 질화 실리콘, 플루오린을 첨가한 산화 실리콘, 탄소를 첨가한 산화 실리콘, 탄소 및 질소를 첨가한 산화 실리콘, 구멍(hole)을 가지는 산화 실리콘 등을 사용하는 것이 바람직하다.
산화물(33)은 상기 원소 M, 특히 갈륨 등 산소와의 결합력이 강한 금속 원소를 포함하는 금속 산화물을 사용하는 것이 바람직하다. 예를 들어, 산화물(33)에 산화 갈륨을 사용하면 좋다. 여기서, 산화물(33)은 많은 갈륨 원자를 포함하는 것이 바람직하고, 예를 들어 산화물(46)에 포함되는 금속 원소에서의 갈륨의 원자수비보다 산화물(33)에 포함되는 금속 원소에서의 갈륨의 원자수비를 크게 하면 좋다.
또한 산화물(33)로서 산화물(46)과 마찬가지로, 인듐 및 갈륨을 포함하는 산화물, 또는 인듐, 갈륨, 및 아연을 포함하는 산화물 등을 사용하여도 좋다. 이 경우, 예를 들어, 산화물(46)에 포함되는 금속 원소에서의 인듐의 원자수비보다 산화물(33)에 포함되는 금속 원소에서의 인듐의 원자수비를 작게 하면 좋다.
산화물(33) 내의 산소 결손에 수소가 보전되어, 양전하를 가지는 도너 불순물이 형성되는 경우가 있다. 그러나 갈륨 등 산소와의 결합력이 강한 금속 원소를 포함하는 금속 산화물을, 산화물(33)에 사용함으로써 산화물(33)에 산소가 결합되기 쉽게 하고, 산소 결손을 저감시킬 수 있다. 이에 의하여, 양전하를 가지는 도너 불순물을 저감시킬 수 있다. 따라서, 절연체(32)와 산화물(33) 사이에서 마이너스의 고정 전하(54)가 현재화된다.
산화물(33) 위에 제공되는 절연체(34)로서는, 산소를 포함하는 절연체를 사용하는 것이 바람직하다. 특히, 절연체(34)는 화학량론적 조성을 만족시키는 산소보다 많은 산소(이하, 과잉 산소라고도 함)를 포함하는 것이 바람직하다. 즉, 절연체(34)로부터 산소가 산화물(33)로 확산됨으로써, 산화물(33) 내의 산소 결손을 저감시킬 수 있다. 또한 절연체(32)도 절연체(34)와 마찬가지로 산소를 포함하는 절연체를 사용하는 것이 바람직하다.
예를 들어, 절연체(34)에 사용할 수 있는 과잉 산소를 포함하는 절연체로서, 가열에 의하여 일부의 산소가 이탈되는 산화물 재료를 사용하는 것이 바람직하다. 가열에 의하여 산소가 이탈되는 산화물이란, TDS(Thermal Desorption Spectroscopy) 분석에서 단위 막 두께당 산소 원자로 환산한 산소의 이탈량이 1.0×1018atoms/cm3 이상, 바람직하게는 1.0×1019atoms/cm3 이상, 더 바람직하게는 2.0×1019atoms/cm3 이상, 더욱 바람직하게는 3.0×1020atoms/cm3 이상인 산화물막이다. 또한 상기 TDS 분석 시의 막의 표면 온도로서는 100℃이상 700℃ 이하의 범위가 바람직하다.
예를 들어, 절연체(34)로서 과잉 산소를 가지는 산화 실리콘, 산화 질화 실리콘, 질화 산화 실리콘, 질화 실리콘, 플루오린을 첨가한 산화 실리콘, 탄소를 첨가한 산화 실리콘, 탄소 및 질소를 첨가한 산화 실리콘, 구멍을 가지는 산화 실리콘을 사용할 수 있다. 특히, 산화 실리콘 및 산화 질화 실리콘은 열에 대하여 안정적이기 때문에 바람직하다.
이와 같은 절연체(34)를 제공함으로써 절연체(34) 위의 산화물(46)에 산소를 공급할 수도 있다. 또한 절연체(41)로서 마찬가지의 과잉 산소를 포함하는 절연체를 사용함으로써 산화물(46)의 채널 형성 영역에 산소를 공급하고, 산소 결손을 저감시킬 수 있다.
다음으로 도 2를 사용하여, 고정 전하(54)에 의한, 도 1에 도시된 트랜지스터(10)의 문턱 전압의 변화량(ΔVth)에 대하여 설명한다. 여기서, 도 2의 (A)는 트랜지스터(10)의 톱 게이트와 보텀 게이트 사이의 모델을 도시한 모식도이고, 도 2의 (B)는 도 2의 (A)에 도시된 모델에 대응하는 등가 회로도이다.
도 2의 (A)에 도시된 트랜지스터(10)의 모델에서, 도전체(31)는 보텀 게이트로서의 기능을 가지고, 절연체(32), 산화물(33), 및 절연체(34)는 보텀 게이트의 게이트 절연체로서의 기능을 가지고, 산화물(46)은 채널 형성 영역으로서의 기능을 가지고, 도전체(44)는 톱 게이트로서의 기능을 가지고, 절연체(41)는 톱 게이트의 게이트 절연체로서의 기능을 가진다. 또한 절연체(32)와 산화물(33) 사이에 고정 전하(54)가 유지되고, 고정 전하(54)의 전하량을 Qb로 한다.
도 2의 (A)에 도시된 트랜지스터(10)의 모델에서 도전체(31)에 전압(Vbg)이 인가된 상태로, 도전체(44)에 전압(Vth)을 인가하면, 산화물(46) 내에 채널이 형성되기 시작된다. 이하에서는 트랜지스터(10)에서, 채널이 형성되는 영역을 영역(P)으로 한다. 예를 들어, 산화물(46)이 상술한 제 1 산화물층 내지 제 3 산화물층의 적층 구조인 경우, 제 2 산화물층과 제 3 산화물층의 계면 근방에 영역(P)이 형성되는 경우가 있다.
또한 도 2의 (A)에서, 채널이 산화물(46) 내에 형성되는 것으로 하였지만, 이에 한정되지 않는다. 예를 들어, 산화물(46)의 절연체(41) 측의 계면 근방에 채널이 형성되는 경우도 있다.
여기서, 절연체(32)의 정전 용량을 Cb로 하고, 산화물(33)과 절연체(34)와 산화물(46)의 영역(P)보다 아래의 부분의 직렬 합성 용량을 Cm으로 하고, 절연체(41)와 산화물(46)의 영역(P)보다 위의 부분의 직렬 합성 용량을 Ct로 하면, 트랜지스터(10)의 모델은 도 2의 (B)에 도시된 등가 회로도에서 나타내어진다.
도 2의 (B)에 도시된 모델에서 고정 전하(54)에 의한, 트랜지스터(10)의 문턱 전압의 변화량(ΔVth)을 구하면 다음 수학식으로 나타낼 수 있다.

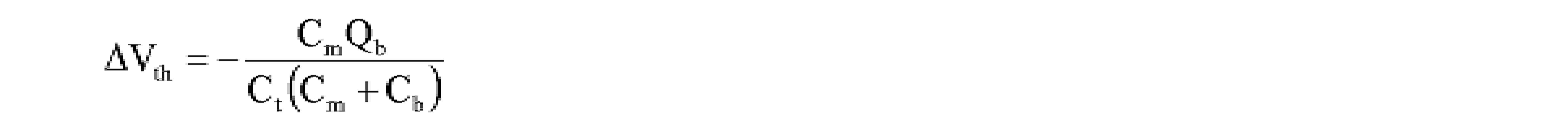

[수학식 1]
Figure pct00001
상기 식에 따르면, ΔVth는 고정 전하(54)의 전하량(Qb)에 비례한다. 즉, 절연체(32)와 산화물(33) 사이에 유지되는, 마이너스의 고정 전하(54)의 전하량(Qb)(Qb는 마이너스의 값을 취함)이 작을수록 트랜지스터(10)의 전압(Vth)을 크게 하고, Icut을 충분히 작게 할 수 있다. 예를 들어, 혼합층(52)이 -2.0×1012e/cm2 이하의 고정 전하(54)를 가지는 것이 바람직하다. 여기서, e는 전기 소량을 나타낸다.
이와 같이, 절연체(32)와 산화물(33) 사이에 유지되는, 마이너스의 고정 전하(54)에 의하여, 트랜지스터(10)에서는 문턱 전압(Vth)을 플러스 측으로 시프트시킬 수 있다. 이에 의하여, 절댓값이 작은 마이너스의 전압(VBG)을 도전체(31)에 인가함으로써, 문턱 전압(Vth)을 플러스 측으로 시프트하고, 트랜지스터(10)의 Icut을 충분히 작게 할 수 있다. 따라서, 절댓값이 작은 마이너스의 전압(VBG)으로 동작하고, 노멀리 오프의 전기 특성을 가지는 트랜지스터(10)를 제공할 수 있다.
또한 상기 식에서 나타낸 바와 같이, Cb와 Cm의 비, 즉 Cb/Cm의 값이 작을수록 ΔVth가 크게 된다. 따라서, 예를 들어 절연체(32)의 정전 용량을, 산화물(33)과 절연체(34)와 산화물(46)의 영역(P)보다 아래의 부분의 직렬 합성 용량보다 작게 하면 좋다. 구체적으로는, 예를 들어, 절연체(32)로서 비유전율이 낮은 실리콘계의 절연막을 사용하거나, 또는 절연체(32)의 막 두께를 절연체(34)보다 크게 하면 좋다.
또한 도 1의 (A) 등에서는 트랜지스터(10)로서, 제 2 게이트 전극으로서 기능하는 도전체(31)를 제공하는 구성에 대하여 도시하였지만, 본 실시형태에 나타내는 반도체 장치는 이에 한정되지 않는다. 예를 들어, 고정 전하(54)가 충분히 많이 유지되어 있는 경우, 제 2 게이트 전극으로서 기능하는 도전체(31)를 제공하여 마이너스의 전압(VBG)을 인가하지 않아도 트랜지스터(10)의 문턱 전압(Vth)을 플러스 측으로 시프트하고, Icut을 충분히 작게 할 수 있는 경우가 있다. 따라서, 이 경우 도 2의 (C)에 도시된 트랜지스터(10a)와 같이, 도전체(31)를 제공하지 않는 구성으로 하여도 좋다.
또한 도 1의 (A) 등에서는 트랜지스터(10)로서 산화물(46) 위에 제공된 도전체(44)에서 트랜지스터(10)의 스위칭을 제어하고, 산화물(46) 아래에 제공된 도전체(31)에서 트랜지스터(10)의 문턱 전압을 제어하는 구성에 대하여 도시하였지만, 본 실시형태에 나타내는 반도체 장치는 이에 한정되지 않는다. 예를 들어, 도 2의 (D)에 도시된 트랜지스터(10b)와 같이, 산화물(46) 아래에 트랜지스터(10)의 스위칭을 제어하는 도전체(44)를 제공하고, 산화물(46) 위에 트랜지스터(10)의 문턱 전압을 제어하는 도전체(31)를 제공하는 구성으로 하여도 좋다. 여기서, 도전체(44)는 절연체(40) 위에 제공되는 것으로 한다.
도전체(44)와 산화물(46) 사이에는 절연체(41)가 제공되고, 도전체(31)와 산화물(46) 사이에는 절연체(32), 산화물(33), 및 절연체(34)가 제공된다. 트랜지스터(10)와 마찬가지로, 절연체(32)와 산화물(33) 사이에는 고정 전하가 유지되어 있다. 또한 절연체(32)와 산화물(33) 사이에는, 이들의 혼합층이 형성되고, 상기 혼합층이 마이너스의 고정 전하를 가지는 것이 바람직하다. 또한 도전체(44), 절연체(41), 산화물(46), 절연체(32), 산화물(33), 절연체(34), 및 도전체(31)는 트랜지스터(10)와 마찬가지의 재료를 사용할 수 있다.
또한 도 2의 (D)에 도시된 바와 같이 산화물(46)에 접하여, 트랜지스터(10)의 소스 전극 또는 드레인 전극으로서 기능하는 도전체(48a)와 도전체(48b)를 제공하는 구성으로 하여도 좋다.
다음으로 도 3을 사용하여, 절연체(32)와 산화물(33) 사이에 고정 전하(54)가 형성되는 모델의 일례에 대하여 설명한다. 여기서, 도 3의 (A) 내지 (D)는 도 1의 (B)에 대응한 것이다.
우선, 기판(도시 생략) 위에 도전체(31)를 형성하고, 도전체(31) 위에 절연체(32)를 형성한다. 여기서, 절연체(32)는 후술하는 산화물(33)의 스퍼터링 성막에서 믹싱이 발생할 정도로 부드러운 막인 것이 바람직하다. 따라서, 절연체(32)는 예를 들어 화학 기상 성장(CVD:Chemical Vapor Deposition)법 등을 사용하여 성막하는 것이 바람직하다.
다음으로 절연체(32)의 상면에 접하여 스퍼터링법을 사용하여 산화물(33)을 형성한다(도 3의 (A) 참조). 여기서, 스퍼터링법을 사용하여 산화물(33)을 성막함으로써, 절연체(32)의 표면에서 믹싱이 발생하고, 절연체(32)와 산화물(33) 사이에 혼합층(52)이 형성된다.
또한 산화물(33)의 스퍼터링 성막에서는 갈륨을 포함하는 타깃을 사용하면 좋다. 또한 인듐 및 갈륨을 포함하는 타깃, 또는 인듐, 갈륨, 및 아연을 포함하는 타깃을 사용하여도 좋다.
다음으로 산화물(33) 위에 절연체(34)를 형성한다(도 3의 (B) 참조). 예를 들어, CVD법 등을 사용하여 절연체(34)를 성막할 수 있다. 여기서, CVD법 등의 성막 대미지에 의하여, 산화물(33)에 산소 결손(56)이 형성된다. 또한 성막 분위기에 포함되는 수소가 산화물(33)에 혼입되고, 산소 결손(56)에 상기 수소가 보전된다. 이에 의하여, 상기 수소는 양전하를 가지는 도너 불순물이 되고, n형의 캐리어를 생성한다. 상기 캐리어 등의 전하가 전자 트랩층으로서 기능하는 혼합층(52)에 포획됨으로써, 마이너스의 고정 전하(54)가 형성된다.
다음으로 절연체(34)에 산소(58)를 첨가한다(도 3의 (C) 참조). 산소(58)는 예를 들어 절연체(34) 위에, 산소(58)를 포함하는 분위기에서 스퍼터링 성막을 수행함으로써 첨가되어도 좋다. 또한 예를 들어 이온 주입법, 이온 도핑법, 플라스마 이머전 이온 주입법 등을 사용하여도 좋다. 또한 예를 들어 산소를 포함하는 분위기에서 절연체(34)의 성막을 수행함으로써 첨가되어도 좋다. 여기서, 산소(58)는 예를 들어 산소 라디칼로서 절연체(34)에 첨가되지만, 산소(58)가 첨가될 때의 상태는 이에 한정되지 않는다. 산소(58)는 산소 원자, 또는 산소 이온 등의 상태로 절연체(34)에 첨가되어도 좋다.
다음으로 절연체(34) 위에 스퍼터링법을 사용하여 산화물(46)을 형성한다(도 3의 (D) 참조). 여기서, 산화물(46)의 스퍼터링법에 의한 성막을 산소를 포함하는 분위기에서 수행함으로써 도 3의 (C)에 도시된 산소(58)의 첨가를 수행하지 않아도, 절연체(34)에 산소를 첨가할 수 있다.
또한, 산화물(46) 성막 후에 가열 처리를 수행하는 것이 바람직하다. 가열 처리는 250℃ 이상 650℃ 이하, 바람직하게는 300℃ 이상 500℃ 이하, 더 바람직하게는 320℃ 이상 450℃ 이하에서 수행하면 좋다. 이에 의하여, 첨가된 산소(58)를 산화물(33)로 확산시켜, 산화물(33) 내의 산소 결손(56)을 보전할 수 있다(도 3의 (D) 참조). 이로써, 산화물(33) 내의 양전하를 가지는 도너 불순물을 저감시킬 수 있다. 따라서, 트랜지스터(10)에서 절연체(32)와 산화물(33) 사이에서 고정 전하(54)가 현재화된다.
그리고, 산화물(46) 위에 절연체(41)를 형성하고, 절연체(41) 위에 도전체(44)를 형성한다. 이로써 트랜지스터(10)를 제작할 수 있다.
상술한 바와 같이, 본 발명의 일 형태에 의하여 문턱 전압이 큰 반도체 장치를 제공할 수 있다. 또는, 본 발명의 일 형태에 의하여 노멀리 오프의 전기 특성을 가지는 반도체 장치를 제공할 수 있다. 또는 본 발명의 일 형태에 의하여 절댓값이 작은 전압으로 동작하는 반도체 장치를 제공할 수 있다. 또는, 본 발명의 일 형태에 의하여 양호한 전기 특성을 가지는 반도체 장치를 제공할 수 있다.
이상, 본 실시형태에 나타내어진 구성, 구조, 방법 등은 다른 실시형태에 나타내어지는 구성, 구조, 방법 등과 적절히 조합하여 사용할 수 있다.
(실시형태 2)
여기서는 상술한 실시형태에 나타내어진 트랜지스터의 구체적인 구성의 일례에 대하여 도 4 내지 도 9를 사용하여 설명한다.
<반도체 장치의 구성예>
도 4의 (A)는 본 발명의 일 형태에 따른 트랜지스터(400a)의 상면도이다. 또한 도 4의 (B)는 도 4의 (A)에서 일점쇄선 A1-A2로 나타낸 부분의 단면도이다. 즉, 트랜지스터(400a)의 채널 길이 방향의 단면도를 도시하였다. 도 4의 (C)는 도 4의 (A)에서 일점쇄선 A3-A4로 나타낸 부분의 단면도이다. 즉, 트랜지스터(400a)의 채널 폭 방향의 단면도를 도시하였다. 도 4의 (A)의 상면도에서는 도면의 명료화를 위하여 요소의 일부를 생략하여 도시되었다. 또한 트랜지스터의 채널 길이 방향이란, 기판과 수평의 면 내에서 소스(소스 영역 또는 소스 전극) 및 드레인(드레인 영역 또는 드레인 전극) 간에 있어서, 캐리어가 이동하는 방향을 의미하고, 채널 폭 방향은 기판과 수평의 면 내에서, 채널 길이 방향에 대하여 수직인 방향을 의미한다.
도 4의 (A), (B), (C)에 도시된 바와 같이, 트랜지스터(400a)는 도전체(310)와, 도전체(310) 위에 배치된 절연체(302), 산화물(303), 및 절연체(402)와, 절연체(302), 산화물(303), 및 절연체(402) 위에 배치된 산화물(406a)과, 산화물(406a) 위에 배치된 산화물(406b)과, 산화물(406b) 위에 이격되어 배치된 도전체(416a) 및 도전체(416b)와, 산화물(406b), 도전체(416a), 및 도전체(416b) 위에 배치된 산화물(406c)과, 산화물(406c) 위에 배치된 절연체(412)와, 적어도 일부가 산화물(406b)과 중첩되도록 절연체(412) 위에 배치된 도전체(404)를 가진다.
여기서, 도전체(310)는 상술한 실시형태에 나타내어진 트랜지스터(10)의 도전체(31)에 대응한다. 또한 절연체(302)는 상술한 실시형태에 나타내어진 트랜지스터(10)의 절연체(32)에 대응한다. 또한 산화물(303)은 상술한 실시형태에 나타내어진 트랜지스터(10)의 산화물(33)에 대응한다. 또한 절연체(402)는 상술한 실시형태에 나타내어진 트랜지스터(10)의 절연체(34)에 대응한다. 또한 산화물(406a), 산화물(406b), 및 산화물(406c)(이하, 통틀어 산화물(406)이라고 하는 경우가 있음)은 상술한 실시형태에 나타내어진 트랜지스터(10)의 산화물(46)에 대응한다. 또한, 절연체(412)는 상술한 실시형태에 나타내어진 트랜지스터(10)의 절연체(41)에 대응한다. 또한 도전체(404)는 상술한 실시형태에 나타내어진 트랜지스터(10)의 도전체(44)에 대응한다.
상기 실시형태와 마찬가지로, 트랜지스터(400a)에서도 절연체(302)와 산화물(303) 사이에는, 마이너스의 고정 전하가 유지된다. 마이너스의 고정 전하에 의하여 트랜지스터(400a)에서는 문턱 전압(Vth)을 플러스 측으로 시프트시킬 수 있기 때문에 절댓값이 작은 마이너스의 전압으로, 문턱 전압(Vth)을 크게 하고, 트랜지스터(400a)의 Icut을 충분히 작게 할 수 있다. 따라서, 절댓값이 작은 전압으로 동작하고, 노멀리 오프의 전기 특성을 가지는 트랜지스터(400a)를 제공할 수 있다.
또한 절연체(402), 산화물(406a), 산화물(406b), 산화물(406c), 도전체(416a), 도전체(416b), 절연체(412), 및 도전체(404) 등 위에 절연체(410)가 배치된다. 또한 절연체(410) 위에 절연체(420)가 배치되고, 절연체(420) 위에 절연체(422)가 배치되는 구성으로 하여도 좋다. 또한 절연체(422), 절연체(420), 절연체(410), 배리어막(417a), 및 배리어막(417b)에 형성된 개구에 도전체(438a) 및 도전체(438b)가 형성된다.
도전체(310)는 절연체(301)에 형성된 개구에 제공된다. 절연체(301)의 개구의 내벽에 접하여 제 1 도전체층이 형성되고, 그 내측에 제 2 도전체층이 형성된다. 여기서, 제 1 도전체층 및 제 2 도전체층의 상면의 높이와 절연체(301)의 상면의 높이는 같은 정도로 할 수 있다. 도전체(310)는 게이트 전극의 한쪽으로서 기능할 수 있다.
여기서, 제 1 도전체층은, 물 또는 수소 등의 불순물이 투과하기 어려운 도전성 재료를 사용하는 것이 바람직하다. 또한 예를 들어, 탄탈럼, 질화 탄탈럼, 루테늄 또는 산화 루테늄 등을 사용하는 것이 바람직하고, 단층 또는 적층으로 하면 좋다. 이에 의하여, 절연체(401)보다 아래층으로부터 수소, 물 등의 불순물이 도전체(310)를 통하여 위층으로 확산되는 것을 억제할 수 있다. 또한 제 1 도전체층은 수소 원자, 수소 분자, 물 분자, 질소 원자, 질소 분자, 산화 질소 분자(N2O, NO, NO2 등), 또는 구리 원자 등의 불순물 중 적어도 하나가 투과하기 어려운 것이 바람직하다. 또한, 제 1 도전체층은 산소 원자 또는 산소 분자가 투과하기 어려운 것이 바람직하다. 또한 이하에서 불순물이 투과하기 어려운 도전성 재료에 대하여 기재하는 경우도 마찬가지이다. 제 1 도전체층이 산소의 투과를 억제하는 기능을 가짐으로써, 제 2 도전체층의 도전율이 산화로 인하여 저하되는 것을 방지할 수 있다.
절연체(302), 산화물(303), 및 절연체(402)는 게이트 절연막으로서 기능할 수 있다. 절연체(302)는 절연체(32)의 기재, 산화물(303)은 산화물(33)의 기재, 절연체(402)는 절연체(34)의 기재를 참작할 수 있다.
다음으로 산화물(406a), 산화물(406b), 및 산화물(406c)에 사용할 수 있는, 산화물 반도체로서 기능하는 금속 산화물(이하, 산화물 반도체라고도 함)에 대하여 설명한다. 또한 본 명세서 등에서 질소를 가지는 금속 산화물도 금속 산화물(metal oxide)이라고 총칭하는 경우가 있다. 또한 질소를 가지는 금속 산화물을 금속 산질화물(metal oxynitride)이라고 불러도 좋다.
산화물(406a), 산화물(406b), 및 산화물(406c)로서 사용하는 금속 산화물은, 적어도 인듐을 포함하는 것이 바람직하다. 특히 인듐 및 아연을 포함하는 것이 바람직하다. 또한 이들에 더하여 원소 M(M은 갈륨, 알루미늄, 실리콘, 붕소, 이트륨, 구리, 바나듐, 베릴륨, 타이타늄, 철, 니켈, 저마늄, 지르코늄, 몰리브데넘, 란타넘, 세륨, 네오디뮴, 하프늄, 탄탈럼, 텅스텐, 또는 마그네슘 등으로부터 선택된 일종 또는 복수 종류)이 포함되는 것이 바람직하다.
또한 상기 금속 산화물은 에너지 갭이 2eV 이상, 바람직하게는 2.5eV 이상이다. 이와 같이, 에너지 갭이 넓은 금속 산화물을 사용함으로써, 트랜지스터의 오프 전류를 저감시킬 수 있다.
또한 금속 산화물로서 In-M-Zn 산화물을 사용하는 경우, 스퍼터링 타깃으로서는 다결정 In-M-Zn 산화물을 포함하는 타깃을 사용하는 것이 바람직하다. 또한 성막되는 금속 산화물의 원자수비는 상기 스퍼터링 타깃에 포함되는 금속 원소의 원자수비의 ±40%의 변동을 포함한다. 예를 들어, 금속 산화물의 성막에 사용하는 스퍼터링 타깃의 조성이 In:Ga:Zn=4:2:4.1[원자수비]인 경우, 성막되는 금속 산화물의 조성은 In:Ga:Zn=4:2:3[원자수비] 근방이 되는 경우가 있다. 또한 금속 산화물에 사용하는 스퍼터링 타깃의 조성이 In:Ga:Zn=5:1:7[원자수비]인 경우, 성막되는 금속 산화물의 조성은 In:Ga:Zn=5:1:6[원자수비]의 근방이 되는 경우가 있다.
또한 금속 산화물이 가지는 성질은 원자수비에 의하여 일의적으로 정해지지 않는다. 같은 원자수비이어도 형성 조건에 따라 금속 산화물의 성질이 상이한 경우가 있다. 예를 들어, 금속 산화물을 스퍼터링 장치로 성막하는 경우, 타깃의 원자수비로부터 벗어난 원자수비를 가지는 막이 형성된다. 또한 성막 시의 기판 온도에 따라서는, 타깃의 [Zn]보다, 막의 [Zn]이 작아지는 경우가 있다. 따라서, 도시된 영역은 금속 산화물이 특정한 특성을 가지는 경향이 있는 원자수비를 나타내는 영역이고, 영역 A 내지 영역 C의 경계는 엄밀하지 않다.
또한 트랜지스터에는 캐리어 밀도가 낮은 금속 산화물을 사용하는 것이 바람직하다. 금속 산화물의 캐리어 밀도를 낮추기 위해서는 금속 산화물 중의 불순물 농도를 낮게 하여 결함 준위 밀도를 낮게 하면 좋다. 본 명세서 등에서, 불순물 농도가 낮고 결함 준위 밀도가 낮은 것을 고순도 진성 또는 실질적으로 고순도 진성이라고 한다. 예를 들어, 산화물(406b)에서의 캐리어 밀도를 8×1011/cm3 미만, 바람직하게는 1×1011/cm3 미만, 더 바람직하게는 1×1010/cm3 미만이며 1×10-9/cm3 이상으로 하면 좋다. 고순도 진성 또는 실질적으로 고순도 진성인 금속 산화물은 캐리어 발생원이 적기 때문에, 캐리어 밀도를 낮게 할 수 있다.
또한 고순도 진성 또는 실질적으로 고순도 진성인 금속 산화물은 결함 준위 밀도가 낮기 때문에, 트랩 준위 밀도도 낮아지는 경우가 있다.
또한 금속 산화물의 트랩 준위에 포획된 전하는 소실하는 데 걸리는 시간이 길어, 마치 고정 전하처럼 작용하는 경우가 있다. 그래서 트랩 준위 밀도가 높은 금속 산화물에 채널 형성 영역이 형성되는 트랜지스터는 전기 특성이 불안정한 경우가 있다.
따라서, 트랜지스터의 전기 특성을 안정시키기 위하여 금속 산화물 내의 불순물 농도를 저감시키는 것이 유효하다. 또한 금속 산화물 내의 불순물 농도를 저감시키기 위해서는, 근접한 막 내의 불순물 농도도 저감시키는 것이 바람직하다. 불순물로서는, 수소, 알칼리 금속, 알칼리 토금속, 실리콘 등이 있다.
여기서 금속 산화물 내에서 각 불순물이 미치는 영향에 대하여 설명한다.
금속 산화물에서 14족 원소 중 하나인 실리콘이나 탄소가 포함되면, 금속 산화물에서 결함 준위가 형성된다. 그래서 금속 산화물에서의 실리콘이나 탄소의 농도와, 금속 산화물과의 계면 근방의 실리콘이나 탄소 이차 이온 질량 분석법(SIMS: Secondary Ion Mass Spectrometry)에 의하여 얻어지는 농도를 2×1018atoms/cm3 이하, 바람직하게는 2×1017atoms/cm3 이하로 한다.
또한 금속 산화물에 알칼리 금속 또는 알칼리 토금속이 포함되면, 결함 준위를 형성하고, 캐리어를 생성하는 경우가 있다. 따라서, 알칼리 금속 또는 알칼리 토금속이 포함되는 금속 산화물을 사용한 트랜지스터는 노멀리 온 특성을 가지기 쉽다. 그래서 금속 산화물 내의 알칼리 금속 또는 알칼리 토금속의 농도를 저감시키는 것이 바람직하다. 구체적으로는 SIMS에 의하여 얻어지는 금속 산화물 내의 알칼리 금속 또는 알칼리 토금속의 농도를 1×1018atoms/cm3 이하, 바람직하게는 2×1016atoms/cm3 이하로 한다.
또한 금속 산화물막에 포함되는 수소는 금속 원자와 결합하는 산소와 반응하여 물이 되기 때문에 산소 결손(Vo)을 형성하는 경우가 있다. 상기 산소 결손(Vo)에 수소가 들어감으로써 캐리어인 전자가 생성되는 경우가 있다. 또한 수소의 일부가 금속 원자와 결합하는 산소와 결합하여 캐리어인 전자를 생성하는 경우가 있다. 따라서, 수소가 포함된 금속 산화물을 사용한 트랜지스터는 노멀리 온 특성을 가지기 쉽다. 그러므로 금속 산화물 내의 수소는 가능한 한 저감되는 것이 바람직하다. 구체적으로는, 금속 산화물에서 SIMS에 의하여 얻어지는 수소 농도를 1×1020atoms/cm3 미만, 바람직하게는 1×1019atoms/cm3 미만, 더 바람직하게는 5×1018atoms/cm3 미만, 더욱 바람직하게는 1×1018atoms/cm3 미만으로 한다.
또한 금속 산화물 중의 산소 결손(Vo)은 산소를 금속 산화물에 도입함으로써 저감시킬 수 있다. 즉 금속 산화물 내의 산소 결손(Vo)에 산소가 보충됨으로써 산소 결손(Vo)은 소실한다. 따라서 금속 산화물막 내에 산소를 확산시킴으로써 트랜지스터의 산소 결손(Vo)을 저감시켜 신뢰성을 향상시킬 수 있다.
또한 산소를 금속 산화물에 도입하는 방법으로서, 예를 들어 금속 산화물에 접하여 화학량론적 조성을 만족시키는 산소보다 많은 산소를 포함하는 산화물을 제공할 수 있다. 즉 산화물에는 화학량론적 조성보다 산소가 과잉으로 존재하는 영역(이하, 과잉 산소 영역이라고도 함)이 형성되는 것이 바람직하다. 특히 트랜지스터에 금속 산화물막을 사용하는 경우, 트랜지스터 근방의 하지막이나 층간막 등에 과잉 산소 영역을 가지는 산화물을 제공함으로써 트랜지스터의 산소 결손을 저감시켜 신뢰성을 향상시킬 수 있다.
불순물이 충분히 저감된 금속 산화물을 트랜지스터의 채널 형성 영역 등에 사용함으로써, 안정된 전기 특성을 부여할 수 있다.
또한 산화물(406b)에 사용되는 금속 산화물은 CAC(Cloud-Aligned Composite) 구성을 가지는 것이 바람직하다. 이하에서는 본 발명의 일 형태에 개시된 트랜지스터에 사용할 수 있는 CAC-OS의 구성에 대하여 설명한다.
CAC-OS 또는 CAC-metal oxide는 재료의 일부에서는 도전성의 기능을 가지고, 재료의 일부에서는 절연성의 기능을 가지며, 재료의 전체에서는 반도체로서의 기능을 가진다. 또한 CAC-OS 또는 CAC-metal oxide를 트랜지스터의 활성층에 사용하는 경우, 도전성의 기능은 캐리어가 되는 전자(또는 정공)를 흘리는 기능이고, 절연성의 기능은 캐리어가 되는 전자를 흘리지 않는 기능이다. 도전성의 기능과 절연성의 기능을 각각 상보적으로 작용시킴으로써, 스위칭시키는 기능(On/Off시카는 기능)을 CAC-OS 또는 CAC-metal oxide에 부여할 수 있다. CAC-OS 또는 CAC-metal oxide에서 각각의 기능을 분리시킴으로써 양쪽의 기능을 최대한 높일 수 있다.
또한 CAC-OS 또는 CAC-metal oxide는 도전성 영역 및 절연성 영역을 가진다. 도전성 영역은 상술한 도전성의 기능을 가지고, 절연성 영역은 상술한 절연성의 기능을 가진다. 또한 재료 내에서 도전성 영역과 절연성 영역은 나노 입자 레벨로 분리되어 있는 경우가 있다. 또한 도전성 영역과 절연성 영역은 각각 재료 내에 편재하는 경우가 있다. 또한 도전성 영역은 주변이 흐릿하게 되어 클라우드상으로 연결되어 관찰되는 경우가 있다.
또한 CAC-OS 또는 CAC-metal oxide에서 도전성 영역과 절연성 영역은 각각 0.5nm 이상 10nm 이하, 바람직하게는 0.5nm 이상 3nm 이하의 크기로 재료 내로 분산되어 있는 경우가 있다.
또한 CAC-OS 또는 CAC-metal oxide는 상이한 밴드 갭을 가지는 성분으로 구성된다. 예를 들어, CAC-OS 또는 CAC-metal oxide는 절연성 영역에 기인하는 와이드 갭(wide gap)을 가지는 성분과, 도전성 영역에 기인하는 내로 갭(narrow gap)을 가지는 성분으로 구성된다. 상기 구성의 경우, 캐리어를 흘릴 때 내로 갭을 가지는 성분에서 주로 캐리어가 흐른다. 또한 내로 갭을 가지는 성분이 와이드 갭을 가지는 성분과 상보적으로 작용하여, 내로 갭을 가지는 성분에 연동하여 와이드 갭을 가지는 성분에도 캐리어가 흐른다. 그러므로, 상기 CAC-OS 또는 CAC-metal oxide를 트랜지스터의 채널 형성 영역에 사용하는 경우, 트랜지스터의 온 상태에서 높은 전류 구동력, 즉 큰 온 전류 및 높은 전계 효과 이동도를 얻을 수 있다.
즉, CAC-OS 또는 CAC-metal oxide는 매트릭스 복합재(matrix composite) 또는 금속 매트릭스 복합재(metal matrix composite)라고 부를 수도 있다.
또한 상기 금속 산화물은 단결정 산화물 반도체와, 그 외의 비단결정 산화물 반도체로 나누어진다. 비단결정 산화물 반도체로서는, 예를 들어 CAAC-OS(c-axis aligned crystalline oxide semiconductor), 다결정 산화물 반도체, nc-OS(nanocrystalline oxide semiconductor), a-like OS(amorphous-like oxide semiconductor), 및 비정질 산화물 반도체 등이 있다.
CAAC-OS는 c축 배향성을 가지며, a-b면 방향에서 복수의 나노 결정이 연결됨으로써 변형을 가지는 결정 구조를 가진다. 또한 변형이란 복수의 나노 결정이 연결되는 영역에서, 격자 배열이 정렬된 영역과 다른 격자 배열이 정렬된 영역 사이에서 격자 배열의 방향이 변화된 부분을 가리킨다.
나노 결정은 육각형을 기본으로 하지만 정육각형에 한정되지 않고, 비정육각형인 경우가 있다. 또한 변형은 오각형 및 칠각형 등의 격자 배열을 가지는 경우가 있다. 또한 CAAC-OS에서는 변형 근방에서도 명확한 결정립계(그레인 바운더리라고도 함)를 확인할 수 없다. 즉, 격자 배열의 변형에 의하여 결정립계의 형성이 억제되는 것을 알 수 있다. 이는 CAAC-OS가 a-b면 방향에서 산소 원자의 배열이 조밀하지 않거나, 금속 원소가 치환되어 원자들 사이의 결합 거리가 변화되는 것 등에 의하여 변형을 허용할 수 있기 때문이라고 생각된다.
또한 CAAC-OS는 인듐 및 산소를 가지는 층(이후, In층)과 원소 M, 아연, 및 산소를 가지는 층(이후, (M, Zn)층)이 적층된 층상의 결정 구조(층상 구조라고도 함)를 가지는 경향이 있다. 또한 인듐과 원소 M은 서로 치환할 수 있고 (M, Zn)층의 원소 M이 인듐으로 치환된 경우, (In, M, Zn)층이라고 나타낼 수도 있다. 또한 In층의 인듐이 원소 M으로 치환된 경우, (In, M)층이라고 나타낼 수도 있다.
CAAC-OS는 결정성이 높은 산화물 반도체이다. 한편, CAAC-OS는, 명확한 결정립계를 확인할 수 없기 때문에, 결정립계에 기인하는 전자 이동도의 저하가 일어나기 어렵다고 할 수 있다. 또한 산화물 반도체의 결정성은 불순물의 혼입이나 결함의 생성 등에 의하여 저하하는 경우가 있기 때문에, CAAC-OS는 불순물이나 결함(산소 결손 등)이 적은 산화물 반도체라고도 할 수 있다. 따라서, CAAC-OS를 가지는 산화물 반도체는 물리적 성질이 안정된다. 그러므로, CAAC-OS를 가지는 산화물 반도체는 열에 강하고, 신뢰성이 높다.
nc-OS는 미소한 영역(예를 들어, 1nm 이상 10nm 이하의 영역, 특히 1nm 이상 3nm 이하의 영역)에서 원자 배열에 주기성을 가진다. 또한 nc-OS는 상이한 나노 결정 간에서 결정 방위에 규칙성을 확인할 수 없다. 그러므로 막 전체에서 배향성을 확인할 수 없다. 따라서 nc-OS는 분석 방법에 따라서는 a-like OS나 비정질 산화물 반도체와 구별할 수 없는 경우가 있다.
a-like OS는 nc-OS와 비정질 산화물 반도체의 중간의 구조를 가지는 산화물 반도체이다. a-like OS는 공동(void) 또는 저밀도 영역을 가진다. 즉, a-like OS는 nc-OS 및 CAAC-OS에 비하여 결정성이 낮다.
산화물 반도체는 다양한 구조를 취하고, 각각이 상이한 특성을 가진다. 본 발명의 일 형태의 산화물 반도체는 비정질 산화물 반도체, 다결정 산화물 반도체, a-like OS, nc-OS, CAAC-OS 중 2종류 이상을 가져도 좋다.
산화물(406a) 및 산화물(406c)에 사용하는 금속 산화물은, 원소 M(원소 M은 Al, Ga, Si, B, Y, Ti, Fe, Ni, Ge, Zr, Mo, La, Ce, Nd, Hf, Ta, W, Mg, V, Be, 또는 Cu 중 어느 하나 또는 복수)을 포함하는 산화물이다. 산화물(406a) 및 산화물(406c)은 예를 들어, In-Ga-Zn 산화물, 산화 갈륨, 산화 붕소 등을 사용할 수 있다.
여기서, 산화물(406a) 및 산화물(406c)에 사용하는 금속 산화물의 금속 원소 내의 원소 M의 원자수비가, 산화물(406b)에 사용하는 금속 산화물의 금속 원소 내의 원소 M의 원자수비보다 큰 것이 바람직하다. 또한 산화물(406a) 및 산화물(406c)에 사용하는 금속 산화물의 In에 대한 원소 M의 원자수비가, 산화물(406b)에 사용하는 금속 산화물의 In에 대한 원소 M의 원자수비보다 큰 것이 바람직하다.
또한 산화물(406a) 및 산화물(406c)에 사용하는 금속 산화물은 비단결정 구조인 것이 바람직하다. 비단결정 구조는, 예를 들어, CAAC-OS, 다결정 구조, 미결정 구조, 또는 비정질 구조를 포함한다. 산화물(406a) 및 산화물(406c)에 사용하는 금속 산화물은, CAAC 구조를 가져도 좋다. 따라서, 산화물(406a) 및 산화물(406c)에 사용하는 금속 산화물은, 복수의 IGZO의 나노 결정이 c축 배향을 가지고, 또한 a-b면에서는 배향하지 않고 연결된 층상의 결정 구조를 가져도 좋다.
또한 산화물(406a) 및 산화물(406c)에 사용하는 금속 산화물은, 산화물(406b)에 사용하는 금속 산화물보다 높은 결정성을 가져도 좋다. 여기서, 산화물(406a) 및 산화물(406c)에 사용하는 금속 산화물은, 예를 들어, 산소를 포함하는 분위기하에서 성막한 산화물로 하면 좋다. 이에 의하여, 산화물(406a) 및 산화물(406c)에 높은 결정성을 가지게 할 수 있다. 또한 산화물(406a) 및 산화물(406c)의 형상의 안정을 도모할 수 있다.
상술한 바와 같은 금속 산화물을 산화물(406c)로서 사용하고, 산화물(406c)의 전도대 하단의 에너지가, 산화물(406b)의 전도대 하단의 에너지보다 높아지는 것이 바람직하다. 또한 바꿔 말하면 산화물(406c)의 전자 친화력이 산화물(406b)의 전자 친화력보다 작은 것이 바람직하다. 여기서, 전자 친화력이란 진공 준위와 전도대 하단의 에너지 준위와의 차이를 가리킨다.
또한 마찬가지로 상술한 바와 같은 금속 산화물을 산화물(406a)로서 사용하고, 산화물(406a)의 전도대 하단의 에너지가, 산화물(406b)의 전도대 하단의 에너지보다 높아지는 것이 바람직하다. 또한 바꿔 말하면 산화물(406a)의 전자 친화력이 산화물(406b)의 전자 친화력보다 작은 것이 바람직하다.
여기서, 산화물(406a), 산화물(406b), 및 산화물(406c)에서 전도대 하단의 에너지 준위는 완만하게 변화된다. 환언하면, 연속적으로 변화 또는 연속 접합한다고도 할 수 있다. 이와 같이 하기 위해서는, 산화물(406a)과 산화물(406b)의 계면, 또는 산화물(406b)과 산화물(406c)의 계면에서 형성되는 혼합층의 결함 준위 밀도를 낮게 하면 좋다.
구체적으로는, 산화물(406a)과 산화물(406b), 산화물(406b)과 산화물(406c)이 산소 외에도 공통의 원소를 가짐(주성분으로 함)으로써, 결함 준위 밀도가 낮은 혼합층을 형성할 수 있다. 예를 들어, 산화물(406b)이 In-Ga-Zn 산화물인 경우, 산화물(406a) 및 산화물(406c)로서 In-Ga-Zn 산화물, Ga-Zn 산화물, 산화 갈륨 등을 사용하면 좋다.
이때, 캐리어의 주된 경로는 산화물(406b) 및 그 근방이 된다. 산화물(406a)과 산화물(406b)의 계면, 및 산화물(406b)과 산화물(406c)의 계면에서의 결함 준위 밀도를 낮게 할 수 있기 때문에, 계면 산란으로 인한 캐리어 전도로의 영향이 작고, 높은 온 전류를 얻을 수 있다.
트랩 준위에 전자가 포획됨으로써, 포획된 전자는 고정 전하와 같이 작용하기 때문에, 트랜지스터의 문턱 전압은 플러스 방향으로 시프트된다. 산화물(406a), 산화물(406c)을 제공함으로써, 트랩 준위를 산화물(406b)보다 멀어지게 할 수 있다. 상기 구성으로 함으로써, 트랜지스터의 문턱 전압이 플러스 방향으로 시프트되는 것을 방지할 수 있다.
또한 본 실시형태에서는 트랜지스터에 사용하는 금속 산화물을 상술한 3층 구조로 하였지만 본 발명의 일 형태는 이에 한정되지 않는다. 예를 들어, 산화물(406a) 및 산화물(406c) 중 한쪽이 없는 2층 구조로 하여도 된다. 또는, 산화물(406a) 위 또는 아래, 또는 산화물(406c) 위 또는 아래에 상술한 반도체층 중 어느 하나를 가지는 4층 구조로 하여도 좋다. 또는, 산화물(406a) 위, 산화물(406a) 아래, 산화물(406c) 위, 산화물(406c) 아래 중 어느 2개소 이상에, 산화물(406a), 산화물(406b) 및 산화물(406c)으로서 예시한 반도체 중 어느 하나를 가지는 n층 구조(n은 5 이상의 정수)로 하여도 된다.
본 실시형태에 나타낸 트랜지스터는 상술한 산화물(406a), 산화물(406b), 및 산화물(406c)을 가지는 것이 바람직하다.
산화물(406a)은 절연체(402)의 상면과 접하여 배치되는 것이 바람직하다. 산화물(406b)은 산화물(406a)의 상면과 접하여 배치되는 것이 바람직하다.
또한 산화물(406b)은 제 1 영역, 제 2 영역, 및 제 3 영역을 가진다. 제 3 영역은, 상면도에서 제 1 영역과 제 2 영역에 끼워진다. 본 실시형태에 나타내는 트랜지스터는 산화물(406b)의 제 1 영역 위에 접하여 도전체(416a)를 가진다. 또한 산화물(406b)의 제 2 영역 위에 접하여 도전체(416b)를 가진다. 산화물(406b)의 제 1 영역 및 제 2 영역 중 한쪽은 소스 영역으로서 기능할 수 있고, 다른 쪽은 드레인 영역으로서 기능할 수 있다. 또한 산화물(406b)의 제 3 영역은 채널 형성 영역으로서 기능할 수 있다.
여기서, 제 1 영역 및 제 2 영역은 제 3 영역보다 산소 농도가 낮거나, 또는 캐리어 밀도가 높은 것이 바람직하다. 예를 들어, 제 1 영역 및 제 2 영역은, 제 3 영역보다 금속 원소, 희가스, 그리고 수소 및 질소 등의 불순물 원소 중 적어도 하나의 농도가 높은 것이 바람직하다. 예를 들어 제 1 영역 및 제 2 영역은 산화물(406) 외에 알루미늄, 루테늄, 타이타늄, 탄탈럼, 텅스텐, 크로뮴 등의 금속 원소 중에서 선택되는 어느 하나 또는 복수의 금속 원소를 가지는 것이 바람직하다. 산화물(406)에 금속 원소가 첨가됨으로써 제 1 영역 및 제 2 영역을 저저항화시킬 수 있다. 또한 제 1 영역 및 제 2 영역은 산화물(406) 내의 금속 원소와, 첨가된 금속 원소가 합금화된 영역을 가져도 좋다.
산화물(406c)은 산화물(406b)의 제 3 영역에 접하여 산화물(406a), 산화물(406b), 도전체(416a, 416b), 및 배리어막(417a, 417b) 위에 배치되는 것이 바람직하다. 또한 산화물(406c)이 산화물(406a) 및 산화물(406b)의 측면을 덮는 구성으로 하여도 좋다. 도 4의 (C)에 도시된 바와 같이, 산화물(406a) 및 산화물(406b)의 채널 폭 방향의 측면이 산화물(406c)에 접하는 것이 바람직하다. 또한 제 1 게이트 전극으로서의 기능을 가지는 도전체(404)는, 제 1 게이트 절연체로서의 기능을 가지는 절연체(412)를 개재(介在)하여 산화물(406b)의 제 3 영역 전체를 덮도록 배치된다.
또한 산화물(406c)은 산화물(406a) 및 산화물(406b) 전체를 덮도록 배치하여도 좋다. 예를 들어, 산화물(406a) 및 산화물(406b)의 채널 길이 방향의 측면이 산화물(406c)에 접하는 구성으로 하여도 좋다.
도전체(416a) 및 도전체(416b)는 이격되어 배치되고, 산화물(406b)의 상면에 접하여 배치되는 것이 바람직하다. 여기서, 도전체(416a)는 소스 전극 및 드레인 전극 중 한쪽으로서 기능하고, 도전체(416b)는 소스 전극 및 드레인 전극 중 다른 쪽으로서 기능할 수 있다.
또한 도 4의 (A), (B)에 도시된 바와 같이, 도전체(416a)의 한쪽 측단부는 산화물(406a)의 한쪽 측단부 및 산화물(406b)의 한쪽 측단부와 실질적으로 일치하는 것이 바람직하다. 또한 마찬가지로 도전체(416b)의 한쪽 측단부는 산화물(406a)의 다른 쪽 측단부 및 산화물(406b)의 다른 쪽 측단부와 실질적으로 일치하는 것이 바람직하다. 이와 같은 구성으로 함으로써, 산화물(406a) 및 산화물(406b)의 측면이 도전체(416a) 및 도전체(416b)에 접하지 않기 때문에, 산화물(406a) 및 산화물(406b)의 측면에서 산소가 추출되어 산소 결손이 형성되는 것을 방지할 수 있다. 또한 산화물(406a) 및 산화물(406b)의 측면이 도전체(416a) 및 도전체(416b)에 접하지 않기 때문에, 산화물(406a) 및 산화물(406b)의 측면으로부터 도전체(416a) 및 도전체(416b)에 기인하는 불순물이 침입하는 것을 방지할 수 있다.
여기서, 서로 대향하는 도전체(416a)의 측단부와 도전체(416b)의 측단부와의 거리, 즉 트랜지스터의 채널 길이는 10nm 이상 300nm 이하, 대표적으로는 20nm 이상 180nm 이하로 한다.
또한 도전체(416a) 및 도전체(416b)의 서로 대향하는 측면과 저면이 이루는 각이 90° 미만인 테이퍼각을 가지는 구성으로 하여도 좋다. 도전체(416a) 및 도전체(416b)의 서로 대향하는 측면과 저면이 이루는 각이 45° 이상 75° 이하인 것이 바람직하다. 이와 같이 도전체(416a) 및 도전체(416b)를 형성함으로써, 산화물(406c)을 도전체(416a) 및 도전체(416b)가 형성하는 단차부에도 양호한 피복성으로 성막할 수 있다. 이로써, 산화물(406c)이 단절 등을 일으켜 산화물(406b)과 절연체(412) 등이 접촉하는 것을 방지할 수 있다.
또한 도전체(416a)의 상면과 접하여 배리어막(417a)이 배치되고, 도전체(416b)의 상면과 접하여 배리어막(417b)이 제공되는 것이 바람직하다. 배리어막(417a) 및 배리어막(417b)은 수소나 물 등의 불순물 및 산소의 투과를 억제하는 기능을 가진다. 배리어막(417a) 및 배리어막(417b)으로서 예를 들어, 산화 알루미늄 등을 사용할 수 있다. 이로써, 도전체(416a) 및 도전체(416b)의 산화에 주위의 과잉 산소가 사용되는 것을 방지할 수 있다. 또한 도전체(416a) 및 도전체(416b)의 산화로 인한 전기 저항값의 증가를 방지할 수 있다. 또한 도전체의 전기 저항값은 2단자법(two-terminal method) 등을 사용하여 측정할 수 있다. 또한 배리어막(417a, 417b)을 제공하지 않는 구성으로 하여도 좋다.
또한 도전체(404)와 도전체(416a) 사이에 절연체(412), 산화물(406c)에 더하여 배리어막(417a)을 가짐으로써 도전체(404)와 도전체(416a) 사이의 기생 용량을 작게 할 수 있다. 마찬가지로, 도전체(404)와 도전체(416b) 사이에 절연체(412), 산화물(406c)에 더하여 배리어막(417b)을 가짐으로써 도전체(404)와 도전체(416b) 사이의 기생 용량을 작게 할 수 있다. 따라서, 본 실시형태에 나타내는 트랜지스터는 주파수 특성이 우수한 트랜지스터가 된다.
절연체(412)는 게이트 절연막으로서 기능할 수 있고, 산화물(406c)의 상면과 접하여 배치되는 것이 바람직하다. 절연체(412)는, 절연체(402)와 마찬가지로, 가열에 의하여 산소가 방출되는 절연체를 사용하여 형성하는 것이 바람직하다. 이와 같은 절연체(412)를 산화물(406c)의 상면과 접하여 제공함으로써 산화물(406b)에 효과적으로 산소를 공급할 수 있다. 또한 절연체(402)와 마찬가지로 절연체(412) 내의 물 또는 수소 등의 불순물 농도가 저감되어 있는 것이 바람직하다.
도전체(404)는 제 1 도전층, 및 제 1 도전층 위의 제 2 도전층을 가진다. 절연체(412) 및 도전체(404)는 산화물(406b)과 중첩되는 영역을 가진다. 또한 제 1 도전층 및 제 2 도전층의 측단부는 실질적으로 일치한다.
제 1 도전층은 도전체(310)의 제 1 도전층과 마찬가지로, 수소 원자, 수소 분자, 물 분자, 질소 원자, 질소 분자, 산화 질소 분자(N2O, NO, NO2 등), 구리 원자 등의 불순물의 확산을 억제하는 기능을 가지는 도전성 재료를 사용하는 것이 바람직하다. 또는, 산소(예를 들어 산소 원자, 산소 분자 등 중 적어도 하나)의 확산을 억제하는 기능을 가지는 도전성 재료를 사용하는 것이 바람직하다.
제 1 도전층이 산소의 확산을 억제하는 기능을 가짐으로써, 절연체(412)가 가지는 과잉 산소로 인하여, 도전체(404b)가 산화되어 도전율이 저하되는 것을 방지할 수 있다. 산소의 확산을 억제하는 기능을 가지는 도전성 재료로서는, 예를 들어, 탄탈럼, 질화 탄탈럼, 루테늄, 또는 산화 루테늄 등을 사용하는 것이 바람직하다.
또한 제 2 도전층은 텅스텐, 구리, 또는 알루미늄을 주성분으로 하는 도전성 재료를 사용하는 것이 바람직하다. 또한 제 2 도전층은 배선으로서 기능하기 때문에, 도전성이 높은 도전체를 사용하는 것이 바람직하다. 예를 들어, 텅스텐, 구리, 또는 알루미늄을 주성분으로 하는 도전성 재료를 사용할 수 있다. 또한 제 2 도전층은 적층 구조로 하여도 좋고, 예를 들어 타이타늄, 질화 타이타늄, 상기 도전성 재료의 적층으로 하여도 좋다.
또한 예를 들어, 제 1 도전층으로서 도전성 산화물을 사용할 수 있다. 예를 들어, 산화물(230)로서 사용할 수 있는 금속 산화물을 사용하는 것이 바람직하다. 특히, In-Ga-Zn계 산화물 중에서 도전성이 높은, 금속의 원자수비가 [In]:[Ga]:[Zn]=4:2:3 내지 4.1, 및 그 근방값인 것을 사용하는 것이 바람직하다. 이와 같은 제 1 도전층을 제공함으로써, 제 2 도전층에 대한 산소의 투과를 억제하고, 산화로 인하여 제 2 도전층의 전기 저항값이 증가되는 것을 방지할 수 있다.
또한 이와 같은 도전성 산화물을 스퍼터링법을 사용하여 성막함으로써 절연체(412)에 산소를 첨가하여, 산화물(406)의 채널 형성 영역에 산소를 공급할 수 있게 된다.
상기 도전성 산화물을 제 1 도전층으로서 사용하는 경우, 제 2 도전층에는 제 1 도전층에 질소 등의 불순물을 첨가하고, 제 1 도전층의 도전성을 향상시킬 수 있는 도전체를 사용하는 것이 바람직하다. 예를 들어, 제 2 도전층은 질화 타이타늄 등을 사용하는 것이 바람직하다. 또한 제 2 도전층을 질화 타이타늄 등의 금속 질화물과 그 위에 텅스텐 등의 금속을 적층한 구조로 하여도 좋다.
여기서, 게이트 전극의 기능을 가지는 도전체(404)가 절연체(412) 및 산화물(406c)을 개재하여, 산화물(406b)의 제 3 영역 근방의 상면 및 채널 폭 방향의 측면을 덮도록 제공된다. 따라서, 게이트 전극으로서의 기능을 가지는 도전체(404)의 전계에 의하여, 산화물(406b)의 제 3 영역 근방의 상면 및 채널 폭 방향의 측면을 전기적으로 둘러쌀 수 있다. 도전체(404)의 전계에 의하여 채널 형성 영역을 전기적으로 둘러싸는 트랜지스터의 구조를 s-channel(surrounded channel) 구조라고 한다. 따라서, 산화물(406b)의 제 3 영역 근방의 상면 및 채널 폭 방향의 측면에 채널을 형성할 수 있기 때문에, 소스-드레인 사이에 큰 전류를 흘릴 수 있어, 도통 시의 전류(온 전류)를 크게 할 수 있다. 또한 산화물(406b)의 제 3 영역 근방의 상면 및 채널 폭 방향의 측면이 도전체(404)의 전계에 의하여 둘러싸여 있기 때문에, 비도통 시의 전류(오프 전류)를 낮게 할 수 있다.
또한 도전체(404) 위에는 절연체(418)가 제공되어 있는 것이 바람직하다. 여기서, 절연체(418)는 산소가 투과하기 어려운 재료를 사용하는 것이 바람직하고, 예를 들어 산화 알루미늄 등을 사용할 수 있다. 이에 의하여, 도전체(404)의 산화에 주위의 과잉 산소가 사용되는 것을 방지할 수 있다. 이와 같이 절연체(418)는 게이트를 보호하는 게이트 캡으로서의 기능을 가진다. 또한 절연체(418)를 제공하지 않는 구성으로 하여도 좋다.
절연체(420)는 위층으로부터 물 또는 수소 등의 불순물이 트랜지스터(400a) 등에 혼입되는 것을 방지하는 배리어 절연막으로서 기능할 수 있다. 절연체(420)에는 물 또는 수소 등의 불순물의 투과를 억제하는 기능을 가지는 절연성 재료를 사용하는 것이 바람직하고, 예를 들어, 산화 알루미늄 등을 사용하는 것이 바람직하다. 이로써 수소, 물 등의 불순물이 절연체(420)보다 아래층으로 확산되는 것을 억제할 수 있다. 또한 절연체(420)는 수소 원자, 수소 분자, 물 분자, 질소 원자, 질소 분자, 산화질소 분자(N2O, NO, NO2 등), 구리 원자 등의 불순물 중 적어도 하나의 투과를 억제하는 기능을 가지는 것이 바람직하다. 또한 예를 들어, 절연체(420)는 절연체(422), 절연체(410), 절연체(402), 및 절연체(302) 중 어느 하나보다 물 또는 수소의 투과를 억제하는 기능이 높은 것이 바람직하다.
여기서, 절연체(420)는, 스퍼터링법을 사용하여 성막된 산화물 절연체를 사용하는 것이 바람직하고, 예를 들어 산화 알루미늄을 사용하는 것이 바람직하다. 이와 같은 절연체(420)를 사용함으로써, 절연체(410)의 절연체(420)와 접하는 면을 통하여 절연체(410)에 산소를 첨가하여 산소 과잉 상태로 할 수 있다. 이로써, 절연체(410)를 통하여 절연체(412), 절연체(402), 및 산화물(406)에 산소를 공급할 수 있다.
또한 절연체(420)는 산소(예를 들어 산소 원자 또는 산소 분자 등)의 투과를 억제하는 기능을 가지는 절연성 재료, 예를 들어 산화 알루미늄을 사용하는 것이 바람직하다. 이에 의하여, 절연체(412), 절연체(402), 및 산화물(406) 등에 포함되는 산소가 위쪽으로 확산되는 것을 억제할 수 있다. 이로써, 산화물(406), 산화물(303)에 효과적으로 산소를 공급할 수 있다.
이와 같이, 절연체(420)를 제공하고, 트랜지스터(400a)의 산화물(406)의 채널 형성 영역에서 산소 결손을 저감시키고, 수소 또는 물 등의 불순물을 저감시킴으로써, 트랜지스터(400a)에 양호한 전기 특성을 부여하여, 신뢰성을 향상시킬 수 있다. 또한 산화물(303)에 산소를 공급함으로써 산화물(303)과 절연체(302) 사이에 형성되는 고정 전하를 유지할 수 있다.
또한 절연체(420)에 적층되고, 절연체(420)와 같은 원자를 가지는 절연체를, ALD법을 사용하여 성막하여도 좋다. 이와 같이, 절연체(420)에 ALD법으로 성막된 절연체를 적층함으로써, 단절, 크랙, 핀홀 등이 형성되지 않고, 트랜지스터(400a)를 덮을 수 있다. 이에 의하여, 수소, 물 등의 불순물에 대한 절연체(420)의 배리어성을 보다 현저히 향상시킬 수 있다.
절연체(420) 위에 절연체(422)가 배치되는 것이 바람직하다. 절연체(422)로서는 예를 들어 산화 질화 실리콘 등을 사용하면 좋다.
도전체(438a)는 도전체(416a)의 상면에 접하여 형성되고, 도전체(438b)는 도전체(416b)의 상면에 접하여 형성된다. 또한 도전체(438a) 및 도전체(438b)는 절연체(410), 절연체(420), 및 절연체(422)에 형성된 개구에 매립되도록 형성하면 좋다. 그래서 도전체(438a) 또는 도전체(438b)의 상면의 일부와, 절연체(422)의 상면의 높이가 실질적으로 일치하는 경우가 있다.
도전체(438a) 및 도전체(438b)는 도 4의 (B)에 도시된 바와 같이, 제 1 도전층과, 제 1 도전층의 내측의 제 2 도전층과의 적층 구조인 것이 바람직하다. 여기서 제 2 도전체에는 텅스텐, 구리, 또는 알루미늄을 주성분으로 하는, 비교적으로 전기 전도성이 높은 도전성 재료를 사용하여도 좋다. 또한 제 1 도전층은 물 또는 수소 등의 불순물의 투과를 억제하는 기능을 가지는 절연성 재료를 사용하는 것이 바람직하다. 예를 들어, 탄탈럼, 질화 탄탈럼, 타이타늄, 질화 타이타늄, 루테늄, 또는 산화 루테늄 등을 사용하는 것이 바람직하다. 또한 물 또는 수소 등의 불순물의 투과를 억제하는 기능을 가지는 도전성 재료는 단층 또는 적층으로 사용하여도 좋다. 상기 도전성 재료를 사용함으로써, 절연체(410) 등으로부터 수소, 물 등의 불순물이 도전체(438a) 및 도전체(438b)를 통하여 산화물(406)에 혼입되는 것을 억제할 수 있다. 또한 제 1 도전층은 예를 들어 ALD법 또는 CVD법 등을 사용하여 성막함으로써 좋은 피복성으로 성막할 수 있다.
또한 도전체(438a) 및 도전체(438b)를 제공하는 개구의 내벽을 덮어, 배리어막(417a) 및 배리어막(417b)과 같은 절연체를 제공하여도 좋다. 이로써, 절연체(410) 등으로부터 수소, 물 등의 불순물이 도전체(438a) 및 도전체(438b)를 통하여 산화물(406)에 혼입되는 것을 억제할 수 있다.
<반도체 장치의 구성 재료>
이하에서는, 반도체 장치에 사용할 수 있는 구성 재료에 대하여 설명한다.
<<기판>>
트랜지스터(400a)를 형성하는 기판으로서는, 예를 들어 절연체 기판, 반도체 기판, 또는 도전체 기판을 사용하면 좋다. 절연체 기판으로서는 예를 들어 유리 기판, 석영 기판, 사파이어 기판, 안정화 지르코니아 기판(이트리아 안정화 지르코니아 기판 등), 수지 기판 등이 있다. 또한 반도체 기판으로서는 예를 들어 실리콘, 저마늄 등으로 이루어지는 반도체 기판, 또는 탄소화 실리콘, 실리콘 저마늄, 비소화 갈륨, 인화 인듐, 산화 아연, 산화 갈륨으로 이루어지는 화합물 반도체 기판 등이 있다. 또한 상술한 반도체 기판 내부에 절연체 영역을 가지는 반도체 기판, 예를 들어 SOI(Silicon On Insulator) 기판 등이 있다. 도전체 기판으로서는, 흑연 기판, 금속 기판, 합금 기판, 도전성 수지 기판 등이 있다. 또는, 금속의 질화물을 가지는 기판, 금속의 산화물을 가지는 기판 등이 있다. 또한 절연체 기판에 도전체 또는 반도체가 제공된 기판, 반도체 기판에 도전체 또는 절연체가 제공된 기판, 도전체 기판에 반도체 또는 절연체가 제공된 기판 등이 있다. 또는, 이들 기판에 소자가 제공된 것을 사용하여도 좋다. 기판에 제공되는 소자로서는, 용량 소자, 저항 소자, 스위칭 소자, 발광 소자, 기억 소자 등이 있다.
또한 기판으로서, 가요성 기판을 사용하여도 좋다. 또한 가요성 기판 위에 트랜지스터를 제공하는 방법으로서는, 비가요성 기판 위에 트랜지스터를 제작한 후, 트랜지스터를 박리하고, 가요성 기판인 기판으로 전치(轉置)하는 방법도 있다. 이 경우에는, 비가요성 기판과 트랜지스터 사이에 박리층을 제공하면 좋다. 또한 기판이 신축성을 가져도 좋다. 또한 기판은 구부리거나 당기는 것을 멈췄을 때 원래의 형상으로 되돌아가는 성질을 가져도 좋다. 또는, 원래의 형상으로 되돌아가지 않는 성질을 가져도 좋다. 기판은 예를 들어, 5μm 이상 700μm 이하, 바람직하게는 10μm 이상 500μm 이하, 더 바람직하게는 15μm 이상 300μm 이하의 두께가 되는 영역을 가진다. 기판을 얇게 하면, 트랜지스터를 가지는 반도체 장치를 경량화시킬 수 있다. 또한 기판을 얇게 함으로써, 유리 등을 사용하여도 신축성을 가지는 경우나, 구부리거나 당기는 것을 멈췄을 때 원래의 형상으로 되돌아가는 성질을 가지는 경우가 있다. 그러므로, 낙하 등으로 인하여 기판 위의 반도체 장치에 가해지는 충격 등을 완화시킬 수 있다. 즉, 튼튼한 반도체 장치를 제공할 수 있다.
가요성 기판인 기판으로서는 예를 들어 금속, 합금, 수지, 또는 유리, 또는 이들의 섬유 등을 사용할 수 있다. 또한 기판으로서 섬유를 짠 시트, 필름, 또는 박(箔) 등을 사용하여도 좋다. 가요성 기판인 기판은 선팽창률이 낮을수록 환경에 기인한 변형이 억제되므로 바람직하다. 가요성 기판인 기판으로서는 예를 들어 선팽창률이 1×10-3/K 이하, 5×10-5/K 이하, 또는 1×10-5/K 이하인 재질을 사용하면 좋다. 수지로서는, 예를 들어 폴리에스터, 폴리올레핀, 폴리아마이드(나일론, 아라미드 등), 폴리이미드, 폴리카보네이트, 아크릴 등이 있다. 특히, 아라미드는 선팽창률이 낮기 때문에, 가요성 기판인 기판으로서 적합하다.
<<절연체>>
트랜지스터를 수소 등의 불순물 및 산소의 투과를 억제하는 기능을 가지는 절연체로 둘러쌈으로써 트랜지스터의 전기 특성을 안정된 것으로 할 수 있다. 예를 들어, 절연체(401) 및 절연체(420)로서는 수소 등의 불순물 및 산소의 투과를 억제하는 기능을 가지는 절연체를 사용하면 좋다. 절연체(401) 및 절연체(420)는, 절연체(402) 등에 의하여 물 또는 수소 등의 불순물이 투과하기 어려운 도전성 재료를 사용하여 형성하는 것이 바람직하다.
수소 등의 불순물 및 산소의 투과를 억제하는 기능을 가지는 절연체로서는, 예를 들어 산화 알루미늄, 산화 질화 알루미늄, 산화 마그네슘, 산화 갈륨, 산화 저마늄, 산화 이트륨, 산화 지르코늄, 산화 란타넘, 산화 네오디뮴, 산화 하프늄, 또는 산화 탄탈럼 등의 금속 산화물, 질화 산화 실리콘, 질화 실리콘, 또는 질화 알루미늄 등을 단층으로 또는 적층으로 사용하면 좋다.
절연체(401) 및 절연체(420)가 산화 알루미늄을 가짐으로써 산화물(406a), 산화물(406b), 및 산화물(406c)에 수소 등의 불순물이 혼입되는 것을 억제할 수 있다. 또한 예를 들어 절연체(401) 및 절연체(420)가 산화 알루미늄을 가짐으로써 상술한 산화물(406a), 산화물(406b), 및 산화물(406c)에 첨가된 과잉 산소가 외측으로 확산되는 것을 저감시킬 수 있다.
절연체(301), 절연체(302), 절연체(402), 및 절연체(412)로서는 예를 들어 붕소, 탄소, 질소, 산소, 플루오린, 마그네슘, 알루미늄, 실리콘, 인, 염소, 아르곤, 갈륨, 저마늄, 이트륨, 지르코늄, 란타넘, 네오디뮴, 하프늄, 또는 탄탈럼을 포함하는 절연체를 단층으로 또는 적층으로 사용할 수 있다. 예를 들어, 절연체(301), 절연체(302), 절연체(402), 및 절연체(412)로서는 산화 실리콘 또는 산화 질화 실리콘을 가지는 것이 바람직하다.
또한 절연체(412)는 게이트 절연막으로서 기능하기 때문에 비유전율이 높은 절연체를 가지는 것이 바람직하다. 예를 들어, 절연체(412)는 산화 갈륨, 산화 하프늄, 알루미늄, 및 하프늄을 가지는 산화물, 알루미늄 및 하프늄을 가지는 산화질화물, 실리콘 및 하프늄을 가지는 산화물, 또는 실리콘 및 하프늄을 가지는 산화질화물 등을 가지는 것이 바람직하다. 또는, 절연체(412)는 산화 실리콘 또는 산화 질화 실리콘과 비유전율이 높은 절연체의 적층 구조를 가지는 것이 바람직하다. 산화 실리콘 및 산화 질화 실리콘은 열적으로 안정적이기 때문에 비유전율이 높은 절연체와 조합됨으로써 열적으로 안정적이고 비유전율이 높은 적층 구조로 할 수 있다.
또한 절연체(410)는 비유전율이 낮은 절연체를 가지는 것이 바람직하다. 또한 절연체(402)에 대해서는 비유전율이 낮은 절연체를 사용하여도 좋다. 예를 들어, 절연체(402) 및 절연체(410)는 산화 실리콘, 산화 질화 실리콘, 질화 산화 실리콘, 질화 실리콘, 플루오린을 첨가한 산화 실리콘, 탄소를 첨가한 산화 실리콘, 탄소 및 질소를 첨가한 산화 실리콘, 구멍을 가지는 산화 실리콘, 또는 수지 등을 가지는 것이 바람직하다. 또는, 절연체(410)는 산화 실리콘, 산화 질화 실리콘, 질화 산화 실리콘, 질화 실리콘, 플루오린을 첨가한 산화 실리콘, 탄소를 첨가한 산화 실리콘, 탄소 및 질소를 첨가한 산화 실리콘, 또는 구멍을 가지는 산화 실리콘과, 수지의 적층 구조를 가지는 것이 바람직하다. 산화 실리콘 및 산화 질화 실리콘은 열적으로 안정적이기 때문에, 수지와 조합됨으로써 열적으로 안정적이고 비유전율이 낮은 적층 구조로 할 수 있다. 수지로서는, 예를 들어 폴리에스터, 폴리올레핀, 폴리아마이드(나일론, 아라미드 등), 폴리이미드, 폴리카보네이트, 또는 아크릴 등이 있다.
배리어막(417a), 배리어막(417b), 및 절연체(418)로서는, 수소 등의 불순물 및 산소의 투과를 억제하는 기능을 가지는 절연체를 사용하여도 좋다. 배리어막(417a), 배리어막(417b), 및 절연체(418)로서는, 예를 들어 산화 알루미늄, 산화 마그네슘, 산화 갈륨, 산화 저마늄, 산화 이트륨, 산화 지르코늄, 산화 란타넘, 산화 네오디뮴, 산화 하프늄, 또는 산화 탄탈럼 등의 금속 산화물, 질화 산화 실리콘, 또는 질화 실리콘 등을 사용하면 좋다.
<<도전체>>
도전체(404), 도전체(310), 도전체(416a), 도전체(416b), 도전체(438a), 도전체(438b)로서는 알루미늄, 크로뮴, 구리, 은, 금, 백금, 탄탈럼, 니켈, 타이타늄, 몰리브데넘, 텅스텐, 하프늄, 바나듐, 나이오븀, 망가니즈, 마그네슘, 지르코늄, 베릴륨, 인듐 등 중에서 선택된 금속 원소를 1종류 이상 포함하는 재료를 사용할 수 있다. 또한 인 등의 불순물 원소를 함유시킨 다결정 실리콘으로 대표되는 전기 전도도가 높은 반도체, 니켈 실리사이드 등의 실리사이드를 사용하여도 좋다.
또한 상술한 금속 원소 및 산소를 포함하는 도전성 재료를 사용하여도 좋다. 또한 상술한 금속 원소 및 질소를 포함한 도전성 재료를 사용하여도 좋다. 예를 들어, 질화 타이타늄, 질화 탄탈럼 등의 질소를 포함한 도전성 재료를 사용하여도 좋다. 또한 인듐 주석 산화물(ITO: Indium Tin Oxide), 산화 텅스텐을 포함하는 인듐 산화물, 산화 텅스텐을 포함하는 인듐 아연 산화물, 산화 타이타늄을 포함하는 인듐 산화물, 산화 타이타늄을 포함하는 인듐 주석 산화물, 인듐 아연 산화물, 실리콘을 첨가한 인듐 주석 산화물을 사용하여도 좋다. 또한 질소를 포함한 인듐 갈륨 아연 산화물을 사용하여도 좋다.
또한 도전체(404), 도전체(310), 도전체(416a), 도전체(416b), 도전체(438a), 도전체(438b), 특히 도전체(416a) 및 도전체(416b)는 내산화성을 가지는 도전성 재료를 사용하는 것이 바람직하다. 내산화성을 가지는 도전성 재료로서는, 예를 들어 이리듐, 루테늄 산화물, 스트론튬 루테늄 산화물, 란타넘 니켈 산화물, 타이타늄 알루미늄 질화물, 및 탄탈럼 알루미늄 질화물 등을 사용하면 좋다.
또한 상기 재료로 형성되는 도전층을 복수로 적층시켜 사용하여도 좋다. 예를 들어, 상술한 금속 원소를 포함하는 재료와, 산소를 포함하는 도전성 재료를 조합한 적층 구조로 하여도 좋다. 또한 상술하는 금속 원소를 포함하는 재료와, 질소를 포함하는 도전성 재료를 조합한 적층 구조로 하여도 좋다. 또한 상술한 금속 원소를 포함하는 재료와, 산소를 포함하는 도전성 재료와, 질소를 포함하는 도전성 재료를 조합한 적층 구조로 하여도 좋다.
또한 트랜지스터의 채널 형성 영역에 산화물을 사용하는 경우에는, 상술한 금속 원소를 포함하는 재료와 산소를 포함하는 도전성 재료를 조합한 적층 구조를 게이트 전극으로서 사용하는 것이 바람직하다. 이 경우에는 산소를 포함하는 도전성 재료를 채널 형성 영역 측에 제공하면 좋다. 산소를 포함하는 도전성 재료를 채널 형성 영역 측에 제공함으로써 상기 도전성 재료에서 이탈된 산소가 채널 형성 영역에 공급되기 쉬워진다.
예를 들어, 도전체(310)의 제 2 도전층으로서는 텅스텐, 폴리실리콘 등의 도전성 재료를 사용하면 좋다. 또한 절연체(401)와 접하는, 도전체(310)의 제 1 도전층으로서는 예를 들어 타이타늄, 질화 타이타늄, 또는 질화 탄탈럼 등의 배리어층(확산 방지층)을 적층 또는 단층으로 사용할 수 있다.
절연체(401)에 불순물이 투과되기 어려운 절연성 재료를 사용하고, 절연체(401)와 접하는, 도전체(310)의 제 1 도전층에 불순물이 투과되기 어려운 도전성 재료를 사용함으로써, 트랜지스터로 불순물이 확산되는 것을 더 억제할 수 있다. 따라서, 트랜지스터의 신뢰성을 더 높일 수 있다.
또한 배리어막(417a, 417b)으로서 상기 불순물이 투과되기 어려운 도전성 재료를 사용하여도 좋다. 배리어막(417a, 417b)에 도전성 재료를 사용하는 경우에는 산소가 방출되기 어려운, 및/또는 흡수되기 어려운 도전성 재료를 사용하는 것이 바람직하다.
<반도체 장치의 제작 방법>
이하에서는, 본 발명의 일 형태에 따른 도 4에 도시된 트랜지스터의 제작 방법을 도 5 및 도 6을 사용하여 설명한다. 도 5 및 도 6에서는, 도 4의 (B)에 도시된 일점쇄선 A1-A2의 단면에 대응하는 단면도와, 도 4의 (C)에 도시된 일점쇄선 A3-A4의 단면에 대응하는 단면도를 도시하였다.
또한 이하에서 절연체를 형성하기 위한 절연성 재료, 도전체를 형성하기 위한 도전성 재료, 산화물 반도체로서 기능하는 산화물 등은 스퍼터링법, 화학 기상 성장법, 분자선 에피택시(MBE: Molecular Beam Epitaxy)법, 펄스 레이저 퇴적(PLD: Pulsed Laser Deposition)법, 또는 ALD(Atomic Layer Deposition)법 등을 사용하여 수행할 수 있다.
또한 CVD법은 플라스마를 이용하는 플라스마 CVD(PECVD: Plasma Enhanced CVD)법, 열을 이용하는 열 CVD(TCVD: Thermal CVD)법, 광을 이용하는 광 CVD(Photo CVD)법 등으로 분류할 수 있다. 또한 사용하는 원료 가스에 따라 금속 CVD(MCVD: Metal CVD)법, 유기 금속 CVD(MOCVD: Metal Organic CVD)법으로 나눌 수 있다.
플라스마 CVD법은 비교적 저온에서 고품질의 막을 얻을 수 있다. 또한 열 CVD법은 플라스마를 사용하지 않기 때문에, 피처리물로의 플라스마 대미지를 작게 할 수 있는 성막 방법이다. 예를 들어, 반도체 장치에 포함되는 배선, 전극, 소자(트랜지스터, 용량 소자 등) 등은 플라스마로부터 전하를 받음으로써 차지 업하는 경우가 있다. 이때, 축적된 전하에 의하여 반도체 장치에 포함되는 배선, 전극, 소자 등이 파괴되는 경우가 있다. 한편으로, 플라스마를 사용하지 않는 열 CVD법의 경우, 이와 같은 플라스마 대미지가 생기지 않기 때문에, 반도체 장치의 수율을 높일 수 있다. 또한 열 CVD법에서는 성막 중의 플라스마 대미지가 생기지 않기 때문에 결함이 적은 막을 얻을 수 있다.
또한 ALD법도 피처리물에 대한 플라스마 대미지를 작게 할 수 있는 성막 방법이다. 또한 ALD법도 성막 중의 플라스마 대미지가 생기지 않기 때문에, 결함이 적은 막을 얻을 수 있다.
CVD법 및 ALD법은 타깃 등으로부터 방출되는 입자가 퇴적되는 성막 방법과 달리, 피처리물의 표면에서의 반응에 의하여 막이 형성되는 성막 방법이다. 따라서, 피처리물의 형상의 영향을 받기 어렵고, 양호한 단차 피복성을 가지는 성막 방법이다. 특히, ALD법은 우수한 단차 피복성과 우수한 두께 균일성을 가지기 때문에, 종횡비가 높은 개구부의 표면을 피복하는 경우 등에 적합하다. 다만, ALD법은 성막 속도가 비교적 느리기 때문에, 성막 속도가 빠른 CVD법 등의 다른 성막 방법과 조합하여 사용하는 것이 바람직한 경우도 있다.
CVD법 및 ALD법은 원료 가스의 유량비에 의하여, 얻어지는 막의 조성을 제어할 수 있다. 예를 들어, CVD법 및 ALD법에서는 원료 가스의 유량비에 의하여 임의의 조성의 막을 성막할 수 있다. 또한 예를 들어 CVD법 및 ALD법에서는 성막하면서 원료 가스의 유량비를 변화시킴으로써, 조성이 연속적으로 변화된 막을 성막할 수 있다. 원료 가스의 유량비를 변화시키면서 성막하는 경우, 복수의 성막실을 사용하여 성막하는 경우에 비하여, 반송이나 압력 조정에 걸리는 시간만큼, 성막에 걸리는 시간을 짧게 할 수 있다. 따라서, 반도체 장치의 생산성을 높일 수 있는 경우가 있다.
우선, 기판(도시 생략) 위에 절연체(401), 절연체(301)를 순차적으로 성막한다. 본 실시형태에서는, 기판으로서 단결정 실리콘 기판(p형 반도체 기판 또는 n형 반도체 기판을 포함함)을 사용한다. 또한 본 실시형태에서는, 절연체(401)로서 스퍼터링법을 사용하여 산화 알루미늄막을 성막하고, 절연체(301)로서 CVD법을 사용하여 산화 질화 실리콘막을 성막한다.
또한 예를 들어 절연체(401) 위 또는 아래에 적층하고, ALD법을 사용하여 산화 알루미늄막을 성막하여도 좋다.
다음으로 절연체(301)에 절연체(401)까지 도달하는 개구(홈, 트렌치, 또는 구멍 등을 포함함)을 형성한다. 상기 개구의 형성에는 웨트 에칭을 사용하여도 좋지만, 미세 가공에서는 드라이 에칭을 사용하는 것이 더 바람직하다. 또한 절연체(401)는 절연체(301)를 에칭하여 개구를 형성할 때의 에칭 스토퍼막으로서 기능하는 절연체를 선택하는 것이 바람직하다. 예를 들어, 개구를 형성하는 절연체(301)에 산화 실리콘 또는 산화 질화 실리콘을 사용한 경우에는, 절연체(401)는 질화 실리콘, 산화 알루미늄, 산화 하프늄 등을 사용하면 좋다. 이때 절연체(401)의, 절연체(301)의 개구와 중첩되는 부분이 에칭에 의하여 오목상으로 형성되는 경우가 있다.
다음으로 도전체(310)의 제 1 도전층, 및 도전체(310)의 제 2 도전층이 되는 도전막을 성막한다. 본 실시형태에서는 도전체(310)의 제 1 도전층으로서 스퍼터링법으로 성막한 질화 탄탈럼과 ALD법으로 성막한 질화 타이타늄의 적층막을 사용한다. 또한 도전체(310)의 제 2 도전층으로서 CVD법으로 성막한 텅스텐막을 사용한다.
다음으로 CMP 처리를 수행함으로써, 절연체(301) 위의 도전체(310)의 제 1 도전층 및 도전체(310)의 제 2 도전층을 제거한다(도 5의 (A), (B) 참조). 그 결과, 개구에만 도전체(310)의 제 1 도전층 및 도전체(310)의 제 2 도전층이 잔존함으로써 상면이 평탄한 도전체(310)를 형성할 수 있다.
다음으로 절연체(301) 위 및 도전체(310) 위에 절연체(302)를 성막한다. 여기서 절연체(302)는 후술하는 산화물(303)의 스퍼터링 성막으로 믹싱이 발생할 정도로 부드러운 막인 것이 바람직하다. 따라서, 절연체(302)는 예를 들어 CVD법 등을 사용하여 성막되는 것이 바람직하다. 본 실시형태에서는, 절연체(302)로서 CVD법을 사용하여 산화 질화 실리콘막을 성막한다.
다음으로 절연체(302)의 상면에 접하여 스퍼터링법을 사용하여 산화물(303)을 형성한다. 여기서, 스퍼터링법을 사용하여 산화물(303)을 성막함으로써, 절연체(302)의 표면에서 믹싱이 발생하고, 절연체(302)와 산화물(303) 사이에 혼합층이 형성된다. 또한 산화물(303)에는 산소 결손이 형성되고, 거기에 수소 등이 보전됨으로써, n형 캐리어가 생성된다. 상기 캐리어 등의 전하가, 전자 트랩층으로서 기능하는 혼합층에 포획됨으로써 고정 전하가 형성된다.
또한 산화물(303)의 스퍼터링 성막에서는 갈륨을 포함하는 타깃을 사용하면 좋다. 또한 인듐 및 갈륨을 포함하는 타깃, 또는 인듐, 갈륨, 및 아연을 포함하는 타깃을 사용하여도 좋다.
다음으로 산화물(303) 위에 절연체(402)를 성막한다. 본 실시형태에서는, 절연체(402)로서 CVD법을 사용하여 산화 질화 실리콘막을 성막한다.
다음으로 제 1 가열 처리를 수행하여도 좋다. 제 1 가열 처리는 250℃이상 650℃이하, 바람직하게는 300℃이상 500℃이하에서 수행하면 좋다. 또한 본 실시형태에 나타낸 트랜지스터의 아래층에 구리를 포함하여 형성된 배선 등을 제공하는 경우, 제 1 가열 처리의 온도를 410℃이하로 하는 것이 바람직하다. 제 1 가열 처리는 불활성 가스 분위기에서 수행한다. 제 1 가열 처리는 감압 상태에서 수행하여도 좋다. 제 1 가열 처리에 의하여 절연체(402)에 포함되는 수소나 물 등의 불순물의 제거 등이 가능하다. 본 실시형태에서는, 제 1 가열 처리로서 질소 가스 분위기에서 온도를 400℃로 하고, 가열 처리를 수행한다.
여기서, 절연체(304)에 산소를 첨가하는 것이 바람직하다. 예를 들어, 절연체(304) 위에 산소를 포함하는 분위기에서 스퍼터링 성막을 수행함으로써 산소의 첨가를 수행하여도 좋다. 또한 예를 들어 이온 주입법, 이온 도핑법, 플라스마 이머전 이온 주입법 등을 사용하여도 좋다. 또한 예를 들어 산소를 포함하는 분위기에서 절연체(304)를 성막함으로써 수행하여도 좋다. 여기서, 산소는 예를 들어 산소 라디칼로서 절연체(304)에 첨가되지만, 산소가 첨가될 때의 상태는 이에 한정되지 않는다. 산소는 산소 원자 또는 산소 이온 등의 상태에서 절연체(304)에 첨가되어도 좋다.
다음으로 절연체(402) 위에 산화물(406a)이 되는 산화막(406A)을 성막하고, 산화막(406A) 위에 산화물(406b)이 되는 산화막(406B)을 성막한다(도 5의 (C), (D) 참조).
산화막(406A) 및 산화막(406B)은 스퍼터링법을 사용하여 성막하는 것이 바람직하다. 스퍼터링 가스에는, 희가스(대표적으로는 아르곤), 산소, 또는 희가스 및 산소의 혼합 가스를 적절히 사용하면 좋다. 여기서 산화막(406A)의 스퍼터링법에 의한 성막을, 산소를 포함하는 분위기에서 수행함으로써 상술한 산소의 첨가를 수행하지 않아도 절연체(304)에 산소를 첨가할 수 있다. 또한 스퍼터링 가스에 질소를 포함시켜도 좋다. 또한 기판을 가열하면서 성막을 수행하여도 좋다. 또한 스퍼터링법으로 성막함으로써 산화막(406A) 및 산화막(406B)의 밀도를 높일 수 있어 적합하다.
스퍼터링 가스는 고순도화되는 것이 바람직하다. 예를 들어, 스퍼터링 가스로서 사용되는 산소 가스나 아르곤 가스는 이슬점이 -40℃이하, 바람직하게는 -80℃이하, 더 바람직하게는 -100℃이하, 더욱 바람직하게는 -120℃이하까지 고순도화된 가스를 사용함으로써, 산화막(406A) 및 산화막(406B)에 수분 등이 들어가는 것을 가능한 한 방지할 수 있다.
또한 스퍼터링 장치의 체임버는 산화막(406A) 및 산화막(406B)에 있어서 불순물이 되는 물 등을 가능한 한 제거하기 위하여 크라이오펌프(cryopump)와 같은 흡착식 진공 배기 펌프를 사용하여 고진공(5×10-7Pa에서 1×10-4Pa 정도까지) 배기하는 것이 바람직하다. 또는, 터보 분자 펌프와 콜드 트랩을 조합하여 배기계로부터 체임버 내로 기체, 특히 탄소 또는 수소를 포함하는 기체가 역류되지 않도록 해 두는 것이 바람직하다.
또한 스퍼터링 장치의 전원에는 DC 전원, AC 전원, 또는 RF 전원을 사용하면 좋다.
또한 스퍼터링 장치에서, 타깃 또는 마그넷을 회전 또는 이동시켜도 좋다. 예를 들어, 성막 중에 마그넷 유닛을 상하 또는/및 좌우로 요동시키면서, 산화막을 형성할 수 있다. 예를 들어, 타깃을 0.1Hz 이상 1kHz 이하의 비트(리듬, 박자, 펄스, 주파, 주기 또는 사이클 등으로 바꿔 말하여도 좋음)로 회전 또는 요동시키면 좋다. 또는, 마그넷 유닛을 0.1Hz 이상 1kHz 이하의 비트로 요동시키면 좋다.
산화막(406A)의 성막에서는 성막 시의 기판 온도를 실온 이상 400℃이하로 하는 것이 바람직하다. 예를 들어, 물의 기화 온도(예를 들어, 100℃) 이상이며, 장치의 유지 보수성(maintainability) 및 스루풋이 좋은 온도를, 가능한 범위에서 적절히 선택하면 좋다.
또한 산화막(406A)의 성막에서 스퍼터링 가스는 희가스(대표적으로는 아르곤), 산소, 희가스 및 산소의 혼합 가스를 적절히 사용한다. 혼합 가스의 경우, 성막 가스 전체에서 차지하는 산소 가스의 비율이 70% 이상이 바람직하고, 80% 이상이 더 바람직하고, 100%가 더욱 바람직하다. 산화막(406A)에 과잉 산소를 포함하는 산화물을 사용함으로써, 이후의 가열 처리에 의하여 산화막(406B)에 산소를 공급할 수 있다.
또한 산화막(406A)의 성막 타깃으로서 상기 In-M-Zn 산화물 타깃을 사용할 수 있다. 여기서, 산화막(406A)의 In-M-Zn 산화물 타깃은 원소 M에 대한 In의 원자수비가 산화막(406B)의 In-M-Zn 산화물 타깃에서의 원소 M에 대한 In의 원자수비보다 작은 것이 바람직하다. 예를 들어, [In]:[M]:[Zn]=1:3:4[원자수비], 또는 그 근방값의 원자수비인 금속 산화물 타깃을 사용하는 것이 바람직하다.
본 실시형태에서는, 산화막(406A)의 성막에서 산소 가스 100% 정도의 분위기로 하고, 기판 온도를 200℃로 하고, [In]:[Ga]:[Zn]=1:3:4[원자수비]의 In-Ga-Zn 산화물 타깃을 사용하여 성막을 수행한다.
산화막(406B)의 성막에서는 기판 온도를 실온 이상 400℃ 이하, 바람직하게는 100℃ 이상 140℃ 미만으로 하면 좋다. 예를 들어, 물의 기화 온도(예를 들어, 100℃) 이상이며, 장치의 유지 보수성 및 스루풋이 좋은 온도를, 가능한 범위에서 적절히 선택하면 좋다.
또한 산화막(406B)의 성막에서 스퍼터링 가스는 희가스(대표적으로는 아르곤), 산소, 희가스와 산소의 혼합 가스를 적절히 사용한다. 혼합 가스의 경우, 성막 가스 전체에서 차지하는 산소 가스의 비율을 0% 이상 30% 이하, 바람직하게는 5% 이상 20% 이하로 한다.
또한 산화막(406B)의 성막의 타깃으로서 상기 In-M-Zn 산화물 타깃을 사용할 수 있다. 여기서, 산화막(406B)의 In-M-Zn 산화물 타깃은 원소 M에 대한 In의 원자수비가 산화막(406A)의 In-M-Zn 산화물 타깃에서의 원소 M에 대한 In의 원자수비보다 큰 것이 바람직하다. 예를 들어, [In]:[M]:[Zn]=4:2:4.1[원자수비], 또는 [In]:[M]:[Zn]=5:1:7[원자수비], 또는 그 근방값의 원자수비인 금속 산화물 타깃을 사용하는 것이 바람직하다.
또한 산화막(406B)의 성막 타깃에 포함되는 금속 원소에서의 갈륨의 원자수비는 산화물(303)의 성막 타깃에 포함되는 금속 원소에서의 갈륨의 원자수비보다 작은 것이 바람직하다.
본 실시형태에서, 산화막(406B)의 성막에서 산소의 가스비가 10% 정도의 희가스, 및 산소의 혼합 가스를 사용하여, 기판 온도를 130℃로 하고, [In]:[Ga]:[Zn]=4:2:4.1[원자수비]의 In-Ga-Zn 산화물 타깃을 사용하여 성막을 수행할 수 있다.
다음으로 제 2 가열 처리를 수행하여도 좋다. 제 2 가열 처리는 250℃ 이상 650℃ 이하, 바람직하게는 300℃ 이상 500℃ 이하로 수행하면 좋다. 제 2 가열 처리는 불활성 가스 분위기 또는 산화성 가스를 10ppm 이상, 1% 이상, 또는 10% 이상 포함하는 분위기에서 수행한다. 제 2 가열 처리는 감압 상태에서 수행하여도 좋다. 또는, 제 2 가열 처리로서는 불활성 가스 분위기에서 가열 처리한 후에, 이탈된 산소를 보충하기 위하여 산화성 가스를 10ppm 이상, 1% 이상, 또는 10% 이상 포함한 분위기에서 가열 처리하여도 좋다. 제 2 가열 처리를 수행함으로써 산화막(406B)의 결정성을 높이거나, 수소나 물 등의 불순물의 제거 등이 가능하다. 본 실시형태에서는, 질소 분위기에서 400℃의 온도에서 1시간의 처리를 수행한 후에, 연속적으로 산소 분위기에서 400℃의 온도에서 1시간의 처리를 수행한다.
제 2 가열 처리에 의하여, 첨가된 산소를 산화물(303)로 확산시켜, 산화물(303) 내의 산소 결손을 보충할 수 있다. 이에 의하여, 산화물(303) 내의 산소 결손을 저감시키고, 양전하를 가지는 도너 불순물을 저감시킬 수 있다. 따라서, 산화물(303)과 절연체(302) 사이에서 고정 전하(54)가 현재화된다. 이와 같이 하여, 트랜지스터(400a)에서 절연체(302)와 산화물(303) 사이에서 고정 전하를 안정적으로 유지할 수 있다.
다음으로 산화막(406B) 위에 도전체(416a, 416b)가 되는 도전막을 성막한다. 본 실시형태에서는, 도전체(416a, 416b)가 되는 도전막으로서 질화 탄탈럼막을 스퍼터링법으로 형성한다. 질화 탄탈럼은 내산화성이 높기 때문에, 이후의 공정에 있어서 가열 처리를 수행하는 경우에 바람직하다.
다음으로 도전체(416a, 416b)가 되는 도전막 위에 배리어막(417a, 417b)이 되는 배리어막을 성막한다. 본 실시형태에서는 배리어막(417a, 417b)이 되는 막으로서 ALD법을 사용하여 산화 알루미늄막을 성막한다. ALD법을 사용하여 형성함으로써, 치밀하고, 크랙이나 핀홀 등의 결함이 저감된, 얇고 균일한 두께를 가지는 막을 형성할 수 있다.
다음으로 포토리소그래피법을 사용하여 도전체(416a, 416b)가 되는 도전막, 배리어막(417a, 417b)이 되는 막의 일부를 선택적으로 제거하고, 섬 형상으로 가공한다. 이와 같이 하여, 도전체(416a, 416b)가 되는 도전막으로부터 섬 형상의 도전막이 형성되고, 배리어막(417a, 417b)이 되는 막으로부터 배리어막(417a, 417b)이 형성된다.
이어서, 섬 형상의 도전막을 마스크로 하여 산화막(406A) 및 산화막(406B)의 일부를 선택적으로 제거한다. 이때, 동시에 절연체(402)의 일부도 제거되는 경우가 있다. 그 후 레지스트 마스크를 제거함으로써, 섬 형상의 산화물(406a) 및 섬 형상의 산화물(406b)을 형성할 수 있다.
또한 산화막(406A) 및 산화막(406B)의 일부의 제거는, 드라이 에칭법이나 웨트 에칭법 등을 사용하여 수행할 수 있다. 드라이 에칭법 및 웨트 에칭법의 양쪽을 사용하여도 좋다.
이어서, 배리어막(417a, 417b)을 마스크로 하여, 드라이 에칭법을 사용함으로써 섬 형상의 도전막의 일부를 선택적으로 제거한다. 상기 에칭 공정에 의하여, 섬 형상의 도전막을 도전체(416a)와 도전체(416b)로 분리한다(도 5의 (E), (F) 참조).
드라이 에칭에 사용하는 가스는, 예를 들어, C4F6 가스, C2F6 가스, C4F8 가스, CF4 가스, SF6 가스, 또는 CHF3 가스 등을 단독으로 또는 2 이상의 가스를 혼합하여 사용할 수 있다. 또는, 상기 가스에 산소 가스, 헬륨 가스, 아르곤 가스, 또는 수소 가스 등을 적절히 첨가할 수 있다. 특히, 플라스마에 의하여 유기물을 생성할 수 있는 가스를 사용하는 것이 바람직하다. 예를 들어, C4F6 가스, C4F8 가스, 또는 CHF3 가스 중 어느 하나에, 헬륨 가스, 아르곤 가스, 또는 수소 가스 등을 적절히 첨가한 것을 사용하는 것이 바람직하다.
또한 드라이 에칭법에 의하여 도전체(416a), 및 도전체(416b)를 형성한 경우에는, 노출된 산화물(406b)에 에칭 가스의 잔류 성분 등의 불순물 원소가 부착되는 경우가 있다. 예를 들어, 에칭 가스로서 염소계 가스를 사용하면, 염소 등이 부착되는 경우가 있다. 또한 에칭 가스로서 탄화수소계 가스를 사용하면, 탄소나 수소 등이 부착되는 경우가 있다. 그러므로, 산화물(406b)이 노출된 표면에 부착된 불순물 원소를 저감하는 것이 바람직하다. 상기 불순물의 저감은, 예를 들어, 플루오린화 수소산을 순수로 희석한 수용액(희석된 플루오린화 수소산) 등을 사용한 세정 처리, 오존 등을 사용한 세정 처리, 또는 자외선 등을 사용한 세정 처리로 수행하면 좋다. 또한 복수의 세정 처리를 조합하여도 좋다.
또한 산화성 가스를 사용한 플라스마 처리를 수행하여도 좋다. 예를 들어, 아산화질소 가스를 사용한 플라스마 처리를 수행한다. 상기 플라스마 처리를 수행함으로써, 산화물(406b) 내의 플루오린 농도를 저감할 수 있다. 또한 시료 표면의 유기물을 제거하는 효과도 얻을 수 있다.
또한 노출된 산화물(406b)에 대하여, 산소 도핑 처리를 수행하여도 좋다. 또한 후술하는 가열 처리를 수행하여도 좋다.
다음으로 제 3 가열 처리를 행하여도 좋다. 제 3 가열 처리는 제 2 가열 처리와 같은 조건으로 수행할 수 있다. 제 3 가열 처리에 의하여 산화물(406b)의 결정성을 높이거나, 수소나 물 등의 불순물을 제거할 수 있다. 본 실시형태에서는, 질소 분위기에서 400℃의 온도에서 30분간의 처리를 수행한 후에, 연속적으로 산소 분위기에서 400℃의 온도에서 30분간의 처리를 수행한다.
다음으로 절연체(402), 산화물(406a), 산화물(406b), 도전체(416a, 416b), 배리어막(417a, 417b) 위에 산화물(406c)이 되는 산화막(406C)을 성막한다.
산화막(406C)의 성막은 산화막(406A)과 마찬가지로 스퍼터링법을 사용하여 수행되는 것이 바람직하다.
산화막(406C)의 성막에서는 기판 온도를 실온 이상 200℃ 미만으로 하는 것이 바람직하다. 예를 들어, 성막 시의 기판 온도는 실온으로 하면 좋고, 성막 시에 기판 온도가 실온보다 상승되지 않도록 기판 홀더를 냉각시키면서 성막하는 것이 바람직하다.
또한 산화막(406C)의 성막에서 스퍼터링 가스는 희가스(대표적으로는 아르곤), 산소, 희가스와 산소의 혼합 가스를 적절히 사용한다. 혼합 가스의 경우, 성막 가스 전체에서 차지하는 산소 가스의 비율이 70% 이상이 바람직하고, 80% 이상이 더 바람직하고, 100%가 더욱 바람직하다. 산화막(406C)에 과잉 산소를 포함하는 산화물을 사용함으로써, 이후의 가열 처리에 의하여 산화물(406b)에 산소를 공급할 수 있다.
또한 산화막(406C)의 성막의 타깃으로서, 상기 In-M-Zn 산화물 타깃을 사용할 수 있다. 여기서, 산화막(406C)의 In-M-Zn 산화물 타깃은, 산화막(406B)의 In-M-Zn 산화물 타깃과 같은 타깃을 사용하여도 좋다. 예를 들어, [In]:[M]:[Zn]=4:2:4.1[원자수비], 또는 [In]:[M]:[Zn]=5:1:7[원자수비], 또는 그 근방값의 원자수비인 금속 산화물 타깃을 사용하여도 좋다. 또한 산화막(406C)의 In-M-Zn 산화물 타깃은 원소 M에 대한 In의 원자수비가, 산화막(406B)의 In-M-Zn 산화물 타깃에서의 원소 M에 대한 In의 원자수비보다 작은 타깃을 사용하여도 좋다. 예를 들어, [In]:[M]:[Zn]=1:1:1[원자수비], 또는 그 근방값의 원자수비인 금속 산화물 타깃을 사용하여도 좋다.
본 실시형태에서는, 산화막(406C)을, 산소 가스 100% 정도의 분위기로 하고 기판 온도를 실온으로 하고, [In]:[Ga]:[Zn]=4:2:4.1[원자수비]의 In-Ga-Zn 산화물 타깃을 사용하여 성막을 수행한다.
다음으로 산화막(406C) 위에 절연막(412A)을 성막한다. 본 실시형태에서는, 절연막(412A)으로서 CVD법에 의하여 산화 질화 실리콘막을 형성한다.
다음으로 제 4 가열 처리를 수행하여도 좋다. 제 4 가열 처리는, 제 1 가열 처리와 같은 조건으로 수행할 수 있다. 제 4 가열 처리에 의하여 절연막(412A)에 포함되는 수소나 물 등의 불순물의 제거 등이 가능하다. 본 실시형태에서는, 제 4 가열 처리로서 질소 가스 분위기에서 온도를 400℃로 하고, 가열 처리를 수행한다.
다음으로 도전체(404)의 제 1 도전층 및 도전체(404)의 제 2 도전층을 순차적으로 성막한다. 본 실시형태에서는, 도전체(404)의 제 1 도전층으로서 질화 타이타늄을 사용하고, 도전체(404)의 제 2 도전층으로서 텅스텐을 사용한다.
다음으로 제 5 가열 처리를 수행하여도 좋다. 제 5 가열 처리는, 제 1 가열 처리와 같은 조건으로 수행할 수 있다.
다음으로 포토리소그래피법을 사용하여, 도전체(404)의 제 1 도전층 및 도전체(404)의 제 2 도전층의 일부를 선택적으로 제거함으로써, 도전체(404)의 제 1 도전층 및 도전체(404)의 제 2 도전층을 가지고, 게이트로서 기능하는 도전체(404)를 형성한다(도 5의 (G), (H) 참조).
다음으로 절연막(412A) 및 도전체(404) 위에, 이후의 공정에서 절연체(418)가 되는 막을 성막한다. 절연체(418)가 되는 막은 게이트 캡으로서 기능하고, 본 실시형태에서는 ALD법으로 성막한 산화 알루미늄을 사용한다.
다음으로 포토리소그래피법을 사용하여, 절연체(418)가 되는 막, 절연막(412A), 및 산화막(406C)의 일부를 선택적으로 제거하여, 절연체(418), 절연체(412), 및 산화물(406c)을 형성한다(도 6의 (A), (B) 참조). 여기서, 도전체(404)를 덮어 절연체(418)를 형성함으로써, 도전체(404)의 산화에 주위의 과잉 산소가 사용되는 것을 방지할 수 있다. 또한 도 6의 (A), (B)에 도시된 트랜지스터에서는 절연체(418), 절연체(412), 및 산화물(406c)이 상면에서 보았을 때 중첩되도록 형성하였지만, 이에 한정되지 않는다. 예를 들어, 산화물(406a) 및 산화물(406b)의 주위와 절연체(402)의 상면에 접하도록 산화물(406c)을 형성하여도 좋다.
다음으로 절연체(418) 등 위에 절연체(410)를 성막한다. 절연체(410)의 성막은 스퍼터링법, CVD법, MBE법, PLD법, 또는 ALD법 등을 사용하여 수행할 수 있다. 또는, 스핀 코팅법, 딥법(dipping method), 액적 토출법(잉크젯법 등), 인쇄법(스크린 인쇄, 오프셋 인쇄 등), 닥터 나이프법, 롤 코터법, 또는 커튼 코터법 등을 사용하여 수행할 수 있다.
절연체(410)의 성막에는 바람직하게는 CVD법을 사용한다. 더 바람직하게는 플라스마 CVD법을 사용하여 성막한다.
절연체(410)는 상면이 평탄성을 가지도록 형성되어도 좋다. 예를 들어, 절연체(410)는 성막 직후에 그 상면이 평탄성을 가져도 좋다. 또는, 예를 들어 절연체(410)는 성막 후에 기판 뒷면 등의 기준면과 평행하게 되도록 절연체 등을 상면으로부터 제거함으로써 평탄성을 가져도 좋다. 이와 같은 처리를 평탄화 처리라고 부른다. 평탄화 처리로서는 CMP 처리, 드라이 에칭 처리 등이 있다. 다만, 절연체(410) 상면이 평탄성을 가지지 않아도 된다.
다음으로 절연체(410) 위에 스퍼터링법을 사용하여 절연체(420)를 성막한다.
절연체(420)는, 산소를 포함하는 분위기에서 스퍼터링법을 사용하여 성막하는 것이 바람직하다. 본 실시형태에서는, 절연체(420)로서 산소를 포함하는 분위기에서 스퍼터링법을 사용하여 산화 알루미늄막을 성막한다. 이에 의하여, 절연체(420)와 접하는 절연체(410)에 산소를 첨가할 수 있다. 여기서, 산소는 예를 들어 산소 라디칼로서 첨가되지만, 산소가 첨가될 때의 상태는 이에 한정되지 않는다. 산소는, 산소 원자 또는 산소 이온 등의 상태로 첨가되어도 좋다. 이후의 공정의 열 처리 등에 의하여 산소를 확산시켜 산화물(406b)에 효과적으로 산소를 공급할 수 있다.
또한 절연체(420)를 성막할 때 기판 가열을 수행하는 것이 바람직하다. 기판 가열은 100℃보다 높고 300℃ 이하인 것이 바람직하다. 기판 온도를 100℃보다 높게 함으로써, 산화물(406b) 내의 물을 제거할 수 있다. 또한 형성한 막 위에, 표면 흡착수가 부착되는 것을 방지할 수 있다. 또한 이와 같이 기판 가열을 수행하면서 절연체(420)를 성막함으로써, 성막하면서 산소를 산화물(406b)로 확산시킬 수 있다.
또한 절연체(420)는 적층막으로 하여도 좋고, 예를 들어 ALD법을 사용하여 산화 알루미늄을 더 성막하여도 좋다.
다음으로 제 6 가열 처리를 수행하여도 좋다. 제 6 가열 처리는, 제 2 가열 처리와 같은 조건으로 수행할 수 있다. 제 6 가열 처리에 의하여, 절연체(420)의 스퍼터링 성막에서 첨가된 산소를 확산시킬 수 있다. 이에 의하여, 산화물(406a), 산화물(406b), 및 산화물(406c)의 산소 결손을 저감시킬 수 있다. 여기서, 절연체(420) 및 절연체(401)에 의하여, 산소가 트랜지스터의 위쪽 및 아래쪽으로 확산되는 것을 방지할 수 있고, 산화물(406b)에 효과적으로 산소를 공급할 수 있다. 또한 제 6 가열 처리에 의하여 절연체(410)에 포함되는 수소나 물 등의 불순물의 제거 등이 가능하다. 본 실시형태에서는, 질소 분위기에서 400℃의 온도에서 1시간의 처리를 수행한 후에, 연속적으로 산소 분위기에서 400℃의 온도에서 1시간의 처리를 수행한다.
다음으로 절연체(420) 위에 절연체(422)를 성막한다(도 6의 (C), (D) 참조). 절연체(422)로서는 절연체(410)와 같은 절연체를 제공할 수 있다.
다음으로 절연체(422), 절연체(420), 절연체(410), 배리어막(417a), 및 배리어막(417b)에, 도전체(416a) 및 도전체(416b)까지 도달하는 개구를 형성한다. 상기 개구의 형성에는 드라이 에칭을 사용하는 것이 바람직하다.
다음으로 상기 개구에 매립되도록 도전체(438a) 및 도전체(438b)가 되는 도전막을 성막한다. 본 실시형태에서는, 도전체(438a) 및 도전체(438b)가 되는 도전막으로서 ALD법으로 성막한 질화 타이타늄과, CVD법으로 성막한 텅스텐의 적층막을 사용한다.
다음으로 CMP 처리를 수행함으로써, 절연체(422) 위의 도전체(438a) 및 도전체(438b)가 되는 도전막을 제거한다(도 6의 (E), (F) 참조). 그 결과, 개구에만 도전체(438a) 및 도전체(438b)가 잔존함으로써 상면이 평탄한 도전체(438a) 및 도전체(438b)를 형성할 수 있다.
상술한 바와 같이, 도 4에 도시된 트랜지스터(400a)를 제작할 수 있다(도 6의 (E), (F) 참조).
<반도체 장치의 변형예>
본 실시형태에 나타내는 트랜지스터는 도 4에 도시된 것에 한정되는 것이 아니다. 이하에서는 도 7 내지 도 9를 사용하여, 본 실시형태에 나타내는 트랜지스터의 변형예에 대하여 설명한다. 도 7 내지 도 9는 도 4와 마찬가지로 (A)가 본 발명의 일 형태에 따른 트랜지스터의 상면도이다. 또한 (B)는 (A)에서 일점쇄선 A1-A2로 나타낸 부분의 단면도이다. 또한 (C)는 (A)에서 일점쇄선 A3-A4로 나타낸 부분의 단면도이다. (A)의 상면도에서는, 도면의 명료화를 위하여 일부의 요소를 생략하여 도시하였다. 또한 이하에서 트랜지스터(400a)와 동일한 부호를 부여한 구성에 대해서는 트랜지스터(400a)의 대응한 기재를 참작할 수 있다.
도 7의 (A), (B), (C)에 도시된 트랜지스터(400b)는 절연체(402), 배리어막(417a), 배리어막(417b), 및 도전체(404) 등 위에 절연체(408a) 및 절연체(408b)가 배치된 점에서, 트랜지스터(400a)와 상이하다.
절연체(408a)는 산화물(406a), 산화물(406b), 산화물(406c), 도전체(416a, 416b), 배리어막(417a, 417b), 절연체(412), 도전체(404), 및 절연체(418)를 덮어 제공된다. 또한 절연체(408a)의 일부가 절연체(402)의 상면에 접하는 것이 바람직하다. 예를 들어, 절연체(408a)의 일부가 절연체(402)의 산화물(406a)과 중첩되는 영역의 외측에 있어서, 절연체(402)의 상면에 접하는 것이 바람직하다. 또한 절연체(408a) 위에 절연체(408b)가 제공된다. 절연체(408a) 및 절연체(408b)는 절연체(420) 등과 마찬가지로, 위층으로부터 물 또는 수소 등의 불순물이 트랜지스터 등에 혼입하는 것을 방지하는 배리어 절연막으로서 기능할 수 있다.
여기서, 절연체(408a)는, 스퍼터링법을 사용하여 성막된 산화물 절연체를 사용하는 것이 바람직하고, 예를 들어 산화 알루미늄을 사용하는 것이 바람직하다. 이와 같은 절연체(408a)를 사용함으로써, 절연체(402)의 절연체(408a)와 접하는 면을 통하여 절연체(408a)에 산소를 첨가하여 산소 과잉 상태로 할 수 있다. 이에 의하여, 산화물(406a), 산화물(406b), 및 산화물(406c)로 효과적으로 산소를 공급할 수 있다. 또한 절연체(402)를 통하여 산화물(303))에 산소를 공급함으로써 산화물(303)의 산소 결손을 저감시키고, 산화물(303)과 절연체(302) 사이에 형성된 고정 전하를 유지할 수 있다.
또한 절연체(408a)로서 산화 알루미늄 등의 산소가 투과하기 어려운 절연성 재료를 사용함으로써 절연체(402)에 첨가한 산소가 성막 중에 위쪽으로 확산되는 것을 억제할 수 있다. 이에 의하여, 더 효율적으로 절연체(402)에 산소를 첨가할 수 있다.
절연체(408b)는 ALD법을 사용하여 성막된 산화물 절연체를 사용하는 것이 바람직하고, 예를 들어 산화 알루미늄을 사용하는 것이 바람직하다. ALD법을 사용하여 성막된 절연체(408b)는, 양호한 피복성을 가지고, 크랙이나 핀홀 등의 형성이 억제된 막이 된다. 절연체(408a) 및 절연체(408b)는 요철을 가지는 형상 위에 제공되지만, ALD법으로 성막된 절연체(408b)를 사용함으로써, 단절, 크랙, 핀홀 등이 형성되지 않고, 트랜지스터를 절연체(408b)로 덮을 수 있다. 이에 의하여, 절연체(408a)에 단절 등이 발생되어도 절연체(408b)로 덮을 수 있기 때문에, 절연체(408a)와 절연체(408b)의 적층막의, 수소, 물 등의 불순물에 대한 배리어성을 더 현저히 향상시킬 수 있다.
이와 같이, 트랜지스터가 절연체(408a) 및 절연체(408b)와 절연체(401)에 끼워지는 구조로 함으로써, 산소를 외방 확산시키지 않고, 절연체(402), 산화물(406a), 산화물(406b), 및 산화물(406c) 내에 많은 산소를 함유시킬 수 있다. 또한 절연체(408b)의 위쪽 및 절연체(401)의 아래쪽으로부터 수소 또는 물 등의 불순물이 혼입되는 것을 방지하고, 절연체(402), 산화물(406a), 산화물(406b), 및 산화물(406c) 내의 불순물 농도를 저감시킬 수 있다.
또한 절연체(408a) 및 절연체(408b)를 제공하는 경우, 절연체(420) 및 절연체(422)를 제공하지 않는 구성으로 하여도 좋다.
도 8의 (A), (B), (C)에 도시된 트랜지스터(400c)는 절연체(408a)와, 절연체(402), 산화물(406), 도전체(416a, 416b), 배리어막(417a, 417b), 절연체(412), 및 도전체(404) 사이에 절연체(411)가 제공되는 점에서, 트랜지스터(400b)와 상이하다.
절연체(411)는 절연체(402)와 중첩되는 영역의 막 두께, 배리어막(417a, 417b)과 중첩되는 영역의 막 두께, 및 절연체(418)와 중첩되는 영역의 막 두께가 대략 같은 것이 바람직하다. 이와 같은 막 두께로 함으로써, 절연체(411) 내에 포함되는 산소가 도전체(438a) 및 도전체(438b)에 의하여 추출되는 양을 저감시킬 수 있다. 이에 의하여, 절연체(408a)의 성막에 의하여 절연체(411)에 첨가된 산소를, 산화물(406) 및 절연체(402)에 공급할 수 있다.
또한 트랜지스터(400c)에서는 트랜지스터(400b)와 달리 절연체(420) 및 절연체(422)를 제공하지 않는 구성으로 하지만, 트랜지스터(400b)와 같이, 절연체(420) 및 절연체(422)를 제공하여도 좋다.
다음으로 도 9의 (A), (B), (C)에 도시된 트랜지스터(400d)에 대하여 설명한다. 트랜지스터(400d)는 기판(도시 생략) 위에 배치된 절연체(401) 및 절연체(301)와, 절연체(401) 및 절연체(301)에 매립되도록 배치된 도전체(310)와, 절연체(301) 및 도전체(310) 위에 배치된 절연체(302)와, 절연체(302) 위에 배치된 산화물(303)과, 산화물(303) 위에 배치된 절연체(402)와, 절연체(402) 위에 배치된 산화물(406a)과, 산화물(406a)의 상면 중 적어도 일부와 접하여 배치된 산화물(406b)과, 산화물(406b) 위에 배치된 산화물(406c)과, 산화물(406c) 위에 배치된 절연체(412)와, 절연체(412) 위에 배치된 도전체(404)와, 도전체(404) 위에 배치된 절연체(418)와, 절연체(418) 위에 배치된 절연체(421)와, 절연체(412), 도전체(404), 및 절연체(418)의 측면에 접하여 배치된 절연체(419)와, 절연체(402), 산화물(406), 절연체(419), 및 절연체(421)를 덮어 제공된 절연체(428)를 가진다. 또한 절연체(428) 위에 절연체(410)가 제공되고, 절연체(410) 위에 절연체(420)가 제공되고, 절연체(420) 위에 절연체(422)가 제공된다.
트랜지스터(400d)는 도전체(416a) 및 도전체(416b)를 가지지 않고, 도전체(438a) 및 도전체(438b)가 산화물(406b)에 접하는 점, 절연체(419) 및 절연체(421)를 가지는 점, 절연체(428)를 가지는 점 등에서, 트랜지스터(400a)와 상이하다.
트랜지스터(400a)와 같이, 산화물(406b)은 제 1 영역 내지 제 3 영역을 가진다. 제 3 영역은, 제 1 영역과 제 2 영역에 끼워진다. 제 1 영역 및 제 2 영역은 산화물(406b) 중 적어도 절연체(428)와 중첩되는 영역에 형성된다. 여기서, 산화물(406b)의 제 1 영역은 소스 영역 및 드레인 영역 중 한쪽으로서 기능할 수 있고, 산화물(406b)의 제 2 영역은 소스 영역 및 드레인 영역 중 다른 쪽으로서 기능할 수 있다. 또한 산화물(406b)의 제 3 영역은 채널 형성 영역으로서 기능할 수 있다. 여기서, 절연체(428)에는 상기 절연체(408a)와 같은 절연체를 사용할 수 있다.
제 1 영역 또는 제 2 영역은 산소 농도가 낮고 저저항화된 영역이다. 또한 채널 형성 영역으로서 기능하는 제 3 영역은 소스 영역 또는 드레인 영역으로서 기능하는 제 1 영역 또는 제 2 영역보다 산소 농도가 높고 캐리어 밀도가 낮은 고저항 영역이다.
또한 제 1 영역 및 제 2 영역은 금속 원소 그리고 수소 및 질소 등의 불순물 원소 중 적어도 하나의 농도가 제 3 영역보다 높은 것이 바람직하다.
예를 들어 제 1 영역 및 제 2 영역은 산화물(406) 외에 알루미늄, 루테늄, 타이타늄, 탄탈럼, 텅스텐, 크로뮴 등의 금속 원소 중에서 선택되는 어느 하나 또는 복수의 금속 원소를 가지는 것이 바람직하다.
제 1 영역 및 제 2 영역을 형성하기 위해서는, 예를 들어 산화물(406)의 제 1 영역 및 제 2 영역과 접하여 금속 원소를 가지는 막을 제공하면 좋다. 상기 금속 원소를 가지는 막은 제 1 영역 및 제 2 영역의 형성 후에, 에칭 처리 등으로 제거되면 좋다. 또한 상기 금속 원소를 가지는 막으로서 금속막, 금속 원소를 가지는 산화막, 또는 금속 원소를 가지는 질화막을 사용할 수 있다. 이때, 상기 금속 원소를 가지는 막과 산화물(406) 사이에, 화합물층이 형성되는 것이 바람직하다. 예를 들어 화합물층은, 산화물(406)의 상면 및 측면에 형성되는 경우가 있다. 또한 화합물층은 상기 금속 원소를 가지는 막의 성분과, 산화물(406)의 성분을 포함하는 금속 화합물을 가지는 층이다. 예를 들어 화합물층으로서, 산화물(406) 내의 금속 원소와, 첨가된 금속 원소가 합금화된 층이 형성되어도 좋다.
또한 상면에서 기판에 대하여 수직으로 본 경우의 절연체(418)의 측면의 위치는 도전체(404), 절연체(412), 및 산화물(406c)의 측면의 위치와 실질적으로 일치하는 것이 바람직하다. 또한 절연체(421)는 절연체(418)의 상면에 접하여 형성된다. 절연체(419)는 절연체(421), 절연체(418), 도전체(404), 절연체(412), 및 산화물(406c)의 측면에 접하여 제공된다. 절연체(419) 및 절연체(421)에는, 절연체(410)에 사용할 수 있는 절연 재료를 사용하면 좋다.
절연체(419)는, 절연막을 성막한 후에, 이방성 에칭을 수행하여 상기 절연막 중 절연체(421), 절연체(418), 도전체(404), 절연체(412) 및 산화물(406c)의 측면에 접하는 부분을 잔존시킴으로써 형성하는 것이 바람직하다.
상술한 바와 같이, 본 발명의 일 형태에 의하여 문턱 전압이 큰 반도체 장치를 제공할 수 있다. 또는, 본 발명의 일 형태에 의하여 노멀리 오프의 전기 특성을 가지는 반도체 장치를 제공할 수 있다. 또는 본 발명의 일 형태에 의하여 절댓값이 작은 전압으로 동작하는 반도체 장치를 제공할 수 있다. 또는, 본 발명의 일 형태에 의하여 양호한 전기 특성을 가지는 반도체 장치를 제공할 수 있다.
여기까지의 본 실시형태에 나타내어진 구성, 방법 등은 다른 실시형태에 나타내어지는 구성, 방법 등과 적절히 조합하여 사용할 수 있다.
(실시형태 3)
본 실시형태에서는 도 10 내지 도 12를 사용하여 본 발명의 일 형태에 따른, 산화물을 반도체에 사용한 트랜지스터(이하, OS 트랜지스터라고 부름) 및 용량 소자가 적용되는 기억 장치의 일례로서 NOSRAM에 대하여 설명한다. NOSRAM(등록 상표)이란 'Nonvolatile Oxide Semiconductor RAM'의 약칭이고, 게인 셀형(2T형, 3T형)의 메모리 셀을 가지는 RAM을 가리킨다. 또한 이하에서 NOSRAM과 같이 OS 트랜지스터를 사용한 메모리 장치를 OS 메모리라고 부르는 경우가 있다.
NOSRAM에서는, 메모리 셀에 OS 트랜지스터가 사용되는 메모리 장치(이하, 'OS 메모리'라고 부름)가 적용되어 있다. OS 메모리는 적어도 용량 소자와 용량 소자의 충방전을 제어하는 OS 트랜지스터를 가지는 메모리이다. OS 트랜지스터는 오프 전류가 매우 작은 트랜지스터이기 때문에, OS 메모리는 우수한 유지 특성을 가지고, 비휘발성 메모리로서 기능시킬 수 있다.
<<NOSRAM>>
도 10에 NOSRAM의 구성예를 도시하였다. 도 10에 도시된 NOSRAM(1600)은 메모리 셀 어레이(1610), 컨트롤러(1640), 행 드라이버(1650), 열 드라이버(1660), 출력 드라이버(1670)를 가진다. 또한 NOSRAM(1600)은 1개의 메모리 셀로 멀티 레벨 데이터를 기억하는 멀티 레벨 NOSRAM이다.
메모리 셀 어레이(1610)는 복수의 메모리 셀(1611), 복수의 워드선(WWL, RWL), 비트선(BL), 소스선(SL)을 가진다. 워드선(WWL)은 기록 워드선이고, 워드선(RWL)은 판독 워드선이다. NOSRAM(1600)에서는 1개의 메모리 셀(1611)로 3비트(8레벨)의 데이터를 기억한다.
컨트롤러(1640)는, NOSRAM(1600) 전체를 통괄적으로 제어하여, 데이터(WDA[31:0])의 기록, 데이터(RDA[31:0])의 판독을 수행한다. 컨트롤러(1640)는 외부로부터의 명령 신호(예를 들어 칩 인에이블 신호, 기록 인에이블 신호 등)를 처리하여, 행 드라이버(1650), 열 드라이버(1660), 및 출력 드라이버(1670)의 제어 신호를 생성한다.
행 드라이버(1650)는 액세스하는 행을 선택하는 기능을 가진다. 행 드라이버(1650)는 행 디코더(1651) 및 워드선 드라이버(1652)를 가진다.
열 드라이버(1660)는 소스선(SL) 및 비트선(BL)을 구동한다. 열 드라이버(1660)는 열 디코더(1661), 기록 드라이버(1662), DAC(디지털-아날로그 변환 회로)(1663)를 가진다.
DAC(1663)는 3비트의 디지털 데이터를 아날로그 전압으로 변환한다. DAC(1663)는 32비트의 데이터(WDA[31:0])를 3비트마다 아날로그 전압으로 변환한다.
기록 드라이버(1662)는 소스선(SL)을 프리차지하는 기능, 소스선(SL)을 전기적으로 플로팅 상태로 하는 기능, 소스선(SL)을 선택하는 기능, 선택된 소스선(SL)에 DAC(1663)에서 생성한 기록 전압을 입력하는 기능, 비트선(BL)을 프리차지하는 기능, 비트선(BL)을 전기적으로 플로팅 상태로 하는 기능 등을 가진다.
출력 드라이버(1670)는 실렉터(1671), ADC(아날로그-디지털 변환 회로)(1672), 출력 버퍼(1673)를 가진다. 실렉터(1671)는 액세스하는 소스선(SL)을 선택하고, 선택된 소스선(SL)의 전압을 ADC(1672)로 송신한다. ADC(1672)는 아날로그 전압을 3비트의 디지털 데이터로 변환하는 기능을 가진다. 소스선(SL)의 전압은 ADC(1672)에서 3비트의 데이터로 변환되고, 출력 버퍼(1673)는 ADC(1672)로부터 출력되는 데이터를 유지한다.
또한 본 실시형태에 나타낸 행 드라이버(1650), 열 드라이버(1660), 및 출력 드라이버(1670)의 구성은 상기에 한정되지 않는다. 메모리 셀 어레이(1610)의 구성 또는 구동 방법 등에 따라, 이들 드라이버 및 상기 드라이버에 접속되는 배선의 배치를 변경하여도 좋고, 이들 드라이버 및 상기 드라이버에 접속되는 배선이 가지는 기능을 변경 또는 추가하여도 좋다. 예를 들어, 상기 소스선(SL)이 가지는 기능의 일부를 비트선(BL)에 가지게 하는 구성으로 하여도 좋다.
또한 상기에서는 각 메모리 셀(1611)에서 유지시키는 정보량을 3비트로 하였지만, 본 실시형태에 나타낸 기억 장치의 구성은 이에 한정되지 않는다. 각 메모리 셀(1611)에서 유지시키는 정보량을 2비트 이하로 하여도 좋고, 4비트 이상으로 하여도 좋다. 예를 들어, 각 메모리 셀(1611)에 유지시키는 정보량을 1비트로 하는 경우, DAC(1663) 및 ADC(1672)를 제공하지 않는 구성으로 하여도 좋다.
<메모리 셀>
도 11의 (A)는 메모리 셀(1611)의 구성예를 도시한 회로도이다. 메모리 셀(1611)은 2T형 게인 셀이고, 메모리 셀(1611)은 워드선(WWL, RWL), 비트선(BL), 소스선(SL), 배선(BGL)에 전기적으로 접속되어 있다. 메모리 셀(1611)은 노드(SN), OS 트랜지스터(MO61), 트랜지스터(MP61), 용량 소자(C61)를 가진다. OS 트랜지스터(MO61)는 기록 트랜지스터이다. 트랜지스터(MP61)는 판독 트랜지스터이고, 예를 들어 p채널형 Si 트랜지스터로 구성된다. 용량 소자(C61)는 노드(SN)의 전압을 유지하기 위한 유지 용량이다. 노드(SN)는 데이터의 유지 노드이고, 여기서는 트랜지스터(MP61)의 게이트에 상당한다.
메모리 셀(1611)의 기록 트랜지스터가 OS 트랜지스터(MO61)로 구성되기 때문에, NOSRAM(1600)은 장시간에 걸쳐 데이터를 유지할 수 있다.
도 11의 (A)의 예에서, 비트선은 기록과 판독에서 공통되는 비트선이지만, 도 11의 (B)에 도시된 바와 같이, 기록 비트선으로서 기능하는 비트선(WBL)과, 판독 비트선으로서 기능하는 비트선(RBL)을 제공하여도 좋다.
도 11의 (C) 내지 (E)에 메모리 셀의 다른 구성예를 도시하였다. 도 11의 (C) 내지 (E)에는 기록용 비트선(WBL)과 판독용 비트선(RBL)을 제공한 예를 도시하였지만, 도 11의 (A)와 같이 기록과 판독에서 공유되는 비트선을 제공하여도 좋다.
도 11의 (C)에 도시된 메모리 셀(1612)은 메모리 셀(1611)의 변형예이고, 판독 트랜지스터를 n채널형 트랜지스터(MN61)로 변경한 것이다. 트랜지스터(MN61)는 OS 트랜지스터이어도 좋고, Si 트랜지스터이어도 좋다.
메모리 셀(1611, 1612)에서 OS 트랜지스터(MO61)는 백 게이트가 없는 OS 트랜지스터이어도 좋다.
도 11의 (D)에 도시된 메모리 셀(1613)은 3T형 게인 셀이고, 워드선(WWL, RWL), 비트선(WBL, RBL), 소스선(SL), 배선(BGL, PCL)에 전기적으로 접속된다. 메모리 셀(1613)은 노드(SN), OS 트랜지스터(MO62), 트랜지스터(MP62), 트랜지스터(MP63), 용량 소자(C62)를 가진다. OS 트랜지스터(MO62)는 기록 트랜지스터이다. 트랜지스터(MP62)는 판독 트랜지스터이고, 트랜지스터(MP63)는 선택 트랜지스터이다.
도 11의 (E)에 도시된 메모리 셀(1614)은 메모리 셀(1613)의 변형예이고, 판독 트랜지스터 및 선택 트랜지스터를 n채널형 트랜지스터(MN62, MN63)로 변경한 것이다. 트랜지스터(MN62, MN63)는 OS 트랜지스터이어도 좋고, Si 트랜지스터이어도 좋다.
메모리 셀(1611 내지 1614)에 제공되는 OS 트랜지스터는 백 게이트가 없는 트랜지스터이어도 좋고, 백 게이트가 있는 트랜지스터이어도 좋다.
상기에서 메모리 셀(1611) 등이 병렬로 접속된 소위 NOR형 기억 장치에 대하여 설명하였지만, 본 실시형태에 나타낸 기억 장치는 이에 한정되지 않는다. 예를 들어, 이하에 나타내어지는 바와 같이 메모리 셀(1615)이 직렬로 접속된 소위 NAND형 기억 장치로 하여도 좋다.
도 12는 NAND형 메모리 셀 어레이(1610)의 구성예를 도시한 회로도이다. 도 12에 도시된 메모리 셀 어레이(1610)는 소스선(SL), 비트선(RBL), 비트선(WBL), 워드선(WWL), 워드선(RWL), 배선(BGL), 및 메모리 셀(1615)을 가진다. 메모리 셀(1615)은 노드(SN), OS 트랜지스터(MO63), 트랜지스터(MN64), 용량 소자(C63)를 가진다. 여기서, 트랜지스터(MN64)는, 예를 들어 n채널형 Si 트랜지스터로 구성된다. 이에 한정되지 않고, 트랜지스터(MN64)는 p채널형 Si 트랜지스터이어도 좋고, OS 트랜지스터이어도 좋다.
이하에서는, 도 12에 도시된 메모리 셀(1615a) 및 메모리 셀(1615b)을 예로 설명한다. 여기서, 메모리 셀(1615a) 및 메모리 셀(1615b) 중 어느 것에 접속되는 배선 또는 회로 소자의 부호에 대해서는 a 또는 b의 부호를 부여하여 나타내었다.
메모리 셀(1615a)에서 트랜지스터(MN64a)의 게이트와, OS 트랜지스터(MO63a)의 소스 및 드레인 중 한쪽과, 용량 소자(C63a)의 전극의 한쪽은 전기적으로 접속된다. 또한 비트선(WBL)과 OS 트랜지스터(MO63a)의 소스 및 드레인 중 다른 쪽은 전기적으로 접속된다. 또한 워드선(WWLa)과 OS 트랜지스터(MO63a)의 게이트는 전기적으로 접속된다. 또한 배선(BGLa)과 OS 트랜지스터(MO63a)의 백 게이트는 전기적으로 접속된다. 그리고, 워드선(RWLa)과 용량 소자(C63a)의 전극의 다른 쪽은 전기적으로 접속된다.
메모리 셀(1615b)은 비트선(WBL)과의 콘택트부를 대칭의 축으로 하여, 메모리 셀(1615a)과 대칭적으로 제공할 수 있다. 따라서, 메모리 셀(1615b)에 포함되는 회로 소자도 상기 메모리 셀(1615a)과 마찬가지로 배선과 접속된다.
또한 메모리 셀(1615a)이 가지는 트랜지스터(MN64a)의 소스는 메모리 셀(1615b)의 트랜지스터(MN64b)의 드레인과 전기적으로 접속된다. 메모리 셀(1615a)이 가지는 트랜지스터(MN64a)의 드레인은 비트선(RBL)과 전기적으로 접속된다. 메모리 셀(1615b)이 가지는 트랜지스터(MN64b)의 소스는 복수의 메모리 셀(1615)이 가지는 트랜지스터(MN64)를 통하여 소스선(SL)과 전기적으로 접속된다. 이와 같이, NAND형 메모리 셀 어레이(1610)에서는 비트선(RBL)과 소스선(SL) 사이에 복수의 트랜지스터(MN64)가 직렬로 접속된다.
도 12에 도시된 메모리 셀 어레이(1610)를 가지는 기억 장치에서는, 같은 워드선(WWL)(또는 워드선(RWL))에 접속된 복수의 메모리 셀(이하, 메모리 셀 열이라고 부름)마다, 기록 동작 및 판독 동작을 수행한다. 예를 들어, 기록 동작은 다음과 같이 수행할 수 있다. 기록을 수행하는 메모리 셀 열에 접속된 워드선(WWL)에 OS 트랜지스터(MO63)가 온 상태가 되는 전위를 공급하여, 기록을 수행하는 메모리 셀 열의 OS 트랜지스터(MO63)를 온 상태로 한다. 이로써, 지정된 메모리 셀 열의 트랜지스터(MN64)의 게이트 및 용량 소자(C63)의 전극의 한쪽에 비트선(WBL)의 전위가 공급되어, 상기 게이트에 소정의 전하가 인가된다. 그리고, 상기 메모리 셀 열의 OS 트랜지스터(MO63)를 오프 상태로 하면, 상기 게이트에 공급된 소정의 전하를 유지할 수 있다. 이와 같이, 지정된 메모리 셀 열의 메모리 셀(1615)에 데이터를 기록할 수 있다.
또한 예를 들어, 판독 동작은 다음과 같이 수행할 수 있다. 우선, 판독을 수행하는 메모리 셀 열에 접속되지 않은 워드선(RWL)에, 트랜지스터(MN64)의 게이트에 공급된 전하와 상관없이, 트랜지스터(MN64)가 온 상태가 되는 전위를 공급하여 판독을 수행하는 메모리 셀 열 이외의 트랜지스터(MN64)를 온 상태로 한다. 그리고, 판독을 수행하는 메모리 셀 열에 접속된 워드선(RWL)에, 트랜지스터(MN64)의 게이트가 가지는 전하에 따라 트랜지스터(MN64)의 온 상태 또는 오프 상태가 선택되는 전위(판독 전위)를 공급한다. 그리고, 소스선(SL)에 정전위를 공급하고, 비트선(RBL)에 접속되어 있는 판독 회로를 동작 상태로 한다. 여기서, 소스선(SL)-비트선(RBL) 사이의 복수의 트랜지스터(MN64)는, 판독을 수행하는 메모리 셀 열을 제외하고 온 상태가 되기 때문에, 소스선(SL)-비트선(RBL) 사이의 컨덕턴스는 판독을 수행하는 메모리 셀 열의 트랜지스터(MN64)의 상태(온 상태 또는 오프 상태)에 따라 결정된다. 판독을 수행하는 메모리 셀 열의 트랜지스터(MN64)의 게이트가 가지는 전하에 따라 트랜지스터의 컨덕턴스는 상이하기 때문에, 이에 따라, 비트선(RBL)의 전위는 상이한 값을 취하게 된다. 비트선(RBL)의 전위를 판독 회로에 의하여 판독함으로써, 지정된 메모리 셀 열의 메모리 셀(1615)로부터 정보를 판독할 수 있다.
용량 소자(C61), 용량 소자(C62), 또는 용량 소자(C63)의 충방전에 의하여 데이터를 재기록하기 때문에, NOSRAM(1600)은 원리적으로는 재기록 횟수에 제약은 없고, 또한 낮은 에너지로 데이터의 기록 및 판독이 가능하다. 또한 장시간에 걸쳐 데이터를 유지할 수 있기 때문에 리프레시 빈도를 저감할 수 있다.
상기 실시형태에 나타내어지는 반도체 장치를 메모리 셀(1611, 1612, 1613, 1614, 1615)에 사용하는 경우, OS 트랜지스터(MO61, MO62, MO63)로서 트랜지스터(400a) 등을 사용할 수 있다. 이로써, 상면에서 보았을 때의 트랜지스터와 용량 소자 한 쌍당 점유 면적을 저감시킬 수 있기 때문에, 본 실시형태에 따른 기억 장치를 더 고집적화시킬 수 있다. 따라서, 본 실시형태에 따른 기억 장치의 단위 면적당 기억 용량을 증가시킬 수 있다.
본 실시형태에 나타내어진 구성은 다른 실시형태에 나타내어지는 구성과 적절히 조합하여 사용할 수 있다.
(실시형태 4)
본 실시형태에서는, 도 13 및 도 14를 사용하여 본 발명의 일 형태에 따른, OS 트랜지스터 및 용량 소자가 적용되는 기억 장치의 일례로서, DOSRAM에 대하여 설명한다. DOSRAM(등록 상표)이란, 'Dynamic Oxide Semiconductor RAM'의 약칭이고, 1T(트랜지스터) 1C(용량)형 메모리 셀을 가지는 RAM을 가리킨다. DOSRAM에도 NOSRAM과 마찬가지로 OS 메모리가 적용된다.
<<DOSRAM(1400)>>
도 13에 DOSRAM의 구성예를 도시하였다. 도 13에 도시된 바와 같이, DOSRAM(1400)은 컨트롤러(1405), 행 회로(1410), 열 회로(1415), 메모리 셀 및 감지 증폭기 어레이(1420)(이하, 'MC-SA 어레이(1420)'라고 부름)를 가진다.
행 회로(1410)는 디코더(1411), 워드선 드라이버 회로(1412), 열 실렉터(1413), 감지 증폭기 드라이버 회로(1414)를 가진다. 열 회로(1415)는 글로벌 감지 증폭기 어레이(1416), 입출력 회로(1417)를 가진다. 글로벌 감지 증폭기 어레이(1416)는 복수의 글로벌 감지 증폭기(1447)를 가진다. MC-SA 어레이(1420)는 메모리 셀 어레이(1422), 감지 증폭기 어레이(1423), 글로벌 비트선(GBLL, GBLR)을 가진다.
(MC-SA 어레이(1420))
MC-SA 어레이(1420)는 메모리 셀 어레이(1422)를 감지 증폭기 어레이(1423) 위에 적층한 적층 구조를 가진다. 글로벌 비트선(GBLL, GBLR)은 메모리 셀 어레이(1422) 위에 적층된다. DOSRAM(1400)에서는 비트선의 구조에 로컬 비트선과 글로벌 비트선으로 계층화된 계층 비트선 구조가 채용된다.
메모리 셀 어레이(1422)는 N개(N은 2 이상의 정수(整數))의 로컬 메모리 셀 어레이(1425<0> 내지 1425<N-1>)를 가진다. 도 14의 (A)에 로컬 메모리 셀 어레이(1425)의 구성예를 도시하였다. 로컬 메모리 셀 어레이(1425)는 복수의 메모리 셀(1445), 복수의 워드선(WL), 복수의 비트선(BLL, BLR)을 가진다. 도 14의 (A)의 예에서는 로컬 메모리 셀 어레이(1425)의 구조는 오픈 비트선형이지만, 폴디드 비트선형이어도 좋다.
도 14의 (B)에 공통의 비트선(BLL(BLR))에 접속되는, 짝이 되는 한 쌍의 메모리 셀(1445a) 및 메모리 셀(1445b)의 회로 구성예를 도시하였다. 메모리 셀(1445a)은 트랜지스터(MW1a), 용량 소자(CS1a), 단자(B1a, B2a)를 가지고, 워드선(WLa), 비트선(BLL(BLR))에 접속된다. 또한 메모리 셀(1445b)은 트랜지스터(MW1b), 용량 소자(CS1b), 단자(B1b, B2b)를 가지고, 워드선(WLb), 비트선(BLL(BLR))에 접속된다. 또한 이하에서 메모리 셀(1445a) 및 메모리 셀(1445b) 중 어느 것에 특별히 한정되지 않는 경우에는, 메모리 셀(1445) 및 이에 부속되는 구성에 a 또는 b의 부호를 부여하지 않는 경우가 있다.
트랜지스터(MW1a)는 용량 소자(CS1a)의 충방전을 제어하는 기능을 가지고, 트랜지스터(MW1b)는 용량 소자(CS1b)의 충방전을 제어하는 기능을 가진다. 트랜지스터(MW1a)의 게이트는 워드선(WLa)에 전기적으로 접속되고, 제 1 단자는 비트선(BLL(BLR))에 전기적으로 접속되고, 제 2 단자는 용량 소자(CS1a)의 제 1 단자에 전기적으로 접속되어 있다. 또한 트랜지스터(MW1b)의 게이트는 워드선(WLb)에 전기적으로 접속되고, 제 1 단자는 비트선(BLL(BLR))에 전기적으로 접속되고, 제 2 단자는 용량 소자(CS1b)의 제 1 단자에 전기적으로 접속되어 있다. 이와 같이, 비트선(BLL(BLR))이 트랜지스터(MW1a)의 제 1 단자와 트랜지스터(MW1b)의 제 1 단자에 공통으로 접속된다.
트랜지스터(MW1)는 용량 소자(CS1)의 충방전을 제어하는 기능을 가진다. 용량 소자(CS1)의 제 2 단자는 단자(B2)에 전기적으로 접속된다. 단자(B2)에는 정전압(예를 들어 저전원 전압)이 입력된다.
상기 실시형태에 나타낸 반도체 장치를 메모리 셀(1445a, 1445b)에 사용하는 경우, 트랜지스터(MW1a, MW1b)로서 트랜지스터(400a) 등을 사용할 수 있다. 이로써, 상면에서 보았을 때의 트랜지스터와 용량 소자 한 쌍당 점유 면적을 저감시킬 수 있기 때문에, 본 실시형태에 따른 기억 장치를 고집적화시킬 수 있다. 따라서, 본 실시형태에 따른 기억 장치의 단위 면적당 기억 용량을 증가시킬 수 있다.
트랜지스터(MW1)는 백 게이트를 구비하고, 백 게이트는 단자(B1)에 전기적으로 접속된다. 그러므로, 단자(B1)의 전압에 따라, 트랜지스터(MW1)의 문턱 전압을 변경할 수 있다. 예를 들어, 단자(B1)의 전압은 고정 전압(예를 들어 마이너스의 정전압)이어도 좋고, DOSRAM(1400)의 동작에 따라 단자(B1)의 전압을 변화시켜도 좋다.
트랜지스터(MW1)의 백 게이트를 트랜지스터(MW1)의 게이트, 소스, 또는 드레인에 전기적으로 접속하여도 좋다. 또는, 트랜지스터(MW1)에 백 게이트를 제공하지 않아도 된다.
감지 증폭기 어레이(1423)는 N개의 로컬 감지 증폭기 어레이(1426<0> 내지 1426<N-1>)를 가진다. 로컬 감지 증폭기 어레이(1426)는 1개의 스위치 어레이(1444), 복수의 감지 증폭기(1446)를 가진다. 감지 증폭기(1446)에는 비트선쌍이 전기적으로 접속된다. 감지 증폭기(1446)는 비트선쌍을 프리차지하는 기능, 비트선쌍의 전압차를 증폭하는 기능, 이 전압차를 유지하는 기능을 가진다. 스위치 어레이(1444)는, 비트선쌍을 선택하여, 선택한 비트선쌍과 글로벌 비트선쌍 사이를 도통 상태로 하는 기능을 가진다.
여기서, 비트선쌍이란 감지 증폭기에 의하여 동시에 비교되는 2개의 비트선을 가리킨다. 글로벌 비트선쌍이란, 글로벌 감지 증폭기에 의하여 동시에 비교되는 2개의 글로벌 비트선을 가리킨다. 비트선쌍을 한 쌍의 비트선이라고 부를 수 있고, 글로벌 비트선쌍을 한 쌍의 글로벌 비트선이라고 부를 수 있다. 여기서는, 비트선(BLL)과 비트선(BLR)이 한 쌍의 비트선쌍을 이룬다. 글로벌 비트선(GBLL)과 글로벌 비트선(GBLR)이 한 쌍의 글로벌 비트선쌍을 이룬다. 이하, 비트선쌍(BLL, BLR), 글로벌 비트선쌍(GBLL, GBLR)이라고도 나타낸다.
(컨트롤러(1405))
컨트롤러(1405)는 DOSRAM(1400)의 동작 전반을 제어하는 기능을 가진다. 컨트롤러(1405)는 외부로부터 입력되는 명령 신호를 논리 연산하여 동작 모드를 결정하는 기능, 결정한 동작 모드가 실행되도록 행 회로(1410), 열 회로(1415)의 제어 신호를 생성하는 기능, 외부로부터 입력되는 어드레스 신호를 유지하는 기능, 내부 어드레스 신호를 생성하는 기능을 가진다.
(행 회로(1410))
행 회로(1410)는 MC-SA 어레이(1420)를 구동하는 기능을 가진다. 디코더(1411)는 어드레스 신호를 디코드하는 기능을 가진다. 워드선 드라이버 회로(1412)는 액세스 대상 행의 워드선(WL)을 선택하는 선택 신호를 생성한다.
열 실렉터(1413), 감지 증폭기 드라이버 회로(1414)는 감지 증폭기 어레이(1423)를 구동하기 위한 회로이다. 열 실렉터(1413)는 액세스 대상 열의 비트선을 선택하기 위한 선택 신호를 생성하는 기능을 가진다. 열 실렉터(1413)의 선택 신호에 의하여, 각 로컬 감지 증폭기 어레이(1426)의 스위치 어레이(1444)가 제어된다. 감지 증폭기 드라이버 회로(1414)의 제어 신호에 의하여, 복수의 로컬 감지 증폭기 어레이(1426)는 독립적으로 구동된다.
(열 회로(1415))
열 회로(1415)는 데이터 신호(WDA[31:0])의 입력을 제어하는 기능, 데이터 신호(RDA[31:0])의 출력을 제어하는 기능을 가진다. 데이터 신호(WDA[31:0])는 기록 데이터 신호이고, 데이터 신호(RDA[31:0])는 판독 데이터 신호이다.
글로벌 감지 증폭기(1447)는 글로벌 비트선쌍(GBLL, GBLR)에 전기적으로 접속된다. 글로벌 감지 증폭기(1447)는 글로벌 비트선쌍(GBLL, GBLR) 사이의 전압차를 증폭하는 기능, 이 전압차를 유지하는 기능을 가진다. 글로벌 비트선쌍(GBLL, GBLR)으로의 데이터의 기록 및 판독은 입출력 회로(1417)에 의하여 수행된다.
DOSRAM(1400)의 기록 동작의 개요를 설명한다. 입출력 회로(1417)에 의하여, 데이터가 글로벌 비트선쌍에 기록된다. 글로벌 비트선쌍의 데이터는 글로벌 감지 증폭기 어레이(1416)에 의하여 유지된다. 어드레스 신호가 지정하는 로컬 감지 증폭기 어레이(1426)의 스위치 어레이(1444)에 의하여, 글로벌 비트선쌍의 데이터가 대상 열의 비트선쌍에 기록된다. 로컬 감지 증폭기 어레이(1426)는 기록된 데이터를 증폭하고 유지한다. 지정된 로컬 메모리 셀 어레이(1425)에서 행 회로(1410)에 의하여 대상 행의 워드선(WL)이 선택되고, 선택 행의 메모리 셀(1445)에 로컬 감지 증폭기 어레이(1426)의 유지 데이터가 기록된다.
DOSRAM(1400)의 판독 동작의 개요를 설명한다. 어드레스 신호에 의하여, 로컬 메모리 셀 어레이(1425)의 1행이 지정된다. 지정된 로컬 메모리 셀 어레이(1425)에서 대상 행의 워드선(WL)이 선택 상태가 되고, 메모리 셀(1445)의 데이터가 비트선에 기록된다. 로컬 감지 증폭기 어레이(1426)에 의하여 각 열의 비트선쌍의 전압차가 데이터로서 검출되며 유지된다. 스위치 어레이(1444)에 의하여 로컬 감지 증폭기 어레이(1426)의 유지 데이터 중, 어드레스 신호가 지정하는 열의 데이터가 글로벌 비트선쌍에 기록된다. 글로벌 감지 증폭기 어레이(1416)는 글로벌 비트선쌍의 데이터를 검출하고 유지한다. 글로벌 감지 증폭기 어레이(1416)의 유지 데이터는 입출력 회로(1417)에 출력된다. 이상으로 판독 동작이 완료된다.
용량 소자(CS1)의 충방전에 의하여 데이터를 재기록하기 때문에, DOSRAM(1400)에는 원리적으로는 재기록 횟수에 제약은 없으며 낮은 에너지로 데이터의 기록 및 판독이 가능하다. 또한 메모리 셀(1445)의 회로 구성이 단순하기 때문에 대용량화가 용이하다.
트랜지스터(MW1)는 OS 트랜지스터이다. OS 트랜지스터는 오프 전류가 매우 작기 때문에, 용량 소자(CS1)로부터 전하가 누설되는 것을 억제할 수 있다. 따라서, DOSRAM(1400)의 유지 시간은 DRAM에 비하여 매우 길다. 따라서 리프레시의 빈도를 저감할 수 있기 때문에, 리프레시 동작에 필요한 전력을 삭감할 수 있다. 따라서, DOSRAM(1400)은 대용량의 데이터를 고빈도로 재기록하는 메모리 장치, 예를 들어 화상 처리에 이용되는 프레임 메모리에 적합하다.
MC-SA 어레이(1420)가 적층 구조임으로써, 로컬 감지 증폭기 어레이(1426)의 길이와 같은 정도의 길이로 비트선을 짧게 할 수 있다. 비트선을 짧게 함으로써, 비트선 용량이 작아지므로 메모리 셀(1445)의 유지 용량을 저감할 수 있다. 또한 로컬 감지 증폭기 어레이(1426)에 스위치 어레이(1444)를 제공함으로써, 긴 비트선의 개수를 줄일 수 있다. 이상의 이유로, DOSRAM(1400)의 액세스 시에 구동하는 부하가 저감되고, 소비전력을 저감할 수 있다.
본 실시형태에 나타내어진 구성은 다른 실시형태에 나타내어지는 구성과 적절히 조합하여 사용할 수 있다.
(실시형태 5)
본 실시형태에서는, 도 15 내지 도 18을 사용하여, 본 발명의 일 형태에 따른, OS 트랜지스터 및 용량 소자가 적용되는 반도체 장치의 일례로서, FPGA(field programmable gate array)에 대하여 설명한다. 본 실시형태의 FPGA는 컨피규레이션 메모리 및 레지스터에 OS 메모리가 적용된다. 여기서는, 이와 같은 FPGA를 'OS-FPGA'라고 부른다.
<<OS-FPGA>>
도 15의 (A)에 OS-FPGA의 구성예를 도시하였다. 도 15의 (A)에 도시된 OS-FPGA(3110)는 멀티 컨텍스트 구조에 의한 컨텍스트의 전환, 세립도의 파워 게이팅, NOFF(노멀리 오프) 컴퓨팅이 가능하다. OS-FPGA(3110)는 컨트롤러(Controller)(3111), 워드 드라이버(Word driver)(3112), 데이터 드라이버(Data driver)(3113), 프로그래머블 에어리어(Programmable area)(3115)를 가진다.
프로그래머블 에어리어(3115)는 2개의 입출력 블록(IOB)(3117), 코어(3119)를 가진다. IOB(3117)는 복수의 프로그래머블 입출력 회로를 가진다. 코어(3119)는 복수의 논리 어레이 블록(LAB)(3120), 복수의 스위치 어레이 블록(SAB)(3130)을 가진다. LAB(3120)는 복수의 PLE(3121)를 가진다. 도 15의 (B)에는 LAB(3120)를 5개의 PLE(3121)로 구성하는 예를 도시하였다. 도 15의 (C)에 도시된 바와 같이 SAB(3130)는 어레이상으로 배열된 복수의 스위치 블록(SB)(3131)을 가진다. LAB(3120)는 그 자체의 입력 단자와 SAB(3130)를 통하여 4(상하좌우)방향의 LAB(3120)에 접속된다.
도 16의 (A) 내지 (C)를 참조하여 SB(3131)에 대하여 설명한다. 도 16의 (A)에 도시된 SB(3131)에는 data, datab, 신호(context[1:0]), word[1:0]가 입력된다. data, datab는 컨피규레이션 데이터이고, data와 datab는 논리가 상보적인 관계에 있다. OS-FPGA(3110)의 컨텍스트 수는 2이고, 신호(context[1:0])는 컨텍스트 선택 신호이다. 신호(word[1:0])는 워드선 선택 신호이고, 신호(word[1:0])가 입력되는 배선이 각각 워드선이다.
SB(3131)는 PRS(programmable routing switch)(3133[0], 3133[1])를 가진다. PRS(3133[0], 3133[1])는 상보 데이터를 저장할 수 있는 컨피규레이션 메모리(CM)를 가진다. 또한 PRS(3133[0])와 PRS(3133[1])를 구별하지 않는 경우, PRS(3133)라고 부른다. 다른 요소에 대해서도 마찬가지이다.
도 16의 (B)에 PRS(3133[0])의 회로 구성예를 도시하였다. PRS(3133[0])와 PRS(3133[1])는 같은 회로 구성을 가진다. PRS(3133[0])와 PRS(3133[1])는 입력되는 컨텍스트 선택 신호, 워드선 선택 신호가 상이하다. 신호(context[0]), 신호(word[0])는 PRS(3133[0])에 입력되고, 신호(context[1]), 신호(word[1])는 PRS(3133[1])에 입력된다. 예를 들어, SB(3131)에서 신호(context[0])가 "H"가 됨으로써, PRS(3133[0])가 액티브가 된다.
PRS(3133[0])는 CM(3135), Si 트랜지스터(M31)를 가진다. Si 트랜지스터(M31)는 CM(3135)에 의하여 제어되는 패스 트랜지스터이다. CM(3135)은 메모리 회로(3137, 3137B)를 가진다. 메모리 회로(3137, 3137B)는 같은 회로 구성이다. 메모리 회로(3137)는 용량 소자(C31), OS 트랜지스터(MO31, MO32)를 가진다. 메모리 회로(3137B)는 용량 소자(CB31), OS 트랜지스터(MOB31, MOB32)를 가진다.
상기 실시형태에 나타내어지는 반도체 장치를 SAB(3130)에 사용하는 경우, OS 트랜지스터(MO31, MOB31)로서 트랜지스터(400a)를 사용할 수 있다. 이로써, 상면에서 보았을 때의 트랜지스터와 용량 소자 한 쌍당 점유 면적을 저감시킬 수 있기 때문에, 본 실시형태에 따른 반도체 장치를 고집적화시킬 수 있다.
OS 트랜지스터(MO31, MO32, MOB31, MOB32)는 백 게이트를 가지고, 이들 백 게이트는 각각 고정 전압을 공급하는 전원선에 전기적으로 접속된다.
Si 트랜지스터(M31)의 게이트가 노드(N31)이고, OS 트랜지스터(MO32)의 게이트가 노드(N32)이고, OS 트랜지스터(MOB32)의 게이트가 노드(NB32)이다. 노드(N32, NB32)는 CM(3135)의 전하 유지 노드이다. OS 트랜지스터(MO32)는 노드(N31)와 신호(context[0])용 신호선 사이의 도통 상태를 제어한다. OS 트랜지스터(MOB32)는 노드(N31)와 저전위 전원선(VSS) 사이의 도통 상태를 제어한다.
메모리 회로(3137, 3137B)가 유지하는 데이터는 상보적인 관계에 있다. 따라서, OS 트랜지스터(MO32 또는 MOB32) 중 어느 한쪽이 도통된다.
도 16의 (C)를 참조하여 PRS(3133[0])의 동작예에 대하여 설명한다. PRS(3133[0])에 컨피규레이션 데이터가 미리 기록되고, PRS(3133[0])의 노드(N32)는 "H"이고, 노드(NB32)는 "L"이다.
신호(context[0])가 "L"인 동안 PRS(3133[0])는 비액티브이다. 이 기간에 PRS(3133[0])의 입력 단자가 "H"로 전이되어도, Si 트랜지스터(M31)의 게이트는 "L"이 유지되고, PRS(3133[0])의 출력 단자도 "L"이 유지된다.
신호(context[0])가 "H"인 동안 PRS(3133[0])는 액티브이다. 신호(context[0])가 "H"로 전이되면, CM(3135)이 기억하는 컨피규레이션 데이터에 의하여, Si 트랜지스터(M31)의 게이트는 "H"로 전이된다.
PRS(3133[0])가 액티브인 기간에 입력 단자가 "H"로 천이하면, 메모리 회로(3137)의 OS 트랜지스터(MO32)가 소스 폴로어이기 때문에 부스팅(boosting)에 의하여 Si 트랜지스터(M31)의 게이트 전압이 상승된다. 그 결과, 메모리 회로(3137)의 OS 트랜지스터(MO32)는 구동 능력을 잃고, Si 트랜지스터(M31)의 게이트는 플로팅 상태가 된다.
멀티 컨텍스트 기능을 구비하는 PRS(3133)에서 CM(3135)은 멀티플렉서의 기능을 겸비한다.
도 17에 PLE(3121)의 구성예를 도시하였다. PLE(3121)는 LUT(Lookup table) 블록(LUT block)(3123), 레지스터 블록(3124), 실렉터(3125), CM(3126)을 가진다. LUT 블록(3123)은 입력(inA 내지 inD)에 따라 내부의 데이터를 선택하고 출력하는 구성을 가진다. 실렉터(3125)는 CM(3126)이 저장하는 컨피규레이션 데이터에 따라 LUT 블록(3123)의 출력 또는 레지스터 블록(3124)의 출력을 선택한다.
PLE(3121)는 파워 스위치(3127)를 통하여 전압 VDD용 전원선에 전기적으로 접속된다. 파워 스위치(3127)의 온, 오프는 CM(3128)이 저장하는 컨피규레이션 데이터에 의하여 설정된다. 각 PLE(3121)에 파워 스위치(3127)를 제공함으로써, 세립도 파워 게이팅이 가능하다. 세립도 파워 게이팅 기능에 의하여 컨텍스트의 전환 후에 사용되지 않는 PLE(3121)를 파워 게이팅할 수 있기 때문에, 대기 전력을 효과적으로 저감할 수 있다.
NOFF 컴퓨팅을 실현하기 위하여 레지스터 블록(3124)은 비휘발성 레지스터로 구성된다. PLE(3121) 내의 비휘발성 레지스터는 OS 메모리를 구비한 플립플롭(이하 [OS-FF]라고 부름)이다.
레지스터 블록(3124)은 OS-FF(3140[1], 3140[2])를 가진다. 신호(user_res, load, store)가 OS-FF(3140[1], 3140[2])에 입력된다. 클록 신호(CLK1)는 OS-FF(3140[1])에 입력되고, 클록 신호(CLK2)는 OS-FF(3140[2])에 입력된다. 도 18의 (A)에 OS-FF(3140)의 구성예를 도시하였다.
OS-FF(3140)는, FF(3141), 섀도 레지스터(3142)를 가진다. FF(3141)는 노드(CK, R, D, Q, QB)를 가진다. 노드(CK)에는 클록 신호가 입력된다. 노드(R)에는 신호(user_res)가 입력된다. 신호(user_res)는 리셋 신호이다. 노드(D)는 데이터 입력 노드이고, 노드(Q)는 데이터 출력 노드이다. 노드(Q)와 노드(QB)는 논리가 상보 관계에 있다.
섀도 레지스터(3142)는 FF(3141)의 백업 회로로서 기능한다. 섀도 레지스터(3142)는 신호(store)에 따라 노드(Q, QB)의 데이터를 각각 백업하고, 또한 신호(load)에 따라 백업한 데이터를 노드(Q, QB)에 다시 기록한다.
섀도 레지스터(3142)는 인버터 회로(3188, 3189), Si 트랜지스터(M37, MB37), 메모리 회로(3143, 3143B)를 가진다. 메모리 회로(3143, 3143B)는 PRS(3133)의 메모리 회로(3137)와 같은 회로 구성이다. 메모리 회로(3143)는 용량 소자(C36), OS 트랜지스터(MO35, MO36)를 가진다. 메모리 회로(3143B)는 용량 소자(CB36), OS 트랜지스터(MOB35), OS 트랜지스터(MOB36)를 가진다. 노드(N36, NB36)는 OS 트랜지스터(MO36), OS 트랜지스터(MOB36)의 게이트이고, 각각 전하 유지 노드이다. 노드(N37, NB37)는 Si 트랜지스터(M37, MB37)의 게이트이다.
상기 실시형태에 나타내어지는 반도체 장치를 LAB(3120)에 사용하는 경우, OS 트랜지스터(MO35, MOB35)로서 트랜지스터(400a) 등을 사용할 수 있다. 이로써, 상면에서 보았을 때의 트랜지스터와 용량 소자 한 쌍당 점유 면적을 저감할 수 있기 때문에, 본 실시형태에 따른 반도체 장치를 고집적화시킬 수 있다.
OS 트랜지스터(MO35, MO36, MOB35, MOB36)는 백 게이트를 가지고, 이들 백 게이트는 각각 고정 전압을 공급하는 전원선에 전기적으로 접속된다.
도 18의 (B)를 참조하여 OS-FF(3140)의 동작 방법의 예를 설명한다.
(백업(Backup))
"H"의 신호(store)가 OS-FF(3140)에 입력되면, 섀도 레지스터(3142)는 FF(3141)의 데이터를 백업한다. 노드(N36)는 노드(Q)의 데이터가 기록됨으로써 "L"이 되고, 노드(NB36)는 노드(QB)의 데이터가 기록됨으로써 "H"가 된다. 그 후, 파워 게이팅이 실행되고, 파워 스위치(3127)를 오프로 한다. FF(3141)의 노드(Q, QB)의 데이터는 소실되지만, 전원이 오프이어도 섀도 레지스터(3142)는 백업한 데이터를 유지한다.
(리커버리(Recovery))
파워 스위치(3127)를 온으로 하여 PLE(3121)에 전원을 공급한다. 그 후, "H"의 신호(load)가 OS-FF(3140)에 입력되면, 섀도 레지스터(3142)는 백업되어 있는 데이터를 FF(3141)에 다시 기록한다. 노드(N36)는 "L"이기 때문에 노드(N37)는 "L"이 유지되고, 노드(NB36)는 "H"이기 때문에 노드(NB37)는 "H"가 된다. 따라서, 노드(Q)는 "H"가 되고, 노드(QB)는 "L"이 된다. 즉, OS-FF(3140)는 백업 동작 시의 상태로 복귀된다.
세립도 파워 게이팅과 OS-FF(3140)의 백업/리커버리 동작을 조합함으로써, OS-FPGA(3110)의 소비전력을 효과적으로 저감시킬 수 있다.
메모리 회로에서 발생될 수 있는 오류로서 방사선의 입사로 인한 소프트 오류를 들 수 있다. 소프트 오류는 메모리나 패키지를 구성하는 재료 등으로부터 방출되는 α선이나, 우주로부터 대기로 입사한 일차 우주선이 대기 중에 존재하는 원자의 원자핵과 핵반응을 일으킴으로써 발생하는 이차 우주선 중성자 등이 트랜지스터에 조사되어 전자 정공쌍이 생성됨으로써, 메모리에 유지된 데이터가 반전하는 등의 오작동이 생기는 현상이다. OS 트랜지스터를 사용한 OS 메모리는 소프트 오류 내성이 높다. 그러므로, OS 메모리를 탑재함으로써, 신뢰성이 높은 OS-FPGA(3110)를 제공할 수 있다.
본 실시형태에 나타내어진 구성은 다른 실시형태에 나타내어지는 구성과 적절히 조합하여 사용할 수 있다.
(실시형태 6)
본 실시형태에서는, 도 19를 사용하여 상기 실시형태에 나타내어진 반도체 장치를 적용한 AI 시스템에 대하여 설명한다.
도 19는 AI 시스템(4041)의 구성예를 도시한 블록도이다. AI 시스템(4041)은 연산부(4010)와, 제어부(4020)와, 입출력부(4030)를 가진다.
연산부(4010)는 아날로그 연산 회로(4011)와, DOSRAM(4012)과, NOSRAM(4013)과, FPGA(4014)를 가진다. DOSRAM(4012), NOSRAM(4013), 및 FPGA(4014)로서 상기 실시형태에 나타내어지는 DOSRAM(1400), NOSRAM(1600), 및 OS-FPGA(3110)를 사용할 수 있다.
제어부(4020)는 CPU(Central Processing Unit)(4021)와, GPU(Graphics Processing Unit)(4022)와, PLL(Phase Locked Loop)(4023)과, SRAM(Static Random Access Memory)(4024)과, PROM(Programmable Read Only Memory)(4025)과, 메모리 컨트롤러(4026)와, 전원 회로(4027)와, PMU(Power Management Unit)(4028)를 가진다.
입출력부(4030)는 외부 기억 제어 회로(4031)와, 음성 코덱(4032)과, 영상 코덱(4033)과, 범용 입출력 모듈(4034)과, 통신 모듈(4035)을 가진다.
연산부(4010)는 신경망에 의한 학습 또는 추론을 실행할 수 있다.
아날로그 연산 회로(4011)는 A/D(아날로그/디지털) 변환 회로, D/A(디지털/아날로그) 변환 회로, 및 적화 연산 회로를 가진다.
아날로그 연산 회로(4011)는 OS 트랜지스터를 사용하여 형성하는 것이 바람직하다. OS 트랜지스터를 사용한 아날로그 연산 회로(4011)는 아날로그 메모리를 가지고, 학습 또는 추론에 필요한 적화 연산을 저소비전력으로 실행할 수 있게 된다.
DOSRAM(4012)은 OS 트랜지스터를 사용하여 형성된 DRAM이고, DOSRAM(4012)은 CPU(4021)로부터 송신되는 디지털 데이터를 일시적으로 저장하는 메모리이다. DOSRAM(4012)은 OS 트랜지스터를 포함하는 메모리 셀과, Si 트랜지스터를 포함하는 판독 회로부를 가진다. 상기 메모리 셀과 판독 회로부는 적층된 상이한 층에 제공할 수 있기 때문에, DOSRAM(4012)은 전체의 회로 면적을 작게 할 수 있다.
신경망을 사용한 계산은 입력 데이터가 1000개를 넘는 경우가 있다. 상기 입력 데이터를 SRAM에 저장하는 경우, SRAM은 회로 면적에 제한이 있어 기억 용량이 작기 때문에, 상기 입력 데이터를 작게 나누어 저장할 수밖에 없다. DOSRAM(4012)은 제한된 회로 면적에서도 메모리 셀을 높은 집적도로 배치할 수 있고, SRAM에 비하여 기억 용량이 크다. 그러므로, DOSRAM(4012)은 상기 입력 데이터를 효율적으로 저장할 수 있다.
NOSRAM(4013)은 OS 트랜지스터를 사용한 비휘발성 메모리이다. NOSRAM(4013)은 플래시 메모리나, ReRAM(Resistive Random Access Memory), MRAM(Magnetoresistive Random Access Memory) 등의 다른 비휘발성 메모리에 비하여, 데이터를 기록할 때의 소비전력이 작다. 또한 플래시 메모리나 ReRAM과 달리, 데이터를 기록할 때 소자가 열화되지 않고, 데이터의 기록 가능 횟수에 제한이 없다.
또한 NOSRAM(4013)은, 1비트의 2레벨 데이터 외에, 2비트 이상의 멀티 레벨 데이터를 기억할 수 있다. NOSRAM(4013)은 멀티 레벨 데이터를 기억함으로써, 1비트당 메모리 셀 면적을 작게 할 수 있다.
또한 NOSRAM(4013)은 디지털 데이터 외에 아날로그 데이터를 기억할 수 있다. 그러므로, 아날로그 연산 회로(4011)는 NOSRAM(4013)을 아날로그 메모리로서 사용할 수도 있다. NOSRAM(4013)은 아날로그 데이터를 그대로 기억할 수 있기 때문에, D/A 변환 회로나 A/D 변환 회로가 불필요하다. 그러므로, NOSRAM(4013)은 주변 회로의 면적을 작게 할 수 있다. 또한 본 명세서에서 아날로그 데이터란, 3비트(8레벨) 이상의 분해능을 가지는 데이터를 가리킨다. 상술한 멀티 레벨 데이터가 아날로그 데이터에 포함되는 경우도 있다.
신경망의 계산에 사용되는 데이터나 파라미터는, 일단 NOSRAM(4013)에 저장할 수 있다. 상기 데이터나 파라미터는, CPU(4021)를 통하여 AI 시스템(4041)의 외부에 제공된 메모리에 저장하여도 좋지만, 내부에 제공된 NOSRAM(4013)이 더 고속으로, 그리고 저소비전력으로 상기 데이터나 파라미터를 저장할 수 있다. 또한 NOSRAM(4013)은 DOSRAM(4012)보다 비트선을 길게 할 수 있기 때문에, 기억 용량을 크게 할 수 있다.
FPGA(4014)는 OS 트랜지스터를 사용한 FPGA이다. AI 시스템(4041)은 FPGA(4014)를 사용함으로써, 후술하는 심층 신경망(DNN), 컨볼루셔널 신경망(CNN), 순환 신경망(RNN), 자기 부호화기(autoencorder), 심층 볼츠만 머신(DBM), 심층 신뢰 신경망(DBN) 등의 신경망의 접속을 하드웨어로 구성할 수 있다. 상기 신경망의 접속을 하드웨어로 구성함으로써, 더 고속으로 실행할 수 있다.
FPGA(4014)는 OS 트랜지스터를 가지는 FPGA이다. OS-FPGA는 SRAM으로 구성되는 FPGA보다 메모리 면적을 작게 할 수 있다. 그러므로, 컨텍스트 전환 기능을 추가하여도 면적 증가가 적다. 또한 OS-FPGA는 부스팅에 의하여 데이터나 파라미터를 고속으로 전할 수 있다.
AI 시스템(4041)은 아날로그 연산 회로(4011), DOSRAM(4012), NOSRAM(4013), 및 FPGA(4014)를 1개의 다이(칩) 위에 제공할 수 있다. 그러므로, AI 시스템(4041)은 고속으로, 그리고 저소비전력으로 신경망의 계산을 실행할 수 있다. 또한 아날로그 연산 회로(4011), DOSRAM(4012), NOSRAM(4013), 및 FPGA(4014)는 같은 제조 프로세스에서 제작할 수 있다. 그러므로, AI 시스템(4041)은 낮은 비용으로 제작할 수 있다.
또한 연산부(4010)는, DOSRAM(4012), NOSRAM(4013), 및 FPGA(4014)를 모두 가질 필요는 없다. AI 시스템(4041)이 해결하려고 하는 과제에 따라 DOSRAM(4012), NOSRAM(4013), 및 FPGA(4014) 중 하나 또는 복수를 선택하여 제공하면 좋다.
AI 시스템(4041)은 해결하려고 하는 과제에 따라 심층 신경망(DNN), 컨볼루셔널 신경망(CNN), 순환 신경망(RNN), 자기 부호화기, 심층 볼츠만 머신(DBM), 심층 신뢰 신경망(DBN) 등의 기법을 실행할 수 있다. PROM(4025)은 이들 기법 중 적어도 하나를 실행하기 위한 프로그램을 저장할 수 있다. 또한 상기 프로그램의 일부 또는 전부를 NOSRAM(4013)에 저장하여도 좋다.
라이브러리로서 존재하는 기존의 프로그램은 GPU의 처리를 전제로 하는 것이 많다. 그러므로, AI 시스템(4041)은 GPU(4022)를 가지는 것이 바람직하다. AI 시스템(4041)은 학습과 추론에서 사용되는 적화 연산 중, 보틀넥이 되는 적화 연산을 연산부(4010)에서 실행하고, 그 이외의 적화 연산을 GPU(4022)에서 실행할 수 있다. 이로써, 학습과 추론을 고속으로 실행할 수 있다.
전원 회로(4027)는 논리 회로용 저전원 전위를 생성하는 것뿐만 아니라, 아날로그 연산을 위한 전위 생성도 수행한다. 전원 회로(4027)는 OS 메모리를 사용하여도 좋다. 전원 회로(4027)는 기준 전위를 OS 메모리에 저장함으로써, 소비전력을 저감할 수 있다.
PMU(4028)는 AI 시스템(4041)의 전력 공급을 일시적으로 오프로 하는 기능을 가진다.
CPU(4021) 및 GPU(4022)는 레지스터로서 OS 메모리를 가지는 것이 바람직하다. CPU(4021) 및 GPU(4022)는 OS 메모리를 가짐으로써, 전력 공급이 오프가 되어도 OS 메모리 내에 데이터(논리값)를 계속 유지할 수 있다. 그 결과, AI 시스템(4041)은 전력을 절약할 수 있다.
PLL(4023)은 클록을 생성하는 기능을 가진다. AI 시스템(4041)은 PLL(4023)이 생성한 클록을 기준으로 동작을 수행한다. PLL(4023)은 OS 메모리를 가지는 것이 바람직하다. PLL(4023)은 OS 메모리를 가짐으로써, 클록의 발진 주기를 제어하는 아날로그 전위를 유지할 수 있다.
AI 시스템(4041)은 DRAM 등의 외부 메모리에 데이터를 저장하여도 좋다. 그러므로, AI 시스템(4041)은 외부의 DRAM과의 인터페이스로서 기능하는 메모리 컨트롤러(4026)를 가지는 것이 바람직하다. 또한 메모리 컨트롤러(4026)는 CPU(4021) 또는 GPU(4022)의 가까이에 배치하는 것이 바람직하다. 이로써, 데이터를 고속으로 주고받을 수 있다.
제어부(4020)에 나타내어지는 회로의 일부 또는 전부는, 연산부(4010)와 같은 다이 위에 형성할 수 있다. 이로써, AI 시스템(4041)은 고속으로, 그리고 저소비전력으로 신경망의 계산을 실행할 수 있다.
신경망의 계산에 사용되는 데이터는 외부 기억 장치(HDD(Hard Disk Drive), SSD(Solid State Drive) 등)에 저장되는 경우가 많다. 그러므로, AI 시스템(4041)은 외부 기억 장치와의 인터페이스로서 기능하는 외부 기억 제어 회로(4031)를 가지는 것이 바람직하다.
신경망을 사용한 학습과 추론은 음성이나 영상을 취급하는 경우가 많기 때문에, AI 시스템(4041)은 음성 코덱(4032) 및 영상 코덱(4033)을 가진다. 음성 코덱(4032)은 음성 데이터의 인코드(부호화) 및 디코드(복호화)를 수행하고, 영상 코덱(4033)은 영상 데이터의 인코드 및 디코드를 수행한다.
AI 시스템(4041)은 외부 센서로부터 얻어진 데이터를 사용하여 학습 또는 추론을 수행할 수 있다. 그러므로, AI 시스템(4041)은 범용 입출력 모듈(4034)을 가진다. 범용 입출력 모듈(4034)은, 예를 들어 USB(Universal Serial Bus)나 I2C(Inter-Integrated Circuit) 등을 포함한다.
AI 시스템(4041)은 인터넷을 경유하여 얻어진 데이터를 사용하여 학습 또는 추론을 수행할 수 있다. 그러므로, AI 시스템(4041)은 통신 모듈(4035)을 가지는 것이 바람직하다.
아날로그 연산 회로(4011)는 멀티 레벨의 플래시 메모리를 아날로그 메모리로서 사용하여도 좋다. 그러나 플래시 메모리는 재기록 가능 횟수에 제한이 있다. 또한 멀티 레벨의 플래시 메모리는 임베디드로 형성하는(연산 회로와 메모리를 같은 다이 위에 형성하는) 것이 매우 어렵다.
또한 아날로그 연산 회로(4011)는 ReRAM을 아날로그 메모리로서 사용하여도 좋다. 그러나 ReRAM은 재기록 가능 횟수에 제한이 있고, 기억 정확도의 관점에서도 문제가 있다. 또한 2개의 단자로 이루어지는 소자이기 때문에 데이터의 기록과 판독을 나누는 회로 설계가 복잡해진다.
또한 아날로그 연산 회로(4011)는 MRAM을 아날로그 메모리로서 사용하여도 좋다. 그러나 MRAM은 저항 변화율이 낮기 때문에, 기억 정확도의 관점에서 문제가 있다.
이상을 감안하여, 아날로그 연산 회로(4011)에는 OS 메모리를 아날로그 메모리로서 사용하는 것이 바람직하다.
본 실시형태에 나타내어진 구성은 다른 실시형태에 나타내어지는 구성과 적절히 조합하여 사용할 수 있다.
(실시형태 7)
<AI 시스템의 응용예>
본 실시형태에서는 상기 실시형태에 나타내어지는 AI 시스템의 응용예에 대하여 도 20을 사용하여 설명한다.
도 20의 (A)는 도 19에서 설명한 AI 시스템(4041)을 병렬로 배치하고, 버스선을 통하여 시스템 사이에서의 신호의 송수신을 가능하게 한 AI 시스템(4041A)을 도시한 것이다.
도 20의 (A)에 도시된 AI 시스템(4041A)은 복수의 AI 시스템(4041_1 내지 4041_n)(n은 자연수)을 가진다. AI 시스템(4041_1 내지 4041_n)은 버스선(4098)을 통하여 서로 접속된다.
또한 도 20의 (B)는 도 19에서 설명한 AI 시스템(4041)을 도 20의 (A)와 마찬가지로 병렬로 배치하고, 네트워크를 통하여 시스템 사이에서의 신호의 송수신을 가능하게 한 AI 시스템(4041B)을 도시한 것이다.
도 20의 (B)에 도시된 AI 시스템(4041B)은 복수의 AI 시스템(4041_1 내지 4041_n)을 가진다. AI 시스템(4041_1 내지 4041_n)은 네트워크(4099)를 통하여 서로 접속된다.
네트워크(4099)는 AI 시스템(4041_1 내지 4041_n)의 각각에 통신 모듈을 제공하고, 무선 또는 유선에 의한 통신을 수행하는 구성으로 하면 좋다. 통신 모듈은 안테나를 통하여 통신을 수행할 수 있다. 예를 들어 World Wide Web(WWW)의 기반인 인터넷, 인트라넷, 엑스트라넷, PAN(Personal Area Network), LAN(Local Area Network), CAN(Campus Area Network), MAN(Metropolitan Area Network), WAN(Wide Area Network), GAN(Global Area Network) 등의 컴퓨터 네트워크에 각 전자 기기를 접속시켜, 통신을 수행할 수 있다. 무선 통신을 수행하는 경우, 통신 프로토콜 또는 통신 기술로서, LTE(Long Term Evolution), GSM(Global System for Mobile Communication: 등록 상표), EDGE(Enhanced Data Rates for GSM Evolution), CDMA2000(Code Division Multiple Access 2000), W-CDMA(등록 상표) 등의 통신 규격, 또는 Wi-Fi(등록 상표), Bluetooth(등록 상표), ZigBee(등록 상표) 등의 IEEE에 의하여 통신 정규화된 사양을 사용할 수 있다. 또한 국제 전기 통신 연합(ITU)이 정하는 제 3세대 이동 통신 시스템(3G), 제 4세대 이동 통신 시스템(4G), 또는 제 5세대 이동 통신 시스템(5G) 등을 사용할 수도 있다.
도 20의 (A), (B)의 구성으로 함으로써, 외부의 센서 등으로 얻어진 아날로그 신호를 별개의 AI 시스템으로 처리할 수 있다. 예를 들어, 생체 정보로서, 뇌파, 맥박, 혈압, 체온 등과 같은 정보를 뇌파 센서, 맥파 센서, 혈압 센서, 온도 센서와 같은 각종 센서로 취득하고, 별개의 AI 시스템으로 아날로그 신호를 처리할 수 있다. 별개의 AI 시스템의 각각에서 신호의 처리 또는 학습을 수행함으로써 하나의 AI 시스템당 정보 처리량을 적게 할 수 있다. 그러므로, 더 적은 연산량으로 신호의 처리 또는 학습을 수행할 수 있다. 그 결과, 인식 정확도를 높일 수 있다. 각각의 AI 시스템으로 얻어진 정보로부터, 복잡하게 변화하는 생체 정보의 변화를 순식간에 통합적으로 파악할 수 있다는 것 등을 기대할 수 있다.
본 실시형태에 나타내어진 구성은 다른 실시형태에 나타내어지는 구성과 적절히 조합하여 사용할 수 있다.
(실시형태 8)
본 실시형태에서는 상기 실시형태에 나타내어지는 AI 시스템이 제공된 IC의 일례를 나타낸다.
상기 실시형태에 나타내어지는 AI 시스템은 CPU 등의 Si 트랜지스터로 이루어지는 디지털 처리 회로, OS 트랜지스터를 사용한 아날로그 연산 회로, OS-FPGA, 및 DOSRAM, NOSRAM 등의 OS 메모리를 하나의 다이에 집적할 수 있다.
도 21에 AI 시스템을 제공한 IC의 일례를 도시하였다. 도 21에 도시된 AI 시스템 IC(7000)는 리드(7001) 및 회로부(7003)를 가진다. AI 시스템 IC(7000)는, 예를 들어 인쇄 기판(7002)에 실장된다. 이와 같은 IC칩이 복수 조합되고, 각각이 인쇄 기판(7002) 위에서 전기적으로 접속됨으로써 전자 부품이 실장된 기판(실장 기판(7004))이 완성된다. 회로부(7003)에는 상기 실시형태에 나타내어진 각종 회로가 하나의 다이에 제공되어 있다. 회로부(7003)는 적층 구조를 가지고, Si 트랜지스터층(7031), 배선층(7032), OS 트랜지스터층(7033)으로 크게 나누어진다. OS 트랜지스터층(7033)을 Si 트랜지스터층(7031)에 적층하여 제공할 수 있기 때문에, AI 시스템 IC(7000)의 소형화가 용이하다.
도 21에서는 AI 시스템 IC(7000)의 패키지에 QFP(Quad Flat Package)를 적용하였지만, 패키지의 형태는 이에 한정되지 않는다.
CPU 등의 디지털 처리 회로, OS 트랜지스터를 사용한 아날로그 연산 회로, OS-FPGA, 및 DOSRAM, NOSRAM 등의 OS 메모리는 모두, Si 트랜지스터층(7031), 배선층(7032), 및 OS 트랜지스터층(7033)에 형성할 수 있다. 즉, 상기 AI 시스템을 구성하는 소자는 동일한 제조 프로세스에서 형성할 수 있다. 그러므로, 본 실시형태에 나타내어지는 IC는 구성하는 소자가 증가하여도 제조 프로세스를 증가시킬 필요가 없어, 상기 AI 시스템을 낮은 비용으로 제공할 수 있다.
본 실시형태에 나타내어진 구성은 다른 실시형태에 나타내어지는 구성과 적절히 조합하여 사용할 수 있다.
(실시형태 9)
<전자 기기>
본 발명의 일 형태에 따른 반도체 장치는 다양한 전자 기기에 사용할 수 있다. 도 22 내지 도 24에 본 발명의 일 형태에 따른 반도체 장치를 사용한 전자 기기의 구체적인 예를 도시하였다.
도 22의 (A)에 도시된 로봇(2100)은 연산 장치(2110), 조도 센서(2101), 마이크로폰(2102), 상부 카메라(2103), 스피커(2104), 디스플레이(2105), 하부 카메라(2106), 장애물 센서(2107), 및 이동 기구(2108)를 구비한다.
마이크로폰(2102)은 사용자의 목소리 및 환경 소리 등을 검지하는 기능을 가진다. 또한 스피커(2104)는 음성을 출력하는 기능을 가진다. 로봇(2100)은 마이크로폰(2102) 및 스피커(2104)를 사용하여, 사용자와 커뮤니케이션을 하는 것이 가능하다.
디스플레이(2105)는 다양한 정보를 표시하는 기능을 가진다. 로봇(2100)은 사용자가 원하는 정보를 디스플레이(2105)에 표시할 수 있다. 디스플레이(2105)에는 터치 패널을 탑재하여도 좋다.
상부 카메라(2103) 및 하부 카메라(2106)는 로봇(2100)의 주위를 촬상하는 기능을 가진다. 또한 장애물 센서(2107)는, 이동 기구(2108)를 사용하여 로봇(2100)이 앞으로 가는 진행 방향에서의 장애물의 유무를 감지할 수 있다. 로봇(2100)은 상부 카메라(2103), 하부 카메라(2106), 및 장애물 센서(2107)를 사용하여 주위의 환경을 인식하여 안전하게 이동할 수 있다.
도 22의 (B)에 도시된 비행체(2120)는 연산 장치(2121)와, 프로펠러(2123)와, 카메라(2122)를 가지고, 자율 비행하는 기능을 가진다.
비행체(2120)에서는, 연산 장치(2121) 및 카메라(2122)에 상기 전자 부품을 사용할 수 있다.
도 22의 (C)는 자동차의 일례를 도시한 외관도이다. 자동차(2980)는 카메라(2981) 등을 가진다. 또한 자동차(2980)는 적외선 레이더, 밀리파 레이더, 레이저 레이더 등 각종 센서 등을 가진다. 자동차(2980)는 카메라(2981)가 촬영한 화상을 해석하여 보행자의 유무 등 주위의 교통 상황을 판단함으로써 자동 운전을 하는 것이 가능하다.
도 22의 (D)에는 서로 다른 언어를 쓰는 복수의 사람들 간의 의사소통에서 휴대 전자 기기(2130)가 동시 통역하는 상황을 도시하였다.
휴대 전자 기기(2130)는 마이크로폰 및 스피커 등을 가지고, 사용자의 목소리를 인식하고 이것을 상대방이 쓰는 언어로 번역하는 기능을 가진다.
또한 도 22의 (D)에서 사용자는 휴대형 마이크로폰(2131)을 가진다. 휴대형 마이크로폰(2131)은 무선 통신 기능을 가지고, 검지한 음성을 휴대 전자 기기(2130)로 송신하는 기능을 가진다.
도 23의 (A)는 페이스메이커의 일례를 도시한 단면 모식도이다.
페이스메이커 본체(5300)는 적어도 전지(5301a, 5301b), 레귤레이터, 제어 회로, 안테나(5304), 우심방에 연결되는 와이어(5302), 우심실에 연결되는 와이어(5303)를 가진다.
페이스메이커 본체(5300)는 수술로 몸 속에 설치되고 2개의 와이어는 인체의 쇄골하 정맥(5305) 및 상대정맥(5306)을 통과하여 와이어의 한쪽 끝이 우심실, 와이어의 다른 쪽 끝이 우심방에 설치된다.
또한 안테나(5304)에서 전력을 수신할 수 있고, 이 전력은 전지(5301a, 5301b)에 충전되어 페이스메이커의 교환 빈도를 줄일 수 있다. 페이스메이커 본체(5300)는 복수의 전지를 구비하기 때문에 안전성이 높아, 하나가 고장되어도 다른 하나가 기능할 수 있으므로 보조 전원으로서도 기능한다.
또한 전력을 수신할 수 있는 안테나(5304)와 별도로, 생리 신호를 송신할 수 있는 안테나를 가져도 좋고, 예를 들어 맥박, 호흡수, 심박수, 체온 등의 생리 신호를 외부의 모니터 장치에서 확인할 수 있는 등 심장 활동을 감시하는 시스템을 구성하여도 좋다.
도 23의 (B)에 도시된 센서(5900)는 접착 패드 등을 사용하여 인체에 장착된다. 센서(5900)는 배선(5932)을 통하여 인체에 장착된 전극(5931) 등에 신호를 공급하여 심박수, 심전도 등의 생체 정보 등을 취득한다. 취득된 정보는 무선 신호로서 판독기 등의 단말에 송신된다.
도 24는 청소 로봇의 일례를 도시한 모식도이다.
청소 로봇(5100)은 상면에 배치된 디스플레이(5101), 측면에 배치된 복수의 카메라(5102), 브러시(5103), 조작 버튼(5104)을 가진다. 또한 도시되지 않았지만, 청소 로봇(5100)의 하면에는 바퀴, 흡입구 등이 제공되어 있다. 청소 로봇(5100)은 그 외에 적외선 센서, 초음파 센서, 가속도 센서, 피에조 센서, 광 센서, 자이로 센서 등의 각종 센서를 구비한다. 또한 청소 로봇(5100)은 무선 통신 수단을 구비한다.
청소 로봇(5100)은 자력으로 움직이고, 쓰레기(5120)를 검지하고, 하면에 제공된 흡입구로부터 쓰레기를 흡인할 수 있다.
또한 청소 로봇(5100)은 카메라(5102)가 촬영한 화상을 해석하여 벽, 가구, 또는 단차 등의 장애물의 유무를 판단할 수 있다. 또한 화상을 해석함으로써 배선 등 브러시(5103)에 얽히기 쉬운 물체를 검지한 경우에는, 브러시(5103)의 회전을 멈출 수 있다.
디스플레이(5101)에는 전지 잔량이나 흡인한 쓰레기의 양 등을 표시할 수 있다. 청소 로봇(5100)이 주행한 경로를 디스플레이(5101)에 표시하여도 좋다. 또한 디스플레이(5101)를 터치 패널로 하고, 조작 버튼(5104)을 디스플레이(5101)에 제공하여도 좋다.
청소 로봇(5100)은 스마트폰 등의 휴대 전자 기기(5140)와 통신할 수 있다. 카메라(5102)가 촬영한 화상을 휴대 전자 기기(5140)에 표시할 수 있다. 그러므로, 청소 로봇(5100)의 소유자는 밖에 있어도 방의 상황을 알 수 있다. 또한 디스플레이(5101)에 표시된 내용을 스마트폰 등의 휴대 전자 기기로 확인할 수도 있다.
예를 들어, 본 발명의 일 형태에 따른 반도체 장치를 사용한 기억 장치는 상술한 전자 기기의 제어 정보나, 제어 프로그램 등을 장기간에 걸쳐 유지할 수 있다. 본 발명의 일 형태에 따른 반도체 장치를 사용함으로써, 신뢰성이 높은 전자 기기를 실현할 수 있다.
또한 예를 들어 상술한 전자 기기의 연산 장치 등에, 상기 AI 시스템이 제공된 IC를 사용할 수 있다. 이에 의하여, 본 실시형태에 나타낸 전자 기기는 AI 시스템에 의하여 상황에 대응한 적확한 동작을 저소비전력으로 수행할 수 있다.
본 실시형태는, 다른 실시형태나 실시예 등에 기재된 구성과 적절히 조합하여 실시할 수 있다.
(실시예)
본 실시예에서는 시료(A 내지 F)를 제작하고, 용량-전압 측정(C-V 측정이라고 하는 경우도 있음)을 수행하였다.
시료(A 내지 F)의 구조에 대하여 도 25를 사용하여 설명한다. 시료(A 내지 F)는 도 25에 도시된 바와 같이, 기판(81) 위에 절연막(82)이 형성되고, 절연막(82) 위에 산화물막(83)이 형성되고, 산화물막(83) 위에 절연막(84)이 형성되고, 절연막(84) 위에 도전막(86)이 형성된다. 또한 기판(81)의 뒷면에는 도전막(85)이 형성된다. 여기서 절연막(82), 산화물막(83), 및 절연막(84)은 각각 도 1에 도시된 절연체(32), 산화물(33), 및 절연체(34)에 대응한다.
시료(A 내지 F)에서 기판(81)으로서, n형 실리콘 웨이퍼를 사용하였다. 또한 절연막(82)으로서 막 두께 10nm의 산화 질화 실리콘막을 사용하였다. 또한 도전막(85)으로서 막 두께 400nm의 알루미늄막을 사용하였다.
산화물막(83), 절연막(84), 및 도전막(86)의 구성은 시료에 따라 상이하다. 시료(A)는 산화물막(83)으로서 막 두께 80nm, In:Ga:Zn=1:3:2[원자수비]의 In-Ga-Zn 산화물막(이하, IGZO(132)막이라고 하는 경우가 있음)을 사용하였다. 또한 절연막(84)으로서 막 두께 20nm의 산화 질화 실리콘막을 사용하였다. 또한 도전막(86)으로서는 막 두께 30nm의 질화 타이타늄, 막 두께 135nm의 텅스텐, 및 막 두께 200nm의 알루미늄의 적층막을 사용하였다.
또한 시료(B)는 절연막(84)이 막 두께 30nm인 것을 제외하면 시료(A)와 같은 구성이다. 또한 시료(C)는 도전막(86)으로서 막 두께 10nm, In:Ga:Zn=4:2:3[원자수비]의 In-Ga-Zn 산화물막(이하, IGZO(423)막이라고 하는 경우가 있음), 막 두께 5nm의 질화 타이타늄, 막 두께 135nm의 텅스텐, 및 막 두께 200nm의 알루미늄의 적층막을 사용한 것을 제외하면 시료(A)와 같은 구성이다.
또한 시료(D)는 산화물막(83)으로서 막 두께 5nm의 산화 갈륨막을 사용한 것을 제외하면 시료(A)와 같은 구성이다. 또한 시료(E)는 산화물막(83)이 막 두께 10nm인 것을 제외하면 시료(D)와 같은 구성이다. 또한 시료(F)는 산화물막(83)이 막 두께 20nm인 것을 제외하면 시료(D)와 같은 구성이다.
이하에서, 각 시료의 제작 방법에 대하여 설명한다. 우선, 시료(A 내지 F)에서 기판(81)으로서 n형 실리콘 웨이퍼를 사용하고, 그 위에 절연막(82)으로서 막 두께 10nm의 산화 질화 실리콘막을 성막하였다. PECVD법을 사용하여 절연막(82)을 성막하고, 성막 가스로서 SiH4 가스 1sccm 및 N2O 가스 800sccm를 사용하고, 성막 압력을 40Pa로 하고, 성막 전력을 150W(60MHz)로 하고, 기판 온도를 400℃로 하고, 전극 간 거리를 28mm로 하였다.
다음으로 절연막(82) 위에 산화물막(83)을 형성하였다. 시료(A 내지 C)에서, 산화물막(83)으로서 막 두께 80nm의 IGZO(132)막을 DC 스퍼터링법을 사용하여 성막하였다. IGZO(132)막 성막에서는 In:Ga:Zn=1:3:2[원자수비] 타깃을 사용하고, 성막 가스로서 산소 가스 45sccm를 사용하고, 성막 압력을 0.7Pa(캐논 아네르바 제조 미니추어 게이지 MG-2에 의하여 계측함)로 하고, 성막 전력을 500W로 하고, 기판 온도를 200℃로 하고, 타깃-기판 간 거리를 60mm로 하였다.
또한 시료(D 내지 F)에서 산화물막(83)으로서 산화 갈륨막을 RF 스퍼터링법을 사용하여 성막하였다. 산화 갈륨막의 성막에서는 산화 갈륨 타깃을 사용하고, 성막 가스로서 산소 가스 30sccm를 사용하고, 성막 압력을 0.4Pa로 하고, 성막 전력을 400W로 하고, 기판 온도를 130℃로 하고, 타깃-기판 간 거리를 130mm로 하였다. 산화물막(83)의 막 두께는 시료(D)에서는 5nm, 시료(E)에서는 10nm, 시료(F)에서는 20nm로 하였다.
다음으로 산화물막(83) 위에 절연막(84)으로서 산화 질화 실리콘막을 성막하였다. PECVD법을 사용하여 절연막(84)을 성막하고, 성막 가스로서 SiH4 가스 1sccm 및 N2O 가스 800sccm를 사용하고, 성막 압력을 200Pa로 하고, 성막 전력을 150W(60MHz)로 하고, 기판 온도를 350℃로 하고, 전극 간 거리를 28mm로 하였다. 절연막(84)의 막 두께는 시료(A) 및 시료(C 내지 F)에서는 20nm, 시료(B)에서는 30nm로 하였다.
다음으로 시료(A 내지 F)에는 질소 분위기에서 400℃, 1시간의 열 처리를 수행하였다.
다음으로 시료(A), 시료(B), 및 시료(D 내지 F)에서, 도전막(86)의 일부로서 DC 스퍼터링법을 사용하여 막 두께 30nm의 질화 타이타늄막을 성막하고, 연속적으로 막 두께 135nm의 텅스텐막을 성막하였다.
또한 시료(C)에서는 도전막(86)의 일부로서 막 두께 10nm의 IGZO(423)막을 DC 스퍼터링법을 사용하여 성막하였다. IGZO(423)막의 성막에서는, In:Ga:Zn=4:2:4.1[원자수비] 타깃을 사용하고, 성막 가스로서 산소 가스 45sccm를 사용하고, 성막 압력을 0.7Pa(캐논 아네르바 제조 미니추어 게이지 MG-2에 의하여 계측함)로 하고, 성막 전력을 500W로 하고, 기판 온도를 200℃로 하고, 타깃-기판 간 거리를 60mm로 하였다. 또한 도전막(86)의 일부로서 DC 스퍼터링법을 사용하여 막 두께 5nm의 질화 타이타늄막을 성막하고, 연속적으로 막 두께 135nm의 텅스텐막을 성막하였다.
다음으로 시료(A 내지 F)에는 질소 분위기에서 400℃, 1시간의 열 처리를 수행하였다. 이어서, 도전막(86)의 일부로서 DC 스퍼터링법을 사용하여 막 두께 200nm의 알루미늄막을 성막하였다. 그 후, 도전막(86)의 일부를 제거함으로써 도전막(86)의 패턴 형성을 수행하였다.
다음으로 도전막(85)으로서 DC 스퍼터링법을 사용하여, 기판(81)의 뒷면에 막 두께 400nm의 알루미늄막을 성막하였다.
여기까지의 공정에 의하여, 본 실시예에 따른 시료(A 내지 F)를 제작하였다.
시료(A 내지 F)에 대하여 C-V 측정을 수행하였다. 도전막(86)에 인가하는 전압을 -10V 내지 +10V로 하고, 측정 주파수를 10kHz로 하였다. 시료(A 내지 F)는 기판 중앙에서 C-V 측정을 수행하고, 시료(D 내지 F)는 기판의 오른쪽 아래와 기판의 오른쪽 위에서도 C-V 측정을 수행하였다.
시료(A 내지 F)에 대하여 C-V 측정을 수행한 결과를, 도 26 내지 도 28에 도시하였다. 도 26은 시료(A)와 시료(B)의 C-V 특성의 그래프를 도시한 것이고, 도 27은 시료(A)와 시료(C)의 C-V 특성의 그래프를 도시한 것이고, 도 28은 시료(D 내지 F)의 기판 중앙을 측정한 C-V 특성의 그래프를 도시한 것이다. 도 26 내지 도 28에서 가로축은 도전막(86)에 인가된 전압(V[V])을 나타내고, 세로축은 용량(C[F])을 나타내었다.
도 26을 보면, 시료(B)의 플랫 밴드 전압이 시료(A)의 플랫 밴드 전압보다 플러스 측으로 시프트되어 있는 것을 알 수 있다. 시료(A 및 B)에서의 플랫 밴드 전압은 절연막(82) 및 산화물막(83)에 포함되는 마이너스의 고정 전하의 양에 비례한다. 따라서, 절연막(84)의 막 두께를 크게 함으로써, 바꿔 말하면 절연막(84)에 포함되는 산소량을 늘림으로써, 절연막(82) 및 산화물막(83)에 포함되는 마이너스의 고정 전하의 양을 늘릴 수 있는 것이 시사되었다.
또한 도 27을 보면, 시료(C)의 플랫 밴드 전압이 시료(A)의 플랫 밴드 전압보다 플러스 측으로 시프트되어 있는 것을 알 수 있다. 시료(A 및 C)에서의 플랫 밴드 전압은 절연막(82) 및 산화물막(83)에 포함되는 마이너스의 고정 전하의 양에 비례한다. 따라서, 절연막(84)의 상면에 접하여, 산소를 포함하는 분위기에서 스퍼터링 성막을 수행하여, IGZO(423)막을 성막하고, 절연막(84)에 포함되는 산소량을 늘림으로써, 절연막(82) 및 산화물막(83)에 포함되는 마이너스의 고정 전하의 양을 늘릴 수 있는 것이 시사되었다.
또한 도 28을 보면, 시료(D), 시료(E), 시료(F)의 순서로 플랫 밴드 전압이 커지는 것을 알 수 있다. 이것은 시료(D), 시료(E), 및 시료(F)에서의 산화물막(83)의 막 두께와 관련이 있다.
여기서, 절연막(82) 및 산화물막(83)을 제공하지 않고, 절연막(84)의 막 두께를 30nm로 한 것을 제외하면 시료(D)와 같은 구조의 시료를 제작하고, 상기 시료의 플랫 밴드 전압을 산출하였다. 이하에서, 상기 시료의 플랫 밴드 전압과, 시료(D), 시료(E), 및 시료(F)의 플랫 밴드 전압의 차분을 ΔVfb로 한다.
시료(D), 시료(E), 및 시료(F)의 기판 중앙, 기판 오른쪽 위, 및 기판 오른쪽 아래의 ΔVfb를 도 29에 도시하였다. 또한 도 29에서는 기판 중앙, 기판 오른쪽 위, 및 기판 오른쪽 아래의 ΔVfb에 대하여, 근사 직선을 도시하였다. 또한 도 29에서 가로축은 산화물막(83)의 막 두께[nm]를 나타내고, 세로축은 ΔVfb[V]를 나타낸다.
도 29에 도시된 바와 같이 기판 중앙, 기판 오른쪽 위, 및 기판 오른쪽 아래의 ΔVfb는 모두 직선에 매우 근사한다. 이들 근사 직선은 y절편이 유한 값(finite value)을 가진다. 이것은 도 29의 가로축, 즉 산화물막(83)의 막 두께에 의존하지 않는 양이고, 마이너스의 고정 전하를 어림잡을 수 있다. 이들 근사 직선의 y절편으로부터 시료(D), 시료(E), 및 시료(F)의 절연막(82) 및 산화물막(83)에 포함되는 고정 전하는 전기 소량 e를 사용하여 -2.0×1012e/cm2 정도로 어림잡을 수 있다.
여기까지의 본 실시예에 나타낸 구성은 다른 실시형태와 적절히 조합하여 사용할 수 있다.
10: 트랜지스터, 10a: 트랜지스터, 10b: 트랜지스터, 30: 절연체, 31: 도전체, 32: 절연체, 33: 산화물, 34: 절연체, 41: 절연체, 44: 도전체, 46: 산화물, 48a: 도전체, 48b: 도전체, 50: 영역, 52: 혼합층, 54: 고정 전하, 56: 산소 결손, 58: 산소

Claims (12)

  1. 반도체 장치로서,
    기판 위에 배치된 제 1 도전체와,
    상기 제 1 도전체 위에 배치된 제 1 절연체와,
    상기 제 1 절연체의 상면에 접하여 배치된 제 1 산화물과,
    상기 제 1 산화물의 상면에 접하여 배치된 제 2 절연체와,
    상기 제 2 절연체 위에 배치된 제 2 산화물과,
    상기 제 2 산화물 위에 배치된 제 3 절연체와,
    상기 제 3 절연체 위에 배치된 제 2 도전체를 가지고,
    상기 제 1 절연체와 상기 제 1 산화물 사이에는 혼합층이 형성되고,
    상기 혼합층은 상기 제 1 절연체에 포함되는 원자 중 적어도 하나와, 상기 제 1 산화물에 포함되는 원자 중 적어도 하나를 포함하고,
    상기 혼합층은 마이너스의 고정 전하를 가지는 것을 특징으로 하는, 반도체 장치.
  2. 제 1 항에 있어서,
    상기 제 1 산화물은 갈륨을 포함하고,
    상기 제 1 산화물에 포함되는 금속 원소에서의 갈륨의 원자수비는 상기 제 2 산화물에 포함되는 금속 원소에서의 갈륨의 원자수비보다 큰 것을 특징으로 하는, 반도체 장치.
  3. 제 2 항에 있어서,
    상기 제 1 산화물은 산화 갈륨인 것을 특징으로 하는, 반도체 장치.
  4. 제 2 항에 있어서,
    또한 상기 제 1 산화물은 인듐 및 아연을 포함하고,
    상기 제 1 산화물에 포함되는 금속 원소에서의 인듐의 원자수비는 상기 제 2 산화물에 포함되는 금속 원소에서의 인듐의 원자수비보다 작은 것을 특징으로 하는, 반도체 장치.
  5. 제 1 항 내지 제 4 항 중 어느 한 항에 있어서,
    상기 혼합층은 -2.0×1012e/cm2 이하의 고정 전하를 가지는 것을 특징으로 하는, 반도체 장치.
  6. 제 1 항 내지 제 5 항 중 어느 한 항에 있어서,
    상기 제 2 절연체는 산화 실리콘 또는 산화 질화 실리콘인 것을 특징으로 하는, 반도체 장치.
  7. 제 1 항 내지 제 6 항 중 어느 한 항에 있어서,
    상기 제 2 절연체는 막의 표면 온도를 100℃ 이상 700℃ 이하로 하는 승온이탈 가스 분석법에서 단위 막 두께당 산소 원자로 환산한 산소의 이탈량이 1.0×1018atoms/cm3 이상인 것을 특징으로 하는, 반도체 장치.
  8. 반도체 장치의 제작 방법으로서,
    기판 위에 제 1 도전체를 형성하는 공정과,
    상기 제 1 도전체 위에 제 1 절연체를 형성하는 공정과,
    상기 제 1 절연체의 상면에 접하여 스퍼터링법을 사용하여 제 1 산화물을 형성하는 공정과,
    상기 제 1 산화물 위에 제 2 절연체를 형성하는 공정과,
    상기 제 2 절연체 위에 스퍼터링법을 사용하여 제 2 산화물을 형성하는 공정과,
    상기 제 2 산화물 위에 제 3 절연체를 형성하는 공정과,
    상기 제 3 절연체 위에 제 2 도전체를 형성하는 공정을 가지고,
    상기 제 1 산화물의 성막 공정에서 상기 제 1 절연체와 상기 제 1 산화물 사이에 혼합층이 형성되고,
    상기 혼합층은 상기 제 1 절연체에 포함되는 원자 중 적어도 하나와, 상기 제 1 산화물에 포함되는 원자 중 적어도 하나를 포함하는 것을 특징으로 하는, 반도체 장치의 제작 방법.
  9. 제 8 항에 있어서,
    상기 제 1 산화물을 형성하는 공정에서 갈륨을 포함하는 제 1 타깃을 사용하는 것을 특징으로 하는, 반도체 장치의 제작 방법.
  10. 제 9 항에 있어서,
    상기 제 2 산화물을 형성하는 공정에서 인듐, 갈륨, 및 아연을 포함하는 제 2 타깃을 사용하고,
    상기 제 2 타깃에 포함되는 금속 원소에서의 갈륨의 원자수비는 상기 제 1 타깃에 포함되는 금속 원소에서의 갈륨의 원자수비보다 작은 것을 특징으로 하는, 반도체 장치의 제작 방법.
  11. 제 8 항 내지 제 10 항 중 어느 한 항에 있어서,
    상기 제 2 산화물을 형성하는 공정에서, 산소를 포함하는 분위기에서 스퍼터링법에 의한 성막을 수행하는 것을 특징으로 하는, 반도체 장치의 제작 방법.
  12. 제 11 항에 있어서,
    상기 스퍼터링법에 의한 성막 후에 열 처리를 수행하고,
    상기 열 처리 후에 제 2 산화물을 섬 형상으로 형성하는 것을 특징으로 하는, 반도체 장치의 제작 방법.
KR1020207003302A 2017-07-31 2018-07-18 반도체 장치 및 반도체 장치의 제작 방법 Ceased KR20200033868A (ko)

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
JPJP-P-2017-147470 2017-07-31
JP2017147470 2017-07-31
PCT/IB2018/055312 WO2019025893A1 (ja) 2017-07-31 2018-07-18 半導体装置、および半導体装置の作製方法

Publications (1)

Publication Number Publication Date
KR20200033868A true KR20200033868A (ko) 2020-03-30

Family

ID=65233457

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020207003302A Ceased KR20200033868A (ko) 2017-07-31 2018-07-18 반도체 장치 및 반도체 장치의 제작 방법

Country Status (5)

Country Link
US (1) US11257722B2 (ko)
JP (1) JP7258754B2 (ko)
KR (1) KR20200033868A (ko)
CN (1) CN110998863A (ko)
WO (1) WO2019025893A1 (ko)

Families Citing this family (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR102914910B1 (ko) 2018-10-26 2026-01-21 가부시키가이샤 한도오따이 에네루기 켄큐쇼 금속 산화물의 제작 방법, 반도체 장치의 제작 방법
JP7581209B2 (ja) * 2019-08-08 2024-11-12 株式会社半導体エネルギー研究所 半導体装置
KR102700530B1 (ko) * 2020-12-07 2024-08-28 엘지디스플레이 주식회사 이형 표시장치

Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2011151383A (ja) 2009-12-25 2011-08-04 Semiconductor Energy Lab Co Ltd 半導体装置
JP2012257187A (ja) 2010-08-06 2012-12-27 Semiconductor Energy Lab Co Ltd 半導体集積回路

Family Cites Families (125)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP3298974B2 (ja) 1993-03-23 2002-07-08 電子科学株式会社 昇温脱離ガス分析装置
WO1997006554A2 (en) 1995-08-03 1997-02-20 Philips Electronics N.V. Semiconductor device provided with transparent switching element
JP3625598B2 (ja) 1995-12-30 2005-03-02 三星電子株式会社 液晶表示装置の製造方法
JP2000150861A (ja) 1998-11-16 2000-05-30 Tdk Corp 酸化物薄膜
JP3276930B2 (ja) 1998-11-17 2002-04-22 科学技術振興事業団 トランジスタ及び半導体装置
TW460731B (en) 1999-09-03 2001-10-21 Ind Tech Res Inst Electrode structure and production method of wide viewing angle LCD
KR20020038482A (ko) 2000-11-15 2002-05-23 모리시타 요이찌 박막 트랜지스터 어레이, 그 제조방법 및 그것을 이용한표시패널
JP3997731B2 (ja) 2001-03-19 2007-10-24 富士ゼロックス株式会社 基材上に結晶性半導体薄膜を形成する方法
JP4090716B2 (ja) 2001-09-10 2008-05-28 雅司 川崎 薄膜トランジスタおよびマトリクス表示装置
US7061014B2 (en) 2001-11-05 2006-06-13 Japan Science And Technology Agency Natural-superlattice homologous single crystal thin film, method for preparation thereof, and device using said single crystal thin film
JP4083486B2 (ja) 2002-02-21 2008-04-30 独立行政法人科学技術振興機構 ＬｎＣｕＯ（Ｓ，Ｓｅ，Ｔｅ）単結晶薄膜の製造方法
US7049190B2 (en) 2002-03-15 2006-05-23 Sanyo Electric Co., Ltd. Method for forming ZnO film, method for forming ZnO semiconductor layer, method for fabricating semiconductor device, and semiconductor device
JP3933591B2 (ja) 2002-03-26 2007-06-20 淳二 城戸 有機エレクトロルミネッセント素子
US7339187B2 (en) 2002-05-21 2008-03-04 State Of Oregon Acting By And Through The Oregon State Board Of Higher Education On Behalf Of Oregon State University Transistor structures
JP2004022625A (ja) 2002-06-13 2004-01-22 Murata Mfg Co Ltd 半導体デバイス及び該半導体デバイスの製造方法
US7105868B2 (en) 2002-06-24 2006-09-12 Cermet, Inc. High-electron mobility transistor with zinc oxide
US7067843B2 (en) 2002-10-11 2006-06-27 E. I. Du Pont De Nemours And Company Transparent oxide semiconductor thin film transistors
JP4108633B2 (ja) 2003-06-20 2008-06-25 シャープ株式会社 薄膜トランジスタおよびその製造方法ならびに電子デバイス
US7262463B2 (en) 2003-07-25 2007-08-28 Hewlett-Packard Development Company, L.P. Transistor including a deposited channel region having a doped portion
US7282782B2 (en) 2004-03-12 2007-10-16 Hewlett-Packard Development Company, L.P. Combined binary oxide semiconductor device
US7145174B2 (en) 2004-03-12 2006-12-05 Hewlett-Packard Development Company, Lp. Semiconductor device
KR20070116888A (ko) 2004-03-12 2007-12-11 도꾸리쯔교세이호징 가가꾸 기쥬쯔 신꼬 기꼬 아몰퍼스 산화물 및 박막 트랜지스터
US7297977B2 (en) 2004-03-12 2007-11-20 Hewlett-Packard Development Company, L.P. Semiconductor device
US7211825B2 (en) 2004-06-14 2007-05-01 Yi-Chi Shih Indium oxide-based thin film transistors and circuits
JP2006100760A (ja) 2004-09-02 2006-04-13 Casio Comput Co Ltd 薄膜トランジスタおよびその製造方法
US7285501B2 (en) 2004-09-17 2007-10-23 Hewlett-Packard Development Company, L.P. Method of forming a solution processed device
US7298084B2 (en) 2004-11-02 2007-11-20 3M Innovative Properties Company Methods and displays utilizing integrated zinc oxide row and column drivers in conjunction with organic light emitting diodes
US7453065B2 (en) 2004-11-10 2008-11-18 Canon Kabushiki Kaisha Sensor and image pickup device
CA2585063C (en) 2004-11-10 2013-01-15 Canon Kabushiki Kaisha Light-emitting device
US7791072B2 (en) 2004-11-10 2010-09-07 Canon Kabushiki Kaisha Display
EP2453481B1 (en) 2004-11-10 2017-01-11 Canon Kabushiki Kaisha Field effect transistor with amorphous oxide
US7829444B2 (en) 2004-11-10 2010-11-09 Canon Kabushiki Kaisha Field effect transistor manufacturing method
BRPI0517560B8 (pt) 2004-11-10 2018-12-11 Canon Kk transistor de efeito de campo
US7863611B2 (en) 2004-11-10 2011-01-04 Canon Kabushiki Kaisha Integrated circuits utilizing amorphous oxides
US20060197092A1 (en) 2005-03-03 2006-09-07 Randy Hoffman System and method for forming conductive material on a substrate
WO2006105077A2 (en) 2005-03-28 2006-10-05 Massachusetts Institute Of Technology Low voltage thin film transistor with high-k dielectric material
US7645478B2 (en) 2005-03-31 2010-01-12 3M Innovative Properties Company Methods of making displays
JP2006344849A (ja) 2005-06-10 2006-12-21 Casio Comput Co Ltd 薄膜トランジスタ
US7691666B2 (en) 2005-06-16 2010-04-06 Eastman Kodak Company Methods of making thin film transistors comprising zinc-oxide-based semiconductor materials and transistors made thereby
US7402506B2 (en) 2005-06-16 2008-07-22 Eastman Kodak Company Methods of making thin film transistors comprising zinc-oxide-based semiconductor materials and transistors made thereby
US7507618B2 (en) 2005-06-27 2009-03-24 3M Innovative Properties Company Method for making electronic devices using metal oxide nanoparticles
KR100711890B1 (ko) 2005-07-28 2007-04-25 삼성에스디아이 주식회사 유기 발광표시장치 및 그의 제조방법
JP2007059128A (ja) 2005-08-23 2007-03-08 Canon Inc 有機ｅｌ表示装置およびその製造方法
JP2007073705A (ja) 2005-09-06 2007-03-22 Canon Inc 酸化物半導体チャネル薄膜トランジスタおよびその製造方法
JP4850457B2 (ja) 2005-09-06 2012-01-11 キヤノン株式会社 薄膜トランジスタ及び薄膜ダイオード
JP4280736B2 (ja) 2005-09-06 2009-06-17 キヤノン株式会社 半導体素子
JP5116225B2 (ja) 2005-09-06 2013-01-09 キヤノン株式会社 酸化物半導体デバイスの製造方法
JP5037808B2 (ja) 2005-10-20 2012-10-03 キヤノン株式会社 アモルファス酸化物を用いた電界効果型トランジスタ、及び該トランジスタを用いた表示装置
TWI292281B (en) 2005-12-29 2008-01-01 Ind Tech Res Inst Pixel structure of active organic light emitting diode and method of fabricating the same
US7867636B2 (en) 2006-01-11 2011-01-11 Murata Manufacturing Co., Ltd. Transparent conductive film and method for manufacturing the same
JP4977478B2 (ja) 2006-01-21 2012-07-18 三星電子株式会社 ＺｎＯフィルム及びこれを用いたＴＦＴの製造方法
US7576394B2 (en) 2006-02-02 2009-08-18 Kochi Industrial Promotion Center Thin film transistor including low resistance conductive thin films and manufacturing method thereof
US7977169B2 (en) 2006-02-15 2011-07-12 Kochi Industrial Promotion Center Semiconductor device including active layer made of zinc oxide with controlled orientations and manufacturing method thereof
KR20070101595A (ko) 2006-04-11 2007-10-17 삼성전자주식회사 ＺｎＯ ＴＦＴ
US20070252928A1 (en) 2006-04-28 2007-11-01 Toppan Printing Co., Ltd. Structure, transmission type liquid crystal display, reflection type display and manufacturing method thereof
JP5028033B2 (ja) 2006-06-13 2012-09-19 キヤノン株式会社 酸化物半導体膜のドライエッチング方法
JP4999400B2 (ja) 2006-08-09 2012-08-15 キヤノン株式会社 酸化物半導体膜のドライエッチング方法
JP4332545B2 (ja) 2006-09-15 2009-09-16 キヤノン株式会社 電界効果型トランジスタ及びその製造方法
JP4274219B2 (ja) 2006-09-27 2009-06-03 セイコーエプソン株式会社 電子デバイス、有機エレクトロルミネッセンス装置、有機薄膜半導体装置
JP5164357B2 (ja) 2006-09-27 2013-03-21 キヤノン株式会社 半導体装置及び半導体装置の製造方法
US7622371B2 (en) 2006-10-10 2009-11-24 Hewlett-Packard Development Company, L.P. Fused nanocrystal thin film semiconductor and method
US7803640B2 (en) 2006-11-29 2010-09-28 Fujitsu Semiconductor Limited Semiconductor device and semiconductor product
US7772021B2 (en) 2006-11-29 2010-08-10 Samsung Electronics Co., Ltd. Flat panel displays comprising a thin-film transistor having a semiconductive oxide in its channel and methods of fabricating the same for use in flat panel displays
JP2008140684A (ja) 2006-12-04 2008-06-19 Toppan Printing Co Ltd カラーｅｌディスプレイおよびその製造方法
KR101303578B1 (ko) 2007-01-05 2013-09-09 삼성전자주식회사 박막 식각 방법
US8207063B2 (en) 2007-01-26 2012-06-26 Eastman Kodak Company Process for atomic layer deposition
JP5121254B2 (ja) 2007-02-28 2013-01-16 キヤノン株式会社 薄膜トランジスタおよび表示装置
KR100851215B1 (ko) 2007-03-14 2008-08-07 삼성에스디아이 주식회사 박막 트랜지스터 및 이를 이용한 유기 전계 발광표시장치
US7795613B2 (en) 2007-04-17 2010-09-14 Toppan Printing Co., Ltd. Structure with transistor
KR101325053B1 (ko) 2007-04-18 2013-11-05 삼성디스플레이 주식회사 박막 트랜지스터 기판 및 이의 제조 방법
KR20080094300A (ko) 2007-04-19 2008-10-23 삼성전자주식회사 박막 트랜지스터 및 그 제조 방법과 박막 트랜지스터를포함하는 평판 디스플레이
CN101663762B (zh) 2007-04-25 2011-09-21 佳能株式会社 氧氮化物半导体
JP5215589B2 (ja) 2007-05-11 2013-06-19 キヤノン株式会社 絶縁ゲート型トランジスタ及び表示装置
KR101345376B1 (ko) 2007-05-29 2013-12-24 삼성전자주식회사 ＺｎＯ 계 박막 트랜지스터 및 그 제조방법
JP5215158B2 (ja) 2007-12-17 2013-06-19 富士フイルム株式会社 無機結晶性配向膜及びその製造方法、半導体デバイス
JP5584960B2 (ja) 2008-07-03 2014-09-10 ソニー株式会社 薄膜トランジスタおよび表示装置
KR100963104B1 (ko) 2008-07-08 2010-06-14 삼성모바일디스플레이주식회사 박막 트랜지스터, 그의 제조 방법 및 박막 트랜지스터를구비하는 평판 표시 장치
TWI495108B (zh) 2008-07-31 2015-08-01 半導體能源研究所股份有限公司 半導體裝置的製造方法
JP5480554B2 (ja) 2008-08-08 2014-04-23 株式会社半導体エネルギー研究所 半導体装置
JP4623179B2 (ja) 2008-09-18 2011-02-02 ソニー株式会社 薄膜トランジスタおよびその製造方法
JP5552753B2 (ja) 2008-10-08 2014-07-16 ソニー株式会社 薄膜トランジスタおよび表示装置
JP5451280B2 (ja) 2008-10-09 2014-03-26 キヤノン株式会社 ウルツ鉱型結晶成長用基板およびその製造方法ならびに半導体装置
WO2010047217A1 (en) 2008-10-24 2010-04-29 Semiconductor Energy Laboratory Co., Ltd. Semiconductor device and method for manufacturing the same
CN103700704B (zh) 2008-11-07 2017-07-11 株式会社半导体能源研究所 半导体器件
TWI474408B (zh) 2008-12-26 2015-02-21 半導體能源研究所股份有限公司 半導體裝置及其製造方法
JP2010182819A (ja) 2009-02-04 2010-08-19 Sony Corp 薄膜トランジスタおよび表示装置
US8367486B2 (en) 2009-02-05 2013-02-05 Semiconductor Energy Laboratory Co., Ltd. Transistor and method for manufacturing the transistor
US20100224878A1 (en) 2009-03-05 2010-09-09 Semiconductor Energy Laboratory Co., Ltd. Semiconductor device
US8450144B2 (en) 2009-03-26 2013-05-28 Semiconductor Energy Laboratory Co., Ltd. Semiconductor device and method for manufacturing the same
JP5760298B2 (ja) 2009-05-21 2015-08-05 ソニー株式会社 薄膜トランジスタ、表示装置、および電子機器
JP4571221B1 (ja) 2009-06-22 2010-10-27 富士フイルム株式会社 Ｉｇｚｏ系酸化物材料及びｉｇｚｏ系酸化物材料の製造方法
US8766269B2 (en) 2009-07-02 2014-07-01 Semiconductor Energy Laboratory Co., Ltd. Light-emitting device, lighting device, and electronic device
KR101476817B1 (ko) 2009-07-03 2014-12-26 가부시키가이샤 한도오따이 에네루기 켄큐쇼 트랜지스터를 갖는 표시 장치 및 그 제작 방법
WO2011010542A1 (en) 2009-07-23 2011-01-27 Semiconductor Energy Laboratory Co., Ltd. Semiconductor device and method for manufacturing the same
KR102057299B1 (ko) 2009-07-31 2019-12-18 가부시키가이샤 한도오따이 에네루기 켄큐쇼 반도체 디바이스 및 그 형성 방법
TWI650848B (zh) 2009-08-07 2019-02-11 日商半導體能源研究所股份有限公司 半導體裝置和其製造方法
KR101712340B1 (ko) 2009-10-30 2017-03-06 가부시키가이샤 한도오따이 에네루기 켄큐쇼 구동 회로, 구동 회로를 포함하는 표시 장치, 및 표시 장치를 포함하는 전자 기기
CN103400857B (zh) 2009-11-27 2016-12-28 株式会社半导体能源研究所 半导体装置和及其制造方法
KR102089200B1 (ko) 2009-11-28 2020-03-13 가부시키가이샤 한도오따이 에네루기 켄큐쇼 반도체 장치 및 그 제조 방법
JP5497417B2 (ja) 2009-12-10 2014-05-21 富士フイルム株式会社 薄膜トランジスタおよびその製造方法、並びにその薄膜トランジスタを備えた装置
JP2011138934A (ja) 2009-12-28 2011-07-14 Sony Corp 薄膜トランジスタ、表示装置および電子機器
KR20130062919A (ko) 2010-03-26 2013-06-13 가부시키가이샤 한도오따이 에네루기 켄큐쇼 반도체 장치를 제작하는 방법
WO2011132548A1 (en) 2010-04-23 2011-10-27 Semiconductor Energy Laboratory Co., Ltd. Semiconductor device and manufacturing method thereof
WO2011145467A1 (en) 2010-05-21 2011-11-24 Semiconductor Energy Laboratory Co., Ltd. Semiconductor device
WO2011145634A1 (en) 2010-05-21 2011-11-24 Semiconductor Energy Laboratory Co., Ltd. Semiconductor device
WO2011155302A1 (en) 2010-06-11 2011-12-15 Semiconductor Energy Laboratory Co., Ltd. Semiconductor device
JP2012004371A (ja) 2010-06-17 2012-01-05 Sony Corp 薄膜トランジスタおよび表示装置
US9024317B2 (en) 2010-12-24 2015-05-05 Semiconductor Energy Laboratory Co., Ltd. Semiconductor circuit, method for driving the same, storage device, register circuit, display device, and electronic device
JP2012151453A (ja) 2010-12-28 2012-08-09 Semiconductor Energy Lab Co Ltd 半導体装置および半導体装置の駆動方法
US9082860B2 (en) 2011-03-31 2015-07-14 Semiconductor Energy Laboratory Co., Ltd. Semiconductor device
JP6014362B2 (ja) 2011-05-19 2016-10-25 株式会社半導体エネルギー研究所 半導体装置の作製方法
JP6027898B2 (ja) 2012-01-23 2016-11-16 株式会社半導体エネルギー研究所 半導体装置
US8947158B2 (en) 2012-09-03 2015-02-03 Semiconductor Energy Laboratory Co., Ltd. Semiconductor device and electronic device
US20150008428A1 (en) 2013-07-08 2015-01-08 Semiconductor Energy Laboratory Co., Ltd. Semiconductor device and method for manufacturing semiconductor device
US9666697B2 (en) 2013-07-08 2017-05-30 Semiconductor Energy Laboratory Co., Ltd. Semiconductor device and method for manufacturing semiconductor device including an electron trap layer
TWI643435B (zh) 2013-08-21 2018-12-01 日商半導體能源研究所股份有限公司 電荷泵電路以及具備電荷泵電路的半導體裝置
KR20160132405A (ko) 2014-03-12 2016-11-18 가부시키가이샤 한도오따이 에네루기 켄큐쇼 반도체 장치
JP6652342B2 (ja) 2014-08-08 2020-02-19 株式会社半導体エネルギー研究所 半導体装置
TWI686874B (zh) * 2014-12-26 2020-03-01 日商半導體能源研究所股份有限公司 半導體裝置、顯示裝置、顯示模組、電子裝置、氧化物及氧化物的製造方法
US10056497B2 (en) * 2015-04-15 2018-08-21 Semiconductor Energy Laboratory Co., Ltd. Semiconductor device and manufacturing method thereof
US11024725B2 (en) 2015-07-24 2021-06-01 Semiconductor Energy Laboratory Co., Ltd. Semiconductor device including metal oxide film
US10553690B2 (en) 2015-08-04 2020-02-04 Semiconductor Energy Laboratory Co., Ltd. Semiconductor device and manufacturing method thereof
JP2017098535A (ja) * 2015-11-18 2017-06-01 株式会社半導体エネルギー研究所 半導体装置、モジュール、電子機器及び半導体装置の作製方法
JP6887243B2 (ja) 2015-12-11 2021-06-16 株式会社半導体エネルギー研究所 トランジスタ、半導体装置、電子機器及び半導ウエハ
US9917207B2 (en) * 2015-12-25 2018-03-13 Semiconductor Energy Laboratory Co., Ltd. Semiconductor device and method for manufacturing the same

Patent Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2011151383A (ja) 2009-12-25 2011-08-04 Semiconductor Energy Lab Co Ltd 半導体装置
JP2012257187A (ja) 2010-08-06 2012-12-27 Semiconductor Energy Lab Co Ltd 半導体集積回路

Also Published As

Publication number Publication date
US20210090961A1 (en) 2021-03-25
US11257722B2 (en) 2022-02-22
JPWO2019025893A1 (ja) 2020-07-16
JP7258754B2 (ja) 2023-04-17
WO2019025893A1 (ja) 2019-02-07
CN110998863A (zh) 2020-04-10

Similar Documents

Publication Publication Date Title
JP7554854B2 (ja) 半導体装置
JP7622116B2 (ja) 半導体装置
KR102608084B1 (ko) 반도체 장치 및 반도체 장치의 제작 방법
KR102621455B1 (ko) 반도체 장치 및 반도체 장치의 제작 방법
JP7106383B2 (ja) 半導体装置
US20200227561A1 (en) Semiconductor device and method for manufacturing the same
KR20200044851A (ko) 반도체 장치 및 반도체 장치의 제작 방법
KR20200044040A (ko) 반도체 장치 및 반도체 장치의 제작 방법
JP7258754B2 (ja) 半導体装置、および半導体装置の作製方法
JP2018206828A (ja) 半導体装置、および半導体装置の作製方法
JP2018206841A (ja) 半導体装置、および半導体装置の作製方法
JP7237822B2 (ja) 半導体装置

Legal Events

Date Code Title Description
PA0105 International application

St.27 status event code: A-0-1-A10-A15-nap-PA0105

PG1501 Laying open of application

St.27 status event code: A-1-1-Q10-Q12-nap-PG1501

A201 Request for examination
P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

PA0201 Request for examination

St.27 status event code: A-1-2-D10-D11-exm-PA0201

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

P22-X000 Classification modified

St.27 status event code: A-2-2-P10-P22-nap-X000

P22-X000 Classification modified

St.27 status event code: A-2-2-P10-P22-nap-X000

E601 Decision to refuse application
PE0601 Decision on rejection of patent

St.27 status event code: N-2-6-B10-B15-exm-PE0601

P22-X000 Classification modified

St.27 status event code: A-2-2-P10-P22-nap-X000

P22-X000 Classification modified

St.27 status event code: A-2-2-P10-P22-nap-X000
