WO2010143494A1 - 柱状チタン酸アルミニウム及びその製造方法並びにハニカム構造体 - Google Patents

柱状チタン酸アルミニウム及びその製造方法並びにハニカム構造体 Download PDF

Info

Publication number
WO2010143494A1
WO2010143494A1 PCT/JP2010/058108 JP2010058108W WO2010143494A1 WO 2010143494 A1 WO2010143494 A1 WO 2010143494A1 JP 2010058108 W JP2010058108 W JP 2010058108W WO 2010143494 A1 WO2010143494 A1 WO 2010143494A1
Authority
WO
WIPO (PCT)
Prior art keywords
aluminum titanate
columnar
honeycomb structure
columnar aluminum
number average
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2010/058108
Other languages
English (en)
French (fr)
Inventor
伸樹 糸井
宏仁 森
隆寛 三島
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Otsuka Chemical Co Ltd
Original Assignee
Otsuka Chemical Co Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Otsuka Chemical Co Ltd filed Critical Otsuka Chemical Co Ltd
Publication of WO2010143494A1 publication Critical patent/WO2010143494A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Images

Classifications

    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01D—SEPARATION
    • B01D46/00—Filters or filtering processes specially modified for separating dispersed particles from gases or vapours
    • B01D46/24—Particle separators, e.g. dust precipitators, using rigid hollow filter bodies
    • B01D46/2403—Particle separators, e.g. dust precipitators, using rigid hollow filter bodies characterised by the physical shape or structure of the filtering element
    • B01D46/2418—Honeycomb filters
    • B01D46/2425—Honeycomb filters characterized by parameters related to the physical properties of the honeycomb structure material
    • B01D46/24494—Thermal expansion coefficient, heat capacity or thermal conductivity
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01G—COMPOUNDS CONTAINING METALS NOT COVERED BY SUBCLASSES C01D OR C01F
    • C01G23/00—Compounds of titanium
    • C01G23/003—Titanates
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01D—SEPARATION
    • B01D39/00—Filtering material for liquid or gaseous fluids
    • B01D39/14—Other self-supporting filtering material ; Other filtering material
    • B01D39/20—Other self-supporting filtering material ; Other filtering material of inorganic material, e.g. asbestos paper, metallic filtering material of non-woven wires
    • B01D39/2068—Other inorganic materials, e.g. ceramics
    • B01D39/2072—Other inorganic materials, e.g. ceramics the material being particulate or granular
    • B01D39/2075—Other inorganic materials, e.g. ceramics the material being particulate or granular sintered or bonded by inorganic agents
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01D—SEPARATION
    • B01D46/00—Filters or filtering processes specially modified for separating dispersed particles from gases or vapours
    • B01D46/24—Particle separators, e.g. dust precipitators, using rigid hollow filter bodies
    • B01D46/2403—Particle separators, e.g. dust precipitators, using rigid hollow filter bodies characterised by the physical shape or structure of the filtering element
    • B01D46/2418—Honeycomb filters
    • B01D46/2425—Honeycomb filters characterized by parameters related to the physical properties of the honeycomb structure material
    • B01D46/2429—Honeycomb filters characterized by parameters related to the physical properties of the honeycomb structure material of the honeycomb walls or cells
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01D—SEPARATION
    • B01D46/00—Filters or filtering processes specially modified for separating dispersed particles from gases or vapours
    • B01D46/24—Particle separators, e.g. dust precipitators, using rigid hollow filter bodies
    • B01D46/2403—Particle separators, e.g. dust precipitators, using rigid hollow filter bodies characterised by the physical shape or structure of the filtering element
    • B01D46/2418—Honeycomb filters
    • B01D46/2451—Honeycomb filters characterized by the geometrical structure, shape, pattern or configuration or parameters related to the geometry of the structure
    • B01D46/2455—Honeycomb filters characterized by the geometrical structure, shape, pattern or configuration or parameters related to the geometry of the structure of the whole honeycomb or segments
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01D—SEPARATION
    • B01D46/00—Filters or filtering processes specially modified for separating dispersed particles from gases or vapours
    • B01D46/24—Particle separators, e.g. dust precipitators, using rigid hollow filter bodies
    • B01D46/2403—Particle separators, e.g. dust precipitators, using rigid hollow filter bodies characterised by the physical shape or structure of the filtering element
    • B01D46/2418—Honeycomb filters
    • B01D46/2451—Honeycomb filters characterized by the geometrical structure, shape, pattern or configuration or parameters related to the geometry of the structure
    • B01D46/2476—Monolithic structures
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01D—SEPARATION
    • B01D46/00—Filters or filtering processes specially modified for separating dispersed particles from gases or vapours
    • B01D46/24—Particle separators, e.g. dust precipitators, using rigid hollow filter bodies
    • B01D46/2403—Particle separators, e.g. dust precipitators, using rigid hollow filter bodies characterised by the physical shape or structure of the filtering element
    • B01D46/2418—Honeycomb filters
    • B01D46/2451—Honeycomb filters characterized by the geometrical structure, shape, pattern or configuration or parameters related to the geometry of the structure
    • B01D46/2482—Thickness, height, width, length or diameter
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01D—SEPARATION
    • B01D53/00—Separation of gases or vapours; Recovering vapours of volatile solvents from gases; Chemical or biological purification of waste gases, e.g. engine exhaust gases, smoke, fumes, flue gases, aerosols
    • B01D53/34—Chemical or biological purification of waste gases
    • B01D53/92—Chemical or biological purification of waste gases of engine exhaust gases
    • B01D53/94—Chemical or biological purification of waste gases of engine exhaust gases by catalytic processes
    • B01D53/944—Simultaneously removing carbon monoxide, hydrocarbons or carbon making use of oxidation catalysts
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B35/00—Shaped ceramic products characterised by their composition; Ceramics compositions; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products
    • C04B35/01—Shaped ceramic products characterised by their composition; Ceramics compositions; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products based on oxide ceramics
    • C04B35/46—Shaped ceramic products characterised by their composition; Ceramics compositions; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products based on oxide ceramics based on titanium oxides or titanates
    • C04B35/462—Shaped ceramic products characterised by their composition; Ceramics compositions; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products based on oxide ceramics based on titanium oxides or titanates based on titanates
    • C04B35/478—Shaped ceramic products characterised by their composition; Ceramics compositions; Processing powders of inorganic compounds preparatory to the manufacturing of ceramic products based on oxide ceramics based on titanium oxides or titanates based on titanates based on aluminium titanates
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B38/00—Porous mortars, concrete, artificial stone or ceramic ware; Preparation thereof
    • C04B38/0006—Honeycomb structures
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01D—SEPARATION
    • B01D2255/00—Catalysts
    • B01D2255/20—Metals or compounds thereof
    • B01D2255/207—Transition metals
    • B01D2255/20707—Titanium
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01D—SEPARATION
    • B01D2255/00—Catalysts
    • B01D2255/20—Metals or compounds thereof
    • B01D2255/209—Other metals
    • B01D2255/2092—Aluminium
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
    • B01D—SEPARATION
    • B01D2255/00—Catalysts
    • B01D2255/90—Physical characteristics of catalysts
    • B01D2255/92—Dimensions
    • B01D2255/9202—Linear dimensions
    • C—CHEMISTRY; METALLURGY
    • C01—INORGANIC CHEMISTRY
    • C01P—INDEXING SCHEME RELATING TO STRUCTURAL AND PHYSICAL ASPECTS OF SOLID INORGANIC COMPOUNDS
    • C01P2002/00—Crystal-structural characteristics
    • C01P2002/70—Crystal-structural characteristics defined by measured X-ray, neutron or electron diffraction data
    • C01P2002/72—Crystal-structural characteristics defined by measured X-ray, neutron or electron diffraction data by d-values or two theta-values, e.g. as X-ray diagram
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B2235/00—Aspects relating to ceramic starting mixtures or sintered ceramic products
    • C04B2235/02—Composition of constituents of the starting material or of secondary phases of the final product
    • C04B2235/30—Constituents and secondary phases not being of a fibrous nature
    • C04B2235/32—Metal oxides, mixed metal oxides, or oxide-forming salts thereof, e.g. carbonates, nitrates, (oxy)hydroxides, chlorides
    • C04B2235/3217—Aluminum oxide or oxide forming salts thereof, e.g. bauxite, alpha-alumina
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B2235/00—Aspects relating to ceramic starting mixtures or sintered ceramic products
    • C04B2235/02—Composition of constituents of the starting material or of secondary phases of the final product
    • C04B2235/30—Constituents and secondary phases not being of a fibrous nature
    • C04B2235/34—Non-metal oxides, non-metal mixed oxides, or salts thereof that form the non-metal oxides upon heating, e.g. carbonates, nitrates, (oxy)hydroxides, chlorides
    • C04B2235/3427—Silicates other than clay, e.g. water glass
    • C04B2235/3463—Alumino-silicates other than clay, e.g. mullite
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B2235/00—Aspects relating to ceramic starting mixtures or sintered ceramic products
    • C04B2235/02—Composition of constituents of the starting material or of secondary phases of the final product
    • C04B2235/50—Constituents or additives of the starting mixture chosen for their shape or used because of their shape or their physical appearance
    • C04B2235/52—Constituents or additives characterised by their shapes
    • C04B2235/5296—Constituents or additives characterised by their shapes with a defined aspect ratio, e.g. indicating sphericity
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B2235/00—Aspects relating to ceramic starting mixtures or sintered ceramic products
    • C04B2235/70—Aspects relating to sintered or melt-casted ceramic products
    • C04B2235/74—Physical characteristics
    • C04B2235/78—Grain sizes and shapes, product microstructures, e.g. acicular grains, equiaxed grains, platelet-structures
    • C04B2235/786—Micrometer sized grains, i.e. from 1 to 100 micron
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B2235/00—Aspects relating to ceramic starting mixtures or sintered ceramic products
    • C04B2235/70—Aspects relating to sintered or melt-casted ceramic products
    • C04B2235/74—Physical characteristics
    • C04B2235/78—Grain sizes and shapes, product microstructures, e.g. acicular grains, equiaxed grains, platelet-structures
    • C04B2235/787—Oriented grains
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B2235/00—Aspects relating to ceramic starting mixtures or sintered ceramic products
    • C04B2235/70—Aspects relating to sintered or melt-casted ceramic products
    • C04B2235/74—Physical characteristics
    • C04B2235/78—Grain sizes and shapes, product microstructures, e.g. acicular grains, equiaxed grains, platelet-structures
    • C04B2235/788—Aspect ratio of the grains
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B2235/00—Aspects relating to ceramic starting mixtures or sintered ceramic products
    • C04B2235/70—Aspects relating to sintered or melt-casted ceramic products
    • C04B2235/80—Phases present in the sintered or melt-cast ceramic products other than the main phase
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B2235/00—Aspects relating to ceramic starting mixtures or sintered ceramic products
    • C04B2235/70—Aspects relating to sintered or melt-casted ceramic products
    • C04B2235/96—Properties of ceramic products, e.g. mechanical properties such as strength, toughness, wear resistance

Definitions

  • the present invention relates to a columnar aluminum titanate, a manufacturing method thereof, and a honeycomb structure manufactured using the columnar aluminum titanate.
  • Aluminum titanate is expected to be a porous material used in automobile exhaust gas treatment catalyst carriers, diesel particulate filters (DPFs), etc. because of its low thermal expansion, excellent thermal shock resistance, and high melting point. Development is underway.
  • Patent Document 1 an aluminum titanate sintered body having high strength and less mechanical strength deterioration with respect to repeated thermal history is obtained without impairing the high melting point and low thermal expansion property of aluminum titanate. Therefore, it has been proposed to sinter aluminum titanate added with magnesium oxide and silicon oxide.
  • Patent Document 2 discloses that an exhaust gas filter is manufactured using columnar aluminum titanate, and when the longitudinal direction of the columnar particles has a negative thermal expansion coefficient, the direction perpendicular to the longitudinal direction is positive thermal expansion. It has been proposed to manufacture an exhaust gas filter that has a coefficient or a negative thermal expansion coefficient in the direction perpendicular to the longitudinal direction when the longitudinal direction of the columnar particles has a positive thermal expansion coefficient.
  • a sintered body such as a honeycomb structure obtained by sintering aluminum titanate, it is required to increase the mechanical strength of the sintered body.
  • An object of the present invention is to provide a columnar aluminum titanate capable of producing a sintered body such as a honeycomb structure having a small thermal expansion coefficient and excellent mechanical strength, a method for producing the same, and the columnar aluminum titanate. It is to apply the honeycomb structure to be manufactured.
  • mullite 5 to 25% by weight of mullite and 2 to 10% by weight of aluminum oxide are attached to the surface with respect to the columnar aluminum titanate.
  • Aluminum oxide functions as a sintering aid, and a sintered body having high mechanical strength can be obtained.
  • the upper limit of the average aspect ratio is not particularly limited, but is generally 5 or less.
  • the amount of mullite deposited is 5 to 25% by weight based on the columnar aluminum titanate as described above. Therefore, 5 to 25 parts by weight of mullite adheres to the surface of the aluminum titanate with respect to 100 parts by weight of the columnar aluminum titanate.
  • the amount of mullite attached is less than 5% by weight, a sintered body having high mechanical strength cannot be obtained. If the adhesion amount of mullite exceeds 25% by weight, the thermal expansion coefficient of mullite is larger than that of aluminum titanate, so that the thermal expansion coefficient of the sintered body cannot be reduced.
  • the adhesion amount of aluminum oxide is 2 to 10% by weight, more preferably 4 to 6% by weight, based on the columnar aluminum titanate as described above. Therefore, 2 to 10 parts by weight of aluminum oxide is adhered to the surface of aluminum titanate with respect to 100 parts by weight of columnar aluminum titanate.
  • the adhesion amount of aluminum oxide is less than 2% by weight, a sintered body having high mechanical strength cannot be obtained.
  • the adhesion amount of aluminum oxide exceeds 10 parts by weight, the thermal expansion coefficient of aluminum oxide is larger than that of aluminum titanate, so that the thermal expansion coefficient of the sintered body cannot be reduced.
  • the number average minor axis diameter of the columnar aluminum titanate is preferably 10 ⁇ m or less.
  • the number average minor axis diameter is more preferably in the range of 5 to 10 ⁇ m.
  • the number average major axis diameter is preferably in the range of 7 to 17 ⁇ m.
  • the number average major axis diameter and the number average minor axis diameter of the columnar aluminum titanate can be measured by, for example, a flow type particle image analyzer.
  • the mullite and aluminum oxide adhering to the surface of the columnar aluminum titanate are fine particles, and generally have an average particle diameter in the range of 50 nm to 500 nm, more preferably 100 nm to 300 nm. It has an average particle size within the range.
  • the average particle size of mullite and aluminum oxide can be measured by observation with a scanning electron microscope (SEM).
  • the production method of the present invention is a method capable of producing the columnar aluminum titanate of the present invention, wherein the raw material containing a titanium source, an aluminum source, a silicon source, and a magnesium source is mixed while being mechanochemically ground. And a step of firing the pulverized mixture.
  • Aluminum titanate (Al 2 TiO 5 ) contains 2 moles of aluminum (Al) with respect to 1 mole of titanium (Ti). By mixing the titanium source and the aluminum source so that the amount of Al is more than 2 mol per 1 mol of Ti, Al exceeding 2 mol becomes mullite and aluminum oxide adhering to the surface of the columnar aluminum titanate. Since mullite (Al 6 Si 2 O 13 ) contains silicon (Si), it is necessary to include a silicon source in the raw material. Part of the silicon source contained in the raw material becomes silicon constituting mullite.
  • the columnar aluminum titanate of the present invention is produced by using a raw material containing a titanium source and an aluminum source so that Al is more than 2 mol relative to 1 mol of Ti, and further containing a silicon source. Can do.
  • the average aspect ratio is 1.3 or more by firing the pulverized mixture.
  • a columnar aluminum titanate can be produced. That is, columnar aluminum titanate can be produced by using a pulverized mixture that contains a magnesium source in the raw material and is mixed while being mechanochemically pulverized.
  • the temperature for firing the pulverized mixture is preferably a temperature in the range of 1300 to 1600 ° C. By firing within such a temperature range, the columnar aluminum titanate of the present invention can be produced more efficiently.
  • Calcination time is not particularly limited, but it is preferably performed within a range of 0.5 hours to 20 hours.
  • the mechanochemical pulverization includes a method of pulverizing while giving a physical impact.
  • pulverization by a vibration mill can be mentioned.
  • the disruption of atomic arrangement and the decrease in interatomic distance occur simultaneously due to the shear stress caused by the grinding of the mixed powder, resulting in atomic movement of the contact part of different particles, resulting in a metastable phase.
  • a pulverized mixture with high reaction activity is obtained, and the columnar aluminum titanate of the present invention can be produced by firing the pulverized mixture with high reaction activity.
  • the mechanochemical pulverization in the present invention is generally performed as a dry process without using water or a solvent.
  • the mixing treatment time by mechanochemical pulverization is not particularly limited, but generally it is preferably within the range of 0.1 to 6 hours.
  • the raw materials used in the present invention include a titanium source, an aluminum source, a silicon source, and a magnesium source.
  • a titanium source a compound containing titanium oxide can be used. Specific examples include titanium oxide, rutile ore, titanium hydroxide wet cake, and hydrous titania.
  • the aluminum source a compound that generates aluminum oxide by heating can be used.
  • Specific examples include aluminum oxide, aluminum hydroxide, and aluminum sulfate. Among these, aluminum oxide is particularly preferably used.
  • magnesium source a compound that generates magnesium oxide by heating can be used, and specific examples include magnesium hydroxide, magnesium oxide, and magnesium carbonate. Among these, magnesium hydroxide and magnesium oxide are particularly preferably used.
  • the magnesium source is preferably contained in the raw material so as to be in the range of 0.5 to 2.0% by weight in terms of oxide with respect to the total of the titanium source and the aluminum source. If it is less than 0.5% by weight, a sintered body having a low coefficient of thermal expansion and high mechanical strength may not be obtained. On the other hand, if it exceeds 2.0% by weight, columnar aluminum titanate having an average aspect ratio of 1.3 or more may not be obtained.
  • the raw material further contains a silicon source.
  • mullite By including the silicon source, mullite can be deposited on the surface of the aluminum titanate, decomposition of the aluminum titanate can be suppressed, and columnar aluminum titanate having excellent high-temperature stability can be produced. it can.
  • Examples of the silicon source include silicon oxide and silicon. Among these, silicon oxide is particularly preferably used.
  • the content of the silicon source in the raw material is preferably in the range of 3 to 7% by weight in terms of the respective oxides with respect to the total of the titanium source and the aluminum source. By setting it within such a range, columnar aluminum titanate can be more stably produced.
  • the aluminum source contains, in the raw material, an amount in which Al is more than 2 mol relative to 1 mol of Ti. In consideration of the amount of mullite and aluminum oxide deposited on the surface, the amount of the aluminum source that is excessive with respect to Ti is adjusted.
  • the sintered body obtained by sintering the columnar aluminum titanate of the present invention has mullite and aluminum oxide attached to the surface, and since the mullite and aluminum oxide serve as a sintering aid, mechanical strength is increased. High sintered body.
  • the honeycomb structure of the present invention is a honeycomb structure manufactured using the columnar aluminum titanate of the present invention, and has a thermal expansion coefficient of 1.0 ⁇ 10 6 between 30 and 800 ° C. in the extrusion direction of the honeycomb structure. It is ⁇ 6 / ° C. or less, and the crystal orientation ratio of the C axis with respect to the honeycomb extrusion direction is 0.75 or more.
  • the thermal expansion coefficient between 30 and 800 ° C. in the extrusion direction of the honeycomb structure is 1.0 ⁇ 10 ⁇ 6 / ° C. or less, it is possible to obtain characteristics excellent in thermal shock resistance.
  • the lower limit value of the thermal expansion coefficient in the extrusion direction of the honeycomb structure is not particularly limited, but is generally ⁇ 1.0 ⁇ 10 ⁇ 6 / ° C. or more.
  • the crystal orientation ratio of the C axis with respect to the honeycomb extrusion direction is 0.75 or more.
  • the thermal expansion coefficient in the extrusion direction of the honeycomb structure can be reduced.
  • the crystal orientation ratio of the C axis relative to the honeycomb extrusion direction in the present invention can be obtained from the following equation.
  • I 002 and I 230 are the extrusion surface for extrusion direction, the peak intensity of the (002) plane when the X-ray diffraction vertical plane in the vertical direction (I 002) and (230) plane peak intensity (I 230 ).
  • the C axis extends along the longitudinal direction of the columnar body. For this reason, when the honeycomb structure is extruded, the C-axis is aligned in the extrusion direction, so that the thermal expansion coefficient in the extrusion direction can be lowered.
  • the honeycomb structure of the present invention is produced by preparing a mixed composition in which, for example, a pore forming agent, a binder, a dispersant, and water are added to aluminum titanate, and this is used to form a honeycomb structure using, for example, an extruder. It can shape
  • Examples of pore-forming agents include graphite, graphite, wood powder, and polyethylene.
  • Examples of the binder include methyl cellulose, ethyl cellulose, and polyvinyl alcohol.
  • Examples of the dispersant include fatty acid soap and ethylene glycol. The amount of pore-forming agent, binder, dispersant, and water can be adjusted as appropriate.
  • a sintered body such as a honeycomb structure having a low thermal expansion coefficient and excellent mechanical strength can be manufactured.
  • the columnar aluminum titanate of the present invention can be efficiently produced.
  • FIG. 1 is a scanning electron micrograph showing columnar aluminum titanate obtained in an example according to the present invention.
  • FIG. 2 is an enlarged scanning electron micrograph showing columnar aluminum titanate obtained in an example according to the present invention.
  • FIG. 3 is a diagram showing an X-ray diffraction chart of the columnar aluminum titanate obtained in Example 1 according to the present invention.
  • FIG. 4 is a view showing an X-ray diffraction chart of the columnar aluminum titanate obtained in Example 2 according to the present invention.
  • FIG. 5 is an X-ray diffraction chart of the columnar aluminum titanate obtained in Example 3 according to the present invention.
  • 6 is a diagram showing an X-ray diffraction chart of the aluminum titanate obtained in Comparative Example 1.
  • FIG. 7 is an X-ray diffraction chart of the aluminum titanate obtained in Comparative Example 2.
  • FIG. 8 is a perspective view showing a honeycomb structure.
  • FIG. 9 is a perspective view showing a measurement sample cut out from the honeycomb structure.
  • FIG. 10 is a schematic diagram for explaining a method for measuring the bending strength of a honeycomb structure.
  • FIG. 11 is a perspective view showing a measurement sample cut out from the honeycomb structure.
  • FIG. 12 is a perspective view showing a honeycomb structure.
  • FIG. 13 is a perspective view showing a measurement sample for measuring the X-ray diffraction of the extruded surface cut out from the honeycomb structure.
  • FIG. 14 is a perspective view showing a honeycomb structure.
  • FIG. 15 is a perspective view showing a measurement sample for measuring the X-ray diffraction of the vertical plane cut out from the honeycomb structure.
  • Example 1 322.7 g of titanium oxide, 428.9 g of aluminum oxide, 17.5 g of magnesium hydroxide and 30.9 g of silicon oxide were mixed for 2.0 hours while being pulverized with a vibration mill.
  • Aluminum oxide is mixed so that the amount of Al in the aluminum oxide is more than 2 mol relative to 1 mol of Ti in the titanium oxide.
  • aluminum oxide and titanium oxide are mixed so that the aluminum oxide is about 10% by weight excess with respect to 100 parts by weight of aluminum titanate.
  • 500 g of the pulverized mixed powder obtained as described above was charged in a crucible and baked at 1500 ° C. for 4 hours in an electric furnace.
  • FIG. 3 An X-ray diffraction chart of the obtained product is shown in FIG. As shown in FIG. 3, the obtained products were Al 2 TiO 5 , Al 6 Si 2 O 13, and Al 2 O 3 . The peaks shown in the lower part of FIG. 3 are peaks of Al 2 TiO 5 , Al 6 Si 2 O 13 and Al 2 O 3 of JCPDS, respectively.
  • the contents of Al 6 Si 2 O 13 and Al 2 O 3 contained in the obtained product were determined by quantification of an internal standard.
  • the content of Al 6 Si 2 O 13 was 5.3% by weight with respect to Al 2 TiO 5
  • the content of Al 2 O 3 was 5.1% by weight with respect to Al 2 TiO 5 .
  • Example 2 295.3 g of titanium oxide, 447.8 g of aluminum oxide, 16.0 g of magnesium hydroxide and 40.9 g of silicon oxide were mixed for 2.0 hours while being pulverized with a vibration mill.
  • Aluminum oxide is mixed so that the amount of Al in the aluminum oxide is more than 2 mol relative to 1 mol of Ti in the titanium oxide.
  • aluminum oxide and titanium oxide are mixed so as to be about 20 wt% excess as aluminum oxide with respect to 100 parts by weight of aluminum titanate.
  • 500 g of the pulverized mixed powder obtained as described above was charged in a crucible and baked at 1500 ° C. for 4 hours in an electric furnace.
  • FIG. 4 An X-ray diffraction chart of the obtained product is shown in FIG. As shown in FIG. 4, the obtained products were Al 2 TiO 5 , Al 6 Si 2 O 13, and Al 2 O 3 . The peaks shown in the lower part of FIG. 4 are peaks of JCPDS Al 2 TiO 5 , Al 6 Si 2 O 13 and Al 2 O 3 , respectively.
  • the contents of Al 6 Si 2 O 13 and Al 2 O 3 contained in the obtained product were determined by quantification of an internal standard.
  • the content of Al 6 Si 2 O 13 was 16.7 wt% with respect to Al 2 TiO 5
  • the content of Al 2 O 3 was 4.8 wt% with respect to Al 2 TiO 5 .
  • Example 3 272.2 g of titanium oxide, 463.8 g of aluminum oxide, 14.7 g of magnesium hydroxide and 49.3 g of silicon oxide were mixed for 2.0 hours while being pulverized with a vibration mill.
  • Aluminum oxide is mixed so that the amount of Al in the aluminum oxide is more than 2 mol relative to 1 mol of Ti in the titanium oxide.
  • aluminum oxide and titanium oxide are mixed so as to be about 30% by weight as aluminum oxide with respect to 100 parts by weight of aluminum titanate.
  • 500 g of the pulverized mixed powder obtained as described above was charged in a crucible and baked at 1500 ° C. for 4 hours in an electric furnace.
  • FIG. 5 An X-ray diffraction chart of the obtained product is shown in FIG. As shown in FIG. 5, the obtained products were Al 2 TiO 5 , Al 6 Si 2 O 13, and Al 2 O 3 . The peaks shown in the lower part of FIG. 5 are those of JCPDS Al 2 TiO 5 , Al 6 Si 2 O 13 and Al 2 O 3 , respectively.
  • the contents of Al 6 Si 2 O 13 and Al 2 O 3 contained in the obtained product were determined by quantification of an internal standard.
  • the content of Al 6 Si 2 O 13 was 23.1 wt% with respect to Al 2 TiO 5
  • the content of Al 2 O 3 was 5.3 wt% with respect to Al 2 TiO 5 .
  • Aluminum oxide is mixed so that Al in aluminum oxide is 2 mol with respect to 1 mol of Ti in titanium oxide.
  • 500 g of the pulverized mixed powder obtained as described above was charged in a crucible and baked at 1500 ° C. for 4 hours in an electric furnace.
  • FIG. 6 An X-ray diffraction chart of the obtained product is shown in FIG. As shown in FIG. 6, the product obtained was Al 2 TiO 5 . The peaks shown in the lower part of FIG. 6 are those of JCPDS Al 2 TiO 5 and Al 2 O 3 , respectively.
  • Aluminum oxide is mixed so that the amount of Al in the aluminum oxide is more than 2 mol relative to 1 mol of Ti in the titanium oxide.
  • aluminum is mixed with titanium oxide so as to be about 35% by weight as aluminum oxide with respect to 100 parts by weight of aluminum titanate.
  • 500 g of the pulverized mixed powder obtained as described above was charged in a crucible and baked in an electric furnace at 1500 ° C. for 4 hours.
  • FIG. 7 An X-ray diffraction chart of the obtained product is shown in FIG. As shown in FIG. 7, the obtained products were Al 2 TiO 5 , Al 6 Si 2 O 13, and Al 2 O 3 . The peaks shown in the lower part of FIG. 7 are the peaks of Al 2 TiO 5 , Al 6 Si 2 O 13 and Al 2 O 3 of JCPDS, respectively.
  • the contents of Al 6 Si 2 O 13 and Al 2 O 3 contained in the obtained product were determined by quantification of an internal standard.
  • the content of Al 6 Si 2 O 13 was 28.6 wt% with respect to Al 2 TiO 5
  • the content of Al 2 O 3 was 5.5 wt% with respect to Al 2 TiO 5 .
  • Example 3 The columnar aluminum titanate obtained in Example 1 was ground in an automatic mortar for 50 hours to obtain granular aluminum titanate.
  • FIG. 1 is a scanning electron micrograph (magnification 1000 times) showing this aluminum titanate. As is apparent from FIG. 1, columnar aluminum titanate is obtained.
  • FIG. 2 is a scanning electron microscope (magnification: 7000 times) showing the above-mentioned aluminum titanate in an enlarged manner. As shown in FIG. 2, mullite and aluminum oxide are attached to the surface of the aluminum titanate.
  • honeycomb sintered body Using the aluminum titanate obtained in each of the above Examples and Comparative Examples, a honeycomb sintered body was manufactured as follows.
  • the obtained kneaded material was extruded to form a honeycomb structure with an extrusion molding machine, and then dried with a hot air dryer, and then the resulting molded body was fired at 1500 ° C. to obtain a honeycomb sintered body. Obtained.
  • FIG. 8 is a perspective view showing a honeycomb sintered body (honeycomb structure). As shown in FIG. 8, the honeycomb sintered body 1 has 8 ⁇ 8 cells, and the end face 1a has a size of 1.8 cm in length and 1.8 cm in width. An arrow A indicates the extrusion direction, and an arrow B indicates a direction perpendicular to the extrusion direction A.
  • the porosity was measured by cutting a portion corresponding to 2 ⁇ 2 cells from the center portion 2 of the above 8 ⁇ 8 cell honeycomb sintered body 1 so that the length along the extrusion direction A was about 2 cm. It was.
  • FIG. 9 is a perspective view showing the measurement sample 3. Using the measurement sample 3 shown in FIG. 9, the porosity was measured in accordance with JIS R1634.
  • the length along the extrusion direction A from the central portion 2 of the 8 ⁇ 8 cell honeycomb sintered body 1 is about 2 cm. It cut out so that it might become, and it was set as the measurement sample 3. As shown in FIG. 11, the linear expansion coefficient in the extrusion direction A of the measurement sample 3 was measured according to JIS R1618.
  • Crystal orientation ratio The C-axis crystal orientation ratio of the obtained honeycomb sintered body was measured as the crystal orientation ratio.
  • the crystal orientation ratio was calculated from the crystal orientation degree in the extrusion direction and the crystal orientation degree in the direction perpendicular to the extrusion direction (vertical crystal orientation degree) as shown in the following formula.
  • Crystal orientation ratio Crystal orientation in extrusion direction / (Crystal orientation in extrusion direction + Crystal orientation in vertical direction)
  • the degree of crystal orientation was determined by X-ray diffraction.
  • the crystal orientation degree in the vertical direction was calculated by measuring X-ray diffraction of the vertical surface of the honeycomb sintered body and obtaining I (002) and I (230) in the same manner as described above.
  • 12 and 13 are perspective views showing the production of a measurement sample for measuring the X-ray diffraction of the extruded surface.
  • the region 4 including the end face 1a of the honeycomb sintered body 1 was cut out to produce a measurement sample shown in FIG.
  • the measurement sample 5 shown in FIG. 13 the X-ray diffraction of the extruded surface 5a of the measurement sample 5 was measured.
  • FIG. 14 and 15 are perspective views showing the production of a sample for measuring X-ray diffraction on a vertical plane, that is, a plane perpendicular to the extrusion plane.
  • a region 6 corresponding to 8 ⁇ 2 cells of the honeycomb sintered body 1 was cut out along the extrusion direction A to obtain a measurement sample 7 shown in FIG.
  • the measurement of the X-ray diffraction of the surface (extruded surface) 7a along the extrusion direction A of the measurement sample 7 was performed.
  • the (002) plane is a plane perpendicular to the C axis, and the high strength of the (002) plane means that the C axis is oriented.

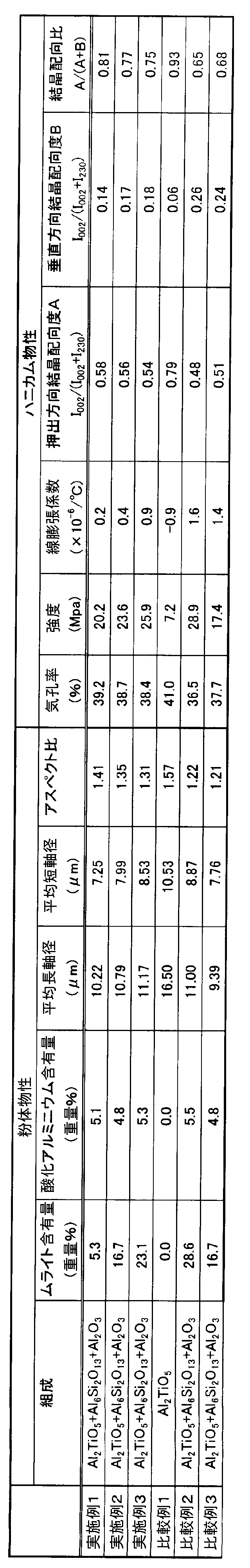

  • the honeycomb sintered body using the columnar aluminum titanate of Examples 1 to 3 according to the present invention has higher bending strength than the honeycomb sintered body using the columnar aluminum titanate of Comparative Example 1. have. This is because the columnar aluminum titanate according to the present invention has mullite fine particles and aluminum oxide fine particles attached to the surface, and the mullite fine particles and aluminum oxide present on the surface act as a sintering aid and have excellent mechanical strength. This is considered to be because a sintered body is obtained.
  • the sintered bodies of Examples 1 to 3 have a lower linear expansion coefficient than the sintered body of Comparative Example 3. Since the crystal orientation ratio of Comparative Example 3 is lower than that of Examples 1 to 3, since the aspect ratio of Comparative Example 3 is small, the C-axis direction of aluminum titanate is not aligned with the extrusion direction of the honeycomb sintered body and is low. It is considered that the linear expansion coefficient was not obtained. In contrast, since the columnar aluminum titanates of Examples 1 to 3 have a large aspect ratio, the C-axis direction of aluminum titanate is aligned with the extrusion direction of the honeycomb sintered body, and a low linear expansion coefficient is obtained. It is considered a thing.
  • Comparative Example 2 since the mullite content is more than 25% by weight, the linear expansion coefficient is high. In addition, since the amount of mullite adhering is large, the aspect ratio of the powder is also small, which makes it difficult for aluminum titanate to be oriented in the extrusion direction, which also increases the linear expansion coefficient. It seems to be.
  • honeycomb sintered body honeycomb structure
  • DESCRIPTION OF SYMBOLS 1a End face of honeycomb structure 2 ... Center part of honeycomb structure 3 ... Measurement sample cut out from honeycomb structure 4 ... Area near end face of honeycomb structure 5 . X-ray diffraction measurement of extruded surface of honeycomb structure Sample 5a ... extruded surface 6 ... 8 ⁇ 2 cell region of honeycomb structure 7 ... Sample 7a ... vertical surface for X-ray diffraction measurement of vertical surface of honeycomb structure

Landscapes

  • Chemical & Material Sciences (AREA)
  • Physics & Mathematics (AREA)
  • Geometry (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Engineering & Computer Science (AREA)
  • Ceramic Engineering (AREA)
  • Organic Chemistry (AREA)
  • Inorganic Chemistry (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Geology (AREA)
  • Materials Engineering (AREA)
  • Structural Engineering (AREA)
  • Thermal Sciences (AREA)
  • Environmental & Geological Engineering (AREA)
  • Health & Medical Sciences (AREA)
  • Manufacturing & Machinery (AREA)
  • Combustion & Propulsion (AREA)
  • General Life Sciences & Earth Sciences (AREA)
  • Biomedical Technology (AREA)
  • Analytical Chemistry (AREA)
  • General Chemical & Material Sciences (AREA)
  • Oil, Petroleum & Natural Gas (AREA)
  • Compositions Of Oxide Ceramics (AREA)
  • Filtering Materials (AREA)
  • Exhaust Gas Treatment By Means Of Catalyst (AREA)
  • Inorganic Compounds Of Heavy Metals (AREA)
  • Catalysts (AREA)

Abstract

　熱膨張係数が小さく、かつ機械的強度に優れたハニカム構造体などの焼結体を製造することができる柱状チタン酸アルミニウム及びその製造方法並びに該柱状チタン酸アルミニウムを用いて作製されるハニカム構造体を得る。　平均アスペクト比（＝個数平均長軸径／個数平均短軸径）が１．３以上の柱状チタン酸アルミニウムであって、柱状チタン酸アルミニウムに対し、５～２５重量％のムライト及び２～１０重量％の酸化アルミニウムが表面に付着していることを特徴としている。

Description

柱状チタン酸アルミニウム及びその製造方法並びにハニカム構造体
　本発明は、柱状チタン酸アルミニウム及びその製造方法並びに該柱状チタン酸アルミニウムを用いて作製したハニカム構造体に関するものである。
　チタン酸アルミニウムは、低熱膨張性で耐熱衝撃性に優れ、かつ融点が高いため、自動車の排ガス処理用触媒担体や、ディーゼルパティキュレートフィルタ（ＤＰＦ）等に用いられる多孔質材料として期待され、種々の開発が行われている。
　特許文献１においては、チタン酸アルミニウムが有する高融点、低熱膨張性を損なうことなく、高強度を有し、繰り返しの熱履歴に対して機械的強度の劣化が少ないチタン酸アルミニウム焼結体を得るため、チタン酸アルミニウムに、酸化マグネシウム及び酸化ケイ素を添加したものを焼結することが提案されている。
　特許文献２においては、柱状チタン酸アルミニウムを用いて排ガスフィルタを製造することが開示されており、柱状粒子の長手方向が負の熱膨張係数であるとき長手方向と垂直な方向が正の熱膨張係数であるか、あるいは柱状粒子の長手方向が正の熱膨張係数であるとき長手方向と垂直な方向が負の熱膨張係数である排ガスフィルタを製造することが提案されている。
　しかしながら、柱状チタン酸アルミニウムの具体的な製造方法については開示されていない。
　また、チタン酸アルミニウムを焼結して得られるハニカム構造体などの焼結体においては、焼結体の機械的強度を高めることが求められている。
特開平１－２４９６５７号公報 特開平９－２９０２３号公報
　本発明の目的は、熱膨張係数が小さく、かつ機械的強度に優れたハニカム構造体などの焼結体を製造することができる柱状チタン酸アルミニウム及びその製造方法並びに該柱状チタン酸アルミニウムを用いて作製されるハニカム構造体を適用することにある。
　本発明の柱状チタン酸アルミニウムは、平均アスペクト比（＝個数平均長軸径／個数平均短軸径）が１．３以上の柱状チタン酸アルミニウムであって、柱状チタン酸アルミニウムに対し、５～２５重量％のムライト及び２～１０重量％の酸化アルミニウムが表面に付着していることを特徴としている。
　本発明の柱状チタン酸アルミニウムは、平均アスペクト比（＝個数平均長軸径／個数平均短軸径）が１．３以上である。このため、ハニカム構造体のように押出成形した成形体を焼結して製造する焼結体においては、柱状チタン酸アルミニウム粒子の長手方向が押出方向に整列されやすいため、押出方向に線膨張係数が小さいハニカム構造体を製造することができる。
　また、本発明においては、柱状チタン酸アルミニウムに対し、５～２５重量％のムライト及び２～１０重量％の酸化アルミニウムが表面に付着しているので、焼結する際に、この表面のムライト及び酸化アルミニウムが焼結助剤として機能し、高い機械的強度を有する焼結体を得ることができる。
　本発明において、平均アスペクト比の上限値は、特に限定されるものではないが、一般には、５以下である。
　ムライトの付着量は、上述のように柱状チタン酸アルミニウムに対し５～２５重量％である。従って、柱状チタン酸アルミニウム１００重量部に対して、５～２５重量部のムライトがチタン酸アルミニウムの表面に付着している。ムライトの付着量が５重量％未満であると、高い機械的強度を有する焼結体を得ることができない。また、ムライトの付着量が２５重量％を越えると、ムライトの熱膨張係数がチタン酸アルミニウムよりも大きいので、焼結体の熱膨張係数を小さくすることができなくなる。
　酸化アルミニウムの付着量は、上述のように柱状チタン酸アルミニウムに対し２～１０重量％であり、さらに好ましくは４～６重量％である。従って、柱状チタン酸アルミニウム１００重量部に対し、２～１０重量部の酸化アルミニウムがチタン酸アルミニウムの表面に付着している。酸化アルミニウムの付着量が２重量％未満であると、高い機械的強度を有する焼結体を得ることができない。また、酸化アルミニウムの付着量が１０重量部を越えると、酸化アルミニウムの熱膨張係数がチタン酸アルミニウムよりも大きいので、焼結体の熱膨張係数を小さくすることができなくなる。
　本発明において、柱状チタン酸アルミニウムの個数平均短軸径は、１０μｍ以下であることが好ましい。個数平均短軸径は、５～１０μｍの範囲内であることがさらに好ましい。また、個数平均長軸径は、７～１７μｍの範囲内であることが好ましい。
　柱状チタン酸アルミニウムの個数平均長軸径及び個数平均短軸径は、例えば、フロー式粒子像分析装置により測定することができる。
　本発明において、柱状チタン酸アルミニウムの表面に付着しているムライト及び酸化アルミニウムは微粒子であり、一般には、５０ｎｍ～５００ｎｍの範囲内の平均粒子径を有しており、さらに好ましくは１００ｎｍ～３００ｎｍの範囲内の平均粒子径を有している。
　なお、ムライト及び酸化アルミニウムの平均粒子径は、走査型電子顕微鏡（ＳＥＭ）による観察で測定することができる。
　本発明の製造方法は、上記本発明の柱状チタン酸アルミニウムを製造することができる方法であり、チタン源、アルミニウム源、ケイ素源、及びマグネシウム源を含む原料をメカノケミカルに粉砕しながら混合する工程と、粉砕した混合物を焼成する工程とを備えることを特徴としている。
　チタン酸アルミニウム（Ａｌ２ＴｉＯ５）は、チタン（Ｔｉ）１モルに対し、アルミニウム（Ａｌ）が２モル含まれている。Ｔｉ１モルに対し、２モルより多くのＡｌとなるようにチタン源及びアルミニウム源を混合することにより、２モルを越えるＡｌは、柱状チタン酸アルミニウムの表面に付着するムライト及び酸化アルミニウムとなる。ムライト（Ａｌ６Ｓｉ２Ｏ１３）は、ケイ素（Ｓｉ）を含んでいるので、原料中にケイ素源を含む必要がある。原料中に含まれるケイ素源の一部がムライトを構成するケイ素となる。Ｔｉ１モルに対して、Ａｌが２モルより過剰な量となるようにチタン源とアルミニウム源を含有し、さらにケイ素源を含有した原料を用いることにより、本発明の柱状チタン酸アルミニウムを製造することができる。
　また、チタン源、アルミニウム源、ケイ素源、及びマグネシウム源を含む原料を、メカノケミカルに粉砕しながら混合した粉砕混合物を用い、この粉砕混合物を焼成することにより、平均アスペクト比が１．３以上である柱状のチタン酸アルミニウムを製造することができる。すなわち、原料中にマグネシウム源を含み、かつメカノケミカルに粉砕しながら混合した粉砕混合物を用いることにより、柱状のチタン酸アルミニウムを製造することができる。
　粉砕混合物を焼成する温度としては、１３００～１６００℃の範囲内の温度であることが好ましい。このような温度範囲内で焼成することにより、本発明の柱状チタン酸アルミニウムをより効率的に製造することができる。
　焼成時間は、特に限定されるものではないが、０．５時間～２０時間の範囲内で行うことが好ましい。
　本発明の製造方法において、メカノケミカルな粉砕としては、物理的な衝撃を与えながら粉砕する方法が挙げられる。具体的には、振動ミルによる粉砕が挙げられる。振動ミルによる粉砕処理を行うことにより、混合粉体の摩砕による剪断応力によって、原子配列の乱れと原子間距離の減少が同時に起こり、異種粒子の接点部分の原子移動が起こる結果、準安定相が得られると考えられる。これにより、反応活性の高い粉砕混合物が得られ、この反応活性の高い粉砕混合物を焼成することにより、上記本発明の柱状チタン酸アルミニウムを製造することができる。
　本発明におけるメカノケミカルな粉砕は、一般に、水や溶剤を用いない乾式処理として行われる。
　メカノケミカルな粉砕による混合処理の時間は特に限定されるものではないが、一般には０．１時間～６時間の範囲内であることが好ましい。
　本発明において用いる原料には、チタン源、アルミニウム源、ケイ素源、及びマグネシウム源が含まれる。チタン源としては、酸化チタンを含有する化合物を用いることができ、具体的には、酸化チタン、ルチル鉱石、水酸化チタンウェットケーキ、含水チタニアなどが挙げられる。
　アルミニウム源としては、加熱により酸化アルミニウムを生じる化合物を用いることができ、具体的には、酸化アルミニウム、水酸化アルミニウム、硫酸アルミニウムなどが挙げられる。これらの中でも、特に酸化アルミニウムが好ましく用いられる。
　マグネシウム源としては、加熱により酸化マグネシウムを生じる化合物を用いることができ、具体的には、水酸化マグネシウム、酸化マグネシウム、炭酸マグネシウムなどが挙げられる。これらの中でも、特に水酸化マグネシウム及び酸化マグネシウムが好ましく用いられる。
　マグネシウム源は、チタン源及びアルミニウム源の合計に対してそれぞれ酸化物換算で０．５～２．０重量％の範囲内となるように原料中に含まれていることが好ましい。０．５重量％未満であると、低い熱膨張係数及び高い機械的強度を有する焼結体が得られない場合がある。また、２．０重量％より多くなると、平均アスペクト比が１．３以上である柱状チタン酸アルミニウムが得られない場合がある。
　また、本発明の製造方法においては、原料中にケイ素源がさらに含まれている。
　ケイ素源が含有させることにより、チタン酸アルミニウムの表面にムライトを析出させることができるとともに、チタン酸アルミニウムの分解を抑制することができ、高温安定性に優れた柱状チタン酸アルミニウムを製造することができる。
　ケイ素源としては、酸化ケイ素、ケイ素などが挙げられる。これらの中でも、特に酸化ケイ素が好ましく用いられる。ケイ素源の原料中における含有量は、チタン源及びアルミニウム源の合計に対してそれぞれの酸化物換算で、３～７重量％の範囲内であることが好ましい。このような範囲内とすることにより、柱状チタン酸アルミニウムをより安定して製造することができる。
　アルミニウム源は、上述のように、Ｔｉ１モルに対してＡｌが２モルより過剰となる量を原料中に含有させる。表面に付着させるムライト及び酸化アルミニウムの量を考慮して、Ｔｉに対し過剰な量となるアルミニウム源の量を調整する。
　本発明の柱状チタン酸アルミニウムを焼結した焼結体は、上述のように、表面にムライト及び酸化アルミニウムが付着しており、このムライト及び酸化アルミニウムが焼結助剤として働くので、機械的強度の高い焼結体とすることができる。
　本発明のハニカム構造体は、上記本発明の柱状チタン酸アルミニウムを用いて作製したハニカム構造体であり、ハニカム構造体の押出方向の３０～８００℃の間の熱膨張係数が１．０×１０－６／℃以下であり、ハニカム押出方向に対するＣ軸の結晶配向比が０．７５以上であることを特徴としている。
　ハニカム構造体の押出方向の３０～８００℃の間の熱膨張係数が１．０×１０－６／℃以下であるので、耐熱衝撃性に優れた特性を得ることができる。
　ハニカム構造体の押出方向の熱膨張係数の下限値は、特に限定されるものではないが、一般には－１．０×１０－６／℃以上である。
　また、ハニカム押出方向に対するＣ軸の結晶配向比は、０．７５以上である。ハニカム押出方向に対するＣ軸の結晶配向比が０．７５以上であることにより、ハニカム構造体の押出方向における熱膨張係数を小さくすることができる。
　本発明におけるハニカム押出方向に対するＣ軸の結晶配向比は、以下の式から求めることができる。
　ハニカム押出方向のＣ軸の結晶配向比＝Ａ／（Ａ＋Ｂ）
　Ａ：ハニカム押出方向のＣ軸配向度＝Ｉ００２／（Ｉ００２＋Ｉ２３０）
　Ｂ：ハニカム垂直方向のＣ軸配向度＝Ｉ００２／（Ｉ００２＋Ｉ２３０）
　Ｉ００２及びＩ２３０は、押出方向については押出面を、垂直方向については垂直面をＸ線回折したときの（００２）面のピーク強度（Ｉ００２）及び（２３０）面のピーク強度（Ｉ２３０）である。
　本発明の柱状チタン酸アルミニウムは、柱状体の長手方向に沿ってＣ軸が延びている。このため、ハニカム構造体を押出成形した際、押出方向にＣ軸が整列するため、押出方向の熱膨張係数を低くすることができる。
　本発明のハニカム構造体は、チタン酸アルミニウムに、例えば、造孔剤、バインダー、分散剤、及び水を添加した混合組成物を作製し、これを、例えば押出成形機を用いてハニカム構造体となるように成形し、セルの開口が市松模様となるように片側の目封止を行った後、乾燥して得られた成形体を焼成して製造することができる。焼成温度としては、例えば、１４００～１６００℃が挙げられる。
　造孔剤としては、黒鉛、グラファイト、木粉、ポリエチレンが挙げられる。また、バインダーとしては、メチルセルロース、エチルセルロース、ポリビニルアルコールが挙げられる。分散剤としては、脂肪酸石鹸、エチレングリコールが挙げられる。造孔剤、バインダー、分散剤、及び水の量は適宜調整することができる。
　本発明によれば、熱膨張係数が小さく、かつ機械的強度に優れたハニカム構造体などの焼結体を製造することができる。
　本発明の製造方法によれば、本発明の柱状チタン酸アルミニウムを効率良く製造することができる。
図１は、本発明に従う実施例において得られた柱状チタン酸アルミニウムを示す走査型電子顕微鏡写真の図である。 図２は、本発明に従う実施例において得られた柱状チタン酸アルミニウムを拡大して示す走査型電子顕微鏡写真である。 図３は、本発明に従う実施例１で得られた柱状チタン酸アルミニウムのＸ線回折チャートを示す図である。 図４は、本発明に従う実施例２で得られた柱状チタン酸アルミニウムのＸ線回折チャートを示す図である。 図５は、本発明に従う実施例３で得られた柱状チタン酸アルミニウムのＸ線回折チャートを示す図である。 図６は、比較例１で得られたチタン酸アルミニウムのＸ線回折チャートを示す図である。 図７は、比較例２で得られたチタン酸アルミニウムのＸ線回折チャートを示す図である。 図８は、ハニカム構造体を示す斜視図である。 図９は、ハニカム構造体から切り出した測定サンプルを示す斜視図である。 図１０は、ハニカム構造体の曲げ強度の測定方法を説明するための模式図である。 図１１は、ハニカム構造体から切り出した測定サンプルを示す斜視図である。 図１２は、ハニカム構造体を示す斜視図である。 図１３は、ハニカム構造体から切り出した押出面のＸ線回折を測定するための測定サンプルを示す斜視図である。 図１４は、ハニカム構造体を示す斜視図である。 図１５は、ハニカム構造体から切り出した垂直面のＸ線回折を測定するための測定サンプルを示す斜視図である。
　以下、本発明を具体的な実施例により詳細に説明するが、本発明は以下の実施例に限定されるものではない。
　〔柱状チタン酸アルミニウムの製造〕
　（実施例１）
　酸化チタン３２２．７ｇ、酸化アルミニウム４２８．９ｇ、水酸化マグネシウム１７．５ｇ及び酸化ケイ素３０．９ｇを振動ミルにて粉砕しながら、２．０時間混合した。
　酸化アルミニウムは、酸化チタン中のＴｉ１モルに対し、酸化アルミニウム中のＡｌが２モルより過剰量となるように混合されている。本実施例では、チタン酸アルミニウム１００重量部に対し、酸化アルミニウムとして約１０重量％過剰となるように酸化アルミニウムと酸化チタンが混合されている。
　以上のようにして得られた粉砕混合粉５００ｇをルツボに充填し、電気炉にて１５００℃で４時間焼成した。
　得られた生成物のＸ線回折チャートを図３に示す。図３に示すように、得られた生成物は、Ａｌ２ＴｉＯ５とＡｌ６Ｓｉ２Ｏ１３とＡｌ２Ｏ３であった。図３の下方に示すピークは、それぞれＪＣＰＤＳのＡｌ２ＴｉＯ５、Ａｌ６Ｓｉ２Ｏ１３及びＡｌ２Ｏ３のピークである。
　得られた生成物中に含まれるＡｌ６Ｓｉ２Ｏ１３及びＡｌ２Ｏ３の含有量を、内部標準の定量により求めた。Ａｌ６Ｓｉ２Ｏ１３の含有量は、Ａｌ２ＴｉＯ５に対し５．３重量％であり、Ａｌ２Ｏ３の含有量は、Ａｌ２ＴｉＯ５に対し５．１重量％であった。
　フロー式粒子像分析により、得られた生成物の個数平均長軸径及び個数平均短軸径を測定し、アスペクト比（＝個数平均長軸径／個数平均短軸径）を算出した。測定結果を表１に示す。
　（実施例２）
　酸化チタン２９５．３ｇ、酸化アルミニウム４４７．８ｇ、水酸化マグネシウム１６．０ｇ及び酸化ケイ素４０．９ｇを振動ミルにて粉砕しながら、２．０時間混合した。
　酸化アルミニウムは、酸化チタン中のＴｉ１モルに対し、酸化アルミニウム中のＡｌが２モルより過剰量となるように混合されている。本実施例では、チタン酸アルミニウム１００重量部に対し、酸化アルミニウムとして約２０重量％過剰となるように酸化アルミニウムと酸化チタンが混合されている。
　以上のようにして得られた粉砕混合粉５００ｇをルツボに充填し、電気炉にて１５００℃で４時間焼成した。
　得られた生成物のＸ線回折チャートを図４に示す。図４に示すように、得られた生成物は、Ａｌ２ＴｉＯ５とＡｌ６Ｓｉ２Ｏ１３とＡｌ２Ｏ３であった。図４の下方に示すピークは、それぞれＪＣＰＤＳのＡｌ２ＴｉＯ５、Ａｌ６Ｓｉ２Ｏ１３及びＡｌ２Ｏ３のピークである。
　得られた生成物中に含まれるＡｌ６Ｓｉ２Ｏ１３及びＡｌ２Ｏ３の含有量を、内部標準の定量により求めた。Ａｌ６Ｓｉ２Ｏ１３の含有量は、Ａｌ２ＴｉＯ５に対し１６．７重量％であり、Ａｌ２Ｏ３の含有量は、Ａｌ２ＴｉＯ５に対し４．８重量％であった。
　フロー式粒子像分析により、得られた生成物の個数平均長軸径及び個数平均短軸径を測定し、アスペクト比（＝個数平均長軸径／個数平均短軸径）を算出した。測定結果を表１に示す。
　（実施例３）
　酸化チタン２７２．２ｇ、酸化アルミニウム４６３．８ｇ、水酸化マグネシウム１４．７ｇ及び酸化ケイ素４９．３ｇを振動ミルにて粉砕しながら、２．０時間混合した。
　酸化アルミニウムは、酸化チタン中のＴｉ１モルに対し、酸化アルミニウム中のＡｌが２モルより過剰量となるように混合されている。本実施例では、チタン酸アルミニウム１００重量部に対し、酸化アルミニウムとして約３０重量％過剰となるように酸化アルミニウムと酸化チタンが混合されている。
　以上のようにして得られた粉砕混合粉５００ｇをルツボに充填し、電気炉にて１５００℃で４時間焼成した。
　得られた生成物のＸ線回折チャートを図５に示す。図５に示すように、得られた生成物は、Ａｌ２ＴｉＯ５とＡｌ６Ｓｉ２Ｏ１３とＡｌ２Ｏ３であった。図５の下方に示すピークは、それぞれＪＣＰＤＳのＡｌ２ＴｉＯ５、Ａｌ６Ｓｉ２Ｏ１３と及びＡｌ２Ｏ３のピークである。
　得られた生成物中に含まれるＡｌ６Ｓｉ２Ｏ１３及びＡｌ２Ｏ３の含有量を、内部標準の定量により求めた。Ａｌ６Ｓｉ２Ｏ１３の含有量は、Ａｌ２ＴｉＯ５に対し２３．１重量％であり、Ａｌ２Ｏ３の含有量は、Ａｌ２ＴｉＯ５に対し５．３重量％であった。
　フロー式粒子像分析により、得られた生成物の個数平均長軸径及び個数平均短軸径を測定し、アスペクト比（＝個数平均長軸径／個数平均短軸径）を算出した。測定結果を表１に示す。
　（比較例１）
　酸化チタン３３４．７ｇ、酸化アルミニウム４２７．３ｇ、水酸化マグネシウム１７．９ｇ及び酸化ケイ素２０．１ｇを振動ミルにて粉砕しながら、２．０時間混合した。
　酸化アルミニウムは、酸化チタン中のＴｉ１モルに対し、酸化アルミニウム中のＡｌが２モルとなるように混合されている。
　以上のようにして得られた粉砕混合粉５００ｇをルツボに充填し、電気炉にて１５００℃で４時間焼成した。
　得られた生成物のＸ線回折チャートを図６に示す。図６に示すように、得られた生成物は、Ａｌ２ＴｉＯ５であった。図６の下方に示すピークは、それぞれＪＣＰＤＳのＡｌ２ＴｉＯ５及びＡｌ２Ｏ３のピークである。
　フロー式粒子像分析により、得られた生成物の個数平均長軸径及び個数平均短軸径を測定し、アスペクト比（＝個数平均長軸径／個数平均短軸径）を算出した。測定結果を表１に示す。
　（比較例２）
　酸化チタン２５２．５ｇ、酸化アルミニウム４７７．４ｇ、水酸化マグネシウム１３．７ｇ及び酸化ケイ素５６．４ｇを振動ミルにて粉砕しながら、２．０時間混合した。
　酸化アルミニウムは、酸化チタン中のＴｉ１モルに対し、酸化アルミニウム中のＡｌが２モルより過剰量となるように混合されている。ここでは、チタン酸アルミ１００重量部に対し、酸化アルミニウムとして約３５重量％過剰となるようにアルミニウムが酸化チタンに混合されている。
　以上のようにして得られた粉砕混合粉５００ｇをルツボに充填し、電気炉にて１５００℃で４時間焼成した。
　得られた生成物のＸ線回折チャートを図７に示す。図７に示すように、得られた生成物は、Ａｌ２ＴｉＯ５とＡｌ６Ｓｉ２Ｏ１３とＡｌ２Ｏ３であった。図７の下方に示すピークは、それぞれＪＣＰＤＳのＡｌ２ＴｉＯ５、Ａｌ６Ｓｉ２Ｏ１３及びＡｌ２Ｏ３のピークである。
　得られた生成物中に含まれるＡｌ６Ｓｉ２Ｏ１３及びＡｌ２Ｏ３の含有量を、内部標準の定量により求めた。Ａｌ６Ｓｉ２Ｏ１３の含有量は、Ａｌ２ＴｉＯ５に対し２８．６重量％であり、Ａｌ２Ｏ３の含有量は、Ａｌ２ＴｉＯ５に対し５．５重量％であった。
　フロー式粒子像分析により、得られた生成物の個数平均長軸径及び個数平均短軸径を測定し、アスペクト比（＝個数平均長軸径／個数平均短軸径）を算出した。測定結果を表１に示す。
　（比較例３）
　実施例１で得られた柱状チタン酸アルミニウムを自動乳鉢にて５０時間粉砕処理し、粒状のチタン酸アルミニウムを得た。
　得られた生成物について、フロー式粒子像分析にて、個数平均長軸径、個数平均短軸径を測定し、アスペクト比を算出した。測定結果を表１に示す。
　〔走査型電子顕微鏡（ＳＥＭ）による観察〕
　実施例２で得られたチタン酸アルミニウムについて、走査型電子顕微鏡で観察した。図１は、このチタン酸アルミニウムを示す走査型電子顕微鏡写真（倍率１０００倍）である。図１から明らかなように、柱状のチタン酸アルミニウムが得られている。
　図２は、上記のチタン酸アルミニウムを拡大して示す走査型電子顕微鏡（倍率７０００倍）である。図２に示すように、チタン酸アルミニウムの表面に、ムライト及び酸化アルミニウムが付着している。
　〔ハニカム焼結体の製造〕
　上記各実施例及び各比較例で得られたチタン酸アルミニウムを用いて、以下のようにしてハニカム焼結体を製造した。
　チタン酸アルミニウム１００重量部に対し、黒鉛２０重量部、メチルセルロース１０重量部、脂肪酸石鹸０．５重量部を配合し、さらに水を適当量添加して混練し、押出成形可能な坏土を得た。
　得られた坏土を押出成形機にてハニカム構造体となるように押し出して成形し、次に熱風乾燥機で乾燥した後、得られた成形体を１５００℃で焼成し、ハニカム焼結体を得た。
　〔ハニカム焼結体の評価〕
　得られた各ハニカム焼結体について気孔率、曲げ強度、熱膨張係数、及び結晶配向比を以下のようにして測定した。
　（気孔率）
　図８は、ハニカム焼結体（ハニカム構造体）を示す斜視図である。図８に示すように、ハニカム焼結体１は、８×８セルを有し、端面１ａは、縦１．８ｃｍ、横１．８ｃｍの大きさを有している。矢印Ａは、押出方向を示しており、矢印Ｂは押出方向Ａに対し垂直な方向を示している。
　気孔率は、上記の８×８セルのハニカム焼結体１の中心部２から、２×２セルに相当する部分を、押出方向Ａに沿う長さが２ｃｍ程度となるように切り出し、測定サンプルとした。
　図９は、測定サンプル３を示す斜視図である。図９に示す測定サンプル３を用い、ＪＩＳ　Ｒ１６３４に準拠して気孔率を測定した。
　（曲げ強度）
　図１０に示すように、上記の８×８セルのハニカム焼結体１を、支持点１１及び１２に支持した状態で、焼結体１の中心部を押圧棒１０で押圧することにより、ＪＩＳ　Ｒ１６０１に準拠して、曲げ強度を測定した。
　（熱膨張係数）
　図８及び図９を参照して説明した、気孔率の測定サンプル３と同様にして、８×８セルのハニカム焼結体１の中心部２から、押出方向Ａに沿う長さが２ｃｍ程度となるように切り出し、測定サンプル３とした。図１１に示すように、測定サンプル３の押出方向Ａにおける線膨張係数を、ＪＩＳ　Ｒ１６１８に準拠して測定した。
　（結晶配向比）
　得られたハニカム焼結体についてのＣ軸結晶配向比を、結晶配向比とした測定した。
　結晶配向比は、以下の式に示すように、押出方向の結晶配向度と、押出方向と垂直な方向の結晶配向度（垂直方向の結晶配向度）から算出した。
　結晶配向比＝押出方向の結晶配向度／（押出方向の結晶配向度＋垂直方向の結晶配向度）
　結晶配向度は、Ｘ線回折により求めた。押出方向の結晶配向度は、ハニカム焼結体の押出面のＸ線回折を測定し、（００２）面の回折強度（＝Ｉ（００２））及び（２３０）面の回折強度（＝Ｉ（２３０））より、以下の式により算出した。
　結晶配向度＝Ｉ（００２）／｛Ｉ（００２）＋Ｉ（２３０）｝
　垂直方向の結晶配向度は、ハニカム焼結体の垂直面のＸ線回折を測定し、上記と同様にして、Ｉ（００２）及びＩ（２３０）を求めることにより算出した。
　なお、（００２）面の回折強度は、２θ＝５０．８°付近に現れるピークであり、（２３０）面の回折ピークは、２θ＝３３．７°付近に現れるピークである。
　図１２及び図１３は、押出面のＸ線回折を測定するための測定サンプルの作製を示す斜視図である。
　図１２に示すように、ハニカム焼結体１の端面１ａを含む領域４を切り取り、図１３に示す測定サンプルを作製した。図１３に示す測定サンプル５を用い、この測定サンプル５の押出面５ａのＸ線回折を測定した。
　図１４及び図１５は、垂直面、すなわち、押出面に垂直な方向の面のＸ線回折を測定するためのサンプルの作製を示す斜視図である。
　図１４に示すように、ハニカム焼結体１の８×２セルに相当する領域６を、押出方向Ａに沿って切り出し、図１５に示す測定サンプル７を得た。この測定サンプル７の押出方向Ａに沿う面（押出面）７ａのＸ線回折の測定を行った。
　以上のようにして、各ハニカム焼結体についての結晶配向比を算出し、結果を表１に示した。
　なお、（００２）面はＣ軸に垂直な面であり、（００２）面の強度が高いということは、Ｃ軸が配向していることを意味する。
Figure JPOXMLDOC01-appb-T000001
　表１に示すように、本発明に従う実施例１～３の柱状チタン酸アルミニウムを用いたハニカム焼結体は、比較例１の柱状チタン酸アルミニウムを用いたハニカム焼結体に比べ、高い曲げ強度を有している。これは、本発明に従う柱状チタン酸アルミニウムが、ムライト微粒子及び酸化アルミニウム微粒子を表面に付着させており、表面に存在するムライト微粒子及び酸化アルミニウムが焼結助剤として働き、機械的強度に優れたハニカム焼結体が得られるためであると考えられる。
　また、実施例１～３の焼結体は、比較例３の焼結体に比べ、低い線膨張係数を有している。比較例３の結晶配向比が実施例１～３に比べ低いことから、比較例３のアスペクト比が小さいため、ハニカム焼結体の押出方向にチタン酸アルミニウムのＣ軸方向が整列せず、低い線膨張係数が得られていないものと考えられる。これに対し、実施例１～３の柱状チタン酸アルミニウムは、アスペクト比が大きいため、ハニカム焼結体の押出方向にチタン酸アルミニウムのＣ軸方向が整列し、低い線膨張係数が得られているものと考えられる。
　また、比較例２においては、ムライトが２５重量％より多く含有されているため、線膨張係数が高くなっている。また、ムライトの付着量が多いため、粉体のアスペクト比も小さくなっており、このため、押出方向にチタン酸アルミニウムが配向しにくくなっており、このことからも線膨張係数が高くなっているものと思われる。
　１…ハニカム焼結体（ハニカム構造体）
　１ａ…ハニカム構造体の端面
　２…ハニカム構造体の中心部
　３…ハニカム構造体から切り出した測定サンプル
　４…ハニカム構造体の端面近傍の領域
　５…ハニカム構造体の押出面をＸ線回折測定するためのサンプル
　５ａ…押出面
　６…ハニカム構造体の８×２セルの領域
　７…ハニカム構造体の垂直面をＸ線回折測定するためのサンプル
　７ａ…垂直面

Claims (4)

  1. 　平均アスペクト比（＝個数平均長軸径／個数平均短軸径）が１．３以上の柱状チタン酸アルミニウムであって、柱状チタン酸アルミニウムに対し、５～２５重量％のムライト及び２～１０重量％の酸化アルミニウムが表面に付着していることを特徴とする柱状チタン酸アルミニウム。
  2. 　個数平均短軸径が、１０μｍ以下であることを特徴とする請求項１に記載の柱状チタン酸アルミニウム。
  3. 　請求項１または２に記載の柱状チタン酸アルミニウムを製造する方法であって、
    　チタン源、アルミニウム源、ケイ素源、及びマグネシウム源を含む原料をメカノケミカルに粉砕しながら混合する工程と、
    　粉砕した混合物を焼成する工程とを備えることを特徴とする柱状チタン酸アルミニウムの製造方法。
  4. 　請求項１または２に記載の柱状チタン酸アルミニウムを用いて作製したハニカム構造体であって、
    　ハニカム構造体の押出方向の３０～８００℃の間の熱膨張係数が１．０×１０－６／℃以下であり、ハニカム押出方向に対するＣ軸の結晶配向比が０．７５以上であることを特徴とするハニカム構造体。
PCT/JP2010/058108 2009-06-09 2010-05-13 柱状チタン酸アルミニウム及びその製造方法並びにハニカム構造体 Ceased WO2010143494A1 (ja)

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2009138033A JP5380706B2 (ja) 2009-06-09 2009-06-09 柱状チタン酸アルミニウム及びその製造方法並びにハニカム構造体
JP2009-138033 2009-06-09

Publications (1)

Publication Number Publication Date
WO2010143494A1 true WO2010143494A1 (ja) 2010-12-16

Family

ID=43308754

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2010/058108 Ceased WO2010143494A1 (ja) 2009-06-09 2010-05-13 柱状チタン酸アルミニウム及びその製造方法並びにハニカム構造体

Country Status (2)

Country Link
JP (1) JP5380706B2 (ja)
WO (1) WO2010143494A1 (ja)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2012046577A1 (ja) * 2010-10-04 2012-04-12 大塚化学株式会社 排ガス浄化フィルタ及びその製造方法

Families Citing this family (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP6753555B2 (ja) * 2018-07-26 2020-09-09 Dic株式会社 板状アルミナ粒子、及び板状アルミナ粒子の製造方法

Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH03242371A (ja) * 1990-02-21 1991-10-29 Ngk Insulators Ltd 鋳ぐるみ用セラミック材の製造方法
JPH04228471A (ja) * 1990-06-22 1992-08-18 Bayer Ag アルミニウムチタネートに基づく焼結したセラミツク材料、それらの製造方法およびそれらの使用
JPH0687651A (ja) * 1992-09-02 1994-03-29 Toshiba Corp チタン酸アルミニウム焼結体の製造方法
JPH0725662A (ja) * 1993-06-25 1995-01-27 Kawasaki Steel Corp チタン酸アルミニウムセラミック粉末及びその焼結体製造方法
JP2004026508A (ja) * 2002-04-26 2004-01-29 Tsutomu Fukuda チタン酸アルミニウム系焼結体の製造方法

Family Cites Families (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US7959704B2 (en) * 2005-11-16 2011-06-14 Geo2 Technologies, Inc. Fibrous aluminum titanate substrates and methods of forming the same
JP2010155728A (ja) * 2008-12-26 2010-07-15 Sumitomo Chemical Co Ltd チタン酸アルミニウム系セラミックス焼結体の製造方法およびチタン酸アルミニウム系セラミックス焼結体
JP5554934B2 (ja) * 2009-03-15 2014-07-23 国立大学法人岐阜大学 スピネル前駆体ゾルの製造方法、及びスピネルがコーティングされたチタン酸アルミニウム焼結体の製造方法
JP5365794B2 (ja) * 2009-06-19 2013-12-11 大塚化学株式会社 触媒担持用セラミックフィルタ及びその製造方法

Patent Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH03242371A (ja) * 1990-02-21 1991-10-29 Ngk Insulators Ltd 鋳ぐるみ用セラミック材の製造方法
JPH04228471A (ja) * 1990-06-22 1992-08-18 Bayer Ag アルミニウムチタネートに基づく焼結したセラミツク材料、それらの製造方法およびそれらの使用
JPH0687651A (ja) * 1992-09-02 1994-03-29 Toshiba Corp チタン酸アルミニウム焼結体の製造方法
JPH0725662A (ja) * 1993-06-25 1995-01-27 Kawasaki Steel Corp チタン酸アルミニウムセラミック粉末及びその焼結体製造方法
JP2004026508A (ja) * 2002-04-26 2004-01-29 Tsutomu Fukuda チタン酸アルミニウム系焼結体の製造方法

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2012046577A1 (ja) * 2010-10-04 2012-04-12 大塚化学株式会社 排ガス浄化フィルタ及びその製造方法
US9238197B2 (en) 2010-10-04 2016-01-19 Otsuka Chemical Co., Ltd. Exhaust gas purification filter, and method for producing same

Also Published As

Publication number Publication date
JP5380706B2 (ja) 2014-01-08
JP2010285294A (ja) 2010-12-24

Similar Documents

Publication Publication Date Title
JP5564677B2 (ja) 多孔質チタン酸アルミニウム及びその焼結体並びにその製造方法
JP5572102B2 (ja) 異方性多孔質セラミック物品およびその製造
US20100300053A1 (en) Ceramic honeycomb structures
JP5485764B2 (ja) チタン酸アルミニウム系セラミックス体の製造方法
CN102333741A (zh) 钛酸铝系陶瓷烧结体的制造方法及钛酸铝系陶瓷烧结体
JP2011005417A (ja) ハニカムフィルタ及びその製造方法
JP5587420B2 (ja) 排ガス浄化フィルタ及びその製造方法
JP2019522615A (ja) チタン酸アルミニウム組成物、チタン酸アルミニウム物品、及びその製造方法
JP4774445B2 (ja) アルミニウムチタネートセラミックスの製造方法
CN102378745A (zh) 钛酸铝系陶瓷体的制造方法
JP5365794B2 (ja) 触媒担持用セラミックフィルタ及びその製造方法
JP2010116289A (ja) チタン酸アルミニウム系セラミックスの製造方法
JP5380706B2 (ja) 柱状チタン酸アルミニウム及びその製造方法並びにハニカム構造体
CN102811972B (zh) 柱状钛酸铝及其制造方法
JP5380707B2 (ja) 柱状チタン酸アルミニウム及びその製造方法並びにハニカム構造体
JP5274209B2 (ja) 柱状チタン酸アルミニウム及びその製造方法
JP5445997B2 (ja) ハニカムフィルタ
JP5695127B2 (ja) 柱状チタン酸アルミニウム粉体の製造方法

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 10786025

Country of ref document: EP

Kind code of ref document: A1

NENP Non-entry into the national phase

Ref country code: DE

122 Ep: pct application non-entry in european phase

Ref document number: 10786025

Country of ref document: EP

Kind code of ref document: A1
