  • the present invention relates to an iontophoretic transdermal administration pad of a local anesthetic for puncture pain, and more specifically to an electrode pad for the purpose of reducing irritation in repeated use.
  • lidocaine patches (usage: apply for 30 minutes before puncture) are sold for the purpose of alleviating puncture pain, etc., but these have a slow onset of action and require a long time before puncture.
  • the doctor's diagnosis determines whether to administer drugs and whether to collect blood. There is almost no more than 30 minutes after the diagnosis until medication or blood sampling by injection. In order to relieve the puncture pain in such a limited time, a method of administering a local anesthetic percutaneously and rapidly is required.
  • Iontophoresis a method for promoting the introduction of drugs transcutaneously using electrical energy, can introduce a large amount of local anesthetics such as lidocaine into the skin in a short time.
  • a local anesthetic effect can be expected in a shorter time than the local anesthetic administration used, and it is possible to perform puncture and medical treatment without waiting for a long time in the pain relief treatment before puncture (Patent Document 1).
  • Patent Document 2 a method of administering an anti-inflammatory agent at the same time as a drug to reduce skin irritation (Patent Document 2) and a reservoir in contact with the skin to reduce skin irritation.
  • Patent Document 3 a method of reducing skin irritation by controlling voltage and current has been tried.
  • Patent Document 5 discloses an electrode that uses an electrode divided into two or more and is provided with a resistance for limiting current. The current density is made uniform. Since the electrodes are provided with resistors, the apparatus becomes complicated and the cost increases.
  • puncture at a medical site may be completed only once, such as a single administration of a drug or blood sampling, but may be punctured three times or more a week at a predetermined position of an arm, such as hemodialysis.
  • an arm such as hemodialysis.
  • An object of the present invention is to provide a safer electrode pad for pain relief, not only at the time of single administration but also at the time of repeated administration.
  • ⁇ Skin irritation caused by “adhesion site” 2 ⁇ When a drug is administered by iontophoresis, current flows uniformly in healthy skin. However, in the damaged skin, the epidermis or dermis is exposed, and a site with low electrical resistance including infiltrate and blood is formed. Current flows in a concentrated manner at a portion having a low electrical resistance, and accordingly, the amount of the drug introduced becomes high, which causes skin damage.
  • the site where the pasting / peeling action is repeated by the adhesive part applied to the electrode pad (hereinafter referred to as “adhesion site”) may have exfoliated skin and low electrical resistance. Many.
  • repeated administration if the drug reservoir comes into contact with the “adhesion site” due to misalignment of the application position, a high concentration of drug will be introduced into the skin, causing further skin damage.
  • the electrodes can be controlled without the need to control the current with complex devices and devices such as current control resistors.
  • the pad it was found that skin irritation caused by iontophoresis can be greatly reduced simply by avoiding skin contact with the “interface”. That is, according to the present invention, it is possible to prevent the skin from directly contacting the “interface” where current easily flows, and as a result, the skin irritation caused by repeated iontophoresis can be greatly reduced.
  • the iontophoresis electrode pad of the present invention is disposed on a sheet substrate with a “sheet substrate”, “an electrode disposed on the sheet substrate”, and “an opening provided with the electrode exposed. And “a drug reservoir containing a local anesthetic and disposed in contact with the electrode within the opening of the adhesive sheet”. And it is characterized by avoiding contact with the skin in a state where the inner peripheral surface of the opening of the adhesive sheet and the outer peripheral surface of the drug reservoir are in contact with each other, thereby mitigating skin irritation.
  • the iontophoresis electrode pad has a boundary surface where the inner peripheral surface of the opening of the adhesive sheet and the outer peripheral surface of the drug reservoir abut, and the boundary surface is made of an insulating film. Cover.
  • the iontophoresis electrode pad is provided with a predetermined interval (r) between the inner peripheral surface of the opening of the adhesive sheet and the outer peripheral surface of the drug reservoir.
  • the reservoir thickness is substantially equal.
  • the iontophoresis electrode pad configures the drug reservoir in a dome shape (a gentle curved shape lower than the hemisphere) that is higher than the thickness of the adhesive sheet.
  • a dome shape a gentle curved shape lower than the hemisphere
  • the sum of the electrical resistance of the drug reservoir itself and the contact electrical resistance due to contact pressure with the skin at that point is constant over the entire reservoir surface. It is preferable that
  • the inner peripheral surface of the opening of the adhesive sheet and the outer peripheral surface of the drug reservoir do not come into contact with the skin.
  • an area that does not contact the skin is inevitably interposed between the “part where the adhesive sheet and the skin contact” and the “part where the drug reservoir and the skin contact”. This region functions as a certain margin, and the above-mentioned ⁇ skin irritation 2 >> is also reduced. Therefore, skin irritation can be alleviated even when used repeatedly.
  • FIG. 1 The figure which shows the electrode pad which concerns on 1st Embodiment of this invention.
  • FIG. 2 is a photograph 2 showing a skin state when the electrode pad of Example 2 is repeatedly applied to the back of a rat in Experimental Example 1.
  • FIG. 1 the photograph 1 which shows the skin state when the electrode pad of Example 1 is repeatedly applied to the rat back.
  • FIG. 2 is a photograph 2 showing a skin state when the electrode pad of Example 2 is repeatedly applied to the back of a rat in Experimental Example 1.
  • the photograph 3 which shows the skin state when the electrode pad of a comparative example is repeatedly applied to the rat back part.
  • the photograph 4 which shows the skin state when the electrode pad of Example 2 is repeatedly applied to a volunteer forearm part.
  • the photograph 5 which shows the skin state when the electrode pad of Example 3 is repeatedly applied to a volunteer forearm part.
  • FIG. 6 is a photograph 6 showing a skin state when the electrode pad of the comparative example is repeatedly applied to the volunteer forearm in Experimental Example 2.
  • the photograph 7 which shows the skin state when the electrode pad of the reference example 2 is repeatedly applied to a volunteer forearm part.
  • the present invention is characterized in that it is an iontophoresis electrode pad that is less susceptible to skin irritation (particularly skin irritation caused by repeated administration) in relieving pain during puncture. Specifically, as described in the following embodiments, avoiding contact with the skin in a state where the inner peripheral surface of the opening of the adhesive sheet and the outer peripheral surface of the drug reservoir are in contact with each other, thereby preventing skin irritation. Has eased.
  • FIG. 1 ⁇ First Embodiment (FIG. 1) >> As shown in FIG. 1, the electrode 3 is disposed on the sheet substrate 1 (lower side in the figure, the same applies hereinafter). The electrode 3 protrudes laterally so that it can be connected to an external device, but has at least the same area as the drug reservoir 4 on the sheet base material. Furthermore, the adhesive sheet 2 is arrange
  • the adhesive sheet 2 has a circular opening 2a, and the electrode 3 is exposed in the opening 2a, on which the drug reservoir 4 is disposed.
  • the drug reservoir 4 contains a local anesthetic and is disposed in contact with the electrode 3 in the opening 2a of the adhesive sheet.
  • the “boundary surface” 6 where the inner peripheral surface of the opening 2a of the adhesive sheet and the outer peripheral surface of the drug reservoir 4 abut.
  • the “boundary surface” 6 is covered with an insulating film 5.
  • the presence of the insulating film 5 prevents the skin from touching the “boundary surface” and prevents skin irritation [skin irritation 1 described at the beginning] from occurring.
  • skin irritation [skin irritation 1 described at the beginning] from occurring.
  • an insulating film layer is provided between the drug reservoir and the adhesive, a considerable distance (margin) is generated between the adhesive and the drug reservoir. Skin irritation [skin irritation 2 described at the beginning] is also less likely to occur.
  • the material of the insulating film 5 polyvinyl chloride, polyvinylidene chloride, polypropylene, polyethylene, nylon, urethane film, or the like can be used.
  • the width of the insulating film 5 is preferably 1 to 10 mm, and more preferably 2 to 5 mm. If it is 1 mm or less, the “boundary surface” cannot be covered sufficiently and it becomes impossible to prevent irritation. On the other hand, if it is 10 mm or more, the pad becomes substantially large, which is not preferable.
  • this pad is used with another pad.
  • the other pad is substantially the same as the pad shown in FIG. 1 except that “the drug reservoir 4 contains no drug”.
  • a predetermined interval (r) is provided between the inner peripheral surface of the opening 2 a of the adhesive sheet 2 and the outer peripheral surface of the medicine reservoir 4.
  • the “boundary surface” is covered with the insulating film 5, but in the second embodiment, by providing the interval (r), the “boundary surface” itself does not exist. Yes.
  • the surface of the drug reservoir can be made to have a constant current density, and as a result, skin irritation [skin irritation 1 described at the beginning] can be prevented.
  • the interval (r) functions as a margin, skin irritation [skin irritation 2 described at the beginning] due to displacement of the electrode pad application position is less likely to occur in repeated administration.
  • the distance (r) provided between the drug reservoir 4 and the adhesive sheet 2 is preferably about 1 to 10 mm, and more preferably 2 to 5 mm. If the interval is 1 mm or less, the distance between the drug reservoir 4 and the pressure-sensitive adhesive sheet 2 is too close, and in repeated administration, there is a possibility that irritation may occur due to the displacement of the electrode pad application position. On the other hand, an interval of 10 mm or more is not preferable because the pad becomes substantially large.
  • seat base material 1 is comprised substantially the same. As will be described later, even if a gap (r) is provided between the inner peripheral surface of the opening 2a of the adhesive sheet 2 and the outer peripheral surface of the drug reservoir 4, the height of the drug reservoir 4 is just hemispherical. If is too high, the desired effect cannot be obtained.
  • the height (thickness) of the drug reservoir 4 with respect to the sheet base 1 is configured to be larger than that of the adhesive sheet 2.
  • a space is created between the adhesive sheet 2 and the skin around the reservoir 4 as much as the drug reservoir 4 is high. This space functions as a kind of margin and can relieve skin irritation [skin irritation 2 described at the beginning].
  • the drug reservoir 4 is configured to be higher than the adhesive sheet 2 as in the electrode pad of the third embodiment, depending on the shape of the drug reservoir 4, the current density in the reservoir becomes non-uniform, which is the cause. May cause skin irritation.
  • the sum of the electrical resistance of the drug reservoir itself and the contact electrical resistance due to the contact pressure with the skin at any point that contacts the skin on the surface of the drug reservoir is It is preferable to make the shape constant over the entire surface.
  • a gentle curved surface shape (dome type / convex lens type) as shown in FIG. 3 can be exemplified.
  • Reference Examples 1 and 2 described below are not preferable examples.
  • the drug reservoir itself is hemispherical, but the dome shape shown in FIG. 3 is a preferable shape.
  • the height of the central portion is preferably 0.1 to 15 mm higher than the surrounding member, more preferably within the range of 0.5 to 5 mm. . If the height difference is 0.1 mm or less, there is a possibility of contact between the “boundary surface” and the skin. If the height difference is 15 mm or more, the contact pressure at the center portion will depend on the electrical resistance in the drug reservoir. It is not preferable because it may increase abnormally and cause skin irritation.
  • the local anesthetic used in the present invention may be any commonly used local anesthetic such as lidocaine hydrochloride, dibucaine hydrochloride, tetracaine hydrochloride, oxybuprocaine hydrochloride, procaine hydrochloride, bupivacaine hydrochloride, and the like.
  • lidocaine hydrochloride is preferred.
  • the concentration of the local anesthetic in the present invention is 0.3 to 2% by weight, more preferably 0.5 to 1.0% by weight.
  • lidocaine If the amount of lidocaine is less than 0.3%, sufficient local anesthetic effect cannot be given, and even if it exceeds 2.0% by weight, a dramatic effect cannot be expected, and the number of drugs that are not used increases It is only done, and it becomes economically disadvantageous.
  • hydrophilic polymers such as agar, gelatin, agarose, xanthan gum, polyvinyl pyrrolidone, locust bean gum, carrageenan, polyacrylic acid, pectin, glucomannan, polyacrylamide, gellan gum are blended and hydrophilic. 1-40% of the functional polymer is blended.
  • preservatives such as methyl paraben and propyl paraben, wetting agents such as glycerin and propylene glycol, and purified water are appropriately mixed in the drug reservoir.
  • the pressure-sensitive adhesive sheet 2 has a pressure-sensitive adhesive layer on its surface, and the material of the base part thereof is polyethylene terephthalate, polyethylene, polypropylene, vinyl chloride resin, and a laminate or foam material of these films. Used. In particular, foam materials such as polyurethane and polyethylene are preferably used. However, these can be used in combination.
  • the pressure-sensitive adhesive sheet has an opening, but the cross-sectional shape is circular, elliptical, or rectangular.
  • a hydrophobic adhesive such as a rubber adhesive, an acrylic adhesive, or a silicon adhesive is preferably used.
  • drug gel solution and “saline gel solution” appearing in the examples will be described.
  • ⁇ Conductive drug-containing gel solution hereinafter referred to as drug gel solution
  • saline solution gel solution (hereinafter referred to as saline solution gel solution) ⁇ A mixture of 8 g of glycerin and 75 g of physiological saline, mixed 0.1 g of methylparaben and 0.05 g of propylparaben in 1.85 g of propylene glycol, added 15 g of polyvinyl alcohol, dissolved by heating, and then allowed to cool to room temperature. .
  • FIG. 1 (Support member A) in FIG. 1 is a sheet base material 1, a silver foil 3 (thickness 0.05 mm) as an electrode disposed thereon, and a foam tape 2 (adhesive sheet: 3M product) disposed thereon. , Thickness: about 1 mm).
  • a central portion of the foam tape 2 is cut into a circular shape to provide a concave portion where the silver foil is exposed, and an adhesive layer is provided on the surface of the foam tape.
  • a “drug gel solution” was poured into the recess of this (support member A), and freeze-thawing was performed to create an electrode pad.
  • FIG. 2 (Support member B) in FIG. 2 is different from (Support member A) of Example 1 in that a ring-shaped foam material is fitted inside the recess.
  • the “drug gel solution” was poured inside the ring-shaped foam material, and the ring-shaped foam material was gently removed from the electrode pad formed by freezing and thawing to obtain the electrode pad shown in FIG. Example 3 FIG.
  • Example 3 Using the same (supporting member B) as in Example 2, a glass watch glass filled with a “drug gel solution” was stuck to the central recess thereof, and the watch glass and ring were taken from the electrode pad formed by freeze-thawing. The foam material was removed to obtain an electrode pad shown in FIG. ⁇ Comparative example: Fig. 4 ⁇ The “drug gel solution” was poured into the same (supporting member A) as in Example 1, freeze-thawed, and the electrode pad shown in FIG. 4 was obtained. ⁇ Reference Example 1: Fig. 5 >> A foam material (with a release agent) having an opening aligned with the central recess was bonded to the same (supporting member A) as in Example 1.
  • Example 1 skin irritation by repeated administration to rats was examined.
  • a saline gel electrode pad (hereinafter referred to as a “saline patch”) prepared by pouring the “saline gel solution” into the (support member A) according to the comparative example and performing freeze-thawing is applied to the rat's hair-removed back.
  • the anode of the DC power source was connected to the cathode and the cathode was connected to the saline patch, and the current was supplied at a current amount of 0.3 mA / cm 2 ⁇ 10 minutes.

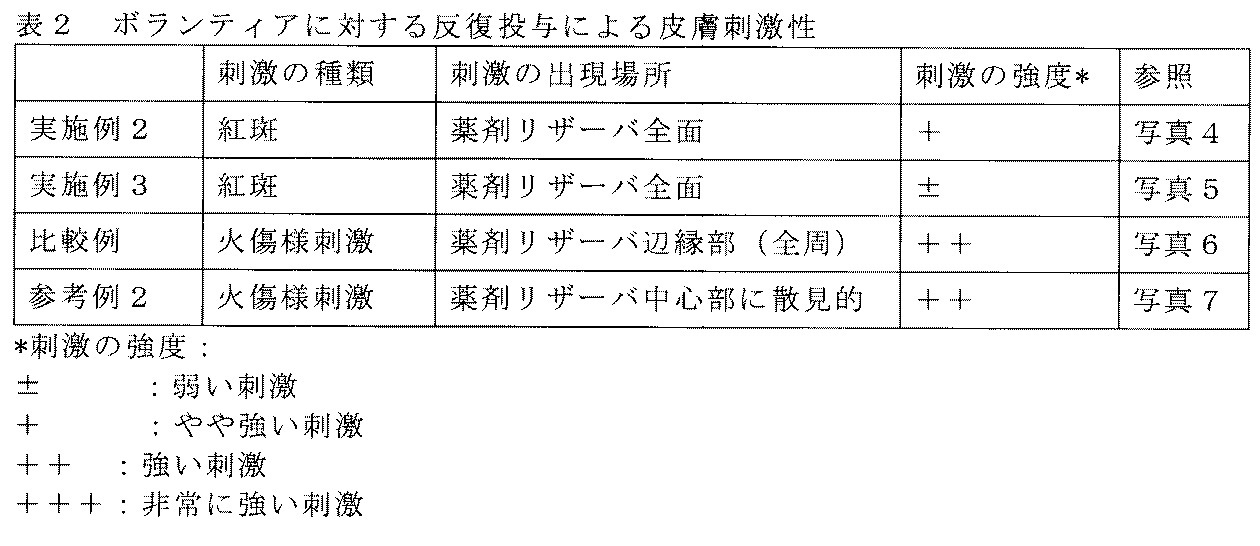

  • Example 2 For the electrode pads of Examples 2 and 3 and Comparative Example and Reference Example 2 on the inner side of the forearm of the volunteer, the skin irritation during repeated administration to humans was examined. Paste the raw patch and the pad inner forearm of volunteers, the anode of the DC power to each pad and its cathode connected to the raw patch was energized with a current amount of 0.2mA / cm 2 ⁇ 10 min. This operation was administered 9 times every other day (comparative example and reference example were administered 5 times). After the final administration, the skin reaction at the administration site was observed. The results are shown in Table 2.
  • Iontophoresis preparation that can safely administer local anesthetics for pain relief during puncture can be provided, and can also be used for pain relief during dialysis during hemodialysis, which is punctured every day or every other day it can.
  • Sheet base material Adhesive sheet (foam tape) 3 electrodes (silver foil) 4 Drug reservoir 5 Non-adhesive insulating film 6 Interface

Landscapes

  • Health & Medical Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Biomedical Technology (AREA)
  • Nuclear Medicine, Radiotherapy & Molecular Imaging (AREA)
  • Radiology & Medical Imaging (AREA)
  • Animal Behavior & Ethology (AREA)
  • General Health & Medical Sciences (AREA)
  • Public Health (AREA)
  • Veterinary Medicine (AREA)
  • Bioinformatics & Cheminformatics (AREA)
  • Pharmacology & Pharmacy (AREA)
  • Electrotherapy Devices (AREA)
  • Medicinal Preparation (AREA)
  • Acyclic And Carbocyclic Compounds In Medicinal Compositions (AREA)

Abstract

本発明は、局所麻酔薬をイオントフォレシス経皮投与した時の皮膚刺激性（特に、累積皮膚刺激性）を軽減させる方法を検証し、穿刺時痛の疼痛緩和に対して、単回投与時のみならず、反復投与時においても、より安全な電極パッドを提供する。シート基材１と、シート基材上に配置される電極３と、開口を備え当該開口内に電極を露出させた状態でシート基材上に配置される粘着シート２と、局所麻酔剤を含有し、粘着シートの開口内で電極に接触した状態で配置される薬剤リザーバ４と、を備えたイオントフォレシス電極パッド。粘着シート２の開口の内周面と薬剤リザーバ４の外周面とが当接した状態で皮膚に接触することを避け、これにより、皮膚刺激を緩和する。

Description

イオントフォレシス用の電極パッド
　本発明は、穿刺時痛に対する局所麻酔薬のイオントフォレシス経皮投与パッドに関し、具体的には、反復使用における刺激の軽減を目的とした電極パッドに関する。
　医療現場では、皮内、皮下、筋肉内、および静脈内などへの注射が頻繁に行われている。薬物投与や血液検査のための採血の他、点滴や献血、血液透析など、持続的に注射針を留置したりすることも珍しくない。
　この注射行為における穿刺は、患者の精神的、肉体的苦痛を引き起こすこととなる。したがって、穿刺時の疼痛を緩和することができれば、患者のQOL（quality of life）を向上させると共に、医療処置が容易となる。
　穿刺痛の疼痛緩和などを目的として、日本ではリドカイン貼付剤（用法：穿刺前に３０分間貼付する）などが販売されているが、これらは作用発現が遅く、穿刺前に長時間を要する。
　医療現場では医師の診断により、薬を投与するのかどうか、採血するのかどうかが決まる。その診断後から注射による投薬あるいは採血まで、３０分以上空くことはほとんどない。この様な限られた時間で、穿刺痛を緩和させるために、経皮的にかつ急速に局所麻酔薬を投与する方法が求められている。
　電気エネルギーを利用して、経皮的に薬物を導入促進させる方法であるイオントフォレシスは、リドカインなどの局所麻酔薬を短時間に、大量に皮内へ導入できるため、従来の経皮吸収を利用した局所麻酔投与よりも、短時間で局所麻酔効果が期待でき、穿刺前の除痛処置で長時間待つことなく、穿刺、医療処置を行うことが可能となる（特許文献１）。
　これまで、イオントフォレシス製剤（電極パッド）において、皮膚安全性について多くの研究がなされてきた。とりわけ皮膚刺激性に対する通電時の電圧や電流を検討したものや、皮膚中の塩素イオンやカリウムイオンなどの濃度推移による皮膚刺激性の軽減方法についての報告が多い。
　具体的には、電気的移送式作用剤投与デバイスにおいて、薬物と同時に抗炎症剤を投与し、皮膚刺激を軽減する方法（特許文献２）や、皮膚刺激を減じるために、皮膚に接触する溜めのｐＨを限定し、皮膚からのカリウム流出を増やさないように工夫されたもの（特許文献３）がある。また電圧と電流を制御して皮膚刺激を減じる方法も試みられている（特許文献４）。
　また、導電層における電流密度の均一化を図ることにより皮膚刺激性を軽減しようとする試みもなされている。特許文献５では、２以上に分割された電極を使用し、かつ電流制限用の抵抗を設けた電極が開示され、電流密度の均一化が図られているが、電極を分割し、かつそれぞれの電極に抵抗を設けているために装置が複雑となり、コストが高くなるという難点がある。
　さらに医療現場での穿刺は、薬物の単回投与や採血のように１回のみで終わることもあるが、血液透析のように、腕の所定位置に週に３回以上穿刺することもある。この様な場合に、イオントフォレシス局所麻酔製剤を頻回投与した時の皮膚刺激性情報は、米国で上市されたイオントフォレシス製剤における動物試験に関する報告（非特許文献１）以外に見当たらない。
　特に局所麻酔薬は、細胞毒性があり、皮膚へ反復的に大量暴露した場合、皮膚組織に損傷（皮膚刺激）が生じやすく、特にイオントフォレシスは、大量に皮内へ局所麻酔薬を導入できるため、反復投与によって皮膚に与えるダメージは相当大きいものである。従って、皮膚刺激性の低い安全性の高いイオントフォレシス電極製剤（電極パッド）の開発が望まれていた。
米国特許公報　第4141359号 特表平9-511167号　公報 特表平9-504191号　公報 特表平5-245214号　公報 特開2000-24121号　公報
FDAホームページ：　http://www.accessdata.fda.gov/drugsatfda_docs/nda/2004/021504s000_Lidosite_PharmR.pdf　（P35-37）
　上記のように局所麻酔薬をイオントフォレシスで反復経皮投与した時の累積皮膚刺激性は、ほとんど検討されてこなかったため、実際、反復投与においても安全性の高いイオントフォレシス用電極パッドは開発されていない。本発明は、この問題点に鑑みて検討されたものであり、局所麻酔薬をイオントフォレシス経皮投与した時の皮膚刺激性（特に累積皮膚刺激性）を軽減させる方法を検証し、穿刺時痛の疼痛緩和に対して、単回投与時のみならず、反復投与時においても、より安全な電極パッドを提供することを目的とする。
　イオントフォレシスによる局所麻酔薬の投与（特に、反復投与）を行うと、電気的及び／又は局所麻酔薬の細胞毒性によると考えられる火傷様の刺激が出現することがある（例えば、図９の写真３）。まず本発明者らは、これらの皮膚刺激の原因について検討を行い、主として次の２つの原因によるものと分析した。
≪「境界面」に起因する皮膚刺激１≫
　イオントフォレシス用の電極パッドにおいて、薬剤リザーバとその周囲の部材が接触して皮膚に接触する場合、当該接触面に電流の通りやすい面ができる。水性ゲルである薬剤リザーバと周囲部材との接触面（以下、「境界面」と称す）は、水溶性被膜ができやすく、これが原因で電気が流れやすく、電流密度が高くなる傾向にある。イオントフォレシス適用時に、皮膚が「境界面」に接触すると、電流が多く流れ、導入される薬物が高濃度となり、皮膚損傷の原因となる。
≪「接着部位」に起因する皮膚刺激２≫
　イオントフォレシスにより薬物を投与する際、健常な皮膚では、電流が一様に流れる。しかしながら、損傷皮膚では、表皮または真皮がむき出しになり、浸潤液や血液なども含め電気抵抗が低い部位ができる。そして電流がその電気抵抗の低い部位に集中して流れ、それに伴い薬物導入量も高くなり、それが皮膚損傷の原因となる。
　特に反復投与の場合、電極パッドに塗布されている粘着剤部分によって貼付／剥離行為が繰り返される部位（以下、「接着部位」と称す）は、角質が剥離され電気抵抗が低くなっている場合が多い。反復投与時、貼付位置のズレが原因で、薬剤リザーバが「接着部位」に接触した場合、高濃度の薬物が皮膚内に導入されることとなり、さらなる皮膚損傷を引き起こす。
　これらの刺激原因を詳細に検討し、皮膚刺激性の軽減方法を鋭意検討した結果、驚くべきことに電流制御用の抵抗等の複雑な機器・装置による電流の制御等を行わなくても、電極パッドを適用する際、単に、「境界面」と皮膚が接触することを避けるだけで、イオントフォレシスの通電による皮膚刺激を大きく減ずることができることを見出した。すなわち本発明により、電流が流れやすい「境界面」に皮膚が直接、接触することを防止でき、その結果、イオントフォレシス反復投与に起因する皮膚刺激性を大幅に軽減できる。
　本発明のイオントフォレシス電極パッドは、「シート基材」と「シート基材上に配置される電極」と「開口を備え当該開口内に電極を露出させた状態でシート基材上に配置される粘着シート」と「局所麻酔剤を含有し、粘着シートの開口内で電極に接触した状態で配置される薬剤リザーバ」とを備える。
　そして、粘着シートの開口の内周面と薬剤リザーバの外周面とが当接した状態で皮膚に接触することを避け、これにより、皮膚刺激を緩和することを特徴としている。
　具体的な第１局面においては、イオントフォレシス電極パッドは、上記粘着シートの開口の内周面と薬剤リザーバの外周面とが当接する境界面を有しており、当該境界面を絶縁フィルムで被覆しなる。
　具体的な第２局面においては、イオントフォレシス電極パッドは、上記粘着シートの開口の内周面と、薬剤リザーバの外周面との間に、所定の間隔（ｒ）を設け、粘着シートおよび薬剤リザーバの厚みを実質的に等しくしている。
　具体的な第３局面においては、イオントフォレシス電極パッドは、上記薬剤リザーバを、粘着シートの厚みよりも高いドーム型（半球よりも低いなだらかな曲面形状）に構成している。
　この場合、特に、薬剤リザーバ表面の皮膚と接触する任意の点について、薬剤リザーバ自体の電気抵抗と、当該点における皮膚との接触圧による接触電気抵抗との和が、リザーバ表面全体に渡って一定となることが好ましい。
　上記構成を備えた本発明のイオントフォレシス電極パッドによれば、粘着シートの開口の内周面と薬剤リザーバの外周面とが当接した状態で皮膚に接触することがないので、上述した≪皮膚刺激１≫が軽減される。
　また、「粘着シートと皮膚とが接触する部位」と「薬剤リザーバと皮膚とが接触する部位」との間に、必然的に、皮膚と接触しない領域が介在することとなる。この領域がある種のマージンとして機能し、上述した≪皮膚刺激２≫も軽減される。
　したがって、反復使用した場合でも皮膚刺激を緩和できる。
本発明の第１実施形態に係る電極パッドを示す図。 本発明の第２実施形態に係る電極パッドを示す図。 本発明の第３実施形態に係る電極パッドを示す図。 比較例の電極パッドを示す図。 参考例１の電極パッドを示す図。 参考例２の電極パッドを示す図。 実験例１において、実施例１の電極パッドをラット背部に反復適用したときの皮膚状態を示す写真１。 実験例１において、実施例２の電極パッドをラット背部に反復適用したときの皮膚状態を示す写真２。 実験例１において、比較例の電極パッドをラット背部に反復適用したときの皮膚状態を示す写真３。 実験例２において、実施例２の電極パッドをボランティア前腕部に反復適用したときの皮膚状態を示す写真４。 実験例２において、実施例３の電極パッドをボランティア前腕部に反復適用したときの皮膚状態を示す写真５。 実験例２において、比較例の電極パッドをボランティア前腕部に反復適用したときの皮膚状態を示す写真６。 実験例２において、参考例２の電極パッドをボランティア前腕部に反復適用したときの皮膚状態を示す写真７。
　本発明は、穿刺時痛の疼痛緩和において、皮膚刺激（特に、反復投与を原因とする皮膚刺激）が出にくいイオントフォレシス電極パッドであることを特徴とする。具体的には、以下の各実施形態で説明するように、粘着シートの開口の内周面と薬剤リザーバの外周面とが当接した状態で皮膚に接触することを避け、これにより、皮膚刺激を緩和している。
≪第１実施形態（図１）≫
　図１に示したように、シート基材１上（図においては下側。以下同じ）に電極３が配置されている。電極３は、外部装置に接続できるよう側方に突出しているが、シート基材上では、少なくとも薬剤リザーバ４と同じ面積の拡がりを有する。
　さらにその上には、粘着シート２が配置される。粘着シート２は表面に粘着層を備えており、この粘着層をもって、皮膚に固定される。
　粘着シート２は円形の開口２ａを備え、この開口２ａ内に電極３が露出するが、その上に、薬剤リザーバ４が配置される。薬剤リザーバ４は、局所麻酔剤を含有していて、粘着シートの開口２ａ内で電極３に接触した状態で配置される。
　図１に示した第１実施形態では、粘着シートの開口２ａの内周面と、薬剤リザーバ４の外周面とが当接する「境界面」６が存在する。そして、この「境界面」６を絶縁フィルム５で被覆している。
　絶縁フィルム５が存在することで、皮膚が「境界面」に触れることがなくなり、皮膚刺激〔冒頭で説明した皮膚刺激１〕が生じなくなる。また、薬剤リザーバと粘着剤との間に絶縁フィルムの層を設けるため、粘着剤と薬剤リザーバとの間に、相当程度の距離（マージン）が生じ、そのため反復投与時における、貼付位置のズレによる皮膚刺激〔冒頭で説明した皮膚刺激２〕も生じにくくなる。
　絶縁フィルム５の材質としては、ポリ塩化ビニル、ポリ塩化ビニリデン、ポリプロピレン、ポリエチレン、ナイロン、ウレタンフィルム等が使用できる。また、絶縁フィルム５の幅は１～１０mmが好ましく、２～５mmがさらに好ましい。
　１mm以下であると「境界面」を確実に十分に被覆できず、刺激を防止することが不可能となる。また、１０mm以上とすると実質的にパッドが大きくなり好ましくない。
≪使用方法≫
　実際のイオントフォレシス適用の際には、このパッドは、もう１つの別のパッドと共に使用される。当該別のパッドは、「薬剤リザーバ４に薬物を含まない」以外は、実質的に図１に示したパッドと同じものである。
　２つのパッドを皮膚に貼り付け、外部装置を用いて、薬剤リザーバ４から皮膚内に向けて電流を流すと、電気エネルギーにより局所麻酔剤が経皮投与される。
　以下に説明する、第２、第３の実施形態についても同様である。
≪第２実施形態（図２）≫
　第２実施形態では、図２に示したように、粘着シート２の開口２ａの内周面と、薬剤リザーバ４の外周面との間に、所定の間隔（ｒ）を設けている。第１実施形態では、絶縁フィルム５を用いて「境界面」を覆っていたが、この第２実施形態では、間隔（ｒ）を設けることで、「境界面」自体が存在しない構成をとっている。
　このように、電流密度の高い部分（「境界面」）が存在しなくなるので、薬剤リザーバの表面を一定の電流密度にでき、その結果、皮膚刺激〔冒頭で説明した皮膚刺激１〕を防止できる。
　さらに、間隔（ｒ）がマージンとして機能するので、反復投与において、電極パッドの貼付位置のズレによる皮膚刺激〔冒頭で説明した皮膚刺激２〕も生じにくくなる。
　薬剤リザーバ４と粘着シート２の間に設けられる間隔（ｒ）は、１～１０mm程度が好ましく、２～５mmがより好ましい。間隔が１mm以下であると薬剤リザーバ４と粘着シート２の距離が近すぎ、反復投与において、電極パッドの貼付位置のズレによって刺激が生じる可能性がある。一方、間隔が１０mm以上であると、実質的にパッドが大きくなるので好ましくない。
　なお、第２実施形態では、シート基材１を基準とした粘着シート２および薬剤リザーバ４の高さ（厚み）は、ほぼ同一に構成している。後に説明するが、粘着シート２の開口２ａの内周面と、薬剤リザーバ４の外周面との間に間隔（ｒ）を設けたとしても、薬剤リザーバ４がちょうど半球状となる等、高さが高すぎる場合には、所期の効果は得られない。
≪第３実施形態（図３）≫
　第３実施形態では、シート基材１を基準とした薬剤リザーバ４の高さ（厚み）を、粘着シート２のそれよりも大きく構成している。電極パッドを皮膚に貼り付けた場合に、薬剤リザーバ４が高い分だけ、当該リザーバ４の周辺において、粘着シート２と皮膚との間に空間が生じる。この空間は、一種のマージンとして機能し、皮膚刺激〔冒頭で説明した皮膚刺激２〕を緩和することができる。
　このような効果は、図３において間隔（ｒ）を設けない場合にも得ることができる。すなわち、図３において、薬剤リザーバ４の外周面と開口２ａの内周面とが接触していてもよい。
　そして、間隔（ｒ）が存在している場合には、皮膚と薬剤リザーバ４が接触する部位と、粘着層と皮膚が接触する部位と、の間に確保される距離（上記マージン）が大きくなるので、皮膚刺激〔冒頭で説明した皮膚刺激２〕を緩和する効果も大きくなる。
　ただし、第３実施形態の電極パッドのように、薬剤リザーバ４を粘着シート２より高く構成した場合、薬剤リザーバ４の形状によっては、当該リザーバ中の電流密度が不均一となり、これを原因とする皮膚刺激が生じる場合がある。
　したがって、この皮膚刺激を防止するには、薬剤リザーバ表面の皮膚と接触する任意の点について、薬剤リザーバ自体の電気抵抗と、当該点における皮膚との接触圧による接触電気抵抗との和が、リザーバ表面全体に渡って一定となる形状とすることが好ましい。このような形状としては、図３に示したような、なだらかな曲面形状（ドーム型・凸レンズ型）が例示できる。
　一方、次に説明する参考例１、２は、好ましくない例である。
≪参考例１：図５≫
　例えば、薬剤リザーバが円柱形状等である場合は、接触圧が不均一となるため、その角部が皮膚に接触する部分に過度な電流が流れ、皮膚刺激の原因となる可能性がある。

≪参考例２：図６≫
　また、薬剤リザーバ自体の電気抵抗が低いにもかかわらず、薬剤リザーバの中心部の高さを、周囲部材の高さより、高く設けすぎると、薬剤リザーバの中心部分の皮膚接触圧が周囲と比較して異常に高くなり、その結果、中央部分に過剰の電流が集中し、皮膚刺激が生じる可能性があるため好ましくない。
　このように、薬剤リザーバ自体が半球状となるのは好ましくないが、図３に示したドーム状は好ましい形状である。
　ドーム状の場合、薬剤リザーバの直径を５～４０ｍｍとすれば、中心部分の高さは周囲部材より０．１～１５ｍｍ高くするのが好ましく、より好ましくは０．５～５ｍｍの範囲内である。高低差が０．１ｍｍ以下であると「境界面」と皮膚とが接触する可能性があり、高低差を１５ｍｍ以上とすると、薬剤リザーバ中の電気抵抗にもよるが、中心部分の接触圧が異常に高まり、皮膚刺激の原因となる可能性があり好ましくない。
　次に、本発明の電極パッドで使用される、局所麻酔剤、薬剤リザーバ、粘着シートについて、それらの材質等を説明する。
≪局所麻酔剤≫
　本発明に用いられる局所麻酔剤は、一般的に用いられている局所麻酔剤であればよく、例えば塩酸リドカイン、塩酸ジブカイン、塩酸テトラカイン、塩酸オキシブプロカイン、塩酸プロカイン、塩酸ブピバカイン等が挙げられるが、塩酸リドカインが好ましい。
　本発明における局所麻酔剤の配合濃度は、０．３～２重量％であり、より好ましくは０．５～１．０重量％である。リドカインの配合量が０．３％未満であると十分な局所麻酔効果を与えることができず、２．０重量％を越えて配合しても飛躍的な効果は望めず、使用されない薬物が増加するばかりであり、経済的にも不利となる。
≪薬剤リザーバ４≫
　本発明における薬剤リザーバ４においては、寒天、ゼラチン、アガロース、キサンタンガム、ポリビニルピロリドン、ローカストビーンガム、カラギーナン、ポリアクリル酸、ペクチン、グルコマンナン、ポリアクリルアミド、ジェランガム等の親水性高分子が配合され、親水性高分子は１～４０％配合される。
　その他薬剤リザーバには、メチルパラベン、プロピルパラベン等の保存剤、グリセリン、プロピレングリコール等の湿潤剤、及び精製水等が適宜適量配合される。
≪粘着シート２≫
　粘着シート２は、その表面に粘着層を有するものであるが、その土台となる部分の材質としては、ポリエチレンテレフタレート、ポリエチレン、ポリプロピレン、塩化ビニル樹脂、およびこれらのフィルムの積層物あるいは発泡材等が用いられる。特に、ポリウレタン、ポリエチレンなどの発泡材が好ましく用いられる。ただし、これらを複合的に用いる事も可能である。
　粘着シートは開口を有するが、その断面形状が円形、楕円形、四角形状のものが用いられる。
　また、表面の粘着層には、ゴム系粘着剤、アクリル系粘着剤、あるいはシリコン系粘着剤等の疎水性粘着剤が好ましく用いられる。
　次に、本発明の実施例を説明するが、下記の実施例は、本発明の範囲を何ら限定するものではない。まず、実施例中に出てくる「薬物ゲル溶液」および「生食ゲル溶液」について説明する。

≪導電性薬物含有ゲル溶液（以下、薬物ゲル溶液）≫
　塩酸リドカイン０．５ｇとグリセリン８ｇを精製水７４．５ｇに溶解し、メチルパラベン０．１ｇとプロピルパラベン０．０５ｇをプロピレングリコール１．８５ｇに溶解したものを混合し、ポリビニルアルコール１５ｇを加え、加熱溶解後、室温まで放冷した。

≪生理食塩水ゲル溶液（以下、生食ゲル溶液）≫
　グリセリン８ｇと生理食塩水７５ｇを混合し、メチルパラベン０．１ｇとプロピルパラベン０．０５ｇをプロピレングリコール１．８５ｇに溶解したものを混合し、ポリビニルアルコール１５ｇを加え、加熱溶解後、室温まで放冷した。
≪実施例1：図１≫
　図１中の（支持部材Ａ）は、シート基材１と、その上に配置した電極としての銀箔３（厚み０．０５ｍｍ）と、さらにその上に配置したフォームテープ２（粘着シート：３Ｍ製、厚み：約１ｍｍ）とで構成される。フォームテープ２の中央部は円形に切除して銀箔が露出する凹部が設けられており、フォームテープの表面には、粘着層が設けられている。
　この（支持部材Ａ）の凹部に、「薬物ゲル溶液」を流し込み、凍結解凍を行って電極パッドを作成した。さらに、フォームテープと「薬物ゲル溶液」の境界をリング状のウレタンフィルム（絶縁フィルム５）で覆って、図１に示す電極パッドとした。

≪実施例２：図２≫
　図２中の（支持部材Ｂ）は、実施例１の（支持部材Ａ）に対して、凹部の内側にリング状のフォーム材をはめ込んだ点が異なる。
　このリング状のフォーム材の内側に、「薬物ゲル溶液」を流し込み、凍結解凍を行ってできた電極パッドから、リング状のフォーム材を静かに取り外して、図２に示す電極パッドとした。

≪実施例３：図３≫
　実施例２と同じ（支持部材Ｂ）を使用し、その中央凹部に、「薬物ゲル溶液」を充填したガラス製時計皿を貼り合わせ、凍結解凍を行ってできた電極パッドから、時計皿とリング状フォーム材を取り外し、図３に示す電極パッドとした。

≪比較例：図４≫
　実施例１と同じ（支持部材Ａ）に「薬物ゲル溶液」を流し込み、凍結解凍を行って、図４に示す電極パッドとした。

≪参考例１：図５≫
　実施例１と同じ（支持部材Ａ）に、その中央凹部と整合する開口を有する（剥離剤付き）フォーム材を貼り合わせた。開口内に「薬物ゲル溶液」を流し込み、凍結解凍を行ってできた電極パッドから、上記（剥離剤付き）フォーム材を静かに取り外し、図５に示す電極パッドとした。

≪参考例２：図６≫
　ガラス製時計皿に代えて半球状製氷皿を使用した以外は、実施例３と同じようにして、図６に示す電極パッドとした。
　以上の各電極パッドを用いて、次のような実験を行った。
≪実験例１≫
　実施例１、２と比較例の電極パッドについて、ラットに対する反復投与による皮膚刺激性を検討した。「生食ゲル溶液」を、比較例にならって（支持部材Ａ）に流し込み、凍結解凍を行って作製した生理食塩水ゲル電極パッド（以下、生食パッチ）をラットの除毛した背部に貼り、パッドに直流電源の陽極を、生食パッチに陰極を接続して、０．３ｍＡ／ｃｍ２×１０分の電流量で通電した。この操作を毎日１回５日間行い、投与部位の皮膚反応を観察した。その結果を表１に示す。
　結果に示すように、比較例は、３回あるいは４回投与後にゲル周囲に火傷様刺激が生じ、５回投与後には重度の火傷様刺激が累積され（写真３）、投与後数日間、消失しなかった。実施例１や２についても刺激は見られたが、それは比較例よりは軽度なものであった（写真１、２）。
Figure JPOXMLDOC01-appb-T000001
≪実験例２≫
　ボランティアの前腕内側に、実施例２、３と比較例、および参考例２の電極パッドについて、ヒトに対する反復投与時の皮膚刺激性を検討した。各パッドと生食パッチをボランティアの前腕内側に貼り、各パッドに直流電源の陽極を、生食パッチに陰極を接続して、０．２ｍＡ／ｃｍ２×１０分の電流量で通電した。この操作を１日おきに９回投与した（比較例および参考例は、５回投与）。最終投与後、その投与部位の皮膚反応を観察した。その結果を表２に示す。
　比較例および参考例は、各実施例よりも少ない通電回数であるにもかかわらず、比較例はゲル周囲に、参考例はゲル中心部に、それぞれ強い火傷様刺激が生じた（写真６及び７）。一方、実施例２では紅斑が生じたが（写真４）が、数日後には消失する軽度なものであった。また、実施例３においても紅斑が生じたが（写真５）、こちらも次の日には消失する、軽度なものであった。
Figure JPOXMLDOC01-appb-T000002
　以上の結果より、本発明のイオントフォレシス電極パッドによれば、反復投与時においても非常に安全性が高いことが確認できた。
　穿刺時の疼痛緩和に対して、局所麻酔薬を安全に投与できるイオントフォレーシス製剤（電極パッド）を提供でき、毎日あるいは１日おきに穿刺する血液透析時の穿刺時の疼痛緩和にも使用できる。
１　シート基材
２　粘着シート（フォームテープ）
３　電極（銀箔）
４　薬剤リザーバ
５　非粘着性絶縁フィルム
６　境界面

Claims (8)

  1. 　シート基材と、
    　シート基材上に配置される電極と、
    　開口を備え当該開口内に電極を露出させた状態でシート基材上に配置される粘着シートと、
    　局所麻酔剤を含有し、粘着シートの開口内で電極に接触した状態で配置される薬剤リザーバと、を備え、
    　粘着シートの開口の内周面と薬剤リザーバの外周面とが当接した状態で皮膚に接触することを避け、これにより、皮膚刺激を緩和することを特徴とする、イオントフォレシス電極パッド。
  2. 　上記粘着シートの開口の内周面と薬剤リザーバの外周面とが当接する境界面を有しており、当該境界面を絶縁フィルムで被覆したことを特徴とする、請求項１記載のイオントフォレシス電極パッド。
  3. 　上記粘着シートの開口が円形であって、絶縁フィルムは幅１～１０ｍｍのリング状であることを特徴とする、請求項２記載のイオントフォレシス電極パッド。
  4. 　上記粘着シートの開口の内周面と、薬剤リザーバの外周面との間に、所定の間隔（ｒ）を設け、
    　粘着シートおよび薬剤リザーバの厚みを実質的に等しくしたことを特徴とする、請求項１記載のイオントフォレシス電極パッド。
  5. 　上記間隔（ｒ）が１～１０ｍｍである、請求項４記載のイオントフォレシス電極パッド。
  6. 　上記薬剤リザーバを、粘着シートの厚みよりも高いドーム型に構成したことを特徴とする、請求項１記載のイオントフォレシス電極パッド。
  7. 　上記ドーム型の薬剤リザーバは、当該リザーバ表面の皮膚と接触する任意の点について、薬剤リザーバ自体の電気抵抗と、当該点における皮膚との接触圧による接触電気抵抗との和が、リザーバ表面全体に渡って一定となる形状を有することを特徴とする、請求項６記載のイオントフォレシス電極パッド。
  8. 　上記粘着シートの開口の内周面と、薬剤リザーバの外周面との間に、所定の間隔（ｒ）を設けたことを特徴とする、請求項６または７記載のイオントフォレシス電極パッド。
PCT/JP2011/079670 2010-12-22 2011-12-21 イオントフォレシス用の電極パッド Ceased WO2012086700A1 (ja)

Priority Applications (9)

Application Number Priority Date Filing Date Title
US13/995,720 US10342968B2 (en) 2010-12-22 2011-12-21 Electrode pad used for iontophoresis treatment
CN201180061853.0A CN103269748B (zh) 2010-12-22 2011-12-21 用于电离子透入疗法治疗的电极垫
KR1020197005574A KR102244825B1 (ko) 2010-12-22 2011-12-21 이온 도입 치료법에 사용되는 전극 패드
CA2821896A CA2821896C (en) 2010-12-22 2011-12-21 Electrode pad used for iontophoresis treatment
AU2011345942A AU2011345942B2 (en) 2010-12-22 2011-12-21 Electrode pad for iontophoresis
EP11850105.5A EP2656872B1 (en) 2010-12-22 2011-12-21 Electrode pad for iontophoresis
EP18169101.5A EP3378527B1 (en) 2010-12-22 2011-12-21 Electrode pad used for iontophoresis treatment
KR1020137017443A KR20140022783A (ko) 2010-12-22 2011-12-21 이온 도입 치료법에 사용되는 전극 패드
JP2012549851A JP5870037B2 (ja) 2010-12-22 2011-12-21 イオントフォレシス用の電極パッド

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2010285848 2010-12-22
JP2010-285848 2010-12-22

Publications (1)

Publication Number Publication Date
WO2012086700A1 true WO2012086700A1 (ja) 2012-06-28

Family

ID=46313968

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2011/079670 Ceased WO2012086700A1 (ja) 2010-12-22 2011-12-21 イオントフォレシス用の電極パッド

Country Status (9)

Country Link
US (1) US10342968B2 (ja)
EP (2) EP3378527B1 (ja)
JP (2) JP5870037B2 (ja)
KR (2) KR20140022783A (ja)
CN (3) CN104606776B (ja)
AU (1) AU2011345942B2 (ja)
CA (1) CA2821896C (ja)
TW (1) TWI558432B (ja)
WO (1) WO2012086700A1 (ja)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2014184137A (ja) * 2013-02-22 2014-10-02 Teikoku Seiyaku Co Ltd イオントフォレシスで麻酔剤（局所麻酔薬）を導入する際に使用するパッチ

Families Citing this family (13)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN107073259B (zh) * 2014-09-08 2021-03-02 法斯特麦德意大利有限公司 能够产生微电流的贴片
RU2612829C2 (ru) * 2015-05-19 2017-03-13 Вадим Евгеньевич Маркелов Электрод для физиотерапии
US11511096B2 (en) * 2018-10-15 2022-11-29 E Ink Corporation Digital microfluidic delivery device
US11433231B2 (en) 2019-04-15 2022-09-06 Leonhardt Ventures Llc Bioelectric stimulation for sonic hedgehog expression
CN111888641B (zh) * 2019-05-06 2023-09-22 上海肤泰科技有限公司 离子电渗透的给药装置
CN112107791A (zh) * 2020-09-27 2020-12-22 长沙海润生物技术有限公司 用于电场治疗装置的中心电极
KR102352952B1 (ko) * 2021-03-29 2022-01-19 (주) 일론 유효 성분 시트를 선택적으로 고정하는 전극패드 프레임, 이를 포함하는 장치 및 이를 이용하는 유효 성분 시트
CN113577528A (zh) * 2021-08-26 2021-11-02 中国科学院深圳先进技术研究院 一种结合触压或拍打透皮给药的压电驻极体给药贴剂及其制备方法和应用
CN114028718B (zh) * 2021-12-06 2022-05-17 湖南省万卓医疗器械有限公司 一种基于数据分析的磁透复合治疗装置
CN116036458B (zh) * 2022-12-21 2025-08-15 西安交通大学 一种耦合多电场用于药物透皮吸收的多凸起状电极结构
WO2024168033A1 (en) * 2023-02-08 2024-08-15 Henley Julian Devices and methods for hair growth acceleration
KR102627309B1 (ko) 2023-06-02 2024-01-18 이호석 웨이퍼 융착부 팁 발생이 억제된 의료기기용 전극 케이블 및 이의 제조방법
KR20240172996A (ko) 2023-06-02 2024-12-10 이호석 의료기기용 전극 케이블 및 이의 제조방법

Citations (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US4141359A (en) 1976-08-16 1979-02-27 University Of Utah Epidermal iontophoresis device
JPH05245214A (ja) 1991-12-17 1993-09-24 Becton Dickinson & Co 皮膚刺激を減ずる特徴を有するイオン導入システム
JPH09504191A (ja) 1993-09-03 1997-04-28 アルザ・コーポレーション 電気駆動中の皮膚刺激と皮膚抵抗との軽減方法
JPH09511167A (ja) 1994-03-30 1997-11-11 アルザ・コーポレーション 電気的移送式投与中の皮膚刺激状態の軽減
JP2000024121A (ja) 1998-07-08 2000-01-25 Nitto Denko Corp 電極構造体
WO2007029611A1 (ja) * 2005-09-06 2007-03-15 Tti Ellebeau, Inc. イオントフォレーシス装置
WO2007043605A1 (ja) * 2005-10-12 2007-04-19 Tti Ellebeau, Inc. 粘膜付着型イオントフォレーシス装置

Family Cites Families (22)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US4693711A (en) * 1981-12-22 1987-09-15 Bremer Roger E Long-life biomedical transcutaneous drug application device and method of transcutaneous application of drugs
JPS59118167A (ja) 1982-12-24 1984-07-07 株式会社アドバンス イオントフオレ−ゼ用導子並びに同プラスタ−構造体
US4708716A (en) * 1983-08-18 1987-11-24 Drug Delivery Systems Inc. Transdermal drug applicator
US5169382A (en) * 1988-10-03 1992-12-08 Alza Corporation Membrane for electrotransport transdermal drug delivery
US5032110A (en) * 1989-12-05 1991-07-16 Wataru Watanabe Electrotherapeutical device
CN1063609A (zh) * 1991-02-14 1992-08-19 黄培光 多功能白内障治疗仪
US5246418A (en) 1991-12-17 1993-09-21 Becton Dickinson And Company Iontophresis system having features for reducing skin irritation
JP3119486B2 (ja) * 1994-06-17 2000-12-18 久光製薬株式会社 イオントフォレーシス用電極及びそれを用いたデバイス
AU4129696A (en) * 1994-11-17 1996-06-17 Alza Corporation Composition and method for enhancing electrotransport agent delivery
FR2729574B1 (fr) * 1995-01-24 1997-07-04 Sanofi Sa Dispositif d'ionophorese pour l'administration transcutanee d'un principe actif de type oligosaccharide anionique
US5990179A (en) * 1995-04-28 1999-11-23 Alza Corporation Composition and method of enhancing electrotransport agent delivery
KR20000071103A (ko) * 1997-02-17 2000-11-25 요시히로 미와 이온토포레시스용 디바이스
EP0970719A3 (en) 1998-07-08 2000-08-23 Nitto Denko Corporation Electrode structure
US6629968B1 (en) * 2000-06-30 2003-10-07 Vyteris, Inc. Shelf storage stable iontophoresis reservoir-electrode and iontophoretic system incorporating the reservoir-electrode
US6953446B2 (en) 2001-09-21 2005-10-11 Iomed, Inc. Method and device for the iontophoretic delivery of a drug
US20050228336A1 (en) * 2004-04-07 2005-10-13 Preston Keusch Electrically assisted lidocaine and epinephrine delivery device having extended shelf-stability
US20060089590A1 (en) * 2004-10-27 2006-04-27 John Higuchi Methods and devices for sustained in-vivo release of an active agent
WO2006082873A1 (ja) * 2005-02-03 2006-08-10 Transcutaneous Technologies Inc. イオントフォレーシス装置
JP4731931B2 (ja) * 2005-02-03 2011-07-27 Ｔｔｉ・エルビュー株式会社 イオントフォレーシス装置
CN101282758A (zh) * 2005-08-08 2008-10-08 Tti优而美株式会社 离子电渗疗装置
US20070197955A1 (en) 2005-10-12 2007-08-23 Transcutaneous Technologies Inc. Mucous membrane adhesion-type iontophoresis device
CN201631907U (zh) * 2010-01-13 2010-11-17 徐丽娜 一种经皮给药贴片

Patent Citations (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US4141359A (en) 1976-08-16 1979-02-27 University Of Utah Epidermal iontophoresis device
JPH05245214A (ja) 1991-12-17 1993-09-24 Becton Dickinson & Co 皮膚刺激を減ずる特徴を有するイオン導入システム
JPH09504191A (ja) 1993-09-03 1997-04-28 アルザ・コーポレーション 電気駆動中の皮膚刺激と皮膚抵抗との軽減方法
JPH09511167A (ja) 1994-03-30 1997-11-11 アルザ・コーポレーション 電気的移送式投与中の皮膚刺激状態の軽減
JP2000024121A (ja) 1998-07-08 2000-01-25 Nitto Denko Corp 電極構造体
WO2007029611A1 (ja) * 2005-09-06 2007-03-15 Tti Ellebeau, Inc. イオントフォレーシス装置
WO2007043605A1 (ja) * 2005-10-12 2007-04-19 Tti Ellebeau, Inc. 粘膜付着型イオントフォレーシス装置

Non-Patent Citations (2)

* Cited by examiner, † Cited by third party
Title
FDA HOME PAGE, pages 35 - 37, Retrieved from the Internet <URL:www.accessdata.fda.gov/drugsatfda-docs/nda/2004/021504 s000_Lidosite_PharmR.pdf>
See also references of EP2656872A4

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2014184137A (ja) * 2013-02-22 2014-10-02 Teikoku Seiyaku Co Ltd イオントフォレシスで麻酔剤（局所麻酔薬）を導入する際に使用するパッチ

Also Published As

Publication number Publication date
CN103269748A (zh) 2013-08-28
JP5870037B2 (ja) 2016-02-24
CN104606776A (zh) 2015-05-13
EP3378527A1 (en) 2018-09-26
EP2656872A4 (en) 2014-06-04
JPWO2012086700A1 (ja) 2014-05-22
JP2015211904A (ja) 2015-11-26
TW201238620A (en) 2012-10-01
US10342968B2 (en) 2019-07-09
CA2821896A1 (en) 2012-06-28
KR20140022783A (ko) 2014-02-25
AU2011345942B2 (en) 2016-03-10
KR102244825B1 (ko) 2021-04-26
US20130310733A1 (en) 2013-11-21
EP3378527B1 (en) 2022-10-05
TWI558432B (zh) 2016-11-21
CA2821896C (en) 2020-07-14
AU2011345942A1 (en) 2013-07-11
CN104524688A (zh) 2015-04-22
CN103269748B (zh) 2016-02-17
EP2656872A1 (en) 2013-10-30
EP2656872B1 (en) 2021-07-21
CN104524688B (zh) 2017-01-04
KR20190021499A (ko) 2019-03-05
CN104606776B (zh) 2017-06-16

Similar Documents

Publication Publication Date Title
JP5870037B2 (ja) イオントフォレシス用の電極パッド
JP3119486B2 (ja) イオントフォレーシス用電極及びそれを用いたデバイス
JP2807800B2 (ja) 経皮質薬剤投与アプリケータ
US10485967B2 (en) System for the transdermal delivery of active ingredient
US6104950A (en) Plaster structure for iontophoresis
JP2008523918A (ja) 経皮薬剤送達の温度調節
JPWO1995035132A1 (ja) イオントフォレーシス用電極及びそれを用いたデバイス
US20080114284A1 (en) Transdermal Systems for the Delivery of Ionic Agents Directly to Open Wounds and Surgically Repaired Incisions
EA021365B1 (ru) Носимое устройство для лекарственного электрофореза и способ его изготовления
JP2000219623A (ja) イオントフォレ―シス用粘着ゲル組成物及びその装置
Meidan et al. Emerging technologies in transdermal therapeutics
AU670434B2 (en) User activated iontophoretic device and method for using same
US20070093743A1 (en) Iontophoresis Drug Delivery Device Providing Acceptable Depth and Duration of Dermal Anesthesia
US20110257582A1 (en) Medicated sheet
US20140288481A1 (en) Transdermal patch with non-water soluble adhesive and anesthetic
JP2007044258A (ja) 注射針挿入孔付き経皮吸収用パッチ
KR20010080563A (ko) 이온침투요법용 점착겔 조성물 및 그 장치
JPH07185016A (ja) イオントフォレシス用生体適用デバイス
JPH11151303A (ja) イオントフォレシス型の経皮投薬用素子

Legal Events

Date Code Title Description
WWE Wipo information: entry into national phase

Ref document number: 201180061853.0

Country of ref document: CN

121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 11850105

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 2012549851

Country of ref document: JP

Kind code of ref document: A

ENP Entry into the national phase

Ref document number: 2821896

Country of ref document: CA

WWE Wipo information: entry into national phase

Ref document number: 2011850105

Country of ref document: EP

NENP Non-entry into the national phase

Ref country code: DE

ENP Entry into the national phase

Ref document number: 20137017443

Country of ref document: KR

Kind code of ref document: A

ENP Entry into the national phase

Ref document number: 2011345942

Country of ref document: AU

Date of ref document: 20111221

Kind code of ref document: A

WWE Wipo information: entry into national phase

Ref document number: 13995720

Country of ref document: US
