WO2012164367A1 - Guide de fil et lyre avec ce guide de fil - Google Patents

Guide de fil et lyre avec ce guide de fil Download PDF

Info

Publication number
WO2012164367A1
WO2012164367A1 PCT/IB2012/001023 IB2012001023W WO2012164367A1 WO 2012164367 A1 WO2012164367 A1 WO 2012164367A1 IB 2012001023 W IB2012001023 W IB 2012001023W WO 2012164367 A1 WO2012164367 A1 WO 2012164367A1
Authority
WO
WIPO (PCT)
Prior art keywords
cable
lyre
guide element
element according
guide
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/IB2012/001023
Other languages
English (en)
Inventor
Mostafa BOUJAADA
Denis GIANONCELLI
Sophie RONDEPIERRE
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
SETIC Sas
Original Assignee
SETIC Sas
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Priority to RS20191587A priority Critical patent/RS59792B1/sr
Priority to HRP20192251TT priority patent/HRP20192251T1/hr
Priority to DK12728769.6T priority patent/DK2714986T3/da
Priority to SM20200033T priority patent/SMT202000033T1/it
Priority to US14/122,908 priority patent/US9340926B2/en
Priority to ES12728769T priority patent/ES2761851T3/es
Application filed by SETIC Sas filed Critical SETIC Sas
Priority to EP12728769.6A priority patent/EP2714986B1/fr
Priority to PL12728769T priority patent/PL2714986T3/pl
Priority to SI201231707T priority patent/SI2714986T1/sl
Priority to LTEP12728769.6T priority patent/LT2714986T/lt
Publication of WO2012164367A1 publication Critical patent/WO2012164367A1/fr
Anticipated expiration legal-status Critical
Priority to CY20191101300T priority patent/CY1122502T1/el
Ceased legal-status Critical Current

Links

Classifications

    • D—TEXTILES; PAPER
    • D07—ROPES; CABLES OTHER THAN ELECTRIC
    • D07B—ROPES OR CABLES IN GENERAL
    • D07B3/00—General-purpose machines or apparatus for producing twisted ropes or cables from component strands of the same or different material
    • D07B3/08—General-purpose machines or apparatus for producing twisted ropes or cables from component strands of the same or different material in which the take-up reel rotates about the axis of the rope or cable or in which a guide member rotates about the axis of the rope or cable to guide the rope or cable on the take-up reel in fixed position and the supply reels are fixed in position
    • D07B3/10—General-purpose machines or apparatus for producing twisted ropes or cables from component strands of the same or different material in which the take-up reel rotates about the axis of the rope or cable or in which a guide member rotates about the axis of the rope or cable to guide the rope or cable on the take-up reel in fixed position and the supply reels are fixed in position with provision for imparting more than one complete twist to the ropes or cables for each revolution of the take-up reel or of the guide member
    • D07B3/103—General-purpose machines or apparatus for producing twisted ropes or cables from component strands of the same or different material in which the take-up reel rotates about the axis of the rope or cable or in which a guide member rotates about the axis of the rope or cable to guide the rope or cable on the take-up reel in fixed position and the supply reels are fixed in position with provision for imparting more than one complete twist to the ropes or cables for each revolution of the take-up reel or of the guide member characterised by the bow construction
    • D—TEXTILES; PAPER
    • D07—ROPES; CABLES OTHER THAN ELECTRIC
    • D07B—ROPES OR CABLES IN GENERAL
    • D07B7/00—Details of, or auxiliary devices incorporated in, rope- or cable-making machines; Auxiliary apparatus associated with such machines
    • D07B7/02—Machine details; Auxiliary devices
    • D07B7/021—Guiding means for filaments, strands, ropes or cables
    • D—TEXTILES; PAPER
    • D07—ROPES; CABLES OTHER THAN ELECTRIC
    • D07B—ROPES OR CABLES IN GENERAL
    • D07B2401/00—Aspects related to the problem to be solved or advantage
    • D07B2401/40—Aspects related to the problem to be solved or advantage related to rope making machines
    • D07B2401/401—Reducing wear
    • D—TEXTILES; PAPER
    • D07—ROPES; CABLES OTHER THAN ELECTRIC
    • D07B—ROPES OR CABLES IN GENERAL
    • D07B2501/00—Application field
    • D07B2501/40—Application field related to rope or cable making machines
    • D07B2501/406—Application field related to rope or cable making machines for making electrically conductive cables

Definitions

  • the invention relates to the technical sector of "rotating machines” to lyre for the assembly of cables, and twisting son, strands, including those for performing double or triple torsions (so-called operations "stranding").
  • this kind of rotating machine or lyre is well known to those skilled in the art, and serves in particular to twist individual wires to manufacture cables, including cables intended to carry electricity, which require physical properties (voltage , torsion, symmetry etc.) of very high perfection.
  • the present invention essentially relates to a guide means of the "cable” (or wire, strand, etc., all "cable” for simplicity).
  • Devices having lyres made of composite fibers (carbon and fiberglass, mainly), wood or steel.
  • the skilled person is generally confronted with a double movement (in combination), the first being the rapid movement of the cable along the lyre and the second (simultaneous and in combination, which produces on the cable the desired mechanical effect) being the rapid rotation of the lyre about an axis of rotation.
  • the cable or wire, strand etc.
  • the cable is fed along the lyre at one end thereof, obviously along said axis of rotation, and leaves the lyre at the other end, also on the same axis of rotation of the lyre, for obvious reasons of kinematics.
  • the aerodynamics of the assembly lyre, guiding elements of the cable, cable is absolutely not optimal and, at the high speeds of rotation of the lyre considered, the resistance of the ambient air is very important, and creates a significant drag that can be disturbed, with potentially very dangerous mechanical effects. This will also have the consequence that the motor of the lyre will consume more energy.
  • Another disadvantage is that the repeated shocks on the cables as well as the "uncovered" passage of the cable in the air flow will generate dangerous vibrations in themselves and, moreover, by a pressure effect, a level of noise too important for the operator.
  • the cable passing through the lyre the air no longer causes friction and the aerodynamic shape of the lyre allows good penetration into the air and therefore a reduction in engine power.
  • openings 108, 110 through which the compression effect of the air can escape, which creates in the cable passage 106 a "fluid flow”"of a a zone of high pressure towards the orifices ", flow” without which the debris would accumulate in the passage 106 "(approximate summary of the bottom of column 2).
  • This document most probably by far the nearest art, teaches to force the debris to be ejected from the cable passage by the combination of wide spaces (see Figure 3 in particular and description as "open wound spring” or spring open turns 3 I.
  • the guide 12 is described as a worn wire guide spring (1 2 Col. 3 I. 25) which can be easily removed from the longitudinal bore and replaced by another because, of course, it is subject to significant wear.
  • the present invention relates to a lyre-type device of profiled shape with aerodynamic section, preferably ovoid, having:
  • this guide element In order to maintain this guide element in position, it is fixed at the ends, by any known means, in particular by a screw fixing element.
  • the internal diameters of the inner tube, outside of the guide element, and outside of the "cable” will obviously be optimized so that the guide element is held slightly in position in the inner tube and so that the "cable” only has minimum vibratory spacing.
  • the invention therefore relates to a lyre of the type described above, and whose essential characteristic lies in a guide element which is a metal element preferably of spring type with "closed” turns, that is to say without space between they. The turns are therefore adjacent. This is exactly the opposite of the "open” coil solution of the Kamatics USP patent 513.
  • the present invention does not necessarily use orifices 108/110 or differential pressure 102/104, unlike the aforementioned Kamatics patent.
  • the present invention has thus overcome the prejudices of the prior art.
  • the cable will be inserted at one end of the lyre and will pass to the center of the spirals in the guide element.
  • This guide element will be made removable by sliding out of the tunnel to facilitate its replacement or simply to clean the debris and other dust.
  • the cable guide element greatly attenuated the wear of the cable (despite the increase in the area of contact with the turns, compared to that of USP '513, surprisingly) because the adjacent turns form a succession of "small bumps" and "small hollows” which unexpectedly, and according to the Applicant's non-limiting theory, attenuate the rebound effect of the cable against the walls of the elements traditional guidance while generating spot contacts of the cable rather than a continuous friction and therefore much less wear, and therefore much less debris.
  • the invention is based on a guide (or generally called “guide element") "cable” whose inner surface is formed by “micro-bumps” alternating with “micro-hollow”.
  • a closed or “adjacent” coil spring has been described above as the best embodiment so far, but any internal guide tube, which may not be a spring, will be considered provided that its inner surface is formed. micro-hump alternating with adjacent microwells.
  • the invention therefore relates to a lyre of the type described above, and whose essential characteristic lies in a "cable” guide element (wire, strand, cable, etc.) for assembly / twisting / twisting lyre of " cable "wrapping the" cable ", at least partially or completely by a body (C), said lyre having a longitudinal orifice or” inner tube “(O) formed in the mass of said body (C) and over the entire length of said lyre.
  • a “cable” guide element (EG) is housed in said hole (O) for guiding the longitudinal movement of the "cable".
  • Said “cable” guiding element (EG) has its inner surface (SI) delimiting the passage of the "cable” (PF) formed of micro-bumps (MB) alternating with “adjacent” microwells (MC).
  • the guide element (EG) completely envelops the "cable”.
  • FIG. 1 Such “adjacent” and alternating micro-bumps (MB) and microwells (MC) are shown in appended FIG.
  • An order of magnitude of the amplitude (height) of the micro-hollows and bumps is 0.1 to 0.3 mm, up to 1 mm.
  • said “element” is in fact of the spring type with “closed” turns, that is to say without space between them, the turns being therefore “adjacent” with therefore a “virtually zero” spacing (see definition above), preferably zero.
  • micro-deposition (MD) of copper debris can accumulate in the microwells (MC). Surprisingly, these micro-deposits, probably because of their tiny volume, do not disturb the advantages mentioned above; it was also noted that they were dislodged by the running of the cable and that their very small mass was that even their evacuation did not disturb the system.
  • these micro-deposits even have a "smoothing" effect on the inner surface (SI) of the guide, which further limits the bouncing of the cable.
  • the lyre will be made of carbon fiber / epoxy.
  • the guide element will preferably be made of steel.
  • the applicant has noticed a sharp reduction in the electric consumption of the lyre engine of up to 35%, directly related to the reduction of aerodynamic drag.
  • ovoid and symmetrical profiles according to the invention have the particularity very useful in practice to allow the use of the machine in a clockwise or anti-clockwise manner without it being disassembled.
  • a reduction in the noise generated by said drag reduction can reach -2.5dB at high speed (see Table 1).
  • Column E represents the lyre according to the present invention.
  • Column B represents a standard lyre.
  • Said protection element (EP) is preferably a carbon tube, put during the manufacture of the lyre.
  • FIG. 1 represents, in a known manner, a rotating lyre 1
  • Figures 4, 5 and 6 show three non-limiting modes of cross section of a lyre according to the invention.
  • a straight section of the lyre of form here called “ovoid” symmetrical which is the preferred form. We see that it is symmetrical and not in “airfoil” or wing of plane to allow a change of direction of rotation of the lyre.
  • FIG. 1 Three sections according to GG of FIG. 1.
  • any generally ovoid and symmetrical shape is suitable and is preferred, although in certain cases it may be satisfied with an "airfoil" section or airplane wing, or any other form favoring the entry of the lyre into the air at high rotation speed.
  • FIG. 4 shows the preferred embodiment of the invention, where the cable guide (or wire, strand, etc.), here the preferred mode which is a spring with adjacent turns (RS), is arranged adjacent to a protective tube (EP) itself housed precisely to the mounting in the tubular orifice (O) formed throughout the length of the lyre.
  • the cable guide or wire, strand, etc.
  • the preferred mode which is a spring with adjacent turns (RS)
  • EP protective tube
  • PF is naturally determined by Di, itself adapted according to the outside diameter of the "cable", which is very slightly less than Di, in a manner that is known to reduce friction between the "cable” and (RS) and also for allow only a very small float of the "cable".
  • the "clearance" between the outer diameter of the cable and Di will be at least 0.6 mm - 0.8 mm and depends on the cable. It will be easy for the skilled person to set the optimal value. A maximum value will be 3 - 3.5 mm, preferably 0.8 - 1.5 mm depending on the current cables.
  • Figure 5 is completely comparable to Figure 4 except that it has 4 lateral recesses (a, b and c, d). Such an arrangement is suitable for example for a cable diameter Di of 8 mm.
  • Figure 6 is also comparable to Figures 4 and 5 except that it does not have lateral recesses of type (a, b, ...); as indicated, these recesses are not mandatory because they are intended to lighten the mass of the lyre in rotation and thus reduce both the centrifugal force of the lyre and the engine power required.
  • FIG. 7 shows the "cable” guidance and shows the adjacent turns (S) separated by a gap or zero spacing.
  • FIG. 8 consists of FIG. 8a which is the sectional cross-section along BB of FIG. 7, and FIG. 8b which is (circle and arrow) an enlargement of the position of the "peak” created when one cuts the spring that needs to be positioned (at the time of mounting) so that the wire does not rub on it as it passes. To know that this "tip” is manually “polished” to be the least sharp possible.
  • L is the length of the cable guide element.
  • Figure 9 shows a longitudinal section of the cable guide (RS) spring turns (S) "adjacent" with gap or spacing (ES) zero.
  • This figure is intended to show the micro-humps (MB), the micro-hollow MC being at the inner diameter (Di) of the guide RS, with naturally the axis of rotation symmetry of the RS guide, called ASG.
  • MD micro-deposits
  • the invention also covers lyres for assembling / twisting / stranding of cables and / or twisting of wires characterized in that it comprises at least one "cable" guiding element as described above.
  • the invention also covers all the embodiments and all the applications which will be directly accessible to the person skilled in the art upon reading the present application, and of his own knowledge.

Landscapes

  • Flexible Shafts (AREA)
  • Toys (AREA)
  • Ropes Or Cables (AREA)
  • Fishing Rods (AREA)
  • Electrical Discharge Machining, Electrochemical Machining, And Combined Machining (AREA)
  • Processes Specially Adapted For Manufacturing Cables (AREA)
  • Structures Of Non-Positive Displacement Pumps (AREA)
  • Insulated Conductors (AREA)
  • Guides For Winding Or Rewinding, Or Guides For Filamentary Materials (AREA)

Abstract

Un élément de guidage (EG) de fil, toron ou câble pour lyre d'assemblage / tordage / toronnage du fil, toron ou câble présente sa surface interne (SI) délimitant le passage du fil, toron ou câble (PF) formée de micro-bosses (MB) alternant avec des micro-creux (MC) adjacents. La lyre enveloppant le fil, toron ou câble au moins partiellement ou totalement par un corps (C) et comportant un orifice longitudinal ou tube interne (0) ménagé dans la masse dudit corps (C) et sur toute la longueur de ladite lyre. L' élément de guidage (EG) de fil, toron ou câble est logé dans ledit orifice (0) afin d'y guider le défilement longitudinal du fil, toron ou câble.

Description

GUIDE DE FIL ET LYRE AVEC CE GUIDE DE FIL
SECTEUR TECHNIQUE
L'invention concerne le secteur technique des « machines tournantes » à lyre destinées à l'assemblage de câbles, et tordage de fils, torons, notamment celles permettant de réaliser des doubles ou triples torsions (opérations dites de «toronnagè»).
On rappelle que ce genre de machine tournante ou lyre est bien connue de l'homme de métier, et sert notamment à tordre des fils individuels pour fabriquer des câbles, notamment des câbles destinés à transporter l'électricité, qui requièrent des propriétés physiques (tension, torsion, symétrie etc.. ) de très haute perfection.
On utilisera dans toute la présente demande, y compris les revendications, le terme générique de « câble » pour désigner le câble, ou fil, ou toron destiné à circuler ou « défiler », comme il est bien connu, dans ou le long de la surface longitudinale de la lyre (le tout avec des moyens de « guidage » appropriés eux aussi connus dans leur principe), la lyre tournante servant à imprimer une torsion à ce « câble », également de manière bien connue.
Il est également connu que le « câble » (ou fil etc..) provient soit d'une dévideuse (tambour) soit d'une autre lyre combinée à la première.
Pour l'exposé des généralités concernant les lyres, l'homme de métier pourra se référer utilement au brevet français ° 99 05435, à titre non limitatif.
CONFIRMATION C0PY Une lyre générique est représentée sur la fig. 1 annexée.
La présente invention concerne essentiellement un moyen de guidage du « câble » (ou fil, toron, etc., le tout « câble » par simplicité).
ART ANTERIEUR
On connaît des dispositifs présentant des lyres réalisées en fibres composites (carbone et fibre de verre, principalement), en bois ou en acier.
Afin de maintenir le câble en position l'homme du métier a mis au point des éléments de guidage de câbles (notamment des passe-fil, oeillets) permettant le maintien dudit câble en un certain nombre de points le long de la lyre.
Des problèmes sont apparus résultant du fait que, la lyre tournant à très haute vitesse et le câble n'étant pas fixe, celui-ci heurte les parois des passe-fil, provoquant de fait des fragilités dans le câble, voire pouvant même le casser.
Il faut, en effet, bien comprendre que l'homme de métier est confronté de manière générale à un double mouvement (en combinaison), le premier étant le défilement rapide du câble le long de la lyre et le second (simultané et en combinaison, ce qui produit sur le câble l'effet mécanique recherché) étant la rotation rapide de la lyre autour d'un axe de rotation. Il est également bien connu que, de manière générale, le câble (ou fil, toron etc .. ) est amené le long de la lyre à une extrémité de celle-ci, évidemment selon ledit axe de rotation, et ressort de la lyre à l'autre extrémité, également selon le même axe de rotation de la lyre, pour des raisons évidentes de cinématique. De plus, l'aérodynamique de l'ensemble lyre, éléments de guidage du câble, câble, n'est absolument pas optimale et, aux grandes vitesses de rotation de la lyre considérées, la résistance de l'air ambiant est très importante, et crée une traînée importante qui peut être perturbée, avec des effets mécaniques potentiellement très dangereux. Ceci aura de plus pour conséquence que le moteur de la lyre va consommer plus d'énergie.
Un autre inconvénient va être que les chocs répétés sur les câbles ainsi que le passage « à découvert » du câble dans le flux d'air vont générer des vibrations dangereuses en elles mêmes et, de plus, par un effet de pression, un niveau de bruit trop important pour l'opérateur.
L'homme du métier a donc recherché des améliorations aérodynamiques sur la forme de la lyre, notamment pour supprimer les passe-fils.
On connaît dans ce domaine, notamment le brevet USP 5,809,763 (Kamatics) qui présente une lyre ayant une section droite de forme aérodynamique améliorée, que l'on appellera en section droite en forme de « goutte » ou « aile d'avion » pour une meilleure pénétration dans l'air. L'élément de guidage de câble n'est plus externe mais est intégré à la lyre. Pour ce faire, les lyres présentent un orifice longitudinal sur toute leur longueur, ce qui permet le passage du câble au travers et à l'intérieur de la lyre.
Le câble passant au travers la lyre, l'air ne provoque plus de frottements et la forme aérodynamique de la lyre permet une bonne pénétration dans l'air et donc une réduction de la puissance moteur.
Une économie d'énergie est donc réalisée avec une limitation des frottements de l'air. PROBLEME TECHNIQUE POSE :
Néanmoins, la création de ces lyres aérodynamiques ne résout pas l'un des problèmes techniques mentionnés ci-dessus : le fait que le câble puisse s'user, voire casser lorsque la lyre tourne à haute vitesse.
En effet, même si les passe-fils ont été remplacés par un orifice longitudinal intégré dans la lyre, le câble reste « libre » dans cet orifice et lorsque la lyre va être en rotation à haute vitesse, ledit câble viendra toujours heurter (violemment) les parois du « canal » ménagé dans la lyre avec les mêmes conséquences d'usure puisque les chocs répétés vont détériorer le câble.
Un autre inconvénient est que le câble usé crée des débris (fragments, poussières de câbles) qui viennent encombrer l'orifice. Par conséquent, il est nécessaire de démonter la lyre pour pouvoir retirer ces débris. Certains documents de l'art antérieur prévoient des systèmes d'aération, mais ceux-ci peuvent se révéler inefficaces et donc inutiles.
On connaît dans ce domaine le brevet Kamatics US 6,223,513, qui décrit, dans le cadre d'une telle lyre aérodynamique, un élément de guidage de câble 112 combiné à des orifices d'échappement de la pression d'air, 108. Le guidage de câble 112 est expressément conçu pour comporter des espaces importants entre les spires, de telle sorte que les débris qui viennent d'être mentionnés puissent en être facilement délogés. Ceci est indiqué comme impératif col. 3 ligne 5 - 7 « à la condition que des « openings » (ouvertures, espaces) soient ménagés dans le guide-câble afin de permettre aux débris de libérer (« exit ») le passage de câble 106 ». On note que dans ce document, il est prévu des orifices 108, 110 par lesquels l'effet de compression de l'air peut s'échapper, ce qui crée dans le passage de câble 106 un « écoulement de fluide » « d'une zone de haute pression vers les orifices », écoulement « sans lequel les débris s'accumuleraient dans le passage 106 » (résumé approximatif du bas de la col. 2). Ce document, très probablement l'art antérieur de loin le plus proche, enseigne donc de forcer les débris à être éjectés du passage de câble par la combinaison d'espaces larges (cf. figure 3 notamment et description comme « open wound spring » ou ressort à spires ouvertes col. 3 I. 36) qui laissent les débris plus ou moins libres grâce à ces espacements délibérés et importants entre les spires, avec un écoulement différentiel d'air qui profite de ce degré de liberté des débris entre les spires pour les expulser, et également en combinaison avec une zone de haute pression sur « l'intrados » 104 de la coupe droite en « airfoil » (profil en aile d'avion) créant un différentiel de pression grâce à la zone de basse pression sur « l'extrados » 102, créant une aspiration/éjection violente via les orifices 108, 110.
Le guide 12 est décrit comme un ressort de guidage usé (« worn wire guide spring » 1 2 col. 3 I. 25) qui peut être facilement retiré de l'orifice longitudinal et remplacé par un autre car, naturellement, il est soumis à une usure importante.
Ce document ne prévient absolument pas la formation de débris, donc l'usure du câble, il vise seulement à expulser ces débris plus ou moins en continu.
Il existe donc un réel besoin de créer un dispositif de type lyre permettant de garantir au maximum la non usure du câble.
DESCRIPTION GENERALE DE L'INVENTION
La présente invention concerne un dispositif de type lyre de forme profilée à section aérodynamique de préférence ovoïde présentant :
- un orifice ou tube interne ou « canal » créé tout au long de l'axe longitudinal de ladite lyre, dans la masse de ladite lyre, - un élément de guidage interne disposé dans ce « tube interne », sur toute la longueur de la lyre, adapté pour que le câble pénètre par une extrémité et ressorte par l'autre.
Dans un premier temps, on crée un évidement longitudinal dans la section droite de la lyre (évidement dont le diamètre est naturellement supérieur à celui du câble) tout au long de celle-ci. (« tube interne »).
On insère alors ledit élément de guidage selon l'invention qui est adapté pour s'insérer facilement dans cet évidement ou « tube interne ».
Afin de maintenir cet élément de guidage en position, celui-ci est fixé au niveau des extrémités, par tout moyen connu, notamment par un élément de fixation à vis.
Les diamètres intérieur du tube interne, extérieur de l'élément de guidage, et extérieur du « câble » seront évidemment optimisés pour que l'élément de guidage soit maintenu légèrement en position dans le tube interne et pour que le « câble » ne dispose que d'un espacement vibratoire minimal.
Ces notions de simple géométrie seront évidentes à l'homme du métier.
L'invention concerne donc une lyre du type décrit ci-dessus, et dont la caractéristique essentielle réside dans un élément de guidage qui est un élément de préférence métallique de type ressort à spires « fermées » c'est-à-dire sans espace entre elles. Les spires sont donc adjacentes. Ceci est exactement l'inverse de la solution à spires « ouvertes » du brevet Kamatics USP '513.
De plus la présente invention n'emploie pas obligatoirement d'orifices 108/110 ni de différentiel de pression 102/104, contrairement au brevet Kamatics précité.
La présente invention a donc vaincu les préjugés de l'art antérieur. Le câble sera inséré à une extrémité de la lyre et passera au centre des spirales dans l'élément de guidage.
Cet élément de guidage sera rendu amovible par glissement hors du tunnel pour faciliter son remplacement ou tout simplement pour le nettoyer des débris et autres poussières.
Le Demandeur a remarqué que, de manière toute à fait surprenante, l'élément de guidage de câble atténuait grandement l'usure du câble (malgré l'augmentation de la surface de contact avec les spires, comparée à celle du brevet USP '513, ce qui est surprenant) car les spires adjacentes forment une succession de « petites bosses » et de « petits creux » qui de manière inattendue, et selon la théorie non limitative du Demandeur, atténuent l'effet de rebond du câble contre les parois des éléments de guidages traditionnels tout en générant des contacts ponctuels du câble plutôt qu'un frottement continu et donc beaucoup moins d'usure, et donc beaucoup moins de débris.
L'espacement des spires du ressort étant quasiment nul, celui-ci n'affecte pas la précision du pas d'assemblage du câble. L'effet de rebond étant moindre, les chocs reçus par le câble sont diminués, et par conséquent son usure l'est également. La quantité de débris étant ainsi très nettement réduite, ces débris n'ont plus besoin d'être éliminés en continu comme dans le USP '513. On réalise également une économie importante sur la perte de masse du câble, fil ou toron (« câble »).
Ceci est d'autant plus important que le dispositif de type lyre tourne à très haute vitesse, et que le câble défile lui aussi à grande vitesse.
Par « espacement quasiment nul » entre les spires du ressort de guidage, on désigne ici de manière tout à fait préférée un espacement nul (spires « adjacentes ») qui peut néanmoins tolérer de très faibles espacements, c'est-à-dire des espacements tellement faibles qu'ils ne pourront en aucun cas ni laisser les débris libres ni les laisser s'insinuer entre les spires. L'esprit de l'invention est donc un espacement « nul » qui peut tolérer de minimes imperfections de fabrication par exemple, de type accidentel.
En rejetant l'enseignement du brevet USP '513, la présente invention non seulement réduit l'usure du câble, mais aussi sa liberté de « flottement » dans le guide, et donc réduit très fortement les vibrations, chocs, et production de débris. Chaque point pris séparément est surprenant, et l'ensemble de ces avantages l'est encore plus.
Bien entendu, on aura noté que l'invention repose sur un guide (ou dénommé globalement « élément de guidage ») de « câble » dont la surface interne est formée par des « micro-bosses » alternant avec des « micro-creux ». Un ressort à spires fermées ou « adjacentes » a été décrit ci-dessus comme étant à ce jour le meilleur mode de réalisation, mais on envisagera tout tube interne de guidage, pouvant ne pas être un ressort, à condition que sa surface interne soit formée de micro-bosses alternant avec des micro-creux adjacents.
DESCRIPTION DETAILLEE DE L'INVENTION
L'invention concerne donc une lyre du type décrit ci-dessus, et dont la caractéristique essentielle réside dans un élément de guidage de « câble » (fil, toron, câble etc.. ) pour lyre d'assemblage / tordage / toronnage de « câble » enveloppant le « câble », au moins partiellement ou totalement par un corps (C), ladite lyre comportant un orifice longitudinal ou « tube interne » (O) ménagé dans la masse dudit corps (C) et sur toute la longueur de ladite lyre. Un élément de guidage (EG) de « câble » est logé dans ledit orifice (O) afin d'y guider le défilement longitudinal du « câble ». Ledit élément de guidage de « câble » (EG) présente sa surface interne (SI) délimitant le passage du « câble » (PF) formée de micro-bosses (MB) alternant avec des micro-creux (MC) « adjacents ». De manière préférée, l'élément de guidage (EG) enveloppe totalement le « câble ».
De telles micro-bosses (MB) et micro-creux (MC) « adjacents » et en alternance sont représentés sur la figure 9 annexée.
Un ordre de grandeur de l'amplitude (en hauteur) des micro creux et bosses est de 0,1 à 0,3 mm, pouvant aller jusqu'à 1 mm.
De manière tout à fait préférée, ledit « élément » est en fait de type ressort à spires « fermées » c'est-à-dire sans espace entre elles, les spires étant donc « adjacentes » avec donc un espacement « quasiment nul » (cf. définition ci-dessus), de préférence nul.
Dans le cas usuel où le « câble » est en cuivre, des micro-dépôts (MD) de débris de cuivre peuvent s'accumuler dans les micro-creux (MC). De manière surprenante, ces micro-dépôts, sans doute en raison de leur volume minuscule, ne perturbent en rien les avantages énoncés ci- dessus ; on a également noté qu'ils étaient délogés par le défilement du câble et que leur très faible masse faisait que même leur évacuation ne perturbait pas le système.
Selon une théorie possible, ces micro-dépôts ont même un effet « lissant » sur la surface interne (SI) du guide, qui limite encore plus les rebonds du câble.
Selon un mode de réalisation préféré, mais non limitatif, la lyre sera réalisée en fibre de carbone/époxy. L'élément de guidage sera, de préférence, en acier.
Le demandeur a remarqué une très nette réduction de la consommation électrique du moteur lyre pouvant aller jusqu'à 35%, liée directement à la réduction de la traînée aérodynamique.
Le profilé Kamatics du USP '513 (« airfoil » ou aile d'avion) serait encore plus favorable.
Les profilés ovoïdes et symétriques selon l'invention ont cependant la particularité très utile en pratique de permettre l'emploi de la machine dans un sens horaire ou anti horaire sans qu'elle soit démontée.
Une réduction du bruit engendrée par ladite réduction de traînée peut atteindre -2,5dB à haute vitesse, (voir tableau 1 ).
Figure imgf000011_0001
Tableau 1

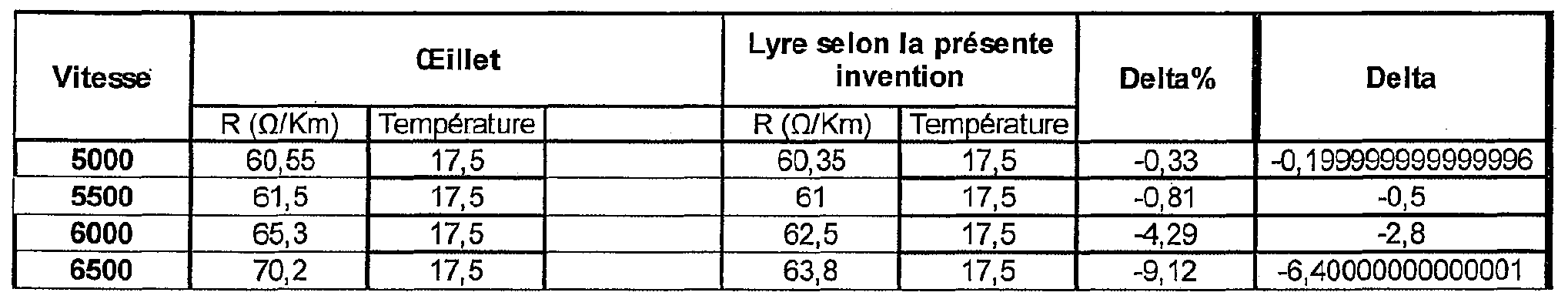

Une amélioration de la résistance linéique des câbles (c'est-à-dire une diminution des pertes de diamètres) est également observée.
Figure imgf000012_0003
Figure imgf000012_0001
La colonne E représente la lyre selon la présente invention 5 La colonne B représente une lyre standard
Résistance linéi ue
Figure imgf000012_0002
Tableau 2
Il est également envisageable de placer dans le tube ou orifice interne (O) (c'est-à-dire le conduit tubulaire ménagé dans l'épaisseur de la lyre), un élément de renfort et de protection (EP) entre ledit tube interne et l'élément de guidage du câble (RS). Cet élément de renfort aura pour fonction de protéger et amortir les chocs subits par l'élément de guidage.
Ledit élément de protection (EP) est, de préférence, un tube de carbone, mis lors de la fabrication de la lyre.
DESSIN et EXEMPLES de REALISATION NON LIMITATIFS
Ces caractéristiques, et des éléments de mise en œuvre, seront mieux compris à la lecture des figures 1 à 9 annexées.
La figure 1 représente de manière connue une lyre tournante 1
entrée et une sortie de câble, fil ou toron.
Les figures 2 et 2a, ainsi que 3 et 3a , représentent respectivement les aménagements de détail de la zone d'entrée et de sortie du câble, ainsi (figures 2a et 3a) que respectivement les coupes transversales selon CC et respectivement DD de ces aménagements mécaniques bien connus en soi.
Les figures 4, 5 et 6 représentent trois modes non limitatifs de section droite d'une lyre selon l'invention. On a représenté sur ces figures une section droite de la lyre de forme dite ici « ovoïde » symétrique qui est la forme préférée. On voit qu'elle est symétrique et non pas en « airfoil » ou aile d'avion afin de permettre un changement de sens de rotation de la lyre.
Ces figures sont trois coupes selon GG de la figure 1. Comme déjà indiqué, toute forme globalement ovoïde et symétrique convient et est préférée, bien que dans certains cas on puisse se satisfaire d'une section en « airfoil » ou aile d'avion, ou toute autre forme favorisant l'entrée de la lyre dans l'air à grande vitesse de rotation.
Sur la figure 4 on voit distinctement deux évidements latéraux et évidemment symétriques (a) et (b) ; l'évidement lui même est visiblement le centre tubulaire (3) qui va courir tout le long de la lyre. On peut y adjoindre un élément protecteur (2) facultatif. Le but est d'alléger la lyre au maximum, en fonction naturellement du diamètre intérieur (Di) qui est le diamètre du câble. La figure 4 convient notamment à un Di de 4,7 mm.
Toujours sur la figure 4 on a représenté le mode préféré de l'invention, où le guide de câble (ou fil, toron, etc. ), ici le mode préféré qui est un ressort à spires adjacentes (RS), est disposé adjacent à un tube protecteur (EP) lui-même logé avec précision au montage dans l'orifice tubulaire (O) ménagé dans toute la longueur de la lyre.
On a vu que cet élément protecteur (EP) était facultatif mais très nettement préféré pour les raisons techniques indiquées.
L'ensemble laisse évidemment libre le passage de câble ou fil ou toron etc.. (PF), le « câble » n'étant pas représenté pour ne pas surcharger les figures.
PF est naturellement déterminé par Di, lui même adapté en fonction du diamètre extérieur du « câble », qui est très légèrement inférieur à Di, de manière comme il est connu de réduire les frictions entre le « câble » et (RS) et aussi pour n'autoriser qu'un flottement très faible du « câble ».
Le « jeu » entre le diamètre extérieur du câble et Di sera de d'au moins 0,6 mm - 0,8 mm et dépend du câble. Il sera aisé à l'homme du métier de définir la valeur optimale. Une valeur maximale sera de 3 - 3,5 mm, de préférence 0,8 -1 ,5 mm en fonction des câbles actuels.
La figure 5 est totalement comparable à la figure 4 sauf en ce qu'elle comporte 4 évidements latéraux (a, b et c, d). Une telle disposition convient par exemple à un diamètre de câble Di de 8 mm.
La figure 6 est également comparables aux figures 4 et 5 sauf en ce qu'elle ne comporte pas d'évidements latéraux de type (a, b,... ) ; comme indiqué, ces évidements ne sont pas obligatoires car ils sont destinés à alléger la masse de la lyre en rotation et donc diminuer à la fois la force centrifuge de la lyre et la puissance moteur nécessaire.
La figure 7 représente le guidage de « câble » et montre les spires (S) adjacentes et séparées par un intervalle ou espacement nul.
La figure 8 se compose de la figure 8a qui est la coupe en section droite selon BB de la figure 7, et de la figure 8b qui est (cercle et flèche) un agrandissement de la position de la « pointe » créée lorsque l'on coupe le ressort qui doit être positionnée (au moment du montage) de tells sorte que le fil ne vienne pas frotter dessus lors de son passage. A savoir que cette « pointe » est manuellement « poli » pour être la moins tranchante possible.
Les mêmes références représentent les mêmes éléments ou mesures que dans les figures précédentes, et L est la longueur de l'élément de guidage de câble.
La figure 9 représente une coupe longitudinale du guide de câble (RS) en ressort à spires (S) « adjacentes » avec intervalle ou espacement (ES) nul. Cette figure est destinée à montrer les micro-bosses (MB), les micro-creux MC se situant au niveau du diamètre intérieur (Di) du guide RS, avec naturellement l'axe de symétrie en rotation du guide RS, dénommé ASG. On remarque également les micro-dépôts (MD) de la très faible quantité de débris produite par le câble lors de son défilement dans le passage de câble ou fil ou toron etc (PF).
L'homme de métier saura naturellement calculer et appliquer toutes les tolérances entre les pièces, par exemple le compromis friction/flottement, ainsi que les tolérances sur les diamètres tube et ressort de telle sorte d'avoir le meilleur compromis interchangeabilité/maintien de position.
L'invention couvre également les lyres pour assemblage / tordage / toronnage de câbles et/ou tordage de fils caractérisée en ce qu'elle comporte au moins un élément de guidage de « câble » tel que décrit ci dessus.
L'invention couvre également tous les modes de réalisation et toutes les applications qui seront directement accessibles à l'homme de métier à la lecture de la présente demande, et de ses connaissances propres.

Claims

REVENDICATIONS
1. Elément de guidage de « câble » (fil, toron, câble etc.. ) pour lyre d'assemblage / tordage / toronnage de « câble » enveloppant le « câble », au moins partiellement ou totalement par un corps (C), ladite lyre comportant un orifice longitudinal ou « tube interne » (O) ménagé dans la masse dudit corps (C) et sur toute la longueur de ladite lyre, et un élément de guidage (EG) de « câble » est logé dans ledit orifice (O) afin d'y guider le défilement longitudinal du « câble », ledit élément de guidage de « câble » (EG) étant caractérisé en ce que sa surface interne (SI) délimitant le passage du « câble » (PF) soit formée de micro-bosses (MB) alternant avec des micro-creux (MC) « adjacents ».
2. Elément de guidage de « câble » selon la revendication 1 , caractérisé en ce que l'élément de guidage (EG) de câble est formé par un ressort (RS).
3. Elément de guidage de « câble » selon la revendication 1 ou 2, caractérisé en ce que le ressort (RS) présente un espacement (ES) entre les spires (S) qui est « quasiment » nul c'est-à-dire que les spires sont « adjacentes ».
4. Elément de guidage de « câble » selon l'une quelconque des revendications 1 à 3, caractérisé en ce que ledit espacement (ES) entre spires S est nul.
5. Elément de guidage de « câble » selon l'une quelconque des revendications 1 à 4, caractérisé en ce que il comporte de plus un élément protecteur tubulaire (EP) disposé entre la paroi du tube interne (O) et la surface extérieure du tube de guidage de câble (RS).
6. Elément de guidage de « câble » selon la revendication 5, caractérisé en ce que l'élément de protecteur (EP) est en carbone.
7. Elément de guidage de « câble » selon l'une quelconque des revendications 1 à 6, caractérisé en ce que le « jeu » entre le diamètre extérieur du câble et Di (diamètre intérieur de l'élément de guidage RS) est d'au moins 0,6 - 0,8 mm jusqu'à 3 - 3,5 mm, de préférence 0,8 -1,5 mm.
8. Elément de guidage de « câble » selon l'une quelconque des revendications 1 à 6, caractérisé en ce que des micro-dépôts (MD) de débris de câble, notamment de cuivre peuvent s'accumuler dans les micro-creux (MC).
9. Elément de guidage de « câble » selon l'une quelconque des revendications 1 à 8, caractérisé en ce que un ordre de grandeur de l'amplitude (en hauteur) des micro creux et bosses est de 0,1 à 0,3 mm, pouvant aller jusqu'à 1 mm.
10. Lyre pour assemblage / tordage / toronnage de câbles et/ou tordage de fils caractérisée en ce qu'elle comporte au moins un élément de guidage de « câble » selon l'une quelconque des revendications 1 à 9.
11. Lyre selon la revendication 10, caractérisée en ce que elle est fabriquée en fibres de carbone/époxy.
12. Lyre selon la revendication 10 ou 11 caractérisée en ce que elle présente un profil en section droite ovoïde symétrique.
13. Lyre selon l'une quelconque des revendications 10 à 12, caractérisée en ce que elle comporte de plus de 2 à 4 évidements latéraux symétriques a, b, c, d.
PCT/IB2012/001023 2011-05-27 2012-05-25 Guide de fil et lyre avec ce guide de fil Ceased WO2012164367A1 (fr)

Priority Applications (11)

Application Number Priority Date Filing Date Title
RS20191587A RS59792B1 (sr) 2011-05-27 2012-02-25 Element za vođenje niti i leteći luk sa ovim elementom za vođenje niti
PL12728769T PL2714986T3 (pl) 2011-05-27 2012-05-25 Prowadnica drutu oraz prowadnik pałąkowy zawierający prowadnicę drutu
SM20200033T SMT202000033T1 (it) 2011-05-27 2012-05-25 Guida per filo e lira con questa guida per filo
US14/122,908 US9340926B2 (en) 2011-05-27 2012-05-25 Wire guide and flyer bow comprising said wire guide
ES12728769T ES2761851T3 (es) 2011-05-27 2012-05-25 Guía de cable y arco con esta guía de cable
HRP20192251TT HRP20192251T1 (hr) 2011-05-27 2012-05-25 Element za vođenje niti i leteći luk s tim elementom za vođenje niti
EP12728769.6A EP2714986B1 (fr) 2011-05-27 2012-05-25 Guide de fil et lyre avec ce guide de fil
DK12728769.6T DK2714986T3 (da) 2011-05-27 2012-05-25 Trådføring og svingbøjle med denne trådføring
SI201231707T SI2714986T1 (sl) 2011-05-27 2012-05-25 Vodilo žice in lok s tem vodilom žice
LTEP12728769.6T LT2714986T (lt) 2011-05-27 2012-05-25 Vielos kreiptuvas ir sukimo lankas, apimantis minėtą vielos kreptuvą
CY20191101300T CY1122502T1 (el) 2011-05-27 2019-12-10 Οδηγος συρματος και πτερυγιο που περιλαμβανει τον εν λογω οδηγο συρματος

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
FR11/01643 2011-05-27
FR1101643A FR2975711B1 (fr) 2011-05-27 2011-05-27 Nouveau guide de fil, toron ou cable pour lyre tournante pour assemblage/tordage/toronnage de cables et/ou tordage de fils, et torons, et lyre correspondante

Publications (1)

Publication Number Publication Date
WO2012164367A1 true WO2012164367A1 (fr) 2012-12-06

Family

ID=46321166

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/IB2012/001023 Ceased WO2012164367A1 (fr) 2011-05-27 2012-05-25 Guide de fil et lyre avec ce guide de fil

Country Status (15)

Country Link
US (1) US9340926B2 (fr)
EP (1) EP2714986B1 (fr)
CY (1) CY1122502T1 (fr)
DK (1) DK2714986T3 (fr)
ES (1) ES2761851T3 (fr)
FR (1) FR2975711B1 (fr)
HR (1) HRP20192251T1 (fr)
HU (1) HUE047533T2 (fr)
LT (1) LT2714986T (fr)
PL (1) PL2714986T3 (fr)
PT (1) PT2714986T (fr)
RS (1) RS59792B1 (fr)
SI (1) SI2714986T1 (fr)
SM (1) SMT202000033T1 (fr)
WO (1) WO2012164367A1 (fr)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US10407826B2 (en) 2015-11-16 2019-09-10 Roy R. R. Rymer Detachable flyer bow system, apparatus and methods of using same

Families Citing this family (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CA2993152C (fr) 2014-07-21 2022-12-13 Keir Manufacturing, Inc. Banc a broches aerodynamique
DE102014011772A1 (de) * 2014-08-08 2016-02-11 Maschinenfabrik Niehoff Gmbh & Co. Kg Rotorbügel mit rohrförmigem Führungselement, insbesondere für eine Maschine zum Verarbeiten von langgestrecktem Stranggut
WO2025235281A1 (fr) * 2024-05-08 2025-11-13 Commscope Technologies Llc Système de capitonnage par écoulement d'air dynamique pour fil isolé dans un dispositif de jumelage pour réduire l'écrasement d'une isolation

Citations (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US3570234A (en) * 1969-01-08 1971-03-16 Bell Telephone Labor Inc Pair flyer twisting using flexible bow
CH618486A5 (en) * 1977-06-20 1980-07-31 Maillefer Sa Double-twist cable-making machine
JPS58125641U (ja) * 1982-02-19 1983-08-26 金井　宏之 バンチヤ−撚線機のフライヤガイド
JPS63183297U (fr) * 1987-05-16 1988-11-25
US5809763A (en) 1996-10-16 1998-09-22 Kamatics Corporation Flyer bow having an airfoil shape in cross section
US6223513B1 (en) 1999-11-24 2001-05-01 Kamatics Corporation Flyer bow with integral enclosed wire guide
EP1612325A1 (fr) * 2004-06-29 2006-01-04 Sgl Carbon Ag Arceau de la lyre d'une toronneuse ou câbleuse
WO2006094099A1 (fr) * 2005-03-02 2006-09-08 Kamatics Corporation Balustre à broches avec guides-fils semi-encastrés

Family Cites Families (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US4378712A (en) * 1979-02-27 1983-04-05 Nippon Cable System, Inc. Control cable
US4389266A (en) 1981-02-10 1983-06-21 Brockway Glass Co., Inc. Preparation of glass container for thermoplastic closure
JPS63183297A (ja) 1987-01-23 1988-07-28 Mitsubishi Electric Corp タ−ボ分子ポンプ
EP0415333B1 (fr) * 1989-08-30 1994-05-11 Nippon Cable System Inc. Câble de contrôle
JP3949117B2 (ja) * 2004-03-12 2007-07-25 大同メタル工業株式会社 すべり軸受

Patent Citations (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US3570234A (en) * 1969-01-08 1971-03-16 Bell Telephone Labor Inc Pair flyer twisting using flexible bow
CH618486A5 (en) * 1977-06-20 1980-07-31 Maillefer Sa Double-twist cable-making machine
JPS58125641U (ja) * 1982-02-19 1983-08-26 金井　宏之 バンチヤ−撚線機のフライヤガイド
JPS63183297U (fr) * 1987-05-16 1988-11-25
US5809763A (en) 1996-10-16 1998-09-22 Kamatics Corporation Flyer bow having an airfoil shape in cross section
US6223513B1 (en) 1999-11-24 2001-05-01 Kamatics Corporation Flyer bow with integral enclosed wire guide
EP1612325A1 (fr) * 2004-06-29 2006-01-04 Sgl Carbon Ag Arceau de la lyre d'une toronneuse ou câbleuse
WO2006094099A1 (fr) * 2005-03-02 2006-09-08 Kamatics Corporation Balustre à broches avec guides-fils semi-encastrés

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US10407826B2 (en) 2015-11-16 2019-09-10 Roy R. R. Rymer Detachable flyer bow system, apparatus and methods of using same

Also Published As

Publication number Publication date
EP2714986B1 (fr) 2019-09-18
DK2714986T3 (da) 2019-12-16
HUE047533T2 (hu) 2020-04-28
PL2714986T3 (pl) 2020-05-18
US9340926B2 (en) 2016-05-17
SMT202000033T1 (it) 2020-03-13
FR2975711B1 (fr) 2013-05-24
EP2714986A1 (fr) 2014-04-09
RS59792B1 (sr) 2020-02-28
FR2975711A1 (fr) 2012-11-30
PT2714986T (pt) 2019-12-19
LT2714986T (lt) 2020-01-27
SI2714986T1 (sl) 2020-07-31
CY1122502T1 (el) 2021-01-27
US20140196431A1 (en) 2014-07-17
HRP20192251T1 (hr) 2020-03-20
ES2761851T3 (es) 2020-05-21

Similar Documents

Publication Publication Date Title
EP2714986B1 (fr) Guide de fil et lyre avec ce guide de fil
EP2896114B1 (fr) Rotor de machine électrique tournante, comportant une masse rotorique dans laquelle sont ménagés des logements
EP2407831B1 (fr) Spiral pour oscillateur balancier de pièce d'horlogerie et son procédé de fabrication
EP1181422B1 (fr) Dispositif d'ancrage d'un cable de structure
FR2532024A1 (fr) Ressort a lame en une matiere plastique renforcee par des fibres
WO2009133271A2 (fr) Dispositif de réduction du bruit généré par un réacteur d'aéronef à conduits de fluide coudés
EP0134169B1 (fr) Procédé et dispositif pour la conformation d'une onde de détonation
EP2481670A1 (fr) Pale et procédé de fabrication de ladite pale
EP2665069B1 (fr) Câble de transmission électrique à haute tension
FR2911524A1 (fr) Piece tubulaire comportant un insert en matiere composite a matrice metallique.
EP3111116B1 (fr) Réduction du débit de fuite d'un joint à brosse par obstruction géometrique flexible
EP3259182A1 (fr) Dispositif avec helice a entrainement circonferentiel et ensemble statique, avec des pales auto-ajustables place en aval
EP3390254B1 (fr) Rouleau de renvoi pour le dévidage d'une bobine d'un produit présente en bande
EP3234473B1 (fr) Bouche de soufflage lateral et gaine aeraulique munie d'au moins une telle bouche de soufflage
EP0115977B1 (fr) Tube d'enroulement pour une voile et enrouleur de voile pourvu d'un tel tube
EP0409743B1 (fr) Dispositif tendeur de fil pour machines textiles
EP0581636B1 (fr) Redresseur de flux pour poste de detente et dispositif de comptage
FR2942744A1 (fr) Rayon pour une roue de cycle
WO2020011859A1 (fr) Dispositif d'acheminement de fibres pour une machine d'application de fibres
FR3101965A1 (fr) Faisceau de fibres optiques
EP2699322A1 (fr) Raquette en bois de nouvelle generation
FR3019893A1 (fr) Sonde de temperature a performances ameliorees, pour thermostat de regulation thermique d'un appareil, de preference un chauffe-eau
FR2985787A1 (fr) Aube de rotor de darrieus vrillee et courbe
FR2626357A1 (fr) Fleche pour arc, arbalete ou pistolet-arbalete
FR3084912A1 (fr) Dispositif de reduction de contraintes pour arbre de turbomachine

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 12728769

Country of ref document: EP

Kind code of ref document: A1

NENP Non-entry into the national phase

Ref country code: DE

WWE Wipo information: entry into national phase

Ref document number: 14122908

Country of ref document: US
