WO2014030845A1 - 하드코팅 조성물 - Google Patents

하드코팅 조성물 Download PDF

Info

Publication number
WO2014030845A1
WO2014030845A1 PCT/KR2013/006773 KR2013006773W WO2014030845A1 WO 2014030845 A1 WO2014030845 A1 WO 2014030845A1 KR 2013006773 W KR2013006773 W KR 2013006773W WO 2014030845 A1 WO2014030845 A1 WO 2014030845A1
Authority
WO
WIPO (PCT)
Prior art keywords
hard coating
coating composition
photocurable
photoinitiator
present
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/KR2013/006773
Other languages
English (en)
French (fr)
Inventor
강준구
장영래
홍성돈
정순화
허은규
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
LG Chem Ltd
Original Assignee
LG Chem Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by LG Chem Ltd filed Critical LG Chem Ltd
Priority to EP13831327.5A priority Critical patent/EP2873699A4/en
Priority to US14/423,420 priority patent/US10000655B2/en
Priority to JP2015528383A priority patent/JP2015531021A/ja
Priority to CN201380055267.4A priority patent/CN104736633A/zh
Publication of WO2014030845A1 publication Critical patent/WO2014030845A1/ko
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J5/00—Manufacture of articles or shaped materials containing macromolecular substances
    • C08J5/18—Manufacture of films or sheets
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J7/00—Chemical treatment or coating of shaped articles made of macromolecular substances
    • C08J7/04—Coating
    • C08J7/042—Coating with two or more layers, where at least one layer of a composition contains a polymer binder
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J7/00—Chemical treatment or coating of shaped articles made of macromolecular substances
    • C08J7/04—Coating
    • C08J7/0427—Coating with only one layer of a composition containing a polymer binder
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J7/00—Chemical treatment or coating of shaped articles made of macromolecular substances
    • C08J7/04—Coating
    • C08J7/046—Forming abrasion-resistant coatings; Forming surface-hardening coatings
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L33/00—Compositions of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and only one being terminated by only one carboxyl radical, or of salts, anhydrides, esters, amides, imides or nitriles thereof; Compositions of derivatives of such polymers
    • C08L33/04—Homopolymers or copolymers of esters
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D105/00—Coating compositions based on polysaccharides or on their derivatives, not provided for in groups C09D101/00 or C09D103/00
    • C09D105/16—Cyclodextrin; Derivatives thereof
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D133/00—Coating compositions based on homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by only one carboxyl radical, or of salts, anhydrides, esters, amides, imides, or nitriles thereof; Coating compositions based on derivatives of such polymers
    • C09D133/04—Homopolymers or copolymers of esters
    • C09D133/14—Homopolymers or copolymers of esters of esters containing halogen, nitrogen, sulfur or oxygen atoms in addition to the carboxy oxygen
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D135/00—Coating compositions based on homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by a carboxyl radical, and containing at least another carboxyl radical in the molecule, or of salts, anhydrides, esters, amides, imides or nitriles thereof; Coating compositions based on derivatives of such polymers
    • C09D135/02—Homopolymers or copolymers of esters
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D4/00—Coating compositions, e.g. paints, varnishes or lacquers, based on organic non-macromolecular compounds having at least one polymerisable carbon-to-carbon unsaturated bond ; Coating compositions, based on monomers of macromolecular compounds of groups C09D183/00 - C09D183/16
    • C09D4/06—Organic non-macromolecular compounds having at least one polymerisable carbon-to-carbon unsaturated bond in combination with a macromolecular compound other than an unsaturated polymer of groups C09D159/00 - C09D187/00
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J2333/00—Characterised by the use of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and only one being terminated by only one carboxyl radical, or of salts, anhydrides, esters, amides, imides, or nitriles thereof; Derivatives of such polymers
    • C08J2333/04—Characterised by the use of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and only one being terminated by only one carboxyl radical, or of salts, anhydrides, esters, amides, imides, or nitriles thereof; Derivatives of such polymers esters
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J2367/00—Characterised by the use of polyesters obtained by reactions forming a carboxylic ester link in the main chain; Derivatives of such polymers
    • C08J2367/02—Polyesters derived from dicarboxylic acids and dihydroxy compounds
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J2433/00—Characterised by the use of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and only one being terminated by only one carboxyl radical, or of salts, anhydrides, esters, amides, imides, or nitriles thereof; Derivatives of such polymers
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J2433/00—Characterised by the use of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and only one being terminated by only one carboxyl radical, or of salts, anhydrides, esters, amides, imides, or nitriles thereof; Derivatives of such polymers
    • C08J2433/04—Characterised by the use of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and only one being terminated by only one carboxyl radical, or of salts, anhydrides, esters, amides, imides, or nitriles thereof; Derivatives of such polymers esters
    • C08J2433/06—Characterised by the use of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and only one being terminated by only one carboxyl radical, or of salts, anhydrides, esters, amides, imides, or nitriles thereof; Derivatives of such polymers esters of esters containing only carbon, hydrogen, and oxygen, the oxygen atom being present only as part of the carboxyl radical
    • C08J2433/08—Homopolymers or copolymers of acrylic acid esters
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09J—ADHESIVES; NON-MECHANICAL ASPECTS OF ADHESIVE PROCESSES IN GENERAL; ADHESIVE PROCESSES NOT PROVIDED FOR ELSEWHERE; USE OF MATERIALS AS ADHESIVES
    • C09J2301/00—Additional features of adhesives in the form of films or foils
    • C09J2301/10—Additional features of adhesives in the form of films or foils characterized by the structural features of the adhesive tape or sheet
    • C09J2301/16—Additional features of adhesives in the form of films or foils characterized by the structural features of the adhesive tape or sheet by the structure of the carrier layer
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09J—ADHESIVES; NON-MECHANICAL ASPECTS OF ADHESIVE PROCESSES IN GENERAL; ADHESIVE PROCESSES NOT PROVIDED FOR ELSEWHERE; USE OF MATERIALS AS ADHESIVES
    • C09J2301/00—Additional features of adhesives in the form of films or foils
    • C09J2301/30—Additional features of adhesives in the form of films or foils characterized by the chemical, physicochemical or physical properties of the adhesive or the carrier
    • C09J2301/312—Additional features of adhesives in the form of films or foils characterized by the chemical, physicochemical or physical properties of the adhesive or the carrier parameters being the characterizing feature
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
    • Y10T—TECHNICAL SUBJECTS COVERED BY FORMER US CLASSIFICATION
    • Y10T428/00—Stock material or miscellaneous articles
    • Y10T428/24—Structurally defined web or sheet [e.g., overall dimension, etc.]
    • Y10T428/24802—Discontinuous or differential coating, impregnation or bond [e.g., artwork, printing, retouched photograph, etc.]
    • Y10T428/24917—Discontinuous or differential coating, impregnation or bond [e.g., artwork, printing, retouched photograph, etc.] including metal layer
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
    • Y10T—TECHNICAL SUBJECTS COVERED BY FORMER US CLASSIFICATION
    • Y10T428/00—Stock material or miscellaneous articles
    • Y10T428/26—Web or sheet containing structurally defined element or component, the element or component having a specified physical dimension
    • Y10T428/269—Web or sheet containing structurally defined element or component, the element or component having a specified physical dimension including synthetic resin or polymer layer or component
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
    • Y10T—TECHNICAL SUBJECTS COVERED BY FORMER US CLASSIFICATION
    • Y10T428/00—Stock material or miscellaneous articles
    • Y10T428/28—Web or sheet containing structurally defined element or component and having an adhesive outermost layer
    • Y10T428/2848—Three or more layers
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
    • Y10T—TECHNICAL SUBJECTS COVERED BY FORMER US CLASSIFICATION
    • Y10T442/00—Fabric [woven, knitted, or nonwoven textile or cloth, etc.]
    • Y10T442/10—Scrim [e.g., open net or mesh, gauze, loose or open weave or knit, etc.]

Definitions

  • the present invention relates to a hard coating composition. More specifically, the present invention relates to a hard coat composition capable of forming a hard coat film exhibiting excellent impact resistance and optical properties.
  • Glass or tempered glass is generally used as a material having excellent mechanical properties in the display window or the front plate of the mobile device.
  • the glass causes the mobile device to become heavier due to its own weight, and there is a problem of breakage due to an external stratification.
  • Plastic resin is being researched as a substitute material for glass.
  • Plastic resin compositions are suitable for the trend toward a lighter mobile device because they are lightweight and less prone to breakage.
  • compositions have been proposed for coating a hard coat layer on a support substrate to achieve compositions having high hardness and wear resistance properties.
  • a method of increasing the thickness of the hard coating layer may be considered.
  • the surface hardness may be increased.
  • the wrinkles and curls increase due to the hardening shrinkage of the hard coating layer, cracking or peeling of the hard coating layer tends to occur. Not easy ' In recent years, several methods have been proposed to achieve high hardness of the hard coat film and to solve the problem of curling due to cracking and curing shrinkage of the hard coat filling.
  • Korean Unexamined Patent Publication No. 2010-0041992 discloses a hard coating composition excluding a monomer and using a binder resin including an ultraviolet curable polyurethane acrylate based oligomer.
  • the hard coating composition disclosed above is not strong enough to replace the glass panel of the display with a pencil hardness of about 3H.
  • the present invention provides a hard coating composition capable of forming a hard coating film having excellent layer resistance and optical properties.
  • It provides a hard coating composition comprising an organic solvent.
  • a hard coating composition in the form of a solvent (solvent-free) comprising a photoinitiator.
  • the hard coating composition of the present invention can be used to prepare a hard coating film exhibiting impact resistance, scratch resistance, and high transparency and having excellent processability. Accordingly, the hard coating film formed by using the hard coating composition of the present invention exhibits impact resistance, scratch resistance, and high transparency to cover touch panels of mobile communication terminals, smartphones or tablet PCs, and various displays. It can be used to replace glass in a substrate or device substrate.
  • first and second are used to describe various components, which terms are used only for the purpose of distinguishing one component from other components.
  • each component is referred to as being formed "on” or “on” of each component, it means that each component is directly formed on each component, or other components are each It can be formed additionally between the layer, the object, the substrate.
  • 1 to 6 functional acrylate monomers; Photocurable elastomers; Photoinitiator; And organic solvents It provides a hard coating composition.
  • the acrylate-based means not only acrylate but also methacrylate, or a derivative in which a substituent is introduced into acrylate or methacrylate.
  • the 1 to 6 functional acrylate monomers include, for example, hydroxyethyl acrylate (HEA), hydroxyethyl methacrylate (HEMA), nucleic acid dididiacrylate (HDDA), tripropylene glycol diacrylate (TPGDA). ), Ethylene glycol diacrylate (EGDA), trimethyl to propane triacrylate (TMPTA), trimethylolpropane ethoxy triacrylate (TMPEOTA), glycerin propoxylated triacrylate (GPTA) : The nucleate acrylate (DPHA) etc. are mentioned for a latex (PETA) or dipentaerythrite.
  • the 1 to 6 functional acrylate monomers may be used alone or in combination with each other.
  • the 1 to 6 functional acrylate monomers are based on 100 parts by weight of solids including the 1 to 6 functional acrylate monomers, the photocurable elastomer, and the photoinitiator. About 20 to about 79.5 parts by weight, or about 20 to about 49.5 parts by weight.
  • the 1 to 6 functional acrylate monomer is in the above range, it is possible to form a hard coat film having good physical properties such as high hardness and scratch resistance.
  • the hard coating composition of the present invention includes a photocurable elastomer ⁇
  • the photocurable elastomer means a polymer material that exhibits elasticity and includes a functional group capable of crosslinking polymerization by ultraviolet irradiation.
  • the photocurable elastomer is at least about 15%, for example from about 15 to about 200%, or from about 20 to about 200%, or from about 20 to about as measured by ASTM D638. It can have an elongation of 150%.
  • the photocurable elastomer is cross-polymerized with the 1 to 6 functional acrylate monomer to form a hard coat layer after curing is formed Flexibility and impact resistance can be imparted to the hard coat layer.
  • the weight ratio of 1 to 6 functional acrylate based monomers may be about 20:80 to about 80:20 or about 20:80 to about 50:50.
  • the hard coat film having good physical properties may be formed without degrading optical properties while exhibiting excellent layer resistance.
  • the photocurable elastomer may be a polymer or oligomer having a weight average molecular weight in the range of about 1,000 to about 600,000 g / mol, or about 10,000 to about 600,000 g / mol.
  • the photocurable elastomer may be, for example, at least one member selected from the group consisting of polycaprolactone, urethane acrylate polymer, and polyrotaxane.
  • polycaprolactone is formed by ring-opening polymerization of caprolactone and has excellent physical properties such as flexibility, layer resistance, and durability.
  • the urethane acrylate polymer has excellent elasticity and durability, including urethane bonds.
  • the polyrotaxane refers to a compound in which a dumbbell shaped molecule and a cyclic compound are structurally fitted.
  • the dumbbell-shaped molecule includes a constant linear molecule and a blocking group disposed at both ends of the linear molecule, the linear molecule penetrates the inside of the cyclic compound, and the cyclic compound moves along the linear molecule. Can be prevented from being separated by the blocker.
  • a cyclic compound bonded to a lactone compound having a (meth) acrylate compound introduced at the terminal; Linear molecules penetrating the cyclic compound; And a rotasein compound disposed at both ends of the linear molecule and including a blocking group to prevent the cyclic compound from being separated.
  • the cyclic compound may penetrate or surround the linear molecule. It may be used without any limitation as long as it has a degree of degree, and may include functional groups such as hydroxyl, amino, carboxyl, thiol or aldehyde groups that can be reacted with other polymers or compounds. Specific examples of such cyclic compounds include ⁇ -cyclodextrin, ⁇ -cyclodextrin, ⁇ -cyclodextrin, or a combination thereof.
  • a compound having a straight chain form having a molecular weight of a predetermined or more may be used without great limitation, but a polyalkylene compound or a polylactone compound may be used.
  • a polyoxyalkylene compound containing an oxyalkylene repeating unit having 1 to 8 carbon atoms or a polylactone compound having a lacron repeating unit having 3 to 10 carbon atoms may be used.
  • the containment group is manufactured. It can be appropriately adjusted according to the properties of the rotasein compound, for example selected from the group consisting of dinitrophenyl group, cyclodextrin group, ammantane group, triyl group, fluorescein group and pyrene group
  • Such polyrotaxane compounds may have excellent scratch resistance and may exhibit self-healing ability when scratches or external damages occur.
  • the hard coating composition of the present invention by providing a photocurable elastic polymer to photo-curing to impart high hardness and flexibility to the hard coating layer, in particular, it is possible to prevent damage by the outer layer lattice to ensure excellent layer resistance.
  • the photocurable elastomer is about 20 to about 79.5 based on 100 parts by weight of the solid containing the 1 to 6 functional acrylate-based monomer, the photocurable elastomer, and the photoinitiator Or from about 20 to about 49.5 parts by weight.
  • the content of the photocurable elastomer is too high out of the weight ratio, the physical properties of the hard coat layer may be deteriorated, such as the occurrence of curl after curing or the scratch resistance decreases.
  • the content of the photocurable elastomer is too small, it may not be able to achieve the layer resistance sufficiently.
  • the hard coating composition of the present invention includes a photoinitiator.
  • 1-hydroxy-cyclonucleosil-phenyl ketone 2-hydroxy-2-methyl-1-phenyl-1-propane, 2-hydroxy-1- [4_ (2-Hydroxyethoxy) phenyl] -2-methyl-1-propanone, methylbenzoylformate, ⁇ , ⁇ -dimethoxy- ⁇ _phenylacetophenone, 2-benzoyl-2- (dimethylamino ) -1- [4- (4-morpholinyl) phenyl] -1-butanone, 2-methyl-1- [4- (methylthio) phenyl] -2- (4-morpholinyl) -1 -Propanone diphenyl (2,4,6-trimethylbenzoyl) -phosphine oxide, or bis (2,4,6-trimethylbenzoyl)-phenylphosphine oxide, and the like, but are not limited thereto.
  • Irgacure 184 Commercially available products include Irgacure 184, Irgacure 500, Irgacure 651, Irgacure 369, Irgacure 907, Darocur 1173, Darocur MBF, Irgacure 819, Darocur TPO, Irgacure 907, and Esacure KIP 100F.
  • These photoinitiators can be used individually or in mixture of 2 or more types different from each other.
  • the photoinitiator is about 0.5 to about 10 weights based on 100 parts by weight of solids including the 1 to 6 functional acrylate-based monomer, the photocurable elastomer, and the photoinitiator. Parts, or about 1 to about 5. parts by weight.
  • the photoinitiator is in the above range, the crosslinked photopolymerization can be achieved without lowering the physical properties of the hard coat film.
  • the hard coating composition of the present invention comprises an organic solvent.
  • the organic solvent is methane, ethane, an alcoholic solvent such as isopropyl alcohol, butanol, 2-methoxyethane, 2-ethoxyethane, 1-methoxy-2.
  • Alkoxy alcohol solvents such as propane, acetone, methyl ethyl ketone, methyl isobutyl ketone, methyl propyl ketone, ketone solvents such as cyclonucleanone, propylene glycol monopropyl ether, propylene glycol monomethyl ether, ethylene glycol monoethyl ether , Ethylene glycol monopropyl ether, ethylene glycol monobutyl ether, diethylene glycol monomethyl ether, diethyl glycol monoethyl ether, diethyl glycol monopropyl ether, diethyl glycol monobutyl ether, diethylene glycol-2-ethyl nucleosil ether Ether solvents such as, aromatic solvent
  • the content of the organic solvent is not particularly limited because it can be variously adjusted within a range that does not lower the physical properties of the hard coating composition of the present invention, the 1 to 6 functional
  • the weight ratio of solids to organic solvents may be included in a range of about 70:30 to about 99: 1 based on 100 parts by weight of the solid content including the acrylate monomer, the photocurable elastomer, and the photoinitiator.
  • the hard coating composition of the present invention in addition to the above-mentioned 1 to 6 functional acrylate monomer, photocurable elastomer, photoinitiator and organic solvent, the present invention, such as surfactant, anti-yellowing agent, leveling agent, antifouling agent It may further include an additive commonly used in the field.
  • the content can be variously adjusted within a range that does not lower the physical properties of the hard coating composition of the present invention, it is not particularly limited, for example, with respect to 100 parts by weight of the hard coating composition, about 0.1 to about 10 parts by weight May be included.
  • the hard coating composition may include a surfactant as an additive, and the surfactant may be a 1 to 2 functional fluorine acrylate, a fluorine surfactant or a silicone surfactant.
  • the surfactant may be included in the form of being dispersed or crosslinked in the crosslinked copolymer.
  • the additive may include a yellowing inhibitor
  • the yellowing inhibitor may include a benzophenone compound or a benzotriazole compound.
  • the viscosity of the hard coating composition is not particularly limited as long as it has a suitable flowability and coating property, but may exhibit a relatively high viscosity.
  • the hard coating composition of the present invention has a viscosity of about 100 to about 1,200 cps, or about 100 to about 1,200 cps, or about 150 to about 1,200 cps, or about 300 to about 1,200 cps at a temperature of 25 ° C. It may have a viscosity.
  • a solvent-free comprising a 1 to 6 functional acrylate-based monomer, a photocurable elastomer, and a photoinitiator It provides a hard coating composition in the form.
  • the solvent-free hard coating composition does not include an organic solvent may exhibit a higher viscosity.
  • the hard coating composition of the present invention may have a viscosity of about 300 to about 1,200 cps, or about 300 to about 1,200 cps, or about 500 to about 1,200 cps, or about 800 to about 1,200 cps at a temperature of 25 ° C. It may have a viscosity.
  • the hard coating composition of the present invention comprising the above-described components can form a hard coating layer by applying a support substrate to the photocuring. .
  • the support substrate to which the hard coating composition of the present invention is applied can be used without particular limitation in the production method or material of the support substrate such as a stretched film or a non-stretched film as long as it is a transparent plastic resin.
  • the supporting substrate may be a polyester such as polyethylene terephthalate (PET), a polyethylene such as ethylene vinyl acetate (EVA), a cyclic olefin polymer (cyclic olefin polymer) , COP), cyclic olefin copolymer (COC), polyacrylate (PAC), polycarbonate (PC), polyethylene (PE), polymethyl methacrylate (polymethylmethacrylate, PMMA) ), Polyetheretherketon (PEEK), polyethylenenaphthalate (PEN), polyetherimide (PEI), polyimide (PI), triacetylcellulose (TAC), MMA (methyl methacrylate), or a film containing a fluorine resin or the like.
  • the support substrate may be
  • the support substrate is a substrate having a multilayer structure of polyethylene terephthalate (PET), It can be a substrate having a structure of two or more layers formed by coextrusion of polymethyl methacrylate (PMMA) / polycarbonate (PC).
  • PET polyethylene terephthalate
  • PMMA polymethyl methacrylate
  • PC polycarbonate
  • the support substrate may be a substrate including a copolymer of polymethylmethacrylate (PMMA) and polycarbonate (PC).
  • PMMA polymethylmethacrylate
  • PC polycarbonate
  • the thickness of the support substrate is not particularly limited, but a support substrate having a thickness of about 30 to about 1,200 / ⁇ , or about 50 to about 800 may be used.
  • the thickness of about 50 or more for example about 50 to about 300 / ⁇ , or about 50 to about 200 /, or about 50 to about 150, Or a hard coat layer having a thickness of about 70 to about 150 microns.
  • the hard coating layer formed using the hard coating composition according to the present invention in particular, when the impact is applied from the outside can be given to the excellent impact resistance to the hard coating film.
  • the hard coat layer may be formed by a conventional method used in the art.
  • the hard coating composition according to the present invention is applied to one surface of a support substrate.
  • the method of applying the composition is not particularly limited as long as it can be used in the technical field to which the present technology belongs, for example, bar coating method, knife coating method, coating method, blade coating method, die coating method, micro gravure coating Method, comma coating method, slot die coating method, lip coating method, or solution casting method.
  • the hard coat layer may be formed by irradiating ultraviolet light on the applied hard coat composition.
  • the hard coating composition of the present invention As described above it can form a hard coating layer excellent in impact resistance.
  • the hard coat layer using the hard coat composition of the present invention may be formed on the other side of the support substrate on which the other hard coat layer is formed.
  • the film including the hard coating layer formed using the hard coating composition of the present invention exhibits excellent high hardness, layer resistance, scratch resistance, high transparency, durability, light resistance, high transmittance, etc., and thus may be usefully used in various fields.
  • the film including the hard coating layer formed by using the hard coating composition of the present invention may have excellent layer resistance to replace the glass.
  • the film including the hard coating layer formed using the hard coating composition of the present invention may not generate cracks when the 22 g iron ball is repeatedly dropped freely 10 times at a height of 50 cm.
  • the hard coating layer formed by using the hard coating composition of the present invention when the steel wool (0000) is mounted on a friction tester (steel wool) # 0000 after reciprocating 400 times with a load of 500g may occur less than two scratches Can be.
  • the hard coating layer formed using the hard coating composition of the present invention may be 91.0% or more, or 92.0% or more, haze 1.0% or less, or 0.5% or less, or 4% or less.
  • the hard coating layer formed using the hard coating composition of the present invention may be 1.0 or less.
  • the difference between the initial color b value and the color b value after 72 hours or more exposure to an ultraviolet lamp in the UVB wavelength region may be 0.5 or less, or 0.4 or less.
  • the hard coating layer formed by using the hard coating composition of the present invention when exposed to a flat surface after 70 hours or more at a temperature of 50 ° C or more and a humidity of 80% or more, each corner or one of the hard coating film
  • the maximum value of the distance away from the transition plane may be about 1.0 mm or less, or about 0.6 mm or less, or about 0.3 mm or less. More specifically, when placed in a plane after exposure for 70 to 100 hours at a temperature of 50 to 90 ° C and a humidity of 80 to 90%, the maximum of the distance of each corner or one side of the hard-coating film in the plane The value may be about 1.0 mm or less, or about 0.6 mm or less, or about 0.3 mm or less.
  • the hard coating layer formed using the hard coating composition of the present invention exhibits high hardness, layer resistance, scratch resistance, high transparency, durability, light resistance, and high transmittance, and thus may be usefully used in various fields.
  • mobile It can be used for a touch panel of a terminal, a smartphone or a tablet PC, and a cover substrate or an element substrate of various displays.
  • the weight average molecular weight of the obtained polyrotasein was 600,000 g / mol, and elongation measured by ASTM D638 was 20%.
  • Example 1 The weight average molecular weight of the obtained polyrotasein was 600,000 g / mol, and elongation measured by ASTM D638 was 20%.
  • TMPTA trimethylolpropane triacrylate
  • POPTA polyrotasein of Preparation Example 1
  • photoinitiator trade name: Darocur TPO
  • benzotriazole yellowing inhibitor trade name: Tinuvin 400
  • O.lg fluorine-based surfactant
  • FC4430 fluorine-based surfactant
  • Methyl ethyl ketone lg was mixed to prepare a first hard coat composition.
  • HSA Hydroxyethyl acrylate 2g
  • the particle diameter is 20-30nm nano silica is 40 parts by weight 0/0 dispersed silica-dipentaerythritol hex the EPO Li acrylate (DPHA) complex 8g (silica 3.2g, DPHA 4.8g) , 0.2 g of a photo-initiated crab (trade name: Darocur TPO), a banjo triazole-based yellowing inhibitor (trade name: Tinuvin 400) O.lg, and 0.05 g of a fluorine-based surfactant (trade name: FC4430) were mixed to prepare a second hard coating composition.
  • the second hard coat composition was applied onto a PET support substrate having a thickness of 15 cm X 20 cm, 188.
  • the first photocuring was performed by irradiating ultraviolet rays of 280-350nm wavelength using a black light fluorescent lamp.
  • the first hard coating composition was applied to the back side of the supporting substrate.
  • a second photocuring was performed by irradiating ultraviolet rays of 280-350nm wavelength using a black light fluorescent lamp to prepare a hard coat film.
  • the thicknesses of the first and second hard coat layers formed on both sides of the resin were 100 respectively.
  • Example 3 In the first hard coating composition, 4 g of urethane acrylate polymer (trade name: UA200PA, Shinnakamura Chemical, weight average molecular weight 2,600 g / mol, elongation at 170% according to ASTM D638) was used instead of 4 g of polyrotacein of Preparation Example 1. Except that a hard coat film was prepared in the same manner as in Example 1.
  • urethane acrylate polymer trade name: UA200PA, Shinnakamura Chemical, weight average molecular weight 2,600 g / mol, elongation at 170% according to ASTM D638
  • Example 4 In the first hard coating composition, 4 g of urethane acrylate-based polymer (trade name: UA340P, Shinnakamura Chemical, weight average molecular weight 13,000 g / mol, elongation according to ASTM D638) was used instead of 4 g of polyrotasein of Preparation Example 1. Except that a hard coat film was prepared in the same manner as in Example 1.
  • urethane acrylate-based polymer trade name: UA340P, Shinnakamura Chemical, weight average molecular weight 13,000 g / mol, elongation according to ASTM D638
  • Example 5 After the curing was completed in Example 1, except that the thickness of the first and second hard coat layer formed on both sides of the resin to 150, respectively, a hard coat film was prepared in the same manner as in Example 1.
  • Example 6 After the curing was completed in Example 1, except that the thickness of the first and second hard coat layer formed on both sides of the resin to 150, respectively, a hard coat film was prepared in the same manner as in Example 1.
  • TMPTA trimethylolpropane triacrylate
  • POPTA polyrotasein of Preparation Example 1
  • photoinitiator trade name: Darocur TPO
  • benzotriazole yellowing inhibitor trade name: Tinuvin 400
  • FC4430 fluorine-based surfactant
  • HSA Hydroxyethyl acrylate 2g
  • the particle diameter is 20-30nm nano silica is 40 parts by weight 0/0 dispersed silica-dipentaerythritol hex the EPO Li acrylate (DPHA) complex 8g (silica 3.2g, DPHA 4.8g) 0.2 g of a photoinitiator (trade name: Darocur TPO), a benzotriazole-based yellowing inhibitor (trade name: Tinuvin 400) O.lg, and 0.05 g of a fluorine-based surfactant (trade name: FC4430) were mixed to prepare a second hard coating composition.
  • DPHA dispersed silica-dipentaerythritol hex the EPO Li acrylate
  • DPHA dispersed silica-dipentaerythritol hex the EPO Li acrylate (DPHA) complex 8g (silica 3.2g, DPHA 4.8g) 0.2 g of
  • the second hard coat composition was applied onto a PET support substrate having a thickness of 15 cm X 20 cm, 188.
  • the first photocuring was performed by irradiating ultraviolet rays of 280-350nm wavelength using a black light fluorescent lamp.
  • the first hard coating composition was applied to the back side of the supporting substrate.
  • a second photocuring was performed by irradiating ultraviolet rays of 280-350nm wavelength using a black light fluorescent lamp to prepare a hard coat film.
  • the thickness of the first hard coat layer was 125 and the thickness of the second hard coat layer was 100 / im. Comparative Example 1
  • the second hardcoat composition of Example 1 was applied onto a PET support substrate having a thickness of 15 cm X 20 cm, 188 ⁇ .
  • the first photocuring was carried out by irradiating ultraviolet rays of 280-350nm wavelength using a black light fluorescent lamp.
  • Example 2 The second hard coating composition of Example 1 was applied to the back side of the supporting substrate. Next, ultraviolet rays having a wavelength of 280-350 nm were irradiated using a black light fluorescent lamp. Irradiation was performed to perform a second photocuring to prepare a hard coat film. After curing was completed, the thicknesses of the hard coat layers formed on both sides of the resin were each 100. Comparative Example 2
  • TMPTA trimethyl propane triacrylate
  • photoinitiator trade name:
  • Darocur TPO 0.2 g
  • benzotriazole yellowing inhibitor trade name: Tinuvin 400
  • fluorine-based surfactant trade name: FC4430
  • methyl ethyl ketone lg was mixed to prepare a first hard coating composition.
  • Example 1 The second hard coat composition and the remaining process was the same as in Example 1 to prepare a hard coat film.

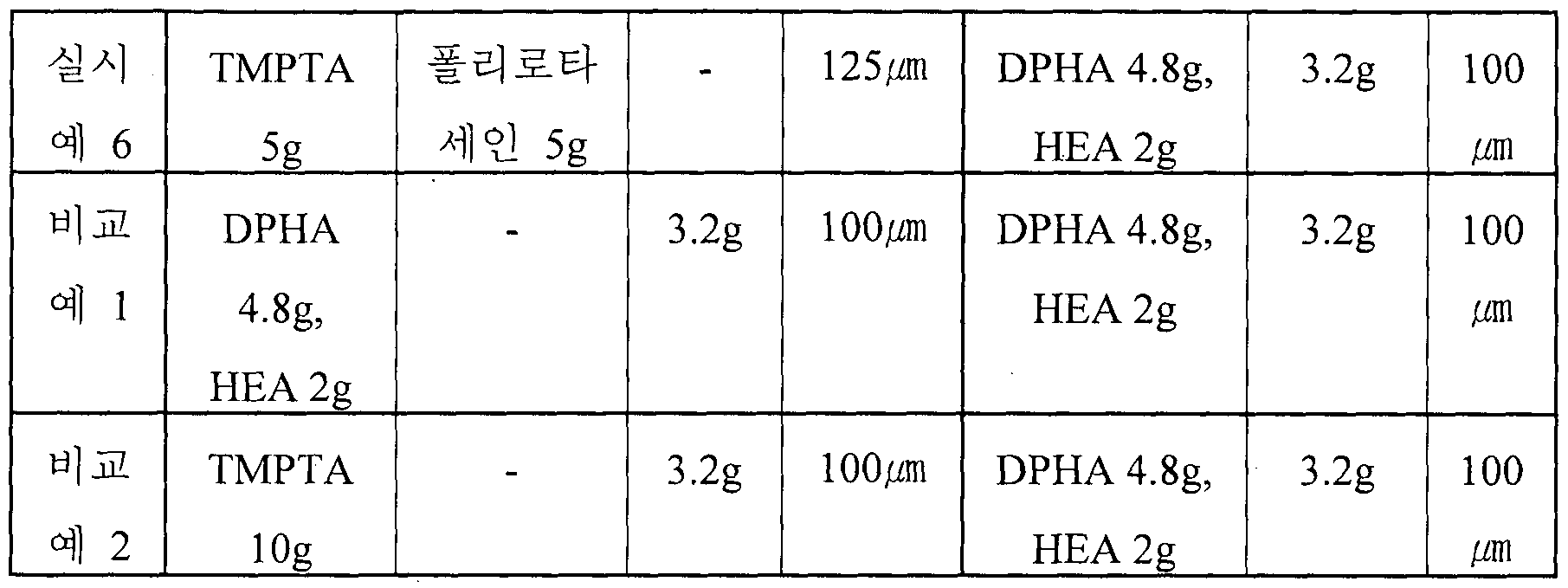

  • Example 1 to 6 and Comparative Examples 1 and 2 the components and contents of the first and second hard coating compositions are summarized in Table 1 below.
  • Each hard coat film was wound on a cylindrical lteltel having a diameter of lcm with the first hard coat layer outward, and then cracks were judged to determine whether or not cracks occurred, 0K and X when cracks occurred.
  • Comparative Examples 1 and 2 in which the first hard coat layer does not include a photocurable crosslinked copolymer of 1 to 6 functional acrylate monomers and a photocurable elastomer, have no stratified layer resistance.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Polymers & Plastics (AREA)
  • Health & Medical Sciences (AREA)
  • Medicinal Chemistry (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Wood Science & Technology (AREA)
  • Manufacturing & Machinery (AREA)
  • Laminated Bodies (AREA)
  • Paints Or Removers (AREA)
  • Macromonomer-Based Addition Polymer (AREA)
  • Coating Of Shaped Articles Made Of Macromolecular Substances (AREA)
  • Polymerisation Methods In General (AREA)
  • Surface Treatment Of Optical Elements (AREA)

Abstract

본 발명은 하드코팅 조성물에 관한 것으로, 보다 상세하게는 내충격성 및 우수한 특성을 나타내는 하드코팅 필름을 형성할 수 있는 하드코팅 조성물에 관한 것이다. 본 발명에 따르면, 내충격성, 내찰상성, 및 고투명도를 나타내며 우수한 가공성을 갖는 하드코팅 필름을 제공할 수 있다.

Description

【명세서】
【발명의 명칭】
하드코팅 조성물
【기술분야】
본 발명은 하드코팅 조성물에 관한 것이다. 보다 상세하게는, 우수한 내충격성 및 광학적 특성을 나타내는 하드코팅 필름을 형성할 수 있는 하드코팅 조성물에 관한 것이다.
본 출원은 2012년 8월 23일에 한국특허청에 제출된 한국 특허 출원 제 10-2012-0092529호, 및 2013년 7월 26일에 한국특허청에 제출된 한국 특허 출원 제 10— 2013-0089102호의 출원일의 이익올 주장하며, 그 내용 전부는 본 명세서에 포함된다.
【배경기술】
최근 스마트폰, 태블릿 PC와 같은 모바일 기기의 발전과 함께 디스플레이용 기재의 박막화 및 슬림화가 요구되고 있다. 이러한 모바일 기기의 디스플레이용 원도우 또는 전면판에는 기계적 특성이 우수한 소재로 유리 또는 강화 유리가 일반적으로 사용되고 있다. 그러나, 유리는 자체의 무게로 인한.모바일 장치가 고중량화되는 원인이 되고 외부 층격에 의한 파손의 문제가 있다.
이에 유리를 대체할 수 있는 소재로 플라스틱 수지가 연구되고 있다. 플라스틱 수지 조성물은 경량이면서도 깨질 우려가 적어 보다 가벼운 모바일 기기를 추구하는 추세에 적합하다. 특히, 고경도 및 내마모성의 특성을 갖는 조성물을 달성하기 위해 지지 기재에 하드코팅 층을 코팅하는 조성물이 제안되고 있다.
하드코팅 층의 표면 경도를 향상시키는 방법으로 하드코팅 층의 두께를 증가시키는 방법이 고려될 수 있다. 유리를 대체할 수 있을 정도의 표면 경도를 확보하기 위해서는 일정한 하드코팅 층의 두께를 구현할 필요가 있다. 그러나, 하드코팅 충의 두께를 증가시킬수록 표면 경도는 높아질 수 있지만 하드코팅 층의 경화 수축에 의해 주름이나 컬 (curl)이 커지는 동시에 하드코팅 층의 균열이나 박리가 생기기 쉬워지기 때문에 실용적으로 적용하기는 용이하지 않다. ' 근래 하드코팅 필름의 고경도화를 실현하는 동시에 하드코팅 충의 균열이나 경화 수축에 의한 컬의 과제를 해결하는 방법이 몇 가지 제안되어 있다.
한국공개특허 제 2010-0041992호는 모노머를 배제하고 자외선 경화성 폴리우레탄 아크릴레이트계 을리고머를 포함하는 바인더수지를 이용하는 하드코팅 조성물을 개시하고 있다. 그러나， 상기에 개시된 하드코팅 조성물은 연필 경도가 3H 정도로 디스플레이의 유리 패널을 대체하기에는 강도가 층분하지 않다.
【발명의 내용】
【해결하려는 과제】
상기와 같은 과제를 해결하기 위하여, 본 발명은 우수한 내층격성 및 광학적 특성을 갖는 하드코팅 필름을 형성할 수 있는 하드코팅 조성물을 제공한다.
【과제의 해결 수단】
상기와 같은 문제를 해결하기 위해서 본 발명은,
1 내지 6 관능성 아크릴레이트계 단량체;
광 경화성 탄성 중합체;
광 개시제; 및
유기 용매를 포함하는 하드코팅 조성물을 제공한다.
또한, 본 발명은,
1 내지 6 관능성 아크릴레이트계 단량체;
광경화성 탄성 중합체; 및
광 개시제를 포함하는 무용제 (solvent-free) 형태의 하드코팅 조성물을 제공한다.
【발명의 효과】
본 발명의 하드코팅 조성물에 따르면, 내충격성, 내찰상성, 및 고투명도를 나타내며 우수한 가공성을 갖는 하드코팅 필름을 제조하는 데 사용할 수 있다. 이에 따라 본 발명의 하드코팅 조성물을 이용하여 형성한 하드코팅 필름은 내충격성, 내찰상성， 및 고투명도를 나타내어 이동통신 단말기, 스마트폰 또는 태블릿 PC의 터치패널, 및 각종 디스폴레이의 커버 기판 또는 소자 기판에서 유리를 대체하는 용도로 사용될 수 있다.
【발명을 실시하기 위한 구체적인 내용】
본 발명의 하드코팅 조성물은,
1 내지 6 관능성 아크릴레이트계 단량체;
광경화성 탄성 중합체;
광 개시제; 및
유기 용매를 포함한다.
또한, 본 발명의 하드코팅 조성물은,
1 내지 6 관능성 아크릴레이트계 단량체;
광경화성 탄성 중합체; 및
광 개시제를 포함하는 무용제 (solvent-free) 형태이다.
본 발명에서, 제 1, 제 2 등의 용어는 다양한 구성요소들을 설명하는데 사용되며, 상기 용어들은 하나의 구성 요소를 다른 구성 요소로부터 구별하는 목적으로만 사용된다.
또한， 본 명세서에서 사용되는 용어는 단지 예시적인 실시예들올 설명하기 위해 사용된 것으로, 본 발명을 한정하려는 의도는 아니다. 단수의 표현은 문맥상 명백하게 다르게 뜻하지 않는 한, 복수의 표현을 포함한다. 또한 본 발명에 있어서, 각 구성 요소가 각 구성 요소들의 "상에" 또는 "위에" 형성되는 것으로 언급되는 경우에는 각 구성 요소가 직접 각 구성 요소들의 위에 형성되는 것을 의미하거나, 다른 구성 요소가 각 층 사이, 대상체, 기재 상에 추가적으로 형성될 수 있음을 의미한다.
본 발명은 다양한 변경올 가할 수 있고 여러 가지 형태를 가질 수 았는 바， 특정 실시예들을 예시하고 하기에서 상세하게 설명하고자 한다. 그러나, 이는 본 발명을 특정한 개시 형태에 대해 한정하려는 것이 아니며, 본 발명의 사상 및 기술 범위에 포함되는 모든 변경, 균등물 내지 '대체물을 포함하는 것으로 이해되어야 한다.
이하, 본 발명의 하드코팅 조성물을 보다 상세히 설명한다. 본 발명의 일 측면에 따르면, 1 내지 6 관능성 아크릴레이트계 단량체; 광경화성 탄성 중합체; 광 개시제; 및 유기 용매를 포함하는 하드코팅 조성물을 제공한다.
본 명세서 전체에서 상기 아크릴레이트계란， 아크릴레이트 뿐만 아니라 메타크릴레이트， 또는 아크릴레이트나 메타크릴레이트에 치환기가 도입된 유도체를 모두 의미한다.
상기 1 내지 6 관능성 아크릴레이트계 단량체는 예를 들어 하이드록시에틸아크릴레이트 (HEA), 하이드록시에틸메타크릴레이트 (HEMA), 핵산디을디아크릴레이트 (HDDA), 트리프로필렌글리콜 디아크릴레이트 (TPGDA), 에틸렌글리콜 디아크릴레이트 (EGDA), 트리메틸을프로판 트리아크릴레이트 (TMPTA), 트리메틸올프로판에록시 트리아크릴레이트 (TMPEOTA), 글리세린 프로폭실화 트리아크릴레이트 (GPTA): 펜타에리트리를 테트라아크릴레이트 (PETA), 또는 디펜타에리트리를 핵사아크릴레이트 (DPHA) 등을 들 수 있다. 상기 1 내지 6 관능성 아크릴레이트계 단량체는 단독으로 또는 서로 다른 종류를 조합하여 사용할 수 있다.
본 발명의 일 실시예에 따르면, 상기 1 내지 6 관능성 아크릴레이트계 단량체는 상기 1 내지 6 관능성 아크릴레이트계 단량체, 상기 광경화성 탄성 중합체, 및 상기 광 개시제를 포함하는 고형분 100 중량부에 대하여 약 20 내지 약 79.5 중량부, 또는 약 20 내지 약 49.5 중량부로 포함될 수 있다. 상기 1 내지 6 관능성 아크릴레이트계 단량체가 상기 범위에 있올 때 고경도, 내찰상성 등의 양호한 물성을 갖는 하드코팅 필름을 형성할 수 있다.
본 발명의 하드코팅 조성물은 광경화성 탄성 중합체를 포함한다ᅳ 본 명세서 전체에서 상기 광경화성 탄성 중합체란, 자외선 조사에 의해 가교 중합될 수 있는 관능기를 포함하며 탄성을 나타내는 고분자 물질을 의미한다. 본 발명의 일 실시예에 따르면, 상기 광경화성 탄성 중합체는 ASTM D638에 의해 측정하였을 때 약 15% 이상, 예를 들어 약 15 내지 약 200%, 또는 약 20 내지 약 200%, 또는 약 20 내지 약 150%의 신율 (elongation)을 가질 수 있다.
상기 광경화성 탄성 중합체는, 상기 1 내지 6 관능성 아크릴레이트계 단량체와 가교 중합되어 경화 후 하드코팅 층을 형성하며 형성되는 하드코팅 층에 유연성 및 내충격성을 부여할 수 있다.
본 발명의 일 실시예에 따르면, 상기 광경화성 탄성 중합체 및 상기
1 내지 6 관능성 아크릴레이트계 단량체의 중량비는 약 20:80 내지 약 80:20 또는 약 20:80 내지 약 50:50일 수 있다. 상기 1 내지 6 관능성 아크릴레이트계 단량체와 광경화성 탄성 중합체가 상기 함량비로 가교 중합될 때 층분한 내층격성을 나타내면서 광학적 특성의 저하없이 양호한 물성을 갖는 하드코팅 필름을 형성할 수 있다.
본 발명의 일 실시예에 따르면, 상기 광경화성 탄성 중합체는 중량 평균 분자량이 약 1,000 내지 약 600,000 g/mol, 또는 약 10,000 내지 약 600,000 g/mol 의 범위인 폴리머 또는 을리고머일 수 있다.
상기 광경화성 탄성 중합체는 예를 들어 폴리카프로락톤, 우레탄 아크릴레이트계 폴리머, 및 폴리로타세인으로 이루어진 군으로부터 선택되는 1종 이상일 수 있다.
상기 광경화성 탄성 중합체로 사용할 수 있는 물질 중 폴리카프로락톤은 카프로락톤의 개환 중합에 의해 형성되며 유연성, 내층격성， 내구성 등의 물성이 우수하다.
상기 우레탄 아크릴레이트계 폴리머는 우레탄 결합을 포함하여 탄성 및 내구성이 우수한 특성을 가진다.
상기 폴리로타세인 (polyrotaxane)은 덤벨 모양의 분자 (dumbbell shaped molecule)와 고리형 화합물 (macrocycle)이 구조적으로 끼워져 있는 화합물을 의미한다. 상기 덤벨 모양의 분자는 일정한 선형 분자 및 이터한 선형 분자의 양 말단에 배치된 봉쇄기를 포함하며, 상기 선형 분자가 상기 고리형 화합물의 내부를 관통하며, 상기 고리형 화합물이 상기 선형 분자를 따라서 이동할 수 있으며 상기 봉쇄기에 의하여 이탈이 방지된다.
본 발명의 일 실시예에 따르면, 말단에 (메타)아크릴레이트계 화합물이 도입된 락톤계 화합물아 결합된 고리형 화합물; 상기 고리형 화합물을 관통하는 선형 분자; 및 상기 선형 분자의 양 말단에 배치되어 상기 고리형 화합물의 이탈을 방지하는 봉쇄기를 포함하는 로타세인 화합물을 포함할 수 있다.
이때， 상기 고리형 화합물은 상기 선형 분자를 관통 또는 둘러쌀 수 있을 정,도의 크기를 갖는 것이면 별 다른 제한 없이 사용할 수 있으며, 다른 중합체나 화합물과 반웅할 수 있는 수산기, 아미노기, 카르복실기， 티올기 또는 알데히드기 등의 작용기를 포함할 수도 있다. 이러한 고리형 화합물의 구체적인 예로 α-사이클로덱스트린, β-사이클로덱스트린, γ-사이클로덱스트린 또는 이들의 흔합물을 들 수 있다.
또한 상기 선형 분자로는 일정 이상의 분자량을 가지면 직쇄 형태를 갖는 화합물은 큰 제한 없이 사용할 수 있으나, 폴리알킬렌계 화합물 또는 폴리락톤계 화합물을 사용할 수 있다. 구체적으로， 탄소수 1 내지 8의 옥시알킬렌 반복 단위를 포함하는 폴리옥시알킬렌계 화합물 또는 탄소수 3 내지 10의 락론계 반복단위를 갖는 폴리락톤계 화합물을 사용할 수 있다. 한편, 상기 봉쇄기는 제조되는. 로타세인 화합물의 특성에 따라서 적절히 조절할 수 있으며, 예를 들어 디니트로페닐기, 시클로덱스트린기, 아마만탄기， 트리릴기， 플루오레세인기 및 피렌기로 이루어진 군에서 선택된
1종 또는 2종 이상을 사용할 수 있다.
상기와 같은 폴리로타세인 화합물은 우수한 내찰상성을 가져 스크래치 또는 외부 손상이 발생한 경우 자기 치유 능력을 발휘할 수 있다. 본 발명의 하드코팅 조성물에 따르면, 광경화성 탄성 중합체를 포함하여 광 경화시킴으로써 하드코팅 층에 고경도 및 유연성을 부여하며, 특히 외부 층격에 의한 손상을 방지하여 우수한 내층격성을 확보할 수 있다. 본 발명의 일 실시예에 따르면, 상기 광경화성 탄성 중합체는 상기 1 내지 6 관능성 아크릴레이트계 단량체, 상기 광경화성 탄성 중합체， 및 상기 광 개시제를 포함하는 고형분 100 중량부에 대하여 약 20 내지 약 79.5 중량부, 또는 약 20 내지 약 49.5 중량부로 포함될 수 있다. 상기 중량비를 벗어나 상기 광경화성 탄성 중합체의 함량이 너무 많으면 경화 후 컬의 발생이 심해지거나 내찰상성이 저하되는 등 하드코팅 층의 물성이 열화될 수 있다. 또한, 상기 광경화성 탄성 중합체의 함량이 너무 적으면 내층격성을 층분히 달성하지 못할 수 있다.
본 발명의 하드코팅 조성물은 광 개시제를 포함한다.
본 발명의 일 실시예에 따르면, 상기 광 개시제로는 1-히드록시- 시클로핵실 -페닐 케톤, 2-하이드록시 -2-메틸 -1-페닐 -1-프로판은, 2-하이드록시 -1- [4_(2-하이드록시에톡시)페닐] -2-메틸 -1-프로판온, 메틸벤조일포르메이트, α,α- 디메특시 -α_페닐아세토페논, 2-벤조일 -2- (디메틸아미노) -1-[4-(4-모포린일)페닐] - 1-부타논， 2-메틸 -1-[4- (메틸씨오)페닐] -2-(4-몰포린일) -1-프로판온 디페닐 (2,4,6- 트리메틸벤조일) -포스핀옥사이드, 또는 비스 (2,4,6-트리메틸벤조일) - 페닐포스핀옥사이드 등을 들 수 있으나, 이에 제한되지는 않는다. 또한 현재 시판되고 있는 상품으로는 Irgacure 184, Irgacure 500, Irgacure 651, Irgacure 369, Irgacure 907, Darocur 1173, Darocur MBF, Irgacure 819, Darocur TPO, Irgacure 907, Esacure KIP 100F 등을 들 수 있다. 이들 광 개시제는 단독으로 또는 서로 다른 2종 이상을 흔합하여 사용할 수 있다.
본 발명의 일 실시예에 따르면, 상기 광 개시제는 상기 1 내지 6 관능성 아크릴레이트계 단량체, 상기 광 경화성 탄성 중합체, 및 상기 광 개시제를 포함하는 고형분 100 중량부에 대하여, 약 0.5 내지 약 10 중량부, 또는 약 1 내지 약 5.중량부로 포함될 수 있다. 상기 광 개시제가 상기 범위에 있을 때 하드코팅 필름의 물성을 저하시키지 않으면서 층분한 가교 광중합을 달성할 수 있다.
본 발명의 하드코팅 조성물은 유기 용매를 포함한다.
본 발명의 일 실시예에 따르면 상기 유기 용매로는 메탄을, 에탄을, 이소프로필알코올, 부탄올과 같은 알코을계 용매, 2-메록시에탄을, 2- 에톡시에탄을, 1-메특시 -2-프로판을과 같은 알콕시 알코올계 용매, 아세톤, 메틸에틸케톤, 메틸이소부틸케톤, 메틸프로필케톤, 사이클로핵사논과 같은 케톤계 용매, 프로필렌글리콜모노프로필에테르, 프로필렌글리콜모노메틸에테르, 에틸렌글리콜모노에틸에테르, 에틸렌글리콜모노프로필에테르, 에틸렌글리콜모노부틸에테르, 디에틸렌글리콜모노메틸에테르, 디에틸글리콜모노에틸에테르, 디에틸글리콜모노프로필에테르, 디에틸글리콜모노부틸에테르, 디에틸렌글리콜 -2-에틸핵실에테르와 같은 에테르계 용매, 벤젠, 를루엔, 자일렌과 같은 방향족 용매 등을 단독으로 또는 흔합하여 사용할 수 있다. 본 발명의 일 실시예에 따르면, 상기 유기 용매의 함량은 본 발명의 하드코팅 조성물의 물성을 저하시키지 않는 범위 내에서 다양하게 조절할 수 있으므로 특별히 제한하지는 않으나, 상기 1 내지 6 관능성 아크릴레이트계 단량체, 상기 광경화성 탄성 중합체, 및 상기 광 개시제를 포함하는 고형분 100 중량부에 대하여 고형분: 유기 용매의 중량비가 약 70： 30 내지 약 99 ： 1 의 범위가 되도록 포함할 수 있다. 상기와 같이 고형분을 높은 함량으로 포함함으로써, 고점도 조성물이 얻어지며 이에 따라 후막 코팅 (thick coating)이 가능하게 하여 높은 두께, 예를 들어 이상의 하드코팅 층을 형성할 수 있다.
한편, 본 발명의 하드코팅 조성물은 전술한 1 내지 6 관능성 아크릴레이트계 단량체, 광경화성 탄성 중합체, 광 개시제 및 유기 용매 외에도， 계면활성제， 황변 방지제, 레벨링제, 방오제 등 본 발명이 속하는 기술 분야에서 통상적으로 사용되는 첨가제를 추가로 포함할 수 있다. 또한 그 함량은 본 발명의 하드코팅 조성물의 물성을 저하시키지 않는 범위 내에서 다양하게 조절할 수 있으므로, 특별히 제한하지는 않으나, 예를 들어 상기 하드코팅 조성물 100 증량부에 대하여, 약 0.1 내지 약 10 중량부로 포함될 수 있다.
본 발명의 일 실시예에 따르면， 예를 들어 상기 하드코팅 조성물은 첨가제로 계면활성제를 포함할 수 있으며, 상기 계면활성제는 1 내지 2 관능성의 불소계 아크릴레이트, 불소계 계면 활성제 또는 실리콘계 계면 활성제일 수 있다. 이때 상기 계면활성제는 상기 가교 공중합체 내에 분산 또는 가교되어 있는 형태로 포함될 수 있다.
또한, 상기 첨가제로 황변 방지제를 포함할 수 있으며, 상기 황변 방지제로는 벤조페논계 화합물 또는 벤조트리아졸계 화합물 등을 들 수 있다.
본 발명의 일 실시예에 따르면, 상기 하드코팅 조성물의 점도는 적절한 유동성 및 도포성을 갖는 범위이면 특별히 제한되지는 않으나 상대적으로 고점도를 나타낼 수 있다. 예를 들어 본 발명의 하드코팅 조성물은 25°C의 온도에서 약 100 내지 약 l,200cps 의 점도， 또는 약 100 내지 약 1,200 cps, 또는 약 150 내지 약 1,200 cps, 또는 약 300 내지 약 1,200 cps의 점도를 가질 수 있다.
본 발명의 다른 측면에 따르면, 1 내지 6 관능성 아크릴레이트계 단량체, 광경화성 탄성 중합체, 및 광 개시제를 포함하는 무용제 (solvent-free) 형태의 하드코팅 조성물을 제공한다.
무용제 형태의 하드코팅 조성물에 있어서도 상기 1 내지 6 관능성 아크릴레이트계 단량체, 광경화성 탄성 중합체, 광 개시제 및 기타 첨가제 등에 대한 구체적인 설명， 예시적인 화합물 및 함량 등은, 용매를 포함하는 하드코팅 조성물에서 상술한 바와 같다. 다만, 무용제 형태의 하드코팅 조성물은 유기 용매를 포함하지 않아 더욱 고점도를 나타낼 수 있다. 예를 들어 본 발명의 하드코팅 조성물은 25°C의 온도에서 약 300 내지 약 1,200 cps 의 점도， 또는 약 300 내지 약 l,200cps, 또는 약 500 내지 약 1,200 cps, 또는 약 800 내지 약 1,200 cps의 점도를 가질 수 있다.
상술한 성분들을 포함하는 본 발명의 하드코팅 조성물은 지지 기재에 도포 후 광경화시킴으로써 하드코팅 층을 형성할 수 있다. .
본 발명의 하드코팅 조성물을 도포하는 지지 기재는 통상적으로 사용되는 투명성 플라스틱 수지라면 연신필름 또는 비연신 필름 등 지지 기재의 제조방법이나 재료에 특별한 제한 없이 사용할 수 있다. 보다 구체적으로, 상기 지지 기재로는 폴리에틸렌테레프탈레이트 (polyethyleneterephtalate, PET)와 같은 폴리에스테르 (polyester), 에틸렌 비닐 아세테이트 (ethylene vinyl acetate, EVA)와 같은 폴리에틸렌 (polyethylene), 사이클릭 올레핀 중합체 (cyclic olefin polymer, COP), 사이클릭 올레핀 공증합체 (cyclic olefin copolymer, COC), 폴리아크릴레이트 (polyacrylate, PAC), 폴리카보네이트 (polycarbonate, PC), 폴리에틸렌 (polyethylene, PE), 폴리메틸메타크릴레이트 (polymethylmethacrylate, PMMA), 플리에테르에테르케톤 (polyetheretherketon, PEEK), 폴리에틸렌나프탈레이트 (polyethylenenaphthalate, PEN), 폴리에테르이미드 (polyetherimide, PEI), 폴리이미드 (polyimide, PI), 트리아세틸셀를로오스 (triacetylcellulose, TAC), MMA(methyl methacrylate), 또는 불소계 수지 등을 포함하는 필름을 수 있다. 상기 지지 기재는 단층 또는 필요에 따라 서로 같거나 다른 물질로 이루어진 2개 이상의 기재를 포함하는 다층 구조일 수 있으며 특별히 제한되지는 않는다.
본 발명의 일 실시예에 따르면, 상기 지지 기재는 폴리에틸렌테레프탈레이트 (PET)의 다층 구조인 기재, 폴리메틸메타크릴레이트 (PMMA)/폴리카보네이트 (PC)의 공압출로 형성한 2층 이상의 구조인 기재가 될 수 있다.
또한, 본 발명의 일 실시예에 따르면, 상기 지지 기재는 폴리메틸메타 릴레이트 (PMMA) 및 폴리카보네이트 (PC)의 공중합체 (copolymer)를 포함하는 기재일 수 있다.
상기 지지 기재의 두께는 특별히 제한되지 않지만， 약 30 내지 약 1,200/ηι, 또는 약 50 내지 약 800 의 두께를 갖는 지지 기재를 사용할 수 있다.
본 발명의 일 실시예에 따르면， 본 발명의 하드코팅 조성물을 이용하여 두께가 약 50 이상, 예를 들어 약 50 내지 약 300/ΛΠ, 또는 약 50 내지 약 200/ , 또는 약 50 내지 약 150 ， 또는 약 70 내지 약 150卿의 두께를 갖는 하드코팅 층을 형성할 수 있다.
본 발명에 따른 하드코팅 조성물을 이용하여 형성된 하드코팅 층은， 특히 외부로부터 충격이 가해졌을 때 이를 흡수하여 하드코팅 필름에 우수한 내충격성을 부여할 수 있다.
본 발명의 하드코팅 조성물을 이용하여 하드코팅 층을 형성하는 경우, 본 발명이 속하는 기술분야에서 사용되는 통상의 방법으로 형성할 수 있다. 예를 들어， 먼저 지지 기재의 일면에 본 발명에 따른 하드코팅 조성물을 도포한다. 이 때 조성물을 도포하는 방법은 본 기술이 속하는 기술분야에서 사용될 수 있는 것이면 특별히 제한되지 않으며, 예를 들면 바코팅 방식 , 나이프 코팅방식, 를 코팅방식, 블레이드 코팅방식， 다이 코팅방식 , 마이크로 그라비아 코팅방식 , 콤마코팅 방식 , 슬롯다이 코팅방식 , 립 코팅방식, 또는 솔루션 캐스팅 (solution casting)방식 등을 이용할 수 있다. 다음에, 도포된 하드코팅 조성물에 대해 자외선을 조사하여 광경화함으로써 하드코팅 층을 형성할 수 있다.
상기와 같은 방법으로 본 발명의 하드코팅 조성물을 이용하여 내충격성이 우수한 하드코팅 층을 형성할 수 있다.
본 발명의 다른 실시예에 따르면, 본 발명의 하드코팅 조성물을 이용하는 하드코팅 층은, 다른 하드코팅 층이 형성되어 있는 지지 기재의 타 면에 형성될 수 있다. 본 발명의 하드코팅 조성물을 이용하여 형성한 하드코팅 층을 포함하는 필름은 우수한 고경도, 내층격성, 내찰상성, 고투명도, 내구성, 내광성, 고투과율 등을 나타내어 다양한 분야에 유용하게 이용될 수 있다. 본 발명의 하드코팅 조성물을 이용하여 형성한 하드코팅 층을 포함하는 필름은 유리를 대체할 수 있을 정도로 우수한 내층격성을 가질 수 있다. 예를 들어, 본 발명의 하드코팅 조성물을 이용하여 형성한 하드코팅 층을 포함하는 필름은, 22g의 쇠구슬을 50cm의 높이에서 10회 반복하여 자유 낙하시켰을 때 균열이 생기지 않을 수 있다.
또한， 본 발명의 하드코팅 조성물을 이용하여 형성한 하드코팅 층은, 마찰시험기에 스틸울 (steel wool) #0000을 장착한 후 500g의 하중으로 400회 왕복시킬 경우에 스크래치가 2개 이하로 발생할수 있다.
또한, 본 발명의 하드코팅 조성물을 이용하여 형성한 하드코팅 층은, 광투과율이 91.0% 이상, 또는 92.0% 이상이고， 헤이즈가 1.0% 이하， 또는 0.5% 이하, 또는 으4%이하일 수 있다.
또한, 본 발명의 하드코팅 조성물을 이용하여 형성한 하드코팅 층은, 초기 color b값이 1.0이하일 수 있다. 또한, 초기 color b값과， UVB 파장 영역의 자외선 램프에 72시간 이상 노출 후 color b값의 차이가 0.5이하, 또는 0.4이하일 수 있다.
또한, 본 발명의 하드코팅 조성물올 이용하여 형성한 하드코팅 층은, 50 °C 이상의 은도 및 80% 이상의 습도에서 70 시간 이상 노출시킨 후 평면에 위치시켰을 때, 상기 하드코팅 필름의 각 모서리 또는 일 변이 평면에서 이격되는 거리의 최대값이 약 1.0 mm 이하, 또는 약 0.6 mm이하, 또는 약 0.3 mm이하일 수 있다. 보다 구체적으로는， 50 내지 90 °C의 온도 및 80 내지 90%의 습도에서 70 내지 100시간 노출시킨 후 평면에 위치시켰을 때, 상기 하드코팅 필름의 각 모서리 또는 일 변이 평면에서 이격되는 거리의 최대값이 약 1.0 mm 이하， 또는 약 0.6 mm이하, 또는 약 0.3 mm이하일 수 있다.
이와 같이 본 발명의 하드코팅 조성물을 이용하여 형성한 하드코팅 층은 고경도, 내층격성, 내찰상성, 고투명도， 내구성, 내광성, 고투과율 등을 나타내어 다양한 분야에 유용하게 이용될 수 있다. 예를 들어 이동통신 단말기, 스마트폰 또는 태블릿 PC의 터치패널， 및 각종 디스플레이의 커버 기판 또는 소자 기판의 용도로 사용될 수 있다. 실시예를 통해, 발명의 작용 및 효과를 보다 상술하기로 한다. 다만, 이러한 실시예는 발명의 예시로 제시된 것에 불과하며, 이에 의해 발명의 권리범위가 정해지는 것은 아니다.
<실시예 >
광 경화성 탄성 중합체의 제조예 1
카프로락톤이 그라프팅 되어 있는 폴리로타세인 폴리메 A1000,
Advanced Soft Material INC] 50g을 반웅기에 투입한 후, Karenz-AOI[2- acryloylethyl isocyanate, Showadenko(주)] 4.53g, Dibutyltin dilaurate[DBTDL, Merck社] 20mg, Hydroquinone monomethylene ether 110 mg 및 메틸에틸케톤 315g을 첨가하고 70t에서 5시간 반응시켜, 말단에 아크릴레이트계 화합물이 도입된 폴리락톤계 화합물이 결합된 사이클로덱스트린을 고리형 화합물로 포함한 폴리로타세인을 얻었다.
얻어진 폴리로타세인의 중량 평균 분자량은 600,000g/mol, ASTM D638에 의해 측정한 신율은 20%이었다. 실시예 1
트리메틸올프로판 트리아크릴레이트 (TMPTA) 6g, 제조예 1의 폴리로타세인 4g, 광 개시제 (상품명: Darocur TPO) 0.2g, 벤조트리아졸계 황변방지제 (상품명： Tinuvin 400) O.lg, 불소계 계면활성제 (상품명： FC4430) 0.05g; 메틸에틸케톤 lg을 흔합하여 제 1 하드코팅 조성물을 제조하였다.
하이드록시에틸아크릴레이트 (HEA) 2g, 입경이 20-30nm인 나노 실리카가 40중량0 /0 분산된 실리카-디펜타에리스리를핵사아크릴레이트 (DPHA) 복합체 8g (실리카 3.2g, DPHA 4.8g), 광 개시게 (상품명: Darocur TPO) 0.2g, 밴조트리아졸계 황변방지제 (상품명: Tinuvin 400) O.lg, 불소계 계면활성제 (상품명: FC4430) 0.05g을 흔합하여 제 2 하드코팅 조성물을 제조하였다. 상기 제 2 하드코팅 조성물을 15cm X 20cm, 두께 188 의 PET 지지 기재 상에 도포하였다. 다음에, 블랙 라이트 형광 램프를 이용하여 280- 350nm의 파장의 자외선을 조사하여 제 1 광경화를 수행하였다.
지지 기재의 배면에 상기 제 1 하드코팅 조성물을 도포하였다. 다음에, 블랙 라이트 형광 램프를 이용하여 280-350nm의 파장의 자외선을 조사하여 제 2 광경화를 수행하여 하드코팅 필름을 제조하였다. 경화가 완료된 후 수지의 양면에 형성된 제 1 및 제 2 하드코팅 층의 두께는 각각 100 이었다. 실시예 2
제 1 하드코팅 조성물에서， 제조예 1의 폴리로타세인 4g 대신 우레탄 아크릴레이트계 폴리머 (상품명: UA200PA, 신나카무라 화학, 중량평균 분자량 2,600 g/mol, ASTM D638에 의한 신율 170%) 4g을 사용한 것을 제외하고는 실시예 1과 동일한 방법으로 하드코팅 필름을 제조하였다. 실시예 3
제 1 하드코팅 조성물에서， 제조예 1의 폴리로타세인 4g 대신 우레탄 아크릴레이트계 폴리머 (상품명: UA340P, 신나카무라 화학， 중량평균 분자량 13,000 g/mol, ASTM D638에 의한 신율 150%) 4g을 사용한 것을 제외하고는 실시예 1과 동일한 방법으로 하드코팅 필름을 제조하였다. 실시예 4
제 2 하드코팅 조성물에서, 입경이 20-30nm인 나노 실리카가 40중량0 /。 분산된 실리카-디펜타에리스리를핵사아크릴레이트 (DPHA) 복합체 8g 대신 입경이 20-30nm인 나노 실리카가 40중량0 /0 분산된 실리카- 트리메틸올프로판 트리아크릴레이트 (TMPTA) 복합체 8g (실리카 3.2g, TMPTA 4.8g)을 사용한 것을 제외하고는 실시예 1과 동일한 방법으로 하드코팅 필름을 제조하였다. 실시예 5 실시예 1에서 경화가 완료된 후 수지의 양면에 형성된 제 1 및 제 2 하드코팅 층의 두께를 각각 150 로 한 것을 제외하고는， 실시예 1과 동일한 방법으로 하드코팅 필름을 제조하였다. 실시예 6
트리메틸올프로판 트리아크릴레이트 (TMPTA) 5g, 제조예 1의 폴리로타세인 5g, 광 개시제 (상품명: Darocur TPO) 0.2g, 벤조트리아졸계 황변방지제 (상품명 : Tinuvin 400) O.lg, 불소계 계면활성제 (상품명: FC4430) 0.05 메틸에틸케톤 lg을 흔합하여 제 1 하드코팅 조성물을 제조하였다.
하이드록시에틸아크릴레이트 (HEA) 2g, 입경이 20-30nm인 나노 실리카가 40중량0 /0 분산된 실리카-디펜타에리스리를핵사아크릴레이트 (DPHA) 복합체 8g (실리카 3.2g, DPHA 4.8g), 광 개시제 (상품명: Darocur TPO) 0.2g, 벤조트리아졸계 황변방지제 (상품명: Tinuvin 400) O.lg, 불소계 계면활성게 (상품명: FC4430) 0.05g을 흔합하여 제 2 하드코팅 조성물을 제조하였다.
상기 제 2 하드코팅 조성물을 15cm X 20cm, 두께 188 의 PET 지지 기재 상에 도포하였다. 다음에, 블랙 라이트 형광 램프를 이용하여 280- 350nm의 파장의 자외선을 조사하여 제 1 광경화를 수행하였다.
지지 기재의 배면에 상기 제 1 하드코팅 조성물을 도포하였다. 다음에, 블랙 라이트 형광 램프를 이용하여 280-350nm의 파장의 자외선을 조사하여 제 2 광경화를 수행하여 하드코팅 필름을 제조하였다. 경화가 완료된 후 제 1 하드코팅 층의 두께는 125 ， 제 2 하드코팅 층의 두께는 100/im이었다. 비교예 1
실시예 1의 제 2 하드코팅 조성물을 15cm X 20cm, 두께 188ΛΠ의 PET 지지 기재 상에 도포하였다. 다음에， 블랙 라이트 형광 램프를 이용하여 280- 350nm의 파장의 자외선을 조사하여 제 1 광경화를 수행하였다.
지지 기재의 배면에 실시예 1의 제 2 하드코팅 조성물을 도포하였다. 다음에, 블랙 라이트 형광 램프를 이용하여 280-350nm의 파장의 자외선을 조사하여 제 2 광경화를 수행하여 하드코팅 필름을 제조하였다. 경화가 완료된 후 수지의 양면에 형성된 하드코팅 층의 두께는 각각 100 이었다. 비교예 2
트리메틸을프로판 트리아크릴레이트 (TMPTA) 10g, 광 개시제 (상품명 :
Darocur TPO) 0.2g, 벤조트리아졸계 황변방지제 (상품명 : Tinuvin 400) O.lg, 불소계 계면활성제 (상품명: FC4430) 0.05g, 메틸에틸케톤 lg을 흔합하여 제 1 하드코팅 조성물을 제조하였다.
제 2 하드코팅 조성물 및 나머지 공정은 실시예 1과 동일하게 하여 하드코팅 필름을 제조하였다. 상기 실시예 1 내지 6 및 비교예 1 내지 2에서, 제 1 및 제 2 하드코팅 조성물의 각 성분 및 함량은 하기 표 1에 정리하였다.
[표 13
Figure imgf000016_0001
Figure imgf000017_0001
<실험예 >
<측정 방법 >
1)연필 경도
연필경도 측정기를 이용하여 제 2 하드코팅 층에 대하여 측정 표준
JIS Κ5400에 따라 1.0kg의 하중으로 3회 왕복한 후 홈집이 없는 경도를 확인하였다.
2) 내찰상성
마찰시험기에 강철솜 (#0000)을 장착한 후 제 2 하드코팅 층에 대하여
0.5kg의 하중으로 400회 왕복한 후 홈집의 개수를 평가하였다. 홈집이 2개 이하인 경우 o, 홈집이 2개 이상 5개 미만인 경우 Δ, 홈집이 5개 이상인 경우 X로 평가하였다. 3) 내광성
UVB 파장 영역의 자외선 램프에 72시간 이상 노출 전후 color b값의 차이를 측정하였다.
4) 투과율 및 헤이즈
분광광도계 (기기명: COH-400)를 이용하여 투과율 및 헤이즈를 측정하였다.
5) 내습열 컬 특성 각 하드코팅 필름을 10cm X 10cm로 잘라 온도 85 °C 및 습도 85%의 챔버에 72시간 동안 보관한 후 평면에 위치시켰을 때 각 모서리의 일변이 평면으로부터 이격되는 거리의 최대값을 측정하였다.
6) 원통형 굴곡 테스트
제 1 하드코팅 층을 바깥쪽으로 하여 각 하드코팅 필름을 직경 lcm의 원통형 만드텔에 끼워 감은 후 크랙 발생유무를 판단하여 크랙이 발생하지 않은 경우를 0K, 크랙이 발생한 경우를 X로 평가하였다.
7) 내충격성
22g의 쇠구슬을 50cm높이에서 각 하드코팅 필름의 제 2 하드코팅 층 상에 10회 반복하여 자유 낙하시켰을 때 크택 발생 유무로 내층격성을 판단하여 크랙이 발생하지 않은 경우를 이 K, 크택이 발생한 경우를 X로 평가하였다. 상기 물성 측정 결과를 하기 표 2에 나타내었다.
[표 2]
Figure imgf000018_0001
상기 표 2와 같이 , 본 발명 의 실시 예 1 내지 6의 하드코팅 필름은 각 물성에서 모두 양호한 특성을 나타내었다. 반면, 제 1 하드코팅 층이 1 내지 6 관능성 아크릴레이트계 단량체와 광경화성 탄성 중합체와의 광경화성 가교 공중합체를 포함하지 않는 비교예 1 및 2는 층분한 내층격성을 갖지 못하는 것으로 나타났다.

Claims

【특허청구범위】
【청구항 1】
1 내지 6 관능성 아크릴레이트계 단량체;
광경화성 탄성 중합체;
광 개시제; 및
유기 용매를 포함하는 하드코팅 조성물.
【청구항 2】
제 1항에 있어서, 상기 1 내지 6 관능성 아크릴레이트계 단량체에 대한 광경화성 탄성 증합체의 중량비는 20:80 내지 80:20인 하드코팅 조성물.
【청구항 3]
제 1항에 있어서， 상기 광경화성 탄성 중합체는 ASTM D638에 의해 측정한 신율 (elongation)이 15 내지 200%인 하드코팅 조성물.
【청구항 4】
제 1항에 있어서， 상기 광경화성 탄성 중합체는 폴리카프로락톤， 우레탄 아크릴레이트계 폴리머, 및 폴리로타세인으로 이루어진 군으로부터 선택되는 1종 이상을 포함하는 하드코팅 조성물.
【청구항 5】
제 4항에 있어서， 상기 폴리로타세인은 말단에 (메타)아크릴레이트계 화합물이 도입된 락톤계 화합물이 결합된 고리형 화합물; 상기 고리형 화합물을 관통하는 선형 분자; 및 상기 선형 분자의 양 말단에 배치되어 상기 고리형 화합물의 이탈을 방지하는 봉쇄기를 포함하는 하드코팅 조성물.
【청구항 6]
제 1항에 있어서, 상기 1 내지 6 관능성 아크릴레이트계 단량체는 하이드톡시에틸아크릴레이트 (HEA), 하이드록시에틸메타크릴레이트 (HEMA), 핵산디을디아크릴레이트 (HDDA), 트리프로필렌글리콜 디아크릴레이트 (TPGDA), 에틸렌글리콜 디아크릴레이트 (EGDA), 트리메틸올프로판 트리아크릴레이트 (TMPTA), 트리메틸올프로판에톡시 트리아크릴레이트 (TMPEOTA), 글리세린 프로폭실화 트리아크릴레이트 (GPTA): 펜타에리트리틀 테트라아크릴레이트 (PETA), 및 디펜타에리트리틀 핵사아크릴레이트 (DPHA)으로 이루어진 군으로부터 선택되는 1종 이상을 포함하는 하드코팅 조성물.
【청구항 7】
제 1항에 있어서, 상기 1 내지 6 관능성 아크릴레이트계 단량체, 상기 광경화성 탄성 중합체， 및 상기 광 개시제를 포함하는 고형분 100 중량부에 대하여, 상기 1 내지 6 관능성 아크릴레이트계 단량체 20 내지 79.5 중량부, 상기 광경화성 탄성 증합체 20 내지 79.5 중량부, 상기 광 개시제 0.5 내지 10 중량부로 포함하는 하드코팅 조성물.
【청구항 8】
제 7항에 있어서, 상기 고형분: 상기 유기 용매의 중량비가 70 ： 30 내지 99: 1 가 되도록 포함하는 하드코팅 조성물.
【청구항 9]
게 1항에 있어서， 첨가제를 더 포함하는 하드코팅 조성물.
【청구항 10】
제 9항에 있어서, 상기 첨가제는 1 내지 2 관능성 불소계 아크릴레이트, 불소계 계면 활성제 및 실리콘계 계면 활성제로 이루어진 군에서 선택된 1종 이상의 계면 활성제, 또는 벤조페논계 화합물 또는 벤조트리아졸계 화합물을 포함한 황변 방지제를 포함하는 하드코팅 조성물.
【청구항 11】
게 1항에 있어서, 25°C의 온도에서 점도가 100 내지 l,200cps인 하드코팅 조성물. 【청구항 12】
1 내지 6 관능성 아크릴레이트계 단량체;
광경화성 탄성 중합체; 및
광 개시제를 포함하는 무용제 (solvent-free) 형태의 하드코팅 조성물.
PCT/KR2013/006773 2012-08-23 2013-07-29 하드코팅 조성물 Ceased WO2014030845A1 (ko)

Priority Applications (4)

Application Number Priority Date Filing Date Title
EP13831327.5A EP2873699A4 (en) 2012-08-23 2013-07-29 HART COATING COMPOSITION
US14/423,420 US10000655B2 (en) 2012-08-23 2013-07-29 Hard coating composition
JP2015528383A JP2015531021A (ja) 2012-08-23 2013-07-29 ハードコーティング組成物
CN201380055267.4A CN104736633A (zh) 2012-08-23 2013-07-29 硬涂料组合物

Applications Claiming Priority (4)

Application Number Priority Date Filing Date Title
KR10-2012-0092529 2012-08-23
KR20120092529 2012-08-23
KR1020130089102A KR101415838B1 (ko) 2012-08-23 2013-07-26 하드코팅 조성물
KR10-2013-0089102 2013-07-26

Publications (1)

Publication Number Publication Date
WO2014030845A1 true WO2014030845A1 (ko) 2014-02-27

Family

ID=50641356

Family Applications (2)

Application Number Title Priority Date Filing Date
PCT/KR2013/006775 Ceased WO2014030846A1 (ko) 2012-08-23 2013-07-29 하드코팅 필름
PCT/KR2013/006773 Ceased WO2014030845A1 (ko) 2012-08-23 2013-07-29 하드코팅 조성물

Family Applications Before (1)

Application Number Title Priority Date Filing Date
PCT/KR2013/006775 Ceased WO2014030846A1 (ko) 2012-08-23 2013-07-29 하드코팅 필름

Country Status (7)

Country Link
US (2) US10000655B2 (ko)
EP (2) EP2873694A4 (ko)
JP (2) JP6276764B2 (ko)
KR (2) KR101470465B1 (ko)
CN (2) CN104736633A (ko)
TW (3) TWI635955B (ko)
WO (2) WO2014030846A1 (ko)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2016072356A1 (ja) * 2014-11-04 2016-05-12 アドバンスト・ソフトマテリアルズ株式会社 光硬化性組成物、光硬化性組成物から形成される硬化体、及び該硬化体の製造方法

Families Citing this family (49)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
TWI534186B (zh) * 2012-05-25 2016-05-21 Ｌｇ化學股份有限公司 硬塗覆膜
CN104125965B (zh) 2012-05-25 2017-06-06 株式会社Lg化学 聚轮烷化合物、光固化涂料组合物以及涂膜
KR101587190B1 (ko) * 2013-03-15 2016-01-20 주식회사 엘지화학 플라스틱 필름
CN105073797B (zh) * 2013-03-27 2017-06-06 Lg化学株式会社 偏光器保护膜用树脂组合物、偏光器保护膜、含有该保护膜的偏光板及偏光板的制备方法
KR101686644B1 (ko) 2013-11-19 2016-12-14 주식회사 엘지화학 플라스틱 필름 적층체
JP6364867B2 (ja) * 2014-03-27 2018-08-01 大日本印刷株式会社 反射防止物品、及び画像表示装置
JP6326979B2 (ja) * 2014-06-02 2018-05-23 三菱ケミカル株式会社 積層フィルム及び透明基板
JP2016060117A (ja) * 2014-09-18 2016-04-25 Dic株式会社 ハードコートフィルム、保護フィルム及び情報表示装置
KR102327147B1 (ko) 2014-12-26 2021-11-16 삼성전자주식회사 표시장치용 윈도우 및 이를 포함하는 표시 장치
CN107428143B (zh) * 2015-03-18 2019-09-20 理研科技株式会社 硬涂层层叠膜
KR102311060B1 (ko) 2015-07-06 2021-10-12 삼성디스플레이 주식회사 플라스틱 기판 및 이를 포함하는 표시장치
CN105017976B (zh) * 2015-07-28 2018-05-08 浙江欧仁新材料有限公司 一种抗刮胶及其制备方法和应用
CN105017986B (zh) * 2015-07-28 2017-12-26 浙江欧丽数码喷绘材料有限公司 一种抗刮超薄可印刷单面胶及其制备方法和应用
KR102094450B1 (ko) 2015-08-03 2020-03-27 주식회사 엘지화학 플렉시블 플라스틱 필름
KR102107736B1 (ko) 2015-08-03 2020-05-07 주식회사 엘지화학 플렉시블 플라스틱 필름용 코팅 조성물
WO2017023118A1 (ko) * 2015-08-03 2017-02-09 주식회사 엘지화학 플렉시블 플라스틱 필름
KR101862252B1 (ko) 2015-08-03 2018-05-29 주식회사 엘지화학 플렉시블 플라스틱 필름
KR101854524B1 (ko) 2015-08-06 2018-05-03 동우 화인켐 주식회사 하드코팅 필름 및 이를 구비한 플렉시블 디스플레이
KR102058141B1 (ko) 2015-09-30 2019-12-20 주식회사 엘지화학 플라스틱 필름
KR101724918B1 (ko) * 2015-10-05 2017-04-07 현대자동차주식회사 핫스탬핑 필름용 클리어 도료 조성물 및 이를 이용한 도장방법
KR102609848B1 (ko) 2015-12-23 2023-12-05 동우 화인켐 주식회사 하드코팅 필름 및 이를 구비한 플렉시블 디스플레이
US10501638B2 (en) 2016-03-04 2019-12-10 Dongwoo Fine-Chem Co., Ltd. Hard coating film and image display device using the same
KR20170103646A (ko) 2016-03-04 2017-09-13 동우 화인켐 주식회사 하드코팅필름
KR20170103644A (ko) 2016-03-04 2017-09-13 동우 화인켐 주식회사 하드코팅필름
KR102025461B1 (ko) * 2016-03-31 2019-09-25 주식회사 엘지화학 무용제 감광성 수지 조성물, 이로 제조된 경화막, 상기 경화막을 포함하는 전도성 필름 및 전도성 필름의 제조방법
KR102588664B1 (ko) * 2016-04-28 2023-10-12 동우 화인켐 주식회사 하드코팅 조성물 및 이로부터 형성되는 하드코팅 필름
KR102031659B1 (ko) 2016-05-19 2019-10-14 동우 화인켐 주식회사 하드코팅 필름 및 이를 구비한 플렉시블 디스플레이
KR102288324B1 (ko) 2016-05-19 2021-08-10 동우 화인켐 주식회사 하드코팅 필름 및 이를 구비한 플렉시블 디스플레이
KR101843282B1 (ko) * 2016-09-12 2018-03-28 동우 화인켐 주식회사 하드코팅 필름 및 이를 구비한 화상표시장치
TWI671593B (zh) * 2016-12-07 2019-09-11 奇美實業股份有限公司 感光性樹脂組成物及其應用
JP6897238B2 (ja) * 2017-03-31 2021-06-30 大日本印刷株式会社 光学フィルムおよび画像表示装置
JP6913592B2 (ja) * 2017-09-28 2021-08-04 株式会社ネオス 硬化性組成物および硬化被膜の製造方法ならびに樹脂成形物品
WO2019066368A1 (ko) * 2017-09-28 2019-04-04 주식회사 엘지화학 플렉시블 필름
KR102095004B1 (ko) 2017-09-28 2020-03-30 주식회사 엘지화학 플렉시블 필름
EP3733407B1 (en) * 2018-06-29 2023-08-02 Lg Chem, Ltd. Optical laminate and display device
KR102151694B1 (ko) 2018-07-19 2020-09-03 도레이첨단소재 주식회사 디스플레이용 하드코팅 필름
KR102147481B1 (ko) 2018-10-31 2020-08-24 주식회사 엘지화학 하드 코팅 적층체
KR102684257B1 (ko) * 2018-12-18 2024-07-10 주식회사 엘지화학 포토레지스트 조성물 및 포토레지스트 패턴
KR102581995B1 (ko) 2019-01-14 2023-09-21 주식회사 엘지화학 광학 적층체
KR102340256B1 (ko) 2019-05-20 2021-12-17 주식회사 엘지화학 플렉서블 디스플레이 장치의 커버 윈도우 및 디스플레이 장치
KR102375855B1 (ko) 2019-09-25 2022-03-17 주식회사 엘지화학 광학 적층체 및 이를 포함하는 플렉서블 디스플레이 장치
KR20210109952A (ko) 2020-02-28 2021-09-07 동우 화인켐 주식회사 유연성 적층 필름 및 이를 포함하는 표시 장치
CN111289733A (zh) * 2020-03-29 2020-06-16 深圳天溯计量检测股份有限公司 无转子硫化仪转矩标定器的校准方法
CN114106379B (zh) * 2020-08-25 2024-07-23 新恒东薄膜材料（常州）有限公司 一种耐弯折高硬度高耐磨聚酯硬化膜
TWI806267B (zh) 2020-12-07 2023-06-21 美商聖高拜塑膠製品公司 複合膜及形成複合膜的方法
DE102021211017A1 (de) 2021-09-30 2023-03-30 Robert Bosch Gesellschaft mit beschränkter Haftung Verfahren zur Herstellung eines Freiform-Optikbauteils
KR20230050843A (ko) * 2021-10-08 2023-04-17 주식회사 엘지화학 무-기재 타입의 플렉서블 디스플레이 장치용 커버윈도우, 이를 포함하는 플렉서블 디스플레이 장치 및 그 제조방법
KR20240053398A (ko) 2022-10-17 2024-04-24 동우 화인켐 주식회사 하드코팅 필름 및 이를 구비한 화상표시장치
CN116554769A (zh) * 2023-06-08 2023-08-08 杭州老板电器股份有限公司 一种加硬涂料及其制备方法和应用

Citations (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2008150484A (ja) * 2006-12-18 2008-07-03 Momentive Performance Materials Japan Kk ハードコート用組成物
KR20100041992A (ko) 2008-10-15 2010-04-23 한국생산기술연구원 고경도 하드코팅 필름 조성물
KR20100132786A (ko) * 2009-06-10 2010-12-20 동우 화인켐 주식회사 하이솔리드 하드코팅 조성물, 이를 사용한 하드코팅 필름, 편광판 및 표시장치
KR20110034324A (ko) * 2009-09-28 2011-04-05 연세대학교 산학협력단 광경화성 코팅 조성물, 그 제조방법 및 이를 이용한 금속 표면의 코팅방법
JP2011178910A (ja) * 2010-03-02 2011-09-15 Nissha Printing Co Ltd グラビア印刷適性を有する活性エネルギー線硬化型ハードコート樹脂組成物
KR101150719B1 (ko) * 2010-05-27 2012-06-08 주식회사 대하맨텍 자외선 경화형 기능성 하드코팅제
KR101168073B1 (ko) * 2011-09-28 2012-07-24 이성권 광 경화형 하드코팅 조성물 및 이를 이용한 고경도 시트

Family Cites Families (155)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US4902578A (en) 1987-12-31 1990-02-20 General Electric Company Radiation-curable coating for thermoplastic substrates
CA1321671C (en) 1989-05-11 1993-08-24 Paul J. Shustack Ultraviolet radiation-curable coatings for optical fibers and optical fibers coated therewith
US5258225A (en) 1990-02-16 1993-11-02 General Electric Company Acrylic coated thermoplastic substrate
IT1274039B (it) 1994-09-02 1997-07-14 Atohaas C V Ora Atohaas Holdin Processo per la preparazione di articoli formati a base di polimeri acrilici rivestiti con un film antigraffio e antiabrasione
JPH1036540A (ja) 1996-07-24 1998-02-10 Mitsubishi Rayon Co Ltd 熱成形可能な耐擦傷性に優れたシート状樹脂成形品及びその製造方法
TW574106B (en) 1998-02-18 2004-02-01 Dainippon Printing Co Ltd Hard coat film
US6245833B1 (en) 1998-05-04 2001-06-12 3M Innovative Properties Ceramer composition incorporating fluoro/silane component and having abrasion and stain resistant characteristics
JP4162757B2 (ja) 1998-05-25 2008-10-08 大日本印刷株式会社 帯電防止性ハードコートフィルムの製造方法
JP4069499B2 (ja) 1998-07-02 2008-04-02 凸版印刷株式会社 ハードコートフィルムもしくはシート
JP4075147B2 (ja) 1998-08-04 2008-04-16 凸版印刷株式会社 ハードコートフィルムもしくはシート、及び機能性無機薄膜付きハードコートフィルムもしくはシート
JP4543441B2 (ja) 1998-09-01 2010-09-15 凸版印刷株式会社 ハードコートフィルムもしくはシート
AU1899599A (en) 1998-09-14 2000-04-03 Allied-Signal Inc. Demilitarization of chemical munitions
KR20000021806A (ko) 1998-09-30 2000-04-25 장용균 자외선 경화형 조성물 및 이를 이용한 하드코트 필름
KR20000021805A (ko) 1998-09-30 2000-04-25 장용균 인쇄적성이 향상된 자외선 경화형 조성물 및 이를 이용한 하드코트 필름
JP4574766B2 (ja) 1998-11-17 2010-11-04 大日本印刷株式会社 ハードコートフィルム及び反射防止フィルム
US6489015B1 (en) 1998-11-17 2002-12-03 Dai Nippon Printing Co., Ltd. Hardcoat film and antireflection film
EP1162246A1 (en) 1999-08-10 2001-12-12 TDK Corporation Coating composition for hard-coat formation on polycarbonate substrate, polycarbonate film with hard coat layer, and polycarbonate molding with hard coat layer
JP2001205179A (ja) 2000-01-21 2001-07-31 Nippon Kayaku Co Ltd ハードコートフィルムの製造方法及びその方法を用いて得られるハードコートフィルム
JP2001323087A (ja) 2000-03-10 2001-11-20 Fuji Photo Film Co Ltd ハードコートフイルム
US6589649B2 (en) 2000-08-23 2003-07-08 Teijin Limited Biaxially oriented polyester film, adhesive film and colored hard coating film
JP4360510B2 (ja) 2000-09-01 2009-11-11 日本化薬株式会社 放射線硬化型樹脂組成物の硬化皮膜を有するフィルム
JP2002338720A (ja) 2001-05-21 2002-11-27 Fuji Photo Film Co Ltd ハードコート膜、ハードコートフィルム、及び画像表示装置
CN1286640C (zh) 2001-09-25 2006-11-29 富士胶片株式会社 硬涂层薄膜、层压有硬涂层薄膜的基材以及设置有该薄膜和基材的图像显示装置
JP2003292828A (ja) 2002-03-29 2003-10-15 Lintec Corp ハードコート剤及びハードコートフィルム
JP4084985B2 (ja) 2002-10-29 2008-04-30 リンテック株式会社 ハードコートフィルム
US7175712B2 (en) 2003-01-09 2007-02-13 Con-Trol-Cure, Inc. Light emitting apparatus and method for curing inks, coatings and adhesives
JP4296874B2 (ja) 2003-08-05 2009-07-15 日本製紙株式会社 ハードコートフィルム及びその製造方法
JP4500522B2 (ja) 2003-09-30 2010-07-14 大日本印刷株式会社 ハードコート層のカール化を抑制した積層体
JP2005133026A (ja) 2003-10-31 2005-05-26 Lintec Corp コーティング用組成物、ハードコートフィルムおよび光ディスク
US6998425B2 (en) 2003-12-23 2006-02-14 General Electric Company UV curable coating compositions and uses thereof
CN1934140A (zh) 2004-03-08 2007-03-21 生态涂料公司 用于涂覆金属物体的环境友好的涂料组合物、由其涂覆的物体、及其涂覆的方法、工艺和组合系统
JP4552480B2 (ja) 2004-03-31 2010-09-29 日本製紙株式会社 ハードコートフィルム及びその製造方法
KR101114932B1 (ko) 2004-06-10 2012-03-06 코오롱인더스트리 주식회사 하드코팅 필름
KR20060009194A (ko) 2004-07-21 2006-01-31 주식회사 코오롱 방현성 및 방오성이 우수한 하드코팅 필름
JP2006058574A (ja) 2004-08-19 2006-03-02 Nitto Denko Corp ハードコートフィルム
JP4929624B2 (ja) 2004-09-22 2012-05-09 Ｊｓｒ株式会社 硬化性組成物、その硬化物及び積層体
JP4429862B2 (ja) 2004-10-06 2010-03-10 日東電工株式会社 ハードコートフィルム、反射防止ハードコートフィルム、光学素子および画像表示装置
KR20070070187A (ko) 2004-10-27 2007-07-03 제이에스알 가부시끼가이샤 경화성 조성물, 그의 경화물 및 적층체
US20060134400A1 (en) 2004-12-17 2006-06-22 Nitto Denko Corporation Hard-coated film and method of manufacturing the same
KR20060072072A (ko) 2004-12-22 2006-06-27 닛토덴코 가부시키가이샤 방현성 하드 코팅 필름 및 그의 제조 방법
WO2006088200A1 (ja) 2005-02-21 2006-08-24 The University Of Tokyo ポリロタキサン及びポリマーを有する材料、及びその製造方法
JP2006231845A (ja) 2005-02-28 2006-09-07 Toray Ind Inc ハードコートフィルム
US7375144B2 (en) 2005-06-16 2008-05-20 Eastman Chemical Company Abrasion resistant coatings
JP2007145965A (ja) 2005-11-28 2007-06-14 Momentive Performance Materials Japan Kk ハードコート用樹脂組成物
US20070134463A1 (en) * 2005-12-09 2007-06-14 General Electric Company Storage media and associated method
KR100730414B1 (ko) 2005-12-29 2007-06-19 제일모직주식회사 항균 및 대전방지 복합 기능성 하드코팅 조성물, 이의 코팅방법 및 이를 이용한 하드코팅 투명시트
KR100703854B1 (ko) 2006-01-13 2007-04-09 에스에스씨피 주식회사 무용제 자외선 경화형 수성 도료 조성물
JP4145332B2 (ja) 2006-03-28 2008-09-03 日東電工株式会社 ハードコートフィルム、ハードコートフィルムの製造方法、光学素子および画像表示装置
KR100852562B1 (ko) 2006-03-28 2008-08-18 닛토덴코 가부시키가이샤 방현성 하드코팅 필름, 방현성 하드코팅 필름의 제조방법,광학 소자, 편광판 및 화상 표시 장치
US7960018B2 (en) 2006-03-29 2011-06-14 Fujifilm Corporation Optical film, polarizing plate, image display, and manufacturing method of optical film
US20090176077A1 (en) 2006-03-31 2009-07-09 Dai Nippon Printing Co., Ltd. Optical layered body
US7410704B2 (en) 2006-04-14 2008-08-12 3M Innovative Properties Company Composition containing fluoroalkyl hydrosilicone
JP4740184B2 (ja) 2006-05-16 2011-08-03 日東電工株式会社 偏光板およびそれを用いた画像表示装置
JP2008138165A (ja) 2006-06-09 2008-06-19 Toray Ind Inc 光硬化型ハードコート剤および光硬化型ハードコート剤からなるハードコート膜を備えた樹脂成形体
KR100800971B1 (ko) 2006-07-10 2008-02-05 주식회사 엘지화학 향상된 치수안정성의 광학용 용융압출 플라스틱 시트 및이를 포함하고 있는 액정 디바이스 윈도우
CN101506693B (zh) 2006-08-18 2013-05-08 大日本印刷株式会社 光学层积体、偏振片及图像显示装置
JP5048304B2 (ja) 2006-11-02 2012-10-17 リケンテクノス株式会社 ハードコートフィルムおよび反射防止フィルム
JP2008129130A (ja) 2006-11-17 2008-06-05 Toppan Printing Co Ltd ハードコートフィルム
JP2008133352A (ja) 2006-11-28 2008-06-12 Toppan Printing Co Ltd 高硬度ハードコートフィルム
US20080145673A1 (en) * 2006-12-13 2008-06-19 Bonnard Fabienne Flexible substrates coated with flexible stain resistant coatings and methods of manufacture and of use thereof
KR20080055698A (ko) * 2006-12-13 2008-06-19 한국생산기술연구원 고경도 하드코팅 광학필름, 이를 포함하는 편광판 및표시장치
KR100884079B1 (ko) 2006-12-28 2009-02-19 제일모직주식회사 하드코팅용 조성물
WO2008098872A1 (en) 2007-02-12 2008-08-21 Dsm Ip Assets B.V. High refractive index hard coat
JP5049033B2 (ja) 2007-03-08 2012-10-17 富士フイルム株式会社 液晶表示装置
US20080257216A1 (en) * 2007-04-20 2008-10-23 Ppg Industries Ohio, Inc. New urethane (meth)acrylates and their use in curable coating compositions
JP2008310286A (ja) * 2007-05-14 2008-12-25 Fujifilm Corp ポリロタキサンを含有する光学フィルム、反射防止フィルム、反射防止フィルムの製造方法、偏光板、それを用いた画像表示装置
TW200848835A (en) 2007-06-12 2008-12-16 Eternal Chemical Co Ltd Scratch-resistant optical film having organic particles with highly uniform particle size
KR101445423B1 (ko) 2007-06-26 2014-09-26 코니카 미놀타 어드밴스드 레이어즈 인코포레이티드 클리어 하드 코트 필름, 이를 사용한 반사 방지 필름, 편광판 및 표시 장치
US20090000727A1 (en) 2007-06-29 2009-01-01 Kanta Kumar Hardcoat layers on release liners
US8597780B2 (en) 2007-08-10 2013-12-03 Dai Nippon Printing Co., Ltd. Hard coat film
US8221865B2 (en) 2007-08-22 2012-07-17 Mitsubishi Kagaku Media Co., Ltd. Optical recording medium
JP2010539476A (ja) 2007-09-13 2010-12-16 タッチダウン・テクノロジーズ・インコーポレーテッド 半導体装置テスト用分岐型プローブ
WO2009050957A1 (ja) 2007-10-19 2009-04-23 Jsr Corporation 無溶剤型のハードコート用硬化性組成物及びその硬化膜
KR101075043B1 (ko) 2007-10-30 2011-10-19 다이니폰 인사츠 가부시키가이샤 하드코트층용 경화성 수지 조성물 및 하드코트 필름
KR20090044089A (ko) * 2007-10-31 2009-05-07 금호석유화학 주식회사 하드코팅액 조성물
JP4595992B2 (ja) 2007-11-06 2010-12-08 凸版印刷株式会社 機能性無機薄膜付きハードコートフィルムもしくはシート
CN101909885A (zh) 2007-11-28 2010-12-08 3M创新有限公司 用于图形基底的硬涂层膜
CN101878276B (zh) 2007-11-29 2013-08-07 Lg化学株式会社 具有增强的耐磨性和指纹痕迹可除去性的涂料组合物和涂膜
JP4983572B2 (ja) 2007-11-29 2012-07-25 凸版印刷株式会社 ハードコートフィルムもしくはシートの製造方法、及び機能性無機薄膜付きハードコートフィルムもしくはシートの製造方法
JP4872893B2 (ja) 2007-11-29 2012-02-08 凸版印刷株式会社 ハードコートフィルムもしくはシート
KR100926220B1 (ko) * 2007-12-12 2009-11-09 제일모직주식회사 하드코팅액 조성물 및 이를 이용한 반사방지필름
TWI357922B (en) 2007-12-24 2012-02-11 Eternal Chemical Co Ltd Coating compositions and curing method thereof
KR100926504B1 (ko) 2007-12-31 2009-11-17 제일모직주식회사 하드코트층을 구비한 플라스틱 시트 및 하드코팅 조성물
JP5114438B2 (ja) 2008-02-13 2013-01-09 富士フイルム株式会社 光学フィルム、その製造方法、偏光板および画像表示装置
JP4816972B2 (ja) 2008-02-20 2011-11-16 凸版印刷株式会社 防眩性ハードコートフィルムもしくはシート
JP2009204727A (ja) * 2008-02-26 2009-09-10 Fujifilm Corp ハードコートフィルム、偏光板、および画像表示装置
JP4911474B2 (ja) * 2008-02-26 2012-04-04 富士フイルム株式会社 ハードコートフィルム、偏光板、および画像表示装置
KR20090102653A (ko) 2008-03-25 2009-09-30 스미또모 가가꾸 가부시끼가이샤 내찰상성 수지판 및 그 용도
JP5198120B2 (ja) 2008-03-31 2013-05-15 株式会社きもと ハードコートフィルム及び樹脂成型品
JP5005831B2 (ja) 2008-04-22 2012-08-22 ユーリヴィチ ミラチェブ、ウラジスラフ 紫外線によって物質を硬化させる方法
CN102037035A (zh) 2008-05-23 2011-04-27 昭和电工株式会社 含有反应性(甲基)丙烯酸酯聚合物的固化性组合物及其固化物
CN102066471B (zh) 2008-06-18 2014-06-04 东洋纺织株式会社 成型用硬涂膜
JP2010001431A (ja) 2008-06-23 2010-01-07 Konica Minolta Opto Inc ハードコートフィルム、その製造方法、ハードコートフィルムを用いた反射防止フィルム、偏光板、及び表示装置
JP2010017991A (ja) 2008-07-14 2010-01-28 Toppan Printing Co Ltd ハードコートフィルム
JP5285355B2 (ja) 2008-08-27 2013-09-11 アイカ工業株式会社 樹脂組成物および成型物
KR101241575B1 (ko) 2008-08-29 2013-03-08 (주)엘지하우시스 하드코팅액 조성물 및 하드 코팅 필름
JP2010052334A (ja) 2008-08-29 2010-03-11 Tomoegawa Paper Co Ltd インモールド成形用ハードコートフィルム、インモールドラベルおよび樹脂成形品
EP2295490B1 (en) * 2008-09-01 2018-03-07 Advanced Softmaterials Inc. Solvent-free crosslinked polyrotaxane material and process for production of same
JP5659471B2 (ja) 2008-09-04 2015-01-28 大日本印刷株式会社 光学積層体、その製造方法、偏光板及び画像表示装置
JPWO2010035764A1 (ja) 2008-09-26 2012-02-23 株式会社巴川製紙所 光学積層体およびハードコートフィルム
CA2739478C (en) 2008-10-03 2017-08-22 Jan S. Ericsson Methods and compositions for coating pipe
KR20100055160A (ko) * 2008-11-17 2010-05-26 웅진케미칼 주식회사 하드코팅액, 이를 사용한 하드코팅 필름 및 화상표시장치
JP5262610B2 (ja) 2008-11-17 2013-08-14 大日本印刷株式会社 光学シートの製造方法
JP5262609B2 (ja) 2008-11-17 2013-08-14 大日本印刷株式会社 光学シートの製造方法
JP5713528B2 (ja) 2008-11-18 2015-05-07 三菱化学株式会社 活性エネルギー線硬化性樹脂組成物、ハードコート用硬化膜及び積層体
KR100983026B1 (ko) 2008-12-18 2010-09-17 주식회사 엘지화학 점착제 조성물, 편광판 및 액정표시장치
JP5423016B2 (ja) 2009-01-30 2014-02-19 凸版印刷株式会社 ハードコートフィルム
JP5907646B2 (ja) 2009-02-16 2016-04-26 日産自動車株式会社 微粒子−ポリロタキサン含有塗料、微粒子−ポリロタキサン含有塗膜及び塗装物品
EP2402406B1 (en) 2009-02-27 2014-05-14 LG Chem, Ltd. Outstandingly abrasion resistant and pollution resistant coating composition and coating film
KR20090063182A (ko) 2009-03-20 2009-06-17 재단법인 구미전자정보기술원 불소계 폴리우레탄아크릴레이트 기능성 공중합체, 및 이를 포함하여 이루어진 하드코팅액
CN102369107B (zh) 2009-03-31 2014-10-29 木本股份有限公司 表面保护薄膜
KR101093721B1 (ko) * 2009-06-01 2011-12-19 도레이첨단소재 주식회사 디스플레이 보호용 양면 하드코팅 필름
JP2010284910A (ja) 2009-06-12 2010-12-24 Tomoegawa Paper Co Ltd 加飾用ハードコートフィルム、加飾フィルムおよび加飾成形品
CN102803332B (zh) 2009-06-17 2015-05-06 日本化药株式会社 氨基甲酸酯(甲基)丙烯酸酯化合物和包含该化合物的树脂组合物
JP2011022456A (ja) 2009-07-17 2011-02-03 Konica Minolta Opto Inc ハードコートフィルム
CN102471425B (zh) 2009-07-29 2015-03-04 日本化药株式会社 感光性树脂组合物、使用了该感光性树脂组合物的防反射膜和防反射硬涂膜
JP5359656B2 (ja) 2009-07-31 2013-12-04 東洋紡株式会社 ハードコートフィルムおよびそれを用いた透明導電性フィルム
JP2011031527A (ja) * 2009-08-03 2011-02-17 Dainippon Printing Co Ltd ハードコートフィルム
JP2011043606A (ja) 2009-08-20 2011-03-03 Toppan Printing Co Ltd ハードコートフィルム
US20110050623A1 (en) 2009-08-31 2011-03-03 Samsung Electro-Mechanics Co., Ltd. Organic conductive composition and touch panel input device including the same
JP5381570B2 (ja) 2009-09-29 2014-01-08 大日本印刷株式会社 ハードコートフィルムの製造方法、ハードコートフィルム、偏光板及びディスプレイパネル
KR101058395B1 (ko) 2009-10-07 2011-08-24 도레이첨단소재 주식회사 디스플레이 보호용 양면 하드코팅 필름
CN101701129A (zh) 2009-11-24 2010-05-05 武汉嘉特利佰联创科技有限公司 高耐磨紫外光固化抗指纹涂料
JP2011110902A (ja) 2009-11-30 2011-06-09 Fujicopian Co Ltd ハードコートフィルム、加飾ハードコートフィルム
JP2011126164A (ja) 2009-12-18 2011-06-30 Toyobo Co Ltd 成型用帯電防止ハードコートフィルム
JP2011126165A (ja) 2009-12-18 2011-06-30 Toyobo Co Ltd 成型用ハードコートフィルム
JP5428830B2 (ja) 2009-12-18 2014-02-26 東洋紡株式会社 成型用ハードコートフィルム
KR101129258B1 (ko) 2009-12-21 2012-03-26 (주)금강엔터프라이즈 Ｕｖ 경화형 코팅 조성물 및 코팅 필름
JP2011148301A (ja) 2009-12-22 2011-08-04 Toyobo Co Ltd 成型用マットハードコートフィルム
KR101552739B1 (ko) 2010-02-10 2015-09-14 (주)엘지하우시스 하드코팅 형성용 시트
JP2011046917A (ja) 2010-02-26 2011-03-10 Advanced Softmaterials Inc 光架橋性ポリロタキサン、該光架橋性ポリロタキサンを有する組成物、及び該組成物由来の架橋体、並びにこれらの製造方法
JP5752947B2 (ja) 2010-03-15 2015-07-22 株式会社ニデック ハードコート用樹脂組成物の製造方法、及びハードコート用樹脂組成物
JP2011201087A (ja) 2010-03-24 2011-10-13 Toppan Printing Co Ltd タッチパネル用ハードコートフィルム及びタッチパネル
JP5740893B2 (ja) 2010-05-12 2015-07-01 ナガセケムテックス株式会社 ハードコート用組成物、ハードコートフィルム及び表示デバイス
JP2011246548A (ja) 2010-05-25 2011-12-08 Showa Denko Kk 硬化性樹脂組成物および透明フィルム
KR101636583B1 (ko) 2010-06-30 2016-07-06 코오롱인더스트리 주식회사 하드코팅층 형성용 조성물 및 이로부터 제조된 하드코팅 필름
JP5562158B2 (ja) 2010-07-22 2014-07-30 富士フイルム株式会社 光反射性フィルムの製造方法、及び光反射性フィルム
KR20120058635A (ko) 2010-08-13 2012-06-08 주식회사 케이오씨솔루션 광학렌즈용 폴리티올 화합물의 제조법 및 이를 포함하는 수지 조성물
JP5821854B2 (ja) 2010-08-25 2015-11-24 宇部興産株式会社 水性ポリウレタン樹脂分散体及びその製造方法、並びにその使用
JP2012051118A (ja) 2010-08-31 2012-03-15 Sumitomo Chemical Co Ltd 耐擦傷性樹脂板及びその用途
JP2012081742A (ja) 2010-09-16 2012-04-26 Mitsubishi Chemicals Corp 積層体
JP2012066477A (ja) 2010-09-24 2012-04-05 Nippon Zeon Co Ltd ハードコート層を有する積層フィルム、タッチパネル用積層フィルム
JP5003853B2 (ja) 2010-11-01 2012-08-15 Ｄｉｃ株式会社 ラジカル硬化性樹脂組成物
KR101028463B1 (ko) 2010-11-12 2011-04-14 이피캠텍 주식회사 광 경화형 유기-무기 하이브리드 하드코팅용 조성물
WO2012066743A1 (ja) 2010-11-15 2012-05-24 コニカミノルタオプト株式会社 ハードコートフィルム及び画像表示装置
KR101127952B1 (ko) 2011-03-16 2012-03-23 에스케이씨 주식회사 광학용 하드코팅 필름
JP2012206262A (ja) 2011-03-29 2012-10-25 Mimaki Engineering Co Ltd 加飾フィルム、加飾フィルムの製造方法及び射出成型品
KR101302582B1 (ko) 2011-06-09 2013-09-02 김영인 Ｕｖ 하드코팅 조성물, 이를 포함하는 ｕｖ 하드코팅막 및 이의 제조 방법
JP2013095108A (ja) 2011-11-04 2013-05-20 Toppan Printing Co Ltd ハードコートフィルム
US9103970B2 (en) 2012-01-11 2015-08-11 Dai Nippon Printing Co., Ltd. Optical layered body, method for producing optical layered body, polarizer, and image display device
TWI534186B (zh) 2012-05-25 2016-05-21 Ｌｇ化學股份有限公司 硬塗覆膜
KR101379491B1 (ko) * 2012-05-31 2014-04-01 주식회사 엘지화학 하드코팅 필름 및 이의 제조방법
KR101389967B1 (ko) 2012-05-31 2014-04-30 주식회사 엘지화학 하드코팅 필름의 제조방법
KR101501686B1 (ko) * 2012-05-31 2015-03-11 주식회사 엘지화학 하드코팅 필름
KR101470466B1 (ko) 2012-08-23 2014-12-08 주식회사 엘지화학 적층 하드코팅 필름

Patent Citations (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2008150484A (ja) * 2006-12-18 2008-07-03 Momentive Performance Materials Japan Kk ハードコート用組成物
KR20100041992A (ko) 2008-10-15 2010-04-23 한국생산기술연구원 고경도 하드코팅 필름 조성물
KR20100132786A (ko) * 2009-06-10 2010-12-20 동우 화인켐 주식회사 하이솔리드 하드코팅 조성물, 이를 사용한 하드코팅 필름, 편광판 및 표시장치
KR20110034324A (ko) * 2009-09-28 2011-04-05 연세대학교 산학협력단 광경화성 코팅 조성물, 그 제조방법 및 이를 이용한 금속 표면의 코팅방법
JP2011178910A (ja) * 2010-03-02 2011-09-15 Nissha Printing Co Ltd グラビア印刷適性を有する活性エネルギー線硬化型ハードコート樹脂組成物
KR101150719B1 (ko) * 2010-05-27 2012-06-08 주식회사 대하맨텍 자외선 경화형 기능성 하드코팅제
KR101168073B1 (ko) * 2011-09-28 2012-07-24 이성권 광 경화형 하드코팅 조성물 및 이를 이용한 고경도 시트

Non-Patent Citations (1)

* Cited by examiner, † Cited by third party
Title
See also references of EP2873699A4

Cited By (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2016072356A1 (ja) * 2014-11-04 2016-05-12 アドバンスト・ソフトマテリアルズ株式会社 光硬化性組成物、光硬化性組成物から形成される硬化体、及び該硬化体の製造方法
JPWO2016072356A1 (ja) * 2014-11-04 2017-08-10 アドバンスト・ソフトマテリアルズ株式会社 光硬化性組成物、光硬化性組成物から形成される硬化体、及び該硬化体の製造方法
CN107075047A (zh) * 2014-11-04 2017-08-18 高级软质材料株式会社 光固化性组合物、由光固化性组合物形成的固化体、以及该固化体的制造方法
US10266630B2 (en) 2014-11-04 2019-04-23 Advanced Softmaterials Inc. Photocurable composition, cured product formed from photocurable composition, and method for manufacturing said cured product
CN107075047B (zh) * 2014-11-04 2020-01-17 高级软质材料株式会社 光固化性组合物、由光固化性组合物形成的固化体、以及该固化体的制造方法

Also Published As

Publication number Publication date
EP2873694A1 (en) 2015-05-20
EP2873699A1 (en) 2015-05-20
TWI635955B (zh) 2018-09-21
JP6276764B2 (ja) 2018-02-07
TW201420337A (zh) 2014-06-01
KR20140027022A (ko) 2014-03-06
US9909026B2 (en) 2018-03-06
CN104736633A (zh) 2015-06-24
CN104736615B (zh) 2017-09-26
WO2014030846A1 (ko) 2014-02-27
TWI577760B (zh) 2017-04-11
CN104736615A (zh) 2015-06-24
TWI558555B (zh) 2016-11-21
JP2015531021A (ja) 2015-10-29
EP2873699A4 (en) 2016-05-04
KR101470465B1 (ko) 2014-12-08
JP2015533675A (ja) 2015-11-26
TW201634277A (zh) 2016-10-01
KR20140027023A (ko) 2014-03-06
TW201422734A (zh) 2014-06-16
KR101415838B1 (ko) 2014-07-09
EP2873694A4 (en) 2016-04-13
US20150299505A1 (en) 2015-10-22
US10000655B2 (en) 2018-06-19
US20150225598A1 (en) 2015-08-13

Similar Documents

Publication Publication Date Title
WO2014030845A1 (ko) 하드코팅 조성물
TWI504506B (zh) 硬塗膜
JP6155328B2 (ja) ハードコーティングフィルム
TWI500669B (zh) 硬塗膜
JP6276765B2 (ja) ハードコーティングフィルム
JP6155335B2 (ja) ハードコーティングフィルム
JP6280918B2 (ja) ハードコーティング組成物
JP6300838B2 (ja) プラスチックフィルム
WO2014030847A1 (ko) 적층 하드코팅 필름
WO2014030844A1 (ko) 하드코팅 필름
WO2015076566A1 (ko) 플라스틱 필름
WO2015076567A1 (ko) 플라스틱 필름 적층체

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 13831327

Country of ref document: EP

Kind code of ref document: A1

WWE Wipo information: entry into national phase

Ref document number: 2013831327

Country of ref document: EP

ENP Entry into the national phase

Ref document number: 2015528383

Country of ref document: JP

Kind code of ref document: A

NENP Non-entry into the national phase

Ref country code: DE

WWE Wipo information: entry into national phase

Ref document number: 14423420

Country of ref document: US
