WO2015001705A1 - 熱間プレス部材の製造方法 - Google Patents

熱間プレス部材の製造方法 Download PDF

Info

Publication number
WO2015001705A1
WO2015001705A1 PCT/JP2014/002904 JP2014002904W WO2015001705A1 WO 2015001705 A1 WO2015001705 A1 WO 2015001705A1 JP 2014002904 W JP2014002904 W JP 2014002904W WO 2015001705 A1 WO2015001705 A1 WO 2015001705A1
Authority
WO
WIPO (PCT)
Prior art keywords
plating layer
steel sheet
steel plate
hot press
hot
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2014/002904
Other languages
English (en)
French (fr)
Inventor
中島　清次
美奈子 森本
安藤　聡
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
JFE Steel Corp
Original Assignee
JFE Steel Corp
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by JFE Steel Corp filed Critical JFE Steel Corp
Priority to KR1020167002756A priority Critical patent/KR20160027146A/ko
Priority to EP14819849.2A priority patent/EP3017892A4/en
Priority to JP2014544274A priority patent/JP6020589B2/ja
Priority to CN201480036951.2A priority patent/CN105339106A/zh
Priority to MX2015017645A priority patent/MX387436B/es
Priority to US14/901,754 priority patent/US10384254B2/en
Publication of WO2015001705A1 publication Critical patent/WO2015001705A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Images

Classifications

    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B21—MECHANICAL METAL-WORKING WITHOUT ESSENTIALLY REMOVING MATERIAL; PUNCHING METAL
    • B21D—WORKING OR PROCESSING OF SHEET METAL OR METAL TUBES, RODS OR PROFILES WITHOUT ESSENTIALLY REMOVING MATERIAL; PUNCHING METAL
    • B21D22/00—Shaping without cutting, by stamping, spinning, or deep-drawing
    • B21D22/20—Deep-drawing
    • B21D22/208—Deep-drawing by heating the blank or deep-drawing associated with heat treatment
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B15/00—Layered products comprising a layer of metal
    • B32B15/01—Layered products comprising a layer of metal all layers being exclusively metallic
    • B32B15/013—Layered products comprising a layer of metal all layers being exclusively metallic one layer being formed of an iron alloy or steel, another layer being formed of a metal other than iron or aluminium
    • C—CHEMISTRY; METALLURGY
    • C21—METALLURGY OF IRON
    • C21D—MODIFYING THE PHYSICAL STRUCTURE OF FERROUS METALS; GENERAL DEVICES FOR HEAT TREATMENT OF FERROUS OR NON-FERROUS METALS OR ALLOYS; MAKING METAL MALLEABLE, e.g. BY DECARBURISATION OR TEMPERING
    • C21D1/00—General methods or devices for heat treatment, e.g. annealing, hardening, quenching or tempering
    • C21D1/18—Hardening; Quenching with or without subsequent tempering
    • C—CHEMISTRY; METALLURGY
    • C21—METALLURGY OF IRON
    • C21D—MODIFYING THE PHYSICAL STRUCTURE OF FERROUS METALS; GENERAL DEVICES FOR HEAT TREATMENT OF FERROUS OR NON-FERROUS METALS OR ALLOYS; MAKING METAL MALLEABLE, e.g. BY DECARBURISATION OR TEMPERING
    • C21D1/00—General methods or devices for heat treatment, e.g. annealing, hardening, quenching or tempering
    • C21D1/62—Quenching devices
    • C21D1/673—Quenching devices for die quenching
    • C—CHEMISTRY; METALLURGY
    • C21—METALLURGY OF IRON
    • C21D—MODIFYING THE PHYSICAL STRUCTURE OF FERROUS METALS; GENERAL DEVICES FOR HEAT TREATMENT OF FERROUS OR NON-FERROUS METALS OR ALLOYS; MAKING METAL MALLEABLE, e.g. BY DECARBURISATION OR TEMPERING
    • C21D9/00—Heat treatment, e.g. annealing, hardening, quenching or tempering, adapted for particular articles; Furnaces therefor
    • C21D9/46—Heat treatment, e.g. annealing, hardening, quenching or tempering, adapted for particular articles; Furnaces therefor for sheet metals
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C18/00—Alloys based on zinc
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C19/00—Alloys based on nickel or cobalt
    • C22C19/03—Alloys based on nickel or cobalt based on nickel
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/001—Ferrous alloys, e.g. steel alloys containing N
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/002—Ferrous alloys, e.g. steel alloys containing In, Mg, or other elements not provided for in one single group C22C38/001 - C22C38/60
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/02—Ferrous alloys, e.g. steel alloys containing silicon
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/04—Ferrous alloys, e.g. steel alloys containing manganese
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/06—Ferrous alloys, e.g. steel alloys containing aluminium
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/14—Ferrous alloys, e.g. steel alloys containing titanium or zirconium
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/18—Ferrous alloys, e.g. steel alloys containing chromium
    • C22C38/28—Ferrous alloys, e.g. steel alloys containing chromium with titanium or zirconium
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/18—Ferrous alloys, e.g. steel alloys containing chromium
    • C22C38/32—Ferrous alloys, e.g. steel alloys containing chromium with boron
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/60—Ferrous alloys, e.g. steel alloys containing lead, selenium, tellurium, or antimony, or more than 0.04% by weight of sulfur
    • C—CHEMISTRY; METALLURGY
    • C25—ELECTROLYTIC OR ELECTROPHORETIC PROCESSES; APPARATUS THEREFOR
    • C25D—PROCESSES FOR THE ELECTROLYTIC OR ELECTROPHORETIC PRODUCTION OF COATINGS; ELECTROFORMING; APPARATUS THEREFOR
    • C25D5/00—Electroplating characterised by the process; Pretreatment or after-treatment of workpieces
    • C25D5/10—Electroplating with more than one layer of the same or of different metals
    • C25D5/12—Electroplating with more than one layer of the same or of different metals at least one layer being of nickel or chromium
    • C25D5/14—Electroplating with more than one layer of the same or of different metals at least one layer being of nickel or chromium two or more layers being of nickel or chromium, e.g. duplex or triplex layers
    • C—CHEMISTRY; METALLURGY
    • C25—ELECTROLYTIC OR ELECTROPHORETIC PROCESSES; APPARATUS THEREFOR
    • C25D—PROCESSES FOR THE ELECTROLYTIC OR ELECTROPHORETIC PRODUCTION OF COATINGS; ELECTROFORMING; APPARATUS THEREFOR
    • C25D5/00—Electroplating characterised by the process; Pretreatment or after-treatment of workpieces
    • C25D5/48—After-treatment of electroplated surfaces
    • C25D5/50—After-treatment of electroplated surfaces by heat-treatment
    • C—CHEMISTRY; METALLURGY
    • C25—ELECTROLYTIC OR ELECTROPHORETIC PROCESSES; APPARATUS THEREFOR
    • C25D—PROCESSES FOR THE ELECTROLYTIC OR ELECTROPHORETIC PRODUCTION OF COATINGS; ELECTROFORMING; APPARATUS THEREFOR
    • C25D7/00—Electroplating characterised by the article coated
    • C25D7/06—Wires; Strips; Foils
    • C25D7/0614—Strips or foils
    • C—CHEMISTRY; METALLURGY
    • C21—METALLURGY OF IRON
    • C21D—MODIFYING THE PHYSICAL STRUCTURE OF FERROUS METALS; GENERAL DEVICES FOR HEAT TREATMENT OF FERROUS OR NON-FERROUS METALS OR ALLOYS; MAKING METAL MALLEABLE, e.g. BY DECARBURISATION OR TEMPERING
    • C21D2251/00—Treating composite or clad material
    • C21D2251/02—Clad material
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys

Definitions

  • the present invention relates to a method for manufacturing a hot press member.
  • the present invention can be preferably applied to the manufacture of automobile suspension members, vehicle body structural members, and the like.
  • Patent Document 1 proposes a processing technique called a hot press in which a heated steel plate is processed at the same time as a heated steel sheet is processed using a die composed of a die and a punch. According to this processing technique, it is possible to achieve both easy processing and high strength.
  • the steel plate is heated to a high temperature of around 950 ° C. before hot pressing, so scale (iron oxide) is generated on the surface of the steel plate and the scale peels off during hot pressing. , Damage the mold.
  • scale iron oxide
  • the scale remaining on the surface of the member also causes poor appearance and poor paint adhesion. Therefore, the scale on the surface of the member may be removed usually by a treatment such as pickling or shot blasting.
  • the corrosion resistance of the member is insufficient because a rust preventive film such as a plating layer is not provided.
  • Patent Document 2 discloses a hot press member by hot pressing a steel sheet coated with Zn or a Zn base alloy to form a Zn—Fe base compound or a Zn—Fe—Al base compound on the surface. A method for improving the corrosion resistance of the resin is disclosed.
  • Patent Document 3 discloses a technique for suppressing liquid metal brittle cracking caused by molten Zn contained in a plating layer entering a base steel sheet during high-temperature heat treatment of the steel sheet before hot pressing.
  • Patent Document 3 includes a Fe—Zn alloy having a Fe content of 13 to 80% by mass and an Al content of 0.4% by mass or less on a steel sheet surface having a predetermined steel composition.
  • a steel sheet for heat treatment having a Zn plating layer having a Zn adhesion amount of 10 to 65 g / m 2 is disclosed.
  • the hot-pressed member manufactured by the method described in Patent Document 2 uses a zinc-plated steel sheet or zinc-aluminum-plated steel sheet with a low melting point, so that zinc in the plating layer penetrates the steel sheet during hot press forming and cracks. There is a case of causing (liquid metal brittle cracking).
  • the present invention not only provides a method for producing a hot-pressed member having excellent corrosion resistance, but also prevents liquid metal brittle cracks caused by the penetration of zinc in a plating layer into a steel sheet.
  • An object of the present invention is to provide a method for producing a hot press member excellent in the above.
  • the present inventors have intensively studied a method for manufacturing a hot press member. As a result, it has been found that when press forming is performed in a state where the plating layer is melted, the liquid component in the plating layer penetrates into the steel sheet at a site where tensile stress is applied, and liquid metal brittle cracking occurs. Furthermore, in order to avoid this, it has been found that the melting point of the plating layer needs to be sufficiently higher than the starting temperature of hot press forming, and the present invention has been completed. More specifically, the present invention provides the following.
  • the plating layer contains, on the base steel plate, a plating layer I containing 60% by mass or more of Ni with the balance being Zn and inevitable impurities, and the plating layer And a plating layer II containing 10 to 25% by mass of Ni with the balance being Zn and inevitable impurities, and the adhesion amount per one side of the plating layer I is 0.01 to 5 g / m 2.
  • the plated steel sheet having an adhesion amount per side of the plating layer II of 10 to 90 g / m 2 is heated to a temperature of 850 to 950 ° C., and the temperature of the plated steel sheet after the heating is 650 to 800 ° C.
  • a method for manufacturing a hot press member, characterized in that hot press molding is started.
  • the present invention it has become possible to produce a hot pressed member having excellent liquid metal brittleness resistance, in which liquid metal brittle cracks hardly occur.
  • the hot press member produced by the method of the present invention is also excellent in corrosion resistance.
  • the hot press member manufactured by the method of the present invention is suitable for an automobile suspension member or a vehicle body structural member.
  • FIG. 1 is a view showing a steel plate after hat-shaped forming according to an embodiment.
  • the method for producing a hot pressed member of the present invention is to heat a specific plated steel sheet to 850 to 950 ° C. and start hot press forming when the temperature of the plated steel sheet after heating is 650 to 800 ° C. It is the manufacturing method of the hot press member characterized.
  • the specific plated steel sheet includes a base steel sheet and a plating layer formed on the base steel sheet.
  • it demonstrates in order of the manufacturing method of a base steel plate, a plating layer, a plating steel plate, and a hot press member.
  • the underlying steel plate refers to those generally used as the underlying steel plate, such as hot-rolled steel plates and cold-rolled steel plates.
  • the component composition of a base steel plate is not specifically limited, It is preferable that it is a component composition which is easy to manufacture the hot press member which has the intensity
  • the component composition that easily satisfies the above strength for example, in mass%, C: 0.15-0.5%, Si: 0.05-2.0%, Mn: 0.5-3% , P: 0.1% or less, S: 0.05% or less, Al: 0.1% or less, N: 0.01% or less, with the balance being composed of Fe and inevitable impurities Can do.
  • C 0.15-0.5%
  • Si 0.05-2.0%
  • Mn 0.5-3%
  • P 0.1% or less
  • S 0.05% or less
  • Al 0.1% or less
  • N 0.01% or less
  • C 0.15-0.5% C is an element that improves the strength of the steel.
  • the amount is preferably 0.15% or more.
  • the C content is preferably 0.15 to 0.5%.
  • Si 0.05-2.0% Si, like C, is an element that improves the strength of steel.
  • the amount is preferably 0.05% or more.
  • the Si content is preferably 0.05 to 2.0%.
  • Mn 0.5 to 3%
  • Mn is an element effective for suppressing the ferrite transformation and improving the hardenability. Moreover, since Mn lowers the Ac 3 transformation point, it is an effective element for lowering the heating temperature before hot pressing. In order to exhibit such an effect, the amount is preferably 0.5% or more. On the other hand, if the amount of Mn exceeds 3%, segregation may occur and the uniformity of the characteristics of the base steel plate and the hot pressed member may be reduced. Therefore, the amount of Mn is preferably 0.5 to 3%.
  • the P content is preferably 0.1% or less.
  • the amount of S is preferably 0.05% or less.
  • the Al content is preferably 0.1% or less.
  • N 0.01% or less
  • the N content is preferably 0.01% or less.
  • the balance is Fe and inevitable impurities. Further, for the following reasons, at least one selected from Cr: 0.01 to 1%, Ti: 0.2% or less, B: 0.0005 to 0.08%, or Sb: 0.003 to It is preferable that 0.03% is contained individually or simultaneously.
  • Cr 0.01 to 1% Cr is an element effective for strengthening steel and improving hardenability.
  • the Cr content is preferably 0.01% or more.
  • the upper limit is preferably 1%.
  • Ti 0.2% or less Ti is an element effective for strengthening steel and improving toughness by refining.
  • Ti forms nitrides in preference to B described below, so that when Ti is contained, hardenability is improved by solid solution B.
  • the Ti amount exceeds 0.2%, the rolling load during hot rolling may increase.
  • the toughness of the hot pressed member may be lowered. Therefore, the upper limit is preferably 0.2%.
  • B 0.0005 to 0.08%
  • B is an element effective for improving the hardenability during hot pressing and toughness after hot pressing.
  • the B content is preferably 0.0005% or more.
  • the upper limit is preferably 0.08%.
  • Sb has an effect of suppressing a decarburized layer generated in the steel sheet surface layer portion between the time when the steel plate is heated before hot pressing and the time when the steel plate is cooled by a series of processes of hot pressing.
  • the amount is preferably 0.003% or more.
  • the Sb content is preferably 0.003 to 0.03%.
  • the manufacturing method of the base steel plate is not particularly limited.
  • the base steel plate is a cold-rolled steel plate, for example, the steel slab obtained by continuous casting or the like is melted under a specific condition by melting the steel having the above-described chemical components.
  • the method include hot rolling, pickling and cold rolling, and then performing continuous annealing and tempering treatment under specific conditions.
  • the plating layer is formed on the surface of the base steel plate.
  • a plated steel sheet having a plating layer on a base steel sheet is used in order to ensure liquid metal brittleness resistance.
  • the plating layer of the present invention is one of the following.
  • One is a single plating layer containing 10 to 25% by mass of Ni, the balance being Zn and inevitable impurities, and the amount of adhesion per side being 10 to 90 g / m 2 .
  • the other is a two-layered plating layer comprising a plating layer I and a plating layer II provided on the plating layer I on a base steel plate.
  • the plating layer I contains 60% by mass or more of Ni. And the balance consists of Zn and inevitable impurities, the adhesion amount per side is 0.01 to 5 g / m 2 , the plating layer II contains 10 to 25% by mass of Ni, and the balance is Zn and inevitable The amount of adhesion per side is 10 to 90 g / m 2 .
  • the phase structure of the plating layer is a ⁇ phase having a melting point of 881 ° C. By doing so, liquid metal brittle cracks are less likely to occur.
  • the ⁇ phase has not only a sacrificial anticorrosive action due to zinc but also a feature of forming a dense corrosion product. Even after heating, a part of the ⁇ phase remains, whereby excellent corrosion resistance can be exhibited.
  • the ⁇ phase has a crystal structure of any one of Ni 2 Zn 11 , NiZn 3 , and Ni 5 Zn 21 and can be confirmed by an X-ray diffraction method.
  • the balance other than Ni is Zn and inevitable impurities.
  • the reason why the adhesion amount per side is 10 to 90 g / m 2 is that, if the adhesion amount per side is less than 10 g / m 2 , the corrosion resistance of the hot pressed member is insufficient, and the adhesion amount per side is 90 g / m 2. This is because if it exceeds 2 , the cost will increase. Therefore, the adhesion amount per one side is set in the range of 10 to 90 g / m 2 .
  • the plating layer I of the two-layered plating layer contains 60% by mass or more of Ni, the balance is made of Zn and inevitable impurities, and the adhesion amount per side is 0.01 to 5 g / m 2 .
  • the reason why the Ni content of the plating layer I is set to 60% by mass or more is that the melting point of the plating layer I is set to an extremely high temperature of 1000 ° C. or higher that does not melt even during heating before hot pressing.
  • the balance other than Ni is Zn and inevitable impurities.
  • the adhesion amount per one side of the plating layer I is 0.01 to 5 g / m 2 . If the adhesion amount per side is less than 0.01 g / m 2 , the effect of providing the plating layer I is not recognized, and if the adhesion amount per side exceeds 5 g / m 2 , the effect is not only saturated but also the cost is increased. . For this reason, the adhesion amount per one side of the plating layer I is set to a range of 0.01 to 5 g / m 2 .
  • the plated steel sheet used in the method for producing a hot-pressed member includes the base steel sheet and the plating layer.
  • the method for forming the plating layer on the underlying steel plate is not particularly limited, and a general method can be employed. Specific examples of the forming method include hot dip galvanizing, electroplating, thermal spraying, and vapor deposition.
  • the steel strip used as a base steel plate may be processed continuously, and you may process with a cutting board single-piece
  • the plated steel sheet is heated to a temperature of 850 to 950 ° C., it is brought into contact with a mold when the temperature of the heated plated steel sheet is 650 to 800 ° C. Start press forming.
  • the reason for setting the heating temperature of the steel sheet before hot pressing to 850 to 950 ° C. is that if the heating temperature is less than 850 ° C., the steel sheet is not sufficiently quenched, and the desired hardness may not be obtained. . On the other hand, if the heating temperature exceeds 950 ° C., not only is the energy uneconomical, but the oxidation reaction of zinc proceeds and the corrosion resistance deteriorates. Furthermore, the heating temperature is preferably equal to or higher than the Ac 3 transformation point. By setting the heating temperature to the Ac 3 transformation point or higher, the steel sheet is sufficiently quenched and desired hardness is obtained.
  • heating by an electric furnace or a gas furnace flame heating, energization heating, high frequency heating, induction heating, far infrared heating and the like can be exemplified.
  • the hot-pressed member is manufactured by setting the plated steel plate heated as described above in a die having a die and a punch, performing press forming, and cooling under a desired cooling condition.
  • the temperature of the steel plate (forming start temperature) when the hot press forming is started by contacting with the mold is limited to a range of 650 to 800 ° C.
  • the forming start temperature is less than 650 ° C., the steel sheet is not sufficiently quenched, and the desired hardness (strength) may not be obtained.
  • the forming start temperature exceeds 800 ° C., liquid metal brittle cracking may occur.
  • the single plating layer or plating layer II used in the present invention is composed of a ⁇ phase having a melting point of 881 ° C.
  • the hot press molding is performed after the solidification of the plating layer is reliably completed by limiting the molding start temperature to the range of 650 to 800 ° C. As a result, it is possible to manufacture a hot press member having excellent resistance to liquid metal brittleness without causing liquid metal brittle cracking.
  • the method of lowering to the molding start temperature after heating is not particularly limited, and the plating is performed by actively cooling using cooling water or the like, or by increasing the transport time from the heating furnace to the press machine.
  • the steel sheet may be in the range of 650 to 800 ° C.
  • Zn—Ni plating is performed at a current density of 5 in a plating bath containing 200 g / L nickel sulfate hexahydrate and 10 to 100 g / L zinc sulfate heptahydrate at a pH of 1.5 and a bath temperature of 50 ° C.
  • Plating was performed at ⁇ 100 A / dm 2 , the Ni content was adjusted by changing the addition amount of zinc sulfate heptahydrate and the current density, and the plating adhesion amount was adjusted by changing the energization time.
  • Steel plate No. In Nos. 10 to 13 Ni plating or Ni—Zn plating was applied as the plating layer I prior to Zn—Ni plating.
  • Ni plating is performed at a current density of 5 A / dm 2 in a plating bath having a pH of 3.6 and a bath temperature of 50 ° C. containing 240 g / L of nickel sulfate hexahydrate and 30 g / L of boric acid.
  • the plating adhesion amount was adjusted by changing the energization time.
  • Steel plate No. In No. 11, the Ni content was adjusted by adding zinc sulfate heptahydrate.
  • GI hot dip galvanized steel sheet
  • steel plate No. 18 has a plating layer composition of Al: 0.7%, the balance Zn and unavoidable impurities, the melting point of the plating layer is 420 ° C., and the adhesion amount per one side of the plating layer is 60 g / m 2 .
  • Steel plate No. 19 has a plating layer composition of Fe: 10%, Al: 0.2%, the balance Zn and inevitable impurities, the melting point of the plating layer is 665 ° C., and the adhesion amount per one side of the plating layer is 45 g. / M 2 .
  • Steel plate No. Details of the plated layers 1 to 19 are shown in Table 1.
  • the produced hat-type parts were evaluated for hardenability and resistance to liquid metal brittleness by the following methods.
  • Hardenability A sample with a cross-section cut from a hat-shaped part was collected, and 10 Vickers hardness measurements (load: 5 kgf) were performed at a pitch of 20 mm, and the minimum value was evaluated.
  • Liquid metal brittleness A sample for cross-sectional observation is taken from the shoulder R part (outer surface side) of the hat-shaped part, observed with a scanning electron microscope (SEM), and the maximum depth of cracks entering the base material is determined. evaluated.
  • SEM scanning electron microscope
  • a cold-rolled steel plate having a steel plate component composition shown in Table 2, the balance of Fe and inevitable impurities, the Ac 3 transformation point shown in Table 2, and a thickness of 1.6 mm was used as the base steel plate. Both surfaces of this cold-rolled steel plate were subjected to Zn—Ni plating in the same manner as in Example 1, and the steel plate Nos. 20 to 39 were produced. In addition, steel plate No. In 35 to 39, prior to Zn—Ni plating, Ni plating was applied as the plating layer I in the same manner as in Example 1.
  • Table 3 shows the evaluation results of hardenability and resistance to liquid metal brittleness.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Organic Chemistry (AREA)
  • Materials Engineering (AREA)
  • Metallurgy (AREA)
  • Mechanical Engineering (AREA)
  • Thermal Sciences (AREA)
  • Physics & Mathematics (AREA)
  • Crystallography & Structural Chemistry (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Electrochemistry (AREA)
  • Heat Treatment Of Articles (AREA)
  • Shaping Metal By Deep-Drawing, Or The Like (AREA)
  • Electroplating Methods And Accessories (AREA)
  • Coating With Molten Metal (AREA)
  • Heat Treatment Of Sheet Steel (AREA)

Abstract

　本発明は、耐食性に優れた熱間プレス部材の製造方法を提供することはもとより、めっき層中の亜鉛が鋼板に侵入することに起因する液体金属脆性割れが起こることのない、耐液体金属脆性に優れた熱間プレス部材の製造方法を提供することを目的とする。　下地鋼板と、該下地鋼板上に形成されためっき層と、を備え、めっき層は１０～２５質量%のＮｉを含有し、残部がＺｎおよび不可避的不純物からなり、片面あたりの付着量が１０～９０ｇ／ｍ２であるめっき鋼板を、８５０～９５０℃まで加熱し、加熱後のめっき鋼板の温度が６５０～８００℃のときに、熱間プレス成形を開始することを特徴とする熱間プレス部材の製造方法とする。

Description

熱間プレス部材の製造方法
　本発明は、熱間プレス部材の製造方法に関する。特に、自動車の足廻り部材や車体構造部材等の製造に本発明を好ましく適用することができる。
　従来から、自動車の足廻り部材や車体構造部材等の多くは、所定の強度を有する鋼板をプレス加工して製造される。近年、地球環境の保全という観点から、自動車車体の軽量化が熱望され、使用する鋼板を高強度化して、その板厚を低減する努力が続けられている。しかし、鋼板の高強度化に伴って、プレス加工性が低下するため、鋼板を所望の部材形状に加工することが困難になる場合が多い。
　そこで、特許文献１には、ダイとパンチからなる金型を用いて、加熱された鋼板を加工すると同時に急冷する熱間プレスと呼ばれる加工技術が提案されている。この加工技術によれば、加工の容易化と高強度化の両立が可能になる。
　しかし、この熱間プレスでは、熱間プレス前に鋼板を９５０℃前後の高い温度に加熱するため、鋼板表面にはスケール（鉄酸化物）が生成し、そのスケールが熱間プレス時に剥離して、金型を損傷させる。また、熱間プレスでは、スケールが熱間プレス後の部材表面を損傷させるという問題がある。また、部材表面に残ったスケールは、外観不良や塗装密着性の低下の原因にもなる。したがって、通常は酸洗やショットブラスト等の処理を行って部材表面のスケールを除去する場合がある。
　しかし、このようなスケールの除去は、熱間プレス部材の製造工程を複雑にし、生産性の低下を招く。
　さらに、自動車の足廻り部材や車体構造部材等には優れた耐食性も必要とされる。上述のようなスケールを除去する工程を含む方法で製造された熱間プレス部材では、めっき層などの防錆皮膜が設けられていないため、部材の耐食性が不十分である。
　このようなことから、熱間プレス前の鋼板の加熱時にスケールの生成を抑制するとともに、熱間プレス後の部材の耐食性を向上させることが可能な熱間プレス技術が求められる。この要求に対して、鋼板表面にめっき層を設けためっき鋼板を用いた熱間プレス方法が提案されている。例えば、特許文献２には、ＺｎまたはＺｎベース合金で被覆された鋼板を熱間プレスして、Ｚｎ－Ｆｅベース化合物またはＺｎ－Ｆｅ－Ａｌベース化合物を表面に形成させることで、熱間プレス部材の耐食性を高める方法が開示されている。
　また、特許文献３には、熱間プレス前の鋼板の高温熱処理時に、めっき層に含まれる溶融Ｚｎが下地鋼板に侵入して起こる液体金属脆性割れを抑制する技術が開示されている。具体的には、特許文献３には、所定の鋼組成を有する鋼板表面に、Ｆｅ含有率が１３～８０質量％で、Ａｌ含有率が０．４質量％以下のＦｅ－Ｚｎ合金からなり、かつＺｎ付着量が１０～６５ｇ／ｍ２であるＺｎめっき層を備える熱処理用鋼板が開示されている。
英国特許第１４９０５３５号公報 日本特許第３６６３１４５号公報 日本特許第４３２９６３９号公報
　特許文献２に記載の方法で製造された熱間プレス部材では、融点の低い亜鉛めっき鋼板や亜鉛アルミニウムめっき鋼板を用いるため、熱間プレス成形時にめっき層中の亜鉛が鋼板に侵入して割れを引き起こす場合（液体金属脆性割れ）がある。
　また、特許文献３に記載のめっき鋼板を使用した場合でも、加熱温度や熱間プレス成形開始温度などの熱間プレス条件によっては液体金属脆性割れが生じる場合があり、液体金属脆性割れを完全に回避することは達成されていない。
　本発明は、耐食性に優れた熱間プレス部材の製造方法を提供することはもとより、めっき層中の亜鉛が鋼板に侵入することに起因する液体金属脆性割れが起こることのない、耐液体金属脆性に優れた熱間プレス部材の製造方法を提供することを目的とする。
　本発明者らは、上記の目的を実現するために、熱間プレス部材の製造方法について鋭意検討を行った。その結果、めっき層が溶融した状態でプレス成形が行われると、引張応力の加わった部位においてめっき層中の液体成分が鋼板に侵入し、液体金属脆性割れが生じることを知見した。さらに、これを回避するためには、めっき層の融点が熱間プレス成形の開始温度よりも十分に高いことが必要であることを見出し、本発明の完成に至った。より具体的には、本発明は以下のものを提供する。
　（１）下地鋼板と、該下地鋼板上に形成された、１０～２５質量%のＮｉを含有し残部がＺｎおよび不可避的不純物からなるめっき層と、を備え、前記めっき層の片面あたりの付着量が１０～９０ｇ／ｍ２であるめっき鋼板を、８５０～９５０℃まで加熱し、前記加熱後のめっき鋼板の温度が６５０～８００℃のときに、熱間プレス成形を開始することを特徴とする熱間プレス部材の製造方法。
　（２）下地鋼板と、めっき層とを備え、該めっき層は、該下地鋼板上に、６０質量％以上のＮｉを含有し残部がＺｎおよび不可避的不純物からなるめっき層Ｉと、該めっき層Ｉ上に、１０～２５質量％のＮｉを含有し残部がＺｎおよび不可避的不純物からなるめっき層ＩＩとを有し、前記めっき層Ｉの片面あたりの付着量が０．０１～５ｇ／ｍ２であり、前記めっき層ＩＩの片面あたりの付着量が１０～９０ｇ／ｍ２であるめっき鋼板を、８５０～９５０℃の温度まで加熱し、前記加熱後のめっき鋼板の温度が６５０～８００℃のときに、熱間プレス成形を開始することを特徴とする熱間プレス部材の製造方法。
　本発明により、液体金属脆性割れがほとんど生じることのない、耐液体金属脆性に優れた熱間プレス部材を製造することが可能となった。本発明の方法で製造した熱間プレス部材は、耐食性も優れる。
　また、下地鋼板の成分組成を特定の範囲にすることで、十分な強度を有する熱間プレス部材になる。また、Ｚｎベースの層を有するめっき層のため、加熱時のスケールの生成も抑えられる。したがって、本発明の方法で製造した熱間プレス部材は、自動車の足廻り部材や車体構造部材に好適である。
図１は、実施例のハット型成形後の鋼板を示す図である。
　以下、本発明の実施形態について詳細に説明する。なお、本発明は以下の実施形態に限定されない。
　本発明の熱間プレス部材の製造方法は、特定のめっき鋼板を８５０～９５０℃まで加熱し、加熱後のめっき鋼板の温度が６５０～８００℃のときに、熱間プレス成形を開始することを特徴とする熱間プレス部材の製造方法である。また、上記特定のめっき鋼板は、下地鋼板と、下地鋼板上に形成されためっき層を備える。以下、下地鋼板、めっき層、めっき鋼板及び熱間プレス部材の製造方法の順で説明する。
　下地鋼板
　下地鋼板は熱延鋼板や冷延鋼板等の一般的に下地鋼板として使用されているものをさす。下地鋼板の成分組成は特に限定されないが、９８０ＭＰａ以上の強度を有する熱間プレス部材を製造しやすい成分組成であることが好ましい。
　上記のような強度を満足しやすい成分組成としては、例えば、質量％で、Ｃ：０．１５～０．５％、Ｓｉ：０．０５～２．０％、Ｍｎ：０．５～３％、Ｐ：０．１％以下、Ｓ：０．０５％以下、Ａｌ：０．１％以下、Ｎ：０．０１％以下を含有し、残部がＦｅおよび不可避的不純物からなる成分組成を挙げることができる。各成分元素の限定理由は以下の通りである。なお、成分の含有量を表す「％」は、特に断らない限り「質量％」を意味する。
　Ｃ：０．１５～０．５％
　Ｃは鋼の強度を向上させる元素であり、熱間プレス部材のＴＳを９８０ＭＰａ以上にするには、その量を０．１５％以上とすることが好ましい。一方、Ｃ量が０．５％を超えると、素材の鋼板のブランキング加工性が著しく低下する場合がある。したがって、Ｃ量は０．１５～０．５％が好ましい。
　Ｓｉ：０．０５～２．０％
　Ｓｉは、Ｃ同様、鋼の強度を向上させる元素であり、熱間プレス部材のＴＳを９８０ＭＰａ以上にするには、その量を０．０５％以上とすることが好ましい。一方、Ｓｉ量が２．０％を超えると、熱間圧延時に赤スケールと呼ばれる表面欠陥の発生が著しく増大するとともに、圧延荷重が増大したり、熱延鋼板の延性の劣化を招いたりする場合がある。さらに、２．０％を超えるＳｉ量は、Ｚｎを主体としためっきを鋼板表面に形成するめっき処理を施す際に、めっき処理性に悪影響を及ぼす場合がある。したがって、Ｓｉ量は０．０５～２．０％が好ましい。
　Ｍｎ：０．５～３％
　Ｍｎは、フェライト変態を抑制して焼入れ性を向上させるのに効果的な元素である。また、Ｍｎは、Ａｃ３変態点を低下させるので、熱間プレス前の加熱温度を低下させるのにも有効な元素である。このような効果の発現のためには、その量を０．５％以上とすることが好ましい。一方、Ｍｎ量が３％を超えると、偏析して下地鋼板および熱間プレス部材の特性の均一性が低下する場合がある。したがって、Ｍｎ量は０．５～３％が好ましい。
　Ｐ：０．１％以下
　Ｐ量が０．１％を超えると、偏析して素材の鋼板および熱間プレス部材の特性の均一性が低下するとともに、靭性も著しく低下する場合がある。したがって、Ｐ量は０．１％以下が好ましい。
　Ｓ：０．０５％以下
　Ｓ量が０．０５％を超えると、熱間プレス部材の靭性が低下する場合がある。したがって、Ｓ量は０．０５％以下が好ましい。
　Ａｌ：０．１％以下
　Ａｌ量が０．１％を超えると、素材の鋼板のブランキング加工性や焼入れ性が低下する場合がある。したがって、Ａｌ量は０．１％以下が好ましい。
　Ｎ：０．０１％以下
　Ｎ量が０．０１％を超えると、熱間圧延時や熱間プレス前の加熱時にＡｌＮの窒化物が形成し、素材の鋼板のブランキング加工性や焼入れ性が低下する場合がある。したがって、Ｎ量は０．０１％以下が好ましい。
　残部はＦｅおよび不可避的不純物である。また、以下の理由により、Ｃｒ：０．０１～１％、Ｔｉ：０．２％以下、Ｂ：０．０００５～０．０８％のうちから選ばれた少なくとも一種や、Ｓｂ：０．００３～０．０３％が、個別にあるいは同時に含有されることが好ましい。
　Ｃｒ：０．０１～１％
　Ｃｒは、鋼を強化するとともに、焼入れ性を向上させるのに有効な元素である。こうした効果の発現のためには、Ｃｒ量を０．０１％以上とすることが好ましい。一方、Ｃｒ量が１％を超えると、著しいコスト高を招くため、その上限は１％とすることが好ましい。
　Ｔｉ：０．２％以下
　Ｔｉは、鋼を強化するとともに、細粒化により靭性を向上させるのに有効な元素である。また、Ｔｉは次に述べるＢよりも優先して窒化物を形成するため、Ｔｉを含有すると固溶Ｂにより焼入れ性が向上する。しかし、Ｔｉ量が０．２％を超えると、熱間圧延時の圧延荷重が増大する場合がある。また、Ｔｉ量が０．２％を超えると、熱間プレス部材の靭性が低下する場合がある。そこで、その上限は０．２％とすることが好ましい。
　Ｂ：０．０００５～０．０８％
　Ｂは、熱間プレス時の焼入れ性や熱間プレス後の靭性向上に有効な元素である。こうした効果の発現のためには、Ｂ量を０．０００５％以上とすることが好ましい。一方、Ｂ量が０．０８％を超えると、熱間圧延時の圧延荷重が増大し、また、熱間圧延後にマルテンサイト相やベイナイト相が生じて鋼板の割れなどが生じる場合がある。そこで、その上限は０．０８％とすることが好ましい。
　Ｓｂ：０．００３～０．０３％
　Ｓｂは、熱間プレス前に鋼板を加熱してから熱間プレスの一連の処理によって鋼板を冷却するまでの間に鋼板表層部に生じる脱炭層を抑制する効果を有する。このような効果の発現のためにはその量を０．００３％以上とすることが好ましい。一方、Ｓｂ量が０．０３％を超えると、圧延荷重の増大を招き、生産性を低下させる場合がある。したがって、Ｓｂ量は０．００３～０．０３％とすることが好ましい。
　下地鋼板の製造方法は特に限定されず、下地鋼板が冷延鋼板の場合には、例えば、上述した化学成分を有する鋼を溶製し、連続鋳造などにより得られた鋼スラブを特定の条件で熱間圧延した後、酸洗および冷間圧延し、次いで、特定条件で連続焼鈍および焼戻し処理を施す方法が挙げられる。
　めっき層
　めっき層は、下地鋼板の表面に形成される。本発明では、耐液体金属脆性を確保するために、下地鋼板上にめっき層を有するめっき鋼板を用いる。本発明のめっき層は以下のいずれかである。
　１つは、１０～２５質量％のＮｉを含有し、残部がＺｎおよび不可避的不純物からなり、片面あたりの付着量が１０～９０ｇ／ｍ２の単層のめっき層である。
　もう１つは、下地鋼板上に、めっき層Ｉと、該めっき層Ｉ上に設けられためっき層ＩＩとを備える２層構造のめっき層であり、めっき層Ｉは６０質量％以上のＮｉを含有し、残部がＺｎおよび不可避的不純物からなり、片面あたりの付着量が０．０１～５ｇ／ｍ２であり、めっき層ＩＩは１０～２５質量％のＮｉを含有し、残部がＺｎおよび不可避的不純物からなり、片面あたりの付着量が１０～９０ｇ／ｍ２である。
　先ず、共通点である、１０～２５質量％のＮｉを含有し、残部がＺｎおよび不可避的不純物からなり、片面あたりの付着量が１０～９０ｇ／ｍ２であるめっき（前者の単層のめっき層、後者のめっき層ＩＩ）について説明する。
　Ｎｉ含有率を１０～２５質量％とする理由は、めっき層の相構造を融点が８８１℃であるγ相とするためである。このようにすることで、液体金属脆性割れが起こりにくくなる。また、γ相は、亜鉛による犠牲防食作用を有するのみならず、緻密な腐食生成物を形成するという特徴を有する。加熱後にもこのγ相の一部が残存することによって、優れた耐食性を発揮することができる。γ相は、Ｎｉ２Ｚｎ１１、ＮｉＺｎ３、Ｎｉ５Ｚｎ２１のいずれかの結晶構造を有し、Ｘ線回折法により確認することが可能である。
　Ｎｉ以外の残部はＺｎ及び不可避的不純物である。
　片面あたりの付着量を１０～９０ｇ／ｍ２とする理由は、片面あたりの付着量が１０ｇ／ｍ２未満では熱間プレス部材の耐食性が不十分であり、片面あたりの付着量が９０ｇ／ｍ２を超えるとコストアップを招くためである。したがって、片面あたりの付着量は１０～９０ｇ／ｍ２の範囲とする。
　次いで、２層構造のめっき層のめっき層Ｉについて説明する。上記の通り、めっき層Ｉは、６０質量％以上のＮｉを含有し、残部がＺｎおよび不可避的不純物からなり、片面あたりの付着量が０．０１～５ｇ／ｍ２である。
　２層構造のめっき層の場合、鋼板表面にめっき層Ｉを設けることにより、めっき層ＩＩが含有する亜鉛の下地鋼板への侵入が確実に遮蔽され、耐液体金属脆性を確実に確保することが可能となる。
　めっき層ＩのＮｉ含有率を６０質量%以上とする理由は、めっき層Ｉの融点を、熱間プレス前の加熱においても溶融することのない、１０００℃以上の極めて高温とするためである。
　めっき層Ｉにおいても、Ｎｉ以外の残部はＺｎ及び不可避的不純物である。
　めっき層Ｉの片面あたりの付着量は０．０１～５ｇ／ｍ２とする。片面あたりの付着量が０．０１ｇ／ｍ２未満ではめっき層Ｉを設ける効果が認められず、片面あたりの付着量が５ｇ／ｍ２を超えると効果が飽和するだけでなく、コストアップを招く。このため、めっき層Ｉの片面あたりの付着量は０．０１～５ｇ／ｍ２の範囲とする。
　めっき鋼板
　熱間プレス部材の製造方法で使用するめっき鋼板は、上記の下地鋼板とめっき層とを備える。下地鋼板上にめっき層を形成する方法は特に限定されず、一般的な方法を採用可能である。形成方法の具体例としては、溶融亜鉛めっき、電気めっき、溶射、蒸着等が挙げられる。また、めっき層を形成する際には、下地鋼板となる鋼帯を連続処理してもよいし、切り板単体で処理してもよい。一般には、生産効率に優れた連続処理が好ましい。
　また、本発明では、めっきの形成方法として、電気めっきを採用することが好ましい。
　熱間プレス部材の製造方法
　本発明では、上記めっき鋼板を、８５０～９５０℃の温度まで加熱した後、加熱後のめっき鋼板の温度が６５０～８００℃のときに金型と接触させて熱間プレス成形を開始する。
　熱間プレス前の鋼板の加熱温度を８５０～９５０℃とする理由は、加熱温度が８５０℃未満であると鋼板の焼入れが不十分となり、所望の硬さが得られない場合があるからである。また、加熱温度が９５０℃を超えると、エネルギー的に不経済であるばかりでなく、亜鉛の酸化反応が進むため、耐食性が劣化するためである。さらに、加熱温度はＡｃ３変態点以上であることが好ましい。加熱温度をＡｃ３変態点以上とすることにより鋼板の焼入れが十分となり、所望の硬さが得られる。
　熱間プレス前の加熱方法としては、電気炉やガス炉などによる加熱、火炎加熱、通電加熱、高周波加熱、誘導加熱、遠赤外線加熱などを例示できる。
　上記のとおり加熱されためっき鋼板を、ダイとパンチを有する金型にセットし、プレス成形を行い、所望の冷却条件で冷却することにより、熱間プレス部材が製造される。
　本発明では、鋼板を加熱した後、金型と接触させて熱間プレス成形を開始するときの鋼板の温度（成形開始温度）を６５０～８００℃の範囲に限定する。成形開始温度が６５０℃未満では、鋼板の焼入れが不十分となり、所望の硬さ(強度)が得られない場合がある。成形開始温度が８００℃を超えると、液体金属脆性割れが生じる場合がある。上述の通り、本発明で用いる単層のめっき層又はめっき層ＩＩは、融点が８８１℃のγ相で構成される。従来の熱間プレス工程においては、成形開始温度が８００℃を超えるため、加熱炉からプレス機に搬送する間にめっき層の凝固反応が完全に終了しない。めっき層の凝固が確実に完了する温度は８００℃以下だからである。一方で、液体金属脆性割れは、めっき層が液体であることと、プレス成形により鋼板の一部に引張応力が付与されることの両者が複合した場合に生じる。そこで、本発明では、成形開始温度を６５０～８００℃の範囲に限定することによって、めっき層の凝固が確実に完了してから熱間プレス成形を行う。その結果、液体金属脆性割れが生じることのない、耐液体金属脆性に優れた熱間プレス部材を製造できる。
　また、加熱後、成形開始温度まで低下させる方法は特に限定されず、冷却水等を用いて積極的に冷却したり、加熱炉からプレス機までの搬送時間を長くしたりする等して、めっき鋼板が６５０～８００℃の範囲になればよい。
　下地鋼板として、質量％で、Ｃ：０．２３％、Ｓｉ：０．２５％、Ｍｎ：１．２％、Ｐ：０．０１％、Ｓ：０．０１％、Ａｌ：０．０３％、Ｎ：０．００５％、Ｃｒ：０．２％、Ｔｉ：０．０２％、Ｂ：０．００２２％、Ｓｂ：０．００８％を含有し、残部がＦｅおよび不可避的不純物からなる成分組成を有し、Ａｃ３変態点が８２０℃で、板厚１．６ｍｍの冷延鋼板を用いた。この冷延鋼板の両面に、電気めっき法により、Ｚｎ－Ｎｉめっきを施して鋼板Ｎｏ．１～１７を作製した。Ｚｎ－Ｎｉめっきは、２００ｇ／Ｌの硫酸ニッケル六水和物、１０～１００ｇ／Ｌの硫酸亜鉛七水和物を含有するｐＨ１．５、浴温５０℃のめっき浴中で、電流密度を５～１００Ａ／ｄｍ２としてめっきを行い、硫酸亜鉛七水和物の添加量と電流密度を変化させることによりＮｉ含有率を調整し、通電時間を変化させることによりめっき付着量を調整した。鋼板Ｎｏ．１０～１３では、Ｚｎ－Ｎｉめっきに先立ち、めっき層Ｉとして、Ｎｉめっき、またはＮｉ－Ｚｎめっきを施した。Ｎｉめっきは、２４０ｇ／Ｌの硫酸ニッケル六水和物、３０ｇ／Ｌのホウ酸を含有するｐＨ３．６、浴温５０℃のめっき浴中で、電流密度を５Ａ／ｄｍ２としてめっきを行い、通電時間を変化させることによりめっき付着量を調整した。また、鋼板Ｎｏ．１１では硫酸亜鉛七水和物を添加することによりＮｉ含有率を調整した。また、上記冷延鋼板の両面に、溶融亜鉛めっきを施した溶融亜鉛めっき鋼板（ＧＩ）、合金化溶融亜鉛めっきを施した合金化溶融亜鉛めっき鋼板（ＧＡ）を作製し、鋼板Ｎｏ．１８、１９とした。なお、鋼板Ｎｏ．１８（ＧＩ）は、めっき層の組成がＡｌ：０．７％、残部Ｚｎおよび不可避的不純物から成り、めっき層の融点は４２０℃、めっき層の片面あたりの付着量は６０ｇ／ｍ２である。また、鋼板Ｎｏ．１９（ＧＡ）は、めっき層の組成がＦｅ：１０％、Ａｌ：０．２％、残部Ｚｎおよび不可避的不純物から成り、めっき層の融点は６６５℃、めっき層の片面あたりの付着量は４５ｇ／ｍ２である。鋼板Ｎｏ．１～１９のめっき層の詳細を表１に示す。
　このようにして作製した鋼板Ｎｏ．１～１９から１００ｍｍ×２００ｍｍの試験片を採取し、電気炉により表１に示す加熱温度まで鋼板を加熱し、次いで、表１に示す成形開始温度で熱間プレス成形を行った。成形開始温度の調整は、加熱炉からプレス機までの搬送時間を調整することにより行った。熱間プレス成形は、半径６ｍｍの肩Ｒ部を有するポンチおよび半径６ｍｍの肩Ｒ部を有するダイからなるハット型金型を用いた。しわ押さえ圧を２０ｔｏｎとし、２００ｍｍ／ｓの速度で、ハット型成形を行い、図１に示す成形高さ４０ｍｍのハット型部品を作製した。
　作製したハット型部品について、以下の方法により焼入れ性および耐液体金属脆性の評価を行った。
　焼入れ性：ハット型部品から、断面を輪切りにしたサンプルを採取し、２０ｍｍピッチで１０箇所のビッカース硬さ測定（荷重：５ｋｇｆ）を行い、その最小値により評価した。
○：ビッカース硬さ≧４００
×：ビッカース硬さ＜４００
　耐液体金属脆性：ハット型部品の肩Ｒ部（外面側）より断面観察用のサンプルを採取し、走査型電子顕微鏡（ＳＥＭ）で観察し、母材に侵入しているクラックの最大深さを評価した。
○：最大クラック深さ＝０ｍｍ（発生なし）
×：最大クラック深さ＞０ｍｍ（発生あり）

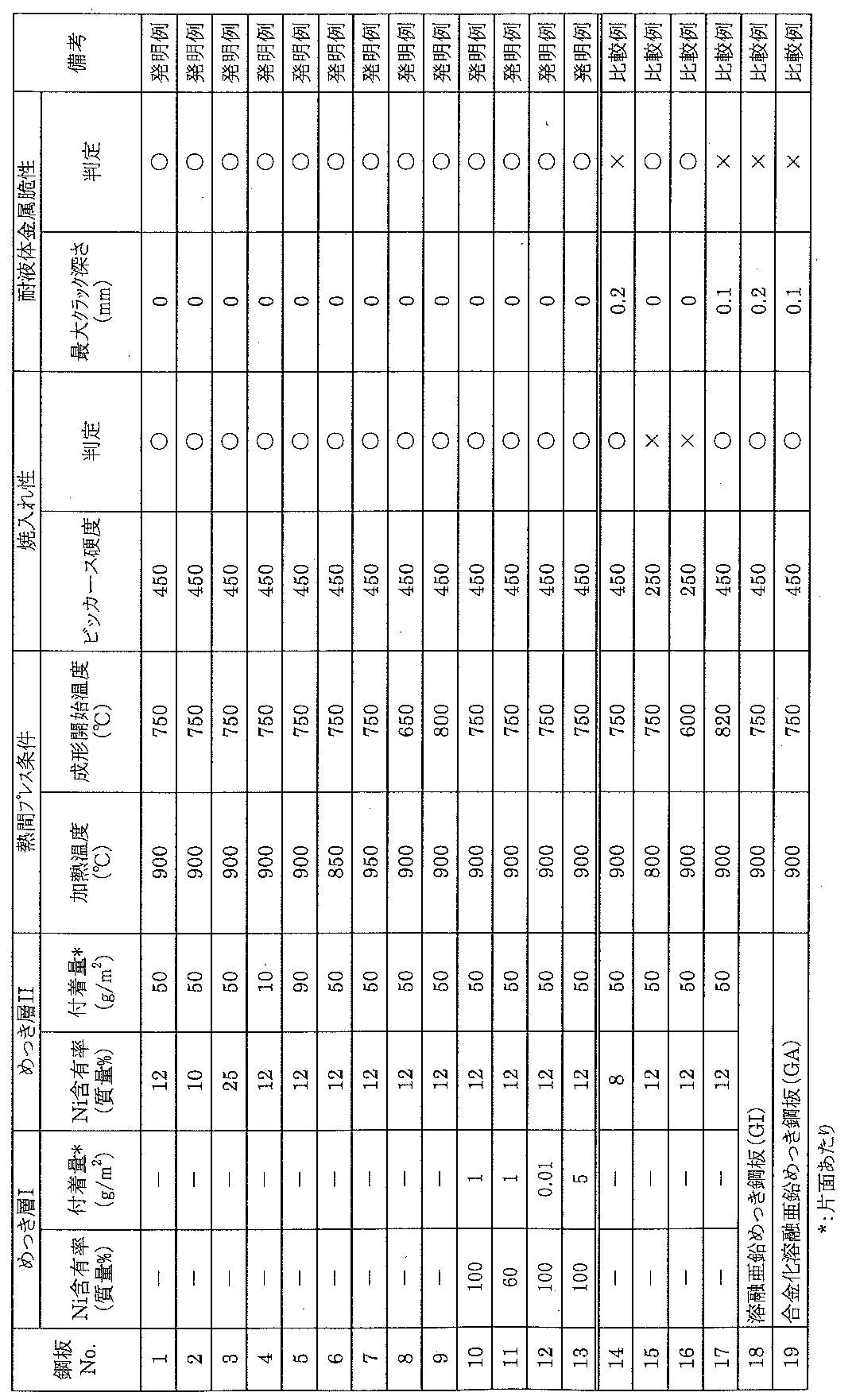

　焼入れ性および耐液体金属脆性の評価結果を表１に示す。
Figure JPOXMLDOC01-appb-T000001
　本発明の熱間プレス部材の製造方法により製造された鋼板Ｎｏ．１～１３は、焼入れ性および耐液体金属脆性に優れていることがわかる。また、本発明の熱間プレス用部材の製造方法により製造したハット型部品は全て９８０ＭＰａ以上の強度が得られた。
　下地鋼板として、表２に示す鋼板成分組成を含有し、残部がＦｅおよび不可避的不純物からなり、表２に示すＡｃ３変態点を有する、板厚が１．６ｍｍの冷延鋼板を用いた。この冷延鋼板の両面に、実施例１と同様にしてＺｎ－Ｎｉめっきを施して、表３に示すＮｉ含有率およびめっき付着量の鋼板Ｎｏ．２０～３９を作製した。なお、鋼板Ｎｏ．３５～３９では、Ｚｎ－Ｎｉめっきに先立ち、めっき層Ｉとして、実施例１と同様にしてＮｉめっきを施した。
　このようにして作製した鋼板Ｎｏ．２０～３９について、実施例１同様に、ハット型部品を作製し、焼入れ性および耐液体金属脆性の評価を行った。
　焼入れ性および耐液体金属脆性の評価結果を表３に示す。
Figure JPOXMLDOC01-appb-T000002
Figure JPOXMLDOC01-appb-T000003
　本発明の熱間プレス部材の製造方法により製造された鋼板Ｎｏ．２０～３９は、焼入れ性および耐液体金属脆性に優れていることがわかる。また、本発明の熱間プレス用部材の製造方法により製造したハット型部品は全て９８０ＭＰａ以上の強度が得られた。


Claims (2)

  1. 　下地鋼板と、該下地鋼板上に形成された、１０～２５質量％のＮｉを含有し残部がＺｎおよび不可避的不純物からなるめっき層と、を備え、前記めっき層の片面あたりの付着量が１０～９０ｇ／ｍ２であるめっき鋼板を、８５０～９５０℃まで加熱し、
    　前記加熱後のめっき鋼板の温度が６５０～８００℃のときに、熱間プレス成形を開始することを特徴とする熱間プレス部材の製造方法。
  2. 　下地鋼板と、めっき層とを備え、該めっき層は、該下地鋼板上に、６０質量％以上のＮｉを含有し残部がＺｎおよび不可避的不純物からなるめっき層Ｉと、該めっき層Ｉ上に、１０～２５質量％のＮｉを含有し残部がＺｎおよび不可避的不純物からなるめっき層ＩＩとを有し、前記めっき層Ｉの片面あたりの付着量が０．０１～５ｇ／ｍ２であり、前記めっき層ＩＩの片面あたりの付着量が１０～９０ｇ／ｍ２であるめっき鋼板を、８５０～９５０℃の温度まで加熱し、
    　前記加熱後のめっき鋼板の温度が６５０～８００℃のときに、熱間プレス成形を開始することを特徴とする熱間プレス部材の製造方法。

PCT/JP2014/002904 2013-07-02 2014-06-02 熱間プレス部材の製造方法 Ceased WO2015001705A1 (ja)

Priority Applications (6)

Application Number Priority Date Filing Date Title
KR1020167002756A KR20160027146A (ko) 2013-07-02 2014-06-02 열간 프레스 부재의 제조 방법
EP14819849.2A EP3017892A4 (en) 2013-07-02 2014-06-02 METHOD FOR MANUFACTURING HOT PRESS FORMED ELEMENT
JP2014544274A JP6020589B2 (ja) 2013-07-02 2014-06-02 熱間プレス部材の製造方法
CN201480036951.2A CN105339106A (zh) 2013-07-02 2014-06-02 热压部件的制造方法
MX2015017645A MX387436B (es) 2013-07-02 2014-06-02 Metodo para la fabricacion de miembro estampado en caliente.
US14/901,754 US10384254B2 (en) 2013-07-02 2014-06-02 Method of manufacturing hot-pressed member

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2013-138512 2013-07-02
JP2013138512 2013-07-02

Publications (1)

Publication Number Publication Date
WO2015001705A1 true WO2015001705A1 (ja) 2015-01-08

Family

ID=52143312

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2014/002904 Ceased WO2015001705A1 (ja) 2013-07-02 2014-06-02 熱間プレス部材の製造方法

Country Status (7)

Country Link
US (1) US10384254B2 (ja)
EP (1) EP3017892A4 (ja)
JP (1) JP6020589B2 (ja)
KR (1) KR20160027146A (ja)
CN (1) CN105339106A (ja)
MX (1) MX387436B (ja)
WO (1) WO2015001705A1 (ja)

Cited By (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2016176101A (ja) * 2015-03-19 2016-10-06 株式会社神戸製鋼所 プレス成形用表面処理鋼板およびプレス成形品
JP2017064771A (ja) * 2015-10-01 2017-04-06 豊田鉄工株式会社 鋼管を熱間曲げ加工する工法
EP3252182A4 (en) * 2015-01-27 2018-01-24 JFE Steel Corporation Case hardening steel
CN108138289A (zh) * 2015-10-19 2018-06-08 杰富意钢铁株式会社 热冲压构件及其制造方法
JP2020041177A (ja) * 2018-09-07 2020-03-19 Ｊｆｅスチール株式会社 熱間プレス用鋼板
KR20210143840A (ko) 2019-05-31 2021-11-29 닛폰세이테츠 가부시키가이샤 핫 스탬프용 도금 강판
KR20220004690A (ko) 2019-05-31 2022-01-11 닛폰세이테츠 가부시키가이샤 핫 스탬프용 도금 강판
WO2025203856A1 (ja) * 2024-03-27 2025-10-02 日本製鉄株式会社 油井用金属管

Families Citing this family (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP6260676B2 (ja) 2016-03-29 2018-01-17 Ｊｆｅスチール株式会社 ホットプレス用鋼板およびその製造方法、ならびにホットプレス部材およびその製造方法
EP3564401B1 (en) 2016-03-29 2022-05-18 JFE Steel Corporation Method of manufacturing a hot-press forming part
CN106734470B (zh) * 2017-01-05 2018-10-16 广东科学技术职业学院 汽车覆盖件热冲压成型方法
CN108015144B (zh) * 2017-01-16 2019-03-08 上海俊黔防护设备有限公司 镀锌钢板热冲压成型设备
CA3076581A1 (en) 2017-10-24 2019-05-02 Arcelormittal A method for the manufacture of a coated steel sheet

Citations (11)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
GB1490535A (en) 1973-11-06 1977-11-02 Norrbottens Jaernverk Ab Manufacturing a hardened steel article
JP2004211147A (ja) * 2002-12-27 2004-07-29 Kobe Steel Ltd 熱間プレス成形性に優れた亜鉛めっき鋼板および該鋼板を用いた熱間プレス成形部材の製法並びに高強度かつめっき外観に優れた熱間プレス成形部材
JP3663145B2 (ja) 2000-04-07 2005-06-22 ユジノール 極めて高い機械的特性値をもつ成形部品を被覆圧延鋼板、特に被覆熱間圧延鋼板の帯材から型打ちによって製造する方法
JP2006299377A (ja) * 2005-04-25 2006-11-02 Nippon Steel Corp 塗料密着性、塗装後耐食性に優れたＡｌ系めっき鋼板及びこれを用いた自動車部材並びにＡｌ系めっき鋼板の製造方法
JP4329639B2 (ja) 2004-07-23 2009-09-09 住友金属工業株式会社 耐液体金属脆性に優れた熱処理用鋼板
WO2010005121A1 (ja) * 2008-07-11 2010-01-14 新日本製鐵株式会社 急速加熱ホットプレス用アルミめっき鋼板、その製造方法、及びこれを用いた急速加熱ホットプレス方法
JP2010180428A (ja) * 2009-02-03 2010-08-19 Toyota Motor Corp 高強度焼き入れ成形体及びその製造方法
JP2012233248A (ja) * 2010-12-03 2012-11-29 Jfe Steel Corp 温間プレス部材の製造方法
JP2012251232A (ja) * 2011-06-07 2012-12-20 Jfe Steel Corp 熱間プレス用鋼板およびそれを用いた熱間プレス部材の製造方法
JP2012251230A (ja) * 2011-06-07 2012-12-20 Jfe Steel Corp 熱間プレス用鋼板およびそれを用いた熱間プレス部材の製造方法
JP2013185184A (ja) * 2012-03-07 2013-09-19 Jfe Steel Corp 熱間プレス成形体およびその製造方法

Family Cites Families (9)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP3060185B2 (ja) 1991-05-01 2000-07-10 株式会社高純度化学研究所 半導体装置のシリコン酸化膜の製造方法
JP4695459B2 (ja) 2005-08-24 2011-06-08 新日本製鐵株式会社 塗装後耐食性に優れた亜鉛系めっきが施された熱間プレス鋼材
JP4725415B2 (ja) * 2006-05-23 2011-07-13 住友金属工業株式会社 熱間プレス用鋼板および熱間プレス鋼板部材ならびにそれらの製造方法
PL2290133T3 (pl) 2009-08-25 2012-09-28 Thyssenkrupp Steel Europe Ag Sposób wytwarzania elementu stalowego z antykorozyjną powłoką metalową i element stalowy
JP4883240B1 (ja) * 2010-08-04 2012-02-22 Ｊｆｅスチール株式会社 熱間プレス用鋼板およびそれを用いた熱間プレス部材の製造方法
DE102011001140A1 (de) 2011-03-08 2012-09-13 Thyssenkrupp Steel Europe Ag Stahlflachprodukt, Verfahren zum Herstellen eines Stahlflachprodukts und Verfahren zum Herstellen eines Bauteils
JP5817479B2 (ja) * 2011-03-10 2015-11-18 Ｊｆｅスチール株式会社 熱間プレス部材の製造方法
WO2012169389A1 (ja) 2011-06-07 2012-12-13 Ｊｆｅスチール株式会社 熱間プレス用鋼板およびそれを用いた熱間プレス部材の製造方法
DE112015001133T5 (de) * 2014-03-07 2016-12-01 Semiconductor Energy Laboratory Co., Ltd. Betriebsverfahren für eine Halbleitervorrichtung

Patent Citations (11)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
GB1490535A (en) 1973-11-06 1977-11-02 Norrbottens Jaernverk Ab Manufacturing a hardened steel article
JP3663145B2 (ja) 2000-04-07 2005-06-22 ユジノール 極めて高い機械的特性値をもつ成形部品を被覆圧延鋼板、特に被覆熱間圧延鋼板の帯材から型打ちによって製造する方法
JP2004211147A (ja) * 2002-12-27 2004-07-29 Kobe Steel Ltd 熱間プレス成形性に優れた亜鉛めっき鋼板および該鋼板を用いた熱間プレス成形部材の製法並びに高強度かつめっき外観に優れた熱間プレス成形部材
JP4329639B2 (ja) 2004-07-23 2009-09-09 住友金属工業株式会社 耐液体金属脆性に優れた熱処理用鋼板
JP2006299377A (ja) * 2005-04-25 2006-11-02 Nippon Steel Corp 塗料密着性、塗装後耐食性に優れたＡｌ系めっき鋼板及びこれを用いた自動車部材並びにＡｌ系めっき鋼板の製造方法
WO2010005121A1 (ja) * 2008-07-11 2010-01-14 新日本製鐵株式会社 急速加熱ホットプレス用アルミめっき鋼板、その製造方法、及びこれを用いた急速加熱ホットプレス方法
JP2010180428A (ja) * 2009-02-03 2010-08-19 Toyota Motor Corp 高強度焼き入れ成形体及びその製造方法
JP2012233248A (ja) * 2010-12-03 2012-11-29 Jfe Steel Corp 温間プレス部材の製造方法
JP2012251232A (ja) * 2011-06-07 2012-12-20 Jfe Steel Corp 熱間プレス用鋼板およびそれを用いた熱間プレス部材の製造方法
JP2012251230A (ja) * 2011-06-07 2012-12-20 Jfe Steel Corp 熱間プレス用鋼板およびそれを用いた熱間プレス部材の製造方法
JP2013185184A (ja) * 2012-03-07 2013-09-19 Jfe Steel Corp 熱間プレス成形体およびその製造方法

Non-Patent Citations (1)

* Cited by examiner, † Cited by third party
Title
See also references of EP3017892A4

Cited By (12)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP3252182A4 (en) * 2015-01-27 2018-01-24 JFE Steel Corporation Case hardening steel
US11702716B2 (en) 2015-01-27 2023-07-18 Jfe Steel Corporation Case hardening steel
JP2016176101A (ja) * 2015-03-19 2016-10-06 株式会社神戸製鋼所 プレス成形用表面処理鋼板およびプレス成形品
JP2017064771A (ja) * 2015-10-01 2017-04-06 豊田鉄工株式会社 鋼管を熱間曲げ加工する工法
CN108138289A (zh) * 2015-10-19 2018-06-08 杰富意钢铁株式会社 热冲压构件及其制造方法
EP3366797A4 (en) * 2015-10-19 2018-08-29 JFE Steel Corporation Hot press member and method for producing same
JP2020041177A (ja) * 2018-09-07 2020-03-19 Ｊｆｅスチール株式会社 熱間プレス用鋼板
KR20210143840A (ko) 2019-05-31 2021-11-29 닛폰세이테츠 가부시키가이샤 핫 스탬프용 도금 강판
KR20220004690A (ko) 2019-05-31 2022-01-11 닛폰세이테츠 가부시키가이샤 핫 스탬프용 도금 강판
US12031201B2 (en) 2019-05-31 2024-07-09 Nippon Steel Corporation Plated steel sheet for hot stamping
US12138886B2 (en) 2019-05-31 2024-11-12 Nippon Steel Corporation Plated steel sheet for hot stamping
WO2025203856A1 (ja) * 2024-03-27 2025-10-02 日本製鉄株式会社 油井用金属管

Also Published As

Publication number Publication date
US10384254B2 (en) 2019-08-20
US20160151822A1 (en) 2016-06-02
JPWO2015001705A1 (ja) 2017-02-23
MX2015017645A (es) 2016-04-07
CN105339106A (zh) 2016-02-17
EP3017892A1 (en) 2016-05-11
EP3017892A4 (en) 2016-07-20
JP6020589B2 (ja) 2016-11-02
MX387436B (es) 2025-03-18
KR20160027146A (ko) 2016-03-09

Similar Documents

Publication Publication Date Title
JP6020589B2 (ja) 熱間プレス部材の製造方法
JP5817479B2 (ja) 熱間プレス部材の製造方法
JP6540909B2 (ja) 熱間プレス部材およびその製造方法ならびに熱間プレス用冷延鋼板およびその製造方法
JP5825447B2 (ja) 熱間プレス成形部材の製造方法
CN106756697A (zh) 热冲压用镀锌钢板的制造方法
US12163202B2 (en) Hot press member, production method for steel sheet for hot press, and production method for hot press member
WO2020158285A1 (ja) 熱間プレス部材、熱間プレス部材用冷延鋼板、およびそれらの製造方法
JP6152836B2 (ja) 熱間プレス成形品の製造方法
JP6178301B2 (ja) 熱間プレス成形品の製造方法
JP2016089274A (ja) ホットスタンプ用めっき鋼板
KR101894378B1 (ko) 열간 프레스 부재의 제조 방법
JP2013185240A (ja) 高張力冷延鋼板および高張力めっき鋼板ならびにそれらの製造方法
JP6011629B2 (ja) 熱間プレス部材およびその製造方法
JP2015168881A (ja) 熱間プレス用鋼板
WO2020049833A1 (ja) 熱間プレス用鋼板
JP7126093B2 (ja) 熱間プレス部材およびその製造方法
JP6237729B2 (ja) 熱間プレス用鋼板

Legal Events

Date Code Title Description
WWE Wipo information: entry into national phase

Ref document number: 201480036951.2

Country of ref document: CN

ENP Entry into the national phase

Ref document number: 2014544274

Country of ref document: JP

Kind code of ref document: A

121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 14819849

Country of ref document: EP

Kind code of ref document: A1

WWE Wipo information: entry into national phase

Ref document number: MX/A/2015/017645

Country of ref document: MX

WWE Wipo information: entry into national phase

Ref document number: 14901754

Country of ref document: US

NENP Non-entry into the national phase

Ref country code: DE

WWE Wipo information: entry into national phase

Ref document number: 2014819849

Country of ref document: EP

WWE Wipo information: entry into national phase

Ref document number: IDP00201600558

Country of ref document: ID

ENP Entry into the national phase

Ref document number: 20167002756

Country of ref document: KR

Kind code of ref document: A
