  • the present invention relates to a tire.
  • This application claims priority on May 8, 2014 based on Japanese Patent Application No. 2014-096824 for which it applied to Japan, and uses the content here.
  • Patent Document 1 a reinforcing layer and a tread portion are laminated in this order from the inner side to the outer side in the tire radial direction, and the tread portion has a base layer and a cap layer in the tire radial direction.
  • a tire is known that is laminated in this order from the inner side to the outer side.
  • the conventional tire has a problem that it is difficult to improve the rolling resistance performance while maintaining both the snow and snow performance and the steering stability performance which are opposite to each other.
  • the present invention has been made in consideration of such circumstances, and an object thereof is to provide a tire capable of improving rolling resistance performance while maintaining both ice / snow performance and steering stability performance which are opposite to each other. .
  • the tire of the present invention is a tire in which a reinforcing layer and a tread portion are laminated in this order from the inner side to the outer side in the tire radial direction.
  • the tread portion is formed by laminating an inner base layer, an outer base layer, and a cap layer in this order from the inner side to the outer side in the tire radial direction.
  • the inner base layer is made of a material having a lower elastic modulus than the material forming the cap layer.
  • the tire of the present invention it is possible to improve the rolling resistance performance while maintaining both the snow and snow performance and the steering stability performance which are opposite to each other.
  • the tire 1 has a configuration in which a reinforcing layer 12 and a tread portion 13 are laminated on an outer peripheral surface of a carcass 11 in this order from the inner side to the outer side in the tire radial direction.
  • CL indicates a tire equator.
  • the reinforcing layer 12 include a single layer structure and a multilayer structure such as a belt layer and a spiral layer.
  • the tread portion 13 has a configuration in which an inner base layer 14, an outer base layer 15, and a cap layer 16 are laminated in this order from the inner side to the outer side in the tire radial direction.
  • the inner base layer 14 covers the reinforcing layer 12 from the outside in the tire radial direction over the entire region, and is in contact with the reinforcing layer 12. In addition, both end portions in the tire width direction of the inner base layer 14 protrude outward from the reinforcing layer 12 in the tire width direction. In addition, the inner base layer 14 may be brought into contact with the reinforcing layer 12 through the tread undercushion by disposing a tread undercushion between the tread portion 13 and the reinforcing layer 12.
  • a plurality of grooves 17 and 18 are formed on the outer peripheral surface of the tread portion 13.
  • the plurality of grooves 17 and 18 include a main groove 17 that partitions the block portion 13b and a sipe 18 that is formed on the outer peripheral surface of the block portion 13b.
  • the inner base layer 14 is located farther inward in the tire radial direction than the bottom surfaces 17a and 18a of the grooves 17 and 18.
  • the bottom surfaces 17 a and 18 a of the grooves 17 and 18 are located on the outer base layer 15.
  • the outer base layer 15 is thinner than the cap layer 16.
  • the inner base layer 14 is thinner than the outer base layer 15 and the cap layer 16. That is, in the illustrated example, the inner base layer 14 has the smallest thickness and the cap layer 16 has the largest thickness in the tread portion 13.
  • the thickness of the inner base layer 14 is about 0.6 times or less than the thickness of the cap layer 16, and the thickness of the outer base layer 15 is about one quarter or more of the thickness of the cap layer 16. It has become.
  • the total thickness of the inner base layer 14 and the outer base layer 15 is 0.4 to 1.6 times the thickness of the cap layer 16. In any case, the thickness of the tread portion 13 is maintained equal to the current thickness.
  • the thicknesses of the inner base layer 14, the outer base layer 15, and the cap layer 16 described above indicate the thicknesses of the thickest portions among the respective layers 14 to 16.
  • the cap layer 16 is formed of a material having a lower elastic modulus and loss tangent than the material forming the outer base layer 15.
  • the inner base layer 14 is formed of a material having a lower elastic modulus and loss tangent than the material forming the cap layer 16.
  • the elastic modulus of the material forming the inner base layer 14 is 0.1 to 0.95 times the elastic modulus of the material forming the cap layer 16, and the elastic modulus of the material forming the outer base layer 15 is the same. It is 0.2 to 0.5 times.
  • the loss tangent of the material forming the inner base layer 14 is 0.2 to 0.7 times the loss tangent of the material forming the cap layer 16 and the loss tangent of the material forming the outer base layer 15. It is 0.2 to 0.5 times.
  • the tire 1 is located farthest from the outer peripheral surface to be grounded.
  • the inner base layer 14 is formed of a material having a lower elastic modulus than the respective materials forming the outer base layer 15 and the cap layer 16 which are the other two layers. Accordingly, the inner base layer 14 can be positively distorted in combination with the high elastic modulus disposed between the reinforcing layer 12 and the outer base layer 15. Thus, the distortion of the outer base layer 15 and the cap layer 16, which are the other two layers positioned on the outer side in the tire radial direction from the inner base layer 14, is suppressed, and the rolling resistance performance of the tire 1 can be improved.
  • the loss tangent of the material forming the cap layer 16 positioned on the outermost side in the tire radial direction is the outer base. Since it is lower than the loss tangent of the material forming the layer 15, the rolling resistance performance of the tire 1 is more reliably improved. Further, since the elastic modulus of the material forming the cap layer 16 is lower than the elastic modulus of the material forming the outer base layer 15 located on the inner side in the tire radial direction than the cap layer 16, the outer peripheral surface of the tread portion 13. By making the side flexible, excellent snow and ice performance can be exhibited.
  • the elastic modulus of the material forming the outer base layer 15 is higher than the elastic modulus of the material forming the cap layer 16 located outside the outer base layer 15 in the tire radial direction, The rigidity of the entire individual block portion 13b formed on the outer peripheral surface is ensured, and the steering stability performance can be maintained.
  • the inner base layer 14 is formed of a material having a loss tangent lower than each material forming the outer base layer 15 and the cap layer 16, the inner base layer 14 is formed of the inner base layer 14 in the tread portion 13, the outer Even though the base layer 15 and the cap layer 16 are easily distorted as described above, the heat generation of the inner base layer 14 can be suppressed, and the rolling resistance performance can be reliably improved. it can. Further, among the three layers of the inner base layer 14, the outer base layer 15, and the cap layer 16 in the tread portion 13, the thickness of the inner base layer 14, which is easily distorted as described above, has the outer base layer 15 and the cap layer 16.
  • the inner base layer 14 is positioned farthest from the outer peripheral surface to be grounded among the three layers of the inner base layer 14, the outer base layer 15, and the cap layer 16 because they are thinner than the respective thicknesses.
  • the tread portion 13 including the inner base layer 14 can prevent the rigidity of the entire tread portion 13 from being lowered and the steering stability performance from being deteriorated.
  • the thickness of the outer base layer 15 is thinner than the thickness of the cap layer 16, the effects of the snow and snow performance of the cap layer 16 and the steering stability performance due to the rigidity of the outer base layer 15 are mutually exhibited. Therefore, it is possible to reliably achieve both ice and snow performance and steering stability performance.
  • the inner base layer 14 is located farther inward in the tire radial direction than the bottom surfaces 17a and 18a of the grooves 17 and 18, the inner base layer 14 is prevented from being exposed to the outer peripheral surface of the tread portion 13. This makes it possible to prevent the deterioration of brake performance and durability, while the above-described effects are exhibited.
  • the thickness of the tread portion 13 is maintained at the same level as the current one as described above, the above-described functions and effects can be achieved without increasing the total weight of the tire 1.
  • the tread portion 13 has an inner base layer 14, an outer base layer 15, and a cap layer 16 which are arranged from the inner side to the outer side in the tire radial direction.
  • the tread portion 13 has an outer base layer 15 and a cap layer 16 from the inner side to the outer side in the tire radial direction, as shown in FIG. A configuration in which these are laminated in this order was adopted.
  • the elastic modulus, loss tangent, and thickness of the inner base layer 14, the outer base layer 15, and the cap layer 16 of these four types of tires 1 and 100 were set to the sizes shown in Table 1.
  • the size of all four types of tires 1 and 100 was 195 / 65R15.
  • the elastic modulus and loss tangent (tan ⁇ ) were measured by using a spectrometer manufactured by Ueshima Seisakusho Co., Ltd. under conditions of initial strain 2%, dynamic strain 1%, frequency 52 Hz, and dynamic tensile storage elastic modulus E ′ at 30 ° C.
  • the loss tangent (tan ⁇ ) was measured using as the elastic modulus.
  • a larger elastic modulus value indicates higher elasticity, and a larger loss tangent (tan ⁇ ) value indicates higher heat generation.
  • the measured elastic modulus is the dynamic tensile storage elastic modulus E ′ and the loss tangent (tan ⁇ ) in the dynamic tensile viscoelasticity test.
  • Ice / snow performance is a value obtained by measuring the braking distance when full braking is performed while driving straight on a test course on an ice road at a speed of 20 km / h, using an index with the result of a conventional tire as 100, The measured value of the braking distance when the road surface test course was fully braked while traveling straight at a speed of 40 km / h was evaluated by the average value of the index value with the result of the conventional tire as 100. .
  • Steering stability performance is based on the feeling that the driver felt about the responsiveness and stability when the test course on the dry road was switched to cornering while driving straight ahead at a speed of 80 km / h.
  • the index was evaluated with an index of 100. In the above two evaluations, it shows that each performance is excellent, so that a numerical value is large.
  • the force test method was applied using an indoor drum tester, and the measured values when measured under the conditions of an air pressure of 210 kPa, a test load of 4.82 kN, and a speed of 80 km / h, The result was evaluated with an index of 100. This evaluation shows that the smaller the value, the better the performance.
  • Table 1 the tires 1 of Examples 1 to 3 have both rolling resistance performance compared to the conventional tire 100 while maintaining both ice and snow performance and steering stability performance at the same time. It was confirmed that it can be improved.
  • the inner base layer 14 is formed of a material whose loss tangent is lower than the material forming the cap layer 16, but the inner base layer 14 is equivalent to the material whose loss tangent forms the cap layer 16. You may form with a higher material than it.
  • the thickness of the inner base layer 14 may be equal to or greater than the thicknesses of the outer base layer 15 and the cap layer 16.
  • the thickness of the outer base layer 15 may be equal to or greater than the thickness of the cap layer 16.
  • the bottom surfaces 17 a and 18 a of the grooves 17 and 18 may be positioned on the inner base layer 14.
  • at least one of the outer base layer 15 and the cap layer 16 may be formed of foamed rubber.
  • the tread portion 13 may include an outer layer disposed on the cap layer 16.
  • the outer layer may be formed of foamed rubber, and may be made of any material such as a material whose elastic modulus is lower than the material forming the cap layer 16 or the material forming the inner base layer 14. It may be formed.
  • the tire of the present invention it is possible to improve the rolling resistance performance while maintaining both the snow and snow performance and the steering stability performance which are opposite to each other.

Landscapes

  • Engineering & Computer Science (AREA)
  • Mechanical Engineering (AREA)
  • Tires In General (AREA)

Abstract

補強層（１２）とトレッド部（１３）とが、タイヤ径方向の内側から外側に向けてこの順に積層されたタイヤ（１）であって、トレッド部（１３）は、内側ベース層（１４）、外側ベース層（１５）、及びキャップ層（１６）が、タイヤ径方向の内側から外側に向けてこの順に積層されてなり、キャップ層（１６）は、外側ベース層（１５）を形成する材質より弾性率、及び損失正接が低い材質で形成され、内側ベース層（１４）は、キャップ層（１６）を形成する材質より弾性率の低い材質で形成されている。

Description

タイヤ
　本発明は、タイヤに関する。
本願は、２０１４年５月８日に、日本に出願された特願２０１４－０９６８２４号に基づき優先権を主張し、その内容をここに援用する。
　従来から、例えば下記特許文献１に示されるように、補強層とトレッド部とが、タイヤ径方向の内側から外側に向けてこの順に積層され、トレッド部が、ベース層及びキャップ層をタイヤ径方向の内側から外側に向けてこの順に積層してなるタイヤが知られている。
日本国特許第４８２７４９６号公報
　しかしながら、従来のタイヤでは、互いに背反する氷雪性能と操縦安定性能とを両立して維持させつつ、転がり抵抗性能を向上させることが困難であるという問題があった。
　この発明は、このような事情を考慮してなされ、互いに背反する氷雪性能と操縦安定性能とを両立して維持させつつ、転がり抵抗性能を向上させることができるタイヤを提供することを目的とする。
　上記課題を解決して、このような目的を達成するために、本発明のタイヤは、補強層とトレッド部とが、タイヤ径方向の内側から外側に向けてこの順に積層されたタイヤであって、トレッド部は、内側ベース層、外側ベース層、及びキャップ層が、タイヤ径方向の内側から外側に向けてこの順に積層されてなり、キャップ層は、外側ベース層を形成する材質より弾性率、及び損失正接が低い材質で形成され、内側ベース層は、キャップ層を形成する材質より弾性率の低い材質で形成されている。
　この発明のタイヤによれば、互いに背反する氷雪性能と操縦安定性能とを両立して維持させつつ、転がり抵抗性能を向上させることができる。
本発明に係る一実施形態において、その一部を示すタイヤ幅方向に沿う縦断面図である。 本発明に係る従来例において、その一部を示すタイヤ幅方向に沿う縦断面図である。
　以下、本発明に係るタイヤ１の一実施形態を、図１を参照しながら説明する。
　このタイヤ１は、カーカス１１の外周面に補強層１２とトレッド部１３とが、タイヤ径方向の内側から外側に向けてこの順に積層された構成となっている。なお、図１において、ＣＬはタイヤ赤道部を示している。
　補強層１２としては、例えばベルト層及びスパイラル層等の単層構造や多層構造が挙げられる。
　トレッド部１３は、内側ベース層１４、外側ベース層１５、及びキャップ層１６が、タイヤ径方向の内側から外側に向けてこの順に積層された構成となっている。図示の例では、内側ベース層１４は、補強層１２をタイヤ径方向の外側から全域にわたって覆っていて、補強層１２に当接している。また、内側ベース層１４におけるタイヤ幅方向の両端部は、補強層１２よりタイヤ幅方向の外側に張り出している。
　なお、トレッド部１３と補強層１２との間にトレッドアンダークッションを配設することで、内側ベース層１４を、トレッドアンダークッションを介して補強層１２に当接させてもよい。
　トレッド部１３の外周面には複数の溝１７、１８が形成されている。複数の溝１７、１８は、ブロック部１３ｂを区画する主溝１７と、ブロック部１３ｂの外周面に形成されたサイプ１８と、を備えている。
　内側ベース層１４は、溝１７、１８の底面１７ａ、１８ａよりタイヤ径方向の内側に離れて位置している。なお、溝１７、１８の底面１７ａ、１８ａは、外側ベース層１５に位置している。
　外側ベース層１５の厚さは、キャップ層１６の厚さより薄くなっている。また、内側ベース層１４の厚さは、外側ベース層１５及びキャップ層１６それぞれの厚さより薄くなっている。すなわち、図示の例では、トレッド部１３のなかで、内側ベース層１４の厚さが最小となり、キャップ層１６の厚さが最大となっている。
　例えば、内側ベース層１４の厚さは、キャップ層１６の厚さの約０．６倍以下とされ、外側ベース層１５の厚さは、キャップ層１６の厚さの約４分の１以上となっている。また例えば、内側ベース層１４及び外側ベース層１５の各厚さの総和は、キャップ層１６の厚さの０．４倍～１．６倍となっている。どの場合においても、トレッド部１３の厚さは現行と同等に維持されている。
　なお、前述した内側ベース層１４、外側ベース層１５、及びキャップ層１６の各厚さは、それぞれの層１４～１６のなかで最も厚さが厚い部分の厚さを示している。
　キャップ層１６は、外側ベース層１５を形成する材質より弾性率、及び損失正接が低い材質で形成されている。
　内側ベース層１４は、キャップ層１６を形成する材質より弾性率、及び損失正接が低い材質で形成されている。
　例えば、内側ベース層１４を形成する材質の弾性率は、キャップ層１６を形成する材質の弾性率の０．１倍～０．９５倍で、かつ外側ベース層１５を形成する材質の弾性率の０．２倍～０．５倍となっている。また、内側ベース層１４を形成する材質の損失正接は、キャップ層１６を形成する材質の損失正接の０．２倍～０．７倍で、かつ外側ベース層１５を形成する材質の損失正接の０．２倍～０．５倍となっている。
　以上説明したように、本実施形態によるタイヤ１によれば、トレッド部１３における内側ベース層１４、外側ベース層１５、及びキャップ層１６の３層のなかで、接地する外周面から最も離れて位置する内側ベース層１４が、他の２層である外側ベース層１５及びキャップ層１６を形成する各材質より弾性率の低い材質で形成されている。従って、この内側ベース層１４が、弾性率の高い、補強層１２と外側ベース層１５との間に配置されていることと相俟って、内側ベース層１４を積極的に歪ませることが可能になり、内側ベース層１４よりタイヤ径方向の外側に位置する他の２層である外側ベース層１５及びキャップ層１６の歪みが抑えられ、タイヤ１の転がり抵抗性能を向上させることができる。
　さらに、トレッド部１３における内側ベース層１４、外側ベース層１５、及びキャップ層１６の３層のなかで、最もタイヤ径方向の外側に位置するキャップ層１６を形成する材質の損失正接が、外側ベース層１５を形成する材質の損失正接より低くなっているので、タイヤ１の転がり抵抗性能がより一層確実に向上されることとなる。
　また、キャップ層１６を形成する材質の弾性率が、キャップ層１６よりタイヤ径方向の内側に位置する外側ベース層１５を形成する材質の弾性率より低くなっているので、トレッド部１３の外周面側を柔軟にすることで、優れた氷雪性能を発揮させることができる。
　一方、外側ベース層１５を形成する材質の弾性率が、外側ベース層１５よりタイヤ径方向の外側に位置するキャップ層１６を形成する材質の弾性率より高くなっていることから、トレッド部１３の外周面に形成される個々のブロック部１３ｂ全体の剛性が確保されることとなり、操縦安定性能を維持することができる。
　また、内側ベース層１４が、外側ベース層１５及びキャップ層１６を形成する各材質より損失正接の低い材質で形成されているので、内側ベース層１４が、トレッド部１３における内側ベース層１４、外側ベース層１５、及びキャップ層１６の３層のなかで前述のように歪みやすいにもかかわらず、この内側ベース層１４の発熱を抑えることが可能になり、転がり抵抗性能を確実に向上させることができる。
　また、トレッド部１３における内側ベース層１４、外側ベース層１５、及びキャップ層１６の３層のなかで、前述のように歪みやすい内側ベース層１４の厚さが、外側ベース層１５及びキャップ層１６それぞれの厚さより薄くなっているので、内側ベース層１４が、内側ベース層１４、外側ベース層１５、及びキャップ層１６の３層のなかで、接地する外周面から最も離れて位置していることと相俟って、トレッド部１３が内側ベース層１４を備えたことで、トレッド部１３全体の剛性が低下して操縦安定性能が悪化するのを防ぐことができる。
　また、外側ベース層１５の厚さが、キャップ層１６の厚さより薄くなっているので、キャップ層１６の氷雪性能、及び、外側ベース層１５の剛性による操縦安定性能それぞれの効果を相互に発揮させることが可能になり、氷雪性能及び操縦安定性能を確実に両立させることができる。
　また、内側ベース層１４が、溝１７、１８の底面１７ａ、１８ａよりタイヤ径方向の内側に離れて位置しているので、内側ベース層１４が、トレッド部１３の外周面に露出するのを防ぐことが可能になり、前述の作用効果が奏される反面、ブレーキ性能や耐久性が悪化するのを防ぐことができる。
　また、トレッド部１３の厚さが、前述したように現行と同等に維持されているので、タイヤ１の総重量を増大させずに、前述した各作用効果を奏することができる。
　次に、以上説明した作用効果の検証試験について説明する。
　実施例１～３のタイヤ１として、トレッド部１３が、図１に示されるように、内側ベース層１４、外側ベース層１５、及びキャップ層１６が、タイヤ径方向の内側から外側に向けてこの順に積層されてなる構成を採用し、従来例のタイヤ１００として、トレッド部１３が、図２に示されるように、外側ベース層１５、及びキャップ層１６が、タイヤ径方向の内側から外側に向けてこの順に積層されてなる構成を採用した。

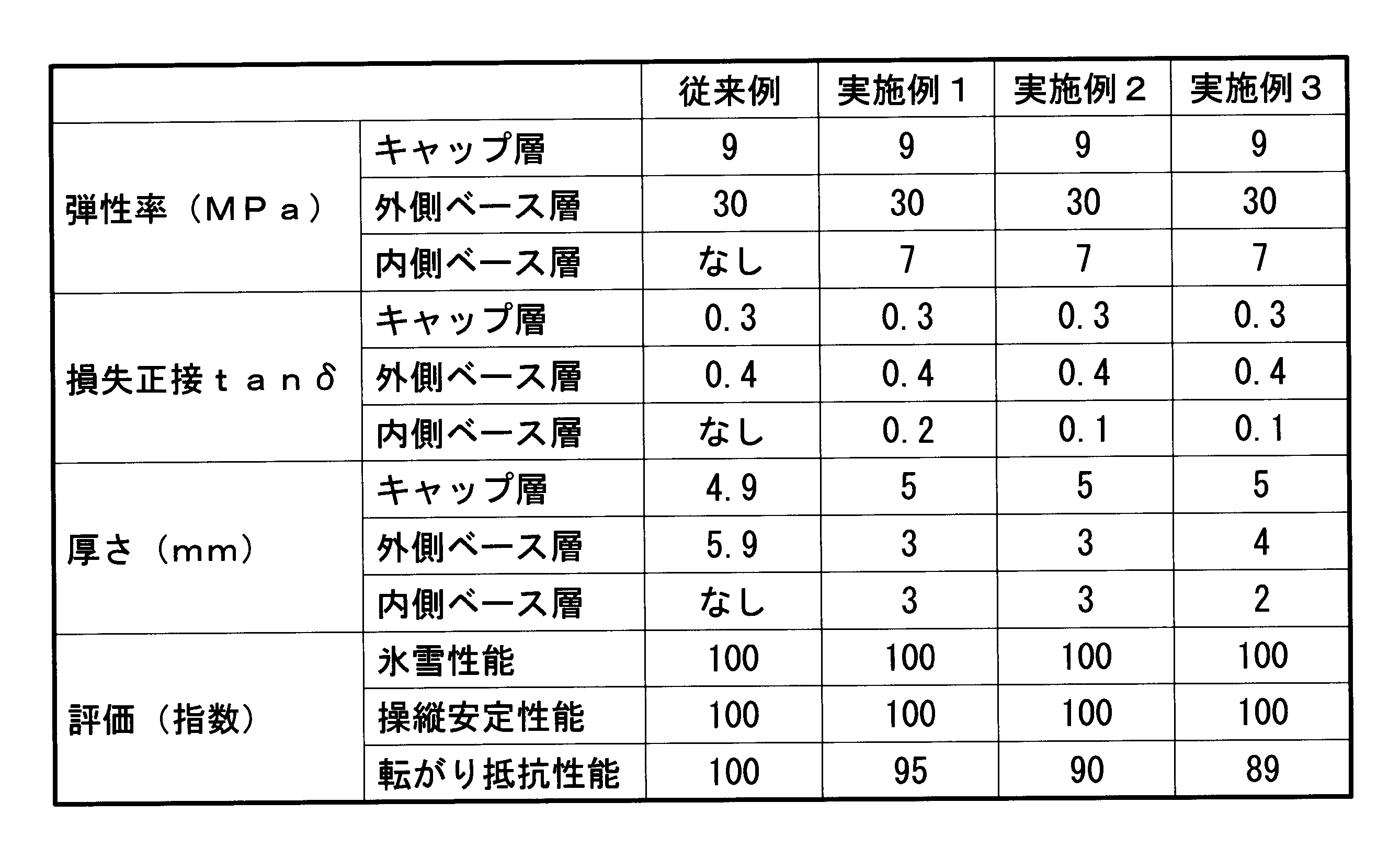

　そして、これら４種類のタイヤ１、１００の、内側ベース層１４、外側ベース層１５、及びキャップ層１６の弾性率、損失正接、及び厚さを、表１に示される大きさとした。また、４種類全てのタイヤ１、１００について、サイズを１９５／６５Ｒ１５とした。
Figure JPOXMLDOC01-appb-T000001

  弾性率及び損失正接（ｔａｎδ）は、上島製作所（株）製スペクトロメーターを用いて、初期歪２％、動歪１％、周波数５２Ｈｚの条件下で、３０℃における動的引張貯蔵弾性率Ｅ´を弾性率として、損失正接（ｔａｎδ）を測定した。
弾性率の数値が大きい程、高弾性であることを示し、損失正接（ｔａｎδ）の数値が大きい程、高発熱性であることを示す。
ここで、測定した弾性率は、動的引張粘弾性試験における動的引張貯蔵弾性率Ｅ´及び損失正接（ｔａｎδ）である。しかしながら、上記以外の試験、例えば動的圧縮粘弾性試験、動的せん断粘弾性試験及びその他の動的粘弾性試験においても、それらの結果は、動的引張粘弾性試験の結果と同様の傾向を示す。従って、本願の請求項１に記載されているタイヤの弾性率及び損失正接（ｔａｎδ）の関係は、上記測定条件又はそれに準ずる測定条件における動的粘弾性試験において、全て成立する。
なぜならば、タイヤのトレッド部に使用されているゴムは、ポアソン比が０．５に近く、変形しても、体積変化がきわめて少ないため、引張の弾性率と、圧縮の弾性率と、せん断の弾性率とは比例するからである。
　そして、氷雪性能、及び操縦安定性能については、各タイヤを、２１０ｋＰａの空気圧をかけて適用リム１５×６Ｊを介して車両に装着し試験を行って評価した。
　氷雪性能は、氷上路面のテストコースを速度２０ｋｍ／ｈで直進走行中にフル制動したときの制動距離の測定値を、従来例のタイヤでの結果を１００とした指数で表した値と、雪上路面のテストコースを速度４０ｋｍ／ｈで直進走行中にフル制動したときの制動距離の測定値を、従来例のタイヤでの結果を１００とした指数で表した値と、の平均値で評価した。
　操縦安定性能は、ドライ路面のテストコースを速度８０ｋｍ／ｈで直進走行中にコーナリング走行に切り替えたときの応答性や安定性について、ドライバーが感じたフィーリングに基づき、従来例のタイヤでの結果を１００とした指数で評価した。
　以上の２つの評価では、数値が大きいほど各性能が優れていることを示している。
　転がり抵抗性能は、室内ドラム試験機を用いてフォース式試験法を適用し、空気圧２１０ｋＰａ、試験荷重４．８２ｋＮ、速度８０ｋｍ／ｈの条件で測定したときの測定値を、従来例のタイヤでの結果を１００とした指数で評価した。
　この評価では、数値が小さいほど性能が優れていることを示している。
　以上の結果、表１に示されるように、実施例１～３のタイヤ１では、氷雪性能と操縦安定性能とを両立して維持させつつ、従来例のタイヤ１００と比べて、転がり抵抗性能を向上させることができることが確認された。
　なお、本発明の技術的範囲は上記実施の形態に限定されず、本発明の趣旨を逸脱しない範囲において種々の変更を加えることが可能である。
　例えば、上記実施形態では、内側ベース層１４を、損失正接がキャップ層１６を形成する材質より低い材質で形成したが、内側ベース層１４を、損失正接がキャップ層１６を形成する材質と同等かそれより高い材質で形成してもよい。
　また、内側ベース層１４の厚さを、外側ベース層１５及びキャップ層１６それぞれの厚さと同等かそれより厚くしてもよい。
　また、外側ベース層１５の厚さを、キャップ層１６の厚さと同等かそれより厚くしてもよい。
　また、溝１７、１８の底面１７ａ、１８ａを、内側ベース層１４に位置させてもよい。
　また、外側ベース層１５及びキャップ層１６のうちの少なくとも一方は、発泡ゴムで形成してもよい。
　また、トレッド部１３は、キャップ層１６上に配置された外層を備えてもよい。なお、この外層は、発泡ゴムで形成してもよいし、弾性率が、例えば、キャップ層１６を形成する材質や内側ベース層１４を形成する材質より低い材質で形成する等、任意の材質で形成してもよい。
　その他、本発明の趣旨を逸脱しない範囲で、上記の実施の形態における構成要素を周知の構成要素に置き換えることは適宜可能であり、また、上記の変形例を適宜組み合わせてもよい。
　本発明のタイヤによれば、互いに背反する氷雪性能と操縦安定性能とを両立して維持させつつ、転がり抵抗性能を向上させることができる。
１　タイヤ
１２　補強層
１３　トレッド部
１４　内側ベース層
１５　外側ベース層
１６　キャップ層
１７、１８　溝
１７ａ、１８ａ　底面

Claims (5)

  1. 　補強層とトレッド部とが、タイヤ径方向の内側から外側に向けてこの順に積層されたタイヤであって、
    　前記トレッド部は、内側ベース層、外側ベース層、及びキャップ層が、タイヤ径方向の内側から外側に向けてこの順に積層されてなり、
    　前記キャップ層は、前記外側ベース層を形成する材質より弾性率、及び損失正接が低い材質で形成され、
    　前記内側ベース層は、前記キャップ層を形成する材質より弾性率の低い材質で形成されているタイヤ。
  2. 　前記内側ベース層は、前記キャップ層を形成する材質より損失正接の低い材質で形成されている請求項１に記載のタイヤ。
  3. 　前記内側ベース層の厚さは、前記外側ベース層及び前記キャップ層それぞれの厚さより薄い請求項１または２に記載のタイヤ。
  4. 　前記外側ベース層の厚さは、前記キャップ層の厚さより薄い請求項３に記載のタイヤ。
  5. 　前記トレッド部の外周面には溝が形成され、前記内側ベース層は、前記溝の底面よりタイヤ径方向の内側に離れて位置している請求項１から４のいずれか１項に記載のタイヤ。
PCT/JP2015/062542 2014-05-08 2015-04-24 タイヤ Ceased WO2015170615A1 (ja)

Priority Applications (4)

Application Number Priority Date Filing Date Title
EP15789273.8A EP3141402B1 (en) 2014-05-08 2015-04-24 Tire
CN201580022300.2A CN106232389B (zh) 2014-05-08 2015-04-24 轮胎
US15/308,012 US10279629B2 (en) 2014-05-08 2015-04-24 Tire
JP2016517872A JP6556123B2 (ja) 2014-05-08 2015-04-24 タイヤ

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2014096824 2014-05-08
JP2014-096824 2014-05-08

Publications (1)

Publication Number Publication Date
WO2015170615A1 true WO2015170615A1 (ja) 2015-11-12

Family

ID=54392468

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2015/062542 Ceased WO2015170615A1 (ja) 2014-05-08 2015-04-24 タイヤ

Country Status (5)

Country Link
US (1) US10279629B2 (ja)
EP (1) EP3141402B1 (ja)
JP (1) JP6556123B2 (ja)
CN (1) CN106232389B (ja)
WO (1) WO2015170615A1 (ja)

Cited By (19)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN107444022A (zh) * 2016-05-31 2017-12-08 住友橡胶工业株式会社 充气轮胎
WO2018020103A1 (fr) 2016-07-26 2018-02-01 Compagnie Generale Des Etablissements Michelin Pneumatique à sous-couche de bande de roulement contenant des matériaux multiples
WO2018020153A1 (fr) 2016-07-28 2018-02-01 Compagnie Generale Des Etablissements Michelin Pneumatique a sous-couche composite
WO2018100275A1 (fr) 2016-12-02 2018-06-07 Compagnie Generale Des Etablissements Michelin Pneumatique avec une bande de roulement comportant des éléments de renforcement circonférentiels dans la sous-couche
JP2018099931A (ja) * 2016-12-19 2018-06-28 東洋ゴム工業株式会社 空気入りタイヤ
WO2019016440A1 (fr) 2017-07-17 2019-01-24 Compagnie Generale Des Etablissements Michelin Pneumatique a sous-couche de bande de roulement affleurante en fond de sillon et elements de renforcement en caoutchouc de haut module integres a la bande de roulement
WO2019145621A1 (fr) 2018-01-25 2019-08-01 Compagnie Generale Des Etablissements Michelin Pneumatique a sous-couche de bande de roulement contenant des materiaux multiples
WO2021215278A1 (ja) * 2020-04-24 2021-10-28 住友ゴム工業株式会社 タイヤ
WO2021215279A1 (ja) * 2020-04-24 2021-10-28 住友ゴム工業株式会社 タイヤ
JP2022029764A (ja) * 2020-08-05 2022-02-18 住友ゴム工業株式会社 タイヤ
WO2022080037A1 (ja) * 2020-10-14 2022-04-21 住友ゴム工業株式会社 タイヤ
US11518194B2 (en) 2016-06-30 2022-12-06 Compagnie Generale Des Etablissements Michelin Tire comprising a tread containing reinforcing elements
JP2023002264A (ja) * 2021-06-22 2023-01-10 住友ゴム工業株式会社 タイヤ
US11697310B2 (en) 2016-12-13 2023-07-11 Compagnie Generale Des Etablissements Michelin Tire comprising a tread containing reinforcing elements
WO2025056349A1 (fr) 2023-09-14 2025-03-20 Compagnie Generale Des Etablissements Michelin Pneumatique optimisé en comportement routier et en résistance au roulement
WO2025056348A1 (fr) 2023-09-14 2025-03-20 Compagnie Generale Des Etablissements Michelin Pneumatique optimisé en comportement routier et en résistance au roulement
WO2025132981A1 (fr) 2023-12-21 2025-06-26 Compagnie Generale Des Etablissements Michelin Pneumatique optimisé en résistance au roulement
FR3157270A1 (fr) 2023-12-21 2025-06-27 Compagnie Generale Des Etablissements Michelin Pneumatique optimisé en comportement routier sans dégrader la résistance au roulement
FR3157271A1 (fr) 2023-12-21 2025-06-27 Compagnie Generale Des Etablissements Michelin Pneumatique optimisé en résistance au roulement sans dégrader le comportement routier

Families Citing this family (14)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2018108788A (ja) * 2017-01-05 2018-07-12 東洋ゴム工業株式会社 タイヤ
JP6809988B2 (ja) * 2017-06-15 2021-01-06 株式会社ブリヂストン タイヤ
EP3687836B1 (en) * 2017-09-28 2023-05-31 Compagnie Générale des Etablissements Michelin Truck tire with tread design for reducing abnormal wear
FR3080328B1 (fr) 2018-04-20 2020-06-05 Compagnie Generale Des Etablissements Michelin Structure de bande de roulement de pneu de vehicule agricole
JP7116709B2 (ja) * 2019-06-14 2022-08-10 株式会社ブリヂストン 空気入りタイヤ
JP7484521B2 (ja) * 2020-07-16 2024-05-16 住友ゴム工業株式会社 タイヤ
JP7559412B2 (ja) * 2020-08-04 2024-10-02 住友ゴム工業株式会社 タイヤ
JP7639337B2 (ja) * 2020-12-28 2025-03-05 住友ゴム工業株式会社 タイヤ
JP7639336B2 (ja) * 2020-12-28 2025-03-05 住友ゴム工業株式会社 タイヤ
JP7596894B2 (ja) * 2021-03-30 2024-12-10 住友ゴム工業株式会社 タイヤ
JP7786072B2 (ja) * 2021-08-11 2025-12-16 住友ゴム工業株式会社 タイヤ
JP7715009B2 (ja) * 2021-11-01 2025-07-30 住友ゴム工業株式会社 タイヤ
JP7786174B2 (ja) * 2021-12-07 2025-12-16 住友ゴム工業株式会社 空気入りタイヤ
JP7848481B2 (ja) * 2022-01-07 2026-04-21 住友ゴム工業株式会社 タイヤ

Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH02303905A (ja) * 1989-05-17 1990-12-17 Toyo Tire & Rubber Co Ltd 空気入りタイヤ
JP2005035404A (ja) * 2003-07-15 2005-02-10 Sumitomo Rubber Ind Ltd 重荷重用空気入りタイヤ
JP2005067236A (ja) * 2003-08-25 2005-03-17 Sumitomo Rubber Ind Ltd 空気入りタイヤ
JP2006062518A (ja) * 2004-08-26 2006-03-09 Sumitomo Rubber Ind Ltd 重荷重用空気入りタイヤ及びその製造方法
JP2013184330A (ja) * 2012-03-06 2013-09-19 Bridgestone Corp トレッドの製造方法、及び該方法により製造されたトレッド、並びに、該トレッドを備えた空気入りタイヤ

Family Cites Families (30)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
GB1255952A (en) * 1968-01-12 1971-12-08 Dunlop Holdings Ltd Improvements in or relating to pneumatic tyres
US4381810A (en) * 1981-05-22 1983-05-03 The Goodyear Tire & Rubber Company Tire with dual tread compound
JPS58402A (ja) * 1981-06-24 1983-01-05 Toyo Tire & Rubber Co Ltd 低転動性を有するタイヤトレツド構成物
AT376401B (de) * 1982-10-20 1984-11-26 Semperit Ag Fahrzeugluftreifen mit einer radialkarkasse, verfahren zur herstellung eines derartigen reifens sowie verfahren und vorrichtung zur herstellung eines laufflaechenteiles fuer einen solchen reifen
JPS6061312A (ja) * 1983-09-16 1985-04-09 Yokohama Rubber Co Ltd:The 乗用車用ラジアルタイヤ
US5176765A (en) * 1988-04-13 1993-01-05 Bridgestone Corporation Pneumatic tire having outer tread layer of foam rubber
JP3150176B2 (ja) * 1991-11-18 2001-03-26 株式会社ブリヂストン 低騒音タイヤ
CA2140999A1 (en) * 1994-11-07 1996-05-08 Jennifer Leigh Gabor Triplex tread
DE69704813T2 (de) * 1996-07-11 2001-10-04 Bridgestone Corp., Tokio/Tokyo Luftreifen
US6959743B2 (en) * 2002-09-13 2005-11-01 The Goodyear Tire & Rubber Company Tire with silica-rich tread cap layer and carbon black-rich supporting transition zone of intermediate and base layers
US6959744B2 (en) * 2002-12-20 2005-11-01 The Goodyear Tire & Rubber Company Tire with rubber tread of diverse zoned rubber compositions
US7934526B2 (en) * 2004-02-13 2011-05-03 Bridgestone Corporation Aircraft pneumatic tire having cap tread layer and base tread layer
JP4653453B2 (ja) 2004-10-20 2011-03-16 住友ゴム工業株式会社 生トレッドゴムの形成方法、及びそれにより形成される生トレッドゴムを用いた空気入りタイヤ
JP4827496B2 (ja) 2005-11-09 2011-11-30 株式会社ブリヂストン タイヤ
JP2007196864A (ja) 2006-01-26 2007-08-09 Bridgestone Corp 空気入りタイヤ
US20100018618A1 (en) * 2008-07-24 2010-01-28 Brandy Elizabeth Moorhead Tire with tread having a two-ply tread cap layer
BRPI0903293B1 (pt) * 2008-09-11 2020-10-13 The Goodyear Tire & Rubber Company pneumático tendo uma banda de rodagem de pneu
JP5519167B2 (ja) 2009-03-17 2014-06-11 株式会社ブリヂストン 空気入りタイヤ
WO2011096235A1 (ja) * 2010-02-04 2011-08-11 株式会社ブリヂストン 更生タイヤ
EP2633986B1 (en) * 2010-10-29 2018-05-16 Bridgestone Corporation Method for producing base tire and method for producing time
JP5463264B2 (ja) * 2010-11-15 2014-04-09 東洋ゴム工業株式会社 空気入りタイヤ
US8844595B2 (en) * 2010-11-30 2014-09-30 The Goodyear Tire & Rubber Company Pneumatic tire with tread including tread base layer and tread blocks having two different rubber layers
JP5216077B2 (ja) 2010-12-29 2013-06-19 住友ゴム工業株式会社 重荷重用空気入りタイヤ
US8720508B2 (en) * 2011-03-17 2014-05-13 Michelin Recherche Et Technique S.A. Tread having a gradient of properties for improving irregular wear
WO2012141158A1 (ja) * 2011-04-11 2012-10-18 住友ゴム工業株式会社 空気入りタイヤ
US20130048169A1 (en) * 2011-08-30 2013-02-28 Boris Erceg Pneumatic tire with dual tread cap
JP5369162B2 (ja) 2011-10-14 2013-12-18 住友ゴム工業株式会社 重荷重用タイヤ
JP5457484B2 (ja) * 2012-02-27 2014-04-02 住友ゴム工業株式会社 重荷重用空気入りタイヤ
JP5225487B1 (ja) * 2012-05-25 2013-07-03 株式会社ブリヂストン 台タイヤ及び台タイヤを備えたタイヤ
FR2992895B1 (fr) * 2012-07-05 2014-08-15 Michelin & Cie Pneumatique comportant une bande de roulement constituee de plusieurs melanges elastomeriques

Patent Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH02303905A (ja) * 1989-05-17 1990-12-17 Toyo Tire & Rubber Co Ltd 空気入りタイヤ
JP2005035404A (ja) * 2003-07-15 2005-02-10 Sumitomo Rubber Ind Ltd 重荷重用空気入りタイヤ
JP2005067236A (ja) * 2003-08-25 2005-03-17 Sumitomo Rubber Ind Ltd 空気入りタイヤ
JP2006062518A (ja) * 2004-08-26 2006-03-09 Sumitomo Rubber Ind Ltd 重荷重用空気入りタイヤ及びその製造方法
JP2013184330A (ja) * 2012-03-06 2013-09-19 Bridgestone Corp トレッドの製造方法、及び該方法により製造されたトレッド、並びに、該トレッドを備えた空気入りタイヤ

Cited By (34)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN107444022B (zh) * 2016-05-31 2020-11-17 住友橡胶工业株式会社 充气轮胎
CN107444022A (zh) * 2016-05-31 2017-12-08 住友橡胶工业株式会社 充气轮胎
US11518194B2 (en) 2016-06-30 2022-12-06 Compagnie Generale Des Etablissements Michelin Tire comprising a tread containing reinforcing elements
WO2018020103A1 (fr) 2016-07-26 2018-02-01 Compagnie Generale Des Etablissements Michelin Pneumatique à sous-couche de bande de roulement contenant des matériaux multiples
US11358414B2 (en) 2016-07-26 2022-06-14 Compagnie Generale Des Etablissements Michelin Tire with a tread sub-layer containing multiple materials
WO2018020153A1 (fr) 2016-07-28 2018-02-01 Compagnie Generale Des Etablissements Michelin Pneumatique a sous-couche composite
WO2018100275A1 (fr) 2016-12-02 2018-06-07 Compagnie Generale Des Etablissements Michelin Pneumatique avec une bande de roulement comportant des éléments de renforcement circonférentiels dans la sous-couche
US11697310B2 (en) 2016-12-13 2023-07-11 Compagnie Generale Des Etablissements Michelin Tire comprising a tread containing reinforcing elements
JP2018099931A (ja) * 2016-12-19 2018-06-28 東洋ゴム工業株式会社 空気入りタイヤ
WO2019016440A1 (fr) 2017-07-17 2019-01-24 Compagnie Generale Des Etablissements Michelin Pneumatique a sous-couche de bande de roulement affleurante en fond de sillon et elements de renforcement en caoutchouc de haut module integres a la bande de roulement
US11752802B2 (en) 2017-07-17 2023-09-12 Compagnie Generale Des Etablissements Michelin Tire having tread sub-layer flush with the groove bottom and reinforcing elements made of high modulus rubber integrated into the tread
WO2019145621A1 (fr) 2018-01-25 2019-08-01 Compagnie Generale Des Etablissements Michelin Pneumatique a sous-couche de bande de roulement contenant des materiaux multiples
US12090790B2 (en) 2018-01-25 2024-09-17 Compagnie Generale Des Etablissements Michelin Tire with a tread sub-layer containing multiple materials
WO2021215278A1 (ja) * 2020-04-24 2021-10-28 住友ゴム工業株式会社 タイヤ
JP2021172213A (ja) * 2020-04-24 2021-11-01 住友ゴム工業株式会社 タイヤ
JP2021172212A (ja) * 2020-04-24 2021-11-01 住友ゴム工業株式会社 タイヤ
WO2021215279A1 (ja) * 2020-04-24 2021-10-28 住友ゴム工業株式会社 タイヤ
JP2022029764A (ja) * 2020-08-05 2022-02-18 住友ゴム工業株式会社 タイヤ
JP7559413B2 (ja) 2020-08-05 2024-10-02 住友ゴム工業株式会社 タイヤ
JP7704150B2 (ja) 2020-10-14 2025-07-08 住友ゴム工業株式会社 タイヤ
WO2022080037A1 (ja) * 2020-10-14 2022-04-21 住友ゴム工業株式会社 タイヤ
CN115515803A (zh) * 2020-10-14 2022-12-23 住友橡胶工业株式会社 轮胎
CN115515803B (zh) * 2020-10-14 2024-03-15 住友橡胶工业株式会社 轮胎
JPWO2022080037A1 (ja) * 2020-10-14 2022-04-21
JP2023002264A (ja) * 2021-06-22 2023-01-10 住友ゴム工業株式会社 タイヤ
JP7725889B2 (ja) 2021-06-22 2025-08-20 住友ゴム工業株式会社 タイヤ
WO2025056349A1 (fr) 2023-09-14 2025-03-20 Compagnie Generale Des Etablissements Michelin Pneumatique optimisé en comportement routier et en résistance au roulement
FR3153025A1 (fr) 2023-09-14 2025-03-21 Compagnie Generale Des Etablissements Michelin Pneumatique optimisé en comportement routier et en résistance au roulement
FR3153026A1 (fr) 2023-09-14 2025-03-21 Compagnie Generale Des Etablissements Michelin Pneumatique optimisé en comportement routier et en résistance au roulement
WO2025056348A1 (fr) 2023-09-14 2025-03-20 Compagnie Generale Des Etablissements Michelin Pneumatique optimisé en comportement routier et en résistance au roulement
WO2025132981A1 (fr) 2023-12-21 2025-06-26 Compagnie Generale Des Etablissements Michelin Pneumatique optimisé en résistance au roulement
WO2025132984A1 (fr) 2023-12-21 2025-06-26 Compagnie Generale Des Etablissements Michelin Pneumatique optimisé en comportement routier
FR3157270A1 (fr) 2023-12-21 2025-06-27 Compagnie Generale Des Etablissements Michelin Pneumatique optimisé en comportement routier sans dégrader la résistance au roulement
FR3157271A1 (fr) 2023-12-21 2025-06-27 Compagnie Generale Des Etablissements Michelin Pneumatique optimisé en résistance au roulement sans dégrader le comportement routier

Also Published As

Publication number Publication date
EP3141402B1 (en) 2018-04-11
EP3141402A1 (en) 2017-03-15
CN106232389A (zh) 2016-12-14
JPWO2015170615A1 (ja) 2017-04-20
CN106232389B (zh) 2018-07-10
US20170050469A1 (en) 2017-02-23
US10279629B2 (en) 2019-05-07
EP3141402A4 (en) 2017-05-03
JP6556123B2 (ja) 2019-08-07

Similar Documents

Publication Publication Date Title
JP6556123B2 (ja) タイヤ
JP4328371B2 (ja) 自動二輪車用空気入りタイヤ
JP6164209B2 (ja) 空気入りタイヤ
JP5065177B2 (ja) 空気入りタイヤ
JP6076715B2 (ja) 空気入りタイヤ
CN109937148A (zh) 由多种混合物制成的胎面
JP2014108653A (ja) 空気入りタイヤ
JP2008189041A (ja) 自動二輪車用タイヤ
JP2018070018A (ja) 空気入りタイヤユニット
WO2015159575A1 (ja) ランフラットタイヤ
JP7448773B2 (ja) 空気入りタイヤ
JP6173907B2 (ja) 重荷重用空気入りタイヤ
JP6132632B2 (ja) 空気入りタイヤ
JP2019043517A (ja) 空気入りタイヤ
JPWO2009011344A1 (ja) 空気入りタイヤ
JP6291430B2 (ja) スタッドレスタイヤ
JP5982163B2 (ja) 空気入りタイヤ
KR100754862B1 (ko) 다중 트레드 고무층을 갖는 공기입 타이어
JP7448774B2 (ja) 空気入りタイヤ
JP2021075212A (ja) 空気入りタイヤ
JP6483967B2 (ja) 空気入りタイヤ
JP2018008616A (ja) 空気入りタイヤ
JP2017140936A (ja) 空気入りタイヤ
JP2016145005A (ja) 空気入りタイヤ
WO2014103236A1 (ja) 自動二輪車用空気入りタイヤ

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 15789273

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 2016517872

Country of ref document: JP

Kind code of ref document: A

WWE Wipo information: entry into national phase

Ref document number: 15308012

Country of ref document: US

REEP Request for entry into the european phase

Ref document number: 2015789273

Country of ref document: EP

WWE Wipo information: entry into national phase

Ref document number: 2015789273

Country of ref document: EP

NENP Non-entry into the national phase

Ref country code: DE
