WO2017195902A1 - 樹脂組成物、プリプレグ、樹脂付き金属箔、積層板、プリント配線板及び樹脂組成物の製造方法 - Google Patents

樹脂組成物、プリプレグ、樹脂付き金属箔、積層板、プリント配線板及び樹脂組成物の製造方法 Download PDF

Info

Publication number
WO2017195902A1
WO2017195902A1 PCT/JP2017/018157 JP2017018157W WO2017195902A1 WO 2017195902 A1 WO2017195902 A1 WO 2017195902A1 JP 2017018157 W JP2017018157 W JP 2017018157W WO 2017195902 A1 WO2017195902 A1 WO 2017195902A1
Authority
WO
WIPO (PCT)
Prior art keywords
resin
acrylic polymer
resin composition
phase
value
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2017/018157
Other languages
English (en)
French (fr)
Inventor
雄祥 平山
貴代 北嶋
健一 富岡
圭祐 串田
垣谷　稔
清水　浩
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Resonac Corp
Original Assignee
Hitachi Chemical Co Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Hitachi Chemical Co Ltd filed Critical Hitachi Chemical Co Ltd
Priority to KR1020187031995A priority Critical patent/KR102317288B1/ko
Priority to US16/300,692 priority patent/US20190161586A1/en
Priority to EP17796260.2A priority patent/EP3456779B1/en
Priority to IL262895A priority patent/IL262895B2/en
Priority to CN201780028107.9A priority patent/CN109153837B/zh
Priority to JP2018517101A priority patent/JP6969545B2/ja
Publication of WO2017195902A1 publication Critical patent/WO2017195902A1/ja
Anticipated expiration legal-status Critical
Priority to US17/109,323 priority patent/US11691389B2/en
Ceased legal-status Critical Current

Links

Images

Classifications

    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B15/00—Layered products comprising a layer of metal
    • B32B15/20—Layered products comprising a layer of metal comprising aluminium or copper
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B29—WORKING OF PLASTICS; WORKING OF SUBSTANCES IN A PLASTIC STATE IN GENERAL
    • B29C—SHAPING OR JOINING OF PLASTICS; SHAPING OF MATERIAL IN A PLASTIC STATE, NOT OTHERWISE PROVIDED FOR; AFTER-TREATMENT OF THE SHAPED PRODUCTS, e.g. REPAIRING
    • B29C43/00—Compression moulding, i.e. applying external pressure to flow the moulding material; Apparatus therefor
    • B29C43/02—Compression moulding, i.e. applying external pressure to flow the moulding material; Apparatus therefor of articles of definite length, i.e. discrete articles
    • B29C43/18—Compression moulding, i.e. applying external pressure to flow the moulding material; Apparatus therefor of articles of definite length, i.e. discrete articles incorporating preformed parts or layers, e.g. compression moulding around inserts or for coating articles
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B15/00—Layered products comprising a layer of metal
    • B32B15/04—Layered products comprising a layer of metal comprising metal as the main or only constituent of a layer, which is next to another layer of the same or of a different material
    • B32B15/08—Layered products comprising a layer of metal comprising metal as the main or only constituent of a layer, which is next to another layer of the same or of a different material of synthetic resin
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B15/00—Layered products comprising a layer of metal
    • B32B15/14—Layered products comprising a layer of metal next to a fibrous or filamentary layer
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B5/00—Layered products characterised by the non- homogeneity or physical structure, i.e. comprising a fibrous, filamentary, particulate or foam layer; Layered products characterised by having a layer differing constitutionally or physically in different parts
    • B32B5/02—Layered products characterised by the non- homogeneity or physical structure, i.e. comprising a fibrous, filamentary, particulate or foam layer; Layered products characterised by having a layer differing constitutionally or physically in different parts characterised by structural features of a fibrous or filamentary layer
    • B32B5/022—Non-woven fabric
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B5/00—Layered products characterised by the non- homogeneity or physical structure, i.e. comprising a fibrous, filamentary, particulate or foam layer; Layered products characterised by having a layer differing constitutionally or physically in different parts
    • B32B5/02—Layered products characterised by the non- homogeneity or physical structure, i.e. comprising a fibrous, filamentary, particulate or foam layer; Layered products characterised by having a layer differing constitutionally or physically in different parts characterised by structural features of a fibrous or filamentary layer
    • B32B5/024—Woven fabric
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B5/00—Layered products characterised by the non- homogeneity or physical structure, i.e. comprising a fibrous, filamentary, particulate or foam layer; Layered products characterised by having a layer differing constitutionally or physically in different parts
    • B32B5/02—Layered products characterised by the non- homogeneity or physical structure, i.e. comprising a fibrous, filamentary, particulate or foam layer; Layered products characterised by having a layer differing constitutionally or physically in different parts characterised by structural features of a fibrous or filamentary layer
    • B32B5/08—Layered products characterised by the non- homogeneity or physical structure, i.e. comprising a fibrous, filamentary, particulate or foam layer; Layered products characterised by having a layer differing constitutionally or physically in different parts characterised by structural features of a fibrous or filamentary layer the fibres or filaments of a layer being of different substances, e.g. conjugate fibres, mixture of different fibres
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B5/00—Layered products characterised by the non- homogeneity or physical structure, i.e. comprising a fibrous, filamentary, particulate or foam layer; Layered products characterised by having a layer differing constitutionally or physically in different parts
    • B32B5/22—Layered products characterised by the non- homogeneity or physical structure, i.e. comprising a fibrous, filamentary, particulate or foam layer; Layered products characterised by having a layer differing constitutionally or physically in different parts characterised by the presence of two or more layers which are next to each other and are fibrous, filamentary, formed of particles or foamed
    • B32B5/24—Layered products characterised by the non- homogeneity or physical structure, i.e. comprising a fibrous, filamentary, particulate or foam layer; Layered products characterised by having a layer differing constitutionally or physically in different parts characterised by the presence of two or more layers which are next to each other and are fibrous, filamentary, formed of particles or foamed one layer being a fibrous or filamentary layer
    • B32B5/26—Layered products characterised by the non- homogeneity or physical structure, i.e. comprising a fibrous, filamentary, particulate or foam layer; Layered products characterised by having a layer differing constitutionally or physically in different parts characterised by the presence of two or more layers which are next to each other and are fibrous, filamentary, formed of particles or foamed one layer being a fibrous or filamentary layer another layer next to it also being fibrous or filamentary
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F20/00—Homopolymers and copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and only one being terminated by only one carboxyl radical or a salt, anhydride, ester, amide, imide or nitrile thereof
    • C08F20/02—Monocarboxylic acids having less than ten carbon atoms, Derivatives thereof
    • C08F20/10—Esters
    • C08F20/12—Esters of monohydric alcohols or phenols
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F220/00—Copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and only one being terminated by only one carboxyl radical or a salt, anhydride ester, amide, imide or nitrile thereof
    • C08F220/02—Monocarboxylic acids having less than ten carbon atoms; Derivatives thereof
    • C08F220/10—Esters
    • C08F220/12—Esters of monohydric alcohols or phenols
    • C08F220/16—Esters of monohydric alcohols or phenols of phenols or of alcohols containing two or more carbon atoms
    • C08F220/18—Esters of monohydric alcohols or phenols of phenols or of alcohols containing two or more carbon atoms with acrylic or methacrylic acids
    • C08F220/1802—C2-(meth)acrylate, e.g. ethyl (meth)acrylate
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F220/00—Copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and only one being terminated by only one carboxyl radical or a salt, anhydride ester, amide, imide or nitrile thereof
    • C08F220/02—Monocarboxylic acids having less than ten carbon atoms; Derivatives thereof
    • C08F220/10—Esters
    • C08F220/12—Esters of monohydric alcohols or phenols
    • C08F220/16—Esters of monohydric alcohols or phenols of phenols or of alcohols containing two or more carbon atoms
    • C08F220/18—Esters of monohydric alcohols or phenols of phenols or of alcohols containing two or more carbon atoms with acrylic or methacrylic acids
    • C08F220/1804—C4-(meth)acrylate, e.g. butyl (meth)acrylate, isobutyl (meth)acrylate or tert-butyl (meth)acrylate
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J3/00—Processes of treating or compounding macromolecular substances
    • C08J3/02—Making solutions, dispersions, lattices or gels by other methods than by solution, emulsion or suspension polymerisation techniques
    • C08J3/09—Making solutions, dispersions, lattices or gels by other methods than by solution, emulsion or suspension polymerisation techniques in organic liquids
    • C08J3/11—Making solutions, dispersions, lattices or gels by other methods than by solution, emulsion or suspension polymerisation techniques in organic liquids from solid polymers
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J3/00—Processes of treating or compounding macromolecular substances
    • C08J3/20—Compounding polymers with additives, e.g. colouring
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J5/00—Manufacture of articles or shaped materials containing macromolecular substances
    • C08J5/24—Impregnating materials with prepolymers which can be polymerised in situ, e.g. manufacture of prepregs
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J5/00—Manufacture of articles or shaped materials containing macromolecular substances
    • C08J5/24—Impregnating materials with prepolymers which can be polymerised in situ, e.g. manufacture of prepregs
    • C08J5/241—Impregnating materials with prepolymers which can be polymerised in situ, e.g. manufacture of prepregs using inorganic fibres
    • C08J5/244—Impregnating materials with prepolymers which can be polymerised in situ, e.g. manufacture of prepregs using inorganic fibres using glass fibres
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K3/00—Use of inorganic substances as compounding ingredients
    • C08K3/01—Use of inorganic substances as compounding ingredients characterized by their specific function
    • C08K3/013—Fillers, pigments or reinforcing additives
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L101/00—Compositions of unspecified macromolecular compounds
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L33/00—Compositions of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and only one being terminated by only one carboxyl radical, or of salts, anhydrides, esters, amides, imides or nitriles thereof; Compositions of derivatives of such polymers
    • C08L33/04—Homopolymers or copolymers of esters
    • C08L33/06—Homopolymers or copolymers of esters of esters containing only carbon, hydrogen and oxygen, which oxygen atoms are present only as part of the carboxyl radical
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L33/00—Compositions of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and only one being terminated by only one carboxyl radical, or of salts, anhydrides, esters, amides, imides or nitriles thereof; Compositions of derivatives of such polymers
    • C08L33/04—Homopolymers or copolymers of esters
    • C08L33/06—Homopolymers or copolymers of esters of esters containing only carbon, hydrogen and oxygen, which oxygen atoms are present only as part of the carboxyl radical
    • C08L33/08—Homopolymers or copolymers of acrylic acid esters
    • H—ELECTRICITY
    • H05—ELECTRIC TECHNIQUES NOT OTHERWISE PROVIDED FOR
    • H05K—PRINTED CIRCUITS; CASINGS OR CONSTRUCTIONAL DETAILS OF ELECTRIC APPARATUS; MANUFACTURE OF ASSEMBLAGES OF ELECTRICAL COMPONENTS
    • H05K1/00—Printed circuits
    • H05K1/02—Details
    • H05K1/03—Use of materials for the substrate
    • H05K1/0313—Organic insulating material
    • H05K1/032—Organic insulating material consisting of one material
    • H05K1/0326—Organic insulating material consisting of one material containing O
    • H—ELECTRICITY
    • H05—ELECTRIC TECHNIQUES NOT OTHERWISE PROVIDED FOR
    • H05K—PRINTED CIRCUITS; CASINGS OR CONSTRUCTIONAL DETAILS OF ELECTRIC APPARATUS; MANUFACTURE OF ASSEMBLAGES OF ELECTRICAL COMPONENTS
    • H05K1/00—Printed circuits
    • H05K1/02—Details
    • H05K1/03—Use of materials for the substrate
    • H05K1/0313—Organic insulating material
    • H05K1/0353—Organic insulating material consisting of two or more materials, e.g. two or more polymers, polymer + filler, + reinforcement
    • H—ELECTRICITY
    • H05—ELECTRIC TECHNIQUES NOT OTHERWISE PROVIDED FOR
    • H05K—PRINTED CIRCUITS; CASINGS OR CONSTRUCTIONAL DETAILS OF ELECTRIC APPARATUS; MANUFACTURE OF ASSEMBLAGES OF ELECTRICAL COMPONENTS
    • H05K1/00—Printed circuits
    • H05K1/02—Details
    • H05K1/03—Use of materials for the substrate
    • H05K1/0313—Organic insulating material
    • H05K1/0353—Organic insulating material consisting of two or more materials, e.g. two or more polymers, polymer + filler, + reinforcement
    • H05K1/0366—Organic insulating material consisting of two or more materials, e.g. two or more polymers, polymer + filler, + reinforcement reinforced, e.g. by fibres, fabrics
    • H—ELECTRICITY
    • H05—ELECTRIC TECHNIQUES NOT OTHERWISE PROVIDED FOR
    • H05K—PRINTED CIRCUITS; CASINGS OR CONSTRUCTIONAL DETAILS OF ELECTRIC APPARATUS; MANUFACTURE OF ASSEMBLAGES OF ELECTRICAL COMPONENTS
    • H05K1/00—Printed circuits
    • H05K1/02—Details
    • H05K1/03—Use of materials for the substrate
    • H05K1/0313—Organic insulating material
    • H05K1/0353—Organic insulating material consisting of two or more materials, e.g. two or more polymers, polymer + filler, + reinforcement
    • H05K1/0373—Organic insulating material consisting of two or more materials, e.g. two or more polymers, polymer + filler, + reinforcement containing additives, e.g. fillers
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2255/00—Coating on the layer surface
    • B32B2255/06—Coating on the layer surface on metal layer
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2255/00—Coating on the layer surface
    • B32B2255/26—Polymeric coating
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2260/00—Layered product comprising an impregnated, embedded, or bonded layer wherein the layer comprises an impregnation, embedding, or binder material
    • B32B2260/02—Composition of the impregnated, bonded or embedded layer
    • B32B2260/021—Fibrous or filamentary layer
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2260/00—Layered product comprising an impregnated, embedded, or bonded layer wherein the layer comprises an impregnation, embedding, or binder material
    • B32B2260/04—Impregnation, embedding, or binder material
    • B32B2260/046—Synthetic resin
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2262/00—Composition or structural features of fibres which form a fibrous or filamentary layer or are present as additives
    • B32B2262/02—Synthetic macromolecular fibres
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2262/00—Composition or structural features of fibres which form a fibrous or filamentary layer or are present as additives
    • B32B2262/02—Synthetic macromolecular fibres
    • B32B2262/0261—Polyamide fibres
    • B32B2262/0269—Aromatic polyamide fibres
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2262/00—Composition or structural features of fibres which form a fibrous or filamentary layer or are present as additives
    • B32B2262/06—Vegetal fibres
    • B32B2262/062—Cellulose fibres, e.g. cotton
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2262/00—Composition or structural features of fibres which form a fibrous or filamentary layer or are present as additives
    • B32B2262/10—Inorganic fibres
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2262/00—Composition or structural features of fibres which form a fibrous or filamentary layer or are present as additives
    • B32B2262/10—Inorganic fibres
    • B32B2262/101—Glass fibres
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2262/00—Composition or structural features of fibres which form a fibrous or filamentary layer or are present as additives
    • B32B2262/10—Inorganic fibres
    • B32B2262/105—Ceramic fibres
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2262/00—Composition or structural features of fibres which form a fibrous or filamentary layer or are present as additives
    • B32B2262/10—Inorganic fibres
    • B32B2262/106—Carbon fibres, e.g. graphite fibres
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2262/00—Composition or structural features of fibres which form a fibrous or filamentary layer or are present as additives
    • B32B2262/14—Mixture of at least two fibres made of different materials
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2264/00—Composition or properties of particles which form a particulate layer or are present as additives
    • B32B2264/10—Inorganic particles
    • B32B2264/102—Oxide or hydroxide
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2264/00—Composition or properties of particles which form a particulate layer or are present as additives
    • B32B2264/10—Inorganic particles
    • B32B2264/104—Oxysalt, e.g. carbonate, sulfate, phosphate or nitrate particles
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2264/00—Composition or properties of particles which form a particulate layer or are present as additives
    • B32B2264/10—Inorganic particles
    • B32B2264/107—Ceramic
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2307/00—Properties of the layers or laminate
    • B32B2307/20—Properties of the layers or laminate having particular electrical or magnetic properties, e.g. piezoelectric
    • B32B2307/206—Insulating
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2307/00—Properties of the layers or laminate
    • B32B2307/30—Properties of the layers or laminate having particular thermal properties
    • B32B2307/306—Resistant to heat
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2307/00—Properties of the layers or laminate
    • B32B2307/50—Properties of the layers or laminate having particular mechanical properties
    • B32B2307/54—Yield strength; Tensile strength
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2307/00—Properties of the layers or laminate
    • B32B2307/70—Other properties
    • B32B2307/732—Dimensional properties
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B2457/00—Electrical equipment
    • B32B2457/08—PCBs, i.e. printed circuit boards
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J2300/00—Characterised by the use of unspecified polymers
    • C08J2300/24—Thermosetting resins
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J2333/00—Characterised by the use of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and only one being terminated by only one carboxyl radical, or of salts, anhydrides, esters, amides, imides, or nitriles thereof; Derivatives of such polymers
    • C08J2333/04—Characterised by the use of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and only one being terminated by only one carboxyl radical, or of salts, anhydrides, esters, amides, imides, or nitriles thereof; Derivatives of such polymers esters
    • C08J2333/06—Characterised by the use of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and only one being terminated by only one carboxyl radical, or of salts, anhydrides, esters, amides, imides, or nitriles thereof; Derivatives of such polymers esters of esters containing only carbon, hydrogen, and oxygen, the oxygen atom being present only as part of the carboxyl radical
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J2333/00—Characterised by the use of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and only one being terminated by only one carboxyl radical, or of salts, anhydrides, esters, amides, imides, or nitriles thereof; Derivatives of such polymers
    • C08J2333/04—Characterised by the use of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and only one being terminated by only one carboxyl radical, or of salts, anhydrides, esters, amides, imides, or nitriles thereof; Derivatives of such polymers esters
    • C08J2333/06—Characterised by the use of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and only one being terminated by only one carboxyl radical, or of salts, anhydrides, esters, amides, imides, or nitriles thereof; Derivatives of such polymers esters of esters containing only carbon, hydrogen, and oxygen, the oxygen atom being present only as part of the carboxyl radical
    • C08J2333/08—Homopolymers or copolymers of acrylic acid esters
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J2333/00—Characterised by the use of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and only one being terminated by only one carboxyl radical, or of salts, anhydrides, esters, amides, imides, or nitriles thereof; Derivatives of such polymers
    • C08J2333/04—Characterised by the use of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and only one being terminated by only one carboxyl radical, or of salts, anhydrides, esters, amides, imides, or nitriles thereof; Derivatives of such polymers esters
    • C08J2333/06—Characterised by the use of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and only one being terminated by only one carboxyl radical, or of salts, anhydrides, esters, amides, imides, or nitriles thereof; Derivatives of such polymers esters of esters containing only carbon, hydrogen, and oxygen, the oxygen atom being present only as part of the carboxyl radical
    • C08J2333/10—Homopolymers or copolymers of methacrylic acid esters
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J2400/00—Characterised by the use of unspecified polymers
    • C08J2400/24—Thermosetting resins
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J2463/00—Characterised by the use of epoxy resins; Derivatives of epoxy resins
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L2201/00—Properties
    • C08L2201/56—Non-aqueous solutions or dispersions

Definitions

  • the present invention relates to a resin composition, a prepreg, a metal foil with a resin, a laminate, a printed wiring board, and a method for producing a resin composition.
  • Densification of printed wiring boards can be achieved more suitably by reducing the thickness of the glass cloth serving as a base material, for example, by making the thickness to 30 ⁇ m or less. Therefore, a prepreg having such a glass cloth is used. However, it has been developed and marketed recently. As a result, the density of printed wiring boards is increasing, but with this, sufficient heat resistance, insulation reliability, and adhesion between wiring layers and insulating layers should be secured. Has become difficult.
  • the wiring board material used for such a high-performance printed wiring board is required to have heat resistance, electrical insulation, long-term reliability, adhesiveness, and the like.
  • flexible wiring board materials listed as one of these high-function printed wiring boards are required to have properties such as flexibility and low elasticity.
  • wiring board materials that satisfy these requirements include resin compositions in which thermosetting resins are blended with acrylic rubber polymers such as acrylonitrile butadiene resins and carboxy-containing acrylonitrile butadiene resins, and terminal-modified polyethersulfones.
  • a resin composition in which a thermosetting resin is blended with a thermoplastic resin such as the above has been proposed (see, for example, Patent Documents 1 to 3).
  • Acrylic polymer is a polymer that has a particularly good balance of low elasticity, elongation, flexibility (flexibility), electrical insulation, etc., and it is required that these excellent characteristics be fully exhibited in the resulting wiring board. It has been.
  • a resin composition formed by mixing an acrylic polymer having a functional group and a thermosetting resin has a structure in a state where they are connected to each other and regularly dispersed, and a sea phase whose main component is an acrylic polymer, A phase separation structure with an island phase whose main component is a thermosetting resin (for example, epoxy resin) can be formed.
  • a resin composition is desired to have both excellent characteristics of both the acrylic polymer and the thermosetting resin, but none of them has both excellent characteristics sufficiently.
  • the characteristics of the acrylic polymer having a functional group include low elasticity, high elongation, and easy introduction of functional groups.
  • the characteristics of the thermosetting resin are high insulation reliability, high heat resistance, and high glass transition temperature. (Tg) etc. are mentioned. However, it has been difficult to control and develop each feature according to the usage environment and application.
  • An object of the present invention is a resin composition, prepreg, metal foil with resin, laminated board, printed wiring board, and resin composition, which are excellent in low elasticity, high elongation, insulation reliability, heat resistance and adhesion to metal foil. It is to provide a manufacturing method.
  • the present invention relates to the following [1] to [15].
  • a resin composition containing (A) an acrylic polymer and (B) a thermosetting resin, wherein (A) a first phase containing an acrylic polymer and (B) a second phase containing a thermosetting resin And a phase separation structure, and an average domain size of the second phase is 20 ⁇ m or less.

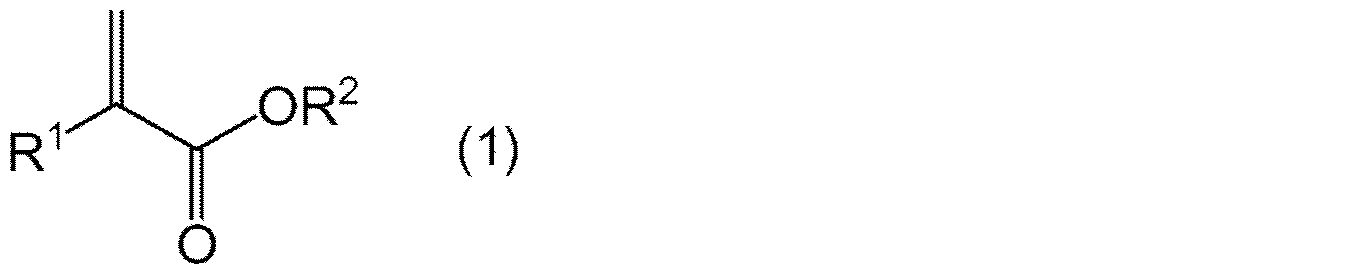

  • the (A) acrylic polymer is an acrylic polymer containing a structural unit derived from a (meth) acrylic acid ester represented by the following general formula (A1).
  • R 2 represents an alkyl group, a cycloalkyl group, a cycloalkylalkyl group, an aryl group or an aralkyl group.
  • R 1 represents a hydrogen atom or a methyl group.
  • thermosetting resin is an epoxy resin, cyanate resin, bismaleimide, addition polymer of bismaleimide and diamine, phenol resin, resol resin, isocyanate resin, triallyl isocyanurate, triallylcia
  • phase separation structure according to any one of [1] to [6], wherein the phase separation structure is a sea-island structure, a sea phase is composed of the first phase, and an island phase is composed of the second phase.
  • Resin composition [8] The resin composition according to any one of [1] to [7] above, wherein the solubility parameter (SP value) of (B) thermosetting resin is 9.0 to 15.0.
  • the absolute value of the difference between the solubility parameter (SP value) of (A) acrylic polymer and the solubility parameter (SP value) of (B) thermosetting resin is 0.1 to 5.0, [1] The resin composition according to any one of [8].
  • a method for producing a resin composition comprising (A) an acrylic polymer and (B) a thermosetting resin, comprising the following steps 1 to 4.
  • Step 1 Step of determining storage elastic modulus of cured product of desired resin composition
  • Step 2 (A) Acrylic polymer solubility parameter (SP value) and (B) Thermosetting resin solubility parameter (SP value) Step of specifying the absolute value X based on the correlation between the absolute value X of the difference between the storage modulus and the storage elastic modulus of the cured product
  • Step 3 The absolute value X specified in Step 2 (A) acrylic polymer and (B) Step of selecting thermosetting resin
  • Step 4 Step of mixing (A) acrylic polymer and (B) thermosetting resin selected in step 3 [15]
  • A) Acrylic polymer and (B) thermosetting resin A method for producing a resin composition comprising the following steps 1 to 4.
  • Step 1 Step of determining the heat resistance of a cured product of a desired resin composition
  • Step 2 (A) A solubility parameter (SP value) of an acrylic polymer and (B) a solubility parameter (SP value) of a thermosetting resin Step of specifying the absolute value X based on the correlation between the absolute value X of the difference and the heat resistance of the cured product
  • Step 3 The (A) acrylic polymer and the (B) thermosetting that have the absolute value X specified in Step 2 Step of selecting a functional resin
  • Step 4 A step of mixing (A) an acrylic polymer and (B) a thermosetting resin selected in Step 3
  • a method can be provided.
  • phase-separation structure of a resin composition is a continuous spherical structure. It is a model figure showing the case where the phase-separation structure of a resin composition is a sea-island structure. It is a model figure showing the case where the phase-separation structure of a resin composition is a composite dispersed phase structure. It is a model figure showing the case where the phase-separation structure of a resin composition is a bicontinuous phase structure. It is an electron micrograph showing the cross-sectional structure as an example of the hardened
  • D sea-island structure obtained by the compounding system except (D) component from Example 6.
  • the resin composition which concerns on embodiment of this invention is a resin composition containing (A) acrylic polymer and (B) thermosetting resin, Comprising: (A) The 1st phase containing acrylic polymer, (B ) A resin composition which forms a phase separation structure with a second phase containing a thermosetting resin and has an average domain size of the second phase of 20 ⁇ m or less.
  • the first phase is a phase containing (A) an acrylic polymer
  • the second phase is a phase containing (B) a thermosetting resin
  • the average domain size of the two phases is 20 ⁇ m or less.
  • the first phase is a phase containing (A) an acrylic polymer as a main component of a resin component
  • the second phase is a phase containing (B) a thermosetting resin as a main component of a resin component.
  • the main component of the resin component means a resin having the highest content among the resin components, and is estimated based on the content relative to the total amount of the resin composition.
  • phase structure of the cured resin is determined by a competitive reaction between the phase separation rate and the curing reaction rate. For example, by reducing the difference between (A) the solubility parameter of the acrylic polymer (hereinafter also referred to as “SP value”) and (B) the SP value of the thermosetting resin, the phase separation rate is reduced.
  • SP value the solubility parameter of the acrylic polymer
  • B the SP value of the thermosetting resin
  • SP value of (A) acrylic polymer and (B) thermosetting resin can be calculated
  • ⁇ i represents an SP value
  • ⁇ Ei represents a total molar cohesive energy
  • ⁇ Vi represents a total molar molecular capacity

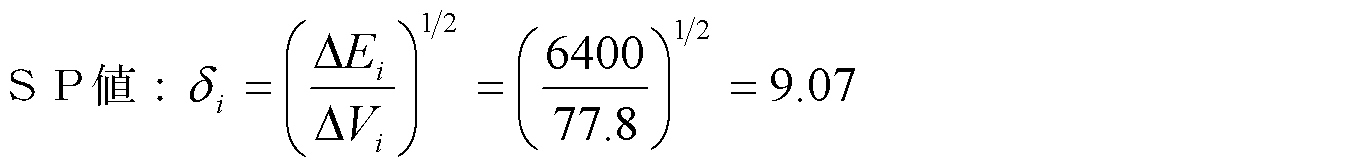

  • the SP value is calculated by the above method as follows.

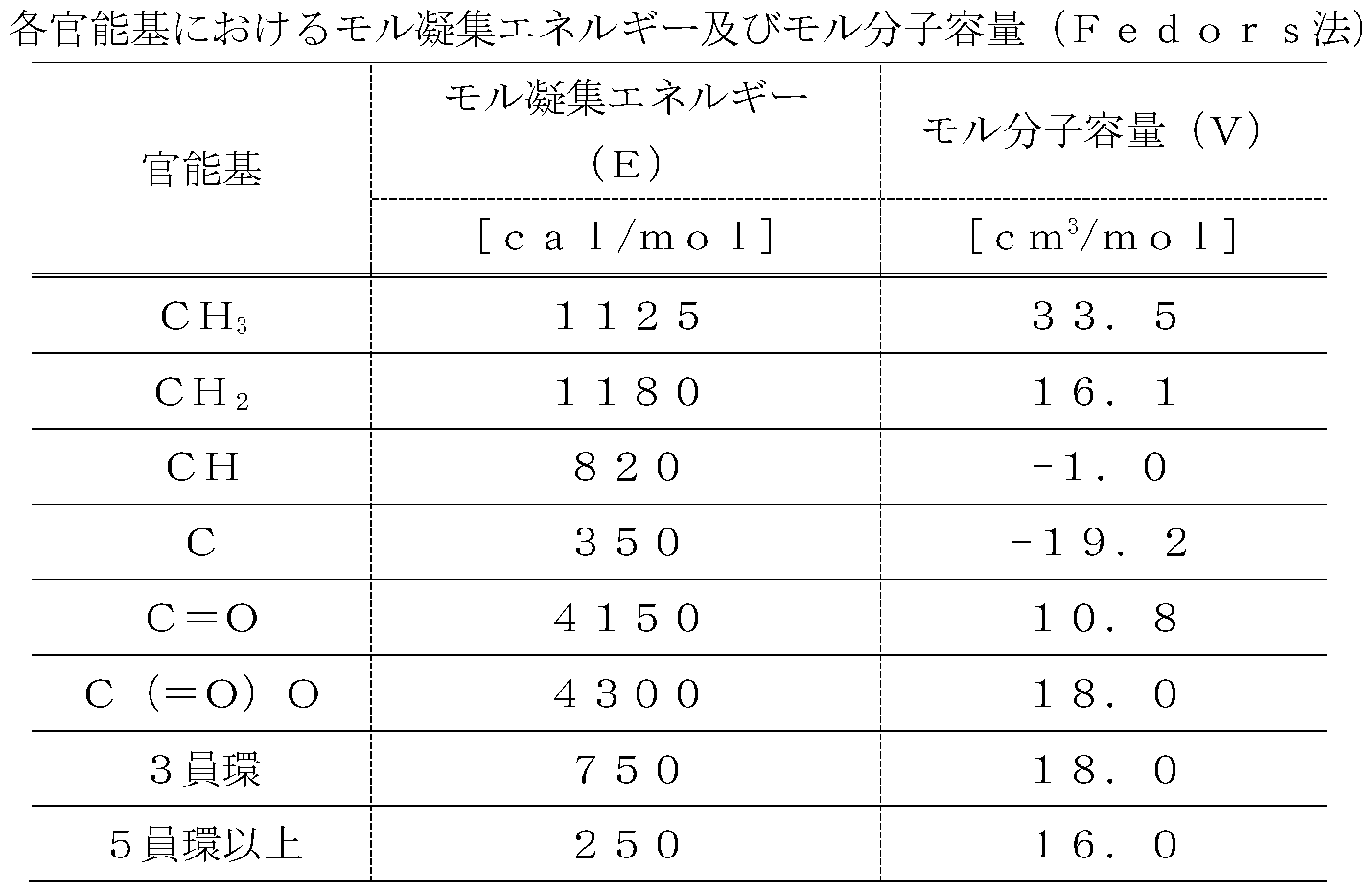

  • Number of members: CH 3 2 C O 1
  • Total molar cohesive energy ( ⁇ Ei): (1125 ⁇ 2) + (4150 ⁇ 1) 6400
  • Total molar molecular capacity ( ⁇ Vi): (33.5 ⁇ 2) + (10.8 ⁇ 1) 77.8
  • solubility parameter (SP value) is calculated.
  • a phenol resin, an amine compound, etc. may be used together as a hardening
  • curing agents are not a main component and there are few quantities, the influence with respect to SP value of (B) thermosetting resin is small. Therefore, as a method for calculating the SP value when using the epoxy resin and the curing agent in combination, the SP value calculated only from the epoxy resin is used without considering the curing agent. This treatment is the same for thermosetting resins other than epoxy resins. In addition, since a phenol resin etc.
  • the SP value is a value close
  • the SP value of the acrylic polymer is preferably from 9.0 to 12.0, more preferably from 9.2 to 11.8, even more preferably from 9.4 to 11.6, from the viewpoint of low hygroscopicity. From the viewpoint of properties, 9.5 to 11.0 is particularly preferable.
  • the SP value of the thermosetting resin is preferably 9.0 to 15.0, more preferably 10.5 to 14.5, and still more preferably 12.0 to 14.3.
  • the absolute value of the difference between the SP value of the (A) acrylic polymer and the SP value of the (B) thermosetting resin is preferably 0.1 to 5.0, more preferably 0.11 to 4.9, 0 12 to 4.8 is more preferable, and 0.13 to 4.7 is particularly preferable.
  • the absolute value of the SP value difference within the above range, the average domain size of the second phase can be controlled to a relatively small range of 20 ⁇ m or less.
  • the resin composition of this invention adjusts the physical property of the hardened
  • the absolute value of the difference between the SP value of (A) the acrylic polymer and the (B) SP value of the thermosetting resin is 3.0 to 5.0
  • the absolute value of the difference in the SP value is 0.1 to 3.0
  • (A) the acrylic polymer has a low strength while maintaining the characteristics such as (B) the high strength of the thermosetting resin.
  • the characteristics such as elasticity, flexibility, and high elongation tend to be remarkably exhibited.
  • the absolute value of the SP value difference is 0.45 or less
  • the average domain size of the second phase is about 0.001 to 1.0 ⁇ m and tends to form nano-sized domains.
  • the (A) acrylic polymer is usually a polymer having a (meth) acrylic acid ester as a monomer.
  • An acrylic polymer may be used individually by 1 type, and may use 2 or more types together.

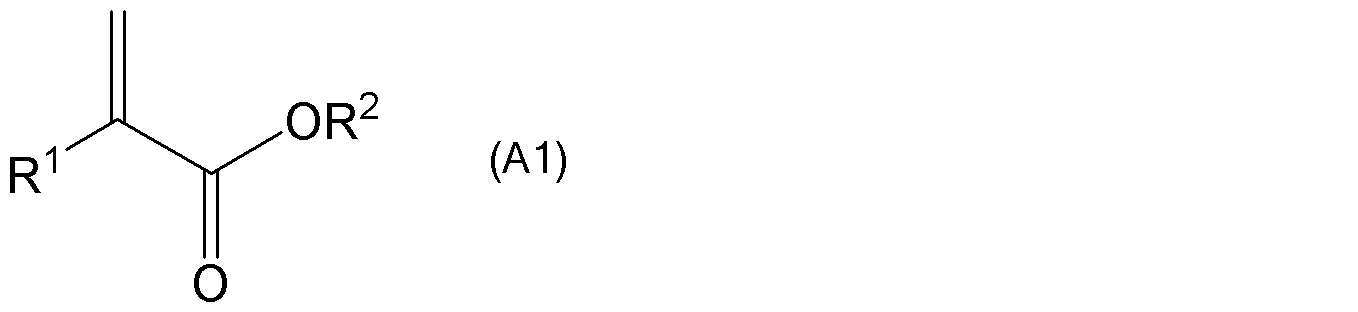

  • an acrylic polymer is an acrylic polymer containing the structural unit derived from the (meth) acrylic acid ester represented by the following general formula (A1).
  • (meth) acrylic acid indicates both “acrylic acid” and “methacrylic acid”, and the same applies to other similar terms.
  • R 2 represents an alkyl group, a cycloalkyl group, a cycloalkylalkyl group, an aryl group or an aralkyl group.
  • R 1 represents a hydrogen atom or a methyl group.
  • the alkyl group represented by R 2 preferably has 1 to 20 carbon atoms, more preferably 1 to 15 carbon atoms, and still more preferably 2 to 10 carbon atoms.
  • Examples of the alkyl group include a methyl group, an ethyl group, a propyl group, a butyl group, and a 2-ethylhexyl group. These alkyl groups may have a substituent.
  • Examples of the substituent for the alkyl group include an alicyclic hydrocarbon group, a hydroxyl group, a halogen, an oxygen-containing hydrocarbon group, and a nitrogen-containing cyclic group.
  • the carbon number of the cycloalkyl group represented by R 2 is preferably 6 to 13, and more preferably 7 to 10.
  • Examples of the cycloalkyl group include a cyclohexyl group, a norbornyl group, a tricyclodecanyl group, an isobornyl group, an adamantyl group, and the like. Among these, a norbornyl group, a tricyclodecanyl group, and an isobornyl group are preferable.
  • the carbon number of the cycloalkylalkyl group represented by R 2 is preferably 6 to 13, more preferably 7 to 10.
  • Examples of the cycloalkylalkyl group include a norbornylmethyl group and a tricyclodecylethyl group.
  • the number of carbon atoms of the aryl group represented by R 2 is preferably 6 to 13, and more preferably 6 to 10.
  • Examples of the aryl group include a phenyl group and a nonylphenyl group.
  • the number of carbon atoms in the aralkyl group represented by R 2 is preferably 7 to 15, and more preferably 7 to 11.
  • Examples of the aralkyl group include a benzyl group and a 4-methylbenzyl group.
  • (Meth) acrylic acid esters include methyl (meth) acrylate, ethyl (meth) acrylate, propyl (meth) acrylate, butyl (meth) acrylate, hexyl (meth) acrylate, (meth) acrylic acid 2 -Ethylhexyl, isobutyl (meth) acrylate, ethylene glycol methyl ether (meth) acrylate, cyclohexyl (meth) acrylate, 2-hydroxyethyl (meth) acrylate, 2-hydroxypropyl (meth) acrylate, (meth) Isobornyl acrylate, tricyclo [5.2.1,0 (2,6)] dec-8yl (meth) acrylate, isodecyl (meth) acrylate, octadecyl (meth) acrylate, lauryl (meth) acrylate, Allyl (meth) acrylate, norbornylmethyl (
  • the acrylic polymer is preferably an acrylic polymer provided with a crosslinkable functional group.
  • Such an acrylic polymer can be obtained as a copolymer of (meth) acrylic acid ester and a copolymerizable monomer having a crosslinkable functional group (hereinafter also simply referred to as “crosslinkable copolymerizable monomer”).
  • the crosslinkable copolymer monomer include monomers having a crosslinkable functional group such as a carboxy group, a hydroxyl group, an amino group, a vinyl group, a glycidyl group, and an epoxy group.
  • a crosslinkable copolymer monomer having an epoxy group is preferable from the viewpoint of low hygroscopicity and heat resistance. These monomers are preferably compounds having a double bond.
  • crosslinkable copolymer monomers include monomers having a carboxy group such as acrylic acid and methacrylic acid; monomers having an epoxy group such as glycidyl acrylate and glycidyl methacrylate; hydroxyethyl acrylate, hydroxypropyl acrylate, and methacrylic acid.
  • Monomers having a hydroxyl group such as hydroxyethyl, hydroxypropyl methacrylate; monomers having an amino group such as dimethylaminoethyl acrylate, dimethylaminoethyl methacrylate, acrylamide, methacrylamide, dimethylacrylamide, dimethylmethacrylamide; cyano such as acrylonitrile And monomers having a group.
  • a monomer having a carboxy group a monomer having an epoxy group, a monomer having a hydroxyl group, and a monomer having an amino group are preferable.
  • an epoxy group is preferably used. More preferred are monomers having glycidyl acrylate and glycidyl methacrylate.
  • a polymerizable monomer such as a substituted maleimide can be used together with a (meth) acrylic acid ester to obtain an (A) acrylic polymer.
  • the amount of (meth) acrylic acid ester used is the same as that of (meth) acrylic acid ester and crosslinkable copolymer. It is preferably 70 to 99.5 parts by mass, more preferably 80 to 98 parts by mass, and still more preferably 90 to 97 parts by mass with respect to 100 parts by mass as a total with the polymerization monomer.
  • the amount of the crosslinkable copolymer monomer used is preferably 0.5 to 30 parts by mass and more preferably 2 to 25 parts by mass with respect to 100 parts by mass of the total amount of the (meth) acrylic acid ester and the crosslinkable copolymer monomer. Preferably, 3 to 20 parts by mass is more preferable.
  • a crosslinked structure is suitably formed between the (A) 1st phase containing an acrylic polymer and the (B) 2nd phase containing a thermosetting resin, heat resistance, metal foil The adhesive strength, insulation reliability, etc. tend to be further improved.
  • the total content of the (meth) acrylic acid ester and the crosslinkable copolymer monomer is preferably 80% by mass or more, more preferably 90% by mass or more, and 95% by mass or more. More preferably, it may be 100% by mass.
  • the epoxy equivalent is preferably 2,000 to 18,000 g / eq, more preferably 2,000 to 8,000 g / eq.
  • the epoxy equivalent is 2,000 g / eq or more, a decrease in the glass transition temperature of the cured product is suppressed and the heat resistance of the substrate is sufficiently maintained, and when it is 18,000 g / eq or less, the storage elastic modulus is large. The dimensional stability of the substrate tends to be maintained without becoming too much.
  • the epoxy equivalent of an acrylic polymer can be adjusted by appropriately adjusting the copolymerization ratio when copolymerizing glycidyl (meth) acrylate and another monomer copolymerizable therewith.
  • acrylic polymers having an epoxy group examples include “HTR-860” (manufactured by Nagase ChemteX Corporation, trade name, epoxy equivalent 2,900 g / eq), “KH-CT-865” ( Hitachi Chemical Co., Ltd., trade name, epoxy equivalent 3,300 g / eq) and the like are available.
  • the weight average molecular weight of the acrylic polymer is preferably 100,000 to 1,500,000, more preferably 300,000 to 1,500,000, from the viewpoint of improving low elasticity and elongation. More preferably, ⁇ 1,100,000.
  • the weight average molecular weight of the (A) acrylic polymer is 100,000 or more, the phase-separated structure tends to be easily formed without the (A) acrylic polymer and the (B) thermosetting resin being completely compatible. If it is 1,500,000 or less, it tends to be dissolved in a solvent and tends to be excellent in handleability and dispersibility.
  • (A) acrylic polymer may combine 2 or more types from which a weight average molecular weight differs.
  • the SP value of the acrylic polymer (A) is calculated by dividing the SP value of each acrylic polymer by the blending amount.
  • the weight average molecular weight is a value measured by gel permeation chromatography (GPC) analysis and means a standard polystyrene equivalent value.
  • GPC analysis can be performed using tetrahydrofuran (THF) as a solution.
  • the content of the (A) acrylic polymer in the resin composition of the present invention is preferably 10 to 50 parts by mass with respect to 100 parts by mass of the total solid content of the resin composition.
  • the content of (A) acrylic polymer is 10 parts by mass or more, low elasticity and flexibility, which are excellent characteristics of (A) acrylic polymer, tend to be sufficiently obtained, and it is 50 parts by mass or less. And sufficient adhesive strength with metal foil is obtained.
  • the content of the (A) acrylic polymer is more preferably 20 to 50 parts by weight, and more preferably 30 to 50 parts by weight with respect to 100 parts by weight of the total solid content of the resin composition. Is more preferable.
  • the content of the (A) acrylic polymer is more preferably 10 to 40 parts by mass with respect to 100 parts by mass of the total solid content of the resin composition. More preferably, it is 30 parts by mass.
  • the “solid content” in the present invention is a non-volatile content excluding a volatile component such as an organic solvent, and indicates a component that remains without volatilization when the resin composition is dried. Also includes liquid, syrupy and waxy.
  • the acrylic polymer preferably has an alkali metal ion concentration of 500 ppm or less on a mass basis from the viewpoint of obtaining sufficient characteristics in an accelerated test of insulation reliability such as a pressure cooker bias test (PCBT). More preferably, it is 200 ppm or less, and further preferably 100 ppm or less.
  • PCBT pressure cooker bias test
  • the acrylic polymer is generally obtained by radical polymerization using a radical polymerization initiator.
  • Radical polymerization initiators include persulfates such as azobisisobutyronitrile (AIBN), tert-butyl perbenzoate, benzoyl peroxide, lauroyl peroxide, potassium persulfate, cumene hydroperoxide, t-butyl hydroperoxide , Dicumyl peroxide, t-butyl peroxide, 2,2'-azobis-2,4-dimethylvaleronitrile, t-butyl perisobutyrate, t-butyl perpivalate, hydrogen peroxide / ferrous salt Examples thereof include sulfate / sodium acid sulfite, cumene hydroperoxide / ferrous salt, benzoyl peroxide / dimethylaniline, and the like. These may be used individually by 1 type and may combine 2 or more types.
  • the (A) acrylic polymer may be powdery or liquid at room temperature (25 ° C.), but is excellent in solubility in a solvent and dispersibility of the (A) acrylic polymer in the resin composition. From this viewpoint, it is preferably liquid. From the viewpoint of enhancing the dispersibility of the (A) acrylic polymer in the resin composition, the (A) acrylic polymer is preferably used in a state where the above-described compound is dispersed in a solvent.
  • thermosetting resin (B) Although it does not specifically limit as a thermosetting resin, An epoxy resin, cyanate resin, bismaleimides, the addition polymerization product of bismaleimides and diamine, phenol resin, resole resin, isocyanate resin, triallyl isocyanurate resin , Triallyl cyanurate resin, vinyl group-containing polyolefin compound and the like. Among these, epoxy resins (hereinafter also referred to as “(B-1) epoxy resins”) and cyanate resins are preferable from the viewpoint of excellent balance of performance such as heat resistance, insulation, and high glass transition temperature.
  • a thermosetting resin may be used individually by 1 type, and may use 2 or more types together.
  • the epoxy resin is preferably an epoxy resin having two or more epoxy groups in one molecule.
  • the epoxy resin known ones can be used. For example, bisphenol A type epoxy resin, bisphenol F type epoxy resin, bisphenol S type epoxy resin, biphenyl type epoxy resin, phenol novolac type epoxy resin, Cresol novolak type epoxy resin, bisphenol A novolak type epoxy resin, phosphorus containing epoxy resin, naphthalene skeleton containing epoxy resin, aralkylene skeleton containing epoxy resin, phenol biphenyl aralkyl type epoxy resin, phenol salicylaldehyde novolak type epoxy resin, lower alkyl group substituted phenol Salicylaldehyde novolac type epoxy resin, epoxy resin containing dicyclopentadiene skeleton, polyfunctional glycidylamine type epoxy resin, polyfunctional alicyclic epoxy Fat, tetrabromobisphenol A type epoxy resins. These may be used individually by 1 type and may use 2 or
  • the epoxy resin may be a commercially available product, such as “N770” (trade name, manufactured by DIC Corporation), which is a phenol novolac type epoxy resin, and a tetrabromobisphenol A type epoxy resin.
  • “EPICLON 153” (trade name, manufactured by DIC Corporation), “NC-3000-H” (trade name, manufactured by Nippon Kayaku Co., Ltd.) which is a biphenyl aralkyl type epoxy resin, and “bisphenol A type epoxy resin” “Epicoat 1001” (trade name, manufactured by Mitsubishi Chemical Corporation), “ZX-1548” (trade name, manufactured by Tohto Kasei Co., Ltd.) which is a phosphorus-containing epoxy resin, “EPICLON N-660” which is a cresol novolac type epoxy resin ( DIC Corporation, trade name) and the like.
  • the weight average molecular weight of the epoxy resin is preferably 200 to 1,000, and more preferably 300 to 900.
  • the weight average molecular weight of the component (B-1) is 200 or more, a phase separation structure tends to be formed favorably, and when it is 1,000 or less, the second domain has a relatively small average domain size. There is a tendency that a separation structure is easily formed, and low elasticity and flexibility tend to be easily exhibited.
  • the epoxy equivalent of the epoxy resin is preferably 150 to 500 g / eq, more preferably 150 to 450 g / eq, and more preferably 150 to 300 g / eq from the viewpoint of compatibility.
  • the SP value of the epoxy resin is preferably 9.0 to 15.0, more preferably 9.0 to 14.0 from the viewpoint of low hygroscopicity, and 9.5 to 1 from the viewpoint of heat resistance. 14.0 is more preferable.
  • the SP value of the component (B-1) is 15.0 or less, it tends to be difficult to separate the components at the time of solution, and when it is 9.0 or more, the heat resistance tends to be improved.
  • the SP value at this time is a value obtained only from the epoxy resin (B-1) regardless of the type of the curing agent as described above.
  • cyanate resin used as a thermosetting resin a well-known thing can be used, and a novolak type cyanate resin, bisphenol A type cyanate resin, bisphenol E type cyanate resin, bisphenol F type cyanate resin, tetramethyl Examples thereof include bisphenol F type cyanate resin and dicyclopentadiene type cyanate resin. These may be used individually by 1 type and may use 2 or more types together. Among these, it is preferable that 1 or more types of bisphenol A type cyanate resin are included from a compatible viewpoint with the (A) acrylic polymer at the time of making into a solution.
  • a catalyst When a cyanate resin is used as the thermosetting resin, a catalyst, a promoter or the like may be used in combination.
  • the catalyst include 2-phenyl-4-methylimidazole, 2-phenyl-4 -methyl-5-hydroxymethylimidazole, 2-phenyl-4,5-dihydroxymethylimidazole, 2,4-diamino-6- (2 ′ Imidazole curing agents such as -undecylimidazolyl) -ethyl-s-triazine, 2,4-diamino-6- [2'-ethyl-4-methylimidazolyl- (1 ')]-ethyl-s-triazine; cobalt , Zinc, copper, iron, nickel, manganese, tin, and other metal salts or metal complexes.
  • the catalyst include phenolic compounds such as alkylphenols, bisphenol compounds, and phenol novolacs.
  • thermosetting resin may use a hardening
  • a well-known thing can be used as a hardening
  • the curing agent may be a phenol novolak resin, a cresol novolac resin, a bisphenol A novolak resin, a phenol resin such as a biphenyl novolac type phenol resin; dicyandiamide, Examples include amine-based curing agents such as diaminodiphenylmethane and diaminodiphenylsulfone; acid anhydride curing agents such as pyromellitic anhydride, trimellitic anhydride, and benzophenonetetracarboxylic acid; and mixtures thereof.
  • the resin composition of the present invention includes (B-1) an epoxy resin as the (B) thermosetting resin, and (B-2) a phenol resin as a curing agent from the viewpoint of securing adhesion strength with
  • B-2 A commercially available phenol resin may be used.
  • examples of the commercially available products include “KA-1165” (trade name, manufactured by DIC Corporation), which is a cresol novolac type phenol resin, and a biphenyl novolac type phenol resin.
  • “MEH-7851” (trade name, manufactured by Meiwa Kasei Co., Ltd.) and the like.
  • the (B-2) phenolic resin can be used in any proportion depending on the combination with the (B-1) epoxy resin, and the compounding ratio can usually be determined so that the glass transition temperature becomes high. it can.
  • the content of (B-2) phenolic resin is preferably 0.5 to 1.5 equivalents relative to (B-1) epoxy resin, and preferably 0.6 to 1.3 equivalents. More preferably, it is 0.7 to 1.2 equivalents. It exists in the tendency for it to be excellent in adhesiveness with an outer layer copper, glass transition temperature, and insulation as it is in the said range.
  • the content of the thermosetting resin (B) in the resin composition of the present invention is preferably 15 to 80 parts by mass, more preferably 30 to 75 parts by mass with respect to 100 parts by mass of the total solid content of the resin composition. 35 to 70 parts by mass is more preferable.
  • the content of the (B) thermosetting resin also includes (B-2) the content of a curing agent such as a phenol resin.
  • the mass ratio of (A) acrylic polymer to (B) thermosetting resin ((A) acrylic polymer: (B) thermosetting resin) is 10:90 to 90. : 10 is preferable, 20:80 to 80:20 is more preferable, 30:70 to 70:30 is more preferable, and 40:60 to 60:40 is particularly preferable.
  • the mass ratio ((A) acrylic polymer: (B) thermosetting resin) is within the above range, the phase separation in which the characteristics of both (A) acrylic polymer and (B) thermosetting resin are sufficiently expressed. The structure tends to be obtained.
  • the resin composition of this invention may contain the (C) hardening accelerator according to the kind of (B) thermosetting resin.
  • the thermosetting resin is (B-1) an epoxy resin
  • the (C) curing accelerator is not particularly limited, but amines or imidazoles are preferred. Examples of amines include dicyandiamide, diaminodiphenylethane, guanylurea and the like.
  • Examples of imidazoles include 2-phenylimidazole, 1-cyanoethyl-2-methylimidazole, 1-cyanoethyl-2-undecylimidazole, 1-cyanoethyl-2-phenylimidazole, 1-cyanoethyl-2-phenylimidazolium trimellitate. , Benzimidazole and the like.
  • the content of the (C) curing accelerator in the resin composition of the present invention is preferably 0.01 to 10 parts by mass, and 0.05 to 2 parts by mass with respect to 100 parts by mass of the total solid content of the resin composition. Is more preferable, and 0.07 to 0.5 parts by mass is even more preferable.
  • the (B) thermosetting resin is (B-1) an epoxy resin
  • the content of the (C) curing accelerator can be determined according to the total amount of oxirane rings in the resin composition.
  • the resin composition of the present invention may contain (D) a filler.
  • a filler (D) Although it does not specifically limit as a filler, From a viewpoint of ensuring the reduction of a thermal expansion coefficient and a flame retardance, an inorganic filler is preferable.
  • inorganic fillers include silica, alumina, titanium oxide, aluminum hydroxide, magnesium hydroxide, calcium carbonate, magnesium carbonate, calcium silicate, calcium oxide, magnesium oxide, aluminum nitride, aluminum borate whisker, boron nitride, and silicon carbide. Can be mentioned. These may be used individually by 1 type and may use 2 or more types together. Among these, silica is preferable because of its low dielectric constant and low linear expansion coefficient. Examples of silica include synthetic silica synthesized by a wet method or a dry method, crushed silica, fused silica, and the like.
  • the average particle size of the filler is preferably from 0.1 to 4.0 ⁇ m, more preferably from 0.2 to 3.5 ⁇ m, still more preferably from 0.3 to 3.2 ⁇ m.
  • the (D) filler tends to disperse, the viscosity of the varnish decreases, and the handling becomes easy because the handling becomes easy.
  • (D) sedimentation of the filler tends to hardly occur during varnishing.
  • the average particle diameter in the present invention is a particle diameter at a point corresponding to a volume of 50% when a cumulative frequency distribution curve based on the particle diameter is obtained with the total volume of the particles being 100%, and laser diffraction scattering. It can be measured by a particle size distribution measuring apparatus using a method.
  • the filler may be (D-1) a filler subjected to a coupling treatment (hereinafter, also referred to as “component (D-1)”).
  • a silane coupling agent is preferable.
  • an aminosilane coupling agent, an epoxysilane coupling agent, a phenylsilane coupling agent, and an alkylsilane coupling cup are used. Examples thereof include a ring agent, an alkenyl silane coupling agent, and an alkynyl silane coupling agent. These may be used individually by 1 type and may use 2 or more types together.
  • both (D-1) component and (D-2) filler not subjected to coupling treatment (hereinafter referred to as “(D-2) component”) It is more preferable that both are included.
  • the average particle diameter of the component (D-1) is preferably from 0.1 to 1.5 ⁇ m, more preferably from 0.2 to 1.2 ⁇ m, still more preferably from 0.3 to 1.0 ⁇ m.
  • the average particle size of the component (D-2) is preferably 1.0 to 3.5 ⁇ m, more preferably 1.2 to 3.2 ⁇ m, and further preferably 1.4 to 3.0 ⁇ m.
  • the filler tends to disperse and tends not to agglomerate, and when it is 3.5 ⁇ m or less, the filler is precipitated during varnishing. It tends not to occur.
  • the mass ratio [(D-1) :( D-2)] is preferably 10:90 to 90:10, and 20:80 to 80:20 is more preferable, and 30:70 to 70:30 is more preferable.
  • the blending ratio is within the above range, the characteristics of both (A) acrylic polymer and (B) thermosetting resin tend to be sufficiently expressed.
  • the (D) filler is present in any phase without being unevenly distributed in one phase of the first phase or the second phase from the viewpoint of enhancing dispersibility and expressing the filler addition effect uniformly. It is preferable.
  • a phase separation structure in which (D) filler is present in either the first phase or the second phase is obtained.
  • cured material containing the filler obtained from FIG. 13 (a) and (b) from the resin composition of this invention is shown. Note that FIG. 13B is an enlarged view of region A in FIG.
  • (D) filler 3 is present in the sea phase ((A) acrylic polymer) 1, and (D) is present in the island phase ((B) thermosetting resin) 2. It can be seen that the phase separation structure in which the filler 4 is present and the (D) filler is present in either the first phase or the second phase is obtained.
  • the content of the (D) filler in the resin composition of the present invention is preferably 5 to 40 parts by weight, more preferably 10 to 35 parts by weight, more preferably 15 to 15 parts by weight based on 100 parts by weight of the total solid content of the resin composition. 30 parts by mass is more preferable.
  • the filler content is 5 parts by mass or more, the coefficient of linear expansion tends to be low, and sufficient heat resistance tends to be obtained.
  • crosslinking agents such as isocyanate resins and melamine resins
  • flame retardants such as phosphorus compounds
  • rubber elastomers conductive particles, coupling agents, flow regulators, antioxidants Agents, pigments, leveling agents, antifoaming agents, ion trapping agents and the like.
  • the resin composition of the present invention may be a varnish-like resin composition (hereinafter also simply referred to as “varnish”) dissolved and / or dispersed in an organic solvent.
  • Organic solvents used in the varnish include ketone solvents such as acetone, methyl ethyl ketone, methyl isobutyl ketone, and cyclohexanone; aromatic hydrocarbon solvents such as toluene and xylene; methoxyethyl acetate, ethoxyethyl acetate, butoxyethyl acetate, ethyl acetate Ester solvents such as N-methylpyrrolidone, formamide, N-methylformamide, N, N-dimethylacetamide and the like amide solvents; methanol, ethanol, ethylene glycol, ethylene glycol monomethyl ether, ethylene glycol monoethyl ether, diethylene glycol, Triethylene glycol monomethyl ether, triethylene glycol monoethyl
  • the resin composition of the present invention forms a phase separation structure of (A) a first phase containing an acrylic polymer and (B) a second phase containing a thermosetting resin.
  • the phase separation structure in the present invention is a sea-island structure, a continuous spherical structure, a composite dispersed phase structure, or a co-continuous phase structure.
  • Regarding these phase-separated structures for example, “Polymer Alloy”, page 325 (1993), Tokyo Chemical Dojin, and for continuous spherical structures, see, for example, Keizo Yamanaka and Takashi Inue, POLYMER, Vol. 30, pp. 662 (1989).
  • 1 to 4 show model diagrams representing a continuous spherical structure, a sea-island structure, a composite dispersed phase structure, and a co-continuous phase structure, respectively.
  • the resin composition of the present invention can form any structure of a continuous spherical structure, a sea-island structure, a composite dispersed phase structure, or a co-continuous phase structure. Among these, it is preferable to form a sea-island structure from the viewpoint of enhancing stress relaxation properties.
  • the sea-island structure is formed from the resin composition of the present invention, (A) the acrylic polymer forms the sea phase, and (B) the thermosetting resin forms the island phase.
  • the resin composition of the present invention is a resin composition that forms the phase separation structure in which the average domain size of the second phase containing the thermosetting resin (B) is 20 ⁇ m or less.
  • the average domain size of the second phase is 20 ⁇ m or less.
  • the (A) acrylic polymer and the (B) thermosetting resin have an apparently close-compatible structure, and the entangled (A) acrylic polymer network (B) Since the thermosetting resin is dispersed in nano-size, (A) the acrylic polymer can exhibit more remarkable properties such as low elasticity, flexibility, and high elongation, and the phase separation structure is complicated. As a result, the adhesive strength with the metal foil tends to increase. Further, when the average domain size of the second phase is 10 to 20 ⁇ m, (B) the thermosetting resin can exhibit the characteristics such as high elasticity and high strength, and (A) the low elasticity of the acrylic polymer.
  • the average domain size of the second phase can be adjusted according to the desired characteristics, but balances the characteristics derived from (A) the acrylic polymer and (B) the characteristics derived from the thermosetting resin. From the viewpoint of well expressing, the average domain size of the second phase may be 0.001 to 20 ⁇ m, 0.1 to 15 ⁇ m, or 1 to 10 ⁇ m.
  • the average domain size of the second phase is the cross-sectional structure of the cured product obtained from the resin composition of the present invention using a scanning electron microscope. It can be measured by observing with (SEM), measuring the maximum width of each of the 100 domains of the second phase, and calculating the average value.
  • SEM scanning electron microscope
  • the phase separation structure is a co-continuous structure, arbitrary 100 points are specified in the second phase domain, and the vertical domain size and the horizontal domain size on the SEM photograph are measured at each point. The value obtained by calculating the average value of the smaller domain sizes is defined as the average domain size. More specifically, the average domain size of the second phase can be measured by the method described in Examples.
  • Whether the resin composition of the present invention forms a phase-separated structure can also be confirmed by a method of measuring the loss coefficient tan ⁇ for the cured product obtained from the resin composition of the present invention. Specifically, dynamic viscoelasticity measurement is performed on the cured product obtained from the resin composition of the present invention, and in the obtained loss coefficient tan ⁇ curve, (A) a peak derived from an acrylic polymer, and (B) heat When two peaks derived from the curable resin appear, it can be determined that a phase separation structure is formed. 10 to 12 show loss coefficient tan ⁇ curves of the resin compositions obtained in Examples 2, 7 and 12. FIG. 10 to 12, a peak around 30 to 70 ° C.
  • tan ⁇ curve is a peak derived from (A) an acrylic polymer, and a peak around 150 to 200 ° C. is a peak derived from (B) a thermosetting resin. It can be seen that the presence of these peaks forms a phase separation structure in the resin composition. Since domains having an average domain size exceeding 20 ⁇ m can be confirmed by SEM observation, if the phase separation structure is not confirmed by the SEM observation and two peaks are confirmed by the loss factor tan ⁇ curve as described above, the average domain It can be determined that a second phase having a size of 20 ⁇ m or less is formed. The tan ⁇ curve can be measured in more detail by the method described in the examples.
  • Such a fine phase separation structure can be obtained by controlling the catalyst species of the resin composition, the curing conditions such as the reaction temperature, or the compatibility between the components of the resin composition.
  • the curing conditions such as the reaction temperature, or the compatibility between the components of the resin composition.
  • the compatibility with (A) acrylic polymer is lowered, or in the case of the same composition system, the curing temperature is increased.
  • it can be achieved by slowing the curing rate by selecting the catalyst type.
  • FIGS. 7, 8 and 9 show electron micrographs showing the cross-sectional structure of an example of the resin composition having the sea-island structure thus obtained (corresponding to Examples 2, 7 and 12, respectively).
  • the resin composition has a sea-island structure consisting of (A) a sea phase containing an acrylic polymer and (B-1) an island phase containing an epoxy resin by controlling the SP value of each component.
  • the average domain size of the island phase is controlled to 20 ⁇ m or less.
  • the resin composition of the present invention does not contain (D) filler, a sea-island structure or continuous spherical structure is formed, but when (D) filler is contained, a fine co-continuous phase structure or composite dispersed phase structure is formed. Can be done.
  • the storage elastic modulus of the cured product obtained from the resin composition of the present invention is preferably 2.0 ⁇ 10 9 Pa or less, more preferably 1.9 ⁇ 10 9 Pa or less, from the viewpoint of expressing a stress relaxation effect. More preferably, it is 8 ⁇ 10 9 Pa or less.
  • the storage elastic modulus can be set, for example, within the above range by adjusting the content of the (D) filler, and from this viewpoint, the content of the (D) filler is within the above range. Is preferred.
  • cured material can be measured by the method as described in an Example.
  • the resin composition of the present invention can be produced, for example, by a production method having the following steps 1 to 4.
  • Step 1 Step of determining physical properties of a cured product of a desired resin composition
  • Step 2 Difference between (A) solubility parameter (SP value) of acrylic polymer and (B) solubility parameter (SP value) of thermosetting resin Step of specifying the absolute value X based on the correlation between the absolute value X of the cured product and the physical properties of the cured product
  • Step 3 The (A) acrylic polymer and the (B) thermosetting resin that have the absolute value X specified in Step 2
  • Step 4 Step of mixing (A) acrylic polymer and (B) thermosetting resin selected in Step 3
  • the physical properties of the cured product in step 1 are, for example, storage elastic modulus, thermal expansion characteristics, flexibility, high elongation, heat resistance, mechanical strength, adhesion to metal foil, insulation reliability, etc. It is preferable to determine in step 1 the value of elastic modulus (low elasticity), which is a typical characteristic of acrylic polymer, or the value of heat resistance, which is a typical characteristic of (B) thermosetting resin.
  • the absolute value X is specified based on the correlation with the rate, heat resistance, and the like.
  • the correlation between the absolute value X and the physical property of the cured product can be determined by acquiring the absolute value X and the physical property of the cured product in advance for a plurality of compositions.
  • step 3 (A) an acrylic polymer and (B) a thermosetting resin having the absolute value X specified in step 2 are selected. Since the SP value of (A) acrylic polymer and (B) thermosetting resin can be calculated from the above-mentioned Fedors method or the like, (A) acrylic polymer and (B) thermosetting resin so as to obtain the absolute value X to be obtained. What is necessary is just to determine the structure.
  • step 4 (A) the acrylic polymer selected in step 3 and (B) the thermosetting resin are mixed. As a mixing method, a conventionally known stirrer or the like can be applied.
  • the prepreg of the present invention is obtained by impregnating a base material with the resin composition of the present invention and drying.
  • the prepreg can be produced, for example, by impregnating a substrate with the varnish-shaped resin composition of the present invention and drying it.
  • a fiber substrate such as a woven fabric or a nonwoven fabric is usually used.
  • the material of the fiber substrate examples include inorganic fibers such as glass, alumina, asbestos, boron, silica alumina glass, silica glass, tyrano, silicon carbide, silicon nitride, zirconia; aramid, polyether ether ketone, polyether imide, Organic fibers such as polyethersulfone, carbon, and cellulose; and mixed papers thereof.
  • the thickness of the substrate is preferably 10 to 100 ⁇ m, more preferably 20 to 50 ⁇ m.
  • the production conditions of the prepreg are not particularly limited, but it is preferable that 80% by mass or more of the organic solvent used for the varnish is volatilized in the obtained prepreg.
  • the drying temperature is, for example, 80 to 180 ° C., and the drying time is appropriately set in consideration of the varnish gelation time.
  • the amount of impregnation of the varnish is preferably such that the solid content of the resin composition of the present invention in the obtained prepreg is 30 to 80% by mass.
  • the metal foil with resin of the present invention is formed by laminating the resin composition of the present invention and a metal foil.
  • the metal foil with resin can be produced, for example, by applying the resin composition of the present invention to a metal foil and drying it. Drying conditions can be produced, for example, by drying at 80 to 180 ° C.
  • the laminated board of this invention is a laminated board formed by laminating
  • positioned metal foil may be called a "metal tension laminated board.”
  • the metal-clad laminate is laminated, for example, so that the adhesive surfaces on both sides of the laminate obtained by laminating a plurality of the prepregs of the present invention and the metal foil are aligned, and usually 130 to 250 ° C., preferably 150, under vacuum press conditions. It can be produced by hot pressing at a temperature of 230 ° C. and a pressure of 0.5-10 MPa, preferably 1-5 MPa.
  • the metal-clad laminate with resin of the present invention can be produced by stacking two sheets so that the resin surfaces face each other and pressing with a vacuum press.
  • a vacuum press for heating and pressing, for example, a multistage press, a multistage vacuum press, continuous molding, an autoclave molding machine, or the like can be used.
  • metal foil used for the metal-clad laminate for example, copper foil and aluminum foil are generally used.
  • the thickness of the metal foil is, for example, 1 to 200 ⁇ m that is generally used for laminated sheets.
  • nickel, nickel-phosphorus, nickel-tin alloy, nickel-iron alloy, lead, lead-tin alloy, etc. are used as intermediate layers, and 0.5 to 15 ⁇ m copper layer and 10 to 300 ⁇ m on both sides.
  • a three-layer composite foil provided with a copper layer, a two-layer composite foil obtained by combining aluminum and copper foil, or the like can be used.
  • the printed wiring board of the present invention is obtained by subjecting the laminated board of the present invention to circuit processing.
  • the printed wiring board of the present invention can be produced, for example, by applying a circuit (wiring) process to the metal foil of the laminate (metal-clad laminate) of the present invention in which the metal foil is provided on one side or both sides.
  • a semiconductor package can be manufactured by mounting a semiconductor on the printed wiring board of the present invention.
  • the semiconductor package can be manufactured by mounting a semiconductor chip, a memory, or the like at a predetermined position of the printed wiring board of the present invention.
  • Production Example 2 (Synthesis of acrylic polymers B to G) A solution of acrylic polymers B to G was obtained in the same manner as in Production Example 1 except that the monomer composition ratio in Production Example 1 was changed to the “monomer composition ratio” in Tables 2 to 4. The SP values of the acrylic polymers B to G are shown in Tables 2 to 4.
  • Example 1 Among the components shown in Table 2, the components other than the component (C) are blended in the amounts shown in Table 2 (the values in the table are parts by mass of the solid content, and in the case of a solution or dispersion, the solid content equivalent amount) And 2-phenylimidazole as a component (C) was added in the amount shown in Table 2 to obtain a varnish having a nonvolatile content (solid content concentration) of 40% by mass. .
  • the copper foil YGP-18 (trade name, manufactured by Nihon Electrolytic Co., Ltd.) with a thickness of 18 ⁇ m is stacked on both sides of the four prepregs so that the adhesive surface is aligned with the prepreg, and a 4MPa vacuum press at 200 ° C for 60 minutes.
  • a double-sided copper-clad laminate was produced under the conditions.
  • Two copper foils with resin were stacked so that the resin surfaces face each other, and a double-sided copper-clad laminate was produced at 200 ° C. for 60 minutes under a 4 MPa vacuum press condition.
  • Tackiness of prepreg (presence / absence of adhesion) Evaluation of the tackiness of the prepreg is made by processing the prepared prepreg into 250 mm x 250 mm size, stacking 10 sheets, and putting them in a hermetically sealed bag into a constant temperature and humidity environment at a temperature of 25 ° C and a humidity of 70%. The presence or absence of adhesion between the prepregs was observed. After 48 hours, when the prepreg placed at the bottom and the prepreg in contact with it were peeled off and each maintained the surface before being put in, it was judged that there was no adhesion, and it was judged that there was no problem with tackiness . The results are shown in Tables 2-6.
  • Storage elastic modulus at 25 ° C. Evaluation of storage elastic modulus was performed by measuring a dynamic viscoelasticity of a laminate obtained by etching a double-sided copper-clad laminate prepared from a resin-coated copper foil into a width of 5 mm and a length of 30 mm. The storage elastic modulus was calculated using an apparatus (manufactured by UBM). When the storage elastic modulus at 25 ° C. was 2.0 ⁇ 10 9 Pa or less, it was judged that the stress relaxation effect could be exhibited. Further, in order to calculate the loss coefficient tan ⁇ , the loss elastic modulus was calculated in the same manner as the storage elastic modulus. The results are shown in Tables 2-6. The loss coefficient tan ⁇ is the ratio of the loss elastic modulus (Pa) to the storage elastic modulus (Pa) (that is, loss coefficient tan ⁇ loss elastic modulus / storage elastic modulus).
  • Tensile elongation rate The tensile elongation rate was evaluated by cutting a laminated plate obtained by etching a double-sided copper-clad laminate produced from a resin-coated copper foil into a width of 10 mm and a length of 100 mm to obtain an autograph (Shimadzu Corporation). Tensile elongation was calculated using If the tensile elongation at 25 ° C. was 2.4% or more, it was judged that the stress relaxation effect could be exhibited. The results are shown in Tables 2-6.
  • the heat resistance was evaluated by cutting a double-sided copper-clad laminate produced from a prepreg into a 50 mm square to obtain a test piece.
  • the test piece was floated in a solder bath at 260 ° C., and the time elapsed from that point until the point at which swelling of the test piece was visually observed was measured. The elapsed time was measured up to 300 seconds, and it was judged that the heat resistance was sufficient for 250 seconds or more.
  • Tables 2-6 The results are shown in Tables 2-6.
  • Phase structure observation test Phase structure observation was performed by smoothing the cross section of the resin insulation layer of a double-sided copper-clad laminate prepared from a resin-coated copper foil with a microtome, then lightly etching with a persulfate solution, and SEM observation The maximum width was measured for 100 island phase domains having a fine phase separation structure, and the average value was calculated. The results are shown in Tables 2-6.
  • Examples 1 to 37 of the present invention are excellent in all of low elasticity, flexibility, strength, heat resistance, adhesion to metal foil, insulation reliability, and SP value. By controlling, characteristics such as low elasticity and high strength can be controlled and expressed according to the use environment and use application. On the other hand, Comparative Examples 1 to 10 are not excellent in all of low elasticity, flexibility, strength, heat resistance, adhesion to metal foil, and insulation reliability.
  • the acrylic polymer was constant (acrylic polymer G, SP value 12.30), and the epoxy resin was EPICLON153 (SP value 14.15), NC-3000H (SP value 10.99), N770 ( SP value 10.55) and HP 7200 (SP value 9.69), respectively.
  • the acrylic polymer was acrylic polymer C (SP value 9.83) and acrylic polymer D (SP value 10.05), respectively, and epoxy resin was FX-305 (SP value 15.1). It is what. According to this result, it turns out that it is inferior to varnish property and tack property.
  • FIG. 7 is an SEM photograph showing a cross-sectional structure of a cured product obtained from the resin composition of Example 2, and it was confirmed that a sea-island structure was formed.
  • FIG. 10 is a curve of the loss factor tan ⁇ of the resin composition of Example 2, and two peaks were observed. The peak on the low temperature side is a peak derived from the acrylic polymer, and the peak on the high temperature side is a peak derived from (B) the thermosetting resin. Thereby, it turns out that the sea-island structure is formed in the resin composition of Example 2.
  • FIGS. 11 and 12 are curves of the loss coefficient tan ⁇ of the resin compositions in Examples 7 and 12, and two peaks are observed, indicating that a phase separation structure is formed.
  • FIG. 11 and 12 are curves of the loss coefficient tan ⁇ of the resin compositions in Examples 7 and 12, and two peaks are observed, indicating that a phase separation structure is formed.
  • Example 9 is a cross-sectional SEM photograph of the cured product obtained in Example 12. Although it is difficult to confirm the sea-island structure, two peaks are confirmed in the curve of the loss factor tan ⁇ , so that a phase separation structure is formed. Can be judged. Similarly to Example 12 described above, in Examples 8 and 13, it was difficult to observe the second phase domain by SEM observation, but two peaks were confirmed in the curve of the loss factor tan ⁇ . Since it can be judged that a structure is formed and the domain is not confirmed by SEM observation, it is understood that the island phase domain is formed with a nano size of less than 1 ⁇ m that is difficult to observe with SEM.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Organic Chemistry (AREA)
  • Health & Medical Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Microelectronics & Electronic Packaging (AREA)
  • Materials Engineering (AREA)
  • Manufacturing & Machinery (AREA)
  • Textile Engineering (AREA)
  • Inorganic Chemistry (AREA)
  • Dispersion Chemistry (AREA)
  • Mechanical Engineering (AREA)
  • Compositions Of Macromolecular Compounds (AREA)
  • Laminated Bodies (AREA)
  • Reinforced Plastic Materials (AREA)

Abstract

（Ａ）アクリルポリマーと（Ｂ）熱硬化性樹脂とを含む樹脂組成物であって、（Ａ）アクリルポリマーを含む第１相と、（Ｂ）熱硬化性樹脂を含む第２相との相分離構造を形成し、前記第２相の平均ドメインサイズが２０μｍ以下である、樹脂組成物に関する。

Description

樹脂組成物、プリプレグ、樹脂付き金属箔、積層板、プリント配線板及び樹脂組成物の製造方法
　本発明は、樹脂組成物、プリプレグ、樹脂付き金属箔、積層板、プリント配線板及び樹脂組成物の製造方法に関する。
　情報電子機器の急速な普及に伴って、電子機器の小型化及び薄型化が進んでおり、その中に搭載されるプリント配線板（印刷配線板）にも高密度化及び高機能化の要求が高まっている。
　プリント配線板の高密度化は、基材となるガラスクロスの厚さをより薄くすること、例えば３０μｍ以下の厚さにすることで更に好適に成し遂げられるため、そのようなガラスクロスを備えたプリプレグが、昨今、開発及び上市されている。これにより、プリント配線板の高密度化はますます進行しているものの、それに伴い、プリント配線板における十分な耐熱性、絶縁信頼性、及び配線層と絶縁層との接着性等を確保することが困難になってきている。
　このような高機能プリント配線板に使用される配線板材料には、耐熱性、電気絶縁性、長期信頼性、接着性等が要求されている。また、これらの高機能プリント配線板の中の１つに挙げられるフレキシブルな配線板材料には、上記の特性に加え、柔軟性、低弾性等の特性も要求されている。
　さらには、セラミック部品を搭載した基板においては、セラミック部品と基板との熱膨張係数の差、及び外的な衝撃によって発生する部品接続信頼性の低下も大きな課題となっている。この問題の解決方法として、基材側からの応力緩和性が提唱されている。
　これらの要求を満たす配線板材料としては、具体的には、アクリロニトリルブタジエン系樹脂、カルボキシ含有アクリロニトリルブタジエン樹脂等のアクリルゴム系のポリマーに熱硬化性樹脂を配合した樹脂組成物、末端変性ポリエーテルスルホン等の熱可塑性樹脂に熱硬化性樹脂を配合した樹脂組成物等が提案されている（例えば、特許文献１～３参照）。
特開平８－２８３５３５号公報 特開２００２－１３４９０７号公報 特開２００２－３７１１９０号公報
　アクリルポリマーは、特に、低弾性、伸び率、屈曲性（柔軟性）、電気絶縁性等のバランスに優れるポリマーであり、これらの優れた特性を、得られる配線板に十分に発揮させることが求められている。
　例えば、官能基を有するアクリルポリマーと、熱硬化性樹脂を混合してなる樹脂組成物は、あたかも互いに連結しあって規則正しく分散した状態の構造であり、主成分がアクリルポリマーである海相と、主成分が熱硬化性樹脂（例えば、エポキシ樹脂）である島相との相分離構造を形成し得る。このような樹脂組成物は、アクリルポリマーと熱硬化性樹脂の双方の優れた特徴を兼ね備えることが望まれているが、十分に双方の優れた特徴を兼ね備えるものはなかった。
　官能基を有するアクリルポリマーの特徴は、低弾性、高伸び率、官能基を導入し易いこと等が挙げられ、熱硬化性樹脂の特徴は、高い絶縁信頼性、高い耐熱性、高ガラス転移温度（Ｔｇ）等が挙げられる。しかしながら、使用環境及び用途に応じて、各々の特徴を制御及び発現させることは難しかった。
　本発明の目的は、低弾性、高伸び率、絶縁信頼性、耐熱性及び金属箔との接着性に優れる、樹脂組成物、プリプレグ、樹脂付き金属箔、積層板、プリント配線板及び樹脂組成物の製造方法を提供することである。
　本発明は下記［１］～［１５］に関する。
［１］（Ａ）アクリルポリマーと（Ｂ）熱硬化性樹脂とを含む樹脂組成物であって、（Ａ）アクリルポリマーを含む第１相と、（Ｂ）熱硬化性樹脂を含む第２相との相分離構造を形成し、前記第２相の平均ドメインサイズが２０μｍ以下である、樹脂組成物。
［２］（Ａ）アクリルポリマーが、下記一般式（Ａ１）で表される（メタ）アクリル酸エステル由来の構成単位を含むアクリルポリマーである、上記［１］に記載の樹脂組成物。
Figure JPOXMLDOC01-appb-C000002
（式（Ａ１）中、Ｒ２はアルキル基、シクロアルキル基、シクロアルキルアルキル基、アリール基又はアラルキル基を示す。Ｒ１は水素原子又はメチル基を示す。）
［３］（Ａ）アクリルポリマーの溶解度パラメータ（ＳＰ値）が、９．０～１２．０である、上記［１］又は［２］に記載の樹脂組成物。
［４］（Ａ）アクリルポリマーの重量平均分子量が、１００，０００～１，５００，０００である、上記［１］～［３］のいずれかに記載の樹脂組成物。
［５］（Ａ）アクリルポリマーの含有量が、樹脂組成物の固形分総量１００質量部に対して、１０～５０質量部である、上記［１］～［４］のいずれかに記載の樹脂組成物。
［６］（Ｂ）熱硬化性樹脂が、エポキシ樹脂、シアネート樹脂、ビスマレイミド類、ビスマレイミド類とジアミンとの付加重合物、フェノール樹脂、レゾール樹脂、イソシアネート樹脂、トリアリルイソシアヌレート、トリアリルシアヌレート及びビニル基含有ポリオレフィン化合物からなる群から選ばれる１種以上である、上記［１］～［５］のいずれかに記載の樹脂組成物。
［７］前記相分離構造が海島構造であり、海相が前記第１相から構成され、島相が前記第２相から構成される、上記［１］～［６］のいずれかに記載の樹脂組成物。
［８］（Ｂ）熱硬化性樹脂の溶解度パラメータ（ＳＰ値）が９．０～１５．０である、上記［１］～［７］のいずれかに記載の樹脂組成物。
［９］（Ａ）アクリルポリマーの溶解度パラメータ（ＳＰ値）と、（Ｂ）熱硬化性樹脂の溶解度パラメータ（ＳＰ値）との差の絶対値が、０．１～５．０である、上記［１］～［８］のいずれかに記載の樹脂組成物。
［１０］上記［１］～［９］のいずれかに記載の樹脂組成物を基材に含浸及び乾燥してなる、プリプレグ。
［１１］上記［１］～［９］のいずれかに記載の樹脂組成物と金属箔とを積層してなる、樹脂付き金属箔。
［１２］上記［１０］に記載のプリプレグ又は［１１］に記載の樹脂付き金属箔を積層し加熱加圧してなる、積層板。
［１３］上記［１２］に記載の積層板を回路加工してなる、プリント配線板。
［１４］（Ａ）アクリルポリマーと（Ｂ）熱硬化性樹脂とを含む樹脂組成物の製造方法であって、下記工程１～４を有する、樹脂組成物の製造方法。
　工程１：所望する樹脂組成物の硬化物の貯蔵弾性率を決定する工程
　工程２：（Ａ）アクリルポリマーの溶解度パラメータ（ＳＰ値）と（Ｂ）熱硬化性樹脂の溶解度パラメータ（ＳＰ値）との差の絶対値Ｘと前記硬化物の貯蔵弾性率との相関関係に基づき、絶対値Ｘを特定する工程
　工程３：工程２で特定した絶対値Ｘとなる（Ａ）アクリルポリマー及び（Ｂ）熱硬化性樹脂を選択する工程
　工程４：工程３で選択した（Ａ）アクリルポリマー及び（Ｂ）熱硬化性樹脂を混合する工程
［１５］（Ａ）アクリルポリマーと（Ｂ）熱硬化性樹脂とを含む樹脂組成物の製造方法であって、下記工程１～４を有する、樹脂組成物の製造方法。
　工程１：所望する樹脂組成物の硬化物の耐熱性を決定する工程
　工程２：（Ａ）アクリルポリマーの溶解度パラメータ（ＳＰ値）と（Ｂ）熱硬化性樹脂の溶解度パラメータ（ＳＰ値）との差の絶対値Ｘと前記硬化物の耐熱性との相関関係に基づき、絶対値Ｘを特定する工程
　工程３：工程２で特定した絶対値Ｘとなる（Ａ）アクリルポリマー及び（Ｂ）熱硬化性樹脂を選択する工程
　工程４：工程３で選択した（Ａ）アクリルポリマー及び（Ｂ）熱硬化性樹脂を混合する工程
　本発明によると、低弾性、高伸び率、絶縁信頼性、耐熱性及び金属箔との接着性に優れる樹脂組成物、プリプレグ、樹脂付き金属箔、積層板、プリント配線板及び樹脂組成物の製造方法を提供することができる。
樹脂組成物の相分離構造が連続球状構造である場合を表すモデル図である。 樹脂組成物の相分離構造が海島構造である場合を表すモデル図である。 樹脂組成物の相分離構造が複合分散相構造である場合を表すモデル図である。 樹脂組成物の相分離構造が共連続相構造である場合を表すモデル図である。 実施例６から（Ｄ）成分を除いた配合系で得られる海島構造を有する硬化物の一例としての断面構造を表す電子顕微鏡写真である。 本発明の実施例６で得られる複合分散相構造を有する硬化物の一例としての断面構造を表す電子顕微鏡写真である。 本発明の実施例２で得られる海島構造を有する硬化物の一例としての断面構造を表す電子顕微鏡写真である。 本発明の実施例７で得られる海島構造を有する硬化物の一例としての断面構造を表す電子顕微鏡写真である。 本発明の実施例１２で得られる海島構造を有する硬化物の一例としての断面構造を表す電子顕微鏡写真である。 本発明の実施例２で得られる硬化物の損失係数ｔａｎδの曲線である。 本発明の実施例７で得られる硬化物の損失係数ｔａｎδの曲線である。 本発明の実施例１２で得られる硬化物の損失係数ｔａｎδの曲線である。 本発明の樹脂組成物から得られたフィラーを含有する硬化物の一例としての断面構造を表す電子顕微鏡写真である。
　以下、本発明の一実施形態について詳述するが、本発明は以下の実施形態に限定されるものではない。
［樹脂組成物］
　本発明の実施の形態に係る樹脂組成物は、（Ａ）アクリルポリマーと（Ｂ）熱硬化性樹脂とを含む樹脂組成物であって、（Ａ）アクリルポリマーを含む第１相と、（Ｂ）熱硬化性樹脂を含む第２相との相分離構造を形成し、前記第２相の平均ドメインサイズが２０μｍ以下である、樹脂組成物である。
＜第１相及び第２相＞
　本発明の樹脂組成物が形成する相分離構造において、第１相は、（Ａ）アクリルポリマーを含む相であり、第２相は、（Ｂ）熱硬化性樹脂を含む相であり、前記第２相の平均ドメインサイズは２０μｍ以下である。
　第２相の平均ドメインサイズを前記範囲内に調整することにより、（Ａ）アクリルポリマーが有する低弾性、柔軟性、高伸び性等の特徴を顕著に発現したり、（Ｂ）熱硬化性樹脂が有する高弾性、高強度等の特徴を顕著に発現したり、双方の特徴を必要に応じて発現することができる。
　第１相は、（Ａ）アクリルポリマーを樹脂成分の主成分として含む相であり、第２相は、（Ｂ）熱硬化性樹脂を樹脂成分の主成分として含む相である。ここで、樹脂成分の主成分とは、樹脂成分のうち、最も高い含有量を有する樹脂を意味し、樹脂組成物の全量に対する含有量に基づき推定される。
（溶解度パラメーター（ＳＰ値））
　一般的に、樹脂硬化物の相構造は相分離速度と硬化反応速度との競争反応で決定される。例えば、（Ａ）アクリルポリマーの溶解度パラメーター（以下、「ＳＰ値」ともいう）と、（Ｂ）熱硬化性樹脂のＳＰ値との差を小さくすることで、相分離速度が遅くなり、第２相の平均ドメインサイズを２０μｍ以下という比較的小さい範囲にコントロールすることが可能となる。
　なお、（Ａ）アクリルポリマー及び（Ｂ）熱硬化性樹脂のＳＰ値は、次のようにして求めることができる。すなわち、Ｆｅｄｏｒｓ法によって、材料の構造からＳＰ値を算出することができる。材料の構造から、構成されている官能基の員数分を、下記表１に示す各官能基におけるモル凝集エネルギー及びモル分子容量をそれぞれ合計することによって、合計モル凝集エネルギー及び合計モル分子容量を求め、下記式（１）により算出する。
Figure JPOXMLDOC01-appb-T000003
Figure JPOXMLDOC01-appb-M000004
　式（１）中の記号はそれぞれ、δiはＳＰ値、ΔＥｉは合計モル凝集エネルギー、ΔＶｉは合計モル分子容量を示す。
　具体的に、アセトンの場合を例として、上記の方法によりＳＰ値を算出すると、次のようになる。この場合、アセトンは、
　構造式：　ＣＨ３－Ｃ（＝Ｏ）－ＣＨ３
　員数：　　ＣＨ３　２個
　　　　　　Ｃ＝Ｏ　１個
　であり、表１より、
合計モル凝集エネルギー（ΔＥｉ）：（１１２５×２）＋（４１５０×１）＝６４００
合計モル分子容量（ΔＶｉ）：（３３．５×２）＋（１０．８×１）＝７７．８
となり、これを式（１）に適用して、
Figure JPOXMLDOC01-appb-M000005
と溶解度パラメータ（ＳＰ値）が算出される。
　なお、例えば、（Ｂ）熱硬化性樹脂としてエポキシ樹脂を使用する場合、硬化剤として、フェノール樹脂、アミン化合物等を併用することがある。その際、これらの硬化剤は、主成分ではなく、量も少ないため、（Ｂ）熱硬化性樹脂のＳＰ値に対する影響は小さい。そのため、エポキシ樹脂と硬化剤を併用する場合のＳＰ値の算出方法としては、硬化剤を考慮せず、エポキシ樹脂のみから算出したＳＰ値を使用する。この扱いは、エポキシ樹脂以外の熱硬化性樹脂の場合も同様である。なお、フェノール樹脂等はエポキシ樹脂の硬化剤の中でも比較的多量に用いられるため、そのＳＰ値が、エポキシ樹脂のＳＰ値と近い値であることが、（Ｂ）熱硬化性樹脂のＳＰ値を定める上で、硬化剤の影響を少なくすることができるため好ましい。実施例等に記載されているＳＰ値は、このようにして算出した値である。
　（Ａ）アクリルポリマーのＳＰ値は、９．０～１２．０が好ましく、低吸湿性の観点から、９．２～１１．８がより好ましく、９．４～１１．６がさらに好ましく、耐熱性の観点から、９．５～１１．０が特に好ましい。（Ａ）アクリルポリマーのＳＰ値が、９．０以上であると、耐熱性が向上する傾向にあり、１２．０以下であると、絶縁信頼性が向上する傾向にある。
　（Ｂ）熱硬化性樹脂のＳＰ値は、９．０～１５．０が好ましく、１０．５～１４．５がより好ましく、１２．０～１４．３がさらに好ましい。
　（Ａ）アクリルポリマーのＳＰ値と、（Ｂ）熱硬化性樹脂のＳＰ値との差の絶対値は、０．１～５．０が好ましく、０．１１～４．９がより好ましく、０．１２～４．８がさらに好ましく、０．１３～４．７が特に好ましい。ＳＰ値の差の絶対値を、前記範囲内とすることにより、第２相の平均ドメインサイズを２０μｍ以下という比較的小さい範囲にコントロールすることができる。
　また、本発明の樹脂組成物は、（Ａ）アクリルポリマーのＳＰ値と、（Ｂ）熱硬化性樹脂のＳＰ値との差の絶対値を調整することにより、得られる硬化物の物性を調整することができる。例えば、（Ａ）アクリルポリマーのＳＰ値と（Ｂ）熱硬化性樹脂のＳＰ値と差の絶対値が、３．０～５．０である場合、（Ａ）アクリルポリマーの有する柔軟性、高伸び性等の特徴を維持しつつ、（Ｂ）熱硬化性樹脂が有する高弾性、高強度等の特徴を顕著に発現する傾向にある。また、前記ＳＰ値の差の絶対値が、０．１～３．０である場合、（Ｂ）熱硬化性樹脂の有する高強度等の特徴を維持しつつ、（Ａ）アクリルポリマーの有する低弾性、柔軟性、高伸び性等の特徴を顕著に発現する傾向にある。
　なお、前記ＳＰ値の差の絶対値が、０．４５以下になると、第２相の平均ドメインサイズは０．００１～１．０μｍ程度となり、ナノサイズのドメインを形成する傾向にある。
（（Ａ）アクリルポリマー）
　（Ａ）アクリルポリマーは、通常、（メタ）アクリル酸エステルをモノマーとする重合体である。
　（Ａ）アクリルポリマーは１種を単独で用いてもよいし、２種以上を併用してもよい。
　（Ａ）アクリルポリマーは、下記一般式（Ａ１）で表される（メタ）アクリル酸エステル由来の構成単位を含むアクリルポリマーであることが好ましい。
　なお、本発明において、「（メタ）アクリル酸」とは、「アクリル酸」と「メタクリル酸」の双方を示し、他の類似用語も同様である。
Figure JPOXMLDOC01-appb-C000006
（式（Ａ１）中、Ｒ２はアルキル基、シクロアルキル基、シクロアルキルアルキル基、アリール基又はアラルキル基を示す。Ｒ１は水素原子又はメチル基を示す。）
　Ｒ２で示されるアルキル基の炭素数は、１～２０が好ましく、１～１５がより好ましく、２～１０がさらに好ましい。アルキル基としては、メチル基、エチル基、プロピル基、ブチル基、２－エチルヘキシル基等が挙げられる。これらのアルキル基は置換基を有していてもよい。アルキル基の置換基としては、例えば、脂環式炭化水素基、水酸基、ハロゲン、含酸素炭化水素基、含窒素環状基等が挙げられる。
　Ｒ２で示されるシクロアルキル基の炭素数は、６～１３が好ましく、７～１０がより好ましい。シクロアルキル基としては、シクロヘキシル基、ノルボルニル基、トリシクロデカニル基、イソボルニル基、アダマンチル基等が挙げられ、これらの中でも、ノルボルニル基、トリシクロデカニル基、イソボルニル基が好ましい。
　Ｒ２で示されるシクロアルキルアルキル基の炭素数は、６～１３が好ましく、７～１０がより好ましい。シクロアルキルアルキル基としては、ノルボルニルメチル基、トリシクロデシルエチル基等が挙げられる。
　Ｒ２で示されるアリール基の炭素数は、６～１３が好ましく、６～１０がより好ましい。アリール基としては、フェニル基、ノニルフェニル基等が挙げられる。
　Ｒ２で示されるアラルキル基の炭素数は、７～１５が好ましく、７～１１がより好ましい。アラルキル基としては、ベンジル基、４－メチルベンジル基等が挙げられる。
　（メタ）アクリル酸エステルとしては、（メタ）アクリル酸メチル、（メタ）アクリル酸エチル、（メタ）アクリル酸プロピル、（メタ）アクリル酸ブチル、（メタ）アクリル酸ヘキシル、（メタ）アクリル酸２－エチルヘキシル、（メタ）アクリル酸イソブチル、（メタ）アクリル酸エチレングリコールメチルエーテル、（メタ）アクリル酸シクロヘキシル、（メタ）アクリル酸２－ヒドロキシエチル、（メタ）アクリル酸２－ヒドロキシプロピル、（メタ）アクリル酸イソボルニル、（メタ）アクリル酸トリシクロ［５．２．１，０（２，６）］デカ－８イル、（メタ）アクリル酸イソデシル、（メタ）アクリル酸オクタデシル、（メタ）アクリル酸ラウリル、（メタ）アクリル酸アリル、（メタ）アクリル酸ノルボルニルメチル、（メタ）アクリル酸トリシクロデシルエチル、（メタ）アクリル酸フェニル、（メタ）アクリル酸ノニルフェニル、（メタ）アクリル酸ベンジル、（メタ）アクリル酸－４－メチルベンジル等が挙げられる。これらは１種を単独で用いてもよいし、２種以上を併用してもよい。
　（Ａ）アクリルポリマーは、架橋性官能基を付与したアクリルポリマーであることが好ましい。このようなアクリルポリマーは、（メタ）アクリル酸エステルと、架橋性の官能基を有する共重合モノマー（以下、単に「架橋性共重合モノマー」ともいう）との共重合体として得ることができる。架橋性共重合モノマーとしては、例えば、カルボキシ基、水酸基、アミノ基、ビニル基、グリシジル基、エポキシ基等の架橋性の官能基を有するモノマーが挙げられる。これらの中でも、低吸湿性及び耐熱性の観点から、エポキシ基を有する架橋性共重合モノマーが好ましい。これらのモノマーは、二重結合を有する化合物が好ましい。
　架橋性共重合モノマーとしては、例えば、アクリル酸、メタクリル酸等のカルボキシ基を有するモノマー；アクリル酸グリシジル、メタクリル酸グリシジル等のエポキシ基を有するモノマー；アクリル酸ヒドロキシエチル、アクリル酸ヒドロキシプロピル、メタクリル酸ヒドロキシエチル、メタクリル酸ヒドロキシプロピル等の水酸基を有するモノマー；アクリル酸ジメチルアミノエチル、メタクリル酸ジメチルアミノエチル、アクリルアミド、メタクリルアミド、ジメチルアクリルアミド、ジメチルメタクリルアミド等のアミノ基を有するモノマー；アクリルニトリル等のシアノ基を有するモノマーなどが挙げられる。これらは１種を単独で用いてもよいし、２種以上を併用してもよい。これらの中でも、電気絶縁信頼性の観点から、カルボキシ基を有するモノマー、エポキシ基を有するモノマー、水酸基を有するモノマー、アミノ基を有するモノマーが好ましく、低吸湿性及び耐熱性の観点から、エポキシ基を有するモノマーがより好ましく、アクリル酸グリシジル、メタクリル酸グリシジルがさらに好ましい。
　また、一般式（Ａ１）に示されるもの以外の（メタ）アクリル酸エステル、アクリル酸Ｎ－ビニルピロリドン、メタクリル酸Ｎ－ビニルピロリドン、Ｎ－アクリロイルモルホリン、Ｎ－メタクリロイルモルホリン、芳香族ビニル化合物、Ｎ－置換マレイミド類等の重合性モノマーを（メタ）アクリル酸エステルと共に用いて（Ａ）アクリルポリマーを得ることもできる。
　（Ａ）アクリルポリマーが、（メタ）アクリル酸エステルと、架橋性共重合モノマーとの共重合体である場合、（メタ）アクリル酸エステルの使用量は、（メタ）アクリル酸エステルと架橋性共重合モノマーとの総質量１００質量部に対して、７０～９９．５質量部が好ましく、８０～９８質量部がより好ましく、９０～９７質量部がさらに好ましい。
　架橋性共重合体モノマーの使用量は、（メタ）アクリル酸エステルと架橋性共重合モノマーとの総量１００質量部に対して、０．５～３０質量部が好ましく、２～２５質量部がより好ましく、３～２０質量部がさらに好ましい。このような範囲とすることにより、（Ａ）アクリルポリマーを含む第１相と（Ｂ）熱硬化性樹脂を含む第２相との間で、架橋構造が好適に形成され、耐熱性、金属箔との接着強度、絶縁信頼性等がより向上する傾向にある。
　（Ａ）アクリルポリマーの全原料モノマー中、（メタ）アクリル酸エステルと架橋性共重合モノマーとの合計含有量は、８０質量％以上が好ましく、９０質量％以上がより好ましく、９５質量％以上がさらに好ましく、１００質量％であってもよい。
　（Ａ）アクリルポリマーがエポキシ基を有する場合、そのエポキシ当量は、２，０００～１８，０００ｇ／ｅｑが好ましく、２，０００～８，０００ｇ／ｅｑがより好ましい。エポキシ当量が２，０００ｇ／ｅｑ以上であると、硬化物のガラス転移温度の低下が抑えられて基板の耐熱性が十分に保たれ、１８，０００ｇ／ｅｑ以下であると、貯蔵弾性率が大きくなりすぎることなく、基板の寸法安定性が保持される傾向にある。
　（Ａ）アクリルポリマーのエポキシ当量は、（メタ）アクリル酸グリシジルとこれと共重合可能な他のモノマーとを共重合する際、共重合比を適宜調整することで調節可能である。
　エポキシ基を有する（Ａ）アクリルポリマーの市販品としては、例えば、「ＨＴＲ－８６０」（ナガセケムテックス株式会社製、商品名、エポキシ当量２，９００ｇ／ｅｑ）、「ＫＨ－ＣＴ－８６５」（日立化成株式会社製、商品名、エポキシ当量３，３００ｇ／ｅｑ）等が入手可能である。
　（Ａ）アクリルポリマーの重量平均分子量は、１００，０００～１，５００，０００が好ましく、低弾性及び伸び率を向上させる観点から、３００，０００～１，５００，０００がより好ましく、３００，０００～１，１００，０００がさらに好ましい。（Ａ）アクリルポリマーの重量平均分子量が１００，０００以上であると、（Ａ）アクリルポリマーと（Ｂ）熱硬化性樹脂とが完全に相溶することなく相分離構造が形成され易い傾向にあり、１，５００，０００以下であると、溶剤に溶解させ易く、取り扱い性及び分散性に優れる傾向にある。
　なお、（Ａ）アクリルポリマーは、重量平均分子量の異なる２種以上を組み合わせてもよい。この場合の（Ａ）アクリルポリマーのＳＰ値は、それぞれのアクリルポリマーのＳＰ値をそれぞれの配合量により按分して算出することになる。
　上記の重量平均分子量は、ゲル浸透クロマトグラフィー（ＧＰＣ）分析によって測定される値であって、標準ポリスチレン換算値のことを意味する。ＧＰＣ分析は、テトラヒドロフラン（ＴＨＦ）を溶解液として用いて行うことができる。
　本発明の樹脂組成物中における（Ａ）アクリルポリマーの含有量は、樹脂組成物の固形分総量１００質量部に対して、１０～５０質量部が好ましい。（Ａ）アクリルポリマーの含有量が１０質量部以上であると、（Ａ）アクリルポリマーの優れた特徴である低弾性及び柔軟性が十分に得られる傾向にあり、また、５０質量部以下であると、金属箔との十分な密着強度が得られる。
　また、低弾性及び柔軟性の観点からは、（Ａ）アクリルポリマーの含有量は、樹脂組成物の固形分総量１００質量部に対して、２０～５０質量部がより好ましく、３０～５０質量部がさらに好ましい。
　また、優れた金属箔との接着強度を得る観点からは、（Ａ）アクリルポリマーの含有量は、樹脂組成物の固形分総量１００質量部に対して、１０～４０質量部がより好ましく、１０～３０質量部がさらに好ましい。
　ここで、本発明における「固形分」とは、有機溶剤等の揮発性成分を除いた不揮発分のことであり、樹脂組成物を乾燥させた際に揮発せずに残る成分を示し、室温で液状、水飴状及びワックス状のものも含む。
　（Ａ）アクリルポリマーは、プレッシャークッカーバイアステスト（ＰＣＢＴ）等の絶縁信頼性の加速試験において十分な特性を得る観点から、そのアルカリ金属イオン濃度が、質量基準で、５００ｐｐｍ以下であることが好ましく、２００ｐｐｍ以下であることがより好ましく、１００ｐｐｍ以下であることがさらに好ましい。
　（Ａ）アクリルポリマーは、一般的にはラジカル重合開始剤を用いたラジカル重合により得られる。ラジカル重合開始剤としては、アゾビスイソブチロニトリル（ＡＩＢＮ）、過安息香酸ｔｅｒｔ－ブチル、過酸化ベンゾイル、過酸化ラウロイル、過硫酸カリウム等の過硫酸塩、クメンヒドロペルオキシド、ｔ－ブチルヒドロペルオキシド、ジクミルペルオキシド、ｔ－ブチルペルオキシド、２，２’－アゾビス－２，４－ジメチルバレロニトリル、ｔ－ブチルペルイソブチレート、ｔ－ブチルペルピバレート、過酸化水素／第一鉄塩、過硫酸塩／酸性亜硫酸ナトリウム、クメンヒドロペルオキシド／第一鉄塩、過酸化ベンゾイル／ジメチルアニリン等が挙げられる。これらは１種を単独で用いてもよいし、２種以上を組み合わせてもよい。
　なお、（Ａ）アクリルポリマーは、室温（２５℃）で粉状であっても液状であってもよいが、溶剤への溶解性及び樹脂組成物中における（Ａ）アクリルポリマーの分散性に優れるという観点から、液状であることが好ましい。樹脂組成物への（Ａ）アクリルポリマーの分散性を高める観点からは、（Ａ）アクリルポリマーは上述した化合物を溶剤へ分散した状態で用いることが好ましい。
（（Ｂ）熱硬化性樹脂）
　（Ｂ）熱硬化性樹脂としては、特に限定されないが、エポキシ樹脂、シアネート樹脂、ビスマレイミド類、ビスマレイミド類とジアミンとの付加重合物、フェノール樹脂、レゾール樹脂、イソシアネート樹脂、トリアリルイソシアヌレート樹脂、トリアリルシアヌレート樹脂、ビニル基含有ポリオレフィン化合物等が挙げられる。これらの中でも、耐熱性、絶縁性、高ガラス転移温度等の性能のバランスに優れる観点から、エポキシ樹脂（以下、「（Ｂ－１）エポキシ樹脂」ともいう）、シアネート樹脂が好ましい。（Ｂ）熱硬化性樹脂は１種を単独で用いてもよいし、２種以上を併用してもよい。
　（Ｂ－１）エポキシ樹脂としては、１分子内に２個以上のエポキシ基を有するエポキシ樹脂が好ましい。
　（Ｂ－１）エポキシ樹脂としては、公知のものを用いることができ、例えば、ビスフェノールＡ型エポキシ樹脂、ビスフェノールＦ型エポキシ樹脂、ビスフェノールＳ型エポキシ樹脂、ビフェニル型エポキシ樹脂、フェノールノボラック型エポキシ樹脂、クレゾールノボラック型エポキシ樹脂、ビスフェノールＡノボラック型エポキシ樹脂、リン含有エポキシ樹脂、ナフタレン骨格含有エポキシ樹脂、アラルキレン骨格含有エポキシ樹脂、フェノールビフェニルアラルキル型エポキシ樹脂、フェノールサリチルアルデヒドノボラック型エポキシ樹脂、低級アルキル基置換フェノールサリチルアルデヒドノボラック型エポキシ樹脂、ジシクロペンタジエン骨格含有エポキシ樹脂、多官能グリシジルアミン型エポキシ樹脂、多官能脂環式エポキシ樹脂、テトラブロモビスフェノールＡ型エポキシ樹脂等が挙げられる。これらは１種を単独で用いてもよいし、２種以上を併用してもよい。これらの中でも、溶液化する際の（Ａ）アクリルポリマーとの相溶性の観点から、（Ｂ－１）エポキシ樹脂は、ビスフェノールＡ型エポキシ樹脂を１種以上含むことが好ましい。
　（Ｂ－１）エポキシ樹脂は市販品として入手可能なものであってもよく、例えば、フェノールノボラック型エポキシ樹脂である「Ｎ７７０」（ＤＩＣ株式会社製、商品名）、テトラブロモビスフェノールＡ型エポキシ樹脂である「ＥＰＩＣＬＯＮ　１５３」（ＤＩＣ株式会社製、商品名）、ビフェニルアラルキル型エポキシ樹脂である「ＮＣ－３０００－Ｈ」（日本化薬株式会社製、商品名）、ビスフェノールＡ型エポキシ樹脂である「エピコート１００１」（三菱化学株式会社製、商品名）、リン含有エポキシ樹脂である「ＺＸ－１５４８」（東都化成株式会社製、商品名）、クレゾールノボラック型エポキシ樹脂である「ＥＰＩＣＬＯＮ　Ｎ－６６０」（ＤＩＣ株式会社製、商品名）等が挙げられる。
　（Ｂ－１）エポキシ樹脂の重量平均分子量は、２００～１，０００が好ましく、３００～９００がより好ましい。（Ｂ－１）成分の重量平均分子量が２００以上であると、相分離構造が良好に形成される傾向にあり、１，０００以下であると、第２相の平均ドメインサイズが比較的小さな相分離構造が形成され易い傾向にあり、低弾性及び柔軟性が発現され易い傾向にある。
　（Ｂ－１）エポキシ樹脂のエポキシ当量は、相溶性の観点から、１５０～５００ｇ／ｅｑが好ましく、１５０～４５０ｇ／ｅｑがより好ましく、１５０～３００ｇ／ｅｑがより好ましい。
　（Ｂ－１）エポキシ樹脂のＳＰ値は、９．０～１５．０が好ましく、低吸湿性の観点から、９．０～１４．０がより好ましく、耐熱性の観点から、９．５～１４．０がさらに好ましい。（Ｂ－１）成分のＳＰ値が１５．０以下であると、溶液化の際に成分分離し難い傾向にあり、９．０以上であると、耐熱性が向上する傾向にある。なお、このときのＳＰ値は、前述のように、硬化剤の種類に関わらず、（Ｂ－１）エポキシ樹脂のみで求めた値である。
　（Ｂ）熱硬化性樹脂として使用されるシアネート樹脂としては、公知のものを用いることができ、ノボラック型シアネート樹脂、ビスフェノールＡ型シアネート樹脂、ビスフェノールＥ型シアネート樹脂、ビスフェノールＦ型シアネート樹脂、テトラメチルビスフェノールＦ型シアネート樹脂、ジシクロペンタジエン型シアネート樹脂等が挙げられる。これらは１種を単独で用いてもよいし、２種以上を併用してもよい。これらの中でも、溶液化する際の（Ａ）アクリルポリマーとの相溶性の観点から、ビスフェノールＡ型シアネート樹脂を１種以上含むことが好ましい。
　（Ｂ）熱硬化性樹脂としてシアネート樹脂を使用する場合、触媒、助触媒等を併用してもよい。触媒としては、２－フェニル－４－メチルイミダゾール、２－フェニル－４ －メチル－５－ヒドロキシメチルイミダゾール、２－フェニル－４，５－ジヒドロキシメチルイミダゾール、２，４－ジアミノ－６－（２’－ウンデシルイミダゾリル）－エチル－ｓ－トリアジン、２，４－ジアミノ－６－〔２’－エチル－４－メチルイミダゾリル－（１’）〕－エチル－ｓ－トリアジン等のイミダゾール系硬化剤；コバルト、亜鉛、銅、鉄、ニッケル、マンガン、スズ等の金属塩又は金属錯体などが挙げられる。触媒としては、アルキルフェノール、ビスフェノール化合物、フェノールノボラック等のフェノール系化合物などが挙げられる。
　（Ｂ）熱硬化性樹脂は、必要に応じて硬化剤を併用してもよい。硬化剤としては、公知のものを用いることができる。
　（Ｂ）熱硬化性樹脂として、（Ｂ－１）エポキシ樹脂を用いる場合、硬化剤としては、フェノールノボラック樹脂、クレゾールノボラック樹脂、ビスフェノールＡノボラック樹脂、ビフェニルノボラック型フェノール樹脂等のフェノール樹脂；ジシアンジアミド、ジアミノジフェニルメタン、ジアミノジフェニルスルフォン等のアミン系硬化剤；無水ピロメリット酸、無水トリメリット酸、ベンゾフェノンテトラカルボン酸等の酸無水物硬化剤；これらの混合物などが挙げられる。
　本発明の樹脂組成物では、（Ｂ）熱硬化性樹脂として（Ｂ－１）エポキシ樹脂を含むと共に、金属箔との密着強度確保の観点から、硬化剤として、（Ｂ－２）フェノール樹脂を含むことが好ましい。
　（Ｂ－２）フェノール樹脂は市販品を用いてもよく、市販品としては、クレゾールノボラック型フェノール樹脂である「ＫＡ－１１６５」（ＤＩＣ株式会社製、商品名）、ビフェニルノボラック型フェノール樹脂である「ＭＥＨ－７８５１」（明和化成株式会社製、商品名）等が挙げられる。
　（Ｂ－２）フェノール樹脂は、（Ｂ－１）エポキシ樹脂との組み合わせに応じて任意の割合で使用することができ、通常、ガラス転移温度が高くなるようにその配合比を決定することができる。具体的には、（Ｂ－２）フェノール樹脂の含有量は、（Ｂ－１）エポキシ樹脂に対して、０．５～１．５当量であることが好ましく、０．６～１．３当量であることがより好ましく、０．７～１．２当量であることがさらに好ましい。前記範囲内であると、外層銅との接着性、ガラス転移温度及び絶縁性に優れる傾向にある。
　本発明の樹脂組成物中における（Ｂ）熱硬化性樹脂の含有量は、樹脂組成物の固形分総量１００質量部に対して、１５～８０質量部が好ましく、３０～７５質量部がより好ましく、３５～７０質量部がさらに好ましい。（Ｂ）熱硬化性樹脂の含有量が１５質量部以上であると、（Ｂ）熱硬化性樹脂の優れた特徴である高弾性、高強度が十分に得られる傾向にあり、８０質量部以下であると、低弾性及び柔軟性に優れる傾向にある。
　なお、上記（Ｂ）熱硬化性樹脂の含有量には、（Ｂ－２）フェノール樹脂等の硬化剤の含有量も含まれる。
　また、本発明の樹脂組成物中における、（Ａ）アクリルポリマーと（Ｂ）熱硬化性樹脂との質量比（（Ａ）アクリルポリマー：（Ｂ）熱硬化性樹脂）は、１０：９０～９０：１０が好ましく、２０：８０～８０：２０がより好ましく、３０：７０～７０：３０がさらに好ましく、４０：６０～６０：４０が特に好ましい。質量比（（Ａ）アクリルポリマー：（Ｂ）熱硬化性樹脂）が前記範囲内であると、（Ａ）アクリルポリマー及び（Ｂ）熱硬化性樹脂の双方の特徴が十分に発現される相分離構造が得られる傾向にある。
（（Ｃ）硬化促進剤）
　本発明の樹脂組成物は、（Ｂ）熱硬化性樹脂の種類に応じて、（Ｃ）硬化促進剤を含んでいてもよい。
　（Ｂ）熱硬化性樹脂が（Ｂ－１）エポキシ樹脂である場合、（Ｃ）硬化促進剤としては、特に限定されないが、アミン類又はイミダゾール類が好ましい。アミン類としては、ジシアンジアミド、ジアミノジフェニルエタン、グアニル尿素等が挙げられる。イミダゾール類としては、２－フェニルイミダゾール、１－シアノエチル－２－メチルイミダゾール、１－シアノエチル－２－ウンデシルイミダゾール、１－シアノエチル－２－フェニルイミダゾール、１－シアノエチル－２－フェニルイミダゾリウムトリメリテイト、ベンゾイミダゾール等が挙げられる。
　本発明の樹脂組成物中における（Ｃ）硬化促進剤の含有量は、樹脂組成物の固形分総量１００質量部に対して、０．０１～１０質量部が好ましく、０．０５～２質量部がより好ましく、０．０７～０．５質量部がさらに好ましい。なお、（Ｂ）熱硬化性樹脂が（Ｂ－１）エポキシ樹脂である場合、（Ｃ）硬化促進剤の含有量は、樹脂組成物中のオキシラン環の総量に応じて決定することができる。
（（Ｄ）フィラー）
　本発明の樹脂組成物は、（Ｄ）フィラーを含んでいてもよい。（Ｄ）フィラーとしては、特に限定されないが、熱膨張率の低減及び難燃性を確保する観点から、無機フィラーが好ましい。無機フィラーとしては、シリカ、アルミナ、酸化チタン、水酸化アルミニウム、水酸化マグネシウム、炭酸カルシウム、炭酸マグネシウム、ケイ酸カルシウム、酸化カルシウム、酸化マグネシウム、窒化アルミニウム、ほう酸アルミウイスカ、窒化ホウ素、炭化ケイ素等が挙げられる。これらは１種を単独で用いてもよいし、２種以上を併用してもよい。これらの中でも、誘電率が低いこと、線膨張率が低いこと等からシリカが好ましい。シリカとしては、湿式法又は乾式法で合成された合成シリカ、破砕シリカ、溶融シリカ等が挙げられる。
　（Ｄ）フィラーの平均粒径としては、０．１～４．０μｍが好ましく、０．２～３．５μｍがより好ましく、０．３～３．２μｍがさらに好ましい。平均粒径が０．１μｍ以上であると、（Ｄ）フィラーが分散し易くなり、ワニスの粘度が低下し、取り扱い易くなるため作業性が良くなる傾向にある。また、平均粒径が４．０μｍ以下であると、ワニス化の際に（Ｄ）フィラーの沈降が発生し難い傾向にある。
　ここで、本発明における平均粒径とは、粒子の全体積を１００％として粒子径による累積度数分布曲線を求めたとき、体積５０％に相当する点の粒子径のことであり、レーザ回折散乱法を用いた粒度分布測定装置等で測定することができる。
　（Ｄ）フィラーは、（Ｄ－１）カップリング処理を施したフィラー（以下、「（Ｄ－１）成分」ともいう）であってもよい。前記カップリング処理に用いるカップリング剤としては、シランカップリング剤が好ましく、シランカップリング剤としては、アミノシラン系カップリング剤、エポキシシラン系カップリング剤、フェニルシラン系カップリング剤、アルキルシラン系カップリング剤、アルケニルシラン系カップリング剤、アルキニルシラン系カップリング剤等が挙げられる。これらは１種を単独で用いてもよいし、２種以上を併用してもよい。
　また、本発明の樹脂組成物が（Ｄ）フィラーを含有する場合、（Ｄ－１）成分及び（Ｄ－２）カップリング処理を施していないフィラー（以下、「（Ｄ－２）成分」ともいう）の両方を含むことがより好ましい。これにより樹脂組成物内のフィラー分散性をコントロールすることができ、（Ａ）成分、（Ｂ）成分及び（Ｄ）フィラーの特徴を十分に発現することが可能となる。
　（Ｄ－１）成分の平均粒径は、０．１～１．５μｍが好ましく、０．２～１．２μｍがより好ましく、０．３～１．０μｍがさらに好ましい。（Ｄ－１）成分の平均粒径が０．１μｍ以上であると、ワニス化した際にフィラーが分散し易くなり凝集が発生し難い傾向にあり、１．５μｍ以下であると、ワニス化の際に（Ｄ）フィラーの沈降が発生し難い傾向にある。
　（Ｄ－２）成分の平均粒径は、１．０～３．５μｍが好ましく、１．２～３．２μｍがより好ましく、１．４～３．０μｍがさらに好ましい。（Ｄ－２）成分の平均粒径が１．０μｍ以上であると、フィラーが分散し易くなり凝集が発生し難い傾向にあり、３．５μｍ以下であるとワニス化の際にフィラーの沈降が発生し難い傾向にある。
　（Ｄ－１）成分及び（Ｄ－２）成分を併用する場合、その質量比［（Ｄ－１）：（Ｄ－２）］は、１０：９０～９０：１０が好ましく、２０：８０～８０：２０がより好ましく、３０：７０～７０：３０がさらに好ましい。配合比が上記範囲内であると、（Ａ）アクリルポリマー及び（Ｂ）熱硬化性樹脂の双方の特徴を十分に発現される傾向にある。
　なお、（Ｄ）フィラーは、分散性を高めて、フィラーの添加効果を均質に発現させる観点から、第１相又は第２相の一方の相に偏在することなく、いずれの相にも存在することが好ましい。本発明の樹脂組成物の組成においては、第１相又は第２相のいずれにも（Ｄ）フィラーが存在する相分離構造が得られる。
　図１３（ａ）及び（ｂ）に、本発明の樹脂組成物から得られたフィラーを含有する硬化物の断面ＳＥＭ写真を示す。なお、図１３（ｂ）は、図１３（ａ）の領域Ａを拡大したものである。図１３（ａ）及び（ｂ）から、海相（（Ａ）アクリルポリマー）１中には（Ｄ）フィラー３が存在し、島相（（Ｂ）熱硬化性樹脂）２中には（Ｄ）フィラー４が存在しており、第１相又は第２相のいずれにも（Ｄ）フィラーが存在する相分離構造が得られていることが分かる。
　本発明の樹脂組成物中における（Ｄ）フィラーの含有量は、樹脂組成物の固形分総量１００質量部に対して、５～４０質量部が好ましく、１０～３５質量部がより好ましく、１５～３０質量部がさらに好ましい。（Ｄ）フィラーの含有量が５質量部以上であると線膨張係数が低くなると共に、十分な耐熱性が得られる傾向にあり、また、４０質量部以下であると、相分離構造の形成が（Ｄ）フィラーによって阻害されず、樹脂組成物の硬化物が脆くなることが少なく、（Ａ）アクリルポリマーの有する低弾性及び柔軟性が十分に得られる傾向にある。
（その他の成分）
　本発明の樹脂組成物には、必要に応じて、イソシアネート樹脂、メラミン樹脂等の架橋剤；リン系化合物等の難燃剤；ゴム系エラストマー、導電性粒子、カップリング剤、流動調整剤、酸化防止剤、顔料、レベリング剤、消泡剤、イオントラップ剤などを含んでいてもよい。これらのその他の成分は、公知のものを使用できる。
　本発明の樹脂組成物は、有機溶剤に溶解及び／又は分散させたワニス状の樹脂組成物（以下、単に「ワニス」ともいう）であってもよい。ワニスに用いられる有機溶剤としては、アセトン、メチルエチルケトン、メチルイソブチルケトン、シクロヘキサノン等のケトン系溶剤；トルエン、キシレン等の芳香族炭化水素系溶媒；メトキシエチルアセテート、エトキシエチルアセテート、ブトキシエチルアセテート、酢酸エチル等のエステル系溶剤；Ｎ－メチルピロリドン、ホルムアミド、Ｎ－メチルホルムアミド、Ｎ，Ｎ－ジメチルアセトアミド等のアミド系溶剤；メタノール、エタノール、エチレングリコール、エチレングリコールモノメチルエーテル、エチレングリコールモノエチルエーテル、ジエチレングリコール、トリエチレングリコールモノメチルエーテル、トリエチレングリコールモノエチルエーテル、トリエチレングリコール、プロピレングリコールモノメチルエーテル、ジプロピレングリコールモノメチルエーテル、プロピレングリコールモノプロピルエーテル、ジプロピレングリコールモノプロピルエーテル等のアルコール系溶剤などが挙げられる。これらは１種を単独で用いてもよいし、２種以上を併用してもよい。
　ワニス中の固形分濃度は、１０～７０質量％が好ましく、２０～６０質量％がより好ましく、３０～５０質量％がさらに好ましい。
＜相分離構造＞
　本発明の樹脂組成物は、（Ａ）アクリルポリマーを含む第１相と、（Ｂ）熱硬化性樹脂を含む第２相との相分離構造を形成するものである。
　本発明における相分離構造とは、海島構造、連続球状構造、複合分散相構造又は共連続相構造である。これらの相分離構造については、例えば、「ポリマーアロイ」第３２５頁（１９９３）東京化学同人に、連続球状構造については、例えば、Ｋｅｉｚｏ　Ｙａｍａｎａｋａ　ａｎｄ　Ｔａｋａｓｈｉ　Ｉｎｉｕｅ，ＰＯＬＹＭＥＲ，Ｖｏｌ．３０，ｐｐ．６６２（１９８９）に詳しく述べられている。
　図１～図４に、それぞれ連続球状構造、海島構造、複合分散相構造、共連続相構造を表すモデル図を示す。
　本発明の樹脂組成物は、連続球状構造、海島構造、複合分散相構造又は共連続相構造のいずれの構造も形成し得る。これらの中でも、応力緩和性を高める観点からは、海島構造を形成することが好ましい。
　本願発明の樹脂組成物から海島構造が形成される場合、（Ａ）アクリルポリマーが海相、（Ｂ）熱硬化性樹脂が島相を形成する。（Ａ）アクリルポリマーが島相ではなくて海相を形成する理由については、分子量が大きくて絡み合いが多い（Ａ）アクリルポリマー中で（Ｂ）熱硬化性樹脂の相分離が起こる際、（Ａ）アクリルポリマーが島相となるためには、その絡み合い、架橋網目等を切断しなくてはならず、島相になり難いためであると考えられる。
　図５に、実施例６の樹脂組成物において（Ｄ）フィラーを除いた配合系で得られた、海島構造を有する樹脂組成物の断面構造を表す電子顕微鏡写真を示す。
　図６に、実施例６で得られる複合分散相構造を有する樹脂組成物の断面構造を表す電子顕微鏡写真を示す。
　さらに、本願発明の樹脂組成物は、前記相分離構造において、（Ｂ）熱硬化性樹脂を含む第２相の平均ドメインサイズが２０μｍ以下であるものを形成する樹脂組成物である。
　第２相の平均ドメインサイズを上記範囲に調整することにより、（Ａ）アクリルポリマーが有する低弾性、柔軟性、高伸び性等の特徴を顕著に発現させたり、（Ｂ）熱硬化性樹脂が有する高弾性、高強度等の特徴を顕著に発現させたり、双方の特徴を必要に応じて発現させることができる。
　例えば、第２相の平均ドメインサイズが１０μｍ以下であると、（Ａ）アクリルポリマーと（Ｂ）熱硬化性樹脂とが、見かけ上相溶に近い構造となり、絡み合った（Ａ）アクリルポリマーの網目に（Ｂ）熱硬化性樹脂がナノサイズで分散しているため、（Ａ）アクリルポリマーの低弾性、柔軟性、高伸び性等の特性をより顕著に発現でき、更に、相分離構造が複雑になることで金属箔との接着強度も高くなる傾向にある。
　また、第２相の平均ドメインサイズが１０～２０μｍであると、（Ｂ）熱硬化性樹脂の高弾性、高強度等の特性をより顕著に発現できると共に、（Ａ）アクリルポリマーが有する低弾性を発現でき、金属箔との接着面積が十分に得られ、金属箔との接着強度が優れる傾向にある。
　上記のように、第２相の平均ドメインサイズは、所望する特性に応じて調整することができるが、（Ａ）アクリルポリマーに由来する特性と（Ｂ）熱硬化性樹脂に由来する特性をバランス良く発現させる観点からは、第２相の平均ドメインサイズは、０．００１～２０μｍであってもよく、０．１～１５μｍであってもよく、１～１０μｍであってもよい。
　第２相の平均ドメインサイズは、例えば、相分離構造が、連続球状構造、海島構造又は複合分散相構造である場合、本発明の樹脂組成物から得られる硬化物の断面構造を走査型電子顕微鏡（ＳＥＭ）で観察して、第２相のドメイン１００個について最大幅をそれぞれ測定し、その平均値を算出することで測定することができる。また、相分離構造が共連続構造の場合は、第２相のドメインにおいて任意の１００点を特定し、各点において、ＳＥＭ写真上の垂直方向のドメインサイズと、水平方向のドメインサイズを測定し、小さい方のドメインサイズの平均値を算出した値を平均ドメインサイズとする。第２相の平均ドメインサイズは、より具体的には、実施例に記載の方法により測定することができる。
　また、本発明の樹脂組成物が相分離構造を形成するかどうかは、本発明の樹脂組成物から得られた硬化物について、損失係数ｔａｎδを測定する方法によっても確認できる。具体的には、本発明の樹脂組成物から得られた硬化物について動的粘弾性測定を行い、得られた損失係数ｔａｎδ曲線において、（Ａ）アクリルポリマーに由来するピークと、（Ｂ）熱硬化性樹脂に由来するピークの２つのピークが表れるとき、相分離構造が形成されていると判断することができる。
　図１０～１２には、実施例２、７及び１２で得られた樹脂組成物の損失係数ｔａｎδ曲線を示す。図１０～１２において、３０～７０℃付近のピークは、（Ａ）アクリルポリマーに由来するピークであり、１５０～２００℃付近のピークは、（Ｂ）熱硬化性樹脂に由来するピークである。これらのピークの存在により、樹脂組成物が相分離構造を形成していることが分かる。
　平均ドメインサイズが２０μｍを超えるドメインはＳＥＭ観察で確認できることから、前記ＳＥＭ観察で相分離構造が確認されず、かつ損失係数ｔａｎδ曲線で上記のように２つのピークが確認される場合は、平均ドメインサイズが２０μｍ以下の第２相が形成されていると判断することができる。
　なお、ｔａｎδ曲線は、より詳細には、実施例に記載の方法により測定することができる。
　このような微細な相分離構造は、樹脂組成物の触媒種、反応温度等の硬化条件、又は樹脂組成物の各成分間の相溶性を制御することにより得られる。相分離を発生し易くするためには、例えば、アルキル基置換のエポキシ樹脂を用いて（Ａ）アクリルポリマーとの相溶性を低下させたり、同一の組成系の場合には、硬化温度を高くしたり、触媒種の選択によって硬化速度を遅くすることによって達成できる。
　図７、８、及び９に、このようにして得られた海島構造を有する樹脂組成物の一例の断面構造を表す電子顕微鏡写真を示す（それぞれ、実施例２、７及び１２に対応している）。図示するように、樹脂組成物は、各成分のＳＰ値をコントロールすることで、（Ａ）アクリルポリマーを含む海相と（Ｂ－１）エポキシ樹脂を含む島相とからなる海島構造を有し、かつ島相の平均ドメインサイズが、２０μｍ以下にコントロールされている。
　本発明の樹脂組成物が（Ｄ）フィラーを含有しない場合、海島構造又は連続球状構造が形成されるが、（Ｄ）フィラーを含有する場合、微細な共連続相構造又は複合分散相構造が形成され得る。
（貯蔵弾性率）
　本発明の樹脂組成物から得られる硬化物の貯蔵弾性率は、応力緩和効果を発現させる観点から、２．０×１０９Ｐａ以下が好ましく、１．９×１０９Ｐａ以下がより好ましく、１．８×１０９Ｐａ以下がさらに好ましい。貯蔵弾性率は、例えば、（Ｄ）フィラーの含有量を調整することにより上記範囲内とすることができ、このような観点からも、（Ｄ）フィラーの含有量は、前記範囲内であることが好ましい。また、硬化物の貯蔵弾性率は実施例に記載の方法により測定することができる。
［樹脂組成物の製造方法］
　本発明の樹脂組成物は、例えば、下記工程１～４を有する製造方法によって製造することができる。
　工程１：所望する樹脂組成物の硬化物の物性を決定する工程
　工程２：（Ａ）アクリルポリマーの溶解度パラメータ（ＳＰ値）と（Ｂ）熱硬化性樹脂の溶解度パラメータ（ＳＰ値）との差の絶対値Ｘと前記硬化物の物性との相関関係に基づき、絶対値Ｘを特定する工程
　工程３：工程２で特定した絶対値Ｘとなる（Ａ）アクリルポリマー及び（Ｂ）熱硬化性樹脂を選択する工程
　工程４：工程３で選択した（Ａ）アクリルポリマー及び（Ｂ）熱硬化性樹脂を混合する工程
　工程１における硬化物の物性とは、例えば、貯蔵弾性率、熱膨張特性、柔軟性、高伸び性、耐熱性、機械強度、金属箔との接着性、絶縁信頼性等であるが、（Ａ）アクリルポリマーの代表的な特徴である弾性率（低弾性）の値、又は（Ｂ）熱硬化性樹脂の代表的な特徴である耐熱性の値を工程１で決定することが好ましい。
　工程２においては、（Ａ）アクリルポリマーの溶解度パラメータ（ＳＰ値）と（Ｂ）熱硬化性樹脂の溶解度パラメータ（ＳＰ値）との差の絶対値Ｘと前記硬化物の物性（例えば、貯蔵弾性率、耐熱性等）との相関関係に基づき、絶対値Ｘを特定する。ここで、絶対値Ｘは、小さい程、相分離速度が遅くなり、（Ａ）アクリルポリマーと（Ｂ）熱硬化性樹脂との相溶性が高い硬化物となり、結果として、（Ａ）アクリルポリマーの特徴である低弾性が得られる傾向にある。一方、絶対値Ｘは、大きいほど、相分離速度が速くなり、（Ａ）アクリルポリマーと（Ｂ）熱硬化性樹脂との相分離が顕著な硬化物となり、結果として、（Ｂ）熱硬化性樹脂の特徴である、耐熱性、機械強度に優れる硬化物が得られる傾向にある。
　なお、絶対値Ｘと硬化物の物性との相関関係は、事前に複数の組成において絶対値Ｘと硬化物の物性を取得することで決定することができる。
　工程３では、工程２で特定した絶対値Ｘとなる（Ａ）アクリルポリマー及び（Ｂ）熱硬化性樹脂を選択する。（Ａ）アクリルポリマー及び（Ｂ）熱硬化性樹脂のＳＰ値は、前記したＦｅｄｏｒｓ法等から計算できるため、求める絶対値Ｘとなるように、（Ａ）アクリルポリマー及び（Ｂ）熱硬化性樹脂の構造を決定すればよい。
　工程４では、工程３で選択した（Ａ）アクリルポリマー及び（Ｂ）熱硬化性樹脂を混合する。混合する方法は、従来公知の攪拌機等を適用することができる。
［プリプレグ］
　本発明のプリプレグは、本発明の樹脂組成物を基材に含浸し、乾燥してなるものである。プリプレグは、例えば、ワニス状の本発明の樹脂組成物を基材に含浸させ、乾燥させて製造することができる。
　基材としては、通常、織布、不織布等の繊維基材が用いられる。繊維基材の材質としては、例えば、ガラス、アルミナ、アスベスト、ボロン、シリカアルミナガラス、シリカガラス、チラノ、炭化ケイ素、窒化ケイ素、ジルコニア等の無機繊維；アラミド、ポリエーテルエーテルケトン、ポリエーテルイミド、ポリエーテルサルフォン、カーボン、セルロース等の有機繊維；これらの混抄系などが挙げられる。
　基材の厚さは、１０～１００μｍが好ましく、２０～５０μｍがより好ましい。厚さ５０μｍ以下の基材を用いることで、任意に折り曲げ可能なプリント配線板を得ることができ、製造プロセス上での温度、吸湿等に伴う寸法変化を小さくすることができる。
　プリプレグの製造条件は、特に限定されないが、得られるプリプレグ中において、ワニスに使用した有機溶剤が８０質量％以上揮発していることが好ましい。乾燥温度は、例えば、８０～１８０℃であり、乾燥時間はワニスのゲル化時間との兼ね合いで適宜設定される。また、ワニスの含浸量は、得られるプリプレグ中における本発明の樹脂組成物の固形分含有量が、３０～８０質量％となる量が好ましい。
［樹脂付き金属箔］
　本発明の樹脂付き金属箔は、本発明の樹脂組成物と金属箔とを積層してなるものである。樹脂付き金属箔は、例えば、本発明の樹脂組成物を金属箔に塗工し、乾燥させることで樹脂付き金属箔を製造することができる。乾燥条件は、例えば、８０～１８０℃で乾燥させて製造することができる。
［積層板］
　本発明の積層板は、本発明のプリプレグ又は本発明の樹脂付き金属箔を積層し加熱加圧してなる積層板である。なお、金属箔を配置した積層板を「金属張積層板」と称することがある。
　金属張積層板は、例えば、本発明のプリプレグを複数枚積層した積層体の両側の接着面と金属箔とを合わせるように重ね、真空プレス条件にて、通常、１３０～２５０℃、好ましくは１５０～２３０℃で、圧力０．５～１０ＭＰａ、好ましくは１～５ＭＰａで加熱加圧成形することによって製造することができる。他の金属張積層板の製造方法としては、本発明の樹脂付き金属箔の樹脂面同士が向き合うように２枚重ね、真空プレスにてプレスすることによって製造することができる。加熱加圧は、例えば、多段プレス、多段真空プレス、連続成形、オートクレーブ成形機等を使用することができる。
　金属張積層板に用いられる金属箔としては、例えば、銅箔、アルミニウム箔等が一般的に用いられる。金属箔の厚さは、例えば、一般的に積層板に用いられている１～２００μｍである。その他にも、例えば、ニッケル、ニッケル－リン、ニッケル－スズ合金、ニッケル－鉄合金、鉛、鉛－スズ合金等を中間層とし、この両面に０．５～１５μｍの銅層と１０～３００μｍの銅層を設けた３層構造の複合箔、アルミニウムと銅箔とを複合した２層構造複合箔などを用いることができる。
［プリント配線板］
　本発明のプリント配線板は、本発明の積層板を回路加工してなるものである。本発明のプリント配線板は、例えば、片面又は両面に金属箔が設けられた本発明の積層板（金属張積層板）の金属箔に回路（配線）加工を施すことによって製造することができる。
　さらに、本発明のプリント配線板に半導体を搭載することにより半導体パッケージを製造することもできる。半導体パッケージは、本発明のプリント配線板の所定の位置に、半導体チップ、メモリ等を搭載して製造することができる。
　以下、実施例を示し、本発明について具体的に説明するが、本発明はこれらに限定されるものではない。
［アクリルポリマーの製造］
製造例１
（アクリルポリマーＡの合成）
　攪拌機及びコンデンサを備えたオートクレーブ中に、モノマーとして、メタクリル酸２－エチルヘキシル（２－ＥＨＭＡ）３５．０質量部、メタクリル酸ｎ－ブチル（ｎ－ＢＭＡ）６０．０質量部、メタクリル酸グリシジル（ＧＭＡ）５．０質量部を仕込み、懸濁剤及びイオン交換水を加えて攪拌し、窒素雰囲気下において６５℃で２時間、次いで１０５℃で２時間重合させ、樹脂粒子を得た。この樹脂粒子を水洗、脱水及び乾燥し、メチルエチルケトンに加熱残分が３０質量％となるように溶解させ、アクリルポリマーＡの溶液を得た。アクリルポリマーＡのＳＰ値は９．４５であった。
製造例２
（アクリルポリマーＢ～Ｇの合成）
　製造例１において、モノマー組成比を、表２～４中の「モノマー組成比」となるように変更した以外は、製造例１と同様にして、アクリルポリマーＢ～Ｇの溶液を得た。アクリルポリマーＢ～ＧのＳＰ値を、表２～４に示す。
［樹脂組成物の製造］
実施例１
　表２に示す各成分のうち、（Ｃ）成分以外の各成分を、表２に示す配合量（表中の数値は固形分の質量部であり、溶液又は分散液の場合は固形分換算量である。）で配合し、メチルイソブチルケトンに溶解後、（Ｃ）成分として２－フェニルイミダゾールを表２に示す配合量で配合し、不揮発分（固形分濃度）４０質量％のワニスを得た。
実施例２～３７、比較例１～１０
　実施例１において、配合組成を表２～６に示す通りに変更した以外は、実施例１と同様にしてワニスを得た。
［プリプレグの作製］
　各例で作製したワニスを、厚さ０．０２８ｍｍのガラスクロス１０３７（旭シュエーベル株式会社製、商品名）に含浸後、１４０℃にて１０分間加熱して乾燥させ、プリプレグを得た。
［樹脂付き銅箔の作製］
　各例で作製したワニスを、厚さ１８μｍの電解銅箔ＹＧＰ－１８（日本電解株式会社製、商品名）に塗工機により塗工し、１４０℃にて約６分間熱風乾燥させ、樹脂組成物層の厚さが５０μｍの樹脂付き銅箔を作製した。
［銅張積層板の作製］
　４枚重ねたプリプレグの両側に厚さ１８μｍの電解銅箔ＹＧＰ－１８（日本電解株式会社製、商品名）を接着面がプリプレグと合わさるように重ね、２００℃にて６０分間、４ＭＰａの真空プレス条件で両面銅張積層板を作製した。また、樹脂付き銅箔は樹脂面同士が向き合うように２枚重ね、２００℃にて６０分間、４ＭＰａの真空プレス条件で両面銅張積層板を作製した。
［評価方法］
（１）ワニス性（成分の相溶性）
　ワニス性（成分の相溶性）の評価は、作製したワニスを透明な容器に受け、２４時間後の外観を目視により観察し、ワニス中の成分の分離と、沈降物について観察した。
　ワニスの色相が均一であれば分離なしと判断し、色相にムラが確認された場合は分離ありと判断した。
　また、容器に沈降物の堆積が目視で確認できない場合は、沈降物なしと判断し、堆積が目視で確認された場合は沈降物ありと判断した。結果を表２～６に示す。表２～６において、成分の分離及び沈降物がいずれもなかったものを「なし」と表記した。
（２）ワニス性（粘度）
　ワニス性（粘度）の評価は、作製したワニスをカップに入れ、ウォーターバスを用いてワニス温度を３０℃に調整し、その後、ＢＬ型粘度計（東機産業株式会社製）を用いて粘度を算出した。３０℃の粘度が８００ｍＰａ・ｓ以下であれば、プリプレグの製造に問題なしと判断した。結果を表２～６に示す。
（３）プリプレグのタック性（密着発生の有無）
　プリプレグのタック性の評価は、作製したプリプレグを２５０ｍｍ×２５０ｍｍサイズに加工して１０枚重ね、密封封入可能な袋に入れたものを、温度２５℃、湿度７０％の恒温恒湿環境に投入し、プリプレグ同士の密着発生有無を観察した。４８時間経過後に、一番下に配置したプリプレグとそれと接するプリプレグが剥がれ、各々が投入前の表面を維持している場合は、密着発生「なし」と判断し、タック性が問題ないと判断した。結果を表２～６に示す。
（４）プリプレグの外観（凝集物の有無）
　プリプレグの外観（凝集物の有無）の評価は、２０倍の拡大鏡を用いて凝集物の発生について観察した。凝集物が観察されなかったものは「なし」と表記した。結果を表２～６に示す。
（５）２５℃貯蔵弾性率
　貯蔵弾性率の評価は、樹脂付き銅箔から作製した両面銅張積層板を全面エッチングした積層板を、幅５ｍｍ×長さ３０ｍｍに切断し、動的粘弾性測定装置（株式会社ＵＢＭ製）を用いて貯蔵弾性率を算出した。２５℃の貯蔵弾性率が２．０×１０９Ｐａ以下であれば応力緩和効果を発現可能と判断した。また、損失係数ｔａｎδを算出するために、貯蔵弾性率と同様に、損失弾性率を算出した。結果を表２～６に示す。
　なお、損失係数ｔａｎδとは貯蔵弾性率（Ｐａ）に対する損失弾性率（Ｐａ）の比（すなわち、損失係数ｔａｎδ＝損失弾性率／貯蔵弾性率）である。
（６）引張り強度
　引張り強度の評価は、樹脂付き銅箔から作製した両面銅張積層板を全面エッチングした積層板を、幅１０ｍｍ×長さ１００ｍｍに切断し、オートグラフ（株式会社島津製作所製）を用いて引張り強度を算出した。２５℃の引張り強度が１０×１０９Ｐａ以上であれば強度が十分であると判断した。結果を表２～６に示す。
（７）引張り伸び率
　引張り伸び率の評価は、樹脂付き銅箔から作製した両面銅張積層板を全面エッチングした積層板を、幅１０ｍｍ×長さ１００ｍｍに切断し、オートグラフ（株式会社島津製作所製）を用いて引張り伸び率を算出した。２５℃の引張り伸び率が２．４％以上であれば応力緩和効果を発現可能と判断した。結果を表２～６に示す。
（８）耐熱性
　耐熱性の評価は、プリプレグから作製した両面銅張積層板を５０ｍｍ四方の正方形に切り出して試験片を得た。その試験片を２６０℃のはんだ浴中に浮かべて、その時点から試験片の膨れが目視で認められる時点までに経過した時間を測定した。経過時間の測定は３００秒までとし、２５０秒以上は耐熱性が十分であると判断した。結果を表２～６に示す。
（９）銅箔引き剥がし強さ
　基板に対する金属箔接着性の評価は、プリプレグから作製した両面銅張積層板の銅箔を部分的にエッチングして、３ｍｍ幅の銅箔ラインを形成した。次に、銅箔ラインを、接着面に対して９０°方向に５０ｍｍ／分の速度で引き剥がした際の荷重を測定し、銅箔引き剥がし強さとした。銅箔引き剥がし強さが０．５ｋＮ／ｍ以上であれば金属箔との接着性は十分であると判断した。結果を表２～６に示す。
（１０）相構造観察試験
　相構造観察は、樹脂付き銅箔から作製した両面銅張積層板の樹脂絶縁層の断面をミクロトームにて平滑化した後、過硫酸塩溶液で軽くエッチングし、ＳＥＭ観察を行い、微細相分離構造の島相のドメインを１００個について、最大幅をそれぞれ測定し、その平均値を算出した。結果を表２～６に示す。
（１１）電気絶縁信頼性
　電気絶縁信頼性は、プリプレグから作製した両面銅張積層板をスルーホール穴壁間隔が３５０μｍとなるよう加工したテストパターンを用いて、各試料について４００穴の絶縁抵抗を経時的に測定した。測定条件は、８５℃／８５％ＲＨ雰囲気中、１００Ｖ印加して行い、導通破壊が発生するまでの時間を測定した。測定時間は２０００時間までとし、２０００時間以上は電気絶縁信頼性が十分であると判断した。結果を表２～６に示す。

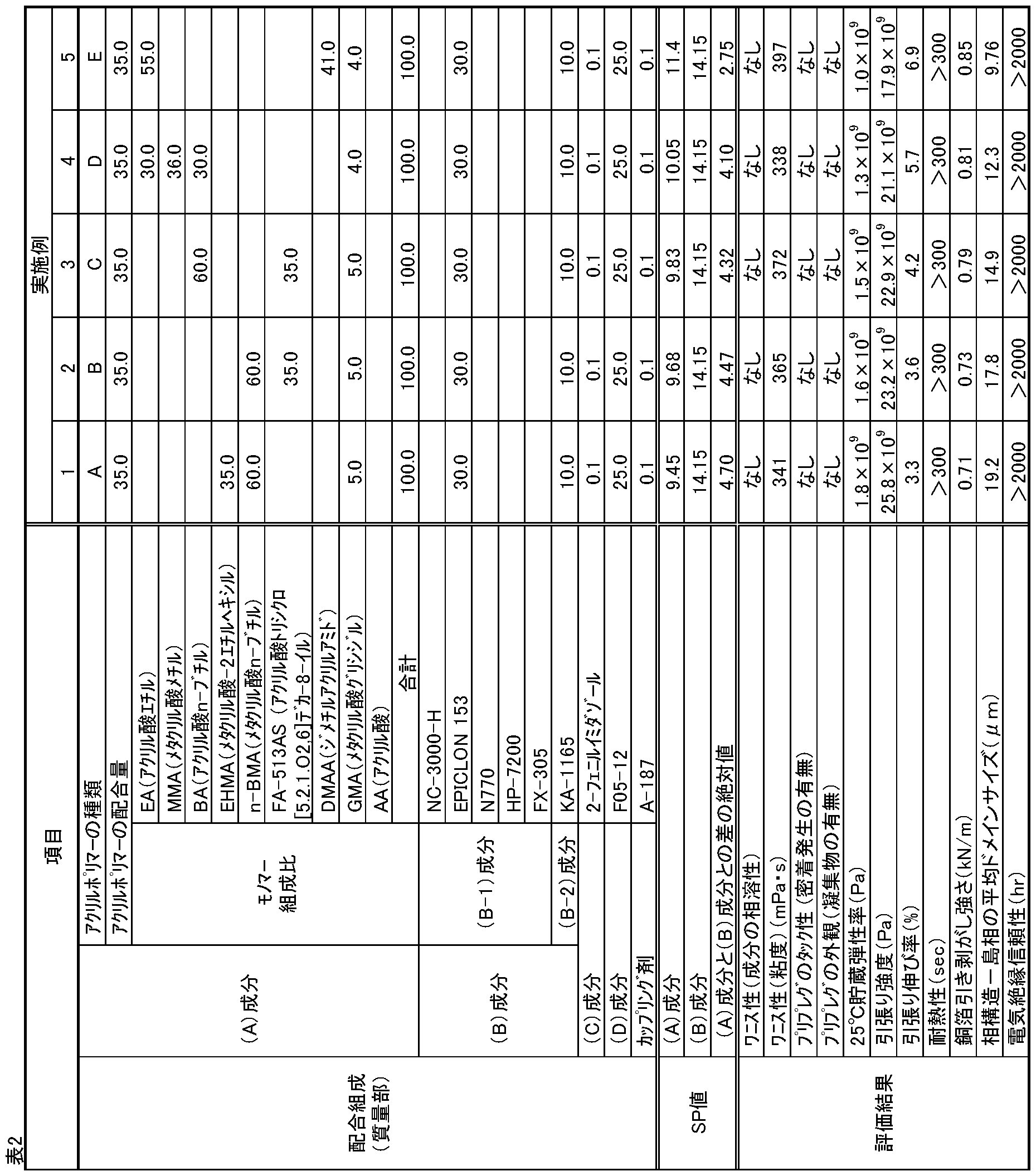

Figure JPOXMLDOC01-appb-T000007

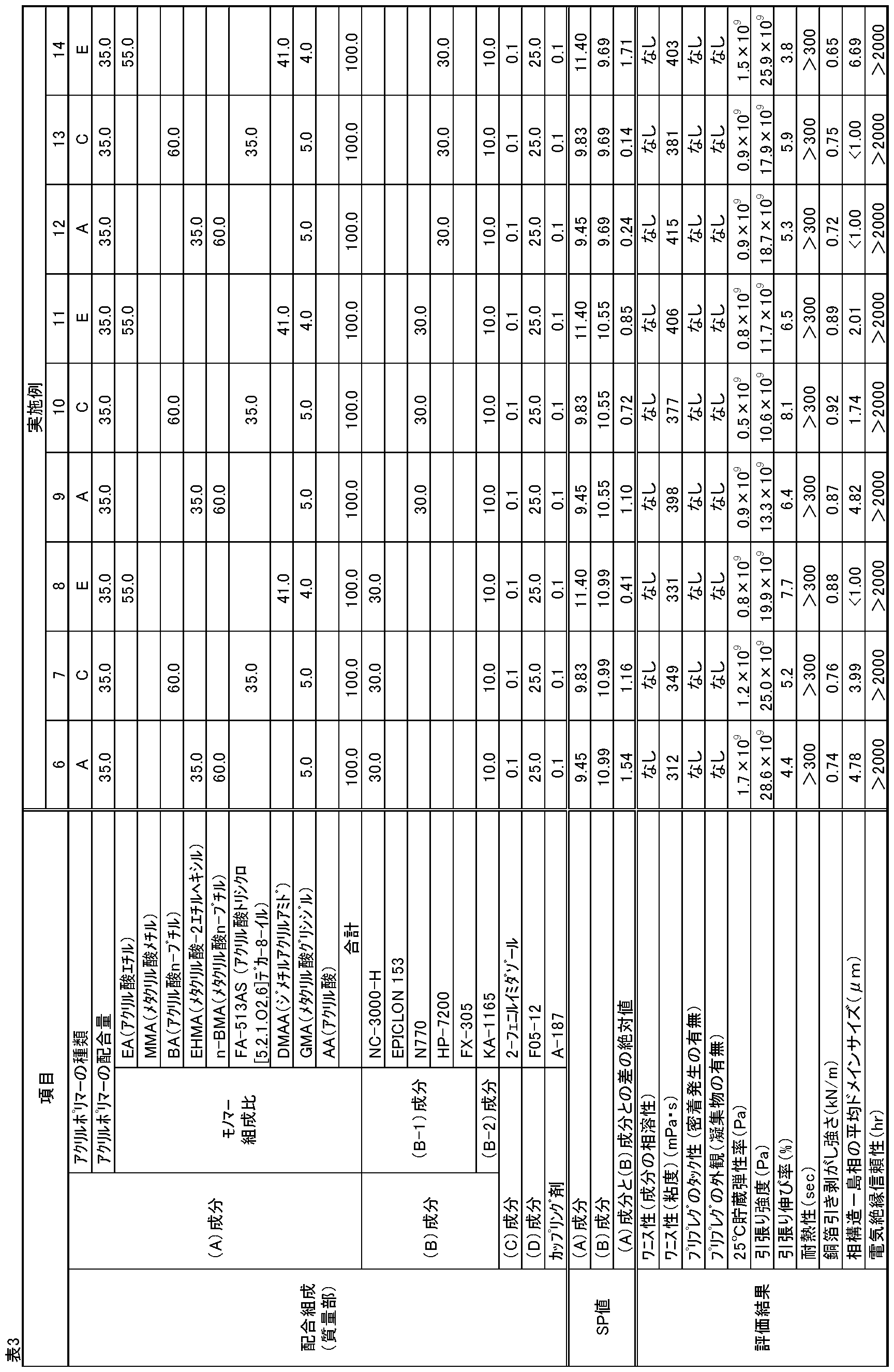

Figure JPOXMLDOC01-appb-T000008

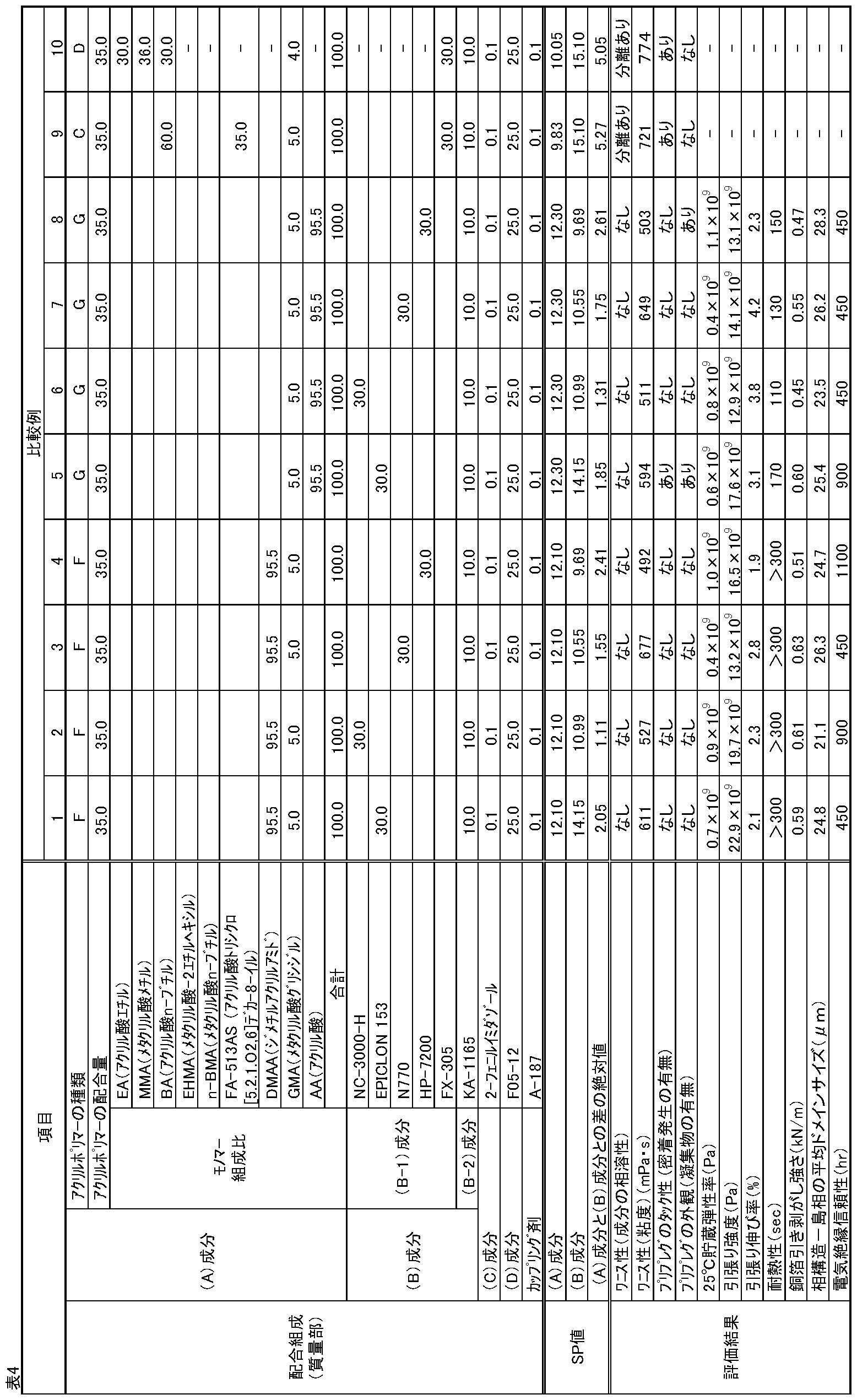

Figure JPOXMLDOC01-appb-T000009

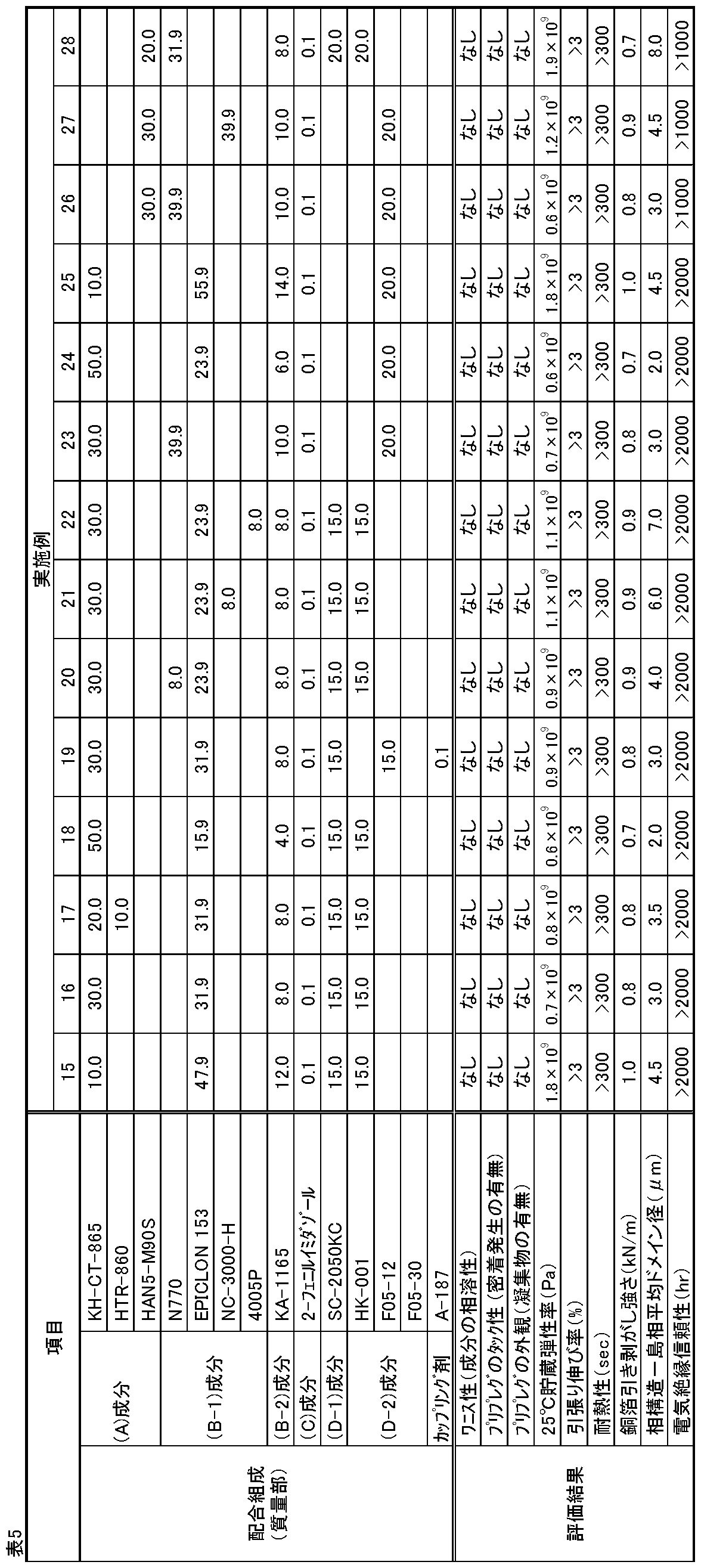

Figure JPOXMLDOC01-appb-T000010
Figure JPOXMLDOC01-appb-T000011
　なお、各表中の成分の詳細は以下の通りである。
［（Ａ）成分］
・ＫＨ－ＣＴ－８６５：一般式（Ａ１）で表される化合物として、エステル部分に炭素数５～１０のシクロアルキル基を有するメタクリル酸エステルを含有し、かつ構造中にニトリル基を含まないアクリルポリマー（日立化成株式会社製、商品名、重量平均分子量Ｍｗ＝４５×１０４～６５×１０４、エポキシ当量：３，３００ｇ／ｅｑ）
・ＨＴＲ－８６０：構造中にニトリル基を含まないアクリルポリマー（ナガセケムテックス株式会社製、商品名、重量平均分子量Ｍｗ＝８０×１０４、エポキシ当量：２，９００ｇ／ｅｑ）
・ＨＡＮ５－Ｍ９０Ｓ：構造中にニトリル基を含むアクリルポリマー（根上工業株式会社製、商品名、重量平均分子量Ｍｗ＝９０×１０４）
［（Ｂ）成分］
・ＮＣ－３０００－Ｈ：ビフェニルアラルキル型エポキシ樹脂（日本化薬株式会社製、商品名、エポキシ当量２９０ｇ／ｍｏｌ）
・ＥＰＩＣＬＯＮ　１５３：テトラブロモビスフェノールＡ型エポキシ樹脂（ＤＩＣ株式会社製、商品名、エポキシ当量４００ｇ／ｍｏｌ）
・Ｎ７７０：フェノールノボラック型エポキシ樹脂（ＤＩＣ株式会社製、商品名）
・ＨＰ－７２００：ジシクロペンタジエン型エポキシ樹脂（ＤＩＣ株式会社製、商品名）
・ＦＸ－３０５：リン含有エポキシ樹脂（新日鉄住金化学株式会社製、商品名）
・ＫＡ－１１６５：クレゾールノボラック樹脂（ＤＩＣ株式会社製、商品名、ＳＰ値：１２．７６、フェノール水酸基当量１１９ｇ／ｍｏｌ）
・ＬＡ－７０５４：アミノトリアジンノボラック型フェノール樹脂（ＤＩＣ株式会社製、商品名）
・４００５Ｐ：ビスフェノールＦ型エポキシ樹脂（三菱化学株式会社製、商品名）
［（Ｄ）成分］
・Ｆ０５－１２：破砕シリカ（福島窯業株式会社製、商品名、平均粒子径２．５μｍ）
・Ｆ０５－３０：破砕シリカ（福島窯業株式会社製、商品名、平均粒子径４．２μｍ）
・ＨＫ－００１：水酸化アルミニウム（河合石灰株式会社製、商品名、平均粒子径４．０μｍ）
・ＳＣ－２０５０ＫＣ：シランカップリング処理をした溶融球状シリカ（株式会社アドマテック製、商品名、平均粒子径０．５μｍ）
［カップリング剤］
・Ａ－１８７：γ－グリシドキシプロピルトリメトキシシラン（モメンティブ・パフォーマンス・マテリアルズ株式会社製、商品名）
　表２～６から明らかなように、本発明の実施例１～３７は低弾性、柔軟性、強度、耐熱性、金属箔との密着性、絶縁信頼性の全てに優れており、かつＳＰ値をコントロールすることで、使用環境及び使用用途に応じて低弾性、高強度等の特徴を制御及び発現可能である。一方、比較例１～１０は、低弾性、柔軟性、強度、耐熱性、金属箔との接着性、絶縁信頼性の全てに優れるものはない。
　なお、上記の比較例は、具体的には、それぞれ次の事項を検討したものである。
　比較例１～４は、アクリルポリマーを一定（アクリルポリマーＦ、ＳＰ値１２．１０）として、エポキシ樹脂を、ＥＰＩＣＬＯＮ１５３（ＳＰ値１４．１５）、ＮＣ－３０００Ｈ（ＳＰ値１０．９９）、Ｎ７７０（ＳＰ値１０．５５）、ＨＰ７２００（ＳＰ値９．６９）に、それぞれ変更したものである。その結果、島相の平均ドメインサイズが２０μｍを超え、引張り伸び率及び電気絶縁信頼性に劣ることが分かる。
　比較例５～８も、アクリルポリマーを一定（アクリルポリマーＧ、ＳＰ値１２．３０）として、エポキシ樹脂を、ＥＰＩＣＬＯＮ１５３（ＳＰ値１４．１５）、ＮＣ－３０００Ｈ（ＳＰ値１０．９９）、Ｎ７７０（ＳＰ値１０．５５）、ＨＰ７２００（ＳＰ値９．６９）に、それぞれ変更したものである。その結果、島相の平均ドメインサイズが２０μｍを超え、タック性、外観、耐熱性、島相ドメインサイズ及び電気絶縁信頼性に劣ることが分かる。
　比較例９～１０は、アクリルポリマーを、それぞれ、アクリルポリマーＣ（ＳＰ値９．８３）、アクリルポリマーＤ（ＳＰ値１０．０５）として、エポキシ樹脂を、ＦＸ－３０５（ＳＰ値１５．１）としたものである。この結果によると、ワニス性及びタック性に劣ることが分かる。
　図７は、実施例２の樹脂組成物から得られた硬化物の断面構造を表すＳＥＭ写真であり、海島構造が形成されていることが確認された。
　図１０は、実施例２の樹脂組成物の損失係数ｔａｎδの曲線であり、２つのピークが観察された。低温側のピークはアクリルポリマーに由来するピークであり、高温側のピークは（Ｂ）熱硬化性樹脂に由来するピークである。これにより、実施例２の樹脂組成物は海島構造が形成されていることが分かる。
　図１１及び図１２は、実施例７及び１２における樹脂組成物の損失係数ｔａｎδの曲線であり、それぞれ２つのピークが観察されることから、相分離構造が形成されていることが分かる。
　図９は実施例１２で得られた硬化物の断面ＳＥＭ写真であり、海島構造の確認は困難であるが、損失係数ｔａｎδの曲線において２つのピークが確認されることから相分離構造が形成されていると判断できる。
　上述した実施例１２と同様、実施例８及び１３においても、ＳＥＭ観察では第２相のドメインの観察は困難であったが、損失係数ｔａｎδの曲線において２つのピークが確認されることから相分離構造が形成されていると判断でき、ＳＥＭ観察によりドメインが確認されなかったことから、島相ドメインは、ＳＥＭで観察することが困難な１μｍ未満のナノサイズで形成されていることが分かる。
　Ａ：図１３（ｂ）において拡大した領域
　１　海相
　２　島相
　３　海相に存在するフィラー
　４　島相に存在するフィラー

Claims (15)

  1. 　（Ａ）アクリルポリマーと（Ｂ）熱硬化性樹脂とを含む樹脂組成物であって、（Ａ）アクリルポリマーを含む第１相と、（Ｂ）熱硬化性樹脂を含む第２相との相分離構造を形成し、前記第２相の平均ドメインサイズが２０μｍ以下である、樹脂組成物。
  2. 　（Ａ）アクリルポリマーが、下記一般式（Ａ１）で表される（メタ）アクリル酸エステル由来の構成単位を含むアクリルポリマーである、請求項１に記載の樹脂組成物。
    Figure JPOXMLDOC01-appb-C000001
    （式（Ａ１）中、Ｒ２はアルキル基、シクロアルキル基、シクロアルキルアルキル基、アリール基又はアラルキル基を示す。Ｒ１は水素原子又はメチル基を示す。）
  3. 　（Ａ）アクリルポリマーの溶解度パラメータ（ＳＰ値）が、９．０～１２．０である、請求項１又は２に記載の樹脂組成物。
  4. 　（Ａ）アクリルポリマーの重量平均分子量が、１００，０００～１，５００，０００である、請求項１～３のいずれか１項に記載の樹脂組成物。
  5. 　（Ａ）アクリルポリマーの含有量が、樹脂組成物の固形分総量１００質量部に対して、１０～５０質量部である、請求項１～４のいずれか１項に記載の樹脂組成物。
  6. 　（Ｂ）熱硬化性樹脂が、エポキシ樹脂、シアネート樹脂、ビスマレイミド類、ビスマレイミド類とジアミンとの付加重合物、フェノール樹脂、レゾール樹脂、イソシアネート樹脂、トリアリルイソシアヌレート、トリアリルシアヌレート及びビニル基含有ポリオレフィン化合物からなる群から選ばれる１種以上である、請求項１～５のいずれか１項に記載の樹脂組成物。
  7. 　前記相分離構造が海島構造であり、海相が前記第１相から構成され、島相が前記第２相から構成される、請求項１～６のいずれか１項に記載の樹脂組成物。
  8. 　（Ｂ）熱硬化性樹脂の溶解度パラメータ（ＳＰ値）が９．０～１５．０である、請求項１～７のいずれか１項に記載の樹脂組成物。
  9. 　（Ａ）アクリルポリマーの溶解度パラメータ（ＳＰ値）と、（Ｂ）熱硬化性樹脂の溶解度パラメータ（ＳＰ値）との差の絶対値が、０．１～５．０である、請求項１～８のいずれか１項に記載の樹脂組成物。
  10. 　請求項１～９のいずれか１項に記載の樹脂組成物を基材に含浸及び乾燥してなる、プリプレグ。
  11. 　請求項１～９のいずれか１項に記載の樹脂組成物と金属箔とを積層してなる、樹脂付き金属箔。
  12. 　請求項１０に記載のプリプレグ又は請求項１１に記載の樹脂付き金属箔を積層し加熱加圧してなる、積層板。
  13. 　請求項１２に記載の積層板を回路加工してなる、プリント配線板。
  14. 　（Ａ）アクリルポリマーと（Ｂ）熱硬化性樹脂とを含む樹脂組成物の製造方法であって、下記工程１～４を有する、樹脂組成物の製造方法。
    　工程１：所望する樹脂組成物の硬化物の貯蔵弾性率を決定する工程
    　工程２：（Ａ）アクリルポリマーの溶解度パラメータ（ＳＰ値）と（Ｂ）熱硬化性樹脂の溶解度パラメータ（ＳＰ値）との差の絶対値Ｘと前記硬化物の貯蔵弾性率との相関関係に基づき、絶対値Ｘを特定する工程
    　工程３：工程２で特定した絶対値Ｘとなる（Ａ）アクリルポリマー及び（Ｂ）熱硬化性樹脂を選択する工程
    　工程４：工程３で選択した（Ａ）アクリルポリマー及び（Ｂ）熱硬化性樹脂を混合する工程
  15. 　（Ａ）アクリルポリマーと（Ｂ）熱硬化性樹脂とを含む樹脂組成物の製造方法であって、下記工程１～４を有する、樹脂組成物の製造方法。
    　工程１：所望する樹脂組成物の硬化物の耐熱性を決定する工程
    　工程２：（Ａ）アクリルポリマーの溶解度パラメータ（ＳＰ値）と（Ｂ）熱硬化性樹脂の溶解度パラメータ（ＳＰ値）との差の絶対値Ｘと前記硬化物の耐熱性との相関関係に基づき、絶対値Ｘを特定する工程
    　工程３：工程２で特定した絶対値Ｘとなる（Ａ）アクリルポリマー及び（Ｂ）熱硬化性樹脂を選択する工程
    　工程４：工程３で選択した（Ａ）アクリルポリマー及び（Ｂ）熱硬化性樹脂を混合する工程
PCT/JP2017/018157 2016-05-13 2017-05-15 樹脂組成物、プリプレグ、樹脂付き金属箔、積層板、プリント配線板及び樹脂組成物の製造方法 Ceased WO2017195902A1 (ja)

Priority Applications (7)

Application Number Priority Date Filing Date Title
KR1020187031995A KR102317288B1 (ko) 2016-05-13 2017-05-15 수지 조성물, 프리프레그, 수지 부착 금속박, 적층판, 프린트 배선판 및 수지 조성물의 제조 방법
US16/300,692 US20190161586A1 (en) 2016-05-13 2017-05-15 Resin composition, prepreg, metal foil with resin, laminate, printed wiring board, and method for producing resin composition
EP17796260.2A EP3456779B1 (en) 2016-05-13 2017-05-15 Prepreg, metal foil with resin, laminate and printed wiring board
IL262895A IL262895B2 (en) 2016-05-13 2017-05-15 Resin composition, substitute, sheet metal with resin, lamination, printed wire panel, and method for producing a resin composition
CN201780028107.9A CN109153837B (zh) 2016-05-13 2017-05-15 树脂组合物、预浸渍体、带树脂的金属箔、层叠板、印刷配线板以及树脂组合物的制造方法
JP2018517101A JP6969545B2 (ja) 2016-05-13 2017-05-15 樹脂組成物、プリプレグ、樹脂付き金属箔、積層板、プリント配線板及び樹脂組成物の製造方法
US17/109,323 US11691389B2 (en) 2016-05-13 2020-12-02 Resin composition, prepreg, metal foil with resin, laminate, printed wiring board, and method for producing resin composition

Applications Claiming Priority (4)

Application Number Priority Date Filing Date Title
JP2016097483 2016-05-13
JP2016-097484 2016-05-13
JP2016-097483 2016-05-13
JP2016097484 2016-05-13

Related Child Applications (2)

Application Number Title Priority Date Filing Date
US16/300,692 A-371-Of-International US20190161586A1 (en) 2016-05-13 2017-05-15 Resin composition, prepreg, metal foil with resin, laminate, printed wiring board, and method for producing resin composition
US17/109,323 Division US11691389B2 (en) 2016-05-13 2020-12-02 Resin composition, prepreg, metal foil with resin, laminate, printed wiring board, and method for producing resin composition

Publications (1)

Publication Number Publication Date
WO2017195902A1 true WO2017195902A1 (ja) 2017-11-16

Family

ID=60267271

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2017/018157 Ceased WO2017195902A1 (ja) 2016-05-13 2017-05-15 樹脂組成物、プリプレグ、樹脂付き金属箔、積層板、プリント配線板及び樹脂組成物の製造方法

Country Status (8)

Country Link
US (2) US20190161586A1 (ja)
EP (1) EP3456779B1 (ja)
JP (2) JP6969545B2 (ja)
KR (1) KR102317288B1 (ja)
CN (1) CN109153837B (ja)
IL (1) IL262895B2 (ja)
TW (2) TWI812589B (ja)
WO (1) WO2017195902A1 (ja)

Cited By (9)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2020157805A1 (ja) * 2019-01-28 2020-08-06 日立化成株式会社 接着剤組成物、フィルム状接着剤、接着シート、及び半導体装置の製造方法
WO2022054874A1 (ja) * 2020-09-11 2022-03-17 富士フイルム株式会社 硬化性樹脂組成物、熱伝導材料、熱伝導シート、熱伝導層付きデバイス
KR20220123259A (ko) 2020-02-05 2022-09-06 소켄 케미칼 앤드 엔지니어링 캄파니, 리미티드 에폭시 수지 조성물 및 수지 경화물
JP2023010635A (ja) * 2021-07-09 2023-01-20 三洋化成工業株式会社 エポキシ樹脂用粘度調整剤、エポキシ樹脂組成物、硬化性組成物、プリプレグ及び繊維強化複合材料
WO2024004526A1 (ja) * 2022-06-30 2024-01-04 パナソニックＩｐマネジメント株式会社 窒化ホウ素材料およびその応用製品
JP2024024907A (ja) * 2022-08-10 2024-02-26 デンカ株式会社 硬化性組成物、硬化物および接合体
KR20240095198A (ko) 2021-11-01 2024-06-25 가부시끼가이샤 레조낙 수지 조성물, 프리프레그, 적층판, 금속 접착 적층판, 프린트 배선판 및 반도체 패키지
WO2024241821A1 (ja) 2023-05-22 2024-11-28 株式会社レゾナック 樹脂組成物、プリプレグ、積層板、プリント配線板及び半導体パッケージ
WO2025028469A1 (ja) * 2023-08-02 2025-02-06 株式会社レゾナック 樹脂組成物、プリプレグ、積層板、金属張り積層板、プリント配線板及び半導体パッケージ

Families Citing this family (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR102609888B1 (ko) * 2018-01-04 2023-12-05 엘지이노텍 주식회사 방열 기판

Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH115887A (ja) * 1997-04-21 1999-01-12 Toray Ind Inc 繊維強化複合材料用樹脂組成物、プリプレグおよび繊維強化複合材料
JP2001323131A (ja) * 2000-05-17 2001-11-20 Daicel Chem Ind Ltd 可逆性感熱記録表示媒体、有機低分子／高分子複合型記録表示層及びその製法、並びにそれに用いられるエポキシ含有樹脂
JP2014156557A (ja) * 2013-02-18 2014-08-28 Sumitomo Bakelite Co Ltd フェノール樹脂組成物、硬化物、フェノール樹脂成形材料及び成形物

Family Cites Families (20)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH08283535A (ja) 1995-04-14 1996-10-29 Toshiba Chem Corp フレキシブル印刷回路板用接着剤組成物
DE69828406T2 (de) 1997-07-08 2005-10-06 Mitsui Chemicals, Inc. Hitzehärtbare pulverlack-zusammensetzung
JP2002371190A (ja) * 2001-06-13 2002-12-26 Toppan Printing Co Ltd 多層プリント配線板用絶縁性樹脂組成物、これを用いた多層プリント配線板、及びこれを用いた製造方法
JP2002134907A (ja) 2000-10-30 2002-05-10 Toray Ind Inc フレキシブルプリント配線板用銅張積層板およびフレキシブルプリント配線板
JP2006307196A (ja) * 2005-04-01 2006-11-09 Kansai Paint Co Ltd 断面が海島構造の塗膜を形成するカチオン電着塗料組成物
WO2009101961A1 (ja) 2008-02-15 2009-08-20 Kuraray Co., Ltd. 硬化性樹脂組成物および樹脂硬化物
TWI435887B (zh) * 2008-02-26 2014-05-01 Toray Industries 環氧樹脂組成物、預浸透物及纖維強化複合材料
WO2010005710A1 (en) 2008-06-16 2010-01-14 3M Innovative Properties Company Toughened curable compositions
JP2010100761A (ja) 2008-10-24 2010-05-06 Fujifilm Corp 樹脂複合体、積層体
CN102300909B (zh) 2009-01-28 2014-06-18 日立化成工业株式会社 预浸料坯、带有树脂的膜、带有树脂的金属箔、覆金属箔层叠板及印制电路板
JP4730484B2 (ja) 2009-09-30 2011-07-20 住友ベークライト株式会社 導電接続材料、端子間の接続方法及び接続端子の製造方法
JP5716339B2 (ja) * 2010-01-08 2015-05-13 大日本印刷株式会社 粘接着シートおよびそれを用いた接着方法
JP5560746B2 (ja) * 2010-02-04 2014-07-30 大日本印刷株式会社 粘接着シート
JP5691244B2 (ja) * 2010-05-26 2015-04-01 日立化成株式会社 フィルム状接着剤、接着シート及び半導体装置
JP2013136712A (ja) 2011-01-31 2013-07-11 Toray Ind Inc ポリマーアロイの製造方法およびポリマーアロイ
CN105008456B (zh) * 2013-03-11 2017-12-01 东丽株式会社 环氧树脂组合物、预浸料坯及纤维增强复合材料
JP6398096B2 (ja) * 2014-03-05 2018-10-03 三菱瓦斯化学株式会社 樹脂構造体、並びにそれを用いたプリプレグ、樹脂シート、金属箔張積層板、及びプリント配線板
WO2016031205A1 (ja) 2014-08-27 2016-03-03 パナソニックＩｐマネジメント株式会社 プリプレグ及び金属張積層板、プリント配線板
JP2017002134A (ja) 2015-06-05 2017-01-05 ナガセケムテックス株式会社 低誘電性樹脂組成物及び低誘電性硬化物
JP6710955B2 (ja) 2015-12-16 2020-06-17 味の素株式会社 プリプレグ

Patent Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH115887A (ja) * 1997-04-21 1999-01-12 Toray Ind Inc 繊維強化複合材料用樹脂組成物、プリプレグおよび繊維強化複合材料
JP2001323131A (ja) * 2000-05-17 2001-11-20 Daicel Chem Ind Ltd 可逆性感熱記録表示媒体、有機低分子／高分子複合型記録表示層及びその製法、並びにそれに用いられるエポキシ含有樹脂
JP2014156557A (ja) * 2013-02-18 2014-08-28 Sumitomo Bakelite Co Ltd フェノール樹脂組成物、硬化物、フェノール樹脂成形材料及び成形物

Non-Patent Citations (2)

* Cited by examiner, † Cited by third party
Title
ISAO ICHIKAWA ET AL.: "Quantitative analysis of the phase-separated structure and mechanical properties of acrylic copolymer/epoxy thermosetting resin composites", POLYMER JOURNAL, vol. 47, no. 12, 28 October 2015 (2015-10-28), pages 779 - 788, XP055552538 *
TEIICHI INADA ET AL.: "Reaction-Induced Phase Separation of Epoxy Resin/ Acrylic Polymer Alloy and Its Application to Die-Bonding Film", HITACHI KASEI TECHNICAL REPORT, vol. 25, no. 1, July 2006 (2006-07-01), XP055552535 *

Cited By (15)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPWO2020157805A1 (ja) * 2019-01-28 2021-11-25 昭和電工マテリアルズ株式会社 接着剤組成物、フィルム状接着剤、接着シート、及び半導体装置の製造方法
JP7327416B2 (ja) 2019-01-28 2023-08-16 株式会社レゾナック 接着剤組成物、フィルム状接着剤、接着シート、及び半導体装置の製造方法
WO2020157805A1 (ja) * 2019-01-28 2020-08-06 日立化成株式会社 接着剤組成物、フィルム状接着剤、接着シート、及び半導体装置の製造方法
KR20220123259A (ko) 2020-02-05 2022-09-06 소켄 케미칼 앤드 엔지니어링 캄파니, 리미티드 에폭시 수지 조성물 및 수지 경화물
JPWO2022054874A1 (ja) * 2020-09-11 2022-03-17
WO2022054874A1 (ja) * 2020-09-11 2022-03-17 富士フイルム株式会社 硬化性樹脂組成物、熱伝導材料、熱伝導シート、熱伝導層付きデバイス
JP2023010635A (ja) * 2021-07-09 2023-01-20 三洋化成工業株式会社 エポキシ樹脂用粘度調整剤、エポキシ樹脂組成物、硬化性組成物、プリプレグ及び繊維強化複合材料
JP7826867B2 (ja) 2021-07-09 2026-03-10 三洋化成工業株式会社 エポキシ樹脂用粘度調整剤、エポキシ樹脂組成物、硬化性組成物、プリプレグ及び繊維強化複合材料
KR20240095198A (ko) 2021-11-01 2024-06-25 가부시끼가이샤 레조낙 수지 조성물, 프리프레그, 적층판, 금속 접착 적층판, 프린트 배선판 및 반도체 패키지
WO2024004526A1 (ja) * 2022-06-30 2024-01-04 パナソニックＩｐマネジメント株式会社 窒化ホウ素材料およびその応用製品
JP2024024907A (ja) * 2022-08-10 2024-02-26 デンカ株式会社 硬化性組成物、硬化物および接合体
WO2024241821A1 (ja) 2023-05-22 2024-11-28 株式会社レゾナック 樹脂組成物、プリプレグ、積層板、プリント配線板及び半導体パッケージ
KR20250171372A (ko) 2023-05-22 2025-12-08 가부시끼가이샤 레조낙 수지 조성물, 프리프레그, 적층판, 프린트 배선판 및 반도체 패키지
EP4717734A1 (en) 2023-05-22 2026-04-01 Resonac Corporation Resin composition, prepreg, laminated plate, printed wiring board, and semiconductor package
WO2025028469A1 (ja) * 2023-08-02 2025-02-06 株式会社レゾナック 樹脂組成物、プリプレグ、積層板、金属張り積層板、プリント配線板及び半導体パッケージ

Also Published As

Publication number Publication date
JP2022003144A (ja) 2022-01-11
US20210079172A1 (en) 2021-03-18
US20190161586A1 (en) 2019-05-30
EP3456779A4 (en) 2020-01-15
TW201817797A (zh) 2018-05-16
IL262895A (en) 2018-12-31
CN109153837A (zh) 2019-01-04
US11691389B2 (en) 2023-07-04
JPWO2017195902A1 (ja) 2019-03-14
JP7287432B2 (ja) 2023-06-06
EP3456779B1 (en) 2023-03-01
JP6969545B2 (ja) 2021-11-24
CN109153837B (zh) 2022-08-05
TWI812589B (zh) 2023-08-21
KR20190008526A (ko) 2019-01-24
IL262895B1 (en) 2023-07-01
IL262895B2 (en) 2023-11-01
TW202216888A (zh) 2022-05-01
EP3456779A1 (en) 2019-03-20
KR102317288B1 (ko) 2021-10-25

Similar Documents

Publication Publication Date Title
JP7287432B2 (ja) 樹脂組成物、プリプレグ、樹脂付き金属箔、積層板、プリント配線板及び樹脂組成物の製造方法
JP2011162615A (ja) プリプレグおよび金属張り積層板
JP7769955B2 (ja) 樹脂組成物、並びに、それを用いた樹脂フィルム、樹脂付金属箔、金属張積層板、及び配線基板
JP2010209140A (ja) プリプレグ、金属張り積層板及びプリント配線板
JP2009185170A (ja) プリプレグ、金属張り積層板およびプリント配線板
JP6996500B2 (ja) プリプレグ、金属箔付きプリプレグ、積層板、金属張積層板及びプリント回路基板
KR20110110257A (ko) 프리프레그, 수지 부착 필름, 수지 부착 금속박, 금속박장 적층판 및 인쇄 배선판
JP5082373B2 (ja) プリント配線板用樹脂組成物、プリプレグ、基板、金属箔張積層板、樹脂付金属箔及びプリント配線板
JP6972651B2 (ja) 樹脂組成物、プリプレグ、樹脂付き金属箔、積層板及びプリント配線板
JP6451204B2 (ja) 樹脂組成物、プリプレグ、樹脂付き金属箔、及びこれらを用いた積層板及びプリント配線板
TW201802170A (zh) 印刷佈線板用樹脂組合物及使用其之印刷佈線板用樹脂片
JP7735666B2 (ja) 樹脂組成物、プリプレグ、樹脂付き金属箔、積層板、プリント配線板及び半導体パッケージ
JP5056099B2 (ja) 硬化性樹脂組成物、樹脂含浸基材、プリプレグ、基板、接着層付金属箔及びプリント配線板
JP7070074B2 (ja) 樹脂組成物、プリプレグ、樹脂付き金属箔、積層板及びプリント配線板
JP2020193270A (ja) 熱硬化性樹脂組成物、プリプレグ、樹脂付き金属箔、積層体、プリント配線板及び半導体パッケージ
JP2008266513A (ja) 硬化性樹脂組成物、プリプレグ、積層板、接着層付金属箔、フィルムシート及びこれらを使用したプリント配線板
JP4839934B2 (ja) 硬化性樹脂組成物、プリプレグ、基板、金属箔張積層板、樹脂付金属箔及びプリント配線板
TWI777919B (zh) 預浸體、附有金屬箔之預浸體、積層板、覆金屬積層板及印刷電路基板
TWI778410B (zh) 預浸體、附有金屬箔之預浸體、積層板、覆金屬積層板及印刷電路基板
HK40001090B (en) Resin composition, prepreg, metal foil with resin, laminate, printed wiring board, and method for producing resin composition
HK40001090A (en) Resin composition, prepreg, metal foil with resin, laminate, printed wiring board, and method for producing resin composition
JP2006219664A (ja) 硬化性樹脂組成物、プリプレグ、基板、金属箔張積層板、樹脂付金属箔及びプリント配線板
JP2006219669A (ja) 硬化性樹脂組成物、プリプレグ、基板、金属箔張積層板、樹脂付金属箔及びプリント配線板
JP2012025161A (ja) 樹脂付金属箔

Legal Events

Date Code Title Description
WWE Wipo information: entry into national phase

Ref document number: 2018517101

Country of ref document: JP

ENP Entry into the national phase

Ref document number: 20187031995

Country of ref document: KR

Kind code of ref document: A

NENP Non-entry into the national phase

Ref country code: DE

121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 17796260

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 2017796260

Country of ref document: EP

Effective date: 20181213
