EP1346069B1 - Acier magnetique a grains non orientes, procede de fabrication de toles et toles obtenues - Google Patents

Acier magnetique a grains non orientes, procede de fabrication de toles et toles obtenues Download PDF

Info

Publication number
EP1346069B1
EP1346069B1 EP01994925A EP01994925A EP1346069B1 EP 1346069 B1 EP1346069 B1 EP 1346069B1 EP 01994925 A EP01994925 A EP 01994925A EP 01994925 A EP01994925 A EP 01994925A EP 1346069 B1 EP1346069 B1 EP 1346069B1
Authority
EP
European Patent Office
Prior art keywords
sheet
steel sheet
magnetic steel
temperature
oriented magnetic
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Expired - Lifetime
Application number
EP01994925A
Other languages
German (de)
English (en)
Other versions
EP1346069A1 (fr
Inventor
Jacques Hernandez
Pascal Amelot
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
USINOR SA
Original Assignee
USINOR SA
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by USINOR SA filed Critical USINOR SA
Publication of EP1346069A1 publication Critical patent/EP1346069A1/fr
Application granted granted Critical
Publication of EP1346069B1 publication Critical patent/EP1346069B1/fr
Anticipated expiration legal-status Critical
Expired - Lifetime legal-status Critical Current

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C21—METALLURGY OF IRON
    • C21D—MODIFYING THE PHYSICAL STRUCTURE OF FERROUS METALS; GENERAL DEVICES FOR HEAT TREATMENT OF FERROUS OR NON-FERROUS METALS OR ALLOYS; MAKING METAL MALLEABLE, e.g. BY DECARBURISATION OR TEMPERING
    • C21D8/00—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment
    • C21D8/12—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment during manufacturing of articles with special electromagnetic properties
    • C21D8/1216—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment during manufacturing of articles with special electromagnetic properties characterised by the working steps
    • C21D8/1222—Hot rolling
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/002—Ferrous alloys, e.g. steel alloys containing In, Mg, or other elements not provided for in one single group C22C38/001 - C22C38/60
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/004—Very low carbon steels, i.e. having a carbon content of less than 0,01%
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/008—Ferrous alloys, e.g. steel alloys containing tin
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/02—Ferrous alloys, e.g. steel alloys containing silicon
    • C—CHEMISTRY; METALLURGY
    • C22—METALLURGY; FERROUS OR NON-FERROUS ALLOYS; TREATMENT OF ALLOYS OR NON-FERROUS METALS
    • C22C—ALLOYS
    • C22C38/00—Ferrous alloys, e.g. steel alloys
    • C22C38/06—Ferrous alloys, e.g. steel alloys containing aluminium
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01F—MAGNETS; INDUCTANCES; TRANSFORMERS; SELECTION OF MATERIALS FOR THEIR MAGNETIC PROPERTIES
    • H01F1/00—Magnets or magnetic bodies characterised by the magnetic materials therefor; Selection of materials for their magnetic properties
    • H01F1/01—Magnets or magnetic bodies characterised by the magnetic materials therefor; Selection of materials for their magnetic properties of inorganic materials
    • H01F1/03—Magnets or magnetic bodies characterised by the magnetic materials therefor; Selection of materials for their magnetic properties of inorganic materials characterised by their coercivity
    • H01F1/12—Magnets or magnetic bodies characterised by the magnetic materials therefor; Selection of materials for their magnetic properties of inorganic materials characterised by their coercivity of soft-magnetic materials
    • H01F1/14—Magnets or magnetic bodies characterised by the magnetic materials therefor; Selection of materials for their magnetic properties of inorganic materials characterised by their coercivity of soft-magnetic materials metals or alloys
    • H01F1/147—Alloys characterised by their composition
    • H01F1/14766—Fe-Si based alloys
    • H01F1/14775—Fe-Si based alloys in the form of sheets
    • C—CHEMISTRY; METALLURGY
    • C21—METALLURGY OF IRON
    • C21D—MODIFYING THE PHYSICAL STRUCTURE OF FERROUS METALS; GENERAL DEVICES FOR HEAT TREATMENT OF FERROUS OR NON-FERROUS METALS OR ALLOYS; MAKING METAL MALLEABLE, e.g. BY DECARBURISATION OR TEMPERING
    • C21D8/00—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment
    • C21D8/12—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment during manufacturing of articles with special electromagnetic properties
    • C21D8/1216—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment during manufacturing of articles with special electromagnetic properties characterised by the working steps
    • C21D8/1233—Cold rolling
    • C—CHEMISTRY; METALLURGY
    • C21—METALLURGY OF IRON
    • C21D—MODIFYING THE PHYSICAL STRUCTURE OF FERROUS METALS; GENERAL DEVICES FOR HEAT TREATMENT OF FERROUS OR NON-FERROUS METALS OR ALLOYS; MAKING METAL MALLEABLE, e.g. BY DECARBURISATION OR TEMPERING
    • C21D8/00—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment
    • C21D8/12—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment during manufacturing of articles with special electromagnetic properties
    • C21D8/1244—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment during manufacturing of articles with special electromagnetic properties characterised by the heat treatment
    • C21D8/1272—Final recrystallisation annealing
    • C—CHEMISTRY; METALLURGY
    • C21—METALLURGY OF IRON
    • C21D—MODIFYING THE PHYSICAL STRUCTURE OF FERROUS METALS; GENERAL DEVICES FOR HEAT TREATMENT OF FERROUS OR NON-FERROUS METALS OR ALLOYS; MAKING METAL MALLEABLE, e.g. BY DECARBURISATION OR TEMPERING
    • C21D8/00—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment
    • C21D8/12—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment during manufacturing of articles with special electromagnetic properties
    • C21D8/1277—Modifying the physical properties of ferrous metals or ferrous alloys by deformation combined with, or followed by, heat treatment during manufacturing of articles with special electromagnetic properties involving a particular surface treatment
    • C21D8/1283—Application of a separating or insulating coating

Definitions

  • the present invention relates to a new steel composition magnetic with non-oriented grains having magnetic properties, improved mechanical and thermal.
  • This type of steel is used in particular for the manufacture of parts for electrical engineering, whose role is to couple different circuits electric to allow the transfer of electromagnetic energy from to each other.
  • This energy transfer notably supposes that the flux density magnetic (also called induction) obtained when we submit the material to a field, as high as possible.
  • the first consists of highly alloyed steels whose level of magnetic losses depends essentially on the chemical composition. These steels contain 1.4 to 3.3% by weight of silicon as well as aluminum up to 0.1 to 1.0% by weight. They have the disadvantage of having a low thermal conductivity and a too high hardness which causes excessive wear of the cutting tools pieces. Their high alloy content also makes them expensive.
  • the second family of non-oriented grain magnetic steels is made of low alloyed steels which generally contain only silicon at contents of the order of 0.5% by weight. These steels are said to have improved magnetic permeability, and allow achieve high induction levels for applied fields of around 5000 A / m while maintaining average loss levels. They also have good thermal conductivity, but have poor mechanical properties, with in particular a limit low elasticity and hardness. This is why, in practice, we do not can use this family of steels only for static machines or dynamics at low speeds. Furthermore, the manufacture of parts in these nuances are also problematic, as we observe frequent deformations during their cutting, which leads to material losses and productivity.
  • the present invention therefore aims to provide such a material whose range of applications may be wider than that materials of the prior art, and which will in particular increase mass power without risk of significant heating of electrical insulators present.
  • a first object of the invention consists of a magnetic steel whose composition comprises, expressed in% by weight: VS ⁇ 0.005 1.20 ⁇ Yes s 1.40 0.18 ⁇ al ⁇ 0.22 0.25 ⁇ mn ⁇ 0.35 0.10 ⁇ P ⁇ 0.14 0.09 ⁇ Sn ⁇ 0.12 0,005 ⁇ S ⁇ 0.015 NOT ⁇ 0.01 O ⁇ 0.01 the rest of the composition consisting of iron and impurities resulting from the preparation.
  • the present inventors have in fact discovered that the combination aluminum, tin and phosphorus contents claimed improved surprisingly and noticeably the magnetic, mechanical and of thermal conductivity of the steel grade.
  • the tin content of the composition according to the invention must be between 0.09 and 0.12% by weight. Indeed, if it is less than this range, we don't see enough reduction in losses magnetic. On the other hand, if the tin content exceeds 0.12% by weight, the steel has too low a ductility.
  • the carbon content of the composition according to the invention must be less than 0.005% by weight because any excess of this value leads to an unacceptable tendency to magnetic aging because severely limiting the service life of the parts.
  • the silicon content of the composition according to the invention must be between 1.2 and 1.4% by weight.
  • the aluminum content of the composition according to the invention must be between 0.18 and 0.22%. in weight. Aluminum improves magnetic properties of steel but should not be present too large quantity because it is harmful to the ductility of the steel and it reduces its thermal conductivity. We also limit its content to avoid precipitation of too fine aluminum nitrides which would block movements of magnetic domains.
  • the nitrogen content of the composition must be less than 0.01% by weight to also limit the precipitation of aluminum nitrides.
  • the manganese content of the composition according to the invention must be between 0.25 and 0.35% by weight. Manganese improves mechanical properties of steel by preventing it from breaking during hot rolling. Below 0.25% by weight, it does not improve these mechanical properties sufficiently, while above 0.35% in weight, it degrades the magnetic properties of the shade and it decreases the thermal conductivity of steel.
  • the phosphorus is present in the steel according to the invention in a content of 0.10 to 0.14% by weight. It allows hardening of steel while significantly increasing its elastic limit. Its content is limited to 0.14% by weight because it reduces the thermal conductivity of steel. It increases the resistivity of the alloy which reduces the losses due to eddy currents. In one embodiment preferred, its content is between 0.11 and 0.13% by weight.
  • the sulfur content is less than 0.015% by weight, because this element is harmful for the characteristics of steel, but it is also superior 0.005% by weight, since a lower content would require a step additional desulfurization which is not justified in the context of the present invention.
  • composition according to the invention can be prepared so conventional and by any suitable process comprising a step of decarburization, the carbon level to be reached being very low.
  • the steel can be cast in the form of a slab that is heated to a temperature above about 1150 ° C to hot roll it until it reaches a thickness of the order of 2 mm, for example. We can then proceed to wind the sheet as produced and then annealed.
  • the hot rolled sheet is then pickled and cold rolled, preferably up to the desired final thickness, to undergo a final heat treatment which is preferably annealing in a non-atmospheric oxidizing. If the carbon content of the sheet is still too high at this stage, decarburization is carried out during annealing.
  • the present inventors have however discovered that by applying special conditions during the hot rolling operation and winding it was possible to significantly improve the induction of the sheet obtained while removing a step from the conventional process.
  • This process has the important advantage of optimizing the properties sheet metal, because the present inventors have found that its level of induction was very markedly increased, while the magnetic losses by hysteresis are reduced.
  • the temperature at the end of rolling is such that it ends in the ferritic field. This characteristic combined with control of a relatively high winding temperature allows recrystallization and the enlargement of the grains of the hot sheet by a self-annealing phenomenon.
  • the marked improvement in induction is probably due to the formation of Goss texture components, as can be found in oriented grain steels, but also of planar texture.
  • the unfavorable component ⁇ 111 ⁇ is also decreased during the process thanks to the presence of tin which, segregating at the grain boundaries, prevents germination and growth of grains of texture ⁇ 111 ⁇ during recrystallization, thereby promoting grain growth at final annealing after cold rolling.
  • the winding temperature is higher than 700 ° C, in particular higher than 720 ° C, which allows to further improve the magnetic performance of materials.
  • the present inventors have also found that it is possible to further reduce magnetic losses by optimizing the conditions of the heat treatment which follows cold rolling.
  • a heat treatment taking the form of annealing carried out at a temperature above 900 ° C, and in another embodiment preferred, it is carried out continuously in an oven in which the sheet has a residence time less than or equal to 50 s.
  • a third object of the invention consists of steel sheets magnetic with non-oriented grains of composition in accordance with this invention and by the sheets obtained by implementing the method according to the invention in its different variants.
  • Sheets are also preferred having, for a thickness of 0.65 mm, total magnetic losses less than 5.30 W / kg, in particular less than 4.70 W / kg and an induction greater than 1.72 T when applying a field of 5000 A / m.
  • the sheets obtained by the process according to the invention have especially the advantage of not having to be subjected to treatment additional thermal, after cutting the pieces, to allow magnetic properties to express themselves completely. Such treatment would indeed not only expensive but also harmful for behavior subsequent mechanical parts.
  • the sheets obtained according to the invention are therefore directly ready for use and we can also cover them with insulating coating on each side if required by the application.
  • These sheets may in particular be used to manufacture parts for rotating machines, motors, transformers, but may also be used in the field of household appliances and engineering electrical in general.
  • the sheets subjected to the various tests have a thickness of 0.50 mm in order to compare the results obtained, because the magnetic losses are a function of this thickness.
  • W1,5T total magnetic loss at 1.5 Tesla and 50Hz expressed in W / kg, B5000 magnetic flux density (or induction) under a field of 5000 A / m, expressed in Tesla, HV5 hardness.
  • Two sheets are made from casting 1 and casting 2 according to the invention, by hot rolling the corresponding slabs without following the process according to the invention.
  • the winding is carried out at a temperature of approximately 645 ° C.
  • the sheets are then pickled and cold rolled.
  • the final annealing is carried out continuously at 950 ° C., in a oven in which the sheets stay for 25 s.
  • the total magnetic losses W1.5T and the induction B5000 are then measured and the following results are obtained: It can be seen that the magnetic losses have been significantly reduced and that the induction has been improved compared to the composition of the prior art. These improvements come from the claimed balance between the aluminum, phosphorus and tin contents.

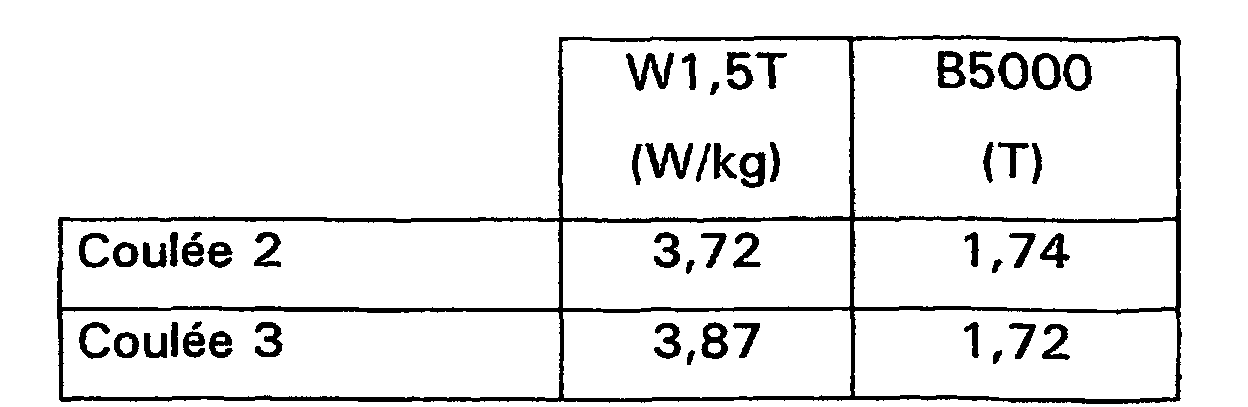

  • Two sheets are made in casting 2 according to the invention and in casting 3 in a manner analogous to that used in example 1, but by carrying out the winding at a temperature of 720 ° C.
  • a series of slabs is made in the casting 4 according to the invention which is hot rolled using the method according to the invention.
  • the sheets are then cold rolled until a thickness of 0.50 mm is obtained, then these sheets are annealed continuously in an oven by varying the annealing temperature and the residence time of the sheets in this oven.
  • the results are collated in the following table: Annealing temperature (° C) Residence time (s) W1.5T (W / kg) B5000 (T) 1000 25 3.15 1.76 1000 85 3.42 1.75 950 85 4.10 1.75
  • Cast sheets according to the invention are subjected to a certain number of conductivity measurements and we see that we get values greater than or equal to 35 W / m.K.
  • a high alloy steel of the prior art comprising 2.9% silicon has a conductivity of 20 W / m.K.
  • a highly allied nuance of art anterior comprising 1.4% of silicon has an elastic limit of 250 MPa and a hardness of 140 Hv5.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Organic Chemistry (AREA)
  • Metallurgy (AREA)
  • Mechanical Engineering (AREA)
  • Physics & Mathematics (AREA)
  • Electromagnetism (AREA)
  • Manufacturing & Machinery (AREA)
  • Crystallography & Structural Chemistry (AREA)
  • Thermal Sciences (AREA)
  • Dispersion Chemistry (AREA)
  • Power Engineering (AREA)
  • Manufacturing Of Steel Electrode Plates (AREA)
  • Soft Magnetic Materials (AREA)

Description

La présente invention concerne une nouvelle composition d'acier magnétique à grains non orientés présentant des propriétés magnétiques, mécaniques et thermiques améliorées.
Ce type d'acier est notamment utilisé pour la fabrication de pièces pour l'électrotechnique, dont le rôle est de coupler différents circuits électriques pour permettre le transfert d'énergie électromagnétique des uns aux autres.
Ce transfert d'énergie suppose notamment que la densité de flux magnétique (encore appelée induction) obtenue lorsque l'on soumet le matériau à un champ, soit la plus élevée possible.
Une autre des propriétés caractéristiques de ces aciers est leur niveau de pertes magnétiques totales qui résultent des pertes par hystérésis d'une part et des pertes par courant de Foucault, d'autre part. Ces pertes doivent être les plus faibles possibles.
A cet effet, on connaít deux grandes familles d'acier magnétiques à grains non orientés. La première est constituée d'aciers fortement alliés dont le niveau de pertes magnétiques dépend essentiellement de la composition chimique. Ces aciers contiennent de 1,4 à 3,3% en poids de silicium ainsi que de l'aluminium à hauteur de 0,1 à 1,0% en poids. Elles présentent l'inconvénient d'avoir une faible conductivité thermique et une dureté trop grande qui entraíne une usure excessive des outils de découpe des pièces. Leur forte teneur en alliage les rend en outre coûteuses.
La deuxième famille d'aciers magnétiques à grains non orientés est constituée d'aciers faiblement alliés qui contiennent en général uniquement du silicium à des teneurs de l'ordre de 0,5% en poids. Ces aciers sont dits à perméabilité magnétique améliorée, et permettent d'atteindre des niveaux d'induction élevés pour des champs appliqués de l'ordre de 5000 A/m tout en conservant des niveaux de perte moyens. Ils présentent aussi une bonne conductivité thermique, mais ont de mauvaises propriétés mécaniques, avec en particulier une limite d'élasticité et une dureté faibles. C'est pourquoi, dans la pratique, on ne peut utiliser cette famille d'aciers que pour des machines statiques ou dynamiques à faibles vitesses. Par ailleurs, la fabrication de pièces dans ces nuances pose elle-aussi problème, car on observe de fréquentes déformations lors de leur découpe, ce qui entraíne des pertes de matière et de productivité.
Il n'existe donc à l'heure actuelle aucun matériau métallique magnétique présentant simultanément une bonne conductivité thermique, de bonnes propriétés mécaniques et de faibles pertes magnétiques.
La présente invention a donc pour but de mettre à disposition un tel matériau dont la gamme d'applications pourra être plus étendue que celle des matériaux de l'art antérieur, et qui permettra notamment d'augmenter la puissance massique sans risque d'un échauffement important des isolants électriques présents.
A cet effet, un premier objet de l'invention est constitué par un acier magnétique dont la composition comprend, exprimés en % en poids:
C ≤ 0,005
1,20 ≤ Si s 1,40
0,18 ≤ Al ≤ 0,22
0,25 ≤ Mn ≤ 0,35
0,10 ≤ P ≤ 0,14
0,09 ≤ Sn ≤ 0,12
0,005≤ S ≤ 0,015
N ≤ 0,01
O ≤ 0,01
le reste de la composition étant constitué de fer et d'impuretés résultant de l'élaboration.
Les présents inventeurs ont en effet découvert que la combinaison des teneurs en aluminium, étain et phosphore revendiquées améliorait de façon surprenante et notable les propriétés magnétiques, mécaniques et de conductivité thermique de la nuance d'acier.
La teneur en étain de la composition selon l'invention doit être comprise entre 0,09 et 0,12% en poids. En effet, si elle est inférieure à cette fourchette, on n'observe pas suffisamment de réduction des pertes magnétiques. Par contre, si la teneur en étain dépasse 0,12% en poids, l'acier a une ductilité trop faible.
La teneur en carbone de la composition selon l'invention doit être inférieure à 0,005% en poids car tout dépassement de cette valeur entraíne une tendance au vieillissement magnétique inacceptable car limitant gravement la durée d'emploi des pièces.
La teneur en silicium de la composition selon l'invention doit être comprise entre 1,2 et 1,4% en poids. Plus on augmente la teneur en silicium, plus la conductivité thermique de l'acier diminue, mais, dans le même temps plus les pertes magnétiques diminuent, d'où le choix de la fourchette revendiquée.
La teneur en aluminium de la composition selon l'invention doit être comprise entre 0,18 et 0,22%. en poids. L'aluminium améliore les propriétés magnétiques de l'acier mais ne doit pas être présent trop grande quantité car il est néfaste pour ductilité de l'acier et il diminue sa conductivité thermique. On limite également sa teneur pour éviter la précipitation de nitrures d'aluminium trop fins qui bloqueraient les mouvements des domaines magnétiques.
La teneur en azote de la composition doit être inférieure à 0,01 % en poids pour limiter là-aussi la précipitation de nitrures d'aluminium.
La teneur en manganèse de la composition selon l'invention doit être comprise entre 0,25 et 0,35% en poids. Le manganèse améliore les propriétés mécanique de l'acier en empêchant sa rupture pendant le laminage à chaud. En dessous de 0,25% en poids, il n'améliore pas suffisamment ces propriétés mécaniques, tandis que au-delà de 0,35% en poids, il détériore les propriétés magnétiques de la nuance et il diminue la conductivité thermique de l'acier.
Le phosphore est présent dans l'acier selon l'invention en une teneur de 0,10 à 0,14% en poids. Il permet le durcissement de l'acier tout en augmentant sensiblement sa limite d'élasticité. Sa teneur est limitée à 0,14% en poids car il diminue la conductivité thermique de l'acier. Il augmente la résistivité de l'alliage ce qui permet de réduire les pertes dues aux courants de Foucault. Dans un mode de réalisation préféré, sa teneur est comprise entre 0,11 et 0,13% en poids.
La teneur en soufre est inférieure à 0,015% en poids, car cet élément est néfaste pour les caractéristiques de l'acier, mais elle est aussi supérieure à 0,005% en poids, car une teneur inférieure nécessiterait une étape supplémentaire de désulfuration qui n'est pas justifiée dans le cadre de la présente invention.
La composition selon l'invention peut être élaborée de façon classique et par tout procédé adapté comportant une étape de décarburation, le niveau de carbone à atteindre étant très bas.
A l'issue de l'élaboration, l'acier peut être coulé sous forme d'une brame que l'on réchauffe à une température supérieure à environ 1150°C pour la laminer à chaud jusqu'à atteindre une épaisseur de l'ordre de 2 mm, par exemple. On peut ensuite procéder au bobinage de la tôle ainsi produite puis à son recuit.
La tôle laminée à chaud est ensuite décapée et laminée à froid, de préférence jusqu'à l'épaisseur finale désirée, pour subir un dernier traitement thermique qui est, de préférence, un recuit en atmosphère non oxydante. Si la teneur en carbone de la tôle est encore trop élevée à ce stade, on procède à une décarburation pendant le recuit.
Les présents inventeurs ont cependant découvert qu'en appliquant des conditions particulières pendant l'opération de laminage à chaud et de bobinage, il était possible d'améliorer considérablement l'induction de la tôle obtenue tout en supprimant une étape du processus classique.
Un deuxième objet de l'invention consiste donc en un procédé de fabrication d'une tôle de composition conforme à l'invention, comprenant:
  • l'élaboration de l'acier et la coulée d'une brame,
  • un laminage à chaud de cette brame pour obtenir une tôle, ledit laminage se terminant à une température comprise entre celle du point Ar3 diminuée de 80°C et celle du point Ar3,
  • un bobinage de la tôle à une température supérieure à 680°C,
  • un laminage à froid puis un traitement thermique de la tôle.
Ce procédé présente l'avantage important d'optimiser les propriétés magnétiques de la tôle, car les présents inventeurs ont constaté que son niveau d'induction s'en trouvait très nettement augmenté, tandis que les pertes magnétiques par hystérésis sont diminuées.
En effet, la température de fin de laminage est telle que celui-ci se termine dans le domaine ferritique. Cette caractéristique combinée au contrôle d'une température de bobinage relativement élevée permet la recristallisation et le grossissement des grains de la tôle à chaud par un phénomène d'auto-recuit.
L'amélioration sensible de l'induction est probablement due à la formation de composantes de texture de Goss, comme on peut en trouver dans les aciers à grains orientés, mais aussi de texture planaire. La composante défavorable {111} est également diminuée lors du processus grâce à la présence de l'étain qui, en ségréguant aux joints de grains, empêche la germination et la croissance de grains de texture {111} pendant la recristallisation, favorisant ainsi la croissance des grains au recuit final après laminage à froid.
En outre, l'auto-recuit qui a lieu au cours de ce procédé permet de supprimer l'étape classique de recuit de la tôle bobinée désormais sans objet.
Dans un mode de réalisation préféré, la température de bobinage est supérieure à 700°C, en particulier supérieure à 720°C, ce qui permet d'améliorer encore les performances magnétiques des matériaux.
Les présents inventeurs ont également constaté qu'il était possible de diminuer davantage les pertes magnétiques en optimisant les conditions du traitement thermique qui suit le laminage à froid.
Dans un autre mode de réalisation préféré, on réalise ainsi un traitement thermique prenant la forme d'un recuit effectué à une température supérieure à 900°C, et dans un autre mode de réalisation préféré, on le réalise en continu dans un four dans lequel la tôle a un temps de séjour inférieur ou égal à 50 s.
Un troisième objet de l'invention est constitué par les tôles d'acier magnétique à grains non orientés de composition conforme à la présente invention et par les tôles obtenues par la mise en oeuvre du procédé selon l'invention dans ses différentes variantes.
On préfère les tôles présentant, pour une épaisseur de 0,50 mm, des pertes magnétiques totales inférieures à 4 W/kg, en particulier inférieures à 3,5 W/kg et de façon plus particulièrement préférée inférieures à 3,3 W/kg, ainsi qu'une induction supérieure à 1,72 T lorsqu'on applique un champ de 5000 A/m.
On préfère également les tôles présentant, pour une épaisseur de 0,65 mm, des pertes magnétiques totales inférieures à 5,30 W/kg, en particulier inférieures à 4,70 W/kg et une induction supérieure à 1,72 T lorsqu'on applique un champ de 5000 A/m.
Les tôles obtenues par le procédé selon l'invention présentent notamment l'avantage de ne pas devoir être soumises à un traitement thermique supplémentaire, après découpe des pièces, pour permettre aux propriétés magnétiques de s'exprimer totalement. Un tel traitement serait en effet non seulement coûteux mais aussi néfaste pour le comportement mécanique ultérieur des pièces. Les tôles obtenues selon l'invention sont donc directement prêtes à l'emploi et on pourra en outre les couvrir d'un revêtement isolant sur chaque face si l'application le nécessite.
Ces tôles pourront notamment servir à fabriquer des pièces de machines tournantes, de moteurs, de transformateurs, mais pourront aussi être utilisées dans le domaine de l'électroménager et du génie électrique en général.
La présente invention va à présent être illustrée à partir des observations et des exemples qui suivent, le tableau ci-dessous donnant la composition chimique des différents aciers testés, parmi lesquels, les coulées 2 et 4 sont conformes à la présente invention tandis que les coulées 1 et 3 sont utilisées à titre de comparaison.
Composition (% en poids) Coulée 1 Coulée 2 Coulée 3 Coulée 4
C 0,003 0,003 0,003 0,003
Si 1,3 1,3 1,3 1,3
Al 0,105 0,180 0,200 0,200
Mn 0,275 0,275 0,275 0,275
P 0,05 0,115 0,120 0,120
Sn 0,03 0,110 - 0,100
S 0,01 0,01 0,01 0,01
Sauf indication contraire, les tôles soumises aux différents essais ont une épaisseur de 0,50 mm afin de pouvoir comparer les résultats obtenus, car les pertes magnétiques sont fonction de cette épaisseur.
Abréviations employées
W1,5T perte magnétique totale à 1,5 Tesla et 50Hz, exprimée en W/kg,
B5000 densité de flux magnétique (ou induction) sous un champ de 5000 A/m, exprimée en Tesla,
Hv5 dureté.
Exemple 1 - Influence de la composition chimique
On fabrique deux tôles à partir de la coulée 1 et de la coulée 2 conforme à l'invention, en laminant à chaud les brames correspondantes sans suivre le procédé selon l'invention. Le bobinage est effectué à une température de 645°C environ. Les tôles sont ensuite décapées puis laminées à froid. Le recuit final est effectué en continu à 950°C, dans un four dans lequel les tôles séjournent pendant 25 s.
On mesure alors les pertes magnétiques totales W1,5T et l'induction B5000 et l'on obtient les résultats suivants :
Figure 00080001
On voit que les pertes magnétiques ont été sensiblement réduites et que l'induction a été améliorée par rapport à la composition de l'art antérieur. Ces améliorations proviennent de l'équilibre revendiqué entre les teneurs en aluminium, phosphore et étain.
Exemple 2 - Influence du procédé de laminage à chaud / bobinage
On fabrique deux tôles dans la même coulée 2 conforme à l'invention, d'une manière analogue à celle utilisée dans l'exemple 1, mais en réalisant le bobinage à une température de 640 ° C pour une des tôles et à une température de 730°C pour l'autre.
On mesure alors les pertes magnétiques totales W1,5T et l'induction B5000 et l'on obtient les résultats suivants :
Figure 00090001
On voit que les pertes magnétiques ont été réduites mais surtout que l'induction a été sensiblement augmentée grâce au procédé de transformation thermomécanique selon l'invention. A titre de comparaison, les aciers fortement alliés de l'art antérieur ayant des pertes de 3,7 W/kg, présentent une induction de l'ordre de 1,66 T.
Exemple 3 - Influence de l'ajout d'étain
On fabrique deux tôles dans la coulée 2 conforme à l'invention et dans la coulée 3 d'une manière analogue à celle utilisée dans l'exemple 1, mais en réalisant le bobinage à une température de 720°C.
On mesure alors les pertes magnétiques totales W1,5T et l'induction B5000 et l'on obtient les résultats suivants :
Figure 00090002
On constate que l'addition d'étain joue bien un rôle important dans les mécanismes mis en jeu lors des différentes transformations thermomécaniques que l'on fait subir à l'acier.
Exemple 4 - Influence des conditions de recuit final
On fabrique une série de brames dans la coulée 4 conforme à l'invention que l'on lamine à chaud en utilisant le procédé selon l'invention. On lamine ensuite les tôles à froid jusqu'à obtenir une épaisseur de 0,50 mm puis on recuit ces tôles en continu dans un four en faisant varier la température de recuit et le temps de séjour des tôles dans ce four. Les résultats sont rassemblés dans le tableau suivant :
Température de recuit (°C) Temps de séjour (s) W1,5T (W/kg) B5000 (T)
1000 25 3,15 1,76
1000 85 3,42 1,75
950 85 4,10 1,75
On procède de la même façon avec des tôles qu'on lamine jusqu'à une épaisseur de 0,65 mm et on obtient les résultats suivants :
Température de recuit (°C) Temps de séjour (s) W1,5T (W/kg) B5000 (T)
1000 25 4,2 1,76
950 85 4,6 1,76
On peut voir qu'une diminution supplémentaire du niveau des pertes magnétiques peut être obtenue en augmentant le temps de séjour et la température de recuit.
Exemple 5 - Propriétés mécaniques et conductivité thermique
On soumet des tôles de coulées selon l'invention à un certain nombre de mesures de conductivité et on constate qu'on obtient des valeurs supérieures ou égales à 35 W/m.K. A titre de comparaison, un acier fortement allié de l'art antérieur comprenant 2,9% de silicium présente une conductivité de 20 W/m.K.
En ce qui concerne les propriétés mécaniques, on mesure la limite d'élasticité et la dureté de ces coulées qui sont respectivement de plus de 300 MPa et de 145 Hv5. Ces valeurs sont satisfaisantes car elle assurent un bon comportement de la tôle à la découpe avec une usure réduite des outils par rapport aux nuances fortement alliées de l'art antérieur.
A titre de comparaison, une nuance fortement alliée de l'art antérieur comprenant 1,4% de silicium présente une limite d'élasticité de 250 MPa et une dureté de 140 Hv5.

Claims (15)

  1. Acier magnétique dont la composition comprend, exprimés en % en poids: C ≤ 0,005 1,20≤ Si ≤1,40 0,18 ≤ Al ≤ 0,22 0,25≤ Mn ≤ 0,35 0,10 ≤ P ≤ 0,14 0,09 ≤ Sn ≤ 0,12 0,005≤ S ≤ 0,015 N ≤ 0, 01 O ≤ 0,01
    le reste de la composition étant constitué de fer et d'impuretés résultant de l'élaboration.
  2. Procédé de fabrication d'une tôle de composition conforme à la revendication 1, comprenant :
    l'élaboration de l'acier et la coulée d'une brame,
    un laminage à chaud de cette brame pour obtenir une tôle, ledit laminage se terminant à une température comprise entre celle du point Ar3 diminuée de 80°C et celle du point Ar3,
    un bobinage de la tôle à une température supérieure à 680 °C,
    un laminage à froid puis un traitement thermique de la tôle.
  3. Procédé selon la revendication 2, caractérisé en ce que, en outre, la température de bobinage est supérieure à 700°C.
  4. Procédé selon la revendication 2 ou 3, caractérisé en ce que ledit traitement thermique est un recuit que l'on effectue à une température supérieure à 900°C.
  5. Procédé selon la revendication 4, caractérisé en ce que ledit recuit est effectué en continu dans un four dans lequel la tôle a un temps de séjour inférieur ou égal à 50 s.
  6. Procédé selon la revendication 4 ou 5, caractérisé en ce que ledit laminage à froid est réalisé jusqu'à atteindre l'épaisseur définitive de la tôle et en ce que ledit recuit est un recuit final.
  7. Tôle d'acier magnétique à grains non orientés de composition conforme à la revendication 1.
  8. Tôle d'acier magnétique à grains non orientés obtenue par la mise en oeuvre du procédé selon l'une quelconque des revendications 2 à 6.
  9. Tôle d'acier magnétique à grains non orientés selon la revendication 7 ou 8, caractérisée en ce qu'elle présente, pour une épaisseur de 0,50 mm, des pertes magnétiques totales inférieures à 4 W/kg et une induction supérieure à 1,72 T lorsqu'on applique un champ de 5000 A/m.
  10. Tôle d'acier magnétique à grains non orientés selon la revendication 9, caractérisée en ce qu'elle présente en outre des pertes magnétiques totales inférieures à 3,5 W/kg.
  11. Tôle d'acier magnétique à grains non orientés selon la revendication 10, caractérisée en ce qu'elle présente en outre des pertes magnétiques totales inférieures à 3,3 W/kg.
  12. Tôle d'acier magnétique à grains non orientés selon la revendication 7 ou 8, caractérisée en ce qu'elle présente, pour une épaisseur de 0,65 mm, des pertes magnétiques totales inférieures à 5,30 W/kg et une induction supérieure à 1,72 T lorsqu'on applique un champ de 5000 A/m.
  13. Tôle d'acier magnétique à grains non orientés selon la revendication 12, caractérisée en ce qu'elle présente en outre des pertes magnétiques totales inférieures à 4,70 W/kg.
  14. Tôle d'acier magnétique à grains non orientés selon l'une quelconque des revendications 7 à 13, caractérisée en ce qu'elle présente une conductivité thermique supérieure ou égale à 35 W/m.K et une limite d'élasticité supérieure ou égale à 300 MPa.
  15. Tôle d'acier magnétique à grains non orientés selon l'une quelconque des revendications 7. à 14, caractérisée en ce qu'elle comprend en outre une couche de revêtement isolant sur chacune de ses faces.
EP01994925A 2000-12-27 2001-12-20 Acier magnetique a grains non orientes, procede de fabrication de toles et toles obtenues Expired - Lifetime EP1346069B1 (fr)

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
FR0017084A FR2818664B1 (fr) 2000-12-27 2000-12-27 Acier magnetique a grains non orientes, procede de fabrication de toles et toles obtenues
FR0017084 2000-12-27
PCT/FR2001/004093 WO2002052048A1 (fr) 2000-12-27 2001-12-20 Acier magnetique a grains non orientes, procede de fabrication de tôles et tôles obtenues

Publications (2)

Publication Number Publication Date
EP1346069A1 EP1346069A1 (fr) 2003-09-24
EP1346069B1 true EP1346069B1 (fr) 2004-06-16

Family

ID=8858246

Family Applications (1)

Application Number Title Priority Date Filing Date
EP01994925A Expired - Lifetime EP1346069B1 (fr) 2000-12-27 2001-12-20 Acier magnetique a grains non orientes, procede de fabrication de toles et toles obtenues

Country Status (9)

Country Link
EP (1) EP1346069B1 (fr)
AT (1) ATE269421T1 (fr)
CZ (1) CZ303205B6 (fr)
DE (1) DE60103933T2 (fr)
EA (1) EA004912B1 (fr)
ES (1) ES2223961T3 (fr)
FR (1) FR2818664B1 (fr)
TR (1) TR200401448T4 (fr)
WO (1) WO2002052048A1 (fr)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP2623626A4 (fr) * 2010-09-30 2017-11-22 Baoshan Iron & Steel Co., Ltd. Tôle d'acier électrique non orientée exempte de défaut d'ondulation et son procédé de production

Families Citing this family (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
FR2835001A1 (fr) * 2002-01-21 2003-07-25 Usinor Procede de fabrication d'une tole d'acier magnetique, toles et pieces obtenues
WO2025104469A1 (fr) 2023-11-15 2025-05-22 Arcelormittal Acier électrique à grains non orientés et procédé de fabrication d'un acier électrique à grains non orientés correspondant
WO2025104473A1 (fr) 2023-11-15 2025-05-22 Arcelormittal Acier électrique à grains non orientés et procédé de fabrication d'un acier électrique à grains non orientés correspondant
WO2025104468A1 (fr) * 2023-11-15 2025-05-22 Arcelormittal Acier électrique non orienté et procédé de fabrication d'acier électrique non orienté correspondant

Family Cites Families (10)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS583027B2 (ja) * 1979-05-30 1983-01-19 川崎製鉄株式会社 鉄損の低い冷間圧延無方向性電磁鋼板
JP3446385B2 (ja) * 1995-04-21 2003-09-16 Ｊｆｅスチール株式会社 被膜密着性に優れた無方向性電磁鋼板
JPH0941037A (ja) * 1995-05-19 1997-02-10 Kawasaki Steel Corp 無方向性電磁鋼板の製造方法
KR100240995B1 (ko) * 1995-12-19 2000-03-02 이구택 절연피막의 밀착성이 우수한 무방향성 전기강판의 제조방법
US5798001A (en) * 1995-12-28 1998-08-25 Ltv Steel Company, Inc. Electrical steel with improved magnetic properties in the rolling direction
JP3378934B2 (ja) * 1996-08-19 2003-02-17 新日本製鐵株式会社 磁気特性と表面性状の優れた無方向性電磁鋼板の製造方法
US6139650A (en) * 1997-03-18 2000-10-31 Nkk Corporation Non-oriented electromagnetic steel sheet and method for manufacturing the same
JPH11189850A (ja) * 1997-12-24 1999-07-13 Sumitomo Metal Ind Ltd 無方向性電磁鋼板およびその製造方法
JP3883029B2 (ja) * 1998-01-19 2007-02-21 Ｊｆｅスチール株式会社 軟磁性鋼板
JPH11286725A (ja) * 1998-04-01 1999-10-19 Nippon Steel Corp 磁性に優れた無方向性電磁鋼板の製造方法

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP2623626A4 (fr) * 2010-09-30 2017-11-22 Baoshan Iron & Steel Co., Ltd. Tôle d'acier électrique non orientée exempte de défaut d'ondulation et son procédé de production

Also Published As

Publication number Publication date
TR200401448T4 (tr) 2004-07-21
EA200300729A1 (ru) 2003-12-25
ES2223961T3 (es) 2005-03-01
DE60103933D1 (de) 2004-07-22
EP1346069A1 (fr) 2003-09-24
CZ303205B6 (cs) 2012-05-23
FR2818664B1 (fr) 2003-12-05
ATE269421T1 (de) 2004-07-15
EA004912B1 (ru) 2004-08-26
CZ20031798A3 (cs) 2004-02-18
DE60103933T2 (de) 2004-11-04
WO2002052048A1 (fr) 2002-07-04
FR2818664A1 (fr) 2002-06-28

Similar Documents

Publication Publication Date Title
US11718891B2 (en) Non-oriented electrical steel sheet and method for producing same, and motor core and method for producing same
RU2771133C1 (ru) Лист из нетекстурированной электротехнической стали и способ его производства
KR101963056B1 (ko) 무방향성 전기 강판 및 무방향성 전기 강판의 제조 방법
JP5668460B2 (ja) 無方向性電磁鋼板の製造方法
KR102139134B1 (ko) 방향성 전자 강판의 제조 방법
KR101591222B1 (ko) 무방향성 전기 강판의 제조 방법
CN107849656B (zh) 取向性电磁钢板的制造方法
JP5439866B2 (ja) 著しく磁束密度が高い方向性電磁鋼板の製造方法
WO2018179871A1 (fr) Pr0cédé de fabrication d'une plaque d'acier électromagnétique à grains non orientés, procédé de fabrication de noyau de moteur et noyau de moteur
JP5668767B2 (ja) 無方向性電磁鋼板製造用の熱延鋼板およびその製造方法
JP6610789B2 (ja) 方向性電磁鋼板用熱延鋼板、および方向性電磁鋼板の製造方法
JP6319574B2 (ja) 磁気特性に優れる無方向性電磁鋼板
WO2011148849A1 (fr) Procédé de production d'une tôle d'acier électromagnétique unidirectionnel
JP2011256437A (ja) 無方向性電磁鋼板の製造方法
WO2015107967A1 (fr) Feuille d'acier électromagnétique non directionnel présentant d'excellentes propriétés magnétiques
JP5428188B2 (ja) 方向性電磁鋼板の製造方法
FR2533586A1 (fr) Procede de fabrication d'une tole d'acier electrique a grain oriente ayant une haute densite de flux magnetique
EP0784100B1 (fr) Alliage fer-cobalt, procédé de fabrication d'une bande en alliage fercobalt et bande obtenue
US9637812B2 (en) Non-oriented electrical steel sheet
JP4608562B2 (ja) 著しく磁束密度が高い方向性電磁鋼板の製造方法
EP1346069A1 (fr) Acier magnetique a grains non orientes, procede de fabrication de t les et t les obtenues
JP6146582B2 (ja) 無方向性電磁鋼板の製造方法
EP1473371B1 (fr) Procédé de fabrication de tole d'acier magnétique à grains non orientés et tole obtenue par le procédé
EP0835945B1 (fr) Tôle d'acier laminé à chaud pour emboutissage profond
FR2835001A1 (fr) Procede de fabrication d'une tole d'acier magnetique, toles et pieces obtenues

Legal Events

Date Code Title Description
PUAI Public reference made under article 153(3) epc to a published international application that has entered the european phase

Free format text: ORIGINAL CODE: 0009012

17P Request for examination filed

Effective date: 20030512

AK Designated contracting states

Kind code of ref document: A1

Designated state(s): AT BE CH CY DE DK ES FI FR GB GR IE IT LI LU MC NL PT SE TR

AX Request for extension of the european patent

Extension state: AL LT LV MK RO SI

GRAP Despatch of communication of intention to grant a patent

Free format text: ORIGINAL CODE: EPIDOSNIGR1

GRAS Grant fee paid

Free format text: ORIGINAL CODE: EPIDOSNIGR3

GRAA (expected) grant

Free format text: ORIGINAL CODE: 0009210

AK Designated contracting states

Kind code of ref document: B1

Designated state(s): AT BE CH CY DE DK ES FI FR GB GR IE IT LI LU MC NL PT SE TR

AX Request for extension of the european patent

Extension state: AL LT LV MK RO SI

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: IE

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20040616

Ref country code: NL

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20040616

Ref country code: CY

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20040616

REG Reference to a national code

Ref country code: GB

Ref legal event code: FG4D

Free format text: NOT ENGLISH

REG Reference to a national code

Ref country code: CH

Ref legal event code: EP

REF Corresponds to:

Ref document number: 60103933

Country of ref document: DE

Date of ref document: 20040722

Kind code of ref document: P

REG Reference to a national code

Ref country code: IE

Ref legal event code: FG4D

Free format text: FRENCH

REG Reference to a national code

Ref country code: SE

Ref legal event code: TRGR

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: GR

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20040916

Ref country code: DK

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20040916

GBT Gb: translation of ep patent filed (gb section 77(6)(a)/1977)
LTIE Lt: invalidation of european patent or patent extension

Effective date: 20040616

NLV1 Nl: lapsed or annulled due to failure to fulfill the requirements of art. 29p and 29m of the patents act
PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: MC

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20041231

REG Reference to a national code

Ref country code: IE

Ref legal event code: FD4D

REG Reference to a national code

Ref country code: ES

Ref legal event code: FG2A

Ref document number: 2223961

Country of ref document: ES

Kind code of ref document: T3

PLBE No opposition filed within time limit

Free format text: ORIGINAL CODE: 0009261

STAA Information on the status of an ep patent application or granted ep patent

Free format text: STATUS: NO OPPOSITION FILED WITHIN TIME LIMIT

26N No opposition filed

Effective date: 20050317

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: PT

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20041116

REG Reference to a national code

Ref country code: FR

Ref legal event code: PLFP

Year of fee payment: 15

REG Reference to a national code

Ref country code: FR

Ref legal event code: PLFP

Year of fee payment: 16

REG Reference to a national code

Ref country code: FR

Ref legal event code: PLFP

Year of fee payment: 17

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: TR

Payment date: 20201126

Year of fee payment: 20

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: SE

Payment date: 20201124

Year of fee payment: 20

Ref country code: FI

Payment date: 20201123

Year of fee payment: 20

Ref country code: FR

Payment date: 20201120

Year of fee payment: 20

Ref country code: IT

Payment date: 20201123

Year of fee payment: 20

Ref country code: LU

Payment date: 20201124

Year of fee payment: 20

Ref country code: CH

Payment date: 20201119

Year of fee payment: 20

Ref country code: AT

Payment date: 20201123

Year of fee payment: 20

Ref country code: GB

Payment date: 20201123

Year of fee payment: 20

Ref country code: DE

Payment date: 20201119

Year of fee payment: 20

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: BE

Payment date: 20201124

Year of fee payment: 20

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: ES

Payment date: 20210107

Year of fee payment: 20

REG Reference to a national code

Ref country code: DE

Ref legal event code: R071

Ref document number: 60103933

Country of ref document: DE

REG Reference to a national code

Ref country code: CH

Ref legal event code: PL

REG Reference to a national code

Ref country code: GB

Ref legal event code: PE20

Expiry date: 20211219

REG Reference to a national code

Ref country code: FI

Ref legal event code: MAE

REG Reference to a national code

Ref country code: SE

Ref legal event code: EUG

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: GB

Free format text: LAPSE BECAUSE OF EXPIRATION OF PROTECTION

Effective date: 20211219

REG Reference to a national code

Ref country code: BE

Ref legal event code: MK

Effective date: 20211220

REG Reference to a national code

Ref country code: AT

Ref legal event code: MK07

Ref document number: 269421

Country of ref document: AT

Kind code of ref document: T

Effective date: 20211220

REG Reference to a national code

Ref country code: ES

Ref legal event code: FD2A

Effective date: 20220405

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: ES

Free format text: LAPSE BECAUSE OF EXPIRATION OF PROTECTION

Effective date: 20211221

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: TR

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20211220
