JP2010265263A - 障壁の形成による地下シロアリの活動の抑制方法 - Google Patents

Abstract

【課題】木材とセルロース材を含む人造構造物を地下シロアリの被害から保護する方法を提供する。
【解決手段】ビフェントリン成分を含んでいる防シロアリ組成物を木質の人造構造物の内表面および／または外表面の最下部に帯状に塗布する。
【選択図】なし

Description

本発明は、地下シロアリの被害から木材および／または他のセルロース材を含む人造構造物を保護する方法に関する。特に、本発明は、土壌と前記構造物の未処理の木材およびセルロース材との間に、ビフェントリン成分を含む組成物を障壁として塗布することに関する。

シロアリは、土壌に接触あるいは近接している木質構造材を典型例とする木材を常食としている。地下シロアリは、脱水に対する耐性が非常に低いので、必要な水分を得るために土壌中に巣を作る。地下シロアリは、土壌の近くにあるが直接接触しない食料源の間を移動するために、防護管を構築する。この防護管は泥管とも呼ばれている。このような防護管によって、日光、温度限界および捕食者による攻撃からシロアリを保護する暗く湿気た環境がもたらされる。

シロアリの被害を避けるために、住居の下および住居の周りの土壌に化学障壁として、パーメスリン、シペルメトリンおよびビフェントリンのような防シロアリ剤が注入される。新築工事の場合は、この工事は、建物基礎の打設または構築の前に、大量の希釈された防シロアリ剤を配合土に注入することにより成される。有効に処理するには、土壌に形成される障壁を阻害しないような処理のタイミングが重要となる。一般に、適切な注入時間枠は狭く、集合住宅建築物の場合、同時に注入することはできない。このような場合、注入する殺虫剤／防シロアリ剤を希釈するのに必要な大量の水を複数回に分けて輸送したり、塗布機を複数回現場に持ち込む場合がある。

既設の建築物の場合、基礎の外周に、溝を掘り穴を開けて、その後で大量の希釈された殺虫剤／防シロアリ剤が注入される。既設の建築物を処理するには、特別な掘削、穿孔、混合およびポンプ装置が必要である。雨あるいはその他の障壁の形成を阻害する物理的な存在、例えば、穴、歩道、配管によって障壁に生じる隙間や割れのために、障壁を完全に形成することは難しい。シロアリは、土壌中のシロアリ障壁となる防シロアリ剤を検知でき、致命的な接触を避けることができる。結局、採餌シロアリは障壁の隙間に位置して、建築物への行路を確保する可能性がある。これらのシロアリが建築用木材を発見すると、障壁の隙間にトンネルを掘って戻り、建築物内部に他のシロアリを招き入れるであろう。

シロアリを駆除する別のアプローチとして、噴霧あるいは噴霧／真空装置によって、防シロアリ剤の材料を建築前の木材に塗布することがある。床組、壁組、小屋組および下張り床に使用する骨組み材を処理するために、ピレスロイド類のビフェントリンが使用される。このシロアリを駆除するアプローチは有効であるが、高価な塗布装置を使用する必要がある。加えて、ビフェントリンで処理された木材は、極めて慎重に取り扱わねばならない。例えば、木材を切断、研磨あるいは穿孔処理するときに、作業者は手袋とマスクを着用しなければならない。処理された木材が縦引きされ、矯正され、原寸が著しく変化された場合、再封処理を要する。ビフェントリンで処理された木材からの切れ端、木屑および一般廃棄物は、焼却してはならない。また、水性生物に対するビフェントリンの毒性のため、下水管、下水溝、ダムあるいは他の水路に投入されてはならない。そのため、廃棄物は容器内に入れられて、許可された埋め立て地に廃棄する必要がある。

ホウ酸化合物が、建築物の予防剤および／または前処理剤として、地下シロアリを駆除するために使用されてきた。ホウ酸を含む市販品、例えば、ニサス コーポレーション（Ｎｉｓｕｓ Ｃｏｒｐｏｒａｔｉｏｎ）から入手できるボラケア（ＢＯＲＡ−ＣＡＲＥ、登録商標）防シロアリ剤、殺虫剤および殺菌剤の濃縮物は、八ホウ酸二ナトリウム四水和物を含んでおり、シロアリが摂取した場合のみ有毒となる。シロアリはホウ酸化合物を必ず摂取するので、シロアリが毒物を摂取するとともに、シロアリが根絶される前に人造構造物の木材あるいはセルロース材に顕著な被害が生じうることを確実にするために、少なくとも２フィートの帯が塗布されるべきである。加えて、シロアリは、ホウ酸処理部を超えて、未処理の木材とセルロースを含む材料に達するように防護管を構築できる。

そこで、環境に調和するとともに、人造構造物および該構造物中のセルロース材を地下シロアリの被害から保護する方法であって、安全、安価かつ容易に環境に調和する方法が望まれている。

防シロアリ組成物の比較的狭い帯を建築物の下方部分、一般に建築物の地表面から地表面より２フィート高い部分まで塗布することによって、建築物全体がシロアリから保護され得ることが分かった。本発明では、木材およびセルロース材を含む人造構造物を地下シロアリの被害から保護する方法に関し、有効成分であるビフェントリンを含む防シロアリ組成物を建築物の下部表面に塗布する。

本発明は、木材および／またはセルロース材を含む人造構造物を地下シロアリの被害から保護する方法に関する。シロアリによる建築物表面への管形成を低減する方法に関する。本発明は、防シロアリ組成物を建築物の内表面および外表面の下方部分に帯状に塗布することからなり、前記組成物はビフェントリン成分を含んでいる。ビフェントリンを含む組成物を建築物表面の下部の内側および外側に塗布することによって、地下シロアリは撃退されるので、シロアリが、建築物中の未処理の木材あるいはセルロース材に達して、これを常食するために、防護管を形成することを妨げることができることが分かった。本発明の方法は、特別な装置や多量の水を必要とせず、新築あるいは既設の建築物の下方の骨組みが露出さえすればいつでも塗布を実施できる。本発明の方法は、これらに限られる訳ではないが、東洋地下シロアリ（レティキュリテルメス・フラバイペス、Ｒｅｔｉｃｕｌｉｔｅｒｍｅｓ ｆｌａｖｉｐｅｓ）およびイエシロアリ（コプトテルメス・ホルモサヌス、Ｃｏｐｔｏｔｅｒｍｅｓ ｆｏｒｍｏｓａｎｕｓ）を含む地下シロアリからの被害を防ぐのに有効である。

「ビフェントリン」という用語は、２−メチルビフェニル−３−イルメチル（Ｚ）−（１ＲＳ）−シス−３−（２−クロロ−３，３，３−トリフルオロプロパ−１−エニル）−２，２−ジメチル シクロプロパンカルボキシレートを意味している。

本発明の一態様は、断熱材、石膏板あるいは他の内壁材料および羽目板、煉瓦積み、石材あるいは漆喰のような外壁保護材を取り付ける前に、新築の建築物の下方内表面および外表面を、ビフェントリンを含む防シロアリ組成物を用いて処理することに関する。ビフェントリンを含む組成物は、刷毛、塗布ローラ、トリガー噴霧容器、圧力タンク噴霧などのような簡単な装置を用いて塗布できる。完全に塗布されたことが目で見て解るように、可視的な指示薬色素あるいは塗料、例えば、エフディーアンドシー（ＦＤ＆Ｃ）青色色素♯１が、ビフェントリンを含む防シロアリ組成物、例えば、塗布前の噴霧混合物に加えられてもよい。なお、該青色色素♯１は殺虫剤ではなく、ビフェントリンの活性に影響を与えることもない。内部および外部は、ビフェントリンを含む組成物によって、建築物の基礎、建築物の土台板、あるいはクロールスペース（ｃｒａｗｌ ｓｐａｃｅ）土台壁を含む建築物の地下シロアリが侵入できる最下点から、約６インチから約２フィート幅の帯で塗布されると好ましい。もっとも、２フィートよりも大きな帯状に塗布されてもよい。前記帯は、これらに限られる訳ではないが、板材、合板、丸太、材木、木材形態の合成品およびセメント、煉瓦、ブロック、石材、漆喰、石膏、金属、プラスチックおよびポリマーのような非木材形態の建築組成物のような任意の内部あるいは外部の建築材に塗布されてもよい。

ビフェントリンを含む組成物は、地下シロアリを撃退するのに有効な比率で塗布されると好ましい。ビフェントリンを含む組成物を、例えば、水などの液体希釈剤を用いて希釈する場合、ビフェントリンが水に対して０．０４重量％から１．０重量％までの使用率で存在すると好ましい。ビフェントリンが水に対して０．０４重量％から０．６重量％の比率で塗布されるとより好ましい。シロアリを撃退するためには、ビフェントリンを含む組成物は、噴霧塗布機を用いて塗布されるのが好ましい。

ビフェントリンを含む防シロアリ組成物は、有効成分重量でわずか０．１重量％、０．２重量％あるいは０．５重量％という少量からの５重量％以上という多量を含むように配合されうる。有益な配合物には、湿潤性粒子、乳剤、流動性配合物、マイクロエマルション配合物、縣濁液、単一溶液、加圧噴霧液および水溶解性あるいは水混和性の細粒が含まれる。

本発明での使用に適した商品として入手可能なビフェントリン配合物の、非限定的な例としては、ビーフレックス（Ｂｉｆｌｅｘ、登録商標）アクアウォーターベース（Ａｑｕａ Ｗａｔｅｒ Ｂａｓｅｄ）防シロアリおよび殺虫剤、ビスター（Ｂｉｓｔａｒ、登録商標）ダブリューティー（ＷＴ）殺虫剤、ビスター（Ｂｉｓｔａｒ、登録商標）ティーアンドオー イーシー（Ｔ＆Ｏ ＥＣ）防シロアリ剤、タルスター（Ｔａｌｓｔａｒ、登録商標）ピープロフェッショナル（Ｐ Ｐｒｏｆｅｓｓｉｏｎａｌ）殺虫剤、オニックス（Ｏｎｙｘ、商標）殺虫剤およびベースライン（ＢａｓｅＬｉｎｅ、商標）プレトリート（Ｐｒｅｔｒｅａｔ）防シロアリ剤がある。これらはいずれも、ＦＭＣ Ｃｏｒｐｏｒａｔｉｏｎから入手可能である。

本発明の方法は、以下の実施例によってさらに例示される。本実施例は、本発明の例示に過ぎず、開示された発明の更なる修正例が当業者に明らかであるため、限定して解釈されるべきではない。このような修正例の全てが、請求項で定義される本発明の範囲内にあると考えられる。

この実施例は、木造構造物中での地下シロアリの活動を抑制する方法のプロトコルの１つを示している。

１２個の木製の骨組み構造物（幅４フィート、長さ３フィートで高さが４フィートであり、４個はビフェントリン溶液での処理を受け、４個は市販のホウ酸の標準処理を受け、４個は未処理の比較対象品として使用された。）を地下シロアリ、つまり、イエシロアリ（コプトテルメス・ホルモサヌス、Ｃｏｐｔｏｔｅｒｍｅｓ ｆｏｒｍｏｓａｎｕｓ）が押し寄せる領域で厚さ１インチのコンクリートパッド上に形成した。該構造物は、加圧処理した土台板、未処理のサウザンイエローパイン（ｓｏｕｔｈｅｒｎ ｙｅｌｌｏｗ ｐｉｎｅ）の間柱および未処理の合板壁を用いて構築された。配管状の排水装置を模擬するために、直径２インチのポリエチレン製の管が各コンクリートパッドの中心の穴に入れられ、パッドと配管の間には小さな隙間が残存していた。シロアリが局部的に押し寄せるのを促すために、木切れが該隙間に入れられた。４個の小屋状の構造物について、完全に塗布されたことを目で見て解るように、水に対して０．３重量％のビフェントリン（ビスター（Ｂｉｓｔａｒ、登録商標）ダブリューティー（ＷＴ）殺虫剤配合物）とエフディーアンドシー（ＦＤ＆Ｃ）青色色素♯１を含む水性混合物を、圧縮空気噴霧器を使用して、地表面から高さ２フィートの範囲まで内壁および間柱に、土台板の内側あるいは外側部分に、地表面から高さ２フィートの範囲まで外壁に、直径約１フィートでポリエチレンパイプを囲むコンクリート上に、シロアリを撃退するように噴霧した。４個の小屋状の構造物は、エフディーアンドシー（ＦＤ＆Ｃ）青色色素♯１と混合される商品として入手可能なホウ酸（水との１：１混合物としてラベルによって管理されるように用意されたボラケア（ＢＯＲＡ−ＣＡＲＥ、登録商標）防シロアリ剤、殺虫剤および殺菌剤の濃縮物）の水性溶液を用いて上述のように噴霧された。内表面を風雨から保護するために、屋根が各構造物に配置された。４個の小屋状の構造物は、未処理のままであった。各構造物周辺でのシロアリの活動は、商品として入手可能な地中のシロアリ監視装置（エフエムシー コーポレーション（ＦＭＣ Ｃｏｒｐｏｒａｔｉｏｎ）から入手可能なファーストライン（ＦＩＲＳＴＬＩＮＥ、登録商標）防護キット）を、各外表面から約１フィート挿入することによって監視された。各構造物にはそれぞれ４個の監視装置が挿入された。地中監視装置は、必要に応じて新たな木製挿入物で再充填された。シロアリの活動は、各構造物において、処理後１８ヶ月までの間、シロアリの被害と防護管の構築について内壁と外壁およびポリエチレン管周りの領域を目視検査することによって評価された。ビフェントリン処理された構造物は、シロアリの活動に起因する被害が極めて少ないか、全く被害を受けなかったが、未処理の構造物およびホウ酸の標準処理をした構造物のいくつかは、シロアリによる破壊の形跡があった。ビフェントリン処理された構造物では、シロアリによる被害あるいは模擬的な配管状の排水口に挿入された木片に対する被害のいかなる兆候も全く認められなかった。以下の表１に、試験期間中に集められたデータをまとめている。

表１（つづき１）

表１（つづき２）

表１に示されたデータから分かるように、木造構造物の基部に沿って内側および外側にビフェントリン溶液を塗布することは、イエシロアリが防護管を構築することを防止し、シロアリによる木造構造物の破壊を回避するのに有効な方法である。

この実施例は、露出された木材での地下シロアリの活動を抑制する方法のプロトコルの１つを示している。

以下のシロアリ試験のために、木製ユニット（Ｔ継ぎ手）が組み立てられた。つまり、２フィートの長さの２×４材が、釘を斜め打ちすることにより３フィートの長さの２×４材の中心に直角をなすように固定された。２フィートの部材が壁の間柱を模しており、３フィートの長さが建築物の土台板を模している。壁面の間柱に用いられる木材は、緑のダグラスファー（ＧＤＦ）、エゾマツモミ（ＳＰＦ）あるいは窯で乾燥されたツガ（ＨＦ−ＫＤ）から選ばれた。土台板は、緑のダグラスファー（ＧＤＦ）、エゾマツモミ（ＳＰＦ）、窯で乾燥されたツガ（ＨＦ−ＫＤ）あるいは加圧処理されたサウザンイエローパイン（ＰＴ−ＳＹＰ）から選ばれた。

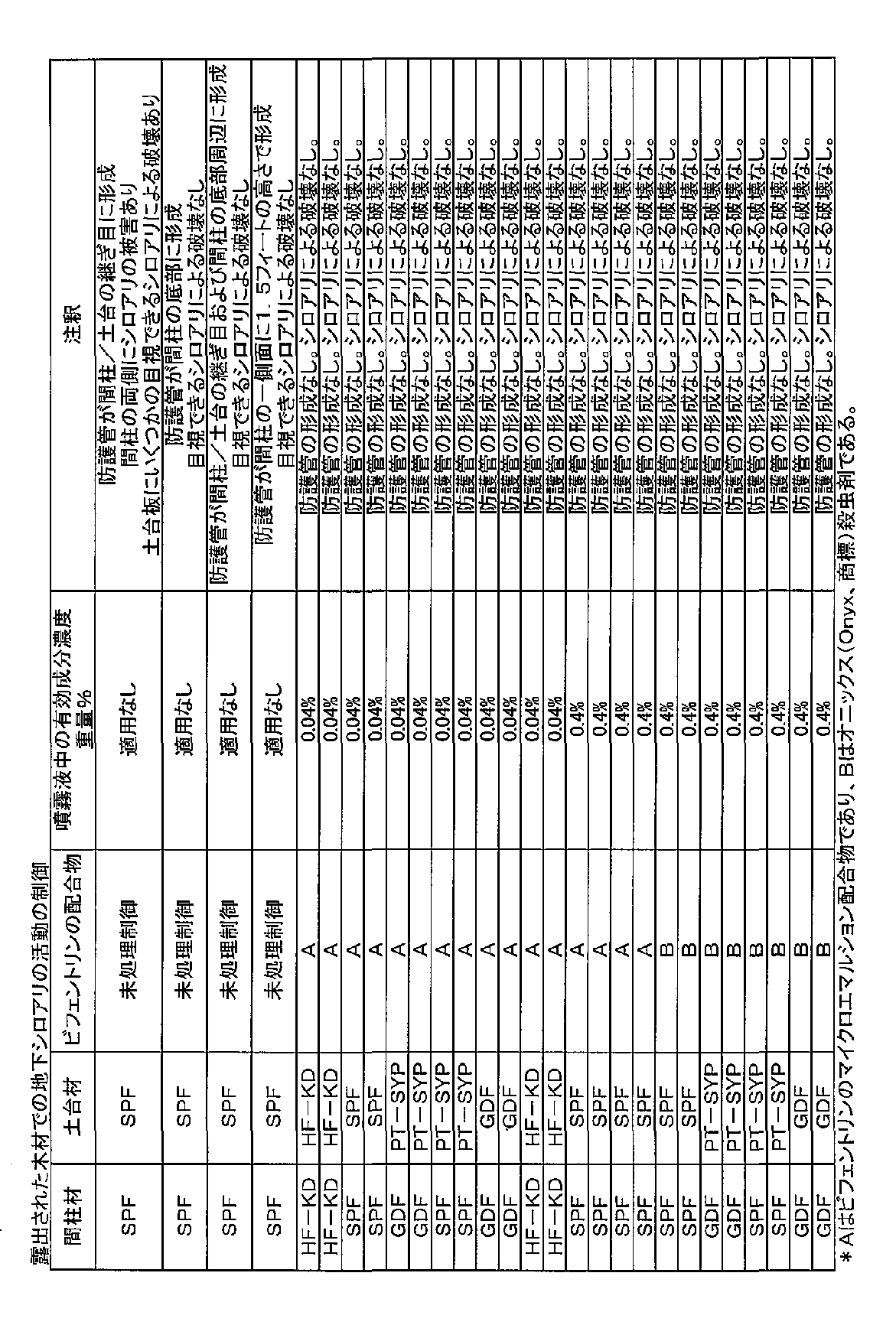

４個のＴ継ぎ手ユニットは未処理の比較対象として使用され、ＳＰＦ材のみで組み立てられた。ビフェントリンのマイクロエマルションは、８．３２％の工業用ビフェントリン（純度９６．２％）、８５．６％の界面活性剤、６．０６％の水および０．０２％のエフディーアンドシー（ＦＤ＆Ｃ）青色色素♯１の５０％溶液（全ての％は重量％である）あるいはエフディーアンドシー（ＦＤ＆Ｃ）青色色素♯１を含むオニックス（Ｏｎｙｘ、商標）殺虫剤からなり、０．０４重量％か０．４重量％のいずれかのビフェントリンを含む試験液を提供するために水を用いて希釈された。残りのＴ継ぎ手ユニットは、異なる木材の組み合わせで組み立てられており、０．０４重量％か０．４重量％のいずれかのビフェントリンを含む水性試験液が、圧縮空気噴霧器を用いてシロアリを撃退するように噴霧された。商品として入手可能なシロアリ監視ステーション（エフエムシー コーポレーション（ＦＭＣ Ｃｏｒｐｏｒａｔｉｏｎ）から入手可能なファーストライン（ＦＩＲＳＴＬＩＮＥ、登録商標）防護キット）が、東洋地下シロアリ（レティキュリテルメス・フラバイペス、Ｒｅｔｉｃｕｌｉｔｅｒｍｅｓ ｆｌａｖｉｐｅｓ）が活発に寄生する領域に挿入された。直接地面に触れるのを避けるために、標準的な大きさの粘土建物煉瓦が各監視ステーションの頂部に配置され、処理されたあるいは未処理のＴ継ぎ手が煉瓦の頂部に配置された。シロアリの寄生を促すために、１枚の段ボールが、シロアリ監視装置の頂部から土台板に対する壁の間柱の突き合わせ継ぎ手までＴ字継ぎ手の各側面に貼り付けられた。１５ヶ月後、処理されたおよび未処理のＴ継ぎ手は、防護管の形成および視認できるシロアリの破壊のようなシロアリの活動について目視検査された。以下の表２に、１５時間後に集められたデータをまとめている。

表２のデータから分かるように、土台板と間柱材をビフェントリン溶液で噴霧することは、シロアリによる防護管形成とシロアリによる破壊を防止する有効な方法である。

本発明では、好適な実施形態を中心に記載したが、好適な実施形態の変形例が使用されてもよいこと、および、本発明は明細書に記載した通り以外にも実施できることを意図していることが、本技術分野における当業者に理解されるであろう。したがって、本発明は、以下の請求項で定義される発明の精神および範囲内に包含される全ての修正例を含む。

Claims (5)

1. 木材および／またはセルロース材を含む人造構造物を地下シロアリの被害から保護する方法であって、
   前記構造物の内表面および／または外表面の最下部に、ビフェントリン成分を含む防シロアリ組成物を帯状に塗布することを
   特徴とする方法。
2. 前記帯の幅は少なくとも２フィートである、
   ことを特徴とする請求項１に記載の方法。
3. ビフェントリンを含む前記組成物は、スプレー塗り、刷毛塗りあるいはローラ塗りすることによって、前記構造物に塗布される、
   ことを特徴とする請求項１または２に記載の方法。
4. 前記ビフェントリンは、０．０４重量％から０．６重量％までの使用率で存在させる、
   ことを特徴とする請求項１〜３のいずれか１項に記載の方法。
5. 前記組成物は、さらに可視的な指示色素を含む、
   ことを特徴とする請求項１〜４のいずれか１項に記載の方法。
