JP2022008078A - 熱可塑性樹脂組成物及びそれからなる成形体 - Google Patents
熱可塑性樹脂組成物及びそれからなる成形体 Download PDFInfo
- Publication number
- JP2022008078A JP2022008078A JP2021080283A JP2021080283A JP2022008078A JP 2022008078 A JP2022008078 A JP 2022008078A JP 2021080283 A JP2021080283 A JP 2021080283A JP 2021080283 A JP2021080283 A JP 2021080283A JP 2022008078 A JP2022008078 A JP 2022008078A
- Authority
- JP
- Japan
- Prior art keywords
- hydrogenated
- polymer block
- resin composition
- thermoplastic resin
- unit
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Granted
Links
Landscapes
- Compositions Of Macromolecular Compounds (AREA)
Abstract
【課題】透明性、耐衝撃性、成形性及び耐油性の優れた熱可塑性樹脂組成物及び成形体を提供することを目的とする。
【解決手段】環状ポリオレフィン（Ａ）と、粘着付与樹脂（Ｂ）とを含有する熱可塑性樹脂組成物であって、環状ポリオレフィン（Ａ）が、少なくとも１種の芳香族ビニルモノマー単位及び少なくとも１種の共役ジエンモノマー単位を含むブロックコポリマーの水素化体である水素化ブロックコポリマーからなり、水素化ブロックコポリマーは、芳香族ビニルモノマー単位からなるポリマーブロックの水素化体である水素化芳香族ビニルポリマーブロック単位、及び共役ジエンモノマー単位からなるポリマーブロックの水素化体である水素化共役ジエンポリマーブロック単位を有し、水素化ブロックコポリマーは、前記水素化芳香族ビニルポリマーブロック単位を少なくとも２個有すると共に、水素化共役ジエンポリマーブロック単位を少なくとも１個有する熱可塑性樹脂組成物を用いる。
【選択図】なし
【解決手段】環状ポリオレフィン（Ａ）と、粘着付与樹脂（Ｂ）とを含有する熱可塑性樹脂組成物であって、環状ポリオレフィン（Ａ）が、少なくとも１種の芳香族ビニルモノマー単位及び少なくとも１種の共役ジエンモノマー単位を含むブロックコポリマーの水素化体である水素化ブロックコポリマーからなり、水素化ブロックコポリマーは、芳香族ビニルモノマー単位からなるポリマーブロックの水素化体である水素化芳香族ビニルポリマーブロック単位、及び共役ジエンモノマー単位からなるポリマーブロックの水素化体である水素化共役ジエンポリマーブロック単位を有し、水素化ブロックコポリマーは、前記水素化芳香族ビニルポリマーブロック単位を少なくとも２個有すると共に、水素化共役ジエンポリマーブロック単位を少なくとも１個有する熱可塑性樹脂組成物を用いる。
【選択図】なし
Description
本発明は、透明性、耐衝撃性、成形性及び耐油性の優れた熱可塑性樹脂組成物及びそれからなる成形体を提供することを目的とする。
少なくとも１種の芳香族ビニルモノマー単位及び少なくとも１種の共役ジエンモノマー単位を含むブロックコポリマーの水素化体であり、前記芳香族ビニルモノマー単位からなるポリマーブロックの水素化体である水素化芳香族ビニルポリマーブロック単位、及び前記共役ジエンモノマー単位からなるポリマーブロックの水素化体である水素化共役ジエンポリマーブロック単位を有する環状ポリオレフィンは、優れた透明性、耐衝撃性を有することから、医療用成形体（特許文献１参照）や、光学部品、電気・電子部品及び食品用ボトルやタッパー等の食品容器として適用が期待される。
しかしながら、本発明者による環状ポリオレフィンの検討において、この環状ポリオレフィンは耐油性が劣るため、食品容器への適用は困難であることがわかった。また、食品用ボトルやタッパー等の食品容器に適用する場合には、透明性、耐衝撃性を維持したまま、成形性、耐油性を向上する必要があることが見出されている。
本発明は、このような問題を鑑みてなされたものである。すなわち、本発明の課題は、透明性、耐衝撃性、成形性及び耐油性の優れた熱可塑性樹脂組成物及び成形体を提供することを目的とする。
本発明は、このような問題を鑑みてなされたものである。すなわち、本発明の課題は、透明性、耐衝撃性、成形性及び耐油性の優れた熱可塑性樹脂組成物及び成形体を提供することを目的とする。
本発明者は鋭意検討した結果、特定の環状ポリオレフィンと特定の粘着付与樹脂を用いることで透明性、耐衝撃性、成形性及び耐油性に優れ、食品用ボトルやタッパー等の食品容器の材料として好適に用いることができることを見出し、本発明に至った。
即ち、本発明は以下の特徴を有する。
即ち、本発明は以下の特徴を有する。
［１］環状ポリオレフィン（Ａ）と、粘着付与樹脂（Ｂ）とを含有する熱可塑性樹脂組成物であって、該環状ポリオレフィン（Ａ）が、少なくとも１種の芳香族ビニルモノマー単位及び少なくとも１種の共役ジエンモノマー単位を含むブロックコポリマーの水素化体である水素化ブロックコポリマーからなり、該水素化ブロックコポリマーは、前記芳香族ビニルモノマー単位からなるポリマーブロックの水素化体である水素化芳香族ビニルポリマーブロック単位、及び前記共役ジエンモノマー単位からなるポリマーブロックの水素化体である水素化共役ジエンポリマーブロック単位を有し、該水素化ブロックコポリマーは、前記水素化芳香族ビニルポリマーブロック単位を少なくとも２個有すると共に、前記水素化共役ジエンポリマーブロック単位を少なくとも１個有し、前記環状ポリオレフィン（Ａ）中の、前記水素化芳香族ビニルポリマーブロック単位の含有率が３０～８０モル％であり、前記水素化共役ジエンポリマーブロック単位の含有率が２０～７０モル％である、熱可塑性樹脂組成物。
［２］前記環状ポリオレフィン（Ａ）１００質量部に対して、粘着付与樹脂（Ｂ）５～９０質量部を含有する、［１］に記載の熱可塑性樹脂組成物。
［３］前記水素化芳香族ビニルポリマーブロック単位が９０％以上の水素化レベルをもち、且つ、前記水素化共役ジエンポリマーブロック単位が９５％以上の水素化レベルをもつ、［１］又は［２］に記載の熱可塑性樹脂組成物。
［４］前記水素化芳香族ビニルポリマーブロック単位が水素化ポリスチレンからなる単位であり、前記水素化共役ジエンポリマーブロック単位が水素化ポリブタジエンからなる単位である、［１］～［３］のいずれか一項に記載の熱可塑性樹脂組成物。
［３］前記水素化芳香族ビニルポリマーブロック単位が９０％以上の水素化レベルをもち、且つ、前記水素化共役ジエンポリマーブロック単位が９５％以上の水素化レベルをもつ、［１］又は［２］に記載の熱可塑性樹脂組成物。
［４］前記水素化芳香族ビニルポリマーブロック単位が水素化ポリスチレンからなる単位であり、前記水素化共役ジエンポリマーブロック単位が水素化ポリブタジエンからなる単位である、［１］～［３］のいずれか一項に記載の熱可塑性樹脂組成物。
［５］前記粘着付与樹脂（Ｂ）が、水添テルペン系樹脂、水添ロジン及び水添ロジンエステル系樹脂、不均化ロジン及び不均化ロジンエステル系樹脂、水素化石油樹脂から選ばれる１種以上である、［１］～［４］のいずれか一項に記載の熱可塑性樹脂組成物。
［６］前記粘着付与樹脂（Ｂ）が水素化石油樹脂である、［１］～［４］のいずれか一項に記載の熱可塑性樹脂組成物。
［７］前記粘着付与樹脂（Ｂ）の軟化点が１００～１８０℃である、［１］～［６］のいずれか一項に記載の熱可塑性樹脂組成物。
［６］前記粘着付与樹脂（Ｂ）が水素化石油樹脂である、［１］～［４］のいずれか一項に記載の熱可塑性樹脂組成物。
［７］前記粘着付与樹脂（Ｂ）の軟化点が１００～１８０℃である、［１］～［６］のいずれか一項に記載の熱可塑性樹脂組成物。
［８］更にスチレン系エラストマー（Ｃ）を含む、［１］～［７］のいずれか一項に記載の熱可塑性樹脂組成物。
［９］前記スチレン系エラストマー（Ｃ）が、少なくとも１種の芳香族ビニルモノマー単位及び少なくとも１種の共役ジエンモノマー単位を含むブロックコポリマーである、［８］に記載の熱可塑性樹脂組成物。
［１０］前記ブロックコポリマーが水素化ブロックコポリマーである、［９］に記載の熱可塑性樹脂組成物。
［９］前記スチレン系エラストマー（Ｃ）が、少なくとも１種の芳香族ビニルモノマー単位及び少なくとも１種の共役ジエンモノマー単位を含むブロックコポリマーである、［８］に記載の熱可塑性樹脂組成物。
［１０］前記ブロックコポリマーが水素化ブロックコポリマーである、［９］に記載の熱可塑性樹脂組成物。
［１１］前記水素化ブロックコポリマーが、前記芳香族ビニルモノマー単位からなる芳香族ビニルポリマーブロック単位、及び前記共役ジエンモノマー単位からなるポリマーブロックの水素化体である水素化共役ジエンポリマーブロック単位を有する、［１０］に記載の熱可塑性樹脂組成物。
［１２］前記スチレン系エラストマー（Ｃ）中の芳香族ビニルポリマーブロック単位の含有率が１５～５０質量％である、［１１］に記載の熱可塑性樹脂組成物。
［１３］前記スチレン系エラストマー（Ｃ）の重量平均分子量が１０，０００～２００，０００である、［８］～［１２］のいずれか一項に記載の熱可塑性樹脂組成物。
［１２］前記スチレン系エラストマー（Ｃ）中の芳香族ビニルポリマーブロック単位の含有率が１５～５０質量％である、［１１］に記載の熱可塑性樹脂組成物。
［１３］前記スチレン系エラストマー（Ｃ）の重量平均分子量が１０，０００～２００，０００である、［８］～［１２］のいずれか一項に記載の熱可塑性樹脂組成物。
［１４］［１］～［１３］のいずれか一項に記載の熱可塑性樹脂組成物からなる成形体。
［１５］食品容器、医療用成形体、光学部品又は電気・電子部品である、［１４］に記載の成形体。
［１６］前記食品容器が、食品用ボトル又はタッパーである［１５］に記載の成形体。
［１７］前記医療用成形体が、プラスチックスライドガラス、点眼容器、薬瓶アンプル、バイアル、これらに用いるキャップ、試験管、採血管、検体容器、プレフィルドシリンジ、又は注射器シリンジである［１５］に記載の成形体。
［１５］食品容器、医療用成形体、光学部品又は電気・電子部品である、［１４］に記載の成形体。
［１６］前記食品容器が、食品用ボトル又はタッパーである［１５］に記載の成形体。
［１７］前記医療用成形体が、プラスチックスライドガラス、点眼容器、薬瓶アンプル、バイアル、これらに用いるキャップ、試験管、採血管、検体容器、プレフィルドシリンジ、又は注射器シリンジである［１５］に記載の成形体。
この発明にかかる特定の環状ポリオレフィンと粘着付与樹脂を含有する熱可塑性樹脂組成物及び成形体は、透明性、耐衝撃性、成形性及び耐油性に優れることから、食品用ボトルやタッパー等の食品容器をはじめ、医療用成形体、光学部品、電気・電子部品の材料として好適に使用できる。
以下に本発明について詳細に説明するが、以下の説明は、本発明の実施の形態の一例であり、本発明はその要旨を超えない限り、以下の記載内容に限定されるものではなく、本発明の要旨を逸脱しない範囲において、任意に変形して実施することができる。
以下において、「～」を用いてその前後に数値又は物性値を挟んで表現する場合、その前後の値を含むものとして用いることとする。
以下において、「～」を用いてその前後に数値又は物性値を挟んで表現する場合、その前後の値を含むものとして用いることとする。
本願に係る発明は、環状ポリオレフィン（Ａ）と、粘着付与樹脂（Ｂ）とを含有する熱可塑性樹脂組成物についての発明である。
＜環状ポリオレフィン（Ａ）＞
本発明の環状ポリオレフィン（Ａ）（以下、「成分（Ａ）」と称することがある。）は、少なくとも１種の芳香族ビニルモノマー単位及び少なくとも１種の共役ジエンモノマー単位を含むブロックコポリマーの水素化体である水素化ブロックコポリマーからなる。
該水素化ブロックコポリマーは、前記芳香族ビニルモノマー単位からなるポリマーブロックの水素化体である水素化芳香族ビニルポリマーブロック単位、及び前記共役ジエンモノマー単位からなるポリマーブロックの水素化体である水素化共役ジエンポリマーブロック単位を有する。
また、該水素化ブロックコポリマーは、前記水素化芳香族ビニルポリマーブロック単位を少なくとも２個有すると共に、前記水素化共役ジエンポリマーブロック単位を少なくとも１個有するものである。
本発明の環状ポリオレフィン（Ａ）（以下、「成分（Ａ）」と称することがある。）は、少なくとも１種の芳香族ビニルモノマー単位及び少なくとも１種の共役ジエンモノマー単位を含むブロックコポリマーの水素化体である水素化ブロックコポリマーからなる。
該水素化ブロックコポリマーは、前記芳香族ビニルモノマー単位からなるポリマーブロックの水素化体である水素化芳香族ビニルポリマーブロック単位、及び前記共役ジエンモノマー単位からなるポリマーブロックの水素化体である水素化共役ジエンポリマーブロック単位を有する。
また、該水素化ブロックコポリマーは、前記水素化芳香族ビニルポリマーブロック単位を少なくとも２個有すると共に、前記水素化共役ジエンポリマーブロック単位を少なくとも１個有するものである。
本発明の環状ポリオレフィン（Ａ）は、透明性及び耐候性の観点から、前記水素化ブロックコポリマーからなることが好ましい。
尚、「ブロック」とは、後記するように、本明細書において、コポリマーの構造的又は組成的に異なった重合セグメントからのミクロ層分離を表すコポリマーの重合セグメントをいう。このため、例えば「ブロック単位を少なくとも２個有する」とは、水素化ブロックコポリマーの中に、構造的又は組成的に異なった重合セグメントからのミクロ層分離を表すコポリマーの重合セグメントを少なくとも２個有することをいう。
尚、「ブロック」とは、後記するように、本明細書において、コポリマーの構造的又は組成的に異なった重合セグメントからのミクロ層分離を表すコポリマーの重合セグメントをいう。このため、例えば「ブロック単位を少なくとも２個有する」とは、水素化ブロックコポリマーの中に、構造的又は組成的に異なった重合セグメントからのミクロ層分離を表すコポリマーの重合セグメントを少なくとも２個有することをいう。

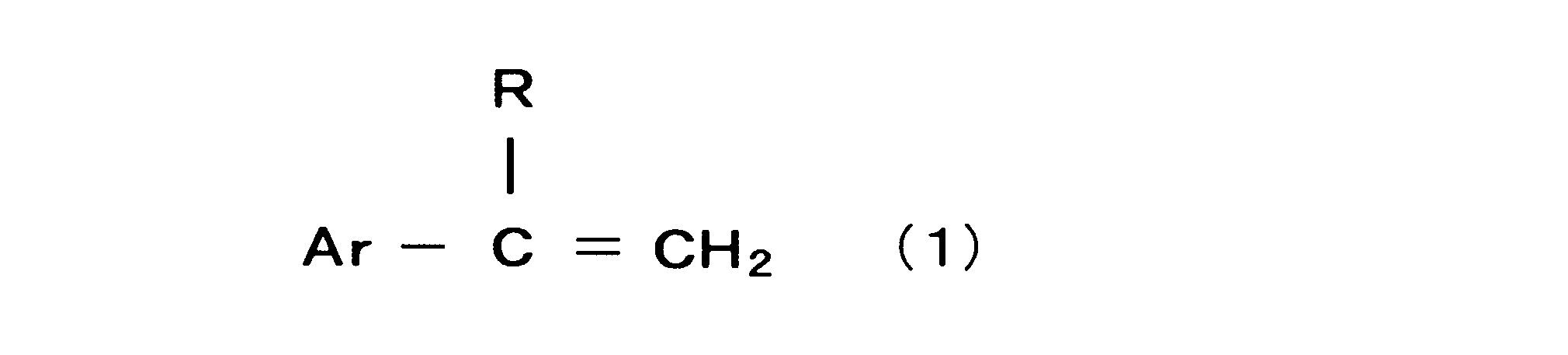

前記の芳香族ビニルモノマー単位の原料となる芳香族ビニルモノマーは、一般式（１）で示されるモノマーである。
ここでＲは、水素又はアルキル基、Ａｒはフェニル基、ハロフェニル基、アルキルフェニル基、アルキルハロフェニル基、ナフチル基、ピリジニル基、又はアントラセニル基である。
前記アルキル基は、ハロ基、ニトロ基、アミノ基、ヒドロキシ基、シアノ基、カルボニル基、及びカルボキシル基のような官能基で単置換若しくは多重置換されたアルキル基であってもよい。また、前記アルキル基の炭素数は１～６がよい。
また、前記のＡｒは、フェニル基又はアルキルフェニル基が好ましく、フェニル基がより好ましい。
また、前記のＡｒは、フェニル基又はアルキルフェニル基が好ましく、フェニル基がより好ましい。
前記芳香族ビニルモノマーとしては、例えば、スチレン、α－メチルスチレン、ビニルトルエン（全ての異性体を含み、特にｐ－ビニルトルエン）、エチルスチレン、プロピルスチレン、ブチルスチレン、ビニルビフェニル、ビニルナフタレン、ビニルアントラセン（全ての異性体）、及びこれらの混合物が挙げられる。
前記の共役ジエンモノマー単位の原料となる共役ジエンモノマーは、２個の共役二重結合を持つモノマーであればよく、特に限定されるものではない。
共役ジエンモノマーとしては、例えば、１，３－ブタジエン、２－メチル－１，３－ブタジエン（イソプレン）、２－メチル－１，３ペンタジエンとその類似化合物、及びこれらの混合物が挙げられる。
共役ジエンモノマーとしては、例えば、１，３－ブタジエン、２－メチル－１，３－ブタジエン（イソプレン）、２－メチル－１，３ペンタジエンとその類似化合物、及びこれらの混合物が挙げられる。
前記１，３－ブタジエンの重合体であるポリブタジエンは、水素化で１－ブテン繰り返し単位の等価物を与える１，２配置、又は水素化でエチレン繰り返し単位の等価物を与える１，４配置のいずれかを含むことができる。
前記の芳香族ビニルモノマーや、１，３－ブタジエンを含む前記共役ジエンモノマーから構成される重合性ブロックの水素化体は、本発明で使用される水素化ブロックコポリマーに含まれる。好ましくは、水素化ブロックコポリマーは官能基のないブロックコポリマーである。
尚、「官能基のない」とはブロックコポリマー中に如何なる官能基、即ち、炭素と水素以外の元素を含む基が存在しないことを意味する。
尚、「官能基のない」とはブロックコポリマー中に如何なる官能基、即ち、炭素と水素以外の元素を含む基が存在しないことを意味する。
前記の水素化芳香族ビニルポリマーブロック単位の好ましい例としては、水素化ポリスチレンからなる単位が挙げられ、前記の水素化共役ジエンポリマーブロック単位の好ましい例としては、水素化ポリブタジエンからなる単位が挙げられる。
そして、水素化ブロックコポリマーの好ましい一態様としては、スチレンとブタジエンの水素化トリブロック又はペンタブロックコポリマーが挙げられ、他の如何なる官能基又は構造的変性剤も含まないことが好ましい。
「ブロック」とは、コポリマーの構造的又は組成的に異なった重合セグメントからのミクロ層分離を表すコポリマーの重合セグメントとして定義される。ミクロ層分離は、ブロックコポリマー中で重合セグメントが混じり合わないことにより生ずる。
尚、ミクロ層分離とブロックコポリマーは、ＰＨＹＳＩＣＳ ＴＯＤＡＹの１９９９年２月号３２－３８頁の“Ｂｌｏｃｋ Ｃｏｐｏｌｙｍｅｒｓ－Ｄｅｓｉｇｎｅｒ Ｓｏｆｔ Ｍａｔｅｒｉａｌｓ”で広範に議論されている。
そして、水素化ブロックコポリマーの好ましい一態様としては、スチレンとブタジエンの水素化トリブロック又はペンタブロックコポリマーが挙げられ、他の如何なる官能基又は構造的変性剤も含まないことが好ましい。
「ブロック」とは、コポリマーの構造的又は組成的に異なった重合セグメントからのミクロ層分離を表すコポリマーの重合セグメントとして定義される。ミクロ層分離は、ブロックコポリマー中で重合セグメントが混じり合わないことにより生ずる。
尚、ミクロ層分離とブロックコポリマーは、ＰＨＹＳＩＣＳ ＴＯＤＡＹの１９９９年２月号３２－３８頁の“Ｂｌｏｃｋ Ｃｏｐｏｌｙｍｅｒｓ－Ｄｅｓｉｇｎｅｒ Ｓｏｆｔ Ｍａｔｅｒｉａｌｓ”で広範に議論されている。
水素化芳香族ビニルポリマーブロック単位の含有率は、前記環状ポリオレフィン（Ａ）に対して３０～８０モル％であり、好ましくは４０～７５モル％である。
水素化芳香族ビニルポリマーブロック単位の比率が上記下限値以上であれば剛性が低下することがなく、上記上限値以下であれば耐衝撃性が向上すると共に、脆性が悪化することがない。
水素化芳香族ビニルポリマーブロック単位の比率が上記下限値以上であれば剛性が低下することがなく、上記上限値以下であれば耐衝撃性が向上すると共に、脆性が悪化することがない。
また、水素化共役ジエンポリマーブロック単位の含有率は、前記環状ポリオレフィン（Ａ）に対して２０～７０モル％であり、好ましくは２５～６０モル％である。
水素化共役ジエンポリマーブロック単位の比率が上記下限値以上であれば耐衝撃性が向上すると共に、脆性が悪化することがなく、上記上限値以下であれば剛性が低下することがない。
水素化共役ジエンポリマーブロック単位の比率が上記下限値以上であれば耐衝撃性が向上すると共に、脆性が悪化することがなく、上記上限値以下であれば剛性が低下することがない。
尚、前記のとおり、本願発明にかかるポリオレフィンは、「環状ポリオレフィン」であるが、この「環状」とは、前記水素化芳香族ビニルポリマーブロック単位が有する、芳香族環の水素化により生じる脂環式構造のことをいう。
本発明の水素化ブロックコポリマーはＳＢＳ、ＳＢＳＢＳ、ＳＩＳ、ＳＩＳＩＳ、及びＳＩＳＢＳ（ここで、Ｓはポリスチレン、Ｂはポリブタジエン、Ｉはポリイソプレンを意味する。）のようなトリブロック、マルチブロック、テーパーブロック、及びスターブロックコポリマーを含むブロックコポリマーの水素化によって製造される。
本発明の水素化ブロックコポリマーはそれぞれの末端に芳香族ビニルポリマーからなるセグメントを含む。このため、本発明の水素化ブロックコポリマーは、少なくとも２個の水素化芳香族ビニルポリマーブロック単位を有することとなる。そして、この２個の水素化芳香族ビニルポリマーブロック単位の間には、少なくとも１つの水素化共役ジエンポリマーブロック単位を有することとなる。
前記水素化ブロックコポリマーを構成する水素化前のブロックコポリマーは、何個かの追加ブロックを含んでいてもよく、これらのブロックはトリブロックポリマー骨格のどの位置に結合していてもよい。このように、線状ブロックは例えばＳＢＳ、ＳＢＳＢ、ＳＢＳＢＳ、そしてＳＢＳＢＳＢを含む。コポリマーは分岐していてもよく、重合連鎖はコポリマーの骨格に沿ってどの位置に結合していてもよい。
水素化ブロックコポリマーの重量平均分子量（Ｍｗ）の下限は、好ましくは３０，０００以上、より好ましくは４０，０００以上、更に好ましくは４５，０００以上、特に好ましくは５０，０００以上である。また、Ｍｗの上限は、好ましくは１２０，０００以下、より好ましくは１００，０００以下、更に好ましくは９５，０００以下、特に好ましくは９０，０００以下、最も好ましくは８５，０００以下、極めて好ましくは８０，０００以下である。
Ｍｗが上記下限値以上であれば機械強度が低下せず、上記上限値以下であれば成形加工性が悪化しない。
本明細書のＭｗは、ゲルパーミエーションクロマトグラフィー（ＧＰＣ）を用いて決定される。
Ｍｗが上記下限値以上であれば機械強度が低下せず、上記上限値以下であれば成形加工性が悪化しない。
本明細書のＭｗは、ゲルパーミエーションクロマトグラフィー（ＧＰＣ）を用いて決定される。
水素化ブロックコポリマーの水素化レベルは、好ましくは水素化芳香族ビニルポリマーブロック単位が９０％以上、水素化共役ジエンポリマーブロック単位が９５％以上；より好ましくは水素化芳香族ビニルポリマーブロック単位が９５％以上、水素化共役ジエンポリマーブロック単位が９９％以上；更に好ましくは水素化芳香族ビニルポリマーブロック単位が９８％以上、水素化共役ジエンポリマーブロック単位が９９．５％以上；特に好ましくは水素化芳香族ビニルポリマーブロック単位が９９．５％以上、水素化共役ジエンポリマーブロック単位が９９．５％以上である。
尚、水素化芳香族ビニルポリマーブロック単位の水素化レベルとは、芳香族ビニルポリマーブロック単位が水素化によって飽和される割合を示し、水素化共役ジエンポリマーブロック単位の水素化レベルとは、共役ジエンポリマーブロック単位が水素化によって飽和される割合を示す。このように高レベルの水素化は、耐熱性及び透明性のために好ましい。
尚、水素化芳香族ビニルポリマーブロック単位の水素化レベルとは、芳香族ビニルポリマーブロック単位が水素化によって飽和される割合を示し、水素化共役ジエンポリマーブロック単位の水素化レベルとは、共役ジエンポリマーブロック単位が水素化によって飽和される割合を示す。このように高レベルの水素化は、耐熱性及び透明性のために好ましい。
水素化芳香族ビニルポリマーブロック単位の水素化レベルと水素化共役ジエンポリマーブロック単位の水素化レベルは、プロトンＮＭＲを用いて決定される。
本発明の環状ポリオレフィン（Ａ）のメルトフローレート（ＭＦＲ）は特に限定されないが、０．１ｇ／１０分以上であり、成形方法や成形体の外観の観点から、好ましくは０．２ｇ／１０分以上である。また、２００ｇ／１０分以下であり、材料強度の観点から、好ましくは１００ｇ／１０分以下、より好ましくは５０ｇ／１０分以下である。
ＭＦＲは、ＩＳＯ Ｒ１１３３に従って、測定温度２３０℃、測定荷重２．１６ｋｇの条件で測定した。
ＭＦＲは、ＩＳＯ Ｒ１１３３に従って、測定温度２３０℃、測定荷重２．１６ｋｇの条件で測定した。
環状ポリオレフィン（Ａ）は、１種を単独で用いてもよく、モノマー単位の組成や物性等の異なる２種以上を併用してもよい。
本発明の環状ポリオレフィン（Ａ）としては、市販のものを用いることができる。具体的には、三菱ケミカル（株）製：ゼラス（商標登録）が挙げられる。
本発明の環状ポリオレフィン（Ａ）としては、市販のものを用いることができる。具体的には、三菱ケミカル（株）製：ゼラス（商標登録）が挙げられる。
＜粘着付与樹脂（Ｂ）＞
本発明の粘着付与樹脂（Ｂ）（以下、「成分（Ｂ）」と称することがある。）とは、耐油性を付与することができる樹脂をいい、水添テルペン系樹脂、水添ロジン及び水添ロジンエステル系樹脂、不均化ロジン及び不均化ロジンエステル系樹脂、水素化石油樹脂等が挙げられ、これらから選ばれる１種又は２種以上が用いられる。
この粘着付与樹脂（Ｂ）として、成分（Ａ）に対する相溶性が良好なものを用いると、熱可塑性樹脂組成物中で成分（Ａ）に相溶することができ、透明性を維持することができる。
本発明の粘着付与樹脂（Ｂ）（以下、「成分（Ｂ）」と称することがある。）とは、耐油性を付与することができる樹脂をいい、水添テルペン系樹脂、水添ロジン及び水添ロジンエステル系樹脂、不均化ロジン及び不均化ロジンエステル系樹脂、水素化石油樹脂等が挙げられ、これらから選ばれる１種又は２種以上が用いられる。
この粘着付与樹脂（Ｂ）として、成分（Ａ）に対する相溶性が良好なものを用いると、熱可塑性樹脂組成物中で成分（Ａ）に相溶することができ、透明性を維持することができる。
前記水添テルペン系樹脂とは、モノテルペン（Ｃ１０）等を主成分とする熱可塑性樹脂の水素化樹脂である。
水添テルペン系樹脂としては、例えば、α－ピネン、β－ピネン、ジペンテン等を主成分とするモノマーをカチオン重合して得られたテルペン樹脂や、更にフェノール類や芳香族系モノマーを共重合した芳香族テルペン樹脂、を水素化した樹脂等が挙げられる。
水添テルペン系樹脂としては、例えば、α－ピネン、β－ピネン、ジペンテン等を主成分とするモノマーをカチオン重合して得られたテルペン樹脂や、更にフェノール類や芳香族系モノマーを共重合した芳香族テルペン樹脂、を水素化した樹脂等が挙げられる。
水添テルペン系樹脂の市販品としては、例えば、ヤスハラケミカル（株）製クリアロン（登録商標）Ｐ、Ｍ、Ｋシリーズが挙げられる。
前記の水添ロジン及び水添ロジンエステル系樹脂とは、松から得られる天然樹脂及びそのエステル化物の水素化樹脂である。
前記の水添ロジン及び水添ロジンエステル系樹脂としては、例えば、アビエチン酸とその異性体の混合物を主成分とするロジン及びそのエステル系樹脂、を水素化した樹脂が挙げられる。
前記の水添ロジン及び水添ロジンエステル系樹脂としては、例えば、アビエチン酸とその異性体の混合物を主成分とするロジン及びそのエステル系樹脂、を水素化した樹脂が挙げられる。
前記の水添ロジン及び水添ロジンエステル系樹脂の市販品としては、例えば、イーストマンケミカル社製Ｆｏｒａｌ（登録商標）ＡＸ－Ｅ、Ｆｏｒａｌ１０５－Ｅ；荒川化学工業（株）製ペンセル（登録商標）Ａ、エステルガム（登録商標）Ｈ、スーパーエステル（登録商標）Ａシリーズが挙げられる。
前記の不均化ロジン及び不均化ロジンエステル系樹脂とは、ロジン又はロジンエステル系樹脂を不均化させたものである。
前記の不均化ロジン及び不均化ロジンエステル系樹脂としては、例えば、ロジン又はロジンエステル系樹脂に触媒を添加して加熱溶融し、樹脂酸の分子間にて水素を移動させ、アビエチン酸をデヒドロアビエチン酸、ジヒドロアビエチン酸又はテトラヒドロアビエチン酸に変化させたものが挙げられる。
前記の不均化ロジン及び不均化ロジンエステル系樹脂としては、例えば、ロジン又はロジンエステル系樹脂に触媒を添加して加熱溶融し、樹脂酸の分子間にて水素を移動させ、アビエチン酸をデヒドロアビエチン酸、ジヒドロアビエチン酸又はテトラヒドロアビエチン酸に変化させたものが挙げられる。
前記の不均化ロジン及び不均化ロジンエステル系樹脂の市販品としては、例えば、荒川化学工業（株）製パインクリスタル（登録商標）シリーズが挙げられる。
前記水素化石油樹脂とは、石油ナフサを熱分解して必要な留分を採取した残りの留分のうち、主としてＣ５留分やＣ９留分から不飽和炭化水素を単離することなく、酸性触媒により固化した石油樹脂、を水素化した樹脂である。
前記水素化石油樹脂としては、例えば、石油ナフサの熱分解で生成するペンテン、イソプレン、ピペリン、１，３－ペンタジエン等のＣ５留分を共重合して得られるＣ５系石油樹脂の水添化樹脂である、水添ジシクロペンタジエン系樹脂及び部分水添芳香族変性ジシクロペンタジエン系樹脂；石油ナフサの熱分解で生成するインデン、ビニルトルエン、α－又はβ－メチルスチレン等のＣ９留分を共重合して得られるＣ９系水素化石油樹脂；前記Ｃ５留分と前記Ｃ９留分の共重合水素化石油樹脂が挙げられる。
前記水素化石油樹脂としては、例えば、石油ナフサの熱分解で生成するペンテン、イソプレン、ピペリン、１，３－ペンタジエン等のＣ５留分を共重合して得られるＣ５系石油樹脂の水添化樹脂である、水添ジシクロペンタジエン系樹脂及び部分水添芳香族変性ジシクロペンタジエン系樹脂；石油ナフサの熱分解で生成するインデン、ビニルトルエン、α－又はβ－メチルスチレン等のＣ９留分を共重合して得られるＣ９系水素化石油樹脂；前記Ｃ５留分と前記Ｃ９留分の共重合水素化石油樹脂が挙げられる。
前記水添ジシクロペンタジエン系樹脂の市販品としては、例えば、ドーネックス（株）製エスコレッツ（登録商標）５３００，５４００シリーズ；イーストマンケミカルジャパン（株）製Ｅａｓｔｏｔａｃ（登録商標）Ｈシリーズが挙げられる。
前記部分水添芳香族変性ジシクロペンタジエン系樹脂の市販品としては、例えば、トーネックス（株）製エスコレッツ（登録商標）５６００シリーズが挙げられる。
前記部分水添芳香族変性ジシクロペンタジエン系樹脂の市販品としては、例えば、トーネックス（株）製エスコレッツ（登録商標）５６００シリーズが挙げられる。
前記Ｃ９系水素化石油樹脂の市販品としては、例えば、荒川化学工業（株）製アルコン（登録商標）Ｐ及びＭシリーズ；イーストマンケミカル社製Ｐｏｌｙｓｔｏｌｙｎが挙げられる。
Ｃ５留分とＣ９留分の共重合水素化石油樹脂としては、例えば、出光興産（株）製アイマーブ（登録商標）シリーズが挙げられる。
Ｃ５留分とＣ９留分の共重合水素化石油樹脂としては、例えば、出光興産（株）製アイマーブ（登録商標）シリーズが挙げられる。
前記粘着付与樹脂（Ｂ）としては、上記の中でも、色相の観点から水素化石油樹脂が好ましい。
前記粘着付与樹脂（Ｂ）は、１種を単独で用いてもよく、２種以上を併用してもよい。
前記粘着付与樹脂（Ｂ）は、１種を単独で用いてもよく、２種以上を併用してもよい。
粘着付与樹脂（Ｂ）は、ＪＩＳ Ｋ６８２３（環球法）で測定される軟化点が１００℃以上であることが好ましく、１１５℃以上であることがより好ましく、１２５℃以上であることが更に好ましい。また、１８０℃以下であることが好ましく、１７５℃以下であることがより好ましく、１７０℃以下であることが更に好ましく、１６５℃以下であることが特に好ましい。
軟化点が上記下限値以上であれば高温接着強度及び成形性が良好となり、上記上限値以下であれば成形性が良好となる。
軟化点が上記下限値以上であれば高温接着強度及び成形性が良好となり、上記上限値以下であれば成形性が良好となる。
＜スチレン系エラストマー（Ｃ）＞
本願の発明に係る熱可塑性樹脂組成物は、前記の環状ポリオレフィン（Ａ）、粘着付与樹脂（Ｂ）に加え、スチレン系エラストマー（Ｃ）を含むことができる。
このスチレン系エラストマー（Ｃ）は、本発明の熱可塑性組成物の透明性、成形性及び耐油性を維持しながら、耐衝撃性を向上するのに有効である。
本願の発明に係る熱可塑性樹脂組成物は、前記の環状ポリオレフィン（Ａ）、粘着付与樹脂（Ｂ）に加え、スチレン系エラストマー（Ｃ）を含むことができる。
このスチレン系エラストマー（Ｃ）は、本発明の熱可塑性組成物の透明性、成形性及び耐油性を維持しながら、耐衝撃性を向上するのに有効である。
本発明のスチレン系エラストマー（Ｃ）は、少なくとも１種の芳香族ビニルモノマー単位及び少なくとも１種の共役ジエンモノマー単位を含む共重合体である。そしてこの共重合体の中でも、前記の両単位を含むブロックコポリマーやこのブロックコポリマーの水素化体である水素化ブロックコポリマーが好ましい。
このブロックコポリマーは、少なくとも１種の芳香族ビニルモノマー単位からなる芳香族ビニルポリマーブロック単位、及び少なくとも１種の共役ジエンモノマー単位からなる共役ジエンポリマーブロック単位を有するスチレン系ブロック共重合体である。
また、前記水素化ブロックコポリマーは、前記の芳香族ビニルモノマー単位からなる芳香族ビニルポリマーブロック単位、及び前記共役ジエンモノマー単位からなるポリマーブロックの水素化体である水素化共役ジエンポリマーブロック単位を有するスチレン系水添ブロック共重合体（以下、単に「水添ブロック共重合体」と称する場合がある。）である。
このブロックコポリマーは、少なくとも１種の芳香族ビニルモノマー単位からなる芳香族ビニルポリマーブロック単位、及び少なくとも１種の共役ジエンモノマー単位からなる共役ジエンポリマーブロック単位を有するスチレン系ブロック共重合体である。
また、前記水素化ブロックコポリマーは、前記の芳香族ビニルモノマー単位からなる芳香族ビニルポリマーブロック単位、及び前記共役ジエンモノマー単位からなるポリマーブロックの水素化体である水素化共役ジエンポリマーブロック単位を有するスチレン系水添ブロック共重合体（以下、単に「水添ブロック共重合体」と称する場合がある。）である。
前記のスチレン系ブロック共重合体やスチレン系水添ブロック共重合体の２つのブロック単位の関係は、下記式（２）又は式（３）で表すことができる。
Ｓ－（Ｄ－Ｓ）ｍ …（２）
（Ｓ－Ｄ）ｎ …（３）
（式中、Ｓは芳香族ビニルモノマー単位からなるポリマーブロックを表し、Ｄは共役ジエンモノマー単位からなるポリマーブロック又はその水素化体（水添体）を表し、ｍ及びｎは１～５の整数を表す。）
Ｓ－（Ｄ－Ｓ）ｍ …（２）
（Ｓ－Ｄ）ｎ …（３）
（式中、Ｓは芳香族ビニルモノマー単位からなるポリマーブロックを表し、Ｄは共役ジエンモノマー単位からなるポリマーブロック又はその水素化体（水添体）を表し、ｍ及びｎは１～５の整数を表す。）
前記スチレン系エラストマー（Ｃ）としては、前記のスチレン系水添ブロック共重合体が特に好ましい。
また、前記スチレン系ブロック共重合体やスチレン系水添ブロック共重合体は、直鎖状、分岐状及び／又は放射状の何れであってもよい。
また、前記スチレン系ブロック共重合体やスチレン系水添ブロック共重合体は、直鎖状、分岐状及び／又は放射状の何れであってもよい。
前記スチレン系ブロック共重合体の原料となる芳香族ビニルモノマーとしては、スチレン又はα－メチルスチレン等のスチレン誘導体が好ましい。また、前記スチレン系ブロック共重合体の原料となる共役ジエンモノマーとしては、ブタジエン及び／又はイソプレンが好ましく、ブタジエンがより好ましい。
前記スチレン系ブロック共重合体としては、スチレン－ブタジエン共重合体ゴムやスチレン－イソプレン共重合体ゴムが特に好ましく、前記スチレン系水添ブロック共重合体としては、スチレン－ブタジエン共重合体ゴムやスチレン－イソプレン共重合体ゴムのうち、ポリブタジエンブロック単位やポリイソプレンブロック単位が水素化（水添）されたものが特に好ましい。このようなスチレン系水添ブロック共重合体の具体例としては、スチレン・ブタジエン・スチレンブロック共重合体の水素添加物、スチレン・イソプレン・スチレンブロック共重合体の水素添加物が挙げられ、スチレン・ブタジエン・スチレンブロック共重合体の水素添加物が特に好ましい。
前記の式（２）及び／又は式（３）で表されるブロック共重合体が水添ブロック共重合体であり、Ｄのポリマーブロックがポリブタジエンブロック単位の水素化物（水添物）のみから構成される場合、Ｄブロックのミクロ構造中の１，２－付加構造が２０～７０質量％であることが、水添後のエラストマーとしての性質を保持する上で好ましい。
前記のｍ及びｎは、秩序－無秩序転移温度を下げるという意味では大きい方がよいが、製造しやすさ及びコストの点では小さい方がよい。
スチレン系ブロック共重合体としては、ゴム弾性に優れることから式（２）で表されるブロック共重合体や水添ブロック共重合体が好ましく、ｍが３以下である式（２）で表されるブロック共重合体や水添ブロック共重合体がより好ましく、ｍが２以下である式（２）で表されるブロック共重合体や水添ブロック共重合体が更に好ましい。
スチレン系ブロック共重合体としては、ゴム弾性に優れることから式（２）で表されるブロック共重合体や水添ブロック共重合体が好ましく、ｍが３以下である式（２）で表されるブロック共重合体や水添ブロック共重合体がより好ましく、ｍが２以下である式（２）で表されるブロック共重合体や水添ブロック共重合体が更に好ましい。
前記の式（２）及び／又は式（３）で表されるブロック共重合体や水添ブロック共重合体中の「Ｓのポリマーブロック」の割合は、スチレン系エラストマーの剛性の点から多い方が好ましく、また、一方、耐衝撃性の点から少ない方が好ましい。
前記の式（２）のブロック共重合体や水添ブロック共重合体中の「Ｓのポリマーブロック」の割合は、１５質量％以上が好ましく、２０質量％以上がより好ましく、２５質量％以上が更に好ましい。また、５０質量％以下が好ましく、４０質量％以下がより好ましく、３５質量％以下が更に好ましい。
また、本発明の熱可塑性樹脂組成物の透明性の観点から、スチレン系エラストマー（Ｃ）中の「Ｓのポリマーブロック」（芳香族ビニルポリマーブロック単位）の含有率は２５～３５質量％が特に好ましい。
前記の式（２）のブロック共重合体や水添ブロック共重合体中の「Ｓのポリマーブロック」の割合は、１５質量％以上が好ましく、２０質量％以上がより好ましく、２５質量％以上が更に好ましい。また、５０質量％以下が好ましく、４０質量％以下がより好ましく、３５質量％以下が更に好ましい。
また、本発明の熱可塑性樹脂組成物の透明性の観点から、スチレン系エラストマー（Ｃ）中の「Ｓのポリマーブロック」（芳香族ビニルポリマーブロック単位）の含有率は２５～３５質量％が特に好ましい。
前記スチレン系エラストマー（Ｃ）の重量平均分子量（Ｍｗ）は、耐衝撃性及び機械的強度の点では大きい方が好ましいが、透明性、成形外観及び流動性の点では小さい方が好ましい。
前記スチレン系エラストマー（Ｃ）の重量平均分子量（Ｍｗ）は、１万以上が好ましく、３万以上がより好ましい。また、２０万以下が好ましく、１８万以下がより好ましく、１５万以下が更に好ましい。
前記スチレン系エラストマー（Ｃ）の重量平均分子量（Ｍｗ）は、１万以上が好ましく、３万以上がより好ましい。また、２０万以下が好ましく、１８万以下がより好ましく、１５万以下が更に好ましい。
ここで重量平均分子量（Ｍｗ）は、ＧＰＣを用いて下記条件で測定したポリスチレン換算の数値である。
・機器：日本ミリポア（株）製「１５０ＣＡＬＣ／ＧＰＣ」
・カラム：昭和電工（株）製「ＡＤ８０Ｍ／Ｓ」３本
・検出器：ＦＯＸＢＯＲＯ社製赤外分光光度計「ＭＩＲＡＮＩＡ」
・波長：３．４２μｍ
・溶媒：ｏ－ジクロロベンゼン
・温度：１４０℃
・流速：１ｃｍ３／分
・注入量：２００μＬ
・濃度：２ｍｇ／ｃｍ３
・酸化防止剤として２，６－ジ－ｔ－ブチル－ｐ－フェノール０．２質量％を添加
前記スチレン系エラストマー（Ｃ）の共役ジエンブロックの水素添加率は成分（Ａ）との相溶性や耐久性の点で大きい方が好ましい。
前記スチレン系エラストマー（Ｃ）の共役ジエンブロックの水素添加率は９０％以上が好ましく、９５％以上がより好ましく、９９％以上が更に好ましい。
・機器：日本ミリポア（株）製「１５０ＣＡＬＣ／ＧＰＣ」
・カラム：昭和電工（株）製「ＡＤ８０Ｍ／Ｓ」３本
・検出器：ＦＯＸＢＯＲＯ社製赤外分光光度計「ＭＩＲＡＮＩＡ」
・波長：３．４２μｍ
・溶媒：ｏ－ジクロロベンゼン
・温度：１４０℃
・流速：１ｃｍ３／分
・注入量：２００μＬ
・濃度：２ｍｇ／ｃｍ３
・酸化防止剤として２，６－ジ－ｔ－ブチル－ｐ－フェノール０．２質量％を添加
前記スチレン系エラストマー（Ｃ）の共役ジエンブロックの水素添加率は成分（Ａ）との相溶性や耐久性の点で大きい方が好ましい。
前記スチレン系エラストマー（Ｃ）の共役ジエンブロックの水素添加率は９０％以上が好ましく、９５％以上がより好ましく、９９％以上が更に好ましい。
前記スチレン系エラストマー（Ｃ）の製造方法としては、上述の構造と物性が得られればどのような方法でもよく、公知の製造方法を用いることができる。
前記水添ブロック共重合体の市販品としては、ＴＳＲＣ社製「タイポール（登録商標）」、クレイトンポリマー社製「クレイトン（登録商標）Ｇ」、（株）クラレ製「セプトン（登録商標）」、旭化成（株）製「タフテック（登録商標）」等が挙げられる。
前記スチレン系エラストマー（Ｃ）は１種を単独で用いてもよく、２種以上を併用してもよい。
＜熱可塑性樹脂組成物＞
本発明の熱可塑性樹脂組成物は、前記の環状ポリオレフィン（Ａ）と粘着付与樹脂（Ｂ）とを含有する組成物であり、更にスチレン系エラストマー（Ｃ）を含有することで耐衝撃性をより向上することができる。
熱可塑性樹脂組成物は、環状ポリオレフィン（Ａ）１００質量部に対して、粘着付与樹脂（Ｂ）５～９０質量部、スチレン系エラストマー（Ｃ）０～５０質量部を含有することが好ましい。
本発明の熱可塑性樹脂組成物は、前記の環状ポリオレフィン（Ａ）と粘着付与樹脂（Ｂ）とを含有する組成物であり、更にスチレン系エラストマー（Ｃ）を含有することで耐衝撃性をより向上することができる。
熱可塑性樹脂組成物は、環状ポリオレフィン（Ａ）１００質量部に対して、粘着付与樹脂（Ｂ）５～９０質量部、スチレン系エラストマー（Ｃ）０～５０質量部を含有することが好ましい。
粘着付与樹脂（Ｂ）の含有量は、成分（Ａ）１００質量部に対して、７質量部以上がより好ましく、１０質量部以上が更に好ましい。また、７０質量部以下がより好ましく、５０質量部以下が更に好ましい。
粘着付与樹脂（Ｂ）の含有量が上記範囲内であれば、透明性、耐衝撃性、成形性及び耐油性が良好となる。
粘着付与樹脂（Ｂ）の含有量が上記範囲内であれば、透明性、耐衝撃性、成形性及び耐油性が良好となる。
スチレン系エラストマー（Ｃ）の含有量は、成分（Ａ）１００質量部に対して、１質量部以上が好ましく、５質量部以上がより好ましい。また、４０質量部以下が好ましく、３０質量部以下がより好ましい。
スチレン系エラストマー（Ｃ）の含有量が上記範囲内であれば、透明性、耐衝撃性、成形性及び耐油性が良好となる。
スチレン系エラストマー（Ｃ）の含有量が上記範囲内であれば、透明性、耐衝撃性、成形性及び耐油性が良好となる。
熱可塑性樹脂組成物のヘーズは、２０％以下が好ましく、１０％以下がより好ましく、５％以下が更に好ましく、３％以下が特に好ましい。
また、熱可塑性樹脂組成物のＭＦＲは、１ｇ／１０分以上が好ましく、２ｇ／１０分以上がより好ましい。また、１００ｇ／１０分以下が好ましく、７０ｇ／１０分以下がより好ましい。
また、熱可塑性樹脂組成物のＭＦＲは、１ｇ／１０分以上が好ましく、２ｇ／１０分以上がより好ましい。また、１００ｇ／１０分以下が好ましく、７０ｇ／１０分以下がより好ましい。
また、熱可塑性樹脂組成物のシャルピー衝撃強度は、１０ｋＪ／ｍ２以上が好ましく、２０ｋＪ／ｍ２以上がより好ましく、３０ｋＪ／ｍ２以上が更に好ましい。
また、熱可塑性樹脂組成物の耐油性は変形が小さいものが好ましく、変形が無いものがより好ましい。
また、熱可塑性樹脂組成物の耐油性は変形が小さいものが好ましく、変形が無いものがより好ましい。
＜その他の成分＞
本発明の熱可塑性樹脂組成物には、その他の成分として、樹脂組成物に常用されている配合剤を、本発明の効果を損なわない範囲で含有させることができる。
このような配合剤としては、例えば、熱安定剤、紫外線吸収剤、光安定剤、酸化防止剤、帯電防止剤、結晶核剤、防錆剤、無機充填材、発泡剤及び顔料が挙げられる。
この内、酸化防止剤、特にフェノール系、硫黄系又はリン系の酸化防止剤を含有させることが好ましい。酸化防止剤は、熱可塑性樹脂組成物１００質量部に対して０．０１～２質量部含有させることが好ましい。
本発明の熱可塑性樹脂組成物には、その他の成分として、樹脂組成物に常用されている配合剤を、本発明の効果を損なわない範囲で含有させることができる。
このような配合剤としては、例えば、熱安定剤、紫外線吸収剤、光安定剤、酸化防止剤、帯電防止剤、結晶核剤、防錆剤、無機充填材、発泡剤及び顔料が挙げられる。
この内、酸化防止剤、特にフェノール系、硫黄系又はリン系の酸化防止剤を含有させることが好ましい。酸化防止剤は、熱可塑性樹脂組成物１００質量部に対して０．０１～２質量部含有させることが好ましい。
また、本発明の効果を損なわない範囲で、成分（Ａ）及び成分（Ｂ）以外の樹脂成分やエラストマー成分を含有させてもよい。
このような樹脂成分としては、例えば、ポリエチレン樹脂、ポリプロピレン樹脂、エチレン－α－オレフィン共重合樹脂、プロピレン－α－オレフィン共重合樹脂、エチレン－酢酸ビニル共重合樹脂、エチレン－アクリル酸エステル共重合樹脂、エチレン－（メタ）アクリル酸共重合樹脂、ポリスチレン系樹脂、ポリ塩化ビニル系樹脂、ポリエステル系樹脂、ポリアミド系樹脂、エチレン－ビニルアルコール共重合体、アクリル系樹脂、及びスチレン－共役ジエンブロック共重合樹脂が挙げられる。
このような樹脂成分としては、例えば、ポリエチレン樹脂、ポリプロピレン樹脂、エチレン－α－オレフィン共重合樹脂、プロピレン－α－オレフィン共重合樹脂、エチレン－酢酸ビニル共重合樹脂、エチレン－アクリル酸エステル共重合樹脂、エチレン－（メタ）アクリル酸共重合樹脂、ポリスチレン系樹脂、ポリ塩化ビニル系樹脂、ポリエステル系樹脂、ポリアミド系樹脂、エチレン－ビニルアルコール共重合体、アクリル系樹脂、及びスチレン－共役ジエンブロック共重合樹脂が挙げられる。
また前記エラストマー成分としては、例えば、オレフィン系エラストマー、スチレン系エラストマー、ポリエステル系エラストマー、ウレタン系エラストマー、アクリル系エラストマー、ナイロン系エラストマーが挙げられる。
その他の成分の配合は、熱可塑性樹脂の溶融混練に常用されている混練方法にて成分（Ａ）及び成分（Ｂ）に添加してもよいし、成分（Ａ）と共に有機溶媒へ溶解させて混合してもよい。
その他の樹脂成分の含有率は、全成分の５０質量％以下が好ましく、３０質量％以下がより好ましい。
その他の樹脂成分の含有率は、全成分の５０質量％以下が好ましく、３０質量％以下がより好ましい。
＜熱可塑性樹脂組成物の製造方法＞
本発明の熱可塑性樹脂組成物は、成分（Ａ）、成分（Ｂ）、及び必要に応じて成分（Ｃ）やその他の成分を、通常の押出機やバンバリーミキサー、ロール、ブラベンダープラストグラフ、ニーダーブラベンダー等を用いて常法で混練して製造することができる。
これらの製造方法の中でも、押出機、特に二軸押出機を用いることが好ましい。
本発明の熱可塑性樹脂組成物を押出機等で混練して製造する際には、通常１８０～３００℃、好ましくは２２０～２８０℃に加熱した状態で溶融混練する。
本発明の熱可塑性樹脂組成物は、成分（Ａ）、成分（Ｂ）、及び必要に応じて成分（Ｃ）やその他の成分を、通常の押出機やバンバリーミキサー、ロール、ブラベンダープラストグラフ、ニーダーブラベンダー等を用いて常法で混練して製造することができる。
これらの製造方法の中でも、押出機、特に二軸押出機を用いることが好ましい。
本発明の熱可塑性樹脂組成物を押出機等で混練して製造する際には、通常１８０～３００℃、好ましくは２２０～２８０℃に加熱した状態で溶融混練する。
＜成形体及びその製造方法＞
本発明の熱可塑性樹脂組成物は、成形することにより各種成形体を得ることができる。
成形方法としては、成形方法としては、例えば射出成形（インサート成形法、二色成形法、サンドイッチ成形法、ガスインジェクション成形法、インジェクションブロー成形法等）、押出成形法、インフレーション成形法、Ｔダイフィルム成形法、ラミネート成形法、ブロー成形法、中空成形法、圧縮成形法、カレンダー成形法等の成形法により種々の成形体に加工することができる。
本発明の熱可塑性樹脂組成物は、射出成形して成形体とすることが好ましく、射出成形する際の成形条件は以下の通りである。
成形温度は２００～３００℃であり、好ましくは２２０～２８０℃である。
射出圧力は５～１００ＭＰａであり、好ましくは１０～８０ＭＰａである。
金型温度は０～１００℃であり、好ましくは３０～９５℃である。
本発明の熱可塑性樹脂組成物は、成形することにより各種成形体を得ることができる。
成形方法としては、成形方法としては、例えば射出成形（インサート成形法、二色成形法、サンドイッチ成形法、ガスインジェクション成形法、インジェクションブロー成形法等）、押出成形法、インフレーション成形法、Ｔダイフィルム成形法、ラミネート成形法、ブロー成形法、中空成形法、圧縮成形法、カレンダー成形法等の成形法により種々の成形体に加工することができる。
本発明の熱可塑性樹脂組成物は、射出成形して成形体とすることが好ましく、射出成形する際の成形条件は以下の通りである。
成形温度は２００～３００℃であり、好ましくは２２０～２８０℃である。
射出圧力は５～１００ＭＰａであり、好ましくは１０～８０ＭＰａである。
金型温度は０～１００℃であり、好ましくは３０～９５℃である。
＜用途＞
本発明の熱可塑性樹脂組成物及び成形体は、透明性、耐衝撃性、成形性及び耐油性に優れることから、食品容器、医療用成形体、光学部品又は電気・電子部品として好適に用いることができる。
本発明の熱可塑性樹脂組成物及び成形体は、透明性、耐衝撃性、成形性及び耐油性に優れることから、食品容器、医療用成形体、光学部品又は電気・電子部品として好適に用いることができる。
前記食品容器としては、例えば、食品用ボトル、タッパーが挙げられる。
前記医療用成形体としては、例えば、プラスチックスライドガラス；点眼容器、薬瓶アンプル、バイアル、これらに用いるキャップ等の医薬品収納容器；試験管、採血管、検体容器等のサンプリング容器；プレフィルドシリンジ、注射器シリンジ等のシリンジ類が挙げられる。
前記医療用成形体としては、例えば、プラスチックスライドガラス；点眼容器、薬瓶アンプル、バイアル、これらに用いるキャップ等の医薬品収納容器；試験管、採血管、検体容器等のサンプリング容器；プレフィルドシリンジ、注射器シリンジ等のシリンジ類が挙げられる。
前記光学部品としては、例えば、ケース、光学レンズ、導光板、プリズムシート、フレネルレンズ、レンチキュラーレンズ、光ディスク、光ディスク基板、ブルーレーザー用光ディスク、ブルーレーザー用光ディスク基板、光磁気ディスク、光磁気ディスク基板、光カード基板、光導波路、拡散シート、集光シート、導光板が挙げられる。
前記電気・電子部品としては、例えば、コネクター、リレー、コンデンサ、センサー、アンテナ、ＩＣトレイ、シャーシ、コイル封止、モーターケース、電源ボックスが挙げられる。
前記電気・電子部品としては、例えば、コネクター、リレー、コンデンサ、センサー、アンテナ、ＩＣトレイ、シャーシ、コイル封止、モーターケース、電源ボックスが挙げられる。
以下、実施例を用いて本発明の内容を更に具体的に説明するが、本発明はその要旨を超えない限り、以下の実施例によって限定されるものではない。
以下の実施例における各種の製造条件や評価結果の値は、本発明の実施態様における上限又は下限の好ましい値としての意味をもつものであり、好ましい範囲は前記した上限又は下限の値と、下記実施例の値又は実施例同士の値との組み合わせで規定される範囲であってもよい。
尚、以下の記載において、「部」は「質量部」を表す。
以下の実施例における各種の製造条件や評価結果の値は、本発明の実施態様における上限又は下限の好ましい値としての意味をもつものであり、好ましい範囲は前記した上限又は下限の値と、下記実施例の値又は実施例同士の値との組み合わせで規定される範囲であってもよい。
尚、以下の記載において、「部」は「質量部」を表す。
［物性］
＜ポリマーブロックの比率＞
［カーボンＮＭＲによる測定］
・装置：Ｂｒｕｋｅｒ社製「ＡＶＡＮＣＥ４００分光計」
・溶媒：ｏ－ジクロロベンゼン－ｈ４／ｐ－ジクロロベンゼン－ｄ４混合溶媒
・濃度：０．３ｇ／２．５ｍＬ
・測定：１３Ｃ－ＮＭＲ
・共鳴周波数：４００ＭＨｚ
・積算回数：１５３６
・フリップ角：４５度
・データ取得時間：１．５秒
・パルス繰り返し時間：１５秒
・測定温度：１００℃
・１Ｈ照射：完全デカップリング
＜ポリマーブロックの比率＞
［カーボンＮＭＲによる測定］
・装置：Ｂｒｕｋｅｒ社製「ＡＶＡＮＣＥ４００分光計」
・溶媒：ｏ－ジクロロベンゼン－ｈ４／ｐ－ジクロロベンゼン－ｄ４混合溶媒
・濃度：０．３ｇ／２．５ｍＬ
・測定：１３Ｃ－ＮＭＲ
・共鳴周波数：４００ＭＨｚ
・積算回数：１５３６
・フリップ角：４５度
・データ取得時間：１．５秒
・パルス繰り返し時間：１５秒
・測定温度：１００℃
・１Ｈ照射：完全デカップリング
＜水素化芳香族ビニルポリマーブロック単位、水素化共役ジエンポリマーブロック単位の水素化レベル＞
［プロトンＮＭＲによる測定］
・装置：日本分光（株）製「４００ＹＨ分光計」
・溶媒：重クロロホルム
・濃度：０．０４５ｇ／１．０ｍＬ
・測定：１Ｈ－ＮＭＲ
・共鳴周波数：４００ＭＨｚ
・積算回数：８
・測定温度：１８．５℃
・水素化芳香族ビニルポリマーブロック単位の水素化レベル：６．８～７．５ｐｐｍの積分値低減率
・水素化共役ジエンポリマーブロック単位の水素化レベル：５．７～６．４ｐｐｍの積分値低減率
［プロトンＮＭＲによる測定］
・装置：日本分光（株）製「４００ＹＨ分光計」
・溶媒：重クロロホルム
・濃度：０．０４５ｇ／１．０ｍＬ
・測定：１Ｈ－ＮＭＲ
・共鳴周波数：４００ＭＨｚ
・積算回数：８
・測定温度：１８．５℃
・水素化芳香族ビニルポリマーブロック単位の水素化レベル：６．８～７．５ｐｐｍの積分値低減率
・水素化共役ジエンポリマーブロック単位の水素化レベル：５．７～６．４ｐｐｍの積分値低減率
＜メルトフローレート（ＭＦＲ）＞
ＩＳＯ Ｒ１１３３に従って、下記の条件で成形性の指標であるＭＦＲを測定した。
・装置：（株）東洋精機製作所製「メルトインデクサー」
・温度：２３０℃
・オリフィス孔径：２ｍｍ
・荷重：２．１６ｋｇ
ＩＳＯ Ｒ１１３３に従って、下記の条件で成形性の指標であるＭＦＲを測定した。
・装置：（株）東洋精機製作所製「メルトインデクサー」
・温度：２３０℃
・オリフィス孔径：２ｍｍ
・荷重：２．１６ｋｇ
＜ヘーズ＞
得られた熱可塑性樹脂組成物を用いて、インラインスクリュウタイプ射出成形機（住友重機械工業（株）製「ＳＥ１８Ｄ」）により、射出圧力５０ＭＰａ、シリンダー温度２５０℃、金型温度５０℃にて、厚さ２ｍｍ×幅５０ｍｍ×長さ５０ｍｍの試験片を成形し、ＩＳＯ １４７８２に準拠して透明性の指標であるヘーズを測定した。
得られた熱可塑性樹脂組成物を用いて、インラインスクリュウタイプ射出成形機（住友重機械工業（株）製「ＳＥ１８Ｄ」）により、射出圧力５０ＭＰａ、シリンダー温度２５０℃、金型温度５０℃にて、厚さ２ｍｍ×幅５０ｍｍ×長さ５０ｍｍの試験片を成形し、ＩＳＯ １４７８２に準拠して透明性の指標であるヘーズを測定した。
＜シャルピー衝撃強度＞
得られた熱可塑性樹脂組成物を用いて、インラインスクリュウタイプ射出成形機（住友重機械工業（株）製「ＳＥ１８Ｄ」）により、射出圧力５０ＭＰａ、シリンダー温度２５０℃、金型温度５０℃にて、シャルピー衝撃強度用の試験片（厚さ４ｍｍ×幅１０ｍｍ×長さ８０ｍｍの試験片）を成形した。
この試験片を用い、ＩＳＯ１７９に準拠して、ノッチなし、２３℃にて、耐衝撃性の指標であるシャルピー衝撃強度を測定した。
得られた熱可塑性樹脂組成物を用いて、インラインスクリュウタイプ射出成形機（住友重機械工業（株）製「ＳＥ１８Ｄ」）により、射出圧力５０ＭＰａ、シリンダー温度２５０℃、金型温度５０℃にて、シャルピー衝撃強度用の試験片（厚さ４ｍｍ×幅１０ｍｍ×長さ８０ｍｍの試験片）を成形した。
この試験片を用い、ＩＳＯ１７９に準拠して、ノッチなし、２３℃にて、耐衝撃性の指標であるシャルピー衝撃強度を測定した。
＜耐油性＞
得られた熱可塑性樹脂組成物を用いて、インラインスクリュウタイプ射出成形機（住友重機械工業（株）製「ＳＥ１８Ｄ」）により、射出圧力５０ＭＰａ、シリンダー温度２５０℃、金型温度５０℃にて、厚さ２ｍｍ×幅５０ｍｍ×長さ５０ｍｍの試験片を成形した。
この試験片に、スポイトを用いてパラフィンオイルを１滴滴下し、８０℃に調整したギャーオーブンに２４時間投入し、変形を目視にて確認した。
変形が大きいものを×、変形が小さいものを〇とした。
得られた熱可塑性樹脂組成物を用いて、インラインスクリュウタイプ射出成形機（住友重機械工業（株）製「ＳＥ１８Ｄ」）により、射出圧力５０ＭＰａ、シリンダー温度２５０℃、金型温度５０℃にて、厚さ２ｍｍ×幅５０ｍｍ×長さ５０ｍｍの試験片を成形した。
この試験片に、スポイトを用いてパラフィンオイルを１滴滴下し、８０℃に調整したギャーオーブンに２４時間投入し、変形を目視にて確認した。
変形が大きいものを×、変形が小さいものを〇とした。
［原料］
＜環状ポリオレフィン（Ａ－１）＞
三菱ケミカル（株）製 ゼラス（商標登録）ＭＣ９３０
・密度（ＡＳＴＭ Ｄ７９２）：０．９４ｇ／ｃｍ３
・ＭＦＲ（２３０℃、２．１６ｋｇ）：１ｇ／１０分
・水素化芳香族ビニルポリマーブロック単位：含有率６５モル％、水素化レベル９９．５％以上の水素化ポリスチレン
・水素化共役ジエンポリマーブロック単位：含有率３５モル％、水素化レベル９９．５％以上の水素化ポリブタジエン
・ブロック構造：ペンタブロック構造、合計水素化レベル：９９．５％以上
＜環状ポリオレフィン（Ａ－１）＞
三菱ケミカル（株）製 ゼラス（商標登録）ＭＣ９３０
・密度（ＡＳＴＭ Ｄ７９２）：０．９４ｇ／ｃｍ３
・ＭＦＲ（２３０℃、２．１６ｋｇ）：１ｇ／１０分
・水素化芳香族ビニルポリマーブロック単位：含有率６５モル％、水素化レベル９９．５％以上の水素化ポリスチレン
・水素化共役ジエンポリマーブロック単位：含有率３５モル％、水素化レベル９９．５％以上の水素化ポリブタジエン
・ブロック構造：ペンタブロック構造、合計水素化レベル：９９．５％以上
＜環状ポリオレフィン（Ａ－２）＞
三菱ケミカル（株）製 ゼラス（商標登録）ＭＣ９３２
・密度（ＡＳＴＭ Ｄ７９２）：０．９４ｇ／ｃｍ３
・ＭＦＲ（２３０℃、２．１６ｋｇ）：０．５ｇ／１０分
・水素化芳香族ビニルポリマーブロック単位：含有率５０モル％、水素化レベル９８．７％の水素化ポリスチレン
・水素化共役ジエンポリマーブロック単位：含有率５０モル％、水素化レベル９９．５％以上の水素化ポリブタジエン
・ブロック構造：ペンタブロック構造、合計水素化レベル：９９．２％
三菱ケミカル（株）製 ゼラス（商標登録）ＭＣ９３２
・密度（ＡＳＴＭ Ｄ７９２）：０．９４ｇ／ｃｍ３
・ＭＦＲ（２３０℃、２．１６ｋｇ）：０．５ｇ／１０分
・水素化芳香族ビニルポリマーブロック単位：含有率５０モル％、水素化レベル９８．７％の水素化ポリスチレン
・水素化共役ジエンポリマーブロック単位：含有率５０モル％、水素化レベル９９．５％以上の水素化ポリブタジエン
・ブロック構造：ペンタブロック構造、合計水素化レベル：９９．２％
＜環状ポリオレフィン（Ａ－３）＞
三菱ケミカル（株）製 ゼラス（商標登録）ＭＣ９３３
・密度（ＡＳＴＭ Ｄ７９２）：０．９４ｇ／ｃｍ３
・ＭＦＲ（２３０℃、２．１６ｋｇ）：１．１ｇ／１０分
・水素化芳香族ビニルポリマーブロック単位：含有率５０モル％、水素化レベル９９．９％の水素化ポリスチレン
・水素化共役ジエンポリマーブロック単位：含有率５０モル％、水素化レベル９９．８％以上の水素化ポリブタジエン
・ブロック構造：ペンタブロック構造、合計水素化レベル：９９．８％
三菱ケミカル（株）製 ゼラス（商標登録）ＭＣ９３３
・密度（ＡＳＴＭ Ｄ７９２）：０．９４ｇ／ｃｍ３
・ＭＦＲ（２３０℃、２．１６ｋｇ）：１．１ｇ／１０分
・水素化芳香族ビニルポリマーブロック単位：含有率５０モル％、水素化レベル９９．９％の水素化ポリスチレン
・水素化共役ジエンポリマーブロック単位：含有率５０モル％、水素化レベル９９．８％以上の水素化ポリブタジエン
・ブロック構造：ペンタブロック構造、合計水素化レベル：９９．８％
＜粘着付与樹脂（Ｂ－１）＞
荒川化学工業（株）製 アルコン（登録商標）Ｐ－１１５
・密度（ＡＳＴＭ Ｄ７９２）：１．００ｇ／ｃｍ３
・水素化石油樹脂
・軟化温度：１１５℃
荒川化学工業（株）製 アルコン（登録商標）Ｐ－１１５
・密度（ＡＳＴＭ Ｄ７９２）：１．００ｇ／ｃｍ３
・水素化石油樹脂
・軟化温度：１１５℃
＜粘着付与樹脂（Ｂ－２）＞
荒川化学工業（株）製 アルコン（登録商標）Ｐ－１４０
・水素化石油樹脂
・密度（ＡＳＴＭ Ｄ７９２）：１．００ｇ／ｃｍ３
・軟化温度：１４０℃
荒川化学工業（株）製 アルコン（登録商標）Ｐ－１４０
・水素化石油樹脂
・密度（ＡＳＴＭ Ｄ７９２）：１．００ｇ／ｃｍ３
・軟化温度：１４０℃
＜粘着付与樹脂（Ｂ－３）＞
出光興産（株）製 アイマーブ（登録商標）Ｐ－１４０
・水素化石油樹脂
・密度（ＡＳＴＭ Ｄ７９２）：１．０３ｇ／ｃｍ３
・軟化温度：１４０℃
出光興産（株）製 アイマーブ（登録商標）Ｐ－１４０
・水素化石油樹脂
・密度（ＡＳＴＭ Ｄ７９２）：１．０３ｇ／ｃｍ３
・軟化温度：１４０℃
＜粘着付与樹脂（Ｂ－４）＞
イーストマンケミカル社製Ｐｌａｓｔｏｌｙｎ（登録商標）Ｒ１１４０
・密度（ＡＳＴＭ Ｄ７９２）：０．９８ｇ／ｃｍ３
・水素化石油樹脂
・軟化温度：１４０℃
イーストマンケミカル社製Ｐｌａｓｔｏｌｙｎ（登録商標）Ｒ１１４０
・密度（ＡＳＴＭ Ｄ７９２）：０．９８ｇ／ｃｍ３
・水素化石油樹脂
・軟化温度：１４０℃
＜スチレン系エラストマー（Ｃ－１）＞
クレイトンポリマー社製クレイトン（登録商標） Ｇ１６５０ＭＵ
〔スチレン・ブタジエン・スチレンブロック共重合体の水素添加物、芳香族ビニルポリマーブロック単位：３０質量％、ブタジエンの水素添加率：９９％以上、Ｍｗ：９０，０００〕
クレイトンポリマー社製クレイトン（登録商標） Ｇ１６５０ＭＵ
〔スチレン・ブタジエン・スチレンブロック共重合体の水素添加物、芳香族ビニルポリマーブロック単位：３０質量％、ブタジエンの水素添加率：９９％以上、Ｍｗ：９０，０００〕
＜環状ポリオレフィン（Ｄ－１）＞
環状ポリオレフィン（Ａ－１）２５部、水素化ポリスチレン（密度：０．９４ｇ／ｃｍ３、ＭＦＲ０．３ｇ／１０分、水素化レベル９９．５％以上）７５部、及び酸化防止剤としてＢＡＳＦ社製イルガフォス１６８ ０．０５部を加え、プランジャータイプ射出成形機（Ｘｐｌｏｒｅ Ｉｎｓｔｒｕｍｅｎｔｓ社製 小型混練機ＸｐｌｏｒｅＭＣ１５付属射出成形機）を用いて、温度２７０℃、スクリュー回転数１００ｒｐｍにて１分間溶融混練し、環状ポリオレフィン（Ｄ－１）を得た。
・密度（ＡＳＴＭ Ｄ７９２）：０．９４ｇ／ｃｍ３
・ＭＦＲ（２３０℃、２．１６ｋｇ）：０．５ｇ／１０分
・水素化芳香族ビニルポリマーブロック単位：含有率９１モル％、水素化レベル９９．５％以上の水素化ポリスチレン
・水素化共役ジエンポリマーブロック単位：含有率９モル％、水素化レベル９９．５％以上の水素化ポリブタジエン
・ブロック構造：ペンタブロック構造、合計水素化レベル：９９．５％以上
環状ポリオレフィン（Ａ－１）２５部、水素化ポリスチレン（密度：０．９４ｇ／ｃｍ３、ＭＦＲ０．３ｇ／１０分、水素化レベル９９．５％以上）７５部、及び酸化防止剤としてＢＡＳＦ社製イルガフォス１６８ ０．０５部を加え、プランジャータイプ射出成形機（Ｘｐｌｏｒｅ Ｉｎｓｔｒｕｍｅｎｔｓ社製 小型混練機ＸｐｌｏｒｅＭＣ１５付属射出成形機）を用いて、温度２７０℃、スクリュー回転数１００ｒｐｍにて１分間溶融混練し、環状ポリオレフィン（Ｄ－１）を得た。
・密度（ＡＳＴＭ Ｄ７９２）：０．９４ｇ／ｃｍ３
・ＭＦＲ（２３０℃、２．１６ｋｇ）：０．５ｇ／１０分
・水素化芳香族ビニルポリマーブロック単位：含有率９１モル％、水素化レベル９９．５％以上の水素化ポリスチレン
・水素化共役ジエンポリマーブロック単位：含有率９モル％、水素化レベル９９．５％以上の水素化ポリブタジエン
・ブロック構造：ペンタブロック構造、合計水素化レベル：９９．５％以上
＜実施例１＞
環状ポリオレフィン（Ａ－１）１００部、粘着付与樹脂（Ｂ－１）１１部、及び酸化防止剤としてＢＡＳＦ社製イルガフォス１６８ ０．０５部を加え、同方向２軸押出機（テクノベル社製 ＫＺＷ１５－４５ＭＧ Φ１５、Ｌ／Ｄ＝４５）にて２ｋｇ／ｈの速度で投入し、２４０℃の範囲で昇温させて溶融混練を行ない、熱可塑性樹脂組成物のペレットを得た。
得られたペレットを用いて各種物性を評価した。結果を表１に示す。
環状ポリオレフィン（Ａ－１）１００部、粘着付与樹脂（Ｂ－１）１１部、及び酸化防止剤としてＢＡＳＦ社製イルガフォス１６８ ０．０５部を加え、同方向２軸押出機（テクノベル社製 ＫＺＷ１５－４５ＭＧ Φ１５、Ｌ／Ｄ＝４５）にて２ｋｇ／ｈの速度で投入し、２４０℃の範囲で昇温させて溶融混練を行ない、熱可塑性樹脂組成物のペレットを得た。
得られたペレットを用いて各種物性を評価した。結果を表１に示す。
＜実施例２～１１、比較例１～２＞
表１に示す配合に従い、実施例１と同様にして熱可塑性樹脂組成物のペレットを得た。
実施例１と同様にして各種物性を評価した。結果を表１に示す。
表１に示す配合に従い、実施例１と同様にして熱可塑性樹脂組成物のペレットを得た。
実施例１と同様にして各種物性を評価した。結果を表１に示す。
＜比較例３＞
環状ポリオレフィン（Ｄ－１）１００部、粘着付与樹脂（Ｂ－１）１１部、及び酸化防止剤としてＢＡＳＦ社製イルガフォス１６８ ０．０５部を加え、プランジャータイプ射出成形機（Ｘｐｌｏｒｅ Ｉｎｓｔｒｕｍｅｎｔｓ社製 小型混練機ＸｐｌｏｒｅＭＣ１５付属射出成形機）を用いて、温度２７０℃、スクリュー回転数１００ｒｐｍにて１分間溶融混練し、射出圧力３．５ｂａｒ、シリンダー温度２７０℃、金型温度７０℃にて、厚さ２ｍｍ×幅３０ｍｍ×長さ８０ｍｍの試験片、及び厚さ４ｍｍ×幅１０ｍｍ×長さ８０ｍｍの試験片を成形し、各種物性を評価した。結果を表１に示す。
環状ポリオレフィン（Ｄ－１）１００部、粘着付与樹脂（Ｂ－１）１１部、及び酸化防止剤としてＢＡＳＦ社製イルガフォス１６８ ０．０５部を加え、プランジャータイプ射出成形機（Ｘｐｌｏｒｅ Ｉｎｓｔｒｕｍｅｎｔｓ社製 小型混練機ＸｐｌｏｒｅＭＣ１５付属射出成形機）を用いて、温度２７０℃、スクリュー回転数１００ｒｐｍにて１分間溶融混練し、射出圧力３．５ｂａｒ、シリンダー温度２７０℃、金型温度７０℃にて、厚さ２ｍｍ×幅３０ｍｍ×長さ８０ｍｍの試験片、及び厚さ４ｍｍ×幅１０ｍｍ×長さ８０ｍｍの試験片を成形し、各種物性を評価した。結果を表１に示す。
＜比較例４＞
表１に示す配合に従い、比較例３と同様にして溶融混練及び成形し、試験片を得た。
同様に各種物性を評価した。結果を表１に示す。
表１に示す配合に従い、比較例３と同様にして溶融混練及び成形し、試験片を得た。
同様に各種物性を評価した。結果を表１に示す。

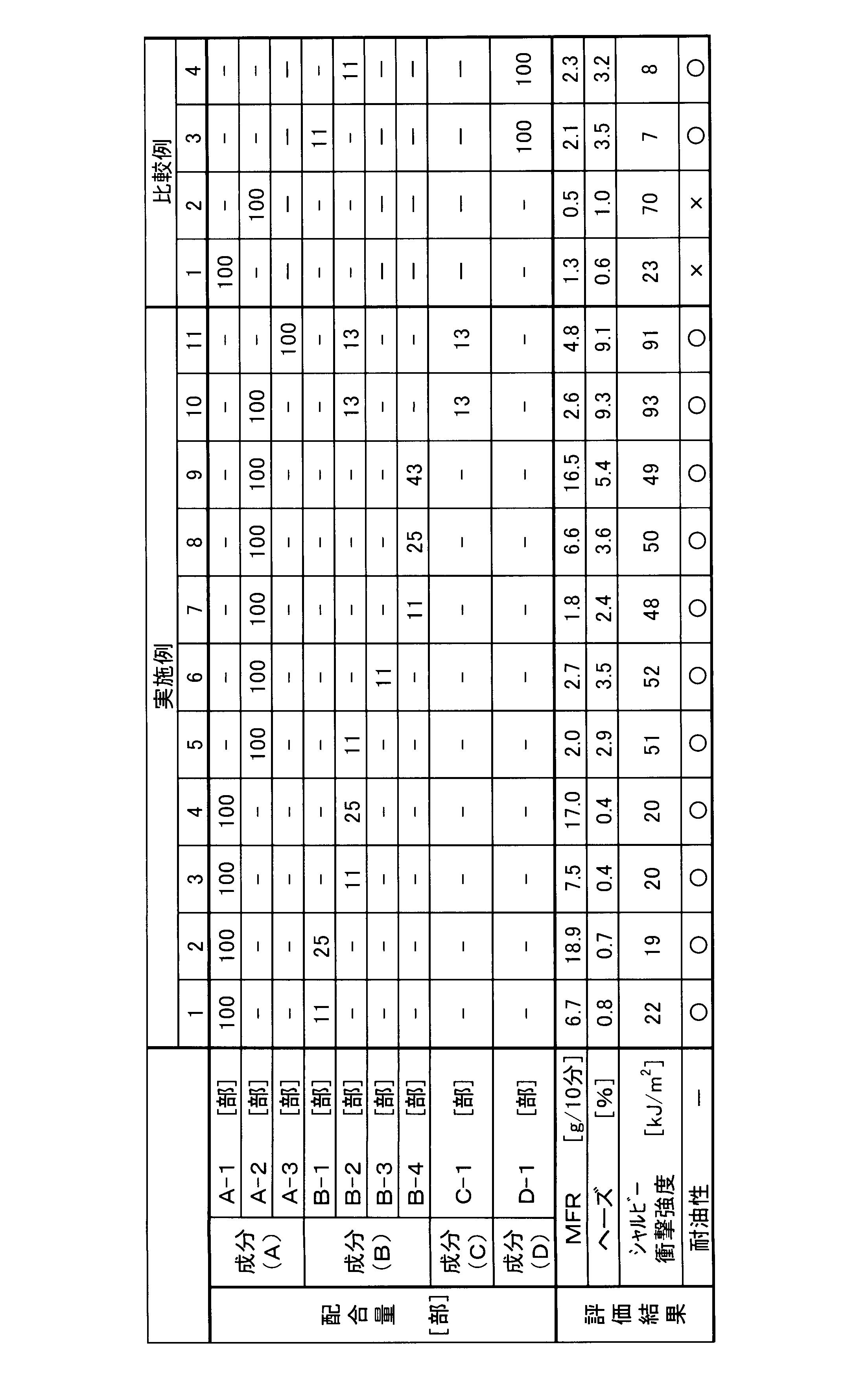

表１より、本発明に該当する実施例１～１１は透明性、耐衝撃性、成形性及び耐油性の優れたものであることがわかった。
これに対して、粘着付与樹脂（Ｂ）を含まない比較例１，２は耐油性が劣ることがわかった。更に比較例２はＭＦＲが低く、成形性が劣るものであった。
これに対して、粘着付与樹脂（Ｂ）を含まない比較例１，２は耐油性が劣ることがわかった。更に比較例２はＭＦＲが低く、成形性が劣るものであった。
環状ポリオレフィン（Ａ）の代わりに、水素化共役ジエンポリマーブロック単位の含有率が低い環状ポリオレフィン（Ｄ）を用いた比較例３、４は、耐衝撃性が劣ることがわかった。
本発明の熱可塑性樹脂組成物及び成形体は、食品用ボトルやタッパー等の食品容器、プラスチックスライドガラス、医薬品収納容器、サンプリング容器、シリンジ類等の医療用成形体、レンズ、カバー等の光学部品又は電気・電子部品等に好適に使用できる。
Claims (17)
- 環状ポリオレフィン（Ａ）と、粘着付与樹脂（Ｂ）とを含有する熱可塑性樹脂組成物であって、
該環状ポリオレフィン（Ａ）が、少なくとも１種の芳香族ビニルモノマー単位及び少なくとも１種の共役ジエンモノマー単位を含むブロックコポリマーの水素化体である水素化ブロックコポリマーからなり、
該水素化ブロックコポリマーは、前記芳香族ビニルモノマー単位からなるポリマーブロックの水素化体である水素化芳香族ビニルポリマーブロック単位、及び前記共役ジエンモノマー単位からなるポリマーブロックの水素化体である水素化共役ジエンポリマーブロック単位を有し、
該水素化ブロックコポリマーは、前記水素化芳香族ビニルポリマーブロック単位を少なくとも２個有すると共に、前記水素化共役ジエンポリマーブロック単位を少なくとも１個有し、
前記環状ポリオレフィン（Ａ）中の、前記水素化芳香族ビニルポリマーブロック単位の含有率が３０～８０モル％であり、前記水素化共役ジエンポリマーブロック単位の含有率が２０～７０モル％である、熱可塑性樹脂組成物。 - 前記環状ポリオレフィン（Ａ）１００質量部に対して、粘着付与樹脂（Ｂ）５～９０質量部を含有する、請求項１に記載の熱可塑性樹脂組成物。
- 前記水素化芳香族ビニルポリマーブロック単位が９０％以上の水素化レベルをもち、且つ、前記水素化共役ジエンポリマーブロック単位が９５％以上の水素化レベルをもつ、請求項１又は２に記載の熱可塑性樹脂組成物。
- 前記水素化芳香族ビニルポリマーブロック単位が水素化ポリスチレンからなる単位であり、前記水素化共役ジエンポリマーブロック単位が水素化ポリブタジエンからなる単位である、請求項１～３のいずれか一項に記載の熱可塑性樹脂組成物。
- 前記粘着付与樹脂（Ｂ）が、水添テルペン系樹脂、水添ロジン及び水添ロジンエステル系樹脂、不均化ロジン及び不均化ロジンエステル系樹脂、水素化石油樹脂から選ばれる１種以上である、請求項１～４のいずれか一項に記載の熱可塑性樹脂組成物。
- 前記粘着付与樹脂（Ｂ）が水素化石油樹脂である、請求項１～４のいずれか一項に記載の熱可塑性樹脂組成物。
- 前記粘着付与樹脂（Ｂ）の軟化点が１００～１８０℃である、請求項１～６のいずれか一項に記載の熱可塑性樹脂組成物。
- 更にスチレン系エラストマー（Ｃ）を含む、請求項１～７のいずれか一項に記載の熱可塑性樹脂組成物。
- 前記スチレン系エラストマー（Ｃ）が、少なくとも１種の芳香族ビニルモノマー単位及び少なくとも１種の共役ジエンモノマー単位を含むブロックコポリマーである、請求項８に記載の熱可塑性樹脂組成物。
- 前記ブロックコポリマーが水素化ブロックコポリマーである、請求項９に記載の熱可塑性樹脂組成物。
- 前記水素化ブロックコポリマーが、前記芳香族ビニルモノマー単位からなる芳香族ビニルポリマーブロック単位、及び前記共役ジエンモノマー単位からなるポリマーブロックの水素化体である水素化共役ジエンポリマーブロック単位を有する、請求項１０に記載の熱可塑性樹脂組成物。
- 前記スチレン系エラストマー（Ｃ）中の芳香族ビニルポリマーブロック単位の含有率が１５～５０質量％である、請求項１１に記載の熱可塑性樹脂組成物。
- 前記スチレン系エラストマー（Ｃ）の重量平均分子量が１０，０００～２００，０００である、請求項８～１２のいずれか一項に記載の熱可塑性樹脂組成物。
- 請求項１～１３のいずれか一項に記載の熱可塑性樹脂組成物からなる成形体。
- 食品容器、医療用成形体、光学部品又は電気・電子部品である、請求項１４に記載の成形体。
- 前記食品容器が、食品用ボトル又はタッパーである請求項１５に記載の成形体。
- 前記医療用成形体が、プラスチックスライドガラス、点眼容器、薬瓶アンプル、バイアル、これらに用いるキャップ、試験管、採血管、検体容器、プレフィルドシリンジ、又は注射器シリンジである請求項１５に記載の成形体。
Applications Claiming Priority (4)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2020102796 | 2020-06-15 | ||
| JP2020102796 | 2020-06-15 | ||
| JP2020139397 | 2020-08-20 | ||
| JP2020139397 | 2020-08-20 |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| JP2022008078A true JP2022008078A (ja) | 2022-01-13 |
| JP7758477B2 JP7758477B2 (ja) | 2025-10-22 |
Family
ID=80110216
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| JP2021080283A Active JP7758477B2 (ja) | 2020-06-15 | 2021-05-11 | 熱可塑性樹脂組成物及びそれからなる成形体 |
Country Status (1)
| Country | Link |
|---|---|
| JP (1) | JP7758477B2 (ja) |
Cited By (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| WO2024232425A1 (ja) * | 2023-05-11 | 2024-11-14 | テイカ製薬株式会社 | プロスタグランジンＦ２α誘導体の含有率低下が抑制されている製品 |
Citations (6)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JPH03115349A (ja) * | 1989-09-28 | 1991-05-16 | Mitsubishi Kasei Corp | 水素化ビニル芳香族炭化水素重合体組成物及び光ディスク基板 |
| WO2011096389A1 (ja) * | 2010-02-02 | 2011-08-11 | 日本ゼオン株式会社 | 太陽電池素子封止用樹脂組成物及び太陽電池モジュール |
| WO2015033876A1 (ja) * | 2013-09-06 | 2015-03-12 | 日本ゼオン株式会社 | 滅菌済み医療用成形体の製造方法 |
| JP2018123198A (ja) * | 2017-01-30 | 2018-08-09 | 旭化成株式会社 | 水添共重合体、熱可塑性エラストマー組成物、及びそれを用いた成形品 |
| JP2019023292A (ja) * | 2017-07-24 | 2019-02-14 | 荒川化学工業株式会社 | 紫外線硬化型粘着剤、硬化物、粘着シート |
| WO2019103047A1 (ja) * | 2017-11-22 | 2019-05-31 | 株式会社クラレ | ブロック共重合体の水素添加物、樹脂組成物、及びこれらの各種用途 |
-
2021
- 2021-05-11 JP JP2021080283A patent/JP7758477B2/ja active Active
Patent Citations (6)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JPH03115349A (ja) * | 1989-09-28 | 1991-05-16 | Mitsubishi Kasei Corp | 水素化ビニル芳香族炭化水素重合体組成物及び光ディスク基板 |
| WO2011096389A1 (ja) * | 2010-02-02 | 2011-08-11 | 日本ゼオン株式会社 | 太陽電池素子封止用樹脂組成物及び太陽電池モジュール |
| WO2015033876A1 (ja) * | 2013-09-06 | 2015-03-12 | 日本ゼオン株式会社 | 滅菌済み医療用成形体の製造方法 |
| JP2018123198A (ja) * | 2017-01-30 | 2018-08-09 | 旭化成株式会社 | 水添共重合体、熱可塑性エラストマー組成物、及びそれを用いた成形品 |
| JP2019023292A (ja) * | 2017-07-24 | 2019-02-14 | 荒川化学工業株式会社 | 紫外線硬化型粘着剤、硬化物、粘着シート |
| WO2019103047A1 (ja) * | 2017-11-22 | 2019-05-31 | 株式会社クラレ | ブロック共重合体の水素添加物、樹脂組成物、及びこれらの各種用途 |
Cited By (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| WO2024232425A1 (ja) * | 2023-05-11 | 2024-11-14 | テイカ製薬株式会社 | プロスタグランジンＦ２α誘導体の含有率低下が抑制されている製品 |
Also Published As
| Publication number | Publication date |
|---|---|
| JP7758477B2 (ja) | 2025-10-22 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| CN102883698B (zh) | 医疗用橡胶塞 | |
| ES2620090T3 (es) | Composición de elastómero termoplástico y cuerpo moldeado | |
| JP5337854B2 (ja) | 医療用栓 | |
| JP5199456B2 (ja) | 医療容器栓体用エラストマー組成物 | |
| CN102264460B (zh) | 氢化苯乙烯类嵌段共聚物与聚丙烯的共混物 | |
| JP2016089047A (ja) | 熱可塑性エラストマー組成物 | |
| JP7758477B2 (ja) | 熱可塑性樹脂組成物及びそれからなる成形体 | |
| JP5346642B2 (ja) | 医療容器栓体用複合エラストマー組成物 | |
| JP7565751B2 (ja) | 熱可塑性樹脂組成物及びそれからなる成形体 | |
| JP7530767B2 (ja) | 熱可塑性樹脂組成物、成形体及び積層体 | |
| JP2016087110A (ja) | 医療用器具 | |
| JP7584938B2 (ja) | 医療用成形体 | |
| JP4947972B2 (ja) | 医療用栓 | |
| JP2024055002A (ja) | 液剤容器 | |
| JP2022019005A (ja) | 医療用成形体 | |
| JP7515317B2 (ja) | 熱可塑性樹脂組成物及びそれからなる成形体 | |
| US20240392125A1 (en) | Styrenic thermoplastic elastomer composition | |
| JP7673426B2 (ja) | スチレン系熱可塑性エラストマー組成物 | |
| JP6825510B2 (ja) | 医療用器具及び熱可塑性エラストマー組成物 | |
| WO2024142891A1 (ja) | 熱可塑性エラストマー組成物及び医療容器栓体用熱可塑性エラストマー組成物 | |
| WO2024142887A1 (ja) | 熱可塑性エラストマー組成物 | |
| JP7363588B2 (ja) | キャップ | |
| JP2024054914A (ja) | タンパク吸着の抑制された熱可塑性樹脂組成物、及び、それを用いたデバイス | |
| JPH08113676A (ja) | 高防湿ポリマーアロイ | |
| JP2011016947A (ja) | 熱可塑性樹脂組成物、及びシール材 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| A621 | Written request for application examination |
Free format text: JAPANESE INTERMEDIATE CODE: A621 Effective date: 20231215 |
|
| A977 | Report on retrieval |
Free format text: JAPANESE INTERMEDIATE CODE: A971007 Effective date: 20241003 |
|
| A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20241015 |
|
| A521 | Request for written amendment filed |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20241213 |
|
| A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20250304 |
|
| A521 | Request for written amendment filed |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20250410 |
|
| A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20250701 |
|
| A521 | Request for written amendment filed |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20250722 |
|
| TRDD | Decision of grant or rejection written | ||
| A01 | Written decision to grant a patent or to grant a registration (utility model) |
Free format text: JAPANESE INTERMEDIATE CODE: A01 Effective date: 20250916 |
|
| A61 | First payment of annual fees (during grant procedure) |
Free format text: JAPANESE INTERMEDIATE CODE: A61 Effective date: 20251009 |
|
| R150 | Certificate of patent or registration of utility model |
Ref document number: 7758477 Country of ref document: JP Free format text: JAPANESE INTERMEDIATE CODE: R150 |
