JP5198767B2 - ポリマー - Google Patents
ポリマー Download PDFInfo
- Publication number
- JP5198767B2 JP5198767B2 JP2006516017A JP2006516017A JP5198767B2 JP 5198767 B2 JP5198767 B2 JP 5198767B2 JP 2006516017 A JP2006516017 A JP 2006516017A JP 2006516017 A JP2006516017 A JP 2006516017A JP 5198767 B2 JP5198767 B2 JP 5198767B2
- Authority
- JP
- Japan
- Prior art keywords
- oligomer
- group
- polymer
- formula
- optionally substituted
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Expired - Lifetime
Links
- 229920000642 polymer Polymers 0.000 title claims description 76
- 239000000178 monomer Substances 0.000 claims description 28
- 125000001424 substituent group Chemical group 0.000 claims description 26
- 238000000034 method Methods 0.000 claims description 18
- 125000003118 aryl group Chemical group 0.000 claims description 17
- 229910052736 halogen Inorganic materials 0.000 claims description 15
- 150000002367 halogens Chemical class 0.000 claims description 15
- -1 boron ester Chemical class 0.000 claims description 14
- ZOXJGFHDIHLPTG-UHFFFAOYSA-N Boron Chemical group [B] ZOXJGFHDIHLPTG-UHFFFAOYSA-N 0.000 claims description 12
- KDLHZDBZIXYQEI-UHFFFAOYSA-N Palladium Chemical compound [Pd] KDLHZDBZIXYQEI-UHFFFAOYSA-N 0.000 claims description 11
- 125000000217 alkyl group Chemical group 0.000 claims description 11
- 125000001997 phenyl group Chemical group [H]C1=C([H])C([H])=C(*)C([H])=C1[H] 0.000 claims description 10
- 125000000547 substituted alkyl group Chemical group 0.000 claims description 10
- 125000001072 heteroaryl group Chemical group 0.000 claims description 9
- 230000003287 optical effect Effects 0.000 claims description 9
- 125000003545 alkoxy group Chemical group 0.000 claims description 8
- 229910052751 metal Inorganic materials 0.000 claims description 8
- 239000002184 metal Substances 0.000 claims description 8
- 229910052739 hydrogen Inorganic materials 0.000 claims description 7
- 239000001257 hydrogen Substances 0.000 claims description 7
- UFHFLCQGNIYNRP-UHFFFAOYSA-N Hydrogen Chemical compound [H][H] UFHFLCQGNIYNRP-UHFFFAOYSA-N 0.000 claims description 6
- UORVGPXVDQYIDP-UHFFFAOYSA-N borane Chemical compound B UORVGPXVDQYIDP-UHFFFAOYSA-N 0.000 claims description 6
- 239000003054 catalyst Substances 0.000 claims description 6
- 239000002800 charge carrier Substances 0.000 claims description 6
- 150000001875 compounds Chemical class 0.000 claims description 6
- 230000005669 field effect Effects 0.000 claims description 6
- 238000002347 injection Methods 0.000 claims description 6
- 239000007924 injection Substances 0.000 claims description 6
- 239000012212 insulator Substances 0.000 claims description 6
- PXHVJJICTQNCMI-UHFFFAOYSA-N Nickel Chemical compound [Ni] PXHVJJICTQNCMI-UHFFFAOYSA-N 0.000 claims description 5
- 229910052796 boron Inorganic materials 0.000 claims description 5
- 239000002253 acid Substances 0.000 claims description 4
- 230000001404 mediated effect Effects 0.000 claims description 4
- 238000006068 polycondensation reaction Methods 0.000 claims description 4
- 125000003107 substituted aryl group Chemical group 0.000 claims description 4
- 229910000085 borane Inorganic materials 0.000 claims description 3
- ZADPBFCGQRWHPN-UHFFFAOYSA-N boronic acid Chemical compound OBO ZADPBFCGQRWHPN-UHFFFAOYSA-N 0.000 claims description 3
- 230000003647 oxidation Effects 0.000 claims description 3
- 238000007254 oxidation reaction Methods 0.000 claims description 3
- 229910052763 palladium Inorganic materials 0.000 claims description 3
- 229920000137 polyphosphoric acid Polymers 0.000 claims description 3
- 125000005259 triarylamine group Chemical group 0.000 claims description 3
- 230000008030 elimination Effects 0.000 claims description 2
- 238000003379 elimination reaction Methods 0.000 claims description 2
- 238000004519 manufacturing process Methods 0.000 claims description 2
- 229910052759 nickel Inorganic materials 0.000 claims description 2
- 230000003606 oligomerizing effect Effects 0.000 claims description 2
- 230000000379 polymerizing effect Effects 0.000 claims description 2
- 230000001419 dependent effect Effects 0.000 claims 3
- 125000002887 hydroxy group Chemical group [H]O* 0.000 claims 1
- YXFVVABEGXRONW-UHFFFAOYSA-N Toluene Chemical compound CC1=CC=CC=C1 YXFVVABEGXRONW-UHFFFAOYSA-N 0.000 description 15
- 239000000463 material Substances 0.000 description 14
- 229920001577 copolymer Polymers 0.000 description 13
- 239000000243 solution Substances 0.000 description 13
- 239000000047 product Substances 0.000 description 10
- 230000015572 biosynthetic process Effects 0.000 description 8
- NIHNNTQXNPWCJQ-UHFFFAOYSA-N fluorene Chemical compound C1=CC=C2CC3=CC=CC=C3C2=C1 NIHNNTQXNPWCJQ-UHFFFAOYSA-N 0.000 description 8
- 239000010410 layer Substances 0.000 description 8
- 238000003786 synthesis reaction Methods 0.000 description 8
- 238000006243 chemical reaction Methods 0.000 description 7
- 239000012044 organic layer Substances 0.000 description 7
- 239000000758 substrate Substances 0.000 description 7
- YMWUJEATGCHHMB-UHFFFAOYSA-N Dichloromethane Chemical compound ClCCl YMWUJEATGCHHMB-UHFFFAOYSA-N 0.000 description 6
- 238000002290 gas chromatography-mass spectrometry Methods 0.000 description 6
- VLKZOEOYAKHREP-UHFFFAOYSA-N n-Hexane Chemical compound CCCCCC VLKZOEOYAKHREP-UHFFFAOYSA-N 0.000 description 6
- 239000011541 reaction mixture Substances 0.000 description 6
- WKBOTKDWSSQWDR-UHFFFAOYSA-N Bromine atom Chemical compound [Br] WKBOTKDWSSQWDR-UHFFFAOYSA-N 0.000 description 5
- GDTBXPJZTBHREO-UHFFFAOYSA-N bromine Substances BrBr GDTBXPJZTBHREO-UHFFFAOYSA-N 0.000 description 5
- 229910052794 bromium Inorganic materials 0.000 description 5
- 238000006116 polymerization reaction Methods 0.000 description 5
- 125000003983 fluorenyl group Chemical group C1(=CC=CC=2C3=CC=CC=C3CC12)* 0.000 description 4
- 229920002098 polyfluorene Polymers 0.000 description 4
- 239000004065 semiconductor Substances 0.000 description 4
- 239000007787 solid Substances 0.000 description 4
- YJTKZCDBKVTVBY-UHFFFAOYSA-N 1,3-Diphenylbenzene Chemical group C1=CC=CC=C1C1=CC=CC(C=2C=CC=CC=2)=C1 YJTKZCDBKVTVBY-UHFFFAOYSA-N 0.000 description 3
- VMKOFRJSULQZRM-UHFFFAOYSA-N 1-bromooctane Chemical compound CCCCCCCCBr VMKOFRJSULQZRM-UHFFFAOYSA-N 0.000 description 3
- KFZMGEQAYNKOFK-UHFFFAOYSA-N Isopropanol Chemical compound CC(C)O KFZMGEQAYNKOFK-UHFFFAOYSA-N 0.000 description 3
- OKKJLVBELUTLKV-UHFFFAOYSA-N Methanol Chemical compound OC OKKJLVBELUTLKV-UHFFFAOYSA-N 0.000 description 3
- HEMHJVSKTPXQMS-UHFFFAOYSA-M Sodium hydroxide Chemical compound [OH-].[Na+] HEMHJVSKTPXQMS-UHFFFAOYSA-M 0.000 description 3
- 229910052782 aluminium Inorganic materials 0.000 description 3
- XAGFODPZIPBFFR-UHFFFAOYSA-N aluminium Chemical compound [Al] XAGFODPZIPBFFR-UHFFFAOYSA-N 0.000 description 3
- QVGXLLKOCUKJST-UHFFFAOYSA-N atomic oxygen Chemical compound [O] QVGXLLKOCUKJST-UHFFFAOYSA-N 0.000 description 3
- 230000004888 barrier function Effects 0.000 description 3
- 239000000460 chlorine Substances 0.000 description 3
- 230000000052 comparative effect Effects 0.000 description 3
- 125000004093 cyano group Chemical group *C#N 0.000 description 3
- 150000001993 dienes Chemical class 0.000 description 3
- 239000010408 film Substances 0.000 description 3
- 239000011521 glass Substances 0.000 description 3
- 150000004820 halides Chemical class 0.000 description 3
- 230000005525 hole transport Effects 0.000 description 3
- 229920001519 homopolymer Polymers 0.000 description 3
- 229910052744 lithium Inorganic materials 0.000 description 3
- 239000000203 mixture Substances 0.000 description 3
- 239000011368 organic material Substances 0.000 description 3
- 229910052760 oxygen Inorganic materials 0.000 description 3
- 239000001301 oxygen Substances 0.000 description 3
- 229920000553 poly(phenylenevinylene) Polymers 0.000 description 3
- 238000004528 spin coating Methods 0.000 description 3
- 238000003756 stirring Methods 0.000 description 3
- JYEUMXHLPRZUAT-UHFFFAOYSA-N 1,2,3-triazine Chemical compound C1=CN=NN=C1 JYEUMXHLPRZUAT-UHFFFAOYSA-N 0.000 description 2
- OYPRJOBELJOOCE-UHFFFAOYSA-N Calcium Chemical compound [Ca] OYPRJOBELJOOCE-UHFFFAOYSA-N 0.000 description 2
- OKTJSMMVPCPJKN-UHFFFAOYSA-N Carbon Chemical compound [C] OKTJSMMVPCPJKN-UHFFFAOYSA-N 0.000 description 2
- ZAMOUSCENKQFHK-UHFFFAOYSA-N Chlorine atom Chemical compound [Cl] ZAMOUSCENKQFHK-UHFFFAOYSA-N 0.000 description 2
- RTZKZFJDLAIYFH-UHFFFAOYSA-N Diethyl ether Chemical compound CCOCC RTZKZFJDLAIYFH-UHFFFAOYSA-N 0.000 description 2
- MZRVEZGGRBJDDB-UHFFFAOYSA-N N-Butyllithium Chemical compound [Li]CCCC MZRVEZGGRBJDDB-UHFFFAOYSA-N 0.000 description 2
- XYFCBTPGUUZFHI-UHFFFAOYSA-N Phosphine Chemical compound P XYFCBTPGUUZFHI-UHFFFAOYSA-N 0.000 description 2
- 229920001609 Poly(3,4-ethylenedioxythiophene) Polymers 0.000 description 2
- JUJWROOIHBZHMG-UHFFFAOYSA-N Pyridine Chemical compound C1=CC=NC=C1 JUJWROOIHBZHMG-UHFFFAOYSA-N 0.000 description 2
- KAESVJOAVNADME-UHFFFAOYSA-N Pyrrole Chemical compound C=1C=CNC=1 KAESVJOAVNADME-UHFFFAOYSA-N 0.000 description 2
- 125000002877 alkyl aryl group Chemical group 0.000 description 2
- 238000005804 alkylation reaction Methods 0.000 description 2
- VSCWAEJMTAWNJL-UHFFFAOYSA-K aluminium trichloride Chemical compound Cl[Al](Cl)Cl VSCWAEJMTAWNJL-UHFFFAOYSA-K 0.000 description 2
- 125000003710 aryl alkyl group Chemical group 0.000 description 2
- 239000002585 base Substances 0.000 description 2
- 230000008901 benefit Effects 0.000 description 2
- 229920001400 block copolymer Polymers 0.000 description 2
- 239000011575 calcium Substances 0.000 description 2
- 229910052791 calcium Inorganic materials 0.000 description 2
- 229910052801 chlorine Inorganic materials 0.000 description 2
- 238000001816 cooling Methods 0.000 description 2
- ZUOUZKKEUPVFJK-UHFFFAOYSA-N diphenyl Chemical compound C1=CC=CC=C1C1=CC=CC=C1 ZUOUZKKEUPVFJK-UHFFFAOYSA-N 0.000 description 2
- 229910052731 fluorine Inorganic materials 0.000 description 2
- 239000011737 fluorine Substances 0.000 description 2
- 125000003709 fluoroalkyl group Chemical group 0.000 description 2
- 230000009477 glass transition Effects 0.000 description 2
- PJULCNAVAGQLAT-UHFFFAOYSA-N indeno[2,1-a]fluorene Chemical compound C1=CC=C2C=C3C4=CC5=CC=CC=C5C4=CC=C3C2=C1 PJULCNAVAGQLAT-UHFFFAOYSA-N 0.000 description 2
- AMGQUBHHOARCQH-UHFFFAOYSA-N indium;oxotin Chemical compound [In].[Sn]=O AMGQUBHHOARCQH-UHFFFAOYSA-N 0.000 description 2
- 238000003780 insertion Methods 0.000 description 2
- 230000037431 insertion Effects 0.000 description 2
- PNDPGZBMCMUPRI-UHFFFAOYSA-N iodine Chemical compound II PNDPGZBMCMUPRI-UHFFFAOYSA-N 0.000 description 2
- 150000002576 ketones Chemical class 0.000 description 2
- PQXKHYXIUOZZFA-UHFFFAOYSA-M lithium fluoride Chemical compound [Li+].[F-] PQXKHYXIUOZZFA-UHFFFAOYSA-M 0.000 description 2
- 229920002521 macromolecule Polymers 0.000 description 2
- 239000011159 matrix material Substances 0.000 description 2
- 230000004048 modification Effects 0.000 description 2
- 238000012986 modification Methods 0.000 description 2
- 230000005693 optoelectronics Effects 0.000 description 2
- 125000005010 perfluoroalkyl group Chemical group 0.000 description 2
- 229920003023 plastic Polymers 0.000 description 2
- 229920005604 random copolymer Polymers 0.000 description 2
- 239000011734 sodium Substances 0.000 description 2
- 125000004001 thioalkyl group Chemical group 0.000 description 2
- 238000012546 transfer Methods 0.000 description 2
- 125000002023 trifluoromethyl group Chemical group FC(F)(F)* 0.000 description 2
- ICPSWZFVWAPUKF-UHFFFAOYSA-N 1,1'-spirobi[fluorene] Chemical group C1=CC=C2C=C3C4(C=5C(C6=CC=CC=C6C=5)=CC=C4)C=CC=C3C2=C1 ICPSWZFVWAPUKF-UHFFFAOYSA-N 0.000 description 1
- FNQJDLTXOVEEFB-UHFFFAOYSA-N 1,2,3-benzothiadiazole Chemical compound C1=CC=C2SN=NC2=C1 FNQJDLTXOVEEFB-UHFFFAOYSA-N 0.000 description 1
- 125000001140 1,4-phenylene group Chemical group [H]C1=C([H])C([*:2])=C([H])C([H])=C1[*:1] 0.000 description 1
- ZCYVEMRRCGMTRW-UHFFFAOYSA-N 7553-56-2 Chemical compound [I] ZCYVEMRRCGMTRW-UHFFFAOYSA-N 0.000 description 1
- 239000005964 Acibenzolar-S-methyl Substances 0.000 description 1
- SNNVSEONCOCCRZ-UHFFFAOYSA-N C1CC=CCCC=C1[Ni]C1=CCCC=CCC1 Chemical compound C1CC=CCCC=C1[Ni]C1=CCCC=CCC1 SNNVSEONCOCCRZ-UHFFFAOYSA-N 0.000 description 1
- PXGOKWXKJXAPGV-UHFFFAOYSA-N Fluorine Chemical compound FF PXGOKWXKJXAPGV-UHFFFAOYSA-N 0.000 description 1
- 229930045534 Me ester-Cyclohexaneundecanoic acid Natural products 0.000 description 1
- AFVFQIVMOAPDHO-UHFFFAOYSA-N Methanesulfonic acid Chemical group CS(O)(=O)=O AFVFQIVMOAPDHO-UHFFFAOYSA-N 0.000 description 1
- CTQNGGLPUBDAKN-UHFFFAOYSA-N O-Xylene Chemical compound CC1=CC=CC=C1C CTQNGGLPUBDAKN-UHFFFAOYSA-N 0.000 description 1
- ZCQWOFVYLHDMMC-UHFFFAOYSA-N Oxazole Chemical compound C1=COC=N1 ZCQWOFVYLHDMMC-UHFFFAOYSA-N 0.000 description 1
- WTKZEGDFNFYCGP-UHFFFAOYSA-N Pyrazole Chemical compound C=1C=NNC=1 WTKZEGDFNFYCGP-UHFFFAOYSA-N 0.000 description 1
- CZPWVGJYEJSRLH-UHFFFAOYSA-N Pyrimidine Chemical compound C1=CN=CN=C1 CZPWVGJYEJSRLH-UHFFFAOYSA-N 0.000 description 1
- VYPSYNLAJGMNEJ-UHFFFAOYSA-N Silicium dioxide Chemical compound O=[Si]=O VYPSYNLAJGMNEJ-UHFFFAOYSA-N 0.000 description 1
- 238000006069 Suzuki reaction reaction Methods 0.000 description 1
- 239000011149 active material Substances 0.000 description 1
- 230000004931 aggregating effect Effects 0.000 description 1
- 230000002776 aggregation Effects 0.000 description 1
- 238000004220 aggregation Methods 0.000 description 1
- 125000003277 amino group Chemical group 0.000 description 1
- 239000007864 aqueous solution Substances 0.000 description 1
- 125000000732 arylene group Chemical group 0.000 description 1
- 125000004429 atom Chemical group 0.000 description 1
- 235000010290 biphenyl Nutrition 0.000 description 1
- 239000004305 biphenyl Substances 0.000 description 1
- SIPUZPBQZHNSDW-UHFFFAOYSA-N bis(2-methylpropyl)aluminum Chemical compound CC(C)C[Al]CC(C)C SIPUZPBQZHNSDW-UHFFFAOYSA-N 0.000 description 1
- UORVGPXVDQYIDP-BJUDXGSMSA-N borane Chemical group [10BH3] UORVGPXVDQYIDP-BJUDXGSMSA-N 0.000 description 1
- 150000001638 boron Chemical class 0.000 description 1
- 125000005620 boronic acid group Chemical group 0.000 description 1
- 239000011248 coating agent Substances 0.000 description 1
- 238000000576 coating method Methods 0.000 description 1
- 238000004440 column chromatography Methods 0.000 description 1
- 239000004020 conductor Substances 0.000 description 1
- 230000021615 conjugation Effects 0.000 description 1
- 150000004696 coordination complex Chemical class 0.000 description 1
- 239000012043 crude product Substances 0.000 description 1
- 230000002950 deficient Effects 0.000 description 1
- 239000002274 desiccant Substances 0.000 description 1
- 239000003989 dielectric material Substances 0.000 description 1
- 150000005690 diesters Chemical class 0.000 description 1
- VHILMKFSCRWWIJ-UHFFFAOYSA-N dimethyl acetylenedicarboxylate Chemical compound COC(=O)C#CC(=O)OC VHILMKFSCRWWIJ-UHFFFAOYSA-N 0.000 description 1
- 150000002009 diols Chemical class 0.000 description 1
- 238000003618 dip coating Methods 0.000 description 1
- 238000004821 distillation Methods 0.000 description 1
- 238000007606 doctor blade method Methods 0.000 description 1
- 125000006575 electron-withdrawing group Chemical group 0.000 description 1
- 239000003480 eluent Substances 0.000 description 1
- 238000005538 encapsulation Methods 0.000 description 1
- 238000001704 evaporation Methods 0.000 description 1
- 230000008020 evaporation Effects 0.000 description 1
- 238000002474 experimental method Methods 0.000 description 1
- 239000000945 filler Substances 0.000 description 1
- 239000012065 filter cake Substances 0.000 description 1
- 239000000706 filtrate Substances 0.000 description 1
- 238000001914 filtration Methods 0.000 description 1
- 125000001153 fluoro group Chemical group F* 0.000 description 1
- 150000003948 formamides Chemical class 0.000 description 1
- 238000004128 high performance liquid chromatography Methods 0.000 description 1
- 150000002431 hydrogen Chemical class 0.000 description 1
- 125000004356 hydroxy functional group Chemical group O* 0.000 description 1
- 238000007641 inkjet printing Methods 0.000 description 1
- 230000003993 interaction Effects 0.000 description 1
- 239000011630 iodine Substances 0.000 description 1
- 229910052740 iodine Inorganic materials 0.000 description 1
- 125000000959 isobutyl group Chemical group [H]C([H])([H])C([H])(C([H])([H])[H])C([H])([H])* 0.000 description 1
- 239000005340 laminated glass Substances 0.000 description 1
- 239000002650 laminated plastic Substances 0.000 description 1
- 239000003446 ligand Substances 0.000 description 1
- 239000007788 liquid Substances 0.000 description 1
- 238000006138 lithiation reaction Methods 0.000 description 1
- 238000004768 lowest unoccupied molecular orbital Methods 0.000 description 1
- 150000002739 metals Chemical class 0.000 description 1
- 230000005012 migration Effects 0.000 description 1
- 238000013508 migration Methods 0.000 description 1
- 125000000449 nitro group Chemical group [O-][N+](*)=O 0.000 description 1
- TVMXDCGIABBOFY-UHFFFAOYSA-N octane Chemical compound CCCCCCCC TVMXDCGIABBOFY-UHFFFAOYSA-N 0.000 description 1
- 150000007530 organic bases Chemical class 0.000 description 1
- 125000002524 organometallic group Chemical group 0.000 description 1
- WCPAKWJPBJAGKN-UHFFFAOYSA-N oxadiazole Chemical compound C1=CON=N1 WCPAKWJPBJAGKN-UHFFFAOYSA-N 0.000 description 1
- 238000012856 packing Methods 0.000 description 1
- 125000000864 peroxy group Chemical group O(O*)* 0.000 description 1
- 239000003208 petroleum Substances 0.000 description 1
- 229910000073 phosphorus hydride Inorganic materials 0.000 description 1
- 229920000767 polyaniline Polymers 0.000 description 1
- 239000000843 powder Substances 0.000 description 1
- 238000007639 printing Methods 0.000 description 1
- 230000008569 process Effects 0.000 description 1
- UMJSCPRVCHMLSP-UHFFFAOYSA-N pyridine Natural products COC1=CC=CN=C1 UMJSCPRVCHMLSP-UHFFFAOYSA-N 0.000 description 1
- 125000004076 pyridyl group Chemical group 0.000 description 1
- 238000010992 reflux Methods 0.000 description 1
- 238000011160 research Methods 0.000 description 1
- 230000004044 response Effects 0.000 description 1
- 150000003839 salts Chemical class 0.000 description 1
- 239000012047 saturated solution Substances 0.000 description 1
- 238000007650 screen-printing Methods 0.000 description 1
- 230000035945 sensitivity Effects 0.000 description 1
- 239000002356 single layer Substances 0.000 description 1
- 229910052708 sodium Inorganic materials 0.000 description 1
- AKHNMLFCWUSKQB-UHFFFAOYSA-L sodium thiosulfate Chemical compound [Na+].[Na+].[O-]S([O-])(=O)=S AKHNMLFCWUSKQB-UHFFFAOYSA-L 0.000 description 1
- 235000019345 sodium thiosulphate Nutrition 0.000 description 1
- 238000001228 spectrum Methods 0.000 description 1
- 239000007858 starting material Substances 0.000 description 1
- SEEPANYCNGTZFQ-UHFFFAOYSA-N sulfadiazine Chemical compound C1=CC(N)=CC=C1S(=O)(=O)NC1=NC=CC=N1 SEEPANYCNGTZFQ-UHFFFAOYSA-N 0.000 description 1
- 125000000999 tert-butyl group Chemical group [H]C([H])([H])C(*)(C([H])([H])[H])C([H])([H])[H] 0.000 description 1
- 239000010409 thin film Substances 0.000 description 1
- 125000005490 tosylate group Chemical group 0.000 description 1
- JFLKFZNIIQFQBS-FNCQTZNRSA-N trans,trans-1,4-Diphenyl-1,3-butadiene Chemical compound C=1C=CC=CC=1\C=C\C=C\C1=CC=CC=C1 JFLKFZNIIQFQBS-FNCQTZNRSA-N 0.000 description 1
- 150000003852 triazoles Chemical class 0.000 description 1
- ITMCEJHCFYSIIV-UHFFFAOYSA-M triflate Chemical group [O-]S(=O)(=O)C(F)(F)F ITMCEJHCFYSIIV-UHFFFAOYSA-M 0.000 description 1
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 description 1
- 239000008096 xylene Substances 0.000 description 1
Classifications
-
- C—CHEMISTRY; METALLURGY
- C07—ORGANIC CHEMISTRY
- C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
- C07C25/00—Compounds containing at least one halogen atom bound to a six-membered aromatic ring
- C07C25/18—Polycyclic aromatic halogenated hydrocarbons
- C07C25/22—Polycyclic aromatic halogenated hydrocarbons with condensed rings
-
- C—CHEMISTRY; METALLURGY
- C07—ORGANIC CHEMISTRY
- C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
- C07C1/00—Preparation of hydrocarbons from one or more compounds, none of them being a hydrocarbon
- C07C1/20—Preparation of hydrocarbons from one or more compounds, none of them being a hydrocarbon starting from organic compounds containing only oxygen atoms as heteroatoms
-
- C—CHEMISTRY; METALLURGY
- C07—ORGANIC CHEMISTRY
- C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
- C07C1/00—Preparation of hydrocarbons from one or more compounds, none of them being a hydrocarbon
- C07C1/20—Preparation of hydrocarbons from one or more compounds, none of them being a hydrocarbon starting from organic compounds containing only oxygen atoms as heteroatoms
- C07C1/24—Preparation of hydrocarbons from one or more compounds, none of them being a hydrocarbon starting from organic compounds containing only oxygen atoms as heteroatoms by elimination of water
-
- C—CHEMISTRY; METALLURGY
- C07—ORGANIC CHEMISTRY
- C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
- C07C15/00—Cyclic hydrocarbons containing only six-membered aromatic rings as cyclic parts
- C07C15/20—Polycyclic condensed hydrocarbons
-
- C—CHEMISTRY; METALLURGY
- C07—ORGANIC CHEMISTRY
- C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
- C07C17/00—Preparation of halogenated hydrocarbons
- C07C17/093—Preparation of halogenated hydrocarbons by replacement by halogens
- C07C17/10—Preparation of halogenated hydrocarbons by replacement by halogens of hydrogen atoms
- C07C17/12—Preparation of halogenated hydrocarbons by replacement by halogens of hydrogen atoms in the ring of aromatic compounds
-
- C—CHEMISTRY; METALLURGY
- C07—ORGANIC CHEMISTRY
- C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
- C07C17/00—Preparation of halogenated hydrocarbons
- C07C17/26—Preparation of halogenated hydrocarbons by reactions involving an increase in the number of carbon atoms in the skeleton
- C07C17/263—Preparation of halogenated hydrocarbons by reactions involving an increase in the number of carbon atoms in the skeleton by condensation reactions
-
- C—CHEMISTRY; METALLURGY
- C07—ORGANIC CHEMISTRY
- C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
- C07C17/00—Preparation of halogenated hydrocarbons
- C07C17/35—Preparation of halogenated hydrocarbons by reactions not affecting the number of carbon or of halogen atoms in the reaction
-
- C—CHEMISTRY; METALLURGY
- C07—ORGANIC CHEMISTRY
- C07F—ACYCLIC, CARBOCYCLIC OR HETEROCYCLIC COMPOUNDS CONTAINING ELEMENTS OTHER THAN CARBON, HYDROGEN, HALOGEN, OXYGEN, NITROGEN, SULFUR, SELENIUM OR TELLURIUM
- C07F5/00—Compounds containing elements of Groups 3 or 13 of the Periodic Table
- C07F5/02—Boron compounds
- C07F5/025—Boronic and borinic acid compounds
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
- C08G61/00—Macromolecular compounds obtained by reactions forming a carbon-to-carbon link in the main chain of the macromolecule
- C08G61/02—Macromolecular compounds containing only carbon atoms in the main chain of the macromolecule, e.g. polyxylylenes
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
- C08G61/00—Macromolecular compounds obtained by reactions forming a carbon-to-carbon link in the main chain of the macromolecule
- C08G61/02—Macromolecular compounds containing only carbon atoms in the main chain of the macromolecule, e.g. polyxylylenes
- C08G61/10—Macromolecular compounds containing only carbon atoms in the main chain of the macromolecule, e.g. polyxylylenes only aromatic carbon atoms, e.g. polyphenylenes
-
- C—CHEMISTRY; METALLURGY
- C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
- C09B—ORGANIC DYES OR CLOSELY-RELATED COMPOUNDS FOR PRODUCING DYES, e.g. PIGMENTS; MORDANTS; LAKES
- C09B69/00—Dyes not provided for by a single group of this subclass
- C09B69/10—Polymeric dyes; Reaction products of dyes with monomers or with macromolecular compounds
- C09B69/109—Polymeric dyes; Reaction products of dyes with monomers or with macromolecular compounds containing other specific dyes
-
- H—ELECTRICITY
- H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
- H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
- H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
- H10K85/10—Organic polymers or oligomers
- H10K85/111—Organic polymers or oligomers comprising aromatic, heteroaromatic, or aryl chains, e.g. polyaniline, polyphenylene or polyphenylene vinylene
-
- H—ELECTRICITY
- H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
- H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
- H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
- H10K85/10—Organic polymers or oligomers
- H10K85/111—Organic polymers or oligomers comprising aromatic, heteroaromatic, or aryl chains, e.g. polyaniline, polyphenylene or polyphenylene vinylene
- H10K85/113—Heteroaromatic compounds comprising sulfur or selene, e.g. polythiophene
-
- H—ELECTRICITY
- H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
- H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
- H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
- H10K85/10—Organic polymers or oligomers
- H10K85/151—Copolymers
-
- H—ELECTRICITY
- H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
- H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
- H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
- H10K85/60—Organic compounds having low molecular weight
- H10K85/615—Polycyclic condensed aromatic hydrocarbons, e.g. anthracene
- H10K85/623—Polycyclic condensed aromatic hydrocarbons, e.g. anthracene containing five rings, e.g. pentacene
-
- C—CHEMISTRY; METALLURGY
- C07—ORGANIC CHEMISTRY
- C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
- C07C2603/00—Systems containing at least three condensed rings
- C07C2603/02—Ortho- or ortho- and peri-condensed systems
- C07C2603/52—Ortho- or ortho- and peri-condensed systems containing five condensed rings
-
- H—ELECTRICITY
- H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
- H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
- H10K30/00—Organic devices sensitive to infrared radiation, light, electromagnetic radiation of shorter wavelength or corpuscular radiation
-
- H—ELECTRICITY
- H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
- H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
- H10K50/00—Organic light-emitting devices
- H10K50/10—OLEDs or polymer light-emitting diodes [PLED]
- H10K50/11—OLEDs or polymer light-emitting diodes [PLED] characterised by the electroluminescent [EL] layers
-
- H—ELECTRICITY
- H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
- H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
- H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
- H10K85/60—Organic compounds having low molecular weight
- H10K85/631—Amine compounds having at least two aryl rest on at least one amine-nitrogen atom, e.g. triphenylamine
-
- Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
- Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
- Y02E—REDUCTION OF GREENHOUSE GAS [GHG] EMISSIONS, RELATED TO ENERGY GENERATION, TRANSMISSION OR DISTRIBUTION
- Y02E10/00—Energy generation through renewable energy sources
- Y02E10/50—Photovoltaic [PV] energy
- Y02E10/549—Organic PV cells
Landscapes
- Chemical & Material Sciences (AREA)
- Organic Chemistry (AREA)
- Chemical Kinetics & Catalysis (AREA)
- Materials Engineering (AREA)
- Engineering & Computer Science (AREA)
- Medicinal Chemistry (AREA)
- Polymers & Plastics (AREA)
- Health & Medical Sciences (AREA)
- Physics & Mathematics (AREA)
- Spectroscopy & Molecular Physics (AREA)
- Polyoxymethylene Polymers And Polymers With Carbon-To-Carbon Bonds (AREA)
- Electroluminescent Light Sources (AREA)
- Thin Film Transistor (AREA)
- Manufacture Of Macromolecular Shaped Articles (AREA)
Description
本発明は、半導体オリゴマーおよびポリマー、その合成、ならびに薄いフィルムの電子および光学デバイスにおけるその使用に関する。
半導体有機材料は、有機材料の構造によって選択することができるその加工性および広い範囲の光学的および電子的性質のために大きな関心を集めている。
そのような材料の１つの応用は、特に、例えばAdv. Mater. 1998,10 (5), 365-377に記載されているように有機電界効果トランジスタとしてスイッチングデバイスにある。他の応用は、発光のための半導体有機材料を使用する光電気的デバイス(有機発光デバイスまたは「OLED」)にあるかまたは光電池または光検出器(「光起電力」デバイス)の活性成分としてある。これらのデバイスの基本的構造では、半導体有機層が、負電荷キャリア(電子)を有機層に注入または受容させるためのカソードと正電荷キャリア(ホール)を有機層に注入または受容させるためのアノードとの間に挟まれている。有機エレクトロルミネッセンスデバイスでは、電子およびホールがエレクトロルミネッセンス半導体材料の層に注入され、これらが結合して放射崩壊を起こす励起子を生み出す。ホールは、エレクトロルミネッセンス材料の最高被占軌道(HOMO)にアノードから注入される。電子は、エレクトロルミネッセンス材料の最低空軌道(LUMO)にカソードから注入される。WO 90/13148において、有機発光材料はポリマー、すなわちポリ(p-フェニレンビニレン)(「PPV」)である。この分類のデバイスは、ポリマー発光デバイス(PLED)として一般に知られている。US4,539,507において、有機発光材料は、低分子材料として知られた分類、例えば(8-ヒドロキシキノリン)アルミニウム(「Alq3」)である。
PPVの1つの代替は、インクジェット印刷の安定性といった溶液加工性の利点のために注目を集めたEP0842208に開示された2,7位で連結されたポリフルオレンである。さらに、適切な脱離基を有するフルオレンモノマーは、スズキまたはヤマモト重合を受け易い。スズキ重合は特に位置規則性の十分な制御を可能にする(すなわち、ポリマーの性質の十分な制御を可能にする)。従って、フルオレン繰り返し単位は、広い範囲の電荷輸送および／または放射性質を有するコポリマーを作り出す「基礎単位」として使用することができる。
しかしながら、ポリフルオレンに付随した多数の不利益が存在し、これによって代替の電子輸送および発光ユニットのための研究が導かれた。これらの不利益は、凝集するポリフルオレンの傾向を含み、かつ、青色発光がフルオレンに基づいたポリマーから生じるとき、発光がヒトの目が最も感じやすい電磁スペクトルの領域では起こらないという事実を含む。
フルオレン繰り返し単位の1つの代替は、例えばMacromolecules 2000,33 (6), 2016- 2020 and Advanced Materials, 2001,13, 1096-1099に開示されているtrans-インデノフルオレン繰り返し単位(以下に示す)である。テトラオクチルtrans-インデノフルオレン単位を含むポリマーは、ヒトの目の感受性に適合した青色発光を導く深色移動した発光波長を有するものとして記載される。
しかしながら、ポリ(trans-インデノフルオレン)は対応するポリフルオレンよりも低い導電率を有する。
従って、本発明の目的は、導電率の欠損を受けることなくフルオレンを上回るtrans-インデノフルオレンの利点を有する繰り返し単位を提供することである。
本発明者は、驚くべきことにcis-インデノフルオレン繰り返し単位を含むオリゴマーまたはポリマーが、フルオレン繰り返し単位を含む対応するオリゴマーまたはポリマーと比較して匹敵しうるかまたはより良好な導電率を有することを見出した。さらに、本発明者は、驚くべきことにcis-インデノフルオレン繰り返し単位を含むオリゴマーまたはポリマーが、trans-インデノフルオレン繰り返し単位を含む対応するオリゴマーまたはポリマーと比較して青色にシフトされることを見出した。
これに応じて、第１の側面において、本発明は、式(Ir)の任意的に置換された第１の繰り返し単位を含むオリゴマーまたはポリマーを提供する。
式中、同一または異なっていてもよいR1、R2、R3およびR4は、独立して水素または置換基から選択され、かつ2以上のR1、R2、R3およびR4が環を形成するために連結されていてもよい。
あらゆる理論に束縛されることなく、R1、R2、R3およびR4基を繰り返し単位の背骨の同じ側に配置させると、繰り返し単位の一方の側に2つの置換基をもちかつ背骨の反対側に2つの置換基をもつtrans-インデノフルオレン繰り返し単位と比較したときに、向上した導電率を導く、背骨を含むオリゴマーまたはポリマーの近接パッキングが可能になることが考えられる。さらに、本発明者は、基R1およびR2ならびに基R3およびR4の間の立体的相互作用が原因と考えられる、式(Ir)の繰り返し単位内に小さなねじれが存在することを見出した。対応するtrans-インデノフルオレン繰り返し単位中には存在しないこのねじれは、対応するtrans-インデノフルオレン単位と比べて式(Ir)のcis-インデノフルオレン単位に凝集しにくい傾向を与える。最後に、このねじれはまた、trans-インデノフルオレンの繰り返し単位を含むオリゴマーまたはポリマーと比較したときに、式(I)の繰り返し単位を含むオリゴマーまたはポリマーの発光色を青色にシフトさせる。
特定の置換基R1、R2、R3およびR4は、繰り返し単位の性質を修飾することができ、それゆえに溶解度、電子親和力またはガラス転移温度(Tg)といったポリマーの性質を修飾することができる。従って、各R1、R2、R3およびR4は、任意的に置換されたアルキル、アルコキシ、アリール、またはヘテロアリールからなる群から独立して選択される。より好ましくはR1、R2、R3およびR4の少なくとも1つは、任意的に置換されたフェニルまたは任意的に置換されたC1-20アルキルである。
特に好ましい置換基は、溶解性置換基としての、C1-20アルキルまたはアルコキシ、特に枝分れしたアルキルまたはn-アルキル、例えばn-オクチル；Tg上昇基としての、任意的に置換されたフェニルまたはオリゴフェニル(例えば、ビフェニルまたはテルフェニル)、特に、置換されていないフェニル、溶解性を向上させるためのアルキルまたはアルコキシで置換されたフェニル、および電子親和性を高めるためのフルオリン、フルオロアルキル、パーフルオロアルキルで置換されたフェニル；および任意的に置換された電子欠乏性へテロアリール、特にピリジン、ピリミジンおよびトリアジン（これらの各々は上記フェニルについて置換基として挙げられた置換基で置換されなくてもまたは置換されてもよい）である。
ポリマー内の非対称性は、凝集の可能性を最小化するために望ましいであろう。従って、R1、R2、R3およびR4の少なくとも1つが他のR1、R2、R3およびR4の少なくとも１つとは異なるのが好ましい。1つの特に好ましい実施形態において、R1およびR2はともに任意的に置換されたアルキルであり、R3およびR4はともに任意的に置換されたアリールである。他の特に好ましい実施形態において、R1およびR3はともに任意的に置換されたアルキルであり、R2およびR4はともに任意的に置換されたアリールである。
４つの置換基R1、R2、R3およびR4の適切な選択は、単に2つのこのような置換基の位置が存在する対応するフルオレンと比較したときに、オリゴマーまたはポリマーの性質のより大きな制御を可能にする。本発明の繰り返し単位の性質のさらなる修飾は、式(Ir)の繰り返し単位の1以上のフェニル基の置換基によって達成することができる。好ましくは、前記置換基は、式(II)の繰り返し単位の形態をとる：
式中、R7およびR8の少なくとも1つは置換基を表わし、R7およびR8は一緒になって環を形成してもよい。
1つの好ましい実施形態において、R7およびR8はともに置換基であり、かつ同一または異なる。好ましい置換基R7およびR8は、任意的に置換されたアルキル、アルコキシ、アリール、またはヘテロアリールであり；特に好ましい置換基R7およびR8は、R1、R2、R3およびR4について上述に記載されたとおりである。
好ましくは、第１の繰り返し単位は、以下に示したように2-および9-位を通して連結される（これは繰り返し単位を通した共役を最大にするためである）。
本発明によるポリマーは、ホモポリマーまたはコポリマーとすることができる。ポリマーがコポリマーである場合、１つまたは複数のコポリマーの繰り返し単位の適切な選択によって広い範囲の性質にアクセスすることができる。従って、オリゴマーまたはポリマーは、好ましくは第２の繰り返し単位を含む。好ましくは、第２の繰り返し単位は、第１の繰り返し単位に直接的に共役したアリール基を含む。より好ましくは、第２の繰り返し単位は、任意的に置換されたアリール、ヘテロアリールおよびトリアリールアミン繰り返し単位から選択される。
第２の側面において、本発明は、式(Im)の任意的に置換されたモノマーを提供する：
式中、同一または異なっていてもよいR1、R2、R3およびR4は、独立して水素または置換基から選択され、かつ2以上のR1、R2、R3およびR4が環を形成するために連結されていてもよく；および各Pは重合可能な基を表わす。
有利な重合技術は、金属錯体触媒の金属原子をモノマーのアリール基と脱離基との間に挿入する「金属挿入」を介して行う、スズキおよびヤマモト重合を含む。従って、各Pは、好ましくは可変の酸化状態の金属によって仲介される重縮合に関与することができる脱離基を表わす。
好ましくは、重縮合は、金属挿入によって仲介される。
好ましくは、各Pは、ハロゲン；式-O-SO2-Zの基(Zは任意的に置換されたアルキルおよびアリールからなる基から選択される)；またはボロン酸、ボロンエステルまたはボランから選択された反応性ボロン基、から独立して選択される。好ましいハロゲンは、臭素、塩素およびヨウ素であり、より好ましくは臭素である。
第３の側面において、本発明は、本発明の第２の側面によるモノマーをオリゴマー化またはポリマー化する工程を含む、オリゴマーまたはポリマーを調製するためのプロセスを提供する。
第３の側面の第１の好ましい実施形態において、各Pは、独立してハロゲンまたは式-O-SO2-Zの基(Zは任意的に置換されたアルキルおよびアリールからなる基から選択される)であり、かつ式(Im)のモノマーは、ニッケル錯体触媒の存在中においてオリゴマー化またはポリマー化される。
第３の側面の第２の好ましい実施形態において、式(Im)のモノマーは、パラジウム錯体触媒および塩基の存在中において第２の芳香族モノマーとオリゴマー化またはポリマー化され、かつ
（ａ）各Pは、同一または異なりかつ反応性ボロン基を含み、第２のモノマーは、ハロゲンおよび式-O-SO2-Zの基から独立して選択される２つの反応基を含む、または
（ｂ）各Pは、ハロゲンまたは式-O-SO2-Zの基を独立して含み、第２のモノマーは、同一または異なる２つの反応性ボロン基を含む。
（ａ）各Pは、同一または異なりかつ反応性ボロン基を含み、第２のモノマーは、ハロゲンおよび式-O-SO2-Zの基から独立して選択される２つの反応基を含む、または
（ｂ）各Pは、ハロゲンまたは式-O-SO2-Zの基を独立して含み、第２のモノマーは、同一または異なる２つの反応性ボロン基を含む。
第３の側面の第３の好ましい実施形態において、一方のPが反応性ボロン基であり、かつ他方のPがハロゲンまたは式-O-SO2-Zの基である。
第４の側面において、本発明は、本発明の第１の側面によるオリゴマーまたはポリマーを含む光学デバイスを提供する。好ましくは、オリゴマーまたはポリマーは、第１のタイプの電荷キャリアの注入のための第１の電極と、第２のタイプの電荷キャリアの注入のための第２の電極との間に配置される。
OLEDまたは光起電力デバイスといった光学デバイスへの適用可能性に加えて、本発明によるオリゴマーまたはポリマーは、スイッチングデバイス中に使用することができる。これに応じて、第５の側面において、本発明は、本発明の第１の側面によるオリゴマーまたはポリマーを含むスイッチングデバイスを提供する。好ましい実施形態において、本発明のこの側面は、第１の側面および第２の側面を有する絶縁体；絶縁体の第１の側面上に配置されたゲート電極；絶縁体の第２の側面上に配置された本発明の第１の側面によるオリゴマーまたはポリマー；およびオリゴマーまたはポリマー上に配置されたドレイン電極およびソース電極を含む電界効果トランジスタを提供する。
第６の側面において、本発明は、本発明の第５の側面による電界効果トランジスタを含む集積回路を提供する。
第７の側面において、本発明は、式(Ip)の任意的に置換された化合物からLG-Hを脱離する工程を含む、式(I)の任意的に置換された化合物を形成するためのＡ方法を提供する：
式中、各LGは同一または異なり、かつ脱離基を表わす。
適切な脱離基は、ハライド、-OR、-SR、-OSO2Rおよび-NR2(各Rは、独立して水素または任意的に置換されたアルキルまたはアリールを表わす）を含む。好ましくは、各LGはヒドロキシである。
好ましくは、前記脱離は酸の存在中において行われる。
好ましくは、酸はポリリン酸である。
好ましくは、本方法は、式(I)または(Ip)の化合物の外側のフェニル環の各々に重合可能な基Pを提供するさらなる工程を含む。
本発明によるオリゴマーおよびポリマーは、有機発光デバイスにおける溶液加工性のある電子輸送、ホール輸送および／または発光材料として使用することができる。本発明は、ポリマーについて以下に説明するが、本明細書中に記載された特徴はオリゴマーに等しく適用可能であることが理解されるであろう。
前記ポリマーは、例えばWO 00/53656およびWO03/048225に記載されたようなスズキ重合、および例えばT. Yamamoto, "Electrically Conducting And Thermally Stable π-Conjugated Polyarylens Prepared by Organometallic Processes", Progress in Polymer Science 1993,17, 1153-1205またはWO04/022626に記載されたようなヤマモト重合によって調製することができる。例えば、ヤマモト重合による直鎖ポリマーの合成において、２つの反応性ハライド基Pを有するモノマーが使用される。同様に、スズキ重合の方法によれば、少なくとも１つの反応基Pが反応性ボロン基である。
スズキ重合は、Pd(0)錯体またはPd(II)塩を使用する。Pd(0)錯体が好ましい。特にPd(0)錯体は少なくとも1つのホスフィンリガンド、例えばPd(Ph3P)4を有する。スズキ重合は、塩基(例えばカルボン酸ナトリウム)または有機塩基(例えばカルボン酸テトラエチルアンモニウム)の存在中において行われる。
ヤマモト重合は、Ni(0)錯体、例えばビス(1,5-シクロオクタジエニル)ニッケル(0)を使用する。
スズキ重合は、位置規則性、ブロックおよびランダムコポリマーを調製するために使用することができる。特に、ホモポリマーまたはランダムコポリマーは、一方の反応基Pがハロゲンであり、かつ他方の反応基Pが反応性ボロン基であるときに調製することができる。代わりに、ブロックまたは位置規則性、特にABコポリマーは、第１のモノマーの両反応基がホウ素であり、かつ第２のモノマーの両反応基がハライドであるときに調製することができる。
本発明によるモノマーは、ホモポリマーを形成するために単独で重合されてもまたはコポリマーを形成するために１以上のコモノマーの存在中において重合されてもよい。このようなコモノマーから誘導された可能なコポリマー繰り返し単位(co-repeat units)について以下に概説する；これらのコポリマー繰り返し単位の各々が、ハロゲン(好ましくは塩素、臭素またはヨウ素、より好ましくは臭素)、ボロン酸基、ボロンエステル基およびボラン基から独立して選択された２つの重合可能な基を含むコモノマーから誘導され得ることが適切であろう。
上述に記載されたハロゲンの代替物として、例えばトシレート、メシレートおよびトリフレートといった脱離基を使用することができる。
本発明によるポリマーがコポリマーである場合、コポリマー繰り返し単位の1つの分類は、アリーレン繰り返し単位、特に：J. Appl. Phys. 1996, 79, 934に開示されている1,4-フェニレン繰り返し単位；EP 0842208に開示されているフルオレン繰り返し単位、例えばMacromolecules 2000, 33 (6), 2016-2020に開示されているtrans-インデノフルオレン繰り返し単位、および例えばEP 0707020に開示されているスピロビフルオレン繰り返し単位である。これらの繰り返し単位の各々が任意的に置換される。置換基の例は、C1-20アルキルまたはアルコキシといった可溶性基；フッ素、ニトロまたはシアノといった電子求引性基；およびバルキー基といったポリマーのガラス転移温度(Tg)を上昇させるための置換基、例えばtert-ブチルを含む。

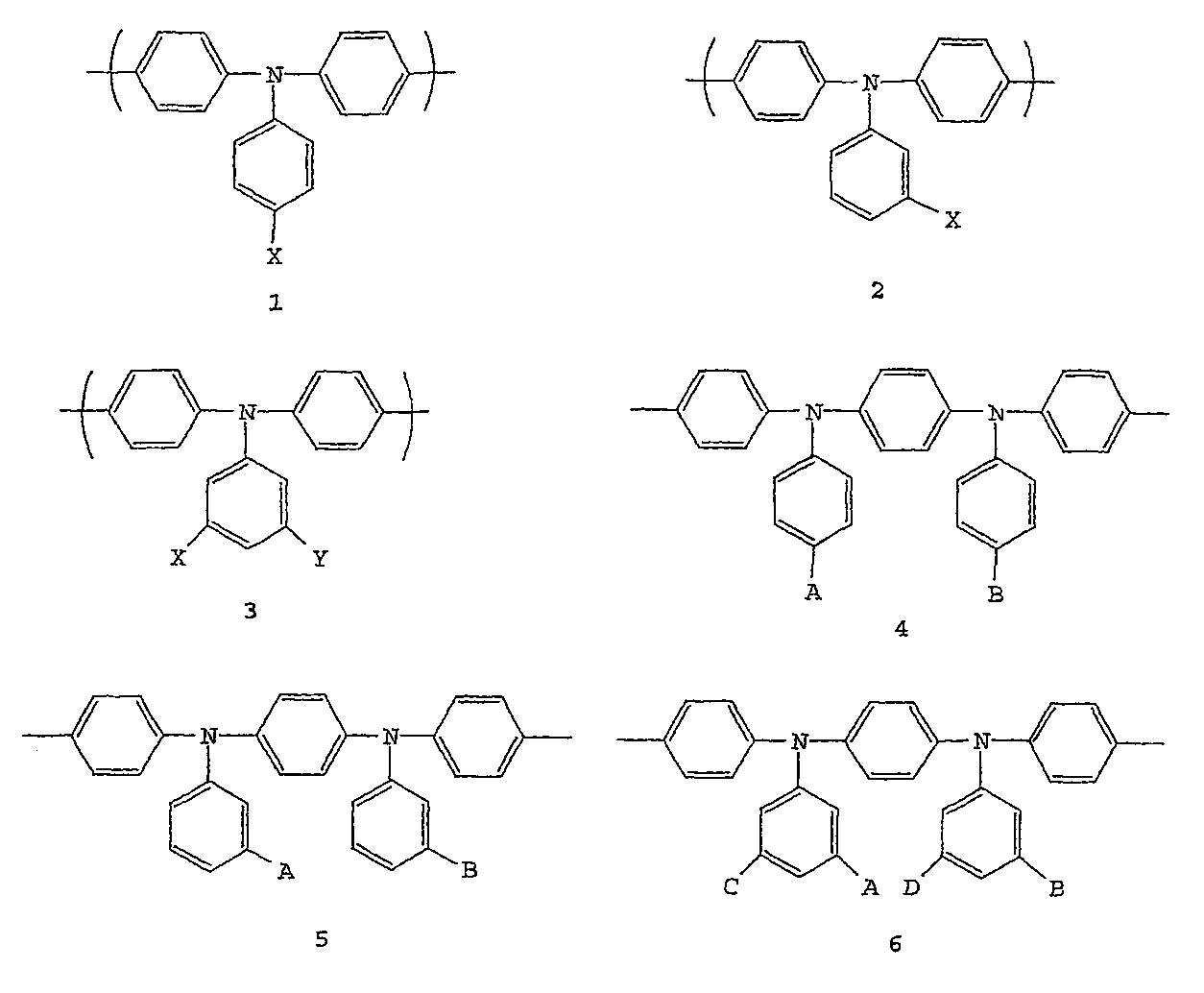

好ましいコポリマー繰り返し単位のさらなる分類は、繰り返し単位の背骨の中に１つまたは２つのアミノ基を含む繰り返し単位(例えば、トリアリールアミン基を含むコポリマー繰り返し単位)、特に以下の式１〜６の繰り返し単位である：
ＸおよびＹは同一または異なっていてもよく、かつ置換基である。Ａ、Ｂ、ＣおよびＤは同一または異なっていてもよく、かつ置換基である。１以上のＸ、Ｙ、Ａ、Ｂ、ＣおよびＤは、アルキル、アリール、パーフルオロアルキル、チオアルキル、シアノ、アルコキシ、ヘテロアリール、アルキルアリールおよびアリールアルキル基からなる群から独立して選択されることが好ましい。１以上のＸ、Ｙ、Ａ、Ｂ、ＣおよびＤはまた、水素とすることができる。１以上のＸ、Ｙ、Ａ、Ｂ、ＣおよびＤは、独立して未置換の、イソブチル基、n-アルキル、n-アルコキシまたはトリフルオロメチル基であることが好ましい。なぜなら、これらはHOMOレベルを選択するのを助けるのに適しており、および／またはポリマーの可溶性を向上させるのに適しているからである。
このタイプの繰り返し単位中のトリフルオロメチル基の使用は、WO 01/66618中に開示されている。コポリマー繰り返し単位のさらなる分類は、ヘテロアリール繰り返し単位、例えば任意的に置換された2,5-チエニル、ピリジル、ジアジン、トリアジン、アゾール、ジアゾール、トリアゾール、オキサゾールまたはオキサジアゾール；または任意的に置換された以下の式７〜１９の単位を含む：
式中、R5およびR6は同一または異なり、各々独立した置換基である。好ましくは、1以上のR5およびR6は、水素、アルキル、アリール、パーフルオロアルキル、チオアルキル、シアノ、アルコキシ、ヘテロアリール、アルキルアリール、またはアリールアルキルから選択することができる。これらの基は、上記Ｘ、Ｙ、Ａ、Ｂ、ＣおよびＤについて議論されたのと同じ理由で好ましい。好ましくは、実用的な理由のために、R5およびR6は同一である。
OLED中に使用された時、本発明によるポリマーは、ホール輸送、電子輸送および発光性質の少なくとも１つを有する。ポリマーが１以上のこれらの性質を有する場合、異なる性質をブロックコポリマーの異なる部分（特に、WO 00/55927に記載されたポリマーの背骨の部分またはWO 02/26859に記載されたペンダント基）ごとに提供することができる。代わりに、本発明のポリマーが、ホール輸送、電子輸送および発光の１つまたは２つの性質のみ有している場合、WO 99/48160に記載されているように残りの必要な１つまたは複数の性質を有する１以上のさらなるポリマーと混合することができる。
本発明により調製されたポリマーは、任意の上述の光学デバイス、特にエレクトロルミネッセンスデバイスおよび光起電力デバイス(すなわち、光検出器または光電池)中の活性材料として使用することができる。このような光学デバイスは、正電荷を帯びる電極と負電荷を帯びる電極との間に配置されたポリマーを有する基板を含む。これらのデバイスを形成することにおいて、特に、EP 0880303中に開示されたスピンコーティング、浸漬コーティング、インクジェットコーティングといった技術、EP 0851714に記載されたレーザートランスファー、フレキソグラフィックプリンティング、スクリーンプリンティングおよびドクターブレードコーティングを含む技術の範囲の任意の1つによって、ポリマーを溶液から堆積させることができる。
光学デバイスは、湿気および酸素に敏感な傾向がある。これに応じて、基板は好ましくはデバイスへの湿気および酸素の移入の防止のための良好なバリア性質を有する。基板は、通常ガラスであるが、特にデバイスの柔軟性が望ましいところでは、代替の基板を使用することができる。例えば、基板は、代替のプラスチックおよびバリア層の基板を開示するUS6268695中のプラスチックまたはEP 0949850中に開示された薄いガラスおよびプラスチックの積層板を含みことができる。
必須ではないけれども、アノード上の有機ホール注入材料の層の存在は、アノードから半導体ポリマーの単層または多層までのホールの注入を補助するので望ましい。有機ホール注入材料の例は、EP 0901176およびEP 0947123に開示されたPEDT/PSS、またはUS 5723873およびUS 5798170に開示されたポリアニリンを含む。
カソードは、電子がデバイスに効率的に注入されるように選択される。従って、アルミニウムの層のような単一の導電性材料を含むことができる。代わりに、複数の金属、例えばWO 98/10621に開示されたカルシウムおよびアルミニウムの二層、または例えばWO 00/48258に開示された電子注入を補助するフッ化リチウムといった誘電体材料の薄層を含むことができる。
デバイスは、好ましくは湿気および酸素の移入を妨げるための封入体で封入される。適切な封入体は、ガラスのシート、例えばWO 01/81649に開示された代替のポリマーおよび誘電体の積重ねといった適切なバリア性質を有するフィルム、または例えばWO 01/19142に開示された気密な容器を含む。
実用的なオプトエレクトロニクデバイスにおいて、電極の少なくとも１つは、光を吸収できるように(光反応性デバイスの場合)、あるいは放射できるように(PLEDの場合)半透明である。アノードが透明である場合、それは典型的にはインジウムスズ酸化物を含む。透明なカソードの例は、例えばGB 2348316中に開示されている。本発明のポリマーが、スイッチングデバイス、例えば電界効果トランジスタ中で使用される場合、全ての電極を不透明にしてもよいことが理解されるであろう。
PLEDは、パッシブマトリックスまたはアクティブマトリックスデバイスとすることができる。
例
モノマーの例
本発明によるモノマーを、以下に挙げたスキームに基づいて調製した：
モノマーの例
本発明によるモノマーを、以下に挙げたスキームに基づいて調製した：
ジエン、St1の合成
1,4-ジフェニル-1,3-ブタジエン(500g, 2.42 moles)およびジメチルアセチレンジカルボキシレート(378g, 2.66 moles)を2L容器に充填した。トルエン(750ml)を加え、かつ還流操作を行うために混合液を加熱した（オイルバス温度145℃、≧90℃で溶解されたジエン）。室温まで冷却する前に、反応液を20時間(終夜)にわたって還流した。トルエンを蒸発させて黄色／褐色固体を得、これを2-プロパノールから再結晶化し、780g, 92.5% 収量の所望の生成物を白色固体として得た。GC-MSは、単一のピークm/z 348, HPLC 99.3%を与えた； 1H NMR 3.54 (6H, s, 2×CH3), 4.47(2H, s), 5.77(2H, S), 7.24-7.34(10H, m).
テルフェニルCis-ジメチルエステル、St2の合成
活性炭(1.5g、10% wt)上でジエン(ステージ1の生成物、10g、28.7mmol)のトルエン(100ml)溶液にパラジウム10wt.%を加えた。反応液を20h(終夜)にわたって還流した(オイルバス130℃)。セライトフィルターの充填剤を通した加熱ろ過の前に、反応液を徐々に冷却し(80℃)、トルエン(100ml)で希釈した。フィルターケーキを追加の500mlの加熱トルエンで洗浄し、全ての生成物を取り除いた。ろ過物を冷却すると、所望の生成物が白色固体7.75g, 78%として結晶化した。GC-MS≧95%, m/z 346；1H NMR 3.62 (6H, s, 2×CH3), 7.36-7.45(10H, m), 7.52(2H, s).
テルフェニルCis-ジオール、St3、St3Bの合成
ジクロロメタン(130mL)中のジエステル(10g, 17.56mmol)の溶液を、ジイソブチル アルミニウム水素化物(ヘキサン中1M)の溶液に１時間にわたって滴状に添加した。室温での撹拌の2時間後に反応を停止し、反応混合液を塩化アルミニウムの飽和溶液に注いだ。所望の生成物をジクロロメタンで抽出した(20mL MeOHを添加)。有機層を乾燥し(MgSO4)、6.45g (77% 収量)の所望の生成物を与える真空下で蒸発させた。GC-MSは、ジオールへの90％の転換と残存する10％の開始物質を確認した。1H NMR 2.925 (2H, OH), 4.78 (4H, s, CH2OH), 7.34-7.46(12H).
Cisインデノフルオレン、St4の合成
白色ジベンジルアルコール(2.65g, 9.1mmol)を、ポリリン酸(12g)に加え、180℃まで加熱した。この温度になると、PPAは液体になり、かつ白色粉末は黄色になった。反応混合液を室温まで冷却し、その後NaOHの10％溶液で処理した。2.213g (95% 収量)のcis-インデノフルオレンが灰色／白色固体として沈殿した。GC-MSは、98%の所望の材料および2％の単環化された(St3B)を示した。; 1H NMR 3.95 (4H, S, CH2×2), 7.31 (2H, t, J7.2), 7.39 (2H, t, J 7.2), 7.59 (2H, d, J 8.0), 7.82 (2H, s), 7.83 (2H, d, J 7.2) ;13C NMR 35.738, 118.954, 120.167, 125.374, 126.746, 127.089, 139.593, 141.057, 142.307, 143.306.
St5の合成
THF(120mL)中のcis-インデノフルオレン(2g, 7.9mmol)の冷却(-78℃)溶液に、BuLi (2. 5M, 17.38mmol)を添加した。添加を完了した後、反応混合液を-78℃でさらに2時間にわたって撹拌し、その後室温まで暖めた。反応混合液を再度-78℃まで冷却し、オクチルブロミド(3.26 mL, 18.96mmol)を加えた。反応混合液を室温でオーバーナイトし、全リチウム化およびアルキル化プロセスを繰り返した。反応液を石油エーテル-Et2Oの混合液上に注ぎ、H2Oで洗浄した。有機層を単離、乾燥(MgSO4)し、過剰のオクチルブロミド／オクタンをKugel蒸留(40℃, 10-2 mbar)を使用して除去した。GC-MSは、81％ジアルキルおよび15％トリアルキル化された生成物を示した。単離された混合生成物(1.34g)を、リチウム化-アルキル化手順に再度通した。所望のテトラ-アルキル化された生成物を得るために、全ての実験手順を、さらなる5.2当量のBuLiおよび6当量のオクチルブロミドを使用して繰り返した。1.069gの所望の物質を単離し、粗生成物を次の段階において使用した。1H NMR 0.4-1.4 (30H), 2.2 (2H, td,J 4.4,12.8), 2.4 (2H, td, J4.4, 12.8),7.26-7.33 (6H, m), 7.70 (2H, d, J 7.6), 7.74 (2H, s); 13C NMR 14.29, 22.84, 24.30, 29.68, 29.82, 30.32, 32.05, 40.88, 58.24, 119.05, 119.130, 121.78, 126.79, 127.24, 141.16, 142.30, 146.49, 150.98.
モノマー１の合成
St5(1.069g)の0℃溶液、CH2Cl2(25 mL)中のヨウ素(触媒)に対して、H20(6 mL)中のNa2CO3(0.387 g)の溶液を加えた。5分間にわたる撹拌の後、臭素(183μL)を滴状に加えた。反応混合液を終夜にわたって撹拌し続けた。反応液を10％チオ硫酸ナトリウム溶液(20mL)で処理した。有機層を取り除き、水(2×20mL)で洗浄した。有機層を水溶液から分離して乾燥(MgSO4)させ、真空下で蒸発させた。カラムクロマトグラフィー溶出液ヘキサンは、450mgの一および二臭素化された生成物を与えた；GC-MSによって確認した。この混合液は、再度臭素化を受けた。
繰り返し単位の中心のフェニル基上に置換基を有するインデノフルオレン繰り返し単位を、以下のスキームに基づいて調製した：
中心の環に置換基を与えることに加えて、モノマーの中心の環は、以下に記載されたような、中心の環がベンゾチアジアゾールである縮合環を含んでいてもよい。第１の工程を、開始ジブロモ化合物と2当量のフェニルボロンエステルとのスズキカップリングによって行ってもよい。
最後に、異なる置換基R1〜R4を有するcis-インデノフルオレンモノマーを、以下のスキームに基づいて調製した。スキームに示したように、11および12位での非対称の置換基は、Weinreb, Tetrahedron Letters 22 (39), 3815-3818, 1981に記載されたようなアミドを形成し；アミドを、1当量の第1のアルキル、アリールまたはヘテロアリールリチウムと反応させてケトンを形成し；ケトンを、1当量の第2のアルキル、アリールまたはヘテロアリールリチウム(第1のアルキル、アリールまたはヘテロアリールリチウムとは異なる)と反応させることによって成し遂げられた。
ポリマーの例
本発明によるポリマーを、以下に示したモノマーの重合による、WO 00/53656に示した方法に基づいて調製した。ボロンエステルをWO 00/53656に示した方法に基づいてモノマー1から誘導した。
比較の目的のために、以下のtrans-インデノフルオレンモノマーが本発明によるcis-インデノフルオレン繰り返し単位の場所において使用されたことを除いて、上記ポリマー5のようにポリマーを調製した：
本発明によるポリマーを、以下に示したモノマーの重合による、WO 00/53656に示した方法に基づいて調製した。ボロンエステルをWO 00/53656に示した方法に基づいてモノマー1から誘導した。
デバイスの例
ガラス基板上に支持されたインジウムスズ酸化物(Applied Films, Colorado, USAから入手可能)上に、ポリ(エチレン ジオキシチオフェン)(PEDT/PSS)のフィルム{Bayer(登録商標)とBaytron P(登録商標)から入手可能}をスピンコーティングによって堆積させた。エレクトロルミネッセンス層を、本発明によるポリマー5を含むキシレン溶液から、スピンコーティングによってPEDT/PSSの層上に形成した。カルシウム／アルミニウムの二層カソードを、エレクトロルミネッセンス層上に堆積し、Saes Getters SpAから入手可能な乾燥剤を含む気密な金属の封包物を使用してデバイスをカプセル化した。
ガラス基板上に支持されたインジウムスズ酸化物(Applied Films, Colorado, USAから入手可能)上に、ポリ(エチレン ジオキシチオフェン)(PEDT/PSS)のフィルム{Bayer(登録商標)とBaytron P(登録商標)から入手可能}をスピンコーティングによって堆積させた。エレクトロルミネッセンス層を、本発明によるポリマー5を含むキシレン溶液から、スピンコーティングによってPEDT/PSSの層上に形成した。カルシウム／アルミニウムの二層カソードを、エレクトロルミネッセンス層上に堆積し、Saes Getters SpAから入手可能な乾燥剤を含む気密な金属の封包物を使用してデバイスをカプセル化した。
比較の目的のために、比較対象のポリマー6、7、8および9をポリマー5の場所に使用したことを除いて同じデバイスを製造した。これらの材料から調製されたデバイスのためのデバイスの性能を以下の表１に要約した。
表１から見てとれるように、本発明によるポリマー５は、測定された範囲のパラメーターの端から端まで最良の性能を与える。大部分のパラメーターについて、ポリマー5は比較のポリマーよりも優れている；残りのパラメーターについても、ポリマー5の性能が任意の比較対象のポリマーよりも著しく劣っている例は存在しない。
本発明は特定の模範的な実施形態について説明してきたが、本明細書に開示された特徴の様々な修飾、代替および／またはその組み合わせが、以下の請求の範囲に示された本発明の精神および範囲から逸脱しないことは当業者にとって明らかであることが理解されるであろう。
Claims (22)
- 式(Ir)の任意的に置換された第１の繰り返し単位を含むオリゴマーまたはポリマー：
- 各R1、R2、R3およびR4が、任意的に置換されたアルキル、アルコキシ、アリール、またはヘテロアリールからなる群から独立して選択される請求項１に記載のオリゴマーまたはポリマー。
- R1、R2、R3およびR4の少なくとも1つが、任意的に置換されたフェニルまたは任意的に置換されたC1-20アルキルである請求項１または２に記載のオリゴマーまたはポリマー。
- R1、R2、R3およびR4の少なくとも1つが、他のR1、R2、R3およびR4の少なくとも１つとは異なる請求項３に記載のオリゴマーまたはポリマー。
- 第１の繰り返し単位が2-および9-位を介して連結される請求項１ないし４のいずれか１項に記載のオリゴマーまたはポリマー。
- オリゴマーまたはポリマーが、第２の繰り返し単位を含む請求項１ないし５のいずれか１項に記載のオリゴマーまたはポリマー
- 第２の繰り返し単位が、任意的に置換されたアリール、ヘテロアリールおよびトリアリールアミン繰り返し単位から選択される請求項６に記載のオリゴマーまたはポリマー。
- 式(Im)の任意的に置換されたモノマー：
- 請求項８記載のモノマーをオリゴマー化またはポリマー化する工程を含む、オリゴマーまたはポリマーを調製するための方法。
- 各Pが独立してハロゲンまたは式-O-SO2-Zの基であり、式(Im)のモノマーがニッケル錯体触媒の存在中においてオリゴマー化またはポリマー化される、請求項８に従属する請求項９に記載のオリゴマーまたはポリマーを調製するための方法。
- 式(Im)のモノマーが、パラジウム錯体触媒および塩基の存在中において第２の芳香族モノマーとオリゴマー化またはポリマー化され、かつ
ａ．各Pは、同一または異なりかつ反応性ボロン基を含み、第２のモノマーは、ハロゲンおよび式-O-SO2-Zの基から独立して選択される２つの反応基を含む、または
ｂ．各Pは、ハロゲンまたは式-O-SO2-Zの基を独立して含み、第２のモノマーは、同一または異なる２つの反応性ボロン基を含む、
請求項８に従属する請求項９に記載のポリマーを調製するための方法。 - 一方のPが反応性ボロン基であり、かつ他方のPがハロゲンまたは式-O-SO2-Zの基である、請求項８に従属する請求項９に記載のオリゴマーまたはポリマーを調製するための方法。
- 請求項１ないし５のいずれか１項に記載のオリゴマーまたはポリマーを含む光学デバイス。
- オリゴマーまたはポリマーが、第１のタイプの電荷キャリアの注入のための第１の電極と、第２のタイプの電荷キャリアの注入のための第２の電極との間に配置された請求項１３に記載の光学デバイス。
- 請求項１ないし５のいずれか１項に記載のオリゴマーまたはポリマーを含むスイッチングデバイス。
- 第１の側面と第２の側面とを有する絶縁体；絶縁体の第１の側面上に配置されたゲート電極；絶縁体の第２の側面上に配置された請求項１ないし５のいずれか１項に記載のオリゴマーまたはポリマー；およびオリゴマーまたはポリマー上に配置されたドレイン電極およびソース電極を含む電界効果トランジスタ。
- 請求項１６に記載の電界効果トランジスタを含む集積回路。
- 式(Ip)の任意的に置換された化合物からLG-Hを脱離する工程を含む、式(I)の任意的に置換された化合物を形成する方法：
- 各LGが、ヒドロキシである請求項１８に記載の方法。
- 脱離が、酸の存在中において行われる請求項１８または１９に記載の方法。
- 酸が、ポリリン酸である請求項１９に記載の方法。
- 式(I)または(Ip)の化合物の外側のフェニル環の各々に重合可能な、可変の酸化状態の金属によって仲介される重縮合に関与することができる脱離基であり、ハロゲン；式-O-SO2-Zの基(Zは任意的に置換されたアルキルおよびアリールからなる基から選択される)；またはボロン酸、ボロンエステルまたはボランから選択された反応性ボロン基、から独立して選択される基Pを提供するさらなる工程を含む請求項１８ないし２１のいずれか１項に記載の方法。
Applications Claiming Priority (3)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| EP20030014042 EP1491568A1 (en) | 2003-06-23 | 2003-06-23 | Semiconductive Polymers |
| EP03014042.0 | 2003-06-23 | ||
| PCT/EP2004/006721 WO2004113412A2 (en) | 2003-06-23 | 2004-06-22 | Polymer |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| JP2008530254A JP2008530254A (ja) | 2008-08-07 |
| JP5198767B2 true JP5198767B2 (ja) | 2013-05-15 |
Family
ID=33395845
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| JP2006516017A Expired - Lifetime JP5198767B2 (ja) | 2003-06-23 | 2004-06-22 | ポリマー |
Country Status (7)
| Country | Link |
|---|---|
| US (1) | US7754841B2 (ja) |
| EP (2) | EP1491568A1 (ja) |
| JP (1) | JP5198767B2 (ja) |
| KR (1) | KR101115860B1 (ja) |
| CN (1) | CN1768090A (ja) |
| DE (1) | DE602004020343D1 (ja) |
| WO (1) | WO2004113412A2 (ja) |
Families Citing this family (276)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| DE10356099A1 (de) | 2003-11-27 | 2005-07-07 | Covion Organic Semiconductors Gmbh | Organisches Elektrolumineszenzelement |
| TW200530373A (en) * | 2003-12-12 | 2005-09-16 | Sumitomo Chemical Co | Polymer and light-emitting element using said polymer |
| JP4792738B2 (ja) * | 2003-12-12 | 2011-10-12 | 住友化学株式会社 | 高分子化合物およびそれを用いた高分子発光素子 |
| DE102004020299A1 (de) | 2004-04-26 | 2005-12-01 | Covion Organic Semiconductors Gmbh | Konjugierte Polymere, deren Darstellung und Verwendung |
| DE102004034517A1 (de) | 2004-07-16 | 2006-02-16 | Covion Organic Semiconductors Gmbh | Metallkomplexe |
| JP4904752B2 (ja) * | 2004-11-24 | 2012-03-28 | 住友化学株式会社 | 高分子化合物およびそれを用いた高分子発光素子 |
| JP5295756B2 (ja) * | 2005-04-14 | 2013-09-18 | メルク パテント ゲーエムベーハー | 有機電子素子のための化合物 |
| DE102005040411A1 (de) * | 2005-08-26 | 2007-03-01 | Merck Patent Gmbh | Neue Materialien für organische Elektrolumineszenzvorrichtungen |
| DE102005043163A1 (de) | 2005-09-12 | 2007-03-15 | Merck Patent Gmbh | Verbindungen für organische elektronische Vorrichtungen |
| KR100828173B1 (ko) * | 2005-11-22 | 2008-05-08 | (주)그라쎌 | 유기 발광 화합물 및 이를 발광재료로 채용하고 있는 표시소자 |
| DE102005060438A1 (de) * | 2005-12-17 | 2007-06-21 | Merck Patent Gmbh | Verfahren zur Substitution von Indenofluorenen |
| DE102006003710A1 (de) | 2006-01-26 | 2007-08-02 | Merck Patent Gmbh | Elektrolumineszierende Materialien und deren Verwendung |
| TWI359803B (en) * | 2006-03-10 | 2012-03-11 | Lg Chemical Ltd | Tetraphenylnaphthalene derivatives and organic lig |
| WO2007131582A1 (en) | 2006-05-12 | 2007-11-22 | Merck Patent Gmbh | Indenofluorene polymer based organic semiconductor materials |
| DE102006031990A1 (de) * | 2006-07-11 | 2008-01-17 | Merck Patent Gmbh | Neue Materialien für organische Elektrolumineszenzvorrichtungen |
| ATE538157T1 (de) * | 2006-07-21 | 2012-01-15 | Merck Patent Gmbh | Indenofluoren- und thiophen-copolymere |
| WO2008029935A1 (en) * | 2006-09-05 | 2008-03-13 | Showa Denko K.K. | Organic electroluminescence element and use thereof |
| DE102007024850A1 (de) | 2007-05-29 | 2008-12-04 | Merck Patent Gmbh | Neue Materialien für organische Elektrolumineszenzvorrichtungen |
| WO2009016964A1 (ja) * | 2007-07-27 | 2009-02-05 | Toray Industries, Inc. | 発光素子材料および発光素子 |
| DE102008015526B4 (de) | 2008-03-25 | 2021-11-11 | Merck Patent Gmbh | Metallkomplexe |
| DE102008017591A1 (de) | 2008-04-07 | 2009-10-08 | Merck Patent Gmbh | Neue Materialien für organische Elektrolumineszenzvorrichtungen |
| DE102008018670A1 (de) | 2008-04-14 | 2009-10-15 | Merck Patent Gmbh | Neue Materialien für organische Elektrolumineszenzvorrichtungen |
| DE102008027005A1 (de) | 2008-06-05 | 2009-12-10 | Merck Patent Gmbh | Organische elektronische Vorrichtung enthaltend Metallkomplexe |
| DE102008033943A1 (de) | 2008-07-18 | 2010-01-21 | Merck Patent Gmbh | Neue Materialien für organische Elektrolumineszenzvorrichtungen |
| EP2315793B1 (en) * | 2008-08-18 | 2013-08-21 | Merck Patent GmbH | Indacenodithiophene and indacenodiselenophene polymers and their use as organic semiconductors |
| DE102008045663A1 (de) | 2008-09-03 | 2010-03-04 | Merck Patent Gmbh | Fluorverbrückte Assoziate für optoelektronische Anwendungen |
| DE102008056391B4 (de) * | 2008-09-26 | 2021-04-01 | Osram Oled Gmbh | Organisches elektronisches Bauelement und Verfahren zu dessen Herstellung |
| DE102008050841B4 (de) | 2008-10-08 | 2019-08-01 | Merck Patent Gmbh | Neue Materialien für organische Elektrolumineszenzvorrichtungen |
| DE102008054141A1 (de) | 2008-10-31 | 2010-05-06 | Merck Patent Gmbh | Neue Materialien für organische Elektrolumineszenzvorrichtungen |
| DE102008056688A1 (de) | 2008-11-11 | 2010-05-12 | Merck Patent Gmbh | Materialien für organische Elektrolumineszenzvorrichtungen |
| JP5701766B2 (ja) | 2008-11-11 | 2015-04-15 | メルク パテント ゲーエムベーハー | 有機エレクトロルミネセント素子 |
| DE102009022858A1 (de) | 2009-05-27 | 2011-12-15 | Merck Patent Gmbh | Organische Elektrolumineszenzvorrichtungen |
| DE102008057050B4 (de) | 2008-11-13 | 2021-06-02 | Merck Patent Gmbh | Materialien für organische Elektrolumineszenzvorrichtungen |
| DE102008057051B4 (de) | 2008-11-13 | 2021-06-17 | Merck Patent Gmbh | Materialien für organische Elektrolumineszenzvorrichtungen |
| DE102009005288A1 (de) | 2009-01-20 | 2010-07-22 | Merck Patent Gmbh | Materialien für organische Elektrolumineszenzvorrichtungen |
| DE102009005289B4 (de) | 2009-01-20 | 2023-06-22 | Merck Patent Gmbh | Materialien für organische Elektrolumineszenzvorrichtungen, Verfahren zu deren Herstellung und elektronische Vorrichtungen, enthaltend diese |
| DE102009005746A1 (de) | 2009-01-23 | 2010-07-29 | Merck Patent Gmbh | Materialien für organische Elektrolumineszenzvorrichtungen |
| DE102009009277B4 (de) | 2009-02-17 | 2023-12-07 | Merck Patent Gmbh | Organische elektronische Vorrichtung, Verfahren zu deren Herstellung und Verwendung von Verbindungen |
| DE102009010714A1 (de) | 2009-02-27 | 2010-09-02 | Merck Patent Gmbh | Vernetzbare und vernetzte Polymere, Verfahren zu deren Herstellung sowie deren Verwendung |
| DE102009011223A1 (de) | 2009-03-02 | 2010-09-23 | Merck Patent Gmbh | Metallkomplexe |
| DE102009013041A1 (de) | 2009-03-13 | 2010-09-16 | Merck Patent Gmbh | Materialien für organische Elektrolumineszenzvorrichtungen |
| DE102009023156A1 (de) * | 2009-05-29 | 2010-12-02 | Merck Patent Gmbh | Polymere, die substituierte Indenofluorenderivate als Struktureinheit enthalten, Verfahren zu deren Herstellung sowie deren Verwendung |
| US20120104380A1 (en) | 2009-06-22 | 2012-05-03 | Merck Patent Gmbh | Conducting formulation |
| DE102009030848A1 (de) * | 2009-06-26 | 2011-02-03 | Merck Patent Gmbh | Polymere enthaltend Struktureinheiten, die Alkylalkoxygruppen aufweisen, Blends enthaltend diese Polymere sowie optoelektronische Vorrichtungen enthaltend diese Polymere und Blends |
| DE102009031021A1 (de) | 2009-06-30 | 2011-01-05 | Merck Patent Gmbh | Materialien für organische Elektrolumineszenzvorrichtungen |
| DE102009033371A1 (de) | 2009-07-16 | 2011-05-12 | Merck Patent Gmbh | Materialien für elektronische Vorrichtungen |
| DE102009034194A1 (de) | 2009-07-22 | 2011-01-27 | Merck Patent Gmbh | Materialien für elektronische Vorrichtungen |
| DE102009034625A1 (de) | 2009-07-27 | 2011-02-03 | Merck Patent Gmbh | Neue Materialien für organische Elektrolumineszenzvorrichtungen |
| WO2011017341A2 (en) * | 2009-08-03 | 2011-02-10 | The Johns Hopkins University | Ladder-type oligo-p-phenylene-containing copolymers with high open-circuit voltages and ambient photovoltaic activity |
| US8581262B2 (en) | 2009-08-04 | 2013-11-12 | Merck Patent Gmbh | Electronic devices comprising multi cyclic hydrocarbons |
| EP2467412A2 (en) * | 2009-09-04 | 2012-06-27 | Plextronics, Inc. | Organic electronic devices and polymers, including photovoltaic cells and diketone-based and diketopyrrolopyrrole-based polymers |
| DE102009053644B4 (de) | 2009-11-17 | 2019-07-04 | Merck Patent Gmbh | Materialien für organische Elektrolumineszenzvorrichtungen |
| DE102009042693A1 (de) | 2009-09-23 | 2011-03-24 | Merck Patent Gmbh | Materialien für elektronische Vorrichtungen |
| DE102009048791A1 (de) | 2009-10-08 | 2011-04-14 | Merck Patent Gmbh | Materialien für organische Elektrolumineszenzvorrichtungen |
| DE102009053191A1 (de) | 2009-11-06 | 2011-05-12 | Merck Patent Gmbh | Materialien für elektronische Vorrichtungen |
| DE102009052428A1 (de) | 2009-11-10 | 2011-05-12 | Merck Patent Gmbh | Verbindung für elektronische Vorrichtungen |
| DE102009053382A1 (de) | 2009-11-14 | 2011-05-19 | Merck Patent Gmbh | Materialien für elektronische Vorrichtungen |
| DE102009053836A1 (de) | 2009-11-18 | 2011-05-26 | Merck Patent Gmbh | Materialien für organische Elektrolumineszenzvorrichtungen |
| WO2011076314A1 (en) | 2009-12-22 | 2011-06-30 | Merck Patent Gmbh | Electroluminescent formulations |
| JP5836970B2 (ja) | 2009-12-22 | 2015-12-24 | メルク パテント ゲーエムベーハー | 機能性材料を含む調合物 |
| EP2517537B1 (en) | 2009-12-22 | 2019-04-03 | Merck Patent GmbH | Electroluminescent functional surfactants |
| WO2011076324A1 (en) | 2009-12-23 | 2011-06-30 | Merck Patent Gmbh | Compositions comprising organic semiconducting compounds |
| DE102010004803A1 (de) | 2010-01-16 | 2011-07-21 | Merck Patent GmbH, 64293 | Materialien für organische Elektrolumineszenzvorrichtungen |
| DE102010005697A1 (de) | 2010-01-25 | 2011-07-28 | Merck Patent GmbH, 64293 | Verbindungen für elektronische Vorrichtungen |
| DE102010009193B4 (de) | 2010-02-24 | 2022-05-19 | MERCK Patent Gesellschaft mit beschränkter Haftung | Zusammensetzung enthaltend Fluor-Fluor Assoziate, Verfahren zu deren Herstellung, deren Verwendung sowie organische elektronische Vorrichtung diese enthaltend |
| DE102010009903A1 (de) | 2010-03-02 | 2011-09-08 | Merck Patent Gmbh | Verbindungen für elektronische Vorrichtungen |
| WO2011110277A1 (en) | 2010-03-11 | 2011-09-15 | Merck Patent Gmbh | Fibers in therapy and cosmetics |
| JP2013522816A (ja) | 2010-03-11 | 2013-06-13 | メルク パテント ゲーエムベーハー | 発光ファイバー |
| EP2550691A1 (en) | 2010-03-23 | 2013-01-30 | Merck Patent GmbH | Materials for organic electroluminescent devices |
| DE102010012738A1 (de) | 2010-03-25 | 2011-09-29 | Merck Patent Gmbh | Materialien für organische Elektrolumineszenzvorrichtungen |
| JP6073216B2 (ja) | 2010-04-12 | 2017-02-01 | メルク パテント ゲーエムベーハー | 有機電子デバイスを作製するための組成物および方法 |
| DE102010014933A1 (de) | 2010-04-14 | 2011-10-20 | Merck Patent Gmbh | Materialien für elektronische Vorrichtungen |
| DE102010019306B4 (de) | 2010-05-04 | 2021-05-20 | Merck Patent Gmbh | Organische Elektrolumineszenzvorrichtungen |
| JP5944380B2 (ja) | 2010-05-27 | 2016-07-05 | メルク パテント ゲーエムベーハー | 量子ドットを含む組成物 |
| RU2012156386A (ru) | 2010-05-27 | 2014-07-10 | Мерк Патент Гмбх | Состав и способ получения органических электронных устройств |
| JP6312433B2 (ja) | 2010-05-27 | 2018-04-18 | メルク パテント ゲーエムベーハー | フォトルミネセント化合物を備えるアレイを具備する装置 |
| DE102010024335A1 (de) | 2010-06-18 | 2011-12-22 | Merck Patent Gmbh | Verbindungen für elektronische Vorrichtungen |
| DE102010024542A1 (de) | 2010-06-22 | 2011-12-22 | Merck Patent Gmbh | Materialien für elektronische Vorrichtungen |
| DE102010024897A1 (de) | 2010-06-24 | 2011-12-29 | Merck Patent Gmbh | Materialien für organische Elektrolumineszenzvorrichtungen |
| DE102010033080A1 (de) * | 2010-08-02 | 2012-02-02 | Merck Patent Gmbh | Polymere mit Struktureinheiten, die Elektronen-Transport-Eigenschaften aufweisen |
| DE102010033548A1 (de) | 2010-08-05 | 2012-02-09 | Merck Patent Gmbh | Materialien für elektronische Vorrichtungen |
| US20120049168A1 (en) | 2010-08-31 | 2012-03-01 | Universal Display Corporation | Cross-Linked Charge Transport Layer Containing an Additive Compound |
| DE102010048608A1 (de) | 2010-10-15 | 2012-04-19 | Merck Patent Gmbh | Materialien für organische Elektrolumineszenzvorrichtungen |
| DE102010048607A1 (de) | 2010-10-15 | 2012-04-19 | Merck Patent Gmbh | Verbindungen für elektronische Vorrichtungen |
| US9627626B2 (en) | 2011-01-13 | 2017-04-18 | Merck Patent Gmbh | Compounds for organic electroluminescent devices |
| DE102012000064B4 (de) | 2011-01-21 | 2026-01-22 | Merck Patent Gmbh | Materialien für organische Elektrolumineszenzvorrichtungen |
| US8751777B2 (en) | 2011-01-28 | 2014-06-10 | Honeywell International Inc. | Methods and reconfigurable systems to optimize the performance of a condition based health maintenance system |
| DE102011010841A1 (de) | 2011-02-10 | 2012-08-16 | Merck Patent Gmbh | (1,3)-Dioxan-5-on-Verbindungen |
| DE102011011539A1 (de) | 2011-02-17 | 2012-08-23 | Merck Patent Gmbh | Verbindungen für elektronische Vorrichtungen |
| US9876171B2 (en) | 2011-04-13 | 2018-01-23 | Merck Patent Gmbh | Materials for electronic devices |
| US9768385B2 (en) | 2011-04-13 | 2017-09-19 | Merck Patent Gmbh | Compounds for electronic devices |
| CN103502388B (zh) | 2011-04-18 | 2016-06-01 | 默克专利有限公司 | 用于电子器件的化合物 |
| WO2012149999A1 (de) | 2011-05-05 | 2012-11-08 | Merck Patent Gmbh | Verbindungen für elektronische vorrichtungen |
| KR101884496B1 (ko) | 2011-05-05 | 2018-08-01 | 메르크 파텐트 게엠베하 | 전자 소자용 화합물 |
| WO2013013754A1 (en) | 2011-07-25 | 2013-01-31 | Merck Patent Gmbh | Copolymers with functionalized side chains |
| CN107814820B (zh) | 2011-07-29 | 2020-08-11 | 默克专利有限公司 | 用于电子器件的化合物 |
| JP6141274B2 (ja) | 2011-08-03 | 2017-06-07 | メルク パテント ゲーエムベーハー | 電子素子のための材料 |
| DE102011116165A1 (de) | 2011-10-14 | 2013-04-18 | Merck Patent Gmbh | Benzodioxepin-3-on-Verbindungen |
| EP2782975B1 (en) | 2011-10-27 | 2018-01-10 | Merck Patent GmbH | Materials for electronic devices |
| WO2013083216A1 (de) | 2011-11-17 | 2013-06-13 | Merck Patent Gmbh | Spiro -dihydroacridinderivate und ihre verwendung als materialien für organische elektrolumineszenzvorrichtungen |
| KR20180126629A (ko) | 2011-12-12 | 2018-11-27 | 메르크 파텐트 게엠베하 | 전자 소자용 화합물 |
| DE102011121022A1 (de) | 2011-12-13 | 2013-06-13 | Merck Patent Gmbh | Organische Sensibilisatoren für Up- Conversion |
| DE102012022880B4 (de) | 2011-12-22 | 2024-12-24 | Merck Patent Gmbh | Elektronische Vorrichtungen enthaltend organische Schichten |
| EP3101088B1 (en) | 2012-02-14 | 2017-11-29 | Merck Patent GmbH | Materials for organic electroluminescent devices |
| WO2013124029A2 (de) | 2012-02-22 | 2013-08-29 | Merck Patent Gmbh | Polymere enthaltend dibenzocycloheptan-struktureinheiten |
| US9425401B2 (en) | 2012-03-23 | 2016-08-23 | Merck Patent Gmbh | 9,9′-spirobixanthene derivatives for electroluminescent devices |
| DE102012011335A1 (de) | 2012-06-06 | 2013-12-12 | Merck Patent Gmbh | Verbindungen für Organische Elekronische Vorrichtungen |
| WO2014000860A1 (de) | 2012-06-29 | 2014-01-03 | Merck Patent Gmbh | Polymere enthaltend 2,7-pyren-struktureinheiten |
| WO2014008982A1 (de) | 2012-07-13 | 2014-01-16 | Merck Patent Gmbh | Metallkomplexe |
| JP6382193B2 (ja) | 2012-07-23 | 2018-08-29 | メルク パテント ゲーエムベーハー | 化合物および有機エレクトロルミッセンス素子 |
| CN104603111A (zh) | 2012-07-23 | 2015-05-06 | 默克专利有限公司 | 芴和含有所述芴的电子器件 |
| KR102284234B1 (ko) | 2012-07-23 | 2021-07-30 | 메르크 파텐트 게엠베하 | 2-디아릴아미노플루오렌의 유도체 및 이를 함유하는 유기 전자 화합물 |
| US11917901B2 (en) | 2012-08-07 | 2024-02-27 | Udc Ireland Limited | Metal complexes |
| DE112013004610A5 (de) | 2012-09-20 | 2015-06-03 | Merck Patent Gmbh | Metallkomplexe |
| JP6509730B2 (ja) | 2012-10-12 | 2019-05-08 | メルク パテント ゲーエムベーハー | 芳香族単位を含むエミッタおよびホスト |
| EP3378857B1 (de) | 2012-11-12 | 2021-03-24 | Merck Patent GmbH | Materialien für elektronische vorrichtungen |
| EP2922932B1 (de) * | 2012-11-23 | 2019-06-12 | Merck Patent GmbH | Materialien für elektronische vorrichtungen |
| US10065959B2 (en) | 2012-11-30 | 2018-09-04 | Merck Patent Gmbh | Electronic device |
| WO2014106524A2 (de) | 2013-01-03 | 2014-07-10 | Merck Patent Gmbh | Materialien für elektronische vorrichtungen |
| WO2014106522A1 (de) | 2013-01-03 | 2014-07-10 | Merck Patent Gmbh | Materialien für elektronische vorrichtungen |
| WO2015014429A1 (de) | 2013-07-29 | 2015-02-05 | Merck Patent Gmbh | Elekrolumineszenzvorrichtung |
| US20160163987A1 (en) | 2013-07-29 | 2016-06-09 | Merck Patent Gmbh | Electro-optical device and the use thereof |
| WO2015049030A2 (de) | 2013-10-02 | 2015-04-09 | Merck Patent Gmbh | Borenthaltende verbindungen |
| KR20260041863A (ko) | 2013-12-06 | 2026-03-27 | 메르크 파텐트 게엠베하 | 화합물 및 유기 전자 소자 |
| KR101993129B1 (ko) | 2013-12-12 | 2019-06-26 | 메르크 파텐트 게엠베하 | 전자 소자용 물질 |
| KR20250006321A (ko) | 2013-12-19 | 2025-01-10 | 메르크 파텐트 게엠베하 | 헤테로시클릭 스피로 화합물 |
| WO2016034262A1 (de) | 2014-09-05 | 2016-03-10 | Merck Patent Gmbh | Formulierungen und elektronische vorrichtungen |
| KR102496045B1 (ko) | 2014-11-11 | 2023-02-03 | 메르크 파텐트 게엠베하 | 유기 전계발광 소자용 재료 |
| CN107406384B (zh) | 2014-12-04 | 2021-07-23 | 广州华睿光电材料有限公司 | 氘化的有机化合物、包含该化合物的混合物、组合物及有机电子器件 |
| WO2016091217A1 (zh) | 2014-12-11 | 2016-06-16 | 广州华睿光电材料有限公司 | 一种有机金属配合物、包含其的聚合物、混合物、组合物、有机电子器件及应用 |
| EP3241248A1 (de) | 2014-12-30 | 2017-11-08 | Merck Patent GmbH | Formulierungen und elektronische vorrichtungen |
| WO2016112761A1 (zh) | 2015-01-13 | 2016-07-21 | 广州华睿光电材料有限公司 | 含乙炔基交联基团的共轭聚合物、包含其的混合物、组合物、有机电子器件及其应用 |
| CN107108578A (zh) | 2015-01-30 | 2017-08-29 | 默克专利有限公司 | 电子器件的材料 |
| WO2016124304A1 (de) | 2015-02-03 | 2016-08-11 | Merck Patent Gmbh | Metallkomplexe |
| US10651382B2 (en) | 2015-03-30 | 2020-05-12 | Merck Patent Gmbh | Formulation of an organic functional material comprising a siloxane solvent |
| US11208401B2 (en) | 2015-06-10 | 2021-12-28 | Merck Patent Gmbh | Materials for organic electroluminescent devices |
| CN111477766B (zh) | 2015-06-12 | 2023-04-07 | 默克专利有限公司 | 作为用于oled制剂的溶剂的含有非芳族环的酯 |
| CN114805091A (zh) | 2015-07-22 | 2022-07-29 | 默克专利有限公司 | 用于有机电致发光器件的材料 |
| GB201513037D0 (en) | 2015-07-23 | 2015-09-09 | Merck Patent Gmbh | Phenyl-derived compound for use in organic electronic devices |
| CN107922312B (zh) | 2015-07-29 | 2021-05-25 | 默克专利有限公司 | 用于有机电致发光器件的材料 |
| CN107922359A (zh) | 2015-07-30 | 2018-04-17 | 默克专利有限公司 | 用于有机电致发光器件的材料 |
| JP6786591B2 (ja) | 2015-08-14 | 2020-11-18 | メルク、パテント、ゲゼルシャフト、ミット、ベシュレンクテル、ハフツングＭｅｒｃｋ Ｐａｔｅｎｔ ＧｍｂＨ | 有機エレクトロルミネッセンス素子のためのフェノキサジン誘導体 |
| EP3341448B1 (en) | 2015-08-28 | 2020-02-12 | Merck Patent GmbH | Compounds for electronic devices |
| US11046884B2 (en) | 2015-08-28 | 2021-06-29 | Merck Patent Gmbh | Formulation of an organic functional material comprising an epoxy group containing solvent |
| WO2017080326A1 (zh) | 2015-11-12 | 2017-05-18 | 广州华睿光电材料有限公司 | 印刷组合物、包含其的电子器件及功能材料薄膜的制备方法 |
| US11005042B2 (en) | 2015-12-10 | 2021-05-11 | Merck Patent Gmbh | Formulations containing ketones comprising non-aromatic cycles |
| US11171294B2 (en) | 2015-12-15 | 2021-11-09 | Merck Patent Gmbh | Esters containing aromatic groups as solvents for organic electronic formulations |
| KR102723604B1 (ko) | 2015-12-16 | 2024-10-29 | 메르크 파텐트 게엠베하 | 고체 용매를 함유하는 제형 |
| US11407916B2 (en) | 2015-12-16 | 2022-08-09 | Merck Patent Gmbh | Formulations containing a mixture of at least two different solvents |
| KR20180111905A (ko) | 2016-02-05 | 2018-10-11 | 메르크 파텐트 게엠베하 | 전자 소자용 재료 |
| EP3417033B1 (en) | 2016-02-17 | 2021-02-24 | Merck Patent GmbH | Formulation of an organic functional material |
| DE102016003104A1 (de) | 2016-03-15 | 2017-09-21 | Merck Patent Gmbh | Behälter umfassend eine Formulierung enthaltend mindestens einen organischen Halbleiter |
| TWI821807B (zh) | 2016-03-17 | 2023-11-11 | 德商麥克專利有限公司 | 具有螺聯茀結構之化合物 |
| KR20180133376A (ko) | 2016-04-11 | 2018-12-14 | 메르크 파텐트 게엠베하 | 디벤조푸란 및/또는 디벤조티오펜 구조를 포함하는 헤테로시클릭 화합물 |
| KR102487147B1 (ko) | 2016-06-03 | 2023-01-11 | 메르크 파텐트 게엠베하 | 유기 전계발광 소자용 재료 |
| JP2019523997A (ja) | 2016-06-16 | 2019-08-29 | メルク パテント ゲーエムベーハー | 有機機能材料の調合物 |
| US11041083B2 (en) | 2016-06-17 | 2021-06-22 | Merck Patent Gmbh | Formulation of an organic functional material |
| TW201815998A (zh) | 2016-06-28 | 2018-05-01 | 德商麥克專利有限公司 | 有機功能材料之調配物 |
| WO2018001990A1 (de) | 2016-06-30 | 2018-01-04 | Merck Patent Gmbh | Verfahren zur auftrennung von enantiomerenmischungen von metallkomplexen |
| CN109311784B (zh) | 2016-07-08 | 2022-03-25 | 默克专利有限公司 | 用于有机电致发光器件的材料 |
| WO2018009861A1 (en) | 2016-07-08 | 2018-01-11 | Biolegend | Substituted polyfluorene compounds |
| WO2018011186A1 (de) | 2016-07-14 | 2018-01-18 | Merck Patent Gmbh | Metallkomplexe |
| WO2018024719A1 (en) | 2016-08-04 | 2018-02-08 | Merck Patent Gmbh | Formulation of an organic functional material |
| WO2018050584A1 (de) | 2016-09-14 | 2018-03-22 | Merck Patent Gmbh | Verbindungen mit spirobifluoren-strukturen |
| JP2019530676A (ja) | 2016-09-14 | 2019-10-24 | メルク パテント ゲーエムベーハー | カルバゾール構造を有する化合物 |
| JP7051832B2 (ja) | 2016-09-30 | 2022-04-11 | メルク パテント ゲゼルシャフト ミット ベシュレンクテル ハフツング | ジアザジベンゾフランまたはジアザジベンゾチオフェン構造を有するカルバゾール |
| TWI766884B (zh) | 2016-09-30 | 2022-06-11 | 德商麥克專利有限公司 | 具有二氮雜二苯并呋喃或二氮雜二苯并噻吩結構的化合物、其製法及其用途 |
| TWI764942B (zh) | 2016-10-10 | 2022-05-21 | 德商麥克專利有限公司 | 電子裝置 |
| CN109863223B (zh) | 2016-10-31 | 2023-06-20 | 默克专利有限公司 | 有机功能材料的制剂 |
| CN109890939B (zh) | 2016-10-31 | 2023-07-11 | 默克专利有限公司 | 有机功能材料的制剂 |
| KR102683884B1 (ko) | 2016-11-02 | 2024-07-11 | 메르크 파텐트 게엠베하 | 전자 소자용 재료 |
| CN110088112A (zh) | 2016-11-08 | 2019-08-02 | 默克专利有限公司 | 用于电子器件的化合物 |
| TWI756292B (zh) | 2016-11-14 | 2022-03-01 | 德商麥克專利有限公司 | 具有受體基團與供體基團之化合物 |
| TW201833118A (zh) | 2016-11-22 | 2018-09-16 | 德商麥克專利有限公司 | 用於電子裝置之材料 |
| WO2018095381A1 (zh) | 2016-11-23 | 2018-05-31 | 广州华睿光电材料有限公司 | 印刷油墨组合物及其制备方法和用途 |
| EP3544985B1 (en) | 2016-11-25 | 2021-05-12 | Merck Patent GmbH | Bisbenzofuran-fused indeno[1,2-b]fluorene derivatives and related compounds as materials for organic electroluminescent devices (oled) |
| WO2018095888A1 (en) | 2016-11-25 | 2018-05-31 | Merck Patent Gmbh | Bisbenzofuran-fused 2,8-diaminoindeno[1,2-b]fluorene derivatives and related compounds as materials for organic electroluminescent devices (oled) |
| KR102539246B1 (ko) | 2016-11-30 | 2023-06-01 | 메르크 파텐트 게엠베하 | 발레로락탐 구조를 갖는 화합물 |
| TW201831468A (zh) | 2016-12-05 | 2018-09-01 | 德商麥克專利有限公司 | 含氮的雜環化合物 |
| WO2018104202A1 (en) | 2016-12-06 | 2018-06-14 | Merck Patent Gmbh | Preparation process for an electronic device |
| CN110168047B (zh) | 2016-12-13 | 2023-08-08 | 默克专利有限公司 | 有机功能材料的制剂 |
| KR102504432B1 (ko) | 2016-12-22 | 2023-02-27 | 메르크 파텐트 게엠베하 | 적어도 2종의 유기-기능성 화합물을 포함하는 혼합물 |
| CN110177855A (zh) | 2017-01-23 | 2019-08-27 | 默克专利有限公司 | 用于有机电致发光器件的材料 |
| EP3573973B1 (de) | 2017-01-25 | 2023-12-06 | Merck Patent GmbH | Carbazolderivate |
| TWI763772B (zh) | 2017-01-30 | 2022-05-11 | 德商麥克專利有限公司 | 電子裝置之有機元件的形成方法 |
| TWI791481B (zh) | 2017-01-30 | 2023-02-11 | 德商麥克專利有限公司 | 形成有機電致發光（ｅｌ）元件之方法 |
| CN110291064B (zh) | 2017-02-02 | 2023-04-28 | 默克专利有限公司 | 用于电子器件的材料 |
| CN110325524A (zh) | 2017-03-02 | 2019-10-11 | 默克专利有限公司 | 用于有机电子器件的材料 |
| TW201843143A (zh) | 2017-03-13 | 2018-12-16 | 德商麥克專利有限公司 | 含有芳基胺結構之化合物 |
| CN110494514A (zh) | 2017-04-10 | 2019-11-22 | 默克专利有限公司 | 有机功能材料的制剂 |
| KR102585423B1 (ko) | 2017-04-25 | 2023-10-05 | 메르크 파텐트 게엠베하 | 전자 디바이스용 화합물 |
| WO2018202603A1 (en) | 2017-05-03 | 2018-11-08 | Merck Patent Gmbh | Formulation of an organic functional material |
| CN110637017A (zh) | 2017-05-22 | 2019-12-31 | 默克专利有限公司 | 用于电子器件的六环杂芳族化合物 |
| CN110753685A (zh) | 2017-06-23 | 2020-02-04 | 默克专利有限公司 | 用于有机电致发光器件的材料 |
| CN110799484B (zh) | 2017-06-28 | 2023-09-26 | 默克专利有限公司 | 用于电子器件的材料 |
| WO2019016184A1 (en) | 2017-07-18 | 2019-01-24 | Merck Patent Gmbh | FORMULATION OF AN ORGANIC FUNCTIONAL MATERIAL |
| WO2019020654A1 (en) | 2017-07-28 | 2019-01-31 | Merck Patent Gmbh | SPIROBIFLUORENE DERIVATIVES FOR USE IN ELECTRONIC DEVICES |
| WO2019023463A1 (en) | 2017-07-28 | 2019-01-31 | Biolegend | CONJUGATED POLYMERS AND METHODS OF USE |
| KR102746068B1 (ko) | 2017-09-08 | 2024-12-24 | 메르크 파텐트 게엠베하 | 전자 디바이스용 재료 |
| EP3714022B1 (de) | 2017-11-23 | 2023-06-07 | Merck Patent GmbH | Materialien für elektronische vorrichtungen |
| KR102666621B1 (ko) | 2017-12-15 | 2024-05-16 | 메르크 파텐트 게엠베하 | 유기 기능성 재료의 제형 |
| KR20250086795A (ko) | 2017-12-15 | 2025-06-13 | 메르크 파텐트 게엠베하 | 유기 전계 발광 디바이스용 치환된 방향족 아민 |
| TW201938562A (zh) | 2017-12-19 | 2019-10-01 | 德商麥克專利有限公司 | 雜環化合物 |
| CN111479815A (zh) | 2017-12-20 | 2020-07-31 | 默克专利有限公司 | 杂芳族化合物 |
| CN111712551A (zh) | 2018-02-26 | 2020-09-25 | 默克专利有限公司 | 有机功能材料的制剂 |
| KR20200132912A (ko) | 2018-03-16 | 2020-11-25 | 메르크 파텐트 게엠베하 | 유기 전계발광 디바이스용 재료 |
| WO2019215059A1 (en) | 2018-05-09 | 2019-11-14 | Merck Patent Gmbh | Semiconducting nanoparticle |
| WO2019224134A1 (en) | 2018-05-23 | 2019-11-28 | Merck Patent Gmbh | Semiconducting nanoparticle |
| WO2019224182A1 (en) | 2018-05-24 | 2019-11-28 | Merck Patent Gmbh | Formulation comprising particles, a polymer and an organic solvent |
| TWI835803B (zh) | 2018-06-15 | 2024-03-21 | 德商麥克專利有限公司 | 有機功能性材料之調配物 |
| EP3856868B1 (de) | 2018-09-27 | 2023-01-25 | Merck Patent GmbH | Verbindungen, die in einer organischen elektronischen vorrichtung als aktive verbindungen einsetzbar sind |
| JP2022501400A (ja) | 2018-09-27 | 2022-01-06 | メルク パテント ゲゼルシャフト ミット ベシュレンクテル ハフツングMerck Patent Gesellschaft mit beschraenkter Haftung | 立体障害窒素含有ヘテロ芳香族化合物を製造する方法 |
| KR102857565B1 (ko) | 2018-10-15 | 2025-09-09 | 삼성전자주식회사 | 나노입자 |
| CN112955437A (zh) | 2018-11-05 | 2021-06-11 | 默克专利有限公司 | 可用于有机电子器件中的化合物 |
| JP2022506510A (ja) | 2018-11-06 | 2022-01-17 | メルク パテント ゲーエムベーハー | 電子デバイスの有機素子を形成する方法 |
| EP3880657A1 (de) | 2018-11-14 | 2021-09-22 | Merck Patent GmbH | Zur herstellung einer organischen elektronischen vorrichtung einsetzbare verbindungen |
| WO2020099284A1 (en) | 2018-11-14 | 2020-05-22 | Merck Patent Gmbh | Nanoparticle |
| JP2022515136A (ja) | 2018-12-20 | 2022-02-17 | メルク パテント ゲゼルシャフト ミット ベシュレンクテル ハフツング | 表面改変された半電導性発光ナノ粒子、およびその調製のためのプロセス |
| CN113348224B (zh) | 2019-01-29 | 2025-03-25 | 默克专利股份有限公司 | 组合物 |
| US11220628B2 (en) | 2019-02-20 | 2022-01-11 | Aat Bioquest, Inc. | Condensed polycyclic conjugated polymers and their use for biological detection |
| KR102860390B1 (ko) | 2019-04-26 | 2025-09-18 | 삼성전자주식회사 | 나노입자 |
| US20220416172A1 (en) | 2019-10-22 | 2022-12-29 | Merck Patent Gmbh | Materials for organic electroluminescent devices |
| CN114630831A (zh) | 2019-10-25 | 2022-06-14 | 默克专利有限公司 | 可用于有机电子器件中的化合物 |
| EP4077335A1 (de) | 2019-12-18 | 2022-10-26 | Merck Patent GmbH | Aromatische verbindungen für organische elektrolumineszenzvorrichtungen |
| EP4077336A1 (de) | 2019-12-19 | 2022-10-26 | Merck Patent GmbH | Polycyclische verbindungen für organische elektrolumineszenzvorrichtungen |
| EP4097090A1 (de) | 2020-01-29 | 2022-12-07 | Merck Patent GmbH | Benzimidazol-derivate |
| CN115135741A (zh) | 2020-02-25 | 2022-09-30 | 默克专利有限公司 | 杂环化合物在有机电子器件中的用途 |
| CN115244728B (zh) | 2020-03-02 | 2026-01-16 | 默克专利有限公司 | 砜化合物在有机电子器件中的用途 |
| US20230147279A1 (en) | 2020-03-17 | 2023-05-11 | Merck Patent Gmbh | Heterocyclic compounds for organic electroluminescent devices |
| KR20220154774A (ko) | 2020-03-17 | 2022-11-22 | 메르크 파텐트 게엠베하 | 유기 전계 발광 디바이스용 헤테로방향족 화합물 |
| EP4126880A1 (de) | 2020-03-26 | 2023-02-08 | Merck Patent GmbH | Cyclische verbindungen für organische elektrolumineszenzvorrichtungen |
| KR20220164541A (ko) | 2020-04-06 | 2022-12-13 | 메르크 파텐트 게엠베하 | 유기 전계 발광 디바이스용 다환 화합물 |
| WO2021213918A1 (en) | 2020-04-21 | 2021-10-28 | Merck Patent Gmbh | Formulation of an organic functional material |
| EP4139971A1 (en) | 2020-04-21 | 2023-03-01 | Merck Patent GmbH | Emulsions comprising organic functional materials |
| WO2021254984A1 (de) | 2020-06-18 | 2021-12-23 | Merck Patent Gmbh | Indenoazanaphthaline |
| CN115916794A (zh) | 2020-06-29 | 2023-04-04 | 默克专利有限公司 | 用于有机电致发光器件的杂环化合物 |
| US20230312612A1 (en) | 2020-06-29 | 2023-10-05 | Merck Patent Gmbh | Heteroaromatic compounds for organic electroluminescent devices |
| TW202229215A (zh) | 2020-09-30 | 2022-08-01 | 德商麥克專利有限公司 | 用於有機電致發光裝置功能層之結構化的化合物 |
| TW202222748A (zh) | 2020-09-30 | 2022-06-16 | 德商麥克專利有限公司 | 用於結構化有機電致發光裝置的功能層之化合物 |
| CN116406414A (zh) | 2020-10-16 | 2023-07-07 | 默克专利有限公司 | 用于有机电致发光器件的包含杂原子的化合物 |
| EP4229064A1 (de) | 2020-10-16 | 2023-08-23 | Merck Patent GmbH | Heterocyclische verbindungen für organische elektrolumineszenzvorrichtungen |
| KR20230114756A (ko) | 2020-12-08 | 2023-08-01 | 메르크 파텐트 게엠베하 | 잉크 시스템 및 잉크젯 인쇄를 위한 방법 |
| CN116649013A (zh) | 2020-12-18 | 2023-08-25 | 默克专利有限公司 | 用于有机电致发光器件的含氮杂芳族化合物 |
| KR20230122093A (ko) | 2020-12-18 | 2023-08-22 | 메르크 파텐트 게엠베하 | 유기 전계 발광 디바이스용 질소 함유 화합물 |
| CN116583522A (zh) | 2020-12-18 | 2023-08-11 | 默克专利有限公司 | 作为蓝色荧光发光体用于oled中的吲哚并[3.2.1-jk]咔唑-6-腈衍生物 |
| JP2024515366A (ja) | 2021-04-23 | 2024-04-09 | メルク パテント ゲーエムベーハー | 有機機能材料の調合物 |
| CN117425655A (zh) | 2021-04-30 | 2024-01-19 | 默克专利有限公司 | 用于有机电致发光器件的含氮杂环化合物 |
| KR20240045247A (ko) | 2021-08-02 | 2024-04-05 | 메르크 파텐트 게엠베하 | 잉크들을 결합하는 것에 의한 프린팅 방법 |
| KR20240064697A (ko) | 2021-09-14 | 2024-05-13 | 메르크 파텐트 게엠베하 | 유기 전계 발광 디바이스용 붕소 복소환 화합물 |
| TW202349760A (zh) | 2021-10-05 | 2023-12-16 | 德商麥克專利有限公司 | 電子裝置之有機元件的形成方法 |
| KR20240091021A (ko) | 2021-10-27 | 2024-06-21 | 메르크 파텐트 게엠베하 | 유기 전계발광 디바이스용 붕소 및 질소 복소환 화합물 |
| CN118303151A (zh) | 2021-11-30 | 2024-07-05 | 默克专利有限公司 | 具有芴结构的化合物 |
| EP4482843A1 (de) | 2022-02-23 | 2025-01-01 | Merck Patent GmbH | Aromatische heterocyclen für organische elektrolumineszenzvorrichtungen |
| EP4719022A3 (de) | 2022-02-23 | 2026-04-15 | UDC Ireland Limited | Stickstoffhaltige heterocyclen für organische elektrolumineszenzvorrichtungen |
| KR20250008768A (ko) | 2022-05-06 | 2025-01-15 | 메르크 파텐트 게엠베하 | 유기 전계 발광 디바이스용 환형 화합물 |
| TW202411366A (zh) | 2022-06-07 | 2024-03-16 | 德商麥克專利有限公司 | 藉由組合油墨來印刷電子裝置功能層之方法 |
| KR20250025717A (ko) | 2022-06-20 | 2025-02-24 | 메르크 파텐트 게엠베하 | 광전 디바이스용 유기 복소환 |
| WO2023247345A1 (de) | 2022-06-20 | 2023-12-28 | Merck Patent Gmbh | Heterocyclen für photoelektrische vorrichtungen |
| KR20250075641A (ko) | 2022-09-22 | 2025-05-28 | 메르크 파텐트 게엠베하 | 유기 전계발광 디바이스용 질소 함유 헤테로사이클 |
| EP4590652A1 (de) | 2022-09-22 | 2025-07-30 | Merck Patent GmbH | Stickstoffenthaltende verbindungen für organische elektrolumineszenzvorrichtungen |
| CN120152954A (zh) | 2022-11-01 | 2025-06-13 | 默克专利有限公司 | 用于有机电致发光器件的含氮杂环化合物 |
| TW202440819A (zh) | 2022-12-16 | 2024-10-16 | 德商麥克專利有限公司 | 有機功能性材料之調配物 |
| EP4649084A1 (de) | 2023-01-10 | 2025-11-19 | Merck Patent GmbH | Stickstoffhaltige heterocyclen für organische elektrolumineszenzvorrichtungen |
| EP4652169A1 (de) | 2023-01-17 | 2025-11-26 | Merck Patent GmbH | Heterocyclen für organische elektrolumineszenzvorrichtungen |
| KR20250156170A (ko) | 2023-03-07 | 2025-10-31 | 메르크 파텐트 게엠베하 | 유기 전계 발광 디바이스용 환형 질소 화합물 |
| WO2025003084A1 (de) | 2023-06-28 | 2025-01-02 | Merck Patent Gmbh | Dicyanoarylverbindungen für organische elektrolumineszenzvorrichtungen |
| WO2025032039A1 (en) | 2023-08-07 | 2025-02-13 | Merck Patent Gmbh | Process for the preparation of an electronic device |
| KR20260057502A (ko) | 2023-08-31 | 2026-04-28 | 메르크 파텐트 게엠베하 | 유기 전계발광 디바이스를 위한 시아노기 함유 방향족 화합물 |
| WO2025109056A1 (de) | 2023-11-24 | 2025-05-30 | Merck Patent Gmbh | Sauerstoffenthaltende heterocyclen für organische elektrolumineszenzvorrichtungen |
| WO2025181044A1 (de) | 2024-02-29 | 2025-09-04 | Merck Patent Gmbh | Stickstoffenthaltende verbindungen für organische elektrolumineszenzvorrichtungen |
| WO2025181097A1 (de) | 2024-02-29 | 2025-09-04 | Merck Patent Gmbh | Stickstoffenthaltende heterocyclen für organische elektrolumineszenzvorrichtungen |
| WO2025181124A1 (de) | 2024-03-01 | 2025-09-04 | Merck Patent Gmbh | Materialien für organische elektrolumineszenzvorrichtungen |
| WO2026008710A1 (de) | 2024-07-05 | 2026-01-08 | Merck Patent Gmbh | Cyclische siliciumverbindungen für organische elektrolumineszenzvorrichtungen |
| WO2026041632A1 (de) | 2024-08-21 | 2026-02-26 | Merck Patent Gmbh | Heterocyclische materialien für organische lichtemittierende vorrichtungen |
| WO2026073855A1 (de) | 2024-10-01 | 2026-04-09 | Merck Patent Gmbh | Siliciumverbindungen für organische elektrolumineszenz-vorrichtungen |
| WO2026087666A1 (en) | 2024-10-24 | 2026-04-30 | Merck Patent Gmbh | 9,9'-bis(4,6-diphenyl-triazin-2-yl)fluorene, 9,9'-bis(4,6-diphenyl-triazin-2-yl)acridine and 9,9'-bis(4,6- diphenyl-triazin-2-yl)-9,10-dihydroanthracene derivatives as materials for organic light emitting devices (oleds) |
Family Cites Families (32)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| CH582115A5 (en) * | 1973-04-10 | 1976-11-30 | Dokunikhin Nikolai Stepanovich | Anthanthrene derivs used in dyes and pigments - prepd. by cyclisation of dinaphthyl cpds. |
| US4539507A (en) * | 1983-03-25 | 1985-09-03 | Eastman Kodak Company | Organic electroluminescent devices having improved power conversion efficiencies |
| GB8909011D0 (en) | 1989-04-20 | 1989-06-07 | Friend Richard H | Electroluminescent devices |
| US5723873A (en) * | 1994-03-03 | 1998-03-03 | Yang; Yang | Bilayer composite electrodes for diodes |
| DE4436773A1 (de) * | 1994-10-14 | 1996-04-18 | Hoechst Ag | Konjugierte Polymere mit Spirozentren und ihre Verwendung als Elektrolumineszenzmaterialien |
| JP3865406B2 (ja) | 1995-07-28 | 2007-01-10 | 住友化学株式会社 | ２，７−アリール−９−置換フルオレン及び９−置換フルオレンオリゴマー及びポリマー |
| US5798170A (en) * | 1996-02-29 | 1998-08-25 | Uniax Corporation | Long operating life for polymer light-emitting diodes |
| JP3724589B2 (ja) | 1996-07-29 | 2005-12-07 | ケンブリッジ ディスプレイ テクノロジー リミテッド | エレクトロルミネセンス素子 |
| US6255774B1 (en) | 1996-09-04 | 2001-07-03 | Cambridge Display Technology, Ltd. | Multilayer cathode for organic light-emitting device |
| JP3899566B2 (ja) | 1996-11-25 | 2007-03-28 | セイコーエプソン株式会社 | 有機ｅｌ表示装置の製造方法 |
| KR100195175B1 (ko) | 1996-12-23 | 1999-06-15 | 손욱 | 유기전자발광소자 유기박막용 도너필름, 이를 이용한 유기전자발광소자의 제조방법 및 그 방법에 따라 제조된 유기전자발광소자 |
| GB9718393D0 (en) | 1997-08-29 | 1997-11-05 | Cambridge Display Tech Ltd | Electroluminescent Device |
| US5777070A (en) * | 1997-10-23 | 1998-07-07 | The Dow Chemical Company | Process for preparing conjugated polymers |
| GB9805476D0 (en) | 1998-03-13 | 1998-05-13 | Cambridge Display Tech Ltd | Electroluminescent devices |
| KR100697861B1 (ko) | 1998-03-13 | 2007-03-22 | 캠브리지 디스플레이 테크놀로지 리미티드 | 전장 발광 디바이스들 |
| GB2335884A (en) | 1998-04-02 | 1999-10-06 | Cambridge Display Tech Ltd | Flexible substrates for electronic or optoelectronic devices |
| DE19846766A1 (de) * | 1998-10-10 | 2000-04-20 | Aventis Res & Tech Gmbh & Co | Konjugierte Polymere, enthaltend spezielle Fluorenbausteine mit verbesserten Eigenschaften |
| GB9903251D0 (en) | 1999-02-12 | 1999-04-07 | Cambridge Display Tech Ltd | Opto-electric devices |
| JP3310658B1 (ja) * | 1999-03-05 | 2002-08-05 | ケンブリッジ ディスプレイ テクノロジー リミテッド | 高分子の合成方法 |
| GB2348316A (en) | 1999-03-26 | 2000-09-27 | Cambridge Display Tech Ltd | Organic opto-electronic device |
| EP1208726A1 (en) | 1999-09-03 | 2002-05-29 | Uniax Corporation | Encapsulation of organic electronic devices |
| US6413645B1 (en) | 2000-04-20 | 2002-07-02 | Battelle Memorial Institute | Ultrabarrier substrates |
| GB0005842D0 (en) | 2000-03-10 | 2000-05-03 | Cambridge Display Tech Ltd | Copoymer |
| DE60125202T2 (de) | 2000-09-26 | 2007-11-08 | Cambridge Display Technology Ltd. | Polymere und ihre verwendungen |
| JP4220253B2 (ja) * | 2001-05-18 | 2009-02-04 | ケンブリッジ・ユニバーシティ・テクニカル・サービシズ・リミテッド | エレクトロルミネセンス装置 |
| DE10159946A1 (de) | 2001-12-06 | 2003-06-18 | Covion Organic Semiconductors | Prozess zur Herstellung von Aryl-Aryl gekoppelten Verbindungen |
| DE10241814A1 (de) | 2002-09-06 | 2004-03-25 | Covion Organic Semiconductors Gmbh | Prozeß zur Herstellung von Aryl-Aryl gekoppelten Verbindungen |
| GB0226010D0 (en) * | 2002-11-08 | 2002-12-18 | Cambridge Display Tech Ltd | Polymers for use in organic electroluminescent devices |
| DE10304819A1 (de) * | 2003-02-06 | 2004-08-19 | Covion Organic Semiconductors Gmbh | Carbazol-enthaltende konjugierte Polymere und Blends, deren Darstellung und Verwendung |
| GB0306414D0 (en) * | 2003-03-20 | 2003-04-23 | Cambridge Display Tech Ltd | Polymers,their preparations and uses |
| GB0309355D0 (en) * | 2003-04-24 | 2003-06-04 | Univ Cambridge Tech | Organic electronic devices incorporating semiconducting polymer |
| ATE401672T1 (de) * | 2003-05-12 | 2008-08-15 | Cambridge Entpr Ltd | Herstellung einer polymeren vorrichtung |
-
2003
- 2003-06-23 EP EP20030014042 patent/EP1491568A1/en not_active Withdrawn
-
2004
- 2004-06-22 CN CNA2004800086666A patent/CN1768090A/zh active Pending
- 2004-06-22 US US10/560,861 patent/US7754841B2/en not_active Expired - Fee Related
- 2004-06-22 EP EP04740151A patent/EP1639027B1/en not_active Expired - Lifetime
- 2004-06-22 JP JP2006516017A patent/JP5198767B2/ja not_active Expired - Lifetime
- 2004-06-22 WO PCT/EP2004/006721 patent/WO2004113412A2/en not_active Ceased
- 2004-06-22 KR KR1020057024580A patent/KR101115860B1/ko not_active Expired - Fee Related
- 2004-06-22 DE DE602004020343T patent/DE602004020343D1/de not_active Expired - Lifetime
Also Published As
| Publication number | Publication date |
|---|---|
| JP2008530254A (ja) | 2008-08-07 |
| CN1768090A (zh) | 2006-05-03 |
| EP1639027A2 (en) | 2006-03-29 |
| DE602004020343D1 (de) | 2009-05-14 |
| WO2004113412A2 (en) | 2004-12-29 |
| EP1491568A1 (en) | 2004-12-29 |
| US7754841B2 (en) | 2010-07-13 |
| KR20060028700A (ko) | 2006-03-31 |
| US20060149016A1 (en) | 2006-07-06 |
| EP1639027B1 (en) | 2009-04-01 |
| WO2004113412A3 (en) | 2005-04-21 |
| KR101115860B1 (ko) | 2012-02-21 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| KR101115860B1 (ko) | 중합체 | |
| JP4435690B2 (ja) | 有機エレクトロルミネセンスデバイスにおける使用のためのアリール置換されたポリインデノフルオレン | |
| TWI625344B (zh) | 聚合物、單體及形成聚合物的方法 | |
| JP5301157B2 (ja) | 有機エレクトロルミネセンスデバイスに使用されるポリマー | |
| CN111247651B (zh) | 有机发光器件 | |
| CN101558509A (zh) | 有机器件用组合物、高分子膜和有机电致发光元件 | |
| JP4885717B2 (ja) | トリフェニルホスフィン単位を含むオリゴマーおよびポリマー | |
| CN101743261B (zh) | 含有三嗪环的高分子化合物和使用该高分子化合物的有机发光元件 | |
| JP2007504342A (ja) | ポリマー | |
| KR101213014B1 (ko) | 올리고머 및 중합체 | |
| KR20170028997A (ko) | 정공 수송 화합물 및 조성물 | |
| KR20170029563A (ko) | 정공 수송용 사이클로부텐 화합물 | |
| TW201329131A (zh) | 聚合物、發光裝置及方法 | |
| TWI653256B (zh) | 聚合物及有機電子裝置 | |
| Hong | Luminescent Materials for Organic Light-Emitting Diodes (OLEDs) and Bioimaging |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| A977 | Report on retrieval |
Free format text: JAPANESE INTERMEDIATE CODE: A971007 Effective date: 20100520 |
|
| A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20100601 |
|
| A521 | Request for written amendment filed |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20100818 |
|
| A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20110308 |
|
| A521 | Request for written amendment filed |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20110603 |
|
| A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20120131 |
|
| A521 | Request for written amendment filed |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20120420 |
|
| RD04 | Notification of resignation of power of attorney |
Free format text: JAPANESE INTERMEDIATE CODE: A7424 Effective date: 20120529 |
|
| TRDD | Decision of grant or rejection written | ||
| A01 | Written decision to grant a patent or to grant a registration (utility model) |
Free format text: JAPANESE INTERMEDIATE CODE: A01 Effective date: 20130108 |
|
| A61 | First payment of annual fees (during grant procedure) |
Free format text: JAPANESE INTERMEDIATE CODE: A61 Effective date: 20130207 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20160215 Year of fee payment: 3 |
|
| R150 | Certificate of patent or registration of utility model |
Ref document number: 5198767 Country of ref document: JP Free format text: JAPANESE INTERMEDIATE CODE: R150 Free format text: JAPANESE INTERMEDIATE CODE: R150 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| EXPY | Cancellation because of completion of term |
