JP7406590B2 - 重合体 - Google Patents

重合体 Download PDF

Info

Publication number
JP7406590B2
JP7406590B2 JP2022090364A JP2022090364A JP7406590B2 JP 7406590 B2 JP7406590 B2 JP 7406590B2 JP 2022090364 A JP2022090364 A JP 2022090364A JP 2022090364 A JP2022090364 A JP 2022090364A JP 7406590 B2 JP7406590 B2 JP 7406590B2
Authority
JP
Japan
Prior art keywords
film
forming
organic
organic film
pattern
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Active
Application number
JP2022090364A
Other languages
English (en)
Other versions
JP2022126681A (ja
Inventor
大佑 郡
昂志 澤村
恵介 新井田
誠一郎 橘
武 渡辺
勤 荻原
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Shin Etsu Chemical Co Ltd
Original Assignee
Shin Etsu Chemical Co Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Shin Etsu Chemical Co Ltd filed Critical Shin Etsu Chemical Co Ltd
Priority to JP2022090364A priority Critical patent/JP7406590B2/ja
Publication of JP2022126681A publication Critical patent/JP2022126681A/ja
Application granted granted Critical
Publication of JP7406590B2 publication Critical patent/JP7406590B2/ja
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Images

Classifications

    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/004—Photosensitive materials
    • G03F7/09—Photosensitive materials characterised by structural details, e.g. supports, auxiliary layers
    • G03F7/11—Photosensitive materials characterised by structural details, e.g. supports, auxiliary layers having cover layers or intermediate layers, e.g. subbing layers
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L65/00—Compositions of macromolecular compounds obtained by reactions forming a carbon-to-carbon link in the main chain; Compositions of derivatives of such polymers
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/004—Photosensitive materials
    • G03F7/09—Photosensitive materials characterised by structural details, e.g. supports, auxiliary layers
    • G03F7/094—Multilayer resist systems, e.g. planarising layers
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G61/00—Macromolecular compounds obtained by reactions forming a carbon-to-carbon link in the main chain of the macromolecule
    • C08G61/02—Macromolecular compounds containing only carbon atoms in the main chain of the macromolecule, e.g. polyxylylenes
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G61/00—Macromolecular compounds obtained by reactions forming a carbon-to-carbon link in the main chain of the macromolecule
    • C08G61/02—Macromolecular compounds containing only carbon atoms in the main chain of the macromolecule, e.g. polyxylylenes
    • C08G61/10—Macromolecular compounds containing only carbon atoms in the main chain of the macromolecule, e.g. polyxylylenes only aromatic carbon atoms, e.g. polyphenylenes
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G61/00—Macromolecular compounds obtained by reactions forming a carbon-to-carbon link in the main chain of the macromolecule
    • C08G61/12—Macromolecular compounds containing atoms other than carbon in the main chain of the macromolecule
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G61/00—Macromolecular compounds obtained by reactions forming a carbon-to-carbon link in the main chain of the macromolecule
    • C08G61/12—Macromolecular compounds containing atoms other than carbon in the main chain of the macromolecule
    • C08G61/122—Macromolecular compounds containing atoms other than carbon in the main chain of the macromolecule derived from five- or six-membered heterocyclic compounds, other than imides
    • C08G61/123—Macromolecular compounds containing atoms other than carbon in the main chain of the macromolecule derived from five- or six-membered heterocyclic compounds, other than imides derived from five-membered heterocyclic compounds
    • C08G61/124—Macromolecular compounds containing atoms other than carbon in the main chain of the macromolecule derived from five- or six-membered heterocyclic compounds, other than imides derived from five-membered heterocyclic compounds with a five-membered ring containing one nitrogen atom in the ring
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G73/00—Macromolecular compounds obtained by reactions forming a linkage containing nitrogen with or without oxygen or carbon in the main chain of the macromolecule, not provided for in groups C08G12/00 - C08G71/00
    • C08G73/02—Polyamines
    • C08G73/026—Wholly aromatic polyamines
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G73/00—Macromolecular compounds obtained by reactions forming a linkage containing nitrogen with or without oxygen or carbon in the main chain of the macromolecule, not provided for in groups C08G12/00 - C08G71/00
    • C08G73/06—Polycondensates having nitrogen-containing heterocyclic rings in the main chain of the macromolecule
    • C08G73/0666—Polycondensates containing five-membered rings, condensed with other rings, with nitrogen atoms as the only ring hetero atoms
    • C08G73/0672—Polycondensates containing five-membered rings, condensed with other rings, with nitrogen atoms as the only ring hetero atoms with only one nitrogen atom in the ring
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J5/00—Manufacture of articles or shaped materials containing macromolecular substances
    • C08J5/18—Manufacture of films or sheets
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D165/00—Coating compositions based on macromolecular compounds obtained by reactions forming a carbon-to-carbon link in the main chain; Coating compositions based on derivatives of such polymers
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F1/00—Originals for photomechanical production of textured or patterned surfaces, e.g., masks, photo-masks, reticles; Mask blanks or pellicles therefor; Containers specially adapted therefor; Preparation thereof
    • G03F1/54—Absorbers, e.g. of opaque materials
    • G03F1/56—Organic absorbers, e.g. of photo-resists
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F1/00—Originals for photomechanical production of textured or patterned surfaces, e.g., masks, photo-masks, reticles; Mask blanks or pellicles therefor; Containers specially adapted therefor; Preparation thereof
    • G03F1/68—Preparation processes not covered by groups G03F1/20 - G03F1/50
    • G03F1/76—Patterning of masks by imaging
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/004—Photosensitive materials
    • G03F7/075—Silicon-containing compounds
    • G03F7/0757—Macromolecular compounds containing Si-O, Si-C or Si-N bonds
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/004—Photosensitive materials
    • G03F7/09—Photosensitive materials characterised by structural details, e.g. supports, auxiliary layers
    • G03F7/091—Photosensitive materials characterised by structural details, e.g. supports, auxiliary layers characterised by antireflection means or light filtering or absorbing means, e.g. anti-halation, contrast enhancement
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/16—Coating processes; Apparatus therefor
    • G03F7/162—Coating on a rotating support, e.g. using a whirler or a spinner
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/16—Coating processes; Apparatus therefor
    • G03F7/168—Finishing the coated layer, e.g. drying, baking, soaking
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/20—Exposure; Apparatus therefor
    • G03F7/2002—Exposure; Apparatus therefor with visible light or UV light, through an original having an opaque pattern on a transparent support, e.g. film printing, projection printing; by reflection of visible or UV light from an original such as a printed image
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/20—Exposure; Apparatus therefor
    • G03F7/2022—Multi-step exposure, e.g. hybrid; backside exposure; blanket exposure, e.g. for image reversal; edge exposure, e.g. for edge bead removal; corrective exposure
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/26—Processing photosensitive materials; Apparatus therefor
    • G03F7/30—Imagewise removal using liquid means
    • G03F7/32—Liquid compositions therefor, e.g. developers
    • G03F7/325—Non-aqueous compositions
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/26—Processing photosensitive materials; Apparatus therefor
    • G03F7/30—Imagewise removal using liquid means
    • G03F7/32—Liquid compositions therefor, e.g. developers
    • G03F7/325—Non-aqueous compositions
    • G03F7/327—Non-aqueous alkaline compositions, e.g. anhydrous quaternary ammonium salts
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10P—GENERIC PROCESSES OR APPARATUS FOR THE MANUFACTURE OR TREATMENT OF DEVICES COVERED BY CLASS H10
    • H10P50/00—Etching of wafers, substrates or parts of devices
    • H10P50/20—Dry etching; Plasma etching; Reactive-ion etching
    • H10P50/28—Dry etching; Plasma etching; Reactive-ion etching of insulating materials
    • H10P50/282—Dry etching; Plasma etching; Reactive-ion etching of insulating materials of inorganic materials
    • H10P50/283—Dry etching; Plasma etching; Reactive-ion etching of insulating materials of inorganic materials by chemical means
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10P—GENERIC PROCESSES OR APPARATUS FOR THE MANUFACTURE OR TREATMENT OF DEVICES COVERED BY CLASS H10
    • H10P50/00—Etching of wafers, substrates or parts of devices
    • H10P50/73—Etching of wafers, substrates or parts of devices using masks for insulating materials
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10P—GENERIC PROCESSES OR APPARATUS FOR THE MANUFACTURE OR TREATMENT OF DEVICES COVERED BY CLASS H10
    • H10P76/00—Manufacture or treatment of masks on semiconductor bodies, e.g. by lithography or photolithography
    • H10P76/20—Manufacture or treatment of masks on semiconductor bodies, e.g. by lithography or photolithography of masks comprising organic materials
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10P—GENERIC PROCESSES OR APPARATUS FOR THE MANUFACTURE OR TREATMENT OF DEVICES COVERED BY CLASS H10
    • H10P76/00—Manufacture or treatment of masks on semiconductor bodies, e.g. by lithography or photolithography
    • H10P76/20—Manufacture or treatment of masks on semiconductor bodies, e.g. by lithography or photolithography of masks comprising organic materials
    • H10P76/204—Manufacture or treatment of masks on semiconductor bodies, e.g. by lithography or photolithography of masks comprising organic materials of organic photoresist masks
    • H10P76/2041—Photolithographic processes
    • H10P76/2043—Photolithographic processes using an anti-reflective coating
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10P—GENERIC PROCESSES OR APPARATUS FOR THE MANUFACTURE OR TREATMENT OF DEVICES COVERED BY CLASS H10
    • H10P76/00—Manufacture or treatment of masks on semiconductor bodies, e.g. by lithography or photolithography
    • H10P76/40—Manufacture or treatment of masks on semiconductor bodies, e.g. by lithography or photolithography of masks comprising inorganic materials
    • H10P76/405—Manufacture or treatment of masks on semiconductor bodies, e.g. by lithography or photolithography of masks comprising inorganic materials characterised by their composition, e.g. multilayer masks
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10P—GENERIC PROCESSES OR APPARATUS FOR THE MANUFACTURE OR TREATMENT OF DEVICES COVERED BY CLASS H10
    • H10P76/00—Manufacture or treatment of masks on semiconductor bodies, e.g. by lithography or photolithography
    • H10P76/40—Manufacture or treatment of masks on semiconductor bodies, e.g. by lithography or photolithography of masks comprising inorganic materials
    • H10P76/408—Manufacture or treatment of masks on semiconductor bodies, e.g. by lithography or photolithography of masks comprising inorganic materials characterised by their sizes, orientations, dispositions, behaviours or shapes
    • H10P76/4085—Manufacture or treatment of masks on semiconductor bodies, e.g. by lithography or photolithography of masks comprising inorganic materials characterised by their sizes, orientations, dispositions, behaviours or shapes characterised by the processes involved to create the masks
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G2261/00—Macromolecular compounds obtained by reactions forming a carbon-to-carbon link in the main chain of the macromolecule
    • C08G2261/10—Definition of the polymer structure
    • C08G2261/12—Copolymers
    • C08G2261/124—Copolymers alternating
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G2261/00—Macromolecular compounds obtained by reactions forming a carbon-to-carbon link in the main chain of the macromolecule
    • C08G2261/10—Definition of the polymer structure
    • C08G2261/13—Morphological aspects
    • C08G2261/135—Cross-linked structures
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G2261/00—Macromolecular compounds obtained by reactions forming a carbon-to-carbon link in the main chain of the macromolecule
    • C08G2261/10—Definition of the polymer structure
    • C08G2261/14—Side-groups
    • C08G2261/141—Side-chains having aliphatic units
    • C08G2261/1414—Unsaturated aliphatic units
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G2261/00—Macromolecular compounds obtained by reactions forming a carbon-to-carbon link in the main chain of the macromolecule
    • C08G2261/10—Definition of the polymer structure
    • C08G2261/14—Side-groups
    • C08G2261/142—Side-chains containing oxygen
    • C08G2261/1424—Side-chains containing oxygen containing ether groups, including alkoxy
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G2261/00—Macromolecular compounds obtained by reactions forming a carbon-to-carbon link in the main chain of the macromolecule
    • C08G2261/30—Monomer units or repeat units incorporating structural elements in the main chain
    • C08G2261/31—Monomer units or repeat units incorporating structural elements in the main chain incorporating aromatic structural elements in the main chain
    • C08G2261/312—Non-condensed aromatic systems, e.g. benzene
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G2261/00—Macromolecular compounds obtained by reactions forming a carbon-to-carbon link in the main chain of the macromolecule
    • C08G2261/30—Monomer units or repeat units incorporating structural elements in the main chain
    • C08G2261/31—Monomer units or repeat units incorporating structural elements in the main chain incorporating aromatic structural elements in the main chain
    • C08G2261/314—Condensed aromatic systems, e.g. perylene, anthracene or pyrene
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G2261/00—Macromolecular compounds obtained by reactions forming a carbon-to-carbon link in the main chain of the macromolecule
    • C08G2261/30—Monomer units or repeat units incorporating structural elements in the main chain
    • C08G2261/31—Monomer units or repeat units incorporating structural elements in the main chain incorporating aromatic structural elements in the main chain
    • C08G2261/314—Condensed aromatic systems, e.g. perylene, anthracene or pyrene
    • C08G2261/3142—Condensed aromatic systems, e.g. perylene, anthracene or pyrene fluorene-based, e.g. fluorene, indenofluorene, or spirobifluorene
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G2261/00—Macromolecular compounds obtained by reactions forming a carbon-to-carbon link in the main chain of the macromolecule
    • C08G2261/30—Monomer units or repeat units incorporating structural elements in the main chain
    • C08G2261/31—Monomer units or repeat units incorporating structural elements in the main chain incorporating aromatic structural elements in the main chain
    • C08G2261/316—Monomer units or repeat units incorporating structural elements in the main chain incorporating aromatic structural elements in the main chain bridged by heteroatoms, e.g. N, P, Si or B
    • C08G2261/3162—Arylamines
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G2261/00—Macromolecular compounds obtained by reactions forming a carbon-to-carbon link in the main chain of the macromolecule
    • C08G2261/30—Monomer units or repeat units incorporating structural elements in the main chain
    • C08G2261/32—Monomer units or repeat units incorporating structural elements in the main chain incorporating heteroaromatic structural elements in the main chain
    • C08G2261/324—Monomer units or repeat units incorporating structural elements in the main chain incorporating heteroaromatic structural elements in the main chain condensed
    • C08G2261/3241—Monomer units or repeat units incorporating structural elements in the main chain incorporating heteroaromatic structural elements in the main chain condensed containing one or more nitrogen atoms as the only heteroatom, e.g. carbazole
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G2261/00—Macromolecular compounds obtained by reactions forming a carbon-to-carbon link in the main chain of the macromolecule
    • C08G2261/30—Monomer units or repeat units incorporating structural elements in the main chain
    • C08G2261/32—Monomer units or repeat units incorporating structural elements in the main chain incorporating heteroaromatic structural elements in the main chain
    • C08G2261/324—Monomer units or repeat units incorporating structural elements in the main chain incorporating heteroaromatic structural elements in the main chain condensed
    • C08G2261/3245—Monomer units or repeat units incorporating structural elements in the main chain incorporating heteroaromatic structural elements in the main chain condensed containing nitrogen and oxygen as heteroatoms
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G2261/00—Macromolecular compounds obtained by reactions forming a carbon-to-carbon link in the main chain of the macromolecule
    • C08G2261/30—Monomer units or repeat units incorporating structural elements in the main chain
    • C08G2261/33—Monomer units or repeat units incorporating structural elements in the main chain incorporating non-aromatic structural elements in the main chain
    • C08G2261/334—Monomer units or repeat units incorporating structural elements in the main chain incorporating non-aromatic structural elements in the main chain containing heteroatoms
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G2261/00—Macromolecular compounds obtained by reactions forming a carbon-to-carbon link in the main chain of the macromolecule
    • C08G2261/30—Monomer units or repeat units incorporating structural elements in the main chain
    • C08G2261/34—Monomer units or repeat units incorporating structural elements in the main chain incorporating partially-aromatic structural elements in the main chain
    • C08G2261/344—Monomer units or repeat units incorporating structural elements in the main chain incorporating partially-aromatic structural elements in the main chain containing heteroatoms
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G2261/00—Macromolecular compounds obtained by reactions forming a carbon-to-carbon link in the main chain of the macromolecule
    • C08G2261/70—Post-treatment
    • C08G2261/76—Post-treatment crosslinking
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J2365/00—Characterised by the use of macromolecular compounds obtained by reactions forming a carbon-to-carbon link in the main chain; Derivatives of such polymers

Landscapes

  • Chemical & Material Sciences (AREA)
  • Physics & Mathematics (AREA)
  • General Physics & Mathematics (AREA)
  • Organic Chemistry (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Health & Medical Sciences (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Engineering & Computer Science (AREA)
  • Structural Engineering (AREA)
  • Architecture (AREA)
  • Manufacturing & Machinery (AREA)
  • Materials Engineering (AREA)
  • Spectroscopy & Molecular Physics (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Wood Science & Technology (AREA)
  • Photosensitive Polymer And Photoresist Processing (AREA)
  • Materials For Photolithography (AREA)
  • Exposure Of Semiconductors, Excluding Electron Or Ion Beam Exposure (AREA)
  • Polyoxymethylene Polymers And Polymers With Carbon-To-Carbon Bonds (AREA)

Description

本発明は、半導体装置製造工程で使用される有機膜形成用組成物、前記組成物を用いた半導体装置製造用基板、有機膜の形成方法、多層レジスト法によるパターン形成方法、及び前記組成物に好適に用いられる重合体に関する。
従来、半導体装置の高集積化と高速度化は、汎用技術として光露光を用いたリソグラフィー技術（光リソグラフィー）における光源の短波長化によるパターン寸法の微細化によって達成されてきた。このような微細な回路パターンを半導体装置基板（被加工基板）上に形成するためには、通常パターンが形成されたフォトレジスト膜をエッチングマスクとして、ドライエッチングにより被加工基板を加工する方法が用いられる。しかしながら、現実的にはフォトレジスト膜と被加工基板の間に完全なエッチング選択性を取ることのできるドライエッチング方法が存在しないため、近年では多層レジスト法による基板加工が一般化している。この方法は、フォトレジスト膜（以下、レジスト上層膜）とエッチング選択性が異なる中間膜をレジスト上層膜と被加工基板の間に介在させ、レジスト上層膜にパターンを得た後、レジスト上層膜パターンをドライエッチングマスクとして、ドライエッチングにより中間膜にパターンを転写し、更に中間膜をドライエッチングマスクとして、ドライエッチングにより被加工基板にパターンを転写する方法である。
多層レジスト法の一つに、単層レジスト法で使用されている一般的なレジスト組成物を用いて行うことができる３層レジスト法がある。この方法は、被加工基板上に有機樹脂含有組成物からなる有機膜材料を用いて塗布、焼成することにより有機膜（以下、有機膜）を成膜し、その上にケイ素含有樹脂含有組成物からなるレジスト中間膜材料を用いて塗布、焼成することによりケイ素含有膜（以下、ケイ素含有レジスト中間膜）として成膜し、その上に一般的な有機系フォトレジスト膜を形成する。当該レジスト上層膜をパターニングした後、フッ素系ガスプラズマによるドライエッチングを行うと、有機系のレジスト上層膜はケイ素中間膜に対して良好なエッチング選択比を取ることが出来るため、レジスト上層膜パターンをケイ素中間膜に転写することができる。この方法によれば、直接被加工基板を加工するための十分な膜厚を持たないレジスト上層膜や、被加工基板の加工に十分なドライエッチング耐性を持たないレジスト上層膜を用いても、通常、ケイ素中間膜はレジスト上層膜に比べて同等以下の膜厚であるため、容易にケイ素中間膜にパターンを転写することができる。続いてパターン転写されたケイ素中間膜をドライエッチングマスクとして酸素系又は水素系ガスプラズマによるドライエッチングで有機膜にパターン転写すれば、基板の加工に十分なドライエッチング耐性を持つ有機膜にパターン転写することができる。このパターン転写された有機膜パターンをフッ素系ガスや塩素系ガスなどを用いてドライエッチングで基板にパターン転写することが出来る。
一方、半導体装置の製造工程における微細化は、光リソグラフィー用光源の波長に由来する本質的な限界に近づきつつある。そのため、近年においては微細化に頼らない半導体装置の高集積化が検討されており、その方法の一つとしてマルチゲート構造等の複雑な構造を有する半導体装置が検討されており、一部は既に実用化されている。このような構造を多層レジスト法で形成する場合、被加工基板上で形成されたホール、トレンチ、フィン等の微小パターンを空隙なく膜で埋め込んだり、段差やパターン密集部分とパターンのない領域を膜で埋め込んで平坦化（ｐｌａｎａｒｉｚａｔｉｏｎ）可能な有機膜材料を適用することが出来る。このような有機膜材料を用いて段差基板上に平坦な有機膜表面を形成することによって、その上に成膜するケイ素中間膜やレジスト上層膜の膜厚変動を抑え、光リソグラフィーの焦点裕度やその後の被加工基板の加工工程におけるマージン低下を抑制することが出来る。これにより、歩留まり良く半導体装置を製造することが可能となる。一方、単層レジスト法では、段差やパターンのある被加工基板を埋めるためには、上層レジスト膜の膜厚が厚くなり、それによる露光現像後のパターン倒れや、露光時の基板からの反射によりパターン形状劣化など、露光時のパターン形成裕度が狭くなり、歩留まり良く半導体装置を製造することが困難である。
更に次世代の半導体装置の高速度化の手法として、例えば、歪シリコンやガリウムヒ素などを用いた電子移動度の高い新規材料やオングストローム単位で制御された超薄膜ポリシリコン等の精密材料の適用も検討され始めている。しかしながら、このような新規精密材料が適用されている被加工基板では、上記のような有機膜材料による平坦化膜形成時の条件、例えば空気中、３００℃以上の成膜条件においては、空気中の酸素によって当該材料が腐食され、半導体装置の高速度化が材料設計どおりの性能を発揮することが出来ず、工業的な生産として成り立つ歩留まりに達成しない可能性がある。そこで、このような高温条件下の空気による基板の腐食に起因する歩留まりの低下を避けるため、不活性ガス中で成膜出来る有機膜材料が期待されている。
従来、フェノール系やナフトール系化合物に対して縮合剤としてケトン類やアルデヒド類などのカルボニル化合物や芳香族アルコール類を用いた縮合樹脂類が多層レジスト法用の有機膜形成用材料として知られている。例えば、特許文献１に記載のフルオレンビスフェノールノボラック樹脂、特許文献２に記載のビスフェノール化合物及びこのノボラック樹脂、特許文献３に記載のアダマンタンフェノール化合物のノボラック樹脂、特許文献４に記載のビスナフトール化合物及びこのノボラック樹脂などが例示できる。このような材料は、架橋剤としてのメチロール化合物による架橋や、空気中の酸素の作用による芳香環のα位での酸化とその後の縮合による架橋反応による硬化作用により、次工程で使用される塗布膜材料に対する溶剤耐性を持つ膜として成膜されているため、不活性ガス中での硬化膜が形成できず、高温条件下の熱分解による膜厚変動、埋め込み特性や平坦化特性の劣化などを抑制させることができなかった。
更に、三重結合を硬化性樹脂の分子間架橋基として適用している材料が知られている。例えば、特許文献５～１０などが知られている。これらの材料では、前述のメチロール由来の架橋だけでなく三重結合の重合による架橋により、溶剤耐性を有する硬化膜が形成されている。しかしながら、これらの有機膜形成用材料は、基板に形成されたパターンの埋め込み特性や平坦化特性が十分ではなかった。
また、含窒素型重合体を含有する材料の例として複素環を含む共重合樹脂（特許文献１１、１２）、カルバゾール型樹脂（特許文献１３、１４）、第二アミノ基を有するノボラック（特許文献１５）、ジアリールアミンノボラック（特許文献１６）、インドロカルバゾールノボラック（特許文献１７）などが知られている。しかしながら、これらの材料について窒素原子上の三重結合を有する置換基に関する例はなく、不活性ガス中での硬化膜の形成、高温条件下の熱分解による膜厚変動、埋め込み特性や平坦化特性などについては知られていない。
さらに含窒素化合物として特許文献１８、１９のような単分子化合物を用いた中間膜材料も例示されるが、単分子化合物を用いているため複雑な形状を持つ基板上への塗布性やベーク時に生じる低分子起因の昇華物の問題などが硬化後の有機膜の耐熱性やエッチング耐性の諸特性に課題を残すものであった。
特開２００５－１２８５０９号公報 特開２００６－２９３２９８号公報 特開２００６－２８５０９５号公報 特開２０１０－１２２６５６号公報 特開２０１０－１８１６０５号公報 国際公開第２０１４－２０８３２４号パンフレット 特開２０１２－２１５８４２号公報 特開２０１６－０４４２７２号公報 特開２０１６－０６０８８６号公報 特開２０１７－１１９６７１号公報 特開２０１３－１３７３３４号公報 国際公開第２０１８－２１２１１６号パンフレット 国際公開第２０１０－１４７１５５号パンフレット 国際公開第２０１３－００５７９７号パンフレット 国際公開第２０１５－０９８５９４号パンフレット 国際公開第２０１３－０４７５１６号パンフレット 国際公開第２０１７－０９４７８０号パンフレット 国際公開第２０１６－１４７９８９号パンフレット 国際公開第２０１８－１６４２６７号パンフレット
本発明は、上記事情に鑑みなされたもので、空気中のみならず、不活性ガス中での成膜条件でも硬化し、耐熱性や、基板に形成されたパターンの埋め込みや平坦化特性に優れるだけでなく、昇華物が少なく基板への成膜性が良好な有機膜を形成できる重合体、及び前記重合体を含有する有機膜形成用組成物を提供することを目的とする。更に、本発明は前記組成物を用いた半導体装置製造用基板、有機膜の形成方法、及びパターン形成方法も提供する。
上記課題を達成するために、本発明では、下記一般式（１）で示される部分構造を繰り返し単位として有する重合体および有機溶剤を含有する有機膜形成用組成物を提供する。
Figure 0007406590000001
 （前記一般式（１）中、ＡＲ１、ＡＲ２は置換基を有してもよいベンゼン環またはナフタレン環であり、Ｗ１は下記一般式（２）、（４）、（６）のいずれかのものであり、２種以上のＷ１を組み合わせて用いてよく、Ｗ２は少なくとも１つ以上の芳香環を有する炭素数６～８０の２価の有機基である。）
Figure 0007406590000002

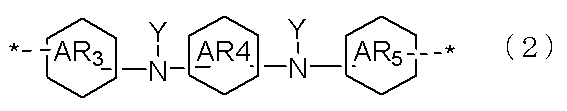

 （前記一般式（２）中、ＡＲ３、ＡＲ４、ＡＲ５は置換基を有してもよいベンゼン環またはナフタレン環であり、ＡＲ３とＡＲ４またはＡＲ４とＡＲ５の芳香環上の水素原子が結合した炭素原子同士を介して芳香環同士で橋かけ構造を形成してもよい。Ｙは下記一般式（３）で表される置換基である。）
Figure 0007406590000003
 （Ｒ３は単結合、または炭素数が２０個以下の２価の有機基であり、Ｒ４は水素または炭素数２０個以下の１価の有機基である。）
Figure 0007406590000004
 （前記一般式（４）中、ＡＲ６、ＡＲ７は置換基を有してもよいベンゼン環またはナフタレン環であり、ｎ１は０または１であり、ｎ１＝０のときＡＲ６、ＡＲ７はＺを介して芳香環同士で橋かけ構造を形成せず、ｎ１＝１のときＡＲ６、ＡＲ７はＺを介して橋かけ構造を形成し、Ｚは単結合または下記一般式（５）のいずれかである。Ｙは前記一般式（３）で表される置換基である。）
Figure 0007406590000005
Figure 0007406590000006
 （前記一般式（６）中のＡＲ８はベンゼン環、ナフタレン環、アントラセン環、フェナントレン環、ピレン環であり、Ｙは前記一般式（３）で表される置換基であり、ｎ２、ｎ３は、０≦ｎ２≦４、０≦ｎ３≦４、１≦ｎ２＋ｎ３≦４の関係を満たす整数である。）
このような有機膜形成用組成物であれば、空気中のみならず不活性ガス中での成膜条件でも硬化し、高い耐熱性、成膜性に優れ、高度な埋め込み／平坦化特性を併せ持つ有機膜を形成することができる有機膜形成用組成物となる。
前記一般式（１）中のＷ２で表される２価の有機基が下記のいずれかのものであることが好ましい。
Figure 0007406590000007
このような部分構造をＷ２に導入することで耐熱性が向上するとともにエッチング耐性、よれ耐性が優れた有機膜形成に好適な重合体となる。
前記重合体は重量平均分子量１０００～５０００のものであることが好ましい。
Ｍｗがこのような範囲の重合体を含む有機膜形成用組成物であれば、有機溶剤への溶解性を損なわず、ベーク時のアウトガスを抑制できる。
前記有機溶剤は、沸点が１８０度未満の有機溶剤１種以上と沸点が１８０度以上の有機溶剤１種以上との混合物であることが好ましい。
このような有機膜形成用組成物であれば、前記重合体に高沸点溶剤の添加による膜の熱流動性が付与されることで、高度な埋め込み／平坦化特性を併せ持つ有機膜形成用組成物となる。
前記有機膜形成用組成物が更に界面活性剤および可塑剤のうち１種以上を含有するものであることが好ましい。
このような成分を含む有機膜形成用組成物であれば、塗布性、又は埋め込み／平坦化特性のより優れた有機膜形成用組成物とすることができる。
また、本発明では、基板上に前記有機膜形成用組成物が硬化した有機膜が形成された半導体装置製造用基板を提供する。
本発明の有機膜形成用組成物から形成された有機膜であれば、高度な埋め込み／平坦化特性を併せ持つことで、埋め込み不良による微小空孔や平坦性不足による有機膜表面の凹凸のない有機膜となる。前記有機膜で平坦化された本発明の半導体装置基板は、パターニング時のプロセス裕度が広くなり、歩留まり良く半導体装置を製造することが可能となる。
本発明では、半導体装置の製造工程で適用される有機膜の形成方法であって、被加工基板上に前記有機膜形成用組成物を回転塗布する工程、前記有機膜形成用組成物が塗布された被加工基板を不活性ガス雰囲気下で５０℃以上６００℃以下の温度で１０秒～７２００秒の範囲で熱処理を加えて硬化膜を得る工程を含む有機膜の形成方法を提供する。
また、本発明では、半導体装置の製造工程で適用される有機膜の形成方法であって、被加工基板上に前記有機膜形成用組成物を回転塗布する工程、前記有機膜形成用組成物が塗布された被加工基板を空気中で５０℃以上２５０℃以下の温度で５秒～６００秒の範囲で熱処理して塗布膜を形成する工程、不活性ガス雰囲気下で２００℃以上６００℃以下の温度で１０秒～７２００秒の範囲で熱処理を加えて硬化膜を得る工程を含む有機膜の形成方法を提供する。
本発明の有機膜の形成方法で形成された半導体装置の製造工程で適用される有機膜は、高い耐熱性と高度な埋め込み／平坦化特性を有しており、半導体装置の製造工程で用いると半導体装置の歩留まりが良好となる。
このとき、前記不活性ガス中の酸素濃度を１％以下とすることが好ましい。
本発明の有機膜形成用組成物であれば、このような不活性ガス雰囲気中で加熱しても、昇華物を発生することなく十分に硬化し、また、基板への密着性に優れる有機膜を形成することができる。
前記被加工基板として、高さ３０ｎｍ以上の構造体又は段差を有する被加工基板を用いることが好ましい。
本発明の有機膜の形成方法は、このような被加工基板上に平坦な有機膜を形成する場合に特に有用である。
本発明では、被加工体上に前記有機膜形成用組成物を用いて有機膜を形成する工程、前記有機膜の上にケイ素含有レジスト中間膜材料を用いてケイ素含有レジスト中間膜を形成する工程、前記ケイ素含有レジスト中間膜の上にフォトレジスト組成物を用いてレジスト上層膜を形成する工程、前記レジスト上層膜に回路パターンを形成する工程、前記回路パターンが形成されたレジスト上層膜をマスクにして前記ケイ素含有レジスト中間膜にエッチングでパターン転写する工程、前記パターンが転写されたケイ素含有レジスト中間膜をマスクにして前記有機膜にエッチングでパターン転写する工程、前記パターンが転写された有機膜をマスクにして前記被加工体にエッチングでパターンを形成する工程を含むパターン形成方法を提供する。
本発明では、被加工体上に前記有機膜形成用組成物を用いて有機膜を形成する工程、前記有機膜の上にケイ素含有レジスト中間膜材料を用いてケイ素含有レジスト中間膜を形成する工程、前記ケイ素含有レジスト中間膜の上に有機反射防止膜（ＢＡＲＣ）を形成する工程、前記ＢＡＲＣ上にフォトレジスト組成物を用いてレジスト上層膜を形成する工程、前記レジスト上層膜に回路パターンを形成する工程、前記回路パターンが形成されたレジスト上層膜をマスクにして前記ＢＡＲＣと前記ケイ素含有レジスト中間膜に順次エッチングでパターン転写する工程、前記パターンが転写されたケイ素含有レジスト中間膜をマスクにして前記有機膜にエッチングでパターン転写する工程、前記パターンが転写された有機膜をマスクにして前記被加工体をエッチングして前記被加工体にパターンを形成する工程を含むパターン形成方法を提供する。
本発明では、被加工体上に前記有機膜形成用組成物を用いて有機膜を形成する工程、前記有機膜の上にケイ素酸化膜、ケイ素窒化膜、ケイ素酸化窒化膜、チタン酸化膜、チタン窒化膜から選ばれる無機ハードマスクを形成する工程、前記無機ハードマスクの上にフォトレジスト組成物を用いてレジスト上層膜を形成する工程、前記レジスト上層膜に回路パターンを形成する工程、前記回路パターンが形成されたレジスト上層膜をマスクにして前記無機ハードマスクをエッチングでパターン転写する工程、前記パターンが形成された無機ハードマスクをマスクにして前記有機膜をエッチングでパターン転写する工程、前記パターンが形成された有機膜をマスクにして前記被加工体をエッチングして前記被加工体にパターンを形成する工程を含むパターン形成方法を提供する。
本発明では、被加工体上に前記有機膜形成用組成物を用いて有機膜を形成する工程、前記有機膜の上にケイ素酸化膜、ケイ素窒化膜、ケイ素酸化窒化膜、チタン酸化膜、チタン窒化膜から選ばれる無機ハードマスクを形成する工程、前記無機ハードマスクの上にＢＡＲＣを形成する工程、前記ＢＡＲＣ上にフォトレジスト組成物を用いてレジスト上層膜を形成する工程、前記レジスト上層膜に回路パターンを形成する工程、前記回路パターンが形成されたレジスト上層膜をマスクにして前記ＢＡＲＣと前記無機ハードマスクに順次エッチングでパターン転写する工程、前記パターンが形成された無機ハードマスクをマスクにして前記有機膜にエッチングでパターン転写する工程、前記パターンが形成された有機膜をマスクにして前記被加工体をエッチングして前記被加工体にパターンを形成する工程を含むパターン形成方法を提供する。
本発明の有機膜形成用組成物は、ケイ素含有レジスト中間膜又は無機ハードマスクを用いた３層レジストプロセスや、これらに加えて有機反射防止膜を用いた４層レジストプロセスなどの種々のパターン形成方法に好適に用いることができる。半導体装置の製造工程において、このような本発明のパターン形成方法で回路パターンを形成すれば、歩留まり良く半導体装置を製造できる。
このとき、前記無機ハードマスクをＣＶＤ法あるいはＡＬＤ法によって形成することが好ましい。
本発明のパターン形成方法では、例えばこのような方法で無機ハードマスクを形成することができる。
前記レジスト上層膜に回路パターンを形成する方法として、波長が１０ｎｍ以上３００ｎｍ以下の光リソグラフィー、電子線による直接描画、ナノインプリンティングまたはこれらの組み合わせを用いることが好ましい。
本発明のパターン形成方法では、現像方法として、アルカリ現像または有機溶剤による現像を用いることが好ましい。
本発明のパターン形成方法では、このような回路パターンの形成手段及び現像手段を好適に用いることができる。
前記被加工体として、半導体装置基板、又は該半導体装置基板上に金属膜、金属炭化膜、金属酸化膜、金属窒化膜、金属酸化炭化膜及び金属酸化窒化膜のいずれかが成膜されたものを用いることが好ましい。
前記金属として、ケイ素、チタン、タングステン、ハフニウム、ジルコニウム、クロム、ゲルマニウム、銅、銀、金、アルミニウム、インジウム、ガリウム、ヒ素、パラジウム、鉄、タンタル、イリジウム、コバルト、マンガン、モリブデンまたはこれらの合金を用いることが好ましい。
本発明のパターン形成方法であれば、前記被加工体を加工してパターンを形成することができる。
さらに、本発明では、下記一般式（１）で示される部分構造を繰り返し単位として有する重合体を提供する。
Figure 0007406590000008
 （前記一般式（１）中、ＡＲ１、ＡＲ２は置換基を有してもよいベンゼン環またはナフタレン環であり、Ｗ１は下記一般式（２）、（４）、（６）のいずれかのものであり、２種以上のＷ１を組み合わせて用いてよく、Ｗ２は少なくとも１つ以上の芳香環を有する炭素数６～８０の２価の有機基である。）
Figure 0007406590000009
 （前記一般式（２）中、ＡＲ３、ＡＲ４、ＡＲ５は置換基を有してもよいベンゼン環またはナフタレン環であり、ＡＲ３とＡＲ４またはＡＲ４とＡＲ５の芳香環上の水素原子が結合した炭素原子同士を介して芳香環同士で橋かけ構造を形成してもよい。Ｙは下記一般式（３）で表される置換基である。）
Figure 0007406590000010
 （Ｒ３は単結合、または炭素数が２０個以下の２価の有機基であり、Ｒ４は水素または炭素数２０個以下の１価の有機基である。）
Figure 0007406590000011
 （前記一般式（４）中、ＡＲ６、ＡＲ７は置換基を有してもよいベンゼン環またはナフタレン環であり、ｎ１は０または１であり、ｎ１＝０のときＡＲ６、ＡＲ７はＺを介して芳香環同士で橋かけ構造を形成せず、ｎ１＝１のときＡＲ６、ＡＲ７はＺを介して橋かけ構造を形成し、Ｚは単結合または下記一般式（５）のいずれかである。Ｙは前記一般式（３）で表される置換基である。）
Figure 0007406590000012
Figure 0007406590000013
 （前記一般式（６）中のＡＲ８はベンゼン環、ナフタレン環、アントラセン環、フェナントレン環、ピレン環であり、Ｙは前記一般式（３）で表される置換基であり、ｎ２、ｎ３は、０≦ｎ２≦４、０≦ｎ３≦４、１≦ｎ２＋ｎ３≦４の関係を満たす整数である。）
このような重合体であれば、Ｗ１部位に導入された三重結合を有す置換基の作用により空気中のみならず不活性ガス中での成膜条件でも硬化し、高い耐熱性、成膜性に優れ、高度な埋め込み／平坦化特性を併せ持つ有機膜を形成することができる重合体となる。また、繰り返し単位に含まれるカルド構造に起因する立体障害により結晶化を防ぐため成膜性が向上するとともに熱流動性を損なわずに耐熱性、エッチング耐性を付与することができる。
前記一般式（１）中のＷ２で表される２価の有機基が下記のいずれかのものであることが好ましい。
Figure 0007406590000014
このような重合体であればエッチング耐性、よれ耐性を両立した有機膜形成に有用な重合体となる。さらに硬化時の膜シュリンクが抑制することにより、優れた埋め込み／平坦化特性を発揮することができる。
以上説明したように、本発明の重合体は、Ｗ１で示される部分構造に導入された三重結合を有する置換基の作用により基板の腐食が防止される不活性ガス中での成膜においても硬化し、高度な埋め込みおよび平坦化特性を併せ持つ有機膜を形成するために有用な重合体となる。また、この重合体を含む有機膜形成用組成物は、優れた埋め込み／平坦化特性、塗布性を有するとともに、耐熱性、エッチング耐性等の諸特性を兼ね備えた有機膜を形成する材料となる。そのため、例えば、２層レジスト法、ケイ素含有レジスト中間膜を用いた３層レジスト法、ケイ素含有レジスト中間膜及び有機反射防止膜を用いた４層レジスト法といった多層レジスト法における有機膜材料、あるいは、半導体装置製造用平坦化材料として極めて有用である。また、本発明の有機膜形成用組成物から形成される有機膜は、耐熱性に優れるため、前記有機膜上にＣＶＤハードマスクを形成する場合でも熱分解による膜厚変動が無く、パターン形成に好適である。
本発明における平坦化特性の説明図である。 本発明の３層レジスト法によるパターン形成方法の一例の説明図である。 実施例における埋め込み特性評価方法の説明図である。 実施例における平坦化特性評価方法の説明図である。
上述のように、基板の腐食を防止するため、不活性ガス中の成膜条件、例えば、３００℃以上においても昇華物が発生することなく、基板上に形成されたパターンの埋め込みや平坦化特性に優れるだけでなく、基板加工時のドライエッチング耐性も良好な有機膜を形成できるとともに、当該有機膜上にＣＶＤハードマスクを形成する場合においても、熱分解による有機膜の膜厚変動のない有機膜形成材料、前記材料を用いたパターン形成方法に有用な化合物の開発が求められていた。
通常、有機膜を形成する際には、有機膜形成に有用な化合物を有機溶剤で溶解して組成物とし、これを半導体装置の構造や配線等が形成されている基板上に塗布して、焼成することで有機膜を形成する。前記組成物の塗布直後は基板上の段差構造の形状に沿った塗布膜が形成されるが、前記塗布膜を焼成すると、硬化するまでの間に有機溶剤の殆どが蒸発し、基板上に残った前記化合物によって有機膜が形成される。本発明者らは、このとき基板上に残った前記化合物が十分な熱流動性を有するものであれば、熱流動によって塗布直後の段差形状を平坦化し、平坦な膜を形成することが可能であることに想到した。
本発明者らは、更に鋭意検討を重ね、下記一般式（１）で示される重合体であれば、Ｗ１で示される部分構造に導入された三重結合を有す置換基の作用により、空気中のみならず、不活性ガス中においても従来の下層膜材料と同等の熱硬化性を有し、かつ、架橋基である三重結合による硬化反応の際に副生物が発生せず、また、熱流動性が良好であるため、高度な埋め込み／平坦化特性を有し、良好なドライエッチング耐性とＣＶＤハードマスクを形成する場合においても熱分解による塗布膜厚変動の無い耐熱性を併せ持つ有機膜形成用組成物を与えるものとなることを見出し、本発明を完成させた。
即ち、本発明は、下記一般式（１）で示される部分構造を繰り返し単位として有する重合体および有機溶剤を含有する有機膜形成用組成物である。
Figure 0007406590000015
 （前記一般式（１）中、ＡＲ１、ＡＲ２は置換基を有してもよいベンゼン環またはナフタレン環であり、Ｗ１は下記一般式（２）、（４）、（６）のいずれかのものであり、２種以上のＷ１を組み合わせて用いてよく、Ｗ２は少なくとも１つ以上の芳香環を有する炭素数６～８０の２価の有機基である。）
Figure 0007406590000016
 （前記一般式（２）中、ＡＲ３、ＡＲ４、ＡＲ５は置換基を有してもよいベンゼン環またはナフタレン環であり、ＡＲ３とＡＲ４またはＡＲ４とＡＲ５の芳香環上の水素原子が結合した炭素原子同士を介して芳香環同士で橋かけ構造を形成してもよい。Ｙは下記一般式（３）で表される置換基である。）
Figure 0007406590000017
 （Ｒ３は単結合、または炭素数が２０個以下の２価の有機基であり、Ｒ４は水素または炭素数２０個以下の１価の有機基である。）
Figure 0007406590000018
 （前記一般式（４）中、ＡＲ６、ＡＲ７は置換基を有してもよいベンゼン環またはナフタレン環であり、ｎ１は０または１であり、ｎ１＝０のときＡＲ６、ＡＲ７はＺを介して芳香環同士で橋かけ構造を形成せず、ｎ１＝１のときＡＲ６、ＡＲ７はＺを介して橋かけ構造を形成し、Ｚは単結合または下記一般式（５）のいずれかである。Ｙは前記一般式（３）で表される置換基である。）
Figure 0007406590000019
Figure 0007406590000020
 （前記一般式（６）中のＡＲ８はベンゼン環、ナフタレン環、アントラセン環、フェナントレン環、ピレン環であり、Ｙは前記一般式（３）で表される置換基であり、ｎ２、ｎ３は、０≦ｎ２≦４、０≦ｎ３≦４、１≦ｎ２＋ｎ３≦４の関係を満たす整数である。）
さらに、本発明は、下記一般式（１）で示される部分構造を繰り返し単位として有する重合体である。
Figure 0007406590000021
 （前記一般式（１）中、ＡＲ１、ＡＲ２は置換基を有してもよいベンゼン環またはナフタレン環であり、Ｗ１は下記一般式（２）、（４）、（６）のいずれかのものであり、２種以上のＷ１を組み合わせて用いてよく、Ｗ２は少なくとも１つ以上の芳香環を有する炭素数６～８０の２価の有機基である。）
Figure 0007406590000022
 （前記一般式（２）中、ＡＲ３、ＡＲ４、ＡＲ５は置換基を有してもよいベンゼン環またはナフタレン環であり、ＡＲ３とＡＲ４またはＡＲ４とＡＲ５の芳香環上の水素原子が結合した炭素原子同士を介して芳香環同士で橋かけ構造を形成してもよい。Ｙは下記一般式（３）で表される置換基である。）
Figure 0007406590000023
 （Ｒ３は単結合、または炭素数が２０個以下の２価の有機基であり、Ｒ４は水素または炭素数２０個以下の１価の有機基である。）
Figure 0007406590000024
 （前記一般式（４）中、ＡＲ６、ＡＲ７は置換基を有してもよいベンゼン環またはナフタレン環であり、ｎ１は０または１であり、ｎ１＝０のときＡＲ６、ＡＲ７はＺを介して芳香環同士で橋かけ構造を形成せず、ｎ１＝１のときＡＲ６、ＡＲ７はＺを介して橋かけ構造を形成し、Ｚは単結合または下記一般式（５）のいずれかである。Ｙは前記一般式（３）で表される置換基である。）
Figure 0007406590000025
Figure 0007406590000026
 （前記一般式（６）中のＡＲ８はベンゼン環、ナフタレン環、アントラセン環、フェナントレン環、ピレン環であり、Ｙは前記一般式（３）で表される置換基であり、ｎ２、ｎ３は、０≦ｎ２≦４、０≦ｎ３≦４、１≦ｎ２＋ｎ３≦４の関係を満たす整数である。）
以下、本発明について詳細に説明するが、本発明はこれらに限定されるものではない。
［重合体］
本発明の有機膜形成用組成物は下記一般式（１）で示される部分構造を繰り返し単位とする重合体を含有するものである。
Figure 0007406590000027
 （前記一般式（１）中、ＡＲ１、ＡＲ２は置換基を有してもよいベンゼン環またはナフタレン環であり、Ｗ１は下記一般式（２）、（４）、（６）のいずれかのものであり、２種以上のＷ１を組み合わせて用いてよく、Ｗ２は少なくとも１つ以上の芳香環を有する炭素数６～８０の２価の有機基である。）
Figure 0007406590000028
 （前記一般式（２）中、ＡＲ３、ＡＲ４、ＡＲ５は置換基を有してもよいベンゼン環またはナフタレン環であり、ＡＲ３とＡＲ４またはＡＲ４とＡＲ５の芳香環上の水素原子が結合した炭素原子同士を介して芳香環同士で橋かけ構造を形成してもよい。Ｙは下記一般式（３）で表される置換基である。）
Figure 0007406590000029
 （Ｒ３は単結合、または炭素数が２０個以下の２価の有機基であり、Ｒ４は水素または炭素数２０個以下の１価の有機基である。）
Figure 0007406590000030
 （前記一般式（４）中、ＡＲ６、ＡＲ７は置換基を有してもよいベンゼン環またはナフタレン環であり、ｎ１は０または１であり、ｎ１＝０のときＡＲ６、ＡＲ７はＺを介して芳香環同士で橋かけ構造を形成せず、ｎ１＝１のときＡＲ６、ＡＲ７はＺを介して橋かけ構造を形成し、Ｚは単結合または下記一般式（５）のいずれかである。Ｙは前記一般式（３）で表される置換基である。）
Figure 0007406590000031
Figure 0007406590000032
 （前記一般式（６）中のＡＲ８はベンゼン環、ナフタレン環、アントラセン環、フェナントレン環、ピレン環であり、Ｙは前記一般式（３）で表される置換基であり、ｎ２、ｎ３は、０≦ｎ２≦４、０≦ｎ３≦４、１≦ｎ２＋ｎ３≦４の関係を満たす整数である。）
前記一般式（２）式で示される部分構造としては下記のものを具体的に例示することができる。これらの芳香環上に置換基を有してもよく、置換基としては、水酸基、トリフルオロメチル基、炭素数１～１０のアルキル基、炭素数３～１０のアルキニル基およびアルケニル基、炭素数１～１０のアルキルオキシ基、炭素数３～１０のアルキニルオキシ基、アルケニルオキシ基、炭素数６～１０のアリール基、チオール基、ニトロ基、ハロゲン基、ニトリル基、スルホン酸基、炭素数１～１０のアルコキシカルボニル基、炭素数１～１０のアルカノイルオキシ基などを例示することができる。この中でもインデノフルオレンが耐熱性、エッチング耐性付与の観点から好ましい。
Figure 0007406590000033
また、前記一般式（３）で示される置換基Ｙとしては具体的に下記のものを例示することができる。下記式中の＊は（２)式中のＮ原子への結合部位を示す。これらの中で中間体合成の容易さ、工業原料の入手の容易さからプロパルギル基、ブチニル基が好ましい。
Figure 0007406590000034
前記一般式（４）で示される部分構造として下記のものを具体的に例示することができる。これらの芳香環上に置換基を有してもよく、置換基としては、水酸基、トリフルオロメチル基、炭素数１～１０のアルキル基、炭素数３～１０のアルキニル基およびアルケニル基、炭素数１～１０のアルキルオキシ基、炭素数３～１０のアルキニルオキシ基、アルケニルオキシ基、炭素数６～１０のアリール基、チオール基、ニトロ基、ハロゲン基、ニトリル基、スルホン酸基、炭素数１～１０のアルコキシカルボニル基、炭素数１～１０のアルカノイルオキシ基などを例示することができる。この中でもフェニルナフチルアミン、カルバゾールを部分構造として持つものが工業原料の入手性、耐熱性、溶剤溶解性の観点から好ましい。下記式中のＹは前記と同じである。
Figure 0007406590000035
前記一般式（６）で示される部分構造として下記のものを具体的に例示することができる。これらの芳香環上に置換基を有してもよく、置換基としては水酸基、トリフルオロメチル基、炭素数１～１０のアルキル基、炭素数１～１０のアルキルオキシ基、炭素数６～１０のアリール基、チオール基、ニトロ基、ハロゲン基、ニトリル基、スルホン酸基、炭素数１～１０のアルコキシカルボニル基、炭素数１～１０のアルカノイルオキシ基などを例示することができる。この中でも原料入手の容易さ、耐熱性の観点からナフタレン環を有するものが好ましい。
Figure 0007406590000036
Figure 0007406590000037
また、前記一般式（１）で示される重合体中のＷ２で表される２価の有機基が下記のいずれかのものであることが好ましい。
Figure 0007406590000038
前記一般式（１）としては下記構造式で示されるものなどを例示することができ、これらの芳香環上に置換基を有してもよい。置換基としては、水酸基、トリフルオロメチル基、炭素数１～１０のアルキル基、炭素数３～１０のアルキニル基、アルケニル基、炭素数１～１０のアルキルオキシ基、炭素数３～１０のアルキニルオキシ基、アルケニルオキシ基、炭素数６～１０のアリール基、チオール基、ニトロ基、ハロゲン基、ニトリル基、スルホン酸基、炭素数１～１０のアルコキシカルボニル基、炭素数１～１０のアルカノイルオキシ基などを例示することができる。下記式中のｎ４は１～１０の整数である。
Figure 0007406590000039
Figure 0007406590000040
さらに、前記重合体のＭｗ（重量平均分子量）が１０００～５０００であることが好ましく、１０００～４０００であることがより好ましい。
このような分子量であれば、有機溶剤への溶解性を確保でき、ベーク時に生じる昇華物を抑制することができる。また重合体の熱流動性が良好なものとなるため、組成物に配合した際に、基板上に形成されている微細構造を良好に埋め込むことが可能になるだけでなく、基板全体が平坦となる有機膜を形成することができる。
さらに本発明の重合体は下記一般式で示されるいずれかの部分構造を繰り返し単位として有していてもよい。本発明の重合体がこれらの部分構造を有することにより炭素密度が高められ優れたよれ耐性、エッチング耐性を付与することができる。
Figure 0007406590000041
［重合体の製造方法１］
本発明の重合体は、下記に示す３級アルコールまたはアルキルエーテル化合物を用いた重縮合により合成することができ、重縮合にはＷ１またはＷ２を連結基としてもつ３級アルコールまたはアルキルエーテルを単独または２種以上用いることもできる。これらは要求される特性に応じて適宜選択し組み合わせることができる。下記式中のＡＲ１、ＡＲ２、Ｗ１、Ｗ２は前記と同じであり、Ｒは水素原子または炭素数１～１０のアルキル基を表す。
Figure 0007406590000042
前記重合体は、通常、有機溶媒中で酸触媒の存在下、室温または必要に応じて冷却または加熱下で得ることが出来る。用いられる酸触媒として、塩酸、臭化水素酸、硫酸、硝酸、リン酸、ヘテロポリ酸等の無機酸類、シュウ酸、トリフルオロ酢酸、メタンスルホン酸、ベンゼンスルホン酸、ｐ－トルエンスルホン酸、トリフルオロメタンスルホン酸等の有機酸類、三塩化アルミニウム、アルミニウムエトキシド、アルミニウムイソプロポキシド、三フッ化ホウ素、三塩化ホウ素、三臭化ホウ素、四塩化錫、四臭化錫、二塩化ジブチル錫、ジブチル錫ジメトキシド、ジブチル錫オキシド、四塩化チタン、四臭化チタン、チタン（ＩＶ）メトキシド、チタン（ＩＶ）エトキシド、チタン（ＩＶ）イソプロポキシド、酸化チタン（ＩＶ）等のルイス酸類を用いることができる。
用いられる溶媒としては、特に制限はないが、メタノール、エタノール、イソプロピルアルコール、ブタノール、エチレングリコール、プロピレングリコール、ジエチレングリコール、グリセロール、エチレングリコールモノメチルエーテル、プロピレングリコールモノメチルエーテル等のアルコール類、ジエチルエーテル、ジブチルエーテル、ジエチレングリコールジエチルエーテル、ジエチレングリコールジメチルエーテル、テトラヒドロフラン、１，４－ジオキサン等のエーテル類、塩化メチレン、クロロホルム、ジクロロエタン、トリクロロエチレン等の塩素系溶剤類、ヘキサン、ヘプタン、ベンゼン、トルエン、キシレン、クメン等の炭化水素類、アセトニトリル等のニトリル類、アセトン、エチルメチルケトン、イソブチルメチルケトンなどのケトン類、酢酸エチル、酢酸ｎ－ブチル、プロピレングリコールメチルエーテルアセテートなどのエステル類、ジメチルスルホキシド、Ｎ，Ｎ－ジメチルホルムアミド、ヘキサメチルホスホリックトリアミド等の非プロトン性極性溶媒類が例示でき、これらを単独あるいは２種類以上を混合して用いることができる。
反応方法としては、前記ＡＲ１、ＡＲ２およびＷ１で構成される化合物およびアルデヒド、３級アルコールなどをモノマーとして用い、触媒である酸触媒を一括で仕込む方法、モノマーを分散または溶解後、触媒を一括または分割により添加する方法や溶剤で希釈し滴下する方法、触媒を分散後または溶解後、モノマーを一括または分割により添加する方法や、溶剤で希釈し滴下する方法がある。反応終了後、反応に使用した触媒を除去するために有機溶剤で希釈後、分液洗浄を行い、目的物を回収できる。
さらにこれらの反応には前記以外のモノマーとは別の重縮合可能な化合物を用いて共重縮合することも可能である。共重縮合可能な化合物としては下記のものを例示することができる。これらの芳香環上にはビニル基、アリル基、プロパルギル基、アリール基、アリルオキシ基などの置換基を有してもよい。エッチング耐性、溶剤溶解性付与の観点からナフタレン環、フルオレン構造、カルバゾール構造を有すものが好ましく、これらは前記方法で重縮合を行う際に同時または別途添加し共重縮合することができる。
Figure 0007406590000043
Figure 0007406590000044
Figure 0007406590000045
分液洗浄を行う際に使用する有機溶剤としては、目的物を溶解でき、水と混合しても２層分離するものであれば特に制限はないが、例えばヘキサン、ヘプタン、ベンゼン、トルエン、キシレン等の炭化水素類、酢酸エチル、酢酸ｎ－ブチル、プロピレングリコールメチルエーテルアセテート等のエステル類、メチルエチルケトン、メチルアミルケトン、シクロヘキサノン、メチルイソブチルケトン等のケトン類、ジエチルエーテル、ジイソプロピルエーテル、メチル－ｔ－ブチルエーテル、エチルシクロペンチルメチルエーテル等のエーテル類、塩化メチレン、クロロホルム、ジクロロエタン、トリクロロエチレン等の塩素系溶剤類、及びこれらの混合物などを挙げることが出来る。この際に使用する洗浄水は、通常、脱イオン水や超純水と呼ばれているものを使用すればよい。洗浄回数は１回以上あればよいが、１０回以上洗浄しても洗浄しただけの効果は得られないため、好ましくは１～５回程度である。
分液洗浄の際に系内の酸性成分を除去するため、塩基性水溶液で洗浄を行ってもよい。塩基としては、具体的には、アルカリ金属の水酸化物、アルカリ金属の炭酸塩、アルカリ土類金属の水酸化物、アルカリ土類金属の炭酸塩、アンモニア、及び有機アンモニウム等が挙げられる。
更に、分液洗浄の際に系内の金属不純物または塩基成分を除去するため、酸性水溶液で洗浄を行ってもよい。酸としては、具体的には、塩酸、臭化水素酸、硫酸、硝酸、リン酸、ヘテロポリ酸等の無機酸類、シュウ酸、フマル酸、マレイン酸、トリフルオロ酢酸、メタンスルホン酸、ベンゼンスルホン酸、ｐ－トルエンスルホン酸、トリフルオロメタンスルホン酸等の有機酸類等が挙げられる。
前記塩基性水溶液、酸性水溶液による分液洗浄はいずれか一方のみでもよいが、組み合わせて行うこともできる。分液洗浄は、塩基性水溶液、酸性水溶液の順に行うのが金属不純物除去の観点から好ましい。
前記塩基性水溶液、酸性水溶液による分液洗浄後、続けて中性の水で洗浄してもよい。洗浄回数は１回以上行えばよいが、好ましくは１～５回程度である。中性水としては、前記脱イオン水や超純水等を使用すればよい。洗浄回数は１回以上であればよいが、回数が少なくては塩基成分、酸性成分を除去できないことがある。１０回以上洗浄しても洗浄しただけの効果は得られるとは限らないため、好ましくは１～５回程度である。
更に、分液操作後の反応生成物は減圧又は常圧で溶剤を濃縮乾固又は晶出操作を行い粉体として回収することもできるが、有機膜形成用組成物を調製する際の操作性改善のため、適度な濃度の溶液状態にしておくことも可能である。このときの濃度としては、０．１～５０質量％が好ましく、より好ましくは０．５～３０質量％である。このような濃度であれば、粘度が高くなりにくいことから操作性を損なうことを防止することができ、また、溶剤の量が過大となることがないことから経済的になる。
このときの溶剤としては、重合体を溶解できるものであれば特に制限はないが、具体例を挙げると、シクロヘキサノン、メチル－２－アミルケトン等のケトン類；３－メトキシブタノール、３－メチル－３－メトキシブタノール、１－メトキシ－２－プロパノール、１－エトキシ－２－プロパノール等のアルコール類、プロピレングリコールモノメチルエーテル、エチレングリコールモノメチルエーテル、プロピレングリコールモノエチルエーテル、エチレングリコールモノエチルエーテル、プロピレングリコールジメチルエーテル、ジエチレングリコールジメチルエーテル等のエーテル類；プロピレングリコールモノメチルエーテルアセテート、プロピレングリコールモノエチルエーテルアセテート、乳酸エチル、ピルビン酸エチル、酢酸ブチル、３－メトキシプロピオン酸メチル、３－エトキシプロピオン酸エチル、酢酸ｔｅｒｔ－ブチル、プロピオン酸ｔｅｒｔ－ブチル、プロピレングリコールモノｔｅｒｔ－ブチルエーテルアセテート等のエステル類が挙げられ、これらを単独あるいは２種類以上を混合して用いることができる。
［重合体の製造方法２（別法）］
更に、（２）、（４）で表される部分構造を有す重合体は、下記に示す窒素上に水素を置換基として有する化合物と３級アルコールまたはアルキルエーテル化合物を用いて前記重合体の製造方法１と同様に重縮合により中間体を得た後（Ｓｔｅｐ１）、窒素上の水素原子をＹに変換する（Ｓｔｅｐ２）方法で得ることも可能である。ＡＲ１、ＡＲ２、ＡＲ３、ＡＲ４、ＡＲ５、ＡＲ６、ＡＲ７、Ｗ２、Ｒ、Ｙは前記と同じである。
Figure 0007406590000046
Ｓｔｅｐ２は、Ｙの構造を窒素原子上に導入できる反応であれば特に限定は無いが、前記式のように、Ｙのハロゲン化物又はトシレート、メシレートと塩基触媒を用いたＮ－アルキル化反応、遷移金属触媒を用いたカップリング反応等を例示できる。前記式中のＸはハロゲン、トシル基又はメシル基である。
置換反応に用いられる塩基触媒としては炭酸水素ナトリウム、炭酸ナトリウム、炭酸カリウム、炭酸カルシウム、炭酸セシウム、水酸化ナトリウム、水酸化カリウム、水素化ナトリウム、リン酸カリウム等の無機塩基化合物、トリエチルアミン、ピリジン、Ｎ－メチルモルホリン等の有機アミン化合等が挙げられ、これらを単独でも２種以上を組み合わせて用いてもよい。また、遷移金属触媒を用いる場合は銅粉末、塩化銅、臭化銅、ヨウ化銅、酢酸銅、水酸化銅、硝酸銅等の銅触媒、トリス（ジベンジリデンアセトン）ジパラジウム、テトラキス（トリフェニルホスフィン）パラジウム等のパラジウム触媒等を用いることができ、これらを前述の塩基触媒と組み合わせることもできる。
別法で用いられる溶媒としては、前記反応に不活性な溶剤であれば特に制限はないが、例えば、ジエチルエーテル、テトラヒドロフラン、ジオキサン等のエーテル系溶媒、ベンゼン、トルエン、キシレン等の芳香族系溶媒、アセトニトリル、ジメチルスルホキシド、Ｎ，Ｎ－ジメチルホルムアミド、Ｎ－メチルピロリドン、水等が挙げられ、これらを単独又は混合して用いることができる。
反応方法及び化合物の回収方法については重合体の製造方法１と同様の方法によって回収することができる。
さらに前記一般式（６）で表される部分構造を有する重合体のうちＯＹを置換基として有する重合体は、下記に示す水酸基を置換基として有する化合物と３級アルコールまたはアルキルエーテル化合物を用いて前述の重合体の製造方法１、２と同様に重縮合により中間体を得た（Ｓｔｅｐ１）後、水酸基を置換反応によりＹを導入する（Ｓｔｅｐ２）方法でも得ることも可能である。
Figure 0007406590000047
Ｓｔｅｐ２は、Ｙを導入できる反応であれば特に限定は無いが、例えばＹのハロゲン化物またはトシレート、メシレートと塩基触媒を用いた置換反応などが例示できる。前記式中のＸはハロゲン、トシル基またはメシル基を表す。
前記置換反応に用いられる塩基触媒としては炭酸水素ナトリウム、炭酸ナトリウム、炭酸カリウム、炭酸カルシウム、炭酸セシウム、水酸化ナトリウム、水酸化カリウム、水素化ナトリウム、リン酸カリウム等の無機塩基化合物、トリエチルアミン、ピリジン、N-メチルモルホリン等の有機アミン化合等が挙げられ、これらを単独でも２種以上を組み合わせて用いてもよい。
このときに用いられる溶媒としては、前記反応に不活性な溶剤であれば特に制限はないが、例えば、ジエチルエーテル、テトラヒドロフラン、ジオキサン等のエーテル系溶媒、ベンゼン、トルエン、キシレン等の芳香族系溶媒、アセトニトリル、ジメチルスルホキシド、Ｎ，Ｎ－ジメチルホルムアミド、Ｎ-メチルピロリドン、水等が挙げられ、これらを単独または混合して用いることができる。
反応方法及び化合物の回収方法については、重合体の製造方法１、２と同様の方法によって回収することができる。
前記重合体の調製には、２種以上のＹ－ＸやＹ－Ｘとは異なるハロゲン化物やトシレート及びメシレートを要求性能に合わせて組み合わせることが可能である。平坦化特性の向上に寄与する側鎖構造、エッチング耐性、耐熱性に寄与する剛直な芳香環構造を含む化合物を任意の割合で組み合わせることができる。これらの化合物を用いて製造した重合体を用いた有機膜形成用組成物は埋め込み／平坦化特性とエッチング耐性を高い次元で両立することが可能となる。
以上のように、本発明の重合体であれば、４００℃以上の耐熱性及び高度な埋め込み／平坦化特性を併せ持つ有機膜形成用組成物を与えるものとなる。
なお、本発明において、平坦化特性とは、基板の表面を平坦化する性能のことである。本発明の重合体を含有する有機膜形成用組成物であれば、例えば、図１に示されるように、基板１上に有機膜形成用組成物３’を塗布し、加熱して有機膜３を形成することによって、基板１における１００ｎｍの段差を３０ｎｍ以下まで低減することが可能である。なお、図１に示される段差形状は、半導体装置製造用基板における段差形状の典型例を示すものであって、本発明の重合体を含有する有機膜形成用組成物によって平坦化することのできる基板の段差形状は、もちろんこれに限定されるものではない。
［有機膜形成用組成物］
また、本発明では、有機膜形成用組成物であって、（Ａ）上述の本発明の重合体及び（Ｂ）有機溶剤を含有する有機膜形成用組成物を提供する。なお、本発明の有機膜形成用組成物において、上述の本発明の重合体は１種を単独で又は２種以上を組み合わせて用いることができる。
本発明の有機膜形成用組成物において使用可能な有機溶剤としては、前記重合体、酸発生剤、架橋剤、その他添加剤等の材料に含まれる構成成分が溶解するものであれば特に制限はない。具体的には、特開２００７－１９９６５３号公報中の（００９１）～（００９２）段落に記載されている溶剤などの沸点が１８０℃未満の溶剤を使用することができる。中でも、プロピレングリコールモノメチルエーテルアセテート、プロピレングリコールモノメチルエーテル、２－ヘプタノン、シクロペンタノン、シクロヘキサノン及びこれらのうち２種以上の混合物が好ましく用いられる。
このような有機膜形成用組成物であれば、回転塗布で塗布することができ、また上述のような本発明の重合体を含有するため、４００℃以上の耐熱性及び高度な埋め込み／平坦化特性を併せ持つ有機膜形成用組成物を与えるものとなる。
更に、本発明の有機膜形成用組成物には有機溶剤として、前記の沸点が１８０℃未満の溶剤に沸点が１８０℃以上の高沸点溶剤を添加する事も可能である（沸点が１８０℃未満の溶剤と沸点が１８０℃以上の溶剤の混合物）。高沸点有機溶剤としては、本発明の重合体を溶解できるものであれば、炭化水素類、アルコール類、ケトン類、エステル類、エーテル類、塩素系溶剤等の制限は特にはないが、具体例として１－オクタノール、２－エチルヘキサノール、１－ノナノール、１－デカノール、１－ウンデカール、エチレングリコール、１，２－プロピレングリコール、１，３－ブチレングリコール、２，４－ペンタンジオール、２－メチル－２，４－ペンタンジオール、２，５－ヘキサンジオール、２，４－ヘプタンジオール、２－エチル－１，３－ヘキサンジオール、ジエチレングリコール、ジプロピレングリコール、トリエチレングリコール、トリプロピレングリコール、グリセリン、酢酸ｎ－ノニル、エチレングリコール、モノヘキシルエーテル、エチレングリコールモノー２－エチルヘキシルエーテル、エチレングリコールモノフェニルエーテル、エチレングリコールモノベンジルエーテル、ジエチレングリコールモノエチルエーテル、ジエチレングリコールモノイソプロピルエーテル、ジエチレングリコールモノ－ｎ－ブチルエーテル、ジエチレングリコールモノイソブチルエーテル、ジエチレングリコールモノヘキシルエーテル、ジエチレングリコールモノフェニルエーテル、ジエチレングリコールモノベンジルエーテル、ジエチレングリコールジエチルエーテル、ジエチレングリコールジブチルエーテル、ジエチレングリコールブチルメチルエーテル、トリエチレングリコールジメチルエーテル、トリエチレングリコールモノメチルエーテル、トリエチレングリコール－ｎ－ブチルエーテル、トリエチレングリコールブチルメチルエーテル、トリエチレングリコールジアセテート、テトラエチレングリコールジメチルエーテル、ジプロピレングリコールモノメチルエーテル、ジプロピレングリコールモノ－ｎ－プロピルエーテル、ジプロピレングリコールモノ－ｎ－ブチルエーテル、トリプロピレングリコールジメチルエーテル、トリプロピレングリコールモノメチルエーテル、トリプロピレングリコールモノ－ｎ－プロピルエーテル、トリプロピレングリコールモノ－ｎ－ブチルエーテル、エチレングリコールモノエチルエーテルアセテート、エチレングリコールモノブチルエーテルアセテート、ジエチレングリコールモノメチルエーテルアセテート、ジエチレングリコールモノエチルエーテルアセテート、ジエチレングリコールモノブチルエーテルアセテート、トリアセチン、プロピレングリコールジアセテート、ジプロピレングリコールモノメチルエーテルアセテート、ジプロピレングリコールメチル－ｎ－プロピルエーテル、ジプロピレングリコールメチルエーテルアセテート、１，４―ブタンジオールジアセテート、１，３―ブチレングリコールジアセテート、１，６－ヘキサンジオールジアセテート、トリエチレングリコールジアセテート、γ－ブチロラクトン、マロン酸ジヘキシル、コハク酸ジエチル、コハク酸ジプロピル、コハク酸ジブチル、コハク酸ジヘキシル、アジピン酸ジメチル、アジピン酸ジエチル、アジピン酸ジブチルなどを例示することができ、これらを単独または混合し用いても良い。
前記高沸点溶剤の沸点は、有機膜形成用組成物を熱処理する温度に合わせて適宜選択すればよく、添加する高沸点溶剤の沸点は１８０℃～３００℃であることが好ましく、更に好ましくは２００℃～３００℃である。このような沸点であれば沸点が低すぎることによってベーク（熱処理）した際の揮発が速すぎる恐れがないため、十分な熱流動性を得ることができる。また、このような沸点であれば沸点が高いためベーク後も膜中に揮発せずに残存してしまうことがないため、エッチング耐性等の膜物性に悪影響を及ぼす恐れがない。
また、前記高沸点溶剤を使用する場合、高沸点溶剤の配合量は、沸点１８０℃未満の溶剤１００質量部に対して１～３０質量部とすることが好ましい。このような配合量であれば、配合量が少なすぎてベーク時に十分な熱流動性が付与することができなくなったり、配合量が多すぎて膜中に残存しエッチング耐性などの膜物性の劣化につながったりする恐れがない。
このような有機膜形成用組成物であれば、本発明の重合体に高沸点溶剤の添加による熱流動性が付与されることで、高度な埋め込み／平坦化特性を併せ持つ有機膜形成用組成物を与えるものとなる。
本発明の有機膜形成用組成物においては、硬化反応を更に促進させるために（Ｃ）酸発生剤を添加することができる。酸発生剤には熱分解によって酸を発生するものや、光照射によって酸を発生するものがあるが、いずれのものも添加することができる。具体的には、特開２００７－１９９６５３号公報中の（００６１）～（００８５）段落に記載されている材料を添加することができるがこれらに限定されない。
前記酸発生剤は１種を単独で又は２種以上を組み合わせて用いることができる。酸発生剤を添加する場合の添加量は、本発明の重合体１００質量部に対して好ましくは０．０５～５０質量部、より好ましくは０．１～１０質量部である。
本発明の有機膜形成用組成物には、スピンコーティングにおける塗布性を向上させるために（Ｄ）界面活性剤を添加することができる。界面活性剤としては、例えば、特開２００９－２６９９５３号公報中の（０１４２）～（０１４７）記載のものを用いることができる。
また、本発明の有機膜形成用組成物には、硬化性を高め、上層膜とのインターミキシングを更に抑制するために、（Ｅ）架橋剤を添加することもできる。架橋剤としては、特に限定されることはなく、公知の種々の系統の架橋剤を広く用いることができる。一例として、メラミン系架橋剤、グリコールウリル系架橋剤、ベンゾグアナミン系架橋剤、ウレア系架橋剤、β－ヒドロキシアルキルアミド系架橋剤、イソシアヌレート系架橋剤、アジリジン系架橋剤、オキサゾリン系架橋剤、エポキシ系架橋剤を例示できる。
メラミン系架橋剤として、具体的には、ヘキサメトキシメチル化メラミン、ヘキサブトキシメチル化メラミン、これらのアルコキシ及び／又はヒドロキシ置換体、及びこれらの部分自己縮合体を例示できる。グリコールウリル系架橋剤として、具体的には、テトラメトキシメチル化グリコールウリル、テトラブトキシメチル化グリコールウリル、これらのアルコキシ及び／又はヒドロキシ置換体、及びこれらの部分自己縮合体を例示できる。ベンゾグアナミン系架橋剤として、具体的には、テトラメトキシメチル化ベンゾグアナミン、テトラブトキシメチル化ベンゾグアナミン、これらのアルコキシ及び／又はヒドロキシ置換体、及びこれらの部分自己縮合体を例示できる。ウレア系架橋剤として、具体的には、ジメトキシメチル化ジメトキシエチレンウレア、このアルコキシ及び／又はヒドロキシ置換体、及びこれらの部分自己縮合体を例示できる。β－ヒドロキシアルキルアミド系架橋剤として具体的には、Ｎ，Ｎ，Ｎ’，Ｎ’－テトラ（２－ヒドロキシエチル）アジピン酸アミドを例示できる。イソシアヌレート系架橋剤として具体的には、トリグリシジルイソシアヌレート、トリアリルイソシアヌレートを例示できる。アジリジン系架橋剤として具体的には、４，４’－ビス（エチレンイミノカルボニルアミノ）ジフェニルメタン、２，２－ビスヒドロキシメチルブタノール－トリス［３－（１－アジリジニル）プロピオナート］を例示できる。オキサゾリン系架橋剤として具体的には、２，２’－イソプロピリデンビス（４－ベンジル－２－オキサゾリン）、２，２’－イソプロピリデンビス（４－フェニル－２－オキサゾリン）、２，２’－イソプロピリデンビス（４－フェニル－２－オキサゾリン）、２，２’－メチレンビス４，５－ジフェニル－２－オキサゾリン、２，２’－メチレンビス－４－フェニル－２－オキサゾリン、２，２’－メチレンビス－４－ｔｅｒｔブチル－２－オキサゾリン、２，２’－ビス（２－オキサゾリン）、１，３－フェニレンビス（２－オキサゾリン）、１，４－フェニレンビス（２－オキサゾリン）、２－イソプロペニルオキサゾリン共重合体を例示できる。エポキシ系架橋剤として具体的には、ジグリシジルエーテル、エチレングリコールジグリシジルエーテル、１，４－ブタンジオールジグリシジルエーテル、１，４－シクロヘキサンジメタノールジグリシジルエーテル、ポリ（メタクリル酸グリシジル）、トリメチロールエタントリグリシジルエーテル、トリメチロールプロパントリグリシジルエーテル、ペンタエリスリトールテトラグリシジルエーテルを例示できる。
また、本発明の有機膜形成用組成物には、平坦化／埋め込み特性を更に向上させるために、（Ｆ）可塑剤を添加することができる。可塑剤としては、特に限定されることはなく、公知の種々の系統の可塑剤を広く用いることができる。一例として、フタル酸エステル類、アジピン酸エステル類、リン酸エステル類、トリメリット酸エステル類、クエン酸エステル類などの低分子化合物、ポリエーテル系、ポリエステル系、特開２０１３－２５３２２７記載のポリアセタール系重合体などのポリマーを例示できる。
また、本発明の有機膜形成用組成物には、埋め込み／平坦化特性を可塑剤と同じように付与するための添加剤として、例えば、ポリエチレングリコール、ポリプロピレングリコール構造を有する液状添加剤、又は３０℃から２５０℃までの間の重量減少率が４０質量％以上であり、かつ重量平均分子量が３００～２００，０００である熱分解性重合体が好ましく用いられる。この熱分解性重合体は、下記一般式（ＤＰ１）、（ＤＰ１ａ）で示されるアセタール構造を有する繰り返し単位を含有するものであることが好ましい。
Figure 0007406590000048
 （式中、Ｒ６は水素原子又は置換されていてもよい炭素数１～３０の飽和もしくは不飽和の一価有機基である。Ｙ1は炭素数２～３０の飽和又は不飽和の二価有機基である。）
Figure 0007406590000049
 （式中、Ｒ６ａは炭素数１～４のアルキル基である。Ｙａは炭素数４～１０の飽和又は不飽和の二価炭化水素基であり、エーテル結合を有していてもよい。ｎは平均繰り返し単位数を表し、３～５００である。）
以上のように、本発明の有機膜形成用組成物であれば、４００℃以上の耐熱性及び高度な埋め込み／平坦化特性を併せ持つ有機膜形成用組成物となる。従って、本発明の有機膜形成用組成物は、２層レジスト法、ケイ素含有レジスト中間膜又はケイ素含有無機ハードマスクを用いた３層レジスト法、ケイ素含有レジスト中間膜又はケイ素含有無機ハードマスク及び有機反射防止膜を用いた４層レジスト法等といった多層レジスト法の有機膜材料として極めて有用である。また、本発明の有機膜形成用組成物は、不活性ガス中における成膜においても副生物が発生することなく、優れた埋め込み／平坦化特性を有するため、多層レジスト法以外の半導体装置製造工程における平坦化材料としても好適に用いることができる。
［半導体装置製造用基板］
また本発明では、基板上に、前記有機膜形成用組成物が硬化した有機膜が形成されたものである半導体装置製造用基板を提供する。
本発明の有機膜形成用組成物から形成された有機膜であれば、高度な埋め込み／平坦化特性を併せ持つことで、埋め込み不良による微小空孔や平坦性不足による有機膜表面の凹凸のない有機膜となる。前記有機膜で平坦化された半導体装置基板は、パターニング時のプロセス裕度が広くなり、歩留まり良く半導体装置を製造することが可能となる。
［有機膜の形成方法］
有機膜を形成するための加熱成膜工程は１段ベーク、２段ベークまたは３段以上の多段ベークを適用することが出来るが、１段ベークまたは２段ベークが経済的に好ましい。１段ベークによる成膜は、例えば、５０℃以上６００℃以下の温度で５～７２００秒間の範囲で行うが、１５０℃以上５００℃以下の温度で１０～３６００秒間の範囲で行うのが好ましい。このような条件で熱処理することで、熱流動による平坦化と架橋反応を促進させることが出来る。多層レジスト法ではこの得られた膜の上に塗布型ケイ素中間膜やＣＶＤハードマスクを形成する場合がある。塗布型ケイ素中間膜を適用する場合は、ケイ素中間膜を成膜する温度より高い温度での成膜が好ましい。通常、ケイ素中間膜は１００℃以上４００℃以下、好ましくは１５０℃以上３５０℃以下で成膜される。この温度より高い温度で有機膜を成膜すると、ケイ素中間膜形成用組成物による有機膜の溶解を防ぎ、当該組成物とミキシングしない有機膜を形成することができる。
ＣＶＤハードマスクを適用する場合は、ＣＶＤハードマスクを形成する温度より高い温度で有機膜を成膜することが好ましい。ＣＶＤハードマスクを形成する温度としては、１５０℃以上５００℃以下の温度を例示することが出来る。
一方、２段ベークによる成膜は、一段目のベークとして、空気中の酸素による基板の腐食の影響を考えると、空気中での処理温度の上限は、例えば、２５０℃以下好ましくは２００℃以下５０℃以上で５～６００秒間の範囲で行う。２段目のベーク温度としては、１段目のベーク温度より高く、６００℃以下好ましくは５００℃以下２００℃以上の温度で、１０～７２００秒間の範囲で行う。多層レジスト法ではこの得られた膜の上に塗布型ケイ素中間膜やＣＶＤハードマスクを形成する場合がある。塗布型ケイ素中間膜を適用する場合は、ケイ素中間膜を成膜する温度より高い温度での成膜が好ましい。通常、ケイ素中間膜は１００℃以上４００℃以下、好ましくは１５０℃以上３５０℃以下で成膜される。この温度より高い温度で有機膜を成膜すると、ケイ素中間膜形成用組成物による有機膜の溶解を防ぎ、当該組成物とミキシングしない有機膜を形成することができる。
２段ベークでＣＶＤハードマスクを適用する場合は、ＣＶＤハードマスクを形成する温度より高い温度で有機膜を成膜することが好ましい。ＣＶＤハードマスクを形成する温度としては、１５０℃以上５００℃以下の温度を例示することが出来る。
また、本発明では、半導体装置の製造工程で使用される有機膜として機能する有機膜の形成方法であって、被加工基板の腐食を防止するため、被加工基板を酸素濃度１％以下の雰囲気で熱処理することにより硬化膜を形成する有機膜の形成方法を提供する。
この有機膜の形成方法では、例えば、まず、上述の本発明の有機膜形成用組成物を、被加工基板上に回転塗布する。回転塗布後、２段ベークでは、まず、空気中、５０℃以上２５０℃以下でベークした後、好ましくは酸素濃度１％以下の雰囲気で２段目のベークをする。１段ベークの場合は、初めの空気中での１段目のベークをスキップすればよい。なお、ベーク中の雰囲気としては、窒素、アルゴン、ヘリウム等の不活性ガスを例示出来る。本発明の有機膜形成用組成物であれば、このような不活性ガス雰囲気中で焼成しても、昇華物の発生することなく十分に硬化した有機膜を形成することができる。
また、本発明の有機膜の形成方法では、高さ３０ｎｍ以上の構造体又は段差を有する被加工基板を用いることが出来る。上述のように、本発明の有機膜形成用組成物は、埋め込み／平坦化特性に優れるため、被加工基板に高さ３０ｎｍ以上の構造体又は段差（凹凸）があっても、平坦な硬化膜を形成することができる。つまり、本発明の有機膜の形成方法は、このような被加工基板上に平坦な有機膜を形成する場合に特に有用である。
なお、形成される有機膜の厚さは適宜選定されるが、３０～２０，０００ｎｍとすることが好ましく、５０～１５，０００ｎｍとすることがより好ましい。
また、前記有機膜の形成方法は、本発明の有機膜形成用組成物を用いて有機膜用の有機膜を形成する場合と、平坦化膜用の有機膜を形成する場合の両方に適用可能である。
本発明では、半導体装置の製造工程で適用される有機膜の形成方法であって、被加工基板上に前記有機膜形成用組成物を回転塗布し、前記有機膜形成用組成物が塗布された被加工基板を不活性ガス雰囲気下で５０℃以上６００℃以下の温度で１０秒～７２００秒の範囲で熱処理を加えて硬化膜を得る有機膜の形成方法を提供する。
さらに本発明では、半導体装置の製造工程で適用される有機膜の形成方法であって、被加工基板上に前記有機膜形成用組成物を回転塗布し、前記有機膜形成用組成物が塗布された被加工基板を空気中で５０℃以上２５０℃以下の温度で５秒～６００秒、好ましくは１０～６００秒の範囲で熱処理して塗布膜を形成し、続いて不活性ガス雰囲気下で２００℃以上６００℃以下、好ましくは２５０℃以上の温度で１０秒～７２００秒の範囲で熱処理を加えて硬化膜を得る有機膜の形成方法を提供する。
本発明の有機膜の形成方法で形成された、半導体装置の製造工程で適用される有機膜は、高い耐熱性と高度な埋め込み／平坦化特性を有しており、半導体装置の製造工程で用いると半導体装置の歩留まりが良好となる。
この有機膜の形成方法では、まず、上述の本発明の有機膜形成用組成物を、被加工基板上に回転塗布（スピンコート）する。スピンコート法を用いることで、良好な埋め込み特性を得ることができる。回転塗布後、熱流動による平坦化と架橋反応を促進させるためにベーク（熱処理）を行う。なお、このベークにより、有機膜形成用組成物中の溶媒を蒸発させることができるため、有機膜上にレジスト上層膜やケイ素含有レジスト中間膜を形成する場合にも、ミキシングを防止することができる。
［パターン形成方法］
＜ケイ素含有レジスト中間膜を用いた３層レジスト法＞
本発明では、被加工体上に本発明の有機膜形成用組成物を用いて有機膜を形成する工程、前記有機膜の上にケイ素含有レジスト中間膜材料を用いてケイ素含有レジスト中間膜を形成する工程、前記ケイ素含有レジスト中間膜の上にフォトレジスト組成物を用いてレジスト上層膜を形成する工程、前記レジスト上層膜に回路パターンを形成する工程、前記回路パターンが形成されたレジスト上層膜をマスクにして前記ケイ素含有レジスト中間膜にエッチングでパターン転写する工程、前記パターンが転写されたケイ素含有レジスト中間膜をマスクにして前記有機膜にエッチングでパターン転写する工程、前記パターンが転写された有機膜をマスクにして前記被加工体にエッチングでパターンを形成する工程を含むパターン形成方法を提供する。
被加工体としては、半導体装置基板、又は該半導体装置基板上に金属膜、金属炭化膜、金属酸化膜、金属窒化膜、金属酸化炭化膜、及び金属酸化窒化膜のいずれかが成膜されたものを用いることが好ましく、より具体的には、特に限定されないが、Ｓｉ、α－Ｓｉ、ｐ－Ｓｉ、ＳｉＯ２、ＳｉＮ、ＳｉＯＮ、Ｗ、ＴｉＮ、Ａｌ等の基板や、前記基板上に被加工層として前記金属膜等が成膜されたもの等が用いられる。
被加工層としては、Ｓｉ、ＳｉＯ２、ＳｉＯＮ、ＳｉＮ、ｐ－Ｓｉ、α－Ｓｉ、Ｗ、Ｗ－Ｓｉ、Ａｌ、Ｃｕ、Ａｌ－Ｓｉ等種々のＬｏｗ－ｋ膜及びそのストッパー膜が用いられ、通常５０～１０，０００ｎｍ、特に１００～５，０００ｎｍの厚さに形成し得る。なお、被加工層を成膜する場合、基板と被加工層とは、異なる材質のものが用いられる。
なお、被加工体を構成する金属は、ケイ素、チタン、タングステン、ハフニウム、ジルコニウム、クロム、ゲルマニウム、銅、銀、金、アルミニウム、インジウム、ガリウム、ヒ素、パラジウム、鉄、タンタル、イリジウム、コバルト、マンガン、モリブデン、又はこれらの合金であることが好ましい。
また、被加工体として、高さ３０ｎｍ以上の構造体又は段差を有する被加工基板を用いることが好ましい。
被加工体上に本発明の有機膜形成用組成物を用いて有機膜を形成する際には、上述の本発明の有機膜の形成方法を適用すればよい。
次に、有機膜の上にケイ素原子を含有するレジスト中間膜材料を用いてレジスト中間膜（ケイ素含有レジスト中間膜）を形成する。ケイ素含有レジスト中間膜材料としては、ポリシロキサンベースの中間膜材料が好ましい。ケイ素含レジスト中間膜に反射防止効果を持たせることによって、反射を抑えることができる。特に１９３ｎｍ露光用としては、有機膜形成用材料として芳香族基を多く含み基板とのエッチング選択性の高い材料を用いると、ｋ値が高くなり基板反射が高くなるが、ケイ素含有レジスト中間膜として適切なｋ値になるような吸収を持たせることで反射を抑えることが可能になり、基板反射を０．５％以下にすることができる。反射防止効果があるケイ素含有レジスト中間膜としては、２４８ｎｍ、１５７ｎｍ露光用としてはアントラセン、１９３ｎｍ露光用としてはフェニル基又はケイ素－ケイ素結合を有する吸光基をペンダント構造またはポリシロキサン構造中に有し、酸あるいは熱で架橋するポリシロキサンが好ましく用いられる。
次に、ケイ素含有レジスト中間膜の上にフォトレジスト組成物からなるレジスト上層膜材料を用いてレジスト上層膜を形成する。レジスト上層膜材料としては、ポジ型でもネガ型でもどちらでもよく、通常用いられているフォトレジスト組成物と同じものを用いることができる。レジスト上層膜材料をスピンコート後、６０～１８０℃で１０～３００秒間の範囲でプリベークを行うのが好ましい。その後常法に従い、露光を行い、更に、ポストエクスポージャーベーク（ＰＥＢ）、現像を行い、レジスト上層膜パターンを得る。なお、レジスト上層膜の厚さは特に制限されないが、３０～５００ｎｍが好ましく、特に５０～４００ｎｍが好ましい。
次に、レジスト上層膜に回路パターン（レジスト上層膜パターン）を形成する。回路パターンの形成においては、波長が１０ｎｍ以上３００ｎｍ以下の光を用いたリソグラフィー、電子線による直接描画、ナノインプリンティング、又はこれらの組み合わせによって回路パターンを形成することが好ましい。
なお、露光光としては、波長３００ｎｍ以下の高エネルギー線、具体的には遠紫外線、ＫｒＦエキシマレーザー光（２４８ｎｍ）、ＡｒＦエキシマレーザー光（１９３ｎｍ）、Ｆ２レーザー光（１５７ｎｍ）、Ｋｒ２レーザー光（１４６ｎｍ）、Ａｒ２レーザー光（１２６ｎｍ）、３～２０ｎｍの軟Ｘ線（ＥＵＶ）、電子ビーム（ＥＢ）、イオンビーム、Ｘ線等を挙げることができる。また、ナノインプリント、これらの組み合わせを用いることができる。
また、回路パターンの形成において、アルカリ現像又は有機溶剤によって回路パターンを現像することが好ましい。
次に、回路パターンが形成されたレジスト上層膜をマスクにしてケイ素含有レジスト中間膜にエッチングでパターンを転写する。レジスト上層膜パターンをマスクにして行うケイ素含有レジスト中間膜のエッチングは、フルオロカーボン系のガスを用いて行うことが好ましい。これにより、ケイ素含有レジスト中間膜パターンを形成する。
次に、パターンが転写されたケイ素含有レジスト中間膜をマスクにして有機膜にエッチングでパターンを転写する。ケイ素含有レジスト中間膜は、酸素ガス又は水素ガスに対して有機物に比較して高いエッチング耐性を示すため、ケイ素含有レジスト中間膜パターンをマスクにして行う有機膜のエッチングは、酸素ガス又は水素ガスを主体とするエッチングガスを用いて行うことが好ましい。これにより、有機膜パターンを形成出来る。
次に、パターンが転写された有機膜をマスクにして被加工体にエッチングでパターンを転写する。次の被加工体（被加工層）のエッチングは、常法によって行うことができ、例えば被加工体がＳｉＯ２、ＳｉＮ、シリカ系低誘電率絶縁膜であればフロン系ガスを主体としたエッチング、ｐ－ＳｉやＡｌ、Ｗであれば塩素系、臭素系ガスを主体としたエッチングを行う。基板加工をフロン系ガスによるエッチングで行った場合、ケイ素含有レジスト中間膜パターンは基板加工と同時に剥離される。一方、基板加工を塩素系、臭素系ガスによるエッチングで行った場合は、ケイ素含有レジスト中間膜パターンを剥離するために、基板加工後にフロン系ガスによるドライエッチング剥離を別途行う必要がある。
本発明の有機膜形成用組成物を用いて得られる有機膜は、上記のような被加工体のエッチング時のエッチング耐性に優れたものとすることができる。
［ケイ素含有レジスト中間膜と有機反射防止膜を用いた４層レジスト法］
また本発明では、被加工体上に本発明の有機膜形成用組成物を用いて有機膜を形成する工程、前記有機膜の上にケイ素含有レジスト中間膜材料を用いてケイ素含有レジスト中間膜を形成する工程、前記ケイ素含有レジスト中間膜の上に有機反射防止膜（ＢＡＲＣ）を形成する工程、前記ＢＡＲＣ上にフォトレジスト組成物を用いてレジスト上層膜を形成する工程、前記レジスト上層膜に回路パターンを形成する工程、前記回路パターンが形成されたレジスト上層膜をマスクにして前記ＢＡＲＣと前記ケイ素含有レジスト中間膜に順次エッチングでパターン転写する工程、前記パターンが転写されたケイ素含有レジスト中間膜をマスクにして前記有機膜にエッチングでパターン転写する工程、前記パターンが転写された有機膜をマスクにして前記被加工体をエッチングして前記被加工体にパターンを形成する工程を含むパターン形成方法を提供する。
なお、この方法は、ケイ素含有レジスト中間膜とレジスト上層膜の間に有機反射防止膜（ＢＡＲＣ）を形成する以外は、上記のケイ素含有レジスト中間膜を用いた３層レジスト法と同様にして行うことができる。
有機反射防止膜（ＢＡＲＣ）は、公知の有機反射防止膜材料を用いてスピンコートで形成することができる。
［無機ハードマスクを用いた３層レジスト法］
また本発明では、被加工体上に本発明の有機膜形成用組成物を用いて有機膜を形成する工程、前記有機膜の上にケイ素酸化膜、ケイ素窒化膜、ケイ素酸化窒化膜、チタン酸化膜、チタン窒化膜から選ばれる無機ハードマスクを形成する工程、前記無機ハードマスクの上にフォトレジスト組成物を用いてレジスト上層膜を形成する工程、前記レジスト上層膜に回路パターンを形成する工程、前記回路パターンが形成されたレジスト上層膜をマスクにして前記無機ハードマスクをエッチングでパターン転写する工程、前記パターンが形成された無機ハードマスクをマスクにして前記有機膜をエッチングでパターン転写する工程、前記パターンが形成された有機膜をマスクにして前記被加工体をエッチングして前記被加工体にパターンを形成する工程を含むパターン形成方法を提供する。
なお、この方法は、有機膜の上にケイ素含有レジスト中間膜の代わりに無機ハードマスクを形成する以外は、前記ケイ素含有レジスト中間膜を用いた３層レジスト法と同様にして行うことができる。
ケイ素酸化膜、ケイ素窒化膜、及びケイ素酸化窒化膜（ＳｉＯＮ膜）から選ばれる無機ハードマスクは、ＣＶＤ法やＡＬＤ法等で形成することができる。ケイ素窒化膜の形成方法としては、例えば特開２００２－３３４８６９号公報、国際公開第２００４／０６６３７７号パンフレット等に記載されている。無機ハードマスクの膜厚は好ましくは５～２００ｎｍ、より好ましくは１０～１００ｎｍである。無機ハードマスクとしては、反射防止膜としての効果が高いＳｉＯＮ膜が最も好ましく用いられる。ＳｉＯＮ膜を形成するときの基板温度は３００～５００℃となるために、下層膜としては３００～５００℃の温度に耐える必要がある。本発明の有機膜形成用組成物を用いて形成される有機膜は高い耐熱性を有しており、３００℃～５００℃の高温に耐えることができるため、ＣＶＤ法又はＡＬＤ法で形成された無機ハードマスクと、回転塗布法で形成された有機膜の組み合わせが可能である。
［無機ハードマスクと有機反射防止膜を用いた４層レジスト法］
また本発明では、被加工体上に本発明の有機膜形成用組成物を用いて有機膜を形成する工程、前記有機膜の上にケイ素酸化膜、ケイ素窒化膜、ケイ素酸化窒化膜、チタン酸化膜、チタン窒化膜から選ばれる無機ハードマスクを形成する工程、前記無機ハードマスクの上にＢＡＲＣを形成する工程、前記ＢＡＲＣ上にフォトレジスト組成物を用いてレジスト上層膜を形成する工程、前記レジスト上層膜に回路パターンを形成する工程、前記回路パターンが形成されたレジスト上層膜をマスクにして前記ＢＡＲＣと前記無機ハードマスクに順次エッチングでパターン転写する工程、前記パターンが形成された無機ハードマスクをマスクにして前記有機膜にエッチングでパターン転写する工程、前記パターンが形成された有機膜をマスクにして前記被加工体をエッチングして前記被加工体にパターンを形成する工程を含むパターン形成方法を提供する。
なお、この方法は、無機ハードマスクとレジスト上層膜の間に有機反射防止膜（ＢＡＲＣ）を形成する以外は、上記の無機ハードマスクを用いた３層レジスト法と同様にして行うことができる。
特に、無機ハードマスクとしてＳｉＯＮ膜を用いた場合、ＳｉＯＮ膜とＢＡＲＣの２層の反射防止膜によって１．０を超える高ＮＡの液浸露光においても反射を抑えることが可能となる。ＢＡＲＣを形成するもう一つのメリットとしては、ＳｉＯＮ膜直上でのレジスト上層膜パターンの裾引きを低減させる効果があることである。
ここで、本発明の３層レジスト法によるパターン形成方法の一例を図２（Ａ）～（Ｆ）に示す。３層レジスト法の場合、図２（Ａ）に示されるように、基板１の上に形成された被加工層２上に本発明の有機膜形成用組成物を用いて有機膜３を形成した後、ケイ素含有レジスト中間膜４を形成し、その上にレジスト上層膜５を形成する。次いで、図２（Ｂ）に示されるように、レジスト上層膜５の露光部分６を露光し、ＰＥＢ（ポストエクスポージャーベーク）を行う。次いで、図２（Ｃ）に示されるように、現像を行ってレジスト上層膜パターン５ａを形成する。次いで、図２（Ｄ）に示されるように、レジスト上層膜パターン５ａをマスクとして、フロン系ガスを用いてケイ素含有レジスト中間膜４をドライエッチング加工し、ケイ素含有レジスト中間膜パターン４ａを形成する。次いで、図２（Ｅ）に示されるように、レジスト上層膜パターン５ａを除去後、ケイ素含有レジスト中間膜パターン４ａをマスクとして、有機膜３を酸素プラズマエッチングし、有機膜パターン３ａを形成する。更に、図２（Ｆ）に示されるように、ケイ素含有レジスト中間膜パターン４ａを除去後、有機膜パターン３ａをマスクとして、被加工層２をエッチング加工し、パターン２ａを形成する。
無機ハードマスクを形成する場合は、ケイ素含有レジスト中間膜４を無機ハードマスクに変更すればよく、ＢＡＲＣを形成する場合は、ケイ素含有レジスト中間膜４とレジスト上層膜５との間にＢＡＲＣを形成すればよい。ＢＡＲＣのエッチングは、ケイ素含有レジスト中間膜４のエッチングに先立って連続して行ってもよいし、ＢＡＲＣだけのエッチングを行ってからエッチング装置を変える等してケイ素含有レジスト中間膜４のエッチングを行ってもよい。
以上のように、本発明のパターン形成方法であれば、多層レジスト法によって、被加工体に微細なパターンを高精度で形成することができる。
以下、合成例、比較合成例、実施例、及び比較例を示して本発明を更に具体的に説明するが、本発明はこれらによって限定されるものではない。なお、分子量及び分散度としては、テトラヒドロフラン（ＴＨＦ）を溶離液としたゲルパーミエーションクロマトグラフィー（ＧＰＣ）によるポリスチレン換算の重量平均分子量（Ｍｗ）、数平均分子量（Ｍｎ）を求め、分散度（Ｍｗ／Ｍｎ、分子量分布とも称される。）を求めた。
合成例 重合体の合成
重合体（Ａ１）～（Ａ１８）の合成には、下記に示す化合物群Ｂ：（Ｂ１）～（Ｂ１６）、化合物群Ｃ：（Ｃ１）～（Ｃ４）を用いた。
化合物群Ｂ：
Figure 0007406590000050
化合物群Ｃ：
Figure 0007406590000051
［合成例１］化合物（Ａ１）の合成
化合物（Ｂ１）を５０．５ｇ、化合物（Ｃ１）５０．０ｇ及び１，２－ジクロロエタン４００ｇを窒素雰囲気下内温５０℃で懸濁液とした。メタンスルホン酸２０．０ｇをゆっくりと加え、発熱が止むのを確認した後、内温７０℃に昇温し８時間反応を行った。室温まで冷却後、トルエン１０００ｇを加え、有機層を純水３００ｇで６回洗浄後、有機層を減圧乾固した。残渣にＴＨＦ３００ｇを加え均一溶液とした後、メタノール１０００ｇでポリマーを再沈させた。沈降したポリマーをろ過で分別、メタノール６００ｇで２回洗浄を行い回収した。回収したポリマーを７０℃で真空乾燥することで（Ａ１）を得た。
ＧＰＣにより重量平均分子量（Ｍｗ）、分散度（Ｍｗ／Ｍｎ）を求めたところ、Ｍｗ＝２３２０、Ｍｗ／Ｍｎ＝１．８５であった。
Figure 0007406590000052
［合成例２～１８］重合体（Ａ２）～（Ａ１８）の合成
表１に示される化合物群Ｂ、化合物群Ｃを用いた以外は、合成例１と同じ反応条件で、表２に示されるような重合体（Ａ２）～（Ａ１８）を生成物として得た。
Figure 0007406590000053
［合成例１９］化合物（Ａ１９）の合成
５，１１－ジヒドロインドロ［３，２－ｂ］カルバゾール３２．４ｇ、化合物（Ｃ２）５０．０ｇ及び１，２－ジクロロエタン４００ｇを窒素雰囲気下内温５０℃で懸濁液とした。メタンスルホン酸２０．０ｇをゆっくりと加え、発熱が止むのを確認した後、内温７０℃に昇温し８時間反応を行った。室温まで冷却後、トルエン１０００ｇを加え、有機層を純水３００ｇで６回洗浄後、有機層を減圧乾固した。残渣にＴＨＦ３００ｇを加え均一溶液とした後、メタノール１０００ｇでポリマーを再沈させた。沈降したポリマーをろ過で分別、メタノール６００ｇで２回洗浄を行い回収した。回収したポリマーを７０℃で真空乾燥することで（Ａ１９）を得た。ＧＰＣにより重量平均分子量（Ｍｗ）、分散度（Ｍｗ／Ｍｎ）を求めたところ、Ｍｗ＝２４３０、Ｍｗ／Ｍｎ＝１．６５であった。
Figure 0007406590000054
［合成例２０］化合物（Ａ２０）の合成
カルバゾール２２．３ｇ、化合物（Ｃ３）５０．０ｇ及び１，２－ジクロロエタン４００ｇを窒素雰囲気下内温５０℃で懸濁液とした。メタンスルホン酸２０．０ｇをゆっくりと加え、発熱が止むのを確認した後、内温７０℃に昇温し８時間反応を行った。室温まで冷却後、トルエン１０００ｇを加え、有機層を純水３００ｇで６回洗浄後、有機層を減圧乾固した。残渣にＴＨＦ３００ｇを加え均一溶液とした後、メタノール１０００ｇでポリマーを再沈させた。沈降したポリマーをろ過で分別、メタノール６００ｇで２回洗浄を行い回収した。回収したポリマーを７０℃で真空乾燥することで（Ａ２０）を得た。ＧＰＣにより重量平均分子量（Ｍｗ）、分散度（Ｍｗ／Ｍｎ）を求めたところ、Ｍｗ＝２２７０、Ｍｗ／Ｍｎ＝１．６８であった。
Figure 0007406590000055
［合成例２１］化合物（Ａ２１）の合成
合成例２０で合成した重合体（Ａ２０）を２０．０ｇ、テトラブチルアンモニウムヨージド０．５ｇ、２５％水酸化ナトリウム水溶液８．４ｇ、及びトルエン１００ｇを窒素雰囲気下、内温５０℃で均一分散液とした。分散液にブチルブロマイド１．３ｇとプロパルギルブロマイド２．６ｇの混合液をゆっくりと滴下し、内温５０℃で２４時間反応を行った。室温まで冷却後、トルエン２００ｇを加え、水層を除去した。さらに有機層を３．０％硝酸水溶液６０ｇで２回、純水６０ｇで５回洗浄を行い、有機層を減圧乾固した。残渣にＴＨＦ１００ｇを加え、メタノール４００ｇでポリマーを再沈させた。沈降したポリマーをろ過で分別、メタノール３００ｇで２回洗浄を行い回収した。回収したポリマーを７０℃で真空乾燥することで（Ａ２１）を得た。ＧＰＣにより重量平均分子量（Ｍｗ）、分散度（Ｍｗ／Ｍｎ）を求めたところ、Ｍｗ＝２６７０、Ｍｗ／Ｍｎ＝１．７４であった。
Figure 0007406590000056
［合成例２２］化合物（Ａ２２）の合成
合成例２０で合成した重合体（Ａ２０）を２０．０ｇ、テトラブチルアンモニウムヨージド０．５ｇ、２５％水酸化ナトリウム水溶液８．４ｇ、及びトルエン１００ｇを窒素雰囲気下、内温５０℃で均一分散液とした。分散液にブチルブロマイド４．３ｇをゆっくりと滴下し、内温５０℃で２４時間反応を行った。室温まで冷却後、トルエン２００ｇを加え、水層を除去した。さらに有機層を３．０％硝酸水溶液６０ｇで２回、純水６０ｇで５回洗浄を行い、有機層を減圧乾固した。残渣にＴＨＦ１００ｇを加え、メタノール４００ｇでポリマーを再沈させた。沈降したポリマーをろ過で分別、メタノール３００ｇで２回洗浄を行い回収した。回収したポリマーを７０℃で真空乾燥することで（Ａ２２）を得た。ＧＰＣにより重量平均分子量（Ｍｗ）、分散度（Ｍｗ／Ｍｎ）を求めたところ、Ｍｗ＝２６５０、Ｍｗ／Ｍｎ＝１．７７であった。
Figure 0007406590000057
［合成例２３］化合物（Ａ２３）の合成
２，７－ジヒドロキシナフタレン２１．０ｇ、化合物（Ｃ２）５０．０ｇ及び１，２－ジクロロエタン４００ｇを窒素雰囲気下内温５０℃で懸濁液とした。メタンスルホン酸２０．０ｇをゆっくりと加え、発熱が止むのを確認した後、内温７０℃に昇温し８時間反応を行った。室温まで冷却後、トルエン１０００ｇを加え、有機層を純水３００ｇで６回洗浄後、有機層を減圧乾固した。残渣にＴＨＦ３００ｇを加え均一溶液とした後、ジイソプロピルエーテル８００ｇでポリマーを再沈させた。沈降したポリマーをろ過で分別、ジイソプロピルエーテル５００ｇで２回洗浄を行い回収した。回収したポリマーを７０℃で真空乾燥することで（Ａ２３）を得た。
ＧＰＣにより重量平均分子量（Ｍｗ）、分散度（Ｍｗ／Ｍｎ）を求めたところ、Ｍｗ＝２３７０、Ｍｗ／Ｍｎ＝１．８２であった。
Figure 0007406590000058
［合成例２４］化合物（Ａ２４）の合成
化合物（Ａ２３）を２０．００ｇ、炭酸カリウム８．７ｇ、及びジメチルホルムアミド８０ｇを窒素雰囲気下、内温５０℃で均一分散液とした。プロパルギルブロミド５．２ｇをゆっくり滴下し、内温５０℃で１６時間反応を行った。室温まで冷却後、メチルイソブチルケトン２００ｇ、純水１００ｇを加え均一化した後、水層を除去した。更に有機層を３．０％硝酸水溶液６０ｇで２回、純水６０ｇで５回洗浄を行い、有機層を減圧乾固した。残渣にＴＨＦ１００ｇを加え、メタノール４００ｇでポリマーを再沈させた。沈降したポリマーをろ過で分別、メタノール３００ｇで２回洗浄を行い回収した。回収したポリマーを７０℃で真空乾燥することで（Ａ２４）を得た。ＧＰＣにより重量平均分子量（Ｍｗ）、分散度（Ｍｗ／Ｍｎ）を求めたところ、Ｍｗ＝２５８０、Ｍｗ／Ｍｎ＝１．８９であった。
Figure 0007406590000059
［合成例２５］化合物（Ａ２５）の合成
カルバゾールを６０．０ｇ、９－フルオレノン４０．０ｇ、３－メルカプトプロピオン酸５ｍｌ、及び１，２－ジクロロエタン３００ｍｌを窒素雰囲気下内温７０℃で均一溶液とした後、メタンスルホン酸１０ｍｌをゆっくりと加え、内温７０℃で２４時間反応を行った。室温まで冷却後、メチルイソブチルケトン５００ｇを加え、有機層を純水１００ｇで５回洗浄後、有機層を減圧乾固した。残渣にＴＨＦ２００ｇを加え均一溶液とした後、メタノール１０００ｇでポリマーを再沈させた。沈降したポリマーをろ過で分別、メタノール６００ｇで２回洗浄を行い回収した。回収したポリマーを７０℃で真空乾燥することで（Ａ２５）を得た。ＧＰＣにより重量平均分子量（Ｍｗ）、分散度（Ｍｗ／Ｍｎ）を求めたところ、Ｍｗ＝２８８０、Ｍｗ／Ｍｎ＝２．２９であった。
Figure 0007406590000060
［合成例２６］化合物（Ａ２６）の合成
窒素雰囲気下、２－アセチル－９－エチルカルバゾール１５．０ｇ、塩化チオニル１４．９ｇおよびエタノール２．８ｇを加え、８０℃で８時間反応を行った。室温まで冷却後、反応溶液に純水５０ｇおよびジクロロメタン５０ｇを加え、分液水洗を行った後、有機層を減圧乾固した。残渣にＴＨＦ５０ｇを加え均一溶液とした後、メタノール２００ｇで晶出した。沈降した結晶をろ過で分別し、メタノール１００ｇで２回洗浄を行い回収した。回収した結晶を７０℃で真空乾燥することで（Ａ２６）を得た。ＧＰＣにより重量平均分子量（Ｍｗ）、分散度（Ｍｗ／Ｍｎ）を求めたところ、Ｍｗ＝６９０、Ｍｗ／Ｍｎ＝１．０３であった。
Figure 0007406590000061
［合成例２７］化合物（Ａ２７）の合成
窒素雰囲気下、Ｎ－エチルカルバゾール－３－カルボキシアルデヒド１７．８ｇ、２，６－ジヒドロキシナフタレン２５．６ｇ、ｐ－トルエンスルホン酸３．９ｇおよび１，４－ジオキサン１００ｇを加え、９０℃で６時間反応を行った。室温まで冷却後、メチルイソブチルケトン２００ｇを加え、有機層を純水５０ｇで５回洗浄後、有機層を減圧乾固した。残渣にＴＨＦ１００ｇを加え均一溶液とした後、ヘプタン４００ｇで晶出した。沈降した結晶をろ過で分別し、ヘプタン２００ｇで２回洗浄を行い回収した。回収した結晶を７０℃で真空乾燥することで（Ａ２７）を得た。ＧＰＣにより重量平均分子量（Ｍｗ）、分散度（Ｍｗ／Ｍｎ）を求めたところ、Ｍｗ＝５４０、Ｍｗ／Ｍｎ＝１．０２であった。
Figure 0007406590000062
上記で得られた重合体および化合物の構造式、重量平均分子量（Ｍｗ）及び分散度（Ｍｗ／Ｍｎ）を表２に一覧にして示す。
Figure 0007406590000063
有機膜形成用組成物（ＵＤＬ－１～２３、比較ＵＤＬ１～１４）の調製
前記重合体または化合物（Ａ１）～（Ａ２７）、添加剤として架橋剤（ＣＲ１、ＣＲ２）、酸発生剤（ＡＧ１）、高沸点溶剤として（Ｓ１）１，６－ジアセトキシヘキサン：沸点２６０℃、（Ｓ２）γ－ブチロラクトン：沸点２０４℃および（Ｓ３）トリプロピレングリコールモノメチルエーテル：沸点２４２℃を用い、ＦＣ－４４３０（住友スリーエム（株）製）０．１質量％を含むプロピレングリコールモノメチルエーテルアセテート（ＰＧＭＥＡ）及び／又はシクロヘキサノン（ＣｙＨＯ）溶媒中に表３に示す割合で溶解させ、０．１μｍのフッ素樹脂製のフィルターで濾過することによって有機膜形成用組成物（ＵＤＬ－１～２３、比較ＵＤＬ－１～１４）をそれぞれ調製した。
Figure 0007406590000064
以下に用いた架橋剤（ＣＲ１）、（ＣＲ２）および酸発生剤（ＡＧ１）を示す。
Figure 0007406590000065
実施例１ 溶媒耐性測定（実施例１－１～１－２３、比較例１－１～１－１４）
上記で調製した有機膜形成用組成物（ＵＤＬ－１～２３、比較ＵＤＬ－１～１４）をシリコン基板上に塗布し、酸素濃度が０．２％以下に管理された窒素気流下４００℃で６０秒間焼成した後、膜厚を測定し、その上にＰＧＭＥＡ溶媒をディスペンスし、３０秒間放置しスピンドライ、１００℃で６０秒間ベークしてＰＧＭＥＡを蒸発させ、膜厚を測定しＰＧＭＥＡ処理前後の膜厚差を求めた。
Figure 0007406590000066
表４に示されるように、本発明の有機膜形成用組成物（実施例１－１～１－２３）は、ＰＧＭＥＡ処理後の残膜率が９９％以上あり、窒素雰囲気下においても架橋反応が起き十分な溶剤耐性を発現していることがわかる。それに対して比較例１－１～１－１４において、架橋剤と熱酸発生剤が添加されていない比較例１－１～１－７ではＰＧＭＥＡ処理後の残膜率がすべて５０％未満となり十分な溶剤耐性が発現せず、比較例１－８～１－１４のように溶剤耐性を発現させるためには架橋剤および熱酸発生剤の添加が必要となった。この結果より、本発明の重合体の三重結合を含む置換基により熱硬化反応が起き、溶剤耐性が発現し硬化膜が形成されていることがわかる。
実施例２ 耐熱特性評価（実施例２－１～２－２３、比較例２－１～２－１４）
前記有機膜形成用組成物（ＵＤＬ－１～２３、比較ＵＤＬ－１～１４）をそれぞれシリコン基板上に塗布し、大気中、１８０℃で６０秒間、焼成して２００ｎｍの塗布膜を形成し、膜厚を測定した。この基板を更に酸素濃度が０．２％以下に管理された窒素気流下４５０℃でさらに１０分間焼成して膜厚を測定した。これらの結果を表５に示す。
Figure 0007406590000067
表５に示されるように、本発明の有機膜形成用組成物を使用した実施例２－１～２－２３は、４５０℃での焼成後も膜厚減少が１％未満であり、４５０℃の焼成後でも膜厚を保持していることから高い耐熱性を有していることがわかる。それに対して比較例２－１～２－１４では本発明の有機膜形成用組成物に比べて大きな膜厚減少が起きており、特に単分子化合物を用いた比較例２－６、２－７については昇華物起因のため膜厚減少がさらに大きい結果となった。また、架橋剤を添加し硬化させた比較例２－８～２－１４においても熱分解による膜厚減少を抑制することができず１０％以上の膜厚減少が起きている。本発明の有機膜形成用組成物を使用した実施例２－１～２－２３は、窒素雰囲気下で４５０℃焼成後において１８０℃焼成後の膜厚を維持しており、不活性ガス下において優れた耐熱性を示すことがわかる。
実施例３ 埋め込み特性評価（実施例３－１～３－２３、比較例３－１～３－１４）
図３のように、前記有機膜形成用組成物（ＵＤＬ－１～２３、比較ＵＤＬ－１～１４）をそれぞれ、密集ホールパターン（ホール直径０．１６μｍ、ホール深さ０．５０μｍ、隣り合う二つのホールの中心間の距離０．３２μｍ）を有するＳｉＯ２ウエハー基板上に塗布し、ホットプレートを用いて酸素濃度が０．２％以下に管理された窒素気流下４５０℃で６０秒間焼成し、有機膜８を形成した。使用した基板は図３（Ｇ）（俯瞰図）及び（Ｈ）（断面図）に示すような密集ホールパターンを有する下地基板７（ＳｉＯ２ウエハー基板）である。得られた各ウエハー基板の断面形状を、走査型電子顕微鏡（ＳＥＭ）を用いて観察し、ホール内部にボイド（空隙）なく、有機膜で充填されているかどうかを確認した。結果を表６に示す。埋め込み特性に劣る有機膜材料を用いた場合は、本評価において、ホール内部にボイドが発生する。埋め込み特性が良好な有機膜形成用組成物を用いた場合は、本評価において、図３（Ｉ）に示されるようにホール内部にボイドなく有機膜８が充填される。
Figure 0007406590000068
表６に示されるように、本発明の有機膜形成用組成物（実施例３－１～３－２３）は、ボイドを発生すること無くホールパターンを充填することが可能であり、良好な埋め込み特性を有することを確認出来た。一方、比較例３－１～３－１４では、ボイドが発生し埋め込み特性が不良であることが確認された。この結果から、本発明の有機膜形成用組成物は、三重結合を含む置換基の作用により熱硬化反応により耐熱性が確保され、ボイドの発生が無く埋め込みを行うことができた。一方、比較例３－１～３－１４においては、架橋剤を用いて硬化膜を形成したものであっても窒素雰囲気下では耐熱性が不足しているためボイドが発生し、良好な埋め込み特性が得られなかった。
実施例４ 平坦化特性評価（実施例４－１～４－２３、比較例４－１～４－１２）
有機膜形成用組成物（ＵＤＬ－１～２３、比較ＵＤＬ－１～５、８～１４）をそれぞれ、巨大孤立トレンチパターン（図４（Ｊ）、トレンチ幅１０μｍ、トレンチ深さ０．１０μｍ）を有する下地基板９（ＳｉＯ２ウエハー基板）上に塗布し、酸素濃度が０．２％以下に管理された窒素気流下４５０℃で６０秒間焼成した後、トレンチ部分と非トレンチ部分の有機膜１０の段差（図４（Ｋ）中のｄｅｌｔａ１０）を、パークシステムズ社製ＮＸ１０原子間力顕微鏡（ＡＦＭ）を用いて観察した。結果を表７に示す。本評価において、段差が小さいほど、平坦化特性が良好であるといえる。なお、本評価では、深さ０．１０μｍのトレンチパターンを、通常膜厚約０．２μｍの有機膜形成用組成物を用いて平坦化しており、平坦化特性の優劣を評価するために厳しい評価条件となっている。なお、比較ＵＤＬ―６および７についてはベーク後の膜厚減少が大きすぎるため平坦化特性の評価を行うことができなかった。
Figure 0007406590000069
表７に示されるように、本発明の有機膜形成用組成物（実施例４－１～４－２３）は、比較例４－１～４－１２に比べて、トレンチ部分と非トレンチ部分の有機膜の段差が小さく、平坦化特性に優れることが確認された。比較例４－１～４－１２においては高温ベークにより生じる膜減りが大きいため、段差上部と段差下部の膜厚差が強調され平坦性が悪化するため上記のような結果となった。また、比較例４－１１、４－１２においては単分子化合物であっても架橋剤を添加することにより熱流動性が阻害され平坦化特性が良い結果とならなかった。高沸点溶剤を添加した実施例４－２１～４－２３と添加していない実施例４－５、４－９、４－１５をそれぞれ比較すると高沸点溶剤の添加により平坦性がより改善していることがわかる。
実施例５ パターン形成試験（実施例５－１～５－２３、比較例５－１～５－７）
前記有機膜形成用組成物（ＵＤＬ－１～２３、比較ＵＤＬ－８～１４）を、それぞれ、３００ｎｍのＳｉＯ２膜が形成されているシリコンウエハー基板上に塗布し、酸素濃度が０．２％以下に管理された窒素気流下４５０℃で６０秒焼成し、有機膜（レジスト中間膜）を形成した。その上にＣＶＤ－ＳｉＯＮハードマスクを形成し、更に有機反射防止膜材料（ＡＲＣ－２９Ａ：日産化学社製）を塗布して２１０℃で６０秒間ベークして膜厚８０ｎｍの有機反射防止膜を形成し、その上にレジスト上層膜材料のＡｒＦ用単層レジストを塗布し、１０５℃で６０秒間ベークして膜厚１００ｎｍのフォトレジスト膜を形成した。フォトレジスト膜上に液浸保護膜材料（ＴＣ－１）を塗布し９０℃で６０秒間ベークし膜厚５０ｎｍの保護膜を形成した。なお、比較ＵＤＬ―１～ＵＤＬ－７については溶剤耐性を確保できなかったため以後のパターン形成試験に進むことはできなかった。
レジスト上層膜材料（ＡｒＦ用単層レジスト）としては、下記式で示されるポリマー（ＲＰ１）１００質量部、下記式で示される酸発生剤（ＰＡＧ１）６．６質量部、下記式で示される塩基性化合物（Ａｍｉｎｅ１）０．８質量部を、ＦＣ－４３０（住友スリーエム（株）製）０．１質量％を含むＰＧＭＥＡ２５００質量部中に溶解させ、０．１μｍのフッ素樹脂製のフィルターで濾過することによって調製した。
Figure 0007406590000070
液浸保護膜材料（ＴＣ－１）としては、下記式で示される保護膜ポリマー（ＰＰ１）１００質量部を、ジイソアミルエーテル２７００質量部及び２－メチル－１－ブタノール２７０質量部からなる有機溶剤中に溶解させ、０．１μｍのフッ素樹脂製のフィルターで濾過することによって調製した。
Figure 0007406590000071
次いで、ＡｒＦ液浸露光装置（（株）ニコン製；ＮＳＲ－Ｓ６１０Ｃ、ＮＡ１．３０、σ０．９８／０．６５、３５度ダイポールｓ偏光照明、６％ハーフトーン位相シフトマスク）で露光量を変えながら露光し、１００℃で６０秒間ベーク（ＰＥＢ）し、２．３８質量％テトラメチルアンモニウムヒドロキシド（ＴＭＡＨ）水溶液で３０秒間現像し、ラインアンドスペースパターンを得た。
その後、東京エレクトロン製エッチング装置Ｔｅｌｉｕｓを用いてドライエッチングによりレジストパターンをマスクにして有機反射防止膜とＣＶＤ－ＳｉＯＮハードマスクをエッチング加工してハードマスクパターンを形成し、得られたハードマスクパターンをマスクにして有機膜をエッチングして有機膜パターンを形成し、得られた有機膜パターンをマスクにしてＳｉＯ２膜のエッチング加工を行った。エッチング条件は下記に示すとおりである。
レジストパターンのＳｉＯＮハードマスクへの転写条件。
チャンバー圧力 １０．０Ｐａ
ＲＦパワー １，５００Ｗ
ＣＦ４ガス流量 ７５ｓｃｃｍ
Ｏ２ガス流量 １５ｓｃｃｍ
時間 １５ｓｅｃ
ハードマスクパターンの有機膜への転写条件。
チャンバー圧力 ２．０Ｐａ
ＲＦパワー ５００Ｗ
Ａｒガス流量 ７５ｓｃｃｍ
Ｏ2ガス流量 ４５ｓｃｃｍ
時間 １２０ｓｅｃ
有機膜パターンのＳｉＯ２膜への転写条件。
チャンバー圧力 ２．０Ｐａ
ＲＦパワー ２，２００Ｗ
Ｃ５Ｆ１２ガス流量 ２０ｓｃｃｍ
Ｃ２Ｆ６ガス流量 １０ｓｃｃｍ
Ａｒガス流量 ３００ｓｃｃｍ
Ｏ２ガス流量 ６０ｓｃｃｍ
時間 ９０ｓｅｃ
パターン断面を（株）日立製作所製電子顕微鏡（Ｓ－４７００）にて観察した結果を表８に示す。
Figure 0007406590000072
表８に示されるように、本発明の有機膜形成用組成物（実施例５－１～５－２３）の結果より、いずれの場合もレジスト上層膜パターンが最終的に基板まで良好に転写されており、本発明の有機膜形成用組成物は多層レジスト法による微細加工に好適に用いられることが確認された。比較例５－１～５－７においては耐熱性が不足するもののパターンを形成することはできた。
実施例６ パターン形成試験（実施例６－１～６－２３、比較例６－１～６－７）
前記有機膜形成用組成物（ＵＤＬ－１～２３、比較ＵＤＬ－８～１４）を、それぞれ、トレンチパターン（トレンチ幅１０μｍ、トレンチ深さ０．１０μｍ）を有するＳｉＯ２ウエハー基板上に塗布し、酸素濃度が０．２％以下に管理された窒素気流下４５０℃で６０秒焼成した以外は、実施例５と同じ方法で塗布膜を形成し、パターニング、ドライエッチングを行ない、出来上がったパターンの形状を観察した。結果を表９に示す。
Figure 0007406590000073
表９に示されるように、本発明の有機膜形成用組成物（実施例６－１～６－２３）のいずれもレジスト上層膜パターンが最終的に基板まで良好に転写されており、本発明の有機膜形成用組成物は多層レジスト法による微細加工に好適に用いられることが確認された。一方、比較例６－１～６－７においては架橋剤の添加により溶剤耐性が得られて硬化膜となっているが、耐熱性が不足しているためパターンの埋め込みが不良を起こしているため、パターン加工時にパターン倒れが発生し、最終的に良好なパターンを得ることが出来なかった
実施例８ 塗布性試験（実施例７－１～７－２３、比較例７－１～７－４）
前記有機膜形成用組成物（ＵＤＬ－１～２３、比較ＵＤＬ－６、７、１３、１４）を表１０に示すＢａｒｅ－Ｓｉ基板、ヘキサメチルジシラザン（ＨＭＤＳ）処理をした基板、ＳｉＯＮ処理をした基板上にそれぞれ塗布し、酸素濃度が０．２％以下に管理された窒素気流下４００℃で６０秒焼成し膜厚２００ｎｍの有機膜を形成した。形成後の有機膜を光学顕微鏡（Ｎｉｋｏｎ社製ＥＣＬＩＰＳＥ Ｌ２００）を用いて塗布異常がないか観察を行った。確認結果を表１０に示す。
Figure 0007406590000074
表１０に示されるように、本発明の有機膜形成用組成物（実施例７－１～７－２３）で形成した有機膜は基板依存性がなく、塗布異常がない均一な有機膜を形成できた。それに対して単分子化合物を用いて有機膜を形成した比較例７－１～７－４においては単分子化合物を用いているため基板によっては凝集がおきやすく、ハジケとみられるピンホール状の塗布欠陥が多数観察された。本発明の重合体を用いることで基板依存性なく均一な塗布膜が形成可能となり、基板依存性なく良好な有機膜を形成可能なことがわかる。
以上のことから、本発明の重合体を含有する本発明の有機膜形成用組成物であれば、酸素を含まない不活性ガス下においても４００℃以上の耐熱性及び高度な埋め込み／平坦化特性を併せ持つため、多層レジスト法に用いる有機膜材料として極めて有用であり、またこれを用いた本発明のパターン形成方法であれば、被加工体が段差を有する基板であっても、微細なパターンを高精度で形成できることが明らかとなった。
なお、本発明は、上記実施形態に限定されるものではない。上記実施形態は例示であり、本発明の特許請求の範囲に記載された技術的思想と実質的に同一な構成を有し、同様な作用効果を奏するものは、いかなるものであっても本発明の技術的範囲に包含される。
１…基板、 ２…被加工層、 ２ａ…パターン（被加工層に形成されるパターン）、
３…有機膜、 ３’…有機膜形成用組成物、 ３ａ…有機膜パターン、
４…ケイ素含有レジスト中間膜、 ４ａ…ケイ素含有レジスト中間膜パターン、
５…レジスト上層膜、 ５ａ…レジスト上層膜パターン、 ６…露光部分、
７…密集ホールパターンを有する下地基板、 ８…有機膜、
９…巨大孤立トレンチパターンを有する下地基板、 １０…有機膜、
ｄｅｌｔａ１０…トレンチ部分と非トレンチ部分の有機膜１０の段差。

Claims (1)

  1. 下記一般式（１）で示される部分構造を繰り返し単位として有し、前記一般式（１）中のＷ２で表される２価の有機基が下記のいずれかのものであることを特徴とする重合体。
    Figure 0007406590000075
     （前記一般式（１）中、ＡＲ１、ＡＲ２は置換基を有してもよいベンゼン環またはナフタレン環であり、Ｗ１は下記一般式（２）であり、２種以上のＷ１を組み合わせて用いてよく、Ｗ２は下記のいずれかのものである。）
    Figure 0007406590000076
     （前記一般式（２）中、ＡＲ３、ＡＲ４、ＡＲ５は置換基を有してもよいベンゼン環またはナフタレン環であり、ＡＲ３とＡＲ４またはＡＲ４とＡＲ５の芳香環上の水素原子が結合した炭素原子同士を介して芳香環同士で橋かけ構造を形成してもよい。Ｙは下記一般式（３）で表される置換基である。）
    Figure 0007406590000077
     （Ｒ３は単結合、または炭素数が２０個以下の２価の有機基であり、Ｒ４は水素または炭素数２０個以下の１価の有機基である。）
    Figure 0007406590000078
JP2022090364A 2019-07-05 2022-06-02 重合体 Active JP7406590B2 (ja)

Priority Applications (1)

Application Number Priority Date Filing Date Title
JP2022090364A JP7406590B2 (ja) 2019-07-05 2022-06-02 重合体

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2019125740A JP7161451B2 (ja) 2019-07-05 2019-07-05 有機膜形成用組成物、半導体装置製造用基板、有機膜の形成方法、及びパターン形成方法
JP2022090364A JP7406590B2 (ja) 2019-07-05 2022-06-02 重合体

Related Parent Applications (1)

Application Number Title Priority Date Filing Date
JP2019125740A Division JP7161451B2 (ja) 2019-07-05 2019-07-05 有機膜形成用組成物、半導体装置製造用基板、有機膜の形成方法、及びパターン形成方法

Publications (2)

Publication Number Publication Date
JP2022126681A JP2022126681A (ja) 2022-08-30
JP7406590B2 true JP7406590B2 (ja) 2023-12-27

Family

ID=71452040

Family Applications (2)

Application Number Title Priority Date Filing Date
JP2019125740A Active JP7161451B2 (ja) 2019-07-05 2019-07-05 有機膜形成用組成物、半導体装置製造用基板、有機膜の形成方法、及びパターン形成方法
JP2022090364A Active JP7406590B2 (ja) 2019-07-05 2022-06-02 重合体

Family Applications Before (1)

Application Number Title Priority Date Filing Date
JP2019125740A Active JP7161451B2 (ja) 2019-07-05 2019-07-05 有機膜形成用組成物、半導体装置製造用基板、有機膜の形成方法、及びパターン形成方法

Country Status (6)

Country Link
US (1) US11635691B2 (ja)
EP (1) EP3761115B1 (ja)
JP (2) JP7161451B2 (ja)
KR (1) KR102343213B1 (ja)
CN (1) CN112180686B (ja)
TW (1) TWI728852B (ja)

Families Citing this family (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20180356732A1 (en) 2015-12-01 2018-12-13 Nissan Chemical Industries, Ltd. Resist underlayer film-forming composition containing indolocarbazole novolak resin
KR20240035990A (ko) * 2021-07-20 2024-03-19 가부시키가이샤 아데카 반도체용 막 형성 재료, 반도체용 부재 형성 재료, 반도체용 공정 부재 형성 재료, 하층막 형성 재료, 하층막 및 반도체 디바이스
KR102815451B1 (ko) * 2021-08-23 2025-05-29 삼성에스디아이 주식회사 하드마스크 조성물, 하드마스크 층 및 패턴 형성 방법
KR102745437B1 (ko) * 2021-09-07 2024-12-19 삼성에스디아이 주식회사 하드마스크 조성물, 하드마스크 층 및 패턴 형성 방법
JP7714445B2 (ja) * 2021-11-24 2025-07-29 信越化学工業株式会社 レジスト下層膜材料、パターン形成方法、及びレジスト下層膜形成方法
KR102936650B1 (ko) 2023-05-31 2026-03-06 삼성에스디아이 주식회사 하드마스크 조성물, 하드마스크 층 및 패턴 형성 방법

Citations (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2016081041A (ja) 2014-10-16 2016-05-16 信越化学工業株式会社 多層膜形成方法及びパターン形成方法
JP2017125890A (ja) 2016-01-12 2017-07-20 信越化学工業株式会社 多層膜形成方法及びパターン形成方法
JP2019041059A (ja) 2017-08-28 2019-03-14 信越化学工業株式会社 有機膜形成用組成物、半導体装置製造用基板、有機膜の形成方法、パターン形成方法、及び重合体
JP2019044022A (ja) 2017-08-30 2019-03-22 信越化学工業株式会社 有機膜形成用組成物、半導体装置製造用基板、有機膜の形成方法、パターン形成方法、及び重合体
JP2019218337A (ja) 2018-06-20 2019-12-26 信越化学工業株式会社 化合物及び有機膜形成用組成物
JP2019218336A (ja) 2018-06-20 2019-12-26 信越化学工業株式会社 化合物、化合物の製造方法及び有機膜形成用組成物
JP2021506996A (ja) 2017-12-20 2021-02-22 メルク、パテント、ゲゼルシャフト、ミット、ベシュレンクテル、ハフツングＭｅｒｃｋ Ｐａｔｅｎｔ ＧｍｂＨ エチニル誘導体コンポジット、それを含んでなる組成物、それによる塗膜の製造方法、およびその塗膜を含んでなる素子の製造方法

Family Cites Families (38)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP3774668B2 (ja) 2001-02-07 2006-05-17 東京エレクトロン株式会社 シリコン窒化膜形成装置の洗浄前処理方法
KR100771800B1 (ko) 2003-01-24 2007-10-30 도쿄 엘렉트론 가부시키가이샤 피처리 기판 상에 실리콘 질화막을 형성하는 ｃｖｄ 방법
JP4355943B2 (ja) 2003-10-03 2009-11-04 信越化学工業株式会社 フォトレジスト下層膜形成材料及びパターン形成方法
JP4662052B2 (ja) 2005-03-11 2011-03-30 信越化学工業株式会社 フォトレジスト下層膜形成材料及びパターン形成方法
JP4575214B2 (ja) 2005-04-04 2010-11-04 信越化学工業株式会社 レジスト下層膜材料およびパターン形成方法
JP4659678B2 (ja) 2005-12-27 2011-03-30 信越化学工業株式会社 フォトレジスト下層膜形成材料及びパターン形成方法
JP4569786B2 (ja) 2008-05-01 2010-10-27 信越化学工業株式会社 新規光酸発生剤並びにこれを用いたレジスト材料及びパターン形成方法
JP5336306B2 (ja) 2008-10-20 2013-11-06 信越化学工業株式会社 レジスト下層膜形成方法、これを用いたパターン形成方法、及びレジスト下層膜材料
JP5352220B2 (ja) 2008-12-17 2013-11-27 ラピスセミコンダクタ株式会社 半導体装置の製造方法
JP5195478B2 (ja) 2009-02-05 2013-05-08 Ｊｓｒ株式会社 レジスト下層膜形成用組成物、レジスト下層膜、レジスト下層膜の形成方法、及びパターン形成方法
KR101860385B1 (ko) 2009-06-19 2018-05-23 닛산 가가쿠 고교 가부시키 가이샤 카바졸 노볼락 수지
GB2487020B (en) 2009-10-29 2014-06-18 Kansai Paint Co Ltd Aqueous coating composition containing copolymer, and method for forming multilayer coating film
JP2013137334A (ja) 2010-04-21 2013-07-11 Nissan Chem Ind Ltd ポリイミド構造を含有する樹脂を含むリソグラフィー用レジスト下層膜形成組成物
US8513133B2 (en) 2011-03-31 2013-08-20 Jsr Corporation Composition for forming resist underlayer film and method for forming pattern
KR101276698B1 (ko) 2011-06-22 2013-06-19 고완석 단열층 형성이 용이한 비닐하우스
CN103635858B (zh) 2011-07-07 2017-09-29 日产化学工业株式会社 包含含有脂环式骨架的咔唑树脂的形成抗蚀剂下层膜的组合物
GB2493973B (en) 2011-08-26 2015-04-15 Dyson Technology Ltd Rotor assembly for a turbomachine
CN103827159B (zh) 2011-09-29 2016-07-06 日产化学工业株式会社 二芳基胺酚醛清漆树脂
JP5925721B2 (ja) 2012-05-08 2016-05-25 信越化学工業株式会社 有機膜材料、これを用いた有機膜形成方法及びパターン形成方法
JP5894106B2 (ja) * 2012-06-18 2016-03-23 信越化学工業株式会社 レジスト下層膜形成用化合物、これを用いたレジスト下層膜材料、レジスト下層膜形成方法、パターン形成方法
JP2014208324A (ja) 2013-03-29 2014-11-06 住友電気工業株式会社 窒化物半導体光触媒、窒化物半導体電極
JP6361657B2 (ja) 2013-06-24 2018-07-25 Jsr株式会社 膜形成用組成物、レジスト下層膜及びその形成方法、並びにパターン形成方法
JP6583630B2 (ja) 2013-12-26 2019-10-02 日産化学株式会社 第二アミノ基を有するノボラックポリマーを含むレジスト下層膜形成組成物
US9980299B2 (en) 2014-03-24 2018-05-22 Intel IP Corporation Use of an OMA management object to support application-specific congestion control in mobile networks
JP6248865B2 (ja) 2014-08-25 2017-12-20 Jsr株式会社 膜形成用組成物、膜、パターンが形成された基板の製造方法及び化合物
JP6264246B2 (ja) 2014-09-19 2018-01-24 Jsr株式会社 膜形成用組成物、膜、パターンが形成された基板の製造方法及び化合物
JP2016147989A (ja) 2015-02-13 2016-08-18 積水化学工業株式会社 接着材料及び切断物の製造方法
CN107406383B (zh) 2015-03-13 2021-01-26 三菱瓦斯化学株式会社 光刻用的化合物、树脂以及下层膜形成材料
US9958781B2 (en) * 2015-04-24 2018-05-01 Jsr Corporation Method for film formation, and pattern-forming method
JP2017094780A (ja) 2015-11-18 2017-06-01 トヨタ自動車株式会社 車両の制御装置
US20180356732A1 (en) 2015-12-01 2018-12-13 Nissan Chemical Industries, Ltd. Resist underlayer film-forming composition containing indolocarbazole novolak resin
JP6714493B2 (ja) 2015-12-24 2020-06-24 信越化学工業株式会社 有機膜形成用化合物、有機膜形成用組成物、有機膜形成方法、及びパターン形成方法
JP7064149B2 (ja) 2017-03-10 2022-05-10 Jsr株式会社 レジスト下層膜形成用組成物、レジスト下層膜及びその形成方法並びにパターニングされた基板の製造方法
CN110637256B (zh) 2017-05-15 2024-01-09 三菱瓦斯化学株式会社 光刻用膜形成材料、光刻用膜形成用组合物、光刻用下层膜及图案形成方法
JP6800105B2 (ja) * 2017-07-21 2020-12-16 信越化学工業株式会社 有機膜形成用組成物、パターン形成方法、及び有機膜形成用樹脂
KR102716551B1 (ko) * 2019-04-26 2024-10-15 메르크 파텐트 게엠베하 경화막의 제조방법 및 이의 용도
JP7472011B2 (ja) * 2020-12-25 2024-04-22 信越化学工業株式会社 有機膜形成材料、パターン形成方法ならびに化合物及び重合体
JP7401424B2 (ja) * 2020-12-25 2023-12-19 信越化学工業株式会社 有機膜形成材料、ならびにパターン形成方法および重合体

Patent Citations (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2016081041A (ja) 2014-10-16 2016-05-16 信越化学工業株式会社 多層膜形成方法及びパターン形成方法
JP2017125890A (ja) 2016-01-12 2017-07-20 信越化学工業株式会社 多層膜形成方法及びパターン形成方法
JP2019041059A (ja) 2017-08-28 2019-03-14 信越化学工業株式会社 有機膜形成用組成物、半導体装置製造用基板、有機膜の形成方法、パターン形成方法、及び重合体
JP2019044022A (ja) 2017-08-30 2019-03-22 信越化学工業株式会社 有機膜形成用組成物、半導体装置製造用基板、有機膜の形成方法、パターン形成方法、及び重合体
JP2021506996A (ja) 2017-12-20 2021-02-22 メルク、パテント、ゲゼルシャフト、ミット、ベシュレンクテル、ハフツングＭｅｒｃｋ Ｐａｔｅｎｔ ＧｍｂＨ エチニル誘導体コンポジット、それを含んでなる組成物、それによる塗膜の製造方法、およびその塗膜を含んでなる素子の製造方法
JP2019218337A (ja) 2018-06-20 2019-12-26 信越化学工業株式会社 化合物及び有機膜形成用組成物
JP2019218336A (ja) 2018-06-20 2019-12-26 信越化学工業株式会社 化合物、化合物の製造方法及び有機膜形成用組成物

Also Published As

Publication number Publication date
CN112180686B (zh) 2024-10-29
US11635691B2 (en) 2023-04-25
EP3761115A1 (en) 2021-01-06
US20210003920A1 (en) 2021-01-07
KR20210004875A (ko) 2021-01-13
JP7161451B2 (ja) 2022-10-26
