KR20200028488A - 실리콘-무함유 열 겔 - Google Patents

실리콘-무함유 열 겔 Download PDF

Info

Publication number
KR20200028488A
KR20200028488A KR1020207006299A KR20207006299A KR20200028488A KR 20200028488 A KR20200028488 A KR 20200028488A KR 1020207006299 A KR1020207006299 A KR 1020207006299A KR 20207006299 A KR20207006299 A KR 20207006299A KR 20200028488 A KR20200028488 A KR 20200028488A
Authority
KR
South Korea
Prior art keywords
thermal gel
amount
weight
thermally conductive
total weight
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
KR1020207006299A
Other languages
English (en)
Other versions
KR102388580B1 (ko
Inventor
리키앙 장
후이펭 두안
롱웨이 판
퀴 장
야 쿤 리우
하이강 강
Original Assignee
허니웰 인터내셔날 인코포레이티드
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by 허니웰 인터내셔날 인코포레이티드 filed Critical 허니웰 인터내셔날 인코포레이티드
Priority to KR1020227012192A priority Critical patent/KR102487816B1/ko
Publication of KR20200028488A publication Critical patent/KR20200028488A/ko
Application granted granted Critical
Publication of KR102388580B1 publication Critical patent/KR102388580B1/ko
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Images

Classifications

    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J3/00—Processes of treating or compounding macromolecular substances
    • C08J3/02—Making solutions, dispersions, lattices or gels by other methods than by solution, emulsion or suspension polymerisation techniques
    • C08J3/03—Making solutions, dispersions, lattices or gels by other methods than by solution, emulsion or suspension polymerisation techniques in aqueous media
    • C08J3/075—Macromolecular gels
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K5/00—Heat-transfer, heat-exchange or heat-storage materials, e.g. refrigerants; Materials for the production of heat or cold by chemical reactions other than by combustion
    • C09K5/08—Materials not undergoing a change of physical state when used
    • C09K5/14—Solid materials, e.g. powdery or granular
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G65/00—Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule
    • C08G65/02—Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule from cyclic ethers by opening of the heterocyclic ring
    • C08G65/26—Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule from cyclic ethers by opening of the heterocyclic ring from cyclic ethers and other compounds
    • C08G65/2603—Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule from cyclic ethers by opening of the heterocyclic ring from cyclic ethers and other compounds the other compounds containing oxygen
    • C08G65/2606—Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule from cyclic ethers by opening of the heterocyclic ring from cyclic ethers and other compounds the other compounds containing oxygen containing hydroxyl groups
    • C08G65/2609—Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule from cyclic ethers by opening of the heterocyclic ring from cyclic ethers and other compounds the other compounds containing oxygen containing hydroxyl groups containing aliphatic hydroxyl groups
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G65/00—Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule
    • C08G65/02—Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule from cyclic ethers by opening of the heterocyclic ring
    • C08G65/26—Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule from cyclic ethers by opening of the heterocyclic ring from cyclic ethers and other compounds
    • C08G65/2642—Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule from cyclic ethers by opening of the heterocyclic ring from cyclic ethers and other compounds characterised by the catalyst used
    • C08G65/2669—Non-metals or compounds thereof
    • C08G65/2678—Sulfur or compounds thereof
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G65/00—Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule
    • C08G65/34—Macromolecular compounds obtained by reactions forming an ether link in the main chain of the macromolecule from hydroxy compounds or their metallic derivatives
    • C08G65/48—Polymers modified by chemical after-treatment
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/0008—Organic ingredients according to more than one of the "one dot" groups of C08K5/01 - C08K5/59
    • C08K5/005—Stabilisers against oxidation, heat, light, ozone
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L61/00—Compositions of condensation polymers of aldehydes or ketones; Compositions of derivatives of such polymers
    • C08L61/20—Condensation polymers of aldehydes or ketones with only compounds containing hydrogen attached to nitrogen
    • C08L61/26—Condensation polymers of aldehydes or ketones with only compounds containing hydrogen attached to nitrogen of aldehydes with heterocyclic compounds
    • C08L61/28—Condensation polymers of aldehydes or ketones with only compounds containing hydrogen attached to nitrogen of aldehydes with heterocyclic compounds with melamine
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L71/00—Compositions of polyethers obtained by reactions forming an ether link in the main chain; Compositions of derivatives of such polymers
    • C08L71/02—Polyalkylene oxides
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K2201/00—Specific properties of additives
    • C08K2201/001—Conductive additives
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L2201/00—Properties
    • C08L2201/08—Stabilised against heat, light or radiation or oxydation
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L2203/00—Applications
    • C08L2203/20—Applications use in electrical or conductive gadgets
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L2205/00—Polymer mixtures characterised by other features
    • C08L2205/02—Polymer mixtures characterised by other features containing two or more polymers of the same C08L -group
    • C08L2205/025—Polymer mixtures characterised by other features containing two or more polymers of the same C08L -group containing two or more polymers of the same hierarchy C08L, and differing only in parameters such as density, comonomer content, molecular weight, structure
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L2205/00—Polymer mixtures characterised by other features
    • C08L2205/03—Polymer mixtures characterised by other features containing three or more polymers in a blend
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L2312/00—Crosslinking

Landscapes

  • Chemical & Material Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Organic Chemistry (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Health & Medical Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Dispersion Chemistry (AREA)
  • Physics & Mathematics (AREA)
  • Combustion & Propulsion (AREA)
  • Thermal Sciences (AREA)
  • Materials Engineering (AREA)
  • Compositions Of Macromolecular Compounds (AREA)
  • General Chemical & Material Sciences (AREA)

Abstract

본 발명은 발열 전자 디바이스, 예컨대 컴퓨터 칩으로부터 방열 구조체, 예컨대 열 확산기(heat spreader) 및 히트 싱크(heat sink)로 열을 전달하는 데 유용한 실리콘-무함유 겔을 제공한다. 열 계면 재료는 폴리에테르 폴리올, 가교결합제, 커플링제, 산화방지제, 촉매, 및 적어도 하나의 열 전도성 충전제를 포함한다.

Description

실리콘-무함유 열 겔
관련 출원의 상호 참조
본 출원은 2018년 8 월 20일자로 출원되고 발명의 명칭이 "실리콘-무함유 열 겔"(SILICONE-FREE THERMAL GEL)인 미국 특허 출원 제16/105,456호에 대한 우선권을 주장하고, 또한 2017년 9월 8일자로 출원되고 발명의 명칭이 "실리콘-무함유 열 겔"인 미국 가특허 출원 제62/555,954호의 타이틀 35, U.S.C. §119(e) 하에서의 이득을 주장하며, 이들 출원의 개시 내용은 전체적으로 본 명세서에 참고로 명백히 포함된다.
기술분야
본 발명은 일반적으로 열 계면 재료, 및 더욱 상세하게는 열 계면 재료에 사용되는 실리콘-무함유 열 겔에 관한 것이다.
열 계면 재료(TIM) 및 열 겔은 중앙 처리 장치, 비디오 그래픽 어레이(array), 서버(server), 게임 콘솔(game console), 스마트폰, LED 보드(board) 등과 같은 전자 구성요소로부터 열을 소산시키기 위해 널리 사용된다. 열 계면 재료는 전자 구성요소로부터 히트 싱크(heat sink)와 같은 열 확산기(heat spreader)로 과잉 열을 전달하는 데 전형적으로 사용된다.
전통적인 열 겔은 실리콘 함유 화합물이며, 이는 충전제에 대한 양호한 매트릭스일 수 있고 최종 복합재에 대해 양호한 유동성을 제공할 수 있다. 그러나, 일부 고전압 응용의 경우, 복합재의 실리콘 함유 성분들 중 일부가 복합재로부터 잠재적으로 누출되어, 부분적으로 연소될 수 있는 잔류물을 야기할 수 있으며, 비전도성 산화규소가 전극 상에 형성될 수 있는데, 이는 전극 전도성에 영향을 줄 수 있고 디바이스 기능성을 추가로 손상시킬 수 있다.
전술한 것의 개선이 요구된다.
본 발명은 발열 전자 디바이스, 예컨대 컴퓨터 칩으로부터 방열 구조체, 예컨대 열 확산기 및 히트 싱크로 열을 전달하는 데 유용한 실리콘-무함유 겔의 형태의 열 계면 재료를 제공한다. 열 계면 재료는 폴리에테르 폴리올, 가교결합제, 커플링제, 산화방지제, 촉매, 및 적어도 하나의 열 전도성 충전제를 포함한다.
예시적인 일 실시 형태에서, 열 겔이 제공된다. 열 겔은, 열 겔의 총 중량을 기준으로 1 중량% 내지 10 중량%의 양으로 존재하는 적어도 하나의 폴리에테르 폴리올을 포함하는 매트릭스; 열 겔의 총 중량을 기준으로 0.3 중량% 내지 0.6 중량%의 양으로 존재하는 촉매; 열 겔의 총 중량을 기준으로 0.5 중량% 내지 2 중량%의 양으로 존재하는, 복수의 반응성 아민 기를 포함하는 가교결합제; 열 겔의 총 중량을 기준으로 0.1 중량% 내지 5 중량%의 양으로 존재하는 커플링제; 및 열 겔의 총 중량을 기준으로 80 중량% 내지 98 중량%의 양으로 존재하는 적어도 하나의 열 전도성 충전제를 포함한다.
상기 실시 형태들 중 임의의 더욱 구체적인 일 실시 형태에서, 열 겔은 열 겔의 총 중량을 기준으로 0.2 중량% 내지 0.4 중량%의 양으로 존재하는 산화방지제를 추가로 포함한다. 상기 실시 형태들 중 임의의 더욱 구체적인 일 실시 형태에서, 열 겔은 열 겔의 총 중량을 기준으로 1 중량% 미만의 양의 실리콘계 성분들을 포함한다. 상기 실시 형태들 중 임의의 더욱 구체적인 일 실시 형태에서, 열 겔은 경화 온도가 150℃ 미만이다. 상기 실시 형태들 중 임의의 더욱 구체적인 일 실시 형태에서, 폴리올은 폴리에테르 폴리올이며, 폴리에테르 폴리올은 분자량이 200 내지 10000 달톤인 바이-올 중합체이다. 상기 실시 형태들 중 임의의 더욱 구체적인 일 실시 형태에서, 적어도 하나의 폴리에테르 폴리올은 열 겔의 총 중량을 기준으로 5 중량% 내지 10 중량%의 양으로 존재한다. 상기 실시 형태들 중 임의의 더욱 구체적인 일 실시 형태에서, 가교결합제는 알킬화 멜라민 포름알데하이드 수지이다.
상기 실시 형태들 중 임의의 더욱 구체적인 일 실시 형태에서, 촉매는 아민 중화된 벤젠 설폰산, 아민 중화된 다이노닐나프탈렌 다이설폰산 또는 아민 중화된 다이노닐나프탈렌설폰산 또는 다른 유형의 열 산 발생제를 포함한다. 상기 실시 형태들 중 임의의 더욱 구체적인 일 실시 형태에서, 산화방지제는 페놀-유형 산화방지제, 아민-유형 산화방지제, 또는 입체 장애 황 함유 페놀계 산화방지제로 이루어진 군으로부터 선택되는 적어도 하나의 산화방지제를 포함한다. 상기 실시 형태들 중 임의의 더욱 구체적인 일 실시 형태에서, 적어도 하나의 열 전도성 충전제는 제1 열 전도성 충전제 및 제2 열 전도성 충전제를 포함하고; 제1 열 전도성 충전제는 열 겔의 총 중량을 기준으로 35 중량% 내지 50 중량%의 양으로 존재하고; 제2 열 전도성 충전제는 열 겔의 총 중량을 기준으로 15 중량% 내지 25 중량%의 양으로 존재하고; 제3 열 전도성 충전제는 열 겔의 총 중량을 기준으로 15 중량% 내지 25 중량%의 양으로 존재한다.
다른 예시적인 일 실시 형태에서, 열 겔의 제조 방법이 제공된다. 본 방법은 적어도 하나의 폴리에테르 폴리올, 적어도 하나의 커플링제, 적어도 하나의 산화방지제, 및 적어도 하나의 가교결합제를 반응 용기에 첨가하여 혼합물을 형성하는 단계로서, 적어도 하나의 폴리에테르 폴리올은 열 겔의 총 중량을 기준으로 1 중량% 내지 10 중량%의 양으로 존재하고; 적어도 하나의 가교결합제는 복수의 반응성 아민 기를 포함하며, 상기 가교결합제는 열 겔의 총 중량을 기준으로 0.5 중량% 내지 2 중량%의 양으로 존재하고; 적어도 하나의 커플링제는 열 겔의 총 중량을 기준으로 0.1 중량% 내지 5 중량%의 양으로 존재하는, 상기 단계; 반응 용기에 촉매를 첨가하는 단계로서, 촉매는 열 겔의 총 중량을 기준으로 0.3 중량% 내지 0.6 중량%의 양으로 존재하는, 상기 단계; 혼합물을 교반하는 단계; 반응 용기에 적어도 하나의 열 전도성 충전제를 첨가하는 단계로서, 적어도 하나의 열 전도성 충전제는 열 겔의 총 중량을 기준으로 80 중량% 내지 98 중량%의 양으로 존재하는, 상기 단계; 및 혼합물을 실온으로 냉각시키는 단계를 포함한다.
상기 실시 형태들 중 임의의 더욱 구체적인 일 실시 형태에서, 적어도 하나의 산화방지제는 열 겔의 총 중량을 기준으로 0.2 중량% 내지 0.4 중량%의 양으로 존재한다. 상기 실시 형태들 중 임의의 더욱 구체적인 일 실시 형태에서, 열 겔은 1 중량% 미만의 양의 실리콘 함유 성분들을 포함한다. 상기 실시 형태들 중 임의의 더욱 구체적인 일 실시 형태에서, 폴리올은 폴리에테르 폴리올이며, 폴리에테르 폴리올은 분자량이 200 내지 10000 달톤인 바이-올 중합체이다. 상기 실시 형태들 중 임의의 더욱 구체적인 일 실시 형태에서, 적어도 하나의 폴리에테르 폴리올은 열 겔의 총 중량을 기준으로 5 중량% 내지 10 중량%의 양으로 존재한다. 상기 실시 형태들 중 임의의 더욱 구체적인 일 실시 형태에서, 가교결합제는 알킬화 멜라민 포름알데하이드 수지이다.
상기 실시 형태들 중 임의의 더욱 구체적인 일 실시 형태에서, 산화방지제는 페놀-유형 산화방지제, 아민-유형 산화방지제, 또는 입체 장애 황 함유 페놀계 산화방지제로 이루어진 군으로부터 선택되는 적어도 하나의 산화방지제를 포함한다. 상기 실시 형태들 중 임의의 더욱 구체적인 일 실시 형태에서, 촉매는 아민 중화된 벤젠 설폰산, 아민 중화된 다이노닐나프탈렌 다이설폰산 또는 아민 중화된 다이노닐나프탈렌설폰산 또는 다른 유형의 열 산 발생제를 포함한다. 상기 실시 형태들 중 임의의 더욱 구체적인 일 실시 형태에서, 적어도 하나의 열 전도성 충전제는 제1 열 전도성 충전제, 제2 열 전도성 충전제, 및 제3 열 전도성 충전제를 포함하고; 제1 열 전도성 충전제는 열 겔의 총 중량을 기준으로 35 중량% 내지 50 중량%의 양으로 존재하고; 제2 열 전도성 충전제는 열 겔의 총 중량을 기준으로 15 중량% 내지 25 중량%의 양으로 존재하고; 제3 열 전도성 충전제는 열 겔의 총 중량을 기준으로 15 중량% 내지 25 중량%의 양으로 존재한다.
첨부 도면과 관련하여 취해진 본 발명의 실시 형태들의 하기의 설명을 참조함으로써, 본 발명의 전술한 그리고 다른 특징 및 이점과, 이들을 성취하는 방식이 더욱 명백해질 것이고 본 발명 자체가 더 잘 이해될 것이다.
도 1은 실리콘-무함유 열 겔의 제조 방법에 관한 흐름도이고;
도 2는 예 1과 관련되며, 열 사이클링 시험을 거친 후의 샘플을 나타내고;
도 3은 예 2와 관련되며, 베이킹 시험을 거친 후의 샘플을 나타내고;
도 4는 예 2와 관련되며, 열 사이클링 시험을 거친 후의 샘플을 나타내고;
도 5는 예 5 내지 예 7과 관련되며, 열 사이클링 시험을 거친 후의 샘플을 나타내고;
도 6은 예 5 내지 예 7과 관련되며, 베이킹 시험을 거친 후의 샘플을 나타내고;
도 7은 샘플의 분배 속도를 측정하기 위해 예 5 내지 예 7과 함께 사용되는 분배 기구를 예시하고;
도 8은 본 발명에 따른 열 겔의 제조 방법을 예시하는 흐름도이고;
도 9는 본 발명의 열 겔과 함께 사용되는 분배기의 사시도이다.
상응하는 도면 부호는 몇몇 도면 전체에 걸쳐 상응하는 부분을 나타낸다. 본 명세서에 기술된 예시는 본 발명의 예시적인 실시 형태를 예시하며, 그러한 예시는 어떠한 방식으로든 본 발명의 범주를 제한하는 것으로 해석되어서는 안 된다.
A. 열 겔
본 발명은 열을 전자 구성요소로부터 멀어지게 전달하는 데 유용한 열 겔에 관한 것이다. 예시적인 일 실시 형태에서, 열 겔은 폴리에테르 폴리올, 가교결합제, 커플링제, 산화방지제, 촉매, 및 적어도 하나의 열 전도성 충전제를 포함한다.
1. 폴리에테르 폴리올
열 겔은 하나 이상의 폴리에테르 폴리올을 포함한다. 폴리에테르 폴리올은 중합체 매트릭스를 형성하도록 작용한다. 폴리에테르 폴리올은 중합체 사슬 내에 적어도 하나의 하이드록사이드(-OH) 기를 포함한다. 하이드록사이드 기는 폴리올들 사이에 가교결합 지점을 제공한다. 일 실시 형태에서, 폴리에테르 폴리올은 중합체 사슬 내에 각각 2개 및 3개의 하이드록사이드 기를 포함하는 바이-올 또는 트라이-올을 포함한다.
하이드록사이드 기는 또한 제형의 유동성에 역으로 영향을 미친다. 예를 들어, 폴리올의 하이드록실 기 함량이 너무 높으면, 생성되는 가교결합의 정도가 높기 때문에 제형의 최종 유동성이 제한될 수 있다. 또한, 폴리에테르 폴리올의 분자량이 또한 열 겔의 유동 특성에 영향을 미친다. 실질적으로 높은 분자량을 갖는 폴리에테르 폴리올은 제형의 최종 유동성을 감소시키는 반면, 실질적으로 낮은 분자량을 갖는 폴리에테르 폴리올은 충전제 로딩을 위한 안정한 매트릭스 프레임을 제공할 수 없다.
예시적인 폴리에테르 폴리올에는 시노펙 상하이 가오지아 페트로케미칼 컴퍼니, 리미티드(Sinopec Shanghai Gaogia Petrochemical Co., Ltd.)로부터 입수가능한 330N, 또는 시노펙 상하이 가오지아 페트로케미칼 컴퍼니, 리미티드로부터 입수가능한 GEP 828이 포함된다. 다른 예시적인 폴리에테르 폴리올에는 주롱 닝우 머티리얼 컴퍼니 리미티드(JURONG NINGWU Material Company Limited)로부터 입수가능한 NJ-360N, 쿡도 케미칼 (쿤샨) 컴퍼니 리미티드(KUKDO Chemical (KunShan) Co., LTD)로부터 입수가능한 GY-7500E, 상하이 동다 케미스트리(Shanghai Dongda Chemistry)로부터 입수가능한 SD-75, 상하이 동다 케미스트리로부터 입수가능한 SD-820, 상하이 동다 케미스트리로부터 입수가능한 SD-3000L, 상하이 동다 케미스트리로부터 입수가능한 SD-7502, 및 상하이 동다 케미스트리로부터 입수가능한 SD-8003이 포함된다.
예시적인 일 실시 형태에서, 폴리에테르 폴리올은 하기 식에 따른 염기 촉매의 존재 하에 글리세린을 프로필렌 옥사이드 및 에틸렌 옥사이드와 중합한 후 미세 정제함으로써 제조된다.

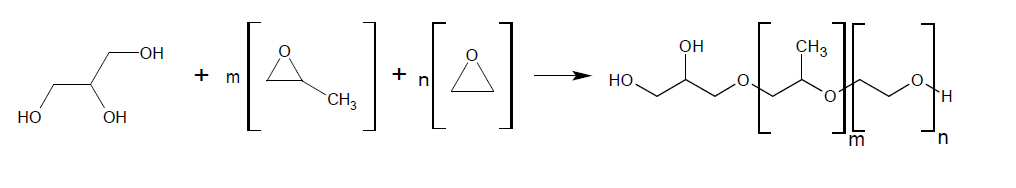

Figure pct00001

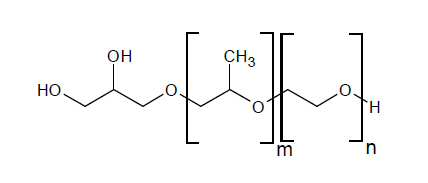

폴리에테르 폴리올은 하기에 나타낸 하기 화학식을 가지며, 여기서 m 및 n의 값은 반응 조건에 의해 기술되는 바와 같은 프로필렌 에폭사이드 대 에틸렌 옥사이드의 양 및 비에 따라 좌우된다. 일 실시 형태에서, m 및 n의 값은 각각 1 이상일 수 있다.
Figure pct00002
일부 예시적인 실시 형태에서, 열 겔은, 예를 들어, 열 겔의 총 중량을 기준으로, 1 중량%, 3 중량%, 5 중량%, 7 중량%만큼 적은 양으로, 10 중량%, 14 중량%, 18 중량%, 20 중량%만큼 많은 양으로, 또는 전술한 값들 중 임의의 2개의 값들 사이로 정의되는 임의의 범위, 예컨대 1 중량% 내지 10 중량%, 5 중량% 내지 10 중량%, 또는 1 중량% 내지 20 중량% 내의 양으로 하나 이상의 폴리에테르 폴리올을 포함한다.
일부 예시적인 실시 형태에서, 열 겔은, (겔 투과 크로마토그래피(GPC)에 의해 측정할 때) 중량 평균 분자량이 200 달톤, 400 달톤, 600 달톤, 800 달톤만큼 작거나, 1000 달톤, 5000 달톤, 10000 달톤, 20000 달톤만큼 크거나, 또는 전술한 값들 중 임의의 2개의 값들 사이로 정의되는 임의의 범위, 예컨대 200 달톤 내지 20000 달톤 또는 400 달톤 내지 10000 달톤 이내인 하나 이상의 폴리에테르 폴리올을 포함한다.
2. 커플링제
예시적인 실시 형태에서, 열 겔은, 열 전도성 충전제(들) 및 중합체 매트릭스 둘 모두와 상호작용하여 계면에서의 강한 접합을 촉진하도록 작용하는 하나 이상의 커플링제를 포함하며, 이는 충전제 입자 응집체를 파괴하고 충전제 입자를 중합체 매트릭스 중에 분산시키는 데 도움을 준다. 또한, 하나 이상의 커플링제는 폴리올 중합체 매트릭스에 대한 열 전도성 충전제(들)의 더 우수한 접착성을 생성한다.
예시적인 커플링제에는 실란 커플링제 및 유기금속 화합물, 예컨대 티타네이트 커플링제 및 지르코네이트 커플링제가 포함된다. 예시적인 실란 커플링제에는 지방족 기를 갖는 실란 커플링제가 포함된다. 예시적인 커플링제에는 티타늄 IV 2,2 (비스 2-프로페놀라토메틸)부타놀라토, 트리스(다이옥틸)파이로포스파토-O; 1 몰의 다이아이소옥틸 포스파이트와의 티타늄 IV 2-프로파놀라토, 트리스(다이옥틸)-파이로포스파토-O) 부가물; 티타늄 IV 비스(다이옥틸)파이로포스파토-O, 옥소에틸렌다이올라토, (부가물), 비스(다이옥틸) (하이드로겐)포스파이트-O; 티타늄 IV 비스(다이옥틸)파이로포스파토-O, 에틸렌다이올라토 (부가물), 비스(다이옥틸)하이드로겐 포스파이트; 지르코늄 IV 2,2 (비스 2-프로페놀라토메틸)부타놀라토, 트리스(다이아이소옥틸)파이로포스파토-O; 지르코늄 IV 2,2-비스(2-프로페놀라토메틸)부타놀라토, 사이클로 다이[2,2-(비스 2-프로페놀라토메틸)부타놀라토], 파이로포스파토-O,O, 및 헥사데실트라이메톡시실란이 포함된다. 다른 예시적인 실시 형태에서, 커플링제는 켄리치 케미칼 컴퍼니(Kenrich Chemical Company)로부터 입수가능한 KR-TTS이다.
예시적인 일 실시 형태에서, 커플링제는 하기에 나타낸 하기 구조를 갖는 티타늄 IV 2-프로파놀라토, 트리스 아이소옥타데카노아토(예를 들어, 켄리치 TTS)이다.

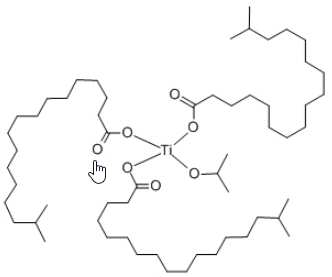

Figure pct00003
일부 예시적인 실시 형태에서, 열 겔은, 예를 들어, 열 겔의 총 중량을 기준으로, 0.01 중량%, 0.1 중량%, 1.0 중량%만큼 적은 양으로, 2.0 중량%, 3.0 중량%, 4.0 중량%, 5.0 중량%만큼 많은 양으로, 또는 전술한 값들 중 임의의 2개의 값들 사이로 정의되는 임의의 범위, 예컨대 0.1 중량% 내지 5 중량% 또는 0.1 중량% 내지 1 중량% 내의 양으로 하나 이상의 커플링제를 포함한다.
3. 가교결합제
예시적인 실시 형태에서, 열 겔은 폴리올들 사이의 가교결합을 가능하게 하기 위해 가교결합제를 포함한다 - 예를 들어, 가교결합제는 폴리올 에테르 분자의 하이드록시 기와 반응한다. 예시적인 가교결합제에는 알킬화 멜라민 포름알데하이드 수지가 포함된다. 다른 예시적인 가교결합제에는 알넥스(Allnex)로부터 입수가능한 사이멜(Cymel)(등록상표) 가교결합제, 예를 들어, 사이멜 1158, 사이멜 303LF, 사이멜 370, 사이멜 1156, 사이멜 683, 및 사이멜 MI-97-IX가 포함된다.

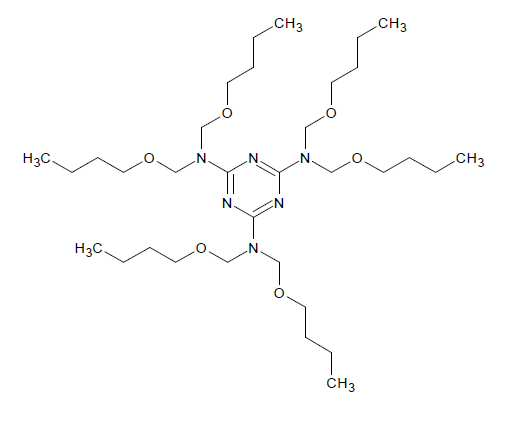

예시적인 일 실시 형태에서, 가교결합제는 중간 내지 높은 알킬화도, 낮은 내지 중간의 메틸올 함량, 및 중간 내지 높은 아미노 작용기를 갖는 부틸화 멜라민-포름알데하이드(예를 들어, 사이멜 1158)이다. 추가의 예시적인 실시 형태에서, 가교결합제는 하기에 나타낸 하기 구조를 갖는다.
Figure pct00004
일부 예시적인 실시 형태에서, 열 겔은, 예를 들어, 열 겔의 총 중량을 기준으로, 0.1 중량%, 0.50 중량%, 0.75 중량%, 1 중량%만큼 적은 양으로, 2 중량%, 3 중량%, 5 중량%, 10 중량%만큼 많은 양으로, 또는 전술한 값들 중 임의의 2개의 값들 사이로 정의되는 임의의 범위, 예컨대 0.5 중량% 내지 2 중량% 또는 0.75 중량% 내지 2 중량% 내의 양으로 하나 이상의 가교결합제를 포함한다.
4. 산화방지제
일부 예시적인 실시 형태에서, 열 겔은, 산화 반응을 종결시키고 유기 화합물(예를 들어, 대기 중 산소와 직접 반응하여 자유 라디칼을 생성하는 중합체)의 분해를 감소시키도록 작용하는 하나 이상의 산화방지제를 포함한다. 산화방지제는 자유 라디칼을 흡수하여 자유 라디칼 유도 분해를 억제한다. 예시적인 산화방지제에는 페놀 유형 산화방지제, 아민 유형 산화방지제, 또는 임의의 다른 적합한 유형의 산화방지제, 또는 이들의 조합이 포함된다. 페놀 또는 아민 유형 산화방지제는 또한 입체 장애 페놀 또는 아민 유형 산화방지제일 수 있다. 예시적인 페놀 유형 산화방지제에는 옥타데실 3-(3,5-다이-(tert)-부틸-4-하이드록시페닐)프로피오네이트가 포함된다. 예시적인 아민 유형 산화방지제에는 2,6-다이-tert-부틸-4-(4,6-비스(옥틸티오)-1,3,5-트라이아진-2-일아미노)페놀이 포함된다. 예시적인 입체 장애 산화방지제에는 입체 장애 황 함유 페놀계 산화방지제가 포함된다. 예시적인 산화방지제에는 바스프(BASF)로부터 입수가능한 이르가녹스(Irganox)(등록상표) 산화방지제, 예를 들어 이르가녹스 1135, 이르가녹스 5057이 포함된다. 다른 예시적인 산화방지제에는 이르가스탭(IRGASTAB) PUR68이 포함될 수 있다.

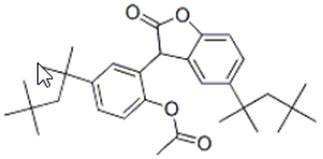

예시적인 일 실시 형태에서, 산화방지제는 옥틸-3,5-다이-tert-부틸-4-하이드록시-하이드로신나메이트(하기에 나타낸 화학식 A)와 2(3H)-벤조푸라논, 3-[2-(아세틸옥시)-5-(1,1,3,3-테트라메틸부틸)페닐]-5-(1,1,3,3-테트라메틸부틸)(하기에 나타낸 화학식 B)(예를 들어, PUR 68)의 혼합물이다.
[화학식 A]

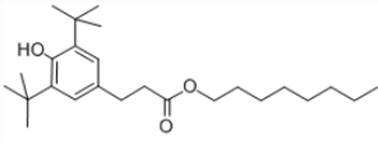

Figure pct00005
[화학식 B]
Figure pct00006
일부 예시적인 실시 형태에서, 열 겔은, 예를 들어, 열 겔의 총 중량을 기준으로, 0.1 중량%, 0.2 중량%, 0.4 중량%만큼 적은 양으로, 0.6 중량%, 0.8 중량%, 1 중량%만큼 많은 양으로, 또는 전술한 값들 중 임의의 2개의 값들 사이로 정의되는 임의의 범위, 예컨대 0.2 중량% 내지 0.4 중량% 또는 0.1 중량% 내지 1 중량% 내의 양으로 하나 이상의 산화방지제를 포함한다.
5. 촉매
열 겔은 폴리올과 가교결합제 수지의 가교결합을 촉매하기 위한 하나 이상의 촉매를 추가로 포함한다. 예시적인 촉매에는 열 산 발생제, 예를 들어 설폰산 기 함유 재료가 포함된다. 설폰산 기 함유 촉매의 예시적인 유리산은 하기에 나타낸 일반 화학식을 가질 수 있다:
Figure pct00007
예시적인 설폰산 기 함유 촉매에는 아민 블로킹된 화합물, 예컨대 아민 중화된 벤젠 설폰산, 아민 중화된 다이노닐나프탈렌 다이설폰산 또는 아민 중화된 다이노닐나프탈렌설폰산이 포함된다. 다른 예시적인 촉매는 킹 인더스트리(King Industry)로부터의 나큐어(NACURE) X49-110, 나큐어 2107, 나큐어 2500, 나큐어 2501, 나큐어 2522, 나큐어 2530, 나큐어 2558, 나큐어 XL-8224, 나큐어 4167, 나큐어 XP-297이 포함된다.
임의의 특정 이론에 구애되고자 함이 없이, 촉매는 생성된 열 겔의 유리한 패키지 안정성 및 경화 반응 특성을 제공하는 것으로 여겨진다. 촉매로부터의 유리산은 더 빠른 경화 및 더 낮은 경화 온도를 제공하며, 아민 블로킹된 화합물은 제형의 안정성을 유지하고 더 긴 저장 수명 및 일부 경우에 더 긴 가사 시간(pot life)을 제공한다.
예시적인 일 실시 형태에서, 촉매는 다이노닐나프탈렌다이설폰산이며, 가열될 때, 예를 들어, 80℃로 가열될 때 산을 방출하고, 하기에 나타낸 하기 구조를 갖는다(예를 들어, N-X49-110).

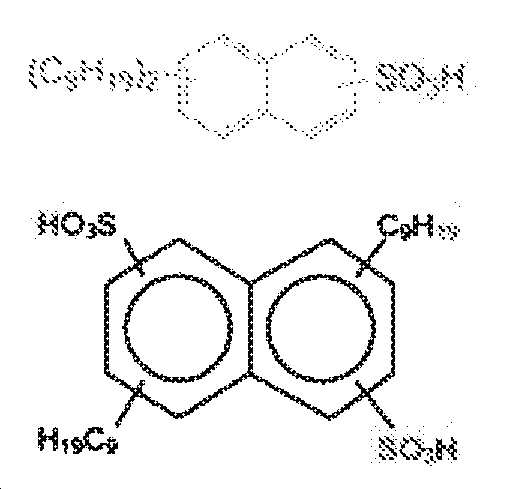

Figure pct00008
열 겔은, 열 겔의 총 중량을 기준으로, 0.1 중량%, 0.2 중량%, 0.3 중량%만큼 적은 양으로, 0.6 중량%, 0.8 중량%, 1 중량%만큼 많은 양으로, 또는 전술한 값들 중 임의의 2개의 값들 사이로 정의되는 임의의 범위, 예컨대 0.2 중량% 내지 0.8 중량% 또는 0.3 중량% 내지 0.6 중량% 내의 양으로 촉매를 포함할 수 있다. 예시적인 일 실시 형태에서, 열 겔은 약 0.373 중량%의 양의 촉매를 포함한다.
6. 열 전도성 충전제
열 겔은 하나 이상의 열 전도성 충전제를 포함한다. 예시적인 열 전도성 충전제에는 금속, 합금, 비금속, 금속 산화물 및 세라믹, 및 이들의 조합이 포함된다. 금속에는 알루미늄, 구리, 은, 아연, 니켈, 주석, 인듐, 및 납이 포함되지만 이로 한정되지 않는다. 비금속에는 탄소, 흑연, 탄소 나노튜브, 탄소 섬유, 그래핀, 질화붕소 및 질화규소가 포함되지만 이로 한정되지 않는다. 금속 산화물 또는 세라믹에는 알루미나(산화알루미늄), 질화알루미늄, 질화붕소, 산화아연, 및 산화주석이 포함되지만 이로 한정되지 않는다.
예시적인 일 실시 형태에서, 하나 이상의 열 전도성 충전제는 40 마이크로미터(mm) 평균 입자 크기(D50)를 갖는 알루미나(Al2O3)(예를 들어, BAK040), 5 마이크로미터(mm) 평균 입자 크기(D50)를 갖는 알루미나(Al2O3)(예를 들어, BAK005), 및 5 마이크로미터(mm) 평균 입자 크기(D50)를 갖는 알루미나(Al2O3)(예를 들어, AO-502)를 포함한다.
열 겔은, 예를 들어, 열 겔의 총 중량을 기준으로, 15 중량%, 20 중량%, 25 중량%, 50 중량%, 85 중량%, 90 중량%만큼 적은 양으로, 92 중량%, 95 중량%, 98 중량%, 99 중량%만큼 많은 양으로, 또는 전술한 값들 중 임의의 2개의 값들 사이로 정의되는 임의의 범위, 예컨대 15 중량% 내지 50 중량%, 20 중량% 내지 50 중량% 또는 15 중량% 내지 99 중량%, 80 중량% 내지 99 중량%, 80 중량% 내지 98 중량%, 85 중량% 내지 95 중량%, 또는 90 중량% 내지 92 중량% 내의 양으로 하나 이상의 열 전도성 충전제를 포함할 수 있다.
예시적인 열 전도성 충전제는, 예를 들어, 평균 입자 크기가 0.1 마이크로미터, 1 마이크로미터, 10 마이크로미터만큼 작거나, 25 마이크로미터, 40 마이크로미터, 50 마이크로미터만큼 크거나, 또는 전술한 값들 중 임의의 2개의 값들 사이로 정의되는 임의의 범위, 예컨대 0.1 마이크로미터 내지 50 마이크로미터, 1 마이크로미터 내지 40 마이크로미터, 또는 10 마이크로미터 내지 25 마이크로미터 이내일 수 있다.
예시적인 일 실시 형태에서, 열 겔은 제1 열 전도성 충전제, 제2 열 전도성 충전제, 및 제3 열 전도성 충전제를 포함할 수 있으며, 제1 열 전도성 충전제는 입자 크기가 40 마이크로미터이고, 제2 열 전도성 충전제는 평균 입자 크기가 5 마이크로미터이고, 제3 열 전도성 충전제는 평균 입자 크기가 0.5 마이크로미터이다.
예시적인 일 실시 형태에서, 열 겔은, 예를 들어, 열 겔의 총 중량을 기준으로, 30 중량%, 35 중량%, 40 중량%만큼 적은 양으로, 45 중량%, 50 중량%, 60 중량%만큼 많은 양으로, 또는 전술한 값들 중 임의의 2개의 값들 사이로 정의되는 임의의 범위, 예컨대 30 중량% 내지 60 중량%, 35 중량% 내지 50 중량%, 또는 40 중량% 내지 50 중량% 내의 양으로 제1 열 전도성 충전제를 포함한다. 제1 열 전도성 충전제는, 예를 들어 평균 입자 크기가 30 마이크로미터, 35 마이크로미터, 40 마이크로미터만큼 작거나, 45 마이크로미터, 50 마이크로미터, 60 마이크로미터만큼 크거나, 또는 전술한 값들 중 임의의 2개의 값들 사이로 정의되는 임의의 범위, 예컨대 30 마이크로미터 내지 60 마이크로미터, 35 마이크로미터 내지 50 마이크로미터, 또는 40 마이크로미터 내지 45 마이크로미터 이내일 수 있다. 예시적인 열 겔은, 예를 들어, 열 겔의 총 중량을 기준으로, 5 중량%, 10 중량%, 15 중량%만큼 적은 양으로, 25 중량%, 27 중량%, 30 중량%만큼 많은 양으로, 또는 전술한 값들 중 임의의 2개의 값들 사이로 정의되는 임의의 범위, 예컨대 5 중량% 내지 30 중량%, 10 중량% 내지 27 중량%, 또는 15 중량% 내지 25 중량% 내의 양으로 제2 열 전도성 충전제를 추가로 포함할 수 있다. 제2 열 전도성 충전제는, 예를 들어 평균 입자 크기가 1 마이크로미터, 3 마이크로미터, 5 마이크로미터만큼 작거나, 7 마이크로미터, 8 마이크로미터, 10 마이크로미터만큼 크거나, 또는 전술한 값들 중 임의의 2개의 값들 사이로 정의되는 임의의 범위, 예컨대 1 마이크로미터 내지 10 마이크로미터, 3 마이크로미터 내지 8 마이크로미터, 또는 5 마이크로미터 내지 7 마이크로미터 이내일 수 있다. 예시적인 열 겔은, 예를 들어, 열 겔의 총 중량을 기준으로, 10 중량%, 15 중량%, 20 중량%만큼 적은 양으로, 30 중량%, 35 중량%, 40 중량%만큼 많은 양으로, 또는 전술한 값들 중 임의의 2개의 값들 사이로 정의되는 임의의 범위, 예컨대 10 중량% 내지 40 중량%, 15 중량% 내지 35 중량%, 또는 20 중량% 내지 30 중량% 내의 양으로 제3 열 전도성 충전제를 추가로 포함할 수 있다. 제3 열 전도성 충전제는, 예를 들어 평균 입자 크기가 0.1 마이크로미터, 0.3 마이크로미터, 0.5 마이크로미터만큼 작거나, 1 마이크로미터, 1.5 마이크로미터, 2 마이크로미터만큼 크거나, 또는 전술한 값들 중 임의의 2개의 값들 사이로 정의되는 임의의 범위, 예컨대 0.1 마이크로미터 내지 2 마이크로미터, 0.3 마이크로미터 내지 1.5 마이크로미터, 또는 0.5 마이크로미터 내지 1 마이크로미터 이내일 수 있다.
7. 기타 첨가제
열 겔은 착색제 또는 다른 첨가제를 또한 포함할 수 있다. 예시적인 유기 안료에는, 스위스 무텐츠 소재의 클래리언트 인터내셔널 리미티드(Clariant International Ltd)로부터의 청색 색조 벤즈이미다졸론 안료 노보펌 카르민(Novoperm Carmine) HF3C와 같은 벤즈이미다졸론이 포함된다. 예시적인 무기 안료에는 카본 블랙 및 철계 화합물(예를 들어, 아이언 그린(iron green) 또는 아이언 옥사이드 그린(iron oxide green))이 포함된다. 예시적인 철계 화합물에는 산화철 화합물, 예컨대 α-Fe2O3, α-Fe2O3·H2O, Fe3O4, Fe2O3·H2O, 및 이들의 조합이 포함된다. 예시적인 유기 염료에는 벤조[kl]티옥산텐-3,4-다이카르복스이미드,N-옥타데실-(8CI); 벤조티옥산텐-3,4-다이카르복실산-N-스테아릴이미드가 포함된다.
일부 예시적인 실시 형태에서, 착색제는 α-Fe2O3; α-Fe2O3·H2O; Fe2O3·H2O; 및 Fe3O4로 이루어진 군으로부터 선택되는 무기 안료이다.

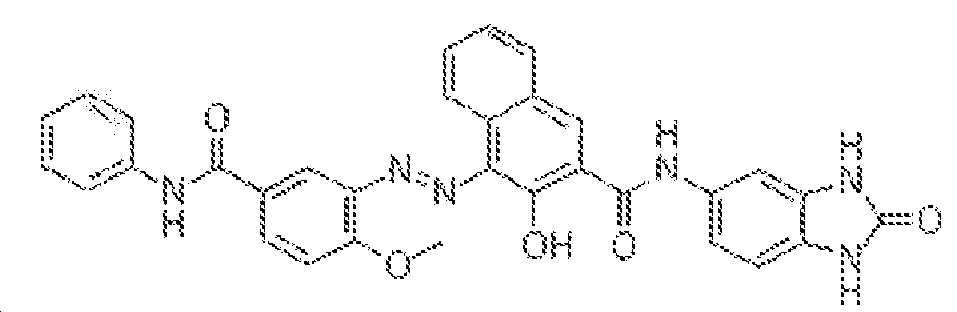

일부 예시적인 실시 형태에서, 착색제는 유기 안료이다. 더욱 특정한 실시 형태에서, 착색제는 하기 화학식 I 내지 화학식 XVI으로 이루어진 군으로부터 선택되는 유기 안료이다.
더욱 특정한 실시 형태에서, 착색제는 하기 화학식 I의 유기 안료이며, 이는 피그먼트 레드(pigment red) 176으로도 알려져 있고 CAS 번호 12225-06-8을 갖는다.
[화학식 I]
Figure pct00009
더욱 특정한 실시 형태에서, 착색제는 하기 화학식 II의 유기 안료이며, 이는 칼슘 비스[4-[[1-[[(2-메틸페닐)아미노]카르보닐]-2-옥소프로필]아조]-3-니트로벤젠설포네이트로도 알려져 있고 CAS 번호 12286-66-7을 갖는다.
[화학식 II]
Figure pct00010

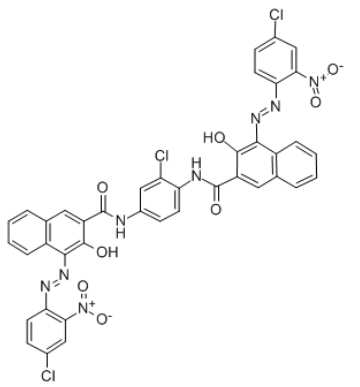

더욱 특정한 실시 형태에서, 착색제는 하기 화학식 III의 유기 안료이며, 이는 다이에틸 4,4'-[(3,3'-다이클로로[1,1'-바이페닐]-4,4'-다이일)비스(아조)]비스[4,5-다이하이드로-5-옥소-1-페닐-1h-피라졸-3-카르복실레이트]로도 알려져 있고 CAS 번호 6358-87-8을 갖는다.
[화학식 III]
Figure pct00011
더욱 특정한 실시 형태에서, 착색제는 하기 화학식 IV의 유기 안료이며, 이는 2,2'-[(3,3'-다이클로로[1,1'-바이페닐]-4,4'-다이일)비스(아조)]비스[N-(2,4-다이메틸페닐)-3-옥소-부탄아미드로도 알려져 있고 CAS 번호 5102-83-0을 갖는다.
[화학식 IV]
Figure pct00012
더욱 특정한 실시 형태에서, 착색제는 하기 화학식 V의 유기 안료이며, 이는 (29H, 31H-프탈로시아니나토(2-)-N29,N30,N31,N32)구리로도 알려져 있고 CAS 번호 147-14-8을 갖는다.
[화학식 V]
Figure pct00013
더욱 특정한 실시 형태에서, 착색제는 하기 화학식 VI의 유기 안료이며, 이는 브릴리언트그린프탈로시아닌으로도 알려져 있고 CAS 번호 1328-53-6을 갖는다.
[화학식 VI]
Figure pct00014
더욱 특정한 실시 형태에서, 착색제는 하기 화학식 VII의 유기 안료이며, 이는 9,19-다이클로로-5,15-다이에틸-5,15-다이하이드로-다이인돌로[2,3-c: 2',3'-n]트라이페노다이옥사진으로도 알려져 있고 CAS 번호 6358-30-1을 갖는다.
[화학식 VII]
Figure pct00015
더욱 특정한 실시 형태에서, 착색제는 하기 화학식 VIII의 유기 안료이며, 이는 5,12-다이하이드로퀸[2,3-B]아크리딘-7,14-다이온;5,12-다이하이드로퀴노[2,3-b]아크리딘-7,14-다이온으로도 알려져 있고 CAS 번호 1047-16-1을 갖는다.
[화학식 VIII]
Figure pct00016
더욱 특정한 실시 형태에서, 착색제는 하기 화학식 IX의 유기 안료이며, 이는 2,9-비스(3,5-다이메틸페닐)안트라[2,1,9-def:6,5,10-d'e'f']다이아이소퀴놀린-1,3,8,10(2h,9h)-테트론으로도 알려져 있고 CAS 번호 4948-15-6을 갖는다.
[화학식 IX]

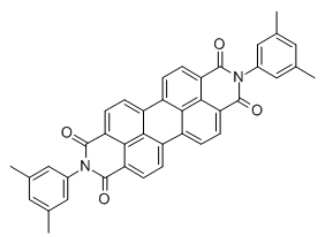

Figure pct00017
더욱 특정한 실시 형태에서, 착색제는 하기 화학식 X의 유기 안료이며, 이는 4,4'-다이아미노-[1,1'-바이안트라센]-9,9',10,10'-테트라온 또는 피그먼트 레드 177로도 알려져 있고 CAS 번호 4051-63-2를 갖는다.
[화학식 X]
Figure pct00018
더욱 특정한 실시 형태에서, 착색제는 하기 화학식 XI의 유기 안료이며, 이는 3,3'-[(2-메틸-1,3-페닐렌)다이이미노]비스[4,5,6,7-테트라클로로-1H-아이소인돌-1-온]으로도 알려져 있고 CAS 번호 5045-40-9를 갖는다.
[화학식 XI]
Figure pct00019
더욱 특정한 실시 형태에서, 착색제는 하기 화학식 XII의 유기 안료이며, 이는 칼슘 비스[4-[[1-[[(2-클로로페닐)아미노]카르보닐]-2-옥소프로필]아조]-3-니트로벤젠설포네이트]로도 알려져 있고 CAS 번호 71832-85-4를 갖는다.
[화학식 XII]

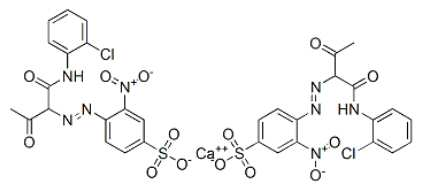

Figure pct00020
더욱 특정한 실시 형태에서, 착색제는 하기 화학식 XIII의 유기 안료이며, 이는 3,4,5,6-테트라클로로-N-[2-(4,5,6,7-테트라클로로-2,3-다이하이드로-1,3-다이옥소-1H-인덴-2-일)-8-퀴놀릴]프탈이미드로도 알려져 있고 CAS 번호 30125-47-4를 갖는다.
[화학식 XIII]
Figure pct00021
더욱 특정한 실시 형태에서, 착색제는 하기 화학식 XIV의 유기 안료이며, 이는 [1,3-다이하이드로-5,6-비스[[(2-하이드록시-1-나프틸)메틸렌]아미노]-2H-벤즈이미다졸-2-오나토(2-)-N5,N6,O5,O6]니켈로도 알려져 있고 CAS 번호 42844-93-9를 갖는다.
[화학식 XIV]
Figure pct00022
더욱 특정한 실시 형태에서, 착색제는 하기 화학식 XV(여기서, 각각의 R은 독립적으로 수소, 알킬, 아릴, 및 할로겐으로 이루어진 군으로부터 선택됨)의 유기 안료이며, 이는 피그먼트 레드 279로도 알려져 있고 CAS 번호 832743-59-6을 갖는다. 더욱 더 특정한 실시 형태에서, 각각의 R은 독립적으로 수소, C1-C6 알킬, 페닐, 및 할로겐으로 이루어진 군으로부터 선택된다. 다른 더욱 특정한 실시 형태에서, 각각의 R은 염소이고, 더욱 더 특히, 각각의 R은 7-클로로이다.
[화학식 XV]
Figure pct00023
더욱 특정한 실시 형태에서, 착색제는 하기 화학식 XVI의 유기 안료이며, 이는 염기-가수분해된, 피리미도[5,4-g]프테리딘-2,4,6,8-테트라민, 4-메틸벤젠설포네이트로도 알려져 있고 CAS 번호 346709-25-9를 갖는다.
[화학식 XVI]
Figure pct00024
하나의 더 특정 실시 형태에서, 착색제는 α-Fe2O3, 예컨대 바이 얀(BAI YAN)으로부터 입수가능한 아이언 레드(Iron Red)이다. 다른 더욱 특정한 실시 형태에서, 착색제는α-Fe2O3·H2O, 예컨대 바이 얀으로부터 입수가능한 아이언 옐로(Iron Yellow)이다. 또 다른 더욱 특정한 실시 형태에서, 착색제는 Fe3O4, 예컨대 바이 얀으로부터 입수가능한 아이언 블루(Iron Blue)이다. 또 다른 더욱 특정한 실시 형태에서, 착색제는 화학식 C32H24N6O5를 갖는 화학식 I의 안료, 예컨대 스위스 무텐츠 소재의 클래리언트 인터내셔널 리미티드로부터 입수가능한 노보펌 카르민 HF3C이다.
다른 실시 형태에서, 첨가제는 아이언 그린 안료일 수 있다.
본 발명의 열 겔은 일부 다른 첨가제, 예컨대 안료 또는 염료를 추가로 포함할 수 있다. 일 실시 형태에서, 열 겔은, 예를 들어, 열 겔의 총 중량을 기준으로, 0.001 중량%, 0.01 중량%, 0.05 중량%, 0.08 중량%만큼 적은 양으로, 2 중량%, 5 중량%, 10 중량%만큼 많은 양으로, 또는 전술한 값들 중 임의의 2개의 값들 사이로 정의되는 임의의 범위, 예컨대 0.001 중량% 내지 10 중량%, 0.05 중량% 내지 2 중량%, 또는 0.08 중량% 내지 5 중량% 내의 양으로 안료 성분을 포함한다.
예시적인 일 실시 형태에서, 열 겔은, 예를 들어, 열 겔의 총 중량을 기준으로, 30 중량%, 35 중량%, 또는 40 중량%만큼 적은 양으로, 50 중량%, 55 중량%, 또는 60 중량%만큼 많은 양으로, 또는 전술한 값들 중 임의의 2개의 값들 사이로 정의되는 임의의 범위, 예컨대 30 중량% 내지 60 중량%, 35 중량% 내지 55 중량%, 또는 40 중량% 내지 50 중량% 내의 양으로 제1 열 전도성 충전제를 포함할 수 있다. 제1 열 전도성 충전제는, 예를 들어 평균 입자 크기가 30 마이크로미터, 35 마이크로미터, 또는 40 마이크로미터만큼 작거나, 45 마이크로미터, 50 마이크로미터, 또는 60 마이크로미터만큼 크거나, 또는 전술한 값들 중 임의의 2개의 값들 사이로 정의되는 임의의 범위, 예컨대 30 마이크로미터 내지 60 마이크로미터, 35 마이크로미터 내지 50 마이크로미터, 40 마이크로미터 내지 45 마이크로미터, 또는 35 마이크로미터 내지 45 마이크로미터 이내일 수 있다. 예시적인 열 겔은, 예를 들어, 열 겔의 총 중량을 기준으로, 5 중량%, 10 중량%, 또는 15 중량%만큼 적은 양으로, 25 중량%, 27 중량%, 또는 30 중량%만큼 많은 양으로, 또는 전술한 값들 중 임의의 2개의 값들 사이로 정의되는 임의의 범위, 예컨대 5 중량% 내지 30 중량%, 10 중량% 내지 27 중량%, 또는 15 중량% 내지 25 중량% 내의 양으로 제2 열 전도성 충전제를 추가로 포함할 수 있다. 제2 열 전도성 충전제는, 예를 들어 평균 입자 크기가 1 마이크로미터, 3 마이크로미터, 또는 5 마이크로미터만큼 작거나, 10 마이크로미터, 15 마이크로미터, 또는 20 마이크로미터만큼 크거나, 또는 전술한 값들 중 임의의 2개의 값들 사이로 정의되는 임의의 범위, 예컨대 1 마이크로미터 내지 20 마이크로미터, 3 마이크로미터 내지 15 마이크로미터, 또는 5 마이크로미터 내지 10 마이크로미터 이내일 수 있다. 예시적인 열 겔은, 예를 들어, 열 겔의 총 중량을 기준으로, 5 중량%, 10 중량%, 또는 15 중량%만큼 적은 양으로, 25 중량%, 27 중량%, 또는 30 중량%만큼 많은 양으로, 또는 전술한 값들 중 임의의 2개의 값들 사이로 정의되는 임의의 범위, 예컨대 5 중량% 내지 30 중량%, 10 중량% 내지 27 중량%, 또는 15 중량% 내지 25 중량% 내의 양으로 제3 열 전도성 충전제를 추가로 포함할 수 있다. 제3 열 전도성 충전제는, 예를 들어 평균 입자 크기가 0.1 마이크로미터, 0.3 마이크로미터, 또는 0.5 마이크로미터만큼 작거나, 1 마이크로미터, 1.5 마이크로미터, 또는 2 마이크로미터만큼 크거나, 또는 전술한 값들 중 임의의 2개의 값들 사이로 정의되는 임의의 범위, 예컨대 0.1 마이크로미터 내지 2 마이크로미터, 0.3 마이크로미터 내지 1.5 마이크로미터, 또는 0.5 마이크로미터 내지 1 마이크로미터 이내일 수 있다. 예시적인 열 겔은, 예를 들어, 열 겔의 총 중량을 기준으로, 1 중량%, 3 중량%, 5 중량%, 7 중량%만큼 적은 양으로, 10 중량%, 14 중량%, 18 중량%, 20 중량%만큼 많은 양으로, 또는 전술한 값들 중 임의의 2개의 값들 사이로 정의되는 임의의 범위, 예컨대 1 중량% 내지 10 중량%, 5 중량% 내지 10 중량%, 또는 1 중량% 내지 20 중량% 내의 양으로 폴리에테르 폴리올을 추가로 포함할 수 있다. 예시적인 열 겔은, 예를 들어, 열 겔의 총 중량을 기준으로, 0.1 중량%, 0.50 중량%, 0.75 중량%, 1 중량%만큼 적은 양으로, 2 중량%, 3 중량%, 5 중량%, 10 중량%만큼 많은 양으로, 또는 전술한 값들 중 임의의 2개의 값들 사이로 정의되는 임의의 범위, 예컨대 0.5 중량% 내지 2 중량% 또는 0.75 중량% 내지 2 중량% 내의 양으로 가교결합제를 추가로 포함할 수 있다. 예시적인 열 겔은, 예를 들어, 열 겔의 총 중량을 기준으로, 0.01 중량%, 0.1 중량%, 1.0 중량%만큼 적은 양으로, 2.0 중량%, 3.0 중량%, 4.0 중량%, 5.0 중량%만큼 많은 양으로, 또는 전술한 값들 중 임의의 2개의 값들 사이로 정의되는 임의의 범위, 예컨대 0.1 중량% 내지 5 중량% 또는 0.1 중량% 내지 1 중량% 내의 양으로 커플링제를 추가로 포함할 수 있다. 예시적인 열 겔은, 예를 들어, 열 겔의 총 중량을 기준으로, 0.1 중량%, 0.2 중량%, 0.4 중량%만큼 적은 양으로, 0.6 중량%, 0.8 중량%, 1 중량%만큼 많은 양으로, 또는 전술한 값들 중 임의의 2개의 값들 사이로 정의되는 임의의 범위, 예컨대 0.2 중량% 내지 0.4 중량% 또는 0.1 중량% 내지 1 중량% 내의 양으로 산화방지제를 추가로 포함할 수 있다. 예시적인 열 겔은, 열 겔의 총 중량을 기준으로, 0.1 중량%, 0.2 중량%, 0.3 중량%만큼 적은 양으로, 0.6 중량%, 0.8 중량%, 1 중량%만큼 많은 양으로, 또는 전술한 값들 중 임의의 2개의 값들 사이로 정의되는 임의의 범위, 예컨대 0.2 중량% 내지 0.8 중량% 또는 0.3 중량% 내지 0.6 중량% 내의 양으로 촉매를 추가로 포함할 수 있다. 예시적인 열 겔은, 예를 들어, 열 겔의 총 중량을 기준으로, 0.001 중량%, 0.01 중량%, 0.05 중량%, 0.08 중량%만큼 적은 양으로, 2 중량%, 5 중량%, 10 중량%만큼 많은 양으로, 또는 전술한 값들 중 임의의 2개의 값들 사이로 정의되는 임의의 범위, 예컨대 0.001 중량% 내지 10 중량%, 0.05 중량% 내지 2 중량%, 또는 0.08 중량% 내지 5 중량% 내의 양으로 첨가제(예를 들어, 안료)를 추가로 포함할 수 있다.
본 발명의 열 겔에는 어떠한 실리콘 함유 성분도 없을 수 있다. 실리콘 함유 성분에는 중합된 실록산 또는 폴리실록산, 및 규소 원자에 부착된 작용기(예를 들어, 유기 측기)를 갖는 무기 규소-산소 골격 사슬을 포함하는 실리콘 함유 올리고머 또는 중합체가 포함한다. 일 실시 형태에서, 열 겔은, 예를 들어, 열 겔의 총 중량을 기준으로, 1 중량% 미만, 0.5 중량% 미만, 0.3 중량% 미만, 또는 0.1 중량% 미만의 양의 실리콘 함유 성분들을 포함한다.
본 발명의 열 겔에는 또한 어떠한 규소 원자도 없을 수 있다. 일 실시 형태에서, 열 겔은, 예를 들어, 열 겔의 총 중량을 기준으로, 1 중량% 미만, 0.5 중량% 미만, 0.3 중량% 미만, 또는 0.1 중량% 미만, 또는 0.01 중량% 미만의 양의 규소 원자를 포함한다.
B. 열 겔의 형성 방법
1. 배치식 방법
도 1을 참조하면, 열 겔을 제조하는 방법(100)이 도시되어 있다. 블록(102)에서는, 폴리에테르 폴리올, 커플링제, 산화방지제, 및 가교결합제를 칭량하고 반응 용기에 첨가하여 혼합물을 형성한다. 혼합물을 소정 기간 동안 교반한다. 예시적인 교반 속도는, 예를 들어 2000 rpm(분당 회전수), 2500 rpm, 3000 rpm만큼 작을 수 있거나, 3250 rpm, 3350 rpm, 3500 rpm만큼 클 수 있거나, 또는 전술한 값들 중 임의의 2개의 값들 사이로 정의되는 임의의 범위, 예컨대 2000 rpm 내지 3500 rpm, 2500 rpm 내지 3350 rpm, 또는 3000 rpm 내지 3250 rpm 이내일 수 있다. 교반 속도에 대한 예시적인 기간은, 예를 들어 20초, 25초, 30초만큼 짧거나, 200초, 250초, 275초, 300초만큼 길거나, 또는 전술한 값들 중 2개의 값들 사이로 정의되는 임의의 범위, 예컨대 20초 내지 300초, 25초 내지 275초, 30초 내지 250초, 또는 30초 내지 200초 이내이다. 예시적인 실시 형태에서, 혼합물은 3000 rpm 미만의 속도로 3분 동안 교반된다.
이어서, 방법(100)은 블록(104)으로 진행되는데, 여기서는 반응 용기에 하나 이상의 열 전도성 충전제를 첨가한다. 이어서, 생성되는 혼합물을 소정 기간 동안 교반한다. 예시적인 교반 속도는, 예를 들어 2000 rpm(분당 회전수) 미만, 2250 rpm, 2500 rpm만큼 작을 수 있거나, 2600 rpm, 2750 rpm, 3000 rpm만큼 클 수 있거나, 또는 전술한 값들 중 임의의 2개의 값들 사이로 정의되는 임의의 범위, 예컨대 2000 rpm 내지 3000 rpm, 2250 rpm 내지 2750 rpm, 또는 2500 rpm 내지 2600 rpm 이내일 수 있다. 교반 속도에 대한 예시적인 기간은, 예를 들어 1분, 2분, 3분만큼 짧거나, 4분, 4.5분, 5분만큼 길거나, 또는 전술한 값들 중 2개의 값들 사이로 정의되는 임의의 범위, 예컨대 1분 내지 5분, 2분 내지 4.5분, 또는 3분 내지 4분 이내이다. 예시적인 실시 형태에서, 혼합물은 2500 rpm 미만의 속도로 3분 동안 교반된다.
이어서, 방법(100)은 블록(106)으로 진행되는데, 여기서는 혼합물을 실온으로 냉각한다. 이어서, 방법(100)은 블록(108)으로 이동하는데, 여기서는 촉매를 칭량하여 반응 용기에 첨가한다. 이어서, 생성되는 혼합물을 소정 기간 동안 교반한다. 예시적인 교반 속도는, 예를 들어 2000 rpm(분당 회전수) 미만, 2250 rpm, 2500 rpm만큼 작을 수 있거나, 2600 rpm, 2750 rpm, 3000 rpm만큼 클 수 있거나, 또는 전술한 값들 중 임의의 2개의 값들 사이로 정의되는 임의의 범위, 예컨대 2000 rpm 내지 3000 rpm, 2250 rpm 내지 2750 rpm, 또는 2500 rpm 내지 2600 rpm 이내일 수 있다. 교반 속도에 대한 예시적인 기간은, 예를 들어 1분, 2분, 3분만큼 짧거나, 4분, 4.5분, 5분만큼 길거나, 또는 전술한 값들 중 2개의 값들 사이로 정의되는 임의의 범위, 예컨대 1분 내지 5분, 2분 내지 4.5분, 또는 3분 내지 4분 이내이다. 예시적인 실시 형태에서, 혼합물은 2500 rpm 미만의 속도로 3분 동안 교반된다. 이어서, 혼합물이 균일한 상일 때 반응 혼합물에 진공을 인가한다. 진공은, 예를 들어 1000 rpm, 1250 rpm, 1500 rpm만큼 작을 수 있거나, 1600 rpm, 1750 rpm, 2000 rpm만큼 클 수 있거나, 또는 전술한 값들 중 임의의 2개의 값들 사이로 정의되는 임의의 범위, 예컨대 1000 rpm 내지 2000 rpm, 1250 rpm 내지 1750 rpm, 또는 1500 rpm 내지 1600 rpm 이내일 수 있는 낮은 회전 속도를 동반한다.
이어서, 방법(100)은 블록(110)으로 진행되는데, 여기서는 혼합물을 실온으로 냉각한다. 냉각 후에, 방법(100)은 블록(112)으로 진행되며, 용기 내에서 진공을 개방/제거하고, 혼합물을 소정 기간 동안 교반한다. 예시적인 교반 속도는, 예를 들어 2000 rpm(분당 회전수) 미만, 2250 rpm, 2500 rpm만큼 작을 수 있거나, 2600 rpm, 2750 rpm, 3000 rpm만큼 클 수 있거나, 또는 전술한 값들 중 임의의 2개의 값들 사이로 정의되는 임의의 범위, 예컨대 2000 rpm 내지 3000 rpm, 2250 rpm 내지 2750 rpm, 또는 2500 rpm 내지 2600 rpm 이내일 수 있다. 교반 속도에 대한 예시적인 기간은, 예를 들어 1분, 2분, 3분만큼 짧거나, 4분, 4.5분, 5분만큼 길거나, 또는 전술한 값들 중 2개의 값들 사이로 정의되는 임의의 범위, 예컨대 1분 내지 5분, 2분 내지 4.5분, 또는 3분 내지 4분 이내이다. 예시적인 실시 형태에서, 혼합물은 2500 rpm 미만의 속도로 3분 동안 교반된다.
일부 예시적인 실시 형태에서, 열 겔은 가열된 혼합기 내에서 개별 성분들을 조합하고 그 조성물을 함께 블렌딩함으로써 제조된다. 이어서, 블렌딩된 조성물을 베이킹 없이 기재에 직접 적용할 수 있다.
2. 2성분 방법
다른 예시적인 실시 형태에서, 열 겔은 제1 성분 및 제2 성분을 제조하고 제1 성분과 제2 성분을 분배기 내에서 조합함으로써 제조된다. 예를 들어, 제1 성분이 용기(202) 내에 저장되고 제2 성분이 용기(204) 내에 저장되는, 도 9에 나타나 있는 바와 같은 이중 카트리지 분배기 장치(200)가 사용될 수 있다. 제1 성분 및 제2 성분은 각각의 튜빙(206, 208)을 통해 각각 카트리지(214) 및 카트리지(216)로 공급된다. 카트리지(214)로부터, 제1 성분이 분배기(220)의 혼합 용기(210) 내로 공급된다. 유사하게, 카트리지(216)로부터, 제2 성분이 분배기(220)의 혼합 용기(210) 내로 공급된다. 이어서, 추가의 가열 없이 혼합 용기(210) 내에서 제1 성분과 제2 성분을 혼합하고, 생성되는 혼합된 조성물을 분배기(220)의 주사기(212)를 통해 공급한다. 일 실시 형태에서, 혼합된 조성물을 이어서 기재에 직접 적용할 수 있다.
이제 도 8을 참조하면, 열 겔을 제조하는 방법(300)이 제공된다. 단계(302)에서, 제1 성분 및 제2 성분을 본 명세서에 추가로 기재된 성분들에 따라 제조한다.
a. 제1 성분
예시적인 실시 형태에서, 열 겔의 제1 성분은 각각의 성분에 대한 상기 설명에 따라 폴리에테르 폴리올, 촉매, 및 적어도 하나의 열 전도성 충전제를 포함한다.
b. 제2 성분
예시적인 실시 형태에서, 열 겔의 제2 성분은 상기 설명에 따라 폴리에테르 폴리올을 포함한다. 제1 성분의 폴리에테르 폴리올 및 제2 성분의 폴리에테르 폴리올이 상이한 폴리에테르 폴리올 화합물인 것이 본 발명의 범주 내에 속한다. 제1 성분의 폴리에테르 폴리올 및 제2 성분의 폴리에테르 폴리올이 동일한 폴리에테르 폴리올 화합물인 것이 또한 본 발명의 범주 내에 속한다. 열 겔의 제2 성분은 각각의 성분에 대한 상기 설명에 따라 가교결합제, 적어도 하나의 열 전도성 충전제, 및 첨가제를 추가로 포함한다.
일단 성분들이 제조되면, 방법(300)은 단계(304)로 이동하며, 여기서는 제1 성분 및 제2 성분을, 예를 들어 0.1:1, 0.5:1, 1:1만큼 작거나, 5:1, 7.5:1, 10:1만큼 크거나, 또는 전술한 값들 중 임의의 2개의 값들 사이로 정의되는 임의의 범위, 예컨대 0.1:1 내지 10:1 이내인 비(제1 성분:제2 성분)로 함께 혼합한다. 상이한 비는 혼합물 내에서 상이한 양의 가교결합 및 또한 상이한 경도 특성을 생성한다. 예시적인 실시 형태에서, 제1 성분 및 제2 성분은 정적 혼합기에 의해 1:1 비로 혼합된다.
제1 성분 및 제2 성분을 혼합한 후, 이어서 단계(306)에 나타나 있는 바와 같이, 생성된 혼합물을 표면 상에 적용한다. 혼합물은 자동 분배 기계 또는 수동 분배 기계, 예를 들어 주사기에 의해 적용될 수 있다.
C. 열 겔의 특성
열 겔이 기재에 적용될 때, 열 겔 내에서의 가교결합으로 인해 누출이 최소화된다. 즉, 가교결합제는 유리하게는 폴리올을 가교결합시켜, 실질적으로 제한된 양의 중합체 누출이 일어나게 한다. 제한된 누출은 주변 포트(예를 들어, 전기 구성요소)의 오염을 감소시킨다.
일반적으로, 헥사메틸사이클로트라이실록산 및 옥타메틸사이클로테트라실록산과 같은 환형 실록산 화합물이 전자 제품에 존재한다. 이들 환형 실록산 화합물 중 일부가 전자 제품 내의 전극 상에 침착되는 경우, 환형 실록산 화합물은 소정 조건 하에서 개환 중합을 겪을 것이고 절연 폴리실록산 층을 형성할 것이며, 이는 전극의 적절한 기능성을 약화시킬 것이고, 결국 전자 제품의 기능성을 해칠 것이다. 대조적으로, 본 발명의 열 겔에는 실리콘이 없어서, 열 겔의 일부가 잠재적으로 전극 상에 침착될 수 있다면 전술한 문제가 회피된다.
더욱이, 하기에 더 상세히 기재되는 바와 같이, 열 겔은 TCB 하에서의 열 사이클링에 의해 측정할 때 최대 80℃의 온도에서 경화될 수 있다. TCB에서는, 샘플을 오븐에 넣고 온도를 (예를 들어, -40℃ 내지 80℃로) 제어한다. 샘플은 몇 주 또는 몇 개월 동안 열 사이클링을 겪으며, 그 후에 샘플 내에 균열이 존재하는지의 여부 또는 샘플이 열 사이클링 전의 그들의 원래 위치로부터 활주되었는지의 여부를 알아보기 위해 샘플을 조사한다. 많은 전자 구성요소가 약 80℃의 온도에서 작동하며, 따라서 겔을 적용한 후에 열 겔을 경화시키기 위한 추가 가열 단계는 필요하지 않다. 더욱이, 겔이 적용된 표면 상에 재적용되거나 재작업될 필요가 있는 경우, 겔은 용이하게 제거될 수 있다. 또한, 열 겔의 열 전도도는 예를 들어 1 W/mK, 2 W/mK, 2.5 W/mK만큼 작거나, 4 W/mK, 4 W/mK, 4 W/mK만큼 크거나, 또는 전술한 값들 중 임의의 2개의 값들 사이로 정의되는 임의의 범위, 예컨대 1 W/mK 내지 5 W/mK, 2 W/mK 내지 4.5 W/mK, 또는 2.5 W/mK 내지 4 W/mK 이내이다.
본 명세서에 사용되는 바와 같이, 어구 "전술한 값들 중 임의의 2개의 값들 사이로 정의되는 임의의 범위 이내"는, 그러한 어구 이전에 열거된 값들이 목록의 하한 부분에 있는지 또는 목록의 상한 부분에 있는지와 관계없이, 임의의 범위가 그러한 값들 중 임의의 2개의 값으로부터 선택될 수 있음을 실제로 의미한다. 예를 들어, 한 쌍의 값이 2개의 하한 값, 2개의 상한 값, 또는 하나의 하한 값과 하나의 상한 값으로부터 선택될 수 있다.
실시예
예 1 내지 예 3
표 1에 나타낸 제형 및 하기 설명에 따라 열 겔을 제조하였다.
[표 1]

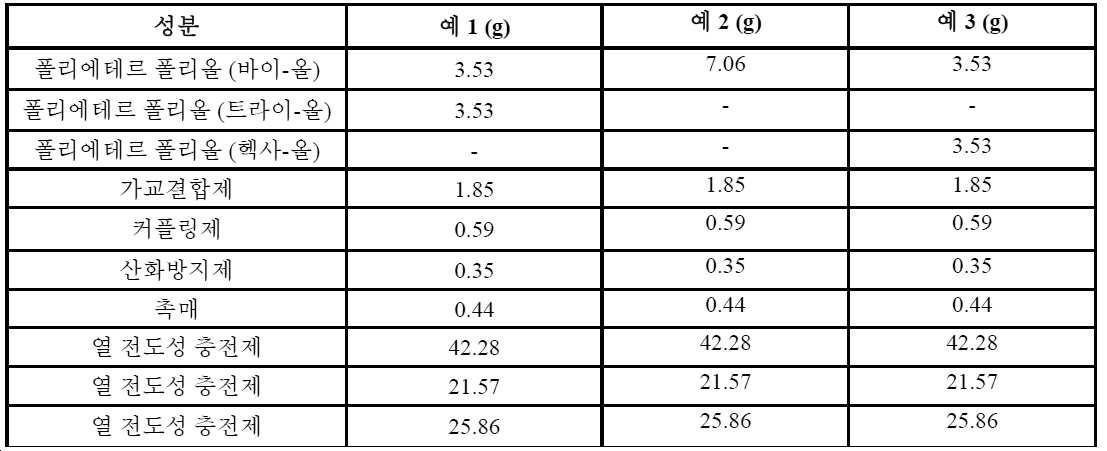

Figure pct00025
폴리에테르 폴리올, 커플링제, 산화방지제, 및 가교결합제를 칭량하여 플라스틱 컵에 첨가한다. 이어서, 혼합물을 스피드 믹서로 3000 rpm(분당 회전수)으로 30초 동안 교반한다.
열 전도성 충전제를 칭량하여 플라스틱 컵에 첨가한다. 혼합물을 스피드믹서로 2500 rpm 하에 3분 동안 교반하고, 이어서 실온으로 냉각시킨다.
촉매를 칭량하여 컵에 첨가한다. 혼합물을 스피드믹서로 2500 rpm 하에 3분 동안 교반하고, 이어서 실온으로 냉각시킨다. 이어서, 진공을 개방하고 혼합물을 스피드믹서로 2500 rpm으로 3분 동안 교반한다.
생성된 페이스트를 주사기에 채우고, 이어서 매끄러운 구리 플레이트 상에 분배한다. 두께가 1.6 mm 또는 0.3 mm인 스페이서를 구리 플레이트의 에지 상에 배치하여 1.6 mm 또는 0.3 mm 간극을 생성하였다. 이어서, 유리를 사용하여 페이스트를 1.6 mm 또는 0.3 mm의 두께로 압축하였다. 이어서, 샘플을 TCB(열 사이클링) 챔버 내에 3일 동안 넣어 두었고, 3일 동안 -55℃와 +125℃ 사이의 열 사이클링을 겪게 하였다.
도 2에 나타나 있는 바와 같이, TCB 시험에서, 예 2는 제한된 적하(dripping) 문제를 나타내었지만, 예 3은 상당한 적하 문제를 나타내었다. 또한, 예 1은 균열 및 적하 문제 둘 모두를 나타내었다.
예 4
표 2에 나타낸 제형 및 하기 설명에 따라 열 겔을 제조하였다.
[표 2]

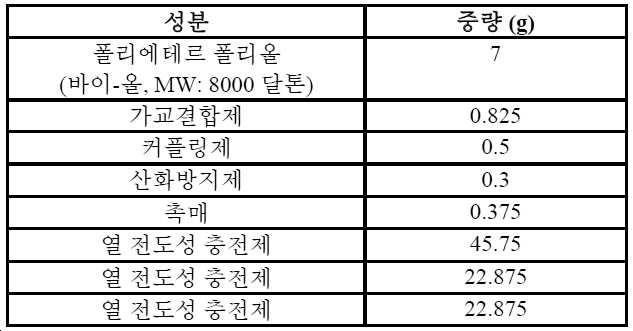

Figure pct00026
폴리에테르 폴리올, 커플링제, 산화방지제, 및 가교결합제를 칭량하여 플라스틱 컵에 첨가하였다. 이어서, 혼합물을 스피드 믹서로 3000 rpm(분당 회전수)으로 30초 동안 교반한다.
열 전도성 충전제를 칭량하여 플라스틱 컵에 첨가하였다. 혼합물을 스피드믹서로 2500 rpm 하에 3분 동안 교반하고, 이어서 실온으로 냉각시킨다.
촉매를 칭량하여 컵에 첨가하였다. 혼합물을 스피드믹서로 2500 rpm 하에 3분 동안 교반하고, 이어서 실온으로 냉각시켰다. 이어서, 진공을 개방하고 혼합물을 스피드믹서로 2500 rpm으로 3분 동안 교반하였다.
도 3 및 도 4의 제형을 수직 배향된 1.6 mm 간극으로 유리와 예시적인 히트 싱크 사이에 개재시켰다. 샘플 3(도 3 및 도 4)은 상기 표 2에 나타낸 조성을 가졌으며 두께가 0.3 mm이었다. 샘플 3을 125℃에서 3일 동안 오븐 내에서 베이킹하였다. 도 3에 나타나 있는 바와 같이, 125℃에서 3일 동안 베이킹한 후에 샘플에 균열이 나타나지 않았다.
도 4에 나타나 있는 바와 같은 샘플 1, 샘플 2, 및 샘플 3은 표 2에 열거된 조성을 갖는다. 샘플 1은 3 mm의 두께를 갖고, 샘플 2는 1.5 mm의 두께를 갖고, 샘플 3은 0.3 mm의 두께를 갖는다. 샘플 모두가 TCB 시험을 받았는데, 여기서 샘플은 3개월 동안 -40℃와 +80℃ 사이의 열 사이클링을 겪었다. 도 4에 나타나 있는 바와 같이, 샘플 1 및 샘플 2는 균열 또는 적하를 나타내지 않았다. 그러나, 샘플은 황색 안료를 함유하기 때문에 약간의 색 변화를 나타내었다.
예 5 내지 예 7
표 3에 나타낸 제형에 따라 그리고 본 명세서에 추가로 기재된 바와 같이 열 겔을 제조하였다.
[표 3]

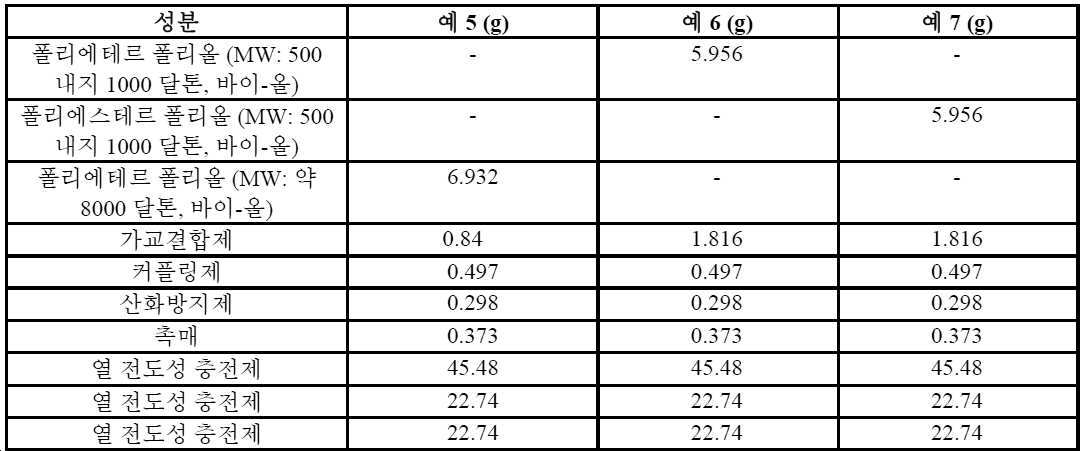

Figure pct00027
예 5 내지 예 7을 제조하기 위하여, 폴리에테르 폴리올(또는 폴리에스테르 폴리올), 커플링제, 산화방지제, 및 가교결합제를 칭량하고 플라스틱 컵에 첨가하여 혼합물을 형성하였다. 이어서, 혼합물을 스피드 믹서로 3000 rpm(분당 회전수)으로 30초 동안 교반하였다.
이어서, 열 전도성 충전제를 칭량하여 플라스틱 컵에 첨가하였다. 혼합물을 스피드믹서로 2500 rpm으로 3분 동안 교반한 후에, 혼합물을 실온으로 냉각시켰다.
이어서, 촉매를 칭량하여 컵에 첨가하였다. 혼합물을 스피드믹서로 2500 rpm으로 3분 동안 교반하고, 이어서 실온으로 냉각시켰다. 이어서, 진공을 개방하고 혼합물을 스피드믹서로 2500 rpm으로 3분 동안 교반하였다.
열 신뢰성 시험을 위해, 유리와 구리 플레이트 사이의 수직으로 배향된 0.3 mm 간극으로 유리와 구리 플레이트 사이에 3가지 제형을 개재시켰다. 3가지 샘플을 오븐 내에서 125℃에서 24시간 동안 베이킹하였다. 도 5에 나타나 있는 바와 같이, 시험 동안 샘플에 의해 균열 또는 적하가 나타나지 않았다.
TCB 시험을 위해, 수직으로 배향된 0.3 mm 간극으로 유리와 구리 플레이트 사이에 3가지 제형을 개재시켰다. 이어서, 샘플을 TCB 시험하였으며, 여기서 샘플은 24시간 동안 -40℃와 +80℃ 사이의 열 사이클링을 겪었다. 도 6에 나타나 있는 바와 같이, 예 5 및 예 6(중합체가 폴리에테르 폴리올임)은, 있다하더라도, 균열 문제를 나타내지 않았으나; 예 7(중합체가 폴리에스테르 폴리올임)은 심각한 균열 문제를 나타내었다.
도 7에 나타나 있는 바와 같은 기구에서 예 5 내지 예 7의 분배 속도를 측정하였다. 하기 표 4에 나타나 있는 바와 같이, 폴리에테르 폴리올로부터 유도된 제형(즉, 예 5 및 예 6)은 폴리에스테르 폴리올로부터 유도된 제형(즉, 예 6)보다 높은 분배 속도를 나타내었다.
[표 4]
Figure pct00028
본 발명이 예시적인 설계를 갖는 것으로 기재되었지만, 본 발명은 본 발명의 사상 및 범주 내에서 추가로 변경될 수 있다. 따라서, 본 출원은 그의 일반적인 원리를 사용하는 본 발명의 임의의 변형, 사용 또는 개조를 포괄하도록 의도된다. 또한, 본 출원은 본 발명이 속하는 기술 분야에서 공지된 또는 통상적인 관행의 범위 내에 있으며 첨부된 청구범위의 한계 내에 속하는 바와 같은 본 발명으로부터의 그러한 이탈(departure)을 포괄하도록 의도된다.

Claims (19)

  1. 열 겔(thermal gel)로서,
    상기 열 겔의 총 중량을 기준으로 1 중량% 내지 10 중량%의 양으로 존재하는 적어도 하나의 폴리에테르 폴리올을 포함하는 매트릭스;
    상기 열 겔의 총 중량을 기준으로 0.3 중량% 내지 0.6 중량%의 양으로 존재하는 촉매;
    상기 열 겔의 총 중량을 기준으로 0.01 중량% 내지 10 중량%의 양으로 존재하는, 복수의 반응성 아민 기를 포함하는 가교결합제;
    상기 열 겔의 총 중량을 기준으로 0.1 중량% 내지 5 중량%의 양으로 존재하는 커플링제; 및
    상기 열 겔의 총 중량을 기준으로 80 중량% 내지 98 중량%의 양으로 존재하는 적어도 하나의 열 전도성 충전제
    를 포함하는, 열 겔.
  2. 제1항에 있어서,
    상기 열 겔의 총 중량을 기준으로 0.2 중량% 내지 0.4 중량%의 양으로 존재하는 산화방지제를 추가로 포함하는, 열 겔.
  3. 제1항에 있어서, 상기 열 겔은 상기 열 겔의 총 중량을 기준으로 1 중량% 미만의 양의 실리콘계 성분들을 포함하는, 열 겔.
  4. 제1항에 있어서, 상기 열 겔은 경화 온도가 150℃ 미만인, 열 겔.
  5. 제1항에 있어서, 상기 폴리올은 폴리에테르 폴리올이고, 상기 폴리에테르 폴리올은 분자량이 200 내지 10000 달톤인 바이-올 중합체인, 열 겔.
  6. 제5항에 있어서, 상기 적어도 하나의 폴리에테르 폴리올은 상기 열 겔의 총 중량을 기준으로 5 중량% 내지 10 중량%의 양으로 존재하는, 열 겔.
  7. 제1항에 있어서, 상기 가교결합제는 알킬화 멜라민 포름알데하이드 수지인, 열 겔.
  8. 제2항에 있어서, 상기 촉매는 아민 중화된 벤젠 설폰산, 아민 중화된 다이노닐나프탈렌 다이설폰산 또는 아민 중화된 다이노닐나프탈렌설폰산 또는 다른 유형의 열 산 발생제를 포함하는, 열 겔.
  9. 제2항에 있어서, 상기 산화방지제는 페놀-유형 산화방지제, 아민-유형 산화방지제, 또는 입체 장애 황 함유 페놀계 산화방지제로 이루어진 군으로부터 선택되는 적어도 하나의 산화방지제를 포함하는, 열 겔.
  10. 제1항에 있어서,
    상기 적어도 하나의 열 전도성 충전제는 제1 열 전도성 충전제 및 제2 열 전도성 충전제를 포함하고;
    상기 제1 열 전도성 충전제는 상기 열 겔의 총 중량을 기준으로 35 중량% 내지 50 중량%의 양으로 존재하고;
    상기 제2 열 전도성 충전제는 상기 열 겔의 총 중량을 기준으로 15 중량% 내지 25 중량%의 양으로 존재하고;
    제3 열 전도성 충전제는 상기 열 겔의 총 중량을 기준으로 15 중량% 내지 25 중량%의 양으로 존재하는, 열 겔.
  11. 열 겔의 제조 방법으로서,
    적어도 하나의 폴리에테르 폴리올, 적어도 하나의 커플링제, 적어도 하나의 산화방지제, 및 적어도 하나의 가교결합제를 반응 용기에 첨가하여 혼합물을 형성하는 단계로서,
    상기 적어도 하나의 폴리에테르 폴리올은 상기 열 겔의 총 중량을 기준으로 1 중량% 내지 10 중량%의 양으로 존재하고;
    상기 적어도 하나의 가교결합제는 복수의 반응성 아민 기를 포함하며, 상기 가교결합제는 상기 열 겔의 총 중량을 기준으로 0.5 중량% 내지 2 중량%의 양으로 존재하고;
    상기 적어도 하나의 커플링제는 상기 열 겔의 총 중량을 기준으로 0.1 중량% 내지 5 중량%의 양으로 존재하는, 상기 단계;
    상기 반응 용기에 촉매를 첨가하는 단계로서, 상기 촉매는 상기 열 겔의 총 중량을 기준으로 0.3 중량% 내지 0.6 중량%의 양으로 존재하는, 상기 단계;
    상기 혼합물을 교반하는 단계;
    상기 반응 용기에 적어도 하나의 열 전도성 충전제를 첨가하는 단계로서, 상기 적어도 하나의 열 전도성 충전제는 상기 열 겔의 총 중량을 기준으로 80 중량% 내지 98 중량%의 양으로 존재하는, 상기 단계; 및
    상기 혼합물을 실온으로 냉각시키는 단계
    를 포함하는, 방법.
  12. 제11항에 있어서, 상기 적어도 하나의 산화방지제는 상기 열 겔의 총 중량을 기준으로 0.2 중량% 내지 0.4 중량%의 양으로 존재하는, 방법.
  13. 제11항에 있어서, 상기 열 겔은 1 중량% 미만의 양의 실리콘 함유 성분들을 포함하는, 방법.
  14. 제11항에 있어서, 상기 폴리올은 폴리에테르 폴리올이고, 상기 폴리에테르 폴리올은 분자량이 200 내지 10000 달톤인 바이-올 중합체인, 방법.
  15. 제14항에 있어서, 상기 적어도 하나의 폴리에테르 폴리올은 상기 열 겔의 총 중량을 기준으로 5 중량% 내지 10 중량%의 양으로 존재하는, 방법.
  16. 제11항에 있어서, 상기 가교결합제는 알킬화 멜라민 포름알데하이드 수지인, 방법.
  17. 제14항에 있어서, 상기 산화방지제는 페놀-유형 산화방지제, 아민-유형 산화방지제, 또는 입체 장애 황 함유 페놀계 산화방지제로 이루어진 군으로부터 선택되는 적어도 하나의 산화방지제를 포함하는, 방법.
  18. 제11항에 있어서, 상기 촉매는 아민 중화된 벤젠 설폰산, 아민 중화된 다이노닐나프탈렌 다이설폰산 또는 아민 중화된 다이노닐나프탈렌설폰산 또는 다른 유형의 열 산 발생제를 포함하는, 방법.
  19. 제11 항에 있어서,
    상기 적어도 하나의 열 전도성 충전제는 제1 열 전도성 충전제, 제2 열 전도성 충전제, 및 제3 전도성 충전제를 포함하고;
    상기 제1 열 전도성 충전제는 상기 열 겔의 총 중량을 기준으로 35 중량% 내지 50 중량%의 양으로 존재하고;
    상기 제2 열 전도성 충전제는 상기 열 겔의 총 중량을 기준으로 15 중량% 내지 25 중량%의 양으로 존재하고;
    상기 제3 열 전도성 충전제는 상기 열 겔의 총 중량을 기준으로 15 중량% 내지 25 중량%의 양으로 존재하는, 방법.
KR1020207006299A 2017-09-08 2018-08-31 실리콘-무함유 열 겔 Active KR102388580B1 (ko)

Priority Applications (1)

Application Number Priority Date Filing Date Title
KR1020227012192A KR102487816B1 (ko) 2017-09-08 2018-08-31 실리콘-무함유 열 겔

Applications Claiming Priority (5)

Application Number Priority Date Filing Date Title
US201762555954P 2017-09-08 2017-09-08
US62/555,954 2017-09-08
US16/105,456 US11041103B2 (en) 2017-09-08 2018-08-20 Silicone-free thermal gel
US16/105,456 2018-08-20
PCT/US2018/049218 WO2019050806A1 (en) 2017-09-08 2018-08-31 THERMAL GEL WITHOUT SILICONE

Related Child Applications (1)

Application Number Title Priority Date Filing Date
KR1020227012192A Division KR102487816B1 (ko) 2017-09-08 2018-08-31 실리콘-무함유 열 겔

Publications (2)

Publication Number Publication Date
KR20200028488A true KR20200028488A (ko) 2020-03-16
KR102388580B1 KR102388580B1 (ko) 2022-04-20

Family

ID=65630662

Family Applications (2)

Application Number Title Priority Date Filing Date
KR1020227012192A Active KR102487816B1 (ko) 2017-09-08 2018-08-31 실리콘-무함유 열 겔
KR1020207006299A Active KR102388580B1 (ko) 2017-09-08 2018-08-31 실리콘-무함유 열 겔

Family Applications Before (1)

Application Number Title Priority Date Filing Date
KR1020227012192A Active KR102487816B1 (ko) 2017-09-08 2018-08-31 실리콘-무함유 열 겔

Country Status (7)

Country Link
US (1) US11041103B2 (ko)
EP (1) EP3679087B1 (ko)
JP (1) JP6902163B2 (ko)
KR (2) KR102487816B1 (ko)
CN (1) CN111051392B (ko)
TW (1) TWI780220B (ko)
WO (1) WO2019050806A1 (ko)

Families Citing this family (9)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP3426746B1 (en) 2016-03-08 2021-07-14 Honeywell International Inc. Phase change material
US10501671B2 (en) 2016-07-26 2019-12-10 Honeywell International Inc. Gel-type thermal interface material
JP6973875B2 (ja) * 2017-08-22 2021-12-01 エルジー・ケム・リミテッド 放熱素材の混合方法
US10428256B2 (en) 2017-10-23 2019-10-01 Honeywell International Inc. Releasable thermal gel
US11072706B2 (en) 2018-02-15 2021-07-27 Honeywell International Inc. Gel-type thermal interface material
US11373921B2 (en) 2019-04-23 2022-06-28 Honeywell International Inc. Gel-type thermal interface material with low pre-curing viscosity and elastic properties post-curing
KR20220119031A (ko) * 2019-12-19 2022-08-26 헨켈 아게 운트 코. 카게아아 반응성 희석제를 갖는 실리콘 무함유 열 계면 물질
CN111777993B (zh) * 2020-07-14 2022-03-25 深圳陆祥科技股份有限公司 一种无硅导热膏及其制备方法
US20230051813A1 (en) * 2021-08-11 2023-02-16 Ford Global Technologies, Llc Graphene/carbon nanostructure heating element

Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20040002866A (ko) * 2001-05-30 2004-01-07 허니웰 인터내셔날 인코포레이티드 인터페이스 재료 및 인터페이스 재료의 생산과 사용방법
US20040097635A1 (en) * 2002-11-14 2004-05-20 Shoushan Fan Thermal interface material and method for making same

Family Cites Families (397)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US1655133A (en) 1926-11-09 1928-01-03 Charles A Clase Inside micrometer gauge
US2451600A (en) 1945-02-03 1948-10-19 Atlantic Refining Co Tube gauge
US2810203A (en) 1954-08-06 1957-10-22 Sun Oil Co Tube calipering device
GB989845A (en) 1963-05-03 1965-04-22 Polymer Corp Improved butyl rubber-polyolefine blends
US4006530A (en) 1974-04-09 1977-02-08 Schlumberger Technology Corporation Apparatus for measuring the diameter of a well bore
JPS5314131A (en) 1975-05-02 1978-02-08 Nobuyasu Doi Luster tinnlead alloy electroplating method
CH588683A5 (ko) 1975-07-28 1977-06-15 Concast Ag
US4180498A (en) 1976-07-30 1979-12-25 Ciba-Geigy Corporation Hindered phenyl phosphites
CH630174A5 (de) 1978-04-05 1982-05-28 Hans Meyer Innenmessgeraet.
DE2933870A1 (de) 1979-08-21 1981-03-12 Siemens AG, 1000 Berlin und 8000 München N.n'-bis-salicyloyl-hydrazin als metalldesaktivator.
FR2518738B1 (fr) 1981-12-23 1985-10-18 Flopetrol Etu Fabrications Dispositif pour la mesure de dimensions internes d'un tube, notamment dans un puits et procede de mesure de deplacement applicable a un tel dispositif
IT1157405B (it) 1982-01-15 1987-02-11 Finike Italiana Marposs Comparatore per il controllo delle dimensioni lineari di pezzi meccanici
JPS5967387A (ja) 1982-10-08 1984-04-17 Hiyougoken すず、鉛及びすず―鉛合金メッキ浴
US4565610A (en) 1983-12-22 1986-01-21 Learonal, Inc. Bath and process for plating lead and lead/tin alloys
US4604424A (en) 1986-01-29 1986-08-05 Dow Corning Corporation Thermally conductive polyorganosiloxane elastomer composition
AU7395887A (en) 1986-04-23 1987-11-24 Battelle Development Corporation Chromatographic apparatus and process
FR2607431B1 (fr) 1986-12-02 1989-03-10 Clextral Procede et installation de montage et demontage des vis d'une machine d'extrusion
US4832781A (en) 1988-01-07 1989-05-23 Varian Associates, Inc. Methods and apparatus for thermal transfer with a semiconductor wafer in vacuum
US4816086A (en) 1988-04-25 1989-03-28 Armstrong World Industries, Inc. Compositions useful in copper oxidation, and a method to prepare copper oxidation solutions
US4910050A (en) 1988-08-04 1990-03-20 Hughes Aircraft Company Method and composition for providing electrostatic discharge protection for spacecraft
JP2611364B2 (ja) 1988-08-26 1997-05-21 上村工業株式会社 無電解錫めっき浴及び無電解錫めっき方法
DE59005446D1 (de) 1989-12-18 1994-05-26 Riedel De Haen Ag Verfahren und Vorrichtung zur Herstellung einer Lösung eines Buntmetallsulfonats.
JP2745438B2 (ja) 1990-07-13 1998-04-28 株式会社荏原製作所 加熱用伝熱材料及び発熱体とそれを用いた加熱装置
US5403580A (en) 1991-01-22 1995-04-04 Dow Corning Corporation Organosilicon gels and method of making
US5167851A (en) 1991-04-22 1992-12-01 Thermoset Plastics, Inc. Hydrophilic thermally conductive grease
US5084099A (en) 1991-06-17 1992-01-28 Tektronix, Inc. Phase change ink colorants and phase change inks produced therefrom
US5294923A (en) 1992-01-31 1994-03-15 Baker Hughes Incorporated Method and apparatus for relaying downhole data to the surface
JP3256587B2 (ja) 1992-02-21 2002-02-12 株式会社東芝 高熱伝導性放熱体およびその製造方法
JP3175979B2 (ja) 1992-09-14 2001-06-11 株式会社東芝 樹脂封止型半導体装置
US6197859B1 (en) 1993-06-14 2001-03-06 The Bergquist Company Thermally conductive interface pads for electronic devices
EP0661916B1 (en) 1993-07-06 2000-05-17 Kabushiki Kaisha Toshiba Thermal conductivity sheet
US6090484A (en) 1995-05-19 2000-07-18 The Bergquist Company Thermally conductive filled polymer composites for mounting electronic devices and method of application
US5562814A (en) 1995-09-01 1996-10-08 Dale Electronics, Inc. Sludge-limiting tin and/or lead electroplating bath
EP0876427B1 (en) 1996-01-22 2002-09-25 The Dow Chemical Company Polyolefin elastomer blends exhibiting improved properties
US6054198A (en) 1996-04-29 2000-04-25 Parker-Hannifin Corporation Conformal thermal interface material for electronic components
US5950066A (en) 1996-06-14 1999-09-07 The Bergquist Company Semisolid thermal interface with low flow resistance
US5738936A (en) 1996-06-27 1998-04-14 W. L. Gore & Associates, Inc. Thermally conductive polytetrafluoroethylene article
US5930115A (en) 1996-08-26 1999-07-27 Compaq Computer Corp. Apparatus, method and system for thermal management of a semiconductor device
US5816699A (en) 1997-06-13 1998-10-06 Entek Manufacturing Inc. Twin screw extruder barrel with an easily removable seamless insert having a wear and corrosion resistant lining
JP3662715B2 (ja) 1997-06-16 2005-06-22 アルプス電気株式会社 導電性材料および導電ペーストと電子機器
JP4015722B2 (ja) 1997-06-20 2007-11-28 東レ・ダウコーニング株式会社 熱伝導性ポリマー組成物
US6432497B2 (en) 1997-07-28 2002-08-13 Parker-Hannifin Corporation Double-side thermally conductive adhesive tape for plastic-packaged electronic components
US6096414A (en) 1997-11-25 2000-08-01 Parker-Hannifin Corporation High dielectric strength thermal interface material
FR2775481B1 (fr) 1998-02-27 2003-10-24 Rhodia Chimie Sa Composition silicone adhesive reticulable et utilisation de cette composition pour le collage de substrats divers
JP3948642B2 (ja) 1998-08-21 2007-07-25 信越化学工業株式会社 熱伝導性グリース組成物及びそれを使用した半導体装置
US6432320B1 (en) 1998-11-02 2002-08-13 Patrick Bonsignore Refrigerant and heat transfer fluid additive
US20040069454A1 (en) 1998-11-02 2004-04-15 Bonsignore Patrick V. Composition for enhancing thermal conductivity of a heat transfer medium and method of use thereof
JP2000143808A (ja) 1998-11-17 2000-05-26 Fuji Kobunshi Kogyo Kk 熱伝導性・電気絶縁性シリコーンゲル組成物
US6299721B1 (en) 1998-12-14 2001-10-09 Gould Electronics Incl Coatings for improved resin dust resistance
WO2000036893A2 (en) 1998-12-15 2000-06-22 Parker-Hannifin Corporation Method of applying a phase change thermal interface material
US6238596B1 (en) 1999-03-09 2001-05-29 Johnson Matthey Electronics, Inc. Compliant and crosslinkable thermal interface materials
US6165612A (en) 1999-05-14 2000-12-26 The Bergquist Company Thermally conductive interface layers
US6391442B1 (en) 1999-07-08 2002-05-21 Saint-Gobain Performance Plastics Corporation Phase change thermal interface material
US20070241303A1 (en) 1999-08-31 2007-10-18 General Electric Company Thermally conductive composition and method for preparing the same
US6706219B2 (en) 1999-09-17 2004-03-16 Honeywell International Inc. Interface materials and methods of production and use thereof
US6605238B2 (en) 1999-09-17 2003-08-12 Honeywell International Inc. Compliant and crosslinkable thermal interface materials
US6975944B1 (en) 1999-09-28 2005-12-13 Alpha Mos Method and apparatus for monitoring materials used in electronics
US6496373B1 (en) 1999-11-04 2002-12-17 Amerasia International Technology, Inc. Compressible thermally-conductive interface
US6395811B1 (en) 1999-11-11 2002-05-28 3D Systems, Inc. Phase change solid imaging material
JP2001139818A (ja) 1999-11-12 2001-05-22 Dow Corning Toray Silicone Co Ltd 熱伝導性シリコーンゴム組成物
US6797382B2 (en) * 1999-12-01 2004-09-28 Honeywell International Inc. Thermal interface materials
US6451422B1 (en) 1999-12-01 2002-09-17 Johnson Matthey, Inc. Thermal interface materials
US6673434B2 (en) 1999-12-01 2004-01-06 Honeywell International, Inc. Thermal interface materials
DE19959262A1 (de) 1999-12-09 2001-06-21 Altoflex S A Leitfähiges pastöses Material und dessen Verwendung
US7369411B2 (en) 2000-02-25 2008-05-06 Thermagon, Inc. Thermal interface assembly and method for forming a thermal interface between a microelectronic component package and heat sink
US7078109B2 (en) 2000-02-25 2006-07-18 Thermagon Inc. Heat spreading thermal interface structure
US6940721B2 (en) 2000-02-25 2005-09-06 Richard F. Hill Thermal interface structure for placement between a microelectronic component package and heat sink
US6372997B1 (en) 2000-02-25 2002-04-16 Thermagon, Inc. Multi-layer structure and method for forming a thermal interface with low contact resistance between a microelectronic component package and heat sink
US6649325B1 (en) 2001-05-25 2003-11-18 The Bergquist Company Thermally conductive dielectric mounts for printed circuitry and semi-conductor devices and method of preparation
US6339120B1 (en) 2000-04-05 2002-01-15 The Bergquist Company Method of preparing thermally conductive compounds by liquid metal bridged particle clusters
US6797758B2 (en) 2000-04-05 2004-09-28 The Bergquist Company Morphing fillers and thermal interface materials
US6984685B2 (en) 2000-04-05 2006-01-10 The Bergquist Company Thermal interface pad utilizing low melting metal with retention matrix
US20030207128A1 (en) 2000-04-10 2003-11-06 Tomoaki Uchiya Thermally conductive sheet
US6400565B1 (en) 2000-04-21 2002-06-04 Dell Products L.P. Thermally conductive interface member
EP1149864A1 (en) 2000-04-28 2001-10-31 STMicroelectronics S.r.l. Polymeric composition for packaging a semiconductor electronic device and packaging obtained therefrom
US6616999B1 (en) 2000-05-17 2003-09-09 Raymond G. Freuler Preapplicable phase change thermal interface pad
US6500891B1 (en) 2000-05-19 2002-12-31 Loctite Corporation Low viscosity thermally conductive compositions containing spherical thermally conductive particles
CN1444840A (zh) 2000-05-31 2003-09-24 霍尼韦尔国际公司 填充装置
US6506332B2 (en) 2000-05-31 2003-01-14 Honeywell International Inc. Filling method
GB0014622D0 (en) 2000-06-16 2000-08-09 D C Heat Limited Clothing or footwear with heating element
JP2002003830A (ja) 2000-06-26 2002-01-09 Denki Kagaku Kogyo Kk 高熱伝導性組成物とその用途
US6610635B2 (en) 2000-09-14 2003-08-26 Aos Thermal Compounds Dry thermal interface material
US6475962B1 (en) 2000-09-14 2002-11-05 Aos Thermal Compounds, Llc Dry thermal grease
US20030151030A1 (en) 2000-11-22 2003-08-14 Gurin Michael H. Enhanced conductivity nanocomposites and method of use thereof
US20040206941A1 (en) 2000-11-22 2004-10-21 Gurin Michael H. Composition for enhancing conductivity of a carrier medium and method of use thereof
US6573328B2 (en) 2001-01-03 2003-06-03 Loctite Corporation Low temperature, fast curing silicone compositions
MXPA03006498A (es) 2001-01-22 2003-10-15 Parker Hannifin Corp Entrecara termica de cambio de fase, de liberacion limpia.
US20020187364A1 (en) 2001-03-16 2002-12-12 Shipley Company, L.L.C. Tin plating
US6469379B1 (en) 2001-03-30 2002-10-22 Intel Corporation Chain extension for thermal materials
US7060747B2 (en) 2001-03-30 2006-06-13 Intel Corporation Chain extension for thermal materials
US7608324B2 (en) 2001-05-30 2009-10-27 Honeywell International Inc. Interface materials and methods of production and use thereof
US6818301B2 (en) 2001-06-01 2004-11-16 Psiloquest Inc. Thermal management with filled polymeric polishing pads and applications therefor
US7038009B2 (en) 2001-08-31 2006-05-02 Cool Shield, Inc. Thermally conductive elastomeric pad and method of manufacturing same
CN1260399C (zh) 2001-08-31 2006-06-21 罗姆和哈斯电子材料有限责任公司 电解镀锡溶液和用于电镀的方法
FR2831548B1 (fr) 2001-10-31 2004-01-30 Rhodia Chimie Sa Composition silicone adhesive reticulable comprenant comme agent thixotropant un compose a fonction amine cyclique portee par une chaine siloxanique
US20030112603A1 (en) 2001-12-13 2003-06-19 Roesner Arlen L. Thermal interface
US6620515B2 (en) 2001-12-14 2003-09-16 Dow Corning Corporation Thermally conductive phase change materials
KR100479857B1 (ko) 2001-12-28 2005-03-30 제일모직주식회사 반도체 패키지용 실리콘 수지 조성물
US6597575B1 (en) 2002-01-04 2003-07-22 Intel Corporation Electronic packages having good reliability comprising low modulus thermal interface materials
JP3844125B2 (ja) 2002-01-22 2006-11-08 信越化学工業株式会社 放熱部材、その製造方法及びその敷設方法
DE60229072D1 (de) 2002-02-06 2008-11-06 Parker Hannifin Corp Wärmesteuerungsmaterialien mit phasenumwandlungsdispersion
US6946190B2 (en) 2002-02-06 2005-09-20 Parker-Hannifin Corporation Thermal management materials
US6926955B2 (en) 2002-02-08 2005-08-09 Intel Corporation Phase change material containing fusible particles as thermally conductive filler
US7846778B2 (en) 2002-02-08 2010-12-07 Intel Corporation Integrated heat spreader, heat sink or heat pipe with pre-attached phase change thermal interface material and method of making an electronic assembly
US20040149587A1 (en) 2002-02-15 2004-08-05 George Hradil Electroplating solution containing organic acid complexing agent
US20030159938A1 (en) 2002-02-15 2003-08-28 George Hradil Electroplating solution containing organic acid complexing agent
TWI268292B (en) 2002-03-05 2006-12-11 Shipley Co Llc Limiting the loss of tin through oxidation in tin or tin alloy electroplating bath solutions
US6913686B2 (en) 2002-12-10 2005-07-05 Advanced Technology Materials, Inc. Methods for analyzing solder plating solutions
US20030171487A1 (en) 2002-03-11 2003-09-11 Tyco Electronics Corporation Curable silicone gum thermal interface material
US6815486B2 (en) 2002-04-12 2004-11-09 Dow Corning Corporation Thermally conductive phase change materials and methods for their preparation and use
US7208191B2 (en) 2002-04-23 2007-04-24 Freedman Philip D Structure with heat dissipating device and method
US20030203181A1 (en) 2002-04-29 2003-10-30 International Business Machines Corporation Interstitial material with enhanced thermal conductance for semiconductor device packaging
US7147367B2 (en) 2002-06-11 2006-12-12 Saint-Gobain Performance Plastics Corporation Thermal interface material with low melting alloy
US20030230403A1 (en) 2002-06-14 2003-12-18 Webb Brent J. Conductive thermal interface and compound
US6791839B2 (en) 2002-06-25 2004-09-14 Dow Corning Corporation Thermal interface materials and methods for their preparation and use
CN1681648A (zh) 2002-07-15 2005-10-12 霍尼韦尔国际公司 热互连和界面系统,其制备方法及其应用
JP4016326B2 (ja) 2002-08-02 2007-12-05 石原薬品株式会社 無電解スズメッキ浴
US6657297B1 (en) 2002-08-15 2003-12-02 The Bergquist Company Flexible surface layer film for delivery of highly filled or low cross-linked thermally conductive interface pads
US6761932B2 (en) 2002-08-23 2004-07-13 Basf Corporation Method to improve adhesion of primers to substrates
US7775685B2 (en) 2003-05-27 2010-08-17 Cree, Inc. Power surface mount light emitting die package
US6908682B2 (en) 2002-09-12 2005-06-21 3M Innovative Properties Company Photocured silicone sealant having improved adhesion to plastic
EP1599428A4 (en) 2002-09-25 2007-09-05 Intertech Group Inc FIBER-REINFORCED CEMENT MATERIAL
US6783692B2 (en) 2002-10-17 2004-08-31 Dow Corning Corporation Heat softening thermally conductive compositions and methods for their preparation
US7608326B2 (en) 2002-10-21 2009-10-27 Laird Technologies, Inc. Thermally conductive EMI shield
US6956739B2 (en) 2002-10-29 2005-10-18 Parker-Hannifin Corporation High temperature stable thermal interface material
FR2848215B1 (fr) 2002-12-04 2006-08-04 Rhodia Chimie Sa Composition elastomere silicone, adhesive, monocomposante et reticulable par polyaddition
US7326042B2 (en) 2002-12-24 2008-02-05 Bostik Findley, Inc. Apparatus for packaging hot melt adhesives using a mold and carrier
JP4288469B2 (ja) 2003-03-12 2009-07-01 石原薬品株式会社 銅侵食防止用の無電解スズメッキ浴、及び銅侵食防止方法
US6924027B2 (en) 2003-03-31 2005-08-02 Intel Corporation Phase change thermal interface materials including exfoliated clay
EP1616337A2 (en) 2003-04-02 2006-01-18 Honeywell International, Inc. Thermal interconnect and interface systems, methods of production and uses thereof
US7013965B2 (en) 2003-04-29 2006-03-21 General Electric Company Organic matrices containing nanomaterials to enhance bulk thermal conductivity
US6901675B2 (en) 2003-05-27 2005-06-07 Bristol Compressors, Inc. System and method for sizing a center bore of a laminated rotor
US7744991B2 (en) 2003-05-30 2010-06-29 3M Innovative Properties Company Thermally conducting foam interface materials
US7229683B2 (en) 2003-05-30 2007-06-12 3M Innovative Properties Company Thermal interface materials and method of making thermal interface materials
TWI251320B (en) 2003-07-04 2006-03-11 Fuji Polymer Ind Thermal conductive composition, a heat-dissipating putty sheet and heat-dissipating structure using the same
JP4337433B2 (ja) 2003-07-08 2009-09-30 パナソニック株式会社 プラズマディスプレイパネルのエージング方法およびエージング装置
KR100981571B1 (ko) 2003-07-26 2010-09-10 삼성전자주식회사 다중 입력 다중 출력 적응 안테나 어레이 방식을 사용하는이동 통신 시스템에서 신호 송수신 시스템 및 방법
US7253523B2 (en) 2003-07-29 2007-08-07 Intel Corporation Reworkable thermal interface material
US6951182B2 (en) 2003-07-29 2005-10-04 Onweller Arthur E Marine Mooring Line Vermin Shield
US6985690B2 (en) 2003-07-31 2006-01-10 Xerox Corporation Fuser and fixing members containing PEI-PDMS block copolymers
US6874573B2 (en) 2003-07-31 2005-04-05 National Starch And Chemical Investment Holding Corporation Thermal interface material
JP2005060822A (ja) 2003-08-08 2005-03-10 Rohm & Haas Electronic Materials Llc 複合基体の電気メッキ
CN1580116A (zh) 2003-08-15 2005-02-16 台盐实业股份有限公司 散热界面材料组成
US8039961B2 (en) 2003-08-25 2011-10-18 Samsung Electronics Co., Ltd. Composite carbon nanotube-based structures and methods for removing heat from solid-state devices
US20050049350A1 (en) 2003-08-25 2005-03-03 Sandeep Tonapi Thin bond-line silicone adhesive composition and method for preparing the same
US7550097B2 (en) 2003-09-03 2009-06-23 Momentive Performance Materials, Inc. Thermal conductive material utilizing electrically conductive nanoparticles
US20050072334A1 (en) 2003-10-07 2005-04-07 Saint-Gobain Performance Plastics, Inc. Thermal interface material
US7695817B2 (en) 2003-11-05 2010-04-13 Dow Corning Corporation Thermally conductive grease and methods and devices in which said grease is used
JP4219793B2 (ja) 2003-11-25 2009-02-04 信越化学工業株式会社 放熱用シリコーングリース組成物
US7306823B2 (en) 2004-09-18 2007-12-11 Nanosolar, Inc. Coated nanoparticles and quantum dots for solution-based fabrication of photovoltaic cells
US7119143B2 (en) 2004-03-04 2006-10-10 Laird Technologies, Inc. Silicone pads for electronics thermal management
US20050228097A1 (en) 2004-03-30 2005-10-13 General Electric Company Thermally conductive compositions and methods of making thereof
WO2005097906A1 (ja) 2004-04-01 2005-10-20 Kaneka Corporation 一液型硬化性組成物
WO2005108491A1 (ja) 2004-05-07 2005-11-17 Kaneka Corporation 硬化性組成物
JP4501526B2 (ja) 2004-05-14 2010-07-14 住友化学株式会社 高熱伝導性樹脂組成物
JP4480457B2 (ja) 2004-05-17 2010-06-16 株式会社カネカ 硬化性組成物
WO2005111146A1 (ja) 2004-05-17 2005-11-24 Techno Polymer Co., Ltd. 熱伝導性樹脂組成物及びその製造方法並びにハウジング
EP1751796A1 (en) 2004-05-20 2007-02-14 General Electric Company, (a New York Corporation) Organic matrices containing nanomaterials to enhance bulk thermal conductivity
US20050287362A1 (en) 2004-06-23 2005-12-29 3M Innovative Properties Company Halogen free tapes & method of making same
US20080302064A1 (en) 2004-07-13 2008-12-11 Rauch Robert A Novel Packaging Solution for Highly Filled Phase-Change Thermal Interface Material
KR101261064B1 (ko) 2004-08-23 2013-05-06 제너럴 일렉트릭 캄파니 열 전도성 조성물 및 그의 제조 방법
US8105504B2 (en) 2004-08-31 2012-01-31 Basf Se Stabilization of organic materials
US20060060980A1 (en) 2004-09-22 2006-03-23 Taiwan Semiconductor Manufacturing Company, Ltd. Ic package having ground ic chip and method of manufacturing same
US7850870B2 (en) 2004-10-28 2010-12-14 Dow Corning Corporation Conductive curable compositions
US7328547B2 (en) 2004-10-29 2008-02-12 Bostik, Inc. Process for packaging plastic materials like hot melt adhesives
US20060094809A1 (en) 2004-11-02 2006-05-04 Simone Davide L Electrically and thermally conductive silicone adhesive compositions
JP5226217B2 (ja) 2004-11-10 2013-07-03 株式会社カネカ 硬化性組成物
KR101164438B1 (ko) 2004-12-16 2012-07-13 다우 코닝 코포레이션 아미드 치환된 실리콘, 이의 제조방법 및 이의 용도
JP4954090B2 (ja) 2005-02-01 2012-06-13 ダウ・コーニング・コーポレイション 接着促進添加剤組成物、硬化性被覆組成物、合成繊維材料及び合成繊維材料の被覆方法
US7241707B2 (en) 2005-02-17 2007-07-10 Intel Corporation Layered films formed by controlled phase segregation
CN100543103C (zh) 2005-03-19 2009-09-23 清华大学 热界面材料及其制备方法
US20060228542A1 (en) 2005-04-08 2006-10-12 Saint-Gobain Performance Plastics Corporation Thermal interface material having spheroidal particulate filler
CN100404242C (zh) 2005-04-14 2008-07-23 清华大学 热界面材料及其制造方法
US20060260948A2 (en) 2005-04-14 2006-11-23 Enthone Inc. Method for electrodeposition of bronzes
WO2006117920A1 (ja) 2005-04-28 2006-11-09 Meltex Inc. スズめっき液、そのスズめっき液を用いためっき方法、スズめっき液調整方法及びそのスズめっき液を用いてスズめっき層を形成したチップ部品
US20070116626A1 (en) 2005-05-11 2007-05-24 Molecular Nanosystems, Inc. Methods for forming carbon nanotube thermal pads
US20060264566A1 (en) 2005-05-19 2006-11-23 Wacker Chemical Corporation HCR room temperature curable rubber composition
AU2006249601B2 (en) 2005-05-26 2011-08-11 Nanocomp Technologies, Inc. Systems and methods for thermal management of electronic components
JP2007002002A (ja) 2005-06-21 2007-01-11 Idemitsu Kosan Co Ltd 伝熱性樹脂組成物
US20070013054A1 (en) 2005-07-12 2007-01-18 Ruchert Brian D Thermally conductive materials, solder preform constructions, assemblies and semiconductor packages
US20070051773A1 (en) 2005-09-02 2007-03-08 Ruchert Brian D Thermal interface materials, methods of preparation thereof and their applications
JP4860229B2 (ja) 2005-10-11 2012-01-25 モメンティブ・パフォーマンス・マテリアルズ・ジャパン合同会社 熱伝導性グリース組成物
WO2007053571A2 (en) 2005-11-01 2007-05-10 Techfilm, Llc Thermal interface material with multiple size distribution thermally conductive fillers
JP2007131798A (ja) 2005-11-14 2007-05-31 Kaneka Corp 硬化性組成物
CN1970666A (zh) 2005-11-24 2007-05-30 鸿富锦精密工业（深圳）有限公司 导热胶
CN1978582A (zh) 2005-12-09 2007-06-13 富准精密工业(深圳)有限公司 导热膏及使用该导热膏的电子装置
US7465605B2 (en) 2005-12-14 2008-12-16 Intel Corporation In-situ functionalization of carbon nanotubes
US7262369B1 (en) 2006-03-09 2007-08-28 Laird Technologies, Inc. Combined board level EMI shielding and thermal management
JP4933094B2 (ja) 2005-12-27 2012-05-16 信越化学工業株式会社 熱伝導性シリコーングリース組成物
US7964542B2 (en) 2006-01-12 2011-06-21 International Business Machines Corporation Enhanced thermo-oxidative stability thermal interface compositions and use thereof in microelectronics assembly
US20070166554A1 (en) 2006-01-18 2007-07-19 Ruchert Brian D Thermal interconnect and interface systems, methods of production and uses thereof
US20070179232A1 (en) 2006-01-30 2007-08-02 National Starch And Chemical Investment Holding Corporation Thermal Interface Material
US7440281B2 (en) 2006-02-01 2008-10-21 Apple Inc. Thermal interface apparatus
US7463496B2 (en) 2006-03-09 2008-12-09 Laird Technologies, Inc. Low-profile board level EMI shielding and thermal management apparatus and spring clips for use therewith
US20070219312A1 (en) 2006-03-17 2007-09-20 Jennifer Lynn David Silicone adhesive composition and method for preparing the same
US7955900B2 (en) 2006-03-31 2011-06-07 Intel Corporation Coated thermal interface in integrated circuit die
TWI313695B (en) 2006-04-20 2009-08-21 Taiwan Textile Res Inst Melted-spinning grains containing thermal-stable phase-change polymer and preparation method thereof
US7514485B2 (en) 2006-06-20 2009-04-07 Chemtura Corporation Compatibilizers for composites of PVC and cellulosic materials
JP2008050555A (ja) 2006-07-24 2008-03-06 Sumitomo Chemical Co Ltd 熱伝導性樹脂組成物およびその用途
US20080023665A1 (en) 2006-07-25 2008-01-31 Weiser Martin W Thermal interconnect and interface materials, methods of production and uses thereof
KR20090045931A (ko) 2006-09-05 2009-05-08 쓰리엠 이노베이티브 프로퍼티즈 컴파니 열전도성 그리스
JP2008063412A (ja) 2006-09-06 2008-03-21 Showa Denko Kk 熱伝導性樹脂組成物およびシート
WO2008047809A1 (en) 2006-10-17 2008-04-24 Denki Kagaku Kogyo Kabushiki Kaisha Grease
KR100820902B1 (ko) 2006-11-08 2008-04-11 조인셋 주식회사 다층 열 전도성 패드
TWI344196B (en) 2006-11-15 2011-06-21 Ind Tech Res Inst Melting temperature adjustable metal thermal interface materials and use thereof
US7554793B2 (en) 2006-11-16 2009-06-30 Kemet Electronics Corporation Low temperature curable conductive adhesive and capacitors formed thereby
US8431647B2 (en) 2006-12-27 2013-04-30 Bluestar Silicones France Sas Adhesive silicone compositions and adhesive bonding/seaming therewith
JP5197631B2 (ja) 2007-02-20 2013-05-15 ダウ コーニング コーポレーション 水素結合性ポリオルガノシロキサンベースの充填材処理剤
CN101067030A (zh) 2007-03-30 2007-11-07 广东华南精细化工研究院有限公司 新型聚烯烃高效耐热氧化复合型抗氧剂及其生产工艺和应用
US20100075135A1 (en) 2007-04-02 2010-03-25 Kendall Philip E Thermal grease article and method
US8431655B2 (en) 2007-04-09 2013-04-30 Designer Molecules, Inc. Curatives for epoxy compositions
GB0707176D0 (en) 2007-04-16 2007-05-23 Dow Corning Hydrosilylation curable compositions
US7462294B2 (en) 2007-04-25 2008-12-09 International Business Machines Corporation Enhanced thermal conducting formulations
US7646778B2 (en) 2007-04-27 2010-01-12 Cisco Technology, Inc. Support of C-tagged service interface in an IEEE 802.1ah bridge
US20080291634A1 (en) 2007-05-22 2008-11-27 Weiser Martin W Thermal interconnect and interface materials, methods of production and uses thereof
US7765811B2 (en) 2007-06-29 2010-08-03 Laird Technologies, Inc. Flexible assemblies with integrated thermoelectric modules suitable for use in extracting power from or dissipating heat from fluid conduits
FR2919615A1 (fr) 2007-08-02 2009-02-06 Bluestar Silicones France Soc Composition elastomere silicone adhesive
DE102007037435B4 (de) 2007-08-08 2012-03-22 Sgl Carbon Se Schichtstoff
JP5269366B2 (ja) 2007-08-22 2013-08-21 コスモ石油ルブリカンツ株式会社 耐熱型熱伝導性グリース
CN101372614B (zh) 2007-08-24 2011-06-08 清华大学 碳纳米管阵列复合导热片及其制备方法
CN101835830B (zh) 2007-08-31 2013-02-20 卡伯特公司 热界面材料
KR101487346B1 (ko) 2007-09-12 2015-01-28 스몰텍 에이비 인접 층들을 나노구조들과 연결하고 결합하는 방법
US8586650B2 (en) 2007-09-14 2013-11-19 Henkel US IP LLC Thermally conductive composition
US8112884B2 (en) 2007-10-08 2012-02-14 Honeywell International Inc. Method for providing an efficient thermal transfer through a printed circuit board
WO2009054995A1 (en) 2007-10-22 2009-04-30 Flexible Ceramics, Inc. Fire resistant flexible ceramic resin blend and composite products formed therefrom
JP2009102577A (ja) 2007-10-25 2009-05-14 Polymatech Co Ltd 熱伝導性組成物
US20090111925A1 (en) 2007-10-31 2009-04-30 Burnham Kikue S Thermal interface materials, methods of production and uses thereof
US8445102B2 (en) 2007-11-05 2013-05-21 Laird Technologies, Inc. Thermal interface material with thin transfer film or metallization
US9795059B2 (en) 2007-11-05 2017-10-17 Laird Technologies, Inc. Thermal interface materials with thin film or metallization
JP5137538B2 (ja) 2007-11-28 2013-02-06 リンテック株式会社 粘接着剤組成物、粘接着シートおよび半導体装置の製造方法
JP2009138036A (ja) 2007-12-04 2009-06-25 Momentive Performance Materials Japan Kk 熱伝導性シリコーングリース組成物
US8076773B2 (en) 2007-12-26 2011-12-13 The Bergquist Company Thermal interface with non-tacky surface
KR101184467B1 (ko) 2008-01-16 2012-09-19 히다치 가세고교 가부시끼가이샤 감광성 접착제 조성물, 필름상 접착제, 접착 시트, 접착제 패턴, 접착제층 부착 반도체 웨이퍼, 반도체 장치, 및, 반도체 장치의 제조방법
US20090184283A1 (en) 2008-01-18 2009-07-23 Deborah Duen Ling Chung Antioxidants for phase change ability and thermal stability enhancement
US7732829B2 (en) 2008-02-05 2010-06-08 Hymite A/S Optoelectronic device submount
US20090215225A1 (en) 2008-02-24 2009-08-27 Advanced Technology Materials, Inc. Tellurium compounds useful for deposition of tellurium containing materials
JP4656340B2 (ja) 2008-03-03 2011-03-23 信越化学工業株式会社 熱伝導性シリコーングリース組成物
WO2009131913A2 (en) 2008-04-21 2009-10-29 Honeywell International Inc. Thermal interconnect and interface materials, methods of production and uses thereof
US8632879B2 (en) 2008-04-25 2014-01-21 The University Of Kentucky Research Foundation Lightweight thermal management material for enhancement of through-thickness thermal conductivity
US10358535B2 (en) 2008-04-25 2019-07-23 The University Of Kentucky Research Foundation Thermal interface material
WO2009136508A1 (ja) 2008-05-08 2009-11-12 富士高分子工業株式会社 熱伝導性樹脂組成物
US8115303B2 (en) 2008-05-13 2012-02-14 International Business Machines Corporation Semiconductor package structures having liquid coolers integrated with first level chip package modules
JP5607298B2 (ja) 2008-07-29 2014-10-15 株式会社カネカ 熱伝導材料
KR20110034038A (ko) 2008-08-04 2011-04-04 히다치 가세고교 가부시끼가이샤 접착제 조성물, 필름형 접착제, 접착 시트 및 반도체 장치
US8449679B2 (en) 2008-08-15 2013-05-28 Lam Research Corporation Temperature controlled hot edge ring assembly
US8394746B2 (en) 2008-08-22 2013-03-12 Exxonmobil Research And Engineering Company Low sulfur and low metal additive formulations for high performance industrial oils
EP2194165A1 (en) 2008-10-21 2010-06-09 Rohm and Haas Electronic Materials LLC Method for replenishing tin and its alloying metals in electrolyte solutions
JP2010120979A (ja) 2008-11-17 2010-06-03 Taika:Kk 熱伝導性シリコーンゲル硬化物
US20100129648A1 (en) 2008-11-26 2010-05-27 Jun Xu Electronic packaging and heat sink bonding enhancements, methods of production and uses thereof
CN101445627A (zh) 2008-12-11 2009-06-03 上海交通大学 高压直流电缆绝缘材料及其制备方法
US8138239B2 (en) 2008-12-23 2012-03-20 Intel Corporation Polymer thermal interface materials
JP5390202B2 (ja) 2009-01-21 2014-01-15 株式会社カネカ 放熱構造体
US7816785B2 (en) 2009-01-22 2010-10-19 International Business Machines Corporation Low compressive force, non-silicone, high thermal conducting formulation for thermal interface material and package
US9080000B2 (en) 2009-02-04 2015-07-14 Dow Corning Corporation Method of forming a non-random copolymer
WO2010104542A1 (en) 2009-03-02 2010-09-16 Honeywell International Inc. Thermal interface material and method of making and using the same
EP2406321A1 (en) 2009-03-12 2012-01-18 Dow Corning Corporation Thermal interface materials and methods for their preparation and use
EP2408860B1 (en) 2009-03-16 2020-03-18 Dow Silicones Corporation Thermally conductive grease and methods and devices in which said grease is used
DE102009001722B4 (de) 2009-03-20 2012-04-05 Infineon Technologies Ag Verfahren zum Aufbringen eines Wärmeleitmediums auf eine Wärmeableitfläche
WO2010115173A1 (en) 2009-04-03 2010-10-07 Vorbeck Materials Corp Polymer compositions containing graphene sheets and graphite
US20100256280A1 (en) 2009-04-07 2010-10-07 Laird Technologies, Inc. Methods of forming resin and filler composite systems
JP2010248277A (ja) 2009-04-10 2010-11-04 Panasonic Corp 熱伝導性樹脂ペーストおよびそれを用いた光ディスク装置
JP5562574B2 (ja) 2009-04-14 2014-07-30 信越化学工業株式会社 熱伝導性接着剤
US8758892B2 (en) 2009-05-05 2014-06-24 Parker Hannifin Corporation Thermally conductive foam product
JP5577553B2 (ja) 2009-05-27 2014-08-27 協同油脂株式会社 放熱コンパウンド組成物
US8362607B2 (en) 2009-06-03 2013-01-29 Honeywell International Inc. Integrated circuit package including a thermally and electrically conductive package lid
KR100953679B1 (ko) 2009-06-15 2010-04-20 두성산업 주식회사 방열재 및 그 제조 방법
US8081468B2 (en) 2009-06-17 2011-12-20 Laird Technologies, Inc. Memory modules including compliant multilayered thermally-conductive interface assemblies
CN102804367A (zh) 2009-06-19 2012-11-28 道康宁公司 离聚硅酮热塑性弹性体在电子器件中的用途
US8535787B1 (en) 2009-06-29 2013-09-17 Juniper Networks, Inc. Heat sinks having a thermal interface for cooling electronic devices
CN101942197B (zh) 2009-07-09 2012-06-27 昆山伟翰电子有限公司 导热硅橡胶复合材料及其制作方法
US20120174956A1 (en) 2009-08-06 2012-07-12 Laird Technologies, Inc. Thermoelectric Modules, Thermoelectric Assemblies, and Related Methods
WO2011035261A1 (en) * 2009-09-18 2011-03-24 Protherics Salt Lake City, Inc. Reconstitutable reverse thermal gelling polymers
US20130199724A1 (en) 2009-10-09 2013-08-08 Designer Molecules, Inc. Curatives for epoxy compositions
JP5463116B2 (ja) 2009-10-14 2014-04-09 電気化学工業株式会社 熱伝導性材料
US9593209B2 (en) 2009-10-22 2017-03-14 Dow Corning Corporation Process for preparing clustered functional polyorganosiloxanes, and methods for their use
US8223498B2 (en) 2009-11-11 2012-07-17 Juniper Networks, Inc. Thermal interface members for removable electronic devices
TWI370532B (en) 2009-11-12 2012-08-11 Ind Tech Res Inst Chip package structure and method for fabricating the same
JP5318733B2 (ja) 2009-11-26 2013-10-16 コスモ石油ルブリカンツ株式会社 熱伝導性グリース
GB2508320B (en) 2009-12-09 2014-07-23 Intel Corp Polymer thermal interface materials
TWI475103B (zh) 2009-12-15 2015-03-01 財團法人工業技術研究院 散熱結構
KR101524506B1 (ko) * 2009-12-21 2015-06-01 생-고뱅 퍼포먼스 플라스틱스 코포레이션 열전도성 폼 재료
CN101735619B (zh) 2009-12-28 2011-11-09 华南理工大学 一种无卤阻燃导热有机硅电子灌封胶及其制备方法
KR101023241B1 (ko) 2009-12-28 2011-03-21 제일모직주식회사 반도체용 접착제 조성물 및 이를 이용한 접착 필름
JP5497458B2 (ja) 2010-01-13 2014-05-21 電気化学工業株式会社 熱伝導性樹脂組成物
JP2011165792A (ja) 2010-02-08 2011-08-25 Teijin Dupont Films Japan Ltd 放熱性二軸延伸フィルム
US9260645B2 (en) 2010-02-23 2016-02-16 Laird Technologies, Inc. Thermal interface materials including thermally reversible gels
US9771508B2 (en) 2010-02-23 2017-09-26 Laird Technologies, Inc. Thermal interface materials including thermally reversible gels
US7990711B1 (en) 2010-02-24 2011-08-02 International Business Machines Corporation Double-face heat removal of vertically integrated chip-stacks utilizing combined symmetric silicon carrier fluid cavity and micro-channel cold plate
WO2011114665A1 (ja) 2010-03-15 2011-09-22 日本化薬株式会社 耐熱用接着剤
US8009429B1 (en) 2010-03-22 2011-08-30 Honeywell International Inc. Electrical component thermal management
CN102893391B (zh) 2010-04-30 2017-08-29 铟泰公司 具有良好可靠性的热界面材料
US8308861B2 (en) 2010-05-13 2012-11-13 E I Du Pont De Nemours And Company Phase change material compositions
US8647752B2 (en) 2010-06-16 2014-02-11 Laird Technologies, Inc. Thermal interface material assemblies, and related methods
CN102134474B (zh) 2010-12-29 2013-10-02 深圳市优宝惠新材料科技有限公司 导热硅脂组合物
US8917510B2 (en) 2011-01-14 2014-12-23 International Business Machines Corporation Reversibly adhesive thermal interface material
KR101866299B1 (ko) 2011-01-26 2018-06-12 다우 실리콘즈 코포레이션 고온 안정성 열 전도성 재료
US8277774B2 (en) 2011-01-27 2012-10-02 Honeywell International Method for the preparation of high purity stannous oxide
JP5749536B2 (ja) 2011-03-28 2015-07-15 電気化学工業株式会社 熱伝導性成形体とその用途
ES2609110T3 (es) 2011-03-30 2017-04-18 Infacare Pharmaceutical Corporation Procedimientos de síntesis de mesoporfirinas metálicas
KR101800437B1 (ko) 2011-05-02 2017-11-22 삼성전자주식회사 반도체 패키지
US20120285673A1 (en) 2011-05-11 2012-11-15 Georgia Tech Research Corporation Nanostructured composite polymer thermal/electrical interface material and method for making the same
JP2012241063A (ja) 2011-05-17 2012-12-10 Nitto Denko Corp 半導体装置製造用の接着シート
US20120292005A1 (en) 2011-05-19 2012-11-22 Laird Technologies, Inc. Thermal interface materials and methods for processing the same
CN103748171B (zh) 2011-08-10 2016-03-16 株式会社艾迪科 含硅固化性组合物及其固化物
JP5687167B2 (ja) 2011-09-27 2015-03-18 コスモ石油ルブリカンツ株式会社 耐熱型熱伝導性グリース
CN103102689B (zh) 2011-11-15 2015-04-01 佛山市金戈消防材料有限公司 一种高导热有机硅灌封胶组合物及其应用
WO2013074920A1 (en) 2011-11-17 2013-05-23 Reliabulb, Llc Low thermal impedance interface for an led bulb
US20130127069A1 (en) 2011-11-17 2013-05-23 International Business Machines Corporation Matrices for rapid alignment of graphitic structures for stacked chip cooling applications
CN103131138B (zh) 2011-11-23 2016-05-11 合肥杰事杰新材料股份有限公司 一种热塑性聚酯组合物及其制备方法
CN103254647A (zh) 2012-02-20 2013-08-21 深圳德邦界面材料有限公司 一种导热缝隙界面材料及其制备方法
JP5614909B2 (ja) 2012-03-02 2014-10-29 富士高分子工業株式会社 パテ状伝熱材及びその製造方法
CN102627943A (zh) 2012-04-11 2012-08-08 北京化工大学常州先进材料研究院 一种湿气/紫外光双固化有机硅胶粘剂
CN102634212B (zh) 2012-04-23 2015-11-25 湖州明朔光电科技有限公司 一种导热硅脂组合物
JP5783128B2 (ja) 2012-04-24 2015-09-24 信越化学工業株式会社 加熱硬化型熱伝導性シリコーングリース組成物
US8937384B2 (en) 2012-04-25 2015-01-20 Qualcomm Incorporated Thermal management of integrated circuits using phase change material and heat spreaders
TWI598385B (zh) 2012-05-10 2017-09-11 國立清華大學 絕緣化熱介面材料
CN103827277B (zh) 2012-05-11 2016-07-06 信越化学工业株式会社 导热性硅脂组合物
JP2014003152A (ja) 2012-06-18 2014-01-09 Dow Corning Toray Co Ltd サーマルインターフェース材の形成方法および放熱構造体
KR102020257B1 (ko) 2012-07-04 2019-09-10 디아이씨 가부시끼가이샤 히트 시일제, 그것을 사용한 적층체 및 태양 전지 모듈
US8587945B1 (en) 2012-07-27 2013-11-19 Outlast Technologies Llc Systems structures and materials for electronic device cooling
US9752007B2 (en) 2012-07-30 2017-09-05 Dow Corning Corporation Thermally conductive condensation reaction curable polyorganosiloxane composition and methods for the preparation and use of the composition
GB201220099D0 (en) 2012-09-19 2012-12-26 Dow Corning Production of blend of polyolefin and organopolysiloxane
JP2014105283A (ja) 2012-11-28 2014-06-09 Shin Etsu Chem Co Ltd 熱伝導性シリコーングリース組成物
FR3000090A1 (fr) 2012-12-20 2014-06-27 Bluestar Silicones France Procede et compositions utiles pour l'etancheification et l'assemblage de composants d'un groupe moto-propulseur
JP5944306B2 (ja) 2012-12-21 2016-07-05 コスモ石油ルブリカンツ株式会社 高熱伝導性グリース
CN103087389B (zh) 2013-01-31 2015-06-10 合肥工业大学 一种高导热高韧性复合材料及其制备方法
CN104968750B (zh) 2013-02-11 2017-04-19 道康宁公司 簇合官能化聚有机硅氧烷、形成所述簇合官能化聚有机硅氧烷的工艺及其使用方法
JP6408491B2 (ja) 2013-02-11 2018-10-17 ダウ シリコーンズ コーポレーション 熱伝導性熱ラジカル硬化性シリコーン組成物を形成するためのｉｎｓｉｔｕ法
JP5372270B1 (ja) 2013-02-19 2013-12-18 ビッグテクノス株式会社 熱放射性フィルム及び熱放射性粘着テープ
JP6263042B2 (ja) 2013-02-28 2018-01-17 コスモ石油ルブリカンツ株式会社 基油拡散防止性能を有する熱伝導性グリース
CN103102552A (zh) 2013-03-12 2013-05-15 泰山体育产业集团有限公司 一种相变保温聚烯烃泡沫材料及其制备方法
WO2014160067A1 (en) 2013-03-14 2014-10-02 Dow Corning Corporation Thermally curable silicone compositions as temporary bonding adhesives
US9070660B2 (en) 2013-03-15 2015-06-30 Intel Corporation Polymer thermal interface material having enhanced thermal conductivity
CN103214848B (zh) 2013-04-28 2015-07-22 深圳市新亚新材料有限公司 一种用于cpu散热的相变导热硅脂组合物及其制备方法
CN103333447A (zh) 2013-06-26 2013-10-02 苏州天脉导热科技有限公司 一种相变化热界面材料及其制备方法
US9464879B2 (en) 2013-06-28 2016-10-11 Buhler, Inc. Barrel measuring device
WO2015008330A1 (ja) 2013-07-16 2015-01-22 日立化成株式会社 感光性樹脂組成物、フィルム状接着剤、接着シート、接着剤パターン、接着剤層付半導体ウェハ及び半導体装置
CN103409116B (zh) 2013-07-30 2015-07-22 深圳德邦界面材料有限公司 一种绝缘增强型导热界面材料及其制备方法
CN103436027B (zh) 2013-09-09 2015-10-28 北京化工大学 一种导热电绝缘硅橡胶热界面材料及其制备方法
KR101917164B1 (ko) 2013-10-30 2018-11-09 에스케이이노베이션 주식회사 열전도성 폴리머의 제조방법
US20150125646A1 (en) 2013-11-05 2015-05-07 Espci Innov Self-Healing Thermally Conductive Polymer Materials
WO2015068551A1 (ja) 2013-11-08 2015-05-14 リンテック株式会社 保護膜形成用組成物、保護膜形成用シート、及び保護膜付きチップ
JP2015097134A (ja) 2013-11-15 2015-05-21 日東電工株式会社 回路付サスペンション基板
CN103756631B (zh) 2013-11-28 2015-06-03 常熟市恒信粘胶有限公司 双组份自粘性加成型阻燃导热室温固化有机硅灌封胶
CN105899714B (zh) 2013-12-05 2018-09-21 霍尼韦尔国际公司 具有经调节的pH的甲基磺酸亚锡溶液
CN104152103B (zh) 2013-12-23 2016-08-17 郑州中原应用技术研究开发有限公司 一种加成型双组分导热灌封胶及其制备方法
CN103709757A (zh) 2013-12-30 2014-04-09 无锡中石油润滑脂有限责任公司 一种绝缘导热硅脂及其制备方法
CN104449550B (zh) 2013-12-31 2016-08-17 弗洛里光电材料（苏州）有限公司 有机硅组合物及其应用
CN103773322A (zh) 2014-02-08 2014-05-07 中国电子科技集团公司第三十三研究所 一种相变微胶囊导热材料及其制备方法
KR20160122172A (ko) 2014-02-13 2016-10-21 허니웰 인터내셔날 인코포레이티드 압축성 열전도 재료
CN106661331B (zh) 2014-03-06 2020-10-23 汉高股份有限及两合公司 单晶氧化铝填充的管芯粘结膏
CN103865271B (zh) 2014-03-20 2017-04-05 北京化工大学 一种纳米杂化材料改性的有机硅导热电子灌封胶的制备方法
CN103849356A (zh) 2014-03-20 2014-06-11 中国电子科技集团公司第三十三研究所 一种电气绝缘相变导热材料及其制备方法
JP6348434B2 (ja) 2014-03-28 2018-06-27 信越化学工業株式会社 シリコーン粘着剤組成物、その製造法及び粘着フィルム
JP2015212318A (ja) 2014-05-01 2015-11-26 信越化学工業株式会社 熱伝導性シリコーン組成物
US20150334871A1 (en) 2014-05-19 2015-11-19 Laird Technologies, Inc. Thermal interface materials with thin film sealants
CN104140678B (zh) 2014-06-29 2017-04-12 惠州市永卓科技有限公司 一种具有自粘性的导热硅脂及其制备方法
CN104098914B (zh) 2014-07-02 2017-09-29 深圳市安品有机硅材料有限公司 有机硅导热界面材料
PL3166999T3 (pl) 2014-07-07 2023-07-03 Honeywell International Inc. Materiał termoprzewodzący ze zmiataczem jonów
WO2016035680A1 (ja) 2014-09-01 2016-03-10 株式会社カネカ 自動車用ｌｅｄランプヒートシンク
CN107075400B (zh) 2014-09-22 2020-06-23 陶氏环球技术有限责任公司 基于超支化烯烃流体的导热油脂
JP6600314B2 (ja) 2014-10-23 2019-10-30 株式会社カネカ Ｌｅｄランプヒートシンク
CN106795375B (zh) 2014-10-24 2020-08-21 纳美仕股份有限公司 导电性组合物和使用该导电性组合物的电子部件
CN104479623B (zh) 2014-12-03 2016-05-18 湖南皓志科技股份有限公司 一种高导热常温固化有机硅灌封胶
EP3227399B1 (en) 2014-12-05 2021-07-14 Honeywell International Inc. High performance thermal interface materials with low thermal impedance
CN104497574A (zh) 2014-12-10 2015-04-08 深圳市博恩实业有限公司 多功能有机硅热界面材料
CN104513487B (zh) 2014-12-10 2017-05-10 东莞兆舜有机硅科技股份有限公司 一种双组分导热硅凝胶及其用途
DE112014007281B4 (de) 2014-12-25 2022-07-07 Sekisui Polymatech Co., Ltd. Silikonzusammensetzung
WO2016111139A1 (ja) 2015-01-06 2016-07-14 富士高分子工業株式会社 蓄熱性熱伝導シート
US10431858B2 (en) 2015-02-04 2019-10-01 Global Web Horizons, Llc Systems, structures and materials for electrochemical device thermal management
CN104804705A (zh) 2015-05-06 2015-07-29 成都拓利化工实业有限公司 低释气量加成型无卤阻燃导热有机硅灌封胶及其制备方法
CN104861661A (zh) 2015-05-13 2015-08-26 浙江中天氟硅材料有限公司 一种低密度导热灌封胶及其制备方法
JP6510315B2 (ja) 2015-05-14 2019-05-08 デンカ株式会社 熱伝導性グリース用組成物、熱伝導性グリースおよび放熱部材
CN107708998A (zh) 2015-06-03 2018-02-16 株式会社钟化 金属树脂复合体
JP6323398B2 (ja) 2015-06-10 2018-05-16 信越化学工業株式会社 熱伝導性シリコーンパテ組成物
US10692797B2 (en) 2015-06-30 2020-06-23 Laird Technologies, Inc. Thermal interface materials with low secant modulus of elasticity and high thermal conductivity
CN106467668B (zh) 2015-08-19 2021-07-30 广东生益科技股份有限公司 一种有机硅树脂铝基覆铜板及其制备方法
CN105111750A (zh) 2015-09-09 2015-12-02 蓝星（成都）新材料有限公司 一种led灌封用有机硅密封胶
JP7089876B2 (ja) 2015-09-09 2022-06-23 株式会社カネカ 熱伝導性樹脂組成物
JP6497291B2 (ja) 2015-10-14 2019-04-10 信越化学工業株式会社 絶縁放熱シート
CN105349113A (zh) 2015-10-14 2016-02-24 文雪烽 一种导热界面材料
US10312177B2 (en) 2015-11-17 2019-06-04 Honeywell International Inc. Thermal interface materials including a coloring agent
CN105419339A (zh) 2015-12-01 2016-03-23 江苏晶河电子科技有限公司 一种高性能硅基导热凝胶及其制备方法
CN105566920A (zh) 2015-12-24 2016-05-11 平湖阿莱德实业有限公司 低渗油超软导热硅胶组合物及导热硅胶垫片及其制备方法
CN105670555A (zh) 2016-01-22 2016-06-15 何挺 一种高导热型的有机硅灌封胶
EP3426746B1 (en) 2016-03-08 2021-07-14 Honeywell International Inc. Phase change material
CN105925243A (zh) 2016-05-23 2016-09-07 东莞珂洛赫慕电子材料科技有限公司 一种室温固化型高导热柔性硅胶
CN105838322A (zh) 2016-05-26 2016-08-10 张学健 一种新型有机硅灌封胶
US20180030328A1 (en) 2016-07-26 2018-02-01 Honeywell International Inc. Gel-type thermal interface material
CN106221236B (zh) 2016-07-26 2019-09-10 深圳市金无曼工业新材料有限公司 可常温或加温凝胶化制备的双组份导热硅脂及其制备方法
US10501671B2 (en) 2016-07-26 2019-12-10 Honeywell International Inc. Gel-type thermal interface material
CN109844056B (zh) 2016-10-12 2021-11-09 霍尼韦尔国际公司 包含着色剂的热界面材料
JP7129181B2 (ja) 2017-03-17 2022-09-01 旭化成株式会社 ヘッドマウントディスプレイ用部材
CN107057370A (zh) 2017-05-18 2017-08-18 平湖阿莱德实业有限公司 一种高导热填隙界面材料及其制备方法
US10344194B2 (en) 2017-09-27 2019-07-09 Momentive Performance Materials Inc. Thermal interface composition comprising ionically modified siloxane
US10428256B2 (en) 2017-10-23 2019-10-01 Honeywell International Inc. Releasable thermal gel
US11072706B2 (en) 2018-02-15 2021-07-27 Honeywell International Inc. Gel-type thermal interface material

Patent Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20040002866A (ko) * 2001-05-30 2004-01-07 허니웰 인터내셔날 인코포레이티드 인터페이스 재료 및 인터페이스 재료의 생산과 사용방법
US20040097635A1 (en) * 2002-11-14 2004-05-20 Shoushan Fan Thermal interface material and method for making same

Also Published As

Publication number Publication date
EP3679087A1 (en) 2020-07-15
EP3679087A4 (en) 2021-05-26
KR102388580B1 (ko) 2022-04-20
CN111051392B (zh) 2022-08-30
TWI780220B (zh) 2022-10-11
WO2019050806A1 (en) 2019-03-14
KR20220050241A (ko) 2022-04-22
TW201920447A (zh) 2019-06-01
JP6902163B2 (ja) 2021-07-14
US11041103B2 (en) 2021-06-22
US20190078007A1 (en) 2019-03-14
JP2020532632A (ja) 2020-11-12
EP3679087B1 (en) 2024-02-14
CN111051392A (zh) 2020-04-21
KR102487816B1 (ko) 2023-01-12

Similar Documents

Publication Publication Date Title
KR102487816B1 (ko) 실리콘-무함유 열 겔
CN113166545B (zh) 包含mgo填料的导热组合物以及使用所述组合物的方法和装置
KR20220112797A (ko) 고열 전도성 유동성 실리콘 조성물
TWI740449B (zh) 聚有機矽氧烷及其導熱矽氧烷組合物
JP2022060339A (ja) 熱伝導性シリコーン組成物
KR20170114184A (ko) 고방열 액상 실리콘 부가형 접착제 조성물
TW202321374A (zh) 含有鑽石粒子之可固化導熱組成物
WO2022240037A1 (ko) 에폭시 수지 조성물
US20250129281A1 (en) Curable thermally conductive composition
JP2018028042A (ja) 縮合硬化性シリコーン樹脂組成物
JP7653579B2 (ja) 垂直安定性を有する室温貯蔵可能な一液型後硬化性熱伝導性シリコーン
TW202309210A (zh) 低相對介電常數絕緣塗料組合物，其固化物和顯示裝置
US20220389169A1 (en) Thermally-conductive curable composition
KR20230071158A (ko) 낮은 분배 점도, 분배 후 낮은 수직 유동 및 경화 후 낮은 열 임피던스를 갖는 열 계면 재료
TWI860145B (zh) 聚矽氧烷組合物及其用途
TWI886796B (zh) 經處理的填料、處理導熱性填料的方法及其應用
JP2987179B2 (ja) 硬化性エポキシ樹脂組成物
JPH04108851A (ja) 硬化性エポキシ樹脂組成物
JPH03275710A (ja) 硬化性エポキシ樹脂組成物
JP2888887B2 (ja) 硬化性エポキシ樹脂組成物
US20250092259A1 (en) Thermally conductive silicone composition
WO2025166614A2 (en) Method of making curable thermally conductive composition
TW202428771A (zh) 熱傳導性矽酮組合物

Legal Events

Date Code Title Description
A201 Request for examination
PA0105 International application

Patent event date: 20200303

Patent event code: PA01051R01D

Comment text: International Patent Application

PA0201 Request for examination

Patent event code: PA02012R01D

Patent event date: 20200303

Comment text: Request for Examination of Application

PG1501 Laying open of application
E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event date: 20210906

Patent event code: PE09021S01D

E701 Decision to grant or registration of patent right
PE0701 Decision of registration

Patent event code: PE07011S01D

Comment text: Decision to Grant Registration

Patent event date: 20220314

A107 Divisional application of patent
PA0104 Divisional application for international application

Comment text: Divisional Application for International Patent

Patent event code: PA01041R01D

Patent event date: 20220412

GRNT Written decision to grant
PR0701 Registration of establishment

Comment text: Registration of Establishment

Patent event date: 20220415

Patent event code: PR07011E01D

PR1002 Payment of registration fee

Payment date: 20220418

End annual number: 3

Start annual number: 1

PG1601 Publication of registration
