Abstract

공기 누출이 감소되고 팽창 상태의 지속시간이 증가된 자동차 에어백의 생산을 위한 방법뿐만 아니라 이들 방법에 따라 생산되는 에어백이 제공된다.

Description

에어백 및 에어백의 생산을 위한 방법
본 발명은 에어백의 생산을 위한 방법 및 그에 의해 생산되는 에어백에 관한 것이다. 본 명세서에 개시된 방법은 에어백의 시임(seam)으로부터의 누출이 감소되어, 그에 따라 에어백의 팽창 상태의 지속시간의 증가로 이어지는 에어백을 생산하는 데 사용될 수 있다.
팽창식 에어백(inflatable airbag)은 차량 안전 시스템의 주요 구성요소이다. 에어백은 현재 자동차 사용에서 표준인 팽창식 수동형 안전 규제 장치(inflatable passive safety restraint device)의 한 형태이다. 최근에, 에어백의 개수 및 이들 에어백에 대한 적용 범위가 증가하였다. 사용 중인 다중 에어백 구성은 앞좌석 영역을 위한, 측면 충돌 보호를 위한, 뒷좌석 사용을 위한, 헤드라이너(headliner) 영역 팽창식 커튼에 사용하기 위한, 그리고 팽창식 좌석 벨트에 사용하기 위한 에어백을 포함한다.
더 최근에는, 특히, 자동차에서 측면 및 측방향 차량 충돌 동안 머리 및 상체 보호에 대한 요구가 커지고 있다. 측면 충돌 사고로 사망한 탑승자는 전형적으로 머리, 목 및 상체 부상의 발생률이 더 높다. 기존의 운전자측, 탑승객측 및 더 최근에는, 측면 충돌 쿠션들은 부상을 예방하거나 제한하는 데 도움을 주지만, 특히 전복 상태 또는 다른 차량으로부터의 명확한 측면 충돌의 경우 탑승자의 머리를 보호하도록 설계되지 않는다.
전복 상태 동안 머리 및 상체를 보호하기 위해, 전형적으로 자동차의 지붕 또는 지붕 지지부 내에 설치되는 에어백 커튼이 설계되어 왔다. 센서가 트리거(trigger)되어 에어백 커튼을 작동시킬 때, 커튼은 차량의 윈도우의 일부, 또는 일부 경우에, 차량의 전체 내부 면을 적어도 부분적으로 덮도록 확장될 것이다. 전복 보호를 위해 설계되는 에어백은, 탑승객이 팽창된 백으로부터 되튀도록 허용하기보다는, 충격을 완화시키기 위해 바람직하게는 백과 탑승객의 충돌 동안 일부 공기를 잃는 전방 충돌 에어백에 비해 그들이 더 긴 기간 동안 팽창된 채로 유지되도록 설계된다는 점에서 종래의 전방 에어백 및 측면 에어백과 상이하다.
효과적인 팽창에 대한 요건을 충족시키기 위해, 전복 보호를 위한 에어백 직물은 공기 투과율 및 다공률의 상이한 척도에 의해 특징지어지는, 공기의 통과에 저항하는 능력을 가져야 한다. 따라서, 직조 나일론 또는 폴리에스테르 전복 에어백이 매우 낮은 다공률 및 상응하게 낮은 공기 투과율을 갖는 것이 바람직하다. 실의 선밀도, 꼬임 계수, 직조 구성 및 두께 및 중량과 같은 직물 특성이 모두 공기 투과율에 영향을 미치지만, 통상적으로 산업 표준을 충족시키기 위해 에어백 직물에 코팅 또는 추가의 층을 추가하는 것이 필요하였다.
그러나, 자동차 추세가 더 작고 더 가벼운 차량으로 이동함에 따라, 때때로 에어백과 같은 필수 안전 품목에 대해 더 적은 공간이 이용가능하지만, 에어백들 중 일부는 발전하는 자동차 안전 표준을 충족시키기 위해 물리적으로 더 클 필요가 있다. 이는, 일부 에어백 모듈은 더 작을 필요가 있는 반면 일부 에어백은 더 클 필요가 있는 문제 상황을 초래하였다. 더 높은 압력 및/또는 온도에서 에어백을 패킹하는 방법이 발전하였다. 그러한 방법이 모듈 내에의 에어백의 패킹성(packability)의 개선을 가져오지만, 그들은 또한 비용이 많이 들고 에어백 모듈 제조 공정에 복잡성을 부가하는 경향이 있다.
공기 및 액체 불투과성 구조체를 생성하는 것은 전통적으로 갭 코팅(gap coating), 리버스 롤(reverse roll), 회전 스크린, 전사, 압출, 핫 멜트, 라미네이션, 함침 및 미터링 로드(metering rod)와 같은 공정들로부터의 다양한 형태의 코팅된 직물을 통해 달성되었다. 결과적으로 생성된 구조체 모두는 기본 직물에 상당한 비용 및 두께를 부가한다.
에어백의 복잡성에 따라, 에어백은, 절단되고 시밍(seaming)되는 평직 직물로, 또는 직조 시임에 의해 일체형으로 (일체형 직조(One-Piece Woven) 또는 OPW로) 제조될 수 있다. 이들 OPW 에어백은 설계자에게 패턴 및 디자인 생성 시 상당한 유연성을 제공한다. 그들은 또한 생산 단계의 수를 감소시켜, 그에 의해 생산 시간을 최소화시킨다. OPW 에어백은 다양한 패턴 및 형상으로 다양한 경사(warp) 및 위사(weft) 재료로부터 최신의 고속 직조기 상에서 직조된다.
종래의 OPW 개념의 문제는 그들이 전복 상황에서 요구되는 기간 동안 공기를 보유할 수 없다는 것이다. 일부 OPW 설계는 팽창 시간 요건을 충족시키기 위해 쿠션의 외부 표면 상에 코팅을 이용하며, 이는 쿠션이 쿠션의 양면 상에서 최대 150 g/m2으로 코팅될 것을 필요로 한다. 이는 백의 평직 영역으로부터 백의 시임 영역으로의 전이에 기인한다. 백이 팽창함에 따라 주된 주안점이 되는 이러한 전이 영역은 직조 직물의 표면으로부터 외부 코팅을 분리시키는 경향이 있어, 백의 시임에서 누출을 초래할 수 있다. 에어백 직물(OPW 에어백 직물 포함)은 에어백 직물의 합성 섬유, 예를 들어 나일론-6,6과 같은 폴리아미드 에어백 직물 내의 필라멘트를 적어도 부분적으로 변형시키고 융합시키기 위한 조건 하에서 캘린더링(calendering)될 수 있다. 전이 영역의 거동은, 캘린더링이 "시임"으로 또한 지칭되는 이들 전이 영역의 공기 투과율을 만족스럽게 개선하지 못한다는 점에서 특히 문제가 있는 것으로 판명되었다. 에어백 직물(특히 OPW 에어백 직물)의 다른(비-전이 또는 비-시임) 영역에서 공기 투과율을 감소시키는 데 허용가능한 것으로 판명된 코팅은 전이 영역("시임")에서 허용가능하게 잘 수행되지 못하였다. 캘린더링된 에어백 직물의 예들은 2017년 5월 11일자로 공개된 WO2017/079499호; 및 2018년 4월 26일자로 출원된 PCT/US2018/029504호에 개시되어 있다.
미국 공개 특허 출원 제2002/0140218호는 상부 층, 하부 층 및 결합 에지를 갖는 일체형 직조 에어백을 개시한다. 코팅 또는 라미네이팅 층이 상부 층 및 하부 층의 내부 면과 연관되고, 결합 에지는 백 내부에 위치된다. 에어백을 제조하는 방법은 일체형 백을 형성하는 단계, 백을 절단하는 단계, 백을 뒤집는 단계, 및 백을 폐쇄하는 단계를 포함한다. 백은, 층의 코팅된 면 및 결합된 에지가 백 내부에 배치되도록 절단된 부분을 통해 뒤집힌다.
미국 특허 제7,780,194호 및 제8,733,788호는, 각각 그의 도 1 및 도 4에, 2개의 층이 단일 층으로 직조되는 일체형 직조 에어백의 단면도를 예시하고 있다. 미국 특허 제7,686,331호는 그의 도 2 및 도 3에 측면 커튼 에어백의 위치 및 구성을 예시하고 있다.
그러나, 여전히 팽창 상태의 안전한 지속시간을 보이는, 패킹 부피가 감소된 개선된 전복 에어백에 대한 필요성이 여전히 존재한다.
본 발명은 에어백의 팽창 상태의 지속시간이 증가된 에어백 및 그들의 생산을 위한 방법에 관한 것이다. 따라서, 본 발명의 일 태양은 일체형 직조(OPW) 에어백으로부터의 공기 누출을 감소시키기 위한 방법에 관한 것이다.
일체형 직조(OPW) 에어백으로부터의 공기 누출을 감소시키기 위한 방법으로서, 시임을 갖는 OPW 에어백을 형성하는 단계; 및 OPW 에어백의 하나 이상의 시임에 핫 멜트 밀봉제 재료를 적용하는 단계를 포함하는, 방법이 본 명세서에 제시된다.
일 형태에서, 본 방법은 하나 이상의 시임에 밀봉제 재료를 적용하기 전에 OPW 에어백을 캘린더링하는 단계를 추가로 포함한다.
다른 형태에서, 본 방법은 하나 이상의 시임에 밀봉제 재료를 적용한 후에, OPW 에어백 위에 경량 코팅을 적용하는 단계를 추가로 포함한다.
이러한 형태에서, 경량 코팅은 폴리우레탄, 폴리아미드, 폴리올레핀 및 폴리에스테르로부터 선택되는 경량 필름의 형태일 수 있거나, 5 g/m2 이상 내지 40 g/m2 이하 및 5 g/m2 이상 내지 20 g/m2 이하로 이루어진 군으로부터 선택되는 범위로부터 선택되는 단위 면적당 중량을 갖는, 실리콘계 코팅, 예를 들어 폴리-디메틸렌실록산, 폴리우레탄 및 고무 조성물, 예를 들어 폴리클로로프렌으로부터 형성될 수 있다.
다른 형태에서, 핫 멜트 밀봉제 재료는 OPW 에어백의 직물의 용융 범위 미만, 예를 들어 50℃ 이상 내지 180℃ 이하, 또는 120℃ 이상 내지 160℃ 이하의 용융 범위를 갖는다.
또 다른 형태에서, 본 방법은 밀봉제 재료를 OPW 에어백 시임 내로 용융, 접착, 및 압축시키는 단계, 및 선택적으로 밀봉제 재료의 적용 후에 OPW 에어백을 캘린더링하는 단계를 추가로 포함한다.
유리하게는, 핫 멜트 밀봉제 재료는 자외선 광으로 조명될 때 가시 광 범위에서 형광을 발하는 트레이서 화합물(tracer compound)을 추가로 포함하고, 본 방법은 핫 멜트 밀봉제 재료의 적용을 자외선 광으로 추적하는 단계를 추가로 포함한다.
편리하게는, 핫 멜트 밀봉제 재료는 미세기공 침투가능, 저점도, 낮은 표면 장력 밀봉제, 저두께 필름, 접착제 웨브, 또는 불투과성 다층 필름으로부터 선택된다.
다른 형태에서, 핫 멜트 밀봉제 재료는 열, 광 또는 화학적 가교결합(대기 습도에 대한 노출에 의한 것을 포함함)에 의해 경화가능한 저점도 밀봉제이다.
유리하게는, OPW 에어백은 그의 팽창 상태의 지속시간의 증가를 보인다.
일 형태에서, 본 방법은 OPW 시임으로부터 OPW 챔버 내로 0.2 이상 내지 0.4 cm 이하만큼 떨어져 위치되는, 예를 들어 OPW 시임으로부터 OPW 챔버 내로 0.3 cm만큼 떨어져 위치되는 이중 스티치(stitch)를 전체 시임 주위에 형성하는 단계를 추가로 포함할 수 있다.
또한, 일체형 직조 직물을 포함하는 OPW 에어백이 본 명세서에 제시되며, 여기에서 직물의 주 부분(major portion)은 다수의 직조 층을 갖고, 직물의 부 부분(minor portion)은 주 부분보다 적은 직조 층을 가지며, 전이 부분 또는 시임은 별개의 주 부분들을 연결하고 주 부분을 부 부분에 연결하며, 시임은 핫 멜트 밀봉제 재료로 코팅된다.
이러한 형태에서, 시임(전이부)은 OPW 에어백의 표면적의 2% 이상 그리고 14% 이하를 구성한다.
일 형태에서, 핫 멜트 밀봉제 재료는 융점 범위가 50℃ 이상 내지 180℃ 이하, 또는 120℃ 이상 내지 160℃ 이하인 반응성 폴리우레탄이다.
다른 형태에서, 에어백은 핫 멜트 밀봉제 재료의 적용 전에 캘린더링된다.
유리하게는, 전체 OPW는 5 g/m2 이상 내지 40 g/m2 이하 및 5 g/m2 이상 내지 20 g/m2 이하로 이루어진 군으로부터 선택되는 범위로부터 선택되는 단위 면적당 중량을 갖는, 실리콘계 코팅, 예를 들어 폴리-디메틸렌실록산, 폴리우레탄 및 고무 조성물, 예를 들어 폴리클로로프렌으로부터 선택되는 경량 코팅을 추가로 포함한다.
또한, 직물의 주 부분은 100 ㎠의 시험 면적 및 500 Pa의 시험 압력으로 정적 공기 투과율(Static Air Permeability)에 의해 측정되는 가스 투과율이 1 l/dm2/min 미만인 것을 특징으로 할 수 있다.
일 형태에서, 직물의 주 부분은 70 μm 미만의 RMS 표면 조도 값을 제공하는 레이저 표면 프로필로메트리(laser surface profilometry)에 의해 특징지어지는 바와 같은 낮은 표면 평탄도를 보인다.
다른 형태에서, 핫 멜트 밀봉제 재료는 100 g/m2 미만의 수준으로 존재한다.
팽창된 OPW 에어백으로부터의 주된 누출 부위가 누출 시험 동안 정성적으로 관찰될 수 있지만, 에어백의 특정 부분을 통한 정확한 누출률을 정량화하는 것은 어렵다.
다른 형태에서, 에어백은 시임 밀봉과 조합하여 코팅되지 않은 직물로부터 제조될 수 있다.
일 형태에서, 에어백은 에어백의 전체 표면에 걸쳐 10 g/m2 이상 내지 65 g/m2 이하, 또는 10 g/m2 이상 내지 35 g/m2 이하, 또는 심지어 10 g/m2 이상 내지 25 g/m2 이하의 평균 코팅 중량을 가질 수 있다.
일부 형태에서, 에어백 직물은 캘린더링되고, 경량 필름이 캘린더링된 에어백 직물에 적용된다.
이러한 형태에서, 경량 필름은 별도의 시임 밀봉 없이 적용될 수 있으며, 경량 필름은 폴리우레탄, 폴리아미드, 폴리올레핀 및 폴리에스테르로부터 선택되는 적어도 하나일 수 있다.
유리하게는, 경량 필름은 단위 면적당 중량이 10 g/m2 이상 내지 50 g/m2 이하, 예를 들어 20 g/m2 이상 내지 40 g/m2 이하이다.
다른 형태에서, 에어백은 OPW 시임으로부터 OPW 챔버 내로 0.2 이상 내지 0.4 cm 이하만큼 떨어져 위치되는, 예를 들어 OPW 시임으로부터 OPW 챔버 내로 0.3 cm만큼 떨어져 위치되는 전체 시임 주위의 이중 스티치를 추가로 포함한다.
또한, OPW 에어백으로부터의 공기 누출을 감소시키기 위한 방법으로서, OPW 에어백을 캘린더링하는 단계, 및 OPW 에어백에 필름을 라미네이팅하는 단계를 포함하는, 방법이 본 명세서에 제시된다.
유리하게는, OPW 에어백의 캘린더링은 허용가능한 누출 특성을 유지시키면서 더 가벼운 중량의 필름이 에어백에 적용될 수 있게 한다.
일 형태에서, OPW 에어백의 캘린더링은 평면내 가스 유동에 의한 에어백의 절단된 에지를 통한 누출률을 감소시킨다.
이러한 형태에서, 직물 내의 기공 크기의 분포는 단일 층 영역의 두께를 통해 균질하지 않다.
다른 형태에서, 필름에 열 및/또는 압력이 인가되어, 경량 필름이 라미네이션에 사용될 수 있도록 직물의 두께 방향 투과율(through-thickness permeability)이 수정되게 한다.
본 개시는 다양한 수정 및 대안적인 형태가 가능하며, 그의 구체적인 예시적인 구현예가 도면에 도시되어 있고, 본 명세서에 상세히 기술된다. 그러나, 구체적인 예시적인 구현예의 본 명세서의 설명이 본 개시를 본 명세서에 개시된 특정 형태로 제한하고자 하는 것이 아님을 이해하여야 한다.
도 1a 및 도 1b는 OPW 에어백의 반대편 면들을 도시한다.
에어백의 팽창 상태의 지속시간이 증가된 에어백의 생산을 위한 방법이 본 명세서에 개시된다.
정의
본 명세서에 사용되는 바와 같이, "에어백"은 자동차 및 군사 및 항공 응용을 비롯한 많은 다른 형태의 운송을 위한 팽창식 수동형 안전 규제 장치를 의미한다.
본 명세서에 사용되는 바와 같이, 용어 "경량 필름"은 중량이 10 g/m2 이상 내지 50 g/m2 이하, 예를 들어 20 g/m2 이상 내지 40 g/m2 이하인 필름을 의미한다. 적합한 화학 물질은, 단지 몇몇 비제한적인 예를 들면, 폴리우레탄, 폴리아미드, 폴리올레핀 및 폴리에스테르를 포함한다. 경량 필름이 추가의 접착제 층을 필요로 할 수 있거나 자가-접착성일 수 있다는 것을 이해하여야 한다.
용어 "시임"은 직조 직물의 다수의 층을 갖는 에어백의 별개의 주 부분들 사이의, 또는 직물의 더 적은 층을 갖는 에어백의 부 부분과 주 부분 사이의 전이 부분을 나타내는 OPW 에어백의 일부분을 지칭한다. 시임 또는 전이 부분은 별개의 주 부분들 사이의, 그리고 주 부분과 부 부분 사이의 에지들 사이에서 연장되고 그들을 연결한다. 예를 들어, 에어백의 주 부분은 직물의 2개의 직조 층을 가질 수 있고, 시임은 직조 직물의 단지 하나의 층을 가질 수 있지만, 시임이 주 부분보다 적은 층을 갖는 한, 직조 직물의 임의의 개수의 층이 존재할 수 있다. 시임의 면적은 OPW 에어백의 표면적의 약 2% 이상 내지 약 20% 이하, 예를 들어 OPW 에어백 표면의 4% 이상 내지 18% 이하, 예를 들어 6% 이상 내지 16% 이하, 예를 들어 10% 이상 내지 15% 이하, 예를 들어 14% 미만일 수 있고, 에어백 표면의 주 부분 및 부 부분은 표면의 나머지일 수 있다. 용어 "시임" 및 "전이 부분"은 상호교환가능하게 사용될 수 있다.
본 명세서에 사용되는 바와 같이, 용어 "저점도 밀봉제"는 적용 조건 하에서, 직조 직물 내의 공극 공간을 적어도 부분적으로 충전하여 공기 투과율을 감소시키는 재료를 의미한다. 적합한 점도 범위의 예는 6,000 mPa.s 이상 내지 50,000 mPa.s 이하, 예를 들어 10,000 mPa.s 이상 내지 40,000 mPa.s 이하, 또는 심지어 20,000 mPa.s 이상 내지 40,000 mPa.s 이하를 포함한다.
설명
본 명세서에 개시된 방법은 OPW 에어백으로부터의 공기 누출을 감소시키는 것에 관한 것이며, 시임을 갖는 OPW 에어백을 형성하는 단계 및 OPW 에어백의 하나 이상의 시임에 핫 멜트 밀봉제 재료를 적용하는 단계를 포함한다. 유리하게는, 핫 멜트 밀봉 재료는 하나 이상의 시임에만 적용되고, 에어백의 나머지에는 적용되지 않는다.
본 방법은 OPW 에어백 위에 경량 코팅을 적용하는 단계를 추가로 포함할 수 있다. 이러한 비제한적인 실시 형태에서, 핫 멜트 밀봉제 재료는, 예를 들어 실리콘 탄성중합체 또는 폴리우레탄 코팅일 수 있는 경량 코팅의 적용 전에 하나 이상의 시임에 적용될 수 있다.
에어백은 시임 밀봉 재료의 적용 전 또는 적용 후에 캘린더링될 수 있고, 선택적으로, 시임 밀봉 재료를 시임(들)에 적용하기 전에 스카우링(scouring)될 수 있다. 예를 들어, OPW 에어백은 핫 멜트 밀봉제 재료 및/또는 경량 코팅의 적용 후에 캘린더링될 수 있다. OPW 에어백의 캘린더링은 5 m/min의 선속도, 225℃의 실린더 온도 및 직물 폭의 400 N/mm의 힘을 갖는 57 MPa의 닙-압력(nip pressure)에서 수행될 수 있다. 직물의 스카우링은, 욕(bath) 내의 온도를 85℃로부터 95℃로 상승시키고, 직물을 12 m/min으로 통과시킨 다음에, 직물을 120℃의 4-구역 스텐터 오븐(stenter oven) 내에서 10 m/min의 선속도로 건조시킴으로써 수행될 수 있다. 이어서, 코팅이 적용될 수 있다.
적용될 수 있는 핫 멜트 밀봉제 재료의 비제한적인 예는 시카(SIKA)로부터의 반응성 폴리우레탄 SikaMelt9676과 같은 열가소성 수지, 및 용융 비드, 용융 분말, 또는 용융 펠릿 형태의 것과 같은, 글루텍스 게엠베하(Gluetex GmbH)로부터의 SST 800과 같은 단층 또는 다층 접착 테이프와 같은 압출 필름을 포함한다. 또한, 핫 멜트 밀봉제 재료가 자외선 광으로 조명될 때 가시 광 범위에서 형광을 발하는, 스토크스 이동(Stokes shifting) 염료 또는 안료와 같은 트레이서 화합물을 포함하는 경우 유리할 수 있다. 그러한 트레이서 화합물의 포함에 의해, 핫 멜트 밀봉제 재료의 적용 범위가 시임(들)에의 그의 적용 동안 자외선 광으로 추적될 수 있다.
다른 비제한적인 실시 형태에서, 시임 밀봉제 재료는 OPW 에어백 시임의 기공 내로 침투할 수 있는 저점도 밀봉제일 수 있다. 유체 점도와 표면 장력의 조합을 통한 음압(negative pressure)의 인가 및 모세관력의 조절과 같은, 저점도 유체로 미세-다공성 재료를 충전하는 것으로 알려진 다양한 기술이 밀봉제를 적용하는 데 사용될 수 있다. 핫 멜트 밀봉제 재료는 용융 비드, 용융 분말, 용융 펠릿, 미세기공 침투가능, 저점도, 낮은 표면 장력 밀봉제, 저두께 필름, 접착제 웨브, 또는 불투과성 다층 필름으로부터 선택되며, 유리하게는 열, 광 또는 화학적 가교결합에 의해 경화가능한 (예를 들어, 대기 습도에 대한 노출에 의해 경화가능한) 저점도 밀봉제이다. 적합한 저점도 밀봉제는 가교결합성 실리콘 밀봉제, 저두께 필름, 접착제 웨브 또는 불투과성 다층 필름, 예를 들어 코폴리아미드, 코폴리에스테르, 폴리올레핀, 또는 폴리우레탄의 필름일 수 있다.
유리하게는, 시임 밀봉제는 열, 광 또는 화학적 가교결합(대기 습도에 대한 노출을 포함함)에 의해 경화될 수 있는 것이고, OPW 에어백의 직물의 용융 범위 미만, 예를 들어 50℃ 이상 내지 180℃ 이하, 또는 120℃ 이상 내지 160℃ 이하의 용융 범위를 갖는 것일 수 있다. 시임 밀봉 화합물 또는 시임 밀봉 접착제는 20 g/m2 이상 내지 100 g/m2 이하, 예를 들어 30 g/m2 이상 내지 80 g/m2 이하, 예를 들어 40 g/m2 이상 내지 60 g/m2 이하의 수준으로 존재할 수 있다.
본 방법은 OPW 에어백 위에 경량 코팅을 적용하는 단계를 추가로 포함할 수 있다. 적합한 경량 코팅의 비제한적인 예는 폴리디메틸렌실록산과 같은 실리콘계 탄성중합체, 폴리우레탄계 코팅, 및 폴리클로로프렌과 같은 고무 조성물을 포함한다. 대안적으로, 경량 코팅은 저두께 필름, 접착제 웨브 또는 불투과성 다층 필름, 예를 들어 코폴리이미드, 코폴리에스테르, 폴리올레핀, 또는 폴리우레탄 필름의 형태로 적용될 수 있다. 경량 코팅은 약 5 g/m2 이상 내지 40 g/m2 이하, 또는 약 8 g/m2 이상 내지 30 g/m2 이하, 또는 심지어 약 10 g/m2 이상 내지 20 g/m2 이하의 단위 면적당 중량으로 적용될 수 있다. 경량 코팅 재료 공급자는 신-에츠(Shin-Etsu), 블루스타(Bluestar) 및 다우 코닝(Dow Corning)을 포함한다.
유리하게는, 핫 멜트 밀봉제 재료는 전체 OPW 에어백에 경량 코팅을 적용하기 전에 하나 이상의 시임에 적용될 수 있다. 선택적으로, 경량 코팅은 주 부분에만, 또는 주 부분 및 부 부분에만 추가될 수 있다.
제한된 양의 코팅을 사용하는 현재 개시된 방법은 전형적인 더 높은 중량의 코팅된 직물의 기능적 특성과 일치하는 직물을 제공한다. 더 무거운 코팅 양의 밀봉제가 OPW 에어백의 더 작은 섹션으로, 즉 시임 상으로 제한되기 때문에, 본 방법은 에어백 전체에 걸쳐 낮은 평균 코팅 중량을 갖는 OPW 에어백을 생성한다. 예를 들어, 에어백에 걸친 평균 코팅 중량은 약 65 g/m2 이하, 예를 들어 약 35 g/m2 내지 약 50 g/m2, 또는 심지어 약 25 g/m2 내지 약 35 g/m2일 수 있다. 낮은 평균 코팅 중량은 에어백의 전체 중량을 제한할 뿐만 아니라 작은 부피로의 에어백의 패킹성을 향상시키는 데 유리하다.
다른 비제한적인 실시 형태에서, 이러한 방법은 OPW 에어백의 하나 이상의 시임에 경량 코팅을 적용하기 전에 OPW 에어백을 캘린더링하는 단계를 추가로 포함할 수 있다. 에어백의 캘린더링은 압력의 인가에 의해, 직물의 평면내 다공률을 변화시키는 결과를 가져올 수 있다. 유사하게, 캘린더링과 라미네이션의 조합은 직물의 평면을 통한 공기 유동의 메커니즘이 크게 감소되도록 직물의 평면내 다공률을 변화시킬 수 있으며, 그에 따라서 개선된 팽창 수명을 갖는 더 많은 OPW 에어백이 제조될 수 있다.
또한, 에어백 직물의 주 부분의 평면내 다공률의 감소는 에어백의 그러한 부분의 불투과성을 향상시키기 위해 적용될 필요가 있을 수 있는 임의의 양의 경량 코팅을 감소시켜, 전체 중량 감소 및 향상된 패킹성을 가져올 수 있다.
개시된 발명으로 인한 바람직한 기술적 효과는 직물의 더 낮은 투과율 및 더 평평한 직물 표면을 포함할 수 있으며, 이는 매우 가벼운 중량의 필름 또는 경량 코팅의 적용이 투과율을 감소시키도록 허용한다.
다른 비제한적인 실시 형태에서, 본 방법은 시임 전방의 OPW 에어백의 영역 내로 이중 스티치 부분을 직조하는 단계, 또는 OPW 시임으로부터 OPW 챔버 내로 0.2 이상 내지 0.4 cm 이하만큼 떨어져 위치되는, 예를 들어 OPW 시임으로부터 OPW 챔버 내로 0.3 cm만큼 떨어져 위치되는 이중 스티치를 전체 시임 주위에 형성하는 단계를 추가로 포함할 수 있다.
도 1a 및 도 1b는 더 많은 개수의 층을 갖는 주 직물 영역(110), 하나 이상의 시임(전이 영역)(120), 및 더 적은 개수의 층을 갖는 부 직물 영역(130)을 갖는, 본 발명에 따른 OPW 에어백(100)의 반대편 면들을 예시한다. 시임(120) 및 선택적으로, 부 영역(130)은 시임 밀봉제 재료(도시되지 않음)로 코팅된다.
본 발명의 다른 태양은 OPW 에어백으로부터의 공기 누출을 감소시키기 위한 방법에 관한 것이며, 상기 방법은 OPW 에어백을 캘린더링하는 단계 및 필름, 특히 경량 필름을 에어백에 라미네이팅하는 단계를 포함한다. 위에서 논의된 바와 같이, 에어백의 캘린더링은 그의 직물의 평면내 다공률을 변화시킨다. 대안적으로, 에어백에 대한 라미네이션 동안의 압력의 인가가 그의 직물의 평면내 다공률을 변화시킬 수 있고, 에어백의 캘린더링과 라미네이션의 조합이 그의 직물의 평면내 다공률을 변화시킨다. OPW 에어백의 캘린더링은 허용가능한 누출 특성을 유지시키면서 더 가벼운 중량의 필름이 에어백에 적용될 수 있게 한다. 캘린더링은 또한 평면내 가스 유동에 의한 에어백의 절단된 에지를 통한 누출률을 감소시킬 수 있다.
또한, 이들 방법에 따라 생산되는 직물로부터 형성되는 물품이 본 명세서에 개시된다. 본 발명의 하나의 비제한적인 실시 형태에서, 직물은 자동차 에어백, 세일클로스(sailcloth), 팽창식 슬라이드, 임시 대피소(temporary shelter), 텐트, 덕트, 커버링 및 인쇄 매체와 같은 불투과성 제품을 생산하는 데 사용된다. 하나의 비제한적인 실시 형태에서, 물품은 OPW 에어백이다.
또한, 경량 코팅을 추가로 포함하는, 위에 개시된 방법들 중 임의의 것에 의해 제조되는 에어백 직물이 본 명세서에 개시된다. I하나의 비제한적인 실시 형태에서, 에어백 직물은 단위 면적당 중량이 5 g/m2 이상 내지 40 g/m2 이하인 경량 코팅을 갖는다. 경량 코팅은 폴리클로로프렌, 실리콘계 코팅, 폴리디메틸렌실록산, 폴리우레탄 및 고무 조성물로부터 선택되지만, 이에 제한되지 않는다. 다른 비제한적인 실시 형태에서, 에어백 직물의 대부분은 100 ㎠의 시험 면적 및 500 Pa의 시험 압력으로 정적 공기 투과율에 의해 측정되는, 1 l/dm2/min 미만의 가스 투과율을 갖는 것에 의해 특징지어지고, 70 μm 미만의 RMS 표면 조도 값을 제공하는 레이저 표면 프로필로메트리에 의해 특징지어지는 바와 같은 낮은 표면 평탄도를 보인다.
본 명세서에 개시된 바와 같은 캘린더링이 직물을 통한 더 낮은 누출을 생성하지만, 놀랍게도 전체 코팅과 조합될 때 시임을 통한 더 높은 누출을 생성하는 것으로 관찰된다. 개시된 에어백은 시임 밀봉과 조합하여 캘린더링된, 코팅되지 않은 직물을 포함할 수 있다. 개시된 캘린더링된 직물은 코팅된 또는 코팅되지 않은 상태에서 선택적으로 시임-밀봉될 수 있다.
또한, 전술된 에어백 직물들 중 임의의 것을 포함하는 OPW 에어백이 본 명세서에 제시된다. 하나의 비제한적인 실시 형태에서, 에어백은 측면 커튼 에어백일 수 있고, 시임 밀봉 화합물 또는 시임 밀봉 접착제를 가질 수 있으며, 여기에서 시임 밀봉 화합물 또는 시임 밀봉 접착제는 100 g/m2 미만의 수준으로 존재한다.
일 형태에서, OPW 에어백은 일체형 직조 직물일 수 있으며, 여기에서 직물의 주 부분은 다수의 직조 층을 갖고, 직물의 부 부분은 주 부분보다 적은 직조 층을 가지며, 전이 부분 또는 시임은 별개의 주 부분의 에지들을 연결하고 주 부분을 부 부분과 연결하며, 여기에서 시임, 및 선택적으로 부 부분은 핫 멜트 밀봉제 재료로 코팅된다. 예를 들어, 시임 부분은 OPW 에어백의 표면적의 2% 이상 내지 14% 이하를 구성한다. OPW 에어백은 위에 개시된 바와 같이, 에어백 직물로 그리고 그의 특성에 따라 제조될 수 있고, 에어백 직물의 특성을 가질 수 있다.
예를 들어, 핫 멜트 밀봉제 재료는 융점 범위가 50℃ 이상 내지 180℃ 이하, 또는 120℃ 이상 내지 160℃ 이하인 반응성 폴리우레탄일 수 있으며, 100 g/m2 미만의 수준으로 존재할 수 있다.
전체 OPW 에어백은 5 g/m2 이상 내지 40 g/m2 이하 및 5 g/m2 이상 내지 20 g/m2 이하로 이루어진 군으로부터 선택되는 범위로부터 선택되는 단위 면적당 중량을 갖는, 실리콘계 코팅, 예를 들어 폴리-디메틸렌실록산, 폴리우레탄 및 고무 조성물, 예를 들어 폴리클로로프렌으로부터 선택되는 경량 코팅을 가질 수 있고, 100 ㎠의 시험 면적 및 500 Pa의 시험 압력으로 정적 공기 투과율에 의해 측정되는 가스 투과율이 1 l/dm2/min 미만인 것을 특징으로 할 수 있다.
또한, 에어백은 핫 멜트 밀봉제 재료의 적용 전에 캘린더링될 수 있으며, 따라서 에어백 직물의 주 부분은 70 μm 미만의 RMS 표면 조도 값을 제공하는 레이저 표면 프로필로메트리에 의해 특징지어지는 바와 같은 낮은 표면 평탄도를 보인다.
대안적으로, OPW 에어백은 시임 밀봉과 조합하여 코팅되지 않은 직물로부터 제조될 수 있다. 그러나, 어떤 경우에도, 에어백의 전체 표면에 걸친, 즉 주 부분, 부 부분 및 시임 부분에 걸친 평균 코팅 중량은 약 65 g/m2 미만, 약 35 g/m2 미만, 또는 심지어 약 25 g/m2 미만이다.
다른 형태에서, OPW 에어백은 에어백 직물이 캘린더링되어 있도록 형성될 수 있으며, 여기에서 경량 필름이 캘린더링된 에어백 직물에 적용되었다. 경량 필름은 별도의 시임 밀봉 없이 적용될 수 있으며, 폴리우레탄, 폴리아미드, 폴리올레핀 및 폴리에스테르로부터 선택되는 것일 수 있다. 유리하게는, 경량 필름은 단위 면적당 중량이 10 g/m2 이상 내지 50 g/m2 이하, 예를 들어 20 g/m2 이상 내지 40 g/m2 이하이다.
OPW 에어백은 OPW 시임으로부터 OPW 챔버 내로 0.2 이상 내지 0.4 cm 이하만큼 떨어져 위치되는, 예를 들어 OPW 시임으로부터 OPW 챔버 내로 0.3 cm만큼 떨어져 위치되는 전체 시임 주위의 이중 스티치를 추가로 포함할 수 있다.
본 개시를 읽을 때 당업자에 의해 이해될 바와 같이, 상부 표면 상의 실의 적어도 일부분 또는 하부 표면 상의 실의 적어도 일부분이 영구적으로 변형된 단면을 갖는 그리고 함께 적어도 부분적으로 용융 융합되는 섬유를 갖는 결과를 가져오는 본 명세서에 예시된 것들에 대한 대안적인 방법 및 장치가 이용가능하며, 그의 사용이 본 발명에 의해 포함된다.
본 명세서에 인용된 모든 특허, 특허 출원, 시험 절차, 우선권 문헌, 물품, 간행물, 매뉴얼, 및 다른 문헌은 그러한 개시가 본 발명과 상반되지 않는 한 완전히 참고로 포함되며, 그러한 포함이 허용되는 모든 관할권에 대해 그러하다.
실시예
하기의 실시예는 본 발명 및 그의 사용 능력을 보여준다. 본 발명은 다른 그리고 상이한 실시 형태가 가능하며, 그의 몇몇 상세 사항은 본 발명의 범주 및 사상으로부터 벗어남이 없이 다양한 명백한 측면에서 수정될 수 있다. 따라서, 이들 실시예는 사실상 예시적이고 비제한적인 것으로 간주되어야 한다.
약어
DAP 동적 공기 투과율
dtx 데시텍스
N66 나일론 6,6
SAP 정적 공기 투과율
OPW 일체형 직조
시험 방법 및 절차
팽창 시 투과율을 감소시키는 데 있어서의 OPW 에어백의 다양한 형태의 효능을 평가하기 위해 하기의 단계를 수행하였다.
(1) 모두 동일한 기본 설계를 갖는 다수의 OPW 쿠션을, 20 엔드(end)/cm x 18 피크(pick)/cm 구성으로 136개의 필라멘트를 갖는 470 데시텍스의 고인성 나일론 6,6 실을 사용하여 자카드(jacquard)로 에어젯 직기(airjet loom) 상에서 직조하였다.
(2) 직조 공정 후에, 종래의 수성 스카우링 액체를 수용하는 욕 내의 온도를 85℃로부터 95℃로 상승시키고, 직물을 12 m/min으로 욕을 통해 통과시킨 다음에, 직물을 120℃의 4-구역 스텐터 오븐 내에서 10 m/min의 선속도로 건조시킴으로써, OPW 에어백을 종래식으로 스카우링하였다.
(3) OPW 에어백 시임의 상부 표면 또는 하부 표면 중 적어도 하나에 반응성 폴리우레탄 핫-멜트 접착제를 적용함으로써, OPW 쿠션들 중 일부를 처리하였다. 핫-멜트 접착제는 50℃ 이상 내지 180℃ 이하의 범위 내의 융점을 가졌고, 핫-멜트 접착제의 용융 점도는 7,000 mPa.s 내지 40,000 mPa.s였다(Brookfield Thermosel 브랜드 정온 용기를 사용하여 90℃ 이상 내지 130℃ 이하의 범위에서 측정됨). 사용된 바람직한 핫 멜트 접착제는 130℃에서 30,000 mPa.s의 점도 및 120℃ 이상 내지 160℃ 이하의 범위 내의 융점을 가졌다. 이러한 유형의 핫 멜트 접착제는 대기 습도에 노출 시 경화되고, 내구성 탄성중합체를 형성한다. 160℃로 수동 가열식 접착제 건을 사용하여 접착제를 적용하였다. UV 트레이서를 핫 멜트 접착제에 첨가하였다. 접착제에 의한 시임의 완전한 커버리지(coverage)를 보장하기 위해, 적용 동안 UV 광을 사용하였다. 이러한 방식으로, 전체 시임에 대한 접착제의 일관되고 완전한 적용이 보장될 수 있다.
(4) 핫 멜트 접착제의 적용 후에, 시임 구조체 내로의 접착제의 침투를 가능하게 하기 위해 외부 압력을 승온에서 쿠션에 인가하였다. 이는 임의의 종래의 압력/가열 공정 장비를 사용하여 수행될 수 있다. 적합한 방법의 하나의 비제한적인 예는 캘린더링일 수 있다. 캘린더링이 사용되는 경우, 압력은 캘린더링 롤러 표면 온도가 50℃ 이상 내지 250℃ 이하인 상태에서 1 MPa 이상 내지 45 MPa 이하일 수 있다. 예를 들어, 캘린더링은 약 170℃의 롤러 표면 온도와 조합하여 50 N의 힘(약 7 MPa)에서 수행될 수 있다.
일부 실험의 경우, 시임 밀봉제를 이전에 캘린더링된 OPW 쿠션에 적용하였다. 이들 경우에, 쿠션을 5 m/min의 선속도, 225℃의 핫 롤 온도 및 직물 폭에 걸쳐 400 N/mm의 힘을 갖는 57 MPa의 닙-압력에서 양측에서 캘린더링하였다. 그러한 조건은 직물 내의 필라멘트를 압축시키고, 시임을 포함하는 전체 OPW 쿠션의 에어백 직물 내의 표면 필라멘트를 영구적으로 변형시키고 적어도 부분적으로 융합시킨다. 이어서, 시임 내로의 침투를 가능하게 하기 위해 캘린더링된 OPW 쿠션을 캘린더링되지 않은 샘플과 동일한 핫 멜트 접착제 적용 및 열/압력 공정으로 처리하였다.
OPW 쿠션들 중 일부를 하기의 방법을 사용하여 코팅하였다: OPW 쿠션을 먼저 단계(2)에 기술된 바와 같이 스카우링하였고, 이어서 150℃에서 1분 동안 열 경화시켰다. 코팅된 샘플의 경우, 산업용의 전형적인 실리콘 코팅, 예를 들어 다우 코닝 LCF 3600을 나이프 오버 에어(knife over air) 기술을 사용하여 직물에 적용하였다. 직물과 나이프 사이의 갭을 조절함으로써 코팅 중량을 제어하였다. 코팅을 150℃에서 2분 동안 경화시켰다.
사전캘린더링된 OPW 쿠션들 중 일부는 양쪽 표면에 라미네이팅된 경량 다층 필름을 가졌다. 필름을 열 및 압력 기술에 의해 OPW 쿠션 표면 상에 라미네이팅하였다. 2가지 유형의 필름을 아래와 같이 검토하였다:
Figure pct00001
전체 쿠션을 코팅하는 것에 대한 대안으로서, 캘린더링되지 않은 OPW 쿠션 및 캘린더링된 OPW 쿠션 중 일부는 시임에 직접 적용된 동일한 종래의 실리콘 코팅을 가졌다. 마스크를 단지 시임 영역만을 노출시킨 채로 남기면서 OPW 쿠션에 적용한 것을 제외하고는, 코팅 방법은 전술된 바와 같았다. 코팅 후에, 마스크를 제거하여 국소 시임 전용 코팅을 생성하였다. 이러한 국소 코팅은 전형적으로 40 g/m2 내지 80 g/m2이었다. 쿠션들 중 일부는 국소 시임 전용 코팅 후에 그들에 20 g/m2 내지 40 g/m2의 전체 코팅을 추가시켰다.
캘린더링되지 않은 OPW 쿠션 및 캘린더링된 OPW 쿠션 중 일부는 열 및 압력 기술을 사용하여 시임에 직접 테이프를 적용시켰다. 테이프는 2개의 층 - 폴리아미드 접착제 층(융점 120℃) 및 저투과율 폴리우레탄 멤브레인 장벽 층(융점 190℃) - 을 가졌다.
이어서, 전술된 방법에 의해 제조된 OPW 쿠션 샘플에 비교 누출 시험을 수행하여 다양한 시임 밀봉 기술 각각의 상대 효능이 결정될 수 있도록 하였다.
누출 시험:
OPW 쿠션을 프레임 내에 지지시키고 쿠션의 개구를 압력-제어식 공기 파이프에 클램핑하여 기밀 시일이 형성되게 하였다. 프레임을 물 탱크 내에 넣었다. 일단 쿠션이 물 속에 있으면, 유량 제어 밸브를 사용하여 공기 압력을 증가시켰다. 본 시험은 쿠션 내의 공기 압력을 증가시키고 총 공기 부피를 측정하여 특정 압력을 달성하도록 설계된다. 압력 증가율, 및 후속 감쇠율을 각각의 쿠션에 대해 측정하였다. 감쇠 시간은 쿠션이 그의 최고 달성가능 압력으로부터 대기압으로 아래로, 즉 완전 수축(full deflation)으로 수축하는 초 단위의 시간이다. 압력을 최대 145 ㎪까지 증가시켰다. 일단 최대 압력에 도달하였으면, 공기 공급을 중단시켰고, 쿠션을 수축하도록 허용하였다. 이러한 방법은 다양하게 처리된 OPW 쿠션의 압력 유지 능력의 상대적인 지표를 제공하도록 의도된다. 또한, 팽창 및 후속 수축을 고속 카메라로 기록하였다. 기록의 검사는, 초기 누출 부위와 같은 누출 메커니즘이 결정될 수 있게 하였다. 초기 누출 부위는 각각의 경우에: OPW 쿠션 챔버의 겉감 직물(face fabric)을 통해서, 시임을 통해서, 또는 평면내 가스 유동에 의해 OPW 쿠션의 절단된 에지를 통해서 중 하나였다.
실시예 1(a 내지 d):
아래의 표 1의 시험 데이터는, OPW 쿠션[샘플 1d]을 캘린더링하는 것이 캘린더링되지 않은 OPW 쿠션[샘플 1c]에 비해, 둘 모두가 40 g/m2의 공통 코팅 중량을 가질 때 누출률의 저하를 가져오는 것을 보여준다. OPW 쿠션이 코팅되지 않을 때, 캘린더링된 쿠션[샘플 lb]은 캘린더링되지 않은 OPW 쿠션[샘플 1a]에 비해 개선된 누출 성능을 갖는다. 그 증거는, 설정 압력을 달성하는 데 필요한 더 낮은 공기 부피(리터 단위) 및 더 높은 절대 압력(㎪ 단위)이 달성된다는 것이다. 캘린더링되고 코팅된 OPW의 주된 누출 부위는 시임을 통해서이다.
[표 1]
Figure pct00002
실시예 2(a 내지 d):

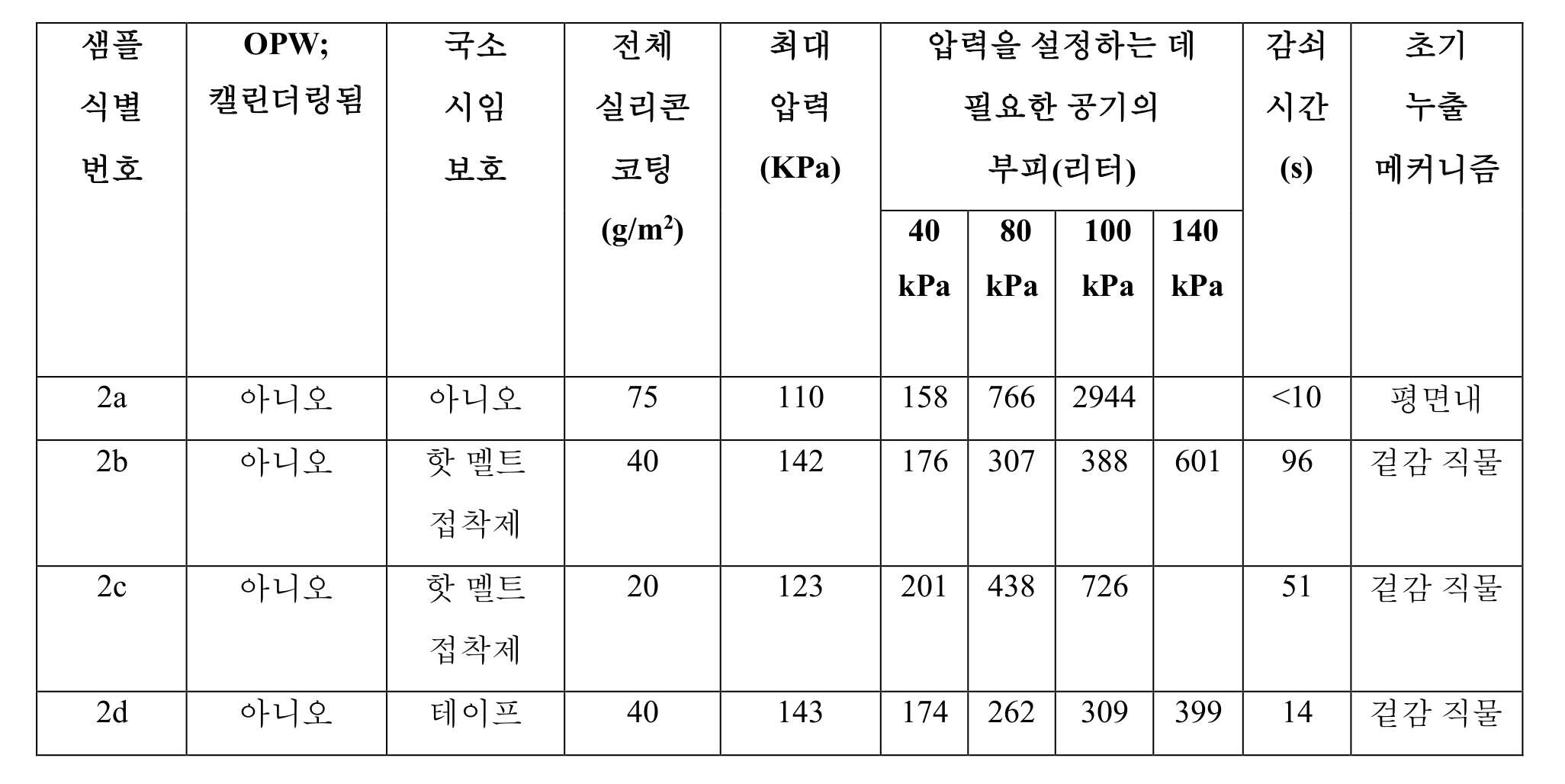

아래의 표 2의 시험 데이터는 핫 멜트 접착제가 시임에 적용된 캘린더링되지 않은 OPW 쿠션이, 40 g/m2[샘플 2b] 및 20 g/m2[샘플 2c] 전체 코팅으로 코팅될 때, 시임 상에 핫멜트 접착제가 없지만 75 g/m2[샘플 2a] 전체 코팅 중량을 갖는 캘린더링되지 않은 OPW 쿠션과 비교할 때 상당히 더 우수한 누출 방지(leak tightness)를 제공하는 것을 보여준다. 이는 핫 멜트 접착제를 시임에 적용함으로써 전체 코팅 중량이 감소될 수 있음을 나타낸다. 아래의 표는 또한, 시임에의 국소 테이프 적용[샘플 2d]에 대한 결과를 보여준다. 유사한 경향이 관찰되지만, 테이프는 핫 멜트 접착제만큼 효과적인 시임 밀봉제가 아니다. 이에 대한 증거는, 유사한 부피의 공기가 특정 압력에 도달하는 데 요구되었지만, 최대 압력으로부터의 감쇠 시간이 샘플 2d에 대해 측정된 것보다 샘플 2b 또는 2c에 대해 더 길었다는 것이다. 이는 테이프가 시임뿐만 아니라 더 낮은 점도의 핫 멜트 접착제 내로 침투하지 않기 때문일 수 있다.
[표 2]
Figure pct00003
실시예 3(a 내지 f):

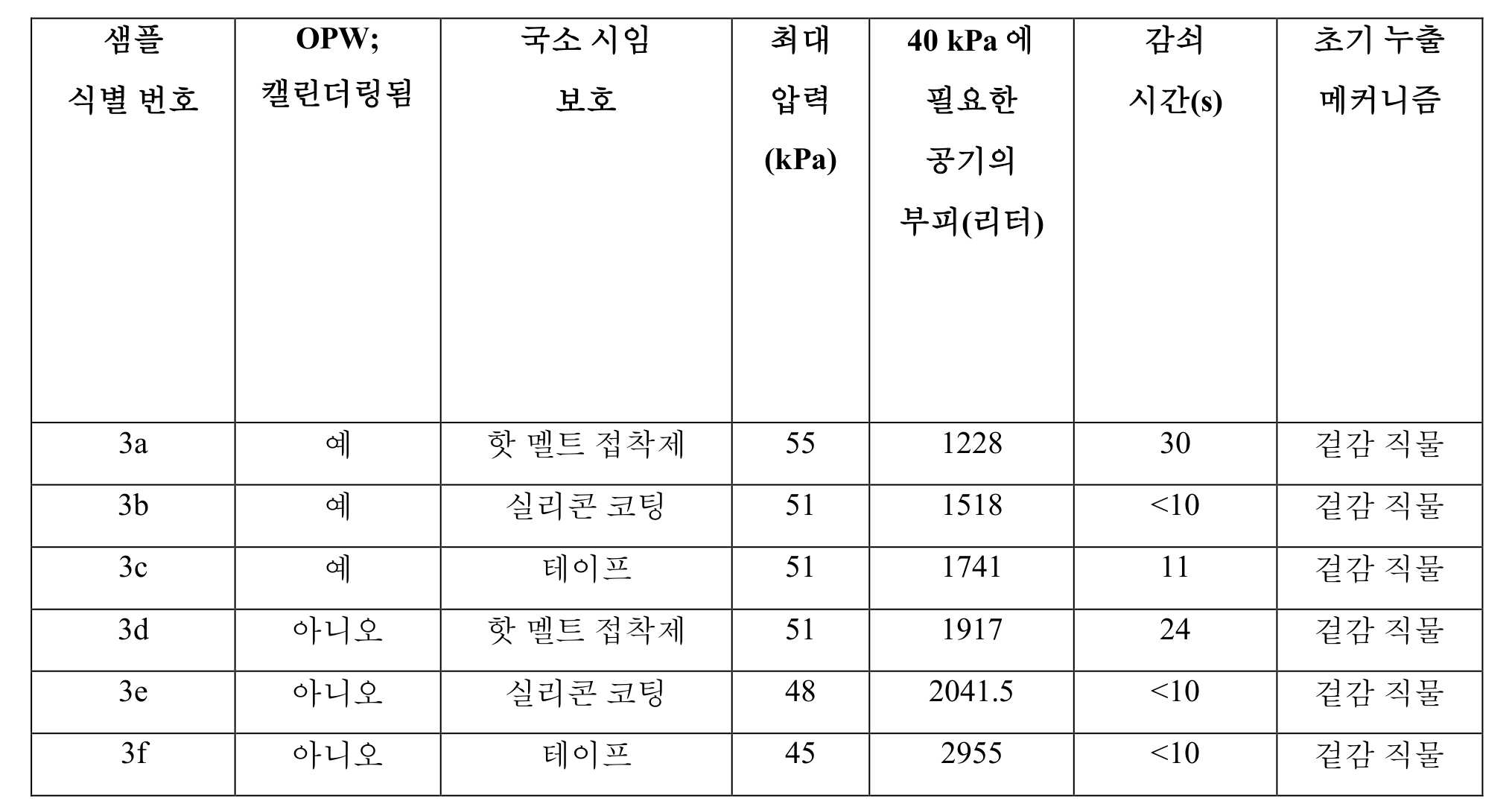

아래의 표 3은 사전캘린더링된 OPW 쿠션의 시임에 핫 멜트 접착제, 테이프 또는 국소화된 종래의 코팅을 적용한 결과를 보여준다. 각각의 경우에, 관찰된 효능 순서는 핫 멜트 접착제가 최고였고[샘플 3a 및 3d], 이어서 국소 시임 코팅이었으며[샘플 3b 및 3e], 이어서 시임 테이프였다[샘플 3c 및 3f]. OPW 직물이 캘린더링되지 않은 경우[샘플 3d 내지 3f]와 비교하여 사전캘린더링된 경우[샘플 3a 내지 3c]에, 결과는 각각의 경우에 최대 압력에 도달하는 데 필요한 공기 부피가 더 작다는 점에서 우수하였다.
[표 3]
Figure pct00004
실시예 4(a 내지 c):

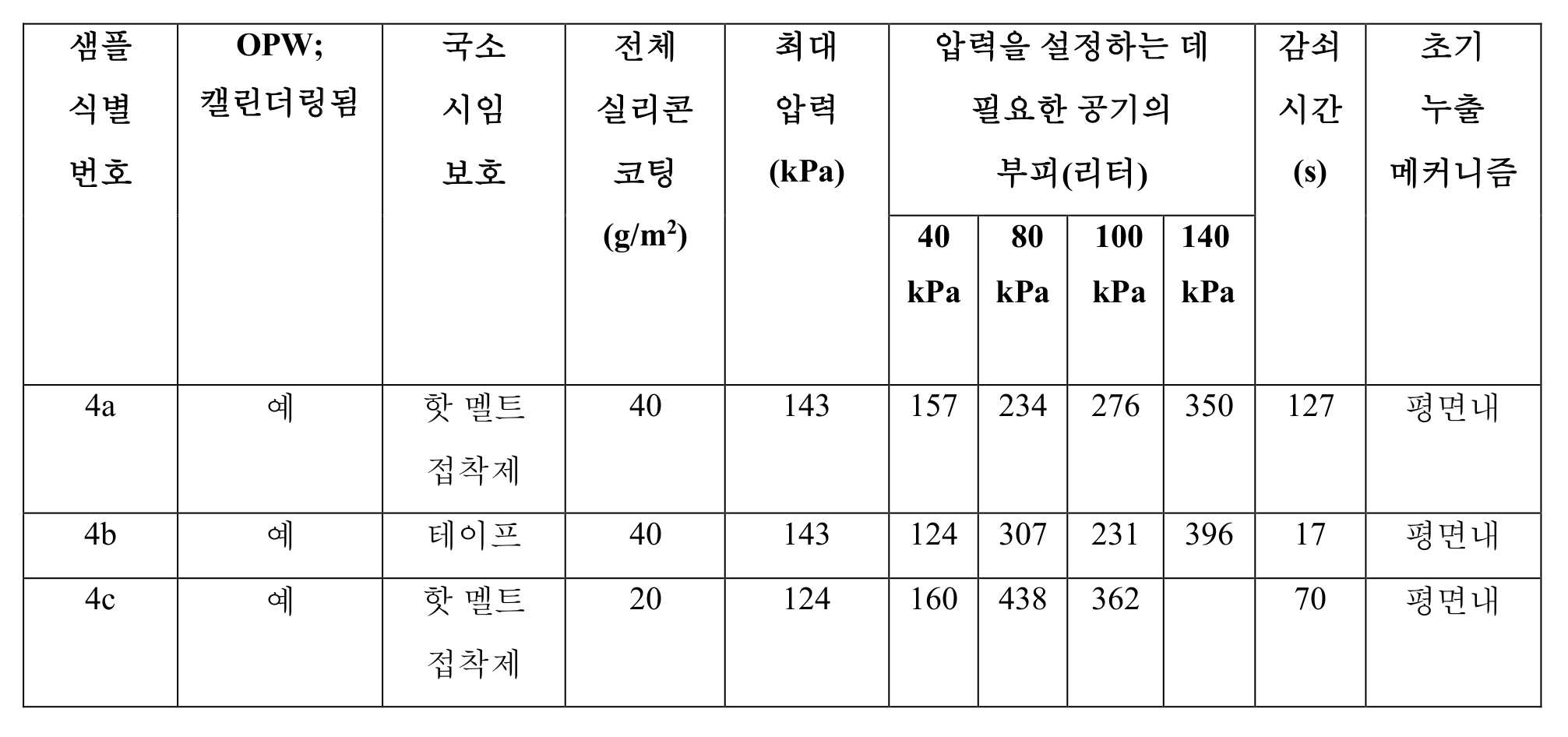

하기의 표 4의 시험 데이터는 사전캘린더링된 OPW 쿠션을 사용함으로써, 그리고 핫 멜트 접착제를 시임에 적용함으로써, 20 g/m2[샘플 4c] 및 40 g/m2[샘플 4a]의 더 가벼운 전체 코팅 중량이 사용될 수 있고, 75 g/m2의 전체 코팅 중량[표 2의 샘플 2a]을 갖는 캘린더링되지 않은 일반 OPW 쿠션보다 상당히 더 우수한 누출 성능을 여전히 달성할 수 있는 것을 보여준다. 표 2와 비교할 때, 이들 결과는 OPW 쿠션을 사전캘린더링한 다음에 핫 멜트 접착제를 시임에 적용하는 것이 우수한 누출 성능을 제공하였음을 나타낸다. 표 4의 샘플 4a는 특히 우수한 누출 성능을 보였다. 이러한 결과는, 이것이 전개 후 수 초 동안 팽창된 채로 유지될 필요가 있는 전복 측면 커튼 에어백에 대한 현재의 기술에 비해 개선된 해법일 것임을 보여준다. 테이프가 시임에 적용된 표 4의 샘플 4b는 캘린더링되지 않은 형태에 비해 개선된 성능을 제공하였지만, 시험된 핫 멜트 접착제 샘플에 비해 덜 효과적이었다.
[표 4]
Figure pct00005
실시예 5(a 및 b):
아래의 표 5는 전체 OPW 쿠션에 대한 후속 코팅 적용이 있는, 캘린더링되지 않은 OPW 쿠션의 시임에 대한 종래의 코팅의 적용 후의 결과를 보여준다. 시임에 대한 국소 코팅의 추가는 국소 코팅이 없는 더 많이 코팅된 OPW 쿠션[표 2의 샘플 2a]에 비해 설정 압력에 도달하는 데 필요한 가스 부피를 개선한다. 흥미롭게도, 20 g/m2의 전체 코팅을 갖는 OPW 쿠션의 누출 성능은 전체 코팅이 40 g/m2인 그것과 동등하였다. 그러나, 시임의 국소 코팅으로부터 기인하는 개선은 시임에 대한 핫 멜트 접착제의 적용[표 2의 샘플 2b 및 2c]으로부터 기인하는 것보다 못하였다. 이는 아마도, 핫 멜트 접착제가 시임 내로 더 멀리 침투하여 공기 누출에 대한 더 우수한 장벽을 형성하기 때문이다.
[표 5]
Figure pct00006
실시예 6(a 및 b):

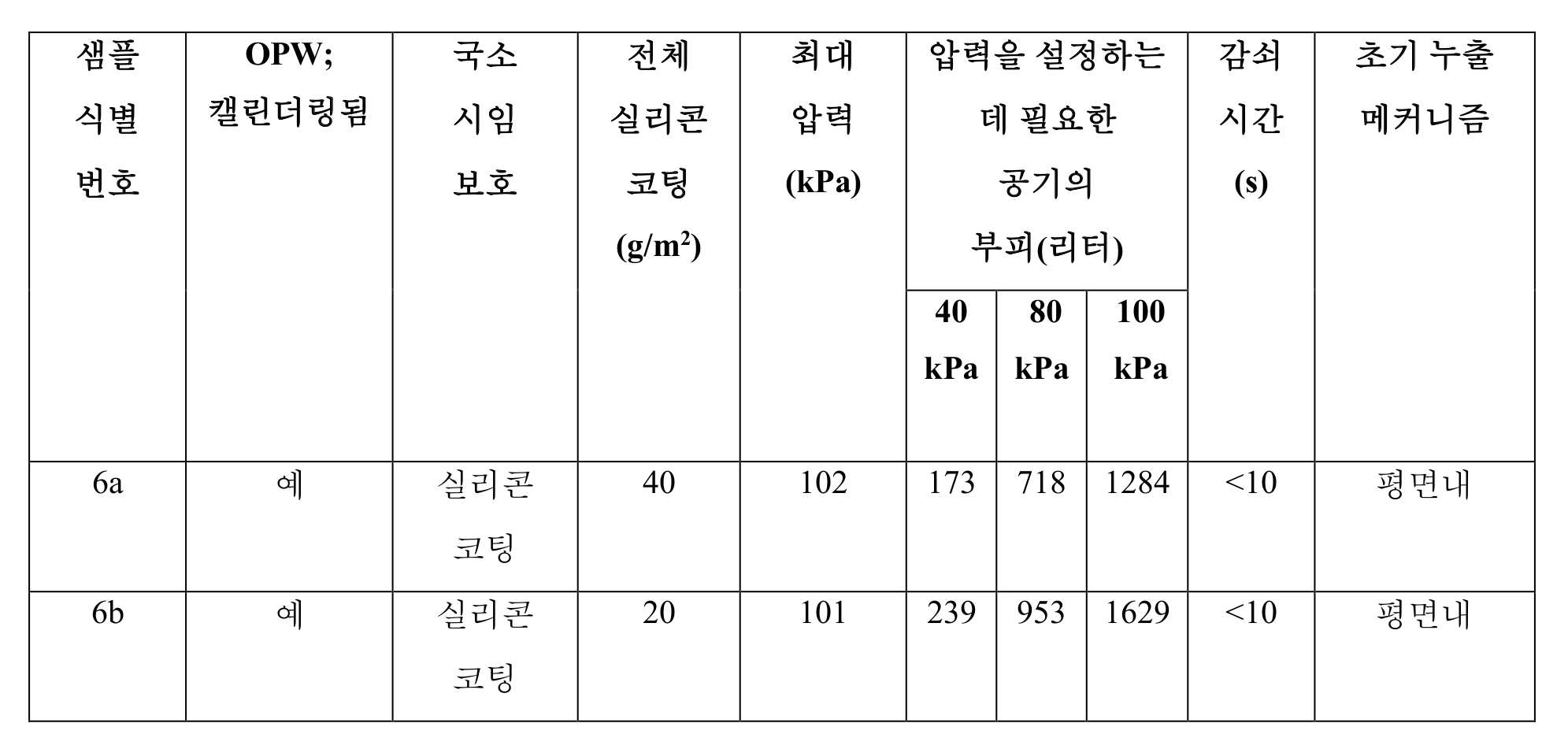

하기의 표 6은 종래의 코팅이 사전캘린더링된 OPW 에어백의 시임에 국소적으로 적용될 때의 결과를 보여준다. 국소 코팅의 적용에 의해 누출 성능이 개선되어, 무거운 전체 코팅 중량이 사용된 표 2의 샘플 2a에 대해서와 같이, 더 낮은 전체 코팅 중량이 사용될 수 있게 하였다. 그러나, 이들 결과는 사전캘린더링된 OPW 쿠션에 대한 핫 멜트 접착제의 적용으로 시임 밀봉이 달성되었을 때 표 4의 샘플 4a 및 4c의 결과보다 못하다. 이러한 관찰은 시임 내로의 핫 멜트 접착제의 개선된 침투와 일치한다.
[표 6]
Figure pct00007
실시예 7(a 내지 f):
아래의 표 7은 다양한 경량 다층 필름이 사전캘린더링된 OPW 쿠션에 접착되었을 때의 누출 시험 결과를 보여준다. 이들 예에 사용된, 즉 필름 1 및 필름 2로 표시된 2가지 유형의 필름은 위의 "시험 방법 및 절차" 섹션에 기술되어 있다. 시험 데이터는, 사전캘린더링된 OPW 쿠션[샘플 7a, 7c, 7e]에 대한 경량 필름의 적용이, 동일한 필름이 일반적인 캘린더링되지 않은 OPW 쿠션[샘플 7b, 7d, 7f]에 적용되었을 때에 비해 개선된 누출 성능을 가져옴을 나타낸다.
[표 7]
Figure pct00008
실시예 8(a 및 b):

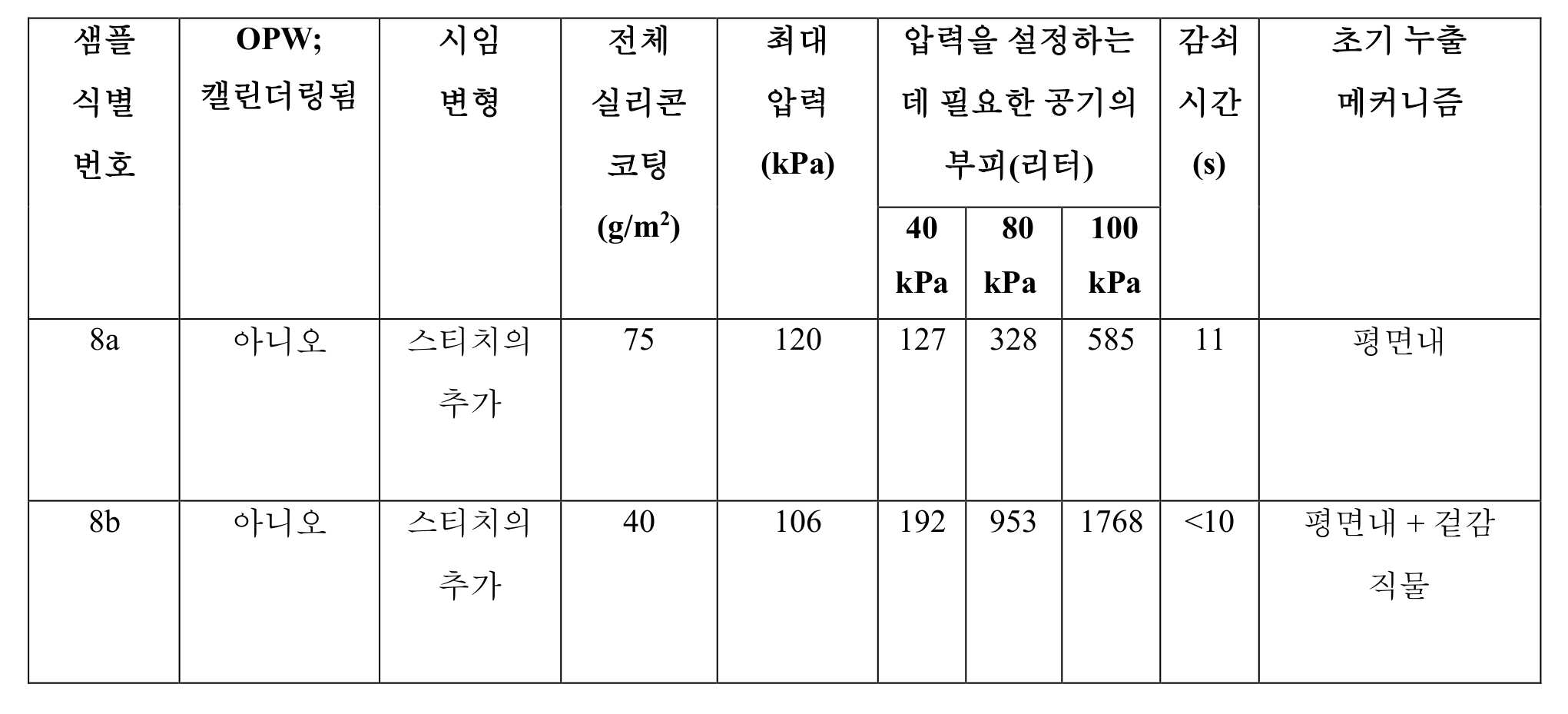

이들 예에서, 전술된 모든 예들에 사용된 일반 OPW 설계를, OPW 시임으로부터 OPW 챔버 내로 0.3 cm만큼 떨어져 위치되는, 예를 들어 0.2 이상 내지 0.4 cm 이하만큼 떨어져 위치되는 전체 시임 주위의 이중 스티치를 포함하도록 변형시켰다. 16개의 피크 면적(0.18 ㎟의 면적)당 8개의 엔드 상에 6개의 스티치가 있었다. 시험 데이터가 아래의 표 8에 표시되어 있다. 샘플 8a 및 8b에 대한 데이터는, 표 2의 일반적인 코팅된 OPW 샘플 2a의 결과와 비교할 때, 더 가벼운 전체 코팅을 갖는 샘플 8b에 대해, 설정 압력에 도달하는 데 더 낮은 부피가 요구되었고, 샘플 2a와 동등한 전체 코팅 중량의 샘플 8a에 대해, 또한 증가된 수축 시간 및 최대 압력이 달성되었음을 보여준다.
[표 8]
Figure pct00009
산업상 이용가능성
본 명세서에 개시된 시스템 및 방법은 자동차 산업에 적용가능하다.
전술된 개시는 독립적인 유용성을 갖는 다수의 별개의 발명을 포함하는 것으로 여겨진다. 이들 발명 각각이 그의 바람직한 형태로 개시되었지만, 본 명세서에 개시되고 예시된 바와 같은 그의 특정 실시 형태는 많은 변형이 가능하기 때문에 제한적인 의미로 고려되지 않아야 한다. 본 발명의 요지는 본 명세서에 개시된 다양한 요소, 특징, 기능 및/또는 특성의 모든 신규하고 당연하지 않은 조합 및 하위 조합을 포함한다. 유사하게, 청구항이 "어떤 하나의(a)" 또는 "제1" 요소 또는 그의 등가물을 언급하는 경우, 그러한 청구항은 둘 이상의 그러한 요소를 필요로 하지도 않고 배제하지도 않는 하나 이상의 그러한 요소의 통합을 포함하는 것으로 이해되어야 한다.
하기 청구범위는 특히 개시된 발명 중 하나에 관한 소정의 조합 및 하위 조합을 나타내며, 신규하고 자명하지 않은 것으로 여겨진다. 특징들, 기능들, 요소들 및/또는 특성들의 다른 조합 및 하위 조합으로 구현된 발명은 본 청구범위의 보정, 또는 본 출원 또는 관련 출원에서의 새로운 청구범위의 제시를 통해 청구될 수 있다. 그러한 보정되거나 새로운 청구범위는, 이들이 상이한 발명에 관한 것이든 동일한 발명에 관한 것이든, 원래의 청구범위의 범위와 상이하든 더 넓든 더 좁든 또는 동일하든, 본 개시 내용의 본 발명의 요지(subject matter) 내에 포함되는 것으로 또한 간주된다.

Claims (31)

  1. 일체형 직조(one piece woven, OPW) 에어백으로부터의 공기 누출을 감소시키기 위한 방법으로서,
    시임(seam)을 갖는 OPW 에어백을 형성하는 단계; 및
    상기 OPW 에어백의 하나 이상의 시임에 핫 멜트 밀봉제 재료를 적용하는 단계를 포함하는, 방법.
  2. 제1항에 있어서, 상기 하나 이상의 시임에 상기 밀봉제 재료를 적용하기 전에 상기 OPW 에어백을 캘린더링(calendering)하는 단계를 추가로 포함하는, 방법.
  3. 제1항 또는 제2항에 있어서, 상기 하나 이상의 시임에 상기 밀봉제 재료를 적용한 후에, 상기 OPW 에어백 위에 경량 코팅을 적용하는 단계를 추가로 포함하는, 방법.
  4. 제1항 내지 제3항 중 어느 한 항에 있어서, 상기 경량 코팅은 폴리우레탄, 폴리아미드, 폴리올레핀 및 폴리에스테르로부터 선택되는 경량 필름의 형태이거나, 5 g/m2 이상 내지 40 g/m2 이하 및 5 g/m2 이상 내지 20 g/m2 이하로 이루어진 군으로부터 선택되는 범위로부터 선택되는 단위 면적당 중량을 갖는, 실리콘계 코팅, 예를 들어 폴리-디메틸렌실록산, 폴리우레탄 및 고무 조성물, 예를 들어 폴리클로로프렌의 분산물로부터 형성되는, 방법.
  5. 제1항 내지 제4항 중 어느 한 항에 있어서, 상기 핫 멜트 밀봉제 재료는 상기 OPW 에어백의 직물의 용융 범위 미만, 예를 들어 50℃ 이상 내지 180℃ 이하, 또는 120℃ 이상 내지 160℃ 이하의 용융 범위를 갖는, 방법.
  6. 제1항 내지 제5항 중 어느 한 항에 있어서, 상기 밀봉제 재료를 상기 OPW 에어백 시임 내로 용융, 접착, 및 압축시키는 단계, 및 선택적으로, 상기 밀봉제 재료의 적용 후에 상기 OPW 에어백을 캘린더링하는 단계를 추가로 포함하는, 방법.
  7. 제1항 내지 제6항 중 어느 한 항에 있어서, 상기 핫 멜트 밀봉제 재료는 자외선 광으로 조명될 때 가시 광 범위에서 형광을 발하는 트레이서 화합물(tracer compound)을 추가로 포함하고, 상기 방법은 상기 핫 멜트 밀봉제 재료의 상기 적용을 자외선 광으로 추적하는 단계를 추가로 포함하는, 방법.
  8. 제1항 내지 제7항 중 어느 한 항에 있어서, 상기 핫 멜트 밀봉제 재료는 미세기공 침투가능, 저점도, 낮은 표면 장력 밀봉제, 저두께 필름, 접착제 웨브, 또는 불투과성 다층 필름으로부터 선택되는, 방법.
  9. 제1항 내지 제8항 중 어느 한 항에 있어서, 상기 핫 멜트 밀봉제 재료는 열, 광 또는 화학적 가교결합(대기 습도에 대한 노출에 의한 것을 포함함)에 의해 경화가능한 저점도 밀봉제인, 방법.
  10. 제1항 내지 제9항 중 어느 한 항에 있어서, 상기 OPW 에어백은 그의 팽창 상태의 지속시간의 증가를 보이는, 방법.
  11. 제1항 내지 제10항 중 어느 한 항에 있어서, 상기 OPW 시임으로부터 상기 OPW 챔버 내로 0.2 이상 내지 0.4 cm 이하만큼 떨어져 위치되는, 예를 들어 상기 OPW 시임으로부터 상기 OPW 챔버 내로 0.3 cm만큼 떨어져 위치되는 이중 스티치(stitch)를 전체 시임 주위에 형성하는 단계를 추가로 포함하는, 방법.
  12. OPW 에어백으로서,
    일체형 직조 직물 - 상기 직물의 주 부분(major portion)은 다수의 직조 층을 갖고, 상기 직물의 부 부분(minor portion)은 상기 주 부분보다 적은 직조 층을 가지며, 시임이 주 부분의 에지들 사이에 그리고 주 부분과 부 부분 사이에 있음 - 을 포함하고,
    상기 시임은 핫 멜트 밀봉제 재료로 코팅되는, OPW 에어백.
  13. 제12항에 있어서, 상기 시임은 상기 OPW 에어백의 표면적의 2% 이상 내지 14% 이하를 구성하는, OPW 에어백.
  14. 제12항 또는 제13항에 있어서, 상기 핫 멜트 밀봉제 재료는 융점 범위가 50℃ 이상 내지 180℃ 이하, 또는 120℃ 이상 내지 160℃ 이하인 반응성 폴리우레탄인, OPW 에어백.
  15. 제12항 내지 제14항 중 어느 한 항에 있어서, 상기 에어백은 상기 핫 멜트 밀봉제 재료의 적용 전에 캘린더링되는, OPW 에어백.
  16. 제12항 내지 제15항 중 어느 한 항에 있어서, 상기 에어백의 주 부분, 부 부분 및 시임 부분은 실리콘계 코팅(예를 들어 폴리-디메틸렌실록산), 우레탄(예를 들어 폴리우레탄) 및 고무 조성물(예를 들어 폴리클로로프렌)로부터 선택되는 경량 코팅으로 코팅되고, 상기 경량 코팅은:
    a. 5 g/m2 이상 내지 40 g/m2 이하; 및
    b. 5 g/m2 이상 내지 20 g/m2 이하로 이루어진 범위의 군으로부터 선택되는 단위 면적당 중량을 갖는, OPW 에어백.
  17. 제12항 내지 제16항 중 어느 한 항에 있어서, 상기 직물의 주 부분은 100 ㎠의 시험 면적 및 500 Pa의 시험 압력으로 정적 공기 투과율(Static Air Permeability)에 의해 측정되는 가스 투과율이 1 l/dm2/min 미만인 것을 특징으로 하는, OPW 에어백.
  18. 제12항 내지 제17항 중 어느 한 항에 있어서, 상기 직물의 주 부분은 70 μm 미만의 RMS 표면 조도 값을 제공하는 레이저 표면 프로필로메트리(laser surface profilometry)에 의해 특징지어지는 바와 같은 낮은 표면 평탄도를 보이는, OPW 에어백.
  19. 제12항 내지 제18항 중 어느 한 항에 있어서, 상기 핫 멜트 밀봉제 재료는 100 g/m2 미만의 수준으로 존재하는, OPW 에어백.
  20. 제12항 내지 제19항 중 어느 한 항에 있어서, 시임 밀봉과 조합하여 코팅되지 않은 직물로부터 제조되는, OPW 에어백.
  21. 제12항 내지 제19항 중 어느 한 항에 있어서, 상기 에어백의 전체 표면에 걸쳐:
    a. 10 g/m2 이상 내지 65 g/m2 이하;
    b. 10 g/m2 이상 내지 35 g/m2 이하; 및
    c. 10 g/m2 이상 내지 25 g/m2 이하로 이루어진 범위의 군으로부터 선택되는 평균 코팅 중량을 갖는, OPW 에어백.
  22. 제12항에 있어서, 상기 에어백 직물은 캘린더링되었고, 경량 필름이 상기 캘린더링된 에어백 직물에 적용된, OPW 에어백.
  23. 제22항에 있어서, 상기 경량 필름은 별도의 시임 밀봉 없이 적용된, OPW 에어백.
  24. 제22항 또는 제23항에 있어서, 상기 경량 필름은 폴리우레탄, 폴리아미드, 폴리올레핀 및 폴리에스테르로부터 선택되는 적어도 하나를 포함하는, OPW 에어백.
  25. 제24항에 있어서, 상기 경량 필름은 단위 면적당 중량이 10 g/m2 이상 내지 50 g/m2 이하, 예를 들어 20 g/m2 이상 내지 40 g/m2 이하인, OPW 에어백.
  26. 제12항 내지 제25항 중 어느 한 항에 있어서, 상기 OPW 시임으로부터 상기 OPW 챔버 내로 0.2 이상 내지 0.4 cm 이하만큼 떨어져 위치되는, 예를 들어 상기 OPW 시임으로부터 상기 OPW 챔버 내로 0.3 cm만큼 떨어져 위치되는 전체 시임 주위의 이중 스티치를 추가로 포함하는, OPW 에어백.
  27. OPW 에어백으로부터의 공기 누출을 감소시키기 위한 방법으로서,
    a. 상기 OPW 에어백을 캘린더링하는 단계; 및
    b. 상기 OPW 에어백에 필름을 라미네이팅하는 단계를 포함하는, 방법.
  28. 상기 OPW 에어백의 캘린더링은 허용가능한 누출 특성을 유지시키면서 더 가벼운 중량의 필름이 상기 에어백에 적용될 수 있게 하는 방법.
  29. 상기 OPW 에어백의 캘린더링은 평면내 가스 유동에 의한 상기 에어백의 절단된 에지를 통한 누출률을 감소시키는 방법.
  30. 제27항 내지 제29항 중 어느 한 항에 있어서, 상기 필름에 열 및/또는 압력이 인가되는, 방법.
  31. 제31항에 있어서, 상기 직물의 투과율은 경량 필름이 라미네이션에 사용될 수 있도록 수정되는, 방법.
KR1020207009284A 2017-09-29 2018-09-27 에어백 및 에어백의 생산을 위한 방법 Active KR102455309B1 (ko)

Applications Claiming Priority (7)

Application Number Priority Date Filing Date Title
US201762565195P 2017-09-29 2017-09-29
US62/565,195 2017-09-29
US201762587599P 2017-11-17 2017-11-17
US62/587,599 2017-11-17
US201862633324P 2018-02-21 2018-02-21
US62/633,324 2018-02-21
PCT/US2018/053009 WO2019067655A1 (en) 2017-09-29 2018-09-27 INFLATABLE SAFETY DEVICES AND METHODS FOR PRODUCING INFLATABLE SAFETY DEVICES

Publications (2)

Publication Number Publication Date
KR20200060403A true KR20200060403A (ko) 2020-05-29
KR102455309B1 KR102455309B1 (ko) 2022-10-18

Family

ID=63841097

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020207009284A Active KR102455309B1 (ko) 2017-09-29 2018-09-27 에어백 및 에어백의 생산을 위한 방법

Country Status (13)

Country Link
US (1) US11708045B2 (ko)
EP (1) EP3687867B1 (ko)
JP (1) JP7154285B2 (ko)
KR (1) KR102455309B1 (ko)
CN (1) CN111132876B (ko)
BR (1) BR112020006305A2 (ko)
CA (1) CA3076011C (ko)
MX (1) MX391326B (ko)
PH (1) PH12020550140A1 (ko)
PL (1) PL3687867T3 (ko)
UY (1) UY37909A (ko)
WO (1) WO2019067655A1 (ko)
ZA (1) ZA202001541B (ko)

Families Citing this family (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR102576056B1 (ko) 2015-11-06 2023-09-08 인비스타 텍스타일스 (유.케이.) 리미티드 저 투과율 및 고 강도 패브릭 및 이의 제조 방법
CN110603173B (zh) 2017-05-02 2021-12-28 英威达纺织（英国）有限公司 低渗透性和高强度织造织物及其制造方法
DE102017115095B4 (de) * 2017-07-06 2019-07-04 Autoliv Development Ab Kraftfahrzeug und Gassackmodul
CA3076011C (en) 2017-09-29 2023-04-18 Invista Textiles (U.K.) Limited Airbags and methods for production of airbags

Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2002363835A (ja) * 2001-06-06 2002-12-18 Toray Ind Inc エアバッグ用織物およびその製造法およびエアバッグ
JP2006527131A (ja) * 2003-06-13 2006-11-30 ビーエスティ セーフティー テキスタイルズ ゲゼルシャフトミットベシュレンクテルハフトゥング エアバッグ製造方法
KR20090102707A (ko) * 2008-03-26 2009-09-30 주식회사 코오롱 사이드 커튼형 에어백 및 이를 포함하는 에어백 시스템
KR20130039732A (ko) * 2010-04-09 2013-04-22 아우토리브 디벨롭먼트 아베 팽창 가능 에어백 및 그것을 제조하는 방법

Family Cites Families (229)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
GB226247A (en) 1923-06-22 1924-12-22 Louis Napier Chenhalls Improved method of and means for illuminating the identification numbers of motor road vehicles
FR941030A (fr) 1946-01-14 1948-12-30 Morton Sundour Fabrics Ltd Perfectionnements aux procédés et appareils de traitement de textiles et de matières analogues
US2824034A (en) 1955-09-13 1958-02-18 Us Rubber Co Method of impregnating a fabric with polyethylene
DE2150481B2 (de) 1971-10-09 1973-08-09 Rehau- Plastiks Gmbh, 8673 Rehau Verfahren zur herstellung eines mit ein gewebe bildenden faeden verstaerkten, dichten flexiblen flaechengebildes
US4442162A (en) 1981-10-09 1984-04-10 Brunswick Corporation Chemical and biological resistant material and method of fabricating same
JPS59102232A (ja) 1982-12-03 1984-06-13 Agency Of Ind Science & Technol スクリーン印刷版製造用感光性材料
JPS6021978A (ja) 1983-07-13 1985-02-04 鐘淵化学工業株式会社 パイル用収縮性繊維
JPH0663158B2 (ja) 1984-03-27 1994-08-17 鐘淵化学工業株式会社 パイル組成物
DE8714595U1 (de) 1987-11-03 1988-01-28 Bloch, Klaus, 5205 St Augustin Airbag für Kraftfahrzeuge
US5076975A (en) 1988-06-28 1991-12-31 Uniroyal Plastics Company, Inc. Production of radiation cured elastomer coated passive restraint device
US4977016B1 (en) 1988-10-28 1998-03-03 Stern & Stern Ind Inc Low permeability fabric and method of making same
US6344251B1 (en) 1988-12-01 2002-02-05 Milliken & Company Welded airbag structure
DE59006012D1 (de) 1989-09-07 1994-07-14 Akzo Nobel Nv Unbeschichtetes Gewebe für Airbags.
US5236775A (en) 1990-02-12 1993-08-17 Hoechst Aktiengesellschaft Fabric for airbag
DE4009611A1 (de) 1990-03-26 1991-10-02 Straehle & Hess Gasdurchlaessiges gewebe
CA2014249C (en) 1990-04-10 1997-05-13 Peter B. Thornton Low permeability fabric and method for making same
JP2705307B2 (ja) 1990-11-29 1998-01-28 東レ株式会社 エアバッグ
JPH04228648A (ja) 1990-12-27 1992-08-18 Bridgestone Corp エアバッグ
US5110666A (en) 1991-05-06 1992-05-05 Reeves Brothers, Inc. Coated fabric structure for air bag applications
JPH0516755A (ja) 1991-07-05 1993-01-26 Toray Ind Inc エアバツグ
JP3147239B2 (ja) 1991-09-13 2001-03-19 エアバックス インターナショナル リミティド 袋織エアバッグ
AU662809B2 (en) 1992-01-30 1995-09-14 Reeves Brothers Inc. Graft polymer coated fabric for air bags in motor vehicles
DE4206997C2 (de) 1992-03-05 1997-07-03 Milliken Europ Nv Verfahren zur Herstellung eines textilen Flachmaterials aus mindestens zwei Komponenten unterschiedlichen Schmelzpunktes
CA2123424C (en) 1992-09-14 1999-04-06 Kunio Nishimura Air bag provided with reinforcing belts
JP2935939B2 (ja) 1992-12-24 1999-08-16 帝人株式会社 エアーバッグ用ポリエステル織物
JP3207204B2 (ja) 1993-03-03 2001-09-10 帝人株式会社 エアーバッグ用フィルタークロス
JPH06286547A (ja) 1993-03-31 1994-10-11 Ikeda Bussan Co Ltd エアバッグ本体
US5482317A (en) 1993-06-28 1996-01-09 Sandia Corporation Structurally efficient inflatable protective device
JPH0770872A (ja) 1993-08-30 1995-03-14 Koei:Kk 熱溶着可能な織編物
US5540965A (en) 1993-10-13 1996-07-30 Teijin Limited Woven fabric for high performance air bags and process for producing same
JP3457739B2 (ja) 1994-06-29 2003-10-20 帝人株式会社 ノンコートサイドエアーバッグ用織物
JPH08176932A (ja) 1994-12-27 1996-07-09 Unitika Ltd エアーバッグ用布帛の製造方法
JP3873243B2 (ja) 1995-03-22 2007-01-24 東洋紡績株式会社 エアーバッグ用低通気織物の製造方法
US5692777A (en) 1995-04-27 1997-12-02 Minnesota Mining And Manufacturing Company Low permeability inflatable restraint fabric
NL1000591C2 (nl) 1995-06-19 1996-12-20 Blydestein Willink N V Weefsel.
EP0761868A3 (en) 1995-09-06 1998-10-07 Milliken Research Corporation Coated airbag fabric
EP0763621B1 (en) 1995-09-18 2002-11-27 Toray Industries, Inc. A base fabric for air bags, a process for producing it and an air bag comprising it
ATE216664T1 (de) 1995-09-22 2002-05-15 Rychter Josef Aufblasbarer gassack und verfahren zu dessen herstellung
US5763330A (en) 1995-09-29 1998-06-09 Highland Industries, Inc. Extrusion coated fabric
DE19537702A1 (de) 1995-10-11 1997-04-17 Hoechst Trevira Gmbh & Co Kg Gewebe und Gelege mit einstellbarer Gas- und/oder Flüssigkeitsdichtigkeit enthaltend Hybridgarne, Verfahren zu deren Weiterverarbeitung, textile Flächengebilde mit vorbestimmter Gas- und/durch Flüssigkeitsdurchlässigkeit und deren Verwendung
CN1155597A (zh) 1995-10-11 1997-07-30 赫彻斯特特维拉有限公司及两合公司 含混合纱的织物和配制，其进一步加工工艺及其应用
JPH09143835A (ja) 1995-11-27 1997-06-03 Unitika Ltd セールクロスの製造方法
JP3720895B2 (ja) 1996-01-18 2005-11-30 帝人テクノプロダクツ株式会社 エアバッグ用織物の製造方法
AU6641096A (en) 1996-04-05 1997-10-29 Minnesota Mining And Manufacturing Company Air bag fabric
CN1161507C (zh) 1996-05-31 2004-08-11 钟渊化学工业株式会社 用于制备绒毛制品的梳条、绒毛制品及其制备方法
US5858886A (en) 1996-07-02 1999-01-12 Milliken Research Corporation Low permeability airbag fabric
US5782489A (en) 1996-08-23 1998-07-21 Trw Vehicle Safety Systems Inc. Air bag with adhesive at seams
JPH1076895A (ja) 1996-09-04 1998-03-24 Teijin Ltd 織物耳部のフラット性の改善されたノンコートエアーバッグ用織物およびその製造方法
JP3536552B2 (ja) 1996-09-12 2004-06-14 東亞合成株式会社 自動車用エアバッグおよびその製法
AU4353997A (en) 1996-09-18 1998-04-14 Minnesota Mining And Manufacturing Company Adhesively-bonded inflatable restraint and method of making
JPH10102029A (ja) 1996-09-30 1998-04-21 Toagosei Co Ltd エアバッグ用接着剤、エアバッグおよびその製法
NL1004740C2 (nl) 1996-12-10 1998-06-11 Willink Blydenstein Nv Doek.
KR100245073B1 (ko) 1996-12-26 2000-03-02 구광시 에어백 및 그의 제조방법
US6632754B1 (en) 1997-01-16 2003-10-14 Precision Fabrics Group, Inc. Unbalanced twill weave fabric and airbag device
JPH10266040A (ja) 1997-03-25 1998-10-06 Toray Ind Inc ノンコートエアバッグ用布帛
USRE38769E1 (en) 1997-04-17 2005-08-09 Milliken & Company Air bag fabric possessing improved packed volume and stable air permeability
US5945359A (en) 1997-08-18 1999-08-31 Milliken & Company Weft inserted warp knit air bag fabric
US5897929A (en) 1997-12-01 1999-04-27 Milliken & Company Polyamide coated airbag fabric
US6886857B1 (en) 1998-06-01 2005-05-03 Takata Corporation Airbag
EP0962363B1 (en) 1998-06-01 2003-07-23 Takata Corporation Airbag
US20020017779A1 (en) 1998-10-06 2002-02-14 Gilpatrick Michael W. Airbag structure
DE19852232A1 (de) 1998-11-12 2000-05-18 Takata Europ Gmbh Aufblasbarer Luftsack für Kraftfahrzeuge
JP2000153743A (ja) 1998-11-20 2000-06-06 Takata Corp エアバッグ用基布
DE29906538U1 (de) 1999-04-13 1999-09-30 Trw Repa Gmbh Textiles Gassack-Material
DE29908210U1 (de) 1999-05-07 1999-09-16 Trw Repa Gmbh Gassack
US6770578B2 (en) 1999-06-07 2004-08-03 Bradford Industries, Inc. Laminated textile fabrics for use in air holding vehicle restraint systems
MXPA01001742A (es) 1999-06-17 2004-12-06 Milliken & Co Sistema de recubrimiento de dos capas para telas de bolsa de aire.
US6451715B2 (en) 1999-06-17 2002-09-17 Milliken & Company Low permeability side curtain airbag cushions having extremely low coating levels
KR100487702B1 (ko) 1999-08-02 2005-05-03 아사히 가세이 가부시키가이샤 에어백용 원단 및 에어백
US6364356B1 (en) 1999-09-24 2002-04-02 Milliken & Company Airbag cushion comprising sewn reinforcement seams
US6444594B1 (en) 1999-11-10 2002-09-03 Milliken & Company Airbag coatings providing improved thermal resistance
US6576574B2 (en) 1999-11-10 2003-06-10 Milliken & Company Airbag coatings comprising microspheres providing improved thermal resistance
US6630220B1 (en) 2000-01-28 2003-10-07 Bradford Industries, Inc. Sewn fusion seal process for producing air-holding vehicle restraint systems
ATE272145T1 (de) 2000-02-14 2004-08-15 Albany Int Corp Technisches gewebe mit stecknaht
JP3785301B2 (ja) 2000-02-22 2006-06-14 トヨタ紡織株式会社 袋織エアバッグ
KR100658384B1 (ko) 2000-08-25 2006-12-15 주식회사 코오롱 사이드 커튼타입의 에어백용 원단, 그의 제조방법 및 그의사이드 커튼타입 에어백
US20020122908A1 (en) 2000-08-30 2002-09-05 Shulong Li Abrasion and/or puncture resistant fabrics, airbag cushions, and methods
JP4674832B2 (ja) 2000-12-14 2011-04-20 タカタ株式会社 インフレータブルシートベルト装置におけるエアベルトおよびこのエアベルトを用いたインフレータブルシートベルト装置
WO2002055347A1 (en) 2001-01-09 2002-07-18 Kolon Industries, Inc A side curtain typed airbag, and a process of preparing for the same
SE523328C2 (sv) 2001-02-06 2004-04-13 Fov Fabrics Ab Uppblåsbar luftsäck och förfarande att tillverka sådan
US6749220B1 (en) 2001-02-16 2004-06-15 Key Safety Systems, Inc. Air bag and method of construction
JP2002266195A (ja) 2001-03-01 2002-09-18 Toyobo Co Ltd 袋織りエアバッグ基布及びエアバッグ
JP4734737B2 (ja) 2001-03-07 2011-07-27 タカタ株式会社 エアベルト及びエアベルト装置
US20020140218A1 (en) 2001-03-29 2002-10-03 Beasley Alonzo W. One-piece woven airbag
US20020172792A1 (en) 2001-04-06 2002-11-21 Clemson University Method of joining two or more substrates with a seam
US20020195808A1 (en) 2001-06-06 2002-12-26 Chiou Joseph J. Airbag having reinforced seams
JP4733299B2 (ja) 2001-07-05 2011-07-27 旭化成せんい株式会社 ポリアミド繊維
JP3983096B2 (ja) 2001-09-28 2007-09-26 日本プラスト株式会社 エアバッグ
WO2003053678A1 (en) 2001-10-02 2003-07-03 Ilc Dover, Inc. Method of sealing a sewn seam
DE10153243B4 (de) 2001-10-31 2008-11-06 Volker Friedrich Luft-Sack (Air-Bag)
JP3855775B2 (ja) 2002-01-16 2006-12-13 東レ株式会社 コ−トエアバッグ用基布
GB0201068D0 (en) 2002-01-17 2002-03-06 Dalphimetal Ltd Internally sealed and leak resistant airbag
DE10202715A1 (de) 2002-01-24 2002-12-12 Wacker Chemie Gmbh Flächengebilde aus zumindest zwei Teilen flexibler Materialien
JP2003293241A (ja) 2002-03-29 2003-10-15 Toray Ind Inc エアバッグ用基布
EP1364839A3 (en) 2002-05-24 2004-02-25 Breed Automotive Technology, Inc. Improved curtain air bag assembly
US6828261B2 (en) 2002-07-19 2004-12-07 Astenjohnson, Inc. Polymer alloys including two or more components with differing melting points, filaments made thereof, and fabrics made therefrom
US6886858B2 (en) 2002-07-26 2005-05-03 Key Safety Systems, Inc. Air bag assembly with tethers in a woven cushion and method of construction
GB0217909D0 (en) 2002-08-01 2002-09-11 Du Pont Chintzed stretch fabrics
WO2004031472A1 (ja) 2002-10-04 2004-04-15 Toray Industries, Inc. コーティングエアバッグ基布およびエアバッグ
JP2004156166A (ja) 2002-11-06 2004-06-03 Toray Ind Inc 布帛とその製造方法
GB2395170B (en) 2002-11-11 2006-01-04 Autoliv Dev Improvements in or relating to an air-bag
DE10255360A1 (de) 2002-11-27 2004-06-17 Johann Berger Verfahren zur Herstellung eines gewebten Gurtbandes
JP2004176221A (ja) 2002-11-28 2004-06-24 Toray Ind Inc コ−トエアバッグ用基布およびその製造方法
US7514030B2 (en) 2002-12-30 2009-04-07 Albany International Corp. Fabric characteristics by flat calendering
JP2004339640A (ja) 2003-05-15 2004-12-02 Toray Ind Inc ポリアミド中空繊維織物
WO2004106120A1 (en) 2003-05-15 2004-12-09 Invista Technologies S.A.R.L. Polyester filament woven fabric for air bags
JP3797486B2 (ja) 2003-07-29 2006-07-19 東洋紡績株式会社 織物およびその製造方法
JP2005105437A (ja) 2003-09-29 2005-04-21 Asahi Kasei Fibers Corp エアバッグ用袋織基布
KR100504301B1 (ko) 2003-10-30 2005-07-27 주식회사 효성 저수축 삼각단면 폴리아미드 섬유를 사용한 비피복에어백용 직물
WO2005080066A1 (en) 2004-02-18 2005-09-01 Invista Technologies S.A.R.L. Fabric seam formation by radiation welding process
JP4848658B2 (ja) 2004-03-30 2011-12-28 東レ株式会社 エアバッグ用基布の製造方法
JP4603297B2 (ja) 2004-06-07 2010-12-22 旭化成せんい株式会社 ポリヘキサメチレンアジパミド繊維
JP2006027373A (ja) 2004-07-14 2006-02-02 Nippon Plast Co Ltd エアバッグ
US7784822B2 (en) 2004-07-26 2010-08-31 Nxgen Technologies, Inc. Inflatable airbag
US7468334B2 (en) 2004-10-04 2008-12-23 Highland Industries, Inc. Silicone vulcanizate coated fabric
US20060163853A1 (en) 2005-01-21 2006-07-27 Ramesh Keshavaraj Air bag with gas blocking sealant at sewn seams
EP1846222A4 (en) 2005-02-07 2009-04-29 Safety Components Fabric Techn VEHICLE BAG MANUFACTURED FROM A COMPOSITE FOIL
US20060192372A1 (en) 2005-02-28 2006-08-31 Takata Restraint Systems, Inc. Coated sewing thread for airbag and method of sealing an airbag
US20060237957A1 (en) 2005-04-22 2006-10-26 Takata Restraint Systems, Inc. Sealed cushion
US7681917B2 (en) 2005-06-24 2010-03-23 Zodiac Automotive Us Inc. Sealing and reinforcing strips principally for airbag assembly joints
JP4868995B2 (ja) 2005-09-20 2012-02-01 ソフトバンクテレコム株式会社 偏波直交多重信号光再生装置及び偏波直交多重信号光再生方法
JP2007119974A (ja) 2005-10-31 2007-05-17 Shin Etsu Chem Co Ltd 縫製エアバッグ目止め材用シリコーンゴム組成物
CN101389509B (zh) 2005-12-12 2011-06-08 高地工业公司 涂覆有热塑性材料并热封接的气囊
US7528080B2 (en) 2005-12-15 2009-05-05 Dow Global Technologies, Inc. Aqueous polyolefin dispersions for textile impregnation
DE102005061351A1 (de) 2005-12-21 2007-07-05 Bst Safety Textiles Gmbh Gewebe und Verfahren zum Herstellen desselben
CN101033569B (zh) 2006-03-08 2010-12-22 东丽纤维研究所（中国）有限公司 安全气囊的无涂层织物及生产方法
DE102006021082A1 (de) 2006-05-05 2007-11-15 Bst Safety Textiles Gmbh Nahtkonstruktion für ein Gewebe
US8333220B2 (en) 2006-06-01 2012-12-18 Nicolon Corporation Double layer woven fabric
EP2028315B1 (en) 2006-06-09 2011-12-14 Toyo Boseki Kabushiki Kaisha Woven fabric for airbag
US20080007029A1 (en) 2006-07-10 2008-01-10 Ramesh Keshavaraj Side curtain air bag with polyurethane dispersion based coating
US7951437B2 (en) 2006-09-22 2011-05-31 Milliken & Company Multilayer film dry lamination of airbag fabrics
PL2094537T3 (pl) 2006-12-06 2013-09-30 Dow Corning Poduszka powietrzna i sposób jej wytwarzania
US8431647B2 (en) 2006-12-27 2013-04-30 Bluestar Silicones France Sas Adhesive silicone compositions and adhesive bonding/seaming therewith
CO5840240A1 (es) 2007-06-27 2007-12-31 Orduna German Leonardo Acevedo Chaqueta con bolsa de aire para motociclistas y proceso para su elaboracion
US20090058051A1 (en) 2007-09-04 2009-03-05 Mark Hatfield Curtain Airbag
JP2009062643A (ja) 2007-09-06 2009-03-26 Seiren Co Ltd エアバッグ用基布およびエアバッグ
US10125436B2 (en) 2007-11-09 2018-11-13 Invista North America S.A R.L. High tenacity low shrinkage polyamide yarns
JP5435328B2 (ja) 2007-12-07 2014-03-05 東洋紡株式会社 エアバッグ用織物
JP2011518703A (ja) 2008-01-14 2011-06-30 ハイランド インダストリーズ，インコーポレーテッド エアバッグ
JP2009227017A (ja) 2008-03-21 2009-10-08 Seiren Co Ltd エアバッグおよびその製造方法
EP2256237B1 (en) 2008-03-26 2013-02-27 Toray Industries, Inc. Polyamide 56 filament, and fiber structure and air-bag base cloth each comprising the same
US8960714B2 (en) * 2008-03-26 2015-02-24 Kolon Industries, Inc. Side curtain airbag and airbag system comprising the same
JP5314918B2 (ja) 2008-04-23 2013-10-16 芦森工業株式会社 エアバッグ及びエアバッグ装置
KR20110010130A (ko) 2008-05-22 2011-01-31 다우 코닝 코포레이션 비-재봉 솔기를 제조하기 위한 방법 및 조성물
KR101103802B1 (ko) 2008-06-18 2012-01-06 코오롱인더스트리 주식회사 사이드 커튼형 에어백, 그의 제조방법, 및 이를 포함하는에어백 시스템
JP2010018901A (ja) 2008-07-09 2010-01-28 Seiren Co Ltd エアバッグ用基布及びその製造方法
EP2321154B1 (de) 2008-07-10 2016-04-27 Faurecia Autositze GmbH Airbagmodul und sitz damit sowie fertigungseinrichtung und montageverfahren dafür
JP2010023718A (ja) 2008-07-22 2010-02-04 Mitsuo Fujisawa エアバッグ
JP5518068B2 (ja) 2008-08-07 2014-06-11 インヴィスタ テクノロジーズ エスアエルエル スリットフィルムポリマーテープから織製されるエアバッグ布帛
US20100129575A1 (en) 2008-08-30 2010-05-27 Veiga Manuel J Polyvinyl chloride coated fabrics for use in air bags
CN101481850B (zh) 2008-09-08 2011-11-16 浙江理工大学 茧壳重组无纺布及其制造方法
JP5545806B2 (ja) 2008-11-04 2014-07-09 タカタ株式会社 エアバッグ装置
DE102008057169B4 (de) 2008-11-13 2015-11-19 Autoliv Development Ab Gassackanordnung für ein Kraftfahrzeug mit abgedichteter Gasgeneratoranbindung und Verfahren zur Montage des Gasgenerators in den Gassack
JP2010143208A (ja) 2008-12-22 2010-07-01 Toyota Boshoku Corp エアバッグ基布並びにそれを用いたエアバッグ及びエアバッグの製造方法
EP2199062A1 (en) 2008-12-22 2010-06-23 Autoliv Development AB Fabric for use in the manufacture of inflatable airbags, and a related method
EP2202120A1 (en) 2008-12-24 2010-06-30 Autoliv Development Ab An airbag
TWI651455B (zh) 2009-01-14 2019-02-21 Kuraray Co., Ltd 隔音板、隔音構造及隔音方法
US9079558B2 (en) * 2009-01-16 2015-07-14 Global Safety Textiles, Llc Coated airbag
EP2221405B1 (en) 2009-02-18 2013-03-20 Autoliv Development AB An airbag
JP2010203023A (ja) 2009-03-06 2010-09-16 Seiren Co Ltd エアバッグ用織物およびエアバッグ
US8267423B2 (en) 2009-03-31 2012-09-18 Tk Holdings Inc. Airbag
JP5318659B2 (ja) 2009-05-22 2013-10-16 タカタ株式会社 エアバッグ、エアバッグ装置及びエアバッグの製作方法
KR101621078B1 (ko) 2009-06-08 2016-05-13 코오롱인더스트리 주식회사 사이드 커튼형 에어백, 그의 제조방법, 및 이를 포함하는 에어백 시스템
KR20110001498A (ko) 2009-06-30 2011-01-06 코오롱인더스트리 주식회사 사이드 커튼형 에어백, 그의 제조방법, 및 이를 포함하는 에어백 시스템
KR20110035271A (ko) 2009-09-30 2011-04-06 코오롱인더스트리 주식회사 에어백용 폴리에스테르 원단의 제조 방법 및 이로부터 제조된 에어백용 원단
US8376401B2 (en) 2010-01-27 2013-02-19 Tk Holdings Inc. Airbag
JP2011152880A (ja) 2010-01-28 2011-08-11 Seiren Co Ltd エアバッグの製造方法および縫製装置
JP5616650B2 (ja) 2010-02-17 2014-10-29 セーレン株式会社 エアバッグ用基布、それからなるエアバッグ、およびエアバッグ用基布の製造方法
JP5646860B2 (ja) 2010-02-18 2014-12-24 旭化成せんい株式会社 ポリアミド繊維およびエアバッグ用織物
JP6040146B2 (ja) 2010-03-30 2016-12-07 コーロン インダストリーズ インク ポリエステル織物およびその製造方法
US20130106081A1 (en) 2010-03-30 2013-05-02 Kolon Industries, Inc. Polyester fabrics for airbag and preparation method thereof
CN102220685B (zh) 2010-04-14 2014-07-23 东丽纤维研究所（中国）有限公司 一种无涂层气囊用织物及其生产方法
US8408582B2 (en) 2010-06-23 2013-04-02 Autoliv Asp, Inc. Inflatable airbag assemblies with heat shields
EP2586664B1 (en) 2010-06-25 2018-08-29 Sumisho Airbag Systems Co., Ltd. Method of Producing a Curtain Airbag
EP2610377B9 (en) 2010-08-23 2017-08-02 Asahi Kasei Kabushiki Kaisha Base fabric for airbag
JP5620761B2 (ja) 2010-09-07 2014-11-05 東洋紡Ｓｔｃ株式会社 高密度織物
RU2577929C2 (ru) 2010-10-04 2016-03-20 Инвиста Текнолоджиз С.А.Р.Л. Автомобильные боковые модули с подушкой-шторкой безопасности, содержащие полиэстеровые подушки безопасности с газовыми нагнетателями
JP5403150B2 (ja) 2010-10-26 2014-01-29 東洋紡株式会社 エアバッグ用コーティング基布
JP5505296B2 (ja) 2010-12-28 2014-05-28 豊田合成株式会社 エアバッグ
EP2500454B1 (en) 2011-03-16 2015-05-13 Autoliv Development AB A fabric for use in the manufacture of an inflatable air-bag
CN104499147A (zh) 2011-03-31 2015-04-08 可隆工业株式会社 聚酯织物及其制备方法
JP2013078977A (ja) 2011-10-03 2013-05-02 Seiren Co Ltd エアバッグ
DE102012019945B4 (de) 2011-10-13 2017-11-16 Autoliv Development Ab Gassackeinheit mit einem eine Randnaht abdeckenden Abdeckband
US9845068B2 (en) 2011-12-07 2017-12-19 Asahi Kasei Fibers Corporation Synthetic fiber used for fabric
CN103173908B (zh) 2011-12-23 2015-08-26 东丽纤维研究所（中国）有限公司 一种高密度无涂层气囊织物及其生产方法
WO2013117728A1 (de) 2012-02-10 2013-08-15 Php Fibers Gmbh Bändchengarn
DE102012008481A1 (de) 2012-04-26 2013-10-31 Autoliv Development Ab Heterogene Textilfasern, Garne und textile Flächengebilde, Verfahren zur Herstellung eines Airbags für Kraftfahrzeuge
EP2689975B1 (en) 2012-07-25 2018-07-11 Autoliv Development AB A fabric for an air-bag
TWI613338B (zh) 2012-08-02 2018-02-01 東麗股份有限公司 使用扁平多葉形斷面纖維之織物、及使用其之縫製品
WO2014051049A1 (ja) 2012-09-27 2014-04-03 東レ株式会社 織物とその製造方法
CN103726168A (zh) 2012-10-16 2014-04-16 东丽纤维研究所（中国）有限公司 一种无涂层气囊用织物及其生产方法
KR101957332B1 (ko) 2012-11-30 2019-06-19 코오롱인더스트리 주식회사 에어백용 폴리에스테르 봉제사 및 그의 제조방법
MX349385B (es) 2012-12-17 2017-07-26 Asahi Kasei Kk * Tela tejida para bolsa de aire.
US9868413B2 (en) 2012-12-17 2018-01-16 Asahi Kasei Kabushiki Kaisha Fabric for an air bag that maintains air permeability during high-pressure deployment at high speed
JP5974112B2 (ja) 2012-12-27 2016-08-23 旭化成株式会社 エアバッグ用布地
KR101590152B1 (ko) * 2012-12-31 2016-01-29 코오롱인더스트리 주식회사 에어백용 라미네이팅 원단
US9284667B2 (en) 2013-01-30 2016-03-15 Suntex Fiber Co., Ltd. Woven fabric having filaments with a pentagram cross-section
TWI535904B (zh) 2013-01-30 2016-06-01 勝隆纖維股份有限公司 具有五角星形斷面長纖之織物
US9243355B2 (en) 2013-03-15 2016-01-26 Honeywell International Inc. Ballistic resistant thermoplastic sheet, process of making and its applications
US9243354B2 (en) 2013-03-15 2016-01-26 Honeywell International Inc. Stab and ballistic resistant articles
US9067564B2 (en) 2013-03-15 2015-06-30 Autoliv Asp, Inc. Airbags with sewn leak reducing panels
EP2810772A1 (de) 2013-06-07 2014-12-10 Leister Technologies AG Wasserdampfdurchlässiges wasserdichtes Textillaminat und Verfahren zu dessen Herstellung
JP2015104998A (ja) 2013-11-29 2015-06-08 タカタ株式会社 エアバッグ及びその製造方法
WO2015130882A1 (en) 2014-02-26 2015-09-03 Invista North America S.A.R.L. Fabric for making airbags and method of making same
BR112016018965B1 (pt) 2014-03-14 2022-01-04 Toray Industries, Inc Tecido-base para airbag não revestido e airbag
JP6601999B2 (ja) 2014-06-03 2019-11-06 Ｊｏｙｓｏｎ Ｓａｆｅｔｙ Ｓｙｓｔｅｍｓ Ｊａｐａｎ株式会社 エアバッグ装置
JP6405849B2 (ja) 2014-09-30 2018-10-17 豊田合成株式会社 縫製エアバッグ及びその製造方法
KR102153088B1 (ko) 2014-12-30 2020-09-07 코오롱인더스트리 주식회사 에어백용 원단 및 그 제조방법
EP3255186A4 (en) 2015-02-03 2018-02-14 Asahi Kasei Kabushiki Kaisha Thin lightweight woven fabric
WO2016158858A1 (ja) 2015-03-30 2016-10-06 東レ株式会社 エアバッグ用コート基布、エアバッグおよびエアバッグ用コート基布の製造方法
KR101762499B1 (ko) 2015-06-19 2017-07-27 주식회사 새날테크-텍스 중간층에 저융점 수지가 집중 배치된 하이브리드 다층직물을 포함하는 에어백
CN107709641B (zh) 2015-07-13 2019-12-13 东丽株式会社 安全气囊用基布、安全气囊及安全气囊用基布的制造方法
JP2017036530A (ja) 2015-08-13 2017-02-16 住商エアバッグ・システムズ株式会社 エアバッグ用基布
US10272640B2 (en) 2015-09-17 2019-04-30 Honeywell International Inc. Low porosity high strength UHMWPE fabrics
JP2017065507A (ja) 2015-09-30 2017-04-06 豊田合成株式会社 エアバッグ
CN105256597A (zh) 2015-10-20 2016-01-20 东华大学 一种低涂层量安全气囊织物及其制备方法
KR102576056B1 (ko) 2015-11-06 2023-09-08 인비스타 텍스타일스 (유.케이.) 리미티드 저 투과율 및 고 강도 패브릭 및 이의 제조 방법
JP2017105350A (ja) 2015-12-10 2017-06-15 住商エアバッグ・システムズ株式会社 エアバッグ用基布の製造方法
KR102183667B1 (ko) 2015-12-30 2020-11-26 코오롱인더스트리 주식회사 에어백 원단 및 그 제조방법
CN105568704B (zh) 2016-03-24 2017-11-28 江苏工程职业技术学院 一种超高分子量聚乙烯/锦纶安全气囊织物的生产方法
JP2017177019A (ja) 2016-03-30 2017-10-05 豊田合成株式会社 縫製部への接着剤の塗布方法と塗布装置
US11001222B2 (en) 2016-04-05 2021-05-11 Felters Of South Carolina, Llc Vehicle safety devices, seam tapes for use in airbag and related methods
KR20180036313A (ko) 2016-09-30 2018-04-09 코오롱인더스트리 주식회사 에어백 쿠션 및 그 제조방법
KR102469316B1 (ko) 2016-12-21 2022-11-18 코오롱인더스트리 주식회사 에어백 원단 및 그 제조방법
EP3369629A1 (en) 2017-03-03 2018-09-05 IHC Co.,Ltd. Seam-sealed curtain airbag cushion
DE102017003568A1 (de) 2017-04-12 2018-01-04 Daimler Ag Luftsack für ein Fahrzeug und Verfahren zu dessen Herstellung
CN110603173B (zh) 2017-05-02 2021-12-28 英威达纺织（英国）有限公司 低渗透性和高强度织造织物及其制造方法
CA3076011C (en) 2017-09-29 2023-04-18 Invista Textiles (U.K.) Limited Airbags and methods for production of airbags
MX2021013257A (es) 2019-04-30 2021-11-17 Invista Textiles Uk Ltd Tela de permeabilidad ultrabaja y alta resistencia en la costura y metodos para elaborarla.

Patent Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2002363835A (ja) * 2001-06-06 2002-12-18 Toray Ind Inc エアバッグ用織物およびその製造法およびエアバッグ
JP2006527131A (ja) * 2003-06-13 2006-11-30 ビーエスティ セーフティー テキスタイルズ ゲゼルシャフトミットベシュレンクテルハフトゥング エアバッグ製造方法
KR20090102707A (ko) * 2008-03-26 2009-09-30 주식회사 코오롱 사이드 커튼형 에어백 및 이를 포함하는 에어백 시스템
KR20130039732A (ko) * 2010-04-09 2013-04-22 아우토리브 디벨롭먼트 아베 팽창 가능 에어백 및 그것을 제조하는 방법

Also Published As

Publication number Publication date
ZA202001541B (en) 2022-07-27
WO2019067655A1 (en) 2019-04-04
MX391326B (es) 2025-03-21
CN111132876B (zh) 2023-04-14
US11708045B2 (en) 2023-07-25
PL3687867T3 (pl) 2022-03-21
CA3076011C (en) 2023-04-18
BR112020006305A2 (pt) 2020-09-24
EP3687867A1 (en) 2020-08-05
UY37909A (es) 2019-04-30
JP7154285B2 (ja) 2022-10-17
CA3076011A1 (en) 2019-04-04
MX2020003165A (es) 2022-04-05
KR102455309B1 (ko) 2022-10-18
US20210129786A1 (en) 2021-05-06
PH12020550140A1 (en) 2020-12-07
JP2020536003A (ja) 2020-12-10
EP3687867B1 (en) 2022-01-05
CN111132876A (zh) 2020-05-08

Similar Documents

Publication Publication Date Title
KR100637085B1 (ko) 직물 가스백 재료와, 탑승자 구속 장치용 보호 쿠션 및 상기 직물 가스백 재료의 제조 방법
US6350709B1 (en) Heat sealable coated textile fabric for inflatable vehicle restraint systems
US20100129575A1 (en) Polyvinyl chloride coated fabrics for use in air bags
US6630220B1 (en) Sewn fusion seal process for producing air-holding vehicle restraint systems
US6770578B2 (en) Laminated textile fabrics for use in air holding vehicle restraint systems
KR101103804B1 (ko) 사이드 커튼형 에어백 및 이를 포함하는 에어백 시스템
KR102455309B1 (ko) 에어백 및 에어백의 생산을 위한 방법
US6734125B2 (en) Laminated multi-denier mixed fabrics for use in inflatable vehicle restraint systems
US20110203732A1 (en) Method of multilayer film dry lamination of airbag fabrics
US7651118B1 (en) Polyvinyl chloride coated fabrics for use in air bags
JP4278328B2 (ja) 極めて低いカバー因子を有するエアバッグ織編物
US6458724B1 (en) Coated multi-layered woven textile fabrics for use in air-holding vehicle restraint system
JP6942138B2 (ja) 低通気度及び高強度の布地ならびにその製造方法
US6753275B2 (en) Laminated multi-layered woven textile fabrics for use in air holding vehicle restraint systems
CN101107153A (zh) 缝纫接缝处带有防透气密封胶的安全气囊
KR102817180B1 (ko) 에어백 원단 및 이의 제조 방법
KR20110001498A (ko) 사이드 커튼형 에어백, 그의 제조방법, 및 이를 포함하는 에어백 시스템
US20060292950A1 (en) Inflatable vehicle occupant protection device construction
KR101621078B1 (ko) 사이드 커튼형 에어백, 그의 제조방법, 및 이를 포함하는 에어백 시스템
JP2007038693A (ja) 高気密エアバッグの製造方法
JP2007038694A (ja) 高気密エアバッグ

Legal Events

Date Code Title Description
PA0105 International application

St.27 status event code: A-0-1-A10-A15-nap-PA0105

PG1501 Laying open of application

St.27 status event code: A-1-1-Q10-Q12-nap-PG1501

R18-X000 Changes to party contact information recorded

St.27 status event code: A-3-3-R10-R18-oth-X000

A201 Request for examination
PA0201 Request for examination

St.27 status event code: A-1-2-D10-D11-exm-PA0201

A302 Request for accelerated examination
AMND Amendment
E13-X000 Pre-grant limitation requested

St.27 status event code: A-2-3-E10-E13-lim-X000

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

PA0302 Request for accelerated examination

St.27 status event code: A-1-2-D10-D17-exm-PA0302

St.27 status event code: A-1-2-D10-D16-exm-PA0302

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

T11-X000 Administrative time limit extension requested

St.27 status event code: U-3-3-T10-T11-oth-X000

AMND Amendment
E13-X000 Pre-grant limitation requested

St.27 status event code: A-2-3-E10-E13-lim-X000

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

E601 Decision to refuse application
PE0601 Decision on rejection of patent

St.27 status event code: N-2-6-B10-B15-exm-PE0601

X091 Application refused [patent]
T11-X000 Administrative time limit extension requested

St.27 status event code: U-3-3-T10-T11-oth-X000

T13-X000 Administrative time limit extension granted

St.27 status event code: U-3-3-T10-T13-oth-X000

T11-X000 Administrative time limit extension requested

St.27 status event code: U-3-3-T10-T11-oth-X000

T13-X000 Administrative time limit extension granted

St.27 status event code: U-3-3-T10-T13-oth-X000

AMND Amendment
E13-X000 Pre-grant limitation requested

St.27 status event code: A-2-3-E10-E13-lim-X000

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

PX0901 Re-examination

St.27 status event code: A-2-3-E10-E12-rex-PX0901

PX0701 Decision of registration after re-examination

St.27 status event code: A-3-4-F10-F13-rex-PX0701

X701 Decision to grant (after re-examination)
GRNT Written decision to grant
PR0701 Registration of establishment

St.27 status event code: A-2-4-F10-F11-exm-PR0701

PR1002 Payment of registration fee

St.27 status event code: A-2-2-U10-U12-oth-PR1002

Fee payment year number: 1

PG1601 Publication of registration

St.27 status event code: A-4-4-Q10-Q13-nap-PG1601

R18-X000 Changes to party contact information recorded

St.27 status event code: A-5-5-R10-R18-oth-X000

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 4

U11 Full renewal or maintenance fee paid

Free format text: ST27 STATUS EVENT CODE: A-4-4-U10-U11-OTH-PR1001 (AS PROVIDED BY THE NATIONAL OFFICE)

Year of fee payment: 4
