TW202000707A - 包括具有高分子量高密度分率之雙峰乙烯基聚合物的吹製膜 - Google Patents

包括具有高分子量高密度分率之雙峰乙烯基聚合物的吹製膜 Download PDF

Info

Publication number
TW202000707A
TW202000707A TW108120638A TW108120638A TW202000707A TW 202000707 A TW202000707 A TW 202000707A TW 108120638 A TW108120638 A TW 108120638A TW 108120638 A TW108120638 A TW 108120638A TW 202000707 A TW202000707 A TW 202000707A
Authority
TW
Taiwan
Prior art keywords
blown film
psi
average
mil
astm
Prior art date
Application number
TW108120638A
Other languages
English (en)
Other versions
TWI838377B (zh
Inventor
凱爾Ｅ 哈特
邁梅特 德米洛斯
汀摩子Ｗ 甘布里爾
菲利普Ｐ 方丹
維耶克 卡拉哈里
法蘭西斯Ｏ Ｊｒ 歐拉季德
拉傑Ｍ 帕特爾
Original Assignee
美商陶氏全球科技有限責任公司
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by 美商陶氏全球科技有限責任公司 filed Critical 美商陶氏全球科技有限責任公司
Publication of TW202000707A publication Critical patent/TW202000707A/zh
Application granted granted Critical
Publication of TWI838377B publication Critical patent/TWI838377B/zh

Links

Images

Classifications

    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J5/00—Manufacture of articles or shaped materials containing macromolecular substances
    • C08J5/18—Manufacture of films or sheets
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F210/00—Copolymers of unsaturated aliphatic hydrocarbons having only one carbon-to-carbon double bond
    • C08F210/16—Copolymers of ethene with alpha-alkenes, e.g. EP rubbers
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L23/00—Compositions of homopolymers or copolymers of unsaturated aliphatic hydrocarbons having only one carbon-to-carbon double bond; Compositions of derivatives of such polymers
    • C08L23/02—Compositions of homopolymers or copolymers of unsaturated aliphatic hydrocarbons having only one carbon-to-carbon double bond; Compositions of derivatives of such polymers not modified by chemical after-treatment
    • C08L23/04—Homopolymers or copolymers of ethene
    • C08L23/08—Copolymers of ethene
    • C08L23/0807—Copolymers of ethene with unsaturated hydrocarbons only containing four or more carbon atoms
    • C08L23/0815—Copolymers of ethene with unsaturated hydrocarbons only containing four or more carbon atoms with aliphatic 1-olefins containing one carbon-to-carbon double bond
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F2/00—Processes of polymerisation
    • C08F2/001—Multistage polymerisation processes characterised by a change in reactor conditions without deactivating the intermediate polymer
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F2500/00—Characteristics or properties of obtained polyolefins; Use thereof
    • C08F2500/05—Bimodal or multimodal molecular weight distribution
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F2500/00—Characteristics or properties of obtained polyolefins; Use thereof
    • C08F2500/10—Short chain branches
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F2500/00—Characteristics or properties of obtained polyolefins; Use thereof
    • C08F2500/12—Melt flow index or melt flow ratio
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J2323/00—Characterised by the use of homopolymers or copolymers of unsaturated aliphatic hydrocarbons having only one carbon-to-carbon double bond; Derivatives of such polymers
    • C08J2323/02—Characterised by the use of homopolymers or copolymers of unsaturated aliphatic hydrocarbons having only one carbon-to-carbon double bond; Derivatives of such polymers not modified by chemical after treatment
    • C08J2323/04—Homopolymers or copolymers of ethene
    • C08J2323/06—Polyethene
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J2323/00—Characterised by the use of homopolymers or copolymers of unsaturated aliphatic hydrocarbons having only one carbon-to-carbon double bond; Derivatives of such polymers
    • C08J2323/02—Characterised by the use of homopolymers or copolymers of unsaturated aliphatic hydrocarbons having only one carbon-to-carbon double bond; Derivatives of such polymers not modified by chemical after treatment
    • C08J2323/04—Homopolymers or copolymers of ethene
    • C08J2323/08—Copolymers of ethene
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J2323/00—Characterised by the use of homopolymers or copolymers of unsaturated aliphatic hydrocarbons having only one carbon-to-carbon double bond; Derivatives of such polymers
    • C08J2323/02—Characterised by the use of homopolymers or copolymers of unsaturated aliphatic hydrocarbons having only one carbon-to-carbon double bond; Derivatives of such polymers not modified by chemical after treatment
    • C08J2323/10—Homopolymers or copolymers of propene
    • C08J2323/12—Polypropene
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J2423/00—Characterised by the use of homopolymers or copolymers of unsaturated aliphatic hydrocarbons having only one carbon-to-carbon double bond; Derivatives of such polymers
    • C08J2423/02—Characterised by the use of homopolymers or copolymers of unsaturated aliphatic hydrocarbons having only one carbon-to-carbon double bond; Derivatives of such polymers not modified by chemical after treatment
    • C08J2423/04—Homopolymers or copolymers of ethene
    • C08J2423/06—Polyethene
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L2203/00—Applications
    • C08L2203/16—Applications used for films
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L2205/00—Polymer mixtures characterised by other features
    • C08L2205/02—Polymer mixtures characterised by other features containing two or more polymers of the same C08L -group
    • C08L2205/025—Polymer mixtures characterised by other features containing two or more polymers of the same C08L -group containing two or more polymers of the same hierarchy C08L, and differing only in parameters such as density, comonomer content, molecular weight, structure

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Health & Medical Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Manufacturing & Machinery (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Addition Polymer Or Copolymer, Post-Treatments, Or Chemical Modifications (AREA)
  • Manufacture Of Macromolecular Shaped Articles (AREA)
  • Compositions Of Macromolecular Compounds (AREA)
  • Transition And Organic Metals Composition Catalysts For Addition Polymerization (AREA)

Abstract

一種具有雙峰乙烯基聚合物之吹製膜，所述雙峰乙烯基聚合物包含3.0%至25.0%之高密度分率（HDF）、5.5至7.5之I10 /I2 比、低於或等於10℃之短鏈分支化分佈（SCBD）、1.0至2.5之零剪切黏度比、0.902 g/cc至0.925 g/cc之密度及0.5 g/10 min至2.0 g/10 min之熔體指數（I2 ）。

Description

包括具有高分子量高密度分率之雙峰乙烯基聚合物的吹製膜
本揭示案之實施例一般關於包括具有高密度分率之雙峰乙烯基聚合物的吹製膜，且尤其關於包括具有高密度分率且具有經改良濫用特性（abuse property）及視覺特性之雙峰乙烯基聚合物的吹製膜。
諸如乙烯基聚合物之聚合物材料在吹製膜製程中之使用為眾所周知的。擠製-吹製膜製程為眾所周知之用於製備塑膠膜之方法。擠製-吹製膜製程採用加熱、熔融及輸送熔融聚合物且迫使其通過環形模具之擠出機。將熔融聚合物自模具中拉出且成型為管狀形態，且最終通過一對拉伸輥或軋輥。隨後，自心軸引入內部壓縮空氣，使管之直徑增加，由此形成具有所需尺寸之泡狀物。亦沿泡狀物周邊引入外部空氣以在熔體離開模具時冷卻熔體。膜寬度通常藉由將更多或更少內部空氣引入泡狀物中，因此增加或減小泡狀物尺寸來加以改變。膜厚度通常藉由加快或減慢拉伸輥或軋輥之速度，以控制拉伸速率來加以控制。隨後，在通過拉伸輥或軋輥之後立即將泡狀物塌縮成兩個雙層膜。接著，可藉由切割或密封來進一步加工冷卻膜以生產各種消費型產品。
吹製聚合物膜之膜特性可能受聚合物分子結構影響。諸如經改良光學特性（例如如藉由霧度、光澤度及透明度測試所證明）、經改良濫用特性（例如如藉由鏢錘、穿刺及撕裂測試所證明）及經改良機械特性（例如如藉由拉伸及模數測試所證明）之經改良膜特性顯然是各種應用所期望的。已提出不同聚合物來達成所述經改良特性。
因此，隨著塑膠膜行業中之競爭加劇，乙烯基聚合物生產商努力使其產品具有更廣泛之可用於形成具有經改良光學特性、濫用特性及機械特性組合之膜的特性。因此，持續需要具有諸如（例如）高分子量高密度分率之更廣泛特性之乙烯基聚合物。已發現，藉由控制催化劑入口之位置以使得其位於第一反應器之上游及第二反應器之下游，可更好地控制在存在催化劑之情況下之組分反應。此外，由於催化劑與流動受限區域中之組分組合，故與反應器之主體相比，催化劑及組分在其到達第二反應器之前充分混合，且第二反應器可為降低成本及能量消耗之非攪動式反應器。藉由所述方法產生之乙烯基聚合物具有高分子量高密度分率，所述乙烯基聚合物可單獨或與其他聚乙烯膜組合用於塑膠膜中，以提供具有經改良光學特性、濫用特性及機械特性之膜。
本揭示案提供包括具有高密度分率之雙峰乙烯基聚合物之吹製膜，及用於製造所述雙峰乙烯基聚合物之製程及方法。
本揭示案之實施例係關於包括雙峰乙烯基聚合物之吹製膜，所述雙峰乙烯基聚合物包括：3.0%至25.0%之高密度分率（HDF），其中高密度分率係藉由結晶溶析分級（crystallization elution fractionation，CEF）積分在93℃至119℃之溫度下來量測；5.5至7.5之I10 /I2 比率，其中I2 為在根據ASTM D 1238在2.16 kg之負荷及190℃之溫度下量測時之熔體指數，且I10 為在根據ASTM D 1238在10 kg之負荷及190℃之溫度下量測時之熔體指數；低於或等於10℃之短鏈分支化分佈（SCBD），其中短鏈分支化分佈係藉由CEF半高全寬來量測；0.902 g/cc至0.925 g/cc之密度，其中密度係根據ASTM D792方法B來量測；及0.5 g/10 min至2.0 g/10 min之熔體指數（I2 ），其中熔體指數（I2 ）係根據ASTM D1238在190℃下在2.16 kg下來量測。
額外特點及優點將闡述於後續具體實施方式中，且部分地為本領域中熟習此項技術者根據所述實施方式而顯而易知，或藉由實踐本文（包含後續具體實施方式、申請專利範圍以及附圖）所描述之實施例而認識到。
應理解，前文一般描述及以下具體描述兩者均描述各種實施例，且意欲提供綜述或架構以便理解所主張之主題之本質及特徵。包含附圖以提供對各種實施例之進一步理解，且附圖併入本說明書中且構成本說明書之一部分。圖式說明本文所描述之各種實施例且與實施方式一起用以解釋所主張之主題之原理及操作。
現將描述本申請之具體實施例。然而，本揭示案可以不同形式實施，且不應解釋為限於本揭示案中所闡述之實施例。相反地，提供此等實施例以使得本揭示案將透徹且完整，且將向本領域中熟習此項技術者充分傳達主題之範疇。
根據一個實施例，包括雙峰乙烯基聚合物之吹製膜，所述雙峰乙烯基聚合物包括：3.0%至25.0%之高密度分率（HDF），其中高密度分率係藉由結晶溶析分級（CEF）積分在93℃至119℃之溫度下來量測；5.5至7.5之I10 /I2 比率，其中I2 為在根據ASTM D 1238在2.16 kg之負荷及190℃之溫度下量測時之熔體指數，且I10 為在根據ASTM D 1238在10 kg之負荷及190℃之溫度下量測時之熔體指數；低於或等於10℃之短鏈分支化分佈（SCBD），其中短鏈分支化分佈係藉由CEF半高全寬來量測；0.902 g/cc至0.925 g/cc之密度，其中密度係根據ASTM D792方法B來量測；及0.5 g/10 min至2.0 g/10 min之熔體指數（I2 ），其中熔體指數（I2 ）係根據ASTM D1238在190℃下在2.16 kg下來量測。
定義
術語「聚合物」係指藉由使相同或不同類型之單體聚合而製備之聚合化合物。因此，通用術語聚合物涵蓋術語「均聚物」，其通常用於指僅由一種類型之單體製備之聚合物；以及「共聚物」，其係指由兩種或更多種不同單體製備之聚合物。如本文所使用之術語「互聚物」係指藉由使至少兩種不同類型之單體聚合而製備之聚合物。因此，通用術語互聚物包含共聚物，及諸如三元共聚物之由超過兩種不同類型之單體製備之聚合物。
如本文所使用之「雙峰」意謂可藉由具有有不同密度及重均分子量且視情況亦可具有不同熔體指數值之至少兩（2）種聚合物子組分或「級分」來表徵之組合物。在一個實施例中，雙峰可藉由在顯示分子量分佈之凝膠滲透層析法（GPC）層析圖中具有至少兩個不同峰來定義。在另一實施例中，雙峰可藉由在顯示短鏈分支化分佈之結晶溶析分級（CEF）層析圖中具有至少兩個不同峰來定義。雙峰包含具有兩個峰之樹脂以及具有超過兩個峰之樹脂。
如本文所使用之「溶液聚合反應器」為執行溶液聚合之容器，其中乙烯單體及至少C3 -C12 α-烯烴共聚單體在溶解於含有催化劑之非反應性溶劑之後共聚。在溶液聚合過程中，可利用氫氣；然而，並非在所有溶液聚合過程中均需要氫氣。
「聚乙烯」或「乙烯基聚合物」應意謂包括大於50莫耳%衍生自乙烯單體之單元之聚合物。此包含乙烯基均聚物或共聚物（意謂衍生自兩種或更多種共聚單體之單元）。本領域中已知之常見形式之聚乙烯包含但不限於低密度聚乙烯（LDPE）；線性低密度聚乙烯（LLDPE）；超低密度聚乙烯（ULDPE）；極低密度聚乙烯（VLDPE）；單位點催化線性低密度聚乙烯，包含線性低密度樹脂及實質上線性之低密度樹脂兩者（m-LLDPE）；中密度聚乙烯（MDPE）；及高密度聚乙烯（HDPE）。
術語「LDPE」亦可稱為「高壓乙烯聚合物」或「高度分支化聚乙烯」且定義為意謂在高壓釜或管式反應器中在高於14,500 psi（100 MPa）之壓力下在使用諸如過氧化物之自由基引發劑之情況下聚合物部分或完全均聚或共聚（參見例如U.S. 4,599,392，其特此以引用之方式併入）。LDPE樹脂之密度通常在0.916 g/cm至0.940 g/cm之範圍內。
術語「LLDPE」包含使用戚格勒-納他催化劑（Ziegler-Natta catalyst）系統製得之樹脂；以及使用單位點催化劑（包含但不限於雙茂金屬催化劑（有時稱為「m-LLDPE」）、膦亞胺及限定幾何構型催化劑）製得之樹脂；及使用茂金屬後分子催化劑（包含但不限於雙(聯苯基苯氧基)催化劑（亦稱為多價芳氧基醚催化劑））製得之樹脂。LLDPE包含線性、實質上線性或非均質乙烯基共聚物或均聚物。LLDPE含有比LDPE少之長鏈分支化，且包含在美國專利第5,272,236號、美國專利第5,278,272號、美國專利第5,582,923號及美國專利第5,733,155號中進一步定義之實質上線性之乙烯聚合物；均勻分支化乙烯聚合物，諸如美國專利第3,645,992號中之均勻分支化乙烯聚合物；非均質分支化乙烯聚合物，諸如根據美國專利第4,076,698號中所揭示之製程製備之非均質分支化乙烯聚合物；及其摻合物（諸如美國專利第3,914,342號或美國專利第5,854,045號中所揭示之其摻合物）。LLDPE樹脂可使用本領域中已知之任何類型之反應器或反應器組態經由氣相、溶液相或漿液聚合或其任何組合來製備。LLDPE樹脂可使用本領域中已知之任何類型之反應器或反應器組態經由氣相、溶液相或漿液聚合或其任何組合來製備。
術語「主催化劑」係指當與活化劑組合時具有催化活性之化合物。術語「活化劑」係指以將主催化劑轉化為催化活性催化劑之方式與主催化劑發生化學反應之化合物。如本文所使用之術語「輔催化劑」及「活化劑」為可互換術語。
術語「非攪動式反應器」係指不包含機械攪動（諸如藉由攪拌器、混合器、捏合機或其類似者進行之攪動）之反應器。非攪動式反應器之實例包含柱塞流反應器、槽反應器及環流反應器，全部反應器均無攪拌器、混合器或其類似者。
術語「混合器」係指機械混合裝置中所存在之組分之裝置。混合器之實例包含靜態混合器、流動整形器及包括攪拌器、混合器、捏合機或其類似者之容器。在實施例中，混合器中所存在之組分-諸如單體、共聚單體等-將在混合器中反應。
術語公克/密耳（g/mil）為以密耳為單位量測之公克力/膜厚度之量度。
系統組態
現將詳細參考用於產生根據本文所揭示且描述之實施例之具有高分子量高密度分率之雙峰乙烯基聚合物之系統。
在現在參考圖之情況下，用於產生根據實施例之具有高分子量高密度分率之雙峰乙烯基聚合物之系統100 包括第一反應器110 及流體連接至第一反應器110 之第二反應器120 。用於第一反應器110 及第二反應器120 之反應器之類型不受限制，且在實施例中，為適用作溶液聚合反應器之反應器。在實施例中，第一反應器110 為攪動式溶液聚合反應器，諸如（例如）環流反應器、恆溫反應器、絕熱反應器以及並聯、串聯及其任何組合之連續攪拌槽反應器。根據實施例，第二反應器120 為非攪動式溶液聚合反應器，諸如（例如）非攪動式槽反應器或管式反應器（例如柱塞流反應器、活塞流反應器等）。
根據實施例，一或多個混合器130 位於第一反應器110 之下游及第二反應器120 之上游。儘管圖僅描繪一個混合器，但應理解，額外混合器可串聯或並聯位於第一反應器110 之 下游及第二反應器120 之上游。混合器130 可為流動整形器或靜態混合器。舉例而言，在一些實施例中，混合器130 可包括流動整形器及靜態混合器。如本文所使用之「流動整形器」可為更改組分流之流動之任何類型之裝置，諸如（例如）錐形管、擴散器或噴嘴。在諸如圖中所描繪之實施例之實施例中，混合器130 及非攪動式反應器120 可為獨立物理裝置。然而，在一些實施例中，混合器130 及非攪動式反應器120 可為具有兩個不同區域之單個物理裝置。作為實例，在實施例中，混合器130 及非攪動式反應器120 均可容納在細長管中。在靜態混合器可位於細長管之第一部分中，而細長管之第二部分不包含靜態混合器-或任何其他類型之攪動器。在此類實施例中，存在靜態混合器之細長管之第一區為混合器130 ，而不存在攪動器之細長管之第二區為非攪動式反應器120 。在此類實施例中，混合器130 及非攪動式反應器容納在單個物理裝置中。
如圖中所描繪之實施例中所示，第一反應器110 配置成接受：包括於溶劑中之乙烯單體及C3 -C12 α-烯烴共聚單體之進料流101 ；第一催化劑流103 ；及視情況選用之氫氣（H2 ）流102 。進料流101 、第一催化劑流103 及視情況選用之氫氣流102 之組分在第一反應器110 中反應以產生第一聚合物級分。此第一聚合物級分作為流出物111a 自第一反應器110 輸出。在實施例中，除第一聚合物級分之外，流出物111a 亦包括未反應乙烯單體及未反應C3 -C12 α-烯烴共聚單體。應理解，在一些實施例中，進料流101 之組分可一起或作為單獨物料流添加至第一反應器110 中。舉例而言，乙烯單體及溶劑可作為獨立於C3 -C12 α-烯烴共聚單體之物料流添加至第一反應器中。乙烯單體、C3 -C12 α-烯烴共聚單體及溶劑進入第一反應器110 之次序不受限制。
在仍參考圖之情況下，將第二催化劑流112 添加至第一反應器110 （亦即攪動式溶液聚合反應器）下游及第二反應器120 （亦即非攪動式溶液聚合反應器）上游之流出物111a 中。在實施例中，第二催化劑流112 可添加至混合器130 中。在其他實施例中，第二催化劑流112 可在混合器130 前不久添加。第二催化劑流112 包括與第一催化劑流103 不同之催化劑，且促進流出物111a 中所存在之未反應乙烯單體及未反應C3 -C12 α-烯烴共聚單體的反應以產生第二聚合物級分。在實施例中，第二聚合物級分之密度及熔體指數（I2 ）不同於第一聚合物級分之密度及熔體指數（I2 ）。將包括第一聚合物級分、第二聚合物級分及第二催化劑之經改質流出物111b 自混合器130 傳送至第二反應器120 中。
將包括額外乙烯單體、額外C3 -C12 α-烯烴共聚單體及溶劑之第二進料流121 傳送至第二反應器120 中。來自第二進料流121 之額外乙烯單體及額外C3 -C12 α-烯烴共聚單體在經由經改質流出物111b 引入第二反應器120 中之第二催化劑存在之情況下反應以形成額外第二聚合物級分。因此，包括第一聚合物級分及第二聚合物級分之雙峰乙烯基聚合物在產物流122 中自第二反應器120 輸出。
藉由在第一反應器110 之下游及第二反應器120 之上游引入第二催化劑流112 ，使第二催化劑流112 在將第二催化劑引入第二反應器120 中之前與流出物111a 中所存在之未反應乙烯單體及未反應C3 -C12 α-烯烴共聚單體混合。此阻止當將第二催化劑直接引入第二反應器120 中時發生之常見問題；第二催化劑入口之塗膠不期望地限制添加至第二反應器120 中之第二催化劑之量。因此，藉由提供第一反應器110 下游及第二反應器120 上游之第二催化劑流112 ，在第二反應器120 中不必要進行攪動，此可降低設備及操作成本。在將流出物111a 及第二催化劑流112 傳送至第二反應器120 中之前，混合器130 將第二催化劑流112 與流出物111a 中所存在之未反應乙烯單體及未反應C3 -C12 α-烯烴共聚單體混合。在第二催化劑存在之情況下未反應乙烯單體及未反應C3 -C12 α-烯烴共聚單體在混合器130 中之混合允許未反應乙烯單體及未反應C3 -C12 α-烯烴共聚單體在低溫及高乙烯單體濃度下反應，此引起在混合器130 中形成具有高密度、高分子量部分之第二聚合物級分。
另外，在一些實施例中，可在第一反應器110 之下游及第二反應器120 之上游將額外乙烯單體添加諸如（例如）至混合器130 中，以促進在經改質流出物111b 進入第二反應器120 中之前形成第二聚合物級分。在一些實施例中，可將額外乙烯單體添加至流出物111a 中（亦即在將第二催化劑流112 引入混合器130 中之前），且在其他實施例中，可將額外乙烯單體添加至混合器130 中。
方法及組件
現將詳細參考用於產生根據本文所揭示且描述之實施例之具有高分子量高密度分率之雙峰乙烯基聚合物之上文所揭示實施例之系統中所使用的方法及組件。
如本文先前所揭示且參考圖，作為攪動式溶液聚合反應器之第一反應器110 接受進料流101 、第一催化劑流103 及視情況選用之氫氣流102 。進料流101 之組分- 視情況具有來自氫氣流102 之氫氣- 在經由第一催化劑流103 引入第一反應器110 中之第一催化劑存在之情況下反應以形成第一聚合物級分。第一聚合物級分及未反應組分經由流出物111a 離開第一反應器110 。下文更詳細地描述此等物料流中之各者及第一反應器110 內之反應條件。
進料流101 包括於溶劑中之乙烯單體及C3 -C12 α-烯烴共聚單體。在一些實施例中，共聚單體為C3 -C8 α-烯烴。例示性α-烯烴共聚單體包含但不限於丙烯、1-丁烯、1-戊烯、1-己烯、1-庚烯、1-辛烯、1-壬烯、1-癸烯及4-甲基-1-戊烯。在實施例中，一或多種α-烯烴共聚單體可選自由以下組成之群組：丙烯、1-丁烯、1-己烯及1-辛烯。在實施例中，進料流中所存在之溶劑可為芳族溶劑及石蠟溶劑。在一些實施例中，溶劑可為諸如（例如）由埃克森美孚化工（ExxonMobil Chemical）製造之ISOPAR E之異烷烴。
在實施例中，氫氣流102 基本上為純氫氣，且包括諸如大於98 vol.%氫氣或大於99 vol.%氫氣之大於97體積%（vol.%）氫氣。
第一催化劑經由第一催化劑流103 添加至第一反應器110 中，且促進乙烯單體、C3 -C12 α-烯烴共聚單體及視情況選用之氫氣之間之反應。可用於實施例中之催化劑包含但不限於茂金屬後催化劑、限定幾何構型錯合物（CGC）催化劑、膦亞胺催化劑或雙(聯苯基苯氧基)催化劑。美國專利第5,272,236號；第5,278,272號；第6,812,289號；及WO公開93/08221中提供CGC催化劑之細節及實例，所述專利全部均以全文引用之方式併入本文中。美國專利第6,869,904號；7,030,256號；8,101,696號；8,058,373號；第9,029,487號中提供雙(聯苯基苯氧基)催化劑之細節及實例，所述專利全部均以全文引用之方式併入本文中。在實施例中，第一催化劑可為包含但不限於雙(聯苯基苯氧基)催化劑（亦稱為多價芳氧基醚催化劑）之分子催化劑。

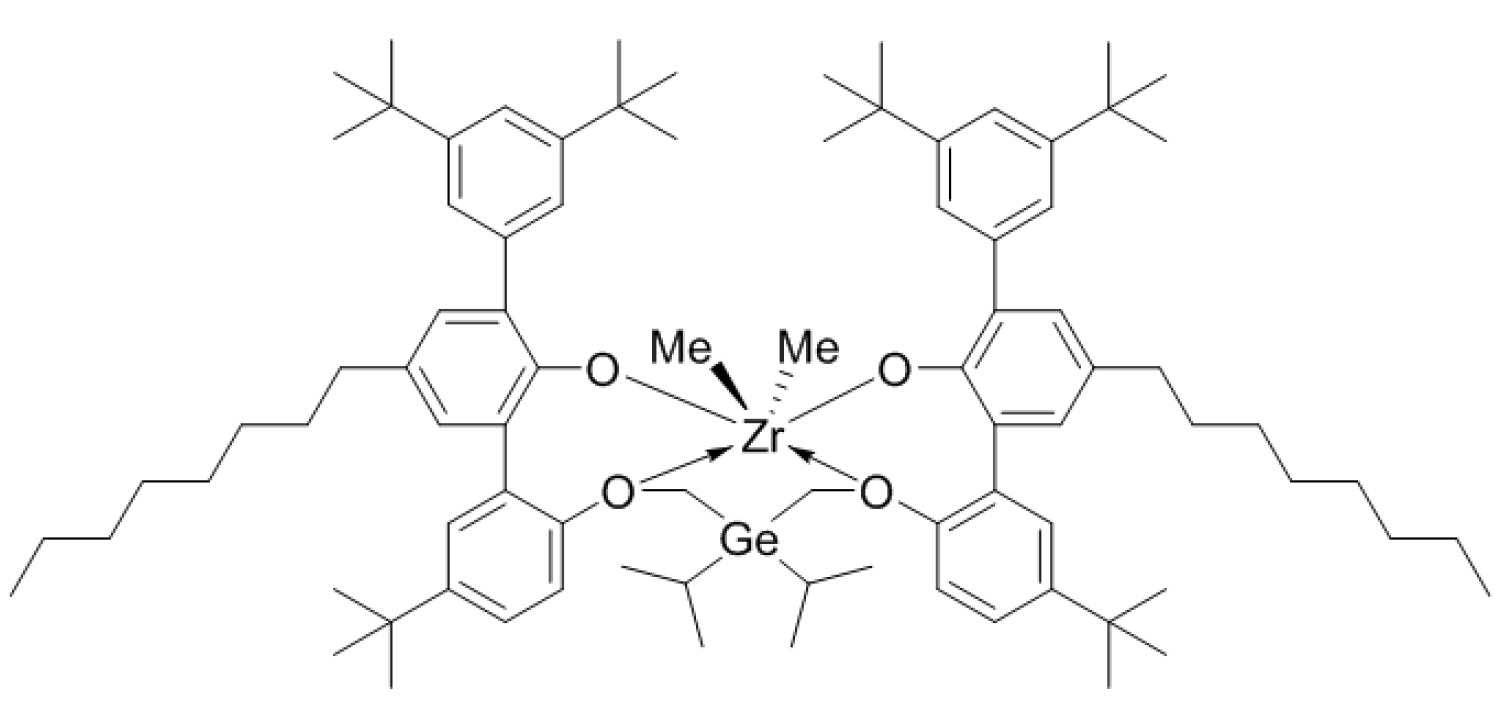

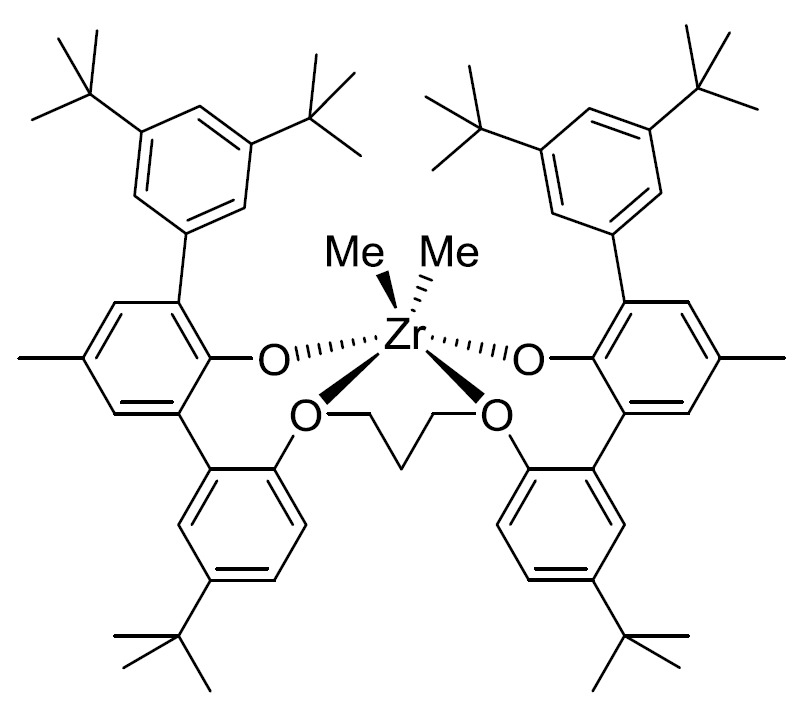

雙(聯苯基苯氧基)催化劑為包括雙(聯苯基苯氧基)主催化劑、活化主催化劑之輔催化劑以及其他視情況選用之成分之多組分催化劑系統。在實施例中，雙(聯苯基苯氧基)主催化劑可包含根據式（I）之金屬-配位體錯合物：
Figure 02_image001

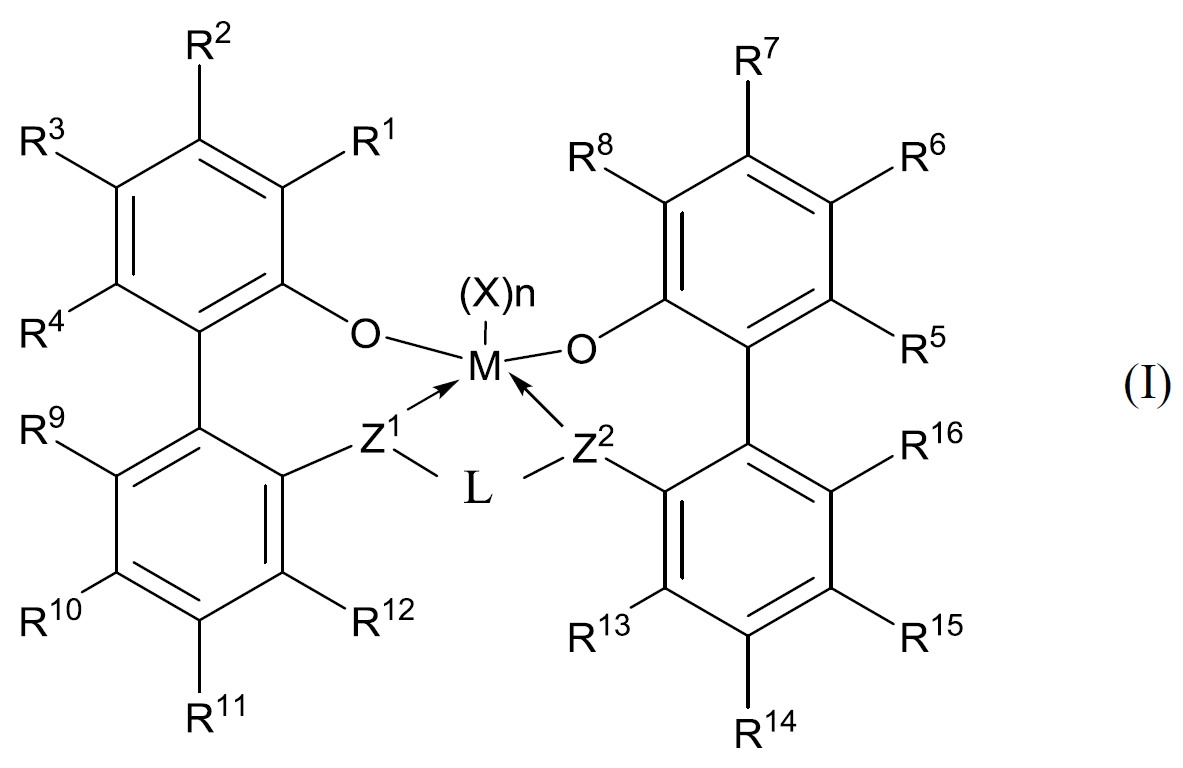

在式（I）中，M為選自鈦、鋯或鉿之金屬，所述金屬呈+2、+3或+4正氧化態；n為0、1或2；當n為1時，X為單牙配位體或雙牙配位體；當n為2時，各X為單牙配位體且為相同或不同的；金屬-配位體錯合物為總電荷中性的；O為O（氧原子）；各Z獨立地選自-O-、-S-、-N(RN )-或-P(RP )-；L為(C1 -C40 )伸烴基或(C1 -C40 )伸雜烴基，其中(C1 -C40 )伸烴基具有包括連接式（I）中之兩個Z基團（與L鍵結）之1個碳原子至10個碳原子連接基團主鏈之部分，或(C1 -C40 )伸雜烴基具有包括連接式（I）中之兩個Z基團之1個原子至10個原子連接基團主鏈之部分，其中(C1 -C40 )伸雜烴基之1個原子至10個原子連接基團主鏈之1至10個原子中之各者獨立地為碳原子或雜原子，其中各雜原子獨立地為O、S、S(O)、S(O)2、Si(RC )2、Ge(RC )2、P(RC )或N(RC )，其中各RC 獨立地為(C1 -C30 )烴基或(C1 -C30 )雜烴基；R1 及R8 獨立地選自由以下組成之群組：(C1 -C40 )烴基、(C1 -C40 )雜烴基、-Si(RC )3 、-Ge(RC )3 、-P(RP )2 、-N(RN )2 、-ORC 、-SRC 、-NO2 、-CN、-CF3 、RC S(O)-、RC S(O)2 -、(RC )2 C=N-、RC C(O)O-、RC OC(O)-、RC C(O)N(RN )-、(RN )2 NC(O)-、鹵素及具有式（II）、式（III）或式（IV）之基團：
Figure 02_image003

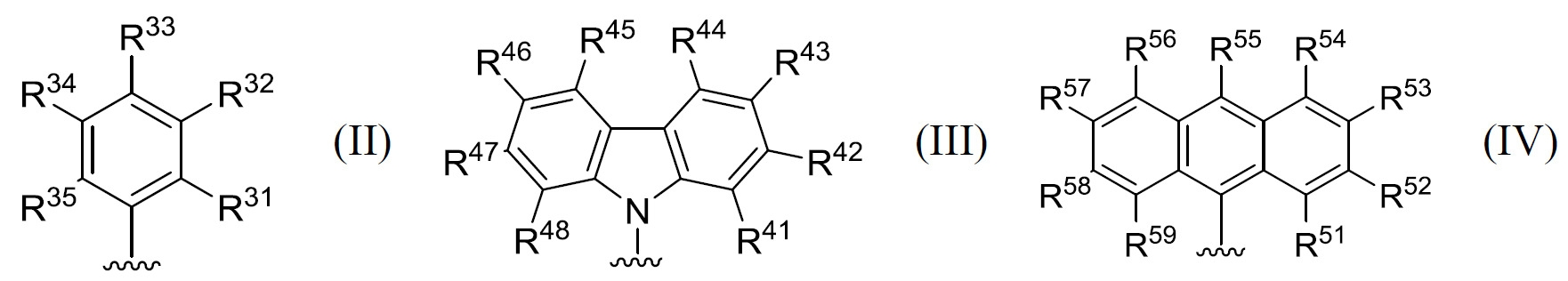

在式（II）、（III）及（IV）中，R31-35 、R41-48 或R51-59 中之各者獨立地選自(C1 -C40 )烴基、(C1 -C40 )雜烴基、-Si(RC )3 、-Ge(RC )3 、-P(RP )2 、-N(RN )2 、-ORC 、-SRC 、-NO2 、-CN、-CF3 、RC S(O)-、RC S(O)2 -、(RC )2 C=N-、RC C(O)O-、RC OC(O)-、RC C(O)N(RN )-、(RN )2 NC(O)-、鹵素或-H，其限制條件為R1 或R8 中之至少一個為具有式（II）、式（III）或式（IV）之基團。
在式（I）中，R2-4 、R5-7 及R9-16 中之各者獨立地選自(C1 -C40 )烴基、(C1 -C40 )雜烴基、-Si(RC )3 、-Ge(RC )3 、-P(RP )2 、-N(RN )2 -ORC 、-SRC 、-NO2 、-CN、-CF3 、RC S(O)-、RC S(O)2 -、(RC )2 C=N-、RC C(O)O-、RC OC(O)-、RC C(O)N(RN )-、(RC )2 NC(O)-、鹵素及-H。
現將詳細描述可存在於以式（I）-（IV）描繪之組合物中之各種官能基之詳細實施例。應理解，以下官能基為例示性的且揭示為提供可根據實施例使用之雙(聯苯基苯氧基)主催化劑之非限制性實例。
如本文所使用之「獨立地選擇」指示R基團，諸如R1 、R2 、R3 、R4 及R5 可相同或不同（例如R1 、R2 、R3 、R4 及R5 可全部為經取代之烷基，或R1 及R2 可為經取代之烷基，且R3 可為芳基等）。單數使用包含複數使用且反之亦然 （例如己烷溶劑，包含己烷）。附名R基團一般具有在本領域中辨識為對應於具有所述名稱之R基團之結構。此等定義意欲補充且說明、不排除熟習此項技術者已知之定義。
當用於描述某些含有碳原子之化學基團時，具有「(Cx -Cy )」形式之括號表示式或具有「Cx -Cy 」形式之非括號表示式意謂未經取代形式之化學基團具有x個碳原子至y個碳原子（包含x及y）。舉例而言，(C1 -C40 )烷基為呈未經取代形式之具有1至40個碳原子之烷基。在一些實施例及一般結構中，某些化學基團可經一或多個諸如RS 之取代基取代。使用括號「(Cx -Cy ）」或非括號「Cx -Cy 」定義之RS 取代版本之化學基團可視任何基團RS 之一致性而定含有超過y個碳原子。舉例而言，「其中RS 為苯基(-C6 H5 )之經恰好一個基團RS 取代之(C1 -C40 )烷基」可含有7至46個碳原子。因此，一般而言，當使用括號「(Cx -Cy )」非括號Cx -Cy 」定義之化學基團經一或多個含有碳原子之取代基RS 取代時，化學基團之碳原子之最小及最大總數目係藉由將來自所有含有碳原子之取代基RS 之碳原子數組合總和添加至x及y兩者來測定。
在一些實施例中，式（I）金屬-配位體錯合物之化學基團（例如X、R等）中之各者可為未經取代的，不具有RS 取代基。在其他實施例中，式（I）金屬-配位體錯合物之化學基團中之至少一個可獨立地含有一個或超過一個RS 。在一些實施例中，式（I）金屬-配位體錯合物之化學基團中之RS 之總和不超過20。在其他實施例中，化學基團中之RS 之總和不超過10。舉例而言，若各R1-5 經兩個RS 取代，則X及Z不能經RS 取代。在另一實施例中，式（I）金屬-配位體錯合物之化學基團中之RS 之總和可不超過5個RS 。當兩個或超過兩個RS 與式（I）金屬-配位體錯合物之相同化學基團鍵結時，各RS 獨立地與相同或不同碳原子或雜原子鍵結，且可包含化學基團之全取代。
如本文所使用之「取代」意謂至少一個鍵結至對應未經取代之化合物或官能基之碳原子或雜原子之氫原子（-H）由取代基（例如RS ）置換。如本文所使用之術語「全取代」意謂每個鍵結至對應未經取代之化合物或官能基之碳原子或雜原子之氫原子（H）由取代基（例如RS ）置換。如本文所使用之術語「多取代」意謂至少兩個但少於全部之鍵結至對應未經取代之化合物或官能基之碳原子或雜原子之氫原子由取代基置換。
如本文所使用之「-H」意謂與另一原子共價鍵結之氫或氫基團。「氫」及「-H」可互換，且除非明確規定，否則意思相同。
如本文所使用之「(C1 -C40 )烴基」意謂具有1至40個碳原子之烴基，且術語「(C1 -C40 )伸烴基」意謂具有1至40個碳原子之烴基，其中各烴基及各烴雙基為芳族或非芳族的、飽和或不飽和的、直鏈或分支鏈的、環狀（包含單環及多環、稠合及非稠合多環，包含雙環；3個或更多個碳原子）或無環的，且為未經取代的或經一或多個RS 取代。
如在本揭示案中所使用，(C1 -C40 )烴基可為未經取代或經取代之(C1 -C40 )烷基、(C3 -C40 )環烷基、(C3 -C20 )環烷基-(C1 -C20 )伸烷基、(C6 -C40 )芳基或(C6 -C20 )芳基-(C1 -C20 )伸烷基。在一些實施例中，前述(C1 -C40 )烴基中之各者具有最多20個碳原子（亦即(C1 -C20 )烴基），且在其他實施例中具有最多12個碳原子。
如本文所使用之「(C1 -C40 )烷基」及「(C1 -C18 )烷基」意謂未經取代或經一或多個RS 取代的分別具有1至40個碳原子或1至18個碳原子之飽和直鏈或分支鏈烴基。未經取代之(C1 -C40 )烷基之實例為未經取代之(C1 -C20 )烷基；未經取代之(C1 -C10 )烷基；未經取代之(C1 -C5 )烷基；甲基；乙基；1-丙基；2-丙基；1-丁基；2-丁基；2-甲基丙基；1,1-二甲基乙基；1-戊基；1-己基；1-庚基；1-壬基；及1-癸基。經取代之(C1 -C40 )烷基之實例為經取代之(C1 -C20 )烷基、經取代之(C1 -C10 )烷基、三氟甲基及[C45 ]烷基。如本文所使用之術語「[C45 ]烷基」（具有方括號）意謂包含取代基之基團中存在最多45個碳原子，且例如分別為經一個RS 取代之(C27 -C40 )烷基，所述RS 為(C1 -C5 )烷基。各(C1 -C5 )烷基可為甲基、三氟甲基、乙基、1-丙基、1-甲基乙基或1,1-二甲基乙基。
如本文所使用之「(C6 -C40 )芳基」意謂具有6至40個碳原子之未經取代或經（一或多個RS ）取代之單環、雙環或三環芳族烴基，其中碳原子中之至少6至14個為芳環碳原子，且單環、雙環或三環基團分別包括1、2或3個環；其中1個環為芳族的且2個或3個環獨立地為稠合或非稠合的，且2個或3個環中之至少一個為芳族的。未經取代之(C6 -C40 )芳基之實例為未經取代之(C6 -C20 )芳基；未經取代之(C6 -C18 )芳基；2-(C1 -C5 )烷基-苯基；2,4-雙(C1 -C5 )烷基-苯基；苯基；芴基；四氫芴基；二環戊二烯并苯基；六氫二環戊二烯并苯基；茚基；二氫茚基；萘基；四氫萘基；及菲。經取代之(C6 -C40 )芳基之實例為經取代之(C1 -C20 )芳基；經取代之(C6 -C18 )芳基；2,4-雙[(C20 )烷基]-苯基；多氟苯基；五氟苯基；及芴-9-酮-1-基。
如本文所使用之「(C3 -C40 )環烷基」意謂未經取代或經一或多個RS 取代之具有3至40個碳原子之飽和環烴基。其他環烷基（例如(Cx -Cy )環烷基）係以類似方式定義為具有x至y個碳原子且未經取代或經一或多個RS 取代。未經取代之 (C3 -C40 )環烷基之實例為未經取代之(C3 ‑C20 )環烷基、未經取代之(C3 ‑C10 )環烷基、環丙基、環丁基、環戊基、環己基、環庚基、環辛基、環壬基及環癸基。經取代之(C3 -C40 )環烷基之實例為經取代之(C3 -C20 )環烷基、經取代之(C3 -C10 )環烷基、環戊酮-2-基及1-氟環己基。
(C1 -C40 )伸烴基之實例包含未經取代或經取代之(C6 -C40 )伸芳基、(C3 -C40 )伸環烷基及(C1 -C40 )伸烷基（例如(C1 -C20 )伸烷基）。在一些實施例中，雙基係在同一碳原子（例如-CH2 -）或在相鄰碳原子（亦即1,2-雙基）上，或由一個、兩個或超過兩個中間碳原子（亦即各別1,3-雙基、1,4-雙基等）間隔開。一些雙基包含α,ω-雙基。α,ω-雙基為在基團碳之間具有最大碳主鏈間距之雙基。(C2 -C20 )伸烷基 α,ω-雙基之一些實例包含乙烷-1,2-二基（亦即-CH2 CH2 ）、丙烷-1,3-二基（亦即-CH2 CH2 CH2 -）、2-甲基丙烷-1,3-二基（亦即-CH2 CH(CH3 )CH2 -）。(C6 -C40 )伸芳基α,ω-二基之一些實例包含苯基-1,4-二基、萘-2,6-二基或萘3,7-二基。
如本文所使用之「(C1 -C40 )伸烷基」意謂未經取代或經一或多個RS 取代之具有1至40個碳原子之飽和直鏈或分支鏈雙基（亦即基團不在環原子上）。未經取代之(C1 -C40 )伸烷基之實例為未經取代之(C1 -C20 )伸烷基，包含未經取代之-CH2 CH2 -、-(CH2 )3 -、-(CH2 )4 -、-(CH2 )5 -、-(CH2 )6 -、-(CH2 )7 -、-(CH2 )8 -、-CH2 C*HCH3 及-(CH2 )4 C*(H)(CH3 )，其中「C*」指示自其移除氫原子以形成第二或第三烷基之碳原子。經取代之(C1 -C40 )伸烷基之實例為經取代之(C1 ‑C20 )伸烷基、-CF2 -、-C(O)-及-(CH2 )14 C(CH3 )2 (CH2 )5 -（亦即6,6-二甲基取代之正1,20-伸二十烷基）。由於如先前所提及，兩個RS 可一起形成(C1 -C18 )伸烷基，故經取代之(C1 -C40 )伸烷基之實例亦包含l,2-雙(亞甲基)環戊烷、1,2-雙(亞甲基)環己烷、2,3-雙(亞甲基)-7,7-二甲基-雙環[2.2.1]庚烷及2,3-雙(亞甲基)雙環[2.2.2]辛烷。
如本文所使用之「(C3 -C40 )伸環烷基」意謂未經取代或經一或多個RS 取代之具有3至40個碳原子之環狀雙基（亦即基團在環原子上）。
如本文所使用之「雜原子」係指除氫或碳以外之原子。含有一個或超過一個雜原子之基團之實例包含O、S、S(O)、S(O)2 、Si(RC )2 、P(RP )、N(RN )、-N=C(RC )2 、-Ge(RC )2 -或-Si(RC )-，其中各RC 及各RP 為未經取代之(C1 -C18 )烴基或-H，且其中各RN 為未經取代之(C1 -C18 )烴基。術語「雜烴」係指其中一或多個碳原子經雜原子置換之分子或分子構架。術語「(C1 -C40 )雜烴基」 意謂具有1至40個碳原子之雜烴基，且術語「(C1 -C40 )伸雜烴基」 意謂具有1至40個碳原子之雜烴雙基，且各雜烴具有一或多個雜原子。雜烴基之基團係在碳原子或雜原子上，且雜烴基之雙基可在以下上：（1）一或兩個碳原子、（2）一或兩個雜原子或（3）碳原子及雜原子。各(C1 -C40 )雜烴基及(C1 -C40 )伸雜烴基可為未經取代或經（一或多個RS ）取代的、芳族或非芳族的、飽和或不飽和的、直鏈或分支鏈的、環狀（包含單環及多環、稠合及非稠合多環）或無環的。
(C1 -C40 )雜烴基可為未經取代或經取代的。(C1 -C40 )雜烴基之非限制性實例包含(C1 -C40 )雜烷基、(C1 -C40 )烴基-O-、(C1 -C40 )烴基-S-、(C1 -C40 )烴基-S(O)-、(C1 -C40 )烴基-S(O)2 -、(C1 -C40 )烴基-Si(RC )2 -、(Cl -C40 )烴基-N(RN )-、(Cl -C40 )烴基-P(RP )-、(C2 -C40 )雜環烷基、(C2 -C19 )雜環烷基-(C1 -C20 )伸烷基、(C3 -C20 )環烷基-(C1 -C19 )伸雜烷基、(C2 -C19 )雜環烷基-(C1 -C20 )伸雜烷基、(C1 -C50 )雜芳基、(C1 -C19 )雜芳基-(C1 -C20 )伸烷基、(C6 -C20 )芳基-(C1 -C19 )伸雜烷基或(C1 -C19 )雜芳基-(C1 -C20 )伸雜烷基。
如本文所使用之「(C1 -C40 )雜芳基」意謂具有1至40個總碳原子及1至10個雜原子之未經取代或經（一或多個RS ）取代之單環、雙環或三環雜芳烴基，且單環、雙環或三環基團分別包括1、2或3個環，其中2個或3個環獨立地為稠合或非稠合的；且2個或3個環中之至少一個為雜芳族的。其他雜芳基（一般例如為(Cx -Cy )雜芳基，諸如(C1 -C12 )雜芳基） 以類似方式定義為具有x至y個碳原子（諸如1至12個碳原子）且為未經取代的或經一個或超過一個RS 取代。單環雜芳烴基為5員或6員環。5員環具有5減h個碳原子，其中h為雜原子之數目且可為1、2或3；且各雜原子可為O、S、N或P。5員環雜芳烴基之實例為吡咯-1-基；吡咯-2-基；呋喃-3-基；噻吩-2-基；吡唑-1-基；異噁唑-2-基；異噻唑-5-基；咪唑-2-基；噁唑-4-基；噻唑-2-基；1,2,4-三唑-1-基；1,3,4-噁二唑-2-基；1,3,4-噻二唑-2-基；四唑-1-基；四唑-2-基；及四唑-5-基。6員環具有6減h個碳原子，其中h為雜原子之數目且可為1或2，且雜原子可為N或P。6員環雜芳烴基之實例為吡啶-2-基；嘧啶-2-基；及吡嗪-2-基。雙環雜芳烴基可為稠合5,6-環系統或6,6-環系統。稠合5,6-環系統雙環雜芳烴基之實例為吲哚-1-基；及苯并咪唑-1-基。稠合6,6-環系統雙環雜芳烴基之實例為喹啉-2-基；及異喹啉-1-基。三環雜芳烴基可為稠合5,6,5-環系統；5,6,6-環系統；6,5,6-環系統；或6,6,6-環系統。稠合5,6,5-環系統之實例為1,7-二氫吡咯并[3,2-f]吲哚-1-基。稠合5,6,6-環系統之實例為1H-苯并[f]吲哚-1-基。稠合6,5,6-環系統之實例為9H-咔唑-9-基。稠合6,6,6-環系統之實例為吖啶-9-基。
前述雜烷基可為含有(C1 -C40 )碳原子或少數碳原子及一或多個雜原子之飽和直鏈或分支鏈基團。同樣，伸雜烷基可為含有1至50個碳原子及一個或超過一個雜原子之飽和直鏈或分支鏈雙基。如上文所定義之雜原子可包含Si(RC )3 、Ge(RC )3 、Si(RC )2 、Ge(RC )2 、P(RP )2 、P(RP )、N(RN )2 、N(RN )、N、O、ORC 、S、SRC 、S(O)及S(O)2 ，其中雜烷基及伸雜烷基中之各者未經取代或經一或多個RS 取代。
未經取代之(C2 -C40 )雜環烷基之實例為未經取代之(C2 ‑C20 )雜環烷基、未經取代之(C2 ‑C10 )雜環烷基、氮丙啶-1-基、氧雜環丁烷-2-基、四氫呋喃-3-基、吡咯啶-1-基、四氫噻吩-S,S-二氧-2-基、嗎啉-4-基、1,4-二噁烷-2-基、六氫氮呯-4-基、3-氧雜-環辛基、5-硫代-環壬基及2-氮雜-環癸基。
如本文所使用之「鹵素原子」或「鹵素」意謂具有氟原子（F）、氯原子（Cl）、溴原子（Br）或碘原子（I）之基團。術語「鹵素離子」意謂陰離子形式之鹵素原子：氟（F- ）、氯（Cl- ）、溴（Br- ）或碘（I- ）。
如本文所使用之「飽和」意謂缺少碳-碳雙鍵、碳-碳三鍵及（在含雜原子之基團中）碳-氮雙鍵、碳-磷雙鍵及碳-矽雙鍵。在飽和化學基團經一或多個取代基RS 取代之情況下，一或多個雙鍵及/或三鍵視情況可或可不存在於取代基RS 中。術語「不飽和」意謂含有一或多個碳-碳雙鍵、碳-碳三鍵及（在含雜原子之基團中）碳-氮雙鍵、碳-磷雙鍵及碳-矽雙鍵，不包含可存在於取代基RS （若需要）中或存在於(雜)芳環（若需要）中之任何所述雙鍵。
考慮各種過程控制方法。在一個實施例中，傅里葉變換近紅外（Fourier Transform Near-Infrared，FTnIR）光譜儀可用於過程控制回饋迴路中。舉例而言，在第一溶液聚合反應器中，使用具有充分不同之反應性比之兩種催化劑在充分不同之密度之情況下產生第一及第二乙烯基組分。隨後，可經由在第一反應器出口處藉由FTnIR光譜儀量測之共聚單體濃度實時精確監測各組分之重量百分比。因此，可調節催化劑進料比以達到目標共聚單體濃度，所述目標共聚單體濃度負責達到第一反應器內之各組分之目標重量百分比。可替代地，拉曼光譜儀（Raman Spectrometer）可用於過程控制回饋迴路中，因為其提供比傅立葉變換近紅外（FTnIR）光譜儀更佳之共聚單體濃度量測解析度及精確度。
如上所述，在實施例中，第一催化劑可包括主催化劑-諸如（例如）上文所描述之雙(聯苯基苯氧基)主催化劑-及一或多種活化主催化劑之輔催化劑。根據實施例使用之合適活化輔催化劑包含烷基鋁；聚合或寡聚鋁氧烷（alumoxane）（亦稱為鋁氧烷（aluminoxane））；中性路易斯酸或強路易斯酸；及非聚合、非配位之離子形成化合物（包含在氧化條件下使用所述化合物）。例示性合適輔催化劑包含但不限於：經改質甲基鋁氧烷（MMAO）、雙(氫化牛脂烷基)甲基肆(五氟苯基)硼酸(1- )胺、三乙基鋁（TEA）及其組合。合適活化技術為整批電解。亦考慮前述活化輔催化劑及技術中之一或多種之組合。如本文所使用之術語「烷基鋁」意謂單烷基鋁二氫化物或單烷基鋁二鹵化物、二烷基鋁氫化物或二烷基鋁鹵化物或三烷基鋁。聚合或寡聚鋁氧烷之實例包含甲基鋁氧烷、三異丁基鋁改質之甲基鋁氧烷及異丁基鋁氧烷。
根據實施例之路易斯酸活化劑（輔催化劑）之實例包含含有1至3個如本文所描述之(C1 -C20 )烴基取代基之第13族金屬化合物。在實施例中，第13族金屬化合物為三((C1 -C20 )烴基)取代之鋁或三((C1 -C20 )烴基)-硼化合物。在其他實施例中，第13族金屬化合物為三(烴基)取代之鋁、三(烴基)-硼化合物、三((C1 -C10 )烷基)鋁、三((C6 -C18 )芳基)硼化合物及其鹵化（包含全鹵化）衍生物。在另外實施例中，第13族金屬化合物為參(氟取代之苯基)硼烷、參(五氟苯基)硼烷。在一些實施例中，活化輔催化劑為肆((C1 -C20 )烴基硼酸酯（例如四氟硼酸三苯甲酯）或三((C1 -C20 )烴基)銨四((C1 -C20 )烴基)硼烷（例如雙(十八烷基)甲基銨肆(五氟苯基)硼烷）。如本文所使用之術語「銨」意謂氮陽離子，其為((C1 -C20 )烴基)4 N+ 、((C1 -C20 )烴基)3 N(H)+ 、((C1 -C20 )烴基)2 N(H)2 + 、(C1 -C20 )烴基N(H)3 + 或N(H)4 + ，其中各(C1 -C20 )烴基在兩個或多個存在時可相同或不同。
如本文所描述之中性路易斯酸活化劑（輔催化劑）之組合包含包括三((C1 -C4 )烷基)鋁及鹵化三((C6 -C18 )芳基)硼化合物之組合之混合物，尤其為參(五氟苯基)硼烷。其他實施例為所述中性路易斯酸混合物與聚合或寡聚鋁氧烷之組合，以及單一中性路易斯酸（尤其參(五氟苯基)硼烷）與聚合或寡聚鋁氧烷之組合。（金屬-配位體錯合物）:（參(五氟苯基硼烷):（鋁氧烷）[例如（第4族金屬-配位體錯合物）:（參(五氟苯基硼烷):（鋁氧烷）]之莫耳數比為1:1:1至1:10:30，在其他實施例中為1:1:1.5至1:5:10。
在實施例中，一或多種式（I）金屬-配位體錯合物之總莫耳數與活化輔催化劑中之一或多種之總莫耳數的比率為1:10,000至100:1。在一些實施例中，比率為至少1:5000，在一些其他實施例中，至少1:1000；且10:1或更小，且在一些其他實施例中，1:1或更小。在一些實施例中，當僅使用鋁氧烷作為活化輔催化劑時，所用鋁氧烷之莫耳數為式（I）金屬-配位體錯合物之莫耳數之至少100倍。在一些其他實施例中，當僅使用參(五氟苯基)硼烷作為活化輔催化劑時，所用參(五氟苯基)硼烷之莫耳數與一或多種式（I）金屬-配位體錯合物之總莫耳數為0.5:1至10:1、1:1至6:1或1:1至5:1。剩餘活化輔催化劑一般以約等於一或多種式（I）金屬-配位體錯合物之總莫耳量之莫耳量採用。
現將描述第一反應器110 中用於使乙烯單體、C3 -C12 α-烯烴共聚單體及視情況選用之氫氣在存在第一催化劑-其實施例如上所提供-之情況下反應之反應條件。
在實施例中，為促進乙烯單體與C3 -C12 α-烯烴共聚單體在存在第一催化劑之情況下之反應，將第一反應器110 加熱至諸如160℃至190℃、165℃至190℃、170℃至190℃、175℃至190℃、180℃至190℃或185℃至190℃之155℃至190℃之溫度。在實施例中，將第一反應器加熱至諸如155℃至180℃、155℃至175℃、155℃至170℃、155℃至165℃或155℃至160℃之155℃至185℃之溫度。應理解，上述溫度範圍包含其中所列舉之端點（例如「155℃至190℃」包含155℃及190℃兩者），且第一反應器110 之溫度可用任何習知反應器溫度監測系統及軟體來量測。
在實施例中，引入第一反應器110 中之進料流101 包括高濃度乙烯單體。在一些實施例中，進料流101 包括70公克/升（g/L）至135 g/L乙烯單體。在一些實施例中、進料流101 包括75 g/L至135 g/L乙烯單體，諸如80 g/L至135 g/L乙烯單體、85 g/L至135 g/L乙烯單體、90 g/L至135 g/L乙烯單體、95 g/L至135 g/L乙烯單體、100 g/L至135 g/L乙烯單體、105 g/L至135 g/L乙烯單體、110 g/L至135 g/L乙烯單體、115 g/L至135 g/L乙烯單體、120 g/L至135 g/L乙烯單體、125 g/L至135 g/L乙烯單體或130 g/L至135 g/L乙烯單體。在其他實施例中、進料流101 包括70 g/L至130 g/L乙烯單體，諸如70 g/L至125 g/L乙烯單體、70 g/L至120 g/L乙烯單體、70 g/L至115 g/L乙烯單體、70 g/L至110 g/L乙烯單體、70 g/L至105 g/L乙烯單體、70 g/L至100 g/L乙烯單體、70 g/L至95 g/L乙烯單體、70 g/L至90 g/L乙烯單體、70 g/L至85 g/L乙烯單體、70 g/L至80 g/L乙烯單體或70 g/L至75 g/L乙烯單體。
進料流101 中之共聚單體之濃度不受限制，且存在濃度可為0.0 g/L至95.0 g/L，諸如5.0 g/L至95.0 g/L、15.0 g/L至95.0 g/L、25.0 g/L至95.0 g/L、35.0 g/L至95.0 g/L、45.0 g/L至95.0 g/L、55.0 g/L至95.0 g/L、65.0 g/L至95.0 g/L、75.0 g/L至95.0 g/L或85.0 g/L至95.0 g/L。在一些實施例中，進料流101 中之共聚單體之濃度為0.0 g/L至90.0 g/L、0.0 g/L至80.0 g/L、0.0 g/L至70.0 g/L、0.0 g/L至60.0 g/L、0.0 g/L至50.0 g/L、0.0 g/L至40.0 g/L、0.0 g/L至30.0 g/L、0.0 g/L至20.0 g/L或0.0 g/L至10.0 g/L。
在實施例中，第一催化劑在第一反應器110 中之存在濃度為0.06微莫耳/升（µmol/L）至3.00 µmol/L，諸如0.500 µmol/L至3.00 µmol/L、1.00 µmol/L至3.00 µmol/L、1.50 µmol/L至3.00 µmol/L、2.00 µmol/L至3.00 µmol/L或2.50 µmol/L至3.00 µmol/L。在實施例中，第一催化劑在第一反應器110 中之存在濃度為0.06 µmol/L至2.50 µmol/L，諸如0.06 µmol/L至2.00 µmol/L、0.06 µmol/L至1.50 µmol/L、0.06 µmol/L至1.00 µmol/L、0.06 µmol/L至0.500 µmol/L、0.06 µmol/L至0.250 µmol/L或0.06 µmol/L至0.100 µmol/L。
在此等反應條件下，乙烯單體、C3 -C12 α-烯烴共聚單體及視情況選用之氫氣在存在諸如（例如）上文所描述之催化劑之第一催化劑之情況下反應以形成第一聚合物級分。在實施例中，此第一聚合物級分之密度及熔體指數（I2 ）低於混合器130 中形成之第二聚合物級分之密度及熔體指數（I2 ）。
如本揭示案中先前所描述，至少第一聚合物級分、未反應乙烯單體及未反應C3 -C12 α-烯烴共聚單體在流出物111a 中離開第一反應器110 。經由第二催化劑流112 將第二催化劑引入流出物111a 中，使未反應乙烯單體及未反應C3 -C12 α-烯烴共聚單體在存在第二催化劑之情況下反應且形成第二聚合物級分。存在於進料流101 及流出物111a 兩者中之高濃度乙烯單體確保當在混合器130 處將第二催化劑流112 引入流出物111a 中時存在足夠乙烯以允許形成第二聚合物級分。
在實施例中，流出物111a 包括20公克/升（g/L）至45 g/L乙烯單體。在一些實施例中，流出物111a 包括25 g/L至45 g/L乙烯單體，諸如30 g/L至45 g/L乙烯單體、35 g/L至45 g/L乙烯單體或40 g/L至45 g/L乙烯單體。在其他實施例中，流出物111a 包括20 g/L至40 g/L乙烯單體，諸如20 g/L至35 g/L乙烯單體、20 g/L至30 g/L乙烯單體或20 g/L至25 g/L乙烯單體。
當經改質流出物111b -包括乙烯單體、C3 -C12 α-烯烴共聚單體、第二催化劑及第二聚合物級分-行進通過混合器130 朝向第二反應器120 時，存在於經改質流出物111b 中之乙烯單體及C3 -C12 α-烯烴共聚單體繼續在存在第二催化劑之情況下反應以形成第二聚合物級分。應理解，將第二催化劑流112 引入流出物111a 中之情況下之溫度約等於低於第二反應器中之溫度之第一反應器110 內之溫度（亦即155℃至190℃）。此外，儘管乙烯單體在第一反應器110 中反應以形成第一聚合物級分，但引入第一反應器110 中之乙烯之量使得流出物111a 中之未反應乙烯單體之濃度足以形成第二聚合物級分。在一些實施例中，可將額外之新製乙烯單體添加至流出物111a 中（亦即在將第二催化劑流112 引入流出物中之前）或添加至經改質流出物111b 中（亦即在將第二催化劑流112 引入流出物中之後）。在實施例中，乙烯單體及C3 -C12 α-烯烴共聚單體在存在第二催化劑之情況下之反應發生在混合器130 中。在將經改質流出物111b 引入第二反應器120 中之前使乙烯單體及C3 -C12 α-烯烴共聚單體在存在第二催化劑之情況下反應產生具有高分子量高密度分率之第二聚合物級分，之後產生具有更佳密度及熔體指數平衡之雙峰乙烯基聚合物。在不受任何特定理論束縛之情況下，咸信相對低溫度之經改質流出物111b 及高濃度之經改質流出物111b 中之乙烯單體引起增加之傳播速率，諸如（例如）比在於第二反應器處及於更高溫度下添加第二催化劑的習知方法中達成的傳播速率高2至4倍的傳播速率。咸信增加之傳播速率提供雙峰乙烯基聚合物中之高分子量高密度分率。
在實施例中，經由第二催化劑流112 引入流出物111a 中之第二催化劑為戚格勒-納他催化劑或第二分子催化劑-其詳細描述於上文中。在實施例中，例示性戚格勒-納他催化劑為衍生自（1）有機鎂化合物、（2）烷基鹵化物或鹵化鋁或氯化氫及（3）過渡金屬化合物之催化劑。所述催化劑之實例描述於美國專利第4,314,912號（Lowery, Jr.等人）、第4,547,475號（Glass等人)及第4,612,300號（Coleman, III）中，其教示內容以全文引用之方式併入本文中。戚格勒-納他主催化劑可藉由以下形成：（a）使烴可溶性有機鎂化合物或其錯合物及活性非金屬或金屬鹵化物反應以形成鹵化鎂載體；b）使鹵化鎂載體與含有選自由硼、鋁、鎵、銦及碲組成之群組之元素之調節化合物在足以形成經調節鹵化鎂載體之條件下接觸；（c）使鹵化鎂載體及含有作為第一金屬之鈦之化合物接觸以形成負載型鈦化合物；及（d）視情況使負載型鈦化合物及第二金屬以及視情況選用之獨立地選自過渡金屬系列的第三金屬接觸，其限制條件為第二金屬及第三金屬不相同；且其另一限制條件為鎂與鈦及第二金屬及第三金屬組合的莫耳比在30:1至5:1範圍內；全部均處於足以形成主催化劑的條件下。
用於戚格勒-納他催化劑之特別合適之有機鎂化合物包含例如諸如二烷基鎂及二芳基鎂之烴可溶性二烴基鎂。例示性合適二烷基鎂特別包含正丁基第二丁基鎂、二異丙基鎂、二正己基鎂、異丙基正丁基鎂、乙基正己基鎂、乙基正丁基鎂、二正辛基鎂及其類似物，其中烷基具有1至20個碳原子。例示性合適二芳基鎂包含二苯基鎂、二芐基鎂及二甲苯基鎂。合適有機鎂化合物包含烷基及芳基鎂烷氧化物及芳氧化物以及芳基及烷基鎂鹵化物。在一些實施例中，有機鎂化合物為不含鹵素之有機鎂。
經改質流出物111b -其包括未反應亞甲基、未反應C3 -C12 α-烯烴共聚單體、第二催化劑、第一聚合物級分及第二聚合物級分-存在於混合器130 中達3分鐘至6分鐘（諸如3分鐘至5分鐘或3分鐘至4分鐘）之持續時間，之後將其引入第二反應器120 中。
在將經改質流出物111b 引入作為非攪動式溶液聚合反應器之第二反應器120 中之後，將經改質流出物111b 加熱至高於第一反應器110 中之溫度且高於混合器130 中之經改質流出物111b 之溫度的溫度。在實施例中，第二反應器120 內之溫度為190℃至265℃。在一些實施例中，第二反應器120 內之溫度為195℃至265℃，諸如200℃至265℃、205℃至265℃、210℃至265℃、215℃至265℃、220℃至265℃、225℃至265℃、230℃至265℃、235℃至265℃、240℃至265℃、240℃至265℃、245℃至265℃、250℃至265℃或255℃至265℃。在其他實施例中，第二反應器內之溫度為190℃至260℃，諸如190℃至255℃、190℃至250℃、190℃至245℃、190℃至240℃、190℃至235℃、190℃至230℃、190℃至225℃、190℃至220℃、190℃至215℃、190℃至210℃、190℃至205℃、190℃至200℃或190℃至195℃。應理解，上文溫度範圍包含其中所列舉之端點（例如「190℃至265℃」包含190℃及265℃兩者），且第二反應器120 之溫度可用任何習知反應器溫度監測系統及軟體來量測。
進入第二反應器120 中之經改質流出物111b 中之未反應乙烯單體及未反應C3 -C12 α-烯烴共聚單體將在存在第二催化劑之情況下反應以形成額外第二聚合物級分。另外，將包括於溶劑中之乙烯單體及C3 -C12 α-烯烴共聚單體之第二進料流121 引入第二反應器120 中。來自第二進料流121 之乙烯單體及C3 -C12 α-烯烴共聚單體亦將在存在第二催化劑之情況下反應以形成額外第二聚合物級分。應理解，儘管圖1描繪作為單一進料流之第二進料流121 ，但可將組分單獨引入第二反應器120 中。
在於第二反應器120 中足夠量之時間之後，包括雙峰乙烯基聚合物之產物流122 離開第二反應器120 。存在於產物流122 中之雙峰乙烯基聚合物之特性將更詳細地描述於下文中。儘管未在圖1及圖2中示出，但應理解，存在於產物流122 中之任何未反應乙烯單體、未反應C3 -C12 α-烯烴共聚單體及溶劑可與雙峰乙烯基聚合物分離，且循環回至系統100 或200 ，在進料流101 中進入第一反應器110 ，或在第二進料流121 中進入第二反應器120 。
系統100 中之乙烯單體之轉化速率為90%至94%，諸如91%至94%、92%至94%或93%至94%。
雙峰乙烯基聚合物特性
現將提供根據本文所揭示且描述之實施例產生之雙峰乙烯基聚合物之例示性特性。如上所述且在不受任何特定理論束縛之情況下，咸信上文所揭示且描述之方法及系統使得下文所列舉之例示性特性之組合成為可能。
根據實施例，雙峰乙烯基聚合物之根據ASTM D792量測之密度可為0.900 g/cc至0.925 g/cc。在一些實施例中，雙峰乙烯基聚合物之密度為0.905 g/cc至0.925 g/cc，諸如0.910 g/cc至0.925 g/cc、0.915 g/cc至0.925 g/cc或0.920 g/cc至0.925 g/cc。在其他實施例中，雙峰乙烯基聚合物之密度為0.900 g/cc至0.920 g/cc，諸如0.900 g/cc至0.915 g/cc、0.900 g/cc至0.910 g/cc或0.900 g/cc至0.905 g/cc。在又其他實施例中，雙峰乙烯基聚合物之密度為0.905 g/cc至0.920 g/cc，諸如0.910 g/cc至0.915 g/cc。在再其他實施例中，雙峰乙烯基聚合物之密度為0.910 g/cc至0.920 g/cc或0.910 g/cc至0.918 g/cc。應理解，上述密度範圍包含其中所列舉之端點。
實施例之雙峰乙烯基聚合物之高密度分率（HDF）-藉由結晶溶析分級（CEF）積分在93℃至119℃之溫度下所量測-為3.0%至25.0%，諸如5.0%至25.0%、7.5%至25.0%、10.0%至25.0%、12.5%至25.0%、15.0%至25.0%、17.5%至25.0%、20.0%至25.0%或22.5%至25.0%。在其他實施例中，實施例之雙峰乙烯基聚合物之HDF為3.0%至22.5%，諸如3.0%至20.0%、3.0%至17.5%、3.0%至15.0%、3.0%至12.5%、3.0%至10.0%、3.0%至7.5%或3.0%至5.0%。在再其他實施例中，實施例之雙峰乙烯基聚合物之HDF為5.0%至22.5%，諸如7.5%至20.0%、10.0%至17.5%或12.5%至15.0%。應理解，上文HDF範圍包含其中所列舉之端點。
在實施例中，雙峰乙烯基聚合物之熔體指數（I2 ）-根據ASTM D 1238在2.16 kg之負荷下所量測-為0.5公克/10分鐘（g/10 min）至2.0 g/10 min，諸如0.7 g/10 min至2.0 g/10 min、0.9 g/10 min至2.0 g/10 min、1.0 g/10 min至2.0 g/10 min、1.2 g/10 min至2.0 g/10 min、1.4 g/10 min至2.0 g/10 min、1.6 g/10 min至2.0 g/10 min或1.8 g/10 min至2.0 g/10 min。在其他實施例中，雙峰乙烯基聚合物之I2 為0.5 g/10 min至1.8 g/10 min，諸如0.5 g/10 min至1.6 g/10 min、0.5 g/10 min至1.4 g/10 min、0.5 g/10 min至1.2 g/10 min、0.5 g/10 min至1.0 g/10 min、0.5 g/10 min至0.9 g/10 min或0.5 g/10 min至0.7 g/10 min。在又其他實施例中，雙峰乙烯基聚合物之I2 為0.7 g/10 min至1.8 g/10 min，諸如0.9 g/10 min至1.6 g/10 min、1.0 g/10 min至1.4 g/10 min或1.1 g/10 min至1.2 g/10 min或3.0 g/10 min至3.5 g/10 min。應理解，上文I2 範圍包含其中所列舉之端點。
雙峰乙烯基聚合物之I10 /I2 比-其中I2 為在根據ASTM D 1238在2.16 kg之負荷及190℃之溫度下量測時之熔體指數且I10 為在根據ASTM D 1238在10 kg之負荷及190℃之溫度下量測時之熔體指數-可為5.5至7.5，諸如6.0至7.5、6.5至7.5或7.0至7.5、7.0至7.5。在一些實施例中，雙峰乙烯基聚合物之I10 /I2 比可為5.5至7.0，諸如5.5至6.5或5.5至6.0。在又其他實施例中，雙峰乙烯基聚合物之I10 /I2 比為6.0至7.0。應理解，上文I10 /I2 比範圍包含其中所列舉之端點。
根據實施例，雙峰乙烯基聚合物之短鏈分支化分佈（SCBD）低於10℃-藉由CEF半高全寬所量測。在一些實施例中，雙峰乙烯基聚合物之SCBD低於9℃、低於8℃、低於7℃、低於6℃、低於5℃、低於4℃或低於3℃。應理解，上文SCBD範圍包含其中所列舉之端點。
根據實施例，雙峰乙烯基聚合物之零剪切黏度比為1.1至3.0，諸如1.2至3.0、1.3至3.0、1.4至3.0、1.5至3.0、1.6至3.0、1.7至3.0、1.8至3.0、1.9至3.0、2.0至3.0、2.1至3.0、2.2至3.0、2.3至3.0、2.4至3.0、2.5至3.0、2.6至3.0、2.7至3.0、2.8至3.0或2.9至3.0。在一些實施例中，雙峰乙烯基聚合物之零剪切黏度比為1.1至2.9、1.1至2.8、1.1至2.7、1.1至2.6、1.1至2.5、1.1至2.4，諸如1.1至2.3、1.1至2.2、1.1至2.2、1.1至2.1、1.1至2.0、1.1至1.9、1.1至1.8、1.1至1.7、1.1至1.6、1.1至1.5、1.1至1.4、1.1至1.3或1.1至1.2。在再其他實施例中，雙峰乙烯基聚合物之零剪切黏度比為1.2至2.9，諸如1.3至2.8、1.4至2.7、1.5至2.6、1.6至2.5、1.7至2.4、1.8至2.3、1.9至2.2或2.0至2.1。應理解，上文零剪切黏度比範圍包含其中所列舉之端點。
根據實施例，雙峰乙烯基聚合物包括70.0重量%（wt.%）至92.0 wt.%第一聚合物級分及8.0 wt.%至30.0 wt.%第二聚合物級分。在一些實施例中，雙峰乙烯基聚合物包括72.0 wt.%至92.0 wt.%第一聚合物級分，諸如74.0 wt.%至92.0 wt.%第一聚合物級分、76.0 wt.%至92.0 wt.%第一聚合物級分、78.0 wt.%至92.0 wt.%第一聚合物級分、80.0 wt.%至92.0 wt.%第一聚合物級分、82.0 wt.%至92.0 wt.%第一聚合物級分、84.0 wt.%至92.0 wt.%第一聚合物級分、86.0 wt.%至92.0 wt.%第一聚合物級分、88.0 wt.%至92.0 wt.%第一聚合物級分或90.0 wt.%至92.0 wt.%第一聚合物級分。在其他實施例中，雙峰乙烯基聚合物包括70.0 wt.%至90.0 wt.%第一聚合物級分，諸如70.0 wt.%至88.0 wt.%第一聚合物級分、70.0 wt.%至86.0 wt.%第一聚合物級分、70.0 wt.%至84.0 wt.%第一聚合物級分、70.0 wt.%至82.0 wt.%第一聚合物級分、70.0 wt.%至80.0 wt.%第一聚合物級分、70.0 wt.%至78.0 wt.%第一聚合物級分、70.0 wt.%至76.0 wt.%第一聚合物級分、70.0 wt.%至74.0 wt.%第一聚合物級分或70.0 wt.%至72.0 wt.%第一聚合物級分。在再其他實施例中，雙峰乙烯基聚合物包括72.0 wt.%至90.0 wt.%第一聚合物級分，諸如74.0 wt.%至88.0 wt.%第一聚合物級分、76.0 wt.%至86.0 wt.%第一聚合物級分、78.0 wt.%至84.0 wt.%第一聚合物級分或80.0 wt.%至82.0 wt.%第一聚合物級分。應理解，上文重量百分比範圍包含其中所列舉之端點。
在一些實施例中，雙峰乙烯基聚合物包括10.0 wt.%至30.0 wt.%第二聚合物級分，諸如12.0 wt.%至30.0 wt.%第二聚合物級分、14.0 wt.%至30.0 wt.%第二聚合物級分、16.0 wt.%至30.0 wt.%第二聚合物級分、 18.0 wt.%至30.0 wt.%第二聚合物級分、 20.0 wt.%至30.0 wt.%第二聚合物級分、22.0 wt.%至30.0 wt.%第二聚合物級分、24.0 wt.%至30.0 wt.%第二聚合物級分、26.0 wt.%至30.0 wt.%第二聚合物級分或28.0 wt.%至30.0 wt.%第二聚合物級分。在其他實施例中，雙峰乙烯基聚合物包括8.0 wt.%至28.0 wt.%第二聚合物級分，諸如8.0 wt.%至26.0 wt.%第二聚合物級分、8.0 wt.%至24.0 wt.%第二聚合物級分、8.0 wt.%至22.0 wt.%第二聚合物級分、8.0 wt.%至20.0 wt.%第二聚合物級分、8.0 wt.%至18.0 wt.%第二聚合物級分、8.0 wt.%至16.0 wt.%第二聚合物級分、8.0 wt.%至14.0 wt.%第二聚合物級分或8.0 wt.%至12.0 wt.%第二聚合物級分。在再其他實施例中，雙峰乙烯基聚合物包括10.0 wt.%至28.0 wt.%第二聚合物級分、12.0 wt.%至26.0 wt.%第二聚合物級分、14.0 wt.%至24.0 wt.%第二聚合物級分、16.0 wt.%至22.0 wt.%第二聚合物級分或18.0 wt.%至20.0 wt.%第二聚合物級分。應理解，上文重量百分比範圍包含其中所列舉之端點。
雙峰乙烯基聚合物中之各聚合物級分之量可基於應用或用途進行調節。舉例而言，在低溫應用（例如低於0℃）對雙峰乙烯基聚合物經受較高溫度（例如高於40℃之溫度）之應用中，可能需要不同特性平衡。
在實施例中，第二聚合物級分之熔體指數及密度由在混合器130 中形成之聚合物級分及第二反應器120 之反應環境組成。在混合器130 中製得之聚合物級分具有較低熔體指數（MI），且在第二反應器120 中形成之聚合物級分具有較高MI（例如比在混合器130 中形成之聚合物級分高約4倍）。在混合器130 及第二反應器120 中形成之合併第二聚合物級分具有高密度分率，如CEF峰值溫度所示，所述密度比第一乙烯基聚合物級分之密度大至少0.03 g/cc，諸如比第一乙烯基聚合物級分之密度大至少0.04 g/cc。另外，使用用於形成根據本文所揭示且描述之實施例之雙峰乙烯基聚合物之方法，最終雙峰乙烯基聚合物（亦即包含第一聚合物級分及第二聚合物級分）具有比第一聚合物級分更高之密度及更高之熔體指數（I2 ）。此外，在混合器中形成之第二聚合物級分之部分具有比在第二非攪動式反應器中形成之第二聚合物級分之部分更高之分子量。
在實施例中，用於吹製膜中之雙峰乙烯基聚合物包括3.0%至25.0%之高密度分率（HDF），其中高密度分率係藉由結晶溶析分級（CEF）積分在93℃至119℃之溫度下來量測；5.5至7.5之I10 /I2 比，其中I2 為在根據ASTM D 1238在2.16 kg之負荷及190℃之溫度下量測時之熔體指數，且I10 為在根據ASTM D 1238在10 kg之負荷及190℃之溫度下量測時之熔體指數；低於或等於10℃之短鏈分支化分佈（SCBD），其中短鏈分支化分佈係藉由CEF半高全寬來量測；1.0至2.5之零剪切黏度比；0.902 g/cc至0.925 g/cc之密度；及0.5 g/10 min至2.0 g/10 min之熔體指數（I2 ）。
吹製膜及特性
在實施例中，吹製膜係藉由吹製膜擠出法形成，其中將如上文所揭示之雙峰乙烯基聚合物熔融擠出通過環形圓模具，由此形成管。所述管藉由空氣膨脹，例如其直徑之兩倍或三倍，且與此同時，經冷卻空氣使幅材冷卻至固態。吹製或伸展程度決定拉伸及衝擊特性之平衡及水準。亦可使用內部空氣冷卻環以便提高產出率及光學品質。快速冷卻對於達成得到透明有光澤膜所必需之晶體結構至關重要。隨後，使膜管在V形輥框內塌縮且夾持在框架端部以在泡狀物內捕獲空氣。軋輥亦將膜自模具中拉出。控制拉伸速率以平衡物理特性與藉由吹拉比達成之橫向特性。所述管可如此纏繞，或可被切開且作為單膜層纏繞至一或多個輥上。所述管亦可直接加工成袋。
在實施例中，吹製膜係藉由吹製膜擠出法形成，其中將如上文所揭示之雙峰乙烯基聚合物與另一聚合物或添加劑混合，且使混合物熔融擠出通過環形圓模具，由此形成管。所述管藉由空氣膨脹，例如其直徑之兩倍或三倍，且與此同時，經冷卻空氣使幅材冷卻至固態。吹製或伸展程度決定拉伸及衝擊特性之平衡及水準。亦可使用內部空氣冷卻環以便提高產出率及光學品質。快速冷卻對於達成得到透明有光澤膜所必需之晶體結構至關重要。隨後，使膜管在V形輥框內塌縮且夾持在框架端部以在泡狀物內捕獲空氣。軋輥亦將膜自模具中拉出。控制拉伸速率以平衡物理特性與藉由吹拉比達成之橫向特性。所述管可如此纏繞，或可被切開且作為單膜層纏繞至一或多個輥上。所述管亦可直接加工成袋。
在一些方法中，諸如塑化劑之加工助劑亦可包含在雙峰乙烯基聚合物產品中。此等助劑包含但不限於鄰苯二甲酸酯，諸如鄰苯二甲酸二辛酯及鄰苯二甲酸二異丁酯；天然油，諸如羊毛脂；及石蠟、由石油精製獲得之環烷油及芳族油以及來自松香或石油原料之液體樹脂。適用作加工助劑之例示性油類包含白色礦物油，諸如KAYDOL油（康涅狄格州米德爾伯里之科聚亞公司（Chemtura Corp.; Middlebury, Conn.））及SHELLFLEX 371環烷油（德克薩斯州休斯敦（Houston, Tex.）之Shell Lubricants）。另一合適油為TUFFLO油（德克薩斯州休斯敦之Lyondell Lubricants）。
在一些方法中，雙峰乙烯基聚合物組合物經一或多種穩定劑處理，所述穩定劑例如為抗氧化劑，諸如IRGANOX 1010及IRGAFOS168（瑞士格拉特布魯格之汽巴精化（Ciba Specialty Chemicals; Glattbrugg, Switzerland））。一般而言，聚合物在擠出或其他熔融過程之前經一或多種穩定劑處理。在其他實施例方法中，其他聚合物添加劑包含但不限於紫外線吸收劑、抗靜電劑、顏料、染料、成核劑、填充劑、助滑劑、阻燃劑、塑化劑、加工助劑、潤滑劑、穩定劑、煙霧抑制劑、黏度控制劑及抗黏連劑。以本發明之乙烯基聚合物組合物之重量計，雙峰乙烯基聚合物組合物可例如包括少於10組合重量%一或多種添加劑。
所產生之雙峰乙烯基聚合物組合物可進行進一步配混。在一些實施例中，可將一或多種抗氧化劑進一步配混至雙峰乙烯基聚合物組合物中，且使所配混之聚合物粒化。所配混之乙烯基聚合物組合物可含有任何量之一或多種抗氧化劑。舉例而言，所配混之雙峰乙烯基聚合物組合物可包括約200至約600份一或多種酚系抗氧化劑/一百萬份雙峰乙烯基聚合物組合物。另外，所配混之雙峰乙烯基聚合物組合物可包括約800至約1200份亞磷酸鹽基抗氧化劑/一百萬份本發明之乙烯基聚合物組合物。
雙峰乙烯基聚合物組合物可用於各種習知熱塑性製造方法中以生產有用製品，其包含包括諸如單層膜之至少一個膜層或藉由澆鑄、吹製、壓延或擠出塗佈方法製備之多層膜中之至少一個層的物體；模製品，諸如吹模製品、射出模製品或旋轉模製品；擠出品；纖維；以及織造織物或非織造織物。包括雙峰乙烯基聚合物組合物之熱塑性組合物包含與其他天然或合成材料之共混物、聚合物、添加劑、增強劑、阻燃添加劑、抗氧化劑、穩定劑、著色劑、增量劑、交聯劑、發泡劑及塑化劑。
添加劑及佐劑可在形成後添加至本發明之乙烯基聚合物組合物中。合適添加劑包含填充劑，諸如有機或無機顆粒，包含黏土、滑石、二氧化鈦、沸石、粉末金屬、有機或無機纖維（包含碳纖維、氮化矽纖維）、鋼絲或網及耐綸或聚酯塞繩、奈米尺寸之顆粒、黏土等等；增黏劑、油增量劑，包含石蠟油或環烷油；及其他天然及合成聚合物，包含根據實施例方法製得或可製得之其他聚合物。
可執行雙峰乙烯基聚合物組合物與其他聚烯烴之共混及混合。用於與本發明之乙烯基聚合物組合物共混之合適聚合物包含熱塑性聚合物及非熱塑性聚合物，包含天然及合成聚合物。用於共混之例示性聚合物包含聚丙烯（同時抗衝擊性改質聚丙烯、同排聚丙烯、雜排聚丙烯及無規乙烯/丙烯共聚物）、各種類型之聚乙烯（PE）（包含高壓自由基低密度聚乙烯（LDPE）、戚格勒-納他線性低密度聚乙烯（LLDPE）、茂金屬PE（包含多種反應器PE（「在戚格勒-納他PE及茂金屬PE之反應器共混物中」，諸如美國專利第6,545,088號（Kolthammer等人）；美國專利第6,538,070號（Cardwell等人）；美國專利第6,566,446號（Parikh等人）；美國專利第5,844,045號（Kolthammer等人）；美國專利第5,869,575號（Kolthammer等人）；及美國專利第6,448,341號（Kolthammer等人）中所揭示之產品）））、乙烯-乙酸乙烯酯（EVA）、乙烯/乙烯醇共聚物、聚苯乙烯、抗衝擊性改質聚苯乙烯、丙烯腈-丁二烯-苯乙烯（ABS）、苯乙烯/丁二烯嵌段共聚物及其氫化衍生物（苯乙烯-丁二烯-苯乙烯（SBS）及苯乙烯-乙烯-丁二烯-苯乙烯（SEBS））以及熱塑性聚胺基甲酸酯。諸如烯烴塑膠及彈性體、乙烯基共聚物及丙烯基共聚物之均質聚合物（例如可以VERSIFY™ Plastomers & Elastomers商標名獲得之聚合物（陶氏化學公司（The Dow Chemical Company））、SURPASS™（Nova Chemicals）及VISTAMAXX™（埃克森美孚化工））亦可適用作包括本發明之乙烯基聚合物之共混物中的組分。在實施例中，適合與本文所揭示之雙峰乙烯基聚合物混合之聚合物包含LDPE及LLDPE，諸如（例如）AGILITY 1200（由陶氏化學公司製造）。
現將提供包括根據本文所揭示且描述之實施例產生之雙峰乙烯基聚合物之吹製膜之例示性特性。如上文所描述，雙峰乙烯基聚合物之分子構成（例如分子量分佈、分支化結構等）將影響由各種雙峰乙烯基聚合物製得之吹製膜之特性。應理解，本文所揭示之吹製膜之特性可在本揭示案之範疇內以任何方式組合。以下膜特性係在如上文所描述產生之吹製膜上量測-不將雙峰乙烯基聚合物與另一聚合物混合-且具有約2.0密耳之厚度。
實施例之吹製膜之平均透明度範圍為97.0%至99.5%，諸如97.5%至99.5%、98.0%至99.5%、98.5%至99.5%或99.0%至99.5%。在實施例中，吹製膜之平均透明度為97.0%至99.0%，諸如97.0%至98.5%、97.0%至98.0%或97.0%至97.5%。在再其他實施例中，吹製膜之平均透明度為97.5%至99.0%，諸如98.0%至98.5%。應理解，上文範圍包含其中所列舉之端點。
在實施例中，吹製膜之平均光澤度為50至75，諸如55至75、60至75、65至75或70至75。根據一些實施例，吹製膜之平均光澤度為50至70，諸如50至65、50至60或50至55。在其他實施例中，吹製膜之平均光澤度為55至70，諸如60至65。應理解，上文範圍包含其中所列舉之端點。
實施例之吹製膜之平均體霧度為6.25%至13.75%，諸如6.50%至13.75%、7.00%至13.75%、7.50%至13.75%、8.00%至13.75%、8.50%至13.75%、9.00%至13.75%、9.50%至13.75%、10.00%至13.75%、10.50%至13.75%、11.00%至13.75%、11.50%至13.75%、12.00%至13.75%、12.50%至13.75%、13.00%至13.75%或13.50%至13.75%。在一些實施例中，吹製膜之平均體霧度為6.25%至13.50%，諸如6.25%至13.00%、6.25%至12.50%、6.25%至12.00%、6.25%至11.50%、6.25%至11.00%、6.25%至10.50%、6.25%至10.00%、6.25%至9.50%、6.25%至9.00%、6.25%至8.50%、6.25%至8.00%、6.25%至7.50%、6.25%至7.00%或6.25%至6.50%。在其他實施例中，吹製膜之平均體霧度為6.50%至13.50%，諸如7.00%至13.00%、7.50%至12.50%、8.00%至12.00%、8.50%至11.50%、9.00%至11.00%或9.50%至10.50%。應理解，上文範圍包含其中所列舉之端點。
根據實施例，吹製膜之平均鏢錘衝擊強度為450公克/密耳至700公克/密耳，諸如475公克/密耳至700公克/密耳、500公克/密耳至700公克/密耳、525公克/密耳至700公克/密耳、550公克/密耳至700公克/密耳、575公克/密耳至700公克/密耳、600公克/密耳至700公克/密耳、625公克/密耳至700公克/密耳、650公克/密耳至700公克/密耳或675公克/密耳至700公克/密耳。在實施例中，吹製膜之平均鏢錘衝擊強度為450公克/密耳至675公克/密耳，諸如450公克/密耳至650公克/密耳、450公克/密耳至625公克/密耳、450公克/密耳至600公克/密耳、450公克/密耳至575公克/密耳、450公克/密耳至550公克/密耳、450公克/密耳至525公克/密耳、450公克/密耳至500公克/密耳或450公克/密耳至475公克/密耳。在其他實施例中，吹製膜之平均鏢錘衝擊強度為475公克/密耳至675公克/密耳，諸如500公克/密耳至650公克/密耳、525公克/密耳至625公克/密耳或550公克/密耳至600公克/密耳。應理解，上文範圍包含其中所列舉之端點。
實施例之吹製膜之平均抗穿刺度為125.0呎磅/立方吋（ft·lb/in3 ）至175.0 ft·lb/in3 ，諸如130.0 ft·lb/in3 至175.0 ft·lb/in3 、135.0 ft·lb/in3 至175.0 ft·lb/in3 、140.0 ft·lb/in3 至175.0 ft·lb/in3 、145.0 ft·lb/in3 至175.0 ft·lb/in3 、150.0 ft·lb/in3 至175.0 ft·lb/in3 、155.0 ft·lb/in3 至175.0 ft·lb/in3 、160.0 ft·lb/in3 至175.0 ft·lb/in3 、165.0 ft·lb/in3 至175.0 ft·lb/in3 或170.0 ft·lb/in3 至175.0 ft·lb/in3 。在實施例中，吹製膜之平均抗穿刺度為125.0 ft·lb/in3 至170.0 ft·lb/in3 ，諸如125.0 ft·lb/in3 至165.0 ft·lb/in3 、125.0 ft·lb/in3 至160.0 ft·lb/in3 、125.0 ft·lb/in3 至155.0 ft·lb/in3 、125.0 ft·lb/in3 至150.0 ft·lb/in3 、125.0 ft·lb/in3 至145.0 ft·lb/in3 、125.0 ft·lb/in3 至140.0 ft·lb/in3 、125.0 ft·lb/in3 至135.0 ft·lb/in3 或125.0 ft·lb/in3 至130.0 ft·lb/in3 。在實施例中，吹製膜之平均抗穿刺度為130.0 ft·lb/in3 至170.0 ft·lb/in3 ，諸如135.0 ft·lb/in3 至165.0 ft·lb/in3 、140.0 ft·lb/in3 至160.0 ft·lb/in3 或145.0 ft·lb/in3 至155.0 ft·lb/in3 。應理解，上文範圍包含其中所列舉之端點。
實施例之吹製膜之平均橫向（CD）抗撕裂度為325公克/密耳至550公克/密耳，諸如350公克/密耳至550公克/密耳、375公克/密耳至550公克/密耳、400公克/密耳至550公克/密耳、425公克/密耳至550公克/密耳、450公克/密耳至550公克/密耳、475公克/密耳至550公克/密耳、500公克/密耳至550公克/密耳或525公克/密耳至550公克/密耳。在一些實施例中，吹製膜之平均CD抗撕裂度為325公克/密耳至525公克/密耳，諸如325公克/密耳至500公克/密耳、325公克/密耳至475公克/密耳、325公克/密耳至450公克/密耳、325公克/密耳至425公克/密耳、325公克/密耳至400公克/密耳、325公克/密耳至375公克/密耳或325公克/密耳至350公克/密耳。在一些實施例中，吹製膜之平均CD抗撕裂度為350公克/密耳至525公克/密耳，諸如375公克/密耳至500公克/密耳、375公克/密耳至475公克/密耳或400公克/密耳至450公克/密耳。應理解，上文範圍包含其中所列舉之端點。
根據實施例，吹製膜之平均縱向（MD）抗撕裂度為250公克/密耳至350公克/密耳，諸如275公克/密耳至350公克/密耳、300公克/密耳至350公克/密耳或325公克/密耳至350公克/密耳。在實施例中，吹製膜之平均MD抗撕裂度為250公克/密耳至325公克/密耳，諸如250公克/密耳至300公克/密耳或250公克/密耳至275公克/密耳。在實施例中，吹製膜之平均MD抗撕裂度為275公克/密耳至325公克/密耳。應理解，上文範圍包含其中所列舉之端點。
實施例之吹製膜之平均CD正割模數為10,000磅/平方吋（psi）至39,000 psi，諸如15,000 psi至39,000 psi、20,000 psi至39,000 psi、25,000 psi至39,000 psi、30,000 psi至39,000 psi或35,000 psi至39,000 psi。在實施例中，吹製膜之平均CD正割模數為10,000 psi至35,000 psi，諸如10,000 psi至30,000 psi、10,000 psi至25,000 psi、10,000 psi至20,000 psi或10,000 psi至15,000 psi。在實施例中，吹製膜之平均CD正割模數為15,000 psi至35,000 psi，諸如20,000 psi至30,000 psi。應理解，上文範圍包含其中所列舉之端點。
根據實施例，吹製膜之平均MD正割模數為10,000磅/平方吋（psi）至39,000 psi，諸如15,000 psi至39,000 psi、20,000 psi至39,000 psi、25,000 psi至39,000 psi、30,000 psi至39,000 psi或35,000 psi至39,000 psi。在實施例中，吹製膜之平均MD正割模數為10,000 psi至35,000 psi，諸如10,000 psi至30,000 psi、10,000 psi至25,000 psi、10,000 psi至20,000 psi或10,000 psi至15,000 psi。在實施例中，吹製膜之平均MD正割模數為15,000 psi至35,000 psi，諸如20,000 psi至30,000 psi。應理解，上文範圍包含其中所列舉之端點。
實施例之吹製膜之平均CD抗拉強度為7500.0 psi至8000.0 psi，諸如7550.0 psi至8000.0 psi、7600.0 psi至8000.0 psi、7650.0 psi至8000.0 psi、7700.0 psi至8000.0 psi、7750.0 psi至8000.0 psi、7800.0 psi至8000.0 psi、7850.0 psi至8000.0 psi、7900.0 psi至8000.0 psi或7950.0 psi至8000.0 psi。在實施例中，吹製膜之平均CD抗拉強度為7500.0 psi至7950.0 psi，諸如7500.0 psi至7900.0 psi、7500.0 psi至7850.0 psi、7500.0 psi至7800.0 psi、7500.0 psi至7750.0 psi、7500.0 psi至7700.0 psi、7500.0 psi至7650.0 psi、7500.0 psi至7600.0 psi或7500.0 psi至7550.0 psi。在實施例中，膜之平均CD抗拉強度為7550.0 psi至7950.0 psi，諸如7600.0 psi至7900.0 psi、7650.0 psi至7850.0 psi或7700.0 psi至7800.0 psi。應理解，上文範圍包含其中所列舉之端點。
在實施例中，吹製膜之平均MD抗拉強度為8000.0 psi至8700.0 psi，諸如8050.0 psi至8700.0 psi、8100.0 psi至8700.0 psi、8150.0 psi至8700.0 psi、8200.0 psi至8700.0 psi、8250.0 psi至8700.0 psi、8300.0 psi至8700.0 psi、8350.0 psi至8700.0 psi、8400.0 psi至8700.0 psi、8450.0 psi至8700.0 psi、8500.0 psi至8700.0 psi、8550.0 psi至8700.0 psi、8600.0 psi至8700.0 psi或8650.0 psi至8700.0 psi。根據實施例，吹製膜之平均MD抗拉強度為8000.0 psi至8650.0 psi，諸如8000.0 psi至8600.0 psi、8000.0 psi至8550.0 psi、8000.0 psi至8500.0 psi、8000.0 psi至8450.0 psi、8000.0 psi至8400.0 psi、8000.0 psi至8350.0 psi、8000.0 psi至8300.0 psi、8000.0 psi至8250.0 psi、8000.0 psi至8200.0 psi、8000.0 psi至8150.0 psi、8000.0 psi至8100.0 psi或8000.0 psi至8050.0 psi。在實施例中，吹製膜之平均抗拉強度為8050.0 psi至8650.0 psi，諸如8100.0 psi至8600.0 psi、8150.0 psi至8550.0 psi、8200.0 psi至8500.0 psi、8250.0 psi至8450.0 psi或8300.0 psi至8400.0 psi。應理解，上文範圍包含其中所列舉之端點。
如上文所揭示，由本文所揭示之雙峰乙烯基聚合物形成吹製膜，可調配具有光學特性、濫用特性及機械特性之良好平衡之吹製膜。亦即，雖然本文所揭示之吹製膜之單獨光學特性、濫用特性及機械特性可能不-當單獨考慮時-比其他已知膜表現得更佳；但當膜之光學特性、濫用特性及機械特性視為整體時，本文所揭示之吹製膜比其他已知膜表現得更佳。舉例而言，如本文所揭示之吹製膜可具有與其他已知膜相當之濫用特性，但如本文所揭示之吹製膜將例如具有比其他已知膜更佳之光學特性。因此，迄今為止，不可能平衡吹製膜之特性以具有本文所揭示且描述之吹製膜之總體效能。
測試方法
測試方法包含以下：
熔體指數（I2 ）及（I10 ）
雙峰乙烯基聚合物之熔體指數（I2 ）值係根據ASTM D1238在190℃下在2.16 kg下來量測。類似地，雙峰乙烯基聚合物之熔體指數（I10 ）值係根據ASTM D1238在190℃下在10 kg下來量測。值係以對應於每10分鐘溶析之公克數之g/10 min為單位來報導。根據等式30及下文所描述之方法計算第一乙烯基組分、第二乙烯基組分及第三乙烯基組分之熔體指數（I2 ）值。
密度
雙峰乙烯基聚合物之密度量測係根據ASTM D792方法B來進行。對於第一及第二乙烯基組分，使用等式28及下文所描述之方法獲得密度值。對於第三乙烯基組分，使用等式29計算密度值。
習知凝膠滲透層析法（習知GPC）
層析系統由配備有內部IR5紅外偵測器（IR5）之PolymerChar GPC-IR（西班牙瓦倫西亞（Valencia, Spain））高溫GPC層析儀組成。將自動取樣器烘箱室設置在160℃下且將管柱室設置在150℃下。所用管柱為4個Agilent「混合A」30 cm 20微米線性混合床柱。所用層析溶劑為1,2,4三氯苯且含有200 ppm丁基化羥基甲苯（BHT）。溶劑源為氮氣充氣的。所用注射體積為200微升且流動速率為1.0毫升/分鐘。
GPC管柱組校準係利用至少20種具有在580 g/mol至8,400,000 g/mol範圍內之分子量之窄分子量分佈聚苯乙烯標準品來執行且佈置於6種「混合液」混合物中且單獨分子量之間具有至少十倍間距。標準品係購自安捷倫科技（Agilent Technologies）。對於等於或大於1,000,000 g/mol之分子量以於50毫升溶劑中0.025公克且對於小於1,000,000 g/mol之分子量以於50毫升溶劑中0.05公克來製備聚苯乙烯標準品。將聚苯乙烯標準品在80℃下溶解且輕輕攪動30分鐘。使用等式6將聚苯乙烯標準品峰值分子量轉化成乙烯基聚合物分子量（如Williams及Ward，聚合物科學雜誌《J. Polym.Sci.》，《Polym.Let.》, 6, 621 (1968)中所描述）：
Figure 02_image005
（等式6） 其中M為分子量，A之值為0.4315且B等於1.0。
五階多頂式用於擬合各別乙烯基聚合物等效校準點。對A（約0.39至0.44）作出小調整以糾正管柱解析度及帶增寬作用以使得獲得52,000 g/mol分子量之NIST標準品NBS 1475。
利用二十烷（以於50毫升TCB中0.04 g製備，且輕輕攪動以溶解20分鐘）執行GPC管柱組之總板計數。根據以下等式在200微升注射液上量測板計數（等式7）和對稱性（等式8）：

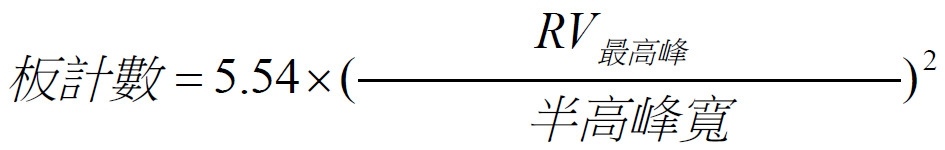

Figure 02_image007
（等式7） 其中RV為以毫升為單位之滯留體積，峰寬以毫升為單位，最高峰為峰之最大高度，且半高為最高峰高度之一半。

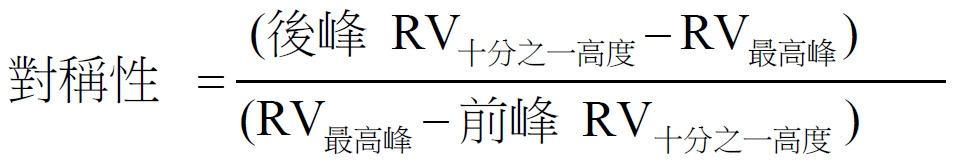

Figure 02_image009
（等式8） 其中RV為以毫升為單位之滯留體積且峰寬以毫升為單位，最高峰為峰之最高位置，十分之一高度為最高峰高度之十分之一高度，且其中後峰係指在比最高峰較晚滯留體積下之峰尾部，且其中前峰係指在比最高峰較早滯留體積下之峰前部。層析系統之板計數應大於22,000且對稱性應在0.98及1.22之間。
利用PolymerChar「儀器控制」軟體以半自動方式製備樣品，其中樣品之重量目標為2 mg/ml，且將溶劑（含有200 ppm BHT）經由PolymerChar高溫自動取樣器添加至預先氮氣充氣之隔板封蓋小瓶中。將樣品在「低速」搖晃下在160℃下溶解3小時。
Mn(GPC) 、Mw(GPC) 及Mz(GPC) 之計算係基於GPC結果，使用PolymerChar GPC-IR層析儀之內部IR5偵測器（量測通道）根據等式9-12，使用PolymerChar GPCOne™軟體、在各等距間隔之資料收集點i（IRi ）處之基線扣除IR層析圖及自等式6之點i（M 聚乙烯 ,i 以g/mol為單位）的窄標準品校準曲線獲得之乙烯基聚合物等效分子量。隨後，GPC分子量分佈（GPC-MWD）曲線圖（wtGPC (lgMW)對lgMW曲線圖，其中wtGPC (lgMW)為用於可獲得之乙烯基聚合物樣品之具有lgMW分子量之乙烯基聚合物分子的重量分率。分子量係以g/mol為單位且wtGPC (lgMW)遵循等式9。

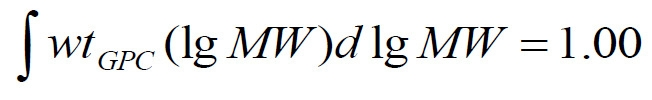

Figure 02_image011
（等式9）
數量平均分子量Mn(GPC) 、重量平均分子量Mw(GPC) 及z平均分子量Mz(GPC) 可按以下等式計算。

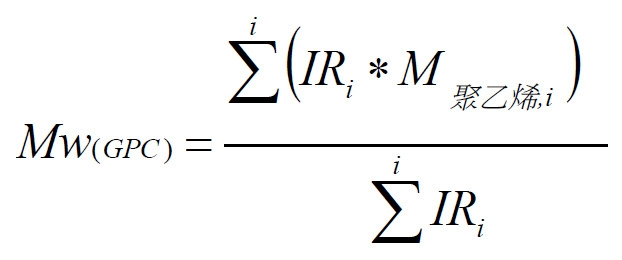

Figure 02_image013
（等式10）
Figure 02_image015
（等式11）

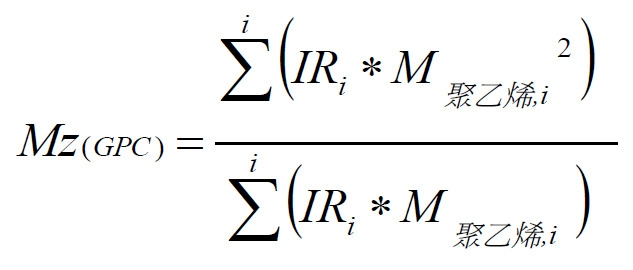

Figure 02_image017
（等式12）
為監測隨時間推移之偏差，經由受PolymerChar GPC-IR系統控制之微型泵將流動速率標記物（癸烷）引入各樣品中。此流動速率標記物（FM）係用於藉由使樣品（RV（FM樣品））內之各別癸烷峰值之RV與窄標準品校準（RV（FM校準））內之癸烷峰值之RV比對來線性校正各樣品之泵流動速率（流動速率（標稱））。隨後，假設癸烷標記物峰值之時間中之任何變化均與整個操作之流動速率（流動速率（有效））中之線性位移相關。為促進流動標記物峰值之最高精確性RV量測，使用最小平方擬合常式使流動標記物濃度層析圖之峰值擬合至二次等式。隨後，二次等式之第一導數用於求解真實峰位置。在基於流動標記物峰值校準系統之後，按等式13計算有效流動速率（就窄標準品校準而言）。經由PolymerChar GPCOne™軟體進行流動標記物峰值處理。可接受流動速率校正使得有效流動速率在標稱流動速率之0.5%內。
Figure 02_image019
（等式13）
IR5 GPC共聚單體含量（GPC-CC）曲線圖
使用至少十種具有已知短鏈分支化（SCB）頻率之乙烯基聚合物標準品（乙烯基聚合物均聚物及乙烯/辛烯共聚物）執行IR5偵測器配給校準（參考材料之共聚單體含量係使用13C NMR分析根據例如美國專利第5,292,845號（川崎，等人）中及J. C. Randall在《高分子化學與物理綜述（Rev. Macromol.Chem. Phys.）》, C29, 201-317中所描述之技術來測定，所述文獻以引用之方式併入本文中），所述頻率在均聚物（0 SCB/1000總C）至約50 SCB/1000總C範圍內，其中總C等於主鏈中之碳加分支中之碳。各標準品之重量平均分子量均為36,000公克/莫耳至126,000公克/莫耳且如藉由GPC所測定之分子量分佈均為2.0至2.5。典型共聚物標準品特性及量測結果顯示於表A中。
表A：「共聚物」標準品
Figure 108120638-A0304-0001
針對「共聚物」標準品中之各者計算「IR5甲基通道感測器之基線扣除面積響應」對「IR5量測通道感測器之基線扣除面積響應」（如由PolymerChar供應之標準過濾器及過濾器輪：部件號IR5_FWM01，作為GPC-IR儀器之一部分包含在內）之「IR5面積比」（或「IR5甲基通道面積 /IR5量測通道面積 」）。以以下等式14之形式建構Wt.%共聚單體對「IR5面積比」之線性擬合：
Figure 02_image021
（等式14）
因此，可獲得GPC-CC（GPC-共聚單體含量）曲線圖（wt.%共聚單體對lgMW）。wt.%共聚單體資料之端基校正可在與共聚單體未端（甲基）存在相當大之頻譜重疊情況下經由瞭解未端機制、經由在各層析分割區處測定之分子量來進行。
結晶溶析分級（CEF）
亦通常稱為短鏈分支化分佈（SCBD）之共聚單體分佈分析係用結晶溶析分級（CEF）（西班牙之PolymerChar）（Monrabal等人，《高分子學術研討會（Macromol.Symp.）》257, 71-79 (2007)，所述文獻以全文引用之方式併入本文中）來量測，其配備有IR（IR-4或IR-5）偵測器（西班牙之PolymerChar）及2-角度光散射偵測器型號2040（Precision Detectors，目前為安捷倫科技）。具有600 ppm抗氧化劑丁基化羥基甲苯（BHT）之經蒸餾無水鄰二氯苯（ODCB）用作溶劑。對於具有N2 吹掃能力之自動取樣器，不添加BHT。GPC保護管柱（20微米或10微米，50×7.5 mm）（安捷倫科技）僅在偵測器烘箱中之IR偵測器安裝之前安裝。樣品製備係利用自動取樣器於160℃下在4 mg/ml振盪下進行2小時（除非另外規定）。注射體積為300 µl。CEF之溫度分佈為：以3 ℃ /min自110 ℃結晶至30 ℃，在30 ℃下熱平衡5分鐘，以3 ℃/min自30 ℃溶析至140 ℃。結晶期間之流動速率為0.052 ml/min。溶析期間之流動速率為0.50 ml/min。在一個資料點/秒收集資料。
CEF管柱由陶氏化學公司用1/8吋不鏽鋼管裝填有125 μm+ 6%玻璃珠（MO-SCI Specialty Products）。玻璃珠由MO-SCI Specialty應陶氏化學公司需要而進行酸洗滌。管柱體積為2.06 ml。管柱溫度校準係藉由使用NIST標準品參考材料線性乙烯基聚合物1475a（1.0 mg/ml）及於ODCB中之二十烷（2 mg/ml）之混合物來執行。溫度係藉由調節溶析加熱速率以使得NIST線性乙烯基聚合物1475a具有在101.0℃下之峰值溫度且二十烷具有30.0℃之峰值溫度來校準。CEF管柱解析度係用NIST線性乙烯基聚合物1475a（1.0 mg/ml）及六十烷（Fluka，提純≥97.0%，lmg/ml）之混合物來計算。達成六十烷與NIST乙烯基聚合物1475a之基線分離。六十烷面積（35.0至67.0℃）比NIST 1475a面積（67.0至110.0 ℃）為50比50，低於35.0℃之可溶性級分之量少於1.8 wt.%。CEF管柱解析度係以等式15定義：

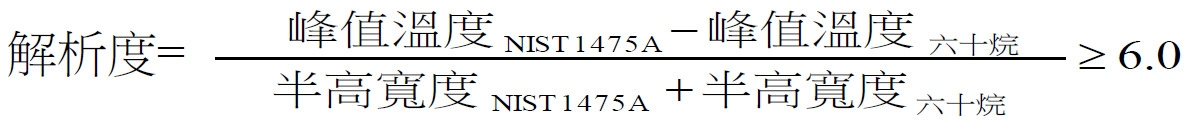

Figure 02_image023
（等式15） 其中半高寬係以溫度量測且解析度為至少6.0。
短鏈分支化分佈（SCBD）-CEF半高全寬
描述短鏈分支化分佈之額外參數為CEF半高全寬。此係藉由下文所概述之程序進行：
（A）根據以下等式依據CEF獲得在20.0℃至119.0℃之各溫度（T ）（
Figure 02_image025
）下之重量分率，且溫度梯度增加為0.20℃：
Figure 02_image027
， 及 （等式16）
（B）藉由檢索各資料點之35.0 ℃至119.0 ℃之最高峰值依據CEF共聚單體分佈獲得最高峰高度。SCBD CEF半高全寬定義為在半最高峰高度處前溫度與後溫度之間之整個溫度差。正向檢索半最高峰處之前溫度為35.0 ℃，且為大於或等於半最高峰高度之第一資料點。反向檢索半最高峰處之後溫度為119.0 ℃，且為大於或等於半最高峰高度之第一資料點。
高密度分率（HDF）可依據自93℃至119℃之CEF曲線按積分計算。根據以下等式，此定義為在93℃至119℃範圍內之溶析溫度中之IR-4層析圖（基線扣除量測通道）積分除以20℃至140℃之總積分：

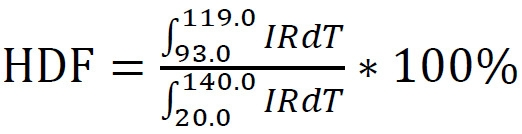

Figure 02_image029
（等式17） 其中T為溶析溫度（依據如上文所述之校準）。
零剪切黏度比（ZSVR）
根據以下等式18，零剪切黏度比定義為分支鏈聚乙烯材料之零剪切黏度（ZSV）與等效重量平均分子量（Mw（習知gpc））線性聚乙烯材料（參見下文ANTEC會刊）之ZSV之比：

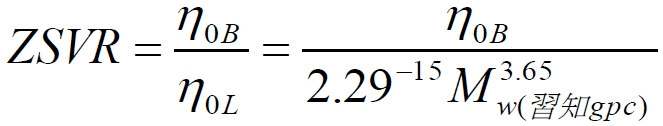

Figure 02_image031
（等式18）。
由蠕變測試在190℃下經由上文所描述之方法獲得ZSV值。Mw（習知gpc）值係藉由如上文所論述之習知GPC方法（等式3）來測定。基於一系列線性聚乙烯參考材料確立線性聚乙烯之ZSV與其Mw（習知gpc）之間的相關性。ZSV-Mw關係之描述可見於ANTEC會刊：Karjala等人, 《聚烯烴中之少量長鏈分支化之偵測（Detection of Low Levels of Long-chain Branching in Polyolefins）》,第66次塑膠工程師協會年度技術會議（Annual Technical Conference-Society of Plastics Engineers）（2008）, 887-891中。
透明度
如ASTM D 1746中所規定，使用BYK Gardner霧度計量測平均透明度。
鏢錘
根據ASTM-D 1709-04方法A量測平均鏢錘衝擊強度。
光澤度
使用BYK Gardner光澤度計微光澤度45°根據ASTM D2457量測平均光澤度。
體霧度
使用BYK Gardner霧度計根據ASTM D1003量測平均體霧度。
抗穿刺性
用TestXpertII軟體在ZWICK型號Z010上量測抗穿刺性。樣本尺寸為6"×6"，且進行至少5次量測以測定平均抗穿刺度值。使用具有圓形樣本固持器之1000牛頓測力計。樣本為4吋直徑圓形樣本。在對此處所描述之探針修改之情況下，抗穿刺性程序遵循ASTM D5748-95標準。刺紮探針為½吋直徑球形拋光不鏽鋼探針。不存在標距；探針儘可能地靠近樣本，但不接觸樣本。藉由升高探針設置探針直至其接觸樣本為止。隨後，探針逐漸降低，直至其不接觸樣本為止。隨後，將十字頭設置為零。考慮到最大行進距離，所述距離應為約0.10吋。所用十字頭速度為250毫米/分鐘。厚度係在樣本中間進行量測。膜厚度、十字頭行進距離及峰負載係藉由軟體用於測定抗穿刺度。穿刺探針係在各樣本之後進行清潔。斷裂穿刺力為斷裂最大峰負載（以牛頓為單位），且穿刺能為負載/伸長率曲線之曲線下面積（以焦耳為單位）。
艾勉道夫抗撕裂性（Elmendorf Tear Resistance）
根據ASTM D1922在縱向（MD）及橫向（TD）量測平均艾勉道夫抗撕裂性。
正割模數
根據ASTM D882在縱向（MD）及橫向（CD）量測平均正割模數。
抗拉強度
根據ASTM D882在縱向（MD）及橫向（CD）量測平均抗拉強度。實例
以下實例說明本揭示案之特點，但並不意欲限制本揭示案之範疇。
實例1
此實例比較根據本文所揭示且描述之實施例製備之膜（亦即用具有高分子量高密度分率之雙峰乙烯基聚合物形成之吹製膜）與比較實例1-3之吹製膜（其分別由市售乙烯基聚合物ELITE 5400、INNATE ST 50（兩者均由陶氏化學公司製造）及EXCEED 1018（由埃克森美孚公司製造）形成）的兩個樣品-樣品1及樣品2。
明確而言，樣品1為使用環流反應器作為第一反應器及柱塞流反應器作為第二反應器形成之雙峰乙烯基聚合物。向第一反應器中之進料流包含1117磅/小時（lb/hr）ISOPAR-E溶劑、196 lb/hr乙烯單體、78 lb/hr辛烯。亦在6398 sccm下將氫氣引入第一反應器中。第一反應器出口乙烯濃度為28 g/L。引入第一反應器中之第一催化劑包含主催化劑及輔催化劑。主催化劑為具有以下結構之鋯,二甲基[[2,2'''-[1,3-丙烷二基雙(氧基-ĸO)]雙[3'',5,5''-參(1,1-二甲基乙基)-5'-甲基[1,1':3',1''-聯三苯基]-2'-醇根基-ĸO]](2-)]：
Figure 02_image033
。 視需要添加主催化劑以控制28 g/L反應器出口乙烯濃度，且反應器出口中之主催化劑負載量通常為0.15 µmol/L。輔催化劑為雙(氫化牛脂烷基)甲基,肆(五氟苯基)硼酸(1-)胺。
將第一反應器加熱至165℃之溫度且使乙烯單體及辛烯在存在第一催化劑之情況下反應以形成第一聚合物級分。
將第二催化劑添加至第一反應器下游及第二反應器上游之流出物以形成經改質流出物。第二催化劑為在約1.1 µmol/L濃度下之戚格勒-納他催化劑。將經改質流出物引入第二柱塞流反應器中，其中使未反應乙烯及未反應辛烯以及未反應氫氣在存在第二催化劑之情況下反應以形成第二聚合物級分。
樣品2為使用環流反應器作為第一反應器及柱塞流反應器作為第二反應器形成之雙峰乙烯基聚合物。向第一反應器中之進料流包含1130磅/小時（lb/hr）ISOPAR-E溶劑、198 lb/hr乙烯單體及72 lb/hr辛烯。亦在5523 sccm下將氫氣引入第一反應器中。流出物乙烯濃度為30 g/L。引入第一反應器中之第一催化劑包含主催化劑及輔催化劑。主催化劑具有化學式C86 H126 F2 GeO4 Zr且具有以下結構：
Figure 02_image035
視需要添加主催化劑以控制流出物中之30 g/L乙烯濃度，且流出物中之主催化劑負載量通常為0.12 µmol/L。輔催化劑為雙(氫化牛脂烷基)甲基,肆(五氟苯基)硼酸(1-)胺。
將第一反應器加熱至165℃之溫度且使乙烯單體及己烯在存在第一催化劑之情況下反應以形成第一聚合物級分。
將第二催化劑添加至第一反應器下游及第二反應器上游之流出物以形成經改質流出物。第二催化劑為在約0.8 µmol/L濃度下之戚格勒-納他催化劑。將經改質流出物引入第二柱塞流反應器中，其中使未反應乙烯及未反應辛烯以及未反應氫氣在存在第二催化劑之情況下反應以形成第二聚合物級分。
所得雙峰乙烯基聚合物樣品具有表B中所示之根據本文所揭示且描述之技術量測之特性。
表B
Figure 108120638-A0304-0002
樣品1及樣品2及比較樣品1-3之雙峰乙烯基聚合物在配備有ID 3.5吋、30/1 L/D比之半溝槽機筒、屏障型螺桿及Alpine空氣環之Sterling擠出機上形成為吹製膜。擠出管線具有伴以內部泡狀物冷卻之8吋模具。吹製膜管線具有如如下表C中所列舉之以下特性。另外，在相同吹製膜管線上使用比較實例1-3之聚乙烯基聚合物形成三個比較吹製膜。此實例中之各吹製膜之厚度為2密耳。
表C
Figure 108120638-A0304-0003
形成樣品1及2及比較樣品1-3之聚合物之所製備吹製膜之特性係根據本文所揭示之測試參數來量測，且提供於表D中。
表D
Figure 108120638-A0304-0004
如自實例1之吹製膜之特性可見，根據本文所揭示且描述之實施例製備之樣品1及樣品2之吹製膜具有與由習知乙烯基聚合物製備之比較樣品1-3相當的濫用特性及機械特性，但樣品1及樣品2具有在與比較樣品1-3相比時改良的光學特性，此顯示根據本文所揭示且描述之實施例製得的吹製膜的經改良的光學特性、濫用特性及機械特性平衡。
實例2
此實例比較與10 wt.% LDPE（由陶氏化學公司製造之AGILITY 1200）混合之根據本文所揭示且描述之實施例製備之膜（亦即用具有高分子量高密度分率之雙峰乙烯基聚合物形成之吹製膜）與由與10 wt.% LDPE（由陶氏化學公司製造之AGILITY 1200）混合之市售乙烯基聚合物形成之吹製膜的兩個樣品。
樣品1及樣品2之吹製膜分別由與10 wt.% AGILITY 1200混合之實例1之樣品1及樣品2的雙峰乙烯基聚合物製成。用於此實例之吹製膜由此等聚合物混合物（亦即與AGILITY 1200混合之雙峰乙烯基聚合物）使用相同吹製膜管線及如實例1中所揭示之特性形成。同樣，此實例之比較樣品1-3分別由與10 wt.% AGILITY 1200混合之實例1之樣品1-3之聚合物製成，且吹製膜由此等聚合物混合物使用相同吹製膜管線及如實例1中所揭示之特性形成。
經製備用於樣品1及2及比較樣品1-3之聚合物之吹製膜之特性係根據本文所揭示之測試參數來量測，且提供於表E中。
表E
Figure 108120638-A0304-0005
如自實例2之吹製膜之特性可見，與10 wt.% LDPE混合之根據本文所揭示且描述之實施例製備之樣品1及樣品2之吹製膜具有與由與10 wt.% LDPE混合之習知乙烯基聚合物製備之比較樣品1-3相當的濫用特性及機械特性，但樣品1及樣品2具有在與比較樣品1-3相比時改良的光學特性，此顯示即使當與LDPE混合時根據本文所揭示且描述之實施例製得的吹製膜的經改良的光學特性、濫用特性及機械特性平衡。
實例3
此實例比較與20 wt.% LDPE（由陶氏化學公司製造之AGILITY 1200）混合之根據本文所揭示且描述之實施例製備之膜（亦即用具有高分子量高密度分率之雙峰乙烯基聚合物形成之吹製膜）與由與20 wt.% LDPE（由陶氏化學公司製造之AGILITY 1200）混合之市售乙烯基聚合物形成之吹製膜的兩個樣品。
樣品1及樣品2之吹製膜分別由與20 wt.% AGILITY 1200混合之實例1之樣品1及樣品2的雙峰乙烯基聚合物製成。用於此實例之吹製膜由此等聚合物混合物（亦即與AGILITY 1200混合之雙峰乙烯基聚合物）使用相同吹製膜管線及如實例1中所揭示之特性形成。同樣，此實例之比較樣品1-3分別由與20 wt.% AGILITY 1200混合之實例1之樣品1-3之聚合物製成，且吹製膜由此等聚合物混合物使用相同吹製膜管線及如實例1中所揭示之特性形成。
經製備用於樣品1及2及比較樣品1-3之聚合物之吹製膜之特性係根據本文所揭示之測試參數來量測，且提供於表F中。
表F
Figure 108120638-A0304-0006
如自實例3之吹製膜之特性可見，與20 wt.% LDPE混合之根據本文所揭示且描述之實施例製備之樣品1及樣品2之吹製膜具有與由與20 wt.% LDPE混合之習知乙烯基聚合物製備之比較樣品1-3相當的濫用特性及機械特性，但樣品1及樣品2具有在與比較樣品1-3相比時改良的光學特性，此顯示即使當與LDPE混合時根據本文所揭示且描述之實施例製得的吹製膜的經改良的光學特性、濫用特性及機械特性平衡。
顯而易見，在不脫離隨附申請專利範圍中所定義之本揭示案之範疇之情況下修改及變化為有可能的。更特定言之，儘管本揭示案之一些態樣在本文中鑑別為較佳或尤其有利的，但預期本揭示案不必限於此等態樣。另外，除非以其他方式特定地說明（諸如「少於」或「多於」），否則本揭示案中所列舉之全部範圍包含範圍端點。
100‧‧‧系統 101‧‧‧進料流 102‧‧‧氫氣流 103‧‧‧第一催化劑流 110‧‧‧第一反應器 111a‧‧‧流出物 111b‧‧‧經改質流出物 112‧‧‧第二催化劑流 120‧‧‧第二反應器 121‧‧‧第二進料流 122‧‧‧產物流 130‧‧‧混合器
圖1示意性描繪根據本文所揭示且描述之實施例之用於產生具有高分子量高密度分率之雙峰乙烯基聚合物之系統；且
圖2圖解地描繪根據實施例及比較實例之聚合物之CEF圖。

Claims (20)

  1. 一種包括一雙峰乙烯基聚合物之吹製膜，所述雙峰乙烯基聚合物包括： 3.0%至25.0%之一高密度分率（HDF），其中所述高密度分率係藉由結晶溶析分級（CEF）積分在93℃至119℃之溫度下來量測； 5.5至7.5之一I10 /I2 比，其中I2 為在根據ASTM D 1238在2.16 kg之負荷及190℃之溫度下量測時之一熔體指數，且I10 為在根據ASTM D 1238在10 kg之負荷及190℃之溫度下量測時之一熔體指數； 低於或等於10℃之一短鏈分支化分佈（SCBD），其中所述短鏈分支化分佈係藉由CEF半高全寬來量測； 0.902 g/cc至0.925 g/cc之一密度，其中所述密度係根據ASTM D792方法B來量測，及 0.5 g/10 min至2.0 g/10 min之一熔體指數（I2 ），其中所述熔體指數（I2 ）係根據ASTM D1238在190℃下在2.16 kg下來量測。
  2. 如申請專利範圍第1項所述之吹製膜，其中所述雙峰乙烯基聚合物之一密度為0.910 g/cc至0.920 g/cc。
  3. 如申請專利範圍第1項或第2項中任一項所述之吹製膜，其中雙峰乙烯基聚合物之一熔體指數（I2 ）為0.7 g/10 min至1.8 g/10 min。
  4. 如申請專利範圍第1項至第3項中任一項所述之吹製膜，其中所述雙峰乙烯基聚合物之一零剪切速度比為1.1至3.0。
  5. 如申請專利範圍第1項至第4項中任一項所述之吹製膜，其中所述吹製膜之平均透明度為97.0%至99.5%，其中所述平均透明度係如ASTM D 1746中所規定使用BYK Gardner霧度計來量測。
  6. 如申請專利範圍第1項至第5項中任一項所述之吹製膜，其中所述吹製膜之平均光澤度為50至75，其中所述平均光澤度係根據ASTM D2457使用一BYK Gardner光澤度計微光澤在45°下來量測。
  7. 如申請專利範圍第1項至第6項中任一項所述之吹製膜，其中所述吹製膜之平均體霧度為6.25%至13.75%，其中所述平均體霧度係根據ASTM D1003使用BYK Gardner霧度計來量測。
  8. 如申請專利範圍第7項所述之吹製膜，其中所述吹製膜之平均鏢錘衝擊強度為450公克/密耳至700公克/密耳，其中所述平均鏢錘衝擊強度係根據ASTM-D 1709-04方法A來量測。
  9. 如申請專利範圍第1項至第8項中任一項所述之吹製膜，其中所述吹製膜之平均抗穿刺度為125.0 ft·lb/in3 至175.0 ft·lb/in3 ，其中所述平均抗穿刺度係根據ASTM D5748-95來量測。
  10. 如申請專利範圍第1項至第9項中任一項所述之吹製膜，其中所述吹製膜之平均橫向抗撕裂度為325公克/密耳至550公克/密耳，其中所述平均抗撕裂度為根據ASTM D1922量測之艾勉道夫抗撕裂性（Elmendorf Tear Resistance）。
  11. 如申請專利範圍第1項至第10項中任一項所述之吹製膜，其中所述吹製膜之平均縱向抗撕裂度為250公克/密耳至350公克/密耳，其中所述平均抗撕裂度為根據ASTM D1922量測之艾勉道夫抗撕裂性。
  12. 如申請專利範圍第1項至第11項中任一項所述之吹製膜，其中所述吹製膜之平均橫向正割模數為10,000 psi至39,000 psi，其中所述平均正割模數係根據ASTM D882來量測。
  13. 如申請專利範圍第1項至第12項中任一項所述之吹製膜，其中所述吹製膜之平均縱向正割模數為10,000 psi至33,500 psi，其中所述平均正割模數係根據ASTM D882來量測。
  14. 如申請專利範圍第1項至第13項中任一項所述之吹製膜，其中所述吹製膜之平均橫向抗拉強度為7500.0 psi至8000.0 psi，其中所述平均抗拉強度係根據ASTM D882來量測。
  15. 如申請專利範圍第1項至第14項中任一項所述之吹製膜，其中所述吹製膜之平均橫向抗拉強度為8000.0 psi至8700.0 psi，其中所述平均抗拉強度係根據ASTM D882來量測。
  16. 如申請專利範圍第1項至第15項中任一項所述之吹製膜，其中所述吹製膜包括所述雙峰乙烯基聚合物及至少一種選自由以下組成之群組之聚合物的一混合物：低密度聚乙烯、超低密度聚乙烯、線性低密度聚乙烯、高密度聚乙烯、丙烯基聚合物及其混合物。
  17. 如申請專利範圍第1項至第16項中任一項所述之吹製膜，其中所述雙峰乙烯基聚合物之一HDF為3.0至7.5。
  18. 如申請專利範圍第1項至第17項中任一項所述之吹製膜，其中所述雙峰乙烯基聚合物之一I10 /I2 比為5.5至6.0。
  19. 如申請專利範圍第1項至第18項中任一項所述之吹製膜，其中所述雙峰乙烯基聚合物之一SCBD低於或等於8℃。
  20. 如申請專利範圍第1項至第19項中任一項所述之吹製膜，其中所述雙峰乙烯基聚合物之一Mw與Mn比小於2.800。
TW108120638A 2018-06-15 2019-06-14 包括具有高分子量高密度分率之雙峰乙烯基聚合物的吹製膜 TWI838377B (zh)

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
US201862685540P 2018-06-15 2018-06-15
US62/685540 2018-06-15

Publications (2)

Publication Number Publication Date
TW202000707A true TW202000707A (zh) 2020-01-01
TWI838377B TWI838377B (zh) 2024-04-11

Family

ID=67253981

Family Applications (1)

Application Number Title Priority Date Filing Date
TW108120638A TWI838377B (zh) 2018-06-15 2019-06-14 包括具有高分子量高密度分率之雙峰乙烯基聚合物的吹製膜

Country Status (7)

Country Link
US (1) US11873377B2 (zh)
EP (1) EP3807343A1 (zh)
JP (1) JP7419269B2 (zh)
CN (1) CN112292417B (zh)
AR (1) AR115562A1 (zh)
TW (1) TWI838377B (zh)
WO (1) WO2019241518A1 (zh)

Families Citing this family (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP3807329A1 (en) * 2018-06-15 2021-04-21 Dow Global Technologies Llc Bimodal ethylene-based polymers having high molecular weight high density fractions
US12428504B2 (en) * 2019-11-04 2025-09-30 Dow Global Technologies Llc Biphenylphenol polymerization catalysts
WO2021188256A1 (en) * 2020-03-18 2021-09-23 Exxonmobil Chemical Patents Inc. Extrusion blow molded articles and processes for making same
WO2025226645A1 (en) 2024-04-26 2025-10-30 Dow Global Technologies Llc Bimodal ethylene-based polymers
WO2025226646A1 (en) 2024-04-26 2025-10-30 Dow Global Technologies Llc Bimodal ethylene-based polymers

Family Cites Families (62)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
USB632416I5 (zh) 1956-03-01 1976-03-09
US3338992A (en) 1959-12-15 1967-08-29 Du Pont Process for forming non-woven filamentary structures from fiber-forming synthetic organic polymers
US3502763A (en) 1962-02-03 1970-03-24 Freudenberg Carl Kg Process of producing non-woven fabric fleece
US3502538A (en) 1964-08-17 1970-03-24 Du Pont Bonded nonwoven sheets with a defined distribution of bond strengths
CA849081A (en) 1967-03-02 1970-08-11 Du Pont Of Canada Limited PRODUCTION OF ETHYLENE/.alpha.-OLEFIN COPOLYMERS OF IMPROVED PHYSICAL PROPERTIES
US3849241A (en) 1968-12-23 1974-11-19 Exxon Research Engineering Co Non-woven mats by melt blowing
US3914342A (en) 1971-07-13 1975-10-21 Dow Chemical Co Ethylene polymer blend and polymerization process for preparation thereof
GB1453447A (en) 1972-09-06 1976-10-20 Kimberly Clark Co Nonwoven thermoplastic fabric
US4314912A (en) 1977-02-03 1982-02-09 The Dow Chemical Company High efficiency, high temperature catalyst for polymerizing olefins
US4340563A (en) 1980-05-05 1982-07-20 Kimberly-Clark Corporation Method for forming nonwoven webs
US4374888A (en) 1981-09-25 1983-02-22 Kimberly-Clark Corporation Nonwoven laminate for recreation fabric
US4599392A (en) 1983-06-13 1986-07-08 The Dow Chemical Company Interpolymers of ethylene and unsaturated carboxylic acids
US4547475A (en) 1984-09-07 1985-10-15 The Dow Chemical Company Magnesium halide catalyst support and transition metal catalyst prepared thereon
US4612300A (en) 1985-06-06 1986-09-16 The Dow Chemical Company Novel catalyst for producing relatively narrow molecular weight distribution olefin polymers
US5169706A (en) 1990-01-10 1992-12-08 Kimberly-Clark Corporation Low stress relaxation composite elastic material
US5272236A (en) 1991-10-15 1993-12-21 The Dow Chemical Company Elastic substantially linear olefin polymers
US5582923A (en) 1991-10-15 1996-12-10 The Dow Chemical Company Extrusion compositions having high drawdown and substantially reduced neck-in
US5278272A (en) 1991-10-15 1994-01-11 The Dow Chemical Company Elastic substantialy linear olefin polymers
US6545088B1 (en) 1991-12-30 2003-04-08 Dow Global Technologies Inc. Metallocene-catalyzed process for the manufacture of EP and EPDM polymers
WO1993013143A1 (en) 1991-12-30 1993-07-08 The Dow Chemical Company Ethylene interpolymer polymerizations
EP0552946B1 (en) 1992-01-23 1997-04-16 Mitsui Petrochemical Industries, Ltd. Ethylene/alpha-olefin/7-methyl-1,6-octadiene copolymer rubber and composition of the same
ES2206090T3 (es) 1993-01-29 2004-05-16 Dow Global Technologies Inc. Interpolimerizaciones de etileno.
US6448341B1 (en) 1993-01-29 2002-09-10 The Dow Chemical Company Ethylene interpolymer blend compositions
US5693488A (en) 1994-05-12 1997-12-02 The Rockefeller University Transmembrane tyrosine phosphatase, nucleic acids encoding the same, and methods of use thereof
JP3258534B2 (ja) 1995-07-28 2002-02-18 タイコエレクトロニクスアンプ株式会社 雌型コンタクト
US5869575A (en) 1995-08-02 1999-02-09 The Dow Chemical Company Ethylene interpolymerizations
US5977251A (en) 1996-04-01 1999-11-02 The Dow Chemical Company Non-adiabatic olefin solution polymerization
US6812289B2 (en) 1996-12-12 2004-11-02 Dow Global Technologies Inc. Cast stretch film of interpolymer compositions
ES2212348T3 (es) 1997-09-19 2004-07-16 The Dow Chemical Company Composicion optimizada de interpolimero de etileno con distribucion estrecha del peso molecular, procedimiento para obtenerla y articulos hechos a partir de ella.
TW438673B (en) 1998-05-01 2001-06-07 Dow Chemical Co Method of making a breathable, barrier meltblown nonwoven
EP1041090A1 (en) 1999-03-29 2000-10-04 Fina Research S.A. Production of polyethylene having a broad molecular weight distribution
CA2366519C (en) 2001-12-24 2009-05-05 Nova Chemicals Corporation Cast films
US6897276B2 (en) 2002-04-24 2005-05-24 Symyx Technologies, Inc. Bridged bi-aromatic ligands, catalysts, processes for polymerizing and polymers therefrom
US6812286B2 (en) 2002-08-15 2004-11-02 Fina Technology, Inc. Clear impact-resistant syndiotactic polypropylene
CN101166575A (zh) * 2002-12-31 2008-04-23 尤尼威蒂恩技术有限责任公司 双金属催化剂,聚合方法和由此获得的双峰聚烯烃
EP1636311B1 (en) 2003-06-10 2016-10-12 Dow Global Technologies LLC Film layers made from ethylene polymer blends
EP1656254B1 (en) 2003-08-22 2012-02-01 Kimberly-Clark Worldwide, Inc. Microporous breathable elastic film laminates
US7220478B2 (en) 2003-08-22 2007-05-22 Kimberly-Clark Worldwide, Inc. Microporous breathable elastic films, methods of making same, and limited use or disposable product applications
ATE515108T1 (de) 2003-09-12 2011-07-15 Panasonic Corp Abstimmbarer dünnschicht-volumenwellen-resonator, herstellungsmethode dafür, filter, mehrschichtiges zusammengesetztes elektronisches bauelement und kommunikationsvorrichtung
JP5371436B2 (ja) 2005-11-23 2013-12-18 ダウ グローバル テクノロジーズ エルエルシー 不均一な、組成によって相分離された、エチレンα−オレフィンインターポリマー
CN101490094B (zh) 2006-05-17 2013-06-26 陶氏环球技术有限责任公司 高温聚乙烯溶液聚合法
KR101468470B1 (ko) 2007-02-05 2014-12-04 바셀 폴리올레핀 이탈리아 에스.알.엘 올레핀의 액상 중합용 장치
MX341836B (es) 2007-04-10 2016-09-05 Dow Global Tech Llc * Peliculas de polietileno y metodo para hacer las mismas.
US7829641B2 (en) 2008-07-16 2010-11-09 Equistar Chemicals, Lp Process for the preparation of multimodal polyethylene resins
KR101708070B1 (ko) * 2009-02-06 2017-02-17 다우 글로벌 테크놀로지스 엘엘씨 에틸렌-기재 중합체 및 조성물 및 그의 제조 방법 및 그로부터 제조된 용품
EP2228395A1 (en) 2009-02-24 2010-09-15 Borealis AG Improved multi-stage process for producing multi-modal ethylene polymer composition
US8629214B2 (en) 2009-07-01 2014-01-14 Dow Global Technologies Llc. Ethylene-based polymer compositions for use as a blend component in shrinkage film applications
US8829115B2 (en) 2009-07-01 2014-09-09 Dow Global Technologies Llc Ethylene-based polymer composition
ES2659733T3 (es) 2010-08-25 2018-03-19 Dow Global Technologies Llc Proceso de polimerización de olefina polimerizable y catalizador para ello
CA2734167C (en) * 2011-03-15 2018-03-27 Nova Chemicals Corporation Polyethylene film
BR112014009439A2 (pt) 2011-10-21 2017-04-11 Dow Global Technologies Llc película encolhível em multicamada
SG10201703271QA (en) * 2012-10-09 2017-07-28 Dow Global Technologies Llc Sealant Composition
SG11201503581PA (en) 2012-12-27 2015-06-29 Dow Global Technologies Llc Catalyst systems for olefin polymerization
US20170152377A1 (en) 2014-06-26 2017-06-01 Dow Global Technologies Llc Breathable films and articles incorporating same
ES2949011T3 (es) * 2014-06-30 2023-09-25 Dow Global Technologies Llc Sistemas de catalizador para la polimerización de olefinas
CA2871463A1 (en) 2014-11-19 2016-05-19 Nova Chemicals Corporation Passivated supports: catalyst, process and product
JP6752794B2 (ja) 2014-12-29 2020-09-09 ダウ グローバル テクノロジーズ エルエルシー エチレン／アルファ−オレフィンインターポリマーを形成する方法
CN107567323A (zh) 2015-05-07 2018-01-09 埃克森美孚化学专利公司 卫生制品和其制备方法
EP3214116B1 (en) 2016-03-03 2021-06-23 Dow Global Technologies LLC Breathable films and method of making the same
EP3214115B1 (en) 2016-03-03 2018-10-03 Dow Global Technologies LLC Polyethylene composition, method of making the same, and films made therefrom
ES2970349T3 (es) 2016-10-18 2024-05-28 Dow Global Technologies Llc Composiciones y estructuras de fundas extensibles multicapa
EP3807329A1 (en) * 2018-06-15 2021-04-21 Dow Global Technologies Llc Bimodal ethylene-based polymers having high molecular weight high density fractions

Also Published As

Publication number Publication date
US20210246274A1 (en) 2021-08-12
JP7419269B2 (ja) 2024-01-22
JP2021528525A (ja) 2021-10-21
CN112292417B (zh) 2023-10-13
CN112292417A (zh) 2021-01-29
US11873377B2 (en) 2024-01-16
EP3807343A1 (en) 2021-04-21
BR112020025521A2 (pt) 2021-03-09
TWI838377B (zh) 2024-04-11
WO2019241518A1 (en) 2019-12-19
AR115562A1 (es) 2021-02-03

Similar Documents

Publication Publication Date Title
EP4010191B1 (en) Multilayer films having at least three layers and methods of producing the same
EP3772415B1 (en) Multilayer films comprising polyethylene and barrier layers and methods of producing the same
EP4010190B1 (en) Multilayer films that include at least five layers and methods of producing the same
US11873377B2 (en) Blown films comprising bimodal ethylene-based polymers having high molecular weight high density fractions
US11873393B2 (en) Bimodal ethylene-based polymers having high molecular weight high density fractions
EP4010192B1 (en) Polyethylene compositions, multilayer films comprising such polyethylene compositions and a barrier layer, and their manufacturing processes
EP4172251B1 (en) Polyethylene compositions and films including polyethylene compositions
JP2026041793A (ja) ポリエチレン組成物
US11926684B2 (en) Cast films comprising bimodal ethylene-based polymers having high molecular weight high density fractions
EP3887434B1 (en) Polymer-based film with balanced properties
BR112020025521B1 (pt) Filme soprado
