Abstract


【課題】感度および光応答性などの電気特性、電気的および機械的耐久性、ならびに環境安定性に優れる電子写真感光体を実現可能なヒドラゾン化合物、該ヒドラゾン化合物を用いた電子写真感光体およびそれを備える画像形成装置を提供する。
【解決手段】下記一般式（１）で表されるヒドラゾン化合物。これを電荷輸送物質として電子写真感光体１の電荷輸送層１３に含有させる。
Figure 2006076894

（式中、Ａｒ１はアリーレン基、Ａｒ２〜Ａｒ５はアリール基または複素環基等を示す。Ａｒ６はアリール基、複素環基、アラルキル基もしくはアルキル基を示す。ただし、基＝ＣＡｒ３Ａｒ４また、基＝ＣＡｒ５Ａｒ６は２価の芳香環基または複素環基であってもよい。Ｒ１、Ｒ２およびＲ３は同一または異なって、アルキル基、アリール基、複素環基もしくはアラルキル基を示す。ｎは１または２を示す。）
【選択図】なし

Description

本発明は、ヒドラゾン化合物および該ヒドラゾン化合物を用いた電子写真感光体、ならびに該電子写真感光体を備える画像形成装置に関する。
電子写真技術を用いて画像を形成する電子写真方式の画像形成装置（以下、電子写真装置と称する）は、複写機、プリンタ、ファクシミリ装置などとして多用されている。電子写真装置では、以下のような電子写真プロセスを経て画像を形成する。
まず、装置に備わる電子写真感光体（以下、単に感光体とも称する）の感光層を、帯電ローラなどの帯電手段によって所定の電位に一様に帯電させ、露光手段によって画像情報に応じた露光を施し、静電潜像を形成する。形成された静電潜像に対して現像剤を供給し、感光体の表面に現像剤の成分であるトナーを付着させることによって静電潜像を現像し、トナー画像として顕像化する。形成されたトナー画像を、転写手段によって感光体の表面から記録紙などの転写材上に転写し、定着手段によって定着させる。以上のようにして、転写材に画像が形成される。一方、トナー画像が転写された後の感光体は、クリーニングブレードなどを備えるクリーニング手段によってクリーニングが施され、転写動作時に転写材上に転写されずに感光体表面に残留するトナーなどが除去される。その後、除電器などによって感光層表面が除電され、静電潜像が消失する。
このような電子写真プロセスで用いられる感光体には、基本的な特性として、電気特性に優れること、たとえば電荷保持能力に優れ、暗所での電荷の放電が少ないこと、光感度に優れ、光照射によって速やかに電荷を放電することなどが要求される。また感光体には、長期間にわたって均質な画像を形成することができるように、繰返し使用時においても前述の電気特性が安定しており、電気特性の安定性（以下、単に特性安定性とも称する）に優れることなども求められる。
近年、電子写真技術は、複写機の分野に限らず、従来では銀塩写真技術が使われていた印刷版材、スライドフィルム、マイクロフィルムなどの分野においても利用されており、レーザ、発光ダイオード（Light Emitting Diode；略称ＬＥＤ）、陰極線管（Cathode
Ray Tube；略称ＣＲＴ）などを光源とする高速プリンタにも応用されている。電子写真技術の応用範囲の拡大に伴い、電子写真感光体に対する要求は、高度で幅広いものになりつつある。
電子写真感光体は、光導電性材料を含有する感光層が導電性支持体上に積層された構成を有する。電子写真感光体としては、従来から、セレン、酸化亜鉛または硫化カドミウムなどの無機光導電性材料を主成分とする感光層を備える無機感光体が広く用いられている。無機感光体は、感光体としての基礎特性をある程度は備えているけれども、感光層の成膜が困難である、可塑性が悪い、製造原価が高いなどの欠点を有する。また無機光導電性材料は一般に毒性が強く、製造上および取扱い上、大きな制約がある。
このように無機光導電性材料およびそれを用いた無機感光体には多くの欠点があることから、有機光導電性材料の研究開発が進んでいる。有機光導電性材料は、近年、幅広く研究開発され、電子写真感光体などの静電記録素子に利用されるだけでなく、センサ素子、有機エレクトロルミネセント（Electro Luminescent；略称ＥＬ）素子などに応用され始めている。
有機光導電性材料を用いた有機感光体は、感光層の成膜性がよく、可撓性も優れている上に、軽量で、透明性もよく、適当な増感方法によって広範囲の波長域に対して良好な感度を示す感光体を容易に設計できるなどの利点を有しているので、次第に電子写真感光体の主力として開発されてきている。
有機感光体は、初期には感度および耐久性に欠点を有していたけれども、これらの欠点は、電荷発生機能と電荷輸送機能とを別々の物質にそれぞれ分担させた機能分離型電子写真感光体の開発によって著しく改善されている。機能分離型感光体は、有機感光体の有する前述の利点に加え、感光層を構成する材料の選択範囲が広く、任意の特性を有する電子写真感光体を比較的容易に作製できるという利点も有している。
機能分離型感光体には積層型と単層型とがあり、単層型では、バインダ樹脂と呼ばれる結着性を有する樹脂中に電荷発生機能を担う電荷発生物質と電荷輸送機能を担う電荷輸送物質とが共分散されて成る単層型の感光層が設けられる。積層型の機能分離型感光体では、電荷発生物質がバインダ樹脂に分散されて成る電荷発生層と電荷輸送物質がバインダ樹脂に分散されて成る電荷輸送層とが積層された積層型の感光層が設けられる。
機能分離型感光体に用いられる電荷発生物質としては、多種の物質が検討され、耐光性、電荷発生能力などに優れるものとして、フタロシアニン顔料、スクアリリウム色素、アゾ顔料、ペリレン顔料、多環キノン顔料、シアニン色素、スクアリン酸染料、ピリリウム塩系色素などの種々の材料が提案されている。
また、電荷輸送物質としては、ピラゾリン化合物（たとえば、特許文献１参照）、ヒドラゾン化合物（たとえば、特許文献２〜４参照）、トリフェニルアミン化合物（たとえば、特許文献５および６参照）およびスチルベン化合物（たとえば、特許文献７および８参照）などの種々の化合物が提案されている。
電荷輸送物質には、
（１）光および熱に対して安定であること、
（２）感光体を帯電させる際のコロナ放電によって発生するオゾン、窒素酸化物（一般式：ＮＯｘ）および硝酸などの活性物質に対して安定であること、
（３）電荷輸送能力に優れること、
（４）有機溶剤およびバインダ樹脂との相溶性に優れること、
（５）製造が容易で安価であること
などが要求される。しかしながら、前述の特許文献１〜８などに開示の電荷輸送物質は、これらの要求の一部を満足するけれども、すべてを高いレベルで満足するには至っていない。
また近年では、前述の要求の中でも、特に、電荷輸送能力に優れることが求められている。たとえば、複写機およびプリンタなどの電子写真装置に対する小型化および画像形成速度の高速化の要求に対応し、感光体特性として高感度化が要求されており、感光体の高感度化を実現する手段として、電荷輸送物質の電荷輸送能力の向上が求められている。
また高速の電子写真プロセスでは、露光から現像までの時間が短いので、光応答性に優れる感光体が求められる。感光体の光応答性が悪い、すなわち露光による感光層の表面電位の減衰速度が遅いと、残留電位が上昇し、表面電位が充分に減衰していない状態で繰返し使用されることになる。このため、消去されるべき部分の表面電荷が露光によって充分に消去されず、画像濃度が低下するなどの画質の低下が早期に生じる。機能分離型感光体では、光吸収によって電荷発生物質の発生した電荷を電荷輸送物質が感光層表面に輸送することによって、光の照射された部分の感光層の表面電荷が消去されるので、光応答性は電荷輸送物質の電荷輸送能力に依存する。したがって、充分な光応答性を有し、高速の電子写真プロセスにおいても高品質の画像を形成することのできる感光体を実現するという観点からも、電荷輸送物質には優れた電荷輸送能力が求められる。
また、電子写真装置には高耐久化も求められており、これを実現するためには、電子写真感光体が、電気的および機械的外力に対する耐久性に優れ、長期間安定して動作し得ることが必要となる。たとえば機械的耐久性に関しては、感光体の表面層の耐刷性が問題となる。感光体が電子写真装置に搭載されて使用される際、感光体の表面層は、クリーニングブレード、帯電ローラなどの接触部材によってその一部が削り取られることを余儀なくされる。感光体の表面層の削り取られた量すなわち膜減り量が多いと、感光体の帯電保持能が低下し、高品質の画像を提供することができなくなる。したがって、電子写真装置の高耐久化を実現するためには、感光体が機械的耐久性に優れ、前述の接触部材に対して強い表面層すなわち接触部材によって削り取られにくい、耐刷性に優れる表面層を有することが求められる。
前述の電荷輸送層が表面層となる感光体において、表面層の耐刷性を向上させ、機械的耐久性を向上させる方法としては、表面層である電荷輸送層に含有されるバインダ樹脂の含有率を高くすることが考えられる。しかしながら、バインダ樹脂の含有率を高くすると、相対的に電荷輸送層中の電荷輸送物質の含有率が低下するので、電荷輸送層の電荷輸送能力が低下し、光応答性が低下するという問題が生じる。感光体の光応答性は、前述のように電荷輸送物質の電荷輸送能力に依存する。したがって、光応答性を低下させることなく、バインダ樹脂の含有率を高めて感光体の機械的耐久性を向上させるために、電荷輸送物質には、特に優れた電荷輸送能力が求められる。
このような要求を満たす電荷輸送物質として、ヒドラゾン構造とスチリル構造とを合わせ持つ化合物が提案されている（特許文献９参照）。しかしながら、最近の電子写真装置の小型化、高速化および高耐久化に対する要求の高まりに伴い、さらに優れた電荷輸送能力を有する電荷輸送物質の開発が求められており、特許文献９に開示の電荷輸送物質には改良の余地がある。
また、電子写真装置には、使用環境に拠らず、均質な画像を提供できることが求められる。このため、感光体には、温度および湿度などの環境の変動による特性の変化が小さく、環境安定性に優れることが要求される。たとえば、低温環境下で用いた場合にも感度低下を起こさない感光体が求められる。このような感光体を実現するためにも、電荷輸送物質には優れた電荷輸送能力が求められる。
特公昭５２−４１８８号公報 特開昭５４−１５０１２８号公報 特公昭５５−４２３８０号公報 特開昭５５−５２０６３号公報 特公昭５８−３２３７２号公報 特開平２−１９０８６２号公報 特開昭５４−１５１９５５号公報 特開昭５８−１９８０４３号公報 特開平５−６６５８７号公報
本発明の目的は、感度および光応答性などの電気特性が良好であり、かつ電気的および機械的耐久性、ならびに環境安定性に優れる信頼性の高い電子写真感光体を実現可能な電荷輸送能力に優れる有機光導電性材料、ならびに該有機光導電性材料を用いた電子写真感光体およびそれを備える画像形成装置を提供することである。
本発明者は、上記課題を解決するべく研究を重ねた結果、有効な有機光導電性材料として、ヒドラゾン構造とジエン構造またはトリエン構造とを合わせ持つ新規なヒドラゾン化合物を見出し、本発明を完成した。
すなわち、本発明は、一般式（１）
Figure 2006076894
（式中、Ａｒ１は置換基を有してもよいアリーレン基を示す。Ａｒ２は置換基を有してもよい、アリール基、複素環基、アラルキル基またはアルキル基を示す。Ａｒ３は置換基を有してもよい、アリール基、複素環基、アラルキル基またはチエニルアルキル基を示す。Ａｒ４は水素原子または置換基を有してもよい、アリール基、複素環基、アラルキル基もしくはアルキル基を示す。Ａｒ５は置換基を有してもよい、アリール基または複素環基を示す。Ａｒ６は水素原子または置換基を有してもよい、アリール基、複素環基、アラルキル基もしくはアルキル基を示す。ただし、基＝ＣＡｒ３Ａｒ４が結合する炭素原子には、基＝ＣＡｒ３Ａｒ４の代わりに２価の芳香環基または複素環基が結合してもよい。また、基＝ＣＡｒ５Ａｒ６が結合する窒素原子には、基＝ＣＡｒ５Ａｒ６の代わりに２価の芳香環基または複素環基が結合してもよい。Ｒ１、Ｒ２およびＲ３は同一または異なって、水素原子または置換基を有してもよい、アルキル基、アリール基、複素環基もしくはアラルキル基を示す。ｎは１または２を示す。ｎが２のとき、２個のＲ２およびＲ３はそれぞれ同一でもよくまたは異なっていてもよい。）
で表されるヒドラゾン化合物である。
また本発明は、ヒドラゾン化合物が、一般式（２）
Figure 2006076894
（式中、Ａｒ２、Ａｒ３、Ａｒ４、Ａｒ５、Ａｒ６およびｎは一般式（１）における定義と同義である。Ｒ１ａは水素原子または置換基を有してもよい、炭素数１〜３のアルキル基もしくはアリール基を示す。Ｒ２ａおよびＲ３ａは、一方が水素原子であり、他方が水素原子または置換基を有してもよい、炭素数１〜３のアルキル基、複素環基もしくはアラルキル基を示す。ただし、ｎが２のとき、２個のＲ２ａおよびＲ３ａはそれぞれ同一でもよくまたは異なっていてもよい。Ｒ４は水素原子、ハロゲン原子、炭素数１〜５のパーフルオロアルキル基または置換基を有してもよい、炭素数１〜３のアルキル基、炭素数１〜３のアルコキシ基、炭素数１〜５のフルオロアルキル基もしくは炭素数２〜８のジアルキルアミノ基を示す。ｍは１〜４の整数を示す。ただし、ｍが２以上のとき、複数個のＲ４は同一でもよくまたは異なっていてもよい。）
で表されるヒドラゾン化合物であることを特徴とする。
また本発明は、前記一般式（２）において、Ａｒ５が、置換基としてハロゲン原子、アルキル基、アルコキシ基、パーハロゲノアルキル基、ハロゲノアルキル基、ジアルキルアミノ基、スチリル基およびフェニルチオ基から選ばれる１種もしくは２種以上を有してもよいアリール基、または置換基としてアルキル基を有してもよくかつ異項原子として酸素原子、窒素原子および硫黄原子から選ばれる１種または２種以上を含む単環式もしくは縮合環式複素環基であることを特徴とする。
また本発明は、ヒドラゾン化合物が、一般式（３）
Figure 2006076894
（式中、Ａｒ２、Ａｒ３、Ａｒ４、Ａｒ６およびｎは一般式（１）における定義と同義である。Ｒ１ａ、Ｒ２ａ、Ｒ３ａ、Ｒ４およびｍは一般式（２）における定義と同義である。Ｒ５は水素原子、ハロゲン原子、炭素数１〜３のアルキル基、炭素数１〜３のアルコキシ基、炭素数１〜５のパーフルオロアルキル基、炭素数１〜５のフルオロアルキル基または炭素数２〜８のジアルキルアミノ基を示す。ｌは１〜５の整数を示す。ただし、ｌが２以上のとき、複数個のＲ５は同一でもよくまたは異なっていてもよい。また、Ｒ５が結合するフェニル基およびＡｒ６は、これらが結合する炭素原子と共に縮合環を形成してもよい。）
で表されるヒドラゾン化合物であることを特徴とする。
また本発明は、前記一般式（３）において、Ｒ５が水素原子、炭素数１〜３のアルキル基または炭素数１〜３のアルコキシ基であることを特徴とする。
また本発明は、前記一般式（３）において、Ａｒ２が炭素数１〜３のアルキル基、置換基としてハロゲン原子、炭素数１〜３のアルキル基もしくはフェニルチオ基を有してもよいフェニル基、置換基として炭素数１〜３のアルコキシ基を有してもよいベンジル基または置換基として炭素数１〜３のアルキル基を有してもよくかつ異項原子として硫黄原子および窒素原子から選ばれる１種または２種を含む単環式もしくは縮合環式複素環基であり、
Ａｒ３が置換基として炭素数１〜３のアルキル基、炭素数１〜３のアルコキシ基もしくは炭素数１〜３のハロゲノアルキル基を有してもよいフェニル基、アルキル部分の炭素数が１もしくは２であるアラルキル基、アルキル部分の炭素数が１〜３であるチエニルアルキル基または置換基として炭素数１〜３のアルキル基を有してもよくかつ異項原子として酸素原子、硫黄原子および窒素原子から選ばれる１種もしくは２種以上を含む単環式もしくは縮合環式複素環基であり、
Ａｒ４が水素原子、炭素数１〜３のアルキル基または置換基として炭素数１〜３のアルキル基、炭素数１〜３のアルコキシ基もしくはアルキル部分の炭素数が１〜３であるジアルキルアミノ基を有してもよいフェニル基であり、
Ａｒ６が水素原子、炭素数１〜３のアルキル基または異項原子として酸素原子を含む単環式複素環基であり、
Ｒ１ａが水素原子、炭素数１〜３のアルキル基またはフェニル基であり、
Ｒ２ａおよびＲ３ａのうち一方が水素原子であり、他方が水素原子、炭素数１〜３のアルキル基、ベンジル基または異項原子として硫黄原子を含む単環式複素環基であり、
かつＲ４が水素原子または炭素数１〜３のアルキル基であることを特徴とする。
また本発明は、前記一般式（３）において、Ｒ１ａ，Ｒ２ａおよびＲ３ａがいずれも水素原子であることを特徴とする。
また本発明は、導電性支持体と、前記導電性支持体上に設けられる感光層とを有する電子写真感光体であって、
前記感光層は、前記本発明のヒドラゾン化合物を含有することを特徴とする電子写真感光体である。
また本発明は、前記感光層が、オキソチタニウムフタロシアニン化合物をさらに含有することを特徴とする。
また本発明は、前記オキソチタニウムフタロシアニン化合物が、Ｃｕ−Ｋα特性Ｘ線（波長：１．５４Å）に対するＸ線回折スペクトルにおいて少なくともブラッグ角２θ（誤差：２θ±０．２°）２７．２°に回折ピークを示す結晶構造を有するオキソチタニウムフタロシアニン化合物であることを特徴とする。
また本発明は、前記感光層が、電荷発生物質を含有する電荷発生層と、電荷輸送物質を含有する電荷輸送層とを備え、
前記電荷輸送物質が、前記本発明のヒドラゾン化合物を含むことを特徴とする。
また本発明は、前記電荷輸送層が、さらにバインダ樹脂を含有し、
前記電荷輸送層における前記本発明のヒドラゾン化合物の重量（Ａ）に対するバインダ樹脂の重量（Ｂ）の比率（Ｂ／Ａ）が、１．２以上、３．０以下であることを特徴とする。
また本発明は、前記導電性支持体と前記感光層との間に、中間層を有することを特徴とする。
また本発明は、前記本発明の電子写真感光体と、
前記電子写真感光体を帯電させる帯電手段と、
帯電された前記電子写真感光体に対して露光を施す露光手段と、
露光によって形成される静電潜像を現像する現像手段とを備えることを特徴とする画像形成装置である。
本発明によれば、一般式（１）で表される特定の構造のヒドラゾン化合物が提供される。一般式（１）で表される本発明のヒドラゾン化合物は、電荷輸送能力、特にホール輸送能力に優れるので、電子写真感光体などの静電記録素子、センサ素子またはＥＬ素子などのデバイスの電荷輸送物質として好適である。これらのデバイスに本発明のヒドラゾン化合物を用いることによって、応答性に優れるデバイスを提供することができる。たとえば、本発明のヒドラゾン化合物を電子写真感光体の感光層に含有させることによって、帯電性、感度および光応答性などの電気特性が良好であり、かつ電気的および機械的耐久性、ならびに環境安定性に優れる電子写真感光体を実現することができる。
また本発明によれば、一般式（１）で表される本発明のヒドラゾン化合物の中でも、前述の特定のヒドラゾン化合物が好ましい。これらのヒドラゾン化合物は、特に優れた電荷輸送能力を有するので、電子写真感光体などのデバイスの電荷輸送物質として特に有効である。
また本発明によれば、電子写真感光体の感光層には、一般式（１）で表される本発明のヒドラゾン化合物が含有され、電荷輸送物質として機能する。このことによって、帯電性、感度および光応答性などの電気特性に優れ、さらに電気的耐久性および環境安定性にも優れる信頼性の高い電子写真感光体を得ることができる。また、高速の電子写真プロセスに用いられた場合であっても画質の低下を引起すことのない電子写真感光体が実現される。したがって、本発明の電子写真感光体を用いることによって、各種の環境下において長期間にわたって安定して高品質の画像を提供することができる。また、本発明の電子写真感光体を用いることによって、画質を低下させることなく、画像形成速度を向上させることができる。
また本発明によれば、電子写真感光体の感光層には、オキソチタニウムフタロシアニン化合物が含有される。このことによって、電子写真感光体の感度および解像度を向上させることができる。
また本発明によれば、オキソチタニウムフタロシアニン化合物の中でも、Ｃｕ−Ｋα特性Ｘ線（波長：１．５４Å）に対するＸ線回折スペクトルにおいて少なくともブラッグ角２θ（誤差：２θ±０．２°）２７．２°に回折ピークを示す結晶構造を有するオキソチタニウムフタロシアニン化合物が好ましい。このオキソチタニウムフタロシアニン化合物は、電荷発生能力および電荷注入能力に特に優れる。したがって、このオキソチタニウムフタロシアニン化合物を用いることによって、電子写真感光体の感度および解像度を一層向上させることができる。
また本発明によれば、電子写真感光体の感光層は、電荷発生物質を含有する電荷発生層と、本発明のヒドラゾン化合物を含む電荷輸送物質を含有する電荷輸送層とを備える。このように電荷発生機能と電荷輸送機能とを別々の層に担わせることによって、各層を構成する材料を独立して選択することができるので、電荷発生機能および電荷輸送機能それぞれに最適な材料を選択することができる。したがって、電子写真感光体の帯電性、感度および光応答性などの電気特性、ならびに電気的および機械的耐久性を一層向上させることができる。
また本発明によれば、電荷輸送層において、一般式（１）で表される本発明のヒドラゾン化合物の重量（Ａ）に対するバインダ樹脂の重量（Ｂ）の比率（Ｂ／Ａ）は、１．２以上、３．０以下である。このことによって、電荷輸送層の耐刷性を向上させることができる。また、電荷輸送層に含有される本発明のヒドラゾン化合物は優れた電荷輸送能力を有するので、電荷輸送層中に前記比率でバインダ樹脂が含有されても、電子写真感光体の応答性は低下しない。したがって、本発明の電子写真感光体では、光応答性を低下させることなく電荷輸送層の耐刷性を向上させ、機械的耐久性を向上させることができる。
また本発明によれば、導電性支持体と感光層との間には中間層が設けられる。このことによって、導電性支持体から感光層への電荷の注入を防止し、画像欠陥の発生を防ぐことができる。このように導電性支持体と感光層との間に中間層を設けると、感度の低下するおそれがあるけれども、本発明の電子写真感光体は、感光層に電荷輸送物質として本発明のヒドラゾン化合物を含有するので、中間層が設けられても良好な感度を示す。したがって、本発明の電子写真感光体では、感度を低下させることなく中間層を設け、画像欠陥の発生を抑制することができる。
また本発明によれば、画像形成装置は、本発明の電子写真感光体を備える。本発明の電子写真感光体は、一般式（１）で表される本発明のヒドラゾン化合物を感光層に含有するので、帯電性、感度および光応答性などの電気特性、電気的および機械的耐久性、ならびに環境安定性に優れる。したがって、各種の環境下において長期間にわたって安定して高品質の画像を形成することのできる信頼性の高い画像形成装置が実現される。また本発明の電子写真感光体は、高速の電子写真プロセスに用いられた場合であっても画質の低下を引起すことがないので、本発明の画像形成装置は、画像形成速度の高速化が可能である。
本発明のヒドラゾン化合物は、下記一般式（１）で表されるヒドラゾン化合物である。
Figure 2006076894
一般式（１）において、Ａｒ１は置換基を有してもよいアリーレン基を示す。該アリーレン基としては、ｐ−フェニレン基、ｍ−フェニレン基などのフェニレン基、１，４−ナフチレン基などのナフチレン基、４，４’−ビフェニリレン基などのビフェニリレン基などが挙げられる。
これらのアリーレン基が有してもよい置換基としては、フッ素原子、塩素原子、臭素原子などのハロゲン原子、パーフルオロメチル基などのパーフルオロアルキル基（好ましくは炭素数１〜５のパーフルオロアルキル基）、メチル基、エチル基などのアルキル基（好ましくは炭素数１〜３のアルキル基）、メトキシ基、エトキシ基などのアルコキシ基（好ましくは炭素数１〜３のアルコキシ基）、モノフルオロメチル基、１，１−ジフルオロエチル基などのフルオロアルキル基（好ましくは炭素数１〜５のフルオロアルキル基）、ジメチルアミノ基、ジエチルアミノ基などのジアルキルアミノ基（好ましくは炭素数２〜８のジアルキルアミノ基）などが挙げられる。これらの置換基は、さらに置換基を有してもよい。
一般式（１）において、Ａｒ２は置換基を有してもよいアリール基、置換基を有してもよい複素環基、置換基を有してもよいアラルキル基または置換基を有してもよいアルキル基を示す。
Ａｒ２で示される各基の具体例としては、以下のものが挙げられる。アリール基としては、フェニル基、ナフチル基、ビフェニリル基などの環数１〜６（好ましくは１〜４）の単環式または多環式のアリール基などが挙げられる。複素環基としては、フリル基、チエニル基、チアゾリル基、ベンゾフリル基、ベンゾチオフェニル基などの、異項原子として、酸素原子、窒素原子、硫黄原子、セレン原子またはテルル原子などを含む単環式または縮合環式複素環基などが挙げられる。ここで、縮合環式複素環基とは、単環式の複素環同士が縮合したものおよび芳香環と複素環とが縮合したもののことである。アラルキル基としては、ベンジル基、フェネチル基、１−ナフチルメチル基などの、アルキル部分の炭素数が１または２であるアラルキル基などが挙げられる。アルキル基としては、メチル基、エチル基、ｎ−プロピル基などの炭素数１〜３の直鎖状アルキル基、イソプロピル基などの炭素数１〜３の分岐鎖状アルキル基、シクロヘキシル基、シクロペンチル基などの炭素数５〜８のシクロアルキル基などが挙げられる。これらの各基が有してもよい置換基としては、Ａｒ１で示されるアリーレン基の有してもよい置換基と同様のものが挙げられる。
一般式（１）において、Ａｒ３は置換基を有してもよいアリール基、置換基を有してもよい複素環基、置換基を有してもよいアラルキル基または置換基を有してもよいチエニルアルキル基を示す。
Ａｒ３で示されるアリール基、複素環基およびアラルキル基の具体例としては、Ａｒ２で示されるアリール基、複素環基およびアラルキル基と同様のものが挙げられる。また、チエニルアルキル基の具体例としては、チエニルメチル基、チエニルエチル基などの、アルキル部分の炭素数が１〜３であるチエニルアルキル基などが挙げられる。これらの各基が有してもよい置換基としては、Ａｒ１で示されるアリーレン基の有してもよい置換基と同様のものが挙げられる。
一般式（１）において、Ａｒ４は水素原子、置換基を有してもよいアリール基、置換基を有してもよい複素環基、置換基を有してもよいアラルキル基または置換基を有してもよいアルキル基を示す。Ａｒ４で示される各基の具体例としては、Ａｒ２で示される各基と同様のものが挙げられる。また、これらが有してもよい置換基としては、Ａｒ１で示されるアリーレン基の有してもよい置換基と同様のものが挙げられる。
一般式（１）において、Ａｒ５は置換基を有してもよいアリール基または置換基を有してもよい複素環基を示す。Ａｒ５で示されるアリール基および複素環基の具体例としては、Ａｒ２で示されるアリール基および複素環基と同様のものが挙げられる。また、これらが有してもよい置換基としては、Ａｒ１で示されるアリーレン基の有してもよい置換基と同様のものが挙げられる。
一般式（１）において、Ａｒ６は水素原子、置換基を有してもよいアリール基、置換基を有してもよい複素環基、置換基を有してもよいアラルキル基または置換基を有してもよいアルキル基を示す。Ａｒ６で示される各基の具体例としては、Ａｒ２で示される各基と同様のものが挙げられる。また、これらが有してもよい置換基としては、Ａｒ１で示されるアリーレン基の有してもよい置換基と同様のものが挙げられる。
一般式（１）において、基＝ＣＡｒ３Ａｒ４が結合する炭素原子には、基＝ＣＡｒ３Ａｒ４の代わりに２価の芳香環基または複素環基が結合してもよい。該２価の芳香環基としては、１−インダニリデン基、１，２，３，４−テトラヒドロ−１−ナフチリデン基などが挙げられる。また、該２価の複素環基としては、ベンゾスベロニリデン基、９−キサンテニリデン基などが挙げられる。
一般式（１）において、基＝ＣＡｒ５Ａｒ６が結合する窒素原子には、基＝ＣＡｒ５Ａｒ６の代わりに２価の芳香環基または複素環基が結合してもよい。基＝ＣＡｒ５Ａｒ６が結合する窒素原子に結合してもよい２価の芳香環基および複素環基としては、基＝ＣＡｒ３Ａｒ４が結合する炭素原子に結合してもよい２価の芳香環基および複素環基と同様のものが挙げられる。
一般式（１）において、Ｒ１、Ｒ２およびＲ３は同一または異なって、水素原子、置換基を有してもよいアルキル基、置換基を有してもよいアリール基、置換基を有してもよい複素環基または置換基を有してもよいアラルキル基を示す。Ｒ１、Ｒ２およびＲ３で示される各基の具体例としては、Ａｒ２で示される各基と同様のものが挙げられる。また、これらが有してもよい置換基としては、Ａｒ１で示されるアリーレン基の有してもよい置換基と同様のものが挙げられる。
一般式（１）において、ｎは１または２を示す。ｎが２のとき、２個のＲ２およびＲ３はそれぞれ同一でもよくまたは異なっていてもよい。
一般式（１）で表される本発明のヒドラゾン化合物は、電荷輸送能力、特にホール輸送能力に優れる。本発明のヒドラゾン化合物が優れた電荷輸送能力を示すのは、分子内の広範囲にわたって共役系が形成されているためであると推察される。このように、本発明のヒドラゾン化合物は、電荷輸送能力に優れるので、電荷輸送物質としての用途に適している。たとえば、本発明のヒドラゾン化合物を電子写真感光体などの静電記録素子、センサ素子またはＥＬ素子などのデバイスの電荷輸送物質として用いることによって、応答性に優れるデバイスを実現することができる。
一般式（１）で表されるヒドラゾン化合物のうち、好ましい化合物としては、下記一般式（２）で表されるヒドラゾン化合物が挙げられる。
Figure 2006076894
一般式（２）において、Ａｒ２、Ａｒ３、Ａｒ４、Ａｒ５、Ａｒ６およびｎは一般式（１）における定義と同義である。
一般式（２）において、Ｒ１ａは水素原子、置換基を有してもよい炭素数１〜３のアルキル基または置換基を有してもよいアリール基を示す。炭素数１〜３のアルキル基としては、メチル基、エチル基、ｎ−プロピル基などの炭素数１〜３の直鎖状アルキル基、イソプロピル基などの炭素数１〜３の分岐鎖状アルキル基などが挙げられる。また、アリール基としては、フェニル基、ナフチル基、ビフェニリル基などの環数１〜６（好ましくは１〜４）の単環式または多環式のアリール基などが挙げられる。これらの各基が有してもよい置換基としては、Ａｒ１で示されるアリーレン基の有してもよい置換基と同様のものが挙げられる。
一般式（２）において、Ｒ２ａおよびＲ３ａは、一方が水素原子であり、他方が水素原子、置換基を有してもよい炭素数１〜３のアルキル基、置換基を有してもよい複素環基または置換基を有してもよいアラルキル基を示す。ただし、ｎが２のとき、２個のＲ２ａおよびＲ３ａはそれぞれ同一でもよくまたは異なっていてもよい。
Ｒ２ａおよびＲ３ａで示される炭素数１〜３のアルキル基としては、Ｒ１ａで示される炭素数１〜３のアルキル基と同様のものが挙げられる。また、複素環基としては、フリル基、チエニル基、チアゾリル基、ベンゾフリル基、ベンゾチオフェニル基などの、異項原子として、酸素原子、窒素原子、硫黄原子、セレン原子またはテルル原子などを有する５員、６員または縮合環の複素環基などが挙げられる。アラルキル基としては、ベンジル基、フェネチル基、１−ナフチルメチル基などの、アルキル部分の炭素数が１または２であるアラルキル基などが挙げられる。これらの各基が有してもよい置換基としては、Ａｒ１で示されるアリーレン基の有してもよい置換基と同様のものが挙げられる。
一般式（２）において、Ｒ４は水素原子、ハロゲン原子、炭素数１〜５のパーフルオロアルキル基、置換基を有してもよい炭素数１〜３のアルキル基、置換基を有してもよい炭素数１〜３のアルコキシ基、置換基を有してもよい炭素数１〜５のフルオロアルキル基または置換基を有してもよい炭素数２〜８のジアルキルアミノ基を示す。また、ｍは１〜４の整数を示す。ただし、ｍが２以上のとき、複数個のＲ４は同一でもよくまたは異なっていてもよい。
Ｒ４で示される各基の具体例としては、以下のものが挙げられる。ハロゲン原子としては、フッ素原子、塩素原子、臭素原子などが挙げられる。炭素数１〜５のパーフルオロアルキル基としては、トリフルオロメチル基、ペンタフルオロエチル基、ヘプタフルオロプロピル基などが挙げられる。炭素数１〜３のアルキル基としては、メチル基、エチル基、ｎ−プロピル基などの炭素数１〜３の直鎖状アルキル基、イソプロピル基などの炭素数１〜３の分岐鎖状アルキル基などが挙げられる。炭素数１〜３のアルコキシ基としては、メトキシ基、エトキシ基、ｎ−プロポキシ基などの炭素数１〜３の直鎖状アルコキシ基、イソプロポキシ基などの炭素数１〜３の分岐鎖状アルコキシ基などが挙げられる。炭素数１〜５のフルオロアルキル基としては、モノフルオロメチル基、１，１−ジフルオロエチル基、１，１，１−トリフルオロブチル基などが挙げられる。炭素数２〜８のジアルキルアミノ基としては、ジメチルアミノ基、ジエチルアミノ基、ジイソプロピルアミノ基などが挙げられる。これらの各基が有してもよい置換基としては、Ａｒ１で示されるアリーレン基の有してもよい置換基と同様のものが挙げられる。
一般式（２）で表されるヒドラゾン化合物は、一般式（１）で表される本発明のヒドラゾン化合物の中でも、特に優れた電荷輸送能力を有するので、電荷輸送物質として特に有効である。
一般式（２）で表されるヒドラゾン化合物のうち、好ましい化合物としては、
前記一般式（２）において、Ａｒ５が、置換基としてハロゲン原子、アルキル基、アルコキシ基、パーハロゲノアルキル基、ハロゲノアルキル基、ジアルキルアミノ基、スチリル基およびフェニルチオ基から選ばれる１種もしくは２種以上を有してもよいアリール基、または置換基としてアルキル基を有してもよくかつ異項原子として酸素原子、窒素原子および硫黄原子から選ばれる１種または２種以上を含む単環式もしくは縮合環式複素環基であるものが挙げられ、
さらに好ましい化合物としては、下記一般式（３）で表されるヒドラゾン化合物が挙げられる。
Figure 2006076894
一般式（３）において、Ａｒ２、Ａｒ３、Ａｒ４、Ａｒ６およびｎは一般式（１）における定義と同義である。また、Ｒ１ａ、Ｒ２ａ、Ｒ３ａ、Ｒ４およびｍは一般式（２）における定義と同義である。
一般式（３）において、Ｒ５は水素原子、ハロゲン原子、炭素数１〜３のアルキル基、炭素数１〜３のアルコキシ基、炭素数１〜５のパーフルオロアルキル基、炭素数１〜５のフルオロアルキル基または炭素数２〜８のジアルキルアミノ基を示す。また、ｌは１〜５の整数を示す。ただし、ｌが２以上のとき、複数個のＲ５は同一でもよくまたは異なっていてもよい。Ｒ５で示される各基の具体例としては、一般式（２）においてＲ４で示される各基と同様のものが挙げられる。
また、一般式（３）において、Ｒ５が結合するフェニル基およびＡｒ６は、これらが結合する炭素原子と共に縮合環を形成してもよい。このような縮合環としては、インダン、１，２，３，４−テトラヒドロナフタレンなどが挙げられる。
一般式（３）で表されるヒドラゾン化合物は、後述する一般式（４ａ）で表されるヒドラゾン中間体として、入手の容易な種々の置換基の導入されたベンゾイル誘導体を用いて合成することができるので、安価に製造することができる。したがって、一般式（３）で表されるヒドラゾン化合物を用いることによって、優れた応答性を有する電子写真感光体などのデバイスを安価に提供することができる。
一般式（３）で表されるヒドラゾン化合物のうち、好ましいものとしては、Ｒ５が水素原子、炭素数１〜３のアルキル基または炭素数１〜３のアルコキシ基であるものが挙げられる。
これらのヒドラゾン化合物の中でも、一般式（３）において、
Ａｒ２が炭素数１〜３のアルキル基、置換基としてハロゲン原子、炭素数１〜３のアルキル基もしくはフェニルチオ基を有してもよいフェニル基、置換基として炭素数１〜３のアルコキシ基を有してもよいベンジル基または置換基として炭素数１〜３のアルキル基を有してもよくかつ異項原子として硫黄原子および窒素原子から選ばれる１種または２種を含む単環式もしくは縮合環式複素環基であり、
Ａｒ３が置換基として炭素数１〜３のアルキル基、炭素数１〜３のアルコキシ基もしくは炭素数１〜３のハロゲノアルキル基を有してもよいフェニル基、アルキル部分の炭素数が１もしくは２であるアラルキル基、アルキル部分の炭素数が１〜３であるチエニルアルキル基または置換基として炭素数１〜３のアルキル基を有してもよくかつ異項原子として酸素原子、硫黄原子および窒素原子から選ばれる１種もしくは２種以上を含む単環式もしくは縮合環式複素環基であり、
Ａｒ４が水素原子、炭素数１〜３のアルキル基または置換基として炭素数１〜３のアルキル基、炭素数１〜３のアルコキシ基もしくはアルキル部分の炭素数が１〜３であるジアルキルアミノ基を有してもよいフェニル基であり、
Ａｒ６が水素原子、炭素数１〜３のアルキル基または異項原子として酸素原子を含む単環式複素環基であり、
Ｒ１ａが水素原子、炭素数１〜３のアルキル基またはフェニル基であり、
Ｒ２ａおよびＲ３ａのうち一方が水素原子であり、他方が水素原子、炭素数１〜３のアルキル基、ベンジル基または異項原子として硫黄原子を含む単環式複素環基であり、
かつＲ４が水素原子または炭素数１〜３のアルキル基であるものが特に好ましい。
また、製造原価の観点から特に優れる化合物としては、一般式（３）において、Ｒ１ａ，Ｒ２ａおよびＲ３ａがいずれも水素原子であるものが挙げられる。

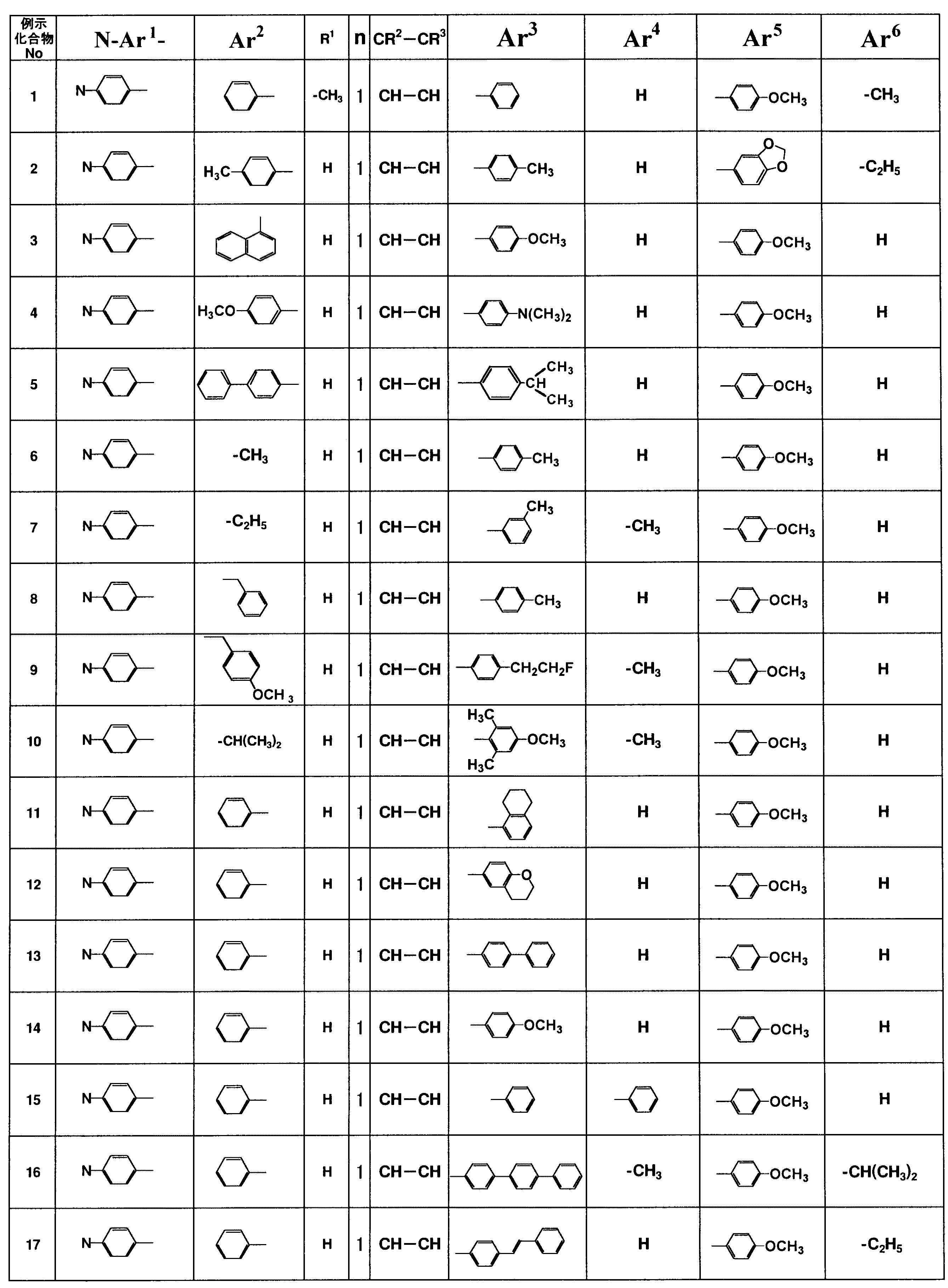

一般式（１）で表される本発明のヒドラゾン化合物の具体例としては、たとえば以下の表１〜表４に示す例示化合物Ｎｏ．１〜Ｎｏ．６０を挙げることができるけれども、本発明のヒドラゾン化合物は、これらに限定されるものではない。
なお、表１〜表４では、各例示化合物を一般式（１）の各基に対応する基で表している。たとえば、表１に示す例示化合物Ｎｏ．１は、下記構造式（１ａ）で表されるヒドラゾン化合物である。
Figure 2006076894
なお、表１〜表４では、一般式（１）において基＝ＣＡｒ３Ａｒ４が結合する炭素原子に２価の芳香環基または複素環基が結合した化合物を例示する場合には、これらの２価基をＡｒ３の欄からＡｒ４の欄にわたって記載する。また、基＝ＣＡｒ５Ａｒ６が結合する窒素原子に２価の芳香環基または複素環基が結合した化合物を例示する場合には、これらの２価基をＡｒ５の欄からＡｒ６の欄にわたって記載する。また、一般式（１）においてｎ＝２のヒドラゾン化合物のうち、２個のＲ２で示される基が同一であり、かつ２個のＲ３で示される基が同一であるものを例示する場合には、Ｒ２およびＲ３をそれぞれ１個示す。
Figure 2006076894
Figure 2006076894
Figure 2006076894
Figure 2006076894
一般式（１）で表される本発明のヒドラゾン化合物は、公知の反応を利用して製造することができる。たとえば、一般式（１）においてＲ１が水素原子である化合物は、下記一般式（４）
Figure 2006076894
（式中、Ａｒ１、Ａｒ２、Ａｒ５およびＡｒ６は一般式（１）における定義と同義である。）で表されるヒドラゾン中間体をホルミル化し、下記一般式（５）
Figure 2006076894
（式中、Ａｒ１、Ａｒ２、Ａｒ５およびＡｒ６は一般式（１）における定義と同義である。）で表されるヒドラゾン−アルデヒド中間体を合成し、得られたヒドラゾン−アルデヒド中間体と、下記一般式（６）
Figure 2006076894
（式中、Ａｒ３、Ａｒ４、Ｒ２、Ｒ３およびｎは一般式（１）における定義と同義である。Ｒ６は、炭素数１〜３のアルキル基またはアリール基を示す。）で表されるウィッティッヒ（Ｗｉｔｔｉｇ）試薬とを塩基性条件下で反応させることによって製造することができる。
一般式（４）で表されるヒドラゾン中間体は、たとえば下記一般式（４ａ）
Figure 2006076894
（式中、Ａｒ５およびＡｒ６は一般式（１）における定義と同義である。）で表されるケトン化合物と、下記一般式（４ｂ）
Figure 2006076894
（式中、Ａｒ１およびＡｒ２は一般式（１）における定義と同義である。）で表されるヒドラジン化合物とを脱水縮合させることによって製造することができる。この脱水縮合反応は、一般式（４ａ）で表されるケトン化合物および一般式（４ｂ）で表されるヒドラジン化合物をアルコール系溶媒中で酸触媒の存在下に加熱することによってほぼ定量的に進行する。この脱水縮合反応の反応温度および反応時間は、特に制限されず、使用されるケトン化合物およびヒドラジン化合物の種類および量などの各種条件に応じて適宜選択されるけれども、好ましくは、反応温度７０〜８０℃で４〜８時間である。脱水縮合反応に使用されるアルコール系溶媒としては、エタノール、ブタノール、イソプロパノールなどが挙げられる。また、酸触媒としては、ｐ−トルエンスルホン酸、カンファースルホン酸、酢酸などが挙げられる。酸触媒の添加量は、特に制限されないけれども、たとえば、一般式（４ａ）で表されるケトン化合物１．０モル当量に対して、０．００１〜０．０１モル当量である。
たとえば、一般式（４）において、Ａｒ１がフェニレン基であり、Ａｒ２およびＡｒ５がフェニル基であり、Ａｒ６がメチル基であるヒドラゾン中間体は、一般式（４ａ）で表されるケトン化合物としてアセトフェノンを用い、一般式（４ｂ）で表されるヒドラジン化合物としてＮ，Ｎ−ジフェニルヒドラジンを用いて製造することができる。
一般式（４）で表されるヒドラゾン中間体のホルミル化は、たとえばフィルスマイヤーのホルミル化反応などの公知のホルミル化反応を用いて行なうことができる。
一般式（４）で表されるヒドラゾン中間体に対するフィルスマイヤーのホルミル化反応は、たとえば以下のようにして行なわれる。まず、適当な溶媒中に、オキシ塩化リンとＮ，Ｎ−ジメチルホルムアミド（Ｎ，Ｎ−Dimethylformamide；略称ＤＭＦ）、Ｎ−メチル−Ｎ−フェニルホルムアミドまたはＮ，Ｎ−ジフェニルホルムアミドとを加え、フィルスマイヤー試薬を調製する。使用される溶媒としては、Ｎ，Ｎ−ジメチルホルムアミドなどの非プロトン性極性溶媒、１，２−ジクロロエタンなどのハロゲン化炭化水素、トルエンなどの芳香族炭化水素類などが挙げられる。
次いで、調製されたフィルスマイヤー試薬１．０〜１．３モル当量に対して、一般式（４）で表されるヒドラゾン中間体１．０モル当量を加え、８０〜１００℃の加熱下で２〜８時間撹拌して反応させる。反応終了後、アルカリ水溶液で加水分解を行ない、一般式（５）で表されるヒドラゾン−アルデヒド中間体を得る。加水分解に使用されるアルカリ水溶液としては、１〜８規定の水酸化ナトリウム水溶液、水酸化カリウム水溶液などが挙げられる。以上のようにして、一般式（５）で表されるヒドラゾン−アルデヒド中間体を高収率で製造することができる。
一般式（５）で表されるヒドラゾン−アルデヒド中間体と反応させる一般式（６）で表されるウィティッヒ試薬は、たとえば、下記一般式（６ａ）
（Ｒ６Ｏ）３Ｐ …（6a）
（式中、Ｒ６は一般式（６）における定義と同義である。）で表される亜リン酸化合物と、下記一般式（６ｂ）
Figure 2006076894
（式中、Ａｒ３、Ａｒ４、Ｒ２、Ｒ３およびｎは一般式（１）における定義と同義である。Ｘ２はハロゲン原子を示す。）で表されるハロゲン化アリル化合物とを略等モル量ずつ無溶媒で混合し、加熱下で撹拌して反応させることによって製造することができる。
一般式（６ａ）で表される亜リン酸化合物としては、亜リン酸トリエチル、亜リン酸トリイソプロピルなどの亜リン酸トリアルキル、亜リン酸トリフェニルなどの亜リン酸トリアリールなどが挙げられる。一般式（６ｂ）で表されるハロゲン化アリル化合物としては、一般式（６ａ）においてＸ２がフッ素原子、塩素原子、臭素原子またはヨウ素原子であるものなどが挙げられ、これらの中でも、一般式（６ａ）においてＸ２が塩素原子または臭素原子であるものが好適に用いられる。
一般式（５）で表されるヒドラゾン−アルデヒド中間体と一般式（６）で表されるウィッティッヒ試薬とのウィッティッヒ−ホルナー反応は、たとえば以下のようにして行なわれる。まず、適当な溶媒中に、一般式（５）で表されるヒドラゾン−アルデヒド中間体１．０モル当量と、一般式（６）で表されるウィッティッヒ試薬１．０〜１．２モル当量と、金属アルコキシド塩基１．０〜１．３モル当量とを加え、室温（２０〜３０℃）下または３０〜６０℃の加熱下で、２〜８時間撹拌して反応させる。これによって、一般式（１）で表される本発明のヒドラゾン化合物のうち、一般式（１）においてＲ１が水素原子である化合物を高収率で製造することができる。
ウィッティッヒ−ホルナー反応において使用される溶媒としては、トルエン、キシレンなどの芳香族炭化水素類、ジエチルエーテル、テトラヒドロフラン（Tetrahydrofuran；略称ＴＨＦ）、エチレングリコールジメチルエーテルなどのエーテル類、Ｎ，Ｎ−ジメチルホルムアミド、ジメチルスルホキシドなどの非プロトン性極性溶媒などが挙げられる。金属アルコキシド塩基としては、カリウムｔ−ブトキサイド、ナトリウムエトキサイド、ナトリウムメトキサイドなどが挙げられる。
また、一般式（１）においてＲ１が水素原子以外の基である化合物は、たとえば、前述の一般式（４）で表されるヒドラゾン中間体をアシル化し、下記一般式（７）
Figure 2006076894
（式中、Ａｒ１、Ａｒ２、Ａｒ５、Ａｒ６およびＲ１は一般式（１）における定義と同義である。ただし、Ｒ１は水素原子ではない。）で表されるヒドラゾン−ケトン中間体を合成し、得られたヒドラゾン−ケトン中間体と、前述の一般式（６ｂ）で表されるハロゲン化アリル化合物を金属マグネシウムで処理して得られるグリニヤール試薬とを反応させることによって製造することができる。
一般式（４）で表されるヒドラゾン中間体のアシル化は、たとえばフリーデル−クラフトアシル化反応などの公知のアシル化反応を用いて行なうことができる。フリーデル−クラフトアシル化反応を用いる場合には、たとえば、一般式（４）で表されるヒドラゾン中間体と、下記一般式（７ａ）
Figure 2006076894
（式中、Ｒ１は一般式（１）における定義と同義である。ただし、Ｒ１は水素原子ではない。Ｘ１はハロゲン原子を示す。）で表されるハロゲン化アシル化合物または下記一般式（７ｂ）
Figure 2006076894
（式中、Ｒ１は一般式（１）における定義と同義である。ただし、Ｒ１は水素原子ではない。）で表されるカルボン酸無水物とをルイス酸の存在下に反応させることによって、一般式（７）で表されるヒドラゾン−ケトン中間体を得ることができる。
一般式（４）で表されるヒドラゾン中間体に対するフリーデル−クラフトアシル化反応は、たとえば以下のようにして行なわれる。まず、適当な溶媒中にルイス酸と一般式（７ａ）で表されるハロゲン化アシル化合物または一般式（７ｂ）で表されるカルボン酸無水物とを加え、０．５〜１時間程度撹拌してフリーデル−クラフトアシル化試薬を調製する。使用される溶媒としては、クロロホルム、１，２−ジクロロエタンなどのハロゲン化炭化水素類、ニトロベンゼンなどの芳香族炭化水素類などが挙げられる。ルイス酸としては、塩化アルミニウム、塩化スズ、塩化亜鉛などが挙げられる。ルイス酸の使用量は、一般式（５ａ）で表されるハロゲン化アシル１．０モル当量に対して、たとえば０．８〜１．３モル当量、好ましくは１．０〜１．２モル当量であり、一般式（５ｂ）で表されるカルボン酸無水物１．０モル当量に対して、たとえば２．０〜２．２モル当量である。
次いで、調製されたフリーデル−クラフトアシル化試薬１．０〜１．２モル当量に対して、一般式（４）で表されるヒドラゾン中間体１．０モル当量を加え、反応溶液をマイナス（−）４０℃〜３０℃に保持しながら２〜８時間撹拌する。反応終了後、アルカリ水溶液で加水分解を行ない、一般式（７）で表されるヒドラゾン−ケトン中間体を得る。１〜８規定（Ｎ）のアルカリ性水溶液で加水分解を行う。加水分解に使用されるアルカリ水溶液としては、１〜８規定の水酸化ナトリウム水溶液、水酸化カリウム水溶液などが挙げられる。以上のようにして、一般式（７）で表されるヒドラゾン−ケトン中間体を高収率で製造することができる。
一般式（７）で表されるヒドラゾン−ケトン中間体と前述のグリニヤール試薬とのグリニヤール反応は、たとえば以下のようにして行なわれる。まず、適当な溶媒中に、一般式（６ｂ）で表されるハロゲン化アリル化合物と金属マグネシウムとを略等モル量ずつ加え、グリニヤール試薬を調製する。使用される溶媒としては、トルエン、キシレンなどの芳香族炭化水素類、ジエチルエーテル、テトラヒドロフラン（Tetrahydrofuran；略称：ＴＨＦ）、エチレングリコールジメチルエーテルなどのエーテル類などが挙げられる。これらの溶媒は、金属ナトリウムなどで脱水して用いることが好ましい。
調製されたグリニヤール試薬１．１〜１．２モル当量に対して、冷却下で一般式（７）で表されるヒドラゾン−ケトン中間体１．０モル当量を加え、室温（たとえば２０〜３０℃）下または３０℃〜６０℃の加熱下で、２〜８時間撹拌する。以上のようにして、一般式（１）で表される本発明のヒドラゾン化合物のうち、一般式（１）においてＲ１が水素原子以外の基である化合物を高収率で製造することができる。
以上のようにして製造される一般式（１）で表される本発明のヒドラゾン化合物は、通常の分離手段、たとえば溶媒抽出法、再結晶法またはカラムクロマトグラフィーなどによって反応混合物から容易に単離精製でき、高純度のものとして得ることができる。
本発明による電子写真感光体（以下、単に感光体とも称する）は、以上に述べた一般式（１）で表される本発明のヒドラゾン化合物を電荷輸送物質として用いるものであり、種々の実施形態がある。以下、図面を参照して詳細に説明する。
図１は、本発明による電子写真感光体の実施の第１の形態である電子写真感光体１の構成を簡略化して示す部分断面図である。電子写真感光体１は、導電性材料から成るシート状の導電性支持体１１と、導電性支持体１１上に積層される層であって電荷発生物質を含有する電荷発生層１２と、電荷発生層１２の上にさらに積層される層であって電荷輸送物質を含有する電荷輸送層１３とを含む。電荷発生層１２と電荷輸送層１３とは、感光層１０である積層型光導電層１４を構成する。すなわち、感光体１は積層型感光体である。
導電性支持体１１は、感光体１の電極としての役割を果たすとともに他の各層１２，１３の支持部材としても機能する。導電性支持体１１の形状は、本実施の形態ではシート状であるけれども、これに限定されることなく、円柱状、円筒状または無端ベルト状などであってもよい。
導電性支持体１１を構成する導電性材料としては、たとえばアルミニウム、銅、亜鉛、チタンなどの金属単体、アルミニウム合金、ステンレス鋼などの合金を用いることができる。またこれらの金属材料に限定されることなく、ポリエチレンテレフタレート、ナイロンもしくはポリスチレンなどの高分子材料、硬質紙またはガラスなどの表面に、金属箔をラミネートしたもの、金属材料を蒸着したもの、または導電性高分子、酸化スズ、酸化インジウムなどの導電性化合物の層を蒸着もしくは塗布したものなどを用いることもできる。これらの導電性材料は所定の形状に加工されて使用される。
導電性支持体１１の表面には、必要に応じて、画質に影響のない範囲内で、陽極酸化皮膜処理、薬品もしくは熱水などによる表面処理、着色処理、または表面を粗面化するなどの乱反射処理を施してもよい。レーザを露光光源として用いる電子写真プロセスでは、レーザ光の波長が揃っているので、感光体表面で反射されるレーザ光と感光体内部で反射されるレーザ光とが干渉を起こし、この干渉による干渉縞が画像上に現れて画像欠陥となることがある。導電性支持体１１の表面に前述のような処理を施すことによって、この波長の揃ったレーザ光の干渉による画像欠陥を防止することができる。
導電性支持体１１上に設けられる電荷発生層１２は、光を吸収することによって電荷を発生する電荷発生物質を含有する。電荷発生物質として有効な物質としては、モノアゾ系顔料、ビスアゾ系顔料およびトリスアゾ系顔料などのアゾ系顔料、インジゴおよびチオインジゴなどのインジゴ系顔料、ペリレンイミドおよびペリレン酸無水物などのペリレン系顔料、アントラキノンおよびピレンキノンなどの多環キノン系顔料、オキソチタニウムフタロシアニン化合物などの金属フタロシアニンおよび無金属フタロシアニンなどのフタロシアニン化合物、スクアリリウム色素、ピリリウム塩類およびチオピリリウム塩類、トリフェニルメタン系色素などの有機光導電性材料、ならびにセレンおよび非晶質シリコンなどの無機光導電性材料などを挙げることができる。これらの電荷発生物質は、１種が単独で使用されてもよく、また２種以上が組合わされて使用されてもよい。
これらの電荷発生物質の中でも、フタロシアニン化合物、特にオキソチタニウムフタロシアニン化合物を用いることが好ましい。ここで、オキソチタニウムフタロシアニン化合物とは、オキソチタニウムフタロシアニンおよびその誘導体のことである。オキソチタニウムフタロシアニン誘導体としては、オキソチタニウムフタロシアニンのフタロシアニン基に含まれる芳香環の水素原子が塩素原子、フッ素原子などのハロゲン原子、ニトロ基、シアノ基、スルホン酸基などの置換基で置換されたもの、オキソチタニウムフタロシアニンの中心金属であるチタン原子に塩素原子などの配位子が配位したものなどが挙げられる。
電荷発生物質としてオキソチタニウムフタロシアニン化合物を用いることによって、感度および解像度に優れる感光体１が実現される。これは、オキソチタニウムフタロシアニン化合物と、電荷輸送層１３に電荷輸送物質として含有される一般式（１）で表される本発明のヒドラゾン化合物との組合せが好適なためであると推察される。すなわち、オキソチタニウムフタロシアニン化合物は、電荷発生能力および電荷注入能力に優れるので、光を吸収することによって多量の電荷を発生するとともに、発生した電荷をその内部に蓄積することなく、電荷輸送層１３に含有される本発明のヒドラゾン化合物に効率よく注入する。さらに、本発明のヒドラゾン化合物は、電荷輸送能力に優れるので、オキソチタニウムフタロシアニン化合物から注入される電荷を感光層１４表面に円滑に輸送することができる。したがって、一般式（１）で表される本発明のヒドラゾン化合物とオキソチタニウムフタロシアニン化合物を組合せて用いることによって、優れた感度および解像度を実現することができる。
オキソチタニウムフタロシアニン化合物は、特定の結晶構造を有することが好ましい。オキソチタニウムフタロシアニン化合物のうち好ましいものとしては、Ｃｕ−Ｋα特性Ｘ線（波長：１．５４Å）に対するＸ線回折スペクトルにおいて、少なくともブラッグ角２θ（誤差：２θ±０．２°）２７．２°に回折ピークを示す結晶構造を有するものが挙げられる。ここで、ブラッグ角２θとは、入射Ｘ線と回折Ｘ線との成す角度のことであり、いわゆる回折角を表す。
オキソチタニウムフタロシアニン化合物は、たとえばモーザ（Moser）およびトーマス（Thomas）による「フタロシアニン化合物（Phthalocyanine Compounds）」に記載されている方法などの従来公知の製造方法に従って製造することができる。たとえば、オキソチタニウムフタロシアニンは、フタロニトリルと四塩化チタンとを、加熱融解するかまたはα−クロロナフタレンなどの適当な溶媒中で加熱反応させることによってジクロロチタニウムフタロシアニンを合成した後、塩基または水で加水分解することによって製造することができる。またイソインドリンとテトラブトキシチタンなどのチタニウムテトラアルコキシドとを、Ｎ−メチルピロリドンなどの適当な溶媒中で加熱反応させることによっても、オキソチタニウムフタロシアニンを製造することができる。
電荷発生物質は、メチルバイオレット、クリスタルバイオレット、ナイトブルーおよびビクトリアブルーなどに代表されるトリフェニルメタン系染料、エリスロシン、ローダミンＢ、ローダミン３Ｒ、アクリジンオレンジおよびフラペオシンなどに代表されるアクリジン染料、メチレンブルーおよびメチレングリーンなどに代表されるチアジン染料、カプリブルーおよびメルドラブルーなどに代表されるオキサジン染料、シアニン染料、スチリル染料、ピリリウム塩染料またはチオピリリウム塩染料などの増感染料と組合わされて使用されてもよい。
電荷発生層１２には、結着性を向上させるために、バインダ樹脂が含有されてもよい。電荷発生層１２に用いられるバインダ樹脂としては、たとえばポリエステル樹脂、ポリスチレン樹脂、ポリウレタン樹脂、フェノール樹脂、アルキッド樹脂、メラミン樹脂、エポキシ樹脂、シリコーン樹脂、アクリル樹脂、メタクリル樹脂、ポリカーボネート樹脂、ポリアリレート樹脂、フェノキシ樹脂、ポリビニルブチラール樹脂およびポリビニルホルマール樹脂などの樹脂、ならびにこれらの樹脂を構成する繰返し単位のうちの２つ以上を含む共重合体樹脂などを挙げることができる。共重合体樹脂の具体例としては、たとえば塩化ビニル−酢酸ビニル共重合体樹脂、塩化ビニル−酢酸ビニル−無水マレイン酸共重合体樹脂およびアクリロニトリル−スチレン共重合体樹脂などの絶縁性樹脂などを挙げることができる。バインダ樹脂はこれらに限定されるものではなく、この分野において一般に用いられる樹脂をバインダ樹脂として使用することができる。バインダ樹脂は、１種が単独で使用されてもよく、また２種以上が併用されてもよい。
電荷発生層１２中における電荷発生物質の割合は、１０重量％以上、９９重量％以下であることが好ましい。電荷発生物質の割合が１０重量％未満であると、感光体１の感度が低下するおそれがある。また、電荷発生物質の割合が９９重量％を超えると、電荷発生層１２の膜強度が低下する可能性がある。また電荷発生層１２中における電荷発生物質の分散性が低下して粗大粒子が増大し、消去されるべき部分以外の表面電荷が露光によって減少し、画像欠陥、特に白地にトナーが付着し微小な黒点が形成される黒ぽちと呼ばれる画像のかぶりが多くなるおそれがある。
電荷発生層１２の形成方法としては、前述の電荷発生物質を導電性支持体１１の表面に真空蒸着する真空蒸着法、前述の電荷発生物質を含む電荷発生層用塗布液を導電性支持体１１の表面に塗布する塗布法などが挙げられ、これらの中でも塗布法が好適に用いられる。電荷発生層用塗布液は、たとえば、適当な溶剤中に前述の電荷発生物質および必要に応じて前述のバインダ樹脂を加え、従来公知の方法で分散させることによって調製することができる。
電荷発生層用塗布液に使用される溶剤としては、たとえばジクロロメタン、ジクロロエタンなどのハロゲン化炭化水素類、アセトン、メチルエチルケトン、シクロヘキサノンなどのケトン類、酢酸エチル、酢酸ブチルなどのエステル類、テトラヒドロフラン、ジオキサンなどのエーテル類、１，２−ジメトキシエタンなどのエチレングリコールのアルキルエーテル類、ベンゼン、トルエン、キシレンなどの芳香族炭化水素類、Ｎ，Ｎ−ジメチルホルムアミド、Ｎ，Ｎ−ジメチルアセトアミドなどの非プロトン性極性溶剤などが挙げられる。これらの溶剤は、１種が単独で使用されてもよく、また２種以上が混合されて混合溶剤として使用されてもよい。
電荷発生物質は、溶剤中に分散される前に、予め粉砕機によって粉砕処理されてもよい。粉砕処理に用いられる粉砕機としては、ボールミル、サンドミル、アトライタ、振動ミルおよび超音波分散機などを挙げることができる。
電荷発生物質を溶剤中に分散させる際に用いられる分散機としては、ペイントシェーカ、ボールミルおよびサンドミルなどを挙げることができる。このときの分散条件としては、用いる容器および分散機を構成する部材の摩耗などによる不純物の混入が起こらないように適当な条件を選択する。
電荷発生層用塗布液の塗布方法としては、スプレイ法、バーコート法、ロールコート法、ブレード法、リング法および浸漬塗布法などを挙げることができる。これらの塗布方法の中でも、特に浸漬塗布法は、塗布液を満たした塗工槽に基体を浸漬した後、一定速度または逐次変化する速度で引上げることによって基体の表面に層を形成する方法であり、比較的簡単で、生産性および原価の点で優れているので、好適に用いられる。浸漬塗布法に用いる装置には、塗布液の分散性を安定させるために、超音波発生装置に代表される塗布液分散装置を設けてもよい。なお、塗布方法はこれらに限定されるものではなく、塗布液の物性および生産性などを考慮に入れて最適な方法を適宜選択することができる。
電荷発生層１２の層厚は、０．０５μｍ以上５μｍ以下であることが好ましく、より好ましくは０．１μｍ以上１μｍ以下である。電荷発生層１２の層厚が０．０５μｍ未満であると、光吸収の効率が低下し、感光体１の感度が低下するおそれがある。電荷発生層１２の層厚が５μｍを超えると、電荷発生層１２内部での電荷移動が感光層１０表面の電荷を消去する過程の律速段階となり、感光体１の感度が低下するおそれがある。
電荷発生層１２上に設けられる電荷輸送層１３は、電荷発生層１２に含まれる電荷発生物質が発生した電荷を受入れ、これを輸送する能力を有する電荷輸送物質と、電荷輸送物質を結着させるバインダ樹脂とを含んで構成することができる。電荷輸送物質としては、一般式（１）で表される本発明のヒドラゾン化合物が用いられる。
前述のように、一般式（１）で表される本発明のヒドラゾン化合物は、電荷輸送能力、特にホール輸送能力に優れるので、一般式（１）で表される本発明のヒドラゾン化合物を電荷輸送物質として用いることによって、帯電性、感度および光応答性などの電気特性、電気的耐久性および環境安定性に優れる信頼性の高い感光体１を実現することができる。またメンテナンス時などに外光に曝されても前述の良好な電気特性が低下しない感光体１が実現される。
一般式（１）で表されるヒドラゾン化合物は、たとえば前述の表１〜表４に示す例示化合物Ｎｏ．１〜Ｎｏ．６０からなる群から選ばれる１種が単独でまたは２種以上が混合されて使用される。
電荷輸送層１３を構成するバインダ樹脂には、一般式（１）で表される本発明のヒドラゾン化合物との相溶性に優れるものが選ばれる。具体例としては、たとえばポリメチルメタクリレート樹脂、ポリスチレン樹脂、ポリ塩化ビニル樹脂などのビニル重合体樹脂およびこれらを構成する繰返し単位のうちの２つ以上を含む共重合体樹脂、ならびにポリカーボネート樹脂、ポリエステル樹脂、ポリエステルカーボネート樹脂、ポリスルホン樹脂、フェノキシ樹脂、エポキシ樹脂、シリコーン樹脂、ポリアリレート樹脂、ポリアミド樹脂、ポリエーテル樹脂、ポリウレタン樹脂、ポリアクリルアミド樹脂およびフェノール樹脂などが挙げられる。またこれらの樹脂を部分的に架橋した熱硬化性樹脂も挙げられる。これらの樹脂は、１種が単独で使用されてもよく、また２種以上が混合されて使用されてもよい。前述の樹脂の中でも、ポリスチレン樹脂、ポリカーボネート樹脂、ポリアリレート樹脂またはポリフェニレンオキサイドは、体積抵抗率が１０１３Ω・ｃｍ以上であって電気絶縁性に優れており、また皮膜性および電位特性などにも優れているので、好適に用いられる。
電荷輸送層１３において、一般式（１）で表されるヒドラゾン化合物の重量（Ａ）に対するバインダ樹脂の重量（Ｂ）の比率（Ｂ／Ａ）は、１．２以上、３．０以下であることが好ましい。前記比率Ｂ／Ａを１．２以上とし、バインダ樹脂を高い比率で電荷輸送層１３に含有させることによって、電荷輸送層１３の耐刷性を向上させることができる。
しかしながら、このようにバインダ樹脂の比率を高くすると、結果として電荷輸送物質として含有される一般式（１）で表されるヒドラゾン化合物の比率が低下する。従来公知の電荷輸送物質を用いた場合に、電荷輸送層１３における電荷輸送物質の重量に対するバインダ樹脂の重量の比率（バインダ樹脂／電荷輸送物質）を同様に１．２以上とすると、感光体の光応答性が不足し、画像欠陥の生じることがある。これに対し、一般式（１）で表されるヒドラゾン化合物は、特に優れた電荷輸送能力を有するので、前記比率Ｂ／Ａを１．２以上として、電荷輸送層１３中におけるバインダ樹脂の比率を高くしても、感光体１は、充分に高い光応答性を示し、高品質の画像を提供することができる。したがって、感光体１では、光応答性を低下させることなく、前記比率Ｂ／Ａを１．２以上として電荷輸送層１３の耐刷性を向上させ、機械的耐久性を向上させることができる。
なお、前記比率Ｂ／Ａが３．０を超えると、バインダ樹脂の比率が高くなり過ぎ、感光体１の感度が低下するおそれがある。また電荷輸送層１３を浸漬塗布法によって形成する場合に前記比率Ｂ／Ａが３．０を超えると、塗布液の粘度が増大して塗布速度が低下し、生産性が著しく悪くなるおそれがある。また塗布液の粘度の増大を抑えるために塗布液中の溶剤の量を多くすると、ブラッシング現象が発生し、形成された電荷輸送層１３に白濁が発生する可能性がある。また、前記比率Ｂ／Ａが１．２未満であると、バインダ樹脂の比率が低くなり過ぎ、電荷輸送層１３の耐刷性が低下して感光層１４の膜減り量が増加し、感光体１の帯電性が低下するおそれがある。
電荷輸送層１３は、本発明の好ましい特性を損なわない範囲内で、一般式（１）で表されるヒドラゾン化合物以外の電荷輸送物質を含有してもよい。一般式（１）で表されるヒドラゾン化合物と併用可能な電荷輸送物質としては、エナミン−スチリル誘導体、エナミン−ヒドラゾン誘導体、エナミン−ブタジエン誘導体およびエナミン−ヘキサトリエン誘導体などのエナミン化合物、カルバゾール誘導体、オキサゾール誘導体、オキサジアゾール誘導体、チアゾール誘導体、チアジアゾール誘導体、トリアゾール誘導体、イミダゾール誘導体、イミダゾロン誘導体、イミダゾリジン誘導体、ビスイミダゾリジン誘導体、一般式（１）で表されるヒドラゾン化合物以外のヒドラゾン化合物、スチリル化合物、多環芳香族化合物、インドール誘導体、ピラゾリン誘導体、オキサゾロン誘導体、ベンズイミダゾール誘導体、キナゾリン誘導体、ベンゾフラン誘導体、アクリジン誘導体、フェナジン誘導体、アミノスチルベン誘導体、トリアリールアミン誘導体、トリアリールメタン誘導体、フェニレンジアミン誘導体、スチルベン誘導体、ならびにベンジジン誘導体などを挙げることができる。また、これらの化合物から生じる基を主鎖または側鎖に有するポリマー、たとえばポリ（Ｎ−ビニルカルバゾール）、ポリ（１−ビニルピレン）およびポリ（９−ビニルアントラセン）なども挙げられる。
また、電荷輸送層１３には、本発明の好ましい特性を損なわない範囲内で、可塑剤、レベリング剤、または無機化合物もしくは有機化合物の微粒子などの各種添加剤を添加してもよい。可塑剤またはレベリング剤を添加することによって、電荷輸送層１３の成膜性、可撓性または表面平滑性を向上させることができる。無機化合物または有機化合物の微粒子を添加することによって、電荷輸送層１３の機械的強度を増強し、また電気特性を向上させることができる。可塑剤としては、たとえばフタル酸エステルなどの二塩基酸エステル、脂肪酸エステル、リン酸エステル、塩素化パラフィンおよびエポキシ型可塑剤などを挙げることができる。レベリング剤としては、たとえばシリコーン系レベリング剤などを挙げることができる。
電荷輸送層１３は、たとえば、前述の電荷発生層１２を塗布法によって形成する場合と同様に、一般式（１）で表されるヒドラゾン化合物および前述のバインダ樹脂を含む電荷輸送層用塗布液を電荷発生層１２上に塗布することによって形成することができる。電荷輸送層用塗布液は、たとえば、適当な溶媒中に一般式（１）で表されるヒドラゾン化合物およびバインダ樹脂、ならびに必要に応じて前述の一般式（１）で表されるヒドラゾン化合物以外の電荷輸送物質および添加剤を加え、溶解または分散させることによって調製することができる。
電荷輸送層用塗布液に使用される溶剤としては、ベンゼン、トルエン、キシレンおよびモノクロルベンゼンなどの芳香族炭化水素類、ジクロロメタンおよびジクロロエタンなどのハロゲン化炭化水素類、テトラヒドロフラン、ジオキサンおよびジメトキシメチルエーテルなどのエーテル類、ならびにＮ，Ｎ−ジメチルホルムアミドなどの非プロトン性極性溶媒などを挙げることができる。これらの溶媒は、１種が単独で使用されてもよく、また２種以上が混合されて使用されてもよい。また前述の溶剤に、必要に応じてアルコール類、アセトニトリルまたはメチルエチルケトンなどの溶剤をさらに加えて使用することもできる。
電荷輸送層用塗布液の塗布方法としては、スプレイ法、バーコート法、ロールコート法、ブレード法、リング法および浸漬塗布法などを挙げることができる。これらの塗布方法の中でも、特に浸漬塗布法は、前述のように種々の点で優れているので、電荷輸送層１３を形成する場合にも好適に用いられる。
電荷輸送層１３の膜厚は、５μｍ以上５０μｍ以下であることが好ましく、より好ましくは１０μｍ以上４０μｍ以下である。電荷輸送層１３の膜厚が５μｍ未満であると、感光体表面の帯電保持能が低下するおそれがある。電荷輸送層１３の膜厚が５０μｍを超えると、感光体１の解像度が低下する可能性がある。
感光層１４は、以上のようにして形成される電荷発生層１２と電荷輸送層１３とが積層されて成る積層構造を有する。このように電荷発生機能と電荷輸送機能とを別々の層に担わせることによって、各層を構成する材料を独立して選択することができるので、電荷発生機能および電荷輸送機能それぞれに最適な材料を選択することができる。したがって、感光体１は、帯電性、感度および光応答性などの電気特性、ならびに電気的および機械的耐久性に特に優れる。
感光層１４の各層、すなわち電荷発生層１２および電荷輸送層１３には、本発明の好ましい特性を損なわない範囲内で、電子受容物質および色素などの増感剤を１種または２種以上添加してもよい。増感剤を添加することによって、感光体１の感度が向上し、さらに繰返し使用による残留電位の上昇および疲労などが抑えられ、電気的耐久性が向上する。
電子受容物質としては、たとえば無水コハク酸、無水マレイン酸、無水フタル酸、４−クロルナフタル酸無水物などの酸無水物、テトラシアノエチレン、テレフタルマロンジニトリルなどのシアノ化合物、４−ニトロベンズアルデヒドなどのアルデヒド類、アントラキノン、１−ニトロアントラキノンなどのアントラキノン類、２，４，７−トリニトロフルオレノン、２，４，５，７−テトラニトロフルオレノンなどの多環もしくは複素環ニトロ化合物、またはジフェノキノン化合物などの電子吸引性材料などを用いることができる。またこれらの電子吸引性材料を高分子化したものなどを用いることもできる。
色素としては、たとえばキサンテン系色素、チアジン色素、トリフェニルメタン色素、キノリン系顔料または銅フタロシアニンなどの有機光導電性化合物を用いることができる。これらの有機光導電性化合物は光学増感剤として機能する。
また、感光層１４の各層１２，１３には、酸化防止剤または紫外線吸収剤などを添加してもよい。特に電荷輸送層１３には、酸化防止剤または紫外線吸収剤などを添加することが好ましい。感光層１４の各層１２，１３、好ましくは電荷輸送層１３に酸化防止剤または紫外線吸収剤などを添加することによって、感光体１の電位特性を向上させることができる。また各層を塗布によって形成する際の塗布液の安定性を高めることができる。また感光体１の繰返し使用による疲労劣化を軽減し、電気的耐久性を向上させることができる。
酸化防止剤としては、フェノール系化合物、ハイドロキノン系化合物、トコフェロール系化合物またはアミン系化合物などが用いられる。これらの中でも、ヒンダードフェノール誘導体もしくはヒンダードアミン誘導体、またはこれらの混合物が好適に用いられる。酸化防止剤は、電荷輸送物質１００重量部に対して、０．１重量部以上、５０重量部以下の範囲内で使用されることが好ましい。電荷輸送物質１００重量部に対する酸化防止剤の使用量が０．１重量部未満であると、塗布液の安定性および感光体の電気的耐久性を向上する効果が充分に発揮されない可能性があり、逆に５０重量部を超えると、感光体特性に悪影響を及ぼすおそれがある。
図２は、本発明による電子写真感光体の実施の第２の形態である電子写真感光体２の構成を簡略化して示す部分断面図である。本実施形態の電子写真感光体２は、図１に示す実施の第１形態の電子写真感光体１に類似し、対応する部分については同一の参照符号を付して説明を省略する。
電子写真感光体２において注目すべきは、導電性支持体１１と感光層１４との間に、中間層１５が設けられていることである。
導電性支持体１１と感光層１４との間に中間層１５がない場合、導電性支持体１１から感光層１４に電荷が注入され、感光層１４の帯電性が低下し、露光される部分以外の表面電荷が減少し、画像にかぶりなどの欠陥の発生することがある。特に、反転現像プロセスを用いて画像を形成する場合には、露光によって表面電荷の減少した部分にトナーが付着してトナー画像が形成されるので、露光以外の要因で表面電荷が減少すると、白地にトナーが付着し微小な黒点が形成される黒ぽちと呼ばれる画像のかぶりが発生し、画質の著しい劣化が生じるおそれがある。このように、導電性支持体１１と感光層１４との間に中間層１５がない場合、導電性支持体１１または感光層１４の欠陥に起因して微小な領域での帯電性の低下が生じ、黒ぽちなどの画像のかぶりが発生し、著しい画像欠陥となる可能性がある。
本実施形態の感光体２では、前述のように導電性支持体１１と感光層１４との間に中間層１５が設けられているので、導電性支持体１１からの感光層１４への電荷の注入を防止することができる。したがって、感光層１４の帯電性の低下を防ぐことができ、露光される部分以外での表面電荷の減少を抑え、画像にかぶりなどの欠陥が発生することを防止することができる。
また、中間層１５を設けることによって、導電性支持体１１表面の欠陥を被覆して均一な表面を得ることができるので、感光層１４の成膜性を高めることができる。また中間層１５が導電性支持体１１と感光層１４とを接着する接着剤として機能するので、感光層１４の導電性支持体１１からの剥離を抑えることができる。
ただし、このように導電性支持体１１と感光層１４との間に中間層１５を設けると、感光体の感度が低下するおそれがある。しかしながら、感光体２の感光層１４には、優れた電荷輸送能力を有する本発明のヒドラゾン化合物が含有されるので、感光体２では、中間層１５を設けたことによる感度の低下は生じない。すなわち、本発明の感光体２では、感度を低下させることなく、中間層１５を設けることができる。
中間層１５としては、各種樹脂材料から成る樹脂層、アルマイト層などが用いられる。
樹脂層を構成する樹脂材料としては、ポリエチレン樹脂、ポリプロピレン樹脂、ポリスチレン樹脂、アクリル樹脂、塩化ビニル樹脂、酢酸ビニル樹脂、ポリウレタン樹脂、エポキシ樹脂、ポリエステル樹脂、メラミン樹脂、シリコーン樹脂、ポリビニルブチラール樹脂およびポリアミド樹脂などの合成樹脂、ならびにこれらの合成樹脂を構成する繰返し単位のうちの２つ以上を含む共重合体樹脂などを挙げることができる。また、カゼイン、ゼラチン、ポリビニルアルコールおよびエチルセルロースなども挙げられる。これらの樹脂の中でも、ポリアミド樹脂を用いることが好ましく、特にアルコール可溶性ナイロン樹脂が好適に用いられる。好ましいアルコール可溶性ナイロン樹脂としては、たとえば６−ナイロン、６，６−ナイロン、６，１０−ナイロン、１１−ナイロン、１２−ナイロンなどを共重合させた、いわゆる共重合ナイロン、ならびにＮ−アルコキシメチル変性ナイロンおよびＮ−アルコキシエチル変性ナイロンのように、ナイロンを化学的に変性させた樹脂などを挙げることができる。
中間層１５には、金属酸化物粒子などの粒子が含有されてもよい。中間層１５にこれらの粒子を含有させることによって、中間層１５の体積抵抗値を調節し、導電性支持体１１からの感光層１４への電荷の注入を防止する効果を高めることができる。また各種の環境下において感光体２の電気特性を維持し、環境安定性を向上させることができる。金属酸化物粒子としては、たとえば酸化チタン、酸化アルミニウム、水酸化アルミニウムおよび酸化スズなどの粒子を挙げることができる。
中間層１５は、たとえば前述の樹脂を適当な溶剤中に溶解または分散させて中間層用塗布液を調製し、この塗布液を導電性支持体１１の表面に塗布することによって形成することができる。中間層１５に前述の金属酸化物粒子などの粒子を含有させる場合には、たとえば前述の樹脂を適当な溶剤に溶解させて得られる樹脂溶液中に、これらの粒子を分散させて中間層用塗布液を調製し、この塗布液を導電性支持体１１の表面に塗布することによって中間層１５を形成することができる。
中間層用塗布液の溶剤には、水もしくは各種有機溶剤、またはこれらの混合溶剤が用いられる。その中でも、水、メタノール、エタノールもしくはブタノールなどの単独溶剤、または水とアルコール類、２種類以上のアルコール類、アセトンもしくはジオキソランなどとアルコール類、ジクロロエタン、クロロホルムもしくはトリクロロエタンなどの塩素系溶剤とアルコール類などの混合溶剤が好適に用いられる。
前述の粒子を樹脂溶液中に分散させる方法としては、ボールミル、サンドミル、アトライタ、振動ミル、超音波分散機またはペイントシェーカなどを用いる公知の分散方法を使用することができる。
中間層用塗布液中において、中間層用塗布液に使用されている溶剤の重量（Ｄ）に対する樹脂および金属酸化物の合計重量（Ｃ）の比率（Ｃ／Ｄ）は、１／９９〜４０／６０であることが好ましく、より好ましくは２／９８〜３０／７０である。また樹脂の重量Ｅと金属酸化物の重量Ｆとの比率Ｅ／Ｆは、９０／１０〜１／９９であることが好ましく、より好ましくは７０／３０〜５／９５である。
中間層用塗布液の塗布方法としては、スプレイ法、バーコート法、ロールコート法、ブレード法、リング法および浸漬塗布法などを挙げることができる。これらの中でも、特に浸漬塗布法は、前述のように、比較的簡単で、生産性および原価の点で優れているので、中間層１５を形成する場合にも好適に用いられる。
中間層１５の膜厚は、０．０１μｍ以上２０μｍ以下であることが好ましく、より好ましくは０．０５μｍ以上１０μｍ以下である。中間層１５の膜厚が０．０１μｍよりも薄いと、実質的に中間層１５として機能しなくなり、導電性支持体１１の欠陥を被覆して均一な表面性を得ることができず、導電性支持体１１からの感光層１４への電荷の注入を防止することができなくなる可能性があり、感光層１４の帯電性の低下が生じるおそれがある。中間層１５の膜厚を２０μｍよりも厚くすることは、中間層１５を浸漬塗布法によって形成する場合に、中間層１５の形成が困難になるとともに、中間層１５上に感光層１４を均一に形成することができず、感光体２の感度が低下するおそれがあるので好ましくない。
なお、本実施の形態においても、電荷輸送層１３には、実施の第１形態と同様に、可塑剤、レベリング剤、または無機化合物もしくは有機化合物の微粒子などの各種添加剤を添加してもよい。また感光層１４の各層１２，１３には、電子受容物質もしくは色素などの増感剤、酸化防止剤、または紫外線吸収剤などの添加剤を添加してもよい。
図３は、本発明による電子写真感光体の実施の第３の形態である電子写真感光体３の構成を簡略化して示す部分断面図である。本実施形態の電子写真感光体３は、図２に示す実施の第２形態の電子写真感光体２に類似し、対応する部分については同一の参照符号を付して説明を省略する。
電子写真感光体３において注目すべきは、感光層１４０が、電荷発生物質と電荷輸送物質との両方を含有する単一の層から成る単層構造を有することである。すなわち、感光体３が、単層型感光体であることである。
本実施の形態の単層型感光体３は、オゾン発生の少ない正帯電型画像形成装置用の感光体として好適であり、また塗布されるべき感光層１４０が一層のみであるので、製造原価および歩留が実施の第１形態および第２形態の積層型感光体１，２に比べて優れている。
感光層１４０は、一般式（１）で表される本発明のヒドラゾン化合物および必要に応じてその他の電荷輸送物質と、前述の電荷発生物質とを、バインダ樹脂で結着して形成することができる。バインダ樹脂としては、実施の第１形態による電荷輸送層１３のバインダ樹脂として例示したものを用いることができる。感光層１４０には、実施の第１形態による感光層１４と同様に、可塑剤、レベリング剤、無機化合物もしくは有機化合物の微粒子、電子受容物質もしくは色素などの増感剤、酸化防止剤、または紫外線吸収剤などの各種添加剤を添加してもよい。
感光層１４０は、実施の第１形態の感光体１に設けられる電荷輸送層１３と同様の方法で形成することができる。たとえば、前述の電荷発生物質、一般式（１）で表される本発明のヒドラゾン化合物およびバインダ樹脂の適量、ならびに必要に応じて前述の本発明のヒドラゾン化合物以外の電荷輸送物質および添加剤の適量を、前述の電荷輸送層用塗布液と同様の適当な溶剤に溶解または分散させて感光層用塗布液を調製し、この感光層用塗布液を浸漬塗布法などによって中間層１５上に塗布することによって、感光層１４０を形成することができる。
感光層１４０における一般式（１）で表されるヒドラゾン化合物の重量（Ａ’）に対するバインダ樹脂の重量（Ｂ’）の比率（Ｂ’／Ａ’）は、実施の第１形態の電荷輸送層１３における一般式（１）で表されるヒドラゾン化合物の重量（Ａ）に対するバインダ樹脂の重量（Ｂ）のの比率Ｂ／Ａと同様に、１．２以上、３．０以下であることが好ましい。
また、感光層１４０の膜厚は、５μｍ以上１００μｍ以下であることが好ましく、より好ましくは１０μｍ以上５０μｍ以下である。感光層１４０の膜厚が５μｍ未満であると、感光体表面の帯電保持能が低下するおそれがある。感光層１４０の膜厚が１００μｍを超えると、生産性が低下する可能性がある。
本発明による電子写真感光体は、以上に述べた図１〜図３に示す実施の第１形態〜第３形態の電子写真感光体１，２，３の構成に限定されるものではなく、一般式（１）で表される本発明のヒドラゾン化合物を感光層に含有するものであれば、他の異なる構成であってもよい。
たとえば、感光層１４または１４０の表面に、表面保護層が設けられる構成であってもよい。感光層１４または１４０の表面に表面保護層を設けることによって、感光体１，２，３の機械的耐久性を向上させることができる。また感光体表面を帯電させる際のコロナ放電によって発生するオゾンおよび窒素酸化物（ＮＯｘ）などの活性ガスの感光層１４，１４０への化学的悪影響を防止し、感光体１，２，３の電気的耐久性を向上させることができる。表面保護層には、たとえば樹脂、無機フィラー含有樹脂または無機酸化物などから成る層が用いられる。
次に、本発明による電子写真感光体を備える画像形成装置について説明する。なお、本発明による画像形成装置は、以下の記載内容に限定されるものではない。
図４は、本発明による画像形成装置の実施の一形態である画像形成装置１００の構成を簡略化して示す配置側面図である。図４に示す画像形成装置１００は、本発明による電子写真感光体の実施の第１形態である前述の図１に示す感光体１を搭載する。以下図４を参照して画像形成装置１００の構成および画像形成動作について説明する。
画像形成装置１００は、図示しない装置本体に回転自在に支持される前述の感光体１と、感光体１を回転軸線４４まわりに矢符４１方向に回転駆動させる図示しない駆動手段とを備える。駆動手段は、たとえば動力源としてモータを備え、モータからの動力を図示しない歯車を介して感光体１の芯体を構成する支持体に伝えることによって、感光体１を所定の周速度Ｖｐで回転駆動させる（以下、この周速度Ｖｐを感光体１の回転周速Ｖｐとも称する。）。
感光体１の周囲には、帯電器３２と、露光手段３０と、現像器３３と、転写器３４と、クリーナ３６とが、矢符４１で示される感光体１の回転方向の上流側から下流側に向かってこの順序で設けられる。クリーナ３６は、図示しない除電ランプと共に設けられる。
帯電器３２は、感光体１の表面４３を所定の電位に帯電させる帯電手段である。帯電器３２は、たとえば帯電ローラなどの接触式の帯電手段である。
露光手段３０は、たとえば半導体レーザなどを光源として備え、光源から画像情報に応じて出力されるレーザビームなどの光３１で、帯電された感光体１の表面４３を露光し、これによって感光体１の表面４３に静電潜像を形成させる。
現像器３３は、感光体１の表面４３に形成された静電潜像を現像剤によって現像し、可視像であるトナー画像を形成する現像手段であり、感光体１に対向して設けられ感光体１の表面４３にトナーを供給する現像ローラ３３ａと、現像ローラ３３ａを感光体１の回転軸線４４と平行な回転軸線まわりに回転可能に支持するとともにその内部空間にトナーを含む現像剤を収容するケーシング３３ｂとを備える。
転写器３４は、感光体１の表面４３に形成されたトナー画像を、感光体１の表面４３から転写材である記録紙５１上に転写させる転写手段である。転写器３４は、たとえば、コロナ放電器などの帯電手段を備え、記録紙５１にトナーと逆極性の電荷を与えることによってトナー画像を記録紙５１上に転写させる非接触式の転写手段である。
クリーナ３６は、トナー画像が転写された後の感光体１の表面を清掃する清掃手段であり、感光体表面４３に押圧され、転写器３４による転写動作後に感光体１の表面４３に残留するトナーを前記表面４３から剥離させるクリーニングブレード３６ａと、クリーニングブレード３６ａによって剥離されたトナーを収容する回収用ケーシング３６ｂとを備える。
また、感光体１と転写器３４との間を通過した後に記録紙５１が搬送される方向には、転写されたトナー画像を定着させる定着手段である定着器３５が設けられる。定着器３５は、図示しない加熱手段を有する加熱ローラ３５ａと、加熱ローラ３５ａに対向して設けられ加熱ローラ３５ａに押圧されて当接部を形成する加圧ローラ３５ｂとを備える。
画像形成装置１００による画像形成動作について説明する。まず、図示しない制御部からの指示に応じて、感光体１が駆動手段によって矢符４１方向に回転駆動され、露光手段３０からの光３１の結像点よりも感光体１の回転方向の上流側に設けられる帯電器３２によって、その表面４３が正または負の所定電位に均一に帯電される。
次いで、制御部からの指示に応じて、露光手段３０から、帯電された感光体１の表面４３に対して光３１が照射される。光源からの光３１は、画像情報に基づいて、主走査方向である感光体１の長手方向に繰返し走査される。感光体１を回転駆動させ、光源からの光３１を画像情報に基づいて繰返し走査することによって、感光体１の表面４３に対して画像情報に対応する露光を施すことができる。この露光によって、光３１が照射された部分の表面電荷が減少し、光３１が照射された部分の表面電位と光３１が照射されなかった部分の表面電位とに差異が生じ、感光体１の表面４３に静電潜像が形成される。また、感光体１への露光と同期して、記録紙５１が、搬送手段によって矢符４２方向から転写器３４と感光体１との間の転写位置に供給される。
次いで、光源からの光３１の結像点よりも感光体１の回転方向の下流側に設けられる現像器３３の現像ローラ３３ａから、静電潜像の形成された感光体１の表面４３にトナーが供給される。これによって、静電潜像が現像され、感光体１の表面４３に可視像であるトナー画像が形成される。感光体１と転写器３４との間に記録紙５１が供給されると、転写器３４によってトナーと逆極性の電荷が記録紙５１に与えられ、これによって感光体１の表面４３に形成されたトナー画像が記録紙５１上に転写される。
トナー画像の転写された記録紙５１は、搬送手段によって定着器３５に搬送され、定着器３５の加熱ローラ３５ａと加圧ローラ３５ｂとの当接部を通過する際に加熱および加圧される。これによって、記録紙５１上のトナー画像が記録紙５１に定着されて堅牢な画像となる。このようにして画像が形成された記録紙５１は、搬送手段によって画像形成装置１００の外部へ排紙される。
一方、トナー画像が記録紙５１に転写された後に、さらに矢符４１方向に回転する感光体１は、その表面４３がクリーナ３６に備わるクリーニングブレード３６ａによって擦過され、清掃される。このようにしてトナーが除去された感光体１の表面４３は、除電ランプからの光によって電荷が除去され、これによって感光体１の表面４３の静電潜像が消失する。その後、感光体１はさらに回転駆動され、再度感光体１の帯電から始まる一連の動作が繰返される。以上のようにして、連続的に画像が形成される。
画像形成装置１００に備わる感光体１は、前述のように、一般式（１）で表される本発明のヒドラゾン化合物を電荷輸送物質として感光層１４に含有するものであり、帯電性、感度および光応答性などの電気特性、電気的および機械的耐久性、ならびに環境安定性に優れる。したがって、各種の環境下において長期間にわたって安定して高品質の画像を形成することのできる信頼性の高い画像形成装置１００が実現される。また感光体１の電気特性は、外光に曝されても低下しないので、メンテナンス時などに感光体１が外光に曝されることに起因する画質の低下が抑えられる。
また、感光体１は高速の電子写真プロセスに用いられた場合であっても画質の低下を引起すことがないので、画像形成装置１００は画像形成速度の高速化が可能である。たとえば、感光体１として直径３０ｍｍ、長手方向の長さ３４０ｍｍのものを用い、感光体１の回転周速Ｖｐを毎秒１００〜１４０ｍｍ程度に設定して高速で電子写真プロセスを行ない、画像形成装置１００の画像形成速度をＪＩＳ Ｐ０１３８に規定されるＡ４判用紙２５枚／分程度の高速として画像を形成しても、高品質の画像を提供することができる。
本発明による画像形成装置は、以上に述べた図４に示す画像形成装置１００の構成に限定されるものではなく、本発明に係る感光体を使用することができるものであれば、他の異なる構成であってもよい。
たとえば、本実施形態の画像形成装置１００では、帯電器３２は、接触式の帯電手段であるけれども、これに限定されることなく、コロナ放電器などの非接触式の帯電手段であってもよい。また転写器３４は、押圧力を用いずに転写を行う非接触式の転写手段であるけれども、これに限定されることなく、押圧力を利用して転写を行う接触式の転写手段であってもよい。接触式の転写手段としては、たとえば、転写ローラを備え、感光体１の表面４３に当接される記録紙５１の当接面の反対面側から転写ローラを感光体１に対して押圧し、感光体１と記録紙５１とを圧接させた状態で、転写ローラに電圧を印加することによって、トナー画像を記録紙５１上に転写させるものなどを用いることができる。
以下、製造例、実施例および比較例を挙げ、本発明をさらに詳細に説明するけれども、本発明は以下の記載内容に限定されるものではない。
［製造例］
（製造例１）例示化合物Ｎｏ．１の製造
前述の一般式（４ａ）で表されるケトン化合物としてアセトフェノンを用い、一般式（４ｂ）で表されるヒドラジン化合物としてＮ，Ｎ−ジフェニルヒドラジンを用い、以下のようにして脱水縮合反応を行ない、下記構造式（８）で表されるヒドラゾン中間体を製造した。
Figure 2006076894
エタノール１００ｍＬ中に、ｐ−メトキシアセトフェノン１５．１ｇ（１．０モル当量）、Ｎ，Ｎ−ジフェニルヒドラジン１９．５ｇ（１．０５モル当量）および触媒として酢酸０．０６ｍＬ（０．０１モル当量）を加え、８０℃に加熱しながら４時間撹拌して反応させた。反応溶液を放冷した後、これにヘキサン１００ｍＬを加え、析出した結晶をろ取して減圧乾燥し、構造式（８）で表されるヒドラゾン中間体２７．８ｇを黄色結晶として得た（収率８８．０％）。
次いで、前述の一般式（７ａ）で表されるハロゲン化アシル化合物として塩化アセチルを用い、以下のようにして構造式（８）で表されるヒドラゾン中間体のアシル化を行ない、下記構造式（９）で表されるヒドラゾン−ケトン中間体を製造した。
Figure 2006076894
塩化アルミニウム８．０ｇ（１．２モル当量）を懸濁させた無水塩化メチレン１００ｍＬ中に、氷冷下、塩化アセチル５．５５ｇ（１．４モル当量）を徐々に加え、約３０分間攪拌し、フリーデル-クラフトアセチル化試薬を調製した。この溶液中に、氷冷下、構造式（８）で表されるヒドラゾン中間体１５．８２ｇ（１．０モル当量）を徐々に加えた。その後、徐々に加熱して反応温度を３０℃まで上げ、３０℃を保つように加熱しながら３時間攪拌して反応させた。反応終了後、この反応溶液を放冷し、冷却した４規定（４Ｎ）の水酸化ナトリウム水溶液４００ｍＬ中に徐々に加え、沈殿を生じさせた。生じた沈殿をろ取して充分に水洗した後、エタノールと酢酸エチルとの混合溶剤で再結晶を行うことによって、黄色粉末状化合物１６．１２ｇを得た。
得られた化合物を液体クロマトグラフィー−質量分析法（Liquid Chromatography−
Mass Spectrometry；略称ＬＣ−ＭＳ）で分析した結果、目的化合物である構造式（９）で表されるヒドラゾン−ケトン中間体（分子量の計算値：３５８．１８）にプロトンが付加した分子イオン［Ｍ＋Ｈ］＋に相当するピークが３５９．４に観測された。このことから、得られた化合物が構造式（９）で表されるヒドラゾン−ケトン中間体であることが確認された（収率：９０．０％）。また、ＬＣ−ＭＳの分析結果から、得られたヒドラゾン−ケトン中間体の純度が９８．１％であることが判った。
次いで、無水ＴＨＦ２０ｍＬ中に、前述の一般式（６ｂ）で表されるハロゲン化アリル化合物として下記構造式（１０）で表されるシンナミルブロマイド１．９４ｇ（１．２モル当量）と金属マグネシウムパウダー２４０ｍｇ（１．２モル当量）とを加えて撹拌し、グリニヤール試薬を調製した。
Figure 2006076894
氷冷下、調製したグリニヤール試薬溶液中に、前述のようにして得られた構造式（９）で表されるヒドラゾン−ケトン中間体２．９４ｇ（１．０モル当量）を徐々に加えた。その後、反応溶液を室温で１時間撹拌した後、４０℃まで加熱し、４０℃を保つように加熱しながら５時間撹拌して反応させた。反応溶液を放冷した後、過剰のメタノール中に注いた。析出物をろ取し、トルエンに溶解させてトルエン溶液とした。このトルエン溶液を分液ロートに移して水洗した後、有機層を取出し、取出した有機層を硫酸マグネシウムで乾燥させた。乾燥後、固形物を取除いた有機層を濃縮し、シリカゲルカラムクロマトグラフィーを行うことによって、黄色結晶３．２０ｇを得た。
得られた結晶をＬＣ−ＭＳで分析した結果、目的化合物である表１に示す例示化合物Ｎｏ．１のヒドラゾン−ジエン化合物（分子量の計算値：４５８．２４）にプロトンが付加した分子イオン［Ｍ＋Ｈ］＋に相当するピークが４５９．３に観測された。このことから、得られた結晶が例示化合物Ｎｏ．１のヒドラゾン−ジエン化合物であることが確認された（収率：８５％）。
また、ＬＣ−ＭＳの分析結果から、得られた例示化合物Ｎｏ．１のヒドラゾン化合物の純度が９９．５％であることが判った。また、得られた例示化合物Ｎｏ．１の元素分析値は以下のとおりであった。なお、得られた例示化合物Ｎｏ．１の元素分析は、差動熱伝導度法による炭素（Ｃ）、水素（Ｈ）および窒素（Ｎ）同時定量法を用いて行なった。以下の製造例においても同様である。
＜例示化合物Ｎｏ．１の元素分析値＞
理論値…Ｃ：８３．８１％、Ｈ：６．５９％、Ｎ：６．１１％
実測値…Ｃ：８３．６７％、Ｈ：６．４４％、Ｎ：６．０１％
（製造例２）例示化合物Ｎｏ．１８の製造
製造例１において、グリニヤール反応に際し、構造式（１０）で表されるシンナミルブロマイド（１．２モル当量）に代えて、下記構造式（１１）で表される５−ブロモ−１−フェニル−１，３−ペンタジエン２．２ｇ（１．２モル当量）を用いること以外は、製造例１と同様にして、黄色粉末状化合物３．３０ｇを得た。
Figure 2006076894
得られた化合物をＬＣ−ＭＳで分析した結果、目的化合物である表１に示す例示化合物Ｎｏ．１８のヒドラゾン−ヘキサトリエン化合物（分子量の計算値：４８４．２５）にプロトンが付加した分子イオン［Ｍ＋Ｈ］＋に相当するピークが４８５．４に観測された。このことから、得られた化合物が例示化合物Ｎｏ．１８のヒドラゾン−ヘキサトリエン化合物であることが確認された（収率８１．０％）。
また、ＬＣ−ＭＳの分析結果から、得られた例示化合物Ｎｏ．１８のヒドラゾン化合物の純度が９８．９％であることが判った。また、得られた例示化合物Ｎｏ．１８の元素分析値は以下のとおりであった。
＜例示化合物Ｎｏ．１８の元素分析値＞
理論値…Ｃ：８４．６７％、Ｈ：６．７１％、Ｎ：５．４９％
実測値…Ｃ：８４．５１％、Ｈ：６．５８％、Ｎ：５．３８％
（製造例３）例示化合物Ｎｏ．２８の製造
製造例１において、脱水縮合反応に際し、ｐ−メトキシアセトフェノンに代えて、３，４−メチレンジオキシベンズアルデヒドを用いて同様の操作を行ない、下記構造式（１２）で表されるヒドラゾン中間体を黄色結晶として得た（収率９８％）。
Figure 2006076894
次いで、無水Ｎ，Ｎ−ジメチルホルムアミド（略称ＤＭＦ）１００ｍＬ中に、氷冷下、オキシ塩化リン９．２ｇ（１．２モル当量）を徐々に加え、約３０分間攪拌し、フィルスマイヤー試薬を調製した。この溶液中に、氷冷下、前述のようにして得られた構造式（１２）で表されるヒドラゾン中間体１５．８２ｇ（１．０モル当量）を徐々に加えた。その後、徐々に加熱して反応溶液の温度を７０℃まで昇温させ、７０〜８０℃を保つように加熱しながら３時間攪拌して反応させた。反応終了後、この反応溶液を放冷し、冷却した４規定（４Ｎ）の水酸化ナトリウム水溶液８００ｍＬ中に徐々に加え、沈殿を生じさせた。生じた沈殿をろ取して充分に水洗した後、エタノールと酢酸エチルとの混合溶剤で再結晶を行うことによって、黄色粉末状化合物１４．６ｇを得た。
得られた化合物をＬＣ−ＭＳで分析した結果、目的化合物である下記構造式（１３）で表されるヒドラゾン−アルデヒド中間体（分子量の計算値：３４４．３１）にプロトンが付加した分子イオン［Ｍ＋Ｈ］＋に相当するピークが３４５．８に観測された。このことから、得られた化合物が構造式（１３）で表されるヒドラゾン−アルデヒド中間体であることが確認された（収率：８５％）。また、ＬＣ−ＭＳの分析結果から、得られたヒドラゾン−アルデヒド中間体の純度が９９．０％であることが判った。
Figure 2006076894
次いで、無水ＤＭＦ８０ｍＬ中に、得られた構造式（１３）で表されるヒドラゾン−アルデヒド中間体７．００ｇ（１．０モル当量）と、前述の一般式（６）で表されるウィッティッヒ試薬として下記構造式（１４）で表されるジエチルシンナミルホスホネート６．１ｇ（１．２モル当量）とを加えて溶解させた後、０℃に冷却しながら、その溶液中にカリウムｔ−ブトキシド２．８ｇ（１．２５モル当量）を徐々に加えた。
Figure 2006076894
 （式中、Ｅｔはエチル基を示す。）
その後、反応溶液を室温で１時間撹拌した後、４０℃まで加熱し、４０℃を保つように加熱しながら５時間撹拌して反応させた。反応溶液を放冷した後、過剰のメタノール中に注いだ。析出物をろ取し、トルエンに溶解させてトルエン溶液とした。このトルエン溶液を分液ロートに移して水洗した後、有機層を取出し、取出した有機層を硫酸マグネシウムで乾燥させた。乾燥後、固形物を取除いた有機層を濃縮し、シリカゲルカラムクロマトグラフィーを行うことによって、黄色結晶８．０ｇを得た。
得られた結晶をＬＣ−ＭＳで分析した結果、目的化合物である表３に示す例示化合物Ｎｏ．２８のヒドラゾン化合物（分子量の計算値：４４４．１８）にプロトンが付加した分子イオン［Ｍ＋Ｈ］＋に相当するピークが４４５．６に観測された。このことから、得られた結晶が例示化合物Ｎｏ．２８のヒドラゾン化合物であることが確認された（収率：８９％）。
また、ＬＣ−ＭＳの分析結果から、得られた例示化合物Ｎｏ．２８の純度が９９．1％であることが判った。また、得られた例示化合物Ｎｏ．２８の元素分析値は以下のとおりであった。
＜例示化合物Ｎｏ．２８の元素分析値＞
理論値…Ｃ：８１．０６％、Ｈ：５．４４％、Ｎ：６．３０％
実測値…Ｃ：７９．９７％、Ｈ：５．３１％、Ｎ：６．１８％
（製造例４）例示化合物Ｎｏ．５５の製造
製造例３において、３，４−メチレンジオキシベンズアルデヒドに代えて、３，４−メチレンジオキシアセトフェノンを用いて同様の操作を行ない、下記構造式（１５）で表されるヒドラゾン−アルデヒド中間体を製造した。
Figure 2006076894
次いで、無水ＤＭＦ１５ｍＬ中に、得られた構造式（１５）で表されるヒドラゾン−アルデヒド中間体１．５７ｇ（１．０モル当量）と、下記構造式（１６）で表されるＷｉｔｔｉｇ試薬１．５３ｇ（１．２モル当量）とを加えて溶解させた後、０℃に冷却しながら、その溶液中にカリウムｔ−ブトキシド０．６４ｇ（１．２５モル当量）を徐々に加えた。
Figure 2006076894
 （式中、Ｅｔはエチル基を示す。）
その後、反応溶液を室温で１時間撹拌した後、４０℃まで加熱し、４０℃を保つように加熱しながら５時間撹拌して反応させた。反応溶液を放冷した後、過剰のメタノール中に注いだ。析出物をろ取し、トルエンに溶解させてトルエン溶液とした。このトルエン溶液を分液ロートに移して水洗した後、有機層を取出し、取出した有機層を硫酸マグネシウムで乾燥させた。乾燥後、固形物を取除いた有機層を濃縮し、シリカゲルカラムクロマトグラフィーを行うことによって、黄色結晶１．６７ｇを得た。
得られた結晶をＬＣ−ＭＳで分析した結果、目的化合物である表４に示す例示化合物Ｎｏ．５５のヒドラゾン化合物（分子量の計算値：４７０．２０）にプロトンが付加した分子イオン［Ｍ＋Ｈ］＋に相当するピークが４７１．７に観測された。このことから、得られた結晶が例示化合物Ｎｏ．５５のヒドラゾン化合物であることが確認された（収率：７８％）。
また、ＬＣ−ＭＳの分析結果から、得られた例示化合物Ｎｏ．５５の純度が９９．７％であることが判った。また、得られた例示化合物Ｎｏ．５５の元素分析値は以下のとおりであった。
＜例示化合物Ｎｏ．５５の元素分析値＞
理論値…Ｃ：８２．３３％、Ｈ：５．９２％、Ｎ：６．２７％
実測値…Ｃ：８２．１７％、Ｈ：５．７８％、Ｎ：６．１５％
（製造例５）例示化合物Ｎｏ．４５の製造
製造例１において、一般式（４ａ）で表されるケトン化合物、一般式（４ｂ）で表されるヒドラジン化合物、一般式（７ａ）で表されるハロゲン化アシル化合物および一般式（６ｂ）で表されるハロゲン化アリル化合物として表５に示す各原料化合物を用いて同様の操作を行ない、例示化合物Ｎｏ．４５を製造した。なお、表５には、例示化合物Ｎｏ．１および１８の原料化合物も合わせて示す。
Figure 2006076894
（製造例６〜１４）
製造例３において、一般式（４ａ）で表されるケトン化合物、一般式（４ｂ）で表されるヒドラゾン化合物、一般式（６）で表されるウィッティッヒ試薬として表６〜７に示す各原料化合物を用いて同様の操作を行ない、例示化合物Ｎｏ．６、８、９、１４、３０、３２、４３、５３および５９をそれぞれ製造した。なお、表６〜７には、例示化合物Ｎｏ．２８および５５の原料化合物も合わせて示す。また、表６〜７において、Ｅｔはエチル基を示す。
Figure 2006076894
Figure 2006076894
以上の製造例１〜１４で得られた各例示化合物の元素分析値を表８に示す。
Figure 2006076894
［実施例］
（実施例１）
電荷発生物質として下記構造式（１７）で表されるアゾ化合物１重量部を、テトラヒドロフラン（略称ＴＨＦ）９９重量部にフェノキシ樹脂（ユニオンカーバイド社製：ＰＫＨＨ）１重量部を溶解させて得た樹脂溶液に加えた後、ペイントシェーカで２時間分散させ、電荷発生層用塗布液を調製した。この電荷発生層用塗布液を、膜厚８０μｍのポリエステルフィルムの表面にアルミニウムを蒸着して成る導電性支持体のアルミニウム上に、ベーカアプリケータにて塗布した後、乾燥させ、膜厚０．３μｍの電荷発生層を形成した。
Figure 2006076894
次に、電荷輸送物質として表１に示す例示化合物Ｎｏ．１のヒドラゾン化合物８重量部と、バインダ樹脂としてポリカーボネート樹脂（帝人化成株式会社製：Ｃ−１４００）１０重量部とを、ＴＨＦ８０重量部に溶解させ、電荷輸送層用塗布液を調製した。この電荷輸送層用塗布液を、先に形成した電荷発生層上にベーカアプリケータにて塗布した後、乾燥させ、膜厚１０μｍの電荷輸送層を形成した。
以上のようにして、図１に示す積層型の層構成を有する実施例１の電子写真感光体を作製した。
（実施例２〜４）
電荷輸送物質として、例示化合物Ｎｏ．１に代えて、表１〜表４に示す例示化合物Ｎｏ．８，３０または５９を用いる以外は、実施例１と同様にして、実施例２〜４の電子写真感光体を作製した。
（比較例１）
電荷輸送物質として、例示化合物Ｎｏ．１に代えて、下記構造式（１８）で表される比較化合物Ａを用いる以外は、実施例１と同様にして、比較例１の電子写真感光体を作製した。
Figure 2006076894
（比較例２）
電荷輸送物質として、例示化合物Ｎｏ．１に代えて、下記構造式（１９）で表される比較化合物Ｂを用いる以外は、実施例１と同様にして、比較例２の電子写真感光体を作製した。
Figure 2006076894
［評価１］
以上のようにして作製した実施例１〜４および比較例１，２の各感光体を用い、各感光体に用いた電荷輸送物質の電荷移動度を以下のようにして測定した。各感光体の電荷輸送層表面に金を蒸着し、室温下で減圧しながら、飛行時間（Ｔｉｍｅ−ｏｆ−Ｆｌｉｇｈｔ）法によって電荷移動度（ｃｍ２／Ｖ・ｓｅｃ）を測定し、この値を各感光体に用いた電荷輸送物質の電荷移動度とした。測定結果を表９に示す。なお、表９に示す電荷移動度の値は、電界強度が２．５×１０５Ｖ／ｃｍのときの値である。
Figure 2006076894
実施例１〜４と比較例１，２との比較から、一般式（１）で表される本発明のヒドラゾン化合物は、一般式（１）においてｎ＝０の化合物に相当する比較化合物Ｂなどのヒドラドン構造とスチルベン構造とを合わせ持つ化合物および従来公知の電荷輸送物質である比較化合物Ａなどのトリフェニルアミンダイマー（略称ＴＰＤ）に比べ、２桁以上高い電荷移動度を有することが判った。
（実施例５）
酸化アルミニウム（化学式：Ａｌ２Ｏ３）と二酸化ジルコニウム（化学式：ＺｒＯ２）とで表面処理された樹枝状の酸化チタン（石原産業株式会社製：ＴＴＯ−Ｄ−１）９重量部と、共重合ナイロン樹脂（東レ株式会社製：ＣＭ８０００）９重量部とを、１，３−ジオキソラン４１重量部とメタノール４１重量部との混合溶剤に加え、ペイントシェーカを用いて１２時間分散させ、中間層用塗布液を調製した。調製した中間層用塗布液を、厚み０．２ｍｍのアルミニウム製板状導電性支持体上に、ベーカアプリケータにて塗布した後、乾燥させ、膜厚１μｍの中間層を形成した。
次いで、電荷発生物質として下記構造式（２０）で表されるアゾ化合物２重量部を、ＴＨＦ９７重量部にポリビニルブチラール樹脂（積水化学工業株式会社製：ＢＸ−１）１重量部を溶解させて得た樹脂溶液に加えた後、ペイントシェーカで１０時間分散させ、電荷発生層用塗布液を調製した。この電荷発生層用塗布液を、先に形成した中間層上に、ベーカアプリケータにて塗布した後、乾燥させ、膜厚０．３μｍの電荷発生層を形成した。
Figure 2006076894
次いで、電荷輸送物質として表１に示す例示化合物Ｎｏ．１のヒドラゾン化合物１０重量部と、バインダ樹脂としてポリカーボネート樹脂（三菱瓦斯化学株式会社製：Ｚ２００）１４重量部と、２，６−ジ−ｔ−ブチル−４−メチルフェノール０．２重量部とを、ＴＨＦ８０重量部に溶解させ、電荷輸送層用塗布液を調製した。この電荷輸送層用塗布液を、先に形成した電荷発生層上に、ベーカアプリケータにて塗布した後、乾燥させ、膜厚１８μｍの電荷輸送層を形成した。
以上のようにして、図２に示す積層型の層構成を有する実施例５の電子写真感光体を作製した。
（実施例６〜８）
電荷輸送物質として、例示化合物Ｎｏ．１に代えて、表１および表２に示す例示化合物Ｎｏ．９，１４または３２を用いる以外は、実施例５と同様にして、実施例６〜８の電子写真感光体を作製した。
（比較例３，４）
電荷輸送物質として、例示化合物Ｎｏ．１に代えて、前述の構造式（１８）で表される比較化合物Ａまたは構造式（１９）で表される比較化合物Ｂを用いる以外は、実施例５と同様にして、比較例３および４の電子写真感光体を作製した。
（実施例９）
実施例６と同様にして、厚み０．２ｍｍのアルミニウム製板状導電性支持体上に、膜厚１μｍの中間層を形成した。
次に、電荷発生物質として前述の構造式（２０）で表されるアゾ化合物１重量部と、バインダ樹脂としてポリカーボネート樹脂（三菱瓦斯化学株式会社製：Ｚ−４００）１２重量部と、電荷輸送物質として表１に示す例示化合物Ｎｏ．１のヒドラゾン化合物１０重量部と、３，５−ジメチル−３′，５′−ジ−ｔ−ブチルジフェノキノン５重量部と、２，６−ジ−ｔ−ブチル−４−メチルフェノール０．５重量部と、ＴＨＦ６５重量部とを、ボールミルで１２時間分散し、感光層用塗布液を調製した。この感光層用塗布液を、先に形成した中間層上に、ベーカアプリケータによって塗布した後、温度１１０℃で１時間熱風乾燥させ、膜厚２０μｍの感光層を形成した。
以上のようにして、図３に示す単層型の層構成を有する実施例９の電子写真感光体を作製した。
（実施例１０）
電荷発生物質として、構造式（２０）で表されるアゾ化合物に代えて、Ｘ型無金属フタロシアニンを用いる以外は、実施例５と同様にして、実施例１０の電子写真感光体を作製した。
（実施例１１〜１３）
電荷発生物質として、構造式（２０）で表されるアゾ化合物に代えて、Ｘ型無金属フタロシアニンを用い、電荷輸送物質として、例示化合物Ｎｏ．１に代えて、表１〜表４に示す例示化合物Ｎｏ．６，４５または５５を用いる以外は、実施例５と同様にして、実施例１１〜１３の電子写真感光体を作製した。
（比較例５，６）
電荷発生物質として、構造式（２０）で表されるアゾ化合物に代えて、Ｘ型無金属フタロシアニンを用い、電荷輸送物質として、例示化合物Ｎｏ．１に代えて、前述の構造式（１８）で表される比較化合物Ａまたは構造式（１９）で表される比較化合物Ｂを用いる以外は、実施例５と同様にして、比較例５および６の電子写真感光体を作製した。
［評価２］
以上のようにして作製した実施例５〜１３および比較例３〜６の各感光体について、静電複写紙試験装置（株式会社川口電機製作所製：ＥＰＡ−８２００）を用いて、初期特性および繰返し特性を評価した。評価は、温度２２℃、相対湿度６５％（６５％ＲＨ）の常温／常湿（Ｎ／Ｎ：Normal Temperature/Normal Humidity)環境下および温度５℃、相対湿度２０％（２０％ＲＨ）の低温／低湿（Ｌ／Ｌ：Low Temperature/Low Humidity)環境下のそれぞれの環境下において行なった。
初期特性は以下のようにして評価した。感光体にマイナス（−）５ｋＶの電圧を印加することによって感光体表面を帯電させ、このときの感光体の表面電位を帯電電位Ｖ０［Ｖ］として測定し、帯電電位Ｖ０の絶対値が大きいほど、帯電性に優れると評価した。ただし、実施例９の単層型感光体の場合には、プラス（＋）５ｋＶの電圧を印加することによって感光体表面を帯電させた。
次に、帯電された感光体表面に対して露光を施した。このとき、感光体の表面電位を帯電電位Ｖ０から半減させるのに要した露光エネルギを半減露光量Ｅ１／２［μＪ／ｃｍ２］として測定し、半減露光量Ｅ１／２が小さいほど、感度に優れると評価した。また露光開始から１０秒間経過した時点の感光体の表面電位を残留電位Ｖｒ［Ｖ］として測定し、残留電位Ｖｒの絶対値が小さいほど、光応答性に優れると評価した。
なお、露光光としては、電荷発生物質として、構造式（２０）で表されるアゾ化合物を用いた実施例５〜９および比較例３，４の感光体の場合には露光エネルギ１μＷ／ｃｍ２の白色光を用い、Ｘ型無金属フタロシアニンを用いた実施例１０〜１３および比較例５，６の感光体の場合には、モノクロメータにて分光して得られた波長７８０ｎｍ、露光エネルギ１μＷ／ｃｍ２の単色光を用いた。
繰返し特性は以下のようにして評価した。前述の帯電および露光の操作を１サイクルとして５０００回繰返した後、初期特性の評価と同様にして、帯電電位Ｖ０、半減露光量Ｅ１／２および残留電位Ｖｒを測定し、帯電性、感度および光応答性を評価した。
以上の測定結果を表１０に示す。
Figure 2006076894
表１０から、電荷輸送物質として一般式（１）で表される本発明のヒドラゾン化合物を用いた実施例５〜１３の感光体は、Ｎ／Ｎ環境下およびＬ／Ｌ環境下のいずれにおいても、帯電性、感度および光応答性に優れることが判る。また、実施例５〜１３の感光体は、繰返し使用されても初期と同様に優れた電気特性を有することが判る。
（実施例１４）
酸化アルミニウム（Ａｌ２Ｏ３）と二酸化ジルコニウム（ＺｒＯ２）とで表面処理された樹枝状の酸化チタン(石原産業株式会社製：ＴＴＯ−Ｄ−１)９重量部と、共重合ナイロン樹脂(東レ株式会社製：ＣＭ８０００)９重量部とを、１，３−ジオキソラン４１重量部とメタノール４１重量部との混合溶剤に加えた後、ペイントシェーカにて８時間分散処理し、中間層用塗布液を調製した。この中間層塗布液を塗工槽に満たし、この塗工層に直径４０ｍｍ、長手方向の長さ３４０ｍｍのアルミニウム製円筒状導電性支持体を浸漬した後引上げ、乾燥させ、膜厚１．０μｍの中間層を導電性支持体上に形成した。
次いで、電荷発生物質として、Ｃｕ−Ｋα特性Ｘ線（波長：１．５４Å）に対するＸ線回折スペクトルにおいて少なくともブラッグ角２θ（誤差：２θ±０．２°）２７．２°に回折ピークを示す結晶構造を有するオキソチタニウムフタロシアニン２重量部と、ポリビニルブチラール樹脂(積水化学工業株式会社製：エスレックＢＭ−Ｓ)１重量部と、メチルエチルケトン９７重量部とを混合し、ペイントシェーカにて分散処理して電荷発生層用塗布液を調製した。この電荷発生層用塗布液を、先に形成した中間層と同様の浸漬塗布法にて中間層上に塗布し、乾燥させ、膜厚０．４μｍの電荷発生層を形成した。
次いで、電荷輸送物質として表１に示す例示化合物Ｎｏ．１のヒドラゾン化合物１０重量部と、バインダ樹脂としてポリカーボネート樹脂（三菱エンジニアリングプラスチックス株式会社製：ユーピロンＺ２００）２０重量部と、２,６−ジ−ｔ−ブチル−４−メチルフェノール１重量部と、ジメチルポリシロキサン（信越化学工業株式会社製：ＫＦ−９６）０．００４重量部とを、テトラヒドロフラン（ＴＨＦ）１１０重量部に溶解させ、電荷輸送層用塗布液を調製した。この電荷輸送層用塗布液を、先に形成した中間層と同様の浸漬塗布法にて、先に形成した電荷発生層上に塗布した後、温度１１０℃で１時間乾燥させ、膜厚２３μｍの電荷輸送層を形成した。
以上のようにして、実施例１４の電子写真感光体を作製した。
（実施例１５，１６）
電荷輸送物質として、例示化合物Ｎｏ．１に代えて、表２に示す例示化合物Ｎｏ．１８または２８を用いる以外は、実施例１４と同様にして、実施例１５および１６の電子写真感光体を作製した。
（比較例７）
電荷輸送物質として、例示化合物Ｎｏ．１に代えて、前述の構造式（１８）で表される比較化合物Ａを用いる以外は、実施例１４と同様にして、比較例７の電子写真感光体を作製した。
（実施例１７）
電荷輸送層の形成に際し、バインダ樹脂であるポリカーボネート樹脂の量を２５重量部に変更する以外は、実施例１５と同様にして、実施例１７の電子写真感光体を作製した。
（実施例１８，１９）
電荷輸送層の形成に際し、バインダ樹脂であるポリカーボネート樹脂の量を２５重量部に変更し、電荷輸送物質として、例示化合物Ｎｏ．１に代えて、表３および表４に示す例示化合物Ｎｏ．４３または５３を用いる以外は、実施例１４と同様にして、実施例１８および１９の電子写真感光体を作製した。
（実施例２０）
電荷輸送層の形成に際し、バインダ樹脂であるポリカーボネート樹脂の量を１０重量部に変更する以外は、実施例１４と同様にして、実施例２０の電子写真感光体を作製した。
（参考例）
電荷輸送層の形成に際し、バインダ樹脂であるポリカーボネート樹脂の量を３１重量部に変更する以外は、実施例１４と同様にして、電子写真感光体を作製した。ただし、実施例１４と同量のＴＨＦではポリカーボネート樹脂が完全には溶解せず、電荷輸送層用塗布液の粘度が高くなったので、ＴＨＦを追加し、ポリカーボネート樹脂が完全に溶解した電荷輸送層用塗布液を調製し、これを用いて電荷輸送層を形成した。
しかしながら、円筒状の感光体の長手方向端部にブラッシング現象による白濁が生じ、以下の評価３に示す特性評価を行なうことができなかった。このブラッシング現象は、電荷輸送層用塗布液中の溶剤の量が過剰であったために生じたものと推察される。
［評価３］
以上のようにして作製した実施例１４〜２０および比較例７の各感光体を、市販のデジタル複写機ＡＲ−Ｃ１５０(商品名、シャープ株式会社製)を感光体の回転周速が毎秒１１７ｍｍになるように改造した試験用複写機にそれぞれ搭載し、各感光体の耐刷性、電気特性および環境安定性を以下のようにして評価した。なお、前述のデジタル複写機ＡＲ−Ｃ１５０は、感光体表面の帯電を負に帯電して電子写真プロセスを行なう負帯電型の画像形成装置である。
（ａ）耐刷性
試験用複写機を用い、所定のパターンのテスト画像を記録用紙４万枚に形成した後、搭載していた感光体を取出して感光層の膜厚ｄ１［μｍ］を測定し、この値ｄ１を作製時の感光層の膜厚ｄ０から差引いた値（ｄ０−ｄ１）を膜減り量Δｄとして求め、耐刷性の評価指標とした。なお、膜厚の測定は、光干渉法による瞬間マルチ測光システムＭＣＰＤ−１１００（商品名、大塚電子株式会社製）で行なった。
（ｂ）電気特性および環境安定性
複写機内部に、画像形成過程における感光体の表面電位を測定できるように表面電位計（ジェンテック社製：ＣＡＴＥ７５１）を設けた。前記複写機を用い、各感光体について、温度２２℃、相対湿度６５％のＮ／Ｎ環境下において、帯電器による帯電動作直後の感光体の表面電位を帯電電位Ｖ１［Ｖ］として測定した。また、レーザ光によって露光を施した直後の感光体の表面電位を残留電位ＶＬ［Ｖ］として測定し、これをＮ／Ｎ環境下における残留電位ＶＬＮとした。帯電電位Ｖ１の絶対値が大きい程、帯電性に優れると評価し、残留電位ＶＬＮの絶対値が小さい程、光応答性に優れると評価した。
また、温度５℃、相対湿度２０％のＬ／Ｌ環境下において、Ｎ／Ｎ環境下と同様にして、残留電位ＶＬ［Ｖ］を測定し、これをＬ／Ｌ環境下における残留電位ＶＬＬとした。Ｌ／Ｌ環境下における残留電位ＶＬＬからＮ／Ｎ環境下における残留電位ＶＬＮを差引いた値の絶対値（｜ＶＬＬ−ＶＬＮ｜）を、電位変動ΔＶＬとして求めた。電位変動ΔＶＬが小さい程、電気的特性の安定性に優れると評価した。
これらの評価結果を表１１に示す。
Figure 2006076894
実施例１４〜１９と比較例７との比較から、電荷輸送物質として一般式（１）で表される本発明のヒドラゾン化合物を用いた実施例１４〜１９の感光体は、電荷輸送物質として比較化合物Ａを用いた比較例７の感光体に比べ、Ｎ／Ｎ環境下の露光電位ＶＬＮの絶対値が小さいことが判る。このことから、実施例１４〜１９の感光体は、電荷輸送層における電荷輸送物質の重量に対するバインダ樹脂の重量の比率（バインダ樹脂／電荷輸送物質）が１．２以上であっても、優れた光応答性を有することが判った。また実施例１４〜１９の感光体は、比較例７の感光体に比べ、電位変動ΔＶＬの値が小さく環境安定性に優れ、Ｌ／Ｌ環境下においても充分な光応答性を示すことが判った。
また、実施例１４〜１９と実施例２０との比較から、一般式（１）で表される本発明のヒドラゾン化合物の重量（Ａ）に対するバインダ樹脂の重量（Ｂ）の比率（Ｂ／Ａ）が１．２〜３．０の範囲内にある実施例１４〜１９の感光体の方が、前記比率Ｂ／Ａが１．２未満である実施例２０の感光体よりも、膜減り量Δｄが小さく、耐刷性に優れることが判った。
以上のように、一般式（１）で表される本発明のヒドラゾン化合物は、優れた電荷輸送能力を有することが判った。また本発明のヒドラゾン化合物を電荷輸送物質として用いることによって、帯電性、感度および光応答性に優れるとともに、電気的および機械的耐久性、ならびに環境安定性にも優れる電子写真感光体を得ることができた。
本発明による電子写真感光体の実施の第１の形態である電子写真感光体１の構成を簡略化して示す部分断面図である。 本発明による電子写真感光体の実施の第２の形態である電子写真感光体２の構成を簡略化して示す部分断面図である。 本発明による電子写真感光体の実施の第３の形態である電子写真感光体３の構成を簡略化して示す部分断面図である。 本発明による画像形成装置の実施の一形態である画像形成装置１００の構成を簡略化して示す配置側面図である。
符号の説明
１，２，３ 電子写真感光体
１１ 導電性支持体
１２ 電荷発生層
１３ 電荷輸送層
１４，１４０ 感光層
１５ 中間層
３０ 露光手段
３１ 露光手段からの光
３２ 帯電器
３３ 現像器
３４ 転写器
３５ 定着器
３６ クリーナ
１００ 画像形成装置

Claims (14)

  1. 一般式（１）
    Figure 2006076894
     （式中、Ａｒ１は置換基を有してもよいアリーレン基を示す。Ａｒ２は置換基を有してもよい、アリール基、複素環基、アラルキル基またはアルキル基を示す。Ａｒ３は置換基を有してもよい、アリール基、複素環基、アラルキル基またはチエニルアルキル基を示す。Ａｒ４は水素原子または置換基を有してもよい、アリール基、複素環基、アラルキル基もしくはアルキル基を示す。Ａｒ５は置換基を有してもよい、アリール基または複素環基を示す。Ａｒ６は水素原子または置換基を有してもよい、アリール基、複素環基、アラルキル基もしくはアルキル基を示す。ただし、基＝ＣＡｒ３Ａｒ４が結合する炭素原子には、基＝ＣＡｒ３Ａｒ４の代わりに２価の芳香環基または複素環基が結合してもよい。また、基＝ＣＡｒ５Ａｒ６が結合する窒素原子には、基＝ＣＡｒ５Ａｒ６の代わりに２価の芳香環基または複素環基が結合してもよい。Ｒ１、Ｒ２およびＲ３は同一または異なって、水素原子または置換基を有してもよい、アルキル基、アリール基、複素環基もしくはアラルキル基を示す。ｎは１または２を示す。ｎが２のとき、２個のＲ２およびＲ３はそれぞれ同一でもよくまたは異なっていてもよい。）
    で表されるヒドラゾン化合物。
  2. ヒドラゾン化合物が、一般式（２）
    Figure 2006076894
     （式中、Ａｒ２、Ａｒ３、Ａｒ４、Ａｒ５、Ａｒ６およびｎは一般式（１）における定義と同義である。Ｒ１ａは水素原子または置換基を有してもよい、炭素数１〜３のアルキル基もしくはアリール基を示す。Ｒ２ａおよびＲ３ａは、一方が水素原子であり、他方が水素原子または置換基を有してもよい、炭素数１〜３のアルキル基、複素環基もしくはアラルキル基を示す。ただし、ｎが２のとき、２個のＲ２ａおよびＲ３ａはそれぞれ同一でもよくまたは異なっていてもよい。Ｒ４は水素原子、ハロゲン原子、炭素数１〜５のパーフルオロアルキル基または置換基を有してもよい、炭素数１〜３のアルキル基、炭素数１〜３のアルコキシ基、炭素数１〜５のフルオロアルキル基もしくは炭素数２〜８のジアルキルアミノ基を示す。ｍは１〜４の整数を示す。ただし、ｍが２以上のとき、複数個のＲ４は同一でもよくまたは異なっていてもよい。）
    で表されるヒドラゾン化合物であることを特徴とする請求項１記載のヒドラゾン化合物。
  3. 前記一般式（２）において、Ａｒ５が、置換基としてハロゲン原子、アルキル基、アルコキシ基、パーハロゲノアルキル基、ハロゲノアルキル基、ジアルキルアミノ基、スチリル基およびフェニルチオ基から選ばれる１種もしくは２種以上を有してもよいアリール基、または置換基としてアルキル基を有してもよくかつ異項原子として酸素原子、窒素原子および硫黄原子から選ばれる１種または２種以上を含む単環式もしくは縮合環式複素環基であることを特徴とする請求項２記載のヒドラゾン化合物。
  4. ヒドラゾン化合物が、一般式（３）
    Figure 2006076894
     （式中、Ａｒ２、Ａｒ３、Ａｒ４、Ａｒ６およびｎは一般式（１）における定義と同義である。Ｒ１ａ、Ｒ２ａ、Ｒ３ａ、Ｒ４およびｍは一般式（２）における定義と同義である。Ｒ５は水素原子、ハロゲン原子、炭素数１〜３のアルキル基、炭素数１〜３のアルコキシ基、炭素数１〜５のパーフルオロアルキル基、炭素数１〜５のフルオロアルキル基または炭素数２〜８のジアルキルアミノ基を示す。ｌは１〜５の整数を示す。ただし、ｌが２以上のとき、複数個のＲ５は同一でもよくまたは異なっていてもよい。また、Ｒ５が結合するフェニル基およびＡｒ６は、これらが結合する炭素原子と共に縮合環を形成してもよい。）
    で表されるヒドラゾン化合物であることを特徴とする請求項２または３記載のヒドラゾン化合物。
  5. 前記一般式（３）において、Ｒ５が水素原子、炭素数１〜３のアルキル基または炭素数１〜３のアルコキシ基であることを特徴とする請求項４記載のヒドラゾン化合物。
  6. 前記一般式（３）において、Ａｒ２が炭素数１〜３のアルキル基、置換基としてハロゲン原子、炭素数１〜３のアルキル基もしくはフェニルチオ基を有してもよいフェニル基、置換基として炭素数１〜３のアルコキシ基を有してもよいベンジル基または置換基として炭素数１〜３のアルキル基を有してもよくかつ異項原子として硫黄原子および窒素原子から選ばれる１種または２種を含む単環式もしくは縮合環式複素環基であり、
    Ａｒ３が置換基として炭素数１〜３のアルキル基、炭素数１〜３のアルコキシ基もしくは炭素数１〜３のハロゲノアルキル基を有してもよいフェニル基、アルキル部分の炭素数が１もしくは２であるアラルキル基、アルキル部分の炭素数が１〜３であるチエニルアルキル基または置換基として炭素数１〜３のアルキル基を有してもよくかつ異項原子として酸素原子、硫黄原子および窒素原子から選ばれる１種もしくは２種以上を含む単環式もしくは縮合環式複素環基であり、
    Ａｒ４が水素原子、炭素数１〜３のアルキル基または置換基として炭素数１〜３のアルキル基、炭素数１〜３のアルコキシ基もしくはアルキル部分の炭素数が１〜３であるジアルキルアミノ基を有してもよいフェニル基であり、
    Ａｒ６が水素原子、炭素数１〜３のアルキル基または異項原子として酸素原子を含む単環式複素環基であり、
    Ｒ１ａが水素原子、炭素数１〜３のアルキル基またはフェニル基であり、
    Ｒ２ａおよびＲ３ａのうち一方が水素原子であり、他方が水素原子、炭素数１〜３のアルキル基、ベンジル基または異項原子として硫黄原子を含む単環式複素環基であり、
    かつＲ４が水素原子または炭素数１〜３のアルキル基であることを特徴とする請求項４または５記載のヒドラゾン化合物。
  7. 前記一般式（３）において、Ｒ１ａ，Ｒ２ａおよびＲ３ａがいずれも水素原子であることを特徴とする請求項４〜６のうちのいずれか１つに記載のヒドラゾン化合物。
  8. 導電性支持体と、前記導電性支持体上に設けられる感光層とを有する電子写真感光体であって、
    前記感光層は、請求項１〜７のうちのいずれか１つに記載のヒドラゾン化合物を含有することを特徴とする電子写真感光体。
  9. 前記感光層が、オキソチタニウムフタロシアニン化合物をさらに含有することを特徴とする請求項８記載の電子写真感光体。
  10. 前記オキソチタニウムフタロシアニン化合物が、Ｃｕ−Ｋα特性Ｘ線（波長：１．５４Å）に対するＸ線回折スペクトルにおいて少なくともブラッグ角２θ（誤差：２θ±０．２°）２７．２°に回折ピークを示す結晶構造を有するオキソチタニウムフタロシアニン化合物であることを特徴とする請求項９記載の電子写真感光体。
  11. 前記感光層が、電荷発生物質を含有する電荷発生層と、電荷輸送物質を含有する電荷輸送層とを備え、
    前記電荷輸送物質が、前記ヒドラゾン化合物を含むことを特徴とする請求項８〜１０のうちのいずれか１つに記載の電子写真感光体。
  12. 前記電荷輸送層が、さらにバインダ樹脂を含有し、
    前記電荷輸送層における前記ヒドラゾン化合物の重量（Ａ）に対するバインダ樹脂の重量（Ｂ）の比率（Ｂ／Ａ）が、１．２以上、３．０以下であることを特徴とする請求項１１記載の電子写真感光体。
  13. 前記導電性支持体と前記感光層との間に、中間層を有することを特徴とする請求項８〜１２のうちのいずれか１つに記載の電子写真感光体。
  14. 請求項８〜１３のうちのいずれか１つに記載の電子写真感光体と、
    前記電子写真感光体を帯電させる帯電手段と、
    帯電された前記電子写真感光体に対して露光を施す露光手段と、
    露光によって形成される静電潜像を現像する現像手段とを備えることを特徴とする画像形成装置。
JP2004259877A 2004-09-07 2004-09-07 ヒドラゾン化合物および該ヒドラゾン化合物を用いた電子写真感光体、ならびに該電子写真感光体を備える画像形成装置 Expired - Fee Related JP4275600B2 (ja)

Priority Applications (3)

Application Number Priority Date Filing Date Title
JP2004259877A JP4275600B2 (ja) 2004-09-07 2004-09-07 ヒドラゾン化合物および該ヒドラゾン化合物を用いた電子写真感光体、ならびに該電子写真感光体を備える画像形成装置
US11/220,401 US7794907B2 (en) 2004-09-07 2005-09-07 Hydrazone compound, electrophotographic photoreceptor comprising the hydrazone compound, and image forming apparatus equipped with the electrophotographic photoreceptor
CN200510103711.2A CN1325469C (zh) 2004-09-07 2005-09-07 腙化合物及使用该腙化合物的电子照相感光体、以及具有该电子照相感光体的图像形成装置

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
JP2004259877A JP4275600B2 (ja) 2004-09-07 2004-09-07 ヒドラゾン化合物および該ヒドラゾン化合物を用いた電子写真感光体、ならびに該電子写真感光体を備える画像形成装置

Publications (2)

Publication Number Publication Date
JP2006076894A true JP2006076894A (ja) 2006-03-23
JP4275600B2 JP4275600B2 (ja) 2009-06-10

Family

ID=36034410

Family Applications (1)

Application Number Title Priority Date Filing Date
JP2004259877A Expired - Fee Related JP4275600B2 (ja) 2004-09-07 2004-09-07 ヒドラゾン化合物および該ヒドラゾン化合物を用いた電子写真感光体、ならびに該電子写真感光体を備える画像形成装置

Country Status (3)

Country Link
US (1) US7794907B2 (ja)
JP (1) JP4275600B2 (ja)
CN (1) CN1325469C (ja)

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN101526762B (zh) * 2008-03-03 2012-03-21 京瓷美达株式会社 单层型电子照相感光体和图像形成装置
JP2015528836A (ja) * 2012-07-04 2015-10-01 ビーエーエスエフ ソシエタス・ヨーロピアＢａｓｆ Ｓｅ ヒドラゾン部分を含有する有機色素及びそれらの色素増感太陽電池における使用

Families Citing this family (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2007108488A1 (ja) * 2006-03-20 2007-09-27 Mitsubishi Chemical Corporation フタロシアニン結晶、並びにそれを用いた電子写真感光体、電子写真感光体カートリッジ、及び画像形成装置
JP4617369B2 (ja) * 2008-04-08 2011-01-26 シャープ株式会社 電子写真感光体およびそれを備えた画像形成装置
US20140012002A1 (en) * 2012-07-04 2014-01-09 Basf Se Organic dyes comprising a hydrazone moiety and their use in dye-sensitized solar cells

Family Cites Families (22)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US3824099A (en) * 1973-01-15 1974-07-16 Ibm Sensitive electrophotographic plates
JPS524188A (en) 1975-06-30 1977-01-13 Taiyo Musen Kk Receiving pulse leading edge position detecting method for loran recei ver
US4123269A (en) * 1977-09-29 1978-10-31 Xerox Corporation Electrostatographic photosensitive device comprising hole injecting and hole transport layers
US4150987A (en) * 1977-10-17 1979-04-24 International Business Machines Corporation Hydrazone containing charge transport element and photoconductive process of using same
JPS54151955A (en) 1978-05-16 1979-11-29 Ricoh Co Ltd Production of 9-styrylanthracene and relative compounds
JPS54150128A (en) * 1978-05-17 1979-11-26 Mitsubishi Chem Ind Electrophotographic photosensitive member
JPS5542380A (en) 1978-09-20 1980-03-25 Matsushita Electric Ind Co Ltd Manufacture of magnetic head
JPS5552063A (en) 1978-10-13 1980-04-16 Ricoh Co Ltd Electrophotographic receptor
JPS57104144A (en) * 1980-12-19 1982-06-29 Fuji Photo Film Co Ltd Electrophotographic receptor
JPS5832372A (ja) 1981-08-20 1983-02-25 Matsushita Electric Ind Co Ltd 電池
JPS58198043A (ja) 1982-05-14 1983-11-17 Ricoh Co Ltd 電子写真用感光体
DE3347905C2 (ja) * 1982-04-30 1992-03-12 Ricoh Co., Ltd., Tokio/Tokyo, Jp
JPH02190862A (ja) 1989-01-20 1990-07-26 Canon Inc 電子写真感光体
JPH0566587A (ja) 1991-09-10 1993-03-19 Sharp Corp 電子写真感光体
JP3570081B2 (ja) 1995-05-25 2004-09-29 三菱化学株式会社 電子写真用感光体
JPH10161328A (ja) 1996-12-05 1998-06-19 Mitsubishi Paper Mills Ltd 電子写真感光体
JPH1135540A (ja) 1997-07-25 1999-02-09 Mitsubishi Paper Mills Ltd 有機光導電性化合物及びそれを用いた電子写真感光体
JP2000242007A (ja) 1999-02-17 2000-09-08 Mitsubishi Paper Mills Ltd 電子写真感光体
JP2001305754A (ja) * 2000-04-18 2001-11-02 Kyocera Mita Corp 単層型電子写真感光体
JP2002055469A (ja) 2000-08-09 2002-02-20 Mitsubishi Paper Mills Ltd 電子写真感光体
JP4101668B2 (ja) * 2002-09-04 2008-06-18 シャープ株式会社 有機光導電性材料、それを用いた電子写真感光体および画像形成装置
WO2004087641A1 (ja) * 2003-03-31 2004-10-14 Daiichi Pharmaceutical Co., Ltd. ヒドラゾン誘導体

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN101526762B (zh) * 2008-03-03 2012-03-21 京瓷美达株式会社 单层型电子照相感光体和图像形成装置
JP2015528836A (ja) * 2012-07-04 2015-10-01 ビーエーエスエフ ソシエタス・ヨーロピアＢａｓｆ Ｓｅ ヒドラゾン部分を含有する有機色素及びそれらの色素増感太陽電池における使用

Also Published As

Publication number Publication date
CN1746153A (zh) 2006-03-15
US20060057481A1 (en) 2006-03-16
JP4275600B2 (ja) 2009-06-10
CN1325469C (zh) 2007-07-11
US7794907B2 (en) 2010-09-14

Similar Documents

Publication Publication Date Title
JP3580426B1 (ja) 有機光導電性材料、それを用いた電子写真感光体および画像形成装置
CN101211127B (zh) 电子照相光电导体和成像装置
JP4101668B2 (ja) 有機光導電性材料、それを用いた電子写真感光体および画像形成装置
JP4316634B2 (ja) エナミン化合物を含有する電子写真感光体とそれを備えた画像形成装置およびエナミン化合物とその製造方法
JP4134200B2 (ja) 電子写真感光体および画像形成装置
JP2004264351A (ja) 電子写真感光体、プロセスカートリッジおよび電子写真装置
JP4276959B2 (ja) 新規なアミンービスジエン及びービストリエン系化合物並びにそれを用いた電子写真感光体及び画像形成装置
JP2012128355A (ja) 電子写真感光体およびそれを用いた画像形成装置
JP4275600B2 (ja) ヒドラゾン化合物および該ヒドラゾン化合物を用いた電子写真感光体、ならびに該電子写真感光体を備える画像形成装置
JP5608410B2 (ja) 電子写真感光体および画像形成装置、ならびに画像形成方法
JP4177240B2 (ja) アミン化合物およびその製造方法、ならびに該アミン化合物を用いた電子写真感光体およびそれを備える画像形成装置
JP4227061B2 (ja) アミン化合物、該アミン化合物を用いた電子写真感光体およびそれを備える画像形成装置
JP5377367B2 (ja) 電子写真感光体およびそれを用いた画像形成装置
JP2008281782A (ja) 電子写真感光体および画像形成装置
JP4495666B2 (ja) 電子写真感光体および画像形成装置
JP4118225B2 (ja) 電子写真感光体および画像形成装置
JP2012220727A (ja) 電子写真感光体およびそれを用いた画像形成装置
JP2004175743A (ja) エナミン化合物並びに、それを用いた電子写真感光体及び画像形成装置
JP3980499B2 (ja) 電子写真感光体およびそれを備える画像形成装置
JP2008275779A (ja) 電子写真感光体とそれを備えた画像形成装置およびトリアリールアミンダイマー化合物とその製造方法
JP2006193456A (ja) ヒドラゾン化合物および該ヒドラゾン化合物を用いた電子写真感光体、ならびに該電子写真感光体を備える画像形成装置
JP2003335738A (ja) エナミン化合物、それを用いた電子写真感光体及び画像形成装置。
JP2013073109A (ja) 電子写真感光体およびそれを用いた画像形成装置
JP2013003340A (ja) 電子写真感光体およびそれを用いた画像形成装置
JP2012078760A (ja) 電子写真感光体およびそれを用いた画像形成装置

Legal Events

Date Code Title Description
A977 Report on retrieval

Free format text: JAPANESE INTERMEDIATE CODE: A971007

Effective date: 20081126

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20081209

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20090206

TRDD Decision of grant or rejection written
A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

Effective date: 20090303

A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20090304

R150 Certificate of patent or registration of utility model

Ref document number: 4275600

Country of ref document: JP

Free format text: JAPANESE INTERMEDIATE CODE: R150

Free format text: JAPANESE INTERMEDIATE CODE: R150

FPAY Renewal fee payment (event date is renewal date of database)

Free format text: PAYMENT UNTIL: 20120313

Year of fee payment: 3

FPAY Renewal fee payment (event date is renewal date of database)

Free format text: PAYMENT UNTIL: 20120313

Year of fee payment: 3

FPAY Renewal fee payment (event date is renewal date of database)

Free format text: PAYMENT UNTIL: 20130313

Year of fee payment: 4

FPAY Renewal fee payment (event date is renewal date of database)

Free format text: PAYMENT UNTIL: 20130313

Year of fee payment: 4

FPAY Renewal fee payment (event date is renewal date of database)

Free format text: PAYMENT UNTIL: 20140313

Year of fee payment: 5

LAPS Cancellation because of no payment of annual fees
