WO2012111400A1 - 着色感光性組成物 - Google Patents

着色感光性組成物 Download PDF

Info

Publication number
WO2012111400A1
WO2012111400A1 PCT/JP2012/051596 JP2012051596W WO2012111400A1 WO 2012111400 A1 WO2012111400 A1 WO 2012111400A1 JP 2012051596 W JP2012051596 W JP 2012051596W WO 2012111400 A1 WO2012111400 A1 WO 2012111400A1
Authority
WO
WIPO (PCT)
Prior art keywords
group
carbon atoms
ring
arylalkyl
compound
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2012/051596
Other languages
English (en)
French (fr)
Inventor
洋介 前田
清水　正晶
滋野　浩一
智幸 有吉
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Adeka Corp
Original Assignee
Adeka Corp
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Family has litigation
First worldwide family litigation filed litigation Critical https://patents.darts-ip.com/?family=46672337&utm_source=google_patent&utm_medium=platform_link&utm_campaign=public_patent_search&patent=WO2012111400(A1) "Global patent litigation dataset” by Darts-ip is licensed under a Creative Commons Attribution 4.0 International License.
Application filed by Adeka Corp filed Critical Adeka Corp
Priority to IN5909CHN2013 priority Critical patent/IN2013CN05909A/en
Priority to EP20120747035 priority patent/EP2677364A4/en
Priority to JP2012557866A priority patent/JP6192937B2/ja
Priority to CN201280007047XA priority patent/CN103339567A/zh
Priority to US13/981,516 priority patent/US9239408B2/en
Priority to KR1020137020466A priority patent/KR101868509B1/ko
Publication of WO2012111400A1 publication Critical patent/WO2012111400A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09B—ORGANIC DYES OR CLOSELY-RELATED COMPOUNDS FOR PRODUCING DYES, e.g. PIGMENTS; MORDANTS; LAKES
    • C09B23/00—Methine or polymethine dyes, e.g. cyanine dyes
    • C09B23/0008—Methine or polymethine dyes, e.g. cyanine dyes substituted on the polymethine chain
    • G—PHYSICS
    • G02—OPTICS
    • G02B—OPTICAL ELEMENTS, SYSTEMS OR APPARATUS
    • G02B1/00—Optical elements characterised by the material of which they are made; Optical coatings for optical elements
    • G02B1/04—Optical elements characterised by the material of which they are made; Optical coatings for optical elements made of organic materials, e.g. plastics
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09B—ORGANIC DYES OR CLOSELY-RELATED COMPOUNDS FOR PRODUCING DYES, e.g. PIGMENTS; MORDANTS; LAKES
    • C09B23/00—Methine or polymethine dyes, e.g. cyanine dyes
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09B—ORGANIC DYES OR CLOSELY-RELATED COMPOUNDS FOR PRODUCING DYES, e.g. PIGMENTS; MORDANTS; LAKES
    • C09B23/00—Methine or polymethine dyes, e.g. cyanine dyes
    • C09B23/0008—Methine or polymethine dyes, e.g. cyanine dyes substituted on the polymethine chain
    • C09B23/0016—Methine or polymethine dyes, e.g. cyanine dyes substituted on the polymethine chain the substituent being a halogen atom
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09B—ORGANIC DYES OR CLOSELY-RELATED COMPOUNDS FOR PRODUCING DYES, e.g. PIGMENTS; MORDANTS; LAKES
    • C09B23/00—Methine or polymethine dyes, e.g. cyanine dyes
    • C09B23/0008—Methine or polymethine dyes, e.g. cyanine dyes substituted on the polymethine chain
    • C09B23/0025—Methine or polymethine dyes, e.g. cyanine dyes substituted on the polymethine chain the substituent being bound through an oxygen atom
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09B—ORGANIC DYES OR CLOSELY-RELATED COMPOUNDS FOR PRODUCING DYES, e.g. PIGMENTS; MORDANTS; LAKES
    • C09B23/00—Methine or polymethine dyes, e.g. cyanine dyes
    • C09B23/0008—Methine or polymethine dyes, e.g. cyanine dyes substituted on the polymethine chain
    • C09B23/0033—Methine or polymethine dyes, e.g. cyanine dyes substituted on the polymethine chain the substituent being bound through a sulfur atom
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09B—ORGANIC DYES OR CLOSELY-RELATED COMPOUNDS FOR PRODUCING DYES, e.g. PIGMENTS; MORDANTS; LAKES
    • C09B23/00—Methine or polymethine dyes, e.g. cyanine dyes
    • C09B23/0008—Methine or polymethine dyes, e.g. cyanine dyes substituted on the polymethine chain
    • C09B23/0041—Methine or polymethine dyes, e.g. cyanine dyes substituted on the polymethine chain the substituent being bound through a nitrogen atom
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09B—ORGANIC DYES OR CLOSELY-RELATED COMPOUNDS FOR PRODUCING DYES, e.g. PIGMENTS; MORDANTS; LAKES
    • C09B23/00—Methine or polymethine dyes, e.g. cyanine dyes
    • C09B23/0008—Methine or polymethine dyes, e.g. cyanine dyes substituted on the polymethine chain
    • C09B23/005—Methine or polymethine dyes, e.g. cyanine dyes substituted on the polymethine chain the substituent being a COOH and/or a functional derivative thereof
    • C09B23/0058—Methine or polymethine dyes, e.g. cyanine dyes substituted on the polymethine chain the substituent being a COOH and/or a functional derivative thereof the substituent being CN
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09B—ORGANIC DYES OR CLOSELY-RELATED COMPOUNDS FOR PRODUCING DYES, e.g. PIGMENTS; MORDANTS; LAKES
    • C09B23/00—Methine or polymethine dyes, e.g. cyanine dyes
    • C09B23/0066—Methine or polymethine dyes, e.g. cyanine dyes the polymethine chain being part of a carbocyclic ring,(e.g. benzene, naphtalene, cyclohexene, cyclobutenene-quadratic acid)
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09B—ORGANIC DYES OR CLOSELY-RELATED COMPOUNDS FOR PRODUCING DYES, e.g. PIGMENTS; MORDANTS; LAKES
    • C09B23/00—Methine or polymethine dyes, e.g. cyanine dyes
    • C09B23/02—Methine or polymethine dyes, e.g. cyanine dyes the polymethine chain containing an odd number of >CH- or >C[alkyl]- groups
    • C09B23/04—Methine or polymethine dyes, e.g. cyanine dyes the polymethine chain containing an odd number of >CH- or >C[alkyl]- groups one >CH- group, e.g. cyanines, isocyanines, pseudocyanines
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09B—ORGANIC DYES OR CLOSELY-RELATED COMPOUNDS FOR PRODUCING DYES, e.g. PIGMENTS; MORDANTS; LAKES
    • C09B23/00—Methine or polymethine dyes, e.g. cyanine dyes
    • C09B23/02—Methine or polymethine dyes, e.g. cyanine dyes the polymethine chain containing an odd number of >CH- or >C[alkyl]- groups
    • C09B23/06—Methine or polymethine dyes, e.g. cyanine dyes the polymethine chain containing an odd number of >CH- or >C[alkyl]- groups three >CH- groups, e.g. carbocyanines
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09B—ORGANIC DYES OR CLOSELY-RELATED COMPOUNDS FOR PRODUCING DYES, e.g. PIGMENTS; MORDANTS; LAKES
    • C09B23/00—Methine or polymethine dyes, e.g. cyanine dyes
    • C09B23/02—Methine or polymethine dyes, e.g. cyanine dyes the polymethine chain containing an odd number of >CH- or >C[alkyl]- groups
    • C09B23/08—Methine or polymethine dyes, e.g. cyanine dyes the polymethine chain containing an odd number of >CH- or >C[alkyl]- groups more than three >CH- groups, e.g. polycarbocyanines
    • C09B23/083—Methine or polymethine dyes, e.g. cyanine dyes the polymethine chain containing an odd number of >CH- or >C[alkyl]- groups more than three >CH- groups, e.g. polycarbocyanines five >CH- groups
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09B—ORGANIC DYES OR CLOSELY-RELATED COMPOUNDS FOR PRODUCING DYES, e.g. PIGMENTS; MORDANTS; LAKES
    • C09B67/00—Influencing the physical, e.g. the dyeing or printing properties of dyestuffs without chemical reactions, e.g. by treating with solvents grinding or grinding assistants, coating of pigments or dyes; Process features in the making of dyestuff preparations; Dyestuff preparations of a special physical nature, e.g. tablets, films
    • C09B67/0033—Blends of pigments; Mixtured crystals; Solid solutions
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09B—ORGANIC DYES OR CLOSELY-RELATED COMPOUNDS FOR PRODUCING DYES, e.g. PIGMENTS; MORDANTS; LAKES
    • C09B67/00—Influencing the physical, e.g. the dyeing or printing properties of dyestuffs without chemical reactions, e.g. by treating with solvents grinding or grinding assistants, coating of pigments or dyes; Process features in the making of dyestuff preparations; Dyestuff preparations of a special physical nature, e.g. tablets, films
    • C09B67/0033—Blends of pigments; Mixtured crystals; Solid solutions
    • C09B67/0041—Blends of pigments; Mixtured crystals; Solid solutions mixtures containing one azo dye
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09B—ORGANIC DYES OR CLOSELY-RELATED COMPOUNDS FOR PRODUCING DYES, e.g. PIGMENTS; MORDANTS; LAKES
    • C09B67/00—Influencing the physical, e.g. the dyeing or printing properties of dyestuffs without chemical reactions, e.g. by treating with solvents grinding or grinding assistants, coating of pigments or dyes; Process features in the making of dyestuff preparations; Dyestuff preparations of a special physical nature, e.g. tablets, films
    • C09B67/006—Preparation of organic pigments
    • G—PHYSICS
    • G02—OPTICS
    • G02B—OPTICAL ELEMENTS, SYSTEMS OR APPARATUS
    • G02B5/00—Optical elements other than lenses
    • G02B5/20—Filters
    • G—PHYSICS
    • G02—OPTICS
    • G02B—OPTICAL ELEMENTS, SYSTEMS OR APPARATUS
    • G02B5/00—Optical elements other than lenses
    • G02B5/20—Filters
    • G02B5/22—Absorbing filters
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/0005—Production of optical devices or components in so far as characterised by the lithographic processes or materials used therefor
    • G03F7/0007—Filters, e.g. additive colour filters; Components for display devices
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/004—Photosensitive materials
    • G03F7/027—Non-macromolecular photopolymerisable compounds having carbon-to-carbon double bonds, e.g. ethylenic compounds
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/004—Photosensitive materials
    • G03F7/027—Non-macromolecular photopolymerisable compounds having carbon-to-carbon double bonds, e.g. ethylenic compounds
    • G03F7/028—Non-macromolecular photopolymerisable compounds having carbon-to-carbon double bonds, e.g. ethylenic compounds with photosensitivity-increasing substances, e.g. photoinitiators
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/004—Photosensitive materials
    • G03F7/09—Photosensitive materials characterised by structural details, e.g. supports, auxiliary layers
    • G03F7/105—Photosensitive materials characterised by structural details, e.g. supports, auxiliary layers having substances, e.g. indicators, for forming visible images

Definitions

  • an optical filter for an image display device such as a liquid crystal display device (LCD), a plasma display panel (PDP), an electroluminescence display (ELD), a cathode ray tube display device (CRT), a fluorescent display tube, a field emission display, etc.
  • Various compounds that absorb light having a wavelength of ⁇ 1100 nm are used as light absorbers. These light absorbers are required to have particularly steep light absorption, that is, having a small half-value width of ⁇ max and not to lose its function due to light, heat, or the like.

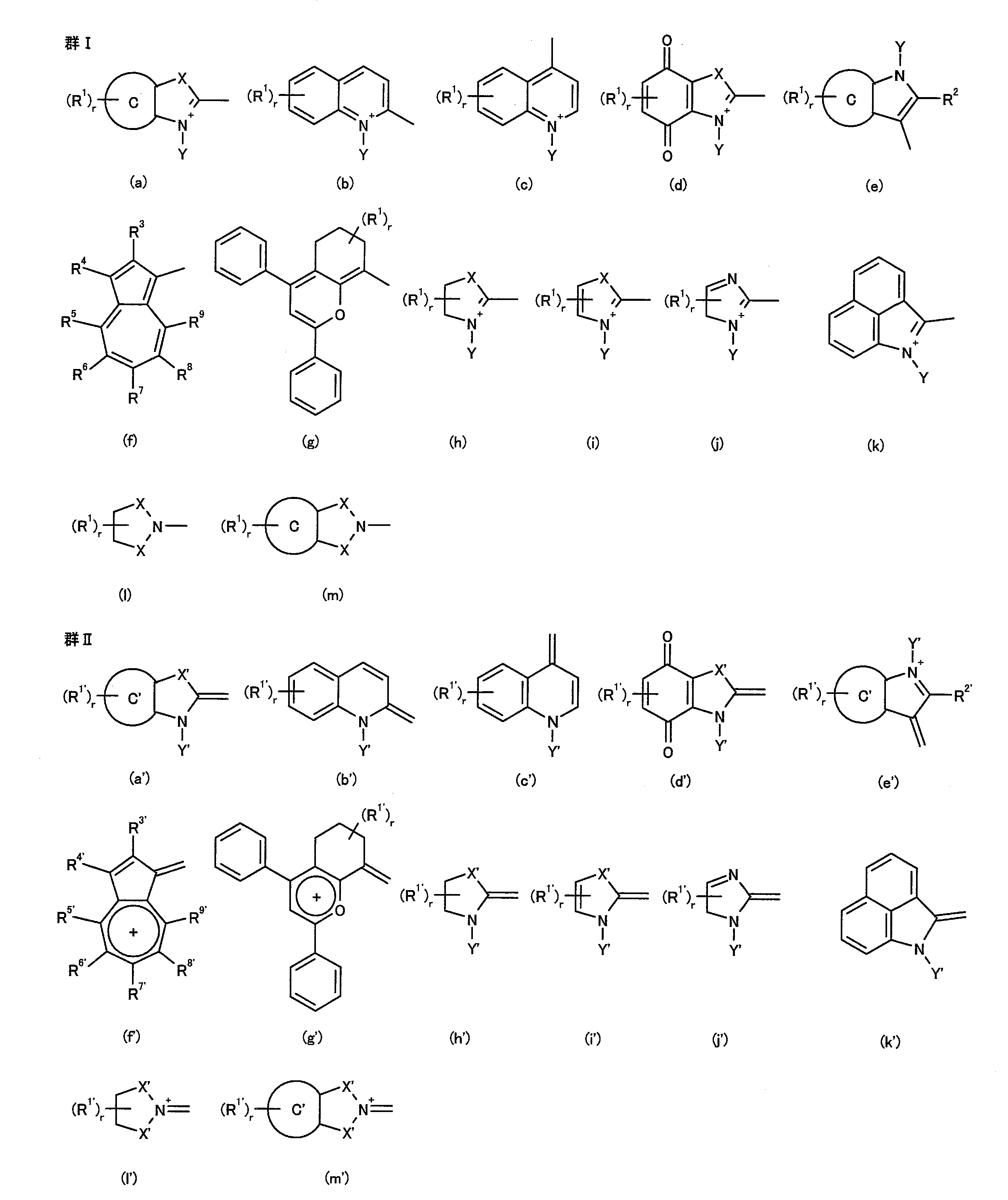

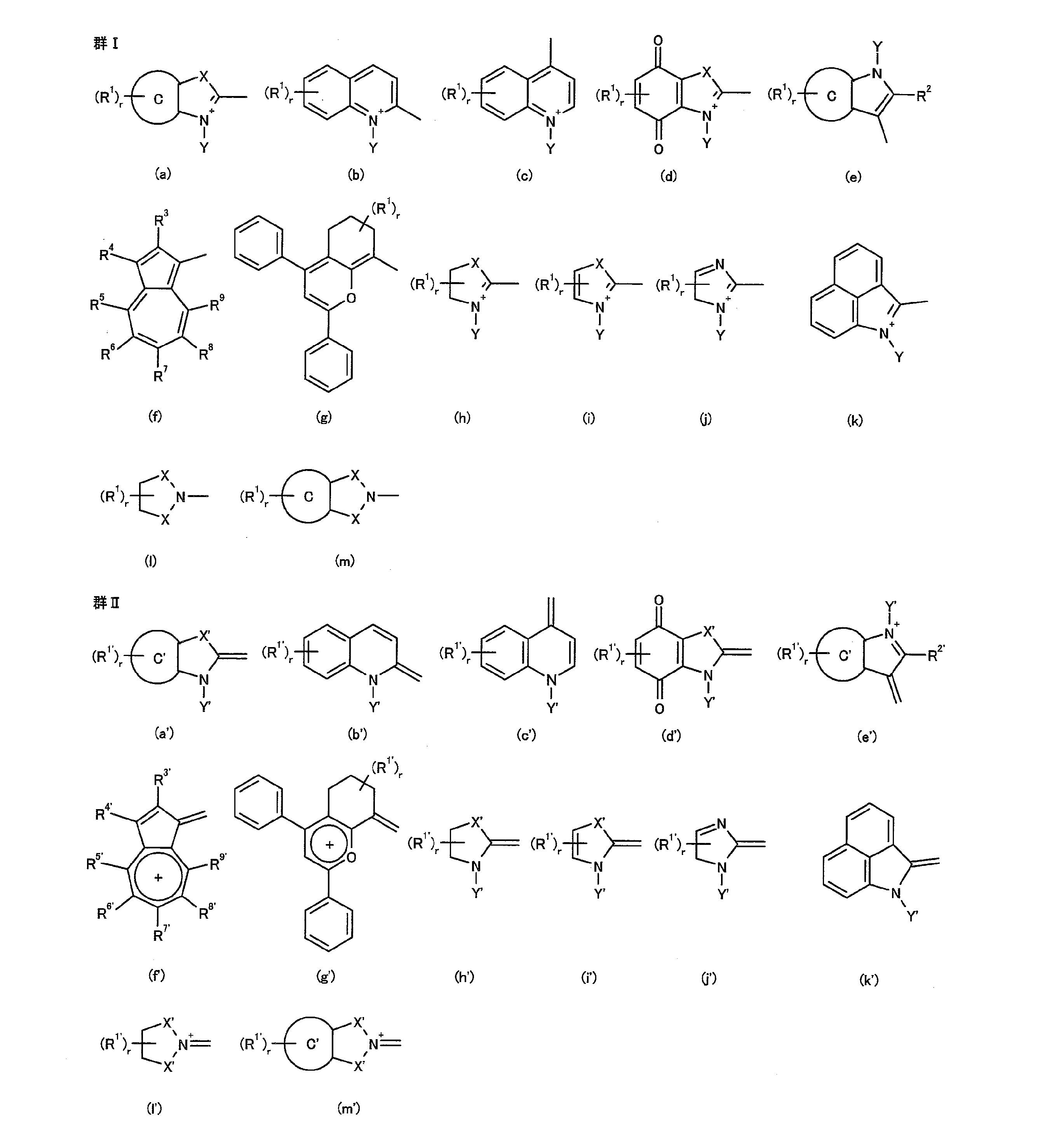

  • A represents a group selected from (a) to (m) of the following group I
  • a ′ represents a group selected from (a ′) to (m ′) of the following group II

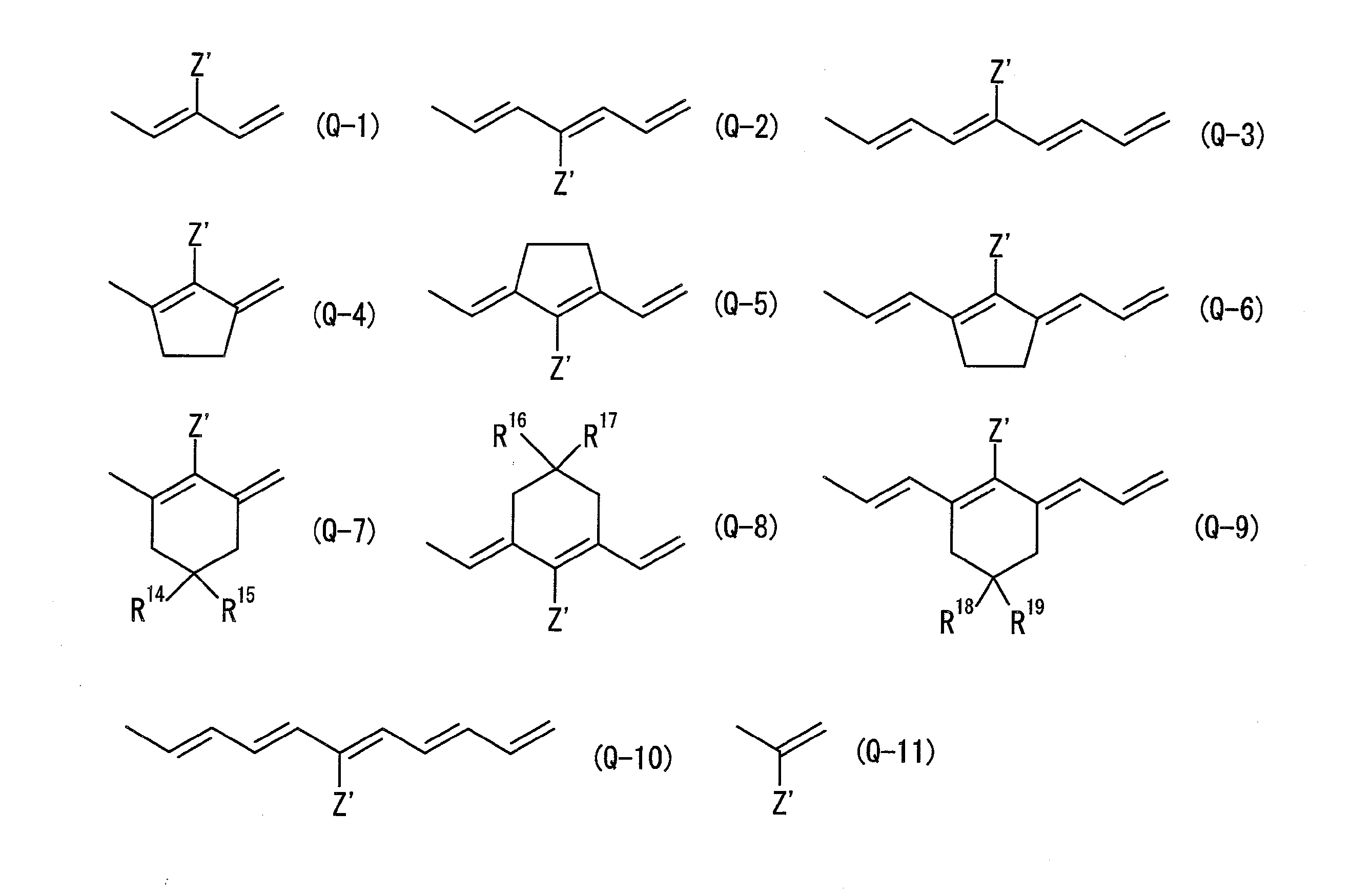

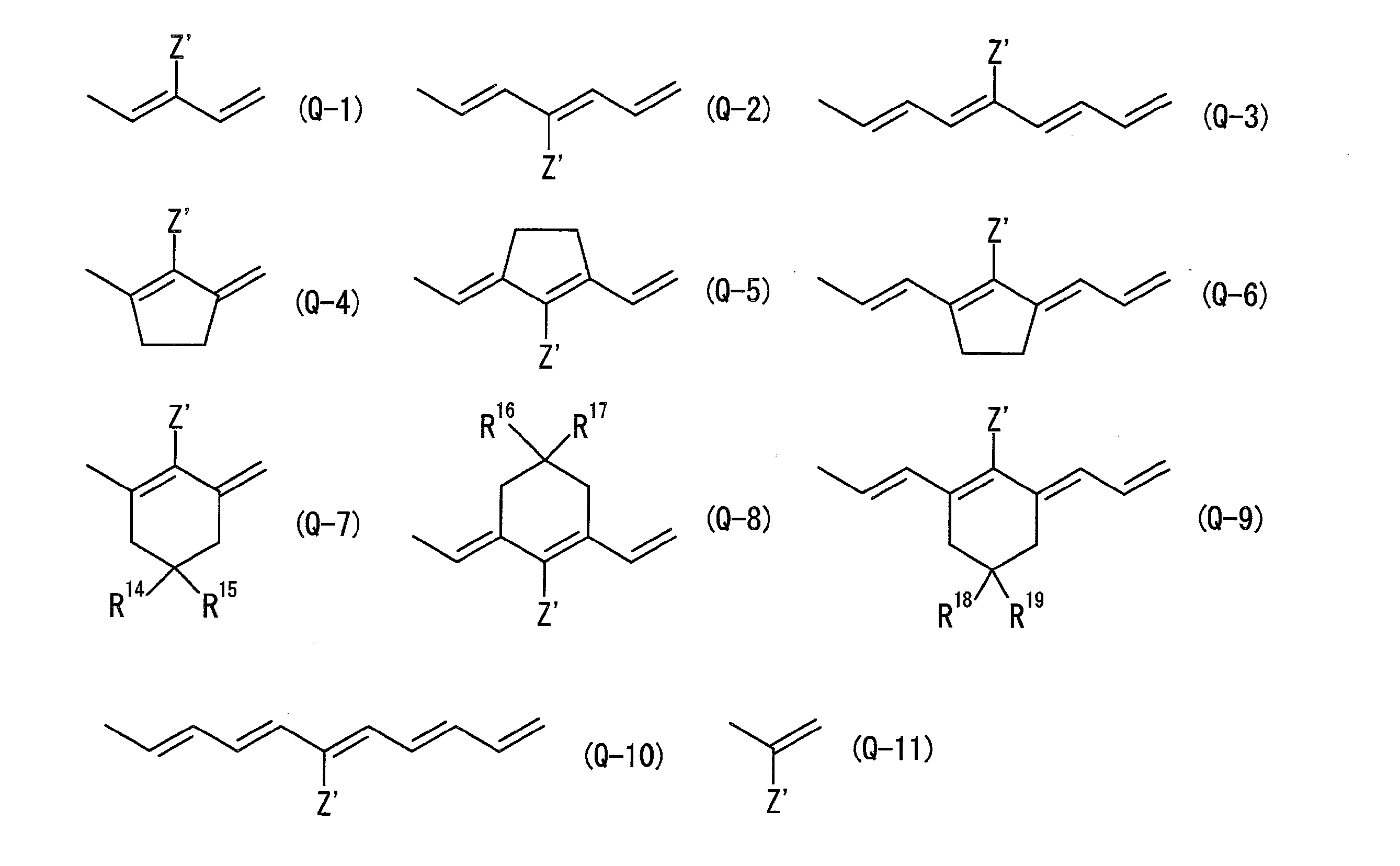

  • Q represents a methine chain having 1 to 9 carbon atoms, and represents a linking group that may contain a ring structure in the chain, and the hydrogen atom in the methine chain is a hydroxyl group, a halogen atom, a cyano group, —NRR ′, aryl Group, an arylalkyl group or an alkyl group, and the —NRR ′, aryl group, arylalkyl group and alkyl group may be further substituted with a hydroxyl group, a halogen atom, a cyano group or —NRR ′.
  • B represents a group selected from (a) to (m) of the following group I
  • B ′ represents a group selected from (a ′) to (m ′) of the following group II: .
  • the coloring composition of the present invention comprises a dye (A), a polymerizable compound (B) having an ethylenically unsaturated bond (including a polymerizable compound (B ′) having an alkali developability and having an ethylenically unsaturated bond). , A photopolymerization initiator (C), and, if necessary, an inorganic pigment and / or an organic pigment (D).
  • a dye A
  • a polymerizable compound (B) having an ethylenically unsaturated bond including a polymerizable compound (B ′) having an alkali developability and having an ethylenically unsaturated bond.
  • a photopolymerization initiator (C) and, if necessary, an inorganic pigment and / or an organic pigment (D).

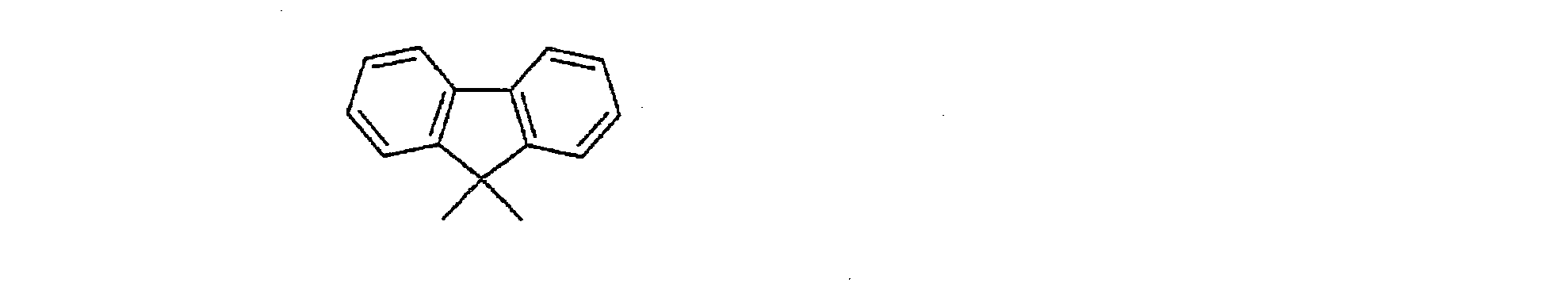

  • Examples of the group in which the alkyl group having 1 to 8 carbon atoms is interrupted by —O— include methyloxy, ethyloxy, iso-propyloxy, propyloxy, butyloxy, pentyloxy, iso-pentyloxy, hexyloxy, heptyloxy Alkoxy groups such as octyloxy, 2-ethylhexyloxy, 2-methoxyethyl, 2- (2-methoxy) ethoxyethyl, 2-ethoxyethyl, 2-butoxyethyl, 4-methoxybutyl, 3-methoxybutyl, etc.
  • a halogen atom represented by Y, Y ′ and Y 2 an alkyl group having 1 to 20 carbon atoms, an aryl group having 6 to 30 carbon atoms, and 7 carbon atoms
  • the arylalkyl group of ⁇ 30 include the groups exemplified in the explanation of R 1 and the like, and the hydrogen atom in these substituents is a hydroxyl group, a halogen atom, a cyano group, a carboxyl group, an amino group, an amide group, It may be substituted with any number of ferrocenyl groups, —SO 3 H or nitro groups.
  • the organic sulfonate anion may be monovalent, divalent, or trivalent.
  • Monovalent organic sulfonate anions include methane sulfonate anion, dodecyl sulfonate anion, benzene sulfonate anion, toluene sulfonate anion, trifluoromethane sulfonate anion, naphthalene sulfonate anion, diphenylamine-4-sulfonate anion, 2 -Amino-4-methyl-5-chlorobenzenesulfonic acid anion, 2-amino-5-nitrobenzenesulfonic acid anion, JP-A-10-235999, JP-A-10-337959, JP-A-11-102808, JP 2000-108510, JP 2000-168223, JP 2001-209969, JP 2001-322354, JP 2006-248180, JP 2006-297907 And organic sulfonate
  • the compound represented by the general formula (1) is asymmetrical.
  • the ring A in the general formula (1) is a group selected from (b) to (m), or the ring A ′ is a group selected from (b ′) to (m ′). .
  • Ring A in the above general formula (1) is (a), or ring A ′ is (a ′), and ring C in (a) or ring C ′ in (a ′) is , Naphthalene ring, phenanthrene ring or pyridine ring.
  • the anion represented by An q ⁇ in the general formula (1) is an organic sulfonate anion.
  • the anion represented by An q- is benzenesulfonate anion, trifluoromethanesulfonate anion, naphthalenesulfonate anion, naphthalene disulfonate anion.

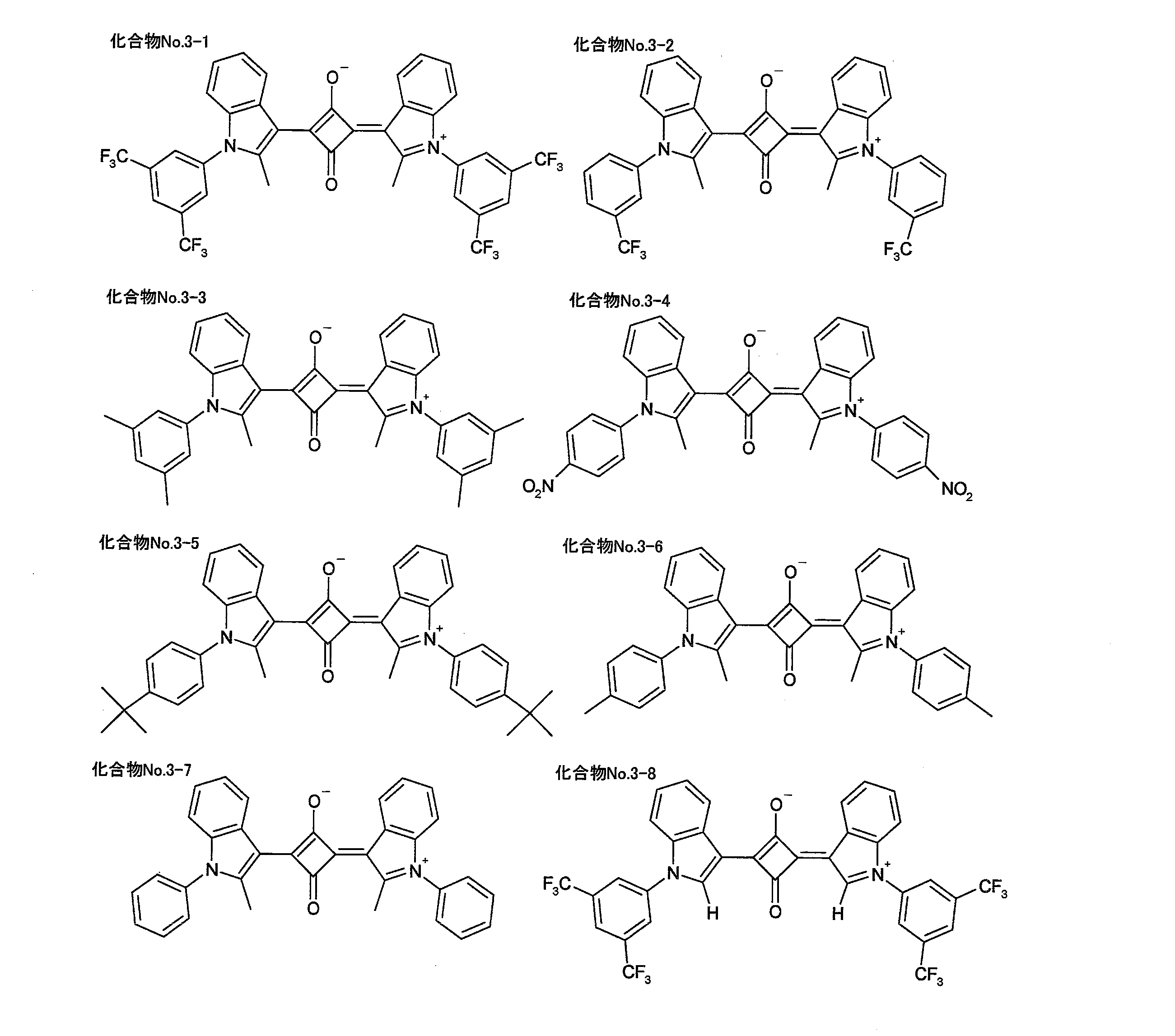

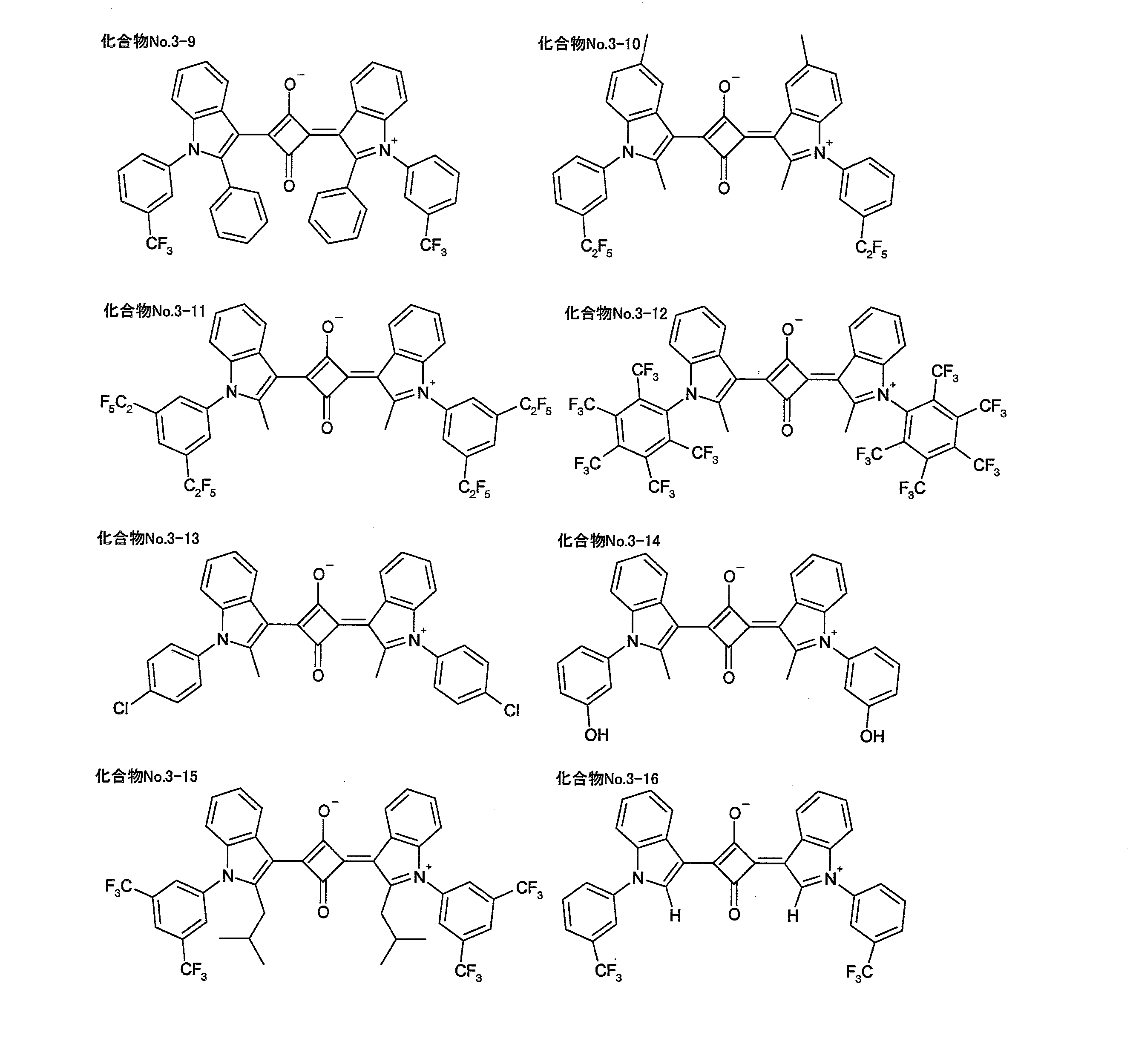

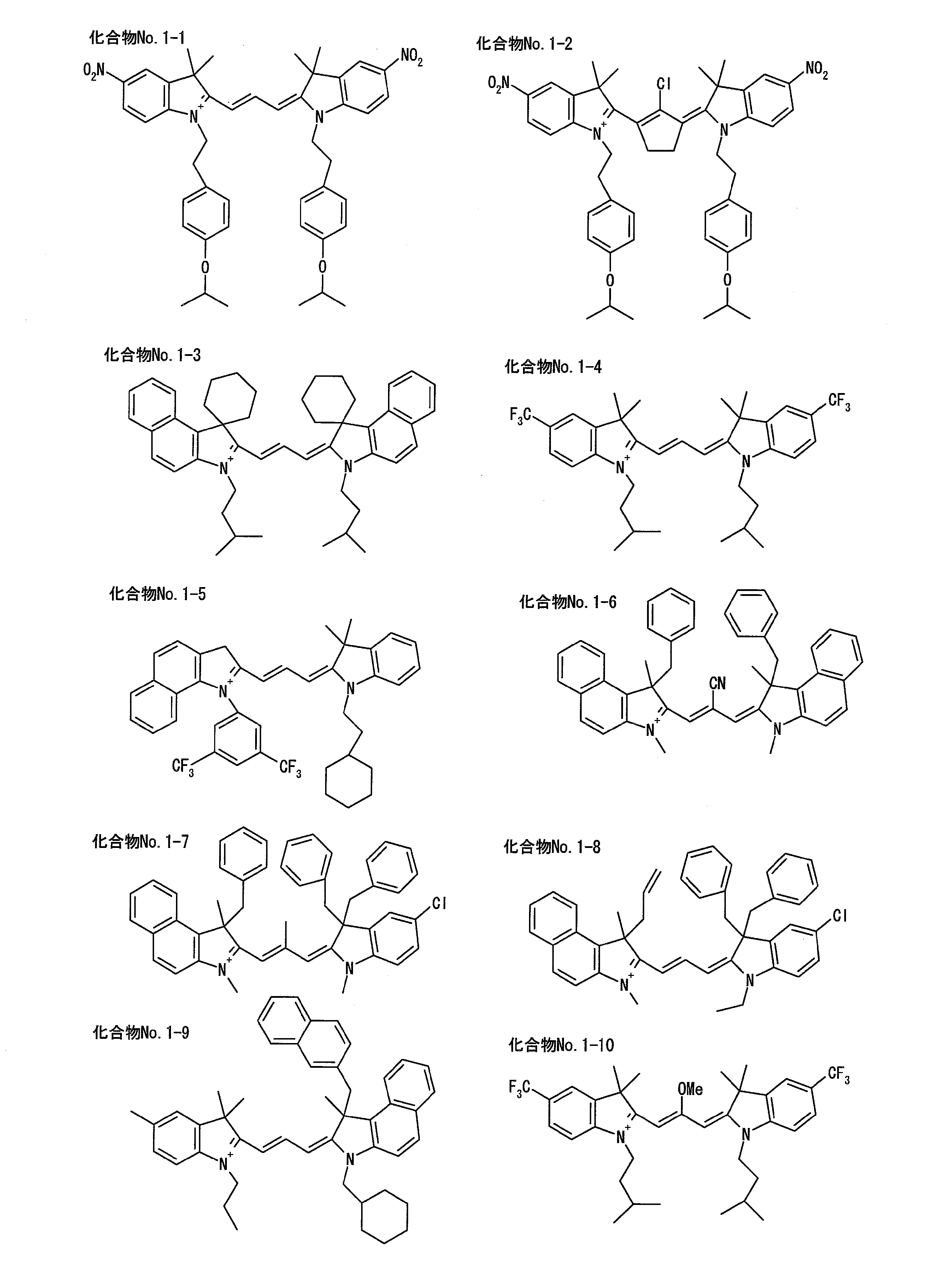

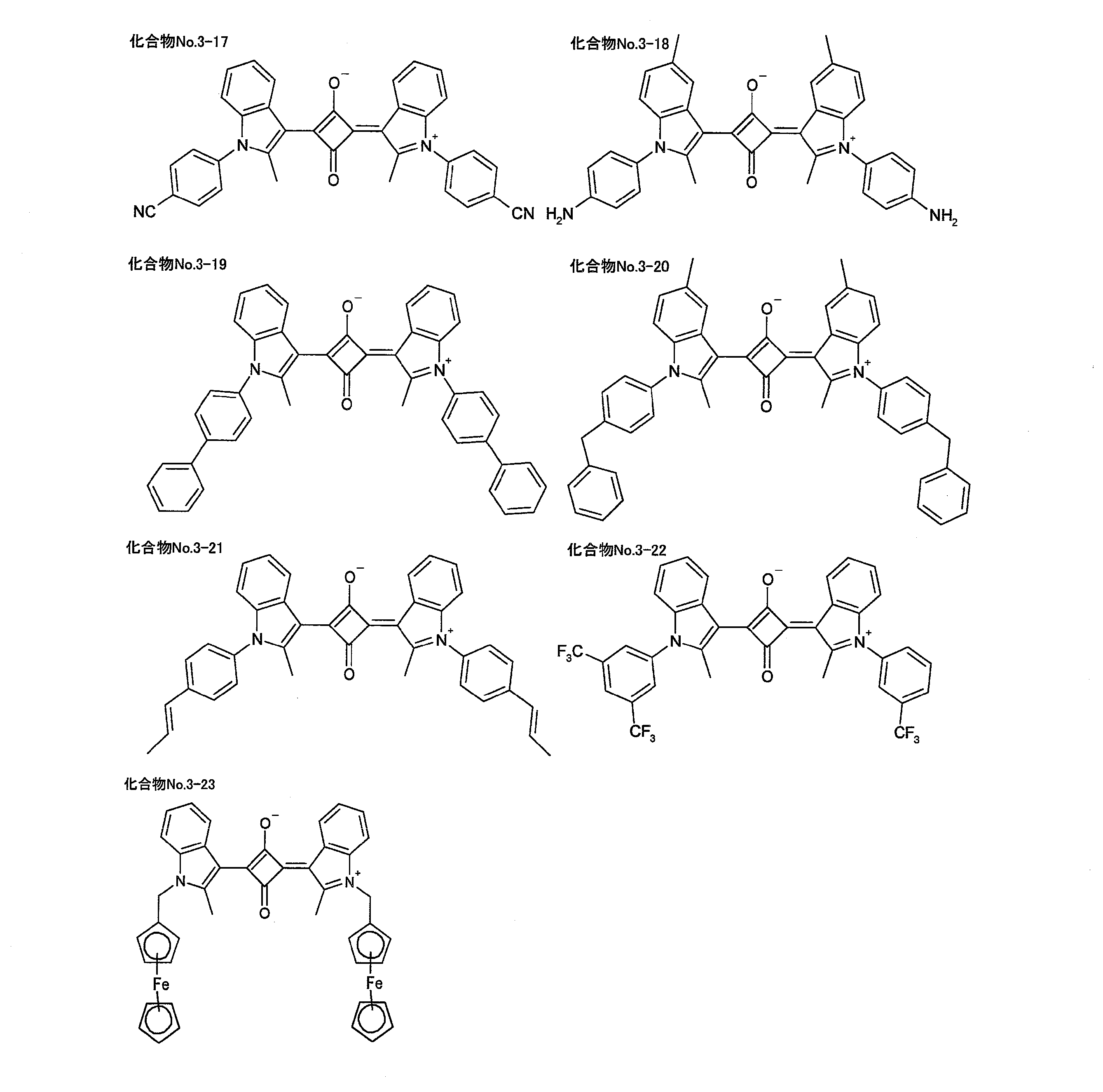

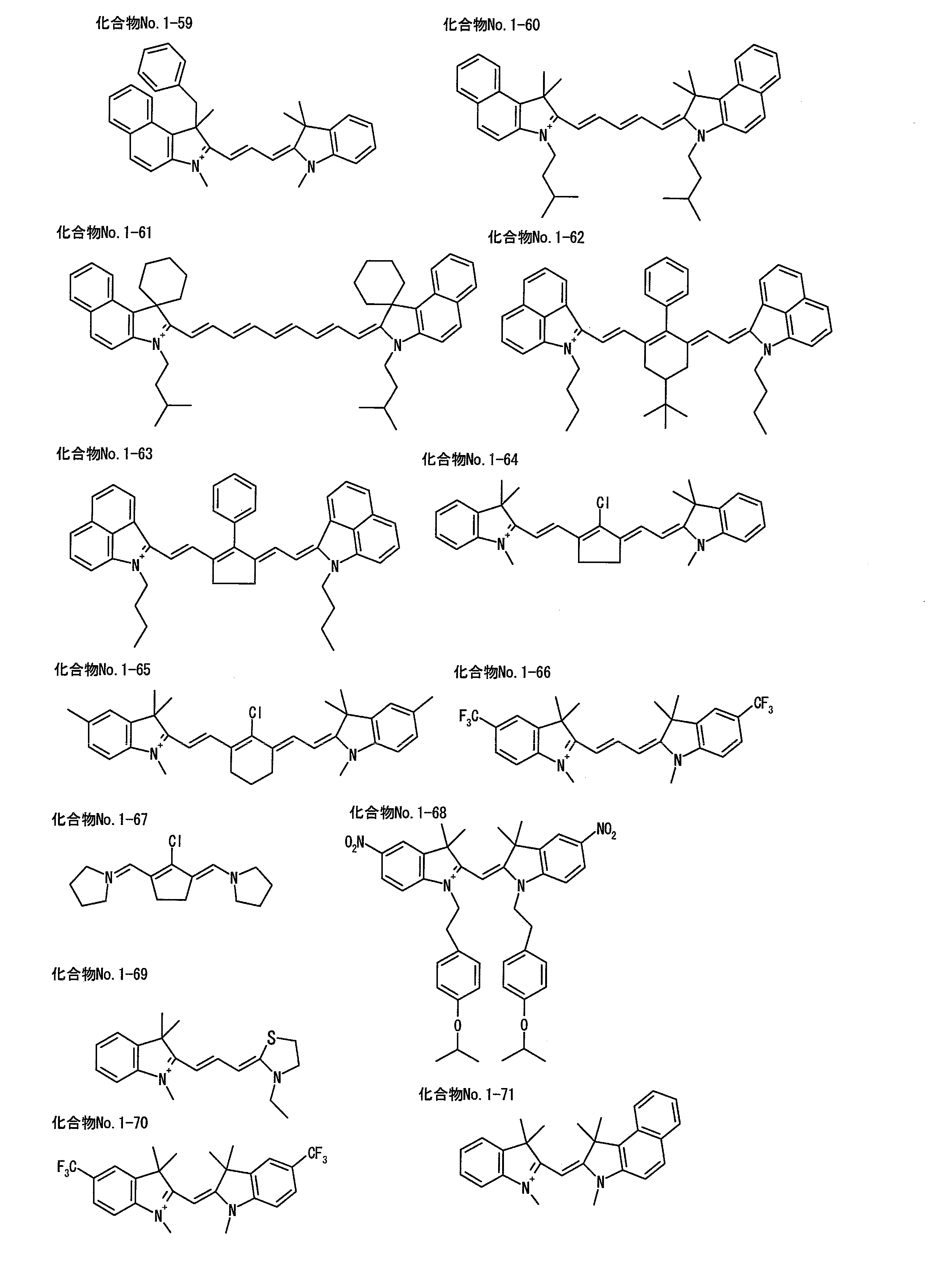

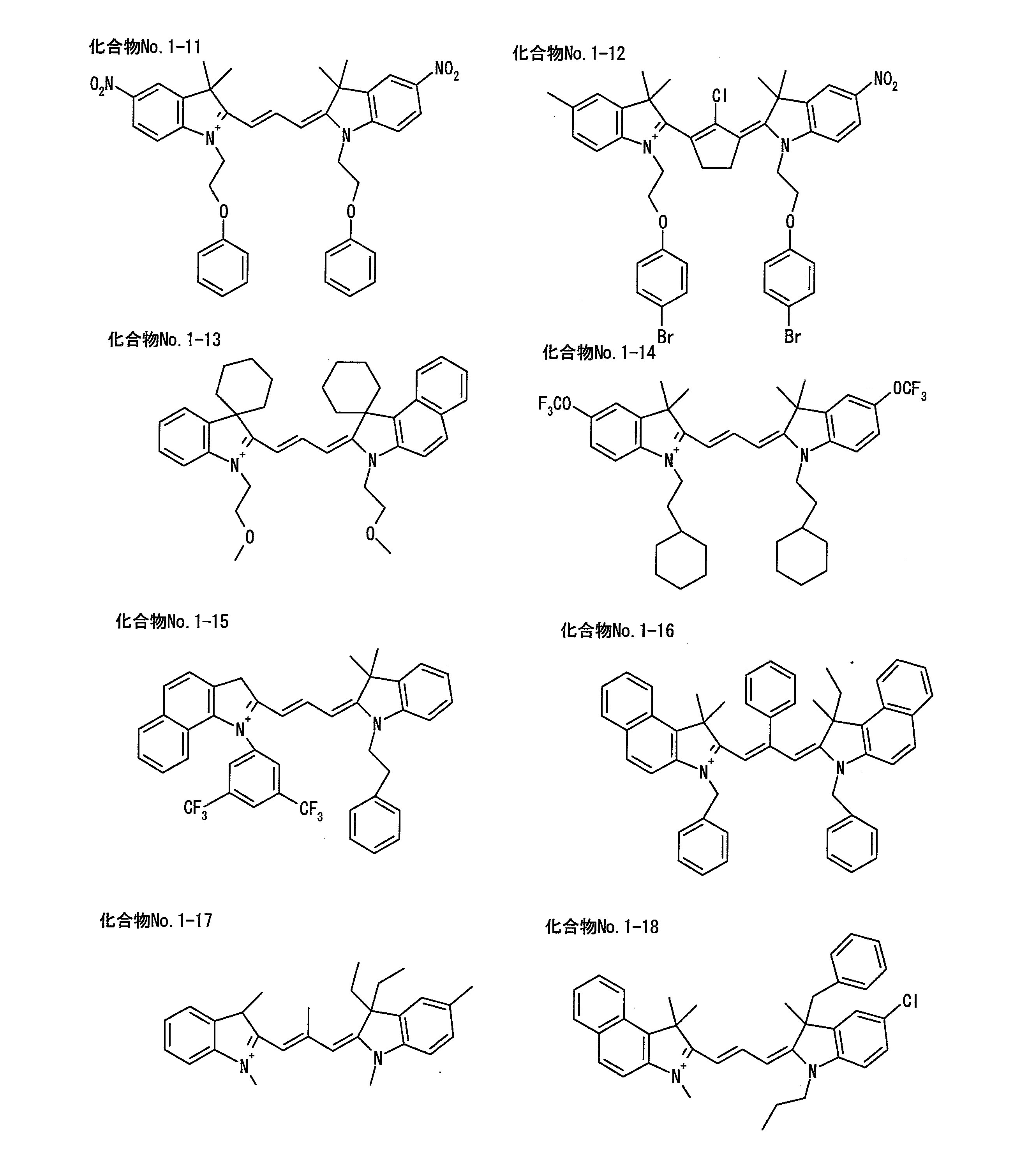

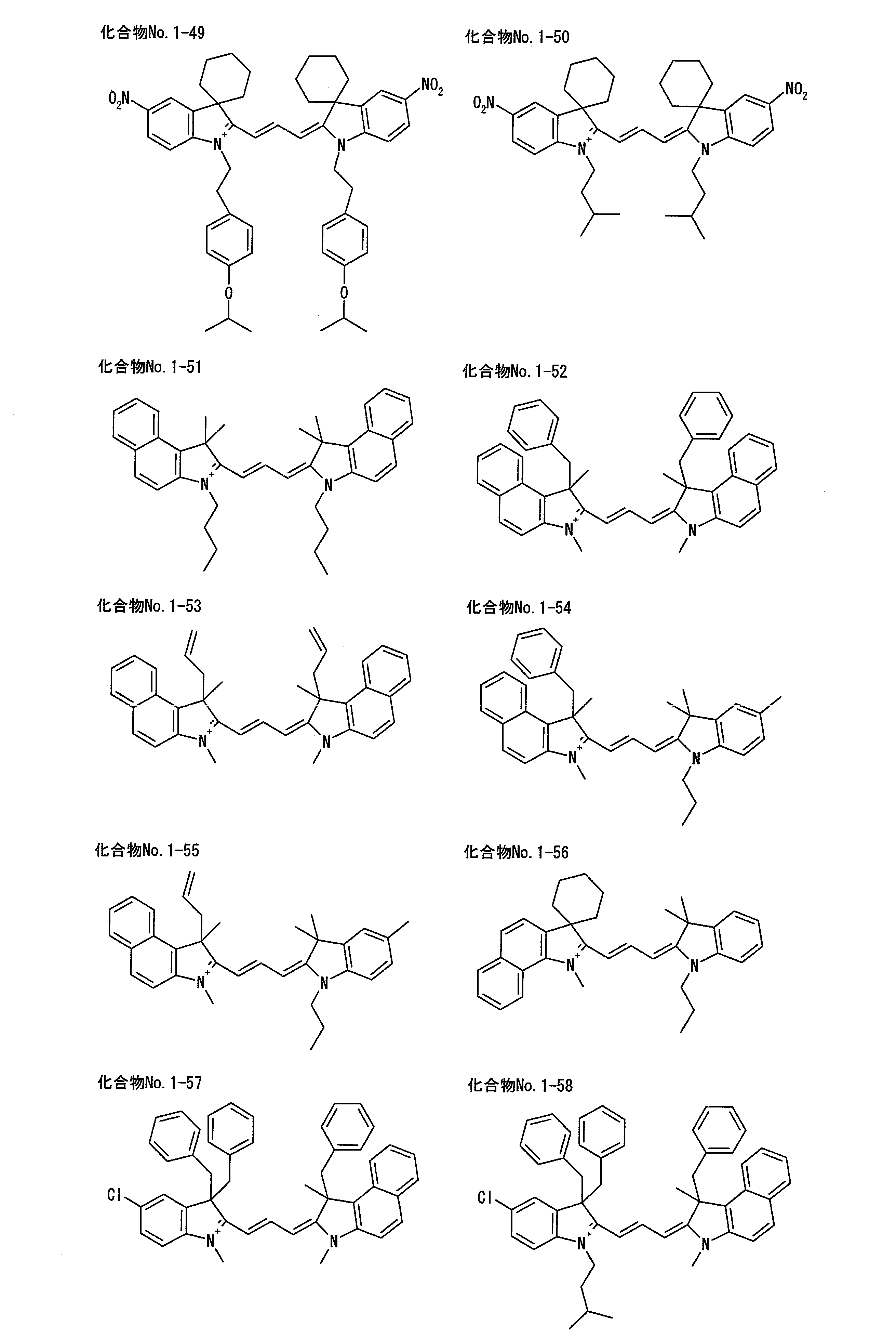

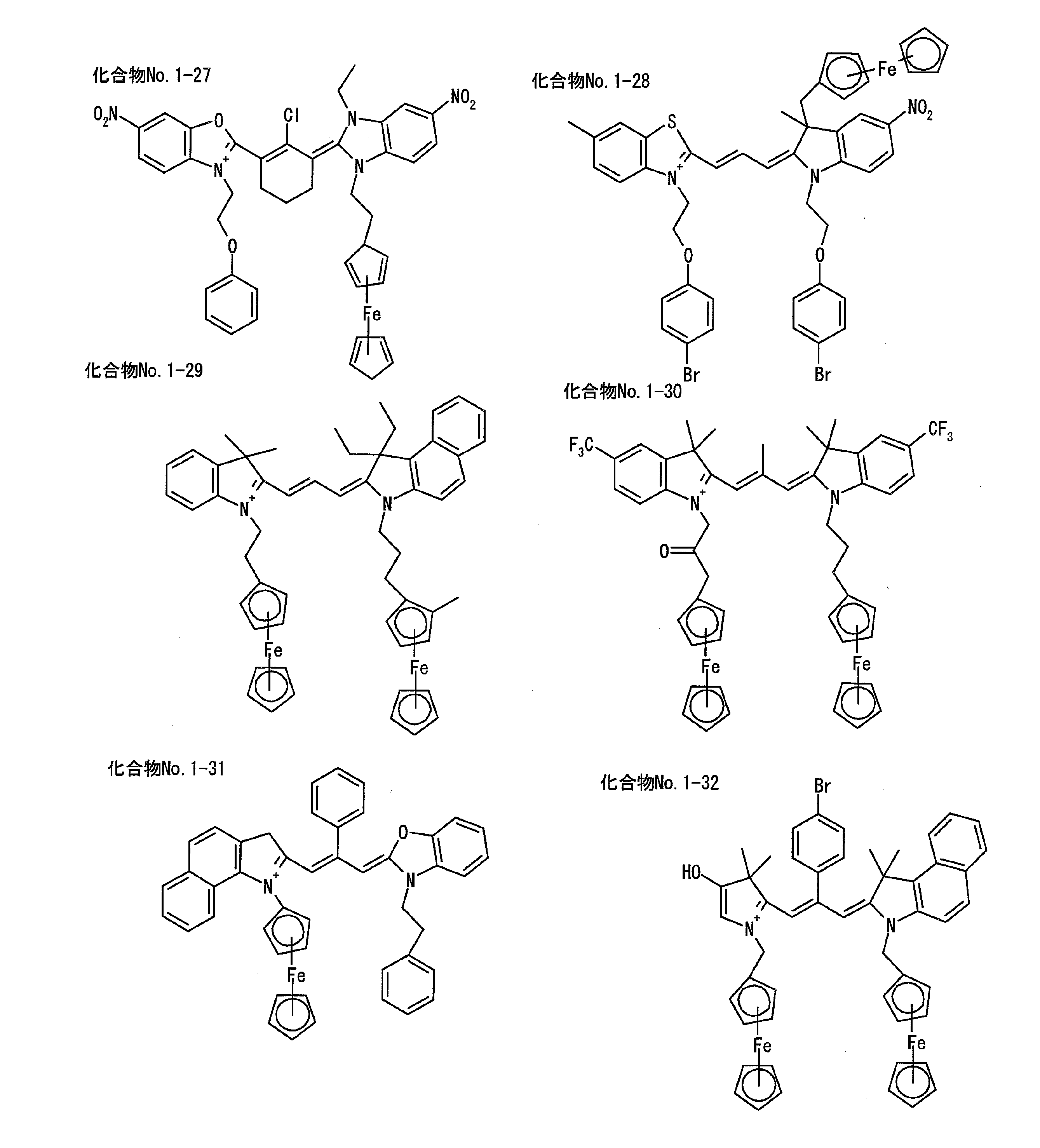

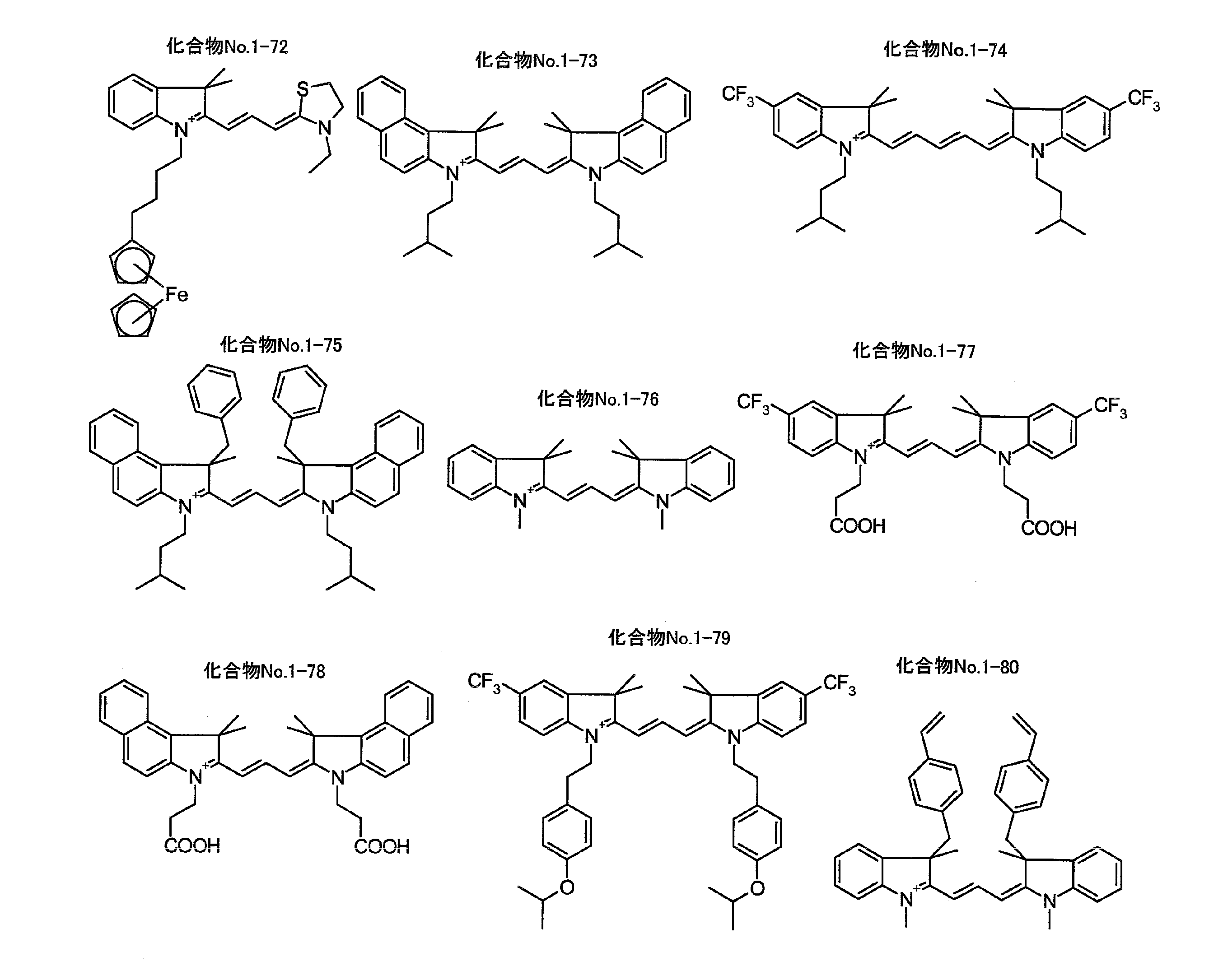

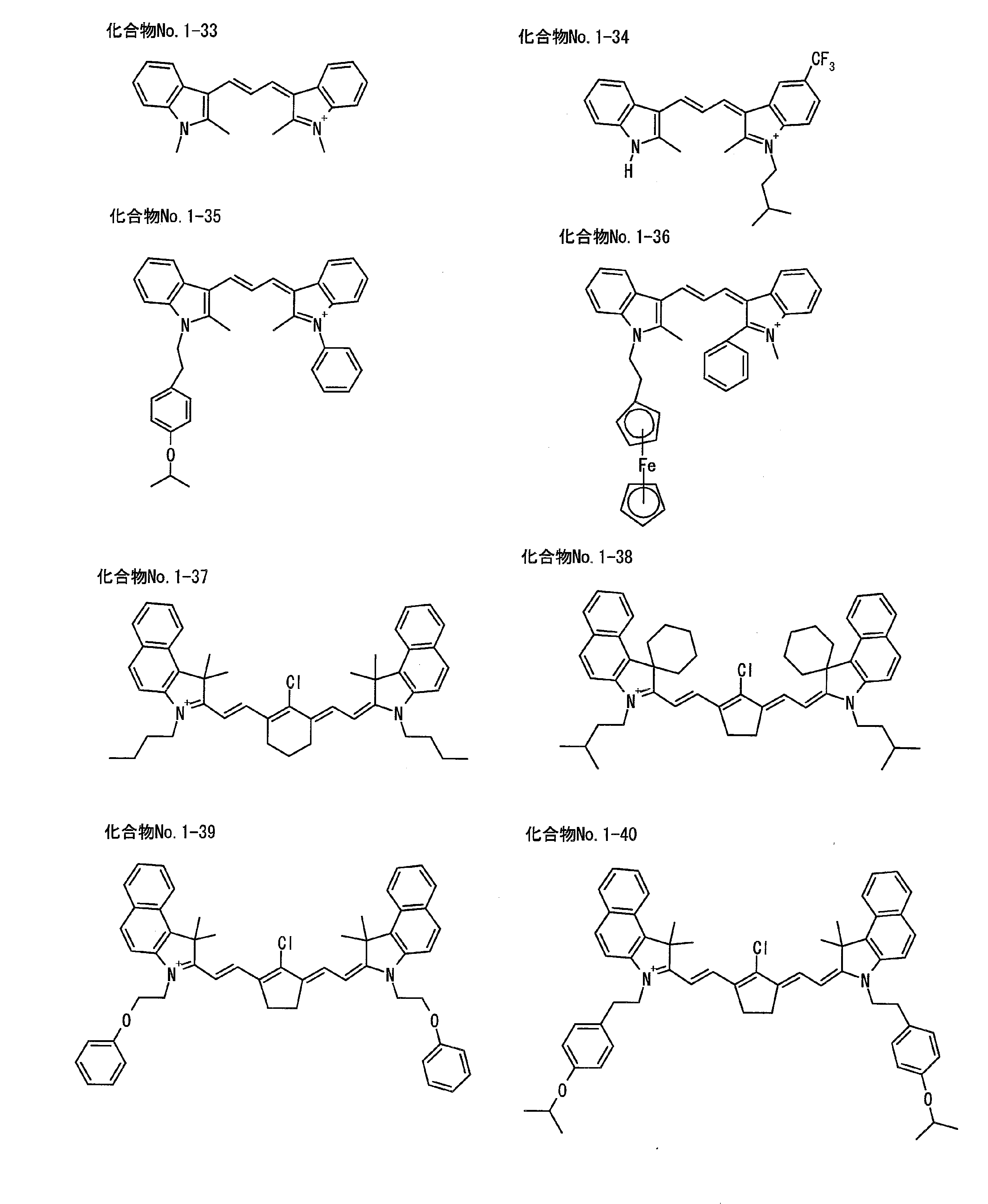

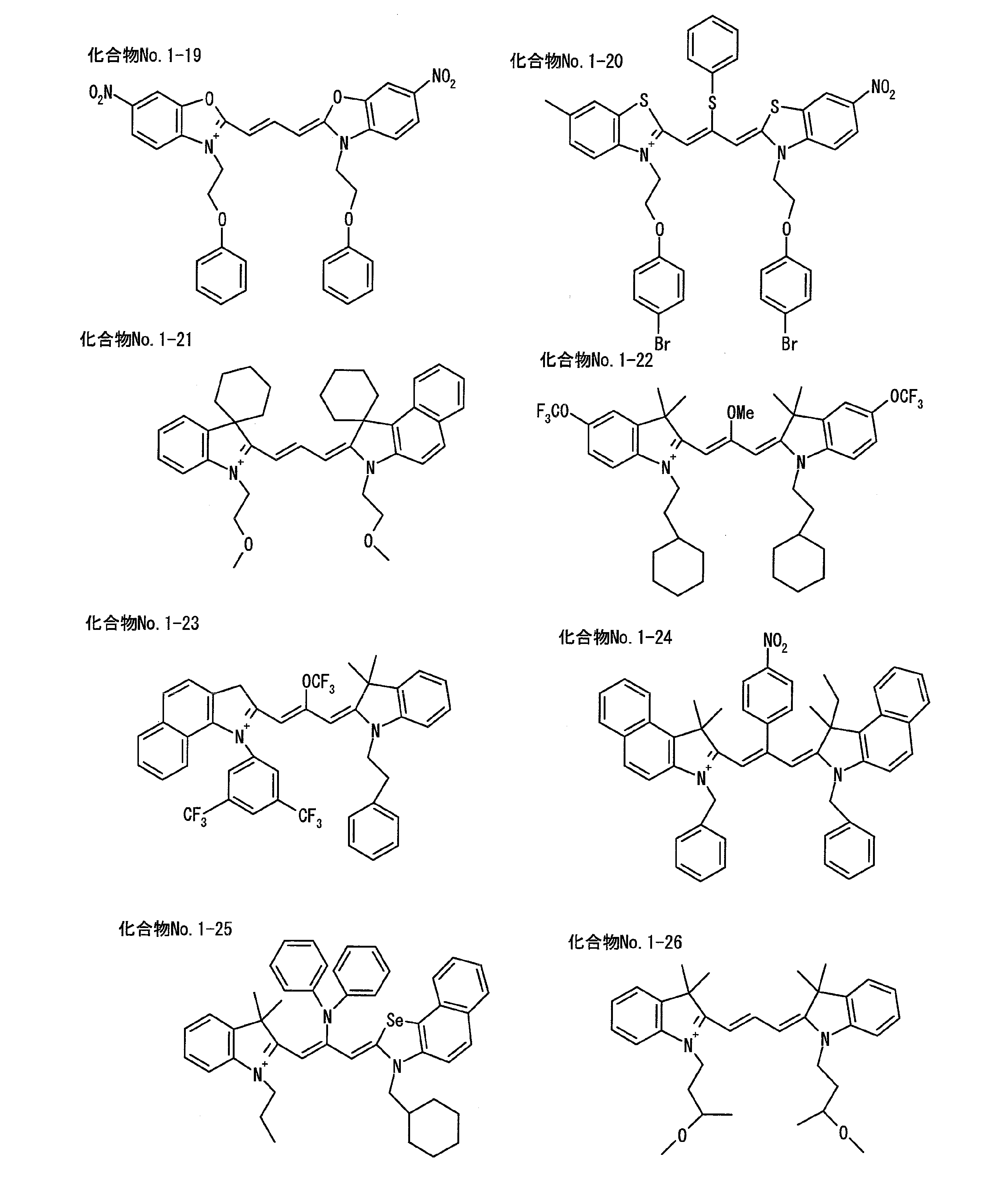

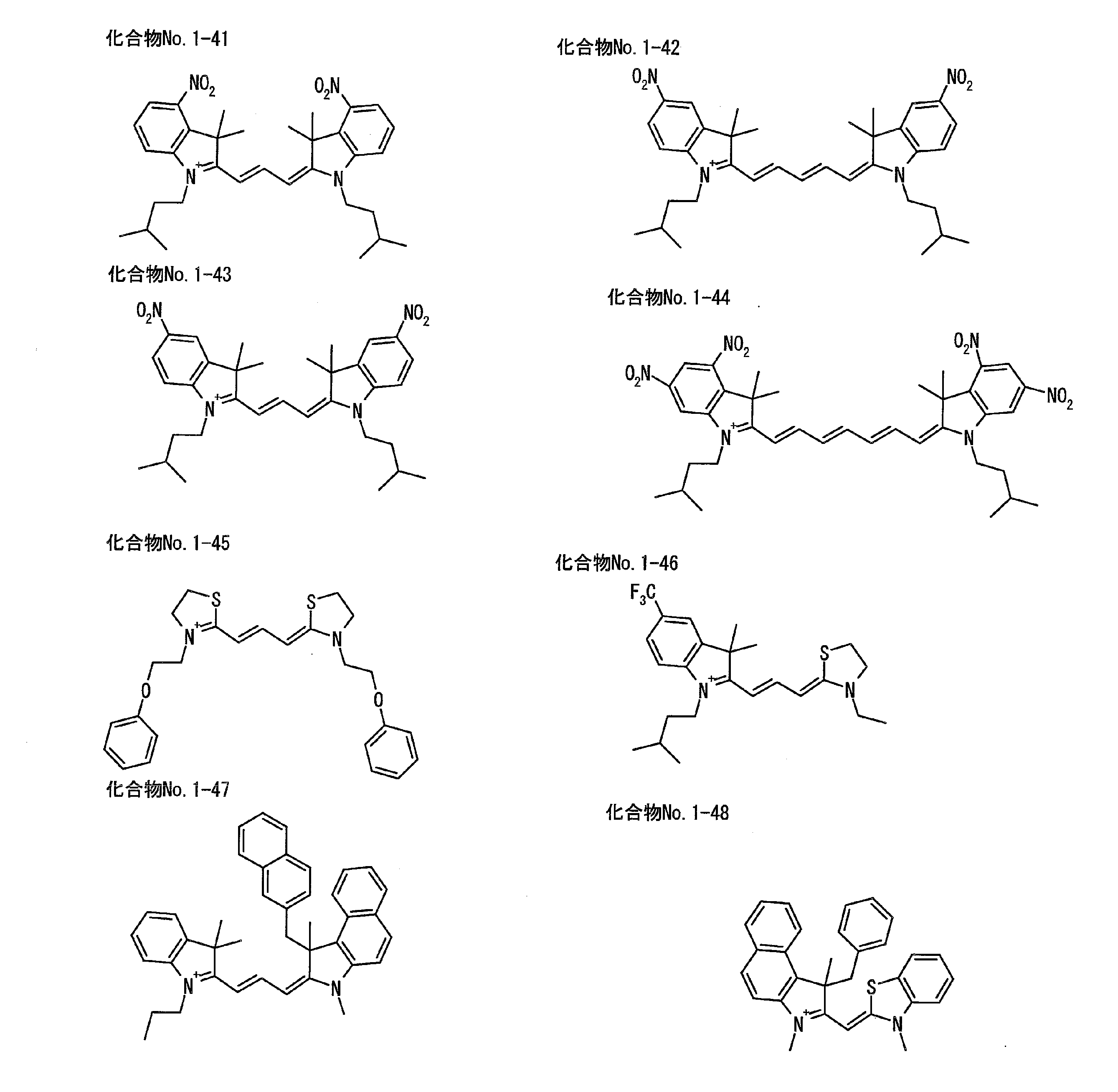

  • Specific examples of the compound represented by the general formula (2) according to the present invention include the following compound No. 2-1 to 2-70.

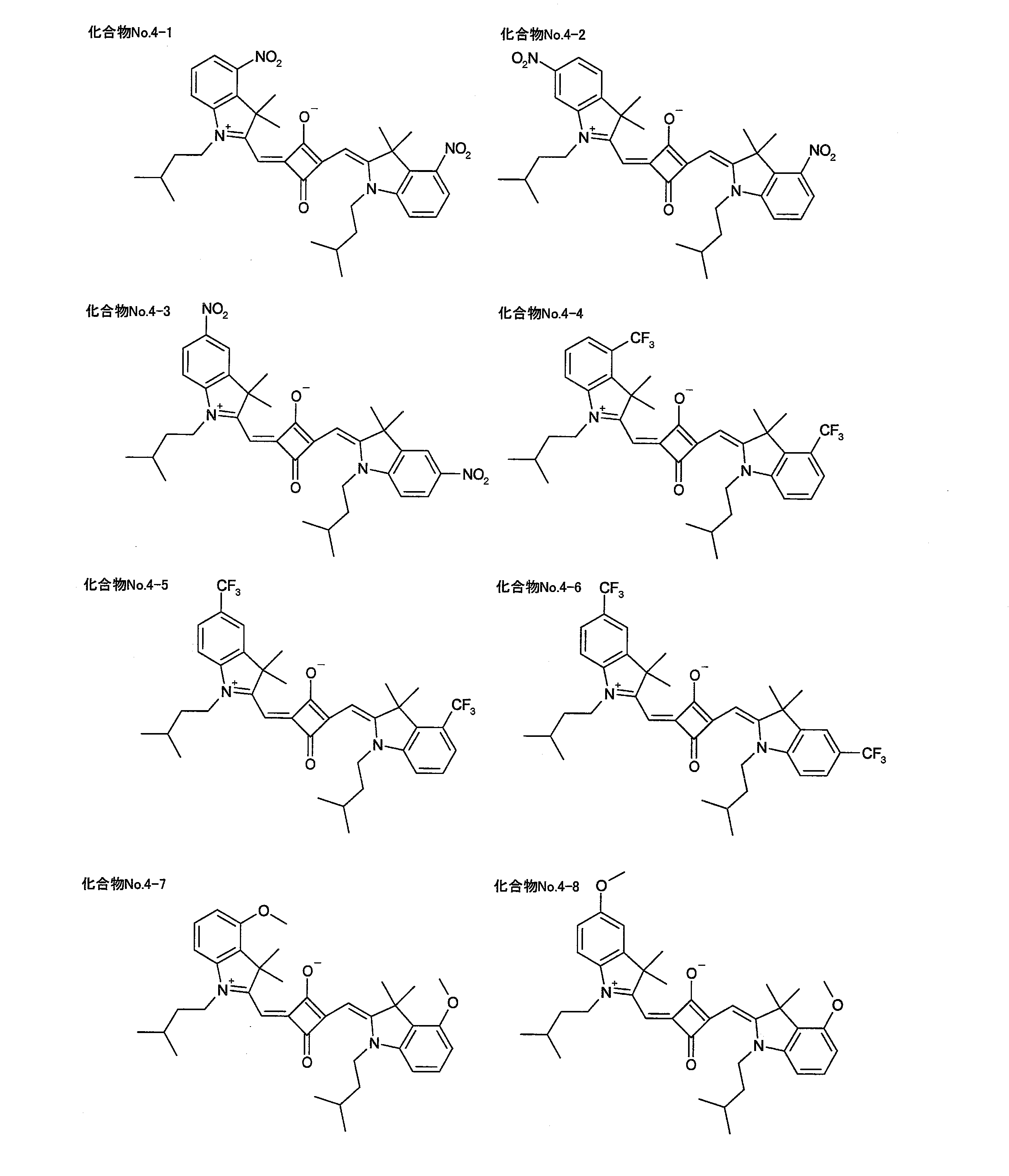

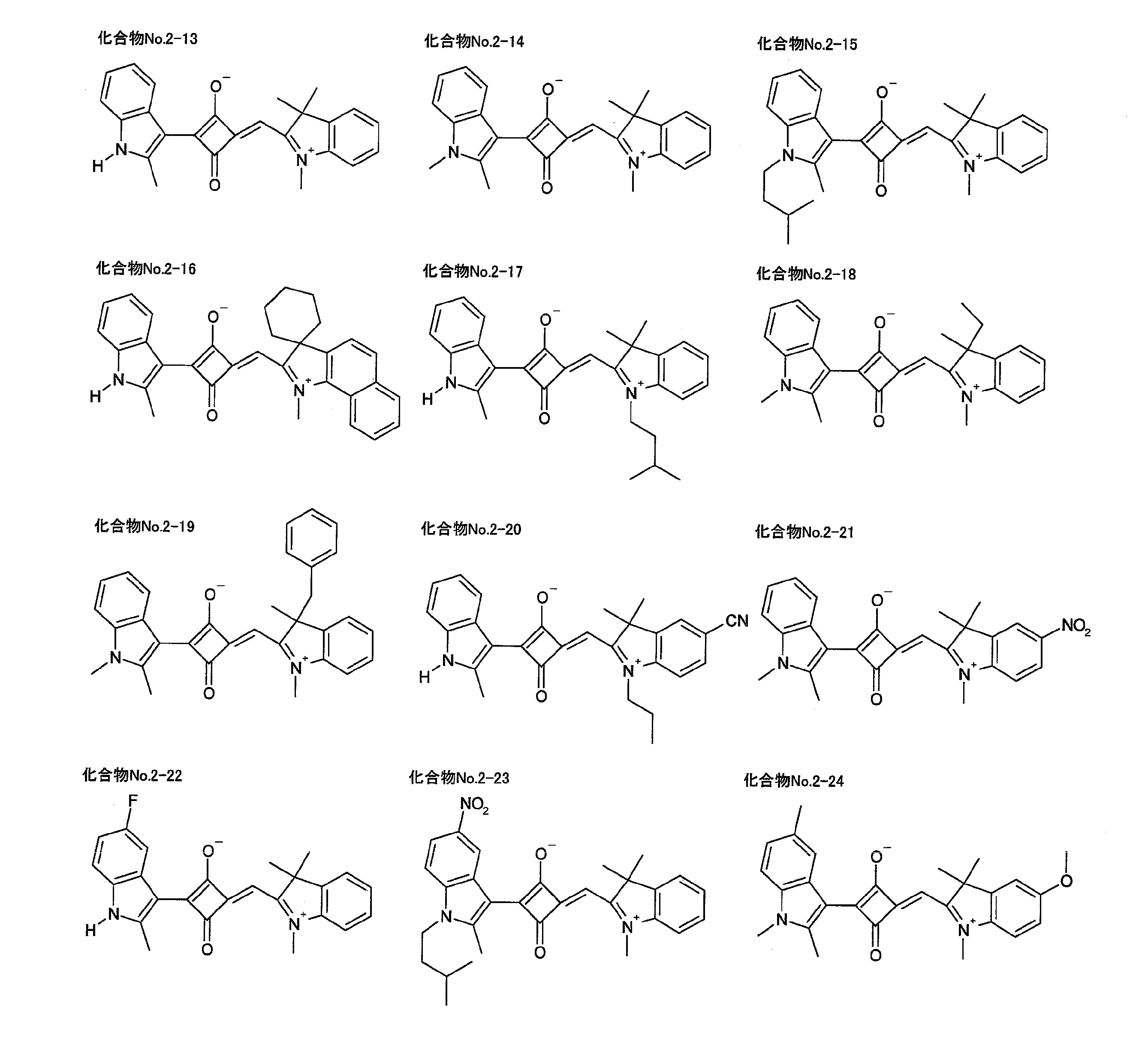

  • Specific examples of the compound represented by the general formula (3) according to the present invention include the following compound No. 3-1 to 3-23.

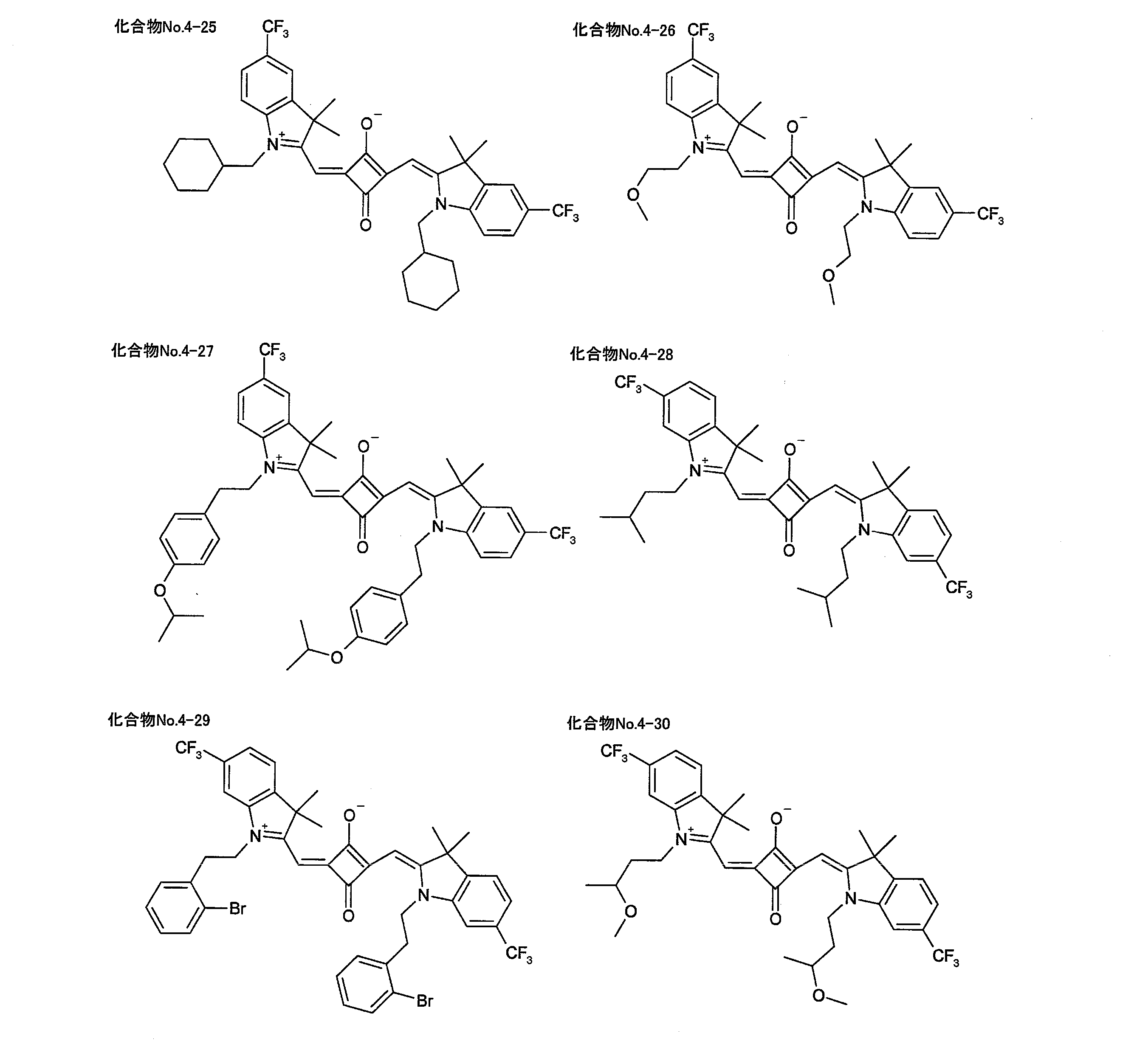

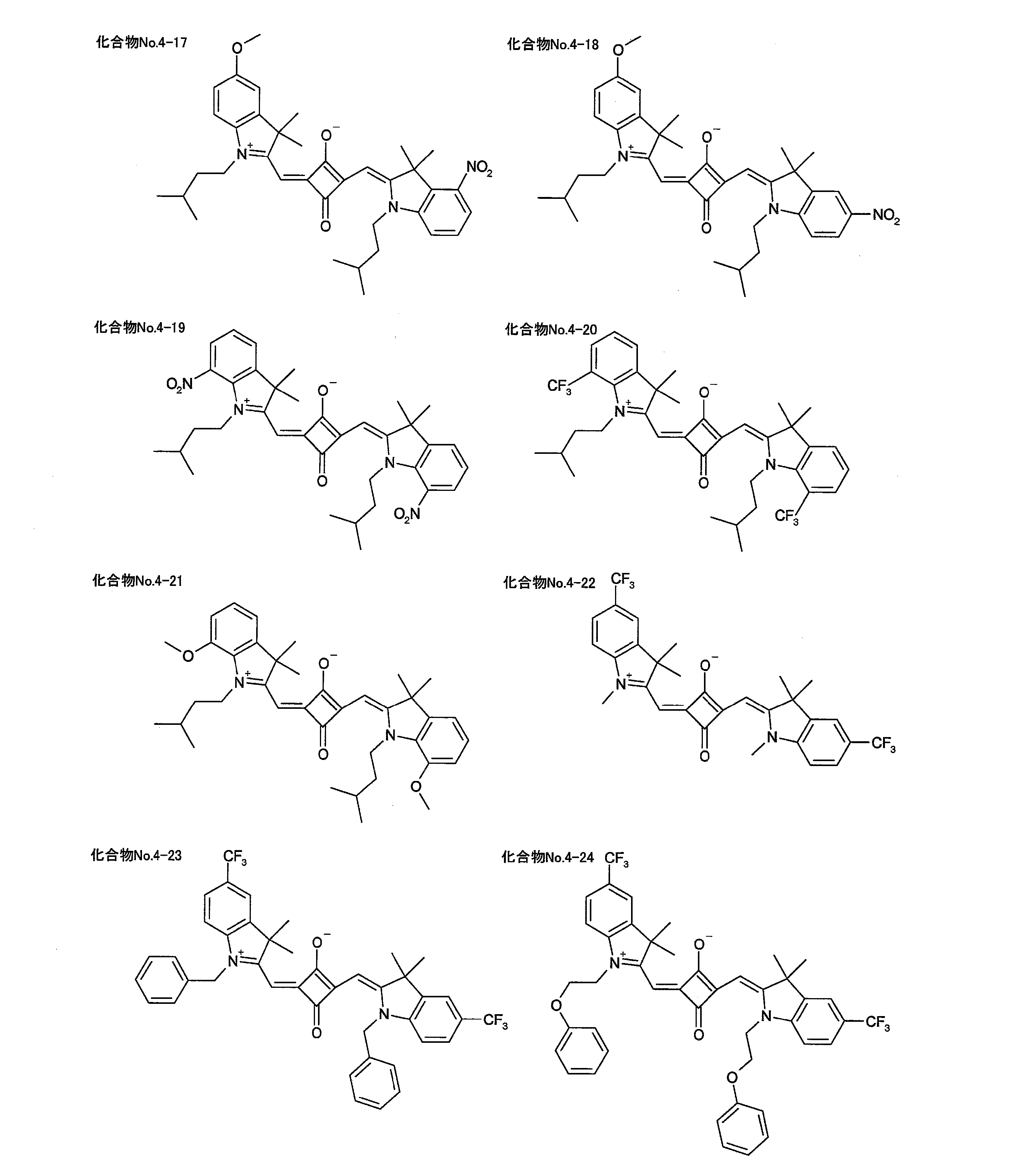

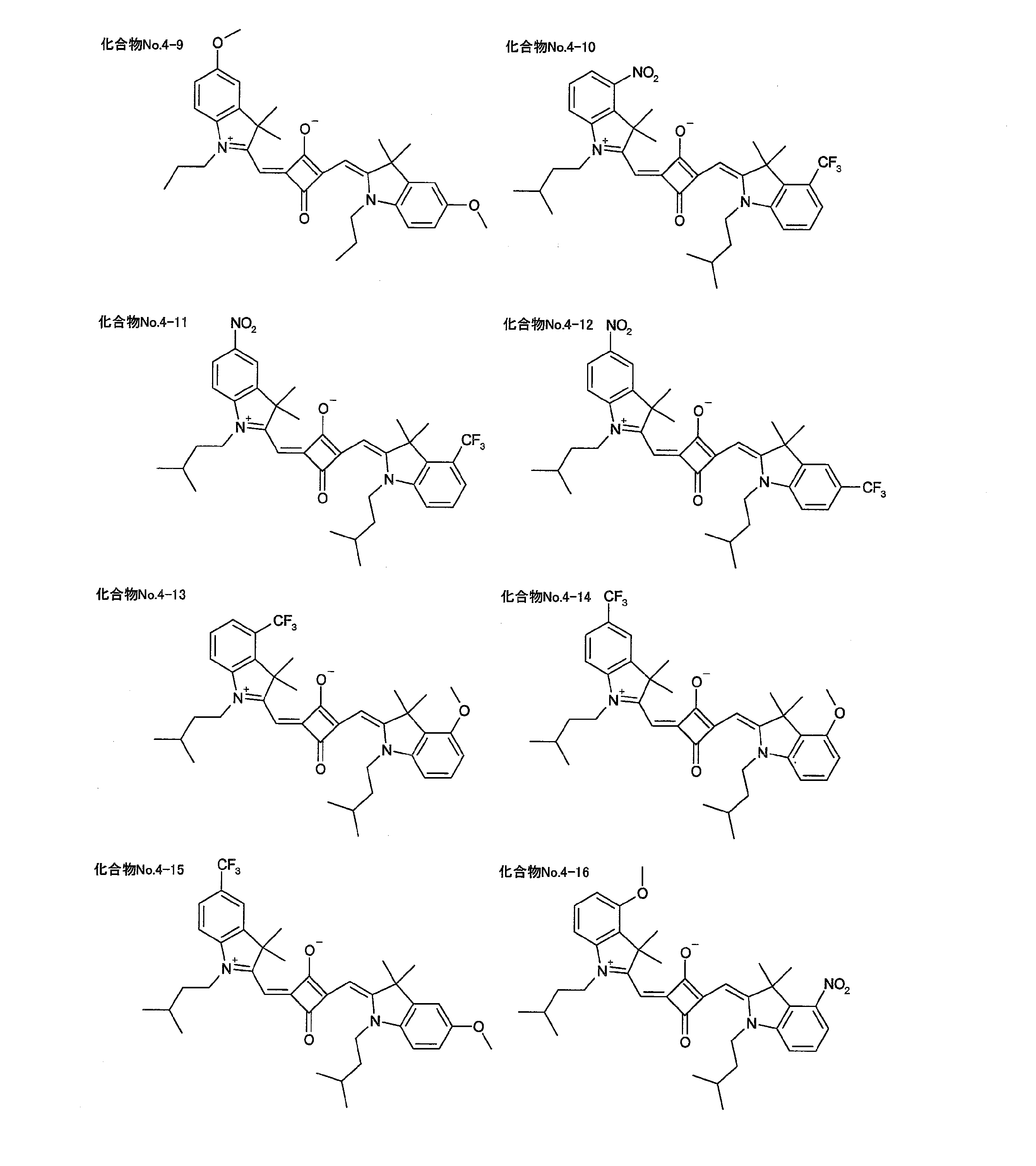

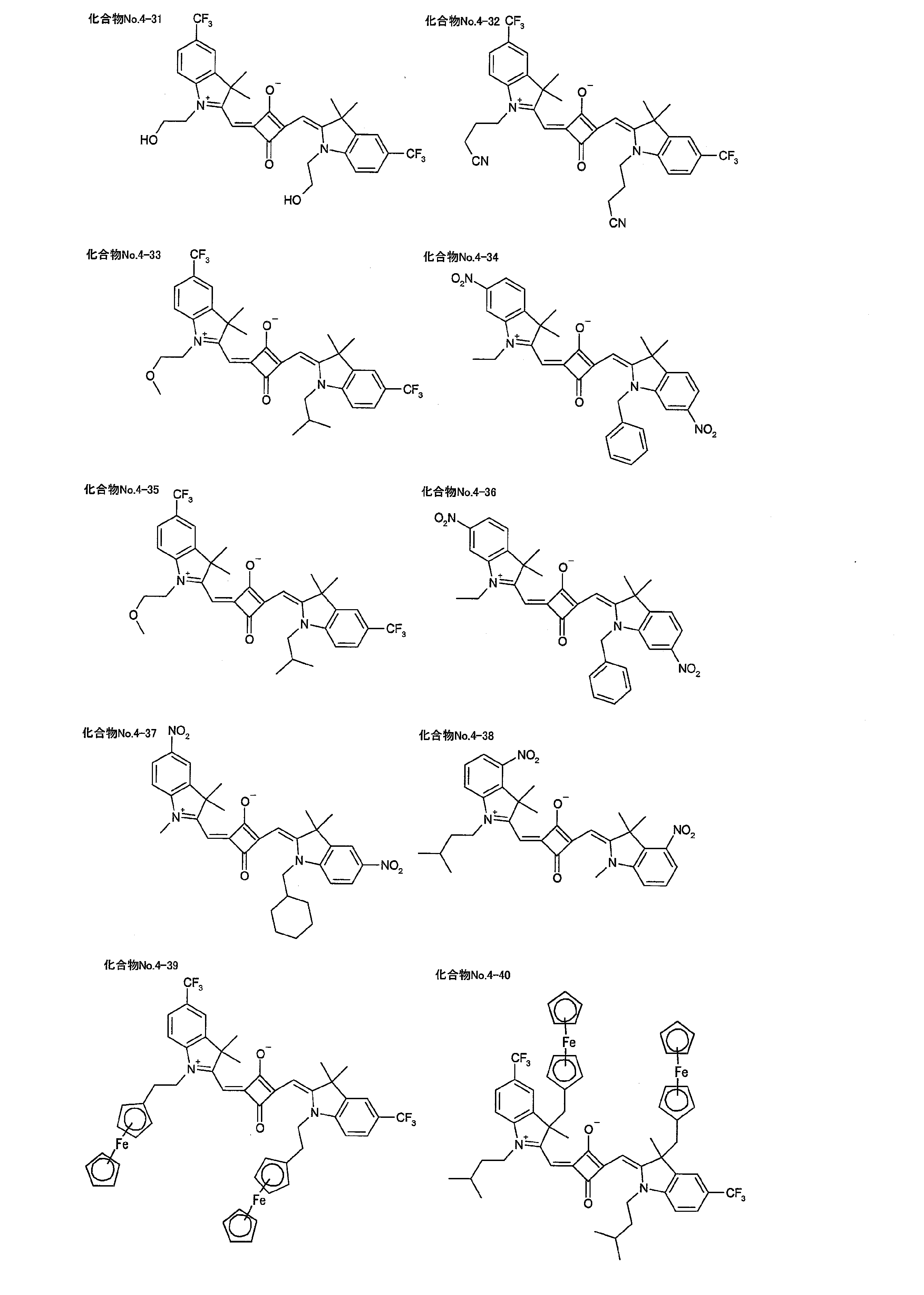

  • Specific examples of the compound represented by the general formula (4) according to the present invention include the following compound No. 4-1 to 4-40.
  • the content of the compounds represented by the general formulas (1) to (4) is preferably 50 to 100% by mass, more preferably 70 to 100% by mass. If the content of the compounds represented by the above general formulas (1) to (4) is less than 50% by mass, the solubility in a solvent may be lowered or the heat resistance may be lowered.
  • the maximum absorption wavelength ( ⁇ max) of the coating film is preferably 430 to 700 nm, more preferably 430 to 610 nm, and further preferably 480 to 600 nm. If the maximum absorption wavelength ( ⁇ max) of the coating film is less than 430 nm, the effect of the present invention may not be exhibited because it does not absorb light of the target wavelength, and if it exceeds 700 nm, the heat resistance may be lowered.
  • the content of the dye (A) in the colored composition of the present invention is preferably 0.01 to 50% by mass, more preferably 0.1 to 30% by mass. If the content of the dye (A) is less than 0.01% by mass, a desired concentration of color may not be obtained in the cured product of the present invention. If the content is more than 50% by mass, the dye (A A) precipitation may occur.
  • the polybasic acid anhydride to be acted after the unsaturated monobasic acid is allowed to act is biphenyltetracarboxylic dianhydride, tetrahydrophthalic anhydride, succinic anhydride, maleic anhydride, trimellitic anhydride , Pyromellitic anhydride, 2,2'-3,3'-benzophenone tetracarboxylic anhydride, ethylene glycol bisanhydro trimellitate, glycerol tris anhydro trimellitate, hexahydro phthalic anhydride, methyl tetrahydro phthalic anhydride Acid, nadic anhydride, methyl nadic anhydride, trialkyltetrahydrophthalic anhydride, hexahydrophthalic anhydride, 5- (2,5-dioxotetrahydrofuryl) -3-methyl-3-cyclohexene-1,2- Dicarboxylic anhydride, trialkyltetra
  • a monofunctional or polyfunctional epoxy compound may be used together with the alkali-developable compound having an ethylenically unsaturated bond. It can.
  • the alkali-developable compound having an ethylenically unsaturated bond preferably has a solid content acid value in the range of 5 to 120 mgKOH / g, and the use amount of the monofunctional or polyfunctional epoxy compound satisfies the acid value. It is preferable to select as follows.
  • glycidyl ethers examples include ethylene glycol diglycidyl ether, propylene glycol diglycidyl ether, 1,4-butanediol diglycidyl ether, 1,6-hexanediol diglycidyl ether, 1,8-octanediol diglycidyl ether, 1 , 10-decanediol diglycidyl ether, 2,2-dimethyl-1,3-propanediol diglycidyl ether, diethylene glycol diglycidyl ether, triethylene glycol diglycidyl ether, tetraethylene glycol diglycidyl ether, hexaethylene glycol diglycidyl ether 1,4-cyclohexanedimethanol diglycidyl ether, 1,1,1-tri (glycidyloxymethyl) propane, 1,1,1-tri ( Glycidyl oxy methyl) ethane, 1,1,1-tri (gly
  • N-1414, N-1717, N-1919, and PZ-4. 8 (manufactured by (Corporation) ADEKA Corporation) NCI-831, NCI-930, IRGACURE369, IRGACURE907, IRGACURE OXE 01, IRGACURE OXE 02 (BASF (Co.) Co., Ltd.).
  • the content of the inorganic pigment and / or organic pigment (D) is preferably 0 to 350 with respect to 100 parts by mass of the polymerizable compound (B) having the ethylenically unsaturated bond. Part by mass, more preferably 0 to 250 parts by mass. When it exceeds 350 parts by mass, the light transmittance of the colored composition of the present invention, particularly the cured product using the colored alkali-developable photosensitive composition, and the color filter for display device is lowered, and the luminance of the display device is lowered. Therefore, it is not preferable.
  • Aliphatic hydrocarbon solvents terpene hydrocarbon oils such as turpentine oil, D-limonene, and pinene; mineral spirits, Swazol # 310 (Cosmo Matsuyama Oil Co., Ltd.), Sol Paraffin solvents such as osso # 100 (Exxon Chemical Co., Ltd.); halogenated aliphatic hydrocarbon solvents such as carbon tetrachloride, chloroform, trichloroethylene, methylene chloride and 1,2-dichloroethane; halogenated aromas such as chlorobenzene Group hydrocarbon solvents; carbitol solvents, aniline, triethylamine, pyridine, acetic acid, acetonitrile, carbon disulfide, N, N-dimethylformamide, N, N-dimethylacetamide, N-methylpyrrolidone, dimethylsulfoxide, water, etc.
  • terpene hydrocarbon oils such as turpentine oil, D-limonene
  • the coloring composition of the present invention can further contain an inorganic compound.
  • the inorganic compound include metal oxides such as nickel oxide, iron oxide, iridium oxide, titanium oxide, zinc oxide, magnesium oxide, calcium oxide, potassium oxide, silica, and alumina; lamellar clay mineral, miloli blue, calcium carbonate, Magnesium carbonate, cobalt, manganese, glass powder, mica, talc, kaolin, ferrocyanide, various metal sulfates, sulfides, selenides, aluminum silicate, calcium silicate, aluminum hydroxide, platinum, gold, silver, copper Among these, titanium oxide, silica, layered clay mineral, silver and the like are preferable.
  • inorganic compounds are used, for example, as fillers, antireflection agents, conductive agents, stabilizers, flame retardants, mechanical strength improvers, special wavelength absorbers, ink repellents, and the like.
  • a sulfur atom-containing compound is generally used.
  • the colored composition of the present invention (or its cured product) is a photocurable paint or varnish, a photocurable adhesive, a printed circuit board, or a color display liquid crystal display such as a color TV, PC monitor, portable information terminal, digital camera, etc.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Physics & Mathematics (AREA)
  • General Physics & Mathematics (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Spectroscopy & Molecular Physics (AREA)
  • Optics & Photonics (AREA)
  • Engineering & Computer Science (AREA)
  • Architecture (AREA)
  • Structural Engineering (AREA)
  • Optical Filters (AREA)
  • Materials For Photolithography (AREA)

Abstract

　本発明は、樹脂組成物中における溶解性及び耐熱性に優れる化合物を用いた着色（アルカリ現像性）感光性組成物に関するものであり、上記着色（アルカリ現像性）感光性組成物を用いた光学フィルタ、特に輝度を低下させず、液晶表示パネル等の画像表示装置に好適なカラーフィルタに関するものである。具体的には、本発明は、一般式（１）～（４）の何れかで表される化合物を少なくとも一種含有してなる染料（Ａ）、エチレン性不飽和結合を有する重合性化合物（Ｂ）又はアルカリ現像性を有する、エチレン性不飽和結合を有する重合性化合物（Ｂ'）及び光重合開始剤（Ｃ）を含有する着色（アルカリ現像性）感光性組成物及びその用途に関するものである。一般式（１）～（４）の何れかで表される化合物については明細書に記載の通りである。

Description

着色感光性組成物
　本発明は、特定の構造を有する化合物を含む染料を用いた、エネルギー線により重合可能な着色感光性組成物、及び該着色感光性組成物を用いたカラーフィルタに関する。
　特定の光に対して強度の大きい吸収を有する化合物は、ＣＤ－Ｒ、ＤＶＤ－Ｒ、ＤＶＤ＋Ｒ、ＢＤ－Ｒ等の光学記録媒体の記録層や、液晶表示装置（ＬＣＤ）、プラズマディスプレイパネル（ＰＤＰ）、エレクトロルミネッセンスディスプレイ（ＥＬＤ）、陰極管表示装置（ＣＲＴ）、蛍光表示管、電界放射型ディスプレイ等の画像表示装置の光学要素として用いられている。
　液晶表示装置（ＬＣＤ）、プラズマディスプレイパネル（ＰＤＰ）、エレクトロルミネッセンスディスプレイ（ＥＬＤ）、陰極管表示装置（ＣＲＴ）、蛍光表示管、電界放射型ディスプレイ等の画像表示装置用の光学フィルタにおいては、３００～１１００ｎｍの波長の光を吸収する各種化合物が、光吸収剤として用いられている。
　これらの光吸収剤には、光吸収が特別に急峻であること、即ちλｍａｘの半値幅が小さいこと、また光や熱等により機能が失われないことが求められている。
　主として液晶表示装置（ＬＣＤ）に用いられる光学フィルタには、カラーフィルタがある。カラーフィルタには、一般的にＲＧＢの３原色が用いられてきたが、単独の色材では純粋なＲＧＢの色相を持たせることは困難であり、複数の色材を用いて純粋なＲＧＢの色相に近づける努力がなされてきた。そのため、ＲＧＢではなく、黄色、橙色、紫色等の色材も必要とされている。
　カラーフィルタに用いられる光吸収剤には、耐熱性の高さにより有機及び／又は無機顔料が用いられてきたが、顔料であるため表示装置としての輝度を低下させてしまうという問題があり、光源の輝度を高めることでこの問題を解決してきた。しかし、低消費電力化の流れに伴い、溶剤や樹脂組成物に溶解性が優れ、耐熱性の高い染料の開発、該染料を用いたカラーフィルタの開発が盛んになっている。特許文献１～３には、特定の構造を有する化合物を用いた染料が開示されている。特許文献４及び５には、特定の構造を有する化合物を用いた光学フィルタが開示されている。
　しかし、これらの文献に記載の染料（化合物）は、溶解性及び耐熱性の点で満足できるものではなかった。
米国特許４９２５７８２号公報 特開平０３－０５３９８７号公報 特開平０８－１０９３３５号公報 特開２００７－２８６１８９号公報 特開２００９－２３５３９２号公報
　従って、本発明の目的は、重合性樹脂組成物中における溶解性及び耐熱性に優れる化合物を用いた着色（アルカリ現像性）感光性組成物を提供することにある。また、本発明の別の目的は、上記着色（アルカリ現像性）感光性組成物を用いた光学フィルタ、特に輝度を低下させず、液晶表示パネル等の画像表示装置に好適なカラーフィルタを提供することにある。
　本発明者は、鋭意検討を重ねた結果、特定の構造を有する化合物が、溶解性に優れ、重合性樹脂組成物中において溶解安定性及び耐熱性に優れることを知見し、また、上記化合物を染料として用いた着色（アルカリ現像性）感光性組成物が、光学フィルタ（特にカラーフィルタ）の輝度を低下させず、液晶表示パネル等の画像表示装置用カラーフィルタに好適であることを知見し、本発明に到達した。
　本発明は、下記一般式（１）～（４）の何れかで表される化合物を少なくとも一種含有してなる染料（Ａ）、エチレン性不飽和結合を有する重合性化合物（Ｂ）及び光重合開始剤（Ｃ）を含有する着色感光性組成物を提供するものである。
Figure JPOXMLDOC01-appb-C000005
 （式中、Ａは下記の群Ｉの（ａ）～（ｍ）から選ばれる基を表し、Ａ’は下記の群IIの（ａ’）～（ｍ’）から選ばれる基を表し、
　Ｑは炭素原子数１～９のメチン鎖を構成し、鎖中に環構造を含んでもよい連結基を表し、該メチン鎖中の水素原子は水酸基、ハロゲン原子、シアノ基、－ＮＲＲ’、アリール基、アリールアルキル基又はアルキル基で置換されていてもよく、該－ＮＲＲ’、アリール基、アリールアルキル基及びアルキル基は更に水酸基、ハロゲン原子、シアノ基又は－ＮＲＲ’で置換されていてもよく、－Ｏ－、－Ｓ－、－ＣＯ－、－ＣＯＯ－、－ＯＣＯ－、－ＳＯ2－、－ＮＨ－、－ＣＯＮＨ－、－ＮＨＣＯ－、－Ｎ＝ＣＨ－又は－ＣＨ＝ＣＨ－で中断されてもよく、
　Ｒ及びＲ’は、アリール基、アリールアルキル基又はアルキル基を表し、
　Ａｎq-はｑ価のアニオンを表し、ｑは１～３の整数を表し、ｐは電荷を中性に保つ係数を表す。）
Figure JPOXMLDOC01-appb-C000006
 （式中、Ｂは、下記の群Ｉの（ａ）～（ｍ）から選ばれる基を表し、Ｂ’は、下記の群IIの（ａ’）～（ｍ’）から選ばれる基を表す。）
Figure JPOXMLDOC01-appb-C000007
 （式中、環Ｃ及び環Ｃ’は、ベンゼン環、ナフタレン環、フェナントレン環又はピリジン環を表し、
　Ｒ1及びＲ1’は、水酸基、ハロゲン原子、ニトロ基、シアノ基、－ＳＯ3Ｈ、カルボキシル基、アミノ基、アミド基、フェロセニル基、炭素原子数６～３０のアリール基、炭素原子数７～３０のアリールアルキル基又は炭素原子数１～８のアルキル基を表し、
　該炭素原子数６～３０のアリール基、炭素原子数７～３０のアリールアルキル基及び炭素原子数１～８のアルキル基は、水酸基、ハロゲン原子、ニトロ基、シアノ基、－ＳＯ3Ｈ、カルボキシル基、アミノ基、アミド基又はフェロセニル基で置換されていてもよく、－Ｏ－、－Ｓ－、－ＣＯ－、－ＣＯＯ－、－ＯＣＯ－、－ＳＯ2－、－ＮＨ－、－ＣＯＮＨ－、－ＮＨＣＯ－、－Ｎ＝ＣＨ－又は二重結合で中断されていてもよく、
　Ｒ2～Ｒ9及びＲ2’～Ｒ9’は、Ｒ1及びＲ1’と同様の基又は水素原子を表し、
　Ｘ及びＸ’は、酸素原子、硫黄原子、セレン原子、－ＣＲ51Ｒ52－、炭素原子数３～６のシクロアルカン－１，１－ジイル基、－ＮＨ－又は－ＮＹ2－を表し、
　Ｒ51及びＲ52は、Ｒ1及びＲ1’と同様の基又は水素原子を表し、
　Ｙ、Ｙ’及びＹ2は、水素原子、又は水酸基、ハロゲン原子、シアノ基、カルボキシル基、アミノ基、アミド基、フェロセニル基、－ＳＯ3Ｈ若しくはニトロ基で置換されてもよい炭素原子数１～２０のアルキル基、炭素原子数６～３０のアリール基若しくは炭素原子数７～３０のアリールアルキル基を表し、
　該Ｙ、Ｙ’及びＹ2中のアルキル基、アリール基及びアリールアルキル基中のメチレン基は、－Ｏ－、－Ｓ－、－ＣＯ－、－ＣＯＯ－、－ＯＣＯ－、－ＳＯ2－、－ＮＨ－、－ＣＯＮＨ－、－ＮＨＣＯ－、－Ｎ＝ＣＨ－又は－ＣＨ＝ＣＨ－で中断されていてもよく、
　ｒ及びｒ’は、０又は（ａ）～（ｅ）、（ｇ）～（ｊ）、（ｌ）、（ｍ）、（ａ’）～（ｅ’）、（ｇ’）～（ｊ’）、（ｌ’）及び（ｍ’）において置換可能な数を表す。）　　　
　また、本発明は、上記エチレン性不飽和結合を有する重合性化合物（Ｂ）が、アルカリ現像性を有する、エチレン性不飽和結合を有する重合性化合物（Ｂ'）である着色アルカリ現像性感光性組成物である前記着色感光性組成物を提供するものである。
　また、本発明は、上記着色感光性組成物の硬化物、該硬化物を用いてなる表示デバイス用カラーフィルタ、及び該表示デバイス用カラーフィルタを用いてなる液晶表示パネルを提供するものである。
　特定の構造を有する化合物を少なくとも一種含有してなる染料を用いてなる、本発明の着色感光性組成物（着色アルカリ現像性感光性組成物）は、好適な波長特性を有し、溶解安定性及び耐熱性に優れるものである。また、その硬化物は、表示デバイス用カラーフィルタ及び液晶表示パネルに好適なものである。
　以下、本発明の着色感光性組成物及び着色アルカリ現像性感光性組成物（以下単に着色組成物ともいう）について、好ましい実施形態に基づき説明する。
　本発明の着色組成物は、染料（Ａ）、エチレン性不飽和結合を有する重合性化合物（Ｂ）（アルカリ現像性を有する、エチレン性不飽和結合を有する重合性化合物（Ｂ'）を含む）、光重合開始剤（Ｃ）、並びに必要に応じて更に無機顔料及び／又は有機顔料（Ｄ）を含有する。以下、各成分について順に説明する。
＜染料（Ａ）＞
　本発明の着色組成物に用いられる染料（Ａ）は、上記一般式（１）～（４）の何れかで表わされる化合物を少なくとも一種含有する。尚、上記一般式（２）における２つのＢ並びに一般式（３）、（４）におけるＢ及びＢ’としては、化合物として電荷が中性となるように、ノニオン性基一つとカチオン性基を一つ選択する。
　上記一般式（１）～（４）において、Ｒ1～Ｒ9及びＲ1’ ～Ｒ9’並びにＸ及びＸ’中のＲ51及びＲ52で表されるハロゲン原子としては、フッ素、塩素、臭素、ヨウ素が挙げられ、
　炭素原子数６～３０のアリール基としては、フェニル、ナフチル、２－メチルフェニル、３－メチルフェニル、４－メチルフェニル、４－ビニルフェニル、３－ｉｓｏ－プロピルフェニル、４－ｉｓｏ－プロピルフェニル、４－ブチルフェニル、４－ｉｓｏ－ブチルフェニル、４－ｔｅｒｔ－ブチルフェニル、４－ヘキシルフェニル、４－シクロヘキシルフェニル、４－オクチルフェニル、４－（２－エチルヘキシル）フェニル、４－ステアリルフェニル、２，３－ジメチルフェニル、２，４－ジメチルフェニル、２，５－ジメチルフェニル、２，６－ジメチルフェニル、３，４－ジメチルフェニル、３，５－ジメチルフェニル、２，４－ジ－ｔｅｒｔ－ブチルフェニル、２，５－ジ－ｔｅｒｔ－ブチルフェニル、２，６－ジ－ｔｅｒｔ－ブチルフェニル、２，４－ジ－ｔｅｒｔ－ペンチルフェニル、２，５－ジ－ｔｅｒｔ－アミルフェニル、２，５－ジ－ｔｅｒｔ－オクチルフェニル、２，４－ジクミルフェニル、４－シクロヘキシルフェニル、（１，１’－ビフェニル）－４－イル、２，４，５－トリメチルフェニル、フェロセニル等が挙げられ、
　炭素原子数７～３０のアリールアルキル基としては、ベンジル、フェネチル、２－フェニルプロパン－２－イル、ジフェニルメチル、トリフェニルメチル、スチリル、シンナミル、フェロセニルメチル、フェロセニルプロピル等が挙げられ、
　炭素原子数１～８のアルキル基としては、メチル、エチル、プロピル、ｉｓｏ－プロピル、ブチル、ｓｅｃ－ブチル、ｔｅｒｔ－ブチル、ｉｓｏ－ブチル、アミル、ｉｓｏ－アミル、ｔｅｒｔ－アミル、ヘキシル、２－ヘキシル、３－ヘキシル、シクロヘキシル、１－メチルシクロヘキシル、ヘプチル、２－ヘプチル、３－ヘプチル、ｉｓｏ－ヘプチル、ｔｅｒｔ－ヘプチル、１－オクチル、ｉｓｏ－オクチル、ｔｅｒｔ－オクチル等が挙げられる。
　上記炭素原子数６～３０のアリール基、炭素原子数７～３０のアリールアルキル基及び炭素原子数１～８のアルキル基は、水酸基、ハロゲン原子、ニトロ基、シアノ基、－ＳＯ3Ｈ、カルボキシル基、アミノ基、アミド基又はフェロセニル基で置換されていてもよく、－Ｏ－、－Ｓ－、－ＣＯ－、－ＣＯＯ－、－ＯＣＯ－、－ＳＯ2－、－ＮＨ－、－ＣＯＮＨ－、－ＮＨＣＯ－、－Ｎ＝ＣＨ－又は二重結合で中断されてもよく、これらの置換及び中断の数及び位置は任意である。
　例えば、上記炭素原子数１～８のアルキル基がハロゲン原子で置換された基としては、例えば、クロロメチル、ジクロロメチル、トリクロロメチル、フルオロメチル、ジフルオロメチル、トリフルオロメチル、ノナフルオロブチル等が挙げられ、
　上記炭素原子数１～８のアルキル基が－Ｏ－で中断された基としては、メチルオキシ、エチルオキシ、ｉｓｏ－プロピルオキシ、プロピルオキシ、ブチルオキシ、ペンチルオキシ、ｉｓｏ－ペンチルオキシ、ヘキシルオキシ、ヘプチルオキシ、オクチルオキシ、２－エチルヘキシルオキシ等のアルコキシ基や、２－メトキシエチル、２－（２－メトキシ）エトキシエチル、２－エトキシエチル、２－ブトキシエチル、４－メトキシブチル、３－メトキシブチル等のアルコキシアルキル基等が挙げられ、
　上記炭素原子数１～８のアルキル基がハロゲン原子で置換され、且つ－Ｏ－で中断された基としては、例えば、クロロメチルオキシ、ジクロロメチルオキシ、トリクロロメチルオキシ、フルオロメチルオキシ、ジフルオロメチルオキシ、トリフルオロメチルオキシ、ノナフルオロブチルオキシ等が挙げられる。
　上記一般式（１）～（４）において、Ｘ及びＸ’で表される炭素原子数３～６のシクロアルカン－１，１－ジイル基としては、シクロプロパン－１，１－ジイル、シクロブタン－１，１－ジイル、２，４－ジメチルシクロブタン－１，１－ジイル、３，３－ジメチルシクロブタン－１，１－ジイル、シクロペンタン－１，１－ジイル、シクロヘキサン－１，１－ジイル等が挙げられる。
　上記一般式（１）～（４）において、Ｙ、Ｙ’及びＹ2で表されるハロゲン原子、炭素原子数１～２０のアルキル基、炭素原子数６～３０のアリール基及び炭素原子数７～３０のアリールアルキル基としては、上記Ｒ1等の説明で例示した基が挙げられ、これらの置換基中の水素原子は、水酸基、ハロゲン原子、シアノ基、カルボキシル基、アミノ基、アミド基、フェロセニル基、－ＳＯ3Ｈ又はニトロ基で任意の数で置換されてもよい。
　また、これらのＹ、Ｙ’、Ｙ2中のアルキル基、アリール基及びアリールアルキル基中のメチレン基は、－Ｏ－、－Ｓ－、－ＣＯ－、－ＣＯＯ－、－ＯＣＯ－、－ＳＯ2－、－ＮＨ－、－ＣＯＮＨ－、－ＮＨＣＯ－、－Ｎ＝ＣＨ－又は－ＣＨ＝ＣＨ－で中断されてもよい。例えば、メチル、エチル、プロピル、ｉｓｏ－プロピル、ブチル、ｓｅｃ－ブチル、ｔｅｒｔ－ブチル、ｉｓｏ－ブチル、アミル、ｉｓｏ－アミル、ｔｅｒｔ－アミル、ヘキシル、２－ヘキシル、３－ヘキシル、シクロヘキシル、１－メチルシクロヘキシル、ヘプチル、２－ヘプチル、３－ヘプチル、ｉｓｏ－ヘプチル、ｔｅｒｔ－ヘプチル、１－オクチル、ｉｓｏ－オクチル、ｔｅｒｔ－オクチル、２－エチルヘキシル、ノニル、ｉｓｏ－ノニル、デシル、ドデシル、トリデシル、テトラデシル、ペンタデシル、ヘキサデシル、ヘプタデシル、オクタデシル等のアルキル基；フェニル、ナフチル、２－メチルフェニル、３－メチルフェニル、４－メチルフェニル、４－ビニルフェニル、３－ｉｓｏ－プロピルフェニル、４－ｉｓｏ－プロピルフェニル、４－ブチルフェニル、４－ｉｓｏ－ブチルフェニル、４－ｔｅｒｔ－ブチルフェニル、４－ヘキシルフェニル、４－シクロヘキシルフェニル、４－オクチルフェニル、４－（２－エチルヘキシル）フェニル、４－ステアリルフェニル、２，３－ジメチルフェニル、２，４－ジメチルフェニル、２，５－ジメチルフェニル、２，６－ジメチルフェニル、３，４－ジメチルフェニル、３，５－ジメチルフェニル、２，４－ジ－ｔｅｒｔ－ブチルフェニル、シクロヘキシルフェニル等のアリール基；ベンジル、フェネチル、２－フェニルプロパン－２－イル、ジフェニルメチル、トリフェニルメチル、スチリル、シンナミル等のアリールアルキル基等が、エーテル結合、チオエーテル結合等で中断されたもの、例えば、２－メトキシエチル、３－メトキシプロピル、４－メトキシブチル、２－ブトキシエチル、メトキシエトキシエチル、メトキシエトキシエトキシエチル、３－メトキシブチル、２－フェノキシエチル、３－フェノキシプロピル、２－メチルチオエチル、２－フェニルチオエチル等が挙げられる。
　上記一般式（１）におけるＱで表わされる炭素原子数１～９のメチン鎖を構成し、鎖中に環構造を含んでもよい連結基としては、下記（Ｑ－１）～（Ｑ－１１）の何れかで表される基が、製造が容易であるため好ましい。炭素原子数１～９のメチン鎖における炭素原子数には、メチン鎖又はメチン鎖中に含まれる環構造をさらに置換する基の炭素原子（例えば、連結基（Ｑ－１）～（Ｑ－１１）における両末端の炭素原子、Ｚ’又はＲ14～Ｒ19が炭素原子を含む場合はその炭素原子）を含まない。
Figure JPOXMLDOC01-appb-C000008
 （式中、Ｒ14、Ｒ15、Ｒ16、Ｒ17、Ｒ18、Ｒ19及びＺ’は、各々独立に、水素原子、水酸基、ハロゲン原子、シアノ基、－ＮＲＲ’、アリール基、アリールアルキル基又はアルキル基を表し、該－ＮＲＲ’、アリール基、アリールアルキル基及びアルキル基は、水酸基、ハロゲン原子、シアノ基又は－ＮＲＲ’で置換されていてもよく、－Ｏ－、－Ｓ－、－ＣＯ－、－ＣＯＯ－、－ＯＣＯ－、－ＳＯ2－、－ＮＨ－、－ＣＯＮＨ－、－ＮＨＣＯ－、－Ｎ＝ＣＨ－又は－ＣＨ＝ＣＨ－で中断されていてもよく、
　Ｒ及びＲ’は、アリール基、アリールアルキル基又はアルキル基を表す。）
　上記Ｒ14、Ｒ15、Ｒ16、Ｒ17、Ｒ18、Ｒ19及びＺ’で表わされるハロゲン原子、アリール基、アリールアルキル又はアルキル基としては、Ｒ1等の説明で例示したものが挙げられ、Ｒ及びＲ’で表されるアリール基、アリールアルキル基又はアルキル基としてはＲ1等の説明で例示したものが挙げられる。
　上記一般式（１）におけるＡｎq-で表されるアニオンとしては、例えば、有機スルホン酸アニオンが挙げられる。有機スルホン酸アニオンとは、有機基を有するスルホン酸アニオンであり、該有機基としては、例えば、メチル、エチル、プロピル、ブチル、シクロヘキシル等のアルキル基；フェニル、ナフチル等のアリール基、チエニル、ピロリル等の複素環基等が挙げられる。上記アルキル基、アリール基及び複素環基は、ハロゲン原子、カルボキシル基、水酸基、アルキル基、アルコキシ基等で置換されていてもよい。また、上記有機スルホン酸アニオンは、一価でも二価でも三価でもよい。
　一価の有機スルホン酸アニオンとしては、メタンスルホン酸アニオン、ドデシルスルホン酸アニオン、ベンゼンスルホン酸アニオン、トルエンスルホン酸アニオン、トリフルオロメタンスルホン酸アニオン、ナフタレンスルホン酸アニオン、ジフェニルアミン－４－スルホン酸アニオン、２－アミノ－４－メチル－５－クロロベンゼンスルホン酸アニオン、２－アミノ－５－ニトロベンゼンスルホン酸アニオン、特開平１０－２３５９９９号公報、特開平１０－３３７９５９号公報、特開平１１－１０２０８８号公報、特開２０００－１０８５１０号公報、特開２０００－１６８２２３号公報、特開２００１－２０９９６９号公報、特開２００１－３２２３５４号公報、特開２００６－２４８１８０号公報、特開２００６－２９７９０７号公報、特開平８－２５３７０５号公報、特表２００４－５０３３７９号公報、特開２００５－３３６１５０号公報、国際公開２００６／２８００６号公報等に記載されたスルホン酸アニオン等の有機スルホン酸アニオン等が挙げられ、二価の有機スルホン酸アニオンとしては、例えば、ベンゼンジスルホン酸アニオン、ナフタレンジスルホン酸アニオン、ナフタレン―１，５－ジスルホン酸アニオン、９，１０－ジエトキシアントラセン－２，６－スルホン酸アニオン、ジフルオロメタンスルホン酸アニオン、テトラフルオロエタンジスルホン酸アニオン等が挙げられ、三価の有機スルホン酸アニオンとしては、ナフタレン－１，３，６－トリスルホン酸アニオン、トリフルオロエタントリスルホン酸アニオン等が挙げられる。
　この他、一価のアニオンとしては、塩素アニオン、臭素アニオン、ヨウ素アニオン、フッ素アニオン等のハロゲンアニオン；過塩素酸アニオン、塩素酸アニオン、チオシアン酸アニオン、六フッ化リン酸アニオン、六フッ化アンチモンアニオン、四フッ化ホウ素アニオン等の無機系アニオン；オクチルリン酸アニオン、ドデシルリン酸アニオン、オクタデシルリン酸アニオン、フェニルリン酸アニオン、ノニルフェニルリン酸アニオン、２，２’－メチレンビス（４，６－ジ第三ブチルフェニル）ホスホン酸アニオン等の有機リン酸系アニオン；ビス（トリフルオロメタンスルホニル）イミド酸アニオン、ビスパーフルオロブタンスルホニルイミドアニオン、パーフルオロ－４－エチルシクロヘキサンスルホネートアニオン、テトラキス(ペンタフルオロフェニル)ホウ酸アニオン、トリス（フルオロアルキルスルホニル）カルボアニオン、ジベンゾイル酒石酸アニオン等が挙げられる。また、励起状態にある活性分子を脱励起させる（クエンチングさせる）機能を有するクエンチャーアニオンやシクロペンタジエニル環にカルボキシル基やホスホン酸基、スルホン酸基等のアニオン性基を有するフェロセン、ルテオセン等の金属錯体化合物であるクエンチャーアニオンも本発明の波長変換機能を阻害しない範囲で必要に応じて用いることができる。

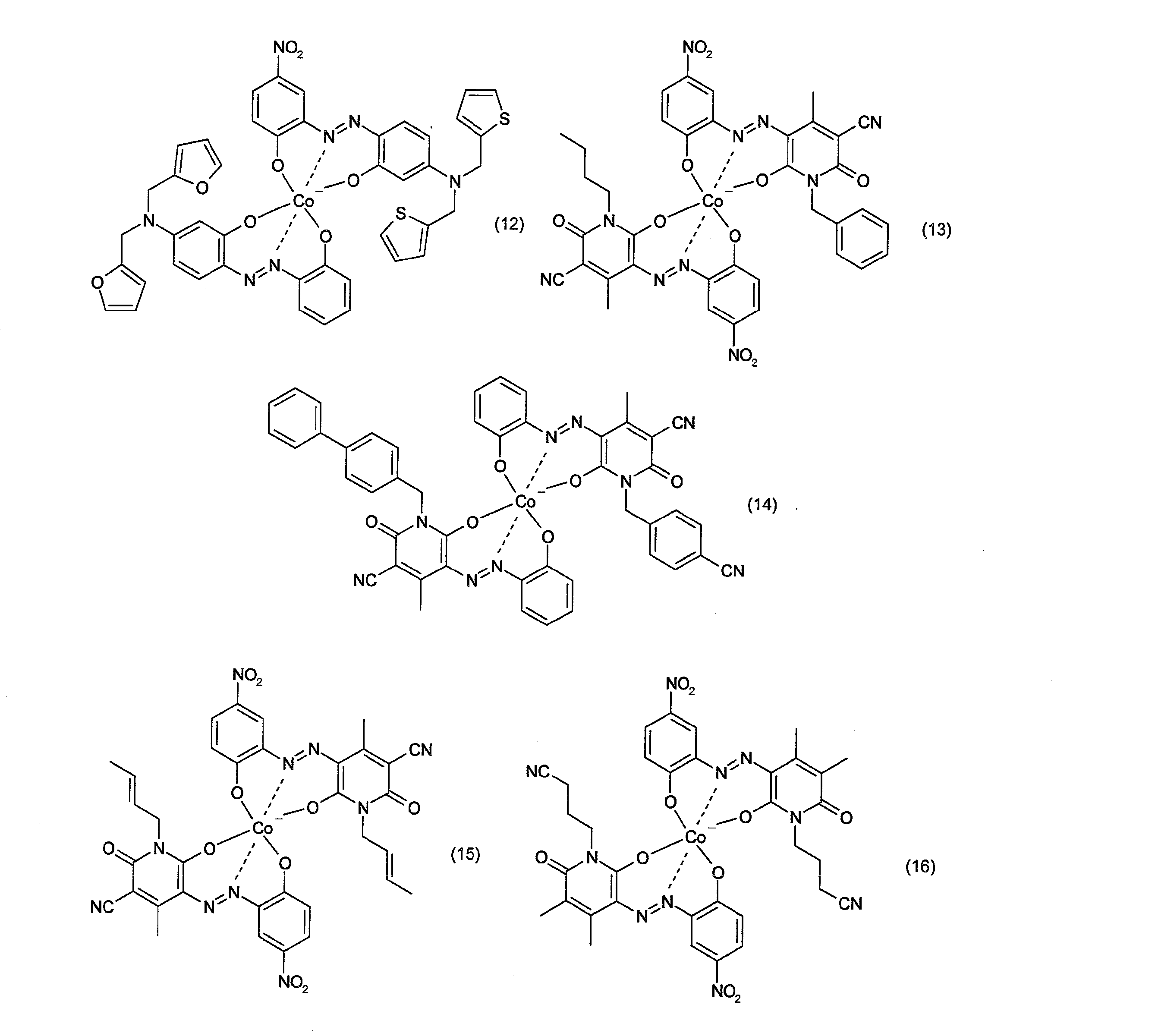

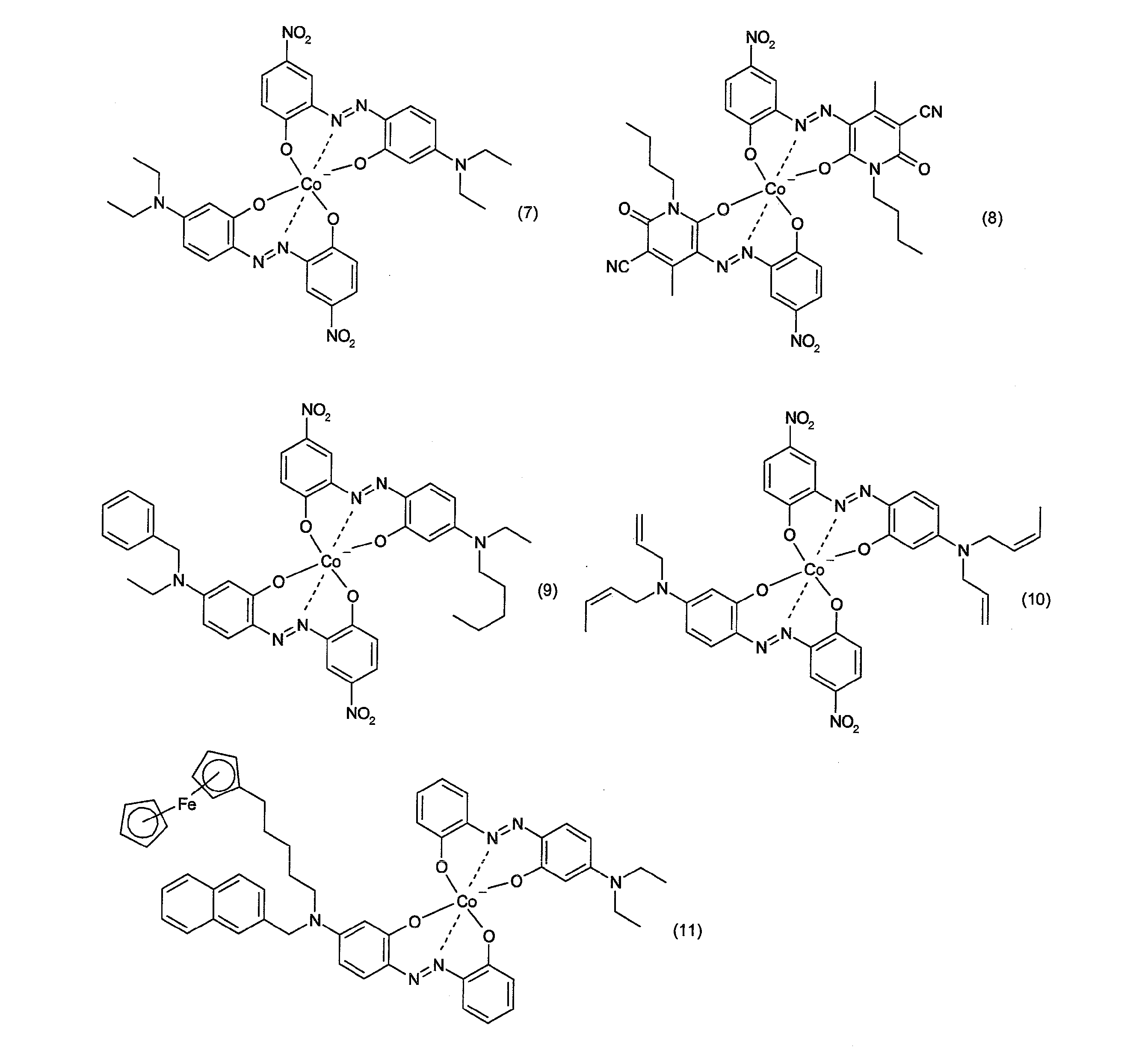

　上記のクエンチャーアニオンとしては、例えば、下記一般式（５）又は（６）で表されるもの、下記式（７）、（８）、（９）、（１０）、（１１）、（１２）、（１３）、（１４）、（１５）又は（１６）で表されるものが挙げられ、特開昭６０－２３４８９２号公報、特開平５－４３８１４号公報、特開平５－３０５７７０号公報、特開平６－２３９０２８号公報、特開平９－３０９８８６号公報、特開平９－３２３４７８号公報、特開平１０－４５７６７号公報、特開平１１－２０８１１８号公報、特開２０００－１６８２３７号公報、特開２００２－２０１３７３号公報、特開２００２－２０６０６１号公報、特開２００５－２９７４０７号公報、特公平７－９６３３４号公報、国際公開第９８／２９２５７号パンフレット等に記載されたアニオンも挙げられる。
Figure JPOXMLDOC01-appb-C000009
 （式中、Ｍは、Ｆｅ、Ｃｏ、Ｎｉ、Ｔｉ、Ｃｕ、Ｚｎ、Ｚｒ、Ｃｒ、Ｍｏ、Ｏｓ、Ｍｎ、Ｒｕ、Ｓｎ、Ｐｄ、Ｒｈ、Ｐｔ又はＩｒを表し、Ｒ18及びＲ19は、ハロゲン原子、炭素原子数１～８のアルキル基、炭素原子数６～３０のアリール基又は－ＳＯ2－Ｇ基を表し、Ｇは、アルキル基、ハロゲン原子で置換されていてもよいアリール基、ジアルキルアミノ基、ジアリールアミノ基、ピペリジノ基又はモルホリノ基を表し、ａ及びｂは、各々独立に、０～４の数を表す。また、Ｒ20、Ｒ21、Ｒ22及びＲ23は、各々独立にアルキル基、アルキルフェニル基、アルコキシフェニル基又はハロゲン化フェニル基を表す。）
Figure JPOXMLDOC01-appb-C000010
Figure JPOXMLDOC01-appb-C000011
　上記一般式（１）中のＡｎq-で表されるアニオンとしては、以上に挙げた各種アニオンの中でも、原料の入手及び製造が容易であるため、ハロゲンアニオン、六フッ化リン酸アニオン、四フッ化ホウ素アニオン及び過塩素酸アニオンの何れかの無機系アニオン、並びに、メタンスルホン酸アニオン、１－ブタンスルホン酸アニオン、１－ヘキサンスルホン酸アニオン、１－ヘプタンスルホン酸アニオン、イセチオン酸アニオン、ヒドロキシプロパンスルホン酸アニオン、２－アミノエタンスルホン酸アニオン、ｐ－トルエンスルホン酸アニオン、１，３－ベンゼンジスルホン酸、３－アミノベンゼンスルホン酸、１－ナフトール－８－スルホン酸アニオン、ｐ－スチレンスルホン酸アニオン、アリルスルホン酸アニオン、メタクリロキシイセチオン酸アニオン、メタクリロキシプロパンスルホン酸アニオン、２－アクリルアミド－２－メチルプロパンスルホン酸アニオン、ｐ－トルエンスルホン酸アニオン、１，３－ベンゼンジスルホン酸、３－アミノベンゼンスルホン酸、１－ナフトール－８－スルホン酸アニオン、ｐ－スチレンスルホン酸アニオン、アリルスルホン酸アニオン、メタクリロキシイセチオン酸アニオン、メタクリロキシプロパンスルホン酸アニオン、２－アクリルアミド－２－メチルプロパンスルホン酸アニオン、トリフルオロメタンスルホン酸アニオン、ベンゼンスルホン酸アニオン、ナフタレンスルホン酸アニオン、ナフタレンジスルホン酸アニオン、１，８－ナフトールスルホン酸アニオン、２－メチル－２－プロペン酸３－スルホプロピルエステルアニオン、ｐ－ドデシルベンゼンスルホン酸アニオン、２，６－ナフチルジスルホン酸アニオン及びビス（トリフルオロメタンスルホニル）イミド酸アニオンの何れかの有機スルホン酸アニオンが好ましい。
　上記（１）～（４）で表わされる化合物の中でも、上記一般式（１）で表わされる化合物は、溶解性に優れるため好ましく、更に下記（ｉ）～（ｖｉ）の何れかの条件を少なくとも一つ満たす化合物は、それぞれ下記の点からより好ましい。
　下記（ｉ）の条件を満たす化合物：着色組成物の波長特性が優れる。
　下記（ii）の条件を満たす化合物：着色組成物の、可視光吸収帯における半値幅が小さい又は耐熱性が高い。
　下記（iii）又は（ｖｉ）の条件を満たす化合物：溶解性に優れるため、着色組成物及び硬化物の製造が容易であり、また着色組成物の安定性が高い。
　下記(iv)又は（ｖ）の条件を満たす化合物：着色組成物の耐熱性が高いため好ましい。
　また、上記（２）～（４）の何れかで表わされる化合物は、着色組成物の所望の可視光波長領域を十分に吸収し、且つ吸収の無い波長領域における透過率が高いため好ましい。

 　(ｉ）上記一般式（１）におけるＱを構成するメチン鎖の炭素原子数が３～９である。

　（ii）上記一般式（１）における環Ａ又は環Ａ’中に、水酸基、ハロゲン原子、ニトロ基、シアノ基、－ＳＯ3Ｈ、カルボキシル基、アミノ基、アミド基、フェロセニル基、炭素原子数６～３０のアリール基、炭素原子数７～３０のアリールアルキル基又は炭素原子数１～８のアルキル基から選ばれる基を少なくとも一つ有する。
　但し、上記炭素原子数６～３０のアリール基、炭素原子数７～３０のアリールアルキル基及び炭素原子数１～８のアルキル基は、水酸基、ハロゲン原子、ニトロ基、シアノ基、－ＳＯ3Ｈ、カルボキシル基、アミノ基、アミド基、又はフェロセニル基で置換されていてもよく、－Ｏ－、－Ｓ－、－ＣＯ－、－ＣＯＯ－、－ＯＣＯ－、－ＳＯ2－、－ＮＨ－、－ＣＯＮＨ－、－ＮＨＣＯ－、－Ｎ＝ＣＨ－又は二重結合で中断されてもよい（但し、無置換の炭素原子数１～８のアルキル基は除く）。
（iii）上記一般式（１）で表される化合物が左右非対称である。
（iv）上記一般式（１）における環Ａが、（ｂ）～（ｍ）から選ばれる基であるか、又は環Ａ’が、（ｂ’）～（ｍ’）から選ばれる基である。
（ｖ）上記一般式（１）における環Ａが（ａ）であるか、又は環Ａ’が（ａ’）であり、（ａ）中の環Ｃ又は（ａ’）中の環Ｃ’が、ナフタレン環、フェナントレン環又はピリジン環である。
（vi）上記一般式（１）におけるＡｎq-で表わされるアニオンが、有機スルホン酸アニオンである。
　上記（ｉ）の条件を満たす化合物の中でも、合成の容易さ及び吸収波長の点から、Ｑが上記（Ｑ－１）、（Ｑ－２）、（Ｑ－６）及び（Ｑ－９）で表される基である化合物がより一層好ましい。
　上記（ii）の条件を満たす化合物の中でも、合成の容易さ、溶解性及び吸収波長の点から、環Ａ又は環Ａ’中に、ハロゲン原子、ニトロ基、カルボキシル基、フェロセニル基、炭素原子数６～３０（特に６～１２）のアリール基、炭素原子数７～３０（特に７～１５）のアリールアルキル基又は炭素原子数１～８（特に１～４）のアルキル基から選ばれる基を少なくとも一つ有する化合物がより一層好ましい。
　但し、上記炭素原子数６～３０のアリール基、炭素原子数７～３０のアリールアルキル基及び炭素原子数１～８のアルキル基は、ハロゲン原子、ニトロ基、カルボキシル基、又はフェロセニル基で置換されていてもよく、－Ｏ－又は－ＣＨ＝ＣＨ－で中断されてもよい（但し、無置換の炭素原子数１～８のアルキル基は除く）
　上記（vi）の条件を満たす化合物の中でも、耐熱性及び溶解性の点から、Ａｎq-で表わされるアニオンが、ベンゼンスルホン酸アニオン、トリフルオロメタンスルホン酸アニオン、ナフタレンスルホン酸アニオン、ナフタレンジスルホン酸アニオン、ビス（トリフルオロメタンスルホニル）イミド酸アニオン、１，８－ナフトールスルホン酸アニオン、２－メチル－２－プロペン酸３－スルホプロピルエステルアニオン、ｐ－ドデシルベンゼンスルホン酸アニオン、２，６－ナフチルジスルホン酸アニオンである化合物がより一層好ましい。
　また、上記群Ｉの（ａ）～（ｍ）から選ばれる基及び群IIの（ａ’）～（ｍ’）から選ばれる基においては、以下のものが好ましい。
　Ｙ及びＹ’は、ハロゲン原子、カルボキシル基、フェロセニル基若しくはニトロ基で置換されてもよく、－Ｏ－、－ＣＨ＝ＣＨ－若しくは－ＣＯ－で中断されていてもよい炭素原子数１～２０（特に１～５）のアルキル基、炭素原子数６～３０（特に６～１２）のアリール基又は炭素原子数７～３０（特に７～１５）のアリールアルキル基であることが好ましい。
　ｒ及びｒ’は、０～２が好ましい。
　ｒ及びｒ’が１以上の場合、Ｒ1及びＲ1’は、ハロゲン原子、ニトロ基、カルボキシル基、フェロセニル基、無置換の炭素原子数１～８（特に１～４）のアルキル基又は炭素原子数１～８（特に１～４）のハロゲン置換アルキル基が好ましい。
　Ｒ2及びＲ2’は、水素原子が好ましい。
　Ｘ及びＸ’は、酸素原子、硫黄原子、－ＣＲ51Ｒ52－〔特に、Ｒ51及びＲ52が無置換の炭素原子数１～８（特に１～４）のアルキル基、炭素原子数７～２０（特に７～１５）のアリールアルキル基〕又は炭素原子数３～６のシクロアルカン－１，１－ジイル基が好ましい。
　本発明に係る上記一般式（１）で表される化合物の具体例としては、下記化合物Ｎｏ．１－１～１－９９が挙げられる。尚、以下の例示では、これらの化合物は、アニオンを省いたシアニンカチオンで示している。
Figure JPOXMLDOC01-appb-C000012
Figure JPOXMLDOC01-appb-C000013
Figure JPOXMLDOC01-appb-C000014
Figure JPOXMLDOC01-appb-C000015
Figure JPOXMLDOC01-appb-C000016
Figure JPOXMLDOC01-appb-C000017
Figure JPOXMLDOC01-appb-C000018
Figure JPOXMLDOC01-appb-C000019
Figure JPOXMLDOC01-appb-C000020
Figure JPOXMLDOC01-appb-C000021
　本発明に係る上記一般式（２）で表される化合物の具体例としては、下記化合物Ｎｏ．２－１～２－７０が挙げられる。
Figure JPOXMLDOC01-appb-C000022
Figure JPOXMLDOC01-appb-C000023
Figure JPOXMLDOC01-appb-C000024
Figure JPOXMLDOC01-appb-C000025
Figure JPOXMLDOC01-appb-C000026
Figure JPOXMLDOC01-appb-C000027
　本発明に係る上記一般式（３）で表される化合物の具体例としては、下記化合物Ｎｏ．３－１～３－２３が挙げられる。
Figure JPOXMLDOC01-appb-C000028
Figure JPOXMLDOC01-appb-C000029
Figure JPOXMLDOC01-appb-C000030
　本発明に係る上記一般式（４）で表される化合物の具体例としては、下記化合物Ｎｏ．４－１～４－４０が挙げられる。
Figure JPOXMLDOC01-appb-C000031
Figure JPOXMLDOC01-appb-C000032
Figure JPOXMLDOC01-appb-C000033
Figure JPOXMLDOC01-appb-C000034
Figure JPOXMLDOC01-appb-C000035
　上記一般式（１）～（４）で表される化合物は、その製造方法は特に限定されず、周知一般の反応を利用した方法で得ることができる。上記一般式（１）で表わされる化合物の製造方法としては、例えば、特開２０１０－２０９１９１号公報に記載されているルートの如く、該当する構造を有する化合物と、イミン誘導体との反応により合成する方法が挙げられ、上記一般式（２）～（４）で表わされる化合物の製造方法としては、例えば、特開２００４－３１５７８９号公報、特開２００７－１９９４２号公報に記載されているルートの如く、該当する構造を有する環構造を誘導する化合物とスクエア酸誘導体との反応により合成する方法が挙げられる。
　本発明の着色組成物に用いられる染料（Ａ）は、上記一般式（１）～（４）の何れかで表される化合物を少なくとも一種含有していればよく、単独又は複数種を組み合わせて用いることができる。また、上記一般式（１）～（４）で表される化合物以外に公知の染料を用いることも可能である。公知の染料としては例えば、アゾ染料、アントラキノン染料、インジゴイド染料、トリアリールメタン染料、キサンテン染料、アリザリン染料、アクリジン染料スチルベン染料、チアゾール染料、ナフトール染料、キノリン染料、ニトロ染料、インダミン染料、オキサジン染料、フタロシアニン染料、シアニン染料等の染料等が挙げられ、これらは複数を混合して用いてもよい。
　上記染料（Ａ）において、上記一般式（１）～（４）で表わされる化合物の含有量は、好ましくは５０～１００質量％、より好ましくは７０～１００質量％である。上記一般式（１）～（４）で表わされる化合物の含有量が５０質量％より小さいと、溶媒への溶解性が低下したり、耐熱性が低下したりする場合がある。
　上記染料（Ａ）は、塗膜の極大吸収波長（λｍａｘ）が４３０～７００ｎｍであるのが好ましく、４３０～６１０ｎｍがより好ましく、４８０～６００ｎｍがさらに好ましい。塗膜の極大吸収波長（λｍａｘ）が４３０ｎｍ未満であると、目的の波長の光を吸収しないため本発明の効果を発揮しない場合があり、７００ｎｍより大きいと耐熱性が低くなる場合がある。
　本発明の着色組成物において、上記染料（Ａ）の含有量は、本発明の着色組成物中、好ましくは０．０１～５０質量％、より好ましくは０．１～３０質量％である。染料（Ａ）の含有量が０．０１質量％より小さいと、本発明の硬化物において所望する濃度の色が得られない場合があり、５０質量％より大きいと、着色組成物中で染料（Ａ）の析出が起こる場合がある。
＜エチレン性不飽和結合を有する重合性化合物（Ｂ）＞

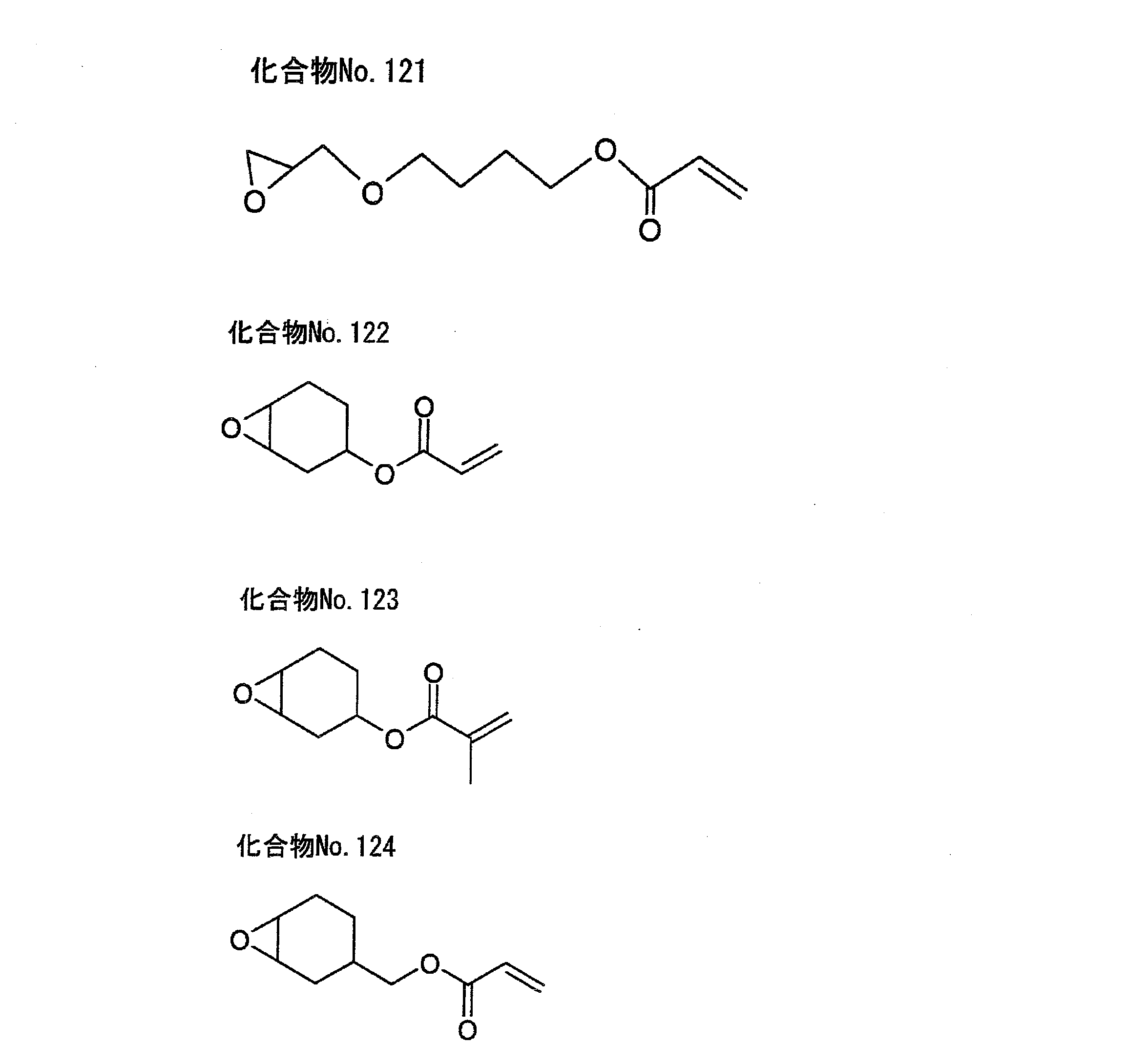

　上記エチレン性不飽和結合を有する重合性化合物（Ｂ）としては、特に限定されず、従来、感光性組成物に用いられているものを用いることができるが、例えば、エチレン、プロピレン、ブチレン、イソブチレン、塩化ビニル、塩化ビニリデン、フッ化ビニリデン、テトラフルオロエチレン等の不飽和脂肪族炭化水素；(メタ)アクリル酸、α―クロルアクリル酸、イタコン酸、マレイン酸、シトラコン酸、フマル酸、ハイミック酸、クロトン酸、イソクロトン酸、ビニル酢酸、アリル酢酸、桂皮酸、ソルビン酸、メサコン酸、コハク酸モノ［２－（メタ）アクリロイロキシエチル］、フタル酸モノ［２－（メタ）アクリロイロキシエチル］、ω－カルボキシポリカプロラクトンモノ（メタ）アクリレート等の両末端にカルボキシ基と水酸基とを有するポリマーのモノ（メタ）アクリレート、ヒドロキシエチル（メタ）アクリレート・マレート、ヒドロキシプロピル（メタ）アクリレート・マレート、ジシクロペンタジエン・マレート或いは1個のカルボキシル基と２個以上の(メタ)アクリロイル基とを有する多官能（メタ）アクリレート等の不飽和多塩基酸；(メタ)アクリル酸－２－ヒドロキシエチル、（メタ）アクリル酸－２－ヒドロキシプロピル、（メタ）アクリル酸グリシジル、下記化合物Ｎｏ．１２１～Ｎｏ．１２４、（メタ）アクリル酸メチル、 （メタ）アクリル酸ブチル、（メタ）アクリル酸イソブチル、（メタ）アクリル酸－ｔ－ブチル、（メタ）アクリル酸シクロヘキシル、（メタ）アクリル酸ｎ－オクチル、（メタ）アクリル酸イソオクチル、（メタ）アクリル酸イソノニル、（メタ）アクリル酸ステアリル、（メタ）アクリル酸ラウリル、（メタ）アクリル酸メトキシエチル、（メタ）アクリル酸ジメチルアミノメチル、（メタ）アクリル酸ジメチルアミノエチル、（メタ）アクリル酸アミノプロピル、（メタ）アクリル酸ジメチルアミノプロピル、（メタ）アクリル酸エトキシエチル、（メタ）アクリル酸ポリ（エトキシ）エチル、（メタ）アクリル酸ブトキシエトキシエチル、（メタ）アクリル酸エチルヘキシル、（メタ）アクリル酸フェノキシエチル、（メタ）アクリル酸テトラヒドロフリル、（メタ）アクリル酸ビニル、（メタ）アクリル酸アリル、（メタ）アクリル酸ベンジル、エチレングリコールジ（メタ）アクリレート、ジエチレングリコールジ（メタ）アクリレート、トリエチレングリコールジ（メタ）アクリレート、ポリエチレングリコールジ（メタ）アクリレート、プロピレングリコールジ（メタ）アクリレート、１，４－ブタンジオールジ（メタ）アクリレート、１，６－ヘキサンジオールジ（メタ）アクリレート、トリメチロールエタントリ（メタ）アクリレート、トリメチロールプロパントリ（メタ）アクリレート、ジペンタエリスリトールペンタ（メタ）アクリレート、ジペンタエリスリトールヘキサ（メタ）アクリレート、ペンタエリスリトールテトラ（メタ）アクリレート、ペンタエリスリトールトリ（メタ）アクリレート、トリシクロデカンジメチロールジ（メタ）アクリレート、トリ［（メタ）アクリロイルエチル］イソシアヌレート、ポリエステル（メタ）アクリレートオリゴマー等の不飽和一塩基酸及び多価アルコール又は多価フェノールのエステル；（メタ）アクリル酸亜鉛、（メタ）アクリル酸マグネシウム等の不飽和多塩基酸の金属塩；マレイン酸無水物、イタコン酸無水物、シトラコン酸無水物、メチルテトラヒドロ無水フタル酸、テトラヒドロ無水フタル酸、トリアルキルテトラヒドロ無水フタル酸、５－（２，５－ジオキソテトラヒドロフリル）－３－メチル－３－シクロヘキセン－１，２－ジカルボン酸無水物、トリアルキルテトラヒドロ無水フタル酸－無水マレイン酸付加物、ドデセニル無水コハク酸、無水メチルハイミック酸等の不飽和多塩基酸の酸無水物；（メタ）アクリルアミド、メチレンビス－（メタ）アクリルアミド、ジエチレントリアミントリス（メタ）アクリルアミド、キシリレンビス（メタ）アクリルアミド、α－クロロアクリルアミド、Ｎ－２－ヒドロキシエチル（メタ）アクリルアミド等の不飽和一塩基酸及び多価アミンのアミド；アクロレイン等の不飽和アルデヒド；（メタ）アクリロニトリル、α－クロロアクリロニトリル、シアン化ビニリデン、シアン化アリル等の不飽和ニトリル；スチレン、４－メチルスチレン、４－エチルスチレン、４－メトキシスチレン、４－ヒドロキシスチレン、４－クロロスチレン、ジビニルベンゼン、ビニルトルエン、ビニル安息香酸、ビニルフェノール、ビニルスルホン酸、４－ビニルベンゼンスルホン酸、ビニルベンジルメチルエーテル、ビニルベンジルグリシジルエーテル等の不飽和芳香族化合物；メチルビニルケトン等の不飽和ケトン；ビニルアミン、アリルアミン、Ｎ－ビニルピロリドン、ビニルピペリジン等の不飽和アミン化合物；アリルアルコール、クロチルアルコール等のビニルアルコール；ビニルメチルエーテル、ビニルエチルエーテル、ｎ－ブチルビニルエーテル、イソブチルビニルエーテル、アリルグリシジルエーテル等のビニルエーテル；マレイミド、Ｎ－フェニルマレイミド、Ｎ－シクロヘキシルマレイミド等の不飽和イミド類；インデン、１－メチルインデン等のインデン類；１，３－ブタジエン、イソプレン、クロロプレン等の脂肪族共役ジエン類；ポリスチレン、ポリメチル（メタ）アクリレート、ポリ－ｎ－ブチル（メタ）アクリレート、ポリシロキサン等の重合体分子鎖の末端にモノ（メタ）アクリロイル基を有するマクロモノマー類；ビニルクロリド、ビニリデンクロリド、ジビニルスクシナート、ジアリルフタラート、トリアリルホスファート、トリアリルイソシアヌラート、ビニルチオエーテル、ビニルイミダゾール、ビニルオキサゾリン、ビニルカルバゾール、ビニルピロリドン、ビニルピリジン、水酸基含有ビニルモノマー及びポリイソシアネート化合物のビニルウレタン化合物、水酸基含有ビニルモノマー及びポリエポキシ化合物のビニルエポキシ化合物、ペンタエリスリトールトリアクリレート、ジペンタエリスリトールペンタアクリレート等の水酸基含有多官能アクリレートとトリレンジイソシアネート、ヘキサメチレンジイソシアネート等の多官能イソシアネートの反応物、ペンタエリスリトールトリアクリレート、ジペンタエリスリトールペンタアクリレート等の水酸基含有多官能アクリレートと無水コハク酸、無水フタル酸、テトラヒドロ無水フタル酸等の二塩基酸無水物の反応物である酸価を有する多官能アクリレートが挙げられる。
　これらの重合性化合物は、単独で又は２種以上を混合して使用することができ、また２種以上を混合して使用する場合には、それらを予め共重合して共重合体として使用してもよい。
Figure JPOXMLDOC01-appb-C000036
　また、本発明の着色組成物において、上記エチレン性不飽和結合を有する重合性化合物（Ｂ）として、アルカリ現像性を有するエチレン性不飽和結合を有する重合性化合物（Ｂ'）（以下、エチレン性不飽和結合を有するアルカリ現像性化合物（Ｂ'）ともいう）を用いると、本発明の着色感光性組成物は、着色アルカリ現像性感光性組成物となる。該エチレン性不飽和結合を有するアルカリ現像性化合物（Ｂ'）としては、（メタ）アクリル酸、メチル（メタ）アクリレート、エチル（メタ）アクリレート、プロピル（メタ）アクリレート、イソプロピル（メタ）アクリレー ト、ブチル（メタ）アクリレート、イソブチル（メタ）アクリレート、ｔ－ブチル（メタ）アクリレート、ベンジル（メタ）アクリレート、フェニル（メ タ）アクリレート、シクロヘキシル（メタ）アクリレート、フェノキシエチル（メタ）アクリレート、２－エチルヘキシル（メタ）アクリレート、イソボルニル（メタ）アクリレート、２－ヒドロキシエチル（メタ）アクリレート、テトラヒドロフルフリル（メタ）アクリレート等の（メタ）アクリル酸エステル類；Ｎ－ビニルピロリドン；スチレン及びその誘導体、α－メチルスチレン等のスチレン類；（メタ）アクリルアミド、メチロール（メタ）アクリルアミド、アルコキ シメチロール（メタ）アクリルアミド、ジアセトン（メタ）アクリルアミド等のアクリルアミド類；（メタ）アクリロニトリル、エチレン、プロピレン、ブチレン、塩化ビニル、酢酸ビニル等のその他のビニル化合物、及びポリメチルメタクリレートマクロモノマー、ポリスチレンマクロモノマー等のマクロモノマー類、トリシクロデカン骨格のモノメタクリレート、Ｎ－フェニルマレイミド、メタクリロイルオキシメチル－３－エチルオキセタン等と、（メタ）アクリル酸との共重合体及びこれらに昭和電工（株）社製カレンズＭＯＩ、ＡＯＩのような不飽和結合を有するイソシアネート化合物を反応させた（メタ）アクリル酸の共重合体や、フェノール及び／又はクレゾールノボラックエポキシ樹脂、ビフェニル骨格、ナフタレン骨格を有するノボラックエポキシ樹脂、ビスフェノールＡノボラック型エポキシ化合物、ジシクロペンタジエンノボラック型エポキシ化合物等のノボラック型エポキシ化合物、多官能エポキシ基を有するポリフェニルメタン型エポキシ樹脂、下記一般式（Ｉ）で表されるエポキシ化合物等のエポキシ基に不飽和一塩基酸を作用させ、更に多塩基酸無水物を作用させて得られた樹脂を用いることができる。これらのモノマーは、１種を単独で、又は２種以上を混合して用いることができる。また、上記エチレン性不飽和結合を有するアルカリ現像性化合物は、不飽和基を０．２～１．０当量含有していることが好ましい。
Figure JPOXMLDOC01-appb-C000037
 （式中、Ｘ41は直接結合、メチレン基、炭素原子数１～４のアルキリデン基、炭素原子数３～２０の脂環式炭化水素基、－Ｏ－、－Ｓ－、－ＳＯ2－、－ＳＳ－、－ＳＯ－、－ＣＯ－、－ＯＣＯ－又は下記［化３３］～［化３５］で表される置換基を表し、該アルキリデン基はハロゲン原子で置換されていてもよく、Ｒ41、Ｒ42、Ｒ43及びＲ44は、それぞれ独立に、水素原子、炭素原子数１～５のアルキル基、炭素原子数１～８のアルコキシ基、炭素原子数２～５のアルケニル基又はハロゲン原子を表し、上記アルキル基、アルコキシ基及びアルケニル基はハロゲン原子で置換されていてもよく、ｒは０～１０の整数である。）
Figure JPOXMLDOC01-appb-C000038
 （式中、Ｚ11は水素原子、炭素原子数１～１０のアルキル基若しくはアルコキシ基により置換されていてもよいフェニル基又は炭素原子数３～１０のシクロアルキル基を表し、Ｙ1は炭素原子数１～１０のアルキル基、炭素原子数１～１０のアルコキシ基、炭素原子数２～１０のアルケニル基又はハロゲン原子を表し、上記アルキル基、アルコキシ基及びアルケニル基はハロゲン原子で置換されていてもよく、ｄは０～５の整数である。）
Figure JPOXMLDOC01-appb-C000039
Figure JPOXMLDOC01-appb-C000040
 （式中、Ｙ2及びＺ12は、それぞれ独立して、ハロゲン原子で置換されていてもよい炭素原子数１～１０のアルキル基、ハロゲン原子で置換されていてもよい炭素原子数６～２０のアリール基、ハロゲン原子で置換されていてもよい炭素原子数６～２０のアリールオキシ基、ハロゲン原子で置換されていてもよい炭素原子数６～２０のアリールチオ基、ハロゲン原子で置換されていてもよい炭素原子数６～２０のアリールアルケニル基、ハロゲン原子で置換されていてもよい炭素原子数７～２０のアリールアルキル基、ハロゲン原子で置換されていてもよい炭素原子数２～２０の複素環基又はハロゲン原子を表し、該アルキル基及びアリールアルキル基中のメチレン基は不飽和結合、－Ｏ－又は－Ｓ－で中断されていてもよく、Ｚ12は、隣接するＺ12同士で環を形成していてもよく、ｅは０～４の数を表し、ｆは０～８の数を表し、ｇは０～４の数を表し、ｈは０～４の数を表し、ｇとｈの数の合計は２～４である。）
　上記エポキシ化合物のエポキシ基に作用させる上記不飽和一塩基酸としては、アクリル酸、メタクリル酸、クロトン酸、桂皮酸、ソルビン酸、ヒドロキシエチルメタクリレート・マレート、等が挙げられる。ヒドロキシエチルアクリレート・マレート、ヒドロキシプロピルメタクリレート・マレート、ヒドロキシプロピルアクリレート・マレート、ジシクロペンタジエン・マレート等が挙げられる。
　また、上記不飽和一塩基酸を作用させた後に作用させる上記多塩基酸無水物としては、ビフェニルテトラカルボン酸二無水物、テトラヒドロ無水フタル酸、無水コハク酸、無水マレイン酸、トリメリット酸無水物、ピロメリット酸無水物、２，２'－３，３'－ベンゾフェノンテトラカルボン酸無水物、エチレングリコールビスアンヒドロトリメリテート、グリセロールトリスアンヒドロトリメリテート、ヘキサヒドロ無水フタル酸、メチルテトラヒドロ無水フタル酸、ナジック酸無水物、メチルナジック酸無水物、トリアルキルテトラヒドロ無水フタル酸、ヘキサヒドロ無水フタル酸、５－（２，５－ジオキソテトラヒドロフリル）－３－メチル－３－シクロヘキセン－１，２－ジカルボン酸無水物、トリアルキルテトラヒドロ無水フタル酸－無水マレイン酸付加物、ドデセニル無水コハク酸、無水メチルハイミック酸等が挙げられる。
　上記エポキシ化合物、上記不飽和一塩基酸及び上記多塩基酸無水物の反応モル比は、以下の通りとすることが好ましい。すなわち、上記エポキシ化合物のエポキシ基1個に対し、上記不飽和一塩基酸のカルボキシル基が０．１～１．０個で付加させた構造を有するエポキシ付加物において、該エポキシ付加物の水酸基1個に対し、上記多塩基酸無水物の酸無水物構造が０．１～１．０個となる比率となるようにするのが好ましい。
　上記エポキシ化合物、上記不飽和一塩基酸及び上記多塩基酸無水物の反応は、常法に従って行なうことができる。
　酸価調整して本発明の着色アルカリ現像性感光性組成物の現像性を改良するため、上記エチレン性不飽和結合を有するアルカリ現像性化合物と共に、更に単官能又は多官能エポキシ化合物を用いることができる。上記エチレン性不飽和結合を有するアルカリ現像性化合物は、固形分の酸価が５～１２０ｍｇＫＯＨ／ｇの範囲であることが好ましく、単官能又は多官能エポキシ化合物の使用量は、上記酸価を満たすように選択するのが好ましい。
　上記単官能エポキシ化合物としては、グリシジルメタクリレート、メチルグリシジルエーテル、エチルグリシジルエーテル、プロピルグリシジルエーテル、イソプロピルグリシジルエーテル、ブチルグリシジルエーテル、イソブチルグリシジルエーテル、ｔ－ブチルグリシジルエーテル、ペンチルグリシジルエーテル、ヘキシルグリシジルエーテル、ヘプチルグリシジルエーテル、オクチルグリシジルエーテル、ノニルグリシジルエーテル、デシルグリシジルエーテル、ウンデシルグリシジルエーテル、ドデシルグリシジルエーテル、トリデシルグリシジルエーテル、テトラデシルグリシジルエーテル、ペンタデシルグリシジルエーテル、ヘキサデシルグリシジルエーテル、２－エチルヘキシルグリシジルエーテル、アリルグリシジルエーテル、プロパルギルグリシジルエーテル、p－メトキシエチルグリシジルエーテル、フェニルグリシジルエーテル、ｐ－メトキシグリシジルエーテル、ｐ－ブチルフェノールグリシジルエーテル、クレジルグリシジルエーテル、２－メチルクレジルグリシジルエーテル、４－ノニルフェニルグリシジルエーテル、ベンジルグリシジルエーテル、ｐ－クミルフェニルグリシジルエーテル、トリチルグリシジルエーテル、２，３－エポキシプロピルメタクリレート、エポキシ化大豆油、エポキシ化アマニ油、グリシジルブチレート、ビニルシクロヘキサンモノオキシド、１，２－エポキシ－４－ビニルシクロヘキサン、スチレンオキシド、ピネンオキシド、メチルスチレンオキシド、シクロヘキセンオキシド、プロピレンオキシド、上記化合物Ｎｏ．１２２及びＮｏ．１２３等が挙げられる。
　上記多官能エポキシ化合物としては、ビスフェノール型エポキシ化合物及びグリシジルエーテル類からなる群から選択される一種以上を用いると、特性の一層良好な着色アルカリ現像性感光性組成物を得ることができるので好ましい。該ビスフェノール型エポキシ化合物としては、上記一般式（Ｉ）で表されるエポキシ化合物を用いることができる他、例えば、水添ビスフェノール型エポキシ化合物等のビスフェノール型エポキシ化合物も用いることができる。上記グリシジルエーテル類としては、エチレングリコールジグリシジルエーテル、プロピレングリコールジグリシジルエーテル、１，４－ブタンジオールジグリシジルエーテル、１，６－ヘキサンジオールジグリシジルエーテル、１，８－オクタンジオールジグリシジルエーテル、１，１０－デカンジオールジグリシジルエーテル、２，２－ジメチル－１，３－プロパンジオールジグリシジルエーテル、ジエチレングリコールジグリシジルエーテル、トリエチレングリコールジグリシジルエーテル、テトラエチレングリコールジグリシジルエーテル、ヘキサエチレングリコールジグリシジルエーテル、１，４－シクロヘキサンジメタノールジグリシジルエーテル、１，１，１－トリ（グリシジルオキシメチル）プロパン、１，１，１－トリ（グリシジルオキシメチル）エタン、１，１，１－トリ（グリシジルオキシメチル）メタン、１，１，１，１－テトラ（グリシジルオキシメチル）メタンが挙げられる。
　その他、フェノールノボラック型エポキシ化合物、ビフェニルノボラック型エポキシ化合物、クレゾールノボラック型エポキシ化合物、ビスフェノールＡノボラック型エポキシ化合物、ジシクロペンタジエンノボラック型エポキシ化合物等のノボラック型エポキシ化合物；３，４－エポキシ－６－メチルシクロヘキシルメチル－３，４－エポキシ－６－メチルシクロヘキサンカルボキシレート、３，４－エポキシシクロヘキシルメチル－３，４－エポキシシクロヘキサンカルボキシレート、１－エポキシエチル－３，４－エポキシシクロヘキサン等の脂環式エポキシ化合物；フタル酸ジグリシジルエステル、テトラヒドロフタル酸ジグリシジルエステル、ダイマー酸グリシジルエステル等のグリシジルエステル類；テトラグリシジルジアミノジフェニルメタン、トリグリシジル－ｐ－アミノフェノール、Ｎ，Ｎ－ジグリシジルアニリン等のグリシジルアミン類；１，３－ジグリシジル－５，５－ジメチルヒダントイン、トリグリシジルイソシアヌレート等の複素環式エポキシ化合物；ジシクロペンタジエンジオキシド等のジオキシド化合物；ナフタレン型エポキシ化合物、トリフェニルメタン型エポキシ化合物、ジシクロペンタジエン型エポキシ化合物等を用いることもできる。
　上記エチレン性不飽和結合を有する重合性化合物（Ｂ）（上記エチレン性不飽和結合を有するアルカル現像性化合物（Ｂ'）を含む）の中でも、相溶性、アルカリ現像性及び耐熱性の点から、不飽和脂肪族炭化水素、不飽和多塩基酸、酸価を有する多官能アクリレート、(メタ)アクリル酸エステル類が好ましく、不飽和脂肪族炭化水素、不飽和多塩基酸がより好ましい。
　本発明の着色組成物において、上記エチレン性不飽和結合を有する重合性化合物（Ｂ）（上記エチレン性不飽和結合を有するアルカル現像性化合物（Ｂ'）を含む）の含有量は、本発明の着色組成物中、３０～９９質量％、特に６０～９５質量％が好ましい。上記エチレン性不飽和結合を有する重合性化合物（Ｂ）の含有量が３０質量％より小さいと、硬化物の力学的強度が不足しクラックが入ったり、アルカリ現像性を有する場合、現像不良が起こったりする場合があり、９９質量％より大きいと、露光による硬化が不十分になりタックが発生したり、アルカリ現像性を有する場合、現像時間が長くなり硬化部分もアルカリで膜やられを起こしたりする場合がある。
＜光重合開始剤（Ｃ）＞
　上記光重合開始剤（Ｃ）としては、従来既知の化合物を用いることが可能であり、例えば、ベンゾフェノン、フェニルビフェニルケトン、１－ヒドロキシ－１－ベンゾイルシクロヘキサン、ベンゾイン、ベンジルジメチルケタール、１－ベンジル－１－ジメチルアミノ－１－（４'－モルホリノベンゾイル）プロパン、２－モルホリル－２－（４'－メチルメルカプト）ベンゾイルプロパン、チオキサントン、１－クロル－４－プロポキシチオキサントン、イソプロピルチオキサントン、ジエチルチオキサントン、エチルアントラキノン、４－ベンゾイル－４'－メチルジフェニルスルフィド、ベンゾインブチルエーテル、２－ヒドロキシ－２－ベンゾイルプロパン、２－ヒドロキシ－２－（４'－イソプロピル）ベンゾイルプロパン、４－ブチルベンゾイルトリクロロメタン、４－フェノキシベンゾイルジクロロメタン、ベンゾイル蟻酸メチル、１，７－ビス（９'－アクリジニル）ヘプタン、９－ｎ－ブチル－３，６－ビス（２'－モルホリノイソブチロイル）カルバゾール、２－メチル－４，６－ビス（トリクロロメチル）－ｓ－トリアジン、２－フェニル－４，６－ビス（トリクロロメチル）－ｓ－トリアジン、２－ナフチル－４，６－ビス（トリクロロメチル）－ｓ－トリアジン、２，２－ビス（２－クロロフェニル）－４，５，４’，５’－テトラフェニル－１－２’－ビイミダゾール、４、４－アゾビスイソブチロニトリル、トリフェニルホスフィン、カンファーキノン、過酸化ベンゾイル等が挙げられ、市販品としては、Ｎ－１４１４、Ｎ－１７１７、Ｎ－１９１９、ＰＺ－４０８、ＮＣＩ－８３１、ＮＣＩ－９３０（（株）ＡＤＥＫＡ社製）、ＩＲＧＡＣＵＲＥ３６９、ＩＲＧＡＣＵＲＥ９０７、ＩＲＧＡＣＵＲＥ　ＯＸＥ　０１、ＩＲＧＡＣＵＲＥ　ＯＸＥ　０２（ＢＡＳＦ（株）社製）等が挙げられる。
　上記光重合開始剤（Ｃ）の中でも、感度の点から、２－モルホリル－２－（４'－メチルメルカプト）ベンゾイルプロパン、９－ｎ－ブチル－３，６－ビス（２'－モルホリノイソブチロイル）カルバゾールが好ましく、２－モルホリル－２－（４'－メチルメルカプト）ベンゾイルプロパンがより好ましい。
　本発明の着色組成物において、上記光重合開始剤（Ｃ）の含有量は、本発明の着色組成物中、０．１～３０質量％、特に０．５～１０質量％が好ましい。上記光重合開始剤（Ｃ）の含有量が０．１質量％より小さいと、露光による硬化が不十分になる場合があり、３０質量％より大きいと、樹脂組成物中に開始剤（Ｃ）が析出する場合がある。
＜無機顔料及び／又は有機顔料（Ｄ）＞
　本発明の着色組成物には、更に無機顔料及び／又は有機顔料（Ｄ）を含有させてもよい。これらの顔料は、単独で又は２種以上を混合して用いることができる。
　上記無機顔料及び／又は有機顔料（Ｄ）としては、例えば、ニトロソ化合物、ニトロ化合物、アゾ化合物、ジアゾ化合物、キサンテン化合物、キノリン化合物、アントラキノン化合物、クマリン化合物、フタロシアニン化合物、イソインドリノン化合物、イソインドリン化合物、キナクリドン化合物、アンタンスロン化合物、ペリノン化合物、ペリレン化合物、ジケトピロロピロール化合物、チオインジゴ化合物、ジオキサジン化合物、トリフェニルメタン化合物、キノフタロン化合物、ナフタレンテトラカルボン酸；アゾ染料、シアニン染料の金属錯体化合物；レーキ顔料；ファーネス法、チャンネル法、サーマル法によって得られるカーボンブラック、或いはアセチレンブラック、ケッチェンブラック又はランプブラック等のカーボンブラック；上記カーボンブラックをエポキシ樹脂で調整、被覆したもの、上記カーボンブラックを予め溶媒中で樹脂で分散処理し、２０～２００ｍｇ／ｇの樹脂を吸着させたもの、上記カーボンブラックを酸性又はアルカリ性表面処理したもの、平均粒径が８ｎｍ以上でＤＢＰ吸油量が９０ｍｌ／１００ｇ以下のもの、９５０℃における揮発分中のＣＯ、ＣＯ2から算出した全酸素量が、カーボンブラックの表面積１００ｍ2当たり９ｍｇ以上であるもの；黒鉛、黒鉛化カーボンブラック、活性炭、炭素繊維、カーボンナノチューブ、カーボンマイクロコイル、カーボンナノホーン、カーボンエアロゲル、フラーレン；アニリンブラック、ピグメントブラック７、チタンブラック；疎水性樹脂、酸化クロム緑、ミロリブルー、コバルト緑、コバルト青、マンガン系、フェロシアン化物、リン酸塩群青、紺青、ウルトラマリン、セルリアンブルー、ピリジアン、エメラルドグリーン、硫酸鉛、黄色鉛、亜鉛黄、べんがら（赤色酸化鉄(III)）、カドミウム赤、合成鉄黒、アンバー等の無機含量又は有機顔料を用いることができる。これらの顔料は単独で、或いは複数を混合して用いることができる。
　上記無機顔料及び／又は有機顔料（Ｄ）としては、市販の顔料を用いることもでき、例えば、ピグメントレッド１、２、３、９、１０、１４、１７、２２、２３、３１、３８、４１、４８、４９、８８、９０、９７、１１２、１１９、１２２、１２３、１４４、１４９、１６６、１６８、１６９、１７０、１７１、１７７、１７９、１８０、１８４、１８５、１９２、２００、２０２、２０９、２１５、２１６、２１７、２２０、２２３、２２４、２２６、２２７、２２８、２４０、２５４；ピグメントオレンジ１３、３１、３４、３６、３８、４３、４６、４８、４９、５１、５２、５５、５９、６０、６１、６２、６４、６５、７１；ピグメントイエロー１、３、１２、１３、１４、１６、１７、２０、２４、５５、６０、７３、８１、８３、８６、９３、９５、９７、９８、１００、１０９、１１０、１１３、１１４、１１７、１２０、１２５、１２６、１２７、１２９、１３７、１３８、１３９、１４７、１４８、１５０、１５１、１５２、１５３、１５４、１６６、１６８、１７５、１８０、１８５；ピグメントグリ－ン７、１０、３６；ピグメントブルー１５、１５：１、１５：２、１５：３、１５：４、１５：５、１５：６、２２、２４、５６、６０、６１、６２、６４；ピグメントバイオレット１、１９、２３、２７、２９、３０、３２、３７、４０、５０等が挙げられる。
　本発明の着色組成物において、上記無機顔料及び／又は有機顔料（Ｄ）の含有量は、上記エチレン性不飽和結合を有する重合性化合物（Ｂ）１００質量部に対して、好ましくは０～３５０質量部、より好ましくは０～２５０質量部である。３５０質量部を超える場合、本発明の着色組成物、特に着色アルカリ現像性感光性組成物を用いた硬化物、表示デバイス用カラーフィルタの光透過率が低下し、表示デバイスの輝度が低下してしまうため好ましくない。
＜溶媒（Ｅ）＞
　本発明の着色組成物には、更に溶媒（Ｅ）を加えることができる。該溶媒としては、通常、必要に応じて上記の各成分（本発明の染料（Ａ）等）を溶解又は分散しえる溶媒、例えば、メチルエチルケトン、メチルアミルケトン、ジエチルケトン、アセトン、メチルイソプロピルケトン、メチルイソブチルケトン、シクロヘキサノン、２－ヘプタノン等のケトン類；エチルエーテル、ジオキサン、テトラヒドロフラン、１，２－ジメトキシエタン、１，２－ジエトキシエタン、ジプロピレングリコールジメチルエーテル等のエーテル系溶媒；酢酸メチル、酢酸エチル、酢酸－ｎ－プロピル、酢酸イソプロピル、酢酸ｎ－ブチル、酢酸シクロヘキシル、乳酸エチル、コハク酸ジメチル、テキサノール等のエステル系溶媒；エチレングリコールモノメチルエーテル、エチレングリコールモノエチルエーテル等のセロソルブ系溶媒；メタノール、エタノール、イソ－又はｎ－プロパノール、イソ－又はｎ－ブタノール、アミルアルコール等のアルコール系溶媒；エチレングリコールモノメチルアセテート、エチレングリコールモノエチルアセテート、プロピレングリコール－１－モノメチルエーテル－２－アセテート（ＰＧＭＥＡ）、ジプロピレングリコールモノメチルエーテルアセテート、３－メトキシブチルアセテート、エトキシエチルプロピオネート等のエーテルエステル系溶媒；ベンゼン、トルエン、キシレン等のＢＴＸ系溶媒；ヘキサン、ヘプタン、オクタン、シクロヘキサン等の脂肪族炭化水素系溶媒；テレピン油、Ｄ－リモネン、ピネン等のテルペン系炭化水素油；ミネラルスピリット、スワゾール＃３１０（コスモ松山石油（株））、ソルベッソ＃１００（エクソン化学（株））等のパラフィン系溶媒；四塩化炭素、クロロホルム、トリクロロエチレン、塩化メチレン、１，２－ジクロロエタン等のハロゲン化脂肪族炭化水素系溶媒；クロロベンゼン等のハロゲン化芳香族炭化水素系溶媒；カルビトール系溶媒、アニリン、トリエチルアミン、ピリジン、酢酸、アセトニトリル、二硫化炭素、Ｎ，Ｎ－ジメチルホルムアミド、Ｎ，Ｎ－ジメチルアセトアミド、Ｎ－メチルピロリドン、ジメチルスルホキシド、水等が挙げられ、これらの溶媒は１種又は２種以上の混合溶媒として使用することができる。これらの中でもケトン類、エーテルエステル系溶媒等、特にプロピレングリコール－１－モノメチルエーテル－２－アセテート、シクロヘキサノン等が、感光性組成物においてレジストと光重合開始剤の相溶性がよいので好ましい。
　本発明の着色組成物において、上記溶媒（Ｅ）の使用量は、溶媒（Ｅ）以外の組成物の濃度が５～３０質量％になることが好ましく、５質量％より小さい場合、膜厚を厚くする事が困難であり所望の波長光を十分に吸収できないため好ましくなく、３０質量％を超える場合、組成物の析出による組成物の保存性が低下したり、粘度が向上したりするためハンドリングが低下するため好ましくない。
　本発明の着色組成物には、更に無機化合物を含有させることができる。該無機化合物としては、例えば、酸化ニッケル、酸化鉄、酸化イリジウム、酸化チタン、酸化亜鉛、酸化マグネシウム、酸化カルシウム、酸化カリウム、シリカ、アルミナ等の金属酸化物；層状粘土鉱物、ミロリブルー、炭酸カルシウム、炭酸マグネシウム、コバルト系、マンガン系、ガラス粉末、マイカ、タルク、カオリン、フェロシアン化物、各種金属硫酸塩、硫化物、セレン化物、アルミニウムシリケート、カルシウムシリケート、水酸化アルミニウム、白金、金、銀、銅等が挙げられ、これらの中でも、酸化チタン、シリカ、層状粘土鉱物、銀等が好ましい。本発明の着色組成物において、無機化合物の含有量は、上記エチレン性不飽和結合を有する重合性化合物１００質量部に対して、好ましくは０．１～５０質量部、より好ましくは０．５～２０質量部であり、これらの無機化合物は１種又は２種以上を使用することができる。
　これら無機化合物は、例えば、充填剤、反射防止剤、導電剤、安定剤、難燃剤、機械的強度向上剤、特殊波長吸収剤、撥インク剤等として用いられる。
　本発明の着色組成物において、顔料及び／又は無機化合物を用いる場合、分散剤を加えることができる。該分散剤としては色材、無機化合物を分散、安定化できるものであれば何でも良く、市販の分散剤、例えばビックケミー社製、ＢＹＫシリーズ等を用いることができ、塩基性官能基を有するポリエステル、ポリエーテル、ポリウレタンからなる高分子分散剤、塩基性官能基として窒素原子を有し、窒素原子を有する官能基がアミン、及び／又はその四級塩であり、アミン価が1～１００ｍｇＫＯＨ/ｇのものが好適に用いられる。　　　
　また、本発明の着色組成物には、必要に応じて、ｐ－アニソール、ハイドロキノン、ピロカテコール、ｔ－ブチルカテコール、フェノチアジン等の熱重合抑制剤；可塑剤；接着促進剤；充填剤；消泡剤；レベリング剤；表面調整剤；酸化防止剤；紫外線吸収剤；分散助剤；凝集防止剤；触媒；効果促進剤；架橋剤；増粘剤等の慣用の添加物を加えることができる。
　本発明の着色組成物において、染料（Ａ）、エチレン性不飽和結合を有する重合性化合物（Ｂ）及び光重合開始剤（Ｃ）以外の任意成分（但し、無機顔料及び／又は有機顔料（Ｄ）及び溶媒（Ｅ）は除く）の含有量は、その使用目的に応じて適宜選択され特に制限されないが、好ましくは、上記エチレン性不飽和結合を有する重合性化合物（Ｂ）１００質量部に対して合計で５０質量部以下とする。
　また、上記エチレン性不飽和結合を有する重合性化合物（Ｂ）とともに、他の有機重合体を用いることによって、本発明の着色組成物からなる硬化物の特性を改善することもできる。上記有機重合体としては、例えば、ポリスチレン、ポリメチルメタクリレート、メチルメタクリレート－エチルアクリレート共重合体、ポリ（メタ）アクリル酸、スチレン－（メタ）アクリル酸共重合体、（メタ）アクリル酸－メチルメタクリレート共重合体、エチレン－塩化ビニル共重合体、エチレン－ビニル共重合体、ポリ塩化ビニル樹脂、ＡＢＳ樹脂、ナイロン６、ナイロン６６、ナイロン１２、ウレタン樹脂、ポリカーボネートポリビニルブチラール、セルロースエステル、ポリアクリルアミド、飽和ポリエステル、フェノール樹脂、フェノキシ樹脂、ポリアミドイミド樹脂、ポリアミック酸樹脂、エポキシ樹脂等が挙げられ、これらの中でも、ポリスチレン、（メタ）アクリル酸－メチルメタクリレート共重合体、エポキシ樹脂が好ましい。
　他の有機重合体を使用する場合、その使用量は、上記エチレン性不飽和結合を有する重合性化合物（Ｂ）１００質量部に対して、好ましくは１０～５００質量部である。
　本発明の着色組成物には、更に、不飽和結合を有するモノマー、連鎖移動剤、増感剤、界面活性剤、シランカプリング剤、メラミン等を併用することができる。
　上記不飽和結合を有するモノマーとしては、アクリル酸－２－ヒドロキシエチル、アクリル酸－２－ヒドロキシプロピル、アクリル酸イソブチル、アクリル酸ｎ－オクチル、アクリル酸イソオクチル、アクリル酸イソノニル、アクリル酸ステアリル 、アクリル酸メトキシエチル、アクリル酸ジメチルアミノエチル、アクリル酸亜鉛、１,６－ヘキサンジオールジアクリレート、トリメチロールプロパントリアクリレート、メタクリル酸－２－ヒドロキシエチル、メタクリル酸－２－ヒドロキシプロピル、メタクリル酸ブチル、メタクリル酸ターシャリーブチル、メタクリル酸シクロヘキシル、トリメチロールプロパントリメタクリレート、ジペンタエリスリトールペンタアクリレート、ジペンタエリスリトールヘキサアクリレート、ペンタエリスリトールテトラアクリレート、ペンタエリスリトールトリアクリレート、ビスフェノールＡジグリシジルエーテル（メタ）アクリレート、ビスフェノールＦジグリシジルエーテル（メタ）アクリレート、ビスフェノールＺジグリシジルエーテル（メタ）アクリレート、トリプロピレングリコールジ（メタ）アクリレート等が挙げられる。
　上記連鎖移動剤、増感剤としては、一般的に硫黄原子含有化合物が用いられる。例えばチオグリコール酸、チオリンゴ酸、チオサリチル酸、２－メルカプトプロピオン酸、３－メルカプトプロピオン酸、３－メルカプト酪酸、Ｎ－（２－メルカプトプロピオニル）グリシン、２－メルカプトニコチン酸、３－［Ｎ－（２－メルカプトエチル）カルバモイル］プロピオン酸、３－［Ｎ－（２－メルカプトエチル）アミノ］プロピオン酸、Ｎ－（３－メルカプトプロピオニル）アラニン、２－メルカプトエタンスルホン酸、３－メルカプトプロパンスルホン酸、４－メルカプトブタンスルホン酸、ドデシル（４－メチルチオ）フェニルエーテル、２－メルカプトエタノール、３－メルカプト－１，２－プロパンジオール、１－メルカプト－２－プロパノール、３－メルカプト－２－ブタノール、メルカプトフェノール、２－メルカプトエチルアミン、２－メルカプトイミダゾール、２－メルカプトベンゾイミダゾール、２－メルカプト－３－ピリジノール、２－メルカプトベンゾチアゾール、メルカプト酢酸、トリメチロールプロパントリス（３－メルカプトプロピオネート）、ペンタエリスリトールテトラキス（３－メルカプトプロピオネート）等のメルカプト化合物、該メルカプト化合物を酸化して得られるジスルフィド化合物、ヨード酢酸、ヨードプロピオン酸、２－ヨードエタノール、２－ヨードエタンスルホン酸、３－ヨードプロパンスルホン酸等のヨード化アルキル化合物、トリメチロールプロパントリス（３－メルカプトイソブチレート）、ブタンジオールビス（３－メルカプトイソブチレート）、ヘキサンジチオール、デカンジチオール、１，４－ジメチルメルカプトベンゼン、ブタンジオールビスチオプロピオネート、ブタンジオールビスチオグリコレート、エチレングリコールビスチオグリコレート、トリメチロールプロパントリスチオグリコレート、ブタンジオールビスチオプロピオネート、トリメチロールプロパントリスチオプロピオネート、トリメチロールプロパントリスチオグリコレート、ペンタエリスリトールテトラキスチオプロピオネート、ペンタエリスリトールテトラキスチオグリコレート、トリスヒドロキシエチルトリスチオプロピオネート、下記化合物Ｎｏ．１２５、トリメルカプトプロピオン酸トリス（２－ヒドロキシエチル）イソシアヌレート等の脂肪族多官能チオール化合物、昭和電工社製カレンズＭＴ　ＢＤ１、ＰＥ１、ＮＲ１等が挙げられる。
Figure JPOXMLDOC01-appb-C000041
　上記界面活性剤としては、パーフルオロアルキルリン酸エステル、パーフルオロアルキルカルボン酸塩等のフッ素界面活性剤、高級脂肪酸アルカリ塩、アルキルスルホン酸塩、アルキル硫酸塩等のアニオン系界面活性剤、高級アミンハロゲン酸塩、第四級アンモニウム塩等のカチオン系界面活性剤、ポリエチレングリコールアルキルエーテル、ポリエチレングリコール脂肪酸エステル、ソルビタン脂肪酸エステル、脂肪酸モノグリセリド等の非イオン界面活性剤、両性界面活性剤、シリコーン系界面活性剤等の界面活性剤を用いることができ、これらは組み合わせて用いてもよい。
　上記シランカップリング剤としては、例えば信越化学社製シランカップリング剤を用いることができ、その中でもＫＢＥ－９００７、ＫＢＭ－５０２、ＫＢＥ－４０３等、イソシアネート基、メタクリロイル基、エポキシ基を有するシランカップリング剤が好適に用いられる。
　上記メラミン化合物としては、（ポリ）メチロールメラミン、（ポリ）メチロールグリコールウリル、（ポリ）メチロールベンゾグアナミン、（ポリ）メチロールウレア等の窒素化合物中の活性メチロール基（ＣＨ2ＯＨ基）の全部又は一部（少なくとも２つ）がアルキルエーテル化された化合物を挙げることができる。ここで、アルキルエーテルを構成するアルキル基としては、メチル基、エチル基又はブチル基が挙げられ、互いに同一であってもよいし、異なっていてもよい。また、アルキルエーテル化されていないメチロール基は、一分子内で自己縮合していてもよく、二分子間で縮合して、その結果オリゴマー成分が形成されていてもよい。具体的には、ヘキサメトキシメチルメラミン、ヘキサブトキシメチルメラミン、テトラメトキシメチルグリコールウリル、テトラブトキシメチルグリコールウリル等を用いることができる。これらのなかでも、ヘキサメトキシメチルメラミン、ヘキサブトキシメチルメラミン等のアルキルエーテル化されたメラミンが好ましい。
　本発明の着色組成物は、スピンコーター、ロールコーター、バーコーター、ダイコーター、カーテンコーター、各種の印刷、浸漬等の公知の手段で、ソーダガラス、石英ガラス、半導体基板、金属、紙、プラスチック等の支持基体上に適用することができる。また、一旦フィルム等の支持基体上に施した後、他の支持基体上に転写することもでき、その適用方法に制限はない。
　また、本発明の着色組成物を硬化させる際に用いられる活性光の光源としては、波長３００～４５０ｎｍの光を発光するものを用いることができ、例えば、超高圧水銀、水銀蒸気アーク、カーボンアーク、キセノンアーク等を用いることができる。
　更に、露光光源にレーザー光を用いることにより、マスクを用いずに、コンピューター等のデジタル情報から直接画像を形成するレーザー直接描画法が、生産性のみならず、解像性や位置精度等の向上も図れることから有用であり、そのレーザー光としては、３４０～４３０ｎｍの波長の光が好適に使用されるが、アルゴンイオンレーザー、ヘリウムネオンレーザー、ＹＡＧレーザー、及び半導体レーザー等の可視から赤外領域の光を発するものも用いられる。これらのレーザーを使用する場合には、可視から赤外の当該領域を吸収する増感色素が加えられる。
　本発明の着色組成物（又はその硬化物）は、光硬化性塗料或いはワニス、光硬化性接着剤、プリント基板、或いはカラーテレビ、ＰＣモニタ、携帯情報端末、デジタルカメラ等のカラー表示の液晶表示パネルにおけるカラーフィルタ、ＣＣＤイメージセンサのカラーフィルタ、プラズマ表示パネル用の電極材料、粉末コーティング、印刷インク、印刷版、接着剤、歯科用組成物、光造形用樹脂、ゲルコート、電子工学用のフォトレジスト、電気メッキレジスト、エッチングレジスト、液状及び乾燥膜の双方、はんだレジスト、種々の表示用途用のカラーフィルタを製造するための或いはプラズマ表示パネル、電気発光表示装置、及びＬＣＤの製造工程において構造を形成するためのレジスト、電気及び電子部品を封入するための組成物、ソルダーレジスト、磁気記録材料、微小機械部品、導波路、光スイッチ、めっき用マスク、エッチングマスク、カラー試験系、ガラス繊維ケーブルコーティング、スクリーン印刷用ステンシル、ステレオリトグラフィによって三次元物体を製造するための材料、ホログラフィ記録用材料、画像記録材料、微細電子回路、脱色材料、画像記録材料のための脱色材料、マイクロカプセルを使用する画像記録材料用の脱色材料、印刷配線板用フォトレジスト材料、ＵＶ及び可視レーザー直接画像系用のフォトレジスト材料、プリント回路基板の逐次積層における誘電体層形成に使用するフォトレジスト材料或いは保護膜等の各種の用途に使用することができ、その用途に特に制限はない。
　本発明の着色組成物（特に着色アルカリ現像性感光性組成物）は、カラーフィルタの画素を形成する目的で使用され、特に液晶表示パネル等の画像表示装置用の表示デバイス用カラーフィルタを形成するための感光性組成物として有用である。
　また、本発明の表示デバイス用カラーフィルタは、本発明の硬化物の他に、赤、緑、青、橙、紫及び黒の光学要素を有していてもよい。
　上記表示デバイス用カラーフィルタは、（１）本発明の着色組成物（特に着色アルカリ現像性感光性組成物）の塗膜を基板上に形成する工程、（２）該塗膜に所定のパターン形状を有するマスクを介して活性光を照射する工程、（３）露光後の被膜を現像液（特にアルカリ現像液）にて現像する工程、（４）現像後の該被膜を加熱する工程により好ましく形成される。また、本発明の着色組成物は、現像工程の無いインクジェット方式、転写方式の着色組成物としても有用である。
　液晶表示パネルなどに用いるカラーフィルタの製造は、本発明又はそれ以外の着色組成物を用いて、上記（１）～（４）の工程を繰り返し行い、２色以上のパターンを組み合わせて作成することができる。
　以下、実施例を挙げて本発明を更に詳細に説明するが、本発明はこれらの実施例に限定されるものではない。
［実施例］着色アルカリ現像性感光性組成物の調製
＜ステップ１＞アルカリ現像性感光性組成物Ｎｏ．１の調製
　（Ｂ）成分としてＡＣＡ　Ｚ２５０（ダイセルサイテック社製）を３０．３３ｇ並びにアロニックスＭ－４５０（東亜合成社製）を１１．０４ｇ、（Ｃ）成分としてイルガキュア９０７（ＢＡＳＦ社製）を１．９３ｇ、（Ｅ）成分としてＰＧＭＥＡを３６．６０ｇ並びにシクロヘキサノンを２０．０８ｇ、及び、その他成分としてＦＺ２１２２（東レ・ダウコーニング社製）を０．０１ｇ混合し、不溶物が無くなるまで撹拌し、アルカリ現像性感光性組成物Ｎｏ．１を得た。
＜ステップ２＞染料液の調製
　（Ａ）成分として下記［表１Ａ］又は［表１Ｂ］に記載の化合物０．１０ｇに、ジメチルアセトアミド１．９０ｇを加え、撹拌して溶解させて染料液とした。
＜ステップ３＞着色アルカリ現像性感光性組成物の調製
　ステップ１で得られたアルカリ現像性感光性組成物Ｎｏ．１を５．０ｇとステップ２で得られた染料液を２．０ｇとを混合して均一になるまで撹拌し、本発明の着色アルカリ現像性感光性組成物を得た。
［評価例１－１～１－４７］吸収波長特性評価
　実施例で得られた着色アルカリ現像性感光性組成物をそれぞれ、ガラス基板に４１０ｒｐｍ×７ｓｅｃの条件で塗工し、ホットプレートで乾燥（９０℃、９０ｓｅｃ）させた。得られた塗膜に超高圧水銀ランプで露光（１５０ｍＪ／ｃｍ2）した。露光後の塗膜の極大吸収波長（λｍａｘ）を測定し、吸収波長特性を評価した。結果を下記［表１Ａ］及び［表１Ｂ］に示す。
Figure JPOXMLDOC01-appb-T000042
Figure JPOXMLDOC01-appb-T000043
　上記［表１Ａ］及び［表１Ｂ］の結果から、染料として、上記一般式（１）～（４）の何れかで表される化合物を用いた本発明の着色アルカリ現像性感光性組成物は好適な波長特性を有することが明らかである。
［評価例２－１～２－３５］耐熱性評価

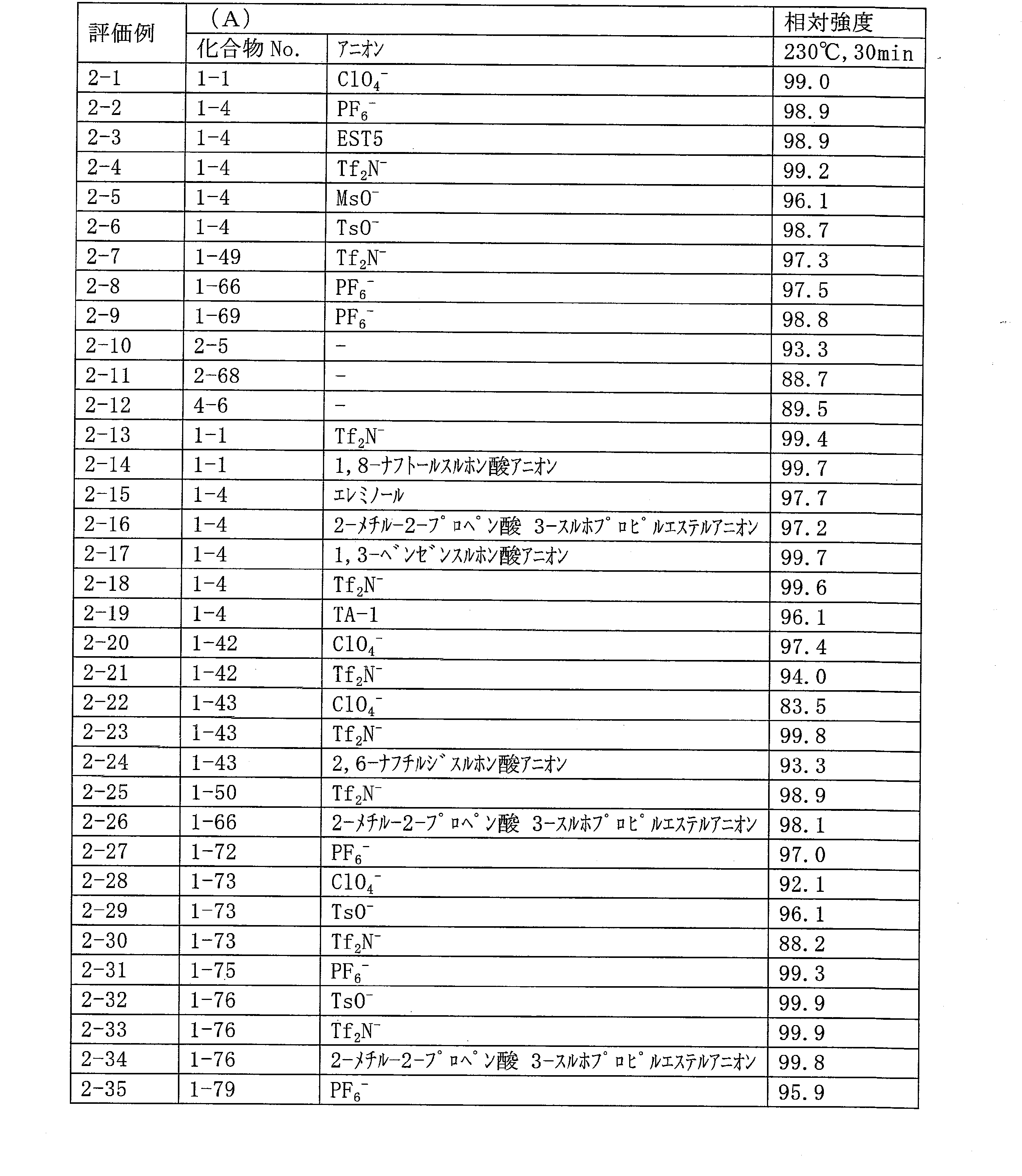

　上記評価例１－１～１－４７で得られた露光後の塗膜のうち、下記［表２］に記載の塗膜をそれぞれ、２３０℃×３０ｍｉｎの条件で焼成した。露光後の塗膜の極大吸収波長（λｍａｘ）における塗膜の吸光度を１００として、焼成後の塗膜の吸光度が１００に近いほど耐熱性が高いとして評価した。結果を下記［表２］に示す。
Figure JPOXMLDOC01-appb-T000044
　上記［表２］の結果から、染料として、上記一般式（１）～（４）の何れかで表される化合物を用いた本発明の着色アルカリ現像性感光性樹脂組成物は耐熱性が高いことが明らかである。
　以上の結果より、染料として、上記一般式（１）～（４）の何れかで表される化合物を用いた本発明の着色アルカリ現像性感光性樹脂組成物は、好適な波長特性を有し、また、耐熱性に優れるものである。よって、本発明の着色アルカリ現像性感光性組成物は表示デバイス用カラーフィルタに有用である。

Claims (9)

  1. 　下記一般式（１）～（４）の何れかで表される化合物を少なくとも一種含有してなる染料（Ａ）、エチレン性不飽和結合を有する重合性化合物（Ｂ）及び光重合開始剤（Ｃ）を含有する着色感光性組成物。
    Figure JPOXMLDOC01-appb-C000001
     （式中、Ａは下記の群Ｉの（ａ）～（ｍ）から選ばれる基を表し、Ａ’は下記の群IIの（ａ’）～（ｍ’）から選ばれる基を表し、
    　Ｑは炭素原子数１～９のメチン鎖を構成し、鎖中に環構造を含んでもよい連結基を表し、該メチン鎖中の水素原子は水酸基、ハロゲン原子、シアノ基、－ＮＲＲ’、アリール基、アリールアルキル基又はアルキル基で置換されていてもよく、該－ＮＲＲ’、アリール基、アリールアルキル基及びアルキル基は更に水酸基、ハロゲン原子、シアノ基又は－ＮＲＲ’で置換されていてもよく、－Ｏ－、－Ｓ－、－ＣＯ－、－ＣＯＯ－、－ＯＣＯ－、－ＳＯ2－、－ＮＨ－、－ＣＯＮＨ－、－ＮＨＣＯ－、－Ｎ＝ＣＨ－又は－ＣＨ＝ＣＨ－で中断されてもよく、
    　Ｒ及びＲ’は、アリール基、アリールアルキル基又はアルキル基を表し、
    　Ａｎq-はｑ価のアニオンを表し、ｑは１～３の整数を表し、ｐは電荷を中性に保つ係数を表す。）
    Figure JPOXMLDOC01-appb-C000002
     （式中、Ｂは、下記の群Ｉの（ａ）～（ｍ）から選ばれる基を表し、Ｂ’は、下記の群IIの（ａ’）～（ｍ’）から選ばれる基を表す。）
    Figure JPOXMLDOC01-appb-C000003
     （式中、環Ｃ及び環Ｃ’は、ベンゼン環、ナフタレン環、フェナントレン環又はピリジン環を表し、
    　Ｒ1及びＲ1’は、水酸基、ハロゲン原子、ニトロ基、シアノ基、－ＳＯ3Ｈ、カルボキシル基、アミノ基、アミド基、フェロセニル基、炭素原子数６～３０のアリール基、炭素原子数７～３０のアリールアルキル基又は炭素原子数１～８のアルキル基を表し、
    　該炭素原子数６～３０のアリール基、炭素原子数７～３０のアリールアルキル基及び炭素原子数１～８のアルキル基は、水酸基、ハロゲン原子、ニトロ基、シアノ基、－ＳＯ3Ｈ、カルボキシル基、アミノ基、アミド基又はフェロセニル基で置換されていてもよく、－Ｏ－、－Ｓ－、－ＣＯ－、－ＣＯＯ－、－ＯＣＯ－、－ＳＯ2－、－ＮＨ－、－ＣＯＮＨ－、－ＮＨＣＯ－、－Ｎ＝ＣＨ－又は二重結合で中断されていてもよく、
    　Ｒ2～Ｒ9及びＲ2’～Ｒ9’は、Ｒ1及びＲ1’と同様の基又は水素原子を表し、
    　Ｘ及びＸ’は、酸素原子、硫黄原子、セレン原子、－ＣＲ51Ｒ52－、炭素原子数３～６のシクロアルカン－１，１－ジイル基、－ＮＨ－又は－ＮＹ2－を表し、
    　Ｒ51及びＲ52は、Ｒ1及びＲ1’と同様の基又は水素原子を表し、
    　Ｙ、Ｙ’及びＹ2は、水素原子、又は水酸基、ハロゲン原子、シアノ基、カルボキシル基、アミノ基、アミド基、フェロセニル基、－ＳＯ3Ｈ若しくはニトロ基で置換されてもよい炭素原子数１～２０のアルキル基、炭素原子数６～３０のアリール基若しくは炭素原子数７～３０のアリールアルキル基を表し、
    　該Ｙ、Ｙ’及びＹ2中のアルキル基、アリール基及びアリールアルキル基中のメチレン基は、－Ｏ－、－Ｓ－、－ＣＯ－、－ＣＯＯ－、－ＯＣＯ－、－ＳＯ2－、－ＮＨ－、－ＣＯＮＨ－、－ＮＨＣＯ－、－Ｎ＝ＣＨ－又は－ＣＨ＝ＣＨ－で中断されていてもよく、
    　ｒ及びｒ’は、０又は（ａ）～（ｅ）、（ｇ）～（ｊ）、（ｌ）、（ｍ）、（ａ’）～（ｅ’）、（ｇ’）～（ｊ’）、（ｌ’）及び（ｍ’）において置換可能な数を表す。）
  2. 　上記染料（Ａ）が、上記一般式（１）におけるＱが、下記（Ｑ－１）～（Ｑ－１１）の何れかで表わされる化合物である請求項１に記載の着色感光性組成物。
    Figure JPOXMLDOC01-appb-C000004
     （式中、Ｒ14、Ｒ15、Ｒ16、Ｒ17、Ｒ18、Ｒ19及びＺ’は、各々独立に、水素原子、水酸基、ハロゲン原子、シアノ基、－ＮＲＲ’、アリール基、アリールアルキル基又はアルキル基を表し、該－ＮＲＲ’、アリール基、アリールアルキル基及びアルキル基は、水酸基、ハロゲン原子、シアノ基又は－ＮＲＲ’で置換されていてもよく、－Ｏ－、－Ｓ－、－ＣＯ－、－ＣＯＯ－、－ＯＣＯ－、－ＳＯ2－、－ＮＨ－、－ＣＯＮＨ－、－ＮＨＣＯ－、－Ｎ＝ＣＨ－又は－ＣＨ＝ＣＨ－で中断されていてもよく、
    　Ｒ及びＲ’は、アリール基、アリールアルキル基又はアルキル基を表す。）
  3. 　上記染料（Ａ）が、上記一般式（１）で表わされ、更に下記（i）～（ｖｉ）の何れかの条件を少なくとも一つ満たす化合物であるか、上記（２）～（４）の何れかで表わされる化合物である請求項１又は２に記載の着色感光性組成物。
    （i）上記一般式（１）におけるＱを構成するメチン鎖の炭素原子数が３～９である。
    （ii）上記一般式（１）における環Ａ又は環Ａ’中に、水酸基、ハロゲン原子、ニトロ基、シアノ基、－ＳＯ3Ｈ、カルボキシル基、アミノ基、アミド基、フェロセニル基、炭素原子数６～３０のアリール基、炭素原子数７～３０のアリールアルキル基又は炭素原子数１～８のアルキル基から選ばれる基を少なくとも一つ有する。
    　但し、上記炭素原子数６～３０のアリール基、炭素原子数７～３０のアリールアルキル基及び炭素原子数１～８のアルキル基は、水酸基、ハロゲン原子、ニトロ基、シアノ基、－ＳＯ3Ｈ、カルボキシル基、アミノ基、アミド基、又はフェロセニル基で置換されていてもよく、－Ｏ－、－Ｓ－、－ＣＯ－、－ＣＯＯ－、－ＯＣＯ－、－ＳＯ2－、－ＮＨ－、－ＣＯＮＨ－、－ＮＨＣＯ－、－Ｎ＝ＣＨ－又は二重結合で中断されてもよい（但し、無置換の炭素原子数１～８のアルキル基は除く）。
    （iii）上記一般式（１）で表される化合物が左右非対称である。
    （iv）上記一般式（１）における環Ａが、（ｂ）～（ｍ）から選ばれる基であるか、又は環Ａ’が、（ｂ’）～（ｍ’）から選ばれる基である。
    （ｖ）上記一般式（１）における環Ａが（ａ）であるか、又は環Ａ’が（ａ’）であり、（ａ）中の環Ｃ又は（ａ’）中の環Ｃ’が、ナフタレン環、フェナントレン環又はピリジン環である。
    （vi）上記一般式（１）におけるＡｎq-で表わされるアニオンが、有機スルホン酸アニオンである。
  4. 　上記エチレン性不飽和結合を有する重合性化合物（Ｂ）が、アルカリ現像性を有する、エチレン性不飽和結合を有する重合性化合物（Ｂ'）である着色アルカリ現像性感光性組成物である請求項１～３の何れか１項に記載の着色感光性組成物。
  5. 　上記染料（Ａ）０．０１～５０質量％、上記エチレン性不飽和結合を有する重合性化合物（Ｂ）３０～９９質量％、及び光重合開始剤（Ｃ）０．１～３０質量％を含有する請求項１～４の何れか１項に記載の着色感光性組成物。
  6. 　更に無機顔料及び／又は有機顔料（Ｄ）を含有する請求項１～５の何れか１項に記載の着色感光性組成物。
  7. 　請求項１～６の何れか１項に記載の着色感光性組成物の硬化物。
  8. 　請求項７に記載の硬化物を用いてなる表示デバイス用カラーフィルタ。
  9. 　請求項８に記載の表示デバイス用カラーフィルタを用いてなる液晶表示パネル。
PCT/JP2012/051596 2011-02-18 2012-01-26 着色感光性組成物 Ceased WO2012111400A1 (ja)

Priority Applications (6)

Application Number Priority Date Filing Date Title
IN5909CHN2013 IN2013CN05909A (ja) 2011-02-18 2012-01-26
EP20120747035 EP2677364A4 (en) 2011-02-18 2012-01-26 LIGHT-SENSITIVE COLOR COMPOSITION
JP2012557866A JP6192937B2 (ja) 2011-02-18 2012-01-26 着色感光性組成物
CN201280007047XA CN103339567A (zh) 2011-02-18 2012-01-26 着色感光性组合物
US13/981,516 US9239408B2 (en) 2011-02-18 2012-01-26 Colored photosensitive composition
KR1020137020466A KR101868509B1 (ko) 2011-02-18 2012-01-26 착색 감광성 조성물

Applications Claiming Priority (4)

Application Number Priority Date Filing Date Title
JP2011033660 2011-02-18
JP2011-033660 2011-02-18
JP2011-192513 2011-09-05
JP2011192513 2011-09-05

Publications (1)

Publication Number Publication Date
WO2012111400A1 true WO2012111400A1 (ja) 2012-08-23

Family

ID=46672337

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2012/051596 Ceased WO2012111400A1 (ja) 2011-02-18 2012-01-26 着色感光性組成物

Country Status (8)

Country Link
US (1) US9239408B2 (ja)
EP (1) EP2677364A4 (ja)
JP (1) JP6192937B2 (ja)
KR (1) KR101868509B1 (ja)
CN (1) CN103339567A (ja)
IN (1) IN2013CN05909A (ja)
TW (1) TWI572982B (ja)
WO (1) WO2012111400A1 (ja)

Cited By (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2013047068A1 (ja) * 2011-09-30 2013-04-04 富士フイルム株式会社 着色感光性組成物、カラーフィルタ及びその製造方法、並びに液晶表示装置
JP2014126642A (ja) * 2012-12-26 2014-07-07 Adeka Corp 波長カットフィルタ
JP2015161715A (ja) * 2014-02-26 2015-09-07 Jsr株式会社 着色組成物、着色硬化膜及び表示素子
KR20160088282A (ko) 2013-12-05 2016-07-25 가부시키가이샤 아데카 신규 화합물 및 상기 화합물을 함유하는 조성물
KR20160094362A (ko) 2013-12-05 2016-08-09 가부시키가이샤 아데카 신규 화합물 및 상기 화합물을 함유하는 조성물
JP2018521353A (ja) * 2015-07-06 2018-08-02 エルジー・ケム・リミテッド 高色再現フィルム、これを製造するための組成物、およびこれを含む偏光板、ならびに前記偏光板を含む液晶ディスプレイ装置
JP2018203844A (ja) * 2017-06-01 2018-12-27 東友ファインケム株式会社Ｄｏｎｇｗｏｏ Ｆｉｎｅ−Ｃｈｅｍ Ｃｏ．， Ｌｔｄ． 着色樹脂組成物

Families Citing this family (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR101898970B1 (ko) * 2014-12-10 2018-09-14 고오 가가쿠고교 가부시키가이샤 액상 솔더 레지스트 조성물 및 피복 프린트 배선판
KR102679698B1 (ko) * 2015-12-09 2024-06-28 가부시키가이샤 아데카 열경화성 수지조성물
US10889755B2 (en) 2016-11-22 2021-01-12 Samsung Electronics Co., Ltd. Photosensitive resin composition, complex, laminated structure and display device, and electronic device including the same
CN109426070A (zh) * 2017-08-25 2019-03-05 京东方科技集团股份有限公司 光刻胶组合物、金属图案以及阵列基板的制备方法
TWI787455B (zh) * 2018-02-16 2022-12-21 日商富士軟片股份有限公司 感光性組成物
CN111801604B (zh) * 2018-03-05 2022-04-01 住友化学株式会社 着色固化性树脂组合物、滤色器和显示装置
KR102695037B1 (ko) * 2021-01-26 2024-08-12 삼성에스디아이 주식회사 화합물, 이를 포함하는 감광성 수지 조성물, 감광성 수지막, 컬러필터 및 cmos 이미지 센서
US12061416B2 (en) * 2021-07-16 2024-08-13 Canon Kabushiki Kaisha Photocurable composition comprising a fullerene

Citations (40)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS60234892A (ja) 1984-05-08 1985-11-21 Tdk Corp 光記録媒体
US4925782A (en) 1985-02-06 1990-05-15 Fuji Photo Film Co., Ltd. Silver halide photographic light-sensitive element containing water soluble dye compounds
JPH0353987A (ja) 1989-07-24 1991-03-07 Dainippon Printing Co Ltd 熱転写シート
JPH0543814A (ja) 1990-11-30 1993-02-23 Teijin Ltd イオウ化合物が配位した有機色素、有機色素組成物及び光記録媒体
JPH05305770A (ja) 1992-04-28 1993-11-19 Ricoh Co Ltd 光情報記録媒体
JPH06239028A (ja) 1993-02-17 1994-08-30 Canon Inc 光記録媒体およびその製造方法
JPH0796334B2 (ja) 1987-02-27 1995-10-18 富士写真フイルム株式会社 光学的情報記録媒体
JPH08109335A (ja) 1994-10-12 1996-04-30 Hodogaya Chem Co Ltd カチオン染料
JPH08253705A (ja) 1995-03-06 1996-10-01 Minnesota Mining & Mfg Co <3M> フッ素化アルキルスルホニル対イオンを有する有機可溶性カチオン染料
JPH09309886A (ja) 1996-03-21 1997-12-02 Sumitomo Seika Chem Co Ltd 置換ベンゼンジチオール金属錯体およびその製造方法
JPH09323478A (ja) 1996-06-06 1997-12-16 Tdk Corp 光記録媒体
JPH1045767A (ja) 1996-07-31 1998-02-17 Sumitomo Seika Chem Co Ltd 置換ベンゼンジチオール金属錯体およびその製法
WO1998029257A1 (fr) 1996-12-27 1998-07-09 Tdk Corporation Support d'enregistrement optique
JPH10235999A (ja) 1997-02-21 1998-09-08 Fuji Photo Film Co Ltd 光情報記録媒体
JPH10337959A (ja) 1997-04-10 1998-12-22 Fuji Electric Co Ltd 光記録媒体
JPH11102088A (ja) 1997-09-26 1999-04-13 Orient Chem Ind Ltd 荷電制御剤及び静電荷像現像用トナー
JPH11208118A (ja) 1997-11-20 1999-08-03 Taiyo Yuden Co Ltd 光情報記録媒体
JP2000108510A (ja) 1998-10-01 2000-04-18 Asahi Denka Kogyo Kk 光学記録材料
JP2000168223A (ja) 1998-12-02 2000-06-20 Nishikawa:Kk 潜在情報を媒体に印刷する方法
JP2000168237A (ja) 1998-12-07 2000-06-20 Tdk Corp 光記録媒体
JP2001209969A (ja) 2000-01-26 2001-08-03 Asahi Denka Kogyo Kk 光学記録材料
JP2001322354A (ja) 2000-05-16 2001-11-20 Asahi Denka Kogyo Kk 光学記録材料
JP2002201373A (ja) 2000-10-27 2002-07-19 Hayashibara Biochem Lab Inc 耐光性改善剤
JP2002206061A (ja) 2000-07-05 2002-07-26 Hayashibara Biochem Lab Inc スチリル色素
JP2004503379A (ja) 2000-07-13 2004-02-05 ロディア・シミ 金属と過ハロゲン化炭素に結合したスルホニル基とを有する酸性塩に基づく組成物及び化合物、並びにルイス酸としてのそれらの使用
JP2004315789A (ja) 2003-04-04 2004-11-11 Asahi Denka Kogyo Kk シアニン化合物、光学フィルター及び光学記録材料
JP2005029725A (ja) * 2003-07-09 2005-02-03 Fuji Photo Film Co Ltd 重合性組成物およびそれによる光重合方法
JP2005297407A (ja) 2004-04-13 2005-10-27 Toshiba Corp 追記型情報記録媒体
JP2005336150A (ja) 2003-11-10 2005-12-08 Nippon Kayaku Co Ltd ジイモニウム化合物及びその用途
WO2006028006A1 (ja) 2004-09-06 2006-03-16 Nippon Kayaku Kabushiki Kaisha ジイモニウム化合物及びその用途
WO2006035807A1 (ja) * 2004-09-28 2006-04-06 Fujifilm Corporation パターン形成材料、並びにパターン形成装置及びパターン形成方法
JP2006248180A (ja) 2005-03-14 2006-09-21 Mitsui Chemicals Inc トリメチン系化合物及びこれを用いた光記録媒体
JP2006297907A (ja) 2005-02-28 2006-11-02 Fuji Photo Film Co Ltd 平版印刷版原版、平版印刷版原版の製造方法および平版印刷方法
JP2007019942A (ja) 2005-07-08 2007-01-25 Alps Electric Co Ltd 表面弾性波ディバイス、及びその製造方法
JP2007230081A (ja) * 2006-03-01 2007-09-13 Konica Minolta Medical & Graphic Inc 平版印刷版材料および平版印刷方法
JP2007286189A (ja) 2006-04-13 2007-11-01 Adeka Corp 光学フィルター
JP2008044216A (ja) * 2006-08-15 2008-02-28 Mitsubishi Paper Mills Ltd Ｃｔｐ印刷版
JP2009235392A (ja) 2008-03-06 2009-10-15 Sumitomo Chemical Co Ltd 着色感光性樹脂組成物
JP2010209191A (ja) 2009-03-10 2010-09-24 Adeka Corp シアニン化合物及び該化合物を用いた光学フィルター
JP2010276824A (ja) * 2009-05-28 2010-12-09 Fujifilm Corp 平版印刷版原版、及び、平版印刷版原版の積層体

Family Cites Families (19)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP3889530B2 (ja) * 1998-08-17 2007-03-07 コダックポリクロームグラフィックス株式会社 光重合性組成物、光重合性平版印刷版及び画像形成方法
US6153356A (en) * 1998-08-17 2000-11-28 Mitsubishi Chemical Corporation Photopolymerizable composition, photopolymerizable lithographic printing plate and process for forming an image
JP3825185B2 (ja) 1998-09-24 2006-09-20 コダックポリクロームグラフィックス株式会社 光重合性組成物及び光重合性平版印刷版
JP4395276B2 (ja) 2001-07-11 2010-01-06 三菱製紙株式会社 感光性組成物
JP4199632B2 (ja) * 2003-10-01 2008-12-17 富士フイルム株式会社 平版印刷版原版
JP4125669B2 (ja) * 2003-12-22 2008-07-30 大日本印刷株式会社 体積型ホログラム製造方法
JP4425041B2 (ja) 2004-03-31 2010-03-03 三菱製紙株式会社 感光性組成物
JP4635007B2 (ja) 2004-07-12 2011-02-16 日本化薬株式会社 フィルタ、及びシアニン化合物
JP2007141876A (ja) * 2005-11-14 2007-06-07 Sony Corp 半導体撮像装置及びその製造方法
JPWO2007072689A1 (ja) * 2005-12-19 2009-05-28 コニカミノルタエムジー株式会社 エチレン性不飽和結合含有化合物、感光性組成物、感光性平版印刷版材料、及びそれを用いた印刷方法
JP4958461B2 (ja) * 2006-03-30 2012-06-20 富士フイルム株式会社 近赤外吸収色素含有硬化性組成物
JP5191201B2 (ja) * 2006-10-26 2013-05-08 富士フイルム株式会社 カラーフィルタ用着色硬化性組成物、カラーフィルタ、及びその製造方法
JP2008242324A (ja) * 2007-03-28 2008-10-09 Sumitomo Chemical Co Ltd 着色感光性樹脂組成物、並びにそれを用いた色フィルタアレイ、固体撮像素子およびカメラシステム
KR20100028020A (ko) * 2007-08-01 2010-03-11 가부시키가이샤 아데카 알칼리 현상성 감광성 수지 조성물 및 β-디케톤 화합물
JP5913776B2 (ja) * 2008-05-27 2016-04-27 株式会社Adeka 色補正材料、フィルム形成用組成物及び光学フィルター
JP5079653B2 (ja) * 2008-09-29 2012-11-21 富士フイルム株式会社 着色硬化性組成物、カラーフィルタ及びその製造方法、並びに固体撮像素子
KR20100081929A (ko) * 2009-01-07 2010-07-15 후지필름 가부시키가이샤 포지티브형 감광성 수지 조성물, 경화막, 층간 절연막, 유기 ｅｌ 표시 장치, 및 액정 표시 장치
EP2613610A4 (en) * 2010-09-03 2015-05-20 Adeka Corp COLOR CONVERSION FILTER
JP5714929B2 (ja) 2011-02-10 2015-05-07 富士フイルム株式会社 着色硬化性組成物およびカラーフィルタ

Patent Citations (40)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS60234892A (ja) 1984-05-08 1985-11-21 Tdk Corp 光記録媒体
US4925782A (en) 1985-02-06 1990-05-15 Fuji Photo Film Co., Ltd. Silver halide photographic light-sensitive element containing water soluble dye compounds
JPH0796334B2 (ja) 1987-02-27 1995-10-18 富士写真フイルム株式会社 光学的情報記録媒体
JPH0353987A (ja) 1989-07-24 1991-03-07 Dainippon Printing Co Ltd 熱転写シート
JPH0543814A (ja) 1990-11-30 1993-02-23 Teijin Ltd イオウ化合物が配位した有機色素、有機色素組成物及び光記録媒体
JPH05305770A (ja) 1992-04-28 1993-11-19 Ricoh Co Ltd 光情報記録媒体
JPH06239028A (ja) 1993-02-17 1994-08-30 Canon Inc 光記録媒体およびその製造方法
JPH08109335A (ja) 1994-10-12 1996-04-30 Hodogaya Chem Co Ltd カチオン染料
JPH08253705A (ja) 1995-03-06 1996-10-01 Minnesota Mining & Mfg Co <3M> フッ素化アルキルスルホニル対イオンを有する有機可溶性カチオン染料
JPH09309886A (ja) 1996-03-21 1997-12-02 Sumitomo Seika Chem Co Ltd 置換ベンゼンジチオール金属錯体およびその製造方法
JPH09323478A (ja) 1996-06-06 1997-12-16 Tdk Corp 光記録媒体
JPH1045767A (ja) 1996-07-31 1998-02-17 Sumitomo Seika Chem Co Ltd 置換ベンゼンジチオール金属錯体およびその製法
WO1998029257A1 (fr) 1996-12-27 1998-07-09 Tdk Corporation Support d'enregistrement optique
JPH10235999A (ja) 1997-02-21 1998-09-08 Fuji Photo Film Co Ltd 光情報記録媒体
JPH10337959A (ja) 1997-04-10 1998-12-22 Fuji Electric Co Ltd 光記録媒体
JPH11102088A (ja) 1997-09-26 1999-04-13 Orient Chem Ind Ltd 荷電制御剤及び静電荷像現像用トナー
JPH11208118A (ja) 1997-11-20 1999-08-03 Taiyo Yuden Co Ltd 光情報記録媒体
JP2000108510A (ja) 1998-10-01 2000-04-18 Asahi Denka Kogyo Kk 光学記録材料
JP2000168223A (ja) 1998-12-02 2000-06-20 Nishikawa:Kk 潜在情報を媒体に印刷する方法
JP2000168237A (ja) 1998-12-07 2000-06-20 Tdk Corp 光記録媒体
JP2001209969A (ja) 2000-01-26 2001-08-03 Asahi Denka Kogyo Kk 光学記録材料
JP2001322354A (ja) 2000-05-16 2001-11-20 Asahi Denka Kogyo Kk 光学記録材料
JP2002206061A (ja) 2000-07-05 2002-07-26 Hayashibara Biochem Lab Inc スチリル色素
JP2004503379A (ja) 2000-07-13 2004-02-05 ロディア・シミ 金属と過ハロゲン化炭素に結合したスルホニル基とを有する酸性塩に基づく組成物及び化合物、並びにルイス酸としてのそれらの使用
JP2002201373A (ja) 2000-10-27 2002-07-19 Hayashibara Biochem Lab Inc 耐光性改善剤
JP2004315789A (ja) 2003-04-04 2004-11-11 Asahi Denka Kogyo Kk シアニン化合物、光学フィルター及び光学記録材料
JP2005029725A (ja) * 2003-07-09 2005-02-03 Fuji Photo Film Co Ltd 重合性組成物およびそれによる光重合方法
JP2005336150A (ja) 2003-11-10 2005-12-08 Nippon Kayaku Co Ltd ジイモニウム化合物及びその用途
JP2005297407A (ja) 2004-04-13 2005-10-27 Toshiba Corp 追記型情報記録媒体
WO2006028006A1 (ja) 2004-09-06 2006-03-16 Nippon Kayaku Kabushiki Kaisha ジイモニウム化合物及びその用途
WO2006035807A1 (ja) * 2004-09-28 2006-04-06 Fujifilm Corporation パターン形成材料、並びにパターン形成装置及びパターン形成方法
JP2006297907A (ja) 2005-02-28 2006-11-02 Fuji Photo Film Co Ltd 平版印刷版原版、平版印刷版原版の製造方法および平版印刷方法
JP2006248180A (ja) 2005-03-14 2006-09-21 Mitsui Chemicals Inc トリメチン系化合物及びこれを用いた光記録媒体
JP2007019942A (ja) 2005-07-08 2007-01-25 Alps Electric Co Ltd 表面弾性波ディバイス、及びその製造方法
JP2007230081A (ja) * 2006-03-01 2007-09-13 Konica Minolta Medical & Graphic Inc 平版印刷版材料および平版印刷方法
JP2007286189A (ja) 2006-04-13 2007-11-01 Adeka Corp 光学フィルター
JP2008044216A (ja) * 2006-08-15 2008-02-28 Mitsubishi Paper Mills Ltd Ｃｔｐ印刷版
JP2009235392A (ja) 2008-03-06 2009-10-15 Sumitomo Chemical Co Ltd 着色感光性樹脂組成物
JP2010209191A (ja) 2009-03-10 2010-09-24 Adeka Corp シアニン化合物及び該化合物を用いた光学フィルター
JP2010276824A (ja) * 2009-05-28 2010-12-09 Fujifilm Corp 平版印刷版原版、及び、平版印刷版原版の積層体

Non-Patent Citations (1)

* Cited by examiner, † Cited by third party
Title
See also references of EP2677364A4 *

Cited By (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2013047068A1 (ja) * 2011-09-30 2013-04-04 富士フイルム株式会社 着色感光性組成物、カラーフィルタ及びその製造方法、並びに液晶表示装置
JP2014126642A (ja) * 2012-12-26 2014-07-07 Adeka Corp 波長カットフィルタ
KR20160088282A (ko) 2013-12-05 2016-07-25 가부시키가이샤 아데카 신규 화합물 및 상기 화합물을 함유하는 조성물
KR20160094362A (ko) 2013-12-05 2016-08-09 가부시키가이샤 아데카 신규 화합물 및 상기 화합물을 함유하는 조성물
KR20210156873A (ko) 2013-12-05 2021-12-27 가부시키가이샤 아데카 신규 화합물 및 상기 화합물을 함유하는 조성물
JP2015161715A (ja) * 2014-02-26 2015-09-07 Jsr株式会社 着色組成物、着色硬化膜及び表示素子
JP2018521353A (ja) * 2015-07-06 2018-08-02 エルジー・ケム・リミテッド 高色再現フィルム、これを製造するための組成物、およびこれを含む偏光板、ならびに前記偏光板を含む液晶ディスプレイ装置
JP2018203844A (ja) * 2017-06-01 2018-12-27 東友ファインケム株式会社Ｄｏｎｇｗｏｏ Ｆｉｎｅ−Ｃｈｅｍ Ｃｏ．， Ｌｔｄ． 着色樹脂組成物

Also Published As

Publication number Publication date
JP6192937B2 (ja) 2017-09-06
JPWO2012111400A1 (ja) 2014-07-03
US9239408B2 (en) 2016-01-19
TWI572982B (zh) 2017-03-01
KR20140007372A (ko) 2014-01-17
KR101868509B1 (ko) 2018-06-19
EP2677364A1 (en) 2013-12-25
TW201241562A (en) 2012-10-16
CN103339567A (zh) 2013-10-02
IN2013CN05909A (ja) 2015-09-04
US20130306920A1 (en) 2013-11-21
EP2677364A4 (en) 2015-05-13

Similar Documents

Publication Publication Date Title
JP6192937B2 (ja) 着色感光性組成物
JP4818458B2 (ja) オキシムエステル化合物及び該化合物を含有する光重合開始剤
JP6417323B2 (ja) 着色感光性組成物及び新規化合物
JP6333727B2 (ja) アルカリ現像性感光性組成物
JP6352653B2 (ja) 新規化合物及び着色感光性組成物
JP5940988B2 (ja) 新規化合物、染料及び着色感光性組成物
JP6062732B2 (ja) 新規化合物及び着色感光性組成物
WO2016017537A1 (ja) 新規重合開始剤及び該重合開始剤を含有するラジカル重合性組成物
JP6181491B2 (ja) 着色感光性組成物
JP5914070B2 (ja) 新規化合物及び着色感光性組成物
JP6027753B2 (ja) 着色アルカリ現像性感光性組成物
KR102229653B1 (ko) 착색 감광성 조성물
WO2016009871A1 (ja) 感光性組成物
JP5916361B2 (ja) 染料及び着色感光性組成物
JP5955583B2 (ja) 新規化合物、染料及び着色感光性組成物
JP2013116946A (ja) 新規化合物、染料及び着色感光性組成物

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 12747035

Country of ref document: EP

Kind code of ref document: A1

DPE1 Request for preliminary examination filed after expiration of 19th month from priority date (pct application filed from 20040101)
ENP Entry into the national phase

Ref document number: 2012557866

Country of ref document: JP

Kind code of ref document: A

WWE Wipo information: entry into national phase

Ref document number: 13981516

Country of ref document: US

WWE Wipo information: entry into national phase

Ref document number: 2012747035

Country of ref document: EP

ENP Entry into the national phase

Ref document number: 20137020466

Country of ref document: KR

Kind code of ref document: A

NENP Non-entry into the national phase

Ref country code: DE
