Abstract

본 기술은 전반적으로 코크스 오븐에 사용되는 석탄 장입 시스템에 관한 것이다. 몇몇 실시예에서, 석탄 장입 시스템은 석탄이 석탄 베드의 측면 에지를 향해 지향될 수 있게 하는 개방 통로를 남겨 두고, 장입 헤드로부터 외측으로 연장되는 대향 날개를 갖는 장입 헤드를 포함한다. 다른 실시예에서, 압출 플레이트가 장입 헤드의 후방면 상에 위치 설정되어 석탄이 코크스 오븐의 길이를 따라 장입될 때에 석탄과 맞물려 석탄을 압축시키도록 배향된다. 다른 실시예에서, 장입 플레이트는 대향 날개의 내향면으로부터 외측으로 연장된다.

Description

코크스 오븐 장입 시스템{COKE OVEN CHARGING SYSTEM}
관련 출원들에 대한 상호 참조
본 출원은 2014년 8월 28일자로 출원된 미국 특허 가출원 제62/043,359호의 우선권의 이익을 주장하고, 그 개시 내용은 그 전체가 본 명세서에 참고로 포함된다.
기술분야
본 기술은 전반적으로 코크스 오븐 장입 시스템 및 사용 방법에 관한 것이다.
코크스는 강철 생산 시에 철광석을 용융시키고 환원시키는 데에 사용되는 고체 탄소 연료이자 탄소 공급원이다. "톰슨 코킹 공정(Thompson Coking Process)"으로 알려진 하나의 공정에서, 코크스는 미분탄(pulverized coal)을 엄격히 제어된 분위기 조건 하에서 밀봉되고 24 내지 48 시간 동안 매우 높은 온도로 가열되는 오븐에 일괄 공급함으로써 생산된다. 코킹 오븐은 석탄을 야금용 코크스로 변환시키도록 수년 동안 사용되어 왔다. 코킹 공정 중에, 미세하게 분쇄된 석탄은 제어된 온도 조건 하에서 가열되어 석탄을 탈휘발시키고 미리 결정된 다공성 및 강도를 갖는 코크스의 융합된 덩어리를 형성한다. 코크스의 생산은 배치 공정(batch process)이기 때문에, 다수의 코크스 오븐이 동시에 작동된다.
코크스 제조 공정의 대부분은 극단적인 온도가 수반되기 때문에 자동화되어 있다. 예컨대, 푸셔 장입기("PCM; pusher charger machine")가 다수의 상이한 작동을 위해 오븐의 석탄측에 통상적으로 사용된다. 일반적인 PCM 작동 순서는, PCM이 오븐 배터리 앞에서 지정된 오븐으로 연장되는 레일 세트를 따라 이동되고 PCM의 석탄 장입 시스템을 오븐과 정렬시킴에 따라 시작된다. 푸셔측 오븐 도어는 석탄 장입 시스템의 도어 추출기를 사용하여 오븐에서 제거된다. 다음에, PCM은 PCM의 푸셔 램(pusher ram)을 오븐 중앙에 정렬시키도록 이동된다. 푸셔 램이 통전되어 코크스를 오븐 내부에서 밀어낸다. PCM은 코크스 장입 시스템을 오븐 중앙에 정렬시키도록 오븐 중앙으로부터 멀어지게 다시 이동된다. 석탄은 트리퍼 컨베이어(tripper conveyor)에 의해 PCM의 석탄 장입 시스템으로 운반된다. 이어서, 석탄 장입 시스템은 석탄을 오븐 내부로 장입시킨다. 몇몇 시스템에서, 오븐 표면으로부터 빠져나오는 고온 가스 배출물에 동반된 미립자 물질이 석탄을 장입하는 단계 동안 PCM에 의해 포획된다. 그러한 시스템에서, 미립자 물질은 집진기의 백하우스(baghouse)를 통해 배출물 후드로 흡인된다. 이후, 장입 컨베이어는 오븐으로부터 후퇴된다. 마지막으로, PCM의 도어 추출기가 푸셔측 오븐 도어를 대체하고 래치 결합된다.
도 1을 참조하면, PCM 석탄 장입 시스템(10)은 일반적으로 PCM(도시되지 않음) 상에 장착되고 코크스 오븐을 향하여 그리고 코크스 오븐으로부터 멀어지게 왕복 이동 가능한 세장형 프레임(12)을 포함한다. 평면형 장입 헤드(14)는 세장형 프레임(12)의 자유 말단부에 위치 설정된다. 컨베이어(16)가 세장형 프레임(12) 내에 위치 설정되어 세장형 프레임(12)의 길이를 따라 실질적으로 연장된다. 장입 헤드(14)는 왕복 운동으로 오븐 내에 퇴적된 석탄을 대체로 평평하게 하는 데에 사용된다. 그러나, 도 2a, 도 3a 및 도 4a와 관련하여, 종래 기술의 석탄 장입 시스템은, 도 2a에 도시된 바와 같이, 석탄 베드의 측면에 공극(16) 및 석탄 베드의 표면에 중공의 함입부를 남겨 두는 경향이 있다. 이들 공극은 코킹 사이클 시간에 걸쳐서 코크스 오븐에 의해 처리될 수 있는 석탄의 양(석탄 처리 속도)을 제한하고, 이는 일반적으로 코킹 사이클에 걸쳐서 코크스 오븐에 의해 생산되는 코크스의 양(코크스 생산 속도)을 감소시킨다. 도 2b는 이상적으로 장입된 평평한 코크스 베드가 보이는 방식을 도시한다.
내부 수냉 시스템을 포함할 수 있는 석탄 장입 시스템(10)의 중량은 80,000 파운드 이상일 수 있다. 장입 시스템(10)이 장입 작동 중에 오븐 내측에서 연장될 때에, 석탄 장입 시스템(10)은 그 자유 말단부가 하향으로 편향된다. 이는 석탄 장입 용량을 축소시킨다. 도 3a는 석탄 장입 시스템(10)의 편향에 의해 야기되는 베드 높이의 저하를 나타낸다. 도 5에 도시된 플롯은 오븐 길이를 따른 석탄 베드 프로파일을 보여준다. 석탄 장입 시스템의 편향으로 인한 베드 높이의 저하는 장입 중량에 따라 푸셔측과 코크스측 사이에서 5 인치 내지 8 인치이다. 도시된 바와 같이, 편향의 효과는 작은 석탄이 오븐으로 장입될 때에 더 중요하다. 일반적으로, 석탄 장입 시스템의 편향은 약 1 내지 2 톤의 석탄 부피 손실을 유발할 수 있다. 도 3b는 이상적으로 장입된 평평한 코크스 베드가 보이는 방식을 도시한다.
석탄 장입 시스템(10)은, 그 중량 및 외팔보식 위치에 의해 야기되는 석탄 장입 시스템 편향의 부작용에도 불구하고, 석탄 베드 치밀화의 방식에 거의 이익을 제공하지 못한다. 도 4a를 참조하면, 석탄 장입 시스템(10)은 내부 석탄 베드 밀도에 대해 아주 적은 개선을 제공하여, 석탄 베드의 바닥에 제1 층(d1) 및 덜 치밀한 제2 층(d2)을 형성한다. 석탄 베드의 밀도를 증가시키면 오븐 사이클 시간 및 오븐 생산 용량을 결정하는 성분인 석탄 베드 전체의 전도성 열 전달이 촉진될 수 있다. 도 6은 종래 기술의 석탄 장입 시스템(10)을 사용하는 오븐 테스트에 대해 취한 밀도 측정치 세트를 나타낸다. 다이아몬드 부호가 있는 선은 석탄 베드 표면 상의 밀도를 나타낸다. 사각형 부호가 있는 선과 삼각형 부호가 있는 선은 표면에서 12 인치와 24 인치 아래에 있는 밀도를 각각 나타낸다. 데이터는 코크스측에서 베드 밀도가 더 떨어진다는 것을 입증한다. 도 4b는 비교적 증가된 밀도의 층(D1, D2)을 갖는 이상적으로 장입된 평평한 코크스 베드가 보이는 방식을 도시한다.
바람직한 실시예를 포함하는 본 발명의 비제한적 및 비포괄적 실시예가 아래의 도면을 참조하여 설명되며, 달리 언급되지 않는 한, 동일한 참조 부호는 다양한 도면 전반에 걸쳐 동일한 부분을 나타낸다.
도 1은 종래 기술의 석탄 장입 시스템의 정면 사시도를 도시한다.
도 2a는 종래 기술의 석탄 장입 시스템을 사용하여 코크스 오븐에 장입된 석탄 베드의 정면도를 도시하는 것으로, 석탄 베드가 평평하지 않고 베드의 측면에 공동을 갖는다는 것을 보여준다.
도 2b는 베드의 측면에 공극이 없이 코크스 오븐에 이상적으로 장입된 석탄 베드의 정면도를 도시한다.
도 3a는 종래 기술의 석탄 장입 시스템을 사용하여 코크스 오븐에 장입된 석탄 베드의 측면도를 도시하는 것으로, 석탄 베드가 평평하지 않고 베드의 단부에 공동을 갖는다는 것을 보여준다.
도 3b는 베드의 단부에 공극이 없이 코크스 오븐에 이상적으로 장입된 석탄 베드의 측면도를 도시한다.
도 4a는 종래 기술의 석탄 장입 시스템을 사용하여 코크스 오븐에 장입된 석탄 베드의 측면도를 도시하는 것으로, 종래 기술의 석탄 장입 시스템에 의해 형성된 최소 석탄 밀도의 2개의 상이한 층을 보여준다.
도 4b는 석탄 밀도가 비교적 증가된 2개의 상이한 층을 갖는, 코크스 오븐에 이상적으로 장입된 석탄 베드의 측면도를 도시한다.
도 5는 석탄 장입 시스템의 편향으로 인한, 베드 길이에 대한 베드 높이 및 베드 높이 저하의 모의 데이터의 플롯을 도시한다.
도 6은 베드 길이에 대한 표면 및 내부 석탄 벌크 밀도의 테스트 데이터의 플롯을 도시한다.
도 7은 본 기술에 따른 석탄 장입 시스템의 장입 프레임과 장입 헤드의 일 실시예의 정면 사시도를 도시한다.
도 8은 도 7에 도시된 장입 프레임과 장입 헤드의 평면도를 도시한다.

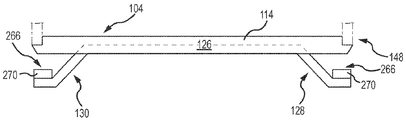

도 9a는 본 기술에 따른 장입 헤드의 일 실시예의 평면도를 도시한다.
도 9b는 도 9a에 도시된 장입 헤드의 정면도를 도시한다.
도 9c는 도 9a에 도시된 장입 헤드의 측면도를 도시한다.

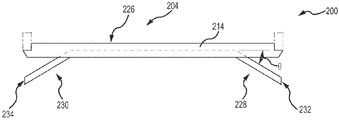

도 10a는 본 기술에 따른 장입 헤드의 다른 실시예의 평면도를 도시한다.
도 10b는 도 10a에 도시된 장입 헤드의 정면도를 도시한다.
도 10c는 도 10a에 도시된 장입 헤드의 측면도를 도시한다.
도 11a는 본 기술에 따른 장입 헤드의 또 다른 실시예의 평면도를 도시한다.
도 11b는 도 11a에 도시된 장입 헤드의 정면도를 도시한다.
도 11c는 도 11a에 도시된 장입 헤드의 측면도를 도시한다.

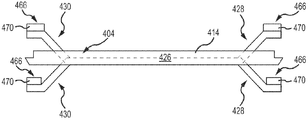

도 12a는 본 기술에 따른 장입 헤드의 또 다른 실시예의 평면도를 도시한다.
도 12b는 도 12a에 도시된 장입 헤드의 정면도를 도시한다.
도 12c는 도 12a에 도시된 장입 헤드의 측면도를 도시한다.
도 13은 본 기술에 따른 장입 헤드의 일 실시예의 측면도를 도시하고, 장입 헤드는 장입 헤드의 상부 에지 부분의 상단에 미립자 편향면을 포함한다.
도 14는 본 기술의 장입 헤드의 일 실시예의 부분적인 평면도를 도시하고, 치밀화 바(densification bar)의 일 실시예 및 치밀화 바가 장입 헤드의 날개와 결합될 수 있는 하나의 방식을 추가로 도시한다.
도 15는 도 14에 도시된 장입 헤드와 치밀화 바의 측면도를 도시한다.
도 16은 본 기술의 장입 헤드의 일 실시예의 부분적인 측면도를 도시하고, 치밀화 바의 다른 실시예 및 치밀화 바가 장입 헤드의 날개와 결합될 수 있는 방식을 추가로 도시한다.
도 17은 본 기술에 따른 장입 헤드와 장입 프레임의 일 실시예의 부분적인 평면도를 도시하고, 장입 헤드와 장입 프레임을 서로 결합시키는 슬롯형 조인트의 일 실시예를 추가로 도시한다.
도 18은 도 17에 도시된 장입 헤드와 장입 프레임의 부분적인 절취 측면도를 도시한다.
도 19는 본 기술에 따른 장입 헤드와 장입 프레임의 일 실시예의 부분적인 정면도를 도시하고, 장입 프레임과 관련될 수 있는 장입 프레임 편향면의 일 실시예를 추가로 도시한다.
도 20은 도 19에 도시된 장입 헤드와 장입 프레임의 부분적인 절취 측면도를 도시한다.
도 21은 본 기술에 따른 압출 플레이트의 일 실시예의 정면 사시도를 도시하고, 압출 플레이트가 장입 헤드의 후방면과 관련될 수 있는 하나의 방식을 추가로 도시한다.
도 22는 도 21에 도시된 압출 플레이트와 장입 헤드의 부분적인 등각도를 도시한다.
도 23은 본 기술에 따른 압출 플레이트의 일 실시예의 측면 사시도를 도시하고, 압출 플레이트가 장입 헤드의 후방면과 관련되어 코크스 장입 시스템으로 이송되는 석탄을 압출할 수 있는 하나의 방식을 추가로 도시한다.
도 24a는 본 기술에 따른 압출 플레이트의 다른 실시예의 평면도를 도시하고, 압출 플레이트가 장입 헤드의 날개 부재와 관련될 수 있는 하나의 방식을 추가로 도시한다.
도 24b는 도 24a의 압출 플레이트의 측면도를 도시한다.
도 25a는 본 기술에 따른 압출 플레이트의 또 다른 실시예의 평면도를 도시하고, 압출 플레이트가 장입 헤드의 전방 및 후방 모두에 배치되는 다수의 날개 부재 세트와 관련될 수 있는 하나의 방식을 추가로 도시한다.
도 25b는 도 25a의 압출 플레이트의 측면도를 도시한다.
도 26은 본 기술에 따른 장입 헤드의 일 실시예의 정면도를 도시하고, 압출 플레이트가 석탄 베드 장입 작동 시에 사용되고 사용되지 않을 때에 석탄 베드 밀도의 차이를 추가로 도시한다.
도 27은 압출 플레이트를 사용하지 않고 석탄 베드가 장입되는 석탄 베드의 길이에 대한 석탄 베드 밀도의 플롯을 도시한다.
도 28은 압출 플레이트를 사용하여 석탄 베드가 장입되는 석탄 베드의 길이에 대한 석탄 베드 밀도의 플롯을 도시한다.
도 29는 본 기술에 따른 장입 헤드의 일 실시예의 평면도를 도시하고, 장입 헤드의 후방면과 관련될 수 있는 압출 플레이트의 다른 실시예를 추가로 도시한다.
본 기술은 전반적으로 코크스 오븐에 사용되는 석탄 장입 시스템에 관한 것이다. 다양한 실시예에서, 본 기술의 석탄 장입 시스템은 수평 열 회수 코크스 오븐과 함께 사용하도록 구성된다. 그러나, 본 기술의 실시예는 수평 비-회수 오븐과 같은 다른 코크스 오븐과 함께 사용될 수 있다. 몇몇 실시예에서, 석탄 장입 시스템은 석탄이 석탄 베드의 측면 에지를 향해 지향될 수 있게 하는 개방 통로를 남겨 두고, 장입 헤드로부터 외측 및 전방으로 연장되는 대향 날개를 갖는 장입 헤드를 포함한다. 다른 실시예에서, 압출 플레이트가 장입 헤드의 후방면 상에 위치 설정되어 석탄이 코크스 오븐의 길이를 따라 장입될 때에 석탄과 맞물려 석탄을 압축시키도록 배향된다. 또 다른 실시예에서, 인조 도어가 수직 방향으로 배향되어 오븐 내로 장입되는 석탄의 양을 최대화시킨다.
본 기술의 몇몇 실시예의 특정한 세부 사항이 도 7 내지 도 29를 참조하여 아래에서 설명된다. 푸셔 시스템, 장입 시스템, 및 코크스 오븐과 흔히 관련된 널리 알려진 구조 및 시스템을 설명하는 다른 세부 사항은 본 기술의 다양한 실시예의 설명을 불필요하게 모호하게 하는 것을 피하기 위해 다음의 설명에서 기술되지 않았다. 도면에 도시된 많은 세부 사항, 치수, 각도, 및 다른 특징은 본 기술의 특정 실시예의 단지 예시일 뿐이다. 따라서, 다른 실시예가, 본 기술의 사상 또는 범위에서 벗어나지 않고 다른 세부 사항, 치수, 각도 및 특징을 가질 수 있다. 따라서, 당분야의 통상의 지식을 가진 자라면 그 기술이 부가적인 요소를 갖는 다른 실시예를 가질 수 있거나, 기술이 도 7 내지 도 29를 참조하여 아래에 도시되고 기술된 몇몇 특징이 없는 다른 실시예를 가질 수 있다는 것을 이해할 것이다.
본 발명의 석탄 장입 기술은 도어 추출기, 푸셔 램(pusher ram), 트립퍼 컨베이어(tripper conveyor) 등과 같이 PCM에 공통인 하나 이상의 다른 구성요소를 갖는 푸셔 장입기("PCM")와 조합하여 사용되는 것이 예상된다. 그러나, 본 기술의 양태는 PCM과 별도로 사용될 수 있고 개별적으로 또는 코킹 시스템과 관련된 다른 장비와 함께 사용될 수 있다. 따라서, 본 기술의 양태는 단순히 "석탄 장입 시스템"또는 그 구성요소로서 설명될 수 있다. 널리 알려진 석탄 컨베이어 등의 석탄 장입 시스템과 관련된 구성요소는, 설명한다고 하더라도, 본 기술의 다양한 실시예에 대한 설명을 불필요하게 모호하게 하는 것을 피하기 위해 상세하게 설명되지 않을 수 있다.
도 7 내지 도 9c를 참조하면, 세장형 장입 프레임(102)과 장입 헤드(104)를 갖는 석탄 장입 시스템(100)이 도시되어 있다. 다양한 실시예에서, 장입 프레임(102)은 말단부(110)와 기단부(112) 사이에서 연장되는 대향 측면(106 및 108)을 갖도록 구성될 것이다. 다양한 용례에서, 기단부(112)는 석탄 장입 작동 중에 장입 프레임(102)을 코크스 오븐 내부로 그리고 내부로부터 선택적으로 연장 및 후퇴시키는 방식으로 PCM과 결합될 수 있다. 코크스 오븐 바닥 및/또는 석탄 베드에 대해 장입 프레임(102)의 높이를 선택적으로 조절하는 높이 조절 시스템과 같은 다른 시스템이 또한 석탄 장입 시스템(100)과 관련될 수 있다.
장입 헤드(104)는 세장형 장입 프레임(102)의 말단부(110)와 결합된다. 다양한 실시예에서, 장입 헤드(104)는, 상부 에지 부분(116), 하부 에지 부분(118), 대향 측면 부분(120 및 122), 전방면(124), 및 후방면(126)을 갖는 평면형 본체(114)에 의해 획정된다. 몇몇 실시예에서, 본체(114)의 실질적인 부분이 장입 헤드 평면 내에 위치한다. 이는 본 기술의 실시예가 하나 이상의 추가 평면을 차지하는 양태를 갖는 장입 헤드 본체를 제공하지 않을 것이라고 제안하는 것은 아니다. 다양한 실시예에서, 평면형 본체는 정사각형 또는 직사각형 단면 형상을 갖는 복수 개의 튜브로 형성된다. 특정 실시예에서, 튜브에는 6 인치 내지 12 인치의 폭이 제공된다. 적어도 하나의 실시예에서, 튜브는 8 인치의 폭을 가지며, 이는 장입 작동 중에 휨에 대한 상당한 내성을 입증한다.
도 9a 내지 도 9c를 또한 참조하면, 장입 헤드(104)의 다양한 실시예는 자유 단부(132 및 134)를 갖도록 형성된 한 쌍의 대향 날개(128 및 130)를 포함한다. 몇몇 실시예에서, 자유 단부(132, 134)는 장입 헤드 평면으로부터 전방으로 이격된 관계로 위치 설정된다. 특정 실시예에서, 자유 단부(132, 134)는 장입 헤드(104)의 크기 및 대향 날개(128, 130)의 기하학적 형태에 따라 6 인치 내지 24 인치의 거리만큼 장입 헤드 평면으로부터 전방으로 이격되어 있다. 이 위치에서, 대향 날개(128, 130)는 대향 날개(128, 130)로부터 장입 헤드 평면을 통해 후방으로 개방 공간을 형성한다. 이러한 개방 공간의 디자인은 크기가 증가함에 따라, 석탄 베드의 측면에 더 많은 물질이 분배된다. 공간이 작게 형성될수록, 석탄 베드의 측면에 더 적은 물질이 분배된다. 따라서, 본 기술은 코킹 시스템 마다 특정한 특성이 제시됨에 따라 조정 가능하다.
도 9a-9c에 도시된 바와 같이, 몇몇 실시예에서, 대향 날개(128, 130)는 장입 헤드 평면으로부터 외측으로 연장되는 제1 면(136, 138)을 포함한다. 특정 실시예에서, 제1 면(136, 138)은 장입 헤드 평면으로부터 45도 각도로 외측을 향해 연장된다. 제1 면이 장입 헤드 평면으로부터 벗어나는 각도는 석탄 장입 시스템(100)의 소기의 특정 용도에 따라 증가되거나 감소될 수 있다. 예컨대, 특정 실시예는 장입 및 레벨링 작동 중에 예상되는 조건에 따라 10 도 내지 60 도의 각도를 채용할 수 있다. 몇몇 실시예에서, 대향 날개(128, 130)는 제1 면(136, 138)으로부터 자유 말단부(132, 134)를 향해 외측으로 연장되는 제2 면(140, 142)을 더 포함한다. 특정 실시예에서, 대향 날개(128, 130)의 제2 면(140, 142)은 장입 헤드 평면에 평행한 날개 평면 내에 위치한다. 몇몇 실시예에서, 제2 면(140, 142)은 길이가 대략 10 인치가 되도록 제공된다. 그러나, 다른 실시예에서, 제2 면(140, 142)은, 제1 면(136, 138)에 대해 선택된 각도 및 제1 면(136, 138)이 장입 평면으로부터 연장되는 각도를 비롯한 하나 이상의 설계 고려 사항에 따라 0 인치 내지 10 인치 범위의 길이를 가질 수 있다. 도 9a-9c에 도시된 바와 같이, 대향 날개(128, 130)는 장입 헤드(104)의 후방면으로부터 느슨한 석탄을 수용하도록 형성되고, 석탄 장입 시스템(100)은 장입되는 석탄 베드를 가로질러 철수되며, 느슨한 석탄을 석탄 베드의 측면 에지를 향해 깔때기식으로 이동시키거나 달리 지향시킨다. 적어도 이 방식에서, 석탄 장입 시스템(100)은, 도 2a에 도시된 바와 같이 석탄 베드의 측면에서 공극의 가능성을 감소시킬 수 있다. 오히려, 날개(128, 130)는 도 2b에 도시된 평평한 석탄 베드를 촉진시키는 데에 일조한다. 테스트 결과, 대향 날개(128, 130)를 사용하면 이들 측면 공극을 채움으로써 1 내지 2 톤의 장입 중량을 증가시킬 수 있다는 것이 입증되었다. 더욱이, 날개(128, 130)의 형상은 석탄의 드래그 백(drag back) 및 오븐의 푸셔측으로부터의 유출물을 감소시켜, 낭비 및 유출된 석탄을 회수하기 위한 노동 비용을 감소시킨다.
도 10a-10c를 참조하면, 장입 헤드(204)의 다른 실시예는, 상부 에지 부분(216), 하부 에지 부분(218), 대향 측면 부분(220 및 222), 전방면(224), 및 후방면(226)을 갖는 평면형 본체(214)를 구비하는 것으로 도시되어 있다. 장입 헤드(204)는 장입 헤드 평면으로부터 전방으로 이격된 관계로 위치 설정되는 자유 단부(232, 234)를 갖도록 형성된 한 쌍의 대향 날개(228, 230)를 더 포함한다. 특정 실시예에서, 자유 단부(232, 234)는 장입 헤드 평면으로부터 6 인치 내지 24 인치의 거리만큼 전방으로 이격되어 있다. 대향 날개(228, 230)는 대향 날개(228, 230)로부터 장입 헤드 평면을 통해 후방으로 개방 공간을 형성한다. 몇몇 실시예에서, 대향 날개(228, 230)는 장입 헤드 평면으로부터 45도 각도로 외측을 향해 연장되는 제1 면(236, 238)을 포함한다. 특정 실시예에서, 제1 면(236, 238)이 장입 헤드 평면으로부터 벗어나는 각도는 장입 및 레벨링 작동 중에 예상되는 조건에 따라 10 도 내지 60 도이다. 대향 날개(228, 230)는 장입 헤드(204)의 후방면으로부터 느슨한 석탄을 수용하도록 형성되고, 석탄 장입 시스템은 장입되는 석탄 베드를 가로질러 철수되며, 느슨한 석탄을 석탄 베드의 측면 에지를 향해 깔때기식으로 이동시키거나 달리 지향시킨다.
도 11a-11c를 참조하면, 장입 헤드(304)의 다른 실시예는, 상부 에지 부분(316), 하부 에지 부분(318), 대향 측면 부분(320 및 322), 전방면(324), 및 후방면(326)을 갖는 평면형 본체(314)를 구비하는 것으로 도시되어 있다. 장입 헤드(300)는 장입 헤드 평면으로부터 전방으로 이격된 관계로 위치 설정되는 자유 단부(332, 334)를 갖는 한 쌍의 곡선형 대향 날개(328, 330)를 더 포함한다. 특정 실시예에서, 자유 단부(332, 334)는 장입 헤드 평면으로부터 6 인치 내지 24 인치의 거리만큼 전방으로 이격되어 있다. 곡선형 대향 날개(328, 330)는 곡선형 대향 날개(328, 330)로부터 장입 헤드 평면을 통해 후방으로 개방 공간을 형성한다. 몇몇 실시예에서, 곡선형 대향 날개(328, 330)는 곡선형 대향 날개(328, 330)의 기단부로부터 45도 각도로 장입 헤드 평면에서 외측을 향해 연장되는 제1 면(336, 338)을 포함한다. 특정 실시예에서, 제1 면(336, 338)이 장입 헤드 평면으로부터 벗어나는 각도는 10 도 내지 60 도이다. 이 각도는 곡선형 대향 날개(328, 330)의 길이를 따라 동적으로 변한다. 대향 날개(328, 330)는 장입 헤드(304)의 후방면으로부터 느슨한 석탄을 수용하고, 석탄 장입 시스템은 장입되는 석탄 베드를 가로질러 철수되며, 느슨한 석탄을 석탄 베드의 측면 에지를 향해 깔때기식으로 이동시키거나 달리 지향시킨다.
도 12a-12c를 참조하면, 장입 헤드(404)의 실시예는, 상부 에지 부분(416), 하부 에지 부분(418), 대향 측면 부분(420 및 422), 전방면(424), 및 후방면(426)을 갖는 평면형 본체(414)를 포함한다. 장입 헤드(400)는 장입 헤드 평면으로부터 전방으로 이격된 관계로 위치 설정되는 자유 단부(432, 434)를 갖는 제1 쌍의 대향 날개(428, 430)를 더 포함한다. 대향 날개(428, 430)는 장입 헤드 평면으로부터 외측을 향해 연장되는 제1 면(436, 438)을 포함한다. 몇몇 실시예에서, 제1 면(436, 438)은 장입 헤드 평면으로부터 45도 각도로 외측을 향해 연장된다. 제1 면이 장입 헤드 평면으로부터 벗어나는 각도는 석탄 장입 시스템(400)의 소기의 특정 용도에 따라 증가되거나 감소될 수 있다. 예컨대, 특정 실시예는 장입 및 레벨링 작동 중에 예상되는 조건에 따라 10 도 내지 60 도의 각도를 채용할 수 있다. 특정 실시예에서, 자유 단부(432, 434)는 장입 헤드 평면으로부터 6 인치 내지 24 인치의 거리만큼 전방으로 이격되어 있다. 대향 날개(428, 430)는 대향 날개(428, 430)로부터 장입 헤드 평면을 통해 후방으로 개방 공간을 형성한다. 몇몇 실시예에서, 대향 날개(428, 430)는 제1 면(436, 438)으로부터 자유 말단부(432, 434)를 향해 외측으로 연장되는 제2 면(440, 442)을 더 포함한다. 특정 실시예에서, 대향 날개(428, 430)의 제2 면(440, 442)은 장입 헤드 평면에 평행한 날개 평면 내에 위치한다. 몇몇 실시예에서, 제2 면(440, 442)은 길이가 대략 10 인치가 되도록 제공된다. 그러나, 다른 실시예에서, 제2 면(440, 442)은, 제1 면(436, 438)에 대해 선택된 각도 및 제1 면(436, 438)이 장입 평면으로부터 연장되는 각도를 비롯한 하나 이상의 설계 고려 사항에 따라 0 인치 내지 10 인치 범위의 길이를 가질 수 있다. 대향 날개(428, 430)는 장입 헤드(404)의 후방면으로부터 느슨한 석탄을 수용하도록 형성되고, 석탄 장입 시스템(400)은 장입되는 석탄 베드를 가로질러 철수되며, 느슨한 석탄을 석탄 베드의 측면 에지를 향해 깔때기식으로 이동시키거나 달리 지향시킨다.
다양한 실시예에서, 다양한 기하학적 형태의 대향 날개가 본 기술에 따른 석탄 장입 시스템과 관련된 장입 헤드로부터 후방으로 연장될 수 있다는 것이 예상된다. 도 12a-12c를 계속 참조하면, 장입 헤드(400)는 장입 헤드 평면으로부터 전방으로 이격된 관계로 위치 설정되는 자유 단부(448, 450)를 각각 포함하는 제2 쌍의 대향 날개(444, 446)를 더 포함한다. 대향 날개(444, 446)는 장입 헤드 평면으로부터 외측을 향해 연장되는 제1 면(452, 454)을 포함한다. 몇몇 실시예에서, 제1 면(452, 454)은 장입 헤드 평면으로부터 45도 각도로 외측을 향해 연장된다. 제1 면(452, 454)이 장입 헤드 평면으로부터 벗어나는 각도는 석탄 장입 시스템(400)의 소기의 특정 용도에 따라 증가되거나 감소될 수 있다. 예컨대, 특정 실시예는 장입 및 레벨링 작동 중에 예상되는 조건에 따라 10 도 내지 60 도의 각도를 채용할 수 있다. 몇몇 실시예에서, 자유 단부(448, 450)는 장입 헤드 평면으로부터 6 인치 내지 24 인치의 거리만큼 전방으로 이격되어 있다. 대향 날개(444, 446)는 대향 날개(444, 446)로부터 장입 헤드 평면을 통해 후방으로 개방 공간을 형성한다. 몇몇 실시예에서, 대향 날개(444, 446)는 제1 면(452, 454)으로부터 자유 말단부(448, 450)를 향해 외측으로 연장되는 제2 면(456, 458)을 더 포함한다. 특정 실시예에서, 대향 날개(444, 446)의 제2 면(456, 458)은 장입 헤드 평면에 평행한 날개 평면 내에 위치한다. 몇몇 실시예에서, 제2 면(456, 458)은 길이가 대략 10 인치가 되도록 제공된다. 그러나, 다른 실시예에서, 제2 면(456, 458)은, 제1 면(452, 454)에 대해 선택된 각도 및 제1 면(452, 454)이 장입 평면으로부터 연장되는 각도를 비롯한 하나 이상의 설계 고려 사항에 따라 0 인치 내지 10 인치 범위의 길이를 가질 수 있다. 대향 날개(444, 446)는 장입 헤드(404)의 전방면(424)으로부터 느슨한 석탄을 수용하도록 형성되고, 석탄 장입 시스템(400)은 장입되는 석탄 베드를 따라 연장되며, 느슨한 석탄을 석탄 베드의 측면 에지를 향해 깔때기식으로 이동시키거나 달리 지향시킨다.
도 12a-12c를 계속 참조하면, 후방을 향한 대향 날개(444, 446)는 전방을 향한 대향 날개(428, 430) 위에 위치 설정되는 것으로 도시되어 있다. 그러나, 몇몇 실시예에서, 이 특정한 구성은 본 기술의 범위를 벗어나지 않고 역전될 수 있다는 것이 예상된다. 유사하게, 후방을 향한 대향 날개(444, 446) 및 전방을 향한 대향 날개(428, 430)는 서로에 대해 일정 각도로 배치된 제1 및 제2 세트의 면을 갖는 일정 각도로 배치된 날개로서 각각 도시되어 있다. 그러나, 직선형의 일정 각도로 배치된 날개(228, 230), 또는 곡선형 날개(328, 330)에 의해 입증된 바와 같이, 대향 날개 중 어느 한쪽 또는 양쪽 세트가 상이한 기하학적 형태로 제공될 수 있다는 것이 예상된다. 혼합되거나 쌍으로 알려진 형상들의 다른 조합이 예상된다. 또한, 본 기술의 장입 헤드에는 전방을 향하는 날개가 없이 오직 장입 헤드로부터 후방을 향하는 하나 이상의 대향 날개 세트가 마련될 수 있다는 것이 또한 예상된다. 그러한 경우에, 석탄 장입 시스템이 전방을 향해 이동(장입)할 때에, 후방에 위치 설정된 대향 날개는 석탄을 석탄 베드의 측면 부분에 분배하게 된다.
도 13을 참조하면, 석탄이 오븐 내로 장입되고 석탄 장입 시스템(100) [또는 유사한 방식으로, 장입 헤드(200, 300 또는 400)]이 석탄 베드를 가로질러 철수됨에 따라, 느슨한 석탄이 장입 헤드(104)의 상부 에지 부분(116) 상에 퇴적되기 시작할 수 있다. 따라서, 본 기술의 몇몇 실시예는 장입 헤드(104)의 상부 에지 부분(116)의 상단에 하나 이상의 일정 각도로 배치된 미립자 편향면(144)을 포함할 것이다. 도시된 예에서, 한 쌍의 대향하는 미립자 편향면(144)은 장입 헤드(104)의 전후에서 잘못된 미립자 물질을 분산시키는 피크형 구조를 형성하도록 조합된다. 특정한 경우에, 미립자 물질이 장입 헤드(104)의 전방 또는 후방(양쪽이 아니라)에 주로 위치하게 하는 것이 바람직할 수 있다고 예상된다. 따라서, 그러한 경우에, 단일의 미립자 편향면(144)은 그에 따라 석탄을 분산시키기 위해 선택된 배향으로 제공될 수 있다. 미립자 편향면(144)은 다른 비-평면형 또는 비-각형 구성으로 제공될 수 있다는 것이 또한 예상된다. 특히, 미립자 편향면(144)은 평탄형, 곡선형, 볼록형, 오목형, 복합형, 또는 이들의 다양한 조합일 수 있다. 몇몇 실시예는 단지 미립자 편향면(144)이 수평으로 배치되지 않도록 미립자 편향면을 배치할 뿐이다. 몇몇 실시예에서, 미립자 표면은 장입 헤드(104)의 상부 에지 부분(116)과 일체로 형성될 수 있으며, 이는 수냉 특징을 더 포함할 수 있다.
석탄 베드 벌크 밀도는 특히 오븐 벽 근처에서 코크스 품질을 결정하고 연소 손실을 최소화하는 데에 중요한 역할을 한다. 석탄 장입 작동 중에, 장입 헤드(104)는 석탄 베드의 상단부에 대해 후퇴된다. 이러한 방식으로, 장입 헤드는 석탄 베드의 상부 형상에 기여한다. 그러나, 본 기술의 특정한 양태는 장입 헤드의 일부가 석탄 베드의 밀도를 증가시키게 한다. 도 14 및 도 15와 관련하여, 대향 날개(128, 130)에는, 몇몇 실시예에서 대향 날개(128, 130) 각각의 길이를 따라 그리고 하방으로 연장되는 하나 이상의 세장형 치밀화 바(146)가 마련될 수 있다. 도 14 및 도 15에 도시된 바와 같이 몇몇 실시예에서, 치밀화 바(146)는 대향 날개(128, 130)의 바닥면으로부터 하방으로 연장될 수 있다. 도 16에 도시된 바와 같이, 다른 실시예에서, 치밀화 바(146)는 대향 날개(128, 130) 중 어느 한쪽 또는 양쪽의 전방면 또는 후방면 및/또는 장입 헤드(104)의 하부 에지 부분(118)과 작동 가능하게 결합될 수 있다. 도 14에 도시 된 바와 같이, 특정 실시예에서, 세장형 치밀화 바(146)는 장입 헤드 평면에 대해 일정 각도로 배치된 장축을 갖는다. 치밀화 바(146)는 일반적으로 수평축을 중심으로 회전하는 롤러, 또는 고온 재료로 형성된 파이프 또는 로드와 같은 다양한 형상의 고정 장착식 구조로 형성될 수 있다. 세장형 치밀화 바(146)의 외부 형상은 평면형 또는 곡선형일 수 있다. 또한, 세장형 치밀화 바는 그 길이를 따라 만곡되거나 일정 각도로 배치될 수 있다.
몇몇 실시예에서, 다양한 시스템의 장입 헤드와 장입 프레임은 냉각 시스템을 포함하지 않을 수 있다. 오븐의 극심한 온도는 그러한 장입 헤드와 장입 프레임의 일부가 서로에 대해 약간 그리고 다른 속도로 서로 팽창하게 한다. 그러한 실시예에서, 구성요소의 급격하고 불균등한 가열 및 팽창은 석탄 장입 시스템에 응력을 가하고 장입 프레임에 대해 장입 헤드를 비틀리게 하거나 달리 오정렬시킬 수 있다. 도 17 및 도 18을 참조하면, 본 기술의 실시예는 장입 헤드(104)와 세장형 장입 프레임(102) 사이의 상대 이동을 허용하는 복수 개의 슬롯형 조인트를 사용하여 장입 헤드(104)를 장입 프레임(102)의 측면(106 및 108)에 결합시킨다. 적어도 일 실시예에서, 제1 프레임 플레이트(150)는 세장형 프레임(102)의 측면(106, 108)의 내부면으로부터 외측을 향해 연장된다. 제1 프레임 플레이트(150)는 제1 프레임 플레이트(150)를 관통하는 하나 이상의 세장형 장착 슬롯(152)을 포함한다. 몇몇 실시예에서, 제2 프레임 플레이트(154)가 또한 제1 프레임 플레이트(150) 아래에서 측면(106, 108)의 내부면으로부터 외측을 향해 연장하도록 제공된다. 세장형 프레임(102)의 제2 프레임 플레이트(154)는 또한 제2 프레임 플레이트(154)를 관통하는 하나 이상의 세장형 장착 슬롯(152)을 포함한다. 제1 헤드 플레이트(156)는 장입 헤드(104)의 후방면(126)의 대향 측면으로부터 외측으로 연장된다. 제1 헤드 플레이트(156)는 제1 헤드 플레이트(156)를 관통하는 하나 이상의 장착 구멍(158)을 포함한다. 몇몇 실시예에서, 제2 헤드 플레이트(160)가 또한 제1 헤드 플레이트(156) 아래에서 장입 헤드(104)의 후방면으로부터 외측을 향해 연장하도록 제공된다. 제2 헤드 플레이트(160)는 또한 제2 헤드 플레이트(158)를 관통하는 하나 이상의 장착 구멍(158)을 포함한다. 장입 헤드(104)는 장입 프레임(102)과 정렬되므로, 제1 프레임 플레이트(150)가 제1 헤드 플레이트(156)와 정렬하고 제2 프레임 플레이트(154)가 제2 헤드 플레이트(160)와 정렬한다. 기계적 파스너(161)가 제1 프레임 플레이트(150)와 제2 프레임 플레이트(152)의 세장형 장착 슬롯(152) 및 대응하는 장착 구멍(160)을 통과한다. 이러한 방식으로, 기계적 파스너(161)는 장착 구멍(160)에 대해 고정된 위치에 배치되지만, 장입 헤드(104)가 장입 프레임(102)에 대해 이동될 때에 세장형 장착 슬롯(152)의 길이를 따라 이동하도록 허용된다. 장입 헤드(104) 및 세장형 장입 프레임(102)의 크기 및 형태에 따라, 다양한 형상 및 크기의 더 많거나 적은 장입 헤드 플레이트 및 프레임 플레이트가 장입 헤드(104)와 세장형 장입 프레임(102)을 서로 작동 가능하게 결합시키도록 채용될 수 있다는 점이 예상된다.
도 19 및 도 20을 참조하면, 본 기술의 특정 실시예는 장입 프레임(102)의 중간 부분을 향해 약간 하향 각도로 대면하도록 위치 설정되는 장입 프레임 편향면(162)을 세장형 장입 프레임(102)의 대향 측면(106, 108) 각각의 하부 내측면에 제공한다. 이 방식으로, 장입 프레임 편향면(162)은 느슨하게 장입된 석탄과 맞물리고 석탄을 장입되는 석탄 베드의 측면을 향해 그리고 하방으로 지향시킨다. 편향면(162)의 각도는 또한 석탄 베드의 에지 부분의 밀도를 증가시키는 데에 일조하는 방식으로 석탄을 하방으로 압축시킨다. 다른 실시예에서, 세장형 장입 프레임(102)의 대향 측면(106, 108) 각각의 전방 단부는 또한 날개로부터 후방으로 위치 설정되지만 장입 프레임으로부터 전방으로 그리고 하방으로 향하도록 배향되는 장입 프레임 편향면(163)을 포함한다. 이 방식으로, 편향면(163)은 또한 석탄 베드의 밀도를 증가시키고, 석탄 베드를 더욱 완전하게 평탄화시키도록 석탄 베드의 에지 부분을 향해 석탄을 외측으로 지향시키는 데에 일조할 수 있다.
많은 종래의 석탄 장입 시스템은 장입 헤드와 장입 프레임의 중량으로 인해 석탄 베드 표면 상에 소량의 압밀을 제공한다. 그러나, 압밀은 통상적으로 석탄 베드의 표면 아래의 12 인치로 제한된다. 석탄 베드 테스트 동안의 데이터는 이 구역에서의 벌크 밀도 측정이 석탄 베드 내측의 3 내지 10 단위 포인트 차이라는 것을 입증하였다. 도 6은 모의 오븐 테스트 중에 취한 밀도 측정치를 그래프로 도시한다. 상단의 선은 석탄 베드 표면의 밀도를 나타낸다. 하부의 2개의 선은 석탄 베드 표면 아래의 12 인치와 24 인치에서의 밀도를 각각 나타낸다. 테스트 데이터로부터, 오븐의 코크스측에서 베드 밀도가 보다 현저하게 떨어지는 것으로 결론을 내릴 수 있다.
도 21 내지 29를 참조하면, 본 기술의 다양한 실시예는 장입 헤드(104)의 후 방면(126)과 작동 가능하게 결합되도록 하나 이상의 압출 플레이트(166)를 위치시킨다. 몇몇 실시예에서, 압출 플레이트(166)는 장입 헤드(104)에 대해 후방으로 그리고 하방으로 향하도록 배향된 석탄 맞물림면(168)을 포함한다. 이러한 방식으로, 장입 헤드(104) 후방에서 오븐 내로 장입되는 느슨한 석탄은 압출 플레이트(166)의 석탄 맞물림면(168)과 맞물리게 된다. 장입 헤드(104) 후방에 퇴적되는 석탄의 압력으로 인해, 석탄 맞물림면(168)은 석탄을 하방으로 압밀하여 압출 플레이트(166) 아래의 석탄 베드의 석탄 밀도를 증가시킨다. 다양한 실시예에서, 압출 플레이트(166)는 상당한 폭의 석탄 베드를 가로질러 밀도를 최대화하기 위해 장입 헤드(104)의 길이를 따라 실질적으로 연장된다. 도 21 및 도 22를 계속 참조하면, 압출 플레이트(166)는 장입 헤드(104)에 대해 후방으로 그리고 상방으로 향하도록 배향된 상부 편향면(170)을 더 포함한다. 이 방식으로, 석탄 맞물림면(168)과 상부 편향면(170)은 서로 결합되어, 장입 헤드(104)로부터 멀어지게 후방을 향하는 피크 릿지를 갖는 피크 형상을 형성한다. 따라서, 상부 편향면(170)의 꼭대기로 떨어지는 임의의 석탄은 압출되기 전에 유입되는 석탄과 결합하기 위해 압출 플레이트(166)로부터 배출될 것이다.
사용 시에, 석탄은 장입 헤드(104) 후방에서 석탄 장입 시스템(100)의 전단 부로 셔플링된다. 석탄은 컨베이어와 장입 헤드(104) 사이의 개구에 쌓이고 컨베이어 체인 압력은 약 2500 내지 2800 psi에 도달할 때까지 점진적으로 증가하기 시작한다. 도 23을 참조하면, 석탄은 장입 헤드(104) 후방에서 시스템으로 공급되고 장입 헤드(104)는 오븐을 통해 후방으로 후퇴된다. 압출 플레이트(166)는 석탄을 압밀하고 석탄을 석탄 베드로 압출한다.
도 24a 내지 도 25b를 참조하면, 본 기술의 실시예는 압출 플레이트를 장입 헤드로부터 연장되는 하나 이상의 날개와 연관시킬 수 있다. 도 24a 및 도 24b는 압출 플레이트(266)가 대향 날개(128, 130)로부터 후방으로 연장되는 한 가지 그러한 실시예를 도시한다. 그러한 실시예에서, 압출 플레이트(266)에는, 대향 날개(128, 130)로부터 멀어지게 후방을 향하는 피크 릿지를 갖는 피크 형상을 형성하도록 서로 결합되는 석탄 맞물림면(268)과 상부 편향면(270)이 마련된다. 석탄 맞물림면(268)은 석탄 장입 시스템이 오븐을 통해 후퇴됨에 따라 석탄을 하방으로 압밀하도록 위치 설정되어 압출 플레이트(266) 아래의 석탄 베드의 석탄 밀도를 증가시킨다. 도 25a 및 도 25b는, 석탄 맞물림면(468)과 상부 편향면(470)을 갖는 압출 플레이트(466)가 대향 날개(428, 430)로부터 후방으로 연장되도록 위치 설정되는 것을 제외하고는 도 12a 내지 도 12c에 도시된 것과 유사한 장입 헤드를 도시한다. 압출 플레이트(466)는 압출 플레이트(266)와 유사하게 기능한다. 추가 압출 플레이트(466)는 장입 헤드(400) 후방에 위치 설정되는 대향 날개(444, 446)로부터 전방으로 연장되도록 위치 설정될 수 있다. 그러한 압출 플레이트는 석탄 장입 시스템이 오븐을 통해 전진됨에 따라 석탄을 하방으로 압밀하여 압출 플레이트(466) 아래의 석탄 베드의 석탄 밀도를 추가로 증가시킨다.
도 26은 압출 플레이트(166)의 이점이 있는(석탄 베드의 좌측) 그리고 압출 플레이트(166)의 이점이 없는(석탄 베드의 우측) 석탄 장입물의 밀도에 대한 영향을 나타낸다. 도시된 바와 같이, 압출 플레이트(166)의 사용은 증가된 석탄 베드 벌크 밀도의 영역 "D" 및 압출 플레이트가 존재하지 않는 보다 작은 석탄 베드 벌크 밀도의 영역 "d"을 제공한다. 이러한 방식으로, 압출 플레이트(166)는 표면 밀도의 개선을 입증할 뿐만 아니라 전체적인 내부 베드 벌크 밀도를 향상시킨다. 아래의 도 27 및 도 28에 도시된 테스트 결과는 압출 플레이트(166)를 사용한(도 28) 그리고 압출 플레이트(166)를 사용하지 않은(도 27) 베드 밀도의 개선을 나타낸다. 이 데이터는 표면 밀도와 석탄 베드의 표면 아래 24 인치에 대한 상당한 영향을 입증한다. 몇몇 시험에서, 10 인치 피크[장입 헤드(104)의 후방으로부터 석탄 맞물림면(168)과 상부 편향면(170)이 만나는 압출 플레이트(166)의 피크 릿지까지의 거리)을 갖는 압출 플레이트(166)가 사용된다. 6 인치 피크가 사용된 다른 테스트에서, 석탄 밀도는 증가되었지만 10 인치 피크 압출 플레이트(166)의 사용으로부터 생긴 레벨로 증가되지는 않았다. 데이터는 10 인치 피크 압출 플레이트의 사용이 석탄 베드의 밀도를 증가시켜 약 2.5 톤의 장입 중량을 증가시킬 수 있다는 것을 보여준다. 본 기술의 몇몇 실시예에서, 예컨대 피크 높이가 5 내지 10 인치인 보다 작은 압출 플레이트, 또는 예컨대 피크 높이가 10 내지 20 인치인 보다 큰 압출 플레이트가 사용될 수 있다는 것이 예상된다.
도 29를 참조하면, 본 기술의 다른 실시예는 장입 헤드(104)에 대해 후방으로 그리고 측방향으로 향하도록 배향된 대향 측면 편향면(172)을 포함하도록 형성되는 압출 플레이트(166)를 제공한다. 대향 측면 편향면(172)을 포함하도록 압출 플레이트(166)를 성형함으로써, 테스트는 석탄이 압출되는 동안 더 많은 압출 석탄이 베드의 양 측면을 향해 유동한다는 것을 보여준다. 이러한 방식으로, 압출 플레이트(166)는 도 2b에 도시된 평평한 석탄 베드 뿐만 아니라 석탄 베드의 폭을 가로지르는 석탄 베드 밀도의 증가를 촉진시키는 데에 일조한다.
장입 시스템이 장입 작동 중에 오븐 내측에서 연장될 때에, 통상적으로 중량이 대략 80,000 파운드에 달하는 석탄 장입 시스템은 그 자유 말단부가 하방으로 편향된다. 이 편향은 석탄 장입 용량을 축소시킨다. 도 5는 석탄 장입 시스템의 편향으로 인한 베드 높이의 저하는 장입 중량에 따라 푸셔측과 코크스측 사이에서 5 인치 내지 8 인치이다. 일반적으로, 석탄 장입 시스템의 편향은 약 1 내지 2 톤의 석탄 부피 손실을 유발할 수 있다. 장입 작동 중에, 석탄은 컨베이어와 장입 헤드(104) 사이의 개구에 쌓이고 컨베이어 체인 압력이 증가하기 시작한다. 전통적인 석탄 장입 시스템은 대략 2300 psi의 체인 압력에서 작동한다. 그러나, 본 기술의 석탄 장입 시스템은 대략 2500 내지 2800 psi의 체인 압력에서 작동될 수 있다. 이 체인 압력의 증가는 그 장입 프레임(102)의 길이를 따라 석탄 장입 시스템(100)의 강성을 증가시킨다. 테스트에 따르면, 대략 2700 psi의 체인 압력에서 석탄 장입 시스템(100)을 작동시키는 것은 석탄 장입 시스템의 편향을 대략 2 인치 만큼 감소시키며, 이는 더 높은 장입 중량 및 증가된 생산량에 해당한다. 시험은 약 3000 내지 3300 psi의 보다 높은 체인 압력에서 석탄 장입 시스템(100)을 작동시키는 것이 전술한 바와 같이 보다 효과적인 장입물을 생성할 수 있고 하나 이상의 압출 플레이트(166)의 사용으로 더 큰 이익을 추가로 실현할 수 있다는 것을 또한 보여준다.
예들
아래의 예들은 본 기술의 여러 실시예들을 예시하기 위한 것이다.
1. 석탄 장입 시스템으로서,
말단부, 기단부, 및 대향 측면을 갖는 세장형 장입 프레임; 및
상기 세장형 장입 프레임의 말단부와 작동 가능하게 결합되는 장입 헤드로서, 장입 헤드는 장입 헤드 평면 내에 있는 평면형 본체를 포함하고 상부 에지 부분, 하부 에지 부분, 대향 측면, 전방면, 및 후방면을 갖는 것인 장입 헤드
를 포함하고,
상기 장입 헤드는 장입 헤드로부터 이격된 관계로 위치 설정되는 자유 단부를 갖고, 장입 헤드 평면을 통해 대향 날개의 내부면으로부터 연장되는 개방 공간을 형성하는 한 쌍의 대향 날개를 더 포함하는 것인 석탄 장입 시스템.
2. 제1항에 있어서, 상기 대향 날개는 장입 헤드 평면으로부터 전방을 향해 연장하도록 위치 설정되는 것인 석탄 장입 시스템.
3. 제1항에 있어서, 상기 대향 날개는 장입 헤드 평면으로부터 후방을 향해 연장하도록 위치 설정되는 것인 석탄 장입 시스템.
4. 제1항에 있어서,
장입 헤드로부터 이격된 관계로 위치 설정되는 자유 단부를 갖고, 장입 헤드 평면을 통해 대향 날개의 내부면으로부터 연장되는 개방 공간을 형성하는 한 쌍의 대향 날개
를 더 포함하고,
제2 대향 날개는 다른 대향 날개가 장입 헤드로부터 연장되는 방향의 반대 방향으로 장입 헤드로부터 연장되는 것인 석탄 장입 시스템.
5. 제1항에 있어서, 상기 대향 날개는 장입 헤드 평면에 인접한 제1 면과, 제1 면으로부터 자유 단부를 향해 연장되는 제2 면을 포함하는 것인 석탄 장입 시스템.
6. 제5항에 있어서, 상기 대향 날개의 제2 면은 장입 헤드 평면에 평행한 날개 평면 내에 있는 것인 석탄 장입 시스템.
7. 제6항에 있어서, 상기 대향 날개의 제1 면 각각은 장입 헤드 평면으로부터 장입 헤드의 인접한 측면을 향해 일정 각도로 배치되는 것인 석탄 장입 시스템.
8. 제7항에 있어서, 상기 대향 날개의 제1 면 각각은 장입 헤드 평면으로부터 장입 헤드의 인접한 측면을 향해 45도의 각도로 배치되는 것인 석탄 장입 시스템.
9. 제1항에 있어서, 상기 대향 날개는 장입 헤드 평면으로부터 장입 헤드의 인접한 측면을 향해 일정 각도로 배치되는 것인 석탄 장입 시스템.
10. 제9항에 있어서, 상기 대향 날개 각각은 대향 단부를 갖고 대향 단부 사이에서 직선 경로를 따라 연장되는 것인 석탄 장입 시스템.
11. 제9항에 있어서, 상기 대향 날개 각각은 대향 단부를 갖고 대향 단부 사이에서 곡선 경로를 따라 연장되는 것인 석탄 장입 시스템.
12. 제1항에 있어서,
상기 장입 헤드의 상부 에지 부분의 상단에 적어도 하나의 일정 각도로 배치된 미립자 편향면
을 더 포함하는 것인 석탄 장입 시스템.
13. 제1항에 있어서,
상기 장입 헤드의 상부 에지 부분의 상단에 적어도 하나의 일정 각도로 배치된 미립자 편향면을 더 포함하고, 상기 미립자 편향면은 미립자 편향면의 실질적인 부분이 수평으로 배치되지 않도록 형성되는 것인 석탄 장입 시스템.
14. 제1항에 있어서,
상기 대향 날개 각각의 길이를 따라 그리고 대향 날개의 하방으로 연장되는 세장형 치밀화 바
를 더 포함하는 것인 석탄 장입 시스템.
15. 제14항에 있어서, 상기 세장형 치밀화 바는 장입 헤드 평면에 대해 일정 각도로 배치된 장축을 갖는 것인 석탄 장입 시스템.
16. 제14항에 있어서, 상기 치밀화 바는 고정 위치에서 각각의 대향 날개와 결합되는 곡선형 하부 맞물림면으로 구성되는 것인 석탄 장입 시스템.
17. 제1항에 있어서, 상기 장입 헤드의 각각의 대향 측면 부분의 일부는 장입 헤드의 전방면으로부터 후방면을 향해 일정 각도로 배치되어 대체로 전방을 향하는 장입 헤드 편향면을 획정하는 것인 석탄 장입 시스템.
18. 제1항에 있어서, 상기 장입 헤드는 장입 헤드와 세장형 장입 프레임 사이에서 상대 이동을 가능하게 하는 복수 개의 슬롯형 조인트에 의해 세장형 장입 프레임에 결합되는 것인 석탄 장입 시스템.
19. 제1항에 있어서, 상기 세장형 장입 프레임의 각각의 대향 측면은 장입 프레임의 중간 부분을 향해 하방 각도로 향하도록 위치 설정되는 장입 프레임 편향면을 포함하는 것인 석탄 장입 시스템.
20. 제1항에 있어서, 상기 세장형 장입 프레임의 각각의 대향 측면은 장입 프레임을 향해 하방 각도로 향하도록 위치 설정되는 장입 프레임 편향면을 포함하는 것인 석탄 장입 시스템.
21. 제1항에 있어서, 상기 세장형 장입 프레임의 각각의 대향 측면의 전방 단부는, 날개로부터 후방으로 위치 설정되고 세장형 장입 프레임의 측면으로부터 전방 및 바깥쪽로 향하도록 배향되는 장입 프레임 편향면을 포함하는 것인 석탄 장입 시스템.
22. 제1항에 있어서,
상기 장입 헤드의 후방면과 작동 가능하게 결합되는 압출 플레이트를 더 포함하고, 상기 압출 플레이트는 장입 헤드에 대해 후방 및 하방으로 향하도록 배향되는 것인 석탄 장입 시스템.
23. 제22항에 있어서, 상기 압출 플레이트는 실질적으로 장입 헤드의 길이를 따라 연장되는 것인 석탄 장입 시스템.
24. 제22항에 있어서, 상기 압출 플레이트는 장입 헤드에 대해 후방 및 상방으로 향하도록 배향되는 상부 편향면을 더 포함하고, 상기 석탄 맞물림면과 편향면은 서로 작동 가능하게 결합되어 장입 헤드로부터 멀어지게 후방으로 향하는 피크 릿지를 갖는 피크 형상을 형성하는 것인 석탄 장입 시스템.
25. 제22항에 있어서, 상기 압출 플레이트는 장입 헤드에 대해 후방 및 측방향으로 향하도록 배향된 대향 측면 편향면을 포함하도록 형성되는 것인 석탄 장입 시스템.
26. 제1항에 있어서,
각각의 대향 날개의 후방면과 작동 가능하게 결합되는 압출 플레이트를 더 포함하고, 상기 압출 플레이트는 날개에 대해 후방 및 하방으로 향하도록 배향되는 석탄 맞물림면을 각각 갖는 것인 석탄 장입 시스템.
27. 제1항에 있어서,
대향 날개 및 제2 대향 날개 각각의 후방면과 작동 가능하게 결합되는 압출 플레이트를 더 포함하고, 상기 압출 플레이트는 날개에 대해 후방 및 하방으로 향하도록 배향되는 석탄 맞물림면을 각각 갖는 것인 석탄 장입 시스템.
28. 석탄 장입 시스템으로서,
말단부, 기단부, 및 대향 측면을 갖는 세장형 장입 프레임;
상기 세장형 장입 프레임의 말단부와 작동 가능하게 결합되는 장입 헤드로서, 장입 헤드는 장입 헤드 평면 내에 있는 평면형 본체를 포함하고 상부 에지 부분, 하부 에지 부분, 대향 측면, 전방면, 및 후방면을 갖는 것인 장입 헤드; 및
상기 장입 헤드의 후방면과 작동 가능하게 결합되는 압출 플레이트
를 포함하고, 상기 압출 플레이트는 장입 헤드에 대해 후방 및 하방으로 향하도록 배향되는 석탄 맞물림면을 갖는 것인 석탄 장입 시스템.
29. 제28항에 있어서, 상기 압출 플레이트는 실질적으로 장입 헤드의 길이를 따라 연장되는 것인 석탄 장입 시스템.
30. 제28항에 있어서, 상기 압출 플레이트는 장입 헤드에 대해 후방 및 상방으로 향하도록 배향되는 상부 편향면을 더 포함하고, 상기 석탄 맞물림면과 편향면은 서로 작동 가능하게 결합되어 장입 헤드로부터 멀어지게 후방으로 향하는 피크 릿지를 갖는 피크 형상을 형성하는 것인 석탄 장입 시스템.
31. 제28항에 있어서, 상기 압출 플레이트는 장입 헤드에 대해 후방 및 측방향으로 향하도록 배향된 대향 측면 편향면을 포함하도록 형성되는 것인 석탄 장입 시스템.
32. 코크스 오븐 내로 석탄을 장입하는 방법으로서,
세장형 장입 프레임, 및 세장형 장입 프레임의 말단부와 작동 가능하게 결합되는 장입 헤드를 갖는 석탄 장입 시스템을 코크스 오븐 내에 적어도 부분적으로 위치 설정시키는 단계;
석탄을 장입 헤드의 후방면에 근접한 석탄 장입 시스템으로 이송하는 단계;
석탄 장입 시스템을 코크스 오븐의 장축을 따라 이동시킴으로써, 석탄의 일부가, 장입 헤드의 하부 측면 부분을 관통하며 장입 헤드의 장입 헤드 평면으로부터 이격된 관계로 위치 설정되는 자유 단부를 갖는 한 쌍의 대향 날개와 맞물리는, 한 쌍의 대향 날개 개구를 통해 유동하여, 석탄의 일부가 석탄 장입 시스템에 의해 형성되는 석탄 베드의 측면 부분을 향해 지향되도록 하는 단계
를 포함하는 것인 코크스 오븐 내로 석탄을 장입하는 방법.
33. 제32항에 있어서,
대향 날개 각각의 길이를 따라 그리고 대향 날개로부터 하방으로 연장되는 세장형 치밀화 바를 석탄 장입 시스템이 이동될 때에 석탄 베드의 일부와 맞물리게 함으로써 대향 날개 아래에서 석탄 베드의 일부를 압축시키는 단계
를 더 포함하는 것인 코크스 오븐 내로 석탄을 장입하는 방법.
34. 제32항에 있어서,
석탄의 일부가 장입 헤드에 대해 후방 및 하방으로 향하도록 배향된 석탄 맞물림 아래에서 압축되도록, 석탄의 일부를 장입 헤드의 후방면과 작동 가능하게 결합되는 압출 플레이트와 맞물리게 함으로써, 석탄 장입 시스템 내로 이송되는 석탄의 적어도 일부를 압출시키는 단계
를 더 포함하는 것인 코크스 오븐 내로 석탄을 장입하는 방법.
35. 제34항에 있어서, 상기 압출 플레이트는 장입 헤드에 대해 후방 및 측방향으로 향하도록 배향된 대향 측면 편향면을 포함하도록 형성되고 석탄의 일부는 대향 측면 편향면에 의해 압출되는 것인 코크스 오븐 내로 석탄을 장입하는 방법.
36. 제32항에 있어서,
석탄 장입 시스템을 제2 대향 방향으로 코크스 오븐의 장축을 따라 이동시킴으로써, 석탄의 일부가 장입 헤드의 하부 측면 부분을 관통하는 한 쌍의 제2 대향 날개 개구를 통해 유동하고 장입 헤드의 장입 헤드 평면으로부터 이격된 관계로 위치 설정되는 자유 단부를 갖는 한 쌍의 제2 대향 날개와 맞물려서, 석탄의 일부가 석탄 장입 시스템에 의해 형성되는 석탄 베드의 측면 부분을 향해 지향되도록 하는 단계
를 더 포함하고,
제2 대향 날개는 다른 대향 날개가 장입 헤드로부터 연장되는 방향의 반대 방향으로 장입 헤드로부터 연장되는 것인 코크스 오븐 내로 석탄을 장입하는 방법.
37. 코크스 오븐 내로 석탄을 장입하는 방법으로서,
세장형 장입 프레임, 및 세장형 장입 프레임의 말단부와 작동 가능하게 결합되는 장입 헤드를 갖는 석탄 장입 시스템을 코크스 오븐 내에 적어도 부분적으로 위치 설정시키는 단계;
석탄을 장입 헤드의 후방면에 근접한 석탄 장입 시스템으로 이송하는 단계;
석탄의 일부를 장입 헤드의 후방면과 작동 가능하게 결합되는 압출 플레이트와 맞물리게 함으로써 석탄의 일부가 압출되도록 코크스 오븐의 장축을 따라 석탄 장입 시스템을 점진적으로 이동시켜, 석탄의 일부가 장입 헤드에 대해 후방 및 하방으로 향하도록 배향된 석탄 맞물림 아래에서 압축되게 하는 단계
를 포함하는 것인 코크스 오븐 내로 석탄을 장입하는 방법.
38. 제37항에 있어서, 상기 압출 플레이트는 장입 헤드에 대해 후방 및 측방향으로 향하도록 배향된 대향 측면 편향면을 포함하도록 형성되고 석탄의 일부는 대향 측면 편향면에 의해 압출되는 것인 코크스 오븐 내로 석탄을 장입하는 방법.
본 기술이 특정 구조, 재료, 및 방법론적 단계에 특정된 언어로 설명되었지만, 첨부된 청구범위에서 한정되는 본 발명은 설명된 특정 구조, 재료, 및/또는 단계로 반드시 제한되는 것은 아니라는 점을 이해해야 한다. 오히려, 특정한 양태 및 단계는 청구된 발명을 구현하는 형태로서 설명된다. 또한, 특정 실시예들의 맥락에서 설명된 신규한 기술의 특정 양태는 다른 실시예에서 결합되거나 제거될 수 있다. 더욱이, 본 기술의 특정 실시예와 관련된 이점이 이들 실시예의 맥락에서 설명되었지만, 다른 실시예가 또한 그러한 이점을 보일 수 있으며, 모든 실시 예가 본 기술의 범위 내에 속하는 그러한 이점을 반드시 보일 필요는 없다. 따라서, 본 개시 및 관련 기술은 본 명세서에서 명시적으로 도시되거나 설명되지 않은 다른 실시예를 포함할 수 있다. 따라서, 본 개시는 첨부된 청구범위를 제외하고는 제한되지 않는다. 달리 지시되지 않는다면, 명세서(청구범위를 제외함)에서 사용되는 치수, 물리적 특성 등을 나타내는 것과 같은 모든 숫자 또는 표현은 모든 경우에 "대략"이라는 용어에 의해 수정된 것으로 이해된다. 적어도, 청구범위에 대한 균등론의 적용을 제한하고자 하는 시도로서가 아니라, "대략"이라는 용어에 의해 수정된 명세서 또는 청구범위에 기재된 각각의 수치 파라미터는 적어도 개시된 유효 숫자의 갯수의 관점에서 그리고 일반적인 반올림 기법을 적용하여 해석되어야 한다. 더욱이, 본 명세서에 개시된 모든 범위는 그 안에 포함되는 임의의 및 모든 하위 범위 또는 임의의 및 모든 개별 값을 나열하는 청구범위를 포함하고 그에 대한 지지를 제공하는 것으로 이해되어야 한다. 예컨대, 1에서 10의 명시된 범위는 최소값 1과 최대값 10 사이에 있고 및/또는 이들을 포함하는 임의의 및 모든 하위 범위 또는 개별 값, 즉 최소값이 1 이상으로 시작하여 최대값이 10 이하에서 종결되는 모드 하위 범위(예컨대, 5.5 내지 10, 2.34 내지 3.56 등) 또는 1에서 10 사이의 임의의 값(예컨대, 3, 5.8, 9.9994 등)을 나열하는 청구범위를 포함하고 그에 대한 지지를 제공하는 것으로 고려되어야 한다.

Claims (38)

  1. 석탄 장입 시스템으로서,
    말단부, 기단부, 및 대향 측부를 갖는 세장형 장입 프레임; 및
    상기 세장형 장입 프레임의 말단부와 작동 가능하게 결합되는 장입 헤드로서, 장입 헤드는 장입 헤드 평면 내에 있는 평면형 본체를 포함하고 상부 에지 부분, 하부 에지 부분, 대향 측부, 전방면, 및 후방면을 갖는 것인 장입 헤드
    를 포함하고,
    상기 장입 헤드는 장입 헤드로부터 이격된 관계로 위치 설정되는 자유 단부를 갖고, 장입 헤드 평면을 통해 대향 날개의 내부면으로부터 연장되는 개방 공간을 형성하는 한 쌍의 대향 날개를 더 포함하는 것인 석탄 장입 시스템.
  2. 제1항에 있어서, 상기 대향 날개는 장입 헤드 평면으로부터 전방을 향해 연장하도록 위치 설정되는 것인 석탄 장입 시스템.
  3. 제1항에 있어서, 상기 대향 날개는 장입 헤드 평면으로부터 후방을 향해 연장하도록 위치 설정되는 것인 석탄 장입 시스템.
  4. 제1항에 있어서, 장입 헤드로부터 이격된 관계로 위치 설정되는 자유 단부를 갖고, 장입 헤드 평면을 통해 대향 날개의 내부면으로부터 연장되는 개방 공간을 형성하는 한 쌍의 대향 날개를 더 포함하고,
    제2 대향 날개는 다른 대향 날개가 장입 헤드로부터 연장되는 방향의 반대 방향으로 장입 헤드로부터 연장되는 것인 석탄 장입 시스템.
  5. 제1항에 있어서, 상기 대향 날개는 장입 헤드 평면에 인접한 제1 면과, 제1 면으로부터 자유 단부를 향해 연장되는 제2 면을 포함하는 것인 석탄 장입 시스템.
  6. 제5항에 있어서, 상기 대향 날개의 제2 면은 장입 헤드 평면에 평행한 날개 평면 내에 있는 것인 석탄 장입 시스템.
  7. 제6항에 있어서, 상기 대향 날개의 제1 면 각각은 장입 헤드 평면으로부터 장입 헤드의 인접한 측면을 향해 일정 각도로 배치되는 것인 석탄 장입 시스템.
  8. 제7항에 있어서, 상기 대향 날개의 제1 면 각각은 장입 헤드 평면으로부터 장입 헤드의 인접한 측면을 향해 45도의 각도로 배치되는 것인 석탄 장입 시스템.
  9. 제1항에 있어서, 상기 대향 날개는 장입 헤드 평면으로부터 장입 헤드의 인접한 측면을 향해 일정 각도로 배치되는 것인 석탄 장입 시스템.
  10. 제9항에 있어서, 상기 대향 날개 각각은 대향 단부를 갖고 대향 단부 사이에서 직선 경로를 따라 연장되는 것인 석탄 장입 시스템.
  11. 제9항에 있어서, 상기 대향 날개 각각은 대향 단부를 갖고 대향 단부 사이에서 곡선 경로를 따라 연장되는 것인 석탄 장입 시스템.
  12. 제1항에 있어서, 상기 장입 헤드의 상부 에지 부분의 상단에 적어도 하나의 일정 각도로 배치된 미립자 편향면을 더 포함하는 것인 석탄 장입 시스템.
  13. 제1항에 있어서, 상기 장입 헤드의 상부 에지 부분의 상단에 적어도 하나의 미립자 편향면을 더 포함하고, 상기 미립자 편향면은 미립자 편향면의 실질적인 부분이 수평으로 배치되지 않도록 형성되는 것인 석탄 장입 시스템.
  14. 제1항에 있어서, 상기 대향 날개 각각의 길이를 따라 그리고 대향 날개의 하방으로 연장되는 세장형 치밀화 바를 더 포함하는 것인 석탄 장입 시스템.
  15. 제14항에 있어서, 상기 세장형 치밀화 바는 장입 헤드 평면에 대해 일정 각도로 배치된 장축을 갖는 것인 석탄 장입 시스템.
  16. 제14항에 있어서, 상기 치밀화 바는 고정 위치에서 각각의 대향 날개와 결합되는 곡선형 하부 맞물림면으로 구성되는 것인 석탄 장입 시스템.
  17. 제1항에 있어서, 상기 장입 헤드의 각각의 대향 측면 부분의 일부는 장입 헤드의 전방면으로부터 후방면을 향해 일정 각도로 배치되어 대체로 전방을 향하는 장입 헤드 편향면을 획정하는 것인 석탄 장입 시스템.
  18. 제1항에 있어서, 상기 장입 헤드는 장입 헤드와 세장형 장입 프레임 사이에서 상대 이동을 가능하게 하는 복수 개의 슬롯형 조인트에 의해 세장형 장입 프레임에 결합되는 것인 석탄 장입 시스템.
  19. 제1항에 있어서, 상기 세장형 장입 프레임의 각각의 대향 측면은 장입 프레임의 중간 부분을 향해 하방 각도로 향하도록 위치 설정되는 장입 프레임 편향면을 포함하는 것인 석탄 장입 시스템.
  20. 제1항에 있어서, 상기 세장형 장입 프레임의 각각의 대향 측면은 장입 프레임을 향해 하방 각도로 향하도록 위치 설정되는 장입 프레임 편향면을 포함하는 것인 석탄 장입 시스템.
  21. 제1항에 있어서, 상기 세장형 장입 프레임의 각각의 대향 측면의 전방 단부는, 날개로부터 후방으로 위치 설정되고 세장형 장입 프레임의 측면으로부터 전방 및 바깥쪽으로 향하도록 배향되는 장입 프레임 편향면을 포함하는 것인 석탄 장입 시스템.
  22. 제1항에 있어서, 상기 장입 헤드의 후방면과 작동 가능하게 결합되는 압출 플레이트를 더 포함하고, 상기 압출 플레이트는 장입 헤드에 대해 후방 및 하방으로 향하도록 배향되는 석탄 맞물림면을 갖는 것인 석탄 장입 시스템.
  23. 제22항에 있어서, 상기 압출 플레이트는 실질적으로 장입 헤드의 길이를 따라 연장되는 것인 석탄 장입 시스템.
  24. 제22항에 있어서, 상기 압출 플레이트는 장입 헤드에 대해 후방 및 상방으로 향하도록 배향되는 상부 편향면을 더 포함하고, 상기 석탄 맞물림면과 편향면은 서로 작동 가능하게 결합되어 장입 헤드로부터 멀어지게 후방으로 향하는 피크 릿지를 갖는 피크 형상을 형성하는 것인 석탄 장입 시스템.
  25. 제22항에 있어서, 상기 압출 플레이트는 장입 헤드에 대해 후방 및 측방향으로 향하도록 배향된 대향 측면 편향면을 포함하도록 형성되는 것인 석탄 장입 시스템.
  26. 제1항에 있어서, 각각의 대향 날개의 후방면과 작동 가능하게 결합되는 압출 플레이트를 더 포함하고, 상기 압출 플레이트는 날개에 대해 후방 및 하방으로 향하도록 배향되는 석탄 맞물림면을 각각 갖는 것인 석탄 장입 시스템.
  27. 제1항에 있어서, 대향 날개 및 제2 대향 날개 각각의 후방면과 작동 가능하게 결합되는 압출 플레이트를 더 포함하고, 상기 압출 플레이트는 날개에 대해 후방 및 하방으로 향하도록 배향되는 석탄 맞물림면을 각각 갖는 것인 석탄 장입 시스템.
  28. 석탄 장입 시스템으로서,
    말단부, 기단부, 및 대향 측부를 갖는 세장형 장입 프레임;
    상기 세장형 장입 프레임의 말단부와 작동 가능하게 결합되는 장입 헤드로서, 장입 헤드는 장입 헤드 평면 내에 있는 평면형 본체를 포함하고 상부 에지 부분, 하부 에지 부분, 대향 측부, 전방면, 및 후방면을 갖는 것인 장입 헤드; 및
    상기 장입 헤드의 후방면과 작동 가능하게 결합되는 압출 플레이트
    를 포함하고, 상기 압출 플레이트는 장입 헤드에 대해 후방 및 하방으로 향하도록 배향되는 석탄 맞물림면을 갖는 것인 석탄 장입 시스템.
  29. 제28항에 있어서, 상기 압출 플레이트는 실질적으로 장입 헤드의 길이를 따라 연장되는 것인 석탄 장입 시스템.
  30. 제28항에 있어서, 상기 압출 플레이트는 장입 헤드에 대해 후방 및 상방으로 향하도록 배향되는 상부 편향면을 더 포함하고, 상기 석탄 맞물림면과 편향면은 서로 작동 가능하게 결합되어 장입 헤드로부터 멀어지게 후방으로 향하는 피크 릿지를 갖는 피크 형상을 형성하는 것인 석탄 장입 시스템.
  31. 제28항에 있어서, 상기 압출 플레이트는 장입 헤드에 대해 후방 및 측방향으로 향하도록 배향된 대향 측면 편향면을 포함하도록 형성되는 것인 석탄 장입 시스템.
  32. 코크스 오븐 내로 석탄을 장입하는 방법으로서,
    세장형 장입 프레임, 및 세장형 장입 프레임의 말단부와 작동 가능하게 결합되는 장입 헤드를 갖는 석탄 장입 시스템을 코크스 오븐 내에 적어도 부분적으로 위치 설정시키는 단계;
    석탄을 장입 헤드의 후방면에 근접한 석탄 장입 시스템으로 이송하는 단계;
    석탄 장입 시스템을 코크스 오븐의 장축을 따라 이동시킴으로써, 석탄의 일부가, 장입 헤드의 하부 측면 부분을 관통하며 장입 헤드의 장입 헤드 평면으로부터 이격된 관계로 위치 설정되는 자유 단부를 갖는 한 쌍의 대향 날개와 맞물리는, 한 쌍의 대향 날개 개구를 통해 유동하여, 석탄의 일부가 석탄 장입 시스템에 의해 형성되는 석탄 베드의 측면 부분을 향해 지향되도록 하는 단계
    를 포함하는 것인 코크스 오븐 내로 석탄을 장입하는 방법.
  33. 제32항에 있어서, 대향 날개 각각의 길이를 따라 그리고 대향 날개로부터 하방으로 연장되는 세장형 치밀화 바를 석탄 장입 시스템이 이동될 때에 석탄 베드의 일부와 맞물리게 함으로써 대향 날개 아래에서 석탄 베드의 일부를 압축시키는 단계를 더 포함하는 것인 코크스 오븐 내로 석탄을 장입하는 방법.
  34. 제32항에 있어서, 석탄의 일부가 장입 헤드에 대해 후방 및 하방으로 향하도록 배향된 석탄 맞물림 아래에서 압축되도록, 석탄의 일부를 장입 헤드의 후방면과 작동 가능하게 결합되는 압출 플레이트와 맞물리게 함으로써, 석탄 장입 시스템 내로 이송되는 석탄의 적어도 일부를 압출시키는 단계를 더 포함하는 것인 코크스 오븐 내로 석탄을 장입하는 방법.
  35. 제34항에 있어서, 상기 압출 플레이트는 장입 헤드에 대해 후방 및 측방향으로 향하도록 배향된 대향 측면 편향면을 포함하도록 형성되고 석탄의 일부는 대향 측면 편향면에 의해 압출되는 것인 코크스 오븐 내로 석탄을 장입하는 방법.
  36. 제32항에 있어서, 석탄 장입 시스템을 제2 대향 방향으로 코크스 오븐의 장축을 따라 이동시킴으로써, 석탄의 일부가, 장입 헤드의 하부 측면 부분을 관통하며 장입 헤드의 장입 헤드 평면으로부터 이격된 관계로 위치 설정되는 자유 단부를 갖는 한 쌍의 제2 대향 날개와 맞물리는, 한 쌍의 제2 대향 날개 개구를 통해 유동하여, 석탄의 일부가 석탄 장입 시스템에 의해 형성되는 석탄 베드의 측면 부분을 향해 지향되도록 하는 단계를 더 포함하고,
    제2 대향 날개는 다른 대향 날개가 장입 헤드로부터 연장되는 방향의 반대 방향으로 장입 헤드로부터 연장되는 것인 코크스 오븐 내로 석탄을 장입하는 방법.
  37. 코크스 오븐 내로 석탄을 장입하는 방법으로서,
    세장형 장입 프레임, 및 세장형 장입 프레임의 말단부와 작동 가능하게 결합되는 장입 헤드를 갖는 석탄 장입 시스템을 코크스 오븐 내에 적어도 부분적으로 위치 설정시키는 단계;
    석탄을 장입 헤드의 후방면에 근접한 석탄 장입 시스템으로 이송하는 단계;
    석탄의 일부를 장입 헤드의 후방면과 작동 가능하게 결합되는 압출 플레이트와 맞물리게 함으로써 석탄의 일부가 압출되도록 코크스 오븐의 장축을 따라 석탄 장입 시스템을 점진적으로 이동시켜, 석탄의 일부가 장입 헤드에 대해 후방 및 하방으로 향하도록 배향된 석탄 맞물림 아래에서 압축되게 하는 단계
    를 포함하는 것인 코크스 오븐 내로 석탄을 장입하는 방법.
  38. 제37항에 있어서, 상기 압출 플레이트는 장입 헤드에 대해 후방 및 측방향으로 향하도록 배향된 대향 측면 편향면을 포함하도록 형성되고 석탄의 일부는 대향 측면 편향면에 의해 압출되는 것인 코크스 오븐 내로 석탄을 장입하는 방법.
KR1020177005693A 2014-08-28 2015-08-28 코크스 오븐 장입 시스템 Active KR101845209B1 (ko)

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
US201462043359P 2014-08-28 2014-08-28
US62/043,359 2014-08-28
PCT/US2015/047511 WO2016033511A1 (en) 2014-08-28 2015-08-28 Coke oven charging system

Publications (2)

Publication Number Publication Date
KR20170046143A true KR20170046143A (ko) 2017-04-28
KR101845209B1 KR101845209B1 (ko) 2018-04-03

Family

ID=55400694

Family Applications (4)

Application Number Title Priority Date Filing Date
KR1020177005692A Active KR101821100B1 (ko) 2014-08-28 2015-08-28 코크스 플랜트의 작동과 생산량을 최적화시키는 방법 및 시스템
KR1020177005693A Active KR101845209B1 (ko) 2014-08-28 2015-08-28 코크스 오븐 장입 시스템
KR1020177007766A Expired - Fee Related KR101879555B1 (ko) 2014-08-28 2015-08-28 코크스 플랜트의 작동과 생산량을 최적화시키는 방법 및 시스템
KR1020177005503A Active KR102442237B1 (ko) 2014-08-28 2015-08-28 코크스 작업을 위한 연소 프로파일

Family Applications Before (1)

Application Number Title Priority Date Filing Date
KR1020177005692A Active KR101821100B1 (ko) 2014-08-28 2015-08-28 코크스 플랜트의 작동과 생산량을 최적화시키는 방법 및 시스템

Family Applications After (2)

Application Number Title Priority Date Filing Date
KR1020177007766A Expired - Fee Related KR101879555B1 (ko) 2014-08-28 2015-08-28 코크스 플랜트의 작동과 생산량을 최적화시키는 방법 및 시스템
KR1020177005503A Active KR102442237B1 (ko) 2014-08-28 2015-08-28 코크스 작업을 위한 연소 프로파일

Country Status (14)

Country Link
US (8) US10233392B2 (ko)
EP (4) EP3186335A4 (ko)
JP (7) JP6683685B2 (ko)
KR (4) KR101821100B1 (ko)
CN (4) CN106715655B (ko)
AU (6) AU2015308693B2 (ko)
BR (4) BR112017004015B1 (ko)
CA (5) CA2959379A1 (ko)
CO (4) CO2017001976A2 (ko)
PL (3) PL3186336T3 (ko)
RU (4) RU2644467C1 (ko)
UA (4) UA123494C2 (ko)
WO (4) WO2016033515A1 (ko)
ZA (1) ZA201701787B (ko)

Families Citing this family (42)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US9243186B2 (en) 2012-08-17 2016-01-26 Suncoke Technology And Development Llc. Coke plant including exhaust gas sharing
US9359554B2 (en) 2012-08-17 2016-06-07 Suncoke Technology And Development Llc Automatic draft control system for coke plants
US9238778B2 (en) 2012-12-28 2016-01-19 Suncoke Technology And Development Llc. Systems and methods for improving quenched coke recovery
US9476547B2 (en) 2012-12-28 2016-10-25 Suncoke Technology And Development Llc Exhaust flow modifier, duct intersection incorporating the same, and methods therefor
US10760002B2 (en) 2012-12-28 2020-09-01 Suncoke Technology And Development Llc Systems and methods for maintaining a hot car in a coke plant
US10047295B2 (en) 2012-12-28 2018-08-14 Suncoke Technology And Development Llc Non-perpendicular connections between coke oven uptakes and a hot common tunnel, and associated systems and methods
PL2938701T3 (pl) 2012-12-28 2020-05-18 Suncoke Technology And Development Llc Pokrywy kominów upustowych i powiązane sposoby
WO2014105062A1 (en) 2012-12-28 2014-07-03 Suncoke Technology And Development Llc. Systems and methods for removing mercury from emissions
US10883051B2 (en) 2012-12-28 2021-01-05 Suncoke Technology And Development Llc Methods and systems for improved coke quenching
US9273250B2 (en) 2013-03-15 2016-03-01 Suncoke Technology And Development Llc. Methods and systems for improved quench tower design
PL3090034T3 (pl) 2013-12-31 2020-10-05 Suncoke Technology And Development Llc Sposoby dekarbonizacji pieców koksowniczych i powiązanych z nimi systemów i urządzeń
KR102410181B1 (ko) 2014-06-30 2022-06-20 선코크 테크놀러지 앤드 디벨로프먼트 엘엘씨 모노리스 크라운을 갖는 수평 열회수 코크스 오븐
UA123494C2 (uk) * 2014-08-28 2021-04-14 Санкоук Текнолоджі Енд Дівелепмент Ллк Вдосконалені режими горіння для операцій коксування
KR102441123B1 (ko) 2014-09-15 2022-09-06 선코크 테크놀러지 앤드 디벨로프먼트 엘엘씨 모놀리스 요소 구성을 갖는 코크스로
US10975310B2 (en) 2014-12-31 2021-04-13 Suncoke Technology And Development Llc Multi-modal beds of coking material
WO2016109854A1 (en) 2015-01-02 2016-07-07 Suncoke Technology And Development Llc Integrated coke plant automation and optimization using advanced control and optimization techniques
US11060032B2 (en) 2015-01-02 2021-07-13 Suncoke Technology And Development Llc Integrated coke plant automation and optimization using advanced control and optimization techniques
CN109874390B (zh) * 2015-11-16 2023-04-18 利纳克有限公司 具有无刷dc马达的线性致动器
WO2017117282A1 (en) 2015-12-28 2017-07-06 Suncoke Technology And Development Llc Method and system for dynamically charging a coke oven
JP7109380B2 (ja) 2016-06-03 2022-07-29 サンコーク テクノロジー アンド ディベロップメント リミテッド ライアビリティ カンパニー 産業施設において改善措置を自動的に生成する方法およびシステム
CN110832055B (zh) 2017-05-23 2023-02-03 太阳焦炭科技和发展有限责任公司 用于修补炼焦炉的系统和方法
KR101927772B1 (ko) * 2017-08-29 2018-12-11 주식회사 포스코 평탄화 장치 및 그 방법
TWI681048B (zh) * 2017-09-15 2020-01-01 德商蒂森克虜伯工業解決方案股份有限公司 用於生產焦炭的包含具圍繞其之環繞流動之環形流動路徑的焦爐裝置、焦爐裝置的操作方法及其控制裝置與用途
WO2020140092A1 (en) 2018-12-28 2020-07-02 Suncoke Technology And Development Llc Heat recovery oven foundation
US11071935B2 (en) 2018-12-28 2021-07-27 Suncoke Technology And Development Llc Particulate detection for industrial facilities, and associated systems and methods
BR112021012766B1 (pt) 2018-12-28 2023-10-31 Suncoke Technology And Development Llc Descarbonização de fornos de coque e sistemas e métodos associados
CA3124563C (en) 2018-12-28 2023-06-27 Suncoke Technology And Development Llc Coke plant tunnel repair and anchor distribution
WO2020140074A1 (en) 2018-12-28 2020-07-02 Suncoke Technology And Development Llc Improved oven uptakes
US11098252B2 (en) 2018-12-28 2021-08-24 Suncoke Technology And Development Llc Spring-loaded heat recovery oven system and method
BR122023020289A2 (pt) 2018-12-31 2024-01-23 SunCoke Technology and Development LLC Planta de coque e método de modificar um gerador de valor de recuperação de calor (hrsg)
CA3125589A1 (en) 2018-12-31 2020-07-09 Suncoke Technology And Development Llc Methods and systems for providing corrosion resistant surfaces in contaminant treatment systems
DE102019206628B4 (de) * 2019-05-08 2024-04-18 Thyssenkrupp Ag Koksofenvorrichtung zum Herstellen von Koks und Verfahren zum Betreiben der Koksofenvorrichtung sowie Verwendung
US12227699B2 (en) 2019-12-26 2025-02-18 Suncoke Technology And Development Llc Oven health optimization systems and methods
MX2022013769A (es) 2020-05-03 2023-01-04 Suncoke Tech & Development Llc Productos de coque de alta calidad.
CN112746169B (zh) * 2021-02-04 2022-08-19 大冶有色金属有限责任公司 一种澳斯麦特熔炼炉喷枪快速化焦的方法
WO2022235839A1 (en) 2021-05-04 2022-11-10 Suncoke Technology And Development Llc Foundry coke products, and associated systems and methods
CN113322085A (zh) * 2021-07-02 2021-08-31 攀钢集团攀枝花钢钒有限公司 用于捣固炼焦的煤饼生产方法
US11946108B2 (en) 2021-11-04 2024-04-02 Suncoke Technology And Development Llc Foundry coke products and associated processing methods via cupolas
KR20240171189A (ko) 2021-11-04 2024-12-06 선코크 테크놀러지 앤드 디벨로프먼트 엘엘씨 주물용 코크스 제품 및 관련 시스템, 장치 및 방법
EP4612261A1 (en) * 2022-11-04 2025-09-10 Suncoke Technology and Development LLC Coal blends, foundry coke products, and associated systems, devices, and methods
WO2025111437A1 (en) 2023-11-21 2025-05-30 Suncoke Technology And Development Llc Flat push hot car for foundry coke and associated systems and methods
CN118027997B (zh) * 2024-04-10 2024-06-11 山西亚鑫新能科技有限公司 一种焦炉加热的调节结构及焦炉

Family Cites Families (532)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US425797A (en) 1890-04-15 Charles w
US1486401A (en) 1924-03-11 van ackeren
US1848818A (en) 1932-03-08 becker
US469868A (en) 1892-03-01 Apparatus for quenching coke
US845719A (en) 1899-08-01 1907-02-26 United Coke & Gas Company Apparatus for charging coke-ovens.
DE212176C (ko) 1908-04-10 1909-07-26
US976580A (en) 1909-07-08 1910-11-22 Stettiner Chamotte Fabrik Actien Ges Apparatus for quenching incandescent materials.
US1140798A (en) 1915-01-02 1915-05-25 Riterconley Mfg Company Coal-gas-generating apparatus.
US1424777A (en) 1915-08-21 1922-08-08 Schondeling Wilhelm Process of and device for quenching coke in narrow containers
US1430027A (en) 1920-05-01 1922-09-26 Plantinga Pierre Oven-wall structure
US1530995A (en) 1922-09-11 1925-03-24 Geiger Joseph Coke-oven construction
US1572391A (en) 1923-09-12 1926-02-09 Koppers Co Inc Container for testing coal and method of testing
US1818994A (en) 1924-10-11 1931-08-18 Combustion Eng Corp Dust collector
US1677973A (en) 1925-08-08 1928-07-24 Frank F Marquard Method of quenching coke
BE336997A (ko) 1926-03-04
US1705039A (en) 1926-11-01 1929-03-12 Thornhill Anderson Company Furnace for treatment of materials
US1830951A (en) 1927-04-12 1931-11-10 Koppers Co Inc Pusher ram for coke ovens
US1757682A (en) 1928-05-18 1930-05-06 Palm Robert Furnace-arch support
US1818370A (en) 1929-04-27 1931-08-11 William E Wine Cross bearer
GB364236A (en) 1929-11-25 1932-01-07 Stettiner Chamotte Fabrik Ag Improvements in processes and apparatus for extinguishing coke
US1947499A (en) 1930-08-12 1934-02-20 Semet Solvay Eng Corp By-product coke oven
GB368649A (en) 1930-10-04 1932-03-10 Ig Farbenindustrie Ag Process for the treatment of welded structural members, of light metal, with closed, hollow cross section
US1955962A (en) 1933-07-18 1934-04-24 Carter Coal Company Coal testing apparatus
GB441784A (en) 1934-08-16 1936-01-27 Carves Simon Ltd Process for improvement of quality of coke in coke ovens
US2141035A (en) 1935-01-24 1938-12-20 Koppers Co Inc Coking retort oven heating wall of brickwork
US2075337A (en) 1936-04-03 1937-03-30 Harold F Burnaugh Ash and soot trap
US2195466A (en) 1936-07-28 1940-04-02 Otto Wilputte Ovenbouw Mij N V Operating coke ovens
US2235970A (en) 1940-06-19 1941-03-25 Wilputte Coke Oven Corp Underfired coke oven
US2340981A (en) 1941-05-03 1944-02-08 Fuel Refining Corp Coke oven construction
BE464296A (ko) 1942-07-07
US2394173A (en) 1943-07-26 1946-02-05 Albert B Harris Locomotive draft arrangement
GB606340A (en) 1944-02-28 1948-08-12 Waldemar Amalius Endter Latch devices
GB611524A (en) 1945-07-21 1948-11-01 Koppers Co Inc Improvements in or relating to coke oven door handling apparatus
US2641575A (en) 1949-01-21 1953-06-09 Otto Carl Coke oven buckstay structure
US2667185A (en) 1950-02-13 1954-01-26 James L Beavers Fluid diverter
US2907698A (en) 1950-10-07 1959-10-06 Schulz Erich Process of producing coke from mixture of coke breeze and coal
US2649978A (en) 1950-10-07 1953-08-25 Smith Henry Such Belt charging apparatus
US2813708A (en) 1951-10-08 1957-11-19 Frey Kurt Paul Hermann Devices to improve flow pattern and heat transfer in heat exchange zones of brick-lined furnaces
GB725865A (en) 1952-04-29 1955-03-09 Koppers Gmbh Heinrich Coke-quenching car
US2827424A (en) 1953-03-09 1958-03-18 Koppers Co Inc Quenching station
US2723725A (en) 1954-05-18 1955-11-15 Charles J Keiffer Dust separating and recovering apparatus
US2756842A (en) 1954-08-27 1956-07-31 Research Corp Electrostatic gas cleaning method
US2873816A (en) 1954-09-27 1959-02-17 Ajem Lab Inc Gas washing apparatus
DE201729C (de) 1956-08-25 1908-09-19 Franz Meguin & Co Ag Vorrichtung zum abstreichen von graphitansätzen u dgl an den gewülben von kokskammern
US2902991A (en) 1957-08-15 1959-09-08 Howard E Whitman Smoke generator
US3033764A (en) 1958-06-10 1962-05-08 Koppers Co Inc Coke quenching tower
GB923205A (en) 1959-02-06 1963-04-10 Stanley Pearson Winn Roller blind for curved windows
GB871094A (en) 1959-04-29 1961-06-21 Didier Werke Ag Coke cooling towers
US3015893A (en) 1960-03-14 1962-01-09 Mccreary John Fluid flow control device for tenter machines utilizing super-heated steam
DE1212037B (de) 1963-08-28 1966-03-10 Still Fa Carl Abdichtung des Loeschraumes von Koksloescheinrichtungen
US3224805A (en) 1964-01-30 1965-12-21 Glen W Clyatt Truck top carrier
DE1671312B1 (de) 1966-12-17 1970-02-12 Gvi Projektirowaniju Predprija Verfahren zur Beschickung eines Horizontalkoksofens mit zu verkokender Charge
US3448012A (en) 1967-02-01 1969-06-03 Marathon Oil Co Rotary concentric partition in a coke oven hearth
CA860719A (en) 1967-02-06 1971-01-12 Research-Cottrell Method and apparatus for electrostatically cleaning highly compressed gases
US3462345A (en) 1967-05-10 1969-08-19 Babcock & Wilcox Co Nuclear reactor rod controller
US3545470A (en) 1967-07-24 1970-12-08 Hamilton Neil King Paton Differential-pressure flow-controlling valve mechanism
US3616408A (en) 1968-05-29 1971-10-26 Westinghouse Electric Corp Oxygen sensor
DE1771855A1 (de) 1968-07-20 1972-02-03 Still Fa Carl Vorrichtung zum emissionslosen Koksausdruecken und Koksloeschen bei horizontalen Verkokungsofenbatterien
US3652403A (en) 1968-12-03 1972-03-28 Still Fa Carl Method and apparatus for the evacuation of coke from a furnace chamber
DE1812897B2 (de) 1968-12-05 1973-04-12 Heinrich Koppers Gmbh, 4300 Essen Einrichtung zum entfernen des beim ausstossen von koks aus verkokungskammeroefen entstehenden staubes
US3592742A (en) 1970-02-06 1971-07-13 Buster R Thompson Foundation cooling system for sole flue coking ovens
US3623511A (en) 1970-02-16 1971-11-30 Bvs Tubular conduits having a bent portion and carrying a fluid
US3811572A (en) 1970-04-13 1974-05-21 Koppers Co Inc Pollution control system
US3722182A (en) 1970-05-14 1973-03-27 J Gilbertson Air purifying and deodorizing device for automobiles
US3710551A (en) 1970-06-18 1973-01-16 Pollution Rectifiers Corp Gas scrubber
US3875016A (en) 1970-10-13 1975-04-01 Otto & Co Gmbh Dr C Method and apparatus for controlling the operation of regeneratively heated coke ovens
US3933443A (en) 1971-05-18 1976-01-20 Hugo Lohrmann Coking component
US3748235A (en) 1971-06-10 1973-07-24 Otto & Co Gmbh Dr C Pollution free discharging and quenching system
US3709794A (en) 1971-06-24 1973-01-09 Koppers Co Inc Coke oven machinery door extractor shroud
DE2154306A1 (de) 1971-11-02 1973-05-10 Otto & Co Gmbh Dr C Koksloeschturm
BE790985A (fr) 1971-12-11 1973-03-01 Koppers Gmbh Heinrich Procede pour l'uniformisation du chauffage des fours a coke a chambre horizontale et installation pour la pratique du
US3894302A (en) 1972-03-08 1975-07-15 Tyler Pipe Ind Inc Self-venting fitting
US3784034A (en) * 1972-04-04 1974-01-08 B Thompson Coke oven pushing and charging machine and method
US3912091A (en) * 1972-04-04 1975-10-14 Buster Ray Thompson Coke oven pushing and charging machine and method
US3917458A (en) 1972-07-21 1975-11-04 Nicoll Jr Frank S Gas filtration system employing a filtration screen of particulate solids
US3857758A (en) 1972-07-21 1974-12-31 Block A Method and apparatus for emission free operation of by-product coke ovens
DE2245567C3 (de) 1972-09-16 1981-12-03 G. Wolff Jun. Kg, 4630 Bochum Verkokungsofentür mit umlaufender Dichtschneide
DE2250636C3 (de) 1972-10-16 1978-08-24 Hartung, Kuhn & Co Maschinenfabrik Gmbh, 4000 Duesseldorf Aus einem Kokskuchenführungswagen und einem Traggestell für eine Absaughaube bestehende, verfahrbare Einrichtung
US3836161A (en) 1973-01-08 1974-09-17 Midland Ross Corp Leveling system for vehicles with optional manual or automatic control
DE2312907C2 (de) 1973-03-15 1974-09-12 Dr. C. Otto & Co Gmbh, 4630 Bochum Verfahren zum Ablöschen des Koksbrandes von batterieweise angeordneten Verkokungsöfen
DE2326825A1 (de) 1973-05-25 1975-01-02 Hartung Kuhn & Co Maschf Einrichtung zum abfuehren und reinigen von an den tueren an horizontalkammerverkokungsofenbatterien austretenden gasschwaden
DE2327983B2 (de) 1973-06-01 1976-08-19 Waagerechter verkokungsofen mit querregeneratoren
US3878053A (en) 1973-09-04 1975-04-15 Koppers Co Inc Refractory shapes and jamb structure of coke oven battery heating wall
US4067462A (en) 1974-01-08 1978-01-10 Buster Ray Thompson Coke oven pushing and charging machine and method
US3897312A (en) 1974-01-17 1975-07-29 Interlake Inc Coke oven charging system
US4025395A (en) 1974-02-15 1977-05-24 United States Steel Corporation Method for quenching coke
JPS5347497Y2 (ko) 1974-02-19 1978-11-14
US3912597A (en) 1974-03-08 1975-10-14 James E Macdonald Smokeless non-recovery type coke oven
DE2416151B1 (ko) * 1974-04-03 1975-02-06 Hartung, Kuhn & Co Maschinenfabrik Gmbh, 4000 Duesseldorf
DE2416434A1 (de) 1974-04-04 1975-10-16 Otto & Co Gmbh Dr C Verkokungsofen
US3930961A (en) 1974-04-08 1976-01-06 Koppers Company, Inc. Hooded quenching wharf for coke side emission control
JPS536964B2 (ko) 1974-05-18 1978-03-13
US3993443A (en) 1974-06-25 1976-11-23 Minnesota Mining And Manufacturing Company Noxious vapor suppression using glass microbubbles with a fluorosilane or polyfluorosiloxane film
US3906992A (en) 1974-07-02 1975-09-23 John Meredith Leach Sealed, easily cleanable gate valve
US3984289A (en) 1974-07-12 1976-10-05 Koppers Company, Inc. Coke quencher car apparatus
US3928144A (en) 1974-07-17 1975-12-23 Nat Steel Corp Pollutants collection system for coke oven discharge operation
US4100033A (en) 1974-08-21 1978-07-11 Hoelter H Extraction of charge gases from coke ovens
US3959084A (en) 1974-09-25 1976-05-25 Dravo Corporation Process for cooling of coke
JPS5314242B2 (ko) 1974-10-31 1978-05-16
US3963582A (en) 1974-11-26 1976-06-15 Koppers Company, Inc. Method and apparatus for suppressing the deposition of carbonaceous material in a coke oven battery
US4059885A (en) 1975-03-19 1977-11-29 Dr. C. Otto & Comp. G.M.B.H. Process for partial restoration of a coke oven battery
US4004702A (en) 1975-04-21 1977-01-25 Bethlehem Steel Corporation Coke oven larry car coal restricting insert
DE2524462A1 (de) 1975-06-03 1976-12-16 Still Fa Carl Verkokungsofenfuellwagen
US4045056A (en) 1975-10-14 1977-08-30 Gennady Petrovich Kandakov Expansion compensator for pipelines
US4045299A (en) 1975-11-24 1977-08-30 Pennsylvania Coke Technology, Inc. Smokeless non-recovery type coke oven
DE2603678C2 (de) 1976-01-31 1984-02-23 Saarbergwerke AG, 6600 Saarbrücken Vorrichtung zur Arretierung eines die Stampfform einer Stampfkokerei an ihrer den Ofenkammern abgewendeten Seite abschließenden, verfahrbaren Setzbockes in seiner Stellung am Ofenkammerkopf
US4083753A (en) 1976-05-04 1978-04-11 Koppers Company, Inc. One-spot coke quencher car
US4145195A (en) 1976-06-28 1979-03-20 Firma Carl Still Adjustable device for removing pollutants from gases and vapors evolved during coke quenching operations
DE2657227C2 (de) 1976-12-17 1978-11-30 Krupp-Koppers Gmbh, 4300 Essen Einrichtung zum Reinigen der Ofensohle von Koksofenkammern
US4100491A (en) 1977-02-28 1978-07-11 Southwest Research Institute Automatic self-cleaning ferromagnetic metal detector
DE2712111A1 (de) 1977-03-19 1978-09-28 Otto & Co Gmbh Dr C Zur aufnahme eines garen koksbrandes dienender, laengs einer batterie von verkokungsoefen verfahrbarer wagen
DE2715536C2 (de) 1977-04-07 1982-07-15 Bergwerksverband Gmbh Verfahren und Vorrichtung zur Rückgewinnung von Koksofenabwärme
US4271814A (en) 1977-04-29 1981-06-09 Lister Paul M Heat extracting apparatus for fireplaces
US4111757A (en) 1977-05-25 1978-09-05 Pennsylvania Coke Technology, Inc. Smokeless and non-recovery type coke oven battery
US4093245A (en) 1977-06-02 1978-06-06 Mosser Industries, Inc. Mechanical sealing means
US4213828A (en) 1977-06-07 1980-07-22 Albert Calderon Method and apparatus for quenching coke
US4141796A (en) 1977-08-08 1979-02-27 Bethlehem Steel Corporation Coke oven emission control method and apparatus
US4284478A (en) 1977-08-19 1981-08-18 Didier Engineering Gmbh Apparatus for quenching hot coke
US4211608A (en) 1977-09-28 1980-07-08 Bethlehem Steel Corporation Coke pushing emission control system
US4196053A (en) 1977-10-04 1980-04-01 Hartung, Kuhn & Co. Maschinenfabrik Gmbh Equipment for operating coke oven service machines
JPS5453103A (en) 1977-10-04 1979-04-26 Nippon Kokan Kk <Nkk> Production of metallurgical coke
JPS5454101A (en) 1977-10-07 1979-04-28 Nippon Kokan Kk <Nkk> Charging of raw coal for sintered coke
US4162546A (en) 1977-10-31 1979-07-31 Carrcraft Manufacturing Company Branch tail piece
DE2755108B2 (de) 1977-12-10 1980-06-19 Gewerkschaft Schalker Eisenhuette, 4650 Gelsenkirchen Türabhebevorrichtung
DE2804935C2 (de) 1978-02-06 1984-04-05 Carl Still Gmbh & Co Kg, 4350 Recklinghausen Vorrichtung zur emissionslosen Einfüllung von Kokskohle in die Ofenkammern von Verkokungsbatterien
DE2808213C2 (de) 1978-02-25 1979-10-11 4300 Essen Rekuperativkoksofen sowie Verfahren zum Betreiben desselben
US4189272A (en) 1978-02-27 1980-02-19 Gewerkschaft Schalker Eisenhutte Method of and apparatus for charging coal into a coke oven chamber
US4181459A (en) 1978-03-01 1980-01-01 United States Steel Corporation Conveyor protection system
US4222748A (en) 1979-02-22 1980-09-16 Monsanto Company Electrostatically augmented fiber bed and method of using
US4147230A (en) 1978-04-14 1979-04-03 Nelson Industries, Inc. Combination spark arrestor and aspirating muffler
US4287024A (en) 1978-06-22 1981-09-01 Thompson Buster R High-speed smokeless coke oven battery
US4353189A (en) 1978-08-15 1982-10-12 Firma Carl Still Gmbh & Co. Kg Earthquake-proof foundation for coke oven batteries
US4235830A (en) 1978-09-05 1980-11-25 Aluminum Company Of America Flue pressure control for tunnel kilns
US4249997A (en) 1978-12-18 1981-02-10 Bethlehem Steel Corporation Low differential coke oven heating system
US4213489A (en) 1979-01-10 1980-07-22 Koppers Company, Inc. One-spot coke quench car coke distribution system
US4285772A (en) 1979-02-06 1981-08-25 Kress Edward S Method and apparatus for handlng and dry quenching coke
US4289584A (en) 1979-03-15 1981-09-15 Bethlehem Steel Corporation Coke quenching practice for one-spot cars
US4248671A (en) 1979-04-04 1981-02-03 Envirotech Corporation Dry coke quenching and pollution control
DE2914387C2 (de) 1979-04-10 1982-07-01 Carl Still Gmbh & Co Kg, 4350 Recklinghausen Ausbildung der Heizwände für Horizontalkammerverkokungsöfen
DE2915330C2 (de) 1979-04-14 1983-01-27 Didier Engineering Gmbh, 4300 Essen Verfahren und Anlage für die Naßlöschung von Koks
DE7914320U1 (de) 1979-05-17 1979-08-09 Fa. Carl Still Gmbh & Co Kg, 4350 Recklinghausen Tauchverschlusseinrichtung fuer steigerohrdeckel
US4263099A (en) 1979-05-17 1981-04-21 Bethlehem Steel Corporation Wet quenching of incandescent coke
DE2921171C2 (de) 1979-05-25 1986-04-03 Dr. C. Otto & Co Gmbh, 4630 Bochum Verfahren zur Erneuerung des Mauerwerks von Verkokungsöfen
DE2922571C2 (de) 1979-06-02 1985-08-01 Dr. C. Otto & Co Gmbh, 4630 Bochum Füllwagen für Verkokungsöfen
US4239602A (en) 1979-07-23 1980-12-16 Insul Company, Inc. Ascension pipe elbow lid for coke ovens
US4307673A (en) 1979-07-23 1981-12-29 Forest Fuels, Inc. Spark arresting module
US4334963A (en) 1979-09-26 1982-06-15 Wsw Planungs-Gmbh Exhaust hood for unloading assembly of coke-oven battery
US4336843A (en) 1979-10-19 1982-06-29 Odeco Engineers, Inc. Emergency well-control vessel
BR8006807A (pt) 1979-10-23 1981-04-28 Nippon Steel Corp Processo e aparelho para enchimento da camara de carbonizacao de um forno de coque com carvao em po
JPS5918437B2 (ja) 1980-09-11 1984-04-27 新日本製鐵株式会社 コ−クス炉における粉炭の加圧・加振充填装置
JPS5918436B2 (ja) 1980-09-11 1984-04-27 新日本製鐵株式会社 コ−クス炉における粉炭加圧、加振充填装置
US4396461A (en) 1979-10-31 1983-08-02 Bethlehem Steel Corporation One-spot car coke quenching process
US4344822A (en) 1979-10-31 1982-08-17 Bethlehem Steel Corporation One-spot car coke quenching method
US4302935A (en) 1980-01-31 1981-12-01 Cousimano Robert D Adjustable (D)-port insert header for internal combustion engines
US4268360A (en) 1980-03-03 1981-05-19 Koritsu Machine Industrial Limited Temporary heat-proof apparatus for use in repairing coke ovens
DE3011781C2 (de) 1980-03-27 1984-02-23 Gewerkschaft Schalker Eisenhütte, 4650 Gelsenkirchen Einrichtung für die Koksofenbedienung
US4446018A (en) 1980-05-01 1984-05-01 Armco Inc. Waste treatment system having integral intrachannel clarifier
US4303615A (en) 1980-06-02 1981-12-01 Fisher Scientific Company Crucible with lid
US4289479A (en) 1980-06-19 1981-09-15 Johnson Jr Allen S Thermally insulated rotary kiln and method of making same
US4324568A (en) 1980-08-11 1982-04-13 Flanders Filters, Inc. Method and apparatus for the leak testing of filters
US4342195A (en) 1980-08-15 1982-08-03 Lo Ching P Motorcycle exhaust system
DE3037950C2 (de) 1980-10-08 1985-09-12 Dr. C. Otto & Co Gmbh, 4630 Bochum Einrichtung zur Verbesserung des Strömungsverlaufes in den Überführungskanälen, die zwischen den Regeneratoren bzw. Rekuperatoren und den Verbrennungsräumen von technischen Gasfeuerungen, insbesondere von Koksöfen, angeordnet sind
JPS5783585A (en) 1980-11-12 1982-05-25 Ishikawajima Harima Heavy Ind Co Ltd Method for charging stock coal into coke oven
DE3043239C2 (de) 1980-11-15 1985-11-28 Balcke-Dürr AG, 4030 Ratingen Verfahren und Vorrichtung zum Vermischen mindestens zweier fluider Teilströme
JPS5790092A (en) 1980-11-27 1982-06-04 Ishikawajima Harima Heavy Ind Co Ltd Method for compacting coking coal
DE3044897A1 (de) 1980-11-28 1982-07-08 Krupp-Koppers Gmbh, 4300 Essen Einspannsystem zur vermeidung von schaedlichen zug- und schubspannungen in ggf. mehrschichtigen mauerwerksscheiben
US4340445A (en) 1981-01-09 1982-07-20 Kucher Valery N Car for receiving incandescent coke
US4391674A (en) 1981-02-17 1983-07-05 Republic Steel Corporation Coke delivery apparatus and method
US4407237A (en) 1981-02-18 1983-10-04 Applied Engineering Co., Inc. Economizer with soot blower
US4474344A (en) 1981-03-25 1984-10-02 The Boeing Company Compression-sealed nacelle inlet door assembly
JPS57172978A (en) 1981-04-17 1982-10-25 Kawatetsu Kagaku Kk Apparatus for feeding pressure molded briquette into oven chamber
DE3116495C2 (de) * 1981-04-25 1986-02-27 Carl Still Gmbh & Co Kg, 4350 Recklinghausen Verfahren und Vorrichtung zur Vermeidung von Emissionen beim Füllen einer Verkokungsofenkammer
DE3119973C2 (de) 1981-05-20 1983-11-03 Carl Still Gmbh & Co Kg, 4350 Recklinghausen Beheizungseinrichtung für Regenerativverkokungsofenbatterien
US4330372A (en) 1981-05-29 1982-05-18 National Steel Corporation Coke oven emission control method and apparatus
GB2102830B (en) 1981-08-01 1985-08-21 Kurt Dix Coke-oven door
CA1172895A (en) 1981-08-27 1984-08-21 James Ross Energy saving chimney cap assembly
US4366029A (en) 1981-08-31 1982-12-28 Koppers Company, Inc. Pivoting back one-spot coke car
US4395269B1 (en) 1981-09-30 1994-08-30 Donaldson Co Inc Compact dust filter assembly
JPS5891788A (ja) 1981-11-27 1983-05-31 Ishikawajima Harima Heavy Ind Co Ltd コ−クス炉内への原料炭圧密ブロツク装入装置
US4396394A (en) 1981-12-21 1983-08-02 Atlantic Richfield Company Method for producing a dried coal fuel having a reduced tendency to spontaneously ignite from a low rank coal
JPS58152095A (ja) 1982-03-04 1983-09-09 Idemitsu Kosan Co Ltd 低品位炭の改良方法
US4459103A (en) 1982-03-10 1984-07-10 Hazen Research, Inc. Automatic volatile matter content analyzer
DE3315738C2 (de) 1982-05-03 1984-03-22 WSW Planungsgesellschaft mbH, 4355 Waltrop Verfahren und Einrichtung zum Entstauben von Kokereiemissionen
US4469446A (en) 1982-06-24 1984-09-04 Joy Manufacturing Company Fluid handling
US4421070A (en) 1982-06-25 1983-12-20 Combustion Engineering, Inc. Steam cooled hanger tube for horizontal superheaters and reheaters
JPS5919301A (ja) 1982-07-24 1984-01-31 株式会社井上ジャパックス研究所 感圧抵抗体
DE3231697C1 (de) 1982-08-26 1984-01-26 Didier Engineering Gmbh, 4300 Essen Löschturm
US4452749A (en) 1982-09-14 1984-06-05 Modern Refractories Service Corp. Method of repairing hot refractory brick walls
JPS5951978A (ja) 1982-09-16 1984-03-26 Kawasaki Heavy Ind Ltd 圧縮成形炭の自立型搬送ケ−ス
JPS5953589A (ja) 1982-09-22 1984-03-28 Kawasaki Steel Corp 圧縮成型炭の製造方法
US4448541A (en) 1982-09-22 1984-05-15 Mediminder Development Limited Partnership Medical timer apparatus
JPS5971388A (ja) 1982-10-15 1984-04-23 Kawatetsu Kagaku Kk コ−クス炉における圧縮成型炭ケ−ス操作所
AU552638B2 (en) 1982-10-20 1986-06-12 Idemitsu Kosan Co. Ltd Process for modification of coal
DE3245551C1 (de) 1982-12-09 1984-02-09 Dr. C. Otto & Co Gmbh, 4630 Bochum Koksofenbatterie
US4440098A (en) 1982-12-10 1984-04-03 Energy Recovery Group, Inc. Waste material incineration system and method
JPS59108083A (ja) 1982-12-13 1984-06-22 Kawasaki Heavy Ind Ltd 圧縮成形炭の搬送方法およびその装置
US4487137A (en) 1983-01-21 1984-12-11 Horvat George T Auxiliary exhaust system
JPS59145281A (ja) 1983-02-08 1984-08-20 Ishikawajima Harima Heavy Ind Co Ltd 粉炭圧密ケ−キ製造装置
US4680167A (en) 1983-02-09 1987-07-14 Alcor, Inc. Controlled atmosphere oven
US4568426A (en) 1983-02-09 1986-02-04 Alcor, Inc. Controlled atmosphere oven
US4445977A (en) 1983-02-28 1984-05-01 Furnco Construction Corporation Coke oven having an offset expansion joint and method of installation thereof
US4690689A (en) 1983-03-02 1987-09-01 Columbia Gas System Service Corp. Gas tracer composition and method
US4527488A (en) 1983-04-26 1985-07-09 Koppers Company, Inc. Coke oven charging car
DE3317378A1 (de) 1983-05-13 1984-11-15 Wilhelm Fritz 4006 Erkrath Morschheuser Stroemungskanal kurzer baulaenge
JPS604588A (ja) 1983-06-22 1985-01-11 Nippon Steel Corp 水平室炉式コ−クス炉及びその加熱制御法
DE3328702A1 (de) 1983-08-09 1985-02-28 FS-Verfahrenstechnik für Industrieanlagen GmbH, 5110 Alsorf Verfahren und vorrichtung zum loeschen von gluehendem koks
DE3329367C1 (de) 1983-08-13 1984-11-29 Gewerkschaft Schalker Eisenhütte, 4650 Gelsenkirchen Verkokungsofen
DE3339160C2 (de) 1983-10-28 1986-03-20 Carl Still Gmbh & Co Kg, 4350 Recklinghausen Verfahren und Vorrichtungen zur Glutnestererfassung und Ablöschung des auf der Koksrampe liegenden Kokses
DE3407487C1 (de) 1984-02-27 1985-06-05 Mannesmann AG, 4000 Düsseldorf Kokslöschturm
US4506025A (en) 1984-03-22 1985-03-19 Dresser Industries, Inc. Silica castables
US4570670A (en) 1984-05-21 1986-02-18 Johnson Charles D Valve
US4655193A (en) 1984-06-05 1987-04-07 Blacket Arnold M Incinerator
DE3436687A1 (de) 1984-10-05 1986-04-10 Krupp Polysius Ag, 4720 Beckum Vorrichtung zur waermebehandlung von feingut
JPS61106690A (ja) 1984-10-30 1986-05-24 Kawasaki Heavy Ind Ltd コ−クス炉用圧縮成形炭の搬送装置
DE3443976A1 (de) 1984-12-01 1986-06-12 Krupp Koppers GmbH, 4300 Essen Verfahren zur verringerung des no(pfeil abwaerts)x(pfeil abwaerts)-gehaltes im rauchgas bei der beheizung von verkokungsoefen und verkokungsofen zur durchfuehrung des verfahrens
DE3521540A1 (de) 1985-06-15 1986-12-18 Dr. C. Otto & Co Gmbh, 4630 Bochum Loeschwagen fuer verkokungsoefen
DK298485A (da) 1985-07-01 1987-01-02 Niro Atomizer As Fremgangsmaade til fjernelse af kviksaelvdamp og dampformige chlordibenzodioxiner og -furaner fra en straem af varm raeggas
JPS6211794A (ja) 1985-07-10 1987-01-20 Nippon Steel Corp コ−クス炉内装入炭加振圧密装置
US4666675A (en) 1985-11-12 1987-05-19 Shell Oil Company Mechanical implant to reduce back pressure in a riser reactor equipped with a horizontal tee joint connection
US4655804A (en) 1985-12-11 1987-04-07 Environmental Elements Corp. Hopper gas distribution system
US4643327A (en) 1986-03-25 1987-02-17 Campbell William P Insulated container hinge seal
JPS62285980A (ja) 1986-06-05 1987-12-11 Ishikawajima Harima Heavy Ind Co Ltd コ−クス炉における装入炭の装入方法及びその装置
DK158376C (da) 1986-07-16 1990-10-08 Niro Atomizer As Fremgangsmaade til nedbringelse af indholdet af kviksoelvdamp og/eller dampe af skadelige organiske forbindelser og/eller nitrogenoxider i roeggas fra forbraendingsanlaeg
US4793981A (en) 1986-11-19 1988-12-27 The Babcock & Wilcox Company Integrated injection and bag filter house system for SOx -NOx -particulate control with reagent/catalyst regeneration
US4724976A (en) 1987-01-12 1988-02-16 Lee Alfredo A Collapsible container
US4824614A (en) 1987-04-09 1989-04-25 Santa Fe Energy Company Device for uniformly distributing a two-phase fluid
US4997527A (en) 1988-04-22 1991-03-05 Kress Corporation Coke handling and dry quenching method
DE3816396A1 (de) 1987-05-21 1989-03-02 Ruhrkohle Ag Koksofendecke
JPH0768523B2 (ja) 1987-07-21 1995-07-26 住友金属工業株式会社 コークス炉装入原料の圧密方法およびその装置
DE3726492C1 (de) 1987-08-08 1988-11-10 Flachglas Ag Stroemungskanal fuer die Rauchgase einer Rauchgasreinigungsanlage
CN87212113U (zh) 1987-08-22 1988-06-29 戴春亭 炼焦炉
US4793931A (en) 1987-09-10 1988-12-27 Solarchem Research, A Division Of Brolor Investments Limited Process for treatment of organic contaminants in solid or liquid phase wastes
JPH01249886A (ja) 1988-03-31 1989-10-05 Nkk Corp コークス炉窯内嵩密度制御方法
SU1535880A1 (ru) 1988-04-12 1990-01-15 Донецкий политехнический институт Установка дл мокрого тушени кокса
GB2220255B (en) 1988-05-13 1992-01-02 Heinz Hoelter A method of,and apparatus for cooling and keeping clean the roof of a coke oven
DE3841630A1 (de) 1988-12-10 1990-06-13 Krupp Koppers Gmbh Verfahren zur verringerung des no(pfeil abwaerts)x(pfeil abwaerts)-gehaltes im abgas bei der beheizung von starkgas- oder verbundkoksoefen und koksofenbatterie zur durchfuehrung des verfahrens
JPH0319127A (ja) 1989-06-16 1991-01-28 Fuji Photo Film Co Ltd 磁気記録媒体
NL8901620A (nl) 1989-06-27 1991-01-16 Hoogovens Groep Bv Keramische brander en een daarvoor geschikte vormsteen.
CN2064363U (zh) 1989-07-10 1990-10-24 介休县第二机械厂 炼焦炉炉盖
AT394053B (de) 1989-09-07 1992-01-27 Voest Alpine Stahl Linz Gas-ueberleiteinrichtung fuer einen koksofen
US5078822A (en) 1989-11-14 1992-01-07 Hodges Michael F Method for making refractory lined duct and duct formed thereby
JPH07119418B2 (ja) 1989-12-26 1995-12-20 住友金属工業株式会社 コークス炉装入炭の抽気孔開孔法及び装置
US5227106A (en) 1990-02-09 1993-07-13 Tonawanda Coke Corporation Process for making large size cast monolithic refractory repair modules suitable for use in a coke oven repair
US5114542A (en) 1990-09-25 1992-05-19 Jewell Coal And Coke Company Nonrecovery coke oven battery and method of operation
JPH07100794B2 (ja) 1990-10-22 1995-11-01 住友金属工業株式会社 コークス炉装入炭の抽気孔開孔法及び装置
JPH04178494A (ja) 1990-11-09 1992-06-25 Sumitomo Metal Ind Ltd コークス消火塔の粉塵漏れ防止方法
GB9110796D0 (en) 1991-05-18 1991-07-10 Atomic Energy Authority Uk Double lid system
JP3197588B2 (ja) 1991-09-19 2001-08-13 ティーディーケイ株式会社 電子部品の製造方法
US5213138A (en) 1992-03-09 1993-05-25 United Technologies Corporation Mechanism to reduce turning losses in conduits
US5228955A (en) 1992-05-22 1993-07-20 Sun Coal Company High strength coke oven wall having gas flues therein
JPH06264062A (ja) 1992-05-28 1994-09-20 Kawasaki Steel Corp コークス炉乾式消火設備の操業方法
JPH0649450A (ja) 1992-07-28 1994-02-22 Nippon Steel Corp コークス炉の熱間補修工事における昇温時の防炎壁
US5234601A (en) 1992-09-28 1993-08-10 Autotrol Corporation Apparatus and method for controlling regeneration of a water treatment system
CN2139121Y (zh) 1992-11-26 1993-07-28 吴在奋 一种清扫焦炉炭化室石墨的刮板机
JP2594737Y2 (ja) 1993-01-08 1999-05-10 日本鋼管株式会社 コークス炉補修用の断熱ボックス
JPH06299156A (ja) 1993-04-13 1994-10-25 Nippon Steel Corp コークス炉炭化室の付着カーボン除去方法
US5447606A (en) * 1993-05-12 1995-09-05 Sun Coal Company Method of and apparatus for capturing coke oven charging emissions
US5370218A (en) 1993-09-17 1994-12-06 Johnson Industries, Inc. Apparatus for hauling coal through a mine
JPH07188668A (ja) 1993-12-27 1995-07-25 Nkk Corp コークス炉石炭装入時の集塵方法
JPH07204432A (ja) 1994-01-14 1995-08-08 Mitsubishi Heavy Ind Ltd 排ガス処理方法
JPH07216357A (ja) 1994-01-27 1995-08-15 Nippon Steel Corp コークス炉への装入石炭の圧密化方法および装置
KR960008754B1 (en) 1994-02-02 1996-06-29 Lg Semicon Co Ltd On screen display circuit
DE4403244A1 (de) 1994-02-03 1995-08-10 Metallgesellschaft Ag Verfahren zur Reinigung von Verbrennungsabgasen
CN1092457A (zh) 1994-02-04 1994-09-21 张胜 连体式炼焦炉及其炼焦方法
BE1008047A3 (fr) 1994-02-25 1996-01-03 Fib Services Sa Procede de reparation et/ou de construction partielle a chaud d'installations industrielles comprenant une structure en materiaux refractaires et element prefabrique utilise.
US5480594A (en) 1994-09-02 1996-01-02 Wilkerson; H. Joe Method and apparatus for distributing air through a cooling tower
JPH08104875A (ja) 1994-10-04 1996-04-23 Takamichi Iida コークス炉の熱間補修工事用断熱ボックスの炉内への挿入装置
JP2914198B2 (ja) 1994-10-28 1999-06-28 住友金属工業株式会社 コークス炉の装炭方法および装置
US5542650A (en) 1995-02-10 1996-08-06 Anthony-Ross Company Apparatus for automatically cleaning smelt spouts of a chemical recovery furnace
US5810032A (en) 1995-03-22 1998-09-22 Chevron U.S.A. Inc. Method and apparatus for controlling the distribution of two-phase fluids flowing through impacting pipe tees
RU2083532C1 (ru) 1995-05-06 1997-07-10 Акционерное общество открытого типа "Восточный институт огнеупоров" Способ изготовления динасовых изделий
US5622280A (en) 1995-07-06 1997-04-22 North American Packaging Company Method and apparatus for sealing an open head drum
US5670025A (en) 1995-08-24 1997-09-23 Saturn Machine & Welding Co., Inc. Coke oven door with multi-latch sealing system
JP3194031B2 (ja) 1995-10-06 2001-07-30 株式会社ベンカン 単管式排水管継手
US5715962A (en) 1995-11-16 1998-02-10 Mcdonnell; Sandra J. Expandable ice chest
DE19545736A1 (de) 1995-12-08 1997-06-12 Thyssen Still Otto Gmbh Verfahren zum Füllen eines Verkokungsofens mit Kohle und Koksofenbedienungsmaschine zur Durchführung des Vefahrens
US5687768A (en) 1996-01-18 1997-11-18 The Babcock & Wilcox Company Corner foils for hydraulic measurement
US5826518A (en) 1996-02-13 1998-10-27 The Babcock & Wilcox Company High velocity integrated flue gas treatment scrubbing system
JPH10110650A (ja) 1996-10-03 1998-04-28 Nissan Diesel Motor Co Ltd 内燃機関の排気ポートの構造
US5968320A (en) 1997-02-07 1999-10-19 Stelco, Inc. Non-recovery coke oven gas combustion system
TW409142B (en) 1997-03-25 2000-10-21 Kawasaki Steel Co Method of operating coke and apparatus for implementing the method
JPH10273672A (ja) 1997-03-27 1998-10-13 Kawasaki Steel Corp 粒度の大きいコークスの製造できるコークス炉への石 炭装入方法
DE19726964C2 (de) * 1997-06-25 1999-07-22 Dmt Gmbh Vorrichtung zur Verhinderung des Austretens von Füllgasen aus einer Koksofenkammer während der Beschickung mit Stampfkuchen
US5913448A (en) 1997-07-08 1999-06-22 Rubbermaid Incorporated Collapsible container
US5928476A (en) 1997-08-19 1999-07-27 Sun Coal Company Nonrecovery coke oven door
PT903393E (pt) 1997-09-23 2002-05-31 Thyssen Krupp Encoke Gmbh Vagao de carga de carvao para enchimento da camara do forno de coque de uma bateria de fornos de coque
KR19990017156U (ko) 1997-10-31 1999-05-25 이구택 열풍로의 열풍밸브 누수측정장치
JPH11131074A (ja) * 1997-10-31 1999-05-18 Kawasaki Steel Corp コークス炉の操業方法
KR100317962B1 (ko) 1997-12-26 2002-03-08 이구택 코크스와프의 적열코크스 자동소화 시스템
DE19803455C1 (de) 1998-01-30 1999-08-26 Saarberg Interplan Gmbh Verfahren und Vorrichtung zur Herstellung eines Kokskohlekuchens zur Verkokung in einer Ofenkammer
WO1999045083A1 (en) 1998-03-04 1999-09-10 Kress Corporation Method and apparatus for handling and indirectly cooling coke
DE19830382C2 (de) * 1998-07-08 2001-03-15 Montan Tech Gmbh Planierstange für Verkokungsöfen
US6017214A (en) 1998-10-05 2000-01-25 Pennsylvania Coke Technology, Inc. Interlocking floor brick for non-recovery coke oven
US6059932A (en) * 1998-10-05 2000-05-09 Pennsylvania Coke Technology, Inc. Coal bed vibration compactor for non-recovery coke oven
KR100296700B1 (ko) 1998-12-24 2001-10-26 손재익 고온에서의고체포집용복합싸이클론필터
JP2000204373A (ja) 1999-01-18 2000-07-25 Sumitomo Metal Ind Ltd コ―クス炉の装入蓋のシ―ル方法
JP2000219883A (ja) 1999-02-02 2000-08-08 Nippon Steel Corp コークス炉における付着カーボンの固着抑制方法及び付着カーボン除去方法
US6187148B1 (en) 1999-03-01 2001-02-13 Pennsylvania Coke Technology, Inc. Downcomer valve for non-recovery coke oven
US6189819B1 (en) 1999-05-20 2001-02-20 Wisconsin Electric Power Company (Wepco) Mill door in coal-burning utility electrical power generation plant
US6412221B1 (en) 1999-08-02 2002-07-02 Thermal Engineering International Catalyst door system
JP3514177B2 (ja) 1999-08-20 2004-03-31 住友金属工業株式会社 コークス炉ドライメイン補修方法
CN1104484C (zh) 1999-10-13 2003-04-02 太原重型机械(集团)有限公司 向卧式炼焦炉内装煤的方法和设备
US6626984B1 (en) 1999-10-26 2003-09-30 Fsx, Inc. High volume dust and fume collector
KR20000012393A (ko) 1999-12-02 2000-03-06 안일환 직접식 바코드 프린터 시스템
CN1084782C (zh) 1999-12-09 2002-05-15 山西三佳煤化有限公司 联体式炼焦炉及其炼焦方法
JP2001200258A (ja) 2000-01-14 2001-07-24 Kawasaki Steel Corp コークス炉のカーボン除去方法及び装置
DE10046487C2 (de) * 2000-09-20 2003-02-20 Thyssen Krupp Encoke Gmbh Verfahren und Vorrichtung zum Planieren von Kohle in einem Koksofen
JP2002098285A (ja) 2000-09-22 2002-04-05 Mitsubishi Heavy Ind Ltd 分岐管路の配管構造
JP4166428B2 (ja) 2000-09-26 2008-10-15 Ｊｆｅスチール株式会社 コークス炉炭化室の炉壁補修装置および方法
JP2002106941A (ja) 2000-09-29 2002-04-10 Kajima Corp 分岐・合流用ヘッダーダクトユニット
US6290494B1 (en) 2000-10-05 2001-09-18 Sun Coke Company Method and apparatus for coal coking
ITGE20010011A1 (it) 2001-02-07 2002-08-07 Sms Demag S P A Italimpianti D Forno per cokefazione.
US6596128B2 (en) 2001-02-14 2003-07-22 Sun Coke Company Coke oven flue gas sharing
US7611609B1 (en) 2001-05-01 2009-11-03 ArcelorMittal Investigacion y Desarrollo, S. L. Method for producing blast furnace coke through coal compaction in a non-recovery or heat recovery type oven
US6807973B2 (en) 2001-05-04 2004-10-26 Mark Vii Equipment Llc Vehicle wash apparatus with an adjustable boom
DE10122531A1 (de) 2001-05-09 2002-11-21 Thyssenkrupp Stahl Ag Löschturm zum Naßlöschen von Koks
EP1399784B1 (en) 2001-05-25 2007-10-31 Parametric Optimization Solutions Ltd. Improved process control
CA2394011C (en) 2001-07-17 2010-07-06 William D. Carson Fluidized spray tower
US6589306B2 (en) 2001-07-18 2003-07-08 Ronning Engineering Co., Inc. Centrifugal separator apparatus for removing particulate material from an air stream
JP4757408B2 (ja) 2001-07-27 2011-08-24 新日本製鐵株式会社 コークス炉炉底凹凸測定装置並びに炉底補修方法及び補修装置
KR100776035B1 (ko) 2001-08-01 2007-11-16 주식회사 포스코 스테이브 고로의 스테이브 배관가스 자동검지 장치
JP2003071313A (ja) 2001-09-05 2003-03-11 Asahi Glass Co Ltd ガラス破砕装置
US6699035B2 (en) 2001-09-06 2004-03-02 Enardo, Inc. Detonation flame arrestor including a spiral wound wedge wire screen for gases having a low MESG
US20030057083A1 (en) 2001-09-17 2003-03-27 Eatough Craig N. Clean production of coke
US6907895B2 (en) 2001-09-19 2005-06-21 The United States Of America As Represented By The Secretary Of Commerce Method for microfluidic flow manipulation
DE10154785B4 (de) 2001-11-07 2010-09-23 Flsmidth Koch Gmbh Türverschluss für einen Verkokungsofen
CN1358822A (zh) 2001-11-08 2002-07-17 李天瑞 清洁型热回收捣固式炼焦炉
CN2509188Y (zh) 2001-11-08 2002-09-04 李天瑞 清洁型热回收捣固式炼焦炉
US6758875B2 (en) 2001-11-13 2004-07-06 Great Lakes Air Systems, Inc. Air cleaning system for a robotic welding chamber
CN2521473Y (zh) 2001-12-27 2002-11-20 杨正德 导流三通
US7035877B2 (en) 2001-12-28 2006-04-25 Kimberly-Clark Worldwide, Inc. Quality management and intelligent manufacturing with labels and smart tags in event-based product manufacturing
CN2528771Y (zh) 2002-02-02 2003-01-01 李天瑞 捣固式热回收清洁型焦炉装煤装置
UA50580C2 (en) * 2002-02-14 2005-05-16 Zaporizhkoks Open Joint Stock A method for diagnostics of hydraulic state and coke oven heating gas combustion conditions
JP4003509B2 (ja) 2002-04-02 2007-11-07 Ｊｆｅスチール株式会社 コークス製造過程で発生した微粉コークスの再利用方法
JP3948347B2 (ja) * 2002-05-24 2007-07-25 Ｊｆｅスチール株式会社 コークス炉のガス燃焼制御方法および装置
US7198062B2 (en) 2002-11-21 2007-04-03 The Boeing Company Fluid control valve
US6946011B2 (en) 2003-03-18 2005-09-20 The Babcock & Wilcox Company Intermittent mixer with low pressure drop
JP4159392B2 (ja) 2003-03-31 2008-10-01 ニグレリ システムズ インコーポレイテッド ケースの組立て方法
US6848374B2 (en) 2003-06-03 2005-02-01 Alstom Technology Ltd Control of mercury emissions from solid fuel combustion
US7422910B2 (en) 2003-10-27 2008-09-09 Velocys Manifold designs, and flow control in multichannel microchannel devices
US20050096759A1 (en) 2003-10-31 2005-05-05 General Electric Company Distributed power generation plant automated event assessment and mitigation plan determination process
JP2005154597A (ja) 2003-11-26 2005-06-16 Jfe Steel Kk コークス炉の熱間補修方法
US7077892B2 (en) 2003-11-26 2006-07-18 Lee David B Air purification system and method
KR100961347B1 (ko) 2003-12-03 2010-06-04 주식회사 포스코 코크스의 건류상태감지 및 연소조정 장치
AU2005218559B2 (en) 2004-03-01 2010-09-23 Novinium, Inc. Method for treating electrical cable at sustained elevated pressure
JP2005263983A (ja) 2004-03-18 2005-09-29 Jfe Holdings Inc コークス炉を用いた有機系廃棄物の再資源化方法
CN2668641Y (zh) 2004-05-19 2005-01-05 山西森特煤焦化工程集团有限公司 平接焦熄焦车
SE527104C2 (sv) 2004-05-21 2005-12-20 Alstom Technology Ltd Sätt och anordning för avskiljning av stoftpartiklar
NO20042196L (no) 2004-05-27 2005-11-28 Aker Kvaerner Subsea As Anordning for filtrering av faste stoffer suspendert i fluider
JP4374284B2 (ja) * 2004-06-07 2009-12-02 関西熱化学株式会社 コークス炉用レベラー
US7331298B2 (en) 2004-09-03 2008-02-19 Suncoke Energy, Inc. Coke oven rotary wedge door latch
CA2839738C (en) 2004-09-10 2015-07-21 M-I L.L.C. Apparatus and method for homogenizing two or more fluids of different densities
JP4101226B2 (ja) 2004-10-22 2008-06-18 伊藤鉄工株式会社 圧送排水用管継手装置
DE102004054966A1 (de) 2004-11-13 2006-05-18 Andreas Stihl Ag & Co. Kg Abgasschalldämpfer
JP4379335B2 (ja) 2005-01-06 2009-12-09 住友金属工業株式会社 コークス炉煙道内部補修方法及び作業用断熱ボックス、並びに、補修時のコークス炉操業方法
WO2006090663A1 (ja) 2005-02-22 2006-08-31 Yamasaki Industries Co., Ltd. コークス炭化炉用昇温炉扉
DE102005015301A1 (de) 2005-04-01 2006-10-05 Uhde Gmbh Verfahren und Vorrichtung zur Verkokung von Kohle mit hohem Flüchtigengehalt
US7314060B2 (en) 2005-04-23 2008-01-01 Industrial Technology Research Institute Fluid flow conducting module
DE102005025955B3 (de) 2005-06-03 2007-03-15 Uhde Gmbh Zuführung von Verbrennungsluft für Verkokungsöfen
US8398935B2 (en) 2005-06-09 2013-03-19 The United States Of America, As Represented By The Secretary Of The Navy Sheath flow device and method
KR100714189B1 (ko) 2005-06-17 2007-05-02 고려특수화학주식회사 코크스 오븐용 도어
CA2611763C (en) 2005-06-23 2014-12-23 Bp Oil International Limited Process for evaluating quality of coke and bitumen of refinery feedstocks
US7644711B2 (en) 2005-08-05 2010-01-12 The Big Green Egg, Inc. Spark arrestor and airflow control assembly for a portable cooking or heating device
JP2007063420A (ja) 2005-08-31 2007-03-15 Kurita Water Ind Ltd コークス製造用原料炭の嵩密度向上剤と嵩密度向上方法、並びにコークス製造方法
US7565829B2 (en) 2005-10-18 2009-07-28 E.F. Products System, methods, and compositions for detecting and inhibiting leaks in steering systems
US7374733B2 (en) 2005-11-18 2008-05-20 General Electric Company Method and system for removing mercury from combustion gas
DE102005055483A1 (de) 2005-11-18 2007-05-31 Uhde Gmbh Zentral gesteuertes Koksofenbelüftungssystem für Primär- und Sekundärluft
ITRE20050134A1 (it) 2005-11-29 2007-05-30 Ufi Filters Spa Sistema di filtrazione dell'aria diretta all'aspirazione di un motore a combustione interna
DE102006004669A1 (de) 2006-01-31 2007-08-09 Uhde Gmbh Koksofen mit optimierter Steuerung und Verfahren zur Steuerung
DE102006005189A1 (de) 2006-02-02 2007-08-09 Uhde Gmbh Verfahren und Vorrichtung zur Verkokung von Kohle mit hohem Flüchtigengehalt
US8152970B2 (en) 2006-03-03 2012-04-10 Suncoke Technology And Development Llc Method and apparatus for producing coke
US7282074B1 (en) 2006-04-28 2007-10-16 Witter Robert M Auxiliary dust collection system
DE102006026521A1 (de) 2006-06-06 2007-12-13 Uhde Gmbh Bodenkonstruktion für horizontale Koksöfen
DE202006009985U1 (de) 2006-06-06 2006-10-12 Uhde Gmbh Bodenkonstruktion für horizontale Koksöfen
US7497930B2 (en) * 2006-06-16 2009-03-03 Suncoke Energy, Inc. Method and apparatus for compacting coal for a coal coking process
US7641876B2 (en) 2006-07-13 2010-01-05 Alstom Technology Ltd Reduced liquid discharge in wet flue gas desulfurization
KR100737393B1 (ko) 2006-08-30 2007-07-09 주식회사 포스코 코크스 소화탑의 분진 포집장치
WO2008029398A1 (en) 2006-09-05 2008-03-13 Clue As Flue gas desulfurization process
MD3917C2 (ro) 2006-09-20 2009-12-31 Dinano Ecotechnology Llc Procedeu de prelucrare termochimică a materiei prime ce conţine carbon
JP4779928B2 (ja) 2006-10-27 2011-09-28 株式会社デンソー エジェクタ式冷凍サイクル
US7722843B1 (en) 2006-11-24 2010-05-25 Srivats Srinivasachar System and method for sequestration and separation of mercury in combustion exhaust gas aqueous scrubber systems
KR100797852B1 (ko) 2006-12-28 2008-01-24 주식회사 포스코 배기가스의 유량 제어 방법
US7827689B2 (en) 2007-01-16 2010-11-09 Vanocur Refractories, L.L.C. Coke oven reconstruction
US7736470B2 (en) 2007-01-25 2010-06-15 Exxonmobil Research And Engineering Company Coker feed method and apparatus
JP5094468B2 (ja) 2007-03-01 2012-12-12 日本エンバイロケミカルズ株式会社 ガス中の水銀蒸気除去法
US8080088B1 (en) 2007-03-05 2011-12-20 Srivats Srinivasachar Flue gas mercury control
JP5117084B2 (ja) 2007-03-22 2013-01-09 Ｊｆｅケミカル株式会社 タール滓の処理方法およびタール滓のコークス炉装入方法
US20080257236A1 (en) 2007-04-17 2008-10-23 Green E Laurence Smokeless furnace
CN101037603B (zh) 2007-04-20 2010-10-06 中冶焦耐(大连)工程技术有限公司 一种高效除尘熄焦塔
CN100569908C (zh) 2007-05-24 2009-12-16 中冶焦耐工程技术有限公司 穹顶式除尘熄焦塔
JPWO2008146773A1 (ja) 2007-05-29 2010-08-19 クラレケミカル株式会社 水銀吸着材およびその製造方法
WO2008151385A1 (en) 2007-06-15 2008-12-18 Palmers Technologies Pty Ltd Anchor system for refractory lining
BE1017674A3 (fr) 2007-07-05 2009-03-03 Fib Services Internat Composition de traitement de chambre a parois refractaires et son procede de mise en oeuvre.
JP5050694B2 (ja) 2007-07-11 2012-10-17 住友金属工業株式会社 コークス炉炭化室の補修用断熱ボックス及びコークス炉の補修方法
CN100500619C (zh) 2007-07-18 2009-06-17 山西盂县西小坪耐火材料有限公司 7.63m焦炉用硅砖
US20090032385A1 (en) 2007-07-31 2009-02-05 Engle Bradley G Damper baffle for a coke oven ventilation system
EP2033702B1 (de) 2007-09-04 2011-01-19 Evonik Energy Services GmbH Verfahren zum Entfernen von Quecksilber aus Verbrennungsabgasen
DE102007042502B4 (de) 2007-09-07 2012-12-06 Uhde Gmbh Vorrichtung zur Zuführung von Verbrennungsluft oder verkokungsbeeinflussenden Gasen in den oberen Bereich von Verkokungsöfen
JP5220370B2 (ja) 2007-09-18 2013-06-26 品川フアーネス株式会社 コークス炉の熱間補修工事用断熱ボックス
JP2009073865A (ja) 2007-09-18 2009-04-09 Shinagawa Furness Kk コークス炉の熱間補修工事用断熱ボックス
US8362403B2 (en) 2007-09-27 2013-01-29 Baking Acquisition, Llc Oven drive load monitoring system
CN201121178Y (zh) 2007-10-31 2008-09-24 北京弘泰汇明能源技术有限责任公司 熄焦塔蒸汽回收装置
CN101157874A (zh) 2007-11-20 2008-04-09 济南钢铁股份有限公司 炼焦煤尘成型工艺方法
DE102007057348A1 (de) 2007-11-28 2009-06-04 Uhde Gmbh Verfahren zum Befüllen einer Ofenkammer einer Koksofenbatterie
US7886580B2 (en) 2007-12-06 2011-02-15 Apv North America, Inc. Heat exchanger leak testing method and apparatus
JP2009144121A (ja) 2007-12-18 2009-07-02 Nippon Steel Corp コークス炉のコークス押出機及び押出方法
DE102007061502B4 (de) 2007-12-18 2012-06-06 Uhde Gmbh Regelbare Luftkanäle zur Zuführung von zusätzlicher Verbrennungsluft in den Bereich der Abgaskanäle von Kokskammeröfen
US8146376B1 (en) 2008-01-14 2012-04-03 Research Products Corporation System and methods for actively controlling an HVAC system based on air cleaning requirements
JP2009166012A (ja) 2008-01-21 2009-07-30 Mitsubishi Heavy Ind Ltd 石炭焚ボイラの排ガス処理システム及びその運転方法
US7707818B2 (en) 2008-02-11 2010-05-04 General Electric Company Exhaust stacks and power generation systems for increasing gas turbine power output
DE102008011552B4 (de) 2008-02-28 2012-08-30 Thyssenkrupp Uhde Gmbh Verfahren und Vorrichtung zur Positionierung von Bedieneinheiten eines Kohlefüllwagens an Füllöffnungen eines Koksofens
CN101302445A (zh) 2008-05-27 2008-11-12 综合能源有限公司 一种流化床煤气化用余热锅炉
DE102008025437B4 (de) 2008-05-27 2014-03-20 Uhde Gmbh Vorrichtungen und Verfahren zur gerichteten Einleitung von primärer Verbrennungsluft in den Gasraum einer Koksofenbatterie
JP5638746B2 (ja) 2008-08-20 2014-12-10 堺化学工業株式会社 有機物を熱分解するための触媒と方法と、そのような触媒を製造する方法
CN201264981Y (zh) 2008-09-01 2009-07-01 鞍钢股份有限公司 一种熄焦车挡焦罩
DE102008049316B3 (de) 2008-09-29 2010-07-01 Uhde Gmbh Luftdosierungssystem für Sekundärluft in Koksöfen sowie Verfahren zur Dosierung von Sekundärluft in einem Kokskammerofen
DE102008050599B3 (de) 2008-10-09 2010-07-29 Uhde Gmbh Vorrichtung und Verfahren zur Verteilung von Primärluft in Koksöfen
US20100106310A1 (en) 2008-10-27 2010-04-29 Lennox Industries Inc. Alarm and diagnostics system and method for a distributed- architecture heating, ventilation and air conditioning network
US20100115912A1 (en) 2008-11-07 2010-05-13 General Electric Company Parallel turbine arrangement and method
US8840042B2 (en) 2008-12-12 2014-09-23 Alstom Technology Ltd Dry flue gas desulfurization system with dual feed atomizer liquid distributor
DE102008064209B4 (de) * 2008-12-22 2010-11-18 Uhde Gmbh Verfahren und Vorrichtung zum zyklischen Betrieb von Koksofenbänken aus "Heat-Recovery"-Koksofenkammern
CN101486017B (zh) 2009-01-12 2011-09-28 北京航空航天大学 基于非热等离子体注入的湿熄焦气雾处理方法及装置
DE102009012264A1 (de) 2009-03-11 2010-09-16 Uhde Gmbh Vorrichtung und Verfahren zur Dosierung oder Absperrung primärer Verbrennungsluft in den Primärheizraum von horizontalen Koksofenkammern
CN101497835B (zh) 2009-03-13 2012-05-23 唐山金强恒业压力型焦有限公司 利用微波能将煤粉制成型焦的方法
US7998316B2 (en) 2009-03-17 2011-08-16 Suncoke Technology And Development Corp. Flat push coke wet quenching apparatus and process
JP5321187B2 (ja) 2009-03-26 2013-10-23 新日鐵住金株式会社 コークス炉炭化室の熱間補修用断熱ボックスと該炭化室の熱間補修方法
JP5333990B2 (ja) 2009-04-16 2013-11-06 新日鐵住金株式会社 コークス炉炭化室における熱間積替時の側面防熱装置及び側面防熱板の設置方法
US8266853B2 (en) 2009-05-12 2012-09-18 Vanocur Refractories Llc Corbel repairs of coke ovens
KR101722103B1 (ko) 2009-06-05 2017-03-31 엑스트랄리스 테크놀로지 리미티드 가스 탐지기 장치
DE102009031436A1 (de) 2009-07-01 2011-01-05 Uhde Gmbh Verfahren und Vorrichtung zur Warmhaltung von Koksofenkammern während des Stillstandes eines Abhitzekessels
US20110014406A1 (en) 2009-07-15 2011-01-20 James Clyde Coleman Sheet material exhibiting insulating and cushioning properties
KR20110010452A (ko) 2009-07-24 2011-02-01 현대제철 주식회사 집진장치
JP2011068733A (ja) 2009-09-25 2011-04-07 Shinagawa Refractories Co Ltd コークス炉炭化室壁の補修材および補修方法
JP5093205B2 (ja) 2009-09-30 2012-12-12 株式会社日立製作所 二酸化炭素回収型発電システム
US8268233B2 (en) 2009-10-16 2012-09-18 Macrae Allan J Eddy-free high velocity cooler
DE102009052282B4 (de) 2009-11-09 2012-11-29 Thyssenkrupp Uhde Gmbh Verfahren zur Kompensation von Abgasenthalpieverlusten von Heat-Recovery-Koksöfen
JP5531568B2 (ja) 2009-11-11 2014-06-25 Ｊｆｅスチール株式会社 集塵ダクト蓋の閉検知方法
DE102009052502A1 (de) 2009-11-11 2011-05-12 Uhde Gmbh Verfahren zur Erzeugung eines Unterdruckes in einer Koksofenkammer während des Ausdrück- und Beladevorganges
US8087491B2 (en) 2010-01-08 2012-01-03 General Electric Company Vane type silencers in elbow for gas turbine
US8826901B2 (en) 2010-01-20 2014-09-09 Carrier Corporation Primary heat exchanger design for condensing gas furnace
CN102859277A (zh) 2010-02-01 2013-01-02 努特埃里克森公司 热量回收蒸汽发生器中加热给水的处理过程和设备
CN101775299A (zh) 2010-02-23 2010-07-14 山西工霄商社有限公司 农作物秸秆限氧自热式热解快速制炭设备
US8999278B2 (en) 2010-03-11 2015-04-07 The Board Of Trustees Of The University Of Illinois Method and apparatus for on-site production of lime and sorbents for use in removal of gaseous pollutants
BR112012024044A2 (pt) 2010-03-23 2016-08-30 Tood C Dana sistemas, aparelho e métodos de uma retorta de redoma
KR101011106B1 (ko) 2010-03-26 2011-01-25 황형근 아이스박스
CN102844407B (zh) 2010-04-06 2014-04-16 新日铁住金株式会社 炼焦炉的气道内修补方法及气道内修补装置
JP5214036B2 (ja) 2010-04-20 2013-06-19 パナソニック株式会社 生体に含有される生体成分の濃度を測定する方法
US8236142B2 (en) 2010-05-19 2012-08-07 Westbrook Thermal Technology, Llc Process for transporting and quenching coke
CN101886466B (zh) 2010-07-09 2011-09-14 中国二十二冶集团有限公司 捣固式焦炉煤塔模板支撑结构的施工方法
US9200225B2 (en) * 2010-08-03 2015-12-01 Suncoke Technology And Development Llc. Method and apparatus for compacting coal for a coal coking process
DE102010039020A1 (de) 2010-08-06 2012-02-09 Robert Bosch Gmbh Verfahren und Vorrichtung zur Regeneration eines Partikelfilters
JP5229362B2 (ja) 2010-09-01 2013-07-03 Ｊｆｅスチール株式会社 冶金用コークスの製造方法
DE102010044938B4 (de) 2010-09-10 2012-06-28 Thyssenkrupp Uhde Gmbh Verfahren und Vorrichtung zur automatischen Entfernung von Kohlenstoffablagerungen aus den Strömungskanälen von "Non-Recovery" und "Heat-Recovery"-Koksöfen
WO2012031726A1 (de) 2010-09-10 2012-03-15 Michael Schneider Baukastensystem für fördertechnik
KR101149142B1 (ko) 2010-09-29 2012-05-25 현대제철 주식회사 카본 제거 방법 및 그 장치
CN101979463A (zh) * 2010-10-26 2011-02-23 山西省化工设计院 一种清洁型热回收捣固式炼焦炉
JP2012102302A (ja) 2010-11-15 2012-05-31 Jfe Steel Corp コークス炉の窯口構造
EP2468837A1 (en) 2010-12-21 2012-06-27 Tata Steel UK Limited Method and device for assessing through-wall leakage of a heating wall of a coke oven
US9296124B2 (en) 2010-12-30 2016-03-29 United States Gypsum Company Slurry distributor with a wiping mechanism, system, and method for using same
WO2012093481A1 (ja) 2011-01-06 2012-07-12 イビデン株式会社 排ガス処理装置
US8621637B2 (en) 2011-01-10 2013-12-31 Saudi Arabian Oil Company Systems, program product and methods for performing a risk assessment workflow process for plant networks and systems
DE102011009176A1 (de) 2011-01-21 2012-07-26 Thyssenkrupp Uhde Gmbh Vorrichtung und Verfahren zur Erhöhung der inneren Oberfläche einer kompakten Kokscharge in einer Aufnahmewanne
DE102011009175B4 (de) 2011-01-21 2016-12-29 Thyssenkrupp Industrial Solutions Ag Verfahren und Vorrichtung zum Aufbrechen einer frischen und warmen Koksladung in einer Aufnahmewanne
KR101314288B1 (ko) 2011-04-11 2013-10-02 김언주 코크스로 탄화실용 레벨측정 장치
RU2478176C2 (ru) 2011-06-15 2013-03-27 Закрытое Акционерное Общество "Пиккерама" Камерная печь сопротивления из фосфатных бетонов
JP5741246B2 (ja) 2011-06-24 2015-07-01 新日鐵住金株式会社 コークス炉装入炭の製造方法及びコークスの製造方法
US8884751B2 (en) 2011-07-01 2014-11-11 Albert S. Baldocchi Portable monitor for elderly/infirm individuals
JP5631273B2 (ja) 2011-07-19 2014-11-26 本田技研工業株式会社 鞍乗り型車両，及び鞍乗り型車両の車体フレームの製作方法
JP5993007B2 (ja) 2011-08-15 2016-09-14 エンパイア テクノロジー ディベロップメント エルエルシー 水銀除去用のオキサレート収着剤
DE102011052785B3 (de) 2011-08-17 2012-12-06 Thyssenkrupp Uhde Gmbh Nasslöschturm für die Löschung von heißem Koks
CN202226816U (zh) 2011-08-31 2012-05-23 武汉钢铁(集团)公司 焦炉炭化室用刮石墨推焦杆
CN202265541U (zh) 2011-10-24 2012-06-06 大连华宇冶金设备有限公司 煤壁粘煤清理装置
KR101318388B1 (ko) 2011-11-08 2013-10-15 주식회사 포스코 코크스 오븐의 탄화실 카본 제거 장치
CN202415446U (zh) 2012-01-06 2012-09-05 山东潍焦集团有限公司 熄焦塔挡焦罩
JP5763569B2 (ja) 2012-02-13 2015-08-12 日本特殊炉材株式会社 珪石質キャスタブル耐火物及び珪石質プレキャストブロック耐火物
CN102584294B (zh) 2012-02-28 2013-06-05 贵阳东吉博宇耐火材料有限公司 焦炉用复合高荷软耐火材料及筑炉工艺及其产品
CN104736481B (zh) 2012-07-19 2018-03-02 英威达纺织（英国）有限公司 利用空气喷射控制氨提取中的腐蚀
IN2015KN00248A (ko) 2012-07-31 2015-06-12 Suncoke Technology & Dev Llc
US9405291B2 (en) 2012-07-31 2016-08-02 Fisher-Rosemount Systems, Inc. Systems and methods to monitor an asset in an operating process unit
CN102786941B (zh) 2012-08-06 2014-10-08 山西鑫立能源科技有限公司 一种热循环连续自动化煤热解炉
US9249357B2 (en) 2012-08-17 2016-02-02 Suncoke Technology And Development Llc. Method and apparatus for volatile matter sharing in stamp-charged coke ovens
US9243186B2 (en) 2012-08-17 2016-01-26 Suncoke Technology And Development Llc. Coke plant including exhaust gas sharing
US9359554B2 (en) * 2012-08-17 2016-06-07 Suncoke Technology And Development Llc Automatic draft control system for coke plants
JP6071324B2 (ja) 2012-08-21 2017-02-01 関西熱化学株式会社 コークス炉の炉壁補修方法
US9169439B2 (en) 2012-08-29 2015-10-27 Suncoke Technology And Development Llc Method and apparatus for testing coal coking properties
CN104756028A (zh) 2012-09-17 2015-07-01 西门子公司 用于系统行为诊断的基于逻辑的方法
PL2898048T3 (pl) * 2012-09-21 2020-11-16 Suncoke Technology And Development Llc Przetwarzanie w piecu koksowniczym o zmniejszonej wydajności z dzieleniem gazu zapewniające wydłużony cykl procesu
KR101421805B1 (ko) 2012-09-28 2014-07-22 주식회사 포스코 코크스 오븐 상승관 내화물 형성기구
CA2896477C (en) 2012-12-28 2017-03-28 Suncoke Technology And Development Llc. Systems and methods for controlling air distribution in a coke oven
US9476547B2 (en) 2012-12-28 2016-10-25 Suncoke Technology And Development Llc Exhaust flow modifier, duct intersection incorporating the same, and methods therefor
US10047295B2 (en) 2012-12-28 2018-08-14 Suncoke Technology And Development Llc Non-perpendicular connections between coke oven uptakes and a hot common tunnel, and associated systems and methods
US10883051B2 (en) 2012-12-28 2021-01-05 Suncoke Technology And Development Llc Methods and systems for improved coke quenching
US9238778B2 (en) 2012-12-28 2016-01-19 Suncoke Technology And Development Llc. Systems and methods for improving quenched coke recovery
US10760002B2 (en) 2012-12-28 2020-09-01 Suncoke Technology And Development Llc Systems and methods for maintaining a hot car in a coke plant
US9273249B2 (en) 2012-12-28 2016-03-01 Suncoke Technology And Development Llc. Systems and methods for controlling air distribution in a coke oven
PL2938701T3 (pl) 2012-12-28 2020-05-18 Suncoke Technology And Development Llc Pokrywy kominów upustowych i powiązane sposoby
WO2014105062A1 (en) 2012-12-28 2014-07-03 Suncoke Technology And Development Llc. Systems and methods for removing mercury from emissions
US9108136B2 (en) 2013-02-13 2015-08-18 Camfil Usa, Inc. Dust collector with spark arrester
US9193915B2 (en) 2013-03-14 2015-11-24 Suncoke Technology And Development Llc. Horizontal heat recovery coke ovens having monolith crowns
US9273250B2 (en) 2013-03-15 2016-03-01 Suncoke Technology And Development Llc. Methods and systems for improved quench tower design
EP2973361A4 (en) 2013-03-15 2016-10-19 Lantheus Medical Imaging Inc CONTROL SYSTEM FOR RADIOPHARMACEUTICS
EP2989516A1 (en) 2013-04-25 2016-03-02 Dow Global Technologies LLC Real-time chemical process monitoring, assessment and decision-making assistance method
KR101495436B1 (ko) 2013-07-22 2015-02-24 주식회사 포스코 가스 포집관용 댐퍼장치
CN103468289B (zh) 2013-09-27 2014-12-31 武汉科技大学 一种高炉用铁焦及其制备方法
JP5559413B1 (ja) 2013-11-11 2014-07-23 鹿島建設株式会社 地下構造物用の可撓継手の耐火構造
US20150219530A1 (en) 2013-12-23 2015-08-06 Exxonmobil Research And Engineering Company Systems and methods for event detection and diagnosis
PL3090034T3 (pl) 2013-12-31 2020-10-05 Suncoke Technology And Development Llc Sposoby dekarbonizacji pieców koksowniczych i powiązanych z nimi systemów i urządzeń
US9672499B2 (en) 2014-04-02 2017-06-06 Modernity Financial Holdings, Ltd. Data analytic and security mechanism for implementing a hot wallet service
KR102410181B1 (ko) 2014-06-30 2022-06-20 선코크 테크놀러지 앤드 디벨로프먼트 엘엘씨 모노리스 크라운을 갖는 수평 열회수 코크스 오븐
CN203981700U (zh) 2014-07-21 2014-12-03 乌鲁木齐市恒信瑞丰机械科技有限公司 粉尘通流量检测装置
UA123494C2 (uk) 2014-08-28 2021-04-14 Санкоук Текнолоджі Енд Дівелепмент Ллк Вдосконалені режими горіння для операцій коксування
KR102441123B1 (ko) 2014-09-15 2022-09-06 선코크 테크놀러지 앤드 디벨로프먼트 엘엘씨 모놀리스 요소 구성을 갖는 코크스로
DE102014221150B3 (de) * 2014-10-17 2016-03-17 Thyssenkrupp Ag Koksofen mit verbesserter Abgasführung in den Sekundärheizräumen und ein Verfahren zur Verkokung von Kohle sowie die Verwendung des Koksofens
EP3023852B1 (en) 2014-11-21 2017-05-03 ABB Schweiz AG Method for intrusion detection in industrial automation and control system
JP2016103404A (ja) 2014-11-28 2016-06-02 株式会社東芝 照明装置
US10975310B2 (en) 2014-12-31 2021-04-13 Suncoke Technology And Development Llc Multi-modal beds of coking material
US11060032B2 (en) 2015-01-02 2021-07-13 Suncoke Technology And Development Llc Integrated coke plant automation and optimization using advanced control and optimization techniques
JP6245202B2 (ja) 2015-03-12 2017-12-13 Ｊｆｅスチール株式会社 レンガ構造体の補修方法及びコークス炉煙道の補修方法
US10118119B2 (en) 2015-06-08 2018-11-06 Cts Corporation Radio frequency process sensing, control, and diagnostics network and system
KR20170058808A (ko) 2015-11-19 2017-05-29 주식회사 진흥기공 고온 및 고압용 수직형 브레이드를 가진 댐퍼 장치
WO2017117282A1 (en) 2015-12-28 2017-07-06 Suncoke Technology And Development Llc Method and system for dynamically charging a coke oven
US10078043B2 (en) 2016-03-08 2018-09-18 Ford Global Technologies, Llc Method and system for exhaust particulate matter sensing
US20180284758A1 (en) 2016-05-09 2018-10-04 StrongForce IoT Portfolio 2016, LLC Methods and systems for industrial internet of things data collection for equipment analysis in an upstream oil and gas environment
JP7109380B2 (ja) 2016-06-03 2022-07-29 サンコーク テクノロジー アンド ディベロップメント リミテッド ライアビリティ カンパニー 産業施設において改善措置を自動的に生成する方法およびシステム
KR101862491B1 (ko) 2016-12-14 2018-05-29 주식회사 포스코 건식소화설비의 더스트 캐처 레벨제어장치
US10578521B1 (en) 2017-05-10 2020-03-03 American Air Filter Company, Inc. Sealed automatic filter scanning system
CN110832055B (zh) 2017-05-23 2023-02-03 太阳焦炭科技和发展有限责任公司 用于修补炼焦炉的系统和方法
ES3061858T3 (en) 2017-06-29 2026-04-07 American Air Filter Company Inc Sensor array environment for an air handling unit
CN107445633B (zh) 2017-08-21 2020-10-09 上海应用技术大学 一种用于焦炉炉墙裂缝热态修补的液体灌浆材料及制备方法和使用方法
US11585882B2 (en) 2018-04-11 2023-02-21 Mars Sciences Limited Superparamagnetic particle imaging and its applications in quantitative multiplex stationary phase diagnostic assays
WO2020051205A1 (en) 2018-09-05 2020-03-12 Wiederin Daniel R Ultrapure water generation and verification system
KR20210080475A (ko) 2018-10-24 2021-06-30 퍼킨엘머 헬스 사이언스 캐나다 인코포레이티드 입자 필터 및 이를 포함하는 시스템

Also Published As

Publication number Publication date
JP6987181B2 (ja) 2021-12-22
US20200157430A1 (en) 2020-05-21
US20170253804A1 (en) 2017-09-07
BR112017004101B1 (pt) 2022-05-24
WO2016033515A1 (en) 2016-03-03
AU2015308693A1 (en) 2017-03-23
JP2017529428A (ja) 2017-10-05
EP3186336A4 (en) 2018-06-20
KR20170046142A (ko) 2017-04-28
RU2017110046A (ru) 2018-09-28
AU2020264394A1 (en) 2020-12-03
US10920148B2 (en) 2021-02-16
US11441078B2 (en) 2022-09-13
US20160060533A1 (en) 2016-03-03
EP3186340B1 (en) 2021-01-06
UA121396C2 (uk) 2020-05-25
CA2959369A1 (en) 2016-03-03
JP2018141175A (ja) 2018-09-13
UA123494C2 (uk) 2021-04-14
CN106715655A (zh) 2017-05-24
US20160060532A1 (en) 2016-03-03
JP2020169335A (ja) 2020-10-15
US20190352568A1 (en) 2019-11-21
CO2017001976A2 (es) 2017-05-19
AU2015308678A1 (en) 2017-03-16
WO2016033530A1 (en) 2016-03-03
CA2959618C (en) 2019-10-29
WO2016033524A1 (en) 2016-03-03
RU2644461C1 (ru) 2018-02-12
CN106715655B (zh) 2021-10-26
JP6821000B2 (ja) 2021-01-27
BR112017004232A2 (pt) 2017-12-12
AU2015308693B2 (en) 2017-06-29
EP3186336B1 (en) 2021-01-13
US10308876B2 (en) 2019-06-04
CA2959379A1 (en) 2016-03-03
PL3186336T3 (pl) 2021-05-31
UA123493C2 (uk) 2021-04-14
CN106715650A (zh) 2017-05-24
CO2017001961A2 (es) 2017-05-31
AU2015308678B2 (en) 2017-06-29
BR112017004037A2 (pt) 2017-12-05
US10233392B2 (en) 2019-03-19
KR20170048370A (ko) 2017-05-08
CO2017002675A2 (es) 2017-06-09
UA124610C2 (uk) 2021-10-20
PL3186340T3 (pl) 2021-04-19
EP3186335A1 (en) 2017-07-05
BR112017004015B1 (pt) 2022-01-18
EP3186335A4 (en) 2018-03-21
CN106715650B (zh) 2018-07-31
RU2643989C1 (ru) 2018-02-06
US9580656B2 (en) 2017-02-28
JP6393828B2 (ja) 2018-09-19
CN107075381A (zh) 2017-08-18
BR112017004015A2 (pt) 2017-12-05
CA2959367C (en) 2018-02-20
US20210163822A1 (en) 2021-06-03
US9708542B2 (en) 2017-07-18
CA2959367A1 (en) 2016-03-03
CA2959369C (en) 2018-03-13
KR102442237B1 (ko) 2022-09-08
BR112017004232B1 (pt) 2022-04-19
CA2959618A1 (en) 2016-03-03
RU2697555C2 (ru) 2019-08-15
EP3186340A4 (en) 2018-06-20
KR20170046157A (ko) 2017-04-28
EP3186340A1 (en) 2017-07-05
AU2015308674A1 (en) 2017-03-16
US11053444B2 (en) 2021-07-06
US20160060534A1 (en) 2016-03-03
KR101845209B1 (ko) 2018-04-03
BR112017004037B1 (pt) 2021-05-18
PL3186337T3 (pl) 2018-11-30
BR112017004101A2 (pt) 2017-12-05
CN107075381B (zh) 2021-09-17
CA3054519C (en) 2021-05-25
EP3186336A1 (en) 2017-07-05
KR101821100B1 (ko) 2018-01-22
CA3054519A1 (en) 2016-03-03
KR101879555B1 (ko) 2018-07-17
AU2015308674B2 (en) 2017-07-13
EP3186337B1 (en) 2018-08-22
JP6208919B1 (ja) 2017-10-04
CO2017002992A2 (es) 2017-06-20
JP2017525823A (ja) 2017-09-07
EP3186337A4 (en) 2018-03-21
JP6683685B2 (ja) 2020-04-22
AU2015308687A1 (en) 2017-03-16
JP2017529429A (ja) 2017-10-05
JP2020041160A (ja) 2020-03-19
ZA201701787B (en) 2018-05-30
CN107109237A (zh) 2017-08-29
JP6678652B2 (ja) 2020-04-08
EP3186337A1 (en) 2017-07-05
RU2017110046A3 (ko) 2019-02-19
JP2017532401A (ja) 2017-11-02
RU2644467C1 (ru) 2018-02-12
US9976089B2 (en) 2018-05-22
US20160060536A1 (en) 2016-03-03
WO2016033511A1 (en) 2016-03-03
AU2022228179A1 (en) 2022-09-29

Similar Documents

Publication Publication Date Title
KR101845209B1 (ko) 코크스 오븐 장입 시스템

Legal Events

Date Code Title Description
PA0105 International application

Patent event date: 20170228

Patent event code: PA01051R01D

Comment text: International Patent Application

PG1501 Laying open of application
A201 Request for examination
A302 Request for accelerated examination
PA0201 Request for examination

Patent event code: PA02012R01D

Patent event date: 20170516

Comment text: Request for Examination of Application

PA0302 Request for accelerated examination

Patent event date: 20170516

Patent event code: PA03022R01D

Comment text: Request for Accelerated Examination

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event date: 20170717

Patent event code: PE09021S01D

E701 Decision to grant or registration of patent right
PE0701 Decision of registration

Patent event code: PE07011S01D

Comment text: Decision to Grant Registration

Patent event date: 20180218

GRNT Written decision to grant
PR0701 Registration of establishment

Comment text: Registration of Establishment

Patent event date: 20180328

Patent event code: PR07011E01D

PR1002 Payment of registration fee

Payment date: 20180328

End annual number: 3

Start annual number: 1

PG1601 Publication of registration
PR1001 Payment of annual fee

Payment date: 20210126

Start annual number: 4

End annual number: 4

PR1001 Payment of annual fee

Payment date: 20230313

Start annual number: 6

End annual number: 6

PR1001 Payment of annual fee

Payment date: 20240206

Start annual number: 7

End annual number: 7
